Abstract
一种机器臂自动喷漆工装夹具,由夹具A和夹具B两部份构成,所述夹具A为边长800mm,厚5mm的正方体,该正方体设有十六个深2mm的正六边形槽,最外围的正六边形槽的中心点与正方体边的距离为100mm,每个正六边形槽的中心点距离均为200mm;所述正六边形槽其中的四个角,角度为108°,其中的两个角,角度为144°;所述正六边形槽P4至P6的距离为95mm,P2至P5的距离为95mm;所述夹具B为边长800mm,厚3mm的正方体,该正方体分别设有十六个深为10mm、宽为37mm、长为46mm的长方形凹槽A,及间隔9mm的深17mm、宽为62mm、长为27mm的长方形凹槽B;每个长方形凹槽B的顶边之间的距离为均为200mm,最上排长方形凹槽B的顶边与正方体边的距离为60mm。提高产品质量的同时,提高生产效率,降低人工劳动强度。
Description
技术领域
本发明涉及一种工装夹具,尤其涉及一种机器臂自动喷漆工装夹具。
背景技术
现有的接触器H系列产品,均需要进行人工喷漆处理。为了节时省力,提高工作效率,加快生产进度,特采用一种自动喷漆机器臂进行喷漆。在喷漆加工过程中,用于装放产品的平板夹具只适用于外罩、底板等平板类零件,对于组装后的产品此夹具无法进行防护及全方位喷漆,夹具旋转所产生的离心力也会让产品发生偏移及滑落,存在着安全隐患。
发明内容
本发明所要解决的是如何对接触器H系列进行全方位喷漆,同时具备固定和防护的作用,不会因为夹具的旋转所产生的离心力,而导致喷漆产品发生滑落及磕碰的技术问题。
为了解决上述技术问题,本发明采用如下技术方案:
一种机器臂自动喷漆工装夹具,由夹具A和夹具B两部份构成,所述夹具A为边长800mm,厚5mm的正方体,该正方体设有十六个深2mm的正六边形槽,最外围的正六边形槽的中心点与正方体边的距离为100mm,每个正六边形槽的中心点距离均为200mm;所述正六边形槽其中的四个角,角度为108°,其中的两个角,角度为144°;所述正六边形槽P4至P6的距离为95mm,P2至P5的距离为95mm;所述夹具B为边长800mm,厚3mm的正方体,该正方体分别设有十六个深为10mm、宽为37mm、长为46mm的长方形凹槽A,及间隔9mm的深17mm、宽为62mm、长为27mm的长方形凹槽B;每个长方形凹槽B的顶边之间的距离为均为200mm,最上排长方形凹槽B的顶边与正方体边的距离为60mm。
一种机器臂自动喷漆工装夹具的使用方法,包括如下步骤:
先将产品放于夹具A上进行喷漆,待喷漆结束后,将产品进行翻面置于夹具B上对底部进行喷漆即可。
采用上述技术方案的有益效果是:
本发明可以对产品进行全方位喷漆,同时具备固定和防护的作用,不会因为夹具的旋转所产生的离心力,而导致喷漆产品发生滑落及磕碰,另外,此夹具能一次性对16台产品进行喷漆作业,先将产品放于夹具A上进行喷漆,待喷漆结束后,将产品进行翻面置于夹具B上对底部进行喷漆,从而达到全面喷漆的效果,在提高产品质量的同时,也大大提高了生产效率,降低了人工劳动强度。
附图说明
图1为本发明机器臂自动喷漆工装夹具的夹具A结构示意图。
图2为图1中A-A面剖视图。
图3为本发明机器臂自动喷漆工装夹具的夹具B结构示意图。

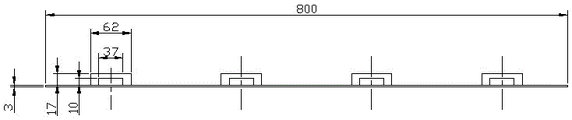

图4为图3俯视图。
图5为图3左视图。
图6为图3中I-I局部放大图。
具体实施方式
下面结合附图对本发明作进一步详细说明:
一种机器臂自动喷漆工装夹具,由夹具A和夹具B两部份构成,所述夹具A为边长800mm,厚5mm的正方体,该正方体设有十六个深2mm的正六边形槽,最外围的正六边形槽的中心点与正方体边的距离为100mm,每个正六边形槽的中心点距离均为200mm;所述正六边形槽其中的四个角,角度为108°,其中的两个角,角度为144°;所述正六边形槽P4至P6的距离为95mm,P2至P5的距离为95mm;所述夹具B为边长800mm,厚3mm的正方体,该正方体分别设有十六个深为10mm、宽为37mm、长为46mm的长方形凹槽A,及间隔9mm的深17mm、宽为62mm、长为27mm的长方形凹槽B;每个长方形凹槽B的顶边之间的距离为均为200mm,最上排长方形凹槽B的顶边与正方体边的距离为60mm。
一种机器臂自动喷漆工装夹具的使用方法,包括如下步骤:
先将产品放于夹具A上进行喷漆,待喷漆结束后,将产品进行翻面置于夹具B上对底部进行喷漆即可。
Claims (2)
1.一种机器臂自动喷漆工装夹具,其特征在于:它由夹具A和夹具B两部份构成,所述夹具A为边长800mm,厚5mm的正方体,该正方体设有十六个深2mm的正六边形槽,最外围的正六边形槽的中心点与正方体边的距离为100mm,每个正六边形槽的中心点距离均为200mm;所述正六边形槽其中的四个角,角度为108°,其中的两个角,角度为144°;所述正六边形槽P4至P6的距离为95mm,P2至P5的距离为95mm;所述夹具B为边长800mm,厚3mm的正方体,该正方体分别设有十六个深为10mm、宽为37mm、长为46mm的长方形凹槽A,及间隔9mm的深17mm、宽为62mm、长为27mm的长方形凹槽B;每个长方形凹槽B的顶边之间的距离为均为200mm,最上排长方形凹槽B的顶边与正方体边的距离为60mm。
2.如权利要求1所述机器臂自动喷漆工装夹具的使用方法,其特征在于:它包括如下步骤:先将产品放于夹具A上进行喷漆,待喷漆结束后,将产品进行翻面置于夹具B上对底部进行喷漆即可。
