Abstract

本发明公开了一种可以除去下水管中的水泥块的裂纹检测修复装置，包括机体以及设置于所述机体中的传动腔，所述传动腔中设有功能选择机构，所述功能选择机构可以选择要实现的功能，所述从动轮腔中转动设有第一齿轮轴，所述第一齿轮轴上固定设有第一齿轮，所述第一齿轮轴上固定设有位于所述第一齿轮左侧的第二齿轮，所述传动腔中转动设有第一锥齿轮轴，所述第一锥齿轮轴上固定设有第二齿轮，本发明可以通过修复下水管中的裂纹并除去水管中的水泥块，本发明可以根据水管的直径来调整使其适应不同大小的水管，并且可以改变自身的运动方向，来清除位于水管上不同位置的水泥块，同时本装置设有螺纹杆，可以去除水管中的堵塞物。

Description

一种可以除去下水管中的水泥块的裂纹检测修复装置
技术领域
本发明涉及水质检测技术领域，具体为一种可以除去下水管中的水泥块的裂纹检测修复装置。
背景技术
家里装修时常常会因为水泥流入下水管而造成堵塞，一般的处理办法是用管道疏通机进行疏通，但管道疏通机只能击碎5公分的水泥块，而其他较小的水泥块有时也会对水管造成一定的堵塞，最终会对水管造成一定的危害甚至产生裂纹，针对上述问题，提出了本发明。
发明内容
本发明提供一种可以除去下水管中的水泥块的裂纹检测修复装置，克服了上述的问题。
本发明是通过以下技术方案来实现的。
一种可以除去下水管中的水泥块的裂纹检测修复装置，包括机体以及设置于所述机体中的传动腔，所述传动腔中设有功能选择机构，所述功能选择机构可以选择要实现的功能，所述从动轮腔中转动设有第一齿轮轴，所述第一齿轮轴上固定设有第一齿轮，所述第一齿轮轴上固定设有位于所述第一齿轮左侧的第二齿轮，所述传动腔中转动设有第一锥齿轮轴，所述第一锥齿轮轴上固定设有第二齿轮，所述第一锥齿轮轴上固定设有位于所述第二齿轮左侧的第三齿轮，所述第一锥齿轮轴上固定设有位于所述第三齿轮左侧的第一锥齿轮，所述传动腔底端设有主动轮箱，所述主动轮箱可以转动，所述主动轮箱上固定设有第一齿轮轴，所述第一齿轮轴上端固定设有可以和所述第一锥齿轮啮合的第二锥齿轮，所述主动轮箱中设有驱动电机，所述驱动电机动力连接有主动轮轴，所述主动轮轴固定上设有主动轮，所述机体中设有位于所述传动腔上下两侧齿轮腔，所述齿轮腔中转动设有第二锥齿轮轴，所述第二锥齿轮轴上固定设有第三锥齿轮，所述齿轮腔中转动设有延伸至所述传动腔中的第三锥齿轮轴，所述第三锥齿轮轴上端固定设有和所述第二齿轮啮合的第四齿轮，所述第三锥齿轮轴下端固定设有和所述第三锥齿轮啮合的第二锥齿轮，所述第二锥齿轮轴上固定设有位于所述第三锥齿轮左右两侧的凸轮，所述凸轮上设有推杆，所述机体中设有位于所述齿轮腔上下两侧的磨光腔，所述磨光腔中转动设有叶片轴，所述叶片轴和所述主动轮轴之间设有皮带轮，所述叶片轴上设有第一气缸，所述第一气缸活塞杆的末端设有叶片，所述机体中设有位于所述传动腔左右两侧的从动轮腔，所述从动轮腔中设有从动轮箱，所述从动轮箱中设有滑槽，所述滑槽上滑动设有第二滑块，所述第二滑块与所述滑槽内壁之间连接有第二弹簧，所述第二滑块上转动设有从动轮轴，所述从动轮轴上转动设有从动轮，所述从动轮箱中设有推板，所述推板和所述推杆相抵，所述从动轮箱中设有弹簧槽，所述推板和所述从动轮箱之间连接有第一弹簧，所述机体中设有位于所述从动轮腔左侧的胶水腔，所述胶水腔上侧设有喷胶管，所述喷胶管末端设有喷头，所述机体中设有位于所述胶水腔左侧的圆盘，所述圆盘外侧设有探测器，所述探测器可以探测水管上的裂纹和水泥块。
进一步的，所述机体中设有位于所述胶水腔左侧的螺纹杆，所述螺纹杆可以除去水管中的堵塞物。
进一步的，所述从动轮腔中设有第三滑轨，所述第三滑轨上滑动设有第三滑块，所述第三滑块可以固定所述从动轮箱的位置。
进一步的，所述功能选择机构包括设置于所述传动腔中的第一滑轨，所述第一滑轨上滑动设有第一滑块，所述第一滑块上设有控制电机，所述控制电机上动力连接有第二齿轮轴，所述第二齿轮轴固定上设有位于所述第一齿轮轴和第一锥齿轮轴之间的第五齿轮。
本发明的有益效果 ：本发明可以通过修复下水管中的裂纹并除去水管中的水泥块，本发明可以根据水管的直径来调整使其适应不同大小的水管，并且可以改变自身的运动方向，来清除位于水管上不同位置的水泥块，同时本装置设有螺纹杆，可以去除水管中的堵塞物。
附图说明
为了更清楚地说明发明实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

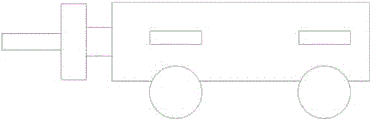

图1是本发明整体结构示意图；
图2是图1中B-B处结构示意图；
图3是图1中A-A处结构示意图；
图4是图1的仰视图。
具体实施方式
下面结合图1-4对本发明进行详细说明，其中，为叙述方便，现对下文所说的方位规定如下：下文所说的上下左右前后方向与图1本身投影关系的上下左右前后方向一致。
结合附图 1-4所述的一种可以除去下水管中的水泥块的裂纹检测修复装置，主要包括机体10以及设置于所述机体10中的传动腔57，所述传动腔57中设有功能选择机构90，所述功能选择机构90可以选择要实现的功能，所述从动轮腔46中转动设有第一齿轮轴54，所述第一齿轮轴54上固定设有第一齿轮52，所述第一齿轮轴54上固定设有位于所述第一齿轮52左侧的第二齿轮30，所述传动腔57中转动设有第一锥齿轮轴31，所述第一锥齿轮轴31上固定设有第二齿轮53，所述第一锥齿轮轴31上固定设有位于所述第二齿轮53左侧的第三齿轮32，所述第一锥齿轮轴31上固定设有位于所述第三齿轮32左侧的第一锥齿轮34，所述传动腔57底端设有主动轮箱38，所述主动轮箱38可以转动，所述主动轮箱38上固定设有第一齿轮轴56，所述第一齿轮轴56上端固定设有可以和所述第一锥齿轮34啮合的第二锥齿轮35，所述主动轮箱38中设有驱动电机40，所述驱动电机40动力连接有主动轮轴41，所述主动轮轴41固定上设有主动轮39，所述机体10中设有位于所述传动腔57上下两侧齿轮腔62，所述齿轮腔62中转动设有第二锥齿轮轴25，所述第二锥齿轮轴25上固定设有第三锥齿轮26，所述齿轮腔62中转动设有延伸至所述传动腔57中的第三锥齿轮轴28，所述第三锥齿轮轴28上端固定设有和所述第二齿轮30啮合的第四齿轮29，所述第三锥齿轮轴28下端固定设有和所述第三锥齿轮26啮合的第二锥齿轮27，所述第二锥齿轮轴25上固定设有位于所述第三锥齿轮26左右两侧的凸轮44，所述凸轮44上设有推杆45，所述机体10中设有位于所述齿轮腔62上下两侧的磨光腔14，所述磨光腔14中转动设有叶片轴21，所述叶片轴21和所述主动轮轴41之间设有皮带轮23，所述叶片轴21上设有第一气缸22，所述第一气缸22活塞杆的末端设有叶片20，所述机体10中设有位于所述传动腔57左右两侧的从动轮腔46，所述从动轮腔46中设有从动轮箱11，所述从动轮箱11中设有滑槽42，所述滑槽42上滑动设有第二滑块43，所述第二滑块43与所述滑槽42内壁之间连接有第二弹簧59，所述第二滑块43上转动设有从动轮轴13，所述从动轮轴13上转动设有从动轮12，所述从动轮箱11中设有推板47，所述推板47和所述推杆45相抵，所述从动轮箱11中设有弹簧槽50，所述推板47和所述从动轮箱11之间连接有第一弹簧48，所述机体10中设有位于所述从动轮腔46左侧的胶水腔15，所述胶水腔15上侧设有喷胶管16，所述喷胶管16末端设有喷头17，所述机体10中设有位于所述胶水腔15左侧的圆盘19，所述圆盘19外侧设有探测器18，所述探测器18可以探测水管上的裂纹和水泥块。
有益地，所述机体10中设有位于所述胶水腔15左侧的螺纹杆58，所述螺纹杆58可以除去水管中的堵塞物。
有益地，所述从动轮腔46中设有第三滑轨61，所述第三滑轨61上滑动设有第三滑块60，所述第三滑块60可以固定所述从动轮箱11的位置。
有益地，所述功能选择机构90包括设置于所述传动腔57中的第一滑轨36，所述第一滑轨36上滑动设有第一滑块37，所述第一滑块37上设有控制电机33，所述控制电机33上动力连接有第二齿轮轴55，所述第二齿轮轴55固定上设有位于所述第一齿轮轴54和第一锥齿轮轴31之间的第五齿轮51。
工作步骤为：将小车放入水管中，第一滑块37在第一滑轨36上滑动使第五齿轮51和第一齿轮52啮合，控制电机33启动带动第二齿轮轴55、第五齿轮51、第一齿轮52、第一齿轮轴54、第二齿轮30、第四齿轮29、第三锥齿轮轴28、第二锥齿轮27、第三锥齿轮26、第二锥齿轮轴25、凸轮44转动，推动推杆45和推板47，使第二滑块43沿滑槽42移动，将从动轮12伸出从动轮箱11使其与水管内壁相抵，电机驱动电机40启动带动主动轮轴41、主动轮39转动，使小车运动，皮带轮23将主动轮轴41上的传动传递至叶片轴21并带动叶片20转动，当探测器18检测到水管上有裂纹时，喷头17抽取胶水腔15中的胶水，通过喷胶管16喷射到裂纹处对裂纹进行修补，当探测器18检测到水管上有水泥块时，第三滑块60滑动松开从动轮箱11，第一滑轨36滑动使第五齿轮51和第二齿轮53啮合，控制电机33启动带动第二齿轮轴55、第五齿轮51、第二齿轮53、第一锥齿轮轴31、第三齿轮32、第一锥齿轮34、第二锥齿轮35、第一齿轮轴56、主动轮箱38、第一齿轮24、第一齿轮轴56、从动轮箱11转动，使从动轮12和主动轮39改变方向，从而使小车可以绕着水管运动来除去水管内部上不同位置的水泥块，第一气缸22将叶片轴21伸出至一定位置后叶片20转动除去水管上的水泥块，小车运行时螺纹杆58可以将水管中的堵塞物顶出水管。
上述实施例只为说明本发明的技术构思及特点，其目的在于让熟悉此领域技术的人士能够了解本发明内容并加以实施，并不能以此限制本发明的保护范围。凡根据本发明精神实质所作的等效变化或修饰，都应涵盖在本发明的保护范围内。

Claims (1)

1.一种可以除去下水管中的水泥块的裂纹检测修复装置，主要包括机体以及设置于所述机体中的传动腔，其特征在于：所述传动腔中设有功能选择机构，所述功能选择机构可以选择要实现的功能，所述机体中设有位于所述传动腔左右两侧的从动轮腔，所述从动轮腔中转动设有第一齿轮轴，所述第一齿轮轴上固定设有第一齿轮，所述第一齿轮轴上固定设有位于所述第一齿轮左侧的第二齿轮，所述传动腔中转动设有第一锥齿轮轴，所述第一锥齿轮轴上固定设有第二齿轮，所述第一锥齿轮轴上固定设有位于所述第二齿轮左侧的第三齿轮，所述第一锥齿轮轴上固定设有位于所述第三齿轮左侧的第一锥齿轮，所述传动腔底端设有主动轮箱，所述主动轮箱可以转动，所述主动轮箱上固定设有第一齿轮轴，所述第一齿轮轴上端固定设有可以和所述第一锥齿轮啮合的第二锥齿轮，所述主动轮箱中设有驱动电机，所述驱动电机动力连接有主动轮轴，所述主动轮轴固定上设有主动轮，所述机体中设有位于所述传动腔上下两侧齿轮腔，所述齿轮腔中转动设有第二锥齿轮轴，所述第二锥齿轮轴上固定设有第三锥齿轮，所述齿轮腔中转动设有延伸至所述传动腔中的第三锥齿轮轴，所述第三锥齿轮轴上端固定设有和所述第二齿轮啮合的第四齿轮，所述第三锥齿轮轴下端固定设有和所述第三锥齿轮啮合的第二锥齿轮，所述第二锥齿轮轴上固定设有位于所述第三锥齿轮左右两侧的凸轮，所述凸轮上设有推杆，所述机体中设有位于所述齿轮腔上下两侧的磨光腔，所述磨光腔中转动设有叶片轴，所述叶片轴和所述主动轮轴之间设有皮带轮，所述叶片轴上设有第一气缸，所述第一气缸活塞杆的末端设有叶片，所述从动轮腔中设有从动轮箱，所述从动轮箱中设有滑槽，所述滑槽上滑动设有第二滑块，所述第二滑块与所述滑槽内壁之间连接有第二弹簧，所述第二滑块上转动设有从动轮轴，所述从动轮轴上转动设有从动轮，所述从动轮箱中设有推板，所述推板和所述推杆相抵，所述从动轮箱中设有弹簧槽，所述推板和所述从动轮箱之间连接有第一弹簧，所述机体中设有位于所述从动轮腔左侧的胶水腔，所述胶水腔上侧设有喷胶管，所述喷胶管末端设有喷头，所述机体中设有位于所述胶水腔左侧的圆盘，所述圆盘外侧设有探测器，所述探测器可以探测水管上的裂纹和水泥块；
所述机体中设有位于所述胶水腔左侧的螺纹杆，所述螺纹杆可以除去水管中的堵塞物；
所述从动轮腔中设有第三滑轨，所述第三滑轨上滑动设有第三滑块，所述第三滑块可以固定所述从动轮箱的位置；
所述功能选择机构包括设置于所述传动腔中的第一滑轨，所述第一滑轨上滑动设有第一滑块，所述第一滑块上设有控制电机，所述控制电机上动力连接有第二齿轮轴，所述第二齿轮轴固定上设有位于所述第一齿轮轴和第一锥齿轮轴之间的第五齿轮。
