Die Erfindung betrifft ein Verfahren zum Beschichten eines Substrats (16) mit einem Lack, mit den folgenden Schritten: - der Lack wird auf das Substrat (16) mittels einer beweglichen Düse (20) aufgesprüht, - anschließend wird der auf das Substrat (16) aufgetragene Lack mit Lösungsmittel besprüht. Die Erfindung betrifft ferner eine Beschichtungsanlage zum Belacken von Substraten.

Description

indung betrifft ein Verfahren zum Beschichten eines Substrats (16) mit einem Lack, mit den folgenden Schritten:
- der Lack wird auf das Substrat (16) mittels einer beweglichen Düse (20) aufgesprüht,
- anschließend wird der auf das Substrat (16) aufgetragene Lack mit Lösungsmittel besprüht.
Die Erfindung betrifft ferner eine Beschichtungsanlage zum Belacken von Substraten.

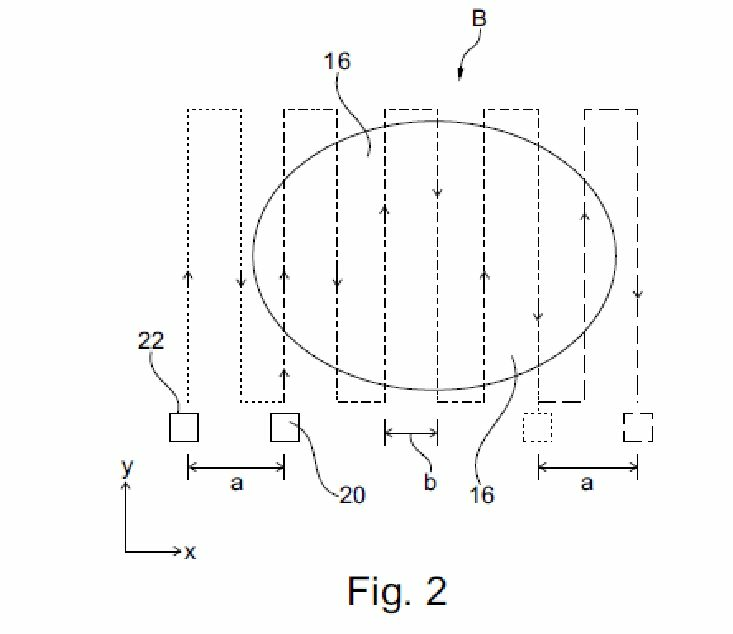

Figure AT516291A3_D0001
