WO2025004656A1 - 光学フィルム、偏光板および画像表示装置 - Google Patents

光学フィルム、偏光板および画像表示装置 Download PDF

Info

Publication number
WO2025004656A1
WO2025004656A1 PCT/JP2024/019362 JP2024019362W WO2025004656A1 WO 2025004656 A1 WO2025004656 A1 WO 2025004656A1 JP 2024019362 W JP2024019362 W JP 2024019362W WO 2025004656 A1 WO2025004656 A1 WO 2025004656A1
Authority
WO
WIPO (PCT)
Prior art keywords
group
liquid crystal
carbon atoms
substituent
alignment
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Ceased
Application number
PCT/JP2024/019362
Other languages
English (en)
French (fr)
Inventor
飛鷹 酒井
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Fujifilm Corp
Original Assignee
Fujifilm Corp
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Fujifilm Corp filed Critical Fujifilm Corp
Priority to CN202480043326.4A priority Critical patent/CN121420222A/zh
Priority to JP2025529547A priority patent/JPWO2025004656A1/ja
Publication of WO2025004656A1 publication Critical patent/WO2025004656A1/ja
Priority to US19/408,416 priority patent/US20260086276A1/en
Anticipated expiration legal-status Critical
Ceased legal-status Critical Current

Links

Images

Classifications

    • G—PHYSICS
    • G02—OPTICS
    • G02B—OPTICAL ELEMENTS, SYSTEMS OR APPARATUS
    • G02B5/00—Optical elements other than lenses
    • G02B5/30—Polarising elements
    • G02B5/3016—Polarising elements involving passive liquid crystal elements
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08F—MACROMOLECULAR COMPOUNDS OBTAINED BY REACTIONS ONLY INVOLVING CARBON-TO-CARBON UNSATURATED BONDS
    • C08F220/00—Copolymers of compounds having one or more unsaturated aliphatic radicals, each having only one carbon-to-carbon double bond, and only one being terminated by only one carboxyl radical or a salt, anhydride ester, amide, imide or nitrile thereof
    • C08F220/02—Monocarboxylic acids having less than ten carbon atoms; Derivatives thereof
    • C08F220/10—Esters
    • C08F220/26—Esters containing oxygen in addition to the carboxy oxygen
    • C08F220/32—Esters containing oxygen in addition to the carboxy oxygen containing epoxy radicals
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09D—COATING COMPOSITIONS, e.g. PAINTS, VARNISHES OR LACQUERS; FILLING PASTES; CHEMICAL PAINT OR INK REMOVERS; INKS; CORRECTING FLUIDS; WOODSTAINS; PASTES OR SOLIDS FOR COLOURING OR PRINTING; USE OF MATERIALS THEREFOR
    • C09D133/00—Coating compositions based on homopolymers or copolymers of compounds having one or more unsaturated aliphatic radicals, each having only one carbon-to-carbon double bond, and at least one being terminated by only one carboxyl radical, or of salts, anhydrides, esters, amides, imides, or nitriles thereof; Coating compositions based on derivatives of such polymers
    • C09D133/24—Homopolymers or copolymers of amides or imides
    • C09D133/26—Homopolymers or copolymers of acrylamide or methacrylamide
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09K—MATERIALS FOR MISCELLANEOUS APPLICATIONS, NOT PROVIDED FOR ELSEWHERE
    • C09K19/00—Liquid crystal materials
    • C09K19/04—Liquid crystal materials characterised by the chemical structure of the liquid crystal components, e.g. by a specific unit
    • C09K19/06—Non-steroidal liquid crystal compounds
    • C09K19/34—Non-steroidal liquid crystal compounds containing at least one heterocyclic ring
    • C09K19/3491—Non-steroidal liquid crystal compounds containing at least one heterocyclic ring having sulfur as hetero atom
    • C09K19/3497—Non-steroidal liquid crystal compounds containing at least one heterocyclic ring having sulfur as hetero atom the heterocyclic ring containing sulfur and nitrogen atoms
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09K—MATERIALS FOR MISCELLANEOUS APPLICATIONS, NOT PROVIDED FOR ELSEWHERE
    • C09K19/00—Liquid crystal materials
    • C09K19/04—Liquid crystal materials characterised by the chemical structure of the liquid crystal components, e.g. by a specific unit
    • C09K19/38—Polymers
    • C09K19/3833—Polymers with mesogenic groups in the side chain
    • C09K19/3842—Polyvinyl derivatives
    • C09K19/3852—Poly(meth)acrylate derivatives
    • C09K19/3861—Poly(meth)acrylate derivatives containing condensed ring systems
    • G—PHYSICS
    • G02—OPTICS
    • G02B—OPTICAL ELEMENTS, SYSTEMS OR APPARATUS
    • G02B5/00—Optical elements other than lenses
    • G02B5/30—Polarising elements
    • G—PHYSICS
    • G02—OPTICS
    • G02F—OPTICAL DEVICES OR ARRANGEMENTS FOR THE CONTROL OF LIGHT BY MODIFICATION OF THE OPTICAL PROPERTIES OF THE MEDIA OF THE ELEMENTS INVOLVED THEREIN; NON-LINEAR OPTICS; FREQUENCY-CHANGING OF LIGHT; OPTICAL LOGIC ELEMENTS; OPTICAL ANALOGUE/DIGITAL CONVERTERS
    • G02F1/00—Devices or arrangements for the control of the intensity, colour, phase, polarisation or direction of light arriving from an independent light source, e.g. switching, gating or modulating; Non-linear optics
    • G02F1/01—Devices or arrangements for the control of the intensity, colour, phase, polarisation or direction of light arriving from an independent light source, e.g. switching, gating or modulating; Non-linear optics for the control of the intensity, phase, polarisation or colour
    • G02F1/13—Devices or arrangements for the control of the intensity, colour, phase, polarisation or direction of light arriving from an independent light source, e.g. switching, gating or modulating; Non-linear optics for the control of the intensity, phase, polarisation or colour  based on liquid crystals, e.g. single liquid crystal display cells
    • G02F1/133—Constructional arrangements; Operation of liquid crystal cells; Circuit arrangements
    • G02F1/1333—Constructional arrangements; Manufacturing methods
    • G02F1/1335—Structural association of cells with optical devices, e.g. polarisers or reflectors
    • G02F1/13363—Birefringent elements, e.g. for optical compensation
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K50/00—Organic light-emitting devices
    • H10K50/80—Constructional details
    • H10K50/86—Arrangements for improving contrast, e.g. preventing reflection of ambient light
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K59/00—Integrated devices, or assemblies of multiple devices, comprising at least one organic light-emitting element covered by group H10K50/00
    • H10K59/10—OLED displays
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09K—MATERIALS FOR MISCELLANEOUS APPLICATIONS, NOT PROVIDED FOR ELSEWHERE
    • C09K19/00—Liquid crystal materials
    • C09K19/04—Liquid crystal materials characterised by the chemical structure of the liquid crystal components, e.g. by a specific unit
    • C09K2019/0444—Liquid crystal materials characterised by the chemical structure of the liquid crystal components, e.g. by a specific unit characterized by a linking chain between rings or ring systems, a bridging chain between extensive mesogenic moieties or an end chain group
    • C09K2019/0448—Liquid crystal materials characterised by the chemical structure of the liquid crystal components, e.g. by a specific unit characterized by a linking chain between rings or ring systems, a bridging chain between extensive mesogenic moieties or an end chain group the end chain group being a polymerizable end group, e.g. -Sp-P or acrylate
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09K—MATERIALS FOR MISCELLANEOUS APPLICATIONS, NOT PROVIDED FOR ELSEWHERE
    • C09K2219/00—Aspects relating to the form of the liquid crystal [LC] material, or by the technical area in which LC material are used
    • C09K2219/03—Aspects relating to the form of the liquid crystal [LC] material, or by the technical area in which LC material are used in the form of films, e.g. films after polymerisation of LC precursor

Definitions

  • the present invention relates to an optical film, a polarizing plate, and an image display device.
  • Optical films such as optical compensation sheets and retardation films are used in various image display devices to eliminate image coloration or widen the viewing angle.
  • Stretched birefringent films have been used as optical films, but in recent years, it has been proposed to use optical films having a cured liquid crystal layer in place of stretched birefringent films.
  • Such liquid crystal cured layers are known to be provided on an alignment film for aligning liquid crystal compounds, and photo-alignment films that have been subjected to photo-alignment treatment instead of rubbing treatment are also known as such alignment films.
  • Patent Document 1 describes a polymer (photoalignment copolymer) having a repeating unit containing a cinnamate group as a photoalignment group and a repeating unit containing a crosslinkable group (e.g., an epoxy group, an epoxycyclohexyl group, an oxetanyl group, and a functional group having an ethylenically unsaturated double bond) as a component that forms a photoalignment film ([Claim 1] [Claim 2]), and also describes an optical film having a substrate, a photoalignment film, and a liquid crystal cured layer in the examples ([0113]).
  • a crosslinkable group e.g., an epoxy group, an epoxycyclohexyl group, an oxetanyl group, and a functional group having an ethylenically unsaturated double bond
  • Patent Document 1 The inventors have studied the optical film described in Patent Document 1 and found that although the alignment of the liquid crystal cured layer was good, there was room for improvement in the adhesion between the substrate and the alignment film.
  • the substrate is preferably a polymer film because a mixed region is easily formed therein.
  • materials for the polymer film include cellulose-based polymers; acrylic-based polymers having acrylic acid ester polymers such as polymethyl methacrylate and lactone ring-containing polymers; thermoplastic norbornene-based polymers; polycarbonate-based polymers; polyester-based polymers such as polyethylene terephthalate and polyethylene naphthalate; styrene-based polymers such as polystyrene and acrylonitrile-styrene copolymers (AS resins); polyolefin-based polymers such as polyethylene, polypropylene, and ethylene-propylene copolymers; vinyl chloride-based polymers; amide-based polymers such as nylon and aromatic polyamides; imide-based polymers; sulfone-based polymers; polyethersulfone-based polymers; polyetheretherketone-based polymers; polyphenylene sulfide-based polymers;
  • the thickness of the mixed region refers to the average thickness of the mixed region, which is determined by measuring the thicknesses of any five or more points of the mixed region by a TOF-SIMS method and taking the arithmetic average of the measured thicknesses.
  • the thickness of the mixed region is measured by analyzing the components in the depth direction of the optical film by secondary ion mass spectrometry using a TOF-SIMS V (manufactured by ION TOF, Inc.)
  • the depth direction means the direction toward the substrate side based on the surface of the optical film on the liquid crystal cured layer side.
  • the penetration depth (d) of the mixed region is calculated from the difference between the depth (Da) at which the secondary ion intensity derived from the polymer (I) disappears and the depth (Db) at which the secondary ion intensity derived from the substrate is generated.
  • the alignment layer of the optical film of the present invention is a photo-alignment layer formed using a composition for forming an alignment layer, which contains a polymer (I) having a photo-alignment group and two or more different polymerizable groups.
  • a composition for forming an alignment layer which contains a polymer (I) having a photo-alignment group and two or more different polymerizable groups.
  • the repeating unit A contained in the copolymer of the present invention is a repeating unit represented by the following formula (A).
  • R a represents a hydrogen atom or a substituent.
  • L a represents a divalent linking group.
  • A represents any photoalignment group selected from the group consisting of a polyene group, a stilbene group, a stilbazolium group, a chalcone group, a cinnamoyl group, an aromatic Schiff base, an aromatic hydrazone group, an azobenzene group, an azonaphthalene group, an aromatic heterocyclic azo group, a bisazo group, a formazan group, an azoxybenzene group, a coumarin group, and a maleimide group.
  • examples of the substituent represented by one embodiment of R a include the substituents described in the above-mentioned substituent group A.
  • a halogen atom, a linear, branched or cyclic alkyl group having 1 to 20 carbon atoms, a linear halogenated alkyl group having 1 to 20 carbon atoms, an alkoxy group having 1 to 20 carbon atoms, an aryl group having 6 to 20 carbon atoms, an aryloxy group having 6 to 20 carbon atoms, a cyano group, or an amino group is preferable.
  • the divalent linking group represented by L a in the above formula (A) will be described.
  • examples of the substituents that the alkylene group, arylene group, and imino group may have include the substituents described in the above-mentioned substituent group A, and among them, halogen atoms, alkyl groups, alkoxy groups, aryl groups, aryloxy groups, cyano groups, carboxy groups, alkoxycarbonyl groups, and hydroxyl groups are listed.
  • linear alkylene group having 1 to 18 carbon atoms specific examples include a methylene group, an ethylene group, a propylene group, a butylene group, a pentylene group, a hexylene group, a decylene group, an undecylene group, a dodecylene group, a tridecylene group, a tetradecylene group, a pentadecylene group, a hexadecylene group, a heptadecylene group, and an octadecylene group.
  • branched alkylene groups include a dimethylmethylene group, a methylethylene group, a 2,2-dimethylpropylene group, and a 2-ethyl-2-methylpropylene group.
  • cyclic alkylene group include a cyclopropylene group, a cyclobutylene group, a cyclopentylene group, a cyclohexylene group, a cyclooctylene group, a cyclodecylene group, an adamantane-diyl group, a norbornane-diyl group, and an exo-tetrahydrodicyclopentadiene-diyl group.
  • a cyclohexylene group is preferable.
  • arylene groups having 6 to 12 carbon atoms include phenylene groups, xylylene groups, biphenylene groups, naphthylene groups, and 2,2'-methylenebisphenyl groups, with the phenylene group being preferred.
  • the photoalignment group is any photoalignment group selected from the group consisting of a polyene group, a stilbene group, a stilbazolium group, a chalcone group, a cinnamoyl group, an aromatic Schiff base, an aromatic hydrazone group, an azobenzene group, an azonaphthalene group, an aromatic heterocyclic azo group, a bisazo group, a formazan group, an azoxybenzene group, a coumarin group, and a maleimide group.
  • a cinnamoyl group is preferred, and specifically, a group represented by the following formula (a1) is more preferred, and a group represented by the following formula (a2) is even more preferred.
  • R 5 to R 8 in the above formula (a1) and R 5 to R 9 in the above formula (a2) each independently represent a hydrogen atom or a substituent, and two adjacent groups may be bonded to form a ring.
  • the substituents represented by one embodiment of R 5 to R 9 are preferably each independently a halogen atom, a linear, branched or cyclic alkyl group having 1 to 20 carbon atoms, a linear halogenated alkyl group having 1 to 20 carbon atoms, an alkoxy group having 1 to 20 carbon atoms, an aryl group having 6 to 20 carbon atoms, an aryloxy group having 6 to 20 carbon atoms, a cyano group, an amino group, or a group represented by the following formula (a3), because the photoalignable group is more likely to interact with the liquid crystal compound and the alignment of the cured liquid crystal layer is more improved.
  • Examples of the monovalent organic group represented by R 10 in the above formula (a3) include linear or cyclic alkyl groups having 1 to 20 carbon atoms.
  • As the linear alkyl group an alkyl group having 1 to 6 carbon atoms is preferred. Specific examples include a methyl group, an ethyl group, and an n-propyl group, and among these, a methyl group or an ethyl group is preferred.
  • As the cyclic alkyl group an alkyl group having 3 to 6 carbon atoms is preferable. Specific examples include a cyclopropyl group, a cyclopentyl group, and a cyclohexyl group, and among these, a cyclohexyl group is preferable.
  • the monovalent organic group represented by R 10 in the above formula (a3) may be a combination of a plurality of the above-mentioned linear alkyl groups and cyclic alkyl groups directly or via a single bond.
  • R 5 to R 8 in the above formula (a1) or R 5 to R 9 in the above formula (a2) (particularly R 9 ) is the above-mentioned substituent because the photoalignable group easily interacts with the liquid crystal compound and the alignment of the liquid crystal cured layer becomes better, and it is more preferable that it is an electron-donating substituent because the linearity of the obtained copolymer is improved and the reaction efficiency is improved when irradiated with polarized light.
  • the electron-donating substituent refers to a substituent having a Hammett value (Hammett substituent constant ⁇ p) of 0 or less
  • examples of the substituents mentioned above include an alkyl group, a halogenated alkyl group, and an alkoxy group.
  • an alkoxy group is preferable, and an alkoxy group having 6 to 16 carbon atoms is more preferable, and an alkoxy group having 7 to 10 carbon atoms is even more preferable, because the alignment property of the cured liquid crystal layer is further improved.
  • repeating unit A represented by the above formula (A) include repeating units A-1 to A-160 shown below: In the following formula, Me represents a methyl group.
  • repeating unit B contained in the copolymer of the present invention is a repeating unit represented by the following formula (B).
  • R b represents a hydrogen atom or a substituent.
  • substituent represented by one embodiment of R b include the same as those described for the substituent represented by one embodiment of R a in the above formula (A).
  • Lb represents a divalent linking group. Examples of the divalent linking group represented by Lb include the same as those described for the divalent linking group represented by La in the above formula (A).
  • B represents any one of the polymerizable groups represented by the following formulae (PG-1) to (PG-3).
  • R d represents a hydrogen atom, a halogen atom, a methyl group, an ethyl group, or a trifluoromethyl group, provided that the multiple R ds in the above formula (PG-2) may be the same or different.
  • the polymerizable group represented by the above formula (PG-1) is preferred, and a (meth)acryloyl group is even more preferred, because it provides good adhesion to the liquid crystal cured layer.
  • repeating unit B represented by the above formula (B) include repeating units B-1 to B-29 shown below.
  • the repeating unit C contained in the copolymer of the present invention is a repeating unit represented by the following formula (C).
  • R c represents a hydrogen atom or a substituent.
  • substituent represented by one embodiment of R c include the same as those described for the substituent represented by one embodiment of R a in the above formula (A).
  • Lc represents a divalent linking group. Examples of the divalent linking group represented by Lc include the same as those described for the divalent linking group represented by L a in the above formula (A).
  • C represents any of the polymerizable groups represented by the following formulas (PG-4) to (PG-9).
  • R d represents a hydrogen atom, a halogen atom, a methyl group, an ethyl group, or a trifluoromethyl group, provided that the multiple R ds in the above formulae (PG-5), (PG-6), and (PG-9) may be the same or different.
  • the polymerizable group represented by the above formula (PG-9) is preferred because it can better suppress relaxation of the photoalignment film caused by the composition, particularly the organic solvent in the composition, when forming a liquid crystal cured layer.
  • repeating unit C represented by the above formula (C) include repeating units C-1 to C-23 shown below.
  • the content a (mass%) of the repeating unit A represented by the above formula (A), the content b (mass%) of the repeating unit B represented by the above formula (B), and the content c (mass%) of the repeating unit C represented by the above formula (C) are preferably 5 ⁇ a ⁇ 30, 20 ⁇ b ⁇ 45, and 50 ⁇ c ⁇ 75, respectively, and more preferably 7 ⁇ a ⁇ 22, 23 ⁇ b ⁇ 38, and 55 ⁇ c ⁇ 70, because the alignment of the liquid crystal cured layer is improved and the adhesion between the substrate and the alignment film is also improved.
  • the copolymer of the present invention may contain other repeating units in addition to the repeating units A, B and C described above, so long as the effects of the present invention are not impaired.
  • monomers (radical polymerizable monomers) that form such other repeating units include acrylic acid ester compounds, methacrylic acid ester compounds, maleimide compounds, acrylamide compounds, acrylonitrile, maleic anhydride, styrene compounds, and vinyl compounds.
  • the method for synthesizing the copolymer of the present invention is not particularly limited, and for example, the copolymer can be synthesized by mixing the monomer that forms the repeating unit A described above, the monomer that forms the repeating unit B described above, the monomer that forms the repeating unit C described above, and a monomer that forms any other repeating unit, and polymerizing the mixture in an organic solvent using a radical polymerization initiator.
  • alkyl group having 1 to 6 carbon atoms represented by R 6 include a methyl group, an ethyl group, a propyl group, an isopropyl group, an n-butyl group, an isobutyl group, a sec-butyl group, a tert-butyl group, an n-pentyl group, and an n-hexyl group.
  • aromatic hydrocarbon group having 6 to 12 carbon atoms represented by Y 1 include aryl groups such as a phenyl group, a 2,6-diethylphenyl group, and a naphthyl group.
  • Examples of the alicyclic hydrocarbon group having 6 to 20 carbon atoms represented by Y 1 include a cyclohexylene group, a cyclopentylene group, a norbornylene group, and an adamantylene group.
  • Examples of the substituent that Y 1 may have include the substituents described in the above-mentioned Substituent Group A, and among them, an alkyl group, an alkoxy group, an alkoxycarbonyl group, an alkylcarbonyloxy group, or a halogen atom is preferable.
  • Z 1 , Z 2 and Z 3 each independently represent a hydrogen atom, a monovalent aliphatic hydrocarbon group having 1 to 20 carbon atoms, a monovalent alicyclic hydrocarbon group having 3 to 20 carbon atoms, a monovalent aromatic hydrocarbon group having 6 to 20 carbon atoms, a monovalent aromatic heterocyclic group having 6 to 20 carbon atoms, a halogen atom, a cyano group, a nitro group, -OR 7 , -NR 8 R 9 , -SR 10 , -COOR 11 or -COR 12 , R 7 to R 12 each independently represent a hydrogen atom or an alkyl group having 1 to 6 carbon atoms, and Z 1 and Z 2 may be bonded to each other to form an aromatic ring.
  • an alkyl group having 1 to 15 carbon atoms is preferable, an alkyl group having 1 to 8 carbon atoms is more preferable, specifically, a methyl group, an ethyl group, an isopropyl group, a tert-pentyl group (1,1-dimethylpropyl group), a tert-butyl group, or a 1,1-dimethyl-3,3-dimethyl-butyl group is further preferable, and a methyl group, an ethyl group, or a tert-butyl group is particularly preferable.
  • Examples of the monovalent alicyclic hydrocarbon group having 3 to 20 carbon atoms include monocyclic saturated hydrocarbon groups such as a cyclopropyl group, a cyclobutyl group, a cyclopentyl group, a cyclohexyl group, a cycloheptyl group, a cyclooctyl group, a cyclodecyl group, a methylcyclohexyl group, and an ethylcyclohexyl group; monocyclic unsaturated hydrocarbon groups such as a cyclobutenyl group, a cyclopentenyl group, a cyclohexenyl group, a cycloheptenyl group, a cyclooctenyl group, a cyclodecenyl group, a cyclopentadienyl group, a cyclohexadienyl group, a cyclooctadienyl group,
  • the monovalent aromatic hydrocarbon group having 6 to 20 carbon atoms include a phenyl group, a 2,6-diethylphenyl group, a naphthyl group, and a biphenyl group, and an aryl group having 6 to 12 carbon atoms (particularly a phenyl group) is preferred.
  • Specific examples of the monovalent aromatic heterocyclic group having 6 to 20 carbon atoms include a 4-pyridyl group, a 2-furyl group, a 2-thienyl group, a 2-pyrimidinyl group, and a 2-benzothiazolyl group.
  • halogen atoms include a fluorine atom, a chlorine atom, a bromine atom, and an iodine atom, and among these, a fluorine atom, a chlorine atom, and a bromine atom are preferred.
  • specific examples of the alkyl group having 1 to 6 carbon atoms represented by R 7 to R 10 include a methyl group, an ethyl group, a propyl group, an isopropyl group, an n-butyl group, an isobutyl group, a sec-butyl group, a tert-butyl group, an n-pentyl group, and an n-hexyl group.
  • Z1 and Z2 may be bonded to each other to form an aromatic ring
  • an example of a structure in which Z1 and Z2 in the above formula (Ar-1) are bonded to each other to form an aromatic ring is a group represented by the following formula (Ar-1a):
  • * represents the bonding position with D1 or D2 in the above formula (III).
  • Q 1 , Q 2 and Y 1 are the same as those explained in the above formula (Ar-1).
  • A3 and A4 each independently represent a group selected from the group consisting of -O-, -N( R13 )-, -S-, and -CO-, and R13 represents a hydrogen atom or a substituent.
  • R 13 represents a hydrogen atom or a substituent.
  • the substituent represented by R 13 include the substituents described in the above-mentioned substituent group A, and among them, an alkyl group, an alkoxy group, an alkoxycarbonyl group, an alkylcarbonyloxy group, or a halogen atom is preferable.
  • X represents a nonmetallic atom of Groups 14 to 16.
  • the nonmetallic atom may have a hydrogen atom or a substituent bonded thereto.
  • Examples of the non-metallic atom of Groups 14 to 16 represented by X include an oxygen atom, a sulfur atom, a nitrogen atom bonded to a hydrogen atom or a substituent [ ⁇ N—R N1 , R N1 represents a hydrogen atom or a substituent], and a carbon atom bonded to a hydrogen atom or a substituent [ ⁇ C—(R C1 ) 2 , R C1 represents a hydrogen atom or a substituent].
  • substituents described in the above-mentioned substituent group A examples include the substituents described in the above-mentioned substituent group A, and among them, an alkyl group, an alkoxy group, an alkyl-substituted alkoxy group, a cyclic alkyl group, an aryl group (e.g., a phenyl group, a naphthyl group, etc.), a cyano group, an amino group, a nitro group, an alkylcarbonyl group, a sulfo group, a hydroxyl group, and the like.
  • substituents described in the above-mentioned substituent group A examples include the substituents described in the above-mentioned substituent group A, and among them, an alkyl group, an alkoxy group, an alkyl-substituted alkoxy group, a cyclic alkyl group, an aryl group (e.g., a phenyl group, a
  • D 7 and D 8 each independently represent a single bond, or -CO-, -O-, -S-, -C( ⁇ S)-, -CR 1 R 2 -, -CR 3 ⁇ CR 4 -, -NR 5 -, or a divalent linking group consisting of a combination of two or more of these, and R 1 to R 5 each independently represent a hydrogen atom, a fluorine atom, or an alkyl group having 1 to 12 carbon atoms.
  • examples of the divalent linking group include the same groups as those explained in relation to D 1 , D 2 , D 3 , D 4 , D 5 and D 6 in the above formula (III).
  • L3 and L4 each independently represent a single bond or a divalent aliphatic hydrocarbon group having 1 to 20 carbon atoms.
  • one or more of the -CH2- constituting the aliphatic hydrocarbon group may be substituted with -O-, -S-, -NH-, -N(Q)- or -CO-.
  • Q represents a substituent.
  • the substituent include the substituents described in the above-mentioned substituent group A, and among them, an alkyl group, an alkoxy group, an alkoxycarbonyl group, an alkylcarbonyloxy group or a halogen atom is preferable.
  • examples of the aliphatic hydrocarbon group include the same groups as those explained in relation to L1 and L2 in the above formula (III).
  • P3 and P4 each independently represent a monovalent organic group, and at least one of P3 and P4 represents a polymerizable group.
  • the monovalent organic group include the same ones as those explained in relation to P1 and P2 in formula (III) above.
  • examples of the polymerizable group include the same groups as those explained in relation to P1 and P2 in the above formula (III).
  • Ax represents an organic group having 2 to 30 carbon atoms and having at least one aromatic ring selected from the group consisting of aromatic hydrocarbon rings and aromatic heterocycles.
  • Ay represents a hydrogen atom, an alkyl group having 1 to 12 carbon atoms which may have a substituent, or an organic group having 2 to 30 carbon atoms and having at least one aromatic ring selected from the group consisting of aromatic hydrocarbon rings and aromatic heterocycles.
  • the aromatic rings in Ax and Ay may have a substituent, and Ax and Ay may be bonded to form a ring.
  • Q3 represents a hydrogen atom or an optionally substituted alkyl group having 1 to 6 carbon atoms.
  • Ax and Ay include those described in paragraphs [0039] to [0095] of WO 2014/010325.
  • Specific examples of the alkyl group having 1 to 20 carbon atoms represented by Q3 include a methyl group, an ethyl group, a propyl group, an isopropyl group, an n-butyl group, an isobutyl group, a sec-butyl group, a tert-butyl group, an n-pentyl group, and an n-hexyl group.
  • substituents described in the above-mentioned Substituent group A examples include the substituents described in the above-mentioned Substituent group A. Among them, an alkyl group, an alkoxy group, an alkoxycarbonyl group, an alkylcarbonyloxy group, or a halogen atom is preferable.
  • the compound represented by the above formula (III) includes the polymerizable compounds described in paragraphs [0019] to [0023] of JP 2019-139222 A; the polymerizable compounds described in paragraphs [0059] to [0061] of WO 2019/160014; the polymerizable compounds described in paragraph [0055] of WO 2019/160016; compounds (1-1) to (1-19) represented by the following formulas; compounds (2-1) to (2-5) represented by the following formulas; and the like.
  • the group adjacent to the acryloyloxy group represents a propylene group (a group in which a methyl group is replaced with an ethylene group), and compound (1-14) represents a mixture of positional isomers in which the position of the methyl group is different.
  • examples of the compound represented by the above formula (III) include the compound represented by the general formula (1) described in JP 2010-084032 A (particularly, the compound described in paragraphs [0067] to [0073]), the compound represented by the general formula (II) described in JP 2016-053709 A (particularly, the compound described in paragraphs [0036] to [0043]), the compound represented by the general formula (1) described in JP 2016-081035 A (particularly, the compound described in paragraphs [0043] to [0055]), and the compound described in paragraphs [0025] to [0056] of WO 2021/060427 A.
  • the liquid crystal composition preferably contains, in addition to the above-mentioned liquid crystal compound, another polymerizable compound having one or more polymerizable groups.
  • the polymerizable group possessed by the other polymerizable compound is not particularly limited, and suitable examples thereof include the polymerizable groups represented by any of the above-mentioned formulas (P-1) to (P-20).
  • the other polymerizable compound is preferably another polymerizable compound having 2 to 4 polymerizable groups, and more preferably another polymerizable compound having 2 polymerizable groups, because this further improves the durability of the liquid crystal cured layer that is formed.
  • Such other polymerizable compounds include compounds represented by formulas (M1), (M2), and (M3) described in paragraphs [0030] to [0033] of JP2014-077068A, and more specifically, specific examples described in paragraphs [0046] to [0055] of the same publication.
  • the liquid crystal composition preferably contains a polymerization initiator.
  • the polymerization initiator used is preferably a photopolymerization initiator capable of initiating a polymerization reaction by irradiation with ultraviolet light.
  • Examples of the photopolymerization initiator include ⁇ -carbonyl compounds (described in U.S. Pat. Nos. 2,367,661 and 2,367,670), acyloin ethers (described in U.S. Pat. No. 2,448,828), ⁇ -hydrocarbon-substituted aromatic acyloin compounds (described in U.S. Pat. No. 2,722,512), polynuclear quinone compounds (described in U.S. Pat. Nos.
  • the polymerization initiator is also preferably an oxime-type polymerization initiator, and specific examples thereof include the initiators described in paragraphs [0049] to [0052] of WO 2017/170443.
  • the liquid crystal composition preferably contains a solvent.
  • the solvent include ketones (e.g., acetone, 2-butanone, methyl ethyl ketone, methyl isobutyl ketone, cyclohexanone, cyclopentanone, etc.), ethers (e.g., dioxane, tetrahydrofuran, etc.), aliphatic hydrocarbons (e.g., hexane, etc.), alicyclic hydrocarbons (e.g., cyclohexane, etc.), aromatic hydrocarbons (e.g., toluene, xylene, trimethylbenzene, etc.), halogenated carbons (e.g., dichloromethane, dichloroethane, dichlorobenzene, chlorotoluene, etc.), esters (e.g., methyl a solvent.
  • ketones e.g., acetone, 2-butanone, methyl
  • the liquid crystal composition preferably contains a leveling agent from the viewpoint of facilitating alignment control.
  • a leveling agent a fluorine-based leveling agent or a silicon-based leveling agent is preferable because it has a high leveling effect relative to the amount added, and a fluorine-based leveling agent is more preferable from the viewpoint of being less likely to cause bleeding (bloom, bleed).
  • leveling agent examples include compounds described in JP-A-2007-069471, paragraphs [0079] to [0102], compounds represented by general formula (I) described in JP-A-2013-047204 (particularly, compounds described in paragraphs [0020] to [0032]), and compounds represented by general formula (I) described in JP-A-2012-211306 (particularly, compounds represented by paragraphs [0022] to [0029]).
  • Examples of the compound include compounds described in the paragraphs 2002-129162, liquid crystal alignment promoters represented by general formula (I) described in JP-A-2002-129162 (particularly compounds described in paragraphs [0076] to [0078] and [0082] to [0084]), and compounds represented by general formulas (I), (II) and (III) described in JP-A-2005-099248 (particularly compounds described in paragraphs [0092] to [0096]).
  • the compound may also function as an alignment control agent, which will be described later.
  • a low molecular weight alignment control agent or a polymeric alignment control agent can be used as the alignment control agent that promotes homogeneous alignment.
  • low molecular weight orientation control agents the following descriptions may be referred to: paragraphs [0009] to [0083] of JP 2002-20363 A; paragraphs [0111] to [0120] of JP 2006-106662 A; and paragraphs [0021] to [0029] of JP 2012-211306 A, the contents of which are incorporated herein by reference.
  • the compounds described in JP2008-225281A, paragraphs [0023] to [0032], JP2012-208397A, paragraphs [0052] to [0058], JP2008-026730A, paragraphs [0024] to [0055], and JP2016-193869A, paragraphs [0043] to [0055], etc. can be referred to, the contents of which are incorporated herein by reference.
  • cholesteric alignment can be realized by adding a chiral agent to a liquid crystal composition, and the direction of rotation of the cholesteric alignment can be controlled by the direction of the chirality.
  • the pitch of the cholesteric alignment can be controlled according to the alignment control force of the chiral agent.
  • an orientation control agent When an orientation control agent is included, its content is preferably 0.01 to 10 mass % relative to the total solid mass in the composition, and more preferably 0.05 to 5 mass %. When the content is within this range, it is possible to obtain a uniform and highly transparent cured product without precipitation, phase separation, orientation defects, etc., while achieving the desired orientation state.
  • the liquid crystal composition may contain components other than the above-mentioned components, such as a surfactant, a tilt angle control agent, an alignment aid, a plasticizer, and a crosslinking agent.
  • the liquid crystal cured layer for example, a method in which the above-mentioned liquid crystal composition is used to obtain a desired alignment state, and then the liquid crystal composition is fixed by polymerization, etc., can be mentioned.
  • the conditions for achieving the desired orientation state are not particularly limited, but it is preferable to carry out a heat treatment, and more preferably to carry out a cooling treatment after the heat treatment.
  • the heating temperature in the heat treatment is preferably 10 to 250°C, more preferably 50 to 200°C, and even more preferably 70 to 150°C.
  • the heating time in the heat treatment is preferably 1 to 300 seconds, and more preferably 1 to 60 seconds.
  • the temperature in the cooling treatment after the heat treatment is not particularly limited as long as it is lower than the heating temperature in the heat treatment, but is preferably room temperature (23°C) to 80°C.
  • the polymerization conditions are not particularly limited, but in the polymerization by light irradiation, ultraviolet light is preferably used.
  • the irradiation dose is preferably 10 mJ/cm 2 to 50 J/cm 2 , more preferably 20 mJ/cm 2 to 5 J/cm 2 , further preferably 30 mJ/cm 2 to 3 J/cm 2 , and particularly preferably 50 to 1000 mJ/cm 2.
  • the polymerization may be carried out under heating conditions.
  • the liquid crystal cured layer can be formed on any support or alignment film in an optical film described later, or on a polarizer in a polarizing plate described later.
  • the orientation state of the liquid crystal compound in the liquid crystal cured layer may be any of horizontal orientation, vertical orientation, tilt orientation, and twisted orientation, and it is preferable that the liquid crystal compound is fixed in a horizontal orientation state with respect to the main surface of the liquid crystal cured layer.
  • horizontal alignment refers to a state in which the major surface of the cured liquid crystal layer (or, when the cured liquid crystal layer is formed on a member such as a support or an alignment film, the surface of the member) is parallel to the long axis direction of the liquid crystal compound.
  • the angle between the major surface of the cured liquid crystal layer and the long axis direction of the liquid crystal compound is less than 10°.
  • the angle between the major axis direction of the liquid crystal compound and the main surface of the cured liquid crystal layer is preferably 0 to 5°, more preferably 0 to 3°, and even more preferably 0 to 2°.
  • the liquid crystal cured layer is preferably an optically anisotropic layer, more preferably a positive A plate or a positive C plate, and even more preferably a positive A plate.
  • the positive A plate and the positive C plate are defined as follows.
  • the refractive index in the slow axis direction the direction in which the in-plane refractive index is maximum
  • the refractive index in the direction perpendicular to the in-plane slow axis is ny
  • the refractive index in the thickness direction is nz
  • the positive A plate satisfies the relationship of formula (A1)
  • the positive C plate satisfies the relationship of formula (C1).
  • the positive A plate has a positive Rth value
  • the positive C plate has a negative Rth value.
  • Re(550) is preferably 100 to 180 nm, more preferably 120 to 160 nm, further preferably 130 to 150 nm, and particularly preferably 130 to 145 nm.
  • ⁇ /4 plate refers to a plate having a ⁇ /4 function, specifically, a plate having the function of converting linearly polarized light of a certain wavelength into circularly polarized light (or circularly polarized light into linearly polarized light).
  • the thickness of the liquid crystal cured layer is not particularly limited, but is preferably 0.1 to 10 ⁇ m, and more preferably 0.5 to 5 ⁇ m.
  • the "slow axis" of the ⁇ /4 plate means the direction in the plane of the ⁇ /4 plate in which the refractive index is maximum
  • the "absorption axis" of the polarizer means the direction in which the absorbance is highest.
  • the polarizing plate of the present invention can also be used as an optical compensation film in an IPS or FFS liquid crystal display device.
  • the above-mentioned liquid crystal cured layer can be at least one plate of a laminate of a positive A plate and a positive C plate, and is preferably a positive A plate.
  • the angle between the slow axis of the positive A plate and the absorption axis of a polarizer described later is perpendicular or parallel, and more preferably, the angle between the slow axis of the positive A plate and the absorption axis of a polarizer described later is 0 to 5° or 85 to 95°.
  • the polarizing plate of the present invention has a polarizer, a positive C plate, and a positive A plate laminated in this order, it is more preferable that the angle between the slow axis of the positive A plate and the absorption axis of the polarizer is parallel.
  • the angle between the slow axis of the positive A plate and the absorption axis of the polarizer is perpendicular to each other.
  • the angle between the slow axis of the cured liquid crystal layer and the absorption axis of the polarizer described later is preferably parallel or perpendicular.
  • parallel does not require that they be strictly parallel, but means that the angle between one and the other is less than 10°.
  • orthogonal does not require that they be strictly orthogonal, but means that the angle between one and the other is more than 80° and less than 100°.
  • the polarizer in the polarizing plate of the present invention is not particularly limited as long as it is a member having a function of converting light into a specific linearly polarized light, and a conventionally known absorptive polarizer and reflective polarizer can be used.
  • absorption-type polarizers include iodine-based polarizers, dye-based polarizers using dichroic dyes, polyene-based polarizers, etc.
  • Iodine-based polarizers and dye-based polarizers include coating-type polarizers and stretching-type polarizers, and either can be used, but polarizers made by adsorbing iodine or a dichroic dye to polyvinyl alcohol and stretching it are preferred.
  • methods of obtaining a polarizer by stretching and dyeing a laminated film in which a polyvinyl alcohol layer is formed on a substrate can be described in Japanese Patent No. 5,048,120, Japanese Patent No. 5,143,918, Japanese Patent No. 4,691,205, Japanese Patent No. 4,751,481, and Japanese Patent No. 4,751,486. These known techniques related to polarizers can also be preferably used.
  • a polarizer in which thin films with different birefringence are laminated a wire grid type polarizer, a polarizer in which a cholesteric liquid crystal having a selective reflection region is combined with a quarter-wave plate, or the like is used.
  • a polarizer containing a polyvinyl alcohol resin a polymer containing --CH 2 --CHOH-- as a repeating unit, in particular at least one selected from the group consisting of polyvinyl alcohol and an ethylene-vinyl alcohol copolymer is preferred in terms of superior adhesion.
  • the thickness of the polarizer is not particularly limited, but is preferably 3 ⁇ m to 60 ⁇ m, more preferably 5 ⁇ m to 30 ⁇ m, and even more preferably 5 ⁇ m to 15 ⁇ m.
  • the polarizing plate of the present invention may have a pressure-sensitive adhesive layer disposed between the cured liquid crystal layer in the optical film of the present invention and the polarizer.
  • Adhesives that can be used in the present invention include, but are not limited to, polyvinyl alcohol-based adhesives.
  • the image display device of the present invention is an image display device having the optical film of the present invention or the polarizing plate of the present invention.
  • the display element used in the image display device is not particularly limited, and examples thereof include a liquid crystal cell, an organic electroluminescence (hereinafter abbreviated as "EL (Electro Luminescence)”) display panel, and a plasma display panel.
  • EL Electro Luminescence
  • a liquid crystal cell and an organic EL display panel are preferred, and a liquid crystal cell is more preferred.
  • the image display device is preferably a liquid crystal display device using a liquid crystal cell as a display element, or an organic EL display device using an organic EL display panel as a display element, and more preferably a liquid crystal display device.
  • a liquid crystal display device which is an example of an image display device, is a liquid crystal display device having the above-mentioned polarizing plate and a liquid crystal cell.
  • the polarizing plates provided on both sides of the liquid crystal cell, it is preferable to use the above-mentioned polarizing plate as the front-side polarizing plate, and it is more preferable to use the above-mentioned polarizing plate as the front-side and rear-side polarizing plates.
  • the liquid crystal cell constituting the liquid crystal display device will be described in detail below.
  • the liquid crystal cell used in the liquid crystal display device is preferably in VA (Vertical Alignment) mode, OCB (Optically Compensated Bend) mode, IPS (In-Plane-Switching) mode, FFS (Fringe-Field-Switching) mode, or TN (Twisted Nematic) mode, but is not limited to these.
  • VA Vertical Alignment
  • OCB Optically Compensated Bend
  • IPS In-Plane-Switching
  • FFS Feringe-Field-Switching
  • TN Transmission Nematic
  • rod-shaped liquid crystal molecules are aligned substantially horizontally when no voltage is applied, and further aligned in a twisted manner at an angle of 60 to 120°.
  • TN mode liquid crystal cells are most commonly used as color TFT liquid crystal display devices, and are described in many publications.
  • VA mode liquid crystal cells In a VA mode liquid crystal cell, rod-shaped liquid crystal molecules are aligned substantially vertically when no voltage is applied.
  • VA mode liquid crystal cells include (1) a narrow-sense VA mode liquid crystal cell (described in JP-A-2-176625) in which rod-shaped liquid crystal molecules are aligned substantially vertically when no voltage is applied and substantially horizontally when voltage is applied, (2) a VA mode (MVA mode) liquid crystal cell in which the VA mode is multi-domained to widen the viewing angle (described in SID97, Digest of tech.
  • n-ASM mode liquid crystal cell in which rod-shaped liquid crystal molecules are aligned substantially vertically when no voltage is applied and are aligned in a twisted multi-domain manner when voltage is applied (described in Preprints 58-59 of the Japan Liquid Crystal Discussion Society (1998)), and (4) a SURVIVAL mode liquid crystal cell (announced at LCD International 98).
  • the liquid crystal cell of the VA mode may be any of a PVA (Patterned Vertical Alignment) type, an optical alignment type, and a PSA (Polymer-Sustained Alignment) type.
  • JP-A-10-54982 JP-A-11-202323, JP-A-9-292522, JP-A-11-133408, JP-A-11-305217, JP-A-10-307291, and the like.
  • An organic EL display device which is an example of an image display device, may include, for example, a polarizer, a ⁇ /4 plate (positive A plate) made of the above-mentioned liquid crystal cured layer, and an organic EL display panel, arranged in this order from the viewing side.
  • An example of the embodiment is as follows.
  • An organic EL display panel is a display panel configured using organic EL elements in which an organic light-emitting layer (organic electroluminescence layer) is sandwiched between electrodes (cathode and anode).
  • the configuration is not particularly limited, and a known configuration may be adopted.
  • Example 1 [Preparation of Substrate 1] ⁇ Preparation of Core Layer Cellulose Acylate Dope 1> The following composition was charged into a mixing tank and stirred to dissolve each component, thereby preparing a cellulose acylate dope 1 for a core layer.
  • Core layer cellulose acylate dope 1 ⁇ Cellulose acetate with an acetyl substitution degree of 2.88: 100 parts by mass; Polyester (see below): 12 parts by mass; Durability improver (see below): 4 parts by mass; Methylene chloride (first solvent): 430 parts by mass; Methanol (second solvent): 64 parts by mass
  • Polyester (number average molecular weight 800)
  • Matting agent dispersion 1 ⁇ Silica particles having an average particle size of 20 nm (AEROSIL R972, manufactured by Nippon Aerosil Co., Ltd.) 2 parts by mass Methylene chloride (first solvent) 76 parts by mass Methanol (second solvent) 11 parts by mass Core layer cellulose acylate dope 1 1 part by mass
  • the core layer cellulose acylate dope 1 and the outer layer cellulose acylate dope 1 were filtered using a filter paper having an average pore size of 34 ⁇ m and a sintered metal filter having an average pore size of 10 ⁇ m. Then, the core layer cellulose acylate dope 1 and the outer layer cellulose acylate dope 1 on both sides were cast simultaneously from the casting nozzle onto a drum at 20° C. using a band casting machine. Next, the film was peeled off from the drum while the solvent content of the film on the drum was about 20% by mass.
  • Both ends of the obtained film in the width direction were fixed with tenter clips, and the film was stretched 1.1 times in the width direction while drying while the solvent content of the film was 3 to 15% by mass. Thereafter, the obtained film was further dried by conveying it between rolls of a heat treatment device to prepare a cellulose acylate film 1 having a thickness of 40 ⁇ m, which was used as a substrate 1. The retardation of the substrate 1 was measured to find that Re was 1 nm and Rth was ⁇ 5 nm.
  • composition 1 for forming alignment film An alignment film-forming composition 1 having the following composition was prepared.
  • Composition for forming alignment film 1 ⁇ - 90 parts by mass of Copolymer C1 (corresponding to polymer (I)) below - 10 parts by mass of Copolymer C2 (corresponding to polymer (II)) below - 3.57 parts by mass of thermal acid generator D1 (see below) - 0.36 parts by mass of stabilizer DIPEA (see below) - 714 parts by mass of butyl acetate - 476 parts by mass of methyl ethyl ketone
  • a liquid crystal composition 1 for forming a cured liquid crystal layer having the following composition was prepared.
  • Liquid crystal composition 1 ⁇ 27.00 parts by mass of liquid crystal compound R1 shown below; 20.00 parts by mass of liquid crystal compound R2 shown below; 20.00 parts by mass of liquid crystal compound R3 shown below; 16.50 parts by mass of liquid crystal compound R4 shown below; and 16.50 parts by mass of liquid crystal compound R5 shown below. 15.00 parts by mass of liquid crystal compound R6 shown below; 3.00 parts by mass of additive M1 shown below; 0.50 parts by mass of polymerization initiator S1 shown below; 0.09 parts by mass of leveling agent P1 shown below; 179.67 parts by mass of cyclopentanone Methyl ethyl ketone 53.67 parts by mass---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
  • Liquid crystal compound R1 [ ⁇ n(450)/ ⁇ n(550): 0.58]
  • Liquid crystal compound R2 (in the following formula, t-Bu represents a tert-butyl group) [ ⁇ n(450)/ ⁇ n(550): 0.68]
  • Liquid crystal compound R3 (in the following formula, the group adjacent to the acryloyloxy group represents a propylene group (a group in which a methyl group is substituted with an ethylene group)) [ ⁇ n(450)/ ⁇ n(550): 0.80]
  • Liquid crystal compound R4 [ ⁇ n(450)/ ⁇ n(550): 1.03]
  • Liquid crystal compound R5 [ ⁇ n(450)/ ⁇ n(550): 1.02]
  • Liquid crystal compound R6 [ ⁇ n(450)/ ⁇ n(550): 1.03]
  • Leveling agent P1 (The numbers in the following formula indicate the content (mass%) of each repeating unit relative to the total repeating units in leveling agent P1.)
  • the previously prepared composition 1 for forming an alignment film was continuously applied to one side of the fabricated substrate 1 using a bar coater. After application, the composition was dried in a heating zone at 120° C. for 1 minute to remove the solvent, forming a photoisomerizable composition layer with a thickness of 0.3 ⁇ m. The composition was then wound around a mirror-finished backup roll and irradiated with polarized ultraviolet light (10 mJ/cm 2 , using an ultra-high pressure mercury lamp) to form an alignment film. Subsequently, the previously prepared liquid crystal composition 1 was applied to the long alignment film by a bar coater to form a composition layer. The temperature of the application chamber was set to 23° C.
  • the formed composition layer was heated to 120° C. in a heating zone and then cooled to 60° C. Thereafter, while maintaining the temperature, the alignment was fixed by irradiating with ultraviolet light (300 mJ/cm 2 , using an ultra-high pressure mercury lamp) in a nitrogen atmosphere (oxygen concentration 100 ppm), forming a liquid crystal cured layer 1 having a thickness of 2.2 ⁇ m, and an optical film was produced.
  • the phase difference of the obtained liquid crystal cured layer 1 was measured, and it was found that the in-plane retardation Re1(550) was 121 nm and Re1(450)/Re1(550) was 0.69.
  • Example 2 to 8 An optical film was produced in the same manner as in Example 1, except that the type and amount of the copolymer contained in the composition for forming an alignment film 1 were changed to those shown in Table 1 below.
  • Example 9 An optical film was produced in the same manner as in Example 1, except that a liquid crystal composition was used in place of liquid crystal composition 1, in which liquid crystal compounds R1 and R3 to R6 were not blended and the blending amount of liquid crystal compound R2 was changed to 100 parts by mass.
  • Example 10 and 11 An optical film was produced in the same manner as in Example 1, except that the blending amount of the solvent contained in the composition for forming an alignment film 1 was changed to that shown in Table 1 below.
  • Example 12 An optical film was produced in the same manner as in Example 1, except that a liquid crystal composition containing 100 parts by mass of the following liquid crystal compound R7 without containing any of the liquid crystal compounds R1 to R6 was used instead of the liquid crystal composition 1.
  • Liquid crystal compound R7 [ ⁇ n(450)/ ⁇ n(550): 1.09]
  • Example 13 An optical film was produced in the same manner as in Example 1, except that the base material 1 was replaced with a TAC film TG60 (manufactured by Fujifilm Corporation).
  • Example 14 An optical film was produced in the same manner as in Example 1, except that a liquid crystal composition containing 100 parts by mass of the following liquid crystal compound R8 without containing any of the liquid crystal compounds R1 to R6 was used instead of the liquid crystal composition 1.
  • Liquid crystal compound R8 [ ⁇ n(450)/ ⁇ n(550): 0.82]
  • Example 1 An optical film was produced in the same manner as in Example 1, except that a TAC film TG60 (manufactured by Fujifilm Corporation) was used instead of the substrate 1, and the amount of the solvent and the type and amount of the copolymer contained in the composition for forming an alignment film 1 were changed to those shown in Table 1 below.
  • TAC film TG60 manufactured by Fujifilm Corporation
  • the alignment was measured by placing the LED light source, the lower polarizing plate, the sample (optical film), and the upper polarizing plate on a table from the bottom, so that each surface was horizontal. At this time, the sample and the upper polarizing plate were made rotatable. The luminance of the light emitted from the light source and transmitted through the lower polarizing plate, the sample, and the upper polarizing plate in this order was measured from the vertical direction using a luminance meter (BM-5A (manufactured by TOPCON)). The measurement was performed by first rotating the upper polarizing plate without a sample to the position where the luminance is the darkest (crossed Nicols state).
  • BM-5A luminance meter
  • the prepared optical film was inserted between the polarizing plates, and the sample was rotated under crossed Nicols to measure the minimum luminance.
  • the upper and lower polarizing plates were placed in a parallel Nicols position, and the sample was rotated to measure the maximum luminance.
  • the value calculated by the following formula was defined as the alignment degree of the optically anisotropic layer.
  • Orientation 1/((minimum luminance under crossed Nicols with a sample installed)/(maximum luminance under parallel Nicols with a sample installed)-(minimum luminance under crossed Nicols without a sample)/(maximum luminance under parallel Nicols without a sample)) (Evaluation Criteria)
  • a tape was attached to the liquid crystal cured layer side of the prepared optical film and peeled off.
  • the components of the outermost layer of 5 nm were analyzed by TOF-SIMS method at any 5 points of the peeled optical film, and the results were evaluated according to the following criteria.
  • Evaluation Criteria A: No secondary ion components originating from the substrate were detected.
  • C Secondary ion components originating from the substrate were detected in two or more locations.
  • copolymer structures in the alignment film forming compositions in Table 1 are shown below.
  • Copolymer C1 (corresponding to polymer (I))
  • Copolymer C2 (corresponding to polymer (II))
  • Copolymer C3 (corresponding to polymer (II))
  • Copolymer C4 (corresponding to polymer (I))
  • Copolymer C5 (corresponding to polymer (I))
  • Copolymer C6 (corresponding to polymer (I))
  • the thickness of the mixed region in the substrate is more than 100 nm and less than 500 nm, and the polymer (I) is blended in the composition for forming an alignment film, it was found that the excellent alignment property of the liquid crystal cured layer is maintained, and the adhesion between the substrate and the alignment film is good (Examples 1 to 14).
  • Example 1 a comparison between Example 1 and Example 6 reveals that when the polymer (I) and the polymer (II) satisfy the formula ( ⁇ ), the alignment property of the cured liquid crystal layer becomes better.
  • Example 1 From a comparison of Examples 1, 7, and 8, it was found that when the content of polymer (I) is 5 to 30 mass% based on the total mass of polymer (I) and polymer (II), the alignment property of the cured liquid crystal layer becomes better, and the adhesion between the substrate and the alignment film becomes better.
  • comparison between Example 1 and Example 9 reveals that when the liquid crystal cured layer is a layer in which the liquid crystal state of the smectic phase is fixed, the alignment property of the liquid crystal cured layer becomes more excellent.
  • Example 1 it was found that when the thickness of the mixed region in the substrate is more than 130 nm and less than 200 nm, the alignment property of the liquid crystal cured layer is better, and the adhesion between the substrate and the alignment film is also better.
  • Example 1 it was found that the alignment property of the liquid crystal cured layer becomes further improved when a compound represented by formula (III) and in which Ar in formula (III) represents any aromatic ring selected from the group consisting of groups represented by formulas (Ar-1) to (Ar-5) is used as a liquid crystal compound for use in the liquid crystal composition.
  • a compound represented by formula (III) and in which Ar in formula (III) represents any aromatic ring selected from the group consisting of groups represented by formulas (Ar-1) to (Ar-5) is used as a liquid crystal compound for use in the liquid crystal composition.
  • Example 1 a comparison between Example 1 and Example 13 revealed that when the retardation in the thickness direction of the substrate at a wavelength of 550 nm is more than ⁇ 10 nm and less than 10 nm, the alignment property of the cured liquid crystal layer becomes better.

Landscapes

  • Chemical & Material Sciences (AREA)
  • Physics & Mathematics (AREA)
  • Crystallography & Structural Chemistry (AREA)
  • Organic Chemistry (AREA)
  • Optics & Photonics (AREA)
  • Engineering & Computer Science (AREA)
  • Materials Engineering (AREA)
  • General Physics & Mathematics (AREA)
  • Nonlinear Science (AREA)
  • Life Sciences & Earth Sciences (AREA)
  • Wood Science & Technology (AREA)
  • Health & Medical Sciences (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Medicinal Chemistry (AREA)
  • Polymers & Plastics (AREA)
  • Mathematical Physics (AREA)
  • Polarising Elements (AREA)
  • Addition Polymer Or Copolymer, Post-Treatments, Or Chemical Modifications (AREA)

Abstract

本発明は、液晶硬化層の優れた配向性を維持し、基材と配向膜との密着性が良好となる光学フィルム、偏光板および画像表示装置を提供することを課題とする。本発明の光学フィルムは、基材と、基材上に設けられた配向膜と、配向膜上に設けられた液晶硬化層とを有し、配向膜が、光配向性基および異なる２種以上の重合性基を有する重合体（Ｉ）を含有する配向膜形成用組成物を用いて形成した光配向膜であり、基材における配向膜側の表層領域に、重合体（Ｉ）に由来する成分を含む混合領域を有し、混合領域の厚みが、１００ｎｍ超５００ｎｍ未満である、光学フィルムである。

Description

光学フィルム、偏光板および画像表示装置
　本発明は、光学フィルム、偏光板および画像表示装置に関する。
　光学補償シートおよび位相差フィルム等の光学フィルムは、画像着色解消または視野角拡大のために、様々な画像表示装置で用いられている。
　光学フィルムとしては延伸複屈折フィルムが使用されていたが、近年、延伸複屈折フィルムに代えて、液晶硬化層を有する光学フィルムを使用することが提案されている。
　このような液晶硬化層は、液晶化合物を配向させるための配向膜上に設けられることが知られており、また、この配向膜として、ラビング処理に代えて光配向処理を施した光配向膜が知られている。
　例えば、特許文献１には、光配向膜を形成する成分として、光配向性基としてシンナメート基を含む繰り返し単位と、架橋性基（例えば、エポキシ基、エポキシシクロヘキシル基、オキセタニル基、および、エチレン性不飽和二重結合を有する官能基）を含む繰り返し単位とを有する重合体（光配向性共重合体）が記載されており（［請求項１］［請求項２］）、また、実施例には、基材、光配向膜および液晶硬化層を有する光学フィルムが記載されている（［０１１３］）。
国際公開第２０１９／２２５６３２号
　本発明者らは、特許文献１に記載された光学フィルムについて検討したところ、液晶硬化層の配向性は良好であったが、基材と配向膜との密着性については改善の余地があることを明らかとした。
　そこで、本発明は、液晶硬化層の優れた配向性を維持し、基材と配向膜との密着性が良好となる光学フィルム、偏光板および画像表示装置を提供することを課題とする。
　本発明者らは、上記課題を達成すべく鋭意検討した結果、基材と、基材上に設けられた配向膜と、配向膜上に設けられた液晶硬化層とを有する光学フィルムに関して、配向膜として、光配向性基および異なる２種以上の重合性基を有する重合体（Ｉ）を含有する配向膜形成用組成物を用いて形成した光配向膜を用い、かつ、基材における配向膜側の表層領域に、重合体（Ｉ）に由来する成分を含む混合領域を所定の厚みで設けることにより、液晶硬化層の優れた配向性が維持され、基材と配向膜との密着性が良好となることを見出し、本発明を完成させた。
　すなわち、本発明者らは、以下の構成により上記課題を解決できることを見出した。
　［１］　基材と、基材上に設けられた配向膜と、配向膜上に設けられた液晶硬化層とを有し、
　配向膜が、光配向性基および異なる２種以上の重合性基を有する重合体（Ｉ）を含有する配向膜形成用組成物を用いて形成した光配向膜であり、
　基材における配向膜側の表層領域に、重合体（Ｉ）に由来する成分を含む混合領域を有し、
　混合領域の厚みが、１００ｎｍ超５００ｎｍ未満である、光学フィルム。
　［２］　重合体（Ｉ）が、後述する式（Ａ）で表される繰り返し単位Ａと、後述する式（Ｂ）で表される繰り返し単位Ｂと、後述する式（Ｃ）で表される繰り返し単位Ｃとを有する、共重合体である、［１］に記載の光学フィルム。
　［３］　重合体（Ｉ）の全質量に対する繰返し単位Ａの含有量ａ、繰返し単位Ｂの含有量ｂ、および、繰返し単位Ｃの含有量ｃの各質量％が、５≦ａ≦３０、２０≦ｂ≦４５、および、５０≦ｃ≦７５を満たす、［２］に記載の光学フィルム。
　［４］　重合体（Ｉ）の含有量が、配向膜形成用組成物の固形分の総質量に対して５～３０質量％である、［１］～［３］のいずれかに記載の光学フィルム。
　［５］　配向膜形成用組成物が、重合体（Ｉ）に該当しない重合体であって後述する式（Ｂ）で表される繰り返し単位Ｂを有する重合体（ＩＩ）を更に含有する、［１］～［４］のいずれかに記載の光学フィルム。
　［６］　重合体（Ｉ）における、ハンセン溶解度パラメーターの分散力項をδＤ（Ｉ）とし、極性項をδＰ（Ｉ）とし、水素結合項をδＨ（Ｉ）とし、
　重合体（ＩＩ）における、ハンセン溶解度パラメーターの分散力項をδＤ（ＩＩ）とし、極性項をδＰ（ＩＩ）とし、水素結合項をδＨ（ＩＩ）とした際に、
　後述する式（α）を満たす、［５］に記載の光学フィルム。
　［７］　重合体（Ｉ）の含有量が、重合体（Ｉ）および重合体（ＩＩ）の総質量に対して５～３０質量％である、［５］または［６］に記載の光学フィルム。
　［８］　液晶硬化層が、スメクチック相の液晶状態を固定化してなる層である、［１］～［７］のいずれかに記載の光学フィルム。
　［９］　混合領域の厚みが、１３０ｎｍ超２００ｎｍ未満である、［１］～［８］のいずれかに記載の光学フィルム。
　［１０］　液晶硬化層が、液晶化合物を含有する液晶組成物の配向状態を固定化してなる液晶硬化層であり、
　液晶化合物が、棒状液晶化合物であり、
　棒状液晶化合物の長軸方向と短軸方向との屈折率差Δｎが、後述する式（β）を満たす、［１］～［９］のいずれかに記載の光学フィルム。
　［１１］　液晶硬化層が、液晶化合物を含有する液晶組成物の配向状態を固定化してなる液晶硬化層であり、
　液晶化合物が、後述する式（ＩＩＩ）で表される化合物である、［１］～［１０］のいずれかに記載の光学フィルム。
　［１２］　後述する式（ＩＩＩ）中のＡｒが、後述する式（Ａｒ－１）～（Ａｒ－５）で表される基からなる群から選択されるいずれかの芳香環を表す、［１１］に記載の光学フィルム。
　［１３］　基材の波長５５０ｎｍにおける厚み方向のレターデーションが－１０ｎｍ超１０ｎｍ未満である、［１］～［１２］のいずれかに記載の光学フィルム。
　［１４］　［１］～［１３］のいずれかに記載の光学フィルムと、偏光子とを有する、偏光板。
　［１５］　［１］～［１３］のいずれかに記載の光学フィルムまたは［１４］に記載の偏光板を有する、画像表示装置。
　［１６］　液晶表示装置である、［１５］に記載の画像表示装置。
　［１７］　有機ＥＬ表示装置である、［１５］に記載の画像表示装置。
　本発明によれば、液晶硬化層の優れた配向性を維持し、基材と配向膜との密着性が良好となる光学フィルム、偏光板および画像表示装置を提供することができる。
図１は、本発明の光学フィルムの一例を示す模式的な断面図である。 図２は、飛行時間型２次イオン質量分析法（ＴＯＦ－ＳＩＭＳ）で基材における混合領域の深さ方向の成分を分析して検出された配向膜の成分の深さ方向のプロファイルを説明するための概略図である。
　以下、本発明について詳細に説明する。
　以下に記載する構成要件の説明は、本発明の代表的な実施態様に基づいてなされることがあるが、本発明はそのような実施態様に限定されるものではない。
　なお、本明細書において、「～」を用いて表される数値範囲は、「～」の前後に記載される数値を下限値および上限値として含む範囲を意味する。
　また、本明細書において、段階的に記載されている数値範囲における、ある数値範囲で記載された上限値または下限値は、他の段階的な記載の数値範囲の上限値または下限値に置き換えてもよい。また、本明細書に記載されている数値範囲における、ある数値範囲で記載された上限値または下限値は、実施例に示されている値に置き換えてもよい。
　また、本明細書において、各成分は、各成分に該当する物質を１種単独で用いても、２種以上を併用してもよい。ここで、各成分について２種以上の物質を併用する場合、その成分についての含有量とは、特段の断りが無い限り、併用した物質の合計の含有量を指す。
　また、本明細書において、「（メタ）アクリレート」は、「アクリレート」または「メタクリレート」を表す表記であり、「（メタ）アクリル」は、「アクリル」または「メタクリル」を表す表記であり、「（メタ）アクリロイル」は、「アクリロイル」または「メタクリロイル」を表す表記である。
　また、本明細書において表記される２価の基（例えば、－Ｏ－ＣＯ－）の結合方向は特に限定されず、例えば、「Ｌ１－Ｌ２－Ｌ３」の結合においてＬ２が－Ｏ－ＣＯ－である場合、Ｌ１側に結合している位置を＊１、Ｌ３側に結合している位置を＊２とすると、Ｌ２は＊１－Ｏ－ＣＯ－＊２であってもよく、＊１－ＣＯ－Ｏ－＊２であってもよい。
　また、本明細書において、Ｒｅ（λ）およびＲｔｈ（λ）は、それぞれ、波長λにおける面内のレターデーションおよび厚み方向のレターデーションを表す。なお、波長λは、特に記載がないときは、５５０ｎｍとする。
　本発明において、Ｒｅ（λ）およびＲｔｈ（λ）はＡｘｏＳｃａｎ（Ａｘｏｍｅｔｒｉｃｓ社製）において、波長λで測定した値である。ＡｘｏＳｃａｎにて平均屈折率（（ｎｘ＋ｎｙ＋ｎｚ）／３）と膜厚（ｄ（μｍ））を入力することにより、
　遅相軸方向（°）
　Ｒｅ（λ）＝Ｒ０（λ）
　Ｒｔｈ（λ）＝（（ｎｘ＋ｎｙ）／２－ｎｚ）×ｄ
が算出される。
　なお、Ｒ０（λ）は、ＡｘｏＳｃａｎで算出される数値として表示されるものであるが、Ｒｅ（λ）を意味している。
　また、本明細書において、置換基（１価の置換基）としては、例えば、以下に記載する置換基群Ａに記載する置換基が挙げられる。
　なお、本明細書において、「置換基を有していてもよい」とは、置換基を有していない態様はもとより、１つ以上の置換基を有する態様を含むものである。
　＜置換基群Ａ＞
　置換基としては、例えば、
　ハロゲン原子（例えば、フッ素原子、塩素原子、臭素原子、好ましくは塩素原子、フッ素原子、より好ましくはフッ素原子）；
　アルキル基（好ましくは炭素数１～４８、より好ましくは炭素数１～２４、特に好ましくは炭素数１～８の、直鎖、分岐鎖または環状のアルキル基で、例えば、炭素数１～６の直鎖アルキル基（例えば、メチル基、エチル基、ｎ－プロピル基、ｎ－ブチル基、ｎ－ペンチル基、ｎ－ヘキシル基）、炭素数３～６の分岐鎖アルキル基（例えば、イソプロピル基、イソブチル基、ｔｅｒｔ－ブチル基、ｓｅｃ－ブチル基、ネオペンチル基、イソヘキシル基、３－メチルペンチル基）、炭素数３～１２の環状アルキル基（例えば、シクロプロピル基、シクロペンチル基、シクロヘキシル基、１－ノルボルニル基、１－アダマンチル基））；
　アルケニル基（好ましくは炭素数２～４８、より好ましくは炭素数２～１８のアルケニル基で、例えば、ビニル基、アリル基、１－ブテニル基、２－ブテニル基）；
　アルキニル基（好ましくは炭素数２～６、より好ましくは炭素数２～４のアルキニル基で、例えば、エチニル基、１－プロピニル基、プロパルギル基、１－ブチニル基、２－ブチニル基）；
　アリール基（好ましくは炭素数６～４８、より好ましくは炭素数６～２４のアリール基で、例えば、フェニル基、オリゴアリール基（ナフチル基、アントリル基）、フェナンスレニル基、フルオレニル基、ピレニル基、トリフェニレニル基、ビフェニル基）；
　ヘテロアリール基（好ましくは炭素数１～３２、より好ましくは炭素数１～１８のヘテロ環基で、例えば、２－チエニル基、４－ピリジル基、２－フリル基、２－ピリミジニル基、１－ピリジル基、２－ベンゾチアゾリル基、１－イミダゾリル基、１－ピラゾリル基、ベンゾトリアゾール－１－イル基）；
　アリールアルキル基（好ましくは炭素数７～１５のアリールアルキル基で、例えば、ベンジル基、フェネチル基、メチルベンジル基、フェニルプロピル基、１－メチルフェニルエチル基、フェニルブチル基、２－メチルフェニルプロピル基、テトラヒドロナフチル基、ナフチルメチル基、ナフチルエチル基、インデニル基、フルオレニル基、アントラセニルメチル基（アントリルメチル基）、フェナントレニルメチル基（フェナントリルメチル基））；
　シリル基（好ましくは炭素数３～３８、より好ましくは炭素数３～１８のシリル基で、例えば、トリメチルシリル基、トリエチルシリル基、トリブチルシリル基、ｔ－ブチルジメチルシリル基、ｔ－ヘキシルジメチルシリル基）；
　ヒドロキシ基；シアノ基；ニトロ基；モルフォリノ基；
　アルコキシ基（好ましくは炭素数１～４８、より好ましくは炭素数１～２４のアルコキシ基で、例えば、メトキシ基、エトキシ基、１－ブトキシ基、２－ブトキシ基、イソプロポキシ基、ｔ－ブトキシ基、ドデシルオキシ基、シクロアルキルオキシ基（例えば、シクロペンチルオキシ基、シクロヘキシルオキシ基））；
　アリールオキシ基（好ましくは炭素数６～４８、より好ましくは炭素数６～２４のアリールオキシ基で、例えば、フェノキシ基、１－ナフトキシ基）；
　アルケニルオキシ基（好ましくは炭素数２～６のアルケニルオキシ基で、例えば、ビニルオキシ基、１－プロペニルオキシ基、２－ｎ－プロペニルオキシ基（アリルオキシ基）、１－ｎ－ブテニルオキシ基、プレニルオキシ基）；
　ヘテロ環オキシ基（好ましくは炭素数１～３２、より好ましくは炭素数１～１８のヘテロ環オキシ基で、例えば、１－フェニルテトラゾール－５－オキシ基、２－テトラヒドロピラニルオキシ基）；
　シリルオキシ基（好ましくは炭素数１～３２、より好ましくは炭素数１～１８のシリルオキシ基で、例えば、トリメチルシリルオキシ基、ｔ－ブチルジメチルシリルオキシ基、ジフェニルメチルシリルオキシ基）；
　アシルオキシ基（好ましくは炭素数２～４８、より好ましくは炭素数２～２４のアシルオキシ基で、例えば、アセトキシ基、ピバロイルオキシ基、ベンゾイルオキシ基、ドデカノイルオキシ基、アクリロイルオキシ基、メタクリロイルオキシ基）；
　ヒドロキシアルキレンオキシ基（好ましくは炭素数２～１０のヒドロキシアルキレンオキシ基で、例えば、ヒドロキシエチレンオキシ基）；
　アルコキシカルボニルオキシ基（好ましくは炭素数２～４８、より好ましくは炭素数２～２４のアルコキシカルボニルオキシ基で、例えば、エトキシカルボニルオキシ基、ｔ－ブトキシカルボニルオキシ基、シクロアルキルオキシカルボニルオキシ基（例えば、シクロヘキシルオキシカルボニルオキシ基））；
　アリールオキシカルボニルオキシ基（好ましくは炭素数７～３２、より好ましくは炭素数７～２４のアリールオキシカルボニルオキシ基で、例えば、フェノキシカルボニルオキシ基）；
　カルバモイルオキシ基（好ましくは炭素数１～４８、より好ましくは炭素数１～２４のカルバモイルオキシ基で、例えば、Ｎ，Ｎ－ジメチルカルバモイルオキシ基、Ｎ－ブチルカルバモイルオキシ基、Ｎ－フェニルカルバモイルオキシ基、Ｎ－エチル－Ｎ－フェニルカルバモイルオキシ基）；
　スルファモイルオキシ基（好ましくは炭素数１～３２、より好ましくは炭素数１～２４のスルファモイルオキシ基で、例えば、Ｎ，Ｎ－ジエチルスルファモイルオキシ基、Ｎ－プロピルスルファモイルオキシ基）；
　アルキルスルホニルオキシ基（好ましくは炭素数１～３８、より好ましくは炭素数１～２４のアルキルスルホニルオキシ基で、例えば、メチルスルホニルオキシ基、ヘキサデシルスルホニルオキシ基、シクロヘキシルスルホニルオキシ基）；
　アリールスルホニルオキシ基（好ましくは炭素数６～３２、より好ましくは炭素数６～２４のアリールスルホニルオキシ基で、例えば、フェニルスルホニルオキシ基）；
　アシル基（好ましくは炭素数１～４８、より好ましくは炭素数１～２４のアシル基で、例えば、ホルミル基、アセチル基、アクリロイル基、メタクリロイル基、ピバロイル基、ベンゾイル基、テトラデカノイル基、シクロヘキサノイル基）；
　アルコキシカルボニル基（好ましくは炭素数２～４８、より好ましくは炭素数２～２４のアルコキシカルボニル基で、例えば、メトキシカルボニル基、エトキシカルボニル基、オクタデシルオキシカルボニル基、シクロヘキシルオキシカルボニル基、２，６－ジ－ｔｅｒｔ－ブチル－４－メチルシクロヘキシルオキシカルボニル基）；
　アリールオキシカルボニル基（好ましくは炭素数７～３２、より好ましくは炭素数７～２４のアリールオキシカルボニル基で、例えば、フェノキシカルボニル基）；
　カルバモイル基（好ましくは炭素数１～４８、より好ましくは炭素数１～２４のカルバモイル基で、例えば、カルバモイル基、Ｎ，Ｎ－ジエチルカルバモイル基、Ｎ－エチル－Ｎ－オクチルカルバモイル基、Ｎ，Ｎ－ジブチルカルバモイル基、Ｎ－プロピルカルバモイル基、Ｎ－フェニルカルバモイル基、Ｎ－メチルＮ－フェニルカルバモイル基、Ｎ，Ｎ－ジシクロへキシルカルバモイル基）；
　アミノ基（好ましくは炭素数３２以下、より好ましくは炭素数２４以下のアミノ基で、例えば、アミノ基、メチルアミノ基、Ｎ，Ｎ－ジメチルアミノ基、Ｎ，Ｎ－ジブチルアミノ基、テトラデシルアミノ基、２－エチルへキシルアミノ基、シクロヘキシルアミノ基）；
　アニリノ基（好ましくは炭素数６～３２、より好ましくは６～２４のアニリノ基で、例えば、アニリノ基、Ｎ－メチルアニリノ基）；
　ヘテロ環アミノ基（好ましくは炭素数１～３２、より好ましくは１～１８のヘテロ環アミノ基で、例えば、４－ピリジルアミノ基）；
　カルボンアミド基（好ましくは炭素数２～４８、より好ましくは２～２４のカルボンアミド基で、例えば、アセトアミド基、ベンズアミド基、テトラデカンアミド基、ピバロイルアミド基、シクロヘキサンアミド基）；
　ウレイド基（好ましくは炭素数１～３２、より好ましくは炭素数１～２４のウレイド基で、例えば、ウレイド基、Ｎ，Ｎ－ジメチルウレイド基、Ｎ－フェニルウレイド基）；
　イミド基（好ましくは炭素数３６以下、より好ましくは炭素数２４以下のイミド基で、例えば、Ｎ－スクシンイミド基、Ｎ－フタルイミド基）；
　アルコキシカルボニルアミノ基（好ましくは炭素数２～４８、より好ましくは炭素数２～２４のアルコキシカルボニルアミノ基で、例えば、メトキシカルボニルアミノ基、エトキシカルボニルアミノ基、ｔ－ブトキシカルボニルアミノ基、オクタデシルオキシカルボニルアミノ基、シクロヘキシルオキシカルボニルアミノ基）；
　アリールオキシカルボニルアミノ基（好ましくは炭素数７～３２、より好ましくは炭素数７～２４のアリールオキシカルボニルアミノ基で、例えば、フェノキシカルボニルアミノ基）；
　スルホンアミド基（好ましくは炭素数１～４８、より好ましくは炭素数１～２４のスルホンアミド基で、例えば、メタンスルホンアミド基、ブタンスルホンアミド基、ベンゼンスルホンアミド基、ヘキサデカンスルホンアミド基、シクロヘキサンスルホンアミド基）；
　スルファモイルアミノ基（好ましくは炭素数１～４８、より好ましくは炭素数１～２４のスルファモイルアミノ基で、例えば、Ｎ，Ｎ－ジプロピルスルファモイルアミノ基、Ｎ－エチル－Ｎ－ドデシルスルファモイルアミノ基）；
　アゾ基（好ましくは炭素数１～３２、より好ましくは炭素数１～２４のアゾ基で、例えば、フェニルアゾ基、３－ピラゾリルアゾ基）；
　アルキルチオ基（好ましくは炭素数１～４８、より好ましくは炭素数１～２４のアルキルチオ基で、例えば、メチルチオ基、エチルチオ基、オクチルチオ基、シクロヘキシルチオ基）；
　アリールチオ基（好ましくは炭素数６～４８、より好ましくは炭素数６～２４のアリールチオ基で、例えば、フェニルチオ基）；
　ヘテロ環チオ基（好ましくは炭素数１～３２、より好ましくは炭素数１～１８のヘテロ環チオ基で、例えば、２－ベンゾチアゾリルチオ基、２－ピリジルチオ基、１－フェニルテトラゾリルチオ基）；
　アルキルスルフィニル基（好ましくは炭素数１～３２、より好ましくは炭素数１～２４のアルキルスルフィニル基で、例えば、ドデカンスルフィニル基）；
　アリールスルフィニル基（好ましくは炭素数６～３２、より好ましくは炭素数６～２４のアリールスルフィニル基で、例えば、フェニルスルフィニル基）；
　アルキルスルホニル基（好ましくは炭素数１～４８、より好ましくは炭素数１～２４のアルキルスルホニル基で、例えば、メチルスルホニル基、エチルスルホニル基、プロピルスルホニル基、ブチルスルホニル基、イソプロピルスルホニル基、２－エチルヘキシルスルホニル基、ヘキサデシルスルホニル基、オクチルスルホニル基、シクロヘキシルスルホニル基）；
　アリールスルホニル基（好ましくは炭素数６～４８、より好ましくは炭素数６～２４のアリールスルホニル基で、例えば、フェニルスルホニル基、１－ナフチルスルホニル基）；
　スルファモイル基（好ましくは炭素数３２以下、より好ましくは炭素数２４以下のスルファモイル基で、例えば、スルファモイル基、Ｎ，Ｎ－ジプロピルスルファモイル基、Ｎ－エチル－Ｎ－ドデシルスルファモイル基、Ｎ－エチル－Ｎ－フェニルスルファモイル基、Ｎ－シクロヘキシルスルファモイル基、Ｎ－（２－エチルヘキシル）スルファモイル基）；
　ホスホニル基（好ましくは炭素数１～３２、より好ましくは炭素数１～２４のホスホニル基で、例えば、フェノキシホスホニル基、オクチルオキシホスホニル基、フェニルホスホニル基）；
　ホスフィノイルアミノ基（好ましくは炭素数１～３２、より好ましくは炭素数１～２４のホスフィノイルアミノ基で、例えば、ジエトキシホスフィノイルアミノ基、ジオクチルオキシホスフィノイルアミノ基）；
　エポキシ基；－ＮＨＣＯＣＨ３；－ＳＯ２ＮＨＣ２Ｈ４ＯＣＨ３；－ＮＨＳＯ２ＣＨ３；
　などが挙げられ、これらを２つ以上組み合わせてもよい。
　これらの置換基は更にこれらの置換基によって置換されていてもよい。また、置換基を２つ以上有する場合は、それぞれ同一であっても異なっていてもよい。また、可能な場合には互いに結合して環を形成していてもよい。
［光学フィルム］
　本発明の光学フィルムは、基材と、基材上に設けられた配向膜と、配向膜上に設けられた液晶硬化層とを有する。
　また、本発明の光学フィルムは、配向膜が、光配向性基および異なる２種以上の重合性基を有する重合体（Ｉ）を含有する配向膜形成用組成物を用いて形成した光配向膜である。
　また、本発明の光学フィルムは、基材における配向膜側の表層領域に、重合体（Ｉ）に由来する成分を含む混合領域を有し、また、混合領域の厚みが１００ｎｍ超５００ｎｍ未満である。
　本発明においては、上述した通り、配向膜として、光配向性基および異なる２種以上の重合性基を有する重合体（Ｉ）を含有する配向膜形成用組成物を用いて形成した光配向膜を用い、かつ、基材における配向膜側の表層領域に、重合体（Ｉ）に由来する成分を含む混合領域を特定の厚み（１００ｎｍ超５００ｎｍ未満）で設けることにより、液晶硬化層の優れた配向性が維持され、基材と配向膜との密着性が良好となる。
　これは、詳細には明らかではないが、本発明者らは以下のように推測している。
　すなわち、光配向性基および異なる２種以上の重合性基を有する重合体（Ｉ）を含有する配向膜形成用組成物を用いることにより、形成される光配向膜が複数種の重合性基による硬化反応により高硬度な配向膜となり、液晶硬化層の優れた配向性が維持できたと考えられる。
　また、基材における配向膜側の表層領域に、重合体（Ｉ）に由来する成分を含む混合領域を所定の厚み（１００ｎｍ超５００ｎｍ未満）で設けることにより、アンカー効果が発現し、基材と配向膜との密着性が良好になったと考えられる。
　次に、図１を参照しながら、本発明の光学フィルムの構造について説明する。図１は、光学フィルムの一例を示す模式的な断面図である。
　図１に示す光学フィルム１０は、基材１と、配向膜２と、液晶硬化層３とをこの順で有する。
　ここで、光学フィルム１０は、基材１における配向膜２側の表層領域に、重合体（Ｉ）に由来する成分を含む混合領域４を有し、また、混合領域４の厚みｄが１００ｎｍ超５００ｎｍ未満である。なお、符号５は、基材１における重合体（Ｉ）に由来する成分を含まない基材領域を表す。
　また、液晶硬化層３は、異なる２層以上の液晶硬化層の積層体であってもよい。例えば、本発明の光学フィルムをＩＰＳ（In-Plane-Switching）方式またはＦＦＳ（Fringe-Field-Switching）方式の液晶表示装置の光学補償フィルムとして用いる場合には、ポジティブＡプレートとポジティブＣプレートの積層体であることが好ましい。
　以下、光学フィルムに用いられる種々の部材について詳細に説明する。
 〔基材〕
　本発明の光学フィルムが有する基材は、配向膜側の表層領域に重合体（Ｉ）に由来する成分を含む混合領域を有するものであれば特に限定されない。
　基材としては、混合領域が形成されやすくなる理由から、ポリマーフィルムであることが好ましい。
　ポリマーフィルムの材料としては、セルロース系ポリマー；ポリメチルメタクリレート、およびラクトン環含有重合体等のアクリル酸エステル重合体を有するアクリル系ポリマー；熱可塑性ノルボルネン系ポリマー；ポリカーボネート系ポリマー；ポリエチレンテレフタレート、およびポリエチレンナフタレート等のポリエステル系ポリマー；ポリスチレン、およびアクリロニトリル・スチレン共重合体（ＡＳ樹脂）等のスチレン系ポリマー；ポリエチレン、ポリプロピレン、およびエチレン・プロピレン共重合体等のポリオレフィン系ポリマー；塩化ビニル系ポリマー；ナイロン、および芳香族ポリアミド等のアミド系ポリマー；イミド系ポリマー；スルホン系ポリマー；ポリエーテルスルホン系ポリマー；ポリエーテルエーテルケトン系ポリマー；ポリフェニレンスルフィド系ポリマー；塩化ビニリデン系ポリマー；ビニルアルコール系ポリマー；ビニルブチラール系ポリマー；アリレート系ポリマー；ポリオキシメチレン系ポリマー；エポキシ系ポリマー；ならびにこれらのポリマーを混合したポリマーが挙げられる。
　これらのうち、トリアセチルセルロース（ＴＡＣ）に代表される、セルロース系ポリマー（以下、「セルロースアシレート」ともいう。）を好ましく用いることができる。
　本発明においては、液晶硬化層の配向性がより良好となる理由から、基材の波長５５０ｎｍにおける厚み方向のレターデーションが－１０ｎｍ超１０ｎｍ未満であることが好ましい。
　また、本発明においては、基材の厚み（混合領域の厚みを含む）は特に限定されないが、１～１００μｍが好ましく、５～５０μｍがより好ましい。
　＜混合領域＞
　本発明の光学フィルムが有する基材は、後述する配向膜を設ける側の表層領域に、後述する重合体（Ｉ）に由来する成分を含む混合領域を有する。
　ここで、混合領域は、基材に対して後述する配向膜形成用組成物を塗布する際（すなわち配向膜の形成時）に、例えば、基材の種類、配向膜形成用組成物の溶媒の種類、塗膜の乾燥時間などを調整することにより形成することができる。
　そのため、「後述する重合体（Ｉ）に由来する成分」とは、後述する配向膜形成用組成物に含まれる重合体（Ｉ）が基材の配向膜側の表層領域に染み込むことで形成されるものであるが、光学フィルムの状態、すなわち、配向膜および液晶硬化層が形成された後においては、重合体（Ｉ）が有する重合性基の少なくとも１種は消失するため、光配向性基および残存する重合性基を有する重合体に相当する。
　混合領域の厚みは、１００ｎｍ超５００ｎｍ未満であれば特に限定されないが、液晶硬化層の配向性がより良好となり、基材と配向膜との密着性もより良好となる理由から、１３０ｎｍ超２００ｎｍ未満であることが好ましい。
　ここで、混合領域の厚みは、ＴＯＦ－ＳＩＭＳ法において光学フィルムの深さ分析を行った際に、基材由来の成分および重合体（Ｉ）由来の成分の両方の２次イオンが観測される深さ領域に該当し、後述する方法で測定することができる。
　なお、本明細書において、混合領域の厚みとは、混合領域の平均厚みを意図し、ＴＯＦ－ＳＩＭＳ法により、混合領域の任意の５箇所以上の厚みを測定して、それらを算術平均して求める。
　＜混合領域の厚みの測定方法＞
　混合領域の厚みは、ＴＯＦ－ＳＩＭＳ Ｖ（ＩＯＮ ＴＯＦ社製）を用いてた二次イオン質量分析により、光学フィルムを深さ方向の成分を分析して測定する。なお、本明細書において、深さ方向とは、光学フィルムの液晶硬化層側の表面を基準にして、基材側に向かう方向を意図する。
　具体的には、図２に示すように、重合体（Ｉ）由来の２次イオン強度が消失する深さ（Ｄａ）と基材由来の２次イオン強度が発生する深さ（Ｄｂ）との差から、混合領域の染み込み厚み（ｄ）を算出する。なお、図２中、符号Ｃ１は、液晶硬化層由来の２次イオン強度の結果を表し、符号Ｃ２は、重合体（Ｉ）由来の２次イオン強度の結果を表し、符号Ｃ３は、基材由来の２次イオン強度の結果を表す。
 〔配向膜〕
　本発明の光学フィルムが有する配向膜は、光配向性基および異なる２種以上の重合性基を有する重合体（Ｉ）を含有する配向膜形成用組成物を用いて形成した光配向膜である。
　以下、配向膜形成用組成物の成分および配向膜の形成方法について詳細に説明する。
　＜重合体（Ｉ）＞
　配向膜形成用組成物に含まれる重合体（Ｉ）は、上述した通り、光配向性基および異なる２種以上の重合性基を有する重合体である。
　ここで、光配向性基とは、異方性を有する光（例えば、平面偏光など）の照射により、再配列または異方的な化学反応が誘起される光配向機能を有する基をいい、配向の均一性に優れ、熱的安定性および化学的安定性も良好となる点から、光の作用により二量化および異性化の少なくとも一方が生じる光配向性基が好ましい。
　また、重合性基は、特に限定されないが、ラジカル重合またはカチオン重合可能な重合性基が好ましい。
　本発明においては、光配向性基が良好な光反応性を有し、異なる２種の重合性基が良好な硬化性を有する理由から、重合体（Ｉ）が、後述する式（Ａ）で表される繰り返し単位Ａと、後述する式（Ｂ）で表される繰り返し単位Ｂと、後述する式（Ｃ）で表される繰り返し単位Ｃとを有する、共重合体（以下、形式的に「本発明の共重合体」とも略す。）であることが好ましい。
　（繰り返し単位Ａ）
　本発明の共重合体が有する繰り返し単位Ａは、下記式（Ａ）で表される繰り返し単位である。
　上記式（Ａ）中、Ｒａは、水素原子または置換基を表す。
　また、Ｌａは、２価の連結基を表す。
　また、Ａは、ポリエン基、スチルベン基、スチルバゾ－ル基、スチルバゾリウム基、カルコン基、シンナモイル基、芳香族シッフ塩基、芳香族ヒドラゾン基、アゾベンゼン基、アゾナフタレン基、芳香族複素環アゾ基、ビスアゾ基、ホルマザン基、アゾキシベンゼン基、クマリン基、および、マレイミド基からなる群から選択されるいずれかの光配向性基を表す。
　次に、上記式（Ａ）中のＲａが表す、水素原子または置換基について説明する。
　上記式（Ａ）中、Ｒａの一態様が示す置換基としては、上述した置換基群Ａに記載する置換基が挙げられ、中でも、ハロゲン原子、炭素数１～２０の直鎖状、分岐状もしくは環状のアルキル基、炭素数１～２０の直鎖状のハロゲン化アルキル基、炭素数１～２０のアルコキシ基、炭素数６～２０のアリール基、炭素数６～２０のアリールオキシ基、シアノ基、または、アミノ基であることが好ましい。
　次に、上記式（Ａ）中のＬａが表す、２価の連結基について説明する。
　２価の連結基としては、光配向性基が液晶化合物と相互作用しやすくなり、液晶硬化層の配向性がより良好となる理由から、置換基を有していてもよい炭素数１～１８の直鎖状、分岐状または環状のアルキレン基、置換基を有していてもよい炭素数６～１２のアリーレン基、エーテル基（－Ｏ－）、カルボニル基（－Ｃ（＝Ｏ）－）、および、置換基を有していてもよいイミノ基（－ＮＨ－）からなる群から選択される少なくとも２以上の基を組み合わせた２価の連結基であることが好ましい。
　ここで、アルキレン基、アリーレン基およびイミノ基が有していてもよい置換基としては、上述した置換基群Ａに記載する置換基が挙げられ、中でも、ハロゲン原子、アルキル基、アルコキシ基、アリール基、アリールオキシ基、シアノ基、カルボキシ基、アルコキシカルボニル基および水酸基などが挙げられる。
　炭素数１～１８の直鎖状、分岐状または環状のアルキレン基について、直鎖状のアルキレン基としては、具体的には、例えば、メチレン基、エチレン基、プロピレン基、ブチレン基、ペンチレン基、ヘキシレン基、デシレン基、ウンデシレン基、ドデシレン基、トリデシレン基、テトラデシレン基、ペンタデシレン基、ヘキサデシレン基、ヘプタデシレン基、オクタデシレン基などが挙げられる。
　また、分岐状のアルキレン基としては、具体的には、例えば、ジメチルメチレン基、メチルエチレン基、２，２－ジメチルプロピレン基、２－エチル－２－メチルプロピレン基などが挙げられる。
　また、環状のアルキレン基としては、具体的には、例えば、シクロプロピレン基、シクロブチレン基、シクロペンチレン基、シクロヘキシレン基、シクロオクチレン基、シクロデシレン基、アダマンタン－ジイル基、ノルボルナン－ジイル基、ｅｘｏ－テトラヒドロジシクロペンタジエン－ジイル基などが挙げられ、中でも、シクロヘキシレン基が好ましい。
　炭素数６～１２のアリーレン基としては、具体的には、例えば、フェニレン基、キシリレン基、ビフェニレン基、ナフチレン基、２，２’－メチレンビスフェニル基などが挙げられ、中でも、フェニレン基が好ましい。
　次に、上記式（Ａ）中のＡが表す、光配向性基について説明する。
　光配向性基は、ポリエン基、スチルベン基、スチルバゾ－ル基、スチルバゾリウム基、カルコン基、シンナモイル基、芳香族シッフ塩基、芳香族ヒドラゾン基、アゾベンゼン基、アゾナフタレン基、芳香族複素環アゾ基、ビスアゾ基、ホルマザン基、アゾキシベンゼン基、クマリン基、および、マレイミド基からなる群から選択されるいずれかの光配向性基である。
　これらの光配向性基のうち、シンナモイル基であることが好ましく、具体的には、下記式（ａ１）で表される基であることがより好ましく、下記式（ａ２）で表される基であることが更に好ましい。
　上記式（ａ１）中、２つの＊は、いずれか一方がＬａとの結合位置を表し、他方が水素原子または置換基を表す。
　また、上記式（ａ２）中、＊は、Ｌａとの結合位置を表す。
　また、上記式（ａ１）のＲ５～Ｒ８、および、上記式（ａ２）中のＲ５～Ｒ９は、それぞれ独立に、水素原子または置換基を表し、隣接する２つの基が結合して環を形成していてもよい。
　ここで、Ｒ５～Ｒ９の一態様が表す置換基は、光配向性基が液晶化合物と相互作用しやすくなり、液晶硬化層の配向性がより良好となる理由から、それぞれ独立に、ハロゲン原子、炭素数１～２０の直鎖状、分岐状もしくは環状のアルキル基、炭素数１～２０の直鎖状のハロゲン化アルキル基、炭素数１～２０のアルコキシ基、炭素数６～２０のアリール基、炭素数６～２０のアリールオキシ基、シアノ基、アミノ基、または、下記式（ａ３）で表される基であることが好ましい。
　なお、下記式（ａ３）で表される基以外の置換基の具体例は、上記式（Ａ）中のＲａの一態様が示す置換基で説明したものと同様のものが挙げられる。
　ここで、上記式（ａ３）中、＊は、上記式（ａ２）中のベンゼン環との結合位置を表し、Ｒ１０は、１価の有機基を表す。
　上記式（ａ３）中のＲ１０が表す１価の有機基としては、例えば、炭素数１～２０の直鎖状または環状のアルキル基が挙げられる。
　直鎖状のアルキル基としては、炭素数１～６のアルキル基が好ましく、具体的には、例えば、メチル基、エチル基、ｎ－プロピル基などが挙げられ、中でも、メチル基またはエチル基が好ましい。
　環状のアルキル基としては、炭素数３～６のアルキル基が好ましく、具体的には、例えば、シクロプロピル基、シクロペンチル基、シクロヘキシル基などが挙げられ、中でも、シクロヘキシル基が好ましい。
　なお、上記式（ａ３）中のＲ１０が表す１価の有機基としては、上述した直鎖状のアルキル基および環状のアルキル基を直接または単結合を介して複数組み合わせたものであってもよい。
　本発明においては、光配向性基が液晶化合物と相互作用しやすくなり、液晶硬化層の配向性がより良好となる理由から、上記式（ａ１）中のＲ５～Ｒ８、または、上記式（ａ２）中のＲ５～Ｒ９のうち、少なくとも１つ（特に、Ｒ９）が上述した置換基であることが好ましく、得られる共重合体の直線性が向上し、偏光照射した際に反応効率が向上する理由から、電子供与性の置換基であることがより好ましい。
　ここで、電子供与性の置換基（電子供与性基）とは、ハメット値（Ｈａｍｍｅｔｔ置換基定数σｐ）が０以下の置換基のことをいい、例えば、上述した置換基のうち、アルキル基、ハロゲン化アルキル基、アルコキシ基などが挙げられる。
　これらのうち、アルコキシ基であることが好ましく、液晶硬化層の配向性が更に良好となる理由から、炭素数が６～１６のアルコキシ基であることがより好ましく、炭素数７～１０のアルコキシ基であることが更に好ましい。
　上記式（Ａ）表される繰り返し単位Ａとしては、具体的には、例えば、以下に示す繰り返し単位Ａ－１～Ａ－１６０が挙げられる。なお、下記式中、Ｍｅはメチル基を表す。
























　（繰り返し単位Ｂ）
　本発明の共重合体が有する繰り返し単位Ｂは、下記式（Ｂ）で表される繰り返し単位である。
　上記式（Ｂ）中、Ｒｂは、水素原子または置換基を表す。なお、Ｒｂの一態様が示す置換基としては、上記式（Ａ）中のＲａの一態様が示す置換基で説明したものと同様のものが挙げられる。
　また、Ｌｂは、２価の連結基を表す。なお、Ｌｂが表す２価の連結基としては、上記式（Ａ）中のＬａが表す２価の連結基で説明したものと同様のものが挙げられる。
　また、Ｂは、下記式（ＰＧ－１）～（ＰＧ－３）で表されるいずれかの重合性基を表す。
　上記式（ＰＧ－１）～（ＰＧ－３）中、＊は、Ｌｂとの結合位置を表す。
　上記式（ＰＧ－１）および（ＰＧ－２）中、Ｒｄは、水素原子、ハロゲン原子、メチル基、エチル基、または、トリフルオロメチル基を表す。ただし、上記式（ＰＧ－２）における複数のＲｄは、それぞれ同一であっても異なっていてもよい。
　上記式（ＰＧ－１）～（ＰＧ－３）で表される重合性基のうち、液晶硬化層との密着性が良好となる理由から、上記式（ＰＧ－１）で表される重合性基であることが好ましく、（メタ）アクリロイル基であることがより好ましい。
　上記式（Ｂ）表される繰り返し単位Ｂとしては、具体的には、例えば、以下に示す繰り返し単位Ｂ－１～Ｂ－２９が挙げられる。



　（繰り返し単位Ｃ）
　本発明の共重合体が有する繰り返し単位Ｃは、下記式（Ｃ）で表される繰り返し単位である。
　上記式（Ｃ）中、Ｒｃは、水素原子または置換基を表す。なお、Ｒｃの一態様が示す置換基としては、上記式（Ａ）中のＲａの一態様が示す置換基で説明したものと同様のものが挙げられる。
　また、Ｌｃは、２価の連結基を表す。なお、Ｌｃが表す２価の連結基としては、上記式（Ａ）中のＬａが表す２価の連結基で説明したものと同様のものが挙げられる。
　また、Ｃは、下記式（ＰＧ－４）～（ＰＧ－９）で表されるいずれかの重合性基を表す。
　上記式（ＰＧ－４）～（ＰＧ－９）中、＊は、Ｌｃとの結合位置を表す。
　上記式（ＰＧ－５）～（ＰＧ－９）中、Ｒｄは、水素原子、ハロゲン原子、メチル基、エチル基、または、トリフルオロメチル基を表す。ただし、上記式（ＰＧ－５）、（ＰＧ－６）および（ＰＧ－９）における複数のＲｄは、それぞれ同一であっても異なっていてもよい。
　上記式（ＰＧ－４）～（ＰＧ－９）で表される重合性基のうち、液晶硬化層を形成する際に、組成物、特に組成物中の有機溶媒による光配向膜の緩和をより抑制できる理由から、上記式（ＰＧ－９）で表される重合性基であることが好ましい。
　上記式（Ｃ）表される繰り返し単位Ｃとしては、具体的には、例えば、以下に示す繰り返し単位Ｃ－１～Ｃ－２３が挙げられる。




　本発明の共重合体においては、液晶硬化層の配向性がより良好となり、基材と配向膜との密着性もより良好となる理由から、上記式（Ａ）で表される繰返し単位Ａの含有量ａ（質量％）、上記式（Ｂ）で表される繰返し単位Ｂの含有量ｂ（質量％）、および、上記式（Ｃ）で表される繰返し単位Ｃの含有量ｃ（質量％）は、それぞれ、５≦ａ≦３０、２０≦ｂ≦４５、および、５０≦ｃ≦７５であることが好ましく、７≦ａ≦２２、２３≦ｂ≦３８、および、５５≦ｃ≦７０であることがより好ましい。
　（他の繰り返し単位）
　本発明の共重合体は、本発明の効果を阻害しない限り、上述した繰り返し単位Ａ、繰り返し単位Ｂおよび繰り返し単位Ｃ以外に、他の繰り返し単位を有していてもよい。
　このような他の繰り返し単位を形成するモノマー（ラジカル重合性単量体）としては、例えば、アクリル酸エステル化合物、メタクリル酸エステル化合物、マレイミド化合物、アクリルアミド化合物、アクリロニトリル、マレイン酸無水物、スチレン化合物、ビニル化合物等が挙げられる。
　本発明の共重合体の合成法は特に限定されず、例えば、上述した繰り返し単位Ａを形成するモノマー、上述した繰り返し単位Ｂを形成するモノマー、上述した繰り返し単位Ｃを形成するモノマー、および、任意の他の繰り返し単位を形成するモノマーを混合し、有機溶剤中で、ラジカル重合開始剤を用いて重合することにより合成することができる。
　本発明の共重合体の重量平均分子量（Ｍｗ）は、液晶硬化層の配向性がより良好となる理由から、１００００～５０００００が好ましく、１００００～１０００００がより好ましい。
　ここで、本発明における重量平均分子量および数平均分子量は、以下に示す条件でゲル浸透クロマトグラフ（ＧＰＣ）法により測定された値である。
　・溶媒（溶離液）：ＴＨＦ（テトラヒドロフラン）
　・装置名：ＴＯＳＯＨ ＨＬＣ－８３２０ＧＰＣ
　・カラム：ＴＯＳＯＨ ＴＳＫｇｅｌ Ｓｕｐｅｒ ＨＺＭ－Ｈ（４．６ｍｍ×１５ｃｍ）を３本接続して使用
　・カラム温度：４０℃
　・試料濃度：０．１質量％
　・流速：１．０ｍｌ／ｍｉｎ
・校正曲線：ＴＯＳＯＨ製ＴＳＫ標準ポリスチレン　Ｍｗ＝２８０００００～１０５０
（Ｍｗ／Ｍｎ＝１．０３～１．０６）までの７サンプルによる校正曲線を使用
　本発明においては、液晶硬化層の配向性がより良好となり、基材と配向膜との密着性もより良好となる理由から、重合体（Ｉ）の含有量が、配向膜形成用組成物の固形分の総質量に対して５～３０質量％であることが好ましく、７．５～１５質量％であることがより好ましい。
　＜重合体（ＩＩ）＞
　配向膜形成用組成物は、液晶硬化層の配向性がより良好となる理由から、上述した重合体（Ｉ）に該当しない重合体であって上述した式（Ｂ）で表される繰り返し単位Ｂを有する重合体（ＩＩ）を更に含有していることが好ましい。
　配向膜形成用組成物が重合体（ＩＩ）を含有している場合、液晶硬化層の配向性が更に良好となる理由から、重合体（Ｉ）における、ハンセン溶解度パラメーターの分散力項をδＤ（Ｉ）とし、極性項をδＰ（Ｉ）とし、水素結合項をδＨ（Ｉ）とし、重合体（ＩＩ）における、ハンセン溶解度パラメーターの分散力項をδＤ（ＩＩ）とし、極性項をδＰ（ＩＩ）とし、水素結合項をδＨ（ＩＩ）とした際に、下記式（α）を満たしていることが好ましい。
　ここで、ハンセン溶解度パラメーター（Ｈａｎｓｅｎ ｓｏｌｕｂｉｌｉｔｙ ｐａｒａｍｅｔｅｒｓ：ＨＳＰ）は、物質の溶解度を３つの成分（分散項δｄ，極性項δｐ，水素結合項δｈ）に分割し、３次元空間に表したものである。分散項δｄは分散力による効果、極性項δｐは双極子間力による効果、水素結合項δｈは水素結合力の効果を示す。
　また、ハンセン溶解度パラメーターの定義と計算は、Ｃｈａｒｌｅｓ Ｍ．Ｈａｎｓｅｎ著、Ｈａｎｓｅｎ Ｓｏｌｕｂｉｌｉｔｙ Ｐａｒａｍｅｔｅｒｓ： Ａ Ｕｓｅｒｓ Ｈａｎｄｂｏｏｋ （ＣＲＣプレス，２００７年）に記載されている。また、コンピュータソフトウエア Ｈａｎｓｅｎ Ｓｏｌｕｂｉｌｉｔｙ Ｐａｒａｍｅｔｅｒｓ ｉｎ Ｐｒａｃｔｉｃｅ（ＨＳＰｉＰ）を用いることにより、文献値等が知られていない化合物に関しても、その化学構造から簡便にハンセン溶解度パラメーターを推算することができる。
　本発明においては、ＨＳＰｉＰバージョン５．１．０８を用いて、推算値を用いることにより、液晶化合物および添加剤の分散項δｄ、極性項δｐ、水素結合項δｈを求める。
　配向膜形成用組成物が重合体（ＩＩ）を含有している場合、液晶硬化層の配向性がより良好となり、基材と配向膜との密着性もより良好となる理由から、重合体（Ｉ）の含有量が、重合体（Ｉ）および重合体（ＩＩ）の総質量に対して５～３０質量％であることが好ましく、７．５～１５質量％であることがより好ましい。
　＜熱酸発生剤＞
　配向膜形成用組成物は、熱酸発生剤を含有していることが好ましい。
　熱酸発生剤としては、熱により酸を発生することができれば特に限定されず、例えば、スルホニウム塩、ベンゾチアゾリウム塩、アンモニウム塩、ホスホニウム塩などのオニウム塩等が挙げられる。
　熱酸発生剤の具体例としては、ベンジル（４－ヒドロキシフェニル）メチルスルホニウム、（４－アセトキシフェニル）ジメチルスルホニウム、（４－ヒドロキシフェニル）ジメチルスルホニウム、（２－メチルベンジル）（４－ヒドロキシフェニル）メチルスルホニウム、（１－ナフチルメチル）（４－ヒドロキシフェニル）メチルスルホニウム、および、ベンジル（４－アセトキシフェニル）メチルスルホニウムなどから選択されるカチオンと、トリス（ペンタフルオロエチル）トリフルオロホスフェート、ヘキサフルオロホスフェート、テトラフルオロボレート、テトラキス（ペンタフルオロフェニル）ボレート、ヘキサフルオロアンチモネート、ｐ－トルエンスルホネート、ドデシルベンゼンスルホネート、トリフルオロメタンスルホネート、および、パーフルオロブタンスルホネートなどから選択されるアニオンとの塩等が挙げられる。
　＜溶媒＞
　配向膜形成用組成物は、作業性の点から、溶媒を含有していることが好ましい。
　溶媒としては、例えば、ケトン類（例えば、アセトン、２－ブタノン、メチルエチルケトン（ＭＥＫ）、メチルイソブチルケトン、シクロペンタノン、および、シクロヘキサノン）、エーテル類（例えば、ジオキサン、および、テトラヒドロフラン）、脂肪族炭化水素類（例えば、ヘキサン）、脂環式炭化水素類（例えば、シクロヘキサン）、芳香族炭化水素類（例えば、トルエン、キシレン、および、トリメチルベンゼン）、ハロゲン化炭素類（例えば、ジクロロメタン、ジクロロエタン、ジクロロベンゼン、および、クロロトルエン）、エステル類（例えば、酢酸メチル、酢酸エチル、および、酢酸ブチル）、水、アルコール類（例えば、エタノール、イソプロパノール、ブタノール、および、シクロヘキサノール）、セロソルブ類（例えば、メチルセロソルブ、および、エチルセロソルブ）、セロソルブアセテート類、スルホキシド類（例えば、ジメチルスルホキシド）、アミド類（例えば、ジメチルホルムアミド、および、ジメチルアセトアミド）が挙げられる。
　溶媒を１種単独で用いてもよく、２種以上を併用してもよい。
　本発明においては、基材に混合領域を形成することが容易となる理由から、ケトン類の溶媒（特に、ＭＥＫ）とエステル類の溶媒（特に酢酸ブチル）とを併用することが好ましく、これらの質量比（ケトン類：エステル類）が２５：７５～５５：４５となる混合溶媒であることがより好ましく、３０：７０～５０：５０となる混合溶媒であることが更に好ましく、３５：６５～４５：５５となる混合溶媒であることが特に好ましい。
　＜配向膜の作製方法＞
　配向膜の作製方法は特に限定されないが、上述した配向膜形成用組成物を用いて作製することができ、例えば、配向膜形成用組成物を基材上に塗布して塗膜を形成する塗布工程と、塗膜を加熱して乾燥させる加熱工程と、乾燥後の塗膜に対し、偏光または塗膜表面に対して斜め方向から非偏光を照射する光照射工程とを有する作製方法により作製することができる。
　以下、作製方法における各工程について詳述する。
　（塗布工程）
　塗布工程における塗布方法は特に限定されず、目的に応じて適宜選択することができ、例えば、スピンコーティング、ダイコーティング、グラビアコーティング、フレキソ印刷、インクジェット印刷などが挙げられる。
　（加熱工程）
　加熱工程の温度は、塗膜に含まれる溶媒を乾燥除去することができる温度であれば特に限定されないが、１００～１５０℃であることが好ましい。
　また、加熱工程の時間は、塗膜に含まれる溶媒を乾燥除去することができる時間であれば特に限定されないが、３０秒～５分であることが好ましい。
　（光照射工程）
　光照射工程において、乾燥後の塗膜に照射する偏光は特に限定されず、例えば、直線偏光、円偏光、および、楕円偏光が挙げられ、直線偏光が好ましい。
　また、非偏光を照射する「斜め方向」とは、塗膜表面の法線方向に対して極角θ（０＜θ＜９０°）傾けた方向である限り、特に限定されず、目的に応じて適宜選択できるが、θが２０～８０°が好ましい。
　偏光または非偏光における波長としては、光配向性基が感光する光であれば特に限定されず、例えば、紫外線、近紫外線、および、可視光線が挙げられ、２５０～４５０ｎｍの近紫外線が好ましい。
　また、偏光または非偏光を照射するための光源としては、例えば、キセノンランプ、高圧水銀ランプ、超高圧水銀ランプ、ＬＥＤ（Light Emitting Diode）ランプおよび、メタルハライドランプが挙げられる。このような光源から得た紫外線または可視光線に対して、干渉フィルタまたは色フィルタなどを用いることで、照射する波長範囲を限定できる。また、これらの光源からの光に対して、偏光フィルタまたは偏光プリズムを用いることで、直線偏光を得ることができる。
　偏光または非偏光の積算光量は特に限定されず、１～３００ｍＪ／ｃｍ２が好ましく、５～１００ｍＪ／ｃｍ２がより好ましい。
　偏光または非偏光の照度は特に限定されず、０．１～３００ｍＷ／ｃｍ２が好ましく、１～１００ｍＷ／ｃｍ２がより好ましい。
　本発明においては、配向膜の厚みは特に限定されず、目的に応じて適宜選択することができるが、２００～１０００ｎｍが好ましく、２００～６００ｎｍがより好ましい。
 〔液晶硬化層〕
　本発明の光学フィルムが有する液晶硬化層は、液晶化合物を含有する液晶組成物の配向状態を固定化してなる液晶硬化層である。
　＜液晶化合物＞
　液晶化合物は、その形状から、棒状タイプと円盤状タイプに分類できる。更にそれぞれ低分子と高分子タイプがある。高分子とは一般に重合度が１００以上のものを指す（高分子物理・相転移ダイナミクス，土井 正男 著，２頁，岩波書店，１９９２）。
　本発明では、いずれの液晶化合物を用いることもできるが、棒状液晶化合物またはディスコティック液晶化合物（円盤状液晶化合物）を用いるのが好ましい。２種以上の棒状液晶化合物、２種以上の円盤状液晶化合物、または、棒状液晶化合物と円盤状液晶化合物との混合物を用いてもよい。
　また、液晶化合物は、液晶組成物の配向状態を固定化させる観点から、重合性基を有していることが好ましい。重合性基としては、例えば、アクリロイル基、メタクリロイル基、エポキシ基、および、ビニル基が挙げられる。
　このような液晶化合物を重合させることにより、液晶化合物の配向を固定することができる。なお、液晶化合物が重合によって固定された後においては、もはや液晶性を示す必要はない。
　棒状液晶化合物としては、例えば、特表平１１－５１３０１９号公報の請求項１や特開２００５－２８９９８０号公報の段落［００２６］～［００９８］に記載のものを好ましく用いることができ、ディスコティック液晶化合物としては、例えば、特開２００７－１０８７３２号公報の段落［００２０］～［００６７］や特開２０１０－２４４０３８号公報の段落［００１３］～［０１０８］に記載のものを好ましく用いることができるが、これらに限定されない。
　本発明においては、液晶硬化層の配向性がより良好となる理由から、液晶硬化層がスメクチック相の液晶状態を固定化してなる層であること、すなわち、上記液晶化合物を含有する液晶組成物をスメクチック相の配向状態で固定化してなる層であることが好ましい。
　本発明においては、液晶硬化層の配向性がより良好となる理由から、上記液晶化合物が、棒状液晶化合物であり、かつ、長軸方向と短軸方向との屈折率差Δｎが下記式（β）を満たしていることが好ましい。
　Δｎ（４５０）／Δｎ（５５０）＜１．０　　（β）
　ここで、上記式（β）中、Δｎ（４５０）は４５０ｎｍにおける屈折率差を表し、Δ（５５０）は５５０ｎｍにおける屈折率差を表す。
　また、棒状液晶化合物の長軸方向とは、分子内で最も長い軸の方位のことをいい、短軸方向とは、長軸方向に直交する方位のことをいう。
　また、屈折率差Δｎは、棒状液晶化合物を用いて作製した液晶硬化層について、上述した方法で測定されるＲｅ（λ）の値（ｎｍ）を液晶硬化層の膜厚の値（ｎｍ）で除算して値をいう。なお、測定対象となる液晶硬化層、すなわち、棒状液晶化合物を用いて作製した液晶硬化層は、以下の手順で作製した液晶硬化層を用いる。
　すなわち、下記組成を有する液晶組成物Ｌを、ラビング処理されたポリイミド配向膜（日産化学工業（株）製ＳＥ－１５０）付ガラス基板に、スピンコートにより塗布する。
　次いで、塗膜を加熱し、液晶性を示す温度で配向処理し、液晶層を形成する。
　次いで、液晶性を示す温度から４０℃低い温度まで冷却して１０００ｍＪ／ｃｍ２の紫外線照射による配向固定化を行い、液晶硬化層を作製する。
―――――――――――――――――――――――――――――――――
液晶組成物Ｌ
―――――――――――――――――――――――――――――――――
・棒状液晶化合物　　　　　　　　　　　　　　　　　１５．００質量部
・光重合開始剤（イルガキュア８１９、ＢＡＳＦ社製）　０．４５質量部
・下記含フッ素化合物Ａ　　　　　　　　　　　　　　　０．１２質量部
・クロロホルム　　　　　　　　　　　　　　　　　　３５．００質量部
―――――――――――――――――――――――――――――――――
　含フッ素化合物Ａ
　本発明においては、液晶硬化層の配向性がより良好となる理由から、上記液晶化合物が、下記式（ＩＩＩ）で表される化合物であることが好ましい。
　Ｐ１－Ｌ１－Ｄ５－（Ａ１）ａ１－Ｄ３－（Ｇ１）ｇ１－Ｄ１－〔Ａｒ－Ｄ２〕ｑ１－（Ｇ２）ｇ２－Ｄ４－（Ａ２）ａ２－Ｄ６－Ｌ２－Ｐ２　　（ＩＩＩ）
　上記式（ＩＩＩ）中、ａ１、ａ２、ｇ１およびｇ２は、それぞれ独立に、０または１を表す。ただし、ａ１およびｇ１の少なくとも一方は１を表し、ａ２およびｇ２の少なくとも一方は１を表す。
　また、ｑ１は、１または２を表す。
　また、Ｄ１、Ｄ２、Ｄ３、Ｄ４、Ｄ５およびＤ６は、それぞれ独立に、単結合、または、－ＣＯ－、－Ｏ－、－Ｓ－、－Ｃ（＝Ｓ）－、－ＣＲ１Ｒ２－、－ＣＲ３＝ＣＲ４－、－ＮＲ５－、もしくは、これらの２つ以上の組み合わせからなる２価の連結基を表し、Ｒ１～Ｒ５は、それぞれ独立に、水素原子、フッ素原子、または、炭素数１～１２のアルキル基を表す。ただし、ｑ１が２である場合、複数のＤ２は、それぞれ同一であっても異なっていてもよい。
　また、Ｇ１およびＧ２は、それぞれ独立に、置換基を有していてもよい炭素数６～２０の芳香環、または、置換基を有していてもよい炭素数５～２０の２価の脂環式炭化水素基を表し、脂環式炭化水素基を構成する－ＣＨ２－の１個以上が－Ｏ－、－Ｓ－または－ＮＨ－で置換されていてもよい。
　また、Ａ１およびＡ２は、それぞれ独立に、置換基を有していてもよい炭素数６～２０の芳香環、または、置換基を有していてもよい炭素数５～２０の２価の脂環式炭化水素基を表し、脂環式炭化水素基を構成する－ＣＨ２－の１個以上が－Ｏ－、－Ｓ－または－ＮＨ－で置換されていてもよい。
　また、Ｌ１およびＬ２は、それぞれ独立に、単結合、または、炭素数１～２０の２価の脂肪族炭化水素基を表す。ただし、脂肪族炭化水素基を構成する－ＣＨ２－の１個以上が－Ｏ－、－Ｓ－、－ＮＨ－、－Ｎ（Ｑ）－または－ＣＯ－で置換されていてもよい。Ｑは、置換基を表す。
　また、Ｐ１およびＰ２は、それぞれ独立に１価の有機基を表し、Ｐ１およびＰ２の少なくとも一方は重合性基を表す。ただし、Ａｒが、後述する式（Ａｒ－３）で表される芳香環である場合は、Ｐ１およびＰ２ならびに後述する式（Ａｒ－３）中のＰ３およびＰ４の少なくとも１つが重合性基を表す。
　また、Ａｒは、置換基を有していてもよい炭素数６～２０の芳香環、または、置換基を有していてもよい炭素数５～２０の２価の脂環式炭化水素基を表し、脂環式炭化水素基を構成する－ＣＨ２－の１個以上が－Ｏ－、－Ｓ－または－ＮＨ－で置換されていてもよい。ただし、ｑ１が２である場合、複数のＡｒは、それぞれ同一であっても異なっていてもよい。
　上記式（ＩＩＩ）中、ａ１、ａ２、ｇ１およびｇ２は、液晶組成物がスメクチック相の液晶状態を示しやすくなる理由から、いずれも１であることが好ましい。
　また、形成される液晶硬化層の耐久性が良好となる理由から、ａ１およびａ２がいずれも０であり、かつ、ｇ１およびｇ２がいずれも１であることが好ましい。
　上記式（ＩＩＩ）中、ｑ１は、１であることが好ましい。
　上記式（ＩＩＩ）中、Ｄ１、Ｄ２、Ｄ３、Ｄ４、Ｄ５およびＤ６の一態様が示す２価の連結基としては、例えば、－ＣＯ－、－Ｏ－、－ＣＯ－Ｏ－、－Ｃ（＝Ｓ）Ｏ－、－ＣＲ１Ｒ２－、－ＣＲ１Ｒ２－ＣＲ１Ｒ２－、－Ｏ－ＣＲ１Ｒ２－、－ＣＲ１Ｒ２－Ｏ－ＣＲ１Ｒ２－、－ＣＯ－Ｏ－ＣＲ１Ｒ２－、－Ｏ－ＣＯ－ＣＲ１Ｒ２－、－ＣＲ１Ｒ２－Ｏ－ＣＯ－ＣＲ１Ｒ２－、－ＣＲ１Ｒ２－ＣＯ－Ｏ－ＣＲ１Ｒ２－、－ＮＲ５－ＣＲ１Ｒ２－、および、－ＣＯ－ＮＲ５－などが挙げられる。Ｒ１、Ｒ２およびＲ５は、それぞれ独立に、水素原子、フッ素原子、または、炭素数１～１２のアルキル基を表す。
　これらのうち、－ＣＯ－、－Ｏ－、および、－ＣＯ－Ｏ－のいずれかであることが好ましい。
　上記式（ＩＩＩ）中、Ｇ１およびＧ２の一態様が示す炭素数６～２０の芳香環としては、例えば、ベンゼン環、ナフタレン環、アントラセン環、フェナンスロリン環などの芳香族炭化水素環；フラン環、ピロール環、チオフェン環、ピリジン環、チアゾール環、ベンゾチアゾール環などの芳香族複素環；が挙げられる。なかでも、ベンゼン環（例えば、１，４－フェニル基など）が好ましい。
　上記式（ＩＩＩ）中、Ｇ１およびＧ２の一態様が示す炭素数５～２０の２価の脂環式炭化水素基としては、５員環又は６員環であることが好ましい。また、脂環式炭化水素基は、飽和でも不飽和でもよいが飽和脂環式炭化水素基が好ましい。Ｇ１およびＧ２で表される２価の脂環式炭化水素基としては、例えば、特開２０１２－２１０６８号公報の［００７８］段落の記載を参酌でき、この内容は本明細書に組み込まれる。
　本発明においては、形成される液晶硬化層の耐久性がより良好となる理由から、上記式（ＩＩＩ）中のＧ１およびＧ２は、シクロアルカン環であることが好ましい。
　シクロアルカン環としては、具体的には、例えば、シクロヘキサン環、シクロペプタン環、シクロオクタン環、シクロドデカン環、シクロドコサン環などが挙げられる。
　これらのうち、シクロヘキサン環が好ましく、１，４－シクロヘキシレン基がより好ましく、トランス－１，４－シクロヘキシレン基が更に好ましい。
　また、上記式（ＩＩＩ）中、Ｇ１およびＧ２について、炭素数６～２０の芳香環または炭素数５～２０の２価の脂環式炭化水素基が有していてもよい置換基としては、上述した置換基群Ａに記載する置換基が挙げられ、中でも、アルキル基、アルコキシ基、アルコキシカルボニル基、アルキルカルボニルオキシ基、または、ハロゲン原子が好ましい。
　上記式（ＩＩＩ）中、Ａ１およびＡ２の一態様が示す炭素数６～２０以上の芳香環としては、上記式（ＩＩＩ）中のＧ１およびＧ２において説明したものと同様のものが挙げられる。
　また、上記式（ＩＩＩ）中、Ａ１およびＡ２の一態様が示す炭素数５～２０の２価の脂環式炭化水素基としては、上記式（ＩＩＩ）中のＧ１およびＧ２において説明したものと同様のものが挙げられる。
　なお、Ａ１およびＡ２について、炭素数６～２０の芳香環または炭素数５～２０の２価の脂環式炭化水素基が有していてもよい置換基としては、上述した置換基群Ａに記載する置換基が挙げられ、中でも、アルキル基、アルコキシ基、アルコキシカルボニル基、アルキルカルボニルオキシ基、または、ハロゲン原子が好ましい。
　上記式（ＩＩＩ）中、Ｌ１およびＬ２の一態様が示す炭素数１～２０の２価の脂肪族炭化水素基としては、例えば、炭素数１～２０の直鎖状もしくは分岐状のアルキレン基、炭素数１～２０の直鎖状もしくは分岐状のアルケニレン基、炭素数１～２０の直鎖状もしくは分岐状のアルキニレン基などが挙げられる。
　炭素数１～２０の直鎖状もしくは分岐状のアルキレン基としては、炭素数１～１２のアルキレン基が好ましく、炭素数１～１０のアルキレン基がより好ましく、例えば、メチレン基、エチレン基、プロピレン基、ブチレン基、ペンチレン基、ヘキシレン基などが好適に挙げられる。
　炭素数１～２０の直鎖状もしくは分岐状のアルケニレン基としては、炭素数２～１０のアルケニレン基が好ましく、炭素数２～４のアルケニレン基がより好ましく、例えば、エテニレン基などが好適に挙げられる。
　炭素数１～２０の直鎖状もしくは分岐状のアルキニレン基としては、炭素数２～１０のアルキニレン基が好ましく、炭素数２～４のアルキニレン基がより好ましく、例えば、エチニレン基などが好適に挙げられる。
　なお、上述した通り、脂肪族炭化水素基を構成する－ＣＨ２－の１個以上が－Ｏ－、－Ｓ－、－ＮＨ－、－Ｎ（Ｑ）－、もしくは、－ＣＯ－に置換されていてもよく、Ｑで表される置換基としては、上述した置換基群Ａに記載する置換基が挙げられ、中でも、アルキル基、アルコキシ基、アルコキシカルボニル基、アルキルカルボニルオキシ基、または、ハロゲン原子が好ましい。
　上記式（ＩＩＩ）中、Ｐ１およびＰ２が示す１価の有機基としては、例えば、上述した置換基群Ａに記載する置換基が挙げられ、中でも、アルキル基、アリール基、ヘテロアリール基、アルコキシ基、シアノ基、および、カルボキシ基などを挙げることができる。
　アルキル基は、直鎖状、分岐状または環状であってもよいが、直鎖状が好ましい。アルキル基の炭素数は、１～３０が好ましく、１～２０がより好ましく、１～１０が更に好ましい。
　また、アリール基は、単環であっても多環であってもよいが単環が好ましい。アリール基の炭素数は、６～２５が好ましく、６～１０がより好ましい。
　また、ヘテロアリール基は、単環であっても多環であってもよい。ヘテロアリール基を構成するヘテロ原子の数は１～３が好ましい。ヘテロアリール基を構成するヘテロ原子は、窒素原子、硫黄原子、酸素原子が好ましい。ヘテロアリール基の炭素数は６～１８が好ましく、６～１２がより好ましい。
　また、アルキル基、アリール基およびヘテロアリール基は、無置換であってもよく、置換基を有していてもよい。置換基としては、上述した置換基群Ａに記載する置換基が挙げられ、中でも、アルキル基、アルコキシ基、アルコキシカルボニル基、アルキルカルボニルオキシ基、または、ハロゲン原子が好ましい。
　上記式（ＩＩＩ）中、Ｐ１およびＰ２の少なくとも一方が示す重合性基は、特に限定されないが、ラジカル重合またはカチオン重合可能な重合性基が好ましい。
　ラジカル重合性基としては、公知のラジカル重合性基を用いることができ、好適なものとして、アクリロイルオキシ基またはメタクリロイルオキシ基を挙げることができる。この場合、重合速度はアクリロイルオキシ基が一般的に速いことが知られており、生産性向上の観点からアクリロイルオキシ基が好ましいが、メタクリロイルオキシ基も重合性基として同様に使用することができる。
　カチオン重合性基としては、公知のカチオン重合性基を用いることができ、具体的には、脂環式エーテル基、環状アセタール基、環状ラクトン基、環状チオエーテル基、スピロオルソエステル基、および、ビニルオキシ基などを挙げることができる。中でも、脂環式エーテル基、または、ビニルオキシ基が好適であり、エポキシ基、オキセタニル基、または、ビニルオキシ基が特に好ましい。
　特に好ましい重合性基の例としては、下記式（Ｐ－１）～（Ｐ－２０）のいずれかで表される重合性基が挙げられる。
　上記式（ＩＩＩ）中、形成される液晶硬化層の耐久性が良好となる理由から、上記式（ＩＩＩ）中のＰ１およびＰ２が、いずれも重合性基であることが好ましく、アクリロイルオキシ基またはメタクリロイルオキシ基であることがより好ましい。
　一方、上記式（ＩＩＩ）中、Ａｒの一態様が示す炭素数６～２０以上の芳香環としては、上記式（ＩＩＩ）中のＧ１およびＧ２において説明したものと同様のものが挙げられる。
　また、上記式（ＩＩＩ）中、Ａｒの一態様が示す炭素数５～２０の２価の脂環式炭化水素基としては、上記式（ＩＩＩ）中のＧ１およびＧ２において説明したものと同様のものが挙げられる。
　なお、Ａｒについて、炭素数６～２０の芳香環または炭素数５～２０の２価の脂環式炭化水素基が有していてもよい置換基としては、上述した置換基群Ａに記載する置換基が挙げられ、中でも、アルキル基、アルコキシ基、アルコキシカルボニル基、アルキルカルボニルオキシ基、または、ハロゲン原子が好ましい。
　本発明においては、液晶硬化層の配向性が更に良好となる理由から、上記液晶化合物が、下記式（Ａｒ－１）～（Ａｒ－５）で表される基からなる群から選択されるいずれかの芳香環を有する化合物であることが好ましく、上記式（ＩＩＩ）で表され、かつ、上記式（ＩＩＩ）中のＡｒが、下記式（Ａｒ－１）～（Ａｒ－５）で表される基からなる群から選択されるいずれかの芳香環を表す化合物であることがより好ましい。なお、下記式（Ａｒ－１）～（Ａｒ－５）中、＊は、結合位置を表すが、上記式（ＩＩＩ）中のＡｒが下記式（Ａｒ－１）～（Ａｒ－５）で表される基からなる群から選択されるいずれかの芳香環を表す場合は、＊は、Ｄ１またはＤ２との結合位置を表す。
　上記式（Ａｒ－１）中、Ｑ１は、ＮまたはＣＨを表し、Ｑ２は、－Ｓ－、－Ｏ－、または、－Ｎ（Ｒ６）－を表し、Ｒ６は、水素原子または炭素数１～６のアルキル基を表し、Ｙ１は、置換基を有してもよい炭素数６～１２の芳香族炭化水素基、置換基を有してもよい炭素数３～１２の芳香族複素環基、または、置換基を有してもよい炭素数６～２０の脂環式炭化水素基を表し、脂環式炭化水素基を構成する－ＣＨ２－の１個以上が－Ｏ－、－Ｓ－または－ＮＨ－で置換されていてもよい。
　Ｒ６が示す炭素数１～６のアルキル基としては、具体的には、例えば、メチル基、エチル基、プロピル基、イソプロピル基、ｎ－ブチル基、イソブチル基、ｓｅｃ－ブチル基、ｔｅｒｔ－ブチル基、ｎ－ペンチル基、および、ｎ－ヘキシル基などが挙げられる。
　Ｙ１が示す炭素数６～１２の芳香族炭化水素基としては、例えば、フェニル基、２，６－ジエチルフェニル基、ナフチル基などのアリール基が挙げられる。
　Ｙ１が示す炭素数３～１２の芳香族複素環基としては、例えば、チエニル基、チアゾリル基、フリル基、ピリジル基などのヘテロアリール基、ならびに、インドール環、ベンゾフラン環、ベンゾチオフェン環、ベンゾイミダゾール環、ベンゾチアゾール環、および、ベンゾオキサゾール環のいずれかから水素原子を１つ取り除いてなる基が挙げられる。なかでも、Ｙ１が示す炭素数３～１２の芳香族複素環基としては、ベンゾフラン環、または、ベンゾチアゾール環から水素原子を１つ取り除いてなる基が好ましい。
　Ｙ１が示す炭素数６～２０の脂環式炭化水素基としては、例えば、シクロヘキシレン基、シクロペンチレン基、ノルボルニレン基、アダマンチレン基などが挙げられる。
　また、Ｙ１が有していてもよい置換基としては、上述した置換基群Ａに記載する置換基が挙げられ、中でも、アルキル基、アルコキシ基、アルコキシカルボニル基、アルキルカルボニルオキシ基、または、ハロゲン原子が好ましい。
　また、上記式（Ａｒ－１）～（Ａｒ－５）中、Ｚ１、Ｚ２およびＺ３は、それぞれ独立に、水素原子、炭素数１～２０の１価の脂肪族炭化水素基、炭素数３～２０の１価の脂環式炭化水素基、炭素数６～２０の１価の芳香族炭化水素基、炭素数６～２０の１価の芳香族複素環基、ハロゲン原子、シアノ基、ニトロ基、－ＯＲ７、－ＮＲ８Ｒ９、－ＳＲ１０、－ＣＯＯＲ１１、または、－ＣＯＲ１２を表し、Ｒ７～Ｒ１２は、それぞれ独立に、水素原子または炭素数１～６のアルキル基を表し、Ｚ１およびＺ２は、互いに結合して芳香環を形成してもよい。
　炭素数１～２０の１価の脂肪族炭化水素基としては、炭素数１～１５のアルキル基が好ましく、炭素数１～８のアルキル基がより好ましく、具体的には、メチル基、エチル基、イソプロピル基、ｔｅｒｔ－ペンチル基（１，１－ジメチルプロピル基）、ｔｅｒｔ－ブチル基、１，１－ジメチル－３，３－ジメチル－ブチル基が更に好ましく、メチル基、エチル基、ｔｅｒｔ－ブチル基が特に好ましい。
　炭素数３～２０の１価の脂環式炭化水素基としては、例えば、シクロプロピル基、シクロブチル基、シクロペンチル基、シクロヘキシル基、シクロヘプチル基、シクロオクチル基、シクロデシル基、メチルシクロヘキシル基、エチルシクロヘキシル基等の単環式飽和炭化水素基；シクロブテニル基、シクロペンテニル基、シクロヘキセニル基、シクロヘプテニル基、シクロオクテニル基、シクロデセニル基、シクロペンタジエニル基、シクロヘキサジエニル基、シクロオクタジエニル基、シクロデカジエン等の単環式不飽和炭化水素基；ビシクロ［２．２．１］ヘプチル基、ビシクロ［２．２．２］オクチル基、トリシクロ［５．２．１．０２，６］デシル基、トリシクロ［３．３．１．１３，７］デシル基、テトラシクロ［６．２．１．１３，６．０２，７］ドデシル基、アダマンチル基等の多環式飽和炭化水素基；等が挙げられる。
　炭素数６～２０の１価の芳香族炭化水素基としては、具体的には、例えば、フェニル基、２，６－ジエチルフェニル基、ナフチル基、ビフェニル基などが挙げられ、炭素数６～１２のアリール基（特にフェニル基）が好ましい。
　炭素数６～２０の１価の芳香族複素環基としては、具体的には、例えば、４－ピリジル基、２－フリル基、２－チエニル基、２－ピリミジニル基、２－ベンゾチアゾリル基などが挙げられる。
　ハロゲン原子としては、例えば、フッ素原子、塩素原子、臭素原子、ヨウ素原子等が挙げられ、中でも、フッ素原子、塩素原子、臭素原子であるのが好ましい。
　一方、Ｒ７～Ｒ１０が示す炭素数１～６のアルキル基としては、具体的には、例えば、メチル基、エチル基、プロピル基、イソプロピル基、ｎ－ブチル基、イソブチル基、ｓｅｃ－ブチル基、ｔｅｒｔ－ブチル基、ｎ－ペンチル基、および、ｎ－ヘキシル基などが挙げられる。
　Ｚ１およびＺ２は、上述した通り、互いに結合して芳香環を形成してもよく、例えば、上記式（Ａｒ－１）中のＺ１およびＺ２が互いに結合して芳香環を形成した場合の構造としては、例えば、下記式（Ａｒ－１ａ）で表される基が挙げられる。なお、下記式（Ａｒ－１ａ）中、＊は、上記式（ＩＩＩ）中のＤ１またはＤ２との結合位置を表す。
　ここで、上記式（Ａｒ－１ａ）中、Ｑ１、Ｑ２およびＹ１は、上記式（Ａｒ－１）において説明したものと同様のものが挙げられる。
　また、上記式（Ａｒ－２）および（Ａｒ－３）中、Ａ３およびＡ４は、それぞれ独立に、－Ｏ－、－Ｎ（Ｒ１３）－、－Ｓ－、および、－ＣＯ－からなる群から選択される基を表し、Ｒ１３は、水素原子または置換基を表す。
　Ｒ１３が示す置換基としては、上述した置換基群Ａに記載する置換基が挙げられ、中でも、アルキル基、アルコキシ基、アルコキシカルボニル基、アルキルカルボニルオキシ基、または、ハロゲン原子が好ましい。
　また、上記式（Ａｒ－２）中、Ｘは、第１４～１６族の非金属原子を表す。ただし、上記非金属原子には、水素原子または置換基が結合していてもよい。
　また、Ｘが示す第１４～１６族の非金属原子としては、例えば、酸素原子、硫黄原子、水素原子または置換基が結合した窒素原子〔＝Ｎ－ＲＮ１，ＲＮ１は水素原子または置換基を表す。〕、水素原子または置換基が結合した炭素原子〔＝Ｃ－（ＲＣ１）２，ＲＣ１は水素原子または置換基を表す。〕が挙げられる。
　置換基としては、上述した置換基群Ａに記載する置換基が挙げられ、中でも、アルキル基、アルコキシ基、アルキル置換アルコキシ基、環状アルキル基、アリール基（例えば、フェニル基、ナフチル基など）、シアノ基、アミノ基、ニトロ基、アルキルカルボニル基、スルホ基、水酸基等が挙げられる。
　また、上記式（Ａｒ－３）中、Ｄ７およびＤ８は、それぞれ独立に、単結合、または、－ＣＯ－、－Ｏ－、－Ｓ－、－Ｃ（＝Ｓ）－、－ＣＲ１Ｒ２－、－ＣＲ３＝ＣＲ４－、－ＮＲ５－、もしくは、これらの２つ以上の組み合わせからなる２価の連結基を表し、Ｒ１～Ｒ５は、それぞれ独立に、水素原子、フッ素原子、または、炭素数１～１２のアルキル基を表す。
　ここで、２価の連結基としては、上記式（ＩＩＩ）中のＤ１、Ｄ２、Ｄ３、Ｄ４、Ｄ５およびＤ６において説明したものと同様のものが挙げられる。
　また、上記式（Ａｒ－３）中、Ｌ３およびＬ４は、それぞれ独立に、単結合、または、炭素数１～２０の２価の脂肪族炭化水素基を表す。ただし、脂肪族炭化水素基を構成する－ＣＨ２－の１個以上が－Ｏ－、－Ｓ－、－ＮＨ－、－Ｎ（Ｑ）－または－ＣＯ－で置換されていてもよい。Ｑは、置換基を表す。置換基としては、上述した置換基群Ａに記載する置換基が挙げられ、中でも、アルキル基、アルコキシ基、アルコキシカルボニル基、アルキルカルボニルオキシ基、または、ハロゲン原子が好ましい。
　ここで、脂肪族炭化水素基としては、上記式（ＩＩＩ）中のＬ１およびＬ２において説明したものと同様のものが挙げられる。
　また、上記式（Ａｒ－３）中、Ｐ３およびＰ４は、それぞれ独立に１価の有機基を表し、Ｐ３およびＰ４少なくとも１つが重合性基を表す。
　１価の有機基としては、上記式（ＩＩＩ）中のＰ１およびＰ２において説明したものと同様のものが挙げられる。
　また、重合性基としては、上記式（ＩＩＩ）中のＰ１およびＰ２において説明したものと同様のものが挙げられる。
　また、上記式（Ａｒ－４）～（Ａｒ－５）中、Ａｘは、芳香族炭化水素環および芳香族複素環からなる群から選ばれる少なくとも１つの芳香環を有する、炭素数２～３０の有機基を表す。
　また、上記式（Ａｒ－４）～（Ａｒ－５）中、Ａｙは、水素原子、置換基を有していてもよい炭素数１～１２のアルキル基、または、芳香族炭化水素環および芳香族複素環からなる群から選択される少なくとも１つの芳香環を有する、炭素数２～３０の有機基を表す。
　ここで、ＡｘおよびＡｙにおける芳香環は、置換基を有していてもよく、ＡｘとＡｙとが結合して環を形成していてもよい。
　また、Ｑ３は、水素原子、または、置換基を有していてもよい炭素数１～６のアルキル基を表す。
　ＡｘおよびＡｙとしては、国際公開第２０１４／０１０３２５号の［００３９］～［００９５］段落に記載されたものが挙げられる。
　また、Ｑ３が示す炭素数１～２０のアルキル基としては、具体的には、例えば、メチル基、エチル基、プロピル基、イソプロピル基、ｎ－ブチル基、イソブチル基、ｓｅｃ－ブチル基、ｔｅｒｔ－ブチル基、ｎ－ペンチル基、および、ｎ－ヘキシル基などが挙げられ、置換基としては、上述した置換基群Ａに記載する置換基が挙げられ、中でも、アルキル基、アルコキシ基、アルコキシカルボニル基、アルキルカルボニルオキシ基、または、ハロゲン原子が好ましい。
　上記式（ＩＩＩ）で表される化合物としては、特開２０１９－１３９２２２号公報の段落［００１９］～［００２３］に記載された重合性化合物；国際公開第２０１９／１６００１４号の段落［００５９］～［００６１］に記載された重合性化合物；国際公開第２０１９／１６００１６号の段落［００５５］に記載された重合性化合物；下記式で表される化合物（１－１）～化合物（１－１９）；下記式で表される化合物（２－１）～化合物（２－５）；などが挙げられる。なお、化合物（１－１４）の構造中、アクリロイルオキシ基に隣接する基は、プロピレン基（メチル基がエチレン基に置換した基）を表し、化合物（１－１４）は、メチル基の位置が異なる位置異性体の混合物を表す。
　また、上記式（ＩＩＩ）で表される化合物としては、例えば、特開２０１０－０８４０３２号公報に記載の一般式（１）で表される化合物（特に、段落番号［００６７］～［００７３］に記載の化合物）、特開２０１６－０５３７０９号公報に記載の一般式（ＩＩ）で表される化合物（特に、段落番号［００３６］～［００４３］に記載の化合物）、特開２０１６－０８１０３５公報に記載の一般式（１）で表される化合物（特に、段落番号［００４３］～［００５５］に記載の化合物）、および、国際公開第２０２１／０６０４２７号の段落［００２５］～［００５６］に記載の化合物が挙げられる。
　＜他の重合性化合物＞
　液晶組成物は、配向温度および溶解性の観点から、上述した液晶化合物以外に、重合性基を１個以上有する他の重合性化合物を含有していることが好ましい。
　ここで、他の重合性化合物が有する重合性基は特に限定されず、上述した式（Ｐ－１）～（Ｐ－２０）のいずれかで表される重合性基が好適に挙げられる。
　他の重合性化合物としては、形成される液晶硬化層の耐久性がより向上する理由から、重合性基を２～４個有する他の重合性化合物であるのが好ましく、重合性基を２個有する他の重合性化合物であるのがより好ましい。
　このような他の重合性化合物としては、特開２０１４－０７７０６８号公報の［００３０］～［００３３］段落に記載された式（Ｍ１）、（Ｍ２）、（Ｍ３）で表される化合物が挙げられ、より具体的には、同公報の［００４６］～［００５５］段落に記載された具体例が挙げられる。
　＜重合開始剤＞
　液晶組成物は、重合開始剤を含有していることが好ましい。
　使用する重合開始剤は、紫外線照射によって重合反応を開始可能な光重合開始剤であるのが好ましい。
　光重合開始剤としては、例えば、α－カルボニル化合物（米国特許第２３６７６６１号、同２３６７６７０号の各明細書記載）、アシロインエーテル（米国特許第２４４８８２８号明細書記載）、α－炭化水素置換芳香族アシロイン化合物（米国特許第２７２２５１２号明細書記載）、多核キノン化合物（米国特許第３０４６１２７号、同２９５１７５８号の各明細書記載）、トリアリールイミダゾールダイマーとｐ－アミノフェニルケトンとの組み合わせ（米国特許第３５４９３６７号明細書記載）、アクリジンおよびフェナジン化合物（特開昭６０－１０５６６７号公報、米国特許第４２３９８５０号明細書記載）およびオキサジアゾール化合物（米国特許第４２１２９７０号明細書記載）、アシルフォスフィンオキシド化合物（特公昭６３－４０７９９号公報、特公平５－２９２３４号公報、特開平１０－９５７８８号公報、特開平１０－２９９９７号公報記載）等が挙げられる。
　また、本発明においては、重合開始剤がオキシム型の重合開始剤であることも好ましく、その具体例としては、国際公開第２０１７／１７０４４３号の［００４９］～［００５２］段落に記載された開始剤が挙げられる。
　＜溶媒＞
　液晶組成物は、液晶硬化層を形成する作業性等の観点から、溶媒を含有するのが好ましい。
　溶媒としては、具体的には、例えば、ケトン類（例えば、アセトン、２－ブタノン、メチルエチルケトン、メチルイソブチルケトン、シクロヘキサノン、シクロペンタノンなど）、エーテル類（例えば、ジオキサン、テトラヒドロフランなど）、脂肪族炭化水素類（例えば、ヘキサンなど）、脂環式炭化水素類（例えば、シクロヘキサンなど）、芳香族炭化水素類（例えば、トルエン、キシレン、トリメチルベンゼンなど）、ハロゲン化炭素類（例えば、ジクロロメタン、ジクロロエタン、ジクロロベンゼン、クロロトルエンなど）、エステル類（例えば、酢酸メチル、酢酸エチル、酢酸ブチルなど）、水、アルコール類（例えば、エタノール、イソプロパノール、ブタノール、シクロヘキサノールなど）、セロソルブ類（例えば、メチルセロソルブ、エチルセロソルブなど）、セロソルブアセテート類、スルホキシド類（例えば、ジメチルスルホキシドなど）、アミド類（例えば、ジメチルホルムアミド、ジメチルアセトアミドなど）等が挙げられ、これらを１種単独で用いてもよく、２種以上を併用してもよい。
　＜レベリング剤＞
　液晶組成物は、配向制御を容易にする観点から、レベリング剤を含有することが好ましい。
　このようなレベリング剤としては、添加量に対するレベリング効果が高い理由から、フッ素系レベリング剤またはケイ素系レベリング剤であることが好ましく、泣き出し（ブルーム、ブリード）を起こしにくい観点から、フッ素系レベリング剤であることがより好ましい。
　レベリング剤としては、具体的には、例えば、特開２００７－０６９４７１号公報の［００７９］～［０１０２］段落の記載に記載された化合物、特開２０１３－０４７２０４号公報に記載された一般式（Ｉ）で表される化合物（特に［００２０］～［００３２］段落に記載された化合物）、特開２０１２－２１１３０６号公報に記載された一般式（Ｉ）で表される化合物（特に［００２２］～［００２９］段落に記載された化合物）、特開２００２－１２９１６２号公報に記載された一般式（Ｉ）で表される液晶配向促進剤（特に［００７６］～［００７８］および［００８２］～［００８４］段落に記載された化合物）、特開２００５－０９９２４８号公報に記載された一般式（Ｉ）、（ＩＩ）および（ＩＩＩ）で表される化合物（特に［００９２］～［００９６］段落に記載された化合物）などが挙げられる。なお、後述する配向制御剤としての機能を兼ね備えてもよい。
　＜配向制御剤＞
　液晶組成物は、必要に応じて、配向制御剤を含有することができる。
　配向制御剤により、ホモジニアス配向の他、ホメオトロピック配向（垂直配向）、傾斜配向、ハイブリッド配向、コレステリック配向等の種々の配向状態を形成することができ、また、特定の配向状態をより均一かつより精密に制御して実現することができる。
　ホモジニアス配向を促進する配向制御剤としては、例えば、低分子の配向制御剤や、高分子の配向制御剤を用いることができる。
　低分子の配向制御剤としては、例えば、特開２００２－２０３６３号公報の［０００９］～［００８３］段落、特開２００６－１０６６６２号公報の［０１１１］～［０１２０］段落、および、特開２０１２－２１１３０６号公報の［００２１］～［００２９］段落の記載を参酌することができ、この内容は本明細書に組み込まれる。
　また、高分子の配向制御剤としては、例えば、特開２００４－１９８５１１号公報の［００２１］～［００５７］段落、および、特開２００６－１０６６６２号公報の［０１２１］～［０１６７］段落を参酌することができ、この内容は本明細書に組み込まれる。
　また、ホメオトロピック配向を形成または促進する配向制御剤としては、例えば、ボロン酸化合物、オニウム塩化合物が挙げられ、具体的には、特開２００８－２２５２８１号公報の［００２３］～［００３２］段落、特開２０１２－２０８３９７号公報の［００５２］～［００５８］段落、特開２００８－０２６７３０号公報の［００２４］～［００５５］段落、特開２０１６－１９３８６９号公報の［００４３］～［００５５］段落などに記載された化合物を参酌することができ、この内容は本明細書に組み込まれる。
　一方、コレステリック配向は、液晶組成物にキラル剤を加えることにより実現することができ、そのキラル性の向きによりコレステリック配向の旋回方向を制御できる。
　なお、キラル剤の配向規制力に応じてコレステリック配向のピッチを制御することができる。
　配向制御剤の含有する場合の含有量は、組成物中の全固形分質量に対して０．０１～１０質量％であることが好ましく、０．０５～５質量％であることがより好ましい。含有量がこの範囲であると、望む配向状態を実現しつつ、析出や相分離、配向欠陥等が無く、均一で透明性の高い硬化物を得ることができる。
　＜その他の成分＞
　液晶組成物は、上述した成分以外の成分を含有してもよく、例えば、界面活性剤、チルト角制御剤、配向助剤、可塑剤、および、架橋剤などが挙げられる。
　＜液晶硬化層の作製方法＞
　液晶硬化層の形成方法としては、例えば、上述した液晶組成物を用いて、所望の配向状態とした後に、重合により固定化する方法等が挙げられる。
　ここで、所望の配向状態とする条件は特に制限されないが、加熱処理を施すことが好ましく、加熱処理を施した後に冷却処理を施すことがより好ましい。加熱処理における加熱温度は、製造適性などの点から、１０～２５０℃が好ましく、５０～２００℃がより好ましく、７０～１５０℃が更に好ましい。また、加熱処理における加熱時間は、１～３００秒が好ましく、１～６０秒がより好ましい。また、加熱処理後の冷却処理における温度は、加熱処理のける加熱温度よりも低い温度であれば特に限定されないが、室温（２３℃）～８０℃が好ましい。
　また、上記重合の条件は特に制限されないが、光照射による重合においては、紫外線を用いることが好ましい。照射量は、１０ｍＪ／ｃｍ２～５０Ｊ／ｃｍ２が好ましく、２０ｍＪ／ｃｍ２～５Ｊ／ｃｍ２がより好ましく、３０ｍＪ／ｃｍ２～３Ｊ／ｃｍ２が更に好ましく、５０～１０００ｍＪ／ｃｍ２が特に好ましい。また、重合反応を促進するため、加熱条件下で実施してもよい。
　なお、液晶硬化層は、後述する光学フィルムにおける任意の支持体または配向膜上、または、後述する偏光板における偏光子上に形成できる。
　液晶硬化層における液晶化合物の配向状態としては、水平配向、垂直配向、傾斜配向、およびねじれ配向のいずれの状態であってもよく、液晶硬化層の主面に対して水平配向した状態で固定化されていることが好ましい。
　なお、本明細書において「水平配向」とは、液晶硬化層の主面（または、液晶硬化層が支持体および配向膜等の部材上に形成されている場合、その部材の表面）と、液晶化合物の長軸方向とが平行であることをいう。なお、厳密に平行であることを要求するものではなく、本明細書では、液晶化合物の長軸方向と液晶硬化層の主面とのなす角度が１０°未満の配向であることを意味するものとする。
　液晶硬化層において、液晶化合物の長軸方向と液晶硬化層の主面とのなす角度は、０～５°が好ましく、０～３°がより好ましく、０～２°が更に好ましい。
　液晶硬化層は、光学異方性層であることが好ましく、ポジティブＡプレートまたはポジティブＣプレートであることがより好ましく、ポジティブＡプレートであることが更に好ましい。
　ここで、ポジティブＡプレート（正のＡプレート）とポジティブＣプレート（正のＣプレート）は以下のように定義される。
　フィルム面内の遅相軸方向（面内での屈折率が最大となる方向）の屈折率をｎｘ、面内の遅相軸と面内で直交する方向の屈折率をｎｙ、厚み方向の屈折率をｎｚとしたとき、ポジティブＡプレートは式（Ａ１）の関係を満たすものであり、ポジティブＣプレートは式（Ｃ１）の関係を満たすものである。なお、ポジティブＡプレートはＲｔｈが正の値を示し、ポジティブＣプレートはＲｔｈが負の値を示す。
　式（Ａ１）　　ｎｘ＞ｎｙ≒ｎｚ
　式（Ｃ１）　　ｎｚ＞ｎｘ≒ｎｙ
　なお、上記「≒」とは、両者が完全に同一である場合だけでなく、両者が実質的に同一である場合も包含する。
　この「実質的に同一」について、ポジティブＡプレートでは、例えば、（ｎｙ－ｎｚ）×ｄ（ただし、ｄはフィルムの厚みである）が、－１０～１０ｎｍ、好ましくは－５～５ｎｍである場合も「ｎｙ≒ｎｚ」に含まれ、（ｎｘ－ｎｚ）×ｄが、－１０～１０ｎｍ、好ましくは－５～５ｎｍである場合も「ｎｘ≒ｎｚ」に含まれる。また、ポジティブＣプレートでは、例えば、（ｎｘ－ｎｙ）×ｄ（ただし、ｄはフィルムの厚みである）が、０～１０ｎｍ、好ましくは０～５ｎｍである場合も「ｎｘ≒ｎｙ」に含まれる。
　液晶硬化層がポジティブＡプレートである場合、λ／４板として機能する観点から、Ｒｅ（５５０）が１００～１８０ｎｍであることが好ましく、１２０～１６０ｎｍであることがより好ましく、１３０～１５０ｎｍであることが更に好ましく、１３０～１４５ｎｍであることが特に好ましい。
　ここで、「λ／４板」とは、λ／４機能を有する板であり、具体的には、ある特定の波長の直線偏光を円偏光に（または円偏光を直線偏光に）変換する機能を有する板である。
　本発明においては、液晶硬化層の厚みは特に限定されず、０．１～１０μｍが好ましく、０．５～５μｍがより好ましい。
［偏光板］
　本発明の偏光板は、上述した本発明の光学フィルムと、偏光子とを有するものである。
　また、本発明の偏光板は、上述した液晶硬化層がλ／４板（ポジティブＡプレート）である場合、円偏光板として用いることができる。
　また、本発明の偏光板は、上述した液晶硬化層がλ／４板（ポジティブＡプレート）である場合、λ／４板の遅相軸と後述する偏光子の吸収軸とのなす角が３０～６０°であることが好ましく、４０～５０°であることがより好ましく、４２～４８°であることが更に好ましく、４５°であることが特に好ましい。
　ここで、λ／４板の「遅相軸」は、λ／４板の面内において屈折率が最大となる方向を意味し、偏光子の「吸収軸」は、吸光度の最も高い方向を意味する。
　また、本発明の偏光板は、ＩＰＳ方式またはＦＦＳ方式の液晶表示装置の光学補償フィルムとして用いることもできる。
　本発明の偏光板をＩＰＳ方式またはＦＦＳ方式の液晶表示装置の光学補償フィルムとして用いる場合は、上述した液晶硬化層を、ポジティブＡプレートとポジティブＣプレートとの積層体の少なくとも一方のプレートとすることができ、ポジティブＡプレートであることが好ましい。この場合、ポジティブＡプレートの遅相軸と、後述する偏光子の吸収軸とのなす角を直交または平行とすることが好ましく、具体的には、ポジティブＡプレートの遅相軸と、後述する偏光子の吸収軸とのなす角が０～５°または８５～９５°であることがより好ましい。
　また、本発明の偏光板が、偏光子、ポジティブＣプレート、および、ポジティブＡプレートをこの順に積層している場合は、ポジティブＡプレートの遅相軸と、偏光子の吸収軸とのなす角は平行であることが更に好ましい。
　同様に、本発明の偏光板が、偏光子、ポジティブＡプレート、および、ポジティブＣプレートをこの順に積層している場合は、ポジティブＡプレートの遅相軸と、偏光子の吸収軸とのなす角は直交であることが更に好ましい。
　後述する液晶表示装置に、本発明の偏光板を用いる場合には、液晶硬化層の遅相軸と、後述する偏光子の吸収軸とのなす角が、平行または直交であることが好ましい。
　なお、本明細書において「平行」とは、厳密に平行であることを要求するものではなく、一方と他方とのなす角度が１０°未満であることを意味するものとする。また、本明細書において「直交」とは、厳密に直交していることを要求するものではなく、一方と他方とのなす角度が８０°超１００°未満であることを意味するものとする。
 〔偏光子〕
　本発明の偏光板が有する偏光子は、光を特定の直線偏光に変換する機能を有する部材であれば特に限定されず、従来公知の吸収型偏光子および反射型偏光子を利用することができる。
　吸収型偏光子としては、ヨウ素系偏光子、二色性染料を利用した染料系偏光子、およびポリエン系偏光子などが用いられる。ヨウ素系偏光子および染料系偏光子には、塗布型偏光子と延伸型偏光子があり、いずれも適用できるが、ポリビニルアルコールにヨウ素または二色性染料を吸着させ、延伸して作製される偏光子が好ましい。
　また、基材上にポリビニルアルコール層を形成した積層フィルムの状態で延伸および染色を施すことで偏光子を得る方法として、特許第５０４８１２０号公報、特許第５１４３９１８号公報、特許第４６９１２０５号公報、特許第４７５１４８１号公報、特許第４７５１４８６号公報を挙げることができ、これらの偏光子に関する公知の技術も好ましく利用することができる。
　反射型偏光子としては、複屈折の異なる薄膜を積層した偏光子、ワイヤーグリッド型偏光子、選択反射域を有するコレステリック液晶と１／４波長板とを組み合わせた偏光子などが用いられる。
　なかでも、密着性がより優れる点で、ポリビニルアルコール系樹脂（－ＣＨ２－ＣＨＯＨ－を繰り返し単位として含むポリマー。特に、ポリビニルアルコールおよびエチレン－ビニルアルコール共重合体からなる群から選択される少なくとも１つ）を含む偏光子であることが好ましい。
　本発明においては、偏光子の厚みは特に限定されないが、３μｍ～６０μｍであるのが好ましく、５μｍ～３０μｍであるのがより好ましく、５μｍ～１５μｍであるのが更に好ましい。
 〔粘着剤層〕
　本発明の偏光板は、本発明の光学フィルムにおける液晶硬化層と、偏光子との間に、粘着剤層が配置されていてもよい。
　液晶硬化層と偏光子との積層のために用いられる粘着剤層としては、例えば、動的粘弾性測定装置で測定した貯蔵弾性率Ｇ’と損失弾性率Ｇ”との比（ｔａｎδ＝Ｇ”／Ｇ’）が０．００１～１．５である物質のことを表し、いわゆる、粘着剤やクリープしやすい物質等が含まれる。本発明に用いることのできる粘着剤としては、例えば、ポリビニルアルコール系粘着剤が挙げられるが、これに限定されない。
［画像表示装置］
　本発明の画像表示装置は、本発明の光学フィルムまたは本発明の偏光板を有する、画像表示装置である。
　画像表示装置に用いられる表示素子は特に制限されず、例えば、液晶セル、有機エレクトロルミネッセンス（以下、「ＥＬ（Electro Luminescence）」と略す。）表示パネル、および、プラズマディスプレイパネル等が挙げられる。これらのうち、液晶セル、および有機ＥＬ表示パネルが好ましく、液晶セルがより好ましい。
　すなわち、画像表示装置としては、表示素子として液晶セルを用いた液晶表示装置、または、表示素子として有機ＥＬ表示パネルを用いた有機ＥＬ表示装置が好ましく、液晶表示装置がより好ましい。
 〔液晶表示装置〕
　画像表示装置の一例である液晶表示装置は、上述した偏光板と、液晶セルとを有する液晶表示装置である。
　なお、液晶セルの両側に設けられる偏光板のうち、フロント側の偏光板として上述した偏光板を用いることが好ましく、フロント側およびリア側の偏光板として上述した偏光板を用いることがより好ましい。
　以下に、液晶表示装置を構成する液晶セルについて詳述する。
　＜液晶セル＞
　液晶表示装置に利用される液晶セルは、ＶＡ（Vertical Alignment）モード、ＯＣＢ（Optically Compensated Bend）モード、ＩＰＳ（In-Plane-Switching）モード、ＦＦＳ（Fringe-Field-Switching）モード、またはＴＮ（Twisted Nematic）モードであることが好ましいが、これらに制限されない。
　ＴＮモードの液晶セルでは、電圧無印加時に棒状液晶性分子が実質的に水平配向し、更に６０～１２０゜にねじれ配向している。ＴＮモードの液晶セルは、カラーＴＦＴ液晶表示装置として最も多く利用されており、多数の文献に記載がある。
　ＶＡモードの液晶セルでは、電圧無印加時に棒状液晶性分子が実質的に垂直に配向している。ＶＡモードの液晶セルには、（１）棒状液晶性分子を電圧無印加時に実質的に垂直に配向させ、電圧印加時に実質的に水平に配向させる狭義のＶＡモードの液晶セル（特開平２－１７６６２５号公報記載）に加えて、（２）視野角拡大のため、ＶＡモードをマルチドメイン化した（ＭＶＡモードの）液晶セル（ＳＩＤ９７、Digest of tech.Papers（予稿集）２８（１９９７）８４５記載）、（３）棒状液晶性分子を電圧無印加時に実質的に垂直配向させ、電圧印加時にねじれマルチドメイン配向させるモード（ｎ－ＡＳＭモード）の液晶セル（日本液晶討論会の予稿集５８～５９（１９９８）記載）、および（４）ＳＵＲＶＩＶＡＬモードの液晶セル（ＬＣＤインターナショナル９８で発表）が含まれる。また、ＶＡモードの液晶セルは、ＰＶＡ（Patterned Vertical Alignment）型、光配向型（Optical Alignment）、およびＰＳＡ（Polymer-Sustained Alignment）のいずれであってもよい。これらのモードの詳細については、特開２００６－２１５３２６号公報、および特表２００８－５３８８１９号公報に詳細な記載がある。
　ＩＰＳモードの液晶セルは、棒状液晶分子が基板に対して実質的に平行に配向しており、基板面に平行な電界が印加することで液晶分子が平面的に応答する。ＩＰＳモードは電界無印加状態で黒表示となり、上下一対の偏光板の吸収軸は直交している。光学補償シートを用いて、斜め方向での黒表示時の漏れ光を低減させ、視野角を改良する方法が、特開平１０－５４９８２号公報、特開平１１－２０２３２３号公報、特開平９－２９２５２２号公報、特開平１１－１３３４０８号公報、特開平１１－３０５２１７号公報、および特開平１０－３０７２９１号公報等に開示されている。
 〔有機ＥＬ表示装置〕
　画像表示装置の一例である有機ＥＬ表示装置としては、例えば、視認側から、偏光子と、上述した液晶硬化層からなるλ／４板（ポジティブＡプレート）と、有機ＥＬ表示パネルとをこの順で有する態様が挙げられる。
　また、有機ＥＬ表示パネルは、電極間（陰極および陽極間）に有機発光層（有機エレクトロルミネッセンス層）を挟持してなる有機ＥＬ素子を用いて構成された表示パネルである。有機ＥＬ表示パネルの構成は特に制限されず、公知の構成が採用される。
　以下に実施例に基づいて本発明を更に詳細に説明する。以下の実施例に示す材料、使用量、割合、処理内容、処理手順等は、本発明の趣旨を逸脱しない限り適宜変更することができる。したがって、本発明の範囲は以下に示す実施例により限定的に解釈されるべきものではない。
［実施例１］
 〔基材１の作製〕
　＜コア層セルロースアシレートドープ１の調製＞
　下記の組成物をミキシングタンクに投入し、攪拌して、各成分を溶解し、コア層セルロースアシレートドープ１を調製した。
――――――――――――――――――――――――――――――――
コア層セルロースアシレートドープ１
――――――――――――――――――――――――――――――――
・アセチル置換度２．８８のセルロースアセテート　　　１００質量部
・下記ポリエステル　　　　　　　　　　　　　　　　　　１２質量部
・下記耐久性改良剤　　　　　　　　　　　　　　　　　　　４質量部
・メチレンクロライド（第１溶剤）　　　　　　　　　　４３０質量部
・メタノール（第２溶剤）　　　　　　　　　　　　　　　６４質量部
――――――――――――――――――――――――――――――――
　ポリエステル（数平均分子量８００）
　耐久性改良剤
　＜外層セルロースアシレートドープ１の調製＞
　上記のコア層セルロースアシレートドープ１の９０質量部に、下記のマット剤分散液１を１０質量部加え、外層セルロースアシレートドープ１を調製した。
――――――――――――――――――――――――――――――――
マット剤分散液１
――――――――――――――――――――――――――――――――
・平均粒子サイズ２０ｎｍのシリカ粒子
（ＡＥＲＯＳＩＬ　Ｒ９７２、日本アエロジル（株）製）　　２質量部
・メチレンクロライド（第１溶剤）　　　　　　　　　　　７６質量部
・メタノール（第２溶剤）　　　　　　　　　　　　　　　１１質量部
・コア層セルロースアシレートドープ１　　　　　　　　　　１質量部
――――――――――――――――――――――――――――――――
　＜基材１の作製＞
　上記コア層セルロースアシレートドープ１および上記外層セルロースアシレートドープ１を、平均孔径３４μｍのろ紙および平均孔径１０μｍの焼結金属フィルターを用いてろ過した。その後、バンド流延機を用いて、上記コア層セルロースアシレートドープ１およびその両側の外層セルロースアシレートドープ１を、流延口から３層同時に２０℃のドラム上に流延した。
　次いで、ドラム上のフィルムの溶剤含有率が略２０質量％である状態で、ドラム上からフィルムを剥ぎ取った。得られたフィルムの幅方向の両端をテンタークリップで固定し、フィルムの溶剤含有率が３～１５質量％である状態で、フィルムを幅方向に１．１倍に延伸しつつ、乾燥した。
　その後、得られたフィルムを熱処理装置のロール間で搬送させることにより更に乾燥し、膜厚４０μｍのセルロースアシレートフィルム１を作製し、基材１とした。基材１の位相差を測定した結果、Ｒｅ＝１ｎｍ、Ｒｔｈ＝－５ｎｍであった。
 〔液晶硬化層１の作製〕
　＜配向膜形成用組成物１の調製＞
　下記組成の配向膜形成用組成物１を調製した。
―――――――――――――――――――――――――――――――――
配向膜形成用組成物１
―――――――――――――――――――――――――――――――――
・下記共重合体Ｃ１（重合体（Ｉ）に相当）　　　　　　　　９０質量部
・下記共重合体Ｃ２（重合体（ＩＩ）に相当）　　　　　　　１０質量部
・下記熱酸発生剤Ｄ１　　　　　　　　　　　　　　　　３．５７質量部
・下記安定化剤ＤＩＰＥＡ　　　　　　　　　　　　　　０．３６質量部
・酢酸ブチル　　　　　　　　　　　　　　　　　　　　　７１４質量部
・メチルエチルケトン　　　　　　　　　　　　　　　　　４７６質量部
―――――――――――――――――――――――――――――――――
　共重合体Ｃ１
　共重合体Ｃ２
　熱酸発生剤Ｄ１
　安定化剤ＤＩＰＥＡ
　＜液晶組成物１の調製＞
　下記組成の液晶硬化層形成用の液晶組成物１を調製した。
―――――――――――――――――――――――――――――――――
液晶組成物１
―――――――――――――――――――――――――――――――――
・下記液晶化合物Ｒ１　　　　　　　　　　　　　　　２７．００質量部
・下記液晶化合物Ｒ２　　　　　　　　　　　　　　　２０．００質量部
・下記液晶化合物Ｒ３　　　　　　　　　　　　　　　２０．００質量部
・下記液晶化合物Ｒ４　　　　　　　　　　　　　　　１６．５０質量部
・下記液晶化合物Ｒ５　　　　　　　　　　　　　　　１６．５０質量部
・下記液晶化合物Ｒ６　　　　　　　　　　　　　　　１５．００質量部
・下記添加剤Ｍ１　　　　　　　　　　　　　　　　　　３．００質量部
・下記重合開始剤Ｓ１　　　　　　　　　　　　　　　　０．５０質量部
・下記レベリング剤Ｐ１　　　　　　　　　　　　　　　０．０９質量部
・シクロペンタノン　　　　　　　　　　　　　　　１７９．６７質量部
・メチルエチルケトン　　　　　　　　　　　　　　　５３．６７質量部
―――――――――――――――――――――――――――――――――
　液晶化合物Ｒ１〔Δｎ（４５０）／Δｎ（５５０）：０．５８〕
　液晶化合物Ｒ２（下記式中、ｔ－Ｂｕは、ｔｅｒｔ－ブチル基を表す。）〔Δｎ（４５０）／Δｎ（５５０）：０．６８〕
　液晶化合物Ｒ３〔下記式中、アクリロイルオキシ基に隣接する基は、プロピレン基（メチル基がエチレン基に置換した基）を表す。〕〔Δｎ（４５０）／Δｎ（５５０）：０．８０〕
　液晶化合物Ｒ４〔Δｎ（４５０）／Δｎ（５５０）：１．０３〕
　液晶化合物Ｒ５〔Δｎ（４５０）／Δｎ（５５０）：１．０２〕
　液晶化合物Ｒ６〔Δｎ（４５０）／Δｎ（５５０）：１．０３〕
　添加剤Ｍ１
　重合開始剤Ｓ１
　レベリング剤Ｐ１〔下記式中数字は、レベリング剤Ｐ１中の全繰り返し単位に対する、各繰り返し単位の含有量（質量％）を示す。〕
　＜液晶硬化層１の作製＞
　作製した基材１の片側の面に、先に調製した配向膜形成用組成物１をバーコーターで連続的に塗布した。塗布後、１２０℃の加熱ゾーンにて１分間乾燥して溶剤を除去し、厚さ０．３μｍの光異性化組成物層を形成した。続けて、鏡面処理バックアップロールに巻きかけながら、偏光紫外線照射（１０ｍＪ／ｃｍ２、超高圧水銀ランプ使用）することで、配向膜を形成した。
　引き続き、長尺状に形成された配向膜上に、先に調製した液晶組成物１をバーコーターで塗布し、組成物層を形成した。また、塗布室の温度は２３℃とした。形成した組成物層を、加熱ゾーンで１２０℃まで加熱した後、６０℃まで冷却させた。その後、温度を保ったまま、窒素雰囲気下（酸素濃度１００ｐｐｍ）で紫外線照射（３００ｍＪ／ｃｍ２、超高圧水銀ランプ使用）することで、配向を固定化し、厚み２．２μｍの液晶硬化層１を形成し、光学フィルムを作製した。
　得られた液晶硬化層１の位相差を測定したところ、面内レターデーションＲｅ１（５５０）は１２１ｎｍであり、Ｒｅ１（４５０）／Ｒｅ１（５５０）は０．６９であった。
　得られた液晶硬化層１について、下記の装置および条件でＸ線回折測定を実施したところ、スメクチック相の秩序性に由来する回折光を確認した。
　（装置および条件）
　Ｘ線回折装置：ＡＴＸＧ（薄膜構造評価用、リガク社製）
　Ｃｕ線源：５０ｋＶ・３００ｍＡ
　ソラースリット：０．４５°
［実施例２～８］
　配向膜形成用組成物１に含まれる共重合体の種類および配合量を下記表１に示すものに変更した以外は、実施例１と同様の方法で、光学フィルムを作製した。
［実施例９］
　液晶組成物１に代えて、液晶化合物Ｒ１およびＲ３～Ｒ６を配合せず、液晶化合物Ｒ２の配合量を１００質量部に変更した液晶組成物を用いた以外は、実施例１と同様の方法で、光学フィルムを作製した。
［実施例１０および１１］
　配向膜形成用組成物１に含まれる溶媒の配合量を下記表１に示すものに変更した以外は、実施例１と同様の方法で、光学フィルムを作製した。
［実施例１２］
　液晶組成物１に代えて、液晶化合物Ｒ１～Ｒ６を配合せず、下記液晶化合物Ｒ７を１００質量部配合した液晶組成物を用いた以外は、実施例１と同様の方法で、光学フィルムを作製した。
　液晶化合物Ｒ７〔Δｎ（４５０）／Δｎ（５５０）：１．０９〕
［実施例１３］
　基材１に代えて、ＴＡＣフィルムＴＧ６０（富士フイルム社製）を用いた以外は、実施例１と同様の方法で、光学フィルムを作製した。
［実施例１４］
　液晶組成物１に代えて、液晶化合物Ｒ１～Ｒ６を配合せず、下記液晶化合物Ｒ８を１００質量部配合した液晶組成物を用いた以外は、実施例１と同様の方法で、光学フィルムを作製した。
　液晶化合物Ｒ８〔Δｎ（４５０）／Δｎ（５５０）：０．８２〕
［比較例１］
　基材１に代えてＴＡＣフィルムＴＧ６０（富士フイルム社製）を用い、配向膜形成用組成物１に含まれる溶媒の配合量、共重合体の種類および配合量を下記表１に示すものに変更した以外は、実施例１と同様の方法で、光学フィルムを作製した。
［比較例２および３］
　基材１に代えて特開２０１４－１６４１６９号公報の比較例１と同様のものを用い、配向膜形成用組成物１に含まれる溶媒の配合量、共重合体の種類および配合量を下記表１に示すものに変更した以外は、実施例１と同様の方法で、光学フィルムを作製した。
［混合領域］
　混合領域の厚みを上述した方法で測定した。結果を下記表１に示す。
［評価］
　配向性および密着性について、以下の評価を行った。これらの結果を下記表１に示す。
 〔配向性〕
　配向性の測定は、テーブル上に、下から順にＬＥＤ光源、下側偏光板、試料（光学フィルム）、上側偏光板を各面が水平になるように設置して行う。この時、試料と上側偏光板は回転可能とする。光源から出射し、下側偏光板、試料、上側偏光板と順に透過した光を垂直方向から輝度計（ＢＭ－５Ａ（ＴＯＰＣＯＮ製））を用いて輝度を測定した。
　測定は、まず試料のない状態で上側偏光板を回転させて最も輝度が暗くなる位置に合わせる（クロスニコルの状態）。作製した光学フィルムを偏光板の間に挿入し、クロスニコル下で試料を回転させて最小となる輝度を測定する。次に上側偏光板と下側偏光板の２枚の偏光板を平行ニコル配置にして、試料を回転させて最大となる輝度を測定した。
　上側偏光板および下側偏光板に起因する輝度漏れの寄与を除去するため、下記式により求められる値を、光学異方性層の配向性と定義した。
　配向性 ＝ １／（（試料設置時のクロスニコル下における最小輝度）／（試料設置時の平行ニコル下における最大輝度）－（試料のない状態でのクロスニコル下における最小輝度）／（試料のない状態での平行ニコル下における最大輝度））
（評価基準）
　Ａ：上記配向性が２００，０００以上
　Ｂ：上記配向性が１００，０００以上、２００，０００未満
　Ｃ：上記配向性が１００，０００未満
 〔密着性〕
　作製した光学フィルムの、液晶硬化層側にテープを貼り付けて剥離した。光学フィルム剥離部の任意の５箇所についてＴＯＦ－ＳＩＭＳ法による最表層５ｎｍの成分解析を実施し、以下の基準に沿って評価した。
（評価基準）
　Ａ：基材由来の２次イオン成分の検出なし
　Ｂ：基材由来の２次イオン成分の１箇所で検出
　Ｃ：基材由来の２次イオン成分が２箇所以上で検出

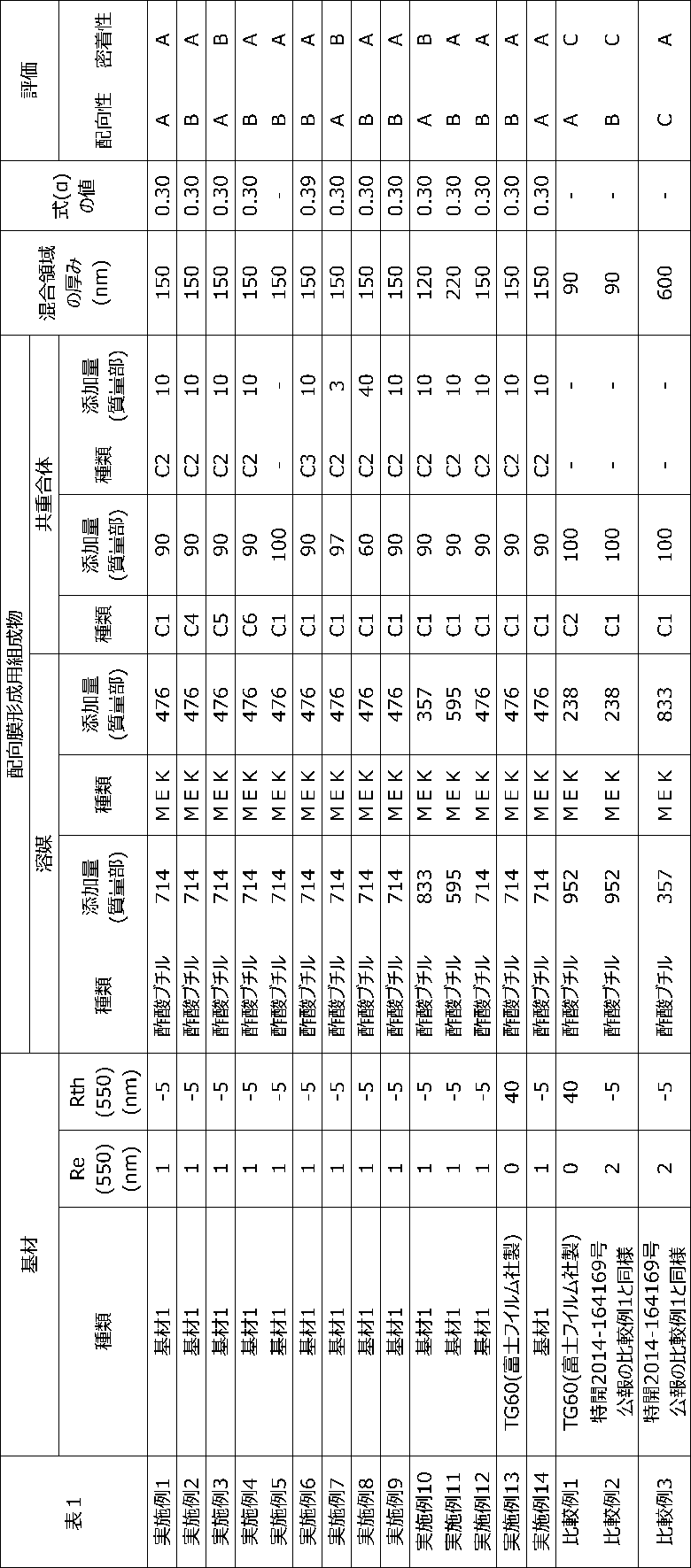

Figure JPOXMLDOC01-appb-T000088
　表１中の配向膜形成用組成物における共重合体の構造を以下に示す。
　共重合体Ｃ１（重合体（Ｉ）に相当）
　共重合体Ｃ２（重合体（ＩＩ）に相当）
　共重合体Ｃ３（重合体（ＩＩ）に相当）
　共重合体Ｃ４（重合体（Ｉ）に相当）
　共重合体Ｃ５（重合体（Ｉ）に相当）
　共重合体Ｃ６（重合体（Ｉ）に相当）
　表１に示す結果から、基材における混合領域の厚みが１００ｎｍ以下であると、配向膜形成用組成物への重合体（Ｉ）の配合の有無を問わず、基材と配向膜との密着性が劣ることが分かった（比較例１および２）。
　また、基材における混合領域の厚みが５００ｎｍ以上であると、配向膜形成用組成物に重合体（Ｉ）を配合した場合であっても、液晶硬化層の配向性が劣ることが分かった（比較例３）。
　これに対し、基材における混合領域の厚みが１００ｎｍ超５００ｎｍ未満であり、配向膜形成用組成物に重合体（Ｉ）を配合した場合には、液晶硬化層の優れた配向性を維持し、基材と配向膜との密着性が良好となることが分かった（実施例１～１４）。
　特に、実施例１～４の対比から、重合体（Ｉ）における繰返し単位Ａの含有量ａ（質量％）、繰返し単位Ｂの含有量ｂ（質量％）、および、繰返し単位Ｃの含有量ｃ（質量％）が、それぞれ、５≦ａ≦３０、２０≦ｂ≦４５、および、５０≦ｃ≦７５を満たすと、液晶硬化層の配向性がより良好となり、基材と配向膜との密着性もより良好となることが分かった。
　また、実施例１と実施例５との対比から、配向膜形成用組成物に重合体（ＩＩ）を更に含有している場合には、液晶硬化層の配向性がより良好となることが分かった。
　また、実施例１と実施例６との対比から、重合体（Ｉ）および重合体（ＩＩ）が式（α）を満たしている場合には、液晶硬化層の配向性がより良好となることが分かった。
　また、実施例１、７および８の対比から、重合体（Ｉ）の含有量が、重合体（Ｉ）および重合体（ＩＩ）の総質量に対して５～３０質量％であると、液晶硬化層の配向性がより良好となり、基材と配向膜との密着性もより良好となることが分かった。
　また、実施例１と実施例９との対比から、液晶硬化層がスメクチック相の液晶状態を固定化してなる層であると、液晶硬化層の配向性がより良好となることが分かった。
　また、実施例１、１０および１１の対比から、基材における混合領域の厚みが１３０ｎｍ超２００ｎｍ未満であれば、液晶硬化層の配向性がより良好となり、基材と配向膜との密着性もより良好となることが分かった。
　また、実施例１と実施例１２との対比から、液晶組成物に用いる液晶化合物として、式（ＩＩＩ）で表され、かつ、式（ＩＩＩ）中のＡｒが、式（Ａｒ－１）～（Ａｒ－５）で表される基からなる群から選択されるいずれかの芳香環を表す化合物を用いると、液晶硬化層の配向性が更に良好となることが分かった。
　また、実施例１と実施例１３との対比から、基材の波長５５０ｎｍにおける厚み方向のレターデーションが－１０ｎｍ超１０ｎｍ未満であると、液晶硬化層の配向性がより良好となることが分かった。
　１　基材
　２　配向膜
　３　液晶硬化層
　４　混合領域
　５　基材領域
　１０　光学フィルム
　ｄ　混合領域の厚み
　Ｃ１　液晶硬化層由来の２次イオン強度の結果
　Ｃ２　重合体（Ｉ）由来の２次イオン強度の結果
　Ｃ３　基材由来の２次イオン強度の結果

Claims (17)

  1. 　基材と、前記基材上に設けられた配向膜と、前記配向膜上に設けられた液晶硬化層とを有し、
    　前記配向膜が、光配向性基および異なる２種以上の重合性基を有する重合体（Ｉ）を含有する配向膜形成用組成物を用いて形成した光配向膜であり、
    　前記基材における前記配向膜側の表層領域に、前記重合体（Ｉ）に由来する成分を含む混合領域を有し、
    　前記混合領域の厚みが、１００ｎｍ超５００ｎｍ未満である、光学フィルム。
  2. 　前記重合体（Ｉ）が、下記式（Ａ）で表される繰り返し単位Ａと、下記式（Ｂ）で表される繰り返し単位Ｂと、下記式（Ｃ）で表される繰り返し単位Ｃとを有する、共重合体である、請求項１に記載の光学フィルム。
    　ここで、前記式（Ａ）～（Ｃ）中、
    　Ｒａ～Ｒｃは、それぞれ独立に、水素原子または置換基を表す。
    　Ｌａ～Ｌｃは、それぞれ独立に、２価の連結基を表す。
    　Ａは、ポリエン基、スチルベン基、スチルバゾ－ル基、スチルバゾリウム基、カルコン基、シンナモイル基、芳香族シッフ塩基、芳香族ヒドラゾン基、アゾベンゼン基、アゾナフタレン基、芳香族複素環アゾ基、ビスアゾ基、ホルマザン基、アゾキシベンゼン基、クマリン基、および、マレイミド基からなる群から選択されるいずれかの光配向性基を表す。
    　Ｂは、下記式（ＰＧ－１）～（ＰＧ－３）で表されるいずれかの重合性基を表す。
    　Ｃは、下記式（ＰＧ－４）～（ＰＧ－９）で表されるいずれかの重合性基を表す。
    　ここで、前記式（ＰＧ－１）～（ＰＧ－９）中、
    　＊は、ＬｂまたはＬｃとの結合位置を表す。
    　Ｒｄは、水素原子、ハロゲン原子、メチル基、エチル基、または、トリフルオロメチル基を表す。ただし、前記式（ＰＧ－２）、（ＰＧ－５）、（ＰＧ－６）および（ＰＧ－９）における複数のＲｄは、それぞれ同一であっても異なっていてもよい。
  3. 　前記重合体（Ｉ）の全質量に対する前記繰返し単位Ａの含有量ａ、前記繰返し単位Ｂの含有量ｂ、および、前記繰返し単位Ｃの含有量ｃの各質量％が、５≦ａ≦３０、２０≦ｂ≦４５、および、５０≦ｃ≦７５を満たす、請求項２に記載の光学フィルム。
  4. 　前記重合体（Ｉ）の含有量が、前記配向膜形成用組成物の固形分の総質量に対して５～３０質量％である、請求項１～３のいずれか１項に記載の光学フィルム。
  5. 　前記配向膜形成用組成物が、前記重合体（Ｉ）に該当しない重合体であって下記式（Ｂ）で表される繰り返し単位Ｂを有する重合体（ＩＩ）を更に含有する、請求項１～３のいずれか１項に記載の光学フィルム。
    　ここで、前記式（Ｂ）中、
    　Ｒｂは、水素原子または置換基を表す。
    　Ｌｂは、２価の連結基を表す。
    　Ｂは、下記式（ＰＧ－１）～（ＰＧ－３）で表されるいずれかの重合性基を表す。
    　ここで、前記式（ＰＧ－１）～（ＰＧ－３）中、
    　＊は、Ｌｂとの結合位置を表す。
    　Ｒｄは、水素原子、ハロゲン原子、メチル基、エチル基、または、トリフルオロメチル基を表す。ただし、前記式（ＰＧ－２）における複数のＲｄは、それぞれ同一であっても異なっていてもよい。
  6. 　前記重合体（Ｉ）における、ハンセン溶解度パラメーターの分散力項をδＤ（Ｉ）とし、極性項をδＰ（Ｉ）とし、水素結合項をδＨ（Ｉ）とし、
    　前記重合体（ＩＩ）における、ハンセン溶解度パラメーターの分散力項をδＤ（ＩＩ）とし、極性項をδＰ（ＩＩ）とし、水素結合項をδＨ（ＩＩ）とした際に、
    　下記式（α）を満たす、請求項５に記載の光学フィルム。
  7. 　前記重合体（Ｉ）の含有量が、前記重合体（Ｉ）および前記重合体（ＩＩ）の総質量に対して５～３０質量％である、請求項５に記載の光学フィルム。
  8. 　前記液晶硬化層が、スメクチック相の液晶状態を固定化してなる層である、請求項１～３のいずれか１項に記載の光学フィルム。
  9. 　前記混合領域の厚みが、１３０ｎｍ超２００ｎｍ未満である、請求項１～３のいずれか１項に記載の光学フィルム。
  10. 　前記液晶硬化層が、液晶化合物を含有する液晶組成物の配向状態を固定化してなる液晶硬化層であり、
    　前記液晶化合物が、棒状液晶化合物であり、
    　前記棒状液晶化合物の長軸方向と短軸方向との屈折率差Δｎが、下記式（β）を満たす、請求項１～３のいずれか１項に記載の光学フィルム。
    　Δｎ（４５０）／Δｎ（５５０）＜１．０　　（β）
    　ここで、前記式（β）中、Δｎ（４５０）は４５０ｎｍにおける屈折率差を表し、Δ（５５０）は５５０ｎｍにおける屈折率差を表す。
  11. 　前記液晶硬化層が、液晶化合物を含有する液晶組成物の配向状態を固定化してなる液晶硬化層であり、
    　前記液晶化合物が、下記式（ＩＩＩ）で表される化合物である、請求項１～３のいずれか１項に記載の光学フィルム。
    　Ｐ１－Ｌ１－Ｄ５－（Ａ１）ａ１－Ｄ３－（Ｇ１）ｇ１－Ｄ１－〔Ａｒ－Ｄ２〕ｑ１－（Ｇ２）ｇ２－Ｄ４－（Ａ２）ａ２－Ｄ６－Ｌ２－Ｐ２　　（ＩＩＩ）
    　ここで、前記式（ＩＩＩ）中、
    　ａ１、ａ２、ｇ１およびｇ２は、それぞれ独立に、０または１を表す。ただし、ａ１およびｇ１の少なくとも一方は１を表し、ａ２およびｇ２の少なくとも一方は１を表す。
    　ｑ１は、１または２を表す。
    　Ｄ１、Ｄ２、Ｄ３、Ｄ４、Ｄ５およびＤ６は、それぞれ独立に、単結合、または、－ＣＯ－、－Ｏ－、－Ｓ－、－Ｃ（＝Ｓ）－、－ＣＲ１Ｒ２－、－ＣＲ３＝ＣＲ４－、－ＮＲ５－、もしくは、これらの２つ以上の組み合わせからなる２価の連結基を表し、Ｒ１～Ｒ５は、それぞれ独立に、水素原子、フッ素原子、または、炭素数１～１２のアルキル基を表す。ただし、ｑ１が２である場合、複数のＤ２は、それぞれ同一であっても異なっていてもよい。
    　Ｇ１およびＧ２は、それぞれ独立に、置換基を有していてもよい炭素数６～２０の芳香環、または、置換基を有していてもよい炭素数５～２０の２価の脂環式炭化水素基を表し、前記脂環式炭化水素基を構成する－ＣＨ２－の１個以上が－Ｏ－、－Ｓ－または－ＮＨ－で置換されていてもよい。
    　Ａ１およびＡ２は、それぞれ独立に、置換基を有していてもよい炭素数６～２０の芳香環、または、置換基を有していてもよい炭素数５～２０の２価の脂環式炭化水素基を表し、前記脂環式炭化水素基を構成する－ＣＨ２－の１個以上が－Ｏ－、－Ｓ－または－ＮＨ－で置換されていてもよい。
    　Ｌ１およびＬ２は、それぞれ独立に、単結合、または、炭素数１～２０の２価の脂肪族炭化水素基を表す。ただし、前記脂肪族炭化水素基を構成する－ＣＨ２－の１個以上が－Ｏ－、－Ｓ－、－ＮＨ－、－Ｎ（Ｑ）－または－ＣＯ－で置換されていてもよい。Ｑは、置換基を表す。
    　Ｐ１およびＰ２は、それぞれ独立に１価の有機基を表し、Ｐ１およびＰ２の少なくとも一方は重合性基を表す。
    　Ａｒは、置換基を有していてもよい炭素数６～２０の芳香環、または、置換基を有していてもよい炭素数５～２０の２価の脂環式炭化水素基を表し、前記脂環式炭化水素基を構成する－ＣＨ２－の１個以上が－Ｏ－、－Ｓ－または－ＮＨ－で置換されていてもよい。ただし、ｑ１が２である場合、複数のＡｒは、それぞれ同一であっても異なっていてもよい。
  12. 　前記式（ＩＩＩ）中のＡｒが、下記式（Ａｒ－１）～（Ａｒ－５）で表される基からなる群から選択されるいずれかの芳香環を表す、請求項１１に記載の光学フィルム。
    　ここで、前記式（Ａｒ－１）～（Ａｒ－５）中、
    　＊は、結合位置を表す。
    　Ｑ１は、ＮまたはＣＨを表す。
    　Ｑ２は、－Ｓ－、－Ｏ－、または、－Ｎ（Ｒ６）－を表し、Ｒ６は、水素原子または炭素数１～６のアルキル基を表す。
    　Ｙ１は、置換基を有してもよい炭素数６～１２の芳香族炭化水素基、置換基を有してもよい炭素数３～１２の芳香族複素環基、または、置換基を有してもよい炭素数６～２０の脂環式炭化水素基を表し、前記脂環式炭化水素基を構成する－ＣＨ２－の１個以上が－Ｏ－、－Ｓ－または－ＮＨ－で置換されていてもよい。
    　Ｚ１、Ｚ２およびＺ３は、それぞれ独立に、水素原子、炭素数１～２０の１価の脂肪族炭化水素基、炭素数３～２０の１価の脂環式炭化水素基、炭素数６～２０の１価の芳香族炭化水素基、炭素数６～２０の１価の芳香族複素環基、ハロゲン原子、シアノ基、ニトロ基、－ＯＲ７、－ＮＲ８Ｒ９、－ＳＲ１０、－ＣＯＯＲ１１、または、－ＣＯＲ１２を表し、Ｒ７～Ｒ１２は、それぞれ独立に、水素原子または炭素数１～６のアルキル基を表し、Ｚ１およびＺ２は、互いに結合して芳香環を形成してもよい。
    　Ａ３およびＡ４は、それぞれ独立に、－Ｏ－、－Ｎ（Ｒ１３）－、－Ｓ－、および、－ＣＯ－からなる群から選択される基を表し、Ｒ１３は、水素原子または置換基を表す。
    　Ｘは、第１４～１６族の非金属原子を表す。ただし、前記非金属原子には、水素原子または置換基が結合していてもよい。
    　Ｄ７およびＤ８は、それぞれ独立に、単結合、または、－ＣＯ－、－Ｏ－、－Ｓ－、－Ｃ（＝Ｓ）－、－ＣＲ１Ｒ２－、－ＣＲ３＝ＣＲ４－、－ＮＲ５－、もしくは、これらの２つ以上の組み合わせからなる２価の連結基を表し、Ｒ１～Ｒ５は、それぞれ独立に、水素原子、フッ素原子、または、炭素数１～１２のアルキル基を表す。
    　Ｌ３およびＬ４は、それぞれ独立に、単結合、または、炭素数１～２０の２価の脂肪族炭化水素基を表す。ただし、前記脂肪族炭化水素基を構成する－ＣＨ２－の１個以上が－Ｏ－、－Ｓ－、－ＮＨ－、－Ｎ（Ｑ）－または－ＣＯ－で置換されていてもよい。Ｑは、置換基を表す。
    　Ｐ３およびＰ４は、それぞれ独立に１価の有機基を表し、Ｐ３およびＰ４の少なくとも１つが重合性基を表す。
    　Ａｘは、芳香族炭化水素環および芳香族複素環からなる群から選ばれる少なくとも１つの芳香環を有する、炭素数２～３０の有機基を表す。
    　Ａｙは、水素原子、置換基を有していてもよい炭素数１～１２のアルキル基、または、芳香族炭化水素環および芳香族複素環からなる群から選択される少なくとも１つの芳香環を有する、炭素数２～３０の有機基を表す。
    　ＡｘおよびＡｙにおける芳香環は、置換基を有していてもよく、ＡｘとＡｙとが結合して環を形成していてもよい。
    　Ｑ３は、水素原子、または、置換基を有していてもよい炭素数１～２０のアルキル基を表す。
  13. 　前記基材の波長５５０ｎｍにおける厚み方向のレターデーションが－１０ｎｍ超１０ｎｍ未満である、請求項１～３のいずれか１項に記載の光学フィルム。
  14. 　請求項１～３のいずれか１項に記載の光学フィルムと、偏光子とを有する、偏光板。
  15. 　請求項１～３のいずれか１項に記載の光学フィルムを有する、画像表示装置。
  16. 　液晶表示装置である、請求項１５に記載の画像表示装置。
  17. 　有機ＥＬ表示装置である、請求項１５に記載の画像表示装置。
PCT/JP2024/019362 2023-06-29 2024-05-27 光学フィルム、偏光板および画像表示装置 Ceased WO2025004656A1 (ja)

Priority Applications (3)

Application Number Priority Date Filing Date Title
CN202480043326.4A CN121420222A (zh) 2023-06-29 2024-05-27 光学膜、偏振片及图像显示装置
JP2025529547A JPWO2025004656A1 (ja) 2023-06-29 2024-05-27
US19/408,416 US20260086276A1 (en) 2023-06-29 2025-12-04 Optical film, polarizing plate, and image display device

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
JP2023-107177 2023-06-29
JP2023107177 2023-06-29

Related Child Applications (1)

Application Number Title Priority Date Filing Date
US19/408,416 Continuation US20260086276A1 (en) 2023-06-29 2025-12-04 Optical film, polarizing plate, and image display device

Publications (1)

Publication Number Publication Date
WO2025004656A1 true WO2025004656A1 (ja) 2025-01-02

Family

ID=93938157

Family Applications (1)

Application Number Title Priority Date Filing Date
PCT/JP2024/019362 Ceased WO2025004656A1 (ja) 2023-06-29 2024-05-27 光学フィルム、偏光板および画像表示装置

Country Status (4)

Country Link
US (1) US20260086276A1 (ja)
JP (1) JPWO2025004656A1 (ja)
CN (1) CN121420222A (ja)
WO (1) WO2025004656A1 (ja)

Citations (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2019225632A1 (ja) * 2018-05-25 2019-11-28 富士フイルム株式会社 光配向性共重合体、光配向膜および光学積層体
WO2020054720A1 (ja) * 2018-09-12 2020-03-19 富士フイルム株式会社 液晶フィルム、偏光板、円偏光板および画像表示装置

Patent Citations (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2019225632A1 (ja) * 2018-05-25 2019-11-28 富士フイルム株式会社 光配向性共重合体、光配向膜および光学積層体
WO2020054720A1 (ja) * 2018-09-12 2020-03-19 富士フイルム株式会社 液晶フィルム、偏光板、円偏光板および画像表示装置

Also Published As

Publication number Publication date
US20260086276A1 (en) 2026-03-26
JPWO2025004656A1 (ja) 2025-01-02
CN121420222A (zh) 2026-01-27

Similar Documents

Publication Publication Date Title
JP7500813B2 (ja) 重合性液晶組成物、重合性液晶組成物の製造方法、光学異方性膜、光学フィルム、偏光板および画像表示装置
WO2018101196A1 (ja) 重合性液晶組成物、光学異方性膜、光学フィルム、偏光板、画像表示装置および有機エレクトロルミネッセンス表示装置
WO2017154907A1 (ja) 着色組成物、光吸収異方性膜、積層体および画像表示装置
KR102446762B1 (ko) 광학 이방성막, 광학 필름, 편광판 및 화상 표시 장치
WO2017043438A1 (ja) 重合性液晶組成物、位相差フィルム、偏光板、液晶表示装置および有機電界発光装置
JP7457739B2 (ja) 偏光素子、円偏光板および画像表示装置
WO2018186500A1 (ja) 偏光素子、円偏光板および画像表示装置
JP7118153B2 (ja) 重合性液晶組成物、光学異方性膜、光学フィルム、偏光板および画像表示装置
WO2024242041A1 (ja) 液晶組成物、光学異方性層、光学フィルム、偏光板および画像表示装置
JP7228049B2 (ja) 光配向性ポリマー、バインダー組成物、バインダー層、光学積層体、光学積層体の製造方法、画像表示装置
WO2019151312A1 (ja) 積層体
WO2024070432A1 (ja) 液晶組成物、光学異方性膜、光学フィルム、偏光板、画像表示装置および重合性化合物
WO2025004656A1 (ja) 光学フィルム、偏光板および画像表示装置
KR20240135566A (ko) 광학 적층체
WO2019220970A1 (ja) 光配向性共重合体、光配向膜および光学積層体
WO2024241836A1 (ja) 液晶組成物、単官能モノマー、液晶硬化層、光学フィルム、偏光板および画像表示装置
WO2024241834A1 (ja) 液晶組成物、ベンゾキノン誘導体、液晶硬化層、光学フィルム、偏光板および画像表示装置
WO2025205556A1 (ja) 液晶組成物、光学異方性膜、光学フィルム、偏光板および画像表示装置
JP2025084209A (ja) 液晶硬化膜形成用組成物、液晶硬化膜、光学フィルムおよび画像表示装置
WO2025070147A1 (ja) 硬化膜、光学フィルムおよび画像表示装置
JP2019056728A (ja) 重合性液晶組成物、位相差フィルム、偏光板、液晶表示装置および有機電界発光装置
WO2025249513A1 (ja) 組成物、光学フィルム、偏光板および画像表示装置
WO2025004690A1 (ja) 液晶組成物、液晶化合物、液晶硬化層、光学フィルム、偏光板および画像表示装置
WO2026042502A1 (ja) 液晶組成物、液晶硬化層、光学フィルム、偏光板、画像表示装置および共重合体
JP2019056727A (ja) 重合性液晶組成物、位相差フィルム、偏光板、液晶表示装置および有機電界発光装置

Legal Events

Date Code Title Description
121 Ep: the epo has been informed by wipo that ep was designated in this application

Ref document number: 24831527

Country of ref document: EP

Kind code of ref document: A1

ENP Entry into the national phase

Ref document number: 2025529547

Country of ref document: JP

Kind code of ref document: A

NENP Non-entry into the national phase

Ref country code: DE
