WO2020195009A1 - ホットスタンプ成形体 - Google Patents

ホットスタンプ成形体 Download PDF

Info

Publication number
WO2020195009A1
WO2020195009A1 PCT/JP2020/000630 JP2020000630W WO2020195009A1 WO 2020195009 A1 WO2020195009 A1 WO 2020195009A1 JP 2020000630 W JP2020000630 W JP 2020000630W WO 2020195009 A1 WO2020195009 A1 WO 2020195009A1
Authority
WO
WIPO (PCT)
Prior art keywords
less
hot
rotation angle
length
grain boundaries
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Ceased
Application number
PCT/JP2020/000630
Other languages
English (en)
French (fr)
Inventor
由明 本多
由梨 戸田
匹田　和夫
智仁 田中
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Nippon Steel Corp
Original Assignee
Nippon Steel Corp
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Nippon Steel Corp filed Critical Nippon Steel Corp
Priority to JP2021508099A priority Critical patent/JP7350057B2/ja
Publication of WO2020195009A1 publication Critical patent/WO2020195009A1/ja
Anticipated expiration legal-status Critical
Ceased legal-status Critical Current

Links

Classifications

    • C—CHEMISTRY; METALLURGY
    • C21—METALLURGY OF IRON
    • C21D—MODIFYING THE PHYSICAL STRUCTURE OF FERROUS METALS; GENERAL DEVICES FOR HEAT TREATMENT OF FERROUS OR NON-FERROUS METALS OR ALLOYS; MAKING METAL MALLEABLE, e.g. BY DECARBURISATION OR TEMPERING
    • C21D1/00—General methods or devices for heat treatment, e.g. annealing, hardening, quenching or tempering
    • C21D1/18—Hardening; Quenching with or without subsequent tempering
    • C—CHEMISTRY; METALLURGY
    • C21—METALLURGY OF IRON
    • C21D—MODIFYING THE PHYSICAL STRUCTURE OF FERROUS METALS; GENERAL DEVICES FOR HEAT TREATMENT OF FERROUS OR NON-FERROUS METALS OR ALLOYS; MAKING METAL MALLEABLE, e.g. BY DECARBURISATION OR TEMPERING
    • C21D9/00—Heat treatment, e.g. annealing, hardening, quenching or tempering, adapted for particular articles; Furnaces therefor
    • C—CHEMISTRY; METALLURGY
    • C21—METALLURGY OF IRON
    • C21D—MODIFYING THE PHYSICAL STRUCTURE OF FERROUS METALS; GENERAL DEVICES FOR HEAT TREATMENT OF FERROUS OR NON-FERROUS METALS OR ALLOYS; MAKING METAL MALLEABLE, e.g. BY DECARBURISATION OR TEMPERING
    • C21D9/00—Heat treatment, e.g. annealing, hardening, quenching or tempering, adapted for particular articles; Furnaces therefor
    • C21D9/46—Heat treatment, e.g. annealing, hardening, quenching or tempering, adapted for particular articles; Furnaces therefor for sheet metals
    • C—CHEMISTRY; METALLURGY
    • C22—METALLURGY; FERROUS OR NON-FERROUS ALLOYS; TREATMENT OF ALLOYS OR NON-FERROUS METALS
    • C22C—ALLOYS
    • C22C38/00—Ferrous alloys, e.g. steel alloys
    • C—CHEMISTRY; METALLURGY
    • C22—METALLURGY; FERROUS OR NON-FERROUS ALLOYS; TREATMENT OF ALLOYS OR NON-FERROUS METALS
    • C22C—ALLOYS
    • C22C38/00—Ferrous alloys, e.g. steel alloys
    • C22C38/60—Ferrous alloys, e.g. steel alloys containing lead, selenium, tellurium, or antimony, or more than 0.04% by weight of sulfur

Definitions

  • the present invention relates to a hot stamp molded body that is suitably used for automobiles, structural members of structures, reinforcing members, and the like that require strength.
  • the present application claims priority based on Japanese Patent Application No. 2019-057145 filed in Japan on March 25, 2019, the contents of which are incorporated herein by reference.
  • the conventional hot stamping compact manufactured by press quenching at the time of hot stamping has poor deformability because the entire area in the plate thickness direction is formed of a hard structure (mainly martensite).
  • a hard structure mainly martensite.
  • Patent Document 1 the crystal grain size of martensite is made finer by controlling the Mn content or the total content of at least one of Cr, Mo, Cu, and Ni and Mn, and the strength is high.
  • Patent Document 2 discloses a technique for improving collision resistance by finening the average crystal grain size of old austenite grains by selecting an alloying element.
  • the present inventors have diligently studied a method for solving the above problems.
  • the movement of dislocations in martensite may be promoted to enhance the deformability.
  • the crystal grains of martensite are finely divided, the grain boundary area is large, and dislocations that have moved within the grains are dammed at the grain boundaries, so that the deformability is low. Therefore, the present inventors have investigated a method for promoting the movement of dislocations even if the grain boundary area is large. As a result, the present inventors can facilitate the movement of dislocations between crystal grains by increasing the proportion of grain boundaries having the lowest angle among the four types of grain boundaries contained in martensite.
  • the present inventors have a rotation angle of 57 ° with the ⁇ 011> direction as the rotation axis among the grain boundaries having an average crystal orientation difference of 5 ° or more in crystal grains having a body-core structure such as martensite.
  • the length of the grain boundary of about 63 °, the length of the grain boundary of the rotation angle of 49 ° to 56 °, the length of the grain boundary of the rotation angle of 4 ° to 12 °, and the rotation angle of 64 ° to 72 Bending of hot stamped products by controlling the ratio of the length of grain boundaries whose rotation angle is 4 ° to 12 ° to 15% or more of the total length with the length of grain boundaries that is °. It was found that the sex was improved.
  • the present inventors have studied a method of increasing the ratio of the length of the grain boundary having a rotation angle of 4 ° to 12 ° with the ⁇ 011> direction as the rotation axis. As a result, the present inventors have made the steel plate contain 3.0% by mass or more of Ni, and controlled the average crystal grain size of austenite before the martensitic transformation to 10 ⁇ m or less.
  • the length of the grain boundaries with the rotation angle of 57 ° to 63 ° with the ⁇ 011> direction as the rotation axis and the rotation angle of 49 ° For the total length of the grain boundaries with a rotation angle of ⁇ 56 °, the grain boundaries with a rotation angle of 4 ° to 12 °, and the grain boundaries with a rotation angle of 64 ° to 72 °. , It has been found that the ratio of the length of grain boundaries having a rotation angle of 4 ° to 12 ° can be controlled to 15% or more.
  • Ni has the effect of improving the deformability of austenite by dissolving it in austenite.
  • the stress associated with the transformation is applied to the austenite due to the change in the crystal structure, and an advantageous grain boundary is generated to relieve this stress. Since the effect of stress relaxation is greater as the grain boundary has a larger rotation angle, the grain boundary having the highest rotation angle, which has a rotation angle of 64 ° to 72 ° with the rotation axis in the ⁇ 011> direction, is usually given priority.
  • the present inventors have found that the generation of stress associated with martensitic transformation can be alleviated by improving the deformability of austenite by containing Ni.
  • the present inventors have increased the rate of formation of subgrain boundaries in the hot stamping steel sheet and rapidly heated in the heating step during hot stamping to obtain average crystals of the former austenite grains. It has been found that the particle size can be controlled to 10 ⁇ m or less. As a result, since the grain boundary area of austenite is increased, the present inventors can easily deform (displace) between crystal grains and enhance the effect of relaxing the stress generated by the martensitic transformation. I found.
  • the present inventors examined a method for finely granulating old austenite grains.
  • the dislocations in the austenite are easily transferred, so that the austenite grains are easily coarsened. Therefore, in order to obtain fine old austenite grains in Ni-containing steel, it is effective to delay the start of transformation by raising the transformation temperature to austenite. In order to raise the transformation temperature to austenite, it is effective to utilize grain boundaries with low carbon concentration as reverse transformation sites for austenite.
  • the inventors investigated a method for obtaining fine old austenite grains by generating grain boundaries having a low carbon concentration in a steel sheet for hot stamping.
  • the present inventors can generate a metal structure called granular bainite by hot rolling a steel sheet containing Ni under predetermined conditions, and the granular bainite can be used. It was found that a bainite grain boundary and a subgrain boundary are included, a high concentration of carbon is concentrated in the bainite grain boundary, and the segregation of carbon is suppressed in the subgrain boundary.
  • Granular bainite containing large-angle grain boundaries and sub-grain boundaries is a metallographic structure formed through the following two steps. In the first stage, the transformation from austenite to bainitic ferrite occurs. In the second stage, the grain boundaries between bainitic ferrite are restored to subgrain boundaries, which become granular bainite.
  • the hot rolling process hot rolling is completed at a temperature of 800 ° C. or higher, and winding is performed in a temperature range of 500 ° C. or higher and 770 ° C. or lower.
  • the recrystallization rate of austenite before transformation that is, the dislocation density. If the recrystallization of austenite is promoted too much, the dislocation density in austenite will decrease, and a desired amount of granular bainite cannot be obtained. On the other hand, even if recrystallization is insufficient, the dislocation density in austenite increases too much, and transformation to granular bainite does not occur.
  • austenite is transformed into bainitic ferrite by winding in a temperature range of 500 ° C. or higher and 770 ° C. or lower.
  • the average cooling rate of the hot-rolled steel sheet being wound in the temperature range from 650 ° C to 400 ° C is controlled to 50 ° C / s or less.
  • the grain boundaries between bainitic ferrite are restored and subgrain boundaries are formed, thereby forming granular bainite.
  • granular bainite can be generated in the hot rolling process.
  • the average cooling rate in the above temperature range exceeds 50 ° C./s, the grain boundaries are restored and subgrain boundaries cannot be formed.
  • the initial bainitic ferrite In cooling during winding, the initial bainitic ferrite has grain boundaries with an average crystal orientation difference of 5 ° or more, but the average cooling rate is slow at 50 ° C / s or less in the temperature range where Fe can diffuse.
  • dislocation recovery occurs in the vicinity of the grain boundaries of bainitic ferrite, and subgrain boundaries having an average crystal orientation difference of 0.4 ° or more and 3.0 ° or less are generated.
  • C in the steel diffuses from the subgrain boundaries to the surrounding large-angle grain boundaries, so it is possible to reduce the segregation of carbon at the subgrain boundaries.
  • the mobility of dislocations is increased, the recovery of dislocations is promoted, and the amount of subgrain boundaries generated is increased, so that the average crystal orientation difference is 0.4 ° or more.
  • the average crystal orientation difference is 0.4 ° or more and 3.0 ° or less with respect to the total of the grain boundary length of 3.0 ° or less and the grain boundary length of the average crystal orientation difference of more than 3.0 °.
  • the ratio of the grain boundary length of the austenite is 60% or more, and the number of reverse transformation sites of austenite can be increased during hot stamp heating, which contributes to the refinement of the old austenite grains.
  • the hot stamp molded product according to one aspect of the present invention has a chemical composition of mass%. C: 0.15% or more, less than 0.70%, Si: 0.010% or more, less than 0.50%, Mn: 0.010% or more, less than 3.00%, sol.
  • Al 0.0002% or more, 3.000% or less, Ni: 3.0% or more and less than 15.0%, P: 0.100% or less, S: 0.1000% or less, N: 0.0100% or less, Nb: 0% or more, 0.150% or less, Ti: 0% or more, 0.150% or less, Mo: 0% or more, 1.000% or less, Cr: 0% or more, 1.000% or less, B: 0% or more, 0.0100% or less, V: 0% or more, 1.0000% or less, Cu: 0% or more, 1.0000% or less, Sn: 0% or more, 1.000% or less, W: 0% or more, 1.000% or less, Ca: 0% or more, 0.010% or less, and REM: 0% or more, 0.300% or less,
  • the rest consists of Fe and impurities
  • the average crystal grain size of the former austenite grains is 10 ⁇ m or less, Of the grain boundaries with an average crystal orientation difference of 5 ° or more in the crystal grains having
  • the hot stamp molded product according to the above [1] has a chemical composition of mass%.
  • Nb 0.010% or more, 0.150% or less, Ti: 0.010% or more, 0.150% or less, Mo: 0.005% or more, 1.000% or less, Cr: 0.005% or more, 1.000% or less, B: 0.0005% or more, 0.0100% or less, V: 0.0005% or more, 1.0000% or less, Cu: 0.0010% or more, 1.0000% or less, Sn: 0.001% or more, 1.000% or less, W: 0.001% or more, 1.000% or less, It may contain one or more of the group consisting of Ca: 0.001% or more and 0.010% or less, and REM: 0.001% or more and 0.300% or less.
  • the hot stamp molded product according to the above [1] or [2] may have a plating layer on its surface.
  • the hot stamp molded product according to any one of the above [1] to [3] may have a softened region in a part thereof.
  • the hot stamped body according to the present embodiment has a chemical composition of C: 0.15% or more and less than 0.70%, Si: 0.010% or more and less than 0.50%, Mn: 0 in mass%. .010% or more, less than 3.00%, sol. Al: 0.0002% or more, 3.000% or less, Ni: 3.0% or more and less than 15.0%, P: 0.100% or less, S: 0.1000% or less, N: 0.0100%
  • Fe and impurities are included.
  • each element will be described in detail.
  • C 0.15% or more, less than 0.70%
  • C is an important element for obtaining the desired hardness for automobile members and the like in a hot stamp molded product. If the C content is less than 0.15%, the martensite is soft and it is difficult to obtain the desired hardness. Therefore, the C content is set to 0.15% or more.
  • the C content is preferably 0.30% or more.
  • the C content is preferably 0.50% or less.
  • Si: 0.010% or more, less than 0.50% Si is an element that enhances the deformability of the hot stamped article and contributes to the improvement of toughness. If the Si content is less than 0.010%, the deformability is poor and the toughness of the hot stamp molded product deteriorates. Therefore, the Si content is set to 0.010% or more. Even if the Si content is 0.50% or more, the above effect is saturated, so the Si content is set to less than 0.50%.
  • Mn 0.010% or more, less than 3.00% Mn is an element that contributes to improving the hardness of the hot stamped molded product by strengthening the solid solution. If the Mn content is less than 0.010%, the solid solution strengthening ability is poor, martensite becomes soft, and it becomes difficult to obtain the desired hardness for automobile members and the like. Therefore, the Mn content is set to 0.010% or more. The Mn content is preferably 0.70% or more. On the other hand, when the Mn content is 3.00% or more, the martensite becomes brittle and the toughness of the hot stamped molded product is impaired. Therefore, the Mn content is set to less than 3.00%.
  • sol.Al 0.0002% or more, 3.000% or less
  • Al is an element having an action of deoxidizing molten steel to make the steel sound (suppressing the occurrence of defects such as blow holes in the steel). sol. If the Al content is less than 0.0002%, deoxidation is not sufficient. The Al content is 0.0002% or more. sol. The Al content is preferably 0.001% or more. On the other hand, sol. When the Al content exceeds 3.000%, coarse oxides are generated and the toughness of the hot stamped compact is impaired. The Al content is 3.000% or less. In this embodiment, sol. Al means acid-soluble Al, and indicates solid solution Al existing in steel in a solid solution state.
  • Ni 3.0% or more and less than 15.0%
  • Ni is an element having an effect of refining old austenite grains, and is also an element necessary for obtaining a desired amount of granular bainite in a hot rolling process. Since the above effect cannot be obtained when the Ni content is less than 3.0%, the Ni content is set to 3.0% or more.
  • the Ni content is preferably 5.0% or more in order to further enhance the ability to absorb impact energy at low temperatures.
  • the Ni content is 15.0% or more, the martensite becomes brittle and the toughness of the hot stamped molded product is impaired. Therefore, the Ni content is set to less than 15.0%.
  • the Ni content is preferably less than 12.0%.
  • P 0.100% or less
  • P is an element that segregates at the grain boundaries and reduces the strength of the grain boundaries.
  • the P content is set to 0.100% or less.
  • the P content is preferably 0.050% or less.
  • the lower limit of the P content is not particularly limited, but if it is reduced to less than 0.0001%, the cost of removing P is significantly increased, which is economically unfavorable. Therefore, 0.0001% is a practical lower limit on the practical steel sheet. is there.
  • S 0.1000% or less
  • S is an element that forms inclusions in steel. If the S content exceeds 0.1000%, inclusions are formed in the steel and the bendability of the hot stamped compact is lowered, so the S content is set to 0.1000% or less.
  • the S content is preferably 0.0050% or less.
  • the lower limit of the S content is not particularly limited, but if it is reduced to less than 0.0015%, the cost of removing S is significantly increased, which is economically unfavorable. Therefore, 0.0015% is a practical lower limit on the practical steel sheet. is there.
  • N 0.0100% or less
  • N is an impurity element, which is an element that forms a nitride and lowers the bendability of the hot stamp molded product. If the N content exceeds 0.0100%, coarse nitrides are formed in the steel and the bendability of the hot stamped compact is significantly reduced. Therefore, the N content is set to 0.0100% or less.
  • the N content is preferably 0.0075% or less.
  • the lower limit of the N content is not particularly limited, but if it is reduced to less than 0.0001%, the N removal cost will increase significantly, which is economically unfavorable. Therefore, 0.0001% is a practical lower limit on the practical steel sheet. is there.
  • the rest of the chemical composition of the hot stamped article according to this embodiment is Fe and impurities.
  • impurities include elements that are unavoidably mixed from steel raw materials or scrap and / or in the steelmaking process and are allowed as long as they do not impair the characteristics of the hot stamped article according to the present embodiment.
  • the hot stamp molded product according to the present embodiment may contain the following elements as optional elements. When the following optional elements are not contained, the content is 0%.
  • Nb 0% or more, 0.150% or less Since Nb is an element that contributes to improving the hardness of the hot stamped molded product by strengthening the solid solution, it may be contained if necessary. When Nb is contained, if it is less than 0.010%, a sufficient effect cannot be obtained by containing Nb, so it is preferable to contain Nb in an amount of 0.010% or more. The Nb content is more preferably 0.035% or more. On the other hand, even if the Nb content exceeds 0.150%, the above effect is saturated, so the Nb content is set to 0.150% or less. The Nb content is preferably 0.120% or less.
  • Ti 0% or more, 0.150% or less Since Ti is an element that contributes to improving the hardness of the hot stamped molded product by strengthening the solid solution, it may be contained as necessary. When Ti is contained, if it is less than 0.010%, a sufficient effect due to the Ti content cannot be obtained. Therefore, the Ti content is preferably 0.010% or more. The Ti content is more preferably 0.020% or more. On the other hand, even if the Ti content exceeds 0.150%, the above effect is saturated, so the Ti content is set to 0.150% or less. The Ti content is preferably 0.120% or less.
  • Mo 0% or more, 1.000% or less Since Mo is an element that contributes to improving the hardness of the hot stamped molded product by strengthening the solid solution, it may be contained if necessary. When Mo is contained, if it is less than 0.005%, a sufficient effect cannot be obtained by the Mo content, so the Mo content is preferably 0.005% or more. The Mo content is more preferably 0.010% or more. On the other hand, even if the Mo content exceeds 1.000%, the above effect is saturated, so the Mo content is set to 1.000% or less. The Mo content is preferably 0.800% or less.
  • Cr 0% or more, 1.000% or less Since Cr is an element that contributes to improving the hardness of the hot stamped molded product by strengthening the solid solution, it may be contained as necessary. When Cr is contained, if the Cr content is less than 0.005%, a sufficient effect due to the Cr content cannot be obtained. Therefore, the Cr content is preferably 0.005% or more. The Cr content is more preferably 0.010% or more. On the other hand, even if the Cr content exceeds 1.000%, the above effect is saturated, so the Cr content is set to 1.000% or less. The Cr content is preferably 0.800% or less.
  • B 0% or more, 0.0100% or less Since B is an element that segregates at the grain boundaries and improves the strength of the grain boundaries, it may be contained as necessary. When B is contained, if the B content is less than 0.0005%, a sufficient effect cannot be obtained by the B content, so the B content is preferably 0.0005% or more. The B content is more preferably 0.0010% or more. On the other hand, even if the B content exceeds 0.0100%, the above effect is saturated, so the B content is set to 0.0100% or less. The B content is preferably 0.0075% or less.
  • V 0% or more, 1.0000% or less Since V is an element that contributes to improving the hardness of the hot stamped molded product by strengthening the solid solution, it may be contained if necessary. When V is contained, if the V content is less than 0.0005%, a sufficient effect cannot be obtained by the V content, so the V content is preferably 0.0005% or more. The V content is more preferably 0.0100% or more. On the other hand, even if the V content exceeds 1.0000%, the above effect is saturated, so the V content is set to 1.0000% or less. The V content is preferably 0.8000% or less.
  • Cu 0% or more, 1.0000% or less Since Cu is an element that contributes to improving the hardness of the hot stamped molded product by strengthening the solid solution, it may be contained if necessary. When Cu is contained, if the Cu content is less than 0.0010%, a sufficient effect cannot be obtained by the Cu content, so the Cu content is preferably 0.0010% or more. The Cu content is more preferably 0.0100% or more. On the other hand, even if the Cu content exceeds 1.0000%, the above effect is saturated, so the Cu content is set to 1.0000% or less. The Cu content is preferably 0.8000% or less.
  • Sn 0% or more, 1.000% or less Since Sn is an element having an action of deoxidizing molten steel to make the steel sound, it may be contained up to 1.000%. In order to ensure the above effect, the Sn content is preferably 0.001% or more.
  • W 0% or more, 1.000% or less Since W is an element having an action of deoxidizing molten steel to make the steel sound, it may be contained up to 1.000%. In order to ensure that the above effects are exhibited, the W content is preferably 0.001% or more.
  • Ca 0% or more, 0.010% or less Since Ca is an element having an action of deoxidizing molten steel to make the steel sound, it may be contained up to 0.010%. In order to surely exert the above effect, the Ca content is preferably 0.001% or more.
  • REM 0% or more, 0.300% or less Since REM is an element having an action of deoxidizing molten steel to make the steel sound, it may be contained up to 0.300%. In order to ensure the above effect, the REM content is preferably 0.001% or more.
  • REM is a general term for a total of 17 elements composed of Sc, Y and lanthanoid, and the content of REM means the total amount of the above elements.
  • REM is often contained by mischmetal, but may contain elements of the lanthanoid series in combination with La and Ce. Even when a lanthanide series element is contained in a composite manner in addition to La and Ce, the hot stamp molded product according to the present embodiment can exert its effect. Further, even if a metal REM such as metal La or Ce is contained, the hot stamp molded product according to the present embodiment can exert its effect.
  • the chemical composition of the hot stamped product described above may be measured by a general analysis method.
  • ICP-AES Inductively Coupled Plasma-Atomic Emission Spectrometry
  • C and S may be measured by using the combustion-infrared absorption method
  • N may be measured by using the inert gas melting-thermal conductivity method.
  • sol. Al may be measured by ICP-AES using a solution obtained by thermally decomposing the sample with an acid.
  • Step plate for hot stamping A sub-crystal grain (granular bainite) with an average crystal orientation difference of 0.4 ° or more and 3.0 ° or less is placed inside a crystal grain surrounded by grain boundaries with an average crystal orientation difference of 5 ° or more. Including 10% or more in rate "
  • the steel sheet for hot stamping has a granular bainite (with an average crystal orientation difference of 0.4 ° or more and 3.0 ° or less existing inside the crystal grains surrounded by grain boundaries having an average crystal orientation difference of 5 ° or more). It is necessary to contain 10% or more of a certain subcrystal grain) in terms of area ratio.
  • Granular bainite produced in the hot rolling step can be transformed into austenite through a predetermined heat treatment step (cold rolling if necessary) and finally obtain a desired metallographic structure in a hot stamped body. it can.
  • the area ratio of granular bainite is set to 10% or more.
  • the area ratio is 15% or more, 20% or more, 25% or more, and 30% or more.
  • the upper limit is not particularly limited, but the area ratio of granular bainite may be less than 95%.
  • the remainder of the metallographic structure is not particularly limited, but is usually one or more of ferrite, upper bainite, lower bainite, martensite, tempered martensite, retained austenite, iron-based carbides and alloy carbides.
  • the hot stamping steel sheet applied to the hot stamping compact according to the present embodiment may contain more than 5% and 90% or less of these metal structures.
  • a sample is cut out from a position 50 mm or more away from the end face of the hot stamping steel plate so that a cross section perpendicular to the surface (thick cross section) can be observed.
  • the size of the sample shall be such that it can be observed by about 10 mm in the rolling direction, although it depends on the measuring device.
  • the plate thickness 1/2 position is subjected to EBSD analysis at a measurement interval of 0.2 ⁇ m to obtain crystal orientation information.
  • the EBSD analysis is performed at 200 to 300 points / sec using an apparatus composed of a thermal field emission scanning electron microscope (JSM-7001F manufactured by JEOL) and an EBSD detector (DVC5 type detector manufactured by TSL). Perform at analysis speed.
  • JSM-7001F thermal field emission scanning electron microscope
  • DVC5 type detector manufactured by TSL
  • the area ratio of granular bainite is determined by, for example, the "Grain Average” installed in the software "OIM Analysis (registered trademark)" attached to the EBSD analyzer. If the "Missionation” function is used, it can be calculated easily. With this function, it is possible to calculate the orientation difference between adjacent measurement points for a crystal grain having a body-centered structure, and then obtain an average value for all the measurement points in the crystal grain. With respect to the obtained crystal orientation information, a region surrounded by grain boundaries with an average crystal orientation difference of 5 ° or more is defined as a crystal grain, and the "Grain Average Missionation" function allows the average crystal orientation difference within the crystal grains to be determined. By calculating the area ratio of the region (subgrain boundary) of 0.4 ° or more and 3.0 ° or less, the area ratio of granular bainite can be obtained.
  • the grain boundary length and the average crystal orientation difference having an average crystal orientation difference of 0.4 ° or more and 3.0 ° or less are 3.
  • the ratio of the grain boundary lengths having an average crystal orientation difference of 0.4 ° or more and 3.0 ° or less to the total lengths of grain boundaries exceeding 0 ° is 60% or more.
  • the ratio of the length of the grain boundaries is preferably 70% or more, or 80% or more.
  • the upper limit is not particularly limited, but may be less than 95%.
  • a sample is cut out from a position 50 mm or more away from the end face of the hot stamping steel plate so that a cross section perpendicular to the surface (thick cross section) can be observed.
  • the size of the sample shall be such that it can be observed by about 10 mm in the rolling direction, although it depends on the measuring device.
  • a diamond powder having a particle size of 1 to 6 ⁇ m is mirror-surfaced using a diluted solution such as alcohol or a liquid dispersed in pure water. Finish. Next, polishing at room temperature with colloidal silica containing no alkaline solution for 8 minutes to remove the strain introduced into the surface layer of the sample. Crystal orientation information is obtained by measuring a region having a length of 50 ⁇ m and a depth of 50 ⁇ m from the surface of the steel sheet at an arbitrary position in the longitudinal direction of the sample cross section by an electron backscatter diffraction method at a measurement interval of 0.1 ⁇ m.
  • an apparatus composed of a thermal field emission scanning electron microscope (JSM-7001F manufactured by JEOL) and an EBSD detector (DVC5 type detector manufactured by TSL) is used.
  • the degree of vacuum in the apparatus is 9.6 ⁇ 10-5 Pa or less
  • the acceleration voltage is 15 kV
  • the irradiation current level is 13
  • the irradiation time of the electron beam is 0.01 seconds / point.
  • the obtained crystal orientation information has an average crystal orientation difference of 0.4 ° or more and 3.0 °.
  • Grain boundaries with an average crystal orientation difference of 0.4 ° or more and 3.0 ° or less with respect to the total length of the following grain boundaries and the lengths of grain boundaries with an average crystal orientation difference of more than 3.0 ° Calculate the ratio of the length of. With this function, it is possible to calculate the total length of grain boundaries having arbitrary rotation angles for the grain boundaries of crystal grains having a body-centered structure. For all the crystal grains included in the measurement area, the total length of these grain boundaries was calculated, and the grain boundary length and average crystal orientation with an average crystal orientation difference of 0.4 ° or more and 3.0 ° or less were calculated. The ratio of the lengths of the grain boundaries having an average crystal orientation difference of 0.4 ° or more and 3.0 ° or less to the total lengths of the grain boundaries having a difference of more than 3.0 ° is calculated.
  • the thickness of the hot stamping steel plate applied to the hot stamping compact according to the present embodiment is not particularly limited, but is preferably 0.5 to 3.5 mm from the viewpoint of reducing the weight of the vehicle body.
  • Average crystal grain size of old austenite grains 10 ⁇ m or less
  • the average crystal grain size of austenite before the martensitic transformation is 10 ⁇ m or less
  • the grain boundaries where the average crystal orientation difference in the crystal grains having a body-core structure such as martensitic after the martensitic transformation is 5 ° or more ⁇ 011>
  • the length of the grain boundary where the rotation angle is 57 ° to 63 °, the length of the grain boundary where the rotation angle is 49 ° to 56 °, and the rotation angle are 4 ° to 12 ° with the direction as the rotation axis.
  • the average crystal grain size of the old austenite grains is set to 10 ⁇ m or less.
  • the average crystal grain size of the former austenite grains is preferably 8 ⁇ m or less.
  • the lower limit is not particularly limited, but since the average crystal grain size of the old austenite grains that can be realized in normal actual operation is 2 ⁇ m or more, the lower limit of the average crystal grain size of the old austenite grains may be 2 ⁇ m.
  • the length of the grain boundary and the rotation angle at which the rotation angle is 57 ° to 63 ° with the ⁇ 011> direction as the rotation axis The total length of the grain boundaries with a rotation angle of 49 ° to 56 °, the grain boundaries with a rotation angle of 4 ° to 12 °, and the grain boundaries with a rotation angle of 64 ° to 72 °.
  • the ratio of the length of the grain boundary where the rotation angle is 4 ° to 12 ° is 15% or more.
  • the length of the grain boundary and the rotation angle at which the rotation angle is 57 ° to 63 ° with the ⁇ 011> direction as the rotation axis are The total length of the grain boundaries with a rotation angle of 49 ° to 56 °, the length of the grain boundaries with a rotation angle of 4 ° to 12 °, and the length of the grain boundaries with a rotation angle of 64 ° to 72 °.
  • the ratio of the length of the grain boundaries having the rotation angle of 4 ° to 12 ° is less than 15%, the bendability of the hot stamped molded product cannot be improved.
  • the rotation angle is 57 ° to 57 ° with the ⁇ 011> direction as the rotation axis among the grain boundaries having an average crystal orientation difference of 5 ° or more in the crystal grains having a body-core structure.
  • the length of the grain boundary is 63 °
  • the length of the grain boundary is 49 ° to 56 °
  • the length of the grain boundary is 4 ° to 12 °
  • the rotation angle is 64 ° to 72 °.
  • the ratio of the length of the grain boundary having a rotation angle of 4 ° to 12 ° to the total length with the length of the grain boundary to be becomes 15% or more.
  • the ratio of the length of the grain boundaries having a rotation angle of 4 ° to 12 ° is preferably 20% or more.
  • the upper limit of the ratio of the length of the grain boundaries at which the rotation angle is 4 ° to 12 ° may be 50% from the viewpoint of ensuring the strength by strengthening the grain boundaries.
  • the metal structure of the hot stamped molded product according to the present embodiment may be mainly composed of crystal grains having a body-core structure such as martensite, tempered martensite, upper bainite, and lower bainite.
  • the body-centered structure is a general term for a crystal structure such as a body-centered cubic structure or a body-centered cubic structure.
  • the term "mainly" in which the crystal grains are present means that the crystal grains have an area ratio of 80% or more in the metal structure.
  • the remaining structure is one or more of pearlite and ferrite of 20% or less.
  • the EBSD analysis uses an apparatus composed of a thermal field emission scanning electron microscope (JSM-7001F manufactured by JEOL) and an EBSD detector (DVC5 type detector manufactured by TSL), and has an analysis speed of 200 to 300 points / sec.
  • the crystal orientation of the former austenite grains is calculated from the crystal orientation relationship between the general former austenite grains and the crystal grains having a body-centered structure after transformation, and the average crystal of the former austenite grains is calculated.
  • the particle size may be calculated.
  • the method for calculating the crystal orientation of the former austenite grains is not particularly limited.
  • a crystal orientation map of the former austenite grains is prepared by the method described in Non-Patent Document 1, and the former austenite is obtained from the created crystal orientation map by the section method.
  • the average crystal grain size of the grains may be calculated.
  • the length of the grain boundary and the rotation angle at which the rotation angle is 57 ° to 63 ° with the ⁇ 011> direction as the rotation axis are The total length of the grain boundaries with a rotation angle of 49 ° to 56 °, the length of the grain boundaries with a rotation angle of 4 ° to 12 °, and the length of the grain boundaries with a rotation angle of 64 ° to 72 °.
  • the ratio of the lengths of the grain boundaries having a rotation angle of 4 ° to 12 ° is obtained by the following method.
  • the sample has a length that can be observed in the rolling direction by about 10 mm, although it depends on the measuring device.
  • the plate thickness 1/2 position is subjected to EBSD analysis at a measurement interval of 0.1 ⁇ m to obtain crystal orientation information.
  • the EBSD analysis uses an apparatus composed of a thermal field emission scanning electron microscope (JSM-7001F manufactured by JEOL) and an EBSD detector (DVC5 type detector manufactured by TSL), and has an analysis speed of 200 to 300 points / sec. To carry out at.
  • the rotation angle is 57 ° to 57 ° with the ⁇ 011> direction as the rotation axis.
  • the length of the grain boundary of 63 °, the length of the grain boundary of the rotation angle of 49 ° to 56 °, the length of the grain boundary of the rotation angle of 4 ° to 12 °, and the rotation angle of 64 ° to 72 ° The length of the grain boundary is calculated, and the ratio of the length of the grain boundary having the rotation angle of 4 ° to 12 ° is calculated with respect to the total value of the lengths of the respective grain boundaries.
  • the length of the grain boundaries at which the rotation angle is 57 ° to 63 ° with the ⁇ 011> direction as the rotation axis is determined.
  • the length of the above-mentioned grain boundaries can be easily calculated by using, for example, the "Inverse Pole Figure Map” and "Axis Angle” functions installed in the software "OIM Analysis (registered trademark)" attached to the EBSD analyzer. It is possible to do. With these functions, the total length of the grain boundaries of a crystal grain having a body-centered structure can be calculated by designating a specific rotation angle with an arbitrary direction as the rotation axis.
  • the above analysis may be performed on all the crystal grains included in the measurement region, and the lengths of the above-mentioned four types of grain boundaries may be calculated with the ⁇ 011> direction as the rotation axis.
  • a plating layer may be formed on the surface of the hot stamp molded product for the purpose of improving corrosion resistance and the like.
  • the plating layer may be either an electroplating layer or a hot-dip plating layer.
  • the electroplating layer includes, for example, an electrogalvanizing layer, an electric Zn—Ni alloy plating layer, and the like.
  • the hot-dip galvanizing layer includes, for example, a hot-dip galvanizing layer, an alloyed hot-dip galvanizing layer, a hot-dip aluminum plating layer, a hot-dip Zn-Al alloy plating layer, a hot-dip Zn-Al-Mg alloy plating layer, and a hot-dip Zn-Al-Mg-Si. Includes alloy plating layer and the like.
  • the amount of adhesion of the plating layer is not particularly limited and may be a general amount of adhesion.
  • the hot stamp molded product according to the present embodiment may have a softened region partially formed. Weldability is improved in the softened region. For example, if spot welding is performed after softening the end portion of the hot stamp molded body, the strength difference between the softened end portion and the spot welded portion of the end portion can be reduced, so that the strength difference between the two ends can be reduced. Destruction can be suppressed. Further, for example, when a hot stamp molded body is applied to a high-strength member of an automobile, it is possible to control the destruction and deformation modes of the high-strength member at the time of a collision by providing a softening region in a part of the high-strength member. it can.
  • the strength of a part of the hot stamping compact may be reduced by laser irradiation.
  • Laser irradiation is an example of heat treatment which is a softening means, and the softening means is not particularly limited.
  • a softened region may be formed by tempering a part of the hot stamped molded product.
  • a suitable manufacturing method for obtaining the hot stamp molded product according to the present embodiment will be described.
  • a steel piece having the above-mentioned chemical composition is subjected to hot rolling, hot rolling is completed at a temperature of 800 ° C. or higher, and 500.
  • the hot-rolled steel sheet being wound at a temperature of ° C. or higher and 770 ° C. or lower has an average cooling rate of 50 ° C./s or less in the temperature range of 650 ° C. to 400 ° C.
  • the steel piece (steel material) to be used for hot rolling may be a steel piece manufactured by a conventional method, for example, a steel piece manufactured by a general method such as a continuously cast slab or a thin slab caster.
  • the hot rolling end temperature is less than 800 ° C., recrystallization of austenite does not occur and a desired amount of granular bainite may not be obtained. Therefore, the hot rolling end temperature is preferably 800 ° C. or higher. It is preferably 820 ° C. or higher. Further, in the steel having the chemical composition specified in the present embodiment, since recrystallization is unlikely to be over-promoted, the upper limit of the hot rolling end temperature is not particularly specified, but is usually 1050 ° C.
  • the average cooling rate of the hot-rolled steel sheet being wound at a temperature of 500 ° C. or higher and 770 ° C. or lower in the temperature range of 650 ° C. to 400 ° C. is 50 ° C./s or less. It is preferable to start the winding at 500 ° C. or higher and 770 ° C. or lower, and control the average cooling rate of the hot-rolled steel sheet being wound in the temperature range of 650 ° C. to 400 ° C. to 50 ° C./s or less. If the winding is started at a temperature higher than 770 ° C., the transformation from austenite to bainitic ferrite may not occur. Therefore, the winding temperature is preferably 770 ° C. or lower. When the winding temperature is 500 ° C., the formation of granular bainite may not occur. Therefore, the winding temperature is preferably 500 ° C. or higher.
  • the temperature range of the hot-rolled steel sheet being wound from 650 ° C to 400 ° C at an average cooling rate of 50 ° C / s or less.
  • the grain boundaries between bainitic ferrites are restored due to the effect of Ni content to form subgrain boundaries, and a desired amount of granular bainite is formed.
  • a desired amount of granular bainite can be produced.
  • the average cooling rate in the above temperature range exceeds 50 ° C./s, the grain boundaries between bainitic ferrites may be restored and subgrain boundaries may not be formed.
  • the average cooling rate in the above temperature range is preferably 50 ° C./s or less. Since it is preferable that the cooling rate is slower in order to promote the formation of subgrain boundaries, the average cooling rate in the above temperature range is preferably 30 ° C./s or less and 20 ° C./s or less.
  • the lower limit of the average cooling rate in the above temperature range is not particularly limited, but the lower limit is 0.1 ° C./s in normal actual operation.
  • the average cooling rate during winding is calculated by measuring the temperature at the center of the hot-rolled coil during winding in the longitudinal direction using an infrared radiation thermometer for high temperature measurement.
  • the hot-rolled steel sheet wound in the hot-rolling step may be unwound, pickled, and then cold-rolled.
  • the pickling may be performed once or may be divided into a plurality of times.
  • the cold rolling may be cold rolling performed at a normal cumulative reduction rate, for example, a cumulative reduction rate of 30 to 90%, but the cold rolling is not limited to this cumulative reduction rate.
  • hot-rolled steel sheets and cold-rolled steel sheets include hot-rolled steel sheets or cold-rolled steel sheets that have been recrystallized and annealed under normal conditions, and under normal conditions. It also includes steel sheets that have been temper-rolled in.
  • the plating conditions are not particularly limited, and normal conditions may be used.
  • a hot-rolled steel sheet, a cold-rolled steel sheet, or a cold-rolled steel sheet that has been recrystallized and / or temper-rolled may be plated under normal plating conditions, if necessary.
  • examples of plating include electroplating and hot-dip galvanizing
  • examples of electroplating include electroplating and electric Zn—Ni alloy plating
  • examples of hot-dip galvanizing include hot-dip galvanizing, alloyed hot-dip galvanizing, and hot-dip aluminum plating. Examples thereof include hot-dip Zn-Al alloy plating, hot-dip Zn-Al-Mg alloy plating, and hot-dip Zn-Al-Mg-Si alloy plating.
  • the hot stamp After heating to a holding temperature of 800 ° C. or higher at an average heating rate of 100 ° C./s or higher and less than 200 ° C./s, hold the hot stamp so that the elapsed time from the start of heating to molding is 240 seconds or less. Apply and cool to a temperature range of 400 ° C or less.
  • the above-mentioned steel sheet for hot stamping is heated to a temperature of 800 ° C. or higher at an average heating rate of 100 ° C./s or more and less than 200 ° C./s and then held.
  • the holding temperature is preferably 800 ° C. or higher.
  • the holding time may be set so that the elapsed time from the start of heating to the start of molding is within a predetermined range.
  • the hot stamped molded product after hot stamping is preferably cooled by a mold to a temperature range of 400 ° C. or lower.
  • the grain boundaries of martensite can be controlled to a preferable form.
  • the average heating rate up to 800 ° C. or higher to 100 ° C./s or higher, less than 200 ° C./s, and the elapsed time from the start of heating to molding to 240 seconds or lower, the average crystal grain size of the old austenite grains is 10 ⁇ m or lower.
  • the rotation angle is 57 ° to 63 ° with the ⁇ 011> direction as the rotation axis.
  • the ratio of the length of the grain boundary having the rotation angle of 4 ° to 12 ° to the total length of the length can be 15% or more. Therefore, it is preferable that the average heating rate up to 800 ° C. or higher is 100 ° C./s or higher and less than 200 ° C./s, and the elapsed time from the start of heating to molding is 240 seconds or shorter.
  • the hot stamped compact cooled to room temperature may be tempered in the range of 150 ° C. to 650 ° C. for the purpose of adjusting the strength and improving the ductile brittle transition temperature and low temperature toughness.
  • only a part of the hot stamp molded product may be tempered.
  • a softened region can be formed in a part of the hot stamped molded product, and properties such as strength and toughness can be controlled according to the portion of the hot stamped molded product.
  • the conditions in the examples are one condition example adopted for confirming the feasibility and effect of the present invention, and the present invention is not limited to this one condition example.
  • various conditions can be adopted as long as the gist of the present invention is not deviated and the object of the present invention is achieved.
  • Steel pieces produced by casting molten steel having the chemical compositions shown in Tables 1 to 3 are hot-rolled under the conditions shown in Tables 4 to 6, and cold-rolled and / or plated as necessary.

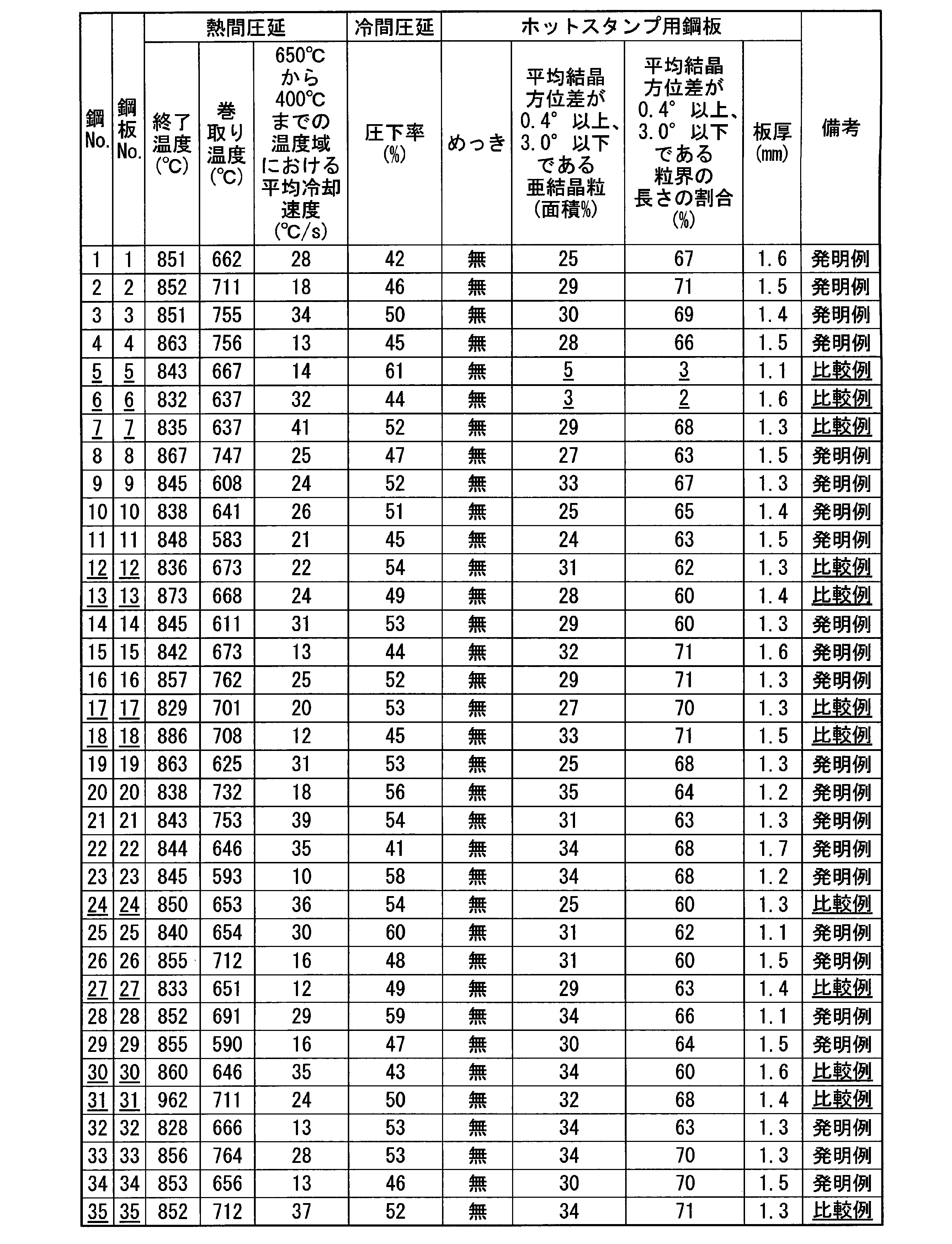

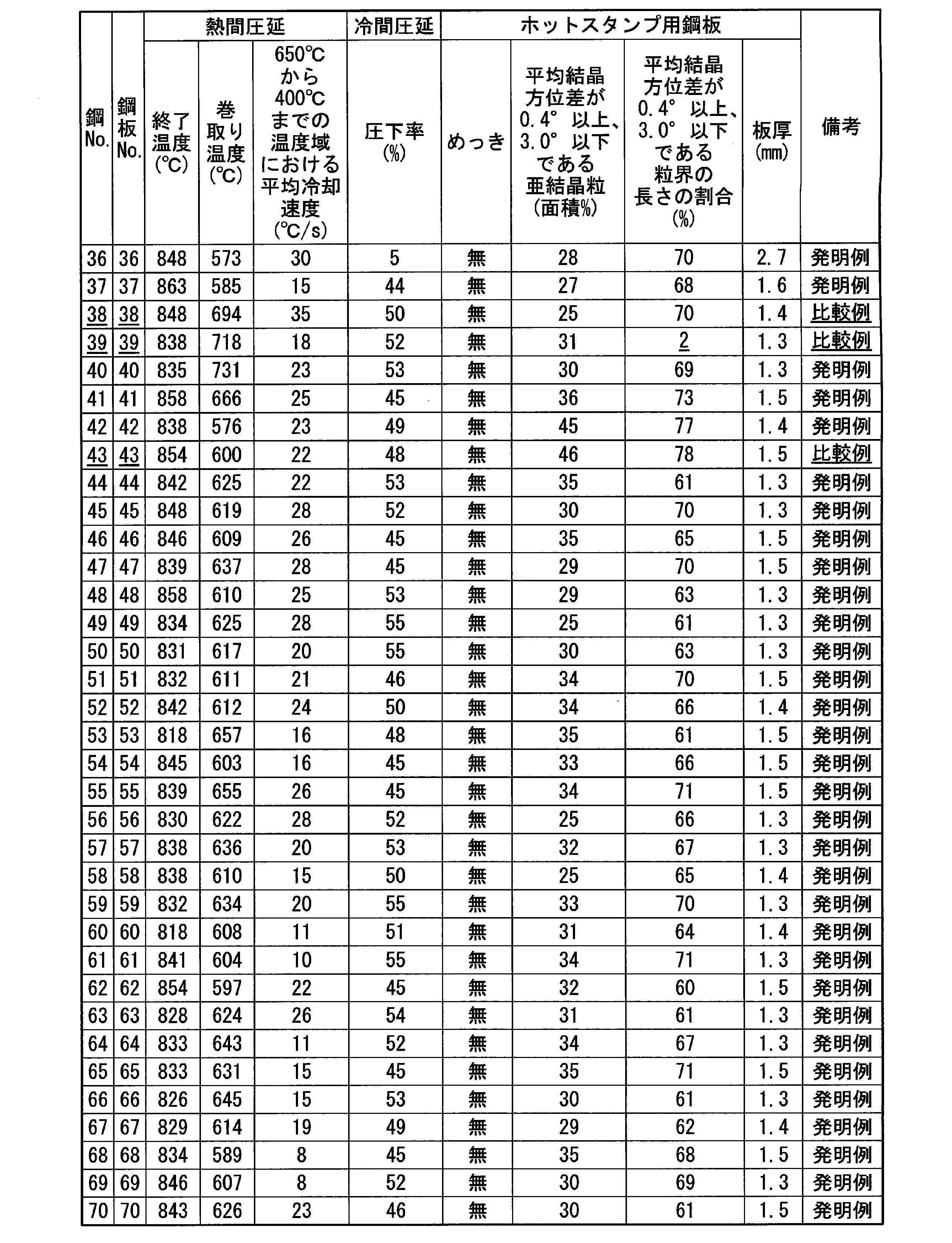

  • the steel sheets for hot stamping shown in 4 to 6 were obtained. Further, the steel sheet for hot stamping is heat-treated under the conditions shown in Tables 7 to 9 for hot stamping, and if necessary, heated to the temperature shown in Table 9 and tempered, or a part of the hot stamped molded product. A softened region was formed by irradiating the mixture with a laser and tempering to obtain a hot stamped molded product shown in Tables 7 to 9.
  • granular baynite (the average crystal orientation difference inside the crystal grains surrounded by the grain boundaries with an average crystal orientation difference of 5 ° or more is 0.4 ° or more and 3.0 ° or less).
  • the ratio of the grain boundary lengths having an average crystal orientation difference of 0.4 ° or more and 3.0 ° or less with respect to the length of the grain boundaries was obtained by the above method.
  • the rotation angle is 57 with the ⁇ 011> direction as the rotation axis among the grain boundaries in which the average crystal grain size of the old austenite grains and the average crystal orientation difference between the crystal grains having a body core structure are 5 ° or more.
  • the Vickers hardness of the hot stamp molded product was obtained by the following method. First, a sample was cut out so that a cross section perpendicular to the surface (thick cross section) could be observed from an arbitrary position 50 mm or more away from the end face of the hot stamp molded body. The size of the sample was set so that it could be observed by 10 mm in the rolling direction, although it depends on the measuring device. The cross section of the sample was polished using # 600 to # 1500 silicon carbide paper, and then mirror-finished using a diluted solution such as alcohol and a liquid in which diamond powder having a particle size of 1 to 6 ⁇ m was dispersed in pure water. ..

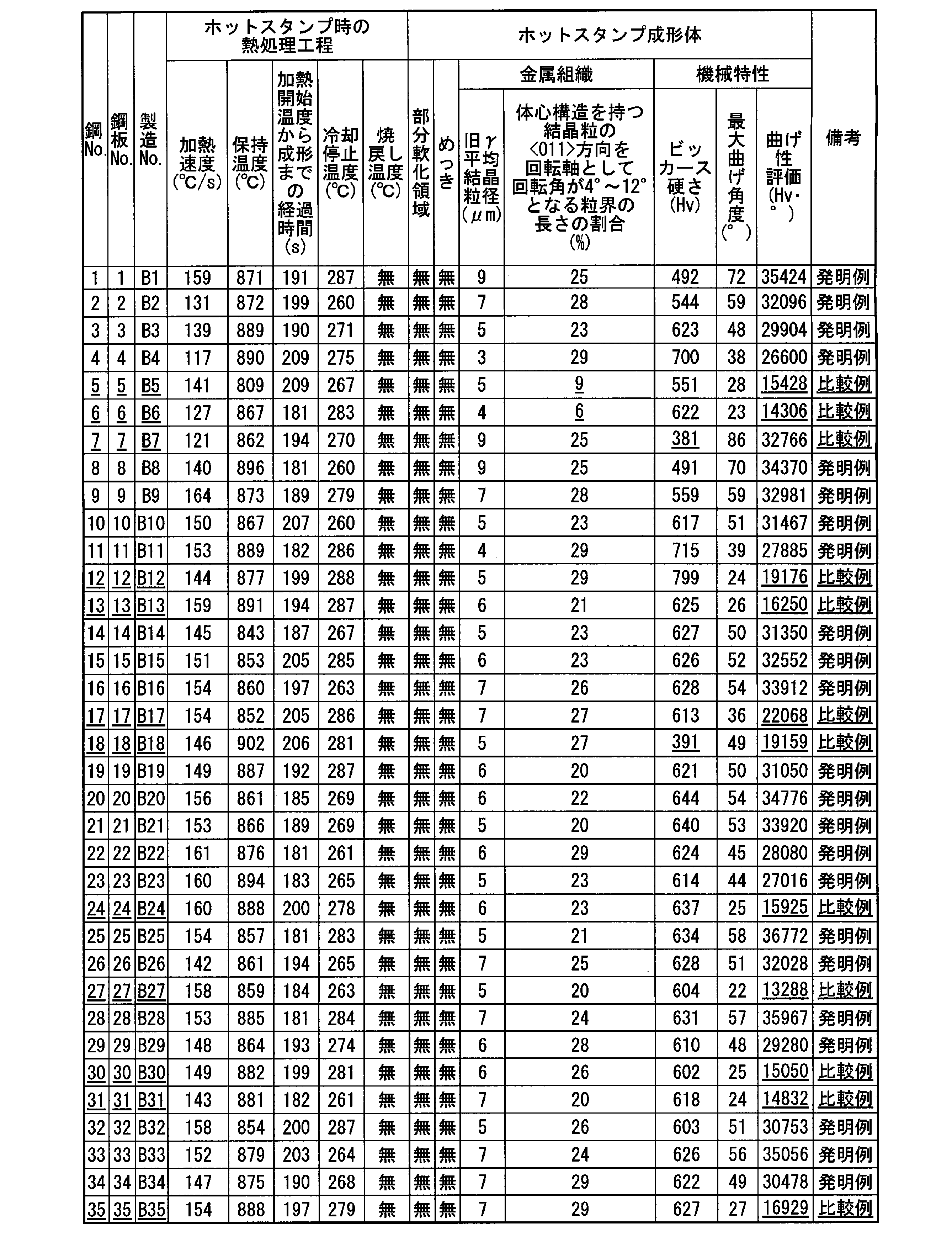

  • Tables 7 to 9 show the metallographic structure and mechanical properties of the hot stamped product. Looking at Tables 7 to 9, it can be seen that the hot stamped molded article having a chemical composition and a metal structure within the scope of the present invention has high hardness and excellent bendability. On the other hand, it can be seen that a hot stamped article in which any one or more of the chemical composition and the metal structure deviates from the present invention is inferior in one or more of Vickers hardness and bendability.

Landscapes

  • Chemical & Material Sciences (AREA)
  • Engineering & Computer Science (AREA)
  • Mechanical Engineering (AREA)
  • Materials Engineering (AREA)
  • Metallurgy (AREA)
  • Organic Chemistry (AREA)
  • Physics & Mathematics (AREA)
  • Thermal Sciences (AREA)
  • Crystallography & Structural Chemistry (AREA)
  • Heat Treatment Of Sheet Steel (AREA)
  • Heat Treatment Of Articles (AREA)

Abstract

このホットスタンプ成形体は、所定の化学組成を有し、旧オーステナイト粒の平均結晶粒径が１０μｍ以下であり、体心構造を持つ結晶粒における平均結晶方位差が５°以上である粒界のうち、＜０１１＞方向を回転軸として回転角が５７°～６３°となる粒界の長さと、回転角が４９°～５６°となる粒界の長さと、回転角が４°～１２°となる粒界の長さと、回転角が６４°～７２°となる粒界の長さとの合計の長さに対して、回転角が４°～１２°となる粒界の長さの割合が１５％以上である。

Description

ホットスタンプ成形体
　本発明は、強度が必要とされる自動車、構造物の構造部材および補強部材等に好適に使用されるホットスタンプ成形体に関する。
　本願は、２０１９年３月２５日に、日本に出願された特願２０１９－０５７１４５号に基づき優先権を主張し、その内容をここに援用する。
　近年、環境保護及び省資源化の観点から自動車車体の軽量化が求められている。そのため、自動車部材への高強度鋼板の適用が加速している。しかし、鋼板の高強度化に伴い成形性は劣化するので、高強度鋼板においては、複雑な形状の部材への成形性が課題となる。
　このような課題を解決するため、鋼板をオーステナイト域の高温まで加熱した後にプレス成形を実施するホットスタンプの適用が進められている。ホットスタンプは、プレス加工と同時に、金型内において焼入れ処理を実施するので、鋼板のＣ量に応じた強度を得ることができ、自動車部材への成形と強度確保とを両立する技術として注目されている。
　ホットスタンプ時のプレス焼入れにより製造された従来のホットスタンプ成形体は、板厚方向の全域が硬質組織（主にマルテンサイト）で形成されているために、変形能に乏しい。自動車部材においてさらに優れた耐衝突特性を得るためには、衝撃エネルギーの吸収能を高める必要があり、衝突時の変形モードを考慮すると、変形能の中でも特に曲げ性を高めることが必要である。
　特許文献１では、Ｍｎ含有量またはＣｒ、Ｍｏ、Ｃｕ、Ｎｉの少なくとも１種とＭｎとの合計の含有量を制御することにより、マルテンサイトの結晶粒径を微細化させて、高強度でありながら、耐衝突特性を高める技術が開示されている。
　特許文献２では、合金元素の選択により、旧オーステナイト粒の平均結晶粒径を細粒化させて、耐衝突特性を高める技術が開示されている。
日本国特開２０１０－０７０８０６号公報 日本国特開２０１４－０１５６３８号公報
Ａｃｔａ　Ｍａｔｅｒｉａｌｉａ、５８（２０１０）、６３９３－６４０３
　本発明は、従来技術の課題に鑑み、一般的なホットスタンプ成形体に所望される特性である高い硬度を有した上で、曲げ性に優れたホットスタンプ成形体を提供することを目的とする。
　本発明者らは上記課題を解決する方法について鋭意検討した。
　マルテンサイトを主体とするホットスタンプ成形体において曲げ性を向上させるためには、マルテンサイト中の転位の移動を促進させて、変形能を高めればよい。マルテンサイトは結晶粒が微細化されているため、粒界面積が大きく、粒内を移動した転位は粒界でせき止められるため、変形能が低くなることが特徴である。そこで、本発明者らは、粒界面積が大きくても、転位の移動を促進させるための方法について検討した。その結果、本発明者らは、マルテンサイトに含まれる４種類の粒界のうち、最も低角度である粒界の割合を増加させることにより、結晶粒間の転位の移動を容易にすることができ、ホットスタンプ成形体の曲げ性が向上することを見出した。具体的には、本発明者らは、マルテンサイト等の体心構造を持つ結晶粒における平均結晶方位差が５°以上である粒界のうち＜０１１＞方向を回転軸として回転角が５７°～６３°となる粒界の長さと、回転角が４９°～５６°となる粒界の長さと、回転角が４°～１２°となる粒界の長さと、回転角が６４°～７２°となる粒界の長さとの合計の長さに対して、回転角が４°～１２°となる粒界の長さの割合を１５％以上に制御することで、ホットスタンプ成形体の曲げ性が向上することを見出した。
　そこで本発明者らは、＜０１１＞方向を回転軸として回転角が４°～１２°となる粒界の長さの割合を増加させる方法について検討した。その結果、本発明者らは、鋼板に３．０質量％以上のＮｉを含有させ、マルテンサイト変態前のオーステナイトの平均結晶粒径を１０μｍ以下に制御にすることにより、マルテンサイト等の体心構造を持つ結晶粒における平均結晶方位差が５°以上である粒界のうち、＜０１１＞方向を回転軸として回転角が５７°～６３°となる粒界の長さと、回転角が４９°～５６°となる粒界の長さと、回転角が４°～１２°となる粒界の長さと、回転角が６４°～７２°となる粒界の長さとの合計の長さに対して、回転角が４°～１２°となる粒界の長さの割合を１５％以上に制御できることを見出した。
　Ｎｉはオーステナイト中に固溶することにより、オーステナイトの変形能を向上させる効果を持つ。オーステナイトからマルテンサイトへと変態する際には、結晶構造の変化により、オーステナイトには変態に伴う応力が負荷されるため、この応力を緩和するために有利な結晶粒界が生成する。回転角が大きい粒界である程、応力緩和の効果が大きいため、通常は、＜０１１＞方向を回転軸として回転角が６４°～７２°となる、最も高角度である粒界が優先的に生成する。本発明者らは、Ｎｉを含有させることによりオーステナイトの変形能を向上させることで、マルテンサイト変態に伴う応力の発生を緩和することができることを見出した。その結果、従来技術では生成が困難であった、＜０１１＞方向を回転軸として回転角が４°～１２°となる粒界を増加できることを見出した。また、詳細は後述するが、本発明者らは、ホットスタンプ用鋼板において亜粒界の生成割合を増加させ、且つホットスタンプ時の加熱工程において急速で加熱することにより、旧オーステナイト粒の平均結晶粒径を１０μｍ以下に制御することができることを見出した。その結果、本発明者らは、オーステナイトの粒界面積が増加するため、結晶粒間の変形（ずれ）が容易になり、マルテンサイト変態に伴って発生する応力を緩和する効果を高めることができることを見出した。
　本発明者らは、旧オーステナイト粒を細粒化する方法について検討した。鋼板にＮｉを３．０質量％以上含有させることにより、オーステナイト中の転位の移動が容易になるため、オーステナイト粒は粗大化し易くなる。そのため、Ｎｉ含有鋼において、微細な旧オーステナイト粒を得るためには、オーステナイトへの変態温度を高温化させることにより、変態の開始を遅延させることが有効である。オーステナイトへの変態温度を高温化させるためには、炭素濃度が低い粒界をオーステナイトの逆変態サイトとして活用することが有効である。
　発明者らは、ホットスタンプ用鋼板において、炭素濃度が低い粒界を生成させて微細な旧オーステナイト粒を得る方法について検討した。その結果、本発明者らは、Ｎｉを含有させた鋼板を所定の条件で熱間圧延することによって、グラニュラーベイナイトと呼ばれる金属組織を生成させることが可能であること、並びに、このグラニュラーベイナイトには大傾角粒界と亜粒界とが含まれ、大傾角粒界には高濃度の炭素が濃化していることおよび亜粒界では炭素の偏析が抑制されることを見出した。
　大傾角粒界と亜粒界とを含むグラニュラーベイナイトは、次の２つの段階を経て生成する金属組織である。第１段階では、オーステナイトからベイニティックフェライトへの変態が起こる。第２段階では、ベイニティックフェライト間の粒界が回復して亜粒界となり、グラニュラーベイナイトとなる。
　第一段階として、熱間圧延工程において、８００℃以上の温度で熱間圧延を終了し、５００℃以上、７７０℃以下の温度域で巻取る。所望量のグラニュラーベイナイトを得るためには、変態前のオーステナイトの再結晶率、すなわち転位密度を制御することが重要である。オーステナイトの再結晶が促進され過ぎると、オーステナイト中の転位密度が減少してしまい、所望量のグラニュラーベイナイトを得ることができない。一方、再結晶が不十分であっても、オーステナイト中の転位密度が増加し過ぎて、グラニュラーベイナイトへの変態が起こらなくなる。本発明者らが鋭意検討した結果、本発明者らは、熱間圧延終了温度が８００℃以上であれば、オーステナイトの再結晶が適度に促進され、結果として、グラニュラーベイナイトへの変態が起こりやすい転位密度に制御できることを見出した。次に、５００℃以上、７７０℃以下の温度域で巻取ることにより、オーステナイトからベイニティックフェライトへと変態させる。
　第二段階として、巻取り中の熱延鋼板の６５０℃から４００℃までの温度域における平均冷却速度を５０℃／ｓ以下に制御する。６５０℃から４００℃までの温度域で５０℃／ｓ以下の平均冷却速度で冷却することにより、ベイニティックフェライト間の粒界が回復して亜粒界が形成されることで、グラニュラーベイナイトを得ることができる。これにより、熱間圧延工程において、グラニュラーベイナイトを生成させることができる。一方、上記温度域における平均冷却速度が５０℃／ｓを超えると、粒界が回復して亜粒界を形成できない。巻取り中の冷却において、初期のベイニティックフェライトは、平均結晶方位差が５°以上である粒界を持つが、Ｆｅが拡散可能な温度域で平均冷却速度が５０℃／ｓ以下の緩冷却を行うことにより、ベイニティックフェライトの粒界近傍において転位の回復が起こり、平均結晶方位差が０．４°以上、３．０°以下となる亜粒界が生成される。
　転位の回復が起こる際、鋼中のＣは、亜粒界よりも周囲の大傾角粒界へと拡散するため、亜粒界における炭素の偏析を低減させることが可能である。Ｎｉを３．０質量％以上含有させることにより、転位の移動度が上昇して転位の回復が促進されて、亜粒界の生成量が増加するため、平均結晶方位差が０．４°以上、３．０°以下の粒界の長さと平均結晶方位差が３．０°超の粒界の長さの合計に対して、平均結晶方位差が０．４°以上、３．０°以下の粒界の長さの割合が６０％以上となり、ホットスタンプ加熱時にオーステナイトの逆変態サイトの数を増加させることができ、旧オーステナイト粒の細粒化に寄与する。
　本発明は上記の知見に基づき完成されたものであり、その要旨は以下の通りである。
［１］本発明の一態様に係るホットスタンプ成形体は、化学組成が、質量％で、
Ｃ：０．１５％以上、０．７０％未満、
Ｓｉ：０．０１０％以上、０．５０％未満、
Ｍｎ：０．０１０％以上、３．００％未満、
ｓｏｌ．Ａｌ：０．０００２％以上、３．０００％以下、
Ｎｉ：３．０％以上、１５．０％未満、
Ｐ：０．１００％以下、
Ｓ：０．１０００％以下、
Ｎ：０．０１００％以下、
Ｎｂ：０％以上、０．１５０％以下、
Ｔｉ：０％以上、０．１５０％以下、
Ｍｏ：０％以上、１．０００％以下、
Ｃｒ：０％以上、１．０００％以下、
Ｂ：０％以上、０．０１００％以下、
Ｖ：０％以上、１．００００％以下、
Ｃｕ：０％以上、１．００００％以下、
Ｓｎ：０％以上、１．０００％以下、
Ｗ：０％以上、１．０００％以下、
Ｃａ：０％以上、０．０１０％以下、および
ＲＥＭ：０％以上、０．３００％以下を含有し、
残部がＦｅ及び不純物からなり、
　旧オーステナイト粒の平均結晶粒径が１０μｍ以下であり、
　体心構造を持つ結晶粒における平均結晶方位差が５°以上である粒界のうち、＜０１１＞方向を回転軸として回転角が５７°～６３°となる粒界の長さと、回転角が４９°～５６°となる粒界の長さと、回転角が４°～１２°となる粒界の長さと、回転角が６４°～７２°となる粒界の長さとの合計の長さに対して、前記回転角が４°～１２°となる粒界の長さの割合が１５％以上であることを特徴とする。
［２］上記［１］に記載のホットスタンプ成形体は、前記化学組成が、質量％で、
Ｎｂ：０．０１０％以上、０．１５０％以下、
Ｔｉ：０．０１０％以上、０．１５０％以下、
Ｍｏ：０．００５％以上、１．０００％以下、
Ｃｒ：０．００５％以上、１．０００％以下、
Ｂ：０．０００５％以上、０．０１００％以下、
Ｖ：０．０００５％以上、１．００００％以下、
Ｃｕ：０．００１０％以上、１．００００％以下、
Ｓｎ：０．００１％以上、１．０００％以下、
Ｗ：０．００１％以上、１．０００％以下、
Ｃａ：０．００１％以上、０．０１０％以下、および
ＲＥＭ：０．００１％以上、０．３００％以下
からなる群のうち１種又は２種以上を含有してもよい。
［３］上記［１］または［２］に記載のホットスタンプ成形体は、表面にめっき層を備えてもよい。
［４］上記［１］～［３］のいずれか一項に記載のホットスタンプ成形体は、一部に軟化領域を有してもよい。
　本発明に係る上記態様によれば、高硬度であり、且つ曲げ性に優れたホットスタンプ成形体を提供することができる。
　以下、本発明の好適な実施形態について詳細に説明する。ただし、本発明は本実施形態に開示の構成のみに制限されることなく、本発明の趣旨を逸脱しない範囲で種々の変更が可能である。以下に記載する数値限定範囲には、下限値および上限値がその範囲に含まれる。「超」、「未満」と示す数値には、その値が数値範囲に含まれない。化学組成についての％は全て質量％を示す。まず、本実施形態に係るホットスタンプ成形体の化学組成の限定理由について説明する。
　本実施形態に係るホットスタンプ成形体は、化学組成が、質量％で、Ｃ：０．１５％以上、０．７０％未満、Ｓｉ：０．０１０％以上、０．５０％未満、Ｍｎ：０．０１０％以上、３．００％未満、ｓｏｌ．Ａｌ：０．０００２％以上、３．０００％以下、Ｎｉ：３．０％以上、１５．０％未満、Ｐ：０．１００％以下、Ｓ：０．１０００％以下、Ｎ：０．０１００％以下、並びに、残部：Ｆｅ及び不純物を含む。以下、各元素について詳細に説明する。
「Ｃ：０．１５％以上、０．７０％未満」
　Ｃは、ホットスタンプ成形体において、自動車部材等に所望される硬度を得るために重要な元素である。Ｃ含有量が０．１５％未満では、マルテンサイトが軟らかく、所望の硬度を得ることが困難である。そのため、Ｃ含有量は０．１５％以上とする。Ｃ含有量は、好ましくは０．３０％以上である。一方、Ｃ含有量が０．７０％以上では、鋼中に粗大な炭化物が生成し、ホットスタンプ成形体の靭性が低下するので、Ｃ含有量は０．７０％未満とする。Ｃ含有量は、好ましくは０．５０％以下である。
「Ｓｉ：０．０１０％以上、０．５０％未満」
　Ｓｉは、ホットスタンプ成形体の変形能を高めて靭性の向上に寄与する元素である。Ｓｉ含有量が０．０１０％未満では変形能が乏しく、ホットスタンプ成形体の靭性が劣化する。そのため、Ｓｉ含有量は０．０１０％以上とする。Ｓｉ含有量を０．５０％以上としても上記効果が飽和するため、Ｓｉ含有量は０．５０％未満とする。
「Ｍｎ：０．０１０％以上、３．００％未満」
　Ｍｎは、固溶強化によってホットスタンプ成形体の硬度の向上に寄与する元素である。Ｍｎ含有量が０．０１０％未満では固溶強化能が乏しく、マルテンサイトが軟らかくなり、自動車部材等に所望される硬度を得ることが困難となる。そのため、Ｍｎ含有量は０．０１０％以上とする。Ｍｎ含有量は、好ましくは０．７０％以上である。一方、Ｍｎ含有量を３．００％以上とすると、マルテンサイトが脆くなりホットスタンプ成形体の靭性が損なわれるため、Ｍｎ含有量は３．００％未満とする。
「ｓｏｌ．Ａｌ：０．０００２％以上、３．０００％以下」
　Ａｌは、溶鋼を脱酸して鋼を健全化する（鋼にブローホールなどの欠陥が生じることを抑制する）作用を有する元素である。ｓｏｌ．Ａｌ含有量が０．０００２％未満では、脱酸が十分でないので、ｓｏｌ．Ａｌ含有量は０．０００２％以上とする。ｓｏｌ．Ａｌ含有量は、好ましくは０．００１％以上である。一方、ｓｏｌ．Ａｌ含有量を３．０００％超とすると、粗大な酸化物が生成してホットスタンプ成形体の靭性が損なわれるため、ｓｏｌ．Ａｌ含有量は３．０００％以下とする。
　なお、本実施形態においてｓｏｌ．Ａｌとは、酸可溶性Ａｌを意味し、固溶状態で鋼中に存在する固溶Ａｌのことを示す。
「Ｎｉ：３．０％以上、１５．０％未満」
　Ｎｉは、旧オーステナイト粒を細粒化する効果を持つ元素であるとともに、熱間圧延工程において所望量のグラニュラーベイナイトを得るために必要な元素でもある。Ｎｉ含有量が３．０％未満では上記効果が得られないので、Ｎｉ含有量は３．０％以上とする。低温での衝撃エネルギーの吸収能を更に高めるために、Ｎｉ含有量は、５．０％以上が好ましい。一方、Ｎｉ含有量が１５．０％以上であると、マルテンサイトが脆くなりホットスタンプ成形体の靭性が損なわれるため、Ｎｉ含有量は１５．０％未満とする。Ｎｉ含有量は、好ましくは１２．０％未満である。
「Ｐ：０．１００％以下」
　Ｐは、粒界に偏析し、粒界の強度を低減する元素である。Ｐ含有量が０．１００％を超えると、粒界の強度が著しく低下し、ホットスタンプ成形体の曲げ性が低下するので、Ｐ含有量は０．１００％以下とする。Ｐ含有量は、好ましくは０．０５０％以下である。Ｐ含有量の下限は特に限定しないが、０．０００１％未満に低減すると、脱Ｐコストが大幅に上昇し、経済的に好ましくないため、実用鋼板上、０．０００１％が実質的な下限である。
「Ｓ：０．１０００％以下」
　Ｓは、鋼中に介在物を形成する元素である。Ｓ含有量が０．１０００％を超えると、鋼中に介在物が生成してホットスタンプ成形体の曲げ性が低下するので、Ｓ含有量は０．１０００％以下とする。Ｓ含有量は、好ましくは０．００５０％以下である。Ｓ含有量の下限は特に限定しないが、０．００１５％未満に低減すると、脱Ｓコストが大幅に上昇し、経済的に好ましくないため、実用鋼板上、０．００１５％が実質的な下限である。
「Ｎ：０．０１００％以下」
　Ｎは、不純物元素であり、窒化物を形成してホットスタンプ成形体の曲げ性を低下させる元素である。Ｎ含有量が０．０１００％を超えると、鋼中に粗大な窒化物が生成し、ホットスタンプ成形体の曲げ性が著しく低下するので、Ｎ含有量は０．０１００％以下とする。Ｎ含有量は、好ましくは０．００７５％以下である。Ｎ含有量の下限は特に限定しないが、０．０００１％未満に低減すると、脱Ｎコストが大幅に上昇し、経済的に好ましくないため、実用鋼板上、０．０００１％が実質的な下限である。
　本実施形態に係るホットスタンプ成形体の化学組成の残部は、Ｆｅ及び不純物である。不純物としては、鋼原料もしくはスクラップからおよび／または製鋼過程で不可避的に混入し、本実施形態に係るホットスタンプ成形体の特性を阻害しない範囲で許容される元素が例示される。
　本実施形態に係るホットスタンプ成形体は、任意元素として、以下の元素を含有してもよい。以下の任意元素を含有しない場合の含有量は０％である。
「Ｎｂ：０％以上、０．１５０％以下」
　Ｎｂは、固溶強化によってホットスタンプ成形体の硬度の向上に寄与する元素であるため、必要に応じて含有させても良い。Ｎｂを含有させる場合、０．０１０％未満ではＮｂ含有による十分な効果が得られないので、０．０１０％以上含有させることが好ましい。Ｎｂ含有量は、より好ましくは０．０３５％以上である。一方、Ｎｂ含有量を０．１５０％超としても上記効果は飽和するので、Ｎｂ含有量は０．１５０％以下とする。Ｎｂ含有量は、好ましくは０．１２０％以下である。
「Ｔｉ：０％以上、０．１５０％以下」
　Ｔｉは、固溶強化によりホットスタンプ成形体の硬度の向上に寄与する元素であるため、必要に応じて含有させても良い。Ｔｉを含有させる場合、０．０１０％未満ではＴｉ含有による十分な効果が得られないので、Ｔｉ含有量は０．０１０％以上とすることが好ましい。Ｔｉ含有量は、より好ましくは０．０２０％以上である。一方、Ｔｉ含有量を０．１５０％超としても上記効果は飽和するので、Ｔｉ含有量は０．１５０％以下とする。Ｔｉ含有量は、好ましくは０．１２０％以下である。
「Ｍｏ：０％以上、１．０００％以下」
　Ｍｏは、固溶強化によりホットスタンプ成形体の硬度の向上に寄与する元素であるため、必要に応じて含有させても良い。Ｍｏを含有させる場合、０．００５％未満ではＭｏ含有による十分な効果が得られないので、Ｍｏ含有量は０．００５％以上とすることが好ましい。Ｍｏ含有量は、より好ましくは０．０１０％以上である。一方、Ｍｏ含有量を１．０００％超としても上記効果は飽和するため、Ｍｏ含有量は１．０００％以下とする。Ｍｏ含有量は、好ましくは０．８００％以下である。
「Ｃｒ：０％以上、１．０００％以下」
　Ｃｒは、固溶強化によりホットスタンプ成形体の硬度の向上に寄与する元素であるため、必要に応じて含有させても良い。Ｃｒを含有させる場合、Ｃｒ含有量が０．００５％未満ではＣｒ含有による十分な効果が得られないので、Ｃｒ含有量は０．００５％以上とすることが好ましい。Ｃｒ含有量は、より好ましくは０．０１０％以上である。一方、Ｃｒ含有量を１．０００％超としても上記効果は飽和するため、Ｃｒ含有量は１．０００％以下とする。Ｃｒ含有量は、好ましくは０．８００％以下である。
「Ｂ：０％以上、０．０１００％以下」
　Ｂは、粒界に偏析して粒界の強度を向上させる元素であるため、必要に応じて含有させても良い。Ｂを含有させる場合、Ｂ含有量が０．０００５％未満ではＢ含有による十分な効果が得られないので、Ｂ含有量は０．０００５％以上とすることが好ましい。Ｂ含有量は、より好ましくは０．００１０％以上である。一方、Ｂ含有量を０．０１００％超としても上記効果は飽和するため、Ｂ含有量は０．０１００％以下とする。Ｂ含有量は、好ましくは０．００７５％以下である。
「Ｖ：０％以上、１．００００％以下」
　Ｖは、固溶強化によりホットスタンプ成形体の硬度の向上に寄与する元素であるため、必要に応じて含有させても良い。Ｖを含有させる場合、Ｖ含有量が０．０００５％未満では、Ｖ含有による十分な効果が得られないので、Ｖ含有量は０．０００５％以上とすることが好ましい。Ｖ含有量は、より好ましくは０．０１００％以上である。一方、Ｖ含有量を１．００００％超としても上記効果は飽和するため、Ｖ含有量は１．００００％以下とする。Ｖ含有量は、好ましくは０．８０００％以下である。
「Ｃｕ：０％以上、１．００００％以下」
　Ｃｕは、固溶強化によりホットスタンプ成形体の硬度の向上に寄与する元素であるため、必要に応じて含有させても良い。Ｃｕを含有させる場合、Ｃｕ含有量が０．００１０％未満ではＣｕ含有による十分な効果が得られないので、Ｃｕ含有量は０．００１０％以上とすることが好ましい。Ｃｕ含有量は、より好ましくは０．０１００％以上である。一方、Ｃｕ含有量を１．００００％超としても上記効果は飽和するため、Ｃｕ含有量は１．００００％以下とする。Ｃｕ含有量は、好ましくは０．８０００％以下である。
「Ｓｎ：０％以上、１．０００％以下」
　Ｓｎは、溶鋼を脱酸して鋼を健全化する作用を持つ元素であるため、１．０００％を上限として含有させてもよい。上記効果を確実に発揮させるためには、Ｓｎ含有量を０．００１％以上とすることが好ましい。
「Ｗ：０％以上、１．０００％以下」
　Ｗは、溶鋼を脱酸して鋼を健全化する作用を持つ元素であるため、１．０００％を上限として含有させてもよい。上記効果を確実に発揮させるためには、Ｗ含有量を０．００１％以上とすることが好ましい。
「Ｃａ：０％以上、０．０１０％以下」
　Ｃａは、溶鋼を脱酸して鋼を健全化する作用を持つ元素であるため、０．０１０％を上限として含有させてもよい。上記効果を確実に発揮させるためには、Ｃａ含有量を０．００１％以上とすることが好ましい。
「ＲＥＭ：０％以上、０．３００％以下」
　ＲＥＭは、溶鋼を脱酸して鋼を健全化する作用を持つ元素であるため、０．３００％を上限として含有させてもよい。上記効果を確実に発揮させるためには、ＲＥＭ含有量を０．００１％以上とすることが好ましい。
　なお、本実施形態においてＲＥＭは、Ｓｃ、Ｙおよびランタノイドからなる合計１７元素の総称であり、ＲＥＭの含有量は上記元素の合計量を意味する。ＲＥＭは、ミッシュメタルにより含有させる場合が多いが、ＬａおよびＣｅの他にランタノイド系列の元素を複合で含有させる場合がある。ＬａおよびＣｅの他にランタノイド系列の元素を複合で含有させる場合であっても、本実施形態に係るホットスタンプ成形体は、その効果を発揮することができる。また、金属ＬａやＣｅなどの金属ＲＥＭを含有させても、本実施形態に係るホットスタンプ成形体は、その効果を発揮することができる。
　上述したホットスタンプ成形体の化学組成は、一般的な分析方法によって測定すればよい。例えば、ＩＣＰ－ＡＥＳ（Ｉｎｄｕｃｔｉｖｅｌｙ　Ｃｏｕｐｌｅｄ　Ｐｌａｓｍａ－Ａｔｏｍｉｃ　Ｅｍｉｓｓｉｏｎ　Ｓｐｅｃｔｒｏｍｅｔｒｙ）を用いて測定すればよい。なお、ＣおよびＳは燃焼－赤外線吸収法を用い、Ｎは不活性ガス融解－熱伝導度法を用いて測定すればよい。ｓｏｌ．Ａｌは、試料を酸で加熱分解した後の溶解液を用いてＩＣＰ－ＡＥＳによって測定すればよい。ホットスタンプ成形体が表面にめっき層を備える場合は、機械研削により表面のめっき層を除去してから、化学組成の分析を行えばよい。
　次に、本実施形態に係るホットスタンプ成形体およびこれに適用されるホットスタンプ用鋼板の金属組織について説明する。まず、本実施形態に係るホットスタンプ成形体に適用されるホットスタンプ用鋼板の金属組織について説明する。
［ホットスタンプ用鋼板］
「平均結晶方位差が５°以上の結晶粒界で囲まれた結晶粒の内部に、平均結晶方位差が０．４°以上、３．０°以下である亜結晶粒（グラニュラーベイナイト）を面積率で１０％以上含む」
　ホットスタンプ用鋼板は、グラニュラーベイナイト（平均結晶方位差が５°以上の結晶粒界で囲まれた結晶粒の内部に存在する、平均結晶方位差が０．４°以上、３．０°以下である亜結晶粒）を面積率で１０％以上含む必要がある。熱間圧延工程で生成したグラニュラーベイナイトは、（必要に応じて冷間圧延および）所定の熱処理工程を経てオーステナイトへと変態し、最終的に、ホットスタンプ成形体において所望の金属組織を得ることができる。本発明者らが鋭意研究した結果、グラニュラーベイナイトが面積率で１０％未満であると、ホットスタンプ成形体において所望の金属組織が得られないことを知見した。そのため、本実施形態に係るホットスタンプ成形体に適用されるホットスタンプ用鋼板では、グラニュラーベイナイトの面積率を１０％以上とする。好ましくは、面積率で１５％以上、２０％以上、２５％以上、３０％以上である。上限は特に限定されないが、グラニュラーベイナイトの面積率は９５％未満としてもよい。
　金属組織の残部は特に限定されないが、通常は、フェライト、上部ベイナイト、下部ベイナイト、マルテンサイト、焼き戻しマルテンサイト、残留オーステナイトの他、鉄系炭化物および合金炭化物の１種または２種以上である。本実施形態に係るホットスタンプ成形体に適用されるホットスタンプ用鋼板では、これらの金属組織が５％超、９０％以下含まれていてもよい。
　次に、グラニュラーベイナイトの面積率の測定方法について説明する。
　ホットスタンプ用鋼板の端面から５０ｍｍ以上離れた位置から、表面に垂直な断面（板厚断面）が観察できるようにサンプルを切り出す。サンプルは、測定装置にもよるが、圧延方向に１０ｍｍ程度観察できる大きさとする。切り出したサンプルについて、板厚１／２位置を、０．２μｍの測定間隔でＥＢＳＤ解析して結晶方位情報を得る。ここで、ＥＢＳＤ解析は、サーマル電界放射型走査電子顕微鏡（ＪＥＯＬ製ＪＳＭ－７００１Ｆ）とＥＢＳＤ検出器（ＴＳＬ製ＤＶＣ５型検出器）とで構成された装置を用いて、２００～３００点／秒の解析速度で実施する。
　グラニュラーベイナイトの面積率は、例えば、ＥＢＳＤ解析装置に付属のソフトウェア「ＯＩＭ　Ａｎａｌｙｓｉｓ（登録商標）」に搭載された「Ｇｒａｉｎ　Ａｖｅｒａｇｅ
　Ｍｉｓｏｒｉｅｎｔａｔｉｏｎ」機能を用いれば、簡便に算出することが可能である。この機能では、体心構造を持つ結晶粒について、隣接する測定点間の方位差を算出した後、結晶粒内の全ての測定点について平均値を求めることが可能である。得られた結晶方位情報に対して、平均結晶方位差が５°以上の粒界で囲まれた領域を結晶粒と定義し、「Ｇｒａｉｎ　Ａｖｅｒａｇｅ　Ｍｉｓｏｒｉｅｎｔａｔｉｏｎ」機能により、結晶粒内の平均結晶方位差が０．４°以上、３．０°以下である領域（亜粒界）の面積率を算出することで、グラニュラーベイナイトの面積率を得ることができる。
「平均結晶方位差が０．４°以上、３．０°以下である粒界の長さおよび平均結晶方位差が３．０°超の粒界の長さの合計の長さに対する、前記平均結晶方位差が０．４°以上、３．０°以下の前記粒界の長さの割合が６０％以上」
　本実施形態に係るホットスタンプ成形体に適用されるホットスタンプ用鋼板では、平均結晶方位差が０．４°以上、３．０°以下である粒界の長さおよび平均結晶方位差が３．０°超の粒界の長さの合計の長さに対して、平均結晶方位差が０．４°以上、３．０°以下の粒界の長さの割合が６０％以上である。平均結晶方位差が０．４°以上、３．０°以下である粒界の長さおよび平均結晶方位差が３．０°超の粒界の長さの合計の長さに対して、平均結晶方位差が０．４°以上、３．０°以下の粒界の長さの割合が６０％未満であると、ホットスタンプ成形体において所望の金属組織が得られない。上記粒界の長さの割合は、好ましくは、７０％以上、または８０％以上である。上限は特に限定されないが、９５％未満としてもよい。
　次に、平均結晶方位差が０．４°以上、３．０°以下である粒界の長さおよび平均結晶方位差が３．０°超の粒界の長さの合計の長さに対する、平均結晶方位差が０．４°以上、３．０°以下の粒界の長さの割合の測定方法について説明する。
　まず、ホットスタンプ用鋼板の端面から５０ｍｍ以上離れた位置から、表面に垂直な断面（板厚断面）が観察できるようにサンプルを切り出す。サンプルは、測定装置にもよるが、圧延方向に１０ｍｍ程度観察できる大きさとする。切り出したサンプルの断面を＃６００から＃１５００の炭化珪素ペーパーを使用して研磨した後、粒度１～６μｍのダイヤモンドパウダーをアルコール等の希釈液および純水に分散させた液体を使用して鏡面に仕上げる。次に、室温においてアルカリ性溶液を含まないコロイダルシリカを用いて８分間研磨し、サンプルの表層に導入されたひずみを除去する。サンプル断面の長手方向の任意の位置において、長さ５０μｍ、鋼板の表面から深さ５０μｍまでの領域を、０．１μｍの測定間隔で電子後方散乱回折法により測定して結晶方位情報を得る。測定には、サーマル電界放射型走査電子顕微鏡（ＪＥＯＬ製ＪＳＭ－７００１Ｆ）とＥＢＳＤ検出器（ＴＳＬ製ＤＶＣ５型検出器）とで構成された装置を用いる。この際、装置内の真空度は９．６×１０－５Ｐａ以下、加速電圧は１５ｋＶ、照射電流レベルは１３、電子線の照射時間は０．０１秒／点とする。得られた結晶方位情報をＥＢＳＤ解析装置に付属のソフトウェア「ＯＩＭ　Ａｎａｌｙｓｉｓ（登録商標）」に搭載された「Ｉｍａｇｅ　Ｑｕａｌｉｔｙ」機能を用いて、平均結晶方位差が０．４°以上、３．０°以下の粒界の長さと、平均結晶方位差が３．０°超の粒界の長さの合計の長さに対する、平均結晶方位差が０．４°以上、３．０°以下の粒界の長さの割合を算出する。この機能では、体心構造を持つ結晶粒の粒界について、任意の回転角を持つ粒界の合計の長さを算出することができる。測定領域に含まれる全ての結晶粒について、これらの粒界の合計の長さを算出し、平均結晶方位差が０．４°以上、３．０°以下の粒界の長さおよび平均結晶方位差が３．０°超の粒界の長さの合計の長さに対する、平均結晶方位差が０．４°以上、３．０°以下の粒界の長さの割合を算出する。
　また、本実施形態に係るホットスタンプ成形体に適用するホットスタンプ用鋼板の板厚は特に限定しないが、車体軽量化等の観点から、０．５～３．５ｍｍとすることが好ましい。
　次に、本実施形態に係るホットスタンプ成形体の金属組織について説明する。
「旧オーステナイト粒の平均結晶粒径：１０μｍ以下」
　マルテンサイト変態前のオーステナイトの平均結晶粒径を１０μｍ以下とすると、マルテンサイト変態後において、マルテンサイト等の体心構造を持つ結晶粒における平均結晶方位差が５°以上である粒界のうち、＜０１１＞方向を回転軸として回転角が５７°～６３°となる粒界の長さと、回転角が４９°～５６°となる粒界の長さと、回転角が４°～１２°となる粒界の長さと、回転角が６４°～７２°となる粒界の長さとの合計の長さに対して、回転角が４°～１２°となる粒界の長さの割合を１５％以上に制御することができる。その結果、ホットスタンプ成形体の曲げ性を向上することができる。そのため、本実施形態に係るホットスタンプ成形体では、旧オーステナイト粒の平均結晶粒径を１０μｍ以下とする。旧オーステナイト粒の平均結晶粒径は、好ましくは８μｍ以下である。下限は特に限定しないが、通常の実操業上で実現できる旧オーステナイト粒の平均結晶粒径は２μｍ以上であるため、旧オーステナイト粒の平均結晶粒径の下限は２μｍとしてもよい。
「体心構造を持つ結晶粒における平均結晶方位差が５°以上である粒界のうち、＜０１１＞方向を回転軸として回転角が５７°～６３°となる粒界の長さと、回転角が４９°～５６°となる粒界の長さと、回転角が４°～１２°となる粒界の長さと、回転角が６４°～７２°となる粒界の長さとの合計の長さに対して、回転角が４°～１２°となる粒界の長さの割合が１５％以上」
　体心構造を持つ結晶粒における平均結晶方位差が５°以上である粒界のうち、＜０１１＞方向を回転軸として回転角が５７°～６３°となる粒界の長さと、回転角が４９°～５６°となる粒界の長さと、回転角が４°～１２°となる粒界の長さと、回転角が６４°～７２°となる粒界の長さとの合計の長さに対して、回転角が４°～１２°となる粒界の長さの割合が１５％未満であると、ホットスタンプ成形体の曲げ性を向上することができない。そのため、本実施形態に係るホットスタンプ成形体では、体心構造を持つ結晶粒における平均結晶方位差が５°以上である粒界のうち、＜０１１＞方向を回転軸として回転角が５７°～６３°となる粒界の長さと、回転角が４９°～５６°となる粒界の長さと、回転角が４°～１２°となる粒界の長さと、回転角が６４°～７２°となる粒界の長さとの合計の長さに対して、回転角が４°～１２°となる粒界の長さの割合を１５％以上とする。回転角が４°～１２°となる粒界の長さの割合は、２０％以上とすることが好ましい。回転角が４°～１２°となる粒界の長さの割合の上限は、粒界強化による強度確保の観点から５０％としてもよい。
　本実施形態に係るホットスタンプ成形体の金属組織は、マルテンサイト、焼き戻しマルテンサイト、上部ベイナイト、下部ベイナイトのように体心構造を持つ結晶粒が主体であればよい。体心構造とは、結晶構造が体心立方構造、体心正方構造等のものを総称した用語である。なお、結晶粒が「主体である」とは、金属組織においてその結晶粒が面積率で８０％以上であることをいう。残部組織は、２０％以下のパーライト、フェライトの１種または２種以上である。
　次に、旧オーステナイト粒の平均結晶粒径の測定方法について説明する。ホットスタンプ成形体の端面から５０ｍｍ以上離れた位置（この位置から採取できない場合は、端部を除いた任意の位置）から、表面に垂直な断面（板厚断面）が観察できるようにサンプルを切り出す。サンプルは、測定装置にもよるが、圧延方向に１０ｍｍ程度観察できる大きさとする。切り出したサンプルについて、板厚１／２位置を、０．１μｍの測定間隔でＥＢＳＤ解析して結晶方位情報を得る。ここでＥＢＳＤ解析は、サーマル電界放射型走査電子顕微鏡（ＪＥＯＬ製ＪＳＭ－７００１Ｆ）とＥＢＳＤ検出器（ＴＳＬ製ＤＶＣ５型検出器）とで構成された装置を用い、２００～３００点／秒の解析速度で実施する。得られた結晶方位情報を用いて、一般的な旧オーステナイト粒と変態後の体心構造を持つ結晶粒との結晶方位関係から、旧オーステナイト粒の結晶方位を計算し、旧オーステナイト粒の平均結晶粒径を算出すればよい。旧オーステナイト粒の結晶方位を計算する方法は特に限定しないが、例えば、非特許文献１に記載の方法で旧オーステナイト粒の結晶方位マップを作成し、作成した結晶方位マップから、切片法により旧オーステナイト粒の平均結晶粒径を算出すればよい。
　体心構造を持つ結晶粒における平均結晶方位差が５°以上である粒界のうち、＜０１１＞方向を回転軸として回転角が５７°～６３°となる粒界の長さと、回転角が４９°～５６°となる粒界の長さと、回転角が４°～１２°となる粒界の長さと、回転角が６４°～７２°となる粒界の長さとの合計の長さに対して、回転角が４°～１２°となる粒界の長さの割合は以下の方法により得る。
　ホットスタンプ成形体の端面から５０ｍｍ以上離れた位置（この位置から採取できない場合は、端部を除いた任意の位置）から、表面に垂直な断面（板厚断面）が観察できるようにサンプルを切り出す。サンプルは、測定装置にもよるが、圧延方向に１０ｍｍ程度観察できる長さとする。切り出したサンプルについて、板厚１／２位置を、０．１μｍの測定間隔でＥＢＳＤ解析して結晶方位情報を得る。ここでＥＢＳＤ解析は、サーマル電界放射型走査電子顕微鏡（ＪＥＯＬ製ＪＳＭ－７００１Ｆ）とＥＢＳＤ検出器（ＴＳＬ製ＤＶＣ５型検出器）とで構成された装置を用い、２００～３００点／秒の解析速度で実施する。
　次に、得られた結晶方位情報に対して、体心構造を持つ結晶粒における平均結晶方位差が５°以上である粒界のうち、＜０１１＞方向を回転軸として回転角が５７°～６３°となる粒界の長さと、回転角が４９°～５６°となる粒界の長さと、回転角が４°～１２°となる粒界の長さと、回転角が６４°～７２°となる粒界の長さを算出し、それぞれの粒界の長さを合計した値に対して、回転角が４°～１２°となる粒界の長さの割合を算出する。これにより、体心構造を持つ結晶粒における平均結晶方位差が５°以上である粒界のうち、＜０１１＞方向を回転軸として回転角が５７°～６３°となる粒界の長さと、回転角が４９°～５６°となる粒界の長さと、回転角が４°～１２°となる粒界の長さと、回転角が６４°～７２°となる粒界の長さの合計に対して、回転角が４°～１２°となる粒界の長さの割合を得る。
　上記の結晶粒界の長さは、例えば、ＥＢＳＤ解析装置に付属のソフトウェア「ＯＩＭ　Ａｎａｌｙｓｉｓ（登録商標）」に搭載された「Ｉｎｖｅｒｓｅ　Ｐｏｌｅ　Ｆｉｇｕｒｅ　Ｍａｐ」および「Ａｘｉｓ　Ａｎｇｌｅ」機能を用いれば、簡便に算出することが可能である。これらの機能では、体心構造を持つ結晶粒の粒界について、任意の方向を回転軸として、特定の回転角を指定することにより、当該粒界の合計の長さを算出することができる。測定領域に含まれる全ての結晶粒について上記解析を実施し、＜０１１＞方向を回転軸として、前述の４種類の粒界の長さを算出すればよい。
「めっき層」
　本実施形態では、ホットスタンプ成形体の表面に、耐食性の向上等を目的として、めっき層が形成されていてもよい。めっき層は、電気めっき層及び溶融めっき層のいずれでもよい。電気めっき層は、例えば、電気亜鉛めっき層、電気Ｚｎ－Ｎｉ合金めっき層等を含む。溶融めっき層は、例えば、溶融亜鉛めっき層、合金化溶融亜鉛めっき層、溶融アルミニウムめっき層、溶融Ｚｎ－Ａｌ合金めっき層、溶融Ｚｎ－Ａｌ－Ｍｇ合金めっき層、溶融Ｚｎ－Ａｌ－Ｍｇ－Ｓｉ合金めっき層等を含む。めっき層の付着量は、特に制限されず一般的な付着量でよい。
「軟化領域」
　本実施形態に係るホットスタンプ成形体は、一部に軟化領域が形成されていてもよい。軟化領域では溶接性が向上する。例えば、ホットスタンプ成形体の端部を軟化した後にスポット溶接を行えば、軟化した端部とその端部のうちのスポット溶接部との強度差を小さくすることができるため、両者の界面からの破壊を抑制することができる。また、例えば、自動車の高強度部材にホットスタンプ成形体を適用する場合、高強度部材の一部に軟化領域を設けることで、衝突時における当該高強度部材の破壊、変形モードを制御することができる。軟化領域を形成させるためには、例えば、ホットスタンプ用鋼板をホットスタンプ成形体に成形した後に、レーザー照射により、ホットスタンプ成形体の一部の強度を低下させればよい。なお、レーザー照射は軟化手段である熱処理の一例であり、軟化手段は特に限定されない。他の手段として、例えば、ホットスタンプ成形体の一部を焼き戻すことにより、軟化領域を形成してもよい。
　次に、本実施形態に係るホットスタンプ成形体を得るための好適な製造方法について説明する。
　本実施形態に係るホットスタンプ成形体に適用するホットスタンプ用鋼板の製造方法では、上述の化学組成を有する鋼片を熱間圧延に供し、８００℃以上の温度で熱間圧延を終了し、５００℃以上、７７０℃以下の温度で巻取り、巻取り中の熱延鋼板の６５０℃から４００℃までの温度域における平均冷却速度を５０℃／ｓ以下とすることが好ましい。
　熱間圧延に供する鋼片（鋼材）は、常法で製造した鋼片であればよく、例えば、連続鋳造スラブ、薄スラブキャスターなどの一般的な方法で製造した鋼片であればよい。
「熱間圧延終了温度を８００℃以上とする」
　所望の量のグラニュラーベイナイトを得るためには、変態前のオーステナイトの再結晶率、すなわち転位密度を制御することが効果的である。オーステナイトの再結晶が促進され過ぎると、オーステナイト中の転位密度が減少してしまい、所望量のグラニュラーベイナイトを得ることができない。一方、再結晶が不十分であっても、オーステナイト中の転位密度が増加し過ぎて、グラニュラーベイナイトへの変態が起こらなくなる。本発明者らが鋭意検討した結果、本発明者らは、熱間圧延終了温度が８００℃以上であれば、オーステナイトの再結晶が適度に進み、結果として、グラニュラーベイナイトへの変態が起こりやすい転位密度に制御できることを見出した。熱間圧延終了温度が８００℃未満では、オーステナイトの再結晶が起こらず、所望量のグラニュラーベイナイトを得ることができない場合がある。そのため、熱間圧延終了温度は８００℃以上とすることが好ましい。好ましくは８２０℃以上である。また、本実施形態で規定する化学組成を有する鋼では、再結晶が過促進されることは考え難いため、熱間圧延終了温度の上限は特に規定しないが、通常は１０５０℃である。
「５００℃以上、７７０℃以下の温度で巻取り、巻取り中の熱延鋼板の６５０℃から４００℃までの温度域における平均冷却速度を５０℃／ｓ以下とする」
　巻取りは５００℃以上、７７０℃以下で開始し、巻取り中の熱延鋼板の６５０℃から４００℃までの温度域における平均冷却速度を５０℃／ｓ以下に制御することが好ましい。７７０℃超の温度で巻取りを開始すると、オーステナイトからベイニティックフェライトへの変態が起こらない場合があるため、巻取り温度は７７０℃以下とすることが好ましい。巻取り温度が５００℃ではグラニュラーベイナイトの生成が起こらない場合がある。そのため、巻取り温度は５００℃以上とすることが好ましい。
　巻取り中の熱延鋼板の６５０℃から４００℃までの温度域を５０℃／ｓ以下の平均冷却速度で冷却することが好ましい。６５０℃から４００℃までの温度域で上述した平均冷却速度で冷却することにより、Ｎｉ含有の効果によりベイニティックフェライト間の粒界が回復して亜粒界が形成され、所望量のグラニュラーベイナイトを得ることができる。すなわち、熱間圧延工程において、所望量のグラニュラーベイナイトを生成させることができる。一方、上記温度範囲における平均冷却速度が５０℃／ｓを超えると、ベイニティックフェライト間の粒界が回復して亜粒界を形成できない場合がある。そのため、上記温度範囲における平均冷却速度は５０℃／ｓ以下とすることが好ましい。亜粒界の形成を促進させるためには冷却速度は遅い程好ましいため、上記温度範囲における平均冷却速度は３０℃／ｓ以下、２０℃／ｓ以下とすることが好ましい。上記温度範囲における平均冷却速度の下限は特に限定しないが、通常の実操業上、下限は０．１℃／ｓである。なお、巻取り中の平均冷却速度は、高温測定用赤外線放射温度計を用いて、巻取り中の熱延コイルの長手方向の中央部の温度を測定して算出する。
　熱間圧延工程で巻取った熱延鋼板を巻戻して酸洗し、更に冷間圧延を施してもよい。酸洗で熱延鋼板表面の酸化物を除去して冷間圧延に供することで、引張強度の向上、化成処理性の向上、めっき性の向上等を図ることができる。なお、酸洗は、一回でもよいし、複数回に分けて行ってもよい。冷間圧延は、通常の累積圧下率、例えば、累積圧下率３０～９０％で行う冷間圧延とすればよいが、この累積圧下率に限定されない。熱延鋼板及び冷延鋼板には、熱間圧延及び冷間圧延されたままのもの以外にも、熱延鋼板又は冷延鋼板に通常の条件で再結晶焼鈍を施した鋼板や、通常の条件で調質圧延を施した鋼板も含まれる。
　表面にめっきを付与する場合、めっきの条件は特に限定されず、通常の条件でよい。熱延鋼板、冷延鋼板、又は冷延鋼板に再結晶焼鈍及び／又は調質圧延を施した鋼板に、必要に応じ、通常のめっき条件でめっきを施すとよい。例えば、めっきとしては、電気めっき及び溶融めっきが挙げられ、電気めっきとしては、電気亜鉛めっき、電気Ｚｎ－Ｎｉ合金めっき、溶融めっきとしては、溶融亜鉛めっき、合金化溶融亜鉛めっき、溶融アルミニウムめっき、溶融Ｚｎ－Ａｌ合金めっき、溶融Ｚｎ－Ａｌ－Ｍｇ合金めっき、溶融Ｚｎ－Ａｌ－Ｍｇ－Ｓｉ合金めっき等が挙げられる。
　以上の製造方法により、本実施形態に係るホットスタンプ成形体に適用するホットスタンプ用鋼板を得る。
「１００℃／ｓ以上、２００℃／ｓ未満の平均加熱速度で８００℃以上の保持温度まで加熱した後、保持し、加熱開始から成形までの経過時間が２４０秒以下になるようにホットスタンプを施し、４００℃以下の温度域まで冷却する」
　本実施形態に係るホットスタンプ成形体の製造方法では、上述したホットスタンプ用鋼板を、平均加熱速度１００℃／ｓ以上、２００℃／ｓ未満で８００℃以上の温度まで加熱した後、保持し、加熱開始から成形までの経過時間が２４０秒以下になるようにホットスタンプを施した後、４００℃以下の温度域まで冷却することが好ましい。保持温度を８００℃以上とすることで、熱間圧延工程で生成したグラニュラーベイナイトからオーステナイトへの変態を十分に促進でき、マルテンサイトの結晶粒界を好ましい形態に制御することができる。そのため、保持温度は８００℃以上にすることが好ましい。
　保持時間は、加熱開始から成形開始までの経過時間が所定の範囲内になるように設定すればよい。ホットスタンプ後のホットスタンプ成形体は４００℃以下の温度域まで金型にて冷却することが好ましい。４００℃以下の温度域で冷却を停止させると、マルテンサイトの結晶粒界を好ましい形態に制御することができる。８００℃以上までの平均加熱速度が１００℃／ｓ以上、２００℃／ｓ未満、および加熱開始から成形までの経過時間を２４０秒以下とすることで、旧オーステナイト粒の平均結晶粒径を１０μｍ以下とすることができ、結果として、体心構造を持つ結晶粒における平均結晶方位差が５°以上である粒界のうち、＜０１１＞方向を回転軸として回転角が５７°～６３°となる粒界の長さと、回転角が４９°～５６°となる粒界の長さと、回転角が４°～１２°となる粒界の長さと、回転角が６４°～７２°となる粒界の長さとの合計の長さに対して、回転角が４°～１２°となる粒界の長さの割合を１５％以上とすることができる。そのため、８００℃以上までの平均加熱速度を１００℃／ｓ以上、２００℃／ｓ未満とし、加熱開始から成形までの経過時間を２４０秒以下とすることが好ましい。
「１５０℃以上、６５０℃以下で焼き戻す」
　強度の調整並びに延性脆性遷移温度および低温靭性の向上を目的として、室温まで冷却したホットスタンプ成形体に１５０℃～６５０℃の範囲で焼戻し処理を施してもよい。この場合、例えば、ホットスタンプ成形体の一部のみを焼き戻してもよい。これにより、ホットスタンプ成形体の一部に軟化領域を形成することができ、ホットスタンプ成形体の部位に応じた強度や靭性等の特性を制御することができる。例えば、ホットスタンプ成形体を自動車の高強度部材に適用する場合、高強度部材の一部のみを焼き戻して軟化することにより、衝突時における当該高強度部材の破壊、変形モードを制御することができる。
　次に、本発明の実施例について説明する。なお、実施例での条件は、本発明の実施可能性及び効果を確認するために採用した一条件例であり、本発明は、この一条件例に限定されるものではない。本発明は、本発明の要旨を逸脱せず、本発明の目的を達成する限りにおいて、種々の条件を採用し得るものである。
　表１～３に示す化学組成の溶鋼を鋳造して製造した鋼片に、表４～６に示す条件で熱間圧延し、また必要に応じて、冷間圧延および／またはめっきを施し、表４～６に示すホットスタンプ用鋼板を得た。また、該ホットスタンプ用鋼板を表７～９に示す条件で熱処理を施してホットスタンプを行い、また必要に応じて表９に記載の温度に加熱して焼戻す、またはホットスタンプ成形体の一部分をレーザー照射して焼戻すことで軟化領域を形成し、表７～９に示すホットスタンプ成形体を得た。なお、表６および表９中の「Ａｌ」は溶融アルミニウムめっきを示し、「ＧＡ」は合金化溶融亜鉛めっきを示し、「電気亜鉛」は電気亜鉛めっきを示す。熱間圧延における巻取り中の冷却速度は、高温測定用赤外線放射温度計を用いて巻取り中の熱延コイルの長手方向の中央部の温度を測定して算出した。
Figure JPOXMLDOC01-appb-T000001
Figure JPOXMLDOC01-appb-T000002
Figure JPOXMLDOC01-appb-T000003
Figure JPOXMLDOC01-appb-T000004
Figure JPOXMLDOC01-appb-T000005
Figure JPOXMLDOC01-appb-T000006
Figure JPOXMLDOC01-appb-T000007
Figure JPOXMLDOC01-appb-T000008
Figure JPOXMLDOC01-appb-T000009
　ホットスタンプ用鋼板について、グラニュラーベイナイト（平均結晶方位差が５°以上の結晶粒界で囲まれた結晶粒の内部の、平均結晶方位差が０．４°以上、３．０°以下である亜結晶粒）の面積率および平均結晶方位差が０．４°以上、３．０°以下である粒界の長さおよび平均結晶方位差が３．０°超である粒界の長さの合計の長さに対する、平均結晶方位差が０．４°以上、３．０°以下である粒界の長さの割合は、上述の方法により得た。
　ホットスタンプ成形体について、旧オーステナイト粒の平均結晶粒径および体心構造を持つ結晶粒における平均結晶方位差が５°以上である粒界のうち、＜０１１＞方向を回転軸として回転角が５７°～６３°となる粒界の長さと、回転角が４９°～５６°となる粒界の長さと、回転角が４°～１２°となる粒界の長さと、回転角が６４°～７２°となる粒界の長さとの合計の長さに対する、回転角が４°～１２°となる粒界の長さの割合は、上述の方法により得た。
「ビッカース硬さ」
　ホットスタンプ成形体のビッカース硬さは、以下の方法により得た。まず、ホットスタンプ成形体の端面から５０ｍｍ以上離れた任意の位置から表面に垂直な断面（板厚断面）が観察できるようにサンプルを切り出した。サンプルは、測定装置にもよるが、圧延方向に１０ｍｍ観察できる大きさとした。サンプルの断面を＃６００から＃１５００の炭化珪素ペーパーを使用して研磨した後、粒度１～６μｍのダイヤモンドパウダーをアルコール等の希釈液および純水に分散させた液体を使用して鏡面に仕上げた。鏡面に仕上げた断面に対し、板厚１／４位置においてマイクロビッカース硬さ試験機を用いて、板面と平行な方向（圧延方向）に、荷重１ｋｇｆで、圧痕の３倍以上の間隔で硬さを測定した。合計で２０点測定し、その平均値を当該ホットスタンプ成形体のビッカース硬さとした。ビッカース硬さが４５０Ｈｖ以上である場合を硬度に優れるとして合格と判定し、４５０Ｈｖ未満である場合を硬度に劣るとして不合格と判定した。
「曲げ性」
　ホットスタンプ成形体の曲げ性は、ドイツ自動車工業会で規定されたＶＤＡ基準（ＶＤＡ２３８－１００）に基づいて、以下の方法により評価した。本実施例では、曲げ試験で得られる最大荷重時の変位をＶＤＡ基準で角度に変換し、最大曲げ角度（°）を求めた。
　試験片寸法：６０ｍｍ（圧延方向）×６０ｍｍ（板幅方向に平行な方向）、又は、３０ｍｍ（圧延方向）×６０ｍｍ（板幅方向に平行な方向）
　試験片板厚：１．０ｍｍ（表裏面を同量ずつ研削）
　曲げ稜線：板幅方向に平行な方向
　試験方法：ロール支持、ポンチ押し込み
　ロール径：φ３０ｍｍ
　ポンチ形状：先端Ｒ＝０．４ｍｍ
　ロール間距離：２．０×板厚（ｍｍ）＋０．５ｍｍ
　押し込み速度：２０ｍｍ／ｍｉｎ
　試験機：ＳＨＩＭＡＤＺＵ　ＡＵＴＯＧＲＡＰＨ　２０ｋＮ
　上述の方法により得られたビッカース硬さと最大曲げ角度との積が２５０００Ｈｖ・°以上である場合を、曲げ性に優れるとして合格と判定し、２５０００Ｈｖ・°未満である場合を曲げ性に劣るとして不合格と判定した。
　表７～９にホットスタンプ成形体の金属組織および機械特性を示す。なお、表７～９を見ると、化学組成および金属組織が本発明の範囲内であるホットスタンプ成形体は、高硬度であり、且つ曲げ性に優れることが分かる。
　一方、化学組成および金属組織のうちいずれか１つ以上が本発明を外れるホットスタンプ成形体は、ビッカース硬さおよび曲げ性の１つ以上が劣ることが分かる。
　本発明に係る上記態様によれば、高硬度であり、且つ曲げ性に優れたホットスタンプ成形体を提供することができる。

Claims (4)

  1. 　化学組成が、質量％で、
    Ｃ：０．１５％以上、０．７０％未満、
    Ｓｉ：０．０１０％以上、０．５０％未満、
    Ｍｎ：０．０１０％以上、３．００％未満、
    ｓｏｌ．Ａｌ：０．０００２％以上、３．０００％以下、
    Ｎｉ：３．０％以上、１５．０％未満、
    Ｐ：０．１００％以下、
    Ｓ：０．１０００％以下、
    Ｎ：０．０１００％以下、
    Ｎｂ：０％以上、０．１５０％以下、
    Ｔｉ：０％以上、０．１５０％以下、
    Ｍｏ：０％以上、１．０００％以下、
    Ｃｒ：０％以上、１．０００％以下、
    Ｂ：０％以上、０．０１００％以下、
    Ｖ：０％以上、１．００００％以下、
    Ｃｕ：０％以上、１．００００％以下、
    Ｓｎ：０％以上、１．０００％以下、
    Ｗ：０％以上、１．０００％以下、
    Ｃａ：０％以上、０．０１０％以下、および
    ＲＥＭ：０％以上、０．３００％以下を含有し、
    残部がＦｅ及び不純物からなり、
    　旧オーステナイト粒の平均結晶粒径が１０μｍ以下であり、
    　体心構造を持つ結晶粒における平均結晶方位差が５°以上である粒界のうち、＜０１１＞方向を回転軸として回転角が５７°～６３°となる粒界の長さと、回転角が４９°～５６°となる粒界の長さと、回転角が４°～１２°となる粒界の長さと、回転角が６４°～７２°となる粒界の長さとの合計の長さに対して、前記回転角が４°～１２°となる粒界の長さの割合が１５％以上であることを特徴とするホットスタンプ成形体。
  2. 　前記化学組成が、質量％で、
    Ｎｂ：０．０１０％以上、０．１５０％以下、
    Ｔｉ：０．０１０％以上、０．１５０％以下、
    Ｍｏ：０．００５％以上、１．０００％以下、
    Ｃｒ：０．００５％以上、１．０００％以下、
    Ｂ：０．０００５％以上、０．０１００％以下、
    Ｖ：０．０００５％以上、１．００００％以下、
    Ｃｕ：０．００１０％以上、１．００００％以下、
    Ｓｎ：０．００１％以上、１．０００％以下、
    Ｗ：０．００１％以上、１．０００％以下、
    Ｃａ：０．００１％以上、０．０１０％以下、および
    ＲＥＭ：０．００１％以上、０．３００％以下
    からなる群のうち１種又は２種以上を含有することを特徴とする、請求項１に記載のホットスタンプ成形体。
  3. 　表面にめっき層を備えることを特徴とする、請求項１または２に記載のホットスタンプ成形体。
  4. 　一部に軟化領域を有することを特徴とする、請求項１～３のいずれか１項に記載のホットスタンプ成形体。
PCT/JP2020/000630 2019-03-25 2020-01-10 ホットスタンプ成形体 Ceased WO2020195009A1 (ja)

Priority Applications (1)

Application Number Priority Date Filing Date Title
JP2021508099A JP7350057B2 (ja) 2019-03-25 2020-01-10 ホットスタンプ成形体

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
JP2019057145 2019-03-25
JP2019-057145 2019-03-25

Publications (1)

Publication Number Publication Date
WO2020195009A1 true WO2020195009A1 (ja) 2020-10-01

Family

ID=72610885

Family Applications (1)

Application Number Title Priority Date Filing Date
PCT/JP2020/000630 Ceased WO2020195009A1 (ja) 2019-03-25 2020-01-10 ホットスタンプ成形体

Country Status (2)

Country Link
JP (1) JP7350057B2 (ja)
WO (1) WO2020195009A1 (ja)

Cited By (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPWO2021141103A1 (ja) * 2020-01-09 2021-07-15
JPWO2021141100A1 (ja) * 2020-01-09 2021-07-15
WO2021141097A1 (ja) * 2020-01-09 2021-07-15 日本製鉄株式会社 ホットスタンプ成形体
WO2024190769A1 (ja) * 2023-03-13 2024-09-19 日本製鉄株式会社 鋼部材及び鋼板

Citations (7)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2004211197A (ja) * 2002-11-14 2004-07-29 Nippon Steel Corp 熱間成形加工後の硬化能および衝撃特性に優れた鋼板およびその使用方法
JP2005213628A (ja) * 2004-02-02 2005-08-11 Nippon Steel Corp 微細組織を有する鋼材及びその製造方法
JP2008045154A (ja) * 2006-08-11 2008-02-28 Nippon Steel Corp 溶接性、加工性に優れ、高硬度飛翔体に対する耐高速衝突貫通性能に優れる高硬度熱延鋼板およびその製造方法
JP2010215954A (ja) * 2009-03-16 2010-09-30 Sumitomo Metal Ind Ltd 熱間プレス用鋼板およびその製造方法ならびに熱間プレス用鋼板部材の製造方法
JP2012001802A (ja) * 2010-06-21 2012-01-05 Sumitomo Metal Ind Ltd 鋼材およびその製造方法ならびに焼入処理用鋼板
WO2018151333A1 (ja) * 2017-02-20 2018-08-23 新日鐵住金株式会社 ホットスタンプ成形体
WO2018180979A1 (ja) * 2017-03-27 2018-10-04 新日鐵住金株式会社 Ａｌ系めっき鋼板

Patent Citations (7)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2004211197A (ja) * 2002-11-14 2004-07-29 Nippon Steel Corp 熱間成形加工後の硬化能および衝撃特性に優れた鋼板およびその使用方法
JP2005213628A (ja) * 2004-02-02 2005-08-11 Nippon Steel Corp 微細組織を有する鋼材及びその製造方法
JP2008045154A (ja) * 2006-08-11 2008-02-28 Nippon Steel Corp 溶接性、加工性に優れ、高硬度飛翔体に対する耐高速衝突貫通性能に優れる高硬度熱延鋼板およびその製造方法
JP2010215954A (ja) * 2009-03-16 2010-09-30 Sumitomo Metal Ind Ltd 熱間プレス用鋼板およびその製造方法ならびに熱間プレス用鋼板部材の製造方法
JP2012001802A (ja) * 2010-06-21 2012-01-05 Sumitomo Metal Ind Ltd 鋼材およびその製造方法ならびに焼入処理用鋼板
WO2018151333A1 (ja) * 2017-02-20 2018-08-23 新日鐵住金株式会社 ホットスタンプ成形体
WO2018180979A1 (ja) * 2017-03-27 2018-10-04 新日鐵住金株式会社 Ａｌ系めっき鋼板

Cited By (11)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPWO2021141103A1 (ja) * 2020-01-09 2021-07-15
WO2021141103A1 (ja) * 2020-01-09 2021-07-15 日本製鉄株式会社 ホットスタンプ成形体
JPWO2021141100A1 (ja) * 2020-01-09 2021-07-15
WO2021141100A1 (ja) * 2020-01-09 2021-07-15 日本製鉄株式会社 ホットスタンプ成形体
WO2021141097A1 (ja) * 2020-01-09 2021-07-15 日本製鉄株式会社 ホットスタンプ成形体
JPWO2021141097A1 (ja) * 2020-01-09 2021-07-15
JP7319571B2 (ja) 2020-01-09 2023-08-02 日本製鉄株式会社 ホットスタンプ成形体
JP7319570B2 (ja) 2020-01-09 2023-08-02 日本製鉄株式会社 ホットスタンプ成形体
JP7319569B2 (ja) 2020-01-09 2023-08-02 日本製鉄株式会社 ホットスタンプ成形体
WO2024190769A1 (ja) * 2023-03-13 2024-09-19 日本製鉄株式会社 鋼部材及び鋼板
WO2024190779A1 (ja) * 2023-03-13 2024-09-19 日本製鉄株式会社 鋼部材及び鋼板

Also Published As

Publication number Publication date
JPWO2020195009A1 (ja) 2021-11-04
JP7350057B2 (ja) 2023-09-25

Similar Documents

Publication Publication Date Title
KR102643398B1 (ko) 핫 스탬프 성형체
JP6260676B2 (ja) ホットプレス用鋼板およびその製造方法、ならびにホットプレス部材およびその製造方法
KR102790648B1 (ko) 핫 스탬프용 강판 및 핫 스탬프 성형체
JP6252710B2 (ja) 温間加工用高強度鋼板およびその製造方法
JP7151871B2 (ja) ホットスタンプ成形体
JP7350057B2 (ja) ホットスタンプ成形体
JP7366121B2 (ja) ホットスタンプ用鋼板
WO2020241258A1 (ja) ホットスタンプ成形体
KR20220091572A (ko) 핫 스탬프 성형체
JP6443375B2 (ja) ホットプレス部材およびその製造方法
US20250163553A1 (en) Galvanized steel sheet
JP7455112B2 (ja) ホットスタンプ成形体
JP5316025B2 (ja) 熱間打抜き性に優れたダイクエンチ用鋼板
JP2010174293A (ja) 熱間打抜き性に優れたダイクエンチ用鋼板
JP7737059B2 (ja) ホットスタンプ成形体
JP5316027B2 (ja) 熱間打抜き性に優れたダイクエンチ用鋼板
JP5316028B2 (ja) 熱間打抜き性に優れたダイクエンチ用鋼板
JP6652230B1 (ja) 高強度鋼板
JP5316026B2 (ja) 熱間打抜き性に優れたダイクエンチ用鋼板
JP5447776B2 (ja) 熱間打抜き性に優れたダイクエンチ用鋼板
KR20220146646A (ko) 핫 스탬프용 강판 및 핫 스탬프 성형체
KR20220147142A (ko) 핫 스탬프용 강판 및 핫 스탬프 성형체
KR20240155270A (ko) 핫 스탬프 성형체
JP2010174296A (ja) 熱間打抜き性に優れたダイクエンチ用鋼板
JP2010174292A (ja) 熱間打抜き性に優れたダイクエンチ用鋼板

Legal Events

Date Code Title Description
121 Ep: the epo has been informed by wipo that ep was designated in this application

Ref document number: 20776708

Country of ref document: EP

Kind code of ref document: A1

ENP Entry into the national phase

Ref document number: 2021508099

Country of ref document: JP

Kind code of ref document: A

NENP Non-entry into the national phase

Ref country code: DE

122 Ep: pct application non-entry in european phase

Ref document number: 20776708

Country of ref document: EP

Kind code of ref document: A1
