  • the present invention relates to a composition for forming a protective film having excellent resistance to a wet etching solution for semiconductors in a lithographic process in semiconductor manufacturing.
  • the present invention also relates to a method of manufacturing a substrate with a resist pattern to which the protective film is applied, and a method of manufacturing a semiconductor device.
  • Patent Document 1 discloses a protective film-forming composition for an aqueous hydrogen peroxide solution, which contains a specific compound having a carboxy group and / or a hydroxy group.
  • the resist underlayer film When the underlying substrate is processed by wet etching using the resist underlayer film as an etching mask, the resist underlayer film has a good mask function against the wet etching solution when the underlying substrate is processed (that is, the masked portion can protect the substrate. ) Is required. In such a case, the resist underlayer film is used as a protective film for the substrate. Furthermore, when the unnecessary protective film is removed by dry etching after wet etching, the protective film has a high etching rate (high etching rate) so that the underlying substrate is not damaged and can be removed quickly by dry etching. A protective film is required.
  • the present invention includes the following.

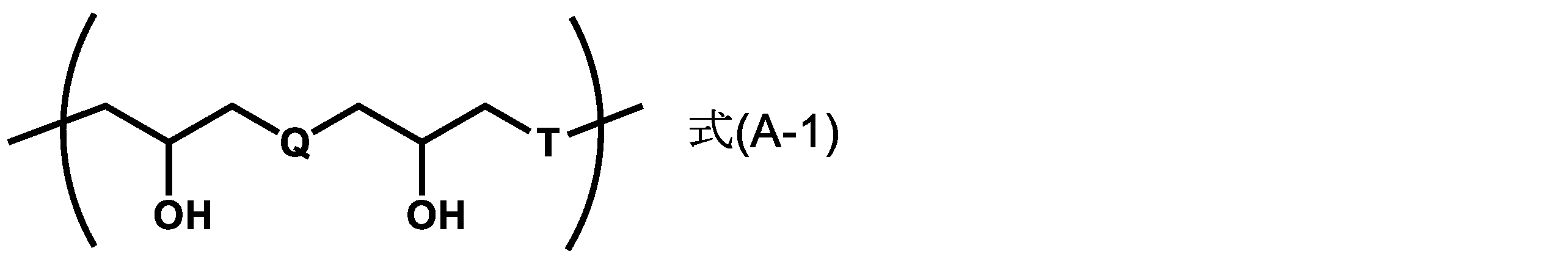

  • a ring-opening polymer (C) obtained by reacting a diepoxy compound (A) with a bifunctional or higher functional proton generating compound (B), and a solvent, A protective film forming composition for a wet etching solution for semiconductors.
  • Q represents a divalent organic group produced by ring-opening polymerization of the diepoxy compound (A)
  • T represents a divalent organic group derived from a bifunctional or higher functional proton generating compound (B).
  • X 1 , X 2 , X 3 and X 4 each independently represent an alkyl group having 1 to 6 carbon atoms, and —W— is a direct bond, It represents any of —CH 2 —, —C (CH 3 ) 2 —, —C (CF 3 ) 2 —, —CO—, —O—, —S— or —SO 2 — n 3 , n 5.
  • n 6 each independently represent an integer of 0 to 4, and n 4 represents an integer of 0 to 6.

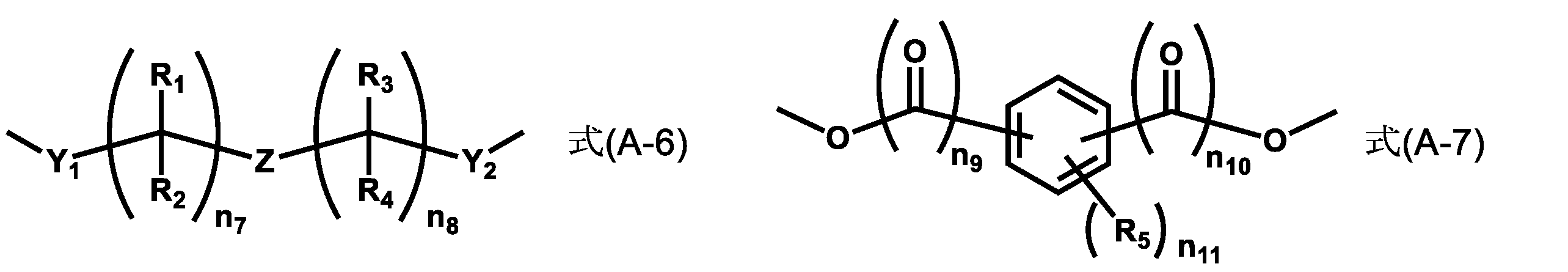

  • T is represented by the following formula (A-6) or the following formula (A-7).
  • R 1 , R 2 , R 3 , R 4 and R 5 are each independently a hydrogen atom or an optionally substituted alkyl group having 1 to 6 carbon atoms.
  • —Y 1 — and —Y 2 — each independently represent —O—, —S— or —COO—
  • Z represents a direct bond or a divalent organic group
  • n 7 and n 8 each independently represent 0.
  • n 9 and n 10 each independently represent an integer of 0 or 1
  • n 11 represents an integer of 0 to 4.
  • n 12 Represents an integer of 1 to 3
  • n 13 represents an integer of 0 to 2.
  • a protective film which is a fired product of a coating film comprising the protective film-forming composition according to any one of [1] to [13].
  • a protective film is formed on the semiconductor substrate, which may have an inorganic film formed on the surface thereof, by using the protective film-forming composition according to any one of [1] to [13], and the protective film is formed on the protective film.
  • a resist pattern is formed, the protective film is dry-etched by using the resist pattern as a mask to expose the surface of the inorganic film or the semiconductor substrate, and the protective film after dry etching is used as a mask, using a wet etching solution for semiconductors.
  • a method of manufacturing a semiconductor device comprising the steps of wet etching and cleaning the inorganic film or the semiconductor substrate.
  • the protective film forming composition of the present invention has a good mask function against a wet etching solution when processing a base substrate, and further has a high dry etching rate and excellent flatness of a stepped substrate, which facilitates fine processing of a semiconductor substrate. It can be carried out.
  • the protective film-forming composition of the present application contains a ring-opening polymer (C) obtained by reacting a diepoxy compound (A) with a bifunctional or higher functional proton generating compound (B).
  • the ring-opening polymer (C) as a result of the reaction of the diepoxy compound (A) and the bifunctional or higher functional proton generating compound (B) by, for example, a method known per se described in Examples has the following unit structure. Is preferred.
  • Q represents a divalent organic group produced by ring-opening polymerization of the diepoxy compound (A)
  • T represents a divalent organic group derived from a bifunctional or higher functional proton generating compound (B). Represents.

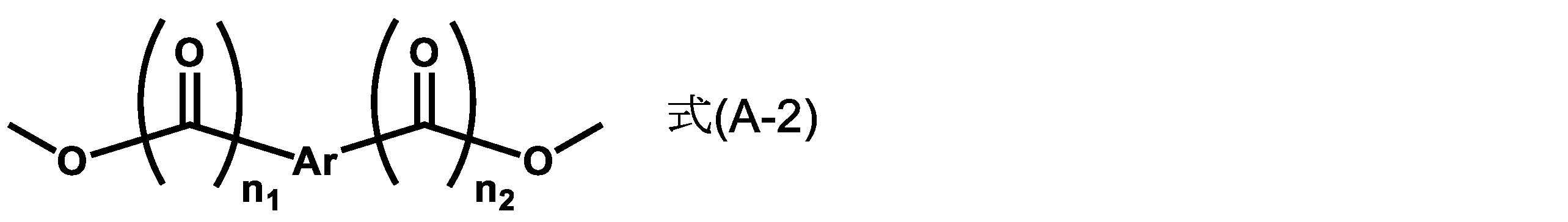

  • Q is preferably represented by the following formula (A-2).
  • Ar represents a divalent arylene group, and n 1 and n 2 each independently represent 0 or an integer of 1.
  • the above Ar includes, for example, an arylene group having 6 to 40 carbon atoms.
  • arylene group having 6 to 40 carbon atoms include phenylene group, o-methylphenylene group, m-methylphenylene group, p-methylphenylene group, o-chlorophenylene group, m-chlorophenylene group, p-chlorophenylene group, o-fluorophenylene group, p -Fluorophenylene group, o-methoxyphenylene group, p-methoxyphenylene group, p-nitrophenylene group, p-cyanophenylene group, ⁇ -naphthylene group, ⁇ -naphthylene group, o-biphenylylene group, m-biphenylylene group, p Examples include-biphenylylene group, 1-anthrylene group, 2-anthrylene group, 9-anthrylene group, 1-phenanth

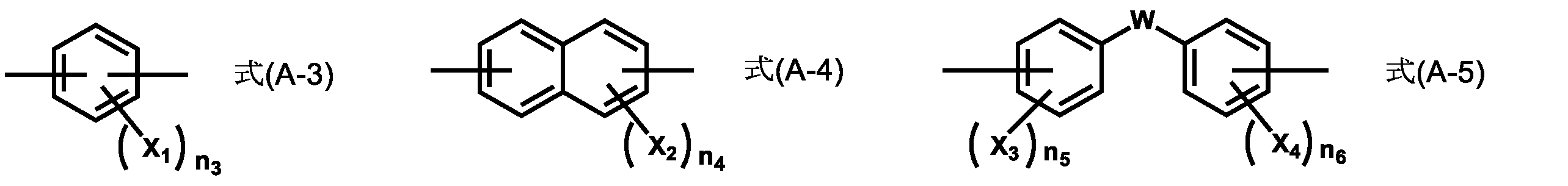

  • Ar is preferably represented by any of the following formula (A-3), the following formula (A-4) and the following formula (A-5).
  • X 1 , X 2 , X 3 and X 4 each independently represent an alkyl group having 1 to 6 carbon atoms, and —W— is a direct bond, It represents any of —CH 2 —, —C (CH 3 ) 2 —, —C (CF 3 ) 2 —, —CO—, —O—, —S— or —SO 2 — n 3 , n 5.
  • n 6 each independently represent an integer of 0 to 4, and n 4 represents an integer of 0 to 6.
  • the above Ar is preferably represented by the formula (A-3) in the formulas (A-3) to (A-5).
  • n 3 is preferably 0.
  • alkyl group having 1 to 6 carbon atoms examples include methyl group, ethyl group, n-propyl group, i-propyl group, cyclopropyl group, n-butyl group, i-butyl group, s-butyl group, t- Butyl group, cyclobutyl group, 1-methyl-cyclopropyl group, 2-methyl-cyclopropyl group, n-pentyl group, 1-methyl-n-butyl group, 2-methyl-n-butyl group, 3-methyl-n -Butyl group, 1,1-dimethyl-n-propyl group, 1,2-dimethyl-n-propyl group, 2,2-dimethyl-n-propyl group, 1-ethyl-n-propyl group, cyclopentyl group, 1 -Methyl-cyclobutyl group, 2-methyl-cyclobutyl group, 3-methyl-cyclobutyl group, 1,2-dimethyl-cyclobut
  • T is preferably represented by the following formula (A-6) or the following formula (A-7).
  • R 1 , R 2 , R 3 , R 4 and R 5 are each independently a hydrogen atom or an optionally substituted alkyl group having 1 to 6 carbon atoms. Represents a group, an alkenyl group having 2 to 6 carbon atoms, a hydroxyl group, an alkoxy group having 1 to 6 carbon atoms, a cyano group or a halogen atom, and R 2 and R 4 may be bonded to each other to form a ring.
  • the alkyl groups having 1 to 6 carbon atoms include the above alkyl groups.
  • the above-mentioned optionally substituted means that a part or all of hydrogen atoms in the alkyl group are, for example, a hydroxyl group, a halogen atom, a carboxyl group, a nitro group, a cyano group, a methylenedioxy group, an acetoxy group, a methylthio group, It means that it may be substituted with an amino group or an alkoxy group having 1 to 9 carbon atoms.
  • the above halogen atom includes a fluorine atom, a chlorine atom, a bromine atom, and an iodine atom.
  • alkenyl group having 2 to 6 carbon atoms examples include ethenyl group, 1-propenyl group, 2-propenyl group, 1-methyl-1-ethenyl group, 1-butenyl group, 2-butenyl group, 3-butenyl group, 2-methyl-1-propenyl group, 2-methyl-2-propenyl group, 1-ethylethenyl group, 1-methyl-1-propenyl group, 1-methyl-2-propenyl group, 1-pentenyl group, 2-pentenyl group , 3-pentenyl group, 4-pentenyl group, 1-n-propylethenyl group, 1-methyl-1-butenyl group, 1-methyl-2-butenyl group, 1-methyl-3-butenyl group, 2-ethyl -2-propenyl group, 2-methyl-1-butenyl group, 2-methyl-2-butenyl group, 2-methyl-3-butenyl group, 3-methyl-1-butenyl group, 3-methyl-2-butenyl group 3-methyl
  • alkoxy group having 1 to 6 carbon atoms examples include methoxy group, ethoxy group, n-propoxy group, i-propoxy group, n-butoxy group, i-butoxy group, s-butoxy group, t-butoxy group, n.
  • -Pentyloxy group 1-methyl-n-butoxy group, 2-methyl-n-butoxy group, 3-methyl-n-butoxy group, 1,1-dimethyl-n-propoxy group, 1,2-dimethyl-n -Propoxy group, 2,2-dimethyl-n-propoxy group, 1-ethyl-n-propoxy group, n-hexyloxy group, 1-methyl-n-pentyloxy group, 2-methyl-n-pentyloxy group, 3-methyl-n-pentyloxy group, 4-methyl-n-pentyloxy group, 1,1-dimethyl-n-butoxy group, 1,2-dimethyl-n-butoxy group, 1,3-dimethyl-n- Bu Xy group, 2,2-dimethyl-n-butoxy group, 2,3-dimethyl-n-butoxy group, 3,3-dimethyl-n-butoxy group, 1-ethyl-n-butoxy group, 2-ethyl-n -Butoxy group, 1,1,2-trimethyl-n
  • That R 2 and R 4 may combine with each other to form a ring means that R 2 and R 4 may combine with each other to form, for example, a hydrocarbon ring having 3 to 12 carbon atoms. ..
  • the divalent organic group represented by Z is preferably represented by the following formula (A-8).
  • R 10 , R 11, R 12 and R 13 represent a hydrogen atom or a methyl group
  • —V 2 — represents —O— or —S—
  • R 8 and R 9 represent hydrogen.
  • n 12 Represents an integer of 1 to 3
  • n 13 represents an integer of 0 to 2.
  • T is preferably represented by the following formula (A-6).
  • the divalent organic group represented by Z is preferably represented by the following formula (A-8).
  • —Y 1 — and —Y 2 — of the formula (A-6) are —COO—.
  • -COO- represents an ester bond.
  • the carbonyl group of the ester bond is preferably present at a position close to the unit structure containing the substituents R 1 and R 2 of the formula (A-6) or the unit structure containing the substituents R 3 and R 4 .

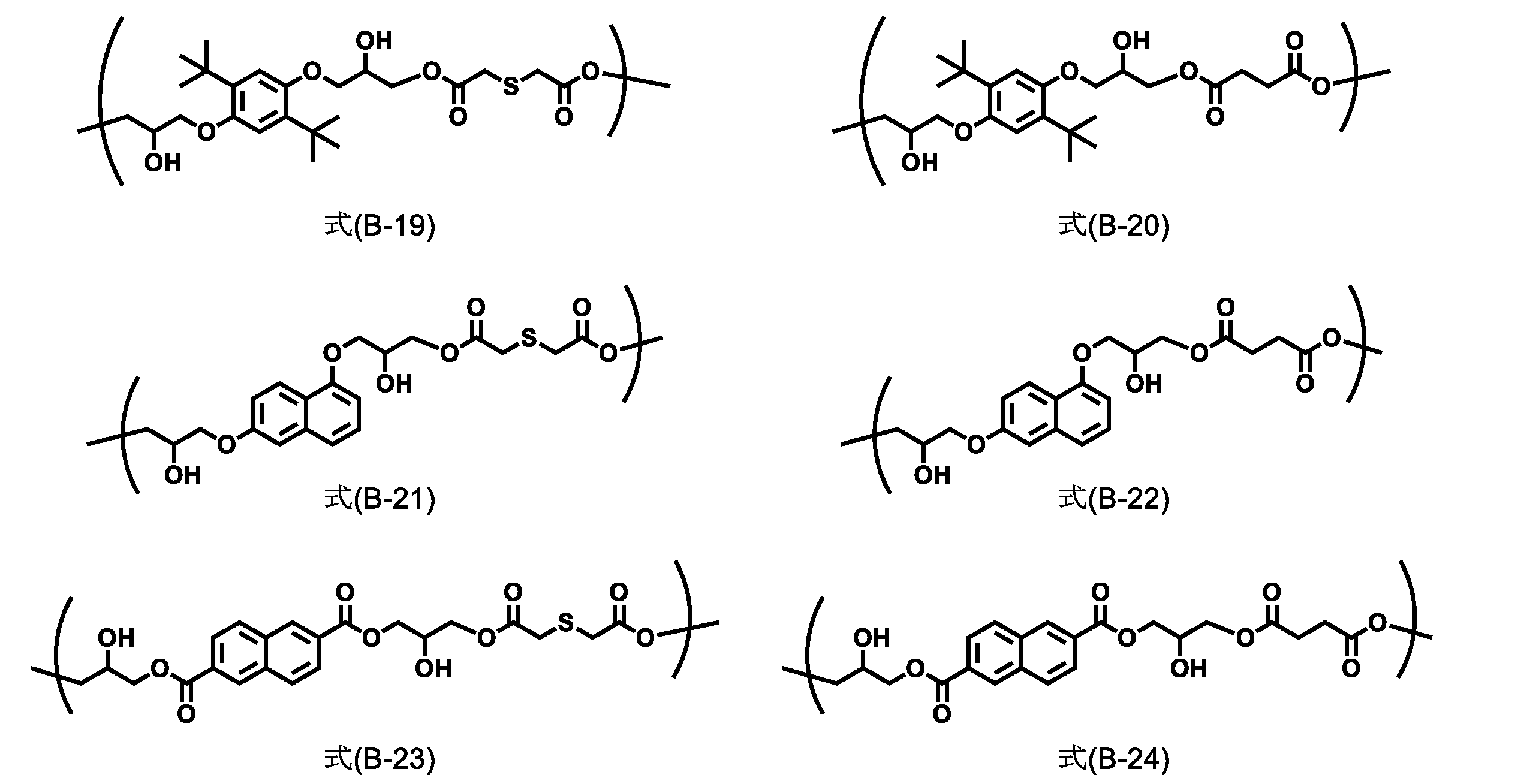

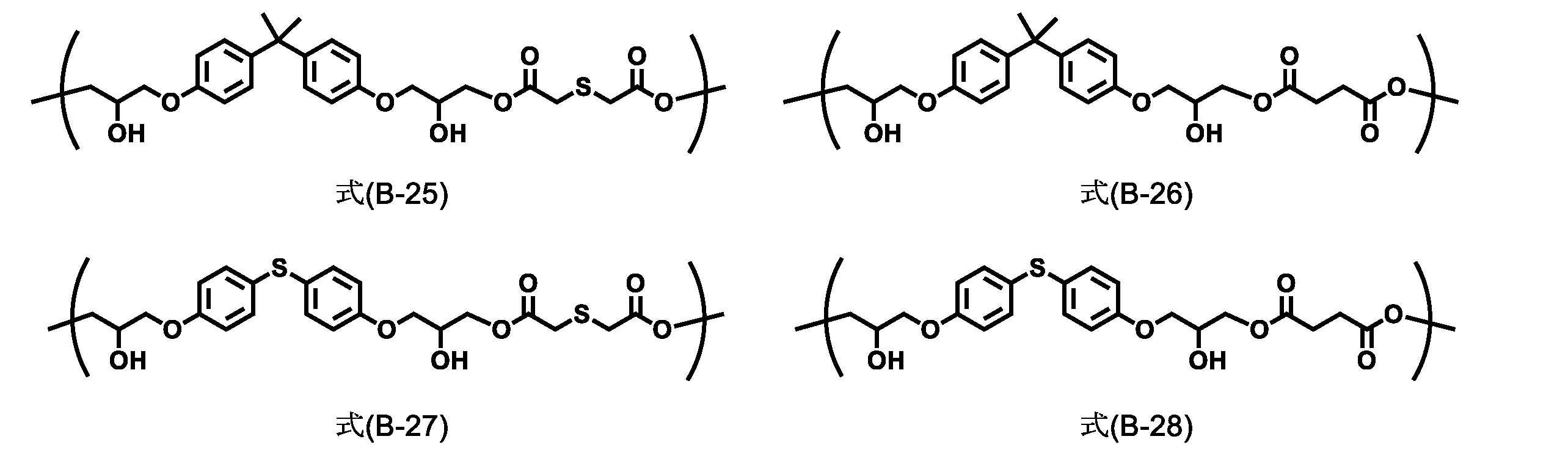

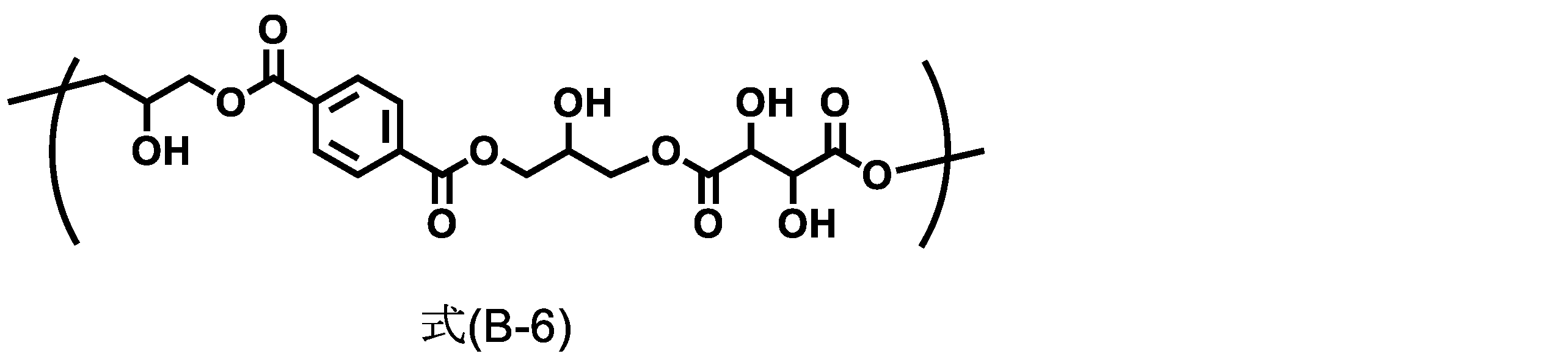

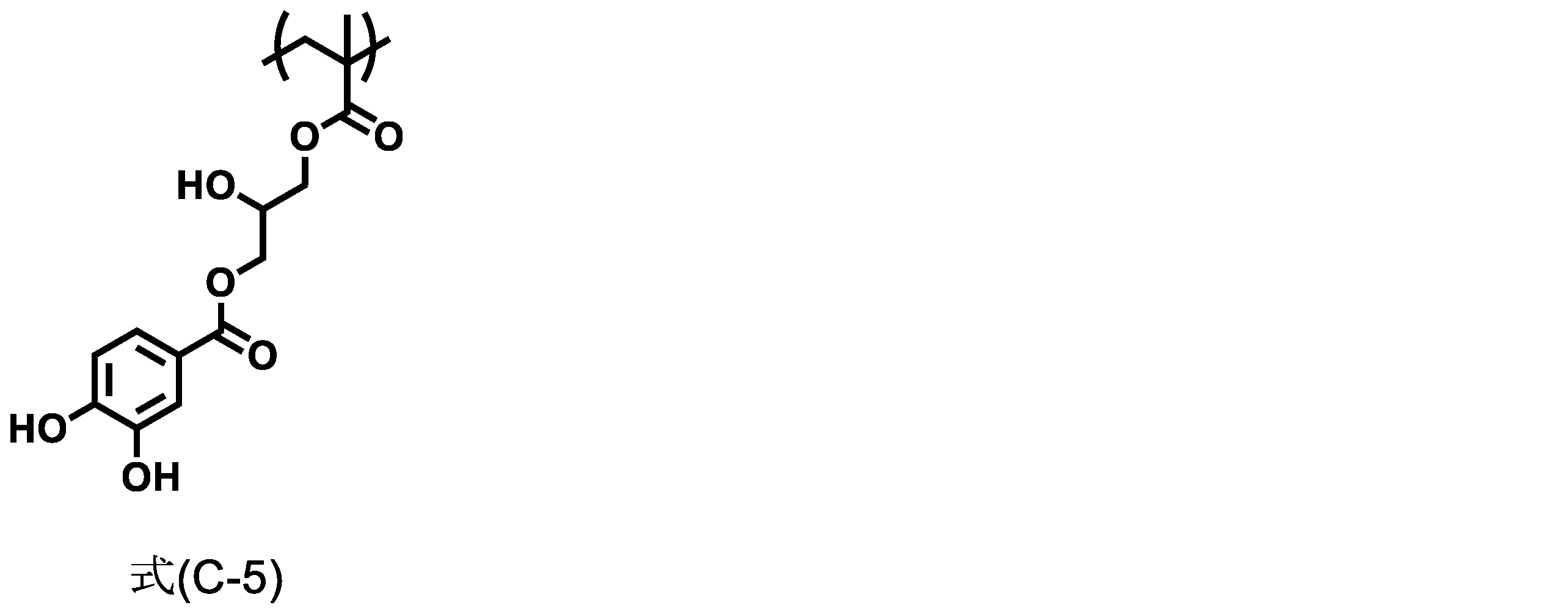

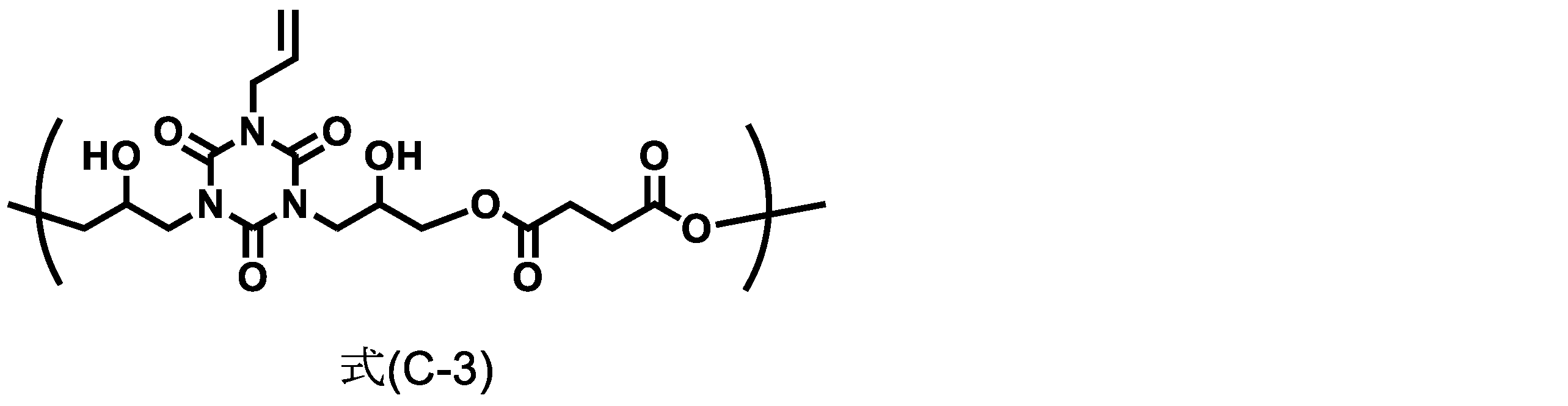

  • the unit structure of the ring-opening polymer (C) can be exemplified below.
  • Examples of the diepoxy compound (A) include an aryl diglycidyl ether compound and an aryl diglycidyl ester compound.
  • Examples of the phenyl diglycidyl ether compound or the phenyl diglycidyl ester compound having the structural unit of formula (A-3) can be illustrated below.

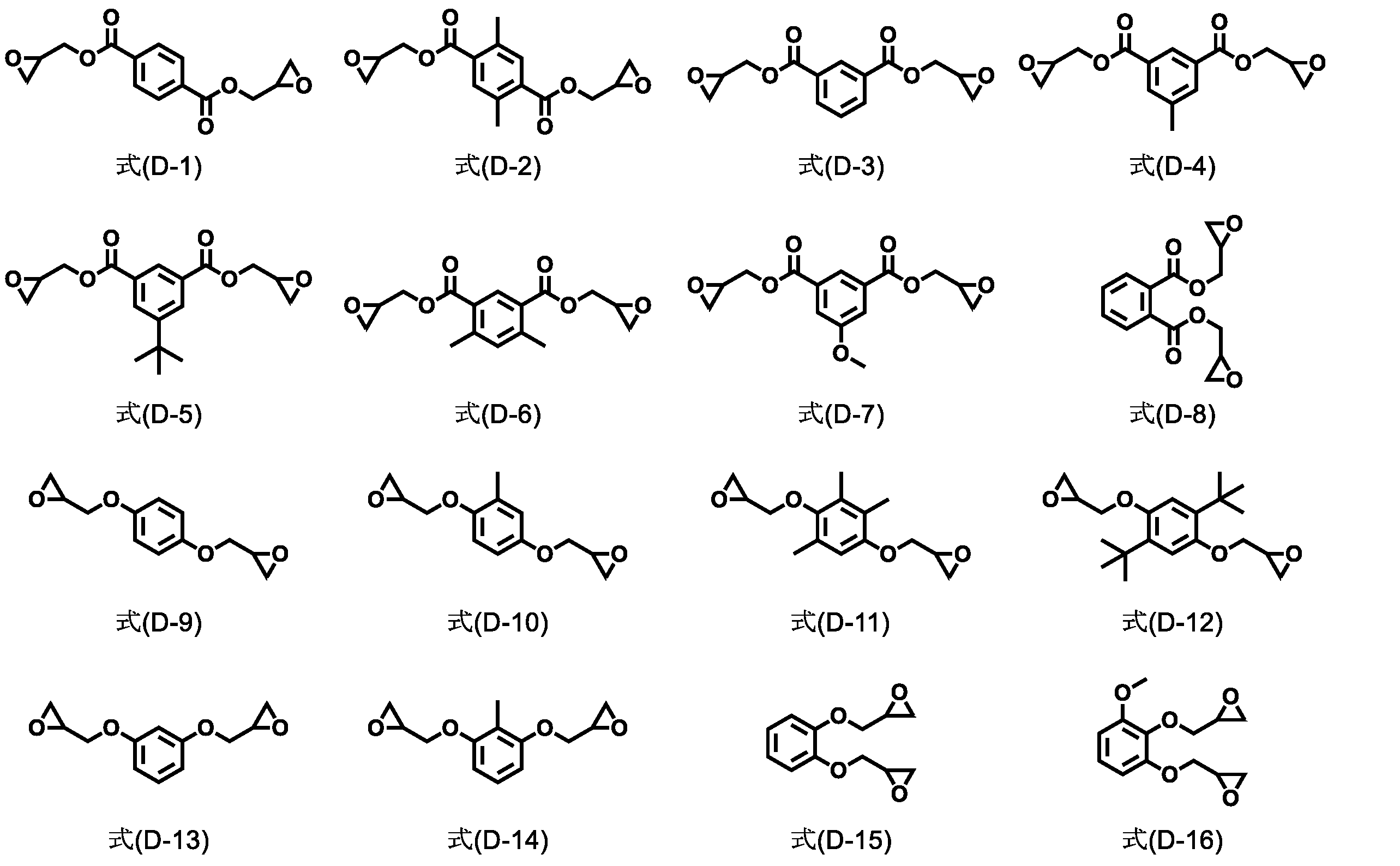

  • the compound represented by the formula (D-1) can be obtained under the trade name Denacol EX-711 manufactured by Nagase Chemtex Co., Ltd.
  • the compound represented by the formula (D-8) can be obtained under the trade name Denacol EX-721 manufactured by Nagase Chemtex Co., Ltd.
  • the compound represented by the formula (D-13) can be obtained under the trade name of Denacol EX-201 or Denacol EX-201-IM manufactured by Nagase Chemtex Co., Ltd.
  • naphthyl diglycidyl ether compound or the naphthyl diglycidyl ester compound having the structural unit of formula (A-4) can be exemplified below.
  • biphenyl diglycidyl ether compound the bisphenol diglycidyl ether compound, the biphenyl diglycidyl ester compound or the bisphenol diglycidyl ester compound having the structural unit of formula (A-5) can be exemplified below.
  • the term “functionality” as used in the above-mentioned bifunctional or higher functional proton-generating compound (B) is a concept that focuses on the chemical attributes and chemical reactivity of substances, and when it is referred to as a functional group, its unique physical properties and chemical reactivity are assumed. However, in the present application, it means a reactive substituent capable of binding to another compound by generating a proton. That is, for example, a bifunctional compound has two reactive substituents in the above compound.
  • the reactive substituent of the present application a hydroxyl group, an epoxy group, an acyl group, an acetyl group, a formyl group, a benzoyl group, a carboxy group, a carbonyl group, an amino group, an imino group, a cyano group, an azo group, an azyl group, Examples thereof include a thiol group, a sulfo group and an allyl group.
  • the proton generating compound (B) of the present application is not particularly limited as long as it is bifunctional or more, but is preferably tetrafunctional or less, preferably trifunctional or less, and most preferably bifunctional.
  • Examples of the bifunctional or higher functional proton-generating compound (B) in the present application include compounds containing two or more carboxy groups, compounds containing two or more hydroxyl groups, and compounds containing two or more thiol groups. it can.
  • the above-mentioned functional group may be contained in the compound in one kind or in two kinds or more, but preferably in two kinds or less. It preferably contains one functional group.
  • the carboxy group-containing compound, the hydroxyl group-containing compound, and the thiol group-containing compound having the structural unit represented by the above formula (A-6) can be exemplified below.
  • the weight average molecular weight of the polymerization product of the present application is preferably 500 to 10,000, and more preferably 700 to 5,000.
  • the protective film-forming composition of the present invention can be prepared by dissolving the above components in an organic solvent, and is used in a uniform solution state.
  • any solvent that can dissolve the ring-opening polymer (C) can be used without particular limitation.
  • the protective film-forming composition according to the present invention is used in a uniform solution state, it is recommended to use a solvent generally used in the lithography process in combination in consideration of its coating performance.
  • organic solvent examples include ethylene glycol monomethyl ether, ethylene glycol monoethyl ether, methyl cellosolve acetate, ethyl cellosolve acetate, diethylene glycol monomethyl ether, diethylene glycol monoethyl ether, propylene glycol, propylene glycol monomethyl ether, propylene glycol monoethyl ether, Propylene glycol monomethyl ether acetate, propylene glycol propyl ether acetate, toluene, xylene, methyl ethyl ketone, methyl isobutyl ketone, cyclopentanone, cyclohexanone, cycloheptanone, 4-methyl-2-pentanol, methyl 2-hydroxyisobutyrate, 2- Ethyl hydroxyisobutyrate, Ethoxyacetic acid , 2-hydroxyethyl acetate, methyl 3-methoxypropionate, ethyl 3-methoxypropionate
  • propylene glycol monomethyl ether propylene glycol monomethyl ether acetate, ethyl lactate, butyl lactate, cyclohexanone and the like are preferable. Particularly preferred are propylene glycol monomethyl ether and propylene glycol monomethyl ether acetate.
  • the protective film-forming composition of the present invention may contain a crosslinking catalyst as an optional component in order to accelerate the crosslinking reaction.
  • a crosslinking catalyst in addition to the acidic compound, a compound capable of generating an acid or a base by heat can be used.
  • a sulfonic acid compound or a carboxylic acid compound can be used as the acidic compound, and a thermal acid generator can be used as the compound that generates an acid by heat.
  • sulfonic acid compound or the carboxylic acid compound examples include p-toluenesulfonic acid, trifluoromethanesulfonic acid, pyridinium trifluoromethanesulfonate, pyridinium-p-toluenesulfonate, pyridinium-4-hydroxybenzenesulfonate, salicylic acid, camphorsulfonic acid, 5-sulfosalicylic acid, 4-chlorobenzenesulfonic acid, 4-hydroxybenzenesulfonic acid, pyridinium-4-hydroxybenzenesulfonic acid, benzenedisulfonic acid, 1-naphthalenesulfonic acid, 4-nitrobenzenesulfonic acid, citric acid, benzoic acid, hydroxy Examples include benzoic acid.
  • thermal acid generators examples include K-PURE [registered trademark] CXC-1612, CXC-1614, TAG-2172, TAG-2179, TAG-2678, TAG2689 (above, manufactured by King Industries), And SI-45, SI-60, SI-80, SI-100, SI-110, SI-150 (above, Sanshin Chemical Industry Co., Ltd.).
  • an amine compound or an ammonium hydroxide compound can be used as the basic compound, and urea can be used as the compound that generates a base by heat.
  • the amine compound include triethanolamine, tributanolamine, trimethylamine, triethylamine, trinormalpropylamine, triisopropylamine, trinormalbutylamine, tri-tert-butylamine, trinormaloctylamine, triisopropanolamine, phenyldiethanolamine, stearyl.
  • tertiary amines such as diethanolamine and diazabicyclooctane
  • aromatic amines such as pyridine and 4-dimethylaminopyridine.
  • primary amines such as benzylamine and n-butylamine
  • secondary amines such as diethylamine and di-n-butylamine are also mentioned as amine compounds. These amine compounds may be used alone or in combination of two or more.
  • ammonium hydroxide compound for example, tetramethylammonium hydroxide, tetraethylammonium hydroxide, tetrapropylammonium hydroxide, tetrabutylammonium hydroxide, benzyltrimethylammonium hydroxide, benzyltriethylammonium hydroxide, cetyltrimethylammonium hydroxide, Examples thereof include phenyltrimethylammonium hydroxide and phenyltriethylammonium hydroxide.
  • the compound that generates a base by heat for example, a compound that has a heat labile group such as an amide group, a urethane group, or an aziridine group and that generates an amine by heating can be used.
  • a compound that has a heat labile group such as an amide group, a urethane group, or an aziridine group and that generates an amine by heating
  • urea benzyltrimethylammonium chloride, benzyltriethylammonium chloride, benzyldimethylphenylammonium chloride, benzyldodecyldimethylammonium chloride, benzyltributylammonium chloride, and choline chloride are also mentioned as the compounds which generate a base by heat.
  • crosslinking catalysts can be used alone or in combination of two or more.
  • the protective film-forming composition contains a crosslinking catalyst, its content is 0.0001 to 20% by weight, preferably 0.01 to 15% by weight, based on the total solid content of the protective film-forming composition. It is preferably 0.1 to 10% by mass.
  • the resist underlayer film forming composition of the present invention may contain a crosslinking agent component.
  • the cross-linking agent include melamine type, substituted urea type, and polymer type thereof.
  • a cross-linking agent having at least two cross-linking substituents methoxymethylated glycoluril, butoxymethylated glycoluril, methoxymethylated melamine, butoxymethylated melamine, methoxymethylated benzogwanamine, butoxymethylated benzogwanamine, It is a compound such as methoxymethylated urea, butoxymethylated urea, methoxymethylated thiourea, or methoxymethylated thiourea.
  • the condensate of these compounds can also be used.
  • cross-linking agent a cross-linking agent having high heat resistance
  • a compound containing a cross-linking substituent having an aromatic ring for example, a benzene ring or a naphthalene ring
  • an aromatic ring for example, a benzene ring or a naphthalene ring
  • this compound examples include a compound having a partial structure of the following formula (5-1) and a polymer or oligomer having a repeating unit of the following formula (5-2).
  • R 11 , R 12 , R 13 , and R 14 are a hydrogen atom or an alkyl group having 1 to 10 carbon atoms, and the above-mentioned examples can be used for these alkyl groups.
  • M1 is 1 ⁇ m1 ⁇ 6-m2
  • m2 is 1 ⁇ m2 ⁇ 5
  • m3 is 1 ⁇ m3 ⁇ 4-m2
  • m4 is 1 ⁇ m4 ⁇ 3.
  • the above compounds can be obtained as products of Asahi Organic Materials Co., Ltd. and Honshu Chemical Industry Co., Ltd.
  • the compound of formula (6-22) can be obtained under the trade name TMOM-BP of Asahi Organic Materials Co., Ltd.
  • crosslinking agents may be used alone or in combination of two or more.
  • the addition amount of the cross-linking agent varies depending on the coating solvent used, the underlying substrate used, the required solution viscosity, the required film shape, etc., but is 0.001 to 0.001 to the total solid content of the protective film forming composition. It is 80% by weight, preferably 0.01 to 50% by weight, and more preferably 0.1 to 40% by weight.
  • These cross-linking agents may cause a cross-linking reaction by self-condensation, but when a cross-linking substituent is present in the above-mentioned polymer of the present invention, it can cause a cross-linking reaction with the cross-linking substituent.
  • the protective film-forming composition of the present invention may contain a surfactant as an optional component in order to improve the coating property on a semiconductor substrate.
  • a surfactant include polyoxyethylene lauryl ether, polyoxyethylene stearyl ether, polyoxyethylene cetyl ether, polyoxyethylene oleyl ether, and other polyoxyethylene alkyl ethers, polyoxyethylene octylphenyl ether, polyoxyethylene.
  • Polyoxyethylene alkylaryl ethers such as nonylphenyl ether, polyoxyethylene / polyoxypropylene block copolymers, sorbitan monolaurate, sorbitan monopalmitate, sorbitan monostearate, sorbitan monooleate, sorbitan trioleate, sorbitan trioleate Sorbitan fatty acid esters such as stearate, polyoxyethylene sorbitan monolaurate, polyoxyethylene sorbate
  • Nonionic surfactants such as polyoxyethylene sorbitan monostearate, polyoxyethylene sorbitan monostearate, polyoxyethylene sorbitan trioleate, polyoxyethylene sorbitan tristearate, and other polyoxyethylene sorbitan fatty acid esters, Ftop (registered trademark) EF301, EF303, EF352 (manufactured by Mitsubishi Materials Electronic Chemical Co., Ltd.), Megafac [registered trademark] F171, F173, R-30, R-30N, R
  • the same SC1 6 (manufactured by Asahi Glass Co., Ltd.) Fluorine-based surfactant and the like can be mentioned organosiloxane polymer KP341 (manufactured by Shin-Etsu Chemical Co., Ltd.). These surfactants can be used alone or in combination of two or more kinds.
  • the protective film-forming composition contains a surfactant, the content thereof is 0.0001 to 10% by weight, preferably 0.01 to 5% by weight, based on the total solid content of the protective film-forming composition. is there.
  • a light absorber, a rheology modifier, an adhesion aid, and the like can be added to the protective film-forming composition of the present invention.
  • the rheology modifier is effective in improving the fluidity of the protective film forming composition.
  • the adhesion aid is effective in improving the adhesion between the semiconductor substrate or resist and the lower layer film.
  • Examples of the light absorber include commercially available light absorbers described in “Technology and Market of Industrial Dyes” (CMC Publishing) and “Handbook of Dyes” (Edited by the Society of Synthetic Organic Chemistry), such as C.I. I. Disperse Yellow 1,3,4,5,7,8,13,23,31,49,50,51,54,60,64,66,68,79,82,88,90,93,102,114 and 124; C.I. I. D isperse Orange 1, 5, 13, 25, 29, 30, 31, 44, 57, 72 and 73; C.I. I. Disperse Red 1, 5, 7, 13, 17, 17, 19, 43, 50, 54, 58, 65, 72, 73, 88, 117, 137, 143, 199 and 210; I.
  • the above-mentioned light absorbing agent is usually blended in a proportion of 10% by mass or less, preferably 5% by mass or less, based on the total solid content of the protective film forming composition.
  • the rheology modifier is mainly intended to improve the fluidity of the protective film-forming composition, and particularly to improve the film thickness uniformity of the resist underlayer film and the filling property of the protective film-forming composition into the holes in the baking step.
  • phthalic acid derivatives such as dimethyl phthalate, diethyl phthalate, diisobutyl phthalate, dihexyl phthalate, and butyl isodecyl phthalate, dinormal butyl adipate, diisobutyl adipate, diisooctyl adipate, adipic acid derivatives such as octyl decyl adipate, and diphenyl phthalate.
  • maleic acid derivatives such as normal butyl maleate, diethyl maleate and dinonyl maleate
  • oleic acid derivatives such as methyl oleate, butyl oleate and tetrahydrofurfuryl oleate
  • stearic acid derivatives such as normal butyl stearate and glyceryl stearate. It can.
  • These rheology control agents are usually added in a proportion of less than 30% by mass based on the total solid content of the protective film-forming composition.
  • Adhesion aids are added mainly for the purpose of improving the adhesion between the substrate or resist and the protective film forming composition, and in particular preventing the resist from peeling off during development.
  • Specific examples include trimethylchlorosilane, dimethylmethylolchlorosilane, chlorosilanes such as methyldiphenylchlorosilane, and chloromethyldimethylchlorosilane, trimethylmethoxysilane, dimethyldiethoxysilane, methyldimethoxysilane, dimethylmethylolethoxysilane, diphenyldimethoxysilane, and phenylsilane.
  • Alkoxysilanes such as enyltriethoxysilane, hexamethyldisilazane, N, N′-bis (trimethylsilyl) urea, dimethyltrimethylsilylamine, silazanes such as trimethylsilylimidazole, methyloltrichlorosilane, ⁇ -chloropropyltrimethoxysilane, ⁇ -Silanes such as aminopropyltriethoxysilane and ⁇ -glycidoxypropyltrimethoxysilane, benzotriazole, benzene Heterocyclic compounds such as imidazole, indazole, imidazole, 2-mercaptobenzimidazole, 2-mercaptobenzothiazole, 2-mercaptobenzoxazole, urazole, thiouracil, mercaptoimidazole, mercaptopyrimidine, 1,1-dimethylurea, 1, Urea such as 3-dimethylure
  • the solid content of the protective film-forming composition according to the present invention is usually 0.1 to 70% by mass, preferably 0.1 to 60% by mass.
  • the solid content is the content ratio of all components excluding the solvent from the protective film forming composition.
  • the proportion of the ring-opened polymer in the solid content is preferably 1 to 100% by mass, 1 to 99.9% by mass, 50 to 99.9% by mass, 50 to 95% by mass, and 50 to 90% by mass.
  • the substrate with a resist pattern according to the present invention can be manufactured by applying the above-mentioned protective film forming composition onto a semiconductor substrate and baking the composition.
  • Examples of the semiconductor substrate to which the protective film forming composition of the present invention is applied include silicon wafers, germanium wafers, and compound semiconductor wafers such as gallium arsenide, indium phosphide, gallium nitride, indium nitride, and aluminum nitride. ..
  • the inorganic film is formed by, for example, ALD (atomic layer deposition) method, CVD (chemical vapor deposition) method, reactive sputtering method, ion plating method, vacuum deposition. Method, spin coating method (spin on glass: SOG).
  • ALD atomic layer deposition
  • CVD chemical vapor deposition
  • ion plating method vacuum deposition.
  • spin coating method spin on glass: SOG.
  • the inorganic film include a polysilicon film, a silicon oxide film, a silicon nitride film, a BPSG (Boro-Phospho Silicate Glass) film, a titanium nitride film, a titanium oxynitride film, a tungsten nitride film, a gallium nitride film, and gallium arsenide film.
  • membranes include membranes.
  • the protective film-forming composition of the present invention is applied by an appropriate application method such as a spinner or coater. Then, the protective film is formed by baking using a heating means such as a hot plate.
  • the baking conditions are appropriately selected from a baking temperature of 100 ° C. to 400 ° C. and a baking time of 0.3 minutes to 60 minutes.
  • the baking temperature is preferably 120 ° C. to 350 ° C.
  • the baking time is 0.5 minutes to 30 minutes
  • more preferably the baking temperature is 150 ° C. to 300 ° C. and the baking time is 0.8 minutes to 10 minutes.
  • the thickness of the protective film formed is, for example, 0.001 ⁇ m to 10 ⁇ m, preferably 0.002 ⁇ m to 1 ⁇ m, and more preferably 0.005 ⁇ m to 0.5 ⁇ m. If the baking temperature is lower than the above range, the crosslinking may be insufficient and it may be difficult to obtain resistance of the formed protective film to the resist solvent or the basic hydrogen peroxide aqueous solution. On the other hand, if the temperature during baking is higher than the above range, the protective film may be decomposed by heat.
  • Exposure is performed through a mask (reticle) for forming a predetermined pattern, and for example, i-line, KrF excimer laser, ArF excimer laser, EUV (extreme ultraviolet) or EB (electron beam) is used.
  • An alkaline developer is used for the development, and the development temperature is appropriately selected from 5 ° C. to 50 ° C. and the development time from 10 seconds to 300 seconds.
  • alkaline developing solution examples include inorganic alkalis such as sodium hydroxide, potassium hydroxide, sodium carbonate, sodium silicate, sodium metasilicate, and ammonia water; primary amines such as ethylamine and n-propylamine; diethylamine; Secondary amines such as di-n-butylamine, tertiary amines such as triethylamine and methyldiethylamine, alcohol amines such as dimethylethanolamine and triethanolamine, tetramethylammonium hydroxide, tetraethylammonium hydroxide, choline and the like.
  • inorganic alkalis such as sodium hydroxide, potassium hydroxide, sodium carbonate, sodium silicate, sodium metasilicate, and ammonia water
  • primary amines such as ethylamine and n-propylamine; diethylamine
  • Secondary amines such as di-n-butylamine, tertiary amines such
  • aqueous solution of alkali such as quaternary ammonium salt, cyclic amines such as pyrrole and piperidine, and the like can be used.
  • an appropriate amount of alcohol such as isopropyl alcohol or a surfactant such as nonionic surfactant may be added to the aqueous solution of the above alkalis for use.
  • preferred developers are quaternary ammonium salts, more preferably tetramethylammonium hydroxide and choline.
  • a surfactant or the like can be added to these developers. It is also possible to use a method of developing with an organic solvent such as butyl acetate in place of the alkali developing solution, and developing a portion of the photoresist where the alkali dissolution rate is not improved.
  • the protective film is dry-etched using the formed resist pattern as a mask. At that time, when the inorganic film is formed on the surface of the used semiconductor substrate, the surface of the inorganic film is exposed, and when the inorganic film is not formed on the surface of the used semiconductor substrate, Expose the surface.
  • a desired pattern is obtained by performing wet etching using a wet etching solution for semiconductors using the protective film after dry etching (and the resist pattern when the resist pattern remains on the protective film) as a mask. It is formed.
  • wet etching liquid for semiconductors a general chemical liquid for etching a semiconductor wafer can be used, and for example, both a substance showing acidity and a substance showing basicity can be used.
  • Examples of the substance exhibiting acidity include hydrogen peroxide, hydrofluoric acid, ammonium fluoride, ammonium acid fluoride, ammonium hydrogen fluoride, buffered hydrofluoric acid, hydrochloric acid, nitric acid, sulfuric acid, phosphoric acid, or a mixed solution thereof. ..
  • a specific example is SC-2 (hydrochloric acid-hydrogen peroxide solution).
  • Examples of the basic substance include ammonia, sodium hydroxide, potassium hydroxide, sodium cyanide, potassium cyanide, triethanolamine, and the like, which are mixed with an organic hydrogen peroxide solution to make the pH basic.
  • Hydrogen peroxide water can be mentioned.
  • a specific example is SC-1 (ammonia-hydrogen peroxide solution).
  • Others that can make the pH basic for example, by mixing urea and aqueous hydrogen peroxide and heating to cause thermal decomposition of urea to generate ammonia, and finally making the pH basic Can also be used as a chemical solution for wet etching.
  • acidic hydrogen peroxide water or basic hydrogen peroxide water is preferable.
  • the chemicals may contain additives such as surfactants.
  • the use temperature of the wet etching solution for semiconductors is preferably 25 ° C to 90 ° C, more preferably 40 ° C to 80 ° C.
  • the wet etching time is preferably 0.5 minutes to 30 minutes, more preferably 1 minute to 20 minutes.
  • Example 1 Terephthalic acid diglycidyl ester (Product name: Denacol EX-711, manufactured by Nagase Chemtex Co., Ltd.) 10.00 g, 3,3′-dithiopropionic acid 8.70 g, benzyltriethylammonium chloride 0.31 g, propylene glycol monomethyl ether 107
  • the reaction flask containing 0.76 g was heated and stirred under a nitrogen atmosphere at 100 ° C. for 24 hours.

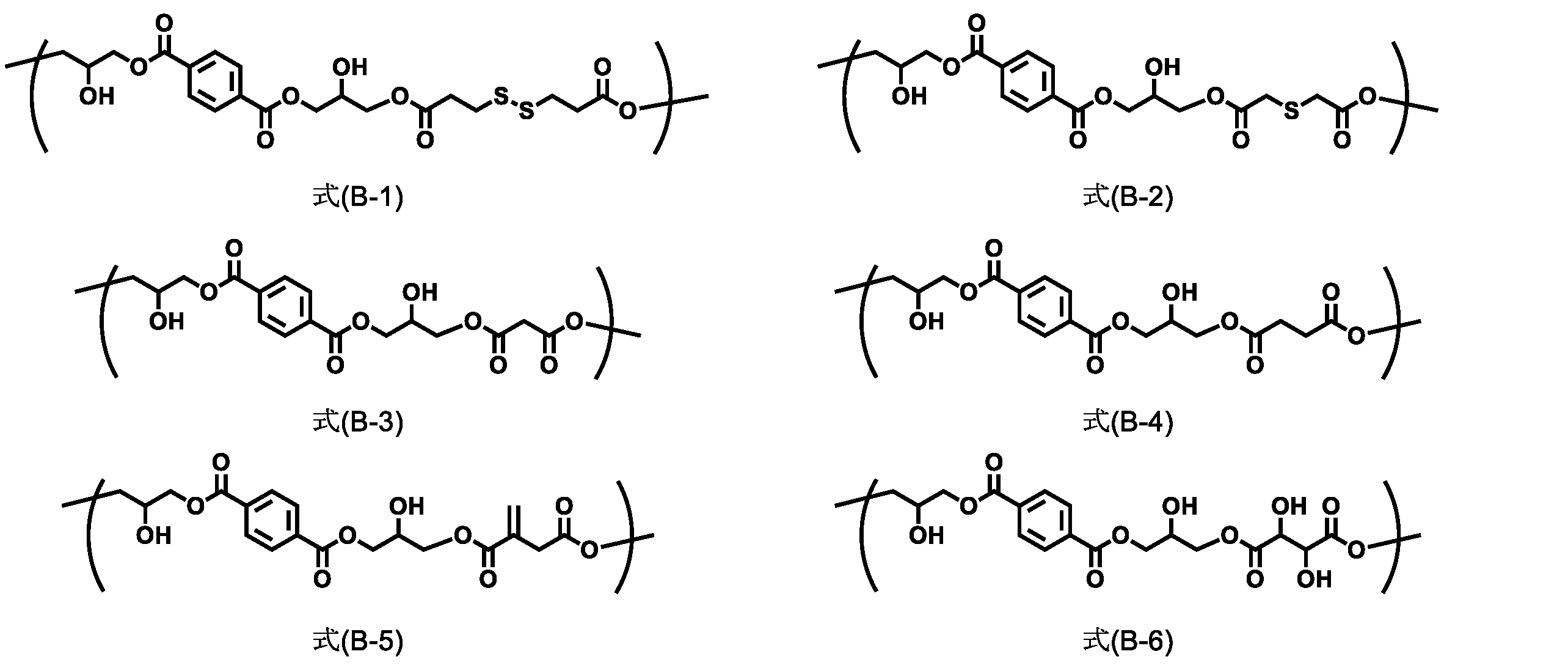

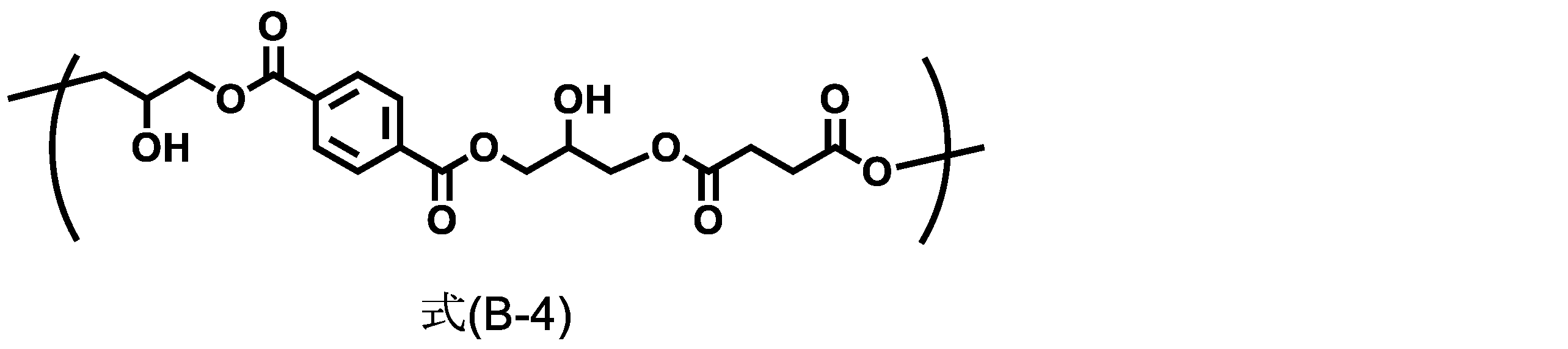

  • the obtained reaction product corresponded to the formula (B-1), and the weight average molecular weight Mw measured in terms of polystyrene by GPC was 3,200.
  • Example 2 Terephthalic acid diglycidyl ester (Product name: Denacol EX-711, manufactured by Nagase Chemtex Co., Ltd.) 10.00 g, 2,2'-thiodiglycolic acid 6.21 g, ethyltriphenylphosphonium bromide 0.64 g, propylene glycol monomethyl
  • the reaction flask containing 67.42 g of ether was heated and stirred at 100 ° C. for 23 hours under a nitrogen atmosphere.
  • the obtained reaction product corresponded to the formula (B-2), and the weight average molecular weight Mw measured in terms of polystyrene by GPC was 2,700.
  • Example 3 10.00 g of terephthalic acid diglycidyl ester (product name: Denacol EX-711, manufactured by Nagase Chemtex Corporation), 3.77 g of malonic acid, 0.64 g of ethyltriphenylphosphonium bromide, and 14.41 g of propylene glycol monomethyl ether were added. The reaction flask was heated and stirred at 100 ° C. for 24 hours under a nitrogen atmosphere, and then 43.23 g of propylene glycol monomethyl ether was added to dilute it. The obtained reaction product corresponded to the formula (B-3), and the weight average molecular weight Mw measured by GPC in terms of polystyrene was 2,600.
  • Example 4 10.00 g of terephthalic acid diglycidyl ester (product name: Denacol EX-711, manufactured by Nagase Chemtex Corporation), 4.89 g of succinic acid, 0.64 g of ethyltriphenylphosphonium bromide, and 62.11 g of propylene glycol monomethyl ether were added. The reaction flask was heated and stirred at 100 ° C. for 23 hours under a nitrogen atmosphere. The obtained reaction product corresponded to the formula (B-4), and the weight average molecular weight Mw measured by GPC in terms of polystyrene was 3,100.
  • Example 5 Terephthalic acid diglycidyl ester (Product name: Denacol EX-711, manufactured by Nagase Chemtex Co., Ltd.) 10.00 g, itaconic acid 5.38 g, ethyltriphenylphosphonium bromide 0.64 g, hydroquinone 0.02 g, propylene glycol monomethyl ether 64
  • the reaction flask to which 10 g was added was heated and stirred at 100 ° C. for 27 hours under a nitrogen atmosphere.
  • the obtained reaction product corresponded to the formula (B-5), and the weight average molecular weight Mw measured in terms of polystyrene by GPC was 2000.
  • Example 6 Reaction in which 10.00 g of terephthalic acid diglycidyl ester (product name: Denacol EX-711, manufactured by Nagase Chemtex Corporation), 6.21 g of tartaric acid, 0.64 g of ethyltriphenylphosphonium bromide, and 67.41 g of propylene glycol monomethyl ether were added. The flask was heated and stirred at 100 ° C. for 18 hours under a nitrogen atmosphere. The obtained reaction product corresponded to the formula (B-6), and the weight average molecular weight Mw measured by GPC in terms of polystyrene was 2,600.
  • terephthalic acid diglycidyl ester product name: Denacol EX-711, manufactured by Nagase Chemtex Corporation
  • Example 7 10.00 g of diglycidyl phthalate (product name: Denacol EX-721, manufactured by Nagase ChemteX Corporation), 4.62 g of succinic acid, 0.61 g of ethyltriphenylphosphonium bromide, and 60.91 g of propylene glycol monomethyl ether were added. The reaction flask was heated and stirred at 100 ° C. for 27 hours under a nitrogen atmosphere. The obtained reaction product corresponded to the formula (B-7), and the weight average molecular weight Mw measured by GPC in terms of polystyrene was 1900.
  • Example 8 Phthalic acid diglycidyl ester (Product name: Denacol EX-721, manufactured by Nagase Chemtex Co., Ltd.) 10.00 g, itaconic acid 5.09 g, ethyltriphenylphosphonium bromide 0.61 g, hydroquinone 0.02 g, propylene glycol monomethyl ether 36
  • the reaction flask containing 0.63 g was heated and stirred under a nitrogen atmosphere at 100 ° C. for 27 hours, and 18.31 g of propylene glycol monomethyl ether was added to dilute the reaction flask.

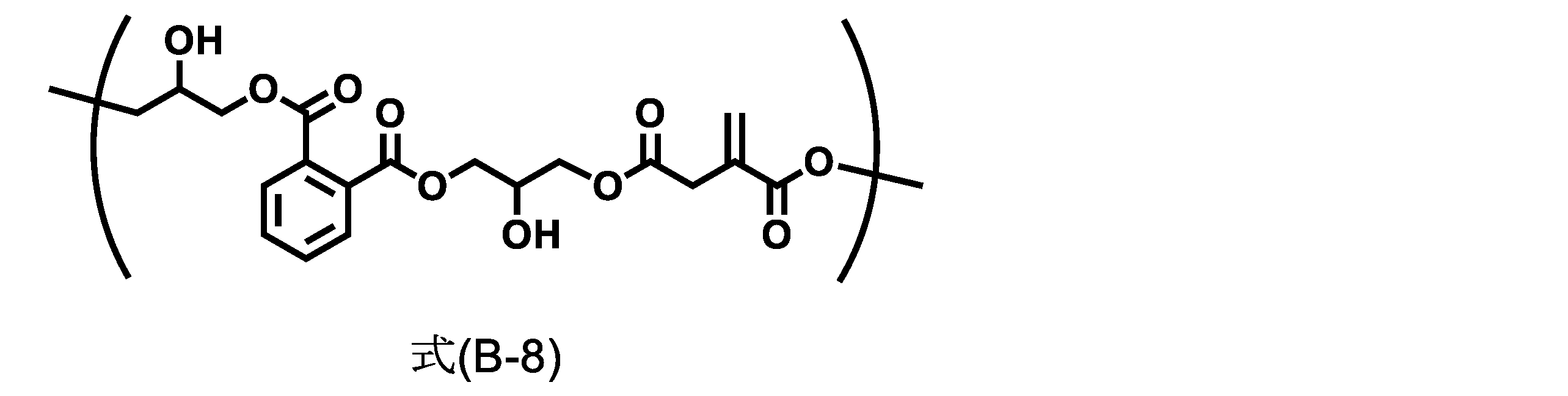

  • the obtained reaction product corresponded to the formula (B-8), and the weight average molecular weight Mw measured by GPC in terms of polystyrene was 1,500.
  • Example 10 10.00 g of resorcinol diglycidyl ether (product name: Denacol EX-201-IM, manufactured by Nagase Chemtex Co., Ltd.), 6.09 g of succinic acid, 0.80 g of ethyltriphenylphosphonium bromide, and 67.55 g of propylene glycol monomethyl ether.
  • the added reaction flask was heated and stirred at 100 ° C. for 27 hours under a nitrogen atmosphere.
  • the obtained reaction product corresponded to the formula (B-10), and the weight average molecular weight Mw measured by GPC in terms of polystyrene was 3,000.
  • Example 11 Resorcinol diglycidyl ether (Product name: Denacol EX-201-IM, manufactured by Nagase Chemtex Co., Ltd.) 10.00 g, itaconic acid 6.71 g, ethyltriphenylphosphonium bromide 0.80 g, hydroquinone 0.03 g, propylene glycol monomethyl
  • the reaction flask containing 70.03 g of ether was heated and stirred at 100 ° C. for 25 hours under a nitrogen atmosphere.
  • the obtained reaction product corresponded to the formula (B-11), and the weight average molecular weight Mw measured by GPC in terms of polystyrene was 1700.
  • Example 12 Resorcinol diglycidyl ether (Product name: Denacol EX-201-IM, manufactured by Nagase Chemtex Co., Ltd.) 10.00 g, fumaric acid 5.99 g, ethyltriphenylphosphonium bromide 0.80 g, hydroquinone 0.03 g, propylene glycol monomethyl
  • the reaction flask containing 67.14 g of ether was heated and stirred at 100 ° C. for 26 hours under a nitrogen atmosphere.
  • the obtained reaction product corresponded to the formula (B-12), and the weight average molecular weight Mw measured by GPC in terms of polystyrene was 4,500.

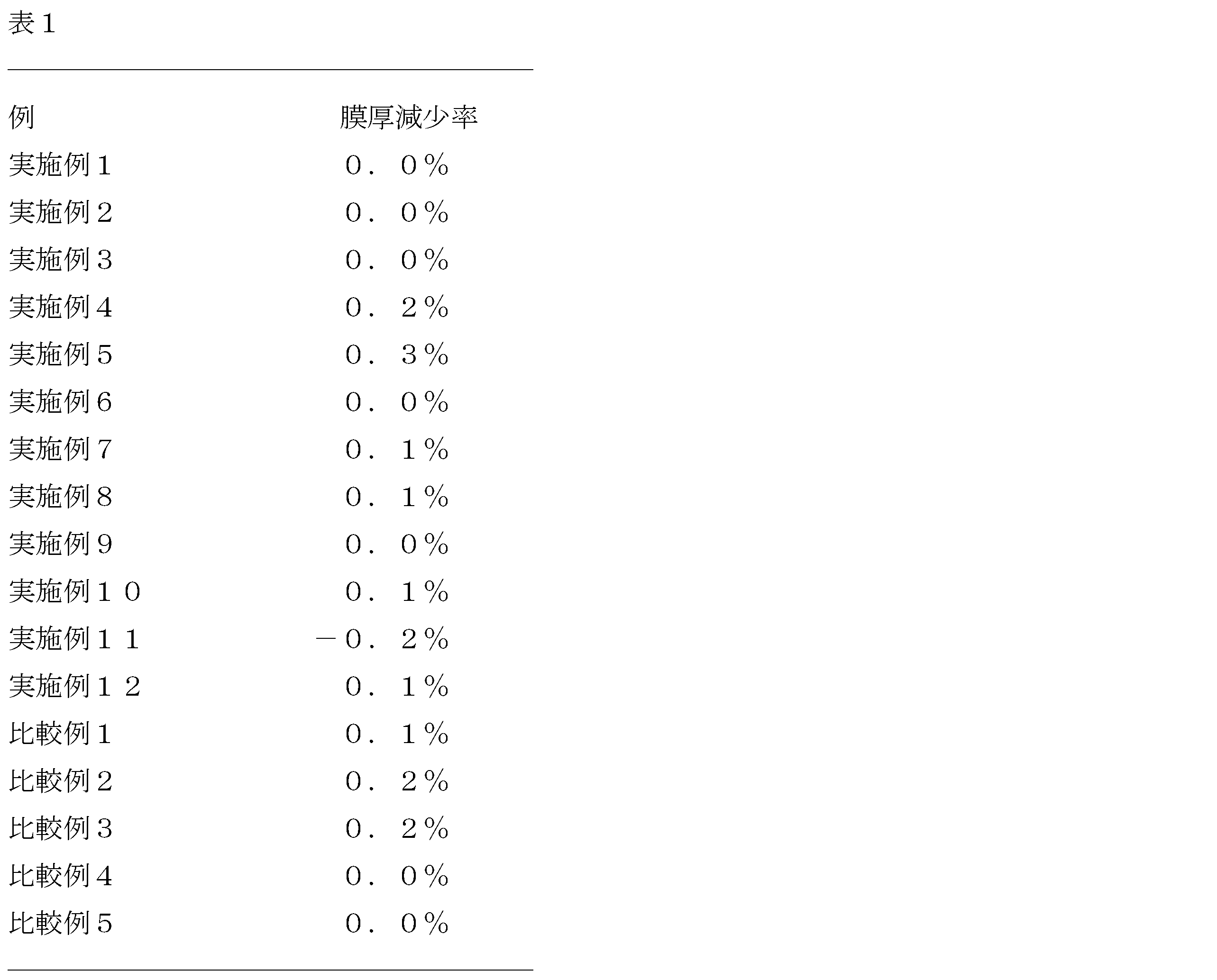

  • the resist solvent resistance was evaluated by the following formula: ((film thickness before solvent immersion)-(film thickness after solvent immersion)) ⁇ (film thickness before solvent immersion) ⁇ 100
  • the film thickness reduction rate (%) was calculated and evaluated. The results are shown in Table 1. If the film thickness reduction rate is about 1% or less, it can be said that the resist solvent has sufficient resistance.
  • the protective film forming compositions of Examples 1 to 12 and Comparative Examples 1 to 5 showed a very small change in film thickness even after being immersed in the resist solvent. Therefore, the protective film forming compositions of Examples 1 to 12 have sufficient resist solvent resistance to function as a protective film.
  • each of the protective film forming compositions prepared in Examples 1 to 12 and Comparative Examples 1 to 5 was applied to a TiN vapor deposition substrate having a thickness of 50 nm, By heating at 250 ° C. for 1 minute, a protective film was formed to have a film thickness of 100 nm. Next, 28% ammonia water, 33% hydrogen peroxide, and water were mixed in a weight ratio of 1: 1 to 2 to prepare a basic hydrogen peroxide solution.
  • the TiN vapor-deposited substrate coated with the above-mentioned protective film-forming composition is immersed in this basic hydrogen peroxide water heated to 50 ° C., and the time from immediately after immersion until the protective film is peeled off from the substrate (peeling time) is measured. did.
  • Table 2 shows the results of the resistance test to the basic hydrogen peroxide solution. It can be said that the longer the peeling time, the higher the resistance to the wet etching solution using the basic hydrogen peroxide solution.
  • each of the protective film forming compositions prepared in Examples 1 to 12 and Comparative Examples 1 to 5 was applied to a TiN vapor deposition substrate having a film thickness of 50 nm, By heating at 1 ° C. for 1 minute, a protective film was formed to have a film thickness of 100 nm. Next, 85% phosphoric acid and water were mixed in a weight ratio of 1: 1 to prepare acidic hydrogen peroxide solution.
  • the TiN vapor deposition substrate coated with the above-mentioned protective film forming composition was immersed in this acidic hydrogen peroxide water heated to 60 ° C., and the time from immediately after the immersion until the protective film was peeled from the substrate (peeling time) was measured. ..
  • Table 2 shows the results of the resistance test to the acidic hydrogen peroxide solution. It can be said that the longer the peeling time, the higher the resistance to the wet etching solution using acidic hydrogen peroxide solution.
  • Examples 2 to 12 have a longer peeling time of the protective film with respect to the acidic hydrogen peroxide solution, as compared with Comparative Examples 1 to 3. That is, Examples 2 to 12 show better chemical resistance to acidic hydrogen peroxide solution than Comparative Examples 1 to 3 and have resistance to wet etching solution using acidic hydrogen peroxide solution. ..
  • Examples 1 to 12 show good chemical resistance to the basic hydrogen peroxide solution, the acidic hydrogen peroxide solution, or both, as compared with Comparative Examples 1 to 3, and thus semiconductors It is useful as a protective film against wet etching liquids.
  • each of the protective film forming compositions prepared in Examples 1 to 12 and Comparative Examples 4 to 5 was applied on a silicon wafer and heated at 250 ° C. for 1 minute.
  • a protective film was formed to have a film thickness of 100 nm.
  • the formed protective film and the resist underlayer film for semiconductor lithography (product name: ARC (registered trademark) 29A, manufactured by Nissan Chemical Co., Ltd.) are dry-etched (product name: RIE-10NR, manufactured by Samco Co., Ltd.).
  • dry etching was performed using nitrogen gas to measure the dry etching rate ratio of the protective film (selection ratio of dry etching rate).

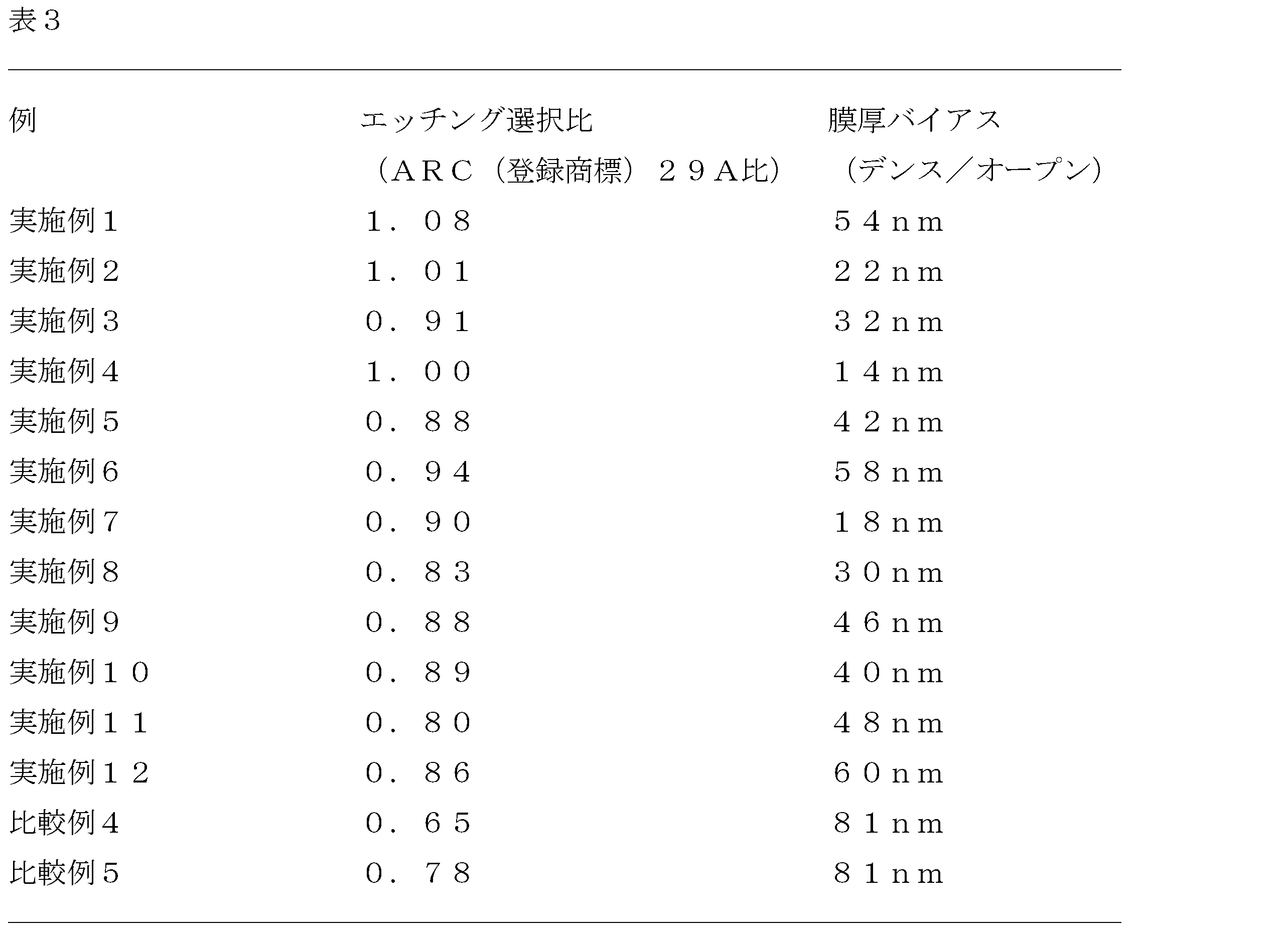

  • Table 3 shows the measurement results of the etching selectivity. It can be said that the larger the etching selection ratio, the faster the dry etching rate.
  • the protective film forming composition was applied and heated at 250 ° C. for 1 minute.
  • the protective film-forming composition was prepared so as to have a film thickness of 100 nm when heated on a silicon wafer at 250 ° C. for 1 minute.
  • the film thickness in the dense pattern area with a pitch of 100 nm and the open area where the pattern is not formed is measured by using a scanning electron microscope (product name: S-4800, manufactured by Hitachi High-Technologies Corporation). And the difference in film thickness between the dense area and the open area (film thickness bias) was measured. Table 3 shows the measurement results of the film thickness bias. It can be said that the smaller the film thickness bias is, the smaller the film thickness difference between the dense area and the open area is, so that the film can be applied more flatly on the underlying substrate having the pattern.
  • Examples 1 to 12 have a higher dry etching selection ratio and a faster dry etching rate than Comparative Examples 4 to 5. That is, Examples 1 to 12 are useful because the dry etching time required for removing the protective film can be shortened and damage to the underlying substrate can be reduced.
  • the film thickness difference (film thickness bias) between the dense area and the open area was smaller than that in Comparative Examples 4 to 5, and the film was applied more evenly on the underlying substrate having a pattern. You can say that you can. That is, the first to twelfth embodiments are useful because unevenness of the film thickness is unlikely to occur on the underlying substrate having a pattern, and a certain amount of the protective film can be uniformly removed in a desired etching time.
  • Examples 1 to 12 are superior to Comparative Examples 1 to 3 in the resistance to the wet etching solution for semiconductors using basic hydrogen peroxide solution or acidic hydrogen peroxide solution, and Comparative Examples 4 to 4
  • the etching rate is faster than that of No. 5, and it can be applied evenly on a base substrate having a pattern. Therefore, according to the present invention, it is possible to provide a protective film forming composition having a high wet etching resistance, a high etching rate, and a high planarization property.
  • the protective film-forming composition according to the present invention has excellent resistance when a wet etching solution is applied to substrate processing and has a high dry etching rate, so that substrate processing is easy, and flatness when applied to a stepped substrate. It provides a protective film excellent in

Landscapes

  • Chemical & Material Sciences (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • General Physics & Mathematics (AREA)
  • Physics & Mathematics (AREA)
  • Health & Medical Sciences (AREA)
  • Medicinal Chemistry (AREA)
  • Polymers & Plastics (AREA)
  • Organic Chemistry (AREA)
  • Structural Engineering (AREA)
  • Architecture (AREA)
  • Engineering & Computer Science (AREA)
  • Materials For Photolithography (AREA)
  • General Chemical & Material Sciences (AREA)
  • Photosensitive Polymer And Photoresist Processing (AREA)
  • Epoxy Resins (AREA)
  • Exposure Of Semiconductors, Excluding Electron Or Ion Beam Exposure (AREA)
  • Organic Low-Molecular-Weight Compounds And Preparation Thereof (AREA)

Abstract

半導体基板加工時にウェットエッチング液に対する良好なマスク（保護）機能、高ドライエッチング速度を有し、さらに段差基板に対しても被覆性が良好で、埋め込み後の膜厚差が小さく、平坦な膜を形成し得る保護膜形成組成物及び該組成物を用いて製造した保護膜、レジストパターン付き基板及び半導体装置の製造方法を提供すること。ジエポキシ化合物（Ａ）と２官能以上のプロトン発生化合物（Ｂ）との反応によって得られる開環重合物（Ｃ）と、溶剤とを含む、半導体用ウエットエッチング液に対する保護膜形成組成物。 前記開環重合物（Ｃ）が、下記式（Ａ－１）の単位構造で表されることが好ましい。 （式（Ａ－１）中、Ｑはジエポキシ化合物（Ａ）の開環重合によって生じる２価の有機基を表し、Ｔは２官能以上のプロトン発生化合物（Ｂ）に由来する２価の有機基を表す。）

Description

グリシジル基を有するアリーレン化合物との重合生成物を含む薬液耐性保護膜形成組成物
　本発明は、半導体製造におけるリソグラフィープロセスにおいて、特に半導体用ウエットエッチング液に対する耐性に優れた保護膜を形成するための組成物に関する。また、前記保護膜を適用したレジストパターン付き基板の製造方法、及び半導体装置の製造方法に関する。
　半導体製造において、基板とその上に形成されるレジスト膜との間にレジスト下層膜を設け、所望の形状のレジストパターンを形成するリソグラフィープロセスは広く知られている。レジストパターンを形成した後に基板の加工を行うが、その工程としてはドライエッチングが主に用いられるが、基板種によってはウエットエッチングが用いられる場合がある。特許文献１には、カルボキシ基及び／又はヒドロキシ基を含む特定の化合物を含む、過酸化水素水溶液に対する保護膜形成組成物が開示されている。
国際公開第２０１８／０５２１３０号公報
　レジスト下層膜をエッチングマスクとして用い、下地基板の加工をウェットエッチングで行う場合、レジスト下層膜には下地基板加工時にウェットエッチング液に対する良好なマスク機能（すなわち、マスクされている部分は基板を保護できる）が求められている。
このような場合、該レジスト下層膜は基板に対する保護膜として用いられることになる。さらに、ウェットエッチング後に不要な該保護膜をドライエッチングで除去する場合、該保護膜は下地基板にダメージが生じないように、ドライエッチングで速やかに除去できるようなエッチング速度の速い（高エッチングレート）保護膜が求められている。
　さらには、いわゆる段差基板に対しても被覆性が良好で、埋め込み後の膜厚差が小さく、平坦な膜を形成し得る保護膜形成組成物も求められている。
　従来、ウェットエッチング薬液の一種であるＳＣ－１（アンモニア－過酸化水素溶液）に対する耐性を発現させるためには、低分子化合物（例えばガリック酸）を添加剤として適用する手法が用いられていたが、上記の課題を解決するには限界があった。
　本発明の目的は、上記の課題を解決することである。
　本発明は以下を包含する。
［１］
ジエポキシ化合物（Ａ）と２官能以上のプロトン発生化合物（Ｂ）との反応によって得られる開環重合物（Ｃ）と、溶剤とを含む、
半導体用ウエットエッチング液に対する保護膜形成組成物。
［２］
前記開環重合物（Ｃ）が、下記式（Ａ－１）の単位構造で表される、［１］に記載の保護膜形成組成物。
Figure JPOXMLDOC01-appb-C000006
（式（Ａ－１）中、Ｑはジエポキシ化合物（Ａ）の開環重合によって生じる２価の有機基を表し、Ｔは２官能以上のプロトン発生化合物（Ｂ）に由来する２価の有機基を表す。）
［３］
　前記式（Ａ－１）中、Ｑが下記式（Ａ－２）で表される、［２］に記載の保護膜形成組成物。
Figure JPOXMLDOC01-appb-C000007
（式（Ａ－２）中、Ａｒは２価のアリーレン基を表し、ｎ１及びｎ２は各々独立に０または１の整数を表す。）
［４］
　前記式（Ａ－２）中のＡｒが、下記式（Ａ－３）、下記式（Ａ－４）及び下記式（Ａ－５）のいずれかで表される、［３］に記載の保護膜形成組成物。
Figure JPOXMLDOC01-appb-C000008
（式（Ａ－３）～式（Ａ－５）中、Ｘ１、Ｘ２、Ｘ３及びＸ４は各々独立に炭素原子数１乃至６のアルキル基を表し、－Ｗ－は直接結合、－ＣＨ２－、－Ｃ（ＣＨ３）２－、－Ｃ（ＣＦ３）２－、－ＣＯ－、－Ｏ－、－Ｓ－又は－ＳＯ２－のいずれかを表す。ｎ３、ｎ５及びｎ６は各々独立に０乃至４の整数を表し、ｎ４は０乃至６の整数を表す。）
［５］
　前記式（Ａ－１）中、Ｔが下記式（Ａ－６）又は下記式（Ａ－７）で表される、［２］に記載の保護膜形成組成物。
Figure JPOXMLDOC01-appb-C000009
（式（Ａ－６）又は式（Ａ－７）中、Ｒ１、Ｒ２、Ｒ３、Ｒ４及びＲ５は各々独立に水素原子、置換されてもよい炭素原子数１乃至６のアルキル基、炭素原子数２乃至６のアルケニル基、水酸基、炭素原子数１乃至６のアルコキシ基、シアノ基又はハロゲン原子を表し、Ｒ２とＲ４が互いに結合して環を形成してもよい。－Ｙ１－及び－Ｙ２－は各々独立に－Ｏ－、－Ｓ－又は－ＣＯＯ－を表す。Ｚは直接結合又は２価の有機基を表す。ｎ７及びｎ８は各々独立に０乃至５の整数を表し、ｎ９及びｎ１０は各々独立に０又は１の整数を表し、ｎ１１は０乃至４の整数を表す。）
［６］
　前記式（Ａ－６）中、Ｚで表される２価の有機基が、下記式（Ａ－８）で表される、［５］に記載の保護膜形成組成物。
Figure JPOXMLDOC01-appb-C000010
（式（Ａ－８）中、－Ｖ１－は、－Ｏ－、－Ｓ－、－Ｓ－Ｓ－、－ＣＲ１０＝ＣＲ１１－、－Ｃ（＝ＣＲ１２Ｒ１３）―又は－Ｃ≡Ｃ－を表し、Ｒ１０、Ｒ１１、Ｒ１２及びＲ１３は水素原子又はメチル基を表す。－Ｖ２－は、－Ｏ－又は－Ｓ－を表し、Ｒ８及びＲ９はそれぞれ水素原子、置換されてもよい炭素原子数１乃至６のアルキル基、炭素原子数２乃至６のアルケニル基、水酸基、炭素原子数１乃至６のアルコキシ基、シアノ基又はハロゲン原子を表す。ｎ１２は１乃至３の整数を表し、ｎ１３は０乃至２の整数を表す。）
［７］
　前記式（Ａ－２）中、Ａｒが前記式（Ａ－３）で表される、［４］に記載の保護膜形成組成物。
［８］
　前記式（Ａ－３）のｎ３が０である、［７］に記載の保護膜形成組成物。
［９］
　前記式（Ａ－１）中、－Ｔ－が前記式（Ａ－６）で表される、［５］に記載の保護膜形成組成物。
［１０］
　前記式（Ａ－６）の－Ｙ１－及び－Ｙ２－が、－ＣＯＯ－である、［９］に記載の保護膜形成組成物。
［１１］
　架橋酸触媒をさらに含む、［１］乃至［１０］のいずれか１に記載の保護膜形成組成物。
［１２］
　架橋剤をさらに含む、［１］乃至［１１］のいずれか１に記載の保護膜形成組成物。
［１３］
　界面活性剤をさらに含む、［１］乃至［１２］のいずれか１に記載の保護膜形成組成物。
［１４］
　［１］から［１３］のいずれか１に記載の保護膜形成組成物からなる塗布膜の焼成物であることを特徴とする保護膜。
［１５］
　［１］から［１３］のいずれか１項に記載の保護膜組成物を半導体基板上に塗布し焼成してレジスト下層膜としての保護膜を形成する工程、該保護膜上にレジスト膜を形成し、次いで露光、現像してレジストパターンを形成する工程を含み、半導体の製造に用いることを特徴とするレジストパターン付き基板の製造方法。
［１６］
　表面に無機膜が形成されていてもよい半導体基板上に、［１］乃至［１３］のいずれか１項に記載の保護膜形成組成物を用いて保護膜を形成し、前記保護膜上にレジストパターンを形成し、前記レジストパターンをマスクとして前記保護膜をドライエッチングし前記無機膜又は前記半導体基板の表面を露出させ、ドライエッチング後の前記保護膜をマスクとして、半導体用ウエットエッチング液を用いて前記無機膜又は前記半導体基板をウエットエッチング及び洗浄する工程を含む半導体装置の製造方法。
　本発明の保護膜形成組成物は、下地基板加工時にウェットエッチング液に対する良好なマスク機能を有し、さらに高ドライエッチング速度及び段差基板の平坦化性に優れるため、半導体基板の微細加工を容易に行うことができる。
＜保護膜形成組成物＞
　本願の保護膜形成組成物は、ジエポキシ化合物（Ａ）と２官能以上のプロトン発生化合物（Ｂ）との反応によって得られる開環重合物（Ｃ）を含む。
　ジエポキシ化合物（Ａ）と２官能以上のプロトン発生化合物（Ｂ）を例えば実施例記載の自体公知の方法によって反応させた結果物としての開環重合物（Ｃ）は、下記の単位構造を有することが好ましい。
Figure JPOXMLDOC01-appb-C000011
（式（Ａ－１）中、Ｑはジエポキシ化合物（Ａ）の開環重合によって生じる２価の有機基を表し、Ｔは２官能以上のプロトン発生化合物（Ｂ）に由来する２価の有機基を表す。）
　前記式（Ａ－１）中、Ｑが下記式（Ａ－２）で表されることが好ましい。
Figure JPOXMLDOC01-appb-C000012
（式（Ａ－２）中、Ａｒは２価のアリーレン基を表し、ｎ１及びｎ２は各々独立に０または１の整数を表す。）
　上記Ａｒは、例えば炭素原子数６乃至４０のアリーレン基が挙げられる。具体例としてはフェニレン基、ｏ－メチルフェニレン基、ｍ－メチルフェニレン基、ｐ－メチルフェニレン基、ｏ－クロルフェニレン基、ｍ－クロルフェニレン基、ｐ－クロルフェニレン基、ｏ－フルオロフェニレン基、ｐ－フルオロフェニレン基、ｏ－メトキシフェニレン基、ｐ－メトキシフェニレン基、ｐ－ニトロフェニレン基、ｐ－シアノフェニレン基、α－ナフチレン基、β－ナフチレン基、ｏ－ビフェニリレン基、ｍ－ビフェニリレン基、ｐ－ビフェニリレン基、１－アントリレン基、２－アントリレン基、９－アントリレン基、１－フェナントリレン基、２－フェナントリレン基、３－フェナントリレン基、４－フェナントリレン基及び９－フェナントリレン基が挙げられる。上記炭素原子数６乃至４０のアリーレン基が有する水素原子の一部または全部が、置換基で置換されていてもよい。
　又は、上記Ａｒが下記式（Ａ－３）、下記式（Ａ－４）及び下記式（Ａ－５）のいずれかで表されることが好ましい。
Figure JPOXMLDOC01-appb-C000013
（式（Ａ－３）～式（Ａ－５）中、Ｘ１、Ｘ２、Ｘ３及びＸ４は各々独立に炭素原子数１乃至６のアルキル基を表し、－Ｗ－は直接結合、－ＣＨ２－、－Ｃ（ＣＨ３）２－、－Ｃ（ＣＦ３）２－、－ＣＯ－、－Ｏ－、－Ｓ－又は－ＳＯ２－のいずれかを表す。ｎ３、ｎ５及びｎ６は各々独立に０乃至４の整数を表し、ｎ４は０乃至６の整数を表す。）
　上記Ａｒが、式（Ａ－３）～式（Ａ－５）中、式（Ａ－３）で表されることが好ましい。
　ｎ３は０であることが好ましい。
　上記炭素原子数１乃至６のアルキル基としては、メチル基、エチル基、ｎ－プロピル基、ｉ－プロピル基、シクロプロピル基、ｎ－ブチル基、ｉ－ブチル基、ｓ－ブチル基、ｔ－ブチル基、シクロブチル基、１－メチル－シクロプロピル基、２－メチル－シクロプロピル基、ｎ－ペンチル基、１－メチル－ｎ－ブチル基、２－メチル－ｎ－ブチル基、３－メチル－ｎ－ブチル基、１，１－ジメチル－ｎ－プロピル基、１，２－ジメチル－ｎ－プロピル基、２，２－ジメチル－ｎ－プロピル基、１－エチル－ｎ－プロピル基、シクロペンチル基、１－メチル－シクロブチル基、２－メチル－シクロブチル基、３－メチル－シクロブチル基、１，２－ジメチル－シクロプロピル基、２，３－ジメチル－シクロプロピル基、１－エチル－シクロプロピル基、２－エチル－シクロプロピル基、ｎ－ヘキシル基、１－メチル－ｎ－ペンチル基、２－メチル－ｎ－ペンチル基、３－メチル－ｎ－ペンチル基、４－メチル－ｎ－ペンチル基、１，１－ジメチル－ｎ－ブチル基、１，２－ジメチル－ｎ－ブチル基、１，３－ジメチル－ｎ－ブチル基、２，２－ジメチル－ｎ－ブチル基、２，３－ジメチル－ｎ－ブチル基、３，３－ジメチル－ｎ－ブチル基、１－エチル－ｎ－ブチル基、２－エチル－ｎ－ブチル基、１，１，２－トリメチル－ｎ－プロピル基、１，２，２－トリメチル－ｎ－プロピル基、１－エチル－１－メチル－ｎ－プロピル基、１－エチル－２－メチル－ｎ－プロピル基、シクロヘキシル基、１－メチル－シクロペンチル基、２－メチル－シクロペンチル基、３－メチル－シクロペンチル基、１－エチル－シクロブチル基、２－エチル－シクロブチル基、３－エチル－シクロブチル基、１，２－ジメチル－シクロブチル基、１，３－ジメチル－シクロブチル基、２，２－ジメチル－シクロブチル基、２，３－ジメチル－シクロブチル基、２，４－ジメチル－シクロブチル基、３，３－ジメチル－シクロブチル基、１－ｎ－プロピル－シクロプロピル基、２－ｎ－プロピル－シクロプロピル基、１－ｉ－プロピル－シクロプロピル基、２－ｉ－プロピル－シクロプロピル基、１，２，２－トリメチル－シクロプロピル基、１，２，３－トリメチル－シクロプロピル基、２，２，３－トリメチル－シクロプロピル基、１－エチル－２－メチル－シクロプロピル基、２－エチル－１－メチル－シクロプロピル基、２－エチル－２－メチル－シクロプロピル基及び２－エチル－３－メチル－シクロプロピル基等が挙げられる。
　前記式（Ａ－１）中、Ｔが下記式（Ａ－６）又は下記式（Ａ－７）で表されることが好ましい。
Figure JPOXMLDOC01-appb-C000014
（式（Ａ－６）又は式（Ａ－７）中、Ｒ１、Ｒ２、Ｒ３、Ｒ４及びＲ５は各々独立に水素原子、置換されてもよい炭素原子数１乃至６のアルキル基、炭素原子数２乃至６のアルケニル基、水酸基、炭素原子数１乃至６のアルコキシ基、シアノ基又はハロゲン原子を表し、Ｒ２とＲ４が互いに結合して環を形成してもよい。－Ｙ１－及び－Ｙ２－は各々独立に－Ｏ－、－Ｓ－又は－ＣＯＯ－を表す。－Ｚ－は直接結合又は２価の有機基を表すが、好ましい２価の有機基としては、－Ｏ－、－Ｓ－、－Ｓ－Ｓ－、－ＣＲ１０＝ＣＲ１１－、－Ｃ（＝ＣＲ１２Ｒ１３）―又は－Ｃ≡Ｃ－を表し、Ｒ１０、Ｒ１１、Ｒ１２及びＲ１３は水素原子又はメチル基を表す。ｎ７及びｎ８は各々独立に０乃至５の整数を表し、ｎ９及びｎ１０は各々独立に０又は１の整数を表し、ｎ１１は０乃至４の整数を表す。）
　炭素原子数１乃至６のアルキル基は上記のアルキル基が挙げられる。
　上記置換されていてもよいとは、上記アルキル基の一部又は全部の水素原子が、例えば、水酸基、ハロゲン原子、カルボキシル基、ニトロ基、シアノ基、メチレンジオキシ基、アセトキシ基、メチルチオ基、アミノ基又は炭素原子数１乃至９のアルコキシ基で置換されていてもよいことを言う。
　上記ハロゲン原子としては、フッ素原子、塩素原子、臭素原子、ヨウ素原子が挙げられる。
　上記炭素原子数２乃至６のアルケニル基としては、エテニル基、１－プロペニル基、２－プロペニル基、１－メチル－１－エテニル基、１－ブテニル基、２－ブテニル基、３－ブテニル基、２－メチル－１－プロペニル基、２－メチル－２－プロペニル基、１－エチルエテニル基、１－メチル－１－プロペニル基、１－メチル－２－プロペニル基、１－ペンテニル基、２－ペンテニル基、３－ペンテニル基、４－ペンテニル基、１－ｎ－プロピルエテニル基、１－メチル－１－ブテニル基、１－メチル－２－ブテニル基、１－メチル－３－ブテニル基、２－エチル－２－プロペニル基、２－メチル－１－ブテニル基、２－メチル－２－ブテニル基、２－メチル－３－ブテニル基、３－メチル－１－ブテニル基、３－メチル－２－ブテニル基、３－メチル－３－ブテニル基、１，１－ジメチル－２－プロペニル基、１－ｉ－プロピルエテニル基、１，２－ジメチル－１－プロペニル基、１，２－ジメチル－２－プロペニル基、１－シクロペンテニル基、２－シクロペンテニル基、３－シクロペンテニル基、１－ヘキセニル基、２－ヘキセニル基、３－ヘキセニル基、４－ヘキセニル基、５－ヘキセニル基、１－メチル－１－ペンテニル基、１－メチル－２－ペンテニル基、１－メチル－３－ペンテニル基、１－メチル－４－ペンテニル基、１－ｎ－ブチルエテニル基、２－メチル－１－ペンテニル基、２－メチル－２－ペンテニル基、２－メチル－３－ペンテニル基、２－メチル－４－ペンテニル基、２－ｎ－プロピル－２－プロペニル基、３－メチル－１－ペンテニル基、３－メチル－２－ペンテニル基、３－メチル－３－ペンテニル基、３－メチル－４－ペンテニル基、３－エチル－３－ブテニル基、４－メチル－１－ペンテニル基、４－メチル－２－ペンテニル基、４－メチル－３－ペンテニル基、４－メチル－４－ペンテニル基、１，１－ジメチル－２－ブテニル基、１，１－ジメチル－３－ブテニル基、１，２－ジメチル－１－ブテニル基、１，２－ジメチル－２－ブテニル基、１，２－ジメチル－３－ブテニル基、１－メチル－２－エチル－２－プロペニル基、１－ｓ－ブチルエテニル基、１，３－ジメチル－１－ブテニル基、１，３－ジメチル－２－ブテニル基、１，３－ジメチル－３－ブテニル基、１－ｉ－ブチルエテニル基、２，２－ジメチル－３－ブテニル基、２，３－ジメチル－１－ブテニル基、２，３－ジメチル－２－ブテニル基、２，３－ジメチル－３－ブテニル基、２－ｉ－プロピル－２－プロペニル基、３，３－ジメチル－１－ブテニル基、１－エチル－１－ブテニル基、１－エチル－２－ブテニル基、１－エチル－３－ブテニル基、１－ｎ－プロピル－１－プロペニル基、１－ｎ－プロピル－２－プロペニル基、２－エチル－１－ブテニル基、２－エチル－２－ブテニル基、２－エチル－３－ブテニル基、１，１，２－トリメチル－２－プロペニル基、１－ｔ－ブチルエテニル基、１－メチル－１－エチル－２－プロペニル基、１－エチル－２－メチル－１－プロペニル基、１－エチル－２－メチル－２－プロペニル基、１－ｉ－プロピル－１－プロペニル基、１－ｉ－プロピル－２－プロペニル基、１－メチル－２－シクロペンテニル基、１－メチル－３－シクロペンテニル基、２－メチル－１－シクロペンテニル基、２－メチル－２－シクロペンテニル基、２－メチル－３－シクロペンテニル基、２－メチル－４－シクロペンテニル基、２－メチル－５－シクロペンテニル基、２－メチレン－シクロペンチル基、３－メチル－１－シクロペンテニル基、３－メチル－２－シクロペンテニル基、３－メチル－３－シクロペンテニル基、３－メチル－４－シクロペンテニル基、３－メチル－５－シクロペンテニル基、１－シクロヘキセニル基、２－シクロヘキセニル基及び３－シクロヘキセニル基等が挙げられる。
　上記炭素原子数１乃至６のアルコキシ基としては、メトキシ基、エトキシ基、ｎ－プロポキシ基、ｉ－プロポキシ基、ｎ－ブトキシ基、ｉ－ブトキシ基、ｓ－ブトキシ基、ｔ－ブトキシ基、ｎ－ペンチルオキシ基、１－メチル－ｎ－ブトキシ基、２－メチル－ｎ－ブトキシ基、３－メチル－ｎ－ブトキシ基、１，１－ジメチル－ｎ－プロポキシ基、１，２－ジメチル－ｎ－プロポキシ基、２，２－ジメチル－ｎ－プロポキシ基、１－エチル－ｎ－プロポキシ基、ｎ－ヘキシルオキシ基、１－メチル－ｎ－ペンチルオキシ基、２－メチル－ｎ－ペンチルオキシ基、３－メチル－ｎ－ペンチルオキシ基、４－メチル－ｎ－ペンチルオキシ基、１，１－ジメチル－ｎ－ブトキシ基、１，２－ジメチル－ｎ－ブトキシ基、１，３－ジメチル－ｎ－ブトキシ基、２，２－ジメチル－ｎ－ブトキシ基、２，３－ジメチル－ｎ－ブトキシ基、３，３－ジメチル－ｎ－ブトキシ基、１－エチル－ｎ－ブトキシ基、２－エチル－ｎ－ブトキシ基、１，１，２－トリメチル－ｎ－プロポキシ基、１，２，２－トリメチル－ｎ－プロポキシ基、１－エチル－１－メチル－ｎ－プロポキシ基、及び１－エチル－２－メチル－ｎ－プロポキシ基等が挙げられる。
　Ｒ２とＲ４が互いに結合して環を形成してもよいとは、Ｒ２とＲ４が互いに結合して例えば炭素原子数３～１２の炭化水素環を形成してもよいことを言う。
　前記式（Ａ－６）中、Ｚで表される２価の有機基が、下記式（Ａ－８）で表されることが好ましい。
Figure JPOXMLDOC01-appb-C000015
（式（Ａ－８）中、－Ｖ１－は、－Ｏ－、－Ｓ－、－Ｓ－Ｓ－、－ＣＲ１０＝ＣＲ１１－、－Ｃ（＝ＣＲ１２Ｒ１３）―又は－Ｃ≡Ｃ－を表し、Ｒ１０、Ｒ１１、Ｒ１２及びＲ１３は水素原子又はメチル基を表す。－Ｖ２－は、－Ｏ－又は－Ｓ－を表し、Ｒ８及びＲ９はそれぞれ水素原子、置換されてもよい炭素原子数１乃至６のアルキル基、炭素原子数２乃至６のアルケニル基、水酸基、炭素原子数１乃至６のアルコキシ基、シアノ基又はハロゲン原子を表す。ｎ１２は１乃至３の整数を表し、ｎ１３は０乃至２の整数を表す。）
　置換されてもよい炭素原子数１乃至６のアルキル基、炭素原子数２乃至６のアルケニル基及び炭素原子数１乃至６のアルコキシ基の好ましい具体例は上述の通りである。
　前記式（Ａ－１）中、Ｔが下記式（Ａ－６）で表されることが好ましい。
　前記式（Ａ－６）中、Ｚで表される２価の有機基が、下記式（Ａ－８）で表されることが好ましい。
　前記式（Ａ－６）の－Ｙ１－及び－Ｙ２－が－ＣＯＯ－であることが好ましい。－ＣＯＯ－はエステル結合を表す。該エステル結合のカルボニル基が、式（Ａ－６）の置換基Ｒ１及びＲ２を含む単位構造、又は置換基Ｒ３及びＲ４を含む単位構造に近い位置に存在することが好ましい。
　上記開環重合物（Ｃ）の単位構造は、例えば以下に例示することができる。
Figure JPOXMLDOC01-appb-C000016
Figure JPOXMLDOC01-appb-C000017
Figure JPOXMLDOC01-appb-C000018
Figure JPOXMLDOC01-appb-C000019
Figure JPOXMLDOC01-appb-C000020
　上記ジエポキシ化合物（Ａ）はアリールジグリシジルエーテル化合物、アリールジグリシジルエステル化合物を挙げることができる。式（Ａ－３）の構造単位を有するフェニルジグリシジルエーテル化合物、またはフェニルジグリシジルエステル化合物は例えば以下に例示することができる。
Figure JPOXMLDOC01-appb-C000021
　式（Ｄ－１）で表される化合物はナガセケムテックス（株）製、商品名デナコールＥＸ－７１１として入手することができる。
　式（Ｄ－８）で表される化合物はナガセケムテックス（株）製、商品名デナコールＥＸ－７２１として入手することができる。
　式（Ｄ－１３）で表される化合物はナガセケムテックス（株）製、商品名デナコールＥＸ－２０１またはデナコールＥＸ－２０１－ＩＭとして入手することができる。
　さらに、式（Ａ－４）の構造単位を有するナフチルジグリシジルエーテル化合物、またはナフチルジグリシジルエステル化合物は例えば以下に例示することができる。
Figure JPOXMLDOC01-appb-C000022
　さらに、式（Ａ－５）の構造単位を有するビフェニルジグリシジルエーテル化合物、ビスフェノールジグリシジルエーテル化合物、ビフェニルジグリシジルエステル化合物またはビスフェノールジグリシジルエステル化合物は例えば以下に例示することができる。
Figure JPOXMLDOC01-appb-C000023
　上記２官能以上のプロトン発生化合物（Ｂ）でいう「官能」とは、物質の化学的属性や化学反応性に着目した概念で、官能基というときにはそれぞれに固有の物性や化学反応性が想定されているが、本願では、プロトンを発生することで、他の化合物と結合できる反応性置換基のこと言う。すなわち例えば２官能とは、上記化合物中に２つの反応性置換基を有する。本願の反応性置換基の具体例としては、水酸基、エポキシ基、アシル基、アセチル基、ホルミル基、ベンゾイル基、カルボキシ基、カルボニル基、アミノ基、イミノ基、シアノ基、アゾ基、アジ基、チオール基、スルホ基及びアリル基が挙げられる。
　本願のプロトン発性化合物（Ｂ）は２官能以上であれば特に制限は無いが、４官能以下が好ましく、３官能以下が好ましく、最も好ましくは２官能である。
　本願の２官能以上のプロトン発生化合物（Ｂ）は例えば、２つ以上のカルボキシ基を含有する化合物、２つ以上の水酸基を含有する化合物、２つ以上のチオール基を含有する化合物を挙げることができる。
　上記官能基は、化合物中に１種又は２種以上含んでいてもよいが、好ましくは２種以下の官能基を含む。好ましくは１種の官能基を含む。
　上記式（Ａ－６）の構造単位を有するカルボキシ基含有化合物、水酸基含有化合物、チオール基含有化合物は例えば以下に例示することができる。
Figure JPOXMLDOC01-appb-C000024
Figure JPOXMLDOC01-appb-C000025
　本願の重合生成物の重量平均分子量は、５００～１０，０００であることが好ましく、７００～５，０００であることがさらに好ましい。
＜溶媒＞
　本発明の保護膜形成組成物は、上記各成分を、有機溶剤に溶解させることによって調製でき、均一な溶液状態で用いられる。
　本発明に係る保護膜形成組成物の溶媒としては、上記開環重合物（Ｃ）を溶解できる溶媒であれば、特に制限なく使用することができる。特に、本発明に係る保護膜形成組成物は均一な溶液状態で用いられるものであるため、その塗布性能を考慮すると、リソグラフィー工程に一般的に使用される溶媒を併用することが推奨される。
　前記有機溶剤としては、例えば、エチレングリコールモノメチルエーテル、エチレングリコールモノエチルエーテル、メチルセロソルブアセテート、エチルセロソルブアセテート、ジエチレングリコールモノメチルエーテル、ジエチレングリコールモノエチルエーテル、プロピレングリコール、プロピレングリコールモノメチルエーテル、プロピレングリコールモノエチルエーテル、プロピレングリコールモノメチルエーテルアセテート、プロピレングリコールプロピルエーテルアセテート、トルエン、キシレン、メチルエチルケトン、メチルイソブチルケトン、シクロペンタノン、シクロヘキサノン、シクロヘプタノン、４－メチル－２－ペンタノール、２―ヒドロキシイソ酪酸メチル、２―ヒドロキシイソ酪酸エチル、エトキシ酢酸エチル、酢酸２－ヒドロキシエチル、３－メトキシプロピオン酸メチル、３－メトキシプロピオン酸エチル、３－エトキシプロピオン酸エチル、３－エトキシプロピオン酸メチル、ピルビン酸メチル、ピルビン酸エチル、酢酸エチル、酢酸ブチル、乳酸エチル、乳酸ブチル、２－ヘプタノン、メトキシシクロペンタン、アニソール、γ－ブチロラクトン、Ｎ－メチルピロリドン、Ｎ，Ｎ－ジメチルホルムアミド、及びＮ，Ｎ－ジメチルアセトアミドが挙げられる。これらの溶剤は、単独で又は２種以上を組み合わせて用いることができる。
　これらの溶媒の中でプロピレングリコールモノメチルエーテル、プロピレングリコールモノメチルエーテルアセテート、乳酸エチル、乳酸ブチル、及びシクロヘキサノン等が好ましい。特にプロピレングリコールモノメチルエーテル、プロピレングリコールモノメチルエーテルアセテートが好ましい。
＜架橋触媒＞
　本発明の保護膜形成組成物は、任意成分として、架橋反応を促進させるために、架橋触媒を含有することができる。当該架橋触媒としては、酸性化合物に加え、熱により酸又は塩基が発生する化合物を用いることができる。酸性化合物としては、スルホン酸化合物又はカルボン酸化合物を用いることができ、熱により酸が発生する化合物としては、熱酸発生剤を用いることができる。
　スルホン酸化合物又はカルボン酸化合物として、例えば、ｐ－トルエンスルホン酸、トリフルオロメタンスルホン酸、ピリジニウムトリフルオロメタンスルホナート、ピリジニウム－ｐ－トルエンスルホネート、ピリジニウム－４－ヒドロキシベンゼンスルホナート、サリチル酸、カンファースルホン酸、５－スルホサリチル酸、４－クロロベンゼンスルホン酸、４－ヒドロキシベンゼンスルホン酸、ピリジニウム－４－ヒドロキシベンゼンスルホン酸、ベンゼンジスルホン酸、１－ナフタレンスルホン酸、４－ニトロベンゼンスルホン酸、クエン酸、安息香酸、ヒドロキシ安息香酸が挙げられる。
　熱酸発生剤として、例えば、Ｋ－ＰＵＲＥ〔登録商標〕ＣＸＣ－１６１２、同ＣＸＣ－１６１４、同ＴＡＧ－２１７２、同ＴＡＧ－２１７９、同ＴＡＧ－２６７８、同ＴＡＧ２６８９（以上、Ｋｉｎｇ　Ｉｎｄｕｓｔｒｉｅｓ社製）、及びＳＩ－４５、ＳＩ－６０、ＳＩ－８０、ＳＩ－１００、ＳＩ－１１０、ＳＩ－１５０（以上、三新化学工業株式会社製）が挙げられる。
　また、塩基性化合物としては、アミン化合物又は水酸化アンモニウム化合物を用いることができ、熱により塩基が発生する化合物としては、尿素を用いることができる。
　アミン化合物として、例えば、トリエタノールアミン、トリブタノールアミン、トリメチルアミン、トリエチルアミン、トリノルマルプロピルアミン、トリイソプロピルアミン、トリノルマルブチルアミン、トリ－ｔｅｒｔ－ブチルアミン、トリノルマルオクチルアミン、トリイソプロパノールアミン、フェニルジエタノールアミン、ステアリルジエタノールアミン、及びジアザビシクロオクタン等の第３級アミン、ピリジン及び４－ジメチルアミノピリジン等の芳香族アミンが挙げられる。また、ベンジルアミン及びノルマルブチルアミン等の第１級アミン、ジエチルアミン及びジノルマルブチルアミン等の第２級アミンもアミン化合物として挙げられる。これらのアミン化合物は、単独で又は二種以上を組み合わせて用いることができる。
　水酸化アンモニウム化合物としては、例えば、水酸化テトラメチルアンモニウム、水酸化テトラエチルアンモニウム、水酸化テトラプロピルアンモニウム、水酸化テトラブチルアンモニウム、水酸化ベンジルトリメチルアンモニウム、水酸化ベンジルトリエチルアンモニウム、水酸化セチルトリメチルアンモニウム、水酸化フェニルトリメチルアンモニウム、水酸化フェニルトリエチルアンモニウムが挙げられる。
　また、熱により塩基が発生する化合物としては、例えば、アミド基、ウレタン基又はアジリジン基のような熱不安定性基を有し、加熱することでアミンを生成する化合物を使用することができる。その他、尿素、ベンジルトリメチルアンモニウムクロリド、ベンジルトリエチルアンモニウムクロリド、ベンジルジメチルフェニルアンモニウムクロリド、ベンジルドデシルジメチルアンモニウムクロリド、ベンジルトリブチルアンモニウムクロリド、コリンクロリドも熱により塩基が発生する化合物として挙げられる。
　これらの架橋触媒は、１種又は２種以上を組み合わせて用いることができる。
　前記保護膜形成組成物が架橋触媒を含む場合、その含有量は、保護膜形成組成物の全固形分に対して、０．０００１乃至２０重量％、好ましくは０．０１乃至１５重量％、さらに好ましくは０．１乃至１０質量％である。
＜架橋剤＞
　本発明のレジスト下層膜形成組成物は架橋剤成分を含むことができる。その架橋剤としては、メラミン系、置換尿素系、またはそれらのポリマー系等が挙げられる。好ましくは、少なくとも２個の架橋形成置換基を有する架橋剤であり、メトキシメチル化グリコールウリル、ブトキシメチル化グリコールウリル、メトキシメチル化メラミン、ブトキシメチル化メラミン、メトキシメチル化ベンゾグワナミン、ブトキシメチル化ベンゾグワナミン、メトキシメチル化尿素、ブトキシメチル化尿素、メトキシメチル化チオ尿素、またはメトキシメチル化チオ尿素等の化合物である。また、これらの化合物の縮合体も使用することができる。
　また、上記架橋剤としては耐熱性の高い架橋剤を用いることができる。耐熱性の高い架橋剤としては分子内に芳香族環（例えば、ベンゼン環、ナフタレン環）を有する架橋形成置換基を含有する化合物を用いることができる。
　この化合物は下記式（５－１）の部分構造を有する化合物や、下記式（５－２）の繰り返し単位を有するポリマー又はオリゴマーが挙げられる。
Figure JPOXMLDOC01-appb-C000026
　上記Ｒ１１、Ｒ１２、Ｒ１３、及びＲ１４は水素原子又は炭素数１乃至１０のアルキル基であり、これらのアルキル基は上述の例示を用いることができる。
　ｍ１は１≦ｍ１≦６－ｍ２、ｍ２は１≦ｍ２≦５、ｍ３は１≦ｍ３≦４－ｍ２、ｍ４は１≦ｍ４≦３である。
　式（５－１）及び式（５－２）の化合物、ポリマー、オリゴマーは以下に例示される。
Figure JPOXMLDOC01-appb-C000027
Figure JPOXMLDOC01-appb-C000028
　上記化合物は旭有機材工業（株）、本州化学工業（株）の製品として入手することができる。例えば上記架橋剤の中で式（６－２２）の化合物は旭有機材工業（株）、商品名ＴＭＯＭ－ＢＰとして入手することができる。
　これらの架橋剤は、１種又は２種以上を組み合わせて用いることができる。
　架橋剤の添加量は、使用する塗布溶剤、使用する下地基板、要求される溶液粘度、要求される膜形状などにより変動するが、保護膜形成組成物の全固形分に対して０．００１乃至８０重量％、好ましくは ０．０１乃至５０重量％、さらに好ましくは０．１乃至４０重量％である。これら架橋剤は自己縮合による架橋反応を起こすこともあるが、本発明の上記のポリマー中に架橋性置換基が存在する場合は、それらの架橋性置換基と架橋反応を起こすことができる。
＜界面活性剤＞
　本発明の保護膜形成組成物は、任意成分として、半導体基板に対する塗布性を向上させるために界面活性剤を含有することができる。前記界面活性剤としては、例えばポリオキシエチレンラウリルエーテル、ポリオキシエチレンステアリルエーテル、ポリオキシエチレンセチルエーテル、ポリオキシエチレンオレイルエーテル等のポリオキシエチレンアルキルエーテル類、ポリオキシエチレンオクチルフェニルエーテル、ポリオキシエチレンノニルフェニルエーテル等のポリオキシエチレンアルキルアリールエーテル類、ポリオキシエチレン・ポリオキシプロピレンブロックコポリマー類、ソルビタンモノラウレート、ソルビタンモノパルミテート、ソルビタンモノステアレート、ソルビタンモノオレエート、ソルビタントリオレエート、ソルビタントリステアレート等のソルビタン脂肪酸エステル類、ポリオキシエチレンソルビタンモノラウレート、ポリオキシエチレンソルビタンモノパルミテート、ポリオキシエチレンソルビタンモノステアレート、ポリオキシエチレンソルビタントリオレエート、ポリオキシエチレンソルビタントリステアレート等のポリオキシエチレンソルビタン脂肪酸エステル類等のノニオン系界面活性剤、エフトップ〔登録商標〕ＥＦ３０１、同ＥＦ３０３、同ＥＦ３５２（三菱マテリアル電子化成株式会社製）、メガファック〔登録商標〕Ｆ１７１、同Ｆ１７３、同Ｒ－３０、同Ｒ－３０Ｎ、同Ｒ－４０、同Ｒ－４０－ＬＭ（ＤＩＣ株式会社製）、フロラードＦＣ４３０、同ＦＣ４３１（住友スリーエム株式会社製）、アサヒガード〔登録商標〕ＡＧ７１０、サーフロン〔登録商標〕Ｓ－３８２、同ＳＣ１０１、同ＳＣ１０２、同ＳＣ１０３、同ＳＣ１０４、同ＳＣ１０５、同ＳＣ１０６（旭硝子株式会社製）等のフッ素系界面活性剤、オルガノシロキサンポリマーＫＰ３４１（信越化学工業株式会社製）を挙げることができる。これらの界面活性剤は、単独で又は二種以上を組み合わせて用いることができる。前記保護膜形成組成物が界面活性剤を含む場合、その含有量は、保護膜形成組成物の全固形分に対して、０．０００１乃至１０重量％、好ましくは０．０１乃至５重量％である。
＜その他の成分＞
　本発明の保護膜形成組成物には、吸光剤、レオロジー調整剤、接着補助剤などを添加することができる。レオロジー調整剤は、保護膜形成組成物の流動性を向上させるのに有効である。接着補助剤は、半導体基板またはレジストと下層膜の密着性を向上させるのに有効である。
　吸光剤としては例えば、「工業用色素の技術と市場」（ＣＭＣ出版）や「染料便覧」（有機合成化学協会編）に記載の市販の吸光剤、例えば、Ｃ．Ｉ．Ｄｉｓｐｅｒｓｅ Ｙｅｌｌｏｗ １，３，４，５，７，８，１３，２３，３１，４９，５０，５１，５４，６０，６４，６６，６８，７９，８２，８８，９０，９３，１０２，１１４及び１２４；Ｃ．Ｉ．Ｄ　ｉｓｐｅｒｓｅ Ｏｒａｎｇｅ１，５，１３，２５，２９，３０，３１，４４，５７，７２及び７３；Ｃ．Ｉ．Ｄｉｓｐｅｒｓｅ Ｒｅｄ １，５，７，１３，１７，１９，４３，５０，５４，５８，６５，７２，７３，８８，１１７，１３７，１４３，１９９及び２１０；Ｃ．Ｉ．Ｄｉｓｐｅｒｓｅ Ｖｉｏｌｅｔ ４３；Ｃ．Ｉ．Ｄｉｓｐｅｒｓｅ Ｂｌｕｅ ９６；Ｃ．Ｉ．Ｆｌｕｏｒｅｓｃｅｎｔ Ｂｒｉｇｈｔｅｎｉｎｇ Ａｇｅｎｔ １１２，１３５及び１６３；Ｃ．Ｉ．Ｓｏｌｖｅｎｔ Ｏｒａｎｇｅ２及び４５；Ｃ．Ｉ．Ｓｏｌｖｅｎｔ Ｒｅｄ １，３，８，２３，２４，２５，２７及び４９；Ｃ．Ｉ．Ｐｉｇｍｅｎｔ Ｇｒｅｅｎ １０；Ｃ．Ｉ．Ｐｉｇｍｅｎｔ Ｂｒｏｗｎ ２等を好適に用いることができる。
　上記吸光剤は通常、保護膜形成組成物の全固形分に対して１０質量％以下、好ましくは５質量％以下の割合で配合される。
　レオロジー調整剤は、主に保護膜形成組成物の流動性を向上させ、特にベーキング工程において、レジスト下層膜の膜厚均一性の向上やホール内部への保護膜形成組成物の充填性を高める目的で添加される。具体例としては、ジメチルフタレート、ジエチルフタレート、ジイソブチルフタレート、ジヘキシルフタレート、ブチルイソデシルフタレート等のフタル酸誘導体、ジノルマルブチルアジペート、ジイソブチルアジペート、ジイソオクチルアジペート、オクチルデシルアジペート等のアジピン酸誘導体、ジノルマルブチルマレート、ジエチルマレート、ジノニルマレート等のマレイン酸誘導体、メチルオレート、ブチルオレート、テトラヒドロフルフリルオレート等のオレイン酸誘導体、またはノルマルブチルステアレート、グリセリルステアレート等のステアリン酸誘導体を挙げることができる。これらのレオロジー調整剤は、保護膜形成組成物の全固形分に対して通常３０質量％未満の割合で配合される。
　接着補助剤は、主に基板あるいはレジストと保護膜形成組成物の密着性を向上させ、特に現像においてレジストが剥離しないようにする目的で添加される。具体例としては、トリメチルクロロシラン、ジメチルメチロールクロロシラン、メチルジフエニルクロロシラン、クロロメチルジメチルクロロシラン等のクロロシラン類、トリメチルメトキシシラン、ジメチルジエトキシシラン、メチルジメトキシシラン、ジメチルメチロールエトキシシラン、ジフエニルジメトキシシラン、フエニルトリエトキシシラン等のアルコキシシラン類、ヘキサメチルジシラザン、Ｎ，Ｎ’－ビス（トリメチルシリル）ウレア、ジメチルトリメチルシリルアミン、トリメチルシリルイミダゾール等のシラザン類、メチロールトリクロロシラン、γ－クロロプロピルトリメトキシシラン、γ－アミノプロピルトリエトキシシラン、γ－グリシドキシプロピルトリメトキシシラン等のシラン類、ベンゾトリアゾール、ベンズイミダゾール、インダゾール、イミダゾール、２－メルカプトベンズイミダゾール、２－メルカプトベンゾチアゾール、２－メルカプトベンゾオキサゾール、ウラゾール、チオウラシル、メルカプトイミダゾール、メルカプトピリミジン等の複素環式化合物や、１，１－ジメチルウレア、１，３－ジメチルウレア等の尿素、またはチオ尿素化合物を挙げることができる。これらの接着補助剤は、保護膜形成組成物の全固形分に対して通常５質量％未満、好ましくは２質量％未満の割合で配合される。
＜保護膜形成組成物＞
　本発明に係る保護膜形成組成物の固形分は通常０．１乃至７０質量％、好ましくは０．１乃至６０質量％とする。固形分は保護膜形成組成物から溶媒を除いた全成分の含有割合である。固形分中における開環重合物の割合は、１乃至１００質量％、１乃至９９．９質量％、５０乃至９９．９質量％、５０乃至９５質量％、５０乃至９０質量％の順で好ましい。
＜保護膜、レジストパターン付き基板の製造方法、半導体装置の製造方法＞
　以下、本発明に係る保護膜形成組成物を用いた製造される保護膜、レジストパターン付き基板の製造方法、及び半導体装置の製造方法について説明する。
　本発明に係るレジストパターン付き基板は、上記した保護膜形成組成物を半導体基板上に塗布し、焼成することにより製造することができる。
　本発明の保護膜形成組成物が塗布される半導体基板としては、例えば、シリコンウエハ、ゲルマニウムウエハ、及びヒ化ガリウム、リン化インジウム、窒化ガリウム、窒化インジウム、窒化アルミニウム等の化合物半導体ウエハが挙げられる。
　表面に無機膜が形成された半導体基板を用いる場合、当該無機膜は、例えば、ＡＬＤ（原子層堆積）法、ＣＶＤ（化学気相堆積）法、反応性スパッタ法、イオンプレーティング法、真空蒸着法、スピンコーティング法（スピンオングラス：ＳＯＧ）により形成される。前記無機膜として、例えば、ポリシリコン膜、酸化ケイ素膜、窒化珪素膜、ＢＰＳＧ（Ｂｏｒｏ－Ｐｈｏｓｐｈｏ　Ｓｉｌｉｃａｔｅ　Ｇｌａｓｓ）膜、窒化チタン膜、酸窒化チタン膜、窒化タングステン膜、窒化ガリウム膜、及びヒ化ガリウム膜が挙げられる。
　このような半導体基板上に、スピナー、コーター等の適当な塗布方法により本発明の保護膜形成組成物を塗布する。その後、ホットプレート等の加熱手段を用いてベークすることにより保護膜を形成する。ベーク条件としては、ベーク温度１００℃乃至４００℃、ベーク時間０．３分乃至６０分間の中から適宜、選択される。好ましくは、ベーク温度１２０℃乃至３５０℃、ベーク時間０．５分乃至３０分間、より好ましくは、ベーク温度１５０℃乃至３００℃、ベーク時間０．８分乃至１０分間である。形成される保護膜の膜厚としては、例えば０．００１μｍ乃至１０μｍ、好ましくは０．００２μｍ乃至１μｍ、より好ましくは０．００５μｍ乃至０．５μｍである。ベーク時の温度が、上記範囲より低い場合には架橋が不十分となり、形成される保護膜の、レジスト溶剤又は塩基性過酸化水素水溶液に対する耐性が得られにくくなることがある。一方、ベーク時の温度が上記範囲より高い場合は、保護膜が熱によって分解してしまうことがある。
　露光は、所定のパターンを形成するためのマスク（レチクル）を通して行われ、例えば、ｉ線、ＫｒＦエキシマレーザー、ＡｒＦエキシマレーザー、ＥＵＶ（極端紫外線）またはＥＢ（電子線）が使用される。現像にはアルカリ現像液が用いられ、現像温度５℃乃至５０℃、現像時間１０秒乃至３００秒から適宜選択される。アルカリ現像液としては、例えば、水酸化ナトリウム、水酸化カリウム、炭酸ナトリウム、ケイ酸ナトリウム、メタケイ酸ナトリウム、アンモニア水等の無機アルカリ類、エチルアミン、ｎ－プロピルアミン等の第一アミン類、ジエチルアミン、ジ－ｎ－ブチルアミン等の第二アミン類、トリエチルアミン、メチルジエチルアミン等の第三アミン類、ジメチルエタノールアミン、トリエタノールアミン等のアルコールアミン類、テトラメチルアンモニウムヒドロキシド、テトラエチルアンモニウムヒドロキシド、コリン等の第４級アンモニウム塩、ピロール、ピペリジン等の環状アミン類、等のアルカリ類の水溶液を使用することができる。さらに、上記アルカリ類の水溶液にイソプロピルアルコール等のアルコール類、ノニオン系等の界面活性剤を適当量添加して使用することもできる。これらの中で好ましい現像液は第四級アンモニウム塩、さらに好ましくはテトラメチルアンモニウムヒドロキシド及びコリンである。さらに、これらの現像液に界面活性剤などを加えることもできる。アルカリ現像液に代えて、酢酸ブチル等の有機溶媒で現像を行い、フォトレジストのアルカリ溶解速度が向上していない部分を現像する方法を用いることもできる。
　次いで、形成したレジストパターンをマスクとして、前記保護膜をドライエッチングする。その際、用いた半導体基板の表面に前記無機膜が形成されている場合、その無機膜の表面を露出させ、用いた半導体基板の表面に前記無機膜が形成されていない場合、その半導体基板の表面を露出させる。
　さらに、ドライエッチング後の保護膜（その保護膜上にレジストパターンが残存している場合、そのレジストパターンも）をマスクとして、半導体用ウエットエッチング液を用いてウエットエッチングすることにより、所望のパターンが形成される。
＜半導体用ウエットエッチング液＞
　半導体用ウエットエッチング液としては、半導体用ウエハをエッチング加工するための一般的な薬液を使用することが出来、例えば酸性を示す物質、塩基性を示す物質何れも使用することができる。
　酸性を示す物質としては、例えば過酸化水素、フッ酸、フッ化アンモニウム、酸性フッ化アンモニウム、フッ化水素アンモニウム、バッファードフッ酸、塩酸、硝酸、硫酸、リン酸又はこれらの混合液が挙げられる。具体例としては、ＳＣ－２（塩酸－過酸化水素溶液）が挙げられる。
　塩基性を示す物質としては、アンモニア、水酸化ナトリウム、水酸化カリウム、シアン化ナトリウム、シアン化カリウム、トリエタノールアミン等の有機アミンと過酸化水素水とを混合し、ｐＨを塩基性にした、塩基性過酸化水素水を挙げることができる。具体例としては、ＳＣ－１（アンモニア－過酸化水素溶液）が挙げられる。その他、ｐＨを塩基性にすることができるもの、例えば、尿素と過酸化水素水を混合し、加熱により尿素の熱分解を引き起こすことでアンモニアを発生させ、最終的にｐＨを塩基性にするものも、ウエットエッチングの薬液として使用できる。
　これらの中でも、酸性過酸化水素水又は塩基性過酸化水素水であることが好まししい。
　これらの薬液は、界面活性剤等の添加剤が含まれていてもよい。
　半導体用ウエットエッチング液の使用温度は２５℃乃至９０℃であることが望ましく、４０℃乃至８０℃であることがさらに望ましい。ウエットエッチング時間としては、０．５分乃至３０分であることが望ましく、１分乃至２０分であることがさらに望ましい。
　次に実施例を挙げ本発明の内容を具体的に説明するが、本発明はこれらに限定されるものではない。
　下記合成例で得られたポリマーの重量平均分子量の測定に用いた装置等を示す。
装置：東ソー株式会社製ＨＬＣ－８３２０ＧＰＣ
ＧＰＣカラム：Ｓｈｏｄｅｘ〔登録商標〕・Ａｓａｈｉｐａｋ〔登録商標〕（昭和電工（株））
カラム温度：４０℃
流量：０．３５ｍＬ／分
溶離液：テトラヒドロフラン（ＴＨＦ）
標準試料：ポリスチレン（東ソー株式会社）
＜実施例１＞
　テレフタル酸ジグリシジルエステル（製品名：デナコールＥＸ－７１１、ナガセケムテックス株式会社製）１０．００ｇ、３，３’－ジチオプロピオン酸８．７０ｇ、ベンジルトリエチルアンモニウムクロリド０．３１ｇ、プロピレングリコールモノメチルエーテル１０７．７６ｇを加えた反応フラスコを窒素雰囲気下、１００℃で２４時間加熱撹拌した。得られた反応生成物は式（Ｂ－１）に相当し、ＧＰＣによるポリスチレン換算で測定される重量平均分子量Ｍｗは３２００であった。
Figure JPOXMLDOC01-appb-C000029
前記式（Ｂ－１）に相当する反応生成物の溶液（固形分は１６．２重量％）４．０４ｇに、架橋剤として３，３’，５，５’－テトラキス（メトキシメチル）－４，４’－ジヒドロキシビフェニル（製品名：ＴＭＯＭ－ＢＰ、本州化学工業株式会社製）０．１３ｇ、架橋触媒としてピリジニウム－４－ヒドロキシベンゼンスルホナート０．０１ｇ、界面活性剤としてフッ素系界面活性剤（製品名：メガファックＲ－４０、ＤＩＣ株式会社製）０．００１ｇ、プロピレングリコールモノメチルエーテル１３．８９ｇ、プロピレングリコールモノメチルエーテルアセテート１．９２ｇを加え、保護膜形成組成物の溶液を調製した。
＜実施例２＞
　テレフタル酸ジグリシジルエステル（製品名：デナコールＥＸ－７１１、ナガセケムテックス株式会社製）１０．００ｇ、２，２’－チオジグリコール酸６．２１ｇ、エチルトリフェニルホスホニウムブロミド０．６４ｇ、プロピレングリコールモノメチルエーテル６７．４２ｇを加えた反応フラスコを窒素雰囲気下、１００℃で２３時間加熱撹拌した。得られた反応生成物は式（Ｂ－２）に相当し、ＧＰＣによるポリスチレン換算で測定される重量平均分子量Ｍｗは２７００であった。
Figure JPOXMLDOC01-appb-C000030
前記式（Ｂ－２）に相当する反応生成物の溶液（固形分は１６．７重量％）３．９３ｇに、架橋剤として３，３’，５，５’－テトラキス（メトキシメチル）－４，４’－ジヒドロキシビフェニル（製品名：ＴＭＯＭ－ＢＰ、本州化学工業株式会社製）０．１３ｇ、架橋触媒としてピリジニウム－４－ヒドロキシベンゼンスルホナート０．０１ｇ、界面活性剤としてフッ素系界面活性剤（製品名：メガファックＲ－４０、ＤＩＣ株式会社製）０．００１ｇ、プロピレングリコールモノメチルエーテル１４．００ｇ、プロピレングリコールモノメチルエーテルアセテート１．９２ｇを加え、保護膜形成組成物の溶液を調製した。
＜実施例３＞
　テレフタル酸ジグリシジルエステル（製品名：デナコールＥＸ－７１１、ナガセケムテックス株式会社製）１０．００ｇ、マロン酸３．７７ｇ、エチルトリフェニルホスホニウムブロミド０．６４ｇ、プロピレングリコールモノメチルエーテル１４．４１ｇを加えた反応フラスコを窒素雰囲気下、１００℃で２４時間加熱撹拌後、プロピレングリコールモノメチルエーテル４３．２３ｇを加えて希釈した。得られた反応生成物は式（Ｂ－３）に相当し、ＧＰＣによるポリスチレン換算で測定される重量平均分子量Ｍｗは２６００であった。
Figure JPOXMLDOC01-appb-C000031
前記式（Ｂ－３）に相当する反応生成物の溶液（固形分は１７．３重量％）３．７９ｇに、架橋剤として３，３’，５，５’－テトラキス（メトキシメチル）－４，４’－ジヒドロキシビフェニル（製品名：ＴＭＯＭ－ＢＰ、本州化学工業株式会社製）０．１３ｇ、架橋触媒としてピリジニウム－４－ヒドロキシベンゼンスルホナート０．０１ｇ、界面活性剤としてフッ素系界面活性剤（製品名：メガファックＲ－４０、ＤＩＣ株式会社製）０．００１ｇ、プロピレングリコールモノメチルエーテル１４．１５ｇ、プロピレングリコールモノメチルエーテルアセテート１．９２ｇを加え、保護膜形成組成物の溶液を調製した。
＜実施例４＞
　テレフタル酸ジグリシジルエステル（製品名：デナコールＥＸ－７１１、ナガセケムテックス株式会社製）１０．００ｇ、コハク酸４．８９ｇ、エチルトリフェニルホスホニウムブロミド０．６４ｇ、プロピレングリコールモノメチルエーテル６２．１１ｇを加えた反応フラスコを窒素雰囲気下、１００℃で２３時間加熱撹拌した。得られた反応生成物は式（Ｂ－４）に相当し、ＧＰＣによるポリスチレン換算で測定される重量平均分子量Ｍｗは３１００であった。
Figure JPOXMLDOC01-appb-C000032
前記式（Ｂ－４）に相当する反応生成物の溶液（固形分は１６．３重量％）４．０３ｇに、架橋剤として３，３’，５，５’－テトラキス（メトキシメチル）－４，４’－ジヒドロキシビフェニル（製品名：ＴＭＯＭ－ＢＰ、本州化学工業株式会社製）０．１３ｇ、架橋触媒としてピリジニウム－４－ヒドロキシベンゼンスルホナート０．０１ｇ、界面活性剤としてフッ素系界面活性剤（製品名：メガファックＲ－４０、ＤＩＣ株式会社製）０．００１ｇ、プロピレングリコールモノメチルエーテル１３．９１ｇ、プロピレングリコールモノメチルエーテルアセテート１．９２ｇを加え、保護膜形成組成物の溶液を調製した。
＜実施例５＞
　テレフタル酸ジグリシジルエステル（製品名：デナコールＥＸ－７１１、ナガセケムテックス株式会社製）１０．００ｇ、イタコン酸５．３８ｇ、エチルトリフェニルホスホニウムブロミド０．６４ｇ、ヒドロキノン０．０２ｇ、プロピレングリコールモノメチルエーテル６４．１０ｇを加えた反応フラスコを窒素雰囲気下、１００℃で２７時間加熱撹拌した。得られた反応生成物は式（Ｂ－５）に相当し、ＧＰＣによるポリスチレン換算で測定される重量平均分子量Ｍｗは２０００であった。
Figure JPOXMLDOC01-appb-C000033
前記式（Ｂ－５）に相当する反応生成物の溶液（固形分は１７．６重量％）３．７３ｇに、架橋剤として３，３’，５，５’－テトラキス（メトキシメチル）－４，４’－ジヒドロキシビフェニル（製品名：ＴＭＯＭ－ＢＰ、本州化学工業株式会社製）０．１３ｇ、架橋触媒としてピリジニウム－４－ヒドロキシベンゼンスルホナート０．０１ｇ、界面活性剤としてフッ素系界面活性剤（製品名：メガファックＲ－４０、ＤＩＣ株式会社製）０．００１ｇ、プロピレングリコールモノメチルエーテル１４．２１ｇ、プロピレングリコールモノメチルエーテルアセテート１．９２ｇを加え、保護膜形成組成物の溶液を調製した。
＜実施例６＞
　テレフタル酸ジグリシジルエステル（製品名：デナコールＥＸ－７１１、ナガセケムテックス株式会社製）１０．００ｇ、酒石酸６．２１ｇ、エチルトリフェニルホスホニウムブロミド０．６４ｇ、プロピレングリコールモノメチルエーテル６７．４１ｇを加えた反応フラスコを窒素雰囲気下、１００℃で１８時間加熱撹拌した。得られた反応生成物は式（Ｂ－６）に相当し、ＧＰＣによるポリスチレン換算で測定される重量平均分子量Ｍｗは２６００であった。
Figure JPOXMLDOC01-appb-C000034
前記式（Ｂ－６）に相当する反応生成物の溶液（固形分は１８．６重量％）３．５２ｇに、架橋剤として３，３’，５，５’－テトラキス（メトキシメチル）－４，４’－ジヒドロキシビフェニル（製品名：ＴＭＯＭ－ＢＰ、本州化学工業株式会社製）０．１３ｇ、架橋触媒としてピリジニウム－４－ヒドロキシフェニルベンゼン０．０１ｇ、界面活性剤としてフッ素系界面活性剤（製品名：メガファックＲ－４０、ＤＩＣ株式会社製）０．００１ｇ、プロピレングリコールモノメチルエーテル１４．４１ｇ、プロピレングリコールモノメチルエーテルアセテート１．９２ｇを加え、保護膜形成組成物の溶液を調製した。
＜実施例７＞
　フタル酸ジグリシジルエステル（製品名：デナコールＥＸ－７２１、ナガセケムテックス株式会社製）１０．００ｇ、コハク酸４．６２ｇ、エチルトリフェニルホスホニウムブロミド０．６１ｇ、プロピレングリコールモノメチルエーテル６０．９１ｇを加えた反応フラスコを窒素雰囲気下、１００℃で２７時間加熱撹拌した。得られた反応生成物は式（Ｂ－７）に相当し、ＧＰＣによるポリスチレン換算で測定される重量平均分子量Ｍｗは１９００であった。
Figure JPOXMLDOC01-appb-C000035
前記式（Ｂ－７）に相当する反応生成物の溶液（固形分は１６．１重量％）４．０７ｇに、架橋剤として３，３’，５，５’－テトラキス（メトキシメチル）－４，４’－ジヒドロキシビフェニル（製品名：ＴＭＯＭ－ＢＰ、本州化学工業株式会社製）０．１３ｇ、架橋触媒としてピリジニウム－４－ヒドロキシベンゼンスルホナート０．０１ｇ、界面活性剤としてフッ素系界面活性剤（製品名：メガファックＲ－４０、ＤＩＣ株式会社製）０．００１ｇ、プロピレングリコールモノメチルエーテル１３．８７ｇ、プロピレングリコールモノメチルエーテルアセテート１．９２ｇを加え、保護膜形成組成物の溶液を調製した。
＜実施例８＞
　フタル酸ジグリシジルエステル（製品名：デナコールＥＸ－７２１、ナガセケムテックス株式会社製）１０．００ｇ、イタコン酸５．０９ｇ、エチルトリフェニルホスホニウムブロミド０．６１ｇ、ヒドロキノン０．０２ｇ、プロピレングリコールモノメチルエーテル３６．６３ｇを加えた反応フラスコを窒素雰囲気下、１００℃で２７時間加熱撹拌し、プロピレングリコールモノメチルエーテル１８．３１ｇを加えて希釈した。得られた反応生成物は式（Ｂ－８）に相当し、ＧＰＣによるポリスチレン換算で測定される重量平均分子量Ｍｗは１５００であった。
Figure JPOXMLDOC01-appb-C000036
前記式（Ｂ－８）に相当する反応生成物の溶液（固形分は１８．２重量％）３．５９ｇに、架橋剤として３，３’，５，５’－テトラキス（メトキシメチル）－４，４’－ジヒドロキシビフェニル（製品名：ＴＭＯＭ－ＢＰ、本州化学工業株式会社製）０．１３ｇ、架橋触媒としてピリジニウム－４－ヒドロキシベンゼンスルホナート０．０１ｇ、界面活性剤としてフッ素系界面活性剤（製品名：メガファックＲ－４０、ＤＩＣ株式会社製）０．００１ｇ、プロピレングリコールモノメチルエーテル１４．３１ｇ、プロピレングリコールモノメチルエーテルアセテート１．９２ｇを加え、保護膜形成組成物の溶液を調製した。
＜実施例９＞
　フタル酸ジグリシジルエステル（製品名：デナコールＥＸ－７２１、ナガセケムテックス株式会社製）１０．００ｇ、フマル酸４．５４ｇ、エチルトリフェニルホスホニウムブロミド０．６１ｇ、ヒドロキノン０．０２ｇ、プロピレングリコールモノメチルエーテル６０．５９ｇを加えた反応フラスコを窒素雰囲気下、１００℃で２６時間加熱撹拌した。得られた反応生成物は式（Ｂ－９）に相当し、ＧＰＣによるポリスチレン換算で測定される重量平均分子量Ｍｗは３５００であった。
Figure JPOXMLDOC01-appb-C000037
前記式（Ｂ－９）に相当する反応生成物の溶液（固形分は１６．８重量％）４．１６ｇに、架橋剤として３，３’，５，５’－テトラキス（メトキシメチル）－４，４’－ジヒドロキシビフェニル（製品名：ＴＭＯＭ－ＢＰ、本州化学工業株式会社製）０．１３ｇ、架橋触媒としてピリジニウム－４－ヒドロキシベンゼンスルホナート０．０１ｇ、界面活性剤としてフッ素系界面活性剤（製品名：メガファックＲ－４０、ＤＩＣ株式会社製）０．００１ｇ、プロピレングリコールモノメチルエーテル１３．７８ｇ、プロピレングリコールモノメチルエーテルアセテート１．９２ｇを加え、保護膜形成組成物の溶液を調製した。
＜実施例１０＞
　レソルシノールジグリシジルエーテル（製品名：デナコールＥＸ－２０１－ＩＭ、ナガセケムテックス株式会社製）１０．００ｇ、コハク酸６．０９ｇ、エチルトリフェニルホスホニウムブロミド０．８０ｇ、プロピレングリコールモノメチルエーテル６７．５５ｇを加えた反応フラスコを窒素雰囲気下、１００℃で２７時間加熱撹拌した。得られた反応生成物は式（Ｂ－１０）に相当し、ＧＰＣによるポリスチレン換算で測定される重量平均分子量Ｍｗは３０００であった。
Figure JPOXMLDOC01-appb-C000038
前記式（Ｂ－１０）に相当する反応生成物の溶液（固形分は１６．７重量％）３．９３ｇに、架橋剤として３，３’，５，５’－テトラキス（メトキシメチル）－４，４’－ジヒドロキシビフェニル（製品名：ＴＭＯＭ－ＢＰ、本州化学工業株式会社製）０．１３ｇ、架橋触媒としてピリジニウム－４－ヒドロキシベンゼンスルホナート０．０１ｇ、界面活性剤としてフッ素系界面活性剤（製品名：メガファックＲ－４０、ＤＩＣ株式会社製）０．００１ｇ、プロピレングリコールモノメチルエーテル１３．９４ｇ、プロピレングリコールモノメチルエーテルアセテート１．９２ｇを加え、保護膜形成組成物の溶液を調製した。
＜実施例１１＞
　レソルシノールジグリシジルエーテル（製品名：デナコールＥＸ－２０１－ＩＭ、ナガセケムテックス株式会社製）１０．００ｇ、イタコン酸６．７１ｇ、エチルトリフェニルホスホニウムブロミド０．８０ｇ、ヒドロキノン０．０３ｇ、プロピレングリコールモノメチルエーテル７０．０３ｇを加えた反応フラスコを窒素雰囲気下、１００℃で２５時間加熱撹拌した。得られた反応生成物は式（Ｂ－１１）に相当し、ＧＰＣによるポリスチレン換算で測定される重量平均分子量Ｍｗは１７００であった。
Figure JPOXMLDOC01-appb-C000039
前記式（Ｂ－１１）に相当する反応生成物の溶液（固形分は１８．２重量％）３．６０ｇに、架橋剤として３，３’，５，５’－テトラキス（メトキシメチル）－４，４’－ジヒドロキシビフェニル（製品名：ＴＭＯＭ－ＢＰ、本州化学工業株式会社製）０．１３ｇ、架橋触媒としてピリジニウム－４－ヒドロキシベンゼンスルホナート０．０１ｇ、界面活性剤としてフッ素系界面活性剤（製品名：メガファックＲ－４０、ＤＩＣ株式会社製）０．００１ｇ、プロピレングリコールモノメチルエーテル１４．３４ｇ、プロピレングリコールモノメチルエーテルアセテート１．９２ｇを加え、保護膜形成組成物の溶液を調製した。
＜実施例１２＞
　レソルシノールジグリシジルエーテル（製品名：デナコールＥＸ－２０１－ＩＭ、ナガセケムテックス株式会社製）１０．００ｇ、フマル酸５．９９ｇ、エチルトリフェニルホスホニウムブロミド０．８０ｇ、ヒドロキノン０．０３ｇ、プロピレングリコールモノメチルエーテル６７．１４ｇを加えた反応フラスコを窒素雰囲気下、１００℃で２６時間加熱撹拌した。得られた反応生成物は式（Ｂ－１２）に相当し、ＧＰＣによるポリスチレン換算で測定される重量平均分子量Ｍｗは４５００であった。
Figure JPOXMLDOC01-appb-C000040
前記式（Ｂ－１２）に相当する反応生成物の溶液（固形分は１６．７重量％）３．９２ｇに、架橋剤として３，３’，５，５’－テトラキス（メトキシメチル）－４，４’－ジヒドロキシビフェニル（製品名：ＴＭＯＭ－ＢＰ、本州化学工業株式会社製）０．１３ｇ、架橋触媒としてピリジニウム－４－ヒドロキシベンゼンスルホナート０．０１ｇ、界面活性剤としてフッ素系界面活性剤（製品名：メガファックＲ－４０、ＤＩＣ株式会社製）０．００１ｇ、プロピレングリコールモノメチルエーテル１４．０１ｇ、プロピレングリコールモノメチルエーテルアセテート１．９２ｇを加え、保護膜形成組成物の溶液を調製した。
＜比較例１＞
　モノアリルジグリシジルイソシアヌル酸（製品名：ＭＡ－ＤＧＩＣＡ、四国化成工業株式会社製）１０．００ｇ、３，３’－ジチオプロピオン酸８．９６ｇ、エチルトリフェニルホスホニウムブロミド０．６６ｇ、プロピレングリコールモノメチルエーテル７８．４７ｇを加えた反応フラスコを窒素雰囲気下、１００℃で２３時間加熱撹拌した。得られた反応生成物は式（Ｃ－１）に相当し、ＧＰＣによるポリスチレン換算で測定される重量平均分子量Ｍｗは２８００であった。
Figure JPOXMLDOC01-appb-C000041
前記式（Ｃ－１）に相当する反応生成物の溶液（固形分は１６．５重量％）３．９７ｇに、架橋剤として３，３’，５，５’－テトラキス（メトキシメチル）－４，４’－ジヒドロキシビフェニル（製品名：ＴＭＯＭ－ＢＰ、本州化学工業株式会社製）０．１３ｇ、架橋触媒としてピリジニウム－４－ヒドロキシベンゼンスルホナート０．０１ｇ、界面活性剤としてフッ素系界面活性剤（製品名：メガファックＲ－４０、ＤＩＣ株式会社製）０．００１ｇ、プロピレングリコールモノメチルエーテル１３．９６ｇ、プロピレングリコールモノメチルエーテルアセテート１．９２ｇを加え、保護膜形成組成物の溶液を調製した。
＜比較例２＞
　モノメチルジグリシジルイソシアヌル酸（製品名：Ｍｅ－ＤＧＩＣＡ、四国化成工業株式会社製、５０重量％プロピレングリコールモノメチルエーテル溶液）２０．００ｇ、３，３’－ジチオプロピオン酸９．９０ｇ、エチルトリフェニルホスホニウムブロミド０．７３ｇ、プロピレングリコールモノメチルエーテル７２．５１ｇを加えた反応フラスコを窒素雰囲気下、１００℃で２２時間加熱撹拌した。得られた反応生成物は式（Ｃ－２）に相当し、ＧＰＣによるポリスチレン換算で測定される重量平均分子量Ｍｗは１９００であった。
Figure JPOXMLDOC01-appb-C000042
前記式（Ｃ－２）に相当する反応生成物の溶液（固形分は１６．１重量％）４．０８ｇ、架橋剤として３，３’，５，５’－テトラキス（メトキシメチル）－４，４’－ジヒドロキシビフェニル（製品名：ＴＭＯＭ－ＢＰ、本州化学工業株式会社製）０．１３ｇ、架橋触媒としてピリジニウム－４－ヒドロキシベンゼンスルホナート０．０１ｇ、界面活性剤としてフッ素系界面活性剤（製品名：メガファックＲ－４０、ＤＩＣ株式会社製）０．００１ｇ、プロピレングリコールモノメチルエーテル１３．８６ｇ、プロピレングリコールモノメチルエーテルアセテート１．９２ｇを加え、保護膜形成組成物の溶液を調製した。
＜比較例３＞
　モノアリルジグリシジルイソシアヌル酸（製品名：ＭＡ－ＤＧＩＣＡ、四国化成工業株式会社製）１０．００ｇ、コハク酸５．０３ｇ、エチルトリフェニルホスホニウムブロミド０．６６ｇ、プロピレングリコールモノメチルエーテル６２．７６ｇを加えた反応フラスコを窒素雰囲気下、１００℃で２３時間加熱撹拌した。得られた反応生成物は式（Ｃ－３）に相当し、ＧＰＣによるポリスチレン換算で測定される重量平均分子量Ｍｗは４４００であった。
Figure JPOXMLDOC01-appb-C000043
前記式（Ｃ－３）に相当する反応生成物の溶液（固形分は１７．２重量％）３．８１ｇ、架橋剤として３，３’，５，５’－テトラキス（メトキシメチル）－４，４’－ジヒドロキシビフェニル（製品名：ＴＭＯＭ－ＢＰ、本州化学工業株式会社製）０．１３ｇ、架橋触媒としてピリジニウム－４－ヒドロキシベンゼンスルホナート０．０１ｇ、界面活性剤としてフッ素系界面活性剤（製品名：メガファックＲ－４０、ＤＩＣ株式会社製）０．００１ｇ、プロピレングリコールモノメチルエーテル１４．１２ｇ、プロピレングリコールモノメチルエーテルアセテート１．９２ｇを加え、保護膜形成組成物の溶液を調製した。
＜比較例４＞
　グリシジルメタクリレート５．００ｇ、５－ビニルベンゾ［ｄ］［１，３］ジオキソール（Ｃｏｏｌ　Ｐｈａｒｍ　ＬＴＤ．製）５．２１ｇ、２，２’－アゾビス（イソブチロニトリル）０．５８ｇ、プロピレングリコールモノメチルエーテル３４．５３ｇの溶液を滴下ロートに加え、プロピレングリコールモノメチルエーテル８．６３ｇを加えた反応フラスコ中に窒素雰囲気下、１００℃で滴下させ、２０時間加熱撹拌した。得られた反応生成物は式（Ｃ－４）に相当し、ＧＰＣによるポリスチレン換算で測定される重量平均分子量Ｍｗは９０００であった。
Figure JPOXMLDOC01-appb-C000044
前記式（Ｃ－４）に相当する反応生成物の溶液（固形分は１６．１重量％）４．０６ｇに、架橋剤として３，３’，５，５’－テトラキス（メトキシメチル）－４，４’－ジヒドロキシビフェニル（製品名：ＴＭＯＭ－ＢＰ、本州化学工業株式会社製）０．１３ｇ、架橋触媒としてピリジニウム－４－ヒドロキシベンゼンスルホナート０．０１ｇ、界面活性剤としてフッ素系界面活性剤（製品名：メガファックＲ－４０、ＤＩＣ株式会社製）０．００１ｇ、プロピレングリコールモノメチルエーテル１３．８７ｇ、プロピレングリコールモノメチルエーテルアセテート１．９２ｇを加え、保護膜形成組成物の溶液を調製した。
＜比較例５＞
　グリシジルメタクリレート１６．００ｇ、２，２’－アゾビス（イソブチロニトリル）４．５３ｇ、プロピレングリコールモノメチルエーテル６５．６８ｇの溶液を滴下ロートに加え、プロピレングリコールモノメチルエーテル１６．４８ｇを加えた反応フラスコ中に窒素雰囲気下、１００℃で滴下させ、１３時間加熱撹拌した。得られた溶液３０．００ｇ（エポキシ価６７６ｇ／ｅｑ）に、３，４－ジヒドロキシ安息香酸５．３１ｇ、ベンジルトリエチルアンモニウムクロリド０．２０ｇ、プロピレングリコールモノメチルエーテル１７．８９ｇを加え、窒素雰囲気下、２０時間加熱還流撹拌した。得られた反応生成物は式（Ｃ－５）に相当し、ＧＰＣによるポリスチレン換算で測定される重量平均分子量Ｍｗは２４４００であった。
Figure JPOXMLDOC01-appb-C000045
前記式（Ｃ－５）に相当する反応生成物の溶液（固形分は１９．５重量％）３．３６ｇに、架橋剤として３，３’，５，５’－テトラキス（メトキシメチル）－４，４’－ジヒドロキシビフェニル（製品名：ＴＭＯＭ－ＢＰ、本州化学工業株式会社製）０．１３ｇ、架橋触媒としてピリジニウム－４－ヒドロキシベンゼンスルホナート０．０１ｇ、界面活性剤としてフッ素系界面活性剤（製品名：メガファックＲ－４０、ＤＩＣ株式会社製）０．００１ｇ、プロピレングリコールモノメチルエーテル１４．５８ｇ、プロピレングリコールモノメチルエーテルアセテート１．９２ｇを加え、保護膜形成組成物の溶液を調製した。
〔レジスト溶剤耐性試験〕
　実施例１乃至実施例１２及び比較例１乃至比較例５で調製された保護膜形成組成物のそれぞれをスピンコーターにてシリコンウェハー上に塗布（スピンコート）した。塗布後のシリコンウェハーをホットプレート上で２５０℃、１分間加熱し、膜厚１００ｎｍの被膜（保護膜）を形成した。次に、保護膜のレジスト溶剤耐性を確認するため、保護膜形成後のシリコンウェハーを、プロピレングリコールモノメチルエーテルとプロピレングリコールモノメチルエーテルアセテートとを重量比７対３で混合した溶剤に１分間浸漬し、スピンドライ後に１００℃、３０秒間ベークした。混合溶剤を浸漬する前後の保護膜の膜厚を光干渉膜厚計（製品名：ナノスペック６１００、ナノメトリクス・ジャパン株式会社製）で測定した。
　レジスト溶剤耐性の評価は、（（溶剤浸漬前の膜厚）－（溶剤浸漬後の膜厚））÷（溶剤浸漬前の膜厚）×１００の計算式から、溶剤浸漬によって除去された保護膜の膜厚減少率（％）を算出、評価した。結果を表１に示す。なお、膜厚減少率が約１％以下であれば十分なレジスト溶剤耐性を有すると言える。
Figure JPOXMLDOC01-appb-T000046
　上記の結果から、実施例１乃至実施例１２及び比較例１乃至５の保護膜形成組成物はレジスト溶剤に浸漬後も膜厚変化が非常に小さかった。よって、実施例１乃至実施例１２の保護膜形成組成物は保護膜として機能するに十分なレジスト溶剤耐性を有している。
［塩基性過酸化水素水への耐性試験］
　塩基性過酸化水素水への耐性評価として、実施例１乃至実施例１２及び比較例１乃至比較例５で調製された保護膜形成組成物のそれぞれを５０ｎｍ膜厚のＴｉＮ蒸着基板に塗布し、２５０℃、１分間加熱することで、膜厚１００ｎｍとなるように保護膜を成膜した。次に、２８％アンモニア水、３３％過酸化水素、水をそれぞれ重量比１対１対２となるように混合し、塩基性過酸化水素水を調製した。前記の保護膜形成組成物を塗布したＴｉＮ蒸着基板を５０℃に加温したこの塩基性過酸化水素水中に浸漬し、浸漬直後から保護膜が基板から剥離するまでの時間（剥離時間）を測定した。塩基性過酸化水素水への耐性試験の結果を表２に示す。尚、剥離時間が長くなるほど、塩基性過酸化水素水を用いたウェットエッチング液への耐性が高いと言える。
［酸性過酸化水素水への耐性試験］
　酸性過酸化水素水への耐性評価として、実施例１乃至実施例１２及び比較例１乃至比較例５で調製された保護膜形成組成物のそれぞれを５０ｎｍ膜厚のＴｉＮ蒸着基板に塗布し、２５０℃、１分間加熱することで、膜厚１００ｎｍとなるように保護膜を成膜した。次に、８５％リン酸、水をそれぞれ重量比１対１となるように混合し、酸性過酸化水素水を調製した。前記の保護膜形成組成物を塗布したＴｉＮ蒸着基板を６０℃に加温したこの酸性過酸化水素水中に浸漬し、浸漬直後から保護膜が基板から剥離するまでの時間（剥離時間）を測定した。酸性過酸化水素水への耐性試験の結果を表２に示す。尚、剥離時間が長くなるほど、酸性過酸化水素水を用いたウェットエッチング液への耐性が高いと言える。
Figure JPOXMLDOC01-appb-T000047
　上記の結果から、実施例１乃至実施例５及び実施例７乃至実施例１２は、比較例１乃至比較例３と比較して、塩基性過酸化水素水に対する保護膜の剥離時間が長いことが示された。すなわち、実施例１乃至実施例５及び実施例７乃至１２は、比較例１乃至比較例３よりも良好な塩基性過酸化水素水を用いたウェットエッチング液への耐性を有する。
　また、実施例２乃至実施例１２は、比較例１乃至比較例３と比較して、酸性過酸化水素水に対する保護膜の剥離時間が長いことが示された。すなわち、実施例２乃至実施例１２は、比較例１乃至比較例３よりも良好な酸性過酸化水素水への薬液耐性を示し、酸性過酸化水素水を用いたウェットエッチング液への耐性を有する。
　したがって、実施例１乃至実施例１２は、比較例１乃至３と比較して、塩基性過酸化水素水もしくは酸性過酸化水素水もしくはその両方に対して、良好な薬液耐性を示すことから、半導体用ウェットエッチング液に対する保護膜として有用である。
［エッチング選択比の評価］
　エッチング選択比の評価として、前記の実施例１乃至実施例１２及び比較例４乃至５で調製された保護膜形成組成物のそれぞれをシリコンウェハー上に塗布し、２５０℃、１分間加熱することで、膜厚１００ｎｍとなるように保護膜を成膜した。次に、成膜した保護膜と半導体リソグラフィー用レジスト下層膜（製品名：ＡＲＣ（登録商標）２９Ａ、日産化学株式会社製）をドライエッチング装置（製品名：ＲＩＥ－１０ＮＲ、サムコ株式会社製）を用い、窒素ガスによるドライエッチングを行うことで、保護膜のドライエッチング速度の比（ドライエッチング速度の選択比）を測定した。エッチング選択比の測定結果を表３に示す。尚、エッチング選択比が大きくなるほど、ドライエッチング速度が速いと言える。
［パターン基板上での平坦化性試験］
　パターン基板上での平坦化性試験として、膜厚５ｎｍでＴｉＮを蒸着した深さ２００ｎｍ、トレンチ幅５０ｎｍを有するシリコン基板に、実施例１乃至実施例１２及び比較例４乃至比較例５で調製された保護膜形成組成物を塗布し、２５０℃、１分間加熱した。尚、保護膜形成組成物はシリコンウェハー上で２５０℃、１分間加熱した際に膜厚１００ｎｍとなるように調製した。パターン基板上に保護膜を成膜後、ピッチ１００ｎｍのデンスパターンエリアとパターンが形成されていないオープンエリアにおける膜厚を走査型電子顕微鏡（製品名：Ｓ－４８００、日立ハイテクノロジーズ社製）を用いて観察し、デンスエリアとオープンエリアの膜厚の差（膜厚バイアス）を測定した。膜厚バイアスの測定結果を表３に示す。尚、膜厚バイアスが小さくなるほど、デンスエリアとオープンエリアの膜厚差が小さくなるため、パターンを有する下地基板上でより高平坦に塗布できると言える。
Figure JPOXMLDOC01-appb-T000048
　上記の結果から、実施例１乃至実施例１２は、比較例４乃至比較例５と比較してドライエッチング選択比が高く、ドライエッチング速度が速いと言える。すなわち、実施例１乃至実施例１２は、保護膜を除去するために必要なドライエッチング時間を短縮できることから、下地基板へのダメージを低減することができるために有用である。
　また、実施例１乃至実施例１２は、比較例４乃至比較例５と比較してデンスエリアとオープンエリアの膜厚差（膜厚バイアス）が小さく、パターンを有する下地基板上でより平坦に塗布できると言える。すなわち、実施例１乃至実施例１２は、パターンを有する下地基板で膜厚の不均一性が発生しにくく、所望のエッチング時間で一定量の保護膜を均一に除去できるために有用である。
　すなわち、実施例１乃至実施例１２は、比較例１乃至比較例３よりも塩基性過酸化水素水または酸性過酸化水素水を用いた半導体用ウェットエッチング液への耐性に優れ、比較例４乃至５よりもエッチング速度が速く、パターンを有する下地基板上へ平坦に塗布することができる。よって、本発明によれば、高ウェットエッチング耐性、高エッチング速度、高平坦化性を併せ有する保護膜形成組成物を提供することができる。
　本発明に係る保護膜形成組成物は、基板加工にウエットエッチング液を適用する際に耐性に優れ、高ドライエッチング速度を有するため、基板加工が容易であり、段差基板に塗布した場合平坦化性に優れる保護膜を提供するものである。

Claims (16)

  1. 　ジエポキシ化合物（Ａ）と２官能以上のプロトン発生化合物（Ｂ）との反応によって得られる開環重合物（Ｃ）と、溶剤とを含む、
    半導体用ウエットエッチング液に対する保護膜形成組成物。
  2. 　前記開環重合物（Ｃ）が、下記式（Ａ－１）の単位構造で表される、請求項１に記載の保護膜形成組成物。
    Figure JPOXMLDOC01-appb-C000001
    （式（Ａ－１）中、Ｑはジエポキシ化合物（Ａ）の開環重合によって生じる２価の有機基を表し、Ｔは２官能以上のプロトン発生化合物（Ｂ）に由来する２価の有機基を表す。）
  3. 　前記式（Ａ－１）中、Ｑが下記式（Ａ－２）で表される、請求項２に記載の保護膜形成組成物。
    Figure JPOXMLDOC01-appb-C000002
    （式（Ａ－２）中、Ａｒは２価のアリーレン基を表し、ｎ１及びｎ２は各々独立に０または１の整数を表す。）
  4. 　前記式（Ａ－２）中のＡｒが、下記式（Ａ－３）、下記式（Ａ－４）及び下記式（Ａ－５）のいずれかで表される、請求項３に記載の保護膜形成組成物。
    Figure JPOXMLDOC01-appb-C000003
    （式（Ａ－３）～式（Ａ－５）中、Ｘ１、Ｘ２、Ｘ３及びＸ４は各々独立に炭素原子数１乃至６のアルキル基を表し、－Ｗ－は直接結合、－ＣＨ２－、－Ｃ（ＣＨ３）２－、－Ｃ（ＣＦ３）２－、－ＣＯ－、－Ｏ－、－Ｓ－又は－ＳＯ２－のいずれかを表す。ｎ３、ｎ５及びｎ６は各々独立に０乃至４の整数を表し、ｎ４は０乃至６の整数を表す。）
  5. 　前記式（Ａ－１）中、Ｔが下記式（Ａ－６）又は下記式（Ａ－７）で表される、請求項２に記載の保護膜形成組成物。
    Figure JPOXMLDOC01-appb-C000004
    （式（Ａ－６）又は式（Ａ－７）中、Ｒ１、Ｒ２、Ｒ３、Ｒ４及びＲ５は各々独立に水素原子、置換されてもよい炭素原子数１乃至６のアルキル基、炭素原子数２乃至６のアルケニル基、水酸基、炭素原子数１乃至６のアルコキシ基、シアノ基又はハロゲン原子を表し、Ｒ２とＲ４が互いに結合して環を形成してもよい。－Ｙ１－及び－Ｙ２－は各々独立に－Ｏ－、－Ｓ－、－ＯＣＯ－又は－ＣＯＯ－を表す。Ｚは直接結合又は２価の有機基を表す。ｎ７及びｎ８は各々独立に０乃至５の整数を表し、ｎ９及びｎ１０は各々独立に０又は１の整数を表し、ｎ１１は０乃至４の整数を表す。）
  6. 　前記式（Ａ－６）中、Ｚで表される２価の有機基が、下記式（Ａ－８）で表される、請求項５に記載の保護膜形成組成物。
    Figure JPOXMLDOC01-appb-C000005
    （式（Ａ－８）中、－Ｖ１－は、－Ｏ－、－Ｓ－、－Ｓ－Ｓ－、－ＣＲ１０＝ＣＲ１１－、－Ｃ（＝ＣＲ１２Ｒ１３）―又は－Ｃ≡Ｃ－を表し、Ｒ１０、Ｒ１１、Ｒ１２及びＲ１３は各々独立に水素原子又はメチル基を表す。－Ｖ２－は、－Ｏ－又は－Ｓ－を表し、Ｒ８及びＲ９はそれぞれ独立に水素原子、置換されてもよい炭素原子数１乃至６のアルキル基、炭素原子数２乃至６のアルケニル基、水酸基、炭素原子数１乃至６のアルコキシ基、シアノ基又はハロゲン原子を表す。ｎ１２は１乃至３の整数を表し、ｎ１３は０乃至２の整数を表す。）
  7. 　前記式（Ａ－２）中、Ａｒが前記式（Ａ－３）で表される、請求項４に記載の保護膜形成組成物。
  8. 　前記式（Ａ－３）のｎ３が０である、請求項７に記載の保護膜形成組成物。
  9. 　前記式（Ａ－１）中、－Ｔ－が前記式（Ａ－６）で表される、請求項５に記載の保護膜形成組成物。
  10. 　前記式（Ａ－６）の－Ｙ１－及び－Ｙ２－が、－ＣＯＯ－である、請求項９に記載の保護膜形成組成物。
  11. 　架橋触媒をさらに含む、請求項１乃至請求項１０のいずれか１項に記載の保護膜形成組成物。
  12. 　架橋剤をさらに含む、請求項１乃至請求項１１のいずれか１項に記載の保護膜形成組成物。
  13. 　界面活性剤をさらに含む、請求項１乃至請求項１２のいずれか１項に記載の保護膜形成組成物。
  14. 　請求項１から請求項１３のいずれか１項に記載の保護膜形成組成物からなる塗布膜の焼成物であることを特徴とする保護膜。
  15. 　請求項１から請求項１３のいずれか１項に記載の保護膜組成物を半導体基板上に塗布し焼成してレジスト下層膜としての保護膜を形成する工程、及び該保護膜上にレジスト膜を形成し、次いで露光、現像してレジストパターンを形成する工程を含み、半導体の製造に用いることを特徴とするレジストパターン付き基板の製造方法。
  16. 　表面に無機膜が形成されていてもよい半導体基板上に、請求項１乃至請求項１３のいずれか１項に記載の保護膜形成組成物を用いて保護膜を形成し、前記保護膜上にレジストパターンを形成し、前記レジストパターンをマスクとして前記保護膜をドライエッチングし前記無機膜又は前記半導体基板の表面を露出させ、ドライエッチング後の前記保護膜をマスクとして、半導体用ウエットエッチング液を用いて前記無機膜又は前記半導体基板をウエットエッチング及び洗浄する工程を含む半導体装置の製造方法。
PCT/JP2019/042708 2018-11-01 2019-10-31 グリシジル基を有するアリーレン化合物との重合生成物を含む薬液耐性保護膜形成組成物 Ceased WO2020090950A1 (ja)

Priority Applications (4)

Application Number Priority Date Filing Date Title
JP2020554019A JP7207417B2 (ja) 2018-11-01 2019-10-31 グリシジル基を有するアリーレン化合物との重合生成物を含む薬液耐性保護膜形成組成物
CN201980071835.7A CN112969739A (zh) 2018-11-01 2019-10-31 包含与具有缩水甘油基的亚芳基化合物的聚合生成物的化学液耐性保护膜形成用组合物
KR1020217010878A KR102777041B1 (ko) 2018-11-01 2019-10-31 글리시딜기를 갖는 아릴렌 화합물과의 중합생성물을 포함하는 약액내성 보호막형성 조성물
US17/279,299 US12077633B2 (en) 2018-11-01 2019-10-31 Chemical-resistant protective film-forming composition containing polymerization product of arylene compound having glycidyl group

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
JP2018206860 2018-11-01
JP2018-206860 2018-11-01

Publications (1)

Publication Number Publication Date
WO2020090950A1 true WO2020090950A1 (ja) 2020-05-07

Family

ID=70462384

Family Applications (1)

Application Number Title Priority Date Filing Date
PCT/JP2019/042708 Ceased WO2020090950A1 (ja) 2018-11-01 2019-10-31 グリシジル基を有するアリーレン化合物との重合生成物を含む薬液耐性保護膜形成組成物

Country Status (6)

Country Link
US (1) US12077633B2 (ja)
JP (1) JP7207417B2 (ja)
KR (1) KR102777041B1 (ja)
CN (1) CN112969739A (ja)
TW (1) TWI830801B (ja)
WO (1) WO2020090950A1 (ja)

Cited By (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2025053259A1 (ja) 2023-09-08 2025-03-13 日産化学株式会社 保護膜形成用組成物、保護膜、基板の製造方法及び半導体装置の製造方法
WO2026084075A1 (ja) * 2024-10-18 2026-04-23 日産化学株式会社 アルカリ溶解型リソグラフィー用ギャップフィル材形成組成物

Families Citing this family (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR102665491B1 (ko) * 2020-11-06 2024-05-10 삼성에스디아이 주식회사 반도체 소자 밀봉용 에폭시 수지 조성물 및 이를 사용하여 밀봉된 반도체 소자
US12482656B2 (en) 2022-03-02 2025-11-25 Brewer Science, Inc. Coating compositions and methods to enhance SC-1 resistance

Citations (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2017158930A1 (ja) * 2016-03-14 2017-09-21 国立大学法人北陸先端科学技術大学院大学 積層体、エッチングマスク、積層体の製造方法、及びエッチングマスクの製造方法、並びに薄膜トランジスタの製造方法
WO2018052130A1 (ja) * 2016-09-16 2018-03-22 日産化学工業株式会社 保護膜形成組成物
WO2018203464A1 (ja) * 2017-05-02 2018-11-08 日産化学株式会社 過酸化水素水溶液に対する保護膜形成組成物
WO2018203540A1 (ja) * 2017-05-02 2018-11-08 日産化学株式会社 レジスト下層膜形成組成物

Family Cites Families (6)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
EP1876495B1 (en) * 2005-04-19 2011-07-20 Nissan Chemical Industries, Ltd. Composition comprising polymer having ethylene-dicarbonyl structure for use in forming anti-reflective coating for lithography
US8445175B2 (en) 2006-06-19 2013-05-21 Nissan Chemical Industries, Ltd. Composition containing hydroxylated condensation resin for forming resist underlayer film
US10113083B2 (en) * 2013-08-08 2018-10-30 Nissan Chemical Industries, Ltd. Resist underlayer film-forming composition containing polymer which contains nitrogen-containing ring compound
CN108713164B (zh) * 2016-03-09 2022-03-18 日产化学工业株式会社 抗蚀剂下层膜形成用组合物及使用了该组合物的抗蚀剂图案的形成方法
US11131928B2 (en) * 2016-03-30 2021-09-28 Nissan Chemical Corporation Resist underlayer film forming composition which contains compound having glycoluril skeleton as additive
TWI617400B (zh) * 2017-01-19 2018-03-11 Toolbox

Patent Citations (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2017158930A1 (ja) * 2016-03-14 2017-09-21 国立大学法人北陸先端科学技術大学院大学 積層体、エッチングマスク、積層体の製造方法、及びエッチングマスクの製造方法、並びに薄膜トランジスタの製造方法
WO2018052130A1 (ja) * 2016-09-16 2018-03-22 日産化学工業株式会社 保護膜形成組成物
WO2018203464A1 (ja) * 2017-05-02 2018-11-08 日産化学株式会社 過酸化水素水溶液に対する保護膜形成組成物
WO2018203540A1 (ja) * 2017-05-02 2018-11-08 日産化学株式会社 レジスト下層膜形成組成物

Cited By (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2025053259A1 (ja) 2023-09-08 2025-03-13 日産化学株式会社 保護膜形成用組成物、保護膜、基板の製造方法及び半導体装置の製造方法
WO2026084075A1 (ja) * 2024-10-18 2026-04-23 日産化学株式会社 アルカリ溶解型リソグラフィー用ギャップフィル材形成組成物

Also Published As

Publication number Publication date
KR20210083258A (ko) 2021-07-06
JPWO2020090950A1 (ja) 2021-09-30
TW202035502A (zh) 2020-10-01
US12077633B2 (en) 2024-09-03
KR102777041B1 (ko) 2025-03-10
JP7207417B2 (ja) 2023-01-18
US20210403635A1 (en) 2021-12-30
CN112969739A (zh) 2021-06-15
TWI830801B (zh) 2024-02-01

Similar Documents

Publication Publication Date Title
KR102777041B1 (ko) 글리시딜기를 갖는 아릴렌 화합물과의 중합생성물을 포함하는 약액내성 보호막형성 조성물
JP7355012B2 (ja) グリシジルエステル化合物との反応生成物を含むレジスト下層膜形成組成物
JP2024105233A (ja) ジオール構造を含むレジスト下層膜形成用組成物
JP2023184588A (ja) ジオール構造を末端に有する重合生成物を含む薬液耐性保護膜形成組成物
US20240301126A1 (en) Chemical-resistant protective film forming composition containing hydroxyaryl-terminated polymer
KR102820400B1 (ko) 복소환 화합물을 포함하는 레지스트 하층막 형성 조성물
TW202214775A (zh) 含有二醇結構之保護膜形成用組成物

Legal Events

Date Code Title Description
121 Ep: the epo has been informed by wipo that ep was designated in this application

Ref document number: 19879414

Country of ref document: EP

Kind code of ref document: A1

ENP Entry into the national phase

Ref document number: 2020554019

Country of ref document: JP

Kind code of ref document: A

NENP Non-entry into the national phase

Ref country code: DE

122 Ep: pct application non-entry in european phase

Ref document number: 19879414

Country of ref document: EP

Kind code of ref document: A1
