WO2018078887A1 - ズームレンズ、撮像装置、移動体及びシステム - Google Patents

ズームレンズ、撮像装置、移動体及びシステム Download PDF

Info

Publication number
WO2018078887A1
WO2018078887A1 PCT/JP2016/082365 JP2016082365W WO2018078887A1 WO 2018078887 A1 WO2018078887 A1 WO 2018078887A1 JP 2016082365 W JP2016082365 W JP 2016082365W WO 2018078887 A1 WO2018078887 A1 WO 2018078887A1
Authority
WO
WIPO (PCT)
Prior art keywords
lens group
lens
negative
positive
refractive power
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Ceased
Application number
PCT/JP2016/082365
Other languages
English (en)
French (fr)
Inventor
篤 大畑
篤郎 湊
元太郎 入澤
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
SZ DJI Technology Co Ltd
Original Assignee
SZ DJI Technology Co Ltd
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by SZ DJI Technology Co Ltd filed Critical SZ DJI Technology Co Ltd
Priority to PCT/JP2016/082365 priority Critical patent/WO2018078887A1/ja
Priority to JP2017559712A priority patent/JP6450950B2/ja
Publication of WO2018078887A1 publication Critical patent/WO2018078887A1/ja
Anticipated expiration legal-status Critical
Ceased legal-status Critical Current

Links

Images

Classifications

    • G—PHYSICS
    • G02—OPTICS
    • G02B—OPTICAL ELEMENTS, SYSTEMS OR APPARATUS
    • G02B13/00—Optical objectives specially designed for the purposes specified below
    • G02B13/18—Optical objectives specially designed for the purposes specified below with lenses having one or more non-spherical faces, e.g. for reducing geometrical aberration
    • G—PHYSICS
    • G02—OPTICS
    • G02B—OPTICAL ELEMENTS, SYSTEMS OR APPARATUS
    • G02B15/00—Optical objectives with means for varying the magnification
    • G02B15/14—Optical objectives with means for varying the magnification by axial movement of one or more lenses or groups of lenses relative to the image plane for continuously varying the equivalent focal length of the objective
    • G02B15/16—Optical objectives with means for varying the magnification by axial movement of one or more lenses or groups of lenses relative to the image plane for continuously varying the equivalent focal length of the objective with interdependent non-linearly related movements between one lens or lens group, and another lens or lens group
    • G02B15/20—Optical objectives with means for varying the magnification by axial movement of one or more lenses or groups of lenses relative to the image plane for continuously varying the equivalent focal length of the objective with interdependent non-linearly related movements between one lens or lens group, and another lens or lens group having an additional movable lens or lens group for varying the objective focal length

Definitions

  • the present invention relates to a zoom lens, an imaging device, a moving body, and a system.
  • Patent Documents 1 and 2 A four-group zoom lens that moves the first group lens during zooming is known (for example, Patent Documents 1 and 2).
  • Patent Document 1 Japanese Patent Application Laid-Open No. 2006-208889
  • Patent Document 2 Japanese Patent Application Laid-Open No. 2011-133739
  • a zoom lens according to an aspect of the present invention includes, in order from the object side, a first negative lens group having negative refractive power, a first positive lens group having positive refractive power, and a second negative lens having positive refractive power.
  • a positive lens group At the time of zooming from the wide-angle end to the telephoto end, the distance from the first negative lens group to the image sensor is constant, the distance between the first negative lens group and the first positive lens group is reduced, and the second positive lens group is reduced.
  • the lens group moves along a locus of a convex arc toward the image sensor.
  • a second negative lens group having negative refractive power may be further provided between the first positive lens group and the second positive lens group.
  • the distance between the second negative lens group and the second positive lens group may be widened when zooming from the wide-angle end to the telephoto end.
  • the second positive lens group may be located closer to the image sensor at the telephoto end than at the wide-angle end.
  • the first negative lens group may include four lenses respectively having negative, negative, negative, and positive refractive powers in order from the object side. If the Abbe numbers of the three lenses having negative refractive power included in the first negative lens group are v1, v2, and v3, respectively, the conditional expression v1> 60 v2> 60 v3> 60 You may be satisfied.
  • the first negative lens group may include four lenses each having negative, negative, negative, and positive refractive power in order from the object side. Of the three lenses having negative refractive power included in the first negative lens group, at least one of the two lenses on the object side may be an aspherical lens.
  • the first negative lens group may include four lenses respectively having negative, negative, negative, and positive refractive powers in order from the object side. If the refractive index of the positive lens of the first negative lens group is n4 and the Abbe number is v4, the conditional expression n4> 1.9. v4 ⁇ 35 You may be satisfied.
  • the first positive lens group includes at least three convex lenses, and all the convex lenses constituting the conditional lens have a conditional expression v> 60. You may be satisfied.
  • At least one of the second positive lens group and the second negative lens group may be composed of a single lens or a cemented lens. At least one of the second positive lens group and the second negative lens group may have a focus function.
  • At least one of the second positive lens group and the second negative lens group may be composed of a single lens or a cemented lens. At least one of the second positive lens group and the second negative lens group may have an anti-vibration function.
  • the most object-side lens constituting the first positive lens group may be a single lens having a positive refractive power and an aspherical lens.
  • An imaging apparatus includes the zoom lens and an imaging element.
  • the moving body according to one embodiment of the present invention moves with the zoom lens described above.
  • the moving body may be an unmanned aerial vehicle.
  • a system includes the above zoom lens, a support mechanism that supports the zoom lens so as to be displaceable, and a handle that is attached to the support mechanism.
  • FIG. 1 schematically illustrates an example of a mobile system 10 that includes an unmanned aerial vehicle (UAV) 100 and a controller 50.
  • UAV unmanned aerial vehicle
  • FIG. 1 shows a lens configuration of a lens system 300 in a first example.
  • the movement locus of each lens unit at the time of zooming from the wide angle end to the telephoto end is schematically shown. It shows spherical aberration, astigmatism and distortion at the wide angle end. Spherical aberration, astigmatism, and distortion are shown at an intermediate angle of view. Spherical aberration, astigmatism and distortion at the telephoto end are shown.
  • the spherical aberration diagram of the lens system 300 for three wavelengths of light is shown.
  • the lens structure of the lens system 900 in 2nd Example is shown.

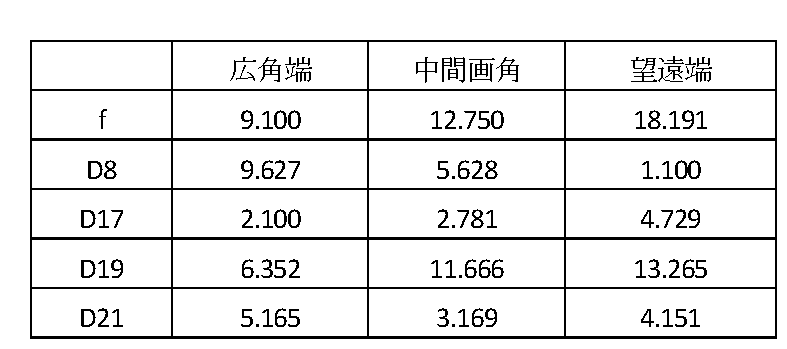

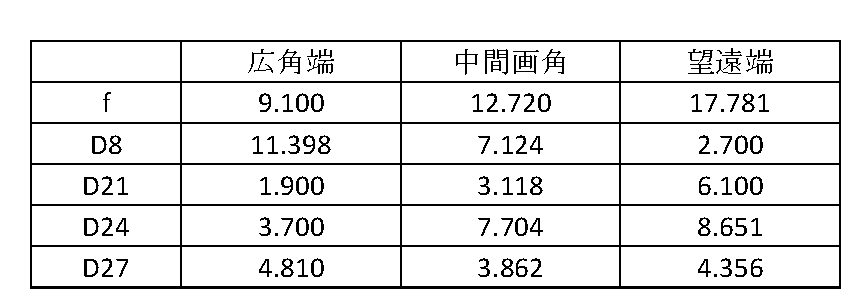

  • the movement locus of each lens unit at the time of zooming from the wide angle end to the telephoto end is schematically shown. It shows spherical aberration, astigmatism and distortion at the wide angle end. Spherical aberration, astigmatism, and distortion are shown at an intermediate angle of view. Spherical aberration, astigmatism and distortion at the telephoto end are shown.
  • the spherical aberration figure about the light of 3 wavelengths of the lens system 300 is shown.
  • a behavior at the time of zooming of a zoom lens having a two-group configuration including a first negative lens group 1501 and a first positive lens group 1502 is shown. In the lens configuration shown in FIG.
  • FIG. 15 the behavior of a zoom lens having a three-group configuration in which a second positive lens group 1504 having a fixed position is added to the image plane side is shown.
  • the zoom lens is modified such that the position of the first negative lens group 1501 at the time of zooming is fixed with respect to the image sensor and the second positive lens group 1504 is movable with respect to the image sensor.
  • the behavior at the time of double is shown.
  • 2 is an external perspective view showing an example of a stabilizer 800.
  • FIG. 1 schematically shows an example of a mobile system 10 including an unmanned aerial vehicle (UAV) 100 and a controller 50.
  • the UAV 100 includes a UAV main body 101, a gimbal 110, a plurality of imaging devices 230, and an imaging device 220.
  • the imaging device 220 includes a lens device 160 and an imaging unit 140.
  • the UAV 100 is an example of a moving body that includes an imaging device and moves.
  • the moving body is a concept including, in addition to UAV, other aircraft that moves in the air, vehicles that move on the ground, ships that move on the water, and the like.
  • the UAV main body 101 includes a plurality of rotor blades.
  • the UAV main body 101 flies the UAV 100 by controlling the rotation of a plurality of rotor blades.
  • the UAV main body 101 causes the UAV 100 to fly using four rotary wings.
  • the number of rotor blades is not limited to four.
  • the UAV 100 may be a fixed wing aircraft that does not have rotating blades.
  • the imaging device 230 is an imaging camera that images a subject included in a desired imaging range.
  • the plurality of imaging devices 230 are sensing cameras that image the surroundings of the UAV 100 in order to control the flight of the UAV 100.
  • the imaging device 230 may be fixed to the UAV main body 101.
  • Two imaging devices 230 may be provided on the front surface which is the nose of the UAV 100.
  • Two other imaging devices 230 may be provided on the bottom surface of the UAV 100.
  • the two imaging devices 230 on the front side may be paired and function as a so-called stereo camera.
  • the two imaging devices 230 on the bottom side may also be paired and function as a stereo camera.
  • Three-dimensional spatial data around the UAV 100 may be generated based on images captured by the plurality of imaging devices 230.
  • the distance to the subject imaged by the imaging device 230 can be specified by a stereo camera using a plurality of imaging devices 230.
  • the number of imaging devices 230 provided in the UAV 100 is not limited to four.
  • the UAV 100 only needs to include at least one imaging device 230.
  • the UAV 100 may include at least one imaging device 230 on each of the nose, the tail, the side surface, the bottom surface, and the ceiling surface of the UAV 100.
  • the imaging device 230 may have a single focus lens or a fisheye lens.
  • the plurality of imaging devices 230 may be collectively referred to simply as the imaging device 230.
  • the controller 50 includes a display unit 54 and an operation unit 52.
  • the operation unit 52 receives an input operation for controlling the attitude of the UAV 100 from the user.
  • the controller 50 transmits a signal for controlling the UAV 100 based on a user operation received by the operation unit 52.
  • the operation unit 52 receives an operation for changing the magnification of the lens device 160.
  • the controller 50 transmits a signal instructing the change of the magnification to the UAV 100.
  • the controller 50 receives an image captured by at least one of the imaging device 230 and the imaging device 220.
  • the display unit 54 displays an image received by the controller 50.
  • the display unit 54 may be a touch panel.
  • the controller 50 may accept an input operation from the user through the display unit 54.
  • the display unit 54 may accept a user operation or the like in which the user specifies the position of the subject to be imaged by the imaging device 220.
  • the imaging unit 140 generates and records image data of an optical image formed by the lens device 160.
  • the lens device 160 may be provided integrally with the imaging unit 140.
  • the lens device 160 may be a so-called interchangeable lens.
  • the lens device 160 may be provided so as to be detachable from the imaging unit 140.
  • the gimbal 110 has a support mechanism that movably supports the imaging device 220.
  • the imaging device 220 is attached to the UAV main body 101 via the gimbal 110.
  • the gimbal 110 supports the imaging device 220 so as to be rotatable about the pitch axis.
  • the gimbal 110 supports the imaging device 220 so as to be rotatable around a roll axis.
  • the gimbal 110 supports the imaging device 220 so as to be rotatable about the yaw axis.
  • the gimbal 110 may support the imaging device 220 rotatably around at least one of a pitch axis, a roll axis, and a yaw axis.
  • the gimbal 110 may support the imaging device 220 rotatably about each of the pitch axis, the roll axis, and the yaw axis.
  • the gimbal 110 may hold the imaging unit 140.
  • the gimbal 110 may hold the lens device 160.
  • the gimbal 110 may change the imaging direction of the imaging device 220 by rotating the imaging unit 140 and the lens device 160 about at least one of the yaw axis, the pitch axis, and the roll axis.
  • FIG. 2 shows an example of functional blocks of the UAV100.
  • the UAV 100 includes an interface 102, a control unit 104, a memory 106, a gimbal 110, an imaging unit 140, and a lens device 160.
  • the interface 102 communicates with the controller 50.
  • the interface 102 receives various commands from the controller 50.
  • the control unit 104 controls the flight of the UAV 100 according to the command received from the controller 50.
  • the control unit 104 controls the gimbal 110, the imaging unit 140, and the lens device 160.
  • the control unit 104 may be configured by a microprocessor such as a CPU or MPU, a microcontroller such as an MCU, or the like.
  • the memory 106 stores a program necessary for the control unit 104 to control the gimbal 110, the imaging unit 140, and the lens device 160.
  • the memory 106 may be a computer-readable recording medium.
  • the memory 106 may include at least one of flash memory such as SRAM, DRAM, EPROM, EEPROM, and USB memory.
  • the memory 106 may be provided in the housing of the UAV 100. It may be provided so as to be removable from the housing of the UAV 100.
  • the gimbal 110 includes a control unit 112, a driver 114, a driver 116, a driver 118, a drive unit 124, a drive unit 126, a drive unit 128, and a support mechanism 130.
  • the drive unit 124, the drive unit 126, and the drive unit 128 may be motors.
  • the support mechanism 130 supports the imaging device 220.
  • the support mechanism 130 movably supports the imaging direction of the imaging device 220.
  • the support mechanism 130 supports the imaging unit 140 and the lens device 160 so as to be rotatable about the yaw axis, the pitch axis, and the roll axis.
  • the support mechanism 130 includes a rotation mechanism 134, a rotation mechanism 136, and a rotation mechanism 138.
  • the rotation mechanism 134 rotates the imaging unit 140 and the lens device 160 around the yaw axis using the drive unit 124.
  • the rotation mechanism 136 rotates the imaging unit 140 and the lens device 160 around the pitch axis using the driving unit 126.
  • the rotation mechanism 138 uses the drive unit 128 to rotate the imaging unit 140 and the lens device 160 around the roll axis.
  • the control unit 112 outputs an operation command indicating each rotation angle to the driver 114, the driver 116, and the driver 118 according to the operation command of the gimbal 110 from the control unit 104.
  • the driver 114, the driver 116, and the driver 118 drive the drive unit 124, the drive unit 126, and the drive unit 128 in accordance with an operation command that indicates a rotation angle.
  • the rotation mechanism 134, the rotation mechanism 136, and the rotation mechanism 138 are driven and rotated by the drive unit 124, the drive unit 126, and the drive unit 128, respectively, and change the postures of the imaging unit 140 and the lens device 160.
  • the imaging unit 140 captures an image with light that has passed through the lens system 300.
  • the imaging unit 140 includes a control unit 222, an imaging element 221, and a memory 223.
  • the control unit 222 may be configured by a microprocessor such as a CPU or MPU, a microcontroller such as an MCU, or the like.
  • the control unit 222 controls the imaging unit 140 and the lens device 160 in accordance with an operation command for the imaging unit 140 and the lens device 160 from the control unit 104. Based on the signal received from the controller 50, the controller 222 outputs to the lens device 160 a control command that instructs the lens device 160 to change the magnification.
  • the memory 223 may be a computer-readable recording medium, and may include at least one of flash memory such as SRAM, DRAM, EPROM, EEPROM, and USB memory.
  • the memory 223 may be provided inside the housing of the imaging unit 140. It may be provided so as to be removable from the housing of the imaging unit 140.
  • the imaging element 221 generates image data of an optical image that is held inside the housing of the imaging unit 140 and is formed via the lens device 160, and outputs the image data to the control unit 222.
  • the control unit 222 stores the image data output from the image sensor 221 in the memory 223.
  • the control unit 222 may output the image data to the memory 106 via the control unit 104 and store it.
  • the lens device 160 is a zoom lens.
  • the lens device 160 is a full length fixed zoom lens.
  • the lens device 160 is a four-group zoom lens.
  • the lens device 160 includes a control unit 162, a memory 163, a drive mechanism 161, and a lens system 300.
  • the lens system 300 includes a first lens group 301, a second lens group 302, a third lens group 303, and a fourth lens group 304 in order from the object side.
  • the first lens group 301 does not move in the optical axis direction of the lens system 300 when the lens device 160 is zoomed.
  • the first lens group 301 may be a lens fixed in the optical axis direction of the lens system 300.
  • the lens group located closest to the object side that is involved in the image plane movement at the time of zooming does not move at the time of zooming of the lens device 160. Therefore, it is difficult for focus shift, image shift, and the like to occur during zooming.
  • the optical axis of the lens system 300 may be simply referred to as “optical axis”.
  • the “lens group” refers to a group of one or more lenses. A lens composed of a single lens is also called a “lens group”.
  • the control unit 162 moves at least one of the second lens group 302, the third lens group 303, and the fourth lens group 304 along the optical axis in accordance with a control command from the control unit 222.
  • the second control unit 162 moves the second lens group 302, the third lens group 303, and the fourth lens group 304 along the optical axis during zooming. This prevents the movement of the focus position during zooming.
  • An image formed by the optical system 300 of the lens device 160 is picked up by the image pickup unit 140.
  • the driving mechanism 161 drives the second lens group 302, the third lens group 303, and the fourth lens group 304.
  • the drive mechanism 161 includes, for example, an actuator and a holding member that holds the second lens group 302, the third lens group 303, and the fourth lens group 304.
  • Driving pulses are supplied from the control unit 162 to the actuator.
  • the actuator is displaced by a driving amount corresponding to the supplied pulse.
  • the holding member is displaced according to the displacement of the actuator, the second lens group 302, the third lens group 303, and the fourth lens group 304 are displaced.
  • the lens device 160 may be provided integrally with the imaging unit 140.
  • the lens device 160 may be a so-called interchangeable lens.
  • the lens device 160 may be provided so as to be detachable from the imaging unit 140.
  • the imaging device 230 includes a control unit 232, a control unit 234, an imaging device 231, a memory 233, and a lens 235.
  • the control unit 232 may be configured by a microprocessor such as a CPU or MPU, a microcontroller such as an MCU, or the like.
  • the control unit 232 controls the image sensor 231 in accordance with an operation command for the image sensor 231 from the control unit 104.
  • the control unit 234 may be configured by a microprocessor such as a CPU or MPU, a microcontroller such as an MCU, or the like.
  • the control unit 234 controls the focal length of the lens 235 in accordance with an operation command for the lens 235 from the control unit 104.
  • the control unit 234 may control the focal point of the lens 235 in accordance with an operation command for the lens 235.
  • the control unit 234 may control a diaphragm included in the lens 235 in accordance with an operation command for the lens 235.
  • the memory 233 may be a computer-readable recording medium.
  • the memory 233 may include at least one of flash memory such as SRAM, DRAM, EPROM, EEPROM, and USB memory.
  • the image sensor 231 generates image data of an optical image formed through the lens 235 and outputs the image data to the control unit 232.
  • the control unit 232 stores the image data output from the image sensor 231 in the memory 233.
  • the UAV 100 includes the control unit 104, the control unit 112, the control unit 222, the control unit 232, the control unit 234, and the control unit 162
  • any one of the control units 104, the control unit 112, the control unit 222, the control unit 232, the control unit 234, and the process executed by a plurality of the control units 162 may be executed by any one control unit.
  • Processing executed by the control unit 104, the control unit 112, the control unit 222, the control unit 232, the control unit 234, and the control unit 162 may be executed by one control unit.
  • the UAV 100 includes the memory 106, the memory 223, and the memory 233 will be described.
  • Information stored in at least one of the memory 106, the memory 223, and the memory 233 may be stored in one or more other memories of the memory 106, the memory 223, and the memory 233.
  • the first lens group 301 has negative refractive power.
  • the second lens group 302 has a positive refractive power.
  • the third lens group 303 has negative refractive power.
  • the fourth lens group 304 has a positive refractive power.
  • the first lens group 301, the second lens group 302, the third lens group 303, and the fourth lens group 304 are, from the object side, the first lens group 301, the second lens group 302, the third lens group 303, and the fourth lens. They are provided in the order of the group 304.
  • the behavior of the lens system 300 at the time of zooming is described, the behavior when the lens device 160 functions as a zoom lens with respect to an object at infinity is shown.
  • the distance from the first lens group 301 to the image sensor 221 is constant during zooming from the wide-angle end to the telephoto end.
  • the distance between the first lens group 301 and the second lens group 302 decreases.
  • the fourth lens group 304 moves along a locus of a convex arc toward the image sensor 221.
  • the movement along the locus of the convex arc means, for example, that the fourth lens group 304 moves along a locus away from the image sensor 221 after approaching the image sensor 221.
  • the first lens group 301 does not move with respect to the image sensor 221 at the time of zooming, and the fourth lens group 304 moves along a locus away from the image sensor 221 after approaching the image sensor 221 side. Accordingly, it is possible to correct the image plane deviation due to the movement of the second lens group 302 mainly responsible for zooming.
  • the lens group drive mechanism can be simplified. Further, the eccentricity of the first lens group 301 can be suppressed when disturbance such as vibration occurs. For this reason, it is possible to suppress defocusing and resolution degradation during vibration.
  • the image pickup apparatus 220 can be reduced in size and performance.
  • the lens system 300 includes a third lens group 303 between the second lens group 302 and the fourth lens group 304.
  • the distance between the third lens group 303 and the fourth lens group 304 is widened.
  • the distance between the third lens group 303 and the fourth lens group 304 is widened from the angle of view at the wide-angle end to a predetermined angle of view.
  • the interval between the third lens group 303 and the fourth lens group 304 can be constant or narrow between the angle of view larger than the predetermined angle of view and the angle of view at the telephoto end.
  • the fourth lens group 304 may be positioned closer to the image sensor 221 at the telephoto end than at the wide-angle end.
  • the magnification increases as the fourth lens group 304 having positive refractive power approaches the image sensor 221.
  • the fourth lens group 304 at the telephoto end is closer to the image sensor 221 than the position of the fourth lens group 304 at the wide-angle end, so that the fourth lens group 304 performs zooming more strongly on the telephoto end side. Can bear.
  • the movement amount of the second lens group 302 can be reduced. Therefore, the lens system 300 can be reduced in size.
  • the first lens group 301 may include four lenses having negative, negative, negative, and positive refractive power in order from the object side.
  • the Abbe numbers of the three lenses having negative refractive power included in the first lens group 301 are v1, v2, and v3, the following three conditional expressions v1> 60 (conditional expression 1) v2> 60 (conditional expression 2) v3> 60 (conditional expression 3) Is preferably satisfied.
  • the overall negative refractive power of the first lens group 301 can be increased. Further, the overall length of the lens system 300 can be shortened. In addition, imaging characteristics can be improved. Since the three lenses having negative refractive power share the negative power of the first lens group 301, a lens having negative refractive power can be formed using a low dispersion material. Thereby, chromatic aberration can be suppressed more strongly.
  • At least one of the two lenses on the object side is preferably an aspheric lens.
  • the lens on the object side has a large difference in height between the axial ray and the peripheral ray.
  • at least one of the two lenses on the object side is aspherical, so that distortion and field curvature can be effectively corrected.
  • Conditional expression ⁇ 1.8 ⁇ f1 / fw ⁇ 1.1 (conditional expression 4) where f1 is the focal length of the first lens group 301 and fw is the focal length of the entire system (lens system 300) at the wide angle end. Is preferably satisfied.
  • the lens system 300 can be reduced in size by satisfying the lower limit of conditional expression 4, that is, by making the refractive power of the first lens group 301 higher than a predetermined lower limit threshold.
  • the upper limit of conditional expression 4 that is, by making the refractive power of the first lens group 301 not higher than a predetermined upper limit threshold, it is possible to improve the imaging characteristics.
  • conditional expression 1.0 ⁇ f2 / fw ⁇ 1.8 (conditional expression 5) Is preferably satisfied.
  • the lens system 300 can be reduced in size by satisfying the upper limit of conditional expression 5, that is, by making the refractive power of the second lens group 302 higher than a predetermined lower limit threshold.
  • the lower limit of Conditional Expression 5 that is, by making the refractive power of the second lens group 302 not higher than a predetermined upper limit threshold, it is possible to improve imaging characteristics.
  • the second lens group 302 may include at least three convex lenses. It is preferable that the Abbe number v of all convex lenses included in the second lens group 302 is greater than 60. By setting all Abbe numbers of the convex lenses of the second lens group 302 to 60 or more, chromatic aberration can be suppressed while increasing the refractive power of the second lens group 302. Thereby, the lens system 300 can be reduced in size while improving the imaging characteristics.
  • the fourth lens group 304 and the third lens group 303 may be composed of a single lens or a cemented lens. Note that at least one of the fourth lens group 304 and the third lens group 303 may have a focus function. At least one of the fourth lens group 304 and the third lens group 303 may have an anti-vibration function.
  • the lens driving mechanism can be simplified by using a single lens or a cemented lens as the lens group responsible for the focus function or the image stabilization function.
  • the lens driving element can be reduced in weight. As a result, the entire lens system 300 is reduced in size.
  • the most object-side lens constituting the second lens group 302 is a positive single lens and an aspherical lens.
  • the total length of the lens system 300 can be shortened by increasing the positive refractive power of the lens on the object side of the second lens group 302.
  • aberration can be effectively corrected by using an aspherical surface for a lens having strong power.
  • FIG. 3 shows the lens configuration of the lens system 300 in the first embodiment, together with the imaging element 221, the optical element F1, and the optical element F2.
  • FIG. 3 shows the positions of the first lens group 301, the second lens group 302, the third lens group 303, and the fourth lens group 304 at the wide-angle end, the intermediate field angle, and the telephoto end, respectively.
  • STO indicates an aperture.
  • Optical elements F1 and F2 indicate optical filters such as a low-pass filter.
  • a plurality of surfaces of the lens system 300 are identified by a surface number i.
  • the first surface of the lens as viewed from the object side is the first surface, and thereafter the surface numbers are counted up in the order in which the light passes through the surface.
  • “Di” indicates an interval on the optical axis between the i-th surface and the (i + 1) -th surface.
  • F indicates the focal length.
  • Fno indicates an F number.
  • ⁇ indicates a half angle of view.
  • R indicates a radius of curvature. In the radius of curvature, “INF” indicates a plane.
  • N represents a refractive index.
  • Table 1 shows lens data of lenses included in the lens system 300 in the first example.
  • Di is shown in association with the surface number i.
  • a surface numbered with * is a surface having an aspherical shape.
  • Table 2 shows the surface number of the surface having the aspheric shape and the aspheric parameter.
  • ⁇ represents a conic constant (conic constant).
  • A”, “B”, “C”, and “D” are fourth-order, sixth-order, eighth-order, and tenth-order aspheric coefficients, respectively.
  • Ei represents an exponential expression with 10 as the base. That is, “ Ei ” represents “10 ⁇ i ”. For example, “5.555200E-01” represents “5.555200 ⁇ 10 ⁇ 1 ”.
  • the paraxial curvature is the reciprocal of the radius of curvature.

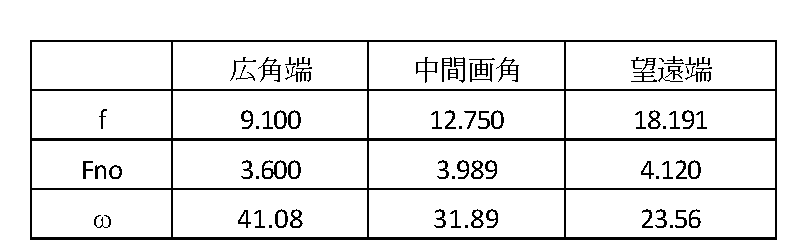

  • Table 3 shows the focal length, F number, and half angle of view of the lens system 300 at each of the wide angle end, the intermediate angle of view, and the telephoto end.
  • the surface distance D8 between the first lens group 301 and the second lens group 302, and between the second lens group 302 and the third lens group 303 can be changed.
  • Table 4 shows the surface spacing at each of the wide-angle end, the intermediate field angle, and the telephoto end.

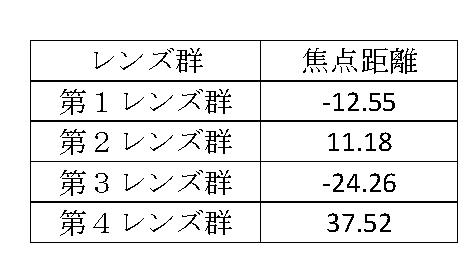

  • Table 5 shows the focal lengths of the first lens group 301, the second lens group 302, the third lens group 303, and the fourth lens group 304.
  • FIG. 4 schematically shows a trajectory of the first lens group 301, the second lens group 302, the third lens group 303, and the fourth lens group 304 moving when the lens system 300 is zoomed from the wide-angle end to the telephoto end. .
  • the arrow indicates that the lens system 300 moves upon zooming.
  • the distance from the first lens group 301 to the image sensor 221 is constant during zooming.
  • the first lens group 301 has four lenses of a negative lens L1, a negative lens L2, a negative lens L3, and a positive lens L4 from the object side. This makes it possible to gently bend off-axis light rays on the wide angle side where the incident angle is particularly large. Therefore, it is possible to satisfactorily correct off-axis aberrations such as distortion, coma, and field curvature. In addition, the spherical aberration on the telephoto side can be corrected well. Further, since the negative power of the first lens group 301 is shared by the three negative lenses L1 to L3, the negative power of the first lens group 301 can be increased while suppressing aberrations. Further, the overall length of the lens system 300 can be shortened.
  • the Abbe numbers of the negative lenses L1 to L3 in the first lens group 301 are all v> 60.
  • the negative lens included in the first lens group 301 which is a negative lens, of a low dispersion glass material, the lateral chromatic aberration on the wide-angle side and the axial chromatic aberration on the telephoto side can be favorably corrected.
  • the second lens group 302 includes, from the object side, a positive single lens L5, a stop STO, positive and negative cemented lenses L7 and L8, and negative and positive cemented lenses L9 and L10.
  • the object-side surface and the image-side surface have an aspheric shape.
  • spherical aberration can be corrected more favorably.
  • Only one of the positive single lenses L5 may have an aspheric shape.
  • the stop STO is disposed between the positive single lenses L5 and L7. Thereby, the second lens group 302 can be brought closer to the first lens group 301 on the telephoto side. Therefore, the overall length of the lens system 300 can be shortened.
  • the second lens group 302 moves in one direction from the image plane side to the object side.
  • the first lens group 301 and the second lens group 302 are responsible for the main zooming component
  • the third lens group 303 and the fourth lens group 304 are responsible for the secondary zooming component.
  • the fourth lens group 304 is also responsible for correcting image plane fluctuations associated with zooming.
  • the interval between the first lens group 301 and the second lens group 302 decreases monotonously in the entire zooming section from the wide-angle end to the telephoto end.
  • the third lens group 303 moves from the image plane side to the object side during zooming from the wide angle end to the telephoto end. At this time, the third lens group 303 moves so as to be spaced from the second lens group 302. At the time of zooming from the wide-angle end to the telephoto end, the fourth lens group 304 moves along a convex movement locus toward the image sensor 221.
  • the movement of the lens group in a convex movement locus toward the image sensor 221 means, for example, that the horizontal axis is the angle of view or the focal length, the vertical axis is the amount of displacement of the lens group in the optical axis direction, and the direction toward the image sensor 221 is This means that when the movement locus of the lens group is drawn as the positive direction of the vertical axis, the movement locus of the lens group becomes convex.
  • the distance between the fourth lens group 304 and the third lens group 303 increases from the wide angle end until a predetermined angle of view is reached.
  • the distance between the fourth lens group 304 and the third lens group 303 can be narrowed until reaching the telephoto end from a predetermined angle of view.
  • FIG. 5 shows spherical aberration, astigmatism and distortion at the wide angle end.
  • FIG. 6 shows spherical aberration, astigmatism and distortion at an intermediate angle of view.
  • FIG. 7 shows spherical aberration, astigmatism and distortion at the telephoto end.
  • the solid line indicates the value of the d-line (587.56 nm), and the broken line indicates the value of the g-line (435.84 nm).
  • the solid line indicates the value of the sagittal image plane of the d line, and the broken line indicates the value of the meridional image plane of the d line.
  • the distortion diagrams shown in FIGS. 5 to 7 show values for the d-line. From the respective aberration diagrams, it can be seen that the lens system 300 is excellent in various aberrations and has excellent imaging performance.
  • FIG. 8 shows a spherical aberration diagram of the lens system 300 for light of three wavelengths.
  • the thick line indicates the value of c-line (656.28 nm)
  • the solid line indicates the value of d-line (587.56 nm)
  • the broken line indicates the value of g-line (435.84 nm).
  • the spherical aberration is within a range of 0.1 mm or less for each wavelength of light. Thereby, it can be seen that the axial chromatic aberration is corrected well.
  • FIG. 9 shows the lens configuration of the lens system 900 according to the second embodiment, together with the imaging element 221, the optical element F1, and the optical element F2.
  • the lens system 900 includes a first lens group 901, a second lens group 902, a third lens group 903, and a fourth lens group 904.
  • the first lens group 901, the second lens group 902, the third lens group 903, and the fourth lens group 904 are respectively a first lens group 301, a second lens group 302, and a third lens group 303 in the lens system 300.
  • the fourth lens group 304 In the description of the lens system 900, only the differences from the lens system 300 among the characteristics of the lens system 900 will be described, and the same characteristics may be omitted. Further, symbols and the like used in the description of the lens system 900 have the same meanings as symbols and the like described in relation to the lens system 300 unless otherwise specified.
  • FIG. 9 shows the positions of the first lens group 901, the second lens group 902, the third lens group 903, and the fourth lens group 904 at the wide-angle end, the intermediate field angle, and the telephoto end, respectively.
  • Table 6 shows lens data of lenses included in the lens system 900.
  • surfaces with * in the surface number are surfaces having an aspherical shape.
  • Table 7 shows surfaces having an aspheric shape in the lens system 900 and aspheric parameters. “A”, “B”, “C”, “D”, and “E” are fourth-order, sixth-order, eighth-order, tenth-order, and twelfth-order aspheric coefficients, respectively.
  • Table 8 shows the focal length, F-number, and half angle of view of the lens system 900 at the wide angle end, the intermediate field angle, and the telephoto end, respectively.
  • the surface distance D21, the surface distance D24 between the third lens group 903 and the fourth lens group 904, and the surface distance D27 between the fourth lens group 904 and the image sensor 221 may change.
  • Table 9 shows the focal length and the surface interval at the wide angle end, the intermediate field angle, and the telephoto end, respectively.
  • Table 10 shows the respective focal lengths of the first lens group 301, the second lens group 302, the third lens group 303, and the fourth lens group 304.
  • FIG. 10 schematically shows the trajectory of the first lens group 901, the second lens group 902, the third lens group 903, and the fourth lens group 904 when the lens system 900 is zoomed from the wide angle end to the telephoto end. .
  • the arrow indicates that the lens system 900 moves upon zooming.
  • the interval from the first lens group 901 to the image sensor 221 is constant at the time of zooming.
  • the first lens group 901 has four lenses, a negative lens L1, a negative lens L2, a negative lens L3, and a positive lens L4, from the object side.
  • Li is a symbol for indicating that the lens is the i-th optical element from the object side.
  • the same symbol as the symbol Li assigned to the lens in the first embodiment does not mean that it is the same lens.
  • the first lens group 901 By configuring the first lens group 901 to include the four lenses of the negative lens L1, the negative lens L2, the negative lens L3, and the positive lens L4, off-axis rays on the wide-angle side where the incident angle is particularly large can be moderated. Can be bent. Therefore, it is possible to satisfactorily correct off-axis aberrations such as distortion, coma, and field curvature. In addition, the spherical aberration on the telephoto side can be corrected well. Further, since the negative power of the first lens group 901 is shared by the three negative lenses L1 to L3, the negative power of the first lens group 901 can be increased while suppressing aberrations. Further, the overall length of the lens system 900 can be shortened.
  • the Abbe numbers of the negative lenses L1 to L3 in the first lens group 901 are all v> 60.
  • the negative lens included in the first lens group 901 that is a negative lens with a low dispersion glass material, it is possible to satisfactorily correct the lateral chromatic aberration on the wide-angle side and the axial chromatic aberration on the telephoto side.
  • the second lens group 902 includes, from the object side, a stop STO, a positive single lens L6, positive and negative cemented lenses L7 and L8, a positive single lens L9, and positive and negative cemented lenses L10 and L11.
  • the single lens L6 is closest to the stop STO and is located closest to the object side.
  • the single lens L6 has both aspheric shapes on both sides.
  • the single lens L9 has an aspheric shape on both sides.
  • the distance between the first lens group 901 and the image sensor 221 is constant during zooming.
  • the second lens group 902 moves in one direction from the image plane side to the object side.
  • the first lens group 901 and the second lens group 902 are responsible for the main zooming component
  • the third lens group 903 and the fourth lens group 904 are responsible for the secondary zooming component.
  • the fourth lens group 904 is also responsible for correcting image plane fluctuations associated with zooming.
  • the interval between the first lens group 901 and the second lens group 902 monotonously decreases in the entire zooming section from the wide-angle end to the telephoto end.
  • the third lens group 903 moves from the image plane side to the object side during zooming from the wide angle end to the telephoto end. At this time, the third lens group 903 moves so as to be spaced from the second lens group 902. At the time of zooming from the wide-angle end to the telephoto end, the fourth lens group 904 moves along a convex movement locus toward the image sensor 221. The distance between the fourth lens group 904 and the third lens group 903 increases from the wide angle end until a predetermined angle of view is reached. The distance between the fourth lens group 904 and the third lens group 903 can be narrowed until reaching the telephoto end from a predetermined angle of view.
  • FIG. 11 shows spherical aberration, astigmatism and distortion at the wide angle end.
  • FIG. 12 shows spherical aberration, astigmatism and distortion at an intermediate angle of view.
  • FIG. 13 shows spherical aberration, astigmatism and distortion at the telephoto end.
  • the solid line shows the value of d-line (587.56 nm), and the broken line shows the value of g-line (435.84 nm).
  • the solid line indicates the value of the sagittal image plane of the d line, and the broken line indicates the value of the meridional image plane of the d line.
  • the distortion diagrams shown in FIGS. 11 to 13 show values for the d-line. From each aberration diagram, it can be seen that the lens system 900 has excellent imaging performance with various aberrations corrected well.
  • FIG. 14 is a spherical aberration diagram for the three-wavelength light of the lens system 300.
  • the thick line indicates the value of c-line (656.28 nm)
  • the solid line indicates the value of d-line (587.56 nm)
  • the broken line indicates the value of g-line (435.84 nm).
  • the spherical aberration is within a range of 0.1 mm or less for each wavelength of light. It can be seen that the longitudinal chromatic aberration is corrected well.

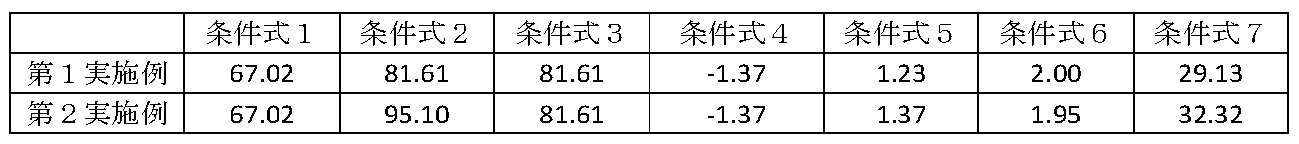

  • Table 11 collectively shows numerical values according to the conditional expressions of the first and second embodiments.
  • the numerical values associated with Conditional Expression 1, Conditional Expression 2, and Conditional Expression 3 indicate the Abbe numbers of the negative lens L1, the negative lens L2, and the negative lens L3, respectively.
  • the numerical value associated with conditional expression 4 indicates the value of f1 / fw.
  • the numerical value associated with conditional expression 5 indicates the value of f2 / fw.
  • the numerical value associated with conditional expression 6 indicates the refractive index.
  • the numerical value associated with conditional expression 7 indicates the Abbe number.
  • the lens system 300 and the lens system 900 it is possible to provide a zoom lens that does not move the lens located closest to the object side during zooming. Thereby, it is possible to suppress the influence of a manufacturing error, a driving error, and the like regarding the lens located closest to the object side. For example, it is possible to make it difficult for focus shift, image shift, and the like to occur during zooming.
  • the first lens group 301 and the first lens group 901 correspond to a first negative lens group having negative refractive power.
  • the second lens group 302 and the second lens group 902 correspond to a first positive lens group having positive refractive power.
  • the fourth lens group 304 and the fourth lens group 904 correspond to a second positive lens group having positive refractive power.
  • FIG. 15 shows the behavior at the time of zooming of a zoom lens having a two-group configuration including the first negative lens group 1501 and the first positive lens group 1502.
  • the first positive lens group 1502 is responsible for zooming.
  • the first positive lens group 1502 moves from the imaging surface side to the object side.
  • the first negative lens group 1501 moves along a locus that is convex toward the image sensor 221 so as to correct an image plane change due to the movement of the first positive lens group 1502.
  • the zoom lens having a two-group configuration including the first negative lens group and the first positive lens group in order from the object side is generally variably provided in the entire length.
  • the total length of the lens system is the longest at the wide-angle end or the telephoto end, and the total length of the lens system is the shortest at the angle of view between the wide-angle end and the telephoto end.
  • FIG. 16 shows the behavior of a zoom lens having a three-group configuration in which the second positive lens group 1504 having a fixed position is added to the image plane side in the lens configuration shown in FIG.
  • the second positive lens group 1504 is located closer to the image plane side than the first positive lens group 1502.
  • the second positive lens group 1504 can contribute to shortening the overall length of the lens system at the wide-angle end or the telephoto end.
  • the first positive lens group 1502 is responsible for zooming.
  • the first positive lens group 1502 moves from the imaging surface side to the object side. And move.
  • the first negative lens group 1501 moves along a locus that is convex toward the image sensor 221 so as to correct an image plane change due to the movement of the first positive lens group 1502.
  • FIG. 17 shows the lens configuration shown in FIG. 16, in which the position of the first negative lens group 1501 at the time of zooming is fixed with respect to the image sensor, and the second positive lens group 1504 is movable with respect to the image sensor.
  • the behavior of zoom lens when zooming is shown.
  • the first negative lens group 1501 is fixed to the image sensor, the position of the first group at the wide-angle end and the telephoto end approaches the position of the first group at the intermediate angle of view.
  • the image plane shift caused by this can be corrected by moving the second positive lens group 1504 along a locus convex toward the image sensor side.
  • the distance between the first negative lens unit and the first positive lens unit is reduced at the time of zooming from the wide angle end to the telephoto end, and the second positive lens unit has a convex arc toward the image sensor.
  • This behavior can be explained in the same manner as the behavior of each corresponding lens group in the lens configuration shown in FIG.
  • FIG. 18 is an external perspective view showing an example of the stabilizer 800.
  • the stabilizer 800 is another example of the moving body.
  • the camera unit 813 included in the stabilizer 800 may include an imaging device having the same configuration as the imaging device 220.
  • the camera unit 813 may include a lens device having the same configuration as the lens device 160.
  • the stabilizer 800 includes a camera unit 813, a gimbal 820, and a handle portion 803.
  • the gimbal 820 supports the camera unit 813 in a rotatable manner.
  • the gimbal 820 has a pan axis 809, a roll axis 810, and a tilt axis 811.
  • the gimbal 820 supports the camera unit 813 so as to be rotatable about a pan axis 809, a roll axis 810, and a tilt axis 811.
  • the gimbal 820 is an example of a support mechanism.
  • the camera unit 813 is an example of an imaging device.
  • the camera unit 813 has a slot 812 for inserting a memory.
  • the gimbal 820 is fixed to the handle portion 803 via the holder 807.
  • the handle portion 803 has various buttons for operating the gimbal 820 and the camera unit 813.
  • the handle portion 803 includes a shutter button 804, a recording button 805, and an operation button 806. By pressing the shutter button 804, a still image can be recorded by the camera unit 813.
  • the recording button 805 is pressed, a moving image can be recorded by the camera unit 813.
  • the device holder 801 is fixed to the handle portion 803.
  • the device holder 801 holds a mobile device 802 such as a smartphone.
  • the mobile device 802 is communicably connected to the stabilizer 800 via a wireless network such as WiFi. Thereby, an image captured by the camera unit 813 can be displayed on the screen of the mobile device 802.
  • the UAV 100 and the stabilizer 800 are taken up as an example of the moving body.
  • An imaging device having a configuration similar to that of the imaging device 220 may be attached to a moving body other than the UAV 100 and the stabilizer.
  • the imaging device attached to the moving body has been described.
  • the imaging device having the same configuration as that of the imaging device 220 is not limited to the imaging device attached to the moving body.
  • a configuration similar to that of the imaging device 220 can be applied to a non-lens interchangeable camera such as a so-called compact digital camera.
  • the same configuration as the lens device 160 can be applied to an interchangeable lens of a lens interchangeable camera such as a single-lens reflex camera.
  • the same configuration as the lens device 160 can be applied to the configurations of various lens devices for imaging.

Landscapes

  • Physics & Mathematics (AREA)
  • General Physics & Mathematics (AREA)
  • Optics & Photonics (AREA)
  • Nonlinear Science (AREA)
  • Lenses (AREA)
  • Adjustment Of Camera Lenses (AREA)

Abstract

ズームレンズは、物体側より順に、負屈折力を有する第１の負レンズ群と、正屈折力を有する第１の正レンズ群と、正屈折力を有する第２の正レンズ群とを備える。広角端から望遠端への変倍時に第１の負レンズ群から撮像素子までの間隔が一定で、第１の負レンズ群と第１の正レンズ群との間隔が減少し、第２の正レンズ群が撮像素子に向けて凸の弧の軌跡で移動する。

Description

ズームレンズ、撮像装置、移動体及びシステム
　本発明は、ズームレンズ、撮像装置、移動体及びシステムに関する。
　変倍時に第１群レンズを移動させる４群ズームレンズが知られている（例えば、特許文献１、２）。
　特許文献１　特開２００６－２０８８８９号公報
　特許文献２　特開２０１１－１３３７３９号公報
解決しようとする課題
　最も物体側に位置する第１レンズ群を変倍時に移動させるズームレンズにおいては、第１レンズ群の製造誤差、取り付け誤差、駆動誤差等の影響により、変倍時にピントずれや像のずれ等が生じ易い。
一般的開示
　本発明の一態様に係るズームレンズは、物体側より順に、負屈折力を有する第１の負レンズ群と、正屈折力を有する第１の正レンズ群と、正屈折力を有する第２の正レンズ群とを備える。広角端から望遠端への変倍時に第１の負レンズ群から撮像素子までの間隔が一定で、第１の負レンズ群と第１の正レンズ群との間隔が減少し、第２の正レンズ群が撮像素子に向けて凸の弧の軌跡で移動する。
　第１の正レンズ群と第２の正レンズ群との間に、負の屈折力を有する第２の負レンズ群をさらに備えてよい。
　広角端から望遠端への変倍時に、第２の負レンズ群と第２の正レンズ群の間隔が広がってよい。
　第２の正レンズ群は、望遠端時に、広角端時よりも撮像素子の近くに位置してよい。
　第１の負レンズ群の焦点距離をｆ１、全系の広角端の焦点距離をｆｗとすると、条件式
　－１．８＜ｆ１／ｆｗ＜－１．１
　を満足してよい。
　第１の負レンズ群が、物体側から順に、それぞれ負、負、負、正の屈折力をそれぞれ有する４つのレンズを含んでよい。第１の負レンズ群に含まれる負の屈折力を有する３つのレンズのアッベ数をそれぞれｖ１、ｖ２及びｖ３とすると、条件式
　ｖ１＞６０
　ｖ２＞６０
　ｖ３＞６０
　を満足してよい。
　第１の負レンズ群が、物体側から順に、それぞれ負、負、負、正の屈折力をそれぞれ有する４つのレンズを含んでよい。第１の負レンズ群に含まれる負の屈折力を有する３つのレンズのうち物体側の２つのレンズの少なくとも１つが、非球面レンズであってよい。
　第１の負レンズ群が、物体側から順に、それぞれ負、負、負、正の屈折力をそれぞれ有する４つのレンズを含んでよい。第１の負レンズ群の正レンズの屈折率をｎ４、アッベ数をｖ４とすると、条件式
　ｎ４＞１．９
　ｖ４＜３５
　を満足してよい。
　第１の正レンズ群は、少なくとも３つの凸レンズを含み、構成する全ての凸レンズが条件式
　ｖ＞６０
　を満足してよい。第１の正レンズ群の焦点距離をｆ２とすると、条件式
　１．０＜ｆ２／ｆｗ＜１．８
　を満足してよい。
　第２の正レンズ群及び第２の負レンズ群の少なくとも一方は、単一のレンズ又は接合レンズから構成されてよい。第２の正レンズ群及び第２の負レンズ群の少なくとも一方がフォーカス機能を担ってよい。
　第２の正レンズ群及び第２の負レンズ群の少なくとも一方は、単一のレンズ又は接合レンズから構成されてよい。第２の正レンズ群及び第２の負レンズ群の少なくとも一方が防振機能を担ってよい。
　第１の正レンズ群を構成する最も物体側のレンズが、正の屈折力を有する単レンズで非球面レンズであってよい。
　本発明の一態様に係る撮像装置は、上記のズームレンズと、撮像素子とを備える。
　本発明の一態様に係る移動体は、上記のズームレンズを備えて移動する。
　移動体は無人航空機であってよい。
　本発明の一態様に係るシステムは、上記のズームレンズと、ズームレンズを変位可能に支持する支持機構と、支持機構に取り付けられている持ち手部とを備える。
　上記のズームレンズによれば、変倍時にピントずれや像のずれ等が生じにくい。
　上記の発明の概要は、本発明の特徴の全てを列挙したものではない。これらの特徴群のサブコンビネーションも発明となりうる。
無人航空機（ＵＡＶ）１００及びコントローラ５０を備える移動体システム１０の一例を概略的に示す。 ＵＡＶ１００の機能ブロックの一例を示す。 第１実施例におけるレンズ系３００のレンズ構成を示す。 広角端から望遠端への変倍時における各レンズ群の移動軌跡を模式的に示す。 広角端における球面収差、非点収差及び歪曲収差を示す。 中間画角における球面収差、非点収差及び歪曲収差を示す。 望遠端における球面収差、非点収差及び歪曲収差を示す。 ３波長の光についてのレンズ系３００の球面収差図を示す。 第２実施例におけるレンズ系９００のレンズ構成を示す。 広角端から望遠端への変倍時における各レンズ群の移動軌跡を模式的に示す。 広角端における球面収差、非点収差及び歪曲収差を示す。 中間画角における球面収差、非点収差及び歪曲収差を示す。 望遠端における球面収差、非点収差及び歪曲収差を示す。 レンズ系３００の３波長の光についての球面収差図を示す。 第１の負レンズ群１５０１及び第１の正レンズ群１５０２を備える２群構成のズームレンズの変倍時の挙動を示す。 図１５に示すレンズ構成において、位置が固定の第２の正レンズ群１５０４を像面側に追加した３群構成のズームレンズの挙動を示す。 図１６に示すレンズ構成において、変倍時における第１の負レンズ群１５０１の位置を撮像素子に対して固定し、第２の正レンズ群１５０４を撮像素子に対して可動にしたズームレンズの変倍時の挙動を示す。 スタビライザ８００の一例を示す外観斜視図である。
　以下、発明の実施の形態を通じて本発明を説明するが、以下の実施形態は請求の範囲に係る発明を限定するものではない。また、実施形態の中で説明されている特徴の組み合わせの全てが発明の解決手段に必須であるとは限らない。
　請求の範囲、明細書、図面、及び要約書には、著作権による保護の対象となる事項が含まれる。著作権者は、これらの書類の何人による複製に対しても、特許庁のファイルまたはレコードに表示される通りであれば異議を唱えない。ただし、それ以外の場合、一切の著作権を留保する。
　図１は、無人航空機（ＵＡＶ）１００及びコントローラ５０を備える移動体システム１０の一例を概略的に示す。ＵＡＶ１００は、ＵＡＶ本体１０１、ジンバル１１０、複数の撮像装置２３０、及び撮像装置２２０を備える。撮像装置２２０は、レンズ装置１６０及び撮像部１４０を備える。ＵＡＶ１００は、撮像装置を備えて移動する移動体の一例である。移動体とは、ＵＡＶの他、空中を移動する他の航空機、地上を移動する車両、水上を移動する船舶等を含む概念である。
　ＵＡＶ本体１０１は、複数の回転翼を備える。ＵＡＶ本体１０１は、複数の回転翼の回転を制御することでＵＡＶ１００を飛行させる。ＵＡＶ本体１０１は、例えば、４つの回転翼を用いてＵＡＶ１００を飛行させる。回転翼の数は、４つには限定されない。ＵＡＶ１００は、回転翼を有さない固定翼機でもよい。
　撮像装置２３０は、所望の撮像範囲に含まれる被写体を撮像する撮像用のカメラである。複数の撮像装置２３０は、ＵＡＶ１００の飛行を制御するためにＵＡＶ１００の周囲を撮像するセンシング用のカメラである。撮像装置２３０は、ＵＡＶ本体１０１に固定されていてよい。
　２つの撮像装置２３０が、ＵＡＶ１００の機首である正面に設けられてよい。さらに他の２つの撮像装置２３０が、ＵＡＶ１００の底面に設けられてよい。正面側の２つの撮像装置２３０はペアとなり、いわゆるステレオカメラとして機能してよい。底面側の２つの撮像装置２３０もペアとなり、ステレオカメラとして機能してよい。複数の撮像装置２３０により撮像された画像に基づいて、ＵＡＶ１００の周囲の３次元空間データが生成されてよい。撮像装置２３０により撮像された被写体までの距離は、複数の撮像装置２３０によるステレオカメラにより特定され得る。
　ＵＡＶ１００が備える撮像装置２３０の数は４つには限定されない。ＵＡＶ１００は、少なくとも１つの撮像装置２３０を備えていればよい。ＵＡＶ１００は、ＵＡＶ１００の機首、機尾、側面、底面、及び天井面のそれぞれに少なくとも１つの撮像装置２３０を備えてもよい。撮像装置２３０は、単焦点レンズ又は魚眼レンズを有してもよい。ＵＡＶ１００に係る説明において、複数の撮像装置２３０を、単に撮像装置２３０と総称する場合がある。
　コントローラ５０は、表示部５４と操作部５２を備える。操作部５２は、ＵＡＶ１００の姿勢を制御するための入力操作をユーザから受け付ける。コントローラ５０は、操作部５２が受け付けたユーザの操作に基づいて、ＵＡＶ１００を制御するための信号を送信する。例えば、操作部５２は、レンズ装置１６０の倍率を変更する操作を受け付ける。コントローラ５０は、倍率の変更を指示する信号をＵＡＶ１００に送信する。
　コントローラ５０は、撮像装置２３０及び撮像装置２２０の少なくとも一方が撮像した画像を受信する。表示部５４は、コントローラ５０が受信した画像を表示する。表示部５４はタッチ式のパネルであってよい。コントローラ５０は、表示部５４を通じて、ユーザから入力操作を受け付けてよい。表示部５４は、撮像装置２２０に撮像させるべき被写体の位置をユーザが指定するユーザ操作等を受け付けてよい。
　撮像部１４０は、レンズ装置１６０により結像された光学像の画像データを生成して記録する。レンズ装置１６０は、撮像部１４０と一体的に設けられてよい。レンズ装置１６０は、いわゆる交換レンズであってよい。レンズ装置１６０は、撮像部１４０に対して着脱可能に設けられてよい。
　ジンバル１１０は、撮像装置２２０を可動に支持する支持機構を有する。撮像装置２２０は、ジンバル１１０を介してＵＡＶ本体１０１に取り付けられる。ジンバル１１０は、撮像装置２２０を、ピッチ軸を中心に回転可能に支持する。ジンバル１１０は、撮像装置２２０を、ロール軸を中心に回転可能に支持する。ジンバル１１０は、撮像装置２２０を、ヨー軸を中心に回転可能に支持する。ジンバル１１０は、ピッチ軸、ロール軸、及びヨー軸の少なくとも１つの軸を中心に、撮像装置２２０を回転可能に支持してよい。ジンバル１１０は、ピッチ軸、ロール軸、及びヨー軸のそれぞれを中心に、撮像装置２２０を回転可能に支持してよい。ジンバル１１０は、撮像部１４０を保持してもよい。ジンバル１１０は、レンズ装置１６０を保持してもよい。ジンバル１１０は、ヨー軸、ピッチ軸、及びロール軸の少なくとも１つを中心に撮像部１４０及びレンズ装置１６０を回転させることで、撮像装置２２０の撮像方向を変更してよい。
　図２は、ＵＡＶ１００の機能ブロックの一例を示す。ＵＡＶ１００は、インタフェース１０２、制御部１０４、メモリ１０６、ジンバル１１０、撮像部１４０、及びレンズ装置１６０を備える。
　インタフェース１０２は、コントローラ５０と通信する。インタフェース１０２は、コントローラ５０から各種の命令を受信する。制御部１０４は、コントローラ５０から受信した命令に従って、ＵＡＶ１００の飛行を制御する。制御部１０４は、ジンバル１１０、撮像部１４０、及びレンズ装置１６０を制御する。制御部１０４は、ＣＰＵ又はＭＰＵなどのマイクロプロセッサ、ＭＣＵなどのマイクロコントローラなどにより構成されてよい。メモリ１０６は、制御部１０４がジンバル１１０、撮像部１４０、及びレンズ装置１６０を制御するのに必要なプログラムなどを格納する。
　メモリ１０６は、コンピュータが可読な記録媒体でよい。メモリ１０６は、ＳＲＡＭ、ＤＲＡＭ、ＥＰＲＯＭ、ＥＥＰＲＯＭ、及びＵＳＢメモリなどのフラッシュメモリの少なくとも１つを含んでよい。メモリ１０６は、ＵＡＶ１００の筐体に設けられてよい。ＵＡＶ１００の筐体から取り外し可能に設けられてよい。
　ジンバル１１０は、制御部１１２、ドライバ１１４、ドライバ１１６、ドライバ１１８、駆動部１２４、駆動部１２６、駆動部１２８、及び支持機構１３０を有する。駆動部１２４、駆動部１２６及び駆動部１２８は、モータであってよい。
　支持機構１３０は、撮像装置２２０を支持する。支持機構１３０は、撮像装置２２０の撮像方向を可動に支持する。支持機構１３０は、撮像部１４０及びレンズ装置１６０をヨー軸、ピッチ軸、及びロール軸を中心に回転可能に支持する。支持機構１３０は、回転機構１３４、回転機構１３６、及び回転機構１３８を含む。回転機構１３４は、駆動部１２４を用いてヨー軸を中心に撮像部１４０及びレンズ装置１６０を回転させる。回転機構１３６は、駆動部１２６を用いてピッチ軸を中心に撮像部１４０及びレンズ装置１６０を回転させる。回転機構１３８は、駆動部１２８を用いてロール軸を中心に撮像部１４０及びレンズ装置１６０を回転させる。
　制御部１１２は、制御部１０４からのジンバル１１０の動作命令に応じて、ドライバ１１４、ドライバ１１６、及びドライバ１１８に対して、それぞれの回転角度を示す動作命令を出力する。ドライバ１１４、ドライバ１１６、及びドライバ１１８は、回転角度を示す動作命令に従って駆動部１２４、駆動部１２６、及び駆動部１２８を駆動させる。回転機構１３４、回転機構１３６、及び回転機構１３８は、駆動部１２４、駆動部１２６、及び駆動部１２８によりそれぞれ駆動されて回転し、撮像部１４０及びレンズ装置１６０の姿勢を変更する。
　撮像部１４０は、レンズ系３００を通過した光により撮像する。撮像部１４０は、制御部２２２、撮像素子２２１及びメモリ２２３を備える。制御部２２２は、ＣＰＵ又はＭＰＵなどのマイクロプロセッサ、ＭＣＵなどのマイクロコントローラなどにより構成されてよい。制御部２２２は、制御部１０４からの撮像部１４０及びレンズ装置１６０に対する動作命令に応じて、撮像部１４０及びレンズ装置１６０を制御する。制御部２２２は、コントローラ５０から受信した信号に基づいて、レンズ装置１６０に変倍を指示する制御命令をレンズ装置１６０に出力する。
　メモリ２２３は、コンピュータが可読な記録媒体でよく、ＳＲＡＭ、ＤＲＡＭ、ＥＰＲＯＭ、ＥＥＰＲＯＭ、及びＵＳＢメモリなどのフラッシュメモリの少なくとも１つを含んでよい。メモリ２２３は、撮像部１４０の筐体の内部に設けられてよい。撮像部１４０の筐体から取り外し可能に設けられてよい。
　撮像素子２２１は、撮像部１４０の筐体の内部に保持され、レンズ装置１６０を介して結像された光学像の画像データを生成して、制御部２２２に出力する。制御部２２２は、撮像素子２２１から出力された画像データをメモリ２２３に格納する。制御部２２２は、画像データを、制御部１０４を介してメモリ１０６に出力して格納してもよい。
　レンズ装置１６０は、ズームレンズである。レンズ装置１６０は、全長固定ズームレンズである。レンズ装置１６０は、４群ズームレンズである。レンズ装置１６０は、制御部１６２、メモリ１６３、駆動機構１６１、及びレンズ系３００を備える。レンズ系３００は、物体側から順に、第１レンズ群３０１、第２レンズ群３０２、第３レンズ群３０３及び第４レンズ群３０４を備える。第１レンズ群３０１は、レンズ装置１６０の変倍時に、レンズ系３００の光軸方向に移動しない。第１レンズ群３０１は、レンズ系３００の光軸方向に固定されたレンズであってよい。レンズ装置１６０が備える複数のレンズ群のうち、変倍時の像面移動に関与する最も物体側に位置するレンズ群は、レンズ装置１６０の変倍時に移動しない。そのため、変倍時にピントずれや像のずれ等が生じにくい。本実施形態の説明において、レンズ系３００の光軸のことを、単に「光軸」と呼ぶ場合がある。また、「レンズ群」とは、１つ以上のレンズのまとまりのことをいう。単一のレンズから構成されるレンズのことも「レンズ群」と呼ぶ。
　制御部１６２は、制御部２２２からの制御命令に従って、第２レンズ群３０２、第３レンズ群３０３及び第４レンズ群３０４の少なくとも一つを光軸に沿って移動させる。例えば、第２制御部１６２は、変倍時に、第２レンズ群３０２、第３レンズ群３０３及び第４レンズ群３０４を光軸に沿って移動させる。これにより、変倍時にピント位置の移動が生じないようにする。レンズ装置１６０の光学系３００により結像された像は、撮像部１４０により撮像される。
　駆動機構１６１は、第２レンズ群３０２、第３レンズ群３０３及び第４レンズ群３０４を駆動する。駆動機構１６１は、例えばアクチュエータと、第２レンズ群３０２、第３レンズ群３０３及び第４レンズ群３０４を保持する保持部材とを備える。アクチュエータには、制御部１６２から駆動用のパルスが供給される。アクチュエータは、供給されたパルスに応じた駆動量だけ変位する。アクチュエータの変位に応じて保持部材が変位することにより、第２レンズ群３０２、第３レンズ群３０３及び第４レンズ群３０４が変位する。
　レンズ装置１６０は、撮像部１４０と一体的に設けられてよい。レンズ装置１６０は、いわゆる交換レンズであってよい。レンズ装置１６０は、撮像部１４０に対して着脱可能に設けられてよい。
　撮像装置２３０は、制御部２３２、制御部２３４、撮像素子２３１、メモリ２３３、及びレンズ２３５を備える。制御部２３２は、ＣＰＵ又はＭＰＵなどのマイクロプロセッサ、ＭＣＵなどのマイクロコントローラなどにより構成されてよい。制御部２３２は、制御部１０４からの撮像素子２３１の動作命令に応じて、撮像素子２３１を制御する。
　制御部２３４は、ＣＰＵ又はＭＰＵなどのマイクロプロセッサ、ＭＣＵなどのマイクロコントローラなどにより構成されてよい。制御部２３４は、制御部１０４からのレンズ２３５に対する動作命令に応じて、レンズ２３５の焦点距離を制御する。制御部２３４は、レンズ２３５に対する動作命令に応じて、レンズ２３５の焦点を制御してよい。制御部２３４は、レンズ２３５に対する動作命令に応じて、レンズ２３５が有する絞りを制御してよい。
　メモリ２３３は、コンピュータが可読な記録媒体であってよい。メモリ２３３は、ＳＲＡＭ、ＤＲＡＭ、ＥＰＲＯＭ、ＥＥＰＲＯＭ、及びＵＳＢメモリなどのフラッシュメモリの少なくとも１つを含んでよい。
　撮像素子２３１は、レンズ２３５を介して結像された光学像の画像データを生成して、制御部２３２に出力する。制御部２３２は、撮像素子２３１から出力された画像データをメモリ２３３に格納する。
　本実施形態では、ＵＡＶ１００が、制御部１０４、制御部１１２、制御部２２２、制御部２３２、制御部２３４、及び制御部１６２を備える例について説明する。しかし、制御部１０４、制御部１１２、制御部２２２、制御部２３２、制御部２３４、及び制御部１６２のうちの複数で実行される処理をいずれか１つの制御部が実行してよい。制御部１０４、制御部１１２、制御部２２２、制御部２３２、制御部２３４、及び制御部１６２で実行される処理を１つの制御部で実行してもよい。本実施形態では、ＵＡＶ１００が、メモリ１０６、メモリ２２３、及びメモリ２３３を備える例について説明する。メモリ１０６、メモリ２２３、及びメモリ２３３のうちの少なくとも１つに記憶される情報は、メモリ１０６、メモリ２２３、及びメモリ２３３のうちの他の１つ又は複数のメモリに記憶してよい。
　レンズ系３００において、第１レンズ群３０１は、負屈折力を有する。第２レンズ群３０２は、正屈折力を有する。第３レンズ群３０３は、負屈折力を有する。第４レンズ群３０４は、正屈折力を有する。第１レンズ群３０１、第２レンズ群３０２、第３レンズ群３０３及び第４レンズ群３０４は、物体側より、第１レンズ群３０１、第２レンズ群３０２、第３レンズ群３０３、第４レンズ群３０４の順で設けられる。なお、本実施形態の説明においてレンズ系３００の変倍時の挙動を説明する場合、無限遠の被写体に対してレンズ装置１６０をズームレンズとして機能させる場合の挙動を示す。
　広角端から望遠端への変倍時に、第１レンズ群３０１から撮像素子２２１までの間隔は一定である。広角端から望遠端への変倍時に、第１レンズ群３０１と第２レンズ群３０２との間隔は減少する。広角端から望遠端への変倍時に、第４レンズ群３０４は、撮像素子２２１に向けて凸の弧の軌跡で移動する。凸の弧の軌跡で移動するとは、例えば、第４レンズ群３０４が撮像素子２２１に近づいた後に撮像素子２２１から離れるような軌跡で移動することを意味する。
　レンズ系３００において、変倍時に第１レンズ群３０１は撮像素子２２１に対して移動せず、第４レンズ群３０４が撮像素子２２１側に近づいた後に撮像素子２２１から離れる軌跡を描いて移動することにより、変倍を主に担う第２レンズ群３０２の移動による像面ズレを補正できる。変倍時に第１レンズ群３０１が移動しないようにすることにより、レンズ群の駆動機構を簡素化することができる。また、振動等の外乱発生時に第１レンズ群３０１の偏芯を抑制することができる。そのため、振動時のピントずれや解像劣化を抑えることができる。また、撮像装置２２０の小型化と高性能化を実現できる。
　レンズ系３００は、第２レンズ群３０２と第４レンズ群３０４との間に、第３レンズ群３０３を備える。広角端から望遠端への変倍時に、第３レンズ群３０３と第４レンズ群３０４の間隔が広がる。なお、広角端から望遠端への変倍時において、広角端における画角から予め定められた画角までの間において、第３レンズ群３０３と第４レンズ群３０４の間隔が広がる。一方、当該予め定められた画角より大きい画角から望遠端における画角までの間において、第３レンズ群３０３と第４レンズ群３０４の間隔が一定又は狭くなり得る。
　第４レンズ群３０４は、望遠端時に、広角端時よりも撮像素子２２１の近くに位置してよい。正屈折力を有する第４レンズ群３０４が撮像素子２２１に近づくほど倍率が上がる。そのため、望遠端時における第４レンズ群３０４の位置を、広角端時の第４レンズ群３０４の位置より撮像素子２２１に近づけることで、第４レンズ群３０４が望遠端側においてより強く変倍を担うことができる。これにより、第２レンズ群３０２の移動量を減らすことができる。したがって、レンズ系３００を小型化することができる。
　第１レンズ群３０１は、物体側から順に、それぞれ負、負、負、正の屈折力を有する４つのレンズを含んでよい。第１レンズ群３０１に含まれる負の屈折力を有する３つのレンズのアッベ数をｖ１、ｖ２、ｖ３とすると、次の３つの条件式
　ｖ１＞６０　（条件式１）
　ｖ２＞６０　（条件式２）
　ｖ３＞６０　（条件式３）
　を満足することが好ましい。
　第１レンズ群３０１において、負の屈折力を有する３つのレンズで負屈折力を分担できるので、第１レンズ群３０１の全体の負屈折力を高めることができる。また、レンズ系３００の全長を短くすることができる。また、結像特性を高めることができる。負の屈折力を有する３つのレンズで第１レンズ群３０１の負のパワーを分担するので、低分散材を用いて負の屈折力を持つレンズを形成することができる。これにより、色収差をより強く抑制することができる。
　第１レンズ群３０１に含まれる負の屈折力を有する３つのレンズのうち物体側の２つのレンズの少なくとも１つは、非球面レンズであることが好ましい。物体側のレンズは軸上光線と周辺光線の高さの差が大きくなる。レンズ系３００においては、物体側の２枚のレンズのうち少なくとも１つを非球面とすることで、歪曲収差や像面湾曲を効果的に補正することができる。
　第１レンズ群３０１の焦点距離をｆ１、全系（レンズ系３００）の広角端の焦点距離をｆｗとすると、条件式
　－１．８＜ｆ１／ｆｗ＜－１．１　（条件式４）
　を満足することが好ましい。条件式４の下限を満足する、すなわち、第１レンズ群３０１の屈折力を所定の下限閾値より高くすることで、レンズ系３００を小型化することができる。条件式４の上限を満足する、すなわち第１レンズ群３０１の屈折力を所定の上限閾値より高くしないことで、結像特性を高めることができる。
　第２レンズ群３０２の焦点距離をｆ２とすると、条件式
　１．０＜ｆ２／ｆｗ＜１．８　（条件式５）
　を満足することが好ましい。条件式５の上限を満足する、すなわち、第２レンズ群３０２の屈折力を所定の下限閾値より高くすることで、レンズ系３００を小型化することができる。条件式５の下限を満足する、すなわち、第２レンズ群３０２の屈折力を所定の上限閾値より高くしないことで、結像特性を高めることができる。
　第２レンズ群３０２は少なくとも３つの凸レンズを含んでよい。第２レンズ群３０２に含まれる全ての凸レンズのアッベ数ｖが６０より大きいことが好ましい。第２レンズ群３０２の凸レンズのアッベ数を全て６０以上にすることで、第２レンズ群３０２の屈折力を強めつつ、色収差を抑制することができる。これにより、結像特性を高めつつ、レンズ系３００を小型化することができる。
　第１レンズ群３０１の正レンズの屈折率をｎ４、アッベ数をｖ４とすると、２つの条件式
　ｎ４＞１．９　（条件式６）
　ｖ４＜３５　　（条件式７）
　を満足することが好ましい。第１レンズ群３０１が有する正レンズが条件式６及び条件式７を満足することで、第１レンズ群３０１の光軸方向の厚みを薄くすることができる。これにより、レンズ系３００の全長の短縮化に寄与する。
　第４レンズ群３０４及び第３レンズ群３０３は、単一のレンズ又は接合レンズから構成されてよい。なお、第４レンズ群３０４及び第３レンズ群３０３の少なくとも一方が、フォーカス機能を担ってよい。第４レンズ群３０４及び第３レンズ群３０３の少なくとも一方は、防振機能を担ってよい。
　フォーカス機能を実現したり、レンズ系で防振機能を実現したりするには、いずれかのレンズ群を駆動することが必要となる。レンズ系３００においては、フォーカス機能又は防振機能を担うレンズ群を単一のレンズ又は接合レンズとすることで、レンズの駆動機構を簡素化することができる。また、レンズの駆動素子を軽量化することができる。ひいてはレンズ系３００全体の小型化に寄与する。
　第２レンズ群３０２を構成する最も物体側のレンズが正の単レンズで非球面レンズであることが好ましい。第２レンズ群３０２の正の屈折力を高めるためには、第２レンズ群３０２を構成する正レンズの屈折力を高める必要がある。第２レンズ群３０２の物体側のレンズの正の屈折力を高めることで、レンズ系３００の全長を短くすることができる。また、強いパワーを持つレンズに非球面を用いることで、収差を効果的に補正することができる。
　図３は、第１実施例におけるレンズ系３００のレンズ構成を、撮像素子２２１及び光学要素Ｆ１及び光学要素Ｆ２とともに示す。図３は、広角端、中間画角、及び望遠端のそれぞれにおける第１レンズ群３０１、第２レンズ群３０２、第３レンズ群３０３、第４レンズ群３０４の位置を示す。なお、ＳＴＯは絞りを示す。光学要素Ｆ１及びＦ２は、ローパスフィルタ等の光学フィルタを示す。
　ここで、レンズ系３００の実施例の説明で用いられる記号等の意味を説明する。レンズ系３００が有する複数の面は、面番号ｉで識別される。物体側からみてレンズの最初の面を第１面とし、以降、光線が面を通過する順に面番号をカウントアップする。「Ｄｉ」は、第ｉ番目の面と第ｉ＋１番目の面との間の光軸上の間隔を示す。
　「ｆ」は焦点距離を示す。「Ｆｎｏ」はＦナンバーを示す。「ω」は半画角を示す。「Ｒ」は曲率半径を示す。曲率半径において、「ＩＮＦ」は平面であることを示す。「ｎ」は屈折率を示す。ｖは、アッベ数を示す。屈折率ｎ及びアッベ数ｖは、ｄ線（λ＝５８７．６ｎｍ）における値である。
　表１は、第１実施例におけるレンズ系３００が有するレンズのレンズデータを示す。なお、表１において、Ｄｉは面番号ｉに対応づけて示されている。
Figure JPOXMLDOC01-appb-T000001
　表１において、面番号に＊が付されている面は、非球面形状を有する面である。表２は、非球面形状を有する面の面番号と、非球面パラメータとを示す。表２において、「κ」は、円錐定数（コーニック定数）を示す。「Ａ」、「Ｂ」、「Ｃ」、及び「Ｄ」は、それぞれ４次、６次、８次、及び１０次の非球面係数である。また、非球面係数において、「Ｅ－ｉ」は１０を底とする指数表現を示す。すなわち、「Ｅ－ｉ」は、「１０－ｉ」を表す。例えば、「５．５５２００Ｅ－０１」は、「５．５５２００×１０－1」を表す。
Figure JPOXMLDOC01-appb-T000002
　「ｘ」をレンズ面の頂点からの光軸方向における距離とし、「ｙ」を光軸に垂直な方向における高さとし、「ｃ」をレンズの頂点における近軸曲率とした場合、非球面形状は次の式によって定義される。
　ｘ＝ｃｙ２／（１＋（１－（１＋κ）ｃ２ｙ２）１／２）＋Ａｙ４＋Ｂｙ６＋Ｃｙ8＋Ｄｙ10
　なお、「ｘ」はサグ量とも呼ばれる。「ｙ」は像高とも呼ばれる。近軸曲率は、曲率半径の逆数である。
　表３は、広角端、中間画角及び望遠端のそれぞれにおけるレンズ系３００の焦点距離、Ｆナンバー及び半画角を示す。
Figure JPOXMLDOC01-appb-T000003
　レンズ系３００における広角端と望遠端との間の変倍に際して、第１レンズ群３０１と第２レンズ群３０２との間の面間隔Ｄ８、第２レンズ群３０２と第３レンズ群３０３との間の面間隔Ｄ１７、第３レンズ群３０３と第４レンズ群３０４との間の面間隔Ｄ１９、及び第４レンズ群３０４と撮像素子２２１との間の面間隔Ｄ２１が変化し得る。表４は、広角端、中間画角及び望遠端のそれぞれにおける面間隔を示す。
Figure JPOXMLDOC01-appb-T000004
　表５は、第１レンズ群３０１、第２レンズ群３０２、第３レンズ群３０３及び第４レンズ群３０４のそれぞれの焦点距離を示す。
Figure JPOXMLDOC01-appb-T000005
　図４は、レンズ系３００を広角端から望遠端への変倍時に第１レンズ群３０１、第２レンズ群３０２、第３レンズ群３０３及び第４レンズ群３０４が移動する軌跡を模式的に示す。矢印は、レンズ系３００の変倍に際して移動することを示す。図３及び図４に示されるように、第１レンズ群３０１から撮像素子２２１までの間隔は、変倍時に一定である。
　第１レンズ群３０１は、物体側より、負レンズＬ１、負レンズＬ２、負レンズＬ３及び正レンズＬ４の４枚のレンズを有する。これにより、特に入射角が大きくなる広角側の軸外光線を緩やかに曲げることができる。したがって、歪曲収差、コマ収差、及び像面湾曲などの軸外収差を良好に補正することができる。また、望遠側の球面収差を良好に補正することができる。また、第１レンズ群３０１が持つ負のパワーを３枚の負レンズＬ１～Ｌ３で分担するので、収差を抑えながら第１レンズ群３０１の負のパワーを強めることができる。また、レンズ系３００の全長を短くすることができる。
　第１レンズ群３０１の負レンズＬ１～Ｌ３のアッベ数は、全てｖ＞６０であることが望ましい。負レンズである第１レンズ群３０１に含まれる負レンズを低分散硝材で形成することで、広角側の倍率色収差及び望遠側の軸上色収差を良好に補正することができる。
　第２レンズ群３０２は、物体側より正の単レンズＬ５、絞りＳＴＯ、正負の接合レンズＬ７及びＬ８、負正の接合レンズＬ９及びＬ１０を有する。正の単レンズＬ５は、物体側の面及び像面側の面が非球面形状を有する。最も物体側の正の単レンズＬ５の少なくとも一面を非球面にすることで、球面収差をより良好に補正することができる。なお、正の単レンズＬ５の一方のみが非球面形状を有してよい。
　絞りＳＴＯは、正の単レンズＬ５とＬ７との間に配置される。これにより、望遠側において第２レンズ群３０２をより第１レンズ群３０１に近づけることができる。そのため、レンズ系３００の全長を短くすることができる。
　図４に示されるように、広角端から望遠端へと変倍する場合、第２レンズ群３０２は像面側から物体側へと一方向に移動する。レンズ系３００の変倍においては、第１レンズ群３０１及び第２レンズ群３０２が主変倍成分を担い、第３レンズ群３０３及び第４レンズ群３０４が副変倍成分を担う。第４レンズ群３０４は、変倍に伴う像面変動の補正も担う。
　なお、レンズ系３００においては広角端から望遠端への変倍の全区間において、第１レンズ群３０１と第２レンズ群３０２との間の間隔が単調に減少する。しかし、広角端から望遠端への変倍において、第１レンズ群３０１と第２レンズ群３０２との間の間隔が単調に減少しない区間があってもよい。
　第３レンズ群３０３は、広角端から望遠端への変倍時に、像面側から物体側へ移動する。このとき、第３レンズ群３０３は、第２レンズ群３０２との間隔が開くように移動する。広角端から望遠端への変倍時に、第４レンズ群３０４は撮像素子２２１に向けて凸の移動軌跡で移動する。レンズ群が撮像素子２２１に向けて凸の移動軌跡で移動するとは、例えば横軸を画角又は焦点距離とし、縦軸を光軸方向におけるレンズ群の変位量とし、撮像素子２２１に向かう方向を縦軸の正方向としてレンズ群の移動軌跡を描いた場合に、レンズ群の移動軌跡が凸となることを意味する。第４レンズ群３０４と第３レンズ群３０３との間隔は、広角端から予め定められた画角になるまでの間は広がる。第４レンズ群３０４と第３レンズ群３０３との間隔は、予め定められた画角から望遠端に到達するまでの間、狭くなり得る。
　図５は、広角端における球面収差、非点収差及び歪曲収差を示す。図６は、中間画角における球面収差、非点収差及び歪曲収差を示す。図７は、望遠端における球面収差、非点収差及び歪曲収差を示す。
　図５から図７に示す球面収差図において、実線はｄ線（５８７．５６ｎｍ）の値を示し、破線はｇ線（４３５．８４ｎｍ）の値を示す。図５から図７に示す非点収差図において、実線はｄ線のサジタル像面の値を示し、破線はｄ 線のメリディオナル像面の値を示す。図５から図７に示す歪曲収差図は、ｄ線についての値を示す。各収差図から、レンズ系３００は諸収差が良好に補正され、優れた結像性能を有していることが分かる。
　図８は、３波長の光についてのレンズ系３００の球面収差図を示す。太線はｃ線（６５６．２８ｎｍ）、実線はｄ線（５８７．５６ｎｍ）、破線はｇ線（４３５．８４ｎｍ）の値を示す。広角端、中間画角、望遠端ともに、各波長の光について球面収差が０．１ｍｍ以内の範囲に収まっている。これにより、軸上色収差が良好に補正されていることが分かる。
　図９は、第２実施例におけるレンズ系９００のレンズ構成を、撮像素子２２１及び光学要素Ｆ１及び光学要素Ｆ２とともに示す。レンズ系９００は、第１レンズ群９０１と、第２レンズ群９０２と、第３レンズ群９０３と、第４レンズ群９０４とを備える。第１レンズ群９０１、第２レンズ群９０２、第３レンズ群９０３、及び第４レンズ群９０４は、それぞれ、レンズ系３００における第１レンズ群３０１、第２レンズ群３０２、第３レンズ群３０３、及び第４レンズ群３０４に対応する。レンズ系９００に関する説明において、レンズ系９００が有する特徴のうち、レンズ系３００との相違点のみを説明し、同様の特徴については省略する場合がある。また、レンズ系９００の説明で用いられる記号等は、特に説明しない限り、レンズ系３００に関連して説明した記号等の意味と同じである。
　図９には、広角端、中間画角、及び望遠端のそれぞれにおける第１レンズ群９０１、第２レンズ群９０２、第３レンズ群９０３及び第４レンズ群９０４の位置が示されている。
　表６は、レンズ系９００が有するレンズのレンズデータを示す。
Figure JPOXMLDOC01-appb-T000006
　表６において、面番号に＊が付されている面は、非球面形状を有する面である。表７は、レンズ系９００において非球面形状を有する面と、非球面パラメータとを示す。「Ａ」、「Ｂ」、「Ｃ」、「Ｄ」及び「Ｅ」は、それぞれ４次、６次、８次、１０次及び１２次の非球面係数である。
Figure JPOXMLDOC01-appb-T000007
　「ｘ」をレンズ面の頂点からの光軸方向における距離とし、「ｙ」を光軸に垂直な方向における高さとし、「ｃ」をレンズの頂点における近軸曲率とした場合、非球面形状は次の式によって定義される。
　ｘ＝ｃｙ２／（１＋（１－（１＋κ）ｃ２ｙ２）１／２）＋Ａｙ４＋Ｂｙ６＋Ｃｙ8＋Ｄｙ10＋Ｅｙ12
　表８は、広角端、中間画角及び望遠端のそれぞれにおけるレンズ系９００の焦点距離、Ｆナンバー及び半画角を示す。
Figure JPOXMLDOC01-appb-T000008
　レンズ系９００における広角端と望遠端との間の変倍に際して、第１レンズ群９０１と第２レンズ群９０２との間の面間隔Ｄ８、第２レンズ群９０２と第３レンズ群９０３との間の面間隔Ｄ２１、第３レンズ群９０３と第４レンズ群９０４との間の面間隔Ｄ２４、及び第４レンズ群９０４と撮像素子２２１との間の面間隔Ｄ２７が変化し得る。表９は、広角端、中間画角及び望遠端のそれぞれにおける焦点距離及び面間隔を示す。
Figure JPOXMLDOC01-appb-T000009
　表１０は、第１レンズ群３０１、第２レンズ群３０２、第３レンズ群３０３及び第４レンズ群３０４のそれぞれの焦点距離を示す。
Figure JPOXMLDOC01-appb-T000010
　図１０は、レンズ系９００を広角端から望遠端への変倍時に第１レンズ群９０１、第２レンズ群９０２、第３レンズ群９０３及び第４レンズ群９０４が移動する軌跡を模式的に示す。矢印は、レンズ系９００の変倍に際して移動することを示す。図１０に示されるように、第１レンズ群９０１から撮像素子２２１までの間隔は、変倍時に一定である。
　第１レンズ群９０１は、物体側より、負レンズＬ１、負レンズＬ２、負レンズＬ３及び正レンズＬ４の４枚のレンズを有する。なお、第２実施例において、Ｌｉは、物体側からｉ番目の光学要素のレンズであることを示すための記号である。第１実施例におけるレンズに割り当てられた記号Ｌｉと同じ記号であっても、同じレンズであることを意味しない。
　第１レンズ群９０１を、負レンズＬ１、負レンズＬ２、負レンズＬ３及び正レンズＬ４の４枚のレンズを含んで構成することで、特に入射角が大きくなる広角側の軸外光線を緩やかに曲げることができる。したがって、歪曲収差、コマ収差、及び像面湾曲などの軸外収差を良好に補正することができる。また、望遠側の球面収差を良好に補正することができる。また、第１レンズ群９０１が持つ負のパワーを３枚の負レンズＬ１～Ｌ３で分担するので、収差を抑えながら第１レンズ群９０１の負のパワーを強めることができる。また、レンズ系９００の全長を短くすることができる。
　第１レンズ群９０１の負レンズＬ１～Ｌ３のアッベ数は、全てｖ＞６０であることが望ましい。負レンズである第１レンズ群９０１に含まれる負レンズを低分散硝材で形成することで、広角側の倍率色収差及び望遠側の軸上色収差を良好に補正することができる。
　第２レンズ群９０２は、物体側より、絞りＳＴＯ、正の単レンズＬ６、正負の接合レンズＬ７及びＬ８、正の単レンズＬ９、正負の接合レンズＬ１０及びＬ１１を有する。単レンズＬ６は、絞りＳＴＯに最も近く、最も物体側に位置する。単レンズＬ６は、両面が非球面形状を有する。単レンズＬ９は、両面が非球面形状を有する。絞りＳＴＯに最も近い物体側の正の単レンズＬ６を含む２枚の正レンズを非球面とし、接合レンズを更に２つ配置することで、球面収差及び色収差を良好に補正することができる。
　図９及び図１０に示されるように、第１レンズ群９０１と撮像素子２２１との間隔は、変倍時に一定である。広角端から望遠端へと変倍する場合、第２レンズ群９０２は像面側から物体側へと一方向に移動する。レンズ系９００の変倍においては、第１レンズ群９０１及び第２レンズ群９０２が主変倍成分を担い、第３レンズ群９０３及び第４レンズ群９０４が副変倍成分を担う。第４レンズ群９０４は、変倍に伴う像面変動の補正も担う。
　なお、レンズ系９００においては広角端から望遠端への変倍の全区間において、第１レンズ群９０１と第２レンズ群９０２との間の間隔が単調に減少する。しかし、広角端から望遠端への変倍において、第１レンズ群９０１と第２レンズ群９０２との間の間隔が単調に減少しない区間があってもよい。
　第３レンズ群９０３は、広角端から望遠端への変倍時に、像面側から物体側へ移動する。このとき、第３レンズ群９０３は、第２レンズ群９０２との間隔が開くように移動する。広角端から望遠端への変倍時に、第４レンズ群９０４は撮像素子２２１に向けて凸の移動軌跡で移動する。第４レンズ群９０４と第３レンズ群９０３との間隔は、広角端から予め定められた画角になるまでの間、広がる。第４レンズ群９０４と第３レンズ群９０３との間隔は、予め定められた画角から望遠端に到達するまでの間、狭くなり得る。
　図１１は、広角端における球面収差、非点収差及び歪曲収差を示す。図１２は、中間画角における球面収差、非点収差及び歪曲収差を示す。図１３は、望遠端における球面収差、非点収差及び歪曲収差を示す。
　図１１から図１３に示す球面収差図において、実線はｄ線（５８７．５６ｎｍ）の値を示し、破線はｇ線（４３５．８４ｎｍ）の値を示す。図１１から図１３に示す非点収差図において、実線はｄ線のサジタル像面の値を示し、破線はｄ 線のメリディオナル像面の値を示す。図１１から図１３に示す歪曲収差図は、ｄ線についての値を示す。各収差図から、レンズ系９００は諸収差が良好に補正され、優れた結像性能を有していることが分かる。
　図１４は、レンズ系３００の３波長の光についての球面収差図を示す。太線はｃ線（６５６．２８ｎｍ）、実線はｄ線（５８７．５６ｎｍ）、破線はｇ線（４３５．８４ｎｍ）の値を示す。広角端、中間画角、望遠端ともに、各波長の光について球面収差が０．１ｍｍ以内の範囲に収まっている。軸上色収差が良好に補正されていることが分かる。
　表１１は、第１実施例及び第２実施例の条件式に係る数値をまとめて示す。表１１において条件式１、条件式２及び条件式３に対応づけられた数値は、それぞれ負レンズＬ１、負レンズＬ２及び負レンズＬ３のアッベ数を示す。条件式４に対応づけられた数値は、ｆ１／ｆｗの値を示す。条件式５に対応づけられた数値は、ｆ２／ｆｗの値を示す。条件式６に対応づけられた数値は、屈折率を示す。条件式７に対応づけられた数値は、アッベ数を示す。
Figure JPOXMLDOC01-appb-T000011
　以上に説明したように、レンズ系３００及びレンズ系９００によれば、最も物体側に位置するレンズを変倍時に移動させないズームレンズを提供することができる。これにより、最も物体側に位置するレンズに関する製造誤差や駆動誤差等の影響を抑制することができる。例えば、変倍時にピントずれや像のずれ等を生じにくくすることができる。
　なお、第１レンズ群３０１及び第１レンズ群９０１は、負屈折力を有する第１の負レンズ群に対応する。第２レンズ群３０２及び第２レンズ群９０２は、正屈折力を有する第１の正レンズ群に対応する。第４レンズ群３０４及び第４レンズ群９０４は、正屈折力を有する第２の正レンズ群に対応する。ここで、図１５、図１６及び図１７を参照して、第１の負レンズ群、第１の正レンズ群及び第２の正レンズ群を備えるズームレンズにおける変倍時の各レンズ群の挙動を説明する。
　図１５は、第１の負レンズ群１５０１及び第１の正レンズ群１５０２を備える２群構成のズームレンズの変倍時の挙動を示す。図１５に示すレンズ構成においては、第１の正レンズ群１５０２が変倍を担う。広角端から望遠端への変倍時には、第１の正レンズ群１５０２は、撮像面側から物体側へと移動する。このとき、第１の負レンズ群１５０１は、第１の正レンズ群１５０２の移動による像面変化を補正するように、撮像素子２２１側に凸の軌跡を描いて移動する。このように、物体側から順に第１の負レンズ群及び第１の正レンズ群を備える２群構成のズームレンズは、一般に、全長が可変に設けられる。広角端又は望遠端でレンズ系の全長が最も長くなり、広角端と望遠端との間の画角でレンズ系の全長が最も短くなる。
　図１６は、図１５に示すレンズ構成において、位置が固定の第２の正レンズ群１５０４を像面側に追加した３群構成のズームレンズの挙動を示す。第２の正レンズ群１５０４は、第１の正レンズ群１５０２より像面側に位置する。図１６に示すレンズ構成においては、第２の正レンズ群１５０４は、広角端又は望遠端におけるレンズ系の全長を短くすることに寄与し得る。しかし、図１５に示すレンズ構成と同様に、第１の正レンズ群１５０２が変倍を担い、広角端から望遠端への変倍時には第１の正レンズ群１５０２は撮像面側から物体側へと移動する。このとき、第１の負レンズ群１５０１は、第１の正レンズ群１５０２の移動による像面変化を補正するように、撮像素子２２１側に凸の軌跡を描いて移動する。
　図１７は、図１６に示すレンズ構成において、変倍時における第１の負レンズ群１５０１の位置を撮像素子に対して固定し、第２の正レンズ群１５０４を撮像素子に対して可動にしたズームレンズの変倍時の挙動を示す。第１の負レンズ群１５０１を撮像素子に対し固定すると、広角端及び望遠端での第１群の位置が中間画角の第１群の位置に近づくことになる。これにより生じる像面ずれを第２の正レンズ群１５０４を撮像素子側に凸の軌跡で移動させることで、補正することができるようになる。このように、広角端から望遠端への変倍時に第１の負レンズ群と第１の正レンズ群との間隔が減少し、第２の正レンズ群が撮像素子に向けて凸の弧の軌跡で移動する構成をとることで、広角端から望遠端への変倍時に第１の負レンズ群を撮像素子に対して移動させる必要がないズームレンズを提供することができる。
　なお、上述したレンズ系３００における第１レンズ群３０１、第２レンズ群３０２及び第４レンズ群３０４と、上述したレンズ系９００における第１レンズ群９０１、第２レンズ群９０２及び第４レンズ群９０４の挙動は、図１７に示すレンズ構成における対応する各レンズ群の挙動と同様に説明することができる。
　図１８は、スタビライザ８００の一例を示す外観斜視図である。スタビライザ８００は、移動体の他の一例である。例えば、スタビライザ８００が備えるカメラユニット８１３が、撮像装置２２０と同様の構成の撮像装置を備えてよい。カメラユニット８１３が、レンズ装置１６０と同様の構成のレンズ装置を備えてよい。
　スタビライザ８００は、カメラユニット８１３、ジンバル８２０、及び持ち手部８０３を備える。ジンバル８２０は、カメラユニット８１３を回転可能に支持する。ジンバル８２０は、パン軸８０９、ロール軸８１０、及びチルト軸８１１を有する。ジンバル８２０は、パン軸８０９、ロール軸８１０、及びチルト軸８１１を中心に、カメラユニット８１３を回転可能に支持する。ジンバル８２０は、支持機構の一例である。
　カメラユニット８１３は、撮像装置の一例である。カメラユニット８１３は、メモリを挿入するためのスロット８１２を有する。ジンバル８２０は、ホルダ８０７を介して持ち手部８０３に固定される。
　持ち手部８０３は、ジンバル８２０、カメラユニット８１３を操作するための各種ボタンを有する。持ち手部８０３は、シャッターボタン８０４、録画ボタン８０５、及び操作ボタン８０６を含む。シャッターボタン８０４が押下されることで、カメラユニット８１３により静止画を記録することができる。録画ボタン８０５が押下されることで、カメラユニット８１３により動画を記録することができる。
　デバイスホルダ８０１が持ち手部８０３に固定されている。デバイスホルダ８０１は、スマートフォンなどのモバイルデバイス８０２を保持する。モバイルデバイス８０２は、ＷｉＦｉなどの無線ネットワークを介してスタビライザ８００と通信可能に接続される。これにより、カメラユニット８１３により撮像された画像をモバイルデバイス８０２の画面に表示させることができる。
　スタビライザ８００においても、カメラユニット８１３がスタビライザ８００の他の部位と干渉することを抑制できる。
　以上、移動体の一例としてＵＡＶ１００及びスタビライザ８００を取り上げて説明した。撮像装置２２０と同様の構成を有する撮像装置は、ＵＡＶ１００及びスタビライザ以外の移動体に取り付けられてよい。
　以上において、移動体に取り付けられる撮像装置について説明した。しかし、撮像装置２２０と同様の構成を有する撮像装置は、移動体に取り付けられる撮像装置に限られない。撮像装置２２０と同様の構成は、いわゆるコンパクトデジタルカメラ等のレンズ非交換式のカメラに適用できる。レンズ装置１６０と同様の構成は、一眼レフレックスカメラ等のレンズ交換式カメラの交換レンズに適用できる。レンズ装置１６０と同様の構成は、撮像用の様々なレンズ装置の構成に適用できる。
　以上、本発明を実施の形態を用いて説明したが、本発明の技術的範囲は上記実施の形態に記載の範囲には限定されない。上記実施の形態に、多様な変更または改良を加えることが可能であることが当業者に明らかである。その様な変更または改良を加えた形態も本発明の技術的範囲に含まれ得ることが、請求の範囲の記載から明らかである。
　請求の範囲、明細書、および図面中において示した装置、システム、プログラム、および方法における動作、手順、ステップ、および段階等の各処理の実行順序は、特段「より前に」、「先立って」等と明示しておらず、前の処理の出力を後の処理で用いるのでない限り、任意の順序で実現可能である。請求の範囲、明細書、および図面中の動作フローに関して、便宜上「まず、」、「次に、」等を用いて説明したとしても、この順で実施することが必須であることを意味するものではない。
１０　移動体システム
５０　コントローラ
５２　操作部
５４　表示部
１００　ＵＡＶ
１０１　ＵＡＶ本体
１０２　インタフェース
１０４　制御部
１０６　メモリ
１１０　ジンバル
１１２　制御部
１１４、１１６、１１８　ドライバ
１２４、１２６，１２８　駆動部
１３０　支持機構
１３４、１３６、１３８　回転機構
１４０　撮像部
１６０　レンズ装置
１６１　駆動機構
１６２　制御部
１６３　メモリ
２２０、２３０　撮像装置
２２１　撮像素子
２２２　制御部
２２３　メモリ
２３１　撮像素子
２３２　制御部
２３３　メモリ
２３４　制御部
２３５　レンズ
３００　レンズ系
３０１　第１レンズ群
３０２　第２レンズ群
３０３　第３レンズ群
３０４　第４レンズ群
８００　スタビライザ
８０１　デバイスホルダ
８０２　モバイルデバイス
８０３　持ち手部
８０４　シャッターボタン
８０５　録画ボタン
８０６　操作ボタン
８０７　ホルダ
８０９　パン軸
８１０　ロール軸
８１１　チルト軸
８１２　スロット
８１３　カメラユニット
８２０　ジンバル
９００　レンズ系
９０１　第１レンズ群
９０２　第２レンズ群
９０３　第３レンズ群
９０４　第４レンズ群
１５０１　第１の負レンズ群
１５０２　第１の正レンズ群
１５０４　第２の正レンズ群

Claims (16)

  1. 　物体側より順に、負屈折力を有する第１の負レンズ群と、正屈折力を有する第１の正レンズ群と、正屈折力を有する第２の正レンズ群とを備え、広角端から望遠端への変倍時に前記第１の負レンズ群から撮像素子までの間隔が一定で、前記第１の負レンズ群と前記第１の正レンズ群との間隔が減少し、前記第２の正レンズ群が前記撮像素子に向けて凸の弧の軌跡で移動する
    ズームレンズ。
  2. 　前記第１の正レンズ群と前記第２の正レンズ群との間に、負の屈折力を有する第２の負レンズ群をさらに備える
    請求項１に記載のズームレンズ。
  3. 　広角端から望遠端への変倍時に、前記第２の負レンズ群と前記第２の正レンズ群の間隔が広がる
    請求項２に記載のズームレンズ。
  4. 　前記第２の正レンズ群は、望遠端時に、広角端時よりも前記撮像素子の近くに位置する
    請求項１から３のいずれか一項に記載のズームレンズ。
  5. 　前記第１の負レンズ群の焦点距離をｆ１、全系の広角端の焦点距離をｆｗとすると、条件式
    　－１．８＜ｆ１／ｆｗ＜－１．１
    を満足する
    請求項１から３のいずれか一項に記載のズームレンズ。
  6. 　前記第１の負レンズ群が、物体側から順に、それぞれ負、負、負、正の屈折力を有する４つのレンズを含み、前記第１の負レンズ群に含まれる前記負の屈折力を有する３つのレンズのアッベ数をそれぞれｖ１、ｖ２及びｖ３とすると、条件式
    　ｖ１＞６０
    　ｖ２＞６０
    　ｖ３＞６０
    を満足する
    請求項１から３のいずれか一項に記載のズームレンズ。
  7. 　前記第１の負レンズ群が、物体側から順に、それぞれ負、負、負、正の屈折力を有する４つのレンズを含み、前記第１の負レンズ群に含まれる前記負の屈折力を有する３つのレンズのうち物体側の２つのレンズの少なくとも１つが、非球面レンズである
    請求項１から３のいずれか一項に記載のズームレンズ。
  8. 　前記第１の負レンズ群が、物体側から順に、それぞれ負、負、負、正の屈折力を有する４つのレンズを含み、前記第１の負レンズ群の前記正の屈折力を有するレンズの屈折率をｎ４、アッベ数をｖ４とすると、条件式
    　ｎ４＞１．９
    　ｖ４＜３５
    　を満足する
    請求項１から３のいずれか一項に記載のズームレンズ。
  9. 　前記第１の正レンズ群は、少なくとも３つの凸レンズを含み、前記第１の正レンズ群が含む全ての前記凸レンズが条件式
    　ｖ＞６０
    　を満足し、
    　前記第１の正レンズ群の焦点距離をｆ２とすると、条件式
    　１．０＜ｆ２／ｆｗ＜１．８
    　を満足する
    請求項１から３のいずれか一項に記載のズームレンズ。
  10. 　前記第２の正レンズ群及び前記第２の負レンズ群の少なくとも一方は、単一のレンズ又は接合レンズから構成され、前記第２の正レンズ群及び前記第２の負レンズ群の前記少なくとも一方がフォーカス機能を担う
    請求項２又は３に記載のズームレンズ。
  11. 　前記第２の正レンズ群及び前記第２の負レンズ群の少なくとも一方は、単一のレンズ又は接合レンズから構成され、前記第２の正レンズ群及び前記第２の負レンズ群の前記少なくとも一方が防振機能を担う
    請求項２又は３に記載のズームレンズ。
  12. 　前記第１の正レンズ群を構成する最も物体側のレンズが、正の屈折力を有する単レンズで非球面レンズである
    請求項１から３のいずれか一項に記載のズームレンズ。
  13. 　請求項１から３のいずれか一項に記載のズームレンズと、
    　前記撮像素子と
    を備える撮像装置。
  14. 　請求項１から３のいずれか一項に記載のズームレンズを備えて移動する移動体。
  15. 　前記移動体は無人航空機である
    請求項１４に記載の移動体。
  16. 　請求項１から３のいずれか一項に記載のズームレンズと、
    　前記ズームレンズを変位可能に支持する支持機構と、
    　前記支持機構に取り付けられている持ち手部と
    を備えるシステム。
PCT/JP2016/082365 2016-10-31 2016-10-31 ズームレンズ、撮像装置、移動体及びシステム Ceased WO2018078887A1 (ja)

Priority Applications (2)

Application Number Priority Date Filing Date Title
PCT/JP2016/082365 WO2018078887A1 (ja) 2016-10-31 2016-10-31 ズームレンズ、撮像装置、移動体及びシステム
JP2017559712A JP6450950B2 (ja) 2016-10-31 2016-10-31 ズームレンズ、撮像装置、移動体及びシステム

Applications Claiming Priority (1)

Application Number Priority Date Filing Date Title
PCT/JP2016/082365 WO2018078887A1 (ja) 2016-10-31 2016-10-31 ズームレンズ、撮像装置、移動体及びシステム

Publications (1)

Publication Number Publication Date
WO2018078887A1 true WO2018078887A1 (ja) 2018-05-03

Family

ID=62024651

Family Applications (1)

Application Number Title Priority Date Filing Date
PCT/JP2016/082365 Ceased WO2018078887A1 (ja) 2016-10-31 2016-10-31 ズームレンズ、撮像装置、移動体及びシステム

Country Status (2)

Country Link
JP (1) JP6450950B2 (ja)
WO (1) WO2018078887A1 (ja)

Cited By (6)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2019133072A (ja) * 2018-02-01 2019-08-08 株式会社タムロン ズームレンズおよび撮像装置
JP2020030301A (ja) * 2018-08-22 2020-02-27 キヤノン株式会社 ズームレンズ及びそれを有する撮像装置
US20210132346A1 (en) * 2019-11-01 2021-05-06 Panasonic Intellectual Property Management Co., Ltd. Imaging optical system, image capture device, and camera system
JP2021076829A (ja) * 2019-11-01 2021-05-20 パナソニックＩｐマネジメント株式会社 撮像光学系、撮像装置、カメラシステム
JP2024076793A (ja) * 2022-11-25 2024-06-06 キヤノン株式会社 ズームレンズ、およびそれを有する撮像装置、撮像システム
JP2024092051A (ja) * 2019-02-22 2024-07-05 株式会社ニコン 変倍光学系、光学機器、及び変倍光学系の製造方法

Families Citing this family (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2020012638A1 (ja) * 2018-07-13 2020-01-16 株式会社ニコン 変倍光学系、光学機器、および変倍光学系の製造方法

Citations (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPH1048521A (ja) * 1996-08-08 1998-02-20 Konica Corp ズームレンズ
JP2005338344A (ja) * 2004-05-26 2005-12-08 Konica Minolta Photo Imaging Inc 撮像レンズ装置
JP2007108696A (ja) * 2005-09-13 2007-04-26 Olympus Imaging Corp 結像光学系及びそれを有する電子撮像装置
JP2012027262A (ja) * 2010-07-23 2012-02-09 Olympus Imaging Corp ズームレンズ及びそれを備えた撮像装置

Patent Citations (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPH1048521A (ja) * 1996-08-08 1998-02-20 Konica Corp ズームレンズ
JP2005338344A (ja) * 2004-05-26 2005-12-08 Konica Minolta Photo Imaging Inc 撮像レンズ装置
JP2007108696A (ja) * 2005-09-13 2007-04-26 Olympus Imaging Corp 結像光学系及びそれを有する電子撮像装置
JP2012027262A (ja) * 2010-07-23 2012-02-09 Olympus Imaging Corp ズームレンズ及びそれを備えた撮像装置

Cited By (9)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2019133072A (ja) * 2018-02-01 2019-08-08 株式会社タムロン ズームレンズおよび撮像装置
JP7055652B2 (ja) 2018-02-01 2022-04-18 株式会社タムロン ズームレンズおよび撮像装置
JP2020030301A (ja) * 2018-08-22 2020-02-27 キヤノン株式会社 ズームレンズ及びそれを有する撮像装置
JP2024092051A (ja) * 2019-02-22 2024-07-05 株式会社ニコン 変倍光学系、光学機器、及び変倍光学系の製造方法
US20210132346A1 (en) * 2019-11-01 2021-05-06 Panasonic Intellectual Property Management Co., Ltd. Imaging optical system, image capture device, and camera system
JP2021076829A (ja) * 2019-11-01 2021-05-20 パナソニックＩｐマネジメント株式会社 撮像光学系、撮像装置、カメラシステム
JP7457947B2 (ja) 2019-11-01 2024-03-29 パナソニックＩｐマネジメント株式会社 撮像光学系、撮像装置、カメラシステム
US12085700B2 (en) * 2019-11-01 2024-09-10 Panasonic Intellectual Property Management Co., Ltd. Imaging optical system, image capture device, and camera system
JP2024076793A (ja) * 2022-11-25 2024-06-06 キヤノン株式会社 ズームレンズ、およびそれを有する撮像装置、撮像システム

Also Published As

Publication number Publication date
JP6450950B2 (ja) 2019-01-16
JPWO2018078887A1 (ja) 2018-10-25

Similar Documents

Publication Publication Date Title
JP6903850B1 (ja) レンズ系、撮像装置、及び移動体
JP6450950B2 (ja) ズームレンズ、撮像装置、移動体及びシステム
JP6519890B1 (ja) レンズ系、撮像装置、及び移動体
CN107688227B (zh) 变焦透镜和包括变焦透镜的图像拾取装置
JP6736820B1 (ja) レンズ系、撮像装置、及び移動体
JP6524548B2 (ja) レンズ系、撮像装置、移動体及びシステム
US20160097920A1 (en) Zoom lens and image pickup apparatus including the same
JP6582315B2 (ja) レンズ系、撮像装置、移動体及びシステム
JP6750176B2 (ja) レンズ系、撮像装置、移動体及びシステム
CN104820279A (zh) 变焦透镜和具有变焦透镜的成像装置
JP6911251B1 (ja) レンズ系、撮像装置、及び移動体
JP6579789B2 (ja) ズームレンズおよびそれを有する撮像装置
JP2021189381A (ja) レンズ系、撮像装置、及び移動体
US20220057601A1 (en) Lens system, photographing apparatus, and moving body
JP6561369B2 (ja) レンズ系、撮像装置、移動体及びシステム
JP6443567B2 (ja) ズームレンズ、撮像装置、移動体及びシステム
JP6532044B2 (ja) ズームレンズ、撮像装置、移動体及びシステム
US20140063613A1 (en) Zoom lens and image pickup apparatus having the same
JP2021189382A (ja) レンズ系、撮像装置、及び移動体
JP5868186B2 (ja) ズームレンズ及びそれを有する撮像装置
JP2022160964A (ja) レンズ系、撮像装置、及び移動体

Legal Events

Date Code Title Description
WWE Wipo information: entry into national phase

Ref document number: 2017559712

Country of ref document: JP

121 Ep: the epo has been informed by wipo that ep was designated in this application

Ref document number: 16920107

Country of ref document: EP

Kind code of ref document: A1

NENP Non-entry into the national phase

Ref country code: DE

32PN Ep: public notification in the ep bulletin as address of the adressee cannot be established

Free format text: NOTING OF LOSS OF RIGHTS PURSUANT TO RULE 112(1) EPC (EPO FORM 1205A DATED 11/10/2019)

122 Ep: pct application non-entry in european phase

Ref document number: 16920107

Country of ref document: EP

Kind code of ref document: A1
