WO2014136909A1 - 有機高分子三点架橋型ホスフィン、それを配位子とする遷移金属錯体および触媒 - Google Patents

有機高分子三点架橋型ホスフィン、それを配位子とする遷移金属錯体および触媒 Download PDF

Info

Publication number
WO2014136909A1
WO2014136909A1 PCT/JP2014/055860 JP2014055860W WO2014136909A1 WO 2014136909 A1 WO2014136909 A1 WO 2014136909A1 JP 2014055860 W JP2014055860 W JP 2014055860W WO 2014136909 A1 WO2014136909 A1 WO 2014136909A1
Authority
WO
WIPO (PCT)
Prior art keywords
group
phosphine
unit
polymer compound
styrene
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Ceased
Application number
PCT/JP2014/055860
Other languages
English (en)
French (fr)
Inventor
正也 澤村
智弘 岩井
友哉 原田
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Hokkaido University NUC
Original Assignee
Hokkaido University NUC
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Hokkaido University NUC filed Critical Hokkaido University NUC
Priority to JP2015504399A priority Critical patent/JP6274202B2/ja
Priority to US14/772,424 priority patent/US10010879B2/en
Publication of WO2014136909A1 publication Critical patent/WO2014136909A1/ja
Anticipated expiration legal-status Critical
Ceased legal-status Critical Current

Links

Classifications

    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01J—CHEMICAL OR PHYSICAL PROCESSES, e.g. CATALYSIS OR COLLOID CHEMISTRY; THEIR RELEVANT APPARATUS
    • B01J31/00—Catalysts comprising hydrides, coordination complexes or organic compounds
    • B01J31/16—Catalysts comprising hydrides, coordination complexes or organic compounds containing coordination complexes
    • B01J31/24—Phosphines, i.e. phosphorus bonded to only carbon atoms, or to both carbon and hydrogen atoms, including e.g. sp2-hybridised phosphorus compounds such as phosphabenzene, phosphole or anionic phospholide ligands
    • B01J31/2404—Cyclic ligands, including e.g. non-condensed polycyclic ligands, the phosphine-P atom being a ring member or a substituent on the ring
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01J—CHEMICAL OR PHYSICAL PROCESSES, e.g. CATALYSIS OR COLLOID CHEMISTRY; THEIR RELEVANT APPARATUS
    • B01J31/00—Catalysts comprising hydrides, coordination complexes or organic compounds
    • B01J31/16—Catalysts comprising hydrides, coordination complexes or organic compounds containing coordination complexes
    • B01J31/165—Polymer immobilised coordination complexes, e.g. organometallic complexes
    • B01J31/1658—Polymer immobilised coordination complexes, e.g. organometallic complexes immobilised by covalent linkages, i.e. pendant complexes with optional linking groups, e.g. on Wang or Merrifield resins
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07C—ACYCLIC OR CARBOCYCLIC COMPOUNDS
    • C07C1/00—Preparation of hydrocarbons from one or more compounds, none of them being a hydrocarbon
    • C07C1/32—Preparation of hydrocarbons from one or more compounds, none of them being a hydrocarbon starting from compounds containing hetero-atoms other than or in addition to oxygen or halogen
    • C07C1/321—Preparation of hydrocarbons from one or more compounds, none of them being a hydrocarbon starting from compounds containing hetero-atoms other than or in addition to oxygen or halogen the hetero-atom being a non-metal atom
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08F—MACROMOLECULAR COMPOUNDS OBTAINED BY REACTIONS ONLY INVOLVING CARBON-TO-CARBON UNSATURATED BONDS
    • C08F12/00—Homopolymers and copolymers of compounds having one or more unsaturated aliphatic radicals, each having only one carbon-to-carbon double bond, and at least one being terminated by an aromatic carbocyclic ring
    • C08F12/02—Monomers containing only one unsaturated aliphatic radical
    • C08F12/04—Monomers containing only one unsaturated aliphatic radical containing one ring
    • C08F12/14—Monomers containing only one unsaturated aliphatic radical containing one ring substituted by hetero atoms or groups containing heteroatoms
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08F—MACROMOLECULAR COMPOUNDS OBTAINED BY REACTIONS ONLY INVOLVING CARBON-TO-CARBON UNSATURATED BONDS
    • C08F212/00—Copolymers of compounds having one or more unsaturated aliphatic radicals, each having only one carbon-to-carbon double bond, and at least one being terminated by an aromatic carbocyclic ring
    • C08F212/02—Monomers containing only one unsaturated aliphatic radical
    • C08F212/04—Monomers containing only one unsaturated aliphatic radical containing one ring
    • C08F212/06—Hydrocarbons
    • C08F212/08—Styrene
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08F—MACROMOLECULAR COMPOUNDS OBTAINED BY REACTIONS ONLY INVOLVING CARBON-TO-CARBON UNSATURATED BONDS
    • C08F212/00—Copolymers of compounds having one or more unsaturated aliphatic radicals, each having only one carbon-to-carbon double bond, and at least one being terminated by an aromatic carbocyclic ring
    • C08F212/02—Monomers containing only one unsaturated aliphatic radical
    • C08F212/04—Monomers containing only one unsaturated aliphatic radical containing one ring
    • C08F212/06—Hydrocarbons
    • C08F212/12—Monomers containing a branched unsaturated aliphatic radical or a ring substituted by an alkyl radical
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08F—MACROMOLECULAR COMPOUNDS OBTAINED BY REACTIONS ONLY INVOLVING CARBON-TO-CARBON UNSATURATED BONDS
    • C08F212/00—Copolymers of compounds having one or more unsaturated aliphatic radicals, each having only one carbon-to-carbon double bond, and at least one being terminated by an aromatic carbocyclic ring
    • C08F212/02—Monomers containing only one unsaturated aliphatic radical
    • C08F212/04—Monomers containing only one unsaturated aliphatic radical containing one ring
    • C08F212/14—Monomers containing only one unsaturated aliphatic radical containing one ring substituted by heteroatoms or groups containing heteroatoms
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08F—MACROMOLECULAR COMPOUNDS OBTAINED BY REACTIONS ONLY INVOLVING CARBON-TO-CARBON UNSATURATED BONDS
    • C08F8/00—Chemical modification by after-treatment
    • C08F8/42—Introducing metal atoms or metal-containing groups
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01J—CHEMICAL OR PHYSICAL PROCESSES, e.g. CATALYSIS OR COLLOID CHEMISTRY; THEIR RELEVANT APPARATUS
    • B01J2231/00—Catalytic reactions performed with catalysts classified in B01J31/00
    • B01J2231/40—Substitution reactions at carbon centres, e.g. C-C or C-X, i.e. carbon-hetero atom, cross-coupling, C-H activation or ring-opening reactions
    • B01J2231/42—Catalytic cross-coupling, i.e. connection of previously not connected C-atoms or C- and X-atoms without rearrangement
    • B01J2231/4205—C-C cross-coupling, e.g. metal catalyzed or Friedel-Crafts type
    • B01J2231/4211—Suzuki-type, i.e. RY + R'B(OR)2, in which R, R' are optionally substituted alkyl, alkenyl, aryl, acyl and Y is the leaving group
    • B01J2231/4227—Suzuki-type, i.e. RY + R'B(OR)2, in which R, R' are optionally substituted alkyl, alkenyl, aryl, acyl and Y is the leaving group with Y= Cl
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01J—CHEMICAL OR PHYSICAL PROCESSES, e.g. CATALYSIS OR COLLOID CHEMISTRY; THEIR RELEVANT APPARATUS
    • B01J2231/00—Catalytic reactions performed with catalysts classified in B01J31/00
    • B01J2231/40—Substitution reactions at carbon centres, e.g. C-C or C-X, i.e. carbon-hetero atom, cross-coupling, C-H activation or ring-opening reactions
    • B01J2231/42—Catalytic cross-coupling, i.e. connection of previously not connected C-atoms or C- and X-atoms without rearrangement
    • B01J2231/4277—C-X Cross-coupling, e.g. nucleophilic aromatic amination, alkoxylation or analogues
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01J—CHEMICAL OR PHYSICAL PROCESSES, e.g. CATALYSIS OR COLLOID CHEMISTRY; THEIR RELEVANT APPARATUS
    • B01J2231/00—Catalytic reactions performed with catalysts classified in B01J31/00
    • B01J2231/40—Substitution reactions at carbon centres, e.g. C-C or C-X, i.e. carbon-hetero atom, cross-coupling, C-H activation or ring-opening reactions
    • B01J2231/42—Catalytic cross-coupling, i.e. connection of previously not connected C-atoms or C- and X-atoms without rearrangement
    • B01J2231/4277—C-X Cross-coupling, e.g. nucleophilic aromatic amination, alkoxylation or analogues
    • B01J2231/4283—C-X Cross-coupling, e.g. nucleophilic aromatic amination, alkoxylation or analogues using N nucleophiles, e.g. Buchwald-Hartwig amination
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01J—CHEMICAL OR PHYSICAL PROCESSES, e.g. CATALYSIS OR COLLOID CHEMISTRY; THEIR RELEVANT APPARATUS
    • B01J2531/00—Additional information regarding catalytic systems classified in B01J31/00
    • B01J2531/10—Complexes comprising metals of Group I (IA or IB) as the central metal
    • B01J2531/16—Copper
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01J—CHEMICAL OR PHYSICAL PROCESSES, e.g. CATALYSIS OR COLLOID CHEMISTRY; THEIR RELEVANT APPARATUS
    • B01J2531/00—Additional information regarding catalytic systems classified in B01J31/00
    • B01J2531/80—Complexes comprising metals of Group VIII as the central metal
    • B01J2531/82—Metals of the platinum group
    • B01J2531/821—Ruthenium
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01J—CHEMICAL OR PHYSICAL PROCESSES, e.g. CATALYSIS OR COLLOID CHEMISTRY; THEIR RELEVANT APPARATUS
    • B01J2531/00—Additional information regarding catalytic systems classified in B01J31/00
    • B01J2531/80—Complexes comprising metals of Group VIII as the central metal
    • B01J2531/82—Metals of the platinum group
    • B01J2531/822—Rhodium
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01J—CHEMICAL OR PHYSICAL PROCESSES, e.g. CATALYSIS OR COLLOID CHEMISTRY; THEIR RELEVANT APPARATUS
    • B01J2531/00—Additional information regarding catalytic systems classified in B01J31/00
    • B01J2531/80—Complexes comprising metals of Group VIII as the central metal
    • B01J2531/82—Metals of the platinum group
    • B01J2531/824—Palladium
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01J—CHEMICAL OR PHYSICAL PROCESSES, e.g. CATALYSIS OR COLLOID CHEMISTRY; THEIR RELEVANT APPARATUS
    • B01J2531/00—Additional information regarding catalytic systems classified in B01J31/00
    • B01J2531/80—Complexes comprising metals of Group VIII as the central metal
    • B01J2531/82—Metals of the platinum group
    • B01J2531/827—Iridium
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01J—CHEMICAL OR PHYSICAL PROCESSES, e.g. CATALYSIS OR COLLOID CHEMISTRY; THEIR RELEVANT APPARATUS
    • B01J2531/00—Additional information regarding catalytic systems classified in B01J31/00
    • B01J2531/80—Complexes comprising metals of Group VIII as the central metal
    • B01J2531/82—Metals of the platinum group
    • B01J2531/828—Platinum
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01J—CHEMICAL OR PHYSICAL PROCESSES, e.g. CATALYSIS OR COLLOID CHEMISTRY; THEIR RELEVANT APPARATUS
    • B01J2531/00—Additional information regarding catalytic systems classified in B01J31/00
    • B01J2531/80—Complexes comprising metals of Group VIII as the central metal
    • B01J2531/84—Metals of the iron group
    • B01J2531/847—Nickel
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07C—ACYCLIC OR CARBOCYCLIC COMPOUNDS
    • C07C2531/00—Catalysts comprising hydrides, coordination complexes or organic compounds
    • C07C2531/16—Catalysts comprising hydrides, coordination complexes or organic compounds containing coordination complexes
    • C07C2531/24—Phosphines
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08F—MACROMOLECULAR COMPOUNDS OBTAINED BY REACTIONS ONLY INVOLVING CARBON-TO-CARBON UNSATURATED BONDS
    • C08F230/00—Copolymers of compounds having one or more unsaturated aliphatic radicals, each having only one carbon-to-carbon double bond, and containing phosphorus, selenium, tellurium or a metal
    • C08F230/02—Copolymers of compounds having one or more unsaturated aliphatic radicals, each having only one carbon-to-carbon double bond, and containing phosphorus, selenium, tellurium or a metal containing phosphorus

Definitions

  • the present inventors produced a novel polymer three-point crosslinked phosphine compound by a copolymerization method with various monomers using a ligand unit into which a plurality of polymerization reaction points were introduced as a crosslinking agent.
  • the present invention was completed by discovering that various types of transition metal species and phosphine-metal 1: 1 type complexes can be freely produced using a bridged phosphine compound as a ligand.
  • the present invention is as follows.
  • R is a hydrogen atom, a lower alkyl group having 1 to 6 carbon atoms, a lower alkoxy group having 1 to 6 carbon atoms, or a polar functional group
  • R can have two or more styrene units having different R.
  • R are lower alkyl groups having 1 to 6 carbon atoms such as methyl group, ethyl group, n-propyl group, i-propyl group, n-butyl group, i-butyl group, t-butyl group, n -Pentyl group, n-hexyl group, lower alkoxy group having 1 to 6 carbon atoms is, for example, methoxy group, ethoxy group, n-propoxy group, i-propoxy group, n-butoxy group, t-butoxy group Can be.
  • the polar functional group include a hydroxyl group, a polyether group, an acetoxy group, an ester group, and an amide group.
  • the equivalent ratio of the tris (4-vinylphenyl) phosphine unit and the transition metal in the polymer compound (copolymer) of the present invention is 1: 1. That is, one tris (4-vinylphenyl) phosphine unit forms a complex for one metal.
  • a metal complex is formed in at least a part of the tris (4-vinylphenyl) phosphine unit in the polymer compound (copolymer).
  • the coupling reaction is the Mizorogi-Heck reaction. This reaction is a reaction for producing an aryl alkene or 1,3-diene by a condensation reaction between an alkene and an aryl halide or alkenyl halide.

Landscapes

  • Chemical & Material Sciences (AREA)
  • Organic Chemistry (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Health & Medical Sciences (AREA)
  • Medicinal Chemistry (AREA)
  • Polymers & Plastics (AREA)
  • Inorganic Chemistry (AREA)
  • Engineering & Computer Science (AREA)
  • Materials Engineering (AREA)
  • General Chemical & Material Sciences (AREA)
  • Addition Polymer Or Copolymer, Post-Treatments, Or Chemical Modifications (AREA)
  • Catalysts (AREA)

Abstract

高い触媒反応活性を有する高分子担持ホスフィン化合物、この化合物と遷移金属とからなる錯体、さらにはこの錯体を含む触媒を提供する。 スチレン三点架橋型ホスフィン単位及び４位に置換基Ｒを有するスチレン単位（但し、Ｒは、水素原子、炭素数１～６の低級アルキル基、炭素数１～６の低級アルコキシ基または極性官能基である）を含む高分子化合物。前記高分子化合物は下記構造（１）を含む式中、ＰＳは置換基Ｒを有するスチレン単位からなるポリスチレン単位鎖を示す。上記共重合体と遷移金属とを含む錯体。上記錯体を含む有機化合物カップリング反応用触媒。

Description

有機高分子三点架橋型ホスフィン、それを配位子とする遷移金属錯体および触媒
　本発明は、有機高分子三点架橋型ホスフィン化合物、この化合物を配位子とする遷移金属錯体およびこの錯体を含む触媒に関する。
（関連出願の相互参照）
　本出願は、２０１３年３月７日出願の日本特願２０１３－４５６５０号の優先権を主張し、その全記載は、ここに特に開示として援用される。
　高分子担持ホスフィン－遷移金属触媒は、反応混合物からろ過法により触媒を容易に分離かつ再利用可能なことから、物質生産における環境負荷の低減に有効な手法であり、産業的利用が期待されている。従来の高分子担持ホスフィンの作成法、すなわち重合反応点を一つ持つ配位子ユニットとモノマーおよび架橋剤を用いた共重合法により調製された担持触媒では、活性中心と担体との立体障害や配位環境の制御が困難であるため、対応する均一系触媒と比較して触媒活性は一般に同程度または低下することが知られている（非特許文献１）。
　複数の重合反応点を有するホスフィン誘導体を架橋剤として製造された架橋高分子としては、例えば、以下の二例が知られている。第一の例は、ビス（４－ビニルフェニル）フェニルホスフィンを架橋剤としたポリスチレン担持ホスフィンである（非特許文献２）。
　第二の例は、二価ロジウム二核錯体に二つのトリス（４－ビニルフェニル）ホスフィンが配位した錯体を三点架橋剤として得たポリスチレン担持ホスフィンーロジウム錯体である（非特許文献３）。
［非特許文献１］Grubbs, J. Am. Chem. Soc. 1971, 93, 3062.
［非特許文献２］Sherrington, J. Ploym. Sci. Pol. Chem. Ed. 1982, 20, 431.
［非特許文献３］Ubeda, Organometallics 2008, 27, 850.
　非特許文献２に記載の高分子担持ホスフィンは高分子二点架橋型トリアリールホスフィンであるが、この高分子は金属錯体触媒の配位として用いられていない。さらに、本発明者はこの二点架橋型ホスフィンを配位子とした金属錯体を形成し、カップリング反応に実験的に試したが、本発明の金属錯体触媒のような高い触媒性能を示すものではなった。
　非特許文献３には高分子三点架橋型トリアリールホスフィンを用いた金属錯体が報告されている。しかし、非特許文献３に記載の方法では、出発原料として予め調製したロジウム二核錯体に限定されており、かつ対応する均一系ロジウム錯体よりも触媒活性が低下する。またこの架橋剤を重合反応に用いた後に、二価ロジウム二核錯体を他の金属種に交換することも記載されていない。
　本発明は、高い触媒反応活性を有する高分子担持ホスフィン化合物、この化合物と遷移金属とからなる錯体、さらにはこの錯体を含む触媒を提供することを目的とする。
　本発明者らは、複数の重合反応点を導入した配位子ユニットを架橋剤として用い、種々のモノマーとの共重合法により新規の高分子三点架橋型ホスフィン化合物を製造し、これら高分子架橋ホスフィン化合物を配位子として、様々な種類の遷移金属種とホスフィン－金属１：１型錯体を自在に製造することができることを見出して、本発明を完成させた。
　尚、非特許文献３に記載のロジウム二核錯体においては、二つのホスフィン部位が近接して配置しており、ホスフィンを空間的に孤立化させることができる本発明の共重合体と明らかに相違するものである。さらに、非特許文献３に記載のロジウム二核錯体においては、金属配位点に反応空間を提供することはできないという点でも、本発明の化合物と明らかに相違するものである。また、非特許文献３に記載の金属錯体は予め調製したロジウム二核錯体を重合することで調製され、ロジウムを含有しないホスフィン部位を有する重合体は、調製方法も重合体自体も非特許文献３には記載されていない。
本発明は以下のとおりである。
［１］
スチレン三点架橋型ホスフィン単位及び４位に置換基Ｒを有するスチレン単位（但し、Ｒは、水素原子、炭素数１～６の低級アルキル基、炭素数１～６の低級アルコキシ基または極性官能基であり、Ｒが異なる２種以上のスチレン単位を有することができる）を含む高分子化合物。
［２］
前記高分子化合物は下記構造（１）を含む［１］に記載の高分子化合物。
Figure JPOXMLDOC01-appb-C000002
 （式中、ＰＳは置換基Ｒを有するスチレン単位からなるポリスチレン単位鎖を示す。）
［３］
トリス（４－ビニルフェニル）ホスフィン単位および置換基Ｒを有するスチレン単位の共重合体であり、前記置換基Ｒを有するスチレン単位は、置換基Ｒが互いに同一であるスチレン単位であるか、または置換基Ｒが互いに異なる２種以上のスチレン単位であり、前記置換基Ｒが互いに異なる２種以上のスチレン単位は、ランダムな配列で高分子化合物に含まれる［１］に記載の高分子化合物。
［４］
トリス（４－ビニルフェニル）ホスフィン単位および置換基Ｒを有するスチレン単位の当量比は１：２０～１０００の範囲である［３］に記載の高分子化合物。
［５］
前記共重合体は、ジビニルベンゼン単位による架橋をさらに含む［３］または４に記載の高分子化合物。
［６］
トリス（４－ビニルフェニル）ホスフィン単位、置換基Ｒを有するスチレン単位およびジビニルベンゼン単位当量比は１：２０～１０００：０．１～２０の範囲である［５］に記載の高分子化合物。
［７］
トルエンまたはシクロペンチルメチルエーテル中での膨潤容積が２．０～７．０ｍＬ／ｇの範囲である［１］～［６］のいずれかに記載の高分子化合物。
［８］
前記極性官能基が、ヒドロキシル基、ポリエーテル基、アセトキシ基、エステル基またはアミド基である［１］～［７］のいずれか１項に記載の高分子化合物。
［９］
前記高分子化合物は金属を含有しない［１］～［８］のいずれか１項に記載の高分子化合物。
［１０］
［１］～［８］のいずれか１項に記載の高分子化合物と遷移金属とを含む錯体。
［１１］
配位子としてハロゲン、カルボニル、ヒドロキシ、ニトロ、アミノ、スルホニル、またはシアノをさらに含む［１０］に記載の錯体。
［１２］
カルボニルは、エステル、アルデヒド、ケトンまたはアミドである［１１］に記載の錯体。
［１３］
前記遷移金属が、パラジウム、イリジウム、ロジウム、白金、ルテニウム、ニッケル、または銅である［１０］～［１２］のいずれかに記載の錯体。
［１４］
［１０］～［１３］のいずれかに記載の錯体を含む有機化合物カップリング反応用触媒。
［１５］
有機化合物カップリング反応がＣ－Ｃカップリング反応、Ｃ－Ｎカップリング反応又はsｐ３Ｃ－Ｈ結合のホウ素化反応である［１４］に記載の触媒。
　本発明の高分子化合物においては、三本の高分子鎖（ポリスチレン単位鎖）を束ねる編み目の結び目に金属配位点となるホスフィンを配置させる。高分子鎖の中で、このような結び目同士が接近することは困難であり、各々のホスフィンが空間的に孤立化すると考えられる。そのため本発明の高分子化合物と遷移金属との錯体においては、遷移金属とホスフィンが選択的に１：１錯体を形成するものと考えられる。
　加えて、このような編み目の結び目（三点架橋点）には、高分子鎖の直鎖部位も接近しにくく、結果的に結び目のまわりに空間が形成される。つまり、結び目に位置する触媒活性中心は、高分子鎖の立体障害を受けることなく、そのまわりには十分な反応場が保持される。
　これら二つの効果が相まって、本発明による三点架橋型ホスフィン含有高分子化合物を配位子として用いた遷移金属錯体は高活性な触媒反応場を提供する事が可能となったと考えられる。但し、本発明者は上記理論に拘泥する意図はなく、結果として、本発明の遷移金属錯体は、高活性を示すことに変わりはない。
　事実、実施例に示すように、トリス（４－ビニルフェニル）ホスフィンを架橋剤として製造した架橋ポリスチレンである本発明の共重合体を用いることによって、パラジウム触媒による塩化アリール類のクロスカップリング反応が効率よく進行する。
　また、本発明はイリジウム触媒による2-アルキルピリジンの第二級sｐ３Ｃ－Ｈ結合ホウ素化反応ならびにロジウム触媒による窒素隣接位sｐ３Ｃ－Ｈ結合結合のホウ素化反応など、反応性の乏しい脂肪族炭素-水素結合切断を経る触媒反応にも有効である。
　本発明によれば、三点架橋型ホスフィン含有高分子化合物を調製後、種々の金属錯体を添加することで、高度に制御された不均一系遷移金属錯体触媒を自在に創出することができる。さらにこの触媒を種々のカップリング反応に適用できる。
<三点架橋型ホスフィン含有高分子化合物>
　本発明は、三点架橋型ホスフィン含有高分子化合物に関する。この高分子化合物は、スチレン三点架橋型ホスフィン単位及び４位に置換基Ｒを有するスチレン単位を含む高分子化合物である。置換基Ｒを有するスチレン単位が有するＲは、水素原子、炭素数１～６の低級アルキル基、炭素数１～６の低級アルコキシ基または極性官能基である。本発明の高分子化合物は、具体的には、下記構造（１）を含む高分子化合物である。
Figure JPOXMLDOC01-appb-C000003
　式（１）中、ＰＳは置換基Ｒを有するスチレン単位からなるポリスチレン単位鎖を示す。置換基Ｒは前記のとおりである。
　本発明の高分子化合物は、より具体的には、スチレン三点架橋型ホスフィン単位に相当するトリス（4-ビニルフェニル）ホスフィン単位および置換基Ｒを有するスチレン単位の共重合体であることができる。この共重合体は、トリス（4-ビニルフェニル）ホスフィン単位および置換基Ｒを有するスチレン単位からなる共重合成分をランダムに含むランダム共重合体であることができる。トリス（4-ビニルフェニル）ホスフィン単位は、下記トリス(4-ビニルフェニル)ホスフィン（化合物１）がビニル基を介して重合体に組み込まれた単位である。尚、本明細書においては、置換基Ｒを有するスチレン単位を単にスチレン単位と表現する場合がある。
Figure JPOXMLDOC01-appb-C000004
　共重合成分は、共重合用モノマーとして上記トリス(4-ビニルフェニル)ホスフィンを用いることで、ポリスチレン単位鎖に導入され、トリス(4-ビニルフェニル)ホスフィンは3官能性であることから、各ビニル基が、それぞれ異なるポリスチレン単位鎖に導入されて、3本のポリスチレン単位鎖に1つのトリス(4-ビニルフェニル)ホスフィンが共重合単位として含有された共重合体を得ることができる。これによって、スチレン三点架橋型ホスフィン単位が形成される。但し、1つのトリス(4-ビニルフェニル)ホスフィンが共重合単位として、1本または2本のポリスチレン単位鎖に含有された共重合体が得られる可能性もあり、本発明の共重合体は、3本のポリスチレン単位鎖に1つのトリス(4-ビニルフェニル)ホスフィンが共重合単位として含有された共重合体、およびこの共重合体に、1本または2本のポリスチレン単位鎖に含有された共重合体が共存する共重合体混合物も包含する。上記式（１）では共重合成分中のポリスチレン単位鎖ＰＳは、独立に記載されているが、鎖を省略した部分においても、各ポリスチレン単位鎖ＰＳは独立した鎖であることもできるし、式中で示される他のポリスチレン単位鎖ＰＳと連結している場合もあり得る。
　本発明の共重合体におけるトリス(4-ビニルフェニル)ホスフィン単位の導入量は、特に制限はないが、例えば、トリス(4-ビニルフェニル)ホスフィン単位１に対して当量比で、スチレン単位を１０～１０００の範囲とすることができる。但し、本発明の共重合体を、後述する金属錯体の配位子として用いる場合、トリス(4-ビニルフェニル)ホスフィン単位のリンが金属に対して配位する部位になること、および得られる金属錯体は触媒として使用することから、単量当たり比較的高い触媒活性が得られるという観点から、トリス(4-ビニルフェニル)ホスフィン単位の量は比較的高い方が好ましい。但し、トリス(4-ビニルフェニル)ホスフィン単位の量が過剰になると、トリス(4-ビニルフェニル)ホスフィン単位が接近しすぎて、立体障害により共重合反応が進みにくくなり、また得られた共重合体の架橋比率が高まり、取扱が困難になる可能性がある。このような観点を考慮して、トリス(4-ビニルフェニル)ホスフィン単位１に対して当量比で、スチレン単位を２０～２００の範囲、好ましくは３０～１５０の範囲、より好ましくは４０～１００の範囲とすることができる。尚、上記当量比の好ましい範囲は、Ｒの種類によっても変化する。
　本発明の共重合体におけるポリスチレン単位鎖ＰＳは、Ｒが水素原子の場合には、共重合単位がトリス(4-ビニルフェニル)ホスフィン以外の部分はスチレン単位からなる。Ｒが水素原子以外の場合には、ポリスチレン単位鎖ＰＳの各スチレン単位は、Ｒを置換基として有するものである。あるいは、ポリスチレン単位鎖ＰＳの各スチレン単位は、Ｒとして水素原子、炭素数１～６の低級アルキル基、炭素数１～６の低級アルコキシ基及び極性官能基のいずれか少なくとも２種類を有するものであることもできる。その場合の異なるＲの配列はランダムであることができる。さらに、ポリスチレン単位鎖ＰＳへのトリス(4-ビニルフェニル)ホスフィン単位の導入はランダムである。従って、本発明の共重合体はランダム共重合体である。
　本発明の共重合体においては、スチレン単位の芳香環上に置換基Ｒとして水素原子以外の残基を導入することによって、この共重合体を用いた遷移金属との錯体を触媒として用いる場合、触媒活性を向上させる事もできる。Ｒの例である炭素数１～６の低級アルキル基は、例えば、メチル基、エチル基、ｎ－プロピル基、ｉ－プロピル基、ｎ－ブチル基、ｉ－ブチル基、ｔ－ブチル基、ｎ－ペンチル基、ｎ－ヘキシル基であり、炭素数１～６の低級アルコキシ基は、例えば、メトキシ基、エトキシ基、ｎ－プロポキシ基、ｉ－プロポキシ基、ｎ－ブトキシ基、ｔ－ブトキシ基であることができる。極性官能基としては、例えば、ヒドロキシル基、ポリエーテル基、アセトキシ基、エステル基、アミド基などを挙げることができる。ポリエーテル基としては、例えばエチレングリコール単位を有するオリゴマーまたはポリマー鎖を挙げることができ、エチレングリコール単位の数は、例えば、２以上、１００以下であることができる。ポリエーテル基は、より具体的には、例えば、テトラエチレングリコールモノメチルエーテル基などである。エステル基としては、炭素数１～６の低級アルキル基とのエステル基を例示することができ、具体的には、例えば、メチルエステル基、エチルエステル基などである。アミド基のアシル基の置換基としては、炭素数１～６の低級アルキル基を挙げることができ、具体的には、例えば、メチルアミド基、エチルアミド基などである。触媒活性向上効果の高い置換基Ｒは、例えば、メチル基やｔ－ブチル基である。
　本発明の共重合体における複数のポリスチレン単位鎖は、ジビニルベンゼン単位による架橋を含むことができる。本発明の共重合体にジビニルベンゼン単位による架橋を導入することで、共重合体の強度を調整することができ、成形性を向上させることもできる。但し、トリス(4-ビニルフェニル)ホスフィン単位もポリスチレン単位鎖を架橋する機能を有するので、ジビニルベンゼン単位による架橋を含まず、トリス(4-ビニルフェニル)ホスフィン単位の導入のみで、共重合体強度調整および成形性向上は可能である。トリス(4-ビニルフェニル)ホスフィン単位の導入量と所望の共重合体強度および成形性を考慮して、ジビニルベンゼン単位の導入量は適宜決定することができる。
　ジビニルベンゼン単位による架橋量は、スチレン単位とトリス(4-ビニルフェニル)ホスフィン単位との量比を考慮して適宜決定できる。例えば、実施例において示したトリス(4-ビニルフェニル)ホスフィン単位１当量に対してスチレン単位６０当量を共重合させる場合であってジビニルベンゼン単位をさらに共重合させる場合には、ジビニルベンゼン単位の当量比は、例えば、０．１～５の範囲で適宜選択することができ、０．２～４の範囲とすることもできる。上述のようにジビニルベンゼン単位の導入量が多くなれば、共重合体の強度を高め、あるいは成形性を向上させることができる。
　ジビニルベンゼン単位を含む共重合体の場合、より一般的には、トリス（4-ビニルフェニル）ホスフィン単位、スチレン単位およびジビニルベンゼン単位の当量比は、例えば、１：２０～１０００：０．１～２０の範囲とすることができる。好ましくは１：３０～２００：０．１～１０、より好ましくは１：３５～２００：０．１～１０、さらに好ましくは１：４０～２００：０．１～１０の範囲とする。ジビニルベンゼンは、例えば、m-ジビニルベンゼン, p-ジビニルベンゼンまたはそれらの混合物であることができる。さらに、ジビニルベンゼンは製法上の理由により、エチルビニルベンゼンを不純物として含むことがあり、ジビニルベンゼンとしてこの不純物を含有するものを用いることも出来、その場合、得られる本発明の共重合体は、ジビニルベンゼン単位に加えてやエチルビニルベンゼン単位を含むものであることもできる。
　本発明の高分子化合物（共重合体）は、架橋高分子化合物（共重合体）であることから分子量の特定は技術的に困難である。分子量または重合度に代わって有機溶媒中における膨潤容積を表示する。本発明の高分子化合物（共重合体）は、有機溶媒中、例えば、ヘキサン、ジクロロメタン、トルエン、t－ブチルメチルエーテル、テトラヒドロフラン、シクロペンチルメチルエーテル、ジエチルエーテル、アセトン、酢酸エチル、ジメチルホルムアミド、メタノールにおける膨潤容積が、２．０～７．０ mL/gの範囲である。好ましくは３．０～６．０ mL/gの範囲である。特に好ましくはトルエンまたはシクロペンチルメチルエーテルにおける膨潤容積が、２．０～７．０ mL/gの範囲、さらに好ましくは３．０～６．０ mL/gの範囲である。
　本発明の共重合体は、トリス(4-ビニルフェニル)ホスフィン、置換基Ｒを有するスチレンをランダム共重合すること、トリス(4-ビニルフェニル)ホスフィン、置換基Ｒを有するスチレンまたはおよびジビニルベンゼンをランダム共重合することで合成できる。トリス(4-ビニルフェニル)ホスフィン（実施例における化合物１）は、Organometallics 2008, 27, 850.に報告がある化合物である。但し、この文献には、詳細な合成法およびスペクトルデータの記載されていない。実施例において化合物１として合成例を示す。Ｒを含むスチレンおよびジビニルベンゼンは市販品として入手できる。置換基Ｒを有するスチレンの置換基Ｒは、前記置換基Ｒを有するスチレン単位において説明したものと同様であり、Ｒは、水素原子、炭素数１～６の低級アルキル基、炭素数１～６の低級アルコキシ基または極性官能基である。置換基Ｒが異なる少なくとも２種類のスチレンを用いることで、２種類の置換基Ｒを有するスチレン単位を含む共重合体を得ることもできる。
　共重合体は、上記２種類または３種類のモノマーを所定の比率で、公知の重合開始剤を用いて、例えば、懸濁重合させることで合成できる。懸濁重合は、例えば、５０～１００℃で１～７２時間の範囲で実施できる。但し、この範囲に限定される意図はなく、原料として用いるモノマーの種類や比率、使用する重合開始剤の種類や量、懸濁重合の条件などに応じて適宜決定することができる。
<錯体>
　本発明の錯体は、上記本発明の高分子化合物（共重合体）と遷移金属とを含む。遷移金属としては、例えば第一遷移元素（3d遷移元素）、第二遷移元素（4d遷移元素）及び第三遷移元素（5d遷移元素）を挙げることができる。第一遷移元素としては、スカンジウム(Sc)、チタン(Ti)、バナジウム(V)、クロム(Cr)、マンガン(Mn)、鉄(Fe)、コバルト(Co)、ニッケル(Ni)、銅(Cu)、及び亜鉛(Zn)を例示できる。第二遷移元素としては、イットリウム(Y)、ジルコニウム(Zr)、ニオブ(Nb)、モリブデン(Mo)、テクネチウム(Tc)、ルテニウム(Ru)、ロジウム(Rh)、パラジウム(Pd)、銀(Ag)、及びカドミウム (Cd)を例示できる。第三遷移元素（5d遷移元素） としては、タングステン(W)、レニウム(Re)、オスミウム(Os) 、イリジウム(Ir) 、白金(Pt) 、金(Au)、鉛(Pb)を例示できる。遷移金属は、触媒活性という観点からは、例えば、パラジウム（Ｐｄ）、イリジウム（Ｉｒ）、ロジウム（Ｒｈ）、白金（Ｐｔ）、ルテニウム（Ｒｕ）、ニッケル（Ｎｉ）、銅（Ｃｕ）等であることが好ましい。但し、これらの元素に限定される意図ではない。本発明の錯体は、上記本発明の共重合体を配位子として含有する。上記本発明の共重合体のトリス(4-ビニルフェニル)ホスフィン単位のリン（Ｐ）が遷移金属に配位する。
　本発明の錯体は、遷移金属錯体の配位子として汎用される、例えば、ハロゲン（フッ素、塩素、臭素、ヨウ素）、カルボニル（エステル、アルデヒド、ケトン、アミド）、ヒドロキシ、ニトロ、アミノ、スルホニル、シアノ等の官能基をさらに含むことができる。これら配位子の種類及び数（１個の遷移金属に配位子する数）は、遷移金属の種類に応じて適宜決定される。本発明の錯体は、遷移金属と前記配位子の１種または２種以上とから錯体と上記本発明の高分子化合物（共重合体）と有機溶媒中で混合することにより調製することができる。用いる有機溶媒は、例えば、実施例で用いたトルエン、および前記本発明の高分子化合物（共重合体）の膨潤容積測定用有機溶媒の中から適宜選択することができる。
　本発明の錯体における、上記本発明の高分子化合物（共重合体）中のトリス(4-ビニルフェニル)ホスフィン単位と遷移金属との当量比は、１：１である。即ち、１つの金属に対して１つのトリス(4-ビニルフェニル)ホスフィン単位が錯体を形成する。本発明の錯体は、高分子化合物（共重合体）中のトリス(4-ビニルフェニル)ホスフィン単位の少なくとも一部において金属錯体が形成されているものである。本発明の錯体を後述する触媒に用い、単位質量当たりの触媒反応活性が高いという観点からは、金属錯体を形成している高分子化合物（共重合）体中のトリス(4-ビニルフェニル)ホスフィン単位が多いほど好ましい。例えば、共重合体中のトリス(4-ビニルフェニル)ホスフィン単位の５０～１００％、好ましくは７０～１００％、より好ましくは９０～１００％が金属錯体を形成する。
<触媒>
　本発明は、上記本発明の錯体を含むカップリング反応用触媒に関する。カップリング反応とは、有機化合物の炭素と有機化合物の炭素、又は有機化合物の炭素と有機化合物のヘテロ原子との間に新たな結合を生じさせる反応を意味する。カップリング反応としては、例えば、Ｃ－Ｃカップリング反応、Ｃ－Ｎカップリング反応、sｐ３Ｃ－Ｈ結合のホウ素化反応などを挙げることができる。
　代表的なカップリングとして鈴木－宮浦カップリングを挙げることができ、好ましくは、ハロゲン化アリール又はハロゲン化アルケニルと、アリールボロン誘導体又はアルケニルボロン誘導体との縮合反応によって、ジアリール誘導体、アルケニルアリール誘導体又は１，３－ジエン類を生成する反応である。具体例としては、例えば、ハロゲン化ベンゼンとフェニルボロン酸とを縮合させてビフェニルを生成する反応を挙げられる。
　上記有機ハロゲン化物のハロゲンとしては、塩素原子、臭素原子、又はヨウ素原子などが挙げられる。ハロゲン化アリールのアリール基としては、炭素環式芳香族基や複素環式芳香族基が挙げられる。炭素環式芳香族基としては、炭素数６～３６、好ましくは炭素数６～１８、炭素数６～１２の単環式、多環式、又は縮合環式の炭素環式芳香族基が挙げられる。このような炭素環式芳香族基としては、例えば、フェニル基、ナフチル基、ビフェニル基、フェナントリル基、アントリル基などが挙げられる。また、複素環式芳香族基としは、１個～４個、好ましくは１～３個又は１～２個の窒素原子、酸素原子、又は硫黄原子からなる異種原子を含有する３～８員、好ましくは５～８員の環を有する単環式、多環式、又は縮合環式の複素環基が挙げられる。このような複素環基としては、例えば、フリル基、チエニル基、ピロリル基、ピリジル基、インドール基、ベンゾイミダゾリル基などが挙げられる。これらのアリール基はさらに置換基を有していても良く、このような置換基としては反応に悪影響を与えないものであれば特に制限はなく、例えば、前記したハロゲン原子、ニトロ基、置換又は非置換の炭素数１～２０好ましくは１～１０のアルキル基、置換又は非置換の炭素数１～２０、好ましくは１～１０のアルコキシ基、置換又は非置換の炭素数１～２０、好ましくは１～１０のアルコキシカルボニル基などが挙げられる。また、ハロゲン化アルケニルのアルケニル基としては、置換又は非置換のビニル基であり、当該ビニル基の置換基としては、置換又は非置換の炭素数１～２０、好ましくは１～１０のアルキル基、置換又は非置換の炭素数１～２０、好ましくは１～１０のアルケニル基、置換又は非置換の炭素数６～２０好ましくは６～１０のアリール基、置換又は非置換の炭素数７～２０、好ましくは７～１２のアルキニル基などが挙げられる。これらの置換基としては反応に悪影響を与えないものであれば特に制限はない。
　上記ボロン誘導体としては、オルトホウ酸のモノ、ジ若しくはトリエステル又はこれらの誘導体が挙げられるが、必ずしもオルトホウ酸又はこの誘導体に限定されるものではない。アリールボロン誘導体のアリール基としては、置換又は非置換のフェニル基、ナフチル基、ピリジン基、フリル基などの芳香環が挙げられ、これらの置換基としては反応に悪影響を与えないものであれば特に制限なく、例えば、塩素原子、臭素原子又はヨウ素原子などのハロゲン原子、置換又は非置換の炭素数１～２０、好ましくは１～１０のアルキル基、置換又は非置換の炭素数１～２０、好ましくは１～１０のアルコキシ基などが挙げられる。アルケニルボロン誘導体のアルケニル基としては、置換又は非置換ビニル基が挙げられ、これらの置換基としては反応に悪影響を与えないものであれば特に制限はない。
　カップリング反応の例としては、溝呂木－Ｈｅｃｋ反応を挙げることができる。この反応は、アルケン類と、ハロゲン化アリール又はハロゲン化アルケニルとの縮合反応によるアリールアルケン類又は１，３－ジエンを生成する反応である。
　上記アルケン類としては、少なくとも１個の水素原子を有するエチレン誘導体が挙げられる。好ましくはエチレンの少なくとも１個の水素原子がケト基、置換又は非置換のアルコキシカルボニル基、及び／又は、置換又は非置換のアリール基が置換したエチレン誘導体が挙げられる。当該アリール基としては前記した炭素環式芳香族基、複素環式芳香族基が挙げられる。これらの置換基としては、反応に悪影響を与えないものであれば特に制限はなく、例えば、前記した置換基などが挙げられる。より好ましいアルケン類としては、置換又は非置換の３‐ケトアルケン類、置換又は非置換のスチレン誘導体、置換又は非置換の（メタ）アクリル酸エステル類などが挙げられる。当該アクリル酸エステル類のエステル残基としては、置換又は非置換の炭素数１～２０、好ましくは１～１０のアルキル基が挙げられ、これらの置換基としては反応に悪影響を及ぼさない限り特に制限はない。好ましいアルケン類の例としては、例えば、アクリル酸メチルなどのアクリル酸エステル類、３－ケトブテンなどの３－ケトアルケン類、スチレンなどのスチレン誘導体が挙げられるが、これらの化合物に限定されるものではない。
　上記有機ハロゲン化物のハロゲンとしては、塩素原子、臭素原子、又はヨウ素原子などが挙げられる。アリールまたはアルケニル基としては、脂肪族または芳香族置換基であればよく、例えば、置換又は非置換のビニル基、置換又は非置換のアリール基が挙げられ、アリール基としては前記した炭素環式芳香族や複素環式芳香族基などが挙げられる。また、これらの置換基としては反応に悪影響を与えないものであれば特に制限はない。
　カップリング反応の例としては、Ｓｔｉｌｌｅカップリングを挙げることもできる。具体例としては、アリール又はアルケニルスズ化合物と、ハロゲン化アリール又はハロゲン化アルケニルとの縮合反応によるビアリール類、アリールアルケン類または、１，３‐ジエンの生成反応を挙げることができる。
　上記スズ化合物の有する置換基としては、アリール基が挙げられ、例えば置換又は非置換のフェニル基、ナフチル基、ピリジン基、フリル基などの芳香環が挙げられ、これらの置換基としては反応に悪影響を与えないものであれば特に制限なく、例えば、塩素原子、臭素原子又はヨウ素原子などのハロゲン原子、置換又は非置換の炭素数１～２０、好ましくは１～１０のアルキル基、置換又は非置換の炭素数１～２０、好ましくは１～１０のアルコキシ基などが挙げられる。また、アルケニル基を有するスズ化合物でもよく、そのアルケニル基としては、置換又は非置換ビニル基が挙げられ、これらの置換基としては反応に悪影響を与えないものであれば特に制限はない。
　カップリング反応としては、園頭カップリングを挙げることもできる。具体的には、アルキン類とハロゲン化アリール又はハロゲン化アルケニルとの縮合反応によるアリールアルキン類又はアルケニルアルキンを生成する反応を挙げることができる。
　上記アルキン類の置換基としては、置換又は非置換のフェニル基、ナフチル基、ピリジル基、フリル基などの芳香族基が挙げられ、これらの置換基としては反応に悪影響を与えないものであれば特に制限はなく、例えば、塩素原子、臭素原子又はヨウ素原子などのハロゲン原子、置換又は非置換の炭素数１～２０、好ましくは１～１０のアルキル基、置換又は非置換の炭素数１～２０、好ましくは１～１０のアルコキシ基などが挙げられる。また、アルキン類の置換基としては、置換又は非置換ビニル基が挙げられ、これらの置換基としては反応に悪影響を与えないものであれば特に制限はない。
　上記有機ハロゲン化物のハロゲンとしては、塩素原子、臭素原子又はヨウ素原子などが挙げられる。アリール基またはアルケニル基としては、脂肪族または芳香族置換基であればよく、例えば、置換又は非置換のビニル基、置換又は非置換のアリール基が挙げられ、アリール基としては前記した炭素環式芳香族や複素環式芳香族基などが挙げられる。また、これらの置換基としては反応に悪影響を与えないものであれば特に制限はない。
　カップリング反応としては、Ｂｕｃｈｗａｌｄ－Ｈａｒｔｗｉｇカップリングを挙げることもできる。具体的には、炭素－酸素又は炭素－硫黄、より好ましくは炭素－窒素の結合形成反応を利用した、例えば１つ以上のアルキル基又はアリール基をもつアミン類とハロゲン化アリール又はハロゲン化アルケニルとの縮合反応による置換アミン類の生成反応である。
　上記アミン類の置換基としては、置換又は非置換の炭素数１～２０、好ましくは１～１０のアルキル基、或いは、置換又は非置換のフェニル基、ナフチル基、ピリジル基、フリル基などの芳香族基が挙げられ、これらの置換基としては反応に悪影響を与えないものであれば特に制限はなく、例えば、塩素原子、臭素原子又はヨウ素原子などのハロゲン原子、置換又は非置換の炭素数１～２０、好ましくは１～１０のアルキル基、置換又は非置換の炭素数１～２０、好ましくは１～１０のアルコキシ基などが挙げられる。
　上記有機ハロゲン化物のハロゲンとしては、塩素原子、臭素原子又はヨウ素原子などが挙げられる。アリール基またはアルケニル基としては、脂肪族または芳香族置換基であればよく、例えば、置換又は非置換のビニル基、置換又は非置換のアリール基が挙げられ、アリール基としては前記した炭素環式芳香族や複素環式芳香族基などが挙げられる。また、これらの置換基としては反応に悪影響を与えないものであれば特に制限はない。
　カップリング反応としては、sｐ３Ｃ－Ｈ結合のホウ素化反応なども挙げることもできる。具体的には、炭素‐ホウ素の結合形成反応を利用した、例えば2-アルキルピリジン類とアルコキシボロン誘導体との縮合反応による2-（2-ホウ素置換アルキル）ピリジン類の生成反応である。
　上記ピリジン類の置換基としては、置換又は非置換の炭素数２～２０、好ましくは２～１０のアルキル基が挙げられ、これらの置換基としては反応に悪影響を与えないものであれば特に制限はなく、例えば、フェニル基、ナフチル基、ピリジル基、フリル基などの芳香族基、塩素原子、臭素原子又はヨウ素原子などのハロゲン原子、置換又は非置換の炭素数１～２０、好ましくは１～１０のアルキル基、置換又は非置換の炭素数１～２０、好ましくは１～１０のアルコキシ基などが挙げられる。
　上記アルコキシボロン誘導体としては、置換又は非置換の炭素数１～２０のアルコキシボロンまたはアルコキシジボロンとその誘導体が挙げられる。また、これらの置換基としては反応に悪影響を与えないものであれば特に制限はない。
　カップリング反応としては、窒素隣接位sｐ３Ｃ－Ｈ結合ホウ素化反応なども挙げることもできる。具体的には、炭素‐ホウ素の結合形成反応を利用した、例えばN-アルキルアミド類とアルコキシボロン誘導体との縮合反応によるN-ホウ素置換アルキルアミド類の生成反応である。
　上記N-アルキルアミド基およびN-アルキルウレア基のアシル基の置換基としては、例えば、置換の炭素数１～２０、好ましくは２～１０の環状及び非環状アルキル基を挙げることができる。加えて、置換の炭素数１～２０、好ましくは２～１０の２－アミノピリジン類も挙げられる。これらの置換基としては反応に悪影響を与えないものであれば特に制限はなく、例えば、フェニル基、ナフチル基、ピリジル基、フリル基などの芳香族基、塩素原子、臭素原子又はヨウ素原子などのハロゲン原子、置換又は非置換の炭素数１～２０、好ましくは１～１０のアルキル基、置換又は非置換の炭素数１～２０、好ましくは１～１０のアルコキシ基などが挙げられる。
　上記アルコキシボロン誘導体としては、置換又は非置換の炭素数１～２０のアルコキシボロンまたはアルコキシジボロンとその誘導体が挙げられる。また、これらの置換基としては反応に悪影響を与えないものであれば特に制限はない。
　本発明の触媒を用いるカップリング反応は、原料の種類等に応じて反応条件（溶媒、温度、時間など）は適宜決定できる。反応温度としては、例えば、室温から溶媒の沸点温度までの範囲で適宜選択できる。
　以下本発明を実施例によりさらに詳細に説明する。但し、本発明は実施例により限定されるものではない。
　すべての合成操作はガラス反応容器を使って行なった。反応容器は加熱-真空-冷却して乾燥させたものを使用し、反応はアルゴンあるいは窒素雰囲気下で行なった。反応液の撹拌にはテフロン（登録商標）コートされた磁気撹拌子を用いて行った。試薬は東京化成、関東化学、和光純薬、シグマアルドリッチ社から購入したものを使用した。市販のスチレンおよび置換スチレンモノマーはアルミナカラムを通して精製したものを使用した。ビス（ピナコラト）ジボロンはAllyChem社から購入し、室温下にてヘキサンに不溶な成分をろ別し、ペンタンを用いて再結晶したものを使用した。使用溶媒は関東化学社の脱水級を購入しこれをさらに凝固－融解法により脱気し、モレキュラーシーブ4Aで脱水して使用した。
　NMRスペクトル（液体）はVarian Gemini 2000 (1H; 300MHz、13C; 75.4MHz、31P; 121.4MHz) NMR装置を使用した。内部標準としてテトラメチルシラン(1H)、重クロロホルム(13C)を使用し、外部標準として85%リン酸(31P)を使用した。CP/MAS NMRスペクトル（固体）はBruker MSL-300 (13C; 75.4 MHz、31P; 121.4 MHz) NMR装置を使用した。
トリス(4-ビニルフェニル)ホスフィン（化合物１）合成
Figure JPOXMLDOC01-appb-C000005
　化合物１は、Organometallics 2008, 27, 850.に報告がある。しかし、詳細な合成法およびスペクトルデータの記載はなされていない。
　100 mLの二口ナス型フラスコに撹拌子と削状マグネシウム（1.3 g、54 mmol）を入れ、アルゴン雰囲気下後、テトラヒドロフラン（24 mL）とp-クロロスチレン（5.0 g、36 mmol）を順次加え、加熱還流下１時間撹拌し、対応する有機マグネシウム試薬を調製した。さらに、三塩化リン（1.3 g、10 mmol）を加え、室温下6時間撹拌した。反応液に水を加え、有機層をクロロホルムで抽出後、無水硫酸マグネシウムにて乾燥した。減圧下で有機溶媒を留去した後、シリカゲルカラムクロマトグラフィー（ヘキサン：ジクロロメタン = 4 : 1）により化合物１を単離した。収量 2.0 g、収率 60％
化合物１のNMRデータ：
1H NMR (CDCl3): δ 5.28 (d, J = 10.7 Hz, 3H), 5.78 (d, J = 17.7 Hz, 3H), 6.71 (dd, J = 17.7, 10.7 Hz 3H), 7.22-7.42 (m, 12H).
13C NMR (CDCl3): δ 114.77 (3C), 126.39 (d, J = 7.4 Hz, 6C), 133.96 (d, J = 19.4 Hz, 6C), 136.42 (3C), 136.69 (d, J = 10.8 Hz, 3C), 138.06 (3C).
31P NMR (CDCl3): δ -6.3.
フェニルビス(4-ビニルフェニル)ホスフィン（化合物２）の合成
Figure JPOXMLDOC01-appb-C000006
　化合物２は既知化合物（J. Ploym. Sci. Pol. Chem. Ed. 1982, 20, 431.）である。
　100 mLの二口ナス型フラスコに撹拌子と削状マグネシウム（0.16 g、6.6 mmol）を入れ、アルゴン雰囲気下後、テトラヒドロフラン（3 mL）とp-クロロスチレン（0.84 g、6.0 mmol）を順次加え、加熱還流下1時間撹拌し、対応する有機マグネシウム試薬を調製した。さらに、フェニルジクロロホスフィン（0.36 g、2.0 mmol）のTHF (20 mL) 溶液を加え、室温下18時間撹拌した。反応液に水を加え、有機層をジエチルエーテルで抽出後、無水硫酸マグネシウムにて乾燥した。減圧下で有機溶媒を留去した後、シリカゲルカラムクロマトグラフィー（ヘキサン：ジクロロメタン = 4 : 1）により化合物２を単離した。収量 0.44 g、収率 70％
化合物２のNMRデータ：
1H NMR (CDCl3): δ 5.28 (d, J = 11.2 Hz, 2H), 5.78 (d, J = 17.7 Hz, 2H), 6.71 (dd, J = 17.7, 11.2 Hz, 2H), 7.22-7.42 (m, 13H).
13C NMR (CDCl3): δ 114.69 (2C), 126.31 (d, J = 6.9 Hz, 4C), 128.55 (d, J = 6.9 Hz, 2C), 128.78, 133.70 (d, J = 19.4 Hz, 2C) 133.93 (d, J = 19.4 Hz, 4C), 136.36 (2C), 136.71 (d, J = 10.8 Hz, 2C), 137.12 (d, J = 10.8 Hz), 137.94 (2C).
31P NMR (CDCl3): δ-5.8.
ジフェニル(4-ビニルフェニル)ホスフィン（化合物３）の合成
Figure JPOXMLDOC01-appb-C000007
　化合物３は、既知化合物であり、WAKO、Aldrichより市販もされている。
　100 mLの二口ナス型フラスコに撹拌子と削状マグネシウム（0.16 g、6.6 mmol）を入れ、アルゴン雰囲気下後、テトラヒドロフラン（3 mL）とp-クロロスチレン（0.84 g、6.0 mmol）を順次加え、加熱還流下1時間撹拌し、対応する有機マグネシウム試薬を調製した。さらに、ジクロロフェニルホスフィン（0.89 g、4.0 mmol）のTHF (20 mL) 溶液を加え、室温下18時間撹拌した。反応液に水を加え、有機層をジエチルエーテルで抽出後、無水硫酸マグネシウムにて乾燥した。減圧下で有機溶媒を留去した後、シリカゲルカラムクロマトグラフィー（ヘキサン：ジクロロメタン = 4 : 1）により化合物３を単離した。収量 1.1 g、収率 97％
化合物３のNMRデータ：
1H NMR (CDCl3): δ 5.28 (d, J = 10.5 Hz, 1H), 5.78 (d, J = 17.7 Hz, 1H), 6.71 (dd, J = 17.7, 10.5 Hz, 1H), 7.21-7.42 (m, 14H).
13C NMR (CDCl3): δ 114.71, 126.34 (d, J = 6.9 Hz, 2C), 128.58 (d, J = 6.9 Hz, 4C), 128.81 (2C), 133.78 (d, J = 19.5 Hz, 4C), 134.01 (d, J = 19.5 Hz, 2C), 136.44, 136.64 (d, J = 10.5 Hz), 137.19 (d, J = 10.5 Hz, 2C), 137.99.
31P NMR (CDCl3): δ -5.4.

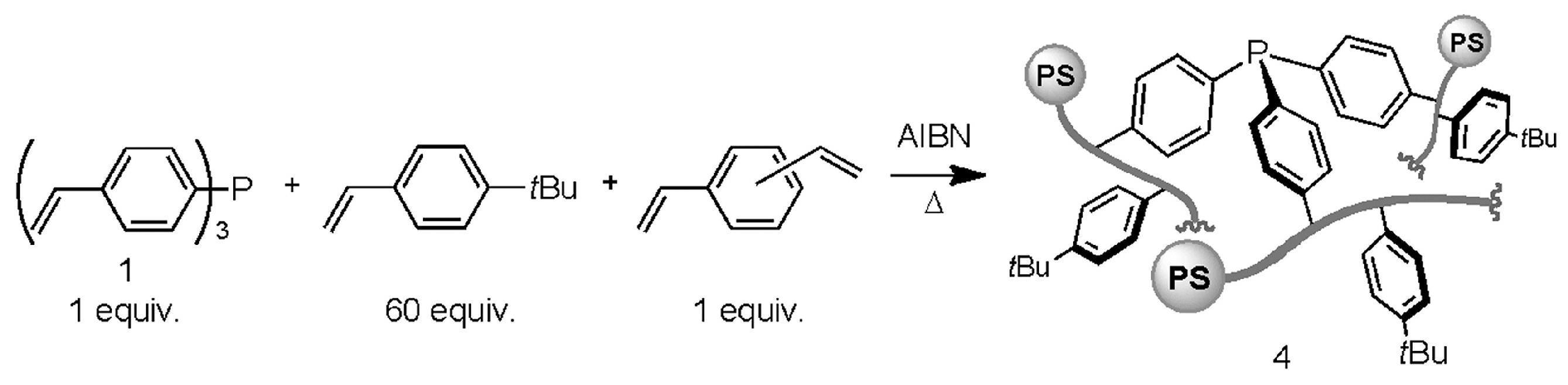

ポリスチレン三点架橋型ホスフィン４の合成
Figure JPOXMLDOC01-appb-C000008
　500 mLの3口ナス型フラスコに撹拌子を入れ、アルゴン雰囲気下、化合物１（0.17 g、0.50 mmol）、p-(t-ブチル)スチレン（4.8 g、30 mmol）、ジビニルベンゼン（0.13 g、純度>50%（エチルビニルベンゼンを含む）、>0.50 mmol）、水（120 mL）およびクロロベンゼン（6.0 mL）の順次加えた。さらに、その混合物へ塩化ナトリウム（3.0 g）、アカシアゴム（4.8 g）およびアゾビスイソブチロニトリル（0.050 g、0.30 mmol）を加え、80℃下24時間加熱撹拌し、懸濁重合を行った。反応物を室温まで冷却後、不溶物をろ取し、水、メタノール、トルエン、THF、メタノールで順次洗浄後、80℃で真空乾燥し、ポリスチレン三点架橋型ホスフィン４を白色のビーズ状固体として得た（4.6 g 90 wt%）。
　本反応にて得られるポリマーは不溶性固体であるため、詳細な分子量や重合度を精密に決定することは困難である。そこでポリマーの組成比は、各々の反応剤が同等の反応性をもって重合が進行していると仮定し、その仕込み比に等しいと算出した。また、生成物の13C CP/MAS NMR測定の結果より、化合物１のビニル基に由来するピーク（115 ppm付近）が観測されなかったことから、表題の三点架橋型ホスフィン４が生成したと判断した。
ポリスチレン三点架橋型ホスフィン４のNMRデータ：
31P CP/MAS: δ -6.2.
13C CP/MAS: δ 34 (-CH(CH3)3), 36 (-CH(CH3)3), 39-59 (-CHArCH2-), 127 (Ar), 145 (Ar), 149 (Ar)
ポリスチレン三点架橋型ホスフィン４－ロジウム錯体[RhCl(cod)(4)]によるリン含有量測定
Figure JPOXMLDOC01-appb-C000009
　10 mLのシュレンクフラスコに撹拌子、ポリスチレン三点架橋型ホスフィン４（200 mg）、[RhCl(cod)]2（9.7 mg、0.020 mmol）およびベンゼン（2.0 mL）を加え、室温下1時間撹拌した。黄色ビーズをろ取し、ベンゼンで洗浄した後、60℃で真空乾燥してRhCl(cod)(4)を得た（204 mg）。減圧下でろ液の有機溶媒を留去した後、未反応の[RhCl(cod)]2（5.3 mg）を回収した。４のリン原子がロジウムと1:1で反応していると仮定し、リン原子の含有量を0.09 mmol/gと決定した。
RhCl(cod)(4)のNMRデータ：
31P CP/MAS: δ 28.1
13C CP/MAS: δ 33 (-CH(CH3)3), 36 (-CH(CH3)3), 37-58 (-CHArCH2-), 127 (Ar), 145 (Ar), 149 (Ar).
13C CP/MAS測定においてシクロオクタジエンに相当するシグナルは観測されなかったが、31P CP/MAS測定のシグナル（28.1 ppm）が、類似の構造を有する既知化合物[RhCl(cod)(PPh3)]の31P NMR (CDCl3)シグナル（31.3 ppm, Tiburcio, Polyhedron 2006, 25, 1549.）とほぼ一致することから、表題の化合物RhCl(cod)(4)が生成したと判断した。

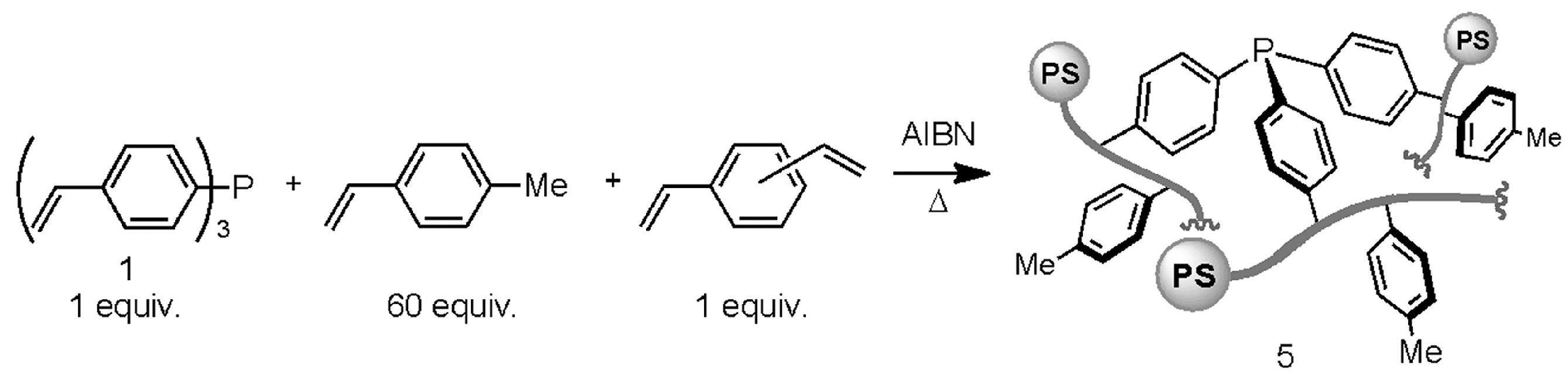

ポリスチレン三点架橋型ホスフィン５の合成
Figure JPOXMLDOC01-appb-C000010
　500 mLの3口ナス型フラスコに撹拌子を入れ、アルゴン雰囲気下、化合物１（0.17 g、0.50 mmol）、p-メチルスチレン（3.6 g、30 mmol）、ジビニルベンゼン（0.13 g、純度>50%（エチルビニルベンゼンを含む）、>0.50 mmol）、水（120 mL）およびクロロベンゼン（6.0 mL）の順次加えた。さらに、その混合物へ塩化ナトリウム（3.0 g）、アカシアゴム（4.8 g）およびアゾビスイソブチロニトリル（0.050 g、0.3 mmol）を加え、80℃下24時間加熱撹拌し、懸濁重合を行った。反応物を室温まで冷却後、不溶物をろ取し、水、メタノール、トルエン、THF、メタノールで順次洗浄後、80℃で真空乾燥し、ポリスチレン三点架橋型ホスフィン５を白色のビーズ状固体として得た（2.4 g、62wt%）。
　本反応にて得られるポリマーは不溶性固体であるため、詳細な分子量や重合度を精密に決定することは困難である。ポリマーの組成比は、各々の反応剤が同等の反応性をもって重合が進行していると仮定し、その仕込み比に等しいと算出した。また、生成物の13C CP/MAS NMR測定の結果より、化合物１のビニル基に由来するピーク（115 ppm付近）が観測されなかったことから、表題の三点架橋型ホスフィン５が生成したと判断した。[RhCl(cod)]2との錯化実験から、５のリン原子の含有量を0.11 mmol/g と決定した。
ポリスチレン三点架橋型ホスフィン５のNMRデータ：
31P CP/MAS: δ -6.5.
13C CP/MAS: δ 23 (CH3C6H4-), 34-57 (-CHArCH2-), 130 (Ar), 145 (Ar).
ポリスチレン三点架橋型ホスフィン６の合成
Figure JPOXMLDOC01-appb-C000011
　500 mLの3口ナス型フラスコに撹拌子を入れ、アルゴン雰囲気下、化合物１（0.17 g、0.50 mmol）、p-メトキシスチレン（4.0 g、30 mmol）、ジビニルベンゼン（0.13 g、純度>50%（エチルビニルベンゼンを含む）、>0.50 mmol）、水（120 mL）およびクロロベンゼン（6.0 mL）の順次加えた。さらに、その混合物へ塩化ナトリウム（3.0 g）、アカシアゴム（4.8 g）およびアゾビスイソブチロニトリル（0.050 g、0.3 mmol）を加え、80℃下24時間加熱撹拌し、懸濁重合を行った。反応物を室温まで冷却後、不溶物をろ取し、水、メタノール、トルエン、THF、メタノールで順次洗浄後、80℃で真空乾燥し、ポリスチレン三点架橋型ホスフィン６を白色のビーズ状固体として得た（3.0 g、70wt%）。
　本反応にて得られるポリマーは不溶性固体であるため、詳細な分子量や重合度を精密に決定することは困難である。ポリマーの組成比は、各々の反応剤が同等の反応性をもって重合が進行していると仮定し、その仕込み比に等しいと算出した。また、生成物の13C CP/MAS NMR測定の結果より、化合物１のビニル基に由来するピーク（115 ppm付近）が観測されなかったことから、表題の三点架橋型ホスフィン６が生成したと判断した。[RhCl(cod)]2との錯化実験から、６のリン原子の含有量を0.08 mmol/g と決定した。
ポリスチレン三点架橋型ホスフィン６のNMRデータ：
31P CP/MAS: δ-6.5.
13C CP/MAS: δ 34-54 (-CHArCH2-), 56 (CH3OC6H4-), 115 (Ar), 129 (Ar), 160 (Ar).

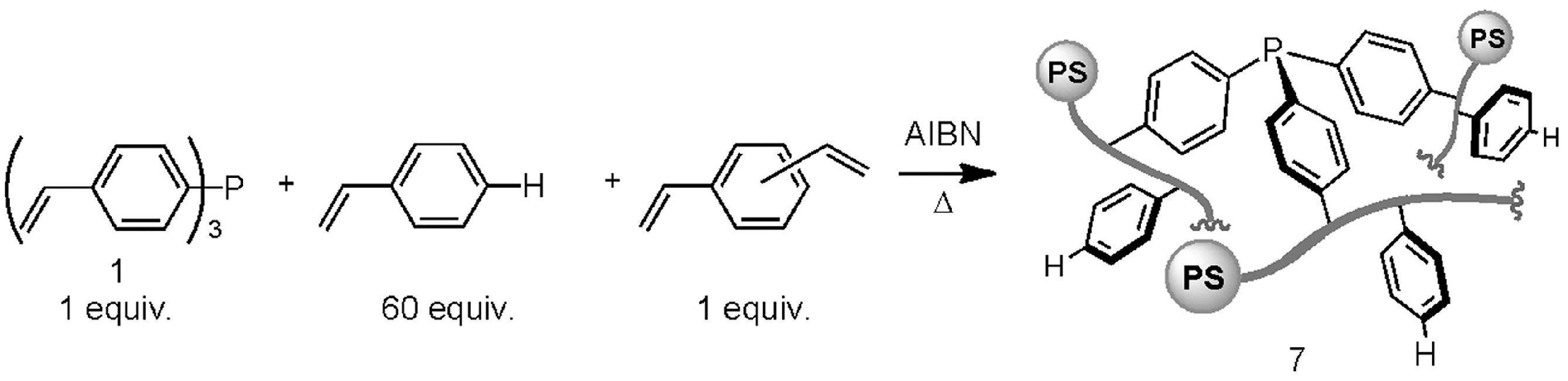

ポリスチレン三点架橋型ホスフィン７の合成
Figure JPOXMLDOC01-appb-C000012
　500 mLの3口ナス型フラスコに撹拌子を入れ、アルゴン雰囲気下、化合物１（0.17 g、0.50 mmol）、スチレン（3.1 g、30 mmol）、ジビニルベンゼン（0.13 g、純度>50%（エチルビニルベンゼンを含む）、>0.50 mmol）、水（120 mL）およびクロロベンゼン（6.0 mL）の順次加えた。さらに、その混合物へ塩化ナトリウム（3.0 g）、アカシアゴム（4.8 g）およびアゾビスイソブチロニトリル（0.050 g、0.3 mmol）を加え、80℃下24時間加熱撹拌し、懸濁重合を行った。反応物を室温まで冷却後、不溶物をろ取し、水、メタノール、トルエン、THF、メタノールで順次洗浄後、80℃で真空乾燥し、ポリスチレン三点架橋型ホスフィン７を白色のビーズ状固体として得た（2.7 g、81wt%）。
　本反応にて得られるポリマーは不溶性固体であるため、詳細な分子量や重合度を精密に決定することは困難である。ポリマーの組成比は、各々の反応剤が同等の反応性をもって重合が進行していると仮定し、その仕込み比に等しいと算出した。また、生成物の13C CP/MAS NMR測定の結果より、化合物１のビニル基に由来するピーク（115 ppm付近）が観測されなかったことから、表題の三点架橋型ホスフィン７が生成したと判断した。[RhCl(cod)]2との錯化実験から、７のリン原子の含有量を0.12 mmol/g と決定した。
ポリスチレン三点架橋型ホスフィン７のNMRデータ：
31P CP/MAS: δ-7.3.
13C CP/MAS: δ 34-58 (-CHArCH2-), 130 (Ar), 148 (Ar).
ポリスチレン三点架橋型ホスフィン8の合成
Figure JPOXMLDOC01-appb-C000013
　500 mLの3口ナス型フラスコに撹拌子を入れ、アルゴン雰囲気下、化合物１（0.085 g、0.25 mmol）、p-(t-ブチル)スチレン（0.80 g、5.0 mmol）p-ビニルベンジル｛メチルテトラ（エチレングリコール）｝（1.6 g、5.0 mmol）、ジビニルベンゼン（0.065 g、純度>50%（エチルビニルベンゼンを含む）、>0.25 mmol）、水（60 mL）およびクロロベンゼン（3.0 mL）の順次加えた。さらに、その混合物へ塩化ナトリウム（1.5 g）、アカシアゴム（2.4 g）およびアゾビスイソブチロニトリル（0.050 g、0.3 mmol）を加え、80℃下24時間加熱撹拌し、懸濁重合を行った。反応物を室温まで冷却後、不溶物をろ取し、水、メタノール、トルエン、THF、メタノールで順次洗浄後、80℃で真空乾燥し、ポリスチレン三点架橋型ホスフィン８を白色のビーズ状固体として得た（2.1 g、81wt%）。
　本反応にて得られるポリマーは不溶性固体であるため、詳細な分子量や重合度を精密に決定することは困難である。ポリマーの組成比は、各々の反応剤が同等の反応性をもって重合が進行していると仮定し、その仕込み比に等しいと算出した。また、生成物の13C CP/MAS NMR測定の結果より、化合物１のビニル基に由来するピーク（115 ppm付近）が観測されなかったことから、表題の三点架橋型ホスフィン８が生成したと判断した。[RhCl(cod)]2との錯化実験から、８のリン原子の含有量を0.10 mmol/g と決定した。
ポリスチレン三点架橋型ホスフィン８のNMRデータ：
31P CP/MAS: δ-6.4.
13C CP/MAS: δ 34 (-C(CH3)3)，36 (-C(CH3)3)，38-58 (-CHArCH2-), 61（-OCH3），73（-CH2O-，-OCH2CH2O-）129 (Ar), 138 (Ar)，145 (Ar)，150 (Ar).
ポリスチレン二点架橋型ホスフィン９の合成
Figure JPOXMLDOC01-appb-C000014
　500 mLの3口ナス型フラスコに撹拌子を入れ、アルゴン雰囲気下、化合物２（0.14 g、0.50 mmol）、p-(t-ブチル)スチレン（4.8 g、30 mmol）、ジビニルベンゼン（0.26 g、純度>50%（エチルビニルベンゼンを含む）、>1.0 mmol）、水（120 mL）およびクロロベンゼン（6.0 mL）の順次加えた。さらに、その混合物へ塩化ナトリウム（3.0 g）、アカシアゴム（4.8 g）およびアゾビスイソブチロニトリル（0.050 g、0.30 mmol）を加え、80℃下24時間加熱撹拌し、懸濁重合を行った。反応物を室温まで冷却後、不溶物をろ取し、水、メタノール、トルエン、THF、メタノールで順次洗浄後、80℃で真空乾燥し、ポリスチレン二点架橋型ホスフィン９を白色のビーズ状固体として得た（3.0 g、57wt%）。
　本反応にて得られるポリマーは不溶性固体であるため、詳細な分子量や重合度を精密に決定することは困難である。ポリマーの組成比は、各々の反応剤が同等の反応性をもって重合が進行していると仮定し、その仕込み比に等しいと算出した。また、生成物の13C CP/MAS NMR測定の結果より、化合物２のビニル基に由来するピーク（115 ppm付近）が観測されなかったことから、表題の二点架橋型ホスフィン９が生成したと判断した。[RhCl(cod)]2との錯化実験から、９のリン原子の含有量を0.12 mmol/g と決定した。
ポリスチレン二点架橋型ホスフィン９のNMRデータ：
31P CP/MAS: δ-5.7.
13C CP/MAS: δ 33 (-CH(CH3)3), 36 (-CH(CH3)3), 38-58 (-CHArCH2-), 127 (Ar), 145 (Ar), 150 (Ar).

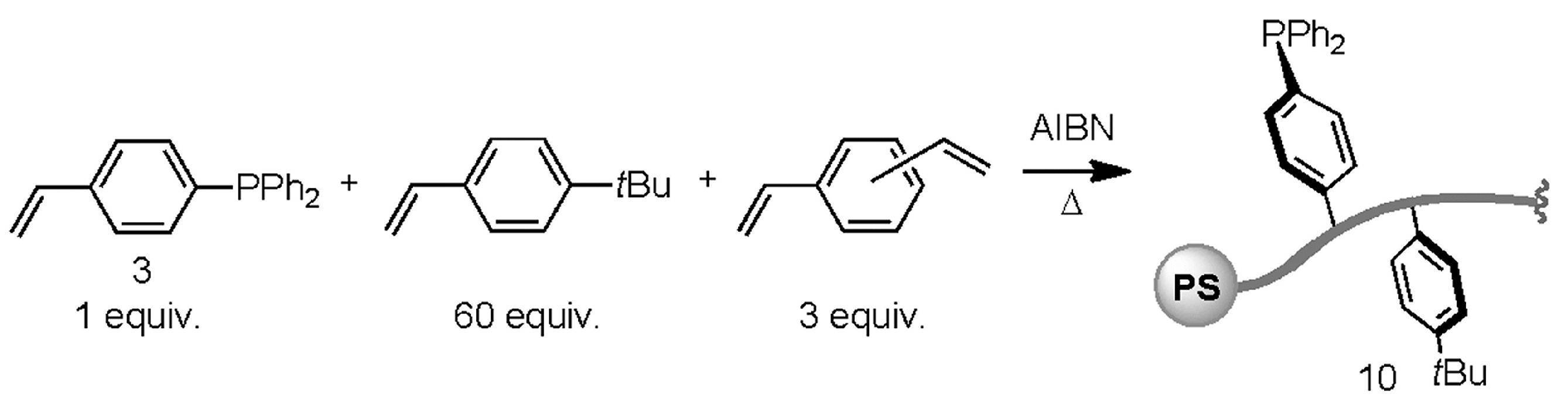

ポリスチレン一点架橋型ホスフィン１０の合成
Figure JPOXMLDOC01-appb-C000015
　500 mLの3口ナス型フラスコに撹拌子を入れ、アルゴン雰囲気下、化合物３（0. 17 g、0.50 mmol）、p-(t-ブチル)スチレン（4.8 g、30 mmol）、ジビニルベンゼン（0.39 g、純度>50%（エチルビニルベンゼンを含む）、>1.50 mmol）、水（120 mL）およびクロロベンゼン（6.0 mL）の順次加えた。さらに、その混合物へ塩化ナトリウム（3.0 g）、アカシアゴム（4.8 g）およびアゾビスイソブチロニトリル（0.050 g、0.30 mmol）を加え、80℃下24時間加熱撹拌し、懸濁重合を行った。反応物を室温まで冷却後、不溶物をろ取し、水、メタノール、トルエン、THF、メタノールで順次洗浄後、80℃で真空乾燥し、ポリスチレン一点架橋型ホスフィン１０を白色のビーズ状固体として得た（3.4 g、64wt%）。
　本反応にて得られるポリマーは不溶性固体であるため、詳細な分子量や重合度を精密に決定することは困難である。ポリマーの組成比は、各々の反応剤が同等の反応性をもって重合が進行していると仮定し、その仕込み比に等しいと算出した。また、生成物の13C CP/MAS NMR測定の結果より、化合物３のビニル基に由来するピーク（115 ppm付近）が観測されなかったことから、表題の一点架橋型ホスフィン１０が生成したと判断した。[RhCl(cod)]2との錯化実験から、１０のリン原子の含有量を0.09 mmol/g と決定した。
ポリスチレン一点架橋型ホスフィン１０のNMRデータ：
31P CP/MAS: δ-5.7.
13C CP/MAS: δ 33 (-CH(CH3)3), 36 (-CH(CH3)3), 37-57 (-CHArCH2-), 127 (Ar), 145 (Ar), 150 (Ar).

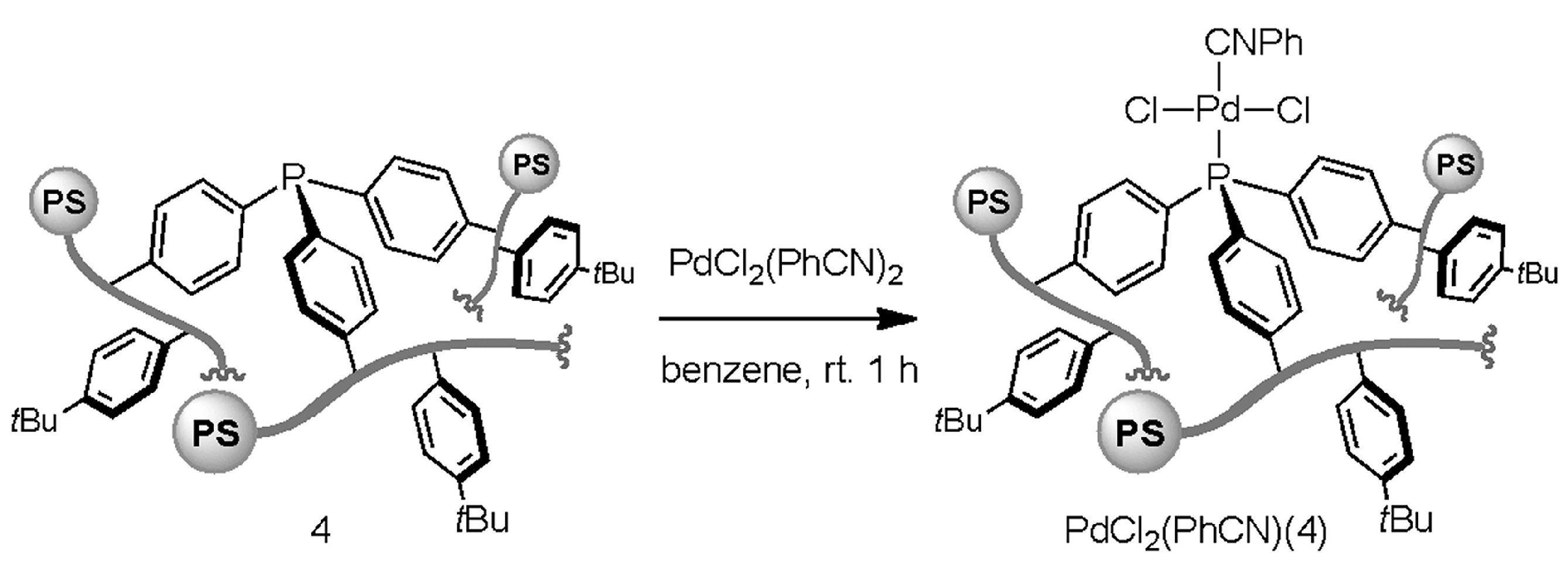

PdCl 2 (PhCN) 2 と４の錯化実験
Figure JPOXMLDOC01-appb-C000016
　10 mLシュレンクフラスコに撹拌子とポリスチレン三点架橋型ホスフィン４（0.20 g、P: 0.018 mmol）およびPdCl2(PhCN)2（3.5 mg、0.0090 mmol）を入れ、アルゴン雰囲気下、ベンゼン 2 mLを加え、室温下1時間撹拌した。反応物をろ取し、ベンゼンで洗浄後、60℃で真空乾燥し、ポリスチレン三点架橋型ホスフィン４を配位子として有する遷移金属錯体を得た（0.20 g）。反応後のポリマーの31P CP/MAS NMR測定から、未反応の４およびPdCl2(PhCN)(4)の生成を確認した。
反応後のポリマーのNMRデータ：
31P CP/MAS: δ-6.9 (PAr3), 33.2 (Pd-PAr3).

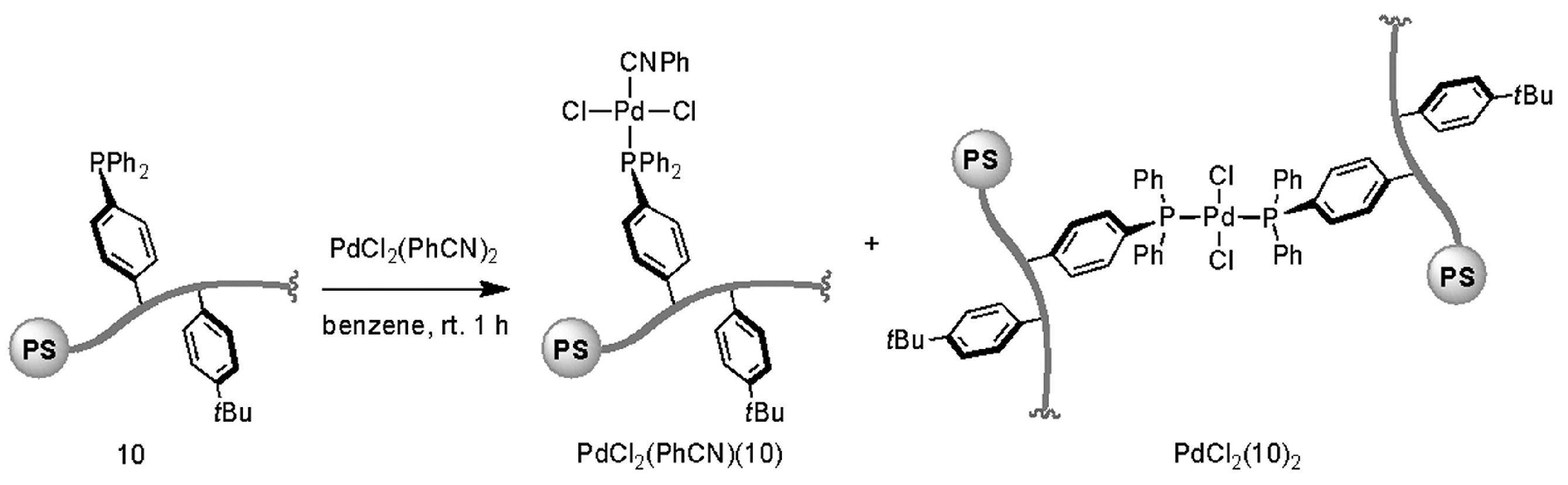

PdCl 2 (PhCN) 2 と１０の錯化実験
Figure JPOXMLDOC01-appb-C000017
　10 mLシュレンクフラスコに撹拌子とポリスチレン三点架橋型ホスフィン１０（0.20 g、P: 0.018 mmol）およびPdCl2(PhCN)2（3.5 mg、0.009 mmol）を入れ、アルゴン雰囲気下、ベンゼン 2 mLを加え、室温下1時間撹拌した。反応物をろ取し、ベンゼンで洗浄後、60℃で真空乾燥し、ポリスチレン三点架橋型ホスフィン１０を配位子として有する遷移金属錯体を得た（0.20 g）。反応後のポリマーの31P CP/MAS NMR測定から、未反応の１０、PdCl2(PhCN)(10)およびPdCl2(10)2の生成を確認した。
反応後のポリマーのNMRデータ：
31P CP/MAS: δ-5.5 (PAr3)、23.8 (Pd-(PAr3)2)、31.1 (Pd-PAr3).

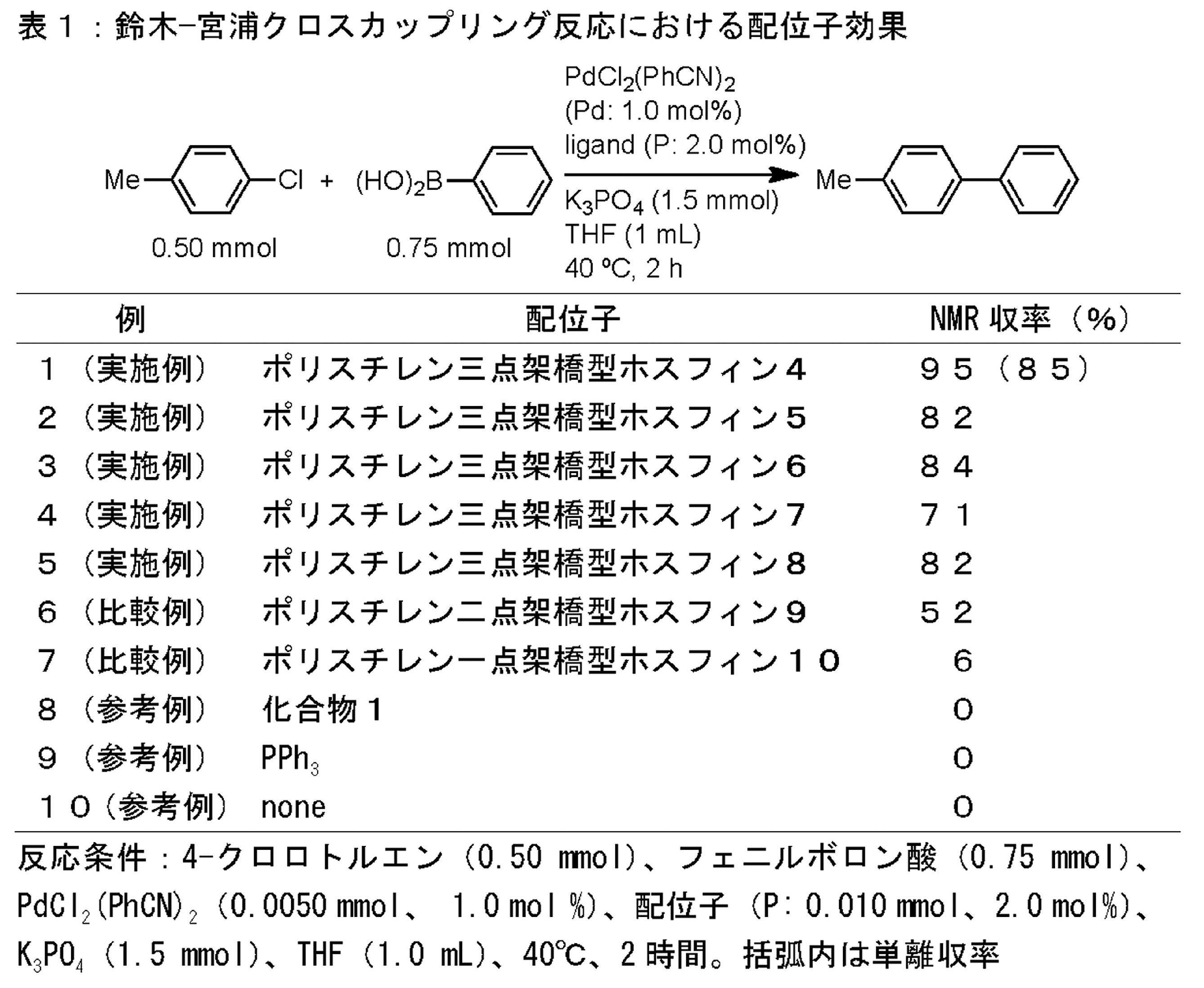

塩化アリールを基質としたパラジウム触媒による鈴木-宮浦クロスカップリング反応
　窒素雰囲気下、10 mLのシュレンクフラスコに撹拌子および配位子（P: 0.010 mmol）を加えた。PdCl2(PhCN)2（1.9 mg、0.0050 mmol）のテトラヒドロフラン溶液（1 mL）を加え、室温下5分撹拌した。続いて、K3PO4（318 mg、1.5 mmol）、フェニルボロン酸（91.4 mg, 0.75 mmol）と4-クロロトルエン（63.3 mg、0.50 mmol）を順次加えた。続いて、40℃で2時間加熱撹拌し、反応させた。目的のカップリング生成物である4-メチルビフェニルの収率は、1,1,2,2,-テトラクロロエタン（0.50 mmol）を内部標準とする1H NMR測定により算出した。配位子効果の結果を表１に示す。さらに、粗生成物をシリカゲルカラムクロマトグラフィー（ヘキサン）により精製し、カップリング生成物を単離した。実施例１：収量71 mg、収率85％
4-メチルビフェニルのNMRデータ：
1H NMR (CDCl3): δ 2.40 (s, 3H), 7.22-7.28 (m, 2H), 7.28-7.37 (m, 1H), 7.38-7.47 (m, 2H),7.48-7.54 (m, 2H), 7.55-7.62 (m, 2H).
13C NMR (CDCl3): δ 20.95, 127.03 (3C), 127.05 (2C), 128.77 (2C), 129.54 (2C), 137.08, 138.44, 141.25.
Figure JPOXMLDOC01-appb-T000018
塩化アリールを基質としたパラジウム触媒による水中鈴木-宮浦クロスカップリング反応
　窒素雰囲気下、10 mLのシュレンクフラスコに撹拌子、配位子（P: 0.010 mmol）、PdCl2(PhCN)2（1.9 mg、0.005 mmol）とテトラヒドロフラン（1 mL）を加え、室温下5分撹拌した。減圧下にて溶媒を留去後、再び窒素雰囲気下にてK3PO4（318 mg、1.5 mmol）、フェニルボロン酸（91.4 mg, 0.75 mmol）と4-クロロトルエン（63.3 mg、0.5 mmol）、H2O（1 mL）を順次加えた。続いて、40℃で2時間加熱撹拌し、反応させた。目的のカップリング生成物である4-メチルビフェニルの収率は、1,1,2,2,-テトラクロロエタン（0.50 mmol）を内部標準とする1H NMR測定により算出した。配位子効果の結果を表２に示す。さらに、粗生成物をシリカゲルカラムクロマトグラフィー（ヘキサン）により精製し、カップリング生成物を単離した。実施例１３：収量 60 mg、収率71％
Figure JPOXMLDOC01-appb-T000019
塩化アリールを基質としたパラジウム触媒によるBuchwald-Hartwigアミノ化反応
　窒素雰囲気下、10 mLのシュレンクフラスコに撹拌子および配位子（P: 0.0050 mmol）を加えた。[PdCl(allyl)]2（0.46 mg、0.013 mmol）のトルエン溶液（0.8 mL）を加え、室温下5分撹拌した。続いて、t-ブタノール（0.2 mL）、KOtBu（46 mg、0.35 mmol）、4-ブチルクロロベンゼン（42 mg、0.25 mmol）とアニリン（28 mg、0.30 mmol）を順次加えた。続いて、100℃で20時間加熱撹拌し、反応させた。目的のカップリング生成物である4-ブチル-N-フェニルアニリンの収率は、1,1,2,2,-テトラクロロエタン（0.25 mmol）を内部標準とする1H NMR測定により算出した。配位子効果の結果を表３に示す。さらに、粗生成物をシリカゲルカラムクロマトグラフィー（ヘキサン：酢酸エチル = 90 : 10）により精製し、カップリング生成物を単離した。実施例２１：収量45 mg、収率80％
4-ブチル-N-フェニルアニリンのNMRデータ：
1H NMR (CDCl3): δ 0.93 (t, J = 7.5 Hz, 3H), 1.29-1.43 (m, 2H), 1.52-1.64 (m, 2H), 2.56 (t, J = 7.5 Hz, 2H), 5.61 (s, 1H), 6.84-6.91 (m, 1H), 7.00-7.05 (m, 4H), 7.07-7.11 (m, 2 H), 7.20-7.28 (m, 2H).
13C NMR (CDCl3): δ 18.86, 22.23, 33.73, 34.83, 116.97 (2C), 118.72 (2C), 120.34, 129.23 (2C), 129.36 (2C), 136.12, 140.54, 143.95.
Figure JPOXMLDOC01-appb-T000020

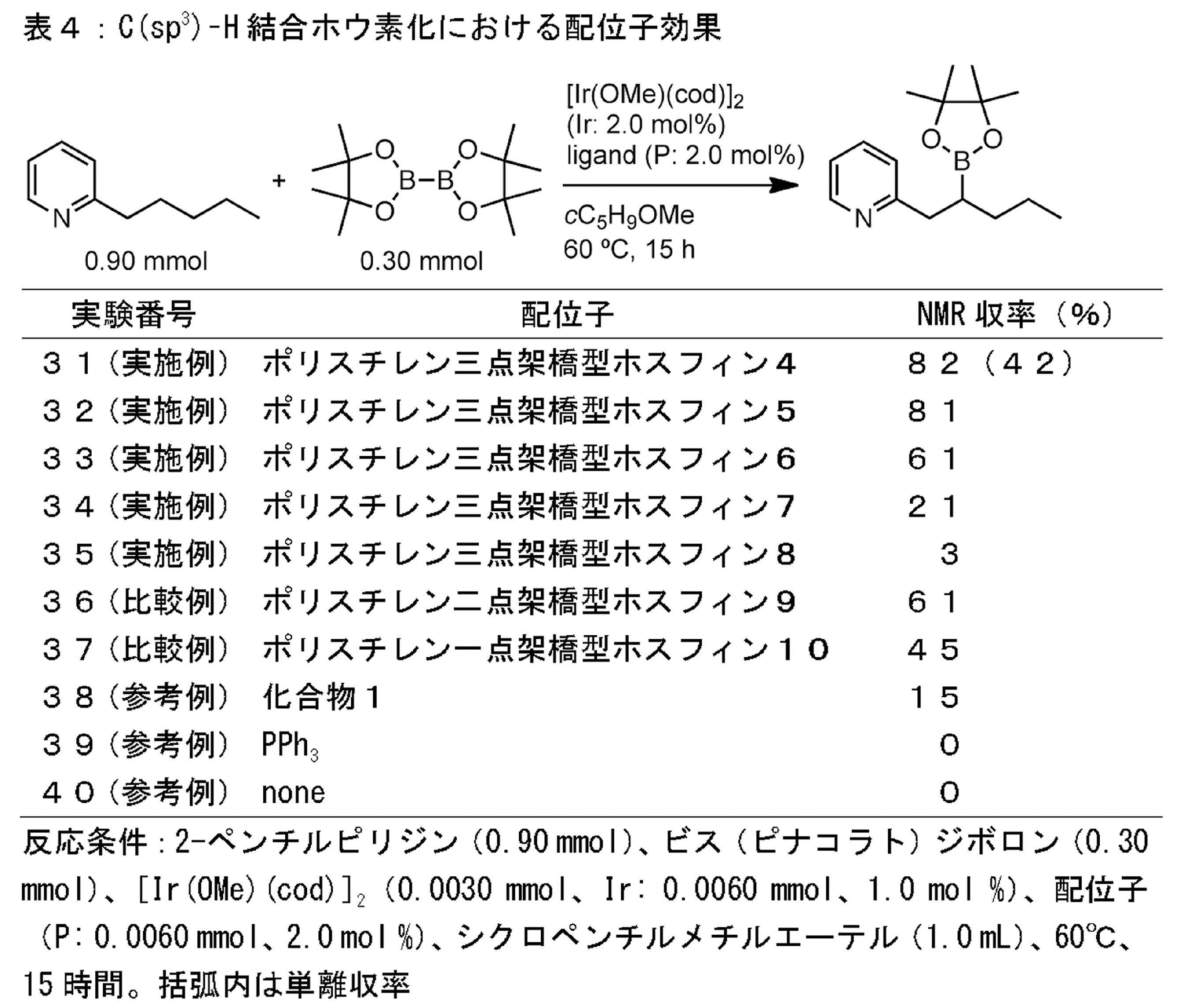

イリジウム触媒によるC(sp 3 )-Hホウ素化反応
　窒素雰囲気下、10 mLのシュレンクフラスコに撹拌子、配位子（P: 0.0060 mmol）およびビス（ピナコラト）ジボロン（76 mg、0.30 mmol）を加えた。そこに、[Ir(OMe)(cod)]2（2.0 mg、0.0030 mmol）のシクロペンチルメチルエーテル溶液（1.0 mL）および2-ペンチルピリジン（135 mg、0.90 mmol）を加え、60℃で15時間加熱撹拌し、反応させた。目的のカップリング生成物である2-(2-ピナコラトボリルペンチル)ピリジンの収率は、1,1,2,2,-テトラクロロエタン（0.30 mmol）を内部標準とする1H NMR測定により算出した。配位子効果の結果を表４に示す。さらに、粗生成物を減圧蒸留により精製し、目的ホウ素化体を単離した。実施例３１：収量35 mg、収率42％
2-(2-ピナコラトボリルペンチル)ピリジンのNMRデータ：
1H NMR (CDCl3): δ 0.88 (t, J = 7.1 Hz, 3H), 1.10-1.18 (m, 2H), 1.23 (s, 6H), 1.24 (s, 6H), 1.29-1.40 (m, 2H), 1.42-1.55 (m, 1H), 2.82 (dd, J = 16.2, 6.6 Hz, 1H), 3.07 (dd, J = 16.2, 6.6 Hz, 1H), 7.22 (t, J = 5.7 Hz, 1H), 7.28 (d, J = 7.4 Hz, 1H), 7.71 (td, J = 7.4, 0.9 Hz, 1H), 8.55 (d, J = 7.1 Hz, 1H).
13C NMR (CDCl3): δ 14.25, 22.22, 25.49 (2C), 25.58 (2C), 33.27, 38.08, 80.83, 80.85, 121.64, 123.46, 138.42, 144.80, 162.70. ホウ素に直接結合した炭素のシグナルは観測されなかった。
Figure JPOXMLDOC01-appb-T000021
ポリスチレン架橋ホスフィンの膨潤特性評価：
　ろ紙を敷いた目盛り付き1.0 mLシリンジにポリスチレン架橋ホスフィン 100 mg（乾燥状態の容積：1.8 mL/g）を入れ、適当な有機溶媒を1.0 mL加えて30分間静置した。過剰の溶媒を除き、膨潤したポリマーの容積を測定した結果を表５および表６に示す。
Figure JPOXMLDOC01-appb-T000022
Figure JPOXMLDOC01-appb-T000023
　本発明は、遷移金属錯体が関係する技術分野において有用である。

Claims (15)

  1. スチレン三点架橋型ホスフィン単位及び４位に置換基Ｒを有するスチレン単位（但し、Ｒは、水素原子、炭素数１～６の低級アルキル基、炭素数１～６の低級アルコキシ基または極性官能基であり、Ｒが異なる２種以上のスチレン単位を有することができる）を含む高分子化合物。

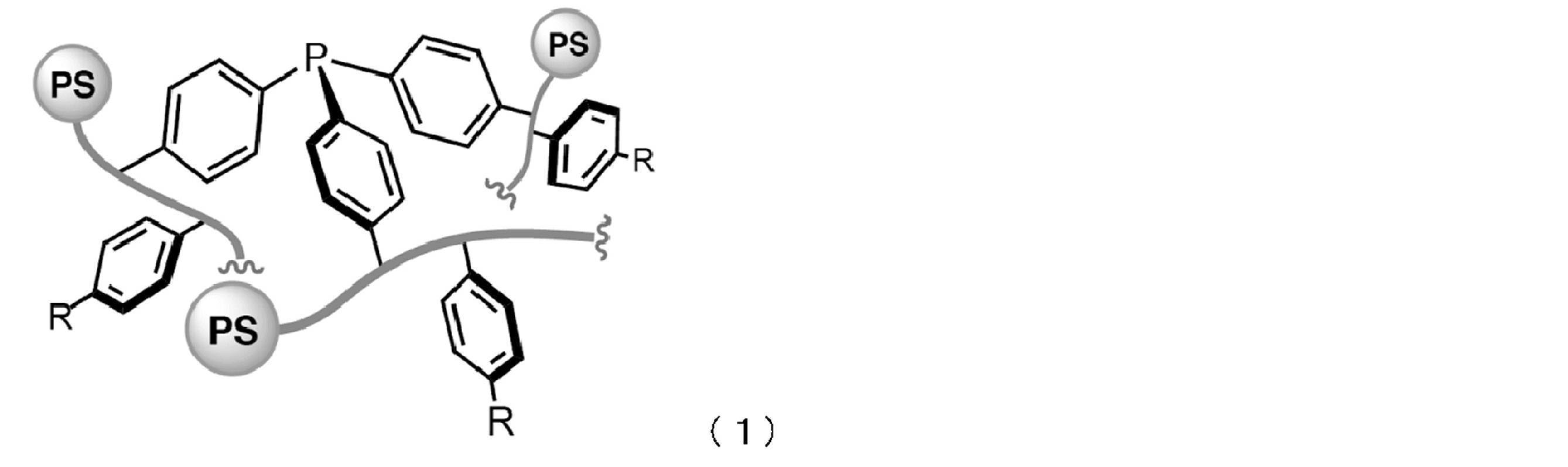

  2. 前記高分子化合物は下記構造（１）を含む請求項１に記載の高分子化合物。
    Figure JPOXMLDOC01-appb-C000001
     （式中、ＰＳは置換基Ｒを有するスチレン単位からなるポリスチレン単位鎖を示す。）
  3. トリス（４－ビニルフェニル）ホスフィン単位および置換基Ｒを有するスチレン単位の共重合体であり、前記置換基Ｒを有するスチレン単位は、置換基Ｒが互いに同一であるスチレン単位であるか、または置換基Ｒが互いに異なる２種以上のスチレン単位であり、前記置換基Ｒが互いに異なる２種以上のスチレン単位は、ランダムな配列で高分子化合物に含まれる請求項１に記載の高分子化合物。
  4. トリス（４－ビニルフェニル）ホスフィン単位および置換基Ｒを有するスチレン単位の当量比は１：２０～１０００の範囲である請求項３に記載の高分子化合物。
  5. 前記共重合体は、ジビニルベンゼン単位による架橋をさらに含む請求項３または４に記載の高分子化合物。
  6. トリス（４－ビニルフェニル）ホスフィン単位、置換基Ｒを有するスチレン単位およびジビニルベンゼン単位当量比は１：２０～１０００：０.１～２０の範囲である請求項５に記載の高分子化合物。
  7. トルエンまたはシクロペンチルメチルエーテル中での膨潤容積が２．０～７．０ｍＬ／ｇの範囲である請求項１～６のいずれかに記載の高分子化合物。
  8. 前記極性官能基が、ヒドロキシル基、ポリエーテル基、アセトキシ基、エステル基またはアミド基である請求項１～７のいずれか１項に記載の高分子化合物。
  9. 前記高分子化合物は金属を含有しない請求項１～８のいずれか１項に記載の高分子化合物。
  10. 請求項１～８のいずれか１項に記載の高分子化合物と遷移金属とを含む錯体。
  11. 配位子としてハロゲン、カルボニル、ヒドロキシ、ニトロ、アミノ、スルホニル、またはシアノをさらに含む請求項１０に記載の錯体。
  12. カルボニルは、エステル、アルデヒド、ケトンまたはアミドである請求項１１に記載の錯体。
  13. 前記遷移金属が、パラジウム、イリジウム、ロジウム、白金、ルテニウム、ニッケル、または銅である請求項１０～１２のいずれかに記載の錯体。
  14. 請求項１０～１３のいずれかに記載の錯体を含む有機化合物カップリング反応用触媒。
  15. 有機化合物カップリング反応がＣ－Ｃカップリング反応、Ｃ－Ｎカップリング反応又はsｐ３Ｃ－Ｈ結合のホウ素化反応である請求項１４に記載の触媒。
PCT/JP2014/055860 2013-03-07 2014-03-06 有機高分子三点架橋型ホスフィン、それを配位子とする遷移金属錯体および触媒 Ceased WO2014136909A1 (ja)

Priority Applications (2)

Application Number Priority Date Filing Date Title
JP2015504399A JP6274202B2 (ja) 2013-03-07 2014-03-06 有機高分子三点架橋型ホスフィン、それを配位子とする遷移金属錯体および触媒
US14/772,424 US10010879B2 (en) 2013-03-07 2014-03-06 Phosphine triply cross-linked by organic polymer, transition metal complex using said phosphine as a ligand, and catalyst

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
JP2013-045650 2013-03-07
JP2013045650 2013-03-07

Publications (1)

Publication Number Publication Date
WO2014136909A1 true WO2014136909A1 (ja) 2014-09-12

Family

ID=51491416

Family Applications (1)

Application Number Title Priority Date Filing Date
PCT/JP2014/055860 Ceased WO2014136909A1 (ja) 2013-03-07 2014-03-06 有機高分子三点架橋型ホスフィン、それを配位子とする遷移金属錯体および触媒

Country Status (3)

Country Link
US (1) US10010879B2 (ja)
JP (1) JP6274202B2 (ja)
WO (1) WO2014136909A1 (ja)

Cited By (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2016143868A1 (ja) * 2015-03-10 2016-09-15 国立大学法人北海道大学 高分子遷移金属錯体、その製造方法及びその利用
JP2021133312A (ja) * 2020-02-27 2021-09-13 国立大学法人九州大学 新規な多孔性架橋ポリマー、それを用いた固定化触媒および装置

Families Citing this family (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN112439460B (zh) * 2019-08-30 2023-02-28 中国石油化工股份有限公司 一种固载化铑基催化剂及其制备方法和应用
CN114849787B (zh) * 2022-06-10 2023-07-28 中国科学院兰州化学物理研究所 一种芳基双齿膦配体聚合物原位封装铑基催化材料及其制备方法和应用

Citations (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPH0249009A (ja) * 1988-05-21 1990-02-19 Tokuyama Soda Co Ltd 単量体組成物
JP2007302859A (ja) * 2006-04-12 2007-11-22 Hokko Chem Ind Co Ltd ｐ−ホスフィン基含有スチレン−スチレン系共重合体を配位子とする新規なポリマー担持遷移金属錯体及び該錯体からなる触媒

Patent Citations (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPH0249009A (ja) * 1988-05-21 1990-02-19 Tokuyama Soda Co Ltd 単量体組成物
JP2007302859A (ja) * 2006-04-12 2007-11-22 Hokko Chem Ind Co Ltd ｐ−ホスフィン基含有スチレン−スチレン系共重合体を配位子とする新規なポリマー担持遷移金属錯体及び該錯体からなる触媒

Non-Patent Citations (6)

* Cited by examiner, † Cited by third party
Title
JULIO LLORET ET AL.: "ortho-Metalated Dirhodium (II) Catalysts Immobilized on a Polymeric Cross -Linked Support by Copolymerization.", STUDY OF THEIR CATALYTIC ACTIVITY IN THE ASYMMETRIC CYCLOPROPANATION OF STYRENE WITH ETHYL DIAZOACETATE, ORGANOMETALLICS, vol. 27, 2008, pages 850 - 856 *
SOICHIRO KAWAMORITA ET AL.: "Rh-Catalyzed Borylation of N-Adjacent C(sp3)-H Bonds with a Silica-Supported Triarylphosphine Ligand", J. AM. CHEM. SOC., vol. 134, 2012, pages 12924 - 12927 *
TATSUYA MIYAZAKI ET AL.: "Silica Gel Tanji Kago -gata Triarylphosphine-Rh Sakutai ni yoru N Rinsetsu sp3C-H no Chokusetsu Hoso-ka Hanno", CSJ: THE CHEMICAL SOCIETY OF JAPAN KOEN YOKOSHU, vol. 92, no. 4, 2012, pages 1431 *
TOMOHIRO IWAI ET AL.: "Threefold Cross-Linked Polystyrene-Triphenylphosphane Hybrids: Mono-P- Ligating Behavior and Catalytic Applications for Aryl Chloride Cross-Coupling and C(sp3)-H Borylation", ANGEW. CHEM. INT. ED., vol. 52, 2013, pages 12322 - 12326 *
TOMOYA HARADA ET AL.: "Polystyrene Sankyaku Kakyogata Phosphine no Sekkei . Gosei to Sen'i Kinzoku Shokubai ni yoru C-H Oyobi C-Cl Ketsugo Henkan Hanno eno Oyo", CSJ: THE CHEMICAL SOCIETY OF JAPAN KOEN YOKOSHU, vol. 93, no. 4, 2013, pages 1534 *
TOMOYA HARADA ET AL.: "Polystyrene Santen Kakyogata Triarylphosphine Haiishi no Kaihatsu to Fukassei Ketsugo Henkan Hanno eno Oyo", SHOKUBAI TORONKAI TORONKAI A YOKOSHU, vol. 112, 2013, pages 440 *

Cited By (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2016143868A1 (ja) * 2015-03-10 2016-09-15 国立大学法人北海道大学 高分子遷移金属錯体、その製造方法及びその利用
JPWO2016143868A1 (ja) * 2015-03-10 2017-12-21 国立大学法人北海道大学 高分子遷移金属錯体、その製造方法及びその利用
JP2021133312A (ja) * 2020-02-27 2021-09-13 国立大学法人九州大学 新規な多孔性架橋ポリマー、それを用いた固定化触媒および装置
JP7231574B2 (ja) 2020-02-27 2023-03-01 国立大学法人九州大学 新規な多孔性架橋ポリマー、それを用いた固定化触媒および装置

Also Published As

Publication number Publication date
JPWO2014136909A1 (ja) 2017-02-16
JP6274202B2 (ja) 2018-02-07
US20160136628A1 (en) 2016-05-19
US10010879B2 (en) 2018-07-03

Similar Documents

Publication Publication Date Title
Gholinejad et al. A novel polymer containing phosphorus–nitrogen ligands for stabilization of palladium nanoparticles: an efficient and recyclable catalyst for Suzuki and Sonogashira reactions in neat water
JP6274202B2 (ja) 有機高分子三点架橋型ホスフィン、それを配位子とする遷移金属錯体および触媒
Tolpygin et al. Bis (alkyl) rare-earth complexes supported by a new tridentate amidinate ligand with a pendant diphenylphosphine oxide group. Synthesis, structures and catalytic activity in isoprene polymerization
WO2013168626A1 (ja) ポリオレフィン類合成用触媒
JP4519498B2 (ja) リン含有α−メチルスチレン共重合体を配位子とする新規なポリマー担持遷移金属錯体及び該錯体からなる触媒
Keesara et al. Polystyrene supported salen type bis-thiopseudourea Pd (II)-complex catalyzed Suzuki coupling reaction in aqueous media
Seva et al. Palladium biphenyl N-heterocyclic carbene complexes: Synthesis, structure and their catalytic efficiency in water mediated Suzuki–Miyaura cross-coupling reaction
Bienemann et al. Structural Aspects of Copper‐Mediated Atom Transfer Radical Polymerization with a Novel Tetradentate Bisguanidine Ligand
CN103554183A (zh) 一种新型多芳基桥联的长链二膦配体合成方法和应用
Vece et al. Bis-N, N-aminophosphine (PNP) crosslinked poly (p-tert-butyl styrene) particles: A new support for heterogeneous palladium catalysts for Suzuki coupling reactions
Avila-Sorrosa et al. Novel synthesis of a non-symmetric N1CN2Pd (II) pincer complex by a tandem reaction using a meta-hydroxylated imine ligand
JP6650644B2 (ja) 高分子遷移金属錯体、その製造方法及びその利用
Aydemir et al. trans-and cis-Ru (II) aminophosphine complexes: Syntheses, X-ray structures and catalytic activity in transfer hydrogenation of acetophenone derivatives
Aydemir et al. Synthesis and characterization of new bis (diphenylphosphino) aniline ligands and their complexes: X-ray crystal structure of palladium (II) and platinum (II) complexes, and application of palladium (II) complexes as pre-catalysts in Heck and Suzuki cross-coupling reactions
Graziano et al. Palladium complexes bearing κ2-N, N and κ3-N, N, O pendant amine bis (phenolate) ligands
Iwai et al. Polystyrene-cross-linking ortho-substituted triphenylphosphines: synthesis, coordination properties, and application to Pd-catalyzed cross-coupling of aryl chlorides
Burchell et al. Organogold (I) complexes of a C2-symmetric diacetylide ligand derived from 1, 1′-bi-2-naphthol
Xue et al. Alkyne oligomerization mediated by rhodium complexes with a phosphinosulfonamido ligand and isolation and characterization of a rhodacyclopentadiene complex
Xie et al. Synthesis and structure of indenylnickel (II) chlorides bearing free N-heterocyclic carbene ligands and their catalysis for styrene polymerization
Karami et al. Mono-and binuclear orthopalladated complexes of phosphorus ylides containing nitrogen, phosphorus or bridging diphosphine ligands: Self-assembly, theoretical calculations and comparative catalytic activity
Bergin et al. Application of the Suzuki reaction to the asymmetric desymmetrisation of 1, 2-and 1, 3-disubstituted bulky cobalt metallocenes
CN111909217A (zh) 一种双（二叔丁基-4-二甲氨基苯基膦）四溴双钯(ⅱ)化合物及其制备方法和用途
Mungwe et al. Cationic palladacycles as catalyst precursors for phenyl acetylene polymerization
JP2007302859A (ja) ｐ−ホスフィン基含有スチレン−スチレン系共重合体を配位子とする新規なポリマー担持遷移金属錯体及び該錯体からなる触媒
Xu et al. Synthesis, structural characterization and catalytic activity of two N-heterocyclic carbene–phosphine palladium (II) complexes

Legal Events

Date Code Title Description
121 Ep: the epo has been informed by wipo that ep was designated in this application

Ref document number: 14760405

Country of ref document: EP

Kind code of ref document: A1

DPE1 Request for preliminary examination filed after expiration of 19th month from priority date (pct application filed from 20040101)
ENP Entry into the national phase

Ref document number: 2015504399

Country of ref document: JP

Kind code of ref document: A

NENP Non-entry into the national phase

Ref country code: DE

WWE Wipo information: entry into national phase

Ref document number: 14772424

Country of ref document: US

122 Ep: pct application non-entry in european phase

Ref document number: 14760405

Country of ref document: EP

Kind code of ref document: A1
