WO2014010800A1 - 구멍이 형성된 무기물 층을 포함하는 유기 발광 다이오드 소자의 제조 방법 - Google Patents

구멍이 형성된 무기물 층을 포함하는 유기 발광 다이오드 소자의 제조 방법 Download PDF

Info

Publication number
WO2014010800A1
WO2014010800A1 PCT/KR2012/011730 KR2012011730W WO2014010800A1 WO 2014010800 A1 WO2014010800 A1 WO 2014010800A1 KR 2012011730 W KR2012011730 W KR 2012011730W WO 2014010800 A1 WO2014010800 A1 WO 2014010800A1
Authority
WO
WIPO (PCT)
Prior art keywords
electrode
emitting diode
light emitting
organic light
layer
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Ceased
Application number
PCT/KR2012/011730
Other languages
English (en)
French (fr)
Inventor
최경철
김진영
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Korea Advanced Institute of Science and Technology KAIST
Original Assignee
Korea Advanced Institute of Science and Technology KAIST
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Korea Advanced Institute of Science and Technology KAIST filed Critical Korea Advanced Institute of Science and Technology KAIST
Publication of WO2014010800A1 publication Critical patent/WO2014010800A1/ko
Anticipated expiration legal-status Critical
Ceased legal-status Critical Current

Links

Images

Classifications

    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K71/00—Manufacture or treatment specially adapted for the organic devices covered by this subclass
    • H10K71/621—Providing a shape to conductive layers, e.g. patterning or selective deposition
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K71/00—Manufacture or treatment specially adapted for the organic devices covered by this subclass
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K71/00—Manufacture or treatment specially adapted for the organic devices covered by this subclass
    • H10K71/40—Thermal treatment, e.g. annealing in the presence of a solvent vapour
    • F—MECHANICAL ENGINEERING; LIGHTING; HEATING; WEAPONS; BLASTING
    • F21—LIGHTING
    • F21Y—INDEXING SCHEME ASSOCIATED WITH SUBCLASSES F21K, F21L, F21S and F21V, RELATING TO THE FORM OR THE KIND OF THE LIGHT SOURCES OR OF THE COLOUR OF THE LIGHT EMITTED
    • F21Y2105/00—Planar light sources
    • F—MECHANICAL ENGINEERING; LIGHTING; HEATING; WEAPONS; BLASTING
    • F21—LIGHTING
    • F21Y—INDEXING SCHEME ASSOCIATED WITH SUBCLASSES F21K, F21L, F21S and F21V, RELATING TO THE FORM OR THE KIND OF THE LIGHT SOURCES OR OF THE COLOUR OF THE LIGHT EMITTED
    • F21Y2115/00—Light-generating elements of semiconductor light sources
    • F21Y2115/10—Light-emitting diodes [LED]
    • F21Y2115/15—Organic light-emitting diodes [OLED]

Definitions

  • the present invention relates to an organic light emitting diode device, and more particularly, to a manufacturing method (production method) of an organic light emitting diode device including an inorganic layer having a hole.
  • LCD liquid crystal displays
  • PDP plasma Displays
  • OLED organic light emitting diode displays
  • LCDs and OLEDs are widely used in personal portable devices (eg, mobile phones, PDAs, or portable computers) due to their light weight, thinness, and ease of definition.
  • OLED display devices are devices that emit light by applying an electric field from the outside to the fluorescent compound, and are known to be excellent in brightness, color contrast, viewing angle, response speed, and environmental resistance, and include direct current low voltage driving, high speed response, and It has superior characteristics to inorganic light emitting diode display elements in multicoloring, and more specifically, electrons and holes are injected from the outside by using a positive electrode (anode electrode) and a negative electrode (cathode electrode), and light is emitted through their recombination energy. Display any image on the panel.
  • OLED devices One important feature of OLED devices over other display devices is their low drive voltage.
  • the experimentally implemented OLED is superior to other display devices in that it can output a sufficient amount of light while driving within 10V.
  • a method of manufacturing an organic light emitting diode device (a) forming a first electrode on a substrate; (b) forming an inorganic layer having a nanostructure on the first electrode and including a plurality of holes; (c) forming an organic layer on the inorganic layer; And (d) forming a second electrode on the organic layer, wherein the holes of the inorganic layer are formed aperiodically, and the inorganic layer may be formed by a wet etching process using a metal mask.
  • the organic layer may include a wave-shaped nanostructure inserted into the holes of the inorganic layer, and the second electrode may include a wave-shaped nanostructure inserted into the wave-shaped nanostructure of the organic layer.
  • the material of the metal mask includes Ag, Au, or Cu, and the metal mask may be used to heat the metal layer containing Ag, Au, or Cu at a temperature of 200 ° C. or higher and 400 ° C. or lower. It can be formed by.
  • the metal layer may be deposited by thermal evaporation on an inorganic layer in which the holes are not formed.
  • the wet etching process may use an etching solution having a pH of 5 or more and 7 or less.
  • the first electrode may be a transparent electrode, and the second electrode may be a metal electrode.
  • the first electrode may be a metal electrode, and the second electrode may be a transparent electrode.
  • the first electrode and the second electrode may each be a transparent electrode.
  • the inorganic layer may have a thickness of 10 (nm) or more and 200 (nm) or less.
  • the spacing between the holes may be greater than 0 (nm) and less than or equal to 800 (nm).
  • the method of manufacturing an organic light emitting diode device includes an inorganic layer having a hole formed inside the organic light emitting diode device, light loss due to the waveguide mode and the surface plasmon mode is extracted by extracting the waveguide mode and the surface plasmon with light. Energy loss), the luminous efficiency and power efficiency of the organic light emitting diode device can be improved, electrical characteristics can be improved, and light extraction at a specific wavelength can be improved.
  • the present invention includes an inorganic nanostructure in which holes are formed aperiodically (randomly) by using a thermal evaporation method for forming a metal layer used for fabricating a metal mask, and a wet etching process using the metal mask. Since an organic light emitting diode device can be manufactured, an organic light emitting diode device having improved light extraction efficiency can be manufactured through a low-cost, large-area process.
  • FIG. 1 is a view for explaining a method of manufacturing an organic light emitting diode device according to an embodiment of the present invention.
  • FIG. 2 is a diagram illustrating embodiments of the inorganic layer 130 and the metal mask 125 manufactured by the method of manufacturing the organic light emitting diode device of FIG. 1.
  • FIG. 3 is a perspective view illustrating an organic light emitting diode device 200 according to an exemplary embodiment of the present invention manufactured by the method of manufacturing the organic light emitting diode device of FIG. 1.
  • FIG. 4 is a flow chart illustrating a method 300 of manufacturing an organic light emitting diode device according to an embodiment of the present invention.
  • a general organic light emitting diode device may be composed of a transparent electrode, an organic material layer, and a metal electrode, which are each sequentially stacked on a substrate. Since the transparent electrode and the organic layer are generally higher in refractive index than the substrate, when the organic light emitting diode emits light, a waveguide mode is generated near the transparent electrode and the organic layer, and a considerable amount of light is lost in the waveguide mode. Can be. In addition, due to the surface plasmon mode occurring near the metal electrode when the organic light emitting diode emits light, a considerable amount of light may be lost (light loss) in the form of surface plasmon.
  • a general organic light emitting diode device may have low light extraction efficiency due to the waveguide mode occurring near the transparent electrode and the organic material layer and the surface plasmon mode occurring near the metal electrode, thereby lowering the light emission efficiency.
  • the waveguide mode may mean that light (light) is captured in the organic light emitting diode device due to the waveguide effect.
  • the surface plasmon (or surface plasmon mode) is a pseudo particle in which free electrons induced on the surface of the metal film are vibrated collectively by the electric field of incident light, and means a collective vibration of free electrons occurring on the surface of the metal thin film. Local to the surface; Plasmons excited by the electric field of incident light at the surface of the planar metal layer are also called surface plasmons because they propagate at the metal surface.
  • a method using photonic crystal as a method for recovering the loss due to the waveguide mode (light loss) is described in Ref. 1 (Young Rag Do, Yoon-Chang Kim, Young-Woo Song, and Yong-Hee Lee, "Enhanced light extraction efficiency from organic light emitting diodes by insertion of a two-dimensional photonic crystal structure", JOURNAL OF APPLIED PHYSICS, 96 (12), 7629, 2004).
  • the method for recovering the loss due to the waveguide mode may include inserting a photonic crystal structure between the substrate and the transparent electrode of the organic light emitting diode device, thereby Bragg scattering the waveguide mode generated in the transparent electrode and the organic layer.
  • This method is effective for extracting the waveguide mode with light, but it is difficult to extract the surface plasmon with light, which is not effective in overcoming the light loss caused by the surface plasmon.
  • the method may have disadvantages in that emission enhancement (degree of emission enhancement) and emission spectrum vary according to an angle (emission angle).
  • FIG. 1 is a view for explaining a method of manufacturing an organic light emitting diode device according to an embodiment of the present invention.
  • the organic light emitting diode device of the present invention may include a substrate 105, a first electrode 110 that is a transparent electrode or a metal electrode, an oxide nano-structure 130 having a nano-inorganic structure, and a light emitting layer. And an organic layer (not shown) including a second electrode (not shown), which is a metal electrode or a transparent electrode.
  • the first electrode 110, the inorganic layer 130, the organic layer, and the second electrode are sequentially stacked (formed) on the substrate 105.
  • the substrate 105 may be a transparent glass substrate or a transparent plastic substrate.
  • the metal layer 120 including metal particles (metal nanoparticles) such as Ag, Au, or Cu may be formed of an inorganic layer in which holes are not formed by a thermal deposition method. oxide layer 115).
  • the thickness of the metal layer 120 may be 5 (nm) or more and 30 (nm) or less.
  • the metal layer 120 including the metal nanoparticles may be subjected to temperature and heat treatment time (eg, by surface energy). For example, 1 hour), and a metal mask 125 (Ag mask composed of Ag islands) having a desired size and period according to the thickness of the deposited metal. That is, a metal mask may be formed by using an aggregation phenomenon of metal at a high temperature.
  • the heat treatment temperature may be, for example, 200 (° C) or more and 400 (° C) or less.
  • Oxide nano an inorganic layer in which holes are formed, by performing a wet etching process with an optional etching solution (eg, dilution HF) on the inorganic layer 115 disposed under the metal mask 125.
  • An oxide nano structure 130 may be formed on the first electrode 110 on the substrate 105.
  • the thickness of the inorganic layer 115 may be 10 (nm) or more and 200 (nm) or less.
  • the spacing between the holes of the inorganic layer 115 may be greater than 0 (nm) and less than or equal to 800 (nm), and the diameter of the holes may be greater than 0 (nm) and less than or equal to 500 (nm). That is, the nano-inorganic structure 130 is patterned on a nano-scale.
  • the metal mask 125 may be removed by an etchant such as, for example, HF.
  • the material of the nano-inorganic structure formed on the inorganic layer 130 may be, for example, a metal oxide such as WO 3 , MoO 3 , or V 2 O 5 having good hole injection properties.
  • an organic layer and a second electrode are formed on the inorganic layer 130 in order.
  • an etching process method through an etching mask may be used.
  • the etching mask for the etching process may be formed by thermal evaporation of various materials such as metals or metal oxides, or by E-Beam (e-beam).
  • Thermal deposition heats a boat in a vacuum chamber using electrical filaments to deposit the metal material 120 to melt the metal on the boat and onto the inorganic layer 115 on the target substrate 105. It is a method of condensation (deposition).
  • the mask fabrication process by thermal deposition may have a disadvantage of requiring an additional patterning process for use as a mask.
  • the present invention forms an inorganic layer having a hole formed by thermal evaporation, so that an organic light emitting diode device having improved light extraction efficiency can be manufactured at low cost.
  • a dry etching process may be used. This is because the metal mask may corrode due to the acidic nature of the etching solution for etching the inorganic layer.
  • a dry etching process using a metal mask a precise pattern can be obtained, but a process cost is higher than that of a wet etching process.
  • an organic light emitting diode device having improved light extraction efficiency can be manufactured at low cost.

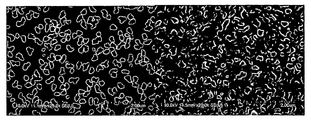

  • FIG. 2 is a diagram illustrating embodiments of the inorganic layer 130 and the metal mask 125 manufactured by the method of manufacturing the organic light emitting diode device described with reference to FIG. 1.
  • the right figure (image) of FIG. 2 is a plan view showing an silver (Ag) silver mask including holes, which is an embodiment of the metal mask 125 formed through heat treatment, and the left figure of FIG.
  • FIG. 3 is a perspective view illustrating an organic light emitting diode device 200 according to an exemplary embodiment of the present invention manufactured by the method of manufacturing an organic light emitting diode device described with reference to FIG. 1.
  • the organic light emitting diode device 200 may include a substrate 205, a first electrode 210, an inorganic layer (perforated inorganic layer) 215, and an organic layer 220 in which a plurality of holes are formed. ), And a second electrode 225.
  • the first electrode 210, the inorganic layer 215 having holes formed therein, the organic layer 220, and the second electrode 225 may be stacked (formed) on the substrate 205 in order without a space therebetween.
  • the substrate 205 may be made of transparent glass or transparent plastic.
  • the plastic may be, for example, polyethylene terephthalate (PET) or polyethylene naphthalate (PEN).
  • the first electrode 210 is formed on the substrate 205 and may be used as an anode of an organic light emitting diode, and may be a transparent electrode or a metal electrode.
  • the transparent electrode may be implemented with a transparent material such as indium tin oxide (ITO).
  • the metal electrode may be implemented with, for example, Ag, Au, or Al, which is opaque and reflective.
  • the second electrode 225 is formed on the organic layer 220 and may be used as a cathode of the organic light emitting diode, and may be a transparent electrode or a metal electrode.
  • the first electrode 210 is a transparent electrode and the second electrode 225 is a metal electrode
  • fluorescence emitted from the inside of the organic light emitting diode device 200 may pass through the substrate 205 and be output.
  • the organic light emitting diode device 200 emits light emitted from the organic layer 220 toward the upper second electrode 225.
  • the organic light emitting diode is a top emitting type light emitting diode.
  • the fluorescence emitted from the inside of the organic light emitting diode device 200 passes through both the substrate 205 and the second electrode 225. Can be output.
  • the inorganic layer 215 is a nanostructure formed on the first electrode 210 and includes a plurality of holes.
  • the inorganic layer 215 may have a thickness of 10 (nm) or more and 200 (nm) or less.
  • the spacing between the holes of the inorganic layer 215 may be greater than 0 (nm) and less than or equal to 800 (nm), and the diameter of the holes may be greater than 0 (nm) and less than or equal to 500 (nm).
  • the material (material) of the inorganic layer 215 may be, for example, WO 3 (Tungsten trioxide), MoO 3 , or V 2 O 5 having good hole injection characteristics. Therefore, since the inorganic layer 215 includes WO 3 (Tungsten trioxide) having good hole injection characteristics, the degradation of the characteristics of the organic light emitting diode device 200 due to the inorganic layer may be prevented.
  • the holes of the inorganic layer 215 may be, for example, circular holes.
  • the hole of the inorganic layer 215 is not limited to a circular hole, but may be in a form in which a part of the inorganic layer penetrates in any form.
  • the holes in the inorganic layer 215 are formed (arranged) aperiodically (irregularly), and the inorganic layer 215 may be formed by a wet etching process using a metal mask.
  • the holes of the inorganic layer 215 are irregularly manufactured, it is possible to eliminate a phenomenon in which the emission intensity increase rate (or emission spectrum), which is a light emission characteristic of the organic light emitting diode element, varies depending on the light emission angle, and the inorganic layer 215 may be irregular. By adjusting the average period (interval) of the holes of the) may be possible to optimize the luminous efficiency according to the emission band of the organic light emitting diode device.
  • the organic layer 220 and the second electrode layer 225 disposed on the inorganic layer 215 may include a form in which nanostructures are formed according to the hole shape of the inorganic layer 215. That is, the organic layer 220 may be a nanostructure formed on the inorganic layer 215, the lower part including convex portions inserted into the holes of the inorganic layer 215, and the concave portion corresponding to the convex portions.
  • the organic material layer 220 may have a wave-shaped structure (waveform pattern) when viewed from the front by the bottom and the top.
  • the second electrode 225 may be a nanostructure formed on the organic layer 220, and may include a lower portion including convex portions inserted into concave portions of the organic layer 220, and a concave portion corresponding to the convex portions. With the upper part including the parts, the second electrode 225 may have a wavy structure when viewed from the front by the lower part and the upper part.
  • the organic layer 220 may include a hole injection layer, a hole transfer layer (HTL), an emission material layer (EML), an electron transport layer, and an electron injection layer.
  • the organic layer 220 includes a wavy nanostructure inserted into the holes of the inorganic layer 215.
  • the second electrode 225 includes a wave-shaped nanostructure inserted into the wave-shaped nanostructure of the organic layer 220.
  • the first electrode 210 and the organic layer 220 are formed by the inorganic layer 215 having a hole, the organic layer 220 having a wavy structure, and the second electrode 225 having a wavy structure.
  • the organic light emitting diode device 200 of the present invention may have a relatively high luminous efficiency. .
  • the present invention may have a more advantageous advantage than the above-described light emitting efficiency improvement technique of the organic light emitting diode using a photonic crystal which is effective to extract light only in the waveguide mode except for surface plasmons.
  • the method of inserting the inorganic layer having the holes according to the present invention into the organic light emitting diode device includes a nanostructure in which only the porous inorganic layer, the organic layer, and the second electrode layer are patterned, and the first electrode layer is the patterned nanostructure. Since it has a flat nanostructure without having a, it is possible to minimize the crack phenomenon of the transparent electrode, such as occurs when the depth of the pattern increases in the organic light emitting diode having the above-mentioned periodic wave pattern.
  • the present invention has the advantage that the electrical operation characteristics and stability of the organic light emitting diode device is not degraded. Therefore, according to the present invention, the thickness of the inorganic layer having a hole is thickened to more effectively scatter the waveguide mode and the surface plasmon, so that the light emitting efficiency of the organic light emitting diode device is higher than that of the organic light emitting diode having the periodic wave pattern. Can be further improved.
  • the inorganic layer may be made of a material having good hole injection characteristics such as WO 3 (Tungsten trioxide), it is possible to relatively reduce the operating voltage of the organic light emitting diode. Therefore, the present invention can improve power efficiency.
  • the operating voltage may be a voltage applied between the first electrode and the second electrode.
  • the present invention can be fabricated by including an inorganic layer having a material having a good hole injection characteristics such as WO 3 (Tungsten trioxide) and the like to improve the hole injection characteristics such as an increase in the number of holes to be injected organic light emitting Since the operating voltage of the diode device can be lowered and the light extraction efficiency is increased by the inorganic layer having a hole, the power efficiency of the organic light emitting diode device 200 can be increased.
  • WO 3 Tin trioxide
  • FIG. 4 is a flow chart illustrating a method 300 of manufacturing an organic light emitting diode device according to an embodiment of the present invention.
  • the organic light emitting diode device illustrated in FIG. 1, 2, or 3 may be manufactured by the method 300 of manufacturing the organic light emitting diode device.
  • the first electrode is formed on the substrate in the first electrode forming step 305.
  • the substrate may be a transparent glass substrate, or a transparent plastic substrate.
  • an inorganic layer having a nanostructure and including a plurality of holes is formed on the first electrode.
  • the holes of the inorganic layer are formed aperiodically, and the inorganic layer may be formed by a wet etching process using a metal mask.
  • the material of the inorganic layer can be any of WO 3 (Tungsten trioxide), MoO 3 , and V 2 O 5 .
  • the thickness of the inorganic layer may be 10 (nm) or more and 200 (nm) or less.
  • the spacing between the holes may be greater than 0 (nm) and less than or equal to 800 (nm), and the diameter of the holes may be greater than 0 (nm) and less than or equal to 500 (nm).
  • the material of the metal mask includes Ag, Au, or Cu (any of Ag, Au, and Cu), and the metal mask is Ag, Au, or Cu at a temperature of at least 200 (° C.) and at a temperature of 400 (° C.) or less. It may be formed by heat treating a metal layer comprising a. The metal layer may be deposited by thermal evaporation on the inorganic layer where the holes are not formed. In the wet etching process, an etching solution having a pH of 5 or more and 7 or less can be used.
  • an organic layer is formed on the inorganic layer.
  • the organic layer may be nanostructured and has a lower portion comprising convex portions inserted into the holes of the inorganic layer and an upper portion including concave portions corresponding to the convex portions, wherein the organic layer is defined by the lower portion and the upper portion. When viewed from the front, it may have a wavy structure. In other words, the organic layer includes a wavy nanostructure inserted into the holes of the inorganic layer.
  • a second electrode is formed on the organic layer.
  • the second electrode may be of nanostructure, and has a lower portion including convex portions inserted into the concave portions of the organic layer, and an upper portion including concave portions corresponding to the convex portions, and the second electrode may be connected to the lower portion.
  • the second electrode When viewed from the front by the top may have a wavy structure. That is, the second electrode includes a wavy nanostructure inserted into the wavy nanostructure of the organic layer.
  • Embodiments of the electrode formed by the first electrode forming step 305 and the second electrode forming step 320 are as follows.
  • the first electrode may be a transparent electrode and the second electrode may be a metal electrode.
  • the first electrode may be a metal electrode and the second electrode may be a transparent electrode.
  • each of the first electrode and the second electrode may be a transparent electrode.

Landscapes

  • Engineering & Computer Science (AREA)
  • Manufacturing & Machinery (AREA)
  • Electroluminescent Light Sources (AREA)

Description

구멍이 형성된 무기물 층을 포함하는 유기 발광 다이오드 소자의 제조 방법
본 발명은 유기 발광 다이오드 소자에 관한 것으로서, 보다 상세하게는, 구멍(hole)이 형성된 무기물 층을 포함하는 유기 발광 다이오드 소자의 제조방법(생산방법)에 관한 것이다.
반도체 제조 기술의 발달과 영상 처리 기술의 발달에 따라 경량 및 박형화가 용이하고 고화질을 실현할 수 있는 평판 디스플레이 소자들의 상용화 및 보급 확대가 급격히 진행되고 있으며, 이러한 평판 디스플레이 소자로서 액정 디스플레이(LCD), 플라즈마 디스플레이(PDP), 또는 유기발광 다이오드(organic light emitting diode display: OLED) 등이 있다.
평판 디스플레이 소자들 중 LCD 와 OLED 등은 경량 및 박형화와 고화질의 용이성으로 인해 개인용 휴대기기(예를 들어, 휴대폰, PDA, 또는 휴대용 컴퓨터) 등에 널리 채용되고 있다.
OLED 표시 소자는 외부로부터의 전기장을 형광성 화합물에 인가하여 자체 발광시키는 소자로서, 휘도, 색대비, 시야각, 응답속도, 및 내환경성 등이 매우 우수한 것으로 알려져 있으며, 직류 저전압 구동, 고속 응답성, 및 다색화 등에서 무기 발광 다이오드 표시 소자보다 우수한 특성을 갖는 것으로, 보다 구체적으로 양전극(애노드 전극)과 음전극(캐소드 전극)을 이용하여 외부로부터 전자와 정공을 주입하고, 그것들의 재결합 에너지에 의한 발광을 통해 패널 상에 임의의 영상을 디스플레이(display)한다.
OLED 디바이스가 다른 디스플레이 디바이스에 비하여 가지는 중요한 특징 중 하나는 구동 전압이 낮다는 것이다. 실험적으로 구현되는 수준의 OLED는 10V 이내에서 구동되면서도 충분히 많은 양의 광을 출력시킬 수 있다는 점에서 다른 디스플레이 소자에 비하여 우월성을 갖는다.
본 발명이 해결하고자 하는 기술적 과제는, 유기 발광 다이오드 소자에 다수의 구멍들(holes)을 포함하는 무기물 층을 삽입하는 것에 의해, 발광 효율 및 전력효율을 향상시킬 수 있는 유기 발광 다이오드 소자의 제조 방법을 제공하는 것이다.
상기 기술적 과제를 달성하기 위하여, 본 발명의 실시예에 따른 유기 발광 다이오드 소자의 제조 방법은, (a) 기판 위에 제1 전극을 형성하는 단계; (b) 상기 제1 전극 위에 나노 구조를 가지고 다수의 구멍들을 포함하는 무기물 층을 형성하는 단계; (c) 상기 무기물 층 위에 유기물 층을 형성하는 단계; 및 (d) 상기 유기물 층 위에 제2 전극을 형성하는 단계를 포함할 수 있으며, 상기 무기물 층의 구멍들은 비주기적으로 형성되고, 상기 무기물 층은 금속 마스크를 이용하는 습식 식각 공정에 의해 형성될 수 있으며, 상기 유기물 층은 상기 무기물 층의 구멍들에 삽입되는 물결 형태의 나노 구조를 포함하고, 상기 제2 전극은 상기 유기물 층의 물결 형태의 나노 구조에 삽입되는 물결 형태의 나노 구조를 포함할 수 있다.
상기 금속 마스크의 물질은, Ag, Au, 또는 Cu를 포함하며, 상기 금속 마스크는 200(℃) 이상이고 400(℃) 이하의 온도로 Ag, Au, 또는 Cu를 포함하는 금속 층을 열처리하는 것에 의해 형성될 수 있다. 상기 금속 층은 상기 구멍들이 형성되지 않은 무기물 층 위에 열 증착법에 의해 증착될 수 있다. 상기 습식 식각 공정은 pH가 5이상이고 7이하인 식각 용액을 사용할 수 있다.
상기 제1 전극은 투명 전극이고, 상기 제2 전극은 메탈 전극일 수 있다. 상기 제1 전극은 메탈 전극이고, 상기 제2 전극은 투명 전극일 수 있다. 상기 제1 전극 및 상기 제2 전극은 각각 투명 전극일 수 있다.
상기 무기물 층의 두께는 10(nm) 이상이고 200(nm) 이하일 수 있다. 상기 구멍들 사이의 간격은 0(nm)을 초과하고 800(nm) 이하일 수 있다.
본 발명에 따른 유기 발광 다이오드 소자의 제조 방법은, 유기 발광 다이오드 소자의 내부에 구멍이 형성된 무기물 층을 포함하므로, 도파관 모드와 표면 플라즈몬을 빛으로 추출시켜 도파관 모드와 표면 플라즈몬 모드에 의한 광 손실(에너지 손실)을 감소시킴으로써 유기 발광 다이오드 소자의 발광 효율 및 전력 효율을 향상시킬 수 있고, 전기적 특성을 향상시킬 수 있고 특정파장에서의 광 추출을 향상시킬 수 있다.
본 발명은 금속 마스크 제작에 사용되는 금속 층을 형성하기 위한 열 증착법, 및 상기 금속 마스크를 이용하는 습식 식각 공정을 사용하는 것에 의해 구멍들이 비주기적으로(랜덤(random)하게) 형성된 무기물 나노 구조를 포함하는 유기발광 다이오드 소자를 제조할 수 있으므로, 저가의 대면적 공정을 통해 광추출 효율이 향상된 유기 발광 다이오드 소자를 제작할 수 있다.
본 발명의 상세한 설명에서 사용되는 도면을 보다 충분히 이해하기 위하여, 각 도면의 간단한 설명이 제공된다.
도 1은 본 발명의 실시예에 따른 유기 발광 다이오드 소자의 제조 방법을 설명하는 도면이다.
도 2는 도 1의 유기 발광 다이오드 소자의 제조 방법에 의해 제조된 무기물 층(130) 및 금속 마스크(125)의 실시예들을 설명하는 도면이다.
도 3은 도 1의 유기 발광 다이오드 소자의 제조 방법에 의해 제조된 본 발명의 실시예에 따른 유기 발광 다이오드 소자(200)를 나타내는 사시도이다.
도 4는 본 발명의 실시예에 따른 유기 발광 다이오드 소자의 제조 방법(300)을 설명하는 흐름도(flow chart)이다.
본 발명, 및 본 발명의 실시에 의하여 달성되는 목적을 충분히 이해하기 위해서는, 본 발명의 실시예를 예시하는 첨부 도면 및 첨부 도면에 기재된 내용이 참조되어야 한다.
이하, 첨부한 도면을 참조하여 본 발명의 실시예를 설명하는 것에 의해, 본 발명을 상세히 설명한다. 각 도면에 제시된 동일한 참조 부호는 동일한 구성 요소를 나타낼 수 있다.
일반적인 유기 발광 다이오드 소자는 기판 위에 순서대로 각각 적층된 투명 전극, 유기물 층, 및 메탈(metal) 전극으로 구성될 수 있다. 투명 전극 및 유기물 층은 일반적으로 기판에 비해 굴절률이 크기 때문에, 유기 발광 다이오드 소자가 발광할 때 투명 전극 및 유기물 층 부근에서 도파관 모드(waveguide mode)가 발생하고 상당한 양의 빛이 도파관 모드로 손실될 수 있다. 또한, 유기 발광 다이오드 소자가 발광할 때 메탈 전극 부근에서 발생하는 표면 플라즈몬 모드로 인해 상당한 양의 빛이 표면 플라즈몬 형태로 손실(광 손실)될 수 있다. 즉, 일반적인 유기 발광 다이오드 소자는, 투명 전극 및 유기물 층 부근에서 발생하는 도파관 모드와, 메탈 전극 근처에서 발생하는 표면 플라즈몬 모드로 인해 낮은 광 추출 효율 특성을 가져 발광 효율이 저하되는 특성을 가질 수 있다. 상기 도파관 모드는 도파관 효과로 인해 광(빛)이 유기 발광 다이오드 소자 내에 포획되는 것을 의미할 수 있다. 상기 표면 플라즈몬(또는 표면 플라즈몬 모드)은 입사된 빛의 전기장에 의해 금속막 표면에 유도된 자유전자가 집단적으로 진동하는 유사 입자로서 금속 박막 표면에서 일어나는 자유 전자들의 집단적인 진동을 의미하고, 금속막 표면에 국부적으로 존재한다. 평평한(Planar) 금속 층의 표면에서 입사광의 전기장에 의해 여기된 플라즈몬은 금속 표면에서 전파하기 때문에 표면 플라즈몬(surface plasmon)이라 부르기도 한다.
도파관 모드로 인한 손실(광 손실)을 복구하기 위한 방법으로서 광 결정(photonic crystal)을 이용하는 방법이 참고문헌 1인 (Young Rag Do, Yoon-Chang Kim, Young-Woo Song, and Yong-Hee Lee, “Enhanced light extraction efficiency from organic light emitting diodes by insertion of a two-dimensional photonic crystal structure”, JOURNAL OF APPLIED PHYSICS, 96 (12), 7629, 2004)에 기재되어 있다. 상기 도파관 모드로 인한 손실을 복구하는 방법은, 기판과 유기 발광 다이오드 소자의 투명 전극 사이에 광 결정(photonic crystal) 구조를 삽입하여, 투명 전극 및 유기물 층에서 발생하는 도파관 모드를 브래그 산란(Bragg scattering) 현상을 통해 빛으로 추출하는 방법으로, 이를 통해 유기 발광 다이오드 소자의 발광 효율 향상이 가능할 수 있다. 이 방법은 도파관 모드를 빛으로 추출하는 데에는 효과적인 방법이나, 표면 플라즈몬을 빛으로 추출하는 것이 어려워 표면 플라즈몬에 의한 광 손실을 극복하는 데는 효과적이지 못하다. 또한 상기 방법은 각도(발광 각도)에 따라 발광 강화(발광 강화의 정도) 및 발광 스펙트럼이 달라지는 단점을 가질 수 있다.
수백 나노 단위의 주기적인 물결 패턴을 유기 발광 다이오드 소자에 적용함으로써 도파관 모드 및 표면 플라즈몬에 의한 광 손실을 극복시켜 발광 효율을 향상시키는 방법들이, 참고문헌 2인 (Won Hoe Koo, Soon Moon Jeong, Suzushi Nishimura, Fumito Araoka, Ken Ishikawa, Takehiro Toyooka, and Hideo Takezoe, “Polarization Conversion in Surface-Plasmon-Coupled Emission from Organic Light-Emitting Diodes Using Spontaneously Formed Buckles”, ADVANCED MATERIALS, 23, 1003-1007, 2011”), 및 참고문헌 3인 (Yu Bai, Jing Feng, Yue-Feng Liu, Jun-Feng Song, Janne Simonen, Yu Jin, Qi-Dai Chen, Jian Zi, Hong-Bo Sun, “Outcoupling of trapped optical modes in organic light-emitting devices with one-step fabricated periodic corrugation by laser ablation”, ORGANIC ELECTRONICS, 12, 1927-1935, 2011)에 기재되어 있다. 이 방법들도 발광 각도에 따라 발광 스펙트럼 및 발광 강화가 크게 달라지는 단점을 가진다. 또한, 이 방법들에서 주기적인 패턴의 깊이가 커지는 경우, 투명전극, 유기물 층, 및 메탈 전극 사이의 물리적 접촉 부분에 크랙(crack, 갈라짐)이 발생됨으로써, 유기발광 다이오드 소자의 전기적 특성을 불안정하게 만드는 단점이 있을 수 있다. 상기 크랙은 유기 발광 다이오드 소자의 수명을 저하시키는 요소로도 작용할 수 있다.
도 1은 본 발명의 실시예에 따른 유기 발광 다이오드 소자의 제조 방법을 설명하는 도면이다.
도 1을 참조하면, 본 발명의 유기 발광 다이오드 소자는, 기판(105), 투명 전극 또는 메탈 전극인 제1 전극(110), 나노 무기물 구조인 무기물 층(oxide nano-structure)(130), 발광층을 포함하는 유기물 층(미도시), 및 메탈 전극 또는 투명 전극인 제2 전극(미도시)을 포함한다. 기판(105) 위에 제1 전극(110), 무기물 층(130), 유기물 층, 및 제2 전극이 순서대로 적층(형성)된다. 기판(105)은 투명한 유리(glass) 기판, 또는 투명한 플라스틱(plastic) 기판일 수 있다.
예를 들어 Ag, Au, 또는 Cu와 같은 금속 입자들(금속 나노 입자들)을 포함하는 금속 층(Ag layer, 금속 박막)(120)이, 열 증착 방법에 의해 구멍들이 형성되지 않는 무기물 층(oxide layer)(115) 위에 증착된다. 이 때, 금속 층(120)의 두께는 5(nm) 이상이고 30(nm) 이하일 수 있다. 이 후, 금속 층(120)이 증착된 기판(105)을 고온에서 열처리(annealing, heating)를 하게 되면, 표면 에너지에 의해 금속 나노 입자를 포함하는 금속 층(120)은 온도, 열처리 시간(예를 들어, 1시간), 및 증착된 금속의 두께에 따라 원하는 사이즈(size)와 주기의 금속 마스크(125, Ag islands로 구성되는 Ag mask)로 형성될 수 있다. 즉, 고온에서의 금속의 응집(aggregation) 현상이 이용되어 금속 마스크가 형성될 수 있다. 이 때, 열처리 온도는 예를 들어 200(℃)이상이고 400(℃)이하일 수 있다.
금속 마스크(125) 아래에 배치된 무기물 층(115)에 대해 선택적 식각 용액(예를 들어, DHF(Dilution HF))으로 습식 식각 공정(wet etching process)을 진행시킴으로써, 구멍들이 형성된 무기물 층인 산화물 나노 구조(oxide nano structure)(130)가 기판(105) 상의 제1 전극(110) 위에 형성될 수 있다. 무기물 층(115)의 두께는 10(nm) 이상이고 200(nm)이하일 수 있다. 무기물 층(115)의 구멍들 간의 간격은 0(nm)을 초과하고 800(nm)이하이며, 구멍의 직경은 0(nm)을 초과하고 500(nm) 이하일 수 있다. 즉, 나노 무기물 구조(130)는 나노 스케일(nano-scale)로 패터닝(patterning)된다. 무기물 층(130)이 형성된 후, 금속 마스크(125)가 예를 들어 HF와 같은 식각제(etchant)에 의해 제거될 수 있다.
무기물 층(130)에 형성되는 나노 무기물 구조의 물질은, 예를 들어, 정공 주입 특성이 좋은 WO3, MoO3, 또는 V2O5와 같은 금속 산화물일 수 있다.
무기물 층(130)이 형성된 후, 무기물 층(130) 위에 유기물 층 및 제2 전극이 순서대로 각각 형성된다.
나노 무기물 구조(130)를 형성하기 위해, 에칭 마스크(etching mask)를 통한 식각 공정 방법이 사용될 수 있다. 식각 공정을 위한 에칭 마스크는 금속 또는 금속 산화물 등 다양한 물질이 열 증착, 또는 E-Beam(이빔)에 의한 증착에 의해 형성될 수 있다. 열 증착(vacuum deposition)은 금속 재료(120)를 증착시키기 위해 전기 필라멘트를 이용하여 진공 챔버 내에서 보트(boat)를 가열하여 보트 위의 금속을 녹여서 목표 기판(105) 상의 무기물 층(115) 위에 응축(증착)시키는 방법이다. 열 증착에 의한 마스크 제작 과정의 경우 마스크로 사용하기 위해 추가적인 패터닝 공정을 필요로 하는 단점이 있을 수 있다. E-beam에 의한 마스크 제작의 경우 추가적인 패터닝 공정은 필요로 하지 않고, 높은 해상도(resolution)의 주기적인 구조를 얻을 수 있지만 고가의 공정인 단점이 있다. 전술한 바와 같이, 본 발명은 열 증착법(thermal evaporation)을 이용하여 구멍이 형성된 무기물 층을 형성하므로, 저가로 광 추출 효율이 향상된 유기 발광 다이오드 소자를 제작할 수 있다.
금속 마스크(메탈 마스크)(125)로 식각 공정을 통해 무기물 층(115)을 패터닝(patterning)하는 공정의 경우, 건식 식각 공정이 이용될 수 있다. 이는 무기물 층을 식각하기 위한 식각 용액의 산성 특성으로 인해 금속 마스크가 부식될 수 있기 때문이다. 금속 마스크를 통한 건식 식각 공정의 경우 정밀한 패턴을 얻을 수는 있지만, 습식 식각 공정에 비해 공정 단가가 높은 단점이 있다. 전술한 바와 같이, 본 발명은 습식 식각 공정을 이용하여 구멍을 포함하는 무기물 층을 형성하므로, 저가로 광 추출 효율이 향상된 유기 발광 다이오드 소자를 제작할 수 있다.
도 2는 도 1을 참조하여 설명된 유기 발광 다이오드 소자의 제조 방법에 의해 제조된 무기물 층(130) 및 금속 마스크(125)의 실시예들을 설명하는 도면이다.
도 2를 참조하면, 도 2의 오른쪽 그림(이미지)은 열처리를 통해 형성한 금속 마스크(125)의 실시예인 구멍들을 포함하는 은(Ag, silver) 마스크를 나타내는 평면도이고, 도 2의 왼쪽 그림은 은(silver) 마스크를 이용하는 습식 식각 공정을 통하여 형성된 무기물 층(130)의 실시예인 WO3 층(WO3 나노 구조)을 나타내는 평면도이다.
도 3은 도 1을 참조하여 설명된 유기 발광 다이오드 소자의 제조 방법에 의해 제조된 본 발명의 실시예에 따른 유기 발광 다이오드 소자(200)를 나타내는 사시도이다.
도 3을 참조하면, 유기 발광 다이오드 소자(200)는, 기판(205), 제1 전극(210), 다수의 구멍들이 형성되어 있는 무기물 층(구멍 난 무기물 층)(215), 유기물 층(220), 및 제2 전극(225)을 포함한다. 기판(205) 위에 제1 전극(210), 구멍들이 형성된 무기물 층(215), 유기물 층(220), 및 제2 전극(225)이 사이에 공간 없이 순서대로 적층(형성)될 수 있다.
기판(205)은 투명한 유리(glass), 또는 투명한 플라스틱(plastic)으로 구현될 수 있다. 상기 플라스틱은 예를 들어 PET(polyethylene terephthalate, 폴리에스터) 또는 PEN(Polyethylene naphthalate, 폴리에틸렌 나프탈레이트)일 수 있다.
제1 전극(210)은 기판(205) 위에 형성되며 유기 발광 다이오드의 양극 전극(anode)으로 사용될 수 있고, 투명 전극 또는 메탈 전극일 수 있다. 투명 전극은 ITO(Indium Tin Oxide)와 같은 투명한 재질로 구현될 수 있다. 메탈 전극은, 예를 들어, 불투명하고 반사성인 Ag, Au, 또는 Al으로 구현될 수 있다. 제2 전극(225)은 유기물 층(220) 위에 형성되며 유기 발광 다이오드의 음극 전극(cathode)으로 사용될 수 있고, 투명 전극 또는 메탈 전극일 수 있다.
제1 전극(210)이 투명 전극이고 제2 전극(225)이 메탈 전극일 때, 유기 발광 다이오드 소자(200) 내부에서 발광한 형광은 기판(205) 방향으로 통과되어 출력될 수 있다.
제1 전극(210)이 메탈 전극이고 제2 전극(225)이 투명 전극일 때, 유기 발광 다이오드 소자(200)는 유기물 층(220)에서 발광되는 빛이 상단의 제2 전극(225) 방향으로 나오는 전면 발광(top emitting) 방식의 유기 발광 다이오드이다.
제1 전극(210)이 투명 전극이고 제2 전극(225)이 투명 전극일 때, 유기 발광 다이오드 소자(200) 내부에서 발광한 형광은 기판(205) 및 제2 전극(225) 양측으로 통과되어 출력될 수 있다.
무기물 층(215)은 제1 전극(210) 위에 형성되는 나노 구조이고, 다수의 구멍들을 포함한다. 무기물 층(215)의 두께는 10(nm) 이상이고 200(nm)이하일 수 있다. 무기물 층(215)의 구멍들 간의 간격은 0(nm)을 초과하고 800(nm)이하이며, 구멍의 직경은 0(nm)을 초과하고 500(nm) 이하일 수 있다. 무기물 층(215)의 물질(재료)은, 예를 들어, 정공 주입(hole injection) 특성이 좋은 WO3(Tungsten trioxide), MoO3, 또는 V2O5일 수 있다. 따라서 무기물 층(215)은 정공 주입 특성이 좋은 WO3(Tungsten trioxide) 등을 포함하므로 무기물 층으로 인한 유기 발광 다이오드 소자(200)의 특성 저하를 방지할 수 있다.
무기물 층(215)의 구멍은, 예를 들어, 원 형태의 구멍일 수 있다. 무기물 층(215)의 구멍은 원 형태의 구멍에 한정되지 않고 임의의 형태로 무기물 층의 일부가 관통되는 형태일 수 있다. 무기물 층(215)의 구멍들은 비주기적으로(불규칙적으로) 형성(배치)되고, 무기물 층(215)은 금속 마스크를 이용하는 습식 식각 공정에 의해 형성될 수 있다.
무기물 층(215)의 구멍들을 불규칙하게 제작할 경우, 유기 발광 다이오드 소자의 발광 특성인 발광 강도 증가율(또는 발광 스펙트럼)이 발광 각도에 따라 달라지는 현상을 제거하는 것이 가능하고, 불규칙한 구조로 무기물 층(215)의 구멍들의 평균적인 주기(간격)를 조절하는 것으로 유기 발광 다이오드 소자의 발광 대역에 따른 발광 효율 최적화가 가능할 수 있다.
무기물 층(215)의 위쪽에 배치되는 유기물 층(220) 및 제2 전극 층(225)은 무기물 층(215)의 구멍 형태에 따라 나노구조가 형성된 형태를 포함한다. 즉, 유기물 층(220)은 무기물 층(215) 위에 형성되는 나노 구조일 수 있고, 무기물 층(215)의 구멍들에 삽입되는 볼록한 부분들을 포함하는 하부와, 상기 볼록한 부분들에 대응하는 오목한 부분들을 포함하는 상부를 가지고, 유기물 층(220)은 상기 하부와 상부에 의해 정면에 바라보았을 때 물결 형태(물결 패턴)의 구조를 가질 수 있다. 그리고 제2 전극(225)은 유기물 층(220) 위에 형성되는 나노 구조일 수 있고, 유기물 층(220)의 오목한 부분들에 삽입되는 볼록한 부분들을 포함하는 하부와, 상기 볼록한 부분들에 대응하는 오목한 부분들을 포함하는 상부를 가지고, 제2 전극(225)은 상기 하부와 상부에 의해 정면에 바라보았을 때 물결 형태의 구조를 가질 수 있다.
유기물 층(220)은 정공 주입 층, 정공 수송 층(HTL, hole transfer layer), 발광층(EML, emission material layer), 전자 수송 층, 및 전자 주입 층을 포함할 수 있다. 유기물 층(220)은 무기물 층(215)의 구멍들에 삽입되는 물결 형태의 나노 구조를 포함한다. 제2 전극(225)은 유기물 층(220)의 물결 형태의 나노 구조에 삽입되는 물결 형태의 나노 구조를 포함한다.
따라서 구멍이 형성된 무기물 층(215)과, 물결 형태의 구조를 가지는 유기물 층(220)과, 물결 형태의 구조를 가지는 제2 전극(225)에 의해, 제1 전극(210) 및 유기물 층(220)에서 발생되는 도파관 모드와, 메탈 전극인 제2 전극(225)에서 발생하는 표면 플라즈몬으로부터 빛을 추출하는 것에 의해, 본 발명의 유기 발광 다이오드 소자(200)는 상대적으로 높은 발광 효율을 가질 수 있다.
본 발명은 메탈 전극 층인 제2 전극(225)도 물결 형태의 나노 구조를 포함하므로 표면 플라즈몬을 산란(scattering)시켜 빛으로 추출하는 데에 매우 효과적이다. 따라서 주로 표면 플라즈몬을 제외한 도파관 모드에서만 빛을 추출하는 데에 효과적인 광결정(photonic crystal)을 이용한 전술한 유기 발광 다이오드의 발광 효율 향상 기술보다 본 발명은 더 유리한 장점을 가질 수 있다.
본 발명에 따른 구멍들이 형성된 무기물 층을 유기 발광 다이오드 소자에 삽입하는 방법은, 구멍이 형성된 무기물 층, 유기물 층, 및 제2 전극층만이 패턴된 나노 구조를 가지고 제1 전극 층은 패턴된 나노구조를 가지지 않고 평평한 형태의 나노구조를 가지므로, 전술한 주기적 물결 패턴을 가지는 유기 발광 다이오드에서 패턴의 깊이가 커지게 될 경우 발생하는 투명 전극 등의 갈라짐(crack) 현상을 최소화할 수 있다.
따라서 본 발명에서 무기물 층의 두께를 두껍게 하여도 무기물 층에 구멍들이 형성되어 있으므로, 본 발명은 유기 발광 다이오드 소자의 전기적인 동작 특성 및 안정성이 저하되지 않는 장점을 가진다. 따라서 본 발명은 상기 장점에 의해 구멍이 형성된 무기물 층의 두께를 두껍게 하여 도파관 모드와 표면 플라즈몬을 더욱 효과적으로 산란(scattering)시켜, 전술한 주기적 물결 패턴을 가지는 유기 발광 다이오드보다 유기 발광 다이오드 소자의 발광 효율을 더욱 향상시킬 수 있다.
본 발명에서는 WO3(Tungsten trioxide)과 같은 정공 주입 특성이 좋은 물질로 무기물 층이 제작될 수 있으므로, 유기 발광 다이오드의 동작 전압을 상대적으로 감소시킬 수 있다. 따라서 본 발명은 전력 효율을 향상시킬 수 있다. 상기 동작 전압은 제1 전극과 제2 전극 사이에 인가되는 전압일 수 있다.
전술한 바와 같이, 본 발명은 WO3(Tungsten trioxide) 등과 같은 정공 주입 특성이 양호한 물질을 가지는 무기물 층을 포함하여 제작될 수 있으므로 주입되는 정공의 수의 증가와 같은 정공 주입 특성을 향상시켜 유기 발광 다이오드 소자의 동작 전압을 낮출 수 있고 구멍이 형성된 무기물 층에 의해 광추출 효율도 증가하므로 유기 발광 다이오드 소자(200)의 전력 효율을 증가시킬 수 있다.
도 4는 본 발명의 실시예에 따른 유기 발광 다이오드 소자의 제조 방법(300)을 설명하는 흐름도(flow chart)이다. 유기 발광 다이오드 소자의 제조 방법(300)에 의해 도 1, 도 2, 또는 도 3에 도시된 유기 발광 다이오드 소자가 제작될 수 있다.
도 4를 참조하면, 제1 전극 형성 단계(305)에서 기판 위에 제1 전극이 형성된다. 기판은 투명한 유리 기판, 또는 투명한 플라스틱 기판일 수 있다.
무기물 층 형성 단계(310)에 따르면, 상기 제1 전극 위에, 나노 구조를 가지고 다수의 구멍들을 포함하는 무기물 층이 형성된다. 무기물 층의 구멍들은 비주기적으로 형성되고, 무기물 층은 금속 마스크를 이용하는 습식 식각 공정에 의해 형성될 수 있다. 무기물 층의 물질은 WO3(Tungsten trioxide), MoO3, 및 V2O5 중 어느 하나일 수 있다. 무기물 층의 두께는 10(nm) 이상이고 200(nm) 이하일 수 있다. 구멍들 사이의 간격은 0(nm)을 초과하고 800(nm) 이하이며, 구멍의 직경은 0(nm)을 초과하고 500(nm) 이하일 수 있다. 금속 마스크의 물질은, Ag, Au, 또는 Cu(Ag, Au, 및 Cu 중 어느 하나)를 포함하며, 금속 마스크는 200(℃) 이상이고 400(℃) 이하의 온도로 Ag, Au, 또는 Cu를 포함하는 금속 층을 열처리하는 것에 의해 형성될 수 있다. 금속 층은 상기 구멍들이 형성되지 않은 무기물 층 위에 열 증착법에 의해 증착될 수 있다. 습식 식각 공정은, pH(페하지수)가 5이상이고 7이하인 식각 용액을 사용할 수 있다.
유기물 층 형성 단계(315)에 따르면, 상기 무기물 층 위에 유기물 층이 형성된다. 유기물 층은 나노 구조일 수 있고, 무기물 층의 구멍들에 삽입되는 볼록한 부분들을 포함하는 하부와, 상기 볼록한 부분들에 대응하는 오목한 부분들을 포함하는 상부를 가지고, 유기물 층은 상기 하부와 상부에 의해 정면에 바라보았을 때 물결 형태의 구조를 가질 수 있다. 즉, 유기물 층은 무기물 층의 구멍들에 삽입되는 물결 형태의 나노 구조를 포함한다.
제2 전극 형성 단계(320)에 따르면, 상기 유기물 층 위에 제2 전극이 형성된다. 제2 전극은 나노 구조일 수 있고, 유기물 층의 오목한 부분들에 삽입되는 볼록한 부분들을 포함하는 하부와, 상기 볼록한 부분들에 대응하는 오목한 부분들을 포함하는 상부를 가지고, 제2 전극은 상기 하부와 상부에 의해 정면에 바라보았을 때 물결 형태의 구조를 가질 수 있다. 즉, 제2 전극은 유기물 층의 물결 형태의 나노 구조에 삽입되는 물결 형태의 나노 구조를 포함한다.
상기 제1 전극 형성 단계(305) 및 제2 전극 형성 단계(320)에 의해 형성되는 전극의 실시예는 다음과 같다. 제1 실시예에 있어서, 제1 전극은 투명 전극이고 제2 전극은 메탈 전극일 수 있다. 제2 실시예에 있어서, 제1 전극은 메탈 전극이고 제2 전극은 투명 전극일 수 있다. 제3 실시예에 있어서, 제1 전극 및 제2 전극은 각각 투명 전극일 수 있다.
이상에서와 같이, 도면과 명세서에서 실시예가 개시되었다. 여기서, 특정한 용어들이 사용되었으나, 이는 단지 본 발명을 설명하기 위한 목적에서 사용된 것이며 의미 한정이나 특허청구범위에 기재된 본 발명의 범위를 제한하기 위하여 사용된 것은 아니다. 그러므로 이 기술분야의 통상의 지식을 가진 자는 본 발명으로부터 다양한 변형 및 균등한 실시예가 가능하다는 점을 이해할 수 있을 것이다. 따라서 본 발명의 진정한 기술적 보호 범위는 첨부된 특허청구범위의 기술적 사상에 의해 정해져야 할 것이다.

Claims (10)

  1. 유기 발광 다이오드 소자의 제조 방법에 있어서,
    (a) 기판 위에 제1 전극을 형성하는 단계;
    (b) 상기 제1 전극 위에 나노 구조를 가지고 다수의 구멍들을 포함하는 무기물 층을 형성하는 단계;
    (c) 상기 무기물 층 위에 유기물 층을 형성하는 단계; 및
    (d) 상기 유기물 층 위에 제2 전극을 형성하는 단계를 포함하며,
    상기 무기물 층의 구멍들은 비주기적으로 형성되고, 상기 무기물 층은 금속 마스크를 이용하는 습식 식각 공정에 의해 형성되며,
    상기 유기물 층은 상기 무기물 층의 구멍들에 삽입되는 물결 형태의 나노 구조를 포함하고, 상기 제2 전극은 상기 유기물 층의 물결 형태의 나노 구조에 삽입되는 물결 형태의 나노 구조를 포함하는 유기 발광 다이오드 소자의 제조 방법.
  2. 제1항에 있어서,
    상기 무기물 층의 물질은 WO3(Tungsten trioxide), MoO3, 및 V2O5 중 어느 하나인 유기 발광 다이오드 소자의 제조 방법.
  3. 제1항에 있어서,
    상기 금속 마스크의 물질은, Ag, Au, 또는 Cu를 포함하며, 상기 금속 마스크는 200(℃) 이상이고 400(℃) 이하의 온도로 Ag, Au, 또는 Cu를 포함하는 금속 층을 열처리하는 것에 의해 형성되는 유기 발광 다이오드 소자의 제조 방법.
  4. 제3항에 있어서,
    상기 금속 층은 상기 구멍들이 형성되지 않은 무기물 층 위에 열 증착법에 의해 증착되는 유기 발광 다이오드 소자의 제조 방법.
  5. 제1항에 있어서,
    상기 습식 식각 공정은 pH가 5이상이고 7이하인 식각 용액을 사용하는 유기 발광 다이오드 소자의 제조 방법.
  6. 제1항에 있어서,
    상기 제1 전극은 투명 전극이고, 상기 제2 전극은 메탈 전극인 유기 발광 다이오드 소자의 제조 방법.
  7. 제1항에 있어서,
    상기 제1 전극은 메탈 전극이고, 상기 제2 전극은 투명 전극인 유기 발광 다이오드 소자의 제조 방법.
  8. 제1항에 있어서,
    상기 제1 전극 및 상기 제2 전극은 각각 투명 전극인 유기 발광 다이오드 소자의 제조 방법.
  9. 제1항에 있어서,
    상기 무기물 층의 두께는 10(nm) 이상이고 200(nm) 이하인 유기 발광 다이오드 소자의 제조 방법.
  10. 제1항에 있어서,
    상기 구멍들 사이의 간격은 0(nm)을 초과하고 800(nm) 이하인 유기 발광 다이오드 소자의 제조 방법.
PCT/KR2012/011730 2012-07-10 2012-12-28 구멍이 형성된 무기물 층을 포함하는 유기 발광 다이오드 소자의 제조 방법 Ceased WO2014010800A1 (ko)

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
KR1020120074917A KR101458181B1 (ko) 2012-07-10 2012-07-10 구멍이 형성된 무기물 층을 포함하는 유기 발광 다이오드 소자의 제조 방법
KR10-2012-0074917 2012-07-10

Publications (1)

Publication Number Publication Date
WO2014010800A1 true WO2014010800A1 (ko) 2014-01-16

Family

ID=49916220

Family Applications (1)

Application Number Title Priority Date Filing Date
PCT/KR2012/011730 Ceased WO2014010800A1 (ko) 2012-07-10 2012-12-28 구멍이 형성된 무기물 층을 포함하는 유기 발광 다이오드 소자의 제조 방법

Country Status (2)

Country Link
KR (1) KR101458181B1 (ko)
WO (1) WO2014010800A1 (ko)

Citations (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPH10255982A (ja) * 1997-03-06 1998-09-25 Hokuriku Electric Ind Co Ltd 有機ｅｌ素子
KR20010062261A (ko) * 1999-12-08 2001-07-07 가네꼬 히사시 유기 전계 발광 소자 및 그 제조 방법
KR100618086B1 (ko) * 2006-02-14 2006-08-30 나이넥스 주식회사 반도체 발광 소자 제조 방법 및 상기 방법을 이용한 발광 다이오드
KR20090113197A (ko) * 2008-04-25 2009-10-29 포항공과대학교 산학협력단 유기 발광 다이오드 및 그 제조 방법
WO2011135494A2 (en) * 2010-04-28 2011-11-03 Koninklijke Philips Electronics N.V. Organic light emitting device

Family Cites Families (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR100936817B1 (ko) * 2003-02-27 2010-01-14 엘지디스플레이 주식회사 일렉트로루미네센스 표시소자 및 그 제조방법
KR101566271B1 (ko) * 2008-09-19 2015-11-06 삼성디스플레이 주식회사 유기 발광 표시 장치 및 그 제조 방법
KR20110011468A (ko) * 2009-07-28 2011-02-08 우성묵 발광다이오드 표면의 굴곡구조 형성 방법
KR101104564B1 (ko) * 2010-01-08 2012-01-11 고려대학교 산학협력단 발광 다이오드의 광추출 효율을 높이기 위한 광결정 패터닝 방법 및 이에 따른 발광 다이오드

Patent Citations (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPH10255982A (ja) * 1997-03-06 1998-09-25 Hokuriku Electric Ind Co Ltd 有機ｅｌ素子
KR20010062261A (ko) * 1999-12-08 2001-07-07 가네꼬 히사시 유기 전계 발광 소자 및 그 제조 방법
KR100618086B1 (ko) * 2006-02-14 2006-08-30 나이넥스 주식회사 반도체 발광 소자 제조 방법 및 상기 방법을 이용한 발광 다이오드
KR20090113197A (ko) * 2008-04-25 2009-10-29 포항공과대학교 산학협력단 유기 발광 다이오드 및 그 제조 방법
WO2011135494A2 (en) * 2010-04-28 2011-11-03 Koninklijke Philips Electronics N.V. Organic light emitting device

Also Published As

Publication number Publication date
KR101458181B1 (ko) 2014-11-05
KR20140008028A (ko) 2014-01-21

Similar Documents

Publication Publication Date Title
US10964890B2 (en) Opto-electrical devices incorporating metal nanowires
KR101339440B1 (ko) 유기 발광 소자 및 유기 발광 소자 제조 방법
KR102066075B1 (ko) 플렉서블 디스플레이용 기판 및 그 제조방법
TWI635636B (zh) 具光提取層之有機發光二極體
US9123914B2 (en) Electronic device and method of fabricating the same
US20190189966A1 (en) Organic Light Emitting Diode Display
KR101654360B1 (ko) 유기 발광소자용 기판 및 그 제조방법
KR20120054887A (ko) 유기발광소자 및 그의 제조방법
CN110379932B (zh) 一种电驱动量子点单光子源及其制备方法
US8927310B2 (en) Method of fabricating patterned substrate
WO2016036150A1 (ko) 유기발광소자용 광추출 기판 제조방법, 유기발광소자용 광추출 기판 및 이를 포함하는 유기발광소자
KR20120133961A (ko) 유기발광다이오드 및 그 제조방법
CN105518896B (zh) 用于制造超薄有机发光装置的方法
KR20160025681A (ko) 광산란층의 제조 방법 및 이를 포함하는 유기발광소자
EP2720284B1 (en) Method of fabricating a metal oxide thin film substrate for OLED
KR101250879B1 (ko) 구멍이 형성된 무기물 층을 포함하는 유기 발광 다이오드 소자
KR101458181B1 (ko) 구멍이 형성된 무기물 층을 포함하는 유기 발광 다이오드 소자의 제조 방법
KR101470293B1 (ko) 유기발광소자용 광추출 기판 제조방법
KR101862318B1 (ko) 투광성 기판 및 이의 제조방법
Peng et al. Improving light extraction of organic light‐emitting devices by attaching nanostructures with self‐assembled photonic crystal patterns
KR20160056598A (ko) 광 추출 효율이 증대된 유기 전계 발광소자 및 그 제조방법
US11302886B2 (en) Perovskite light-emitting device, preparation method thereof, and display
CN115295743A (zh) 显示面板及其制备方法
KR20150061405A (ko) 기판의 제조방법, 기판, 유기 전계 발광소자의 제조방법 및 유기 전계 발광소자
JP2014123533A (ja) 有機ｅｌ素子及びその製造方法

Legal Events

Date Code Title Description
121 Ep: the epo has been informed by wipo that ep was designated in this application

Ref document number: 12881034

Country of ref document: EP

Kind code of ref document: A1

NENP Non-entry into the national phase

Ref country code: DE

122 Ep: pct application non-entry in european phase

Ref document number: 12881034

Country of ref document: EP

Kind code of ref document: A1
