RU55730U1

RU55730U1 - GALYUN FOR UNDERWATER AND SEAWATER SHIPS

Info

Publication number: RU55730U1
Application number: RU2006115235/22U
Authority: RU
Inventors: Виктор Петрович Шрамко
Original assignee: Виктор Петрович Шрамко
Priority date: 2006-05-02
Filing date: 2006-05-02
Publication date: 2006-08-27

Abstract

Полезная модель относится к области кораблестроения и предназначена для удаления за борт фекалий, скапливающихся внутри гальюна в процессе эксплуатации.The utility model relates to the field of shipbuilding and is designed to remove overboard feces that accumulate inside the latrine during operation.

Целью, достигаемой полезной моделью, является упрощение конструкции, увеличение производительности путем пропускной способности выброса фекалий, а также увеличение эксплуатационного срока.The goal achieved by the utility model is to simplify the design, increase productivity through the capacity of the discharge of feces, as well as increase the operational life.

Новым в полезной модели является то, что имеется емкость в виде цилиндра, внутри которого установлен двойной поршень, закрепленный на штоке, который имеет в середине камеру для смазки с войлочным кругом, где обратный клапан цилиндра установлен на круглой крышке и поджат к нижнему фланцу цилиндра пружинами обратного клапана, в свою очередь круглая крышка крепится к нижней крышке с помощью крепежных болтов, кроме того, патрубок для сброса фекалий имеет выход через днище корабля и в нем закреплен обратный клапан, а также гидроцилиндр, который соединен с верхней частью штока, кроме этого в верхней части цилиндра находятся отверстия, к которым приварены 2-4 унитаза, которые изготовлены из нержавеющей стали и закрыты крышками в промежутках между использованием, причем за наблюдением уровня фекалий установлено смотровое окошко, верхний срез которого должен быть на уровне нижней части отверстия, к которым приварены унитазы, а дренажное отверстие цилиндра установлено в верхней рабочей точке цилиндра, через которую воздух заходит или выходит из цилиндра, при этом внутренние поверхности нижней крышки цилиндра, круглой крышки пружины обратного клапана цилиндра, упоры и патрубок для сброса фекалий покрыты плотной кислотостойкой резиной. 1 н.п. ф-ы, 2 илл.New in the utility model is that there is a cylinder-shaped container inside which a double piston is mounted, mounted on a rod, which has a lubrication chamber with a felt circle in the middle, where the cylinder check valve is mounted on a round cover and is spring-loaded to the lower cylinder flange the check valve, in turn, the round cover is attached to the bottom cover using fixing bolts, in addition, the nozzle for the discharge of feces has an outlet through the bottom of the ship and the check valve is fixed in it, as well as a hydraulic cylinder, which connected to the upper part of the rod, in addition, in the upper part of the cylinder there are holes to which 2-4 toilet bowls are welded, which are made of stainless steel and are closed by lids between use, and an observation window is installed for monitoring the level of feces, the upper cut of which should be at the level of the lower part of the hole to which the toilet bowls are welded, and the drainage hole of the cylinder is installed at the top working point of the cylinder, through which air enters or leaves the cylinder, while the inner surfaces The spacers of the lower cylinder cover, the round spring cover of the check valve of the cylinder, the stops and the nozzle for the discharge of feces are covered with dense acid-resistant rubber. 1 n.p. fs, 2 ill.

Description

Известно устройство для удаления за борт воды: (Просолов С.М. и др. Устройство подводной лодки / М., Воениздат, 1973, с.131 р.48).A device for removing water overboard is known: (Prosolov S.M. et al. Submarine device / M., Military Publishing House, 1973, p. 131 p. 48).

Известно устройство для удаления за борт воды, скапливающейся внутри корпуса подводной лодки, содержащее водяной высоконапорный насос, арматуру, трубопроводы и клапаны осушения, установленные в местах скопления воды, а во всасывающем трубопроводе водяного высоконапорного насоса установлена цистерна, к которой посредством трубопроводов подключены вакуумный насос, создающий разряжение в цистерне и клапанах осушения.A device is known for removing overboard water that accumulates inside a submarine’s hull, containing a high-pressure water pump, valves, pipelines and drainage valves installed in places of water accumulation, and a tank is installed in the suction pipe of the high-pressure water pump, to which a vacuum pump is connected via pipelines, creating a vacuum in the tank and drain valves.

(См. патент 2091270 В 63 G 8/00, 1993 г.).(See patent 2091270 B 63 G 8/00, 1993).

Недостатками известных устройств являются срывы работы водяного насоса из-за попадания в него вместе с перекачиваемой водой воздуха. Из-за попадания воздуха насос выходит из строя и возможно затопление корпуса корабля.The disadvantages of the known devices are disruptions in the operation of the water pump due to the ingress of air into it along with the pumped water. Due to air ingress, the pump fails and flooding of the ship's hull is possible.

Выброс фекалий за борт на глубине невозможен. К тому же, установка цистерн, трубопроводов и подключение вакуумных насосов загромождает территорию внутри корабля.Feces cannot be thrown overboard at depths. In addition, the installation of tanks, pipelines and the connection of vacuum pumps clutter up the territory inside the ship.

Известно устройство для удаления за борт воды, скапливающейся внутри корпуса, которое содержит водяной высоконапорный насос, арматуру, шланги, трубопроводы и клапаны, а также цистерну, к которой посредством трубопроводов подключены вакуумный насос, создающий разряжение в цистерне, и клапаны осушенияA device is known for removing overboard water that accumulates inside the housing, which contains a high-pressure water pump, fittings, hoses, pipelines and valves, as well as a tank to which a vacuum pump creates a vacuum in the tank, and drain valves

(см. патент №93044606 В 63 G 8/00, 1993 г.).(see patent No. 93044606 B 63 G 8/00, 1993).

Недостатками известного устройства для удаления воды и других жидких веществ с помощью высоконапорных насосов является то, что оно не позволяет осуществлять выброс за борт этих веществ на большой глубине, не исключает распространение запаха в подводном корабле. Кроме того, установка цистерн для сбора жидких веществ, насосов, арматуры, трубопроводов, загромождает территорию внутри корабля. Для надежной работы такой цистерны необходимо осуществлять дублирование системы основного насоса, иначе при выходе из строя насоса, повышается вероятность затопления подводных кораблей.The disadvantages of the known device for removing water and other liquid substances using high-pressure pumps is that it does not allow the discharge of these substances overboard at great depths, does not exclude the spread of smell in an underwater ship. In addition, the installation of tanks for collecting liquid substances, pumps, fittings, pipelines clutters the territory inside the ship. For reliable operation of such a tank, it is necessary to duplicate the main pump system, otherwise, if the pump fails, the likelihood of flooding of submarines increases.

Работа вакуумных насосов не надежна при попадании в них воздуха.The operation of vacuum pumps is not reliable when air enters them.

Поставленная цель достигается тем, что гальюн для подводных и надводных кораблей, содержащий емкость, арматуру, клапаны и шланги имеет емкость, которая выполнена в виде цилиндра, внутри которого установлен двойной поршень. Для постоянной смазки стенок цилиндра предусмотрена камера для смазки, роль которой выполняет промежуток между верхней и нижней частями двойного поршня. Двойной поршень крепится с помощью стопорной гайки на нижней части штока, а верхняя часть штока соединена с гидроцилиндром. Стопорная гайка не должна выступать ниже нижнего среза двойного поршня. С помощью распорного кольца создается камера для смазки с войлочным кругом, который не позволяет вытекать маслу из камеры для смазки при прохождении поршня мимо отверстий, к которым приварены унитазы.This goal is achieved in that the latrine for submarines and surface ships containing a tank, fittings, valves and hoses has a tank, which is made in the form of a cylinder, inside of which a double piston is installed. For constant lubrication of the cylinder walls, a lubrication chamber is provided, the role of which is played by the gap between the upper and lower parts of the double piston. The double piston is mounted with a lock nut on the bottom of the stem, and the top of the stem is connected to the hydraulic cylinder. The lock nut should not protrude below the lower cut of the double piston. Using a spacer ring, a lubrication chamber is created with a felt circle that prevents oil from flowing out of the lubrication chamber when the piston passes past the holes to which the toilet bowls are welded.

Обратный клапан цилиндра установлен на круглой крышке и поджат к нижнему фланцу цилиндра пружинами обратного клапана. Усилие пружин должно быть достаточно таким, чтобы под весом фекалий обратный клапан цилиндра не срабатывал. В свою очередь круглая крышка с закрепленными The check valve of the cylinder is mounted on a round cover and is pressed against the lower flange of the cylinder by the check valve springs. The force of the springs should be sufficient so that under the weight of the feces the check valve of the cylinder does not work. In turn, a round lid with fixed

на ней пружинами, упорами и обратным клапаном цилиндра крепится к нижней крышке цилиндра при помощи крепежных болтов.on it, the springs, stops and the check valve of the cylinder are attached to the bottom cover of the cylinder using fixing bolts.

Патрубок для сброса фекалий имеет выход через днище корабля и в нем жестко закреплен обратный клапан, чтобы забортная вода не попадала в корабль. Обратный клапан патрубка для сброса фекалий дублирует работу обратного клапана цилиндра и необходим при ремонте гальюна.The nozzle for the discharge of feces has an outlet through the bottom of the ship and a check valve is rigidly fixed in it so that outboard water does not enter the ship. The check valve of the nozzle for dumping feces duplicates the operation of the check valve of the cylinder and is necessary for the repair of latrine.

Верхняя часть штока гальюна соединена с гидроцилиндром, который необходим для движения двойного поршня от верхней рабочей точки до нижней и обратно. Тем самым фекалии выталкиваются за борт. Для увеличения емкости цилиндра желательно гидроцилиндр закреплять в рубке. В верхней части цилиндра имеются отверстия, к которым приварены 2-4 унитаза, сделанные из нержавейки, которые закрываются крышками в промежутках между использованием.The upper part of the latrine rod is connected to the hydraulic cylinder, which is necessary for the movement of the double piston from the upper operating point to the lower and vice versa. Thus, feces are pushed overboard. To increase the capacity of the cylinder, it is desirable to fix the hydraulic cylinder in the wheelhouse. In the upper part of the cylinder there are holes to which 2-4 toilet bowls made of stainless steel are welded, which are closed by lids in between use.

В унитазы может сливаться и отработанная вода с саун, которые имеются на подводных кораблях типа «Курск» или катамаранного типа.Waste water from saunas, which are available on Kursk or catamaran-type submarines, can also merge into the toilets.

Для наблюдения за уровнем фекалий установлено смотровое окошко, закрываемое толстым стеклом. Верхний срез окошка должен быть на уровне нижней кромки отверстия, к которому приварен унитаз.To monitor the level of feces, a viewing window is installed, closed with a thick glass. The upper section of the window should be at the level of the lower edge of the hole to which the toilet is welded.

В верхней части цилиндра установлено дренажное отверстие для поступления воздуха в цилиндр при опускании поршня и поступления воздуха под поршень через обратный клапан штока при подъеме поршня.A drainage hole is installed in the upper part of the cylinder for air entering the cylinder when lowering the piston and air entering the piston through the check valve of the rod when the piston is raised.

Внутренние поверхности нижней крышки цилиндра, круглой крышки патрубка для сброса фекалий, упоры, а также пружины и обратный клапан цилиндра должны быть покрыты кислостойкой плотной резиной.The inner surfaces of the bottom cover of the cylinder, the round cover of the nozzle to discharge the feces, the stops, as well as the springs and the check valve of the cylinder must be coated with acid-resistant dense rubber.

Сопоставительный анализ с прототипом показывает, что заявляемая полезная модель отличается наличием конструктивных особенностей и соответствует критерию «новизна».Comparative analysis with the prototype shows that the claimed utility model is distinguished by the presence of design features and meets the criterion of "novelty."

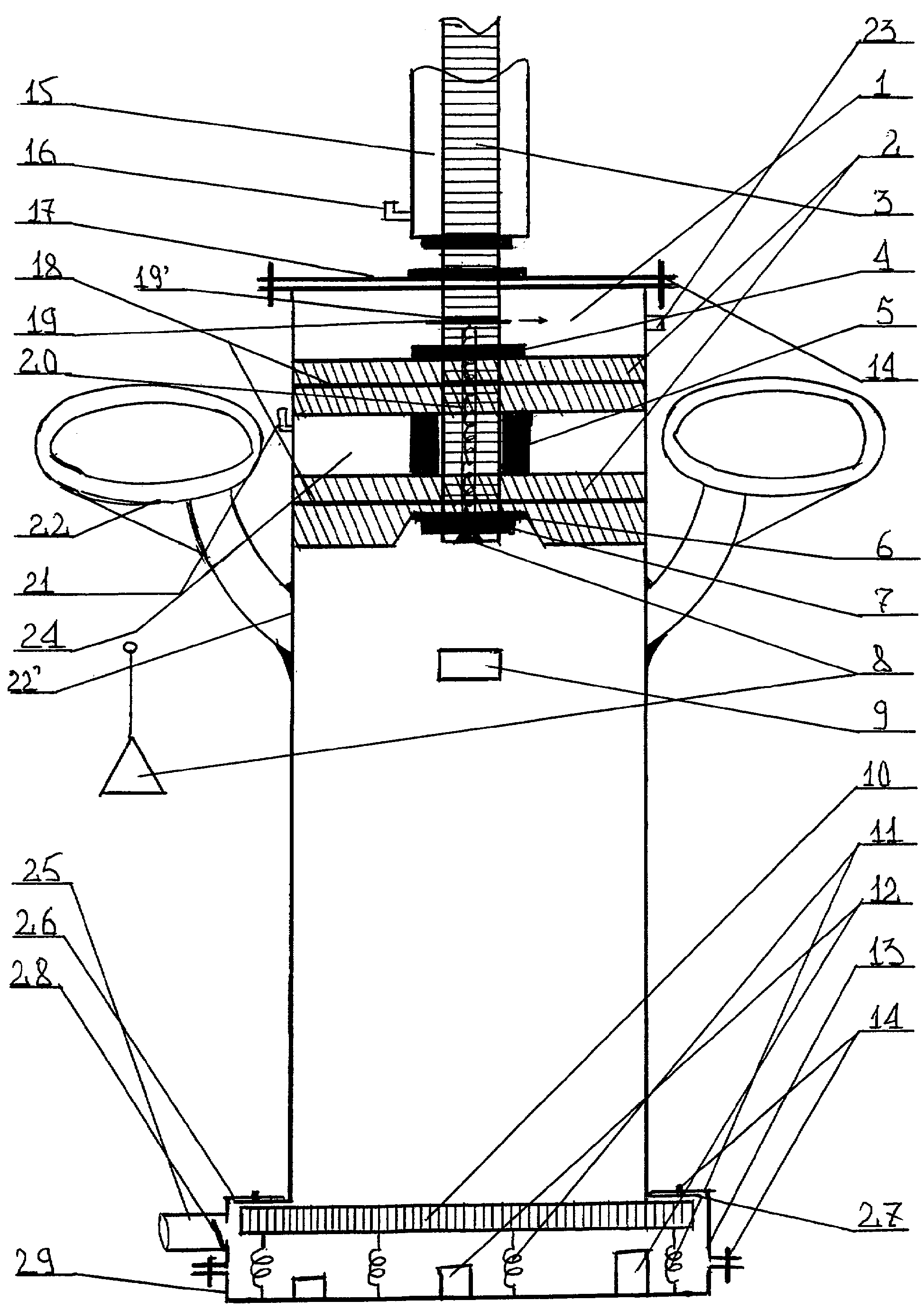

Полезная модель для понимания сущности представлена чертежами, на одном из которых представлен общий вид, а на фиг.2 - вид сверху нижней крышки цилиндра.A useful model for understanding the essence is represented by drawings, on one of which a general view is presented, and in FIG. 2 is a top view of the lower cylinder cover.

Устройство состоит из цилиндра 1, двойного поршня 2, штока 3, верхнего стопорного кольца 4, распорного кольца 5, нижнего стопорного кольца 6, стопорной гайки 7, обратного клапана с пружиной 8 штока 3, смотрового окошка 9, обратного клапана 10 цилиндра 1, пружины 11 обратного клапана 10, упоров 12, нижней крышки 13 цилиндра 1 (рис.2), крепежных болтов 14, гидроцилиндра 15, который соединен с верхней частью штока 3, нижнего штуцера 16 гидроцилиндра 15, верхней крышки с сальником 17 цилиндра 1, уплотнительных резиновых колец 18 двойного поршня 2, шплинта 19, вставленного в поперечное дренажное отверстие 19', дренажного вертикального отверстия 20 штока 3, штуцера для заливки смазки 21, унитазов 22, отверстия 22', к которым приварены унитазы 22, дренажного отверстия 23 цилиндра 1, камеры для смазки 24 с войлочным кругом (инструмент) двойного поршня 2, патрубка для сброса фекалий 25, фланца 26 нижней крышки 13, который состоит из двух металлических полуколец для закрепления на нижнем фланце 27 (фиг.2) цилиндра 1, обратного клапана 28 патрубка для сброса фекалий 25, и круглой крышки 29 с упорами 12.The device consists of a cylinder 1, a double piston 2, a rod 3, an upper retaining ring 4, a spacer ring 5, a lower retaining ring 6, a lock nut 7, a check valve with a spring 8 of the rod 3, an inspection window 9, a check valve 10 of the cylinder 1, the spring 11 check valve 10, stops 12, lower cover 13 of cylinder 1 (Fig. 2), mounting bolts 14, hydraulic cylinder 15, which is connected to the upper part of the rod 3, lower fitting 16 of the hydraulic cylinder 15, upper cover with the gland 17 of the cylinder 1, rubber sealing rings 18 of the double piston 2, cotter pin 19, inserted into the transverse drainage hole 19 ', the drainage vertical hole 20 of the rod 3, the fitting for filling grease 21, the toilets 22, the holes 22' to which the toilet bowls 22 are welded, the drainage holes 23 of the cylinder 1, the lubrication chamber 24 with a felt circle (tool) double piston 2, a nozzle for dumping feces 25, a flange 26 of the bottom cover 13, which consists of two metal half rings for fastening on the bottom flange 27 (Fig. 2) of the cylinder 1, a check valve 28 of the nozzle for dumping the feces 25, and a round cover 29 with stops 12.

Рабочий ход двойного поршня 2, гидроцилиндра 15 и рабочий ход нижней кромки двойного поршня 2 цилиндра 1 должны быть одинаковы, т.е. нижняя часть двойного поршня 2 цилиндра 1 должна опускаться на уровень нижней кромки (до конца) цилиндра 1, для того, чтобы производить очистку внутренней поверхности цилиндра 1 и ее смазку. При подъеме двойного поршня 2, нижний срез двойного поршня 2 должен заходить за верхний уровень отверстий 22', к которым приварены унитазы 22. Смотровое окошко должно быть на уровне нижней части отверстий 22', к которым приварены унитазы 22, чтобы контролировать уровень фекалий.The stroke of the double piston 2, the hydraulic cylinder 15 and the stroke of the lower edge of the double piston 2 of the cylinder 1 should be the same, i.e. the lower part of the double piston 2 of the cylinder 1 should lower to the level of the lower edge (to the end) of the cylinder 1, in order to clean and lubricate the inner surface of the cylinder 1. When lifting the double piston 2, the lower cut of the double piston 2 should extend beyond the upper level of the holes 22 'to which the toilet bowls are welded 22. The viewing window should be at the level of the lower part of the holes 22' to which the toilet bowls 22 are welded to control the level of feces.

Обратный клапан с пружиной 8 штока 3, через пружину крепится на, шплинте 19, вставленного в поперечное дренажное отверстие 19 (дренажного вертикального отверстия 20 штока 3).The non-return valve with the spring 8 of the rod 3, through the spring is attached to the cotter pin 19, inserted into the transverse drainage hole 19 (vertical drainage hole 20 of the rod 3).

Крепежные болты 14, закрепляющие нижнюю крышку 13 к нижнему фланцу 27 цилиндра 1 в нижнюю часть должны быть утоплены, т.е. не выступать ниже нижнего фланца 27, чтобы не мешать плотному прижатию обратного клапана 10 цилиндра 1, к нижней части нижнего фланца 27 цилиндра 1. К металлическим полукольцам фланца 26, нижней крышки 13, в нижней части присоединяется круглая крышка 29, с закрепленными на ней упорами 12, пружинами 11 обратного клапана 10, которые своей нижней частью закрепляются на круглой крышке 29, а верхней частью упираются в обратный клапан 10 цилиндра 1.The fixing bolts 14 securing the lower cover 13 to the lower flange 27 of the cylinder 1 in the lower part must be recessed, i.e. do not protrude below the lower flange 27, so as not to interfere with the tight pressing of the check valve 10 of the cylinder 1, to the lower part of the lower flange 27 of the cylinder 1. To the metal half rings of the flange 26, the lower cover 13, a round cover 29 is attached to the lower part, with stops fixed to it 12, the springs 11 of the check valve 10, which are fixed with their lower part to the round cover 29, and the upper part abuts against the check valve 10 of the cylinder 1.

Эта круглая крышка 29 крепится к нижней крышке 13 цилиндра 1 посредством крепежных болтов 14.This round cover 29 is attached to the bottom cover 13 of the cylinder 1 by means of fixing bolts 14.

Пружины 11 обратного клапана 10 должны иметь такое усилие, чтобы при наполнении фекалиями цилиндра 1, обратный клапан 10 не срабатывал.The springs 11 of the check valve 10 must have such a force that when the feces of the cylinder 1 are filled, the check valve 10 does not work.

Обратный клапан 28 патрубка для сброса фекалий 25 предназначен для дублирования работы обратного клапана 10, цилиндра 1.The non-return valve 28 of the nozzle for dumping feces 25 is designed to duplicate the operation of the non-return valve 10, cylinder 1.

РаботаWork

Нижний срез двойного поршня 2 должен быть на уровне нижнего среза отверстия 22', к которому приварен унитаз 22, т.е. в конце верхнего рабочего хода двойного поршня 2. При наполнении цилиндра 1 фекалиями до уровня не выше нижнего среза смотрового окошка 9, включается гидроцилиндр 15. Двойной поршень 2 опускается вниз и зайдя за нижнюю часть отверстия 22', к которым приварены унитазы 22, перекрывает выход фекалий в унитазы 22.The lower cut of the double piston 2 should be at the level of the lower cut of the hole 22 ', to which the toilet bowl 22 is welded, i.e. at the end of the upper stroke of the double piston 2. When the cylinder 1 is filled with feces to a level not higher than the lower cut of the inspection window 9, the hydraulic cylinder 15 is turned on. The double piston 2 goes down and goes beyond the lower part of the hole 22 ', to which the toilet bowls 22 are welded, closes the exit faeces in the toilet 22.

Продолжая сжатие фекалий, усиливается давление на обратный клапан 10 цилиндра 1, пружины 11, обратного клапана 10 начинают сжиматься. Обратный клапан 10 отходит вниз и вся масса фекалий из цилиндра 1, будет выжита за борт полностью, по мере опускания двойного поршня 2 до нижней точки рабочего хода через патрубок для сброса фекалий 25 и обратный клапан 28.Continuing the compression of the feces, the pressure on the check valve 10 of the cylinder 1, the springs 11, the check valve 10 begin to compress. The non-return valve 10 goes down and the entire mass of feces from the cylinder 1, will survive overboard completely, as the double piston 2 is lowered to the lower point of the stroke through the nozzle to discharge the feces 25 and the non-return valve 28.

Кроме того, при опускании двойного поршня 2, происходит очистка стенок цилиндра 1 от наслоений и одновременная смазка стенок цилиндра 1 In addition, when lowering the double piston 2, the walls of the cylinder 1 are cleaned from deposits and the walls of the cylinder 1 are lubricated simultaneously

за счет смазки, находящейся в камере для смазки 24. При начале подъема двойного поршня 2, пружины 11 давят на обратный клапан 10 и прижимают его к нижнему фланцу 27. Обратный клапан 28, патрубка для сброса фекалий 25 - закрывается.due to the grease in the grease chamber 24. When the double piston 2 starts to lift, the springs 11 press on the check valve 10 and press it against the lower flange 27. The check valve 28, the pipe for dumping the feces 25, closes.

Доступа заборной воды в цилиндр 1 происходить не будет. Упоры 12 необходимы для того, чтобы обратный клапан 10 не смог сломать пружины 11. Для того, чтобы смазка из камеры для смазки 24 не вытекала в отверстия 22', к которым прикреплены унитазы 22, при опускании двойного поршня 2, внутри камеры для смазки 24, по внутренней окружности прокладывается войлочный круг (на чертеже не показан), который пропитывается смазкой и в дальнейшем через него осуществляется смазка внутренней части цилиндра 1.Access to the intake water in cylinder 1 will not occur. The stops 12 are necessary so that the check valve 10 cannot break the springs 11. In order for the grease from the grease chamber 24 not to flow out into the holes 22 'to which the toilet bowls 22 are attached, when lowering the double piston 2, inside the grease chamber 24 , a felt circle is laid around the inner circumference (not shown in the drawing), which is impregnated with grease and is subsequently lubricated through the inside of the cylinder 1.

Периодически в камеру для смазки 24, через штуцер для заливки масла 21, добавляется смазка, когда двойной поршень 2 находится в конце верхней рабочей точки.Periodically, lubricant is added to the lubrication chamber 24, through the oil filling fitting 21, when the double piston 2 is at the end of the upper operating point.

При подъеме двойного поршня 2, чтобы не создавалось разряжение под двойным поршнем 2, внутри штока 3, в его нижней части устанавливается обратный клапан с пружинами 8.When lifting the double piston 2, so as not to create a vacuum under the double piston 2, inside the rod 3, a check valve with springs 8 is installed in its lower part.

Воздух, через дренажное отверстие 23, в верхней части цилиндра 1, дренажное вертикальное отверстие 20 штока 3, обратный клапан с пружиной 8, будет поступать под двойной поршень 2 и выравнивать давление, чтобы не было засоса.Air through the drainage hole 23, in the upper part of the cylinder 1, the vertical drainage hole 20 of the rod 3, the check valve with spring 8, will flow under the double piston 2 and equalize the pressure so that there is no suction.

Упрощение конструкции происходит путем исключения любых типов насосов на борту корабля, которые загромождают территорию.Simplification of the design occurs by eliminating any types of pumps on board the ship that clutter the area.

Увеличение производительности через пропускной способности идет путем выброса фекалий по мере накопления их, в любой момент. Устраняется неприятный запах на всей территории подводных и надводных кораблей, поддерживается чистота, экология улучшается.Increased productivity through throughput goes through the release of feces as they accumulate, at any time. The unpleasant odor is eliminated throughout the submarine and surface ships, cleanliness is maintained, the environment is improving.

Увеличение эксплуатационного срока происходит путем наличия смазки в камерах двойного поршня, а также за счет изготовления унитазов и деталей гальюна из нержавейки, а цилиндра из толстого пластика.The increase in the service life occurs by the presence of lubrication in the chambers of the double piston, as well as through the manufacture of toilets and parts of latrine from stainless steel, and the cylinder from thick plastic.

Использование гидроцилиндров позволяет выбрасывать фекалии на глубинах, на который может опускаться подводная лодка.The use of hydraulic cylinders allows feces to be thrown out at depths that a submarine can sink into.

Данную полезную модель гальюна можно устанавливать на вновь строящихся подводных и надводных кораблях, а также на действующих подводных и надводных кораблях после соответствующей доработки в доке. На подводных кораблях, где имеются сауны, используемую воду через унитазы можно выбрасывать за борт.This utility model of latrine can be installed on newly built submarines and surface ships, as well as on existing submarines and surface ships after appropriate revision in the dock. On submarines, where there are saunas, used water through the toilet can be thrown overboard.

Claims

Latrine for submarine and surface ships containing a container, fittings, hoses, valves, characterized in that the container is a cylinder, inside of which there is a double piston mounted on a rod, which has a lubrication chamber with a felt circle in the middle, where the check valve of the cylinder is installed on the round lid and pressed against the lower flange of the cylinder by the non-return valve springs, in turn the round lid is attached to the lower lid with fixing bolts, in addition, the nozzle for the discharge of feces has an outlet through the bottoms e of the ship and a check valve is fixed in it, as well as a hydraulic cylinder, which is connected to the upper part of the rod, in addition, in the upper part of the cylinder there are holes to which 2-4 toilet bowls are welded, which are made of stainless steel and are closed by lids between use, moreover, by observing the level of feces, a viewing window is installed, the upper cut of which is located at the level of the lower part of the hole to which the toilet bowls are welded, and the drainage hole of the cylinder is installed at the upper working point of the cylinder, through oruyu air enters or leaves the cylinder, wherein the inner surface of the lower cylinder head, the cylinder base cover return valve springs, stops and outlet for discharge of faeces acid coated dense rubber.
