RU2580685C2 - Ингибитор коррозии и солеотложений - Google Patents
Ингибитор коррозии и солеотложений Download PDFInfo
- Publication number
- RU2580685C2 RU2580685C2 RU2014127411/05A RU2014127411A RU2580685C2 RU 2580685 C2 RU2580685 C2 RU 2580685C2 RU 2014127411/05 A RU2014127411/05 A RU 2014127411/05A RU 2014127411 A RU2014127411 A RU 2014127411A RU 2580685 C2 RU2580685 C2 RU 2580685C2
- Authority
- RU
- Russia
- Prior art keywords
- phosphonates
- water
- corrosion
- inhibitor
- acid
- Prior art date
Links
- 239000003112 inhibitor Substances 0.000 title claims abstract description 45
- 238000005260 corrosion Methods 0.000 title claims abstract description 40
- 230000007797 corrosion Effects 0.000 title claims abstract description 40
- 229920003169 water-soluble polymer Polymers 0.000 claims abstract description 17
- 239000012736 aqueous medium Substances 0.000 claims abstract description 14
- -1 nitrilotrimethyl phosphonates Chemical class 0.000 claims abstract description 14
- 229910052783 alkali metal Inorganic materials 0.000 claims abstract description 13
- ZJAOAACCNHFJAH-UHFFFAOYSA-N phosphonoformic acid Chemical class OC(=O)P(O)(O)=O ZJAOAACCNHFJAH-UHFFFAOYSA-N 0.000 claims abstract description 12
- 150000001340 alkali metals Chemical class 0.000 claims abstract description 8
- GWASTCVCPXFIQT-UHFFFAOYSA-N NC1OP(=O)O1 Chemical class NC1OP(=O)O1 GWASTCVCPXFIQT-UHFFFAOYSA-N 0.000 claims abstract description 7
- 229920001577 copolymer Polymers 0.000 claims description 10
- 229920002125 Sokalan® Polymers 0.000 claims description 9
- 239000002455 scale inhibitor Substances 0.000 claims description 6
- URWIWRCHIPAGBL-UHFFFAOYSA-N OCC1OP(=O)OP(=O)O1 Chemical class OCC1OP(=O)OP(=O)O1 URWIWRCHIPAGBL-UHFFFAOYSA-N 0.000 claims description 4
- 229920002845 Poly(methacrylic acid) Polymers 0.000 claims description 4
- QRUDEWIWKLJBPS-UHFFFAOYSA-N benzotriazole Chemical compound C1=CC=C2N[N][N]C2=C1 QRUDEWIWKLJBPS-UHFFFAOYSA-N 0.000 claims description 4
- NAQMVNRVTILPCV-UHFFFAOYSA-N hexamethylene diamine Natural products NCCCCCCN NAQMVNRVTILPCV-UHFFFAOYSA-N 0.000 claims description 4
- 239000012964 benzotriazole Substances 0.000 claims description 3
- SZHQPBJEOCHCKM-UHFFFAOYSA-N 2-phosphonobutane-1,2,4-tricarboxylic acid Chemical compound OC(=O)CCC(P(O)(O)=O)(C(O)=O)CC(O)=O SZHQPBJEOCHCKM-UHFFFAOYSA-N 0.000 claims description 2
- KMDMOMDSEVTJTI-UHFFFAOYSA-N 2-phosphonobutanedioic acid Chemical compound OC(=O)CC(C(O)=O)P(O)(O)=O KMDMOMDSEVTJTI-UHFFFAOYSA-N 0.000 claims description 2
- CMGDVUCDZOBDNL-UHFFFAOYSA-N 4-methyl-2h-benzotriazole Chemical compound CC1=CC=CC2=NNN=C12 CMGDVUCDZOBDNL-UHFFFAOYSA-N 0.000 claims description 2
- 229960005102 foscarnet Drugs 0.000 claims description 2
- MBKDYNNUVRNNRF-UHFFFAOYSA-N medronic acid Chemical class OP(O)(=O)CP(O)(O)=O MBKDYNNUVRNNRF-UHFFFAOYSA-N 0.000 claims description 2
- XLYOFNOQVPJJNP-UHFFFAOYSA-N water Substances O XLYOFNOQVPJJNP-UHFFFAOYSA-N 0.000 abstract description 23
- OAICVXFJPJFONN-UHFFFAOYSA-N Phosphorus Chemical compound [P] OAICVXFJPJFONN-UHFFFAOYSA-N 0.000 abstract description 11
- 239000011574 phosphorus Substances 0.000 abstract description 11
- 229910052698 phosphorus Inorganic materials 0.000 abstract description 11
- 238000000034 method Methods 0.000 abstract description 9
- 229910001369 Brass Inorganic materials 0.000 abstract description 5
- 239000010951 brass Substances 0.000 abstract description 5
- ABLZXFCXXLZCGV-UHFFFAOYSA-N Phosphorous acid Chemical class OP(O)=O ABLZXFCXXLZCGV-UHFFFAOYSA-N 0.000 abstract description 4
- 229910000831 Steel Inorganic materials 0.000 abstract description 4
- 239000010959 steel Substances 0.000 abstract description 4
- 239000000126 substance Substances 0.000 abstract description 4
- HWZUDASOMGNLSM-UHFFFAOYSA-N O=P1OCOP(=O)O1 Chemical class O=P1OCOP(=O)O1 HWZUDASOMGNLSM-UHFFFAOYSA-N 0.000 abstract description 2
- LPWZUCWUMYQEOT-UHFFFAOYSA-N P1(=O)OOCCOP(O1)=O Chemical class P1(=O)OOCCOP(O1)=O LPWZUCWUMYQEOT-UHFFFAOYSA-N 0.000 abstract 1
- LBBLZLCQNGQRIP-UHFFFAOYSA-N P1(OCCCCO1)=O.NCCCCCCN Chemical class P1(OCCCCO1)=O.NCCCCCCN LBBLZLCQNGQRIP-UHFFFAOYSA-N 0.000 abstract 1
- 239000000203 mixture Substances 0.000 description 19
- 230000015572 biosynthetic process Effects 0.000 description 12
- VTYYLEPIZMXCLO-UHFFFAOYSA-L Calcium carbonate Chemical compound [Ca+2].[O-]C([O-])=O VTYYLEPIZMXCLO-UHFFFAOYSA-L 0.000 description 10
- 238000012360 testing method Methods 0.000 description 9
- 239000000498 cooling water Substances 0.000 description 7
- 230000005764 inhibitory process Effects 0.000 description 7
- 229920000388 Polyphosphate Polymers 0.000 description 6
- YSMRWXYRXBRSND-UHFFFAOYSA-N TOTP Chemical compound CC1=CC=CC=C1OP(=O)(OC=1C(=CC=CC=1)C)OC1=CC=CC=C1C YSMRWXYRXBRSND-UHFFFAOYSA-N 0.000 description 6
- 239000001205 polyphosphate Substances 0.000 description 6
- 235000011176 polyphosphates Nutrition 0.000 description 6
- 150000003839 salts Chemical class 0.000 description 6
- BVKZGUZCCUSVTD-UHFFFAOYSA-L Carbonate Chemical compound [O-]C([O-])=O BVKZGUZCCUSVTD-UHFFFAOYSA-L 0.000 description 5
- 229910000019 calcium carbonate Inorganic materials 0.000 description 5
- 150000001875 compounds Chemical class 0.000 description 5
- 239000002609 medium Substances 0.000 description 5
- 239000004584 polyacrylic acid Substances 0.000 description 5
- 239000000243 solution Substances 0.000 description 5
- 229910000975 Carbon steel Inorganic materials 0.000 description 4
- XEEYBQQBJWHFJM-UHFFFAOYSA-N Iron Chemical compound [Fe] XEEYBQQBJWHFJM-UHFFFAOYSA-N 0.000 description 4
- 239000010962 carbon steel Substances 0.000 description 4
- 239000003153 chemical reaction reagent Substances 0.000 description 4
- 230000020477 pH reduction Effects 0.000 description 4
- 238000002360 preparation method Methods 0.000 description 4
- DBVJJBKOTRCVKF-UHFFFAOYSA-N Etidronic acid Chemical compound OP(=O)(O)C(O)(C)P(O)(O)=O DBVJJBKOTRCVKF-UHFFFAOYSA-N 0.000 description 3
- HEMHJVSKTPXQMS-UHFFFAOYSA-M Sodium hydroxide Chemical compound [OH-].[Na+] HEMHJVSKTPXQMS-UHFFFAOYSA-M 0.000 description 3
- 239000007864 aqueous solution Substances 0.000 description 3
- 229910052751 metal Inorganic materials 0.000 description 3
- 239000002184 metal Substances 0.000 description 3
- 239000002245 particle Substances 0.000 description 3
- NBIIXXVUZAFLBC-UHFFFAOYSA-K phosphate Chemical compound [O-]P([O-])([O-])=O NBIIXXVUZAFLBC-UHFFFAOYSA-K 0.000 description 3
- UEZVMMHDMIWARA-UHFFFAOYSA-M phosphonate Chemical compound [O-]P(=O)=O UEZVMMHDMIWARA-UHFFFAOYSA-M 0.000 description 3
- 238000003756 stirring Methods 0.000 description 3
- SMZOUWXMTYCWNB-UHFFFAOYSA-N 2-(2-methoxy-5-methylphenyl)ethanamine Chemical compound COC1=CC=C(C)C=C1CCN SMZOUWXMTYCWNB-UHFFFAOYSA-N 0.000 description 2
- UTCHNZLBVKHYKC-UHFFFAOYSA-N 2-hydroxy-2-phosphonoacetic acid Chemical compound OC(=O)C(O)P(O)(O)=O UTCHNZLBVKHYKC-UHFFFAOYSA-N 0.000 description 2
- LSNNMFCWUKXFEE-UHFFFAOYSA-M Bisulfite Chemical compound OS([O-])=O LSNNMFCWUKXFEE-UHFFFAOYSA-M 0.000 description 2
- ZAMOUSCENKQFHK-UHFFFAOYSA-N Chlorine atom Chemical compound [Cl] ZAMOUSCENKQFHK-UHFFFAOYSA-N 0.000 description 2
- RYGMFSIKBFXOCR-UHFFFAOYSA-N Copper Chemical compound [Cu] RYGMFSIKBFXOCR-UHFFFAOYSA-N 0.000 description 2
- LYCAIKOWRPUZTN-UHFFFAOYSA-N Ethylene glycol Chemical compound OCCO LYCAIKOWRPUZTN-UHFFFAOYSA-N 0.000 description 2
- UQSXHKLRYXJYBZ-UHFFFAOYSA-N Iron oxide Chemical compound [Fe]=O UQSXHKLRYXJYBZ-UHFFFAOYSA-N 0.000 description 2
- 229910019142 PO4 Inorganic materials 0.000 description 2
- QAOWNCQODCNURD-UHFFFAOYSA-L Sulfate Chemical compound [O-]S([O-])(=O)=O QAOWNCQODCNURD-UHFFFAOYSA-L 0.000 description 2
- QAOWNCQODCNURD-UHFFFAOYSA-N Sulfuric acid Chemical compound OS(O)(=O)=O QAOWNCQODCNURD-UHFFFAOYSA-N 0.000 description 2
- YDONNITUKPKTIG-UHFFFAOYSA-N [Nitrilotris(methylene)]trisphosphonic acid Chemical compound OP(O)(=O)CN(CP(O)(O)=O)CP(O)(O)=O YDONNITUKPKTIG-UHFFFAOYSA-N 0.000 description 2
- 238000005273 aeration Methods 0.000 description 2
- 239000012491 analyte Substances 0.000 description 2
- OSGAYBCDTDRGGQ-UHFFFAOYSA-L calcium sulfate Chemical compound [Ca+2].[O-]S([O-])(=O)=O OSGAYBCDTDRGGQ-UHFFFAOYSA-L 0.000 description 2
- 229910052799 carbon Inorganic materials 0.000 description 2
- 239000000460 chlorine Substances 0.000 description 2
- 229910052801 chlorine Inorganic materials 0.000 description 2
- 150000001805 chlorine compounds Chemical class 0.000 description 2
- 238000001816 cooling Methods 0.000 description 2
- 229910052802 copper Inorganic materials 0.000 description 2
- 239000010949 copper Substances 0.000 description 2
- 230000008021 deposition Effects 0.000 description 2
- 238000004090 dissolution Methods 0.000 description 2
- 230000007613 environmental effect Effects 0.000 description 2
- 150000002500 ions Chemical class 0.000 description 2
- 229910052742 iron Inorganic materials 0.000 description 2
- 238000002161 passivation Methods 0.000 description 2
- 239000010452 phosphate Substances 0.000 description 2
- 229920001444 polymaleic acid Polymers 0.000 description 2
- 238000012545 processing Methods 0.000 description 2
- 230000001681 protective effect Effects 0.000 description 2
- 239000010802 sludge Substances 0.000 description 2
- GEHJYWRUCIMESM-UHFFFAOYSA-L sodium sulfite Chemical compound [Na+].[Na+].[O-]S([O-])=O GEHJYWRUCIMESM-UHFFFAOYSA-L 0.000 description 2
- 238000001179 sorption measurement Methods 0.000 description 2
- YWYZEGXAUVWDED-UHFFFAOYSA-N triammonium citrate Chemical compound [NH4+].[NH4+].[NH4+].[O-]C(=O)CC(O)(CC([O-])=O)C([O-])=O YWYZEGXAUVWDED-UHFFFAOYSA-N 0.000 description 2
- BAERPNBPLZWCES-UHFFFAOYSA-N (2-hydroxy-1-phosphonoethyl)phosphonic acid Chemical compound OCC(P(O)(O)=O)P(O)(O)=O BAERPNBPLZWCES-UHFFFAOYSA-N 0.000 description 1
- NIXOWILDQLNWCW-UHFFFAOYSA-N 2-Propenoic acid Natural products OC(=O)C=C NIXOWILDQLNWCW-UHFFFAOYSA-N 0.000 description 1
- IQEKRNXJPCBUAT-UHFFFAOYSA-N 2-[hydroperoxy(hydroxy)phosphoryl]acetic acid Chemical compound OOP(O)(=O)CC(O)=O IQEKRNXJPCBUAT-UHFFFAOYSA-N 0.000 description 1
- 125000003903 2-propenyl group Chemical group [H]C([*])([H])C([H])=C([H])[H] 0.000 description 1
- 241000251468 Actinopterygii Species 0.000 description 1
- BVKZGUZCCUSVTD-UHFFFAOYSA-M Bicarbonate Chemical compound OC([O-])=O BVKZGUZCCUSVTD-UHFFFAOYSA-M 0.000 description 1
- OYPRJOBELJOOCE-UHFFFAOYSA-N Calcium Chemical compound [Ca] OYPRJOBELJOOCE-UHFFFAOYSA-N 0.000 description 1
- BHPQYMZQTOCNFJ-UHFFFAOYSA-N Calcium cation Chemical compound [Ca+2] BHPQYMZQTOCNFJ-UHFFFAOYSA-N 0.000 description 1
- 241000192700 Cyanobacteria Species 0.000 description 1
- UFHFLCQGNIYNRP-UHFFFAOYSA-N Hydrogen Chemical compound [H][H] UFHFLCQGNIYNRP-UHFFFAOYSA-N 0.000 description 1
- CERQOIWHTDAKMF-UHFFFAOYSA-N Methacrylic acid Chemical compound CC(=C)C(O)=O CERQOIWHTDAKMF-UHFFFAOYSA-N 0.000 description 1
- KWYUFKZDYYNOTN-UHFFFAOYSA-M Potassium hydroxide Chemical compound [OH-].[K+] KWYUFKZDYYNOTN-UHFFFAOYSA-M 0.000 description 1
- OFOBLEOULBTSOW-UHFFFAOYSA-N Propanedioic acid Natural products OC(=O)CC(O)=O OFOBLEOULBTSOW-UHFFFAOYSA-N 0.000 description 1
- FAPWRFPIFSIZLT-UHFFFAOYSA-M Sodium chloride Chemical compound [Na+].[Cl-] FAPWRFPIFSIZLT-UHFFFAOYSA-M 0.000 description 1
- KDYFGRWQOYBRFD-UHFFFAOYSA-N Succinic acid Natural products OC(=O)CCC(O)=O KDYFGRWQOYBRFD-UHFFFAOYSA-N 0.000 description 1
- 229920004890 Triton X-100 Polymers 0.000 description 1
- HCHKCACWOHOZIP-UHFFFAOYSA-N Zinc Chemical compound [Zn] HCHKCACWOHOZIP-UHFFFAOYSA-N 0.000 description 1
- KIDJHPQACZGFTI-UHFFFAOYSA-N [6-[bis(phosphonomethyl)amino]hexyl-(phosphonomethyl)amino]methylphosphonic acid Chemical compound OP(O)(=O)CN(CP(O)(O)=O)CCCCCCN(CP(O)(O)=O)CP(O)(O)=O KIDJHPQACZGFTI-UHFFFAOYSA-N 0.000 description 1
- 239000002253 acid Substances 0.000 description 1
- QVGXLLKOCUKJST-UHFFFAOYSA-N atomic oxygen Chemical compound [O] QVGXLLKOCUKJST-UHFFFAOYSA-N 0.000 description 1
- 229910052788 barium Inorganic materials 0.000 description 1
- DSAJWYNOEDNPEQ-UHFFFAOYSA-N barium atom Chemical compound [Ba] DSAJWYNOEDNPEQ-UHFFFAOYSA-N 0.000 description 1
- 239000002585 base Substances 0.000 description 1
- 230000003115 biocidal effect Effects 0.000 description 1
- 230000033558 biomineral tissue development Effects 0.000 description 1
- KDYFGRWQOYBRFD-NUQCWPJISA-N butanedioic acid Chemical compound O[14C](=O)CC[14C](O)=O KDYFGRWQOYBRFD-NUQCWPJISA-N 0.000 description 1
- 239000011575 calcium Substances 0.000 description 1
- 229910052791 calcium Inorganic materials 0.000 description 1
- 229910001424 calcium ion Inorganic materials 0.000 description 1
- 239000001506 calcium phosphate Substances 0.000 description 1
- 229910000389 calcium phosphate Inorganic materials 0.000 description 1
- 235000011010 calcium phosphates Nutrition 0.000 description 1
- 125000003178 carboxy group Chemical group [H]OC(*)=O 0.000 description 1
- 150000001732 carboxylic acid derivatives Chemical class 0.000 description 1
- 238000004210 cathodic protection Methods 0.000 description 1
- 238000004140 cleaning Methods 0.000 description 1
- 239000000084 colloidal system Substances 0.000 description 1
- 230000000536 complexating effect Effects 0.000 description 1
- 238000006392 deoxygenation reaction Methods 0.000 description 1
- 238000011161 development Methods 0.000 description 1
- 230000018109 developmental process Effects 0.000 description 1
- 238000012851 eutrophication Methods 0.000 description 1
- 238000011156 evaluation Methods 0.000 description 1
- 229910001385 heavy metal Inorganic materials 0.000 description 1
- 229920001519 homopolymer Polymers 0.000 description 1
- 229910052739 hydrogen Inorganic materials 0.000 description 1
- 239000001257 hydrogen Substances 0.000 description 1
- WGCNASOHLSPBMP-UHFFFAOYSA-N hydroxyacetaldehyde Natural products OCC=O WGCNASOHLSPBMP-UHFFFAOYSA-N 0.000 description 1
- MTNDZQHUAFNZQY-UHFFFAOYSA-N imidazoline Chemical compound C1CN=CN1 MTNDZQHUAFNZQY-UHFFFAOYSA-N 0.000 description 1
- 239000008235 industrial water Substances 0.000 description 1
- 230000002401 inhibitory effect Effects 0.000 description 1
- 239000003446 ligand Substances 0.000 description 1
- VZCYOOQTPOCHFL-UPHRSURJSA-N maleic acid Chemical compound OC(=O)\C=C/C(O)=O VZCYOOQTPOCHFL-UPHRSURJSA-N 0.000 description 1
- 150000002736 metal compounds Chemical class 0.000 description 1
- 229910021645 metal ion Inorganic materials 0.000 description 1
- 239000000693 micelle Substances 0.000 description 1
- 239000013081 microcrystal Substances 0.000 description 1
- 230000007935 neutral effect Effects 0.000 description 1
- 229910052760 oxygen Inorganic materials 0.000 description 1
- 239000001301 oxygen Substances 0.000 description 1
- 108010064470 polyaspartate Proteins 0.000 description 1
- 229920001529 polyepoxysuccinic acid Polymers 0.000 description 1
- 238000001556 precipitation Methods 0.000 description 1
- 239000011780 sodium chloride Substances 0.000 description 1
- 235000010265 sodium sulphite Nutrition 0.000 description 1
- 239000007787 solid Substances 0.000 description 1
- 229910052712 strontium Inorganic materials 0.000 description 1
- CIOAGBVUUVVLOB-UHFFFAOYSA-N strontium atom Chemical compound [Sr] CIOAGBVUUVVLOB-UHFFFAOYSA-N 0.000 description 1
- 125000000020 sulfo group Chemical group O=S(=O)([*])O[H] 0.000 description 1
- BDHFUVZGWQCTTF-UHFFFAOYSA-M sulfonate Chemical compound [O-]S(=O)=O BDHFUVZGWQCTTF-UHFFFAOYSA-M 0.000 description 1
- 150000003871 sulfonates Chemical class 0.000 description 1
- 230000002195 synergetic effect Effects 0.000 description 1
- 231100000167 toxic agent Toxicity 0.000 description 1
- VZCYOOQTPOCHFL-UHFFFAOYSA-N trans-butenedioic acid Natural products OC(=O)C=CC(O)=O VZCYOOQTPOCHFL-UHFFFAOYSA-N 0.000 description 1
- 238000012546 transfer Methods 0.000 description 1
- QORWJWZARLRLPR-UHFFFAOYSA-H tricalcium bis(phosphate) Chemical compound [Ca+2].[Ca+2].[Ca+2].[O-]P([O-])([O-])=O.[O-]P([O-])([O-])=O QORWJWZARLRLPR-UHFFFAOYSA-H 0.000 description 1
- 230000004580 weight loss Effects 0.000 description 1
- 150000003751 zinc Chemical class 0.000 description 1
- 229910052725 zinc Inorganic materials 0.000 description 1
- 239000011701 zinc Substances 0.000 description 1
- NWONKYPBYAMBJT-UHFFFAOYSA-L zinc sulfate Chemical compound [Zn+2].[O-]S([O-])(=O)=O NWONKYPBYAMBJT-UHFFFAOYSA-L 0.000 description 1
- 229960001763 zinc sulfate Drugs 0.000 description 1
- 229910000368 zinc sulfate Inorganic materials 0.000 description 1
Classifications
-
- C—CHEMISTRY; METALLURGY
- C02—TREATMENT OF WATER, WASTE WATER, SEWAGE, OR SLUDGE
- C02F—TREATMENT OF WATER, WASTE WATER, SEWAGE, OR SLUDGE
- C02F5/00—Softening water; Preventing scale; Adding scale preventatives or scale removers to water, e.g. adding sequestering agents
- C02F5/02—Softening water by precipitation of the hardness
- C02F5/04—Softening water by precipitation of the hardness using phosphates
-
- C—CHEMISTRY; METALLURGY
- C23—COATING METALLIC MATERIAL; COATING MATERIAL WITH METALLIC MATERIAL; CHEMICAL SURFACE TREATMENT; DIFFUSION TREATMENT OF METALLIC MATERIAL; COATING BY VACUUM EVAPORATION, BY SPUTTERING, BY ION IMPLANTATION OR BY CHEMICAL VAPOUR DEPOSITION, IN GENERAL; INHIBITING CORROSION OF METALLIC MATERIAL OR INCRUSTATION IN GENERAL
- C23F—NON-MECHANICAL REMOVAL OF METALLIC MATERIAL FROM SURFACE; INHIBITING CORROSION OF METALLIC MATERIAL OR INCRUSTATION IN GENERAL; MULTI-STEP PROCESSES FOR SURFACE TREATMENT OF METALLIC MATERIAL INVOLVING AT LEAST ONE PROCESS PROVIDED FOR IN CLASS C23 AND AT LEAST ONE PROCESS COVERED BY SUBCLASS C21D OR C22F OR CLASS C25
- C23F11/00—Inhibiting corrosion of metallic material by applying inhibitors to the surface in danger of corrosion or adding them to the corrosive agent
- C23F11/08—Inhibiting corrosion of metallic material by applying inhibitors to the surface in danger of corrosion or adding them to the corrosive agent in other liquids
- C23F11/10—Inhibiting corrosion of metallic material by applying inhibitors to the surface in danger of corrosion or adding them to the corrosive agent in other liquids using organic inhibitors
- C23F11/173—Macromolecular compounds
Landscapes
- Chemical & Material Sciences (AREA)
- Engineering & Computer Science (AREA)
- Organic Chemistry (AREA)
- Materials Engineering (AREA)
- Mechanical Engineering (AREA)
- Metallurgy (AREA)
- Life Sciences & Earth Sciences (AREA)
- Hydrology & Water Resources (AREA)
- Environmental & Geological Engineering (AREA)
- Water Supply & Treatment (AREA)
- Preventing Corrosion Or Incrustation Of Metals (AREA)
- Anti-Oxidant Or Stabilizer Compositions (AREA)
Abstract
Изобретение относится к ингибиторам коррозии и солеотложений и может быть использовано при обработке водных сред систем теплоснабжения, водооборотного снабжения химических, нефтехимических, металлургических, промышленных и энергетических предприятий, а также в коммунальном хозяйстве. Ингибитор включает фосфонаты щелочных металлов, фосфонокарбоксильные кислоты и водорастворимые полимеры, при этом в качестве фосфонатов щелочных металлов содержит оксиэтилидендифосфонаты, и/или нитрилотриметилфосфонаты, и/или аминометиленфосфонаты, и/или метилендифосфонаты, и/или гексаметилендиаминтетраметиленфосфонаты щелочных металлов при следующем соотношении компонентов, мас. %: фосфонаты щелочных металлов 5-50, фосфонокарбоксильные кислоты 5-45, водорастворимые полимеры 1-10. Изобретение позволяет создать ингибитор коррозии и солеотложений для водных сред, обладающий высокой эффективностью предотвращения солевых отложений и защиты от коррозии технологического оборудования, изготовленный из стали и латуни и одновременно характеризующийся низким содержанием фосфора. 3 з.п. ф-лы, 2 табл., 31 пр.
Description
Изобретение относится к ингибиторам коррозии и солеотложений для применения при обработке систем теплоснабжения, систем водооборотного снабжения химических, нефтехимических, металлургических, других промышленных и энергетических предприятий, в коммунальном хозяйстве.
В последние годы особое внимание уделяется составам многофункционального назначения, одновременно ингибирующим и коррозию, и отложение различных солей (карбонатных, сульфатных, железооксидных). Базовыми компонентами таких составов являются фосфорсодержащие соединения, применение которых характеризуется высокой эффективностью, простотой дозирования и экономичностью. Для ингибирования водооборотных систем широко применяются неорганические полифосфаты, требующие использования приема подкисления серной кислотой. Однако этот традиционный метод имеет ряд недостатков, таких как возможность эффективной стабилизация растворов только с низким уровнем карбонатной жесткости, склонность полифосфатов к гидролизу, образование значительного количества фосфатного шлама, значительные расходы реагентов, возможность интенсификации коррозионных процессов в случаях нарушения режима подкисления. Кроме этого, известно, что, попадая в открытые водоемы, полифосфаты обогащают воду веществами, способствующими развитию сине-зеленых водорослей, зарастанию водоемов водными растениями, снижающими содержание кислорода в воде, и далее к засорению и обескислороживанию водоемов, что существенно ухудшает санитарно-биологическое состояние водных ресурсов, подрывает самоочистительный механизм водоемов и приводит к гибели рыбы.
Неприемлемость возросших за последние годы масштабов эвтрофирования водоемов приводит к ограничению применения полифосфатов и поиску новых экологически благоприятных реагентов для обработки воды с низким содержанием фосфора на основе органических фосфонатов, молекулы, которых содержат связь углерод - фосфонатная группа.
Известен ингибитор накипеобразования для водных сред, содержащих барий и стронций (Патент КНР 101759304, C02F 5/12, C02F 5/14, оп. 20.02.2013), включающий 10% масс. 1-гидроксиэтилиден-1,1-дифосфоновой кислоты, 10% масс. полиакриловой кислоты, 10% масс. цитрата аммония, 25% масс. 2-фосфонобутан-1,2,4-трикарбоновой кислоты.
Недостатком данного состава является наличие цитрата аммония, использование которого повышает хлороемкость охлаждающей воды и снижает биоцидное действие хлора, что приводит к увеличению биокоррозии и биообрастания.
Известен ингибитор коррозии и отложений для промышленной воды, содержащий 20-30% масс. сополимера акрилата, 12-20% масс. сополимера сульфоновой кислоты, 5-10% масс. полиэпоксиянтарной кислоты, 0,6-0,9% масс. бензтриазола, 10-15% масс. гидроксиэтилиден-дифосфоновой кислоты, 15-25% масс. 2-фосфонобутан-1,2,4-трикарбоновой кислоты, 2-4% масс. цинковой соли (Патент КНР 101117256, C02F 5/14, оп. 10.06.2009).
Известен ингибитор коррозии и отложений для повторно закачиваемых нефтепромысловых вод, содержащий 5-20% масс. 2-фосфонобутан-1,2,4-трикарбоновой кислоты, 15-30% масс. полималеиновой кислоты, 10-25% масс. имидазолина, 2-5% масс. сульфата цинка, 3-10% масс. сульфита натрия (Патент КНР 102167450, C02F 5/14, оп. 27.06.2012).
Известен ингибитор коррозии и накипеобразования для обработки циркулирующих водных сред систем охлаждения с высокими показателями щелочности и жесткости (Патент КНР 101560023, C02F 5/14, оп. 18.05.2011), содержащий 1-гидроксиэтилиден-1,1-дифосфоновую кислоту, 2-фосфонобутан-1,2,4-трикарбоновую кислоту, сульфонатный сополимер, сополимер малеиновой или акриловой кислоты, полиакриловую кислоту, медьсодержащий реагент.
Недостатком указанных ингибиторов является наличие в составе токсичных соединений цинка и меди. Ужесточившиеся требования охраны окружающей среды диктуют необходимость отказа от соединений тяжелых металлов в составе композиций, предназначенных для реагентной обработки воды.
Известен ингибитор накипеобразования для водных сред, предназначенный для регулирования отложений карбоната кальция в водных системах с высоким уровнем рН, температуры, состоящий из 10-90% масс. водорастворимого полимера карбоксильной кислоты, сульфоновой кислоты и аллилметоксиполиэтиленгликоля, 10-90% масс. водорастворимого фосфоната (выбранного из группы, состоящей из 2-фосфонобутан-1,2,4-трикарбоновой кислоты и гексаметилендиамитетраметиленфосфоновой кислоты), 0-40% масс. водорастворимого полимера с молекулярной массой менее 25000, выбранного из гомополимеров акриловой и метакриловой кислоты и их сополимеров (Патент США 5124046, C02F 5/14, оп. 23.06.1992).
Описанное выше изобретение направлено на эффективное снижение накипеобразования даже в условиях высокой бикарбонатной щелочности от 100 до 1000 мг/л HCO3 -, при рН в пределах 8-10; концентрации иона кальция - от 10 до 5000 мг/л. Эффективность ингибирования по данному изобретению образования карбоната кальция до 95%. Однако состав ингибитора, предложенный в данном изобретении, не способен эффективно снизить коррозию углеродистой стали. Использование данного состава ингибитора позволяет «деликатно» удалить старую накипь (без образования забивок из старых «отмытых» отложений в тупиковых местах) и предотвратить образование новых солевых отложений, но при этом не достигается необходимая эффективность защиты оборудования от коррозии.
Наиболее близким по технической сущности к предлагаемому ингибитору коррозии и солеотложений является ингибитор коррозии и накипеобразования для систем с рециклом охлаждающей воды (Патент КНР 102198982, C02F 5/14, оп. 27.03.2013), содержащий 15-30% масс. 2-фосфонобутан-1,2,4-трикарбоновой кислоты и/или 5-20% масс. гидроксилфосфоноуксусной кислоты, 10-30% масс. аминтриметиленфосфоновой кислоты и/или 5-10% масс. 1-гидроксиэтилиден-1,1-дифосфоновой кислоты и/или 10-20% масс. полиакриловой кислоты и/или 5-20% масс. полималеиновой кислоты и 1-2% бензотриазола и/или 10-20% масс. сополимера фосфонкарбоксильной кислоты. Однако использование этого ингибитора коррозии и накипеобразования не позволяет в достаточной степени предотвратить защиту от коррозии и снизить содержание фосфора в охлаждающей воде.
Задачей данного изобретения является создание ингибитора коррозии и солеотложений для водных сред, обладающего высокой эффективностью предотвращения солевых отложений и защиты от коррозии технологического оборудования, изготовленного из стали и латуни и одновременно характеризующегося низким содержанием фосфора (в пересчете на содержание РО4 3-) в охлаждающей воде в процессе использования ингибитора.
Поставленная задача решается тем, что ингибитор коррозии и солеотложений для водных сред включает фосфонаты щелочных металлов, фосфонокарбоксильные кислоты и водорастворимые полимеры, при этом в качестве фосфонатов щелочных металлов используют оксиэтилидендифосфонаты, и/или нитрилотриметилфосфонаты, и/или аминометиленфосфонаты, и/или метилендифосфонаты, и/или гексаметилендиаминтетраметиленфосфонаты щелочных металлов при следующем соотношении компонентов, мас. %:
| оксиэтилидендифосфонаты и/или нитрилотриметилфосфонаты | |
| и/или аминометиленфосфонаты и/или метилендифосфонаты | |
| и/или гексаметилендиаминтетраметиленфосфонаты | |
| щелочных металлов | 5-50 |
| фосфонокарбоксильные кислоты | 5-45 |
| водорастворимые полимеры | 1-10 |
В качестве водорастворимых полимеров могут быть использованы сополимеры полиакриловой и/или полиметакриловой кислоты, и/или полисульфонаты, и/или полиаспартаты.
В качестве фосфонокарбоксильных кислот могут быть использованы 2-фосфонобутан-1,2,4-трикарбоновая, и/или 2-гидроксифосфонокарбоксилитовая, и/или фосфоногидроксиуксусная, и/или фосфоноянтарная кислоты.
Ингибитор может дополнительно содержать бензотриазол и/или толилтриазол в количестве до 5% масс.
В качестве водорастворимых полимеров могут быть применены промышленно выпускаемые продукты, например, такие как сополимеры полиакриловой и полиметакриловой кислоты производства фирмы DOW под торговыми наименованиями Acumer 2000, 2100, 2200, 3100, 4800, 5000; сульфонаты под торговым наименованием Borrosperse производства фирмы Borregard, под торговым наименованием Maracel производства фирмы Marathon Chemical Со, под торговым наименованием Tergitol sulfonate производства фирма Union Carbide, под торговым наименованием Triton X100 Sulfonat производства фирмы Dow; полиаспартаты производства компании SODASAN.
Предлагаемый ингибитор коррозии и солеотложений для водных сред, содержащий фосфонаты щелочных металлов, фосфонокарбоксильные кислоты и водорастворимые полимеры с содержанием от 1 до 10 мас. %, позволяет обеспечивать высокую антикоррозионную защиту технологического оборудования, изготовленного из стали и лутуни, предотвратить отложение солей в процессе эксплуатации водных охлаждающих систем и снизить до минимальных значений концентрацию фосфора (в пересчете на содержание PO4 3-) в охлаждающей воде.
Высокая эффективность защиты от коррозии и солеотложений с использованием предложенного состава связана с оптимальным составом и введением определенной концентрации водорастворимых полимеров.
Определяющее влияние на эффективность предлагаемого ингибитора оказывает введение водорастворимых полимеров с молекулярной массой от 500 до 20000 с количественным соотношением от 1 до 10 мас. % по отношению к общей массе, которое определено экспериментально. Соотношение подобрано исходя из учета максимальной эффективности и экономичности ингибирования и достижения минимальных значений концентрации фосфора (в пересчете на содержание РО4 3-) в охлаждающей воде. При этом предлагаемый состав ингибитора повышает эффективность снижения солеобразования при высокой минерализации воды даже в отсутствии подкисления.
Эффективность разработанного ингибитора может быть объяснена тем, что карбоксильные и сульфогруппы водорастворимых полимеров препятствуют образованию нерастворимых в воде соединений фосфата кальция и железа, карбоната и сульфата кальция. Неионогенные группы компонетов состава способствуют более устойчивой адсорбции и стерическому отталкиванию уже образовавшихся твердых частиц, предотвращая их рост и выпадение в виде отложений.
Специфика поведения комплексообразующих соединений состава ингибитора может быть объяснена высоким отрицательным зарядом фосфоновой группы. Формирование защитной пленки происходит за счет адсорбционных процессов, протекающих на поверхности металла. Органофосфонатные лиганды образуют поверхностные комплексы с ионами железа Fe2+ и гидроксид-анионами ОН-, покрывая металлическую поверхность пленкой поверхностных комплексных соединений, препятствующей протеканию дальнейших процессов переноса ионов металла в водную среду. Катодную защиту обеспечивает фосфонат и комплекс фосфоната с кальцием, образующийся в минерализованной воде. Кроме того, наличие фосфорсодержащих комплексонов приводит к образованию микрокристаллов карбоната кальция с отрицательно заряженными мицеллами
обеспечивающими устойчивость коллоидной системы из-за взаимного отталкивания заряженных частиц и отталкивание частиц от отрицательно заряженной поверхности теплообменного оборудования.
Повышение эффективности защиты от коррозии в сравнении с ингибиторами на основе ортофосфатов или полифосфатов связано также с оптимальным значением водородного показателя воды. Предлагаемую композицию применяют без подкисления при оптимальных значениях рН 8,0-9,0. При этом пассивация углеродистой стали значительно облегчается за счет самопассивации. Нейтральные значения водородного показателя рН≈7, при котором используют ингибиторы на основе ортофосфатов или полифосфатов, ускоряют процесс анодного растворения углеродистой стали и снижаются только за счет ингибирующего действия ортофосфатов.
Таким образом, наличие фосфоновой группы способствует значительному снижению скорости коррозии, а сочетание фосфонокарбоксильных и неионогенных групп способствует эффективному снижению солеотложений в теплообменном оборудовании.
Использование предлагаемой совокупности существенных признаков, характеризующих ингибитор коррозии и солеотложений, позволяет получить синергетический эффект, не описанный ни для одного аналогичного ингибитора.
Оценку эффективности предлагаемого ингибитора коррозии и солеотложений проводят с использованием среднеминерализованных водных сред. Определение антикоррозионных свойств композиции ингибиторов коррозии проводят на образцах из углеродистой стали (Ст3) в соответствии с ГОСТ 9.502-82 и латуни марки Л-63. Испытания проводят при постоянном перемешивании среды при температуре 50°С в условиях естественной аэрации и экспозиции в течение 5 часов. Ингибитор коррозии испытывают гравиметрическим методом на образцах металлов с использованием искусственных водных сред средней минерализации следующего состава: общее солесодержание - 2000-2800 мг/дм3, щелочность - 2,1-8 мэкв/дм3, карбонатная жесткость - 7,2-18 мэкв/дм3, хлориды - 70-190 мг/дм3, ульфаты - 420-650 мг/дм3, рН-значение водных сред - 7,8-8,8.
Подготовку образцов до испытаний и обработку их после испытаний проводят согласно ГОСТ 9-905-82. Для получения каждого значения скорости коррозии гравиметрическим методом используют три образца. Скорость коррозии (г/м2·час) оценивают по потере массы образцов, помещенных в коррозионную среду за время испытаний в трех параллельных сериях:
ρ=(m0-m1)/Sτ,
где m0 и m1 - масса образцов, соответственно, до и после испытаний, г;
S - общая площадь образцов, м2;
τ - время, час.
Защитное действие ингибитора коррозии или эффективность ингибирования (Z, %) вычисляют по формуле:
Z=(ΔP-ΔP1)/ΔP·100, %,
где ΔР - коррозионные потери массы образца в контрольной среде, г;
ΔP1 - коррозионные потери массы образца в ингибированной среде, г.
Оценка эффективности предлагаемого ингибитора относительно солеотложений проведена на примере концентрированной Камской воды следующего состава: общее солесодержание 2900 мг/дм3, щелочность 6,1 мэкв/дм3; карбонатная жесткость - 17,8 мэкв/дм3; хлориды - 206 мг/дм3; сульфаты - 384 мг/дм3, рН составляет 7.4. Испытания проводят при температуре 70°С в условиях естественной аэрации и экспозиции в течение 96 часов.
Эффективность ингибирования солеотложений карбоната кальция рассчитывают по формуле:
Э=(Си-Сх)/(Со-Сх)·100, %,
где Со - содержание ионов анализируемого вещества в исходной пробе;
Си и Сх - содержание ионов анализируемого вещества в пробах с добавлением ингибитора и без него после термостатирования.
Предлагаемый ингибитор коррозии и солеотложений готовят следующим образом. В обессоленной воде растворяют алкиленфосфоновую кислоту при температуре 40-50°С и перемешивают с водным раствором щелочного основания. В полученный раствор при постоянном перемешивании добавляют фосфонокарбоксильные кислоты и водорастворимые полимеры.
Осуществление изобретения иллюстрируют следующие примеры, содержащие условия приготовления заявляемого ингибитора и результаты его испытания.
Пример 1
В емкость с мешалкой и насосом заливают обессоленную воду, содержимое нагревают до 40-50°С, добавляют нитрилотриметилфосфоновую кислоту, перемешивают до полного растворения, затем при постоянном перемешивании вносят раствор гидроксида натрия. В полученный раствор вводят водный раствор фосфоногидроксиуксусной кислоты, тщательно перемешивают и остужают до температуры 30-40°С, добавляют полиаспартат с молекулярной массой ≈1000. Состав ингибитора коррозии и солеотложений представлен в таблице 1, полученные результаты по эффективности ингибирования представлены в таблице 2.
Пример 2
Приготовление ингибитора коррозии и его испытание проводят аналогично описанному в примере 1. В емкость с мешалкой и насосом заливают обессоленную воду, содержимое нагревают до 40-50°С, добавляют гексаметилендиаминтетраметиленфосфоновую кислоту, метилендифосфоновую кислоту, раствор гидроксида калия и перемешивают. В полученный раствор вводят водный раствор 2-гидроксифосфонокарбоксилитовой и фосфоногидроксиуксусной кислоты, тщательно перемешивают и остужают до температуры 30-40°С, добавляют сополимер полиакриловой кислоты с молекулярной массой ≈4500.
Примеры 3-31
Приготовление ингибитора коррозии и солеотложений, а также его испытания проводят аналогично описанному в примере 1. В процессе приготовления ингибиторов использованы (перечисление по номерам примеров с указанием средней молекулярной массой используемого в примере водорастворимого полимера) сополимеры полиакриловой кислоты: 8 - 2000, 15 - 5000, 18 - 10000, 19 - 15000, 20-21 - 3000, 22,29 - 20000; сополимеры полиметакриловой кислоты: 4,5 - 500, 9 - 20000, 14 - 8000, 17-21 - 16000, 23, 28, 30 - 10000; полисульфонаты: 3 - 500, 6, 10, 13 - 2000, 18-21 - 1000, 24 - 8000, 27 - 20000, 31 - 12000; полиаспартаты: 7 - 20000, 11 - 1000, 12, 16 - 4000, 18-21 - 500, 25, 26 - 12000.

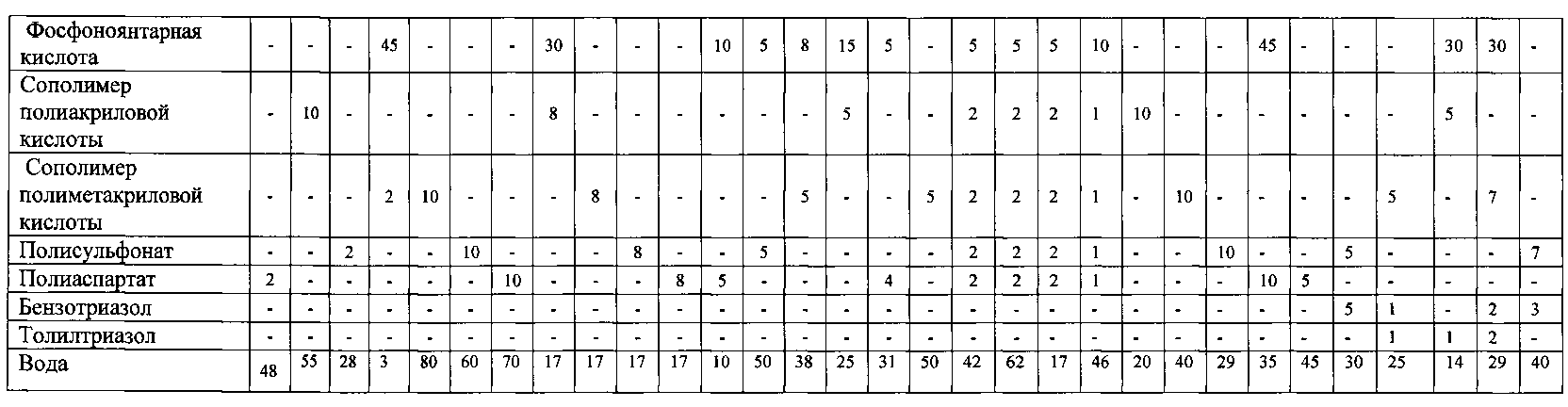

Состав ингибитора коррозии и солеотложений представлен в таблице 1, полученные результаты по эффективности ингибирования представлены в таблице 2.
Анализ полученных результатов показывает, что предлагаемый ингибитор коррозии и солеотложений для водных сред является высокоэффективным ингибитором с низким содержанием фосфора, с высокой эффективностью, предотвращающий солеотложение и коррозию стального оборудования и оборудования из латуни. Преимущество данной композиции заключается в высокой эффективности (до 98,3% по коррозии и до 99,9% по ингибированию отложения карбоната кальция), высокой экологичности вследствие низкого содержания ортофосфатов и соответственно низком образовании фосфатного шлама в процессе применения ингибитора в системах теплоснабжения и водооборота. При добавлении ингибитора в концентрации 20-60 мг/дм3 содержание фосфора в охлаждающей воде составляет лишь 0,02-0,08 мг/дм3 (в пересчете на содержание РО4 3-). Таким образом, при использовании ингибитора предлагаемого состава содержание фосфора ниже, чем допустимая для сброса концентрация, нормируемое значение которой составляет не более 0,5 мг/дм3.
Claims (4)
1. Ингибитор коррозии и солеотложений для водных сред, включающий фосфонаты щелочных металлов, фосфонокарбоксильные кислоты и водорастворимые полимеры, отличающийся тем, что в качестве фосфонатов щелочных металлов содержит оксиэтилидендифосфонаты, и/или нитрилотриметилфосфонаты, и/или аминометиленфосфонаты, и/или метилендифосфонаты, и/или гексаметилендиаминтетраметиленфосфонаты щелочных металлов при следующем соотношении компонентов, мас. %:
оксиэтилидендифосфонаты, и/или нитрилотриметилфосфонаты,
и/или аминометиленфосфонаты, и/или метилендифосфонаты,
и/или гексаметилендиаминтетраметиленфосфонаты
щелочных металлов 5-50
фосфонокарбоксильные кислоты 5-45
водорастворимые полимеры 1-10.
2. Ингибитор по п. 1, отличающийся тем, что в качестве водорастворимых полимеров содержит сополимеры полиакриловой и/или полиметакриловой кислоты, и/или полисульфонаты, и/или полиаспартаты с молекулярной массой от 500 до 20000.
3. Ингибитор по п. 1, отличающийся тем, что в качестве фосфонокарбоксильных кислот содержит 2-фосфонобутан-1,2,4-трикарбоновую, и/или 2-гидроксифосфонокарбоксилитовую, и/или фосфоногидроксиуксусную, и/или фосфоноянтарную кислоту.
4. Ингибитор по п. 1, отличающийся тем, что дополнительно содержит до 5 мас. % бензотриазола и/или толилтриазола.
Priority Applications (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| RU2014127411/05A RU2580685C2 (ru) | 2014-07-04 | 2014-07-04 | Ингибитор коррозии и солеотложений |
Applications Claiming Priority (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| RU2014127411/05A RU2580685C2 (ru) | 2014-07-04 | 2014-07-04 | Ингибитор коррозии и солеотложений |
Publications (2)
| Publication Number | Publication Date |
|---|---|
| RU2014127411A RU2014127411A (ru) | 2016-02-10 |
| RU2580685C2 true RU2580685C2 (ru) | 2016-04-10 |
Family
ID=55312961
Family Applications (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| RU2014127411/05A RU2580685C2 (ru) | 2014-07-04 | 2014-07-04 | Ингибитор коррозии и солеотложений |
Country Status (1)
| Country | Link |
|---|---|
| RU (1) | RU2580685C2 (ru) |
Cited By (3)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| RU2689831C1 (ru) * | 2018-08-13 | 2019-05-29 | федеральное государственное бюджетное образовательное учреждение высшего образования "Воронежский государственный университет" (ФГБОУ ВО "ВГУ") | Ингибиторы коррозии меди и медьсодержащих сплавов на основе 5-алкилсульфонил-3-амино-1,2,4-триазолов |
| RU2690124C1 (ru) * | 2018-08-13 | 2019-05-30 | федеральное государственное бюджетное образовательное учреждение высшего образования "Воронежский государственный университет" (ФГБОУ ВО "ВГУ") | Ингибиторы коррозии меди и медьсодержащих сплавов на основе 5-алкилсульфинил-3-амино-1,2,4-триазолов |
| RU2693243C1 (ru) * | 2019-02-07 | 2019-07-01 | Открытое акционерное общество "Всероссийский дважды ордена Трудового Красного Знамени теплотехнический научно-исследовательский институт" | Ингибитор коррозии и накипеобразования для обработки воды теплосетей и других теплофикационных систем |
Families Citing this family (2)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| CN117303608A (zh) * | 2023-08-31 | 2023-12-29 | 西安热工研究院有限公司 | 一种应用于高温热网的阻垢缓蚀剂及方法 |
| CN118908429A (zh) * | 2024-07-31 | 2024-11-08 | 汇科琪(天津)水质添加剂有限公司 | 一种具有防腐作用的降碱剂及其制备方法和应用 |
Citations (8)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| US3992318A (en) * | 1973-10-09 | 1976-11-16 | Drew Chemical Corporation | Corrosion inhibitor |
| US5523023A (en) * | 1994-03-14 | 1996-06-04 | Bayer Ag | Water treatment/cleaning composition comprising polyaspartic acid or derivatives thereof and phosphonic acid |
| CA1340659C (en) * | 1987-12-18 | 1999-07-20 | Edward Samuel Beardwood | Anti-scale and corrosion inhibitor |
| US6464900B1 (en) * | 1999-01-28 | 2002-10-15 | Ashland Inc. | Scale corrosion inhibiting composition |
| CN102198982A (zh) * | 2010-03-26 | 2011-09-28 | 中国石油天然气股份有限公司 | 一种循环冷却水阻垢缓蚀剂 |
| CN202542959U (zh) * | 2012-04-08 | 2012-11-21 | 徐州市神龙净化科技有限公司 | 新型乙二胺四甲叉膦酸钠复合缓蚀阻垢剂生产装置 |
| CN103420510A (zh) * | 2012-05-25 | 2013-12-04 | 鲍宜仿 | 一种氨基三甲叉膦酸四钠复合型阻垢剂的配制方法 |
| CN103708636A (zh) * | 2013-12-11 | 2014-04-09 | 山东华亚环保科技有限公司 | 一种阻垢缓蚀剂 |
-
2014
- 2014-07-04 RU RU2014127411/05A patent/RU2580685C2/ru active
Patent Citations (8)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| US3992318A (en) * | 1973-10-09 | 1976-11-16 | Drew Chemical Corporation | Corrosion inhibitor |
| CA1340659C (en) * | 1987-12-18 | 1999-07-20 | Edward Samuel Beardwood | Anti-scale and corrosion inhibitor |
| US5523023A (en) * | 1994-03-14 | 1996-06-04 | Bayer Ag | Water treatment/cleaning composition comprising polyaspartic acid or derivatives thereof and phosphonic acid |
| US6464900B1 (en) * | 1999-01-28 | 2002-10-15 | Ashland Inc. | Scale corrosion inhibiting composition |
| CN102198982A (zh) * | 2010-03-26 | 2011-09-28 | 中国石油天然气股份有限公司 | 一种循环冷却水阻垢缓蚀剂 |
| CN202542959U (zh) * | 2012-04-08 | 2012-11-21 | 徐州市神龙净化科技有限公司 | 新型乙二胺四甲叉膦酸钠复合缓蚀阻垢剂生产装置 |
| CN103420510A (zh) * | 2012-05-25 | 2013-12-04 | 鲍宜仿 | 一种氨基三甲叉膦酸四钠复合型阻垢剂的配制方法 |
| CN103708636A (zh) * | 2013-12-11 | 2014-04-09 | 山东华亚环保科技有限公司 | 一种阻垢缓蚀剂 |
Cited By (3)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| RU2689831C1 (ru) * | 2018-08-13 | 2019-05-29 | федеральное государственное бюджетное образовательное учреждение высшего образования "Воронежский государственный университет" (ФГБОУ ВО "ВГУ") | Ингибиторы коррозии меди и медьсодержащих сплавов на основе 5-алкилсульфонил-3-амино-1,2,4-триазолов |
| RU2690124C1 (ru) * | 2018-08-13 | 2019-05-30 | федеральное государственное бюджетное образовательное учреждение высшего образования "Воронежский государственный университет" (ФГБОУ ВО "ВГУ") | Ингибиторы коррозии меди и медьсодержащих сплавов на основе 5-алкилсульфинил-3-амино-1,2,4-триазолов |
| RU2693243C1 (ru) * | 2019-02-07 | 2019-07-01 | Открытое акционерное общество "Всероссийский дважды ордена Трудового Красного Знамени теплотехнический научно-исследовательский институт" | Ингибитор коррозии и накипеобразования для обработки воды теплосетей и других теплофикационных систем |
Also Published As
| Publication number | Publication date |
|---|---|
| RU2014127411A (ru) | 2016-02-10 |
Similar Documents
| Publication | Publication Date | Title |
|---|---|---|
| US7122148B2 (en) | Cooling water scale and corrosion inhibition | |
| CN1166576C (zh) | 抑制结垢和/或腐蚀的组合物 | |
| CN100554187C (zh) | 使用铈盐抑制水系统中的锰沉积 | |
| RU2580685C2 (ru) | Ингибитор коррозии и солеотложений | |
| CN103394289B (zh) | 一种反渗透膜阻垢剂及其应用 | |
| CN106242088A (zh) | 一种用于高氯离子循环水的复合缓蚀阻垢剂 | |
| JPH0994598A (ja) | 開放循環冷却水系の防食・防スケール方法 | |
| CN106809962B (zh) | 一种复合缓蚀阻垢剂及其制备方法和应用 | |
| CN108623020A (zh) | 一种新型缓蚀阻垢剂及其制备方法与应用 | |
| CN106430648A (zh) | 用于高硬度高碱度水质的阻垢剂及其制备方法和阻垢方法 | |
| KR101137459B1 (ko) | 금속의 부식 및 스케일 형성을 억제하는 수처리 방법 | |
| RU2458184C1 (ru) | Ингибитор коррозии | |
| KR20040053571A (ko) | 냉각시스템에서 금속 부식 및 스케일 형성을 억제하기위한 수처리 방법 | |
| CN106242096A (zh) | 再生水回用于电厂的无磷缓蚀阻垢剂的制备方法及其应用 | |
| CN100537454C (zh) | 脱盐水垢抑制剂 | |
| JP5559629B2 (ja) | 水系金属防食方法 | |
| KR100949354B1 (ko) | 고 전도도 수질에 적합한 수처리 방법 | |
| JP5805265B1 (ja) | 水処理用組成物及び水処理方法 | |
| RU2826352C1 (ru) | Состав для ингибирования солеотложений и коррозии в водных системах охлаждения | |
| JP4718823B2 (ja) | ボイラ水系処理剤、及び、それを用いたボイラ水系の処理方法 | |
| KR20040012135A (ko) | 수처리제 조성물, 이의 제조방법 및 이를 이용한 수처리방법 | |
| JP2024130862A (ja) | スケール防止剤及びスケール防止方法 | |
| HU190789B (hu) | ELJÁRÁS TÖBBFUNKCIÓS INHIBITORKOMPOZlCIÓ ELŐÁLLÍTÁSÁRA IPARI VÍZ-KEZELÉSHEZ | |
| JP2024107571A (ja) | 冷却水系に設けられた金属の腐食抑制方法 | |
| JP2007117876A (ja) | スケール付着防止剤及び冷却水系の処理方法 |
Legal Events
| Date | Code | Title | Description |
|---|---|---|---|
| HZ9A | Changing address for correspondence with an applicant |
