Изобретение относится к области противопожарной техники и предлагает способ и устройство для тушения нефти и нефтепродуктов, горючих (ПК) и легковоспламеняющихся жидкостей (ЛВЖ) в резервуарах вертикальных стальных (РВС) и резервуарах вертикальных стальных с фиксированной крышей и понтоном (РВСП). Способ тушения нефти и нефтепродуктов в резервуаре состоит в том, что подачу вышеуказанной огнетушащей смеси ведут из всплывающего на поверхность горящей жидкости поплавкового распылителя. Тушение пожара организуют в три этапа. Первый этап: устанавливают поплавковый распылитель, связанный трубопроводом через пускозапорное устройство с инжектором, под слой горючей жидкости на глубину не менее высоты распылителя или на поверхности указанной жидкости. Второй этап: после подачи сигнала от пожарного извещателя открывают пускозапорное устройство на инжекторе и ведут подачу вышеуказанной огнетушащей смеси через трубопровод и поплавковый распылитель под слой и/или на поверхность горючей жидкости компактными струями от центра к периферии параллельно горизонту. Третий этап: обеспечивают всплытие поплавкового распылителя над поверхностью горящей жидкости. Подачу огнетушащей смеси ведут с интенсивностью не менее 0.15 кгс/м2 с круговой разверткой струй. В устройстве-инжекторе для тушения нефти и нефтепродуктов в резервуаре выпускной трубопровод с наружной стороны резервуара через шарнир и пускозапорное устройство соединен с инжектором. С другой стороны выпускной трубопровод через шарнир-поплавок соединен с распылителем, выполненным с регулируемой плавучестью, обеспечивающей всплытие консоли «выпускной трубопровод-поплавок-распылитель» во время тушения и размещение распылителя над горящей поверхностью. Распылитель имеет не менее одного яруса сопловых отверстий, расположенных в горизонтальной плоскости с разверткой на 360°. Техническим результатом изобретения является обеспечение эффективного времени тушения, снижение удельного расхода металлоконструкции, устойчивость к взрыву паров нефти и нефтепродуктов. 2 н. и 3 з.п. ф-лы, 7 ил., 22 табл.
Description
Область техники
Изобретение относится к области противопожарной техники и предлагает способ и устройство для тушения нефти и нефтепродуктов, горючих (ГЖ) и легковоспламеняющихся жидкостей (ЛВЖ) в резервуарах вертикальных стальных (РВС) и резервуарах вертикальных стальных с фиксированной крышей и понтоном (РВСП).
Предшествующий уровень техники
Известен способ тушения горящих жидкостей, заключающийся в подаче в очаг пожара твердой двуокиси углерода в раздробленном виде с диаметром гранул 3-4 см. Гранулы подают под слой горящей жидкости компактными порциями (Авторское свидетельство СССР №1687266 от 30.10.91). К недостаткам способа тушения горящих жидкостей твердой двуокисью углерода относится затруднительная ее подача в горящий резервуар по сливо-наливным технологическим трубопроводам, большой расход на тушение очага (не менее 0.7 кг/м3) и ее хранение в изотермических резервуарах.
Известен также способ газопорошкового тушения из порошкового огнетушителя, предназначенного для локального тушения пожаров, который содержит баллон-пушку с огнетушащим порошком, газогенерирующую камеру с взрывчатым зарядом и пиропатроном, систему автоматического управления и контроля. Данный огнетушитель описан в рекомендациях ВНИИПО МВД РФ СССР, 1978 г., стр.12, 16, 30, рис.5 и 4. К недостаткам данного способа следует отнести:
- повышенный удельный вес устройства к весу его огнетушащего заряда;
- высокое давление (100 МПа) и высокая температура (1500-2000°С) в газогенерирующей камере;
- высокое давление (10 МПа) в корпусе огнетушителя;
- сложность использования данного способа тушения из-за высокой скорости истечения (до 250 м/с) огнетушащего состава и его повышенной опасности для обслуживающего персонала.
Известен способ тушения пожара по патенту РФ №2129031 от 18.08.92 г., заключающийся в подаче на горящую поверхность твердотопливного аэрозолеобразующего вещества в виде пеногранул или пеношашек с удельным весом 800 кг/м3, покрытых гидроизолирующим составом, причем температура воспламенения состава 120-140°С. Согласно изобретению подачу состава ведут вручную (забрасывают мешочки с пеногранулами на горящую поверхность резервуара с нефтью) либо подают по шлангу из автомобиля. Данный способ, по нашему мнению, практически нереализуем из-за очень высокой опасности подачи твердотопливной или пиротехнической композиции с вышеуказанными параметрами на поверхность горящего резервуара, тем более с поверхностью горения 375 м2. Диаметр резервуара РВС-5000 составляет 21.8 м, а площадь горения - 375 м2. Высота пламени при пожаре составляет 1-2 диаметра. Так, если высота пламени равна диаметру, т.е. 21.8 м, то объем пламени составит 8000 м3. Согласно описанию 24 кг пеногранул диаметром 8-10 мм и плотностью 600 кг/м3 закроют всего 1% площади горящей поверхности, а создаваемая концентрация аэрозоля (при условии коэффициента использования состава, равного единице) составит 24000 г: 8000 м3=3 г/м3, в то время как авторы приводят Стуш=63 г/м3.
Если учесть, как пишут авторы, что объем выделившихся газов в 1600 раз больше объема пеношашек, то объем продуктов сгорания составит 64 м3, что составит 0.8% от объема пламени. Таких огнетушащих веществ с огнетушащей концентрацией 3 г/м3 или 0.8% по объему или 24 кг: 375 м2=0.064 кг/м2 до настоящего времени не найдено, поэтому этот способ тушения физически нереализуем.
Известен также способ тушения пожаров в резервуарах по патенту РФ №2096053 А62С 2/00 от 05.08.94 г., сущность которого заключается в сжигании твердотопливной композиции (ТТК) и подаче газоаэрозольной смеси к горящей поверхности снизу вверх в охлажденном состоянии, причем охлаждение ведут в 2 этапа. На первом этапе продукты сгорания твердотопливной композиции охлаждаются в трубопроводе, куда поступает вода или водный раствор солей. На втором этапе оставшаяся (нерастворившаяся, неосевшая и несконденсировавшаяся в трубопроводе) часть газоаэрозольной смеси (ГАС) барботируется через слой горючей или легковоспламеняющейся жидкости к поверхности горения. Удельный расход огнетушащего вещества относительно горящей поверхности составил 0.2 кг/м2 при площади горения 1 м2, объеме ЛВЖ 0.75 м3 и высоте столба ЛВЖ 0.75 м.
Основным недостатком данного способа является повышенная огнеопасность (применение пирофорных ТТК на объектах повышенной пожароопасности), термический пиролиз нефти и нефтепродуктов продуктами горения, а также относительно высокий расход огнетушащего состава при барботировании ГАС в натурных РВС (резервуарах вертикальных стальных). Так, например, наиболее часто используемые в Российской Федерации РВС-5000 объемом 5000 м3 имеют диаметр зеркала 22.8 м и высоту столба хранящейся жидкости 11.92 м. Поверхность зеркала составляет 408 м2. Отсюда для равномерного распределения ГАС по зеркалу РВС-5000 в натурных условиях к дополнительно описанным в патенте мероприятиям необходимо использовать трубную развертку для барботирования ГАС, причем диаметр d0 отверстий барботера определяется по формуле:
где σж - коэффициент поверхностного натяжения горючей жидкости;
ρг - плотность газообразных продуктов сгорания;
Н - высота столба жидкости над барботером;
Pa - атмосферное давление;
g - ускорение земного тяготения;
а расстояние L между центрами отверстий барботера находится из соотношения:
(см. Я.Е.Гегузин). Пузыри. - М., 1985 г.)
По экспериментальным данным (И.В.Белов, Е.В.Проколов. Скорость движения и формы воздушных пузырей в воде //ПМТФ, №3, 1968) скорость всплытия пузырей составляет в среднем uпуз≈0.23 м/с при dпуз≥2 мм. Расчеты показывают, что оптимальный диаметр отверстий барботера равен d0=3 мм, а расстояние между отверстиями L=9 мм (см. патент РФ №2126702 А62С 3/06).
Таким образом, для эффекта тушения пожара в РВС-5000 необходим барботер с 50000 отверстий.
Потери огнетушащего аэрозоля в трубопроводах и на охладителях составляют до 50% соответственно (В.В.Агафонов, Н.П.Копылов. Установки аэрозольного пожаротушения. М., 1999, 302 с.). В результате в натурных условиях реальный расход составляет 0.8 кг/м2, при этом время подачи ГАС на поверхность горящей жидкости с учетом времени работы генератора огнетушащего аэрозоля (ГОА) составит не менее 2 минут.
Известен способ тушения пожара в резервуарах легковоспламеняющимися (ЛВЖ) и горючими жидкостями (ГЖ) по патенту РФ №2241508. Тушение в данном способе осуществляется путем подачи огнетушащей газодисперсной смеси (ГДС) в зону горения снизу вверх, а огнетушащую ГДС образуют путем подачи под давлением не менее 2 МПа газообразного и/или сжиженного газового флегматизатора, и/или газообразного и/или сжиженного гомогенного ингибитора горения, и/или углеводородофобного поверхностно-активного вещества (ПАВ) в емкость с порошкообразным или жидким гетерогенным ингибитором горения, имеющую клапан, обеспечивающий выпуск ГДС при достижении давления в емкости не ниже 0,42 кПа через перфорированный распылитель или через несколько распылителей, обеспечивающих распыление ГДС на 180° с расходом не менее 1 кгс в направлении, параллельном поверхности горящей жидкости, и в верхнюю полусферу над поверхностью вышеуказанной жидкости с интенсивностью, обеспечивающей создание концентрации ГДС в центре объема пламени над зеркалом горящей поверхности не менее 0,09 кг/м3, причем соотношение масс между газовой и дисперсной фазами огнетушащей смеси находится в пределах от 0,2:1 до 15:1. В качестве газовой составляющей используют инертный газ (например, CO2, N2, Ar или их смесь) и/или озононеразрушающий галогеноуглеводород, а в качестве гетерогенного ингибитора горения используют огнетушащий порошковый состав на основе карбонатов и/или хлоридов, и/или фосфатов щелочного, и/или щелочноземельного металла, и/или аммония или туманообразующий раствор ортофосфорной кислоты.
Подачу ГДС ведут одновременно из генераторов, плавающих на поверхности жидкости, находящейся в резервуаре, и расположенных как по периметру резервуара, так и в его центре, причем результирующий вектор горизонтального распыла периферийных генераторов направлен к центру, а центральных - к периферии, результирующий вектор распыла периферийных генераторов в верхнюю полусферу направлен к центру объема пламени, центрально расположенных генераторов - от центра зеркала горящей поверхности к периферии под углом 90° к вышеуказанному вектору.
Основной недостаток этого способа - взрывонеустойчивость, т.е. при взрыве паров ЛВЖ, ГЖ происходит демонтаж плавающих на поверхности жидкости в РВС устройств и их выброс вне резервуара.
Известен способ (патент RU 2355450 С2) тушения легковоспламеняющихся и горючих жидкостей в резервуарах с фиксированной крышей или с фиксированной крышей и понтоном или в резервуарах с плавающей крышей путем подачи огнетушащей газодисперсной смеси из пожаротушащего модульного устройства или блока устройств, установленных вне резервуара или на плавающей крыше, отличающийся тем, что газодисперсную огнетушащую смесь образуют в два этапа:
первый - в емкости в форкамере с дисперсным гетерогенным химическим ингибитором горения путем подачи под давлением не менее 2.5 МПа не менее одной пятой части газообразного и/или сжиженного ингибитора горения или смеси газообразного и/или сжиженного флегматизатора с метил-, этил-, пропилкарбинолом или их смесью и/или 5-20% раствором йода или йодида щелочного металла или аммония или их смеси в вышеназванных растворителях-карбонолах, причем впуск в форкамеру газообразных и/или сжиженных компонентов смеси производят из баллона или системы баллонов или газогенератора с пускозапорными устройствами по сигналу от извещателя или вручную через трубчатый аэратор, установленный внутри форкамеры, соединенной через выпускной клапан со вторичной разгонно-смесительной камерой и открывающимся при давлении не менее 0.9МПа, где формируют окончательно газодисперсную смесь при соотношении газовой и дисперсной фазы в пределах от 0.35:1 до 100:1, причем отношение газовых и сжиженных флегматизаторов берут в соотношении, обеспечивающем давление в газобаллонной системе не менее 4МПа при температуре -50°С;
второй - из разгонно-смесительной камеры через трубопровод газодисперсную смесь подают в сопловой блок, имеющий запорный клапан, вскрывающий сопловой блок, при этом последний выполнен со сверхзвуковым конфузором с соотношением длины сопла к его диаметру, обеспечивающим давление на срезе сопла не менее 0.1 МПа и массовый расход не менее 15 кгс, при этом в качестве газообразного и/или сжиженного флегматизатора используют диоксид углерода и/или фторуглероды или шестифтористую серу, в качестве газообразных и/или сжиженных гомогенных ингибиторов используют бром- и/или йодгалоген-углеводороды, в качестве газовых флегматизаторов используют азот или аргон, а в качестве гетерогенного ингибитора используют огнетушащие порошки на основе хлоридов, сульфатов, фосфатов или карбонатов щелочного, щелочноземельного металла или аммония или их смесь.
Известен способ тушения ГЖ в резервуаре по патенту RU 2355450 С2. К недостаткам этого способа-аналога следует отнести затруднения его применения ввиду того, что распылитель находится над поверхностью ГЖ и в момент взрывного горения происходит его демонтаж.
Известен способ тушения пожара в резервуаре путем подачи газодисперсной огнетушащей смеси в зону горения жидкости из плавающего в центре указанного устройства (патент RU 2258549 от 03.02.2004), который выбран нами за прототип.
Недостатком способа-прототипа, так же как и способа-аналога, является взрывонеустойчивость.
Известно устройство для тушения нефти в резервуарах, содержащее газопорошковый инжектор и/или газожидкостный инжектор (пеногенератор), нагнетающий в систему кольцевых и радиальных трубопроводов через пускозапорное устройство ОТВ. Трубопроводы расположены в нефти горизонтально дну резервуара и соединены с системой вертикальных труб, в верхней части которых, выступающей над поверхностью нефти, расположены сопловые распылители, обеспечивающие при пожаре подачу огнетушащего вещества (ОТВ) над горящей поверхностью ГЖ (Патент США №5573068, МКИ А62С 3/06 от 12.11.1996 г.). Данное устройство выбрано за прототип.
К недостаткам устройства-прототипа можно отнести следующее.
1. Высокая металлоемкость устройства. Возьмем к примеру резервуар РВС-5000, имеющий диаметр "зеркала" нефти 22.8 м и высоту столба 11.92 м. Согласно описанию патента-прототипа количество кольцевых трубопроводов определяется как
, т.е. в нашем случае количество кольцевых трубопроводов будет
, т.е. 3 кольцевых трубопровода, причем наибольший по радиусу отстоит от внутренней стенки РВС не менее чем на 1 м, т.е. максимальный диаметр кольца составит ≈21 м, средний ≈14 м, а внутренний диаметр ≈7 м. Все три кольца соединены как минимум шестью пересекающимися радиальными трубами, т.е. еще 6 труб по 21 м. На пересечениях кольцевых и радиальных труб установлены вертикальные сливные трубы высотой ≈11 м. Это еще 13 труб длиной по 11 м. Таким образом, общая длина трубопроводов составит: L=πД1+πД2+πД3+Д1+13·11 м=66 м + 44 м + 22 м + 126 м + 143 м = 401 м. Внутренний диаметр трубопровода для пенного тушения составляет 200 мм, для порошкового 50 мм. Вес пенного стального трубопровода при толщине стенки 5 мм составит 9.6 т, для порошковой системы тушения при толщине стенки 3 мм вес только трубопровода составит 1.5 т.
2. Сопловые распылители жестко закреплены над самым верхним уровнем жидкости на высоте 0.15-0.3 м. Высота же столба ГЖ может быть 11.5 м в РВС-5000, т.е. по мере расходования ГЖ или ЛВЖ, находящихся в резервуаре, условия тушения будут различными, т.к. подать струю на горящую поверхность с высоты 11.5 м гораздо сложнее как из-за потери кинетической энергии струи, так и за счет преодоления встречного потока испаряющейся ГЖ и/или продуктов сгорания этой жидкости.
3. При пожарах в РВС с фиксированной или плавающей крышей практически всегда происходит объемное горение паров, находящихся в РВС, и, как правило, демонтаж жесткой крыши и автоматических установок пожаротушения, установленных в верхней части РВС (см. Шароварников И.Ф., Молчанов В.П. и др. Тушение пожаров нефти и нефтепродуктов. - М.: Калан, 2002, с. - 437).
4. К существенным недостаткам устройства-прототипа следует также отнести высокий удельный расход ОТВ при его подаче в зону пожара сверху (см. А.Н.Баратов, Е.М.Иванов. Пожаротушение на предприятиях химической и нефтехимической промышленности. - М.: Химия, 1979, с. 368, а также предыдущий источник: А.Ф.Шароварников, В.П.Молчанов и др. Тушение пожаров нефти и нефтепродуктов. - М.: Калан, 2002, с. 437). Расход огнетушащего вещества на основе бикарбоната натрия и порошка на основе фосфатов аммония составляет согласно данным из вышеперечисленных источников от 1.5 до 4.5 кг/м2, а для пены - от 1.4 до 2.6 кг/м2.
Раскрытие изобретения
Задачей настоящего изобретения является создание способа и устройства, устойчивых к взрыву паров нефти и нефтепродуктов в резервуарах и обеспечивающих повышение эффективности тушения пожаров в резервуарах за счет уменьшения времени тушения и снижения металлоемкости конструкции устройства.
Поставленная задача решается при реализации заявляемого способа и устройства для тушения ГЖ в резервуарах с фиксированной крышей, а именно путем подачи газодисперсной или газовой огнетушащей смеси из пожаротушащего модульного устройства-инжектора, находящегося вне резервуара, через ПЗУ, выпускной трубопровод и распылитель в зону пожара из всплывающего на поверхность горящей жидкости поплавкового распылителя, причем тушение ведут в три этапа:
первый - устанавливают вышеназванный поплавковый распылитель под слоем ниже уровня жидкости на глубину не менее высоты распылителя, причем длину трубопровода определяют из соотношения:
где
Lтр - длина трубопровода, соединяющего инжектор с поплавковым распылителем (длина трубопровода от места ввода в резервуар до места соединения с поплавковым распылителем), м;
Rp - радиус резервуара, м;
Нгж - максимальная высота налива горючей жидкости в резервуаре, м;
Нинж - высота ввода выпускного трубопровода из инжектора в резервуар, м;
Нрасп - высота распылителя, м;
второй - после подачи сигнала от пожарного извещателя открывают пускозапорное устройство на инжекторе и ведут подачу из инжектора в выпускной трубопровод или систему трубопроводов и в поплавковый распылитель, причем из последнего подачу газодисперсной или газовой огнетушащей смеси ведут в пограничный слой жидкости параллельно указанному слою для его охлаждения, а 0.05-0.2 части огнетушащей смеси распыляют через сопла под углом к поверхности горящей в резервуаре жидкости для создания подъемной силы, обеспечивающей положительную плавучесть сборки «выпускной трубопровод - поплавковый распылитель»,
третий - обеспечивают всплытие поплавкового распылителя над горящей поверхностью на высоту 0.01-0.05 диаметра резервуара, при этом подачу газовой или газодисперсной смеси ведут компактными струями от центра к периферии с разверткой на 360° с интенсивностью не менее 0.15 кгс/м2, причем количество струй определяют из выражения:
где n - количество струй, α - угол расхождения струи.
Для резервуаров диаметром Ǿ>21 м можно использовать выражение
при этом высота распылителя над поверхностью ГЖ h≤(0.003-0.05) диаметра резервуара.
В качестве газодисперсной огнетушащей смеси используют состав, включающий высокодисперсную добавку, целевую добавку для текучести, кремнийорганический гидрофобизатор, основной порошкообразный ингибитор горения, газообразный и/или сжиженный флегматизатор или смесь флегматизатора и жидкого ингибитора, где в качестве газообразного и/или сжиженного флегматизатора используют диоксид углерода, или смесь диоксида углерода и азота или воздуха в соотношении от 9:1 до 4:1, или смесь диоксида углерода с алкилкарбинолом в соотношении от 99:1 до 90:10, или смесь диоксида углерода и азота или воздуха с алкилкарбинолом в соотношении: 80-100:5-20:0.5-5, а в качестве жидкого ингибитора горения используют 5% раствор йода или 5-20% раствор смеси йода с йодидом щелочного металла или аммония в алкилкарбиноле, при этом соотношение в смеси флегматизатор:жидкий ингибитор находится в пределах от 100:1 до 100:30, при этом диоксид углерода модифицирован диметилкетоном от 100:1 до 10:1 при следующих соотношениях компонентов, мас.%:
| высокодисперсная добавка | 0.2-2.8 |
| целевая добавка для текучести | 4.6-25 |
| кремнийорганический гидрофобизатор | 0.1-0.7 |
| основной порошкообразный ингибитор горения | 15-85 |
флегматизатор или смесь флегматизатора и жидкого ингибитора - остальное, а в качестве газовой огнетушащей смеси используют огнетушащий состав, включающий сжатые газы-пропелленты: азот, аргон, инерген или их смесь с воздухом и сжиженные газы: диоксид углерода, гексафторид серы, хладоны или их смесь при следующем соотношении сжатых и сжиженных газов, мас.%:
| сжатые газы | 6.6-60 |
| сжиженные газы | остальное |
Устройство-инжектор для тушения нефти и нефтепродуктов, горючих и легковоспламеняющихся жидкостей в резервуаре, находящееся вне резервуара, содержит емкости с огнетушащим порошковым составом (ОПС) и источником газа-флегматизатора и обеспечивает подачу порошка через пускозапорное устройство, выходной трубопровод или систему трубопроводов с распылителем внутрь резервуара в зону пожара и отличается тем, что выпускной трубопровод с наружной стороны резервуара через шарнир и пуско-запорное устройство соединен с инжектором, а с другой стороны через шарнир, поплавок - с распылителем, выполненным с регулируемой плавучестью, обеспечивающей всплытие системы «выпускной трубопровод-поплавок-распылитель» во время тушения и размещение распылителя над горящей поверхностью на высоте 0.01-0.05 диаметра резервуара, при этом распылитель имеет не менее одного яруса сопловых отверстий, расположенных в горизонтальной плоскости с разверткой на 360°.
Сопловые отверстия распылителя выполнены в виде диффузоров, причем 80-95% из них расположены в горизонтальной плоскости, а 5-20% под углом 45-90° к последней (для РВС с диаметром менее 21 м допускается использовать углы 3-90°), при этом общее количество диффузорных сопел выбирается из соотношения:
где n - количество диффузоров,
α - угол диффузора.
Для резервуаров диаметром более 21 м допускается использовать распылитель с количеством сопел, определяемым выражением
Пускозапорное устройство выполнено с электрическим, и/или пневматическим, и/или ручным запуском в обычном или взрывном исполнении.
Физическая суть изобретения
По данным работы авторов В.В.Померанцева, К.М.Арефьева, Д.Б.Ахмедова и др. «Основы практической теории горения». Учебное пособие для студентов ВУЗ. Л.: «Энергия», 1973 г., с.262, утверждается нижеследующее:
1. Жидкое топливо всегда сгорает в паровой фазе.
2. Тепло, подводимое от пламени к поверхности жидкости затрачивается на прогрев жидкости в пограничном слое, ее испарение и нагрев паров.
3. Практически можно принять, что температура поверхности горящей жидкости равна температуре кипения этой жидкости.
4. Существует очень сильная зависимость давления насыщенных паров нефти и нефтепродуктов от температуры. Небольшое уменьшение температуры поверхности горючей жидкости приводит к существенному уменьшению давления насыщенных паров.
5. Основное тепловыделение при горении горючей жидкости происходит в светящейся зоне (пламени).
6. Прогрев жидкости происходит за счет радиационного тепла (излучения), приходящего из верхних слоев пламени, причем сила излучения согласно закону Стефана-Больцмана прямо пропорциональна температуре в четвертой степени: Iфакела≈σТ4 вт/ср.
Из вышеприведенного следует, что для эффективного прекращения горения нефти и нефтепродуктов необходимы следующие действия:
1. Уменьшить температуру поверхности горения жидкости.
2. Понизить давление паров нефти и нефтепродуктов.
3. Изолировать (уменьшить) тепловыделения из зоны горения (пламени) в прогретую зону.
Все эти действия обеспечиваются при применении предлагаемого способа тушения с применением вышеописанного устройства.
А именно: 1) подача охлажденной газодисперсной смеси (жидкий СО2 + огнетушащий порошок) в пограничный слой и под слой жидкости значительно уменьшает температуру прогретого слоя,
2) уменьшение теплового излучения от пламени к поверхности нефти и нефтепродуктов за счет создания аэрозольного облака между граничным слоем жидкости и светящейся зоной пламени. Ослабление излучения подчиняется закону Бугера-Ламберта-Бэра:
где
Фпрош - тепловой поток, прошедший через слой аэрозоля, вт/стер,
Ф0 - тепловой поток излучения пламени, вт/стер,
е - основание натурального алгоритма,
ε - показатель ослабления излучения, м2/г,
с - концентрация аэрозоля в слое, г/м3,
l - толщина аэрозольного слоя, м.
Для примера посчитаем кратность ослабления теплового излучения в диапазоне 0.8-14 мкм электромагнитного спектра излучения при пожаре на РВС-5000 при применении метода аэрозольной защиты (АЗ). Диаметр РВС-5000 равен 21.1 м; площадь «зеркала» нефти равна 356 м2. Ставим вокруг РВС 6 модулей МПП «BiZone-100» (по 2 штуки на каждый пенослив КНП-5). Общее количество порошка на фосфатной основе составит 480 кг. Время выпуска газодисперсной смеси из модулей ≈6 секунд. Считаем, что за 1 секунду «покрываем» аэрозолем с толщиной слоя 1 м всю площадь РВС (S=356 м2). Тогда концентрация порошка в аэрозольной завесе составит:
Показатель ослабления ε0.8-14 в ИК-диапазоне 0.8-14 мкм для порошка моноаммонийфосфата ориентировочно 0.05-0.1 м2/г в зависимости от его дисперсности.
Возьмем среднее значение показателя ослабления ε0.8-14=0.075 м2/г. Отсюда, преобразуя выражение (1), получим:
где ε0.8-14 - показатель ослабления электромагнитного излучения (ЭМИ) в диапазоне 0.8-14 мкм, м2/г,
с - объемная массовая концентрация аэрозоля, г/м,
l - толщина аэрозольной завесы на трассе визирования, м.
Подставив вышеуказанные значения параметров в выражение (2), получим
Изобретение осуществляют следующим образом.
Смещение порошкообразных компонентов и получение сухого порошкообразного ингибитора горения проводят на оборудовании и по технологии, принятой в производстве огнетушащих порошков. Полученный сухой ингибитор горения с помощью зарядной станции типа PSM снаряжается в порошковую емкость (баллон), а флегматизирующий газ-пропеллент, сжиженный ингибитор и модификатор сжиженного флегматизатора с помощью зарядной станции ЗСА снаряжается в емкость - источник газа предлагаемого устройства.
При работе вышеназванного устройства происходит смешение дисперсной и газовой составляющих с образованием газодисперсной огнетушащей смеси, инжектируемой в зону горения согласно прилагаемому изобретению.

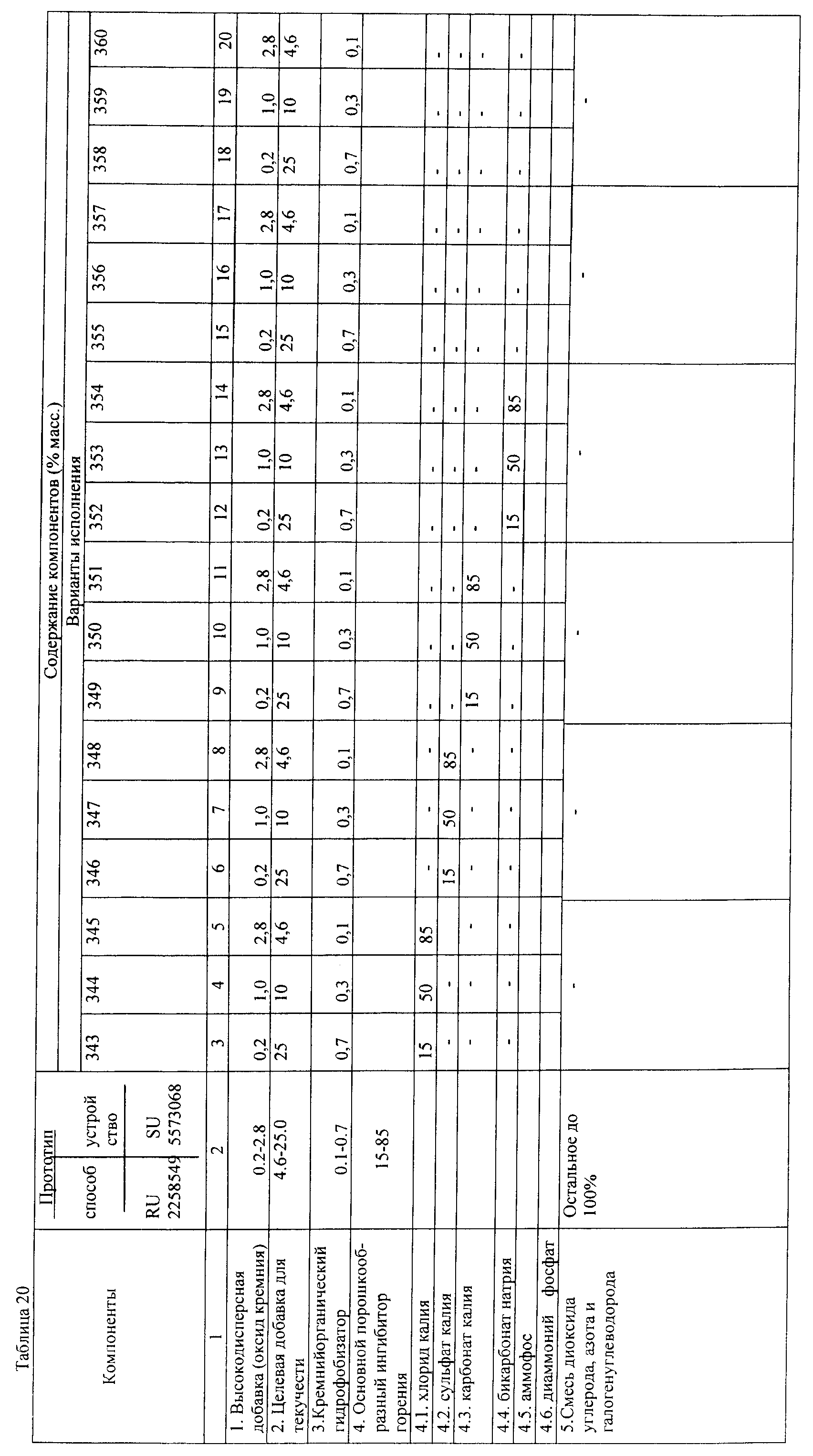

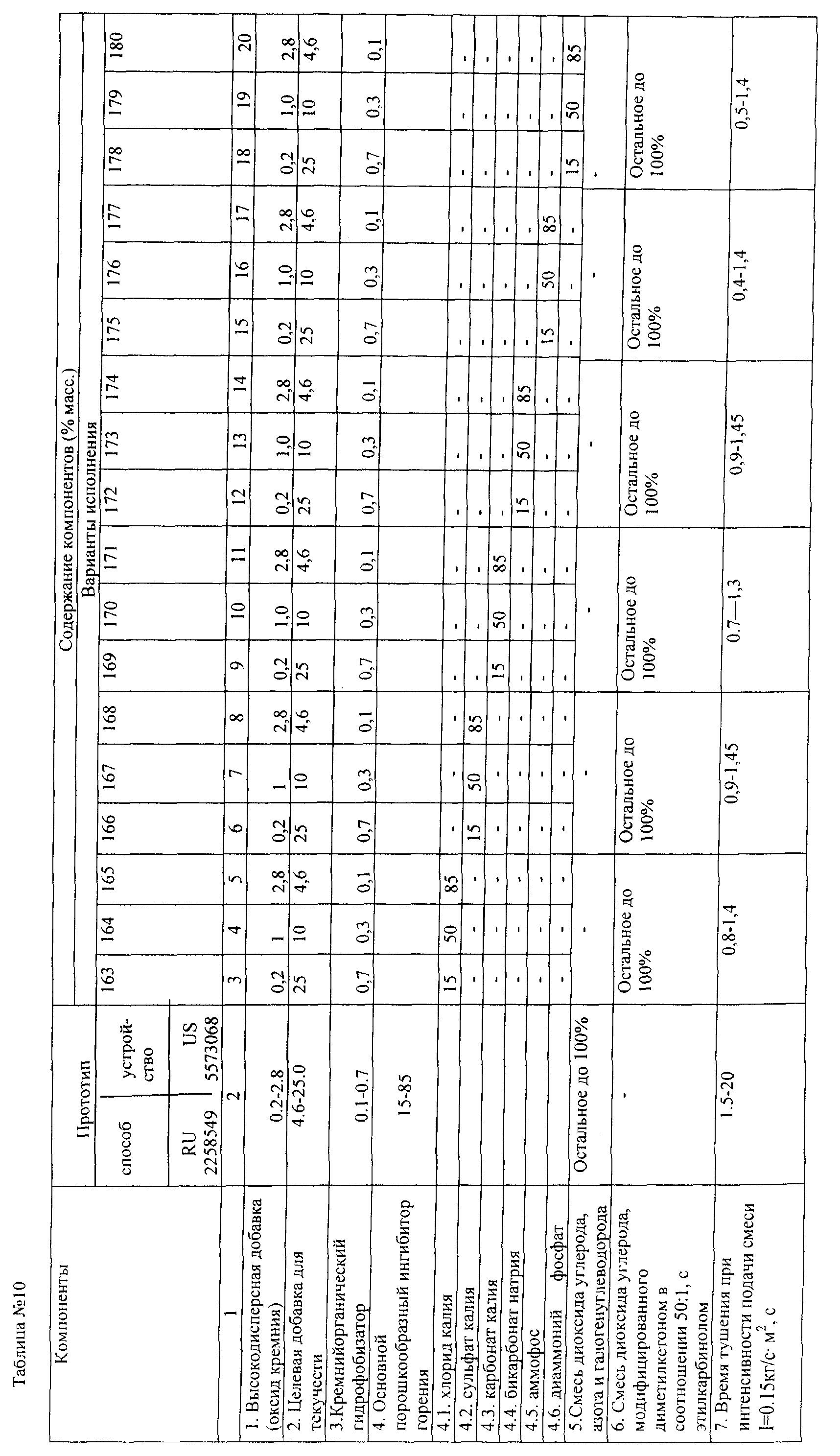

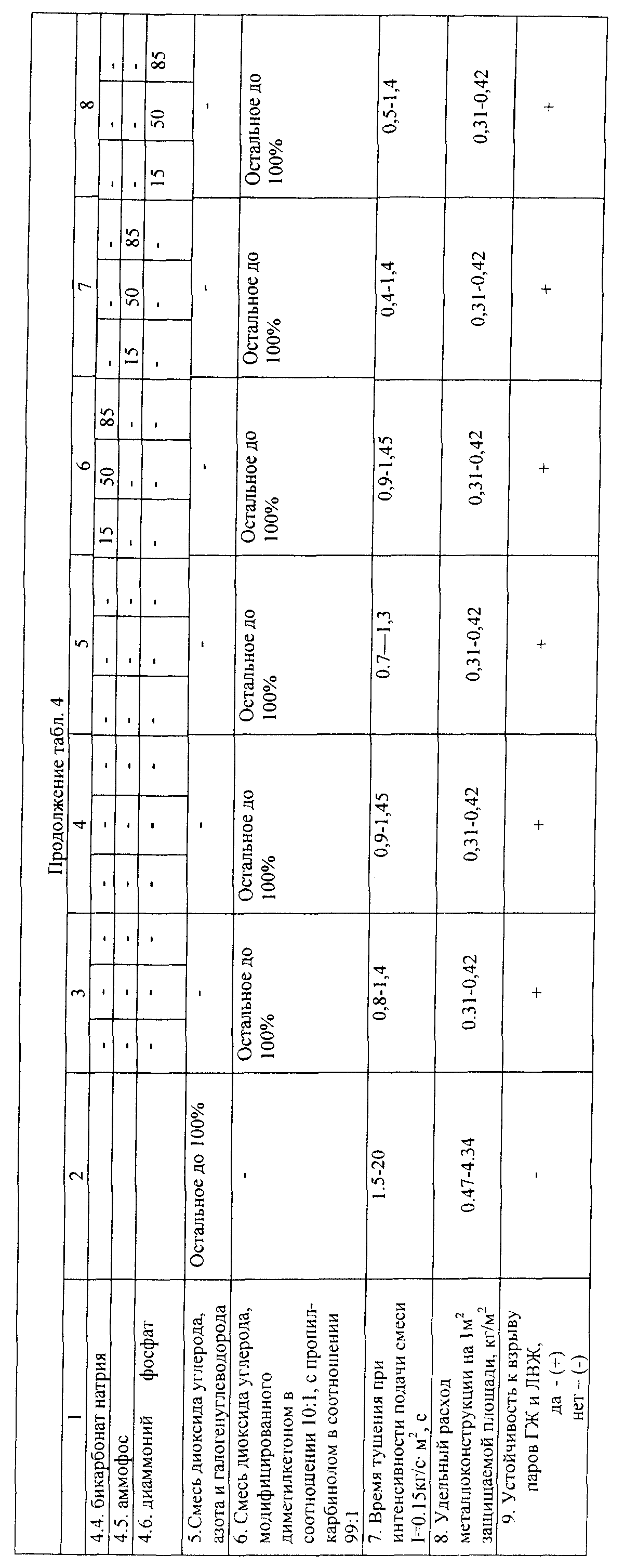

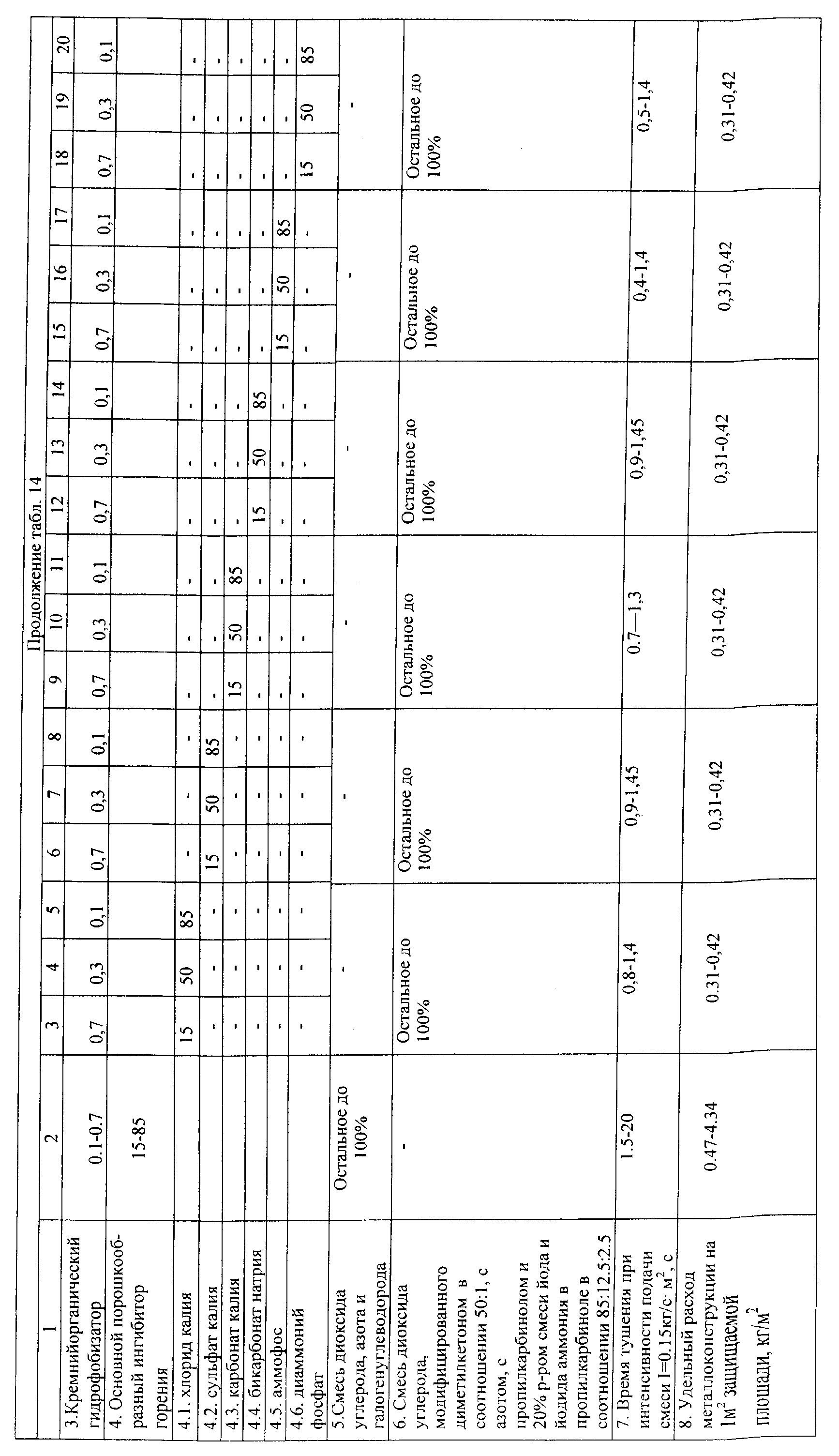

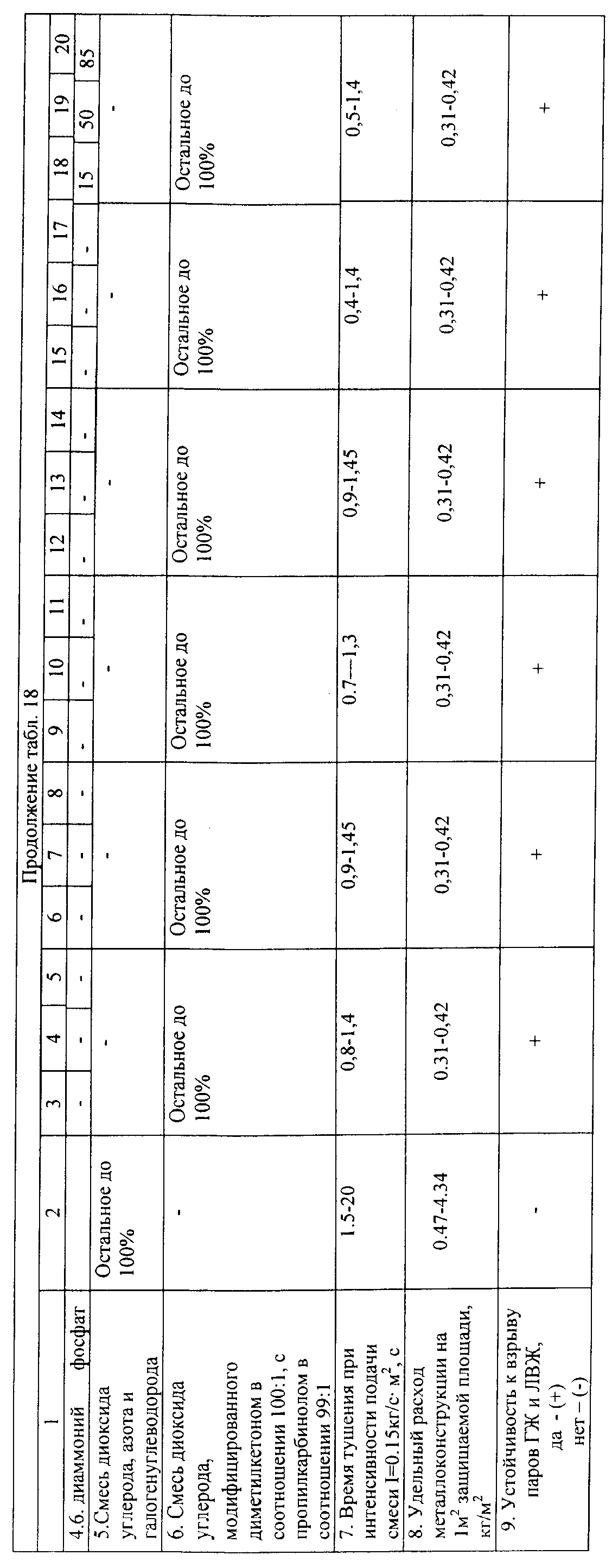

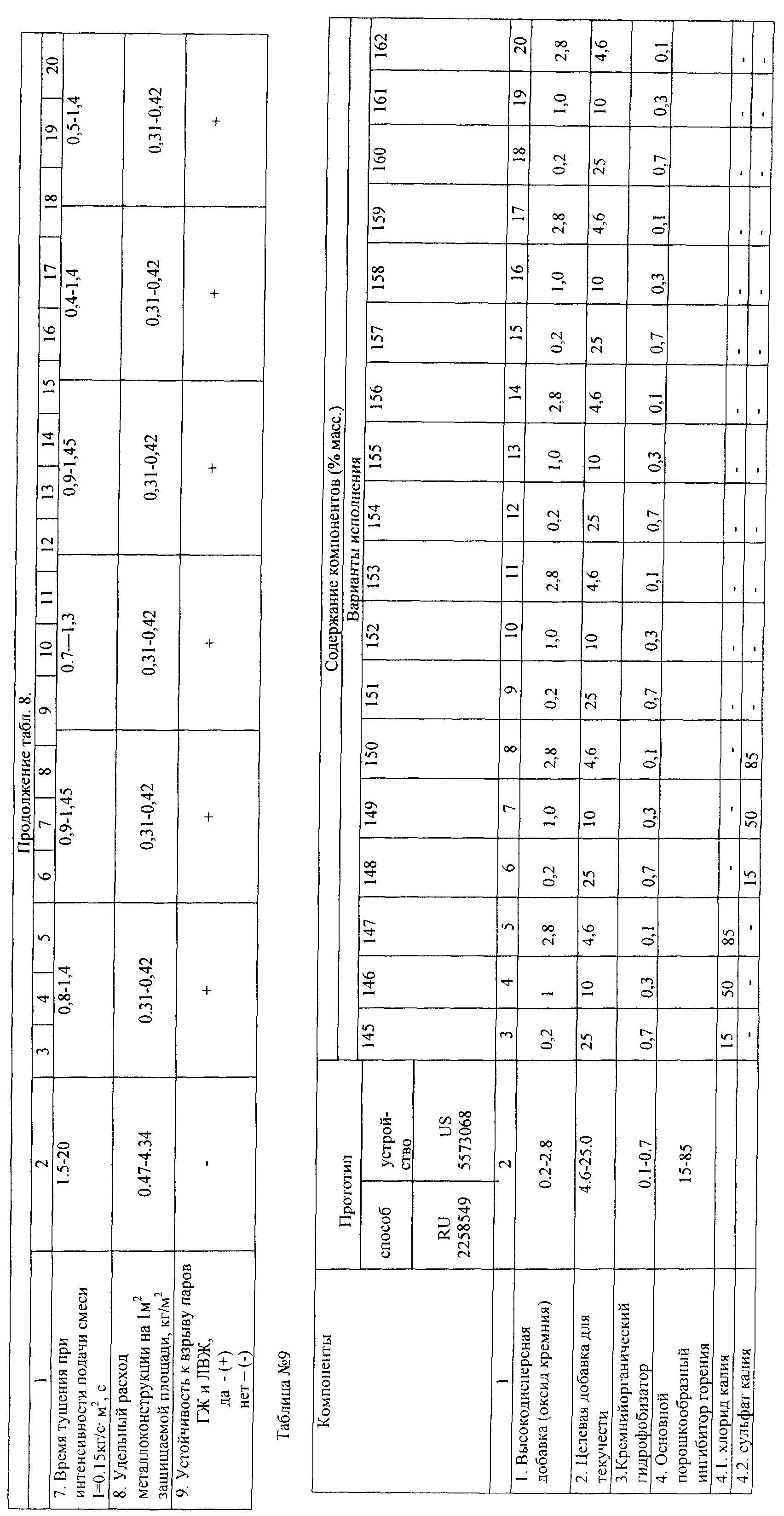

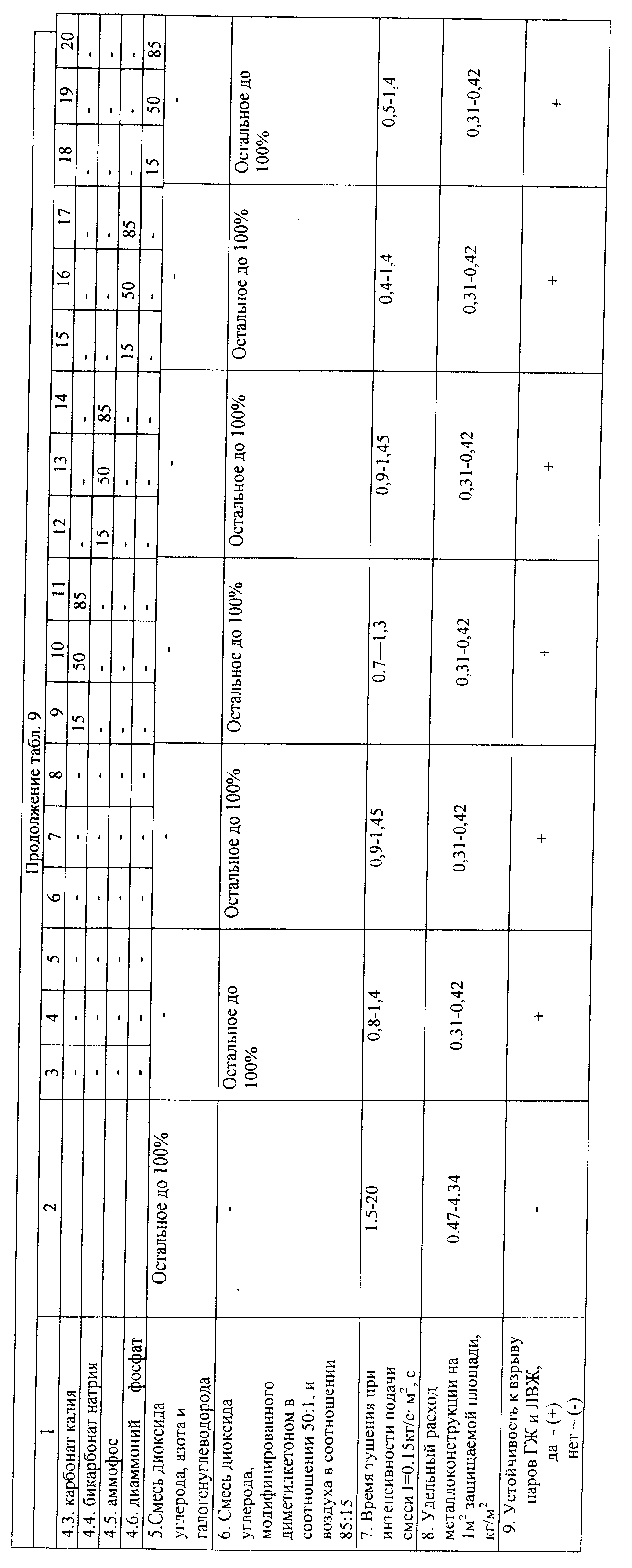

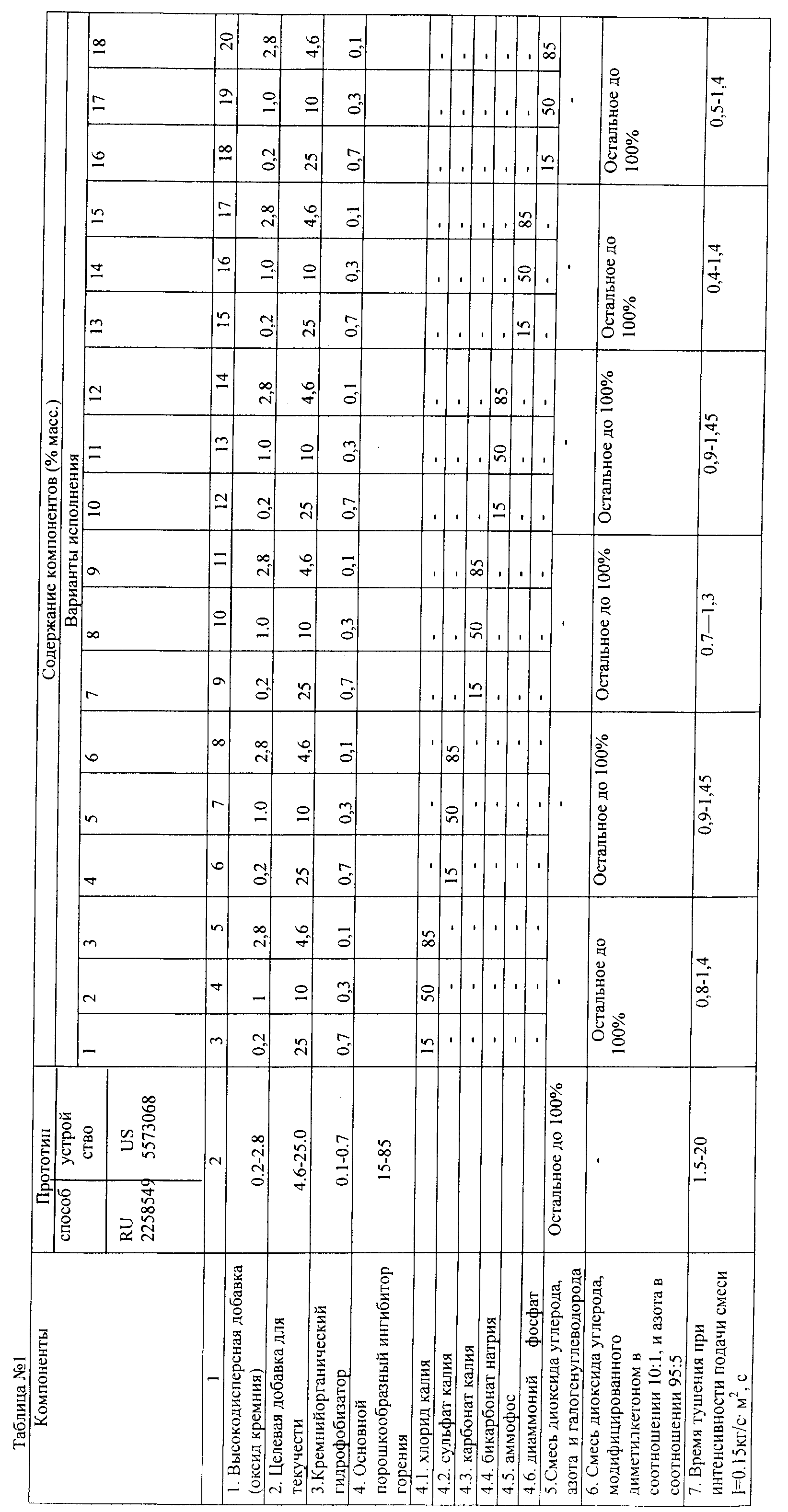

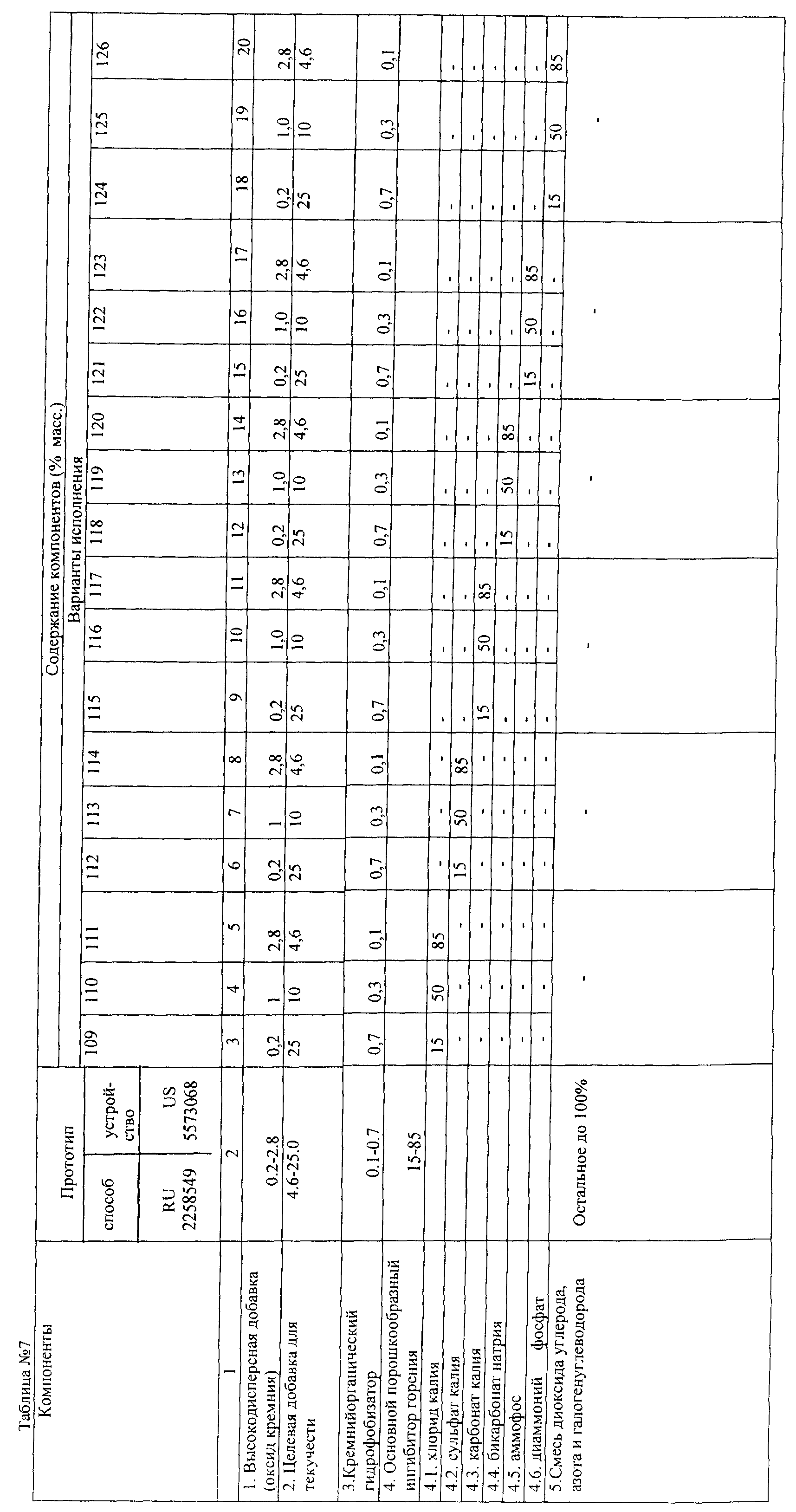

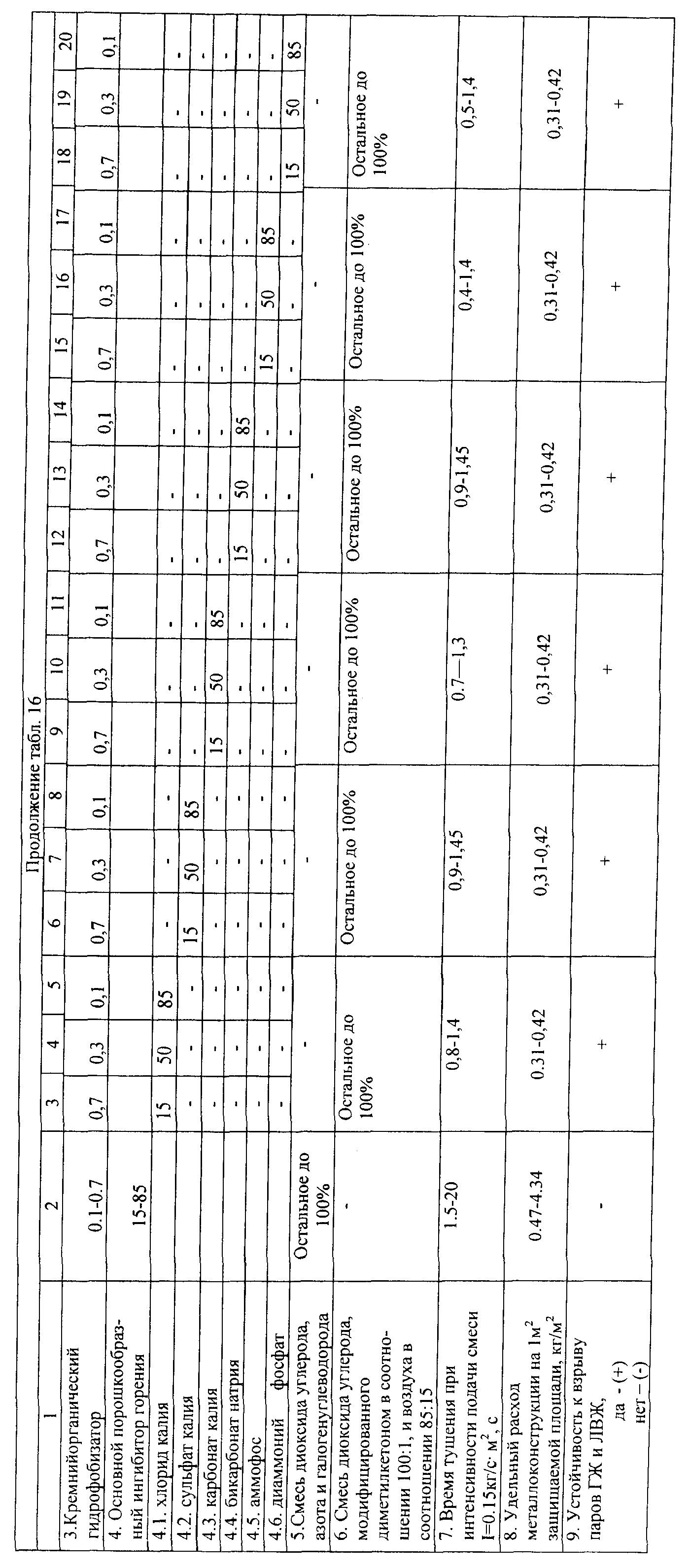

В табл.1-22 представлены примеры составов для снаряжения устройств по предлагаемому изобретению и результаты их испытаний по тушению нефти и нефтепродуктов с помощью предлагаемого способа и устройства на модельном очаге 233В.
Способ осуществляют следующим образом. Устанавливают снаружи резервуара РВС, или РВСПК, или РВСП рядом с входным патрубком резервуара газодисперсный пожаротушащий модуль (типа «BiZone-100»). «BiZone-100»-инжектор соединяют через пускозапорное устройство с помощью гибкого (шарнирного или др.) трубопровода с поплавковым распылителем под слой горючей жидкости в резервуаре согласно п.1 формулы изобретения. Далее, согласно формуле изобретения после подачи сигнала от извещателя открывают пускозапорное устройство и через выпускной трубопровод и распылитель организуют тушение в два приема, сначала подача ОТВ под слой горючей жидкости, а потом над горящей жидкостью или под понтон или плавающую крышу.
Краткое описание фигур чертежей
На чертеже фиг.1 изображено устройство для тушения нефти и нефтепродуктов в РВС с фиксированной крышей без понтона в дежурном режиме, на фиг.2 - то же устройство в рабочем режиме (во время тушения пожара); На фиг.3 представлено устройство для тушения нефти и нефтепродуктов в РВС с фиксированной крышей и понтоном в дежурном режиме; на фиг.4 - то же устройство в рабочем режиме, фиг.5 - круговой распылитель с поплавком, фиг.6 - внешний вид шарнирного соединения, фиг.7 - схематическое устройство шарнира. На фиг.1, 2, 3, 4 указаны позиции, где 1 - модуль-инжектор газодисперсной смеси, 2 - пуско-запорное устройство, 3 - шарниры, 4 - корпус РВС, 5 - выпускной трубопровод, 6 - нефть или нефтепродукты, 7 - круговой распылитель, 8 - поплавок распылителя, 9 - фиксированная крыша, 10 - поплавковый понтон, 11 - понтонный поплавок.
Лучший вариант осуществления изобретения
Устройство для тушения нефти и нефтепродуктов 6 в резервуарах вертикальных стальных (РВС) с фиксированной крышей 9 и в РВС с понтоном 10 (РВСП) согласно предлагаемому способу работает следующим образом.
При возникновении пожара сигнал от датчика пожарной сигнализации поступает на контрольно-пусковое устройство системы пожаротушения, откуда в виде электрического или пневматического сигнала поступает на пускозапорное устройство (ПЗУ) 2, находящееся на баллоне с флегматизирующим газом-пропеллентом инжекторного модуля 1, после чего газ-флегматизатор поступает в емкость с дисперсным химическим ингибитором и, проходя через него, образует огнетушащую газодисперсную смесь с рецептурой, представленной в табл.1-22, которая через выпускной трубопровод 5 и шарнирные соединения 3 поступает в круговой распылитель 7, откуда газодисперсная смесь под слоем 6, распространяясь параллельно ему, его охлаждает и ингибирует, а часть (5-20%) газодисперсной смеси, истекающей из распылителя с интенсивностью не менее 0.15 кгс/м2 создают положительную плавучесть поплавку 8, вследствие чего обеспечивается подъем консоли «круговой распылитель-шарнир-выпускной трубопровод» и, наконец, всплытие кругового распылителя, подающего огнетушащую газодисперсную смесь на горящую поверхность 6 или под понтон 10 с поплавками 11.
Промышленная полезность
Как видно из вышеприведенных данных и результатов испытаний, представленных в табл.1-22, предлагаемые способ и устройство выгодно отличаются от способа-прототипа и устройства-прототипа:
- по эффективному времени тушения в 1,3-50 раз;
- по снижению удельного расхода металлоконструкции в 1,1-14 раз.
При этом предлагаемый способ и устройство обеспечивают новое положительное качество - устойчивость к взрыву паров нефти и нефтепродуктов горючих и легковоспламеняющихся жидкостей.
Claims (5)
1. Способ тушения нефти и нефтепродуктов в резервуаре путем подачи газодисперсной огнетушащей смеси из пожаротушащего устройства-инжектора, находящегося вне резервуара, через пускозапорное устройство, выпускной трубопровод и распылитель в зону пожара, отличающийся тем, что подачу газодисперсной огнетушащей смеси ведут из всплывающего на поверхность горящей жидкости поплавкового распылителя, при этом тушение пожара организуют в три этапа:
первый - устанавливают поплавковый распылитель, гибко связанный трубопроводом через пускозапорное устройство с инжектором под слой горючей жидкости на глубину не менее высоты распылителя при длине трубопровода, определяемого соотношением:
,
где Lтp - длина трубопровода, м;
Rp - радиус резервуара, м;
Нгж - максимальная высота налива горючей жидкости в резервуаре, м;
Нинж - высота ввода выпускного трубопровода из инжектора в резервуар, м;
Нрасп - высота распылителя, м;
второй - после подачи сигнала от пожарного извещателя открывают пускозапорное устройство на инжекторе и ведут подачу газодисперсной огнетушащей смеси через трубопровод и поплавковый распылитель под слой горючей жидкости компактными струями от центра к периферии параллельно горизонту с разверткой на 360°, а 0,05-0,2 части вышеуказанной газодисперсной смеси направляют под углом 45-90° к поверхности жидкости;
третий - обеспечивают всплытие поплавкового распылителя над поверхностью горящей жидкости на высоту 0,01-0,05 диаметра резервуара, при этом подачу газодисперсной огнетушащей смеси ведут с интенсивностью не менее 0,15 кг/см2 с круговой разверткой струй, причем количество последних определяют из выражения
,
где n - количество струй;
α - угол расхождения струи.
первый - устанавливают поплавковый распылитель, гибко связанный трубопроводом через пускозапорное устройство с инжектором под слой горючей жидкости на глубину не менее высоты распылителя при длине трубопровода, определяемого соотношением:
где Lтp - длина трубопровода, м;
Rp - радиус резервуара, м;
Нгж - максимальная высота налива горючей жидкости в резервуаре, м;
Нинж - высота ввода выпускного трубопровода из инжектора в резервуар, м;
Нрасп - высота распылителя, м;
второй - после подачи сигнала от пожарного извещателя открывают пускозапорное устройство на инжекторе и ведут подачу газодисперсной огнетушащей смеси через трубопровод и поплавковый распылитель под слой горючей жидкости компактными струями от центра к периферии параллельно горизонту с разверткой на 360°, а 0,05-0,2 части вышеуказанной газодисперсной смеси направляют под углом 45-90° к поверхности жидкости;
третий - обеспечивают всплытие поплавкового распылителя над поверхностью горящей жидкости на высоту 0,01-0,05 диаметра резервуара, при этом подачу газодисперсной огнетушащей смеси ведут с интенсивностью не менее 0,15 кг/см2 с круговой разверткой струй, причем количество последних определяют из выражения
где n - количество струй;
α - угол расхождения струи.
2. Способ по п.1, отличающийся тем, что в качестве газодисперсной огнетушащей смеси используют огнетушащий дисперсный состав, включающий высокодисперсную добавку, целевую добавку для текучести, кремнийорганический гидрофобизатор, основной порошкообразный ингибитор горения и газообразный и/или сжиженный флегматизатор или смесь флегматизатора и жидкого ингибитора, где в качестве газообразного и/или сжиженного флегматизатора используют диоксид углерода, или смесь диоксида углерода и азота или воздуха в соотношении от 9:1 до 4:1, или смесь диоксида углерода с алкилкарбинолом в соотношении от 99:1 до 90:10, или смесь диоксида углерода и азота или воздуха с алкилкарбинолом в соотношении: 80-100:5-20:0.5-5, а в качестве жидкого ингибитора горения используют 5%-ный раствор йода или 5-20%-ный раствор смеси йода с йодидом щелочного металла или аммония в алкилкарбиноле, при этом соотношение в смеси флегматизатор:жидкий ингибитор находится в пределах от 100:1 до 100:30, при этом диоксид углерода модифицирован диметилкетоном от 100:1 до 10:1 при следующих соотношениях компонентов, мас.%
высокодисперсная добавка 0,2-2,8
целевая добавка для текучести 4,6-25
кремнийорганический гидрофобизатор 0,1-0,7
основной порошкообразный ингибитор горения 15-85
флегматизатор или смесь флегматизатора и жидкого ингибитора остальное
3. Устройство-инжектор для тушения нефти и нефтепродуктов в резервуаре, находящееся вне резервуара, содержащее емкости с огнетушащим веществом и/или источником газа-флегматизатора, обеспечивающим инжекцию указанного вещества или газа-флегматизатора через пускозапорное устройство, выходной трубопровод с распылителем внутрь резервуара в зону пожара, отличающееся тем, что выпускной трубопровод с наружной стороны резервуара через шарнир и пускозапорное устройство соединен с инжектором, а с другой стороны через шарнир, поплавок - с распылителем, выполненным с регулируемой плавучестью, обеспечивающей всплытие консоли «выпускной трубопровод-поплавок-распылитель» во время тушения и размещение распылителя над горящей поверхностью на высоте 0,01-0,05 диаметра резервуара, при этом распылитель имеет не менее одного яруса сопловых отверстий, расположенных в горизонтальной плоскости с разверткой на 360°.
4. Устройство по п.3, отличающееся тем, что сопловые отверстия выполнены в виде диффузоров, причем 80-95% из них расположены в горизонтальной плоскости, а 5-20% под углом 45-90° к последней, при этом общее количество диффузорных сопел выбирается из соотношения:
,
где n - количество диффузоров;
α - угол диффузора.
где n - количество диффузоров;
α - угол диффузора.
5. Устройство по пп.3 и 4, отличающееся тем, что пускозапорное устройство выполнено с электрическим, и/или пневматическим, и/или ручным запуском в обычном или взрывном исполнении, а выпускной трубопровод выполнен гибким.
Priority Applications (5)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| RU2010106910/05A RU2429082C1 (ru) | 2010-02-24 | 2010-02-24 | Способ и устройство для тушения нефти и нефтепродуктов в резервуаре |
| CN2010800647539A CN102791336A (zh) | 2010-02-24 | 2010-12-14 | 用于对油罐中油和石油产品灭火的方法和设备 |
| PCT/RU2010/000754 WO2011105926A1 (ru) | 2010-02-24 | 2010-12-14 | Способ и устройство для тушения нефти и нефтепродуктов в резервуарах |
| US13/580,967 US20120312564A1 (en) | 2010-02-24 | 2010-12-14 | Method and device for quenching oil and petroleum products in tanks |
| EP10846730.9A EP2540351B1 (de) | 2010-02-24 | 2010-12-14 | Verfahren und vorrichtung zum löschen von öl- und erdölprodukten in tanks |
Applications Claiming Priority (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| RU2010106910/05A RU2429082C1 (ru) | 2010-02-24 | 2010-02-24 | Способ и устройство для тушения нефти и нефтепродуктов в резервуаре |
Publications (1)
| Publication Number | Publication Date |
|---|---|
| RU2429082C1 true RU2429082C1 (ru) | 2011-09-20 |
Family
ID=44507075
Family Applications (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| RU2010106910/05A RU2429082C1 (ru) | 2010-02-24 | 2010-02-24 | Способ и устройство для тушения нефти и нефтепродуктов в резервуаре |
Country Status (5)
| Country | Link |
|---|---|
| US (1) | US20120312564A1 (ru) |
| EP (1) | EP2540351B1 (ru) |
| CN (1) | CN102791336A (ru) |
| RU (1) | RU2429082C1 (ru) |
| WO (1) | WO2011105926A1 (ru) |
Cited By (1)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| RU2475287C1 (ru) * | 2011-10-05 | 2013-02-20 | Общество С Ограниченной Ответственностью "Каланча" | Огнетушащий бинарный хемоконденсационный состав |
Families Citing this family (11)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| EP2732852A1 (en) * | 2012-11-14 | 2014-05-21 | Total Raffinage Marketing | Mitigation of vapor cloud explosion by chemical inhibition |
| US9644892B2 (en) * | 2013-02-14 | 2017-05-09 | Custom Dryer Suppression System, LLC | Internal staged suppression system |
| RU2552836C1 (ru) * | 2014-04-07 | 2015-06-10 | Вячеслав Иванович Скориков | Способ получения огнетушащей газопорошковой смеси и устройство для его осуществления |
| US10478648B2 (en) | 2015-07-27 | 2019-11-19 | Alexandre F Basseches | Fire suppression apparatus and method for flammable liquid storage tank rim seal gap area |
| CN106829244B (zh) * | 2017-03-27 | 2018-04-03 | 孙强丹 | 基于穹顶的外浮顶罐用循环惰封系统及qhse储运方法 |
| CN108984856B (zh) * | 2018-06-26 | 2023-11-24 | 常州大学 | 地上式储罐防火间距的预测方法 |
| WO2021034747A1 (en) * | 2019-08-16 | 2021-02-25 | Lightning Master Corporation | Fire suppression system for tanks |
| WO2021168071A1 (en) * | 2020-02-19 | 2021-08-26 | Jittu Alexander I | Fire extinguishing system |
| CN112619924B (zh) * | 2020-12-09 | 2024-01-30 | 深圳市众森阻燃消防材料有限公司 | 一种抗菌阻燃板的制造设备 |
| KR102737014B1 (ko) * | 2022-08-01 | 2024-12-03 | 한국가스공사 | 액화수소 저장탱크 및 액화수소 저장탱크의 온도 제어 방법 |
| CN116650864A (zh) * | 2023-06-05 | 2023-08-29 | 深圳市深通石化工程设备有限公司 | 用于油罐内部的燃烧抑制防爆装置及其制备方法 |
Citations (12)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| US4224994A (en) * | 1979-06-21 | 1980-09-30 | Deere & Company | Single control for gas actuated fire extinguishers |
| US5330009A (en) * | 1991-09-17 | 1994-07-19 | Zhang Feng Qiu | Built-up inner floating ceiling, equipped with instant fire extinguishing devices, for use in an oil storage tank |
| US5573068A (en) * | 1994-06-14 | 1996-11-12 | Council Of Scientific & Industrial Research | Apparatus for extinguishing fires in oil storage tanks |
| RU2096053C1 (ru) * | 1994-08-05 | 1997-11-20 | Баратов Анатолий Николаевич | Способ тушения пожара в резервуарах и устройство для его осуществления |
| RU2126702C1 (ru) * | 1997-09-24 | 1999-02-27 | Александр Алексеевич Нода | Способ тушения горения жидкостей в резервуарах и устройство для его осуществления |
| RU2129301C1 (ru) * | 1997-03-04 | 1999-04-20 | Научно-исследовательский институт измерительных систем | Способ диагностики по статическому низкочастотному сигналу |
| US6050343A (en) * | 1997-05-30 | 2000-04-18 | Garcia Calvo; Benigno | Fire fighting system for large container with flammable products |
| RU2258549C1 (ru) * | 2004-02-03 | 2005-08-20 | Селиверстов Владимир Иванович | Способ тушения пожара в резервуаре и устройство для его осуществления |
| WO2007117168A1 (fr) * | 2006-04-07 | 2007-10-18 | Vladimir Ivanovich Seliverstov | Composition d'extinction d'incendies à gaz dispersés, procédé d'extinction d'incendies et dispositif de réalisation correspondant |
| CN101125242A (zh) * | 2007-09-24 | 2008-02-20 | 北京林业大学 | 森林草原防火剂及其制备方法 |
| RU2355450C2 (ru) * | 2005-08-09 | 2009-05-20 | Владимир Иванович Селиверстов | Способ и устройство для тушения легковоспламеняющихся и горючих жидкостей в резервуарах |
| RU2362599C1 (ru) * | 2007-12-21 | 2009-07-27 | Владимир Иванович Селиверстов | Огнетушащий газодисперсный состав, способ тушения пожара и устройство для его осуществления |
Family Cites Families (21)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| US1177331A (en) * | 1915-09-02 | 1916-03-28 | Oscar J Holmes | Fire-prevention apparatus for oil-tanks. |
| US1671650A (en) * | 1926-02-27 | 1928-05-29 | Newman Bernard | Float for use in storage tanks for volatile liquids |
| US1714015A (en) * | 1927-07-23 | 1929-05-21 | Cons Steel Corp | Means of distributing fire-quenching foam on floating decks |
| US1813101A (en) * | 1928-10-09 | 1931-07-07 | Shell Dev | Mixing chamber for foam forming solutions |
| FR700499A (fr) * | 1929-11-23 | 1931-03-02 | Dispositif d'extinction des réservoirs de liquides inflammables | |
| US2079438A (en) * | 1934-11-01 | 1937-05-04 | Socony Vacuum Oil Co Inc | Tank fire extinguishing apparatus |
| GB470193A (en) * | 1936-03-04 | 1937-08-11 | Pyrene Co Ltd | Improvements in and relating to the extinguishing of fire in oil tanks |
| US2548384A (en) * | 1945-10-08 | 1951-04-10 | Koppers Co Inc | Floating fire-prevention equipment |
| DE908940C (de) * | 1951-09-14 | 1954-04-12 | Total Foerstner & Co | Feuerloescheinrichtung, insbesondere fuer Brennstofflagerbehaelter |
| US2706527A (en) * | 1952-01-28 | 1955-04-19 | Federativna Narodna Republika | Protective device for gasoline tanks |
| US2757744A (en) * | 1954-02-10 | 1956-08-07 | James G Malone | Fire-fighting apparatus and method |
| US3182669A (en) * | 1963-03-30 | 1965-05-11 | Algonquin Shipping & Trading | Combined tanker service unit |
| US4148361A (en) * | 1977-05-20 | 1979-04-10 | Phillips Petroleum Company | Foam delivery system for a floating roof tank |
| CN1003212B (zh) * | 1987-12-03 | 1989-02-08 | 公安部天津消防科学研究所 | 液体燃料贮罐罐内式水雾灭火方法 |
| SU1687266A1 (ru) | 1989-05-16 | 1991-10-30 | А. В. Данилов, В. А. Козлов, В. Ф. Стецюк и Р. А. Абл зис | Способ тушени гор щих жидкостей |
| SU1704796A1 (ru) * | 1990-01-23 | 1992-01-15 | Войсковая часть 33859 | Устройство дл тушени пожара в резервуаре с нефтепродуктом |
| CN1087838A (zh) * | 1992-12-08 | 1994-06-15 | 中国人民解放军总参谋部炮兵装备技术研究所 | 浮标-悬挂综合式油罐干粉灭火系统 |
| RU2129031C1 (ru) | 1997-08-18 | 1999-04-20 | Демин Виктор Петрович | Способ тушения пожара на поверхности горючей жидкости и устройство для его осуществления |
| RU2241508C2 (ru) | 2002-12-17 | 2004-12-10 | Селиверстов Владимир Иванович | Способ тушения пожара в резервуарах |
| CN101239227A (zh) * | 2008-03-12 | 2008-08-13 | 昆明泰康集团有限公司 | 磷酸铵盐冷气溶胶多功能灭火剂及其制备方法 |
| CN201275379Y (zh) * | 2008-10-17 | 2009-07-22 | 中国石化股份胜利油田分公司胜利采油厂 | 拱顶罐消防水喷淋装置 |
-
2010
- 2010-02-24 RU RU2010106910/05A patent/RU2429082C1/ru active
- 2010-12-14 EP EP10846730.9A patent/EP2540351B1/de not_active Not-in-force
- 2010-12-14 US US13/580,967 patent/US20120312564A1/en not_active Abandoned
- 2010-12-14 WO PCT/RU2010/000754 patent/WO2011105926A1/ru not_active Ceased
- 2010-12-14 CN CN2010800647539A patent/CN102791336A/zh active Pending
Patent Citations (12)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| US4224994A (en) * | 1979-06-21 | 1980-09-30 | Deere & Company | Single control for gas actuated fire extinguishers |
| US5330009A (en) * | 1991-09-17 | 1994-07-19 | Zhang Feng Qiu | Built-up inner floating ceiling, equipped with instant fire extinguishing devices, for use in an oil storage tank |
| US5573068A (en) * | 1994-06-14 | 1996-11-12 | Council Of Scientific & Industrial Research | Apparatus for extinguishing fires in oil storage tanks |
| RU2096053C1 (ru) * | 1994-08-05 | 1997-11-20 | Баратов Анатолий Николаевич | Способ тушения пожара в резервуарах и устройство для его осуществления |
| RU2129301C1 (ru) * | 1997-03-04 | 1999-04-20 | Научно-исследовательский институт измерительных систем | Способ диагностики по статическому низкочастотному сигналу |
| US6050343A (en) * | 1997-05-30 | 2000-04-18 | Garcia Calvo; Benigno | Fire fighting system for large container with flammable products |
| RU2126702C1 (ru) * | 1997-09-24 | 1999-02-27 | Александр Алексеевич Нода | Способ тушения горения жидкостей в резервуарах и устройство для его осуществления |
| RU2258549C1 (ru) * | 2004-02-03 | 2005-08-20 | Селиверстов Владимир Иванович | Способ тушения пожара в резервуаре и устройство для его осуществления |
| RU2355450C2 (ru) * | 2005-08-09 | 2009-05-20 | Владимир Иванович Селиверстов | Способ и устройство для тушения легковоспламеняющихся и горючих жидкостей в резервуарах |
| WO2007117168A1 (fr) * | 2006-04-07 | 2007-10-18 | Vladimir Ivanovich Seliverstov | Composition d'extinction d'incendies à gaz dispersés, procédé d'extinction d'incendies et dispositif de réalisation correspondant |
| CN101125242A (zh) * | 2007-09-24 | 2008-02-20 | 北京林业大学 | 森林草原防火剂及其制备方法 |
| RU2362599C1 (ru) * | 2007-12-21 | 2009-07-27 | Владимир Иванович Селиверстов | Огнетушащий газодисперсный состав, способ тушения пожара и устройство для его осуществления |
Cited By (1)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| RU2475287C1 (ru) * | 2011-10-05 | 2013-02-20 | Общество С Ограниченной Ответственностью "Каланча" | Огнетушащий бинарный хемоконденсационный состав |
Also Published As
| Publication number | Publication date |
|---|---|
| US20120312564A1 (en) | 2012-12-13 |
| EP2540351A4 (de) | 2014-05-07 |
| EP2540351A1 (de) | 2013-01-02 |
| WO2011105926A8 (ru) | 2018-05-03 |
| EP2540351B1 (de) | 2018-08-01 |
| CN102791336A (zh) | 2012-11-21 |
| WO2011105926A1 (ru) | 2011-09-01 |
Similar Documents
| Publication | Publication Date | Title |
|---|---|---|
| RU2429082C1 (ru) | Способ и устройство для тушения нефти и нефтепродуктов в резервуаре | |
| RU2622815C1 (ru) | Устройство для получения самовспенивающейся газонаполненной пены | |
| RU2258549C1 (ru) | Способ тушения пожара в резервуаре и устройство для его осуществления | |
| RU2615956C1 (ru) | Способ комбинированного тушения пожаров горючих и легковоспламеняющихся жидкостей | |
| RU2393901C1 (ru) | Способ тушения пожара, состав и устройство для его осуществления | |
| RU2757479C1 (ru) | Способ пожаровзрывопредотвращения и тушения пожара гибридной пеной и устройство для его осуществления | |
| RU2241508C2 (ru) | Способ тушения пожара в резервуарах | |
| RU189214U1 (ru) | Пожаротушащее устройство для гибридных систем пожаротушения | |
| RU2355450C2 (ru) | Способ и устройство для тушения легковоспламеняющихся и горючих жидкостей в резервуарах | |
| RU199778U1 (ru) | Устройство для пожаровзрывопредотвращения и тушения пожара гибридной пеной | |
| RU2452542C1 (ru) | Система пожаротушения в вертикальных резервуарах | |
| RU203044U1 (ru) | Насадок с генераторами пены для автомеханической пожарной лестницы | |
| RU2751894C1 (ru) | Насадок с генераторами пены для автомеханической пожарной лестницы | |
| RU203283U1 (ru) | Насадок для автомеханической пожарной лестницы с поворачивающимися генераторами пены средней кратности | |
| RU2751892C1 (ru) | Насадок для автомеханической пожарной лестницы с генераторами пены средней кратности и дистанционным управлением | |
| RU2552972C1 (ru) | Способ купирования разливов сжиженного природного газа или сжиженного углеводородного газа комбинированной водовоздушной пеной низкой и средней кратности (варианты) и система для его реализации | |
| RU147638U1 (ru) | Комбинированная установка тушения пожаров нефти в вертикальных стальных резервуарах большой вместимости и их обвалованиях | |
| RU2804950C1 (ru) | Способ пожаровзрывопредотвращения и тушения крупномасштабных аварийно-транспортных и аварийно-промышленных пожаров комбинированной гибридной пеной и устройство для его осуществления | |
| CN101757748B (zh) | 水雾化与油乳化相结合用于透平油灭火的方法 | |
| RU2817915C1 (ru) | Установка комбинированного тушения пожара воздушно-механической гибридной пеной средней кратности или распыленной водой | |
| RU222047U1 (ru) | Кассета сеток генератора пены средней кратности | |
| RU223370U1 (ru) | Установка комбинированного тушения пожара воздушно-механической гибридной пеной средней кратности или распыленной водой | |
| RU2829480C2 (ru) | Устройство для пожаровзрывопредотвращения и тушения крупномасштабных аварийно-транспортных и аварийно-промышленных пожаров комбинированной гибридной пеной | |
| RU2674710C1 (ru) | Автономная установка пенного пожаротушения, система пожаротушения крупных резервуаров с легковоспламеняющимися жидкостями | |
| RU145711U1 (ru) | Установка тушения нефтепродуктов в резервуарах большой вместимости с применением комбинированной огнетушащей смеси |
Legal Events
| Date | Code | Title | Description |
|---|---|---|---|
| QB4A | Licence on use of patent |
Free format text: LICENCE Effective date: 20120628 |
|
| QZ41 | Official registration of changes to a registered agreement (patent) |
Free format text: LICENCE FORMERLY AGREED ON 20120628 Effective date: 20131209 |
|
| PD4A | Correction of name of patent owner | ||
| PC41 | Official registration of the transfer of exclusive right |
Effective date: 20150320 |
