RU2417557C2

RU2417557C2 - Внутричастотные и межчастотные измерения в системе радиосвязи

Info

Publication number: RU2417557C2
Application number: RU2008120677/09A
Authority: RU
Inventors: Маркус ДИЛЛИНГЕР (DE); Маркус Диллингер; Цзицзюнь ЛО (DE); Цзицзюнь Ло; Цзяньмин ПАНЬ (AT); Цзяньмин ПАНЬ; Эгон ШУЛЬЦ (DE); Эгон ШУЛЬЦ; Петер СЛАНИНА (AT); Петер СЛАНИНА
Original assignee: Нокиа Сименс Нетворкс Гмбх Унд Ко. Кг
Priority date: 2005-10-25
Filing date: 2006-09-26
Publication date: 2011-04-27
Also published as: DE502006008892D1; US20090253458A1; EP1943853A1; EP1781056A1; ATE498286T1; CN101305633B; WO2007048673A1; RU2008120677A; ZA200802968B; CN101305633A; US9432869B2; EP1943853B1

Abstract

Настоящее изобретение относится к способу радиосвязи, при котором приемник (MS) принимает на первой радиочастоте первый сигнал и определяет интенсивность приема первого сигнала. Приемник принимает на первой радиочастоте информацию, относящуюся к интенсивности приема первого сигнала. В соответствии с изобретением приемник (MS) принимает решение с применением определенной интенсивности приема и информаций относительно интенсивности приема о проведении, по меньшей мере, одного измерения на втором сигнале, передаваемом на второй радиочастоте. Технический результат заявленного изобретения заключается в осуществлении эффективных измерений первого сигнала в приемнике до тех пор, пока не будет достигнуто пороговое значение оценки интенсивности приема второго сигнала. 2 н. и 10 з.п. ф-лы, 3 ил.

Description

Изобретение касается способа осуществления связи посредством радиосвязи, при котором приемник на первой радиочастоте принимает первый сигнал и определяет интенсивность приема сигнала.

В системах радиосвязи сообщения, например, речевая информация, информация изображений, видеоинформация, SMS (служба коротких сообщений), MMS (служба мультимедийной передачи сообщений) или другие данные с помощью электромагнитных волн передаются через радиоинтерфейс между передающей и принимающей станцией. При этом в случае станций речь может идти, в зависимости от конкретного выполнения системы радиосвязи, о различных радиостанциях пользовательской стороны или радиоустройствах сетевой стороны, таких как повторители, узлы доступа к радиосвязи или базовые станции. В системе мобильной радиосвязи, по меньшей мере, часть пользовательских радиостанций представляют собой мобильные радиостанции. Излучение электромагнитных волн осуществляется с несущими частотами, которые лежат в частотном диапазоне, предусмотренном для соответствующей системы.

Системы мобильной радиосвязи часто выполнены как сотовые системы, например, согласно стандарту GSM (Глобальная система мобильной связи) или UMTS (Универсальная мобильная телекоммуникационная система), с сетевой структурой, состоящей, например, из базовых станций, устройств для контроля и управления базовыми станциями и других сетевых устройств. Кроме этих глобально организованных сотовых иерархических сетей радиосвязи имеются также беспроводные локальные сети (WLAN) с, как правило, пространственно более сильно ограниченным покрытием радиосвязью. Примерами различных стандартов для WLAN являются HiperLAN, DECT, IEEE 802.11, Bluetooth и WATM.

Многие пользовательские радиостанции могут осуществлять связь в различных частотных диапазонах, в необходимом случае с применением различных технологий связи. Прежде чем будет осуществлена такая радиосвязь, как правило, требуется, чтобы радиостанции осуществляли измерения над сигналами соответствующего частотного диапазона. Однако зачастую для радиостанции, которая действительно осуществляет связь в первом частотном диапазоне, требуются дополнительные затраты на осуществление измерений во втором частотном диапазоне.

В основе изобретения лежит задача предложить эффективный способ для осуществления радиосвязи, при котором приемник принимает или измеряет сигнал на первой радиочастоте. Кроме того, представлена подходящая станция для осуществления способа.

Эта задача решается способом с признаками пункта 1 формулы изобретения и устройством с признаками подчиненных пунктов формулы изобретения. Предпочтительные варианты осуществления являются предметом зависимых пунктов формулы изобретения.

При соответствующем изобретению способе для осуществления связи посредством радиосвязи приемник принимает на первой радиочастоте первый сигнал и определяет интенсивность приема. Кроме того, приемник принимает на первой радиочастоте информации, относящиеся к интенсивности приема сигнала. В соответствии с изобретением приемник принимает решение с применением определенной интенсивности приема и информации относительно интенсивности приема о проведении, по меньшей мере, одного измерения на втором сигнале, передаваемом на второй радиочастоте.

В случае приемника речь идет предпочтительно о пользовательской станции. Приемник принимает сигнал и информации, относящиеся к интенсивности приема сигнала, на первой радиочастоте. Первая радиочастота может, в зависимости от конкретного выполнения системы радиосвязи, представлять узкую или широкую полосу частот. Предпочтительным является, если приемник в текущий момент осуществляет связь на первой радиочастоте, то есть наряду с сигналом и информациями, касающимися интенсивности приема сигнала, принимает и оценивает другие сообщения, которые передаются на первой частоте, и в необходимом случае также передает сообщения на первой радиочастоте. Первый сигнал и информации, относящиеся к интенсивности приема первого сигнала, представляют собой предпочтительно информации, которые предназначены не только для рассматриваемого приемника, но и для множества приемников. Возможно, что информации, относящиеся к интенсивности приема первого сигнала, являются составной частью первого сигнала или составной частью другого сообщения. Информации, относящиеся к интенсивности приема первого сигнала, могут относиться, например, к интенсивности приема в определенном месте или к мере для интенсивности приема, определенной в пределах определенной области.

Приемник принимает решение о том, должны ли выполняться измерения на втором сигнале, причем второй сигнал передается на второй радиочастоте. Вторая радиочастота может представлять, как и в случае первой радиочастоты, в зависимости от конкретного выполнения системы радиосвязи, узкую или широкую полосу частот. Первая и вторая радиочастота отличаются друг от друга независимо от того, идет ли речь о полосах частот или частотных диапазонах, так что они предпочтительно не пересекаются. Для принятия решения о проведении измерений привлекается определенная интенсивность приема и информации, относящиеся к интенсивности приема первого сигнала. Это означает, что на основе сообщения, принятого на первой радиочастоте, принимается решение о способе действия в отношении другой радиочастоты.

Предпочтительным является, в частности, если оценка сообщений второй радиочастоты не требуется для этого решения. Наряду с определенной интенсивностью приема и информациями, относящимися к интенсивности приема первого сигнала, приемник, при необходимости, при принятии решения может также использовать другие параметры.

В случае, по меньшей мере, одного измерения, о проведении которого приемник принимает решение, речь идет предпочтительно об одном или нескольких измерениях, которые служат подготовке смены радиочастоты приемника с первой радиочастоты на вторую радиочастоту или которые могут быть привлечены для принятия решения о подобной смене.

Интенсивность приема первого сигнала зависит от текущего местоположения приемника. Поэтому является благоприятным, если приемник между моментом времени/моментами времени приема первого сигнала и информаций, относящихся к интенсивности приема первого сигнала, и моментом времени принятия решения о проведении измерений не перемещается слишком далеко или быстро.

В дальнейшем развитии изобретения приемник проводит, по меньшей мере, одно измерение на втором сигнале, если определенная интенсивность приема выше, чем значение, указанное информациями, относящимися к интенсивности приема. Сравнение обеих интенсивностей приема соответствует оценке позиции приемника, на котором определяется интенсивность приема первого сигнала, относительно позиции, в которой принимается первый сигнал с интенсивностью, указанной упомянутыми информациями. Возможно, что, по меньшей мере, одно измерение также проводится при равенстве обеих интенсивностей приема.

Согласно дальнейшему развитию изобретения приемник не проводит измерения на втором сигнале, если определенная интенсивность приема меньше значения, указанного информациями, относящимися к интенсивности приема первого сигнала. Возможно, что и при равенстве обеих интенсивностей приема указанное измерение не проводится.

Предпочтительным образом, информации, относящиеся к интенсивности приема первого сигнала, передаются передатчиком. Второй сигнал может передаваться тем же или другим передатчиком.

Согласно дальнейшему развитию изобретения первый сигнал передается внутри первой области покрытия радиосвязью, а второй сигнал - внутри второй области покрытия радиосвязью, причем обе области покрытия радиосвязью перекрываются. То, что обе области покрытия радиосвязью перекрываются, означает, что, по меньшей мере, часть первой области покрытия радиосвязью также является частью второй области покрытия радиосвязью. Так, например, возможно, что первая область покрытия радиосвязью является составной частью второй области покрытия радиосвязью и наоборот. Передатчики обоих сигналов могут быть одинаковыми или разными.

Согласно предпочтительному варианту выполнения изобретения информации, относящиеся к интенсивности приема, включают в себя меру интенсивности приема первого сигнала на краю второй области покрытия радиосвязью. Если интенсивность приема первого сигнала на краю второй области покрытия радиосвязью не повсюду имеет одинаковую величину, то возможно, что мера для интенсивности приема указывает интенсивность приема в определенной части края или среднее значение интенсивности приема по краю.

Возможно, что второй сигнал передается с применением метода радиосвязи иного, чем для первого сигнала. Так, например, для первого сигнала может применяться метод множественного доступа с кодовым разделением (CDMA), а для второго сигнала - метод мультиплексирования с ортогональным частотным разделением (OFDM). В этом случае приемник предпочтительно может представлять собой многорежимный приемник, который может осуществлять связи последовательно или одновременно с применением различных методов радиосвязи.

При реализации изобретения приемник осуществляет, по меньшей мере, одно измерение на втором сигнале, причем, по меньшей мере, одно измерение применяется для принятия решения о смене с первой на вторую радиочастоту. После этой смены приемник продолжает выполнять на второй радиочастоте то, что он до смены частот выполнял на первой радиочастоте. Если, например, он перед сменой частот пересылал информации сигнализации на первой радиочастоте, то он после смены пересылает их на второй радиочастоте. При этом решение об осуществлении смены частот может приниматься приемником или другим устройством, которое запрашивает приемник об осуществлении смены.

Предпочтительным является, если информации, относящиеся к интенсивности приема, непосредственно указывают другому приемнику, что никакие измерения на втором сигнале не следует проводить. Тем самым второй приемник оценивает, как и первый приемник, информации, относящиеся к интенсивности приема. Однако другой приемник, в противоположность упомянутому приемнику, может непосредственно узнать из информации, что он не должен проводить измерения на втором сигнале, в то время как упомянутый приемник, напротив, для принятия решении о проведении измерений требует, по меньшей мере, определенную им интенсивность приема первого сигнала.

В варианте выполнения изобретения информации, относящиеся к интенсивности приема, сначала определяются при взаимодействии радиостанций, которые проводят измерения на первой и второй радиочастоте. Посредством этих измерений могут, например, определяться корреляции между интенсивностями приема сообщений первой радиочастоты по сравнению с сообщениями второй радиочастоты в определенных местоположениях.

Соответствующая изобретению радиостанция для системы радиосвязи содержит средства для приема первого сигнала на первой радиочастоте, средства для определения интенсивности приема первого сигнала, средства для приема информаций на первой радиочастоте, относящихся к интенсивности приема первого сигнала, а также средства для принятия решения о проведении измерений на втором сигнале, передаваемом на второй частоте.

Соответствующая изобретению радиостанция подходит, в частности, для осуществления соответствующего изобретению способа, причем это относится также к вариантам выполнения и дальнейшим развитиям. Для этого она может иметь соответствующие средства.

Далее изобретение поясняется более подробно на примере выполнения, причем на чертежах показано следующее:

фиг.1 - первый фрагмент системы радиосвязи,

фиг.2 - структура сообщения сигнализации,

фиг.3 - второй фрагмент системы радиосвязи.

Показанный на фиг.1 фрагмент системы радиосвязи включает в себя базовую станцию BS и пользовательскую станцию MS; другие компоненты системы радиосвязи для наглядности не показаны. В случае рассматриваемой системы радиосвязи речь идет о системе согласно стандарту UMTS в режиме FDD (дуплексный режим с частотным разделением). Базовая станция BS осуществляет связь с пользовательскими станциями в, по меньшей мере, двух различных частотных диапазонах, причем для обоих частотных диапазонов существуют различные области покрытия радиосвязью. Существует ячейка связи FZ_F2, внутри которой базовая станция BS может осуществлять связь с пользовательскими станциями в частотном диапазоне F2, и ячейка связи FZ_F1, внутри которой базовая станция BS может осуществлять связь с пользовательскими станциями в частотном диапазоне F1.

Ячейки радиосвязи FZ_F2 и FZ_F1 представлены на фиг.1 как круги, однако это сделано для упрощения, которое в общем случае не соответствует форме ячеек радиосвязи в реальности. Под ячейкой радиосвязи в последующем, независимо от ее конкретной формы и величины, понимается географическая область, в которой возможна связь между пользовательскими станциями и базовой станцией в определенном частотном диапазоне и/или с применением определенной технологии радиосвязи. Рассматривается ситуация, в которой имеются две ячейки радиосвязи различных частот, причем одна из обеих ячеек радиосвязи является составной частью другой.

Для UTRA FDD были определены обозначенные в качестве «базовых полос» частотные диапазоны 1920-1980 МГц для восходящего направления и 2110-2170 МГц для нисходящего направления. Чтобы иметь возможность учитывать асимметричный трафик радиосвязи, в распоряжение предоставлен также частотный диапазон 2500-2690 МГц, который может использоваться UTRA FDD как «полоса расширения». «Полоса расширения» может использоваться как для восходящего и нисходящего направления, так и только для нисходящего направления. В случае частотного диапазона F1 на фиг.1 может идти речь, например, о непарной части «полосы расширения», применяемой для нисходящего направления режима FDD.

В последующем описании будем исходить из того, что пользовательская станция MS осуществляет связь в одном из обоих частотных диапазонов F1 или F2 с базовой станцией BS. В различных целях, например для выбора/перевыбора ячейки или подготовки передачи обслуживания, необходимо, чтобы пользовательская станция MS предпринимала измерения на посланных базовой станцией сигналах другого частотного диапазона, т.е. межчастотные измерения. Под выбором ячейки будет пониматься выбор ячейки радиосвязи пользовательской станцией, чтобы «закрепиться», это релевантно для режима ожидания или также для режима соединения в случае состояния «не обслуживается». Под перевыбором ячейки понимается новый выбор уже произошедшего такого выбора. Так как текущая применяемая радиочастота и та радиочастота, на которой проводятся измерения, отличаются одна от другой, обычно используется сжатый режим, чтобы обеспечить возможность проведения измерений. При этом сообщения посылаются на текущей применяемой для связи частоте с повышенной скоростью данных, так что за сэкономленное за счет этого время могут проводиться требуемые измерения на другой радиочастоте. Это приводит в общем случае к повышенным взаимным помехам. Хотя пользовательские станции, которые одновременно могут осуществлять связь в обоих различных частотных диапазонах (двухрежимные или многорежимные устройства), не нуждаются в сжатом режиме, однако измерения на обеих различающихся частотах должны проводиться одновременно. В обоих случаях проведение межчастотных измерений приводит в результате к повышенному потреблению ресурса батареи питания для соответствующей пользовательской станции.

Так как размеры ячеек радиосвязи FZ_F2 и FZ_F1 отличаются одна от другой, возникают ситуации, в которых проведение межчастотных измерений не является необходимым. Это относится, например, к пользовательской станции, осуществляющей связь в текущий момент в диапазоне F2 радиочастот и находящейся в местоположении 01 на фиг.1. Так как ее местоположение 01 находится вне ячейки радиосвязи FZ_F1, то не имеет места достаточный прием сигналов в диапазоне F1 радиочастот. Таким образом, попытка все же провести измерения в диапазоне F1 радиочастот была бы безуспешной. Так как проведение межчастотных измерений и попытка проведения этих измерений сопровождаются вышеописанными недостатками, то следовало бы избежать таких напрасных попыток.

В последующем описан способ, на основе которого пользовательская станция может принять решение, целесообразно ли проведение межчастотных измерений. Для этого пользовательская станция измеряет мощность приема канала CPICH (CPICH: общий пилот-канал) применяемого ею в текущий момент частотного диапазона в его текущем месте нахождения. Под применяемым ею в текущий момент частотным диапазоном далее будет пониматься частотный диапазон, в котором пользовательская станция оценивает сигналы от базовой станции и, при необходимости, также передает сигналы к базовой станции. В случае канала CPICH речь идет о канале, передаваемом базовой станцией посредством широковещательной передачи, который содержит постоянный битовый шаблон для поддержки оценки канала пользовательской станцией. Мощность приема канала CPICH в частотном диапазоне F2 в текущем месте нахождения пользовательской станции обозначается далее как F2_CPICH_RSCP, а в частотном диапазоне F1 - как F1_CPICH_RSCP.

Из канала CPICH и другого канала сигнализации частотного диапазона, применяемого им в текущий момент для связи, пользовательская станция получает параметр, обозначенный как F2_CPICH@FZ_F1_BOUNDARY, когда пользовательская станция осуществляет связь в текущий момент в частотном диапазоне F2, или параметр, обозначенный как F1_CPICH@FZ_F2_BOUNDARY, когда пользовательская станция осуществляет связь в текущий момент в частотном диапазоне F1. При этом параметр F2_CPICH@FZ_F1_BOUNDARY является мерой для мощности приема канала CPICH частотного диапазона F2 на краю ячейки радиосвязи FZ_F1, а параметр F1_CPICH@FZ_F2_BOUNDARY является мерой для мощности приема канала CPICH частотного диапазона F1 на краю ячейки радиосвязи FZ_F2.

Пользовательская станция сравнивает свое измерение F2_CPICH_RSCP с параметром F2_CPICH@FZ_F1_BOUNDARY или свое измерение F1_CPICH_RSCP с параметром F1_CPICH@FZ_F2_BOUNDARY, чтобы принять решение, является ли целесообразным проведение межчастотного измерения. Если измерение F2_CPICH_RSCP превышает параметр F2_CPICH@FZ_F1_BOUNDARY, то целесообразно межчастотное измерение в частотном диапазоне F1, если измерение F2_CPICH_RSCP ниже параметра F2_CPICH@FZ_F1_BOUNDARY, то следует отказаться от межчастотного измерения в частотном диапазоне F1. Соответствующее справедливо для сравнения измеренного значения F1_CPICH_RSCP с параметром F1_CCPICH@FZ-F2_BOUNDARY.

Если пользовательская станция находится, например, в местоположении 01 и осуществляет связь в текущий момент в частотном диапазоне F2, то она устанавливает, что ее измеренное значение F2_CPICH_RSCP меньше, чем параметр F2_CPICH@FZ_F1_BOUNDARY. Это означает, что пользовательская станция находится на большем удалении от базовой станции BS, чем край ячейки радиосвязи FZ_F1, то есть что пользовательская станция находится вне ячейки радиосвязи FZ_F1. Поэтому межчастотное измерение в частотном диапазоне F1 нецелесообразно. Если пользовательская станция, напротив, находится в местоположении 02, так что она устанавливает, что ее измеренное значение F2_CPICH_RSCP больше, чем параметр F2_CPICH@FZ_F1_BOUNDARY. Это означает, что пользовательская станция находится ближе к базовой станции BS, чем край ячейки радиосвязи FZ_F1, то есть что пользовательская станция находится внутри ячейки радиосвязи FZ_F1. Поэтому межчастотное измерение в ячейке радиосвязи FZ_F1 может проводиться.

Если пользовательская станция, напротив, находится в местоположении 02 и осуществляет в текущий момент в частотном диапазоне F1, то она устанавливает, что ее измеренное значение F1_CPICH_RSCP больше, чем параметр F1_CPICH@FZ_F2_BOUNDARY. Параметр F1_CPICH@FZ_F2_BOUNDARY имеет для данного случая, когда ячейка радиосвязи FZ_F1 является частью ячейки радиосвязи FZ_F2, значение, равное нулю. Это означает, что пользовательская станция находится ближе к базовой станции BS, чем край ячейки радиосвязи FZ_F2, то есть что пользовательская станция находится внутри ячейки радиосвязи FZ_F2. Поэтому межчастотное измерение может проводиться в частотном диапазоне F2. Это относится, очевидно, к любому местоположению внутри ячейки радиосвязи FZ_F1.

Чтобы оказывать влияние на то, на каких местах нахождения пользовательские станции проводят межчастотные измерения или на какой близости к ячейке радиосвязи соответствующей другой частоты проводятся такие межчастотные измерения, могут применяться пороговые значения THRESHOLD@FZ_F1 или THRESHOLD@FZ_F2, на которые изменяются параметры F2_CCPICH@FZ-F1_BOUNDARY и F1_CCPICH@FZ-F2_BOUNDARY. За счет применения пороговых значений можно проводить выравнивание нагрузки между передачами в частотном диапазоне F1 и F2. Если, например, должна проводиться в увеличенной мере передача обслуживания из частотного диапазона F2 в частотный диапазон F1, то для THRESHOLD@FZ_F1 может выбираться большее значение, которое выводится из значения F2_CCPICH@FZ-F1_BOUNDARY, так что многие пользовательские станции проводят межчастотные измерения в частотном диапазоне F1. С применением этих пороговых значений получаются следующие условия.

Для пользовательских станций, которые в текущий момент осуществляют связь в частотном диапазоне F2:

(1.1)

Справедливо

F2_CPICH_RSCP ≥ F2_CPICH@FZ_F1_BOUNDARY - THRESHOLD@FZ_F1,

так что межчастотное измерение в частотном диапазоне F1 возможно или необходимо.

(1.2)

Справедливо

F2_CPICH_RSCP < F2_CPICH@FZ_F1_BOUNDARY - THRESHOLD@FZ_F1,

так что межчастотное измерение в частотном диапазоне F1 не является необходимым.

Для пользовательских станций, которые в текущий момент осуществляют связь в частотном диапазоне F1:

(2.1)

Справедливо

F1_CPICH_RSCP ≥ F1_CPICH@FZ_F2_BOUNDARY - THRESHOLD@FZ_F2,

так что межчастотное измерение в частотном диапазоне F2 возможно или необходимо.

(2.2)

Справедливо

F1_CPICH_RSCP < F1_CPICH@FZ_F2_BOUNDARY - THRESHOLD@FZ_F2,

так что межчастотное измерение в частотном диапазоне F2 не является необходимым.

При этом не предполагается никаких предпосылок о том, какая из обеих ячеек радиосвязи FZ_F1 или FZ_F2 является большей.

Описанный способ имеет преимущество, заключающееся в том, что прежде всего должны проводиться только внутричастотные измерения. Для них не требуется сжатый режим, так что прежде всего этими измерениями не обуславливается никакого увеличения взаимных помех. Межчастотное измерение проводится только тогда, когда это целесообразно, а именно когда пользовательская станция находится внутри соответствующей другой ячейки радиосвязи и, тем самым, эта другая ячейка является возможным кандидатом на выбор/перевыбор ячейки или на передачу обслуживания.

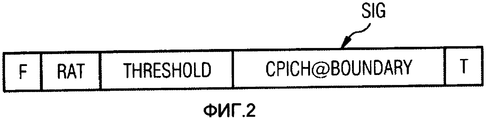

На фиг.2 показана структура сообщения сигнализации SIG, посредством которого пользовательская станция информируется о параметрах, необходимых ей для принятия решения о проведении межчастотного измерения. Сообщение сигнализации SIG передается в частотном диапазоне, в котором пользовательская станция в текущий момент осуществляет связь, предпочтительно по каналу BCH (широковещательный канал управления). Сообщение SIG содержит следующие информации:

F: частотный диапазон, к которому относится межчастотное измерение;

Факультативно параметр RAT: указание метода радиосвязи, который применяется в радиочастотном диапазоне F;

THRESHOLD: вышеописанное пороговое значение по формулам (1.1), (1.2), (2.1) и (2.2);

CPICH@BOUNDARY: интенсивность приема CPICH частотного диапазона передачи сообщения SIG на краю ячейки радиосвязи радиочастотного диапазона F;

Факультативно величина T: указание времени, в течение которого параметры F, RAT, THRESHOLD и CPICH@BOUNDARY действительны.

От указания метода радиосвязи RAT можно отказаться, если в случае метода радиосвязи для радиочастотного диапазона F и метода радиосвязи для радиочастотного диапазона сообщения SIG речь идет об одном и том же методе радиосвязи. Указание метода радиосвязи RAT поддерживает передачу обслуживания между системами радиосвязи разного типа, например между системой UMTS и WiMAX.

Может иметь место отклонение от представленной на фиг.2 последовательности параметров F, RAT, THRESHOLD, CPICH@BOUNDARY и Т. Кроме того, сообщение SIG может содержать другие, не показанные на фиг.2 информации, касающиеся собственно ячейки радиосвязи. Параметры F, RAT, THRESHOLD, CPICH@BOUNDARY и Т могут применяться для множества частотных диапазонов. В этом случае сообщение SIG может содержать несколько блоков этих параметров; в качестве альтернативы для каждого блока может применяться собственное сообщение SIG.

Если выбор/перевыбор ячейки или передача обслуживания на другую ячейку радиосвязи должны быть ограничены, то можно отказаться от посылки сигнала SIG в отношении частотного диапазона этой ячейки радиосвязи. Если пользовательским станциям разрешается проводить межчастотные измерения только тогда, когда было проведено сравнение, поясненное на основе формул (1.1), (1.2), (2.1) и (2.2), то для пользовательских станций невозможно проводить межчастотное измерение в частотных диапазонах, относительно которых они не приняли никакого сигнала SIG.

Параметр THRESHOLD может помимо вышеописанного применения применяться дополнительно для того, чтобы сигнализировать о специальных обстоятельствах:

- если бы на фиг.1, например, ячейка радиосвязи FZ_F1 не существовала или она была бы временно недоступной, то возможно, что несмотря на это передаются параметры F, RAT, THRESHOLD, CPICH@BOUNDARY и Т касательно частотного диапазона F1 в сигнализации частотного диапазона F2, причем для параметра THRESHOLD устанавливается специальное значение, которое показывает, что ячейка радиосвязи FZ_F1 недоступна;

- в частности, для пользовательских станций, которые из-за передачи обслуживания из ячейки радиосвязи FZ_F1 перешли в ячейку радиосвязи FZ_F2, может быть целесообразным информировать о том, что ячейка радиосвязи FZ_F1 меньше, чем ячейка радиосвязи FZ_F2. Это может быть реализовано тем, что параметр THRESHOLD@FZ_F2 устанавливается на специальное значение, которое указывает, что ячейка радиосвязи FZ_F2 охватывает ячейку радиосвязи FZ_F1. Если пользовательская станция приходит из соседней ячейки радиосвязи, в которой она осуществляла связь в частотном диапазоне F2, то она может вскоре после передачи обслуживания в ячейку радиосвязи FZ_F2, то есть тогда, когда она находится на краю ячейки радиосвязи FZ_F2, на основе специального значения параметра THRESHOLD@FZ_F2 распознать, что межчастотное измерение на радиочастоте F1 не требуется, так что она теперь проводит только внутричастотные измерения на радиочастоте F2. Пользовательская станция соседней ячейки радиосвязи, которая там осуществляет связь в частотном диапазоне F1, узнает из специального значения параметра THRESHOLD@FZ_F2, что следует проводить межчастотное измерение на радиочастоте F2. Вышеописанные формулы (2.1) и (2.2), кроме того, применимы для других пользовательских станций, причем специальное значение может обрабатываться так, как если бы оно было равно нулю. Например, при специальном значении параметра THRESHOLD@FZ_F2 речь может идти об отрицательном значении, которое пользовательская станция для применения в формулах (2.1) и (2.2) может интерпретировать как нуль.

Величина ячейки радиосвязи при UTRA FDD определяется посредством той области, внутри которой пользовательские станции могут принимать и оценивать с достаточным качеством. Эта протяженность не постоянна, ячейки могут «дышать». Если мощность, с которой базовая станция посылает свой канал CPICH, изменяется, то должно осуществляться согласование соответствующего параметра CPICH@BOUNDARY. Параметр CPICH@BOUNDARY может устанавливаться в рамках планирования радиосети. Определение параметра CPICH@BOUNDARY может осуществляться, например, как описано ниже. При этом исходим из того, что параметр F2_CPICH@FZ_F1_BOUNDARY следует определить снова, например, потому что мощность передачи канала CPICH ячейки радиосвязи FZ_F2 была изменена.

1) Со стороны сети устанавливается значение мощности приема канала CPICH ячейки радиосвязи FZ_F1 на краю ячейки радиосвязи FZ_F1. Пользовательским станциям сообщается, что они должны измерять мощность приема канала CPICH радиочастоты F2, если они устанавливают, что их текущая мощность приема для канала CPICH радиочастоты F1 соответствует установленному значению. При этом возможно, что не все пользовательские станции запрашиваются о проведении измерений, которые служат определению параметра F2_CPICH@FZ_F1_BOUNDARY. Пользовательские станции, которые обязаны проводить измерения, могут, например, выбираться, при этом каждой пользовательской станции в режиме соединения посылается случайное число, эти пользовательские станции вырабатывают свое собственное случайное число и сравнивают его с принятым случайным числом. В зависимости от того, больше или меньше собственное случайное число, чем принятое, пользовательская станция должна проводить измерения или не должна их проводить. При выборе пользовательских станций для целей измерений могут, кроме того, предпочтительно выбираться пользовательские станции, которые не требуют для проведения межчастотных измерений сжатого режима и/или у которых мощность батареи питания меньше ограничена.

2) Пользовательские станции измеряют мощность приема CPICH как ячейки радиосвязи FZ_F1, так и ячейки радиосвязи FZ_F2, если мощность приема CPICH ячейки радиосвязи FZ_F1 соответствует значению, установленному на этапе (1), то измеряется значение мощности приема CPICH ячейки радиосвязи FZ_F2 и сообщается на базовую станцию.

3) На стороне сети осуществляется сбор результатов измерений, переданных пользовательскими станциями, и из них определяется параметр F2_CPICH@FZ_F1_BOUNDARY. Если ячейка радиосвязи FZ_F2 не является приближенно круговой ячейкой радиосвязи, то предпочтительно провести усреднение или взвешивание результатов измерений. Вычисленное на стороне сети значение параметра F2_CPICH@FZ_F1_BOUNDARY затем, как описано выше, с помощью сигнала SIG пересылается на пользовательские станции.

Если определение параметра F2_CPICH@FZ_F1_BOUNDARY проводится для нескольких мощностей передачи CPICH частотного диапазона F2, то возможна интерполяция параметра F2_CPICH@FZ_F1_BOUNDARY на другие значения мощности передачи CPICH частотного диапазона F2.

По отношению к ячейке радиосвязи FZ_F1 не требуется подобное определение параметра F1_CPICH@FZ_F2_BOUNDARY, так как согласно фиг.1 ячейка радиосвязи FZ_F1 является составной частью ячейки радиосвязи FZ_F2, так что параметр F1_CPICH@FZ_F2_BOUNDARY принудительно устанавливается в нуль.

В то время как на фиг.1 представлен случай, когда базовая станция BS обслуживает как ячейку радиосвязи FZ_F1, так и ячейку радиосвязи FZ_F2, в качестве альтернативы также возможно, что они обслуживаются разными базовыми станциями. Кроме того, изобретение также применимо в том случае, когда ячейка радиосвязи FZ_F1 не является составной частью ячейки радиосвязи FZ_F2, а ячейки радиосвязи FZ_F1 и FZ_F2 являются всего лишь перекрывающимися ячейками радиосвязи, как представлено для примера на фиг.3. Согласно фиг.3 первая базовая станция BS1 обслуживает как ячейку радиосвязи FZ_F1, а вторая базовая станция BS2, соседняя с первой базовой станцией BS1, обслуживает ячейку радиосвязи FZ_F2, причем обе ячейки радиосвязи FZ_F1 и FZ_F2 на краю имеют область L пересечения. Изобретение позволяет пользовательской станции, которая находится внутри области L пересечения, определять, что она может проводить межчастотные измерения, а пользовательской станции, которая находится в остальной части ячеек радиосвязи FZ_F1 и FZ_F2, определять, что невозможно проведение межчастотных измерений. Соответственно, изобретение может применяться для совокупностей, согласно которым обе рассматриваемые ячейки радиосвязи являются пересекающимися секторами базовой станции, применяющей определенную антенную схему, причем для разных секторов применяются разные частотные диапазоны.

В этих случаях требуется более сложное вычисление, чем поясненное с помощью формул (1.1), (1.2), (2.1) и (2.2), чтобы иметь возможность принять решение, следует ли проводить межчастотные измерения. При этом могут найти применение следующие параметры:

- измерение мощности приема CPICH текущего применяемого для связи частотного диапазона на основе перемещения пользовательских станций, то есть дифференцирование этой мощности приема;

- мощности приема CPICH от соседних ячеек радиосвязи в текущем применяемом для связи частотном диапазоне.

Claims

1. Способ осуществления связи посредством радиосвязи, в котором приемник (MS) принимает первый сигнал на первой радиочастоте и определяет интенсивность приема первого сигнала и на первой радиочастоте принимает информацию (THRESHOLD, CPICH@BOUNDARY), относящуюся к интенсивности приема первого сигнала,
отличающийся тем, что приемник (MS) принимает решение на основании определенной интенсивности приема и упомянутой информации (THRESHOLD, CPICH@BOUNDARY) относительно интенсивности приема о проведении, по меньшей мере, одного измерения на втором сигнале, передаваемом на второй радиочастоте, при этом определенная интенсивность приема для первого сигнала предоставляет опорное значение для оценки интенсивности приема второго сигнала, наблюдаемой приемником (MS).

2. Способ по п.1, при котором приемник (MS) проводит, по меньшей мере, одно измерение на втором сигнале, если определенная интенсивность приема больше, чем значение, указанное информацией (THRESHOLD, CPICH@BOUNDARY) относительно интенсивности приема.

3. Способ по п.1, при котором приемник (MS) принимает решение не проводить измерение на втором сигнале, если определенная интенсивность приема меньше, чем значение, указанное информацией (THRESHOLD, CPICH@BOUNDARY) относительно интенсивности приема.

4. Способ по п.1, при котором информация (THRESHOLD, CPICH@BOUNDARY) относительно интенсивности приема передается передатчиком первого сигнала.

5. Способ по любому из пп.1-4, при котором первый сигнал передается внутри первой области покрытия радиосвязью (FZ_F2), а второй сигнал передается внутри второй области покрытия радиосвязью (FZ_F1), причем первая (FZ_F2) и вторая (FZ_F1) области покрытия радиосвязью перекрываются.

6. Способ по п.5, в котором первая область покрытия радиосвязью (FZ_F2) является составной частью второй области покрытия радиосвязью (FZ_F1), или вторая область покрытия радиосвязью (FZ_F1) является составной частью первой области покрытия радиосвязью (FZ_F2).

7. Способ по п.6, при котором информация (THRESHOLD, CPICH@BOUNDARY) относительно интенсивности приема включает в себя меру для интенсивности приема первого сигнала на краю второй области покрытия радиосвязью (FZ_F1).

8. Способ по любому из пп.1-4, 6, 7, при котором второй сигнал передается с применением метода радиосвязи иного, чем для первого сигнала.

9. Способ по п.8, в котором приемник (MS) проводит, по меньшей мере, одно измерение на втором сигнале, и упомянутое, по меньшей мере, одно измерение затем применяется для принятия решения о переходе с первой радиочастоты на вторую радиочастоту.

10. Способ по любому из пп.1-4, 6, 7, 9, в котором информация (THRESHOLD, CPICH@BOUNDARY) относительно интенсивности приема непосредственно указывает другому приемнику, что не следует проводить измерение на втором сигнале.

11. Способ по любому из пп.1-4, 6, 7, 9, в котором информация (THRESHOLD, CPICH@BOUNDARY) относительно интенсивности приема определяется заранее при взаимодействии радиостанций, которые проводят измерения на сообщениях, передаваемых на первой и второй радиочастоте.

12. Радиостанция (MS) для системы радиосвязи, содержащая:
средства для приема первого сигнала на первой радиочастоте,
средства для определения интенсивности приема первого сигнала и
средства для приема на первой радиочастоте информации (THRESHOLD, CPICH@BOUNDARY) относительно интенсивности приема первого сигнала, отличающаяся тем, что дополнительно содержит средства для принятия решения о проведении, по меньшей мере, одного измерения на втором сигнале, передаваемом на второй радиочастоте, при этом определенная интенсивность приема для первого сигнала предоставляет значение оценки интенсивности приема второго сигнала, наблюдаемой приемником (MS).
