RU2249885C2 - СПОСОБ ИЗГОТОВЛЕНИЯ ПОЛОЖИТЕЛЬНОГО ЭЛЕКТРОДА АККУМУЛЯТОРА СИСТЕМЫ Li/SO2 - Google Patents
СПОСОБ ИЗГОТОВЛЕНИЯ ПОЛОЖИТЕЛЬНОГО ЭЛЕКТРОДА АККУМУЛЯТОРА СИСТЕМЫ Li/SO2 Download PDFInfo
- Publication number
- RU2249885C2 RU2249885C2 RU2003111060/09A RU2003111060A RU2249885C2 RU 2249885 C2 RU2249885 C2 RU 2249885C2 RU 2003111060/09 A RU2003111060/09 A RU 2003111060/09A RU 2003111060 A RU2003111060 A RU 2003111060A RU 2249885 C2 RU2249885 C2 RU 2249885C2
- Authority
- RU
- Russia
- Prior art keywords
- lithium chloride
- electrode
- copper powder
- plate
- battery
- Prior art date
Links
- 238000004519 manufacturing process Methods 0.000 title claims abstract description 15
- 238000000034 method Methods 0.000 title abstract description 7
- KWGKDLIKAYFUFQ-UHFFFAOYSA-M lithium chloride Chemical compound [Li+].[Cl-] KWGKDLIKAYFUFQ-UHFFFAOYSA-M 0.000 claims abstract description 35
- RYGMFSIKBFXOCR-UHFFFAOYSA-N Copper Chemical compound [Cu] RYGMFSIKBFXOCR-UHFFFAOYSA-N 0.000 claims abstract description 13
- 239000000203 mixture Substances 0.000 claims abstract description 11
- 239000003960 organic solvent Substances 0.000 claims abstract description 7
- 239000002904 solvent Substances 0.000 claims abstract description 7
- 239000011230 binding agent Substances 0.000 claims abstract description 6
- 238000005245 sintering Methods 0.000 claims abstract description 6
- 239000004071 soot Substances 0.000 claims abstract description 4
- 239000012047 saturated solution Substances 0.000 claims abstract description 3
- 238000005096 rolling process Methods 0.000 claims description 4
- 230000001351 cycling effect Effects 0.000 abstract description 6
- WHXSMMKQMYFTQS-UHFFFAOYSA-N Lithium Chemical compound [Li] WHXSMMKQMYFTQS-UHFFFAOYSA-N 0.000 abstract description 4
- 229910052744 lithium Inorganic materials 0.000 abstract description 4
- 239000000126 substance Substances 0.000 abstract description 4
- 230000000694 effects Effects 0.000 abstract description 2
- 238000004870 electrical engineering Methods 0.000 abstract 1
- 229910052751 metal Inorganic materials 0.000 description 10
- 239000002184 metal Substances 0.000 description 10
- 239000000243 solution Substances 0.000 description 7
- 239000010949 copper Substances 0.000 description 6
- 239000000843 powder Substances 0.000 description 6
- 229910052802 copper Inorganic materials 0.000 description 5
- 239000003792 electrolyte Substances 0.000 description 5
- 238000012360 testing method Methods 0.000 description 5
- 230000007423 decrease Effects 0.000 description 4
- 239000007788 liquid Substances 0.000 description 4
- 239000000463 material Substances 0.000 description 4
- 150000003839 salts Chemical class 0.000 description 4
- 230000015572 biosynthetic process Effects 0.000 description 3
- 229910052799 carbon Inorganic materials 0.000 description 3
- 239000004020 conductor Substances 0.000 description 3
- 238000005470 impregnation Methods 0.000 description 3
- OKTJSMMVPCPJKN-UHFFFAOYSA-N Carbon Chemical compound [C] OKTJSMMVPCPJKN-UHFFFAOYSA-N 0.000 description 2
- 229910021591 Copper(I) chloride Inorganic materials 0.000 description 2
- RTZKZFJDLAIYFH-UHFFFAOYSA-N Diethyl ether Chemical compound CCOCC RTZKZFJDLAIYFH-UHFFFAOYSA-N 0.000 description 2
- LFQSCWFLJHTTHZ-UHFFFAOYSA-N Ethanol Chemical compound CCO LFQSCWFLJHTTHZ-UHFFFAOYSA-N 0.000 description 2
- PXHVJJICTQNCMI-UHFFFAOYSA-N Nickel Chemical compound [Ni] PXHVJJICTQNCMI-UHFFFAOYSA-N 0.000 description 2
- 239000006182 cathode active material Substances 0.000 description 2
- 238000006243 chemical reaction Methods 0.000 description 2
- OXBLHERUFWYNTN-UHFFFAOYSA-M copper(I) chloride Chemical compound [Cu]Cl OXBLHERUFWYNTN-UHFFFAOYSA-M 0.000 description 2
- ORTQZVOHEJQUHG-UHFFFAOYSA-L copper(II) chloride Chemical compound Cl[Cu]Cl ORTQZVOHEJQUHG-UHFFFAOYSA-L 0.000 description 2
- 238000001035 drying Methods 0.000 description 2
- 239000002360 explosive Substances 0.000 description 2
- AHADSRNLHOHMQK-UHFFFAOYSA-N methylidenecopper Chemical compound [Cu].[C] AHADSRNLHOHMQK-UHFFFAOYSA-N 0.000 description 2
- 230000008961 swelling Effects 0.000 description 2
- VYZAMTAEIAYCRO-UHFFFAOYSA-N Chromium Chemical compound [Cr] VYZAMTAEIAYCRO-UHFFFAOYSA-N 0.000 description 1
- 229910010238 LiAlCl 4 Inorganic materials 0.000 description 1
- 239000007864 aqueous solution Substances 0.000 description 1
- 239000006229 carbon black Substances 0.000 description 1
- 229910052804 chromium Inorganic materials 0.000 description 1
- 239000011651 chromium Substances 0.000 description 1
- 229910017052 cobalt Inorganic materials 0.000 description 1
- 239000010941 cobalt Substances 0.000 description 1
- GUTLYIVDDKVIGB-UHFFFAOYSA-N cobalt atom Chemical compound [Co] GUTLYIVDDKVIGB-UHFFFAOYSA-N 0.000 description 1
- 238000009826 distribution Methods 0.000 description 1
- 238000003487 electrochemical reaction Methods 0.000 description 1
- 239000000839 emulsion Substances 0.000 description 1
- 235000019441 ethanol Nutrition 0.000 description 1
- 238000001704 evaporation Methods 0.000 description 1
- 230000008020 evaporation Effects 0.000 description 1
- 239000012530 fluid Substances 0.000 description 1
- 229920002313 fluoropolymer Polymers 0.000 description 1
- 239000007789 gas Substances 0.000 description 1
- 150000004820 halides Chemical class 0.000 description 1
- 239000006101 laboratory sample Substances 0.000 description 1
- 229910001537 lithium tetrachloroaluminate Inorganic materials 0.000 description 1
- WPBNNNQJVZRUHP-UHFFFAOYSA-L manganese(2+);methyl n-[[2-(methoxycarbonylcarbamothioylamino)phenyl]carbamothioyl]carbamate;n-[2-(sulfidocarbothioylamino)ethyl]carbamodithioate Chemical compound [Mn+2].[S-]C(=S)NCCNC([S-])=S.COC(=O)NC(=S)NC1=CC=CC=C1NC(=S)NC(=O)OC WPBNNNQJVZRUHP-UHFFFAOYSA-L 0.000 description 1
- 229910001510 metal chloride Inorganic materials 0.000 description 1
- 150000002739 metals Chemical class 0.000 description 1
- 238000002156 mixing Methods 0.000 description 1
- MPDOUGUGIVBSGZ-UHFFFAOYSA-N n-(cyclobutylmethyl)-3-(trifluoromethyl)aniline Chemical compound FC(F)(F)C1=CC=CC(NCC2CCC2)=C1 MPDOUGUGIVBSGZ-UHFFFAOYSA-N 0.000 description 1
- 229910052759 nickel Inorganic materials 0.000 description 1
- 235000019392 nitrosyl chloride Nutrition 0.000 description 1
- VPCDQGACGWYTMC-UHFFFAOYSA-N nitrosyl chloride Chemical compound ClN=O VPCDQGACGWYTMC-UHFFFAOYSA-N 0.000 description 1
- 239000007800 oxidant agent Substances 0.000 description 1
- 239000003208 petroleum Substances 0.000 description 1
- RLOWWWKZYUNIDI-UHFFFAOYSA-N phosphinic chloride Chemical compound ClP=O RLOWWWKZYUNIDI-UHFFFAOYSA-N 0.000 description 1
- 239000011148 porous material Substances 0.000 description 1
- 239000012266 salt solution Substances 0.000 description 1
- 229920006395 saturated elastomer Polymers 0.000 description 1
- 239000007787 solid Substances 0.000 description 1
- 239000008247 solid mixture Substances 0.000 description 1
- 230000006641 stabilisation Effects 0.000 description 1
- 238000011105 stabilization Methods 0.000 description 1
- 230000000087 stabilizing effect Effects 0.000 description 1
- 229910001220 stainless steel Inorganic materials 0.000 description 1
- 239000010935 stainless steel Substances 0.000 description 1
- 238000009827 uniform distribution Methods 0.000 description 1
- XLYOFNOQVPJJNP-UHFFFAOYSA-N water Substances O XLYOFNOQVPJJNP-UHFFFAOYSA-N 0.000 description 1
Classifications
-
- H—ELECTRICITY
- H01—ELECTRIC ELEMENTS
- H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
- H01M4/00—Electrodes
- H01M4/02—Electrodes composed of, or comprising, active material
- H01M4/13—Electrodes for accumulators with non-aqueous electrolyte, e.g. for lithium-accumulators; Processes of manufacture thereof
-
- H—ELECTRICITY
- H01—ELECTRIC ELEMENTS
- H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
- H01M10/00—Secondary cells; Manufacture thereof
- H01M10/05—Accumulators with non-aqueous electrolyte
- H01M10/052—Li-accumulators
-
- H—ELECTRICITY
- H01—ELECTRIC ELEMENTS
- H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
- H01M10/00—Secondary cells; Manufacture thereof
- H01M10/05—Accumulators with non-aqueous electrolyte
- H01M10/056—Accumulators with non-aqueous electrolyte characterised by the materials used as electrolytes, e.g. mixed inorganic/organic electrolytes
- H01M10/0561—Accumulators with non-aqueous electrolyte characterised by the materials used as electrolytes, e.g. mixed inorganic/organic electrolytes the electrolyte being constituted of inorganic materials only
- H01M10/0563—Liquid materials, e.g. for Li-SOCl2 cells
-
- H—ELECTRICITY
- H01—ELECTRIC ELEMENTS
- H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
- H01M4/00—Electrodes
- H01M4/02—Electrodes composed of, or comprising, active material
- H01M4/36—Selection of substances as active materials, active masses, active liquids
- H01M4/48—Selection of substances as active materials, active masses, active liquids of inorganic oxides or hydroxides
- H01M4/483—Selection of substances as active materials, active masses, active liquids of inorganic oxides or hydroxides for non-aqueous cells
-
- Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
- Y02—TECHNOLOGIES OR APPLICATIONS FOR MITIGATION OR ADAPTATION AGAINST CLIMATE CHANGE
- Y02E—REDUCTION OF GREENHOUSE GAS [GHG] EMISSIONS, RELATED TO ENERGY GENERATION, TRANSMISSION OR DISTRIBUTION
- Y02E60/00—Enabling technologies; Technologies with a potential or indirect contribution to GHG emissions mitigation
- Y02E60/10—Energy storage using batteries
Landscapes
- Chemical & Material Sciences (AREA)
- Chemical Kinetics & Catalysis (AREA)
- Electrochemistry (AREA)
- General Chemical & Material Sciences (AREA)
- Engineering & Computer Science (AREA)
- Inorganic Chemistry (AREA)
- Manufacturing & Machinery (AREA)
- Materials Engineering (AREA)
- Battery Electrode And Active Subsutance (AREA)
Abstract
Изобретение относится к электротехнике, а именно к изготовлению положительных электродов литиевых химических источников тока. Техническим результатом изобретения является повышение разрядных характеристик аккумуляторов системы Li/SO2, увеличение ресурса и стабилизации емкости при циклировании путем повышения емкостных характеристик положительного электрода. Согласно изобретению в способе изготовления положительного электрода аккумулятора системы Li/SO2, заключающемся в накатке катодной массы, состоящей из смеси порошка меди, сажи и связующего, на коллектор тока, последующем спекании, после операции спекания электрод пропитывают насыщенным раствором лития хлорида в органическом растворителе не менее 10 мин, затем удаляют растворитель, калибруют по толщине, при этом массовое отношение лития хлорида к порошку меди составляет от 0,45 до 0,65. 1 табл.
Description
Изобретение относится к электротехнической промышленности и может быть использовано при изготовлении положительных электродов литиевых химических источников тока.
Известен способ изготовления токоотводов для ХИТ с жидким окислителем (“Current collector manufacturing process for an electrochemical cell”, Патент США №4411828, приор. 05.10.81 г., №308258, МКИ Н 01 В 1/4, опубл. 25.10.83 г.), заключающийся в том, что углеродную основу смачивают раствором соли металла в присутствии связующего и растворителя, затем удаляют растворитель испарением до образования твердой композиции, после чего в восстановительной атмосфере переводят соль в элементарный металл. Рекомендуется в качестве материала токоотвода применять смесь углерода и меди в отношении по массе 4:1. В этом случае в качестве исходной соли применяют CuCl2Сu(NО3)2, растворителем служит вода, а восстановление ведут в атмосфере 5% H2+95% N2 в течение 8 часов при температуре 400° С или в течение 5 ч при 500° С. Можно также применять галогениды других металлов.
У данного способа есть несколько недостатков: во-первых, повышение удельных характеристик незначительно, так как пропитывание раствором соли металла (например, CuCl2) позволяет ввести лишь небольшое количество элементарной меди; во-вторых, данный способ очень трудоемок, введение дополнительной операции восстановления введенной соли до элементарного металла значительно увеличивает время изготовления токоотвода, при изготовлении используется взрывоопасное время изготовления токоотвода, при изготовлении используется взрывоопасная смесь газов, процесс протекает при высокой температуре. Это приводит к дополнительным материальным затратам.
Наиболее близким по технической сущности является патент США №4264687 (Элементы с жидким катодным деполяризатором. Dey A.N., Bowden W.L.; Fluid depolarized cell. Заявл. 24.09.79, №78120. МКИ Н 01 М 10/39). Изобретение касается катодов для ХИТ с литиевым анодом и жидким деполяризатором (SO2, SОСl2, РОСl3, SO2Cl2, NO2Cl, NOCl). Предлагается инертный катод, который выполняется из металлического порошка или смеси металлического порошка с сажей при содержании металлического порошка 1... 60%. При содержании металлического порошка более 60% емкость ХИТ уменьшается из-за недостаточной механической прочности катода и его осыпания. Осыпание можно исключить, вводя большее количество связующего, однако это также приводит к уменьшению емкости. В качестве металлического порошка рекомендуется использовать порошки никеля, кобальта, марганца, хрома и меди.
Однако использование катода, выполненного согласно описанию этого патента, во вторичных источниках тока с электролитом на основе лития тетрахлоралюмината в SO2 не дает возможности получить стабильные характеристики при циклировании. В результате образования при заряде хлорида металла, то есть вещества, которое является твердым катодным деполяризатором, происходит некоторое повышение удельных характеристик при разряде на первых циклах, но удельная емкость резко уменьшается по мере циклирования. При циклировании происходит изменение состава электролита и ухудшение его электрохимических свойств.
Перед авторами стояла задача повышения разрядных характеристик аккумуляторов системы Li/SO2, увеличения ресурса и стабилизации емкости при циклировании путем повышения емкостных характеристик положительного электрода.
Поставленная техническая задача достигается тем, что в способе изготовления положительного электрода аккумулятора системы Li/SО2, заключающемся в накатке катодной массы, состоящей из смеси порошка меди, сажи и связующего, на коллектор тока и последующем спекании, после операции спекания дополнительно вводят пропитку электрода насыщенным раствором лития хлорида в органическом растворителе с последующим удалением растворителя и калибровку по толщине, при этом массовое отношение лития хлорида к порошку меди составляет от 0,45 до 0,65.
Сущность изобретения заключается в том, что лития хлорид вводится в зону протекания электрохимической реакции на положительном электроде. За счет этого компенсируется убыль лития хлорида из электролита, находящегося непосредственно в порах медно-сажевого электрода, при заряде. Вводимый лития хлорид расходуется на образование меди хлорида (второго активного катодного материала) по реакции Сu0+2LiCl→ СuСl2+2Li++2е- по всему объему электрода, чем обеспечивается повышение разрядных характеристик аккумуляторов системы Li/SO2, увеличение ресурса и стабилизация емкости при циклировании.
Целесообразно пропитку проводить насыщенным раствором лития хлорида в органическом растворителе, так как использование разбавленных растворов в органическом растворителе или водных растворов не позволяет ввести в электрод достаточное количество безводного лития хлорида. Нижний предел массового отношения лития хлорида и медного порошка в электроде - 0,45 - обусловлен тем, что введение менее этого количества не приводит к значительному улучшению характеристик аккумулятора и экономически нецелесообразно. Введение количества лития хлорида более верхнего предела массового отношения, равного 0,6, приводит к чрезмерному разбуханию положительного электрода и, как следствие, к снижению его механической прочности.
Эффективность данного изобретения подтверждается приведенными ниже примерами.
Пример. Для испытаний собрали 4 серии лабораторных образцов типоразмера R6 (по 3 штуки в каждой серии) ХИТ с литиевым анодом, двухслойным сепаратором и электролитом LiAlCl4· 6· SО2 и медно-сажевыми электродами, изготовленными в соответствии с предлагаемым способом.
Катодную смесь готовили путем смешения порошка меди марки ПМС-1, сажи марки П-267, связующего - фторопластовой эмульсии Ф-4Д и жидкого органического растворителя (96,5% этиловый спирт). Состав электрода:
60% Сu+30% С+10% Ф-4Д
Затем смесь сушили при температуре 95±5° С в течение 17 часов до полного испарения растворителя. Готовую смесь заливали органическим растворителем (петролейный эфир) и формировали электродные ленты путем прокатки на валках. После чего из электродной ленты и коллектора тока (сетка из нержавеющей стали δ =70 мкм) формировали электрод и прокатывали на валках. Полученный электрод сушили при температуре 100° С в течение 1 ч, затем спекали при температуре 300° С в течение 10 мин. После операции спекания электрод пропитывали насыщенным раствором лития хлорида, выдерживали в течение 10 мин, затем сушили в вакууме при температуре 170° С в течение 7 ч. В связи с небольшим разбуханием электрод после сушки калибровали путем прокатки через валки.
При введении хлористого лития в массовом отношении к меди более 0,65 электроды разбухают, активная масса отслаивается от коллектора тока, последующая операция калибровки не дает положительного результата. После сушки на срезе электрода визуально видно, что распределение хлористого лития по электроду неравномерно, что недопустимо.

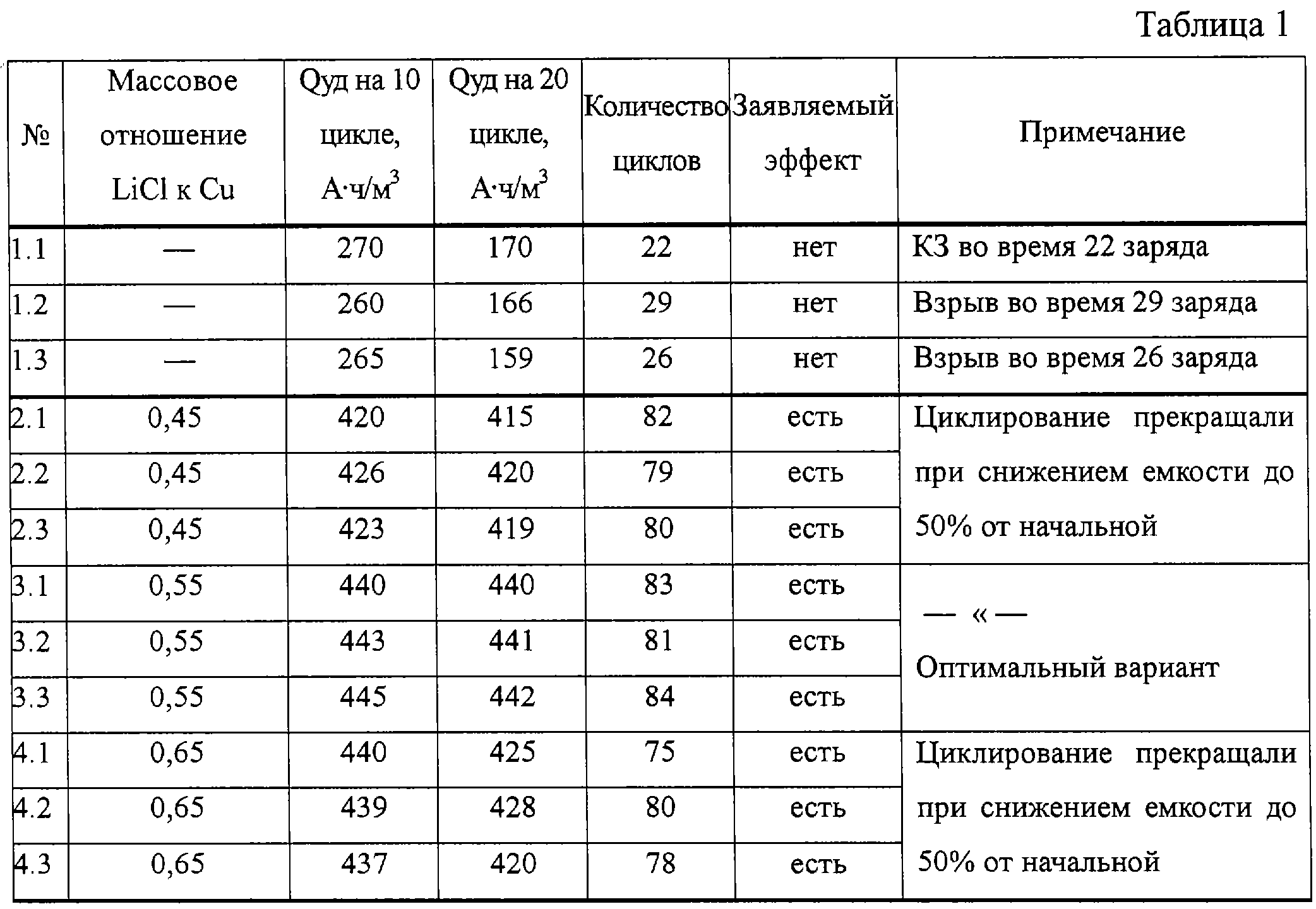

Результаты испытаний макетов аккумуляторов представлены в таблице.
Испытания проводили на автоматическом заряд-разрядном стенде. Плотность тока заряда и разряда 1 мА/см2.
Проведенные испытания показали, что введение лития хлорида при изготовлении положительного электрода путем пропитки повышает удельные характеристики аккумулятора, обеспечивает их стабильность во времени и увеличивает количество циклов аккумулятора до выхода его из строя. Увеличение емкости происходит за счет равномерного распределения введенного лития хлорида по объему электрода, что способствует более полному преобразованию порошка меди в меди хлорид, то есть образованию второго активного катодного материала без ухудшения электрохимических свойств электролита. Также данная операция не приводит к значительному увеличению времени технологического процесса, а использование недорогих материалов в совокупности с получаемым эффектом значительно экономит материальные затраты на производство электрода и позволяет значительно увеличить количество циклов до выхода ХИТ из строя.
Приведенные примеры изготовления электродов в соответствии с признаками. изложенными в формуле изобретения, а также испытания аккумуляторов, содержащих эти электроды, подтверждают возможность практической реализации заявляемого изобретения с достижением указанного технического результата. На основании изложенного можно сделать заключение о соответствии заявляемого изобретения критерию “промышленная применимость”.
Таким образом, проведенный анализ уровня техники дает нам утверждать, что заявляемая нами совокупность существенных признаков, изложенная в формуле изобретения, неизвестна, что отвечает одному из критериев - “новизна”.
Изучение технических решений с целью выявления существенных признаков нашего изобретения, совпадающих с признаками прототипа, показало, что заявленное нами изобретение не следует явно для специалиста в данной области из известного уровня техники. Считаем, что предлагаемое решение соответствует критерию “изобретательный уровень”.
На основании вышеизложенного считаем, что предлагаемое нами техническое решение может быть признано изобретением и защищено патентом Российской Федерации.
Claims (1)
- Способ изготовления положительного электрода аккумулятора системы Li/SO2, заключающийся в накатке катодной массы, состоящей из смеси порошка меди и сажи и связующего, на коллектор тока, последующем спекании, отличающийся тем, что после операции спекания электрод пропитывают насыщенным раствором лития хлорида в органическом растворителе не менее 10 мин, затем удаляют растворитель, калибруют по толщине, при этом массовое отношение лития хлорида и порошка меди составляет от 0,45 до 0,65.
Priority Applications (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| RU2003111060/09A RU2249885C2 (ru) | 2003-04-17 | 2003-04-17 | СПОСОБ ИЗГОТОВЛЕНИЯ ПОЛОЖИТЕЛЬНОГО ЭЛЕКТРОДА АККУМУЛЯТОРА СИСТЕМЫ Li/SO2 |
Applications Claiming Priority (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| RU2003111060/09A RU2249885C2 (ru) | 2003-04-17 | 2003-04-17 | СПОСОБ ИЗГОТОВЛЕНИЯ ПОЛОЖИТЕЛЬНОГО ЭЛЕКТРОДА АККУМУЛЯТОРА СИСТЕМЫ Li/SO2 |
Publications (2)
| Publication Number | Publication Date |
|---|---|
| RU2003111060A RU2003111060A (ru) | 2004-11-20 |
| RU2249885C2 true RU2249885C2 (ru) | 2005-04-10 |
Family
ID=35612075
Family Applications (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| RU2003111060/09A RU2249885C2 (ru) | 2003-04-17 | 2003-04-17 | СПОСОБ ИЗГОТОВЛЕНИЯ ПОЛОЖИТЕЛЬНОГО ЭЛЕКТРОДА АККУМУЛЯТОРА СИСТЕМЫ Li/SO2 |
Country Status (1)
| Country | Link |
|---|---|
| RU (1) | RU2249885C2 (ru) |
Cited By (2)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| RU2519935C2 (ru) * | 2008-09-19 | 2014-06-20 | ХЕЗДА с.р.о. | Литиевый аккумулятор и способ его изготовления |
| RU2686477C2 (ru) * | 2013-09-27 | 2019-04-29 | Алево Интернешнл С.А. | Электрический аккумулятор |
Families Citing this family (1)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| UA83075C2 (ru) * | 2006-04-27 | 2008-06-10 | Елена Моисеевна Шембель | Электрод для первичных и вторичных литиевых источников тока и суперконденсаторов и способ его изготовления |
Citations (4)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| US4264687A (en) * | 1979-09-24 | 1981-04-28 | Duracell International Inc. | Fluid depolarized cell |
| US4734341A (en) * | 1986-12-12 | 1988-03-29 | Saft, S.A. | Electrochemical generator with lithium anode and liquid cathode |
| US4925753A (en) * | 1988-09-28 | 1990-05-15 | Schlaikjer Carl R | Lithium/sulfur dioxide cell |
| RU2107360C1 (ru) * | 1993-03-04 | 1998-03-20 | Асахи Касеи Когио Кабусики Кайся | Аккумуляторная батарея |
-
2003
- 2003-04-17 RU RU2003111060/09A patent/RU2249885C2/ru not_active IP Right Cessation
Patent Citations (4)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| US4264687A (en) * | 1979-09-24 | 1981-04-28 | Duracell International Inc. | Fluid depolarized cell |
| US4734341A (en) * | 1986-12-12 | 1988-03-29 | Saft, S.A. | Electrochemical generator with lithium anode and liquid cathode |
| US4925753A (en) * | 1988-09-28 | 1990-05-15 | Schlaikjer Carl R | Lithium/sulfur dioxide cell |
| RU2107360C1 (ru) * | 1993-03-04 | 1998-03-20 | Асахи Касеи Когио Кабусики Кайся | Аккумуляторная батарея |
Cited By (3)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| RU2519935C2 (ru) * | 2008-09-19 | 2014-06-20 | ХЕЗДА с.р.о. | Литиевый аккумулятор и способ его изготовления |
| RU2686477C2 (ru) * | 2013-09-27 | 2019-04-29 | Алево Интернешнл С.А. | Электрический аккумулятор |
| RU2686477C9 (ru) * | 2013-09-27 | 2019-08-19 | Иннолит Ассетс АГ | Электрический аккумулятор |
Similar Documents
| Publication | Publication Date | Title |
|---|---|---|
| CN113745651B (zh) | 一种包覆型硫化物固态电解质及其制备方法和应用 | |
| Conder et al. | Electrochemical impedance spectroscopy of a Li–S battery: Part 1. Influence of the electrode and electrolyte compositions on the impedance of symmetric cells | |
| AU2011214615B2 (en) | Rechargeable electrochemical cell | |
| EP2544267A1 (en) | Process for production of negative electrode precursor material for battery, negative electrode precursor material for battery, and battery | |
| Wu et al. | Effects of solvent formulations in electrolytes on fast charging of Li-ion cells | |
| US12476287B2 (en) | Dual electrolyte approach for high voltage batteries | |
| Yuan et al. | Influence of surface modification with Sn6O4 (OH) 4 on electrochemical performance of ZnO in Zn/Ni secondary cells | |
| Huang et al. | A pretreatment method to form high-quality LiF-enriched solid-electrolyte interfaces for Li anode protection in Li–O 2 batteries | |
| CN115280574A (zh) | 提高金属基电池能量密度的双电解质方法 | |
| RU2696596C1 (ru) | Анод и сульфидная твердотельная аккумуляторная батарея | |
| WO2019097830A1 (ja) | 空気電池用正極及び空気電池 | |
| US10693183B2 (en) | Ether-based electrolyte for Na-ion battery anode | |
| Romero et al. | Improvement of positive plate grid corrosion resistance through two methods of boric acid addition to lead-acid battery electrolyte | |
| RU2249885C2 (ru) | СПОСОБ ИЗГОТОВЛЕНИЯ ПОЛОЖИТЕЛЬНОГО ЭЛЕКТРОДА АККУМУЛЯТОРА СИСТЕМЫ Li/SO2 | |
| Ding et al. | Tunable Zn 2+ de-solvation behavior in MnO 2 cathodes via self-assembled phytic acid monolayers for stable aqueous Zn-ion batteries | |
| Dey | Experimental optimization of Li/SOCl2 primary cells with respect to the electrolyte and the cathode compositions | |
| Fujii et al. | Revealing the kinetic limits of sodiation and lithiation at hard carbon using the diluted electrode method | |
| Aremu et al. | Performance and degradation behavior of carbonyl Fe–MoS2 composite as anode material in Fe-air batteries | |
| JP2019117785A (ja) | 空気電池用正極及び空気電池 | |
| Chang et al. | Effects of Curing and Other Variables on Deep‐Discharge Cycling of Pb‐Ca Positive Plates | |
| Park et al. | Study of zinc compounds for improving the reversibility of the zinc anode in zinc–air secondary batteries | |
| RU2265919C1 (ru) | СПОСОБ ИЗГОТОВЛЕНИЯ ПОЛОЖИТЕЛЬНОГО ЭЛЕКТРОДА ЭЛЕМЕНТА СИСТЕМЫ Li/SOCl2 | |
| EP3588639B1 (en) | Lead acid battery | |
| Pourfarzad et al. | Effects of Sintering Temperature and Press Pressure on the Microstructure and Electrochemical Behaviour of the Ag2O/GO Nanocomposite | |
| WO2004030124A1 (ja) | 電池用正極活物質並びにその製造方法及びそれを用いた電池 |
Legal Events
| Date | Code | Title | Description |
|---|---|---|---|
| MM4A | The patent is invalid due to non-payment of fees |
Effective date: 20070418 |
