KR101437541B1 - Led lighting control system of underground parking lot using linkage control - Google Patents

Led lighting control system of underground parking lot using linkage control Download PDF

Info

Publication number
KR101437541B1
KR101437541B1 KR1020140033214A KR20140033214A KR101437541B1 KR 101437541 B1 KR101437541 B1 KR 101437541B1 KR 1020140033214 A KR1020140033214 A KR 1020140033214A KR 20140033214 A KR20140033214 A KR 20140033214A KR 101437541 B1 KR101437541 B1 KR 101437541B1
Authority
KR
South Korea
Prior art keywords
led module
led
control
setting
parking lot
Prior art date
Application number
KR1020140033214A
Other languages
Korean (ko)
Inventor
송인철
Original Assignee
주식회사 알트
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by 주식회사 알트 filed Critical 주식회사 알트
Priority to KR1020140033214A priority Critical patent/KR101437541B1/en
Application granted granted Critical
Publication of KR101437541B1 publication Critical patent/KR101437541B1/en

Links

Images

Classifications

    • H—ELECTRICITY
    • H05—ELECTRIC TECHNIQUES NOT OTHERWISE PROVIDED FOR
    • H05B—ELECTRIC HEATING; ELECTRIC LIGHT SOURCES NOT OTHERWISE PROVIDED FOR; CIRCUIT ARRANGEMENTS FOR ELECTRIC LIGHT SOURCES, IN GENERAL
    • H05B47/00—Circuit arrangements for operating light sources in general, i.e. where the type of light source is not relevant
    • H05B47/10—Controlling the light source
    • H05B47/175—Controlling the light source by remote control

Landscapes

  • Circuit Arrangement For Electric Light Sources In General (AREA)
  • Traffic Control Systems (AREA)

Abstract

An apparatus for controlling an LED lighting lamp of an underground parking lot according to the present invention includes an LED module (2) which includes a communication unit (4) for performing local area communication with a neighboring LED module (2), a sensing unit (6) for sensing illumination of the underground parking lot or an motion of an object, and a control unit (8) for managing the lighting of an LED (10) according to a sensing signal of the sensing unit (6). A remote controller (12) is provided to set an operating mode of the LED module (2) such that the LED lighting lamps installed on passages (18) of the underground parking lot having large parking spaces (16) and the parking spaces (16) are individually controlled. In addition, the LEDs located at necessary positions are turned on as a vehicle moves, so that the LEDs are effectively managed. Thus, the power consumption can be minimized through methods of controlling LED lighting lamps which are suitable for various situations and places.

Description

연동제어를 통한 지하 주차장의 지능형 엘이디 조명등 제어시스템{LED LIGHTING CONTROL SYSTEM OF UNDERGROUND PARKING LOT USING LINKAGE CONTROL}TECHNICAL FIELD [0001] The present invention relates to an intelligent LED lighting control system for an underground parking lot,

본 발명은 엘이디 조명등에 관한 것으로, 특히 기존에 설치된 엘이디 조명등에 적용이 가능하며, 엘이디 조명등의 지능적인 제어가 가능한 지하 주차장의 엘이디 조명등 제어시스템에 관한 것이다.
The present invention relates to an LED illumination lamp, and more particularly, to an LED illumination control system in an underground parking lot that can be applied to an LED illumination lamp installed in the past and is capable of intelligent control of an LED illumination.

현재 주차장의 광원들로는 형광램프, 메탈할라이트램프, 고압나트륨램프, 무전극램프 등이 선택되고 있으며, 그 중 형광램프가 압도적으로 많이 사용되고 있으나, 형광램프는 집광이 곤란하여 여러 개의 램프를 함께 사용하여야 하고 사용램프의 전력을 자동적으로 변경할 수 없기 때문에 추가적으로 조명제어 시스템의 병용이 필요하다.Fluorescent lamps, metal halide lamps, high-pressure sodium lamps, and electrodeless lamps have been selected as the light sources of the parking lot. Among them, fluorescent lamps are used heavily, but fluorescent lamps are difficult to collect, And the power of the lamp to be used can not be automatically changed, additional use of a lighting control system is required.

이에 기존의 인공광원의 단점을 극복하여 효율적인 측면은 물론 관리면에서도 도난, 손상을 적극 방지하고 이용자가 안심하고 만족스럽게 이용할 수 있는 조명등의 제어방법이 필요하다.Therefore, it is necessary to overcome the disadvantages of existing artificial light sources, and to control the lighting lamps which can effectively prevent the theft and damage in the management aspect as well as the efficiency, and can be utilized safely and satisfactorily by the users.

엘이디 조명은 기존 형광등보다 전력소비량을 50%이상 감소시킬 수 있는 반면 수명은 3배 이상 길며, 엘이디 조명은 균일한 조도 분포를 유지할 수 있어 위치에 따라 조도 차이가 심한 기존의 형광등 지하 주차장에 비해 쾌적한 환경을 제공하고 IT 첨단제어장치을 융합하여 다양한 스마트 조명 시스템 개발이 가능한 장점을 가지고 있다.LED lighting can reduce power consumption by more than 50% compared to conventional fluorescent lamps, but its lifespan is more than three times longer. LED lighting can maintain a uniform illumination distribution, which is more comfortable than conventional fluorescent lamp underground parking lots It has the advantage of developing a variety of smart lighting system by providing environment and converging IT advanced control device.

이러한 엘이디 조명은 지하 주차장의 에너지 소비를 줄이기 위해 센서 기술을 활용한 자동 디밍(Dimming) 시스템을 구성한 기술 및 제품이 선보이고 있으나, 디밍 제어만을 통해서는 지하 주차장과 같이 폭이 넓은 곳의 특성상 통행로와 주차공간으로 구분되는 곳에는 적합하지 못한 문제가 있었다.
In order to reduce the energy consumption of the underground parking lot, these LED lighting technologies and products that constitute an automatic dimming system using sensor technology have been introduced. However, due to the nature of the wide area such as the underground parking lot, There was a problem that was not suitable for space-separated areas.

국내공개특허공보 10-2013-0038483(2013.04.18.공개), '지능형 주차장 LED 조명 장치'Korean Patent Laid-Open Publication No. 10-2013-0038483 (published on April 18, 2013), "Intelligent parking lot LED lighting device"

따라서 본 발명의 목적은 지하 주차장과 같이 주행로와 주차공간이 구분된 곳에 설치된 엘이디 조명의 점등을 효과적으로 관리하여 전력소비량을 줄일 수 있는 연동제어를 통한 지하 주차장의 엘이디 조명등 제어시스템을 제공하는데에 있다.
Accordingly, it is an object of the present invention to provide an LED lighting control system for an underground parking lot through an interlocking control, which can reduce power consumption by effectively controlling lighting of an LED lighting installed at a place where a driving route and a parking space are separated .

상기한 목적에 따른 본 발명은, 지하 주차장의 엘이디 조명을 제어하는 장치에 있어서, 엘이디 모듈(2)을 구성하되, 상기 엘이디 모듈(2)은 이웃하는 엘이디 모듈(2)과 근거리 통신을 수행하는 통신부(4)와, 지하 주차장의 조도를 인식하거나 물체의 움직임을 감지하는 감지부(6)와, 감지부(6)의 감지신호에 따라 엘이디(10)의 점등을 관리하는 제어부(8)로 구성하며, 상기 엘이디 모듈(2)의 작동모드를 설정하기 위한 제어리모컨을 구비함을 특징으로 하는 연동제어를 통한 지하 주차장의 지능형 엘이디 조명등 제어시스템이다.
According to another aspect of the present invention, there is provided an apparatus for controlling LED illumination of an underground parking lot, comprising: an LED module (2), wherein the LED module (2) A control unit 8 for controlling lighting of the LED 10 in accordance with a detection signal of the sensing unit 6; And a control remote controller for setting an operation mode of the LED module 2. The intelligent LED lighting control system of the underground parking lot through the interlocking control.

본 발명은 주차공간이 넓은 지하 주차장의 통행로와 주차공간에 설치된 엘이디 조명등을 각각 분류하여 제어함으로써 차량의 이동에 따라 필요한 위치에만 엘이디가 점등되도록 하여 효율적인 관리가 가능한 것이다.According to the present invention, the pathway of the underground parking lot having a large parking space and the LED lighting installed in the parking space are classified and controlled, respectively, so that the LEDs are lit only at necessary positions according to the movement of the vehicle.

또한, 다양한 상황 및 장소에 맞는 엘이디 조명등 제어방법을 통해 엘이디 조명의 전력소비량을 최소화할 수 있는 효과가 있다.
In addition, the power consumption of the LED illumination can be minimized through an LED lighting control method suitable for various situations and locations.

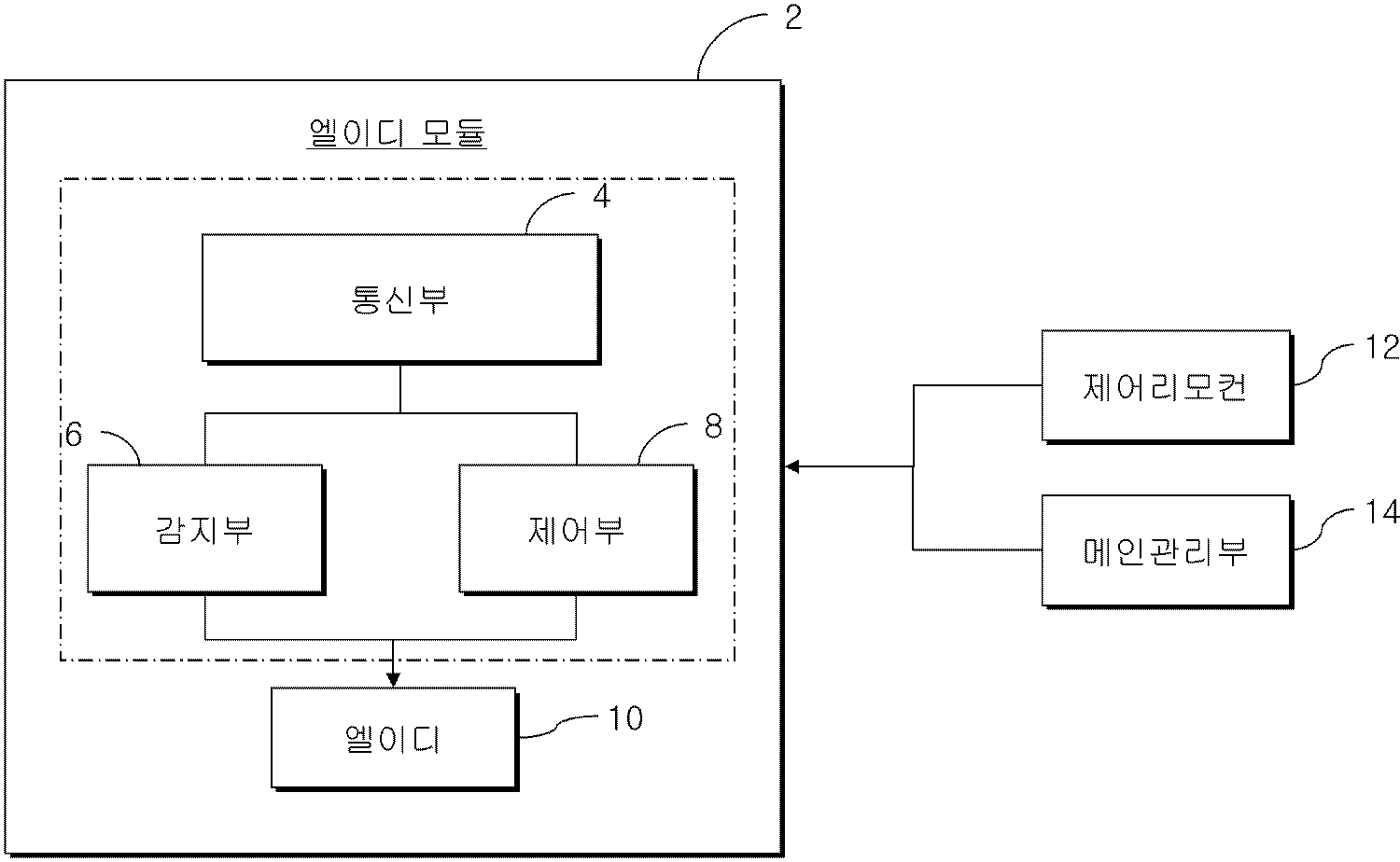

도 1은 본 발명의 실시 예에 따른 엘이디 조명등 제어시스템의 블록구성도,
도 2 내지 도 3은 본 발명의 엘이디 모듈의 동작을 설명하기 위한 개념도,
도 4 내지 도 7은 본 발명의 실시 예에 따른 엘이디 조명등 제어방법의 제어 흐름도,1 is a block diagram of an LED illumination control system according to an embodiment of the present invention;
2 to 3 are conceptual diagrams for explaining the operation of the LED module of the present invention,
FIG. 4 to FIG. 7 are flowcharts of a control method of an LED lighting control method according to an embodiment of the present invention,

이하 첨부한 도면을 참조하여 본 발명의 바람직한 실시 예를 상세히 설명한다.Hereinafter, preferred embodiments of the present invention will be described in detail with reference to the accompanying drawings.

본 발명은 다수의 엘이디 조명등이 설치된 지하 주차장의 조명을 효율적으로 제어하여 전력소비를 최소화하는 것으로, 특히 감지부(6)와 제어부(8)를 별도로 설치할 필요가 없이 엘이디 조명등을 모듈화하여 구성하는 것이며, 기존에 설치된 엘이디(10)에 추가적으로 감지부(6)와 제어부(8)를 별도 설치하여도 적용가능한 것이다.The present invention minimizes power consumption by efficiently controlling illumination of an underground parking lot in which a plurality of LED illumination lights are installed. In particular, it is not necessary to separately install the sensing unit 6 and the control unit 8, , The detection unit 6 and the control unit 8 may be separately provided in addition to the LED 10 installed in the prior art.

도 1은 본 발명의 실시 예에 따른 지하 주차장에 설치된 엘이디 조명등 제어시스템의 구성도로, 본 발명은 엘이디 모듈(2)은 이웃하는 엘이디 모듈(2)과 근거리 통신을 수행하는 통신부(4)와, 지하 주차장의 조도를 인식하거나 물체의 움직임을 감지하는 감지부(6)와, 감지부(6)의 감지신호에 따라 엘이디(10)의 점등을 관리하는 제어부(8)로 구성한다.FIG. 1 is a block diagram of an LED lighting control system installed in an underground parking lot according to an embodiment of the present invention. The LED module 2 includes a communication unit 4 for communicating with a neighboring LED module 2, A sensing unit 6 for sensing illuminance of an underground parking lot or sensing the movement of an object and a control unit 8 for controlling lighting of the LED 10 according to a sensing signal of the sensing unit 6. [

상기 통신부(4)는 지하 주차장 내에 복수개 설치된 엘이디 모듈(2)간의 신호 송수신을 위한 것이며, 이웃하는 엘이디 모듈(2)로 제어신호를 전달하는 방식으로 신호를 송수신하여 전체 엘이디 모듈(2)의 제어가 가능한 것이다.The communication unit 4 is for transmitting and receiving signals between a plurality of LED modules 2 installed in an underground parking lot and transmits and receives signals by transmitting control signals to neighboring LED modules 2 to control the entire LED modules 2 .

감지부(6)에 의해 사물의 움직임이 감지되면 엘이디(10)의 제어신호를 제어부(8)를 통해 생성하며, 제어신호는 통신부(4)를 통해 이웃하는 엘이디 모듈(2)로 전송된다.The control unit 8 generates a control signal for the LED 10 when the sensing unit 6 senses the movement of the object and the control signal is transmitted to the neighboring LED module 2 through the communication unit 4. [

전송되는 제어신호는 신호값을 1단위로 설정하여 전송하며, 제어신호값을 전송받은 이웃 엘이디 모듈(2)은 신호값을 +1단위 증가시킨 후 다시 이웃하는 엘이디 모듈(2)로 전송한다.The transmitted control signal sets the signal value in units of 1, and the neighboring LED module 2 having received the control signal value increases the signal value by +1 unit and then transmits the signal value to the neighboring LED module 2 again.

이웃하는 엘이디 모듈(2)로의 신호전송은 x,y좌표를 기준으로 서로 이웃하는 엘이디 모듈(2)로 전송하는 것이며, 예를 들어 바로 옆에 이웃하는 대각선 방향에 위치하는 엘이디 모듈(2)로의 신호전송시에는 +2가 된 신호값이 전송되는 것이다.The signal transmission to the neighboring LED module 2 is performed by transmitting signals to neighboring LED modules 2 on the basis of the x and y coordinates. For example, signal transmission to the neighboring LED modules 2 When the signal is transmitted, a value of +2 is transmitted.

본 발명에서는 통신부(4)를 통해 엘이디 모듈(2)의 제어신호값을 전송하는 경우 이웃하는 엘이디 모듈(2)로만 전송될 수 있도록 통신을 제한하는 것이 바람직하다.In the present invention, when the control signal value of the LED module 2 is transmitted through the communication unit 4, it is preferable to restrict the communication so that it can be transmitted only to the neighboring LED module 2.

이웃하는 엘이디 모듈(2)로만 제어신호값을 전송함으로써 엘이디 모듈(2)의 연동제어범위를 제어할 수 있어 개별적인 점등설정이 가능하다.
It is possible to control the interlocking control range of the LED module 2 by transmitting the control signal value only to the neighboring LED module 2, and individual lighting setting is possible.

본 발명의 실시 예에서는 엘이디 모듈(2)의 제어를 위해 제어리모컨(12)을 구비한다. 상기 제어리모컨(12)은 엘이디 모듈(2)의 조도를 설정하여 효율적으로 점등될 수 있도록 상황에 맞는 작동모드를 설정하는 것으로, 엘이디 모듈(2)의 강제점소등, 점등시간 설정, 소등시간 설정, 점등레벨 설정, 감지부(6)의 감도레벨 설정, 이웃하는 엘이디 모듈(2)과의 연동제어범위 설정, 조도설정, 속도제어 설정, 전송신호세기 설정, 엘이디 모듈(2) 전체 및 개별설정 등을 설정할 수 있다.In the embodiment of the present invention, a control remote controller 12 is provided for controlling the LED module 2. [ The control remote controller 12 sets the illuminance of the LED module 2 and sets the operation mode suitable for the situation so that the LED module 2 can be efficiently turned on. , Setting of the lighting level, setting of the sensitivity level of the sensing unit 6, setting of the interlocking control range with the neighboring LED module 2, illumination setting, speed control setting, transmission signal intensity setting, LED module (2) And so on.

강제점소등 설정은 지하 주차장 내에 긴급상황이 발생시 또는 정전될 경우 발전기 전력을 사용하는 엘이디 모듈(2) 전체를 점등하거나 상황종료 후 자동운전모드로 전환 또는 일괄 소등할 수 있다.When the emergency situation occurs or power failure occurs in the underground parking lot, the forced light off setting can turn on the entire LED module 2 using the generator power, or switch to the automatic operation mode after the situation ends or turn off the power.

점등시간 설정은 엘이디 모듈(2)의 감지부(6)에 물체의 움직임이 감지되어 점등되는 시간을 초 또는 분단위로 조절하는 것이며, 실시 예로서는 5초, 10초, 20초, 30초, 60초, 180초 단위로 설정한다.The lighting time is set in seconds or minutes by sensing the movement of an object on the sensing unit 6 of the LED module 2. The lighting time is set to 5 seconds, 10 seconds, 20 seconds, 30 seconds, 60 seconds , And 180 seconds.

소등시간 설정은 엘이디 모듈(2)의 점등 후 일정한 시간 이후 소등되도록 초 또는 분단위로 설정하는 것이며, 실시 예로서는 5초 후 소등, 10분 후 소등, 20분 후 소등, 30분 후 소등, 60분 후 소등, 연속 디밍제어를 통해 밝기를 낮츤 상태로 점등유지 등으로 설정한다.The off time is set in seconds or minutes so as to be turned off after a certain time after the LED module 2 is turned on. As an example, the light is turned off after 5 seconds, turned off after 10 minutes, turned off after 20 minutes, turned off after 30 minutes, Off, continuous dimming control to set the brightness to be kept low.

점등레벨 설정은 감지부(6)의 움직임 감지 후 엘이디 모듈(2)의 점등 밝기를 설정하는 것이며, 1단계(최소밝기)~6단계(최대밝기) 범위에서 디밍제어를 통해 설정된 밝기로 엘이디(10)가 점등되도록 한다.The lighting level setting is for setting the lighting brightness of the LED module 2 after the sensing of the motion of the sensing unit 6. The lighting level is set to the brightness set through the dimming control in the range of 1 stage (minimum brightness) to 6 stages (maximum brightness) 10) is turned on.

감도레벨 설정은 감지부(6)를 통해 감지되는 사물의 움직임의 감도를 설정하는 것이며, 1단계(최저감도)~6단계(최고감도) 범위로 설정하여 차량이나 보행자의 움직임에만 엘이디 모듈(2)이 점등되도록 설정한다.The sensitivity level setting is for setting the sensitivity of the motion of the object sensed by the sensing unit 6 and is set in a range from one stage (lowest sensitivity) to six stages (maximum sensitivity) Is turned on.

연동제어범위 설정은 움직임이 감지된 엘이디 모듈(2)로부터 제어신호를 전송받아 점등되는 이웃 엘이디 모듈(2)의 점등범위를 설정하는 것이며, 연동 1, 연동 2, 연동 3, 연동 4, 연동 5 단위로 제어하며,움직임이 감지된 위치의 일부만이 점등되도록 하여 불필요한 곳의 엘이디 모듈(2)은 점등되지 않도록 할 수 있다.The interlocking control range setting is for setting the lighting range of the neighboring LED module 2 which is turned on by receiving the control signal from the LED module 2 in which the motion is detected. The interlocking 1, interlock 2, interlock 3, interlock 4, interlock 5 And only a part of the position where motion is detected is lighted so that the LED module 2 in an unnecessary position can be prevented from being turned on.

또한, 사람의 보행속도에서는 설정되어 있는 값에 따라 연동제어를 하지만, 사람의 달리는 속도와 차량의 주행속도에서는 설정된 연동제어범위보다 3단계 이상 먼거리까지 점등되도록 하여 시야 확보가 가능하도록 제어하는 것도 가능하다.In addition, it is possible to control the interlocking control according to the set value at the person's walking speed, but it is also possible to control the visibility by allowing the person to run at a distance longer than the set interlocking control range Do.

일 실시 예로서, 걷는 사람을 기준으로 연동범위를 3개로 설정한 상태에서 사람이 뛰거나 차량이 주행함을 감지하게 되면 설정된 속도보다 빠르므로 기준속도에 비례하여 연동범위를 자동으로 변경하여 전방의 시야를 확보하는 것이다. 즉, 시속 4km/h일 때에는 연동범위가 3개가 되지만 시속이 12km/h로 감지가 되면 속도에 비례하여 연동범위를 9개로 자동변경하는 것이다.In one embodiment, when a person is running or the vehicle senses that the vehicle is running in a state where the interlocking range is set to 3 based on the person walking, the interlocking range is automatically changed in proportion to the reference speed, It is to secure visibility. That is, when the speed is 4 km / h, the interlocking range is 3, but when the speed is detected as 12 km / h, the interlocking range is automatically changed to 9 in proportion to the speed.

조도설정은 자연 광량과 외부 광원에 의한 지하 주차장의 밝기가 설정된 조도 이상이면 지하 주차장의 엘이디 모듈(2)이 점등되지 않도록 하는 것이며, 단계별로 해제, 밝은 상태, 어두운 상태 등으로 설정하여 설정 조도값보다 어두운 상태일 때만 엘이디 모듈(2)이 점등되도록 한다. The illuminance setting is to prevent the LED module (2) of the underground parking lot from being turned on when the natural light intensity and the brightness of the underground parking lot by the external light source are equal to or higher than the set illuminance. The LED module 2 is turned on only when it is in a darker state.

일 예로, 조도설정을 해제(0번)로 설정하면 지하 주차장의 조도와 상관없이 움직임이 감지되면 엘이디 모듈(2)을 점등하는 것이며, 또한 지하 주차장의 밝기가 설정된 조도값 이상일 경우 디밍제어를 통해 엘이디 모듈(2)의 밝기를 조절하여 점등되도록 할 수 있다.For example, if the illuminance setting is set to 0 (zero), the LED module 2 is turned on when motion is detected irrespective of illuminance of the underground parking area. If the brightness of the underground parking area is equal to or higher than the preset illuminance value, The brightness of the LED module 2 can be adjusted to be turned on.

속도제어 설정은 감지부(6)를 통해 사물의 움직임을 감지한 후 사물의 진행방향과 함께 이동속도를 예측하여 진행방향을 기준으로 후방에 위치하는 엘이디 모듈(2)은 즉시 소등되도록 하거나 디밍제어를 통해 밝기를 낮추어 점등되게 제어할 수 있다.In the speed control setting, the movement of the object is sensed through the sensing unit 6, the movement speed of the object is predicted along with the moving direction of the object, and the LED module 2 located behind the forward direction is immediately extinguished, So that the brightness can be controlled to be lowered.

전송신호세기 설정은 통신부(4)를 통해 제어신호가 전송되는 범위를 설정하는 것으로, 설치된 엘이디 모듈(2)의 설치 거리에 따라 신호세기를 조절하여 인접하는 엘이디 모듈(2)에만 제어신호가 전송될 수 있도록 신호 전송거리를 조절할 수 있다.The transmission signal strength is set by setting the range in which the control signal is transmitted through the communication unit 4 so that the control signal is transmitted only to the adjacent LED module 2 by adjusting the signal intensity according to the installed distance of the installed LED module 2. [ The signal transmission distance can be adjusted.

엘이디 모듈(2) 전체 및 개별설정은 연동범위, 감도레벨, 점등시간, 소등시간, 점등레벨 등의 제어신호값을 미리 설정된 값으로 엘이디 모듈(2)의 작동을 설정하는 것이며, 설정값을 0~5번으로 미리 설정해놓은 다음 한번의 설정으로 엘이디 모듈(2)이 상황에 맞는 작동모드로 점등되도록 한다.The overall and individual settings of the LED module (2) are to set the operation of the LED module (2) to the preset control signal values such as the interlocking range, sensitivity level, lighting time, ~ 5 times, and then the LED module (2) is turned on in the operating mode suitable for the situation with one setting.

상기에서 설정하는 엘이디 모듈(2)의 작동모드들은 엘이디 모듈(2)에 일괄적용하거나 필요한 위치에 설치된 엘이디 모듈(2)에만 적용될 수 있는 것이다.
The operation modes of the LED module 2 set in the above can be applied to the LED module 2 in a lump or can be applied only to the LED module 2 installed in the required position.

도 2 내지 도 3에서는 엘이디 모듈(2)의 점등을 제어하는 일 실시 예들을 설명한다.2 to 3, one embodiment for controlling the lighting of the LED module 2 will be described.

먼저, 도 2를 참조하여 설명하면, 본 발명의 엘이디 조명등 제어시스템은 감지부(6)를 통해 사물의 움직임을 감지하여 설정된 연동범위 내의 엘이디 모듈(2)만이 점등될 수 있도록 한다.2, the LED lighting control system of the present invention detects the movement of objects through the sensing unit 6 so that only the LED module 2 within the set interlocking range can be turned on.

도 2에 도시된 연동범위제어는 3단위로 설정된 것이며, 감지부(6)를 통해 차량이나 보행자의 움직임을 감지한 엘이디 모듈(2)은 제어신호를 이웃하는 엘이디 모듈(2)로 전송하게 되며, 이때 제어신호를 전송받은 엘이디 모듈(2)은 전송된 제어신호값을 +1하여 다음 이웃하는 엘이디 모듈(2)로 전송한다. 즉 결과적으로 이웃하는 엘이디 모듈(2)로의 전송 횟수에 따라 신호값이 증가하게 되며 증가한 제어신호값을 카운트하여 이를 연동범위제어로 설정된 연동범위값으로 이용하는 것이다.The interlocking range control shown in FIG. 2 is set to three units, and the LED module 2, which senses the movement of the vehicle or the pedestrian through the sensing unit 6, transmits the control signal to the neighboring LED module 2 At this time, the LED module 2 having received the control signal transmits the transmitted control signal value to the neighboring LED module 2. That is, as a result, the signal value increases according to the number of transmissions to the neighboring LED module 2, and the increased control signal value is counted and used as the interlock range value set in the interlock range control.

이때, x,y 좌표상에서 이웃하는 엘이디 모듈(2)과의 신호 송수신의 거리는 제한하는것이 바람직하여, 한번의 신호전송은 바로 이웃하는 엘이디 모듈(2)에만 전송될 수 있도록 전송거리를 제약하여 지하 주차장 내에서 개별적 또는 부분적으로 엘이디 모듈(2)이 점등될 수 있도록 하는 것이다.At this time, it is preferable to limit the distance of signal transmission / reception with the neighboring LED module 2 on the x, y coordinates, so that a single signal transmission can be transmitted only to the neighboring LED module 2, So that the LED module 2 can be individually or partially illuminated in the parking lot.

즉, 신호의 송수신 거리의 제한이 없으면 지하 주차장 내의 움직임이 감지될 경우 엘이디 모듈(2)의 점등 제어신호가 모든 엘이디 모듈(2)로 전송되어 전체 엘이디(10)가 점등되어 불필요한 점등으로 인해 전력의 낭비가 심하게 된다.In other words, when there is no restriction on the distance of transmission / reception of the signal, when the movement in the underground parking lot is detected, the lighting control signal of the LED module 2 is transmitted to all the LED modules 2 so that the entire LED 10 is turned on, The waste of the user becomes severe.

또한 본 발명에서는 엘이디 모듈(2)의 전력소비를 최소화하기 위해 사물의 진행방향을 예측하여 후방의 엘이디 모듈(2)은 즉시 소등하거나 디밍제어를 통해 밝기를 어둡게 조절하는 것이 가능하다.In the present invention, in order to minimize the power consumption of the LED module 2, it is possible to predict the traveling direction of an object, and immediately turn off the LED module 2 in the rear or dim the brightness through dimming control.

엘이디 모듈(2)의 감지부(6)를 통해 감지되는 시간 타이밍을 측정하고 순차적으로 감지되는 감지신호를 통해 차량이나 보행자의 움직임 방향을 판단하여 앞으로의 진행방향을 예측한다.The timing of the sensed time is sensed through the sensing unit 6 of the LED module 2 and the direction of movement of the vehicle or the pedestrian is determined through the sensing signal sequentially sensed to predict the forward traveling direction.

차량이나 보행자의 진행방향이 예측되면 연동범위 내에 있는 엘이디(10)가 작동모드에 따라 점등될 수 있도록 하며, 진행방향의 후방에 위치하는 엘이디(10)는 즉시 소등하거나 디밍제어를 통해 밝기를 조절한 상태로 일정 점등시간을 유지한 후 소등되도록 한다.When the traveling direction of the vehicle or the pedestrian is predicted, the LED 10 in the interlocking range can be turned on according to the operation mode, and the LED 10 positioned behind the traveling direction can be immediately turned off or dimmed The lamp is turned off after maintaining the constant lighting time.

차량이나 보행자의 진행방향을 판단하는 방법을 설명하면, 엘이디 모듈(2)은 감지부(6)의 감지신호에 의해 제어신호를 생성하여 이웃하는 엘이디 모듈(2) 전체에 제어신호를 일괄전송하되, 신호를 수신한 엘이디 모듈(2)은 제어신호와 함께 연동제어범위 판단을 위한 카운팅 신호를 +1단위 증가시켜 다시 통신부(4)를 통해 이웃하는 엘이디 모듈(2)로 제어신호를 전송한다.A method of determining the traveling direction of a vehicle or a pedestrian will be described. The LED module 2 generates a control signal according to a sensing signal of the sensing unit 6, and collectively transmits a control signal to the entire LED module 2 adjacent thereto The LED module 2 receiving the signal increases the counting signal for determining the interlocking control range by +1 unit together with the control signal and transmits the control signal to the neighboring LED module 2 through the communication unit 4 again.

이를 토대로, 연동제어범위를 판단하는 카운팅 신호가 줄어든다는 것은 현재 차량이나 보행자가 위치하는 곳과 거리가 가까워진다는 것을 의미하므로 진행방향이 될 것이고, 카운팅 신호가 증가한다는 것은 현재 사물의 위치와 거리가 멀어진다는 것을 의미하므로 후방으로 판단된다.On the basis of this, the decrease of the counting signal for determining the interlocking control range means that the distance from the present vehicle or pedestrian is near, and therefore, the direction of travel will increase. It means that it is distant, so it is judged as the rear.

즉, 이러한 카운팅 신호의 증감을 확인하여 차량이나 보행자의 진행방향을 판단하여 엘이디 모듈(2)을 효율적으로 제어할 수 있는 것이다.
That is, it is possible to check the increase / decrease of the counting signal and determine the traveling direction of the vehicle or the pedestrian so as to efficiently control the LED module 2.

도 3은 본 발명의 다른 실시 예로서, 지하 주차장의 주차공간(16)과 통행로(18)의 점등 개별적으로 이루어지도록 설정하여 전력소비를 최소화한다.FIG. 3 shows another embodiment of the present invention in which the parking space 16 and the passage 18 of the underground parking lot are set to be turned on individually to minimize power consumption.

이를 살펴보면, 차량의 주행 움직임을 감지한 감지부(6)가 위치하는 엘이디 모듈(2)의 위치를 파악하고, 감지된 위치가 주차공간(16)인지 통행로(18)인지를 판단하여 움직임의 감지신호가 생성된 엘이디 모듈(2)이 통행로(18)에 위치할 경우에는 연동범위의 설정시에 인근의 주차공간(16)은 연동제어범위를 0으로 설정하여 점등되지 않고 통행로(18)에만 점등되도록 하는 것이다.It is necessary to determine the position of the LED module 2 in which the sensing unit 6 senses the traveling motion of the vehicle and determine whether the detected position is the parking space 16 or the passage 18, When the LED module 2 in which the signal is generated is located on the passage 18, the neighboring parking space 16 sets the interlocking control range to 0 at the time of setting the interlocking range, .

차량의 움직임이 감지된 감지부(6)의 위치가 주차공간(16)일 경우에는 연동제어범위에 의해 주차공간(16)과 통행로(18) 모두 점등되도록 하는 것이 바람직하다.It is preferable that both the parking space 16 and the passage 18 are lighted by the interlocking control range when the position of the sensing unit 6 in which the movement of the vehicle is detected is the parking space 16. [

이때, 주차공간(16)과 통행로(18)에 설치된 엘이디 모듈(2)의 위치는 x,y 좌표상의 설치위치를 DB화하여 표시한 후 이를 일괄적으로 구분하여 제어하는 메인관리부(14)를 구성할 수 있다.At this time, the positions of the LED modules 2 installed in the parking space 16 and the passage 18 are displayed in the form of a DB in the x, y coordinates, and then displayed in a lump Can be configured.

메인관리부(14)는 지하 주차장 내에 설치된 엘이디 모듈(2)의 설치위치를 파악하여, 주차공간(16)과 통행로(18)에 설치된 엘이디 모듈(2)을 각각 구분하여 표시하며, 움직임이 감지되는 위치에 따라 엘이디(10)의 점등을 일괄 또는 개별제어할 수 있다.
The main management unit 14 recognizes the installation position of the LED module 2 installed in the underground parking space and separately displays the LED module 2 installed in the parking space 16 and the passage 18, The lighting of the LED 10 can be controlled collectively or individually according to the position.

이하에서는 도 4 내지 도 7을 참조하여 본 발명의 다양한 실시 예에 따른 지하 주차장의 엘이디 모듈(2) 제어방법을 상세히 설명하기로 한다.Hereinafter, a method of controlling the LED module 2 in the underground parking lot according to various embodiments of the present invention will be described in detail with reference to FIG. 4 to FIG.

지하 주차장의 엘이디 모듈(2)을 제어함에 있어, 평소에는 엘이디 모듈(2)을 기본모드로 설정하여 차량이나 보행자의 움직임이 없을 때에는 부분적으로 소등하거나 디밍제어를 통해 밝기를 낮추어 전력 소비를 줄이게 한다.In controlling the LED module 2 of the underground parking lot, the LED module 2 is usually set as the basic mode so that the LED module 2 is partially turned off when there is no movement of the vehicle or the pedestrian or the brightness is reduced through the dimming control to reduce power consumption .

기본모드로 작동 중 차량이나 보행자의 움직임이 감지되면 감지부(6)를 통해 감지신호를 전송받은 제어부(8)는 감지신호를 이용하여 제어신호를 생성한다.When the motion of the vehicle or the pedestrian is detected during operation in the basic mode, the control unit 8 receiving the detection signal through the sensing unit 6 generates a control signal using the sensing signal.

이때 제어부(8)로 전송되는 감지신호는 엘이디 모듈(2)이 설치된 지하 주차장 내의 현재 밝기를 측정한 조도값과 차량이나 보행자의 움직임을 감지한 동작신호가 될 수 있다.At this time, the detection signal transmitted to the control unit 8 may be an illuminance value that measures the current brightness in the underground parking lot where the LED module 2 is installed, and an operation signal that senses the movement of the vehicle or the pedestrian.

제어부(8)로 전송된 감지신호를 이용하여 신호가 전송된 상황, 위치 및 움직임으로 감지된 차량이나 보행자의 진행방향 등을 판단하게 되며, 판단에 의해 생성된 엘이디 모듈(2)의 제어신호에 의해 엘이디 모듈(2)의 작동모드를 설정한다.The control unit 8 determines the state of the signal, the position and the traveling direction of the vehicle or the pedestrian sensed by the motion, using the sensing signal transmitted to the control unit 8, and the control signal of the LED module 2, The operation mode of the LED module 2 is set.

본 발명의 도 5 내지 도 7에는 엘이디 모듈(2)의 다양한 작동모드를 설명하고 있으며, 이외에도 본 발명의 구성에 의해 설정 및 작동모드의 조합에 의해 설정되는 엘이디 모듈(2)의 제어방법 또한 본 발명의 범주에 있는 것이라고 보아야 할 것이다.5 to 7 illustrate various operation modes of the LED module 2, and the control method of the LED module 2, which is set by a combination of setting and operation modes according to the configuration of the present invention, It should be regarded as being in the scope of the invention.

도 5에서는 본 발명의 엘이디 모듈(2)을 상시모드로 설정하여 동작하는 구성을 보여준다.FIG. 5 shows a configuration in which the LED module 2 of the present invention is set to the always mode.

상시모드로 설정된 엘이디 모듈(2)은 일정한 상태로 조명을 유지할 수 있도록 제어되며, 그 예로서, 항상 엘이디 모듈(2)의 밝기가 100%로 점등되는 점등상태유지, 차량이나 보행자의 움직임이 없는 야간 시간대에 엘이디 모듈(2)을 소등시켜놓는 소등상태유지, 엘이디 모듈(2)의 전력 소비를 줄이기 위해 엘이디 모듈(2)의 최대 밝기의 10% 이하로 밝기를 유지하는 디밍제어상태유지 등으로 설정한다.The LED module 2 set in the normal mode is controlled so as to maintain the illumination in a predetermined state. For example, the LED module 2 is always maintained in a lighting state in which the brightness of the LED module 2 is 100% The dimming control state in which the brightness is maintained at 10% or less of the maximum brightness of the LED module 2 in order to maintain the unlit state in which the LED module 2 is turned off in the night time zone and to reduce the power consumption of the LED module 2 Setting.

상시모드로 작동하는 중 차량이나 보행자의 움직임이 감지되면 엘이디 모듈(2)의 제어를 기본모드로 설정하여 움직임에 따라 엘이디 모듈(2)을 일괄 및 개별적으로 제어한다.When the motion of the vehicle or the pedestrian is detected during the operation in the normal mode, the control of the LED module 2 is set to the basic mode and the LED modules 2 are controlled collectively and individually according to the movement.

도 6은 본 발명의 엘이디 모듈(2)을 절전모드로 설정하여 동작하는 구성을 보여준다.6 shows a configuration in which the LED module 2 of the present invention is set to operate in a power saving mode.

절전모드는 엘이디 모듈(2)의 에너지 소비를 최소화하기 위하여 기본모드의 디밍제어상태로 유지하고 있다가 점등 상황이 될 때에 엘이디 모듈(2)을 개별적으로 제어하여 점등이 필요한 위치의 엘이디 모듈(2)만 점등시킨다.In order to minimize the energy consumption of the LED module 2, the power saving mode is maintained in the dimming control state of the basic mode. When the LED module 2 is turned on, the LED module 2 is controlled individually, ).

본 발명의 실시 예로서, 감지부(6)에 의해 움직임이 감지되지 않는 상황에서는 디밍제어상태를 유지하고 있다가 차량이 진입하면 진행방향과 함께 차량이 이동속도를 예측하여 연동제어를 통해 진행방향의 엘이디 모듈(2)은 점등시키고, 차량이 지나간 후미부의 엘이디 모듈(2)은 빠르게 소등하거나 점등범위를 벗어날 때까지 디밍제어를 통해 밝기를 낮춘다.In the embodiment of the present invention, the dimming control state is maintained in a state where no motion is detected by the sensing unit 6, and when the vehicle enters the vehicle, the vehicle predicts the traveling speed along with the traveling direction, And the LED module 2 at the rear end of the vehicle passes through the dimming control until the light goes out quickly or goes out of the lighting range.

또한 차량의 지나가는 위치가 통행로(18)일 경우에는 주차공간(16)에 설치된 엘이디 모듈(2)은 소등시키고 통행로(18)의 엘이디 모듈(2)만 점등되도록 하여 실제 사용할 필요 없는 엘이디 모듈(2)은 소등시킨다.The LED module 2 installed in the parking space 16 is turned off and only the LED module 2 of the passage 18 is turned on so that the LED modules 2 ) Is turned off.

절전모드로 작동 중 연속적인 움직임이 감지되는 것을 확인한 후 더 이상의 움직임이 감지되지 않으면 다시 엘이디 모듈(2)을 기본모드로 작동하도록 한다.After confirming that continuous motion is detected during operation in the power saving mode, if no further motion is detected, operate the LED module (2) again in the basic mode.

도 7은 본 발명의 엘이디 모듈(2)을 자유모드로 설정하여 동작하는 구성을 보여준다.FIG. 7 shows a configuration in which the LED module 2 of the present invention is set to operate in a free mode.

자유모드로 설정된 엘이디 모듈(2)은 차량이나 보행자의 움직임이 감지되면 엘이디 모듈(2)의 전체 또는 개별적인 점소등 제어시간, 조도제어범위, 디밍제어범위, 연속적인 연동점등범위 등 사용자의 편의에 맞도록 맞춤 설정된 작동모드로 작동하며, 기본값으로 미리 설정된 자유모드 중 선택적으로 사용하여 엘이디 모듈(2)을 제어하게 된다.The LED module 2, which is set in the free mode, is provided for convenience of the user such as the entire or individual lighting control time of the LED module 2, illumination control range, dimming control range, continuous interlocking lighting range, Operates in a customized operation mode, and controls the LED module 2 by selectively using a free mode preset as a default.

자유모드로 작동 중 연속적인 움직임이 감지되지 않으면 엘이디 모듈(2)은 다시 기본모드로 설정되며, 움직임의 감지신호와 상관없이 계속적으로 자유모드로 설정되어 작동하도록 할 수도 있다.If continuous motion is not detected during operation in the free mode, the LED module 2 is set to the basic mode again and may be continuously set to the free mode regardless of the motion detection signal.

상기에서 설명한 바와 같이, 본 발명은 주차공간(16)이 넓은 지하 주차장의 통행행로와 주차공간(16)에 설치된 엘이디 모듈(2)을 각각 분류하여 제어함으로써 차량의 이동에 따라 필요한 위치에만 엘이디(10)가 점등되도록 하여 효율적인 관리가 가능한 것이다.As described above, according to the present invention, the parking space 16 classifies and controls the passage of a wide underground parking lot and the LED module 2 installed in the parking space 16, 10) are turned on so that efficient management can be performed.

또한, 다양한 상황 및 장소에 맞는 엘이디 모듈(2) 제어방법을 통해 엘이디 조명등의 전력소비량을 최소화할 수 있는 효과가 있다.
In addition, the power consumption of the LED illumination lamp can be minimized through the LED module 2 control method suitable for various situations and locations.

상술한 본 발명의 설명에서는 구체적인 실시 예에 관해 설명하였으나, 여러 가지 변형이 본 발명의 범위에서 벗어나지 않고 실시할 수 있다. 따라서 본 발명의 범위는 설명된 실시 예에 의하여 정할 것이 아니고 특허청구범위 및 그 특허청구범위와 균등한 것에 의해 정해 져야 한다.
While the present invention has been described in connection with what is presently considered to be practical exemplary embodiments, it is to be understood that the invention is not limited to the disclosed embodiments. Therefore, the scope of the present invention should not be limited by the described embodiments, but should be determined by the scope of claims and equivalents thereof.

본 발명의 엘이디 조명등 제어시스템은 지하 주차장뿐만 아니라 건물의 복도, 사무실 등 엘이디 조명등이 설치된 위치에 따라 밝기를 다르게 설정하여야 하는 경우 특정 위치에 설치된 엘이디 조명등만을 어둡게 제어하는 것이 가능하여 에너지 소비를 줄이는데에 사용될 수 있다.
The LED light control system of the present invention can control only the LED light installed at a specific location in a dark place, in order to reduce energy consumption when the brightness is set differently according to the location of the LED light, Can be used.

(2)-- 엘이디 모듈 (4)-- 통신부
(6)-- 감지부 (8)-- 제어부
(10)-- 엘이디 (12)-- 제어리모컨
(14)-- 메인관리부 (16)-- 주차공간
(18)-- 통행로(2) - LED module (4) - communication section
(6) -detecting section (8) -control section
(10) - LED (12) - Controlled remote control
(14) - main management unit (16) - parking space
(18) - Corridor

Claims (20)

지하 주차장의 엘이디 조명을 제어하는 장치에 있어서,
엘이디 모듈(2)을 구성하되, 상기 엘이디 모듈(2)은 이웃하는 엘이디 모듈(2)과 근거리 통신을 수행하는 통신부(4)와, 지하 주차장의 조도를 인식하거나 물체의 움직임을 감지하는 감지부(6)와, 감지부(6)의 감지신호에 따라 엘이디(10)의 점등을 관리하는 제어부(8)와, 상기 엘이디 모듈(2)의 작동모드를 설정하기 위한 제어리모컨(12)으로 구성하되,
상기 제어부(8)는 감지부(6)의 감지신호에 의해 생성된 엘이디 제어신호에 의해 엘이디(10)를 작동시키고, 통신부(4)를 통해 제어신호를 +1단위 증가시켜 송신하며 각 엘이디 모듈(2)에 수신된 제어신호의 카운팅 신호가 증가하면 물체의 후방으로 인식하고, 제어신호의 카운팅 신호가 감소하면 물체의 전방으로 인식하여 물체의 진행방향과 속도를 판단하고, 판단결과 후방의 엘이디 모듈(2)은 즉시 소등하거나 디밍제어를 통해 밝기를 어둡게 조절하고 전방의 엘이디 모듈(2)은 점등범위를 확대하도록 제어하며,
상기 제어리모컨(12)을 통한 엘이디 모듈(2)의 작동모드 설정은 엘이디 모듈(2)의 강제점소등, 점등시간 설정, 소등시간 설정, 점등레벨 설정, 감지부(6)의 감도레벨 설정, 이웃하는 엘이디 모듈(2)과의 연동제어범위 설정, 조도설정, 전송신호세기 설정, 엘이디 모듈(2) 전체 및 개별설정을 포함하는 것을 특징으로 하는 연동제어를 통한 지하 주차장의 지능형 엘이디 조명등 제어시스템.
An apparatus for controlling an LED illumination of an underground parking lot,
The LED module 2 includes a communication unit 4 for communicating with neighboring LED modules 2 in a short distance and a sensing unit 4 for recognizing illuminance of an underground parking lot or sensing movement of an object, A control unit 8 for controlling the lighting of the LED 10 in accordance with a sensing signal of the sensing unit 6 and a control remote control 12 for setting an operation mode of the LED module 2 However,
The control unit 8 activates the LED 10 by the LED control signal generated by the sensing signal of the sensing unit 6 and increases the control signal by +1 unit through the communication unit 4, When the counting signal of the control signal received by the controller 2 increases, the controller recognizes the counting signal as the rear of the object. When the counting signal of the control signal decreases, the controller 2 recognizes the counting signal as the forward direction of the object and determines the traveling direction and speed of the object. The module 2 immediately turns off or dims the brightness through the dimming control and controls the front LED module 2 to enlarge the lighting range,
The operation mode setting of the LED module 2 through the control remote controller 12 is performed by setting the operation mode of the LED module 2 to the OFF state, lighting time setting, off time setting, lighting level setting, sensitivity level setting of the sensing section 6, An intelligent LED light control system of an underground parking lot through an interlocking control system, characterized by comprising an interlocking control range setting, an illumination setting, a transmission signal intensity setting, and an LED module (2) .
삭제delete 삭제delete 제1항에 있어서,
엘이디 모듈(2)의 작동모드 설정을 위해 메인 관리부(14)를 더 구비하는 것을 특징으로 하는 연동제어를 통한 지하 주차장의 지능형 엘이디 조명등 제어시스템.
The method according to claim 1,
And a main control unit (14) for setting an operation mode of the LED module (2).
삭제delete 제1항 또는 제4항에 있어서,
지하 주차장에 설치된 엘이디 모듈(2)의 설치위치를 x,y 좌표값을 입력받아 저장한 후, 감지부(6)에 의한 사물의 움직임 감지 위치가 통행로(18)일 경우에는 주차공간(16)에 설치된 엘이디 모듈(2)은 소등되게 제어함을 특징으로 하는 연동제어를 통한 지하 주차장의 지능형 엘이디 조명등 제어시스템.
The method according to claim 1 or 4,
The x and y coordinate values are inputted and stored in the installation position of the LED module 2 installed in the underground parking lot and then stored in the parking space 16 when the detection unit 6 detects the motion of the object. And controls the LED module (2) installed in the underground parking lot to be turned off.
제1항 또는 제4항에 있어서,
엘이디 모듈(2)의 강제점소등은 지하 주차장 내에 긴급상황이 발생 및 정전시에 발전기 전력을 사용하는 엘이디 모듈(2) 전체를 점등하고 상황종료 후 자동운전모드로 전환 또는 일괄 소등하도록 설정함을 특징으로 하는 연동제어를 통한 지하 주차장의 지능형 엘이디 조명등 제어시스템.
The method according to claim 1 or 4,
The lighting of the LED module (2) is turned on when an emergency occurs in the underground parking lot and the LED module (2) using the generator power is turned on at the time of power failure. Intelligent LED lighting control system of underground parking lot with interlocking control feature.
제1항 또는 제4항에 있어서,
점등시간 설정은 엘이디 모듈(2)의 감지부(6)에 물체의 움직임이 감지되어 점등되는 시간을 초 및 분단위로 제어되게 설정함을 특징으로 하는 연동제어를 통한 지하 주차장의 지능형 엘이디 조명등 제어시스템.
The method according to claim 1 or 4,
The lighting time is set by controlling the sensing unit (6) of the LED module (2) to detect the movement of the object and to set the lighting time to be controlled in seconds and minutes. The intelligent LED lighting control system .
제1항 또는 제4항에 있어서,
소등시간 설정은 엘이디 모듈(2)의 점등 후 일정 시간 이후 소등되도록 설정하며, 초 및 분단위로 제어되게 설정함을 특징으로 하는 연동제어를 통한 지하 주차장의 지능형 엘이디 조명등 제어시스템.
The method according to claim 1 or 4,
Wherein the light-off time setting is set so as to be turned off after a predetermined time after the lighting of the LED module (2), and is set so as to be controlled in seconds and minutes.
제1항 또는 제4항에 있어서,
점등레벨 설정은 감지부(6)의 움직임 감지 후 엘이디 모듈(2)의 디밍제어를 통해 점등 밝기를 1단계(최소밝기) ~ 6단계(최대밝기) 범위로 제어되게 설정함을 특징으로 하는 연동제어를 통한 지하 주차장의 지능형 엘이디 조명등 제어시스템.
The method according to claim 1 or 4,
The lighting level is set by controlling dimming control of the LED module 2 in the range of one stage (minimum brightness) to six stages (maximum brightness) after detecting the motion of the sensing unit 6. [ Intelligent LED lighting control system of underground parking lot through control.
제1항 또는 제4항에 있어서,
감지부(6)의 감도레벨 설정은 감지부(6)를 통해 사물의 움직임을 감지하는 감도를 1단계(최저감도) ~ 6단계(최고감도) 범위로 제어되게 설정함을 특징으로 하는 연동제어를 통한 지하 주차장의 지능형 엘이디 조명등 제어시스템.
The method according to claim 1 or 4,
The sensitivity level setting of the sensing unit 6 sets the sensitivity for sensing the movement of objects through the sensing unit 6 to be controlled in a range from one stage (lowest sensitivity) to six stages (maximum sensitivity) Intelligent LED lighting control system of underground parking lot through.
제1항 또는 제4항에 있어서,
연동제어범위 설정은 움직임이 감지된 엘이디 모듈(2)로부터 제어신호를 전송받아 점등되는 엘이디 모듈(2)의 점등범위를 연동 1 ~ 연동 5 단계 범위로 설정하여 엘이디 모듈(2)이 부분적으로 점등되게 설정하며, 감지 물체의 속도에 비례하여 연동범위가 비례적으로 증가하여 전방의 시야를 확보하도록 설정함을 특징으로 하는 연동제어를 통한 지하 주차장의 지능형 엘이디 조명등 제어시스템.
The method according to claim 1 or 4,
In the interlocking control range setting, the lighting range of the LED module 2 which is turned on by receiving the control signal from the LED module 2 in which the motion is detected is set in the range of 1 to 5 interlocking, And the interlocking range is proportionally increased in proportion to the speed of the sensing object so as to secure a forward field of view. The intelligent LED light control system of the underground parking lot through the interlocking control.
제1항 또는 제4항에 있어서,
조도설정은 자연 광량과 외부광원에 의한 지하 주차장의 조도에 따라 엘이디 모듈(2)의 점등 조도를 설정하는 것이며, 조도설정 해제, 밝은 상태, 어두운 상태 단계로 제어되게 설정함을 특징으로 하는 연동제어를 통한 지하 주차장의 지능형 엘이디 조명등 제어시스템.
The method according to claim 1 or 4,
The illuminance setting is to set the illuminance illuminance of the LED module (2) according to the natural light quantity and the illuminance of the underground parking lot by the external light source, and is set to be controlled to the illuminance setting release, the bright state and the dark state. Intelligent LED lighting control system of underground parking lot through.
제1항 또는 제4항에 있어서,
전송신호세기 설정은 엘이디 모듈(2)의 통신부(4)에 의해 전송되는 제어신호가 도달할 수 있는 거리를 조절하여 인접한 엘이디 모듈(2)에만 제어신호가 전달될 수 있도록 설정함을 특징으로 하는 연동제어를 통한 지하 주차장의 지능형 엘이디 조명등 제어시스템.
The method according to claim 1 or 4,
The transmission signal intensity setting is set so that the control signal transmitted to the adjacent LED module 2 can be transmitted by adjusting the distance that the control signal transmitted by the communication unit 4 of the LED module 2 can reach. Intelligent LED lighting control system in underground parking lot through interlocking control.
제1항 또는 제4항에 있어서,
엘이디 모듈(2) 전체 및 개별설정은 엘이디 모듈(2)의 제어를 위한 설정값을 상황별로 미리 설정한 후 엘이디 모듈(2)을 일괄 및 개별적으로 제어되게 설정함을 특징으로 하는 연동제어를 통한 지하 주차장의 지능형 엘이디 조명등 제어시스템.
The method according to claim 1 or 4,
The overall and individual setting of the LED module (2) is performed by setting the setting values for controlling the LED module (2) in advance for each situation and then setting the LED module (2) to be collectively and individually controlled. Intelligent LED lighting control system in underground parking lot.
삭제delete 삭제delete 삭제delete 삭제delete 삭제delete
KR1020140033214A 2014-03-21 2014-03-21 Led lighting control system of underground parking lot using linkage control KR101437541B1 (en)

Priority Applications (1)

Application Number Priority Date Filing Date Title
KR1020140033214A KR101437541B1 (en) 2014-03-21 2014-03-21 Led lighting control system of underground parking lot using linkage control

Applications Claiming Priority (1)

Application Number Priority Date Filing Date Title
KR1020140033214A KR101437541B1 (en) 2014-03-21 2014-03-21 Led lighting control system of underground parking lot using linkage control

Publications (1)

Publication Number Publication Date
KR101437541B1 true KR101437541B1 (en) 2014-09-04

Family

ID=51759317

Family Applications (1)

Application Number Title Priority Date Filing Date
KR1020140033214A KR101437541B1 (en) 2014-03-21 2014-03-21 Led lighting control system of underground parking lot using linkage control

Country Status (1)

Country Link
KR (1) KR101437541B1 (en)

Cited By (12)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR101579452B1 (en) * 2015-01-29 2015-12-23 (주)에프알텍 Operating System and Method for lighting apparatus
KR101615881B1 (en) * 2015-01-29 2016-04-28 (주)에프알텍 Lighting System and Operating Method thereof
KR20160050116A (en) * 2014-10-28 2016-05-11 천병열 Lighting control system and control method of the same
WO2017157032A1 (en) * 2016-03-16 2017-09-21 Boe Technology Group Co., Ltd. Lighting apparatus
KR101829032B1 (en) * 2017-08-02 2018-03-29 주식회사 알트 Intelligent light for automatic interlock control using wireless communication and its control method
KR101876207B1 (en) * 2018-01-30 2018-07-09 (주)이산조명 Control device of LED lighting device
KR101957506B1 (en) * 2018-03-30 2019-03-12 (주)바이컴 method of providing setup of lighting configuration for group sensor lights based on autonomous wireless relay
KR102019915B1 (en) * 2019-03-04 2019-09-11 주식회사 우리시스템 A group light control system that consists of radio communication sensor modules
KR102055508B1 (en) * 2018-07-30 2019-12-12 (주)오로라 디자인랩 Method for controlling LED lighting device installed in the underground parking lot using Internet of Things(IOT) network
KR102396762B1 (en) 2022-02-25 2022-05-12 주식회사 알트 LED lighting lights to which technology for controlling lighting and lighting is applied using PWM cycles and illuminance values of natural light, and their control method
CN116528437A (en) * 2023-07-03 2023-08-01 珠海数字动力科技股份有限公司 Intelligent lighting networking linkage control method for indoor parking lot
CN117750565A (en) * 2024-02-20 2024-03-22 济南格林信息科技有限公司 Lighting control system, method and lighting system

Citations (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR100899018B1 (en) * 2008-12-03 2009-05-27 청우전자(주) Method and system for group control of lighting lamp
KR20110056050A (en) * 2009-11-20 2011-05-26 현대모비스 주식회사 Apparatus and method controlling roadamp

Patent Citations (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR100899018B1 (en) * 2008-12-03 2009-05-27 청우전자(주) Method and system for group control of lighting lamp
KR20110056050A (en) * 2009-11-20 2011-05-26 현대모비스 주식회사 Apparatus and method controlling roadamp

Cited By (15)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR20160050116A (en) * 2014-10-28 2016-05-11 천병열 Lighting control system and control method of the same
KR101662021B1 (en) 2014-10-28 2016-10-11 천병열 Lighting control system and control method of the same
KR101579452B1 (en) * 2015-01-29 2015-12-23 (주)에프알텍 Operating System and Method for lighting apparatus
KR101615881B1 (en) * 2015-01-29 2016-04-28 (주)에프알텍 Lighting System and Operating Method thereof
WO2017157032A1 (en) * 2016-03-16 2017-09-21 Boe Technology Group Co., Ltd. Lighting apparatus
KR101829032B1 (en) * 2017-08-02 2018-03-29 주식회사 알트 Intelligent light for automatic interlock control using wireless communication and its control method
KR101876207B1 (en) * 2018-01-30 2018-07-09 (주)이산조명 Control device of LED lighting device
KR101957506B1 (en) * 2018-03-30 2019-03-12 (주)바이컴 method of providing setup of lighting configuration for group sensor lights based on autonomous wireless relay
KR102055508B1 (en) * 2018-07-30 2019-12-12 (주)오로라 디자인랩 Method for controlling LED lighting device installed in the underground parking lot using Internet of Things(IOT) network
KR102019915B1 (en) * 2019-03-04 2019-09-11 주식회사 우리시스템 A group light control system that consists of radio communication sensor modules
KR102396762B1 (en) 2022-02-25 2022-05-12 주식회사 알트 LED lighting lights to which technology for controlling lighting and lighting is applied using PWM cycles and illuminance values of natural light, and their control method
CN116528437A (en) * 2023-07-03 2023-08-01 珠海数字动力科技股份有限公司 Intelligent lighting networking linkage control method for indoor parking lot
CN116528437B (en) * 2023-07-03 2023-09-22 珠海数字动力科技股份有限公司 Intelligent lighting networking linkage control method for indoor parking lot
CN117750565A (en) * 2024-02-20 2024-03-22 济南格林信息科技有限公司 Lighting control system, method and lighting system
CN117750565B (en) * 2024-02-20 2024-05-14 济南格林信息科技有限公司 Lighting control system, method and lighting system

Similar Documents

Publication Publication Date Title
KR101437541B1 (en) Led lighting control system of underground parking lot using linkage control
KR101001276B1 (en) Wireless lighting control device and the method thereof
US9674926B2 (en) Street lighting control, method, device and system
KR101044224B1 (en) Vehicle detection control system and method for hybrid street lamps
CN108770152B (en) Intelligent induction control system and control method for street lamp
FI122992B (en) Outdoor Lighting
CN104202879B (en) High and low sensor alternate tracking energy-saving street lamp system and control method thereof
JP2014060162A (en) Lighting apparatus
KR101928471B1 (en) Intelligent Street Lights Device that Operate by Recognizing Traffic Conditions
CN106838749A (en) A kind of energy-conserving road lamp
KR20120080442A (en) A street light and a controlling method thereof
JP2012123921A (en) Load lighting apparatus
CN106793275A (en) Large area indoor channel intelligent illuminating system and its operation method
CN102625545B (en) Ultra power efficient street lamp controlling system
CN205118804U (en) Adopt sensor intelligent control's novel street lamp
KR101184624B1 (en) Dimming type led lighting apparatus for crosswalk
CN2906306Y (en) Power-saving inductive interconnection type lighting street lamp
KR102019915B1 (en) A group light control system that consists of radio communication sensor modules
KR101270126B1 (en) Lighting controller and enforcing speed limits system for road crossing
KR101200247B1 (en) Lighting fixtures with a composite sensor and lighting system using the same
CN103228086A (en) As-required road illumination control system
KR102034351B1 (en) Light System And Control Method Of The Same
KR20170010198A (en) System for controlling street light
KR101765033B1 (en) LED lighting of Parking lot
KR102450754B1 (en) Streetlight control system capable of detecting traffic between lanes and method thereof

Legal Events

Date Code Title Description
E701 Decision to grant or registration of patent right
GRNT Written decision to grant
FPAY Annual fee payment

Payment date: 20170821

Year of fee payment: 4
