Description

本発明は、出力システム、システム、情報処理装置、出力方法、及びプログラムに関する。
ユーザーが操作する情報処理装置から電子データをネットワーク上の出力システムに送信しておき、ユーザーが任意の出力装置から出力システムの電子データをダウンロードして印刷するプルプリントサービス（ロケーションフリー印刷、セキュア印刷等ともいう）が知られている。
出力システムに登録した電子データをユーザーが容易に指定できる技術が考案されている（例えば、特許文献１参照。）。特許文献１には、サーバが情報処理装置に発行した一時コードを、ユーザーが出力装置に入力すると、出力装置が一時コードをサーバに送信して、電子データをサーバから受信して印刷するシステムが開示されている。
しかしながら、従来の技術では、出力装置での電子データの出力の際に、ユーザーが出力装置に操作しないと電子データを出力装置が取得することができないという問題があった。例えば、出力装置は複数のユーザーで共有されることが多いため、出力装置にできるだけ触れたくないというニーズがある。
本発明は、上記課題に鑑み、出力装置での電子データの出力のための、ユーザーの出力装置への操作回数を減らして電子データを提供することができる出力システムを提供することを目的とする。
上記課題に鑑み、本発明は、出力装置及び情報処理装置と通信可能な出力システムであって、前記情報処理装置から受け付けた電子データをユーザーの識別情報に対応付けて登録し、前記情報処理装置から前記ユーザーの識別情報に対応付けられた前記電子データの印刷予約を受け付け、前記出力装置に前記情報処理装置に表示された送信元識別情報を含むバーコードを読み取らせることで前記情報処理装置から前記出力装置が受信した前記送信元識別情報を添付された電子データの要求を前記出力装置から受信した場合、前記送信元識別情報に基づいて特定されるユーザーの識別情報に対応付けられた電子データのうち印刷予約されている前記電子データを前記出力装置に送信する出力サービス、を有する。
出力装置での電子データの出力のための、ユーザーの出力装置への操作回数を減らして電子データを提供する出力システムを提供することができる。
情報処理システムの概略的な動作を説明する図の一例である。 情報処理システムのシステム構成図の一例である。 情報処理装置のハードウェア構成図の一例である。 出力システムのハードウェア構成図の一例である。 出力装置のハードウェア構成図の一例である。 情報処理システムが有する情報処理装置、出力システム、及び、出力装置の機能をブロックに分けて説明する機能ブロック図の一例である。 印刷予約された印刷ジョブがない状態の印刷ジョブ記憶部の一例を示す図である。 ２つの印刷ジョブが印刷予約された状態の印刷ジョブ記憶部の一例を示す図である。 ユーザーの操作に応じて情報処理装置が出力システムに印刷ジョブを登録する手順を示すシーケンス図の一例である。 情報処理装置が出力装置と通信し、印刷予約してある印刷ジョブを出力装置が実行する処理を説明するシーケンス図の一例である。 情報処理装置が出力装置と通信し、印刷予約してある印刷ジョブを出力装置が実行する処理を説明するシーケンス図の一例である。 ユーザーＡの印刷ジョブ一覧の一例を示す図である。 印刷予約された状態のユーザーＡの印刷ジョブ一覧の一例を示す図である。 情報処理装置が表示する起動画面の一例を示す図である。 情報処理装置が表示する端末ログイン画面の一例を示す図である。 情報処理装置が表示する端末アカウント登録画面の一例を示す図である。 情報処理装置が表示するトップ画面の一例を示す図である。 情報処理装置が表示する印刷ジョブ一覧画面の一例を示す図である。 情報処理装置が表示する端末ログイン画面の一例を示す図である。 ＵＵＩＤの登録を伴う、ユーザーが印刷予約してある印刷ジョブを出力装置が実行する処理を説明するシーケンス図の一例である。 ＵＵＩＤの登録を伴う、ユーザーが印刷予約してある印刷ジョブを出力装置が実行する処理を説明するシーケンス図の一例である。 ＵＵＩＤの更新を伴う、エンドユーザーが印刷予約してある印刷ジョブを出力装置が実行する処理を説明するシーケンス図の一例である。 ＵＵＩＤの更新を伴う、エンドユーザーが印刷予約してある印刷ジョブを出力装置が実行する処理を説明するシーケンス図の一例である。 情報処理システムが有する情報処理装置、出力システム、及び、出力装置の機能をブロックに分けて説明する機能ブロック図の一例である（実施例２）。 エンドユーザーの操作に応じて出力システムと出力装置がログイン方法のセットアップを受け付ける手順を示すシーケンス図の一例である。 情報処理装置が表示するテナント管理画面を説明する図の一例である。 出力装置が表示する利用設定画面の一例を示す図である。 出力装置が表示するログイン画面の一例を示す図である。 エンドユーザーがＵＵＩＤ又はＩＣカード番号を登録し、出力装置が出力システムへのログインを受け付ける処理を説明するシーケンス図の一例である。 出力装置が表示するＩＣカード番号又はＵＵＩＤの登録を説明する図の一例である。 ＰＣが表示するマイページ画面の一例を示す図である。 エンドユーザーの操作に応じて、情報処理装置が印刷ジョブを出力システムに登録し、出力装置が出力システムから印刷ジョブを取得して印刷する処理を説明するシーケンス図の一例である。 エンドユーザーの操作に応じて、情報処理装置が印刷ジョブを出力システムに登録し、出力装置が出力システムから印刷ジョブを取得して印刷する処理を説明するシーケンス図の一例である。 情報処理装置が表示する印刷ファイル管理画面の一例を示す図である。 出力装置が表示する印刷実行画面（その１）の一例を示す図である。 出力装置が表示する印刷実行画面（その２）の一例を示す図である。 出力装置が表示する印刷実行画面（その３）の一例を示す図である。 出力装置が表示する印刷実行画面（その４）の一例を示す図である。 情報処理装置が表示する自動印刷実行設定画面の一例を示す図である。 自動印刷しないラジオボタンが選択された状態でＩＣカード又は情報処理装置をエンドユーザーが出力装置にかざした場合に表示される印刷ジョブ選択画面の一例を示す図である。
以下、本発明を実施するための形態の一例として、出力システムと出力システムが行う出力方法について図面を参照しながら説明する。
＜本実施例の情報処理システムの概略＞
まず、図１を用いて、本実施例の情報処理システム１の概略的な動作について説明する。図１は情報処理システム１の概略的な動作を説明する図の一例である。
(1) ユーザーは情報処理装置１０で動作するクライアントアプリ１９に「ユーザーＩＤ＋パスワード」や「メールアドレス＋パスワード」を入力し出力システム５０にログインする。出力システム５０で動作する認証サービス５１はユーザーを認証する。
(2) クライアントアプリ１９は、ユーザーＩＤに対応付けてＵＵＩＤ（Universally Unique Identifier）を出力システム５０に登録する。ＵＵＩＤは、ソフトウェア上でオブジェクトを一意に識別するための128ビットの文字列である。
(3) 情報処理装置１０は印刷ジョブを出力システム５０に登録する。印刷ジョブの登録は、情報処理装置１０としてＰＣ（Personal Computer）とスマートフォンなどのどちらでも可能である。印刷ジョブは、ユーザーＩＤに対応付けて登録される。
(4) クライアントアプリ１９が出力システム５０の出力サービス５２から印刷ジョブ一覧を要求する。出力サービス５２はユーザーＩＤに対応付けられてる印刷ジョブをクライアントアプリ１９に送信する。
(5) ユーザーが印刷したい印刷ジョブを選択するので、クライアントアプリ１９は該当する印刷ジョブ（a.docとb.docを印刷予約した場合)の識別情報を出力サービス５２に送信する。出力サービス５２は、後述する印刷ジョブ記憶部のa.docとb.docにおける、印刷予約の列を「false －> true」に更新する。
このように、本実施形態では、ユーザーは情報処理装置１０で印刷ジョブを選択できる。すなわち、ユーザーは出力装置３０に触れなくてよい。ユーザーの出力装置３０への操作回数を減すことができる。
(6) ユーザーが情報処理装置１０を近距離無線通信モジュール３１にかざすと、クライアントアプリ１９はＵＵＩＤを送信して出力装置３０に印刷要求を行う。
(7) 出力装置３０はＵＵＩＤと機器認証チケットを使用して、認証サービス５１に対し認証要求する。
(8) 認証が成功すると、出力サービス５２は、ＵＵＩＤに対応付けられたログインユーザーの印刷ジョブのうち、印刷予約が「true」の印刷ジョブ一覧（例えば、a.docとb.doc）を出力装置３０に送信する。
(9) 出力装置３０は印刷ジョブ一覧の印刷ジョブの数だけ、印刷ジョブＩＤを使用して、印刷ジョブを取得する。出力装置３０は印刷を行う。出力サービス５２は印刷完了した印刷ジョブの印刷予約列を「true －> false」にする。印刷予約していた全ての印刷ジョブの印刷が完了すると、印刷予約列に「true」がなくなる。
このように、本実施形態の情報処理システムは、ユーザーが予め印刷予約の対象の印刷ジョブを出力システム５０に登録するので、出力装置３０でユーザーが印刷ジョブを選択する必要がなく、ユーザーが出力装置３０に触れる必要がない。
また、従来の技術では、情報処理装置から出力装置に認証情報を送信しており、その認証情報が漏洩した場合、ユーザーになりすまし様々な操作を実行されてしまうというセキュリティに関する懸念があった。本実施形態では、情報処理装置１０がＵＵＩＤを出力装置３０に送信するので、パスワードなどの機密情報が漏洩するおそれが少ない。
また、情報処理装置１０が近距離無線通信で印刷ジョブを出力装置３０に送信することができるが、近距離無線通信は帯域が狭く、通信に時間がかかる。本実施形態では、出力装置３０がＬＡＮなどのネットワークで印刷ジョブを受信するので、印刷ジョブの受信に要する時間を短縮できる。
また、情報処理装置１０が近距離無線通信で出力装置３０にログイン後、情報処理装置１０がＬＡＮなどのネットワークに接続して印刷ジョブを出力装置３０に送信する形態もある。しかし、近距離無線通信からＷｉ－Ｆｉへの通信切替には、ユーザー操作が必要であったり、時間がかかったりする。本実施形態では、ネットワークの切替がないので、ユーザーの操作性を向上でき、時間もかかりにくい。
＜用語について＞
電子データは機器による処理の対象となるデータであればよい。電子データは例えば印刷ジョブ、ファイル、又は、印刷データ等である。
印刷ジョブとは印刷を要求された文書データを出力装置３０が印刷する際の実行単位となる処理である。印刷ジョブには少なくとも文書データが含まれ、更に印刷設定が含まれる場合がある。画像形成装置のジョブを印刷ジョブというが、その他の機器では機器の機能に応じた名称のジョブが実行される。文書データには、文字だけでなく画像や図形などが含まれてもよいし、画像のみであってもよい。
送信元識別情報とは、電子データの要求の送信元を識別できる情報である。送信元識別情報にはパスワードは含まれない。本実施形態では、送信元識別情報は例えばＵＵＩＤ、又は、ＩＣカード番号を例にして説明する。この他、ＭＡＣアドレス、固定のＩＰアドレス、ＳＩＭ（Subscriber Identity Module Card）カードの情報、製造番号、シリアル番号などが用いられてもよい。
トークンとはユーザーの権限情報である。トークンは認証情報でログインしたユーザーに対応付けられている。あるいは、トークンがユーザーを識別可能な情報を有していてよい。トークンによりユーザーが特定されることでユーザーの権限（印刷ジョブの表示、印刷、編集等）も定まる。トークンがユーザーの権限を有していてもよい。
＜システム構成例＞
図２は、本実施形態の情報処理システム１のシステム構成図の一例である。情報処理システム１は情報処理装置１０、出力システム５０、及び、出力装置３０を有している。なお出力装置３０と出力システム５０を取り出した構成をシステム２という。
情報処理装置１０と出力システム５０は、ネットワークＮ１を介して通信する。本実施形態のネットワークＮ１は、３Ｇ，４Ｇ、５Ｇ、ＬＴＥなどの公衆回線を利用したネットワークである。公衆回線とは、拠点間を結ぶ通信回線において、不特定のユーザーが物理的に同じ回線を共有して利用する回線である。例えば、携帯電話網、ＰＨＳ通信網が挙げられる。なお、情報処理装置１０は、Wi－Fiなどの無線ＬＡＮでアクセスポイントに接続し、インターネットを介して出力システム５０と通信することも、有線で通信することも可能である。
情報処理装置１０と出力装置３０はネットワークＮ２を介して通信する。本実施形態のネットワークＮ２は、ＮＦＣ、Bluetooth（登録商標）、Bluetooth（登録商標） Low Energyなどの近距離無線通信を利用したネットワークである。ネットワークＮ２は、この他、赤外線通信、可視光通信など、比較的近距離で通信するネットワークであればよい。
出力装置３０と出力システム５０はネットワークＮ３を介して通信する。本実施形態のネットワークＮ３は、出力装置３０と出力システム５０が設置されている施設などに構築されているＬＡＮ、複数のＬＡＮを有するＷＡＮ、及び、インターネット等が想定される。出力装置３０と出力システム５０が通信できればよい。ネットワークＮ３は有線又は無線のどちらで構築されてもよく、また、有線と無線が組み合わされていてもよい。また、出力装置３０が、公衆回線に接続して出力システム５０と通信してもよい。
情報処理装置１０はコンピュータとしての機能を有し、クライアントアプリが動作している。クライアントアプリは、印刷ジョブを出力システム５０に登録したり、印刷ジョブを取得して（ダウンロードして）一覧で表示したりする機能を有している。また、情報処理装置１０は、印刷ジョブを編集又は削除する機能を有していてよい。
なお、情報処理装置１０ではこのクライアントアプリとは別にユーザーが文書データを作成することを支援したりインターネット上から取得したりするような一般的なアプリケーション（以下、単にアプリという）も動作する。また、情報処理装置１０で動作するクライアントアプリは出力システム５０に蓄積されている印刷ジョブを出力装置３０に印刷させる機能（出力装置３０と通信を開始して印刷ジョブを送信する）を有している。
情報処理装置１０は、具体的には、スマートフォン、携帯電話、タブレット端末、ゲーム機、ＰＤＡ（Personal Digital Assistant）、デジタルカメラ、ウェアラブルＰＣ（Personal Computer）、ＰＣ、ゲーム機などであるがこれらには限られない。
出力システム５０は、例えばインターネット上の１つ以上の情報処理装置である。ネットワーク上の情報処理装置をサーバという場合がある。サーバとは、クライアントからの要求に対して情報や処理結果を提供する機能を果たすコンピュータやソフトウェアである。
出力システム５０は情報処理装置１０から送信された印刷ジョブを蓄積し、また、出力装置３０からの要求に応じて印刷ジョブを出力装置３０に送信する。出力システム５０は１つ以上の情報処理装置を有する。出力システム５０はインターネット上に存在してもよいし、オンプレミスに存在してもよい。インターネット上に存在する場合はクラウドコンピューティングに対応しているとよい。クラウドとは、特定のハードウェア資源を意図しない場合に用いられる用語である。出力システムはクラウドシステム、サーバシステムなどと呼ばれる場合がある。
また、出力システム５０は印刷ジョブを保存するためのストレージを有する。このストレージはインターネット上のディスクスペースをユーザーに提供するサービスで使用されるストレージでよい。出力システム５０はオンラインストレージと呼ばれる場合もある。出力システム５０は、一般ユーザーも企業も利用することができる。企業の場合、自社でファイルサーバ環境を構築する必要がなく、必要な分だけ容量を増減することができる。
出力装置３０は、印刷ジョブを実行するプリンタ、画像形成装置、画像処理装置、複写機、複合機、又は、ＭＦＰ（Multi－function Peripheral/Product/Printer)などである。本実施形態の出力装置３０はプリンタ機能を有していればよい。
また、出力装置３０はプリンタ機能以外でデータを出力する機能を有する機器であってもよい。出力装置３０は、例えば、プロジェクタ、ＨＵＤ（Head Up Display）装置、電子黒板、デジタルサイネージなどである。これらの機器の場合、出力装置３０は出力システム５０から取得した映像、文書、音楽などのデータを出力する（表示、再生など）。
この他、出力装置３０は通信機能を備えた装置であれば、プリンタ等に限られない。出力装置３０は、例えば、産業機械、撮像装置、集音装置、医療機器、ネットワーク家電、自動車（Connected Car）、ノートＰＣ（Personal Computer）、携帯電話、スマートフォン、タブレット端末、ゲーム機、ＰＤＡ（Personal Digital Assistant）、デジタルカメラ、ウェアラブルＰＣ又はデスクトップＰＣ等であってもよい。
＜ハードウェア構成＞
続いて、図３～図５を用いて情報処理装置システムのハードウェア構成について説明する。
<<情報処理装置>>
図３は、情報処理装置１０のハードウェア構成図である。図３に示されているように、情報処理装置１０は、ＣＰＵ４０１、ＲＯＭ４０２、ＲＡＭ４０３、ＥＥＰＲＯＭ４０４、ＣＭＯＳセンサ４０５、撮像素子Ｉ／Ｆ４０６、加速度・方位センサ４０７、メディアＩ／Ｆ４０９、ＧＰＳ受信部４１１を備えている。
これらのうち、ＣＰＵ４０１は、情報処理装置１０全体の動作を制御する。ＲＯＭ４０２は、ＣＰＵ４０１やＩＰＬ等のＣＰＵ４０１の駆動に用いられるプログラムを記憶する。ＲＡＭ４０３は、ＣＰＵ４０１のワークエリアとして使用される。ＥＥＰＲＯＭ４０４は、ＣＰＵ４０１の制御にしたがって、情報処理装置１０用のプログラム（アプリ）等の各種データの読み出し又は書き込みを行う。ＣＭＯＳ(Complementary Metal Oxide Semiconductor)センサ４０５は、ＣＰＵ４０１の制御にしたがって被写体（主に自画像）を撮像して画像データを得る内蔵型の撮像手段の一種である。なお、ＣＭＯＳセンサは、ＣＣＤ(Charge Coupled Device)センサ等の撮像手段であってもよい。撮像素子Ｉ／Ｆ４０
６は、ＣＭＯＳセンサ４０５の駆動を制御する回路である。加速度・方位センサ４０７は、地磁気を検知する電子磁気コンパスやジャイロコンパス、加速度センサ等の各種センサである。メディアＩ／Ｆ４０９は、フラッシュメモリ等の記録メディア４０８に対するデータの読み出し又は書き込み（記憶）を制御する。ＧＰＳ受信部４１１は、ＧＰＳ衛星からＧＰＳ信号を受信する。
また、情報処理装置１０は、遠距離通信回路４１２、ＣＭＯＳセンサ４１３、撮像素子Ｉ／Ｆ４１４、マイク４１５、スピーカ４１６、音入出力Ｉ／Ｆ４１７、ディスプレイ４１８、外部機器接続Ｉ／Ｆ(Interface)４１９、近距離通信回路４２０、近距離通信回路４２０のアンテナ４２０ａ、及びタッチパネル４２１を備えている。
これらのうち、遠距離通信回路４１２は、ネットワークＮ１を介して、他の機器と通信する回路である。ＣＭＯＳセンサ４１３は、ＣＰＵ４０１の制御にしたがって被写体を撮像して画像データを得る内蔵型の撮像手段の一種である。撮像素子Ｉ／Ｆ４１４は、ＣＭＯＳセンサ４１３の駆動を制御する回路である。マイク４１５は、音を電気信号に変える内蔵型の回路である。スピーカ４１６は、電気信号を物理振動に変えて音楽や音声などの音を生み出す内蔵型の回路である。音入出力Ｉ／Ｆ４１７は、ＣＰＵ４０１の制御にしたがってマイク４１５及びスピーカ４１６との間で音信号の入出力を処理する回路である。ディスプレイ４１８は、被写体の画像や各種アイコン等を表示する液晶や有機ＥＬ(Electro Luminescence)などの表示手段の一種である。外部機器接続Ｉ／Ｆ４１９は、各種の外部機器を接続するためのインターフェースである。近距離通信回路４２０は、ＮＦＣ(Near Field Communication)やＢｌｕｅｔｏｏｔｈ（登録商標）等の通信回路である。タッチパネル４２１は、利用者がディスプレイ４１８を押下することで、情報処理装置１０を操作する入力手段の一種である。
また、情報処理装置１０は、バスライン４１０を備えている。バスライン４１０は、図３に示されているＣＰＵ４０１等の各構成要素を電気的に接続するためのアドレスバスやデータバス等である。
<<出力システム>>
図４は、出力システム５０のハードウェア構成図である。図４に示されているように、出力システム５０は、コンピュータによって構築されており、図４に示されているように、ＣＰＵ５０１、ＲＯＭ５０２、ＲＡＭ５０３、ＨＤ５０４、ＨＤＤ(Hard Disk Drive)コントローラ５０５、ディスプレイ５０６、外部機器接続Ｉ／Ｆ(Interface)５０８、ネットワークＩ／Ｆ５０９、バスライン５１０、キーボード５１１、ポインティングデバイス５１２、ＤＶＤ－ＲＷ(Digital Versatile Disk Rewritable)ドライブ５１４、メディアＩ／Ｆ５１６を備えている。
これらのうち、ＣＰＵ５０１は、出力システム５０全体の動作を制御する。ＲＯＭ５０２は、ＩＰＬ等のＣＰＵ５０１の駆動に用いられるプログラムを記憶する。ＲＡＭ５０３は、ＣＰＵ５０１のワークエリアとして使用される。ＨＤ５０４は、プログラム等の各種データを記憶する。ＨＤＤコントローラ５０５は、ＣＰＵ５０１の制御にしたがってＨＤ５０４に対する各種データの読み出し又は書き込みを制御する。ディスプレイ５０６は、カーソル、メニュー、ウィンドウ、文字、又は画像などの各種情報を表示する。外部機器接続Ｉ／Ｆ５０８は、各種の外部機器を接続するためのインターフェースである。この場合の外部機器は、例えば、ＵＳＢ(Universal Serial Bus)メモリやプリンタ等である。ネットワークＩ／Ｆ５０９は、ネットワークＮ１，Ｎ３を利用してデータ通信をするためのインターフェースである。バスライン５１０は、図４に示されているＣＰＵ５０１等の各構成要素を電気的に接続するためのアドレスバスやデータバス等である。
また、キーボード５１１は、文字、数値、各種指示などの入力のための複数のキーを備えた入力手段の一種である。ポインティングデバイス５１２は、各種指示の選択や実行、処理対象の選択、カーソルの移動などを行う入力手段の一種である。ＤＶＤ－ＲＷドライブ５１４は、着脱可能な記録媒体の一例としてのＤＶＤ－ＲＷ５１３に対する各種データの読み出し又は書き込みを制御する。なお、ＤＶＤ－ＲＷは、ＤＶＤ－Ｒ等の光記憶媒体であってもよい。メディアＩ／Ｆ５１６は、フラッシュメモリ等の記録メディア５１５に対するデータの読み出し又は書き込み（記憶）を制御する。
<<出力装置>>
図５は、出力装置３０のハードウェア構成図である。図５では出力装置３０として画像形成装置が想定されている。図５に示されているように、出力装置３０は、コントローラ９１０、近距離通信回路９２０、エンジン制御部９３０、操作パネル９４０、ネットワークＩ／Ｆ９５０を備えている。
これらのうち、コントローラ９１０は、コンピュータの主要部であるＣＰＵ９０１、システムメモリ（ＭＥＭ－Ｐ）９０２、ノースブリッジ（ＮＢ）９０３、サウスブリッジ（ＳＢ）９０４、ＡＳＩＣ(Application Specific Integrated Circuit)９０６、記憶部であるローカルメモリ（ＭＥＭ－Ｃ）９０７、ＨＤＤコントローラ９０８、及び、記憶部であるＨＤ９０９を有し、ＮＢ９０３とＡＳＩＣ９０６との間をＡＧＰ(Accelerated Graphics Port)バス９２１で接続した構成となっている。
これらのうち、ＣＰＵ９０１は、出力装置３０の全体制御を行う制御部である。ＮＢ９０３は、ＣＰＵ９０１と、ＭＥＭ－Ｐ９０２、ＳＢ９０４、及びＡＧＰバス９２１とを接続するためのブリッジであり、ＭＥＭ－Ｐ９０２に対する読み書きなどを制御するメモリコントローラと、ＰＣＩ(Peripheral Component Interconnect)マスタ及びＡＧＰターゲットとを有する。
ＭＥＭ－Ｐ９０２は、コントローラ９１０の各機能を実現させるプログラムやデータの格納用メモリであるＲＯＭ９０２ａ、プログラムやデータの展開、及びメモリ印刷時の描画用メモリなどとして用いるＲＡＭ９０２ｂとからなる。なお、ＲＡＭ９０２ｂに記憶されているプログラムは、インストール可能な形式又は実行可能な形式のファイルでＣＤ－ＲＯＭ、ＣＤ－Ｒ、ＤＶＤ等のコンピュータで読み取り可能な記録媒体に記録して提供するように構成してもよい。
ＳＢ９０４は、ＮＢ９０３とＰＣＩデバイス、周辺デバイスとを接続するためのブリッジである。ＡＳＩＣ９０６は、画像処理用のハードウェア要素を有する画像処理用途向けのＩＣ(Integrated Circuit)であり、ＡＧＰバス９２１、ＰＣＩバス９２２、ＨＤＤコントローラ９０８及びＭＥＭ－Ｃ９０７をそれぞれ接続するブリッジの役割を有する。このＡＳＩＣ９０６は、ＰＣＩターゲット及びＡＧＰマスタ、ＡＳＩＣ９０６の中核をなすアービタ（ＡＲＢ）、ＭＥＭ－Ｃ９０７を制御するメモリコントローラ、ハードウェアロジックなどにより画像データの回転などを行う複数のＤＭＡＣ(Direct Memory Access Controller)、並びに、スキャナ部９３１及びプリンタ部９３２との間でＰＣＩバス９２２を介したデータ転送を行うＰＣＩユニットとからなる。なお、ＡＳＩＣ９０６には、ＵＳＢ(Universal Serial Bus)のインターフェースや、ＩＥＥＥ１３９４(Institute of Electrical and Electronics Engineers 1394）のインターフェースを接続するようにしてもよい。
ＭＥＭ－Ｃ９０７は、コピー用画像バッファ及び符号バッファとして用いるローカルメモリである。ＨＤ９０９は、画像データの蓄積、印刷時に用いるフォントデータの蓄積、フォームの蓄積を行うためのストレージである。ＨＤ９０９は、ＣＰＵ９０１の制御にしたがってＨＤ９０９に対するデータの読出又は書込を制御する。ＡＧＰバス９２１は、グラフィック処理を高速化するために提案されたグラフィックスアクセラレータカード用のバスインタフェースであり、ＭＥＭ－Ｐ９０２に高スループットで直接アクセスすることにより、グラフィックスアクセラレータカードを高速にすることができる。
また、近距離通信回路９２０には、近距離通信回路のアンテナ９２０ａが備わっている。近距離通信回路９２０は、ＮＦＣ、Ｂｌｕｅｔｏｏｔｈ（登録商標）等の通信回路である。
更に、エンジン制御部９３０は、スキャナ部９３１及びプリンタ部９３２によって構成されている。また、操作パネル９４０は、現在の設定値や選択画面等を表示させ、操作者からの入力を受け付けるタッチパネル等のパネル表示部９４０ａ、並びに、濃度の設定条件などの画像形成に関する条件の設定値を受け付けるテンキー及びコピー開始指示を受け付けるスタートキー等からなるハードキー９４０ｂを備えている。コントローラ９１０は、出力装置３０全体の制御を行い、例えば、描画、通信、操作パネル９４０からの入力等を制御する。スキャナ部９３１又はプリンタ部９３２には、誤差拡散やガンマ変換などの画像処理部分が含まれている。
なお、出力装置３０は、操作パネル９４０のアプリケーション切り替えキーにより、ドキュメントボックス機能、コピー機能、プリンタ機能、及びファクシミリ機能を順次に切り替えて選択することが可能となる。出力装置３０は、ドキュメントボックス機能の選択時にはドキュメントボックスモードとなり、コピー機能の選択時にはコピーモードとなり、プリンタ機能の選択時にはプリンタモードとなり、ファクシミリモードの選択時にはファクシミリモードとなる。
また、ネットワークＩ／Ｆ９５０は、ネットワークＮ３を利用してデータ通信をするためのインターフェースである。近距離通信回路９２０及びネットワークＩ／Ｆ９５０は、ＰＣＩバス９２２を介して、ＡＳＩＣ９０６に電気的に接続されている。
＜情報処理システムの機能について＞
続いて、図６を参照して情報処理システムが提供する機能について説明する。図６は、情報処理システム１が有する情報処理装置１０、出力システム５０、及び、出力装置３０の機能をブロックに分けて説明する機能ブロック図の一例である。
<<情報処理装置の機能について>>
情報処理装置１０は近距離無線通信部１１、ＵＩ表示部１２、機器固有情報取得部１３、記憶部１４，通信部１５、表示制御部１６、及び、操作受付部１７を有する。通信部１５、表示制御部１６、及び、操作受付部１７は、図３に示された各構成要素のいずれかが、ＥＥＰＲＯＭ４０４からＲＡＭ４０３に展開されたクライアントアプリ１９に従ったＣＰＵ４０１からの命令により動作することで実現される機能又は手段である。その他の各機能部は、図３に示された各構成要素のいずれかが、ＥＥＰＲＯＭ４０４からＲＡＭ４０３に展開されたプログラム（ネイティブアプリ、Ｗｅｂブラウザ等）に従ったＣＰＵ４０１からの命令により動作することで実現される機能又は手段である。
通信部１５は、ネットワークＮ１に接続し、記憶部１４に記憶されている登録先情報２３を使用して、出力システム５０と通信を行う。登録先情報２３は、印刷ジョブの登録先を示す情報である。詳細は表２で説明する。上記のように、通信部１５は、公衆回線（３Ｇ/４Ｇ/ＬＴＥ/５Ｇなど）や無線ＬＡＮ等に接続し、印刷ジョブを出力システム５０に送信する。なお、無線に限定されることはなく有線ＬＡＮなどを経由して送信してもよい。また、通信部１５は印刷ジョブの一覧を出力システム５０から受信する。
表示制御部１６は、ＵＩ（ユーザーインタフェース）となる画面の生成及びディスプレイ４１８への表示を行う。表示制御部１６はクライアントアプリ１９で予め決まっているレイアウト用の部品に出力システム５０から取得した情報を配置して画面を生成する。
操作受付部１７は情報処理装置１０に対する各種の操作を受け付ける。操作受付部１７は、例えば、印刷ジョブとして登録する文書データの選択、及び、実行する印刷ジョブの選択などの指示をユーザーから受け付ける。
近距離無線通信部１１は、近距離無線（NFC/Bluetooth（登録商標）/Bluetooth（登録商標） LE、赤外線通信、可視光通信など）により出力装置３０と通信を行う。ユーザーがＱＲコード（登録商標）のようなバーコード又は二次元バーコードを出力装置３０に読み取らせて情報を送信してもよい。
ＵＩ表示部１２は、情報処理装置１０のＵＩ（ユーザーインタフェース）を表示する。ＵＩ表示部は、クライアントアプリ１９以外のユーザーインタフェースを表示する。ＵＩ表示部１２は例えばタッチパネルからユーザー操作を受け付ける。
機器固有情報取得部１３は、情報処理装置１０又はクライアントアプリ１９に固有な情報を取得する。本実施形態ではＵＵＩＤ２２を例とするが、情報処理装置１０がＩＣカードを内蔵する場合は、ＵＵＩＤ２２の代わりにＩＣカード番号が使用されてもよい。また、ＵＵＩＤとＩＣカード番号の両方が使用されてもよい。
また、情報処理装置１０は、図３に示したＥＥＰＲＯＭ４０４，ＲＡＭ４０３又はＲＯＭ４０２の１つ以上により構成される記憶部１４を有している。記憶部１４には文書データ記憶部２１が構築されると共に、ＵＵＩＤ２２、及び、登録先情報２３、記憶される。このうち文書データ記憶部２１にはユーザーが生成した文書データ又はインターネット等から取得した文書データが記憶される。文書データ記憶部２１はネットワーク上にあってもよい。ユーザーが選択した文書データは印刷ジョブとして出力システム５０に登録される。
ＵＵＩＤ２２、及び、登録先情報２３について表１、表２を用いて説明する。
Figure 0007608827000001
表１は、ＵＵＩＤ２２の一例を示す。ＵＵＩＤは情報処理装置１０又はクライアントアプリ１９の識別情報となる。情報処理装置１０がユーザーに専属する場合、ＵＵＩＤは、ユーザーを識別する機能を有する。ＵＵＩＤは一意性あればよく、ユーザーの指紋など生体認証情報でもよい。なお、ＵＵＩＤは、少なくとも頻繁には変更されない。
また、ＵＵＩＤの代わりにＭＡＣアドレス、固定のＩＰアドレス、ＳＩＭ（Subscriber Identity Module Card）カードの情報、製造番号、シリアル番号などが用いられてもよい。ＵＵＩＤは、情報処理装置１０又はクライアントアプリ１９に固有の番号等であればよい。
Figure 0007608827000002
表２は、登録先情報２３の一例を模式的に示す。登録先情報２３は、印刷ジョブの登録先を含む情報である。一例として、登録先情報２３は、出力システムＩＤ、ＵＲＬ、ユーザー名及びパスワードを有する。出力システムＩＤは、出力システム５０を特定するための情報であり、出力システム５０を一意に識別するための情報とも言える。なお、ＩＤとは複数の対象から、ある特定の対象を一意的に区別するために用いられる名称、符号、文字列、数値などの組み合わせをいう。ＩＤは識別情報と呼ばれる場合ある。
ＵＲＬは、ネットワーク上でアクセス可能なファイルやサービスなどの資源の場所と通信方式を表す情報である。ＵＲＬは、資源の場所を示すアドレス情報を含んでよい。本実施形態では出力システム５０のアドレスが含まれる。ユーザー名とパスワードはユーザーが出力システム５０にログインするためのログイン情報であるが、ログイン情報は必須ではない。
<<出力システム>>
続いて出力システム５０の機能について説明する。出力システム５０は、認証サービス５１と出力サービス５２を有しており、それぞれが通信部５３、５５と記憶部５４，５６を有している。サービスとは、ユーザーに何らかの情報処理を提供することをいう。サービスは内容に応じた機能を有している。
認証サービス５１はユーザー情報記憶部６２に記憶されているユーザー情報に基づいて、ユーザー認証、及び、権限の認可、などを行い、認証結果を情報処理装置１０又は出力装置３０に送信する。認証とはユーザーが正当な権限者か否かを判断することをいう。本実施形態の場合は、認証は、出力システム５０を使用する権限があるかどうか判断される。権限の認可はユーザーが可能な操作の権限（印刷ジョブの表示、印刷、編集等）をユーザーに与えることである。
また、認証サービス５１は機器認証する場合もある。機器認証とは出力装置３０が正当な機器か否かを認証することをいう。機器認証には機器認証チケットが使用される。出力装置３０は予め機器認証チケットを記憶している。機器認証チケットは、当該出力装置３０がテナントに配置されたものであり認証済みであることを示す情報である。機器認証チケットは、管理者やカスタマーエンジニア等が出力装置３０を操作して販売元から配布された認証情報を入力し、認証サービス５１が認証成功と判断することで出力装置３０に記憶される。したがって、ユーザーが出力システム５０にログインできても、機器認証チケットを有さない出力装置３０から印刷できない。
また、認証サービス５１は、ＵＵＩＤとユーザーＩＤの対応をアカウント情報記憶部６３にて管理する。認証サービス５１は、出力装置３０から送信されるＵＵＩＤに対応付けられているユーザーＩＤを特定する。
認証サービス５１は、図４に示された各構成要素のいずれかが、ＨＤ５０４からＲＡＭ５０３に展開された認証サービス５１のプログラムに従ったＣＰＵ５０１からの命令により動作することで実現される機能又は手段である。
認証サービス５１の通信部５３は、ネットワークＮ１又はＮ３に接続して、情報処理装置１０及び出力装置３０と各種のデータの送受信を行う。本実施形態の通信部５３は、主に、情報処理装置１０からＵＵＩＤ等を受信し、認証結果を返す。
また、認証サービス５１は、図４に示したＨＤ５０４，ＲＡＭ５０３又はＲＯＭ５０２の１つ以上により構成される記憶部５４を有する。記憶部５４にはユーザー情報記憶部６２、及び、アカウント情報記憶部６３が構築される（表３、表４）。
Figure 0007608827000003
表３は、ユーザー情報記憶部に記憶されているユーザー情報を模式的に示す。ユーザー情報は、ユーザーＩＤ、パスワード、メールアドレス、及び、トークン等の各項目が登録されている。
・ユーザーＩＤはユーザーを識別する識別情報である。
・パスワードはユーザー本人であることを証明する、通常は秘匿される情報である。
・メールアドレスはユーザーのメールアドレスであり、一意性があるため認証に使用されうる。
・トークンは認証成功で生成されるユーザーＩＤの代替情報である。
Figure 0007608827000004

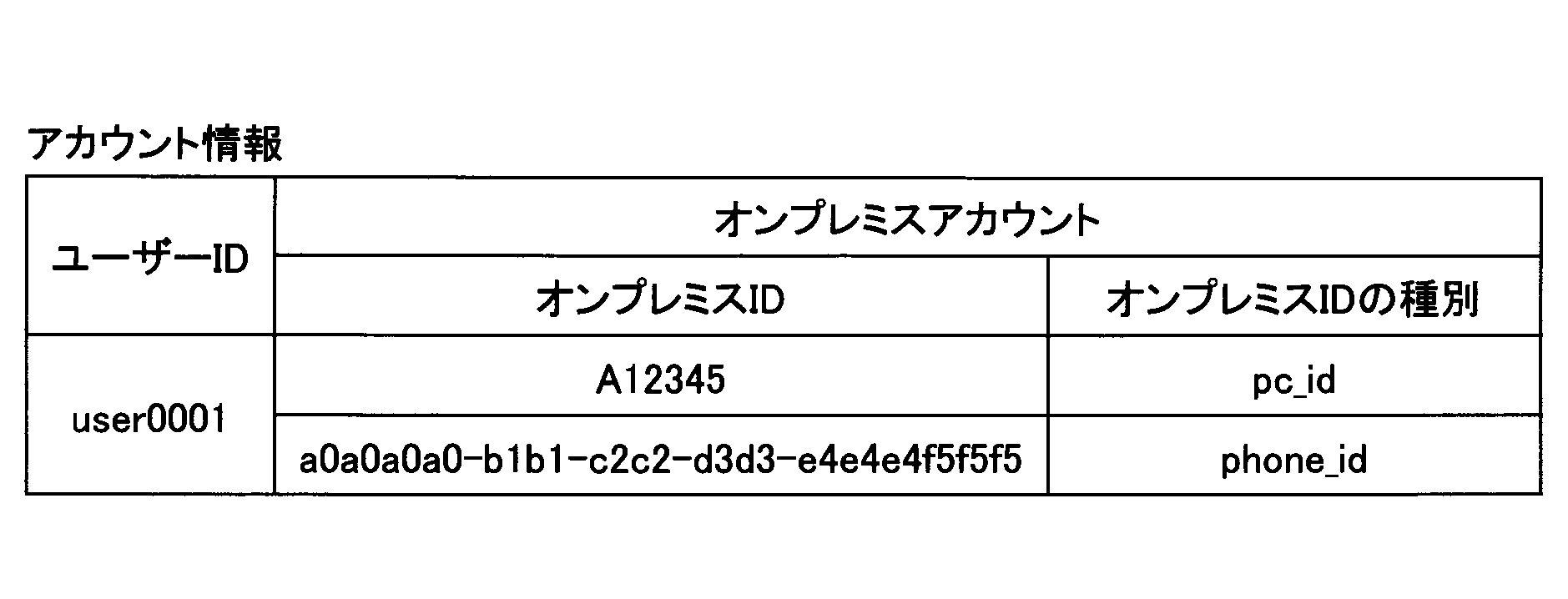

表４は、アカウント情報記憶部６３が記憶するアカウント情報の一例を示す。アカウント情報は、ユーザーＩＤとオンプレミス側の識別情報とを対応付ける。オンプレミス側の識別情報をオンプレミスＩＤという。オンプレミスＩＤは、ユーザーがオンプレミス側で使用するデバイスの識別情報である。したがって、オンプレミスＩＤは例えば情報処理装置１０やクライアントアプリ１９の識別情報である。また、オンプレミスＩＤにはオンプレミスＩＤの種類が登録される。
次に、出力サービス５２は、図４に示された各構成要素のいずれかが、ＨＤ５０４からＲＡＭ５０３に展開された認証サービス５１のプログラムに従ったＣＰＵ５０１からの命令により動作することで実現される機能又は手段である。
出力サービス５２は、情報処理装置１０から印刷ジョブを受信し、出力装置３０からの要求に基づいて、印刷ジョブを返却する。本実施形態では、印刷ジョブを受信するクライアントは、クライアントアプリ１９の他、WebUI、メール、ポートモニタ(プリンタドライバの出力を送信するモジュール)などがある。
出力サービス５２は、通信部５５が情報処理装置１０から受信した印刷ジョブを印刷ジョブ記憶部６１に蓄積する。蓄積時に出力サービス５２は印刷ジョブＩＤを採番して、ユーザーＩＤとファイル名などと共に保存する。
出力サービス５２の通信部５５は、ネットワークＮ１又はＮ３に接続して、情報処理装置１０及び出力装置３０と各種のデータの送受信を行う。本実施形態の出力サービス５２の通信部５５は、主に、情報処理装置１０から印刷ジョブを受信し、出力装置３０に印刷ジョブを送信する。
ＵＵＩＤを指定した印刷ジョブの要求を通信部５５が出力装置３０から受信した場合、出力サービス５２は、ＵＵＩＤに対応づけられているユーザーＩＤを認証サービスから取得する。そして、ユーザーＩＤに対応付けられている印刷ジョブを印刷ジョブ記憶部６１から取得して、通信部５５が出力装置３０に送信する。
出力サービス５２は、図４に示したＨＤ５０４，ＲＡＭ５０３又はＲＯＭ５０２の１つ以上により構成される記憶部５６を有している。記憶部５６には印刷ジョブ記憶部６１が構築される（表５）。
Figure 0007608827000005
表５は、印刷ジョブ記憶部６１に記憶されている印刷ジョブ情報を模式的に示す。印刷ジョブ情報には、印刷ジョブＩＤ、テナントＩＤ、ユーザーＩＤ、ファイル名、印刷データパス、及び、印刷予約の各項目が登録されている。
・印刷ジョブＩＤは、出力システム５０が印刷ジョブごとに採番した、印刷ジョブの識別情報である。
・テナントＩＤは、ユーザーが所属するテナントの識別情報である。
・ユーザーＩＤは印刷ジョブを登録したユーザーの識別情報である。
・ファイル名は、印刷対象の文書データのファイル名である。
・印刷データパスは、印刷ジョブ（ファイル）が蓄積されている場所（ネットワーク上のアドレス）を示す。ファイルパスでもよいし、文書データが印刷ジョブ記憶部６１に保存されていてもよい。
<<出力装置>>
続いて出力装置３０の機能について説明する。出力装置３０では、近距離無線通信モジュール３１、印刷クライアント３２、及び、プリンタアプリ３３が動作する。なお、モジュールはアプリやプログラムと同等の意味であり、印刷クライアントは印刷クライアントアプリの略である。
近距離無線通信モジュール３１が有する近距離無線通信部３４及び内部通信部３５は、図５に示された各構成要素のいずれかが、ＨＤ９０５からＲＡＭ９０２ｂに展開された近距離無線通信モジュール３１に従ったＣＰＵ９０１からの命令により動作することで実現される機能又は手段である。
印刷クライアント３２が有する通信部３６、及び、内部通信部３８は、図５に示された各構成要素のいずれかが、ＨＤ９０５からＲＡＭ９０２ｂに展開された印刷クライアント３２に従ったＣＰＵ９０１からの命令により動作することで実現される機能又は手段である。
プリンタアプリ３３が有するプリント機能部３９及び内部通信部４０は、図５に示された各構成要素のいずれかが、ＨＤ９０５からＲＡＭ９０２ｂに展開されたプリンタアプリ３３に従ったＣＰＵ９０１からの命令により動作することで実現される機能又は手段である。
近距離無線通信部３４は、ネットワークＮ２に接続し、近距離無線（NFC/Bluetooth（登録商標）/Bluetooth（登録商標） LEなど）により情報処理装置１０と通信する。近距離無線通信部３４は、自分の存在を示す電波を定期的に周囲に送信している。情報処理装置１０が電波の到達範囲に接近するとこの電波を検出して、情報処理装置１０の近距離無線通信部１１と近距離無線通信部３４との間で自動的に通信が開始する。本実施形態では近距離無線通信部３４が情報処理装置１０からＵＵＩＤを受信する。
内部通信部３５は、印刷クライアント３２とプロセス間通信を行う。本実施形態では、内部通信部３５はＵＵＩＤを印刷クライアント３２の内部通信部３８に送信する。
通信部３６は、ネットワークＮ３を介して出力システム５０と各種のデータを送受信する。本実施形態では、通信部３６は、ＵＵＩＤ及び機器認証チケットを送信して、印刷ジョブを受信する。
内部通信部３８は、近距離無線通信モジュール３１とプロセス間通信を行う。本実施形態では、内部通信部３８はＵＵＩＤを近距離無線通信モジュール３１から受信する。内部通信部３８はプリンタアプリ３３へ印刷処理要求を送信する。
なお、印刷クライアント３２の記憶部３７は、内部通信部３８が受信したＵＵＩＤ、通信部３６が受信した印刷ジョブ等を一時的に記憶する。
プリント機能部３９は、印刷クライアント３２から印刷ジョブを受け取り、印刷ジョブを実行する。すなわち、プリント機能部３９はファイルを印刷する。
内部通信部４０は出力装置３０内でのデータの受け渡しに使用される。内部通信部４０は印刷クライアント３２の内部通信部３８から印刷ジョブを受け取る。
＜印刷ジョブ記憶部に記憶される印刷ジョブの遷移例＞
図７、図８を参照して、本実施形態において印刷ジョブ記憶部６１に記憶される印刷ジョブの遷移例を説明する。
図７は印刷予約された印刷ジョブがない状態の印刷ジョブ記憶部６１を示す。このため、印刷予約の項目がいずれも「false」である。印刷予約が「true」の場合、印刷ジョブが印刷予約されていることを示す。印刷予約された印刷ジョブは、ユーザーが情報処理装置１０を出力装置３０にかざすだけ（タッチレス）で印刷できる自動印刷の対象である。印刷予約の項目は、初期状態「false」、印刷予約中「true」、印刷完了後「false」の順に変化する。
図８は２つの印刷ジョブが印刷予約された状態の印刷ジョブ記憶部６１を示す。ファイル名がa.doc、b.docの印刷ジョブの印刷予約が「true」となっている。
＜動作手順＞
次に、図９を参照して、ユーザーが印刷ジョブを出力システム５０に登録する作業について説明する。図９は、ユーザーの操作に応じて情報処理装置１０が出力システム５０に印刷ジョブを登録する手順を示すシーケンス図の一例である。
S1：まず、ユーザーは、クライアントアプリ１９に出力システム５０へのログインを指示する。本実施形態ではクライアントアプリ１９はモバイルデバイス向けのアプリであるが、印刷ジョブの投入は、ポートモニタ(プリンタドライバで作成したデータを送信するモジュール)や、メールでの投入であってもよい。
S1.1：クライアントアプリ１９の通信部１５は、認証サービス５１にユーザー情報を送信することで、ログインを要求する。ログインが成功することで、トークンが返却される。なお、ユーザー情報は、テナントＩＤ、ユーザー識別情報、及び、パスワードなどである。ユーザーＩＤはメールアドレスでもよい。また、ログイン方法は、外部サービスと連携したログインであってもよい。
S1.2：クライアントアプリ１９の表示制御部１６は、認証サービス５１によるログインに成功した場合、各種の操作のためのメニューを表示する。
S2：エンドユーザーは、クライアントアプリ１９に印刷ジョブを投入する。印刷ジョブを投入する情報処理装置１０としてはＰＣが主であるが、スマートフォンでもよい。
S2.1：クライアントアプリ１９の通信部１５は、出力サービス５２に印刷ジョブを送信する。出力サービス５２の通信部５３は印刷ジョブを受信し、印刷ジョブ記憶部６１に保存する。すなわち、通信部５３は印刷ジョブＩＤを採番し、ユーザーＩＤで特定されるテナントＩＤ、ユーザーＩＤ、ファイル名、印刷ジョブパス、及び、印刷予約（初期状態はfalse）を印刷ジョブ記憶部６１に保存する。
＜登録した印刷ジョブの実行＞
次に、図１０Ａ、図１０Ｂを参照し、本実施形態のプルプリントの流れについて説明する。図１０は、情報処理装置１０が出力装置３０と通信し、印刷予約してある印刷ジョブを出力装置３０が実行する処理を説明するシーケンス図の一例である。
S11～S13：エンドユーザーは出力システム５０にログインする。ログイン方法は図９と同様でよい。ログイン画面の一例を図１４に示す。
S14：エンドユーザーはメニュー画面からクライアントアプリ１９に印刷開始の実行を指示する。メニュー画面の一例を図１６に示す。
S15：クライアントアプリ１９の通信部１５は、出力サービス５２に対してユーザーに紐づく印刷ジョブ一覧取得を要求する。要求時、通信部１５はステップS12でクライアントアプリ１９が取得したトークンを利用する。つまり、出力サービス５２はトークンで特定されるユーザーＩＤに対応付けられている印刷ジョブの一覧を取得する。
S16：クライアントアプリ１９の通信部１５は印刷ジョブの一覧を受信し、表示制御部１６が印刷ジョブ一覧を表示する。ユーザーＡの印刷ジョブ一覧の一例を図１１に示す。
S17：エンドユーザーはクライアントアプリ１９に対し印刷予約する印刷ジョブの選択を入力する。操作受付部１７は選択を受け付ける。エンドユーザーは複数の印刷ジョブを選択してもよい。
S18：エンドユーザーは、印刷設定を変更したい場合、クライアントアプリ１９に印刷ジョブの印刷設定の変更開始を入力する。操作受付部１７は変更開始を受け付ける。
S19：クライアントアプリ１９の表示制御部１６は、印刷設定画面を表示する。
S20：エンドユーザーは任意の印刷設定をクライアントアプリ１９に入力する。操作受付部１７は印刷設定の変更を受け付ける。本実施形態では印刷ジョブごとにユーザーが印刷設定を行っているが、複数の印刷ジョブをまとめて設定してもよい。
S21：印刷設定の変更が終わると、クライアントアプリ１９の表示制御部１６は再度、印刷ジョブの一覧を表示する。
S22：次に、エンドユーザーは印刷ジョブ一覧画面で印刷予約する印刷ジョブを選択する。操作受付部１７は予約を受け付ける。印刷ジョブ一覧画面の一例を図１７に示す。
S23：クライアントアプリ１９の通信部１５は、印刷ジョブＩＤ、印刷ジョブの選択状態、及び、印刷設定を出力サービス５２に送信する。出力サービス５２の通信部５５はこれらを受信し、印刷ジョブ記憶部６１を更新する。印刷予約された状態のユーザーＡの印刷ジョブ一覧の一例を図１２に示す。図１２ではa.doc、b.docの印刷予約が「true」になっている。
S24：印刷予約の設定が成功したら、クライアントアプリ１９の表示制御部１６は印刷実行画面を表示する。印刷実行画面の一例を図１８に示す。
S25：エンドユーザーは、クライアントアプリ１９に印刷の開始（スタート）を入力する。操作受付部１７は印刷の開始を受け付ける。
S26：エンドユーザーが情報処理装置１０を出力装置３０の操作パネルに接近させると、クライアントアプリ１９の近距離無線通信部１１は印刷を行う出力装置３０への接続を行う。本実施形態では、BLE(Bluetooth Low Energy。登録商標。)を利用して情報処理装置１０と出力装置３０が通信を行うものとするが、他の接続方式であってもよい。
S27：クライアントアプリ１９の近距離無線通信部１１は近接にある通信可能な出力装置３０を探す。
S28：クライアントアプリ１９の近距離無線通信部１１は、見つかった出力装置３０に対して、印刷要求と情報処理装置１０のＵＵＩＤを送信する。本実施形態では近距離無線通信部１１が、クライアントアプリ１９のＵＵＩＤを送信しているが、ＩＣカードのＩＣカード番号やスマートフォンの識別情報でもよい。
S29：出力装置３０の近距離無線通信モジュール３１の近距離無線通信部３４はＵＵＩＤを受信する。近距離無線通信モジュール３１の内部通信部３５は、印刷クライアント３２に対してＵＵＩＤを渡し、印刷ジョブの実行を依頼する。
S30：クライアントアプリ１９の近距離無線通信部１１は出力装置３０との通信を終了する。
S31：印刷クライアント３２の通信部３６は、認証サービス５１にＵＵＩＤと機器認証チケットを送信しログインを要求する。認証サービス５１は機器認証チケットに基づく認証が成功すると、ＵＵＩＤに対応付けられているユーザーＩＤをアカウント情報記憶部６３で特定する。このユーザーＩＤに対応付けられているトークンを、認証サービス５１の通信部５３が出力装置３０に送信する。なお、機器認証チケットが登録されていない出力装置３０は出力システム５０に接続できない。よって、仮にＵＵＩＤが漏洩しても、出力システム５０に接続できる出力装置３０を制限できる。
S32：トークンを受信すると、印刷クライアント３２の通信部３６は、出力サービス５２に対してユーザーに対応付けられている印刷予約済みの印刷ジョブ一覧を要求する。要求時、通信部３６はステップS31で受信したトークンを利用する。出力サービス５２の通信部５５はトークンで特定されるユーザーＩＤに対応付けられている印刷ジョブのうち印刷予約が「true」の印刷ジョブのみの一覧を出力装置３０に送信する。印刷クライアント３２の通信部３６は、印刷ジョブの一覧を受信する。
S33：印刷クライアント３２の通信部３６は、印刷ジョブ一覧に含まれる印刷ジョブＩＤを順番に指定して、出力サービス５２に印刷ジョブ取得を要求する。
S34：出力サービス５２の通信部５５は印刷ジョブ取得に対し印刷ジョブＩＤに対応付けられている印刷ジョブを印刷クライアント３２に送信する。印刷クライアント３２の通信部３６は、印刷ジョブを受信する。印刷クライアント３２は複数の印刷ジョブをまとめて受信してもよい。
S35：印刷クライアント３２の内部通信部３８は、プリンタアプリ３３に印刷ジョブを渡して印刷実行を依頼する。
S36：プリンタアプリ３３は指定された印刷ジョブの印刷処理を行う。
S37：印刷クライアント３２の通信部３６は、印刷ジョブＩＤを指定して、印刷処理を行った印刷ジョブの印刷予約指定解除を出力サービス５２に要求する。
S38：出力サービス５２の通信部５５は、印刷ジョブＩＤで特定される印刷ジョブの印刷予約を「false」に変更する（印刷予約を解除する）。なお、出力サービス５２は印刷済みの印刷ジョブを削除してもよい。
S39：エンドユーザーはプリンタアプリ３３が排紙した（出力した）印刷物を取得する。
なお、本実施形態では、印刷予約するフェーズが説明されてるが、印刷ジョブの登録時に情報処理装置１０が自動的に印刷予約することができる。あるいは、出力装置３０が一度は出力するという前提では、印刷予約の項目がなくても、ユーザーのかざす行為で自動的に出力装置３０が自動的に印刷してもよい。
＜クライアントアプリの画面例＞
図１３～図１８では、図１０のシーケンスで説明した、クライアントアプリ１９の画面遷移を説明する。まず、図１３は情報処理装置１０が表示する起動画面２８０の一例を示す。起動画面２８０は、クライアントアプリ１９の起動直後に表示される画面である。起動画面２８０は、サインインボタン２８１、及び、利用申し込みボタン２８２を有する。サインインボタン２８１は図１４の端末ログイン画面２９０を表示するためのボタンである。利用申し込みボタン２８２は、情報処理装置１０がプルプリントサービスの申し込みサイトに接続するためのボタンである。
図１４は、情報処理装置１０が表示する端末ログイン画面２９０の一例を示す。端末ログイン画面２９０はユーザーＩＤ欄２９１とパスワード欄２９２を有する。ユーザーＩＤ欄２９１はユーザーがユーザーＩＤを入力する欄である。パスワード欄２９２はユーザーがパスワードを入力する欄である。ログインボタン２９３は図１５の端末アカウント登録画面３００を表示するためのボタンである。なお、図１３，図１４の画面は、認証成功により情報処理装置１０がトークンを受信した後は表示されない場合が多い。
図１５は、情報処理装置１０が表示する端末アカウント登録画面３００の一例を示す。端末アカウント登録画面３００は「アカウントへの認証情報の登録を行う」に対応付けたチェックボックス３０１を有する。ユーザーがこのチェックボックス３０１をチェックして完了ボタン３０２を押下すると、ＵＵＩＤが出力システム５０のアカウント情報記憶部６３に登録される。なお、エンドユーザーは図１５の画面に対する操作を一度行えばよい。完了ボタン３０２の押下により、端末アカウント登録画面３００は図１６のトップ画面３１０に遷移する。
図１６は、情報処理装置１０が表示するトップ画面３１０の一例を示す。トップ画面３１０は、ユーザー操作の起点となる画面である。トップ画面３１０はプリントボタン３１１を有する。プリントボタン３１１は、図１７の印刷ジョブ一覧画面３２０を表示させるためのボタンである。
図１７は、情報処理装置１０が表示する印刷ジョブ一覧画面３２０の一例である。印刷ジョブ一覧画面３２０は、ユーザーが出力システム５０に登録してある印刷ジョブのリスト３２１を表示する。各印刷ジョブはチェックボックス３２２と共に表示され、ユーザーはチェックボックス３２２をチェックすることで印刷ジョブを印刷予約できる。ユーザーが確定ボタン３２３を押下すると、図１８の端末ログイン画面３３０に遷移する。
図１８は、情報処理装置１０が表示する端末ログイン画面３３０の一例である。端末ログイン画面３３０は情報処理装置１０を操作パネルにかざす作業をガイドする画面である。端末ログイン画面３３０を表示している情報処理装置１０はＵＵＩＤを出力装置３０に送信する。
＜主な効果＞
以上説明したように、本実施形態の情報処理システム１は、ユーザーが予め印刷予約の対象の印刷ジョブを出力システム５０に登録するので、出力装置３０でユーザーが印刷ジョブを選択する必要がなく、ユーザーが出力装置３０に触れる必要がない。情報処理装置１０がＵＵＩＤを出力装置３０に送信するので、パスワードなどの機密情報が漏洩するおそれが少ない。
＜変形例１ クライアントアプリによるＵＵＩＤの登録＞
クライアントアプリ１９はＵＵＩＤを出力システム５０に登録する機能を有している。エンドユーザーは登録を１回のみ、行えばよい。以下では、図１０のプルプリントのシーケンス図内でクライアントアプリ１９がＵＵＩＤを出力システム５０に登録する手順を説明する。
図１９Ａ、図１９Ｂは、ＵＵＩＤの登録を伴う、ユーザーが印刷予約してある印刷ジョブを出力装置３０が実行する処理を説明するシーケンス図の一例である。なお、図１９の説明では主に図１０との相違を説明する。まず、S11、S12は図１０と同様でよい。
S40：クライアントアプリ１９の通信部１５はトークンを指定してアカウント情報記憶部６３のＵＵＩＤを取得する。
S41：認証サービス５１がアカウント情報記憶部６３に、ユーザーＩＤ（すなわちＵＵＩＤも）が登録されていないと判断すると、その旨がクライアントアプリ１９に送信される。クライアントアプリ１９の表示制御部１６は、図１５の端末アカウント登録画面３００を表示する。エンドユーザーは「アカウントへの認証情報の登録を行う」に対応付けたチェックボックス３０１チェックして完了ボタン３０２を押下する。
S42：クライアントアプリ１９の表示制御部１６は、ＵＵＩＤを登録するか否かを確認するダイアログ等を表示する。
S43：エンドユーザーは、クライアントアプリ１９にＵＵＩＤを登録する旨を入力する。クライアントアプリ１９の操作受付部１７は入力を受け付ける。
S44：クライアントアプリ１９の通信部１５は、認証サービス５１にＵＵＩＤの登録を要求する。
S45：認証サービス５１の通信部５３はＵＵＩＤの登録要求を受信し、認証サービス５１は、ユーザーＩＤに対応付けて、オンプレミスアカウントにＵＵＩＤと種別を登録する。登録後、端末アカウント登録画面３００は自動的には表示されず、ユーザーが所定の操作を行わないと表示されない。
以降の処理は、図１０と同様でよい。
＜主な効果＞
本変形例によれば、エンドユーザーはクライアントアプリ１９からＵＵＩＤを出力システム５０に登録できる。
＜変形例２ クライアントアプリによるＵＵＩＤの上書き＞
クライアントアプリ１９がＵＵＩＤを出力システム５０に登録した後、ＵＵＩＤが変更された場合、エンドユーザーはＵＵＩＤを更新することができる。
図２０Ａ，図２０Ｂは、ＵＵＩＤの更新を伴う、エンドユーザーが印刷予約してある印刷ジョブを出力装置３０が実行する処理を説明するシーケンス図の一例である。なお、図２０の説明では主に図１０との相違を説明する。まず、S11、S12は図１０と同様でよい。
S50：クライアントアプリ１９の通信部１５はトークンを指定してアカウント情報記憶部６３のＵＵＩＤを取得する。
S51：クライアントアプリ１９は現在のＵＵＩＤとアカウント情報のＵＵＩＤが一致するかどうかを判断する。一致しない場合、クライアントアプリ１９の表示制御部１６は、端末アカウント登録画面３００を表示する。エンドユーザーは「アカウントへの認証情報の登録を行う」に対応付けたチェックボックス３０１をチェックして完了ボタン３０２を押下する。ＵＵＩＤが一致しない場合とは、エンドユーザーがクライアントアプリ１９を情報処理装置１０に再インストールした場合や、情報処理装置１０を買い換えた場合などである。
S52：クライアントアプリ１９の表示制御部１６は、ＵＵＩＤを登録するか否かを確認するダイアログ等を表示する。
S53：エンドユーザーは、クライアントアプリ１９にＵＵＩＤを登録する旨を入力する。クライアントアプリ１９の操作受付部１７は入力を受け付ける。
S54：クライアントアプリ１９の通信部１５は、認証サービス５１にＵＵＩＤの上書きを要求する。
S55：認証サービス５１の通信部５３はＵＵＩＤの登録要求を受信し、認証サービス５１は、アカウント情報記憶部６３のユーザーＩＤに対応付けて、ＵＵＩＤを上書きする。
以降の処理は、図１０と同様でよい。
＜主な効果＞
本変形例によれば、クライアントアプリ１９のＵＵＩＤが変わった場合、クライアントアプリ１９は自動で端末アカウント登録画面３００を表示するので、エンドユーザーはクライアントアプリ１９からＵＵＩＤを出力システム５０に上書きできる。
本実施例では、エンドユーザーがＩＣカードを使用してプルプリントできる情報処理システム１について説明する。
＜情報処理システムの機能について＞
図２１は、情報処理システム１が有する情報処理装置１０、出力システム５０、及び、出力装置３０の機能をブロックに分けて説明する機能ブロック図の一例である。図２１の説明では主に図６との相違を説明する。
<<出力システムの機能について>>
本実施例の出力システム５０は新たに管理サービス５７を有している。管理サービス５７はテナントの情報を管理する。例えば、テナントにおいて、スマートデバイス又はＩＣカードを用いたログインが許可されているかどうかを管理する。
管理サービス５７は通信部５８を有している。通信部５８はＰＣからＩＣカード又はスマートデバイスの利用可否の設定を受信する。また、通信部５８は出力装置３０からＩＣカード又はスマートデバイスの利用可否の問い合わせを受信し、利用可否を返却する。
管理サービス５７の記憶部５９は、テナント情報記憶部６４を有している。
Figure 0007608827000006

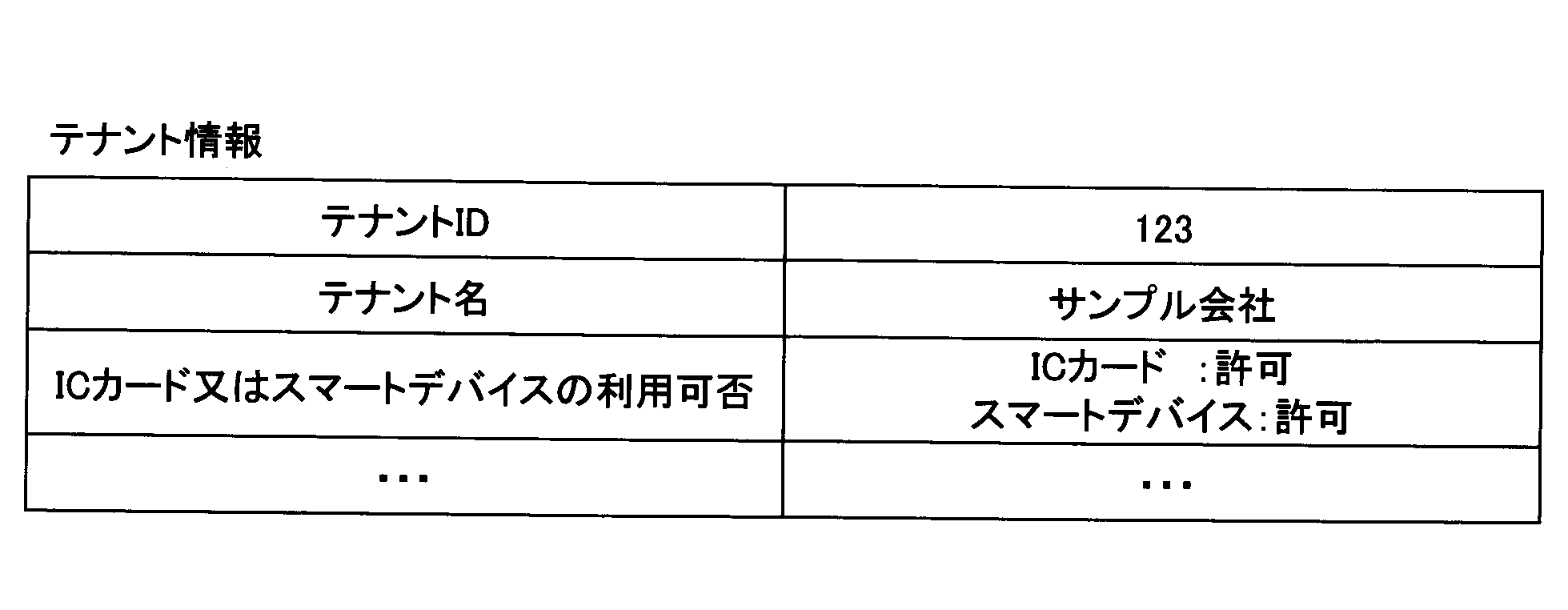

表６は、テナント情報記憶部６４が記憶するテナント情報の一例を示す。テナント情報は主にテナントの設定等に関する情報を有する。テナント情報は、テナントＩＤ、テナント名、及び、ＩＣカード又はスマートデバイスの利用可否の各項目を対応付けて有する。
・テナントＩＤはテナントを識別する識別情報である。
・テナント名はテナントの一般的な呼称（例えば、企業名、部署名等）である。
・ＩＣカード又はスマートデバイスの利用可否は、該テナントにおける出力装置３０でＩＣカード又はスマートデバイスを用いたログインが許可されているか否かの設定である。
ユーザー及び出力装置３０は１つ以上のテナントに所属しているので、ユーザー又は出力装置３０が特定されると、出力システム５０はテナントを特定できる。
また、表６ではテナントにＩＣカード又はスマートデバイスの利用可否が登録されているが、ＩＣカード又はスマートデバイスの利用可否は出力装置３０ごとに登録されてよい。
＜＜出力装置の機能について＞＞
出力装置３０は新たに認証アプリ４１とセットアップアプリ４２を有している。認証アプリ４１は、近距離無線通信モジュール３１が情報処理装置１０又はＩＣカードを検出した場合、近距離無線通信モジュール３１が受信したＵＵＩＤを用いて、出力システム５０への認証を要求する。認証が成功した場合、認証アプリ４１はトークン等を出力システム５０から受信し、更に、出力装置３０の利用を許可する。
認証アプリ４１は通信部４３と、表示制御部４４と、内部通信部４５を有している。通信部４３は、ＵＵＩＤを出力システム５０に送信し、認証結果（トークン等）を受信する。内部通信部４５は近距離無線通信モジュール３１の内部通信部３５からＵＵＩＤを受信する。表示制御部４４は、ＩＣカード又はスマートデバイスの利用可否の設定に応じたログイン画面を表示し、また、認証結果が認証失敗の場合、後述するアカウント情報入力画面２５０を表示する。
また、本実施形態の近距離無線通信モジュール３１は記憶部４９を有する。記憶部４９は、設定情報記憶部６５を有する（表７）。
Figure 0007608827000007
表７は、設定情報記憶部６５が記憶する設定情報の一例を示す。設定情報は出力装置３０における各種の設定を有する。設定情報は、ＩＣカード又はスマートデバイスの利用可否、印刷設定、及び、スキャン設定等の項目を有する。
・ＩＣカード又はスマートデバイスの利用可否は、出力装置３０でＩＣカード又はスマートデバイスを用いたログインが許可されているか否かの設定である。
・印刷設定はデフォルトの印刷設定である。
・スキャン設定はデフォルトのスキャン設定である。
次に、セットアップアプリ４２は、管理サービス５７に対し、ＩＣカード又はスマートデバイスの利用可否の設定を受け付ける。
セットアップアプリ４２は後述する利用設定画面を表示して出力装置３０上でログイン方法に関する設定を受け付ける。セットアップアプリ４２は、エンドユーザーがＩＣカード又は情報処理装置１０を翳した時、ＩＣカード又は情報処理装置１０の検出に応じたイベントを実行するかどうか（認証するかどうか）の設定を受け付ける。セットアップアプリ４２の操作受付部４７はこれら設定を受け付ける。
セットアップアプリ４２の通信部４６は、ＩＣカード又はスマートデバイスの利用可否の設定を出力システム５０の管理サービス５７から受信する。セットアップアプリ４２の内部通信部４８は出力装置３０が有する他のアプリと通信する。
＜＜ＩＣカード＞＞
ＩＣカード７０は通信機能と情報の記憶機能を有していればよい。したがって、ＩＣカード７０は情報処理装置１０と同様の近距離無線通信部７１を有する。近距離無線通信部７１は例えばＮＦＣで出力装置３０と通信する。また、ＩＣカード７０は記憶部７２を有しており、記憶部７２はＩＣカード番号７３を記憶する。
＜動作手順＞
図２２、図２３～図２５を参照して、管理者がログイン方法をセットアップする作業について説明する。図２２は、エンドユーザーの操作に応じて出力システム５０と出力装置３０がログイン方法のセットアップを受け付ける手順を示すシーケンス図の一例である。図２３～図２５は、本シーケンス図で参照される画面例を示す。
S61：まず、管理者が情報処理装置１０を操作して、情報処理装置１０を出力システム５０と通信させる。この情報処理装置１０としてはＰＣが想定されるが、スマートフォンでもよい。情報処理装置１０のＵＩ表示部１２が表示するログイン画面に、管理者は例えばユーザーＩＤとパスワードを入力する。情報処理装置１０のＵＩ表示部１２はログイン情報を受け付ける。
S62：情報処理装置１０はユーザーＩＤとパスワードを添付してログイン要求を認証サービス５１に送信する。認証サービス５１の通信部はログイン要求を受信する。認証サービス５１はユーザーＩＤとパスワードがユーザー情報記憶部６２に登録されているか否かに応じて認証成功、又は、認証失敗を判断する。成功した場合、認証サービス５１はトークンを生成し、ユーザー情報記憶部６２でユーザーＩＤと対応付けておく。認証サービス５１の通信部５３はこのトークンを情報処理装置１０に送信する。
S63：認証成功の場合、管理者はテナント管理画面を情報処理装置１０に表示させ、ＩＣカード又はスマートデバイスの利用可否を設定する。なお、テナント管理画面の一例を図２３に示す。
S64：情報処理装置１０はＩＣカード又はスマートデバイスの利用可否を管理サービス５７に送信する。管理サービス５７の通信部５８はＩＣカード又はスマートデバイスの利用可否を受信し、テナント情報記憶部６４に保存する。すなわち、トークンでユーザーＩＤとテナントが特定されるので、該テナントにＩＣカード又はスマートデバイスの利用可否を設定する。
S65：次に、管理者は出力装置３０の画面から出力装置３０のログイン方法の設定を行う。
S66：セットアップアプリ４２の操作受付部４７はログイン方法の設定を受け付ける。これによりセットアップアプリ４２の通信部４６は、機器認証チケットを添付して、ＩＣカード又はスマートデバイスの利用可否を出力システム５０に要求する。
管理サービス５７の通信部５８はＩＣカード又はスマートデバイスの利用可否要求を受信し、管理サービス５７は機器認証チケットでテナントを特定する。管理サービス５７はテナント情報記憶部６４からＩＣカード又はスマートデバイスの利用可否を取得し、通信部５８が出力装置３０に送信する。
S67：セットアップアプリ４２の通信部４６はＩＣカード又はスマートデバイスの利用可否を受信する。セットアップアプリ４２の内部通信部４８は近距離無線通信モジュール３１にＩＣカード又はスマートデバイスの利用可否を渡し、近距離無線通信モジュール３１が設定情報記憶部６５にＩＣカード又はスマートデバイスの利用可否を保存する。このように、テナントにおけるＩＣカード又はスマートデバイスの利用可否の設定をテナント内の出力装置３０が共有できる。ただし、上記のように、管理者は出力装置３０ごとにＩＣカード又はスマートデバイスの利用可否を設定可能でよい。
管理者は出力装置３０でもＩＣカード又はスマートデバイスの利用可否を設定できる。また、管理者はＩＣカード検知用プラグイン又はスマートデバイスの認証情報を検知するBluetooth（登録商標）プラグインの設定を行う。ＩＣカードはＮＦＣ方式、スマートデバイスはBluetooth方式を利用する。これらを管理者が利用設定画面から設定できる。利用設定画面の一例を図２４に示す。
管理者は、ＩＣカードの場合、日本国内ではNFC、海外ではＵＳＢのような振り分けをしてもよい。また、管理者が出力装置３０の画面からＮＦＣ又はＵＳＢを選択してもよい。
出力装置３０の仕様に応じて、セットアップが終わり次第、管理者は出力装置３０を再起動する。
S68：再起動した出力装置３０の認証アプリ４１の通信部４３は、機器認証チケットを添付して、管理サービス５７からＩＣカード又はスマートデバイスの利用可否を受信する。これは、出力装置３０と出力システム５０の設定の整合性を確認するためである。
S69：認証アプリ４１の内部通信部４５は近距離無線通信モジュール３１の内部通信部３５から、設定情報記憶部６５のＩＣカード又はスマートデバイスの利用可否を取得する。
S70：認証アプリ４１の表示制御部４４は、ＩＣカード又はスマートデバイスの利用可否の設定に応じて、適切なログイン画面を表示する。
・パターン１…出力システム５０と出力装置３０の両方ともＩＣカード又はスマートデバイスの利用可否を設定済みの場合、認証アプリ４１はログイン画面（ＩＣカード又はスマートデバイスをかざす画面）を表示する。ログイン画面の一例を図２５に示す。
・パターン２…出力システム５０と出力装置３０の両方ともＩＣカード又はスマートデバイスの片方だけを利用する旨が設定されている場合、認証アプリ４１は利用可能なＩＣカード又はスマートデバイスの片方だけをかざすログイン画面を表示する。
・パターン３…出力システム５０と出力装置３０の設定に矛盾がある場合（出力システム５０が設定有効だが出力装置３０では設定無効、又は、出力システム５０が設定無効だが出力装置３０では設定有効）、認証アプリ４１はＩＣカード又はスマートデバイスの利用可否の設定が無効であると判断する。認証アプリ４１はＩＣカード又はスマートデバイスのどちらもかざすログイン画面を表示しない（エンドユーザーはユーザーＩＤとパスワードでログインする）。
本実施形態では、ログイン画面が表示される都度、出力装置３０が出力システム５０にＩＣカード又はスマートデバイスの利用可否の設定を確認し、設定情報記憶部６５のＩＣカード又はスマートデバイスの利用可否の設定を確認する。例えば、認証アプリ４１はログインボタンの押下の後、再度、ログイン画面を表示するタイミング、又は、出力装置３０の再起動時に認証アプリ４１が起動したタイミングに確認する。
図２３は、情報処理装置１０が表示するテナント管理画面を説明する図の一例である。図２３（ａ）はテナント管理画面を管理者が表示させるためのメニュー画面２００である。管理者は機器ログインポリシーボタン２０１を押下する。これにより、図２３（ｂ）はテナント管理画面２１０の一例を示す。
テナント管理画面２１０はＩＣカード設定欄２１１とスマートデバイス設定欄２１２を有している。ＩＣカード設定欄２１１は無効のラジオボタン２１３と有効のラジオボタン２１４を表示する。管理者は出力装置３０においてログイン時のＩＣカードの利用可否を設定する。
スマートデバイス設定欄２１２は無効のラジオボタン２１５と有効のラジオボタン２１６を表示する。管理者は出力装置３０においてログイン時のスマートデバイスの利用可否を設定する。
図２４は、出力装置３０が表示する利用設定画面２２０の一例を示す。利用設定画面２２０は以下の項目を有している。
・使用するＩＣカードリーダーの選択欄２２１
管理者は例えばＮＦＣ又はＦｅｌｉｃａ（登録商標）を設定できる。
・ＮＦＣカードリーダー用ソフトウェア設定欄２２２
管理者はＮＦＣカードリーダーで使用するソフトウェアを設定できる。
・Ｂｌｕｅｔｏｏｔｈ用ソフトウェア設定欄２２３（登録商標）
管理者はＢｌｕｅｔｏｏｔｈ（登録商標）で使用するソフトウェアを設定できる。
図２５は、出力装置３０が表示するログイン画面２３０の一例を示す。図２５のログイン画面２３０は、上記パターン１に対応した画面のため、スマートデバイスをかざすイラスト２３１と、ＩＣカードをかざすイラスト２３２と、を有する。この場合、エンドユーザーはスマートデバイスとＩＣカードのどちらでもログインできる。パターン２の場合、スマートデバイスをかざすイラスト２３１、又は、ＩＣカードをかざすイラスト２３２のどちらかが表示される。パターン３の場合、どちらのイラストも表示されず、ユーザーＩＤとパスワードの入力欄が表示される。
＜ログイン、認証情報の登録の流れ＞
次に、図２６、図２７、図２８を参照して、エンドユーザーが出力システム５０にログインする流れについて説明する。図２６は、エンドユーザーがＵＵＩＤ又はＩＣカード番号を登録し、出力装置３０が出力システム５０へのログインを受け付ける処理を説明するシーケンス図の一例である。図２７、図２８は、本シーケンス図で参照される画面例を示す。
S81：出力装置３０が図２５のログイン画面を表示している状態で、エンドユーザーが操作パネルに対し、ＩＣカード又はスマートデバイスをかざす。この段階では、ＵＵＩＤ又はＩＣカード番号が出力システム５０に登録されていないものとする。
近距離無線通信モジュール３１の近距離無線通信部３４がＩＣカード又は情報処理装置１０と通信する。これにより、近距離無線通信部３４はＩＣカードからＩＣカード番号７３を、情報処理装置１０からＵＵＩＤ２２を取得する。
S82：近距離無線通信モジュール３１の内部通信部３５はＩＣカード番号又はＵＵＩＤ、及び、識別タイプ（ＩＣカード又は情報処理装置１０のどちらか）を認証アプリ４１に送信する。
S83：認証アプリ４１の通信部４３は、ＩＣカード番号又はＵＵＩＤを認証サービス５１に送信する。認証サービス５１の通信部５３はＩＣカード番号又はＵＵＩＤを受信する。認証サービス５１はＩＣカード番号又はＵＵＩＤがアカウント情報記憶部６３に記憶されているか否かを判断する。ステップS83の時点ではＩＣカード番号又はＵＵＩＤが記憶されていないので、認証サービス５１の通信部５３は認証失敗（ＩＤ未登録）を出力装置３０に送信する。
S84：認証アプリ４１の通信部４３は認証失敗（未登録ＩＤ）を受信するので、表示制御部４４が、ＩＣカード番号又はＵＵＩＤの登録画面を操作パネルに表示する。図２７に登録画面の一例を示す。
S85：エンドユーザーが登録画面に自分自身のユーザーＩＤとパスワードを入力する。
S86：認証アプリ４１の通信部４３は、ユーザーＩＤとパスワードを添付したログイン要求を認証サービス５１に送信する。認証サービス５１はユーザーＩＤとパスワードの組がユーザー情報記憶部６２に記憶されているかに応じて認証成功又は認証失敗を判断する。認証成功の場合、認証サービス５１はトークンを生成してユーザーＩＤと対応付けておく。認証サービス５１の通信部５３はトークンを出力装置３０に送信する。
S87：認証成功すると、認証アプリ４１の通信部４３は、ＩＣカード番号又はＵＵＩＤ、識別タイプ、及び、トークンを添付して、認証サービス５１にアカウント情報更新を要求する。
S88：認証サービス５１の通信部５３はアカウント情報更新要求を受信する。認証サービス５１は、トークンで特定されるユーザーＩＤに対応づけてＩＣカード番号又はＵＵＩＤと識別タイプをアカウント情報記憶部６３に登録する。
なお、エンドユーザーは情報処理装置１０で出力システム５０にログインすることで、マイページ画面から登録実績を確認することができる。また、登録を解除することもできる。マイページ画面の一例を図２８に示す。
S89～S91の処理はステップS81～S83と同様になる。すなわち、認証サービス５１の通信部５３はログイン要求を受信する。認証サービス５１はＩＣカード番号又はＵＵＩＤがアカウント情報記憶部６３に記憶されているか否かを判断する。ステップS91の時点ではＩＣカード番号又はＵＵＩＤが記憶されているので、認証サービス５１の通信部５３は、ＩＣカード番号又はＵＵＩＤで特定されるユーザーＩＤに対応付けられているトークンを添付して認証成功を認証アプリ４１に送信する。
図２７は、ＩＣカード番号又はＵＵＩＤの登録を説明する図の一例である。図２７（ａ）はＩＣカード番号又はＵＵＩＤの登録の有無をエンドユーザーに問い合わせるガイダンス画面２４０である。ガイダンス画面２４０は、「スマートデバイスが未登録のためログインできませんでした。スマートデバイスをユーザーアカウントに登録するためには、ユーザーアカウント情報を入力してください」というメッセージ２４１と登録ボタン２４２を有している。エンドユーザーが登録ボタン２４２を押下すると、アカウント情報入力画面２５０に遷移する。
図２７（ｂ）は、アカウント情報入力画面２５０の一例を示す。アカウント情報入力画面２５０は、ユーザーＩＤ入力欄２５１とパスワード入力欄２５２を有する。エンドユーザーは自身のユーザーＩＤとパスワードを入力し、ＯＫボタン２５３を押下する。これによりエンドユーザーは出力システム５０にログインしてＩＣカード番号又はＵＵＩＤを登録できる。
図２８はＰＣが表示するマイページ画面２６０の一例を示す。マイページ画面２６０はＩＣカード設定状態表示欄２６１、及び、スマートデバイス設定状態表示欄２６２を有している。
・ＩＣカード設定状態表示欄２６１は、ＩＣカードの連携状態２６３、ＩＣカード番号２６４、及び、連携解除ボタン２６５を有している。連携とは、ＩＣカードによるログインが可能か否かを示す。
・スマートデバイス設定状態表示欄２６２は、スマートデバイスの連携状態２６６、ＵＵＩＤ２６７、及び、連携解除ボタン２６８を有している。連携とは、スマートデバイスによるログインが可能か否かを示す。
＜プルプリントの流れ＞
続いて、図２９、図３０、図１３～図１８を参照して、プルプリントの流れについて説明する。図２９Ａ、図２９Ｂは、エンドユーザーの操作に応じて、情報処理装置１０が印刷ジョブを出力システム５０に登録し、出力装置３０が出力システム５０から印刷ジョブを取得して印刷する処理を説明するシーケンス図の一例である。図３０、図１３～図１８は、本シーケンス図で参照される画面例を示す。
S101、S102：エンドユーザーはＰＣが表示するログイン画面でユーザーＩＤとパスワードを入力する。なお、ステップS101、S102は印刷ジョブを出力システム５０に登録するフェーズなので、情報処理装置１０としてはＰＣが想定されている。しかし、スマートフォンである情報処理装置１０が印刷ジョブを登録することもできる。
ステップS101、S102の処理の流れは図２２のS61,S62と同様でよい。情報処理装置１０がすでにトークンを保持している場合、ユーザーＩＤとパスワードの入力は必要ない。
S103,S104：エンドユーザーはＰＣを操作して印刷ジョブをアップロードするための印刷ファイル管理画面をＰＣに表示させる。印刷ファイル管理画面の一例を図３０に示す。
S105：エンドユーザーは印刷ファイル管理画面で印刷対象ファイルを選択する。ＰＣはファイルの選択を受け付ける。なお、この段階で、印刷対象ファイルを自動印刷の対象とすることも可能である。
S106：ＰＣは印刷対象ファイルとトークンを添付して、ファイルのアップロードを出力サービス５２に要求する。出力サービス５２の通信部５５はファイルを受信し、トークンで特定されるユーザーＩＤに対応付けて印刷ジョブ記憶部６１に保存する。
S107：エンドユーザーは情報処理装置１０でクライアントアプリ１９を起動する。なお、ステップS107では情報処理装置１０としてはスマートフォンが想定されているが、ＰＣでもよい。起動画面の一例を図１３に示した。エンドユーザーは起動画面を端末ログイン画面に遷移させ、ユーザーＩＤとパスワードを端末ログイン画面に入力する。端末ログイン画面の一例を図１４に示した。
S108：クライアントアプリ１９の通信部１５はユーザーＩＤとパスワードを添付してログイン要求を出力システム５０に送信する。認証サービス５１の通信部５３はログイン要求を受信し、ユーザーＩＤとパスワードの組がユーザー情報記憶部６２に登録されているか否かに応じて認証成功又は認証失敗を判断する。認証成功の場合、認証サービス５１はトークンを生成してユーザーＩＤと対応付けておく。認証サービス５１の通信部５３がトークンを情報処理装置１０に送信する。
S109：認証成功の場合、クライアントアプリ１９が端末アカウント登録画面を表示する。エンドユーザーはスマートデバイスの認証情報の自動登録チェックを入れて完了ボタンを押下する。図１５に端末アカウント登録画面の一例を示した。
クライアントアプリ１９の通信部１５は、トークン、ＵＵＩＤ、及び識別タイプを添付してアカウント情報更新を認証サービス５１に送信する。
S110：認証サービス５１の通信部５３はアカウント情報更新要求を受信する。認証サービス５１は、トークンで特定されるユーザーＩＤに対応付けて、識別タイプとＵＵＩＤをアカウント情報記憶部６３に登録する。
端末アカウント登録画面で、エンドユーザーが「アカウントへの認証情報の登録を行う」に対応付けたチェックボックス３０１を選択した場合、エンドユーザーはスマートデバイスを翳すだけで印刷することができるようになる。登録により、図１６のトップ画面が表示される。
S111：次に、クライアントアプリ１９の通信部１５はトークンを添付して、印刷ファイルの一覧を出力サービス５２に要求する。出力サービス５２の通信部５５は印刷ファイルの一覧要求を受信する。出力サービス５２はトークンに対応付けられているユーザーＩＤを特定する。出力サービス５２はユーザーＩＤで特定される印刷ジョブの一覧を印刷ジョブ記憶部６１から取得し、通信部５５が情報処理装置１０に送信する。
クライアントアプリ１９の通信部１５は印刷ジョブの一覧を受信し、表示制御部１６が印刷ジョブ一覧画面を表示する。図１７に印刷ジョブ一覧画面の一例を示した。
S112：エンドユーザーは印刷ジョブ一覧画面で自動印刷対象ファイルを選択して完了ボタンを押下する。クライアントアプリ１９の操作受付部１７はファイルの選択を受け付ける。
S113：クライアントアプリ１９の通信部１５は、選択された印刷ジョブの印刷ジョブＩＤとトークンを出力サービス５２に送信する。出力サービス５２の通信部５５は印刷ジョブＩＤとトークンを受信し、印刷ジョブＩＤに対応付けられている印刷予約の項目を「true」に変更する。
なお、送信完了により、情報処理装置１０は端末ログイン画面を表示する。図１８に端末ログイン画面の一例を示す。
S114：自動印刷するため、エンドユーザーは情報処理装置１０又はＩＣカードを出力装置３０にかざしてログインする。エンドユーザーが情報処理装置１０でログインする場合、エンドユーザーは端末ログイン画面のまま操作パネルに情報処理装置１０をかざす。ＩＣカードでログインする場合、エンドユーザーは操作パネルにＩＣカードをかざす。
出力装置３０の近距離無線通信部３４がＩＣカード又はスマートデバイスと通信する。これにより、近距離無線通信部３４はＩＣカード番号又はＵＵＩＤを取得する。
S115：近距離無線通信モジュール３１の内部通信部３５はＩＣカード番号又はＵＵＩＤと識別タイプ（ＩＣカード又はスマートデバイスのどちらか）を認証アプリ４１に送信する。
S116：認証アプリ４１の通信部４３は、ＩＣカード番号又はＵＵＩＤを添付して（及び機器認証チケットも添付される）、認証サービス５１にログイン要求を送信する。認証サービス５１の通信部５３はログイン要求を受信する。認証サービス５１はＩＣカード番号又はＵＵＩＤがアカウント情報記憶部６３に記憶されているか否かを判断する。ステップS116の時点ではＵＵＩＤが記憶されている。ＩＣカード番号については、図２６等の処理で登録されているとよい。認証サービス５１の通信部５３は認証成功と、ユーザーＩＤに対応付けられているトークンを出力装置３０に送信する。
S117：認証アプリ４１の通信部４３はトークンを受信する。これにより認証アプリ４１の内部通信部４５はトークンと識別タイプを印刷クライアント３２に送信する。
S118：印刷クライアント３２の通信部３６は、トークンと識別タイプを添付して印刷ジョブを出力サービス５２に要求する。出力サービス５２の通信部５５は印刷ジョブ要求を受信する。出力サービス５２はトークンに基づいてユーザーＩＤを特定する。出力サービス５２は印刷ジョブ記憶部６１からユーザーＩＤに対応付けられており、かつ、印刷予約の項目が「true」の印刷ジョブを取得する。出力サービス５２の通信部５５は印刷ジョブを出力装置３０に送信する。
なお、ステップS118において、出力サービス５２は図３５で説明する自動印刷実行設定を参照する。出力サービス５２はエンドユーザーが自動印刷を許可されたＩＣカード又は情報処理装置１０でログインしたか否かを判断する。出力サービス５２は、自動印刷を許可された識別タイプでエンドユーザーがログインした場合だけ、通信部５５が印刷予約の項目が「true」の印刷ジョブを出力装置３０に送信する。出力サービス５２は、自動印刷を許可されていない識別タイプでログインした場合、印刷予約の項目が「true」と「False」の印刷ジョブを通信部５５が出力装置３０に送信する。なお、出力サービス５２の通信部５５は、自動印刷を許可された識別タイプでエンドユーザーがログインした場合、その旨を出力装置３０に送信する。これにより、出力装置３０は自動印刷を実行するか、印刷ジョブのリストを表示するかを切り替えることができる。
S119：印刷クライアント３２の通信部３６は印刷ジョブを受信する。印刷クライアント３２の内部通信部３８は印刷ジョブをプリンタアプリ３３に渡すことでファイルの印刷を実行する。
印刷の間、出力装置３０は図３１～図３４の印刷実行画面を表示する。エンドユーザーは印刷中にジョブを止めたい場合、操作パネルのストップキーを押下して印刷ジョブ実行を中断することもできる。出力装置３０は中止された旨を表示する。
図３０は、情報処理装置１０が表示する印刷ファイル管理画面２７０の一例を示す。印刷ファイル管理画面２７０は、エンドユーザーが出力システム５０に登録してある印刷ジョブのリスト２７１を表示する。各印刷ジョブはチェックボックス２７２と共に表示され、エンドユーザーはチェックボックス２７２をチェックすることで印刷ジョブを選択できる。
図３１は、出力装置３０が表示する印刷実行画面（その１）の一例を示す。印刷実行画面（その１）３４０は、出力装置３０が印刷ジョブの識別情報を受信すると表示される。印刷実行画面（その１）３４０は、「印刷中です」というメッセージ３４１とキャンセルボタン３４２を表示する。
図３２は、印刷成功により印刷実行画面（その１）３４０から遷移する印刷実行画面（その２）３５０を示す。印刷実行画面（その２）３５０は印刷が完了した旨を表示する。また、印刷実行画面（その２）３５０は「このままＭＦＰを操作する場合は、操作継続ボタンを押してください。そうでない場合は、スマートフォンをかざしてログアウトしてください。」というメッセージ３５１及び操作継続ボタン３５２を表示する。
図３３は、印刷失敗により印刷実行画面（その１）３４０から遷移する印刷実行画面（その３）３６０を示す。印刷実行画面（その３）３６０は印刷に失敗した旨を表示する。また、印刷実行画面（その３）３６０は「このままＭＦＰを操作する場合は、操作継続ボタンを押してください。そうでない場合は、スマートフォンをかざしてログアウトしてください。」というメッセージ３６１及び操作継続ボタン３６２を表示する。
なお、印刷失敗する場合とは、出力装置３０が印刷ジョブを受信できない場合、出力装置３０で用紙切れなどのエラーが発生した場合などである。
図３４は、印刷中止により印刷実行画面（その１）３４０から遷移する印刷実行画面（その４）３７０を示す。印刷実行画面（その４）３７０は印刷が中止された旨を表示する。また、印刷実行画面（その４）３７０は「このままＭＦＰを操作する場合は、操作継続ボタンを押してください。そうでない場合は、スマートフォンをかざしてログアウトしてください。」というメッセージ３７１及び操作継続ボタン３７２を表示する。
＜出力システムにおける自動印刷の可否の設定＞
図２９では、エンドユーザーが情報処理装置１０又はＩＣカードを出力装置３０にかざすと印刷が自動で実行された。しかし、エンドユーザーによっては出力装置３０側で印刷ジョブのリストを表示して、出力装置３０で印刷する印刷ジョブを選択したい場合もある。そこで、エンドユーザーは出力システム５０に自動印刷を実行するか否かを設定できる。
図３５は、情報処理装置１０が表示する自動印刷実行設定画面３８０の一例である。エンドユーザーはログインしてマイページ画面を情報処理装置１０に表示させ、メニューを選択して自動印刷実行設定画面３８０を表示する。
自動印刷実行設定画面３８０はＩＣカード設定欄３８１とスマートデバイス設定欄３８２を有している。ＩＣカード設定欄３８１は自動印刷するラジオボタン３８３と自動印刷しないラジオボタン３８４を表示する。エンドユーザーはＩＣカードをかざした場合に自動印刷するか否かを設定する。
スマートデバイス設定欄３８２は自動印刷するラジオボタン３８５と自動印刷しないラジオボタン３８６を表示する。エンドユーザーはスマートデバイスをかざした場合に自動印刷するか否かを設定する。
自動印刷しないラジオボタン３８４，３８６をエンドユーザーが設定した場合、図２９のステップS118でエンドユーザーが出力装置３０にログインしても自動印刷が実行されなくなる。出力装置３０の印刷クライアント３２は印刷ジョブの一覧を表示する。
図３６は、自動印刷しないラジオボタン３８４，３８６が選択された状態でＩＣカード又は情報処理装置１０をエンドユーザーが出力装置３０にかざした場合に表示される印刷ジョブ選択画面３９０の一例である。印刷ジョブ選択画面３９０はユーザーＩＤに対応付けられている印刷ジョブ３９１を表示する。エンドユーザーは任意の印刷ジョブ（ファイル）を選択して確定ボタン３９２を押下する。これにより、出力装置３０は選択されたファイルを印刷する。なお、印刷ジョブ選択画面３９０は印刷予約の項目が「true」の印刷ジョブのみを表示してもよい。
したがって、自動印刷実行設定画面３８０によれば、エンドユーザーはＩＣカードと情報処理装置１０のどちらでログインするかによって、自動印刷するかしないかを変更できる。例えば、情報処理装置１０を使用するエンドユーザーは印刷ジョブを選択済みの場合が多いので、エンドユーザーは自動印刷するラジオボタン３８５をチェックする。ＩＣカードを使用するエンドユーザーは印刷ジョブを選択できないので、エンドユーザーは自動印刷しないラジオボタン３８４をチェックする。このように、出力装置３０はエンドユーザーがＩＣカードと情報処理装置１０のどちらでログインするかによって、自動印刷するかしないかを切り替えられる。
＜主な効果＞
本実施例の情報処理システムによれば、実施例１の効果に加えて、エンドユーザーがＩＣカードでもログインできる。また、管理者が出力装置３０ごとに、ＩＣカード又はスマートデバイスの利用可否を設定できる。ＩＣカード番号又はＵＵＩＤが未登録の場合、エンドユーザーはＩＣカード又は情報処理装置１０を出力装置３０にかざし、ユーザーＩＤとパスワードでログインすることでＩＣカード番号又はＵＵＩＤを登録できる。
＜その他の適用例＞
以上、本発明を実施するための最良の形態について実施例を用いて説明したが、本発明はこうした実施例に何等限定されるものではなく、本発明の要旨を逸脱しない範囲内において種々の変形及び置換を加えることができる。
例えば、情報処理装置１０だけでなく出力装置が印刷ジョブの一覧を表示することもできる。ユーザーは出力装置３０上で印刷する印刷ジョブを選択できる。また、この場合、エンドユーザーは印刷設定を出力装置３０で設定できる。
また、本実施形態では出力装置３０として主に画像形成装置を説明に使用したが、画像形成装置に限られない。出力装置３０は、例えば、ＰＪ（Projector：プロジェクタ）、ＩＷＢ（Interactive White Board：相互通信が可能な電子式の黒板機能を有する白板）、デジタルサイネージ等の出力装置、ＨＵＤ（Head Up Display）装置、産業機械、撮像装置、集音装置、医療機器、ネットワーク家電、自動車（Connected Car）、ノートＰＣ、携帯電話、スマートフォン、タブレット端末、ゲーム機、ＰＤＡ（Personal Digital Assistant）、デジタルカメラ、ウェアラブルＰＣ又はデスクトップＰＣ等であってもよい。
また、図６などの構成例は、情報処理装置１０、出力システム５０及び出力装置３０による処理の理解を容易にするために、主な機能に応じて分割したものである。処理単位の分割の仕方や名称によって本願発明が制限されることはない。情報処理装置１０、出力システム５０及び出力装置３０の処理は、処理内容に応じて更に多くの処理単位に分割することもできる。また、１つの処理単位が更に多くの処理を含むように分割することもできる。
また、実施形態に記載された装置群は、本明細書に開示された実施形態を実施するための複数のコンピューティング環境のうちの１つを示すものにすぎない。ある実施形態では、出力システム５０は、サーバクラスタといった複数のコンピューティングデバイスを含む。複数のコンピューティングデバイスは、ネットワークや共有メモリなどを含む任意のタイプの通信リンクを介して互いに通信するように構成されており、本明細書に開示された処理を実施する。
更に、出力システム５０は、開示された処理ステップ、例えば図１０等を様々な組み合わせで共有するように構成できる。例えば、所定のユニットによって実行されるプロセスは、出力システム５０が有する複数の情報処理装置によって実行され得る。また、出力システム５０は、1つのサーバ装置にまとめられていても良いし、複数の装置に分けられていても良い。
上記で説明した実施形態の各機能は、一又は複数の処理回路によって実現することが可能である。ここで、本明細書における「処理回路」とは、電子回路により実装されるプロセッサのようにソフトウェアによって各機能を実行するようプログラミングされたプロセッサや、上記で説明した各機能を実行するよう設計されたASIC(Application Specific Integrated Circuit)、DSP（Digital Signal Processor）、FPGA（Field Programmable Gate Array）や従来の回路モジュール等のデバイスを含むものとする。
１ 情報処理システム
１０ 情報処理装置
３０ 出力装置
５０ 出力システム
特開２０１７－１１１７９９号公報

Claims (11)

  1. 出力装置及び情報処理装置と通信可能な出力システムであって、
    前記情報処理装置から受け付けた電子データをユーザーの識別情報に対応付けて登録し、
    前記情報処理装置から前記ユーザーの識別情報に対応付けられた前記電子データの印刷予約を受け付け、
    前記出力装置に前記情報処理装置に表示された送信元識別情報を含むバーコードを読み取らせることで前記情報処理装置から前記出力装置が受信した前記送信元識別情報を添付された電子データの要求を前記出力装置から受信した場合、前記送信元識別情報に基づいて特定されるユーザーの識別情報に対応付けられた電子データのうち印刷予約されている前記電子データを前記出力装置に送信する出力サービス、
    を有する出力システム。
  2. 前記情報処理装置から受信した前記送信元識別情報とユーザーの識別情報とを対応付けて記憶部に記憶する認証サービスを有し、
    前記出力サービスは前記出力装置から受信した前記送信元識別情報に、前記記憶部において対応付けられている前記ユーザーの識別情報に基づいて、前記電子データを前記出力装置に送信することを特徴とする請求項１に記載の出力システム。
  3. 前記出力サービスは、前記出力装置から印刷予約されていた前記電子データの出力が完了した旨を受信した場合、前記電子データの印刷予約を解除することを特徴とする請求項１に記載の出力システム。
  4. 前記送信元識別情報はＩＣカードのＩＣカード番号又はＵＵＩＤ（Universally Unique Identifier）であることを特徴とする請求項１～３のいずれか１項に記載の出力システム。
  5. 前記出力サービスは、前記送信元識別情報を送信できるデバイスの種類ごとに、印刷予約されている前記電子データのみを前記出力装置に送信するか、前記ユーザーの識別情報に対応付けられている前記電子データを前記出力装置に送信するかの設定を受け付け、
    前記送信元識別情報と前記デバイスの種類を添付して前記電子データを前記出力装置から要求された場合、前記設定に応じて、印刷予約されている前記電子データのみを前記出力装置に送信するか、前記ユーザーの識別情報に対応付けられている前記電子データを前記出力装置に送信するかを切り替えることを特徴とする請求項１に記載の出力システム。
  6. 前記出力サービスは、前記ユーザーの識別情報に対応付けて登録された前記電子データの印刷予約の状態を記憶し、印刷予約を受け付けると前記印刷予約の状態を初期状態から印刷予約中の状態に変更する、請求項１に記載の出力システム。
  7. 出力装置及び情報処理装置と通信可能な出力システムを有するシステムであって、
    前記出力システムは、
    前記情報処理装置から受け付けた電子データをユーザーの識別情報に対応付けて登録し、
    前記情報処理装置から前記ユーザーの識別情報に対応付けられた前記電子データの印刷予約を受け付け、
    前記出力装置に前記情報処理装置に表示された送信元識別情報を含むバーコードを読み取らせることで前記情報処理装置から前記出力装置が受信した前記送信元識別情報を添付された電子データの要求を前記出力装置から受信した場合、前記送信元識別情報に基づいて特定されるユーザーの識別情報に対応付けられた電子データのうち印刷予約されている前記電子データを前記出力装置に送信する出力サービス、を有し、
    前記出力装置は、
    前記出力サービスから受信した前記電子データを出力するシステム。
  8. 前記出力サービスは、前記送信元識別情報を送信できるデバイスの種類ごとに、印刷予約されている前記電子データのみを前記出力装置に送信するか、前記ユーザーの識別情報に対応付けられている前記電子データを前記出力装置に送信するかの設定を受け付け、
    前記送信元識別情報と前記デバイスの種類を添付して前記電子データを前記出力装置から要求された場合、前記設定に応じて、印刷予約されている前記電子データのみを前記出力装置に送信するか、前記ユーザーの識別情報に対応付けられている前記電子データを前記出力装置に送信するかを切り替え、
    前記出力装置は、印刷予約されている前記電子データのみを受信した場合、前記電子データを出力し、前記ユーザーの識別情報に対応付けられている前記電子データを受信した場合、前記電子データの一覧を表示することを特徴とする請求項７に記載のシステム。
  9. 出力装置及び第１の情報処理装置と通信可能な第２の情報処理装置であって、
    前記第１の情報処理装置から受け付けた電子データをユーザーの識別情報に対応付けて登録し、
    前記第１の情報処理装置から前記ユーザーの識別情報に対応付けられた前記電子データの印刷予約を受け付け、
    前記出力装置に前記第１の情報処理装置に表示された送信元識別情報を含むバーコードを読み取らせることで前記第１の情報処理装置から前記出力装置が受信した前記送信元識別情報を添付された電子データの要求を前記出力装置から受信した場合、前記送信元識別情報に基づいて特定されるユーザーの識別情報に対応付けられた電子データのうち印刷予約されている前記電子データを前記出力装置に送信する出力サービス、
    を有する第２の情報処理装置。
  10. 出力装置及び情報処理装置と通信可能な出力システムが行う出力方法であって、
    前記情報処理装置から受け付けた電子データをユーザーの識別情報に対応付けて登録し、
    前記情報処理装置から前記ユーザーの識別情報に対応付けられた前記電子データの印刷予約を受け付け、
    前記出力装置に前記情報処理装置に表示された送信元識別情報を含むバーコードを読み取らせることで前記情報処理装置から前記出力装置が受信した前記送信元識別情報を添付された電子データの要求を前記出力装置から受信した場合、前記送信元識別情報に基づいて特定されるユーザーの識別情報に対応付けられた電子データのうち印刷予約されている前記電子データを前記出力装置に送信する出力方法。
  11. 出力装置及び情報処理装置と通信可能な出力システムを、
    前記情報処理装置から受け付けた電子データをユーザーの識別情報に対応付けて登録し、
    前記情報処理装置から前記ユーザーの識別情報に対応付けられた前記電子データの印刷予約を受け付け、
    前記出力装置に前記情報処理装置に表示された送信元識別情報を含むバーコードを読み取らせることで前記情報処理装置から前記出力装置が受信した前記送信元識別情報を添付された電子データの要求を前記出力装置から受信した場合、前記送信元識別情報に基づいて特定されるユーザーの識別情報に対応付けられた電子データのうち印刷予約されている前記電子データを前記出力装置に送信する出力サービス、
    として機能させるためのプログラム。
JP2020217199A 2020-12-25 2020-12-25 出力システム、システム、情報処理装置、出力方法、プログラム Active JP7608827B2 (ja)

Priority Applications (5)

Application Number Priority Date Filing Date Title
JP2020217199A JP7608827B2 (ja) 2020-12-25 2020-12-25 出力システム、システム、情報処理装置、出力方法、プログラム
EP21212557.9A EP4020157B1 (en) 2020-12-25 2021-12-06 Output system, system, output method, and carrier means
US17/557,041 US11656817B2 (en) 2020-12-25 2021-12-21 System and method for transmitting electronic data associated with a user identified based on source identification information
US18/135,188 US12131085B2 (en) 2020-12-25 2023-04-17 System and method for transmitting electronic data associated with a user identified based on source identification information
JP2024223817A JP7790539B2 (ja) 2024-12-19 出力システム、システム、情報処理装置、出力方法、プログラム

Applications Claiming Priority (1)

Application Number Priority Date Filing Date Title
JP2020217199A JP7608827B2 (ja) 2020-12-25 2020-12-25 出力システム、システム、情報処理装置、出力方法、プログラム

Related Child Applications (1)

Application Number Title Priority Date Filing Date
JP2024223817A Division JP7790539B2 (ja) 2024-12-19 出力システム、システム、情報処理装置、出力方法、プログラム

Publications (2)

Publication Number Publication Date
JP2022102463A JP2022102463A (ja) 2022-07-07
JP7608827B2 true JP7608827B2 (ja) 2025-01-07

Family

ID=78822388

Family Applications (1)

Application Number Title Priority Date Filing Date
JP2020217199A Active JP7608827B2 (ja) 2020-12-25 2020-12-25 出力システム、システム、情報処理装置、出力方法、プログラム

Country Status (3)

Country Link
US (2) US11656817B2 (ja)
EP (1) EP4020157B1 (ja)
JP (1) JP7608827B2 (ja)

Families Citing this family (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP7608917B2 (ja) * 2021-03-24 2025-01-07 ブラザー工業株式会社 サポートプログラムおよび印刷システム
JP7775008B2 (ja) * 2021-09-29 2025-11-25 キヤノン株式会社 画像処理装置、画像処理装置の制御方法及びプログラム
US12401651B2 (en) 2022-02-28 2025-08-26 Ricoh Company, Ltd. Information processing system, setting change method, and non-transitory recording medium
EP4270168A1 (en) 2022-04-26 2023-11-01 Ricoh Company, Ltd. Output apparatus, information processing system, output method, and carrier means
JP2024039405A (ja) * 2022-09-09 2024-03-22 キヤノン株式会社 情報処理装置、方法およびプログラム

Citations (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2008211646A (ja) 2007-02-27 2008-09-11 Brother Ind Ltd 画像形成システム、情報処理装置、情報処理方法、情報処理プログラム、及び、画像形成装置
JP2018030266A (ja) 2016-08-23 2018-03-01 富士ゼロックス株式会社 画像処理装置、画像処理システム及び画像処理プログラム
JP2019159971A (ja) 2018-03-14 2019-09-19 株式会社リコー 機器システム、ジョブ処理方法、情報処理装置、プログラム

Family Cites Families (15)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP4621103B2 (ja) * 2005-10-12 2011-01-26 キヤノン株式会社 画像形成装置および画像形成装置の制御方法
JP4400658B2 (ja) * 2007-08-28 2010-01-20 コニカミノルタビジネステクノロジーズ株式会社 画像形成システム、画像形成方法、およびそれらに向けられた情報処理装置
JP2011034529A (ja) * 2009-08-06 2011-02-17 Fuji Xerox Co Ltd 認証装置及び認証プログラム
US8593677B2 (en) * 2010-12-08 2013-11-26 Kyocera Document Solutions Inc. Mobile printing system using a device management server
JP5697486B2 (ja) * 2011-02-25 2015-04-08 キヤノン株式会社 印刷中継サーバ、印刷中継サーバを制御する制御方法、その制御方法のプログラム、および印刷処理方法
US8189225B1 (en) * 2011-10-04 2012-05-29 Google Inc. Printing to a cloud printer via NFC
JP6167879B2 (ja) * 2013-12-04 2017-07-26 富士ゼロックス株式会社 印刷システム、情報処理装置、プログラム
JP6167890B2 (ja) * 2013-12-18 2017-07-26 富士ゼロックス株式会社 印刷システム、情報処理装置、プリントサービスシステム、及びプログラム
JP2015217659A (ja) * 2014-05-21 2015-12-07 キヤノン株式会社 画像形成装置、画像形成方法、およびプログラム
US9519445B2 (en) * 2015-02-27 2016-12-13 Kyocera Document Solutions Inc. Print data retrieval system using graphical codes
EP3182272A1 (en) 2015-12-15 2017-06-21 Ricoh Company, Ltd. Service providing system, information processing method, nontransitory recording medium, and program
JP6922186B2 (ja) 2015-12-15 2021-08-18 株式会社リコー サービス提供システム、情報処理システム、情報処理方法、及びプログラム
JP6623873B2 (ja) 2016-03-18 2019-12-25 株式会社リコー 画像形成システム、画像形成方法、画像形成装置、およびプログラム
JP6570669B2 (ja) 2018-01-23 2019-09-04 キヤノン株式会社 画像処理装置、画像処理装置の制御方法及びプログラム
JP7200632B2 (ja) * 2018-11-30 2023-01-10 ブラザー工業株式会社 印刷システム、プリンタ、およびサポートプログラム

Patent Citations (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2008211646A (ja) 2007-02-27 2008-09-11 Brother Ind Ltd 画像形成システム、情報処理装置、情報処理方法、情報処理プログラム、及び、画像形成装置
JP2018030266A (ja) 2016-08-23 2018-03-01 富士ゼロックス株式会社 画像処理装置、画像処理システム及び画像処理プログラム
JP2019159971A (ja) 2018-03-14 2019-09-19 株式会社リコー 機器システム、ジョブ処理方法、情報処理装置、プログラム

Also Published As

Publication number Publication date
EP4020157B1 (en) 2025-09-10
US20230251805A1 (en) 2023-08-10
US20220206726A1 (en) 2022-06-30
US12131085B2 (en) 2024-10-29
JP2025036457A (ja) 2025-03-14
US11656817B2 (en) 2023-05-23
EP4020157A1 (en) 2022-06-29
JP2022102463A (ja) 2022-07-07

Similar Documents

Publication Publication Date Title
JP7608827B2 (ja) 出力システム、システム、情報処理装置、出力方法、プログラム
EP3038322B1 (en) Method of establishing connection between mobile device and image forming apparatus, and image forming apparatus for performing the method
EP3037954B1 (en) Method of generating workform by using byod service and mobile device for performing the method
JP7586273B2 (ja) サービス提供システム、ログイン設定方法、情報処理システム
EP3048783A1 (en) Method of processing workflow and mobile device for performing the method
JP7322619B2 (ja) コンピュータシステム、ログイン画面表示方法、プログラム
JP6891570B2 (ja) 電子機器システム、通信方法、端末装置、プログラム
US20210105375A1 (en) Information processing system, information processing method, and information processing apparatus
JP2022172598A (ja) 情報処理システム、情報処理装置、処理実行方法、プログラム
JP2017212694A (ja) 情報処理装置、情報処理方法及びプログラム
JP7589498B2 (ja) 出力システム、情報処理システム、認証方法
US12079526B2 (en) Output apparatus, information processing system, output method, and non-transitory recording medium for outputting reserved electronic data based on setting information
JP4922958B2 (ja) 画像形成装置、画像形成方法、画像形成プログラム
JP2021060974A (ja) プログラム、情報処理システム、情報処理方法、情報処理装置
US11645027B2 (en) Information processing system and method for processing data output requests and identification information
JP2022030590A (ja) 管理装置、ネットワークシステムおよびプログラム
JP7790539B2 (ja) 出力システム、システム、情報処理装置、出力方法、プログラム
JP2024097671A (ja) 機器、機器システム、認証方法、プログラム
JP2016174228A (ja) 機器、情報処理システム、情報処理方法、及びプログラム
JP2023162118A (ja) 出力装置、出力方法、プログラム及び情報処理システム
JP2023118487A (ja) プログラム、情報処理システム、端末装置、出力方法
JP2021047843A (ja) 情報処理装置、通信システムおよび情報処理方法
JP2022053955A (ja) 方法、プログラム、情報処理装置、認証サーバ、および情報処理システム
JP2021009575A (ja) 情報処理システム、情報処理方法、及びプログラム

Legal Events

Date Code Title Description
A621 Written request for application examination

Free format text: JAPANESE INTERMEDIATE CODE: A621

Effective date: 20231011

A977 Report on retrieval

Free format text: JAPANESE INTERMEDIATE CODE: A971007

Effective date: 20240528

A131 Notification of reasons for refusal

Free format text: JAPANESE INTERMEDIATE CODE: A131

Effective date: 20240604

A521 Request for written amendment filed

Free format text: JAPANESE INTERMEDIATE CODE: A523

Effective date: 20240710

A131 Notification of reasons for refusal

Free format text: JAPANESE INTERMEDIATE CODE: A131

Effective date: 20240924

A521 Request for written amendment filed

Free format text: JAPANESE INTERMEDIATE CODE: A523

Effective date: 20241024

TRDD Decision of grant or rejection written
A01 Written decision to grant a patent or to grant a registration (utility model)

Free format text: JAPANESE INTERMEDIATE CODE: A01

Effective date: 20241119

A61 First payment of annual fees (during grant procedure)

Free format text: JAPANESE INTERMEDIATE CODE: A61

Effective date: 20241202

R150 Certificate of patent or registration of utility model

Ref document number: 7608827

Country of ref document: JP

Free format text: JAPANESE INTERMEDIATE CODE: R150
