JP7586838B2 - 走行及び飛行可能な電気またはハイブリッド型のｖｔｏｌ車両 - Google Patents

Description

本開示は、道路上を走行し、かつ空中を飛行するように構成された電気またはハイブリッド型のＶＴＯＬ車両に関する。

特に都市部では、地上の道路の車両交通量はすでに飽和状態の寸前であるか、または、すでに飽和状態を越えている。地下交通システムが発達している都市でさえ、地上の車両交通量は、通常、１日の長時間にわたって、飽和状態に近い。

安全で制御しやすく、かつ静粛性に優れた電気またはハイブリッド型の空飛ぶ車（ＨＣＡＶ）を開発する試みは、これまでのところ部分的にしか成功していない。車両サイズ、正味リフト重量、航続距離、飛行高度、車両形態での外形寸法、電気のみで離着陸を可能にする要件などの相反する設計要件は、これまでのところ実現不可能であることが分かった。電気またはハイブリッド型の空飛ぶ車（ＨＣＡＶ）のいくつかの従来技術の構成は、部分的な解決策をもたらすに過ぎず、仮にそうだとしても部分的な成功をもたらすに過ぎない。したがって、たとえ、「第３の次元」の活用、すなわち、地表の１以上の層に延びるパストラックを使用することは、交通渋滞の問題に対する準備ができている解決策であるように思われるとしても、上述の設計要件は今日まで未解決のままである。

そこで、道路を走行したり、駐車場に駐車したり、ヘリポートのような場所や非常に短い滑走路から離着陸したり、かなりの距離を飛行したりすることができる走行及び飛行可能な車両が求められている。

本開示は、道路上を走行し、かつ空中を飛行するように構成された車両であって、車両の仮想基準座標系のＸ軸と一致する長手方向軸を有する胴体と、折り畳み可能かつ展開可能な左右の翼と、を備える車両を提供する。左右の翼は、展開時に、仮想基準座標系のＹ軸に対して実質的に平行に延びるように構成されている。本開示の車両は、少なくとも３つのダクテッドファンと、車両の道路上の走行を可能にするように構成された少なくとも３つの車輪と、をさらに備える。左右の翼の各々は、翼付根折り畳み機構と、翼中間部折り畳み機構とを含む。少なくとも３つのダクテッドファンのうちの２つは、各翼の翼端にそれぞれ配置された翼端ダクテッドファンであり、少なくとも４つのダクテッドファンのうちの１つは、車両の後端に配置された後端ダクテッドファンであり、後端ダクテッドファンアセンブリに含まれる。

いくつかの実施形態では、翼端ダクテッドファンの各々は、翼端ダクテッドファンによって生成された推力が車両の仮想基準座標系のＺ軸に対して実質的に平行に向けられる第１の位置と、翼端ダクテッドファンによって生成された推力が車両の仮想基準座標系のＸ軸に対して実質的に平行に向けられる第２の位置との間で、車両の仮想基準座標系のＹ軸に対して平行な回動軸線を中心として制御可能に回動変位させることができるように構成されている。

いくつかの実施形態では、後端ダクテッドファンアセンブリは、後端ダクテッドファンによって生成された推力が仮想基準座標系のＺ軸に対して実質的に平行に向けられる第１の位置と、後端ダクテッドファンによって生成された推力が仮想基準座標系のＸ軸に対して実質的に平行に向けられる第２の位置との間で、仮想基準座標系のＹ軸に対して平行な回動軸線を中心として制御可能に回動変位させることができるように構成されている。

いくつかの実施形態では、後端ダクテッドファンアセンブリは、少なくとも１つのラダーフィンと、少なくとも１つのエレベータフィンと、をさらに含み、ラダーフィンは、後端ダクテッドファンの後方において、Ｚ軸に対して平行な第１の回動軸に取り付けられ、かつ、第１の回動軸を中心としてＸ軸に対する角度を制御可能に変更させることができるように構成されており、エレベータフィンは、後端ダクテッドファンの後方において、Ｙ軸に対して平行な第２の回動軸に取り付けられ、かつ、第２の回動軸を中心としてＸ軸に対する角度を制御可能に変更させることができるように構成されている。

いくつかの実施形態では、少なくとも３つの車輪のうちの少なくとも１つの車輪は、モータ駆動されるように構成されている。

いくつかの実施形態では、翼付根折り畳み機構は、仮想基準座標系のＸ－Ｙ平面に対して実質的に平行な平面内で、翼を仮想基準座標系のＺ軸に対して平行な回動軸線を中心として回動変位させ、それにより、翼を展開姿勢と格納姿勢との間で変化させるように構成されている。

いくつかの実施形態では、翼付根折り畳み機構は、翼を回動変位させるように構成されたアクチュエータと、翼を、格納姿勢または展開姿勢に確実に固定するように構成された固定手段と、を含む。

いくつかの実施形態では、翼中間部折り畳み機構は、仮想基準座標系のＹ－Ｚ平面に対して実質的に平行な平面内で、Ｘ軸に対して平行な回動軸線を中心として、翼の外側部分を翼の内側部分に向けて回動変位させ、それにより、翼を展開姿勢と格納姿勢との間で変位させるように構成されている。

いくつかの実施形態では、翼中間部折り畳み機構は、翼の外側部分を翼の内側部分に向けて回動変位させるように構成されたアクチュエータと、外側部分を、格納姿勢及び展開姿勢に確実に固定するように構成された固定手段と、を含む。

いくつかの実施形態では、翼付根折り畳み機構は、平歯車と回転アクチュエータとを含む。

いくつかの実施形態では、胴体ダクテッドファンは、該ファンのダクトの上側開口部を開閉可能に覆うように構成された制御可能な一連のベーンを含む。

いくつかの実施形態では、後端ダクテッドファンは、該ファンのダクトを通る空気の流れ方向に対して垂直な断面の面積が、ダクトの前側開口部及び後側開口部に近づくにしたがって、ダクトの中央部分よりも大きくなるように構成されている。いくつかの実施形態では、後端ダクテッドファンのダクトの内面は、ダクトの長手方向軸に沿った平面を含む断面が空気力学的形状になるように構成されている。

また、本開示は、道路上を走行し、かつ空中を飛行するように構成された車両の形態を、飛行形態から走行形態へ変更する方法であって、全ての回動変位可能なダクテッドファンを垂直姿勢に回動変位させるステップと、全てのダクテッドファンをオフにするステップと、翼端ダクテッドファンを格納姿勢の角度に回動変位させるステップと、後端ダクテッドファンを水平姿勢に回動変位させるステップと、翼中間部折り畳み機構の固定手段を解除するステップと、翼の外側部分を垂直姿勢に回動変位させるステップと、翼付根折り畳み機構の固定手段を解除するステップと、翼を後方に回動変位させて格納姿勢に変化させるステップと、翼の外側部分を翼の内側部分の上側に折り畳むステップと、翼中間部折り畳み機構及び翼付根折り畳み機構の固定手段を格納姿勢に固定するステップと、を含む方法を提供する。

また、本開示は、道路上を走行し、かつ空中を飛行するように構成された車両の離陸に必要な飛行制御パラメータを計算するプロセスを制御する方法であって、（ａ）推進システムの全体仕様、推進バッテリの利用可能なエネルギー、推進バッテリが提供可能な最大トルク、複数のダクテッドファンのそれぞれのイナーシャ、複数のダクテッドファンのそれぞれの最大ＲＰＭ、複数のダクテッドファンのそれぞれから得ることができる最大推力及び回転モーメント、車両の少なくとも１つの電動車輪のそれぞれが提供可能な速度、及び車両の空力係数を含むリストから選択される少なくとも１つの項目の入力データを受け取るステップと、（ｂ）飛行制御に加えられる変更の範囲を制限するために境界条件を設定するステップと、（ｃ）ファンモータ及びホイールモータの各々を予め定められたＲＰＭまで上昇／下降させることによって、ファンモータ及びホイールモータの各々の暖機中に必要とされるトルクを分析するステップと、（ｄ）必要とされるトルクを継続的に計算し、推進システムを制御するための制御時定数を、推進システムの最大トルクを超えないように調節するステップと、（ｅ）ダクテッドファンの各々について、上記のステップでの計算に使用したＲＰＭ値及び実際の離陸重量に基づいて、これから行う飛行運動に必要な推力を計算するステップと、（ｆ）上記のステップでの計算結果に基づいて、離陸時に必要な加速度ベクトル、速度ベクトル、及び水平方向／垂直方向の移動距離を計算するステップと、（ｇ）計算された離陸時に必要な加速度を比較し、それが提供可能な最大加速度よりも大きい場合には、計算された離陸時に必要な加速度が、提供可能な最大加速度よりも低くなるように、ＲＰＭを繰り返し調節するステップと、（ｈ）離陸に必要なエネルギーと離陸滑走距離を計算するステップと、（ｉ）車両が予め定められた高度に達したときに離陸プロセスを終了するステップと、を含む方法を提供する。

発明と見なされる主題は、明細書の結論部分で特に指摘され、明確に主張されている。しかしながら、本発明は、構成及び動作方法の両方に関して、また、その目的、特徴、及び利点と共に、添付の図面を参照して、以下の詳細な説明を読むことによって最もよく理解されるであろう。

図１は、本発明の実施形態による車両の全体寸法（Ｌ／Ｗ／Ｈ）の設計制限を定義する３Ｄ空間を示す概略図である。 図２Ａは、本発明の実施形態による、ＨＣＡＶの「走行」形態を示す概略図である。 図２Ｂは、本発明の実施形態による、ＨＣＡＶの「飛行」形態を示す概略図である。 図３Ａは、ＤＦの直径と、回転翼面荷重または動力加重との関係を示すグラフである。 図３Ｂは、車両の幅と、離陸に必要な動力との関係を、最大離陸重量（ＭＴｏＷ）または電源の種類（燃料電池またはバッテリ）の関数として示したグラフである。 図４は、本発明の実施形態による後部ＤＦアセンブリの概略部分拡大等角図である。 図５Ａは、本発明の実施形態による、左翼の翼付根折り畳み機構及び翼中間部折り畳み機構を示す概略図である。 図５Ｂは、本発明の実施形態による翼付根折り畳み機構を示す概略図である。 図５Ｃは、本発明の実施形態による、右翼の翼中間部折り畳み機構を示す概略図である。 図６Ａ～図６Ｆは、本発明の実施形態による、ＨＣＡＶが飛行形態から走行形態に移行するための６つの段階を示す図である。 図６Ａ～図６Ｆは、本発明の実施形態による、ＨＣＡＶが飛行形態から走行形態に移行するための６つの段階を示す図である。 図６Ａ～図６Ｆは、本発明の実施形態による、ＨＣＡＶが飛行形態から走行形態に移行するための６つの段階を示す図である。 図６Ａ～図６Ｆは、本発明の実施形態による、ＨＣＡＶが飛行形態から走行形態に移行するための６つの段階を示す図である。 図６Ａ～図６Ｆは、本発明の実施形態による、ＨＣＡＶが飛行形態から走行形態に移行するための６つの段階を示す図である。 図６Ａ～図６Ｆは、本発明の実施形態による、ＨＣＡＶが飛行形態から走行形態に移行するための６つの段階を示す図である。 図６Ｇは、本発明の実施形態による、ＨＣＡＶを飛行モードから走行モードに変化させるプロセスを示す概略フロー図である。 図７Ａは、本発明の実施形態による、電動ホイールによる支援がある場合とない場合における、ＨＣＡＶの離陸に必要な滑走路の長さをＤＦの傾斜角の関数として示したグラフである。 図７Ｂは、本発明の実施形態による、電動ホイールによる支援がある場合とない場合における、ＨＣＡＶの離陸に必要なエネルギーをＤＦの傾斜角の関数として示したグラフである。 図７Ｃは、本発明の実施形態による、図７Ｂに示した２つのグラフのエネルギー差を示すグラフである。 図８は、本発明の実施形態による、ＶＴＯＬ離陸モード及びＳＴＯＬ離陸モードにおける、離陸時、水平以降時、及び上昇時にＨＣＡＶが消費するエネルギーを比較したグラフである。 図９は、本発明の実施形態による、ＶＴＯＬモード（破線）モード及びＳＴＯＬ（実線）モードで離陸したときの、離陸時の獲得高度と航続距離との関係を示すグラフである。 図１０Ａは、本発明の実施形態による、胴体ＤＦのカバーシステムを示す４つの図である。 図１０Ｂは、本発明の実施形態による、ＤＦ用ダクトアセンブリを示す概略断面図である。 図１１は、本発明の実施形態による交換可能な衝撃吸収システムを示す概略図である。 図１２は、ＨＣＡＶの各飛行フェーズのエネルギー需要を示すグラフである。 図１３は、本発明の実施形態による、降下中に獲得されるエネルギーの量を、ＤＦを通過する空気流速の関数として示すグラフである。 図１４は、本発明の実施形態による、ＨＣＡＶの自律制御または手動制御に関連する物理的な飛行パラメータを計算及び制御するプロセスを示す概略フロー図である。

図示の簡略化及び明確化のために、図示されている要素は必ずしも一定の縮尺で描かれていないことを理解されたい。例えば、いくつかの要素の寸法は、明確化のために、他の要素と比較して誇張されている場合がある。さらに、適切と考えられる場合には、対応する要素または類似する要素を示すために、参照番号が図面間で繰り返し使用される。

以下の詳細な説明では、本発明の完全な理解を提供するために、多数の具体的な詳細が記載される。しかしながら、本発明は、これらの具体的な詳細を用いることなく実施してもよいことは、当業者には理解されるであろう。他の例では、よく知られている方法、手順、及び構成要素は、本発明を不明瞭にしないように、詳細に記載されていない。

総論：本発明の実施形態による車両は、地上移動と航空移動との間で必要とされる接続を考慮することなく、通常の車両のように地上を走行することができ、かつ航空機のように空中を飛行することができる１台の車両によって、現実のドア・ツー・ドア移動を提供するように設計されている。本開示の車両は、現在の自家用車を使用する場合と同じ自由度を維持するとともに、渋滞した道路の上を飛行することによって移動の範囲を広げることができる。また、本開示の車両を使用することにより、郊外のコミュニティとメガシティとの共存の利点を維持することができる。以下、本明細書を通じて、本開示の車両は、「ＨＣＡＶ」とも称する。

Ｔ／Ｏ（離陸）に関する考察：本開示のＨＣＡＶは、垂直に、または非常に短い滑走路を使用して離着陸するように設計及び製造される。垂直離着陸のための揚力は、ダクテッドファンシステムによって提供される。密閉型ロータ（＝ダクテッドファン）構成を使用することにより、車両の周囲の一般的安全性が高まり、それにより、車両の都市部で安全に飛行する能力を向上させることができる。また、ダクテッドファン構成は、車両の胴体部分に高い揚力を提供する。本開示のＨＣＡＶは、ダクテッドファンロータにより、着陸ゾーン付近の樹木や送電線に起因する制限などの、都市部でのオープンローター型車両に適用される運用制限を排除することができる。

サイズに関する考察：本開示のＨＣＡＶは、そのサイズ及び安全規定の要件が適用されることを意味する、認可された道路使用許可車両として使用することができる。このサイズ制限により、本開示のＨＣＡＶは、一般家庭のガレージや駐車場に駐車することが可能になる。本開示のＨＣＡＶは、道路車両の安全規定を満たしているため、高速道路を含む公道での走行が認可された道路車両である。図１は、公道での走行が認可された道路車両が収まるべき寸法を表す立方体寸法の長さＬ_Ｐ、幅Ｗ_Ｐ、及び高さＨ_Ｐを示す図である。また、図２Ａ及び図２Ｂは、本発明の実施形態によるＨＣＡＶ２００の「走行」形態及び「飛行」形態を示す概略図である。図２Ａ及び図２Ｂは、ＨＣＡＶの最大外形寸法の長さＬ_Ｃ、幅Ｗ_Ｃ、高さＨ_Ｃを定義する標準的な立面図（上面図（２ａ）、側面図（２ｂ）、前面図（２ｃ）、及び等角図（２ｄ））を含む。図２Ａ及び図２Ｂに描かれている車両デザインは、車両の外部主要寸法を説明するためのものであり、車両の全体寸法について、以下の関係が成り立つことは明らかであろう。
Ｌ_Ｃ＜Ｌ_Ｐ、Ｗ_Ｃ＜Ｗ_Ｐ、Ｈ_Ｃ＜Ｈ_Ｐ
例えば、いくつかの実施形態では、ＨＣＡＶの主要寸法は、以下の通りであり得る。
Ｌ_Ｃ≦１２０００ｍｍ
Ｗ_Ｃ≦３０００ｍｍ
Ｈ_Ｃ≦４０００ｍｍ

図２Ｂの各図に、ＨＣＡＶ２００のいくつかの主要なアセンブリが示されている。ＨＣＡＶ２００は、本体部（胴体）２１０と、折り畳み可能な２つの翼２２０Ｌ及び２２０Ｒと、４つのダクテッドファン（ＤＦ）と、を備える。４つのダクテッドファン（ＤＦ）は、左右の翼の最外端（翼端）に回動変位可能に配置された各ダクテッドファンである左翼の翼端ＤＦ２３０Ｌ及び右翼の翼端ＤＦ２３０Ｒと、胴体ＤＦ２３０Ｆと、後端ＤＦ２３０Ｔとを含む。また、ＨＣＡＶ２００は、前輪アセンブリ２４０Ｆ及び後輪アセンブリ２４０Ｒをさらに備える。これらのアセンブリの詳細については、以下に説明する。

いくつかの実施形態では、ＨＣＡＶは、２人の乗客を乗せるように構成されており、他の実施形態では、４人以上の乗客を乗せるように構成されている。

揚力要件：垂直離着陸に必要な揚力、非常に短い滑走路を使用した離着陸に必要な推力、水平巡航飛行への移行及び水平巡航飛行に必要な推力は、一連のダクテッドファン（ＤＦ）ベースの推力システムによって提供される。ダクテッドファンによる推力提供は、力学的・空気力学的効率の向上、及び、安全性の向上（ファンのブレードがダクトによって取り囲まれて保護されている）のために好ましい。ダクテッドファンは、一般的に、空気力学的効率が向上しており、開放型ファンと比較して、より高い揚力（推力）を生成することができる。ＨＣＡＶのダクテッドファンの少なくともいくつかは、水平飛行時に使用可能なＨＣＡＶの長手方向軸ＬＡ（図２Ａ）に対して実質的に平行な角度と、離着陸中に使用可能なＨＣＡＶの長手方向軸ＬＡに対して実質的に直交する角度との間で、推力を提供することを可能にするために回動変位可能に構成されている。

図２Ａ及び図２Ｂの実施形態に示すＨＣＡＶの構成は、いくつかの主要な設計上の特徴を有している。翼２２０Ｒ、２２０Ｌは、詳細については後述するが、ＨＣＡＶ２００の走行形態への変換を可能にするために折り畳み可能である。翼端ＤＦ２３０Ｒ、翼端ＤＦ２３０Ｌは、詳細については後述するが、それらが生成した推力を垂直離着陸時及び水平飛行時の両方で使用することができるように、車両の仮想基準座標系のＹ軸（ＨＣＡＶの横軸）を中心として回動変位可能に構成されている。胴体ＤＦ２３０Ｆは、車室の後方、かつＨＣＡＶの重心（ＣＧ）の後方に配置されている。胴体ＤＦ２３０Ｆは、詳細については後述するが、回動変位することができず、車両の仮想基準座標系のＺ軸に対して平行な方向にのみ推力を提供する。後端ＤＦ２３０Ｔは、詳細については後述するが、ＨＣＡＶ２００の後端に配置されており、それが生成した推力を垂直離着陸時及び水平飛行時の両方で使用することができるように、回動変位可能に構成されている。ＨＣＡＶ２００は、前輪アセンブリ２４０Ｆ及び後輪アセンブリ２４０Ｒを含む走行用の車輪アセンブリを備えており、これにより、走行形態において走行（駆動、操舵及び制動を含む）を可能にするように、かつ、ＨＣＡＶ２００が滑走路上で離陸滑走中に前方推進力を提供することによって離陸を補助するように構成されている。

図２Ａ及び図２Ｂに示すように、様々なダクテッドファン（ＤＦ）の最大直径は、交通規定（道路交通法）に適合するためにＨＣＡＶの最大許容幅を超えてはならない。したがって、様々な動作モード（飛行モード、ＶＴＯＬモード、走行モード）におけるダクテッドファンの位置が示されている。

ダクテッドファン（ＤＦ）の総数、回動変位可能なＤＦのサブグループの数及び各ＤＦの位置は、特定の設計及びそれに関連する制約及び要求、例えば、乗客数、正味総重量、航続可能距離、滑走路が利用可能であるか否か、などに依存することは明らかであろう。本明細書中の詳細な説明は、最大４人の乗客を乗せることができるように構成された、４つのＤＦを備えるＨＣＡＶの実施形態に関する。

ダクテッドファン（ＤＦ）の数：ＤＦの数は、車両の寸法によって決定される。交通規定に起因して、ＨＣＡＶの幅及び高さには制限がある。長さは可変であり、変更の対象である。この変更は、最大離陸重量とペイロードの寸法によって決定される。最大離陸重量によって、車両を安全に飛行させるのに十分な推力を発生するために必要なＤＦの総面積が決定される。必要な推力は、推力対重量の比で与えられる。推力に対するＤＦ面積の依存性は、ＤＦの回転翼面荷重によって与えられる。回転翼面荷重は、回転翼の面積に対する推力の比である。つまり、回転翼の面積が小さいほど、回転翼の荷重は増大する。回転翼の荷重の増大とは、動力荷重によって与えられる要求動力の増大を意味する。動力荷重は、要求動力に対する推力の比率である。

図３Ａは、ダクテッドファン（ＤＦ）の直径に対する、回転翼面荷重及び動力荷重の依存性を示すグラフである。動力荷重はｋＷあたりの推力を示し、回転翼面荷重はファン面積あたりの推力を示す。ＤＦの推力を最大にするためには、最大の回転翼面荷重が選択される。動力に関する最適値は、動力荷重曲線の最大値で見つけられ、大きな直径が選択される。最良の動力対推力比を得るために、両曲線の交点を求めた。

ＨＣＡＶは、特定の目標を達成するように設計されているため、推進システムの密度とＨＣＡＶのミッションレンジとにより、車両幅によって制限されるＤＦ直径が決定される。ＶＴＯＬを可能にするためには、ＨＣＡＶは、推進システムの重量を最小限に抑えるために、ｋＷあたりの推力を最大化する必要がある。したがって、ＤＦの直径は、車両寸法によって与えられる制約内で最大化される。推進密度が高くなると、最適な動力対推力比によって決定されるダクテッドファン（ＤＦ）の直径は小さくなる。推進密度の高い推進システムを有するＨＣＡＶには、より多くの、しかしより小さいダクテッドファンが組み込まれる。

図３Ｂは、最大離陸重量（ＭＴｏＷ）及び電源の種類（燃料電池またはバッテリ）の関数として、車両の幅に対する離陸に必要な動力の依存性を示すグラフである。横線（水平線）は、様々な推進システムによって与えられる利用可能な動力である。横線は、本発明の実施形態によるＨＣＡＶに組み込まれたハイブリッドシステムの性能を表す。曲線は、様々な最大離陸重量（ＭＴｏＷ）に対する車両サイズに応じた要求動力を表す。ＤＦの直径は、車幅に正比例し、下記の式によって求められる。
胴体ＤＦの直径（Ｄ）＝ｋ_１×車両の幅
後端ＤＦの直径（Ｄ）＝ｋ_２×胴体ＤＦの直径（Ｄ）
翼端ＤＦの直径（Ｄ）＝ｋ_３×胴体ＤＦの直径（Ｄ）

ＨＣＡＶが走行モードにある場合、係数ｋ_１～ｋ_３は、最大幅を超えないように選択される。つまり、同程度のＭＴｏＷ値を有するより小さい車両を製造するためには、推進システムの動力を大きくするか、または、利用可能な回転翼面積を大きくする必要がある。このため、基準車両設計（ＭＴｏＷ＝２０００ｋｇ）では、ＤＦの回転翼面積を大きくする必要があるが、ＤＦの幅に制限があるため、このことは、ＤＦの数を増やすことによってのみ実現可能である。例えば推進力の発達などによる動力ユニットの動力供給の増大によって、より高い回転翼面荷重及びより低い動力荷重を実現することができ、これにより、様々な国におけるより厳しい道路規定に適合するように、現在の設計を小型化することができる。

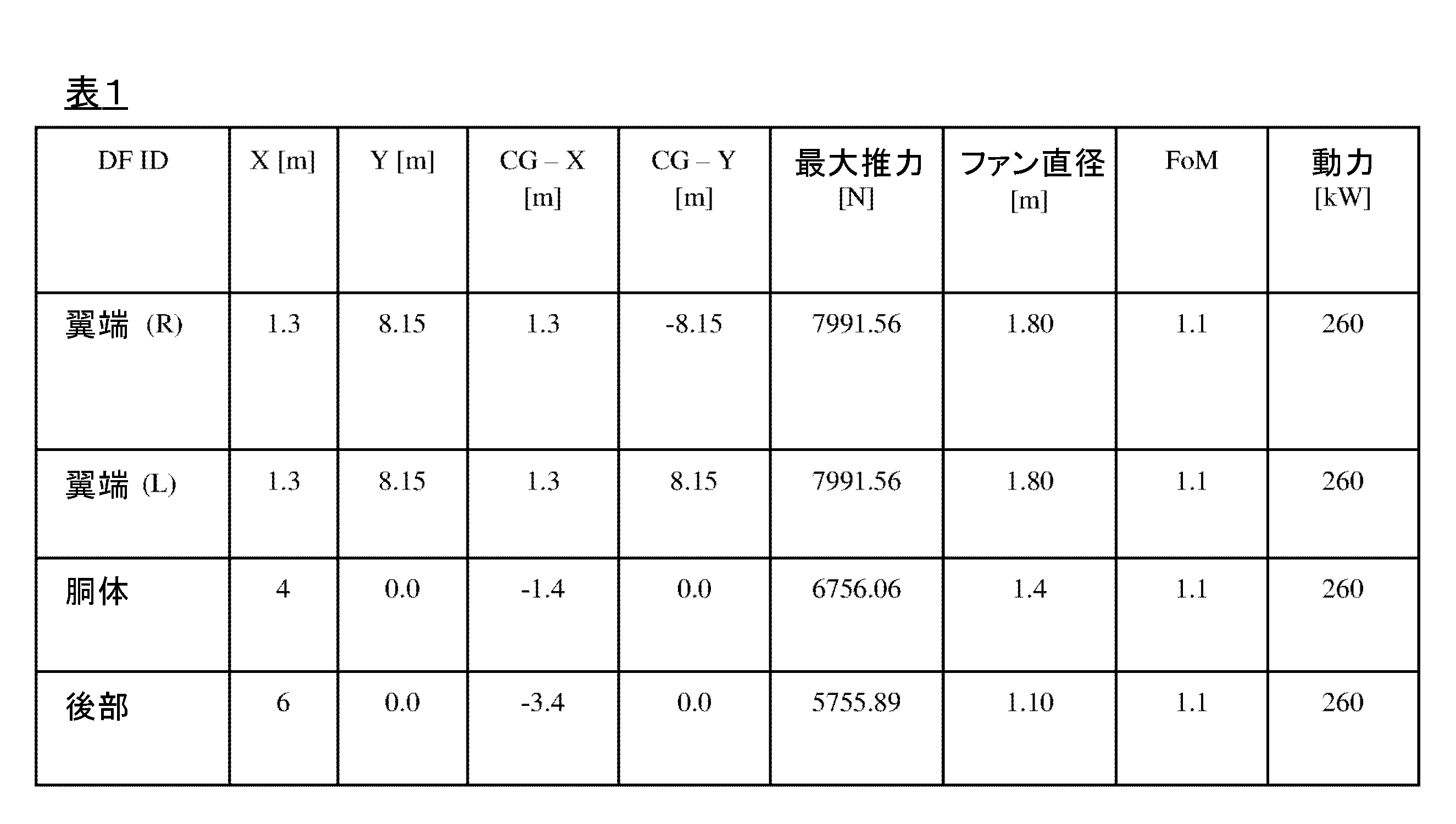

表中、ＸはＤＦの相対的縦方向位置であり、ＹはＤＦの相対的横方向位置であり、ＦｏＭは、性能指数である。ＦｏＭは、各ＤＦを他のＤＦと比較して特徴付けるものであり、ＤＦの直径を出口面積で除したものに、推力係数の２／３乗をかけたものを、動力係数で除したものと定義される。

翼端ＤＦ：翼２２０Ｒ、翼２２０Ｌの翼端にはそれぞれ、回動変位可能な翼端ＤＦ２３０Ｒ、翼端２３０Ｌが取り付けられている。この構成により、ＨＣＡＶは、ヘリコプターのように離陸、ホバリング、及び着陸すること、及び、飛行機のように前方へ飛行することが可能となる。これにより、任意の場所での離着陸が可能になり、かつ、航続距離や速度が向上する。翼端ＤＦは、車両の座標系のピッチ軸（通常はＹ軸）を中心として回動変位可能に構成されている。この構成のさらなる利点は、正の空力効果である。なお、本実施形態のダクテッドファン（ＤＦ）は、避けられない翼端渦に対する逆回転渦を発生させる方向に回転させられる。これにより、翼端渦によって生じるエネルギー損失を減衰させ、翼の抗力を低減させる。

翼端ＤＦを翼端に配置すると、重心（ＣＧ）までのＹ方向の距離が長くなるので、別の利点が得られる。これは、推力偏向（スラストベクタリング）と呼ばれる操縦に使用することができる。翼端ＤＦは、ＨＣＡＶの安定性制御の一部でもある。上記のようなＨＣＡＶの設計では、ピッチ、ロール及びヨー（ＰＲＹ）の安定性を積極的に制御する必要がある。この要件を満たすために、フライトコンピュータシステムは、ＨＣＡＶの測定された瞬間的な現在の姿勢及び角度（ＡｏＡ、Ｒｏｌｌ、及びＹａｗの角度）に対する適切な対応を適用し、それに対応する制御コマンドを翼端ＤＦ及び回動変位可能な後方ＤＦに適用する必要がある。通信システムは、フライトコンピュータシステムからの制御コマンドを、ＤＦの回動変位及び瞬間推力を駆動するアクチュエータに提供する。また、ＨＣＡＶは、翼の折り畳みまたは回動変位の動作時、及び／または、走行モード（翼を折り畳んだ状態）において、フライトコンピュータとアクチュエータ／モータとの間の通信を確立するための機構を備えている。

上述したように、翼端ＤＦの最大直径は、走行モードにおける翼の確実な格納／折り畳みを可能にするために、ＨＣＡＶの幅及び翼の形状によって制限される。翼端ＤＦの直径は、垂直離陸に必要な揚力を発生させるために最大化される。

胴体ＤＦ：ＨＣＡＶを離陸させるのに十分な推力を発生させ、かつ、安全な垂直着陸を確実にするため、大型の胴体ＤＦ２３０Ｆが、ＨＣＡＶの胴体の後部、かつ、水平飛行方向に対してＨＣＡＶの重心（ＣＧ）の後方に配置される。胴体ＤＦ２３０Ｆの位置は、このサイズの航空機を安定させるために必要な負のピッチングモーメントを発生させるように選択される（推力の増加は、ノーズダウン効果の増加を引き起こす）。胴体ＤＦ２３０Ｆは、ＨＣＡＶの胴体に組み込まれている。また、胴体ＤＦ２３０Ｆは、水平飛行中に胴体ＤＦ２３０Ｆを覆うことができるカバーを備えており、これにより、胴体ＤＦ２３０Ｆの未使用時に抗力を最小限に抑えることができる。胴体ＤＦ２３０Ｆの特別の配置位置の別の利点は、コアンダ効果を利用できることである。コアンダ効果は、流体が凸面との接触を保ち続ける傾向を表す。胴体ＤＦ２３０Ｆの特別の配置位置と、それが動作時に発生する推力により、発生した揚力を強化する空気流が胴体周りに生成される。この強化された揚力により、ＶＴＯＬ飛行フェーズ中に必要とされるエネルギーを低減させることが可能になる。

回動変位可能な後端ＤＦ：後端ＤＦ２３０Ｔのサイズは、車両のテール構造に適合し、かつ、揚力能力を最適化するように選択される。離陸モードでは、後端ＤＦ２３０Ｔは、その推力が重力方向に対して平行な方向（Ｚ方向）に提供されるように回動変位し、これにより、後端ＤＦ２３０Ｔが発生した推力は、ＨＣＡＶの長手方向軸に対して直交する方向に提供される。水平飛行中には、後端ＤＦ２３０Ｔは、車両の長手方向軸ＬＡに対して実質的に平行な方向に推力を提供するように回動変位し、追加の飛行推力を提供するプッシャＤＦとして使用される。

回動変位可能な後端ＤＦ２３０Ｔアセンブリは、互いに独立して動作可能な２つのフィンを含み、各フィンは、ラダーフィン及びエレベータフィンとして使用される。図４は、本発明の実施形態による後端ＤＦ２３０Ｔアセンブリを示す概略的な部分拡大等角図である。後端ＤＦ２３０Ｔアセンブリは、ファン２３０Ｔ２を収容するダクト２３０Ｔ１を含む。ファン２３０Ｔ２の後方には、回動軸２３０Ｔ３Ａに取り付けられたエレベータフィン２３０Ｔ３と、回動軸２３０Ｔ４Ａに取り付けられたラダーフィン２３０Ｔ４とが配置されており、長手方向軸ＬＡに対して平行な面に対する各フィンの角度を制御することができるように構成されている。エレベータフィン２３０Ｔ３及びラダーフィン２３０Ｔ４は、それらの背後の詳細を示すために、空力面を部分的に透明にして表示している。後端ＤＦアセンブリ２３０Ｔの全体は、後端ＤＦ２３０Ｔの回動軸を中心にして回動変位可能である。後端ＤＦアセンブリ２３０Ｔ内では、エレベータフィン２３０Ｔ３及びラダーフィン２３０Ｔ４の各々は、互いに独立して、それぞれエレベータフィン回動軸２３０Ｔ３Ａまたはラダーフィン回動軸２３０Ｔ４Ａを中心として回動変位可能であり、これにより、ＨＣＡＶのピッチ及びヨーの制御が可能となる。なお、後端ＤＦアセンブリ２３０Ｔの回動変位（回動角度）、エレベータフィン２３０Ｔ３及びラダーフィン２３０Ｔ４の回動変位（回動角度）を制御するアクチュエータは、図面を不明瞭にすることを排除するために図示していない。この構成は、ＮＡＳＡの研究によって分かっているように、エレベータフィン２３０Ｔ３及びラダーフィン２３０Ｔ４の表面の周りでＤＦ２３０Ｔのより速い流速を利用することによって、エレベータフィン２３０Ｔ３及びラダーフィン２３０Ｔ４による制御効果を高めることができる。

いくつかの実施形態では、直線飛行中の抗力を最小限に抑え、胴体揚力を最大にするために、ダクトの吸気口及び直立ノズルを覆うようにしてもよい。

以下に基本的な実施形態を説明するが、上述したように、他の様々な実施形態が本発明の範囲内に含まれる。

翼折り畳み機構：ＨＣＡＶの翼２２０Ｒ、２２０Ｌ（図２Ａ、図２Ｂ）の翼折り畳み機構は、翼付根折り畳み機構と翼中間部折り畳み機構との２つの翼折り畳み機構を含む。図５Ａは、本発明の実施形態による、左翼５００Ｌの翼付根折り畳み機構５１０及び翼中間部折り畳み機構５２０を示す概略図である。ＨＣＡＶの各翼々は、外側部分と内側部分との２つの主要部分を含む。図５Ａに示す翼は、左翼である。右翼は、左翼の鏡像である。翼中間部折り畳み機構５２０は、翼の外側部分５０４Ｌを内側部分５０２Ｌの上側に１８０度回動変位させて折り畳む機構であり、翼付根折り畳み機構５１０は、翼全体を胴体に対して９０度回動変位させる機構である。左翼５００Ｌは、内側部分５０２Ｌと外側部分５０４Ｌとの２つの主要部分によって形成されている。内側部分５０２Ｌは、翼付根折り畳み機構５１０によって、ＨＣＡＶの胴体に回動変位可能に結合されている。翼付根折り畳み機構５１０は、その回動軸５１０Ａを中心として左翼５００Ｌを後方に回動変位させて、左翼５００Ｌを展開姿勢から格納姿勢に変化させることができるように構成されている。回動軸５１０Ａを中心とした左翼５００Ｌの回動変位は、破線矢印５１０Ｂで示すように、実質的に、長手方向軸ＬＡに対して平行な平面内で行われる。翼付根折り畳み機構５１０の詳細は、図５Ｂを参照して説明する。

左翼５００Ｌの外側部分５０４Ｌは、翼中間部折り畳み機構５２０によって、内側部分５０２Ｌに回動変位可能に結合されている。翼中間部折り畳み機構５２０は、破線矢印５２０Ｂで示すように、その回動軸５２０Ａを中心として外側部分５０４Ｌを回動変位させて、外側部分５０４Ｌを内側部分５０２Ｌの上側に折り畳むことができるように構成されている。翼中間部折り畳み機構５２０の詳細な説明は、図５Ｃを参照して説明する。

次に、本発明の実施形態による、左翼５００Ｌの翼付根折り畳み機構５１０の概略図である図５Ｂを参照する。図５Ｂの図「ａ」には、左翼５００Ｌの部分図が、主ビーム５３０Ｌ及び後部ビーム５３２Ｌと共に示されている。主ビーム５３０Ｌは、翼付根折り畳み機構５１０を介してＨＣＡＶの胴体５０００の胴体ビーム５１００に結合されている。図５Ｂの図「ｂ」は、翼付根折り畳み機構５１０の部分拡大図である。左翼５００Ｌは、その主ビーム５３０Ｌを介して翼付根折り畳み機構５１０に結合されており、翼付根折り畳み機構５１０の回動軸５１１を中心として回動変位させることができるように構成されている。翼付根折り畳み機構５１０は、回動ヒンジギヤと、回動アクチュエータと、別個の２つの固定機構とを含む。ＨＣＡＶの胴体５０００は、胴体ビーム５１００を介して、翼付根折り畳み機構５１０に結合されている。胴体ビーム５１００の翼付根折り畳み機構５１０への結合の詳細は、図面を不明瞭にすることを排除するために図示していない。翼付根折り畳み機構５１０は、胴体ビーム５１００または胴体５０００の他の近傍の構造要素に機械的に結合された回動アクチュエータ５５２０Ｌによって、回動軸５１０Ａを中心として回動変位することができるように構成された平歯車５１２Ｌを含む。回動アクチュエータは、例えば、電気モータであってよい。

飛行モード及び走行モードにおいて翼を固定するためには、２つの固定機構が必要である。飛行モード用の固定機構は、翼を確実に固定し、ＶＴＯＬ及び緊急機動を含む全ての飛行フェーズにおいて翼に作用する力に耐えるのに十分な強度を有する必要がある。飛行モード用の固定機構は、後部ビーム５３２Ｌを胴体後部ビーム５１００Ｌに対する所定位置に固定するように構成された自動ロックピン５３００を含む。主ビーム５３０Ｌは、平歯車を含むフロントヒンジによってロック（固定）される。飛行モード用の固定機構は、シャーピン５４００（せん断ピン）をさらに含み得る。走行モードでは、翼に作用する外力は無視できるので、走行モードで翼を固定するように設計された後部固定機構は、飛行モード用の固定機構よりも小さな力に耐えるように作製することができ、したがって飛行モード用の固定機構よりも軽くすることができる。通常の走行時に、翼が展開しないようにする必要がある。これは、飛行モード用の固定機構と同じ原理である。ロックピン５３００は、図５Ｂに示すように横向きに設置してもよいし、上下に設置してもよい。ロックピン５３００の材料と寸法は、ロックピンの重量と、様々なモードにおいて翼に作用すると予想される力とを考慮して選択する必要がある。

次に、本発明の実施形態による、右翼５００Ｒに関して示された翼中間部折り畳み機構５２０の概略図である図５Ｃを参照する。翼中間部折り畳み機構５２０は、その回動軸５５２０を中心として、右翼５００Ｒの外側部分５０４Ｒを内側部分５０３Ｒの上側に折り畳むこと、及び、内側部分５０３Ｒの上側に折り畳まれた外側部分５０４Ｒを展開することができるように構成されている。図５Ｃの図「ａ」は、翼中間部折り畳み機構５２０をＨＣＡＶの後方から見た等角投影部分図である。内側部分５０３Ｒの主ビーム５３０Ｒは、回動軸５５２０を中心とした１８０度の回動変位による折り畳みを可能にするように構成された三角形ヒンジ５５１０を介して、右翼５００Ｒの外側部分５０４Ｒの主ビーム５４０Ｒに回動変位可能に結合されている。回動軸５５２０は、三角形ヒンジ５５１０の第１の三角形頂点に位置している。第１のリニアアクチュエータ５５３０が、回動軸５５３０Ａを介して主ビーム５３０Ｒに回動可能に結合されており、かつ、三角形ヒンジ５５１０の第２の三角形頂点５５１０Ａに回動可能に結合されている。第２のリニアアクチュエータ５５４０が、回動軸５５４０Ａを介して主ビーム５４０Ｒに回動可能に結合されており、かつ、三角形ヒンジ５５１０の第３の三角形頂点５５１０Ｂに回動可能に結合されている。右翼５００Ｒが展開姿勢にあるとき、所望されない折り畳みを防止するために、右翼５００Ｒはロックピン５５６０によって固定される。右翼５００Ｒを折り畳むときは、アクチュエータ５５３０及びアクチュエータ５５５４０が伸長するように操作することによって、第２の三角形頂点５５１０Ａの回動軸を回動軸５５３０Ａから離間させ、かつ、第３の三角形頂点５５１０Ｂの回動軸を回動軸５５４０Ａから離間させ、これにより、図５Ｃの図「ｂ」の破線部分によって示すように、回動軸５５２０を中心として、外側部分５０４Ｒを内側部分５０３Ｒの上側に折り畳む。二重冗長性を確保するために、主ビーム５３０Ｒ及び主ビーム５４０Ｒの各々に、それぞれ２組のアクチュエータを設置してもよい。ロックピン５５６０は、折り畳み動作時に、自動的に除去される（内側方向または外側方向に）。

翼の折り畳み－飛行形態から走行形態への移行：ＨＣＡＶの飛行形態から走行形態への移行には、一連の操作を必要とする。この操作は、飛行中には実行することができず、また、走行中に実行することは推奨されない。図６Ａ～図６Ｆは、本発明の実施形態による、ＨＣＡＶ６０００の飛行形態から走行形態への移行の６つの段階を示す。ＨＣＡＶ６０００は簡略化された図面で示されている。ＨＣＡＶ６０００は、胴体６０１０、右翼６０２０Ｒ、左翼６０２０Ｌ、右翼の翼端ＤＦ６０３０Ｒ、左翼の翼端ＤＦ６０３０Ｌ、胴体ＤＦ６０３０Ｆ、後端ＤＦアセンブリ６０３０Ｔ、及び、フェアリング空力面６０５０を備える。詳細については上述したように、右翼６０２０Ｒ及び左翼６０２０Ｌはそれぞれ、その外側部分（６０２０ＲＯ、６０２０ＬＯ）を回動軸（折り畳み軸）６０２０Ｒｏｘ及び６０２０Ｌｏｘを中心として回動変位させて、内側部分（６０２０ＲＩ、６０２０ＬＩ）の上側に折り畳むことができるように構成されている。また、詳細については上述したように、折り畳まれた右翼６０２０Ｒ及び左翼６０２０Ｌはそれぞれ、その回動軸（格納／展開軸）６０２０Ｒｉｘ及び６０２０Ｌｉｘを中心として後方に回動変位させて、格納姿勢に変化させることができる。詳細については上述したように、右翼の翼端ＤＦ６０３０Ｒ及び左翼の翼端ＤＦ６０３０Ｌはそれぞれ、その回動軸６０３０Ｒｘ及び６０３０Ｌｘを中心として回動変位させることができる。詳細については上述したように、後端ＤＦ６０３０Ｔは、その回動軸６０３０Ｔｘを中心として回動変位させることができる。フェアリング空力面６０５０は、飛行形態から走行形態に移行するときに、前側軸線（図示せず）を中心として上向きに回動変位させることができ、これにより、飛行フェーズに適合した空力形態（閉形態）から、翼の格納を可能にするように適合された開形態に移行することができる。

飛行形態から走行形態への移行の次の５つの段階を図６Ｂ～図６Ｆに示す。図６Ｂ～図６Ｆでは、図面の不明瞭化を最小限に抑えるために、符号は付していない。それぞれの変化は、変化前の形態から変化後の形態に移行するために行われた回動変位を示す矢印によって示す。各回動変位は、図６Ａに関して説明したように、各回動軸を中心として行われる。

図６Ａの飛行形態では、ＨＣＡＶ６０００は飛行モードにある。右翼６０２０Ｒ及び左翼６０３０Ｌは、完全に展開されており、展開姿勢に固定されている。右翼の翼端ＤＦ６０３０Ｒ、左翼の翼端ＤＦ６０３０Ｌ、及び後端ＤＦ６０３０Ｔは、飛行推力を提供するために前方に向けられている。フェアリング空力面６０５０は、滑らかな空力面を提供するために閉じられている。

図６Ｂでは、ＨＣＡＶ６００はホバーモードにある。右翼６０２０Ｒ及び左翼６０３０Ｌは変化しておらず、完全に展開されており、展開姿勢に固定されている。右翼の翼端ＤＦ６０３０Ｒ、左翼の翼端ＤＦ６０３０Ｌ、及び後端ＤＦ６０３０Ｔは、それぞれ矢印６ＢＲ、６ＢＬ、及び６ＢＴによって示すように、その推力を垂直に下方に向けるように回動変位されている。胴体ＤＦはオンにしてもよいが、その向きは変わらない。胴体ＤＦをオンにする場合は、胴体ＤＦをオンにする前に、最良の空力プロファイルを維持するために飛行中は閉じられていたカバー（図示せず）を開く必要がある。

図６Ｃは、着陸後のＨＣＡＶ６０００の状態を示す。右翼６０２０Ｒ及び左翼６０２０Ｌは、依然として完全に展開されているが、固定機構のロックは解除されている。右翼の翼端ＤＦ６０３０Ｒ及び左翼の６０３０Ｌは、格納形態にするためにそれらを直角に位置決めするために、矢印６ＣＲ及び矢印６ＣＬで示すように、前回の回動方向とは反対方向に少しだけ回動変位させる。後端ＤＦ６０３０Ｔは、矢印６ＣＴで示すように、前方に向けて回動変位させる。矢印６ＣＦＩで示すように、フェアリング空力面６０５０を開き、次の段階で格納される翼のための空間を作る。胴体ＤＦのカバーは、ＦＯＤ（異物）から胴体ＤＦを保護するために閉じる。

図６Ｄは、矢印６ＤＲ及び矢印６ＤＬで示すように、右翼６０２０Ｒ及び左翼６０２０Ｌの外側部分の上方への折り畳みの第１段階を示す。この操作の前に、固定機構のロックを解除する必要がある。

図６Ｅは、矢印６ＥＲ及び矢印６ＥＬで示すように、右翼６０２０Ｒ及び左翼６０２０ＬをＨＣＡＶ６０００の胴体６０１０に向けて回動変位させることによる翼の折り畳みの第２段階を示す。

図６Ｆは、飛行形態から走行形態への移行の最終段階を示す。右翼６０２０Ｒ及び左翼６０２０Ｌの外側部分を、実質的に直角の角度から実質的に１８０度の角度に回動変位させて折り畳む。これにより、右翼６０３０Ｒの翼端ＤＦ及び左翼６０３０Ｌの翼端は、ＨＣＡＶ６０００の胴体６０１０の前端部のすぐ上の位置に変位する。この回動変位が完了し、翼を固定手段でロックすると、ＨＣＡＶ６０００は、路上を走行可能な状態となる。

次に図６Ｇを参照する。図６Ｇは、本発明の実施形態による、ＨＣＡＶの形態を飛行モードから走行モードに変更するプロセスを示す概略フロー図である。着陸後、全ての回動変位可能なダクテッドファン（ＤＦ）を垂直姿勢に回動変位させる（ステップ６０２）。ダクテッドファンをオフにした後、翼端ＤＦを格納姿勢に回動変位させ、かつ、後端ＤＦを水平姿勢に回動変位させる（ステップ６０４）。この段階で、翼中間部折り畳み機構の固定機構のロックを解除し、翼の外側部分を折り畳んで（回動変位させて）垂直姿勢にする（ステップ６０６）。翼付根折り畳み機構の固定機構のロックを解除し、翼を後方に回動変位させて格納姿勢にする（ステップ６０８）。終段階では、翼中間部折り畳み機構によって翼の外側部分を翼の内側部分の上側に折り畳んで（回動変位させて）格納姿勢にし、その後、全ての折り畳み機構の固定機構を格納姿勢にロックする（ステップ６１０）。

短距離Ｔ／Ｏ及び着陸：本発明の実施形態によるＨＣＡＶ、例えばＨＣＡＶ２００やＨＣＡＶ６０００などは、搭載重量が多い場合、及び／または航続距離の延長が必要な場合には、非常に短い滑走路で離陸または着陸を行う。垂直離着陸は、滑走路を走行して離着陸する場合に比べて、エネルギー消費量が多いこと、及び／または搭載可能な重量が少ないことが知られている。当然ながら、滑走路の長さが短いと（ある程度の上限まで）、滑走路の長さが長い場合に比べて、リフト重量が低くなり、省エネ効果も小さくなる。さらに、ＨＣＡＶのために滑走路が必要になると、実質的にどこでも離着陸できるという利点が失われる。滑走路の長さを最小限に抑えるために、様々な飛行フェーズ（飛行段階）で、回動変位可能なダクテッドファン（ＤＦ）を使用する。ＤＦの正確な回動変位は、本発明の実施形態に従って決定される。

本開示の新規性は、ダクテッドファン（ＤＦ）の回動変位を実際に使用して、水平方向または垂直方向の一方向の推力を提供するだけでなく、推力の方向が、垂直方向の力と水平方向の力とに分割されるように設定することである。これにより、翼による揚力を確保するのに十分な速度が得られると同時に、ダクテッドファンの垂直方向に向けられた推力で揚力を高めることにより、必要な滑走路長を最小限に抑えることができる。

別の実施形態によれば、短距離離陸システムは、車輪の駆動能力を利用して、離陸に要求される動力（要求動力）をさらに低減させることができる。この場合、車輪駆動システムを使用して、ＨＣＡＶを最大走行速度まで加速し、ＤＦが完全に引き継ぐまでの間で最大の性能を発揮するポイントでＤＦの推力を追加することができる。いくつかの実施形態では、ＨＣＡＶ制御システムは、ＤＦによる加速中に、車輪駆動システムによる車輪の駆動と車輪の自由回転とを切り替えるように構成されている。したがって、本発明の実施形態によるＨＣＡＶは、滑走離陸を行う場合に、加速及び速度増加の第１段階を支援するために、離陸滑走中に駆動される少なくとも１つの電動車輪、好ましくは２つの車輪を備える。本発明の実施形態によるＨＣＡＶは、走行モードで使用する電動車輪を備えているので、電動車輪システムは、離陸滑走中に動作するように構成することができる。離陸滑走中に得られる速度の第１段階では、電動車輪は実質的に全加速度に寄与すると予想されるので、電動車輪システムは、必要とされる滑走路の長さを短くするために、または、滑走路を使用するときの離陸時の総重量を増加させるために使用される。

次に、図７Ａを参照する。図７Ａは、本発明の実施形態による、電動車輪の補助の有無によるＨＣＡＶの離陸のために必要な滑走路の長さをＤＦの回動角度の関数として示すグラフである（ＤＦの回動角度は、車両のＺ方向と平行な軸線に対する回動角度）。これらの計算では、離陸段階は、高度２０メートルに達したときに終了する。これは、垂直離陸と比較するためである。特に、ＤＦの回動角度が小さい場合（すなわち、推力角度が大きい場合）には、インホイールモータを使用すると、ＨＣＡＶの離陸に必要な滑走路の長さを１５％短縮することができる。ＤＦの回動角度を大きくすると、滑走路が短くなりすぎて、インホイールモータの効果が十分に発揮できなくなる。しかし、回動変位可能なＤＦを使用すれば、滑走路の長さを大幅に短くすることができる。例えば、ＨＣＡＶは、ＤＦの角度が７０度（推力が２０度上向きの）の場合、２５ｍ以内の滑走で、高度２０ｍまで離陸及び上昇することができる。

次に、図７Ｂ及び図７Ｃを参照する。図７Ｂは、本発明の実施形態による、電動車輪の補助の有無による、ＨＣＡＶの離陸に必要なエネルギー（ＫＷＨ）をＤＦ角のＤＦの回動角度の関数として示すグラフである（ＤＦの回動角度は、車両のＺ方向と平行な軸線に対する回動角度）。図７Ｃは、本発明の実施形態による、図７Ｂの２つのグラフのエネルギーの差を示すグラフである。図７ＢのＨＣＡＶの離陸に必要なエネルギーは、インホイールモータを使用した場合と使用しない場合について計算した。特に、ＤＦの角度が小さい場合（推力角度が大きい場合）には、インホイールモータを使用すると、ＨＣＡＶの離陸に必要なエネルギーを４０％以上も節約することができる。ＤＦの回動角度を大きくすると、図７Ｃに示すように、ＤＦの回動角度が４５度（推力が４５度上向き）になるまで、エネルギー節約量は減少し、その後は、ＨＣＡＶの離陸に必要なエネルギーは等しくなる。垂直離陸時に要求される動力は、非常に低いことに注目されたい。これは、２０メートルの高度に達するのに必要な時間が短いためである。なお、最もエネルギーを必要とする飛行フェーズは、ホバリングから水平飛行へ移行するときであり、これは、ＨＣＡＶが滑走路から離陸する場合には必要ではない。実際、この移行段階では、インホイールモータを使用しない従来の離陸方法の場合の３倍のエネルギーと、インホイールモータを使用した本開示の離陸方法の場合の３．５倍のエネルギーを必要とする。したがって、インホイールモータを使用することにより、離陸時のエネルギーを大幅に節約することができる。

上記の計算は、下記の物理学的方程式を解くことによって行われる。
Ｆ＝ｍ（ｔ）＊ａ

Ｆは、水平方向及び垂直方向のベクトルである。これには、これに限定しないが、空気力学的な力、インホイールモータの力、及び、特定のＲＰＭにおいてＤＦによって与えられる推力が含まれる。重量ｍ（ｔ）は、時間の関数であり、一般的に、燃料が燃焼することにより経時的に重量が減少するので必要となる。しかし、離陸時は時間が短いため、このことは考慮されていない。加速度ベクトルａは、計算の結果である。水平方向の加速度はＨＣＡＶを前方に加速するのに用いられ、垂直方向の加速度は、ＨＣＡＶを空中に持ち上げるのに用いられる。特定の入力パラメータと境界条件が考慮される。

ＶＴＯＬ対ＳＴＯＬ：本発明の実施形態によるＨＣＡＶは、地上走行及び空中飛行が可能な車両として設計されており、そのため、滑走路から離陸することができる。このアーバンエアモビリティ（ＵＡＭ）のユニークな特徴は、インホイールモータと翼との両方を使用して短距離離陸を行うことにより、離陸時のエネルギーを節約できることである。離陸に必要とされるエネルギーは、垂直離陸の場合、意図された飛行高度であるＦＬ４０までの移行及び上昇について計算される。

垂直離陸と滑走路離陸とは、初期段階では、同程度のエネルギーを消費する。垂直離陸時には、ＨＣＡＶを垂直方向に加速しなければならず、滑走路離陸時には、ＨＣＡＶを失速速度の１．３倍に達するまで水平方向に加速しなければならない。加えて、ＶＴＯＬモードでは、高度２０ｍに達した時点でＨＣＡＶを失速速度の１．３倍に達するまで水平方向に加速しなければならない。この段階を、水平移行段階と称する。水平移行段階中、回動変位可能ＤＦは、その回動軸を中心として回動変位させられる。水平移行段階は、ＨＣＡＶを垂直方向に加速するために使用される推力の向きを、徐々に水平方向に変えるので、重要な段階である。設計要件によれば、ＨＣＡＶは水平移行段階中に沈下（急に高度を下げること）してはならないことになっている。結論として、この水平移行段階は、エネルギーを大きく消費する。この水平移行段階は、垂直離着陸時にのみ必要とされる。

この水平移行段階でのエネルギー消費の差異は、本発明の実施形態による、ＶＴＯＬ及びＳＴＯＬの離陸モードにおける離陸、水平移行及び上昇中にＨＣＡＶによって消費されるエネルギーを比較するグラフである図８に見られる。破線は、垂直離陸及びＦＬ（フライトレベル）４０への上昇中に使用される典型的なエネルギーを示し、実線は、短距離離陸能力を利用した場合の離陸及び上昇中に使用されるエネルギーを示す。

垂直離陸と滑走路離陸とは、初期段階では、同程度のエネルギーを消費する。垂直離陸時には、ＨＣＡＶを垂直方向に加速しなければならず、滑走路離陸時には、ＨＣＡＶを失速速度の１．３倍に達するまで水平方向に加速しなければならない。加えて、ＶＴＯＬモードでは、高度２０ｍに達した時点でＨＣＡＶを失速速度の１．３倍に達するまで水平方向に加速しなければならない。この段階を、水平移行段階と称する。水平移行段階中、回動変位可能ＤＦは、その回動軸（Ｙ軸に対して平行な軸）を中心として回動変位させられる。これは、上述したように、重要な段階である。短距離離陸時の全体的なエネルギー節約は、最大で６０％である。

次に、図９を参照する。図９は、本発明の実施形態による、ＶＴＯＬ（破線）モード及びＳＴＯＬ（実線）モードで離陸した場合の、離陸によって得られた高度と航続距離との関係を示すグラフである。このグラフは、垂直離陸に対する短距離離陸の利点を明確に示している。滑走路を使用して離陸する短距離離陸は、垂直離陸と比較して、航続距離が約１０００メートル、つまり１４％増加する。これは、ＨＣＡＶ設計のリフト機能に起因する。ＨＣＡＶが失速速度の１．３倍に達すると、推進システムは速度を維持するのに十分な推力を提供するだけでよい。垂直離陸の場合、水平飛行への移行後に車両を加速して揚力を発生させるのには時間がかかるが、短距離離陸の場合、車両が発進した直後に揚力が発生する。ＳＴＯＬ離陸モードでは、翼端ＤＦ及び後端ＤＦは、車両の座標系のピッチ軸（Ｙ軸）を中心として回動変位させられる。

第４のダクテッドファンである胴体ＤＦは、ＨＣＡＶの胴体に組み込まれており、推力方向がヨー軸（Ｚ軸）に沿って下向きに固定されたＤＦである。胴体ＤＦは、離着陸時の使用を目的としており、設計パラメータは最低４分間のホバリングである。水平飛行中は、最適な空力面を維持するために、胴体ＤＦは開閉可能なカバーシステムで覆われる。次に、図１０Ａを参照して説明する。図１０Ａは、本発明の実施形態による、胴体ＤＦのカバーシステム１０００を示す４つの図を含む。カバーシステム１０００は、開状態から閉状態にまたは閉状態から開状態に変化するために、１つまたは２つのサーボモータ１０２０Ａ、１０２０Ｂによって開閉可能な一連のベーン１０１０（羽根）を有する。サーボモータ１０２０Ａ、１０２０Ｂは、それぞれ、サーボモータの回転運動をベーン全体に伝達するように構成された回転伝達システム１０２２Ａ、１０２２Ｂに接続されている。胴体ＤＦの吸気口１００８及び排気口（図示せず）は、それぞれ１０枚のベーンで覆われる。図「ａ」は、カバーシステム１０００の等角図である。図「ｂ」は、カバーシステム１０００の上面図であり、ベーン１０１０の「閉」状態を示している。図「ｃ」は、カバーシステム１０００の側面図である。図「ｄ」は、カバーシステム１０００の上面図であり、ベーン１０１０の「開」状態を示している。

胴体ＤＦの各開口部（吸気口及び排気口）を覆う一連のベーンは、２つのグループに分かれており（それぞれ５枚のベーン）、互いに反対方向に回動することによって開くように構成されている。左側のグループは時計回りに開き、右側のグループは反時計回りに開く。ベーンの各グループの回動（開閉）は、冗長性を確保するために、二重サーボによって制御される。ベーンは、軽量化のために炭素繊維から製造することができる。なお、ベーンは、アルミニウムやチタンなどの任意の軽量材料から製造してもよい。ベーンは、開閉プロセス中にダクトと衝突しないように、ベーンのダクトに最も近い端部には、切り欠きが形成されている。また、飛行中にベーンを閉じたときに、ベーンによって覆われていない領域が最小になるように設計されている。密閉面を確保するために、ベーンの両端にはテーパが付けられている。ベーンの一方のフィレットは内側を向いており、他方のフィレットは外側を向いている。これにより、ベーンが互いに重なり合って、滑らかな密閉面を形成することができる。これにより、ベーンを閉じたときに、抗力を最小限に抑えることができる。ベーン１０１０は、軸及びベアリングを介して、ダクトに回動可能に結合されている。

ベーンによる胴体ＤＦの各開口部を覆うことは、これに限定しないが、フライトコンピュータシステムによって制御することができる。カバー可能な胴体ＤＦを使用することにより、ＨＣＡＶは、垂直離陸のための十分な推力を発揮し、十分な空力的揚力を提供するために必要な飛行速度まで加速し、それと同時に、水平飛行中の胴体の抗力を最小限に抑えることができる。本発明の実施形態によれば、緊急着陸の場合には、胴体ＤＦは、垂直降下を抑えたり、停止させたりするために使用することができる。したがって、胴体ＤＦは、ＨＣＡＶの安全対策の一部である。胴体ＤＦの利点は、ＤＦの吸気口及び排気口を有することである。吸気口は、吸気を最大化し、ユニークな設計のＨＣＡＶの胴体の周りで空気を加速するように設計されており、これにより、離着陸時に追加の揚力を発生させる。排気口は、加速ダクト設計を利用して、離着陸時の効率を最大化するように設計されている。加速ダクト設計は、吸気口からファンの回転面に向うにしたがって狭くなり、その後、ダクトの排気口に向かうにしたがって広くなるという、ダクトの内面の空気力学的プロファイルを含む。加速ダクトは、より高いブレード荷重を受けることができるため、より効率的である。欠点は、このようなＤＦは、発生するノイズが大きくなることである。また、胴体ＤＦをＨＣＡＶの胴体に配置することにより、ファンブレードとモータの機械的保護を強化することができる。

胴体ＤＦの設計には、吸気口断面積、排気口断面積、ダクト内面（前縁及び後縁）のプロファイル、ファンブレードのピッチ角、ファンブレードのプロファイル、及び、作動時に必要とされる動力などのパラメータが関与する。水平飛行の要件とＶＴＯＬの要件は相反している。垂直離着陸のためには、吸気口と排気口の面積が大きいことが望ましい。一方、水平飛行のためには、吸気口と排気口の面積が小さく、かつ吸気口と排気口の内面のプロファイルは直線的であることが望ましい。したがって、胴体ＤＦは、垂直離着陸のために最適化されている。胴体ＤＦを垂直離着陸のために最適化する努力の大部分は、ファンの吸気口及び排気口に集中している。加速ダクトはブレードに向かう空気速度を増加させ、プロペラの後方で空気速度を低下させるので、ブレードはより高い負荷を受けることができ、その結果、効率が向上する。そのため、吸気口領域はノズル状に設計され、排気口領域はディフューザとして設計され、空気流がノズル面から離れないように注意深く設計される。最適化のもう１つの部分は、上記のコアンダ効果を利用するために、吸気口速度を最大化することである。最適化の取り組みは、パラメータスイープスダディ方式を用いて行われた。

回動変位可能なＤＦの設計上の考察：回動変位可能なＤＦは、離着陸時及び水平飛行時に十分な推力を提供するように設計されている。この設計は、この２つの要件の妥協点を述べている。ブレードは、ブレード先端での損失を最小限に抑えるように設計されており、ダクト設計に関しては、推力を最適化するように設計されている。変化する飛行条件において、最良の総合的な動力対推力比を得るために、ブレードの設計の一部として、ブレードのピッチ角がブレードの長さに沿って変化するように構成されている。次に、図１０Ｂを参照する。図１０Ｂは、ＤＦ用のダクテッドファンアセンブリ１５００の具体的な設計を示す図である。ダクテッドファンアセンブリ１５００は、中心線（ＣＬ）から外側に延びるＤＦ断面の半分を示す断面図で示されている。ダクテッドファンアセンブリ１５００は、空気力学的形状の内面１５１２を有するダクト１５１０と、内面１５２２を有するファンスピナ１５２０と、スピナ１５２０と共に回転するように構成されたファンのブレード１５３０とを含む。また、ダクテッドファンアセンブリ１５００は、吸気口１５０２と、排気口１５０４とを有する。ダクテッドファンアセンブリ１５００は、その中心線ＣＬを中心にして円対称である。図１０Ｂに示すように、ダクト１５１０の内面１５１２とスピナ１５２０の内面１５２２との間に形成される空気流入領域の断面積は、吸気口１５０２からブレード１５３０に近づくにしたがって減少し、ブレード１５３０から排気口１５０４に近づくにしたがって増加する。この結果、ダクテッドファンアセンブリ１５００を通って流れる空気は、ダクテッドファンアセンブリ１５００のこの特定の設計に起因して加速される。したがって、この設計が、ダクテッドファンが垂直推力を提供するときに高効率を有することが証明された。この設計は、パラメータスイープスダディ方式を用いて計算された。

回動変位可能なＤＦは、ＨＣＡＶの安定性の制御及び維持にも貢献する。上述したように、後端ＤＦは、２つの飛行制御フィン（ラダーフィン及びエレベータフィン）を備えており、これらのフィンにより、航空機のピッチ及びヨーの制御が行われる。ラダーフィン及びエレベータフィンの制御は、制御コンピュータを組み込んだ制御システムによって行われる。制御システムは、後端ＤＦを回動変位させるとともに、ラダーフィン及びエレベータフィンを回動変位させて、ピッチ及びヨーを制御する。全ての飛行モードで機動できるようにするためには、ラダーフィン及びエレベータフィンは、互いに独立して回動変位させることができるように構成される。ラダー及びエレベータシステムには、作動、配線、及び取付け、並びに、後端ＤＦの回動変位時にラダーフィン及びエレベータフィンの回動変位を制御する制御システムが含まれる。ラダーフィン及びエレベータフィンの互いに独立した回動変位を確実にするために、例えば図４に示すように、ラダーフィンとエレベータフィンとの両方に切り欠きが形成されている。

安定化の考察：安定化に必要な労力を最小限に抑えるために、本発明の実施形態によるＨＣＡＶは、部分的に前進した翼を備えるように設計されている。ＨＣＡＶのボディデザインは、スペースの制約上、重心（ＣＧ）を前方に持ってきている。これは、所与のスペースにおいて、システム及びペイロード／乗客が車両の前部に位置することを意味する。安定性への労力を最小限に抑えるために、重心を前方に持ってくることでモーメントレバーを短くすることができ、これにより、安定化モーメントが減少する。この設計により、最適化された胴体形状を利用することが可能になる。また、胴体に対する翼の位置を最適化することにより、飛行モード時に強固な構造を提供するとともに、走行モード時に最適な折り畳み形状にすることが可能になる。

サイズ及び寸法に関する考察：上述のＨＣＡＶの設計は、４個のダクテッドファン（ＤＦ）で動作するが、別の数のＤＦを有するＨＣＡＶを考慮する場合にも、同一のまたは非常に類似した設計事項を適用することができる。ＤＦの数は、ＨＣＡＶに必要とされる他の絶対的及び最終的な寸法及び重量に応じて、３～１６個であり得る。ＨＣＡＶの寸法とＤＦの数は、交通規定及び乗客数によって決定される。なお、本明細書で説明した設計はスケーラブルであり、そのため、一種の大量輸送システムとして、最大２０人の乗客または最大１６００ｋｇのペイロードのバージョンも実現可能である。その場合、ＤＦは特定の直径までしか拡張できないので、より多くのＤＦを胴体の内外に設置する必要がある。

本開示のＨＣＡＶは、（貨物ではなく）人を輸送するように設計されているので、ＨＣＡＶの胴体の長さは乗客のためのスペースによって決定される。エコノミークラスの客席の平均サイズ（幅）は、０．７１～０．７９ｍである。交通規定に起因して、ＨＣＡＶの幅は所与の上限を超えることができないため、乗客数を増やすための唯一の方法は、ＨＣＡＶの客室の長さを長くすることである。例えば、８人以上の乗客を乗せるためには、客室の長さを６．３ｍ以上にする必要がある。全体的な空力とシステム設計は変わらないが、ＤＦのサイズと数は、乗客数を増やした場合の離陸滑走、着陸に十分なものにする必要がある。

サイドプロテクタ／ショックアブソーバ；走行モード：本発明の実施形態によるＨＣＡＶは、地上走行及び空中飛行を目的として設計されている。つまり、走行モードでは交通規定が適用され、空中飛行中は飛行規定（例えば、ＦＡＡ規則）が適用される。耐空性は常に確保する必要があるので、走行モード中の小さな事故も考慮しなければならない。走行モードでは、走行中に小さなバンプや傷が生じることはほぼ避けられないため、限定的な交通事故後の耐空性を確保するためには、物理的な衝撃を適切に吸収する必要がある。限定的な交通事故に巻き込まれた後に飛行することができるように、そのような事故に巻き込まれることが最も予想される車両の関連領域は、衝撃吸収システムによって保護されている。本発明の実施形態による、交換可能な衝撃吸収システム１２０００の概略図である図１１を参照する。衝撃吸収システム１２０００は、ノンクリティカル上に設置されたパネル１２０１０を含み、例えば、発泡パネルなどの吸収性材料から作製することができる。パネル１２０１０は、ＨＣＡＶの胴体の外皮に予め形成されたキャビティ１２０３０に取り付けられ、ねじ１２０４０によってねじ止めされる。キャビティ１２０３０は、特定の領域、例えばドアの周囲に形成される。より重要な領域を保護するためには、２つの追加的なステップが実施される。第１のステップは、衝撃吸収材料とキャビティとの間にばねを配置することである。これにより、ばね剛性によって、衝撃吸収性を向上させることができる。第２のステップは、例えば後端ダクテッドファンなどの高リスク領域を、小型の空気圧または油圧の衝撃吸収シリンダで保護することである。これらのシリンダは、スクリューアタッチメントの代わりに配置することができる。剛性と可動域は、シリンダ内に配置された流体によって調節することができる。

推進オプション：本発明の実施形態によるＨＣＡＶは、主に電力によって飛行及び走行するように設計されている。全てのダクテッドファン（ＤＦ）、システム、及びホイールは、電力のみで動作可能である。最近のバッテリの進歩及びアベイラビリティを考慮して、いくつかの推進オプションを検討した。電力源は互換性があり、様々なシステムから供給することができる。１つのアプローチによれば、信頼できるバッテリバージョンは、市場で容易に達成可能な利用可能なバッテリ設計である。必要な航続距離及び／または飛行時間を提供するために、有望な電池設計について検討した。必要な仕様は、そのバッテリの製造メーカから提供される。いくつかの実施形態では、ＫＯＫＡＭ社（Kokam Ultra High Power Ltd.）製の７９０ｋｗの容量を有するバッテリが使用される。１１６６ｋＷのバッテリ（Ｌｉｃｅｎｓｉｏｎ Ｈｉｇｈ Ｐｏｗｅｒ社製）などの、より強力なバッテリが使用可能になった場合は、それを現在のバッテリと置き換えてもよい。この設計は、最大２００ｋｍ（１２４マイル）の航続距離と３２０ｋｇ（７０５ポンド）の積載量（４人乗りに相当）を提供する。航続距離及び飛行時間は、車両の大きさ、環境条件、積載量（乗客を含む）に依存する。現在使用可能なバッテリと、将来期待されるバッテリとの詳細を下記の表に示す。

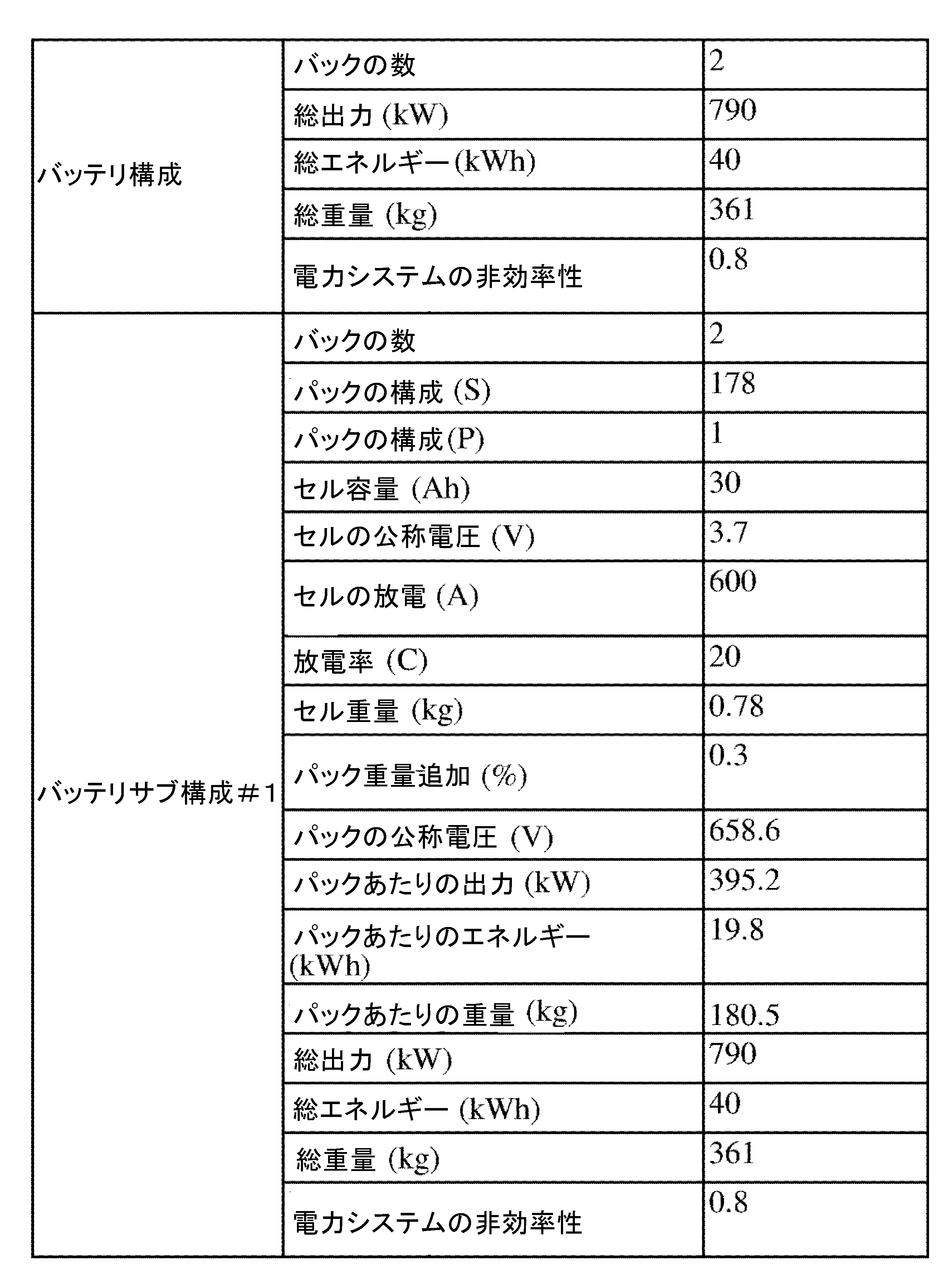

２０２０年のＫＯＫＡＭ社製のバッテリ構成。

Ｌｉｃｅｎｓｉｏｎ Ｈｉｇｈ Ｐｏｗｅｒ社製の将来のバッテリを使用した場合の期待される性能とそれに関連する計算を下記の表に示す。

航続距離の計算は、各飛行フェーズの要求エネルギーによって決定される。航続距離を算出するために、まず、避けられない飛行フェーズを計算した。つまり、垂直離陸、上昇への移行、着陸への移行、及び垂直着陸に必要なエネルギーを計算し、計算されたエネルギーを推進システムの総エネルギーから差し引かいた。次に、上昇フェーズ及び下降フェーズについて計算し、最後に、残りのエネルギーを使用して距離を計算した。各飛行フェーズの要求エネルギーを図１２に示す。図１２のグラフは、航続距離と高度との関係（一点鎖線、右軸）、及び、航続距離と要求エネルギーとの関係（実線、左軸）を示す。

別の設計アプローチでは、ＨＣＡＶは、１以上のエンジン、１以上のバッテリ、発電機、及び電力分配システムを含むハイブリッド型の推進システムを備える。エンジンは、動力シャフト、航空機用及び／または従来のガソリン／ディーゼルエンジン、及び／または水素燃料電池を含むリストのうちの１以上を含み得る。エンジンの動力は、外部の供給業者から提供された発電機によって電気エネルギーに変換される。この発電機は、離陸時には高出力を提供し、水平飛行時には長時間持続する出力を供給するように設計されている。この発電機を最新のバッテリと組み合わせることにより、ＨＣＡＶの効率を最適化することができる。配電システムは、フライトシステム、ドライブシステム、ダクテッドファン、飛行操縦翼面、ライト、及び他の電源に電力を分配するように設計されている。配電システムは、バッテリとエンジンの電力を優先的に再配分する機能を有している。また、配電システムは、乗客及び／またはペイロードのための最も安全な飛行を確保するように設計されている。また、配電システムは、設計によって、二重冗長性を持たせてもよい。万が一、両方の推進システムの動力を損失した場合でも、ＨＣＡＶは次の着陸地点（最大半径１２ｋｍ）まで滑空し、安全に着陸することができる。ハイブリッド型の推進システムは、搭載するエンジンに応じて、３２０ｋｇのペイロードで最大５００ｋｍ（３１０マイル）距離を飛行することができる。ハイブリッド型の推進システムに関連する計算のより詳細な説明を下記の表に示す。

本発明のいくつかの実施形態では、バッテリを充電するために、ガソリン／ディーゼル内燃機関の代わりにターボシャフトエンジンを使用してもよい。

電力回復：本発明の実施形態によれば、ＨＣＡＶは、翼端ＤＦを使用して、飛行中に電力を生成することができる。翼端ＤＦは、前進推力に使用されていないときに、例えば降下フェーズ中に、風力タービンとして使用することができる。飛行の降下フェーズ中には、ＨＣＡＶの滑空比により、移行高度まで安全に降下するのに十分な揚力が得られる。降下フェーズ中、翼端ＤＦは推力を発生するために使用されない。降下フェーズ中には、空気流は、翼端ＤＦのファンが自由に回転させる。翼端ＤＦのファンによって電力を生成するために、翼端ＤＦのモータへの電力の流れは逆になる。生成されたエネルギーは、一般的に知られている、下記の風力タービンの式を使用して計算される。
電力＝ｋ＊Ｃｐ＊０．５＊ρ＊ｖ^３＊Ａ

電力は、タービンの円盤面積Ａを通過する、空気の流速ｖによって決定される。Ｃｐ値は、ダクテッドファンの出力係数である。空気密度ρと降伏力定数を用いて理論出力をｋＷで計算した。一般的な風力タービンでは、ダクテッドファンに接続された低速回転動力軸のギア比を１００倍にしてエネルギーを生成する。ＨＣＡＶではダクテッドファンが非常に速く回転するので、トランスミッションは不要である。したがって、エネルギー方程式を所定の係数で除算する必要がある。さらに、モータの効率も考慮する必要がある。ＨＣＡＶの翼端ＤＦに電力を供給するモータは、モータとして動作する場合と、交流発電機として動作する場合とにおいて、実質的に同一の効率係数を有する。

図１３は、本発明の実施形態による、５分間に得られるエネルギー量を、翼端ＤＦを通過する空気の流速の関数として示したグラフである。例えば、飛行の通常の降下フェーズ中、翼端ＤＦを通過する空気の流速は約６０ｍ／ｓである。このことにより、１つのダクテッドファンあたり１８ｋＷの電力が得られ、これにより、約１．４ｋＷｈのエネルギーが生成される。両方の翼端ＤＦを使用すると、得られるエネルギーは２倍になる。これは、飛行中に、バッテリ容量の最大７％を回復できることを意味する。なお、このような風力タービン発電によって導入された追加の抗力は、降下中の沈下率を増加させるであろう。混雑した場所での騒音を減らすために、ＨＣＡＶはバッテリだけで離陸することができ、これにより、騒音を大幅に減らすことが期待される。

車両寸法：最も小型のＨＣＡＶ設計は、少なくとも１人の乗客が身の回りの物を持って乗ることができる客室と、飛行及び走行システムと、ダクテッドファンとを備える。本明細書で詳細に説明する設計は、走行中及び飛行中に４人の成人を乗せることができる。車両の寸法は、ペイロードと、そのペイロードを快適かつ安全に輸送するために必要なシステムとによって決定される。全体寸法は、車両の各モードにおいて異なる。固定翼航空機の空力効果を利用し、かつ、交通規定に適合するために、ＨＣＡＶは折り畳み可能な翼を備えている。このことは、翼は、走行モードでは胴体の上側に固定して格納され、離陸前に展開できることを意味する。上述の翼の折り畳み機構は、車両の各モード間の移行の一環として翼を自動的に折り畳んだり展開したりするように構成されている。翼のサイズは、車両の重量及び寸法によって決定される。設計要件に適合するためには、翼は、少なくとも２か所で折り畳む必要がある。本明細書に記載した設計では、左右の各翼は、翼の中間部及び翼の付根で折り畳まれる。翼中間部折畳み機構は、翼の外側部分を（ロール軸と平行な回動軸を中心として）上方向に１８０度回動変位させて折り畳んで、翼の内側部分の上に重ねることを目的としている。この翼中間部折畳み機構は、回動ヒンジ、アクチュエータシステム、走行モードまたは飛行モードにロックするための固定機構、並びに、翼とＨＣＡＶ電源及び制御システムとのアクティブ通信システムを含む。翼付根折り畳み機構は、ヨー軸と平行な回動軸を中心として９０度回動変位させて折り畳むことができるように設計されている。翼付根折り畳み機構は、電気アクチュエータ、固定機構、並びに、翼とＨＣＡＶ電源及び制御システムとのアクティブ通信システムを含む。また、翼付根折り畳み機構は、例えばダクテッドファンや操縦翼面などの翼内のシステムへの電力供給を確実にするように構成されている。翼を完全に回動変位させて胴体の上側に格納するために、ＨＣＡＶの中央部は、図６Ａ～図６Ｆのフェアリング空力面６０５０などのフェアリング空力面を含む。この機構は、胴体の中央部を作動させる。この機構は、胴体の屋根の一部を自動的に回動変位させて開き、翼を折り畳むためのスペースを作ることを目的としている。また、この機構は、飛行中に胴体を確実に閉じるためのラッチを備えている。

ＨＣＡＶの寸法は、交通規定に適合しなければならない。すなわち、走行モードでの寸法は、交通規定に適合するように制限される。交通規定の範囲内で、ＨＣＡＶは様々な寸法を有する。走行モードでの全体寸法を下記の表２に示す。

可変翼の設計に起因して、離陸時、飛行時、着陸時に、ＨＣＡＶの寸法は変化する。この場合、車両の全体サイズは、下記の表３に示すように、翼の幅によって決定される。

システムアビオニクスアーキテクチャ：ＨＣＡＶのアビオニクスの目的は、飛行モードでの車両の完全な自動化及び自律化を可能にすることである。ＨＣＡＶの自律制御機能は、外部環境とのインターフェイスを有する。これは主に、走行モードのＨＣＡＶの乗客が、車両に目的地や経路などを指示することや、車両が「空の道」に安全に入り、空の道を特定の割り当てで効率的に使用することを可能にする仮想航空交通管制に関するものである。中央コンピュータは、様々なセンサからの入力を受け取り、制御手段（プロペラモータ、空力面、駆動モータ、ステアリングホイール、ブレーキ）に対するコマンドを生成する。

次に、図１４を参照する。図１４は、本発明の実施形態による、ＨＣＡＶの自律制御または手動制御に関連する物理的な飛行パラメータ（推力の大きさ及び方向、方向舵角及び昇降舵角、車輪駆動動力）を計算及び制御するためのプロセスを示す概略フロー図１４０００である。ステップ１４００２では、入力データを受信すると計算が開始される。入力情報は、推進システムの全体仕様、例えば、バッテリのエネルギーや、バッテリが扱える最大トルクなどを含み得る。ＤＦの仕様は、ダクテッドファンのイナーシャ（inertia）、最大ＲＰＭ、推力などで与えられる。インホイールモータも同様である。これらのパラメータは、その部品のメーカから提供される。ＨＣＡＶ仕様は、本明細書に説明及び図示した設計について上述した。ＨＣＡＶ仕様には、設計パラメータ（ＭＴｏＭ（最大離陸重量）、寸法など）、及び、空力パラメータ（揚力係数、抗力係数など）が含まれる。ＨＣＡＶ仕様に加えて、境界条件を設定する必要がある（ステップ１４００４）。これは、エンジンが提供できる最大トルクなどの、前述のＨＣＡＶ仕様によって部分的に行われる。最大加速度や高度などの他の境界条件を、ユーザが設定してもよい。この場合、高度は０～２０ｍの範囲で、終了条件として設定される。方程式を解くプロセスは時間ステップ毎に行われるため、適切な時間枠を選択する必要がある。その後、プログラムは、エンジンの暖機中のトルクの分析を開始する。これは、ダクテッドファン及びインホイールモータが所定のＲＰＭまで上昇／下降する必要があることを意味する（ステップ１４００６）。この間にトルクを計算し、必要ならば、時定数（プログラムの時間ステップではなく、推進システムのパラメータ）を、推進システムの最大トルクを超えないように調節する。これは、ＲＰＭが変更されるたびに行う必要がある。もし、全てのパラメータがそれぞれの制限内にある場合、その特定の時間枠でのＲＰＭを使用して推力を計算する（ステップ１４００６）。推力、空気力学的力、及び、車輪と地面との間の摩擦を考慮して、必要な力ベクトルを計算する（ステップ１４００８）。この段階では、重量は一定であり、重量は最大離陸重量（ＭＴｏＭ）に設定される。この情報を用いて、加速度ベクトル、速度ベクトル、水平方向及び垂直方向の移動距離を計算することができる（ステップ１４０１０）。加速度が許容最大値を超える場合、この基準が満たされるまでＲＰＭを調節する（ステップ１４０１０）。その後、要求エネルギーを計算し、この時間枠の距離を滑走路の長さに加えて、次の時間ステップを計算する（ステップ１４０１２）。ＨＣＡＶが高度２０メートルに達すると、プログラムは終了し、さらなる分析に有用な特定の変数を提供する（ステップ１４０１４）。上述のプロセスは、３つのフィードバックループを利用する。第１のフィードバックループは、ステップ１４００６のトルク条件の結果をそのステップに戻して、フェイルセーフ条件を提供することである。例えば、生成されたトルクが大きすぎると、ランプアップ速度が低くなる。１つの目的は、動力制御の時定数を可能な限り小さく設定することであり、これにより、制御ループでの急激な変化に起因して生じるエネルギー損失を最小限に抑えることである。第２のフィードバックループは、ＨＣＡＶ最大加速度を予め定められた閾値未満に制御するために、ステップ１４０１０で得られた出力加速度条件をステップ１４００６に戻すことである。例えば、乗客を乗せたＨＣＡＶの加速度の閾値は、乗客が許容できると考えられる３ｍ／ｓ^２に設定することができる。第３のフィードバックループは、時間ステップ及び終了条件の出力結果をステップ１４０１２からステップ１４００４に戻すことであり、これにより、ミッション固有のパラメータが制御システムにミッションエンベロープを提供し、ミッション終了条件及びパラメータを有効にすることが可能となる。

状況認識及び衝突回避システム：安全性は、車両にとって最も重要なキー要素である。安全管理の一環として、車両には、潜在的な衝突リスクを検出し、能動的な回避操作によってそのリスクを排除する役割を担う安全装置が搭載されている。安全装置には、車両に搭載されたセンサ、及び、他のスカイユーザーや航空管制との通信装置との両方が含まれる。

本発明の特定の特徴を図示し、本明細書に記載したが、様々な改変、置換、変更、及び均等物は、当業者であれば想到し得るであろう。したがって、添付の特許請求の範囲は、本発明の要旨の範囲内に含まれるそのような修正及び変更をすべて包含することを意図していることを理解されたい。

Claims (30)

1. 道路上を走行し、かつ空中を飛行するように構成された車両であって、
   前記車両の水平縦方向のロール軸に沿って延びる胴体と、
   一対の翼と、
   前記車両の道路上の走行を可能にするように構成された少なくとも３つの車輪と、
   前記車両を飛行させるための推力を提供するように構成された少なくとも２つのファンと、を備え、
   前記各翼は、展開姿勢では、前記胴体から、前記車両の水平横方向のピッチ軸に対して平行に延びており、
   前記各翼は、前記車両のヨー軸に対して平行な垂直方向の翼付根軸を中心として前記翼を回動変位させて、前記翼を前記展開姿勢から前記翼が前記胴体の上側に重なる格納姿勢に変化させるように構成された翼付根折り畳み機構を含み、かつ、
   前記各翼に、少なくとも１つの前記ファンが配置されている、車両。
2. 請求項１に記載の車両であって、
   前記各翼は、
   前記胴体に対して回動変位可能に結合された内側部分と、
   前記内側部分に対して回動変位可能に結合された外側部分と、
   前記外側部分を前記内側部分の上側に向けて回動変位させ、前記格納姿勢において前記外側部分を前記内側部分の上側に折り畳むように構成された翼中間部折り畳み機構と、をさらに含む、車両。
3. 請求項２に記載の車両であって、
   前記翼中間部折り畳み機構は、
   前記翼の前記外側部分を前記翼の前記内側部分に向けて回動変位させるように構成されたアクチュエータと、
   前記外側部分を、前記格納姿勢または前記展開姿勢に確実に固定するように構成された固定手段と、を含む、車両。
4. 請求項２または３に記載の車両であって、
   前記翼中間部折り畳み機構は、前記翼が前記展開姿勢にあるときに、前記外側部分を、前記ロール軸に対して平行な水平翼中間部軸を中心として回動変位させるように構成されている、車両。
5. 請求項１～４のいずれかに記載の車両であって、
   前記各ファンは、前記翼が前記展開姿勢にあるときに、互いに独立して、前記ピッチ軸に対して平行な水平ファン軸を中心として回動変位可能に構成されている、車両。
6. 請求項５に記載の車両であって、
   前記各ファンは、前記翼とは独立して、回動変位可能に構成されている、車両。
7. 請求項１～６のいずれかに記載の車両であって、
   前記翼付根折り畳み機構は、
   前記翼を回動変位させるように構成されたアクチュエータと、
   前記翼を、前記格納姿勢または前記展開姿勢に確実に固定するように構成された固定手段と、を含む、車両。
8. 請求項７に記載の車両であって、
   前記翼付根折り畳み機構は、平歯車と、回動アクチュエータとを含む、車両。
9. 請求項１～８のいずれか記載の車両であって、
   前記翼が前記格納姿勢にあるときの前記車両の全幅が３ｍ以下である、車両。
10. 請求項１～９のいずれかに記載の車両であって、
    前記翼が前記格納姿勢にあるとき前記車両の全高が４ｍ以下である、車両。
11. 請求項１～１０のいずれかに記載の車両であって、
    前記少なくとも３つの車輪のうちの少なくとも１つの車輪は、モータ駆動されるように構成されている、車両。
12. 請求項１～１１のいずれかに記載の車両であって、
    前記各ファンは、前記ファンの中心軸を中心として回動変位して、前記中心軸に沿った方向に推力を伝達するように構成され、
    前記各ファンは、前記翼が前記展開姿勢にあるときに、前記ピッチ軸に対して平行な水平ファン軸を中心として選択的に回動変位して、前記ファンの前記中心軸を、前記垂直方向、前記ロール軸に対して平行な水平方向、及び、前記水平方向に対して或る傾斜角度をなす前記垂直方向と前記水平方向との間の少なくとも１つの傾斜方向のうちの１つに沿って配向させてその方向に沿って推力を伝達するようにさらに構成され、
    前記車両は、離陸時に、前記ファンを回動変位させて前記ファンの前記中心軸を前記傾斜方向に沿って配向させ、それにより、短距離滑走離陸を行うように構成されている、車両。
13. 請求項１２に記載の車両であって、
    前記車両は、前記短距離滑走離陸中に、前記少なくとも１つの車輪をモータ駆動するように構成されている、車両。
14. 請求項１３に記載の車両であって、
    前記車両は、前記短距離滑走離陸中に、前記車輪の自由回転を選択的に許容するように構成されている、車両。
15. 請求項１２～１４のいずれかに記載の車両であって、
    前記車両は、離陸時に前記傾斜角度が前記水平方向に対して約７０度の角度をなすように、前記ファンの前記中心軸を配向させるように構成されている、車両。
16. 請求項１２～１５のいずれかに記載の車両であって、
    前記各ファンは、前記ファンの前記中心軸を、複数の前記傾斜角度のうちの１つに沿って配向させるために、前記ピッチ軸に対して平行な水平ファン軸を中心として回動変位可能に構成されている、車両。
17. 請求項１２～１６のいずれかに記載の車両であって、
    前記傾斜角度をなす前記傾斜方向は、前記垂直方向と前記水平方向との間の連続的な範囲を含む、車両。
18. 請求項１～１７のいずれかに記載の車両であって、
    垂直離陸を行うことができるように構成された、車両。
19. 請求項１～１８のいずれかに記載の車両であって、
    前記各翼の翼端に、少なくとも１つの前記ファンが配置されている、車両。
20. 請求項１～１９のいずれかに記載の車両であって、
    前記胴体の後端部に、少なくとも１つの前記ファンが配置されている、車両。
21. 道路上を走行し、かつ空中を飛行するように構成された車両であって、
    前記車両の水平縦方向のロール軸に沿って延びる胴体と、
    前記胴体から、前記車両の水平横方向のピッチ軸に対して平行に延びる一対の翼と、
    前記車両の道路上の走行を可能にするように構成された少なくとも３つの車輪と、
    複数のファンと、を備え、
    前記各ファンは、前記ファンの中心軸を中心として回動変位して、前記中心軸に沿った方向に推力を伝達するように構成され、
    前記各ファンは、前記ピッチ軸に対して平行な水平ファン軸を中心として選択的に回動変位して、前記ファンの前記中心軸を、垂直方向、前記ロール軸に対して平行な水平方向、及び、前記水平方向に対して或る傾斜角度をなす前記垂直方向と前記水平方向との間の少なくとも１つの傾斜方向のうちの１つに沿って配向させてその方向に沿って推力を伝達するようにさらに構成され、
    前記車両は、離陸時に、前記ファンを回動変位させて前記ファンの前記中心軸を前記傾斜方向に沿って配向させ、それにより、短距離滑走離陸を行うように構成されている、車両。
22. 請求項２１に記載の車両であって、
    前記少なくとも３つの車輪のうちの少なくとも１つの車輪は、モータ駆動されるように構成されており、
    前記車両は、前記短距離滑走離陸中に、モータ駆動されるように構成された前記少なくとも１つの車輪をモータ駆動するように構成されている、車両。
23. 請求項２２に記載の車両であって、
    前記車両は、前記短距離滑走離陸中に、前記車輪の自由回転を選択的に許容するように構成されている、車両。
24. 請求項２１～２３のいずれかに記載の車両であって、
    前記傾斜角度は、前記水平方向に対して７０度をなす角度である、車両。
25. 請求項２１～２４のいずれかに記載の車両であって、
    前記各ファンは、前記ファンの前記中心軸を、複数の前記傾斜角度のうちの１つに沿って配向させるために、前記ピッチ軸に対して平行な水平ファン軸を中心として回動変位可能に構成されている、車両。
26. 請求項２１～２５のいずれかに記載の車両であって、
    前記傾斜角度をなす前記傾斜方向は、前記垂直方向と前記水平方向との間の連続的な範囲を含む、車両。
27. 請求項２１～２６のいずれかに記載の車両であって、
    垂直離陸を行うことができるように構成された、車両。
28. 請求項２１～２７のいずれかに記載の車両であって、
    前記各翼の翼端に、少なくとも１つの前記ファンが配置されている、車両。
29. 請求項２１～２８のいずれかに記載の車両であって、
    前記胴体の後端部に、少なくとも１つの前記ファンが配置されている、車両。
30. 請求項２１～２９のいずれかに記載の車両であって、
    前記翼は、折り畳まれて、前記胴体の上側に格納されるように構成されている、車両。
