JP7575475B2

JP7575475B2 - アフィンマージおよびアフィン動きベクトル予測モードの予測微調整

Info

Publication number: JP7575475B2
Application number: JP2022557167A
Authority: JP
Inventors: ジピンドン; リージャン; イェクイワン; カイジャン; ジジョンシュー
Original assignee: Beijing ByteDance Network Technology Co Ltd; ByteDance Inc
Current assignee: Beijing ByteDance Network Technology Co Ltd; ByteDance Inc
Priority date: 2020-03-23
Filing date: 2021-03-23
Publication date: 2024-10-29
Anticipated expiration: 2041-03-23
Also published as: JP2025023924A; US12301799B2; WO2021190465A1; JP2023518494A; WO2021190464A1; EP4107941A4; KR20220157950A; CN115398892A; US20230044750A1; US20240107013A1; US12513291B2; US20230042746A1; CN115349254A; EP4107941A1; CN115398892B; US12388989B2

Description

関連出願の相互参照
本願は、２０２０年３月２３日出願の国際特許出願第ＰＣＴ／ＣＮ２０２０／０８０６０２号の優先権と利益を主張する、２０２１年３月２３日出願の国際特許出願第ＰＣＴ／ＣＮ２０２１／０８２２４３号に基づく。前述の特許出願はすべて、参照によりその全体が本明細書に組み込まれる。

この特許明細書は、画像および映像のコーディングおよび復号に関する。

デジタル映像は、インターネットおよび他のデジタル通信ネットワークにおいて最大の帯域幅の使用量を占めている。映像を受信および表示することが可能である接続されたユーザ機器の数が増加するにつれ、デジタル映像の使用に対する帯域幅需要は増大し続けることが予測される。

本願は、コーディングされた表現の復号に有用な制御情報を使用して、映像のコーディングされた表現を処理するために、映像エンコーダおよびデコーダにより使用され得る技術を開示する。

１つの例示的な態様において、映像処理方法が開示される。この方法は、１つ以上のスライスを備えるピクチャを含む映像とこの映像のビットストリームとの変換を行うことを含み、この変換は、ピクチャパラメータセットを参照する１つ以上のスライスにデブロッキングフィルタを適用するかどうかが、ピクチャパラメータセットに含まれる第１の構文要素に少なくとも基づくことを規定する規則に準拠し、第１の構文要素は、このピクチャに対してデブロッキングフィルタが無効化されているかどうかを示す。

別の例示的な態様において、映像処理方法が開示される。この方法は、１つ以上のスライスを備えるピクチャを含む映像とこの映像のビットストリームとの変換を行うことを含み、この変換は、ピクチャパラメータセットを参照する１つ以上のスライスにデブロッキングフィルタを適用するかどうかが、ピクチャパラメータセットに含まれる、デブロッキングフィルタを無効化するかどうかを示す構文要素のみに基づくことを規定する規則に準拠する。

別の例示的な態様において、映像処理方法が開示される。この方法は、１つ以上のスライスを備える１つ以上のピクチャを含む映像とこの映像のビットストリームとの変換を行うことを含み、このビットストリームは、規則に準拠しており、この規則は、スライスレベルでの第１の構文要素の第１の値またはピクチャレベルでの第２の構文要素の第２の値に基づいて、スライスまたはピクチャに対するデブロッキング動作をオーバーライドするかどうかを決定することを規定し、規則は、スライスヘッダにおける第１の構文要素が存在しないことに呼応して、第１の構文要素の第１の値は、ピクチャレベルでの第２の構文要素の第２の値に依存せずに決定されることを規定する。

別の例示的な態様において、映像処理方法が開示される。この方法は、１つ以上のスライスを備える１つ以上のピクチャを含む映像とこの映像のビットストリームとの変換を行うことを含み、このビットストリームは、規則に準拠しており、この規則は、スライスレベルでの第１の構文要素の第１の値またはピクチャレベルでの第２の構文要素の第２の値に基づいて、デブロッキングパラメータをスライスヘッダまたはピクチャヘッダに含むかどうかを規定し、規則は、スライスヘッダに第１の構文要素が存在しないことに呼応して、第１の構文要素の第１の値は、ピクチャレベルでの第２の構文要素の第２の値に依存せずに決定されることを規定する。

別の例示的な態様において、映像処理方法が開示される。この方法は、１つ以上のスライスを備える１つ以上のピクチャを含む映像とこの映像のビットストリームとの変換を行うことを含み、このビットストリームは、第１の構文要素および第２の構文要素をそれぞれピクチャヘッダおよびスライスヘッダに含めるかどうか、または推測されるかどうかが、ピクチャパラメータセットの第３の構文要素の値に基づくことを規定するフォーマット規則に準拠しており、第１の構文要素は、映像のピクチャレベルでデブロッキングフィルタが無効化されているかどうかを示し、第２の構文要素は、映像のスライスレベルでデブロッキングフィルタが無効化されているかどうかを示し、第３の構文要素は、デブロッキングフィルタがピクチャパラメータセットを参照する１つ以上のピクチャに対して有効化されるかどうかを示す。

別の例示的な態様において、映像処理方法が開示される。この方法は、１つ以上のスライスを備える１つ以上のピクチャを含む映像とこの映像のビットストリームとの変換を行うことを含み、この変換は、デブロッキングフィルタをスライスに適用するかどうかが、スライスヘッダおよび／またはピクチャヘッダおよび／またはスライスが参照するピクチャパラメータセットに含まれる構文要素に基づくことを規定する規則に準拠しており、前記構文要素は、前記デブロッキングフィルタがピクチャパラメータセットレベルおよび／またはスライスレベルおよび／またはピクチャレベルで有効化されるかどうかを示す。

別の例示的な態様において、映像処理方法が開示される。この方法は、１つ以上のスライスを備える１つ以上のピクチャを含む映像とこの映像のビットストリームとの変換を行うことを含み、この変換は、デブロッキングフィルタをスライスに適用するかどうかが、このスライスが参照するシーケンスパラメータセットに含まれる構文要素に基づくことを規定する規則に準拠しており、構文要素は、デブロッキングフィルタが有効化されたかどうかを示す第１の構文要素、および／またはデブロッキングフィルタのパラメータの第１のセットを示す構文要素のセットを含む。

別の例示的な態様において、映像処理方法が開示される。この方法は、１つ以上のスライスを備える１つ以上のピクチャを含む映像とこの映像のビットストリームとの変換を行うことを含み、この変換は、デブロッキングフィルタをスライスに適用するかどうかは、映像ユニットレベルに含まれる非バイナリ構文要素に基づくことを規定する規則に準拠しており、この非バイナリ構文要素は、デブロッキングフィルタを１つ以上のスライスに適用するかどうか、および／またはどのようにデブロッキングフィルタを１つ以上のスライスに適用するかを示す。

別の例示的な態様において、映像処理方法が開示される。この方法は、１つ以上のスライスを備える１つ以上のピクチャを含む映像と、この映像のビットストリームとの変換を行うことを含み、この変換は、以下を規定する規則に準拠する。（１）デブロッキングフィルタは、映像のピクチャレベルまたは映像のスライスレベルで有効化されることと、（２）ベータおよびｔＣの０値デブロッキングパラメータオフセットをデブロッキングフィルタのパラメータに使用すること。

別の例示的な態様において、映像処理方法が開示される。この方法は、映像の映像ブロックと映像のビットストリームとの変換のために、規則に従って、この映像ブロックに対応する予測ブロックのサイズを決定することと、この決定に基づいて、変換を行うことと、を含み、この規則は、予測ブロックの第１のサイズは、オプティカルフロー技術を使用した予測微調整を映像ブロックをコードディングするために使用するかどうかに呼応して決定することを規定し、この映像ブロックは、第２のサイズを有し、アフィンマージモードまたはアフィン高度動きベクトル予測モードを使用してコーディングされる。

別の例示的な態様において、映像処理方法が開示される。この方法は、１つ以上のスライスを備える１つ以上のピクチャを含む映像とこの映像のビットストリームとの変換を行うことを含み、規則は、第１の構文要素がピクチャレベルまたはスライスレベルよりも高い映像レベルで示されることを規定し、この第１の構文要素がピクチャレベルまたはスライスレベルが量子化パラメータデルタを含むかどうかを示すことを規定する。

別の例示的な態様において、映像処理方法が開示される。この方法は、１つ以上のスライスを備える１つ以上のピクチャを含む映像とこの映像のビットストリームとの変換を行うことを含み、第１の規則は、第１の映像レベルの第１のフラグが１つ以上の彩度量子化パラメータオフセットを第１の映像レベルに含めるかどうかを示すことを規定し、この第１の映像レベルは、スライスレベルより高く、第２の規則は、第２の映像レベルの第２のフラグが１つ以上の彩度量子化パラメータオフセットをピクチャヘッダまたはスライスヘッダに含めるかどうかを示すことを規定し、この第２の映像レベルは、ピクチャレベルより高い。

別の例示的な態様において、映像処理方法が開示される。この方法は、１つ以上のスライスを備える１つ以上のピクチャを含む映像とこの映像のビットストリームとの変換を行うことを含み、このビットストリームは、コーディングブロック細分割値を示す第１の構文要素を含み、このコーディングブロック細分割値は、規則に従った範囲を有する。

別の例示的な態様において、映像処理方法が開示される。この方法は、１つ以上の映像スライスを備える１つ以上の映像ピクチャを含む映像の変換を行うことを含み、この変換は、映像ピクチャパラメータセットを参照する１つ以上の映像スライスへのデブロッキングフィルタの適用可能性に関する決定は、対応する映像ピクチャのピクチャヘッダに含まれるデブロッキング構文フィールドに基づいて行われることを規定する第１の規則に準拠している。

別の例示的な態様において、別の映像処理方法が開示される。この方法は、１つ以上の映像スライスを備える１つ以上の映像ピクチャを含む映像の変換を行うことを含み、この変換は、映像スライスのスライスヘッダレベルおよび／またはピクチャヘッダレベルおよび／またはピクチャパラメータセットレベルに含まれるフィールドに基づく映像スライスへのデブロッキングフィルタの適用可能性に対する制約を規定する規則に準拠する。

別の例示的な態様において、別の映像処理方法が開示される。この方法は、第１の規則に基づくアフィン高度動きベクトル予測子コーディングまたは第２の規則に基づくアフィンマージモードを含むオプティカルフロー（ＰＲＯＦ）コーディングに従って予測微調整の適用可能性について決定することと、この決定に従って、映像の映像ブロックと、前記この映像のコーディングされた表現との変換を行うことと、を含む。

別の例示的な態様において、別の映像処理方法が開示される。この方法は、１つ以上のスライスを備える１つ以上のピクチャを含む映像とこの映像のコーディングされた表現との変換を行うことを含み、ピクチャレベル、またはスライスレベルの第１の構文要素および／または、量子化パラメータデルタまたはオフセット信号通知を示す別のレベルの第２の構文要素は、規則に従って、コーディングされた表現に条件付きで含まれる。

別の例示的な態様において、別の映像処理方法が開示される。この方法は、１つ以上のスライスを含む１つ以上のピクチャを含む映像とこの映像のコーディングされた表現との変換を行うことを含み、このコーディングされた表現は、規則に従った範囲のコーディングブロック細分割値（ｃｂＳｕｂＤｉｖ）を示す構文要素を含む。

さらに別の例示的な態様において、映像エンコーダ装置が開示される。この映像エンコーダは、上述した方法を実装するように構成されたプロセッサを備える。

さらに別の例示的な態様において、映像デコーダ装置が開示される。この映像デコーダは、上述した方法を実装するように構成されたプロセッサを備える。

さらに別の例示的な態様では、コードが記憶されたコンピュータ可読媒体が開示される。このコードは、本明細書に記載の方法の１つをプロセッサが実行可能なコードの形式で実施する。

これらのおよび他の特徴は、本文書全体にわたって説明される。

映像処理システム例を示すブロック図である。映像処理装置のブロック図である。映像処理方法の一例を示すフローチャートである。本開示のいくつかの実施形態による映像コーディングシステムを示すブロック図である。本発明のいくつかの実施形態によるエンコーダを示すブロック図である。本発明のいくつかの実施形態によるデコーダを示すブロック図である。映像処理の方法の例を示すフローチャートである。映像処理の方法の例を示すフローチャートである。映像処理の方法の例を示すフローチャートである。映像処理の方法の例を示すフローチャートである。映像処理の方法の例を示すフローチャートである。映像処理の方法の例を示すフローチャートである。映像処理の方法の例を示すフローチャートである。映像処理の方法の例を示すフローチャートである。映像処理の方法の例を示すフローチャートである。映像処理の方法の例を示すフローチャートである。映像処理の方法の例を示すフローチャートである。映像処理の方法の例を示すフローチャートである。映像処理の方法の例を示すフローチャートである。

本明細書では、理解を容易にするために章の見出しを使用しており、その技術および各章に記載された実施形態の適用可能性をその章のみに限定するものではない。さらに、Ｈ．２６６という用語は、ある説明において、理解を容易にするためだけに用いられ、開示される技術の範囲を限定するために用いられたものではない。このように、本明細書で説明される技術は、他の映像コーデックプロトコルおよび設計にも適用可能である。

１．導入
本明細書は、映像コーディング技術に関する。具体的には、デブロッキング信号通知、ＱＰデルタ／オフセット信号通知、量子化グループを規定するｃｂＳｕｂｄｉｖ値、および映像コーディングにおけるＰＲＯＦ処理のサポートに関する。この考えは、個々に又は様々な組み合わせで、マルチレイヤ映像コーディング、例えば、現在開発されているＶＶＣ（ＶｅｒｓａｔｉｌｅＶｉｄｅｏＣｏｄｉｎｇ）をサポートする任意の映像コーディング標準又は非標準映像コーデックに適用されてもよい。
２．略語
ＡＰＳＡｄａｐｔａｔｉｏｎＰａｒａｍｅｔｅｒＳｅｔ（適応パラメータセット）
ＡＵＡｃｃｅｓｓＵｎｉｔ（アクセスユニット）
ＡＵＤＡｃｃｅｓｓＵｎｉｔＤｅｌｉｍｉｔｅｒ（アクセスユニットデリミター）
ＡＶＣＡｄｖａｎｃｅｄＶｉｄｅｏＣｏｄｉｎｇ（高度映像コーディング）
ＣＬＶＳＣｏｄｅｄＬａｙｅｒＶｉｄｅｏＳｅｑｕｅｎｃｅ（コーディングレイヤ映像シーケンス）
ＣＰＢＣｏｄｅｄＰｉｃｔｕｒｅＢｕｆｆｅｒ（コーディングピクチャバッファ）
ＣＲＡＣｌｅａｎＲａｎｄｏｍＡｃｃｅｓｓ（クリーンランダムアクセス）
ＣＴＵＣｏｄｉｎｇＴｒｅｅＵｎｉｔ（コーディングツリーユニット）
ＣＶＳＣｏｄｅｄＶｉｄｅｏＳｅｑｕｅｎｃｅ（コーディング映像シーケンス）
ＤＰＢＤｅｃｏｄｅｄＰｉｃｔｕｒｅＢｕｆｆｅｒ（復号ピクチャバッファ）
ＤＰＳＤｅｃｏｄｉｎｇＰａｒａｍｅｔｅｒＳｅｔ（復号パラメータセット）
ＥＯＢＥｎｄＯｆＢｉｔｓｔｒｅａｍ（ビットストリーム終端）
ＥＯＳＥｎｄＯｆＳｅｑｕｅｎｃｅ（シーケンス終端）
ＧＤＲＧｒａｄｕａｌＤｅｃｏｄｉｎｇＲｅｆｒｅｓｈ（漸次的復号リフレッシュ）
ＨＥＶＣＨｉｇｈＥｆｆｉｃｉｅｎｃｙＶｉｄｅｏＣｏｄｉｎｇ（高効率映像コーディング）
ＨＲＤＨｙｐｏｔｈｅｔｉｃａｌＲｅｆｅｒｅｎｃｅＤｅｃｏｄｅｒ（仮想参照デコーダ）
ＩＤＲＩｎｓｔａｎｔａｎｅｏｕｓＤｅｃｏｄｉｎｇＲｅｆｒｅｓｈ（瞬時復号リフレッシュ）
ＪＥＭＪｏｉｎｔＥｘｐｌｏｒａｔｉｏｎＭｏｄｅｌ（共同探索モデル）
ＭＣＴＳＭｏｔｉｏｎ－ＣｏｎｓｔｒａｉｎｅｄＴｉｌｅＳｅｔｓ（動作制約タイルセット）
ＮＡＬＮｅｔｗｏｒｋＡｂｓｔｒａｃｔｉｏｎＬａｙｅｒ（ネットワーク抽象化レイヤ）
ＯＬＳＯｕｔｐｕｔＬａｙｅｒＳｅｔ（出力レイヤセット）
ＰＨＰｉｃｔｕｒｅＨｅａｄｅｒ（ピクチャヘッダ）
ＰＰＳＰｉｃｔｕｒｅＰａｒａｍｅｔｅｒＳｅｔ（ピクチャパラメータセット）
ＰＲＯＦＰｒｅｄｉｃｔｉｏｎＲｅｆｉｎｅｍｅｎｔｗｉｔｈＯｐｔｉｃａｌＦｌｏｗ（オプティカルフローによる予測微調整）
ＰＴＬＰｒｏｆｉｌｅ，ＴｉｅｒａｎｄＬｅｖｅｌ（プロファイル、ティアおよびレベル）
ＰＵＰｉｃｔｕｒｅＵｎｉｔ（ピクチャユニット）
ＲＢＳＰＲａｗＢｙｔｅＳｅｑｕｅｎｃｅＰａｙｌｏａｄ（生バイトシーケンスペイロード）
ＳＥＩＳｕｐｐｌｅｍｅｎｔａｌＥｎｈａｎｃｅｍｅｎｔＩｎｆｏｒｍａｔｉｏｎ（補足強化情報）
ＳＨＳｌｉｃｅＨｅａｄｅｒ（スライスヘッダ）
ＳＰＳＳｅｑｕｅｎｃｅＰａｒａｍｅｔｅｒＳｅｔ（シーケンスパラメータセット）
ＳＶＣＳｃａｌａｂｌｅＶｉｄｅｏＣｏｄｉｎｇ（スケーラブル映像コーディング）
ＶＣＬＶｉｄｅｏＣｏｄｉｎｇＬａｙｅｒ（映像コーディングレイヤ）
ＶＰＳＶｉｄｅｏＰａｒａｍｅｔｅｒＳｅｔ（映像パラメータセット）
ＶＴＭＶＶＣＴｅｓｔＭｏｄｅｌ（ＶＶＣ試験モデル）
ＶＵＩＶｉｄｅｏＵｓａｂｉｌｉｔｙＩｎｆｏｒｍａｔｉｏｎ（映像ユーザビリティ情報）
ＶＶＣＶｅｒｓａｔｉｌｅＶｉｄｅｏＣｏｄｉｎｇ（汎用映像コーディング）

３．初期の協議
映像コーディング規格は、主に周知のＩＴＵ－ＴおよびＩＳＯ／ＩＥＣ規格の開発によって発展してきた。ＩＴＵ－ＴはＨ．２６１とＨ．２６３を作り、ＩＳＯ／ＩＥＣはＭＰＥＧ－１とＭＰＥＧ－４Ｖｉｓｕａｌを作り、両団体はＨ．２６２／ＭＰＥＧ－２ＶｉｄｅｏとＨ．２６４／ＭＰＥＧ－４ＡＶＣ（ＡｄｖａｎｃｅｄＶｉｄｅｏＣｏｄｉｎｇ）とＨ．２６５／ＨＥＶＣ規格を共同で作った。Ｈ．２６２以来、映像コーディング規格は、時間予測と変換コーディングが利用されるハイブリッド映像コーディング構造に基づく。ＨＥＶＣを超えた将来の映像コーディング技術を探索するため、２０１５年には、ＶＣＥＧとＭＰＥＧが共同でＪＶＥＴ（ＪｏｉｎｔＶｉｄｅｏＥｘｐｌｏｒａｔｉｏｎＴｅａｍ）を設立した。それ以来、多くの新しい方法がＪＶＥＴによって採用され、ＪＥＭ（ＪｏｉｎｔＥｘｐｌｏｒａｔｉｏｎＭｏｄｅｌ）と呼ばれる参照ソフトウェアに組み込まれてきた。ＪＶＥＴは四半期に１回開催され、新しいコーディング規格はＨＥＶＣに比べて５０％のビットレート低減を目指している。２０１８年４月のＪＶＥＴ会議において、新しい映像コーディング規格を「ＶＶＣ（ＶｅｒｓａｔｉｌｅＶｉｄｅｏＣｏｄｉｎｇ）」と正式に命名し、その時、第１版のＶＶＣテストモデル（ＶＴＭ）をリリースした。ＶＶＣの標準化に寄与する努力が続けられているので、すべてのＪＶＥＴ会議において、ＶＶＣ標準に新しいコーディング技術が採用されている。毎回の会議の後、ＶＶＣ作業草案およびテストモデルＶＴＭを更新する。ＶＶＣプロジェクトは、現在、２０２０年７月の会合における技術完成（ＦＤＩＳ）を目指している。

３．１．ＰＰＳ構文および意味論

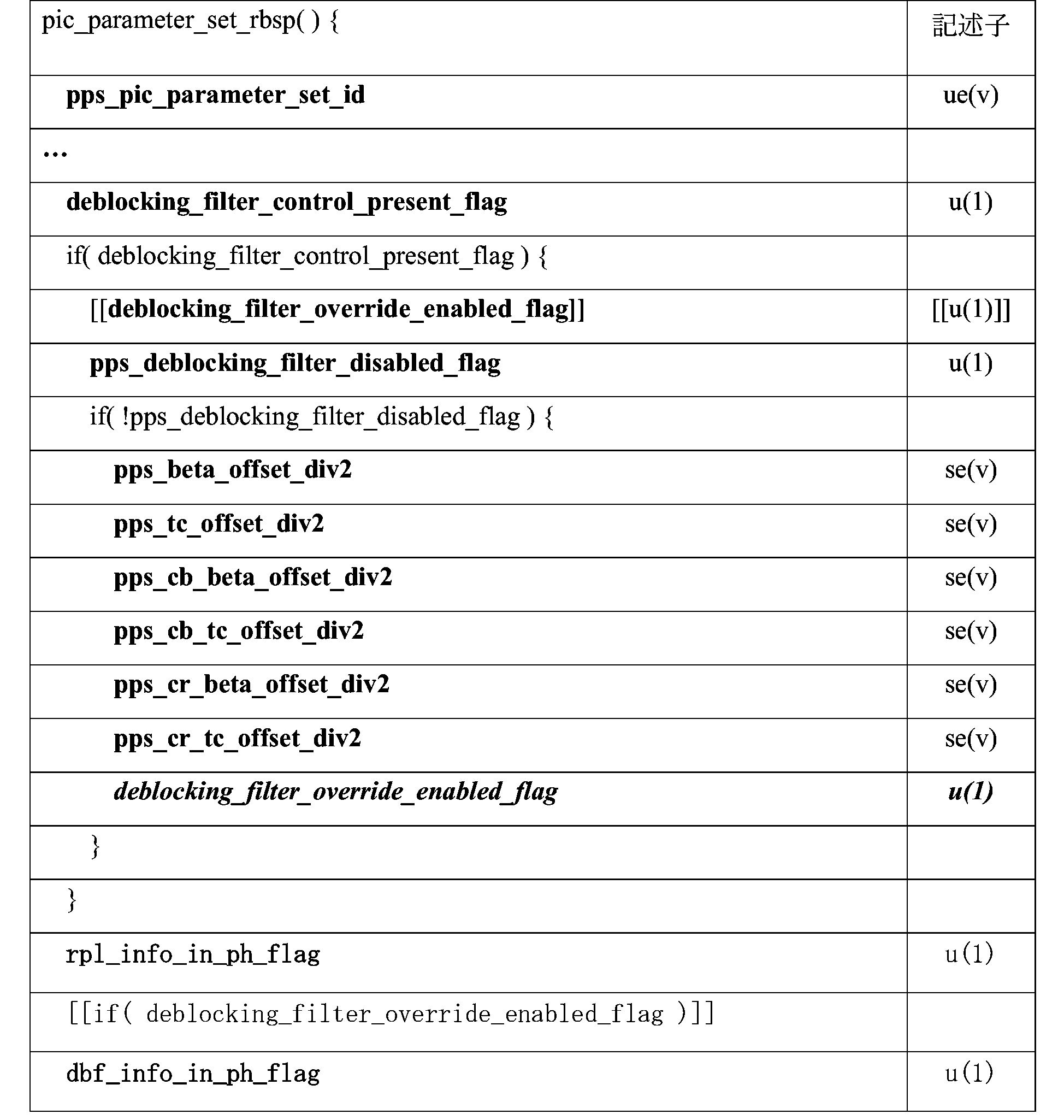

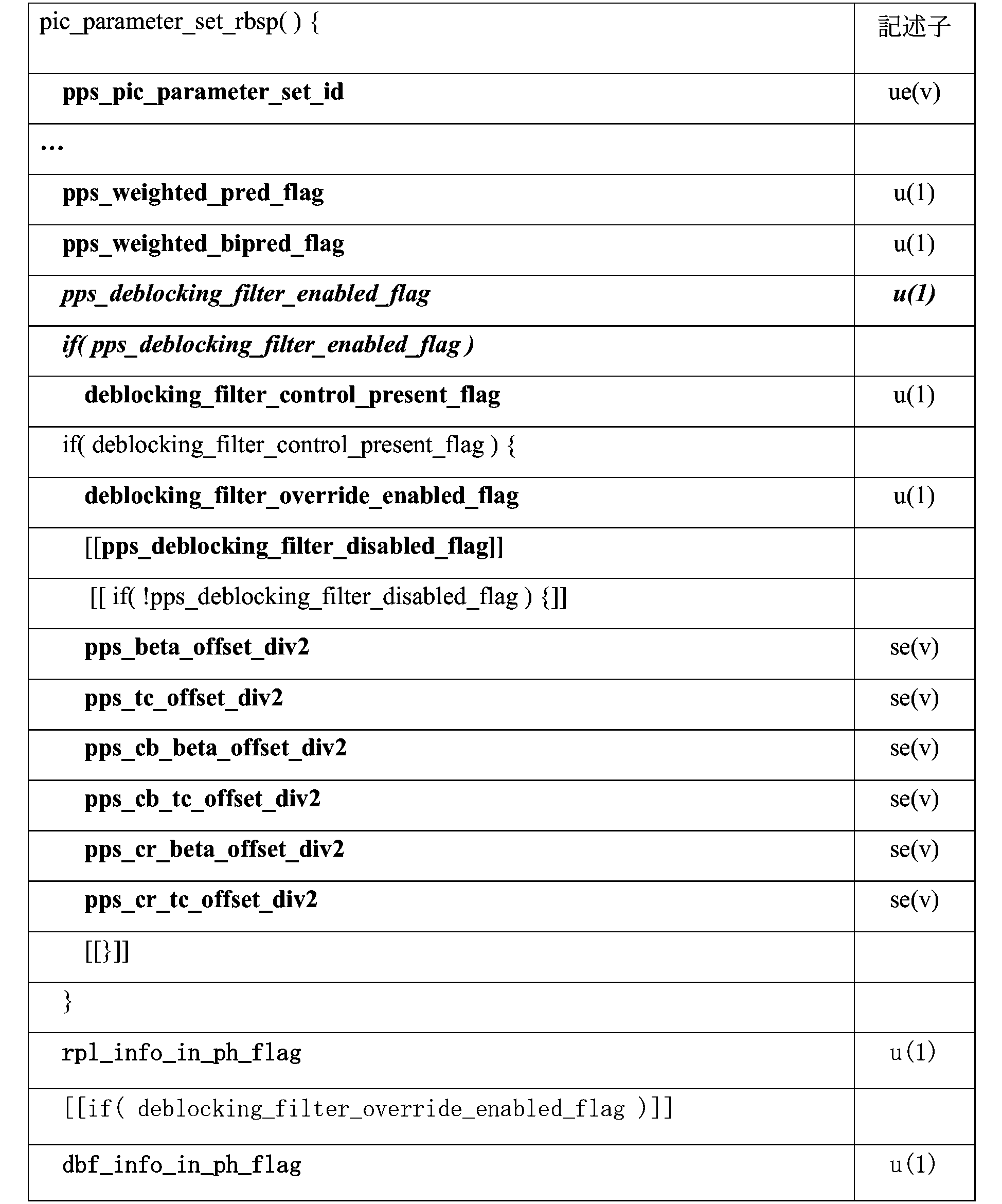

最近のＶＶＣ草案テキストにおいて、ＰＰＳ構文および意味論は、以下の通りである。

ＰＰＳＲＢＳＰは、それが参照される前に復号処理で利用できるか、それを参照するＰＰＳＮＡＬユニットのＴｅｍｐｏｒａｌＩｄ以下のＴｅｍｐｏｒａｌＩｄを持つ少なくとも一つのＡＵ内に含まれるか、外部手段を通じて提供されるものとする。
１つのＰＵ内の特定の値がｐｐｓ＿ｐｉｃ＿ｐａｒａｍｅｔｅｒ＿ｓｅｔ＿ｉｄであるすべてのＰＰＳＮＡＬユニットは、同じコンテンツを有するものとする。
ｐｐｓ＿ｐｉｃ＿ｐａｒａｍｅｔｅｒ＿ｓｅｔ＿ｉｄは、他の構文要素が参照するＰＰＳを示す。ｐｐｓ＿ｐｉｃ＿ｐａｒａｍｅｔｅｒ＿ｓｅｔ＿ｉｄの値は、０～６３の範囲内である。
ＰＰＳＮＡＬユニットは、ｎｕｈ＿ｌａｙｅｒ＿ｉｄ値に関わらず、ｐｐｓ＿ｐｉｃ＿ｐａｒａｍｅｔｅｒ＿ｓｅｔ＿ｉｄの同じ値空間を共有する。
ｐｐｓＬａｙｅｒＩｄを特定のＰＰＳＮＡＬユニットのｎｕｈ＿ｌａｙｅｒ＿ｉｄの値とし、ｖｃｌＬａｙｅｒＩｄを特定のＶＣＬＮＡＬユニットのｎｕｈ＿ｌａｙｅｒ＿ｉｄの値とする。特定のＶＣＬＮＡＬユニットは、ｐｐｓＬａｙｅｒＩｄがｖｃｌＬａｙｅｒＩｄ以下であり、ｎｕｈ＿ｌａｙｅｒ＿ｉｄがｐｐｓＬａｙｅｒＩｄであるレイヤが、ｖｃｌＬａｙｅｒＩｄであるｎｕｈ＿ｌａｙｅｒ＿ｉｄを有するレイヤを含む少なくとも１つのＯＬＳに含まれていない限り、特定のＰＰＳＮＡＬユニットを参照しないものとする。
ｐｐｓ＿ｓｅｑ＿ｐａｒａｍｅｔｅｒ＿ｓｅｔ＿ｉｄはＳＰＳのｓｐｓ＿ｓｅｑ＿ｐａｒａｍｅｔｅｒ＿ｓｅｔ＿ｉｄの値を規定する。ｐｐｓ＿ｓｅｑ＿ｐａｒａｍｅｔｅｒ＿ｓｅｔ＿ｉｄの値は、０～１５の範囲内である。ｐｐｓ＿ｓｅｑ＿ｐａｒａｍｅｔｅｒ＿ｓｅｔ＿ｉｄの値は、１つのＣＬＶＳにおけるコーディングされたピクチャが参照するすべてのＰＰＳにおいて同じであるものとする。
１に等しいｍｉｘｅｄ＿ｎａｌｕ＿ｔｙｐｅｓ＿ｎａｌｕ＿ｐｉｃ＿ｆｌａｇは、ＰＰＳを参照する各ピクチャが２つ以上のＶＣＬＮＡＬユニットを有し、ＶＣＬＮＡＬユニットがｎａｌ＿ｕｎｉｔ＿ｔｙｐｅの同じ値を有さず、ピクチャがＩＲＡＰピクチャでないことを規定する。０に等しいｍｉｘｅｄ＿ｎａｌｕ＿ｔｙｐｅｓ＿ｉｎ＿ｐｉｃ＿ｆｌａｇは、ＰＰＳを参照する各ピクチャが１つ以上のＶＣＬＮＡＬユニットを有し、ＰＰＳを参照する各ピクチャのＶＣＬＮＡＬがｎａｌ＿＿ｕｎｉｔ＿ｔｙｐｅの同じ値を有することを規定する。
ｎｏ＿ｍｉｘｅｄ＿ｎａｌｕ＿ｔｙｐｅｓ＿ｉｎ＿ｐｉｃ＿ｃｏｎｓｔｒａｉｎｔ＿ｆｌａｇが１に等しい場合は、ｍｉｘｅｄ＿ｎａｌｕ＿ｔｙｐｅｓ＿ｉｎ＿ｐｉｃ＿ｆｌａｇの値は０に等しいものとする。
ｎａｌ＿ｕｎｉｔ＿ｔｙｐｅ値ｎａｌＵｎｉｔＴｙｐｅＡがＩＤＲ＿Ｗ＿ＲＡＤＬ～ＣＲＡ＿ＮＵＴの範囲内にある各スライスで、ｎａｌ＿ｕｎｉｔ＿ｔｙｐｅの別の値を有する１つ以上のスライスをも含むｐｉｃＡ（すなわち、ピクチャｐｉｃＡのｍｉｘｅｄ＿ｎａｌｕ＿ｔｙｐｅｓ＿ｉｎ＿ｐｉｃ＿ｆｌａｇの値が１に等しい）において、下記が適用される。
－このスライスは、対応するｓｕｂｐｉｃ＿ｔｒｅａｔｅｄ＿ａｓ＿ｐｉｃ＿ｆｌａｇ［ｉ］の値が１に等しいサブピクチャｓｕｂｐｉｃＡに属するものとする。
－このスライスは、ｎａｌ＿ｕｎｉｔ＿ｔｙｐｅがｎａｌＵｎｉｔＴｙｐｅＡに等しくないＶＣＬＮＡＬユニットを含むｐｉｃＡのサブピクチャに属さないものとする。
－ｎａｌＵｎｉｔＴｙｐｅＡがＣＲＡに等しい場合、復号順序および出力順序でＣＬＶＳにおける現在のピクチャに後続するすべてのＰＵのために、それらのＰＵにおけるｓｕｂｐｉｃＡにおけるスライスのＲｅｆＰｉｃＬｉｓｔ［０］およびＲｅｆＰｉｃＬｉｓｔ［１］は、アクティブエントリにおける復号順でｐｉｃＡに先行するいずれのピクチャも含まないとする。
－そうでない場合（すなわち、ｎａｌＵｎｉｔＴｙｐｅＡがＩＤＲ＿Ｗ＿ＲＡＤＬまたはＩＤＲ＿Ｎ＿ＬＰである）、復号順に現在のピクチャに続くＣＬＶＳにおけるすべてのＰＵについて、これらのＰＵにおけるｓｕｂｐｉｃＡにおけるスライスのＲｅｆＰｉｃＬｉｓｔ［０］もＲｅｆＰｉｃＬｉｓｔ［１］のいずれも、アクティブエントリにおいて復号順でｐｉｃＡに先行する任意のピクチャを含まないものとする。
注１－１に等しいｍｉｘｅｄ＿ｎａｌｕ＿ｔｙｐｅｓ＿ｉｎ＿ｐｉｃ＿ｆｌａｇは、ＰＰＳを参照するピクチャが、異なるＮＡＬユニットタイプを有するスライスを含み、例えば、サブピクチャビットストリームマージ演算に由来するコーディングされたピクチャであり、ビットストリーム構造のマッチングと更に元のビットストリームのパラメータのアラインメントとを確実にしなければならないことを示す。このようなアラインメントの一例は、以下のようである。ｓｐｓ＿ｉｄｒ＿ｒｐｌ＿ｆｌａｇの値が０に等しく、ｍｉｘｅｄ＿ｎａｌｕ＿ｔｙｐｅｓ＿ｉｎ＿ｐｉｃ＿ｆｌａｇが１に等しい場合は、ＰＰＳを参照するピクチャは、ｎａｌ＿ｕｎｉｔ＿ｔｙｐｅがＩＤＲ＿Ｗ＿ＲＡＤＬまたはＩＤＲ＿Ｎ＿ＬＰと等しいスライスを有することはできない。
ｐｉｃ＿ｗｉｄｔｈ＿ｉｎ＿ｌｕｍａ＿ｓａｍｐｌｅｓは、ＰＰＳを参照して復号された各ピクチャの幅を輝度サンプルの単位で規定する。ｐｉｃ＿ｗｉｄｔｈ＿ｉｎ＿ｌｕｍａ＿ｓａｍｐｌｅｓは、０に等しくないものとし、Ｍａｘ（８，ＭｉｎＣｂＳｉｚｅＹ）の整数倍であるものとし、ｐｉｃ＿ｗｉｄｔｈ＿ｍａｘ＿ｉｎ＿ｌｕｍａ＿ｓａｍｐｌｅｓ以下であるものとする。
ｒｅｓ＿ｃｈａｎｇｅ＿ｉｎ＿ｃｌｖｓ＿ａｌｌｏｗｅｄ＿ｆｌａｇが０に等しい場合、ｐｉｃ＿ｗｉｄｔｈ＿ｉｎ＿ｌｕｍａ＿ｓａｍｐｌｅｓの値はｐｉｃ＿ｗｉｄｔｈ＿ｍａｘ＿ｉｎ＿ｌｕｍａ＿ｓａｍｐｌｅｓと等しいものとする。
ｐｉｃ＿ｈｅｉｇｈｔ＿ｉｎ＿ｌｕｍａ＿ｓａｍｐｌｅｓは、ＰＰＳを参照して復号された各ピクチャの高さを輝度サンプルの単位で規定する。ｐｉｃ＿ｈｅｉｇｈｔ＿ｉｎ＿ｌｕｍａ＿ｓａｍｐｌｅｓは、０に等しくないものとし、Ｍａｘ（８，ＭｉｎＣｂＳｉｚｅＹ）の整数倍であるものとし、ｐｉｃ＿ｈｅｉｇｈｔ＿ｍａｘ＿ｉｎ＿ｌｕｍａ＿ｓａｍｐｌｅｓ以下であるものとする。
ｒｅｓ＿ｃｈａｎｇｅ＿ｉｎ＿ｃｌｖｓ＿ａｌｌｏｗｅｄ＿ｆｌａｇが０に等しい場合、ｐｉｃ＿ｈｅｉｇｈｔ＿ｉｎ＿ｌｕｍａ＿ｓａｍｐｌｅｓの値は、ｐｉｃ＿ｈｅｉｇｈｔ＿ｍａｘ＿ｉｎ＿ｌｕｍａ＿ｓａｍｐｌｅｓに等しいものとする。
変数ＰｉｃＷｉｄｔｈＩｎＣｔｂｓＹ，ＰｉｃＨｅｉｇｈｔＩｎＣｔｂｓＹ，ＰｉｃＳｉｚｅＩｎＣｔｂｓＹ，ＰｉｃＷｉｄｔｈＩｎＭｉｎＣｂｓＹ，ＰｉｃＨｅｉｇｈｔＩｎＭｉｎＣｂｓＹ，ＰｉｃＳｉｚｅＩｎＭｉｎＣｂｓＹ，ＰｉｃＳｉｚｅＩｎＳａｍｐｌｅｓＹ，ＰｉｃＷｉｄｔｈＩｎＳａｍｐｌｅｓＣおよびＰｉｃＨｅｉｇｈｔＩｎＳａｍｐｌｅｓＣは、以下のように導出される。
ＰｉｃＷｉｄｔｈＩｎＣｔｂｓＹ＝Ｃｅｉｌ（ｐｉｃ＿ｗｉｄｔｈ＿ｉｎ＿ｌｕｍａ＿ｓａｍｐｌｅｓ÷ＣｔｂＳｉｚｅＹ）（６９）
ＰｉｃＨｅｉｇｈｔＩｎＣｔｂｓＹ＝Ｃｅｉｌ（ｐｉｃ＿ｈｅｉｇｈｔ＿ｉｎ＿ｌｕｍａ＿ｓａｍｐｌｅｓ÷ＣｔｂＳｉｚｅＹ）（７０）
ＰｉｃＳｉｚｅＩｎＣｔｂｓＹ＝ＰｉｃＷｉｄｔｈＩｎＣｔｂｓＹ＊ＰｉｃＨｅｉｇｈｔＩｎＣｔｂｓＹ（７１）
ＰｉｃＷｉｄｔｈＩｎＭｉｎＣｂｓＹ＝ｐｉｃ＿ｗｉｄｔｈ＿ｉｎ＿ｌｕｍａ＿ｓａｍｐｌｅｓ／ＭｉｎＣｂＳｉｚｅＹ（７２）
ＰｉｃＨｅｉｇｈｔＩｎＭｉｎＣｂｓＹ＝ｐｉｃ＿ｈｅｉｇｈｔ＿ｉｎ＿ｌｕｍａ＿ｓａｍｐｌｅｓ／ＭｉｎＣｂＳｉｚｅＹ（７３）
ＰｉｃＳｉｚｅＩｎＭｉｎＣｂｓＹ＝ＰｉｃＷｉｄｔｈＩｎＭｉｎＣｂｓＹ＊ＰｉｃＨｅｉｇｈｔＩｎＭｉｎＣｂｓＹ（７４）
ＰｉｃＳｉｚｅＩｎＳａｍｐｌｅｓＹ＝ｐｉｃ＿ｗｉｄｔｈ＿ｉｎ＿ｌｕｍａ＿ｓａｍｐｌｅｓ＊ｐｉｃ＿ｈｅｉｇｈｔ＿ｉｎ＿ｌｕｍａ＿ｓａｍｐｌｅｓ（７５）
ＰｉｃＷｉｄｔｈＩｎＳａｍｐｌｅｓＣ＝ｐｉｃ＿ｗｉｄｔｈ＿ｉｎ＿ｌｕｍａ＿ｓａｍｐｌｅｓ／ＳｕｂＷｉｄｔｈＣ（７６）
ＰｉｃＨｅｉｇｈｔＩｎＳａｍｐｌｅｓＣ＝ｐｉｃ＿ｈｅｉｇｈｔ＿ｉｎ＿ｌｕｍａ＿ｓａｍｐｌｅｓ／ＳｕｂＨｅｉｇｈｔＣ（７７）
１に等しいｐｐｓ＿ｃｏｎｆｏｒｍａｎｃｅ＿ｗｉｎｄｏｗ＿ｆｌａｇは、ＳＰＳにおける次の適合性クロッピングウィンドウのオフセットパラメータがＰＰＳで次に続くことを示す。０に等しいｐｐｓ＿ｃｏｎｆｏｒｍａｎｃｅ＿ｗｉｎｄｏｗ＿ｆｌａｇは、適合性クロッピングウィンドウのオフセットパラメータがＰＰＳに存在しないことを示す。
ｐｐｓ＿ｃｏｎｆ＿ｗｉｎ＿ｌｅｆｔ＿ｏｆｆｓｅｔ、ｐｐｓ＿ｃｏｎｆ＿ｗｉｎ＿ｒｉｇｈｔ＿ｏｆｆｓｅｔ、ｐｐｓ＿ｃｏｎｆ＿ｗｉｎ＿ｔｏｐ＿ｏｆｆｓｅｔ、およびｐｐｓ＿ｃｏｎｆ＿ｗｉｎ＿ｂｏｔｔｏｍ＿ｏｆｆｓｅｔは、出力用のピクチャ座標で設定された矩形領域に関し、復号処理から出力されるＣＬＶＳのピクチャのサンプルを規定する。ｐｐｓ＿ｃｏｎｆｏｒｍａｎｃｅ＿ｗｉｎｄｏｗ＿ｆｌａｇが０に等しい場合、ｐｐｓ＿ｃｏｎｆ＿ｗｉｎ＿ｌｅｆｔ＿ｏｆｆｓｅｔ、ｐｐｓ＿ｃｏｎｆ＿ｗｉｎ＿ｒｉｇｈｔ＿ｏｆｆｓｅｔ、ｐｐｓ＿ｃｏｎｆ＿ｗｉｎ＿ｔｏｐ＿ｏｆｆｓｅｔ、ｐｐｓ＿ｃｏｎｆ＿ｗｉｎ＿ｂｏｔｔｏｍ＿ｏｆｆｓｅｔの値は、０に等しいと推論される。
適合性クロッピングウィンドウは、ＳｕｂＷｉｄｔｈＣ＊ｐｐｓ＿ｃｏｎｆ＿ｗｉｎ＿ｌｅｆｔ＿ｏｆｆｓｅｔからｐｉｃ＿ｗｉｄｔｈ＿ｉｎ＿ｌｕｍａ＿ｓａｍｐｌｅｓ－（ＳｕｂＷｉｄｔｈＣ＊ｐｐｓ＿ｃｏｎｆ＿ｗｉｎ＿ｒｉｇｈｔ＿ｏｆｆｓｅｔ＋１）への水平ピクチャ座標、およびＳｕｂＨｅｉｇｈｔＣ＊ｐｐｓ＿ｃｏｎｆ＿ｗｉｎ＿ｔｏｐ＿ｏｆｆｓｅｔからｐｉｃ＿ｈｅｉｇｈｔ＿ｉｎ＿ｌｕｍａ＿ｓａｍｐｌｅｓ－（ＳｕｂＨｅｉｇｈｔＣ＊ｐｐｓ＿ｃｏｎｆ＿ｗｉｎ＿ｂｏｔｔｏｍ＿ｏｆｆｓｅｔ＋１）への垂直ピクチャ座標を有する輝度サンプルを含む。
ＳｕｂＷｉｄｔｈＣ＊（ｐｐｓ＿ｃｏｎｆ＿ｗｉｎ＿ｌｅｆｔ＿ｏｆｆｓｅｔ＋ｐｐｓ＿ｃｏｎｆ＿ｗｉｎ＿ｒｉｇｈｔ＿ｏｆｆｓｅｔ）の値は、ｐｉｃ＿ｗｉｄｔｈ＿ｉｎ＿ｌｕｍａ＿ｓａｍｐｌｅｓよりも小さいものとし、ＳｕｂＨｅｉｇｈｔＣ＊（ｐｐｓ＿ｃｏｎｆ＿ｗｉｎ＿ｔｏｐ＿ｏｆｆｓｅｔ＋ｐｐｓ＿ｃｏｎｆ＿ｗｉｎ＿ｂｏｔｔｏｍ＿ｏｆｆｓｅｔ）の値は、ｐｉｃ＿ｈｅｉｇｈｔ＿ｉｎ＿ｌｕｍａ＿ｓａｍｐｌｅｓより小さいものとする。
ＣｈｒｏｍａＡｒｒａｙＴｙｐｅが０に等しくない場合、２つのクロマ配列の対応する規定されたサンプルは、ピクチャ座標（ｘ／ＳｕｂＷｉｄｔｈＣ，ｙ／ＳｕｂＨｅｉｇｈｔＣ）を有するサンプルであり、（ｘ，ｙ）は、規定された輝度サンプルのピクチャ座標である。
注２－適合性クロッピングウィンドウのオフセットパラメータは、出力側でのみ適用される。アンクロップされたピクチャサイズに対しては、すべての内部復号処理が適用される。
ｐｐｓＡおよびｐｐｓＢを、同じＳＰＳを参照する任意の２つのＰＰＳとする。ｐｐｓＡおよびｐｐｓＢがそれぞれｐｉｃ＿ｗｉｄｔｈ＿ｉｎ＿ｌｕｍａ＿ｓａｍｐｌｅｓおよびｐｉｃ＿ｈｅｉｇｈｔ＿ｉｎ＿ｌｕｍａ＿ｓａｍｐｌｅｓの同じ値を有する場合、ｐｐｓＡおよびｐｐｓＢは、それぞれｐｐｓ＿ｃｏｎｆ＿ｗｉｎ＿ｌｅｆｔ＿ｏｆｆｓｅｔ、ｐｐｓ＿ｃｏｎｆ＿ｗｉｎ＿ｒｉｇｈｔ＿ｏｆｆｓｅｔ、ｐｐｓ＿ｃｏｎｆ＿ｗｉｎ＿ｔｏｐ＿ｏｆｆｓｅｔ、およびｐｐｓ＿ｃｏｎｆ＿ｗｉｎ＿ｂｏｔｔｏｍ＿ｏｆｆｓｅｔと同じ値を有するものとすることが、ビットストリーム適合性の要件である。
ｐｉｃ＿ｗｉｄｔｈ＿ｉｎ＿ｌｕｍａ＿ｓａｍｐｌｅｓがｐｉｃ＿ｗｉｄｔｈ＿ｍａｘ＿ｉｎ＿ｌｕｍａ＿ｓａｍｐｌｅｓ、およびｐｉｃ＿ｈｅｉｇｈｔ＿ｉｎ＿ｌｕｍａ＿ｓａｍｐｌｅｓがｐｉｃ＿ｈｅｉｇｈｔ＿ｍａｘ＿ｉｎ＿ｌｕｍａ＿ｓａｍｐｌｅｓに等しい場合、ｐｐｓ＿ｃｏｎｆ＿ｗｉｎ＿ｌｅｆｔ＿ｏｆｆｓｅｔ、ｐｐｓ＿ｃｏｎｆ＿ｗｉｎ＿ｒｉｇｈｔ＿ｏｆｆｓｅｔ、ｐｐｓ＿ｃｏｎｆ＿ｗｉｎ＿ｔｏｐ＿ｏｆｆｓｅｔ、およびｐｐｓ＿ｃｏｎｆ＿ｗｉｎ＿ｂｏｔｔｏｍ＿ｏｆｆｓｅｔは、それぞれ、ｓｐｓ＿ｃｏｎｆ＿ｗｉｎ＿ｌｅｆｔ＿ｏｆｆｓｅｔ、ｓｐｓ＿ｃｏｎｆ＿ｗｉｎ＿ｒｉｇｈｔ＿ｏｆｆｓｅｔ、ｓｐｓ＿ｃｏｎｆ＿ｗｉｎ＿ｔｏｐ＿ｏｆｆｓｅｔ、およびｓｐｓ＿ｃｏｎｆ＿ｗｉｎ＿ｂｏｔｔｏｍ＿ｏｆｆｓｅｔと等しいことがビットストリーム適合性の要件である。
１に等しいｓｃａｌｉｎｇ＿ｗｉｎｄｏｗ＿ｅｘｐｌｉｃｉｔ＿ｓｉｇｎａｌｌｉｎｇ＿ｆｌａｇは、スケーリングウィンドウオフセットパラメータがＰＰＳに存在することを規定する。０に等しいｓｃａｌｉｎｇ＿ｗｉｎｄｏｗ＿ｅｘｐｌｉｃｉｔ＿ｓｉｇｎａｌｌｉｎｇ＿ｆｌａｇは、スケーリングウィンドウオフセットパラメータがＰＰＳに存在しないことを規定する。ｒｅｓ＿ｃｈａｎｇｅ＿ｉｎ＿ｃｌｖｓ＿ａｌｌｏｗｅｄ＿ｆｌａｇが０に等しい場合、ｓｃａｌｉｎｇ＿ｗｉｎｄｏｗ＿ｅｘｐｌｉｃｉｔ＿ｓｉｇｎａｌｌｉｎｇ＿ｆｌａｇの値は０に等しいものとする。
ｓｃａｌｉｎｇ＿ｗｉｎ＿ｌｅｆｔ＿ｏｆｆｓｅｔ、ｓｃａｌｉｎｇ＿ｗｉｎ＿ｒｉｇｈｔ＿ｏｆｆｓｅｔ、ｓｃａｌｉｎｇ＿ｗｉｎ＿ｔｏｐ＿ｏｆｆｓｅｔ、およびｓｃａｌｉｎｇ＿ｗｉｎ＿ｂｏｔｔｏｍ＿ｏｆｆｓｅｔは、スケーリング比の計算のためのピクチャサイズに適用されるオフセットを規定する。存在しない場合、ｓｃａｌｉｎｇ＿ｗｉｎ＿ｌｅｆｔ＿ｏｆｆｓｅｔ、ｓｃａｌｉｎｇ＿ｗｉｎ＿ｒｉｇｈｔ＿ｏｆｆｓｅｔ、ｓｃａｌｉｎｇ＿ｗｉｎ＿ｔｏｐ＿ｏｆｆｓｅｔ、ｓｃａｌｉｎｇ＿ｗｉｎ＿ｂｏｔｔｏｍ＿ｏｆｆｓｅｔの値は、それぞれｐｐｓ＿ｃｏｎｆ＿ｗｉｎ＿ｌｅｆｔ＿ｏｆｆｓｅｔ、ｐｐｓ＿ｃｏｎｆ＿ｗｉｎ＿ｒｉｇｈｔ＿ｏｆｆｓｅｔ，、ｐｐｓ＿ｃｏｎｆ＿ｗｉｎ＿ｔｏｐ＿ｏｆｆｓｅｔおよびｐｐｓ＿ｃｏｎｆ＿ｗｉｎ＿ｂｏｔｔｏｍ＿ｏｆｆｓｅｔと等しいと推論される。
ＳｕｂＷｉｄｔｈＣ＊（ｓｃａｌｉｎｇ＿ｗｉｎ＿ｌｅｆｔ＿ｏｆｆｓｅｔ＋ｓｃａｌｉｎｇ＿ｗｉｎ＿ｒｉｇｈｔ＿ｏｆｆｓｅｔ）の値は、ｐｉｃ＿ｗｉｄｔｈ＿ｉｎ＿ｌｕｍａ＿ｓａｍｐｌｅｓより小さいものとし、ＳｕｂＨｅｉｇｈｔＣ＊（ｓｃａｌｉｎｇ＿ｗｉｎ＿ｔｏｐ＿ｏｆｆｓｅｔ＋ｓｃａｌｉｎｇ＿ｗｉｎ＿ｂｏｔｔｏｍ＿ｏｆｆｓｅｔ）の値は、ｐｉｃ＿ｈｅｉｇｈｔ＿ｉｎ＿ｌｕｍａ＿ｓａｍｐｌｅｓより小さいものとする。
ＰｉｃＯｕｔｐｕｔＷｉｄｔｈＬおよびＰｉｃＯｕｔｐｕｔＨｅｉｇｈｔＬの変数は以下のように導出される。
ＰｉｃＯｕｔｐｕｔＷｉｄｔｈＬ＝ｐｉｃ＿ｗｉｄｔｈ＿ｉｎ＿ｌｕｍａ＿ｓａｍｐｌｅｓ－（７８）
ＳｕｂＷｉｄｔｈＣ＊（ｓｃａｌｉｎｇ＿ｗｉｎ＿ｒｉｇｈｔ＿ｏｆｆｓｅｔ＋ｓｃａｌｉｎｇ＿ｗｉｎ＿ｌｅｆｔ＿ｏｆｆｓｅｔ）
ＰｉｃＯｕｔｐｕｔＨｅｉｇｈｔＬ＝ｐｉｃ＿ｈｅｉｇｈｔ＿ｉｎ＿ｌｕｍａ＿ｓａｍｐｌｅｓ－（７９）ＳｕｂＷｉｄｔｈＣ＊（ｓｃａｌｉｎｇ＿ｗｉｎ＿ｂｏｔｔｏｍ＿ｏｆｆｓｅｔ＋ｓｃａｌｉｎｇ＿ｗｉｎ＿ｔｏｐ＿ｏｆｆｓｅｔ）
このＰＰＳを参照する現在のピクチャの参照ピクチャのＰｉｃＯｕｔｐｕｔＷｉｄｔｈＬ、ｒｅｆＰｉｃＯｕｔｐｕｔＨｅｉｇｈｔＬを、それぞれ、ＰｉｃＯｕｔｐｕｔＷｉｄｔｈＬ、ＰｉｃＯｕｔｐｕｔＨｅｉｇｈｔＬとする。ビットストリーム適合性の要件は、以下のすべての条件を満たすことである。
－ＰｉｃＯｕｔｐｕｔＷｉｄｔｈＬ＊２はｒｅｆＰｉｃＷｉｄｔｈＩｎＬｕｍａＳａｍｐｌｅｓ以上であるものとする。
－ＰｉｃＯｕｔｐｕｔＨｅｉｇｈｔＬ＊２はｒｅｆＰｉｃＨｅｉｇｈｔＩｎＬｕｍａＳａｍｐｌｅｓ以上であるものとする。
－ＰｉｃＯｕｔｐｕｔＷｉｄｔｈＬがｒｅｆＰｉｃＷｉｄｔｈＩｎＬｕｍａＳａｍｐｌｅｓ＊８以下であるものとする。
－ＰｉｃＯｕｔｐｕｔＨｅｉｇｈｔＬがｒｅｆＰｉｃＨｅｉｇｈｔＩｎＬｕｍａＳａｍｐｌｅｓ＊８以下であるものとする。
－ＰｉｃＯｕｔｐｕｔＷｉｄｔｈＬ＊ｐｉｃ＿ｗｉｄｔｈ＿ｍａｘ＿ｉｎ＿ｌｕｍａ＿ｓａｍｐｌｅｓはｒｅｆＰｉｃＯｕｔｐｕｔＷｉｄｔｈＬ＊（ｐｉｃ＿ｗｉｄｔｈ＿ｉｎ＿ｌｕｍａ＿ｓａｍｐｌｅｓ－Ｍａｘ（８，ＭｉｎＣｂＳｉｚｅＹ）以上であるものとする。
－ＰｉｃＯｕｔｐｕｔＨｅｉｇｈｔＬ＊ｐｉｃ＿ｈｅｉｇｈｔ＿ｍａｘ＿ｉｎ＿ｌｕｍａ＿ｓａｍｐｌｅｓはｒｅｆＰｉｃＯｕｔｐｕｔＨｅｉｇｈｔＬ＊（ｐｉｃ＿ｈｅｉｇｈｔ＿ｉｎ＿ｌｕｍａ＿ｓａｍｐｌｅｓ－Ｍａｘ（８，ＭｉｎＣｂＳｉｚｅＹ））以上であるものとする。
１に等しいｏｕｔｐｕｔ＿ｆｌａｇ＿ｐｒｅｓｅｎｔ＿ｆｌａｇは、ＰＰＳを参照するスライスヘッダにｐｉｃ＿ｏｕｔｐｕｔ＿ｆｌａｇ構文要素が存在することを示す。０に等しいｏｕｔｐｕｔ＿ｆｌａｇ＿ｐｒｅｓｅｎｔ＿ｆｌａｇは、ＰＰＳを参照するスライスヘッダにｐｉｃ＿ｏｕｔｐｕｔ＿ｆｌａｇ構文要素が存在しないことを示す。
１に等しいｓｕｂｐｉｃ＿ｉｄ＿ｍａｐｐｉｎｇ＿ｉｎ＿ｐｐｓ＿ｆｌａｇは、ＰＰＳにおいてサブピクチャのＩＤマッピングが信号通知されることを規定する。０に等しいｓｕｂｐｉｃ＿ｉｄ＿ｍａｐｐｉｎｇ＿ｉｎ＿ｐｐｓ＿ｆｌａｇは、ＰＰＳにおいてサブピクチャのＩＤマッピングが信号通知されないことを規定する。ｓｕｂｐｉｃ＿ｉｄ＿ｍａｐｐｉｎｇ＿ｅｘｐｌｉｃｉｔｌｙ＿ｓｉｇｎａｌｌｅｄ＿ｆｌａｇが０、またはｓｕｂｐｉｃ＿ｉｄ＿ｍａｐｐｉｎｇ＿ｉｎ＿ｓｐｓ＿ｆｌａｇが１の場合、ｓｕｂｐｉｃ＿ｉｄ＿ｍａｐｐｉｎｇ＿ｉｎ＿ｐｐｓ＿ｆｌａｇの値は０とする。それ以外の場合（ｓｕｂｐｉｃ＿ｉｄ＿ｍａｐｐｉｎｇ＿ｅｘｐｌｉｃｉｔｌｙ＿ｓｉｇｎａｌｌｅｄ＿ｆｌａｇが１に等しく、ｓｕｂｐｉｃ＿ｉｄ＿ｍａｐｐｉｎｇ＿ｉｎ＿ｓｐｓ＿ｆｌａｇが０に等しい）、ｓｕｂｐｉｃ＿ｉｄ＿ｍａｐｐｉｎｇ＿ｉｎ＿ｐｐｓ＿ｆｌａｇの値は１に等しいものとする。
ｐｐｓ＿ｎｕｍ＿ｓｕｂｐｉｃｓ＿ｍｉｎｕｓ１はｓｐｓ＿ｎｕｍ＿ｓｕｂｐｉｃｓ＿ｍｉｎｕｓ１と等しいものとする。
ｐｐｓ＿ｓｕｂｐｉｃ＿ｉｄ＿ｌｅｎ＿ｍｉｎｕｓ１はｓｐｓ＿ｓｕｂｐｉｃ＿ｉｄ＿ｌｅｎ＿ｍｉｎｕｓ１に等しいものとする。
ｐｐｓ＿ｓｕｂｐｉｃ＿ｉｄ［ｉ］は、ｉ番目のサブピクチャのサブピクチャＩＤを規定する。ｐｐｓ＿ｓｕｂｐｉｃ＿ｉｄ［ｉ］の構文要素の長さは、ｐｐｓ＿ｓｕｂｐｉｃ＿ｉｄ＿ｌｅｎ＿ｍｉｎｕｓ１＋１ビットである。
変数ＳｕｂｐｉｃＩｄＶａｌ［ｉ］は、０～ｓｐｓ＿ｎｕｍ＿ｓｕｂｐｉｃｓ＿ｍｉｎｕｓ１の範囲内にあるｉの各値について、以下のように導出される。
ｆｏｒ（ｉ＝０；ｉ＜＝ｓｐｓ＿ｎｕｍ＿ｓｕｂｐｉｃｓ＿ｍｉｎｕｓ１；ｉ＋＋）
ｉｆ（ｓｕｂｐｉｃ＿ｉｄ＿ｍａｐｐｉｎｇ＿ｅｘｐｌｉｃｉｔｌｙ＿ｓｉｇｎａｌｌｅｄ＿ｆｌａｇ）
ＳｕｂｐｉｃＩｄＶａｌ［ｉ］＝ｓｕｂｐｉｃ＿ｉｄ＿ｍａｐｐｉｎｇ＿ｉｎ＿ｐｐｓ＿ｆｌａｇ？ｐｐｓ＿ｓｕｂｐｉｃ＿ｉｄ［ｉ］：ｓｐｓ＿ｓｕｂｐｉｃ＿ｉｄ［ｉ］（８０）
ｅｌｓｅ
ＳｕｂｐｉｃＩｄＶａｌ［ｉ］＝ｉ
ビットストリーム適合性の要件は、以下の制約の双方が適用されることである。
－０からｓｐｓ＿ｎｕｍ＿ｓｕｂｐｉｃｓ＿ｍｉｎｕｓ１の範囲（両端含む）のｉおよびｊの任意の２つの異なる値の場合、ＳｕｂｐｉｃＩｄＶａｌ［ｉ］はＳｕｂｐｉｃＩｄＶａｌ［ｊ］に等しくならないものとする。
－現在のピクチャがＣＬＶＳの第１ピクチャでない場合、０からｓｐｓ＿ｎｕｍ＿ｓｕｂｐｉｃｓ＿ｍｉｎｕｓ１の範囲（両端含む）のｉの各値について、ＳｕｂｐｉｃＩｄＶａｌ［ｉ］の値が、同じレイヤにおける復号順に前のピクチャのＳｕｂｐｉｃＩｄＶａｌ［ｉ］の値に等しくない場合、サブピクチャインデックスｉを有する現在のピクチャにおけるサブピクチャのすべてのコーディングされたスライスＮＡＬユニットのｎａｌ＿ｕｎｉｔ＿ｔｙｐｅは、ＩＤＲ＿Ｗ＿ＲＡＤＬからＣＲＡ＿ＮＵＴの範囲（両端含む）の特定の値に等しくなければならない。
１に等しいｎｏ＿ｐｉｃ＿ｐａｒｔｉｔｉｏｎ＿ｆｌａｇは、ＰＰＳを参照する各ピクチャに対してピクチャ分割が適用されないことを規定する。０に等しいｎｏ＿ｐｉｃ＿ｐａｒｔｉｔｉｏｎ＿ｆｌａｇは、ＰＰＳを参照する各ピクチャを２つ以上のタイルまたはスライスに分割することができることを規定する。
１つのＣＬＶＳ内のコーディングされたピクチャによって参照されるすべてのＰＰＳについて、ｎｏ＿ｐｉｃ＿ｐａｒｔｉｔｉｏｎ＿ｆｌａｇの値が同じであるものとすることが、ビットストリーム適合性の要件である。
ｓｐｓ＿ｎｕｍ＿ｓｕｂｐｉｃｓ＿ｍｉｎｕｓ１＋１の値が１よりも大きい場合、ｎｏ＿ｐｉｃ＿ｐａｒｔｉｔｉｏｎ＿ｆｌａｇの値が１でないものとすることが、ビットストリーム適合性の要件である。
ｐｐｓ＿ｌｏｇ２＿ｃｔｕ＿ｓｉｚｅ＿ｍｉｎｕｓ５＋５は、各ＣＴＵの輝度コーディングツリーブロックのブロックサイズを規定する。ｐｐｓ＿ｌｏｇ２＿ｃｔｕ＿ｓｉｚｅ＿ｍｉｎｕｓ５はｓｐｓ＿ｌｏｇ２＿ｃｔｕ＿ｓｉｚｅ＿ｍｉｎｕｓ５に等しいものとする。
ｎｕｍ＿ｅｘｐ＿ｔｉｌｅ＿ｃｏｌｕｍｎｓ＿ｍｉｎｕｓ１＋１は明示的に提供されるタイルの列の幅の数を規定する。ｎｕｍ＿ｅｘｐ＿ｔｉｌｅ＿ｃｏｌｕｍｎｓ＿ｍｉｎｕｓ１の値は、０からＰｉｃＷｉｄｔｈＩｎＣｔｂｓＹ－１までの範囲内にあるものとするｎｏ＿ｐｉｃ＿ｐａｒｔｉｔｉｏｎ＿ｆｌａｇが１に等しい場合は、ｎｕｍ＿ｅｘｐ＿ｔｉｌｅ＿ｃｏｌｕｍｎｓ＿ｍｉｎｕｓ１の値は０に等しいと推論される。
ｎｕｍ＿ｅｘｐ＿ｔｉｌｅ＿ｒｏｗｓ＿ｍｉｎｕｓ１＋１は明示的に提供されるタイルの行の高さの数を規定する。ｎｕｍ＿ｅｘｐ＿ｔｉｌｅ＿ｒｏｗｓ＿ｍｉｎｕｓ１の値は、０からＰｉｃＨｅｉｇｈｔＩｎＣｔｂｓＹ－１までの範囲内にあるものとする。ｎｏ＿ｐｉｃ＿ｐａｒｔｉｔｉｏｎ＿ｆｌａｇが１に等しい場合は、ｎｕｍ＿ｔｉｌｅ＿ｒｏｗｓ＿ｍｉｎｕｓ１の値は０に等しいと推論される。
ｔｉｌｅ＿ｃｏｌｕｍｎ＿ｗｉｄｔｈ＿ｍｉｎｕｓ１［ｉ］＋１は、ｉ番目のタイル列の幅を、０～ｎｕｍ＿ｅｘｐ＿ｔｉｌｅ＿ｃｏｌｕｍｎｓ＿ｍｉｎｕｓ１－１の範囲内にあるｉ番目のタイル列のＣＴＢ単位で規定する。ｔｉｌｅ＿ｃｏｌｕｍｎ＿ｗｉｄｔｈ＿ｍｉｎｕｓ１［ｎｕｍ＿ｅｘｐ＿ｔｉｌｅ＿ｃｏｌｕｍｎｓ＿ｍｉｎｕｓ１］は、６．５．１項で規定されたようにｎｕｍ＿ｅｘｐ＿ｔｉｌｅ＿ｃｏｌｕｍｎｓ＿ｍｉｎｕｓ１以上であるインデックスでタイル列の幅を導出するのに使用される。ｔｉｌｅ＿ｃｏｌｕｍｎ＿ｗｉｄｔｈ＿ｍｉｎｕｓ１［ｉ］の値は、０～ＰｉｃＷｉｄｔｈＩｎＣｔｂｓＹ－１の範囲内にあるものとする。存在しない場合、ｔｉｌｅ＿ｃｏｌｕｍｎ＿ｗｉｄｔｈ＿ｍｉｎｕｓ１［０］の値は、ＰｉｃＷｉｄｔｈＩｎＣｔｂｓＹ－１に等しいと推論される。
ｔｉｌｅ＿ｒｏｗ＿ｈｅｉｇｈｔ＿ｍｉｎｕｓ１［ｉ］＋１は、ｉ番目のタイル列の高さを、０～ｎｕｍ＿ｅｘｐ＿ｔｉｌｅ＿ｒｏｗｓ＿ｍｉｎｕｓ１－１の範囲内にあるｉ番目のタイル行のＣＴＢ単位で規定する。ｔｉｌｅ＿ｒｏｗ＿ｈｅｉｇｈｔ＿ｍｉｎｕｓ１［ｎｕｍ＿ｅｘｐ＿ｔｉｌｅ＿ｒｏｗｓ＿ｍｉｎｕｓ１］は、６．５．１項で規定されたようにｎｕｍ＿ｅｘｐ＿ｔｉｌｅ＿ｒｏｗｓ＿ｍｉｎｕｓ１以上であるインデックスでタイル行の高さを導出するのに使用される。ｔｉｌｅ＿ｒｏｗ＿ｈｅｉｇｈｔ＿ｍｉｎｕｓ１［ｉ］の値は、０～ＰｉｃＨｅｉｇｈｔＩｎＣｔｂｓＹ－１の範囲内にあるものとする存在しない場合、ｔｉｌｅ＿ｒｏｗ＿ｈｅｉｇｈｔ＿ｍｉｎｕｓ１［０］の値はＰｉｃＨｅｉｇｈｔＩｎＣｔｂｓＹ－１に等しいと推論される。
０に等しいｒｅｃｔ＿ｓｌｉｃｅ＿ｆｌａｇは、各スライス内のタイルがラスタスキャン順に配列されており、且つスライス情報がＰＰＳで信号通知されないことを規定する。１に等しいｒｅｃｔ＿ｓｌｉｃｅ＿ｆｌａｇは、各スライス内のタイルがピクチャの矩形領域を覆い、且つスライス情報がＰＰＳで信号通知されることを規定する。存在しない場合、ｒｅｃｔ＿ｓｌｉｃｅ＿ｆｌａｇは１に等しいと推測される。ｓｕｂｐｉｃ＿ｉｎｆｏ＿ｐｒｅｓｅｎｔ＿ｆｌａｇが１に等しいとき、ｒｅｃｔ＿ｓｌｉｃｅ＿ｆｌａｇの値は１に等しいものとする。
１に等しいｓｉｎｇｌｅ＿ｓｌｉｃｅ＿ｐｅｒ＿ｓｕｂｐｉｃ＿ｆｌａｇは、各サブピクチャが１つの唯一の矩形スライスで構成されることを規定する。０に等しいｓｉｎｇｌｅ＿ｓｌｉｃｅ＿ｐｅｒ＿ｓｕｂｐｉｃ＿ｆｌａｇは、各サブピクチャが１つ以上の矩形スライスで構成され得ることを規定する。ｓｉｎｇｌｅ＿ｓｌｉｃｅ＿ｐｅｒ＿ｓｕｂｐｉｃ＿ｆｌａｇが１に等しい場合は、ｎｕｍ＿ｓｌｉｃｅｓ＿ｉｎ＿ｐｉｃ＿ｍｉｎｕｓ１はｓｐｓ＿ｎｕｍ＿ｓｕｂｐｉｃｓ＿ｍｉｎｕｓ１に等しいと推論される。存在しない場合、ｓｉｎｇｌｅ＿ｓｌｉｃｅ＿ｐｅｒ＿ｓｕｂｐｉｃ＿ｆｌａｇの値は０に等しいと推測される。
ｎｕｍ＿ｓｌｉｃｅｓ＿ｉｎ＿ｐｉｃ＿ｍｉｎｕｓ１＋１は、ＰＰＳを参照する各ピクチャの矩形スライスの数を規定する。ｎｕｍ＿ｓｌｉｃｅｓ＿ｉｎ＿ｐｉｃ＿ｍｉｎｕｓ１の値は、０からＭａｘＳｌｉｃｅｓＰｅｒＰｉｃｔｕｒｅ－１の範囲（両端含む）とし、ＭａｘＳｌｉｃｅｓＰｅｒＰｉｃｔｕｒｅは附属書Ａで規定されるものとする。ｎｏ＿ｐｉｃ＿ｐａｒｔｉｔｉｏｎ＿ｆｌａｇが１の場合、ｎｕｍ＿ｓｌｉｃｅｓ＿ｉｎ＿ｐｉｃ＿ｍｉｎｕｓ１の値は０に等しいと推定される。
０に等しいｉｄｘ＿ｄｅｌｔａ＿ｐｒｅｓｅｎｔ＿ｆｌａｇは、ＰＰＳにｔｉｌｅ＿ｉｄｘ＿ｄｅｌｔａ値が存在せず、ＰＰＳを参照するピクチャの全ての矩形スライスを６．５．１項の処理に従ってラスタオーダで規定することを規定する。１に等しいｔｉｌｅ＿ｉｄｘ＿ｄｅｌｔａ＿ｐｒｅｓｅｎｔ＿ｆｌａｇは、ＰＰＳにｔｉｌｅ＿ｉｄｘ＿ｄｅｌｔａ値が存在し、ＰＰＳを参照するピクチャのすべての矩形スライスがｔｉｌｅ＿ｉｄｘ＿ｄｅｌｔａ値で示される順序で規定されることが規定される。存在しない場合、ｔｉｌｅ＿ｉｄｘ＿ｄｅｌｔａ＿ｐｒｅｓｅｎｔ＿ｆｌａｇの値は０と推測される。
ｓｌｉｃｅ＿ｗｉｄｔｈ＿ｉｎ＿ｔｉｌｅｓ＿ｍｉｎｕｓ１［ｉ］＋１は、ｉ番目の矩形スライスの幅をタイルの列単位で規定する。ｓｌｉｃｅ＿ｗｉｄｔｈ＿ｉｎ＿ｔｉｌｅｓ＿ｍｉｎｕｓ１［ｉ］の値は、０からＮｕｍＴｉｌｅＣｏｌｕｍｎｓ－１までの範囲内にあるものとする。
ｓｌｉｃｅ＿ｗｉｄｔｈ＿ｉｎ＿ｔｉｌｅｓ＿ｍｉｎｕｓ１［ｉ］が存在しない場合、以下が適用される。
－ＮｕｍＴｉｌｅＣｏｌｕｍｎｓが１に等しい場合は、ｓｌｉｃｅ＿ｗｉｄｔｈ＿ｉｎ＿ｔｉｌｅｓ＿ｍｉｎｕｓ１［ｉ］の値は０に等しいと推論される。
－そうでない場合、６．５．１項で規定されるように、ｓｌｉｃｅ＿ｗｉｄｔｈ＿ｉｎ＿ｔｉｌｅｓ＿ｍｉｎｕｓ１［ｉ］の値を推論する。
ｓｌｉｃｅ＿ｈｅｉｇｈｔ＿ｉｎ＿ｔｉｌｅｓ＿ｍｉｎｕｓ１［ｉ］＋１は、ｉ番目の矩形スライスの高さをタイル行単位で規定する。ｓｌｉｃｅ＿ｈｅｉｇｈｔ＿ｉｎ＿ｔｉｌｅｓ＿ｍｉｎｕｓ１［ｉ］の値は、０からＮｕｍＴｉｌｅＲｏｗｓ－１までの範囲内にあるものとする。
ｓｌｉｃｅ＿ｈｅｉｇｈｔ＿ｉｎ＿ｔｉｌｅｓ＿ｍｉｎｕｓ１［ｉ］が存在しない場合、以下が適用される。
－ＮｕｍＴｉｌｅＲｏｗｓが１に等しい、またはｔｉｌｅ＿ｉｄｘ＿ｄｅｌｔａ＿ｐｒｅｓｅｎｔ＿ｆｌａｇが０に等しく、且つｔｉｌｅＩｄｘ％ＮｕｍＴｉｌｅＣｏｌｕｍｎｓが０より大きい場合、ｓｌｉｃｅ＿ｈｅｉｇｈｔ＿ｉｎ＿ｔｉｌｅｓ＿ｍｉｎｕｓ１［ｉ］の値は０に等しい。
－そうでない場合（ＮｕｍＴｉｌｅＲｏｗｓが１に等しくなく、ｔｉｌｅ＿ｉｄｘ＿ｄｅｌｔａ＿ｐｒｅｓｅｎｔ＿ｆｌａｇが１に等しいか、またはｔｉｌｅＩｄｘ％ＮｕｍＴｉｌｅＣｏｌｕｍｎｓが０に等しい）、ｔｉｌｅ＿ｉｄｘ＿ｄｅｌｔａ＿ｐｒｅｓｅｎｔ＿ｆｌａｇが１に等しいか、またはｔｉｌｅＩｄｘ％ＮｕｍＴｉｌｅＣｏｌｕｍｎｓが０に等しい場合ｓｌｉｃｅ＿ｈｅｉｇｈｔ＿ｉｎ＿ｔｉｌｅｓ＿ｍｉｎｕｓ１［ｉ］ｉの値は、ｓｌｉｃｅ＿ｈｅｉｇｈｔ＿ｉｎ＿ｔｉｌｅｓ＿ｍｉｎｕｓ１［ｉ－１］と等しいと推論される。
ｎｕｍ＿ｅｘｐ＿ｓｌｉｃｅｓ＿ｉｎ＿ｔｉｌｅ［ｉ］は、２つ以上の矩形スライスを含む、現在のタイルにおける明確に提供されるスライスの高さの数を規定する。ｎｕｍ＿ｅｘｐ＿ｓｌｉｃｅｓ＿ｉｎ＿ｔｉｌｅ［ｉ］の値は、０～ＲｏｗＨｅｉｇｈｔ［ｔｉｌｅＹ］－１の範囲内にあるものとする。ここで、ｔｉｌｅＹは、ｉ番目のスライスを含むタイル行インデックスである。存在しない場合、ｎｕｍ＿ｅｘｐ＿ｓｌｉｃｅｓ＿ｉｎ＿ｔｉｌｅ［ｉ］の値は０に等しいと推測される。ｎｕｍ＿ｅｘｐ＿ｓｌｉｃｅｓ＿ｉｎ＿ｔｉｌｅ［ｉ］が０に等しい場合、変数ＮｕｍＳｌｉｃｅｓＩｎＴｉｌｅ［ｉ］の値は１に等しいと導出される。
ｅｘｐ＿ｓｌｉｃｅ＿ｈｅｉｇｈｔ＿ｉｎ＿ｃｔｕｓ＿ｍｉｎｕｓ１［ｊ］＋１は、現在のタイルにおけるｊ番目の矩形スライスの高さをＣＴＵ行単位で規定する。ｅｘｐ＿ｓｌｉｃｅ＿ｈｅｉｇｈｔ＿ｉｎ＿ＣＴＵｓ＿ｍｉｎｕｓ１［ｊ］の値は、０～ＲｏｗＨｅｉｇｈｔ［ｔｉｌｅＹ］－１の範囲内にあるものとする。ここで、ｔｉｌｅＹは、現在のタイルのタイル行インデックスである。
ｎｕｍ＿ｅｘｐ＿ｓｌｉｃｅｓ＿ｉｎ＿ｔｉｌｅ［ｉ］が０より大きいとき、変数ＮｕｍＳｌｉｃｅＳＩｎＴｉｌｅ［ｉ］および０からＮｕｍＳｌｉｃｅＳｉｎＴｉｌｅ［ｉ］－１の範囲内にあるｋに対するＳｌｉｃｅＨｅｉｇｈｔＩｎＣｔｕｓＭｉｎｕｓ１［ｉ＋ｋ］は、以下のように導出される。
ｒｅｍａｉｎｉｎｇＨｅｉｇｈｔＩｎＣｔｂｓＹ＝ＲｏｗＨｅｉｇｈｔ［ＳｌｉｃｅＴｏｐＬｅｆｔＴｉｌｅＩｄｘ［ｉ］／ＮｕｍＴｉｌｅＣｏｌｕｍｎｓ］
ｎｕｍＥｘｐＳｌｉｃｅＩｎＴｉｌｅ＝ｎｕｍ＿ｅｘｐ＿ｓｌｉｃｅｓ＿ｉｎ＿ｔｉｌｅ［ｉ］
ｆｏｒ（ｊ＝０；ｊ＜ｎｕｍＥｘｐＳｌｉｃｅＩｎＴｉｌｅ－１；ｊ＋＋）｛
ＳｌｉｃｅＨｅｉｇｈｔＩｎＣｔｕｓＭｉｎｕｓ１［ｉ＋＋］＝ｅｘｐ＿ｓｌｉｃｅ＿ｈｅｉｇｈｔ＿ｉｎ＿ｃｔｕ＿ｍｉｎｕｓ１［ｊ］
ｒｅｍａｉｎｉｎｇＨｅｉｇｈｔＩｎＣｔｂｓＹ－＝ＳｌｉｃｅＨｅｉｇｈｔＩｎＣｔｕｓＭｉｎｕｓ１［ｊ］
｝
ｕｎｉｆｏｒｍＳｌｉｃｅＨｅｉｇｈｔＭｉｎｕｓ１＝ＳｌｉｃｅＨｅｉｇｈｔＩｎＣｔｕｓＭｉｎｕｓ１［ｉ－１］（８１）
ｗｈｉｌｅ（ｒｅｍａｉｎｉｎｇＨｅｉｇｈｔＩｎＣｔｂｓＹ＞＝（ｕｎｉｆｏｒｍＳｌｉｃｅＨｅｉｇｈｔＭｉｎｕｓ１＋１））｛
ＳｌｉｃｅＨｅｉｇｈｔＩｎＣｔｕｓＭｉｎｕｓ１［ｉ＋＋］＝ｕｎｉｆｏｒｍＳｌｉｃｅＨｅｉｇｈｔＭｉｎｕｓ１
ｒｅｍａｉｎｉｎｇＨｅｉｇｈｔＩｎＣｔｂｓＹ－＝（ｕｎｉｆｏｒｍＳｌｉｃｅＨｅｉｇｈｔＭｉｎｕｓ１＋１）
ｊ＋＋
｝
ｉｆ（ｒｅｍａｉｎｉｎｇＨｅｉｇｈｔＩｎＣｔｂｓＹ＞０）｛
ＳｌｉｃｅＨｅｉｇｈｔＩｎＣｔｕｓＭｉｎｕｓ１［ｉ＋＋］＝ｒｅｍａｉｎｉｎｇＨｅｉｇｈｔＩｎＣｔｂｓＹ
ｊ＋＋
｝
ＮｕｍＳｌｉｃｅｓＩｎＴｉｌｅ［ｉ］＝ｊ
ｔｉｌｅ＿ｉｄｘ＿ｄｅｌｔａ［ｉ］ｉ番目の矩形スライスにおける第１のタイルのタイルインデックスと、（ｉ＋１）番目の矩形スライスにおける第１のタイルのタイルインデックスと、の差を規定する。ｔｉｌｅ＿ｉｄｘ＿ｄｅｌｔａ［ｉ］の値は、－ＮｕｍＴｉｌｅｓＩｎＰｉｃ＋１～ＮｕｍＴｉｌｅｓＩｎＰｉｃ－１の範囲内にあるものとする。存在しない場合、ｔｉｌｅ＿ｉｄｘ＿ｄｅｌｔａ［ｉ］の値は０に等しいと推測される。存在する場合、ｔｉｌｅ＿ｉｄｘ＿ｄｅｌｔａ［ｉ］の値は０に等しいと推測される。
１に等しいｌｏｏｐ＿ｆｉｌｔｅｒ＿ａｃｒｏｓｓ＿ｔｉｌｅｓ＿ｅｎａｂｌｅｄ＿ｆｌａｇは、ＰＰＳを参照しているピクチャにおいて、タイルの境界をまたいでインループフィルタリング動作を行うことができることを規定する。０に等しいｌｏｏｐ＿ｆｉｌｔｅｒ＿ａｃｒｏｓｓ＿ｔｉｌｅｓ＿ｅｎａｂｌｅｄ＿ｆｌａｇは、ＰＰＳを参照しているピクチャにおいて、タイルの境界をまたいでインループフィルタリング動作を行わないことを規定する。インループフィルタリング動作は、デブロッキングフィルタ、サンプル適応オフセットフィルタ、および適応ループフィルタ動作を含む。存在しない場合、ｌｏｏｐ＿ｆｉｌｔｅｒ＿ａｃｒｏｓｓ＿ｔｉｌｅｓ＿ｅｎａｂｌｅｄ＿ｆｌａｇの値は１に等しいと推測される。
１に等しいｌｏｏｐ＿ｆｉｌｔｅｒ＿ａｃｒｏｓｓ＿ｓｌｉｃｅｓ＿ｅｎａｂｌｅｄ＿ｆｌａｇは、ＰＰＳを参照しているピクチャにおいて、スライスの境界をまたいでインループフィルタリング動作を行うことができることを規定する。０に等しいｌｏｏｐ＿ｆｉｌｔｅｒ＿ａｃｒｏｓｓ＿ｓｌｉｃｅ＿ｅｎａｂｌｅｄ＿ｆｌａｇは、ＰＰＳを参照しているピクチャにおいて、スライスの境界をまたいでインループフィルタリング動作を行わないことを規定する。インループフィルタリング動作は、デブロッキングフィルタ、サンプル適応オフセットフィルタ、および適応ループフィルタ動作を含む。存在しない場合、ｌｏｏｐ＿ｆｉｌｔｅｒ＿ａｃｒｏｓｓ＿ｓｌｉｃｅｓ＿ｅｎａｂｌｅｄ＿ｆｌａｇの値は０に等しいと推測される。
１に等しいｃａｂａｃ＿ｉｎｉｔ＿ｐｒｅｓｅｎｔ＿ｆｌａｇは、ＰＰＳを参照するスライスヘッダにｃａｂａｃ＿ｉｎｉｔ＿ｆｌａｇが存在することを規定する。０に等しいｃａｂａｃ＿ｉｎｉｔ＿ｐｒｅｓｅｎｔ＿ｆｌａｇは、ｃａｂａｃ＿ｉｎｉｔ＿ｆｌａｇがＰＰＳを参照するスライスヘッダにｃａｂａｃ＿ｉｎｉｔ＿ｆｌａｇが存在しないことを規定する。
０に等しいｎｕｍ＿ｒｅｆ＿ｉｄｘ＿ａｃｔｉｖｅ＿ｍｉｎｕｓ１［ｉ］ｐｌｕｓ１は、ｉが０に等しい場合、ＰまたはＢスライスの変数ＮｕｍＲｅｆＩｄｘＡｃｔｉｖｅ［０］の推論値をｎｕｍ＿ｒｅｆ＿ｉｄｘ＿ａｃｔｉｖｅ＿ｏｖｅｒｒｉｄｅ＿ｆｌａｇ＝０で規定し、０に等しいｎｕｍ＿ｒｅｆ＿ｉｄｘ＿ａｃｔｉｖｅ＿ｏｖｅｒｒｉｄｅ＿ｆｌａｇは、ｉが１に等しい場合、Ｂスライスの変数ＮｕｍＲｅｆＩｄｘＡｃｔｉｖｅ［１］の推論値をｎｕｍ＿ｒｅｆ＿ｉｄｘ＿ａｃｔｉｖｅ＿ｏｖｅｒｒｉｄｅ＿ｆｌａｇ＝０で規定する。ｎｕｍ＿ｒｅｆ＿ｉｄｘ＿ｄｅｆａｕｌｔ＿ａｃｔｉｖｅ＿ｍｉｎｕｓ１［ｉ］の値は、０～１４の範囲内にあるものとする。
０に等しいｒｐｌ１＿ｉｄｘ＿ｐｒｅｓｅｎｔ＿ｆｌａｇは、ＰＰＳを参照するピクチャのＰＨ構文構造またはスライスヘッダにｒｅｆ＿ｐｉｃ＿ｌｉｓｔ＿ｓｐｓ＿ｆｌａｇ［１］およびｒｅｆ＿ｐｉｃ＿ｌｉｓｔ＿ｉｄｘ［１］が存在しないことを規定する。１に等しいｒｐｌ１＿ｉｄｘ＿ｐｒｅｓｅｎｔ＿ｆｌａｇは、ＰＰＳを参照するピクチャのＰＨ構文構造またはスライスヘッダにｒｅｆ＿ｐｉｃ＿ｌｉｓｔ＿ｓｐｓ＿ｆｌａｇ［１］およびｒｅｆ＿ｐｉｃ＿ｌｉｓｔ＿ｉｄｘ［１］が存在する場合があることを規定する。
ｉｎｉｔ＿ｑｐ＿ｍｉｎｕｓ２６＋２６ＰＰＳを参照するスライスごとにＳｌｉｃｅＱｐ_Ｙの初期値を規定する。ＳｌｉｃｅＱｐ_Ｙの最初の値は、ｐｈ＿ｑｐ＿ｄｅｌｔａの非ゼロ値が復号されるときにはピクチャレベルで、またはｓｌｉｃｅ＿ｑｐ＿ｄｅｌｔａの非ゼロ値が復号されるときにはスライスレベルで、修正される。ｉｎｉｔ＿ｑｐ＿ｍｉｎｕｓ２６の値は、－（２６＋ＱｐＢｄＯｆｆｓｅｔ）～＋３７の範囲内にあるものとする。

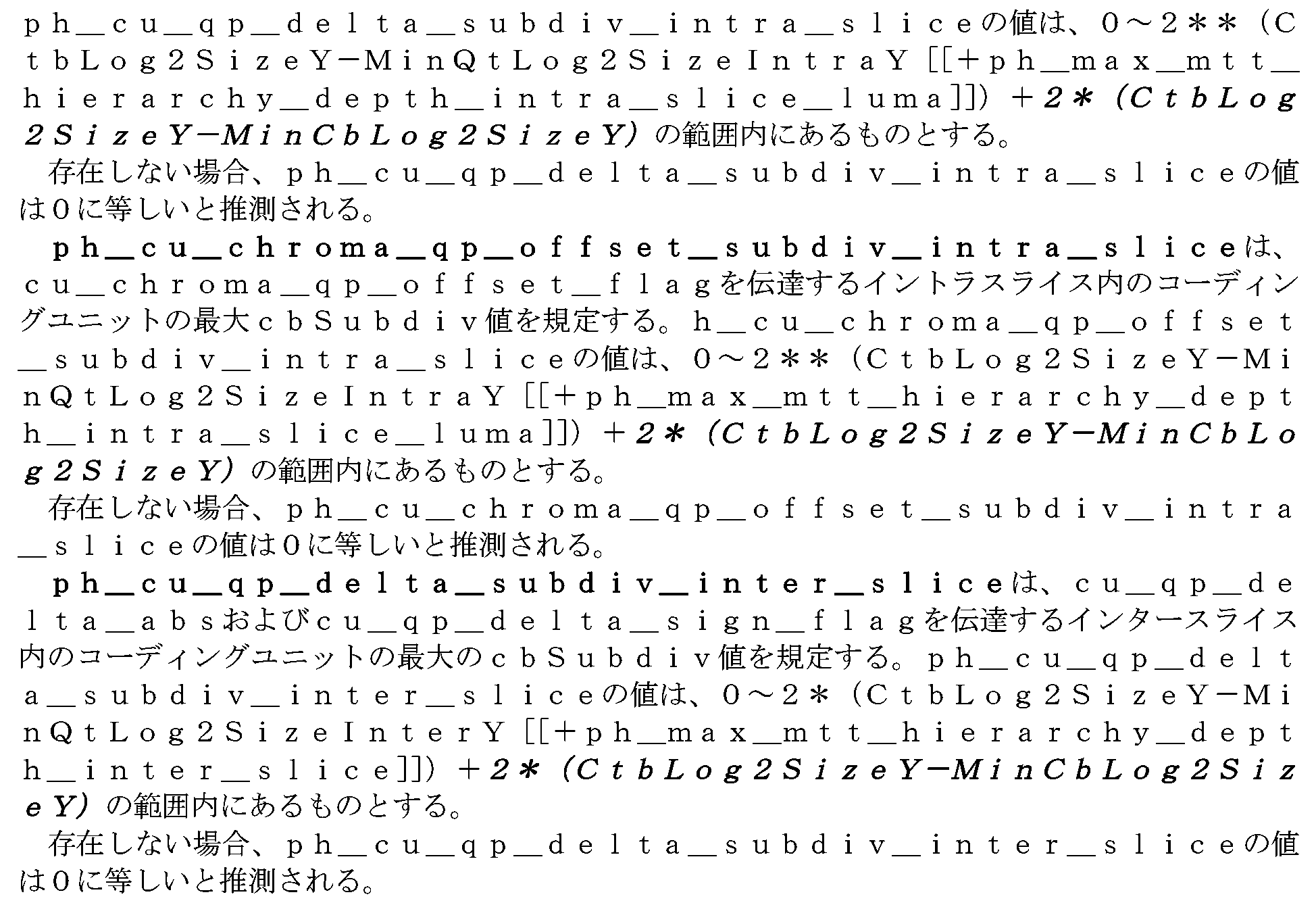

１に等しいｃｕ＿ｑｐ＿ｄｅｌｔａ＿ｅｎａｂｌｅｄ＿ｆｌａｇは、ｐｈ＿ｃｕ＿ｑｐ＿ｄｅｌｔａ＿ｓｕｂｄｉｖ＿ｉｎｔｒａ＿ｓｌｉｃｅおよびｐｈ＿ｃｕ＿ｑｐ＿ｄｅｌｔａ＿ｓｕｂｄｉｖ＿ｉｎｔｅｒ＿ｓｌｉｃｅ構文要素がＰＰＳを参照するＰＨに存在し、ｃｕ＿ｑｐ＿ｄｅｌｔａ＿ａｂｓが変換ユニット構文に存在してもよいことを規定する。ｃｕ＿ｑｐ＿ｄｅｌｔａ＿ｆｌａｇが０に等しいことは、ｐｈ＿ｃｕ＿ｑｐ＿ｓｕｂｄｉｖ＿ｉｎｔｒａ＿ｓｌｉｃｅおよびｐｈ＿ｃｕ＿ｑｐ＿ｓｕｂｄｉｖ＿ｉｎｔｅｒ＿ｓｌｉｃｅ構文要素がＰＰＳを参照するＰＨに存在せず、ｃｕ＿ｑｐ＿ｄｅｌｔａ＿ａｂｓが変換ユニット構文に存在しないことを規定する。
１に等しいｐｐｓ＿ｃｈｒｏｍａ＿ｔｏｏｌ＿ｏｆｆｓｅｔｓ＿ｐｒｅｓｅｎｔ＿ｆｌａｇは、クロマツールオフセット関連の構文要素がＰＰＳＲＢＳＰ構文構造に存在することを規定する。０に等しいｐｐｓ＿ｃｈｒｏｍａ＿ｔｏｏｌ＿ｏｆｆｓｅｔｓ＿ｐｒｅｓｅｎｔ＿ｆｌａｇは、クロマツールオフセット関連構文要素がＰＰＳＲＢＳＰ構文構造に存在することを規定する。ＣｈｒｏｍａＡｒｒａｙＴｙｐｅが０に等しい場合、ph_qp_deltaｓ＿ｐｒｅｓｅｎｔ＿ｆｌａｇの値は０に等しくなる。
ｐｐｓ＿ｃｂ＿ｑｐ＿ｏｆｆｓｅｔ、ｐｐｓ＿ｃｒ＿ｑｐ＿ｏｆｆｓｅｔは、Ｑｐ’_Ｃｂ、Ｑｐ’_Ｃｒの導出に用いられる輝度量子化パラメータＱｐ’_Ｙへのオフセットをそれぞれ規定する。ｐｐｓ＿ｃｂ＿ｑｐ＿ｏｆｆｓｅｔおよびｐｐｓ＿ｃｒ＿ｑｐ＿ｏｆｆｓｅｔの値は、－１２～＋１２の範囲内となる。ＣｈｒｏｍａＡｒｒａｙＴｙｐｅが０に等しい場合、ｐｐｓ＿ｃｂ＿ｑｐ＿ｏｆｆｓｅｔとｐｐｓ＿ｃｒ＿ｑｐ＿ｏｆｆｓｅｔは復号処理には使用されず、デコーダはその数値を無視するものとする。存在しない場合、ｐｐｓ＿ｃｂ＿ｑｐ＿ｏｆｆｓｅｔおよびｐｐｓ＿ｃｒ＿ｑｐ＿ｏｆｆｓｅｔの値は０に等しいと推論される。
１に等しいｐｐｓ＿ｊｏｉｎｔ＿ｃｂｃｒ＿ｑｐ＿ｏｆｆｓｅｔ＿ｐｒｅｓｅｎｔ＿ｆｌａｇは、ｐｐｓ＿ｊｏｉｎｔ＿ｃｂｃｒ＿ｑｐ＿ｏｆｆｓｅｔ＿ｖａｌｕｅおよびｊｏｉｎｔ＿ｃｂｃｒ＿ｑｐ＿ｏｆｆｓｅｔ＿ｌｉｓｔ［ｉ］がＰＰＳＲＢＳＰ構文構造に含まれていることを規定する。０に等しいｐｐｓ＿ｊｏｉｎｔ＿ｃｂｃｒ＿ｑｐ＿ｏｆｆｓｅｔ＿ｐｒｅｓｅｎｔ＿ｆｌａｇは、ｐｐｓ＿ｊｏｉｎｔ＿ｃｂｃｒ＿ｑｐ＿ｏｆｆｓｅｔ＿ｖａｌｕｅおよびｊｏｉｎｔ＿ｃｂｃｒ＿ｑｐ＿ｏｆｆｓｅｔ＿ｌｉｓｔ［ｉ］がＰＰＳＲＢＳＰ構文構造に含まれていないことを規定する。ＣｈｒｏｍａＡｒｒａｙＴｙｐｅが０またはｓｐｓ＿ｊｏｉｎｔ＿ｃｂｃｒ＿ｅｎａｂｌｅｄ＿ｆｌａｇが０に等しい場合、ｐｐｓ＿ｊｏｉｎｔ＿ｃｂｃｒ＿ｑｐ＿ｏｆｆｓｅｔ＿ｐｒｅｓｅｎｔ＿ｆｌａｇの値は０に等しいものとする。存在しない場合、ｐｐｓ＿ｊｏｉｎｔ＿ｃｂｃｒ＿ｑｐ＿ｏｆｆｓｅｔ＿ｐｒｅｓｅｎｔ＿ｆｌａｇの値は０に等しいと推測される。
ｐｐｓ＿ｊｏｉｎｔ＿ｃｂｃｒ＿ｑｐ＿ｏｆｆｓｅｔ＿ｖａｌｕｅは、Ｑｐ’_ＣｂＣｒを導出するために用いられる輝度量子化パラメータＱｐ’_Ｙへのオフセットを示す。ｐｐｓ＿ｊｏｉｎｔ＿ｃｂｃｒ＿ｑｐ＿ｏｆｆｓｅｔ＿ｖａｌｕｅの値は、－１２～１２の範囲内とする。ＣｈｒｏｍａＡｒｒａｙＴｙｐｅが０に等しいか、またはｓｐｓ＿ｊｏｉｎｔ＿ｃｂｃｒ＿ｅｎａｂｌｅｄ＿ｆｌａｇが０に等しい場合、ｐｐｓ＿ｊｏｉｎｔ＿ｃｂｃｒ＿ｑｐ＿ｏｆｆｓｅｔ＿ｖａｌｕｅは復号処理に使用されず、復号モジュールはその値を無視するものとする。ｐｐｓ＿ｊｏｉｎｔ＿ｃｂｃｒ＿ｑｐ＿ｏｆｆｓｅｔ＿ｐｒｅｓｅｎｔ＿ｆｌａｇが０に等しい場合、ｐｐｓ＿ｊｏｉｎｔ＿ｃｂｃｒ＿ｑｐ＿ｏｆｆｓｅｔ＿ｖａｌｕｅは存在せず、０に等しいと推論される。

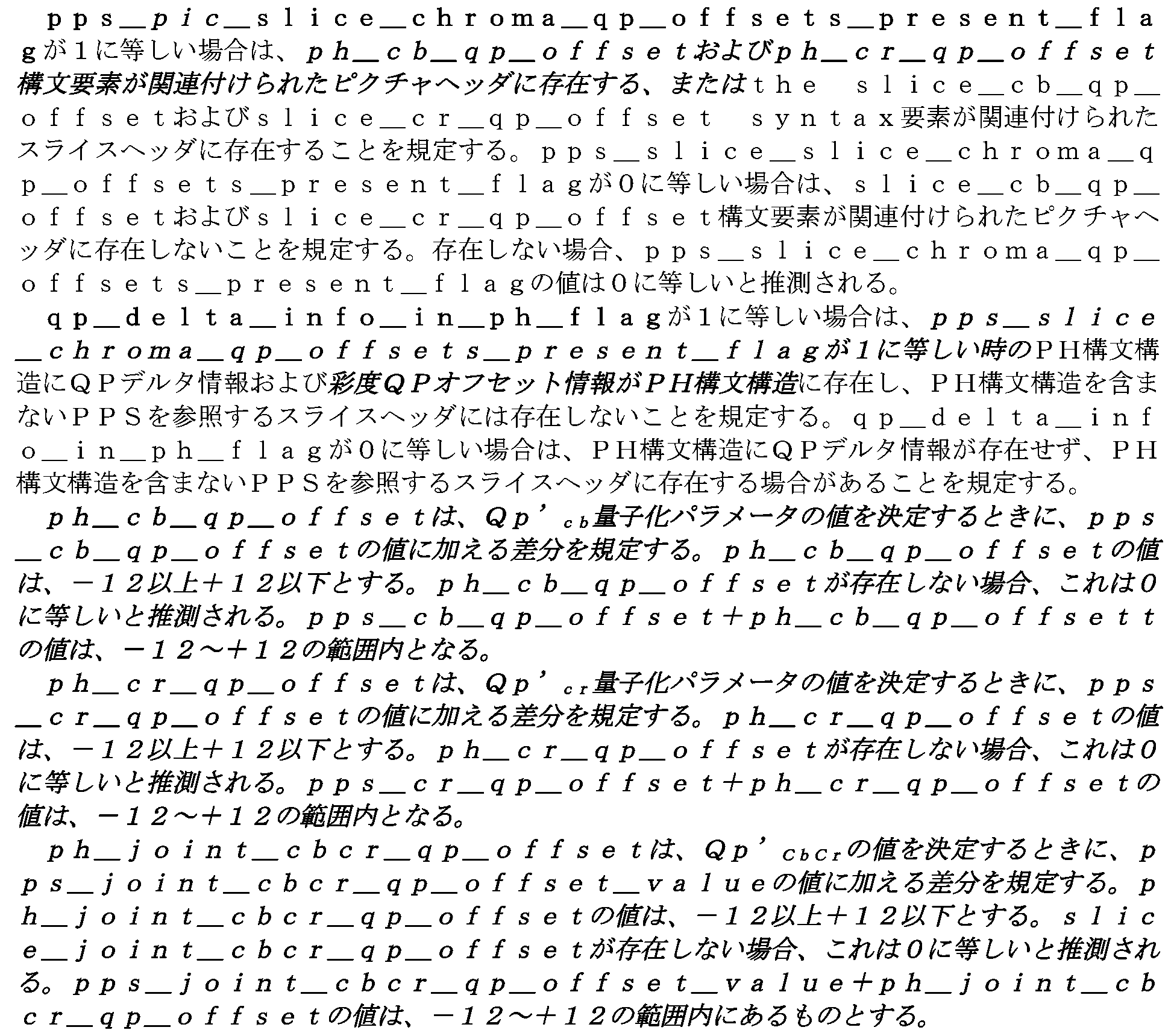

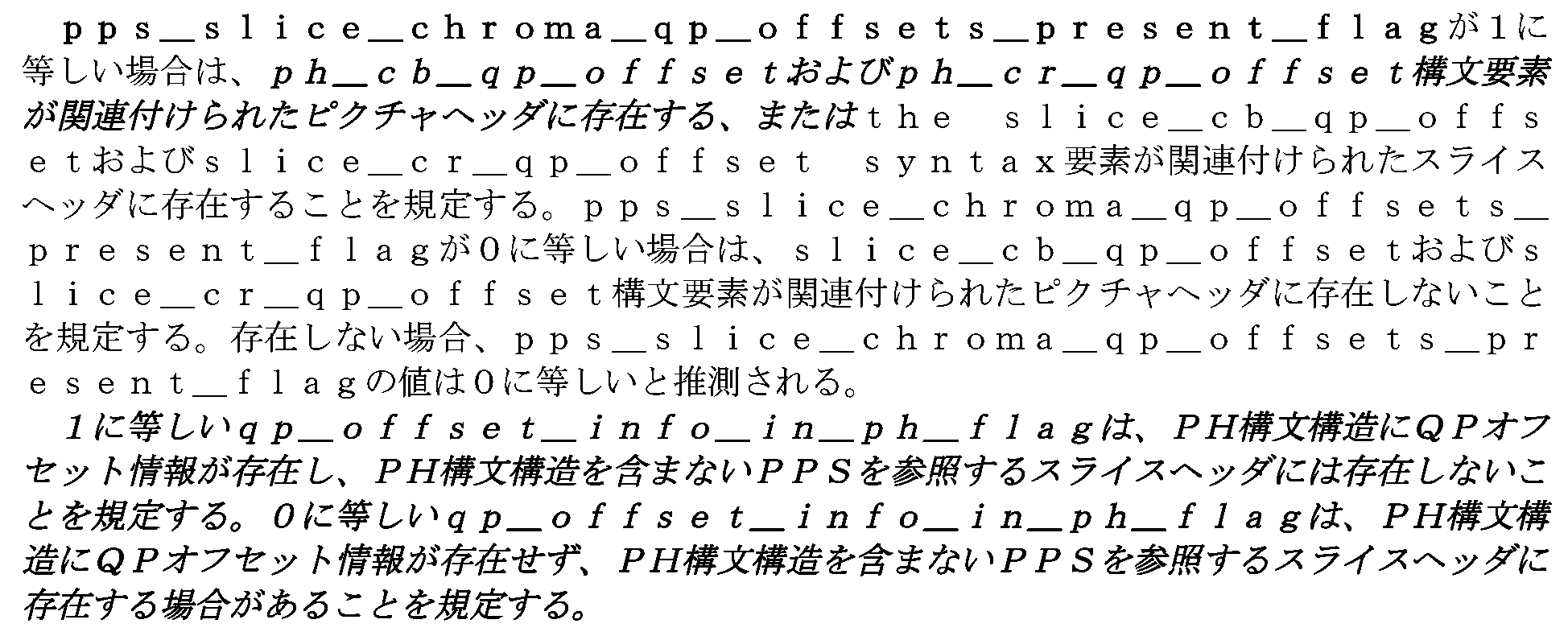

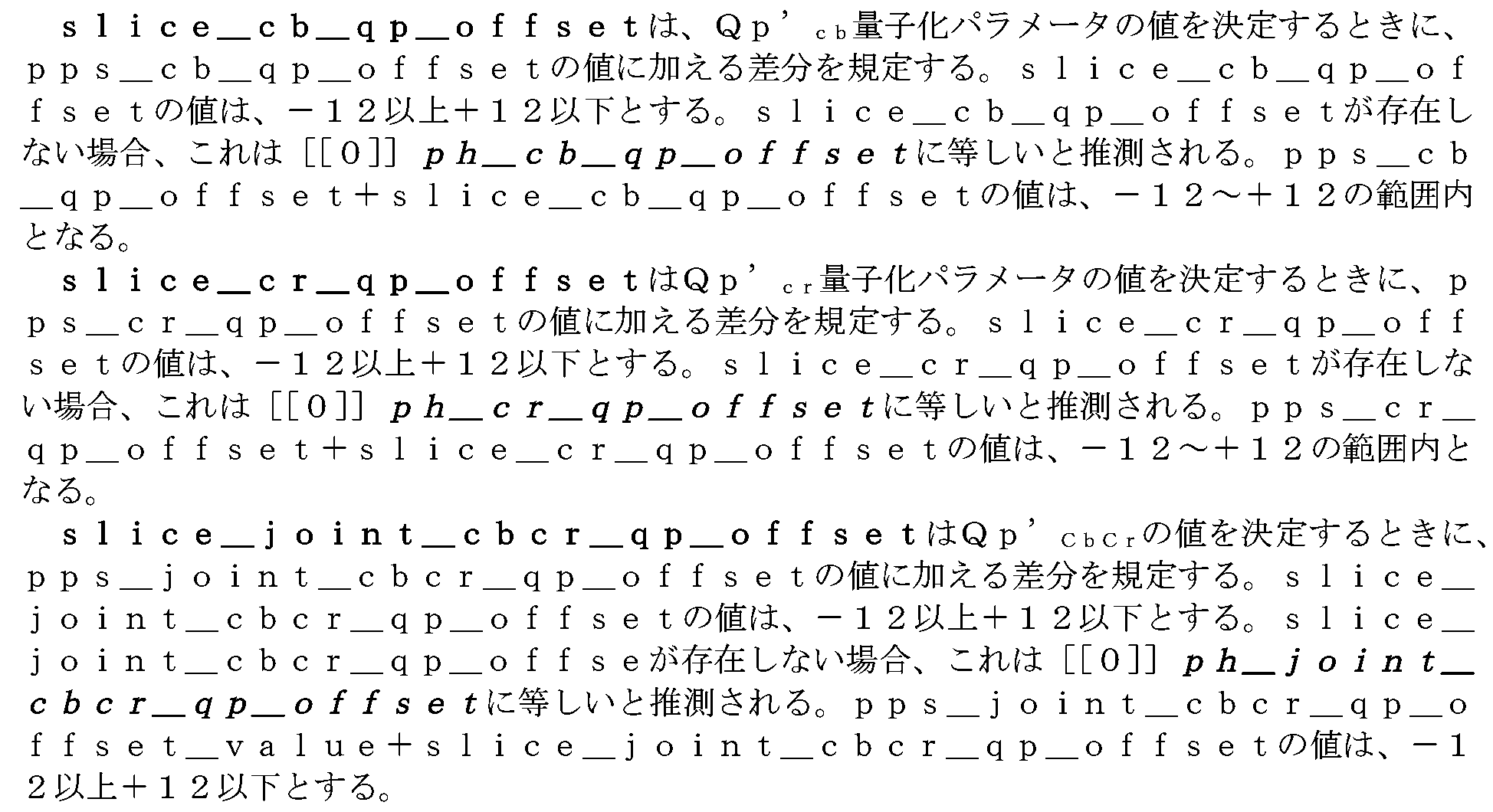

ｐｐｓ＿ｓｌｉｃｅ＿ｃｈｒｏｍａ＿ｑｐ＿ｏｆｆｓｅｔｓ＿ｐｒｅｓｅｎｔ＿ｆｌａｇが１に等しい場合は、ｓｌｉｃｅ＿ｃｂ＿ｑｐ＿ｏｆｆｓｅｔおよびｓｌｉｃｅ＿ｃｒ＿ｑｐ＿ｏｆｆｓｅｔ構文要素が関連付けられたスライスヘッダに存在することを規定する。ｐｐｓ＿ｓｌｉｃｅ＿ｓｌｉｃｅ＿ｃｈｒｏｍａ＿ｑｐ＿ｏｆｆｓｅｔｓ＿ｐｒｅｓｅｎｔ＿ｆｌａｇが０に等しい場合は、ｓｌｉｃｅ＿ｃｂ＿ｑｐ＿ｏｆｆｓｅｔおよびｓｌｉｃｅ＿ｃｒ＿ｑｐ＿ｏｆｆｓｅｔ構文要素が関連付けられたスライスヘッダに存在しないことを規定する。存在しない場合、ｐｐｓ＿ｓｌｉｃｅ＿ｃｈｒｏｍａ＿ｑｐ＿ｏｆｆｓｅｔｓ＿ｐｒｅｓｅｎｔ＿ｆｌａｇの値は０に等しいと推測される。
１に等しいｐｐｓ＿ｃｕ＿ｃｈｒｏｍａ＿ｑｐ＿ｏｆｆｓｅｔ＿ｌｉｓｔ＿ｅｎａｂｌｅｄ＿ｆｌａｇは、ＰＰＳを参照するＰＨにｐｈ＿ｃｕ＿ｃｈｒｏｍａ＿ｑｐ＿ｏｆｆｓｅｔ＿ｓｕｂｄｉｖ＿ｉｎｔｒａ＿ｓｌｉｃｅおよびｐｈ＿ｃｕ＿ｃｈｒｏｍａ＿ｑｐ＿ｏｆｆｓｅｔ＿ｓｕｂｄｉｖ＿ｉｎｔｅｒ＿ｓｌｉｃｅ構文要素が存在し、ｃｕ＿ｃｈｒｏｍａ＿ｑｐ＿ｏｆｆｓｅｔ＿ｆｌａｇが変換ユニット構文およびパレットコーディング構文に存在する場合もあることを規定する。０に等しいｐｐｓ＿ｃｕ＿ｃｈｒｏｍａ＿ｑｐ＿ｌｉｓｔ＿ｅｎａｂｌｅｄ＿ｆｌａｇは、ｐｈ＿ｃｕ＿ｃｈｒｏｍａ＿ｑｐ＿ｏｆｆｓｅｔ＿ｓｕｂｄｉｖ＿ｉｎｔｒａ＿ｓｌｉｃｅおよびｐｈ＿ｃｕ＿ｃｈｒｏｍａ＿ｑｐ＿ｏｆｆｓｅｔ＿ｓｕｂｄｉｖ＿ｉｎｔｅｒ＿ｓｌｉｃｅ構文要素は、ＰＰＳを参照するＰＨに存在せず、ｃｕ＿ｃｈｒｏｍａ＿ｑｐ＿ｏｆｆｓｅｔ＿ｆｌａｇは、変換ユニット構文およびパレットコーディング構文に存在しないことを規定する。存在しない場合、ｐｐｓ＿ｃｕ＿ｃｈｒｏｍａ＿ｑｐ＿ｏｆｆｓｅｔ＿ｌｉｓｔ＿ｅｎａｂｌｅｄ＿ｆｌａｇの値は０に等しいと推測される。
ｃｈｒｏｍａ＿ｑｐ＿ｏｆｆｓｅｔ＿ｌｉｓｔ＿ｌｅｎ＿ｍｉｎｕｓ１＋１は、ＰＰＳＲＢＳＰ構文構造に含まれるｃｂ＿ｑｐ＿ｏｆｆｓｅｔ＿ｌｉｓｔ［ｉ］、ｃｒ＿ｑｐ＿ｏｆｆｓｅｔ＿ｌｉｓｔ［ｉ］およびｊｏｉｎｔ＿ｃｂｃｒ＿ｑｐ＿ｏｆｆｓｅｔ＿ｌｉｓｔ［ｉ］の構文要素の数を規定する。ｃｈｒｏｍａ＿ｑｐ＿ｏｆｆｓｅｔ＿ｌｉｓｔ＿ｌｅｎ＿ｍｉｎｕｓ１の値は、０から５までの範囲内とする。
ｃｂ＿ｑｐ＿ｏｆｆｓｅｔ＿ｌｉｓｔ［ｉ］、ｃｒ＿ｑｐ＿ｏｆｆｓｅｔ＿ｌｉｓｔ［ｉ］、およびｊｏｉｎｔ＿ｃｂｃｒ＿ｑｐ＿ｏｆｆｓｅｔ＿ｌｉｓｔ［ｉ］は、ｃｂ＿ｑｐ＿ｏｆｆｓｅｔ＿ｌｉｓｔ［ｉ］，ｃｒ＿ｑｐ＿ｏｆｆｓｅｔ＿ｌｉｓｔ［ｉ］，ｊｏｉｎｔ＿ｃｂｃｒ＿ｑｐ＿ｏｆｆｓｅｔ＿ｌｉｓｔ［ｉ］はそれぞれＱｐ’_Ｃｂ、Ｑｐ’_Ｃｒ、Ｑｐ’_ＣｂＣｒの導出で使用するオフセットを規定する。ｃｂ＿ｑｐ＿ｏｆｆｓｅｔ＿ｌｉｓｔ［ｉ］、ｃｒ＿ｑｐ＿ｏｆｆｓｅｔ＿ｌｉｓｔ［ｉ］、ｊｏｉｎｔ＿ｃｂｃｒ＿ｑｐ＿ｏｆｆｓｅｔ＿ｌｉｓｔ［ｉ］の値は、－１２～＋１２の範囲内にあるものとする。ｐｐｓ＿ｊｏｉｎｔ＿ｃｂｃｒ＿ｑｐ＿ｏｆｆｓｅｔ＿ｐｒｅｓｅｎｔ＿ｆｌａｇが０に等しい場合、ｊｏｉｎｔ＿ｃｂｃｒ＿ｑｐ＿ｏｆｆｓｅｔ＿ｌｉｓｔ［ｉ］は存在せず、０に等しいと推論される。
０に等しいｐｐｓ＿ｗｅｉｇｈｔｅｄ＿ｐｒｅｄ＿ｆｌａｇは、ＰＰＳを参照しているＰ個のスライスに対して重み付け予測が適用されないことを規定する。１に等しいｓｐｓ＿ｗｅｉｇｈｔｅｄ＿ｐｒｅｄ＿ｆｌａｇは、ＰＰＳを参照しているＰ個のスライスに対して重み付け予測が適用されることを規定する。ｓｐｓ＿ｗｅｉｇｈｔｅｄ＿ｐｒｅｄ＿ｆｌａｇが０に等しい場合、ｐｐｓ＿ｗｅｉｇｈｔｅｄ＿ｐｒｅｄ＿ｆｌａｇの値は０に等しいものとする。
０に等しいｐｐｓ＿ｗｅｉｇｈｔｅｄ＿ｂｉｐｒｅｄ＿ｆｌａｇは、ＰＰＳを参照しているＢ個のスライスに対して明示的な重み付け予測が適用されないことを規定する。１に等しいｓｐｓ＿ｗｅｉｇｈｔｅｄ＿ｂｉｐｒｅｄ＿ｆｌａｇは、ＰＰＳを参照しているＢ個のスライスに対して明示的な重み付け予測が適用されることを規定する。ｓｐｓ＿ｗｅｉｇｈｔｅｄ＿ｂｉｐｒｅｄ＿ｆｌａｇが０に等しい場合、ｐｐｓ＿ｗｅｉｇｈｔｅｄ＿ｂｉｐｒｅｄ＿ｆｌａｇの値は０に等しいものとする。

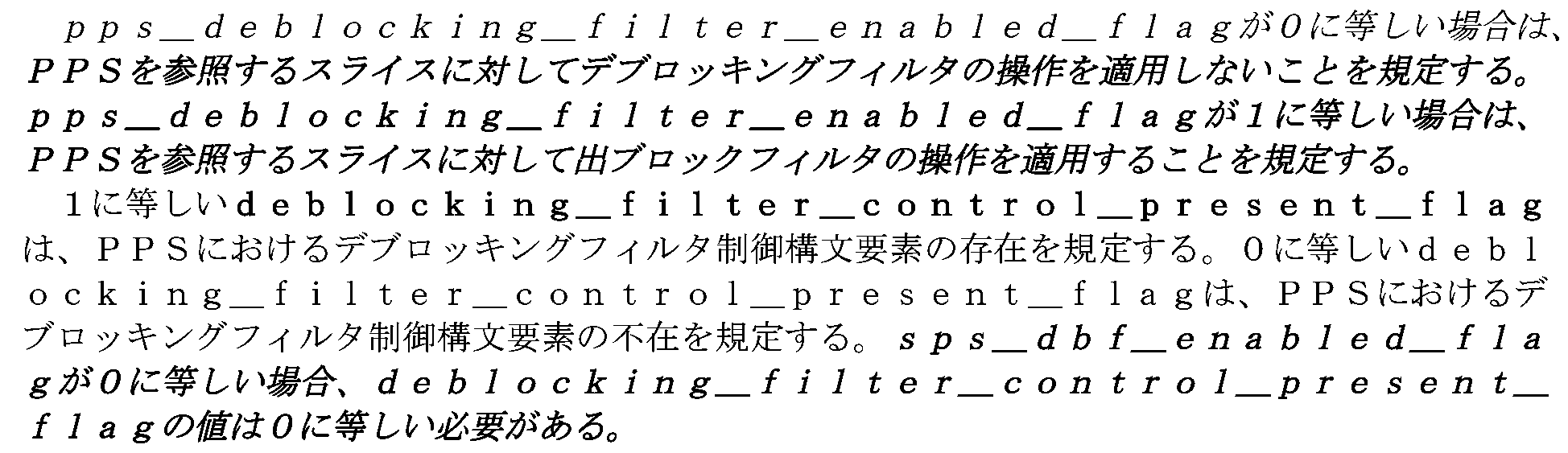

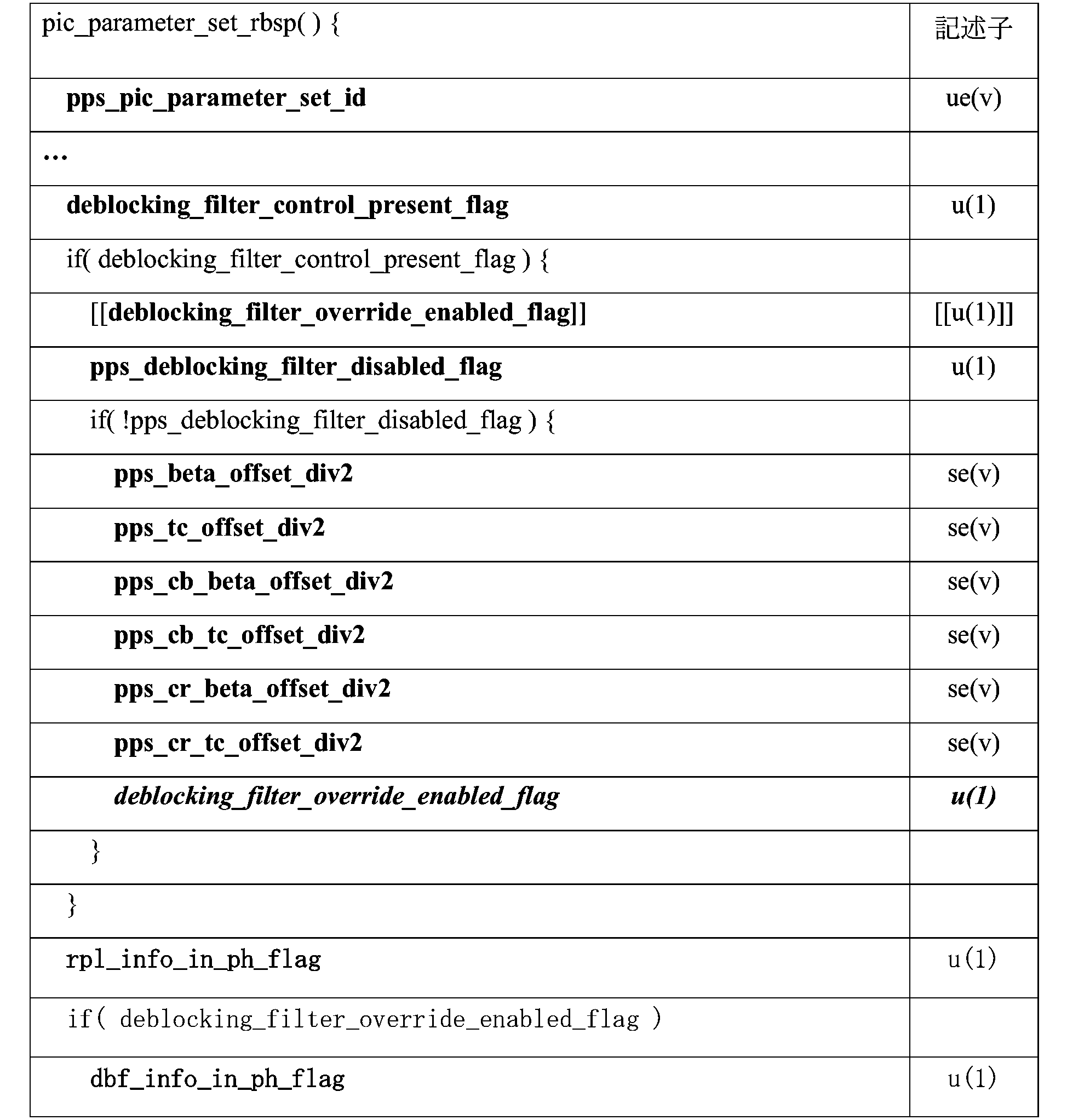

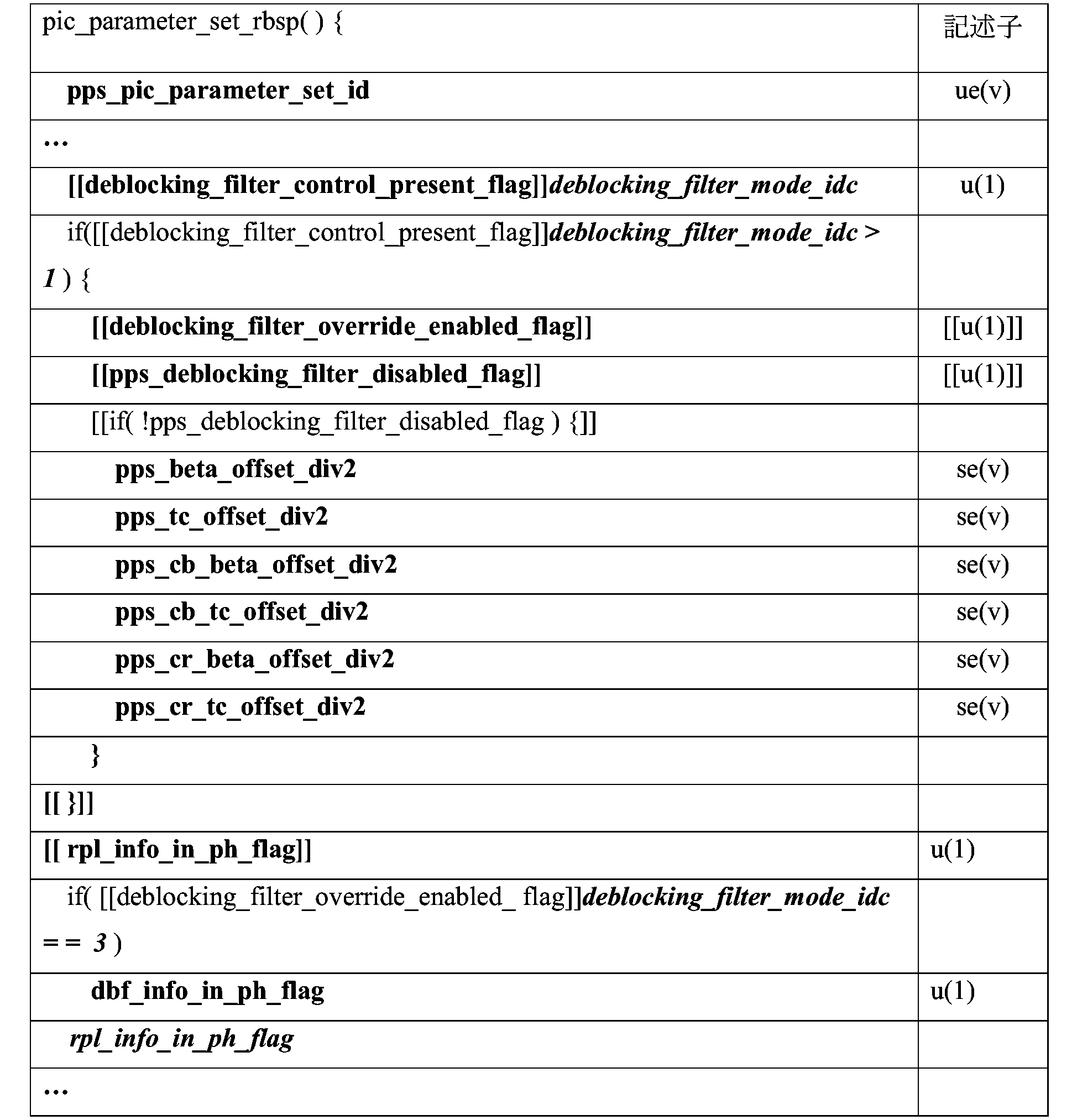

１に等しいｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｃｏｎｔｒｏｌ＿ｐｒｅｓｅｎｔ＿ｆｌａｇは、ＰＰＳにおけるデブロッキングフィルタ制御構文要素の存在を規定する。０に等しいｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｃｏｎｔｒｏｌ＿ｐｒｅｓｅｎｔ＿ｆｌａｇは、ＰＰＳにおけるデブロッキングフィルタ制御構文要素の不在を規定する。
１に等しいｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｏｖｅｒｒｉｄｅ＿ｅｎａｂｌｅｄ＿ｆｌａｇは、ＰＰＳを参照するＰＨにおけるｐｈ＿ｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｏｖｅｒｒｉｄｅ＿ｆｌａｇの存在を規定し、ＰＰＳを参照するスライスヘッダにおけるｓｌｉｃｅ＿ｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｏｖｅｒｒｉｄｅ＿ｆｌａｇの存在を規定する。０に等しいｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｏｖｅｒｒｉｄｅ＿ｅｎａｂｌｅｄ＿ｆｌａｇは、ＰＰＳを参照するＰＨにおけるｐｈ＿ｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｏｖｅｒｒｉｄｅ＿ｆｌａｇの不在を規定し、ＰＰＳを参照するスライスヘッダにおけるｓｌｉｃｅ＿ｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｏｖｅｒｒｉｄｅ＿ｆｌａｇの不在を規定する。存在しない場合、ｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｏｖｅｒｒｉｄｅ＿ｅｎａｂｌｅｄ＿ｆｌａｇの値は０に等しいと推測される。
１に等しいｐｐｓ＿ｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｄｉｓａｂｌｅｄ＿ｆｌａｇは、デブロッキングフィルタの演算は、ｓｌｉｃｅ＿ｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｄｉｓａｂｌｅｄ＿ｆｌａｇが存在しないＰＰＳを参照するスライスに対して適用されないことを規定する。０に等しいｐｐｓ＿ｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｄｉｓａｂｌｅｄ＿ｆｌａｇは、デブロッキングフィルタの演算は、ｓｌｉｃｅ＿ｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｄｉｓａｂｌｅｄ＿ｆｌａｇが存在しないＰＰＳを参照するスライスに対して適用されることを規定する。存在しない場合、ｐｐｓ＿ｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｄｉｓａｂｌｅｄ＿ｆｌａｇの値は０に等しいと推測される。
ｐｐｓ＿ｂｅｔａ＿ｏｆｆｓｅｔ＿ｄｉｖ２およびｐｐｓ＿ｔｃ＿ｏｆｆｓｅｔ＿ｄｉｖ２は、デフォルトのデブロッキングパラメータオフセットが、ＰＰＳを参照するスライスのピクチャヘッダまたはスライスヘッダに存在するデブロッキングパラメータオフセットによって上書きされない限り、ＰＰＳを参照するスライスの輝度成分に適用されるβおよびｔＣのデフォルトのデブロッキングパラメータオフセット（２で割られた）を規定する。ｐｐｓ＿ｂｅｔａ＿ｏｆｆｓｅｔ＿ｄｉｖ２およびｐｐｓ＿ｔｃ＿ｏｆｆｓｅｔ＿ｄｉｖ２の値は、いずれも－１２～１２の範囲内にあるものとする。存在しない場合、ｐｐｓ＿ｂｅｔａ＿ｏｆｆｓｅｔ＿ｄｉｖ２およびｐｐｓ＿ｔｃ＿ｏｆｆｓｅｔ＿ｄｉｖ２の値はいずれも０に等しいと推論される。
ｐｐｓ＿ｃｂ＿ｂｅｔａ＿ｏｆｆｓｅｔ＿ｄｉｖ２およびｐｐｓ＿ｃｂ＿ｔｃ＿ｏｆｆｓｅｔ＿ｄｉｖ２は、デフォルトのデブロッキングパラメータオフセットが、ＰＰＳを参照するスライスのピクチャヘッダまたはスライスヘッダに存在するデブロッキングパラメータオフセットによって上書きされない限り、ＰＰＳを参照するスライスのＣｂ成分に適用されるβおよびｔＣのデフォルトのデブロッキングパラメータオフセット（２で割られた）を規定する。ｐｐｓ＿ｃｂ＿ｂｅｔａ＿ｏｆｆｓｅｔ＿ｄｉｖ２およびｐｐｓ＿ｃｂ＿ｔｃ＿ｏｆｆｓｅｔ＿ｄｉｖ２の値は、共に－１２～＋１２の範囲内となる。存在しない場合、ｐｐｓ＿ｃｂ＿ｏｆｆｓｅｔ＿ｄｉｖ２およびｐｐｓ＿ｃｂ＿ｏｆｆｓｅｔ＿ｄｉｖ２の値はいずれも０に等しいと推論される。
ｐｐｓ＿ｃｒ＿ｂｅｔａ＿ｏｆｆｓｅｔ＿ｄｉｖ２およびｐｐｓ＿ｃｒ＿ｔｃ＿ｏｆｆｓｅｔ＿ｄｉｖ２は、デフォルトのデブロッキングパラメータオフセットが、ＰＰＳを参照するスライスのピクチャヘッダまたはスライスヘッダに存在するデブロッキングパラメータオフセットによって上書きされない限り、ＰＰＳを参照するスライスのＣｒ成分に適用されるβおよびｔＣのデフォルトのデブロッキングパラメータオフセット（２で割られた）を規定する。ｐｐｓ＿ｃｒ＿ｂｅｔａ＿ｏｆｆｓｅｔ＿ｄｉｖ２およびｐｐｓ＿ｃｒ＿ｔｃ＿ｏｆｆｓｅｔ＿ｄｉｖ２の値は、共に－１２～＋１２の範囲内となる。存在しない場合、ｐｐｓ＿ｃｒ＿ｏｆｆｓｅｔ＿ｄｉｖ２およびｐｐｓ＿ｃｒ＿ｏｆｆｓｅｔ＿ｄｉｖ２の値はいずれも０に等しいと推論される。
１に等しいｒｐｌ＿ｉｎｆｏ＿ｉｎ＿ｐｈ＿ｆｌａｇは、参照ピクチャリスト情報がＰＨ構文構造に含まれており、ＰＨ構文構造を含まないＰＰＳを参照するスライスヘッダに含まれていないことを規定する。０に等しいｒｐｌ＿ｉｎｆｏ＿ｉｎ＿ｐｈ＿ｆｌａｇは、参照ピクチャリスト情報がＰＨ構文構造に含まれておらず、ＰＨ構文構造を包含しないＰＰＳを参照するスライスヘッダに存在する場合があることを規定する。
１に等しいｄｂｆ＿ｉｎｆｏ＿ｉｎ＿ｐｈ＿ｆｌａｇは、ＰＨ構文構造にデブロッキングフィルタ情報が存在し、ＰＨ構文構造を含まないＰＰＳを参照するスライスヘッダには存在しないことを規定する。０に等しいｄｂｆ＿ｉｎｆｏ＿ｉｎ＿ｐｈ＿ｆｌａｇは、ＰＨ構文構造にデブロッキングフィルタ情報が存在せず、ＰＨ構文構造を含まないＰＰＳを参照するスライスヘッダに存在する場合があることを規定する。存在しない場合、ｄｂｆ＿ｉｎｆｏ＿ｉｎ＿ｐｈ＿ｆｌａｇの値は０に等しいと推測される。
１に等しいｓａｏ＿ｉｎｆｏ＿ｉｎ＿ｐｈ＿ｆｌａｇは、ＰＨ構文構造にＳＡＯフィルタ情報が存在し、ＰＨ構文構造を含まないＰＰＳを参照するスライスヘッダには存在しないことを規定する。０に等しいｓａｏ＿ｉｎｆｏ＿ｉｎ＿ｐｈ＿ｆｌａｇは、ＰＨ構文構造にＳＡＯフィルタ情報が存在せず、ＰＨ構文構造を含まないＰＰＳを参照するスライスヘッダに存在する場合があることを規定する。
１に等しいａｌｆ＿ｉｎｆｏ＿ｉｎ＿ｐｈ＿ｆｌａｇは、ＰＨ構文構造にＡＬＦ情報が存在し、ＰＨ構文構造を含まないＰＰＳを参照するスライスヘッダには存在しないことを規定する。０に等しいａｌｆ＿ｉｎｆｏ＿ｉｎ＿ｐｈ＿ｆｌａｇは、ＰＨ構文構造にＡＬＦ情報が存在せず、ＰＨ構文構造を含まないＰＰＳを参照するスライスヘッダに存在する場合があることを規定する。
１に等しいｗｐ＿ｉｎｆｏ＿ｉｎ＿ｐｈ＿ｆｌａｇは、ＰＨ構文構造に重み付け予測情報が存在している場合があり、ＰＨ構文構造を含まないＰＰＳを参照するスライスヘッダには存在しないことを規定する。０に等しいｗｐ＿ｉｎｆｏ＿ｉｎ＿ｐｈ＿ｆｌａｇは、ＰＨ構文構造に重み付け予測情報が存在せず、ＰＨ構文構造を含まないＰＰＳを参照するスライスヘッダに存在する場合があることを規定する。存在しない場合、ｗｐ＿ｉｎｆｏ＿ｉｎ＿ｐｈ＿ｆｌａｇの値は０に等しいと推測される。
１に等しいｑｐ＿ｄｅｌｔａ＿ｉｎｆｏ＿ｉｎ＿ｐｈ＿ｆｌａｇは、ＰＨ構文構造にＱＰデルタ情報が存在し、ＰＨ構文構造を含まないＰＰＳを参照するスライスヘッダには存在しないことを規定する。０に等しいｑｐ＿ｄｅｌｔａ＿ｉｎｆｏ＿ｉｎ＿ｐｈ＿ｆｌａｇは、ＰＨ構文構造にＱＰデルタ情報が存在せず、ＰＨ構文構造を含まないＰＰＳを参照するスライスヘッダに存在する場合があることを規定する。
１に等しいｐｐｓ＿ｒｅｆ＿ｗｒａｐａｒｏｕｎｄ＿ｅｎａｂｌｅｄ＿ｆｌａｇは、インター予測において水平ラップアラウンド動き補償を適用することを規定する。０に等しいｐｐｓ＿ｒｅｆ＿ｗｒａｐａｒｏｕｎｄ＿ｅｎａｂｌｅｄ＿ｆｌａｇは、水平ラップアラウンド動き補償を適用することを規定する。ＣｔｂＳｉｚｅＹ／ＭｉｎＣｂＳｉｚｅＹ＋１の値がｐｉｃ＿ｗｉｄｔｈ＿ｉｎ＿ｌｕｍａ＿ｓａｍｐｌｅｓ／ＭｉｎＣｂＳｉｚｅＹ－１より大きい場合ｐｐｓ＿ｒｅｆ＿ｗｒａｐａｒｏｕｎｄ＿ｅｎａｂｌｅｄ＿ｆｌａｇの値は０に等しいものとする。ｓｐｓ＿ｒｅｆ＿ｗｒａｐａｒｏｕｎｄ＿ｅｎａｂｌｅｄ＿ｆｌａｇが０に等しい場合、ｐｐｓ＿ｒｅｆ＿ｗｒａｐａｒｏｕｎｄ＿ｅｎａｂｌｅｄ＿ｆｌａｇの値は０に等しいものとする。
ｐｐｓ＿ｒｅｆ＿ｗｒａｐａｒｏｕｎｄ＿ｏｆｆｓｅｔ＋（ＣｔｂＳｉｚｅＹ／ＭｉｎＣｂＳｉｚｅＹ）＋２は、水平ラップアラウンド位置を計算するために使用されるオフセットを、ＭｉｎＣｂＳｉｚｅＹ輝度サンプルの単位で規定する。ｐｐｓ＿ｒｅｆ＿ｗｒａｐａｒｏｕｎｄ＿ｏｆｆｓｅｔの値は、０～（ｐｉｃ＿ｗｉｄｔｈ＿ｉｎ＿ｌｕｍａ＿ｓａｍｐｌｅｓ／ＭｉｎＣｂＳｉｚｅＹ）－（ＣｔｂＳｉｚｅＹ／ＭｉｎＣｂＳｉｚｅＹ）－２の範囲内にあるものとする。
変数ＰｐｓＲｅｆＷｒａｐａｒｏｕｎｄＯｆｆｓｅｔは、ｐｐｓ＿ｒｅｆ＿ｗｒａｐａｒｏｕｎｄ＿ｏｆｆｓｅｔ＋（ＣｔｂＳｉｚｅＹ／ＭｉｎＣｂＳｉｚｅＹ）＋２に等しく設定される。
０に等しいｐｉｃｔｕｒｅ＿ｈｅａｄｅｒ＿ｅｘｔｅｎｓｉｏｎ＿ｐｒｅｓｅｎｔ＿ｆｌａｇは、ＰＰＳを参照するＰＨにおいてＰＨ拡張構文要素が存在しないことを規定する。１に等しいｐｉｃｔｕｒｅ＿ｈｅａｄｅｒ＿ｅｘｔｅｎｓｉｏｎ＿ｐｒｅｓｅｎｔ＿ｆｌａｇは、ＰＰＳを参照するＰＨにおいてＰＨ拡張構文要素が存在することを規定する。ｐｉｃｔｕｒｅ＿ｈｅａｄｅｒ＿ｅｘｔｅｎｓｉｏｎ＿ｐｒｅｓｅｎｔ＿ｆｌａｇは、本明細書のこのバージョンに準拠するビットストリームにおいて０に等しいものとする。
０に等しいｓｌｉｃｅ＿ｈｅａｄｅｒ＿ｅｘｔｅｎｓｉｏｎ＿ｐｒｅｓｅｎｔ＿ｆｌａｇは、ＰＰＳを参照するコーディングされたピクチャのスライスヘッダにスライスヘッダ拡張構文要素が存在しないことを規定する。１に等しいｓｌｉｃｅ＿ｈｅａｄｅｒ＿ｅｘｔｅｎｓｉｏｎ＿ｆｌａｇは、ＰＰＳを参照するコーディングされたピクチャのスライスヘッダにスライスヘッダ拡張構文要素が存在することを規定する。ｓｌｉｃｅ＿ｈｅａｄｅｒ＿ｅｘｔｅｎｓｉｏｎ＿ｐｒｅｓｅｎｔ＿ｆｌａｇは、本明細書のこのバージョンに準拠するビットストリームにおいて０に等しいものとする。
０に等しいｐｐｓ＿ｅｘｔｅｎｓｉｏｎ＿ｆｌａｇは、ＰＰＳＲＢＳＰ構文構造にｐｐｓ＿ｅｘｔｅｎｓｉｏｎ＿ｄａｔａ＿ｆｌａｇ構文要素が含まれていないことを規定する。１に等しいｐｐｓ＿ｅｘｔｅｎｓｉｏｎ＿ｆｌａｇは、ＰＰＳＲＢＳＰ構文構造にｐｐｓ＿ｅｘｔｅｎｓｉｏｎ＿ｄａｔａ＿ｆｌａｇ構文要素が存在することを規定する。
ｐｐｓ＿ｅｘｔｅｎｓｉｏｎ＿ｄａｔａ＿ｆｌａｇは任意の値を有することができる。その存在および値は、本明細書バージョンで特定された特徴に対するのデコーダの適合性に影響を与えない。本明細書バージョンに準拠するデコーダは、すべてのｐｐｓ＿ｅｘｔｅｎｓｉｏｎ＿ｄａｔａ＿ｆｌａｇ構文要素を無視しなければならない。

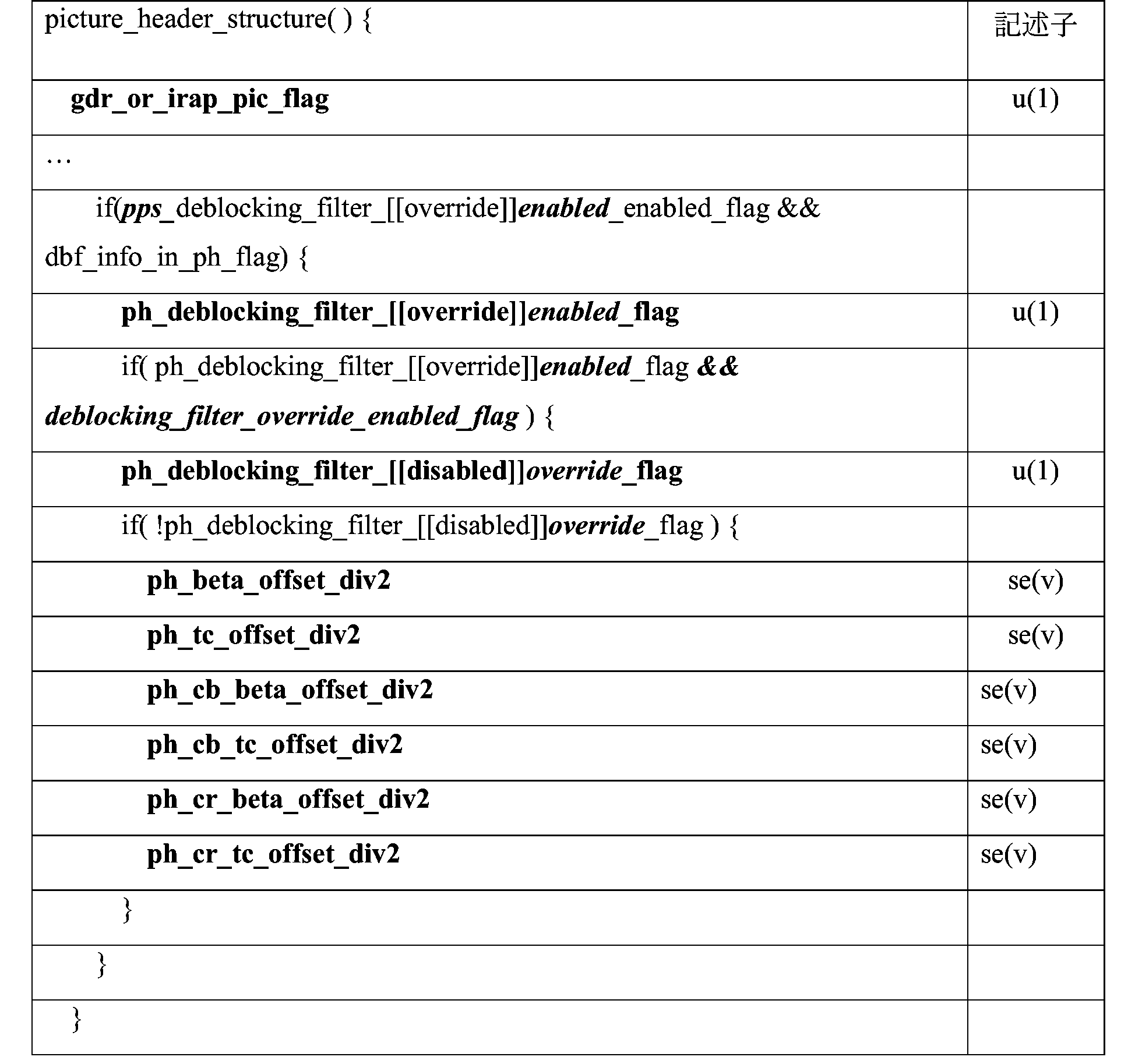

３．２．ＰＨ構文および意味論
最近のＶＶＣ草案テキストにおいて、ＰＨ構文および意味論は、以下の通りである。

ＰＨＲＢＳＰは、ＰＨ構文構造、即ち、ｐｉｃｔｕｒｅ＿ｈｅａｄｅｒ＿ｓｔｒｕｃｔｕｒｅ（）を含む。

ＰＨ構文構造は、ＰＨ構文構造に関連付けられたコーディングされたピクチャのすべてのスライスに共通の情報を含む。
１に等しいｇｄｒ＿ｏｒ＿ｉｒａｐ＿ｐｉｃ＿ｆｌａｇは、現在のピクチャがＧＤＲまたはＩＲＡＰピクチャであることを規定する。０に等しいｇｄｒ＿ｏｒ＿ｉｒａｐ＿ｐｉｃ＿ｆｌａｇは、現在のピクチャがＧＤＲまたはＩＲＡＰピクチャであってもなくてもよいことを規定する。
１に等しいｇｄｒ＿ｐｉｃ＿ｆｌａｇは、ＰＨに関連付けられたピクチャがＧＤＲピクチャであることを規定する。０に等しいｇｄｒ＿ｐｉｃ＿ｆｌａｇは、ＰＨに関連付けられたピクチャがＧＤＲピクチャでないことを規定する。存在しない場合、ｇｄｒ＿ｐｉｃ＿ｆｌａｇの値は０に等しいと推測される。ｇｄｒ＿ｅｎａｂｌｅｄ＿ｆｌａｇが０に等しい場合、ｇｄｒ＿ｐｉｃ＿ｆｌａｇの値は０に等しいものとする。
０に等しいｐｈ＿ｉｎｔｅｒ＿ｓｌｉｃｅ＿ａｌｌｏｗｅｄ＿ｆｌａｇは、ピクチャのすべてのコーディングされたスライスのｓｌｉｃｅ＿ｔｙｐｅが２であることを規定する。１に等しいｐｈ＿ｉｎｔｅｒ＿ｓｌｉｃｅ＿ａｌｌｏｗｅｄ＿ｆｌａｇは、ｓｌｉｃｅ＿ｔｙｐｅが０または１に等しいピクチャに１つ以上のコーディングされたスライスがあってもなくてもよいことを規定する。
０に等しいｐｈ＿ｉｎｔｒａ＿ｓｌｉｃｅ＿ａｌｌｏｗｅｄ＿ｆｌａｇは、ピクチャのすべてのコーディングされたスライスのｓｌｉｃｅ＿ｔｙｐｅが０または１に等しいことを規定する。１に等しいｐｈ＿ｉｎｔｒａ＿ｓｌｉｃｅ＿ａｌｌｏｗｅｄ＿ｆｌａｇは、ピクチャ内にｓｌｉｃｅ＿ｔｙｐｅが２に等しい１つ以上のコーディングされたスライスがあってもなくてもよいことを規定する。存在しない場合は、ｐｈ＿ｉｎｔｒａ＿ｓｌｉｃｅ＿ａｌｌｏｗｅｄ＿ｆｌａｇの値が１に等しいと推論される。
注１－ＰＨＮＡＬユニットを変更することなく、サブピクチャに基づくビットストリームのマージを実行するように意図されたビットストリームの場合、エンコーダは、ｐｈ＿ｉｎｔｅｒ＿ｓｌｉｃｅ＿ａｌｌｏｗｅｄ＿ｆｌａｇおよびｐｈ＿ｉｎｔｒａ＿ｓｌｉｃｅ＿ａｌｌｏｗｅｄ＿ｆｌａｇの両方の値を１に等しく設定することが予想される。
１に等しいｎｏｎ＿ｒｅｆｅｒｅｎｃｅ＿ｐｉｃｔｕｒｅ＿ｆｌａｇは、ＰＨに関連付けられたピクチャを参照ピクチャとして使用することができないことを規定する。０に等しいｎｏｎ＿ｒｅｆｅｒｅｎｃｅ＿ｐｉｃｔｕｒｅ＿ｆｌａｇは、ＰＨに関連付けられたピクチャを参照ピクチャとして使用してもしなくてもよいことを規定する。
ｐｈ＿ｐｉｃ＿ｐａｒａｍｅｔｅｒ＿ｓｅｔ＿ｉｄは、使用中のＰＰＳのｐｐｓ＿ｐｉｃ＿ｐａｒａｍｅｔｅｒ＿ｓｅｔ＿ｉｄの値を規定する。ｐｈ＿ｐｉｃ＿ｐａｒａｍｅｔｅｒ＿ｓｅｔ＿ｉｄの値は、０～６３の範囲内である。
ＰＨのＴｅｍｐｏｒａｌＩｄの値が、ｐｐｓ＿ｐｉｃ＿ｐａｒａｍｅｔｅｒ＿ｓｅｔ＿ｉｄがｐｈ＿ｐｉｃ＿ｐａｒａｍｅｔｅｒ＿ｓｅｔ＿ｉｄであるＰＰＳのＴｅｍｐｏｒａｌＩｄの値以上であるものとすることが、ビットストリーム適合性の要件である。
ｐｈ＿ｐｉｃ＿ｏｒｄｅｒ＿ｃｎｔ＿ｌｓｂは、現在のピクチャのピクチャオーダカウントｍｏｄｕｌｏＭａｘＰｉｃＯｒｄｅｒＣｎｔＬｓｂを規定する。ｐｈ＿ｐｉｃ＿ｏｒｄｅｒ＿ｃｎｔ＿ｌｓｂ構文要素の長さは、ｌｏｇ２＿ｍａｘ＿ｐｉｃ＿ｏｒｄｅｒ＿ｃｎｔ＿ｌｓｂ＿ｍｉｎｕｓ４＋４ビットである。ｐｈ＿ｐｉｃ＿ｏｒｄｅｒ＿ｃｎｔ＿ｌｓｂの値は、０～ＭａｘＰｉｃＯｒｄｅｒＣｎｔＬｓｂ－１の範囲内にあるものとする。
附属書Ｃに規定されるように、ｎｏ＿ｏｕｔｐｕｔ＿ｏｆ＿ｐｒｉｏｒ＿ｐｉｃｓ＿ｆｌａｇは、ビットストリームの最初のピクチャでないＣＬＶＳＳピクチャの復号後の、ＤＰＢにおける前回復号されたピクチャの出力に影響を及ぼす。
ｒｅｃｏｖｅｒｙ＿ｐｏｃ＿ｃｎｔは、復号ピクチャの出力順のリカバリポイントを規定する。現在のピクチャがＰＨに関連付けられたＧＤＲピクチャであり、現在のＧＤＲピクチャのＰｉｃＯｒｄｅｒＣｎｔＶａｌにｒｅｃｏｖｅｒｙ＿ｐｏｃ＿ｃｎｔの値を加えたものであるＰｉｃＯｒｄｅｒＣｎｔＶａｌを有するＣＬＶＳにおいて、復号順で現在のＧＤＲピクチャに後続するピクチャが存在する場合、このピクチャｐｉｃＡをリカバリポイントピクチャと呼ぶ。そうでない場合、現在のピクチャのＰｉｃＯｒｄｅｒＣｎｔＶａｌにｒｅｃｏｖｅｒｙ＿ｐｏｃ＿ｃｎｔの値を加えたものよりも大きいＰｉｃＯｒｄｅｒＣｎｔＶａｌを有する出力順の第１のピクチャを、リカバリポイントピクチャと呼ぶ。リカバリポイントピクチャは、現在のＧＤＲピクチャに復号順で先行しないものとする。ｒｅｃｏｖｅｒｙ＿ｐｏｃ＿ｃｎｔの値は、０～ＭａｘＰｉｃＯｒｄｅｒＣｎｔＬｓｂ－１の範囲内にあるものとする。
現在のピクチャがＧＤＲピクチャである場合、変数ＲｐＰｉｃＯｒｄｅｒＣｎｔＶａｌは、以下のように導出される。
ＲｐＰｉｃＯｒｄｅｒＣｎｔＶａｌ＝ＰｉｃＯｒｄｅｒＣｎｔＶａｌ＋ｒｅｃｏｖｅｒｙ＿ｐｏｃ＿ｃｎｔ（８２）
注２－ｇｄｒ＿ｅｎａｂｌｅｄ＿ｆｌａｇが１に等しく、現在のピクチャのＰｉｃＯｒｄｅｒＣｎｔＶａｌが関連付けられたＧＤＲピクチャのＲｐＰｉｃＯｒｄｅｒＣｎｔＶａｌ以上である場合、出力順で現在および後続の復号ピクチャが、復号順で関連付けられたＧＤＲピクチャに先行する前のＩＲＡＰピクチャ（存在する場合）から復号処理を開始することによって生成された対応するピクチャに完全に一致する。
ｐｈ＿ｅｘｔｒａ＿ｂｉｔ［ｉ］は１または０に等しくてもよい。本明細書のバージョンに準拠するデコーダは、ｐｈ＿ｅｘｔｒａ＿ｂｉｔ［ｉ］の値を無視しなければならない。その値は、本明細書のバージョンで特定された特徴に対するデコーダの適合性に影響を与えない。
１に等しいｐｈ＿ｐｏｃ＿ｍｓｂ＿ｐｒｅｓｅｎｔ＿ｆｌａｇは、構文要素ｐｏｃ＿ｍｓｂ＿ｖａｌがＰＨに存在することを規定する。０に等しいｐｈ＿ｐｏｃ＿ｍｓｂ＿ｐｒｅｓｅｎｔ＿ｆｌａｇは、構文要素ｐｈ＿ｍｓｂ＿ｖａｌがＰＨに存在しないことを規定する。ｖｐｓ＿ｉｎｄｅｐｅｎｄｅｎｔ＿ｌａｙｅｒ＿ｆｌａｇ［ＧｅｎｅｒａｌＬａｙｅｒＩｄｘ［ｎｕｈ＿ｌａｙｅｒ＿ｉｄ］］が０に等しく、現在のレイヤの参照レイヤの現在のＡＵにピクチャがある場合、ｐｈ＿ｐｏｃ＿ｍｓｂ＿ｐｒｅｓｅｎｔ＿ｆｌａｇの値は０に等しいものとする。
ｐｏｃ＿ｍｓｂ＿ｖａｌは、現在のピクチャのＰＯＣＭＳＢ値を規定する。構文要素ｐｏｃ＿ｍｓｂ＿ｖａｌの長さは、ｐｏｃ＿ｍｓｂ＿ｌｅｎ＿ｍｉｎｕｓ１＋１ビットである。

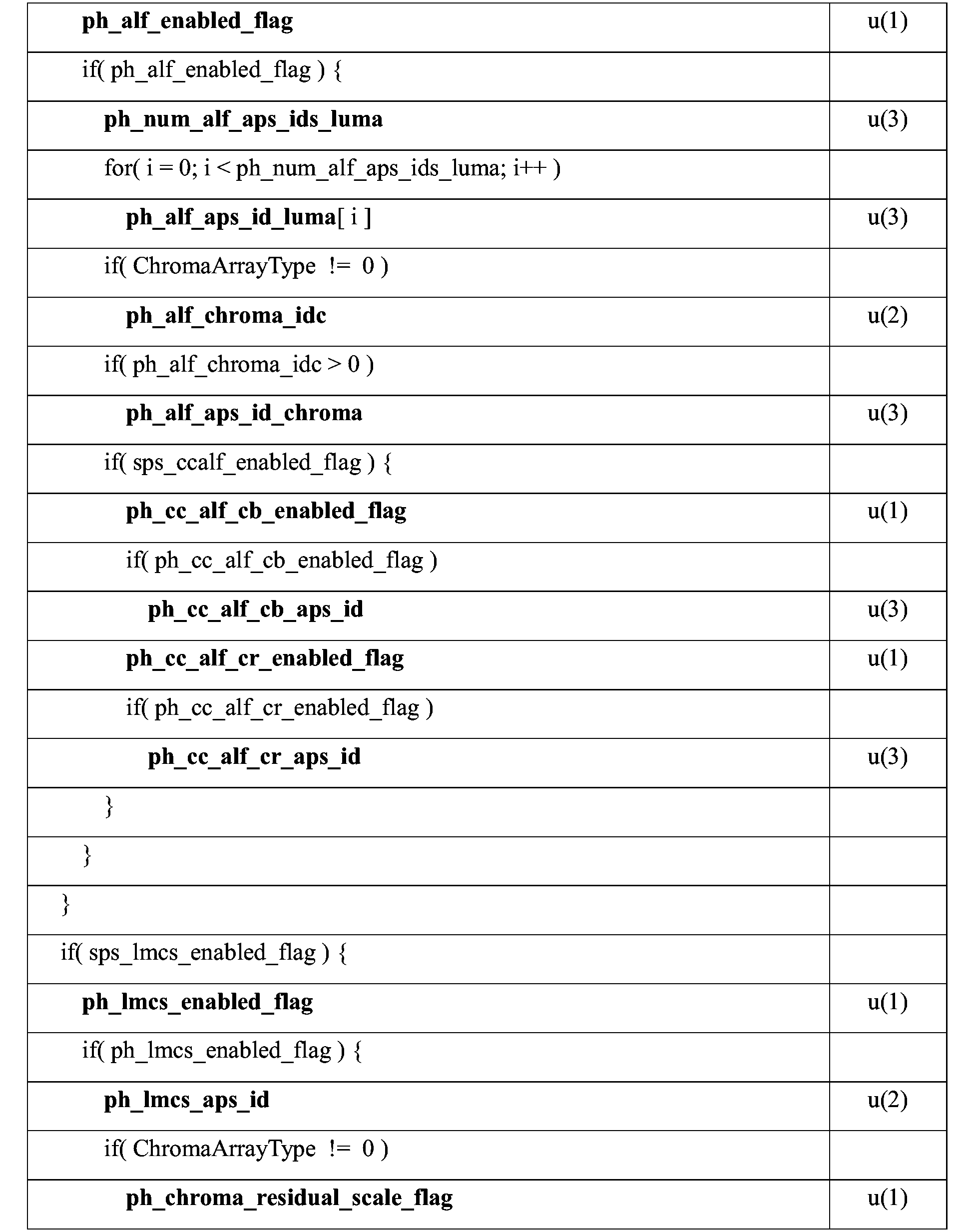

１に等しいｐｈ＿ａｌｆ＿ｅｎａｂｌｅｄ＿ｆｌａｇは、ＰＨに関連付けられたすべてのスライスに対して適応ループフィルタを有効化し、スライスにおけるＹ、Ｃｂ、またはＣｒ色成分に適用してもよいことを規定する。０に等しいｐｈ＿ａｌｆ＿ｅｎａｂｌｅｄ＿ｆｌａｇは、ＰＨに関連付けられた１つ以上またはすべてのスライスに対して適応ループフィルタを無効化することができることを規定する。存在しない場合、ｐｈ＿ａｌｆ＿ｅｎａｂｌｅｄ＿ｆｌａｇは０に等しいと推測される。
ｐｈ＿ｎｕｍ＿ａｌｆ＿ａｐｓ＿ｉｄｓ＿ｌｕｍａは、ＰＨに関連付けられたスライスが参照するＡＬＦＡＰＳの数を規定する。
ｐｈ＿ａｌｆ＿ａｐｓ＿ｉｄ＿ｌｕｍａ［ｉ］は、ＰＨに関連付けられたスライスの輝度成分が参照するｉ番目のＡＬＦＡＰＳのａｄａｐｔａｔｉｏｎ＿ｐａｒａｍｅｔｅｒ＿ｓｅｔ＿ｉｄを規定する。
ａｐｓ＿ｐａｒａｍｓ＿ｔｙｐｅがＡＬＦ＿ＡＰＳに等しく、ａｄａｐｔａｔｉｏｎ＿ｐａｒａｍｅｔｅｒ＿ｓｅｔ＿ｉｄがｐｈ＿ａｌｆ＿ａｐｓ＿ｉｄ＿ｌｕｍａ［ｉ］に等しいＡＰＳＮＡＬユニットのａｌｆ＿ｌｕｍａ＿ｆｉｌｔｅｒ＿ｓｉｇｎａｌ＿ｆｌａｇの値は１に等しいものとする。
ａｐｓ＿ｐａｒａｍｓ＿ｔｙｐｅがＡＬＦ＿ＡＰＳに等しく、ａｄａｐｔａｔｉｏｎ＿ｐａｒａｍｅｔｅｒ＿ｓｅｔ＿ｉｄがｐｈ＿ａｌｆ＿ａｐｓ＿ｉｄ＿ｌｕｍａ［ｉ］であるＡＰＳＮＡＬユニットのＴｅｍｐｏｒａｌＩｄは、ＰＨに関連付けられたピクチャのＴｅｍｐｏｒａｌＩｄ以下であるものとする。
０に等しいｐｈ＿ａｌｆ＿ｃｈｒｏｍａ＿ｉｄｃは、適応ループフィルタがＣｂおよびＣｒ色成分に適用されないことを示す。ｐｈ＿＿ａｌｆ＿ｃｈｒｏｍａ＿ｉｄｃ＝１は、適応ループフィルタがＣｂ色成分に適用されることを示す。ｐｈ＿ａｌｆ＿ｃｈｒｏｍａ＿ｉｄｃ＝２は、適応ループフィルタがＣｒ色成分に適用されることを示す。ｐｈ＿ａｌｆ＿ｃｈｒｏｍａ＿ｉｄｃ＝３は、適応ループフィルタがＣｂと色成分に適用されることを示す。ｐｈ＿ａｌｆ＿ｃｈｒｏｍａ＿ｉｄｃが存在しない場合、それは０に等しいと推論される。
ｐｈ＿ａｌｆ＿ａｐｓ＿ｉｄ＿ｃｈｒｏｍａは、ＰＨに関連付けられたスライスのクロマ成分が参照するＡＬＦＡＰＳのａｄａｐｔａｔｉｏｎ＿ｐａｒａｍｅｔｅｒ＿ｓｅｔ＿ｉｄを規定する。
ａｐｓ＿ｐａｒａｍｓ＿ｔｙｐｅがＡＬＦ＿ＡＰＳに等しく、ａｄａｐｔａｔｉｏｎ＿ｐａｒａｍｅｔｅｒ＿ｓｅｔ＿ｉｄがｐｈ＿ａｌｆ＿ａｐｓ＿ｉｄ＿ｃｈｒｏｍａ［ｉ］に等しいＡＰＳＮＡＬユニットのａｌｆ＿ｃｈｒｏｍａ＿ｆｉｌｔｅｒ＿ｓｉｇｎａｌ＿ｆｌａｇの値は１に等しいものとする。
ａｐｓ＿ｐａｒａｍｓ＿ｔｙｐｅがＡＬＦ＿ＡＰＳに等しく、ａｄａｐｔａｔｉｏｎ＿ｐａｒａｍｅｔｅｒ＿ｓｅｔ＿ｉｄがｐｈ＿ａｌｆ＿ａｐｓ＿ｉｄ＿ｃｈｒｏｍａ［ｉ］であるＡＰＳＮＡＬユニットのＴｅｍｐｏｒａｌＩｄは、ＰＨに関連付けられたピクチャのＴｅｍｐｏｒａｌＩｄ以下であるものとする。
１に等しいｐｈ＿ｃｃ＿ａｌｆ＿ｃｂ＿ｅｎａｂｌｅｄ＿ｆｌａｇは、Ｃｂ色成分のためのクロスコンポーネントフィルタがＰＨに関連付けられたすべてのスライスに対して有効化され、スライスにおけるＣｂ色成分に適用してもよいことを規定する。０に等しいｐｈ＿ｃｃ＿ａｌｆ＿ｃｂ＿ｅｎａｂｌｅｄ＿ｆｌａｇは、Ｃｂ色成分のためのクロスコンポーネントフィルタがＰＨに関連付けられた１つ以上またはすべてのスライスに対して無効化されてもよいことを規定する。存在しない場合、ｐｈ＿ｃｃ＿ａｌｆ＿ｃｂ＿ｅｎａｂｌｅｄ＿ｆｌａｇは０に等しいと推測される。
ｐｈ＿ｃｃ＿ａｌｆ＿ｃｂ＿ａｐｓ＿ｉｄは、ＰＨに関連付けられたスライスのＣｂ色成分が参照するＡＬＦＡＰＳのａｄａｐｔａｔｉｏｎ＿ｐａｒａｍｅｔｅｒ＿ｓｅｔ＿ｉｄを規定する。
ａｐｓ＿ｐａｒａｍｓ＿ｔｙｐｅがＡＬＦ＿ＡＰＳに等しく、ａｄａｐｔａｔｉｏｎ＿ｐａｒａｍｅｔｅｒ＿ｓｅｔ＿ｉｄがｐｈ＿ｃｃ＿ａｌｆ＿ｃｂ＿ａｐｓ＿ｉｄに等しいＡＰＳＮＡＬユニットのａｌｆ＿ｃｃ＿ｃｂ＿ｆｉｌｔｅｒ＿ｓｉｇｎａｌ＿ｆｌａｇの値は１に等しいものとする。
ａｐｓ＿ｐａｒａｍｓ＿ｔｙｐｅがＡＬＦ＿ＡＰＳに等しく、ａｄａｐｔａｔｉｏｎ＿ｐａｒａｍｅｔｅｒ＿ｓｅｔ＿ｉｄがｐｈ＿ｃｃ＿ａｌｆ＿ｃｂ＿ａｐｓ＿ｉｄであるＡＰＳＮＡＬユニットのＴｅｍｐｏｒａｌＩｄは、ＰＨに関連付けられたピクチャのＴｅｍｐｏｒａｌＩｄ以下であるものとする。
１に等しいｐｈ＿ｃｃ＿ａｌｆ＿ｃｒ＿ｅｎａｂｌｅｄ＿ｆｌａｇは、Ｃｂ色成分のためのクロスコンポーネントフィルタがＰＨに関連付けられたすべてのスライスに対して有効化され、スライスにおけるＣｒ色成分に適用してもよいことを規定する。０に等しいｐｈ＿ｃｃ＿ａｌｆ＿ｃｒ＿ｅｎａｂｌｅｄ＿ｆｌａｇは、Ｃｒ色成分のためのクロスコンポーネントフィルタがＰＨに関連付けられた１つ以上またはすべてのスライスに対して無効化されてもよいことを規定する。存在しない場合、ｐｈ＿ｃｃ＿ａｌｆ＿ｃｒ＿ｅｎａｂｌｅｄ＿ｆｌａｇは０に等しいと推測される。
ｐｈ＿ｃｃ＿ａｌｆ＿ｃｒ＿ａｐｓ＿ｉｄは、ＰＨに関連付けられたスライスのＣｒ色成分が参照するＡＬＦＡＰＳのａｄａｐｔａｔｉｏｎ＿ｐａｒａｍｅｔｅｒ＿ｓｅｔ＿ｉｄを規定する。
ａｐｓ＿ｐａｒａｍｓ＿ｔｙｐｅがＡＬＦ＿ＡＰＳに等しく、ａｄａｐｔａｔｉｏｎ＿ｐａｒａｍｅｔｅｒ＿ｓｅｔ＿ｉｄがｐｈ＿ｃｃ＿ａｌｆ＿ｃｒ＿ａｐｓ＿ｉｄに等しいＡＰＳＮＡＬユニットのａｌｆ＿ｃｃ＿ｃｒ＿ｆｉｌｔｅｒ＿ｓｉｇｎａｌ＿ｆｌａｇの値は１に等しいものとする。
ａｐｓ＿ｐａｒａｍｓ＿ｔｙｐｅがＡＬＦ＿ＡＰＳに等しく、ａｄａｐｔａｔｉｏｎ＿ｐａｒａｍｅｔｅｒ＿ｓｅｔ＿ｉｄがｐｈ＿ｃｃ＿ａｌｆ＿ｃｒ＿ａｐｓ＿ｉｄであるＡＰＳＮＡＬユニットのＴｅｍｐｏｒａｌＩｄは、ＰＨに関連付けられたピクチャのＴｅｍｐｏｒａｌＩｄ以下であるものとする。
１に等しいｐｈ＿ｌｍｃｓ＿ｅｎａｂｌｅｄ＿ｆｌａｇは、ＰＨに関連付けられたすべてのスライスに対してクロマスケーリングを伴う輝度マッピングが有効化されることを規定する。０に等しいｐｈ＿ｌｍｃｓ＿ｅｎａｂｌｅｄ＿ｆｌａｇは、ＰＨに関連付けられた１つ以上またはすべてのスライスに対してクロマスケーリングを伴う輝度マッピングが無効化されることを規定する。存在しない場合、ｐｈ＿ｌｍｃｓ＿ｅｎａｂｌｅｄ＿ｆｌａｇの値は０に等しいと推測される。
ｐｈ＿ｌｍｃｓ＿ａｐｓ＿ｉｄは、ＰＨに関連付けられたスライスが参照するＬＭＣＳＡＰＳのａｄａｐｔａｔｉｏｎ＿ｐａｒａｍｅｔｅｒ＿ｓｅｔ＿ｉｄを規定する。ａｐｓ＿ｐａｒａｍｓ＿ｔｙｐｅがＬＭＣＳ＿ＡＰＳに等しく、ａｄａｐｔａｔｉｏｎ＿ｐａｒａｍｅｔｅｒ＿ｓｅｔ＿ｉｄがｐｈ＿ｌｍｃｓ＿ａｐｓ＿ｉｄであるＡＰＳＮＡＬユニットのＴｅｍｐｏｒａｌＩｄは、ＰＨに関連付けられたピクチャのＴｅｍｐｏｒａｌＩｄ以下であるものとする。
１に等しいｐｈ＿ｃｈｒｏｍａ＿ｒｅｓｉｄｕａｌ＿ｓｃａｌｅ＿ｆｌａｇは、ＰＨに関連付けられたすべてのスライスに対してクロマ残差スケーリングが有効化されることを規定する。０に等しいｐｈ＿ｃｈｒｏｍａ＿ｒｅｓｉｄｕａｌ＿ｓｃａｌｅ＿ｆｌａｇは、ＰＨに関連付けられた１つ以上、またはすべてのスライスに対してクロマ残差スケーリングが無効化されることを規定する。ｐｈ＿ｃｈｒｏｍａ＿ｒｅｓｉｄｕａｌ＿ｓｃａｌｅ＿ｆｌａｇが存在しない場合、これは０に等しいと推論される。

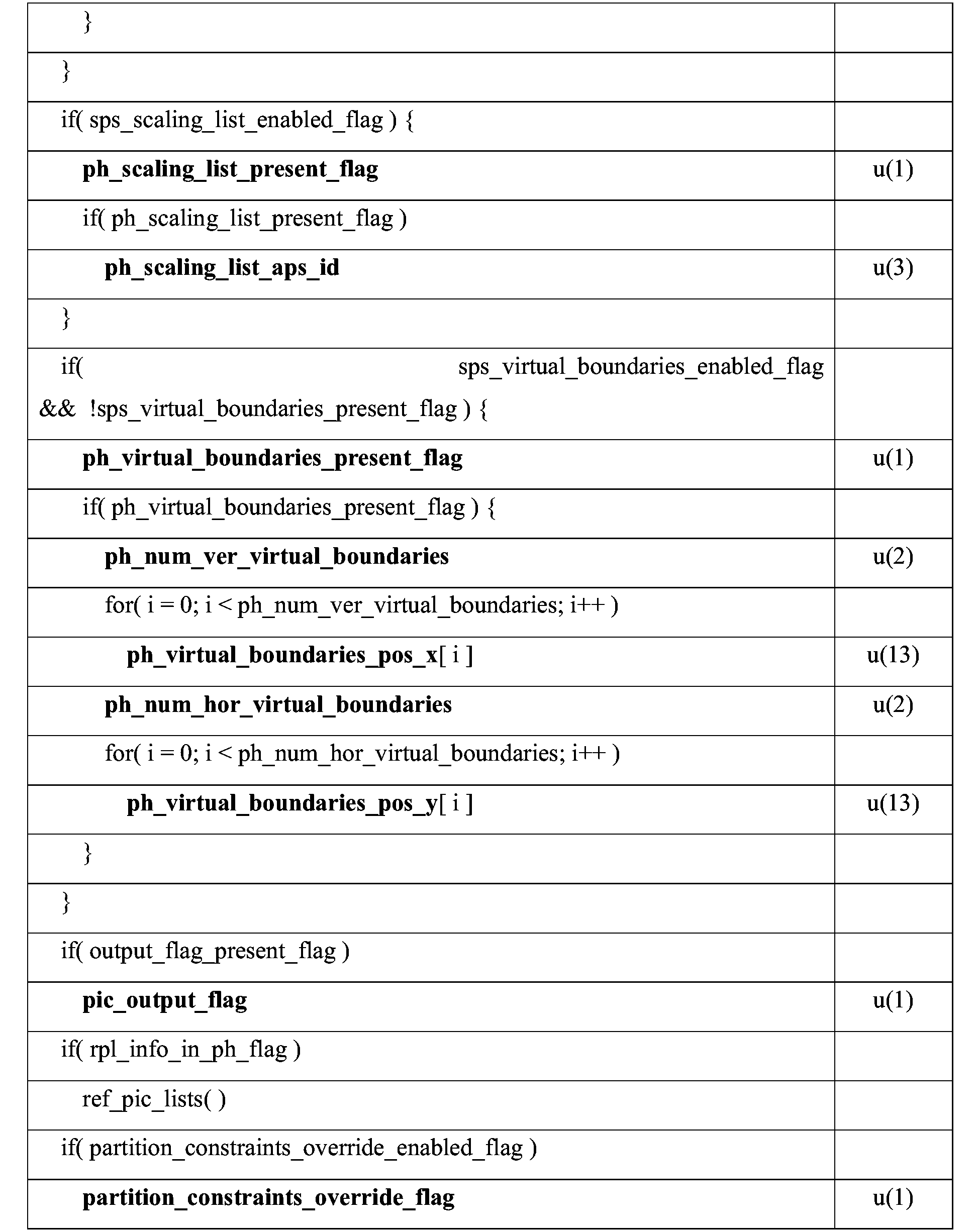

１に等しいｐｈ＿ｓｃａｌｉｎｇ＿ｌｉｓｔ＿ｐｒｅｓｅｎｔ＿ｆｌａｇは、参照スケーリングリストＡＰＳに含まれるスケーリングリストデータに基づいて、ＰＨに関連付けられたスライスに使用されるスケーリングリストデータを導出することを規定する。０に等しいｐｈ＿ｓｃａｌｉｎｇ＿ｌｉｓｔ＿ｐｒｅｓｅｎｔ＿ｆｌａｇは、ＰＨに関連付けられたスライスに対して使用されるスケーリングリストが１６になるように設定されることを規定する。存在しない場合、ｐｈ＿ｓｃａｌｉｎｇ＿ｌｉｓｔ＿ｐｒｅｓｅｎｔ＿ｆｌａｇの値は０と推測される。
ｐｈ＿ｓｃａｌｉｎｇ＿ｌｉｓｔ＿ａｐｓ＿ｉｄは、スケーリングリストＡＰＳのａｄａｐｔａｔｉｏｎ＿ｐａｒａｍｅｔｅｒ＿ｓｅｔ＿ｉｄを規定する。ａｐｓ＿ｐａｒａｍｓ＿ｔｙｐｅがＳＣＡＬＩＮＧ＿ＡＰＳに等しく、ａｄａｐｔａｔｉｏｎ＿ｐａｒａｍｅｔｅｒ＿ｓｅｔ＿ｉｄがｐｈ＿ｓｃａｌｉｎｇ＿ｌｉｓｔ＿ａｐｓ＿ｉｄであるＡＰＳＮＡＬユニットのＴｅｍｐｏｒａｌＩｄは、ＰＨに関連付けられたピクチャのＴｅｍｐｏｒａｌＩｄ以下であるものとする。
１に等しいｐｈ＿ｖｉｒｔｕａｌ＿ｂｏｕｎｄａｒｉｅｓ＿ｐｒｅｓｅｎｔ＿ｆｌａｇは、ＰＨで仮想境界の情報を信号通知することを規定する。０に等しいｐｈ＿ｖｉｒｔｕａｌ＿ｂｏｕｎｄａｒｉｅｓ＿ｐｒｅｓｅｎｔ＿ｆｌａｇは、ＰＨで仮想境界の情報を信号通知しないことを規定する。ＰＨにおいて信号通知される仮想境界が１つ以上ある場合、ピクチャにおいて、仮想境界を跨ぐインループフィルタリング動作は無効化される。インループフィルタリング動作は、デブロッキングフィルタ、サンプル適応オフセットフィルタ、および適応ループフィルタ動作を含む。存在しない場合、ｐｈ＿ｖｉｒｔｕａｌ＿ｂｏｕｎｄａｒｉｅｓ＿ｐｒｅｓｅｎｔ＿ｆｌａｇの値は０と推測される。
ｓｕｂｐｉｃ＿ｉｎｆｏ＿ｐｒｅｓｅｎｔ＿ｆｌａｇが１に等しい場合は、ｐｈ＿ｖｉｒｔｕａｌ＿ｂｏｕｎｄａｒｉｅｓ＿ｐｒｅｓｅｎｔ＿ｆｌａｇの値が０に等しいものとすることが、ビットストリーム適合性の要件である。
変数ＶｉｒｔｕａｌＢｏｕｎｄａｒｉｅｓＰｒｅｓｅｎｔＦｌａｇは、以下のように導出される。
ＶｉｒｔｕａｌＢｏｕｎｄａｒｉｅｓＰｒｅｓｅｎｔＦｌａｇ＝０
ｉｆ（ｓｐｓ＿ｖｉｒｔｕａｌ＿ｂｏｕｎｄａｒｉｅｓ＿ｅｎａｂｌｅｄ＿ｆｌａｇ）
ＶｉｒｔｕａｌＢｏｕｎｄａｒｉｅｓＰｒｅｓｅｎｔＦｌａｇ＝ｓｐｓ＿ｖｉｒｔｕａｌ＿ｂｏｕｎｄａｒｉｅｓ＿ｐｒｅｓｅｎｔ＿ｆｌａｇ｜｜
ｐｈ＿ｖｉｒｔｕａｌ＿ｂｏｕｎｄａｒｉｅｓ＿ｐｒｅｓｅｎｔ＿ｆｌａｇ（８３）
ｐｈ＿ｎｕｍ＿ｖｅｒ＿ｖｉｒｔｕａｌ＿ｂｏｕｎｄａｒｉｅｓは、ＰＨに存在するｐｈ＿ｖｉｒｔｕａｌ＿ｂｏｕｎｄａｒｉｅｓ＿ｐｏｓ＿ｘ［ｉ］構文要素の数を規定する。ｐｈ＿ｎｕｍ＿ｖｅｒ＿ｖｉｒｔｕａｌ＿ｂｏｕｎｄａｒｉｅｓが存在しない場合、０に等しいと推測される。
変数ＮｕｍＶｅｒＶｉｒｔｕａｌＢｏｕｎｄａｒｉｅｓは、以下のように導出される。
ＮｕｍＶｅｒＶｉｒｔｕａｌＢｏｕｎｄａｒｉｅｓ＝０
ｉｆ（ｓｐｓ＿ｖｉｒｔｕａｌ＿ｂｏｕｎｄａｒｉｅｓ＿ｅｎａｂｌｅｄ＿ｆｌａｇ）
ＮｕｍＶｅｒＶｉｒｔｕａｌＢｏｕｎｄａｒｉｅｓ＝ｓｐｓ＿ｖｉｒｔｕａｌ＿ｂｏｕｎｄａｒｉｅｓ＿ｐｒｅｓｅｎｔ＿ｆｌａｇ？
ｓｐｓ＿ｎｕｍ＿ｖｅｒ＿ｖｉｒｔｕａｌ＿ｂｏｕｎｄａｒｉｅｓ：ｐｈ＿ｎｕｍ＿ｖｅｒ＿ｖｉｒｔｕａｌ＿ｂｏｕｎｄａｒｉｅｓ（８４）
ｐｈ＿ｖｉｒｔｕａｌ＿ｂｏｕｎｄａｒｉｅｓ＿ｐｏｓ＿ｘ［ｉ］ｉ番目の垂直仮想境界の位置を、輝度サンプルを８で割った単位で規定する。ｐｈ＿ｖｉｒｔｕａｌ＿ｂｏｕｎｄａｒｉｅｓ＿ｐｏｓ＿ｘ［ｉ］の値は、１からＣｅｉｌ（ｐｉｃ＿ｗｉｄｔｈ＿ｉｎ＿ｌｕｍａ＿ｓａｍｐｌｅｓ÷８）－１の範囲内にあるものとする。
ｉが０からＮｕｍＶｅｒＶｉｒｔｕａｌＢｏｕｎｄａｒｉｅｓ－１までのリストＶｉｒｔｕａｌＢｏｕｎｄａｒｉｅｓＰｏｓＸ［ｉ］を、輝度サンプル単位で、垂直仮想境界の位置を規定することにより、以下のように導出する。
ｆｏｒ（ｉ＝０；ｉ＜ＮｕｍＶｅｒＶｉｒｔｕａｌＢｏｕｎｄａｒｉｅｓ；ｉ＋＋）
ＶｉｒｔｕａｌＢｏｕｎｄａｒｉｅｓＰｏｓＸ［ｉ］＝（ｓｐｓ＿ｖｉｒｔｕａｌ＿ｂｏｕｎｄａｒｉｅｓ＿ｐｒｅｓｅｎｔ＿ｆｌａｇ？
ｓｐｓ＿ｖｉｒｔｕａｌ＿ｂｏｕｎｄａｒｉｅｓ＿ｐｏｓ＿ｘ［ｉ］：ｐｈ＿ｖｉｒｔｕａｌ＿ｂｏｕｎｄａｒｉｅｓ＿ｐｏｓ＿ｘ［ｉ］）＊８（８５）
任意の２つの垂直仮想境界間の距離は、ＣｔｂＳｉｚｅＹ輝度サンプル以上であるものとする。
ｐｈ＿ｎｕｍ＿ｈｏｒ＿ｖｉｒｔｕａｌ＿ｂｏｕｎｄａｒｉｅｓは、ＰＨに存在するｐｈ＿ｖｉｒｔｕａｌ＿ｂｏｕｎｄａｒｉｅｓ＿ｐｏｓ＿ｙ［ｉ］構文要素の数を規定する。ｐｈ＿ｎｕｍ＿ｈｏｒ＿ｖｉｒｔｕａｌ＿ｂｏｕｎｄａｒｉｅｓが存在しない場合、０に等しいと推測される。
パラメータＮｕｍＨｏｒＶｉｒｔｕａｌＢｏｕｎｄａｒｉｅｓは、以下のように導出される。
ＮｕｍＨｏｒＶｉｒｔｕａｌＢｏｕｎｄａｒｉｅｓ＝０
ｉｆ（ｓｐｓ＿ｖｉｒｔｕａｌ＿ｂｏｕｎｄａｒｉｅｓ＿ｅｎａｂｌｅｄ＿ｆｌａｇ）
ＮｕｍＨｏｒＶｉｒｔｕａｌＢｏｕｎｄａｒｉｅｓ＝ｓｐｓ＿ｖｉｒｔｕａｌ＿ｂｏｕｎｄａｒｉｅｓ＿ｐｒｅｓｅｎｔ＿ｆｌａｇ？
ｓｐｓ＿ｎｕｍ＿ｈｏｒ＿ｖｉｒｔｕａｌ＿ｂｏｕｎｄａｒｉｅｓ：ｐｈ＿ｎｕｍ＿ｈｏｒ＿ｖｉｒｔｕａｌ＿ｂｏｕｎｄａｒｉｅｓ（８６）
ｓｐｓ＿ｖｉｒｔｕａｌ＿ｂｏｕｎｄａｒｉｅｓ＿ｅｎａｂｌｅｄ＿ｆｌａｇが１に等しく、ｐｈ＿ｖｉｒｔｕａｌ＿ｂｏｕｎｄａｒｉｅｓ＿ｐｒｅｓｅｎｔ＿ｆｌａｇが１に等しい場合は、ｐｈ＿ｎｕｍ＿ｖｅｒ＿ｖｉｒｔｕａｌ＿ｂｏｕｎｄａｒｉｅｓとｐｈ＿ｎｕｍ＿ｈｏｒ＿ｖｉｒｔｕａｌ＿ｂｏｕｎｄａｒｉｅｓの合計は、０より大きいものとする。
ｐｈ＿ｖｉｒｔｕａｌ＿ｂｏｕｎｄａｒｉｅｓ＿ｐｏｓ＿ｙ［ｉ］は、ｉ番目の水平方向の仮想境界の位置を、輝度サンプルを８で割った単位で規定する。ｐｈ＿ｖｉｒｔｕａｌ＿ｂｏｕｎｄａｒｉｅｓ＿ｐｏｓ＿ｙ［ｉ］の値は、１からＣｅｉｌ（ｐｉｃ＿ｈｅｉｇｈｔ＿ｉｎ＿ｌｕｍａ＿ｓａｍｐｌｅｓ÷８）－１の範囲内にあるものとする。
ｉが０からＮｕｍＨｏｒＶｉｒｔｕａｌＢｏｕｎｄａｒｉｅｓ－１までのリストＶｉｒｔｕａｌＢｏｕｎｄａｒｉｅｓＰｏｓＹ［ｉ］を、輝度サンプル単位で、水平仮想境界の位置を規定することにより、以下のように導出する。
ｆｏｒ（ｉ＝０；ｉ＜ＮｕｍＨｏｒＶｉｒｔｕａｌＢｏｕｎｄａｒｉｅｓ；ｉ＋＋）
ＶｉｒｔｕａｌＢｏｕｎｄａｒｉｅｓＰｏｓＹ［ｉ］＝（ｓｐｓ＿ｖｉｒｔｕａｌ＿ｂｏｕｎｄａｒｉｅｓ＿ｐｒｅｓｅｎｔ＿ｆｌａｇ？
ｓｐｓ＿ｖｉｒｔｕａｌ＿ｂｏｕｎｄａｒｉｅｓ＿ｐｏｓ＿ｙ［ｉ］：ｐｈ＿ｖｉｒｔｕａｌ＿ｂｏｕｎｄａｒｉｅｓ＿ｐｏｓ＿ｙ［ｉ］）＊８（８７）
任意の２つの水平仮想境界間の距離は、ＣｔｂＳｉｚｅＹ輝度サンプル以上であるものとする。
ｐｉｃ＿ｏｕｔｐｕｔ＿ｆｌａｇは、附属書Ｃに規定されるように、復号されたピクチャの出力および削除処理に影響を及ぼす。ｐｉｃ＿ｏｕｔｐｕｔ＿ｆｌａｇが存在しない場合、１に等しいと推測される。

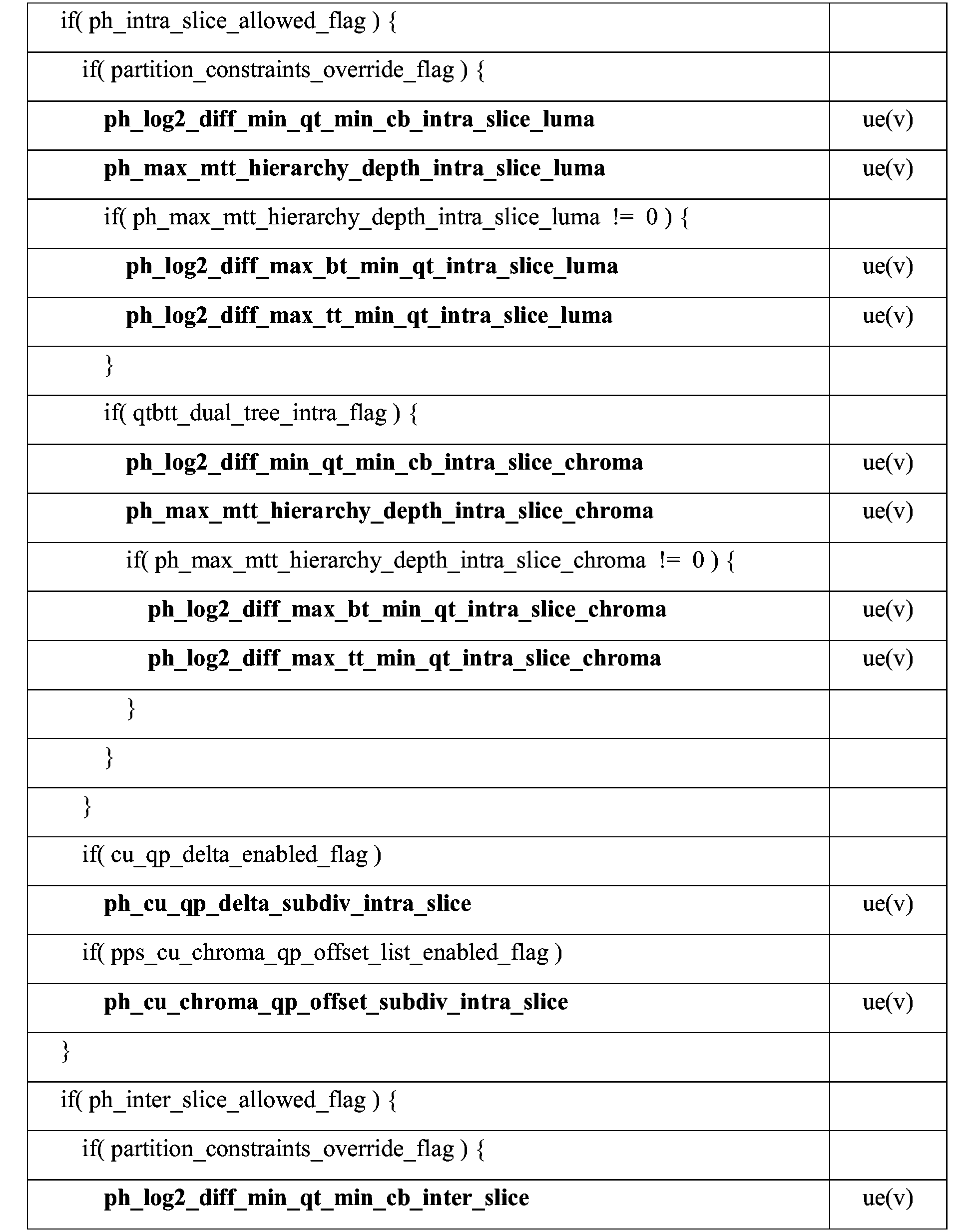

１に等しいｐａｒｔｉｔｉｏｎ＿ｃｏｎｓｔｒａｉｎｔｓ＿ｏｖｅｒｒｉｄｅ＿ｆｌａｇは、パーティション制約パラメータがＰＨに存在することを規定する。０に等しいｐａｒｔｉｔｉｏｎ＿ｃｏｎｓｔｒａｉｎｔｓ＿ｏｖｅｒｒｉｄｅ＿ｆｌａｇは、パーティション制約パラメータがＰＨに存在しないことを規定する。存在しない場合、ｐａｒｔｉｔｉｏｎ＿ｃｏｎｓｔｒａｉｎｔｓ＿ｏｖｅｒｒｉｄｅ＿ｆｌａｇの値は０に等しいと推測される。
ｐｈ＿ｌｏｇ２＿ｄｉｆｆ＿ｍｉｎ＿ｑｔ＿ｍｉｎ＿ｃｂ＿ｉｎｔｒａ＿ｓｌｉｃｅ＿ｌｕｍａは、ＣＴＵの４分木分割に起因する輝度リーフブロックの輝度サンプルの最小サイズの底２対数と、ＰＨに関連付けられたｓｌｉｃｅ＿ｔｙｐｅが２（Ｉ）であるスライスにおける輝度ＣＵの輝度サンプルの最小コーディングブロックサイズの底２対数と、の差を規定する。ｐｈ＿ｌｏｇ２＿ｄｉｆｆ＿ｍｉｎ＿ｑｔ＿ｍｉｎ＿ｃｂ＿ｉｎｔｒａ＿ｓｌｉｃｅ＿ｌｕｍａの値は、０～ＣｔｂＬｏｇ２ＳｉｚｅＹ－ＭｉｎＣｂＬｏｇ２ＳｉｚｅＹの範囲内にあるものとする。存在しない場合、ｐｈ＿ｌｏｇ２＿ｄｉｆｆ＿ｍｉｎ＿ｑｔ＿ｍｉｎ＿ｃｂ＿ｌｕｍａの値はｓｐｓ＿ｌｏｇ２＿ｄｉｆｆ＿ｍｉｎ＿ｑｔ＿ｍｉｎ＿ｃｂ＿ｌｕｍａに等しいと推論される。
ｐｈ＿ｍａｘ＿ｍｔｔ＿ｈｉｅｒａｒｃｈｙ＿ｄｅｐｔｈ＿ｉｎｔｒａ＿ｓｌｉｃｅ＿ｌｕｍａは、ＰＨに関連付けられたｓｌｉｃｅ＿ｔｙｐｅが２（Ｉ）であるスライスにおける４分木のマルチタイプツリー分割に起因するコーディングユニットの最大階層深さを規定する。ｐｈ＿ｍａｘ＿ｍｔｔ＿ｈｉｅｒａｒｃｈｙ＿ｄｅｐｔｈ＿ｉｎｔｒａ＿ｓｌｉｃｅ＿ｌｕｍａの値は、０～２＊（ＣｔｂＬｏｇ２ＳｉｚｅＹ－ＭｉｎＣｂＬｏｇ２ＳｉｚｅＹ）の範囲内にあるものとする。存在しない場合、ｐｈ＿ｍａｘ＿ｍｔｔ＿ｈｉｅｒａｒｃｈｙ＿ｄｅｐｔｈ＿ｉｎｔｒａ＿ｓｌｉｃｅ＿ｌｕｍａの値は、ｓｐｓ＿ｍａｘ＿ｍｔｔ＿ｈｉｅｒａｒｃｈｙ＿ｄｅｐｔｈ＿＿ｉｎｔｒａ＿ｓｌｉｃｅ＿ｌｕｍａと等しくなると推論される。
ｐｈ＿ｌｏｇ２＿ｄｉｆｆ＿ｍａｘ＿ｂｔ＿ｍｉｎ＿ｑｔ＿ｉｎｔｒａ＿ｓｌｉｃｅ＿ｌｕｍａは、２値分割を使用して分割され得る輝度コーディングブロックの輝度サンプルの最大サイズ（幅または高さ）の底２対数と、ＰＨに関連付けられた２（Ｉ）であるｓｌｉｃｅ＿ｔｙｐｅを有するスライスのＣＴＵの４分木分割に起因する輝度リーフブロックの輝度サンプルの最小サイズ（幅または高さ）と、の差を規定する。ｐｈ＿ｌｏｇ２＿ｄｉｆｆ＿ｍａｘ＿ｂｔ＿ｍｉｎ＿ｑｔ＿ｉｎｔｒａ＿ｓｌｉｃｅ＿ｌｕｍａの値は、０～ＣｔｂＬｏｇ２ＳｉｚｅＹ－ＭｉｎＱｔＬｏｇ２ＳｉｚｅＩｎｔｒａＹの範囲内にあるものとする。存在しない場合、ｐｈ＿ｌｏｇ２＿ｄｉｆｆ＿ｍａｘ＿ｂｔ＿ｍｉｎ＿ｑｔ＿ｉｎｔｒａ＿ｓｌｉｃｅ＿ｌｕｍａの値は、ｓｐｓ＿ｌｏｇ２＿ｄｉｆｆ＿ｍａｘ＿ｂｔ＿ｍｉｎ＿ｑｔ＿ｉｎｔｒａ＿ｓｌｉｃｅ＿ｌｕｍａと等しくなると推論される。
ｐｈ＿ｌｏｇ２＿ｄｉｆｆ＿ｍａｘ＿ｔｔ＿ｍｉｎ＿ｑｔ＿ｉｎｔｒａ＿ｓｌｉｃｅ＿ｌｕｍａは、３進法の分割を使用して分割され得る輝度コーディングブロックの輝度サンプルの最大サイズ（幅または高さ）の底２対数と、ＰＨに関連付けられた２（Ｉ）であるｓｌｉｃｅ＿ｔｙｐｅを有するスライスのＣＴＵの４分木分割に起因する輝度リーフブロックの輝度サンプルの最小サイズ（幅または高さ）と、の差を規定する。ｐｈ＿ｌｏｇ２＿ｄｉｆｆ＿ｍａｘ＿ｔｔ＿ｍｉｎ＿ｑｔ＿ｉｎｔｒａ＿ｓｌｉｃｅ＿ｌｕｍａの値は、０～ＣｔｂＬｏｇ２ＳｉｚｅＹ－ＭｉｎＱｔＬｏｇ２ＳｉｚｅＩｎｔｒａＹの範囲内にあるものとする。存在しない場合、ｐｈ＿ｌｏｇ２＿ｄｉｆｆ＿ｍａｘ＿ｔｔ＿ｍｉｎ＿ｑｔ＿ｉｎｔｒａ＿ｓｌｉｃｅ＿ｌｕｍａの値は、ｓｐｓ＿ｌｏｇ２＿ｄｉｆｆ＿ｍａｘ＿ｔｔ＿ｍｉｎ＿ｑｔ＿ｉｎｔｒａ＿ｓｌｉｃｅ＿ｌｕｍａと等しくなると推論される。
ｐｈ＿ｌｏｇ２＿ｄｉｆｆ＿ｍｉｎ＿ｑｔ＿ｍｉｎ＿ｃｂ＿ｉｎｔｒａ＿ｓｌｉｃｅ＿ｃｈｒｏｍａは、ＤＵＡＬ＿ＴＲＥＥ＿ＣＨＲＯＭＡに等しいｔｒｅｅＴｙｐｅを持つクロマＣＴＵの４分木分割によるクロマリーフブロックの輝度サンプルにおける最小サイズの底２対数と、ＰＨに関連付けられたｓｌｉｃｅ＿ｔｙｐｅが２（Ｉ）のスライスにおけるＤＵＡＬ＿ＴＲＥＥ＿ＣＨＲＯＭＡに等しいｔｒｅｅＴｙｐｅを持つクロマＣＵの輝度サンプルの最小コーディングブロックサイズの底２対数と、の差を規定する。ｐｈ＿ｌｏｇ２＿ｄｉｆｆ＿ｍｉｎ＿ｑｔ＿ｍｉｎ＿ｃｂ＿ｉｎｔｒａ＿ｓｌｉｃｅ＿ｃｈｒｏｍａの値は、０～ＣｔｂＬｏｇ２ＳｉｚｅＹ－ＭｉｎＣｂＬｏｇ２ＳｉｚｅＹの範囲内にあるものとする。存在しない場合、ｐｈ＿ｌｏｇ２＿ｄｉｆｆ＿ｍｉｎ＿ｑｔ＿ｍｉｎ＿ｃｂ＿ｉｎｔｒａ＿ｓｌｉｃｅ＿ｃｈｒｏｍａの値はｓｐｓ＿ｌｏｇ２＿ｄｉｆｆ＿ｍｉｎ＿ｑｔ＿ｍｉｎ＿ｃｂ＿ｃｈｒｏｍａに等しいと推論される。
ｐｈ＿ｍａｘ＿ｍｔｔ＿ｈｉｅｒａｒｃｈｙ＿ｄｅｐｔｈ＿ｉｎｔｒａ＿ｓｌｉｃｅ＿ｃｈｒｏｍａは、ＰＨに関連付けられたｓｌｉｃｅ＿ｔｙｐｅが２（Ｉ）のｔｒｅｅＴｙｐｅ＝ＤＵＡＬ＿ＴＲＥＥ＿ＣＨＲＯＭＡであるｔｒｅｅＴｙｐｅを有するクロマ４分木のマルチタイプツリー分割に起因するクロマコーディングユニットの最大階層深度を規定する。ｐｈ＿ｍａｘ＿ｍｔｔ＿ｈｉｅｒａｒｃｈｙ＿ｄｅｐｔｈ＿ｉｎｔｒａ＿ｓｌｉｃｅ＿ｃｈｒｏｍａの値は、０～２＊（ＣｔｂＬｏｇ２ＳｉｚｅＹ－ＭｉｎＣｂＬｏｇ２ＳｉｚｅＹ）の範囲内にあるものとする。存在しない場合、ｐｈ＿ｍａｘ＿ｍｔｔ＿ｈｉｅｒａｒｃｈｙ＿ｄｅｐｔｈ＿ｉｎｔｒａ＿ｓｌｉｃｅ＿ｃｈｒｏｍａの値は、ｓｐｓ＿ｍａｘ＿ｍｔｔ＿ｈｉｅｒａｒｃｈｙ＿ｄｅｐｔｈ＿ｉｎｔｒａ＿ｓｌｉｃｅ＿ｃｈｒｏｍａと等しいと推論される。
ｐｈ＿ｌｏｇ２＿ｄｉｆｆ＿ｍａｘ＿ｂｔ＿ｍｉｎ＿ｑｔ＿ｉｎｔｒａ＿ｓｌｉｃｅ＿ｃｈｒｏｍａは、２値分割を使用して分割され得るクロマコーディングブロックの輝度サンプルの最大サイズ（幅または高さ）の底２対数と、ＰＨに関連付けられたｓｌｉｃｅ＿ｔｙｐｅが２（Ｉ）であるスライスにおけるＤＵＡＬ＿ＴＲＥＥ＿ＣＨＲＯＭＡと等しいｔｒｅｅＴｙｐｅを有するクロマＣＴＵの４分木分割に起因するクロマリーフブロックの輝度サンプルの最小サイズ（幅または高さ）との差を規定する。ｐｈ＿ｌｏｇ２＿ｄｉｆｆ＿ｍａｘ＿ｂｔ＿ｍｉｎ＿ｑｔ＿ｉｎｔｒａ＿ｓｌｉｃｅ＿ｃｈｒｏｍａの値は、０～ＣｔｂＬｏｇ２ＳｉｚｅＹ－ＭｉｎＱｔＬｏｇ２ＳｉｚｅＩｎｔｒａＣの範囲内にあるものとする。存在しない場合、ｐｈ＿ｌｏｇ２＿ｄｉｆｆ＿ｍａｘ＿ｂｔ＿ｍｉｎ＿ｑｔ＿ｉｎｔｒａ＿ｓｌｉｃｅ＿ｃｈｒｏｍａの値は、ｓｐｓ＿ｌｏｇ２＿ｄｉｆｆ＿ｍａｘ＿ｂｔ＿ｍｉｎ＿ｑｔ＿ｉｎｔｒａ＿ｓｌｉｃｅ＿ｃｈｒｏｍａと等しくなると推論される。
ｐｈ＿ｌｏｇ２＿ｄｉｆｆ＿ｍａｘ＿ｔｔ＿ｍｉｎ＿ｑｔ＿ｉｎｔｒａ＿ｓｌｉｃｅ＿ｃｈｒｏｍａは、３進法分割を使用して分割され得るクロマコーディングブロックの輝度サンプルの最大サイズ（幅または高さ）の底２対数と、ＰＨに関連付けられたｓｌｉｃｅ＿ｔｙｐｅが２（Ｉ）であるスライスにおけるＤＵＡＬ＿ＴＲＥＥ＿ＣＨＲＯＭＡと等しいｔｒｅｅＴｙｐｅを有するクロマＣＴＵの４分木分割に起因するクロマリーフブロックの輝度サンプルの最小サイズ（幅または高さ）との差を規定する。ｐｈ＿ｌｏｇ２＿ｄｉｆｆ＿ｍａｘ＿ｔｔ＿ｍｉｎ＿ｑｔ＿ｉｎｔｒａ＿ｓｌｉｃｅ＿ｃｈｒｏｍａの値は、０～ＣｔｂＬｏｇ２ＳｉｚｅＹ－ＭｉｎＱｔＬｏｇ２ＳｉｚｅＩｎｔｒａＣの範囲内にあるものとする。存在しない場合、ｐｈ＿ｌｏｇ２＿ｄｉｆｆ＿ｍａｘ＿ｔｔ＿ｍｉｎ＿ｑｔ＿ｉｎｔｒａ＿ｓｌｉｃｅ＿ｃｈｒｏｍａの値は、ｓｐｓ＿ｌｏｇ２＿ｄｉｆｆ＿ｍａｘ＿ｔｔ＿ｍｉｎ＿ｑｔ＿ｉｎｔｒａ＿ｓｌｉｃｅ＿ｃｈｒｏｍａと等しくなると推論される。
ｐｈ＿ｃｕ＿ｑｐ＿ｄｅｌｔａ＿ｓｕｂｄｉｖ＿ｉｎｔｒａ＿ｓｌｉｃｅは、ｃｕ＿ｑｐ＿ｄｅｌｔａ＿ａｂｓおよびｃｕ＿ｑｐ＿ｄｅｌｔａ＿ｓｉｇｎ＿ｆｌａｇを伝達するイントラスライス内のコーディングユニットの最大のｃｂＳｕｂｄｉｖ値を規定する。ｐｈ＿ｃｕ＿ｑｐ＿ｄｅｌｔａ＿ｓｕｂｄｉｖ＿ｉｎｔｒａ＿ｓｌｉｃｅの値は、０～２＊（ＣｔｂＬｏｇ２ＳｉｚｅＹ－ＭｉｎＱｔＬｏｇ２ＳｉｚｅＩｎｔｒａＹ＋ｐｈ＿ｍａｘ＿ｍｔｔ＿ｈｉｅｒａｒｃｈｙ＿ｄｅｐｔｈ＿ｉｎｔｒａ＿ｓｌｉｃｅ＿ｌｕｍａ）の範囲内にあるものとする。
存在しない場合、ｐｈ＿ｃｕ＿ｑｐ＿ｄｅｌｔａ＿ｓｕｂｄｉｖ＿ｉｎｔｒａ＿ｓｌｉｃｅの値は０に等しいと推測される。
ｐｈ＿ｃｕ＿ｃｈｒｏｍａ＿ｑｐ＿ｏｆｆｓｅｔ＿ｓｕｂｄｉｖ＿ｉｎｔｒａ＿ｓｌｉｃｅは、ｃｕ＿ｃｈｒｏｍａ＿ｑｐ＿ｏｆｆｓｅｔ＿ｆｌａｇを伝達するイントラスライス内のコーディングユニットの最大ｃｂＳｕｂｄｉｖ値を規定する。ｐｈ＿ｃｕ＿ｑｐ＿ｏｆｆｓｅｔ＿ｓｕｂｄｉｖ＿ｉｎｔｒａ＿ｓｌｉｃｅの値は、０～２＊（ＣｔｂＬｏｇ２ＳｉｚｅＹ－ＭｉｎＱｔＬｏｇ２ＳｉｚｅＩｎｔｒａＹ＋ｐｈ＿ｍａｘ＿ｍｔｔ＿ｈｉｅｒａｒｃｈｙ＿ｄｅｐｔｈ＿ｉｎｔｒａ＿ｓｌｉｃｅ＿ｌｕｍａ）の範囲内にあるものとする。
存在しない場合、ｐｈ＿ｃｕ＿ｃｈｒｏｍａ＿ｑｐ＿ｏｆｆｓｅｔ＿ｓｕｂｄｉｖ＿ｉｎｔｒａ＿ｓｌｉｃｅの値は０に等しいと推測される。
ｐｈ＿ｌｏｇ２＿ｄｉｆｆ＿ｍｉｎ＿ｑｔ＿ｍｉｎ＿ｃｂ＿ｉｎｔｅｒ＿ｓｌｉｃｅは、ＣＴＵの４分木分割に起因する輝度リーフブロックの輝度サンプルの最小サイズの底２対数と、ＰＨに関連付けられたｓｌｉｃｅ＿ｔｙｐｅが０（Ｂ）または１（Ｐ）と等しいスライスにおける輝度ＣＵに対する輝度サンプルの最小輝度コーディングブロックサイズの底２対数と、の差を規定する。ｐｈ＿ｌｏｇ２＿ｄｉｆｆ＿ｍｉｎ＿ｑｔ＿ｍｉｎ＿ｃｂ＿ｉｎｔｅｒ＿ｓｌｉｃｅの値は、０～ＣｔｂＬｏｇ２ＳｉｚｅＹ－ＭｉｎＣｂＬｏｇ２ＳｉｚｅＹの範囲内にあるものとする。存在しない場合、ｐｈ＿ｌｏｇ２＿ｄｉｆｆ＿ｍｉｎ＿ｑｔ＿ｍｉｎ＿ｃｂ＿ｌｕｍａの値は、ｓｐｓ＿ｌｏｇ２＿ｄｉｆｆ＿ｍｉｎ＿ｑｔ＿ｍｉｎ＿ｃｂ＿ｉｎｔｅｒ＿ｓｌｉｃｅに等しいと推論される。
ｐｈ＿ｍａｘ＿ｍｔｔ＿ｈｉｅｒａｒｃｈｙ＿ｄｅｐｔｈ＿ｉｎｔｅｒ＿ｓｌｉｃｅは、ＰＨに関連付けられたｓｌｉｃｅ＿ｔｙｐｅが０（Ｂ）または１（Ｐ）のスライスにおいて、４分木リーフのマルチタイプツリー分割によるコーディングユニットの最大階層深さを規定する。ｐｈ＿ｍａｘ＿ｍｔｔ＿ｈｉｅｒａｒｃｈｙ＿ｄｅｐｔｈ＿ｉｎｔｅｒ＿ｓｌｉｃｅの値は、０～２＊（ＣｔｂＬｏｇ２ＳｉｚｅＹ－ＭｉｎＣｂＬｏｇ２ＳｉｚｅＹ）の範囲内にあるものとする。存在しない場合、ｐｈ＿ｍａｘ＿ｍｔｔ＿ｈｉｅｒａｒｃｈｙ＿ｄｅｐｔｈ＿ｉｎｔｅｒ＿ｓｌｉｃｅの値は、ｓｐｓ＿ｍａｘ＿ｍｔｔ＿ｈｉｅｒａｒｃｈｙ＿ｄｅｐｔｈ＿ｉｎｔｅｒ＿ｓｌｉｃｅに等しいと推論される。
ｐｈ＿ｌｏｇ２＿ｄｉｆｆ＿ｍａｘ＿ｂｔ＿ｍｉｎ＿ｑｔ＿ｉｎｔｅｒ＿ｓｌｉｃｅは、２値分割を使用して分割されることができる輝度コーディングブロックの輝度サンプルの最大サイズ（幅または高さ）の底２対数と、ＰＨに関連付けられた０（Ｂ）または１（Ｐ）であるスライスにおけるＣＴＵの４分木分割に起因する輝度リーフブロックの輝度サンプルの最小サイズ（幅または高さ）と、の差を規定する。ｐｈ＿ｌｏｇ２＿ｄｉｆｆ＿ｍａｘ＿ｂｔ＿ｍｉｎ＿ｑｔ＿ｉｎｔｅｒ＿ｓｌｉｃｅの値は、０～ＣｔｂＬｏｇ２ＳｉｚｅＹ－ＭｉｎＱｔＬｏｇ２ＳｉｚｅＩｎｔｅｒＹの範囲内にあるものとする。存在しない場合、ｐｈ＿ｌｏｇ２＿ｄｉｆｆ＿ｍａｘ＿ｂｔ＿ｍｉｎ＿ｑｔ＿ｉｎｔｅｒ＿ｓｌｉｃｅの値はｓｐｓ＿ｌｏｇ２＿ｄｉｆｆ＿ｍａｘ＿ｂｔ＿ｍｉｎ＿ｑｔ＿ｉｎｔｅｒ＿ｓｌｉｃｅに等しいと推論される。
ｐｈ＿ｌｏｇ２＿ｄｉｆｆ＿ｍａｘ＿ｔｔ＿ｍｉｎ＿ｑｔ＿ｉｎｔｅｒ＿ｓｌｉｃｅは、３進法分割を使用して分割されることができる輝度コーディングブロックの輝度サンプルの最大サイズ（幅または高さ）の底２対数と、ＰＨに関連付けられた０（Ｂ）または１（Ｐ）であるスライスにおけるＣＴＵの４分木分割に起因する輝度リーフブロックの輝度サンプルの最小サイズ（幅または高さ）と、の差を規定する。ｐｈ＿ｌｏｇ２＿ｄｉｆｆ＿ｍａｘ＿ｔｔ＿ｍｉｎ＿ｑｔ＿ｉｎｔｅｒ＿ｓｌｉｃｅの値は、０～ＣｔｂＬｏｇ２ＳｉｚｅＹ－ＭｉｎＱｔＬｏｇ２ＳｉｚｅＩｎｔｅｒＹの範囲内にあるものとする。存在しない場合、ｐｈ＿ｌｏｇ２＿ｄｉｆｆ＿ｍａｘ＿ｔｔ＿ｍｉｎ＿ｑｔ＿ｉｎｔｅｒ＿ｓｌｉｃｅの値はｓｐｓ＿ｌｏｇ２＿ｄｉｆｆ＿ｍａｘ＿ｔｔ＿ｍｉｎ＿ｑｔ＿ｉｎｔｅｒ＿ｓｌｉｃｅに等しいと推論される。
ｐｈ＿ｃｕ＿ｑｐ＿ｄｅｌｔａ＿ｓｕｂｄｉｖ＿ｉｎｔｅｒ＿ｓｌｉｃｅは、ｃｕ＿ｑｐ＿ｄｅｌｔａ＿ａｂｓおよびｃｕ＿ｑｐ＿ｄｅｌｔａ＿ｓｉｇｎ＿ｆｌａｇを伝達するインタースライス内のコーディングユニットの最大のｃｂＳｕｂｄｉｖ値を規定する。ｐｈ＿ｃｕ＿ｑｐ＿ｄｅｌｔａ＿ｓｕｂｄｉｖ＿ｉｎｔｅｒ＿ｓｌｉｃｅの値は、０～２＊（ＣｔｂＬｏｇ２ＳｉｚｅＹ－ＭｉｎＱｔＬｏｇ２ＳｉｚｅＩｎｔｅｒＹ＋ｐｈ＿ｍａｘ＿ｍｔｔ＿ｈｉｅｒａｒｃｈｙ＿ｄｅｐｔｈ＿ｉｎｔｅｒ＿ｓｌｉｃｅ）の範囲内にあるものとする。
存在しない場合、ｐｈ＿ｃｕ＿ｑｐ＿ｄｅｌｔａ＿ｓｕｂｄｉｖ＿ｉｎｔｅｒ＿ｓｌｉｃｅの値は０に等しいと推測される。
ｐｈ＿ｃｕ＿ｃｈｒｏｍａ＿ｑｐ＿ｏｆｆｓｅｔ＿ｓｕｂｄｉｖ＿ｉｎｔｅｒ＿ｓｌｉｃｅは、ｃｕ＿ｃｈｒｏｍａ＿ｑｐ＿ｏｆｆｓｅｔ＿ｆｌａｇを伝達するインタースライス内のコーディングユニットの最大ｃｂＳｕｂｄｉｖ値を規定する。ｐｈ＿ｃｕ＿ｃｈｒｏｍａ＿ｑｐ＿ｏｆｆｓｅｔ＿ｓｕｂｄｉｖ＿ｉｎｔｅｒ＿ｓｌｉｃｅの値は、０～２＊（ＣｔｂＬｏｇ２ＳｉｚｅＹ－ＭｉｎＱｔＬｏｇ２ＳｉｚｅＩｎｔｅｒＹ＋ｐｈ＿ｍａｘ＿ｍｔｔ＿ｈｉｅｒａｒｃｈｙ＿ｄｅｐｔｈ＿ｉｎｔｅｒ＿ｓｌｉｃｅ）の範囲内にあるものとする。
存在しない場合、ｐｈ＿ｃｕ＿ｃｈｒｏｍａ＿ｑｐ＿ｏｆｆｓｅｔ＿ｓｕｂｄｉｖ＿ｉｎｔｅｒ＿ｓｌｉｃｅの値は０に等しいと推測される。
ｐｈ＿ｔｅｍｐｏｒａｌ＿ｍｖｐ＿ｅｎａｂｌｅｄ＿ｆｌａｇは、ＰＨに関連付けられたスライスのインター予測に時間的動きベクトル予測子を使用できるかどうかを規定する。ｐｈ＿ｔｅｍｐｏｒａｌ＿ｍｖｐ＿ｅｎａｂｌｅｄ＿ｆｌａｇが０に等しい場合、ＰＨに関連付けられたスライスの構文要素は、時間的動きベクトル予測子がスライスの復号に使用されないように制約されるものとする。そうでない場合（ｐｈ＿ｔｅｍｐｏｒａｌ＿ｍｖｐ＿ｅｎａｂｌｅｄ＿ｆｌａｇが１に等しい場合）、ＰＨに関連付けられたスライスの復号に時間的動きベクトル予測子を使用してもよい。存在しない場合、ｐｈ＿ｔｅｍｐｏｒａｌ＿ｍｖｐ＿ｅｎａｂｌｅｄ＿ｆｌａｇの値は０に等しいと推測される。ＤＰＢにおける参照ピクチャの空間的解像度が現在のピクチャと同じでない場合、ｐｈ＿ｔｅｍｐｏｒａｌ＿ｍｖｐ＿ｅｎａｂｌｅｄ＿ｆｌａｇの値は０に等しいものとする。
サブブロックベースのマージＭＶＰ候補の最大数、ＭａｘＮｕｍＳｕｂｂｌｏｃｋＭｅｒｇｅＣａｎｄは以下のように導出される。
ｉｆ（ｓｐｓ＿ａｆｆｉｎｅ＿ｅｎａｂｌｅｄ＿ｆｌａｇ）
ＭａｘＮｕｍＳｕｂｂｌｏｃｋＭｅｒｇｅＣａｎｄ＝５－ｆｉｖｅ＿ｍｉｎｕｓ＿ｍａｘ＿ｎｕｍ＿ｓｕｂｂｌｏｃｋ＿ｍｅｒｇｅ＿ｃａｎｄ（８８）
ｅｌｓｅ
ＭａｘＮｕｍＳｕｂｂｌｏｃｋＭｅｒｇｅＣａｎｄ＝ｓｐｓ＿ｓｂｔｍｖｐ＿ｅｎａｂｌｅｄ＿ｆｌａｇ＆＆ｐｈ＿ｔｅｍｐｏｒａｌ＿ｍｖｐ＿ｅｎａｂｌｅ＿ｆｌａｇ
ＭａｘＮｕｍＳｕｂｂｌｏｃｋＭｅｒｇｅＣａｎｄの値は、０～５の範囲内である。
１に等しいｐｈ＿ｃｏｌｌｏｃａｔｅｄ＿ｆｒｏｍ＿ｌ０＿ｆｌａｇは、時間的動きベクトル予測に使用される同一位置に配置されたピクチャが参照ピクチャリスト０から導出されることを規定する。０に等しいｐｈ＿ｃｏｌｌｏｃａｔｅｄ＿ｆｒｏｍ＿ｌ０＿ｆｌａｇは、時間的動きベクトル予測に使用される同一位置に配置されたピクチャが参照ピクチャリスト１から導出されることを規定する。
ｐｈ＿ｃｏｌｌｏｃａｔｅｄ＿ｒｅｆ＿ｉｄｘは、時間的動きベクトル予測に使用される同一位置に配置されたピクチャの参照インデックスを規定する。
ｐｈ＿ｃｏｌｌｏｃａｔｅｄ＿ｆｒｏｍ＿ｌ０＿ｆｌａｇが１に等しい場合、ｐｈ＿ｃｏｌｌｏｃａｔｅｄ＿ｒｅｆ＿ｉｄｘは参照ピクチャリスト０のエントリを参照し、ｐｈ＿ｃｏｌｌｏｃａｔｅｄ＿ｒｅｆ＿ｉｄｘの値は０からｎｕｍ＿ｒｅｆ＿ｅｎｔｒｉｅｓ［０］［ＲｐｌｓＩｄｘ［０］］－１の範囲内にあるものとする。
ｐｈ＿ｃｏｌｌｏｃａｔｅｄ＿ｆｒｏｍ＿ｌ０＿ｆｌａｇが０に等しい場合、ｐｈ＿ｃｏｌｌｏｃａｔｅｄ＿ｒｅｆ＿ｉｄｘは参照ピクチャリスト１のエントリを参照し、ｐｈ＿ｃｏｌｌｏｃａｔｅｄ＿ｒｅｆ＿ｉｄｘの値は０からｎｕｍ＿ｒｅｆ＿ｅｎｔｒｉｅｓ［１］［ＲｐｌｓＩｄｘ［１］］－１の範囲内にあるものとする。
存在しない場合、ｐｈ＿ｃｏｌｌｏｃａｔｅｄ＿ｒｅｆ＿ｉｄｘの値は０に等しいと推測される。
１に等しいｍｖｄ＿ｌ１＿ｚｅｒｏ＿ｆｌａｇは、ｍｖｄ＿ｃｏｄｉｎｇ（ｘ０，ｙ０，１）構文構造が構文解析されず、ＭｖｄＬ１［ｘ０］［ｙ０］［ｃｏｍｐＩｄｘ］およびＭｖｄＣｐＬ１［ｘ０］［ｙ０］［ｃｐＩｄｘ］［ｃｏｍｐＩｄｘ］がｃｏｍｐＩｄｘ＝０．．１およびｃｐＩｄｘ＝０．．２の場合、０に設定されることを示す。０に等しいｍｖｄ＿ｌ１＿ｚｅｒｏ＿ｆｌａｇは、ｍｖｄ＿ｃｏｄｉｎｇ（ｘ０，ｙ０，１）構文構造が構文解析されたことを示す。
１に等しいｐｈ＿ｆｐｅｌ＿ｍｍｖｄ＿ｅｎａｂｌｅｄ＿ｆｌａｇは、動きベクトル差を有するマージモードは、ＰＨに関連付けられたスライスの整数サンプル精度を使用することを規定する。０に等しいｐｈ＿ｆｐｅｌ＿ｍｍｖｄ＿ｅｎａｂｌｅｄ＿ｆｌａｇは、動きベクトル差を有するマージモードは、ＰＨに関連付けられたスライスの分数サンプル精度を使用することを規定する。存在しない場合、ｐｈ＿ｆｐｅｌ＿ｍｍｖｄ＿ｅｎａｂｌｅｄ＿ｆｌａｇの値は０であると推測される。
１に等しいｐｈ＿ｄｉｓａｂｌｅ＿ｂｄｏｆ＿ｆｌａｇは、ＰＨに関連付けられたスライスにおいて、双方向オプティカルフローインター予測に基づくインター双方向予測が無効化されることを規定する。０に等しいｐｈ＿ｄｉｓａｂｌｅ＿ｂｄｏｆ＿ｆｌａｇは、ＰＨに関連付けられたスライスにおいて、双方向オプティカルフローインター予測に基づくインター双方向予測が有効化されてもされなくてもよいことを規定する。
ｐｈ＿ｄｉｓａｂｌｅ＿ｂｄｏｆ＿ｆｌａｇが存在しない場合、以下が適用される。
－ｓｐｓ＿ｂｄｏｆ＿ｅｎａｂｌｅｄ＿ｆｌａｇが１に等しい場合は、ｐｈ＿ｄｉｓａｂｌｅ＿ｂｄｏｆ＿ｆｌａｇの値は０に等しいと推論される。
－そうでない場合（ｓｐｓ＿ｂｄｏｆ＿ｅｎａｂｌｅｄ＿ｆｌａｇが０に等しい場合）、ｐｈ＿ｄｉｓａｂｌｅ＿ｂｄｏｆ＿ｆｌａｇの値は１に等しいと推論される。
１に等しいｐｈ＿ｄｉｓａｂｌｅ＿ｄｍｖｒ＿ｆｌａｇは、ＰＨに関連付けられたスライスにおいて、デコーダ動きベクトル微調整に基づくインター双方向予測が無効化されることを規定する。０に等しいｐｈ＿ｄｉｓａｂｌｅ＿ｄｍｖｒ＿ｆｌａｇは、ＰＨに関連付けられたスライスにおいて、デコーダ動きベクトル微調整に基づく相互雄双方向予測が有効化してもしなくてもよいことを規定する。
ｐｈ＿ｄｉｓａｂｌｅ＿ｄｍｖｒ＿ｆｌａｇが存在しない場合、以下が適用される。
－ｓｐｓ＿ｄｍｖｒ＿ｅｎａｂｌｅｄ＿ｆｌａｇが１に等しい場合は、ｐｈ＿ｄｉｓａｂｌｅ＿ｄｍｖｒ＿ｆｌａｇの値は０に等しいと推論される。
－そうでない場合（ｓｐｓ＿ｄｍｖｒ＿ｅｎａｂｌｅ＿ｆｌａｇが０に等しい場合）、ｐｈ＿ｄｉｓａｂｌｅ＿ｄｍｖｒ＿ｆｌａｇの値は１に等しいと推論される。
１に等しいｐｈ＿ｄｉｓａｂｌｅ＿ｐｒｏｆ＿ｆｌａｇは、ＰＨに関連付けられたスライスにおいて、オプティカルフローによる予測微調整が無効化されることを規定する。０に等しいｐｈ＿ｄｉｓａｂｌｅ＿ｐｒｏｆ＿ｆｌａｇは、ＰＨに関連付けられたスライスにおいて、オプティカルフローによる予測微調整が有効化されてもされなくてもよいことを規定する。
ｐｈ＿ｄｉｓａｂｌｅ＿ｐｒｏｆ＿ｆｌａｇが存在しない場合、以下が適用される。
－ｓｐｓ＿ａｆｆｉｎｅ＿ｐｒｏｆ＿ｅｎａｂｌｅｄ＿ｆｌａｇが１に等しい場合は、ｐｈ＿ｄｉｓａｂｌｅ＿ｐｒｏｆ＿ｆｌａｇの値は０に等しいと推論される。
－そうでない場合（ｓｐｓ＿ａｆｆｉｎｅ＿ｐｒｏｆ＿ｅｎａｂｌｅｄ＿ｆｌａｇが０に等しい場合）、ｐｈ＿ｄｉｓａｂｌｅ＿ｐｒｏｆ＿ｆｌａｇの値は１に等しいと推論される。

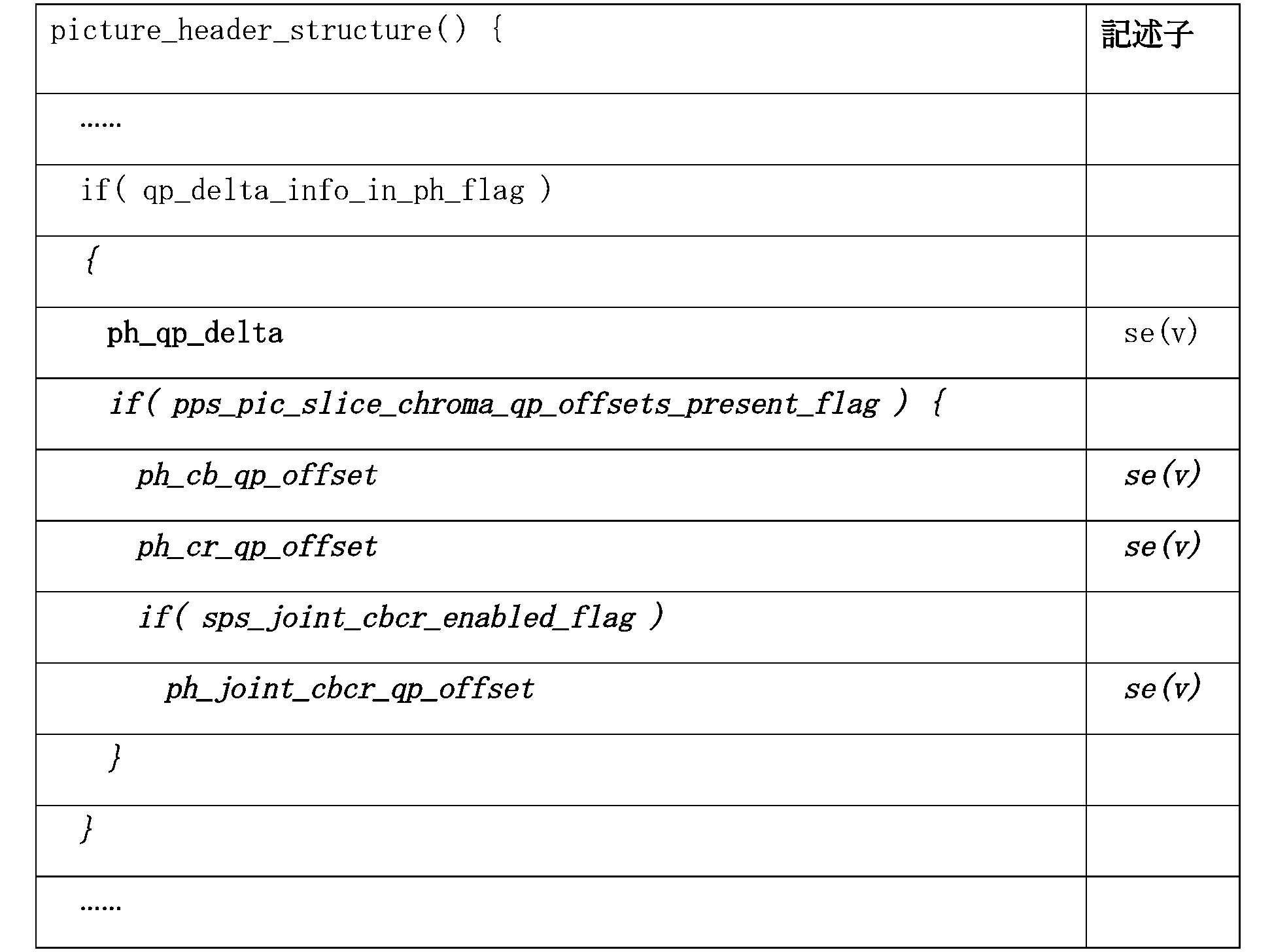

ｐｈ＿ｑｐ＿ｄｅｌｔａは、コーディングユニットレイヤにおけるＣｕＱｐＤｅｌｔａＶａｌの値によって修正されるまで、ピクチャにおけるコーディングブロックに使用されるＱｐ_Ｙの初期値を規定する。
ｑｐ＿ｄｅｌｔａ＿ｉｎｆｏ＿ｉｎ＿ｐｈ＿ｆｌａｇが１に等しい場合は、ピクチャのすべてのスライスに対するＱｐ_Ｙ量子化パラメータであるＳｌｉｃｅＱｐ_Ｙの最初の値は、以下のように導出される。
ＳｌｉｃｅＱｐ_Ｙ＝２６＋ｉｎｉｔ＿ｑｐ＿ｍｉｎｕｓ２６＋ｐｈ＿ｑｐ＿ｄｅｌｔａ（８９）
ＳｌｉｃｅＱｐ_Ｙの値は、－ＱｐＢｄＯｆｆｓｅｔ～６３の範囲内である。
ｐｈ＿ｊｏｉｎｔ＿ｃｂｃｒ＿ｓｉｇｎ＿ｆｌａｇは、ｔｕ＿ｊｏｉｎｔ＿ｃｂｃｒ＿ｒｅｓｉｄｕａｌ＿ｆｌａｇ［ｘ０］［ｙ０］が１に等しい変換ユニットにおいて、両方のクロマ成分の同一位置に配置された残差サンプルは、符号が逆になるかどうかを規定する。１つの変換ユニットに対してｔｕ＿ｊｏｉｎｔ＿ｃｂｃｒ＿ｒｅｓｉｄｕａｌ＿ｆｌａｇ［ｘ０］［ｙ０］が１に等しいとき、０に等しいｐｈ＿ｊｏｉｎｔ＿ｃｂｃｒ＿ｓｉｇｎ＿ｆｌａｇは、Ｃｒ（またはＣｂ）成分の各残差サンプルの符号が、同一位置に配置されたＣｂ（またはＣｒ）残差サンプルの符号と同一であることを規定し、１に等しいｐｈ＿ｊｏｉｎｔ＿ｃｂｃｒ＿ｓｉｇｎ＿ｆｌａｇは、Ｃｒ（またはＣｂ）成分の各残差サンプルの符号は、同一位置に配置されたＣｂ（またはＣｒ）の残差サンプルの逆の符号で表されることを規定する。
１に等しいｐｈ＿ｓａｏ＿ｌｕｍａ＿ｅｎａｂｌｅｄ＿ｆｌａｇは、ＰＨに関連付けられたすべてのスライスの中の輝度成分に対してＳＡＯが有効化されることを規定し、０に等しいｐｈ＿ｓａｏ＿ｌｕｍａ＿ｅｎａｂｌｅｄ＿ｆｌａｇは、輝度成分のＳＡＯがＰＨに関連付けられた１つ以上またはすべてのスライスに対して無効化される場合もあることを規定する。ｐｈ＿ｓａｏ＿ｌｕｍａ＿ｅｎａｂｌｅｄ＿ｆｌａｇが存在しない場合、０に等しいと推測される。
１に等しいｐｈ＿ｓａｏ＿ｃｈｒｏｍａ＿ｅｎａｂｌｅｄ＿ｆｌａｇは、ＰＨに関連付けられたすべてのスライスの中のクロマ成分に対してＳＡＯが有効化されることを規定し、０に等しいｐｈ＿ｓａｏ＿ｃｈｒｏｍａ＿ｅｎａｂｌｅｄ＿ｆｌａｇは、輝度成分のＳＡＯがＰＨに関連付けられた１つ以上またはすべてのスライスに対して無効化される場合もあることを規定する。ｐｈ＿ｓａｏ＿ｃｈｒｏｍａ＿ｅｎａｂｌｅｄ＿ｆｌａｇが存在しない場合、０に等しいと推測される。
０に等しいｐｈ＿ｄｅｐ＿ｑｕａｎｔ＿ｅｎａｂｌｅｄ＿ｆｌａｇは、現在のピクチャに対して依存量子化が無効化されることを規定する。１に等しいｐｈ＿ｄｅｐ＿ｑｕａｎｔ＿ｅｎａｂｌｅｄ＿ｆｌａｇは、現在のピクチャに対して従属量子化が有効化されることを規定する。ｐｈ＿ｄｅｐ＿ｑｕａｎｔ＿ｅｎａｂｌｅｄ＿ｆｌａｇが存在しない場合、０に等しいと推測される。
０に等しいｐｉｃ＿ｓｉｇｎ＿ｄａｔａ＿ｈｉｄｉｎｇ＿ｅｎａｂｌｅｄ＿ｆｌａｇは、現在のピクチャに対し、符号ビットの非表示が無効化されることを規定する。１に等しいｐｉｃ＿ｓｉｇｎ＿ｄａｔａ＿ｈｉｄｉｎｇ＿ｅｎａｂｌｅｄ＿ｆｌａｇは、現在のピクチャに対し、符号ビットの非表示が有効化されることを規定する。ｐｉｃ＿ｓｉｇｎ＿ｄａｔａ＿ｈｉｄｉｎｇ＿ｅｎａｂｌｅｄ＿ｆｌａｇが存在しない場合、０に等しいと推測される。

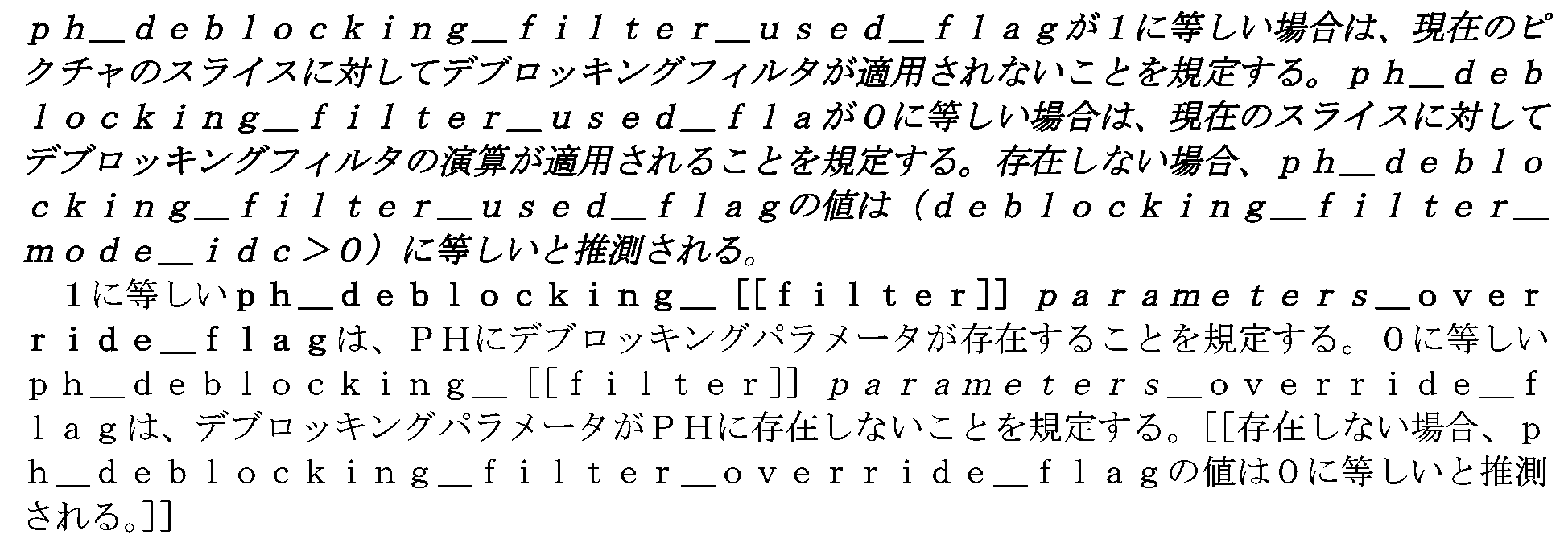

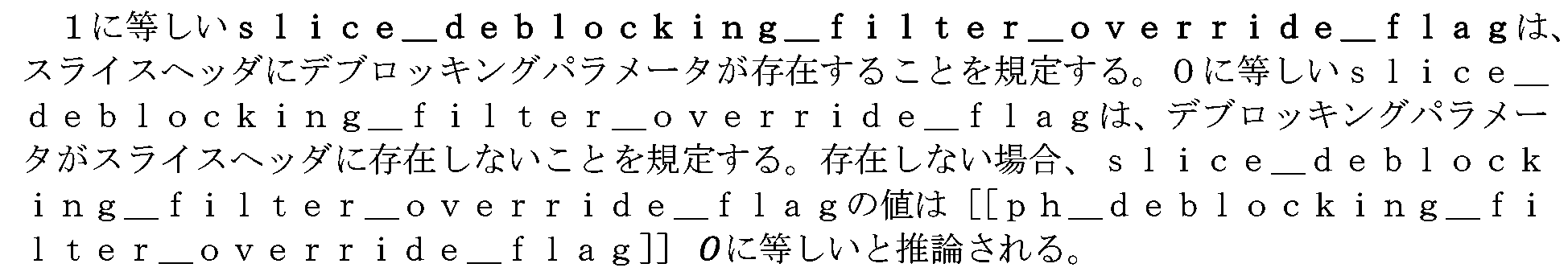

１に等しいｐｈ＿ｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｏｖｅｒｒｉｄｅ＿ｆｌａｇは、ＰＨにデブロッキングパラメータが存在することを規定する。０に等しいｐｈ＿ｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｏｖｅｒｒｉｄｅ＿ｆｌａｇは、デブロッキングパラメータがＰＨに存在しないことを規定する。存在しない場合、ｐｈ＿ｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｏｖｅｒｒｉｄｅ＿ｆｌａｇの値は０に等しいと推測される。
１に等しいｐｈ＿ｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｄｉｓａｂｌｅｄ＿ｆｌａｇは、ＰＨに関連付けられたスライスに対してデブロッキングフィルタの演算を適用しないことを規定する。０に等しいｐｈ＿ｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｄｉｓａｂｌｅｄ＿ｆｌａｇは、ＰＨに関連付けられたスライスに対してデブロッキングフィルタの演算を適用することを規定する。ｐｈ＿ｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｄｉｓａｂｌｅｄ＿ｆｌａｇが存在しない場合、ｐｐｓ＿ｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｄｉｓａｂｌｅｄ＿ｆｌａｇに等しいと推論される。
ｐｈ＿ｂｅｔａ＿ｏｆｆｓｅｔ＿ｄｉｖ２およびｐｈ＿ｔｃ＿ｏｆｆｓｅｔ＿ｄｉｖ２は、ＰＨに関連付けられたスライスの輝度成分に適用されるβおよびｔＣのデブロッキングパラメータのオフセット（２で割られた）を規定する。ｐｈ＿ｂｅｔａ＿ｏｆｆｓｅｔ＿ｄｉｖ２およびｐｈ＿ｔｃ＿ｏｆｆｓｅｔ＿ｄｉｖ２の値は、いずれも－１２～１２の範囲内にあるものとする。存在しない場合、ｐｈ＿ｂｅｔａ＿ｏｆｆｓｅｔ＿ｄｉｖ２およびｐｈ＿ｔｃ＿ｏｆｆｓｅｔ＿ｄｉｖ２の値は、それぞれｐｐｓ＿ｂｅｔａ＿ｏｆｆｓｅｔ＿ｄｉｖ２およびｐｐｓ＿ｔｃ＿ｏｆｆｓｅｔ＿ｄｉｖ２に等しいと推論される。
ｐｈ＿ｃｂ＿ｂｅｔａ＿ｏｆｆｓｅｔ＿ｄｉｖ２およびｐｈ＿ｃｂ＿ｔｃ＿ｏｆｆｓｅｔ＿ｄｉｖ２は、ＰＨに関連付けられたスライスのＣｂ成分に適用されるβおよびｔＣのデブロッキングパラメータのオフセット（２で割られた）を規定する。ｐｈ＿ｃｂ＿ｂｅｔａ＿ｏｆｆｓｅｔ＿ｄｉｖ２およびｐｈ＿ｃｂ＿ｔｃ＿ｏｆｆｓｅｔ＿ｄｉｖ２の値は、いずれも－１２～１２の範囲内にあるものとする。存在しない場合、ｐｈ＿ｃｂ＿ｂｅｔａ＿ｏｆｆｓｅｔ＿ｄｉｖ２およびｐｈ＿ｃｂ＿ｔｃ＿ｏｆｆｓｅｔ＿ｄｉｖ２の値は、それぞれｐｐｓ＿ｃｂ＿ｂｅｔａ＿ｏｆｆｓｅｔ＿ｄｉｖ２およびｐｐｓ＿ｃｂ＿ｔｃ＿ｏｆｆｓｅｔ＿ｄｉｖ２に等しいと推論される。
ｐｈ＿ｃｒ＿ｂｅｔａ＿ｏｆｆｓｅｔ＿ｄｉｖ２およびｐｈ＿ｃｒ＿ｔｃ＿ｏｆｆｓｅｔ＿ｄｉｖ２は、ＰＨに関連付けられたスライスのＣｒ成分に適用されるβおよびｔＣのデブロッキングパラメータのオフセット（２で割られた）を規定する。ｐｈ＿ｃｒ＿ｂｅｔａ＿ｏｆｆｓｅｔ＿ｄｉｖ２およびｐｈ＿ｃｒ＿ｔｃ＿ｏｆｆｓｅｔ＿ｄｉｖ２の値は、いずれも－１２～１２の範囲内にあるものとする。存在しない場合、ｐｈ＿ｃｒ＿ｂｅｔａ＿ｏｆｆｓｅｔ＿ｄｉｖ２およびｐｈ＿ｃｒ＿ｔｃ＿ｏｆｆｓｅｔ＿ｄｉｖ２の値は、それぞれｐｐｓ＿ｃｒ＿ｂｅｔａ＿ｏｆｆｓｅｔ＿ｄｉｖ２およびｐｐｓ＿ｃｒ＿ｔｃ＿ｏｆｆｓｅｔ＿ｄｉｖ２に等しいと推論される。
ｐｈ＿ｅｘｔｅｎｓｉｏｎ＿ｌｅｎｇｔｈは、ＰＨ拡張データの長さをバイトで規定し、ｐｈ＿ｅｘｔｅｎｓｉｏｎ＿ｌｅｎｇｔｈ自体の信号通知に使用されるビットは含まない。ｐｈ＿ｅｘｔｅｎｓｉｏｎ＿ｌｅｎｇｔｈの値は、０～２５６の範囲内である。存在しない場合、ｐｈ＿ｅｘｔｅｎｓｉｏｎ＿ｌｅｎｇｔｈの値は０に等しいと推論される。
ｐｈ＿ｅｘｔｅｎｓｉｏｎ＿ｄａｔａ＿ｂｙｔｅは任意の値を有することができる。本明細書のバージョンに準拠するデコーダは、ｐｈ＿ｅｘｔｅｎｓｉｏｎ＿ｄａｔａ＿ｂｙｔｅの値を無視しなければならない。その値は、本明細書のバージョンで特定された特徴に対するデコーダの適合性に影響を与えない。

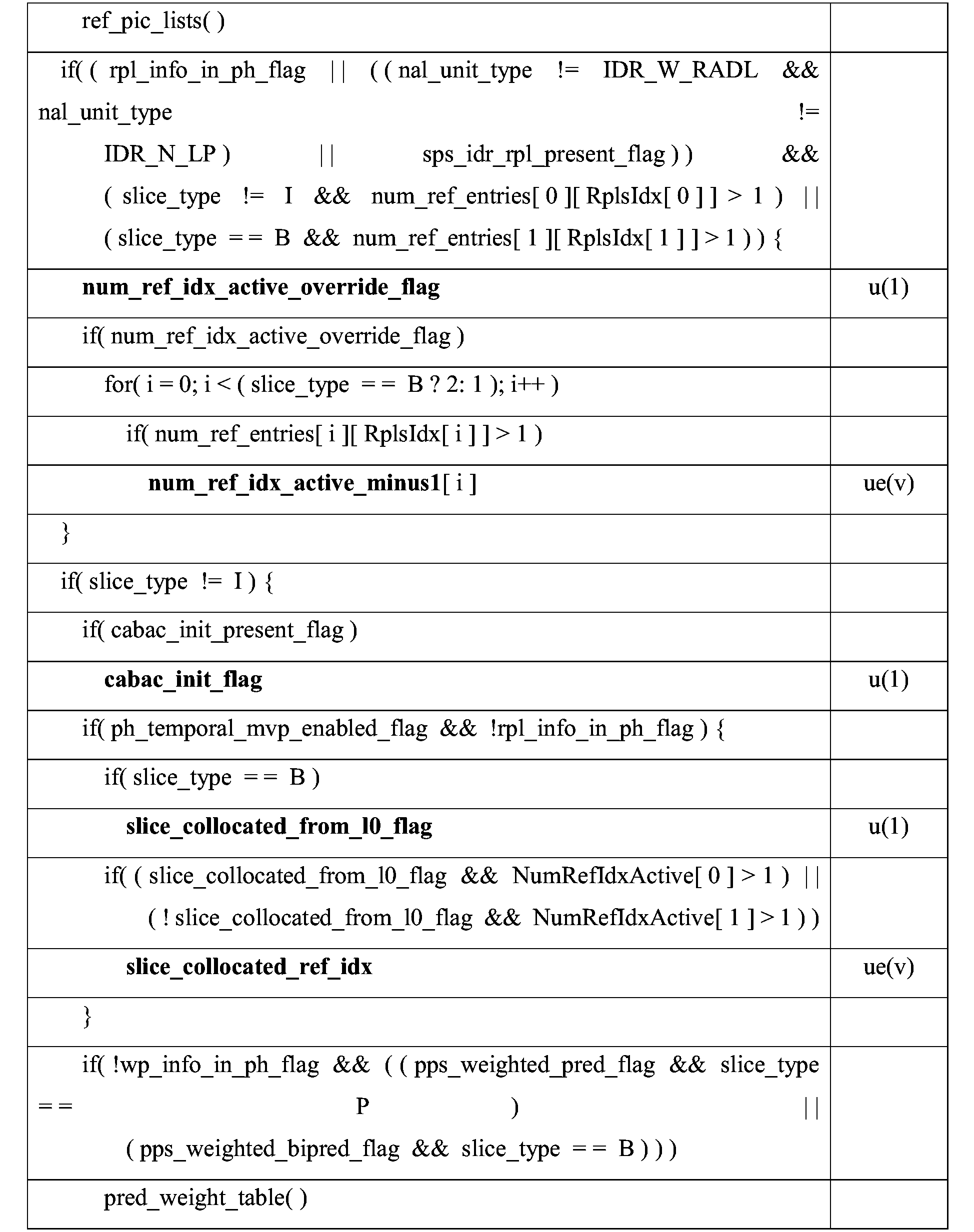

３．３ＳＨ構文および意味論

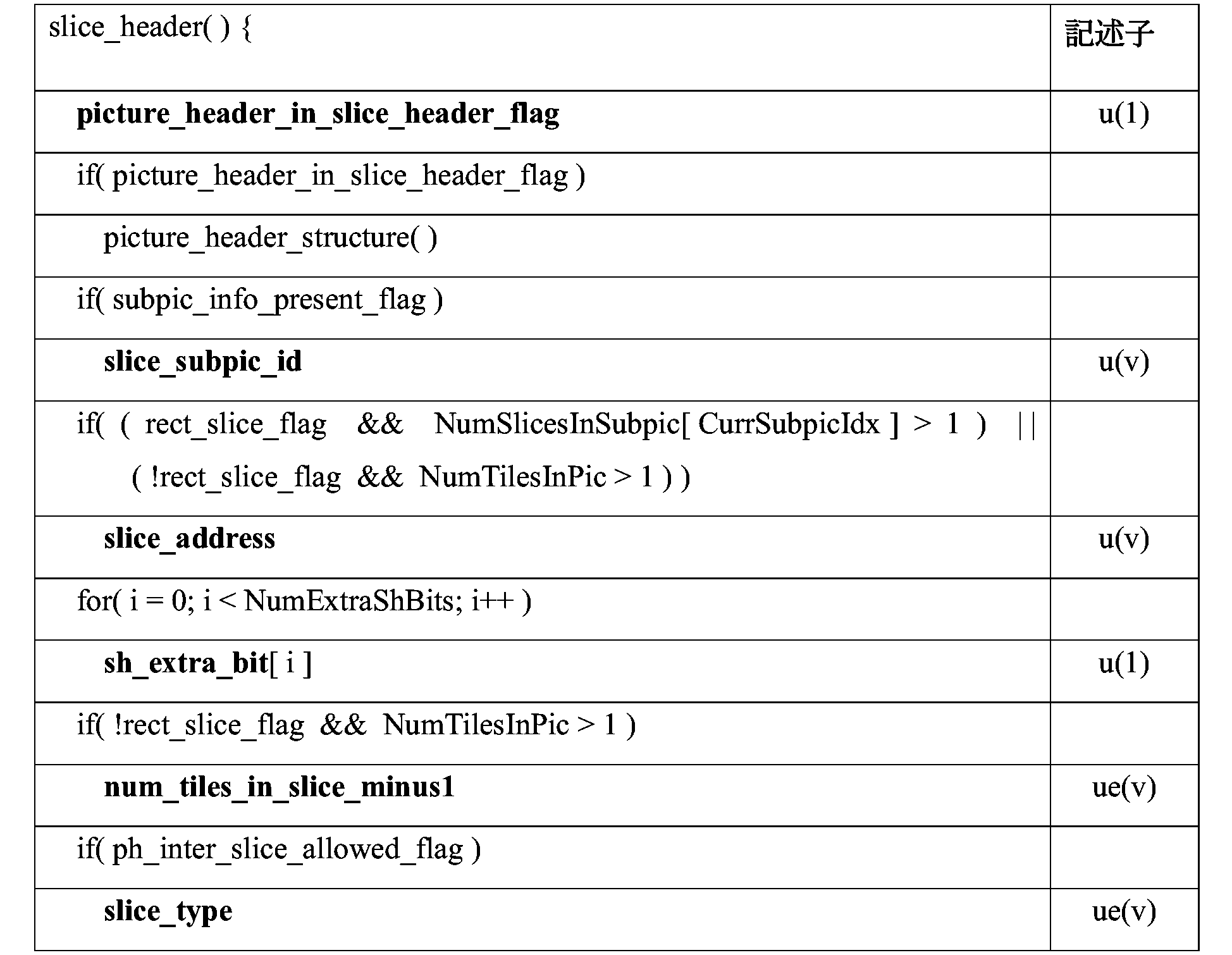

最近のＶＶＣ草案テキストにおいて、ＳＨ構文および意味論は、以下の通りである。

ｃｕ＿ｑｐ＿ｄｅｌｔａ＿ａｂｓを含むコーディングユニットの輝度量子化パラメータとその予測との差を規定する変数ＣｕＱｐＤｅｌｔａＶａｌは、０に設定される。ｃｕ＿ｃｈｒｏｍａ＿ｑｐ＿ｏｆｆｓｅｔ＿ｆｌａｇを含むコーディングユニットの量子化パラメータＱｐ’_Ｃｂ，Ｑｐ’_ＣｒおよびＱｐ’_ＣｂＣｒのそれぞれの値を判定する際に用いる値を規定する変数ＣｕＱｐＯｆｆｓｅｔ_Ｃｂ，ＣｕＱｐＯｆｆｓｅｔ_ＣｒおよびＣｕＱｐＯｆｆｓｅｔ_ＣｂＣｒは、すべて０に等しく設定される。
１に等しいｐｉｃｔｕｒｅ＿ｈｅａｄｅｒ＿ｉｎ＿ｓｌｉｃｅ＿ｈｅａｄｅｒ＿ｆｌａｇは、スライスヘッダにＰＨ構文構造が存在する。ｐｉｃｔｕｒｅ＿ｈｅａｄｅｒ＿ｉｎ＿ｓｌｉｃｅ＿ｈｅａｄｅｒ＿ｆｌａｇが０の場合、スライスヘッダにＰＨ構文構造が存在しない。
ＣＬＶＳ内のすべてのコーディングされたスライスにおいて、ｐｉｃｔｕｒｅ＿ｈｅａｄｅｒ＿ｉｎ＿ｓｌｉｃｅ＿ｈｅａｄｅｒ＿ｆｌａｇの値が同じであるものとすることが、ビットストリーム適合性の要件である。
１つのコーディングされたスライスに対してｐｉｃｔｕｒｅ＿ｈｅａｄｅｒ＿ｉｎ＿ｓｌｉｃｅ＿ｈｅａｄｅｒ＿ｆｌａｇが１に等しい場合は、ＰＨ＿ＮＵＴであるｎａｌ＿ｕｎｉｔ＿ｔｙｐｅを有するＶＣＬＮＡＬユニットがＣＬＶＳに存在しないものとすることが、ビットストリーム適合性の要件である。
ｐｉｃｔｕｒｅ＿ｈｅａｄｅｒ＿ｉｎ＿ｓｌｉｃｅ＿ｈｅａｄｅｒ＿ｆｌａｇが０に等しい場合、現在のピクチャにおけるすべてのコーディングされたスライスは、ｐｉｃｔｕｒｅ＿ｈｅａｄｅｒ＿ｉｎ＿ｓｌｉｃｅ＿ｈｅａｄｅｒ＿ｆｌａｇが０に等しいものとし、現在のＰＵはＰＨＮＡＬユニットを有するものとする。
ｓｌｉｃｅ＿ｓｕｂｐｉｃ＿ｉｄは、スライスを含むサブピクチャのサブピクチャＩＤを規定する。ｓｌｉｃｅ＿ｓｕｂｐｉｃ＿ｉｄが存在する場合、変数ＣｕｒｒＳｕｂｐｉｃＩｄｘの値は、ＳｕｂｐｉｃＩｄＶａｌ［ＣｕｒｒＳｕｂｐｉｃＩｄｘ］がｓｌｉｃｅ＿ｓｕｂｐｉｃ＿ｉｄに等しくなるように導出される。そうでない場合（ｓｌｉｃｅ＿ｓｕｂｐｉｃ＿ｉｄが存在しない）、ＣｕｒｒＳｕｂｐｉｃＩｄｘは０に等しくなるように導出される。ｓｌｉｃｅ＿ｓｕｂｐｉｃ＿ｉｄの長さは、ｓｐｓ＿ｓｕｂｐｉｃ＿ｉｄ＿ｌｅｎ＿ｍｉｎｕｓ１＋１ビットである。
ｓｌｉｃｅ＿ａｄｄｒｅｓｓは、スライスのスライスアドレスを規定する。存在しない場合、ｓｌｉｃｅ＿ａｄｄｒｅｓｓの値は０に等しいと推測される。ｒｅｃｔ＿ｓｌｉｃｅ＿ｆｌａｇが１に等しく、ＮｕｍＳｌｉｃｅｓＩｎＳｕｂｐｉｃ［ＣｕｒｒＳｕｂｐｉｃＩｄｘ］が１に等しい場合は、ｓｌｉｃｅ＿ａｄｄｒｅｓｓの値は０に等しいと推論される。
ｒｅｃｔ＿ｓｌｉｃｅ＿ｆｌａｇが０に等しい場合、以下が適用される。
－スライスアドレスは、ラスタスキャンタイルインデックスである。
－ｓｌｉｃｅ＿ａｄｄｒｅｓｓの長さは、Ｃｅｉｌ（Ｌｏｇ２（ＮｕｍＴｉｌｅｓＩｎＰｉｃ））ビットである。
－ｓｌｉｃｅ＿ａｄｄｒｅｓｓの値は、０からＮｕｍＴｉｌｅｓＩｎＰｉｃ－１までの範囲内にあるべきである。
そうでない場合（ｒｅｃｔ＿ｓｌｉｃｅ＿ｆｌａｇが１に等しい場合）、以下が適用される。
－スライスアドレスは、スライスのサブピクチャレベルスライスインデックスである。
－ｓｌｉｃｅ＿ａｄｄｒｅｓｓの長さは、Ｃｅｉｌ（Ｌｏｇ２（ＮｕｍＳｌｉｃｅｓＩｎＳｕｂｐｉｃ［ＣｕｒｒＳｕｂｐｉｃＩｄｘ］））ビットである。
－ｓｌｉｃｅ＿ａｄｄｒｅｓｓの値は、０～ＮｕｍＳｌｉｃｅｓＩｎＳｕｂｐｉｃ［ＣｕｒｒＳｕｂｐｉｃＩｄｘ］－１までの範囲内とする。
ビットストリーム適合性の要件は、以下の制約が適用されることである。
－ｒｅｃｔ＿ｓｌｉｃｅ＿ｆｌａｇが０に等しい、またはｓｕｂｐｉｃ＿ｉｎｆｏ＿ｐｒｅｓｅｎｔ＿ｆｌａｇが０に等しい場合、ｓｌｉｃｅ＿ａｄｄｒｅｓｓの値は、同じコーディングされたピクチャにおいて任意の他のコーディングされたスライスＮＡＬユニットのｓｌｉｃｅ＿ａｄｄｒｅｓｓの値に等しくてはならない。
－そうでない場合、ｓｌｉｃｅ＿ｓｕｂｐｉｃ＿ｉｄおよびｓｌｉｃｅ＿ａｄｄｒｅｓｓ値の組は、同じコーディングされたピクチャにおいて任意の他のコーディングされたスライスＮＡＬユニットのｓｌｉｃｅ＿ｓｕｂｐｉｃ＿ｉｄおよびｓｌｉｃｅ＿ａｄｄｒｅｓｓ値の組に等しくてはならない。
－ピクチャのスライスの形状は、各ＣＴＵが復号された場合、その左側境界全体および最上の境界全体が１つのピクチャの境界、または、以前に復号されたＣＴＵの境界を含むものでなければならない。
ｓｈ＿ｅｘｔｒａ＿ｂｉｔ［ｉ］は、１または０に等しくてもよい。本明細書のバージョンに準拠するデコーダは、ｓｈ＿ｅｘｔｒａ＿ｂｉｔ［ｉ］の値を無視しなければならない。その値は、本明細書のバージョンで特定された特徴に対するデコーダの適合性に影響を与えない。
ｎｕｍ＿ｔｉｌｅｓ＿ｉｎ＿ｓｌｉｃｅ＿ｍｉｎｕｓ１＋１（存在する場合）は、スライスにおけるタイルの数を規定する。ｎｕｍ＿ｔｉｌｅｓ＿ｉｎ＿ｓｌｉｃｅ＿ｍｉｎｕｓ１の値は、０からＮｕｍＴｉｌｅｓＩｎＰｉｃ－１までの範囲内にあるべきである。
現在のスライスにおけるＣＴＵの数を規定する変数ＮｕｍＣｔｕｓＩｎＣｕｒｒＳｌｉｃｅと、スライス内のｉ番目のＣＴＢのピクチャラスタスキャンアドレスを規定しｉが０からＮｕｍＣＴＵｓＩｎＣｕｒｒＳｌｉｃｅ－１までの範囲であるリストＣｔｂＡｄｄｒＩｎＣｕｒｒＳｌｉｃｅ［ｉ］とは、以下のように導出される。
ｉｆ（ｒｅｃｔ＿ｓｌｉｃｅ＿ｆｌａｇ）｛
ｐｉｃＬｅｖｅｌＳｌｉｃｅＩｄｘ＝ｓｌｉｃｅ＿ａｄｄｒｅｓｓ
ｆｏｒ（ｊ＝０；ｊ＜ＣｕｒｒＳｕｂｐｉｃＩｄｘ；ｊ＋＋）
ｐｉｃＬｅｖｅｌＳｌｉｃｅＩｄｘ＋＝ＮｕｍＳｌｉｃｅｓＩｎＳｕｂｐｉｃ［ｊ］
ＮｕｍＣｔｕｓＩｎＣｕｒｒＳｌｉｃｅ＝ＮｕｍＣｔｕｓＩｎＳｌｉｃｅ［ｐｉｃＬｅｖｅｌＳｌｉｃｅＩｄｘ］
ｆｏｒ（ｉ＝０；ｉ＜ＮｕｍＣｔｕｓＩｎＣｕｒｒＳｌｉｃｅ；ｉ＋＋）
ＣｔｂＡｄｄｒＩｎＣｕｒｒＳｌｉｃｅ［ｉ］＝ＣｔｂＡｄｄｒＩｎＳｌｉｃｅ［ｐｉｃＬｅｖｅｌＳｌｉｃｅＩｄｘ］［ｉ］（１１７）
｝ｅｌｓｅ｛
ＮｕｍＣｔｕｓＩｎＣｕｒｒＳｌｉｃｅ＝０
ｆｏｒ（ｔｉｌｅＩｄｘ＝ｓｌｉｃｅ＿ａｄｄｒｅｓｓ；ｔｉｌｅＩｄｘ＜＝ｓｌｉｃｅ＿ａｄｄｒｅｓｓ＋ｎｕｍ＿ｔｉｌｅｓ＿ｉｎ＿ｓｌｉｃｅ＿ｍｉｎｕｓ１；ｔｉｌｅＩｄｘ＋＋）｛
ｔｉｌｅＸ＝ｔｉｌｅＩｄｘ％ＮｕｍＴｉｌｅＣｏｌｕｍｎｓ
ｔｉｌｅＹ＝ｔｉｌｅＩｄｘ／ＮｕｍＴｉｌｅＣｏｌｕｍｎｓ
ｆｏｒ（ｃｔｂＹ＝ｔｉｌｅＲｏｗＢｄ［ｔｉｌｅＹ］；ｃｔｂＹ＜ｔｉｌｅＲｏｗＢｄ［ｔｉｌｅＹ＋１］；ｃｔｂＹ＋＋）｛
ｆｏｒ（ｃｔｂＸ＝ｔｉｌｅＣｏｌＢｄ［ｔｉｌｅＸ］；ｃｔｂＸ＜ｔｉｌｅＣｏｌＢｄ［ｔｉｌｅＸ＋１］；ｃｔｂＸ＋＋）｛
ＣｔｂＡｄｄｒＩｎＣｕｒｒＳｌｉｃｅ［ＮｕｍＣｔｕｓＩｎＣｕｒｒＳｌｉｃｅ］＝ｃｔｂＹ＊ＰｉｃＷｉｄｔｈＩｎＣｔｂ＋ｃｔｂＸ
ＮｕｍＣｔｕｓＩｎＣｕｒｒＳｌｉｃｅ＋＋
｝
｝
｝
｝
変数ＳｕｂｐｉｃＬｅｆｔＢｏｕｎｄａｒｙＰｏｓ、ＳｕｂｐｉｃＴｏｐＢｏｕｎｄａｒｙＰｏｓ、ＳｕｂｐｉｃＲｉｇｈｔＢｏｕｎｄａｒｙＰｏｓ、およびＳｕｂｐｉｃＢｏｔＢｏｕｎｄａｒｙＰｏｓは、以下のように導出される。
ｉｆ（ｓｕｂｐｉｃ＿ｔｒｅａｔｅｄ＿ａｓ＿ｐｉｃ＿ｆｌａｇ［ＣｕｒｒＳｕｂｐｉｃＩｄｘ］）｛
ＳｕｂｐｉｃＬｅｆｔＢｏｕｎｄａｒｙＰｏｓ＝ｓｕｂｐｉｃ＿ｃｔｕ＿ｔｏｐ＿ｌｅｆｔ＿ｘ［ＣｕｒｒＳｕｂｐｉｃＩｄｘ］＊ＣｔｂＳｉｚｅＹ
ＳｕｂｐｉｃＲｉｇｈｔＢｏｕｎｄａｒｙＰｏｓ＝Ｍｉｎ（ｐｉｃ＿ｗｉｄｔｈ＿ｍａｘ＿ｉｎ＿ｌｕｍａ＿ｓａｍｐｌｅｓ－１，
（ｓｕｂｐｉｃ＿ｃｔｕ＿ｔｏｐ＿ｌｅｆｔ＿ｘ［ＣｕｒｒＳｕｂｐｉｃＩｄｘ］＋
ｓｕｂｐｉｃ＿ｗｉｄｔｈ＿ｍｉｎｕｓ１［ＣｕｒｒＳｕｂｐｉｃＩｄｘ］＋１）＊ＣｔｂＳｉｚｅＹ－１）
ＳｕｂｐｉｃＴｏｐＢｏｕｎｄａｒｙＰｏｓ＝ｓｕｂｐｉｃ＿ｃｔｕ＿ｔｏｐ＿ｌｅｆｔ＿ｙ［ＣｕｒｒＳｕｂｐｉｃＩｄｘ］＊ＣｔｂＳｉｚｅＹ（１１８）
ＳｕｂｐｉｃＢｏｔＢｏｕｎｄａｒｙＰｏｓ＝Ｍｉｎ（ｐｉｃ＿ｈｅｉｇｈｔ＿ｍａｘ＿ｉｎ＿ｌｕｍａ＿ｓａｍｐｌｅｓ－１，
（ｓｕｂｐｉｃ＿ｃｔｕ＿ｔｏｐ＿ｌｅｆｔ＿ｙ［ＣｕｒｒＳｕｂｐｉｃＩｄｘ］＋
ｓｕｂｐｉｃ＿ｈｅｉｇｈｔ＿ｍｉｎｕｓ１［ＣｕｒｒＳｕｂｐｉｃＩｄｘ］＋１）＊ＣｔｂＳｉｚｅＹ－１）
｝
ｓｌｉｃｅ＿ｔｙｐｅは表９に従って、スライスのコーディングするタイプを規定する。
ｓｌｉｃｅ＿ｔｙｐｅへの名前の関連付け

存在しない場合、ｓｌｉｃｅ＿ｔｙｐｅの値は２に等しいと推測される。
ｐｈ＿ｉｎｔｒａ＿ｓｌｉｃｅ＿ａｌｌｏｗｅｄ＿ｆｌａｇが０に等しい場合、ｓｌｉｃｅ＿ｔｙｐｅの値は０または１に等しいものとする。ｎａｌ＿ｕｎｉｔ＿ｔｙｐｅがＩＤＲ＿Ｗ＿ＲＡＤＬ～ＣＲＡ＿ＮＵＴの範囲内にあり、かつｖｐｓ＿ｉｎｄｅｐｅｎｄｅｎｔ＿ｌａｙｅｒ＿ｆｌａｇ［ＧｅｎｅｒａｌＬａｙｅｒＩｄｘ［ｎｕｈ＿ｌａｙｅｒ＿ｉｄ］］が１に等しい場合は、ｓｌｉｃｅ＿ｔｙｐｅは２に等しいものとする。
変数ＭｉｎＱｔＬｏｇ２ＳｉｚｅＹ、ＭｉｎＱｔＬｏｇ２ＳｉｚｅＣ、ＭｉｎＱｔＳｉｚｅＹ、ＭｉｎＱｔＳｉｚｅＣ、ＭａｘＢｔＳｉｚｅＹ、ＭａｘＢｔＳｉｚｅＣ、ＭｉｎＢｔＳｉｚｅＹ、ＭａｘＴｔＳｉｚｅＹ、ＭａｘＴｔＳｉｚｅＣ、ＭｉｎＴｔＳｉｚｅＹ、ＭａｘＭｔｔＤｅｐｔｈＹおよびＭａｘＭｔｔＤｅｐｔｈＣは、次のように導出される。
－ｓｌｉｃｅ＿ｔｙｐｅが２（Ｉ）に等しい場合、以下が適用される。
ＭｉｎＱｔＬｏｇ２ＳｉｚｅＹ＝ＭｉｎＣｂＬｏｇ２ＳｉｚｅＹ＋ｐｈ＿ｌｏｇ２＿ｄｉｆｆ＿ｍｉｎ＿ｑｔ＿ｍｉｎ＿ｃｂ＿ｉｎｔｒａ＿ｓｌｉｃｅ＿ｌｕｍａ（１１９）
ＭｉｎＱｔＬｏｇ２ＳｉｚｅＣ＝ＭｉｎＣｂＬｏｇ２ＳｉｚｅＹ＋ｐｈ＿ｌｏｇ２＿ｄｉｆｆ＿ｍｉｎ＿ｑｔ＿ｍｉｎ＿ｃｂ＿ｉｎｔｒａ＿ｓｌｉｃｅ＿ｃｈｒｏｍａ（１２０）
ＭａｘＢｔＳｉｚｅＹ＝１＜＜（ＭｉｎＱｔＬｏｇ２ＳｉｚｅＹ＋ｐｈ＿ｌｏｇ２＿ｄｉｆｆ＿ｍａｘ＿ｂｔ＿ｍｉｎ＿ｑｔ＿ｉｎｔｒａ＿ｓｌｉｃｅ＿ｌｕｍａ）（１２１）
ＭａｘＢｔＳｉｚｅＣ＝１＜＜（ＭｉｎＱｔＬｏｇ２ＳｉｚｅＣ＋ｐｈ＿ｌｏｇ２＿ｄｉｆｆ＿ｍａｘ＿ｂｔ＿ｍｉｎ＿ｑｔ＿ｉｎｔｒａ＿ｓｌｉｃｅ＿ｃｈｒｏｍａ）（１２２）
ＭａｘＴｔＳｉｚｅＹ＝１＜＜（ＭｉｎＱｔＬｏｇ２ＳｉｚｅＹ＋ｐｈ＿ｌｏｇ２＿ｄｉｆｆ＿ｍａｘ＿ｔｔ＿ｍｉｎ＿ｑｔ＿ｉｎｔｒａ＿ｓｌｉｃｅ＿ｌｕｍａ）（１２３）
ＭａｘＴｔＳｉｚｅＣ＝１＜＜（ＭｉｎＱｔＬｏｇ２ＳｉｚｅＣ＋ｐｈ＿ｌｏｇ２＿ｄｉｆｆ＿ｍａｘ＿ｔｔ＿ｍｉｎ＿ｑｔ＿ｉｎｔｒａ＿ｓｌｉｃｅ＿ｃｈｒｏｍａ）（１２４）
ＭａｘＭｔｔＤｅｐｔｈＹ＝ｐｈ＿ｍａｘ＿ｍｔｔ＿ｈｉｅｒａｒｃｈｙ＿ｄｅｐｔｈ＿ｉｎｔｒａ＿ｓｌｉｃｅ＿ｌｕｍａ（１２５）
ＭａｘＭｔｔＤｅｐｔｈＣ＝ｐｈ＿ｍａｘ＿ｍｔｔ＿ｈｉｅｒａｒｃｈｙ＿ｄｅｐｔｈ＿ｉｎｔｒａ＿ｓｌｉｃｅ＿ｃｈｒｏｍａ（１２６）
ＣｕＱｐＤｅｌｔａＳｕｂｄｉｖ＝ｐｈ＿ｃｕ＿ｑｐ＿ｄｅｌｔａ＿ｓｕｂｄｉｖ＿ｉｎｔｒａ＿ｓｌｉｃｅ（１２７）
ＣｕＣｈｒｏｍａＱｐＯｆｆｓｅｔＳｕｂｄｉｖ＝ｐｈ＿ｃｕ＿ｃｈｒｏｍａ＿ｑｐ＿ｏｆｆｓｅｔ＿ｓｕｂｄｉｖ＿ｉｎｔｒａ＿ｓｌｉｃｅ（１２８）
－Ｏｔｈｅｒｗｉｓｅ（ｓｌｉｃｅ＿ｔｙｐｅｅｑｕａｌｔｏ０（Ｂ）ｏｒ１（Ｐ）），ｔｈｅｆｏｌｌｏｗｉｎｇａｐｐｌｉｅｓ：
ＭｉｎＱｔＬｏｇ２ＳｉｚｅＹ＝ＭｉｎＣｂＬｏｇ２ＳｉｚｅＹ＋ｐｈ＿ｌｏｇ２＿ｄｉｆｆ＿ｍｉｎ＿ｑｔ＿ｍｉｎ＿ｃｂ＿ｉｎｔｅｒ＿ｓｌｉｃｅ（１２９）
ＭｉｎＱｔＬｏｇ２ＳｉｚｅＣ＝ＭｉｎＣｂＬｏｇ２ＳｉｚｅＹ＋ｐｈ＿ｌｏｇ２＿ｄｉｆｆ＿ｍｉｎ＿ｑｔ＿ｍｉｎ＿ｃｂ＿ｉｎｔｅｒ＿ｓｌｉｃｅ（１３０）
ＭａｘＢｔＳｉｚｅＹ＝１＜＜（ＭｉｎＱｔＬｏｇ２ＳｉｚｅＹ＋ｐｈ＿ｌｏｇ２＿ｄｉｆｆ＿ｍａｘ＿ｂｔ＿ｍｉｎ＿ｑｔ＿ｉｎｔｅｒ＿ｓｌｉｃｅ）（１３１）
ＭａｘＢｔＳｉｚｅＣ＝１＜＜（ＭｉｎＱｔＬｏｇ２ＳｉｚｅＣ＋ｐｈ＿ｌｏｇ２＿ｄｉｆｆ＿ｍａｘ＿ｂｔ＿ｍｉｎ＿ｑｔ＿ｉｎｔｅｒ＿ｓｌｉｃｅ）（１３２）
ＭａｘＴｔＳｉｚｅＹ＝１＜＜（ＭｉｎＱｔＬｏｇ２ＳｉｚｅＹ＋ｐｈ＿ｌｏｇ２＿ｄｉｆｆ＿ｍａｘ＿ｔｔ＿ｍｉｎ＿ｑｔ＿ｉｎｔｅｒ＿ｓｌｉｃｅ）（１３３）
ＭａｘＴｔＳｉｚｅＣ＝１＜＜（ＭｉｎＱｔＬｏｇ２ＳｉｚｅＣ＋ｐｈ＿ｌｏｇ２＿ｄｉｆｆ＿ｍａｘ＿ｔｔ＿ｍｉｎ＿ｑｔ＿ｉｎｔｅｒ＿ｓｌｉｃｅ）（１３４）
ＭａｘＭｔｔＤｅｐｔｈＹ＝ｐｈ＿ｍａｘ＿ｍｔｔ＿ｈｉｅｒａｒｃｈｙ＿ｄｅｐｔｈ＿ｉｎｔｅｒ＿ｓｌｉｃｅ（１３５）
ＭａｘＭｔｔＤｅｐｔｈＣ＝ｐｈ＿ｍａｘ＿ｍｔｔ＿ｈｉｅｒａｒｃｈｙ＿ｄｅｐｔｈ＿ｉｎｔｅｒ＿ｓｌｉｃｅ（１３６）
ＣｕＱｐＤｅｌｔａＳｕｂｄｉｖ＝ｐｈ＿ｃｕ＿ｑｐ＿ｄｅｌｔａ＿ｓｕｂｄｉｖ＿ｉｎｔｅｒ＿ｓｌｉｃｅ（１３７）
ＣｕＣｈｒｏｍａＱｐＯｆｆｓｅｔＳｕｂｄｉｖ＝ｐｈ＿ｃｕ＿ｃｈｒｏｍａ＿ｑｐ＿ｏｆｆｓｅｔ＿ｓｕｂｄｉｖ＿ｉｎｔｅｒ＿ｓｌｉｃｅ（１３８）
－Ｔｈｅｆｏｌｌｏｗｉｎｇａｐｐｌｉｅｓ：
ＭｉｎＱｔＳｉｚｅＹ＝１＜＜ＭｉｎＱｔＬｏｇ２ＳｉｚｅＹ（１３９）
ＭｉｎＱｔＳｉｚｅＣ＝１＜＜ＭｉｎＱｔＬｏｇ２ＳｉｚｅＣ（１４０）
ＭｉｎＢｔＳｉｚｅＹ＝１＜＜ＭｉｎＣｂＬｏｇ２ＳｉｚｅＹ（１４１）
ＭｉｎＴｔＳｉｚｅＹ＝１＜＜ＭｉｎＣｂＬｏｇ２ＳｉｚｅＹ（１４２）
１に等しいｓｌｉｃｅ＿ａｌｆ＿ｅｎａｂｌｅｄ＿ｆｌａｇは、適応ループフィルタが有効化され、かつ１つのスライスにおけるＹ、Ｃｂ、またはＣｒ色成分に適用され得ることを規定する。０に等しいｓｌｉｃｅ＿ａｌｆ＿ｅｎａｂｌｅｄ＿ｆｌａｇは、スライス内のすべての色成分が無効化されることを規定する。存在しない場合、ｓｌｉｃｅ＿ａｌｆ＿ｅｎａｂｌｅｄ＿ｆｌａｇの値はｐｈ＿ａｌｆ＿ｅｎａｂｌｅｄ＿ｆｌａｇと推測される。
ｓｌｉｃｅ＿ｎｕｍ＿ａｌｆ＿ａｐｓ＿ｉｄｓ＿ｌｕｍａは、スライスが参照するＡＬＦＡＰＳの数を規定する。ｓｌｉｃｅ＿ａｌｆ＿ｅｎａｂｌｅｄ＿ｆｌａｇが１に等しく、かつ、ｓｌｉｃｅ＿ｎｕｍ＿ａｌｆ＿ａｐｓ＿ｉｄｓ＿ｌｕｍａが存在しない場合、ｓｌｉｃｅ＿ｎｕｍ＿ａｌｆ＿ａｐｓ＿ｉｄｓ＿ｌｕｍａの値は、ｐｈ＿ｎｕｍ＿ａｌｆ＿ａｐｓ＿ｉｄｓ＿ｌｕｍａの値に等しくなると推論される。
ｓｌｉｃｅ＿ａｌｆ＿ａｐｓ＿ｉｄ＿ｌｕｍａ［ｉ］は、スライスの輝度成分が参照するｉ番目のＡＬＦＡＰＳのａｄａｐｔａｔｉｏｎ＿ｐａｒａｍｅｔｅｒ＿ｓｅｔ＿ｉｄを規定する。ａｐｓ＿ｐａｒａｍｓ＿ｔｙｐｅがＡＬＦ＿ＡＰＳに等しく、ａｄａｐｔａｔｉｏｎ＿ｐａｒａｍｅｔｅｒ＿ｓｅｔ＿ｉｄがｓｌｉｃｅ＿ａｌｆ＿ａｐｓ＿ｉｄ＿ｌｕｍａ［ｉ］であるＡＰＳＮＡＬユニットのＴｅｍｐｏｒａｌＩｄは、コーディングされたスライスＮＡＬユニットのＴｅｍｐｏｒａｌＩｄ以下であるものとする。ｓｌｉｃｅ＿ａｌｆ＿ｅｎａｂｌｅｄ＿ｆｌａｇが１に等しく、かつ、ｓｌｉｃｅ＿ａｌｆ＿ａｐｓ＿ｉｄ＿ｌｕｍａ［ｉ］が存在しない場合、ｓｌｉｃｅ＿ａｌｆ＿ａｐｓ＿ｉｄ＿ｌｕｍａ［ｉ］の値は、ｐｈ＿ａｌｆ＿ａｐｓ＿ｉｄ＿ｌｕｍａ［ｉ］の値に等しいと推論される。
ａｐｓ＿ｐａｒａｍｓ＿ｔｙｐｅがＡＬＦ＿ＡＰＳに等しく、ａｄａｐｔａｔｉｏｎ＿ｐａｒａｍｅｔｅｒ＿ｓｅｔ＿ｉｄがｓｌｉｃｅ＿ａｌｆ＿ａｐｓ＿ｉｄ＿ｌｕｍａ［ｉ］に等しいＡＰＳＮＡＬユニットのａｌｆ＿ｌｕｍａ＿ｆｉｌｔｅｒ＿ｓｉｇｎａｌ＿ｆｌａｇの値は１に等しいものとする。
０に等しいｓｌｉｃｅ＿ａｌｆ＿ｃｈｒｏｍａ＿ｉｄｃは、適応ループフィルタがＣｂおよびＣｒ色成分に適用されないことを示す。ｓｌｉｃｅ＿ａｌｆ＿ｃｈｒｏｍａ＿ｉｄｃ＝１は、適応ループフィルタがＣｂ色成分に適用されることを示す。ｓｌｉｃｅ＿ａｌｆ＿ｃｈｒｏｍａ＿ｉｄｃ＝２は、適応ループフィルタがＣｒ色成分に適用されることを示す。ｓｌｉｃｅ＿ａｌｆ＿ｃｈｒｏｍａ＿ｉｄｃ＝３は、適応ループフィルタがＣｂ色成分とＣｒ色成分に適用されることを示す。ｓｌｉｃｅ＿ａｌｆ＿ｃｈｒｏｍａ＿ｉｄｃが存在しない場合、それはｐｈ＿ａｌｆ＿ｃｈｒｏｍａ＿ｉｄｃに等しいと推論される。
ｓｌｉｃｅ＿ａｌｆ＿ａｐｓ＿ｉｄ＿ｃｈｒｏｍａは、スライスのクロマ成分が参照するＡＬＦＡＰＳのａｄａｐｔａｔｉｏｎ＿ｐａｒａｍｅｔｅｒ＿ｓｅｔ＿ｉｄを規定する。ａｐｓ＿ｐａｒａｍｓ＿ｔｙｐｅがＡＬＦ＿ＡＰＳに等しく、ａｄａｐｔａｔｉｏｎ＿ｐａｒａｍｅｔｅｒ＿ｓｅｔ＿ｉｄがｓｌｉｃｅ＿ａｌｆ＿ａｐｓ＿ｉｄ＿ｃｈｒｏｍａであるＡＰＳＮＡＬユニットのＴｅｍｐｏｒａｌＩｄは、コーディングされたスライスＮＡＬユニットのＴｅｍｐｏｒａｌＩｄ以下であるものとする。ｓｌｉｃｅ＿ａｌｆ＿ｅｎａｂｌｅｄ＿ｆｌａｇが１に等しく、かつ、ｓｌｉｃｅ＿ａｌｆ＿ａｐｓ＿ｉｄ＿ｃｈｒｏｍａが存在しない場合、ｓｌｉｃｅ＿ａｌｆ＿ａｐｓ＿ｉｄ＿ｃｈｒｏｍａの値は、ｐｈ＿ａｌｆ＿ａｐｓ＿ｉｄ＿ｃｈｒｏｍａの値に等しいと推論される。
ａｐｓ＿ｐａｒａｍｓ＿ｔｙｐｅがＡＬＦ＿ＡＰＳに等しく、ａｄａｐｔａｔｉｏｎ＿ｐａｒａｍｅｔｅｒ＿ｓｅｔ＿ｉｄがｓｌｉｃｅ＿ａｌｆ＿ａｐｓ＿ｉｄ＿ｃｈｒｏｍａ［ｉ］に等しいＡＰＳＮＡＬユニットのａｌｆ＿ｃｈｒｏｍａ＿ｆｉｌｔｅｒ＿ｓｉｇｎａｌ＿ｆｌａｇの値は１に等しいものとする。
０に等しいｓｌｉｃｅ＿ｃｃ＿ａｌｆ＿ｃｂ＿ｅｎａｂｌｅｄ＿ｆｌａｇは、クロスコンポーネントフィルタがＣｂ色成分に適用されていないことを規定する。１に等しいｓｌｉｃｅ＿ｃｃ＿ａｌｆ＿ｃｂ＿ｅｎａｂｌｅｄ＿ｆｌａｇは、クロスコンポーネントフィルタが有効であり、Ｃｂ色成分に適用されてもされなくてもよいことを規定する。ｓｌｉｃｅ＿ｃｃ＿ａｌｆ＿ｃｂ＿ｅｎａｂｌｅｄ＿ｆｌａｇが存在しない場合、ｐｈ＿ｃｃ＿ａｌｆ＿ｃｂ＿ｅｎａｂｌｅｄ＿ｆｌａｇに等しいと推論される。
ｓｌｉｃｅ＿ｃｃ＿ａｌｆ＿ｃｂ＿ａｐｓ＿ｉｄは、スライスのＣｂ色成分が参照するａｄａｐｔａｔｉｏｎ＿ｐａｒａｍｅｔｅｒ＿ｓｅｔ＿ｉｄを規定する。
ａｐｓ＿ｐａｒａｍｓ＿ｔｙｐｅがＡＬＦ＿ＡＰＳに等しく、ａｄａｐｔａｔｉｏｎ＿ｐａｒａｍｅｔｅｒ＿ｓｅｔ＿ｉｄがｓｌｉｃｅ＿ｃｃ＿ａｌｆ＿ｃｂ＿ａｐｓ＿ｉｄであるＡＰＳＮＡＬユニットのＴｅｍｐｏｒａｌＩｄは、コーディングされたスライスＮＡＬユニットのＴｅｍｐｏｒａｌＩｄ以下であるものとする。ｓｌｉｃｅ＿ｃｃ＿ａｌｆ＿ｃｂ＿ｅｎａｂｌｅｄ＿ｆｌａｇが１に等しく、かつ、ｓｌｉｃｅ＿ｃｃ＿ａｌｆ＿ｃｂ＿ａｐｓ＿ｉｄが存在しない場合、ｓｌｉｃｅ＿ｃｃ＿ａｌｆ＿ｃｂ＿ａｐｓ＿ｉｄの値は、ｐｈ＿ｃｃ＿ａｌｆ＿ｃｂ＿ａｐｓ＿ｉｄの値に等しいと推論される。
ａｐｓ＿ｐａｒａｍｓ＿ｔｙｐｅがＡＬＦ＿ＡＰＳに等しく、ａｄａｐｔａｔｉｏｎ＿ｐａｒａｍｅｔｅｒ＿ｓｅｔ＿ｉｄがｓｌｉｃｅ＿ｃｃ＿ａｌｆ＿ｃｂ＿ａｐｓ＿ｉｄに等しいＡＰＳＮＡＬユニットのａｌｆ＿ｃｃ＿ｃｂ＿ｆｉｌｔｅｒ＿ｓｉｇｎａｌ＿ｆｌａｇの値は、１に等しいものとする。
０に等しいｓｌｉｃｅ＿ｃｃ＿ａｌｆ＿ｃｒ＿ｅｎａｂｌｅｄ＿ｆｌａｇは、クロスコンポーネントフィルタがＣｒ色成分に適用されていないことを規定する。１に等しいｓｌｉｃｅ＿ｃｃ＿ａｌｆ＿ｃｂ＿ｅｎａｂｌｅｄ＿ｆｌａｇは、クロスコンポーネント適応ループフィルタが有効であり、Ｃｒ色成分に適用されてもされなくてもよいことを規定する。ｓｌｉｃｅ＿ｃｃ＿ａｌｆ＿ｃｒ＿ｅｎａｂｌｅｄ＿ｆｌａｇが存在しない場合、ｐｈ＿ｃｃ＿ａｌｆ＿ｃｒ＿ｅｎａｂｌｅｄ＿ｆｌａｇに等しいと推論される。
ｓｌｉｃｅ＿ｃｃ＿ａｌｆ＿ｃｒ＿ａｐｓ＿ｉｄは、スライスのＣｒ色成分が参照するａｄａｐｔａｔｉｏｎ＿ｐａｒａｍｅｔｅｒ＿ｓｅｔ＿ｉｄを規定する。ａｐｓ＿ｐａｒａｍｓ＿ｔｙｐｅがＡＬＦ＿ＡＰＳに等しく、ａｄａｐｔａｔｉｏｎ＿ｐａｒａｍｅｔｅｒ＿ｓｅｔ＿ｉｄがｓｌｉｃｅ＿ｃｃ＿ａｌｆ＿ｃｒ＿ａｐｓ＿ｉｄであるＡＰＳＮＡＬユニットのＴｅｍｐｏｒａｌＩｄは、コーディングされたスライスＮＡＬユニットのＴｅｍｐｏｒａｌＩｄ以下であるものとする。ｓｌｉｃｅ＿ｃｃ＿ａｌｆ＿ｃｒ＿ｅｎａｂｌｅｄ＿ｆｌａｇが１に等しく、かつ、ｓｌｉｃｅ＿ｃｃ＿ａｌｆ＿ｃｒ＿ａｐｓ＿ｉｄが存在しない場合、ｓｌｉｃｅ＿ｃｃ＿ａｌｆ＿ｃｒ＿ａｐｓ＿ｉｄの値は、ｐｈ＿ｃｃ＿ａｌｆ＿ｃｒ＿ａｐｓ＿ｉｄの値に等しいと推論される。
ａｐｓ＿ｐａｒａｍｓ＿ｔｙｐｅがＡＬＦ＿ＡＰＳに等しく、ａｄａｐｔａｔｉｏｎ＿ｐａｒａｍｅｔｅｒ＿ｓｅｔ＿ｉｄがｓｌｉｃｅ＿ｃｃ＿ａｌｆ＿ｃｒ＿ａｐｓ＿ｉｄに等しいＡＰＳＮＡＬユニットのａｌｆ＿ｃｃ＿ｃｒ＿ｆｉｌｔｅｒ＿ｓｉｇｎａｌ＿ｆｌａｇの値は、１に等しいものとする。
ｃｏｌｏｕｒ＿ｐｌａｎｅ＿ｉｄは、ｓｅｐａｒａｔｅ＿ｃｏｌｏｕｒ＿ｐｌａｎｅ＿ｆｌａｇが１に等しい場合は、現在のスライスに関連付けられた色平面を識別する。ｃｏｌｏｕｒ＿ｐｌａｎｅ＿ｉｄの値は、０～２の範囲内にあるものとし、ｃｏｌｏｕｒ＿ｐｌａｎｅ＿ｉｄの値０、１、２は、それぞれＹ、Ｃｂ、Ｃｒ平面に対応する。ｃｏｌｏｕｒ＿ｐｌａｎｅ＿ｉｄの値３は、ＩＴＵ－Ｔ｜ＩＳＯ／ＩＥＣで将来使用されるように予約されている。
注１－１つのピクチャの異なる色平面の復号処理間には依存性がない。
１に等しいｎｕｍ＿ｉｄｘ＿ａｃｔｉｖｅ＿ｏｖｅｒｒｉｄｅ＿ｆｌａｇは、構文要素ｎｕｍ＿ｒｅｆ＿ｉｄｘ＿ａｃｔｉｖｅ＿ｍｉｎｕｓ１［０］がＰスライスおよびＢスライスに存在し、構文要素ｎｕｍ＿ｒｅｆ＿ｉｄｘ＿ａｃｔｉｖｅ＿ｍｉｎｕｓ１［１］がＢスライスに存在することを規定する。０に等しいｎｕｍ＿ｒｅｆ＿ｉｄｘ＿ａｃｔｉｖｅ＿ｏｖｅｒｒｉｄｅ＿ｆｌａｇは、構文要素ｎｕｍ＿ｒｅｆ＿ｉｄｘ＿ａｃｔｉｖｅ＿ｍｉｎｕｓ１［０］およびｎｕｍ＿ｒｅｆ＿ｉｄｘ＿ａｃｔｉｖｅ＿ｍｉｎｕｓ１［１］が存在しないことを規定する。存在しない場合、ｎｕｍ＿ｒｅｆ＿ｉｄｘ＿ａｃｔｉｖｅ＿ｏｖｅｒｒｉｄｅ＿ｆｌａｇの値は１に等しいと推測される。
ｎｕｍ＿ｒｅｆ＿ｉｄｘ＿ａｃｔｉｖｅ＿ｍｉｎｕｓ１［ｉ］は、式１４３に規定するように、変数ＮｕｍＲｅｆＩｄｘＡｃｔｉｖｅ［ｉ］の導出に使用される。ｎｕｍ＿ｒｅｆ＿ｉｄｘ＿ａｃｔｉｖｅ＿ｍｉｎｕｓ１［ｉ］の値は、０から１４までの範囲内にあるべきである。
ｉが０または１に等しい場合、現在のスライスがＢスライスであるとき、ｎｕｍ＿ｒｅｆ＿ｉｄｘ＿ａｃｔｉｖｅ＿ｏｖｅｒｒｉｄｅ＿ｆｌａｇが１に等しく、ｎｕｍ＿ｒｅｆ＿ｉｄｘ＿ａｃｔｉｖｅ＿ｍｉｎｕｓ１［ｉ］が存在しない場合、ｎｕｍ＿ｒｅｆ＿ｉｄｘ＿ａｃｔｉｖｅ＿ｍｉｎｕｓ１［ｉ］が０ではないと推論する。
現在のスライスがＰスライスであるとき、ｎｕｍ＿ｒｅｆ＿ｉｄｘ＿ａｃｔｉｖｅ＿ｏｖｅｒｒｉｄｅ＿ｆｌａｇが１に等しく、ｎｕｍ＿ｒｅｆ＿ｉｄｘ＿ａｃｔｉｖｅ＿ｍｉｎｕｓ１［０］が存在しない場合、ｎｕｍ＿ｒｅｆ＿ｉｄｘ＿ａｃｔｉｖｅ＿ｍｉｎｕｓ１［０］が０ではないと推論する。
変数ＮｕｍＲｅｆＩｄｘＡｃｔｉｖｅ［ｉ］は、以下のように導出される。
ｆｏｒ（ｉ＝０；ｉ＜２；ｉ＋＋）｛
ｉｆ（ｓｌｉｃｅ＿ｔｙｐｅ＝＝Ｂ｜｜（ｓｌｉｃｅ＿ｔｙｐｅ＝＝Ｐ＆＆ｉ＝＝０））｛
ｉｆ（ｎｕｍ＿ｒｅｆ＿ｉｄｘ＿ａｃｔｉｖｅ＿ｏｖｅｒｒｉｄｅ＿ｆｌａｇ）
ＮｕｍＲｅｆＩｄｘＡｃｔｉｖｅ［ｉ］＝ｎｕｍ＿ｒｅｆ＿ｉｄｘ＿ａｃｔｉｖｅ＿ｍｉｎｕｓ１［ｉ］＋１（１４３）
ｅｌｓｅ｛
ｉｆ（ｎｕｍ＿ｒｅｆ＿ｅｎｔｒｉｅｓ［ｉ］［ＲｐｌｓＩｄｘ［ｉ］］＞＝ｎｕｍ＿ｒｅｆ＿ｉｄｘ＿ｄｅｆａｕｌｔ＿ａｃｔｉｖｅ＿ｍｉｎｕｓ１［ｉ］＋１）
ＮｕｍＲｅｆＩｄｘＡｃｔｉｖｅ［ｉ］＝ｎｕｍ＿ｒｅｆ＿ｉｄｘ＿ｄｅｆａｕｌｔ＿ａｃｔｉｖｅ＿ｍｉｎｕｓ１［ｉ］＋１
ｅｌｓｅ
ＮｕｍＲｅｆＩｄｘＡｃｔｉｖｅ［ｉ］＝ｎｕｍ＿ｒｅｆ＿ｅｎｔｒｉｅｓ［ｉ］［ＲｐｌｓＩｄｘ［ｉ］］
｝
｝ｅｌｓｅ／＊ｓｌｉｃｅ＿ｔｙｐｅ＝＝Ｉ｜｜（ｓｌｉｃｅ＿ｔｙｐｅ＝＝Ｐ＆＆ｉ＝＝１）＊／
ＮｕｍＲｅｆＩｄｘＡｃｔｉｖｅ［ｉ］＝０
｝
ＮｕｍＲｅｆＩｄｘＡｃｔｉｖｅ［ｉ］－１の値は、スライスを復号するために使用され得る参照ピクチャリストｉの最大参照インデックスを規定する。ＮｕｍＲｅｆＩｄｘＡｃｔｉｖｅ［ｉ］の値が０に等しい場合、参照ピクチャリストｉの参照インデックスを使用せずにスライスを復号することができる。
現在のスライスがＰスライスであるとき、ＮｕｍＲｅｆＩｄｘＡｃｔｉｖｅ［０］の値は０より大きいものとする。
現在のスライスがＢスライスである場合、ＮｕｍＲｅｆＩｄｘＡｃｔｉｖｅ［０］およびＮｕｍＲｅｆＩｄｘＡｃｔｉｖｅ［１］の両方が０よりも大きいものとする。
ｃａｂａｃ＿ｉｎｉｔ＿ｆｌａｇは、コンテキスト変数の初期化処理で使用される初期化テーブルを決定する方法を規定する。ｃａｂａｃ＿ｉｎｉｔ＿ｆｌａｇが存在しない場合、０に等しいと推測される。
１に等しいｓｌｉｃｅ＿ｃｏｌｌｏｃａｔｅｄ＿ｆｒｏｍ＿ｌ０＿ｆｌａｇは、時間的動きベクトル予測に使用される同一位置に配置されたピクチャが参照ピクチャリスト０から導出されることを規定する。０に等しいｓｌｉｃｅ＿ｃｏｌｌｏｃａｔｅｄ＿ｆｒｏｍ＿ｌ０＿ｆｌａｇは、時間的動きベクトル予測に使用される同一位置に配置されたピクチャが参照ピクチャリスト１から導出されることを規定する。
ｓｌｉｃｅ＿ｔｙｐｅがＢまたはＰであり、ｐｈ＿ｔｅｍｐｏｒａｌ＿ｍｖｐ＿ｅｎａｂｌｅｄ＿ｆｌａｇが１に等しく、ｓｌｉｃｅ＿ｃｏｌｌｏｃａｔｅｄ＿ｆｒｏｍ＿ｌ０＿ｆｌａｇが存在しない場合、以下が適用される。
－ｒｐｌ＿ｉｎｆｏ＿ｉｎ＿ｐｈ＿ｆｌａｇが１に等しい場合は、ｓｌｉｃｅ＿ｃｏｌｌｏｃａｔｅｄ＿ｆｒｏｍ＿ｌ０＿ｆｌａｇはｐｈ＿ｃｏｌｌｏｃａｔｅｄ＿ｆｒｏｍ＿ｌ０＿ｆｌａｇに等しいと推論される。
－そうでない場合（ｒｐｌ＿ｉｎｆｏ＿ｉｎ＿ｐｈ＿ｆｌａｇが０に等しく、ｓｌｉｃｅ＿ｔｙｐｅがＰに等しい場合）、ｓｌｉｃｅ＿ｃｏｌｌｏｃａｔｅｄ＿ｆｒｏｍ＿ｌ０＿ｆｌａｇの値は１に等しいと推論される。
ｓｌｉｃｅ＿ｃｏｌｌｏｃａｔｅｄ＿ｒｅｆ＿ｉｄｘは、時間的動きベクトル予測に使用される同一位置に配置されたピクチャの参照インデックスを規定する。
ｓｌｉｃｅ＿ｔｙｐｅがＰであるか、またはｓｌｉｃｅ＿ｔｙｐｅがＢに等しく、ｓｌｉｃｅ＿ｃｏｌｌｏｃａｔｅｄ＿ｆｒｏｍ＿ｌ０＿ｆｌａｇが１に等しい場合は、ｓｌｉｃｅ＿ｃｏｌｌｏｃａｔｅｄ＿ｒｅｆ＿ｉｄｘは、参照ピクチャリスト０のエントリを参照し、ｓｌｉｃｅ＿ｃｏｌｌｏｃａｔｅｄ＿ｒｅｆ＿ｉｄｘの数値は、０からＮｕｍＲｅｆＩｄｘＡｃｔｉｖｅ［０］－１の範囲内にあるものとする。
ｓｌｉｃｅ＿ｔｙｐｅがＢに等しく、ｓｌｉｃｅ＿ｃｏｌｌｏｃａｔｅｄ＿ｆｒｏｍ＿ｌ０＿ｆｌａｇが０に等しい場合、ｓｌｉｃｅ＿ｃｏｌｌｏｃａｔｅｄ＿ｒｅｆ＿ｉｄｘの値は、参照ピクチャリスト１のエントリを参照し、ｓｌｉｃｅ＿ｃｏｌｌｏｃａｔｅｄ＿ｒｅｆ＿ｉｄｘは、０からＮｕｍＲｅｆＩｄｘＡｃｔｉｖｅ［１］－１の範囲内にあるものとする。
ｓｌｉｃｅ＿ｃｏｌｌｏｃａｔｅｄ＿ｒｅｆ＿ｉｄｘが存在しない場合、以下が適用される。
－ｒｐｌ＿ｉｎｆｏ＿ｉｎ＿ｐｈ＿ｆｌａｇが１に等しい場合は、ｓｌｉｃｅ＿ｃｏｌｌｏｃａｔｅｄ＿ｒｅｆ＿ｉｄｘの値はｐｈ＿ｃｏｌｌｏｃａｔｅｄ＿ｒｅｆ＿ｉｄｘに等しいと推論される。
－そうでない場合（ｒｐｌ＿ｉｎｆｏ＿ｉｎ＿ｐｈ＿ｆｌａｇが０に等しい）、ｓｌｉｃｅ＿ｃｏｌｌｏｃａｔｅｄ＿ｒｅｆ＿ｉｄｘの値は０に等しいと推論される。
ｓｌｉｃｅ＿ｃｏｌｌｏｃａｔｅｄ＿ｒｅｆ＿ｉｄｘが参照するピクチャは、コーディングされたピクチャのすべてのスライスで同じであるものとすることが、ビットストリーム適合性の要件である。
ｓｌｉｃｅ＿ｃｏｌｌｏｃａｔｅｄ＿ｒｅｆ＿ｉｄｘで参照される参照ピクチャのｐｉｃ＿ｗｉｄｔｈ＿ｉｎ＿ｌｕｍａ＿ｓａｍｐｌｅｓとｐｉｃ＿ｈｅｉｇｈｔ＿ｉｎ＿ｌｕｍａ＿ｓａｍｐｌｅｓの値が、それぞれ現在のピクチャのｐｉｃ＿ｗｉｄｔｈ＿ｉｎ＿ｌｕｍａ＿ｓａｍｐｌｅｓとｐｉｃ＿ｈｅｉｇｈｔ＿ｉｎ＿ｌｕｍａ＿ｓａｍｐｌｅｓと同じであるものとし、ＲｐｒＣｏｎｓｔｒａｉｎｔｓＡｃｔｉｖｅ［ｓｌｉｃｅ＿ｃｏｌｌｏｃａｔｅｄ＿ｆｒｏｍ＿ｌ０＿ｆｌａｇ？０：１］［ｓｌｉｃｅ＿ｃｏｌｌｏｃａｔｅｄ＿ｒｅｆ＿ｉｄｘ］は０に等しいものとすることが、ビットストリーム適合性の要件である。

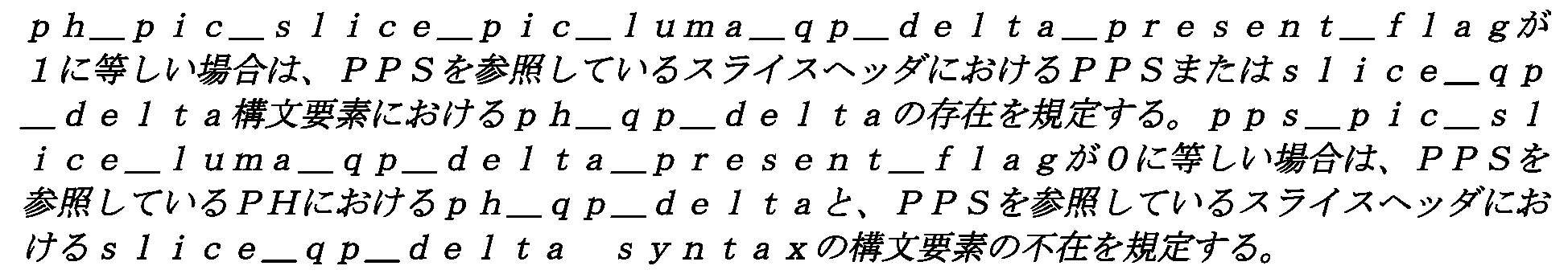

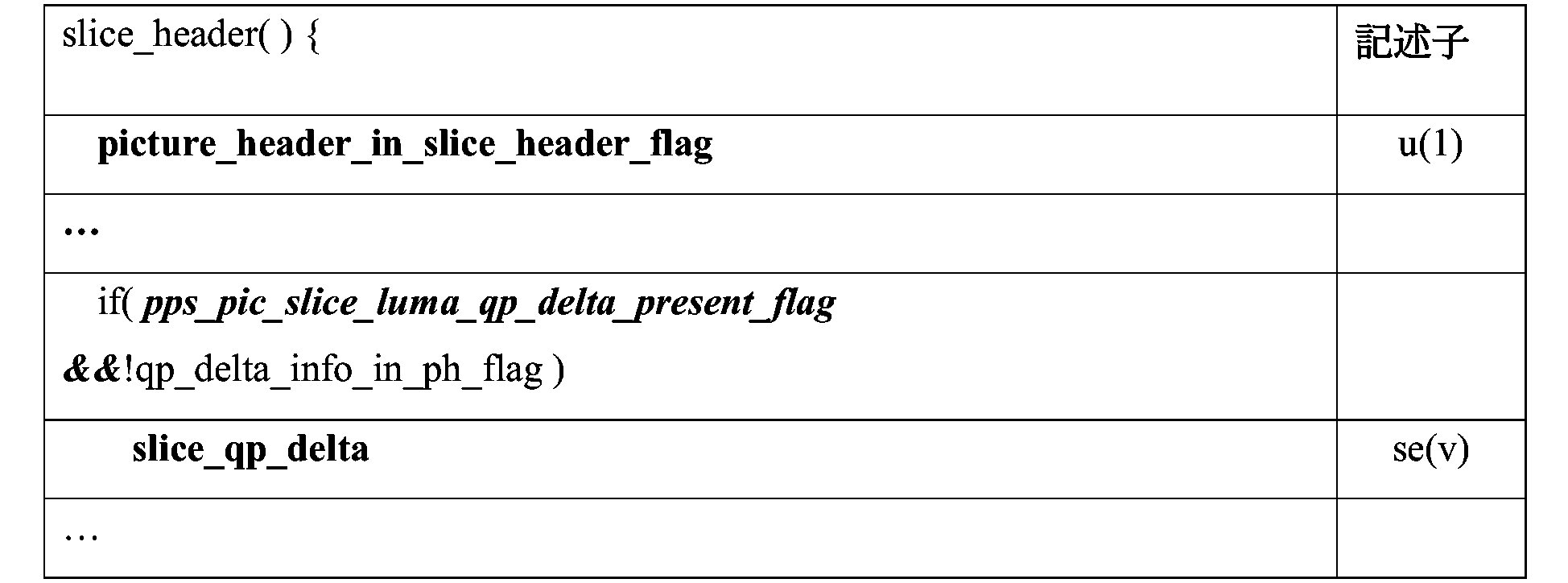

ｓｌｉｃｅ＿ｑｐ＿ｄｅｌｔａは、スライスにおけるコーディングブロックに使用されるＱｐ_Ｙの最初の値を、コーディングユニットレイヤにおけるＣｕＱｐＤｅｌｔａＶａｌの値で修正されるまで規定する。
ｑｐ＿ｄｅｌｔａ＿ｉｎｆｏ＿ｉｎ＿ｐｈ＿ｆｌａｇが０に等しい場合、スライスのＱｐ_Ｙ量子化パラメータＳｌｉｃｅＱｐ_Ｙの初期値は、以下のように導出される。
ＳｌｉｃｅＱｐ_Ｙ＝２６＋ｉｎｉｔ＿ｑｐ＿ｍｉｎｕｓ２６＋ｓｌｉｃｅ＿ｑｐ＿ｄｅｌｔａ（１４４）
ＳｌｉｃｅＱｐ_Ｙの値は、－ＱｐＢｄＯｆｆｓｅｔ～６３の範囲内である。
以下の条件のいずれかが真であるとき、
－ｗｐ＿ｉｎｆｏ＿ｉｎ＿ｐｈ＿ｆｌａｇの値は１に等しく、ｐｐｓ＿ｗｅｉｇｈｔｅｄ＿ｐｒｅｄ＿ｆｌａｇは１に等しく、ｓｌｉｃｅ＿ｔｙｐｅはＰである。
－ｗｐ＿ｉｎｆｏ＿ｉｎ＿ｐｈ＿ｆｌａｇの値は１に等しく、ｐｐｓ＿ｗｅｉｇｈｔｅｄ＿ｂｉｐｒｅｄ＿ｆｌａｇは１に等しく、ｓｌｉｃｅ＿ｔｙｐｅはＢである。
以下が適用される。
－ＮｕｍＲｅｆＩｄｘＡｃｔｉｖｅ［０］の値は、ＮｕｍＷｅｉｇｈｔｓＬ０の値以下であるものとする。
－０～ＮｕｍＲｅｆＩｄｘＡｃｔｉｖｅ［０］－１の範囲内にあるｉの各参照ピクチャインデックスＲｅｆＰｉｃＬｉｓｔ［０］［ｉ］について、参照ピクチャインデックスに適用される輝度重み、Ｃｂ重み、およびＣｒ重みは、それぞれ、ＬｕｍａＷｅｉｇｈｔＬ０［ｉ］、ＣｈｒｏｍａＷｅｉｇｈｔＬ０［０］［ｉ］、およびＣｈｒｏｍａＷｅｉｇｈｔＬ０［１］［ｉ］に適用される。
ｗｐ＿ｉｎｆｏ＿ｉｎ＿ｐｈ＿ｆｌａｇが１に等しく、ｐｐｓ＿ｗｅｉｇｈｔｅｄ＿ｂｉｐｒｅｄ＿ｆｌａｇが１に等しく、ｓｌｉｃｅ＿ｔｙｐｅがＢに等しい場合、以下が適用される。
－ＮｕｍＲｅｆＩｄｘＡｃｔｉｖｅ［１］の値は、ＮｕｍＷｅｉｇｈｔｓＬ１の値以下であるものとする。
－０～ＮｕｍＲｅｆＩｄｘＡｃｔｉｖｅ［１］－１の範囲内にあるｉの各参照ピクチャインデックスＲｅｆＰｉｃＬｉｓｔ［１］［ｉ］について、参照ピクチャインデックスに適用される輝度重み、Ｃｂ重み、およびＣｒ重みは、それぞれ、ＬｕｍａＷｅｉｇｈｔＬ１［ｉ］、ＣｈｒｏｍａＷｅｉｇｈｔＬ１［０］［ｉ］、およびＣｈｒｏｍａＷｅｉｇｈｔＬ１［１］［ｉ］に適用される。

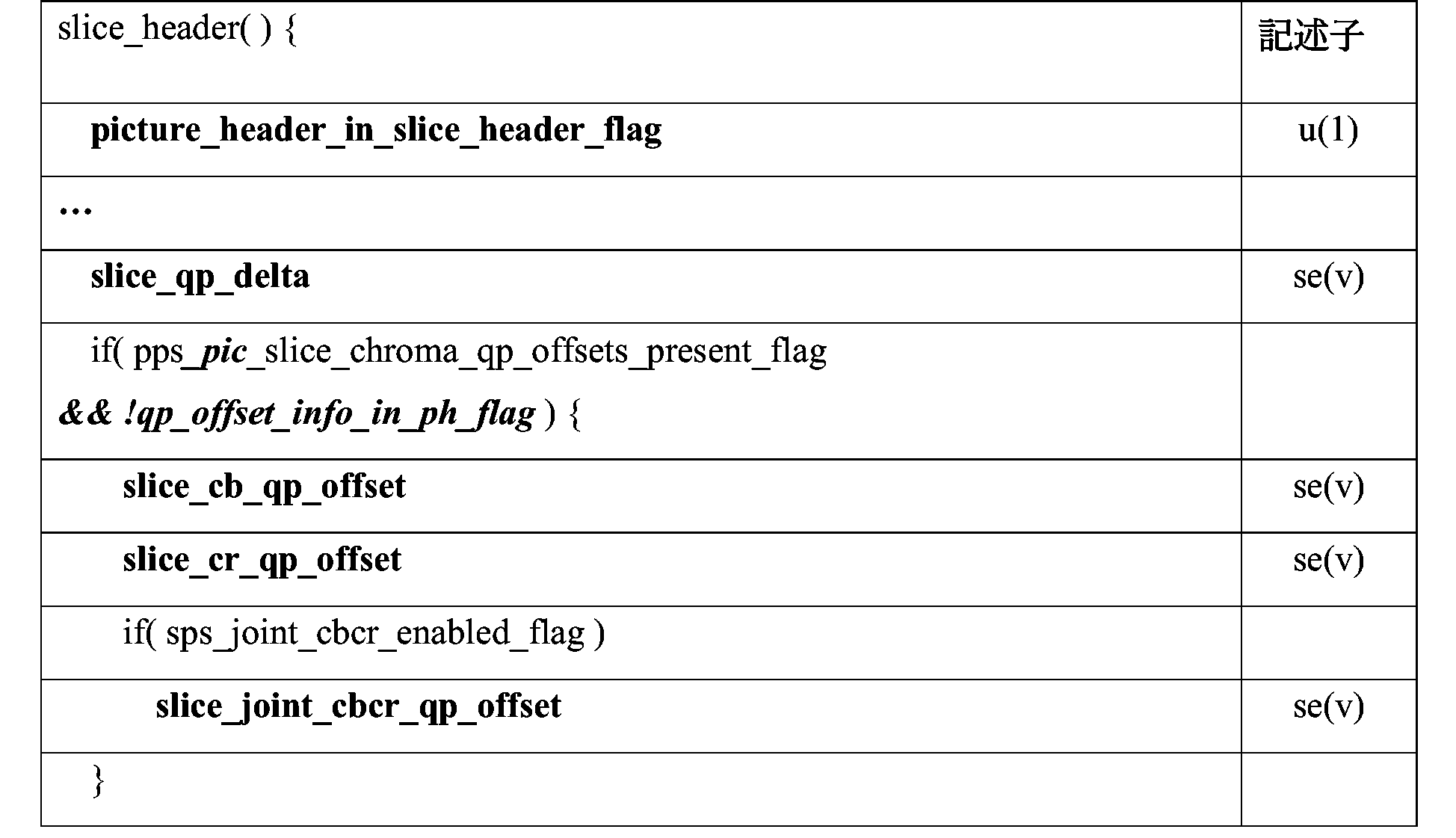

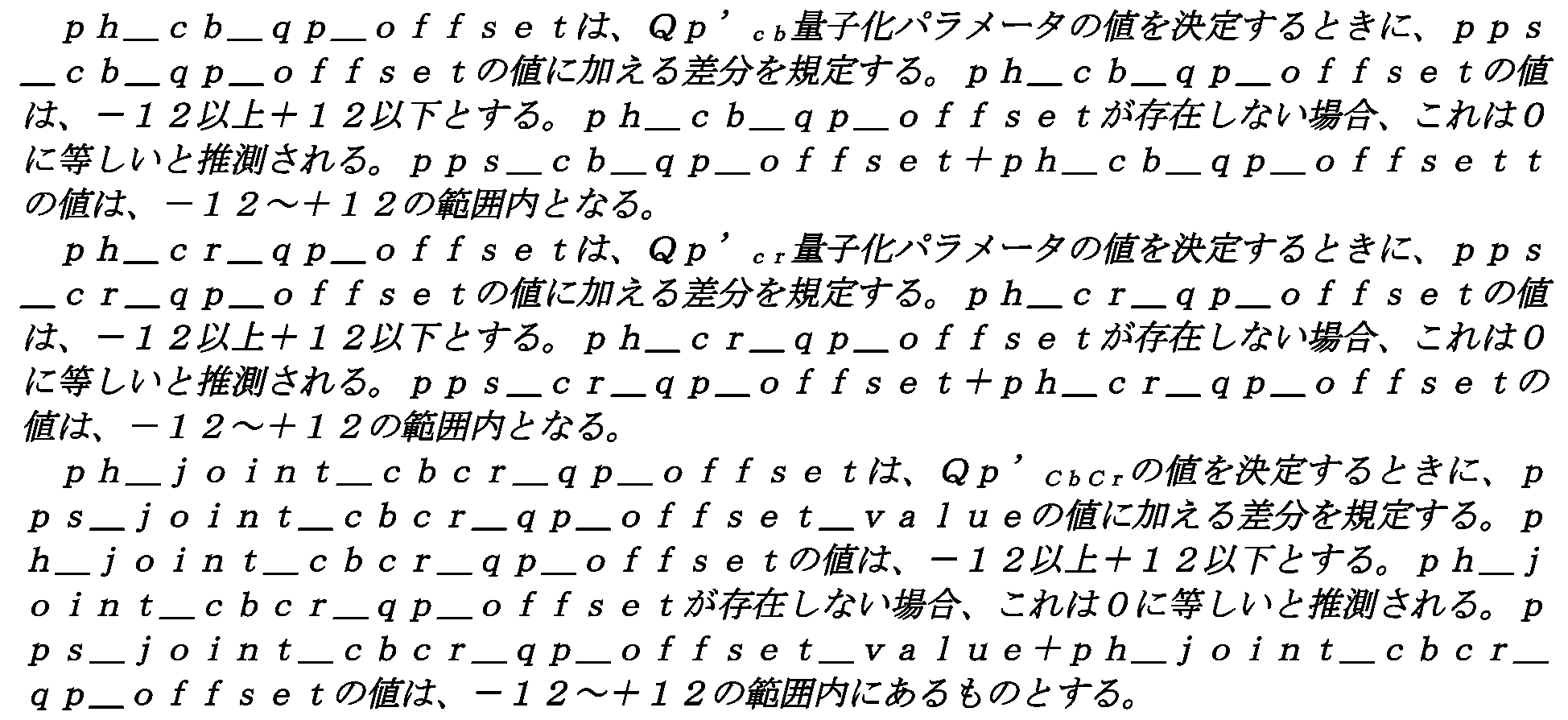

ｓｌｉｃｅ＿ｃｂ＿ｑｐ＿ｏｆｆｓｅｔは、Ｑｐ’_ｃｂ量子化パラメータの値を決定するときに、ｐｐｓ＿ｃｂ＿ｑｐ＿ｏｆｆｓｅｔの値に加える差分を規定する。ｓｌｉｃｅ＿ｃｂ＿ｑｐ＿ｏｆｆｓｅｔの値は、－１２以上＋１２以下とする。ｓｌｉｃｅ＿ｃｂ＿ｑｐ＿ｏｆｆｓｅｔが存在しない場合、これは０に等しいと推測される。ｐｐｓ＿ｃｂ＿ｑｐ＿ｏｆｆｓｅｔ＋ｓｌｉｃｅ＿ｃｂ＿ｑｐ＿ｏｆｆｓｅｔの値は、－１２～＋１２の範囲内となる。
ｓｌｉｃｅ＿ｃｒ＿ｑｐ＿ｏｆｆｓｅｔは、Ｑｐ’_ｃｒ量子化パラメータの値を決定するときに、ｐｐｓ＿ｃｒ＿ｑｐ＿ｏｆｆｓｅｔの値に加える差分を規定する。ｓｌｉｃｅ＿ｃｒ＿ｑｐ＿ｏｆｆｓｅｔの値は、－１２以上＋１２以下とする。ｓｌｉｃｅ＿ｃｒ＿ｑｐ＿ｏｆｆｓｅｔが存在しない場合、これは０に等しいと推測される。ｐｐｓ＿ｃｒ＿ｑｐ＿ｏｆｆｓｅｔ＋ｓｌｉｃｅ＿ｃｒ＿ｑｐ＿ｏｆｆｓｅｔの値は、－１２～＋１２の範囲内となる。
ｓｌｉｃｅ＿ｊｏｉｎｔ＿ｃｂｃｒ＿ｑｐ＿ｏｆｆｓｅｔは、Ｑｐ’_ＣｂＣｒの値を決定するときに、ｐｐｓ＿ｊｏｉｎｔ＿ｃｂｃｒ＿ｑｐ＿ｏｆｆｓｅｔの値に加える差分を規定する。ｓｌｉｃｅ＿ｊｏｉｎｔ＿ｃｂｃｒ＿ｑｐ＿ｏｆｆｓｅｔの値は、－１２以上＋１２以下とする。ｓｌｉｃｅ＿ｊｏｉｎｔ＿ｃｂｃｒ＿ｑｐ＿ｏｆｆｓｅｔが存在しない場合、これは０に等しいと推測される。ｐｐｓ＿ｊｏｉｎｔ＿ｃｂｃｒ＿ｑｐ＿ｏｆｆｓｅｔ＿ｖａｌｕｅ＋ｓｌｉｃｅ＿ｊｏｉｎｔ＿ｃｂｃｒ＿ｑｐ＿ｏｆｆｓｅｔの値は、－１２以上＋１２以下とする。
１に等しいｃｕ＿ｃｈｒｏｍａ＿ｑｐ＿ｏｆｆｓｅｔ＿ｅｎａｂｌｅｄ＿ｆｌａｇは、ｃｕ＿ｃｈｒｏｍａ＿ｑｐ＿ｏｆｆｓｅｔ＿ｆｌａｇが変換ユニットおよびパレットコーディング構文に存在し得ることを規定する。０に等しいｃｕ＿ｃｈｒｏｍａ＿ｑｐ＿ｏｆｆｓｅｔ＿ｅｎａｂｌｅｄ＿ｆｌａｇは、ｃｕ＿ｃｈｒｏｍａ＿ｑｐ＿ｏｆｆｓｅｔ＿ｆｌａｇが変換ユニットまたはパレットコーディング構文に存在しないことを規定する。存在しない場合、ｃｕ＿ｃｈｒｏｍａ＿ｑｐ＿ｏｆｆｓｅｔ＿ｅｎａｂｌｅｄ＿ｆｌａｇの値は０に等しいと推測される。
１に等しいｓｌｉｃｅ＿ｓａｏ＿ｌｕｍａ＿ｆｌａｇは、現在のスライスにおける輝度成分に対してＳＡＯが有効化されることを規定する。０に等しいｓｌｉｃｅ＿ｓａｏ＿ｌｕｍａ＿ｆｌａｇは、現在のスライスにおける輝度成分に対してＳＡＯが無効化されることを規定する。ｓｌｉｃｅ＿ｓａｏ＿ｌｕｍａ＿ｆｌａｇが存在しない場合、ｐｈ＿ｓａｏ＿ｌｕｍａ＿ｅｎａｂｌｅｄ＿ｆｌａｇに等しいと推論される。
１に等しいｓｌｉｃｅ＿ｓａｏ＿ｃｈｒｏｍａ＿ｆｌａｇは、現在のスライスにおけるクロマ成分に対してＳＡＯが有効化されることを規定する。０に等しいｓｌｉｃｅ＿ｓａｏ＿ｃｈｒｏｍａ＿ｆｌａｇは、現在のスライスにおけるクロマ成分に対してＳＡＯが無効化されることを規定する。ｓｌｉｃｅ＿ｓａｏ＿ｃｈｒｏｍａ＿ｆｌａｇが存在しない場合、ｐｈ＿ｓａｏ＿ｃｈｒｏｍａ＿ｅｎａｂｌｅｄ＿ｆｌａｇに等しいと推論される。

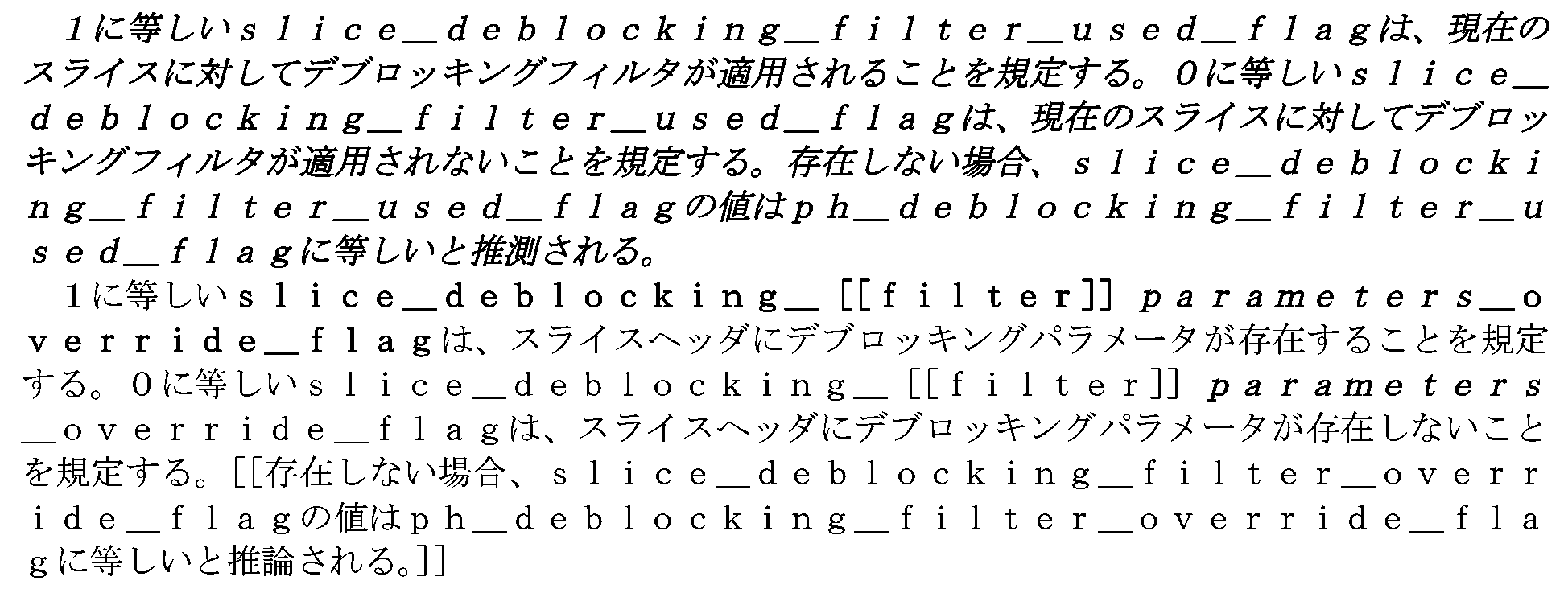

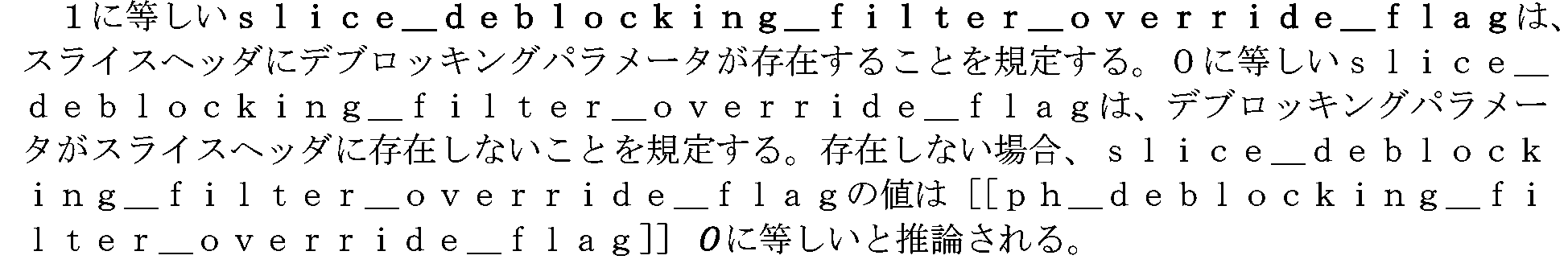

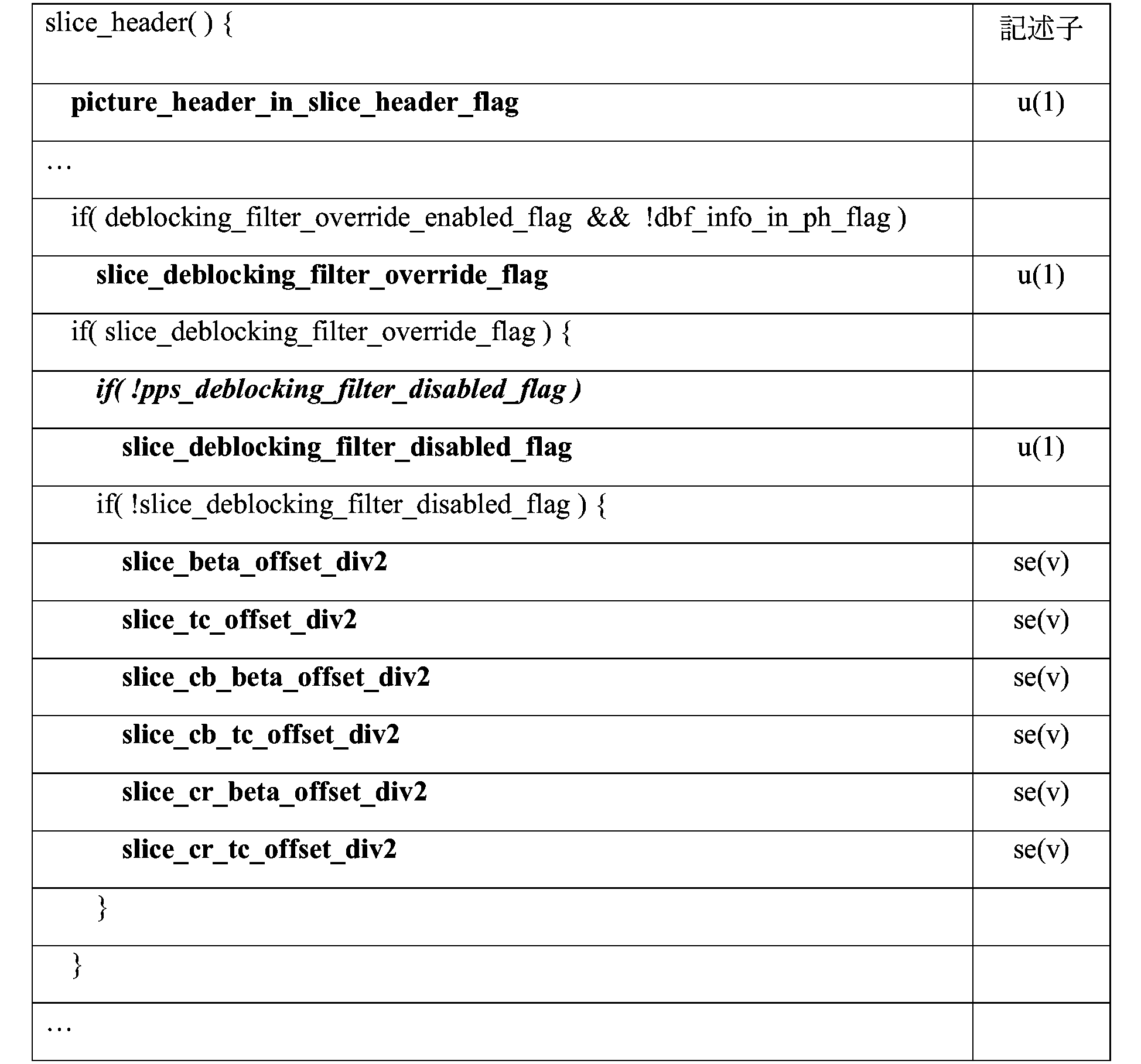

１に等しいｓｌｉｃｅ＿ｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｏｖｅｒｒｉｄｅ＿ｆｌａｇは、スライスヘッダにデブロッキングパラメータが存在することを規定する。０に等しいｓｌｉｃｅ＿ｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｏｖｅｒｒｉｄｅ＿ｆｌａｇは、デブロッキングパラメータがスライスヘッダに存在しないことを規定する。存在しない場合、ｓｌｉｃｅ＿ｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｏｖｅｒｒｉｄｅ＿ｆｌａｇの値はｐｈ＿ｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｏｖｅｒｒｉｄｅ＿ｆｌａｇに等しいと推論される。

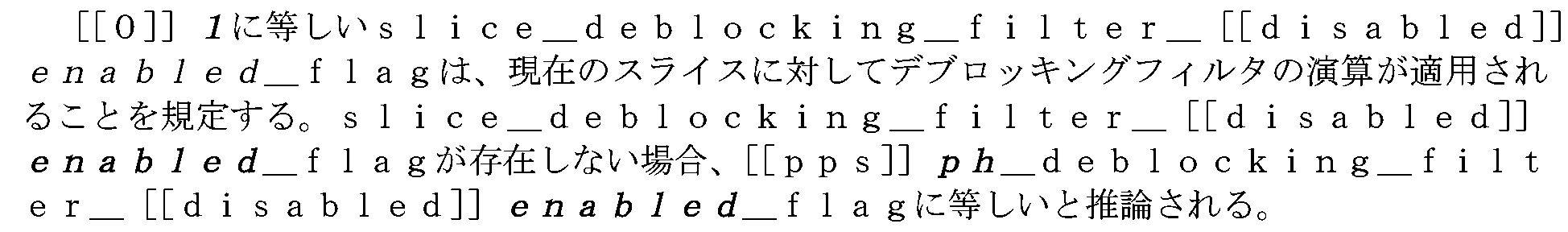

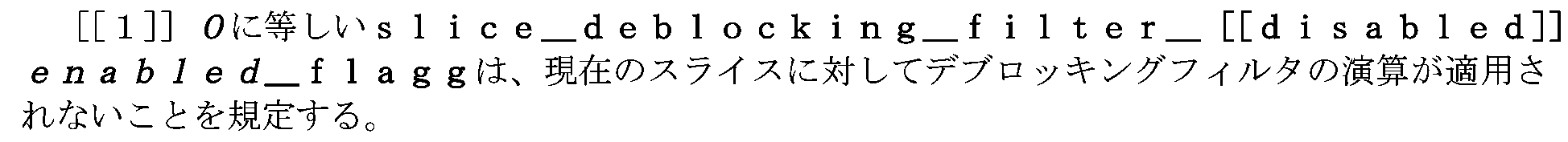

１に等しいｓｌｉｃｅ＿ｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｄｉｓａｂｌｅｄ＿ｆｌａｇは、現在のスライスに対してデブロッキングフィルタの演算が適用されないことを規定する。０に等しいｓｌｉｃｅ＿ｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｄｉｓａｂｌｅｄ＿ｆｌａｇは、現在のスライスに対してデブロッキングフィルタの演算が適用されることを規定する。ｓｌｉｃｅ＿ｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｄｉｓａｂｌｅｄ＿ｆｌａｇが存在しない場合、ｐｈ＿ｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｄｉｓａｂｌｅｄ＿ｆｌａｇに等しいと推論される。
ｓｌｉｃｅ＿ｂｅｔａ＿ｏｆｆｓｅｔ＿ｄｉｖ２およびｓｌｉｃｅ＿ｔｃ＿ｏｆｆｓｅｔ＿ｄｉｖ２は、現在のスライスの輝度成分に適用されるβおよびｔＣのデブロッキングパラメータオフセット（２で割られた）を規定する。ｓｌｉｃｅ＿ｃｒ＿ｂｅｔａ＿ｏｆｆｓｅｔ＿ｄｉｖ２およびｓｌｉｃｅ＿ｔｃ＿ｏｆｆｓｅｔ＿ｄｉｖ２の値は、いずれも－１２～１２の範囲内にあるものとする。存在しない場合、ｓｌｉｃｅ＿ｂｅｔａ＿ｏｆｆｓｅｔ＿ｄｉｖ２およびｓｌｉｃｅ＿ｔｃ＿ｏｆｆｓｅｔ＿ｄｉｖ２の値は、それぞれｐｈ＿ｂｅｔａ＿ｏｆｆｓｅｔ＿ｄｉｖ２およびｐｈ＿ｔｃ＿ｏｆｆｓｅｔ＿ｄｉｖ２に等しいと推論される。
ｓｌｉｃｅ＿ｃｂ＿ｂｅｔａ＿ｏｆｆｓｅｔ＿ｄｉｖ２およびｓｌｉｃｅ＿ｃｂ＿ｔｃ＿ｏｆｆｓｅｔ＿ｄｉｖ２は、現在のスライスのＣｂ成分に適用されるβおよびｔＣのデブロッキングパラメータオフセット（２で割られた）を規定する。ｓｌｉｃｅ＿ｃｂ＿ｂｅｔａ＿ｏｆｆｓｅｔ＿ｄｉｖ２およびｓｌｉｃｅ＿ｃｂ＿ｔｃ＿ｏｆｆｓｅｔ＿ｄｉｖ２の値は、いずれも－１２～１２の範囲内にあるものとする。存在しない場合、ｓｌｉｃｅ＿ｃｂ＿ｂｅｔａ＿ｏｆｆｓｅｔ＿ｄｉｖ２およびｓｌｉｃｅ＿ｃｂ＿ｔｃ＿ｏｆｆｓｅｔ＿ｄｉｖ２の値は、それぞれｐｈ＿ｃｂ＿ｂｅｔａ＿ｏｆｆｓｅｔ＿ｄｉｖ２およびｐｈ＿ｃｂ＿ｔｃ＿ｏｆｆｓｅｔ＿ｄｉｖ２に等しいと推論される。
ｓｌｉｃｅ＿ｃｂ＿ｂｅｔａ＿ｏｆｆｓｅｔ＿ｄｉｖ２およびｓｌｉｃｅ＿ｃｂ＿ｔｃ＿ｏｆｆｓｅｔ＿ｄｉｖ２は、現在のスライスのＣｒ成分に適用されるβおよびｔＣのデブロッキングパラメータオフセット（２で割られた）を規定する。ｓｌｉｃｅ＿ｃｒ＿ｂｅｔａ＿ｏｆｆｓｅｔ＿ｄｉｖ２およびｓｌｉｃｅ＿ｃｒ＿ｔｃ＿ｏｆｆｓｅｔ＿ｄｉｖ２の値は、いずれも－１２～１２の範囲内にあるものとする。存在しない場合、ｓｌｉｃｅ＿ｃｒ＿ｂｅｔａ＿ｏｆｆｓｅｔ＿ｄｉｖ２およびｓｌｉｃｅ＿ｃｒ＿ｔｃ＿ｏｆｆｓｅｔ＿ｄｉｖ２の値は、それぞれｐｈ＿ｃｒ＿ｂｅｔａ＿ｏｆｆｓｅｔ＿ｄｉｖ２およびｐｈ＿ｃｒ＿ｔｃ＿ｏｆｆｓｅｔ＿ｄｉｖ２に等しいと推論される。
１に等しいｓｌｉｃｅ＿ｔｓ＿ｒｅｓｉｄｕａｌ＿ｃｏｄｉｎｇ＿ｄｉｓａｂｌｅｄ＿ｆｌａｇは、ｒｅｓｉｄｕａｌ＿ｃｏｄｉｎｇ（）構文構造を使用して、現在のスライスのための変換スキップブロックの残差サンプルを構文解析することを規定する。０に等しいｓｌｉｃｅ＿ｔｓ＿ｒｅｓｉｄｕａｌ＿ｃｏｄｉｎｇ＿ｄｉｓａｂｌｅｄ＿ｆｌａｇは、ｒｅｓｉｄｕａｌ＿ｔｓ＿ｃｏｄｉｎｇ（）構文構造を使用して、現在のスライスのための変換スキップブロックの残差サンプルを構文解析することを規定する。ｓｌｉｃｅ＿ｔｓ＿ｒｅｓｉｄｕａｌ＿ｃｏｄｉｎｇ＿ｄｉｓａｂｌｅｄ＿ｆｌａｇｇが存在しない場合、これは０に等しいと推論される。
１に等しいｓｌｉｃｅ＿ｌｍｃｓ＿ｅｎａｂｌｅｄ＿ｆｌａｇは、現在のスライスに対して、クロマスケーリングを伴う輝度マップピンを有効にすることを規定する。０に等しいｓｌｉｃｅ＿ｌｍｃｓ＿ｅｎａｂｌｅｄ＿ｆｌａｇは、現在のスライスに対して、クロマスケーリングを伴う輝度マッピングが有効でないことを規定する。ｓｌｉｃｅ＿ｌｍｃｓ＿ｅｎａｂｌｅｄ＿ｆｌａｇが存在しない場合、０に等しいと推論される。
１に等しいｓｌｉｃｅ＿ｓｃａｌｉｎｇ＿ｌｉｓｔ＿ｐｒｅｓｅｎｔ＿ｆｌａｇは、ＳＣＡＬＩＮＧ＿ＡＰＳに等しいａｐｓ＿ｐａｒａｍｓ＿ｔｙｐｅとｐｈ＿ｓｃａｌｉｎｇ＿ｌｉｓｔ＿ａｐｓ＿ｉｄに等しいａｄａｐｔａｔｉｏｎ＿ｐａｒａｍｅｔｅｒ＿ｓｅｔ＿ｉｄを有する参照スケーリングリストＡＰＳに含まれるスケーリングリストデータに基づいて、現在のスライスに使用されるスケーリングリストデータを導出することを規定する。０に等しいｓｌｉｃｅ＿ｓｃａｌｉｎｇ＿ｌｉｓｔ＿ｐｒｅｓｅｎｔ＿ｆｌａｇは、現在のピクチャに対して使用したスケーリングリストデータが、７．４．３．２１項に規定された、導出されたデフォルトのスケーリングリストデータであることを規定する。存在しない場合、ｓｌｉｃｅ＿ｓｃａｌｉｎｇ＿ｌｉｓｔ＿ｐｒｅｓｅｎｔ＿ｆｌａｇの値は０と推測される。
現在のスライスにおけるエントリ点の数を規定する変数ＮｕｍＥｎｔｒｙＰｏｉｎｔｓは、以下のように導出される。
ＮｕｍＥｎｔｒｙＰｏｉｎｔｓ＝０
ｆｏｒ（ｉ＝１；ｉ＜ＮｕｍＣｔｕｓＩｎＣｕｒｒＳｌｉｃｅ；ｉ＋＋）｛
ｃｔｂＡｄｄｒＸ＝ＣｔｂＡｄｄｒＩｎＣｕｒｒＳｌｉｃｅ［ｉ］％ＰｉｃＷｉｄｔｈＩｎＣｔｂｓＹ
ｃｔｂＡｄｄｒＹ＝ＣｔｂＡｄｄｒＩｎＣｕｒｒＳｌｉｃｅ［ｉ］／ＰｉｃＷｉｄｔｈＩｎＣｔｂｓＹ（１４５）ｐｒｅｖＣｔｂＡｄｄｒＸ＝ＣｔｂＡｄｄｒＩｎＣｕｒｒＳｌｉｃｅ［ｉ－１］％ＰｉｃＷｉｄｔｈＩｎＣｔｂｓＹ
ｐｒｅｖＣｔｂＡｄｄｒＹ＝ＣｔｂＡｄｄｒＩｎＣｕｒｒＳｌｉｃｅ［ｉ－１］／ＰｉｃＷｉｄｔｈＩｎＣｔｂｓＹ
ｉｆ（ＣｔｂＴｏＴｉｌｅＲｏｗＢｄ［ｃｔｂＡｄｄｒＹ］！＝ＣｔｂＴｏＴｉｌｅＲｏｗＢｄ［ｐｒｅｖＣｔｂＡｄｄｒＹ］｜｜
ＣｔｂＴｏＴｉｌｅＣｏｌＢｄ［ｃｔｂＡｄｄｒＸ］！＝ＣｔｂＴｏＴｉｌｅＣｏｌＢｄ［ｐｒｅｖＣｔｂＡｄｄｒＸ］｜｜
（ｃｔｂＡｄｄｒＹ！＝ｐｒｅｖＣｔｂＡｄｄｒＹ＆＆ｓｐｓ＿ｗｐｐ＿ｅｎｔｒｙ＿ｐｏｉｎｔ＿ｏｆｆｓｅｔｓ＿ｐｒｅｓｅｎｔ＿ｆｌａｇ））
ＮｕｍＥｎｔｒｙＰｏｉｎｔｓ＋＋
｝
ｏｆｆｓｅｔ＿ｌｅｎ＿ｍｉｎｕｓ１＋１は、ｅｎｔｒｙ＿ｐｏｉｎｔ＿ｏｆｆｓｅｔ＿ｍｉｎｕｓ１［ｉ］構文要素の長さをビット単位で規定する。ｏｆｆｓｅｔ＿ｌｅｎ＿ｍｉｎｕｓ１の値は、０～３１の範囲内にあるものとする。
ｅｎｔｒｙ＿ｐｏｉｎｔ＿ｏｆｆｓｅｔ＿ｍｉｎｕｓ１［ｉ］＋１は、ｉ番目のエントリポイントのオフセットをバイトで規定し、ｏｆｆｓｅｔ＿ｌｅｎ＿ｍｉｎｕｓ１プラス１ビットで表現される。スライスヘッダの後に続くスライスデータは、ＮｕｍＥｎｔｒｙＰｏｉｎｔｓ＋１個のサブセットで構成され、サブセットインデックス値は０からＮｕｍＥｎｔｒｙＰｏｉｎｔｓまでの範囲内にある。スライスデータの第１バイトをバイト０とする。存在する場合、コーディングされたスライスＮＡＬユニットのスライスデータ部分に現れるエミュレーション防止バイトは、サブセット特定のために、スライスデータの一部としてカウントされる。サブセット０は、コーディングされたスライスデータの０からｅｎｔｒｙ＿ｐｏｉｎｔ＿ｏｆｆｓｅｔ＿ｍｉｎｕｓ１［０］まで（両端を含む）のバイトで構成され、サブセットｋ（１からＮｕｍＥｎｔｒｙＰｏｉｎｔｓ－１の範囲（両端を含む））は、コーディングされたスライスデータのｆｉｒｓｔＢｙｔｅ［ｋ］からｌａｓｔＢｙｔｅ［ｋ］まで（両端を含む）のバイトで構成され、ｆｉｒｓｔＢｙｔｅ［ｋ］およびｌａｓｔＢｙｔｅ［ｋ］は以下で定義される。

最後のサブセット（サブセットインデックスがＮｕｍＥｎｔｒｙＰｏｉｎｔｓに等しい）は、コーディングされたスライスデータの残りのバイトで構成される。
ｓｐｓ＿ｅｎｔｒｏｐｙ＿ｃｏｄｉｎｇ＿ｓｙｎｃ＿ｅｎａｂｌｅｄ＿ｆｌａｇが０に等しく、スライスが１つ以上の完全なタイルを含む場合、各サブセットは、同じタイル内にあるスライス内のすべてのＣＴＵのすべてのコーディングされたビットからるものとし、サブセットの数（即ち、ＮｕｍＥｎｔｒｙＰｏｉｎｔｓの値＋１）は、スライス内のタイルの数と等しいものとする。
ｓｐｓ＿ｅｎｔｒｏｐｙ＿ｃｏｄｉｎｇ＿ｓｙｎｃ＿ｅｎａｂｌｅｄ＿ｆｌａｇが０に等しく、且つスライスが単一のタイルからのＣＴＵ行のサブセットを含む場合、ＮｕｍＥｎｔｒｙＰｏｉｎｔｓは０に等しく、且つサブセットの数は１に等しいものとする。サブセットは、スライスにおけるすべてのＣＴＵのすべてのコーディングされたビットで構成されるものとする。
ｓｐｓ＿ｅｎｔｒｏｐｙ＿ｃｏｄｉｎｇ＿ｓｙｎｃ＿ｅｎａｂｌｅｄ＿ｆｌａｇが１に等しい場合は、ｋが０からＮｕｍＥｎｔｒｙＰｏｉｎｔｓまでの範囲内にある各サブセットは、１つのタイル内のＣＴＵ行におけるすべてのＣＴＵのコーディングされたビットから構成されるものとし、サブセットの数（すなわち、ＮｕｍＥｎｔｒｙＰｏｉｎｔｓ＋１の値）は、スライスにおけるタイル固有のＣＴＵ行の総数に等しいものとする。
ｓｌｉｃｅ＿ｈｅａｄｅｒ＿ｅｘｔｅｎｓｉｏｎ＿ｌｅｎｇｔｈは、スライスヘッダの拡張データの長さをバイトで規定する。ｓｌｉｃｅ＿ｈｅａｄｅｒ＿ｅｘｔｅｎｓｉｏｎ＿ｌｅｎｇｔｈ自体の信号通知に使用されるビットは含まない。ｓｌｉｃｅ＿ｈｅａｄｅｒ＿ｅｘｔｅｎｓｉｏｎ＿ｌｅｎｇｔｈの値は、０から２５６までの範囲内にあるべきである。存在しない場合、ｓｌｉｃｅ＿ｈｅａｄｅｒ＿ｅｘｔｅｎｓｉｏｎ＿ｌｅｎｇｔｈの値は０に等しいと推測される。
ｓｌｉｃｅ＿ｈｅａｄｅｒ＿ｅｘｔｅｎｓｉｏｎ＿ｄａｔａ＿ｂｙｔｅ［ｉ］は、任意の値を有していてもよい。本明細書のバージョンに準拠するデコーダは、すべてのｓｌｉｃｅ＿ｈｅａｄｅｒ＿ｅｘｔｅｎｓｉｏｎ＿ｄａｔａ＿ｂｙｔｅ［ｉ］構文要素の値を無視しなければならない。その値は、本明細書のバージョンで特定された特徴に対するデコーダの適合性に影響を与えない。

３．４インターブロックの復号処理－端数サンプル補間処理
最近のＶＶＣ草案テキストにおいて、端数サンプル補間処理の復号処理は、以下の通りである。
この処理への入力は以下の通りである。
－現在のピクチャの左上の輝度サンプルに対する現在の符号化サブブロックの左上のサンプルを規定する輝度位置（ｘＳｂ，ｙＳｂ）、
－現在の符号化サブブロックの幅を規定する変数ｓｂＷｉｄｔｈ、
－現在の符号化サブブロックの高さを規定する変数ｓｂＨｅｉｇｈｔ、
－動きベクトルオフセットｍｖＯｆｆｓｅｔ
－微調整動きベクトルｒｅｆＭｖＬＸ
－選択した参照ピクチャサンプル配列ｒｅｆＰｉｃＬＸ。
－１／２サンプル補間フィルタインデックスｈｐｅｌＩｆＩｄｘ、
－デコーダ側動きベクトル微調整フラグｄｍｖｒＦｌａｇ。
－双方向オプティカルフローフラグｂｄｏｆＦｌａｇ。
－選択された参照ピクチャがスケーリングを必要とするかどうかを示す変数ｒｅｆＰｉｃＩｓＳｃａｌｅｄ。
－現在のブロックの色成分インデックスを規定する変数ｃＩｄｘ。
－水平および垂直の２つのスケーリング比のリスト、ｓｃａｌｉｎｇＲａｔｉｏ。
この処理の出力は以下の通りである。
－予測サンプル値の（ｓｂＷｉｄｔｈ＋ｂｒｄＥｘｔＳｉｚｅ）ｘ（ｓｂＨｅｉｇｈｔ＋ｂｒｄＥｘｔＳｉｚｅ）配列ｐｒｅｄＳａｍｐｌｅｓＬＸ。
予測ブロックの境界拡張サイズｂｒｄＥｘｔＳｉｚｅは、以下のように導出される。
ｂｒｄＥｘｔＳｉｚｅ＝（ｂｄｏｆＦｌａｇ｜｜（ｉｎｔｅｒ＿ａｆｆｉｎｅ＿ｆｌａｇ［ｘＳｂ］［ｙＳｂ］＆＆！ｐｈ＿ｄｉｓａｂｌｅ＿ｐｒｏｆ＿ｆｌａｇ））？２：０（９３４）
変数ｒｅｆＷｒａｐａｒｏｕｎｄＥｎａｂｌｅｄＦｌａｇは（ｐｐｓ＿ｒｅｆ＿ｗｒａｐａｒｏｕｎｄ＿ｅｎａｂｌｅｄ＿ｆｌａｇ＆＆！ｒｅｆＰｉｃＩｓＳｃａｌｅｄ）に等しく設定される。
変数ｆＲｅｆＬｅｆｔＯｆｆｓｅｔは（（ＳｕｂＷｉｄｔｈＣ＊ｓｃａｌｉｎｇ＿ｗｉｎ＿ｌｅｆｔ＿ｏｆｆｓｅｔ）＜＜１０）に等しく設定され、ｓｃａｌｉｎｇ＿ｗｉｎ＿ｌｅｆｔ＿ｏｆｆｓｅｔは参照ピクチャに対するｓｃａｌｉｎｇ＿ｗｉｎ＿ｌｅｆｔ＿ｏｆｆｓｅｔである。
変数ｆＲｅｆＴｏｐＯｆｆｓｅｔは（（ＳｕｂＷｉｄｔｈＣ＊ｓｃａｌｉｎｇ＿ｗｉｎ＿ｔｏｐ＿ｏｆｆｓｅｔ）＜＜１０）に等しく設定され、ｓｃａｌｉｎｇ＿ｗｉｎ＿ｔｏｐ＿ｏｆｆｓｅｔは参照ピクチャに対するｓｃａｌｉｎｇ＿ｗｉｎ＿ｔｏｐ＿ｏｆｆｓｅｔとなる。
予測サンプル値の（ｓｂＷｉｄｔｈ＋ｂｒｄＥｘｔＳｉｚｅ）ｘ（ｓｂＨｅｉｇｈｔ＋ｂｒｄＥｘｔＳｉｚｅ）配列ｐｒｅｄＳａｍｐｌｅｓＬＸは、以下のように導出される。
－動きベクトルｍｖＬＸは、（ｒｅｆＭｖＬＸ－ｍｖＯｆｆｓｅｔ）に等しく設定される。
－ｃＩｄｘが０に等しい場合、以下が適用される。
－（ｘＩｎｔ_Ｌ，ｙＩｎｔ_Ｌ）をフルサンプルユニットで与えられた輝度位置とし、（ｘＦｒａｃ_Ｌ，ｙＦｒａｃ_Ｌ）を１／１６サンプルユニットで求めたオフセットとする。これらの変数は、本項でのみ、参照サンプル配列ｒｅｆＰｉｃＬＸ内の端数サンプル位置を規定するために使用される。
－参照サンプルパディング用バウンディングブロック（ｘＳｂＩｎｔ_Ｌ，ｙＳｂＩｎｔ_Ｌ）の左上座標は、（ｘＳｂ＋（ｍｖＬＸ［０］＞４）、ｙＳｂ＋（ｍｖＬＸ［１］＞＞４）に等しく設定される。
－予測輝度サンプルアレイｐｒｅｄＳａｍｐｌｅｓＬＸ内の各輝度サンプル位置（ｘ_Ｌ＝０．．ｓｂＷｉｄｔｈ－１＋ｂｒｄＥｘｔＳｉｚｅ，ｙ_Ｌ＝０．．ｓｂＨｅｉｇｈｔ－１＋ｂｒｄＥｘｔＳｉｚｅ）について、対応する予測輝度サンプル値ｐｒｅｄＳａｍｐｌｅｓＬＸ［ｘ_Ｌ］［ｙ_Ｌ］は以下のように導出される。
－（ｒｅｆｘＳｂ_Ｌ，ｒｅｆｙＳｂ_Ｌ）および（ｒｅｆｘ_Ｌ，ｒｅｆｙ_Ｌ）を、１／１６サンプル単位で与えられる動きベクトル（ｒｅｆＭｖＬＸ［０］，ｒｅｆＭｖＬＸ［１］）が指す輝度位置とする。変数ｒｅｆｘＳｂ_Ｌ、ｒｅｆｘ_Ｌ、ｒｅｆｙＳｂ_Ｌ、およびｒｅｆｙ_Ｌは、以下のように導出される。
ｒｅｆｘＳｂ_Ｌ＝（（（ｘＳｂ－（ＳｕｂＷｉｄｔｈＣ＊ｓｃａｌｉｎｇ＿ｗｉｎ＿ｌｅｆｔ＿ｏｆｆｓｅｔ））＜＜４）＋
ｒｅｆＭｖＬＸ［０］）＊ｓｃａｌｉｎｇＲａｔｉｏ［０］（９３５）
ｒｅｆｘ_Ｌ＝（（Ｓｉｇｎ（ｒｅｆｘＳｂ_Ｌ）＊（（Ａｂｓ（ｒｅｆｘＳｂ_Ｌ）＋１２８）＞＞８）＋
ｘ_Ｌ＊（（ｓｃａｌｉｎｇＲａｔｉｏ［０］＋８）＞＞４））＋ｆＲｅｆＬｅｆｔＯｆｆｓｅｔ＋３２）＞＞６（９３６）
ｒｅｆｙＳｂ_Ｌ＝（（（ｙＳｂ－（ＳｕｂＷｉｄｔｈＣ＊ｓｃａｌｉｎｇ＿ｗｉｎ＿ｔｏｐ＿ｏｆｆｓｅｔ））＜＜４）＋
ｒｅｆＭｖＬＸ［１］）＊ｓｃａｌｉｎｇＲａｔｉｏ［１］（９３７）
ｒｅｆｙ_Ｌ＝（（Ｓｉｇｎ（ｒｅｆｙＳｂ_Ｌ）＊（（Ａｂｓ（ｒｅｆｙＳｂ_Ｌ）＋１２８）＞＞８）＋ｙＬ＊
（（ｓｃａｌｉｎｇＲａｔｉｏ［１］＋８）＞＞４））＋ｆＲｅｆＴｏｐＯｆｆｓｅｔ＋３２）＞＞６（９３８）
－変数ｘＩｎｔ_Ｌ、ｙＩｎｔ_Ｌ、ｘＦｒａｃ_ＬおよびｙＦｒａｃ_Ｌは、以下のように導出される。
ｘＩｎｔ_Ｌ＝ｒｅｆｘ_Ｌ＞＞４（９３９）
ｙＩｎｔ_Ｌ＝ｒｅｆｙ_Ｌ＞＞４（９４０）
ｘＦｒａｃ_Ｌ＝ｒｅｆｘ_Ｌ＆１５（９４１）
ｙＦｒａｃ_Ｌ＝ｒｅｆｙ_Ｌ＆１５（９４２）
－予測輝度サンプル値ｐｒｅｄＳａｍｐｌｅｓＬＸ［ｘ_Ｌ］［ｙ_Ｌ］は、以下のように導出される。

－ｘ_Ｌが０に等しい
－ｘ_ＬがｓｂＷｉｄｔｈ＋１に等しい
－ｙ_Ｌが０に等しい
－ｙ_ＬがｓｂＨｅｉｇｈｔ＋１に等しい
－あるいは、（ｘＩｎｔＬ－（ｂｒｄＥｘｔＳｉｚｅ＞０？１：０）、ｙＩｎｔＬ－（ｂｒｄＥｘｔＳｉｚｅ＞０？１：０））、（ｘＦｒａｃＬ，ｙＦｒａｃＬ）、（ｘＳｂＩｎｔ_Ｌ，ｙＳｂＩｎｔ_Ｌ）、ｒｅｆＰｉｃＬＸ、ｈｐｅｌＩｆＩｄｘ、ｓｂＷｉｄｔｈ、ｓｂＨｅｉｇｈｔ、ｄｍｖｒＦｌａｇ、ｒｅｆＷｒａｐａｒｏｕｎｄＥｎａｂｌｅｄＦｌａｇ、ｓｃａｌｉｎｇＲａｔｉｏ［０］、ｓｃａｌｉｎｇＲａｔｉｏ［１］、および（ｘＳｂ，ｙＳｂ）を入力として、８．５．６．３．２項で規定された輝度サンプル８タップ補間フィルタリング処理を呼び出すことによって、予測輝度サンプル値ｐｒｅｄＳａｍｐｌｅｓＬＸ［ｘＬ］［ｙＬ］を導出させる。
－そうでない場合（ｃＩｄｘは０に等しくない）、以下が適用される。
－（ｘＩｎｔＣ，ｙＩｎｔＣ）をフルサンプルユニットで与えられた彩度位置とし、（ｘＦｒａｃＣ，ｙＦｒａｃＣ）を１／３２サンプルユニットで求めたオフセットとする。これらの変数は、本項でのみ、参照サンプル配列ｒｅｆＰｉｃＬＸ内の一般的な端数サンプル位置を規定するために使用される。
－参照サンプルパディング用バウンディングブロック（ｘＳｂＩｎｔＣ，ｙＳｂＩｎｔＣ）の左上座標は、（（ｘＳｂ／ＳｕｂＷｉｄｔｈＣ）＋（ｍｖＬＸ［０］＞＞５）、（ｙＳｂ／ＳｕｂＨｅｉｇｈｔＣ）＋（ｍｖＬＸ［１］＞＞５））に等しく設定される。
－予測彩度サンプルアレイｐｒｅｄＳａｍｐｌｅｓＬＸ内の各彩度サンプル位置（ｘＣ＝０．．ｓｂＷｉｄｔｈ－１，ｙＣ＝０．．ｓｂＨｅｉｇｈｔ－１）について、対応する予測輝度サンプル値ｐｒｅｄＳａｍｐｌｅｓＬＸ［ｘＣ］［ｙＣ］は以下のように導出される。
－（ｒｅｆｘＳｂ_Ｃ、ｒｅｆｙＳｂ_Ｃ）および（ｒｅｆｘ_Ｃ，ｒｅｆｙ_Ｃ）を、１／３２サンプル単位で求めた動きベクトル（ｒｅｆＭｖＬＸ［０］，ｒｅｆＭｖＬＸ［１］）が指す彩度位置とする。変数ｒｅｆｘＳｂ_Ｃ、ｒｅｆｙＳｂ_Ｃ、ｒｅｆｘ_Ｃおよびｒｅｆｙ_Ｃは、以下のように導出される。
ａｄｄＸ＝ｓｐｓ＿ｃｈｒｏｍａ＿ｈｏｒｉｚｏｎｔａｌ＿ｃｏｌｌｏｃａｔｅｄ＿ｆｌａｇ？０：８＊（ｓｃａｌｉｎｇＲａｔｉｏ［０］－（１＜＜１４））（９４３）
ａｄｄＹ＝ｓｐｓ＿ｃｈｒｏｍａ＿ｖｅｒｔｉｃａｌ＿ｃｏｌｌｏｃａｔｅｄ＿ｆｌａｇ？０：８＊（ｓｃａｌｉｎｇＲａｔｉｏ［１］－（１＜＜１４））（９４４）
ｒｅｆｘＳｂ_Ｃ＝（（（ｘＳｂ－（ＳｕｂＷｉｄｔｈＣ＊ｓｃａｌｉｎｇ＿ｗｉｎ＿ｌｅｆｔ＿ｏｆｆｓｅｔ））／ＳｕｂＷｉｄｔｈＣ＜＜５）＋
ｒｅｆＭｖＬＸ［０］）＊ｓｃａｌｉｎｇＲａｔｉｏ［０］＋ａｄｄＸ（９４５）
ｒｅｆｘ_Ｃ＝（（Ｓｉｇｎ（ｒｅｆｘＳｂ_Ｃ）＊（（Ａｂｓ（ｒｅｆｘＳｂ_Ｃ）＋２５６）＞＞９）
＋ｘＣ＊（（ｓｃａｌｉｎｇＲａｔｉｏ［０］＋８）＞＞４））＋ｆＲｅｆＬｅｆｔＯｆｆｓｅｔ／ＳｕｂＷｉｄｔｈＣ＋１６）＞＞５（９４６）
ｒｅｆｙＳｂ_Ｃ＝（（（ｙＳｂ－（ＳｕｂＷｉｄｔｈＣ＊ｓｃａｌｉｎｇ＿ｗｉｎ＿ｔｏｐ＿ｏｆｆｓｅｔ））／ＳｕｂＨｅｉｇｈｔＣ＜＜５）＋
ｒｅｆＭｖＬＸ［１］）＊ｓｃａｌｉｎｇＲａｔｉｏ［１］＋ａｄｄＹ（９４７）
ｒｅｆｙ_Ｃ＝（（Ｓｉｇｎ（ｒｅｆｙＳｂ_Ｃ）＊（（Ａｂｓ（ｒｅｆｙＳｂ_Ｃ）＋２５６）＞＞９）
＋ｙＣ＊（（ｓｃａｌｉｎｇＲａｔｉｏ［１］＋８）＞＞４））＋ｆＲｅｆＴｏｐＯｆｆｓｅｔ／ＳｕｂＨｅｉｇｈｔＣ＋１６）＞＞５（９４８）
－変数ｘＩｎｔ_Ｃ、ｙＩｎｔ_Ｃ、ｘＦｒａｃ_Ｃ、およびｙＦｒａｃ_Ｃは、以下のように導出される。
ｘＩｎｔ_Ｃ＝ｒｅｆｘ_Ｃ＞＞５（９４９）
ｙＩｎｔ_Ｃ＝ｒｅｆｙ_Ｃ＞＞５（９５０）
ｘＦｒａｃ_Ｃ＝ｒｅｆｘ_Ｃ＆３１（９５１）
ｙＦｒａｃ_Ｃ＝ｒｅｆｙ_Ｃ＆３１（９５２）
－予測サンプル値ｐｒｅｄＳａｍｐｌｅｓＬＸ［ｘＣ］［ｙＣ］は、（ｘＩｎｔＣ，ｙＩｎｔＣ）、（ｘＦｒａｃＣ，ｙＦｒａｃＣ）、（ｘＳｂＩｎｔＣ，ｙＳｂＩｎｔＣ）、ｓｂＷｉｄｔｈ、ｓｂＨｅｉｇｈｔ、ｒｅｆＰｉｃＬＸ、ｄｍｖｒＦｌａｇ、ｒｅｆＷｒａｐａｒｏｕｎｄＥｎａｂｌｅｄＦｌａｇ、ｓｃａｌｉｎｇＲａｔｉｏ［０］、ａｎｄｓｃａｌｉｎｇＲａｔｉｏ［１］を入力として８．５．６．３．４項で規定する処理を呼び出すことによって導出される。
注－８．４．５．２．１３項で規定されている処理とは異なり、この処理ではｓｐｓ＿ｃｈｒｏｍａ＿ｖｅｒｔｉｃａｌ＿ｃｏｌｌｏｃａｔｅｄ＿ｆｌａｇおよびｓｐｓ＿ｃｈｒｏｍａ＿ｈｏｒｉｚｏｎｔａｌ＿ｃｏｌｌｏｃａｔｅｄ＿ｆｌａｇの両方を使用する。

４．技術的解決策および実施例によって解決される技術的課題
デブロッキング、スケーリング、およびＰＲＯＦのための既存の設計は、以下の問題を有する。
１）現在、ＰＰＳ、ＰＨ、ＳＨ構文要素におけるデブロッキング（ＤＢ）制御の設計ロジックには、いくつかの問題がある。
ａ．第１に、ＰＰＳを参照するスライスにデブロッキングフィルタを適用するかどうかを規定するために使用するＰＰＳ構文要素ｐｐｓ＿ｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｄｉｓａｂｌｅｄ＿ｆｌａｇの現在の意味論に従って、ＳＨ構文要素ｓｌｉｃｅ＿ｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｄｉｓａｂｌｅｄ＿ｆｌａｇをチェックする。ただし、ｓｌｉｃｅ＿ｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｄｉｓａｂｌｅｄ＿ｆｌａｇの他に、ＰＨ構文要素ｐｈ＿ｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｄｉｓａｂｌｅｄ＿ｆｌａｇもｐｐｓ＿ｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｄｉｓａｂｌｅｄ＿ｆｌａｇとともにチェックするべきである。そのため、ｐｐｓ＿ｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｄｉｓａｂｌｅｄ＿ｆｌａｇの現在の意味論は正しくない。
ｂ．第２に、現在の草案テキストに従って、ＳＨ構文要素ｓｌｉｃｅ＿ｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｏｖｅｒｒｉｄｅ＿ｆｌａｇが存在しない場合、それはｐｈ＿ｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｏｖｅｒｒｉｄｅ＿ｆｌａｇに等しいと推測される。しかし、ＰＰＳにおける非明示的または明示的な信号通知の他に、デブロッキングパラメータは、ｄｂｆ＿ｉｎｆｏ＿ｉｎ＿ｐｈ＿ｆｌａｇに従ってＰＨまたはＳＨのいずれか一方でのみ信号通知することができ、両方が信号通知されることはない。そのため、ｄｂｆ＿ｉｎｆｏ＿ｉｎ＿ｐｈ＿ｆｌａｇが真である場合、ＰＨにおけるオーバーライドデブロッキングフィルタパラメータを信号通知することを許可することが意図される。この場合、ＰＨオーバーライドフラグが真であり、ＳＨオーバーライドフラグが信号通知されないが、ＰＨオーバーライドフラグに等しいと推測される場合、ＳＨにおいて、追加のデブロッキングフィルタパラメータが依然として信号通知されるが、これは、意図と矛盾する。
ｃ．第３に、現在の草案テキストに従って、ＰＰＳ構文要素ｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｏｖｅｒｒｉｄｅ＿ｅｎａｂｌｅｄ＿ｆｌａｇが１に等しく、一方、ｐｐｓ＿ｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｄｉｓａｂｌｅｄ＿ｆｌａｇが１に等しければ、ｐｈ＿ｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｄｉｓａｂｌｅｄ＿ｆｌａｇまたはｓｌｉｃｅ＿ｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｄｉｓａｂｌｅｄ＿ｆｌａｇはやはり１に等しいと明示的に信号通知してもよい。しかしながら、このような場合は、ＰＰＳにおいてデブロッキングが無効化され、それがオーバーライドされることになることを意味するが、オーバーライド処理は、何も変更せず（例えば、ＰＨ／ＳＨにおいてデブロッキングは無効化されたままである）、信号通知のためにビットを浪費する。
ｄ．第４に、デブロッキングのための現在の設計ロジックは、ＰＰＳにおいてデブロッキングが無効化されても、ＰＨ／ＳＨにおいてデブロッキングを有効化することができる可能性を許容する。このような設計ロジックは、ＡＬＦ、ＳＡＯ、ＬＭＣＳ、ＴＭＶＰ、ＷＰ等のような他のほとんどのコーディングツールの設計ロジックとは全く異なる。
ｅ．ＰＰＳＤＢ無効化フラグ（すなわち、ｐｐｓ＿ｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｄｉｓａｂｌｅｄ＿ｆｌａｇ）は、ｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｃｏｎｔｒｏｌ＿ｐｒｅｓｅｎｔ＿ｆｌａｇが１に等しい時にのみ信号通知され、フラグが存在しない場合は、０に等しいと推論される。すなわち、その意図は、デフォルトでＤＢを有効化することである。２つの構文要素（すなわち、ＰＰＳＤＢ無効化フラグおよびｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｃｏｎｔｒｏｌ＿ｐｒｅｓｅｎｔ＿ｆｌａｇ）は、若干冗長性がある。よりよい設計が必要である。
２）最近のＶＶＣ草案テキストによれば、ＰＲＯＦのために生成される予測ブロックのサイズは、それがアフィンＡＭＶＰモードであるかまたはアフィンＭＥＲＧＥモードであるかに依存する。アフィンコードディングされたブロックのサブブロックの幅および高さをｓｂＷｉｄｔｈａｎｄｓｂＨｅｉｇｈｔとすると、現在のテキストにおいて、条件「ｉｎｔｅｒ＿ａｆｆｉｎｅ＿ｆｌａｇ［ｘＳｂ］［ｙＳｂ］＆＆！ｐｈ＿ｄｉｓａｂｌｅ＿ｐｒｏｆ＿ｆｌａｇ」に従って、ＰＲＯＦをアフィンＡＭＶＰブロックに適用する場合、ＰＲＯＦに（ｓｂＷｉｄｔｈ＋２）ｘ（ｓｂＨｅｉｇｈｔ＋２）などの拡張サンプルを含む予測ブロックを使用するが、ＰＲＯＦをアフィンＭＥＲＧＥブロックに適用する場合、ｓｂＷｉｄｔｈｘｓｂＨｅｉｇｈｔの予測ブロックをＰＲＯＦに使用する。このような設計は、アフィンＡＭＶＰを有するＰＲＯＦとアフィンＭＥＲＧＥを有するＰＲＯＦとの間で異なる処理機構を引き起こす。
ａ．また、ＰＲＯＦのサブブロック内で内部予測サンプルを生成するために８タップ補間フィルタが用いられ、ＰＲＯＦのサブブロック外で拡張予測サンプルを生成するために８タップフィルタ以外の整数サンプルを使用する。しかし、現在のテキストによれば、アフィンＭＥＲＧＥを有するＰＲＯＦのための拡張サンプルは存在しないため、アフィンＡＭＶＰを有するＰＲＯＦとアフィンＭＥＲＧＥを有するＰＲＯＦとの間に不一致を引き起こす。
３）現在、ピクチャレベルまたはスライスレベルの輝度ｑｐデルタは、常にＰＨまたはＳＨのいずれかで信号伝達され、両方とも信号伝達されない。一方、スライスレベルの彩度ｑｐオフセットは、選択可能にＳＨで信号通知され、ピクチャレベルの彩度ｑｐオフセットのためのＰＨ信号通知はない。このような設計は、一貫性／効率／柔軟性に欠ける場合がある。
４）最近のＶＶＣ草案テキストにおいて、デルタＱＰ信号通知に関連するＰＨ構文要素に許容される値の範囲の定義（例えば、ｐｈ＿ｃｕ＿ｑｐ＿ｄｅｌｔａ＿ｓｕｂｄｉｖ＿ｉｎｔｒａ＿ｓｌｉｃｅ、ｐｈ＿ｃｕ＿ｑｐ＿ｄｅｌｔａ＿ｓｕｂｄｉｖ＿ｉｎｔｅｒ＿ｓｌｉｃｅ、ｐｈ＿ｃｕ＿ｃｈｒｏｍａ＿ｑｐ＿ｏｆｆｓｅｔ＿ｓｕｂｄｉｖ＿ｉｎｔｒａ＿ｓｌｉｃｅ、およびｐｈ＿ｃｕ＿ｃｈｒｏｍａ＿ｑｐ＿ｏｆｆｓｅｔ＿ｓｕｂｄｉｖ＿ｉｎｔｅｒ＿ｓｌｉｃｅ）は正確ではない。

５．解決策および実施形態の例示一覧
上述した問題点および上記以外の問題点を解決するために、以下のような方法が開示されている。これらの項目は、一般的な概念を説明するための例であり、狭義に解釈されるべきではない。さらに、これらの項目は、個々に適用されてもよく、または任意の方法で組み合わされてもよい。

以下の説明において、ＤＢＦパラメータは、ＤＢＦオン／オフ制御パラメータおよびＤＢＦフィルタパラメータ（例えば、ｐｐｓ＿ｂｅｔａ＿ｏｆｆｓｅｔ＿ｄｉｖ２などのベータ／Ｔｃオフセットの指示）を含んでいてもよい。

以下の説明において、ＳＨは１つのＰＨに関連付けられてもよく、すなわち、ＳＨは１つのスライスに関連付けられ、このスライスはこのＰＨに関連付けられたピクチャ内にある。ＳＨは１つのＰＰＳに関連付けられてもよく、すなわち、ＳＨは１つのスライスに関連付けられ、このスライスはこのＰＰＳに関連付けられたピクチャ内にある。ＰＨは、ＰＰＳに関連付けられてもよく、すなわち、ＰＨは、ＰＰＳに関連付けられたピクチャに関連付けられる。

以下の説明において、ＳＰＳはＰＰＳに関連付けられてもよく、すなわち、ＰＰＳはＳＰＳを指してもよい。
１．第１の問題を解決するための、ＰＰＳ、ＰＨおよびＳＨにおけるデブロッキング制御の設計に関して、例えば、第１の実施形態のセットのように、以下のアプローチを開示する。
ａ．一例において、ＰＰＳを参照するスライスに対してデブロッキングフィルタ（ｄｅｂｌｏｃｋｉｎｇｆｉｌｔｅｒ）の操作が適用されるかどうかは、関連付けられたＰＨのデブロッキングオン／オフフラグ（例えば、ｐｈ＿ｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｄｉｓａｂｌｅｄ＿ｆｌａｇ）に依存してもよい。
ｉ．例えば、ＰＰＳを参照するスライスにデブロッキングフィルタの動作を適用するかどうかは、ＰＰＳにおいてデブロッキングが無効化されている（例えば、ｐｐｓ＿ｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｄｉｓａｂｌｅｄ＿ｆｌａｇが１に等しい）かどうか、およびデブロッキングがピクチャレベルで無効化されている（例えば、ｐｈ＿ｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｄｉｓａｂｌｅｄ＿ｆｌａｇが１に等しい）かどうか、および、デブロッキングがスライスレベルで無効化されているかどうか（例えば、ｓｌｉｃｅ＿ｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｄｉｓａｂｌｅｄ＿ｆｌａｇが１に等しいかどうか）に依存してもよい。
ｉｉ．代替的に、ＰＰＳを参照するスライスにデブロッキングフィルタの動作を適用するかどうかは、ＰＰＳにおいてデブロッキングが無効化されている（例えば、ｐｐｓ＿ｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｄｉｓａｂｌｅｄ＿ｆｌａｇが１に等しい）かどうか、およびデブロッキングオーバーライドがピクチャレベルおよびスライスレベルで無効化されているかどうか、（例えば、ｓｌｉｃｅ＿ｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｄｉｓａｂｌｅｄ＿ｆｌａｇが０に等しいかどうか）に依存してもよい。
ｉｉｉ．代替的に、ＰＰＳを参照するスライスにデブロッキングフィルタの操作を適用するかどうかは、ＰＰＳにおいてデブロッキングが無効化されている（例えば、ｐｐｓ＿ｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｄｉｓａｂｌｅｄ＿ｆｌａｇが１に等しい）かどうかのみに依存してもよい。
ｂ．さらに、ｓｌｉｃｅ＿ｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｏｖｅｒｒｉｄｅ＿ｆｌａｇが存在しない場合、ｓｌｉｃｅ＿ｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｏｖｅｒｒｉｄｅ＿ｆｌａｇの値は、ｐｈ＿ｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｏｖｅｒｒｉｄｅ＿ｆｌａｇに依存しなくてもよい（０などの一定の値であると推測できる）。
ｃ．さらに、代替的に、ＰＨ構文要素ｐｈ＿ｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｄｉｓａｂｌｅｄ＿ｆｌａｇおよび／またはＳＨ構文要素ｓｌｉｃｅ＿ｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｄｉｓａｂｌｅｄ＿ｆｌａｇが明示的に信号通知されるか、暗黙的に推測されるかどうかはｐｐｓ＿ｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｄｉｓａｂｌｅｄ＿ｆｌａｇのようなＰＰＳデブロッキングオンオフフラグの値に依存してもよい。
ｄ．第１のレベル（例えば、ＰＰＳ）でＤＢＦを無効化する場合、より低いレベル（例えば、ＰＨ／ＳＨ）でＤＢＦを有効化にすることは許可しないことが求められる。
ｉ．例えば、ＰＨ／ＳＨにおけるピクチャ／スライスレベルのＤＢＦオン／オフ制御パラメータの存在は、ＰＨ／ＳＨにおいて信号通知されるＤＢＦオーバーライドフラグの値以外に、ＰＰＳにおいて信号通知されるＤＢＦオン／オフフラグの値（例えば、ｐｐｓ＿ｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｄｉｓａｂｌｅｄ＿ｆｌａｇ）に直接依存してもよい。
１）例えば、ＰＰＳＤＢＦｏｎ／ｏｆｆ制御パラメータが、ＰＰＳを参照するスライスに対してデブロッキングを無効化することを規定した（ｐｐｓ＿ｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｄｉｓａｂｌｅｄ＿ｆｌａｇが１に等しい）場合、ＰＨ／ＳＨＤＢＦオン／オフ制御パラメータは信号通知されなくてもよい。
ｉｉ．さらに、ＰＰＳ／ＰＨ／ＳＨにおけるＤＢＦオン／オフ制御パラメータの存在は、ＰＰＳ、ＰＨ、およびＳＨにおけるＤＢＦオン／オフ制御パラメータおよびＤＢＦフィルタパラメータの両方の存在を規定するＤＢＦグローバル制御フラグ（例えば、ＰＰＳにおけるｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｃｏｎｔｒｏｌ＿ｐｒｅｓｅｎｔ＿ｆｌａｇ）に基づいて直接調整されてもよい。
１）例えば、ＤＢＦグローバル制御フラグが、ＤＢＦオン／オフ構築パラメータもＤＢＦフィルタパラメータも信号通知されないことを規定した場合（ｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｃｏｎｔｒｏｌ＿ｐｒｅｓｅｎｔ＿ｆｌａｇが０に等しい）、ＰＰＳ／ＰＨ／ＳＨＤＢＦオン／オフ制御パラメータは信号通知されなくてもよい。
ｉｉｉ．さらに、ＰＰＳデブロッキングオン／オフフラグが存在しない場合、それは０または１等の一定の値に等しいと推測できる。
ｉｖ．さらに、ＰＨデブロッキングオン／オフフラグが存在しない場合、ＰＰＳデブロッキングオン／オフフラグの値と等しいと推測できる。
ｖ．さらに、ＰＨデブロッキングオン／オフフラグが存在しない場合、ＰＰＳ／ＰＨデブロッキングオン／オフフラグの値と等しいと推測できる。
ｅ．ＤＢＦが第１のレベル（例えば、ＰＨ）で有効化される場合、ＤＢＦはより低いレベル（例えば、ＳＨ）で無効化できることが求められる。
ｉ．例えば、１つのピクチャにおける複数のスライスに対して、一部のスライスはデブロッキングフィルタを使用しており、一部のスライスはデブロッキングフィルタを使用しないことが認められている。
ｉｉ．例えば、ＳＨにおけるＤＢＦオン／オフ制御フラグの信号通知は、ＰＨＤＢＦオン／オフ制御フラグがいつであるかに依存してもよい。
１）例えば、現在のピクチャのためにＤＢＦが有効化されるとき、現在のスライスがデブロッキングフィルタを使用しているかどうかを特定するように、スライスレベルのＤＢＦオン／オフ制御フラグをさらに信号通知してもよい。
ｆ．ＤＢＦオン／オフ制御パラメータおよび／またはＤＢＦフィルタパラメータがＰＨまたはＳＨに存在するかどうかを規定するＰＰＳ構文要素「ｄｂｆ＿ｉｎｆｏ＿ｉｎ＿ｐｈ＿ｆｌａｇ」の信号通知は、ｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｏｖｅｒｒｉｄｅ＿ｅｎａｂｌｅｄ＿ｆｌａｇのような他の構文要素に依存しなくてもよい。
ｉ．さらに、代替的に、ＰＨ／ＳＨにおけるピクチャ／スライスレベルのＤＢＦオン／オフフラグの信号通知は、ＰＨ／ＳＨＤＢＦオーバーライドフラグ以外のｄｂｆ＿ｉｎｆｏ＿ｉｎ＿ｐｈ＿ｆｌａｇおよび／またはｐｐｓ＿ｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｅｎａｂｌｅｄ＿ｆｌａｇに基づいて直接条件付けされてもよい。
ｇ．ＰＰＳ／ＰＨ／ＳＨにおけるＤＢＦオーバーライドフラグは、ＤＢＦオン／オフ制御パラメータ以外のＤＢＦフィルタパラメータをオーバーライドするためにのみ使用されることが求められる。
ｉ．例えば、ＤＢＦオン／オフ制御フラグを最初に信号通知し、次に、同じレベルのＤＢＦオン／オフ制御フラグ（例えば、ＰＰＳ／ＰＨ／ＳＨ）に基づいて条件付きでＤＢＦオーバーライドフラグを信号通知する。
１）例えば、ピクチャ／スライスレベルのＤＢＦオン／オフ制御パラメータを、ＰＨ／ＳＨＤＢＦオーバーライドフラグが真に等しいかどうかに関わらず、ＰＨ／ＳＨにおいて信号通知してもよい。
２）例えば、ピクチャ／スライスレベルのＤＢＦオン／オフ制御パラメータを、ＰＰＳＤＢＦオーバーライドフラグが真に等しいかどうかに関わらず、ＰＨ／ＳＨで信号通知してもよい。
３）例えば、ＤＢＦオーバーライドフラグは、同じレベルのＤＢＦオン／オフ制御フラグ（例えば、ＰＰＳ／ＰＨ／ＳＨ）に基づいて条件付きで信号通知される。
ａ．例えば、ＰＰＳデブロッキングオーバーライド許可フラグ（例えば、ｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｏｖｅｒｒｉｄｅ＿ｅｎａｂｌｅｄ＿ｆｌａｇ）の信号通知は、ＰＰＳにおいてデブロッキングが有効化されているかどうか（例えば、ＰＰＳにおけるｐｐｓ＿ｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｄｉｓａｂｌｅｄ＿ｆｌａｇが０に等しい）に依存してもよい。
ｉ．例えば、ＰＰＳにおいてデブロッキングが無効化されている場合、ＰＰＳ構文要素ｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｏｖｅｒｒｉｄｅ＿ｅｎａｂｌｅｄ＿ｆｌａｇは信号通知されない。
ｂ．例えば、ＰＨデブロッキングオーバーライドフラグ（例えば、ｐｈ＿ｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｏｖｅｒｒｉｄｅ＿ｆｌａｇ）の信号通知は、ＰＨにおいてデブロッキングが有効である（例えば、ｐｈ＿ｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｄｉｓａｂｌｅｄ＿ｆｌａｇが０に等しい）かどうかに依存してもよい。
ｉ．例えば、ＰＨにおいてデブロッキングが無効化されている場合、ＰＨ構文要素ｐｈ＿ｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｏｖｅｒｒｉｄｅ＿ｆｌａｇは信号通知されない。
ｃ．例えば、ＳＨデブロッキングオーバーライドフラグ（例えば、ｓｌｉｃｅ＿ｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｏｖｅｒｒｉｄｅ＿ｆｌａｇ）の信号通知は、ＳＨにおいてデブロッキングが有効である（例えば、ｓｌｉｃｅ＿ｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｄｉｓａｂｌｅｄ＿ｆｌａｇが０に等しい）かどうかに依存してもよい。
ｉ．例えば、ＳＨにおいてデブロッキングが無効化されている場合、ＳＨ構文要素ｓｌｉｃｅ＿ｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｏｖｅｒｒｉｄｅ＿ｆｌａｇは信号通知されない。
ｄ．さらに、ＰＰＳ／ＰＨ／ＳＨデブロッキングオーバーライドフラグが存在しない場合、一定の値（例えば０）に等しいと推測できる。
４）例えば、ＤＢＦフィルタパラメータの信号通知は、ＤＢＦオン／オフ制御フラグ以外のＤＢＦオーバーライドフラグを直接条件としてもよい。
ａ．例えば、ＰＨにおけるＤＢＦフィルタパラメータ（例えば、ｐｈ＿ｂｅｔａ＿ｏｆｆｓｅｔ＿ｄｉｖ２、ｐｈ＿ｔｃ＿ｏｆｆｓｅｔ＿ｄｉｖ２、ｐｈ＿ｃｂ＿ｂｅｔａ＿ｏｆｆｓｅｔ＿ｄｉｖ２、ｐｈ＿ｃｂ＿ｔｃ＿ｏｆｆｓｅｔ＿ｄｉｖ２、ｐｈ＿ｃｒ＿ｂｅｔａ＿ｏｆｆｓｅｔ＿ｄｉｖ２、ｐｈ＿ｃｒ＿ｔｃ＿ｏｆｆｓｅｔ＿ｄｉｖ２）の存在は、ＰＨ内のＤＢＦオン／オフフラグ（例えば、ｐｈ＿ｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｄｉｓａｂｌｅｄ＿ｆｌａｇ）以外のＰＨにおけるＤＢＦオーバーライドフラグ（例えば、ｐｈ＿ｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｏｖｅｒｒｉｄｅ＿ｆｌａｇ）に基づいて直接条件化されてもよい。
ｂ．例えば、ＳＨにおけるＤＢＦフィルタパラメータ（例えば、ｓｌｉｃｅ＿ｂｅｔａ＿ｏｆｆｓｅｔ＿ｄｉｖ２、ｓｌｉｃｅ＿ｔｃ＿ｏｆｆｓｅｔ＿ｄｉｖ２、ｓｌｉｃｅ＿ｃｂ＿ｂｅｔａ＿ｏｆｆｓｅｔ＿ｄｉｖ２、ｓｌｉｃｅ＿ｃｂ＿ｔｃ＿ｏｆｆｓｅｔ＿ｄｉｖ２、ｓｌｉｃｅ＿ｃｒ＿ｂｅｔａ＿ｏｆｆｓｅｔ＿ｄｉｖ２、ｓｌｉｃｅ＿ｃｒ＿ｔｃ＿ｏｆｆｓｅｔ＿ｄｉｖ２）の存在は、ＳＨ内のＤＢＦオン／オフフラグ（例えば、ｓｌｉｃｅ＿ｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｄｉｓａｂｌｅｄ＿ｆｌａｇ）以外のＳＨにおけるＤＢＦオーバーライドフラグ（例えば、ｓｌｉｃｅ＿ｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｏｖｅｒｒｉｄｅ＿ｆｌａｇ）に基づいて直接条件化されてもよい。
ｈ．ＰＰＳ／ＰＨ／ＳＨにおけるＤＢＦのオン／オフ制御は、ＤＢＦの「無効化」フラグ以外のＤＢＦの「有効化」フラグに依存してもよいことが求められる。
ｉ．例えば、ＤＢＦ有効化フラグ（例えば、ｐｐｓ＿ｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｅｎａｂｌｅｄ＿ｆｌａｇと呼ばれる）を、ＰＰＳを参照するスライスに対してデブロッキングが有効化されるかどうかを特定するように、ＰＰＳにおいて信号通知してもよい。
ｉｉ．例えば、ＰＰＳＤＢＦ有効化フラグを、ＤＢＦグローバル制御フラグ（例えば、ＰＰＳにおけるｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｃｏｎｔｒｏｌ＿ｐｒｅｓｅｎｔ＿ｆｌａｇ）等の他の構文要素に依存せずに信号通知してもよい。
ｉｉｉ．例えば、ＤＢＦがより高いレベル（例えば、ＰＰＳまたはＰＨ）で無効化された場合、より低いレベル（例えば、ＰＨおよび／またはＳＨ）のＤＢＦ有効化フラグの信号通知は存在せず、より高いレベル（例えば、ＰＰＳ／ＰＨ）のオン／オフ制御フラグの値に等しいと推測される。
ｉｖ．例えば、ＤＢＦグローバル制御フラグ（例えば、ＰＰＳにおけるｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｃｏｎｔｒｏｌ＿ｐｒｅｓｅｎｔ＿ｆｌａｇ）は、ＰＰＳ／ＰＨ／ＳＨにおけるＤＢＦオーバーライドフラグおよびＰＰＳ／ＰＨ／ＳＨにおけるＤＢＦフィルタパラメータの存在を制御するためにのみ用いることができる。
１）例えば、ＤＢＦグローバル制御フラグ（例えば、ＰＰＳにおけるｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｃｏｎｔｒｏｌ＿ｐｒｅｓｅｎｔ＿ｆｌａｇ）は、ＰＰＳ／ＰＨ／ＳＨにおけるＤＢＦオン／オフ制御パラメータの存在を制御するために用いられることはない。
２）例えば、ＰＰＳにおいてＤＢＦが有効化されている（例えば、ｐｐｓ＿ｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｅｎａｂｌｅｄ＿ｆｌａｇが１に等しい）場合にのみ、ＤＢＦグローバル制御フラグが信号通知される。
ａ．例えば、ＰＰＳにおいてＤＢＦが無効化されている（例えば、ｐｐｓ＿ｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｅｎａｂｌｅｄ＿ｆｌａｇが０に等しい）場合、ＤＢＦグローバル制御フラグは信号通知されない。
ｂ．さらに、ＰＰＳにおいてデブロッキングが無効化されている場合、ｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｃｏｎｔｒｏｌ＿ｐｒｅｓｅｎｔ＿ｆｌａｇは０に等しいと推測される。
３）例えば、ＰＰＳにおけるＤＢＦオーバーライド有効化／無効化フラグの信号通知（例えば、ＰＰＳにおけるｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｏｖｅｒｒｉｄｅ＿ｅｎａｂｌｅｄ＿ｆａｌｇ）は、ＰＰＳにおけるＤＢＦオン／オフフラグ以外のＤＢＦグローバル制御フラグに基づいて直接調整されてもよい。
４）例えば、ベータ値およびｔｃ値等のＰＰＳＤＢＦパラメータの信号通知は、ＰＰＳにおけるＤＢＦオン／オフフラグ以外のＤＢＦグローバル制御フラグに基づいて直接条件付けられてもよい。
ｉ．ＤＢＦオン／オフ制御パラメータまたはＤＢＦフィルタパラメータのいずれかをオーバーライドにすることを許可するか、両方を許可しないことが求められる。
ｉ．一例において、オーバーライドメカニズムは、ＰＰＳ／ＰＨ／ＳＨにおいて許可されてもよい。
ｉｉ．一例において、異なるレベル（例えば、ＰＰＳ／ＰＨ／ＳＨ）でＤＢＦオン／オフ制御パラメータのみをオーバーライドできる場合、以下がさらに適用されてもよい。
１）ＤＢＦフィルタパラメータを、第１のレベル（例えば、ＰＰＳ）でのみ信号通知してもよく、ＤＢＦがより小さな映像ユニットによって有効になる場合、すべての小さな映像ユニット（例えば、ピクチャ／スライス）は、第１のレベルに関連付けられたパラメータに従属している。
ｉｉｉ．一例において、異なるレベル（例えば、ＰＰＳ／ＰＨ／ＳＨ）でＤＢＦフィルタパラメータのみをオーバーライドすることができる場合、以下がさらに適用されてもよい。
１）ＤＢＦオン／オフ制御パラメータを、第１のレベル（例えば、ＰＰＳ）でのみ信号通知してもよく、ＤＢＦがより小さな映像ユニットによって有効になる場合、すべての小さな映像ユニット（例えば、ピクチャ／スライス）は、第１のレベルに関連付けられたパラメータに従属している。
ｊ．ＤＢＦがより高いレベル（例えば、ＰＰＳ）で無効化されている場合、より小さな映像ユニット（例えば、ＰＨ／ＳＨ）におけるＤＢＦのオン／オフ制御パラメータをオーバーライディングを無効化することが求められる。
ｉ．さらに、代替的に、より小さい映像ユニットレベル（例えば、ＰＨ／ＳＨ）でのＤＢＦオン／オフ制御パラメータの信号通知は、より高いレベル（例えば、ＰＰＳ）のＤＢＦオン／オフ制御パラメータがオンであるという条件チェック下にあってもよい。
１）さらに、代替的に、小さい方の映像ユニットレベルに存在しない場合、ＤＢＦは無効化されているか、または有効であるか、または高い方の映像ユニットレベルのオン／オフ状態に等しいと推測される。
ｋ．ＰＰＳでは、「ｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｃｏｎｔｒｏｌ＿ｐｒｅｓｅｎｔ＿ｆｌａｇ」を削除し、「ｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｃｏｎｔｒｏｌ＿ｐｒｅｓｅｎｔ＿ｆｌａｇ」による制御の代わりにＤＢＦの有効化／無効化を示す第１の構文要素を直接信号通知することができる。
ｉ．代替的に、ＤＢＦを有効化することに対応する第１の構文要素に従って、ＤＢＦフィルタパラメータのオーバーライドを許可するかどうかを示す第２の構文要素をさらに信号通知してもよい。
１）さらに、代替的に、オーバーライドを許可することを示す第２の構文要素に従って、ＤＢＦフィルタパラメータを信号通知してもよい。
ｌ．ＰＰＳでは、「ｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｃｏｎｔｒｏｌ＿ｐｒｅｓｅｎｔ＿ｆｌａｇ」を削除し、「ｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｃｏｎｔｒｏｌ＿ｐｒｅｓｅｎｔ＿ｆｌａｇ」による制御の代わりに、ＤＢＦパラメータのオーバーライドが許可されているかどうかを示す第１の構文要素を直接信号通知してもよい。
ｉ．さらに、代替的に、ＤＢＦを有効化／無効化することを示す第２の構文要素を、オーバーライドを許可することをに対応する第１の構文要素に従ってさらに信号通知してもよい。
１）さらに、代替的に、ＤＢＦを有効にすることを示す第２の構文要素に従って、ＤＢＦフィルタパラメータを信号通知してもよい。
ｍ．ＰＰＳの代わりに、ＤＢＦオン／オフ制御フラグおよび／またはＤＢＦパラメータがＰＨまたはＳＨで信号通知されるかどうかを示す構文要素（例えば、ｄｂｆ＿ｉｎｆｏ＿ｉｎ＿ｐｈ＿ｆｌａｇ）をＰＨで信号通知してもよい。
ｎ．一例において、ＤＢＦオン／オフ制御フラグおよび／またはＤＢＦパラメータを、ＰＨおよびＳＨの両方において信号通知してもよい。
ｉ．例えば、ＳＨにおいて信号通知されるＤＢＦオン／オフ制御フラグおよび／またはＤＢＦパラメータは、ＰＨにおいて信号通知されるパラメータをオーバーライドしてもよい。
ｏ．ＳＰＳにおいて、ＤＢＦオン／オフ制御フラグおよび／またはＤＢＦパラメータを信号通知してもよいことが求められる。
ｉ．ＳＰＳにおいて信号通知されるＤＢＦオン／オフ制御フラグを、ＰＰＳ、ＰＨまたはＳＨ等の低レベル映像ユニットにおいて信号通知されるＤＢＦオン／オフ制御フラグによってオーバーライドしてもよい。
ｉｉ．ＳＰＳにおいて信号通知されるＤＢＦパラメータを、ＰＰＳ、ＰＨまたはＳＨ等の低レベル映像ユニットにおいて信号通知されるＤＢＦパラメータによってオーバーライドしてもよい。
ｐ．例えば、本書の６．１．４項の実施形態のような実施形態の第１のセットにおけるように、非バイナリ値を有する構文（例えば、フラグ以外の指標）を、デブロッキングモードを規定するように、映像ユニットレベル（例えば、ＰＰＳ／ＳＰＳ）で信号通知してもよい。一例において、ＰＰＳにおいて、Ｎビットモード指標に信号通知し、デブロッキングフィルタモードを規定してもよい。
ｉ．例えば、Ｎ＝２である。
ｉｉ．例えば、２ビットモードの指標（例えば、ｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｍｏｄｅ＿ｉｄｃと呼ばれる）がＰＰＳに追加され、その意味論は以下のとおりである。
ｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｍｏｄｅ＿ｉｄｃが０に等しい場合は、ＰＰＳを参照するすべてのスライスにデブロッキングフィルタを適用しないことを規定する。ｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｍｏｄｅ＿ｉｄｃが１に等しい場合は、ＰＰＳを参照するすべてのスライスにデブロッキングフィルタを適用することを規定し、βのための０値デブロッキングパラメータオフセットおよびｔＣを使用する。ｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｍｏｄｅ＿ｉｄｃが２に等しい場合は、ＰＰＳを参照するすべてのスライスにデブロッキングフィルタを適用することを規定し、βのためのデブロッキングパラメータオフセットおよびｔＣはＰＰＳに明示的に信号通知される。ｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｍｏｄｅ＿ｉｄｃが３に等しい場合は、デブロッキングフィルタをＰＰＳを参照するスライスに適用するかどうかは、ＰＨまたはスライスのスライスヘッダに存在するパラメータによって制御されることを規定する。
ｉｉｉ．さらに、ＰＰＳにおけるＤＢＦフィルタパラメータの信号通知は、モード指標の値に依存する。
ａ．例えば、モード指標が特定の条件（例えば、一定の値Ｘよりも大きい、例えば、Ｘ＝１）を満たす場合、ＤＢＦフィルタパラメータは、ＰＰＳにおいて信号通知される。そうでない場合、ＰＰＳＤＢＦフィルタパラメータは０であると推論される。
ｉｖ．さらに、ＤＢＦオン／オフ制御パラメータおよび／またはＤＢＦフィルタパラメータがＰＨまたはＳＨに存在するかどうかを規定するＰＰＳ構文要素「ｄｂｆ＿ｉｎｆｏ＿ｉｎ＿ｐｈ＿ｆｌａｇ」の信号通知は、モード指標の値に依存してもよい。
ａ．例えば、モード指標が特定の条件を満たす（例えば、一定の値Ｙに等しい、例えば、Ｙ＝３）場合、ＰＰＳ構文要素「ｄｂｆ＿ｉｎｆｏ＿ｉｎ＿ｐｈ＿ｆｌａｇ」が信号通知される。
ｉ．さらに、ＰＰＳ構文要素「ｄｂｆ＿ｉｎｆｏ＿ｉｎ＿ｐｈ＿ｆｌａｇ」が信号通知されていない場合、ある値（例えば、０または１）に等しいと推論される。
ｖ．さらに、ＰＨまたはＳＨにおけるＤＢＦオン／オフ制御パラメータおよび／またはＤＢＦフィルタパラメータの信号通知は、モード指標の値に依存してもよい。
ａ．例えば、モード指標が特定の条件（例えば、一定の値Ｙに等しい、例えば、Ｙ＝３）を満たす場合、ＰＨにおいて、ピクチャレベルＤＢＦオン／オフ制御フラグを信号通知してもよい。
ｂ．例えば、モード指標が特定の条件を満たす（例えば、一定の値Ｙに等しい、例えば、Ｙ＝３）場合、ＳＨにおいて、スライスレベルＤＢＦオン／オフ制御フラグを信号通知してもよい。
ｑ．ＤＢＦは、ピコ／スライスレベルで有効化にされ、ＤＢＦパラメータに対して０値のベータ／ｔｃオフセットを使用することができる。
ｉ．一例において、１つ以上の構文要素（例えば、ｅｘｐｌｉｃｉｔ＿ｄｅｆａｕｌｔ＿ｄｅｂｌｏｃｋｉｎｇ＿ｐａｒａｍｓ＿ｆｌａｇと呼ばれる）は、ＰＰＳにおいて信号通知してもよく、デフォルトのＤＢＦパラメータが０値のベータ／ｔｃオフセットを有するか、または明示的に信号通知されたベータ／ｔｃオフセットを有するかどうかを規定することができ、後者の場合にのみ、ベータ／ｔｃオフセットを明示的に信号通知する。ＰＰＳによって決定されたＤＢＦパラメータおよびデフォルトのＤＢＦパラメータは、ピクチャまたはスライスレベルで無効化されてもされなくてもよい。
ｉｉ．一例において、１つ以上の構文要素（例えば、ｅｘｐｌｉｃｉｔ＿ｄｅｆａｕｌｔ＿ｄｅｂｌｏｃｋｉｎｇ＿ｐａｒａｍｓ＿ｆｌａｇと呼ばれる）は、映像ユニットレベル（例えば、ＳＰＳ／ＰＰＳ／ＰＨ／ＳＨ）において信号通知して、０値のベータ／ｔｃオフセットまたは明示的に信号通知されたベータ／ｔｃオフセットを使用するかどうかを規定してもよく、後者の場合にのみ、ベータ／ｔｃオフセットを明示的に信号通知してもよい。
２．第２の問題を解決するための、アフィンＡＭＶＰを有するＰＲＯＦおよびアフィンＭＥＲＧＥを有するＰＲＯＦの処理機構に関して、例えば、第２の実施形態のように、以下のアプローチの１つ以上を開示する。
ａ．アフィンＭＥＲＧＥコーディングされたブロックの場合、ＰＲＯＦを依然として適用することができ、Ｍ＊Ｎ個のサブブロック（またはブロック）に対応する予測ブロックサイズは、Ｍ＊Ｎよりも大きくてもよく、すなわち、（Ｍ＋Ｍ０）＊（Ｎ＋Ｎ０）で表され、ここで、Ｍ０およびＮ０は、両方とも０に等しくない。
ｉ．一例において、Ｍ０およびＮ０は、２に設定される。
ｂ．ＰＲＯＦ予測ブロック（サブブロック）を生成するために拡張サンプルを使用するかどうか、および／またはＰＲＯＦ予測ブロック（サブブロック）のためにいくつの拡張サンプルを生成するかは、例えば、ｃｂＰｒｏｆＦｌａｇＬＸおよびＸが０または１である、予測微調整ユーティリティフラグに依存してもよい。
ｉ．アフィンＡＭＶＰを有するＰＲＯＦサブブロックであっても、アフィンＭＥＲＧＥを有するＰＲＯＦサブブロックであっても、一定の値の予測ブロック境界拡張サイズ（例えば、拡大幅および／または拡大高さおよび／または拡張サンプルの数）を使用してもよい。
ａ）例えば、ＰＲＯＦを適用するＭ×Ｎサブブロックの場合、サブブロックの幅をＭとし、サブブロックの高さをＮとすると、幅がＸ（例えば、Ｘ＝２）個の拡張サンプルの幅およびＹ（例えば、Ｙ＝２）個の拡張サンプルの高さを使用して、ＰＲＯＦサブブロックがアフィンＡＭＶＰを有するＰＲＯＦサブブロックであっても、またはアフィンＭＥＲＧＥを有するＰＲＯＦサブブロックであっても、ＰＲＯＦサブブロックの（Ｍ＋Ｘ）ｘ（Ｎ＋Ｙ）予測サンプルを構築してよい。
ｉｉ．アフィンＡＭＶＰを有するＰＲＯＦサブブロックであっても、アフィンＭＥＲＧＥを有するＰＲＯＦサブブロックであっても、整数サンプルを使用して、ＰＲＯＦ予測のための拡張サンプルを生成してよい。
３．第３の問題を解決するためのＰＨおよびＳＨｑｐデルタ／オフセット信号通知に関して、以下のアプローチの１つ以上が開示される。
ａ．一例において、第１の構文要素は、ＰＨ／ＳＨ（例えば、ＳＰＳ／ＰＰＳ）と比較してより高いレベルで信号通知され、輝度／彩度デルタＱＰ信号通知が有効化されるかどうかを示してもよい。
ｉ．一例において、ＰＨおよび／またはＳＨにおける輝度ｑｐデルタの存在は、例えば第３の実施形態のように、ＳＰＳ／ＰＰＳ輝度ｑｐデルタ存在フラグ（例えば、ｐｐｓ＿ｐｉｃ＿ｓｌｉｃｅ＿ｌｕｍａ＿ｑｐ＿ｄｅｌｔａ＿ｐｒｅｓｅｎｔ＿ｆｌａｇ）に依存してもよい。
ａ）例えば、ＳＰＳ／ＰＰＳ輝度ｑｐデルタ存在フラグが、ＰＨ輝度ｑｐデルタまたはＳＨ輝度ｑｐデルタのいずれも信号通知しないことを規定する場合、輝度ｑｐデルタは、ＰＨにおいて信号通知されず、ＳＨにおいて信号通知されないことが必要である。
ａ．代替的に、ＳＰＳ／ＰＰＳ輝度ｑｐデルタ存在フラグが、ＰＨ／ＳＨ輝度ｑｐデルタが存在しないことを規定する場合、輝度ｑｐデルタは、ＰＨ／ＳＨにおいて信号通知されないことが必要である。
ｂ．さらに、ＰＨ輝度ｑｐデルタが存在しない場合、ある値（例えば、０）であると推測できる。
ｃ．さらに、ＳＨ輝度ｑｐデルタが存在しない場合、ある値（例えば、０またはＰＨ輝度ｑｐデルタに等しい）であると推測できる。
ｂ）さらに、輝度ｑｐデルタがＰＨで信号通知されるかＳＨで信号通知されるかを規定するＰＰＳスイッチフラグ（例えば、ｑｐ＿ｄｅｌｔａ＿ｉｎｆｏ＿ｉｎ＿ｐｈ＿ｆｌａｇ）が存在するかどうかは、上記ＳＰＳ／ＰＰＳ輝度ｑｐデルタ存在フラグに依存してもよい。
ａ．例えば、ＳＰＳ／ＰＰＳ輝度ｑｐデルタ存在フラグが、ＰＨ輝度ｑｐデルタまたはＳＨ輝度ｑｐデルタのいずれも信号通知しないことを規定する場合、ＰＰＳ切替フラグは、ＰＨにおいて信号通知されず、ＳＨにおいて信号通知されないことが必要である。
ｉ．さらに、ＰＰＳ切替フラグが存在しない場合、一定の値（例えば、０）に等しいと推測できる。
ｂ．一例において、彩度（例えば、Ｃｂ、Ｃｒ、ジョイントＣｂＣｒ）ｑｐオフセットは、ＳＨと比較してより高いレベルで信号通知されてもよい（例えば、ＰＨにおいて、例えば、第３の実施形態のように）。
ｉ．例えば、ＰＨまたはＳＨにおいて彩度ｑｐオフセットを信号通知するかどうかは、ＰＰＳスイッチフラグ（例えば、ｑｐ＿ｏｆｆｓｅｔ＿ｉｎｆｏ＿ｉｎ＿ｐｈ＿ｆｌａｇ）に依存してもよい。
ａ）例えば、ＰＰＳスイッチフラグが、彩度ｑｐオフセットがＰＨで信号通知されることを規定する場合、彩度ｑｐオフセットはＳＨで信号通知されない。
ａ．代替的に、ＰＰＳスイッチフラグが、彩度ｑｐオフセットがＰＨで信号通知されていないことを規定した場合、ＳＨにおいて、彩度ｑｐオフセットを信号通知してもよい。
ｂ．さらに、ＰＨ彩度ｑｐオフセットが存在しない場合、ある値（例えば、０）であると推測できる。
ｃ．さらに、ＳＨ彩度ｑｐオフセットが存在しない場合、それはある値（例えば、０またはＰＨ彩度ｑｐオフセットに等しい）であると推測できる。
ｂ）一例において、このフラグは、輝度デルタｑｐがＰＨまたはＳＨで信号通知されるかどうかを制御するためのフラグと同じである。
ｉｉ．さらに、代替的に、ＰＨおよび／またはＳＨにおける彩度ｑｐオフセットの存在は、ＳＰＳ／ＰＰＳ彩度ｑｐオフセット存在フラグ（例えば、ｐｐｓ＿ｐｉｃ＿ｓｌｉｃｅ＿ｃｈｒｏｍａ＿ｑｐ＿ｏｆｆｓｅｔ＿ｐｒｅｓｅｎｔ＿ｆｌａｇ）に依存してもよい。
ａ）例えば、ＳＰＳ／ＰＰＳ彩度ｑｐオフセット存在フラグが、ＰＨまたはＳＨ彩度ｑｐオフセットのいずれも信号通知しないことを規定する場合、彩度ｑｐオフセットは、ＰＨにおいて信号通知されず、ＳＨにおいて信号通知されないことが必要である。
ｂ）さらに、彩度ｑｐオフセットがＰＨで信号通知されるかＳＨで信号通知されるかを規定するＰＰＳスイッチフラグ（例えば、ｑｐ＿ｏｆｆｓｅｔ＿ｉｎｆｏ＿ｉｎ＿ｐｈ＿ｆｌａｇ）が存在するかどうかは、上記ＳＰＳ／ＰＰＳ彩度ｑｐオフセット存在フラグに依存してもよい。
ａ．ＳＰＳ／ＰＰＳ彩度ｑｐオフセット存在フラグが、ＰＨまたはＳＨ彩度ｑｐオフセットのいずれも信号通知しないことを規定する場合、ＰＰＳスイッチフラグは、信号通知されないことが必要である。
ｉ．さらに、ＰＰＳ切替フラグが存在しない場合、一定の値（例えば、０）に等しいと推測できる。
ｉｉｉ．ｑｐ＿ｄｅｌｔａおよび彩度ｑｐオフセットの信号通知は、常に同じヘッダに含まれてもよい。
ａ）例えば、ｑｐ＿ｄｅｌｔａがＰＨにおいて信号通知される場合、彩度ｑｐオフセットはＳＨにおいて信号通知されるべきではない。
ｂ）例えば、ｑｐ＿ｄｅｌｔａがＳＨにおいて信号通知される場合、彩度ｑｐオフセットはＰＨにおいて信号通知されるべきではない。
４．第２の課題を解決するためのＰＨ構文要素ｐｈ＿ｃｕ＿ｑｐ＿ｄｅｌｔａ＿ｓｕｂｄｉｖ＿ｉｎｔｒａ＿ｓｌｉｃｅ、ｐｈ＿ｃｕ＿ｑｐ＿ｄｅｌｔａ＿ｓｕｂｄｉｖ＿ｉｎｔｅｒ＿ｓｌｉｃｅ、ｐｈ＿ｃｕ＿ｃｈｒｏｍａ＿ｑｐ＿ｏｆｆｓｅｔ＿ｓｕｂｄｉｖ＿ｉｎｔｒａ＿ｓｌｉｃｅ、ｐｈ＿ｃｕ＿ｃｈｒｏｍａ＿ｑｐ＿ｏｆｆｓｅｔ＿ｓｕｂｄｉｖ＿ｉｎｔｅｒ＿ｓｌｉｃｅの範囲に関して、例えば第４の実施形態と同様に１または複数の以下のアプローチを開示している。
ａ．ｃｕ＿ｑｐ＿ｄｅｌｔａ＿ａｂｓおよびｃｕ＿ｑｐ＿ｄｅｌｔａ＿ｓｉｇｎ＿ｆｌａｇを伝えるイントラスライスにおけるコーディングユニットの最大ｃｂＳｕｂｄｉｖ値の範囲（例えば、ｐｈ＿ｃｕ＿ｑｐ＿ｄｅｌｔａ＿ｓｕｂｄｉｖ＿ｉｎｔｒａ＿ｓｌｉｃｅ）は、ｐｈ＿ｍａｘ＿ｍｔｔ＿ｈｉｅｒａｒｃｈｙ＿ｄｅｐｔｈ＿ｉｎｔｒａ＿ｓｌｉｃｅ＿ｌｕｍａに依存しなくてもよく、例えば、０から２＊（ＣｔｂＬｏｇ２ＳｉｚｅＹ－ＭｉｎＱｔＬｏｇ２ＳｉｚｅＩｎｔｒａＹ）＋２＊（ＣｔｂＬｏｇ２ＳｉｚｅＹ－ＭｉｎＣｂＬｏｇ２ＳｉｚｅＹ）の範囲内にあってもよい。
ｉ．代替的に、０～２＊（ＣｔｂＬｏｇ２ＳｉｚｅＹ－ＭｉｎＱｔＬｏｇ２ＳｉｚｅＩｎｔｒａＹ）＋２＊ｍｉｎ（ｐｈ＿ｍａｘ＿ｍｔｔ＿ｈｉｅｒａｒｃｈｙ＿ｄｅｐｔｈ＿ｉｎｔｒａ＿ｓｌｉｃｅ＿ｌｕｍａ、ＣｔｂＬｏｇ２ＳｉｚｅＹ－ＭｉｎＣｂＬｏｇ２ＳｉｚｅＹ）までの範囲内にあってもよい。
ｂ．ｃｕ＿ｃｈｒｏｍａ＿ｑｐ＿ｏｆｆｓｅｔ＿ｆｌａｇを伝えるイントラスライスにおけるコーディングユニットの最大ｃｂＳｕｂｄｉｖ値の範囲（例えば、ｐｈ＿ｃｕ＿ｃｈｒｏｍａ＿ｑｐ＿ｏｆｆｓｅｔ＿ｓｕｂｄｉｖ＿ｉｎｔｒａ＿ｓｌｉｃｅ）は、ｐｈ＿ｍａｘ＿ｍｔｔ＿ｈｉｅｒａｒｃｈｙ＿ｄｅｐｔｈ＿ｉｎｔｒａ＿ｓｌｉｃｅ＿ｌｕｍａに依存しなくてもよく、例えば、０から２＊（ＣｔｂＬｏｇ２ＳｉｚｅＹ－ＭｉｎＱｔＬｏｇ２ＳｉｚｅＩｎｔｒａＹ）＋２＊（ＣｔｂＬｏｇ２ＳｉｚｅＹ－ＭｉｎＣｂＬｏｇ２ＳｉｚｅＹ）の範囲内にあってもよい。
ｉ．代替的に、０～２＊（ＣｔｂＬｏｇ２ＳｉｚｅＹ－ＭｉｎＱｔＬｏｇ２ＳｉｚｅＩｎｔｒａＹ）＋２＊ｍｉｎ（ｐｈ＿ｍａｘ＿ｍｔｔ＿ｈｉｅｒａｒｃｈｙ＿ｄｅｐｔｈ＿ｉｎｔｒａ＿ｓｌｉｃｅ＿ｌｕｍａ、ＣｔｂＬｏｇ２ＳｉｚｅＹ－ＭｉｎＣｂＬｏｇ２ＳｉｚｅＹ）までの範囲内にあってもよい。
ｃ．ｃｕ＿ｑｐ＿ｄｅｌｔａ＿ａｂｓおよびｃｕ＿ｑｐ＿ｄｅｌｔａ＿ｓｉｇｎ＿ｆｌａｇを伝えるインタースライスにおけるコーディングユニットの最大ｃｂＳｕｂｄｉｖ値の範囲（例えば、ｐｈ＿ｃｕ＿ｑｐ＿ｄｅｌｔａ＿ｓｕｂｄｉｖ＿ｉｎｔｅｒ＿ｓｌｉｃｅ）は、ｐｈ＿ｍａｘ＿ｍｔｔ＿ｈｉｅｒａｒｃｈｙ＿ｄｅｐｔｈ＿ｉｎｔｅｒ＿ｓｌｉｃｅに依存しなくてもよく、例えば、０から２＊（ＣｔｂＬｏｇ２ＳｉｚｅＹ－ＭｉｎＱｔＬｏｇ２ＳｉｚｅＩｎｔｅｒＹ）＋２＊（ＣｔｂＬｏｇ２ＳｉｚｅＹ－ＭｉｎＣｂＬｏｇ２ＳｉｚｅＹ）の範囲内にあってもよい。
ｉ．代替的に、０～２＊（ＣｔｂＬｏｇ２ＳｉｚｅＹ－ＭｉｎＱｔＬｏｇ２ＳｉｚｅＩｎｔｒａＹ）＋２＊ｍｉｎ（ｐｈ＿ｍａｘ＿ｍｔｔ＿ｈｉｅｒａｒｃｈｙ＿ｄｅｐｔｈ＿ｉｎｔｅｒ＿ｓｌｉｃｅ，ＣｔｂＬｏｇ２ＳｉｚｅＹ－ＭｉｎＣｂＬｏｇ２ＳｉｚｅＹ）の範囲内にあってもよい。
ｄ．ｃｕ＿ｃｈｒｏｍａ＿ｑｐ＿ｏｆｆｓｅｔ＿ｆｌａｇを伝えるインタースライスにおけるコーディングユニットの最大ｃｂＳｕｂｄｉｖ値の範囲（例えば、ｐｈ＿ｃｕ＿ｃｈｒｏｍａ＿ｑｐ＿ｏｆｆｓｅｔ＿ｓｕｂｄｉｖ＿ｉｎｔｅｒ＿ｓｌｉｃｅ）は、ｐｈ＿ｍａｘ＿ｍｔｔ＿ｈｉｅｒａｒｃｈｙ＿ｄｅｐｔｈ＿ｉｎｔｅｒ＿ｓｌｉｃｅに依存しなくてもよく、例えば、０から２＊（ＣｔｂＬｏｇ２ＳｉｚｅＹ－ＭｉｎＱｔＬｏｇ２ＳｉｚｅＩｎｔｅｒＹ）＋２＊（ＣｔｂＬｏｇ２ＳｉｚｅＹ－ＭｉｎＣｂＬｏｇ２ＳｉｚｅＹ）の範囲内にあってもよい。
ｉ．代替的に、０～２＊（ＣｔｂＬｏｇ２ＳｉｚｅＹ－ＭｉｎＱｔＬｏｇ２ＳｉｚｅＩｎｔｒａＹ）＋２＊ｍｉｎ（ｐｈ＿ｍａｘ＿ｍｔｔ＿ｈｉｅｒａｒｃｈｙ＿ｄｅｐｔｈ＿ｉｎｔｅｒ＿ｓｌｉｃｅ，ＣｔｂＬｏｇ２ＳｉｚｅＹ－ＭｉｎＣｂＬｏｇ２ＳｉｚｅＹ）の範囲内にあってもよい。
６．実施形態
以下は、上記第５章に要約されたいくつかの発明の態様のためのいくつかの例示的な実施形態であり、ＶＶＣ仕様に適用できる。変更したテキストは、ＪＶＥＴ－Ｑ２００１－ｖＤの最新のＶＶＣテキストに基づく。追加または修正された最も関連性の高い部分は太字の斜体で強調され、削除された部分の一部は開閉二重括弧（例：［［］］）で強調され、二重括弧の間に削除されたテキストを示す。
６．１．第１の実施例
これは、上記第５章にまとめた項目１（１．ａ～１．ｏ）の実施形態の集まりである。
６．１．１．項目１．ａの実施例
一例において、ｐｐｓ＿ｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｄｉｓａｂｌｅｄ＿ｆｌａｇの意味論は、以下のように変更される。

６．１．２．項目１．ｂの実施例
一例において、ｓｌｉｃｅ＿ｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｏｖｅｒｒｉｄｅ＿ｆｌａｇの意味論は、以下のように変更される。
１に等しいｓｌｉｃｅ＿ｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｏｖｅｒｒｉｄｅ＿ｆｌａｇは、スライスヘッダにデブロッキングパラメータが存在することを規定する。０に等しいｓｌｉｃｅ＿ｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｏｖｅｒｒｉｄｅ＿ｆｌａｇは、デブロッキングパラメータがスライスヘッダに存在しないことを規定する。存在しない場合、ｓｌｉｃｅ＿ｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｏｖｅｒｒｉｄｅ＿ｆｌａｇの値は［［ｐｈ＿ｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｏｖｅｒｒｉｄｅ＿ｆｌａｇ］］０に等しいと推論される。
６．１．３．項目１．ｃの実施例
一例において、構文構造ｐｉｃｔｕｒｅ＿ｈｅａｄｅｒ＿ｓｔｒｕｃｔｕｒｅ（）は、以下のように変更される。

１に等しいｐｈ＿ｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｄｉｓａｂｌｅｄ＿ｆｌａｇは、ＰＨに関連付けられたスライスに対してデブロッキングフィルタの演算を適用しないことを規定する。０に等しいｐｈ＿ｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｄｉｓａｂｌｅｄ＿ｆｌａｇは、ＰＨに

そして、構文構造ｓｌｉｃｅ＿ｈｅａｄｅｒ（）は以下のように変更される。

１に等しいｓｌｉｃｅ＿ｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｏｖｅｒｒｉｄｅ＿ｆｌａｇは、スライスヘッダにデブロッキングパラメータが存在することを規定する。０に等しいｓｌｉｃｅ＿ｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｏｖｅｒｒｉｄｅ＿ｆｌａｇは、デブロッキングパラメータがスライスヘッダに存在しないことを規定する。存在しない場合、ｓｌｉｃｅ＿ｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｏｖｅｒｒｉｄｅ＿ｆｌａｇの値は［［ｐｈ＿ｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｏｖｅｒｒｉｄｅ＿ｆｌａｇ］］０に等しいと推論される。
１に等しいｓｌｉｃｅ＿ｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｄｉｓａｂｌｅｄ＿ｆｌａｇは、現在のスライスに対してデブロッキングフィルタの演算が適用されないことを規定する。０に等しいｓｌｉｃｅ＿ｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｄｉｓａｂｌｅｄ＿ｆｌａｇは、現在

６．１．４．項目１．ｐの実施例
一例において、構文構造ｐｉｃ＿ｐａｒａｍｅｔｅｒ＿ｓｅｔ＿ｒｂｓｐ（）は、以下のように変更される。

．．．

［［１に等しいｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｃｏｎｔｒｏｌ＿ｐｒｅｓｅｎｔ＿ｆｌａｇは、ＰＰＳにおけるデブロッキングフィルタ制御構文要素の存在を規定する。０に等しいｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｃｏｎｔｒｏｌ＿ｐｒｅｓｅｎｔ＿ｆｌａｇは、ＰＰＳにおけるデブロッキングフィルタ制御構文要素の不在を規定する。］］
［［１に等しいｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｏｖｅｒｒｉｄｅ＿ｅｎａｂｌｅｄ＿ｆｌａｇは、ＰＰＳを参照するＰＨにおけるｐｈ＿ｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｏｖｅｒｒｉｄｅ＿ｆｌａｇの存在を規定し、ＰＰＳを参照するスライスヘッダにおけるｓｌｉｃｅ＿ｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｏｖｅｒｒｉｄｅ＿ｆｌａｇの存在を規定する。０に等しいｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｏｖｅｒｒｉｄｅ＿ｅｎａｂｌｅｄ＿ｆｌａｇは、ＰＰＳを参照するＰＨにおけるｐｈ＿ｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｏｖｅｒｒｉｄｅ＿ｆｌａｇの不在を規定し、ＰＰＳを参照するスライスヘッダにおけるｓｌｉｃｅ＿ｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｏｖｅｒｒｉｄｅ＿ｆｌａｇの不在を規定する。存在しない場合、ｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｏｖｅｒｒｉｄｅ＿ｅｎａｂｌｅｄ＿ｆｌａｇの値は０に等しいと推測される。］］
［［１に等しいｐｐｓ＿ｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｄｉｓａｂｌｅｄ＿ｆｌａｇは、デブロッキングフィルタの演算は、ｓｌｉｃｅ＿ｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｄｉｓａｂｌｅｄ＿ｆｌａｇが存在しないＰＰＳを参照するスライスに対して適用されないことを規定する。０に等しいｐｐｓ＿ｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｄｉｓａｂｌｅｄ＿ｆｌａｇは、デブロッキングフィルタの演算は、ｓｌｉｃｅ＿ｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｄｉｓａｂｌｅｄ＿ｆｌａｇが存在しないＰＰＳを参照するスライスに対して適用されることを規定する。存在しない場合、ｐｐｓ＿ｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｄｉｓａｂｌｅｄ＿ｆｌａｇの値は０に等しいと推測される。］］
１に等しいｄｂｆ＿ｉｎｆｏ＿ｉｎ＿ｐｈ＿ｆｌａｇは、ＰＨ構文構造にデブロッキングフィルタ情報が存在し、ＰＨ構文構造を含まないＰＰＳを参照するスライスヘッダには存在しないことを規定する。０に等しいｄｂｆ＿ｉｎｆｏ＿ｉｎ＿ｐｈ＿ｆｌａｇは、ＰＨ構文構造にデブロッキングフィルタ情報が存在せず、ＰＨ構文構造を含まないＰＰＳを参照するスライスヘッダに存在する場合があることを規定する。［［存在しない場合、ｄｂｆ＿ｉｎｆｏ＿ｉｎ＿ｐｈ＿ｆｌａｇの値は０に等しいと推測される。］］
．．．
そして、構文構造ｐｉｃｔｕｒｅ＿ｈｅａｄｅｒ＿ｓｔｒｕｃｔｕｒｅ（）は、以下のように変更される。

．．．

［［１に等しいｐｈ＿ｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｄｉｓａｂｌｅｄ＿ｆｌａｇは、ＰＨに関連付けられたスライスに対してデブロッキングフィルタの演算を適用しないことを規定する。０に等しいｐｈ＿ｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｄｉｓａｂｌｅｄ＿ｆｌａｇは、ＰＨに関連付けられたスライスに対してデブロッキングフィルタの演算を適用することを規定する。ｐｈ＿ｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｄｉｓａｂｌｅｄ＿ｆｌａｇが存在しない場合、ｐｐｓ＿ｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｄｉｓａｂｌｅｄ＿ｆｌａｇに等しいと推論される。］］
．．．
そして、構文構造ｓｌｉｃｅ＿ｈｅａｄｅｒ（）は以下のように変更される。

．．．

［［１に等しいｓｌｉｃｅ＿ｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｄｉｓａｂｌｅｄ＿ｆｌａｇは、現在のスライスに対してデブロッキングフィルタの演算が適用されないことを規定する。０に等しいｓｌｉｃｅ＿ｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｄｉｓａｂｌｅｄ＿ｆｌａｇは、現在のスライスに対してデブロッキングフィルタの演算が適用されることを規定する。ｓｌｉｃｅ＿ｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｄｉｓａｂｌｅｄ＿ｆｌａｇが存在しない場合、ｐｈ＿ｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｄｉｓａｂｌｅｄ＿ｆｌａｇに等しいと推論される。］］
．．．
そして、デブロッキングフィルタ処理の復号処理は、以下のように変更される。
８．８．３非ブロック化フィルタ処理
８．８．３．１一般
非ブロック化フィルタ処理は、以下のタイプのエッジを除き、ピクチャのすべてのコーディングサブブロックのエッジおよび変換ブロックのエッジに適用される。
－ピクチャの境界にあるエッジ、
－サブピクチャインデックスｓｕｂｐｉｃＩｄｘおよびｌｏｏｐ＿ｆｉｌｔｅｒ＿ａｃｒｏｓｓ＿ｓｕｂｐｉｃ＿ｅｎａｂｌｅｄ＿ｆｌａｇ［ｓｕｂｐｉｃＩｄｘ］を有するサブピクチャの境界に一致するエッジは、０に等しい。
－ＶｉｒｔｕａｌＢｏｕｎｄａｒｉｅｓＰｒｅｓｅｎｔＦｌａｇが１である場合、ピクチャの仮想境界に合致するエッジ
－ｌｏｏｐ＿ｆｉｌｔｅｒ＿ａｃｒｏｓｓ＿ｔｉｌｅｓ＿ｅｎａｂｌｅｄ＿ｆｌａｇが０である場合、タイルの境界に合致するエッジ
－ｌｏｏｐ＿ｆｉｌｔｅｒ＿ａｃｒｏｓｓ＿ｓｌｉｃｅｓ＿ｅｎａｂｌｅｄ＿ｆｌａｇが０である場合、スライスの境界に合致するエッジ
－ｓｌｉｃｅ＿ｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｕｓｅｄ［［ｄｉｓａｂｌｅｄ］］＿ｆｌａｇが［［１］］０である場合、スライスの上または左の境界に一致するエッジ
－ｓｌｉｃｅ＿ｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｕｓｅｄ［［ｄｉｓａｂｌｅｄ］］＿ｆｌａｇが［［１］］０であるスライス内のエッジ
－輝度成分の４×４個のサンプルグリッド境界に対応しないエッジ
－彩度成分の８×８個のサンプルグリッド境界に対応しないエッジ
－輝度成分内のエッジで、エッジの両側がｉｎｔｒａ＿ｂｄｐｃｍ＿ｌｕｍａ＿ｆｌａｇが１に等しい場合、
－彩度成分内のエッジで、エッジの両側がｉｎｔｒａ＿ｂｄｐｃｍ＿ｃｈｒｏｍａ＿ｆｌａｇが１に等しい場合、
－関連付けられた変換ユニットのエッジでない彩度ブロックのエッジ
エッジのタイプは、垂直または水平であり、表４２で規定されるように、変数ｅｄｇｅＴｙｐｅによって表現される。
－ｅｄｇｅＴｙｐｅとの関連付けの名前

－変数ｔｒｅｅＴｙｐｅはＤＵＡＬ＿ＴＲＥＥ＿ＬＵＭＡに等しく設定される。
－８．８．３．２項で規定されるように、変数ｔｒｅｅＴｙｐｅ、デブロッキング前の再構成ピクチャ、すなわちＥＤＧＥ＿ＶＥＲに等しく設定された配列ｒｅｃＰｉｃｔｕｒｅ_Ｌおよび変数ｅｄｇｅＴｙｐｅを入力として、一方向のデブロッキングフィルタ処理を行い、デブロッキング後の修正された再構成ピクチャ、すなわちち配列ｒｅｃＰｉｃｔｕｒｅ_Ｌを出力として、垂直エッジをフィルタリングする。
－８．８．３．２項で規定されるように、変数ｔｒｅｅＴｙｐｅ、デブロッキング後の修正された再構成ピクチャ、すなわちＥＤＧＥ＿ＨＯＲに等しく設定された配列ｒｅｃＰｉｃｔｕｒｅ_Ｌおよび可変ｅｄｇｅＴｙｐｅを入力として、一方向のデブロッキングフィルタ処理を行い、デブロッキング後の修正された再構成ピクチャ、すなわち配列ｒｅｃＰｉｃｔｕｒｅ_Ｌを出力として、水平エッジをフィルタリングする。
－ＣｈｒｏｍａＡｒｒａｙＴｙｐｅが０に等しくない場合、以下が適用される。
－変数ｔｒｅｅＴｙｐｅをＤＵＡＬ＿ＴＲＥＥ＿ＣＨＲＯＭＡと等しく設定する。
－８．８．３．２項で規定されるように、変数ｔｒｅｅＴｙｐｅ、デブロッキング前の再構成ピクチャ、すなわち配列ｒｅｃＰｉｃｔｕｒｅ_ｃｂ、ｒｅｃＰｉｃｔｕｒｅ_ｃｒ、およびＥＤＧＥ＿ＶＥＲに等しく設定された可変ｅｄｇｅＴｙｐｅを入力として、一方向のデブロッキングフィルタ処理を呼び出すことで、垂直エッジをフィルタリングし、デブロッキング後の修正された再構成ピクチャ、すなわち配列ｒｅｃＰｉｃｔｕｒｅ_ｃｂ、ｒｅｃＰｉｃｔｕｒｅ_ｃｒを出力として再構成する。
－８．８．３．２項で規定されるように、変数ｔｒｅｅＴｙｐｅ、デブロッキング前の修正された再構成ピクチャ、すなわち配列ｒｅｃＰｉｃｔｕｒｅ_ｃｂ、ｒｅｃＰｉｃｔｕｒｅ_ｃｒ、およびＥＤＧＥ＿ＨＯＲに等しく設定した変数ｅｄｇｅＴｙｐｅを入力として、一方向のデブロッキングフィルタ処理を呼び出すことで、水平エッジをフィルタリングし、デブロッキング後の修正された再構成ピクチャ、すなわち配列ｒｅｃＰｉｃｔｕｒｅ_ｃｂ、ｒｅｃＰｉｃｔｕｒｅ_ｃｒを出力として再構成する。
６．１．５．項目１．ｄ、１．ｇ、１．ｊ、および１．ｆ項の実施例
一例において、構文構造ｐｉｃ＿ｐａｒａｍｅｔｅｒ＿ｓｅｔ＿ｒｂｓｐ（）は、以下のように変更される。

１に等しいｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｏｖｅｒｒｉｄｅ＿ｅｎａｂｌｅｄ＿ｆｌａｇは、ＰＰＳを参照するＰＨにおけるｐｈ＿ｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｏｖｅｒｒｉｄｅ＿ｆｌａｇの存在を規定、または、ＰＰＳを参照するスライスヘッダにおけるｓｌｉｃｅ＿ｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｏｖｅｒｒｉｄｅ＿ｆｌａｇの存在を規定する。０に等しいｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｏｖｅｒｒｉｄｅ＿ｅｎａｂｌｅｄ＿ｆｌａｇは、ＰＰＳを参照するＰＨにおけるｐｈ＿ｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｏｖｅｒｒｉｄｅ＿ｆｌａｇの不在を規定し、［［または、］］およびＰＰＳを参照するスライスヘッダにおけるｓｌｉｃｅ＿ｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｏｖｅｒｒｉｄｅ＿ｆｌａｇの不在を規定する。存在しない場合、ｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｏｖｅｒｒｉｄｅ＿ｅｎａｂｌｅｄ＿ｆｌａｇの値は０に等しいと推測される。
１に等しいｐｐｓ＿ｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｄｉｓａｂｌｅｄ＿ｆｌａｇは、デブロッキングフィルタの演算は、［［ｓｌｉｃｅ＿ｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｄｉｓａｂｌｅｄ＿ｆｌａｇが存在しない］］ＰＰＳを参照するスライスに対して適用されないことを規定する。０に等しいｐｐｓ＿ｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｄｉｓａｂｌｅｄ＿ｆｌａｇは、デブロッキングフィルタの演算は、［［ｓｌｉｃｅ＿ｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｄｉｓａｂｌｅｄ＿ｆｌａｇが存在しない］］ＰＰＳを参照するスライスに対して適用されることを規定する。存在しない場合、ｐｐｓ＿ｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｄｉｓａｂｌｅｄ＿ｆｌａｇの値は０に等しいと推測される。
そして、構文構造ｐｉｃｔｕｒｅ＿ｈｅａｄｅｒ＿ｓｔｒｕｃｔｕｒｅ（）は、以下のように変更される。

そして、構文構造ｓｌｉｃｅ＿ｈｅａｄｅｒ（）は、以下のように変更される。

６．１．６．項目１．ｄ、１．ｇ、１．ｊ、１．ｅおよび１．ｎの別の実施例
一例において、構文構造ｐｉｃ＿ｐａｒａｍｅｔｅｒ＿ｓｅｔ＿ｒｂｓｐ（）は、以下のように変更される。

６．１．７．項目１．ｄ、１．ｇ、１．ｊ、１．ｆ、１．ｈおよび１．ｋの別の実施例
一例において、構文構造ｐｉｃ＿ｐａｒａｍｅｔｅｒ＿ｓｅｔ＿ｒｂｓｐ（）は、以下のように変更される。

［［１に等しいｐｐｓ＿ｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｄｉｓａｂｌｅｄ＿ｆｌａｇは、デブロッキングフィルタの演算は、ｓｌｉｃｅ＿ｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｄｉｓａｂｌｅｄ＿ｆｌａｇが存在しないＰＰＳを参照するスライスに対して適用されないことを規定する。０に等しいｐｐｓ＿ｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｄｉｓａｂｌｅｄ＿ｆｌａｇは、デブロッキングフィルタの演算は、ｓｌｉｃｅ＿ｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｄｉｓａｂｌｅｄ＿ｆｌａｇが存在しないＰＰＳを参照するスライスに対して適用されることを規定する。存在しない場合、ｐｐｓ＿ｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｄｉｓａｂｌｅｄ＿ｆｌａｇの値は０に等しいと推測される。］］
そして、構文構造ｐｉｃｔｕｒｅ＿ｈｅａｄｅｒ＿ｓｔｒｕｃｔｕｒｅ（）は、以下のように変更される。

６．２．第２の実施例
これは、上記第５節に要約された項目２、２．ａ、および２．ｂの実施例である。
８．５．６．３端数サンプル補間処理
８．５．６．３．１一般
この処理への入力は以下の通りである。
－現在のピクチャの左上の輝度サンプルに対する現在の符号化サブブロックの左上のサンプルを規定する輝度位置（ｘＳｂ，ｙＳｂ）、
－現在の符号化サブブロックの幅を規定する変数ｓｂＷｉｄｔｈ、
－現在の符号化サブブロックの高さを規定する変数ｓｂＨｅｉｇｈｔ、
－動きベクトルオフセットｍｖＯｆｆｓｅｔ、
－微調整動きベクトルｒｅｆＭｖＬＸ、
－選択した参照ピクチャサンプル配列ｒｅｆＰｉｃＬＸ、
－１／２サンプル補間フィルタインデックスｈｐｅｌＩｆＩｄｘ、

－デコーダ側動きベクトル微調整フラグｄｍｖｒＦｌａｇ、
－双方向オプティカルフローフラグｂｄｏｆＦｌａｇ、
－選択された参照ピクチャがスケーリングを必要とするかどうかを示す変数ｒｅｆＰｉｃＩｓＳｃａｌｅｄ、
－現在のブロックの色成分インデックスを規定する変数ｃＩｄｘ、
－水平および垂直の２つのスケーリング比のリスト、ｓｃａｌｉｎｇＲａｔｉｏ。
この処理の出力は以下の通りである。
－予測サンプル値の（ｓｂＷｉｄｔｈ＋ｂｒｄＥｘｔＳｉｚｅ）ｘ（ｓｂＨｅｉｇｈｔ＋ｂｒｄＥｘｔＳｉｚｅ）配列ｐｒｅｄＳａｍｐｌｅｓＬＸ。
予測ブロックの境界拡張サイズｂｒｄＥｘｔＳｉｚｅは、以下のように導出される。

変数ｒｅｆＷｒａｐａｒｏｕｎｄＥｎａｂｌｅｄＦｌａｇは（ｐｐｓ＿ｒｅｆ＿ｗｒａｐａｒｏｕｎｄ＿ｅｎａｂｌｅｄ＿ｆｌａｇ＆＆！ｒｅｆＰｉｃＩｓＳｃａｌｅｄ）に等しく設定される。
変数ｆＲｅｆＬｅｆｔＯｆｆｓｅｔは（（ＳｕｂＷｉｄｔｈＣ＊ｓｃａｌｉｎｇ＿ｗｉｎ＿ｌｅｆｔ＿ｏｆｆｓｅｔ）＜＜１０）に等しく設定され、ｓｃａｌｉｎｇ＿ｗｉｎ＿ｌｅｆｔ＿ｏｆｆｓｅｔは参照ピクチャに対するｓｃａｌｉｎｇ＿ｗｉｎ＿ｌｅｆｔ＿ｏｆｆｓｅｔである。
変数ｆＲｅｆＴｏｐＯｆｆｓｅｔは（（ＳｕｂＷｉｄｔｈＣ＊ｓｃａｌｉｎｇ＿ｗｉｎ＿ｔｏｐ＿ｏｆｆｓｅｔ）＜＜１０）に等しく設定され、ｓｃａｌｉｎｇ＿ｗｉｎ＿ｔｏｐ＿ｏｆｆｓｅｔは参照ピクチャに対するｓｃａｌｉｎｇ＿ｗｉｎ＿ｔｏｐ＿ｏｆｆｓｅｔとなる。
予測サンプル値の（ｓｂＷｉｄｔｈ＋ｂｒｄＥｘｔＳｉｚｅ）ｘ（ｓｂＨｅｉｇｈｔ＋ｂｒｄＥｘｔＳｉｚｅ）配列ｐｒｅｄＳａｍｐｌｅｓＬＸは、以下のように導出される。
－動きベクトルｍｖＬＸは、（ｒｅｆＭｖＬＸ－ｍｖＯｆｆｓｅｔ）に等しく設定される。
－ｃＩｄｘが０に等しい場合、以下が適用される。
－（ｘＩｎｔ_Ｌ，ｙＩｎｔ_Ｌ）をフルサンプルユニットで与えられた輝度位置とし、（ｘＦｒａｃ_Ｌ，ｙＦｒａｃ_Ｌ）を１／１６サンプルユニットで求めたオフセットとする。これらの変数は、本項でのみ、参照サンプル配列ｒｅｆＰｉｃＬＸ内の端数サンプル位置を規定するために使用される。
－参照サンプルパディング用バウンディングブロック（ｘＳｂＩｎｔ_Ｌ，ｙＳｂＩｎｔ_Ｌ）の左上座標は、（ｘＳｂ＋（ｍｖＬＸ［０］＞４）、ｙＳｂ＋（ｍｖＬＸ［１］＞＞４）に等しく設定される。
－予測輝度サンプルアレイｐｒｅｄＳａｍｐｌｅｓＬＸ内の各輝度サンプル位置（ｘ_Ｌ＝０．．ｓｂＷｉｄｔｈ－１＋ｂｒｄＥｘｔＳｉｚｅ，ｙ_Ｌ＝０．．ｓｂＨｅｉｇｈｔ－１＋ｂｒｄＥｘｔＳｉｚｅ）について、対応する予測輝度サンプル値ｐｒｅｄＳａｍｐｌｅｓＬＸ［ｘ_Ｌ］［ｙ_Ｌ］は以下のように導出される。
－（ｒｅｆｘＳｂ_Ｌ，ｒｅｆｙＳｂ_Ｌ）および（ｒｅｆｘ_Ｌ，ｒｅｆｙ_Ｌ）を、１／１６サンプル単位で与えられる動きベクトル（ｒｅｆＭｖＬＸ［０］，ｒｅｆＭｖＬＸ［１］）が指す輝度位置とする。変数ｒｅｆｘＳｂ_Ｌ、ｒｅｆｘ_Ｌ、ｒｅｆｙＳｂ_Ｌ、およびｒｅｆｙ_Ｌは、以下のように導出される。
ｒｅｆｘＳｂ_Ｌ＝（（（ｘＳｂ－（ＳｕｂＷｉｄｔｈＣ＊ｓｃａｌｉｎｇ＿ｗｉｎ＿ｌｅｆｔ＿ｏｆｆｓｅｔ））＜＜４）＋
ｒｅｆＭｖＬＸ［０］）＊ｓｃａｌｉｎｇＲａｔｉｏ［０］（９３５）
ｒｅｆｘ_Ｌ＝（（Ｓｉｇｎ（ｒｅｆｘＳｂ_Ｌ）＊（（Ａｂｓ（ｒｅｆｘＳｂ_Ｌ）＋１２８）＞＞８）＋
ｘ_Ｌ＊（（ｓｃａｌｉｎｇＲａｔｉｏ［０］＋８）＞＞４））＋ｆＲｅｆＬｅｆｔＯｆｆｓｅｔ＋３２）＞＞６（９３６）
ｒｅｆｙＳｂ_Ｌ＝（（（ｙＳｂ－（ＳｕｂＷｉｄｔｈＣ＊ｓｃａｌｉｎｇ＿ｗｉｎ＿ｔｏｐ＿ｏｆｆｓｅｔ））＜＜４）＋
ｒｅｆＭｖＬＸ［１］）＊ｓｃａｌｉｎｇＲａｔｉｏ［１］（９３７）
ｒｅｆｙ_Ｌ＝（（Ｓｉｇｎ（ｒｅｆｙＳｂ_Ｌ）＊（（Ａｂｓ（ｒｅｆｙＳｂ_Ｌ）＋１２８）＞＞８）＋ｙＬ＊
（（ｓｃａｌｉｎｇＲａｔｉｏ［１］＋８）＞＞４））＋ｆＲｅｆＴｏｐＯｆｆｓｅｔ＋３２）＞＞６（９３８）
－変数ｘＩｎｔＬ、ｙＩｎｔＬ、ｘＦｒａｃＬおよびｙＦｒａｃＬは、以下のように導出される。
ｘＩｎｔ_Ｌ＝ｒｅｆｘ_Ｌ＞＞４（９３９）
ｙＩｎｔ_Ｌ＝ｒｅｆｙ_Ｌ＞＞４（９４０）
ｘＦｒａｃ_Ｌ＝ｒｅｆｘ_Ｌ＆１５（９４１）
ｙＦｒａｃ_Ｌ＝ｒｅｆｙ_Ｌ＆１５（９４２）
－予測輝度サンプル値ｐｒｅｄＳａｍｐｌｅｓＬＸ［ｘ_Ｌ］［ｙ_Ｌ］は、以下のように導出される。

－ｘ_Ｌが０に等しい
－ｘ_ＬがｓｂＷｉｄｔｈ＋１に等しい
－ｙ_Ｌが０に等しい
－ｙ_ＬがｓｂＨｅｉｇｈｔ＋１に等しい
－あるいは、（ｘＩｎｔＬ－（ｂｒｄＥｘｔＳｉｚｅ＞０？１：０）、ｙＩｎｔＬ－（ｂｒｄＥｘｔＳｉｚｅ＞０？１：０））、（ｘＦｒａｃＬ，ｙＦｒａｃＬ）、（ｘＳｂＩｎｔ_Ｌ，ｙＳｂＩｎｔ_Ｌ）、ｒｅｆＰｉｃＬＸ、ｈｐｅｌＩｆＩｄｘ、ｓｂＷｉｄｔｈ、ｓｂＨｅｉｇｈｔ、ｄｍｖｒＦｌａｇ、ｒｅｆＷｒａｐａｒｏｕｎｄＥｎａｂｌｅｄＦｌａｇ、ｓｃａｌｉｎｇＲａｔｉｏ［０］、ｓｃａｌｉｎｇＲａｔｉｏ［１］、および（ｘＳｂ，ｙＳｂ）を入力として、８．５．６．３．２項で規定された輝度サンプル８タップ補間フィルタリング処理を呼び出すことによって、予測輝度サンプル値ｐｒｅｄＳａｍｐｌｅｓＬＸ［ｘＬ］［ｙＬ］を導出させる。
－そうでない場合（ｃＩｄｘは０に等しくない）、以下が適用される。
…
６．３．第３の実施例
これは、上記第５節に要約された項目３、３．ａ、３．ｂ、および３．ｃ．の実施例である。
６．３．１．項目３．ａの実施例
一例において、構文構造ｐｉｃ＿ｐａｒａｍｅｔｅｒ＿ｓｅｔ＿ｒｂｓｐ（）は、以下のように変更される。

そして、構文構造ｐｉｃｔｕｒｅ＿ｈｅａｄｅｒ＿ｓｔｒｕｃｔｕｒｅ（）は、以下のように変更される。

６．３．２．項目３．ｂの実施例
一例において、構文構造ｐｉｃ＿ｐａｒａｍｅｔｅｒ＿ｓｅｔ＿ｒｂｓｐ（）は、以下のように変更される。

６．３．３．項目３．ｃの実施例
太字のイタリック体の本文に記載されている変更は、ＪＶＥＴ－Ｑ２００１－ｖＥに基づいている。

６．４．第４の実施例
これは、上記第５節に要約された項目４、４．ａ、４．ｂ、４．ｃおよび４．ｄの実施例である。
ｐｈ＿ｃｕ＿ｑｐ＿ｄｅｌｔａ＿ｓｕｂｄｉｖ＿ｉｎｔｒａ＿ｓｌｉｃｅは、ｃｕ＿ｑｐ＿ｄｅｌｔａ＿ａｂｓおよびｃｕ＿ｑｐ＿ｄｅｌｔａ＿ｓｉｇｎ＿ｆｌａｇを伝達するイントラスライス内のコーディングユニットの最大のｃｂＳｕｂｄｉｖ値を規定する。

存在しない場合、ｐｈ＿ｃｕ＿ｃｈｒｏｍａ＿ｑｐ＿ｏｆｆｓｅｔ＿ｓｕｂｄｉｖ＿ｉｎｔｅｒ＿ｓｌｉｃｅの値は０に等しいと推測される。

図１は、本明細書で開示される様々な技術が実装され得る例示的な映像処理システム１９００を示すブロック図である。様々な実装形態は、システム１９００のモジュールの一部又は全部を含んでもよい。システム１９００は、映像コンテンツを受信するための入力ユニット１９０２を含んでもよい。映像コンテンツは、未加工または非圧縮フォーマット、例えば、８または１０ビットのマルチコンポーネント画素値で受信されてもよく、または圧縮又は符号化フォーマットで受信されてもよい。入力ユニット１９０２は、ネットワークインターフェース、周辺バスインターフェース、または記憶インターフェースを表してもよい。ネットワークインターフェースの例は、イーサネット（登録商標）、ＰＯＮ（登録商標；ＰａｓｓｉｖｅＯｐｔｉｃａｌＮｅｔｗｏｒｋ）等の有線インターフェース、およびＷｉ－Ｆｉ（登録商標）またはセルラーインターフェース等の無線インターフェースを含む。

システム１９００は、本明細書に記載される様々なコーディングまたは符号化方法を実装することができるコーディングコンポーネント１９０４を含んでもよい。コーディングコンポーネント１９０４は、入力１９０２からの映像の平均ビットレートをコーディングコンポーネント１９０４の出力に低減し、映像のコーディングされた表現を生成してもよい。従って、このコーディング技術は、映像圧縮または映像トランスコーディング技術と呼ばれることがある。コーディングコンポーネント１９０４の出力は、コンポーネント１９０６によって表されるように、記憶されてもよいし、接続された通信を介して送信されてもよい。入力１９０２において受信された、記憶されたまたは通信された映像のビットストリーム（またはコーディングされた）表現は、コンポーネント１９０８によって使用されて、表示インターフェース１９１０に送信される画素値または表示可能な映像を生成してもよい。ビットストリーム表現からユーザが見ることができる映像を生成する処理は、映像展開と呼ばれることがある。さらに、特定の映像処理演算を「コーディング」演算またはツールと呼ぶが、コーディングツールまたは演算は、エンコーダおよびそれに対応する、コーディングの結果を逆にする復号ツールまたは演算が、デコーダによって行われることが理解されよう。

周辺バスインターフェースまたは表示インターフェースの例は、ＵＳＢ（登録商標；ＵｎｉｖｅｒｓａｌＳｅｒｉａｌＢｕｓ）またはＨＤＭＩ（登録商標；ＨｉｇｈＤｅｆｉｎｉｔｉｏｎＭｕｌｔｉｍｅｄｉａＩｎｔｅｒｆａｃｅ）またはディスプレイポート等を含んでもよい。ストレージインターフェースの例は、ＳＡＴＡ（ＳｅｒｉａｌＡｄｖａｎｃｅｄＴｅｃｈｎｏｌｏｇｙＡｔｔａｃｈｍｅｎｔ）、ＰＣＩ、ＩＤＥインターフェース等を含む。本明細書に記載される技術は、携帯電話、ノートパソコン、スマートフォン、またはデジタルデータ処理および／または映像表示を実施可能な他のデバイス等の様々な電子デバイスに実施されてもよい。

図２は、映像処理装置３６００のブロック図である。装置３６００は、本明細書に記載の方法の１つ以上を実装するために使用してもよい。装置３６００は、スマートフォン、タブレット、コンピュータ、モノのインターネット（ＩｏＴ）受信機等に実施されてもよい。装置３６００は、１つ以上のプロセッサ３６０２と、１つ以上のメモリ３６０４と、映像処理ハードウェア３６０６と、を含んでもよい。１つまたは複数のプロセッサ３６０２は、本明細書に記載される１つ以上の方法を実装するように構成されてもよい。メモリ（複数可）３６０４は、本明細書で説明される方法および技術を実装するために使用されるデータおよびコードを記憶するために使用してもよい。映像処理ハードウェア３６０６は、本明細書に記載される技術をハードウェア回路にて実装するために使用してもよい。

図４は、本開示の技法を利用し得る例示的な映像コーディングシステム１００を示すブロック図である。

図４に示すように、映像コーディングシステム１００は、送信元デバイス１１０と、送信先デバイス１２０と、を備えてもよい。送信元デバイス１１０は、映像符号化機器とも称され得る符号化映像データを生成する。送信先装置１２０は、送信元装置１１０によって生成された符号化映像データを復号してよく、映像復号機器とも呼ばれ得る。

送信元装置１１０は、映像ソース１１２と、映像エンコーダ１１４と、入出力（Ｉ／Ｏ）インターフェース１１６と、を含んでよい。

映像ソース１１２は、映像キャプチャデバイスなどのソース、映像コンテンツプロバイダからの映像データを受信するためのインターフェース、および／または映像データを生成するためのコンピュータグラフィックスシステム、またはこれらのソースの組み合わせを含んでもよい。映像データは、１または複数のピクチャを含んでもよい。映像エンコーダ１１４は、映像ソース１１２からの映像データを符号化し、ビットストリームを生成する。ビットストリームは、映像データのコーディングされた表現を形成するビットのシーケンスを含んでもよい。ビットストリームは、コーディングされたピクチャおよび関連付けられたデータを含んでもよい。コーディングされたピクチャは、ピクチャのコーディングされた表現である。関連付けられたデータは、シーケンスパラメータセット、ピクチャパラメータセット、および他の構文構造を含んでもよい。Ｉ／Ｏインターフェース１１６は、変復調器（モデム）および／または送信機を含んでもよい。符号化された映像データは、ネットワーク１３０ａを介して、Ｉ／Ｏインターフェース１１６を介して送信先デバイス１２０に直接送信されてよい。符号化された映像データは、送信先装置１２０がアクセスするために、記録媒体／サーバ１３０ｂに記憶してもよい。

送信先装置１２０は、Ｉ／Ｏインターフェース１２６、映像デコーダ１２４、および表示装置１２２を含んでもよい。

Ｉ／Ｏインターフェース１２６は、受信機および／またはモデムを含んでもよい。Ｉ／Ｏインターフェース１２６は、送信元デバイス１１０または記憶媒体／サーバ１３０ｂから符号化された映像データを取得してもよい。映像デコーダ１２４は、符号化された映像データを復号してもよい。表示装置１２２は、復号された映像データをユーザに表示してもよい。表示装置１２２は、送信先装置１２０と一体化されてもよく、または外部表示装置とインターフェースするように構成される送信先装置１２０の外部にあってもよい。

映像エンコーダ１１４および映像デコーダ１２４は、高効率映像コーディング（ＨＥＶＣ）規約、汎用映像コーディング（ＶＶＣ）規約、および他の現在および／または更なる規約等の映像圧縮規格に従って動作してもよい。

図５は、映像エンコーダ２００の一例を示すブロック図であり、この映像エンコーダ２００は、図４に示されるシステム１００における映像エンコーダ１１４であってもよい。

映像エンコーダ２００は、本開示の技術のいずれかまたは全部を実行するように構成されてもよい。図５の実施例において、映像エンコーダ２００は、複数の機能性モジュールを含む。本開示で説明される技法は、映像エンコーダ２００の様々なモジュール間で共有されてもよい。いくつかの例では、プロセッサは、本開示で説明される技術のいずれかまたはすべてを行うように構成してもよい。

映像エンコーダ２００の機能コンポーネントは、分割部２０１、予測部２０２を含んでもよく、予測部２０２は、モード選択部２０３、動き推定部２０４、動き補償部２０５、およびイントラ予測部２０６、残差生成部２０７、変換部２０８、量子化部２０９、逆量子化部２１０、逆変換部２１１、再構成部２１２、バッファ２１３、およびエントロピー符号化部２１４を含んでもよい。

他の例において、映像エンコーダ２００は、より多くの、より少ない、または異なる機能コンポーネントを含んでもよい。一例において、予測ユニット２０２は、イントラブロックコピー（ＩＢＣ）ユニットを含んでもよい。ＩＢＣ部は、少なくとも１つの参照ピクチャが現在の映像ブロックが位置するピクチャであるＩＢＣモードにおいて予測を行うことができる。

さらに、動き推定ユニット２０４および動き補償ユニット２０５などのいくつかのモジュールは、高度に統合されてもよいが、説明のために、図５の例においては別個に表現されている。

分割部２０１は、１つのピクチャを１または複数の映像ブロックに分割してもよい。映像エンコーダ２００および映像デコーダ３００は、様々な映像ブロックサイズをサポートしてもよい。

モード選択部２０３は、例えば、誤りの結果に基づいて、イントラまたはインターのコーディングモードのうちの１つを選択し、得られたイントラまたはインターコーディングされたブロックを残差生成部２０７に供給し、残差ブロックデータを生成して再構成部２１２に供給し、符号化されたブロックを参照ピクチャとして使用するために再構成してもよい。いくつかの例において、モード選択ユニット２０３は、インター予測信号およびイントラ予測信号に基づいて予測を行うＣＩＩＰ（ＣｏｍｂｉｎａｔｉｏｎｏｆＩｎｔｒａａｎｄＩｎｔｅｒＰｒｅｄｉｃｔｉｏｎ）モードを選択してもよい。また、モード選択部２０３は、インター予測の場合、ブロックの動きベクトルの解像度（例えば、サブピクセルまたは整数画素精度）を選択してもよい。

現在の映像ブロックに対してインター予測を行うために、動き推定部２０４は、バッファ２１３からの１または複数の参照フレームと現在の映像ブロックとを比較することで、現在の映像ブロックのための動き情報を生成してもよい。動き補償部２０５は、現在の映像ブロックに関連付けられたピクチャ以外のバッファ２１３からのピクチャの動き情報および復号されたサンプルに基づいて、現在の映像ブロックのための予測映像ブロックを判定してもよい。

動き推定部２０４および動き補償部２０５は、現在の映像ブロックがＩスライスであるか、Ｐスライスであるか、またはＢスライスであるかによって、例えば、現在の映像ブロックに対して異なる動作を行ってもよい。

いくつかの例において、動き推定部２０４は、現在の映像ブロックに対して単一方向予測を行い、動き推定部２０４は、現在の映像ブロックに対して、参照映像ブロック用のリスト０またはリスト１の参照ピクチャを検索してもよい。動き推定ユニット２０４は、参照映像ブロックと、現在の映像ブロックと参照映像ブロックとの間の空間的変位を示す動きベクトルとを含む、リスト０またはリスト１における参照ピクチャを示す参照インデックスを生成してもよい。動き推定ユニット２０４は、参照インデックス、予測方向インジケータ、および動きベクトルを、現在の映像ブロックの動き情報として出力してもよい。動き補償部２０５は、現在の映像ブロックの動き情報が示す参照映像ブロックに基づいて、現在のブロックの予測映像ブロックを生成してもよい。

他の例において、動き推定部２０４は、現在の映像ブロックを双方向予測してもよく、動き推定部２０４は、リスト０における参照ピクチャの中から現在の映像ブロックを求めるための参照映像ブロックを検索してもよく、また、リスト１における参照ピクチャの中から現在の映像ブロックを求めるための別の参照映像ブロックを検索してもよい。動き推定ユニット２０４は、参照映像ブロックを含むリスト０およびリスト１における参照ピクチャを示す参照インデックスと、参照映像ブロックと現在の映像ブロックとの間の空間的変位を示す動きベクトルとを生成してもよい。動き推定ユニット２０４は、現在の映像ブロックの参照インデックスおよび動きベクトルを、現在の映像ブロックの動き情報として出力してもよい。動き補償部２０５は、現在の映像ブロックの動き情報が示す参照映像ブロックに基づいて、現在の映像ブロックの予測映像ブロックを生成してもよい。

いくつかの例において、動き推定部２０４は、デコーダの復号処理のために、動き情報のフルセットを出力してもよい。

いくつかの例では、動き推定部２０４は、現在の映像のための動き情報のフルセットを出力しなくてもよい。むしろ、動き推定ユニット２０４は、別の映像ブロックの動き情報を参照して、現在の映像ブロックの動き情報を信号通知してもよい。例えば、動き推定部２０４は、現在の映像ブロックの動き情報が近傍の映像ブロックの動き情報に十分に類似していることを判定してもよい。

一例において、動き推定部２０４は、現在の映像ブロックに関連付けられた構文構造において、現在の映像ブロックが別の映像ブロックと同じ動き情報を有することを映像デコーダ３００に示す値を示してもよい。

別の例において、動き推定部２０４は、現在の映像ブロックに関連付けられた構文構造において、別の映像ブロックと、動きベクトル差分（ＭＶＤ；ＭｏｔｉｏｎＶｅｃｔｏｒＤｉｆｆｅｒｅｎｃｅ）とを識別してもよい。動きベクトル差分は、現在の映像ブロックの動きベクトルと、示された映像ブロックの動きベクトルとの差分を示す。映像デコーダ３００は、示された映像ブロックの動きベクトルおよび動きベクトル差分を使用して、現在の映像ブロックの動きベクトルを決定してもよい。

上述したように、映像エンコーダ２００は、動きベクトルを予測的に信号通知してもよい。映像エンコーダ２００によって実装され得る予測信号通知技法の２つの例は、ＡＭＶＰ（ＡｄｖａｎｃｅｄＭｏｔｉｏｎＶｅｃｔｏｒＰｒｅｄｉｃｔｉｏｎ）およびマージモード信号通知を含む。

イントラ予測部２０６は、現在の映像ブロックに対してイントラ予測を行ってもよい。イントラ予測ユニット２０６が現在の映像ブロックをイントラ予測する場合、イントラ予測ユニット２０６は、同じピクチャにおける他の映像ブロックの復号されたサンプルに基づいて、現在の映像ブロックのための予測データを生成してもよい。現在の映像ブロックのための予測データは、予測された映像ブロックおよび様々な構文要素を含んでもよい。

残差生成部２０７は、現在の映像ブロックから現在の映像ブロックの予測された映像ブロックを減算することによって（例えば、マイナス符号によって示されている）、現在の映像ブロックのための残差データを生成してもよい。現在の映像ブロックの残差データは、現在の映像ブロックにおけるサンプルの異なるサンプル成分に対応する残差映像ブロックを含んでもよい。

他の例において、例えば、スキップモードにおいて、現在の映像ブロックのための残差データがなくてもよく、残差生成部２０７は、減算演算を行わなくてもよい。

変換処理部２０８は、現在の映像ブロックに関連付けられた残差映像ブロックに１または複数の変換を適用することによって、現在の映像ブロックのための１または複数の変換係数映像ブロックを生成してもよい。

変換処理部２０８が現在の映像ブロックに関連付けられた変換係数映像ブロックを生成した後、量子化部２０９は、現在の映像ブロックに関連付けられた１または複数の量子化パラメータ（ＱＰ：ＱｕａｎｔｉｚａｔｉｏｎＰａｒａｍｅｔｅｒ）値に基づいて、現在の映像ブロックに関連付けられた変換係数映像ブロックを量子化してもよい。

逆量子化部２１０および逆変換部２１１は、変換係数映像ブロックに逆量子化および逆変換をそれぞれ適用し、変換係数映像ブロックから残差映像ブロックを再構成してもよい。再構成部２１２は、予測部２０２にて生成された１または複数の予測映像ブロックからの対応するサンプルに再構成された残差映像ブロックを加え、現在のブロックに関連付けられた再構成映像ブロックを生成し、バッファ２１３に記憶してもよい。

再構成部２１２が映像ブロックを再構成した後、映像ブロックにおける映像ブロッキングアーチファクトを縮小するために、ループフィルタリング動作が行われてもよい。

エントロピー符号化部２１４は、映像エンコーダ２００の他の機能コンポーネントからデータを受信してもよい。エントロピー符号化部２１４がデータを受信すると、エントロピー符号化部２１４は、１または複数のエントロピー符号化動作を行い、エントロピー符号化されたデータを生成し、エントロピー符号化されたデータを含むビットストリームを出力してもよい。

開示される技術のいくつかの実施形態は、映像処理ツールまたはモードを有効化するように決定または判定することを含む。一例において、映像処理ツールまたはモードが有効化される場合、エンコーダは、１つの映像ブロックを処理する際にツールまたはモードを使用するまたは実装するが、ツールまたはモードの使用に基づいて、結果として得られるビットストリームを必ずしも修正しなくてもよい。すなわち、映像のブロックから映像のビットストリーム（またはビットストリーム表現）への変換は、決定または判定に基づいて映像処理ツールまたはモードが有効化される場合に、映像処理ツールまたはモードを使用する。別の例において、映像処理ツールまたはモードが有効化される場合、デコーダは、ビットストリームが映像処理ツールまたはモードに基づいて修正されたことを知って、ビットストリームを処理する。すなわち、決定または判定に基づいて有効化された映像処理ツールまたはモードを使用して、映像のビットストリームから映像のブロックへの変換を行う。

図６は、映像デコーダ３００の一例を示すブロック図であり、この映像デコーダ３００は、図４に示すシステム１００における映像デコーダ１１４であってもよい。

映像デコーダ３００は、本開示の技術のいずれかまたは全部を実行するように構成されてもよい。図６の実施例において、映像デコーダ３００は、複数の機能性モジュールを含む。本開示で説明される技法は、映像デコーダ３００の様々なモジュール間で共有されてもよい。いくつかの例では、プロセッサは、本開示で説明される技術のいずれかまたはすべてを行うように構成してもよい。

図６の実施例において、映像デコーダ３００は、エントロピー復号ユニット３０１、動き補償ユニット３０２、イントラ予測ユニット３０３、逆量子化ユニット３０４、逆変換ユニット３０５、および再構成ユニット３０６、並びにバッファ３０７を含む。映像デコーダ３００は、いくつかの例では、映像エンコーダ２００（図５）に関して説明した符号化パスとほぼ逆の復号パスを行ってもよい。

エントロピー復号部３０１は、符号化されたビットストリームを取り出す。符号化されたビットストリームは、エントロピーコーディングされた映像データ（例えば、映像データの符号化されたブロック）を含んでもよい。エントロピー復号ユニット３０１は、エントロピーコーディングされた映像データを復号し、エントロピー復号された映像データから、動き補償ユニット３０２は、動きベクトル、動きベクトル精度、参照ピクチャリストインデックス、および他の動き情報を含む動き情報を決定してもよい。動き補償部３０２は、例えば、ＡＭＶＰおよびマージモードを実行することで、このような情報を判定してもよい。

動き補償部３０２は、動き補償されたブロックを生成してもよく、場合によっては、補間フィルタに基づいて補間を実行する。サブピクセルの精度で使用される補間フィルタのための識別子が、構文要素に含まれてもよい。

動き補償ユニット３０２は、映像ブロックの符号化中に映像エンコーダ２００によって使用されるような補間フィルタを使用して、参照ブロックのサブ整数画素のための補間値を計算してもよい。動き補償部３０２は、受信した構文情報に基づいて、映像エンコーダ２００が使用する補間フィルタを決定し、補間フィルタを使用して予測ブロックを生成してもよい。

動き補償ユニット３０２は、符号化された映像シーケンスのフレームおよび／またはスライスを符号化するために使用されるブロックのサイズを判定するための構文情報、符号化された映像シーケンスのピクチャの各マクロブロックがどのように分割されるかを記述する分割情報、各分割がどのように符号化されるかを示すモード、各インター符号化されたブロックに対する１または複数の参照フレーム（および参照フレームリスト）、および符号化された映像シーケンスを復号するための他の情報のいくつかを使用してもよい。

イントラ予測部３０３は、例えば、ビットストリームにおいて受信したイントラ予測モードを使用して、空間的に隣接するブロックから予測ブロックを形成してもよい。逆量子化ユニット３０３は、ビットストリームに提供され、エントロピー復号ユニット３０１によって復号された量子化された映像ブロック係数を逆量子化（すなわち、逆量子化）する。逆変換部３０３は、逆変換を適用する。

再構成部３０６は、残差ブロックと、動き補償部２０２またはイントラ予測部３０３によって生成された対応する予測ブロックとを合計し、復号されたブロックを形成してもよい。所望であれば、ブロックアーチファクトを除去するために、復号されたブロックをフィルタリングするためにデブロッキングフィルタを適用してもよい。復号された映像ブロックは、バッファ３０７に記憶され、バッファ３０７は、後続の動き補償／イントラ予測のために参照ブロックを提供し、また表示装置に表示するために復号された映像を生成する。

以下の章では、例示的なＰＲＯＦ技術、例示的なアフィンマージ技術、および例示的なアフィンＡＭＶＰ技術について説明する。

ＰＲＯＦ：予測微調整オプティカルフロー（ＰＲＯＦ）は、サブブロックに基づくアフィン動き補償予測を微調整するために使用される。サブブロックに基づくアフィン動き補償を行った後、オプティカルフロー方程式で導出された差を加算することで、輝度予測サンプルを微調整する。このように、例えば、ＰＲＯＦ技術は、映像ブロックのサブブロックに基づくアフィン動き補償予測を微調整することを含み、続いて、オプティカルフロー方程式で導出される差を加算することにより映像ブロックの輝度予測サンプルを微調整する。

アフィンマージ：このモードでは、空間的近傍のＣＵの動き情報に基づいて、現在のＣＵのＣＰＭＶ（制御点動きベクトル）を生成する。空間的近傍のＣＵの動き情報から、いくつかのＣＰＭＶＰ（制御点動きベクトル予測子）候補を構築する。インデックスは、現在のＣＵに使用されるべきものを示すように信号通知される。このように、例えば、アフィンマージモードにおいて、現在のコーディングユニットの空間的近傍のコーディングユニットの動き情報と、現在のコーディングユニットに使用されるべきサブブロックマージ候補リストからのアフィンマージ候補がビットストリームに含まれていることを示すインデックスとに基づいて、映像ブロックの現在のコーディングユニットの制御点動きベクトルを生成する。

アフィンＡＭＶＰ：アフィンＡＭＶＰモードが使用されるかどうかを示すために、ＣＵレベルのアフィンフラグがビットストリームにおいて信号通知され、次いで、４パラメータアフィンであるか６パラメータアフィンであるかどうかを示すために、別のフラグが信号通知される。このモードにおいて、現在のＣＵのＣＰＭＶとその予測子ＣＰＭＶＰとの差がビットストリームにおいて信号通知される。このように、例えば、アフィンＡＭＶＰモードは、ビットストリームに以下を含めることを含む。（１）アフィン高度動きベクトル予測モードが使用されるかどうかを示す、映像ブロックのコーディングユニットレベルのアフィンフラグ、（２）４パラメータアフィンまたは６パラメータアフィンが使用されるかどうかを示す第２のフラグ、（３）コーディングユニットレベルの制御点動きベクトル予測子インデックス、および（４）映像ブロックの現在のコーディングユニットの制御点動きベクトルと制御点動きベクトルに対応する予測子制御点動きベクトルとの差

次に、いくつかの実施形態において好適な解決策を列挙する。

以下の解決策は、前章（例えば、項目１．１～１．ｃ．）で論じた技術の例示的な実施形態を示す。

１．１つ以上の映像スライスを備える１つ以上の映像ピクチャを含む映像の変換を行うこと（３００２）を含み、この変換は、映像ピクチャパラメータセットを参照する１つ以上の映像スライスへのデブロッキングフィルタの適用可能性に関する決定は、対応する映像ピクチャのピクチャヘッダに含まれるデブロッキング構文フィールドに基づいて行われることを規定する第１の規則に準拠している、映像処理方法（例えば、図４に示す方法３０００）。

２．この決定は、映像ピクチャパラメータセットおよびピクチャヘッダにおいて適用可能性が無効化されているかどうかに基づいており、かつデブロッキングフィルタの無効化のスライスレベル指示にさらに基づいている、解決策１に記載の方法。

３．変換は、コーディングされた表現のより高いレベルで信号通知されるか、またはより細かいレベルで導出されるフラグに基づいて、コーディングされた表現のより高いレベルのデブロッキングフィルタの信号通知された適用可能性のオーバーライドを許可する第２の規則にさらに準拠する、解決策１～２のいずれかに記載の方法。

４．フラグが信号通知されるか、またはフラグが導出されるかは、コーディングされた表現に含まれる別のフィールドに依存する、解決策１に記載の方法。

以下の解決策は、前章（例えば、項目１．ｄ～１．ｑ．）で論じた技術の例示的な実施形態を示す。

５．１つ以上の映像スライスを備える１つ以上の映像ピクチャを含む映像の変換を行うことを含み、この変換は、映像スライスのスライスヘッダレベルおよび／またはピクチャヘッダレベルおよび／またはピクチャパラメータセットレベルに含まれるフィールドに基づく映像スライスへのデブロッキングフィルタの適用可能性に対する制約を規定する規則に準拠する、映像処理方法。

６．規則は、ピクチャパラメータセットレベルの信号に従ってデブロッキングフィルタを無効化する場合、スライスヘッダレベルの信号またはピクチャヘッダレベルの信号によってデブロッキングフィルタを有効化することができないという制約を規定する、解決策５に記載の方法。

７．規則は、ピクチャパラメータセットレベルの信号に従ってデブロッキングフィルタを有効化にする場合には、スライスヘッダレベルまたはピクチャヘッダレベルの信号が、映像スライスのためのデブロッキングフィルタを無効化することを許可する制約を規定する、解決策５に記載の方法。

８．規則は、デブロッキングフィルタの有効化を制御するピクチャパラメータセットレベルにおける第１のフィールドの値が、デブロッキングフィルタがオーバーライドされているかどうかを示す第２のフィールドの値に依存しないことを規定する、解決策５に記載の方法。

９．規則は、デブロッキングフィルタのオン／オフ制御パラメータおよび／またはデブロッキングフィルタパラメータが１つのピクチャヘッダまたは１つのシーケンスヘッダに存在するかどうかを規定する構文要素「ｄｂｆ＿ｉｎｆｏ＿ｉｎ＿ｐｈ＿ｆｌａｇ」の信号通知が、ピクチャパラメータセットはｄｅｂｌｏｃｋｉｎｇ＿ｆｉｌｔｅｒ＿ｏｖｅｒｒｉｄｅ＿ｅｎａｂｌｅｄ＿ｆｌａｇを含む他の構文要素に依存しないことを含むことを規定する、解決策５に記載の方法。

１０．規則は、ピクチャパラメータセットレベルまたはピクチャレベルまたはスライスレベルにおけるオーバーライドフラグが、デブロッキングオン／オフ制御パラメータのオーバーライドを制御しないことを規定する、解決策５に記載の方法。

１１．規則は、ピクチャパラメータセットレベルまたはピクチャレベルまたはスライスレベルにおけるオーバーライドフラグが、デブロッキングフィルタのオン／オフ制御パラメータまたはフィルタパラメータをオーバーライドするためのものであり、双方をオーバーライドするためのものではないことを規定する、解決策５に記載の方法。

１２．規則は、ピクチャパラメータセットレベルにおいてデブロッキングフィルタが無効化されている場合であっても、ピクチャレベルまたはスライスレベルにおいてデブロッキングフィルタを有効化することを許可することを規定する、解決策５に記載の方法。

１３．規則は、デブロッキングフィルタのオン／オフを制御するフィールドと、デブロッキングフィルタのパラメータを示すフィールドとが、ピクチャレベルおよびスライスレベルの両方に含まれることを規定する、解決策５に記載の方法。

１４．規則は、デブロッキングフィルタのオン／オフを制御するフィールドとデブロッキングフィルタのパラメータを示すフィールドとをシーケンスパラメータセットに含めることを規定する、解決策５に記載の方法。

１５．映像スライスへのデブロッキングフィルタの適用可能性は、映像ユニットレベルで信号通知される構文フィールドにおいて信号通知され、この構文フィールドは２値フラグではなく、映像ユニットレベルはピクチャパラメータセットまたはシーケンスパラメータセットを含む、解決策５に記載の方法。

１６．構文フィールドは、Ｎビットを含み、Ｎは１より大きい整数である、解決策１５に記載の方法。

１７．Ｎ＝２であり、構文フィールドが、（ａ）ピクチャパラメータセット（ＰＰＳ）を参照するすべてのスライスにデブロッキングフィルタを適用しない、（ｂ）ＰＰＳに信号通知される第１のオフセットパラメータを使用して、ＰＰＳを参照するすべてのスライスにデブロッキングフィルタを適用する、（ｃ）ＰＰＳに信号通知される第２のオフセットパラメータを使用して、ＰＰＳを参照するすべてのスライスにデブロッキングフィルタを適用する、または（ｄ）ＰＰＳ以外で信号通知されたパラメータによってデブロッキングフィルタをＰＰＳを参照するスライスに適用する、のうちの１つ以上を含む４つのオプションを示す、解決策１６に記載の方法。

１８．規則は、デブロッキングフィルタパラメータのゼロ値を使用して映像スライスのためにデブロッキングフィルタを有効化にすることを規定する、解決策５に記載の方法。

以下の解決策は、前章（例えば、項目２）で論じた技術の例示的な実施形態を示す。

１９．第１の規則に基づくアフィン高度動きベクトル予測子コーディングで、または、第２の規則に基づくアフィンマージモードで、オプティカルフロー（ＰＲＯＦ）コーディングに従って予測微調整の適用可能性について判定することと、この判定に従って、映像の映像ブロックと、この映像のコーディングされた表現との変換を行うことと、を含む、映像処理方法。

２０．第２の規則は、Ｍ＊Ｎの部分に対応する予測ブロックがＭ＊Ｎよりも大きく、ＭおよびＮが正の整数であるように、映像ブロックにＰＲＯＦコーディングを適用することを規定する、解決策１に記載の方法。

２１．ＰＲＯＦコーディングによって生成された予測ブロックによって生成された拡張サンプルの数を示すために、コーディングされた表現におけるフラグが含まれる、解決策１９～２０のいずれかに記載の方法。

２２．拡張サンプルの数は、第１の規則と第２の規則とで同一である、解決策２１に記載の方法。

以下の解決策は、前章（例えば、項目３）で論じた技術の例示的な実施形態を示す。

２３．１つ以上のスライスを備える１つ以上のピクチャを含む映像とこの映像のコーディングされた表現との変換を行うことを含み、ピクチャレベル、またはスライスレベルの第１の構文要素および／または、量子化パラメータデルタまたはオフセット信号通知を示す別のレベルの第２の構文要素は、規則に従って、コーディングされた表現に条件付きで含まれる、映像処理方法。

２４．規則は、別のレベルがシーケンスパラメータセットレベルまたはピクチャパラメータセットレベルであることを規定し、第２の構文要素は、彩度または輝度デルタＱＰ信号通知が有効化されているかどうかを示す、解決策２３に記載の方法。

２５．規則は、別のレベルがシーケンスパラメータセットレベルまたはピクチャパラメータセットレベルであることを規定し、第２の構文要素は、彩度ＱＰオフセット信号通知が有効化されているかどうかを示す、解決策２３に記載の方法。

以下の解決策は、前章（例えば、項目４）で論じた技術の例示的な実施形態を示す。

２６．１つ以上のスライスを備える１つ以上のピクチャを含む映像とこの映像のコーディングされた表現との変換を行うことを含み、コーディングされた表現は、規則に従った範囲のコーディングブロック細分割値（ｃｂＳｕｂＤｉｖ）を示す構文要素を含む、映像処理方法。

２７．規則は、範囲がコーディングされた表現に含まれる構文フィールドｐｈ＿ｍａｘ＿ｍｔｔ＿ｈｉｅｒａｒｃｈｙ＿ｄｅｐｔｈ＿ｉｎｔｒａ＿ｓｌｉｃｅ＿ｌｕｍａに依存しないことを規定する、解決策２６に記載の方法。

２８．規則は、その範囲が０～２＊（ＣｔｂＬｏｇ２ＳｉｚｅＹ－ＭｉｎＱｔＬｏｇ２ＳｉｚｅＩｎｔｒａＹ）＋２＊（ＣｔｂＬｏｇ２ＳｉｚｅＹ－ＭｉｎＣｂＬｏｇ２ＳｉｚｅＹ）であることを規定する、解決策２６～２７のいずれかに記載の方法。

２９．規則は、範囲がｐｈ＿ｍａｘ＿ｍｔｔ＿ｈｉｅｒａｒｃｈｙ＿ｄｅｐｔｈ＿ｉｎｔｒａ＿ｓｌｉｃｅ＿ｌｕｍａフィールドに依存しないことを規定する、解決策２６に記載の方法。

３０．規則は、範囲がｐｈ＿ｍａｘ＿ｍｔｔ＿ｈｉｅｒａｒｃｈｙ＿ｄｅｐｔｈ＿ｉｎｔｅｒ＿ｓｌｉｃｅフィールドに依存しないことを規定する、解決策２６に記載の方法。

３１．変換は、映像をコーディングされた表現に符号化することを含む、解決策１～３０のいずれかに記載の方法。

３２．変換は、映像の画素値を生成するためにコーディングされた表現を復号することを含む、解決策１～３０のいずれかに記載の方法。

３３．解決策１～３２の１つ以上に記載の方法を実装するように構成されたプロセッサを備える、映像復号装置。

３４．解決策１～３２の１つ以上に記載の方法を実装するように構成されたプロセッサを備える、映像符号化装置。

３５．コンピュータコードが記憶されたコンピュータプログラム製品であって、コードは、プロセッサにより実行されると、プロセッサに、解決策１～３２のいずれかに記載の方法を実装させるコンピュータプログラム製品。

３６．本明細書に記載の方法、装置またはシステム。

図７は、映像処理の方法例７００のフローチャートである。動作７０２は、１つ以上のスライスを備えるピクチャを含む映像とこの映像のビットストリームとの変換を行うことを含み、この変換は、ピクチャパラメータセットを参照する１つ以上のスライスにデブロッキングフィルタを適用するかどうかが、ピクチャパラメータセットに含まれる第１の構文要素に少なくとも基づくことを規定する規則に準拠し、第１の構文要素は、このピクチャに対してデブロッキングフィルタが無効化されているかどうかを示す。

方法７００のいくつかの実施形態において、この規則は、ピクチャパラメータセットを参照しつつ、１つ以上のスライスにデブロッキングフィルタを適用するかどうかが、以下のうち少なくとも１つにさらに基づくことを指定する。（１）ピクチャヘッダの第２の構文要素によってデブロッキングフィルタがピクチャに対して無効化されるかどうか、（２）デブロッキングフィルタがスライスレベルの第３の構文要素によって無効化されていると示されているかどうか、または（３）ピクチャパラメータセットの第４の構文要素が、デブロッキングフィルタの適用可能性のオーバーライドがピクチャレベルおよびスライスレベルで無効化されているかどうかを示すかどうか、のうちの少なくとも１つにさらに基づくことを規定する。方法７００のいくつかの実施形態において、この規則は、ピクチャパラメータセットを参照しつつ、１つ以上のスライスにデブロッキングフィルタを適用するかどうかが、以下に基づくことを指定する。（１）ピクチャヘッダの第２の構文要素によってデブロッキングフィルタがピクチャに対して無効化されるかどうか、および（２）デブロッキングフィルタがスライスレベルの第３の構文要素によって無効化されていると示されているかどうか、にさらに基づくことを規定する。方法７００のいくつかの実施形態において、第１の構文要素、第２の構文要素、および第３の構文要素の値が１であることは、デブロッキングフィルタが無効化されていることを示す。

方法７００のいくつかの実施形態において、この規則は、ピクチャパラメータセットを参照しつつ、１つ以上のスライスにデブロッキングフィルタを適用するかどうかは、ピクチャパラメータセットの第４の構文要素が、デブロッキングフィルタの適用可能性のオーバーライドがピクチャレベルおよびスライスレベルで無効化されているかどうかを示すかどうかのうち、少なくとも１つにさらに基づいていることを規定する。方法７００のいくつかの実施形態において、第１の構文要素の第１の値が１に等しいことは、ピクチャパラメータセットを参照するピクチャのためにデブロッキングフィルタが無効化されていることを示し、第４の構文要素の第２の値が０に等しいことは、デブロッキングフィルタの適用可能性のオーバーライドがピクチャレベルおよびスライスレベルで無効化されていることを示す。方法７００のいくつかの実施形態において、第１の構文要素の値が１であり、第４の構文要素の値が０であることは、デブロッキングフィルタが無効化されていることを示す。

図８は、映像処理の方法例８００のフローチャートである。動作８０２は、１つ以上のスライスを備えるピクチャを含む映像とこの映像のビットストリームとの変換を行うことを含み、この変換は、ピクチャパラメータセットを参照する１つ以上のスライスにデブロッキングフィルタを適用するかどうかが、ピクチャパラメータセットに含まれる、デブロッキングフィルタが無効化されているかどうかを示す構文要素のみに基づくことを規定する規則に準拠する。

方法８００のいくつかの実施形態において、構文要素の値が１であることは、ピクチャに対してデブロッキングフィルタが無効化されていることを示す。

図９は、映像処理の方法例９００のフローチャートである。動作９０２は、１つ以上のスライスを備える１つ以上のピクチャを含む映像とこの映像のビットストリームとの変換を行うことを含み、ビットストリームが、規則に準拠しており、この規則は、１つのスライスレベルでの第１の構文要素の第１の値またはピクチャレベルでの第２の構文要素の第２の値に基づいて、スライスまたはピクチャに対するデブロッキング動作をオーバーライドするかどうかを決定することを規定し、この規則は、１つのスライスヘッダにおける第１の構文要素が存在しないことに呼応して、第１の構文要素の第１の値は、ピクチャレベルでの第２の構文要素の第２の値に依存せずに決定されることを規定する。

方法９００のいくつかの実施形態において、第１の構文要素の第１の値は、デブロッキング動作がスライスレベルでオーバーライドされていないことを示す０であると判定される。方法８００のいくつかの実施形態において、第２の構文要素の第２の値は、デブロッキング動作がピクチャレベルでオーバーライドされていないことを示す０であると判定される。

図１０は、映像処理の方法例１０００のフローチャートである。動作１００２は、１つ以上のスライスを備える１つ以上のピクチャを含む映像とこの映像のビットストリームとの変換を行うことを含み、このビットストリームは、規則に準拠しており、この規則は、スライスレベルでの第１の構文要素の第１の値またはピクチャレベルでの第２の構文要素の第２の値に基づいて、デブロッキングパラメータをスライスヘッダまたはピクチャヘッダに含むかどうかを規定し、規則は、スライスヘッダに第１の構文要素が存在しないことに呼応して、第１の構文要素の第１の値は、ピクチャレベルでの第２の構文要素の第２の値に依存せずに決定されることを規定する。

方法１０００のいくつかの実施形態において、第１の構文要素の第１の値は、デブロッキングパラメータがスライスレベルに含まれていないことを示す０であると判定される。方法１０００のいくつかの実施形態において、第２の構文要素の第２の値は、デブロッキングパラメータがピクチャレベルに含まれていないことを示す０であると判定される。

図１１は、映像処理の方法例１１００のフローチャートである。動作１１０２は、１つ以上のスライスを備える１つ以上のピクチャを含む映像とこの映像のビットストリームとの変換を行うことを含み、このビットストリームは、第１の構文要素および第２の構文要素をそれぞれピクチャヘッダとスライスヘッダに含めるかどうか、あるいは推測されるかどうかが、ピクチャパラメータセットの第３の構文要素の値に基づくことを規定するフォーマット規則に準拠しており、第１の構文要素は、映像のピクチャレベルでデブロッキングフィルタが無効化されているかどうかを示し、第２の構文要素は、映像のスライスレベルでデブロッキングフィルタが無効化されているかどうかを示し、第３の構文要素は、デブロッキングフィルタが前記ピクチャパラメータセットを参照する１つ以上のピクチャに対して有効化されるかどうかを示す。

図１２は、映像処理の方法例１２００のフローチャートである。動作１２０２は、１つ以上のスライスを備える１つ以上のピクチャを含む映像とこの映像のビットストリームとの変換を行うことを含み、この変換は、デブロッキングフィルタをスライスに適用するかどうかが、スライスヘッダおよび／またはピクチャヘッダおよび／またはスライスが参照するピクチャパラメータセットに含まれる構文要素基づくことを規定する規則に準拠しており、構文要素は、デブロッキングフィルタがピクチャパラメータセットレベルおよび／またはスライスレベルおよび／またはピクチャレベルで有効化されるかどうかを示す。

方法１２００のいくつかの実施形態において、この規則は、ピクチャパラメータセットにおける第１の構文要素に従ってデブロッキングフィルタが無効化されている場合、スライスヘッダにおける第２の構文要素またはピクチャヘッダにおける第３の構文要素によってデブロッキングフィルタを有効化することは許可されないことを規定する。方法１２００のいくつかの実施形態において、この規則は、スライスヘッダにおける第２の構文要素および／またはピクチャヘッダにおける第３の構文要素の存在が、第１の構文要素の第１の値に基づいており、デブロッキングフィルタの適用可能性のオーバーライドをピクチャレベルまたはスライスレベルで有効化するかどうかを示すフラグの第２の値に依存しないことをさらに規定する。方法１２００のいくつかの実施形態において、この規則は、第１の構文要素がピクチャパラメータセットを参照するスライスに対してデブロッキングフィルタを無効化することを示すことに呼応して、第２の構文要素および／または第３の構文要素をそれぞれスライスヘッダおよび／またはピクチャヘッダから除外することを規定する。方法１２００のいくつかの実施形態において、この規則は、ピクチャパラメータセットにおけるフラグが以下を示すことを規定する。（１）第１の構文要素がピクチャパラメータセットに示されているかどうか、第２の構文要素がスライスヘッダに示されているか、および／または第３の構文要素がピクチャに示されているかどうか、および（２）デブロッキングフィルタのためのパラメータがピクチャパラメータセット、ピクチャヘッダ、およびスライスヘッダに示されているかどうか。方法１２００のいくつかの実施形態において、このフラグは、以下を示す。（１）第１の構文要素をピクチャパラメータセットから除外し、第２の構文要素をスライスヘッダから除外し、および／または第３の構文要素をピクチャから除外することと、（２）デブロッキングフィルタのパラメータをピクチャパラメータセット、ピクチャヘッダ、およびスライスヘッダから除外すること。

方法１２００のいくつかの実施形態において、この規則は、ピクチャパラメータセットに存在しない第１の構文要素に従ってデブロッキングフィルタを無効化する場合、スライスヘッダにおける第２の構文要素またはピクチャヘッダにおける第３の構文要素によってデブロッキングフィルタを有効化することは許可されず、第１の構文要素は一定の値に等しいと推測されることを規定する。方法１２００のいくつかの実施形態において、この規則は、ピクチャパラメータセットにおける第１の構文要素に従ってデブロッキングフィルタを無効化する場合、スライスヘッダにおける第２の構文要素またはピクチャヘッダに存在しない第３の構文要素によってデブロッキングフィルタを有効化することは許可されず、第３の構文要素は第１の構文要素として同じ値を有すると推測されることを規定する。方法１２００のいくつかの実施形態において、この規則は、ピクチャパラメータセットにおける第１の構文要素に従ってデブロッキングフィルタを無効化する場合、スライスヘッダに存在しない第２の構文要素またはピクチャヘッダにおける第３の構文要素によってデブロッキングフィルタを有効化することは許可されず、第２の構文要素は第１の構文要素または第３の構文要素として同じ値を有すると推測されることを規定する。方法１２００のいくつかの実施形態において、この規則は、映像の第１の映像ユニットレベルにおいてデブロッキングフィルタを有効化する場合、映像の第２の映像ユニットレベルにおいてデブロッキングフィルタを無効化することを許可し、第２の映像ユニットレベルが第１の映像ユニットレベルよりも低いことを規定する。

方法１２００のいくつかの実施形態において、第１の映像ユニットレベルはピクチャヘッダを含み、第２の映像ユニットレベルはスライスヘッダを含む。方法１２００のいくつかの実施形態において、１つ以上のピクチャは、１つ以上のスライスの第１のセットおよび１つ以上のスライスの第２のセットを含む複数のスライスを含み、規則は、１つ以上のスライスの第１のセットに対してデブロッキングフィルタを有効化することを規定し、規則は、１つ以上のスライスの第２のセットに対してデブロッキングフィルタを無効化することを規定する。方法１２００のいくつかの実施形態において、スライスヘッダに含まれる第１の構文要素は、第２の映像ユニットレベルに対してデブロッキングフィルタが有効化されているかどうかを示し、ピクチャヘッダにおける第２の構文要素は、第１の映像ユニットレベルに対してデブロッキングフィルタが有効化されているかどうかを示し、規則は、第１の構文要素が第２の構文要素に基づくことを規定する。方法１２００のいくつかの実施形態において、この規則は、第１の構文要素が、現在のピクチャに対してデブロッキングフィルタが有効であることを示す場合、第２の構文要素が、この現在のピクチャの現在のスライスに対してデブロッキングフィルタが有効化されているかどうかを示すことを規定する。方法１２００のいくつかの実施形態において、この規則は、ピクチャパラメータセットが、デブロッキングフィルタの構文要素および／またはパラメータをスライスヘッダまたはピクチャヘッダに含むかどうかが他の構文要素に依存しないことを示す第１のフラグを含むかどうかを、他の構文要素に依存しないかどうかをさらに規定する。方法１２００のいくつかの実施形態において、１つ以上の他の構文要素は、ピクチャレベルおよびスライスレベルにおいてデブロッキングフィルタの適用可能性のオーバーライドが有効化されているかどうかを示す第２のフラグを含む。

方法１２００のいくつかの実施形態において、この規則は、第２の構文要素がスライスヘッダに含まれるか、または第３の構文要素がピクチャヘッダに含まれるかが、ピクチャパラメータセットにおける第１のフラグおよび／または第１の構文要素に基づくと共に、第２のフラグに依存せず、第１の構文要素は、ピクチャパラメータセットを参照するスライスに対して有効化されているかどうかを示し、第２の構文要素は、デブロッキングフィルタがスライスレベルに対して有効化されているかどうかを示し、第３の構文要素は、デブロッキングフィルタがピクチャレベルに対して有効化されているかどうかを示すことを規定する。方法１２００のいくつかの実施形態において、ピクチャパラメータセットにおける第１のフラグ、またはスライスヘッダにおける第２のフラグ、またはピクチャヘッダにおける第３のフラグが、デブロッキングフィルタの適用可能性のオーバーライドがピクチャパラメータセットレベル、またはピクチャレベル、またはスライスレベルでそれぞれ有効化されているかどうかを示し、規則は、以下を規定する。（１）デブロッキングフィルタがピクチャパラメータセットレベルで有効化されるかどうかを示すピクチャパラメータセットにおける第１の構文要素、または（２）デブロッキングフィルタがスライスレベルで有効化されるかどうかを示すスライスヘッダにおける第２の構文要素、または（３）デブロッキングフィルタがピクチャレベルで有効化されるかどうかを示すピクチャヘッダにおける第３の構文要素を除いて、第１のフラグまたは第２のフラグまたは第３のフラグが、デブロッキングフィルタのパラメータをオーバーライドするように構成されているだけであること。方法１２００のいくつかの実施形態において、第１の構文要素は、規則に従って第１のフラグの前にあるピクチャパラメータセットに選択的に含まれる、規則に従って第２のフラグの前にあるスライスヘッダに選択的に含まれる、または規則に従って第３の構文要素が第３のフラグの前にあるピクチャヘッダに選択的に含まれ、規則は、第１のフラグ、第２のフラグ、または第３のフラグがピクチャパラメータセット、スライスヘッダ、またはピクチャヘッダにそれぞれ含まれるかは、それぞれ第１の構文要素、第２の構文要素、または第３の構文要素それぞれに基づくことを規定する。

方法１２００のいくつかの実施形態において、構文要素は、第１の構文要素を含み、この規則は、ピクチャパラメータセットが、このピクチャパラメータセットを参照する１つ以上のスライスに対してデブロッキングフィルタを有効化するかどうかを示す第１の構文要素を含むことをさらに規定する。方法１２００のいくつかの実施形態において、この規則は、ピクチャパラメータセットが、このピクチャパラメータセットを参照する１つ以上のスライスに対してデブロッキングフィルタを有効化するかどうかを示す第１の構文要素を含むかどうかを、このピクチャパラメータセットにおける他の構文要素に依存しないことをさらに規定する。方法１２００のいくつかの実施形態において、この規則は、映像の第１の映像ユニットレベルにおいてデブロッキングフィルタが無効化される場合、この映像の第２の映像ユニットレベルにおける１つ以上の構文要素が存在せず、このデブロッキングフィルタが無効化されており、第１の映像ユニットレベルが第２の映像ユニットレベルよりも高いことを示す、第１の映像ユニットレベルにおける第１の構文要素の値に等しいと推測されることをさらに規定する。方法１２００のいくつかの実施形態において、この規則は、デブロッキングフィルタのためのグローバル制御が存在するかどうかを示すピクチャパラメータセットにおける構文要素をさらに規定し、この構文要素は、以下でのみ構成される。（１）ピクチャパラメータセットレベルまたはピクチャレベルまたはスライスレベルにおいてデブロッキングフィルタの適用可能性のオーバーライドが有効化されているかどうかを示す、ピクチャパラメータセットまたはピクチャヘッダまたはスライスヘッダにおける１つ以上のフラグ、および（２）ピクチャパラメータセット、ピクチャヘッダまたはスライスヘッダにおけるデブロッキングフィルタのパラメータの存在を制御する。

方法１２００のいくつかの実施形態において、この規則は、フラグが、デブロッキングフィルタの適用可能性またはデブロッキングフィルタのパラメータの第１のセットのいずれかに対してオーバーライドが有効化されているかどうかを示すことをさらに規定する。方法１２００のいくつかの実施形態において、フラグは、ピクチャパラメータセットまたはピクチャヘッダまたはスライスヘッダに含まれる。方法１２００のいくつかの実施形態において、この規則は、フラグがデブロッキングフィルタの適用可能性のためにオーバーライドが有効化されているかどうかを示す場合、（１）デブロッキングフィルタのパラメータの第１のセットは、映像の第１の映像ユニットレベルのみに含まれ、（２）デブロッキングフィルタを第２の映像ユニットレベルに対して有効化することに呼応して、第１の映像ユニットレベルのデブロッキングフィルタのパラメータの第１のセットから、第２の映像ユニットレベルに対してデブロッキングフィルタのパラメータの第２のセットを推測し、第１の映像ユニットレベルは第２の映像ユニットレベルよりも高いことをさらに規定する。方法１２００のいくつかの実施形態において、この規則は、このフラグが、この映像の第１の映像ユニットレベルに含まれるこのデブロッキングフィルタのパラメータの第１のセットに対してこのオーバーライドが有効化されているかどうかを示す場合、以下をさらに規定する。（１）デブロッキングフィルタの適用可能性は、第１の映像ユニットレベルにおいてのみ含まれ、（２）デブロッキングフィルタを第２の映像ユニットレベルに対して有効化することに呼応して、第１の映像ユニットレベルのデブロッキングフィルタのパラメータの第１のセットから、第２の映像ユニットレベルに対してデブロッキングフィルタのパラメータの第２のセットを推測し、第１の映像ユニットレベルは第２の映像ユニットレベルよりも高い。

方法１２００のいくつかの実施形態において、第１の映像ユニットレベルはピクチャパラメータセットを含み、第２の映像ユニットレベルはピクチャヘッダまたはスライスヘッダを含む。方法１２００のいくつかの実施形態において、構文要素は、映像の第１の映像ユニットレベルの第１の構文要素と、映像の第２の映像ユニットレベルの第２の構文要素を含み、第１の構文要素および第２の構文要素は、デブロッキングフィルタが第１の映像ユニットレベルおよび第２の映像ユニットレベルでそれぞれ有効化されるかどうかを示し、第１の映像ユニットレベルが第２の映像ユニットレベルよりも高く、この規則は、第１の映像ユニットレベルにおいてデブロッキングフィルタを無効化することを示す第１の構文要素に呼応して、第２の構文要素のオーバーライドが許可されないことをさらに規定する。方法１２００のいくつかの実施形態において、第１の映像ユニットレベルはピクチャパラメータセットを含み、第２の映像ユニットレベルはピクチャヘッダまたはスライスヘッダを含む。方法１２００のいくつかの実施形態において、この規則は、第２の構文を第２の映像ユニットレベルに含めるかどうかは、第１の構文要素が、第１の映像ユニットレベルにおいてデブロッキングフィルタの制御を許可することを示すかどうかに基づくことを規定する。

方法１２００のいくつかの実施形態において、構文要素は、映像の第１の映像ユニットレベルの第１の構文要素と、映像の第２の映像ユニットレベルの第２の構文要素を含み、第１の構文要素および第２の構文要素は、デブロッキングフィルタが第１の映像ユニットレベルおよび第２の映像ユニットレベルでそれぞれ有効化されるかどうかを示し、規則は、デブロッキングフィルタが、第２の構文要素が前記第２の映像ユニットレベルに存在しないことに呼応して、第２の映像ユニットレベルに対して特定の状態を有すると推測されることを規定する。方法１２００のいくつかの実施形態において、この特定の状態は、第１の構文要素が示すデブロッキングフィルタの状態を無効化する、または有効化する、または同じにすることを含む。方法１２００のいくつかの実施形態において、この規則は、ピクチャパラメータセットが、デブロッキングフィルタのためのグローバル制御が存在するかどうかを示す構文要素を除外することを規定し、この規則は、このピクチャパラメータセットが、このデブロッキングフィルタが有効化されているかどうかを示す第１の構文要素を含み、この第１の構文要素がこの構文要素に依存しないことを規定する。方法１２００のいくつかの実施形態において、第２の構文要素は、デブロッキングフィルタの適用可能性のオーバーライドが許可されるかどうかを示し、規則は、このピクチャパラメータセットに、この第２の構文要素を含めるかどうかは、デブロッキングフィルタが有効化されていることを示す第１の構文要素に基づくことを規定する。方法１２００のいくつかの実施形態において、規則は、デブロッキングフィルタに対するパラメータをピクチャパラメータセットに含めるかどうかが、デブロッキングフィルタの適用可能性のオーバーライドの無効化が許可されていることを示す第２の構文要素に基づくことを規定する。

方法１２００のいくつかの実施形態において、この規則は、ピクチャパラメータセットが、デブロッキングフィルタのためのグローバル制御が存在するかどうかを示す構文要素を除外することを規定し、この規則は、このピクチャパラメータセットが、このデブロッキングフィルタの適用可能性のオーバーライドが許可されているかどうかを示す第１の構文要素を含み、この第１の構文要素がこの構文要素に依存しないことを規定する。方法１２００のいくつかの実施形態において、第２の構文要素は、デブロッキングフィルタが有効化されているかどうかを示し、規則は、このピクチャパラメータセットに、この第２の構文要素を含めるかどうかは、デブロッキングフィルタの適用可能性のオーバーライドが許可されていることを示す第１の構文要素に基づくことを規定する。方法１２００のいくつかの実施形態において、規則は、デブロッキングフィルタに対するパラメータをピクチャパラメータセットに含めるかどうかが、デブロッキングフィルタが有効化されていることを示す第２の構文要素に基づくことを規定する。方法１２００のいくつかの実施形態において、この規則は、ピクチャヘッダが、このピクチャヘッダまたはスライスヘッダがデブロッキングフィルタが有効化されているかどうかおよび／またはこのデブロッキングフィルタのパラメータを示す１つ以上の構文要素を含むかどうかを示す構文要素を含むことを規定する。

方法１２００のいくつかの実施形態において、この規則は、構文要素をピクチャパラメータセットから除外することを規定する。方法１２００のいくつかの実施形態において、この規則は、ピクチャヘッダおよびスライスヘッダの各々が、デブロッキングフィルタが有効化されているかどうかおよび／またはデブロッキングフィルタのパラメータを示す１つ以上の構文要素を含むことを規定する。

図１３は、映像処理の方法例１３００のフローチャートである。動作１３０２は、１つ以上のスライスを備える１つ以上のピクチャを含む映像とこの映像のビットストリームとの変換を行うことを含み、この変換は、デブロッキングフィルタをスライスに適用するかどうかが、スライスが参照するシーケンスパラメータセットに含まれる構文要素に基づくことを規定する規則に準拠しており、構文要素は、デブロッキングフィルタが有効化されたかを示す第１の構文要素、および／またはデブロッキングフィルタのパラメータの第１のセットを示す構文要素のセットを含む。

方法１３００のいくつかの実施形態において、この規則は、映像の第１の映像ユニットレベルのシーケンスパラメータセットにおける第１の構文要素が、映像の第２の映像ユニットレベルにおいてデブロッキングフィルタが有効であり、第１の映像ユニットレベルが第２の映像ユニットレベルよりも高いかどうかを示す第２の構文要素によってオーバーライドされることをさらに規定する。

方法１３００のいくつかの実施形態において、この規則は、映像の第１の映像ユニットレベルのシーケンスパラメータセットに示されるデブロッキングフィルタのパラメータの第１のセットが、映像の第２の映像ユニットレベルに示されるデブロッキングフィルタのパラメータの第２のセットによってオーバーライドされ、第１の映像ユニットレベルが第２の映像ユニットレベルよりも高いことをさらに規定する。方法１３００のいくつかの実施形態において、第２の映像ユニットレベルは、ピクチャパラメータセット、ピクチャヘッダ、またはスライスヘッダを含む。

図１４は、映像処理の方法例１４００のフローチャートである。動作１４０２は、１つ以上のスライスを備える１つ以上のピクチャを含む映像とこの映像のビットストリームとの変換を行うことを含み、前記変換は、デブロッキングフィルタをスライスに適用するかどうかは、映像ユニットレベルに含まれる非バイナリ構文要素に基づくことを規定する規則に準拠しており、非バイナリ構文要素は、デブロッキングフィルタを１つ以上のスライスに適用するかどうか、および／またはどのようにしてデブロッキングフィルタを１つ以上のスライスに適用するかを示す。

方法１４００のいくつかの実施形態において、映像ユニットレベルは、ピクチャパラメータセットまたはシーケンスパラメータセットを含む。方法１４００のいくつかの実施形態において、この規則は、非バイナリ構文要素がデブロッキングモードを示すことを規定し、この非バイナリ構文要素はＮビットを含む。方法１４００のいくつかの実施形態において、Ｎ＝２である。方法１４００のいくつかの実施形態において、この規則は、非バイナリ構文要素の第１の値が、デブロッキングフィルタがピクチャパラメータセットを参照するすべてのスライスに適用されないことを規定し、この規則は、この非バイナリ構文要素の第２の値が、ベータおよびｔＣに対して０値のデブロッキングパラメータオフセットを使用してこのピクチャパラメータセットを参照するすべてのスライスにデブロッキングフィルタが適用されることを規定し、この規則は、この非バイナリ構文要素の第３の値が、ピクチャパラメータセットに明示的に含まれるベータおよびｔＣに対してデブロッキングパラメータオフセットを使用してこのピクチャパラメータセットを参照するすべてのスライスにデブロッキングフィルタが適用されることを規定し、この規則は、非バイナリ構文要素の第１の値が、デブロッキングフィルタがピクチャパラメータセットを参照するスライスに適用されるかどうかが、スライスのピクチャヘッダまたはスライスヘッダに存在するパラメータによって制御されることを規定する。方法１４００のいくつかの実施形態において、この規則は、デブロッキングフィルタのパラメータがピクチャパラメータセットに含まれているかどうかが、非バイナリ構文要素の値に基づくことを規定する。

方法１４００のいくつかの実施形態において、この規則は、値が特定条件を満たすことに呼応して、デブロッキングフィルタのパラメータがピクチャパラメータセットに含まれ、値がこの特定の条件を満たさないことに呼応して、デブロッキングフィルタのパラメータが０であると推測することを規定する。方法１４００のいくつかの実施形態において、この特定の条件は、この値が整数よりも大きいかどうかを含む。方法１４００のいくつかの実施形態において、この規則は、非バイナリ構文要素の値が、構文要素がピクチャパラメータセットに含まれるかどうかを制御することを規定し、この構文要素は、ピクチャヘッダまたはスライスヘッダがデブロッキングフィルタを有効化するかどうかおよび／またはデブロッキングフィルタのパラメータを示す構文要素を含むかどうかを規定する。方法１４００のいくつかの実施形態において、この規則は、非バイナリ構文要素の値が特定の条件を満たすことに呼応して、この構文要素をこのピクチャパラメータセットに含めることを規定する。方法１４００のいくつかの実施形態において、この特定の条件は、この値が整数に等しいかどうかを含む。方法１４００のいくつかの実施形態において、この規則は、構文要素をピクチャパラメータセットから除外することに呼応して、構文要素は一定の値を有すると推測することを規定する。方法１４００のいくつかの実施形態において、この規則は、非バイナリ構文要素の値が、構文要素をピクチャヘッダまたはスライスヘッダに含めるかどうかを制御し、この構文要素が、デブロッキングフィルタを有効化するかどうか、および／またはデブロッキングフィルタのパラメータを示すことを規定する。

方法１４００のいくつかの実施形態において、この規則は、非バイナリ構文要素の値が特定の条件を満たすことに呼応して、映像のピクチャレベルでデブロッキングフィルタを有効化するかどうかを示す構文要素をピクチャヘッダに示すことを規定する。方法１４００のいくつかの実施形態において、この規則は、非バイナリ構文要素の値が特定の条件を満たすことに呼応して、映像のスライスレベルでデブロッキングフィルタを有効化するかどうかを示す構文要素をスライスヘッダに示すことを規定する。方法１４００のいくつかの実施形態において、この特定の条件は、この値が整数に等しいかどうかを含む。

図１５は、映像処理の方法例１５００のフローチャートである。動作１５０２は、１つ以上のスライスを含む１つ以上のピクチャを含む映像と、この映像のビットストリームとの変換を行うことを含む、前記変換は、以下を規定する。（１）デブロッキングフィルタは、映像のピクチャレベルまたは映像のスライスレベルで有効化されることと、（２）ベータおよびｔＣの０値デブロッキングパラメータオフセットをデブロッキングフィルタのパラメータに使用すること。

方法１５００のいくつかの実施形態において、この規則は、ピクチャパラメータセットが、デブロッキングフィルタのデフォルトパラメータが、ベータおよびｔＣの０値デブロッキングパラメータオフセットまたはユーザ定義のベータおよびｔＣオフセットのいずれに関連付けられているかを示す１つ以上の構文要素を含むことを規定する。方法１５００のいくつかの実施形態において、ピクチャパラメータセットは、１つ以上の構文要素がデブロッキングフィルタに対するデフォルトパラメータがユーザ定義のベータおよびｔＣオフセットに関連付けられていることを示す１つ以上の構文要素に呼応して、ユーザ定義のベータおよびｔＣオフセットを含む。方法１５００のいくつかの実施形態において、デブロッキングフィルタのパラメータおよびデブロッキングフィルタのデフォルトパラメータは、映像のピクチャレベルまたは映像のスライスレベルで選択的にオーバーライドされる。方法１５００のいくつかの実施形態において、この規則は、映像の映像ユニットレベルが、ベータおよびｔＣのための０値デブロッキングパラメータオフセットが使用されるか、またはユーザ定義のベータおよびｔＣオフセットが使用されるかを示す１つ以上の構文要素を含むことを規定する。方法１５００のいくつかの実施形態において、映像ユニットのレベルは、１つ以上の構文要素がユーザ定義のベータおよびｔＣオフセットを使用することを示すことに呼応して、ユーザ定義のベータおよびｔＣオフセットを含む。方法１５００のいくつかの実施形態において、映像ユニットレベルは、シーケンスパラメータセット、ピクチャパラメータセット、ピクチャヘッダ、またはスライスヘッダを含む。

図１６は、映像処理の方法例１６００のフローチャートである。動作１６０２は、映像の映像ブロックと映像のビットストリームとの変換のために、規則に従って、この映像ブロックに対応する予測ブロックのサイズを決定することを含む。動作１６０４は、この決定に基づいて、変換を行うことを含み、規則は、予測ブロックの第１のサイズは、オプティカルフロー技術を使用した予測微調整を映像ブロックをコーディングするために使用するかどうかに呼応して決定することを規定し、映像ブロックは、第２のサイズを有し、アフィンマージモードまたはアフィン高度動きベクトル予測モードを使用してコーディングされる。

方法１６００のいくつかの実施形態において、予測ブロックの第１のサイズの第１の幅および第１の高さは、（Ｍ＋Ｍ０）および（Ｎ＋Ｎ０）によってそれぞれ示され、映像ブロックの第２のサイズの第２の幅および第２の高さは、ＭおよびＮによってそれぞれ示され、Ｍ０は０以上であり、Ｎ０は０以上である。方法１６００のいくつかの実施形態において、Ｍ０およびＮ０は両方とも０に等しくない。方法１６００のいくつかの実施形態において、Ｍ０およびＮ０は２に等しい。方法１６００のいくつかの実施形態において、オプティカルフロー技術を使用した予測微調整が利用されるかどうかを示すフラグは、予測ブロックの第１のサイズに拡張サンプルを含むかどうか、および／または予測ブロックの第１のサイズに拡張サンプルをいくつ含むかを制御する。方法１６００のいくつかの実施形態において、予測ブロックの第１のサイズは、拡張サンプルの数に基づいており、拡張サンプルの数は、第１の映像ブロックがアフィンマージモードを使用してコーディングされたものであるか、またはアフィン高度動きベクトル予測モードからコーディングされたものであるかに依存しない。方法１６００のいくつかの実施形態において、予測ブロックの第１のサイズの第１の幅および第１の高さは、（Ｍ＋Ｘ）および（Ｎ＋Ｙ）でそれぞれ示され、映像ブロックの第２のサイズの第２の幅および第２の高さは、ＭおよびＮでそれぞれ示され、Ｘは、ある幅に対する拡張サンプルの数である。Ｙは、ある高さに対する拡張サンプルの数である。方法１６００のいくつかの実施形態において、ＸおよびＹは０に等しい。方法１６００のいくつかの実施形態において、ＸおよびＹは２に等しい。

方法１６００のいくつかの実施形態において、フラグの値が、オプティカルフロー技術を使用した予測微調整を利用することを示すことに呼応して、ＸおよびＹは２に等しくなる。方法１６００のいくつかの実施形態において、フラグの値は１に等しい。方法１６００のいくつかの実施形態において、予測ブロックの第１のサイズは、オプティカルフロー技術を使用した予測微調整が利用されるかどうかを示すフラグの値に基づく境界拡張サイズに基づいており、この境界拡張サイズは、映像ブロックの第２のサイズを増加させて予測ブロックの第１のサイズを得るための拡張サンプルの数を示す。方法１６００のいくつかの実施形態において、拡張サンプルの数は０である。方法１６００のいくつかの実施形態において、拡張サンプルの数は２である。方法１６００のいくつかの実施形態において、オプティカルフロー技術を使用する予測微調整は、映像ブロックのサブブロックに基づくアフィン動き補償予測を微調整することを含み、続いて、オプティカルフロー方程式によって導出された差を加算することによって、映像ブロックの輝度予測サンプルを微調整する。方法１６００のいくつかの実施形態において、アフィンマージモードは、現在のコーディングユニットの空間的近傍のコーディングユニットの動き情報と、現在のコーディングユニットに使用されるべきサブブロックマージ候補リストからのアフィンマージ候補を示すインデックスをビットストリームに含むこととに基づいて、映像ブロックの現在のコーディングユニットの制御点動きベクトルを生成することを含む。方法１６００のいくつかの実施形態において、アフィン高度動きベクトル予測モードは、ビットストリームに以下を含むことを含む。（１）アフィン高度動きベクトル予測モードが使用されるかどうかを示す、映像ブロックのコーディングユニットレベルのアフィンフラグ、（２）４パラメータアフィンまたは６パラメータアフィンが使用されるかどうかを示す第２のフラグ、（３）コーディングユニットレベルの制御点動きベクトル予測子インデックス、および（４）映像ブロックの現在のコーディングユニットの制御点動きベクトルと制御点動きベクトルに対応する予測子制御点動きベクトルとの差。

図１７は、映像処理の方法例１７００のフローチャートである。動作１７０２は、１つ以上のスライスを備える１つ以上のピクチャを含む映像とこの映像のビットストリームとの変換を行うことを含み、規則は、第１の構文要素がピクチャレベルまたはスライスレベルよりも高い映像レベルで示されることを規定し、前記第１の構文要素が前記ピクチャレベルまたは前記スライスレベルが量子化パラメータデルタを含むかどうかを示すことを規定する。

方法１７００のいくつかの実施形態において、映像レベルは、シーケンスパラメータセットレベルまたはピクチャパラメータセットレベルであり、第１の構文要素は、ピクチャレベルまたはスライスレベルが輝度量子化パラメータデルタまたは彩度量子化パラメータデルタを含むことを有効化するかどうかを示す。方法１７００のいくつかの実施形態において、この規則は、輝度量子化パラメータデルタがピクチャヘッダおよび／またはスライスヘッダに含まれているかどうかが、この輝度量子化パラメータデルタが存在するかどうかを示す第１の構文要素に基づくことを規定する。方法１７００のいくつかの実施形態において、この規則は、第１の構文要素が、輝度量子化パラメータデルタがピクチャレベルまたはスライスレベルに存在しないことを示すことに呼応して、輝度量子化パラメータデルタをピクチャヘッダおよびスライスヘッダに含めることを許可しないことを規定する。方法１７００のいくつかの実施形態において、この規則は、第１の構文要素が、輝度量子化パラメータデルタがピクチャレベルまたはスライスレベルにないことを示すことに呼応して、輝度量子化パラメータデルタをピクチャヘッダまたはスライスヘッダに含めることが許可されないことを規定する。方法１７００のいくつかの実施形態において、この規則は、輝度量子化パラメータデルタがピクチャヘッダに存在しないと、輝度量子化パラメータデルタが一定の値を有すると推測されることを規定する。方法１７００のいくつかの実施形態において、この規則は、輝度量子化パラメータデルタがスライスヘッダに存在しないことに呼応して、輝度量子化パラメータデルタを一定の値であると推測することを規定する。方法１７００のいくつかの実施形態において、この規則は、第１の構文要素が、輝度量子化パラメータデルタがピクチャヘッダに含まれるかまたはスライスヘッダに含まれるかを規定するフラグをピクチャパラメータセットに含めるかどうかを制御することを規定する。方法１７００のいくつかの実施形態において、この規則は、第１の構文要素が、輝度量子化パラメータデルタがピクチャレベルまたはスライスレベルに存在しないことを示すことに呼応して、このフラグをピクチャパラメータセットから除外することを規定する。方法１７００のいくつかの実施形態において、この規則は、フラグがピクチャパラメータセットに存在しないことに呼応して、このフラグが一定の値を有すると推測することを規定する。

図１８は、映像処理の方法例１８００のフローチャートである。動作１８０２は、１つ以上のスライスを含む１つ以上のピクチャを含む映像とこの映像のビットストリームとの変換を行うことを含み、第１の規則は、第１の映像レベルの第１のフラグが１つ以上の彩度量子化パラメータオフセットを第１の映像レベルに含めるかどうかを示すことを規定し、この第１の映像レベルは、スライスレベルより高く、第２の規則は、第２の映像レベルの第２のフラグが１つ以上の彩度量子化パラメータオフセットをピクチャヘッダまたはスライスヘッダに含めるかどうかを示すことを規定し、第２の映像レベルは、ピクチャレベルより高い。

方法１８００のいくつかの実施形態において、第２の規則は、ピクチャパラメータセットにおける第２のフラグが、１つ以上の彩度量子化パラメータオフセットがピクチャヘッダに含まれているかまたはスライスヘッダに含まれているかを示すことを規定する。方法１８００のいくつかの実施形態において、第２の規則は、第２のフラグが、１つ以上の彩度量子化パラメータオフセットがピクチャヘッダに含まれていることを示すことに呼応して、１つ以上の彩度量子化パラメータオフセットをスライスヘッダから除外することを規定する。方法１８００のいくつかの実施形態において、第２の規則は、第２のフラグが、１つ以上の彩度量子化パラメータオフセットがピクチャヘッダから除外されることを示すことに呼応して、１つ以上の彩度量子化パラメータオフセットがスライスヘッダに選択的に含まれることを規定する。方法１８００のいくつかの実施形態において、ピクチャヘッダのための１つ以上の彩度量子化パラメータオフセットは、１つ以上の彩度量子化パラメータオフセットをピクチャヘッダから除外することに呼応して、一定の値であると推測される。方法１８００のいくつかの実施形態において、スライスヘッダのための１つ以上の彩度量子化パラメータオフセットは、１つ以上の彩度量子化パラメータオフセットをスライスヘッダから除外することに呼応して、一定の値であると推測される。方法１８００のいくつかの実施形態において、第２の規則は、第２のフラグが、ピクチャヘッダに輝度量子化パラメータデルタが含まれているかまたはスライスヘッダに含まれているかをさらに示すことを規定する。

方法１８００のいくつかの実施形態において、第２の規則は、シーケンスパラメータセットおよび／またはピクチャパラメータセットにおける第２のフラグが、１つ以上の彩度量子化パラメータオフセットがピクチャヘッダに含まれているかおよび／またはスライスヘッダに含まれているかを示すことを規定する。方法１８００のいくつかの実施形態において、第２の規則は、第２のフラグが、１つ以上の彩度量子化パラメータオフセットがピクチャレベルおよびスライスレベルに存在しないことを示すことに呼応して、１つ以上の彩度量子化パラメータオフセットをピクチャヘッダおよびスライスヘッダに含めることを許可しないことを規定する。方法１８００のいくつかの実施形態において、第２の規則は、第２のフラグが、ピクチャパラメータセットに別のフラグを含むかどうかを制御することを規定し、その別のフラグは、１つ以上の彩度量子化パラメータオフセットをピクチャレベルまたはスライスレベルに含むかどうかを示す。方法１８００のいくつかの実施形態において、第２の規則は、第２のフラグが１つ以上の彩度量子化パラメータオフセットをピクチャヘッダまたはスライスヘッダから除外することを示すことに呼応して、ピクチャパラメータセットが別のフラグを除外することを規定する。方法１８００のいくつかの実施形態において、第２の規則は、別のフラグがピクチャパラメータセットに存在しないことに呼応して、別のフラグが一定の値を有すると推測することを規定する。方法１８００のいくつかの実施形態において、第２の規則は、量子化パラメータデルタと彩度量子化パラメータオフセットとが同じヘッダに含まれることを規定する。方法１８００のいくつかの実施形態において、第２の規則は、量子化パラメータデルタをピクチャヘッダに含むことに呼応して、１つ以上の彩度量子化パラメータオフセットをスライスヘッダに含めることを許可しないことを規定する。方法１８００のいくつかの実施形態において、第２の規則は、量子化パラメータデルタをスライスヘッダに含むことに呼応して、１つ以上の彩度量子化パラメータオフセットをピクチャヘッダに含めることを許可しないことを規定する。

図１９は、映像処理の方法例１９００Ａのフローチャートである。動作１９０２Ａは、１つ以上のスライスを備える１つ以上のピクチャを含む映像とこの映像のビットストリームとの変換を行うことを含み、ビットストリームは、コーディングブロック細分割値を示す第１の構文要素を含み、コーディングブロック細分割値は、規則に従った範囲を有する。

方法１９００Ａのいくつかの実施形態において、この規則は、ｃｕ＿ｑｐ＿ｄｅｌｔａ＿ａｂｓおよびｃｕ＿ｑｐ＿ｄｅｌｔａ＿ｓｉｇｎ＿ｆｌａｇを伝達するイントラスライスにおけるコーディングユニットのコーディングブロック細分割値の範囲が、４分木リーフをスライスにマルチタイプツリー分割することに起因するコーディングユニットの最大階層深さを規定するビットストリームにおける第２の構文要素に依存しないことを規定する。方法１９００Ａのいくつかの実施形態において、この規則は、この範囲が０～２＊（ＣｔｂＬｏｇ２ＳｉｚｅＹ－ＭｉｎＱｔＬｏｇ２ＳｉｚｅＩｎｔｒａＹ）＋２＊（ＣｔｂＬｏｇ２ＳｉｚｅＹ－ＭｉｎＣｂＬｏｇ２ＳｉｚｅＹ）であることを規定する。方法１９００Ａのいくつかの実施形態において、この規則は、その範囲が０～２＊（ＣｔｂＬｏｇ２ＳｉｚｅＹ－ＭｉｎＱｔＬｏｇ２ＳｉｚｅＩｎｔｒａＹ）＋２＊ｍｉｎ（ｐｈ＿ｍａｘ＿ｍｔｔ＿ｈｉｅｒａｒｃｈｙ＿ｄｅｐｔｈ＿ｉｎｔｒａ＿ｓｌｉｃｅ＿ｌｕｍａ，ＣｔｂＬｏｇ２ＳｉｚｅＹ－ＭｉｎＣｂＬｏｇ２ＳｉｚｅＹ）であり、ｐｈ＿ｍａｘ＿ｍｔｔ＿ｈｉｅｒａｒｃｈｙ＿ｄｅｐｔｈ＿ｉｎｔｒａ＿ｓｌｉｃｅ＿ｌｕｍａは、第２の構文要素であることを規定する。

方法１９００Ａのいくつかの実施形態において、この規則は、ｃｕ＿ｃｈｒｏｍａ＿ｑｐ＿ｏｆｆｓｅｔ＿ｆｌａｇを伝達するイントラスライスにおけるコーディングユニットのコーディングブロック細分割値の範囲が、４分木リーフをスライスにマルチタイプツリー分割することに起因するコーディングユニットの最大階層深さを規定するビットストリームにおける第２の構文要素に依存しないことを規定する。方法１９００Ａのいくつかの実施形態において、この規則は、この範囲が０～２＊（ＣｔｂＬｏｇ２ＳｉｚｅＹ－ＭｉｎＱｔＬｏｇ２ＳｉｚｅＩｎｔｒａＹ）＋２＊（ＣｔｂＬｏｇ２ＳｉｚｅＹ－ＭｉｎＣｂＬｏｇ２ＳｉｚｅＹ）であることを規定する。方法１９００Ａのいくつかの実施形態において、この規則は、範囲が０～２＊（ＣｔｂＬｏｇ２ＳｉｚｅＹ－ＭｉｎＱｔＬｏｇ２ＳｉｚｅＩｎｔｒａＹ）＋２＊ｍｉｎ（ｐｈ＿ｍａｘ＿ｍｔｔ＿ｈｉｅｒａｒｃｈｙ＿ｄｅｐｔｈ＿ｉｎｔｒａ＿ｓｌｉｃｅ＿ｌｕｍａ，ＣｔｂＬｏｇ２ＳｉｚｅＹ－ＭｉｎＣｂＬｏｇ２ＳｉｚｅＹ）であり、ｐｈ＿ｍａｘ＿ｍｔｔ＿ｈｉｅｒａｒｃｈｙ＿ｄｅｐｔｈ＿ｉｎｔｒａ＿ｓｌｉｃｅ＿ｌｕｍａは、第２の構文要素であることを規定する。方法１９００Ａのいくつかの実施形態において、この規則は、ｃｕ＿ｑｐ＿ｄｅｌｔａ＿ａｂｓおよびｃｕ＿ｑｐ＿ｄｅｌｔａ＿ｓｉｇｎ＿ｆｌａｇをイントラスライスにおいて伝達するコーディングユニットのコーディングブロック細分割値の範囲が、４分木リーフをスライスにマルチタイプツリー分割することに起因するコーディングユニットの最大階層深さを規定するビットストリームにおける第２の構文要素に依存しないことを規定する。方法１９００Ａのいくつかの実施形態において、この規則は、この範囲が０～２＊（ＣｔｂＬｏｇ２ＳｉｚｅＹ－ＭｉｎＱｔＬｏｇ２ＳｉｚｅＩｎｔｅｒＹ）＋２＊（ＣｔｂＬｏｇ２ＳｉｚｅＹ－ＭｉｎＣｂＬｏｇ２ＳｉｚｅＹ）であることを規定する。方法１９００Ａのいくつかの実施形態において、この規則は、その範囲が０～２＊（ＣｔｂＬｏｇ２ＳｉｚｅＹ－ＭｉｎＱｔＬｏｇ２ＳｉｚｅＩｎｔｒａＹ）＋２＊ｍｉｎ（ｐｈ＿ｍａｘ＿ｍｔｔ＿ｈｉｅｒａｒｃｈｙ＿ｄｅｐｔｈ＿ｉｎｔｅｒ＿ｓｌｉｃｅ，ＣｔｂＬｏｇ２ＳｉｚｅＹ－ＭｉｎＣｂＬｏｇ２ＳｉｚｅＹ）であり、ｐｈ＿ｍａｘ＿ｍｔｔ＿ｈｉｅｒａｒｃｈｙ＿ｄｅｐｔｈ＿ｉｎｔｅｒ＿ｓｌｉｃｅは第２の構文要素であることを規定する。

方法１９００Ａのいくつかの実施形態において、この規則は、ｃｕ＿ｃｈｒｏｍａ＿ｑｐ＿ｏｆｆｓｅｔ＿ｆｌａｇをインタースライスにおいて伝達するコーディングユニットのコーディングブロック細分割値の範囲は、４分木リーフをスライスにマルチタイプツリー分割することに起因するコーディングユニットの最大階層深さを規定するビットストリームにおける第２の構文要素に依存しないことを規定する。方法１９００Ａのいくつかの実施形態において、この規則は、この範囲が０～２＊（ＣｔｂＬｏｇ２ＳｉｚｅＹ－ＭｉｎＱｔＬｏｇ２ＳｉｚｅＩｎｔｅｒＹ）＋２＊（ＣｔｂＬｏｇ２ＳｉｚｅＹ－ＭｉｎＣｂＬｏｇ２ＳｉｚｅＹ）であることを規定する。方法１９００Ａのいくつかの実施形態において、この規則は、その範囲が０～２＊（ＣｔｂＬｏｇ２ＳｉｚｅＹ－ＭｉｎＱｔＬｏｇ２ＳｉｚｅＩｎｔｒａＹ）＋２＊ｍｉｎ（ｐｈ＿ｍａｘ＿ｍｔｔ＿ｈｉｅｒａｒｃｈｙ＿ｄｅｐｔｈ＿ｉｎｔｅｒ＿ｓｌｉｃｅ，ＣｔｂＬｏｇ２ＳｉｚｅＹ－ＭｉｎＣｂＬｏｇ２ＳｉｚｅＹ）であり、ｐｈ＿ｍａｘ＿ｍｔｔ＿ｈｉｅｒａｒｃｈｙ＿ｄｅｐｔｈ＿ｉｎｔｅｒ＿ｓｌｉｃｅは第２の構文要素であることを規定する。

方法７００～１９００Ａのいくつかの実施形態において、変換を実行することは、映像をビットストリームに符号化することを含む。方法７００～１９００Ａのいくつかの実施形態において、変換を実行することは、映像からビットストリームを生成することを含み、方法は、ビットストリームを非一時的なコンピュータ可読記録媒体に記憶することをさらに含む。方法７００～１９００Ａのいくつかの実施形態において、変換を実行することは、ビットストリームから映像を復号することを含む。いくつかの実施形態において、映像復号装置は、方法７００～１９００Ａの動作を実装するように構成された処理装置を含む。いくつかの実施形態において、映像符号化装置は、方法７００～１９００Ａの動作を実装するように構成された処理装置を含む。いくつかの実施形態において、コンピュータ命令が記憶されたコンピュータプログラム製品は、処理装置により実行されることにより、処理装置に方法７００～１９００Ａの動作を実装させる。いくつかの実施形態において、方法７００～１９００Ａの動作に従って生成されたビットストリームを記憶する非一時的なコンピュータ可読記憶媒体。いくつかの実施形態において、処理装置に方法７００～１９００Ａの動作を実装させる命令を記憶する非一時的なコンピュータ可読記憶媒体。いくつかの実施形態において、方法（ｓ）７００～１９００Ａの動作に従って映像のビットストリームを生成し、このビットストリームをコンピュータ可読プログラム媒体に記憶するステップを含む、ビットストリーム生成方法。いくつかの実施形態において、本願明細書に開示される方法またはシステムに従って、方法、装置、生成されたビットストリームを提供する。

本明細書では、「映像処理」という用語は、映像符号化、映像復号、映像圧縮、または映像展開を指してよい。例えば、映像圧縮アルゴリズムは、映像の画素表現から対応するビットストリーム表現への変換、またはその逆の変換中に適用されてもよい。現在の映像ブロックのビットストリーム表現は、例えば、構文によって規定されるように、ビットストリーム内の同じ場所または異なる場所に拡散されるビットに対応していてもよい。例えば、１つのマクロブロックは、変換およびコーディングされた誤り残差値の観点から、且つビットストリームにおけるヘッダおよび他のフィールドにおけるビットを使用して符号化されてもよい。さらに、変換中、デコーダは、上記解決策で説明されているように、判定に基づいて、いくつかのフィールドが存在しても存在しなくてもよいという知識を持って、ビットストリームを構文解析してもよい。同様に、エンコーダは、特定の構文フィールドが含まれるべきであるか、または含まれないべきであるかを判定し、構文フィールドをコーディングされた表現に含めるか、またはコーディングされた表現から除外することによって、それに応じてコーディングされた表現を生成してもよい。

本明細書に記載された開示された、およびその他の解決策、実施例、実施形態、モジュール、および機能動作の実装形態は、本明細書に開示された構造およびその構造的等価物を含め、デジタル電子回路、またはコンピュータソフトウェア、ファームウェア、若しくはハードウェアで実施されてもよく、またはそれらの１つ以上の組み合わせで実施してもよい。開示された、およびその他の実施形態は、１または複数のコンピュータプログラム製品、すなわち、データ処理装置によって実装されるため、またはデータ処理装置の動作を制御するために、コンピュータ可読媒体上に符号化されたコンピュータプログラム命令の１または複数のモジュールとして実施することができる。このコンピュータ可読媒体は、機械可読記憶デバイス、機械可読記憶基板、メモリデバイス、機械可読伝播信号をもたらす物質の組成物、またはこれらの１または複数の組み合わせであってもよい。「データ処理装置」という用語は、例えば、プログラマブルプロセッサ、コンピュータ、または複数のプロセッサ、もしくはコンピュータを含む、データを処理するためのすべての装置、デバイス、および機械を含む。この装置は、ハードウェアの他に、当該コンピュータプログラムの実行環境を作るコード、例えば、プロセッサファームウェア、プロトコルスタック、データベース管理システム、オペレーティングシステム、またはこれらの１または複数の組み合わせを構成するコードを含むことができる。伝播信号は、人工的に生成した信号、例えば、機械で生成した電気、光、または電磁信号であり、適切な受信装置に送信するための情報を符号化するために生成される。

コンピュータプログラム（プログラム、ソフトウェア、ソフトウェアアプリケーション、スクリプト、またはコードとも呼ばれる）は、コンパイルされた言語または解釈された言語を含む任意の形式のプログラミング言語で記述することができ、また、それは、スタンドアロンプログラムとして、またはコンピューティング環境で使用するのに適したモジュール、コンポーネント、サブルーチン、または他のユニットとして含む任意の形式で展開することができる。コンピュータプログラムは、必ずしもファイルシステムにおけるファイルに対応するとは限らない。プログラムは、他のプログラムまたはデータを保持するファイルの一部（例えば、マークアップ言語文書に格納された１または複数のスクリプト）に記録されていてもよいし、当該プログラム専用の単一のファイルに記憶されていてもよいし、複数の調整ファイル（例えば、１または複数のモジュール、サブプログラム、またはコードの一部を格納するファイル）に記憶されていてもよい。コンピュータプログラムを、１つのサイトに位置する１つのコンピュータ、または複数のサイトに分散され通信ネットワークによって相互接続される複数のコンピュータで実行させるように展開することも可能である。

本明細書に記載された処理およびロジックフローは、入力データ上で動作し、出力を生成することによって機能を実行するための１または複数のコンピュータプログラムを実行する１または複数のプログラマブルプロセッサによって行うことができる。処理およびロジックフローはまた、特定用途のロジック回路、例えば、ＦＰＧＡ（ＦｉｅｌｄＰｒｏｇｒａｍｍａｂｌｅＧａｔｅＡｒｒａｙ）またはＡＳＩＣ（ＡｐｐｌｉｃａｔｉｏｎＳｐｅｃｉｆｉｃＩｎｔｅｇｒａｔｅｄＣｉｒｃｕｉｔ）によって行うことができ、装置はまた、特別目的のロジック回路として実装することができる。

コンピュータプログラムの実行に適したプロセッサは、例えば、汎用および専用マイクロプロセッサの両方、並びに任意の種類のデジタルコンピュータの任意の１または複数のプロセッサを含む。一般的に、プロセッサは、リードオンリーメモリまたはランダムアクセスメモリまたはその両方から命令およびデータを受信する。コンピュータの本質的な要素は、命令を実行するためのプロセッサと、命令およびデータを記憶するための１または複数のメモリデバイスとである。一般的に、コンピュータは、データを記憶するための１または複数の大容量記憶デバイス、例えば、磁気、光磁気ディスク、または光ディスクを含んでもよく、またはこれらの大容量記憶デバイスからデータを受信するか、またはこれらにデータを転送するように動作可能に結合されてもよい。しかしながら、コンピュータは、このようなデバイスを有する必要はない。コンピュータプログラム命令およびデータを記憶するのに適したコンピュータ可読媒体は、あらゆる形式の不揮発性メモリ、媒体、およびメモリデバイスを含み、例えば、ＥＰＲＯＭ、ＥＥＰＲＯＭ、フラッシュ記憶装置、磁気ディスク、例えば内部ハードディスクまたはリムーバブルディスク、光磁気ディスク、およびＣＤ－ＲＯＭおよびＤＶＤ－ＲＯＭディスク等の半導体記憶装置を含む。プロセッサおよびメモリは、特定用途のロジック回路によって補完されてもよく、または特定用途のロジック回路に組み込まれてもよい。

本特許明細書は多くの詳細を含むが、これらは、任意の主題の範囲または特許請求の範囲を限定するものと解釈されるべきではなく、むしろ、特定の技術の特定の実施形態に特有であり得る特徴の説明と解釈されるべきである。本特許文献において別個の実施形態のコンテキストで説明されている特定の特徴は、１つの例において組み合わせて実装してもよい。逆に、１つの例のコンテキストで説明された様々な特徴は、複数の実施形態において別個にまたは任意の適切なサブコンビネーションで実装してもよい。さらに、特徴は、特定の組み合わせで作用するものとして上記に記載され、最初にそのように主張されていてもよいが、主張された組み合わせからの１または複数の特徴は、場合によっては、組み合わせから抜粋されることができ、主張された組み合わせは、サブコンビネーションまたはサブコンビネーションのバリエーションに向けられてもよい。

同様に、動作は図面において特定の順番で示されているが、これは、所望の結果を達成するために、このような動作が示された特定の順番でまたは連続した順番で行われること、または示された全ての動作が行われることを必要とするものと理解されるべきではない。また、本特許明細書に記載されている例における様々なシステムの構成要素の分離は、全ての実施形態においてこのような分離を必要とするものと理解されるべきではない。

いくつかの実装形態および例のみが記載されており、この特許文献に記載され図示されているコンテンツに基づいて、他の実施形態、拡張および変形が可能である。

Claims

映像の現在の映像ブロックと前記映像のビットストリームとの変換について、規則に従って、前記現在の映像ブロックに対応する予測ブロックのサイズを決定することと、
前記決定することに基づいて、前記変換を行うことと、
を含む映像データ処理方法であって、
アフィンマージモードが前記現在の映像ブロックに対して有効化され、
前記規則は、前記予測ブロックの第１のサイズを、オプティカルフロー技術を使用する予測微調整が前記現在の映像ブロックに対して有効化されているかどうかに呼応して決定することを規定し、前記現在の映像ブロックは、第２のサイズを有し、
前記予測ブロックの前記第１のサイズの第１の幅および第１の高さが、それぞれ（Ｍ＋Ｍ０）および（Ｎ＋Ｎ０）によって示され、前記現在の映像ブロックの前記第２のサイズの第２の幅および第２の高さが、それぞれＭおよびＮによって示され、Ｍ、Ｍ０、ＮおよびＮ０は、０以上の整数であり、
オプティカルフロー技術を使用する前記予測微調整を利用するかどうかを示す予測微調整有用性フラグが、Ｍ０およびＮ０の値を制御し、
Ｍ０およびＮ０の前記値は、アフィンフラグから独立して決定される、
映像データ処理方法。
オプティカルフロー技術を使用する前記予測微調整は前記現在の映像ブロックに対して有効化されている場合には、Ｍ０およびＮ０のうちの少なくとも１つが０に等しくない、
請求項１に記載の映像データ処理方法。
Ｍ０およびＮ０は両方とも２に等しい、
請求項２に記載の映像データ処理方法。
前記アフィンフラグは、アフィン動きベクトル予測モードを適用するかどうかを示すために使用されるｉｎｔｅｒ＿ａｆｆｉｎｅ＿ｆｌａｇである、
請求項１に記載の映像データ処理方法。
前記アフィン動きベクトル予測モードが適用される映像ブロックについて、前記映像ブロックの予測ブロックのサイズが、前記第１のサイズに等しい、
請求項４に記載の映像データ処理方法。
前記予測ブロックの予測サンプルが、ｐｒｅｄＳａｍｐｌｅｓＬＸ［ｘＬ］［ｙＬ］として存在し、ｘＬは、０～Ｍ＋１であり、ｙＬは、０～Ｎ＋１であり、
前記予測サンプルｐｒｅｄＳａｍｐｌｅｓＬＸ［ｘＬ］［ｙＬ］は、ｘＬが０に等しい、ｘＬがＭ＋１に等しい、ｙＬが０に等しい、およびｙＬがＮ＋１に等しい、という条件のうちの１つ以上が真であるために、輝度整数サンプルフェッチ処理を呼び出すことによって導出され、
前記予測サンプルｐｒｅｄＳａｍｐｌｅｓＬＸ［ｘＬ］［ｙＬ］は、すべての条件が偽であるために、輝度サンプル８タップ補間フィルタリング処理を呼び出すことによって導出される、
請求項３に記載の映像データ処理方法。
前記アフィンマージモードは、空間的近傍コーディングユニットの動き情報に基づいて構築されるサブブロックマージ候補リストからアフィンマージ候補を選択すべく、インデックスを使用することにより制御点動きベクトルを生成すること、を含む、
請求項１から請求項６のいずれか１項に記載の映像データ処理方法。
前記変換を行うことは、前記映像を前記ビットストリームに符号化することを含む、
請求項１から請求項７のいずれか１項に記載の映像データ処理方法。
前記変換を行うことは、前記ビットストリームから前記映像を復号することを含む、
請求項１から請求項７のいずれか１項に記載の映像データ処理方法。
プロセッサと命令を備える非一時的メモリとを含む映像データ処理装置であって、
前記命令は前記プロセッサによって実行されると、前記プロセッサに、
映像の現在の映像ブロックと前記映像のビットストリームとの変換について、規則に従って、前記現在の映像ブロックに対応する予測ブロックのサイズを決定することと、
前記決定することに基づいて変換を行うことと、を行わせ、
アフィンマージモードが前記現在の映像ブロックに対して有効化され、前記規則は、前記予測ブロックの第１のサイズを、オプティカルフロー技術を使用する予測微調整が前記現在の映像ブロックに対して有効化されているかどうかに呼応して決定することを規定し、前記現在の映像ブロックは、第２のサイズを有し、
前記予測ブロックの前記第１のサイズの第１の幅および第１の高さが、それぞれ（Ｍ＋Ｍ０）および（Ｎ＋Ｎ０）によって示され、前記現在の映像ブロックの前記第２のサイズの第２の幅および第２の高さが、それぞれＭおよびＮによって示され、Ｍ、Ｍ０、ＮおよびＮ０は、０以上の整数であり、
オプティカルフロー技術を使用する前記予測微調整を利用するかどうかを示す予測微調整有用性フラグが、Ｍ０およびＮ０の値を制御し、
Ｍ０およびＮ０の前記値は、アフィンフラグから独立して決定される、
映像データ処理装置。
命令を記憶する非一時的なコンピュータ可読記憶媒体であって、
前記命令は、プロセッサに、
映像の現在の映像ブロックと前記映像のビットストリームとの変換について、規則に従って、前記現在の映像ブロックに対応する予測ブロックのサイズを決定することと、
前記決定することに基づいて前記変換を行うことと、を行わせ、
アフィンマージモードが前記現在の映像ブロックに対して有効化され、前記規則は、前記予測ブロックの第１のサイズを、オプティカルフロー技術を使用する予測微調整が前記現在の映像ブロックに対して有効化されているかどうかに呼応して決定することを規定し、前記現在の映像ブロックは、第２のサイズを有し、
前記予測ブロックの前記第１のサイズの第１の幅および第１の高さが、それぞれ（Ｍ＋Ｍ０）および（Ｎ＋Ｎ０）によって示され、前記現在の映像ブロックの前記第２のサイズの第２の幅および第２の高さが、それぞれＭおよびＮによって示され、Ｍ、Ｍ０、ＮおよびＮ０は、０以上の整数であり、
オプティカルフロー技術を使用する前記予測微調整を利用するかどうかを示す予測微調整有用性フラグが、Ｍ０およびＮ０の値を制御し、
Ｍ０およびＮ０の前記値は、アフィンフラグから独立して決定される、
非一時的なコンピュータ可読記憶媒体。
映像のビットストリームを記憶する方法であって、前記方法は、
前記映像の現在の映像ブロックに対して、規則に従って、前記現在の映像ブロックに対応する予測ブロックのサイズを決定することと、
前記決定することに基づいて前記ビットストリームを生成することと、
非一時的なコンピュータ可読記録媒体に前記ビットストリームを記憶することと、を含み、
アフィンマージモードが前記現在の映像ブロックに対して有効化され、前記規則は、前記予測ブロックの第１のサイズを、オプティカルフロー技術を使用する予測微調整が前記現在の映像ブロックに対して有効化されているかどうかに呼応して決定することを規定し、前記現在の映像ブロックは、第２のサイズを有し、
前記予測ブロックの前記第１のサイズの第１の幅および第１の高さが、それぞれ（Ｍ＋Ｍ０）および（Ｎ＋Ｎ０）によって示され、前記現在の映像ブロックの前記第２のサイズの第２の幅および第２の高さが、それぞれＭおよびＮによって示され、Ｍ、Ｍ０、ＮおよびＮ０は、０以上の整数であり、
オプティカルフロー技術を使用する前記予測微調整を利用するかどうかを示す予測微調整有用性フラグが、Ｍ０およびＮ０の値を制御し、
Ｍ０およびＮ０の前記値は、アフィンフラグから独立して決定される、
方法。
