Description
図1は、本実施形態のターゲットシステムの概略構成の一例を示すブロック図である。図1に示すように、ターゲットシステムは、プロセッサ100と、再開制御部700と、記憶領域900と、を備え、それぞれがバス950で相互に接続されている。プロセッサ100は、1または複数の処理を実行可能な処理装置である。図1に示すように、プロセッサ100は、CPU20と第3記憶部110とを有する。より具体的には、第3記憶部110は、各種のデータが記憶されるレジスタ120と、使用頻度の高いデータなどが記憶されるキャッシュメモリ140とを含む。本実施形態では、レジスタ120およびキャッシュメモリ140の各々は揮発性のメモリで構成される。
本実施形態では、プロセッサ100がアイドル状態になってから、最も早い割り込み処理が開始されるまでの時間長を待ち時間として算出する点で第1実施形態と異なる。以下、具体的な内容を説明する。なお、第1実施形態と共通する部分については、同一の符号を付して適宜に説明を省略する。
上述の第2実施形態では、第5記憶部320に記憶された割り込み待ち時間の値は固定値であったが、第3実施形態では、第5記憶部320に記憶された割り込み待ち時間の値が可変に設定される。以下、具体的な内容を説明する。なお、第2実施形態と共通する部分については、同一の符号を付して適宜に説明を省略する。
上述の第1実施形態では、動作モード記憶部220に記憶された、動作モードの移行条件を示す待ち時間の値は固定値であったが、第4実施形態では、動作モード記憶部220に記憶された待ち時間の値が可変に設定される。以下、具体的な内容を説明する。なお、第1実施形態と共通する部分については、同一の符号を付して適宜に説明を省略する。
上述の第2実施形態では、動作モード記憶部220に記憶された、動作モードの移行条件を示す待ち時間の値は固定値であったが、第5実施形態では、第4実施形態と同様に、動作モード記憶部220に記憶された待ち時間の値が可変に設定される。以下、具体的な内容を説明する。なお、第2実施形態および第4実施形態と共通する部分については、同一の符号を付して適宜に説明を省略する。
以上、本発明の実施形態を説明したが、上述の各実施形態は、例として提示したものであり、発明の範囲を限定することは意図していない。これら新規な実施形態は、その他の様々な形態で実施されることが可能であり、発明の要旨を逸脱しない範囲で、種々の省略、置き換え、変更を行うことができる。これら実施形態やその変形は、発明の範囲や要旨に含まれるとともに、特許請求の範囲に記載された発明とその均等の範囲に含まれる。例えば上述の各実施形態では、タイマー情報や割り込み予測から待ち時間を算出しているが、本発明はこれに限定されるものではない。要するに、本発明は、プロセッサ100のアイドル状態が検出されたとき、次の処理が開始されるまでの時間長を示す待ち時間を算出し、その算出した待ち時間に応じて動作モードを決定するものであればよい。
110 第3記憶部
120 レジスタ
140 キャッシュメモリ
201 タイマー管理部
210 第1記憶部
220 動作モード記憶部
230 状態検出部
240 算出部
250 決定部
260 維持部
270 一時停止部
280 復帰部
310 第4記憶部
311 割り込み待ち通知部
313 登録削除部
320 第5記憶部
325 算出部
365 一時停止部
370 復帰部
380 割り込み処理部
390 割り込み待ち解除部
415 登録削除部
417 更新部
500 バス
565 一時停止部
570 復帰部
580 変更部
665 一時停止部
670 復帰部
680 変更部
700 再開制御部
710 第2記憶部
720 再開時間設定部
730 再開部
800 割り込み管理部
810 割り込み管理設定部
820 割り込み検出部
830 再開部
900 記憶領域
Claims (8)
- 1または複数の処理を実行可能な処理装置が前記処理を実行していないアイドル状態を検出する状態検出部と、

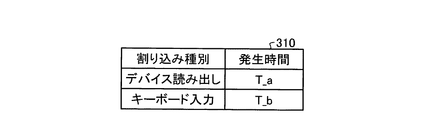

割り込み処理の種別を示す割り込み種別と、当該割り込み種別の割り込み待ちが発生した時刻とを記憶する第4記憶部と、
前記割り込み種別と、当該割り込み種別に対応する割り込み待ち時間とを記憶する第5記憶部と、
前記状態検出部で前記アイドル状態が検出されたとき、前記第4記憶部に記憶された情報と、前記第5記憶部に記憶された情報に基づいて、現在時刻から、次の前記割り込み処理が開始されるまでの時間長を示す待ち時間を算出する算出部と、
前記算出部で算出された前記待ち時間に応じて、前記処理装置の動作モードを決定する決定部と、を備える、
ことを特徴とする動作切替装置。 - 前記決定部は、前記算出部で算出された前記待ち時間が所定の時間長を超える場合は、前記動作モードを、前記処理装置の動作が一時的に停止して節電状態となる第1モードに決定する一方、前記待ち時間が前記所定の時間長以下の場合は、前記動作モードを、前記処理装置が前記アイドル状態を維持する第2モードに決定する、
ことを特徴とする請求項1に記載の動作切替装置。 - 前記決定部が、前記動作モードを前記第1モードに決定したときに、前記処理装置の動作を一時的に停止して節電状態にする一時停止部と、
前記割り込み処理が開始されるときに、前記一時停止部により節電状態にされた前記処理装置の動作を再開させて前記第1モードを解除する再開部と、
割り込み待ちが発生したときに、当該割り込み待ちになった前記割り込み種別と、当該割り込み待ちが発生した時刻とを前記第4記憶部に登録する一方、割り込み処理が開始されるときに、割り込み待ちが解除される前記割り込み種別と、当該割り込み種別の割り込み待ちが発生した時刻とを、前記第4記憶部から削除する登録削除部と、を備える、
ことを特徴とする請求項1または2に記載の動作切替装置。 - 前記割り込み種別で特定される割り込み処理が開始される時刻と、当該割り込み処理の割り込み待ちが発生した時刻とから、割り込み待ち時間を求め、その求めた割り込み待ち時間を用いて、前記第5記憶部に記憶された前記割り込み待ち時間を更新する更新部をさらに備える、
ことを特徴とする請求項1乃至3のうちの何れか1項に記載の動作切替装置。 - 前記決定部が、前記動作モードを前記第2モードに決定したときに、前記処理装置の前記アイドル状態を維持する維持部をさらに備える、
ことを特徴とする請求項1に記載の動作切替装置。 - 前記処理装置の動作が一時的に停止して節電状態になったときから動作を再開するまでの間における前記処理装置の特性を示す特性情報に応じて、前記所定の時間長を変更する変更部をさらに備える、
ことを特徴とする請求項2に記載の動作切替装置。 - 前記特性情報は前記処理装置の消費電力である、
ことを特徴とする請求項6に記載の動作切替装置。 - 1または複数の処理を実行可能な処理装置が前記処理を実行していないアイドル状態を検出する手順と、
前記アイドル状態検出部で前記アイドル状態が検出されたとき、割り込み処理の種別を示す割り込み種別と、当該割り込み種別の割り込み待ちが発生した時刻とを記憶する第4記憶部に記憶された情報と、前記割り込み種別と、当該割り込み種別に対応する割り込み待ち時間とを記憶する第5記憶部に記憶された情報に基づいて、次の前記割り込み処理が開始されるまでの時間長を示す待ち時間を算出する手順と、
前記算出部で算出された前記待ち時間に応じて、前記処理装置の動作モードを決定する手順と、をコンピュータに実行させるためのプログラム。
