JP2017193375A - Package - Google Patents
Package Download PDFInfo
- Publication number
- JP2017193375A JP2017193375A JP2017079194A JP2017079194A JP2017193375A JP 2017193375 A JP2017193375 A JP 2017193375A JP 2017079194 A JP2017079194 A JP 2017079194A JP 2017079194 A JP2017079194 A JP 2017079194A JP 2017193375 A JP2017193375 A JP 2017193375A
- Authority
- JP
- Japan
- Prior art keywords
- sheet
- package
- layer
- nonwoven fabric
- easily peelable
- Prior art date
- Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
- Pending
Links
- 239000004745 nonwoven fabric Substances 0.000 claims abstract description 41
- 239000000463 material Substances 0.000 claims abstract description 32
- 229920001038 ethylene copolymer Polymers 0.000 claims abstract description 27
- 238000002844 melting Methods 0.000 claims abstract description 19
- 230000008018 melting Effects 0.000 claims abstract description 19
- 229920000690 Tyvek Polymers 0.000 claims abstract description 14
- 230000002093 peripheral effect Effects 0.000 claims abstract description 10
- -1 polyethylene terephthalate Polymers 0.000 claims description 28
- 230000001954 sterilising effect Effects 0.000 claims description 15
- 238000004659 sterilization and disinfection Methods 0.000 claims description 14
- 239000005020 polyethylene terephthalate Substances 0.000 claims description 13
- 229920000139 polyethylene terephthalate Polymers 0.000 claims description 13
- 239000004743 Polypropylene Substances 0.000 claims description 10
- 229920001155 polypropylene Polymers 0.000 claims description 10
- VGGSQFUCUMXWEO-UHFFFAOYSA-N Ethene Chemical compound C=C VGGSQFUCUMXWEO-UHFFFAOYSA-N 0.000 claims description 9
- 239000005977 Ethylene Substances 0.000 claims description 9
- 238000003860 storage Methods 0.000 abstract description 4
- 239000010410 layer Substances 0.000 description 98
- 238000000034 method Methods 0.000 description 20
- 239000007789 gas Substances 0.000 description 15
- 230000000052 comparative effect Effects 0.000 description 11
- 239000000853 adhesive Substances 0.000 description 10
- 230000001070 adhesive effect Effects 0.000 description 10
- 238000007789 sealing Methods 0.000 description 9
- 239000005038 ethylene vinyl acetate Substances 0.000 description 8
- 229920001200 poly(ethylene-vinyl acetate) Polymers 0.000 description 8
- 229920000728 polyester Polymers 0.000 description 8
- 238000005259 measurement Methods 0.000 description 7
- 239000004698 Polyethylene Substances 0.000 description 5
- 238000003851 corona treatment Methods 0.000 description 5
- 238000001125 extrusion Methods 0.000 description 5
- 238000010030 laminating Methods 0.000 description 5
- 238000004806 packaging method and process Methods 0.000 description 5
- 229920000573 polyethylene Polymers 0.000 description 5
- 241000894006 Bacteria Species 0.000 description 4
- BAPJBEWLBFYGME-UHFFFAOYSA-N Methyl acrylate Chemical compound COC(=O)C=C BAPJBEWLBFYGME-UHFFFAOYSA-N 0.000 description 4
- 229920001684 low density polyethylene Polymers 0.000 description 4
- 239000004702 low-density polyethylene Substances 0.000 description 4
- 239000000126 substance Substances 0.000 description 4
- 239000004840 adhesive resin Substances 0.000 description 3
- 229920006223 adhesive resin Polymers 0.000 description 3
- 229920001577 copolymer Polymers 0.000 description 3
- 238000001938 differential scanning calorimetry curve Methods 0.000 description 3
- 238000012360 testing method Methods 0.000 description 3
- VXNZUUAINFGPBY-UHFFFAOYSA-N 1-Butene Chemical compound CCC=C VXNZUUAINFGPBY-UHFFFAOYSA-N 0.000 description 2
- LIKMAJRDDDTEIG-UHFFFAOYSA-N 1-hexene Chemical compound CCCCC=C LIKMAJRDDDTEIG-UHFFFAOYSA-N 0.000 description 2
- KWKAKUADMBZCLK-UHFFFAOYSA-N 1-octene Chemical compound CCCCCCC=C KWKAKUADMBZCLK-UHFFFAOYSA-N 0.000 description 2
- WSSSPWUEQFSQQG-UHFFFAOYSA-N 4-methyl-1-pentene Chemical compound CC(C)CC=C WSSSPWUEQFSQQG-UHFFFAOYSA-N 0.000 description 2
- IJGRMHOSHXDMSA-UHFFFAOYSA-N Atomic nitrogen Chemical compound N#N IJGRMHOSHXDMSA-UHFFFAOYSA-N 0.000 description 2
- CERQOIWHTDAKMF-UHFFFAOYSA-N Methacrylic acid Chemical class CC(=C)C(O)=O CERQOIWHTDAKMF-UHFFFAOYSA-N 0.000 description 2
- VVQNEPGJFQJSBK-UHFFFAOYSA-N Methyl methacrylate Chemical compound COC(=O)C(C)=C VVQNEPGJFQJSBK-UHFFFAOYSA-N 0.000 description 2
- 239000004775 Tyvek Substances 0.000 description 2
- XTXRWKRVRITETP-UHFFFAOYSA-N Vinyl acetate Chemical compound CC(=O)OC=C XTXRWKRVRITETP-UHFFFAOYSA-N 0.000 description 2
- 238000001035 drying Methods 0.000 description 2
- 229920006225 ethylene-methyl acrylate Polymers 0.000 description 2
- 229920005680 ethylene-methyl methacrylate copolymer Polymers 0.000 description 2
- 229920001903 high density polyethylene Polymers 0.000 description 2
- 239000004700 high-density polyethylene Substances 0.000 description 2
- 238000004519 manufacturing process Methods 0.000 description 2
- 239000003960 organic solvent Substances 0.000 description 2
- 229920000570 polyether Polymers 0.000 description 2
- 229920005989 resin Polymers 0.000 description 2
- 239000011347 resin Substances 0.000 description 2
- SMZOUWXMTYCWNB-UHFFFAOYSA-N 2-(2-methoxy-5-methylphenyl)ethanamine Chemical compound COC1=CC=C(C)C=C1CCN SMZOUWXMTYCWNB-UHFFFAOYSA-N 0.000 description 1
- NIXOWILDQLNWCW-UHFFFAOYSA-N 2-Propenoic acid Natural products OC(=O)C=C NIXOWILDQLNWCW-UHFFFAOYSA-N 0.000 description 1
- UIERETOOQGIECD-UHFFFAOYSA-N Angelic acid Natural products CC=C(C)C(O)=O UIERETOOQGIECD-UHFFFAOYSA-N 0.000 description 1
- 229920001474 Flashspun fabric Polymers 0.000 description 1
- 239000004721 Polyphenylene oxide Substances 0.000 description 1
- 150000001253 acrylic acids Chemical class 0.000 description 1
- 239000012790 adhesive layer Substances 0.000 description 1
- 125000001931 aliphatic group Chemical group 0.000 description 1
- 229920003232 aliphatic polyester Polymers 0.000 description 1
- 238000009820 dry lamination Methods 0.000 description 1
- SUPCQIBBMFXVTL-UHFFFAOYSA-N ethyl 2-methylprop-2-enoate Chemical compound CCOC(=O)C(C)=C SUPCQIBBMFXVTL-UHFFFAOYSA-N 0.000 description 1
- 238000011156 evaluation Methods 0.000 description 1
- 239000000835 fiber Substances 0.000 description 1
- 239000004751 flashspun nonwoven Substances 0.000 description 1
- 229920001519 homopolymer Polymers 0.000 description 1
- 239000012943 hotmelt Substances 0.000 description 1
- 150000002466 imines Chemical class 0.000 description 1
- 238000003475 lamination Methods 0.000 description 1
- FPYJFEHAWHCUMM-UHFFFAOYSA-N maleic anhydride Chemical compound O=C1OC(=O)C=C1 FPYJFEHAWHCUMM-UHFFFAOYSA-N 0.000 description 1
- 239000000155 melt Substances 0.000 description 1
- 238000012986 modification Methods 0.000 description 1
- 230000004048 modification Effects 0.000 description 1
- 238000000465 moulding Methods 0.000 description 1
- TVMXDCGIABBOFY-UHFFFAOYSA-N n-Octanol Natural products CCCCCCCC TVMXDCGIABBOFY-UHFFFAOYSA-N 0.000 description 1
- 229910052757 nitrogen Inorganic materials 0.000 description 1
- 230000035699 permeability Effects 0.000 description 1
- 229920000098 polyolefin Polymers 0.000 description 1
- 239000000565 sealant Substances 0.000 description 1
- 229920003002 synthetic resin Polymers 0.000 description 1
- 239000000057 synthetic resin Substances 0.000 description 1
- 238000007666 vacuum forming Methods 0.000 description 1
- 229920001567 vinyl ester resin Polymers 0.000 description 1
- 125000000391 vinyl group Chemical group [H]C([*])=C([H])[H] 0.000 description 1
- 239000004711 α-olefin Substances 0.000 description 1
Images
Landscapes
- Packages (AREA)
Abstract
Description
本発明は、包装体に関する。より詳細には、本発明は、例えば、ガス滅菌用の包装体に関する。 The present invention relates to a package. More specifically, the present invention relates to a package for gas sterilization, for example.
医療器具などを滅菌する方法の一つとして、ガス滅菌が知られている。ガス滅菌は、例えば以下のようにして行われる。まず、包装体内に滅菌対象物を収容し、包装体を密封する。ガス滅菌用の包装体は、一般的に、菌を通さないが、通気性を有する。次いで、包装体をガス環境下に置く。その結果、包装体内にガスが充満し、滅菌対象物が滅菌される。 Gas sterilization is known as one method for sterilizing medical devices and the like. Gas sterilization is performed as follows, for example. First, an object to be sterilized is accommodated in the package, and the package is sealed. A package for gas sterilization generally does not allow bacteria to pass, but has air permeability. The package is then placed in a gas environment. As a result, the package is filled with gas, and the object to be sterilized is sterilized.
例えば、特許文献１には、通気性の不織布シートと合成樹脂シートとがヒートシール剤層を介して重ね合わされたガス滅菌用包装体が記載されている。 For example, Patent Document 1 describes a package for gas sterilization in which a breathable nonwoven fabric sheet and a synthetic resin sheet are overlapped via a heat sealant layer.
ガス滅菌では、滅菌対象物を包装体内に収容した後に、包装体が密封されることが重要である。包装体が密封されていないと、ガス滅菌後に菌が包装体内に侵入して、滅菌対象物が菌で再び汚染されるおそれがある。ガス滅菌後に滅菌対象物を包装体から取り出して使用するときは、包装体が密封されていたことを充分に確認することが求められる。 In gas sterilization, it is important that the package is sealed after the object to be sterilized is contained in the package. If the package is not sealed, bacteria may enter the package after gas sterilization, and the object to be sterilized may be contaminated again with bacteria. When the object to be sterilized is taken out of the package and used after gas sterilization, it is required to sufficiently confirm that the package is sealed.
しかしながら、従来のガス滅菌用包装体では、包装体を開封したときに、包装体が密封されていたかどうかを確認するのは容易ではなく、更なる改善が求められている。 However, in the conventional gas sterilization package, it is not easy to confirm whether or not the package is sealed when the package is opened, and further improvement is required.
本発明は上記事情に鑑みてなされたものであり、包装体を開封したときに、包装体が密封されていたかどうかを容易に確認することができる包装体を提供することを目的とする。 This invention is made | formed in view of the said situation, and it aims at providing the package body which can confirm easily whether the package body was sealed when the package body was opened.
本発明の一側面は、基材層及び当該基材層上に設けられた易剥離層を有するシートと、シートの易剥離層上に設けられた通気性不織布とを備える包装体である。当該包装体では、通気性不織布のシート側の面の周縁部と、シートの易剥離層側の面の周縁部とが熱融着されて、これらの面の間に収容部が形成されている。易剥離層は、融点が７２〜９５℃のエチレン共重合体を含有する。通気性不織布は、高密度ポリエチレン繊維の不織布である。 One aspect of the present invention is a package including a base material layer, a sheet having an easy release layer provided on the base material layer, and a breathable nonwoven fabric provided on the easy release layer of the sheet. In the said package, the peripheral part of the surface by the side of the sheet | seat of a breathable nonwoven fabric and the peripheral part of the surface by the side of the easy-release layer of a sheet | seat are heat-sealed, and the accommodating part is formed between these surfaces. . The easy release layer contains an ethylene copolymer having a melting point of 72 to 95 ° C. The breathable nonwoven fabric is a nonwoven fabric of high density polyethylene fibers.
本発明の包装体では、通気性不織布をシートから剥離して包装体を開封したとき、シートにおける通気性不織布と熱融着していた部分には、連続する明瞭な剥離痕跡が観察される。そのため、本発明の包装体では、包装体を開封したときに、シート上の剥離痕跡を観察することで、包装体が密封されていたかどうかを容易に確認することができる。 In the package of the present invention, when the breathable nonwoven fabric is peeled from the sheet and the package is opened, a continuous clear peeling trace is observed in the portion of the sheet that has been heat-sealed with the breathable nonwoven fabric. Therefore, in the package of the present invention, it is possible to easily confirm whether or not the package has been sealed by observing the peeling trace on the sheet when the package is opened.
上記エチレン共重合体において、エチレンに由来する構成単位の含有量は、エチレン共重合体の全質量を基準として、７３〜８９質量％であってもよい。 In the ethylene copolymer, the content of the structural unit derived from ethylene may be 73 to 89% by mass based on the total mass of the ethylene copolymer.
上記高密度ポリエチレン繊維の密度は、３００〜５００ｋｇ／ｍ３であってもよい。 The density of the high-density polyethylene fiber may be 300 to 500 kg / m 3 .
上記基材層は、ポリエチレンテレフタレート系フィルム又はポリプロピレン系フィルムであってもよい。 The base material layer may be a polyethylene terephthalate film or a polypropylene film.
上記包装体は、ガス滅菌用であってもよい。 The package may be for gas sterilization.
本発明によれば、包装体を開封したときに、包装体が密封されていたかどうかを容易に確認することができる包装体を提供することができる。 ADVANTAGE OF THE INVENTION According to this invention, when a package body is opened, the package body which can confirm easily whether the package body was sealed can be provided.
以下、図面を参照して、本発明の好適な実施形態について詳細に説明する。ただし、本発明は以下の実施形態に限定されるものではない。本明細書に記載される数値範囲の上限値及び下限値は、任意に組み合わせることができる。 Hereinafter, preferred embodiments of the present invention will be described in detail with reference to the drawings. However, the present invention is not limited to the following embodiments. The upper limit value and the lower limit value of the numerical ranges described in this specification can be arbitrarily combined.
図１は、本実施形態に係る包装体の一例を示す断面図である。本実施形態に係る包装体１０は、図１に示されるように、シート２０と、シート２０の易剥離層４上に設けられた通気性不織布６とを備える。シート２０は、基材層２、及び、基材層２上に設けられた易剥離層４を有する。包装体１０では、通気性不織布６のシート２０側の面の周縁部と、シート２０の易剥離層４側の面の周縁部とが熱融着されて、これらの面の間に収容部８が形成されている。収容部８には、滅菌対象物などの収容物を収容することができる。図２は、本実施形態に係るシートの一例を示す断面図である。図１のシート２０は、図２のシート２０を成型したものである。
FIG. 1 is a cross-sectional view showing an example of a package according to the present embodiment. The
基材層２は、基材層２上に易剥離層４を設けることができるものであれば特に制限されない。基材層２は、例えば、ポリエチレンテレフタレート系フィルム又はポリプロピレン系フィルムであってよい。ポリエチレンテレフタレート系フィルムは、ポリエチレンテレフタレートを主成分とするフィルムである。ポリエチレンテレフタレート系フィルム中、ポリエチレンテレフタレートの含有量は、ポリエチレンテレフタレート系フィルムの全質量を基準として、８０質量％以上、９０質量％以上、又は９５質量％以上であってよい。ポリエチレンテレフタレート系フィルムは、ポリエチレンテレフタレートのみからなっていてもよい。ポリプロピレン系フィルムは、ポリプロピレンを主成分とするフィルムである。ポリプロピレン系フィルム中、ポリプロピレンの含有量は、ポリプロピレン系フィルムの全質量を基準として、７０質量％以上、８０質量％以上、又は９０質量％以上であってよい。ポリプロピレン系フィルムは、ポリプロピレンのみからなっていてもよい。 The base material layer 2 is not particularly limited as long as the easily peelable layer 4 can be provided on the base material layer 2. The base material layer 2 may be, for example, a polyethylene terephthalate film or a polypropylene film. The polyethylene terephthalate film is a film mainly composed of polyethylene terephthalate. In the polyethylene terephthalate film, the content of polyethylene terephthalate may be 80% by mass or more, 90% by mass or more, or 95% by mass or more based on the total mass of the polyethylene terephthalate film. The polyethylene terephthalate film may consist of polyethylene terephthalate alone. The polypropylene film is a film mainly composed of polypropylene. In the polypropylene film, the content of polypropylene may be 70% by mass or more, 80% by mass or more, or 90% by mass or more based on the total mass of the polypropylene film. The polypropylene film may be made of only polypropylene.
易剥離層４は、基材層２と通気性不織布６とをヒートシールにより接着するための層である。また、易剥離層４は、シート２０から通気性不織布６を剥離したときに、剥離痕跡が観察される層である。易剥離層４は、融点が７２〜９５℃のエチレン共重合体を含有する層である。エチレン共重合体の融点は、８０〜９３℃、又は８５〜９３℃であってもよい。融点は、ＤＳＣ法により測定することができる。具体的には、実施例に記載の方法により測定することができる。エチレン共重合体の融点は、例えば、エチレン共重合体に含まれる、エチレンに由来する構成単位の含有量、又は、エチレン以外の共重合成分（コモノマー）の種類を変更することによって、調整することができる。
The easy peeling layer 4 is a layer for bonding the base material layer 2 and the breathable nonwoven fabric 6 by heat sealing. Moreover, the easy peeling layer 4 is a layer in which a peeling trace is observed when the breathable nonwoven fabric 6 is peeled from the
易剥離層４において、エチレン共重合体の含有量は、易剥離層４の全質量を基準として、６０質量％以上、７０質量％以上、８０質量％以上、又は９０質量％以上であってよい。易剥離層４は、エチレン共重合体のみからなっていてもよい。 In the easy release layer 4, the content of the ethylene copolymer may be 60% by mass or more, 70% by mass or more, 80% by mass or more, or 90% by mass or more based on the total mass of the easy release layer 4. . The easy peeling layer 4 may consist only of an ethylene copolymer.
エチレン共重合体において、エチレンと共重合するコモノマーとしては、例えば、酢酸ビニルなどのビニルエステル類、メタクリル酸メチル、メタクリル酸エチル、アクリル酸メチルなどの（メタ）アクリル酸エステル類、及び、メタクリル酸、アクリル酸などの（メタ）アクリル酸類からなる群より選ばれる少なくとも１種のコモノマーを用いることができる。易剥離性などの観点からは、コポリマーとしては、酢酸ビニル、メタクリル酸メチル、又はアクリル酸メチルが好ましい。エチレン共重合体としては、エチレン−酢酸ビニル共重合体（ＥＶＡ）、エチレン−メタクリル酸メチル共重合体（ＥＭＭＡ）、又はエチレン−アクリル酸メチル共重合体（ＥＭＡ）が好ましい。 Examples of the comonomer copolymerized with ethylene in the ethylene copolymer include vinyl esters such as vinyl acetate, (meth) acrylic acid esters such as methyl methacrylate, ethyl methacrylate, and methyl acrylate, and methacrylic acid. At least one comonomer selected from the group consisting of (meth) acrylic acids such as acrylic acid can be used. From the viewpoint of easy peelability, the copolymer is preferably vinyl acetate, methyl methacrylate, or methyl acrylate. As the ethylene copolymer, an ethylene-vinyl acetate copolymer (EVA), an ethylene-methyl methacrylate copolymer (EMMA), or an ethylene-methyl acrylate copolymer (EMA) is preferable.
エチレン共重合体において、エチレンに由来する構成単位の含有量は、エチレン共重合体の融点と相関性が見られるため、エチレン共重合体の融点が本発明の上記範囲内となるように調整することができる。共重合比率に言い換えた場合、エチレンに由来する構成単位の含有量は、エチレン共重合体の全質量を基準として、７３〜８９質量％、７８〜８８質量％、又は８２〜８８質量％であってもよい。 In the ethylene copolymer, since the content of the structural unit derived from ethylene has a correlation with the melting point of the ethylene copolymer, it is adjusted so that the melting point of the ethylene copolymer is within the above range of the present invention. be able to. In other words, the content of the structural unit derived from ethylene is 73 to 89% by mass, 78 to 88% by mass, or 82 to 88% by mass based on the total mass of the ethylene copolymer. May be.
易剥離層４と基材層２との間に中間層が介在してもよい。中間層は、例えば、易剥離層４と基材層２とを接着する接着剤層であることができる。中間層の材料としては、例えば、ポリオレフィンの無水マレイン酸グラフト変性樹脂などの接着性樹脂、及び、２液硬化型脂肪族ポリエステル系接着剤、２液硬化型脂肪族ポリエーテル系接着剤、ポリエーテルイミン系接着剤などの接着剤を用いることができる。接着性樹脂は、例えば、易剥離層４と基材層２とともに共押出法で同時に押し出すことにより多層シートを製造したり、易剥離層４と基材層２としてそれぞれシートとフィルムを用意し、これらの間に接着性樹脂を押し出して易剥離層４と基材層２とを接着させる押出ラミネーション法により多層シートを製造したりする際に用いられる。一方、接着剤は、例えば、易剥離層４と基材層２としてそれぞれシートとフィルムを用意し、一方のシート又はフィルムの表面に接着剤を塗布して、易剥離層４と基材層２とを接着させることにより多層シートを製造するドライラミネーション法に使用される。中間層は複数層あってもよい。 An intermediate layer may be interposed between the easy peeling layer 4 and the base material layer 2. An intermediate | middle layer can be an adhesive bond layer which adhere | attaches the easily peelable layer 4 and the base material layer 2, for example. Examples of the material for the intermediate layer include adhesive resins such as polyolefin maleic anhydride graft-modified resins, two-component curable aliphatic polyester-based adhesives, two-component curable aliphatic polyether-based adhesives, and polyethers. An adhesive such as an imine-based adhesive can be used. For example, the adhesive resin can be produced by simultaneously extruding together with the easy release layer 4 and the base material layer 2 by coextrusion, or a sheet and a film are prepared as the easy release layer 4 and the base material layer 2 respectively. It is used when a multilayer sheet is produced by an extrusion lamination method in which an adhesive resin is extruded between them to adhere the easy-peelable layer 4 and the base material layer 2 together. On the other hand, for the adhesive, for example, a sheet and a film are prepared as the easily peelable layer 4 and the base material layer 2, respectively, and the adhesive is applied to the surface of one of the sheets or the film. Are used in a dry lamination method for producing a multilayer sheet. There may be a plurality of intermediate layers.
ホットメルト系樹脂等の従来の易剥離層を用いて通気性不織布とヒートシールした場合、包装体を製造した後の時間が経過すると、易剥離層の材料が結晶化するなど経時変化を起こして、易剥離層の材料の一部が易剥離層から脱離し易くなり、包装体内の収容物を汚染する可能性があった。本実施形態に係る包装体では、易剥離層４が上記の特定のエチレン共重合体を含有することにより、易剥離層４の材料が易剥離層４から脱離し難く、収容物が汚染される可能性が極めて低い。また、本実施形態に係る包装体では、易剥離層４が上記の特定のエチレン共重合体を含有することにより、通気性不織布６をシート２０から剥離するときに、剥離強度が高い場合であっても、よりストレスなく剥離することができる。
When heat-sealing with a breathable nonwoven fabric using a conventional easy-release layer such as a hot-melt resin, the material of the easy-release layer crystallizes over time after the packaging has been manufactured. In addition, a part of the material of the easy release layer is easily detached from the easy release layer, and there is a possibility that the contents in the package are contaminated. In the package according to the present embodiment, the easily peelable layer 4 contains the specific ethylene copolymer described above, so that the material of the easily peelable layer 4 is difficult to be detached from the easily peelable layer 4 and the contents are contaminated. Very unlikely. Moreover, in the package which concerns on this embodiment, it was a case where peeling strength is high when the peelable nonwoven fabric 6 peels from the sheet |

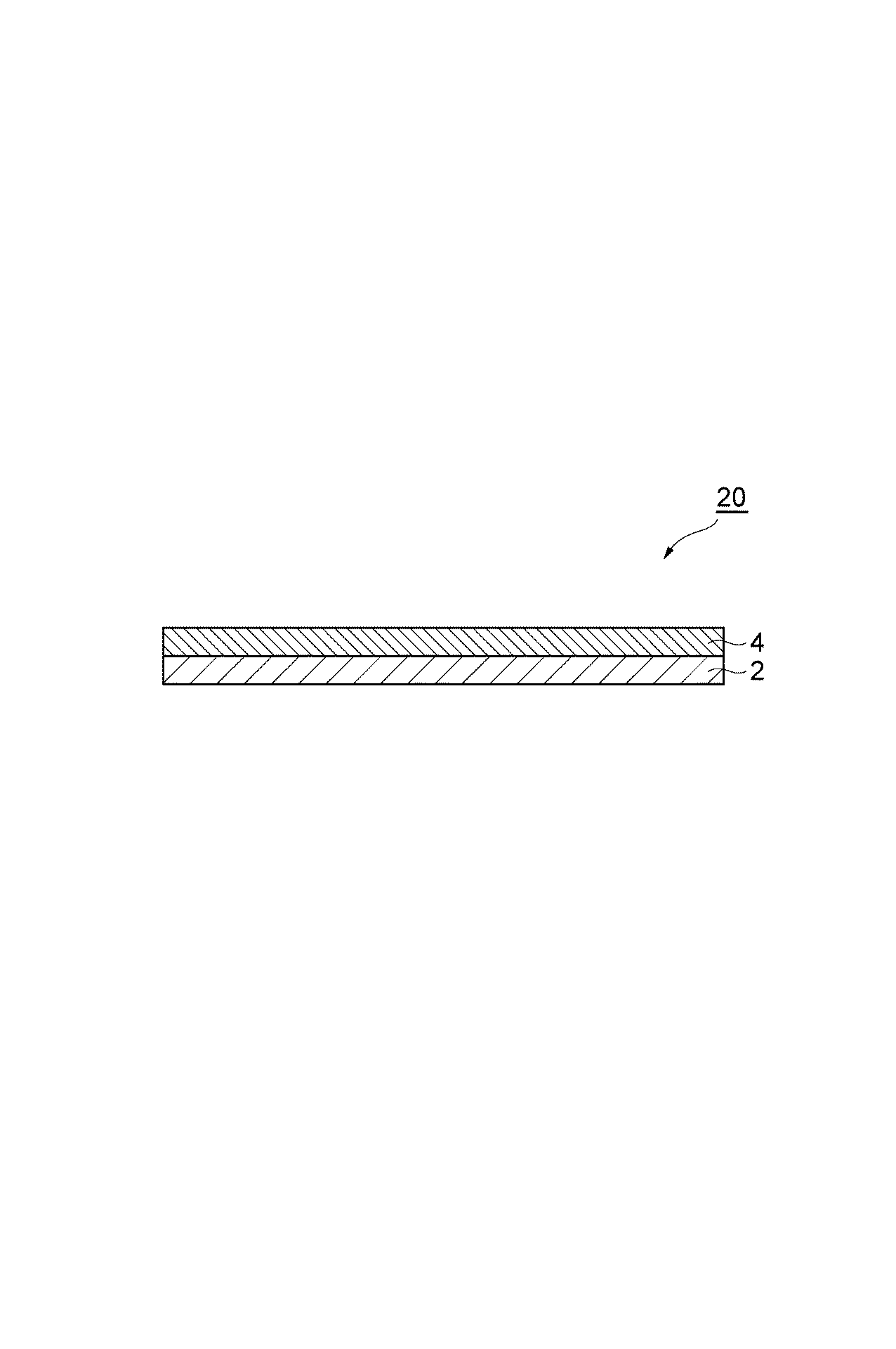

図２に示されるような、基材層２及び易剥離層４を有するシート２０を成形する方法としては、例えば、押出ラミネート法、共押出法などを挙げることができる。例えば、まず、易剥離層４を押出成形により成形する。次いで、易剥離層４に、押出ラミネート法により基材層２をラミネートすることで、シート２０を成形することができる。別法では、まず、易剥離層４と中間層とを有する積層シートを共押出法により成形する。次いで、積層シートの中間層を、押出ラミネート法や接着剤等により、基材層２に対してラミネートすることで、シート２０を成形することができる。また、基材層２と易剥離層４とを有するシート２０を、共押出法によって一度に成形することもできる。
Examples of a method for forming the
基材層２の厚みは特に限定されないが、例えば、２００〜６００μｍであってよい。易剥離層４の厚みは特に限定されないが、例えば、５〜３０μｍであってよい。シート２０の厚みは特に限定されないが、例えば、２０５〜８００μｍであってよい。中間層の厚みは特に限定されないが、例えば、１〜５０μｍであってよい。
Although the thickness of the base material layer 2 is not specifically limited, For example, it may be 200-600 micrometers. Although the thickness of the easily peelable layer 4 is not specifically limited, For example, it may be 5-30 micrometers. Although the thickness of the sheet |
通気性不織布６は、包装体１０に通気性を付与するための不織布である。包装体１０がガス滅菌に用いられる場合、通気性不織布６は、菌を通さないことが好ましい。通気性不織布６は、高密度ポリエチレン繊維の不織布である。当該不織布中、高密度ポリエチレン繊維の含有量は、不織布の全質量を基準として、８０質量％以上であってよい。高密度ポリエチレン繊維の不織布は、高密度ポリエチレン繊維のみからなっていてもよい。
The breathable nonwoven fabric 6 is a nonwoven fabric for imparting breathability to the
高密度ポリエチレンは、密度が９３０ｋｇ／ｍ３以上のポリエチレンである。高密度ポリエチレン繊維の密度は、３００ｋｇ／ｍ３以上、又は３５０ｋｇ／ｍ３以上であってもよい。高密度ポリエチレン繊維の密度の上限は特に限定されないが、例えば、５００ｋｇ／ｍ３であってよい。本明細書中、ポリエチレン繊維（又はポリエチレン）の密度は、ＪＩＳ Ｋ７１００に準拠して調整を行った試料について、ＪＩＳ Ｋ７１１２−１９８０のうち、Ａ法に規定された方法に従って測定される値である。 High density polyethylene is polyethylene having a density of 930 kg / m 3 or more. The density of the high density polyethylene fiber may be 300 kg / m 3 or more, or 350 kg / m 3 or more. Although the upper limit of the density of a high density polyethylene fiber is not specifically limited, For example, it may be 500 kg / m < 3 >. In this specification, the density of polyethylene fiber (or polyethylene) is a value measured in accordance with the method defined in Method A of JIS K7112-1980 for samples adjusted in accordance with JIS K7100.
高密度ポリエチレン繊維の材料としては、例えば、エチレンの単独重合体；エチレンと、１−ブテン、１−ヘキセン、１−オクテン、４−メチル−１−ペンテンなどのα−オレフィンとの共重合体などが挙げられる。 Examples of the material for the high-density polyethylene fiber include ethylene homopolymers; copolymers of ethylene and α-olefins such as 1-butene, 1-hexene, 1-octene and 4-methyl-1-pentene. Is mentioned.
本実施形態に係る包装体は、例えば、以下の方法により製造することができる。図２に示されるシート２０を、図１に示されるトレイ状のシート２０に成型する。通気性不織布６の一方の面の周縁部と、トレイ状に成型されたシート２０の易剥離層４側の面の周縁部（環状のフランジ部）とを、ヒートシールにより熱融着する。
The package according to this embodiment can be manufactured, for example, by the following method. The
シート２０の成型方法としては、例えば、真空成型法、圧空成形法などが挙げられる。
Examples of the method for forming the
包装体１０をガス滅菌に用いる場合は、収容部８に滅菌対象物を収容し、包装体１０を密封する。そして、包装体１０をガス環境下に置くことで、滅菌対象物を滅菌することができる。滅菌対象物としては、例えば、シリンジ等の医療器具が挙げられる。
When the
本実施形態に係る包装体によれば、上述の易剥離層４を有しているため、通気性不織布６をシート２０から剥離して包装体１０を開封したとき、シート２０における通気性不織布６と熱融着していた部分には、連続する明瞭な剥離痕跡が観察される。そのため、本実施形態の包装体１０では、包装体１０を開封したときに、シート２０上の剥離痕跡を観察することで、包装体１０が密封されていたかどうかを容易に確認することができる。剥離痕跡は、通気性不織布６の形状に由来する。
According to the package according to the present embodiment, since the easily peelable layer 4 is provided, the breathable nonwoven fabric 6 in the
以上、本発明の好適な実施形態について詳細に説明したが、本発明は上記実施形態に限られず、様々な変形態様を採用することができる。 The preferred embodiments of the present invention have been described in detail above, but the present invention is not limited to the above-described embodiments, and various modifications can be employed.
例えば、収容部８の大きさ及び形状は、収容物の大きさ又は形状に応じて適宜設定できる。
For example, the size and shape of the
以下、実施例を挙げて本発明をより具体的に説明する。ただし、本発明は以下の実施例に限定されるものではない。 Hereinafter, the present invention will be described more specifically with reference to examples. However, the present invention is not limited to the following examples.
＜シートの作製＞
（実施例１）
実施例１では、以下の方法により、シート２０を製造した。幅が５００ｍｍで、厚みが２７０μｍである非晶性ポリエステルシート（ポリエチレンテレフタレート、オージェイケイ株式会社製、製品名：ＰＥＴ２６）を、基材層２として準備した。融点９０℃のエチレン−酢酸ビニル共重合体を主成分とし、総厚みが３０μｍである易剥離性フィルム（三井化学東セロ株式会社製、製品名：ＣＭＰＳ１０１Ｃ）を、易剥離層４として準備した。易剥離性フィルムのシール面ではない一方の面をコロナ処理した。易剥離性フィルムのコロナ処理面に、有機溶剤で希釈した２液硬化型脂肪ポリエステル系接着剤を塗布した後、有機溶剤を乾燥により除去した。塗布された２液硬化型脂肪ポリエステル系接着剤（接着剤層）の乾燥後の膜厚は、２μｍであった。非晶性ポリエステルシートの一方の面と、易剥離性フィルムのコロナ処理面とを重ね合わせ、熱処理して接着して、実施例１のシート２０を得た。実施例１のシート２０の厚み、及び、易剥離層４の厚みを表１に示す。
<Production of sheet>
Example 1
In Example 1, the
（実施例２）
実施例１で用いた非晶性ポリエステルシートの代わりに、幅が５００ｍｍで、厚みが３７０μｍである非晶性ポリエステルシート（ポリエチレンテレフタレート、オージェイケイ株式会社製、製品名：ＰＥＴ２６）を用いたこと以外は実施例１と同様にして、実施例２のシート２０を製造した。実施例２のシート２０の厚み、及び、易剥離層４の厚みを表１に示す。
(Example 2)
Other than using an amorphous polyester sheet (polyethylene terephthalate, manufactured by OJK Corporation, product name: PET26) having a width of 500 mm and a thickness of 370 μm instead of the amorphous polyester sheet used in Example 1. Produced the
（実施例３）
実施例１で用いた非晶性ポリエステルシートの代わりに、幅が５００ｍｍで、厚みが５００μｍである非晶性ポリエステルシート（ポリエチレンテレフタレート、オージェイケイ株式会社社製、製品名：ＰＥＴ２６）を用いたこと以外は実施例１と同様にして、実施例３のシート２０を製造した。実施例３のシート２０の厚み、及び、易剥離層４の厚みを表１に示す。
(Example 3)
Instead of the amorphous polyester sheet used in Example 1, an amorphous polyester sheet having a width of 500 mm and a thickness of 500 μm (polyethylene terephthalate, manufactured by OJK Corporation, product name: PET26) was used. A
（実施例４）
実施例３で用いた易剥離性フィルムの代わりに、実施例３とは異なる易剥離性フィルム（東ソー株式会社製、製品名：ＭＸ０７）を用いた。この易剥離性フィルムは、融点８３℃のエチレン−酢酸ビニル共重合体を主成分とし、厚みが２０μｍである易剥離層４と、低密度ポリエチレンを主成分とし、厚みが３７μｍである中間層と、からなるものであった。易剥離性フィルムの中間層側の面に対してコロナ処理を施した。以上の点を除いては実施例３と同様にして、実施例４のシート２０を製造した。実施例４のシート２０の厚み、及び、易剥離層４の厚みを表２に示す。
Example 4
Instead of the easily peelable film used in Example 3, an easily peelable film different from that in Example 3 (product name: MX07 manufactured by Tosoh Corporation) was used. This easily peelable film has an ethylene-vinyl acetate copolymer having a melting point of 83 ° C. as a main component, an easy peel layer 4 having a thickness of 20 μm, and an intermediate layer having a low density polyethylene as a main component and a thickness of 37 μm. , Was made up of. Corona treatment was performed on the surface of the easily peelable film on the intermediate layer side. A
（実施例５）
実施例３で用いた易剥離性フィルムの代わりに、実施例３とは異なる易剥離性フィルム（東ソー株式会社製、製品名：ＭＸ６３３）を用いた。この易剥離性フィルムは、融点８２℃のエチレン−酢酸ビニル共重合体を主成分とし、厚みが２０μｍである易剥離層４と、低密度ポリエチレンを主成分とし、厚みが３７μｍである中間層と、からなるものであった。易剥離性フィルムの中間層側の面に対してコロナ処理を施した。以上の点を除いては実施例３と同様にして、実施例５のシート２０を製造した。実施例５のシート２０の厚み、及び、易剥離層４の厚みを表２に示す。
(Example 5)
Instead of the easily peelable film used in Example 3, an easily peelable film different from that in Example 3 (product name: MX633, manufactured by Tosoh Corporation) was used. The easily peelable film is composed of an ethylene-vinyl acetate copolymer having a melting point of 82 ° C. as a main component, an easy peel layer 4 having a thickness of 20 μm, and an intermediate layer having a low density polyethylene as a main component and a thickness of 37 μm. , Was made up of. Corona treatment was performed on the surface of the easily peelable film on the intermediate layer side. A
（実施例６）
実施例３で用いた易剥離性フィルムの代わりに、実施例３とは異なる易剥離性フィルム（東ソー株式会社製、製品名：ＭＸ０６）を用いた。この易剥離性フィルムは、融点８１℃のエチレン−酢酸ビニル共重合体を主成分とし、厚みが２０μｍである易剥離層４と、低密度ポリエチレンを主成分とし、厚みが３７μｍである中間層と、からなるものであった。易剥離性フィルムの中間層側の面に対してコロナ処理を施した。以上の点を除いては実施例３と同様にして、実施例６のシート２０を製造した。実施例６のシート２０の厚み、及び、易剥離層４の厚みを表２に示す。
(Example 6)
Instead of the easily peelable film used in Example 3, an easily peelable film different from Example 3 (product name: MX06 manufactured by Tosoh Corporation) was used. This easily peelable film has an ethylene-vinyl acetate copolymer having a melting point of 81 ° C. as a main component, an easy peel layer 4 having a thickness of 20 μm, and an intermediate layer having a low density polyethylene as a main component and a thickness of 37 μm. , Was made up of. Corona treatment was performed on the surface of the easily peelable film on the intermediate layer side. A
（実施例７）
実施例３で用いた易剥離性フィルムの代わりに、実施例３とは異なる易剥離性フィルム（東ソー株式会社製、製品名：ＭＸ５５）を用いた。この易剥離性フィルムは、融点９５℃のエチレン−酢酸ビニル共重合体を主成分とし、厚みが２０μｍである易剥離層４と、低密度ポリエチレンを主成分とし、厚みが３７μｍである中間層と、からなるものであった。易剥離性フィルムの中間層側の面に対してコロナ処理を施した。以上の点を除いては実施例３と同様にして、実施例７のシート２０を製造した。実施例７のシート２０の厚み、及び、易剥離層４の厚みを表２に示す。
(Example 7)
Instead of the easily peelable film used in Example 3, an easily peelable film different from that in Example 3 (product name: MX55, manufactured by Tosoh Corporation) was used. This easily peelable film has an ethylene-vinyl acetate copolymer having a melting point of 95 ° C. as a main component, an easy peel layer 4 having a thickness of 20 μm, and an intermediate layer having a low density polyethylene as a main component and a thickness of 37 μm. , Was made up of. Corona treatment was performed on the surface of the easily peelable film on the intermediate layer side. A
（比較例１）
実施例３の易剥離性フィルムの代わりに、融点９８℃のエチレン−酢酸ビニル共重合体を主成分とし、総厚みが３０μｍである、実施例３とは異なる易剥離性フィルム（三井化学東セロ株式会社製、製品名：ＣＭＰＳ００８Ｃ）を用いたこと以外は実施例３と同様にして、比較例１のシートを製造した。比較例１のシートの厚み、及び、易剥離層の厚みを表１に示す。
(Comparative Example 1)
Instead of the easy-peelable film of Example 3, an easy-peelable film different from Example 3 (Mitsui Chemicals Tosero Co., Ltd.) having an ethylene-vinyl acetate copolymer having a melting point of 98 ° C. as a main component and a total thickness of 30 μm A sheet of Comparative Example 1 was produced in the same manner as in Example 3 except that the company name, product name: CMPS008C) was used. Table 1 shows the thickness of the sheet of Comparative Example 1 and the thickness of the easily peelable layer.
（比較例２）
実施例３の易剥離性フィルムの代わりに、エチレン共重合体を含有せずにポリエチレンを主成分とし、総厚みが３０μｍである、実施例３とは異なる易剥離性フィルム（三井化学東セロ株式会社製、製品名：ＣＭＰＳ０１７Ｃ）を用いたこと以外は実施例３と同様にして、比較例２のシートを製造した。比較例２のシートの厚み、及び、易剥離層の厚みを表１に示す。
(Comparative Example 2)
Instead of the easily peelable film of Example 3, an easily peelable film different from Example 3 (Mitsui Chemicals Tosero Co., Ltd.) containing polyethylene as the main component and containing 30 μm in total without containing an ethylene copolymer The sheet of Comparative Example 2 was produced in the same manner as in Example 3 except that product name: CMPS017C) was used. Table 1 shows the thickness of the sheet of Comparative Example 2 and the thickness of the easily peelable layer.
（比較例３）
実施例３の易剥離性フィルムの代わりに、エチレン共重合体を含有せずにポリエチレンを主成分とし、総厚みが３０μｍである、実施例３とは異なる易剥離性フィルム（三井化学東セロ株式会社製、製品名：ＣＭＰＳ０１３Ｃ）を用いたこと以外は実施例３と同様にして、比較例３のシートを製造した。比較例３のシートの厚み、及び、易剥離層の厚みを表１に示す。
(Comparative Example 3)
Instead of the easily peelable film of Example 3, an easily peelable film different from Example 3 (Mitsui Chemicals Tosero Co., Ltd.) containing polyethylene as the main component and containing 30 μm in total without containing an ethylene copolymer A sheet of Comparative Example 3 was produced in the same manner as in Example 3 except that product name: CMPS013C) was used. Table 1 shows the thickness of the sheet of Comparative Example 3 and the thickness of the easily peelable layer.
［エチレン共重合体の融点の測定］
実施例１〜７及び比較例１でそれぞれ用いた易剥離性フィルムの易剥離層に含まれるエチレン共重合体の融点を以下の方法により測定した。易剥離性フィルムから、１２ｍｇの試片を切り出したものを測定用サンプルとした。測定用サンプルを、示差熱量計（ＤＳＣ）を用いて、３０ｍＬ／ｍｉｎの窒素流量下において、２０℃／ｍｉｎの昇温速度で２００℃まで昇温した後、２０℃／ｍｉｎの降温速度で３０℃まで降温して、一度目のＤＳＣ曲線を得た。続いて、３０℃で５分間保持した後、２０℃／ｍｉｎの昇温速度で２０℃昇温して、二度目のＤＳＣ曲線を得た。二度目のＤＳＣ曲線におけるエチレン共重合体由来の融解ピークの頂点の温度を、エチレン共重合体の融点として求めた。結果を表１又は２に示す。
[Measurement of melting point of ethylene copolymer]
Melting | fusing point of the ethylene copolymer contained in the easily peelable layer of the easily peelable film each used in Examples 1-7 and Comparative Example 1 was measured with the following method. A sample for 12 mg cut out from an easily peelable film was used as a measurement sample. Using a differential calorimeter (DSC), the measurement sample was heated to 200 ° C. at a rate of temperature increase of 20 ° C./min under a nitrogen flow rate of 30 mL / min, and then 30 ° C. at a rate of temperature decrease of 20 ° C./min. The temperature was lowered to 0 ° C., and a first DSC curve was obtained. Then, after hold | maintaining for 5 minutes at 30 degreeC, it heated up at 20 degreeC with the temperature increase rate of 20 degreeC / min, and obtained the DSC curve of the 2nd time. The temperature at the top of the melting peak derived from the ethylene copolymer in the second DSC curve was determined as the melting point of the ethylene copolymer. The results are shown in Table 1 or 2.
［剥離強度の測定］
実施例１〜７及び比較例１〜３のシート、並びに、高密度ポリエチレンからなる通気性不織布（旭・デユポン フラッシュスパン プロダクツ株式会社製、製品名：タイベック）のそれぞれから、ＴＤ方向（ＭＤ方向に垂直な方向、又は、幅方向ともいう）の長さが１００ｍｍで、ＭＤ方向（流れ方向ともいう）の長さが９０ｍｍである試片を切り出した。得られたシートの試片の易剥離層側の面と、通気性不織布の試片の一方の面とを重ね合わせた。所定のシール温度に調節したヒートシール設備を用いて、シール時間５秒、シール圧力０．３ＭＰａで、シートの試片と通気性不織布の試片とをＴＤ方向に熱融着させて、積層体を得た。シール温度は、タイベックが溶融し、透明化する温度（１５０℃程度）以下である１３５℃、１４０℃、１４５℃又は１５０℃とした。得られた積層体を、ＴＤ方向の長さが１５ｍｍで、ＭＤ方向の長さが９０ｍｍである試片に切り出したものを、測定用サンプルとした。剥離試験機（株式会社島津製作所製、製品名：ＡＧＳ２２０Ｋ）を用いて、剥離速度３００ｍｍ／秒、剥離角度１８０°で、測定用サンプルから通気性不織布を剥離する剥離試験を行い、１５ｍｍ幅あたりの剥離強度を測定した。結果を表１又は２に示す。
[Measurement of peel strength]
From each of the sheets of Examples 1 to 7 and Comparative Examples 1 to 3, and a breathable non-woven fabric made of high-density polyethylene (product name: Tyvek, manufactured by Asahi Deyupon Flashspun Products Co., Ltd.), the TD direction (MD direction) A specimen having a length of 100 mm in the vertical direction (also referred to as the width direction) and a length of 90 mm in the MD direction (also referred to as the flow direction) was cut out. The surface of the obtained specimen on the side of the easily peelable layer and one surface of the breathable nonwoven fabric specimen were overlapped. Using a heat sealing equipment adjusted to a predetermined sealing temperature, a sheet specimen and a breathable nonwoven fabric specimen are heat-sealed in the TD direction at a sealing time of 5 seconds and a sealing pressure of 0.3 MPa, and a laminate. Got. The sealing temperature was set to 135 ° C., 140 ° C., 145 ° C., or 150 ° C., which is lower than the temperature at which Tyvek melts and becomes transparent (about 150 ° C.). The obtained laminate was cut into a test piece having a length in the TD direction of 15 mm and a length in the MD direction of 90 mm as a measurement sample. Using a peel tester (manufactured by Shimadzu Corporation, product name: AGS220K), a peel test was performed to peel the breathable nonwoven fabric from the measurement sample at a peel rate of 300 mm / second and a peel angle of 180 °. The peel strength was measured. The results are shown in Table 1 or 2.
［剥離痕跡の評価］
上記の剥離試験後の測定用サンプルにおいて、シート上の剥離痕跡を目視にて観察し、剥離痕跡を下記の基準で評価した。結果を表１又は２に示す。
Ａ：剥離痕跡が、明瞭であり、連続している。
Ｂ：剥離痕跡が、不明瞭及び／又は不連続である。
Ｃ：通気性不織布が易剥離層から上手く剥離されず、易剥離層が破断している。
[Evaluation of peeling trace]
In the measurement sample after the above peel test, the peel trace on the sheet was visually observed, and the peel trace was evaluated according to the following criteria. The results are shown in Table 1 or 2.
A: The peeling trace is clear and continuous.
B: The peeling trace is unclear and / or discontinuous.
C: The breathable nonwoven fabric was not peeled off from the easily peelable layer, and the easily peelable layer was broken.
表１及び２に示す結果から明らかなように、本発明に係る包装体では、通気性不織布をシートから剥離して包装体を開封したときに、シートにおける通気性不織布と熱融着していた部分には、連続する明瞭な剥離痕跡が観察される。そのため、本発明の包装体では、包装体を開封したときに、シート上の剥離痕跡を観察することで、包装体が密封されていたかどうかを容易に確認することができる。 As is apparent from the results shown in Tables 1 and 2, in the package according to the present invention, when the breathable nonwoven fabric was peeled from the sheet and the package was opened, the sheet was thermally fused with the breathable nonwoven fabric in the sheet. A continuous clear peeling trace is observed in the part. Therefore, in the package of the present invention, it is possible to easily confirm whether or not the package has been sealed by observing the peeling trace on the sheet when the package is opened.
２…基材層、４…易剥離層、６…通気性不織布、８…収容部、１０…包装体、２０…シート。 DESCRIPTION OF SYMBOLS 2 ... Base material layer, 4 ... Easily peelable layer, 6 ... Breathable nonwoven fabric, 8 ... Storage part, 10 ... Package, 20 ... Sheet.
Claims (5)
前記シートの前記易剥離層上に設けられた通気性不織布と、
を備える包装体であって、
前記通気性不織布の前記シート側の面の周縁部と、前記シートの前記易剥離層側の面の周縁部とが熱融着されて、これらの面の間に収容部が形成されており、
前記易剥離層が、融点が７２〜９５℃のエチレン共重合体を含有し、
前記通気性不織布が、高密度ポリエチレン繊維の不織布である、包装体。 A base material layer, and a sheet having an easily peelable layer provided on the base material layer; and
A breathable nonwoven fabric provided on the easily peelable layer of the sheet;
A package comprising:
The peripheral portion of the sheet-side surface of the breathable nonwoven fabric and the peripheral portion of the sheet-side surface of the easily peelable layer are heat-sealed, and an accommodating portion is formed between these surfaces,
The easy release layer contains an ethylene copolymer having a melting point of 72 to 95 ° C.,
The package body whose said breathable nonwoven fabric is a nonwoven fabric of a high density polyethylene fiber.
Applications Claiming Priority (2)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| JP2016083704 | 2016-04-19 | ||
| JP2016083704 | 2016-04-19 |
Publications (1)
| Publication Number | Publication Date |
|---|---|
| JP2017193375A true JP2017193375A (en) | 2017-10-26 |
Family
ID=60154495
Family Applications (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| JP2017079194A Pending JP2017193375A (en) | 2016-04-19 | 2017-04-12 | Package |
Country Status (1)
| Country | Link |
|---|---|
| JP (1) | JP2017193375A (en) |
-
2017
- 2017-04-12 JP JP2017079194A patent/JP2017193375A/en active Pending
Similar Documents
| Publication | Publication Date | Title |
|---|---|---|
| KR101407569B1 (en) | Vassel sealing member and producing method therefor | |
| JP5740143B2 (en) | Easy-open coextruded composite film, medical packaging bag and medical packaging | |
| JP7060029B2 (en) | Package | |
| US11745436B2 (en) | Liquid-impermeable stitching method for seam of vapor-permeable virus-barrier fabric | |
| JP4702245B2 (en) | Co-extruded multilayer film, and laminate film and packaging material using the film | |
| JP4599054B2 (en) | Sterilization package | |
| CN114514185B (en) | Packaging body | |
| JP7180736B1 (en) | Laminated film and package | |
| JP6659002B1 (en) | Multilayer film and package | |
| JP6828385B2 (en) | Multilayer film and packaging | |
| JP2017193375A (en) | Package | |
| JP5750854B2 (en) | Lid and sealed container provided with the same | |
| JP2019177692A (en) | Multilayer film and package | |
| JP2014162162A (en) | Easily peelable multilayer film and easily peelable medical package | |
| WO2016194554A1 (en) | Patch substrate | |
| WO2018225521A1 (en) | Easily unsealable laminate film and packaging container | |
| JP5387090B2 (en) | Laminated film and packaging bag using the same | |
| JP2017202142A (en) | Sterilized paper | |
| JP6652016B2 (en) | Coextruded multilayer film, laminated film and medical package | |
| JP2004121838A (en) | Sterilization bag | |
| JPH0329150Y2 (en) | ||
| JPH10129720A (en) | Gas sterilization package | |
| JP2016068952A (en) | Heat-sealable film and easy-open packaging | |
| JP2008289547A (en) | Bag body component member for disposable body warmer, disposable body warmer, and their manufacturing methods | |
| JP2020117287A (en) | Lid material |
