JP2012156136A - 有機発光表示装置 - Google Patents
有機発光表示装置 Download PDFInfo
- Publication number
- JP2012156136A JP2012156136A JP2012053134A JP2012053134A JP2012156136A JP 2012156136 A JP2012156136 A JP 2012156136A JP 2012053134 A JP2012053134 A JP 2012053134A JP 2012053134 A JP2012053134 A JP 2012053134A JP 2012156136 A JP2012156136 A JP 2012156136A
- Authority
- JP
- Japan
- Prior art keywords
- light emitting
- organic light
- color
- emitting unit
- emitting element
- Prior art date
- Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
- Pending
Links
Images
Abstract
【解決手段】複数の画素を有し、各画素は、第1の色に対応する第1有機発光素子EL1と、第2の色に対応する第2有機発光素子EL2と、第3の色に対応する第3有機発光素子EL3とを含んで構成され、前記各有機発光素子は、陽極12および陰極14の間に機能層13を備え、前記第1有機発光素子EL1は、前記第1の色の光を発生する第1発光ユニット101と、前記第2の色の光を発生する第2発光ユニット102とを有し、前記第2有機発光素子EL2は、前記第1発光ユニット101と、前記第2発光ユニット102とを有し、前記第3有機発光素子EL3は、前記第3の色の光を発生する第3発光ユニット103の各機能層13を有し、前記第3発光ユニット103は、赤色発光ユニットであり、前記各有機発光素子は、前記各色の光に対するカラーフィルタを有する有機発光表示装置。
【選択図】図4
Description
(2L)/λ+Φ/(2π)=m
(式中、Lは第1端部P1と第2端部P2との間の光学的距離、Φは第1端部P1で生じる反射光の位相シフトΦ1 と第2端部P2で生じる反射光の位相シフトΦ2 との和(Φ=Φ1 +Φ2 )(rad)、λは第2端部P2の側から取り出したい光のスペクトルのピーク波長、mはLが正となる整数をそれぞれ表す。なお、数1においてLおよびλは単位が共通すればよいが、例えば(nm)を単位とする。)
得られた実施例および比較例の有機発光素子について、青色領域および緑色領域の発光スペクトルを調べた。図8および図9に、スペクトルを規格化したものを示す。
以下、上記実施の形態で説明した表示装置の適用例について説明する。上記実施の形態の表示装置は、テレビジョン装置,デジタルカメラ,ノート型パーソナルコンピュータ、携帯電話等の携帯端末装置あるいはビデオカメラなど、外部から入力された映像信号あるいは内部で生成した映像信号を、画像あるいは映像として表示するあらゆる分野の電子機器の表示装置に適用することが可能である。
上記実施の形態の表示装置は、例えば、図10に示したようなモジュールとして、後述する適用例1〜5などの種々の電子機器に組み込まれる。このモジュールは、例えば、基板11の一辺に、封止用基板50および接着層40から露出した領域210を設け、この露出した領域210に、信号線駆動回路120および走査線駆動回路130の配線を延長して外部接続端子(図示せず)を形成したものである。外部接続端子には、信号の入出力のためのフレキシブルプリント配線基板(FPC;Flexible Printed Circuit)220が設けられていてもよい。
図11は、上記実施の形態の表示装置が適用されるテレビジョン装置の外観を表したものである。このテレビジョン装置は、例えば、フロントパネル310およびフィルターガラス320を含む映像表示画面部300を有しており、この映像表示画面部300は、上記各実施の形態に係る表示装置により構成されている。
図12は、上記実施の形態の表示装置が適用されるデジタルカメラの外観を表したものである。このデジタルカメラは、例えば、フラッシュ用の発光部410、表示部420、メニュースイッチ430およびシャッターボタン440を有しており、その表示部420は、上記各実施の形態に係る表示装置により構成されている。
図13は、上記実施の形態の表示装置が適用されるノート型パーソナルコンピュータの外観を表したものである。このノート型パーソナルコンピュータは、例えば、本体510,文字等の入力操作のためのキーボード520および画像を表示する表示部530を有しており、その表示部530は、上記各実施の形態に係る表示装置により構成されている。
図14は、上記実施の形態の表示装置が適用されるビデオカメラの外観を表したものである。このビデオカメラは、例えば、本体部610,この本体部610の前方側面に設けられた被写体撮影用のレンズ620,撮影時のスタート/ストップスイッチ630および表示部640を有しており、その表示部640は、上記各実施の形態に係る表示装置により構成されている。
図15は、上記実施の形態の表示装置が適用される携帯電話機の外観を表したものである。この携帯電話機は、例えば、上側筐体710と下側筐体720とを連結部(ヒンジ部)730で連結したものであり、ディスプレイ740,サブディスプレイ750,ピクチャーライト760およびカメラ770を有している。そのディスプレイ740またはサブディスプレイ750は、上記各実施の形態に係る表示装置により構成されている。
の光、γ3…第3の色の光
Claims (8)
- 複数の画素を有し、各画素は、第1の色に対応する第1有機発光素子と、第2の色に対応する第2有機発光素子と、第3の色に対応する第3有機発光素子とを含んで構成され、
前記第1有機発光素子,前記第2有機発光素子および前記第3有機発光素子は、陽極および陰極の間に機能層を備え、
前記第1有機発光素子の機能層は、前記第1の色の光を発生する第1発光ユニットと、前記第2の色の光を発生する第2発光ユニットとを有し、
前記第2有機発光素子の機能層は、前記第1発光ユニットと、前記第2発光ユニットとを有し、
前記第3有機発光素子の機能層は、前記第3の色の光を発生する第3発光ユニットを有し、
前記第3発光ユニットは、赤色の光を発生する赤色発光ユニットであり、
前記第1有機発光素子は、前記第1の色の光に対する透過率の高いカラーフィルタを有し、
前記第2有機発光素子は、前記第2の色の光に対する透過率の高いカラーフィルタを有する
有機発光表示装置。 - 前記第1有機発光素子および前記第2有機発光素子の機能層は、前記第1発光ユニットおよび前記第2発光ユニットが前記陽極の側から同じ配列で積層されたものである
請求項1記載の有機発光表示装置。 - 前記第1発光ユニットは、緑色の光を発生する緑色発光ユニットおよび青色の光を発生する青色発光ユニットの一方であり、
前記第2発光ユニットは、緑色の光を発生する緑色発光ユニットおよび青色の光を発生する青色発光ユニットの他方である
請求項1または2記載の有機発光表示装置。 - 前記第1有機発光素子,前記第2有機発光素子および前記第3有機発光素子は、前記機能層で発生した光を、前記陽極と前記機能層との界面および前記陰極と前記機能層との界面の間で共振させて取り出す共振器構造を有する
請求項1ないし3のいずれか1項に記載の有機発光表示装置。 - 前記カラーフィルタにおける透過率の高い波長範囲と、共振器構造から取り出したい光のスペクトルのピーク波長とは一致している
請求項4記載の有機発光表示装置。 - 前記第3有機発光素子は、前記第3の色の光に対する透過率の高いカラーフィルタを有する

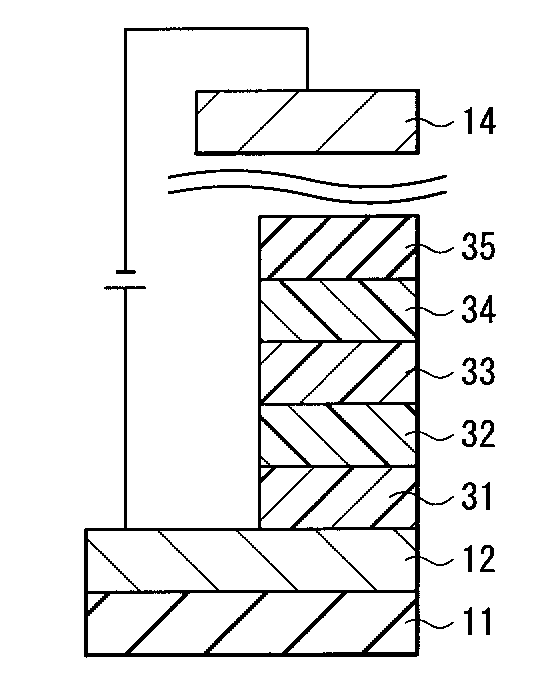

請求項1ないし5のいずれか1項に記載の有機発光表示装置。 - 前記第1発光ユニット,前記第2発光ユニットおよび前記第3発光ユニットはそれぞれ、前記陽極の側から順に、正孔注入層,正孔輸送層,発光層,電荷輸送層および電荷注入層のうち少なくとも発光層を有する
請求項1ないし6のいずれか1項に記載の有機発光表示装置。 - 前記赤色発光ユニットの発光層は、2,6−ビス[4−[N−(4−メトキシフェニル)−N−フェニル]アミノスチリル]ナフタレン−1,5−ジカルボニトリル(BSN−BCN)を含む
請求項7記載の有機発光表示装置。
