Abstract

【課題】本発明は、低融点金属層を有し、粒子径の小さい導電性微粒子を効率よく簡便な方法で製造することができる導電性微粒子の製造方法を提供する。また、本発明は、該導電性微粒子の製造方法を用いてなる導電性微粒子、該導電性微粒子を用いてなる異方性導電材料、及び、導電接続構造体を提供する。
【解決手段】基材微粒子の表面に低融点金属層が形成された導電性微粒子の製造方法であって、基材微粒子に低融点金属微粒子を接触させ、せん断圧縮によって前記低融点金属微粒子を溶融させることにより、前記基材微粒子の表面に低融点金属層を形成する工程を有する導電性微粒子の製造方法。
【選択図】なし

Description

本発明は、粒子径の小さい導電性微粒子を効率よく簡便な方法で製造することができる導電性微粒子の製造方法に関する。また、本発明は、該導電性微粒子の製造方法を用いて製造される導電性微粒子、該導電性微粒子を用いて製造される異方性導電材料、及び、導電接続構造体に関する。

導電性の金属層を表面に有する導電性微粒子は、バインダー樹脂や粘接着剤等と混合することにより、例えば、異方性導電ペースト、異方性導電インク、異方性導電接着剤、異方性導電フィルム、異方性導電シート等の異方性導電材料として広く用いられている。
これらの異方性導電材料は、例えば、液晶ディスプレイ、パーソナルコンピュータ、携帯電話等の電子機器において、基板同士を電気的に接続したり、半導体素子等の小型部品を基板に電気的に接続したりするために、相対向する回路基板や電極端子の間に挟み込んで使用されている。

また、電子回路基板において、ＩＣやＬＳＩは、電極をプリント基板にハンダ付けすることによって接続されていた。しかし、ハンダ付けでは、プリント基板と、ＩＣやＬＳＩとを効率的に接続することはできなかった。また、ハンダ付けでは、ＩＣやＬＳＩの実装密度を向上させることが困難であった。
これを解決するためにハンダを球状にした、いわゆるハンダボールでＩＣやＬＳＩを基板に接続するＢＧＡ（ボールグリッドアレイ）という技術が開発された。この技術によれば、チップ又は基板上に実装されたハンダボールを高温で溶融し、基板とチップとを接続することにより、高い生産性と、高い接続信頼性とを両立した電子回路基板を製造することができる。
しかし、近年、基板の多層化が進み、多層基板は使用環境の影響を受けやすいことから、基板に歪みや伸縮が発生し、基板間の接続部に断線が発生するという問題があった。
例えば、ハンダボールを用いて、半導体が基板に接続されると、半導体と基板との線膨張係数が違うため、ハンダボールに応力が加わる。その結果、ハンダボールに亀裂が入り、断線することがあった。

このような問題に対し、特許文献１には樹脂微粒子を基材微粒子として、最外層に錫合金めっき皮膜が形成された導電性微粒子が開示されている。錫合金めっき皮膜を形成する方法として、電気めっき法、無電解めっき法等が例示されている。
しかし、従来の方法では、粒子径が２００μｍ以下の基材微粒子に錫合金めっき皮膜を形成することは、困難であった。例えば、粒子径が２００μｍ以下の基材微粒子の表面に、電気めっき法を用いて、錫合金めっき皮膜を形成しようとすると、基材微粒子がめっき液中で浮遊することがある。その結果、基材微粒子が電極と充分に接触できないため、めっき皮膜が形成されないという問題があった。また、形成する錫合金めっき皮膜の組成に合わせて、めっき液を開発する必要があり、所望の組成を有する錫合金めっき皮膜を形成できないことがあった。更に、めっき工程は手間がかかり、めっき液の調製や、めっき装置の導入により費用が増大するという問題があった。
特開２００１−２２０６９１号公報

本発明は、粒子径の小さい導電性微粒子を効率よく簡便な方法で製造することができる導電性微粒子の製造方法を提供することを目的とする。また、本発明は、該導電性微粒子の製造方法を用いて製造された導電性微粒子、該導電性微粒子を用いて製造された異方性導電材料、及び、導電接続構造体を提供することを目的とする。

本発明は、基材微粒子の表面に低融点金属層が形成された導電性微粒子の製造方法であって、基材微粒子に低融点金属微粒子を接触させ、せん断圧縮によって上記低融点金属微粒子を溶融させることにより、上記基材微粒子の表面に低融点金属層を形成する工程を有する導電性微粒子の製造方法である。
以下に本発明を詳述する。

本発明の導電性微粒子の製造方法は、基材微粒子に低融点金属微粒子を接触させ、せん断圧縮によって上記低融点金属微粒子を溶融させることにより、上記基材微粒子の表面に低融点金属層を形成する工程を有する。

図１は、上記基材微粒子に上記低融点金属微粒子を接触させ、せん断圧縮によって上記低融点金属微粒子を溶融させることにより、上記基材微粒子の表面に低融点金属層を形成する工程の一例を模式的に示す図面である。なお、図１では、上記基材微粒子の表面に低融点金属層を形成する方法として、シータコンポーザ（徳寿工作所社製）を用いた方法を示す。

上記工程では、最初に基材微粒子１及び低融点金属微粒子２をシータコンポーザ４の回転容器（ベッセル）と、回転翼（ローター）との間に投入する。次いで、シータコンポーザ４を作動させ、ベッセルとローターとを逆回転させることにより、ベッセル内のキャビティの短径とローターの長径とがほぼ一致する付近の間隙内で、せん断圧縮によって低融点金属微粒子２が瞬時に溶融し（図１（ａ））、基材微粒子１の表面に付着する（図１（ｂ））。その後、図１（ａ）及び図１（ｂ）が繰り返されることにより、基材微粒子１の表面に低融点金属層が形成された導電性微粒子３が得られる（図１（ｃ））。

本発明では、図１に示すような低融点金属層を形成する工程を行うことで、粒子径が２００μｍ以下の基材微粒子に低融点金属層を形成することができる。また、低融点金属微粒子の選定によって、所望の組成を有する低融点金属層を形成することができる。更に、めっき液の調製等の煩雑な工程を行う必要がなく、簡便な方法で安価に導電性微粒子を製造することができる。

上記基材微粒子に低融点金属微粒子を接触させ、せん断圧縮によって上記低融点金属微粒子を溶融させる方法として、例えば、シータコンポーザ（徳寿工作所社製）、メカノフュージョン（ホソカワミクロン社製）等の混合機を用いる方法等が挙げられる。上記シータコンポーザは、楕円形のキャビティを備えるベッセルと、キャビティ内でこのベッセルと同一軸上において別個に回転されるローターとを備えており、混合に際しては、ベッセルとローターとを逆回転させることにより、キャビティの短径とローターの長径とがほぼ一致する付近の間隙内で、せん断圧縮力が発生する。

上記基材微粒子は特に限定されず、例えば、樹脂微粒子、無機微粒子、有機無機ハイブリッド微粒子、金属微粒子等が挙げられる。
上記樹脂微粒子は特に限定されず、例えば、ポリオレフィン樹脂、アクリル樹脂、ポリアルキレンテレフタレート樹脂、ポリスルホン樹脂、ポリカーボネート樹脂、ポリアミド樹脂、フェノールホルムアルデヒド樹脂、メラミンホルムアルデヒド樹脂、ベンゾグアナミンホルムアルデヒド樹脂、尿素ホルムアルデヒド樹脂等で構成される樹脂微粒子が挙げられる。
上記ポリオレフィン樹脂は特に限定されず、例えば、ポリエチレン樹脂、ポリプロピレン樹脂、ポリスチレン樹脂、ポリイソブチレン樹脂、ポリブタジエン樹脂等が挙げられる。上記アクリル樹脂は特に限定されず、例えば、ポリメチルメタクリレート樹脂、ポリメチルアクリレート樹脂等が挙げられる。これらの樹脂は、単独で用いられてもよいし、２種以上が併用されてもよい。

上記樹脂微粒子を作製する方法は特に限定されず、例えば、重合法による方法、高分子保護剤を用いる方法、界面活性剤を用いる方法等が挙げられる。
上記重合法は特に限定されず、乳化重合、懸濁重合、シード重合、分散重合、分散シード重合等の重合法が挙げられる。

上記無機微粒子は特に限定されず、例えば、シリカ、アルミナ等の金属酸化物で構成される微粒子が挙げられる。上記有機無機ハイブリッド微粒子は特に限定されず、例えば、オルガノシロキサン骨格の中にアクリルポリマーを含有するハイブリッド微粒子が挙げられる。

上記金属微粒子は特に限定されず、例えば、銅微粒子が挙げられる。上記銅微粒子は、実質的に銅金属のみで形成された銅微粒子であってもよく、銅金属を含有する銅微粒子であってもよい。なお、上記基材微粒子が銅微粒子である場合は、後述する導電層を形成しなくてもよい。

上記基材微粒子が樹脂微粒子である場合、１０％Ｋ値の好ましい下限は１０００ＭＰａ、好ましい上限は１５０００ＭＰａである。上記１０％Ｋ値が１０００ＭＰａ未満であると、樹脂微粒子を圧縮変形させると、樹脂微粒子が破壊されることがある。上記１０％Ｋ値が１５０００ＭＰａを超えると、導電性微粒子が電極を傷つけることがある。上記１０％Ｋ値のより好ましい下限は２０００ＭＰａ、より好ましい上限は１００００ＭＰａである。

なお、上記１０％Ｋ値は、微小圧縮試験器（例えば、島津製作所社製「ＰＣＴ−２００」）を用い、樹脂微粒子を直径５０μｍのダイアモンド製円柱の平滑圧子端面で、圧縮速度２．６ｍＮ／秒、最大試験荷重１０ｇの条件下で圧縮した場合の圧縮変位（ｍｍ）を測定し、下記式により求めることができる。
Ｋ値（Ｎ／ｍｍ^２）＝（３／√２）・Ｆ・Ｓ^−３／２・Ｒ^−１／２
Ｆ：樹脂微粒子の１０％圧縮変形における荷重値（Ｎ）
Ｓ：樹脂微粒子の１０％圧縮変形における圧縮変位（ｍｍ）
Ｒ：樹脂微粒子の半径（ｍｍ）

上記基材微粒子の平均粒子径は特に限定されないが、好ましい下限は１μｍ、好ましい上限は２０００μｍである。上記基材微粒子の平均粒子径が１μｍ未満であると、基材微粒子が凝集しやすく、凝集した基材微粒子の表面に低融点金属層を形成した導電性微粒子を用いると、隣接する電極間を短絡させることがある。上記基材微粒子の平均粒子径が２０００μｍを超えると、回路基板等の電極間の接続に適した範囲を超えることがある。上記基材微粒子の平均粒子径のより好ましい下限は３μｍ、より好ましい上限は１０００μｍである。
なお、上記基材微粒子の平均粒子径は、光学顕微鏡又は電子顕微鏡を用いて無作為に選んだ５０個の基材微粒子の粒子径を測定し、測定した粒子径を算術平均することにより求めることができる。

上記基材微粒子の平均粒子径の変動係数は特に限定されないが、１０％以下であることが好ましい。上記変動係数が１０％を超えると、導電性微粒子の接続信頼性が低下することがある。なお、上記変動係数は、粒子径分布から得られる標準偏差を平均粒子径で除して得られる値を百分率（％）で示した数値である。

上記基材微粒子の形状は、対向する電極の間隔を維持できる形状であれば特に限定されないが、真球形状であることが好ましい。また、上記基材微粒子の表面は平滑であってもよいし、突起を有していてもよい。

上記基材微粒子は、更に、表面に、導電層を有していてもよい。
上記導電層を形成する金属は特に限定されず、例えば、金、銀、銅、亜鉛、鉄、鉛、錫、アルミニウム、コバルト、インジウム、ニッケル、クロム、アンチモン、ビスマス、ゲルマニウム、カドミウム等が挙げられる。なかでも、導電性に優れることから、上記導電層を形成する金属は、金、銅又はニッケルであることが好ましい。

上記基材微粒子の表面に、上記導電層を形成させる方法は特に限定されず、例えば、無電解メッキ法、電解メッキ法、真空蒸着法、イオンプレーティング法、イオンスパッタリング法等が挙げられる。

上記導電層の厚さは特に限定されないが、好ましい下限は０．１μｍ、好ましい上限は１００μｍである。上記導電層の厚さが０．１μｍ未満であると、導電性が充分に得られないことがある。上記導電層の厚さが１００μｍを超えると、導電性微粒子の柔軟性が低下することがある。上記導電層の厚さのより好ましい下限は０．２μｍ、より好ましい上限は５０μｍである。
なお、上記導電層の厚さは、無作為に選んだ１０個の導電性微粒子の断面を走査型電子顕微鏡（ＳＥＭ）により観察して測定し、これらを算術平均した厚さである。

上記低融点金属微粒子を構成する低融点金属は特に限定されないが、錫又は錫合金が好ましい。また、上記低融点金属は、融点が３００℃以下であることが好ましい。上記錫合金は特に限定されず、例えば、錫−銅合金、錫−銀合金、錫−ビスマス合金、錫−亜鉛合金、錫−インジウム合金等が挙げられる。なかでも、低融点金属層の融点を低下させることができることから、錫−銀合金が好適である。上記低融点金属微粒子は、実質的に低融点金属のみで形成されていてもよく、低融点金属を含有していてもよい。
本発明の導電性微粒子の製造方法を用いれば、従来の電気めっき法、無電解めっき法等では形成することができなかった組成の低融点金属層を形成することができる。

更に、上記低融点金属層と電極との接合強度を向上させるために、上記低融点金属微粒子は、ニッケル、アンチモン、アルミニウム、鉄、金、チタン、リン、ゲルマニウム、テルル、ガリウム、コバルト、マンガン、クロム、モリブデン、パラジウム、インジウム等の金属を含有してもよい。なかでも、上記低融点金属層と電極との接合強度を向上させる効果に優れていることから、上記低融点金属微粒子にニッケル、アンチモン、アルミニウムを含有させることが好適である。
上記低融点金属微粒子に含有される金属の合計に占める上記金属の含有量は特に限定されないが、好ましい下限は０．０００１重量％、好ましい上限は２重量％である。上記金属の含有量が０．０００１重量％未満であると、上記低融点金属層と電極との接合強度が充分に得られないことがある。上記金属の含有量が２重量％を超えると導電性微粒子の柔軟性が低下することがある。

上記低融点金属微粒子の平均粒子径は特に限定されないが、好ましい下限は０．１μｍ、好ましい上限は１００μｍである。上記低融点金属微粒子の平均粒子径が０．１μｍ未満であると、低融点金属微粒子が凝集しやすいため、低融点金属層を形成することが困難となることがある。上記低融点金属微粒子の平均粒子径が１００μｍを超えると、低融点金属微粒子が充分に溶融しないため、低融点金属層を形成することが困難となることがある。なお、上記低融点金属微粒子の平均粒子径は、光学顕微鏡又は電子顕微鏡を用いて無作為に選んだ５０個の低融点金属微粒子の粒子径を測定し、測定した粒子径を算術平均することにより求めることができる。
また、上記低融点金属微粒子の平均粒子径は、上記基材微粒子の平均粒子径の１／１０以下であることが好ましい。上記低融点金属微粒子の平均粒子径が、上記基材微粒子の平均粒子径の１／１０を超えると、せん断圧縮により上記低融点金属微粒子を上記基材微粒子の表面に付着させ、低融点金属層を形成することができないことがある。

本発明の導電性微粒子の製造方法を用いて製造された導電性微粒子は、上記基材微粒子の表面に、低融点金属層が形成されている。上記低融点金属層は、リフロー工程において溶融することにより、面接触で電極に接合する。

上記低融点金属層の厚さの好ましい下限は０．１μｍ、好ましい上限は２００μｍである。上記低融点金属層の厚さが０．１μｍ未満であると、リフローして溶融させても充分に電極に接合できないことがある。上記低融点金属層の厚さが２００μｍを超えると、上記低融点金属層を形成する際に凝集が生じやすく、凝集した導電性微粒子は隣接する電極間の短絡を引き起こすことがある。上記低融点金属層の厚さのより好ましい下限は０．２μｍ、より好ましい上限は１００μｍである。
なお、上記低融点金属層の厚さは、無作為に選んだ１０個の導電性微粒子の断面を走査型電子顕微鏡（ＳＥＭ）により観察して測定し、これらを算術平均した厚さである。

上述した本発明の導電性微粒子の製造方法では、従来の方法に比べて、粒子径の小さい導電性微粒子を製造することができる。また、このような導電性微粒子を簡便な方法で安価に製造することができる。本発明の導電性微粒子の製造方法により製造される導電性微粒子もまた、本発明の１つである。

本発明の導電性微粒子と、バインダー樹脂とを含有する異方性導電材料もまた、本発明の１つである。

本発明の異方性導電材料は、例えば、異方性導電ペースト、異方性導電インク、異方性導電粘着剤、異方性導電フィルム、異方性導電シート等が挙げられる。

上記バインダー樹脂は特に限定されないが、ビニル樹脂、熱可塑性樹脂、硬化性樹脂、熱可塑性ブロック共重合体、エラストマー等が挙げられる。
上記ビニル樹脂は特に限定されないが、酢酸ビニル樹脂、アクリル樹脂、スチレン樹脂等が挙げられる。上記熱可塑性樹脂は特に限定されないが、ポリオレフィン樹脂、エチレン−酢酸ビニル共重合体、ポリアミド樹脂等が挙げられる。上記硬化性樹脂は特に限定されないが、エポキシ樹脂、ウレタン樹脂、ポリイミド樹脂、不飽和ポリエステル樹脂等が挙げられる。上記熱可塑性ブロック共重合体は特に限定されないが、スチレン−ブタジエン−スチレンブロック共重合体、スチレン−イソプレン−スチレンブロック共重合体、スチレン−ブタジエン−スチレンブロック共重合体の水素添加物、スチレン−イソプレン−スチレンブロック共重合体の水素添加物等が挙げられる。これらの樹脂は、単独で用いられてもよいし、２種以上が併用されてもよい。
また、上記硬化性樹脂は、常温硬化型樹脂、熱硬化型樹脂、光硬化型樹脂、湿気硬化型樹脂であってもよい。

本発明の異方性導電材料には、必要に応じて、例えば、増量剤、可塑剤、粘接着性向上剤、酸化防止剤、熱安定剤、光安定剤、紫外線吸収剤、着色剤、難燃剤、硬化剤、有機溶媒等の各種添加剤が添加されてもよい。

本発明の異方性導電材料を製造する方法は特に限定されず、例えば、上記バインダー樹脂中に本発明の導電性微粒子を添加し、均一に混合して分散させ、異方性導電ペースト、異方性導電インク、異方性導電粘着剤等とする方法が挙げられる。また、本発明の異方性導電材料を製造する方法として、上記バインダー樹脂中に本発明の導電性微粒子を添加し、均一に分散させるか、又は、加熱溶解させて、離型紙や離型フィルム等の離型材の離型処理面に所定の厚さとなるように塗工し、必要に応じて乾燥や冷却等を行って、異方性導電フィルム、異方性導電シート等とする方法も挙げられる。なお、異方性導電材料の種類に対応して、適宜の製造方法を選択することができる。
また、上記バインダー樹脂と、本発明の導電性微粒子とを混合することなく、別々に用いて異方性導電材料としてもよい。

本発明の導電性微粒子又は本発明の異方性導電材料を用いることにより導電接続されている導電接続構造体もまた、本発明の１つである。

本発明の導電接続構造体は、一対の回路基板間に、本発明の導電性微粒子又は本発明の異方性導電材料を充填することにより、一対の回路基板の電極間を導電接続させた導電接続構造体である。

本発明によれば、粒子径の小さい導電性微粒子を効率よく簡便な方法で製造することができる導電性微粒子の製造方法を提供することができる。また、本発明によれば、該導電性微粒子の製造方法を用いて製造される導電性微粒子、該導電性微粒子を用いて製造される異方性導電材料、及び、導電接続構造体を提供することができる。

以下に実施例を掲げて本発明を更に詳しく説明するが、本発明はこれら実施例のみに限定されない。

（実施例１）
（基材微粒子の作製）
テトラメチロールメタンテトラアクリレートとジビニルベンゼンとの共重合樹脂微粒子（平均粒子径２４０μｍ）の表面に、無電解ニッケルめっき法を用いてニッケル層を形成した後、電解銅めっき法を用いて厚さ１０μｍの銅層（導電層）を形成することにより、基材微粒子を得た。

（低融点金属層の形成）
得られた基材微粒子１００重量部と、Ｓｎ４２／Ｂｉ５８合金微粒子（粒子径分布１０〜２５μｍ）１００重量部とをシータコンポーザ（徳寿工作所社製）に投入して、混合した。これにより、Ｓｎ４２／Ｂｉ５８合金微粒子を基材微粒子の表面に付着させることにより皮膜を形成させ、基材微粒子の表面に厚さ１５μｍのＳｎ４２／Ｂｉ５８合金層（低融点金属層）を形成した。
なお、シータコンポーザを用いて混合する際には、回転容器（ベッセル）を３０００ｒｐｍ、回転翼（ローター）を３０ｒｐｍで逆回転させ、Ｓｎ４２／Ｂｉ５８合金微粒子にせん断圧縮力が作用するようにした。混合時間は１２０分間とした。

（実施例２）
実施例１の（基材微粒子の作製）において、テトラメチロールメタンテトラアクリレートとジビニルベンゼンとの共重合樹脂微粒子（平均粒子径１５０μｍ）の表面に、電解銅めっき法を用いて厚さ７μｍの銅層を形成した以外は、実施例１と同様にして導電性微粒子を得た。

（実施例３）
実施例１の（低融点金属層の形成）において、Ｓｎ４２／Ｂｉ５８合金微粒子（粒子径分布１０〜２５μｍ）１００重量部に代えて、Ｓｎ９６．５／Ａｇ３．５合金微粒子（粒子径分布１０〜２５μｍ）１００重量部を用いた以外は、実施例１と同様にして導電性微粒子を得た。

（比較例１）
（基材微粒子の作製）
テトラメチロールメタンテトラアクリレートとジビニルベンゼンとの共重合樹脂微粒子（平均粒子径１５０μｍ）の表面に、電解銅めっき法を用いて厚さ７μｍの銅層を形成することにより、基材微粒子を得た。

（低融点金属層の形成）
バレルめっき装置を用いた電気めっき法により、得られた基材微粒子の表面にＳｎめっき層（低融点金属層）を形成した。
なお、比較例１にて得られた導電性微粒子は、Ｓｎめっき層（低融点金属層）の厚さが均一ではなかった。

＜評価＞

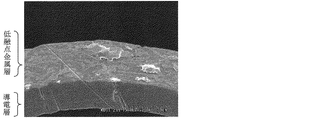

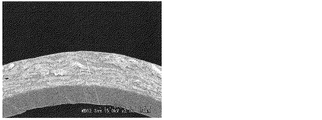

実施例１〜３及び比較例１で得られた導電性微粒子の直径方向の断面形状を、ＳＥＭ（走査型電子顕微鏡）を用いて撮影し、低融点金属層の断面形状を確認した。図２〜５は、実施例１〜３及び比較例１で得られた導電性微粒子の低融点金属層及び導電層の断面形状を撮影した拡大写真である。なお、比較例１では、基材微粒子の平均粒子径が小さいため、基材微粒子が電気めっき液中で浮遊してしまっていた。その結果、基材微粒子と電極とが充分に接触しなかったため、低融点金属層が充分に形成できなかった。

本発明によれば、粒子径の小さい導電性微粒子を効率よく簡便な方法で製造することができる導電性微粒子の製造方法を提供することができる。また、本発明によれば、該導電性微粒子の製造方法を用いて製造される導電性微粒子、該導電性微粒子を用いて製造される異方性導電材料、及び、導電接続構造体を提供することができる。

本発明において、低融点金属層を形成する工程の一例を模式的に示す図面である。 実施例１で得られた導電性微粒子の直径方向の断面をＳＥＭで撮影した写真である。 実施例２で得られた導電性微粒子の直径方向の断面をＳＥＭで撮影した写真である。 実施例３で得られた導電性微粒子の直径方向の断面をＳＥＭで撮影した写真である。 比較例１で得られた導電性微粒子の直径方向の断面をＳＥＭで撮影した写真である。

符号の説明

１ 基材微粒子
２ 低融点金属微粒子
３ 導電性微粒子
４ シータコンポーザ

Claims (8)

1. 基材微粒子の表面に低融点金属層が形成された導電性微粒子の製造方法であって、
   基材微粒子に低融点金属微粒子を接触させ、せん断圧縮によって前記低融点金属微粒子を溶融させることにより、前記基材微粒子の表面に低融点金属層を形成する工程を有することを特徴とする導電性微粒子の製造方法。
2. 低融点金属微粒子は、錫又は錫合金を含有することを特徴とする請求項１記載の導電性微粒子の製造方法。
3. 基材微粒子は、樹脂微粒子であることを特徴とする請求項１又は２記載の導電性微粒子の製造方法。
4. 基材微粒子は、更に、表面に導電層を有することを特徴とする請求項１、２又は３記載の導電性微粒子の製造方法。
5. 基材微粒子は、銅微粒子であることを特徴とする請求項１又は２記載の導電性微粒子の製造方法。
6. 請求項１、２、３、４又は５記載の導電性微粒子の製造方法により製造されていることを特徴とする導電性微粒子。
7. 請求項６記載の導電性微粒子と、バインダー樹脂とを含有することを特徴とする異方性導電材料。
8. 請求項６記載の導電性微粒子、又は、請求項７記載の異方性導電材料を用いることにより導電接続されていることを特徴とする導電接続構造体。
