JP2010013377A - アルキル化芳香族化合物の製造方法およびフェノールの製造方法 - Google Patents
アルキル化芳香族化合物の製造方法およびフェノールの製造方法 Download PDFInfo
- Publication number
- JP2010013377A JP2010013377A JP2008173236A JP2008173236A JP2010013377A JP 2010013377 A JP2010013377 A JP 2010013377A JP 2008173236 A JP2008173236 A JP 2008173236A JP 2008173236 A JP2008173236 A JP 2008173236A JP 2010013377 A JP2010013377 A JP 2010013377A
- Authority
- JP
- Japan
- Prior art keywords
- aromatic compound
- catalyst
- producing
- alkylated aromatic
- solid acid
- Prior art date
- Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
- Granted
Links
- 150000001491 aromatic compounds Chemical class 0.000 title claims abstract description 73
- 238000004519 manufacturing process Methods 0.000 title claims abstract description 61
- ISWSIDIOOBJBQZ-UHFFFAOYSA-N Phenol Chemical compound OC1=CC=CC=C1 ISWSIDIOOBJBQZ-UHFFFAOYSA-N 0.000 title claims abstract description 23
- 239000003054 catalyst Substances 0.000 claims abstract description 119
- RWGFKTVRMDUZSP-UHFFFAOYSA-N cumene Chemical compound CC(C)C1=CC=CC=C1 RWGFKTVRMDUZSP-UHFFFAOYSA-N 0.000 claims abstract description 70
- 229910052751 metal Inorganic materials 0.000 claims abstract description 63
- 239000002184 metal Substances 0.000 claims abstract description 63
- 238000006243 chemical reaction Methods 0.000 claims abstract description 37
- 239000011973 solid acid Substances 0.000 claims abstract description 36
- LFQSCWFLJHTTHZ-UHFFFAOYSA-N Ethanol Chemical compound CCO LFQSCWFLJHTTHZ-UHFFFAOYSA-N 0.000 claims abstract description 28
- PXHVJJICTQNCMI-UHFFFAOYSA-N Nickel Chemical compound [Ni] PXHVJJICTQNCMI-UHFFFAOYSA-N 0.000 claims abstract description 27
- 150000002576 ketones Chemical class 0.000 claims abstract description 26
- 238000005984 hydrogenation reaction Methods 0.000 claims abstract description 23
- 238000000034 method Methods 0.000 claims abstract description 20
- 239000010949 copper Substances 0.000 claims abstract description 14
- 229910017052 cobalt Inorganic materials 0.000 claims abstract description 13
- 239000010941 cobalt Substances 0.000 claims abstract description 13
- GUTLYIVDDKVIGB-UHFFFAOYSA-N cobalt atom Chemical compound [Co] GUTLYIVDDKVIGB-UHFFFAOYSA-N 0.000 claims abstract description 13
- 229910052802 copper Inorganic materials 0.000 claims abstract description 13
- 229910052759 nickel Inorganic materials 0.000 claims abstract description 13
- 229910052702 rhenium Inorganic materials 0.000 claims abstract description 12
- RYGMFSIKBFXOCR-UHFFFAOYSA-N Copper Chemical compound [Cu] RYGMFSIKBFXOCR-UHFFFAOYSA-N 0.000 claims abstract description 11
- 238000005804 alkylation reaction Methods 0.000 claims abstract description 11
- WUAPFZMCVAUBPE-UHFFFAOYSA-N rhenium atom Chemical compound [Re] WUAPFZMCVAUBPE-UHFFFAOYSA-N 0.000 claims abstract description 10
- CSCPPACGZOOCGX-UHFFFAOYSA-N Acetone Chemical group CC(C)=O CSCPPACGZOOCGX-UHFFFAOYSA-N 0.000 claims description 44
- UHOVQNZJYSORNB-UHFFFAOYSA-N Benzene Chemical compound C1=CC=CC=C1 UHOVQNZJYSORNB-UHFFFAOYSA-N 0.000 claims description 36
- KFZMGEQAYNKOFK-UHFFFAOYSA-N Isopropanol Chemical compound CC(C)O KFZMGEQAYNKOFK-UHFFFAOYSA-N 0.000 claims description 24
- 239000010457 zeolite Substances 0.000 claims description 23
- 229910021536 Zeolite Inorganic materials 0.000 claims description 22
- HNPSIPDUKPIQMN-UHFFFAOYSA-N dioxosilane;oxo(oxoalumanyloxy)alumane Chemical group O=[Si]=O.O=[Al]O[Al]=O HNPSIPDUKPIQMN-UHFFFAOYSA-N 0.000 claims description 22
- FRIBMENBGGCKPD-UHFFFAOYSA-N 3-(2,3-dimethoxyphenyl)prop-2-enal Chemical compound COC1=CC=CC(C=CC=O)=C1OC FRIBMENBGGCKPD-UHFFFAOYSA-N 0.000 claims description 6
- 239000002253 acid Substances 0.000 claims description 4
- VAJVDSVGBWFCLW-UHFFFAOYSA-N 3-Phenylpropanol Natural products OCCCC1=CC=CC=C1 VAJVDSVGBWFCLW-UHFFFAOYSA-N 0.000 claims description 3
- 150000001875 compounds Chemical class 0.000 claims description 3
- 238000000354 decomposition reaction Methods 0.000 claims description 3
- 229910001849 group 12 element Inorganic materials 0.000 claims description 3
- 229910021472 group 8 element Inorganic materials 0.000 claims description 3
- 230000001590 oxidative effect Effects 0.000 claims description 3
- 230000002194 synthesizing effect Effects 0.000 claims description 3
- 238000011144 upstream manufacturing Methods 0.000 claims description 3
- 125000003118 aryl group Chemical group 0.000 claims description 2
- 229940100198 alkylating agent Drugs 0.000 abstract description 7
- 239000002168 alkylating agent Substances 0.000 abstract description 7
- 150000004945 aromatic hydrocarbons Chemical class 0.000 abstract description 4
- ATUOYWHBWRKTHZ-UHFFFAOYSA-N Propane Chemical compound CCC ATUOYWHBWRKTHZ-UHFFFAOYSA-N 0.000 description 12
- VYPSYNLAJGMNEJ-UHFFFAOYSA-N Silicium dioxide Chemical compound O=[Si]=O VYPSYNLAJGMNEJ-UHFFFAOYSA-N 0.000 description 12
- 239000001257 hydrogen Substances 0.000 description 10
- 229910052739 hydrogen Inorganic materials 0.000 description 10
- UFHFLCQGNIYNRP-UHFFFAOYSA-N Hydrogen Chemical compound [H][H] UFHFLCQGNIYNRP-UHFFFAOYSA-N 0.000 description 9
- QQONPFPTGQHPMA-UHFFFAOYSA-N propylene Natural products CC=C QQONPFPTGQHPMA-UHFFFAOYSA-N 0.000 description 8
- 125000004805 propylene group Chemical group [H]C([H])([H])C([H])([*:1])C([H])([H])[*:2] 0.000 description 8
- 239000007788 liquid Substances 0.000 description 7
- MCMNRKCIXSYSNV-UHFFFAOYSA-N Zirconium dioxide Chemical compound O=[Zr]=O MCMNRKCIXSYSNV-UHFFFAOYSA-N 0.000 description 6
- 229910052782 aluminium Inorganic materials 0.000 description 6
- PNEYBMLMFCGWSK-UHFFFAOYSA-N aluminium oxide Inorganic materials [O-2].[O-2].[O-2].[Al+3].[Al+3] PNEYBMLMFCGWSK-UHFFFAOYSA-N 0.000 description 6
- 239000002245 particle Substances 0.000 description 6
- 239000001294 propane Substances 0.000 description 6
- 239000000377 silicon dioxide Substances 0.000 description 6
- 229910017518 Cu Zn Inorganic materials 0.000 description 5
- 229910017752 Cu-Zn Inorganic materials 0.000 description 5
- 229910017943 Cu—Zn Inorganic materials 0.000 description 5
- 239000006227 byproduct Substances 0.000 description 5
- TVZPLCNGKSPOJA-UHFFFAOYSA-N copper zinc Chemical compound [Cu].[Zn] TVZPLCNGKSPOJA-UHFFFAOYSA-N 0.000 description 5
- CPLXHLVBOLITMK-UHFFFAOYSA-N Magnesium oxide Chemical compound [Mg]=O CPLXHLVBOLITMK-UHFFFAOYSA-N 0.000 description 4
- XAGFODPZIPBFFR-UHFFFAOYSA-N aluminium Chemical compound [Al] XAGFODPZIPBFFR-UHFFFAOYSA-N 0.000 description 4
- 238000004458 analytical method Methods 0.000 description 4
- 239000012295 chemical reaction liquid Substances 0.000 description 4
- 230000018044 dehydration Effects 0.000 description 4
- 238000006297 dehydration reaction Methods 0.000 description 4
- 239000012188 paraffin wax Substances 0.000 description 4
- 239000002994 raw material Substances 0.000 description 4
- 229910052725 zinc Inorganic materials 0.000 description 4
- ZWEHNKRNPOVVGH-UHFFFAOYSA-N 2-Butanone Chemical compound CCC(C)=O ZWEHNKRNPOVVGH-UHFFFAOYSA-N 0.000 description 3
- 150000001336 alkenes Chemical class 0.000 description 3
- 230000000694 effects Effects 0.000 description 3
- 239000003365 glass fiber Substances 0.000 description 3
- JRZJOMJEPLMPRA-UHFFFAOYSA-N olefin Natural products CCCCCCCC=C JRZJOMJEPLMPRA-UHFFFAOYSA-N 0.000 description 3
- 230000000717 retained effect Effects 0.000 description 3
- OKTJSMMVPCPJKN-UHFFFAOYSA-N Carbon Chemical compound [C] OKTJSMMVPCPJKN-UHFFFAOYSA-N 0.000 description 2
- KRHYYFGTRYWZRS-UHFFFAOYSA-N Fluorane Chemical compound F KRHYYFGTRYWZRS-UHFFFAOYSA-N 0.000 description 2
- UFWIBTONFRDIAS-UHFFFAOYSA-N Naphthalene Chemical compound C1=CC=CC2=CC=CC=C21 UFWIBTONFRDIAS-UHFFFAOYSA-N 0.000 description 2
- QAOWNCQODCNURD-UHFFFAOYSA-N Sulfuric acid Chemical compound OS(O)(=O)=O QAOWNCQODCNURD-UHFFFAOYSA-N 0.000 description 2
- GWEVSGVZZGPLCZ-UHFFFAOYSA-N Titan oxide Chemical compound O=[Ti]=O GWEVSGVZZGPLCZ-UHFFFAOYSA-N 0.000 description 2
- 230000002152 alkylating effect Effects 0.000 description 2
- 229910052799 carbon Inorganic materials 0.000 description 2
- 229910052742 iron Inorganic materials 0.000 description 2
- 239000000395 magnesium oxide Substances 0.000 description 2
- 239000000463 material Substances 0.000 description 2
- 229910052680 mordenite Inorganic materials 0.000 description 2
- 239000012071 phase Substances 0.000 description 2
- 238000011084 recovery Methods 0.000 description 2
- 238000000926 separation method Methods 0.000 description 2
- 229910052710 silicon Inorganic materials 0.000 description 2
- 239000010703 silicon Substances 0.000 description 2
- 229920003043 Cellulose fiber Polymers 0.000 description 1
- 229910021591 Copper(I) chloride Inorganic materials 0.000 description 1
- VGGSQFUCUMXWEO-UHFFFAOYSA-N Ethene Chemical compound C=C VGGSQFUCUMXWEO-UHFFFAOYSA-N 0.000 description 1
- 239000005977 Ethylene Substances 0.000 description 1
- 229910018054 Ni-Cu Inorganic materials 0.000 description 1
- GRYLNZFGIOXLOG-UHFFFAOYSA-N Nitric acid Chemical compound O[N+]([O-])=O GRYLNZFGIOXLOG-UHFFFAOYSA-N 0.000 description 1
- 229910018481 Ni—Cu Inorganic materials 0.000 description 1
- -1 ReO 2 Chemical class 0.000 description 1
- QAOWNCQODCNURD-UHFFFAOYSA-L Sulfate Chemical compound [O-]S([O-])(=O)=O QAOWNCQODCNURD-UHFFFAOYSA-L 0.000 description 1
- 230000029936 alkylation Effects 0.000 description 1
- 230000015572 biosynthetic process Effects 0.000 description 1
- 229910052796 boron Inorganic materials 0.000 description 1
- 229910052793 cadmium Inorganic materials 0.000 description 1
- 125000002915 carbonyl group Chemical group [*:2]C([*:1])=O 0.000 description 1
- 239000000969 carrier Substances 0.000 description 1
- 229910052804 chromium Inorganic materials 0.000 description 1
- 230000000052 comparative effect Effects 0.000 description 1
- OXBLHERUFWYNTN-UHFFFAOYSA-M copper(I) chloride Chemical compound [Cu]Cl OXBLHERUFWYNTN-UHFFFAOYSA-M 0.000 description 1
- 238000004993 emission spectroscopy Methods 0.000 description 1
- 238000011156 evaluation Methods 0.000 description 1
- 239000000835 fiber Substances 0.000 description 1
- 229910052733 gallium Inorganic materials 0.000 description 1
- 239000007789 gas Substances 0.000 description 1
- 238000010438 heat treatment Methods 0.000 description 1
- 150000002431 hydrogen Chemical class 0.000 description 1
- 229910052738 indium Inorganic materials 0.000 description 1
- 229910052741 iridium Inorganic materials 0.000 description 1
- 238000002955 isolation Methods 0.000 description 1
- 239000007791 liquid phase Substances 0.000 description 1
- 229910052748 manganese Inorganic materials 0.000 description 1
- 229910001510 metal chloride Inorganic materials 0.000 description 1
- 229910044991 metal oxide Inorganic materials 0.000 description 1
- 150000004706 metal oxides Chemical class 0.000 description 1
- 150000002739 metals Chemical class 0.000 description 1
- 239000000203 mixture Substances 0.000 description 1
- 229910052750 molybdenum Inorganic materials 0.000 description 1
- 229910017604 nitric acid Inorganic materials 0.000 description 1
- 229910052763 palladium Inorganic materials 0.000 description 1
- 239000008188 pellet Substances 0.000 description 1
- 229910052697 platinum Inorganic materials 0.000 description 1
- 239000011148 porous material Substances 0.000 description 1
- CHKVPAROMQMJNQ-UHFFFAOYSA-M potassium bisulfate Chemical compound [K+].OS([O-])(=O)=O CHKVPAROMQMJNQ-UHFFFAOYSA-M 0.000 description 1
- 229910000343 potassium bisulfate Inorganic materials 0.000 description 1
- 239000000843 powder Substances 0.000 description 1
- 229910052707 ruthenium Inorganic materials 0.000 description 1
- 239000011949 solid catalyst Substances 0.000 description 1
- 239000002904 solvent Substances 0.000 description 1
- 229910001220 stainless steel Inorganic materials 0.000 description 1
- 239000010935 stainless steel Substances 0.000 description 1
- 239000007858 starting material Substances 0.000 description 1
- 238000003786 synthesis reaction Methods 0.000 description 1
- 229910052716 thallium Inorganic materials 0.000 description 1
- 238000005979 thermal decomposition reaction Methods 0.000 description 1
- 229910052721 tungsten Inorganic materials 0.000 description 1
- 238000005406 washing Methods 0.000 description 1
- XLYOFNOQVPJJNP-UHFFFAOYSA-N water Substances O XLYOFNOQVPJJNP-UHFFFAOYSA-N 0.000 description 1
Classifications
-
- Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
- Y02—TECHNOLOGIES OR APPLICATIONS FOR MITIGATION OR ADAPTATION AGAINST CLIMATE CHANGE
- Y02P—CLIMATE CHANGE MITIGATION TECHNOLOGIES IN THE PRODUCTION OR PROCESSING OF GOODS
- Y02P20/00—Technologies relating to chemical industry
- Y02P20/50—Improvements relating to the production of bulk chemicals
- Y02P20/52—Improvements relating to the production of bulk chemicals using catalysts, e.g. selective catalysts
Landscapes
- Catalysts (AREA)
- Organic Low-Molecular-Weight Compounds And Preparation Thereof (AREA)
- Low-Molecular Organic Synthesis Reactions Using Catalysts (AREA)
Abstract
【課題】金属触媒存在下で、ケトンの水添反応を行い、得られたアルコールをアルキル化剤として用い、芳香族炭化水素と反応させるアルキル化芳香族化合物の製造方法であって、効率良くクメン等のアルキル化芳香族化合物を製造するための方法を提供することと、該方法によってクメンを得る工程を有するフェノールの製造方法を提供すること。
【解決手段】本発明のアルキル化芳香族化合物の製造方法は、銅、ニッケル、コバルトおよびレニウムからなる群から選択される少なくとも一種の金属元素を含む金属触媒の存在下で、ケトンの水添反応を行い、アルコールを含む反応液を得る工程（工程１）と、前記反応液をフィルターに通液した後に、固体酸触媒存在下で、反応液中のアルコールによる芳香族化合物のアルキル化反応を行う工程（工程２）とを有することを特徴とする。
【選択図】なし
【解決手段】本発明のアルキル化芳香族化合物の製造方法は、銅、ニッケル、コバルトおよびレニウムからなる群から選択される少なくとも一種の金属元素を含む金属触媒の存在下で、ケトンの水添反応を行い、アルコールを含む反応液を得る工程（工程１）と、前記反応液をフィルターに通液した後に、固体酸触媒存在下で、反応液中のアルコールによる芳香族化合物のアルキル化反応を行う工程（工程２）とを有することを特徴とする。
【選択図】なし
Description
本発明は、アルキル化芳香族化合物の製造方法およびフェノールの製造方法に関する。
クメンを出発原料としてフェノールを製造するクメン法は公知であるが、クメン法においては生成フェノールと等モル量のアセトンが常に副生する。副生するアセトンは溶剤または有機合成原料として広範囲な用途があるが、その時々の市場の動向によってはアセトンが過剰であったり、市況が悪い場合があり製造するフェノールの経済性を低下させる原因となっている。クメンは通常ベンゼンをプロピレンでアルキル化することにより製造されている。プロピレンはナフサの熱分解で製造されており同時に併産されるエチレンとプロピレンの需要バランスによりプロピレンが不足しクメン生産の隘路となる場合が多い。
この隘路を避ける目的でフェノール製造時に併産されるアセトンを水添してイソプロパノールとし、これを更に脱水してプロピレンとし、クメン製造などの原料としてリサイクル使用する方法が提案されている（特許文献１参照）。しかしながらこの方法では水添工程と脱水工程という２つの工程が増えるという問題点がある。
そこで工程短縮のために、アセトン水添によって得られたイソプロパノールを脱水せずにそのままアルキル化剤として使用しベンゼンと反応させてクメンを製造する方法が提案されている（特許文献２〜４参照）。
特開平２−１７４７３７号公報
特開平２−２３１４４２号公報
特開平１１−３５４９７号公報
特表２００３−５２３９８５号公報
固体酸触媒存在下で、アルコールをアルキル化剤として使用しアルキル化芳香族化合物を製造する方法では、アルコールが直接芳香族炭化水素をアルキル化する反応の他に、アルコールの脱水により得られたオレフィンによる芳香族炭化水素のアルキル化反応も同時に起こる。
また、ケトンの水添反応では、通常転化率を高めるためにケトンに対して過剰モルの水素をフィードする。このため、過剰モルの水素をフィードしたことによる余剰水素や生成したアルコールに溶解した水素が、アルコールによる芳香族化合物のアルキル化工程においても存在する可能性がある。
よって、ケトンの水添反応により得られたアルコールをアルキル化剤として用いて、アルキル化芳香族化合物を製造する場合には、ケトンの水添反応に用いる触媒が触媒破砕などにより微粉化され、微粉化した触媒がアルキル化工程に流れ込み、水素と水添触媒が共存状態となり、アルコールの脱水により得られたオレフィンを水添しパラフィンを副生する可能性が考えられる。
このパラフィンはアルキル化剤としては働かないためにアルキル化芳香族化合物の生成には寄与せず、アルキル化芳香族化合物の生産性を著しく低下させる原因となる。
上述のような不都合は、ケトンの水添反応により得られたアルコールをアルキル化剤として使用してアルキル化芳香族化合物を得る場合には解決しなければならない課題である
。
上述のような不都合は、ケトンの水添反応により得られたアルコールをアルキル化剤として使用してアルキル化芳香族化合物を得る場合には解決しなければならない課題である
。
本発明は、金属触媒存在下で、ケトンの水添反応を行い、得られたアルコールをアルキル化剤として用い、芳香族炭化水素と反応させるアルキル化芳香族化合物の製造方法であって、効率良くクメン等のアルキル化芳香族化合物を製造するための方法を提供することを目的とする。また、該方法によってクメンを得る工程を有するフェノールの製造方法を提供することを目的とする。
上記課題を解決するために、本発明者らは鋭意検討を重ねた結果、ケトンの水添反応を行う工程と、アルコールによる芳香族化合物のアルキル化反応を行う工程との間にフィルターを設置することで、水添触媒として作用する金属触媒と水素とオレフィンとが共存することを防止し、副生パラフィンを抑制できることを見出した。
すなわち、本発明に係るアルキル化芳香族化合物の製造方法およびフェノールの製造方法は以下の（１）〜（８）に関する。
（１） 銅、ニッケル、コバルトおよびレニウムからなる群から選択される少なくとも一種の金属元素を含む金属触媒の存在下で、ケトンの水添反応を行い、アルコールを含む反応液を得る工程（工程１）と、
前記反応液をフィルターに通液した後に、固体酸触媒存在下で、反応液中のアルコールによる芳香族化合物のアルキル化反応を行う工程（工程２）とを有することを特徴とするアルキル化芳香族化合物の製造方法。
（１） 銅、ニッケル、コバルトおよびレニウムからなる群から選択される少なくとも一種の金属元素を含む金属触媒の存在下で、ケトンの水添反応を行い、アルコールを含む反応液を得る工程（工程１）と、
前記反応液をフィルターに通液した後に、固体酸触媒存在下で、反応液中のアルコールによる芳香族化合物のアルキル化反応を行う工程（工程２）とを有することを特徴とするアルキル化芳香族化合物の製造方法。
（２） 金属触媒が第ＩＩＢ族元素、ＩＩＩＡ族元素、ＶＩＢ族元素およびＶＩＩＩ族元素（但し、ニッケルとコバルトとを除く）からなる群から選択される少なくとも一種の元素をさらに含むことを特徴とする（１）に記載のアルキル化芳香族化合物の製造方法。
（３） 固体酸触媒がゼオライトであることを特徴とする（１）または（２）に記載のアルキル化芳香族化合物の製造方法。
（４） ゼオライトが１０〜１２員環構造を有するゼオライトであることを特徴とする（３）に記載のアルキル化芳香族化合物の製造方法。
（４） ゼオライトが１０〜１２員環構造を有するゼオライトであることを特徴とする（３）に記載のアルキル化芳香族化合物の製造方法。
（５） 金属触媒と、固体酸触媒とが、別々の反応器に充填されていることを特徴とする（１）〜（４）のいずれかに記載のアルキル化芳香族化合物の製造方法。
（６） 金属触媒と、固体酸触媒とが、同一の反応器に充填されており、
上流側に金属触媒からなる触媒層が形成されており、下流側に固体酸触媒からなる触媒層が形成されており、
金属触媒からなる触媒層と、固体酸触媒からなる触媒層との間に、フィルターが存在することを特徴とする（１）〜（４）のいずれかに記載のアルキル化芳香族化合物の製造方法。
（６） 金属触媒と、固体酸触媒とが、同一の反応器に充填されており、
上流側に金属触媒からなる触媒層が形成されており、下流側に固体酸触媒からなる触媒層が形成されており、
金属触媒からなる触媒層と、固体酸触媒からなる触媒層との間に、フィルターが存在することを特徴とする（１）〜（４）のいずれかに記載のアルキル化芳香族化合物の製造方法。
（７） 芳香族化合物がベンゼンであり、ケトンがアセトンであることを特徴とする（１）〜（６）のいずれかに記載のアルキル化芳香族化合物の製造方法。
（８） 下記工程（ａ）〜工程（ｅ）を含むフェノールの製造方法において、工程（ｃ）、（ｄ）を（７）に記載のアルキル化芳香族化合物の製造方法に従って実施することを特徴とするフェノールの製造方法。
工程（ａ）：クメンを酸化してクメンヒドロペルオキシドへ変換する工程
工程（ｂ）：クメンヒドロペルオキシドを酸分解させてフェノールとアセトンとを得る工程
工程（ｃ）：上記工程（ｂ）において得られるアセトンの水添反応によりイソプロパノー
ルを得る工程
工程（ｄ）：上記工程（ｃ）で得られるイソプロパノールを用いて、ベンゼンとイソプロパノールとを反応させてクメンを合成する工程
工程（ｅ）：上記工程（ｄ）で得られるクメンを工程（ａ）へ循環する工程
（８） 下記工程（ａ）〜工程（ｅ）を含むフェノールの製造方法において、工程（ｃ）、（ｄ）を（７）に記載のアルキル化芳香族化合物の製造方法に従って実施することを特徴とするフェノールの製造方法。
工程（ａ）：クメンを酸化してクメンヒドロペルオキシドへ変換する工程
工程（ｂ）：クメンヒドロペルオキシドを酸分解させてフェノールとアセトンとを得る工程
工程（ｃ）：上記工程（ｂ）において得られるアセトンの水添反応によりイソプロパノー
ルを得る工程
工程（ｄ）：上記工程（ｃ）で得られるイソプロパノールを用いて、ベンゼンとイソプロパノールとを反応させてクメンを合成する工程
工程（ｅ）：上記工程（ｄ）で得られるクメンを工程（ａ）へ循環する工程
本発明のアルキル化芳香族化合物の製造方法によれば、アセトン等のケトンの水添反応により得られたアルコールとベンゼン等の芳香族化合物とからクメン等のアルキル化芳香族化合物を、パラフィンの副生が抑制された工業上、実用的な方法で得ることができる。しかも得られるクメンは、プロピレンとベンゼンとから得られるクメンと比べ何ら品質的に問題が無い。
本発明のフェノールの製造方法は、上記アルキル化芳香族化合物の製造方法を適用することにより、従来のクメン法の工程数を増やすことなく、フェノールの製造の際に併産するアセトンを再使用することが可能となる。よって本発明のフェノールの製造方法はプロセス上および経済上著しく優位にフェノールを生産することが出来る。
本発明のアルキル化芳香族化合物の製造方法は、銅、ニッケル、コバルトおよびレニウムからなる群から選択される少なくとも一種の金属元素を含む金属触媒の存在下で、ケトンの水添反応を行い、アルコールを含む反応液を得る工程（工程１）と、前記反応液をフィルターに通液した後に、固体酸触媒存在下で、反応液中のアルコールによる芳香族化合物のアルキル化反応を行う工程（工程２）とを有することを特徴とする。
本発明のアルキル化芳香族化合物の製造方法は、前記工程１および工程２が、別々の反応器で行われてもよく、一つの反応器で行われてもよい。すなわち金属触媒と、固体酸触媒とが、別々の反応器に充填されていてもよく、金属触媒と、固体酸触媒とが、同一の反応器に充填されていてもよい。
なお、本発明において、金属触媒と、固体酸触媒とが、別々の反応器に充填されている場合には、少なくとも金属触媒が充填されている反応器の下部、固体酸触媒が充填されている反応器の上部または、金属触媒が充填されている反応器と固体酸触媒が充填されている反応器との間の配管等にフィルターが存在しており、前記二箇所以上にフィルターが存在していてもよい。また、金属触媒と、固体酸触媒とが、同一の反応器に充填されている場合には、上流側に金属触媒からなる触媒層が形成されており、下流側に固体酸触媒からなる触媒層が形成されており、金属触媒からなる触媒層と、固体酸触媒からなる触媒層との間に、フィルターが存在する。
本発明に用いるフィルターの種類は、反応温度域や原料による形状変化や劣化を伴わないフィルターであれば特に限定はなく、好ましくはガラス繊維、セルロース繊維、またはシリカ繊維からなるフィルターが選択される。また、本発明においては、複数のフィルターを用いてもよく、複数のフィルターを用いる場合には、各フィルターは、同一の素材でも、異なる素材でもよく、保留粒子径は同一でも異なっていてもよい。
本発明に用いるフィルターの保留粒子径としては、特に限定はないが、アルキル化芳香族化合物の製造時における圧損と、ケトンの水添反応に用いる金属触媒の微粉の捕捉の観点から、好ましくは保留粒子径が０．１〜１０μｍであるフィルターが用いられる。
本発明のアルキル化芳香族化合物の製造方法において、前記芳香族化合物としては、ベンゼン、ナフタレン等が挙げられ、中でもベンゼンが好適であり、前記ケトンとしては、
アセトン、メチルエチルケトン等が挙げられ、中でもアセトンが好適である。
アセトン、メチルエチルケトン等が挙げられ、中でもアセトンが好適である。
本発明に用いる金属触媒は、銅、ニッケル、コバルトおよびレニウムからなる群から選択される少なくとも一種の金属元素を含む金属触媒からなる。金属触媒としては、該金属元素の単体そのものでもよく、ＲｅＯ2、Ｒｅ2Ｏ7、ＮｉＯ、ＣｕＯなどの金属酸化物や
、ＲｅＣｌ3、ＮｉＣｌ2、ＣｕＣｌ2などの金属塩化物や、Ｎｉ−Ｃｕ、Ｎｉ−Ｃｕ−Ｃ
ｒなどのクラスター金属であってもよい。
、ＲｅＣｌ3、ＮｉＣｌ2、ＣｕＣｌ2などの金属塩化物や、Ｎｉ−Ｃｕ、Ｎｉ−Ｃｕ−Ｃ
ｒなどのクラスター金属であってもよい。
また金属触媒には、第ＩＩＢ族元素、ＩＩＩＡ族元素、ＶＩＢ族元素およびＶＩＩＩ族元素（但し、ニッケルとコバルトとを除く）からなる群から選択される少なくとも一種の元素をさらに含んでいてもよい。
なお、上記元素としては具体的にはZn、Cd、Hg、B、Al、Ga、In、Tl、Cr、Mo、W、Fe、Ru、Os、Rh、Ir、Pd、Ptが挙げられる。
中でも、金属触媒として、銅に加えて、Ｚｎや、Ａｌを含有すると、触媒寿命の延長効果の点で好適である。
中でも、金属触媒として、銅に加えて、Ｚｎや、Ａｌを含有すると、触媒寿命の延長効果の点で好適である。
銅、ニッケル、コバルトおよびレニウムからなる群から選択される少なくとも一種の金属元素を含む金属触媒としては、ケトンが有するカルボニル基を水添し、アルコールが得られるものであれば良く特に制限はないが、いわゆる水添触媒として市販されているものがそのまま使用可能であり、種々の担体に担持したもの等が市場で入手でき、これらを用いてもよい。例えば、５％Ｒｅカーボン触媒、５％Ｒｅアルミナ触媒、シリカアルミナ担持ニッケル触媒、及び列記した種類の担持量を、１％や０．５％へ変えたもの等が挙げられる。担体としては、シリカ、アルミナ、シリカアルミナ、チタニア、マグネシア、シリカマグネシア、ジルコニア、カーボンのうちの少なくとも１つを選択することが好ましい。
銅、ニッケル、コバルトおよびレニウムからなる群から選択される少なくとも一種の金属元素を含む金属成分の形状は特に制限は無く、球状・円柱状・押し出し状・破砕状いずれでもよく、またその粒子の大きさも、０．０１ｍｍ〜１００ｍｍの範囲のもので反応器の大きさに応じ選定すればよい。
本発明に用いる固体酸触媒は、酸としての機能を持つ触媒であり、一般的に固体酸と呼ばれるものであれば良く、ゼオライト、シリカアルミナ、アルミナ、硫酸イオン担持ジルコニア、ＷＯ３担持ジルコニアなどを用いることができる。
特に、ケイ素とアルミニウムから構成される無機の結晶性多孔質化合物であるゼオライトは耐熱性や目的とするアルキル化芳香族化合物（クメン）の選択率の面から本発明に好適な固体酸触媒である。
アルキル化芳香族化合物として、クメンを製造する際には、ゼオライトとしては、クメンの分子径と同程度の細孔を有する、１０〜１２員環構造を有するゼオライトが好ましく、β型、ＭＣＭ−２２が特に好ましい。
１２員環構造を有するゼオライトの例としては、Ｙ型、ＵＳＹ型、モルデナイト型、脱アルミニウムモルデナイト型、β型、ＭＣＭ−２２型、ＭＣＭ−５６型などが挙げられ、とくにβ型、ＭＣＭ−２２型、ＭＣＭ−５６型が好適な構造である。
これらゼオライトのケイ素とアルミニウムの組成比は２／１〜２００／１の範囲にあれば良く、特に活性と熱安定性の面から５／１〜１００／１のものが好ましい。さらにゼオ
ライト骨格に含まれるアルミニウム原子を、Ｇａ、Ｔｉ、Ｆｅ、Ｍｎ、Ｂなどのアルミウム以外の金属で置換した、いわゆる同型置換したゼオライトを用いることも出来る。
ライト骨格に含まれるアルミニウム原子を、Ｇａ、Ｔｉ、Ｆｅ、Ｍｎ、Ｂなどのアルミウム以外の金属で置換した、いわゆる同型置換したゼオライトを用いることも出来る。
固体酸触媒の形状は特に制限は無く、球状・円柱状・押し出し状・破砕状いずれでもよく、またその粒子の大きさも、例えば０．０１ｍｍ〜１００ｍｍの範囲のものを用いることができ、反応器の大きさに応じ選定すればよい。
本発明を実施するに際して、その方法は固体触媒を用いた連続流通式の方法で実施する。その際、液相、気相、気−液混合相の、いずれの形態においても実施することが可能である。触媒の充填方式としては固定床反応器が選択され、反応方式も気液並流・向流のどちらでもよく、そのフロー方向も下降流・上昇流のどちらでも構わない。
クメンの生産量を維持するために、反応器を２つまたは３つ並列に並べ、１つの反応器が再生している間に、残った１つまたは２つの反応器で反応を実施するメリーゴーランド方式をとっても構わない。さらに反応器が３つある場合、他の反応器２つを直列につなぎ、生産量の変動を少なくする方法をとっても良い。
本発明における原料の供給速度は高生産性を達成するために、前記工程１および工程２を別々の反応器で行う場合には、工程１を行う金属触媒が充填された反応器における触媒重量に対する液重量基準空間速度（ＷＨＳＶ）は通常１００以下、より好ましくは５０以下、さらに好ましくは２０以下であり、工程２を行う固体酸触媒が充填された反応器における触媒重量に対する液重量基準空間速度（ＷＨＳＶ）は通常５０以下、より好ましくは２０以下、さらに好ましくは１０以下である。また、工程１および２を一つの反応器で行う場合には、該反応器における触媒重量に対する液重量基準空間速度（ＷＨＳＶ）は通常５０以下、より好ましくは２０以下、さらに好ましくは１０以下である。また、前記液重量基準空間速度（ＷＨＳＶ）は通常1以上である。
上記範囲では、高収率でクメン等のアルキル化芳香族化合物を製造することができる。
なお、本発明において、金属触媒と固体酸触媒との量比は特に限定はされないが、通常は金属触媒に含まれる銅、ニッケル、コバルトおよびレニウムからなる群から選択される少なくとも一種の金属元素の重量と固体酸触媒との重量比（金属元素／固体酸触媒）が、通常は０．００１〜１０、好ましくは０．０１〜２である。
なお、本発明において、金属触媒と固体酸触媒との量比は特に限定はされないが、通常は金属触媒に含まれる銅、ニッケル、コバルトおよびレニウムからなる群から選択される少なくとも一種の金属元素の重量と固体酸触媒との重量比（金属元素／固体酸触媒）が、通常は０．００１〜１０、好ましくは０．０１〜２である。
本発明に用いる芳香族化合物は、原理的には、ケトンと等モル以上あればよく、分離回収の点から、ケトンに対して、１〜１５倍モルであることが好ましく、１〜５倍モルであることがより好ましい。
また、本発明に用いる水素は、分離回収の点から、ケトンに対して、１〜２０倍モルであることが好ましく、１〜１０倍モルであることがより好ましい。
本発明のアルキル化芳香族化合物の製造方法を固定床反応器中で行う場合には通常、該反応器内の反応温度は、１００〜３００℃の範囲、好ましくは１２０〜２５０℃の範囲である。また、反応圧力は０．５〜１０ＭＰａＧ、好ましくは２〜５ＭＰａＧの範囲である。
本発明のアルキル化芳香族化合物の製造方法を固定床反応器中で行う場合には通常、該反応器内の反応温度は、１００〜３００℃の範囲、好ましくは１２０〜２５０℃の範囲である。また、反応圧力は０．５〜１０ＭＰａＧ、好ましくは２〜５ＭＰａＧの範囲である。
なお、本発明のアルキル化芳香族化合物の製造方法としては、以下の二つの態様を例示することができる。
第１の態様は、前記アルキル化芳香族化合物の製造方法において、前記ケトンの水添反応を芳香族化合物存在下で行い、前記アルコールを含む反応液が、アルコールおよび芳香族化合物を含む反応液であり、前記アルコールによる芳香族化合物のアルキル化反応に用いられる芳香族化合物が、反応液中に含まれる芳香族化合物である態様である。すなわち
第１の態様のアルキル化芳香族化合物の製造方法は、銅、ニッケル、コバルトおよびレニウムからなる群から選択される少なくとも一種の金属元素を含む金属触媒および芳香族化合物の存在下で、ケトンの水添反応を行い、アルコールおよび芳香族化合物を含む反応液を得る工程（工程１）と、前記反応液をフィルターに通液した後に、固体酸触媒存在下で、反応液中のアルコールにより、反応液中の芳香族化合物のアルキル化反応を行う工程（工程２）とを有する。
第１の態様は、前記アルキル化芳香族化合物の製造方法において、前記ケトンの水添反応を芳香族化合物存在下で行い、前記アルコールを含む反応液が、アルコールおよび芳香族化合物を含む反応液であり、前記アルコールによる芳香族化合物のアルキル化反応に用いられる芳香族化合物が、反応液中に含まれる芳香族化合物である態様である。すなわち
第１の態様のアルキル化芳香族化合物の製造方法は、銅、ニッケル、コバルトおよびレニウムからなる群から選択される少なくとも一種の金属元素を含む金属触媒および芳香族化合物の存在下で、ケトンの水添反応を行い、アルコールおよび芳香族化合物を含む反応液を得る工程（工程１）と、前記反応液をフィルターに通液した後に、固体酸触媒存在下で、反応液中のアルコールにより、反応液中の芳香族化合物のアルキル化反応を行う工程（工程２）とを有する。
第１の態様においては、工程１を芳香族化合物の存在下でケトンの水添反応を行うことを特徴としている。すなわち第１の態様は、芳香族化合物、ケトンおよび水素が工程１に導入される。
また、工程１の時点で芳香族化合物が導入されるため、第１の態様においては、金属触媒と、固体酸触媒とが、同一の反応器に充填されていてもよい。この場合には同一の反応器内で、工程１と工程２が行われる。
第２の態様は、前記アルキル化芳香族化合物の製造方法において、前記工程１を芳香族化合物の存在しないあるいはほとんど存在しない条件で行い、工程１で得られた反応液と芳香族化合物とを混合し、工程２を行う態様である。
すなわち第２の態様のアルキル化芳香族化合物の製造方法は、銅、ニッケル、コバルトおよびレニウムからなる群から選択される少なくとも一種の金属元素を含む金属触媒の存在下で、ケトンの水添反応を行い、アルコールを含む反応液を得る工程（工程１）と、前記反応液をフィルターに通液した後に、固体酸触媒存在下で、反応液中のアルコールにより、芳香族化合物のアルキル化反応を行う工程（工程２）とを有し、反応液をフィルターに通液する前または、後に反応液と芳香族化合物とを混合することを特徴とする。
本発明のフェノールの製造方法は、下記工程（ａ）〜工程（ｅ）を含むフェノールの製造方法において、工程（ｃ）、（ｄ）を前述のアルキル化芳香族化合物の製造方法に従って実施することを特徴とする。なお、フェノールの製造方法の工程（ｃ）、（ｄ）として、前述のアルキル化芳香族化合物の製造方法を実施する場合には、前記芳香族化合物がベンゼンであり、ケトンがアセトンである。
工程（ａ）：クメンを酸化してクメンヒドロペルオキシドへ変換する工程
工程（ｂ）：クメンヒドロペルオキシドを酸分解させてフェノールとアセトンとを得る工程
工程（ｃ）：上記工程（ｂ）において得られるアセトンの水添反応によりイソプロパノールを得る工程
工程（ｄ）：上記工程（ｃ）で得られるイソプロパノールを用いて、ベンゼンとイソプロパノールとを反応させてクメンを合成する工程
工程（ｅ）：上記工程（ｄ）で得られるクメンを工程（ａ）へ循環する工程
本発明のフェノールノ製造方法は、工程（ａ）および（ｂ）においてクメンからフェノールを生成し、副生するアセトンを工程（ｃ）でイソプロパノールに水素化し、工程（ｄ）において、クメンを生成し、工程（ｅ）において、工程（ｄ）で得られたクメンを工程（ａ）に循環するため、理論上はアセトンを反応系外から導入する必要がなく、コストの面でも優れている。なお実際のプラントにおいては、アセトンを１００％回収することは困難であり、少なくとも減少した分のアセトンは新たに反応系に導入される。
工程（ａ）：クメンを酸化してクメンヒドロペルオキシドへ変換する工程
工程（ｂ）：クメンヒドロペルオキシドを酸分解させてフェノールとアセトンとを得る工程
工程（ｃ）：上記工程（ｂ）において得られるアセトンの水添反応によりイソプロパノールを得る工程
工程（ｄ）：上記工程（ｃ）で得られるイソプロパノールを用いて、ベンゼンとイソプロパノールとを反応させてクメンを合成する工程
工程（ｅ）：上記工程（ｄ）で得られるクメンを工程（ａ）へ循環する工程
本発明のフェノールノ製造方法は、工程（ａ）および（ｂ）においてクメンからフェノールを生成し、副生するアセトンを工程（ｃ）でイソプロパノールに水素化し、工程（ｄ）において、クメンを生成し、工程（ｅ）において、工程（ｄ）で得られたクメンを工程（ａ）に循環するため、理論上はアセトンを反応系外から導入する必要がなく、コストの面でも優れている。なお実際のプラントにおいては、アセトンを１００％回収することは困難であり、少なくとも減少した分のアセトンは新たに反応系に導入される。
また本発明のフェノールの製造方法においては、種々の改良法を提供しても問題ない。
次に本発明について実施例を示してさらに詳細に説明するが、本発明はこれらによって
限定されるものではない。
限定されるものではない。
〔実施例１〕
内径：38.4mm、長さ：4800mmのステンレス製縦型反応管に、反応管上部より金属充填物であるヘリパック（東京特殊金網）：100g、固体酸触媒としてβゼオライト触媒（φ1.5mmのペレット状、東ソー製）：1806g（2895mm）、フィルターとしてガラス繊維ろ紙（桐山製作所、φ40mm、保留粒子径 0.8μm）を２５枚、金属触媒としてCu-Zn触媒（φ3mm×H3mmの円柱状、ズードケミー製、元素質量％Ｃｕ ３２〜３５％、Ｚｎ ３５〜４０％、Ａｌ ６〜７％、ＺｎのＣｕに対する原子比１．０〜１．２））：885g（602mm）、ヘリパ
ック：100gを順番に充填した。
内径：38.4mm、長さ：4800mmのステンレス製縦型反応管に、反応管上部より金属充填物であるヘリパック（東京特殊金網）：100g、固体酸触媒としてβゼオライト触媒（φ1.5mmのペレット状、東ソー製）：1806g（2895mm）、フィルターとしてガラス繊維ろ紙（桐山製作所、φ40mm、保留粒子径 0.8μm）を２５枚、金属触媒としてCu-Zn触媒（φ3mm×H3mmの円柱状、ズードケミー製、元素質量％Ｃｕ ３２〜３５％、Ｚｎ ３５〜４０％、Ａｌ ６〜７％、ＺｎのＣｕに対する原子比１．０〜１．２））：885g（602mm）、ヘリパ
ック：100gを順番に充填した。
充填後、イソプロパノール：24L/hを反応器上部より流し、１時間触媒洗浄を実施。洗
浄終了後、反応器内を3MPaG、予熱温度：100℃にて水素：630NL/h流して触媒活性化処理
を３時間行った。
浄終了後、反応器内を3MPaG、予熱温度：100℃にて水素：630NL/h流して触媒活性化処理
を３時間行った。
反応器にベンゼン：7.7L/h、アセトン：0.61L/h、水素：348NL/hを送り込み、金属触媒から形成された層の入口温度を181℃、ゼオライト触媒から形成された層の入口温度を175℃に保った。
今回の反応条件は、プロパン生成有無を明確にするために、低いクメン類選択率での条件に設定した。反応成績は表１に示す。これより、クメン選択率：34.7％、クメン類選択率：35.7％、プロパン選択率は1.9％、プロピレン選択率：41.8％であり、プロパン副生
が抑制されていることが分かる。
今回の反応条件は、プロパン生成有無を明確にするために、低いクメン類選択率での条件に設定した。反応成績は表１に示す。これより、クメン選択率：34.7％、クメン類選択率：35.7％、プロパン選択率は1.9％、プロピレン選択率：41.8％であり、プロパン副生
が抑制されていることが分かる。
また、反応終了後、ゼオライト触媒へのCu-Zn触媒の混入の有無を確かめるためにゼオ
ライト中の金属（Cu、Zn）の含有量を分析した。分析箇所は、ゼオライト層上部より0、300、1000、2800mmの４点である。
ライト中の金属（Cu、Zn）の含有量を分析した。分析箇所は、ゼオライト層上部より0、300、1000、2800mmの４点である。
分析方法としては、まずゼオライトに希硫酸及びフッ化水素酸を加えて加熱処理後、灰化した。次いで灰化したゼオライトを、硫酸水素カリウムで融解後、希硝酸に溶解し、純水にて定容後、ICP発光分析法（装置：バリアン社 VISTA-MPX）にて金属成分の定量を行

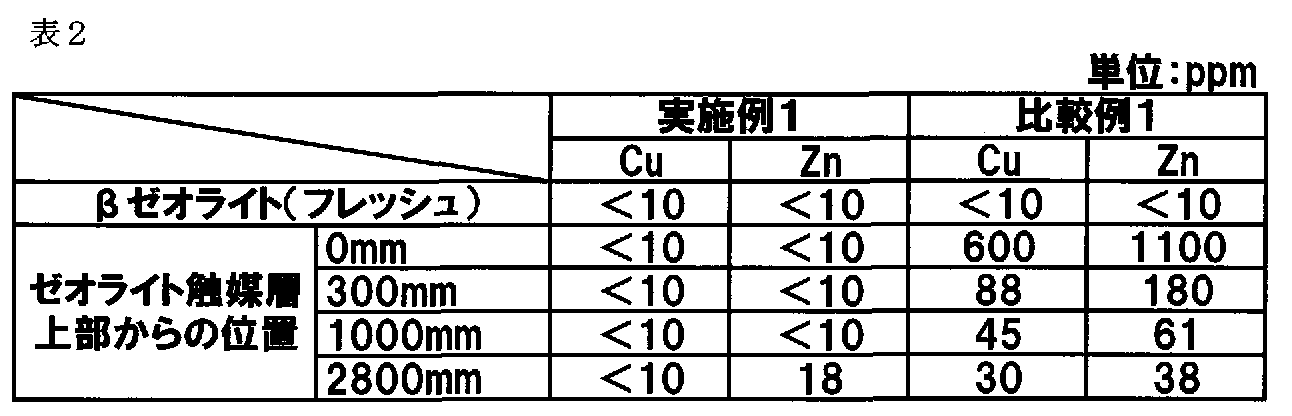

った。分析結果を表２に示す。これより、ゼオライト触媒へのCu-Zn触媒の混入はほぼ無
く、フィルターによる金属触媒（Cu-Zn触媒）の混入防止効果が確認出来た。
った。分析結果を表２に示す。これより、ゼオライト触媒へのCu-Zn触媒の混入はほぼ無
く、フィルターによる金属触媒（Cu-Zn触媒）の混入防止効果が確認出来た。
〔比較例１〕
金属触媒(Cu-Zn触媒)と固体酸触媒（ゼオライト触媒）を１つの反応器に層状に充填し
、両触媒間にフィルター（ガラス繊維ろ紙）を挿入せずに評価した。
金属触媒(Cu-Zn触媒)と固体酸触媒（ゼオライト触媒）を１つの反応器に層状に充填し
、両触媒間にフィルター（ガラス繊維ろ紙）を挿入せずに評価した。
実施例1に記載した実験装置及び実験条件において、触媒間にフィルターを挿入しない
以外は実施例１と同様にして触媒試験を実施した。反応成績は表１に示す。これより、ククメン選択率：30.7％、クメン類選択率：33.2％、プロパン選択率は57.2％、プロピレン選択率：5.5％であり、プロパンが多量に副生した。
以外は実施例１と同様にして触媒試験を実施した。反応成績は表１に示す。これより、ククメン選択率：30.7％、クメン類選択率：33.2％、プロパン選択率は57.2％、プロピレン選択率：5.5％であり、プロパンが多量に副生した。
また、ゼオライト触媒の金属含有量分析の結果を表２に示す。これより、上部ほど金属含有量が多く、最下部においても30〜40ppmの金属が検出された。これにより、金属触媒
が、アルキル化反応を行う工程２に混入するとプロパンが副生し反応成績を悪化させることが証明された。
が、アルキル化反応を行う工程２に混入するとプロパンが副生し反応成績を悪化させることが証明された。
Claims (8)
- 銅、ニッケル、コバルトおよびレニウムからなる群から選択される少なくとも一種の金属元素を含む金属触媒の存在下で、ケトンの水添反応を行い、アルコールを含む反応液を得る工程（工程１）と、
前記反応液をフィルターに通液した後に、固体酸触媒存在下で、反応液中のアルコールによる芳香族化合物のアルキル化反応を行う工程（工程２）とを有することを特徴とするアルキル化芳香族化合物の製造方法。 - 金属触媒が第ＩＩＢ族元素、ＩＩＩＡ族元素、ＶＩＢ族元素およびＶＩＩＩ族元素（但し、ニッケルとコバルトとを除く）からなる群から選択される少なくとも一種の元素をさらに含むことを特徴とする請求項１に記載のアルキル化芳香族化合物の製造方法。
- 固体酸触媒がゼオライトであることを特徴とする請求項１または２に記載のアルキル化芳香族化合物の製造方法。
- ゼオライトが１０〜１２員環構造を有するゼオライトであることを特徴とする請求項３に記載のアルキル化芳香族化合物の製造方法。
- 金属触媒と、固体酸触媒とが、別々の反応器に充填されていることを特徴とする請求項１〜４のいずれかに記載のアルキル化芳香族化合物の製造方法。
- 金属触媒と、固体酸触媒とが、同一の反応器に充填されており、
上流側に金属触媒からなる触媒層が形成されており、下流側に固体酸触媒からなる触媒層が形成されており、
金属触媒からなる触媒層と、固体酸触媒からなる触媒層との間に、フィルターが存在することを特徴とする請求項１〜４のいずれかに記載のアルキル化芳香族化合物の製造方法。 - 芳香族化合物がベンゼンであり、ケトンがアセトンであることを特徴とする請求項１〜６のいずれかに記載のアルキル化芳香族化合物の製造方法。
- 下記工程（ａ）〜工程（ｅ）を含むフェノールの製造方法において、工程（ｃ）、（ｄ）を請求項７に記載のアルキル化芳香族化合物の製造方法に従って実施することを特徴とするフェノールの製造方法。
工程（ａ）：クメンを酸化してクメンヒドロペルオキシドへ変換する工程
工程（ｂ）：クメンヒドロペルオキシドを酸分解させてフェノールとアセトンとを得る工程
工程（ｃ）：上記工程（ｂ）において得られるアセトンの水添反応によりイソプロパノールを得る工程
工程（ｄ）：上記工程（ｃ）で得られるイソプロパノールを用いて、ベンゼンとイソプロパノールとを反応させてクメンを合成する工程
工程（ｅ）：上記工程（ｄ）で得られるクメンを工程（ａ）へ循環する工程
Priority Applications (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| JP2008173236A JP5300348B2 (ja) | 2008-07-02 | 2008-07-02 | アルキル化芳香族化合物の製造方法およびフェノールの製造方法 |
Applications Claiming Priority (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| JP2008173236A JP5300348B2 (ja) | 2008-07-02 | 2008-07-02 | アルキル化芳香族化合物の製造方法およびフェノールの製造方法 |
Publications (2)
| Publication Number | Publication Date |
|---|---|
| JP2010013377A true JP2010013377A (ja) | 2010-01-21 |
| JP5300348B2 JP5300348B2 (ja) | 2013-09-25 |
Family
ID=41699837
Family Applications (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| JP2008173236A Expired - Fee Related JP5300348B2 (ja) | 2008-07-02 | 2008-07-02 | アルキル化芳香族化合物の製造方法およびフェノールの製造方法 |
Country Status (1)
| Country | Link |
|---|---|
| JP (1) | JP5300348B2 (ja) |
Cited By (1)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| JP2012504622A (ja) * | 2008-10-06 | 2012-02-23 | バジャー・ライセンシング・リミテッド・ライアビリティ・カンパニー | クメン生産プロセス |
Families Citing this family (1)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| EP3098880B1 (en) | 2015-05-27 | 2019-02-27 | Samsung Electronics Co., Ltd. | Separator including microbial cellulose, method of producing the separator, and use of the separator |
Citations (2)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| JP2005513116A (ja) * | 2001-12-20 | 2005-05-12 | ポリメーリ エウローパ ソシエタ ペル アチオニ | 芳香族化合物のアルキル化方法 |
| WO2008062644A1 (fr) * | 2006-11-21 | 2008-05-29 | Mitsui Chemicals, Inc. | Procédé de fabrication d'un composé aromatique alkylé et procédé de fabrication de phénol |
-
2008
- 2008-07-02 JP JP2008173236A patent/JP5300348B2/ja not_active Expired - Fee Related
Patent Citations (2)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| JP2005513116A (ja) * | 2001-12-20 | 2005-05-12 | ポリメーリ エウローパ ソシエタ ペル アチオニ | 芳香族化合物のアルキル化方法 |
| WO2008062644A1 (fr) * | 2006-11-21 | 2008-05-29 | Mitsui Chemicals, Inc. | Procédé de fabrication d'un composé aromatique alkylé et procédé de fabrication de phénol |
Cited By (1)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| JP2012504622A (ja) * | 2008-10-06 | 2012-02-23 | バジャー・ライセンシング・リミテッド・ライアビリティ・カンパニー | クメン生産プロセス |
Also Published As
| Publication number | Publication date |
|---|---|
| JP5300348B2 (ja) | 2013-09-25 |
Similar Documents
| Publication | Publication Date | Title |
|---|---|---|
| CN102056869B (zh) | 烷基化芳香族化合物的制造方法和苯酚的制造方法 | |
| JP5072951B2 (ja) | アルキル化芳香族化合物の製造方法 | |
| JP5300348B2 (ja) | アルキル化芳香族化合物の製造方法およびフェノールの製造方法 | |
| US9358536B2 (en) | Method for producing aromatic hydrocarbon and apparatus for producing aromatic hydrocarbon | |
| US8581016B2 (en) | Process for producing alkylated aromatic compound and process for producing phenol | |
| KR101320163B1 (ko) | 알킬화 방향족 화합물의 제조 방법, 쿠멘의 제조 방법 및 페놀의 제조 방법 | |
| JP5255318B2 (ja) | アルキル化芳香族化合物の製造方法およびフェノールの製造方法 | |
| JP5063702B2 (ja) | アルキル化芳香族化合物の製造方法およびフェノールの製造方法 | |
| JP2009298733A (ja) | アルキル化芳香族化合物の製造方法およびフェノールの製造方法 | |
| CN101735000B (zh) | 生产对二甲苯的组合方法 | |
| US20120022309A1 (en) | Method for producing aromatic hydrocarbon | |
| JP2010006737A (ja) | アルキル化芳香族化合物の製造方法およびフェノールの製造方法 | |
| KR101307727B1 (ko) | 알킬화 방향족 화합물의 제조 방법 및 페놀의 제조 방법 | |
| JP2004105963A (ja) | 芳香族炭化水素化合物の転化用触媒および転化方法 | |
| JP2006335729A (ja) | プロピレンの製造方法 |
Legal Events
| Date | Code | Title | Description |
|---|---|---|---|
| A621 | Written request for application examination |
Free format text: JAPANESE INTERMEDIATE CODE: A621 Effective date: 20110316 |
|
| RD02 | Notification of acceptance of power of attorney |
Free format text: JAPANESE INTERMEDIATE CODE: A7422 Effective date: 20110316 |
|
| A977 | Report on retrieval |
Free format text: JAPANESE INTERMEDIATE CODE: A971007 Effective date: 20120817 |
|
| A131 | Notification of reasons for refusal |
Free format text: JAPANESE INTERMEDIATE CODE: A131 Effective date: 20120828 |
|
| A521 | Request for written amendment filed |
Free format text: JAPANESE INTERMEDIATE CODE: A523 Effective date: 20121012 |
|
| TRDD | Decision of grant or rejection written | ||
| A01 | Written decision to grant a patent or to grant a registration (utility model) |
Free format text: JAPANESE INTERMEDIATE CODE: A01 Effective date: 20130611 |
|
| A61 | First payment of annual fees (during grant procedure) |
Free format text: JAPANESE INTERMEDIATE CODE: A61 Effective date: 20130618 |
|
| R150 | Certificate of patent or registration of utility model |
Ref document number: 5300348 Country of ref document: JP Free format text: JAPANESE INTERMEDIATE CODE: R150 Free format text: JAPANESE INTERMEDIATE CODE: R150 |
|
| R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
|
| R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
|
| R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
|
| R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
|
| R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
|
| R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
|
| R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
|
| R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
|
| LAPS | Cancellation because of no payment of annual fees |
