Abstract
Se proporcionan métodos y aparatos de una estación base o un Equipo de Usuario (UE) en comunicación entre sí. El UE está configurado por la estación base para comunicación simultánea con al menos una celda que usa Duplexación por División de Frecuencia (FDD) y al menos una celda que usa Duplexación por División de Tiempo (TDD). Se proporcionan procesos que permiten la transmisión de información de control asociada con la programación de la recepción de datos o la transmisión de datos desde el UE. (Traducción automática con Google Translate, sin valor legal)
Description
DESCRIPCIÓN
Agregación de células de FDD y TDD
Campo técnico
La presente solicitud se refiere en general a comunicaciones inalámbricas y, más específicamente, a una agregación de una célula que usa Duplexación de División de Frecuencia (FDD) y de una célula que usa Duplexación por División en el Tiempo (TDD).
Técnica previa
La comunicación inalámbrica ha sido una de las innovaciones más satisfactorias en la historia moderna. Recientemente, el número de abonados a los servicios de comunicación inalámbrica ha superado los cinco mil millones y sigue creciendo rápidamente. La demanda de tráfico de datos inalámbrico está aumentando rápidamente debido a la popularidad creciente entre los consumidores y empresas de teléfonos inteligentes y otros dispositivos de datos móviles, tales como tabletas, ordenadores de "bloc de notas", ordenadores portátiles ligeros y lectores de libros electrónicos. Para cumplir el alto crecimiento en el tráfico de datos móvil, son de suma importancia las mejoras en la eficacia de la interfaz de radio y la asignación de nuevo espectro.
El documento WO 2012/108720 A2 desvela un procedimiento para transmitir reconocimiento/no reconocimiento (ACK/NACK) de un equipo de usuario en un sistema de comunicación inalámbrica, el procedimiento incluye: recibir información de configuración de enlace ascendente/descendente (UL-DL) en una pluralidad de subtramas; recibir datos en al menos una subtrama entre la pluralidad de subtramas; configurar ACK/NACK para los datos recibidos; y transmitir el ACK/NACK a través de una subtrama UL.
El documento WO 2012/161510 A2 desvela un procedimiento para transmitir información de control a una estación base por un terminal en un sistema de comunicación inalámbrica, que comprende las etapas de: recibir al menos uno de un canal de control de enlace descendente físico (PDCCH) o un canal compartido de enlace descendente físico (PDSCH) de dicha estación base a través de al menos una célula de servicio proporcionada en el terminal; y transmitir, a dicha estación base, información de control en la recepción de dicho PDCc H o en la recepción de dicho PDSCH indicada por el PDCCH.
Divulgación de la invención
Problema técnico
Esta divulgación proporciona un sistema y un procedimiento de transmisión de información de control asociada con datos de planificación en sistemas de comunicación con agregación de una o más células de TDD con una o más células de FDD.
Solución al problema
En una primera realización, se proporciona un procedimiento llevado a cabo por una estación base como se define en las reivindicaciones adjuntas.
En una segunda realización, se proporciona un procedimiento llevado a cabo por un equipo de usuario como se define en las reivindicaciones adjuntas.
En una tercera realización, se proporciona una estación base como se define en las reivindicaciones adjuntas.
En una cuarta realización, se proporciona un Equipo de Usuario (UE) como se define en las reivindicaciones adjuntas.
De acuerdo con un aspecto no reivindicado, se proporciona una estación base configurada para comunicarse con un Equipo de Usuario (UE) a través de una Célula Primaria (PCell) mediante el uso de una configuración de enlace ascendente-enlace descendente (UL-DL) de Duplexación por División en el Tiempo (TDD). La estación base incluye un transmisor configurado para transmitir, al UE, información de configuración para comunicación con una Célula Secundaria (SCell) usando Duplexación de División de Frecuencia (FDD). La estación base también incluye un transmisor configurado para transmitir, al UE, uno o más Canales Físicos de Control de DL (PDCCH) que transportan respectivos uno o más formatos de DCI que planifican al UE respectivas transmisiones de uno o más Canales Físicos Compartidos de DL (PDSCH) o una liberación de PDSCH con Planificación Semipersistente (SPS). Cada uno de los uno o más formatos de DCI incluye un campo de Petición de Repetición Automática Híbrida (HARQ) de Acuse de Recibo de DL que comprende de 4 elementos binarios que indican un número de procedimiento de HARQ de DL. Si la PCell usa la configuración 5 de UL-DL de TDD de la Tabla 1, se restringe un procedimiento de HARQ de DL para la SCell para que sea uno de 16 procedimientos de HARQ de DL, a partir de un máximo de 17 procedimientos de HARQ de DL.
De acuerdo un aspecto no reivindicado, se proporciona un equipo de usuario (UE) configurado para comunicarse con una estación base a través de una célula primaria (PCell) mediante el uso de una configuración de enlace ascendenteenlace descendente (UL-DL) de Duplexación por División en el Tiempo (TDD). El UE incluye un receptor configurado para recibir, desde la estación base, información de configuración para comunicación con una Célula Secundaria (SCell) usando Duplexación de División de Frecuencia (FDD). El UE también incluye un receptor configurado para recibir, desde la estación base, uno o más Canales Físicos de Control de DL (PDCCH) que transportan respectivos uno o más formatos de DCI que planifican respectivas recepciones de uno o más Canales Físicos Compartidos de DL (PDSCH) o una liberación de PDSCH con planificación semipersistente. Cada uno de los uno o más formatos de DCI incluye un campo de Petición de Repetición Automática Híbrida (HARQ) de Acuse de Recibo de DL que comprende de 4 elementos binarios que indican un número de procedimiento de HARQ de DL. Si la PCell usa la configuración 5 de UL-DL de TDD de la Tabla 1, se restringe un procedimiento de HARQ de DL para la SCell para que sea uno de 16 procedimientos de HARQ de DL, a partir de un máximo de 17 procedimientos de HARQ de d L.
Breve descripción de los dibujos
Para una comprensión más completa de la presente divulgación y sus ventajas, se hace referencia ahora a la siguiente descripción tomada en conjunto con los dibujos adjuntos, en los cuales los números de referencia similares representan partes similares:
La FIGURA 1 ilustra un ejemplo de red de comunicación inalámbrica de acuerdo con esta divulgación;
La FIGURA 2 ilustra un ejemplo de equipo de usuario (UE) de acuerdo con esta divulgación;
La Figura 3 ilustra un eNodoB (eNB) de ejemplo de acuerdo con esta divulgación;
La Figura 4 ilustra una estructura de ejemplo de un intervalo de tiempo de transmisión (TTI) de DL de acuerdo con esta divulgación;
La Figura 5 ilustra una estructura de transmisión de PUSCH de ejemplo a través de un intervalo de tiempo de transmisión (TTI) de acuerdo con esta divulgación;
La Figura 6 ilustra una primera estructura de formato de PUCCH de ejemplo para transmisión de HARQ-ACK en una ranura de un intervalo de tiempo de transmisión (TTI) de acuerdo con esta divulgación;
La Figura 7 ilustra una segunda estructura de formato de PUCCH de ejemplo en una ranura de un Intervalo de Tiempo de Transmisión (TTI) de acuerdo con esta divulgación;
La Figura 8 ilustra una determinación de ejemplo de una carga útil de HARQ-ACK para una PCell de FDD y una SCell de TDD usando un primer enfoque de acuerdo con esta divulgación;
La Figura 9 ilustra una determinación de ejemplo de una carga útil de HARQ-ACK para una PCell de TDD y una SCell de FDD usando un primer enfoque de acuerdo con esta divulgación;
La Figura 10 ilustra un uso de ejemplo de un campo de DAI en un formato de DCI de UL dependiendo de si un respectivo UE opera o no en una única célula de TDD o en CA con una PCell de FDD y una SCell de TDD de acuerdo con un primer enfoque en esta divulgación;
La Figura 11 ilustra un uso de ejemplo de un campo de DAI en un formato de DCI de UL dependiendo de si un respectivo UE opera o no en una única célula de TDD o en CA con una PCell de FDD y una SCell de TDD de acuerdo con un segundo enfoque en esta divulgación;
La Figura 12 ilustra una interpretación de ejemplo para un campo de DAI en un formato de DCI de UL dependiendo de si un respectivo UE opera o no en una única célula de TDD o en CA con una PCell de FDD y una SCell de TDD de acuerdo con un tercer enfoque en esta divulgación;
La Figura 13 ilustra un procedimiento de determinación de ejemplo de un tamaño de un campo de número de procedimiento de HARQ de DL en un formato de DCI de DL dependiendo de si una PCell es una célula de FDD o una célula de TDD de acuerdo con esta divulgación;
La Figura 14 ilustra un procedimiento de determinación de ejemplo de una existencia de un campo de DAI en un formato de DCI de DL dependiendo de si una PCell es una célula de FDD o una célula de TDD de acuerdo con esta divulgación;
La Figura 15 ilustra un procedimiento de determinación de ejemplo de una existencia de un campo de DAI en un formato de DCI de UL dependiendo de si una PCell es una célula de FDD o una célula de TDD de acuerdo con esta divulgación;
La Figura 16 ilustra un procedimiento de determinación de ejemplo si un UE multiplexa información de HARQ-ACK disponible en una transmisión de PUSCH en una SCell de FDD de acuerdo con esta divulgación;
La Figura 17 ilustra un procedimiento de determinación de ejemplo de un uso de un campo de DAI en un formato de DCI de UL que planifica una transmisión de PUSCH en una SCell de FDD de acuerdo con esta divulgación; La Figura 18 ilustra un procedimiento de determinación de ejemplo de un uso de un campo de DAI en un formato de DCI de UL que planifica una transmisión de PUSCH en una SCell de FDD de acuerdo con esta divulgación; La Figura 19 ilustra una operación de decodificación de UE de ejemplo en un TTI para un formato de DCI de DL que planifica un PDSCH en una célula de TDD cuando el TTI es un TTI de DL en la célula de TDD de acuerdo con esta divulgación;
La Figura 20 ilustra una asignación de ejemplo de operaciones de decodificación en un UE para PDCCH transmitidos en una primera célula en un TTI dependiendo de si el UE supervisa un formato de DCI de DL para una célula de TDD en el TTI de acuerdo con esta divulgación;
La Figura 21 ilustra una asignación de ejemplo de operaciones de decodificación en un UE para PDCCH transmitidos en una primera célula para planificar en la primera célula y en una segunda célula de TDD de acuerdo con esta divulgación;
La Figura 22 ilustra una planificación de PDSCH de ejemplo para una operación de una sola célula de TDD y para una SCell de TDD con planificación cruzada de acuerdo con esta divulgación;
La Figura 23 ilustra un procedimiento de ejemplo de planificación de un PDSCH en un TTI en una SCell de FDD por un formato de DCI de DL transmitido en un TTI anterior en una PCell de TDD y para generar respectivos bits de información de HARQ-ACK de acuerdo con esta divulgación; y
La Figura 24 ilustra una configuración de UL-DL de TDD de ejemplo con TTI de DL, un TTI especial y sin TTI de UL de acuerdo con esta divulgación.
Entre las figuras enumeradas anteriormente, la realización de la Fig. 8 corresponde a la solución reivindicada, mientras que las figuras restantes corresponden a ejemplos de la técnica anterior.
Modo para la invención
Puede ser ventajoso exponer definiciones de ciertas palabras y expresiones usadas a lo largo del presente documento de patente. El término "acoplar" y sus derivados hacen referencia a cualquier comunicación directa o indirecta entre dos o más elementos, aunque estén o no estos elementos en contacto físico entre sí. Los términos "transmitir", "recibir" y "comunicar", así como sus derivados, abarcan tanto la comunicación directa como la indirecta. Los términos "incluir" y "comprender", así como derivados de los mismos, significan inclusión sin limitación. El término "o" es inclusivo, y significa y/o. La frase "asociado con", así como sus derivados, significa incluir, estar incluido en, interconectar con, contener, estar contenido en, conectar a o con, acoplar a o con, ser comunicable con, cooperar con, intercalar, yuxtaponer, estar próximo a, estar unido a o con, tener, tener una propiedad de, tener una relación a o con, o similares. El término "controlador" significa cualquier dispositivo, sistema o parte del mismo que controla al menos una operación. Dicho controlador se puede implementar en hardware o en una combinación de hardware y software y/o firmware. La funcionalidad asociada con cualquier controlador particular puede estar centralizada o distribuida, ya sea de manera local o remota. La frase "al menos uno de", cuando se usa con una lista de elementos, significa que se pueden usar diferentes combinaciones de uno o más de los elementos de la lista, y que sólo se puede necesitar un elemento de la lista. Por ejemplo, "al menos uno de: A, B y C" incluye cualquiera de las siguientes combinaciones: A, B, C, A y B, A y C, B y C, y A y B y C.
Además, diversas funciones descritas a continuación pueden ser implementadas o soportadas por uno o más programas informáticos, cada uno de los cuales está formado por un código de programa legible por ordenador e integrado en un medio legible por ordenador. Los términos "aplicación" y "programa" se refieren a uno o más programas informáticos, componentes de software, conjuntos de instrucciones, procedimientos, funciones, objetos, clases, instancias, datos relacionados o una porción de los mismos adaptada para su implementación en un código de programa legible por ordenador adecuado. La frase "código de programa legible por ordenador" incluye cualquier tipo de código de ordenador, incluido el código fuente, código objeto, y código ejecutable. La frase "medio legible por ordenador" incluye cualquier tipo de medio capaz de ser accedido por un ordenador, tal como una memoria de sólo lectura (ROM), una memoria de acceso aleatorio (RAM), una unidad de disco duro, un disco compacto (CD), un disco de vídeo digital (DVD), o cualquier otro tipo de memoria. Un medio legible por ordenador "no transitorio" excluye los enlaces de comunicación cableada, inalámbrica, óptica, o de otro tipo que transportan señales eléctricas transitorias u otras señales. Un medio legible por ordenador no transitorio incluye medios en los que los datos se pueden almacenar de manera permanente y medios en los que los datos se pueden almacenar y sobrescribir posteriormente, tales como un disco óptico regrabable o un dispositivo de memoria borrable.
A lo largo de la presente memoria de patente se proporcionan definiciones para otras palabras y frases determinadas. Los expertos en la técnica deben comprender que en muchos, si no en la mayoría de los casos, dichas definiciones se aplican tanto a usos anteriores como futuros de dichas palabras y frases definidas.
Las Figuras1 a 24, discutidas a continuación, y las diversas realizaciones utilizadas para describir los principios de la presente divulgación en el presente documento de patente son solo a modo de ilustración y no deben interpretarse de ninguna manera para limitar el ámbito de la divulgación. Los expertos en la técnica entenderán que los principios de la presente divulgación pueden implementarse en cualquier sistema de comunicación inalámbrica dispuesto de forma adecuada.
Los siguientes documentos y descripciones de normas se utilizan como información de antecedentes de referencia: 3GPP TS 36.211 v11.1.0, "E-UTRA, Physical channels and modulation" (REF 1); 3GPP TS 36.212 v11.1.0, "E-UTRA, Multiplexing and Channel coding" (REF 2); 3GPP TS 36.213 v11.1.0, "E-Ut RA, Physical Layer Procedures" (REF 3); y 3GPP TS 36.331 v11.1.0, "E-UTRA, Radio Resource Control (RRC) Protocol Specification". (REF 4).
Esta divulgación se refiere a la agregación de células mediante el uso de Duplexación de División de Frecuencia (FDD) y Duplexación por División en el Tiempo (TDD) en redes de comunicación inalámbricas. Una red de comunicación inalámbrica incluye un enlace descendente (DL) que transporta señales desde puntos de transmisión (tales como estaciones base o eNodos B) a equipos de usuario (UE). La red de comunicación inalámbrica también incluye un enlace ascendente (UL) que transporta señales desde los UE a puntos de recepción tales como eNodos B.
La Figura 1 ilustra una red 100 inalámbrica de ejemplo de acuerdo con esta divulgación. La realización de la red 100 inalámbrica mostrada en la Figura 1 es para ilustración únicamente. Se podrían utilizar otras realizaciones de la red inalámbrica 100 sin apartarse del ámbito de esta divulgación.
Como se muestra en la Figura 1, la red 100 inalámbrica incluye un eNodoB (eNB) 101, un eNB 102 y un eNB 103. El eNB 101 se comunica con el eNB 102 y el eNB 103. El eNB 101 también se comunica con al menos una red de Protocolo de Internet (IP) 130, tal como Internet, una red de IP propia, u otra red de datos.
Dependiendo del tipo de red, pueden usarse otros términos bien conocidos en lugar de "eNodoB" o "eNB", tales como "estación base" o "punto de acceso". Por motivos de conveniencia, los términos "eNodoB" y "eNB" se usan en este documento de patente para referirse a componentes de infraestructura de red que proporcionan acceso inalámbrico a terminales remotos. Además, dependiendo del tipo de red, se pueden utilizar otros términos conocidos en lugar de "equipo de usuario" o "UE", tales como "estación móvil", "estación de abonado", "terminal remoto", "terminal inalámbrico" o "dispositivo de usuario" Por propósitos de conveniencia, los términos "equipo de usuario" y "UE" se utilizan en la presente memoria de patente para referirse a los equipos inalámbricos remotos que acceden de forma inalámbrica a una EB, tanto si el UE es un dispositivo móvil (tal como un teléfono móvil o un smartphone) como si se considera normalmente un dispositivo fijo (tal como un ordenador de escritorio o una máquina expendedora).
El eNB 102 proporciona acceso de banda ancha inalámbrico a la red 130 para una primera pluralidad de equipos de usuario (UE) dentro de un área de cobertura 120 del eNB 102. La primera pluralidad de UE incluye un UE 111, que puede estar ubicado en una pequeña empresa (SB); un UE 112, que puede estar ubicado en una empresa (E); un UE 113, que puede estar ubicado en un zona de acceso WiFi (HS); un UE 114, que puede estar ubicado en una primera residencia (R); un UE 115, que puede estar ubicado en una segunda residencia (R); y un UE 116, que puede ser un dispositivo móvil (M) como un teléfono celular, un portátil inalámbrico, un PDA inalámbrico o similares. El eNB 103 proporciona acceso de banda ancha inalámbrico a la red 130 para una segunda pluralidad de UE dentro de un área de cobertura 125 del eNB 103. La segunda pluralidad de UE incluye el UE 115 y el UE 116. En algunas realizaciones, uno o más de los eNB 101-103 pueden comunicarse entre sí y con los UE 111-116 usando 5G, LTE, LTE-A, WiMAX u otras técnicas de comunicación inalámbrica avanzadas.
Las líneas discontinuas muestran las extensiones aproximadas de las áreas 120 y 125 de cobertura, que se muestran como aproximadamente circulares únicamente para los fines de ilustración y explicación. Debería entenderse claramente que las áreas de cobertura asociadas con los eNB, tales como las áreas 120 y 125 de cobertura, pueden tener otras formas, incluyendo formas irregulares, dependiendo de la configuración de los eNB y las variaciones en el entorno de radio asociado con las obstrucciones naturales y artificiales.
Como se describe en más detalle a continuación, diversos componentes de la red 100 (tales como los eNB 101-103 y/o los UE 111-116) soportan agregación de células de FDD y células de TDD por la red 100.
Aunque la Figura 1 ilustra un ejemplo de una red 100 inalámbrica, se pueden llevar a cabo diversos cambios a la Figura 1. Por ejemplo, la red inalámbrica 100 podría incluir cualquier número de eNB y cualquier número de UE en cualquier disposición adecuada. Además, el eNB 101 se puede comunicar directamente con cualquier número de UE y proporcionar a esos UE acceso de banda ancha inalámbrica a la red 130. De manera similar, cada eNB 102-103 podría comunicarse directamente con la red 130 y proporcionar a los UE acceso de banda ancha inalámbrico directo a la red 130. Además, los eNB 101, 102 y/o 103 pueden proporcionar acceso a otras redes externas o adicionales, tales como redes telefónicas externas u otros tipos de redes de datos.
La Figura 2 ilustra un UE ejemplar 114 de acuerdo con esta divulgación. La realización del UE 114 mostrada en la Figura 2 es para ilustración únicamente, y los otros UE en la Figura 1 podrían tener la misma o similar configuración. Sin embargo, los UE vienen en una amplia variedad de configuraciones, y la FIGURA 2 no limita el ámbito de esta divulgación a ninguna implementación en particular de un UE.
Como se muestra en la Figura 2, el UE 114 incluye una antena 205, un transceptor 210 de radiofrecuencia (RF), circuito 215 de procesamiento de transmisión (TX), un micrófono 220 y circuito 225 de procesamiento de recepción (RX). El UE 114 también incluye un altavoz 230, un procesador 240 principal, una interfaz (IF) 245 de entrada/salida (E/S), un teclado 250 numérico, una pantalla 255 y una memoria 260. La memoria 260 incluye un sistema operativo (OS) básico 261 y una o más aplicaciones 262.
El transceptor de RF 210 recibe a partir de la antena 205 una señal de RF entrante transmitida por un eNB u otro UE. El transceptor 210 de RF convierte descendentemente la señal de RF de entada para generar una frecuencia intermedia (IF) o señal de banda base. La señal de IF o banda base se envía al circuito de procesamiento de (RX) 225, el cual genera una señal de banda base procesada por medio de la filtración, la decodificación, y/o la digitalización de la señal de banda base o IF. El circuito de procesamiento de RX 225 transmite la señal de banda base procesada al altavoz 230 (tal como para datos de voz) o al procesador principal 240 para un procesamiento adicional (tal como para datos de navegación web).
El circuito de procesamiento de TX 215 recibe datos de voz analógicos o digitales a partir del micrófono 320 u otros datos de banda base salientes (tales como los datos de la web, correo electrónico, o datos de videojuegos interactivos) a partir del procesador principal 240. El circuito 215 de procesamiento de TX codifica, multiplexa y/o digitaliza los datos
de banda base salientes para generar una señal de banda base o de IF procesada. El transceptor de RF 210 recibe la señal de salida de banda base o IF procesada a partir del circuito de procesamiento de TX315 y convierte la señal de banda base o IF en una señal de RF que se transmite a través de la antena 205.
El procesador 240 principal puede incluir uno o más procesadores u otros dispositivos de procesamiento y puede ejecutar el programa 261 de So básico almacenado en la memoria 260 para controlar la operación global del UE 114. Por ejemplo, el procesador 240 principal podría controlar la recepción de señales de canal directo y la transmisión de señales de canal inverso por medio del transceptor 210 de RF, el circuito 225 de procesamiento de RX y el circuito 215 de procesamiento de TX de acuerdo con principios bien conocidos. En algunas realizaciones, el procesador principal 240 incluye al menos un microprocesador o microcontrolador.
El procesador 240 principal también es capaz de ejecutar otros procedimientos y programas residentes en la memoria 260 tales como operaciones en soporte de comunicación con agregación de células de FDD y células de TDD. El procesador 240 principal puede mover datos dentro o fuera de la memoria 260 según se requiera por un procedimiento de ejecución. En algunas realizaciones, el procesador principal 240 está configurado para ejecutar las aplicaciones 262 en base al programa OS 261 o en respuesta a las señales recibidas a partir de eNB, otros UE o un operador. El procesador principal 240 también está acoplado a la interfaz de E/S 245, la cual proporciona al UE 114 la capacidad de conectarse a otros dispositivos, tales como ordenadores portátiles y ordenadores de mano. La interfaz de E/S 245 es la trayectoria de comunicación entre estos accesorios y el procesador principal 240.
El procesador principal 240 también está acoplado al teclado 250 y a la unidad de visualización 255. El operador del UE 114 puede usar el teclado 250 numérico para introducir datos en el UE 114. El visualizador 255 puede ser una pantalla de cristal líquido u otro visualizador con capacidad de representar texto y/o al menos gráficos limitados, tales como desde sitios web. El visualizador 255 podría representar también una pantalla táctil.
La memoria 260 se acopla al procesador 240 principal. Parte de la memoria 260 podría incluir memoria de acceso aleatorio (RAM), y otra parte de la memoria 260 podría incluir una memoria flash u otra memoria de sólo lectura (ROM).
Como se describe en más detalle a continuación, las trayectorias de transmisión y recepción del UE 114 (implementadas mediante el uso del transceptor 210 de RF, el circuito 215 de procesamiento de TX y/o el circuito 225 de procesamiento de RX) soportan comunicación con agregación de células de FDD y células de TDD.
Aunque la Figura 2 ilustra un ejemplo del UE 114, se pueden llevar a cabo diversos cambios a la Figura 2. Por ejemplo, podrían combinarse, subdividirse adicionalmente u omitirse diversos componentes en la Figura 2, y podrían añadirse componentes adicionales de acuerdo con necesidades particulares. Como un ejemplo particular, el procesador principal 240 se puede dividir en múltiples procesadores, tales como una o más unidades centrales de procesamiento (CPU) y una o más unidades de procesamiento gráfico (GPU). También, aunque la Figura 2 ilustra el UE 114 configurado como un teléfono móvil o teléfono inteligente, los UE podrían configurarse para operar como otros tipos de dispositivos móviles o estacionarios. Además, podrían replicarse diversos componentes en la Figura 2, tales como cuando se usan diferentes componentes de RF para comunicarse con los eNB 101-103 y con otros UE.
La Figura 3 ilustra un eNB 102 ejemplar de acuerdo con esta divulgación. La realización del eNB 102 mostrada en la Figura 3 es para ilustración únicamente, y otros eNB de la Figura 1 podrían tener la misma configuración o similar. Sin embargo, los UE vienen en una amplia variedad de configuraciones, y la FIGURA 3 no limita el ámbito de esta divulgación a ninguna implementación en particular de un eNB.
Como se muestra en la FIGURA 3, el eNB 102 incluye múltiples antenas 305a a 305n, múltiples transceptores de RF 310a a 310n, un circuito de procesamiento de transmisión (TX) 315, y un circuito de procesamiento de recepción (RX) 320. El eNB 102 también incluye un controlador/procesador 325, una memoria 330 y una interfaz de red o red de retorno 335.
Los transceptores 310a-310n de RF reciben, desde las antenas 305a-305n, señales de RF entrantes, tales como señales transmitidas por los UE u otros eNB. Los transceptores 310a-310n de RF convierten descendentemente las señales de RF entrantes para generar señales de IF o de banda base. Las señales de IF o banda base se envían al circuito de procesamiento de RX 320, que genera una señal de banda base procesada por medio de la filtración, la decodificación, y/o la digitalización de la señal de banda base o IF. La circuitería 320 de procesamiento de RX transmite las señales de banda base procesadas al controlador/procesador 325 para su procesamiento adicional.
El circuito de procesamiento TX 315 recibe datos de voz analógicos o digitales a partir del micrófono 320 u otros datos de banda base salientes (tal como los datos de la web, correo electrónico, o datos de videojuegos interactivos) a partir del controlador/procesador 325. El circuito de procesamiento de TX 315 codifica, multiplexa, y/o digitaliza los datos de banda base salientes para generar una señal de banda base o IF procesada. Los transceptores de RF 310a a 310n reciben la señal de salida de banda base o IF procesada a partir del circuito 315 de procesamiento de TX y convierte la señal de banda base o IF en una señal de RF que se transmite a través de las antenas 305a a 305n.
El controlador/procesador 325 puede incluir uno o más procesadores u otros dispositivos de procesamiento que controlan la operación global del eNB 102. Por ejemplo, el controlador/procesador 325 puede controlar la recepción de señales de canal avanzado y la transmisión de señales de canal inverso por los transceptores de RF 310a a 310n,
el circuito de procesamiento de RX 320 y el circuito de procesamiento de TX 315 de acuerdo con principios muy conocidos. El controlador/procesador 325 también podría soportar funciones adicionales, tales como funciones de comunicación inalámbrica más avanzadas. Por ejemplo, el controlador/procesador 325 puede soportar operaciones de formación de haz o de enrutamiento direccional en las que las señales salientes de múltiples antenas 305a a 305n se ponderan de manera diferente para dirigir eficazmente las señales salientes en una dirección deseada. El controlador/procesador 325 puede soportar cualquiera de una amplia variedad de otras funciones en el eNB 102. En algunas realizaciones, el procesador/controlador 325 incluye al menos un microprocesador o microcontrolador.
El controlador/procesador 325 también es capaz de ejecutar otros procedimientos y programas residentes en la memoria 330, tales como un OS. El controlador/procesador 325 puede mover datos dentro o fuera de la memoria 330 según se requiera por un procedimiento de ejecución.
El controlador/procesador 325 también está acoplado a la interfaz de retorno o de red 335. La interfaz 335 de red de retorno o de red permite que el eNB 102 se comunique con otros dispositivos o sistemas a través de una conexión de red de retorno a través de una red. La interfaz 335 podría soportar comunicaciones a través de cualquier conexión o conexiones por cable o inalámbricas adecuadas. Por ejemplo, cuando el eNB 102 se implementa como parte de un sistema de comunicación celular (tal como uno que soporta 5G, LTE o LTE-A), la interfaz 335 puede permitir que el eNB 102 se comunique con otros eNB a través de una conexión de retorno alámbrica o inalámbrica. Cuando el eNB 102 se implementa como un punto de acceso, la interfaz 335 puede permitir que el eNB 102 se comunique a través de una red de área local alámbrica o inalámbrica o a través de una conexión alámbrica o inalámbrica a una red mayor (tal como Internet). La interfaz 335 incluye cualquier estructura adecuada que soporte las comunicaciones a través de una conexión alámbrica o inalámbrica, tal como un transceptor Ethernet o de RF.
La memoria 330 está acoplada al controlador/procesador 325. Parte de la memoria 330 podría incluir una RAM, y otra parte de la memoria 330 podría incluir una memoria flash u otra ROM.
Como se describe en más detalle a continuación, las trayectorias de transmisión y recepción del eNB 102 (implementadas mediante el uso de los transceptores 310a-310n de RF, el circuito 315 de procesamiento de TX y/o el circuito 320 de procesamiento de RX) soportan comunicación con agregación de células de FDD y células de TDD.
Aunque la Figura 3 ilustra un ejemplo de un eNB 102, se pueden llevar a cabo diversos cambios a la Figura 3. Por ejemplo, el eNB 102 podría incluir cualquier número de cada componente mostrado en la Figura 3. Como un ejemplo particular, un punto de acceso podría incluir un número de interfaces 335, y el controlador/procesador 325 podría soportar funciones de encaminamiento para encaminar datos entre diferentes direcciones de red. Como otro ejemplo particular, mientras se muestran como que incluyen una única instancia de circuitería 315 de procesamiento de TX y una única instancia de circuitería 320 de procesamiento de RX, el eNB 102 podría incluir múltiples instancias de cada una (tal como una por transceptor de RF).
En algunas redes inalámbricas, las señales de DL incluyen señales de datos que transportan contenido de información, señales de control que transportan información de control de DL (DCI) y señales de referencia (RS), que también se conocen como señales piloto. Un eNB, tal como el eNB 102, puede transmitir información de datos o DCI a través de respectivos Canales Físicos Compartidos de DL (PDSCH) o canales físicos de controles de DL (PDCCH). El eNB 102 también transmite un PDCCH a través de un número de elementos de canal de control (CCE). También pueden usarse PDCCH mejorados (EPDCCH) (véase también REF 3) y, por brevedad, en el siguiente término "PDCCH" puede referirse a o bien un PDCCH o bien un EPDCCH a no ser que se mencione explícitamente de otra manera.
Un eNB, tal como el eNB 102, puede transmitir uno o más tipos de RS, incluido una RS común al UE (CRS), una RS de información del estado del canal (CSI-RS) y una RS de desmodulación (DMRS). Un CRS puede transmitirse a través de un ancho de banda (BW) del sistema DL y puede ser utilizado por los UE, tales como el UE 114, para demodular datos o señales de control o para realizar mediciones. Para reducir la tara de CRS, el eNB 102 puede transmitir una CSI-RS con una menor densidad en el dominio de tiempo o frecuencia que una CRS. Para medición de canal, pueden usarse recursos de CSI-RS de potencia distinta de cero (NZP CSI-RS). Para medición de interferencia, el UE 114 puede usar recursos de medición de interferencia de CSI (CSI-IM) asociados con una CSI-RS de potencia cero (ZP CSI-RS) que está configurada para el UE 114 por un eNB de servicio 102 usando señalización de capa superior (véase también REF 3). Finalmente, se transmite únicamente DMRS en el BW de un respectivo PDSCH o PDCCH, y el UE 114 puede usar la DMRS para demodular información en un PDSCH o PDCCH.
La Figura 4 ilustra una estructura de ejemplo de un intervalo de tiempo de transmisión (TTI) de DL de acuerdo con esta divulgación. La realización de la estructura de TTI de DL 400 mostrada en la Figura 4 es únicamente para ilustración. Podrían usarse otras realizaciones sin alejarse del ámbito de esta divulgación.
Como se muestra en la Figura 4, una señalización de DL, tal como desde el eNB 102, usa Multiplexación por División Ortogonal de Frecuencia (OFDM) y un TTI de DL incluye N=14 símbolos de OFDM en el dominio de tiempo y K Bloques de Recursos (RB) en el dominio de frecuencia. Un TTI es equivalente a una subtrama (SF). Un primer tipo de Canales de Control (CCH) se transmite por el eNB 102 a un UE, tal como el UE 114, en unos primeros N1 símbolos de OFDM 410 (incluyendo sin transmisión, N1=0). Unos restantes N - N1 símbolos de OFDM se usan esencialmente para
transmitir los PDSCH 420 y, en algunos RB de un TTI, para transmitir un segundo tipo de CCH mejorados (ECCH) 430.
En algunas redes inalámbricas, las señales de UL, tal como desde el UE 114, pueden incluir señales de datos que transportan contenido de información, señales de control que transportan información de control de UL (UCI) y RS.
El UE 114 puede transmitir información de datos o UCI a través de un respectivo Canal Físico Compartido de UL (PUSCH) o un Canal Físico de Control de UL (PUCCH). Si el UE 114 transmite simultáneamente información de datos y UCI, el UE 114 puede multiplexar ambas en un PUSCH. La UCI puede incluir información Acuse de Recibo de Petición de Repetición Automática Híbrida (HARQ-ACK) que indica una detección correcta o incorrecta de Bloques de Transporte (TB) de datos en un PDSCH, información de Petición de Planificación (SR) que indica si el UE 116 tiene datos en su memoria intermedia, e Información de Estado de Canal (CSI) que habilita que el eNB 102 seleccione parámetros apropiados para transmisiones de PDSCH al UE 114. La información de hAr Q-ACK puede incluir un acuse de recibo positivo (ACK) en respuesta a una detección de PDCCH o TB de datos correcta, un acuse de recibo negativo (NACK) en respuesta a una detección de TB de datos incorrecta, y una ausencia de una detección (DTX) de PDCCH que puede ser implícita o explícita. Una DTX podría ser implícita si el UE 114 no transmite una señal de HARQ-ACK. Una DTX puede ser explícita si el UE 114 puede identificar PDCCH perdidos de otras formas (también es posible representar NACK y DTX con el mismo estado de NACK/DTX).
La CSI puede incluir un Indicador de Calidad de Canal (CQI) que informa al eNB 102 del Tamaño de Bloque de Transporte (TBS) que puede recibirse por el UE con una Tasa de Errores de Bloque (BLER) objetivo predefinida, un Indicador de Matriz de Precodificación (PMI) que informa al eNB 102 de cómo combinar señales desde múltiples antenas transmitidas de acuerdo con un principio de transmisión de Entrada Múltiple Salida Múltiple (MIMO), y un Indicador de Clasificación (RI) que indica una clasificación de transmisión para un PDSCH. Por ejemplo, el Ue 114 puede determinar un CQI desde una medición de Señal a Ruido e Interferencia (SINR) mientras también considera un Modo de Transmisión (TM) de PDSCH configurado y las características de receptor del UE. Por lo tanto, un informe de CQI desde el UE 114 puede proporcionar a un eNB de servicio 102 una estimación de las condiciones de SINR experimentadas por transmisiones de señales de DL al UE 114.
La RS de UL puede incluir DMRS y RS de sondeo (SRS). DMRS puede transmitirse únicamente en un BW de un respectivo PUSCH o PUCCH, y el eNB 102 puede usar una DMRS para demodular información en un PUSCH o PUCCH. SRS puede transmitirse por el UE 114 para proporcionar al eNB 102 una CSI de UL. La transmisión de SRS desde el UE 114 puede ser periódica (P-SRS o SRS de tipo 0) en Intervalos de Tiempo de Transmisión (TTI) predeterminados con parámetros de transmisión configurados al UE 114 mediante señalización de capa superior, tal como Señalización de Control de Recursos de Radio (RRC) (véase también REF 4). La transmisión de SRS desde el UE 114 también puede ser aperiódica (A-SRS o SRS de tipo 1) según se desencadena por un campo de petición de SRS incluido en un formato de DCI transportado por un PDCCH que planifica PUSCH o PDSCH y que indica parámetros de transmisión de A-SRS desde un conjunto de parámetros de transmisión de A-SRS que se configuraron anteriormente al UE 114 por un eNB de servicio 102 (véase también REF 2 y REF 3). Para acceso inicial o para fines de sincronización posterior, el UE 114 también puede configurarse por el eNB 102 para transmitir un Canal Físico de Acceso Aleatorio (PRACH) (véase también REF 1 y REF 3).
La Figura 5 ilustra una estructura de transmisión de PUSCH de ejemplo a través de un TTI de acuerdo con esta divulgación. La realización de la estructura 500 de transmisión de PUSCH a través de un TTI mostrada en la Figura 5 es para ilustración únicamente. Podrían usarse otras realizaciones sin alejarse del ámbito de esta divulgación.
Como se muestra en la Figura 5, un TTI es una subtrama 450 que incluye dos ranuras. Cada ranura 520 incluye
JV u
symb símbolos 530 para transmitir información de datos, UCI o RS. Algunos símbolos de PUSCH en cada ranura se usan para transmitir DMRS 540. Un BW de transmisión incluye unidades de recurso de frecuencia que se
U L
denominan como Bloques de Recursos (RB). Cada RB incluye subportadoras, o Elementos de Recurso (RE),
y el UE 114 se asigna M pusch RB 550 para un total de 1 x pusch' r e para una transmisión de BW de PUSCH. El último símbolo de TTI puede usarse para multiplexar transmisiones 560 de SRS desde uno o más UE. Un ^ p u s c h = 2 ' ( N U1 1 ) V número de símbolos de TTI disponibles para transmisión de datos/UCI/DMRS es ' symb symb 1 SRS, en la que N srs= 1 si un último símbolo de TTI se usa para transmitir SRS y N srs= 0 de lo contrario.
La Figura 6 ilustra una primera estructura de formato de PUCCH de ejemplo para transmisión de HARQ-ACK en una ranura de un TTI de acuerdo con esta divulgación. El ejemplo de la estructura 600 de formato de PUCCH mostrada en la Figura 6 es únicamente para ilustración. Podrían usarse otras realizaciones sin alejarse del ámbito de esta divulgación.
Como se muestra en la Figura 6, un TTI incluye dos ranuras y cada ranura 610 incluye 9?” símbolos para transmitir señales 620 de HARQ-ACK o RS 630 en un RB. Los bits 640 b de HARQ-ACK modulan 650 una secuencia 660 de Zadoff-Chu (ZC) de longitud mediante el uso de Modulación por Desplazamiento de Fase Binaria (BPSK) o
Modulación por Desplazamiento de Dase Cuaternaria (QPSK). Un bit de HARQ-ACK puede tener un valor numérico de -1 si transporta un acuse de recibo positivo (ACK) para una detección correcta de un TB de datos y un valor numérico de 1 si transporta un acuse de recibo negativo (NACK) para una correcta detección de un TB de datos. Se transmite una secuencia de ZC modulada después de realizar una Transformada Rápida de Frecuencia Inversa 670 (IFFT). Una RS se transmite a través de una secuencia de ZC no modulada.
Un primer formato de PUCCH con estructura, tal como la estructura 6006 de formato de PUCCH, es capaz de soportar transmisión de únicamente uno o dos bits de HARQ-ACK. Cuando existen múltiples recursos de PUCCH para que el UE 114 seleccione para transmisión de señal de HARQ-ACK, una combinación de selección de recursos de PUCCH y un uso de una primera estructura 600 formato de PUCCH puede soportar transmisiones de hasta cuatro bits de HARQ-ACK (véase también REF 3). En ciertas realizaciones, también puede usarse un segundo formato de PUCCH para transmitir un gran número de bits de HARQ-ACK tal como, por ejemplo, hasta 22 bits.
La Figura 7 ilustra una segunda estructura de formato de PUCCH de ejemplo para la transmisión de HARQ-ACK en una ranura de un TTI de acuerdo con esta divulgación. La realización del transmisor 700 mostrada en la Figura 7 es para ilustración únicamente. Podrían usarse otras realizaciones sin alejarse del ámbito de esta divulgación.
\ * U L
Como se muestra en la Figura 7, un TTI incluye J dos ranuras y cada ranura 710 incluye símbolos para transmitir señales de HARQ-ACK o RS en un RB. La transmisión de señal de HARQ-ACK usa DFT-S-OFDM. Después de codificación y modulación, usando respectivamente un código de bloque y QPSK, un conjunto de mismos bits 720 de HARQ-ACK se multiplica 730 con elementos de un Código 725 de Cobertura Ortogonal (OCC) y se precodifica 740 con DFT posteriormente. Por ejemplo, para 5 símbolos de DFT-S-OFDM por ranura para transmisión de señal de HARQ-ACK, se usa un OCC de longitud 5. Se pasa una salida a través de una iFfT 750 y se correlaciona, a continuación, con un símbolo 760 de DFT-S-OFDM. Ya que las operaciones son lineales, su orden relativo puede intercambiarse. Algunos o diferentes bits de HARQ-ACK pueden transmitirse en una segunda ranura de un TTI. RS también se transmite en cada ranura para habilitar una demodulación coherente de señales de HARQ-ACK. Una RS xa
se construye a partir de una secuencia ZC de longitud 770 que se hace pasar por un IFFT 780 y se mapea a otro símbolo DFT-S-OFDM 790.
Una transmisión de PDSCH a un UE 114 o una transmisión de PUSCH desde el UE 114 pueden programarse dinámicamente o programarse de forma semipersistente (SPS). Las transmisiones dinámicas se desencadenan por un formato de DCI que se transporta por un PDCCH e incluye campos que proporcionan parámetros de transmisión de PDSCH o PUSCH mientras que parámetros de transmisión de SPS están configurados al UE 114 desde el eNB 102 a través de señalización de capa superior, tal como señalización de Control de Recursos de Radio (RRC). Un formato de DCI que planifica una transmisión de PDSCH se denomina como formato de DCI de DL mientras un formato de DCI que planifica una transmisión de PUSCH se denomina como formato de DCI de UL.
En un sistema de comunicación de TDD, una dirección de comunicación en algunos TTI es en el DL, y una dirección de comunicación en algunos otros TTI es en el UL. La Tabla 1 lista configuraciones de UL-DL indicativas durante un periodo de 10 TTI (un TTI tiene una duración de 1 milisegundo (ms)), que también se denomina como periodo de trama. "D" indica un TTI de DL, "U" indica un TTI de UL y "S" indica un TTI especial que incluye un campo de transmisión de DL denominado como DwPTS, un Periodo de Guarda (GP) y un campo de transmisión de UL denominado como UpPTS. Existen varias combinaciones para una duración de cada campo en un TTI especial sujeto a la condición de que la duración total sea un TTI.
En un sistema TDD, una transmisión de señal HARQ-ACK desde el UE 114 en respuesta a recepciones PDSCH en múltiples DL TTI puede ser transmitida en un mismo UL TTI. Un número M de DL TTI para los que una transmisión de señal HARQ-ACK para recepciones asociadas de PDSCH o SPS PDSCH liberados desde el UE 114 se denomina ventana de agrupación de tamaño M . Una consecuencia de la operación TDD es que una señal HARQ-ACK la transmisión desde el UE 114 o el eNB 102 en respuesta a la recepción de un bloque de transporte (TB) de datos puede no ocurrir tan pronto como para FDD en el que tanto la señalización DL como la señalización UL pueden admitirse en un mismo TTI mediante el uso de diferentes frecuencias. La Tabla 2 indica los TTI de DL n - k, en los que keK , para los que una transmisión de señal de HARQ-ACK está en el TTI de UL n (véase también REF 3). Por ejemplo, para una operación de TDD y configuración 5 de UL-DL, una transmisión de señal de HARQ-ACK desde el UE 114 en respuesta a una recepción de TB de datos en el TTI número 9 se produce después de 13 TTI mientras que para una operación de FDD una transmisión de señal de HARQ-ACK desde el UE 114 en respuesta a una recepción de TB de datos en un TTI siempre se produce después de 4 TTI. A partir de la Tabla 2, se observa que un tamaño de ventana de agrupamiento puede depender del TTI de UL en el que se produce la transmisión de señal de HARQ-ACK y, para configuración 0 de UL-DL de TDD, un tamaño de ventana de agrupamiento puede ser igual a cero (tal como para TTI n. ° 3 y TTI n. ° 8).
[Tabla 2]

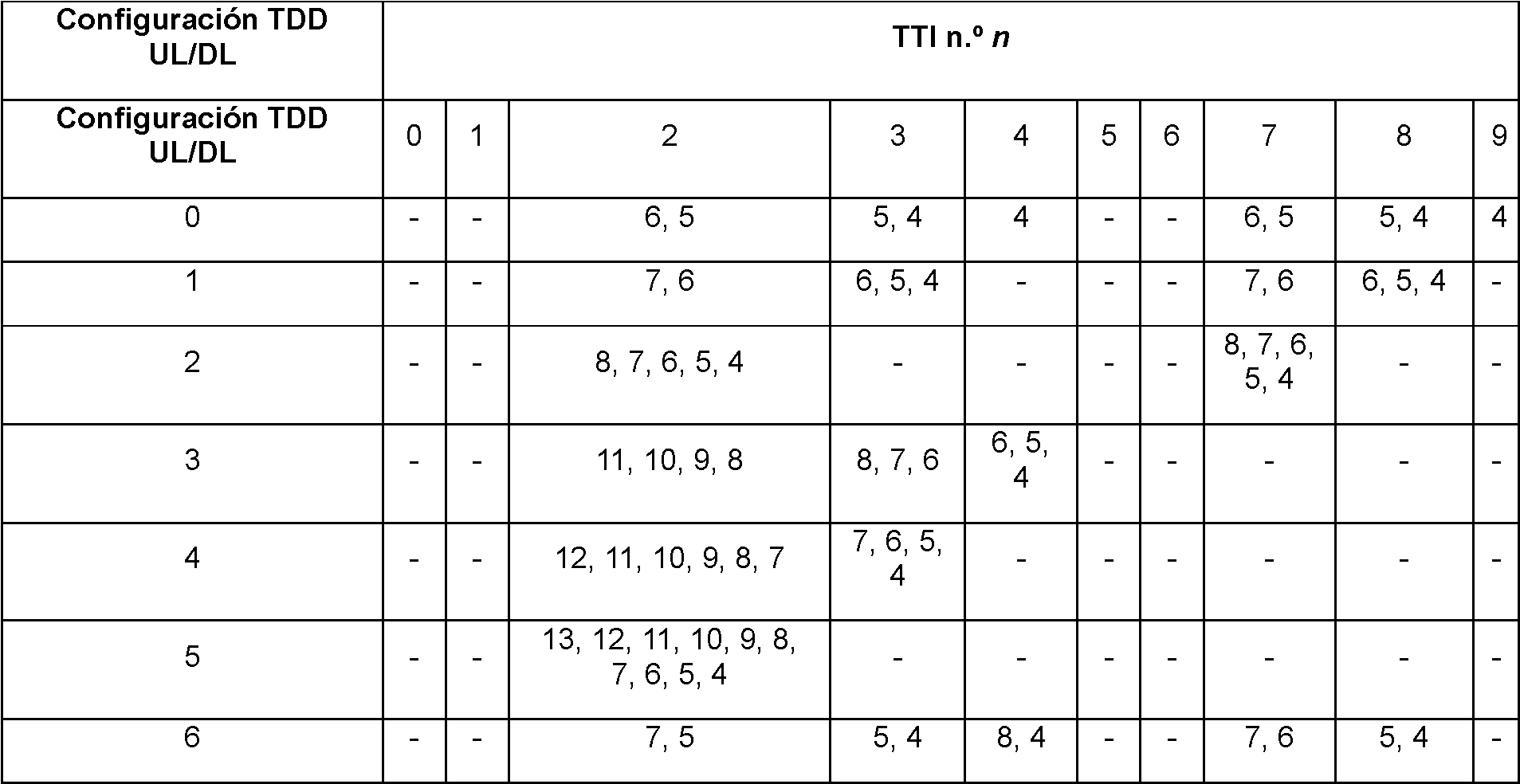

Indice de conjunto de asociaciones de enlace descendente K:{k0,k1,...kM-1}
A fin de acomodar una latencia de HARQ adicional para un sistema de TDD, un número máximo de procedimientos HARQ necesita ser mayor que para un sistema de FDD. Para una operación de DL y para configuraciones 2, 3, 4 y 5 de UL-DL de TDD, se necesita un número de procedimientos de HARQ mayor que 8 y un respectivo campo de número de procedimiento de HARQ de DL en respectivos formatos de DCI incluye 4 bits, mientras incluye 3 bits para un sistema de FDD en el que un número máximo de procedimientos de HARQ de DL es 8.
Los formatos de DCI de DL también incluyen un campo de Índice de Asignación de DL (DAI) de 2 bits. Un DAI en un formato de DCI de DL es un contador que indica un número para un formato de DCI de DL que transmite el eNB 102 al UE 114 en un TTI de DL de una ventana de agrupamiento (véase también REF 2 y REF 3). Usando el valor de un campo de DAI, el UE 114 puede determinar si el UE 114 perdió cualquier detección de formatos de DCI en TTI de DL anteriores y puede incorporar tales eventos en una transmisión de señal de HARQ-ACK para una respectiva ventana de agrupamiento (véase también REF 3). Adicionalmente, los formatos de DCI de UL incluyen un campo de DAI que informa al UE 114 de un número total de formatos de DCI de DL (PDSCH o una liberación de PDSCH de s Ps ) transmitidos al UE 114 en respectivos TTI de una ventana de agrupamiento asociada (véase también REF 2 y REF 3). Usando un valor de un campo de DAI en un formato de DCI de UL, el UE 114 proporciona información de HARQ-ACK en un respectivo PUSCH para un número de formatos de DCI en una respectiva ventana de agrupamiento de acuerdo con un TM configurado para recepciones de PDSCH. Por ejemplo, dependiendo de ciertas condiciones (véase también REF 3), un formato de DCI de UL puede incluir un campo de DAI de 2 bits con los valores de '00', '01', '10', y '11' correlacionados con valores numéricos w D uAli que indican la transmisión en el PUSCH de información de HARQ-ACK que corresponde a 1, 2, 3 y 0 o 4 formatos de DCI de DL que planifican respectivas transmisiones de PDSCH o liberación de PDSCH de SPS (el UE 114 selecciona 4 si el UE 114 detecta al menos un formato de DCI de DL que planifica un PDSCH o liberación de PDSCH de SPS; de lo contrario, el UE 114 selecciona 0 - véase también REF 3). Además, al menos para la configuración 0 de UL-DL de TDD que incluye más TTI de UL que TTI de DL, un formato de DCI de UL incluye un campo de índice de UL que indica si una planificación de PUSCH solicita un primer TTI de UL, un segundo TTI de UL, o tanto un primer como un segundo TTI de UL (véase también REF 2).
Adicionalmente, como se indica en la Tabla 2 para una célula de TDD, las transmisiones de HARQ-ACK desde los UE para M>1 TTI de DL pueden estar en una misma TTI de UL. Para evitar una respectiva expansión de recursos de PUCCH, ya que un recurso de PUCCH puede necesitar que se determine separadamente para cada uno de los M>1 TTI de d L, un formato de DCI de DL puede incluir un campo de Desplazamiento de Recursos de Acuse de Recibo (ARO) (véase también REF 2). Un formato de DCI de DL de este tipo puede transportarse en un PDCCH mejorado (EPDCCH). En el campo de ARO puede incluir, por ejemplo, 2 bits y puede usarse para desplazar un recurso de PUCCH determinado por el UE 114 para un respectivo TTI de DL (véase también REF 3) para comprimir recursos de PUCCH que corresponden a diferentes TTI de Dl y evita colisiones de recursos de PUCCH entre UE. Para un primer TTI de d L en una ventana de agrupamiento, representada por un índice m = O, una correlación de un campo de ARO es la misma que en FDD y ayuda a la compresión de recursos de PUCCH que corresponden a un mismo TTI de DL. Para cada t T i de DL restante, representado por un índice O<m<M, una correlación de un campo de ARO puede ayudar adicionalmente a la compresión de recursos de PUCCH que corresponden a diferentes TTI de DL. La Tabla 3 proporciona una correlación para valores de un campo de ARO en un formato de DCI de DL que el UE 114 recibe en un TTI de DL con un desplazamiento que aplica el UE 114 en la determinación de un respectivo recurso de PUCCH. NEccE,q,n-kn es igual a un número de CCE en un conjunto q de recursos de DL configurados para la transmisión de EPDCCH a un UE en TTI de DL n-kh (véase también r Ef 3).
[Tabla 3]
Asignación de campo ARO en formato DL DCI a valores Aaro en TDD
A fin de mejorar la utilización de portadoras con BW pequeños o facilitar la comunicación a través de diferentes frecuencias de portadora, un sistema de comunicación puede incluir una agregación de varias portadoras que corresponden a diferentes células. Por ejemplo, una portadora puede tener un BW de 10 MHz mientras que otra portadora puede tener una BW de DL de 1,4 MHz o una portadora puede operar en una frecuencia de 900 MHz mientras que otra portadora puede operar en una frecuencia de 3,5 GHz. A continuación, ya que una eficiencia espectral de transmisiones de PDCCH es habitualmente baja en BW de DL pequeños, puede ser preferible planificar un PDSCH en una portadora con BW de DL de 1,4 MHz desde una portadora con BW de DL de 10 MHz (planificación de portadoras cruzadas). También, como una pérdida de trayectoria es mayor para frecuencias de portadora más altas e información de control habitualmente requiere mayor fiabilidad de detección que información de datos y no puede beneficiarse de retransmisiones, puede ser preferible planificar un PDSCH en una portadora de 3,5 GHz desde una portadora de 900 MHz.
En Agregación de Portadora (CA), cada portadora representa una célula. El UE 114 puede configurarse por el eNB 102 a través de señalización de capa superior más que una célula para recepciones de PDSCH (CA de DL) o transmisiones de PUSCH (CA de UL). Para el UE 114 configurado con CA de DL o Ca de UL, se transmiten información de control común de UE en un respectivo PDCCH y PDSCH de SPS o UCI en un respectivo PUCCH, respectivamente, únicamente en un DL y en un UL de una única célula que se denomina como Célula Primaria (PCell). Otras células se denominan como Células Secundarias (SCell).
En CA, es posible que el eNB 102 planifique el UE 114 en una segunda célula transmitiendo PDCCH que transporta un formato de DCI en una primera célula. Esta funcionalidad se denomina como planificación de portadoras cruzadas y formatos de DCI incluyen un Campo de Indicador de Portadora (CIF) que tiene un valor que corresponde a una respectiva célula. Por ejemplo, para un CIF que consta de 3 bits y el UE 114 configurado con 5 células, respectivos valores de CIF binarios pueden ser '000', '001', '010', '011' y '100' para indicar cada una de las 5 células. Cuando el UE 114 está configurado con CA de 2 células y con planificación de portadoras cruzadas, todos los PDCCH se transmiten en la PCell. CA entre una portadora (célula) de FDD y una portadora (célula) de TDD permite una mayor flexibilidad en la utilización del espectro de TDD y FDD, mejora el equilibrio de carga sin traspaso inter modo y, para una conexión de red de retorno con un retardo insignificante, evita una latencia de notificación de UCI asociada con una operación de TDD.
Existen diversos aspectos adicionales para soportar CA entre una PCell de FDD y una SCell de TDD. Los aspectos adicionales incluyen una determinación de carga útil para información de HARQ-ACK en respuesta a recepciones de PDSCH en células de FDD y células de TDD, una determinación de si campos de información de formato de DCI que son específicos a una operación de TDD de una sola célula necesitan mantenerse en caso de CA de células de FDD y TDD, y aspectos para soportar planificación de portadoras cruzadas desde una célula de FDD a una célula de TDD. Los campos de información de formato de DCI que son diferentes entre una operación de una sola célula de FDD y TDD incluyen un tamaño de campo de número de procedimiento de HARQ de DL que es mayor para una operación de TDD, una existencia de un campo de DAI en formatos de DCI de DL, una existencia de un campo de DAI en formatos de DCI de UL, una existencia al menos para configuración 0 de UL-DL de TDD de un campo de índice de UL, y una correlación de valores para un campo de ARO. Además, ya que una PCell de FDD habilita que un UE (tal como el UE 114) transmita señales de UL en cada TTI y ya que, en muchos escenarios de operación típicos, el tráfico de DL es sustancialmente mayor que el tráfico de UL, puede ser beneficioso reducir o eliminar un número de TTI de UL en una SCell de TDD.
Existen diversos aspectos adicionales para soportar CA entre una PCell de TDD y una SCell de FDD. Un aspecto es una determinación de un TTI de UL para su transmisión en la PCell de TDD de información de HARQ-ACK en respuesta a transmisiones de formatos de DCI de DL para la SCell de FDD y una determinación de una carga útil combinada para información de HARQ-ACK es en respuesta a transmisiones de formatos de DCI de DL tanto para la PCell de TDD como la SCell de FDD. Otro aspecto es una determinación para una existencia y dimensionamiento de diversos campos en formatos de DCI para la SCell de FDD, incluyendo un campo de número de procedimiento de HARQ de DL, un campo de DAI, y una correlación para valores de un campo de ARO en un formato de DCI de DL, un campo de DAI o un campo de índice de UL en un formato de DCI de UL. Otro aspecto adicional es un soporte para transmisión de información de HARQ-ACK desde el UE 114 o bien en la PCell de TDD o bien en la SCell de FDD. Otro aspecto adicional es un soporte de planificación de portadoras cruzadas desde una PCell de TDD a una SCell de FDD.
Ciertas realizaciones de esta divulgación proporcionan un mecanismo para determinar una carga útil de información de HARQ-ACK para agregación de células de FDD y células de TDD con o bien una PCell de FDD o bien una PCell de TDD. Ciertas realizaciones de esta divulgación también proporcionan un mecanismo para determinar una existencia, un tamaño o una funcionalidad de un campo de número de procedimiento de HARQ de DL, de un campo de DAI, o de un campo de ARO en un formato de DCI que planifica una transmisión de PDSCH (formato de DCI de DL) a un UE en una SCell o una existencia, un tamaño o funcionalidad de un campo de DAI o de un campo de índice de UL en un formato de DCI que planifica una transmisión de PUSCH desde un u E en una SCell con o bien una PCell de FDD o bien una PCell de TDD. Ciertas realizaciones de esta divulgación proporcionan adicionalmente un mecanismo para soportar planificación de portadoras cruzadas desde una célula de planificación de FDD a una célula con planificación de TDD o desde una célula de planificación de TDD a una célula con planificación de FDD. Además, ciertas realizaciones de esta divulgación proporcionan definiciones de nuevas configuraciones de UL-DL de TDD para un UE configurado con agregación de células de FDD y células de TDD.
Determinación de la carga útil HARQ-ACK para FDD-TDD CA y FDD PCell, de acuerdo con la invención reivindicada
En ciertas realizaciones, para una PCell de FDD, puede producirse una transmisión de señal de HARQ-ACK en cada TTI de UL. Se transmite una transmisión de señal de HARQ-ACK desde el UE 114 en TTI n+k en respuesta a recepciones de PDSCH en TTI n, en el que para una PCell de FDD k=4. Para una operación de CA que incluye células de FDD y células de TDD, en la que las células de TDD (si son más de una) usan una misma configuración de UL-DL de TDD, una carga útil de una señal de HARQ-ACK transmitida desde el UE 114 puede depender de si un respectivo TTI para SCell de TTD es o no un TTI de UL. Si el TTI en SCell de TTD no es un TTI de UL, se determina una carga útil de HARQ-ACK incluyendo todas las SCell de TTD configuradas al UE 114; de otra manera, únicamente se incluyen células de FDD. En el caso en el que una configuración de UL-DL de TDD para una SCell de TDD se configura adaptativamente al UE 114 mediante señalización de capa física, tal como por un formato de DCI trasportado por un PDCCH, se usa una configuración de UL-DL de TDD de referencia configurada al UE 114 mediante señalización de capa superior, tal como señalización de RRC, para generar información de HARQ-ACK y determinar una respectiva carga útil.
De acuerdo con un primer enfoque, si el UE 114 está configurado con Cfdd células y con un TM de PDSCH que soporta 2 TB de datos en C fdd, 2 ^ C fdd células, y con C tdd células y con un TM de PDSCH que soporta 2 TB de datos en FDD TDD =
C tdd, 2 ^ C tdd células, el UE 114 determina una carga útil de HARQ-ACK de /£1*e'j4CA FDD FDDa TDD TDD'2 bits de información si un respectivo TTI en SCell de TTD no es un TTI de UL y el UE 114 determina una carga útil de HARQ- — c ■ 1 f
ACK de m a u q -a c k . f d d f d d ,tl b¡ts de ¡nformac¡ón si un respectivo TTI en SCell de TTD es un TTI de UL.
La Figura 8 ilustra una determinación de ejemplo de una carga útil de HARQ-ACK para una PCell de FDD y una SCell de TDD usando un primer enfoque de acuerdo con esta divulgación. La realización de la determinación de una carga útil de HARQ-ACK para la PCell de FDD y la SCell de TDD mostrada en la Figura 8 es únicamente para ilustración. Podrían usarse otras realizaciones sin alejarse del ámbito de la presente divulgación.
En el ejemplo mostrado en la Figura 8, el UE 114 está configurado con una primera célula 810 de FDD que es la PCell para el UE 114, con una segunda célula 820 de FDD, con una primera célula 830 de TDD y con una segunda célula 840 de TDD. Las transmisiones de señal de HARQ-ACK desde el UE 114 son en la PCell de FDD. Por simplicidad, el ejemplo mostrado en la Figura 8 supone que el UE 114 está configurado con un TM de PDSCH que transporta 2 TB de datos. También, si el UE 114 transmite bits de información de HARQ-ACK para células en las que el UE 114 no recibió un PDSCH para un respectivo TTI, el UE 114 establece un valor para cada tal información de bit de HARQ-ACK a NACK. Por lo tanto, una ausencia de una recepción de TB de datos (DTX) y una detección incorrecta de un TB de datos (NACK) se representan por un mismo valor de bit de HARQ-ACK (estado de NACK/DTX). En TTI n.° 0, el UE 114 recibe PDSCH en la primera célula 850 de FDD y en la primera célula 852 de TDD y transmite
^-£>4 ^ respectivos bits de información de HARQ-ACK para cada recepción de PDSCH en TTI n.° 4 mediante el uso de un segundo formato 854 de PUCCH, tal como se describe en la Figura 8 (o en un PUSCH si el UE 114 tiene una transmisión de PUSCH en TTI n.° 4 y no está configurado para transmisiones de PUSCH y PUCCH simultáneas). En TTI n.° 2, el UE 114 recibe PDSCH únicamente en la segunda célula 860 de FDD y transmite
respectivos bits de información de HARQ-ACK en TTI n.° 6 mediante el uso de un segundo formato 864 de PUCCH dado que TTI n.° 2 es un TTI de DL para las células de TDD y no puede transportar PDSCH. En TTI n.° 35, el UE 114 recibe PDSCH únicamente en la segunda célula 870 y transmite
respectivos bits de información de HARQ-ACK en TTI n.° 7 mediante el uso de un segundo formato de PUCCH 874. Finalmente, en TTI n.° 5, el UE 114 recibe PDSCH únicamente en la PCell 880 de . > === ^
FDD y transmite ^ ^ respectivos bits de información de HARQ-ACK en TTI n.° 9 mediante el uso de un primer formato 884 de PUCCH, tal como por ejemplo como se describe en la Figura 6. El eNB 102 puede inferir que el UE 114 no recibió ningún PDSCH distinto del de la PCell de FDD detectando una ausencia de una transmisión de señal de HARQ-ACK para un segundo formato de PUCCH (o la presencia de transmisión de señal de HARQ-ACK para un primer formato de PUCCH). También, si el UE 114 no recibió ningún PDSCH (o liberación de PDSCH de SPS) en un TTI, el UE 114 no transmite una señal de HARQ-ACK.
Determinación de carga útil y de TTI de UL para transmisión de HARQ-ACK para CA de FDD-TDD y PCell de TDD
En ciertas realizaciones, para una PCell de TDD, la transmisión de señal de HARQ-ACK puede producirse únicamente en TTI de UL. La transmisión de señal de HARQ-ACK desde el UE 114 en TTI n es en respuesta a recepciones de PDSCH por el UE 114 en TTI n -k en el que, para una PCell de TDD, k e K como se define en la Tabla 2 (véase también REF 3). Para CA entre una SCell de FDD y una PCell de TDD, una carga útil de HARQ-ACK depende del tamaño de ventana de agrupamiento de la PCell de TDD M tdd y de un índice de conjunto de asociaciones de DL Kfdd para una SCell de FDD como se describe posteriormente. Para acomodar un TTI en una célula de FDD para la que un respectivo TTI en la PCell de TDD es un TTI de UL, un tamaño de ventana de agrupamiento, M fdd, puede definirse para la SCell de FDD.
Un primer enfoque para determinar un índice de conjunto de asociaciones de DL K fdd para una SCell de FDD considera minimizar una latencia entre un TTI de DL el UE 114 recibe PDSCH y decodifica TB de datos y un TTI de UL el UE 114 transmite respectiva información de HARQ-ACK. La Tabla 4 indica los TTI de DL n-k, en los que keKFDD, para los que la información de HARQ-ACK en respuesta a recepción de PDSCH que transportan TB de datos en una SCell de FDD está en TTI de UL n en una PCell de TDD.
[Tabla 4]
Índice de conjunto de asociaciones de enlace descendente Kfdd: {k0,kv,kMFDD-1}
Aunque el índice de conjunto de asociaciones de DL Kfdd en la Tabla 4 minimiza una latencia entre un TTI de DL en el que el UE 114 recibe PDSCH y decodifica respectivos TB de datos y un TTI de UL en el que el UE 114 transmite respectiva información de HARQ-ACK, la latencia resulta en un desequilibrio de cargas útiles de información de HARQ-ACK transmitidas en respectivos TTI de UL. Por ejemplo, para configuración 1 de UL-DL de TDD, información de HARQ-ACK que corresponde a detección de TB de datos para hasta 4 TTI de DL se transmite en TTI de UL n.° 2 mientras información de HARQ-ACK que corresponde a detección de TB de datos para hasta 1 TTI de DL se transmite en TTI n.° 3. Este desequilibrio puede resultar en una fiabilidad de recepción desigual para información de HARQ-ACK transmitida en diferentes TTI de UL y respectiva cobertura desigual.
Un segundo enfoque para determinar un índice de conjunto de asociaciones de DL Kfdd para una SCell de FDD considera el equilibrio de carga útil de información de HARQ-ACK tanto para una PCell de TDD y la SCell de FDD mientras supone que el índice de conjunto de asociaciones de DL K en la Tabla 2 se usa para la PCell de TDD. La Tabla 5 indica TTI de DL n-k, en los que Ke Kfdd, para los que información de HARQ-ACK en respuesta a recepción de TB de datos en una SCell de FDD está en TTI de UL n en una PCell de TDD.
[Tabla 5]
Indice de conjunto de asociaciones de enlace descendente Kfdd'. {ko,kv,kMFDD-1}
El segundo enfoque puede extenderse también entre una PCell de TDD y una SCell de TDD. Un índice de conjunto de asociaciones de Dl K para una PCell de TDD puede ser como en la Tabla 2 mientras un índice de conjunto de asociaciones de DL K para una SCell de TDD como en la Tabla 6.
[Tabla 6]
Indice de conjunto de asociaciones de enlace descendente K para SCell de TDD: {ko,ki, -kM-i}
El primer enfoque o el segundo enfoque para determinar un índice de conjunto de asociaciones de DL Kfdd para una SCell de FDD tienen por objetivo optimizar una métrica de rendimiento tal como para minimizar una latencia de notificación de información de HARQ-ACK o mejorar un equilibrio de cargas útiles de información de HARQ-ACK en diferentes TTI de UL, respectivamente. Sin embargo, ambos de estos enfoques representan un cambio significativo en relación con la determinación de índice de conjunto de asociaciones de Dl K para una única célula de TDD. Una consecuencia es que se necesitará un procesamiento diferente de información de HARQ-ACK para planificar en el eNB 102 y se necesitará una generación diferente de información de HARQ-ACK en el UE 114 dependiendo de si una célula asociada es una PCell de TDD (o una única célula de TDD) o una SCell de FDD.
Un tercer enfoque para determinar un índice de conjunto de asociaciones de DL Kfdd para una SCell de FDD considera la minimización de modificaciones al procesamiento del eNB 102 o a la generación del UE 114 y notificación de información de HARQ-ACK para una SCell de FDD, en relación con respectivos para una PCell de TDD. La Tabla 7 indica TTI de DL n-k, en los que í^e Kfdd, para los que información de HARQ-ACK en respuesta a recepción de TB de datos en una SCell de FDD está en TTI de UL n en una PCell de TDD.
[Tabla 7]
Indice de conjunto de asociaciones de enlace descendente Kfdd: {kü,kv,kMFDD-1}
También pueden considerarse combinaciones de los enfoques anteriores para una determinación de un índice de conjunto de asociaciones de DL Kfdd para una SCell de FDD (que para alguna configuración de UL-DL de TDD es la misma entre el segundo enfoque y el tercer enfoque) dependiendo de una configuración de UL-DL de TDD. Por ejemplo, para la configuración 0 de UL-DL de TDD, puede considerarse la Tabla 5, mientras que para la configuración 3 de UL-DL de TDD, puede considerarse la Tabla 7. Además, a diferencia de la ordenación de los TTI de DL en la Tabla 2 para notificar una respectiva información de HARQ-ACK para una célula de TDD, una ordenación de los TTI de DL para notificar una respectiva información de HARQ-ACK para una SCell de FDD está de acuerdo con el orden de los TTI de DL. La ordenación es porque, para TTI de DL especiales en una célula de TDD, un TTI de DL con un mismo índice es un TTI de DL normal en una SCell de FDD.
Una determinación de una carga útil de información de HARQ-ACK en un TTI de UL para el UE 114 configurado con una PCell de TDD y una SCell de FDD puede obtenerse a partir de un índice de conjunto de asociaciones de DL Kfdd para una SCell de FDD. Por ejemplo, para configuración 2 o 4 o 5 o 6 de UL-DL de TDD (que tienen el mismo respectivo
índice de conjunto de asociaciones de DL Kfdd en la Tabla 5 y Tabla 7), la carga útil de información de HARQ-ACK es M fdd= M tdd1 . Para las restantes configuraciones de UL-DL de TDD, la carga útil de información de HARQ-ACK puede ser o bien M fdd= M tdd, o bien M fdd= M tdd +1, o bien M fdd= M tdd +2 dependiendo de un índice de conjunto de asociaciones de DL Kfdd usado para una SCell de FDD.
En un primer enfoque, el UE 114 con una PCell de TDD y una SCell de FDD determina una carga útil de información de HARQ-ACK suponiendo un tamaño de ventana de agolpamiento de M fdd independientemente de si una célula es una célula de TDD o de FDD. Si Mtdd<Mfdd entonces, para la PCell de TDD, el Ue 114 puede establecer a DTX los bits de información de HARQ-ACK que corresponden a los TTI de DL con índice j M tdd^ M fdd, en una ventana de agrupamiento de Mfdd TTI de DL.
La Figura 9 ilustra una determinación de ejemplo de una carga útil de HARQ-ACK para una PCell de TDD y una SCell de FDD mediante el uso del primer enfoque de acuerdo con esta divulgación. La realización de la carga útil de HARQ-ACK para la PCell de TDD y la SCell de FDD mostrada en la Figura 9 es únicamente para ilustración. Podrían usarse otras realizaciones sin alejarse del ámbito de la presente divulgación.
En el ejemplo mostrado en la Figura 9, el UE 114 está configurado con una PCell 910 de TDD y con una SCell 920 de FDD. El u E 114 transmite información de HARQ-ACK en la PCell de TDD en el TTI 930 de UL n.° 12. Para la PCell de TDD, el UE 114 transmite información de HARQ-ACK en el TTI de UL n.° 2 en respuesta a una o más recepciones de PDSCH en un respectivo uno o más TTI de DL que incluyen TTI 940 n.° 4, TTI 942 n.° 5, TTI 944 n.° 6 y TTI 946 n.° 8. Por lo tanto, para la SCell de FDD, el UE 114 transmite información de HARQ-ACK en TTI de UL n.° 2 en respuesta a una o más recepciones de PDSCH en un respectivo uno o más TTI de DL que incluyen TTI 950 n.° 4, TTI 952 n.° 5, TTI 954 n.° 6, TTI 956 n.° 7 y TTI 958 n.° 8. Por lo tanto, Mfdd=5. Dado que Mtdd<Mfdd, para un mismo tamaño de ventana de agrupación de Mfdd DL TTI para TDD PCell y FDD SCell, el UE 114 puede configurar la información HARQ-ACK correspondiente a los últimos (virtuales) Mfdd-Mtdd DL TTI para TDD PCell a DTX (o NACK).
Una consecuencia de tener una SCell de FDD cuando la PCell de TDD tiene un tamaño de ventana de agrupamiento de M tdd=4, tal como en el caso de configuración 2 de UL-DL de TDD o 4, es que Mfdd>4. Un tamaño de ventana de agrupamiento mayor que 4 impide un uso de multiplexación de HARQ-ACK usando formato de PUCCH 1b con selección de canal (véase también REF 3) y una estructura de transmisión, tal como el ejemplo mostrado en la Figura 3. Esto puede ser un modo de operación (se impide multiplexación de HARQ-ACK mediante el uso de formato de PUCCH 1 b con selección de canal) en el caso en el que una SCell de FDD con una PCell de TDD tiene Mtdd=4.
En una primera alternativa para permitir el uso de multiplexación HARQ-ACK mediante el uso de PUCCH Formato 1b con selección de canal, puede definirse un tamaño de ventana de agrupamiento efectivo MFDD,eff cuando Mfdd>4 tal que MFDD,eff=MTDD o MFDD,eff=4. El significado de M fdd, eff es que aunque exista un tamaño de ventana de agrupación Mfdd> M fdd,eff , el UE 114 puede esperar ser programado sólo en los TTI M fdd,eff de los TTI Mfdd>Mfdd,eff en una SCell FDD. El UE 114 puede asociar un TTI con respectiva información de HARQ-ACK a base de un campo de DAI incluido en un formato de DCI de DL que planifica una recepción de PDSCH en el TTI en la SCell de FDD. Una vez que el UE 114 detecta un formato de DCI de DL con un valor de DAI que indica que un respectivo PDSCH es el M fdd,eff PDSCH transmitido al UE 114 en una misma ventana de agrupamiento, el UE 114 puede ignorar la detección de formatos de DCI de DL en los siguientes TTI de la misma ventana de agrupamiento. Por ejemplo, haciendo referencia a la Figura 9, si el UE 114 detecta un formato de DCI de DL para la SCell de FDD para Tt I 950 n.° 4, TTI 952 n.° 5, TTI 954 n.° 6 y TTI 956 n.° 7, el UE 114 descarga la detección de un formato de DCI de DL en TTI 958 n.° 8. De lo contrario, si el UE 114 no detecta un formato de DCI de DL para la SCell de FDD para uno cualquiera o más de TTI 950 n.° 4, TTI 952 n.° 5, TTI 954 n.° 6 y TTI 956 n.° 7, el UE 114 considera una detección de un formato de DCI de DL en TTI 958 n.° 8. La introducción de un campo de DAI en respectivos formatos de DCI de DL para la operación en una SCell de FDD se describe posteriormente.
En una segunda alternativa para habilitar el uso de multiplexación de HARQ-ACK mediante el uso de formato de PUCCH 1 b con selección de canal, puede usarse un agrupamiento para información de HARQ-ACK que corresponde a formatos de DCI de DL en los TTI en una ventana de agrupamiento que tiene un campo de DAI que indica un valor entre MFDD,eff-1 y Mfdd-1. Con tal agrupamiento de dominio de tiempo, se genera una única información de HARQ-ACK para recepciones de PDSCH en respectivos TTI de una ventana de agrupamiento que tiene un índice entre MFDD,eff-1 y Mfdd-1 mediante el uso de sucesivamente una operación de OR exclusiva (XOR). La operación XOR se define como: XOR(0,0) = 0, XOR(0,1) = 1, XOR(1,0) = 1, XOR(1,1) = 0. Por ejemplo, para configuración 2 o 4 de UL-DL de TDD y un índice de conjunto de asociaciones de DL Kfdd para una SCell de FDD como en la Tabla 5 o la Tabla 7, MFDD,eff=4 y Mfdd=5. A continuación, si el UE 114 detecta formatos de DCI de DL en todos los TTI de una ventana de agrupamiento, un valor de DAI en los últimos dos formatos de DCI de DL tendrán un valor de 3 y 4, respectivamente, y el UE 114 realiza agrupamiento para la respectiva información de HARQ-ACK para generar una única información de HARQ-ACK para los últimos dos TTI en la ventana de agrupamiento para la SCell de FDD.
En el ejemplo anterior, el UE 114 no realiza agrupamiento de información de HARQ-ACK en los últimos dos TTI si el UE 114 no detectó formatos de DCI de DL para cada uno de los dos TTI y si el valor del campo de DAI en cada uno de los dos formatos de DCI de DL no es 3 y 4, respectivamente. También, el UE 114 aplica el agrupamiento de información de HARQ-ACK anterior únicamente para la SCell de FDD, mientras que para la PCell de TDD la carga útil de información de HARQ-ACK es M tdd=4 y no se necesita agrupamiento de información de HARQ-ACK. Por ejemplo,
haciendo referencia a la Figura 9, el UE 114 no agrupa información de HARQ-ACK que corresponde a detecciones de formatos de DCI de DL para la PCell de TDD mientras el UE 114 realiza agrupamiento de información de HARQ-ACK que corresponde a detecciones de dos formatos de DCI de DL para la SCell de FDD para TTI 956 n.° 7 y TTI 958 n.° 8 únicamente si un valor de un campo de DAI en cada uno de los dos formatos de DCI de DL es respectivamente 3 y 4, es decir, únicamente si el UE 114 detectó formatos de DCI de DL para cada TTI de la ventana de agrupamiento que incluye Mfdd=5 TTI.
En un segundo enfoque, el UE 114 con una PCell de TDD y una SCell de FDD determina una carga útil de información de HARQ-ACK suponiendo respectivos tamaños de ventana de agrupamiento de M tdd y Mfdd. Por ejemplo, el segundo enfoque puede aplicarse cuando el UE 114 usa el formato de PUCCH 3 (véase también REF 1) para transmitir información de HARQ-ACK. El UE 114 puede ordenar bits de información de HARQ-ACK de acuerdo con una célula índice, tal como primero para la PCell de TDD y segundo para la SCell de FDD. Posteriormente, el UE 114 puede intercalar los bits de información de HARQ-ACK antes de la codificación con un código de RM dual cuando una carga útil combinada excede 11 bits (véase también REF 2). El UE 114 genera Otdd • M tdd bits de información de HARQ-ACK para la PCell de TDD y ofdd • M fdd bits de información de HARQ-ACK para la SCell de FDD para una carga útil total de O tdd^Mtdd+O fdd^Mfdd bits, en la que O tdd es un número de bits de información de HARQ-ACK para un TM de PDSCH que el UE 114 está configurado para la PCell de TDD y O fdd es un número de bits de información de HARQ-ACK para un TM de PDSCH que el u E 114 está configurado para la SCell de FDD.
En referencia a la Figura 9, suponiendo O tdd=2 y Ofdd=1, que implica que el UE 114 está configurado con un TM de PDSCH que transporta hasta dos TB de datos en la PCell de TDD y un TB de datos en la SCell de FDD, el UE 114 detecta al menos un formato de DCI de DL para la PCell 910 de t Dd y al menos un formato de DCI de DL para la SCell 920 de FDD y genera 8 bits de información de HARQ-ACK para respectivos TTI 940, 942, 944, 946 de la ventana de agrupamiento de la PCell de TDD y 5 bits de HARQ-ACK para respectivos TTI 950, 952, 954, 956 y 958 de la ventana de agrupamiento de la SCell de FDD para su transmisión en TTI 930 de UL n.° 12. Para TTI de d L en los que el UE 114 no detecta un formato de DCI de Dl , respectivos bits de HARQ-ACK pueden establecerse a un valor de NACK/DTX.
Un beneficio del segundo enfoque (no suponiendo el máximo tamaño de ventana de agrupamiento de M fdd tanto para la PCell de TDD como la SCell de FDD ejecutando TTI que son TTI de UL en la PCell de TDD) es que una carga útil total no se aumenta innecesariamente incluyendo bits de información de HARQ-ACK fijos (cada uno establecido a un valor de NACK/DTX), reduciendo de este modo una probabilidad de que se use un código de RM dual en lugar de un único código de RM (cuando una carga útil total de información de HARQ-ACK excede un primer valor tal como 11) o reducir una probabilidad de que se use un agrupamiento de bits de información de HARQ-ACK que corresponde a 2 TB de datos transportados por el mismo PDSCH para disminuir una carga útil total de información de HARQ-ACK por debajo de un segundo valor tal como 23.
Campo de número de procedimiento de HARQ de DL, campo de DAI y el campo de ARO en un formato de DCI de DL y campo de DAI y campo de índice de UL en un formato de DCI de UL para planificación en una SCell de TDD en caso de una PCell de FDD
En ciertas realizaciones, para un campo de número de procedimiento de HARQ de DL en un formato de DCI que planifica PDSCH en una SCell de TDD que tiene una PCell de FDD, pueden producirse transmisiones de HARQ-ACK en cada TTI (o bien en un PUCCH en la PCell de FDD o bien en un PUSCH o bien en la PCell de FDD o bien en la SCell de TDD). Como consecuencia, no existe una latencia adicional requerida para notificación de HARQ-ACK desde el UE 114, como en una operación de únicamente TDD y, por lo tanto, no hay necesidad de soportar un número mayor de procedimientos de HARq de DL para transmisiones de PDSCH en la SCell de TDD que en la PCell de FDD. Por lo tanto, en caso de CA entre una PCell de FDD y una SCell de TDD, no hay necesidad de tener más procedimientos de HARQ para planificar PDSCH en la SCell de TDD y los formatos de DCI de DL para planificación de PDSCH o bien en la PCell de FDD o bien en la SCell de TDD tienen un mismo número de bits para el campo de procedimiento de HARQ de DL, tal como por ejemplo 3 bits para soportar hasta 8 procedimientos de HARQ.
Similar al campo de número de procedimiento de HARQ de DL, dado que la transmisión de información de HARQ-ACK desde el UE 114 puede producirse en cada TTI, un respectivo tamaño de ventana de agrupamiento para una SCell de TDD es de forma efectiva siempre igual a 1 TTI. Por lo tanto, en caso de CA entre una PCell de f Dd y una SCell de TDD, formatos de DCI de DL para planificación de PDSCH en la SCell de TDD no incluyen un campo de DAI que funciona como un contador de un formato de DCI de DL en una ventana de agrupamiento en caso de operación de TDD de una sola célula. Esta ausencia de un campo de DAI en un formato de DCI de DL en caso de una PCell de FDD y una SCell de TDD, en conjunto con un tamaño igual para un campo de número de procedimiento de HARQ de DL en formatos de DCI de DL que planifican PDSCH en una PCell de FDD o en una SCell de TDD, resultan en un formato de DCI de DL que tiene un mismo tamaño independientemente de si un respectivo PDSCH se planifica en una PCell de FDD o en una SCell de TDD.
Adicionalmente, dado que en cada TTI puede producirse una transmisión de información de HARQ-ACK desde el UE 114, una correlación de un campo de Ar o en un formato de DCI de DL previsto para una SCell de TDD puede ser como para una PCell de FDD dado que no se requiere compresión de recursos de PUCCH en el dominio de tiempo. Por lo tanto, a diferencia de para una operación de TDD de una sola célula, ciertas realizaciones de esta divulgación
consideran que una correlación de un campo de ARO en un formato de DCI de DL es como para m =O en la Tabla 3 para todos los TTI de DL en una SCell de TDD
En caso de programación de portadora cruzada de una célula TDD SCell desde una célula FDD PCell, los formatos DL DCI pueden ser transmitidos en la célula FDD PCell en cada TTI. En este caso, independientemente de si una configuración TDD UL-DL tiene más DL TTI o más UL TTI en una trama, no se requiere un campo de índice UL en un formato UL DCI para indicar al UE 114 una cantidad de TTI para la transmisión PUSCH. (en caso de TDD UL-DL configuración 0). Para la SCell de TDD, esto también implica una nueva temporización de HARQ ya que el formato DCI que planifica una transmisión de PUSCH en TTI n en la SCell de TDD se transmite en TTI n -4 en la PCell de FDD. Evidentemente, si la temporización de HARQ para la SCell de TDD permanece en cuanto a una operación de una sola célula convencional, el campo de índice de UL también permanece presente en un formato de DCI de UL que planifica una transmisión de PUSCH en la SCell de TDD (en caso de configuración 0 de UL-DL de TDD) ya que los formatos de DCI de UL en la PCell de FDD para planificar PUSCH en la SCell de TDD se transmiten en los mismos TTI que para una operación de TDD de una sola célula.
Para una PCell de FDD, una transmisión de señal de HARQ-ACK puede producirse en cada TTI. Una transmisión de señal de HARQ-ACK desde el UE 114 en TTI n k es en respuesta a recepciones de PDSCH en TTI n en el que para una PCell de FDD k=4. Como consecuencia, una transmisión de señal de HARQ-ACK en una PCell de FDD o bien no incluye ningún bit de información de HARQ-ACK para una SCell de TDD (si un respectivo TTI es un TTI de UL) o bien incluye bits de HARQ-ACK en respuesta a una única recepción de PDSCH en la SCell de TDD. Por lo tanto, no se requiere un campo de DAI de 2 bits con capacidad de indicar la inclusión de bits de información de HARQ-ACK en un PUSCH para hasta 4 TTI (4 formatos de DCI de DL) de la SCell de TDD y puede evitarse una respectiva sobrecarga de señalización en formatos de DCI de UL para células de TDD.
En un primer enfoque, no se incluye un campo de DAI en formatos de DCI de UL que planifican PUSCH. A continuación, cuando el UE 114 multiplexa (en un PUSCH) bits de información de HARQ-ACk en respuesta a una recepción de PDSCH en una PCell de FDD o en respuesta a recepción de PDSCH en una SCell de TDD, el UE 114 incluye bits de información de HARQ-ACK para todas las células estableciendo a un valor de NACK/DTX cada información de bit de HARQ-ACK que corresponde a una célula para la que el UE 114 no recibió un PDSCH en un respectivo TTI. Para planificación de autoportadoras y todas las configuraciones de UL-DL de TDD en la Tabla 1 distintas de la configuración 0 de UL-DL de TDD, el primer enfoque resulta en un formato de DCI de UL que tiene un mismo tamaño independientemente de si un respectivo PUSCH se planifica en una célula de FDD o en una célula de TDD. En caso de planificación de portadoras cruzadas para una transmisión de PUSCH en una SCell de TDD desde una PCell de FDD, la conclusión previa se aplica también para configuración 0 de UL-DL de TDD en el caso en el que se aplica una temporización de HARQ diferente y un campo de índice de UL se omite de un formato de DCI de UL y se ha descrito anteriormente.
La Figura 10 ilustra un uso de ejemplo de un campo de DAI en un formato de DCI de UL dependiendo de si un respectivo UE opera o no en una única célula de TDD o en CA con una PCell de FDD y una SCell de TDD de acuerdo con un primer enfoque en esta divulgación. Aunque el diagrama de flujo representa una serie de etapas secuenciales, a menos que se establezca explícitamente, no debería extraerse ninguna inferencia de esa secuencia con respecto a un orden de realización específico, realización de etapas o porciones de las mismas en serie en lugar de concurrentemente o de una manera solapante, o la realización de las etapas representadas exclusivamente sin la ocurrencia de etapas intervinientes o intermedias. El procedimiento representado en el ejemplo representado se implementa mediante una cadena de transmisores en, por ejemplo, una estación móvil.
Como se muestra en la Figura 10, en la detección de un formato de DCI de UL para planificación de PUSCH en una célula de TDD, en la operación 1010 el UE 114 considera si una respectiva operación es para una única célula de TDD (incluyendo para una PCell de TDD) o para una SCell de TDD con una PCell de FDD. Si el UE 114 opera en una única célula de t Dd (con una configuración de UL-DL de TDD distinta de la configuración 0 de UL-DL de TDD), en la operación 1020 el UE decodifica un formato de DCI de UL suponiendo una inclusión de un campo de DAI. Si el UE 114 opera con CA entre al menos una PCell de FDD y al menos una SCell de TDD, en la operación 1030 el UE 114 decodifica un formato de DCI de UL suponiendo una ausencia de un campo de DAI.
En un segundo enfoque, un campo de DAI de un bit se incluye en formatos de DCI de UL para indicar si el UE 114 debería multiplexar (en un PUSCH) bits de información de HARQ-ACK independientemente de si el UE 114 realmente recibe o no un PDSCH. En una primera opción, el campo de DAI es aplicable únicamente a las SCell. En una segunda opción, el campo de DAI es aplicable a todas las células. Qué opción se usa puede definirse por la operación de sistema o señalizarse por información de sistema. Por ejemplo, para una PCell de FDD y una SCell de TDD, un campo de DAI con un valor de '0' indica sin multiplexación de HARQ-ACK en un respectivo PUSCH mientras un campo de DAI con un valor de '1' indica multiplexación de HARQ-ACK correspondiendo o bien a una SCell de TDD (primera opción) o bien tanto a una PCell de FDD como una SCell de TDD (segunda opción). El campo de DAI se incluye en un formato de DCI de UL porque un formato de DCI de DL que planifica un PDSCH, para el que necesitan incluirse respectivos bits de HARQ-ACK en un PUSCH, puede transmitirse en la SCell de TDD mientras un formato de DCI de UL que planifica el PUSCH puede transmitirse en una célula de FDD. A continuación, como los dos formatos de DCI se transmiten en diferentes células en las que el UE 114 puede estar experimentando diferentes condiciones de
operación, es posible que el UE 114 detecte el formato de DCI de UL, pierde el formato de DCI de DL y sin un campo de DAI, el UE 114 no puede conocer si incluir información de HARQ-ACK para la SCell de TDD en el PUSCH.
La Figura 11 ilustra un uso de ejemplo de un campo de DAI en un formato de DCI de UL dependiendo de si un respectivo UE opera o no en una única célula de TDD o en CA con una PCell de FDD y una SCell de TDD de acuerdo con un segundo enfoque en esta divulgación. Aunque el diagrama de flujo representa una serie de etapas secuenciales, a menos que se establezca explícitamente, no debería extraerse ninguna inferencia de esa secuencia con respecto a un orden de realización específico, realización de etapas o porciones de las mismas en serie en lugar de concurrentemente o de una manera solapante, o la realización de las etapas representadas exclusivamente sin la ocurrencia de etapas intervinientes o intermedias. El procedimiento representado en el ejemplo representado se implementa mediante una cadena de transmisores en, por ejemplo, una estación móvil.
Como se muestra en la Figura 11, en la detección de un formato de DCI de UL para planificación de PUSCH, en la operación 1110 el UE 114 considera si una respectiva operación es para una única célula de TDD o para una SCell de TDD con una PCell de FDD. Si el UE 114 opera en una única célula de TDD, en la operación 1120 el UE 114 decodifica un formato de DCI de UL suponiendo una inclusión de un campo de DAI de 2 bits. Si el UE 114 opera con CA entre al menos una célula de FDD y al menos una célula de TDD, en la que una célula de FDD es la PCell, en la operación 1130 el UE 114 decodifica un formato de DCI de UL suponiendo una inclusión de un campo de DAI de 1 bit.
En un tercer enfoque, se incluye un campo de DAI de dos bits en formatos de DCI de UL, pero su interpretación se modifica en relación con la de la operación de TDD de una sola célula. El campo de DAI de dos bits puede indicar si el UE 114 no debería multiplexar (en un PUSCH) ningún bit de HARQ-ACK usando, por ejemplo, un valor '00', si el UE 114 debería multiplexar bits de HARQ-ACK para un primer conjunto de células usando por ejemplo un valor de '01', si el UE 114 debería multiplexar bits de HARQ-ACK un segundo conjunto de células usando por ejemplo un valor de '10', y si el UE 114 debería multiplexar bits de HARQ-ACK para todas las células usando por ejemplo un valor de '11'. El primer conjunto de células y el segundo conjunto de células puede configurarse al UE 114 por adelantado a través de señalización de capa superior. Por ejemplo, para CA con 2 células, el primer conjunto de células puede incluir únicamente la PCell y el segundo conjunto de células puede incluir únicamente la SCell de TDD.
La Figura 12 ilustra una interpretación de ejemplo para un campo de DAI en un formato de DCI de UL dependiendo de si un respectivo UE opera o no en una única célula de TDD o en CA con una PCell de FDD y una SCell de TDD de acuerdo con un tercer enfoque en esta divulgación. Aunque el diagrama de flujo representa una serie de etapas secuenciales, a menos que se establezca explícitamente, no debería extraerse ninguna inferencia de esa secuencia con respecto a un orden de realización específico, realización de etapas o porciones de las mismas en serie en lugar de concurrentemente o de una manera solapante, o la realización de las etapas representadas exclusivamente sin la ocurrencia de etapas intervinientes o intermedias. El procedimiento representado en el ejemplo representado se implementa mediante una cadena de transmisores en, por ejemplo, una estación móvil.
Como se muestra en la Figura 12, el UE 114 detecta un formato de DCI de UL para planificación de PUSCH en una célula de TDD en la que el formato de DCI de UL incluye un campo de DAI de 2 bits. En la operación 1210 el UE 114 considera si una respectiva operación es para una única célula de TDD o para una SCell de TDD con una PCell de FDD. Si el UE 114 opera en una única célula de TDD, en la operación 1220 el UE 114 interpreta el campo de DAI como que indica un número de TTI en una ventana de agrupamiento para la que el UE 114 incluye información de HARQ-ACK en el PUSCH. Si el UE 114 opera con CA entre al menos una célula de FDD y al menos una célula de TDD, con PCell de FDD, en la operación 1230 el UE 114 interpreta el campo de DAI como que indica un conjunto de células para las que el UE 114 debería incluir información de HARQ-ACK en el PUSCH.
Una eliminación de un campo de DAI en un formato de DCI de UL para planificación de PUSCH al UE 114 en una SCell de TDD, una eliminación de un campo de DAI y una reducción de un campo de número de procedimiento de HARQ de DL de 4 bits a 3 bits en un formato de DCI de DL para planificación de PDSCH al UE 114 en una SCell de TDD, y una recorrelación de los valores de ARO en un formato de DCI de DL para planificación de PDSCH al UE 114 en una SCell de TDD se asocian con la transmisión de información de HARQ-ACK desde el UE en la PCell de FDD. Si el UE 114 transmite HARQ-ACK en la SCell de TDD, los campos anteriores permanecen sin cambios (es decir, se quedan igual) y existen en formatos de DCI como para operación de TDD de una sola célula.
Campo de número de procedimiento de HARQ de DL, campo de DAI y el campo de ARO en un formato de DCI de DL y campo de DAI y campo de índice de UL en un formato de DCI de UL para planificación en una SCell de FDD en caso de una PCell de TDD
En ciertas realizaciones, para el UE 114 configurado con una PCell de TDD y una SCell de FDD, cuando el UE 114 transmite PUCCH únicamente en la PCell de TDD, una temporización de transmisión de información de HARQ-ACK en respuesta a la detección de uno o más formatos de DCI de DL para la SCell de FDD se determina por una disponibilidad de los TTI de UL en la PCell de TDD y, a diferencia de una operación de FDD convencional, no puede producirse transmisión de información de HARQ-ACK en cada TTI de una PCell de TDD. Por lo tanto, un tamaño de ventana de agrupamiento para transmisión de información de HARQ-ACK en respuesta a la detección de uno o más formatos de DCI de DL puede ser mayor que 1. En general, siempre que un tamaño de ventana de agrupamiento es mayor que 1, se incluye un campo de DAI en un formato de DCI de UL.
Debido a una latencia adicional requerida para que el UE 114 reporte información HARQ-ACK en una TDD PCell en respuesta a la detección de uno o más formatos DL DCI que programan PDSCH respectivos en una FDD SCell, es necesario soportar un mayor número de procesos DL HARQ para transmisiones PDSCH en la FDD SCell en comparación con el caso de una FDD PCell. Por ejemplo, considerando un retraso de 3 TTI entre un final (o un retraso de 4 TTI entre un comienzo) de una transmisión PDSCH desde el eNB 102 y la disponibilidad de una información HARQ-ACK respectiva en el UE 114, un retraso de 3 TTI entre un final (o un retraso de 4 TTI entre un comienzo) de una transmisión HARQ-ACK en el UE 114 y la disponibilidad de una decisión de programación para un mismo proceso HARQ en un NB, y un retraso de hasta 13 TTI para informando información HARQ-ACK en caso de que TDD PCell use la configuración 5 de TDD UL-DL (como se indica en la Tabla 4, 4 o 5), puede ocurrir un retraso máximo de 17 TTI, lo que requiere un máximo de 17 procesos HARQ.
En consecuencia, para CA entre una PCell de TDD y una SCell de FDD, un campo de número de procedimiento de HARQ de DL en un formato de DCI de DL para la SCell de FDD incluye un número mayor de bits que en caso de una PCell de FDD (incluyendo operación de FDD de una sola célula). Este número de bits para el campo de número de procedimiento de HARQ de DL puede ser el mismo que el del campo de número de procedimiento de HARQ de DL en un formato de DCI de DL para la PCell de TDD. Por ejemplo, en caso de una PCell de TDD y una SCell de FDD, un campo de número de procedimiento de HARQ de DL en cada formato de DCI de DL puede incluir 4 bits, independientemente de si un formato de DCI de DL se concibe para la PCell de TDD o la SCell de FDD, mientras en caso de una PCell de FDD un campo de número de procedimiento de HARQ de DL en cada formato de DCI de DL puede incluir 3 bits, independientemente de si un formato de DCI de DL se concibe para la PCell de FDD o una SCell de FDD o SCell de TDD. En el caso en el que la SCell de TDD usa la configuración 5 de UL-DL de TDD, una restricción es que un número de procedimientos de HARQ para la SCell de FDD es hasta 16, en lugar de un máximo posible de 17, pero esta es una restricción menor y evita el uso de un bit adicional para un campo de número de procedimiento de HARQ de DL en un formato de DCI de DL que planifica PDSCH en la SCell de FDD.
La Figura 13 ilustra un procedimiento de determinación de ejemplo de un tamaño de un campo de número de procedimiento de HARQ de DL en un formato de DCI de DL dependiendo de si una PCell es una célula de FDD o una célula de TDD de acuerdo con esta divulgación. Aunque el diagrama de flujo representa una serie de etapas secuenciales, a menos que se establezca explícitamente, no debería extraerse ninguna inferencia de esa secuencia con respecto a un orden de realización específico, realización de etapas o porciones de las mismas en serie en lugar de concurrentemente o de una manera solapante, o la realización de las etapas representadas exclusivamente sin la ocurrencia de etapas intervinientes o intermedias. El procedimiento representado en el ejemplo representado se implementa por una cadena de transmisor en, por ejemplo, una estación base.
Como se muestra en la Figura 13, en la detección de un formato de DCI de DL para una célula de FDD o una célula de TDD, en la operación 1310 el eNB 102 y el UE 114 consideran si una respectiva operación es para una PCell de FDD o para una PCell de TDD. Si el UE 114 opera con una PCell de FDD, en la operación 1320 un campo de número de procedimiento de HARQ de DL en un formato de DCI de DL para el UE 114 incluye 3 bits. Si el UE 114 opera con una PCell de TDD, en la operación 1330 un campo de número de procedimiento de HARQ de DL en un formato de DCI de DL para el UE 114 incluye 4 bits.
Similar al campo de número de procedimiento de HARQ de DL, dado que la transmisión de información de HARQ-ACK desde un UE no puede producirse habitualmente en sucesivos TTI en caso de una PCell de TDD, un respectivo tamaño de ventana de agrupamiento para una SCell de FDD puede ser mayor que 1 TTI. Por lo tanto, en caso de CA entre una PCell de TDD y una SCell de FDD, un formato de d C i de DL para la SCell de FDD necesita incluir un campo de DAI que funciona como un contador de un formato de DCI de DL en una ventana de agrupamiento similar al campo de DAI en formato de DCI de DL para una PCell de TDD. Esta existencia de un campo de DAI en un formato de DCI de DL en caso de una PCell de TDD, en conjunto con un tamaño igual para un campo de número de procedimiento de HARQ de DL en formatos de DCI de DL para la PCell de TDD y una SCell de FDD, resultan en un formato de DCI de DL que tiene un mismo tamaño independientemente de si se concibe para una PCell de TDD o una SCell de FDD. En caso de una PCell de FDD, un campo de DAI puede omitirse de un formato de DCI de DL para una SCell de TDD. Se observa que un campo de DAI para una SCell de FDD (con una PCell de TDD) puede incluir 2 bits aunque M fdd puede ser mayor que 4 y el UE 114 puede determinar un índice para un respectivo formato de DCI de d L en una ventana de agrupamiento a base de un índice de un último formato de DCI de DL detectado dentro de una misma ventana de agrupamiento. Por ejemplo, un campo de DAI valor binario de '00' puede correlacionarse o bien con un formato de DCI de índice de DL de o bien 1, o bien 5 (si es aplicable), o bien (si es aplicable) 9 dentro de una misma ventana de agrupamiento y el UE 114 puede determinar un valor de 5 si detectó anteriormente un único formato de DCI de DL que incluye un campo de dA i con valor binario de '01' o '10' u '11'. Similar, un campo de DAI valor binario de '01' puede correlacionarse con un formato de DCI de índice de DL de o bien 2, o bien 6 (si es aplicable), o bien (si es aplicable) 10 dentro de una misma ventana de agrupamiento y el UE 114 puede determinar un valor de 6 si el UE 114 detectó anteriormente un único formato de DCI de Dl que incluye un campo de DAI con valor binario de '10' o '11'.
La Figura 14 ilustra un procedimiento de determinación de ejemplo de una existencia de un campo de DAI en un formato de DCI de DL dependiendo de si una PCell es una célula de FDD o una célula de TDD de acuerdo con esta divulgación. Aunque el diagrama de flujo representa una serie de etapas secuenciales, a menos que se establezca explícitamente, no debería extraerse ninguna inferencia de esa secuencia con respecto a un orden de realización específico, realización de etapas o porciones de las mismas en serie en lugar de concurrentemente o de una manera
solapante, o la realización de las etapas representadas exclusivamente sin la ocurrencia de etapas intervinientes o intermedias. El procedimiento representado en el ejemplo representado se implementa mediante una cadena de transmisores en, por ejemplo, una estación móvil.
Como se muestra en la Figura 14, en la detección de un formato de DCI de DL para una célula de FDD o una célula de TDD, en la operación 1410 el UE 114 considera si una respectiva operación es para una PCell de FDD o para una PCell de TDD. Si el UE 114 opera con una PCell de FDD, en la operación 1420 no se incluye un campo de DAI en un formato de DCI de DL para el UE. Si el UE 114 opera con una PCell de TDD, en la operación 1430 se incluye un campo de DAI en un formato de DCI de DL para el UE 114.
Como se ha mencionado anteriormente, una transmisión de información de HARQ-ACK desde el UE 114 no puede producirse habitualmente en sucesivos TTI y un respectivo tamaño de ventana de agrupamiento para una SCell de FDD puede ser mayor que 1 TTI. Por lo tanto, en caso de una PCell de TDD y una SCell de FDD, una correlación de un campo de ARO en un formato de DCI de DL previsto para planificación de PDSCH en la SCell de FDD puede ser como para la PCell de TDD ya que también se requiere compresión en el dominio de tiempo. Por lo tanto, para un tamaño de ventana de agrupamiento de M fdd para la SCell de FDD, una correlación de un campo de ARO en un formato de DCI de DL que recibe el UE 114 en TTI de DL con índice m en la ventana de agrupamiento puede ser como en la Tabla 3 con M sustituida por M fdd.
Para una operación convencional en una célula de FDD, en el formato de DCI de UL no necesita incluirse un campo de DAI en un formato de DCI de UL que indica al UE 114 que multiplexe información de HARQ-ACK en una transmisión de PUSCH. Esto es porque se genera información de HARQ-ACk en respuesta a un formato de DCI de DL que se transmite en un mismo TTI (y en una misma célula) como un formato de DCI de UL que planifica una transmisión de PUSCH y, por lo tanto, es altamente probable que el UE 114 o bien detecte ambos formatos de DCI o bien pierda ambos formatos de DCI, y porque información de HARQ-ACK en respuesta a una detección de formato de DCI de DL en un TTI anterior ya se transmite en un respectivo PUSCH o PUCCH anterior. Lo mismo se aplica para operación de TDD de una sola célula usando configuración 0 de UL-DL de TDD que incluye más TTI de UL que TTI de DL (y TTI especiales). Por lo tanto, no es esencial una indicación explícita adicional al Ue 114, a través de un uso de un campo de DAI en un formato de DCI de UL, para multiplexar información de HARQ-ACK en una transmisión de PUSCH.
En caso de una SCell de FDD con una PCell de TDD, necesita incluirse un campo de DAI en un formato de DCI de UL que planifica una transmisión de PUSCH en la SCell de FDD. En la Tabla 5, para configuración 0 de UL-DL de TDD, se usan TTI n.° 3 y TTI n.° 8 para transmitir información de HARQ-ACK únicamente para recepción de PDSCH en una SCell de FDD. Si el eNB 102 planifica al UE 114 una transmisión de PUSCH en la PCell de TDD y también planifica una transmisión de PUSCH en una SCell de FDD en TTI n.° 3, el valor del campo de DAI en el formato de DCI de UL que planifica la transmisión de PUSCH en la SCell de FDD puede indicar multiplexación de información de HARQ-ACK en la transmisión de PUSCH en la PCell de TDD aunque el formato de DCI de UL que planifica la transmisión de PUSCH en la PCell de TDD no incluya un campo de DAI y no indique multiplexación de HARQ-ACK en la transmisión de PUSCH en la PCell de TDD. Como alternativa, en este caso, la multiplexación de HARQ-ACK está en la transmisión de PUSCH en la SCell de FDD.
Para operación con una PCell de TDD, la información de HARQ-ACK en respuesta a una detección de formato de DCI de DL para una SCell de FDD en un TTI anterior no se transmite en cualquier TTI en el que el UE 114 transmite un PUSCH en una SCell de FDD. Esto es porque un respectivo TTI de UL puede no existir para la configuración de UL-DL de TDD en la PCell de TDD para que el UE 114 transmita esa información de HARQ-ACK o porque debido a la transmisión de temporización de HARQ-ACK, como por ejemplo en la Tabla 5, el TTI de UL puede no ser uno en el que el UE 114 transmite información de HARQ-ACK. En caso de una PCell de FDD, un campo de DAI puede omitirse de un formato de DCI de UL para una SCell de TDD como se ha analizado anteriormente.
La Figura 15 ilustra un procedimiento de determinación de ejemplo de una existencia de un campo de DAI en un formato de DCI de UL dependiendo de si una PCell es una célula de FDD o una célula de TDD de acuerdo con esta divulgación. Aunque el diagrama de flujo representa una serie de etapas secuenciales, a menos que se establezca explícitamente, no debería extraerse ninguna inferencia de esa secuencia con respecto a un orden de realización específico, realización de etapas o porciones de las mismas en serie en lugar de concurrentemente o de una manera solapante, o la realización de las etapas representadas exclusivamente sin la ocurrencia de etapas intervinientes o intermedias. El procedimiento representado en el ejemplo representado se implementa mediante una cadena de transmisores en, por ejemplo, una estación móvil.
Como se muestra en la Figura 15, en la detección de un formato de DCI de UL que planifica PUSCH para una célula de FDD, en la operación 1510 el UE 114 considera si una respectiva operación es para una PCell de FDD o para una PCell de TDD. Si el UE 114 opera con una PCell de FDD, en la operación 1520 no se incluye un campo de DAI en el formato de DCI de UL para el UE 114. Si el UE 114 opera con una PCell de TDD, se incluye un campo de DAI en el formato de DCI de UL 1530.
En el caso en el que una PCell de TDD usa la configuración 0 de DL-UL de TDD, puede incluirse un DAI para HARQ-ACK desde la SCell de FDD en formatos de DCI de UL transmitidos en la PCell de TDD aunque no se incluye en el caso de única célula de operación de TDD con configuración 0 de DL-UL de TDD. Esto es porque la temporización de
HARQ-ACK en respuesta a recepción de PDSCH puede ser diferente entre TDD y FDD (por ejemplo, en la Tabla 5, a diferencia de la Tabla 2, la información de HARQ-ACK para más de un TTI de la SCell de f Dd se transmite en una misma TTI de UL de la PCell de TDD).
Para una SCell de FDD, un PUSCH puede transmitirse en cada TTI (a diferencia de para una PCell de TDD en la que puede transmitirse un PUSCH únicamente si un TTI es un TTI de DL de acuerdo con la Tabla 2). Esto permite la multiplexación en un PUSCH transmitido en una SCell de FDD para cualquier transmisión pendiente de información de HARQ-ACK. Sin embargo, esto puede complicar la transmisión de HARQ-ACK desde el UE 114 y la recepción por el eNB 102. Por ejemplo, si la transmisión pendiente de información de HARQ-ACK se multiplexa en un PUSCH transmitido en una SCell de FDD en un TTI antes de un TTI de UL en el que tiene que producirse una respectiva transmisión de PUCCH que transporta la información de HARQ-ACK en la PCell de TDD, por ejemplo, de acuerdo con la Tabla 5, la transmisión pendiente de información de HARQ-ACK puede o bien no incluirse en la transmisión de PUCCH o bien puede duplicarse tanto en la transmisión de PUSCH como la transmisión de PUCCH. Por esta razón, el UE 114 puede no multiplexar ninguna información de HARQ-ACK disponible en un PUSCH a no ser que el PUSCH se transmita en un TTI que soporta transmisión de información de HARQ-ACK en la PCell de TDD, por ejemplo, como en la Tabla 2 o como en la Tabla 5. Se observa que si el UE 114 está configurado para PUSCH y transmisiones de PUCCH en una misma TTI de UL, el UE 114 también puede configurarse para transmitir HARQ-ACk en un PUCCH.
La Figura 16 ilustra un procedimiento de determinación de ejemplo si un UE multiplexa información de HARQ-ACK disponible en una transmisión de PUSCH en una SCell de FDD de acuerdo con esta divulgación. La realización de la determinación mostrada en la Figura 16 es únicamente para ilustración. Podrían usarse otras realizaciones sin alejarse del ámbito de la presente divulgación.
En referencia a la Figura 16, el UE 114 está configurado con una PCell 1610 de TDD y con una SCell 1620 de FDD. El UE 114 transmite información de HARQ-ACK en la PCell de TDD en el TTI 1630 de UL n.° 12. Si el UE 114 transmite PUSCH en la SCell de FDD en TTI 1654 n.° 8 y el UE 114 ha detectado un formato de DCI de DL para la PCell de TDD en TTI n.° 4 o bien para la PCell 1640 de TDD o bien para la SCell 1650 de FDD, una respectiva información de HARQ-ACK está disponible para que el UE 114 multiplexe en el PUSCH. Sin embargo, ya que el UE 114 no transmite información de HARQ-ACK en la PCell de TDD en TTI 1654 n.° 8 (TTI n.° 8 es un TTI de Dl en la PCell de TDD), el UE 114 no multiplexa la información de HARQ-ACK disponible en el PUSCH que transmite en la SCell de FDD en TTI 1654 n.° 8. Similar, si el UE 114 transmite PUSCH en la SCell de FDD en TTI 1655 n.° 9 y el UE 114 ha detectado un formato de DCI de DL para la PCell de TDD en TTI n.° 4 o en TTI n.° 5 o bien para la PCell 1640 o 1641 de TDD o bien para la SCell 1650 o 1651 de FDD, respectivamente, el UE 114 no multiplexa la información de HARQ-ACK disponible en el PUSCH que transmite en la SCell de FDD en TTI 1655 n.° 9 ya que ese TTI es un TTI de DL en la PCell de TDD. Similar, el UE 114 no multiplexa información de HARQ-ACK disponible en un PUSCH que el transmite UE 114 en TTI 1656 n.° 10 o en TTI 1657 n.° 11 en la SCell de FDD. Sin embargo, el UE 114 sí multiplexa la información HARQ-ACK disponible en un PUSCH que el UE 114 transmite en TTI Nro. 12 1658 en la FDD SCell, dado que este TTI es un UL TTI 1630 en el que el UE 114 puede transmitir HARQ-ACK en la TDD PCell.
Como se ha descrito anteriormente, en el caso de que un formato UL DCI sea para una célula FDD SCell, el UE 114 multiplexa información HARQ-ACK en un PUSCH respectivo sólo si el PUSCH se transmite en un TTI que es un UL TTI en la célula TDD PCell; en caso contrario, el UE 114 no multiplexa información HARQ-ACK en el PUSCH. Considerando esta limitación basada en TTI para la multiplexación de información de HARQ-ACK en un PUSCH, el UE 114 transmite en una SCell de FDD (para una PCell de TDD), un campo de DAI no necesita transportar ninguna información cuando el campo de DAI se incluye en un formato de DCI de UL que planifica un PUSCH en una SCell de FDD en un TTI que no es un TTI en el que el UE 114 puede transmitir información de HARQ-ACK en una PCell de TDD. En ese caso, existen dos alternativas. O bien no se incluye un campo de DAI en un formato de DCI de UL que planifica una transmisión de PUSCH en una SCell de FDD (cuando el PUSCH se transmite en un TTI que no es un TTI en el que un UE 114 puede transmitir información de HARQ-ACK en un PUCCH en una PCell de TDD) o bien un campo de DAI puede establecerse por el eNB 102 a un valor predeterminado (tal como por ejemplo, un valor '00' que indica la no multiplexación de HARQ-ACK en el PUSCH que también puede usarse por el UE 114 en la validación del formato de DCI de UL detectado).
La Figura 17 ilustra un procedimiento de determinación de ejemplo de un uso de un campo de DAI en un formato de DCI de UL que planifica una transmisión de PUSCH en una SCell de FDD de acuerdo con esta divulgación. Aunque el diagrama de flujo representa una serie de etapas secuenciales, a menos que se establezca explícitamente, no debería extraerse ninguna inferencia de esa secuencia con respecto a un orden de realización específico, realización de etapas o porciones de las mismas en serie en lugar de concurrentemente o de una manera solapante, o la realización de las etapas representadas exclusivamente sin la ocurrencia de etapas intervinientes o intermedias. El procedimiento representado en el ejemplo representado se implementa mediante una cadena de transmisores en, por ejemplo, una estación móvil.
Como se muestra en la Figura 17, dependiendo de un tipo de una PCell para el UE 114 en la operación 1710, en la operación 1720 no se incluye un campo de DAI en un formato de DCI de Ul para planificar PUSCH en una SCell si la PCell es una PCell de FDD. Si la PCell es una PCell de TDD, una existencia o un valor de un campo de DAI en un formato de DCI de UL para una SCell puede depender de si una respectiva transmisión de PUSCH desde el UE 114 se planifica en un TTI en el que el UE 114 puede transmitir HARQ-Ac K en la PCell de TDD 1730. Si el UE 114 transmite
PUSCH en un TTI en el que el UE 114 puede transmitir HARQ-ACK en la PCell de TDD, se incluye un campo de DAI en un formato de DCI de UL que planifica la transmisión de PUSCH y el UE 114 determina la carga útil de hA r Q-ACK para multiplexar en el PUSCH a base del valor del campo de DAI 1740. Si el UE 114 transmite PUSCH en un TTI en el que el UE 114 no puede transmitir HARQ-ACK en la PCell de TDD, el UE 114 no multiplexa ninguna información de HARQ-ACK no transmitida disponible en el PUSCH. A continuación, o bien no se incluye un campo de DAI en el formato de DCI de UL que planifica la transmisión de PUSCH o bien el UE 114 puede suponer que el campo de DAI tiene un valor 1750 fijo tal como un valor '00' (que indica la no multiplexación de HARQ-a Ck en el PUSCH).
V i
Tras la detección de un formato de DCI de UL que incluye un campo de DAI con un valor de n dai y planifica un PUSCH en la PCell de TDD o una SCell de FDD en un Tt I en el que el UE 114 puede multiplexar información de HARQ-ACK en un PUCCH entonces, si M fddM (esto también implica que la PCell de TDD no usa la configuración 5 de UL-DL de TDD en la Tabla 1), el UE 114 multiplexa en el PUSCH ° tdd* mm (w DAi,M TDD) bits de información de HARQ-ACK para la PCell de TDD y ° PDD * min( * * Í£ U W para |a SCell de FDD ( O tdd u O fdd es igual a uno o dos dependiendo de un respectivo TM de PDSCH configurado). Si la PCell de TDD no usa la configuración 5 de UL-DL de TDD en la Tabla 1 y si M fdd> 4, el UE 114 multiplexa en el PUSCH ° TDD * min(pV ^ ™ ) bits de información de HARQ-ACK para la PCell de TDD y para la SCell de FDD, en la que U es el número de formatos de DCI de DL que detecta el UE 114 para planificar PDSCH en la SCell de FDD. Si la PCell de TDD usa la configuración 5 de UL-DL de TDD (entonces también es M fdd>4), el UE 114 multiplexa en el PUSCH bits de
información de HARQ-ACK para la PCell de TDD y para ja gCell de FDD en la que U es el mayor número entre un número de formatos de DCI de DL el UE 114 detecta para la PCell de TDD y un número de formatos de DCI de DL que detecta el UE 114 para la SCell de FDD. El UE 114 puede determinar una asociación entre un TTI de DL y una respectiva información de HARQ-ACK de un valor de un campo de DAI en cada formato de DCI de DL detectado, por ejemplo, como se describe en REF 3.
Como alternativa, dado que M fdd^ M tdd, el UE 114 multiplexa en un PUSCH bits de HARQ-ACK para un mismo número de N pdsch recepciones de PDSCH (o recepción de liberación de PDSCH de SPS) en una PCell de TDD y en una SCell de FDD en la que N pdsch se determina de acuerdo con M fdd como se ha descrito en el párrafo anterior, que es NpDscH~mín (W DAfiMFDD) si M fdd^4 y ^ fDSCH ™ ( ^ W 4 [ (U W dai)! 4 ] M fdd) sj /\^ fdd>4 _ sí N pdsch> M tdd, los O tdd 1 (N pdsch-M tdd) bits de información de HARQ-ACK adicionales para la PCell de TDD pueden establecerse a un valor predeterminado, tal como el valor de NACK/DTX.
Para PUSCH de SPS o para una retransmisión de PUSCH que se desencadena por una transmisión de señal de acuse de recibo negativo desde un eNB y no por un formato de DCI de UL, el UE 114 multiplexa en los Otdd • M tdd bits de información de HARQ-ACK de PUSCH para la PCell de TDD y O fdd • M fdd bits de información de HARQ-ACK para la SCell de FDD. Como alternativa, el UE 114 multiplexa O tdd • M fdd bits de información de HARQ-ACK para la PCell de TDD y Ofdd • M fdd bits de información de HARQ-ACK para la SCell de FDD.
Transmisión de información de HARQ-ACK en un PUCCH o bien en una PCell de TDD o bien en una SCell de FDD (no cubierta por las reivindicaciones)
En ciertas realizaciones, la transmisión de PUCCH en una SCell puede configurarse al UE 114 configurado con agregación de múltiples células. En caso de una PCell de TDD y una SCell de FDD, y para funcionalidades asociadas con transmisión de HARQ-ACK desde el UE 114, si un PUCCH para transmisión de HARQ-ACK está en la SCell de FDD, puede redefinirse un respectivo alcance para un campo de número de procedimiento de HARQ de DL, un campo de DAI y un campo de ARO en un formato de DCI de DL y para un campo de DAI o un campo de índice de UL en un formato de DCI de UL, para o bien una PCell de TDD o bien una SCell de FDD.
El UE 114 puede establecer una conexión inicial con una célula de TDD y puede configurarse posteriormente por el eNB 102 para una comunicación adicional con una SCell de FDD. Por ejemplo, debido a la disponibilidad de espectro y debido a despliegues existentes, una PCell de TDD puede usar una primera frecuencia y soportar transmisión de señalización de control de DL común de UE mientras que una SCell de FDD puede usar una segunda frecuencia y, debido a condiciones de interferencia o propagación de señales, puede no soportar señalización de control de DL común de UE.
Si el UE 114 con una PCell de TDD y una SCell de FDD está configurado para transmitir información de HARQ-ACK al menos para recepciones de PDSCH en la SCell de FDD en un PUCCH en la SCell de FDD entonces, para el fin de transmitir información de HARQ-ACK desde el UE 114, la operación es la misma que si la SCell de FDD era una PCell de FDD y la PCell de TDD era una SCell de TDD. A continuación, como se ha descrito anteriormente, si la información de HAr Q-ACK para recepciones de PDSCH en una célula de TDD se transmite en una célula de FDD, un campo de número de procedimiento de HARQ de DL en un formato de DCI de DL para la PCell de TDD puede reducirse de 4 bits a 3 bits, puede eliminarse un campo de DAI en un formato de DCI de DL para la PCell de t Dd , puede redefinirse una correlación de un campo de ARO y también puede eliminarse un campo de DAI en un formato de DCI de UL para la PCell de TDD. Además, no se requiere ningún cambio en un formato de DCI de DL o un formato de DCI de UL para
la SCell de FDD con relación al caso de operación de una sola célula de FDD (no se introduce un campo de DAI en un respectivo formato de DCI de DL o un formato de DCI de UL y no se aumenta un número de bits para un campo de número de procedimiento de HARQ de DL).
La Figura 18 ilustra un procedimiento de determinación de ejemplo de un uso de un campo de DAI en un formato de DCI de UL que planifica una transmisión de PUSCH en una SCell de FDD de acuerdo con esta divulgación. Aunque el diagrama de flujo representa una serie de etapas secuenciales, a menos que se establezca explícitamente, no debería extraerse ninguna inferencia de esa secuencia con respecto a un orden de realización específico, realización de etapas o porciones de las mismas en serie en lugar de concurrentemente o de una manera solapante, o la realización de las etapas representadas exclusivamente sin la ocurrencia de etapas intervinientes o intermedias. El procedimiento representado en el ejemplo representado se implementa mediante una cadena de transmisores en, por ejemplo, una estación móvil.
Como se muestra en la Figura 18, en la operación 1810 el UE 114 está configurado con una PCell de TDD y una SCell de FDD. Para una célula de TDD, un formato de DCI de DL convencional incluye un campo de DAI y un campo de número de procedimiento de HARQ de DL de 4 bits y un formato de DCI de UL convencional incluye un campo de DAI. Para una célula de FDD, un formato de DCI de DL convencional no incluye un campo de DAI e incluye un campo de número de procedimiento de HARQ de DL de 3 bits y un formato de DCI de UL convencional no incluye un campo de DAI. Si en la operación 1820 el UE 114 transmite hA r Q-ACK en un PUCCH en la PCell de TDD, en la operación 1830 se modifica un formato de DCI de DL para la SCell de FDD para incluir un campo de DAI y un campo de número de procedimiento de HARQ de DL de 4 bits y se modifica un formato de DCI de UL para la SCell de FDD para incluir un campo de DAI. De lo contrario, si el UE 114 no transmite HARQ-ACK en un Pu Cc H en la PCell de TDD (y en su lugar transmite PUCCH en la SCell de FDD), en la operación 1840 no se modifica un formato de DCI de DL para la SCell de FDD para incluir un campo de DAI o para incluir un campo de número de procedimiento de HARQ de DL de 4 bits y no se modifica un formato de DCI de UL para la SCell de FDD para incluir un campo de DAI.
En general, si el UE 114 transmite información de HARQ-ACK que corresponde a una o más recepciones de PDSCH en una célula de TDD en un PUCCH de una célula de FDD, un formato de DCI de DL que planifica PDSCH en la célula de TDD no incluye un campo de DAI e incluye un campo de número de procedimiento de HARQ de DL de 3 bits (en lugar de 4 bits) y un formato de DCI de UL que planifica PUSCH en la célula de TDD no incluye un campo de DAI. A la inversa, si el UE 114 transmite información de HARQ-ACK que corresponde a una o más recepciones de PDSCH en una célula de FDD en un PUCCH de una célula de TDD, un formato de DCI de DL que planifica PDSCH en la célula de FDD incluye un campo de DAI e incluye un campo de número de procedimiento de HARQ de DL de 4 bits (en lugar de 3 bits) y un formato de DCI de UL que planifica PUSCH en la célula de TDD incluye un campo de DAI.
Para mejorar una operación de sistema robusta que puede permitir que el UE 114 pierda la conexión con una SCell de FDD mientras mantiene la conexión con una PCell de TDD, el UE 114 puede no transmitir información de HARQ-ACK en un PUCCH de una SCell de FDD en un TTI que es un TTI de DL en la PCell de TDD. En su lugar, en un TTI que es un TTI de DL en la PCell de TDD, el UE 114 puede transmitir información de HARQ-ACK en un PUCCH de la PCell de TDD. El UE 114 puede aún transmitir información de HARQ-ACK en un PUCCH de una SCell de FDD en un TTI que no es un TTI de Ul en la PCell de TDD.
Planificación de portadoras cruzadas desde una célula de FDD a una célula de TDD
En ciertas realizaciones, un formato de DCI desde una célula de FDD, tal como una PCell, puede transmitirse en cualquier TTI para planificar al UE 114 o bien recepción de PDSCH en un mismo TTI o bien transmisión de PUSCH después de 4 TTI en una célula de FDD o en un primer TTI de UL después de al menos 4 TTI en una célula de TDD. Para una célula de TDD que se planifica de forma cruzada desde una célula de FDD, no es posible la recepción de PDSCH en un mismo TTI como un TTI de una respectiva transmisión de formato de DCI en una célula de FDD si el TTI en la célula de TDD no es un TTI de DL.
En un primer enfoque, el eNB 102 no transmite y el UE 114 no decodifica en un TTI de una célula de FDD un formato de DCI de DL para planificación de PDSCH en una célula de TDD si el TTI es un TTI de DL en la célula de TDD. En general, para la planificación de una segunda célula de TDD desde una primera célula (FDD o TDD), el eNB 102 no transmite y el UE 114 no decodifica en un TTI de la primera célula un formato de DCI para planificación de PDSCH en la segunda célula si el TTI es un TTI de DL en la segunda célula. Similar, si TTI n 4 es un TTI de DL en una célula de TDD entonces, en TTI n, el eNB 102 no transmite y el UE 114 no decodifica en una célula de FDD ningún formato de DCI de UL para transmisión de PUSCH en la célula de TDD. Por ejemplo, el UE 114 puede asignar las operaciones de decodificación disponibles para la no decodificación de los formatos de DCI de DL o formatos de DCI de UL anteriores para aumentar un número de operaciones de decodificación que realiza para planificar en otras células o, respectivamente, para formatos de DCI de UL o formatos de DCI de DL para planificar en la célula de TDD.
La Figura 19 ilustra una operación de decodificación de UE de ejemplo en un TTI para un formato de DCI de DL que planifica un PDSCH en una célula de TDD cuando el TTI es un TTI de DL en la célula de TDD de acuerdo con esta divulgación. Aunque el diagrama de flujo representa una serie de etapas secuenciales, a menos que se establezca explícitamente, no debería extraerse ninguna inferencia de esa secuencia con respecto a un orden de realización específico, realización de etapas o porciones de las mismas en serie en lugar de concurrentemente o de una manera
solapante, o la realización de las etapas representadas exclusivamente sin la ocurrencia de etapas intervinientes o intermedias. El procedimiento representado en el ejemplo representado se implementa mediante una cadena de transmisores en, por ejemplo, una estación móvil.
Como se muestra en la Figura 19, en la operación 1910 el UE 114 está configurado por el eNB 102 para recepciones de PDSCH en dos células en las que una segunda célula usa TDD y una recepción de PDSCH en cualquiera de las dos células se planifica por un PDCCH transmitido en una primera célula y que transporta un respectivo formato de DCI de DL. En un TTI de DL de la primera célula, en la operación 1920 el UE 114 considera una dirección de comunicación del TTI en la segunda célula de TDD. Si el TTI es un TTI de DL, en la operación 1930 el UE 114 realiza operaciones de decodificación para detectar un PDCCH que transporta un formato de DCI de DL para recepción de PDSCH en la segunda célula de TDD. Si el TTI es un TTI de UL, en la operación 1940 el UE 114 salta todas las operaciones de decodificación para PDCCH asociados con una transmisión de un formato de DCI de DL para recepción de PDSCH en la segunda célula de TDD.
Existen dos opciones para usar las limitaciones anteriores para mejorar una operación de sistema general. Una primera opción es usar un número de operaciones de decodificación que se ponen disponibles cuando el UE 114 no decodifica formatos de DCI anteriormente mencionados para aumentar un número de operaciones de decodificación para formatos de DCI que realmente decodifica el UE 114 en un TTI. Por ejemplo, si el UE 114 realiza 16 operaciones de decodificación para formatos de DCI de DL y 16 operaciones de decodificación para formatos de DCI de UL por TTI en un espacio de búsqueda específico de UE y por célula entonces, en un TTI en el que el UE 114 no decodifica formatos de DCI de DL para una célula de TDD, el UE 114 puede usar las respectivas 16 operaciones de decodificación para aumentar un número de operaciones de decodificación que realiza para formatos de DCI de DL para una célula de FDD o para formatos de d C i de UL para una célula de FDD o para la célula de TDD. Esto puede ser útil si se soporta un Espacio de Búsqueda Común (CSS) para transmisiones de PDCCH tanto en una primera célula como una segunda célula y el UE 114 tiene una capacidad de decodificación de PDCCH nominal para soportar una operación de decodificación de PDCCH en únicamente un CSS.
La Figura 20 ilustra una asignación de ejemplo de operaciones de decodificación en un UE para PDCCH transmitidos en una primera célula en un TTI dependiendo de si el UE supervisa un formato de DCI de DL para una célula de TDD en el TTI de acuerdo con esta divulgación. Aunque el diagrama de flujo representa una serie de etapas secuenciales, a menos que se establezca explícitamente, no debería extraerse ninguna inferencia de esa secuencia con respecto a un orden de realización específico, realización de etapas o porciones de las mismas en serie en lugar de concurrentemente o de una manera solapante, o la realización de las etapas representadas exclusivamente sin la ocurrencia de etapas intervinientes o intermedias. El procedimiento representado en el ejemplo representado se implementa mediante una cadena de transmisores en, por ejemplo, una estación móvil.
Como se muestra en la Figura 20, en la operación 2010 el UE 114 está configurado para recepciones de PDSCH en dos células en las que una SCell usa TDD y una recepción de PDSCH en cualquiera de las dos células se planifica por un PDCCH transmitido en una primera célula. El UE 114 está configurado con un TM de PDSCH y un Pu Sc H TM en cada célula y puede realizar un número de D2 operaciones de decodificación para un respectivo formato de DCI de DL en la célula de TDD. En un TTI de DL de la primera célula, en la operación 2020 el UE 114 considera una dirección de comunicación del TTI en la célula de TDD. Si el TTI es un TTI de DL, en la operación 2030 el UE 114 realiza un máximo de D2 operaciones de decodificación para un formato de DCI de DL que planifica PDSCH en la célula de TDD o para un CSS en la célula de TDD. Si el TTI es un TTI de UL, en la operación 2040 el UE 114 no realiza ninguna operación de decodificación para un formato de DCI de DL que planifica PDSCH en la célula de TDD y realiza D21 operaciones de decodificación adicionales para un formato de DCi de DL que planifica PDSCH en la primera célula, D22 operaciones de decodificación adicionales para un formato de DCI de UL que planifica PUSCH en la primera célula, y D23 operaciones de decodificación adicionales para un formato de DCI de UL que planifica PUSCH en la célula de TDD, en las que D21+D22+D23 á D2.
Una segunda opción para el primer enfoque es que el UE 114 soporte únicamente la mitad de un número de operaciones de decodificación para una célula de TDD con planificación de portadoras cruzadas en comparación con un número de operaciones de decodificación para una célula de FDD o para una operación de una sola célula de TDD. Por ejemplo, el UE 114 puede realizar 16 operaciones de decodificación para formatos de DCI de DL y 16 operaciones de decodificación para formatos de DCI de UL por TTI o bien para una célula de FDD, o bien para una PCell de TDD, o para una operación de una sola célula de TDD, pero puede realizar únicamente 16 operaciones de decodificación, o bien para formatos de DCI de DL o bien para formatos de DCI de UL, para una célula de TDD con planificación de portadoras cruzadas.
La Figura 21 ilustra una asignación de ejemplo de operaciones de decodificación en un UE para PDCCH transmitidos en una primera célula para planificar en la primera célula y en una segunda célula de TDD de acuerdo con esta divulgación. Aunque el diagrama de flujo representa una serie de etapas secuenciales, a menos que se establezca explícitamente, no debería extraerse ninguna inferencia de esa secuencia con respecto a un orden de realización específico, realización de etapas o porciones de las mismas en serie en lugar de concurrentemente o de una manera solapante, o la realización de las etapas representadas exclusivamente sin la ocurrencia de etapas intervinientes o intermedias. El procedimiento representado en el ejemplo representado se implementa mediante una cadena de transmisores en, por ejemplo, una estación móvil.
En referencia a la Figura 21, en la operación 2110 el UE 114 está configurado para recepciones de PDSCH en dos células en las que una segunda célula usa TDD y se planifica una recepción de PDSCH en cualquiera de las dos células por un PDCCH transmitido en una primera célula. Para detecciones de formatos de DCI que planifican PDSCH o PUSCH en la primera célula en la operación 2120, en la operación 2130 el UE 114 realiza un máximo total de D1 operaciones de decodificación. Para detecciones de formatos de DCI que planifican PDSCH o PUSCH en la segunda célula de TDD, en la operación 2140 el UE 114 realiza un máximo total de D2 operaciones de decodificación en las que D2 < D1 y el UE 114 supervisa o bien un formato de DCI de DL o bien un formato de DCI de UL (no ambos) en un TTI.
En un segundo enfoque, el eNB 102 transmite y el UE 114 decodifica en una célula de FDD formatos de DCI para planificación de PDSCH en un TTI que es un TTI de DL en una SCell de TDD. También, si TTI n 4 es un TTI de DL en una SCell de TDD entonces, en TTI n, el eNB 102 transmite y el UE 114 decodifica en una célula de FDD formatos de DCI para transmisión de PUSCH en la SCell de TDD. Para determinar un TTI de una transmisión de PUSCH, una misma línea de tiempo puede aplicarse en cuanto a autoplanificación en la célula de FDD. Por ejemplo, un TTI para una transmisión de Pu Sc H en respuesta a una detección de formato de DCI de UL puede ser un primer TTI de UL después de 4 TTI a partir de un TTI de una respectiva detección de formato de DCI de UL. Como alternativa, una línea de tiempo existente para la operación de TDD de una sola célula, con una misma configuración de UL-DL de TDD, puede aplicarse para los formatos DCI transmitidos en la célula de FDD y planificar PDSCH o PUSCH en la SCell de TDD.
Para determinar un TTI para una recepción de PDSCH, una nueva línea de tiempo de planificación también puede ser beneficiosa como en todos los otros casos en los que un TTI de recepción de PDSCH es el mismo que el TTI de una respectiva detección de formato de DCI de DL. Para una SCell de t Dd en que se planifica con portadoras cruzadas una recepción de PDSCH desde una célula de FDD a través de un formato de DCI en un TTI que es un TTI de DL en la SCell de TDD, un TTI para la recepción de PDSCH puede ser el primer TTI de DL después del TTI de UL. Una motivación de uso de una nueva línea de tiempo, y para que el eNB 102 transmita un formato de DCI de DL al UE 114 para planificación de PDSCH en una SCell de TDD cuando un respectivo TTI es un TTI de UL, es utilizar recursos de PDCCH disponibles que de lo contrario no se usarían para ninguna transmisión de señal y posiblemente usaría menos recursos de PDCCH en un TTI posterior para planificación de PDSCH en la SCell de TDD.
La Figura 22 ilustra una planificación de PDSCH de ejemplo para una operación de una sola célula de TDD y para una SCell de TDD con planificación cruzada de acuerdo con esta divulgación. La realización de la planificación de PDSCH mostrada en la Figura 22 es únicamente para ilustración. Podrían usarse otras realizaciones sin alejarse del ámbito de la presente divulgación.
Como se muestra en la Figura 22, para una única célula operación de TDD, el UE 114 siempre recibe un PDSCH en un mismo TTI como el TTI de una recepción de PDCCH que transporta un respectivo formato 2210, 2212 de DCI de DL. Para una operación de SCell de t Dd con planificación de portadoras cruzadas, en la operación 2220 el UE 114 recibe un PDSCH en un mismo TTI que el TTI de una recepción de PDCCH que transporta un respectivo formato de DCI de DL si el TTI es un TTI de DL en la SCell de TDD. Para una operación de SCell de TDD con planificación de portadoras cruzadas, en la operación 2230 el UE 114 recibe un PDSCH en un primer TTI de DL después del TTI de una recepción de PDCCH que transporta un respectivo formato de DCI de d L si el TTI es un TTI de DL o un TTI especial en la SCell de TDD. Para evitar un caso de error en el que el UE 114 puede recibir más formatos de DCI de DL que TTI de DL durante un periodo de tiempo, el UE 114 puede considerar únicamente un formato de DCI más reciente para una recepción de PDSCH. Por lo tanto, si el UE 114 detecta un formato de DCI de DL en TTI 2240 n.° 7 y un formato de DCI de DL en TTI 2242 n.° 8, el UE 114 ignora el formato de DCI de DL en TTI n.° 7 y recibe un PDSCH de acuerdo con el formato de DCI de DL en TTI n.° 8 (a no ser que un formato de DCI de DL desencadene una liberación de SPS y el otro formato de DCI de DL planifica una recepción de PDSCH; entonces, el UE considera ambos formatos de DCI de DL).
Planificación de portadoras cruzadas desde una célula de TDD a una célula de FDD
En ciertas realizaciones, es deseable planificar una transmisión de PDSCH o PUSCH en una SCell mediante el uso de un respectivo formato de DCI transportado un PDCCH transmitido en una célula diferente. Para una planificación de PDSCH o PUSCH por un respectivo formato de DCI transmitido en un PDCCH en una célula de TDD, se limita una capacidad de planificación en únicamente TTI de DL. Para una operación de TDD de una sola célula y configuración 0 de UL-DL de TDD que tiene más TTI de UL que TTI de DL, se elude una limitación de planificación en todos los TTI de UL incluyendo un campo de índice de UL en un formato de DCI de UL. El campo de índice de UL indica uno o más TTI de UL para transmisión de PUSCH planificado por un respectivo formato de DCI de UL.
Una limitación de programación similar a la de una operación TDD unicelular convencional ocurre cuando una célula TDD PCell realiza programación de portadora cruzada a una célula FDD SCell y es aplicable a todas las configuraciones TDD DL-UL y tanto a la programación PDSCH como a la programación PUSCH dado que un número de TTI DL en una célula TDD PCell es siempre menor que un número de TTI DL en una célula FDD SCell. Por lo tanto, puede introducirse un campo de índice d L o un campo de índice UL en un formato DL DCI o un formato UL DCI respectivo para la programación respectiva en una célula FDD SCell desde una célula TDD PCell para permitir respectivamente la programación PDSCH o PUSCH en múltiples TTI desde un único DL TTI en la célula TDD PCell.
No necesita introducirse un campo de índice de DL o campo de índice de UL de este tipo para cualquier configuración de UL-DL de TDD, distinta de la configuración 0 de UL-DL de TDD, en un respectivo formato de d C i de DL o formato de DCI de UL para una respectiva planificación en la PCell de TDD. Por lo tanto, se necesita un campo de índice de DL o un campo de índice de UL únicamente si la planificación de PDSCH o PUSCH en la SCell de FDD puede estar en múltiples TTI; de lo contrario, si la planificación de PDSCH o PUSCH en la SCell de FDD se restringe a un único respectivo TTI, no se necesita un campo de índice de DL o un campo de índice de UL en un respectivo formato de DCI de DL o formato de DCI de UL.
A fin de la planificación de transmisiones de PDSCH en múltiples respectivos TTI de una SCell de FDD desde una PCell de TDD mediante el uso de un único formato de DCI de Dl , una primera restricción es que el formato de DCI de DL se transmite en un TTI de DL de una misma ventana de agrupamiento como los TTI de las múltiples transmisiones de PDSCH (que se suponen que todas están en la misma ventana de agrupamiento). Para evitar esta confusión en una interpretación de un campo de DAI en el formato de DCI de DL (en el caso en el que el UE 114 transmite información de HARQ-ACK en la PCell de TDD, como se ha descrito anteriormente) y habilita que la información de HARQ-ACK para una misma ventana de agrupamiento se transmite en un mismo PUCCH o PUSCH. Por ejemplo, si se usa la configuración 2 de UL-DL de TDD en la PCell de TDD, una transmisión de PDSCH en TTI n.° 7 en la SCell de FDD puede planificarse únicamente por un formato de DCI de DL transmitido en TTI de DL n.° 4, TTI de DL n.° 5 o TTI de DL n.° 6 en la PCell de TDD.
A fin de simplificar aún más la programación de una transmisión PDSCH en un primer DL TTI de una FDD SCell a partir de un formato DL DCI transmitido en un segundo TTI de una TDD PCell, cuando se usa un índice DL en un formato DL DCI respectivo, dicha programación puede limitarse sólo a programación de un único TTI y sólo para TTI que son UL TTI en una TDD PCell. Por ejemplo, si se utiliza la configuración TDD UL-DL 2 en la TDD PCell, un formato Dl DCI siempre programa PDSCH en un único DL TTI y una transmisión PDSCH sólo para TTI Nro. 7 en la FDD SCell puede ser programada por un formato DL DCI transmitido en la TDD PCell mientras que una transmisión PDSCH en cualquier otro TTI en una misma ventana de agrupación para la FDD SCell, tal como TTI Nro. 6, es programada por un formato DL DCI transmitido en un mismo TTI en la TDD PCell. Como para las configuraciones de UL-DL de TDD en la Tabla 1 hay como mucho 3 TTI de UL en una misma ventana de agrupamiento para una SCell de FDD entonces, usando las restricciones anteriores, un índice de DL en un formato de DCI de DL puede incluir 2 bits que pueden indicar un TTI en la SCell de FDD en la que el formato de DCI de DL planifica una respectiva transmisión de PDSCH.
Por ejemplo, si se usa la configuración 2 de UL-DL de TDD en la PCell de TDD, un valor de índice de DL de '00' puede indicar que un respectivo formato de DCI de DL planifica un PDSCH en la SCell de FDD en el mismo TTI como el TTI en el que el formato de DCI de DL se transmite mientras un valor de índice de DL de '01' puede indicar la planificación de PDSCH en TTI n.° 7. En este caso, el UE 114 puede considerar los otros dos posibles valores del índice de DL, '10' y '11', como inválidos y puede ignorar una detección de un formato de DCI de DL asociado (como alternativa, en este caso puede usarse un índice de DL de 1 bit). Por ejemplo, si se usa la configuración 0 de UL-DL de TDD en la PCell de TDD, un valor de índice de DL de '00' puede indicar que un respectivo formato de DCI de DL planifica un PDSCH en la SCell de FDD en el mismo TTI como el TTI en el que el formato de DCI de DL se transmite, tal como TTI n.° 5 o TTI n.° 6, mientras un valor de índice de DL de '01', '10' u '11' puede indicar, respectivamente, planificación de PDSCH en TTI n.° 7, TTI n.° 8, o TTI n.° 9.
En caso de planificación de TTI cruzados, el orden de bits de información de HARQ-ACK sigue el orden de planificación en lugar del orden de TTI. Por ejemplo, puede determinarse un orden de planificación por un valor de un campo de DAI incluido en cada formato de DCI de DL que planifica una respectiva transmisión de PDSCH. Por lo tanto, es posible que una transmisión de PDSCH planificada mediante planificación de TTI cruzados tenga primeros bits de información de HARQ-ACK ordenados antes de segundos bits de información de HARQ-ACK que corresponden a una transmisión de PDSCH anterior en una misma ventana de agrupamiento aunque los primeros bits de información de HARQ-ACK están disponibles en el UE 114 después de los segundos bits de información de HARQ-ACK. Por ejemplo, si se usa la configuración 2 de UL-DL de TDD en la PCell de TDD, una transmisión de PDSCH en TTI n.° 7 en la SCell de FDD puede planificarse con TTI cruzados por un formato de DCI transmitido en TTI de DL n.° 4 en la PCell de TDD. A continuación, si se planifica una transmisión de PDSCH en la SCell de FDD en cualquiera de TTI n.° 5, TTI n.° 6, o TTI n.° 8, respectivos bits de información de HARQ-ACK se sitúan después de los correspondientes a la transmisión de PDSCH en TTI n.° 7.
La Figura 23 ilustra un procedimiento de ejemplo de planificación de un PDSCH en un TTI en una SCell de FDD por un formato de DCI de DL transmitido en un TTI anterior en una PCell de TDD y para generar respectivos bits de información de HARQ-ACK de acuerdo con esta divulgación. La realización de la planificación de PDSCH mostrada en la Figura 23 es únicamente para ilustración. Podrían usarse otras realizaciones sin alejarse del ámbito de la presente divulgación.
Como se muestra en la Figura 23, el UE 114 está configurado con una PCell 2310 de TDD y con una SCell 2320 de FDD. La PCell de TDD, o en general una célula de planificación de TDD, usa la configuración 2 de UL-DL de TDD y un PDSCH en la SCell de FDD se planifica por un formato de DCI de DL transmitido en la PCell de TDD (o, en general, en una célula de planificación de TDD). Para la SCell de FDD, TTI 2340 n.° 4, TTI 2342 n.° 5, TTI 2344 n.° 6, TTI 2346 n.° 7 y TTI 2348 n.° 8 pertenecen a una misma ventana de agrupamiento e información de HARQ-ACK en respuesta a una detección de formato de DCI de DL para la SCell de FDD en cualquiera de estos TTI se transmite en el TTI 2350
de UL n.° 12. Un primer formato de DCI de DL para la SCell de FDD y para TTI n.° 4 se transmite en TTI n.° 4 en la PCell de TDD e incluye un campo de DAI que se correlaciona con un valor de 1 y un campo de índice de DL que se correlaciona con un valor de 02360. Un segundo formato de DCI de DL para la SCell de FDD y para TTI n.° 7 se transmite en TTI n.° 4 en la PCell de TDD e incluye un campo de DAI que se correlaciona con un valor de 2 y un campo de índice de DL que se correlaciona con un valor de 12362. Aunque el segundo formato de DCI de DL incluye un campo de índice de DL que se correlaciona con un valor de 1, debido a una restricción de no realizar planificación de TTI cruzados en un TTI que es un TTI de DL en la PCell de TDD, es inequívoco que el segundo formato de DCI de DL es para TTI n.° 7 en la SCell de FDD. Un tercer formato de DCI de DL para la SCell de FDD y para TTI n.° 6 se transmite en TTI n.° 6 en la PCell de TDD e incluye un campo de DAI que se correlaciona con un valor de 3 y un campo de índice de DL que se correlaciona con un valor de 02364 (el UE 114 puede ignorar el tercer formato de DCI de DL si la correlación del campo de índice de DL no es con un valor de 0). En respuesta a una detección de uno o más del primer, segundo y tercer formatos de DCI de DL, el UE 114 genera al menos respectivos bits de información de HARQ-ACK Oü 2370, O12372, y O22374 y transmite los mismos en ese orden aunque se genera O1 en el UE después de O2 (por simplicidad, el ejemplo mostrado en la Figura 23 supone que un TM de PDSCH se asocia con un bit de HARQ-ACK; sin embargo, si un TM de PDSCH se asocia con dos bits de información de HARQ-ACK, se aplica una misma ordenación para cada par de bits de información de HARQ-ACK).
Configuraciones nuevas de UL-DL de TDD
En ciertas realizaciones, si una SCell de TDD no soporta UE convencionales, pueden introducirse nuevas configuraciones de UL-DL de TDD para explotar las características de CA entre células de FDD y TDD que tienen una PCell de FDD. Una configuración de UL-DL de TDD de este tipo puede ser una que incluye únicamente los TTI de DL. Estas nuevas configuraciones de UL-DL de TDD pueden habilitarse haciendo que las transmisiones de PUCCH siempre se produzcan en la PCell de FDD y está motivada adicionalmente para una operación de sistema típica que tiene más tráfico de DL que tráfico de UL. Una célula de TDD con únicamente TTI de Dl es funcionalmente igual que una célula de FDD con una portadora de UL compartida con otra célula de FDD, siendo una excepción que una respectiva frecuencia de portadora está en un espectro asignado de otra manera para operación de t Dd .
Dado que, debido a reciprocidad de canal, las transmisiones de SRS pueden ser beneficiosas en una célula de TDD para obtener CSI de DL, una SCell de TDD puede no incluir los TTI de UL, pero aún puede incluir TTI especiales, posiblemente con pocos o ningún símbolo de DL y tantos símbolos de UL como sean posibles que pueden usarse para transmisiones de PRACH y transmisiones de SRS. Se observa que debido a diferentes condiciones de interferencia que el UE 114 puede experimentar para recepción de señales de DL y transmisiones de señales de UL, también puede proporcionarse CQI explícitamente por el UE 114 aunque el eNB 102 puede obtener otros tipos de CSI a través de una transmisión de SRS desde el UE 114. Por lo tanto, otro tipo nuevo de configuración de UL-DL de TDD puede incluir únicamente los TTI de DL y/o únicamente los TTI de DL y un TTI especial.
La Figura 24 ilustra una configuración de UL-DL de TDD de ejemplo con TTI de DL, un TTI especial y sin TTI de UL de acuerdo con esta divulgación. La realización de la configuración de UL-DL de TDD mostrada en la Figura 24 es únicamente para ilustración. Podrían usarse otras realizaciones sin alejarse del ámbito de la presente divulgación.
Como se muestra en la Figura 24, una trama de diez TTI incluye un TTI 2410 especial y todos los demás TTI son TTI 2420 de DL. El TTI especial también puede ser de un nuevo tipo y puede no incluir ningún símbolo de DwPTS, un GP y un número creciente de símbolos de UpPTS. Los símbolos de UpPTS pueden usarse para transmisiones de SRS y, por ejemplo, en el caso en el que una respectiva SCell de TDD no está sincronizada con una PCell de FDD, para transmisiones de PRACH.
Aunque la presente divulgación se ha descrito con una realización ilustrativa, pueden sugerirse diversos cambios y modificaciones a un experto en la técnica. Se concibe que la presente divulgación incluye tales cambios y modificaciones como pertenecientes al ámbito de las reivindicaciones adjuntas.
Claims (10)
1. Un procedimiento llevado a cabo por una estación base (102) para recibir información de acuse de recibo en un sistema de comunicación inalámbrico, en el que el procedimiento comprende:
transmitir, a un equipo de usuario, UE (114), información de configuración para comunicarse con una célula secundaria, SCell, en una célula primaria, PCell, la PCell mediante el uso de una duplicación por división de frecuencia, FDD, y la SCell mediante el uso de una duplicación por división de tiempo, TDD ;
transmitir, al UE (114), información de control de enlace descendente para programar datos, dichos datos a transmitir en al menos una de las PCell y la SCell en un primer intervalo de tiempo de transmisión, TTI; transmitir, al UE (114), los datos en al menos una de las PCell y la SCell en base a la información de control de enlace descendente en la primera TTI; y
recibir, desde el UE (114), información de acuse de recibo de los datos, dicha información de acuse de recibo se recibe en la PCell en un segundo TTI.
en el que un número de bits de información correspondiente a la información de acuse de recibo se determina en función de si el primer TTI de la SCell es un TTI de enlace ascendente o un TTI de enlace descendente, en el que los bits de información incluyen al menos un bit HARQ-ACK correspondiente al primer TTI de la PCell y al menos un bit HARQ-ACK correspondiente a la SCell en caso de que el primer TTI de la SCell sea un TTI de enlace descendente, y
en el que los bits de información incluyen al menos un bit HARQ-ACK correspondiente al primer TTI de la PCell pero ningún bit HARQ-ACK correspondiente a la SCell en caso de que el primer TTI de la SCell sea un TTI de enlace ascendente,
caracterizado porque en caso de que se configure adaptativamente una configuración TDD de enlace ascendente-descendente, UL-DL, para la SCell, si el primer TTI de la SCell es un TTI de enlace ascendente o un TTI de enlace descendente se determina en base a una configuración TDD UL-DL de referencia configurada por una señalización de capa superior.
2. Una estación base (102) para recibir información de acuse de recibo en un sistema de comunicación inalámbrica, en el que la estación base (102) comprende:
un transceptor; y
un controlador acoplado con el transceptor y configurado para controlar para:
transmitir, a un equipo de usuario, UE (114), información de configuración para comunicarse con una célula secundaria, SCell, en una célula primaria, PCell, la PCell mediante el uso de una duplicación por división de frecuencia, FDD, y la SCell mediante el uso de una duplicación por división de tiempo, TDD , transmitir, al UE (114), información de control de enlace descendente para programar datos, dichos datos a transmitir en al menos una de las PCell y la SCell en un primer intervalo de tiempo de transmisión, TTI, transmitir, al UE (114), los datos en la al menos una de las PCell y la SCell en base a la información de control del enlace descendente en la primera TTI, y
recibir, del UE (114), información de acuse de recibo de los datos, dicha información de acuse de recibo se recibe en la PCell en un segundo TTI.
en el que un número de bits de información correspondiente a la información de acuse de recibo se determina en función de si el primer TTI de la SCell es un TTI de enlace ascendente o un TTI de enlace descendente,
en el que los bits de información incluyen al menos un bit HARQ-ACK correspondiente al primer TTI de la PCell y al menos un bit HARQ-ACK correspondiente a la SCell en caso de que el primer TTI de la SCell sea un TTI de enlace descendente, y
en el que los bits de información incluyen al menos un bit HARQ-ACK correspondiente al primer TTI de la PCell pero ningún bit HARQ-ACK correspondiente a la SCell en caso de que el primer TTI de la SCell sea un TTI de enlace ascendente,
caracterizado porque en caso de que se configure adaptativamente una configuración TDD de enlace ascendente-descendente, UL-DL, para la SCell, si el primer TTI de la SCell es un TTI de enlace ascendente o un TTI de enlace descendente se determina en base a una configuración TDD UL-DL de referencia configurada por una señalización de capa superior.
3. El procedimiento de la reivindicación 1 o la estación base (102) de la reivindicación 2, en el que en caso de que la información de control de enlace descendente que programa los datos en la SCell se transmita en un canal de control de enlace descendente físico mejorado, PDCCH, la información de control de enlace descendente incluye una información de compensación de recursos de reconocimiento, ARO, y
en el que un valor de ARO es 0, en caso de que la información de ARO sea 0, y
en el que un valor de ARO es 2, en caso de que la información de ARO sea 3.
4. El procedimiento de la reivindicación 1 o la estación base (102) de la reivindicación 2, en el que la información de control de enlace descendente que programa los datos en la SCell excluye la información del índice de asignación de enlace descendente, DAI.
5. El procedimiento de la reivindicación 1 o la estación base (102) de la reivindicación 2, en el que un intervalo entre la primera TTI y la segunda TTI es de 4 TTIs.
6. Un procedimiento llevado a cabo por un equipo de usuario, UE (114), para transmitir información de acuse de recibo en un sistema de comunicación inalámbrica, en el que el procedimiento comprende:
recibir, desde una estación base (102), información de configuración para comunicarse con una célula secundaria, SCell, en una célula primaria, PCell, mediante el uso de la PCell una duplicación por división de frecuencia, FDD, y la SCell mediante el uso de una duplicación por división de tiempo, TDD;
recibir, de la estación base (102), información de control de enlace descendente para programar datos, dichos datos a recibir en al menos una de las PCell y la SCell en un primer intervalo de tiempo de transmisión, TTI; recibir, desde la estación base (102), los datos sobre la al menos una de las PCell y la SCell en base a la información de control del enlace descendente en la primera TTI; y
transmitir, a la estación base (102), información de acuse de recibo de los datos, transmitiéndose dicha información de acuse de recibo en la PCell en un segundo TTI.
en el que un número de bits de información correspondiente a la información de acuse de recibo se determina en función de si el primer TTI de la SCell es un TTI de enlace ascendente o un TTI de enlace descendente, en el que los bits de información incluyen al menos un bit HARQ-ACK correspondiente al primer TTI de la PCell y al menos un bit HARQ-ACK correspondiente a la SCell en caso de que el primer TTI de la SCell sea un TTI de enlace descendente, y
en el que los bits de información incluyen al menos un bit HARQ-ACK correspondiente al primer TTI de la PCell pero ningún bit HARQ-ACK correspondiente a la SCell en caso de que el primer TTI de la SCell sea un TTI de enlace ascendente,
caracterizado porque en caso de que se configure adaptativamente una configuración TDD de enlace ascendente-descendente, UL-DL, para la SCell, si el primer TTI de la SCell es un TTI de enlace ascendente o un TTI de enlace descendente se determina en base a una configuración TDD UL-DL de referencia configurada por una señalización de capa superior.
7. Un equipo de usuario, UE (114), para transmitir información de acuse de recibo en un sistema de comunicación inalámbrica, en el que el terminal comprende:
un transceptor; y
un controlador acoplado con el transceptor y configurado para controlar para:
recibir, desde una estación base (102), información de configuración para comunicarse con una célula secundaria, SCell, en una célula primaria, PCell, la PCell mediante el uso de un dúplex por división de frecuencia, FDD, y la SCell mediante el uso de un dúplex por división de tiempo, TDD,
recibir, de la estación base (102), información de control de enlace descendente para programar datos, dichos datos a recibir en al menos una de las PCell y la SCell en un primer intervalo de tiempo de transmisión, TTI,
recibir, desde la estación base (102), los datos sobre la al menos una de las PCell y la SCell en base a la información de control del enlace descendente en el primer TTI, y
transmitir, a la estación base (102), información de acuse de recibo de los datos, transmitiéndose dicha información de acuse de recibo en la PCell en un segundo TTI,
en el que un número de bits de información correspondiente a la información de acuse de recibo se determina en función de si el primer TTI de la SCell es un TTI de enlace ascendente o un TTI de enlace descendente,
en el que los bits de información incluyen al menos un bit HARQ-ACK correspondiente al primer TTI de la PCell y al menos un bit HARQ-ACK correspondiente a la SCell en caso de que el primer TTI de la SCell sea un TTI de enlace descendente, y
en el que los bits de información incluyen al menos un bit HARQ-ACK correspondiente al primer TTI de la PCell pero ningún bit HARQ-ACK correspondiente a la SCell en caso de que el primer TTI de la SCell sea un TTI de enlace ascendente,
caracterizado porque en caso de que se configure adaptativamente una configuración TDD de enlace ascendente-descendente, UL-DL, para la SCell, si el primer TTI de la SCell es un TTI de enlace ascendente o un TTI de enlace descendente se determina en base a una configuración TDD UL-DL de referencia configurada por una señalización de capa superior.
8. El procedimiento de la reivindicación 6 o el UE (114) de la reivindicación 7, en el que en caso de que la información de control de enlace descendente que programa los datos en la SCell se reciba en un canal físico de control de enlace descendente mejorado, PDCCH, la información de control de enlace descendente incluye una información de compensación de recursos de reconocimiento, ARO, y
en el que un valor de ARO es 0, en caso de que la información de ARO sea 0, y
en el que un valor de ARO es 2, en caso de que la información de ARO sea 3.
9. El procedimiento de la reivindicación 6 o el UE (114) de la reivindicación 7, en el que la información de control de enlace descendente no incluye la información del índice de asignación de enlace descendente, DAI.
10. El procedimiento de la reivindicación 6 o el UE (114) de la reivindicación 7, en el que un intervalo entre la primera TTI y la segunda TTI es de 4 TTIs.
Applications Claiming Priority (2)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| US201361806277P | 2013-03-28 | 2013-03-28 | |
| US201361874858P | 2013-09-06 | 2013-09-06 |
Publications (1)
| Publication Number | Publication Date |
|---|---|
| ES2951276T3 true ES2951276T3 (es) | 2023-10-19 |
Family
ID=51624846
Family Applications (2)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| ES21171928T Active ES2951276T3 (es) | 2013-03-28 | 2014-03-28 | Agregación de células de FDD y TDD |
| ES14775999T Active ES2872406T3 (es) | 2013-03-28 | 2014-03-28 | Agregación de células de FDD y TDD |
Family Applications After (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| ES14775999T Active ES2872406T3 (es) | 2013-03-28 | 2014-03-28 | Agregación de células de FDD y TDD |
Country Status (8)
| Country | Link |
|---|---|
| EP (2) | EP2979381B1 (es) |
| JP (2) | JP6416201B2 (es) |
| KR (2) | KR102235358B1 (es) |
| CN (2) | CN105379156B (es) |
| AU (2) | AU2014244660B2 (es) |
| CA (1) | CA2908386C (es) |
| ES (2) | ES2951276T3 (es) |
| WO (1) | WO2014157993A1 (es) |
Families Citing this family (15)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| WO2015042973A1 (zh) | 2013-09-30 | 2015-04-02 | 华为技术有限公司 | 控制信息的传输方法、用户设备和基站 |
| KR101723268B1 (ko) * | 2013-10-25 | 2017-04-06 | 주식회사 케이티 | 하향링크 제어정보 송수신 방법 및 장치 |
| US10206200B2 (en) | 2013-11-08 | 2019-02-12 | Sharp Kabushiki Kaisha | Terminal device, base station apparatus, communication method, and integrated circuit |
| US9888465B2 (en) * | 2015-04-06 | 2018-02-06 | Samsung Electronics Co., Ltd. | Codeword determination for acknowledgement information |
| EP3335347A1 (en) * | 2015-08-11 | 2018-06-20 | Intel IP Corporation | Harq feedback configuration techniques for broadband wireless communication networks |
| EP3873147A1 (en) * | 2015-08-21 | 2021-09-01 | NTT DoCoMo, Inc. | User equipment, wireless base station, and wireless communication method |
| WO2017038531A1 (ja) * | 2015-08-31 | 2017-03-09 | 株式会社Ｎｔｔドコモ | ユーザ端末、無線基地局及び無線通信方法 |
| US10708764B2 (en) * | 2016-03-10 | 2020-07-07 | Sharp Kabushiki Kaisha | Terminal apparatus and base station apparatus |
| CN112929922A (zh) | 2016-07-01 | 2021-06-08 | Oppo广东移动通信有限公司 | 传输数据的方法和装置 |
| CN107580369B (zh) * | 2017-07-28 | 2019-09-17 | 西北大学 | 大规模3d mimo反向tdd异构网络无线回程资源分配方法 |
| US20210067275A1 (en) * | 2017-12-27 | 2021-03-04 | Ntt Docomo, Inc. | Base station and radio communication method |
| CN108401488B (zh) * | 2018-01-12 | 2021-03-23 | 北京小米移动软件有限公司 | 信息反馈方法及装置 |
| US10855403B2 (en) * | 2018-02-13 | 2020-12-01 | Mediatek Singapore Pte. Ltd. | Method and apparatus for reducing uplink overhead in mobile communications |
| CN110474707B (zh) | 2018-05-11 | 2022-05-20 | 中兴通讯股份有限公司 | 一种传输方法、装置和系统 |
| CN115225222B (zh) * | 2021-04-19 | 2024-06-21 | 维沃移动通信有限公司 | 传输处理方法、装置、终端及网络侧设备 |
Family Cites Families (16)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| US8792427B2 (en) * | 2009-05-04 | 2014-07-29 | Qualcomm Incorporated | Transmission of feedback information for data transmissions on multiple carriers |
| CN102835057B (zh) * | 2010-04-01 | 2015-07-08 | Lg电子株式会社 | 控制信息发送方法及其设备 |
| KR101470265B1 (ko) * | 2010-09-17 | 2014-12-05 | 엘지전자 주식회사 | 무선통신 시스템에서 복수의 수신 확인 정보 전송 방법 및 장치 |
| EP2642682B1 (en) * | 2010-11-18 | 2021-07-28 | LG Electronics Inc. | Method for transmitting control information and a device therefor |
| KR101875611B1 (ko) * | 2010-11-22 | 2018-07-06 | 엘지전자 주식회사 | 무선 통신 시스템에서 하향링크 전송에 대한 확인응답의 전송 방법 및 장치 |
| EP2673972A2 (en) * | 2011-02-07 | 2013-12-18 | Interdigital Patent Holdings, Inc. | Method and apparatus for operating supplementary cells in licensed exempt spectrum |
| WO2012108718A2 (ko) * | 2011-02-10 | 2012-08-16 | 엘지전자 주식회사 | 반송파 집성 시스템에서 스케줄링 방법 및 장치 |
| US9363687B2 (en) * | 2011-02-10 | 2016-06-07 | Lg Electronics Inc. | Method and device for transmitting reception confirmation in wireless communication system |
| CN103444118B (zh) * | 2011-03-14 | 2016-05-18 | Lg电子株式会社 | 在无线通信系统中发射ack/nack的方法和设备 |
| US9407390B2 (en) * | 2011-03-23 | 2016-08-02 | Lg Electronics Inc. | Retransmission method for dynamic subframe setting in wireless communication system and apparatus for same |
| KR101517310B1 (ko) * | 2011-03-25 | 2015-05-04 | 엘지전자 주식회사 | 무선 통신 시스템에서 통신 방법 및 장치 |
| US9042277B2 (en) * | 2011-04-11 | 2015-05-26 | Qualcomm Incorporated | Transmission of control information for FDD-TDD carrier aggregation |
| WO2012139291A1 (en) * | 2011-04-14 | 2012-10-18 | Renesas Mobile Corporation | Method and apparatus for defining harq functionality for cells having different time division duplex subframe configurations |
| US9271281B2 (en) * | 2011-05-06 | 2016-02-23 | Innovation Sonic Corporation | Method and apparatus to improve inter-band carrier aggregation (CA) in TDD (time division duplex) mode |
| WO2012161510A2 (ko) * | 2011-05-23 | 2012-11-29 | 엘지전자 주식회사 | 무선통신 시스템에서의 제어정보의 전송 방법 및 장치 |
| US9160513B2 (en) * | 2011-07-28 | 2015-10-13 | Qualcomm Incorporated | Method and apparatus for signaling control data of aggregated carriers |
-
2014
- 2014-03-28 CN CN201480018534.5A patent/CN105379156B/zh active Active
- 2014-03-28 KR KR1020207036606A patent/KR102235358B1/ko active IP Right Grant
- 2014-03-28 ES ES21171928T patent/ES2951276T3/es active Active
- 2014-03-28 CN CN201811168628.7A patent/CN109728885B/zh active Active
- 2014-03-28 WO PCT/KR2014/002672 patent/WO2014157993A1/en active Application Filing
- 2014-03-28 CA CA2908386A patent/CA2908386C/en active Active
- 2014-03-28 EP EP14775999.7A patent/EP2979381B1/en active Active
- 2014-03-28 EP EP21171928.1A patent/EP3879726B1/en active Active
- 2014-03-28 KR KR1020157031145A patent/KR102195695B1/ko active IP Right Grant
- 2014-03-28 JP JP2016505406A patent/JP6416201B2/ja active Active
- 2014-03-28 AU AU2014244660A patent/AU2014244660B2/en active Active
- 2014-03-28 ES ES14775999T patent/ES2872406T3/es active Active
-
2018
- 2018-01-12 AU AU2018200307A patent/AU2018200307B2/en active Active
- 2018-10-03 JP JP2018188502A patent/JP6585260B2/ja active Active
Also Published As
| Publication number | Publication date |
|---|---|
| ES2872406T3 (es) | 2021-11-02 |
| CN105379156B (zh) | 2018-11-02 |
| AU2014244660B2 (en) | 2017-10-12 |
| WO2014157993A1 (en) | 2014-10-02 |
| KR102235358B1 (ko) | 2021-04-02 |
| EP3879726A1 (en) | 2021-09-15 |
| EP2979381B1 (en) | 2021-05-05 |
| EP3879726B1 (en) | 2023-06-28 |
| CN105379156A (zh) | 2016-03-02 |
| JP6585260B2 (ja) | 2019-10-02 |
| KR20150136132A (ko) | 2015-12-04 |
| CN109728885B (zh) | 2022-01-21 |
| CN109728885A (zh) | 2019-05-07 |
| CA2908386A1 (en) | 2014-10-02 |
| KR102195695B1 (ko) | 2020-12-28 |
| JP6416201B2 (ja) | 2018-10-31 |
| AU2014244660A1 (en) | 2015-10-22 |
| EP2979381A4 (en) | 2016-11-30 |
| CA2908386C (en) | 2023-06-13 |
| JP2018207541A (ja) | 2018-12-27 |
| JP2016514916A (ja) | 2016-05-23 |
| AU2014244660A2 (en) | 2016-09-22 |
| EP2979381A1 (en) | 2016-02-03 |
| AU2018200307A1 (en) | 2018-02-01 |
| KR20200144588A (ko) | 2020-12-29 |
| AU2018200307B2 (en) | 2019-02-14 |
Similar Documents
| Publication | Publication Date | Title |
|---|---|---|
| ES2951276T3 (es) | Agregación de células de FDD y TDD | |
| US10181938B2 (en) | Aggregation of FDD and TDD cells | |
| US11240789B2 (en) | Codeword determination for acknowledgement information | |
| AU2017279751B2 (en) | Transmission of acknowledgement information in adaptively configured TDD communication systems | |
| US10855434B2 (en) | Channel state information for adaptively configured TDD communication systems | |
| US10111217B2 (en) | Downlink signaling for adaption of an uplink-downlink configuration in TDD communication systems | |
| ES2898775T3 (es) | Informe de información periódica de estado de canal para agregación de portadoras mejorada | |
| US9300451B2 (en) | Transmission of sounding reference signals for adaptively configured TDD communication systems | |
| KR20170097079A (ko) | 많은 수의 셀들을 갖는 반송파 집성에서 상향링크 정보의 전송 | |
| BR112017024369B1 (pt) | Método realizado por um terminal em um sistema de comunicação sem fio, método realizado por uma estação-base em um sistema de comunicação sem fio, terminal em um sistema de comunicação sem fio e estação-base em um sistema de comunicação sem fio |
