ES2710112T3 - Impregnante de rejuntado y de terminación de superficie para elementos de construcción, su procedimiento de preparación y procedimiento de realización de una obra - Google Patents

Impregnante de rejuntado y de terminación de superficie para elementos de construcción, su procedimiento de preparación y procedimiento de realización de una obra Download PDF

Info

Publication number
ES2710112T3
ES2710112T3 ES06808110T ES06808110T ES2710112T3 ES 2710112 T3 ES2710112 T3 ES 2710112T3 ES 06808110 T ES06808110 T ES 06808110T ES 06808110 T ES06808110 T ES 06808110T ES 2710112 T3 ES2710112 T3 ES 2710112T3
Authority
ES
Spain
Prior art keywords
impregnant
filling
vinyl
finishing
agent
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Active
Application number
ES06808110T
Other languages
English (en)
Inventor
Alain Petit
Marc Domenech
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Etex France Building Performance SA
Original Assignee
Siniat SA
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Siniat SA filed Critical Siniat SA
Application granted granted Critical
Publication of ES2710112T3 publication Critical patent/ES2710112T3/es
Active legal-status Critical Current
Anticipated expiration legal-status Critical

Links

Classifications

    • C—CHEMISTRY; METALLURGY
    • C04—CEMENTS; CONCRETE; ARTIFICIAL STONE; CERAMICS; REFRACTORIES
    • C04B—LIME, MAGNESIA; SLAG; CEMENTS; COMPOSITIONS THEREOF, e.g. MORTARS, CONCRETE OR LIKE BUILDING MATERIALS; ARTIFICIAL STONE; CERAMICS; REFRACTORIES; TREATMENT OF NATURAL STONE
    • C04B14/00—Use of inorganic materials as fillers, e.g. pigments, for mortars, concrete or artificial stone; Treatment of inorganic materials specially adapted to enhance their filling properties in mortars, concrete or artificial stone
    • C04B14/02—Granular materials, e.g. microballoons
    • C04B14/26—Carbonates
    • C04B14/28—Carbonates of calcium
    • E—FIXED CONSTRUCTIONS
    • E04—BUILDING
    • E04B—GENERAL BUILDING CONSTRUCTIONS; WALLS, e.g. PARTITIONS; ROOFS; FLOORS; CEILINGS; INSULATION OR OTHER PROTECTION OF BUILDINGS
    • E04B1/00—Constructions in general; Structures which are not restricted either to walls, e.g. partitions, or floors or ceilings or roofs
    • E04B1/62—Insulation or other protection; Elements or use of specified material therefor
    • E04B1/66—Sealings
    • E04B1/68—Sealings of joints, e.g. expansion joints
    • E04B1/6801—Fillings therefor
    • C—CHEMISTRY; METALLURGY
    • C04—CEMENTS; CONCRETE; ARTIFICIAL STONE; CERAMICS; REFRACTORIES
    • C04B—LIME, MAGNESIA; SLAG; CEMENTS; COMPOSITIONS THEREOF, e.g. MORTARS, CONCRETE OR LIKE BUILDING MATERIALS; ARTIFICIAL STONE; CERAMICS; REFRACTORIES; TREATMENT OF NATURAL STONE
    • C04B14/00—Use of inorganic materials as fillers, e.g. pigments, for mortars, concrete or artificial stone; Treatment of inorganic materials specially adapted to enhance their filling properties in mortars, concrete or artificial stone
    • C04B14/02—Granular materials, e.g. microballoons
    • C04B14/04—Silica-rich materials; Silicates
    • C04B14/10—Clay
    • C—CHEMISTRY; METALLURGY
    • C04—CEMENTS; CONCRETE; ARTIFICIAL STONE; CERAMICS; REFRACTORIES
    • C04B—LIME, MAGNESIA; SLAG; CEMENTS; COMPOSITIONS THEREOF, e.g. MORTARS, CONCRETE OR LIKE BUILDING MATERIALS; ARTIFICIAL STONE; CERAMICS; REFRACTORIES; TREATMENT OF NATURAL STONE
    • C04B14/00—Use of inorganic materials as fillers, e.g. pigments, for mortars, concrete or artificial stone; Treatment of inorganic materials specially adapted to enhance their filling properties in mortars, concrete or artificial stone
    • C04B14/02—Granular materials, e.g. microballoons
    • C04B14/04—Silica-rich materials; Silicates
    • C04B14/20—Mica; Vermiculite
    • C—CHEMISTRY; METALLURGY
    • C04—CEMENTS; CONCRETE; ARTIFICIAL STONE; CERAMICS; REFRACTORIES
    • C04B—LIME, MAGNESIA; SLAG; CEMENTS; COMPOSITIONS THEREOF, e.g. MORTARS, CONCRETE OR LIKE BUILDING MATERIALS; ARTIFICIAL STONE; CERAMICS; REFRACTORIES; TREATMENT OF NATURAL STONE
    • C04B26/00—Compositions of mortars, concrete or artificial stone, containing only organic binders, e.g. polymer or resin concrete
    • C04B26/02—Macromolecular compounds
    • C—CHEMISTRY; METALLURGY
    • C04—CEMENTS; CONCRETE; ARTIFICIAL STONE; CERAMICS; REFRACTORIES
    • C04B—LIME, MAGNESIA; SLAG; CEMENTS; COMPOSITIONS THEREOF, e.g. MORTARS, CONCRETE OR LIKE BUILDING MATERIALS; ARTIFICIAL STONE; CERAMICS; REFRACTORIES; TREATMENT OF NATURAL STONE
    • C04B28/00—Compositions of mortars, concrete or artificial stone, containing inorganic binders or the reaction product of an inorganic and an organic binder, e.g. polycarboxylate cements
    • C04B28/14—Compositions of mortars, concrete or artificial stone, containing inorganic binders or the reaction product of an inorganic and an organic binder, e.g. polycarboxylate cements containing calcium sulfate cements
    • C04B28/142—Compositions of mortars, concrete or artificial stone, containing inorganic binders or the reaction product of an inorganic and an organic binder, e.g. polycarboxylate cements containing calcium sulfate cements containing synthetic or waste calcium sulfate cements
    • C04B28/144—Compositions of mortars, concrete or artificial stone, containing inorganic binders or the reaction product of an inorganic and an organic binder, e.g. polycarboxylate cements containing calcium sulfate cements containing synthetic or waste calcium sulfate cements the synthetic calcium sulfate being a flue gas desulfurization product
    • E—FIXED CONSTRUCTIONS
    • E04—BUILDING
    • E04F—FINISHING WORK ON BUILDINGS, e.g. STAIRS, FLOORS
    • E04F13/00—Coverings or linings, e.g. for walls or ceilings
    • E04F13/02—Coverings or linings, e.g. for walls or ceilings of plastic materials hardening after applying, e.g. plaster
    • E—FIXED CONSTRUCTIONS
    • E04—BUILDING
    • E04F—FINISHING WORK ON BUILDINGS, e.g. STAIRS, FLOORS
    • E04F13/00—Coverings or linings, e.g. for walls or ceilings
    • E04F13/07—Coverings or linings, e.g. for walls or ceilings composed of covering or lining elements; Sub-structures therefor; Fastening means therefor
    • E04F13/08—Coverings or linings, e.g. for walls or ceilings composed of covering or lining elements; Sub-structures therefor; Fastening means therefor composed of a plurality of similar covering or lining elements
    • E04F13/14—Coverings or linings, e.g. for walls or ceilings composed of covering or lining elements; Sub-structures therefor; Fastening means therefor composed of a plurality of similar covering or lining elements stone or stone-like materials, e.g. ceramics concrete; of glass or with an outer layer of stone or stone-like materials or glass
    • E—FIXED CONSTRUCTIONS
    • E04—BUILDING
    • E04F—FINISHING WORK ON BUILDINGS, e.g. STAIRS, FLOORS
    • E04F21/00—Implements for finishing work on buildings
    • C—CHEMISTRY; METALLURGY
    • C04—CEMENTS; CONCRETE; ARTIFICIAL STONE; CERAMICS; REFRACTORIES
    • C04B—LIME, MAGNESIA; SLAG; CEMENTS; COMPOSITIONS THEREOF, e.g. MORTARS, CONCRETE OR LIKE BUILDING MATERIALS; ARTIFICIAL STONE; CERAMICS; REFRACTORIES; TREATMENT OF NATURAL STONE
    • C04B2111/00—Mortars, concrete or artificial stone or mixtures to prepare them, characterised by specific function, property or use
    • C04B2111/00474—Uses not provided for elsewhere in C04B2111/00
    • C04B2111/00482—Coating or impregnation materials
    • C—CHEMISTRY; METALLURGY
    • C04—CEMENTS; CONCRETE; ARTIFICIAL STONE; CERAMICS; REFRACTORIES
    • C04B—LIME, MAGNESIA; SLAG; CEMENTS; COMPOSITIONS THEREOF, e.g. MORTARS, CONCRETE OR LIKE BUILDING MATERIALS; ARTIFICIAL STONE; CERAMICS; REFRACTORIES; TREATMENT OF NATURAL STONE
    • C04B2111/00—Mortars, concrete or artificial stone or mixtures to prepare them, characterised by specific function, property or use
    • C04B2111/00474—Uses not provided for elsewhere in C04B2111/00
    • C04B2111/00663—Uses not provided for elsewhere in C04B2111/00 as filling material for cavities or the like
    • C04B2111/00672—Pointing or jointing materials
    • Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
    • Y02—TECHNOLOGIES OR APPLICATIONS FOR MITIGATION OR ADAPTATION AGAINST CLIMATE CHANGE
    • Y02W—CLIMATE CHANGE MITIGATION TECHNOLOGIES RELATED TO WASTEWATER TREATMENT OR WASTE MANAGEMENT
    • Y02W30/00—Technologies for solid waste management
    • Y02W30/50—Reuse, recycling or recovery technologies
    • Y02W30/91—Use of waste materials as fillers for mortars or concrete

Landscapes

  • Engineering & Computer Science (AREA)
  • Chemical & Material Sciences (AREA)
  • Ceramic Engineering (AREA)
  • Architecture (AREA)
  • Structural Engineering (AREA)
  • Civil Engineering (AREA)
  • Materials Engineering (AREA)
  • Organic Chemistry (AREA)
  • Inorganic Chemistry (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Physics & Mathematics (AREA)
  • Electromagnetism (AREA)
  • Dispersion Chemistry (AREA)
  • Paints Or Removers (AREA)
  • Finishing Walls (AREA)
  • Adhesives Or Adhesive Processes (AREA)
  • Building Environments (AREA)
  • Curing Cements, Concrete, And Artificial Stone (AREA)
  • Application Of Or Painting With Fluid Materials (AREA)

Abstract

Impregnante de secado que comprende, en porcentajes másicos incorporados a la masa total de impregnante, de un 0,5 a un 20 % en peso de un aglutinante orgánico, de un 50 a un 85 % de yeso FGD que presenta las siguientes características granulométricas: (i) un d50 comprendido entre 36 y 70 μm y (ii) un span (d90 - d10/d50) inferior a 2.

Description

DESCRIPCION
Impregnante de rejuntado y de termination de superficie para elementos de construction, su procedimiento de preparation y procedimiento de realization de una obra
Campo de la invencion
La presente invencion se refiere a un impregnante de rejuntado para unos elementos de construction, en particular, unas placas de yeso de paramento de papel, as! como a un procedimiento de realization de una obra tal como un tabique, un revestimiento mural o un techo. La invencion es relativa a un impregnante de secado denominado "ready-mix". El impregnante segun la invencion es preferentemente un impregnante "2 en 1", esto es, un impregnante que realiza a la vez las funciones de relleno y de acabado.
Antecedentes de la tecnica
Es bien conocido el uso de placas de yeso para realizar unos tabiques, unos revestimientos de elementos verticales o inclinados o para realizar unos techos suspendidos o no.
Estas placas estan constituidas, de manera general, por un alma sustancialmente de yeso, recubierta sobre cada una de sus caras por una hoja que sirve a la vez de armazon y de paramento y que puede estar constituida por carton o por fibras minerales.
De forma general, se ensamblan unas placas de yeso con un primer impregnante y se terminan las juntas entre las placas con un impregnante complementario. Se utiliza un impregnante de relleno (o tambien llamado de taponado) como complemento de la banda y, en general, presenta una retraction relativamente debil, un buen pegado y una buena adherencia de la banda de junta. Se utiliza un impregnante de acabado durante la ultima pasada para terminar la obra, con el fin de que esta presente una superficie monolltica.
Cada vez mas a menudo, se utilizan unos impregnantes de secado que cumplen las diferentes funciones al mismo tiempo. Estos impregnantes se denominan "2 en 1", esto es, un impregnante que realiza a la vez las funciones de relleno y de acabado. Ademas, tambien se utilizan unos impregnantes de secado suministrados en botes con el agua que se elimina a continuation; unos impregnantes de este tipo se califican como "ready-mix".
Todavla existe la necesidad de un impregnante que presente unas buenas cualidades de aplicacion sobre el soporte y de manipulation.
El documento WO 02/06183 A describe un impregnante de secado que comprende una carga mineral tal como carbonato de calcio, sulfato de calcio anhldrido o dihidratado que tiene un diametro medio D50 entre 5 y 35 pm. Resumen de la invencion
Por lo tanto, la invencion tiene como objeto un impregnante de secado que comprende, en porcentajes masicos incorporados a la masa total de impregnante, de un 0,5 a un 20 % en peso de un aglutinante organico, de un 50 a un 85 % de yeso FGD que presenta las siguientes caracterlsticas granulometricas: (i) un d50 comprendido entre 35 y 70 pm (preferentemente entre 36 y 70 pm, ventajosamente entre 37 y 70 pm) y (ii) un span (dg0 - d10/d50) inferior a 2. La invencion tambien tiene como objetivo un procedimiento de preparation del impregnante segun la invencion en el que se mezclan los constituyentes del impregnante en un orden cualquiera.
Finalmente, la invencion tiene como objetivo un procedimiento de realization de una obra, que comprende la yuxtaposicion de placas de yeso que presentan un paramento preferentemente de papel, eventualmente la puesta de una banda y el recubrimiento de la junta entre las placas por medio de un impregnante segun la invencion.
La invencion proporciona un impregnante que presenta una buena trabajabilidad. La trabajabilidad puede descomponerse en dos partes, estando la primera parte relacionada con el umbral de fluencia del impregnante, esto es, la energla necesaria para aplicar el impregnante y siendo la segunda parte el deslizamiento despues del umbral de fluencia. De manera particular, se busca un buen deslizamiento.
Descripcion detallada de la invencion
Impregnante segun la invencion
El impregnante segun la invencion comprende, as! como se ha indicado, una carga mineral que es la caracterlstica principal de este impregnante. Esta carga mineral es un yeso denominado FGD, (Flue Gas Desulfuration) que presenta las siguientes caracterlsticas: (i) un d50 comprendido entre 35 y 70 pm y (ii) un span (dg0 - d10/d50) inferior a 2. El valor de span caracteriza una distribution granulometrica muy estrecha. Para que conste, se recordara que una caliza convencionalmente utilizada como carga en los impregnantes presenta (i) un d50 comprendido entre 15 y 30 pm y (ii) un span (dg0 - dWd50) comprendido entre 2 y 4. Se puede utilizar un yeso FGD tal como se obtiene directamente a la salida de la unidad de desulfuracion, presentando estos aljeces, en general, la granulometrla requerida.
Se recordara la definicion de d50, abreviatura de d(v,50), que es el tamano de partlcula al que un 50 % de la muestra tiene un tamano inferior y un 50 % de la muestra tiene un tamano superior. Este valor tambien se conoce con el nombre de MMD (Mass Median Diameter), siendo los valores de masa y volumen los mismos, sencillamente derivados el uno del otro por la masa volumetrica. El valor de di0 es el tamano de partlcula para el que un 10 % de la muestra se encuentra por debajo de esta dimension. El valor de dg0 es el tamano de partlcula para el que un 90 % de la muestra se encuentra por debajo de esta dimension.
La cantidad de carga de FGD segun la invencion esta comprendida tradicionalmente entre un 50 y un 85 % del peso total del impregnante, preferentemente un 55 a un 75 %.
La carga mineral es la caracterlstica principal del impregnante segun la invencion. Los otros componentes son convencionales en el campo de los impregnantes de secado; comprendiendo el balance agua y eventualmente otros componentes.
Tambien se puede utilizar una carga mineral complementaria, que puede ser cualquier carga mineral empleada de manera habitual para la fabricacion de un impregnante de rejuntado. Como ejemplo de una carga mineral complementaria de este tipo, se puede citar carbonato de calcio, sulfato de calcio anhidro o dihidratado, carbonato de magnesio, dolomla, sllices, silicatos, aluminatos u otros. Preferentemente, el yeso FGD y/o con una granulometrla especlfica es el unico utilizado.
Tambien se puede utilizar una carga ligera (denominada "light weight aggregate") si se desea esto. A tltulo de ejemplo, se puede utilizar la perlita, en concreto, expandida y, en particular, hidrofobica (en concreto, con presente un d50 comprendido entre 20 y 100 micras).
El aglutinante utilizado es un aglutinante convencional en la tecnica de los impregnantes, dispersable en fase acuosa. Puede presentarse en forma de un extracto seco o en forma, por ejemplo, de latex, a un 50 % en el agua. A tltulo de ejemplo de unos aglutinantes de este tipo, se pueden mencionar los homopollmeros de alcohol polivinllico, los homopollmeros acetatos de polivinilo (plastificados o no), los copollmeros etileno/acetato de vinilo (EVA) plastificados o no), etileno/versatato de vinilo, acetato de vinilo/versatato de vinilo, poliacrllicos, copollmeros acetato de vinilo/acrllicos, copollmeros estirenicos/acrllicos, estireno/butadieno, los terpollmeros acetato de vinilo/versatatos de vinilo/maleatos de vinilo, acetato de vinilo/versatato de vinilo/acrllicos, terpollmero vinil acetato/vinil ester de un acido (de cadena larga)/ester de acido acrllico, los terpollmeros acrllicos y sus mezclas. De este modo, se podran utilizar unas combinaciones de aglutinantes: co- o terpollmero acetato de vinilo/copollmero vinllico y copollmero vinllico/copollmero estirenico/acrllico. Cuando se proporcionan estos pollmeros, lo son ya sea en forma de polvo, ya sea en forma de dispersion en el agua (en general, segun una tasa de aproximadamente un 50 %).
La proporcion de aglutinante organico es de un 0,5 a un 20 % en peso, preferentemente entre un 1 y un 8 % del peso total del impregnante.
Ademas de los elementos indicados mas arriba, el impregnante comprende, de manera general, uno o varios de los siguientes otros componentes:
- un agente deslizante en una cantidad, por ejemplo, de un 0,5 a un 10 %, preferentemente de un 1 a un 5 %;
este agente deslizante puede ser un agente de silicato (diferente de la carga mineral), en concreto, una arcilla (de tipo atapulgita) o puede ser cualquier agente deslizante conocido; este agente es, en concreto, una arcilla y/o talco y/o mica;
- un agente de manipulacion que es un agente retenedor de agua y espesante, en una cantidad, por ejemplo, de un 1 a un 15 %; este agente retenedor de agua puede ser un derivado de celulosa (eter celulosico) tal como metilhidroxietilcelulosa;
- un agente antiespumante, en una cantidad, por ejemplo, de un 1 a un 15 %; este agente antiespumante es, por ejemplo, un tensioactivo no ionico;
- un agente hidrofobo en una cantidad, por ejemplo, de un 1 a un 15 %; este agente puede ser, en concreto, un acido graso, una sal de acido graso, una cera o un derivado siliconado; se implementa preferentemente como acido graso, el acido oleico o el acido estearico; como sal de acido graso, se prefieren las sales alcalinas o alcalino-terrosas, en particular, las sales de sodio, de potasio, de magnesio o de calcio; como derivado siliconado, se pueden citar los siliconatos, los silanos, los aceites de silicona hidrogenados, las emulsiones de silicona, las emulsiones amino-siliconadas, las resinas alquilsiloxanos, tales como el hidrogenometilpolisiloxano y el polidimetilsiloxano aminado, as! como sus mezclas.
- almidon y/o un derivado de almidon, en una cantidad, en general, comprendida entre un 0,05 y un 5 %, preferentemente entre un 0,1 y un 1 % del peso total del impregnante;
- unos biocidas;
- unos pigmentos y blanqueantes opticos;
- unos agentes dispersantes;
- unos agentes anticongelante;
- etc.
El impregnante segun la invencion presenta una densidad comprendida, de manera general, entre 1 y 1,8, preferentemente entre 1,1 y 1,5.
El impregnante presenta, de manera general, una viscosidad Brookfield del impregnante comprendida entre 200.000 y 800.000 cps, ventajosamente entre 300.000 y 600.000 cps. De manera general, la variacion entre la medicion a 1 dla y a 7 dlas es relativamente debil (ratio 7 d/1 d inferior a 1,3).
El impregnante segun la invencion presenta un pH, por ejemplo, 8 a 9,5.
El impregnante segun la invencion presenta un extracto seco que puede variar, por ejemplo, de un 60 a un 85 %, preferentemente un 70 a un 80 %.
El impregnante segun la invencion es un impregnante denominado de secado ("ready-mix"). El impregnante segun la invencion es preferentemente un impregnante "2 en 1", esto es, un impregnante que realiza a la vez las funciones de relleno y de acabado.
El impregnante segun la invencion presenta, ademas de su manipulacion (trabajabilidad) muy buena, una o varias de las siguientes propiedades:
- una buena adherencia sobre el papel que constituye el paramento de la placa de yeso (de hecho, hay rotura cohesiva en el yeso de la placa; hay delaminacion del papel de paramento);
- un buen pegado y una buena adherencia de la banda de junta (hay delaminacion de esta);
- una retraccion despues de secado debil (por ejemplo, menos de un 20 %, tal como se determina por la prueba del anillo);
- un lijado facil.
El impregnante segun la invencion puede prepararse por mezcla de sus constituyentes en un orden cualquiera o en un orden elegido.
Procedimiento de construction segun la invencion
El impregnante segun la invencion puede utilizarse para la realization, con la ayuda de placas de yeso, de numerosas obras, tales como unos tabiques, unos revestimientos murales o unos techos, suspendidos o no.
El impregnante segun la invencion es conveniente, en particular, para la realizacion de obra por medio de placas de yeso de paramento de papel.
La realizacion de una obra por medio de placas de yeso comprende, de manera general, la yuxtaposicion de placas de yeso, el relleno del espacio entre las placas por medio de un impregnante de relleno, la puesta de una banda (en general, de papel), el recubrimiento de la banda por medio del impregnante de relleno, luego, el recubrimiento del impregnante de relleno con un impregnante de acabado. De manera alternativa, las etapas de relleno del espacio entre las placas por medio de un impregnante de relleno y la puesta de una banda pueden sustituirse por la puesta de una banda de rejilla de vidrio autopegante (sin capa previa de relleno).
El impregnante segun la invencion puede ser el impregnante de relleno y/o el impregnante de acabado. Preferentemente, el impregnante segun la invencion es a la vez el impregnante de relleno y el impregnante de acabado (entonces, se trata de un impregnante 2 en 1).
Para la realizacion de las juntas para los bordes adelgazados, se utilizara, en general, una banda de papel u otro, convencionalmente utilizada, con capa previa de relleno. Para la realizacion de juntas sobre placas de bordes redondos, por lo tanto, sin banda, el impregnante se utiliza de la misma forma.
Ejemplos
Los siguientes ejemplos se dan a tltulo unicamente ilustrativo y no tienen ningun caracter limitativo.
Los datos se granulometrla se dan en volumen (lo que equivale a unos datos de masa) y se miden con un aparato Malvern® mastersizer S, optica 300RF y dispositivo MS17, longitud de rayo 2,4 mm. La medicion de granulometrla se implementa por la via denominada humeda con ultrasonidos. Esta via consiste en diluir la carga en un disolvente (un 95 % etanol) y en aplicar unos ultrasonidos (algunos minutos hasta que la muestra sea aceptable, valor "/div" inferior a 20, preferentemente inferior a 10). La muestra se introduce hasta un valor "oscurecimiento" de aproximadamente un 15 %.
La viscosidad se mide por un viscoslmetro Brookfield (RVDVII+Pro) con dispositivo Helipath (laboratorio acondicionado, condiciones velocidad N.° 2, clavija en T N.° D, medicion a 30 s).
Ejemplo 1

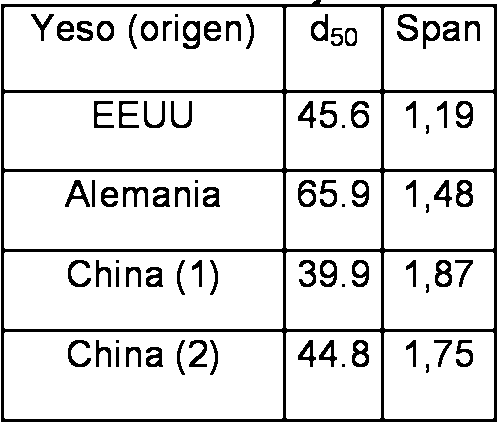

En este ejemplo, se determinan las caracteri i v ri l rigen FGD. Los valores son los siguientes:
Figure imgf000005_0003
Ejemplo 2
En este ejemplo, se realiza la composicion cuyas caracteristicas se dan en la tabla de a continuacion (el yeso FGD es el yeso Alemania):
Figure imgf000005_0002
El impregnante se fabrica por mezcla de sus componentes. La viscosidad a un dla es de 410.000-430.000 cps, mientras que la viscosidad a 7 dlas es de 470.000-480.000 cps. La densidad esta comprendida entre 1,23 y 1,25 y el pH esta comprendido entre 8,8 y 8,73.
Ejemplo 3
En este ejemplo, se estudia el comportamiento de dos impregnantes fabricados a partir de los FGD de origen China 1 y 2, siendo la composicion la misma que en el ejemplo 2.
Figure imgf000005_0001
Figure imgf000006_0001
Ejemplo 4
En este ejemplo, se estudia el comportamiento de dos impregnantes fabricados a partir de los FGD del mismo origen Alemania, cuyas fechas de extraction difieren. Las composiciones son identicas a la del ejemplo 2, solo cambia la fecha de la muestra de eso FGD.
Figure imgf000006_0002

Claims (13)

REIVINDICACIONES
1. Impregnante de secado que comprende, en porcentajes masicos incorporados a la masa total de impregnante, de un 0,5 a un 20 % en peso de un aglutinante organico, de un 50 a un 85 % de yeso FGD que presenta las siguientes caracterlsticas granulometricas: (i) un d50 comprendido entre 36 y 70 pm y (ii) un span (dg0 - di0/d50) inferior a 2.
2. Impregnante segun la reivindicacion 1, que comprende, en porcentajes masicos incorporados a la masa total de impregnante, de un 55 a un 75 % de yeso.
3. Impregnante segun una de las reivindicaciones 1 a 2, que comprende un aglutinante en una cantidad en peso entre un 1 y un 8 % del peso total del impregnante.
4. Impregnante segun una de las reivindicaciones 1 a 3, que comprende un aglutinante elegido de entre los homopollmeros de alcohol polivinllico, los homopollmeros de acetatos de polivinilo (plastificados o no), los copollmeros de etileno/acetato de vinilo (EVA plastificados o no), etileno/versatato de vinilo, acetato de vinilo/versatato de vinilo, poliacrllicos, copollmeros acetato de vinilo/acrllicos, copollmeros estirenicos/acrllicos, estireno/butadieno, los terpollmeros acetato de vinilo/versatatos de vinilo/maleatos de vinilo, acetato de vinilo/versatato de vinilo/acrllicos, los terpollmeros acrllicos y sus mezclas.
5. Impregnante segun una de las reivindicaciones anteriores, que comprende, ademas, una agente deslizante en una cantidad de un 0,5 a un 10 %, preferentemente de un 1 a un 5 %.
6. Impregnante segun una de las reivindicaciones anteriores, que comprende, ademas, un agente deslizante que comprende una arcilla y/o un talco y/o una mica.
7. Impregnante segun una de las reivindicaciones anteriores, que comprende, ademas, un agente de manipulacion que es un agente retenedor de agua y espesante, en una cantidad de un 1 a un 15 %.
8. Impregnante segun una de las reivindicaciones anteriores, que comprende, ademas, un agente de manipulacion que es un agente retenedor de agua y espesante, siendo el agente retenedor de agua un derivado de celulosa.
9. Procedimiento de preparacion de un impregnante segun una de las reivindicaciones 1 a 8, en el que se mezclan los constituyentes del impregnante en un orden cualquiera.
10. Procedimiento de realization de una obra, que comprende la yuxtaposicion de placas de yeso que presentan un paramento preferentemente de papel, eventualmente la puesta de una banda y el recubrimiento de la junta entre las placas por medio de un impregnante segun una de las reivindicaciones 1 a 8.
11. Procedimiento segun la reivindicacion 10, que comprende la yuxtaposicion de las placas de yeso, el relleno del espacio entre las placas por medio de un impregnante de relleno, la puesta de una banda, el recubrimiento de la banda por medio del impregnante de relleno, luego, el recubrimiento del impregnante de relleno con un impregnante de acabado, caracterizado por que el impregnante de relleno y/o el impregnante de acabado es un impregnante segun una de las reivindicaciones 1 a 8.
12. Procedimiento segun la reivindicacion 10, que comprende la yuxtaposicion de las placas de yeso, la puesta de una banda de rejilla de vidrio autopegante, el recubrimiento de la banda por medio del impregnante de relleno, luego, el recubrimiento del impregnante de relleno con un impregnante de acabado, caracterizado por que el impregnante de relleno y/o el impregnante de acabado son un impregnante segun una de las reivindicaciones 1 a 8.
13. Procedimiento segun las reivindicaciones 11 o 12, en el que el impregnante segun una de las reivindicaciones 1 a 8 es el impregnante de relleno y el impregnante de acabado.
ES06808110T 2005-09-12 2006-09-12 Impregnante de rejuntado y de terminación de superficie para elementos de construcción, su procedimiento de preparación y procedimiento de realización de una obra Active ES2710112T3 (es)

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
FR0509259A FR2890652B1 (fr) 2005-09-12 2005-09-12 Enduit de jointement et de surfacage pour elements de construction, son procede de preparation et procede de realisation d'un ouvrage.
PCT/FR2006/002084 WO2007031636A2 (fr) 2005-09-12 2006-09-12 Enduit de jointoiement et de surfacage pour elements de construction, son procede de preparation et procede de realisation d'un ouvrage

Publications (1)

Publication Number Publication Date
ES2710112T3 true ES2710112T3 (es) 2019-04-23

Family

ID=36488121

Family Applications (1)

Application Number Title Priority Date Filing Date
ES06808110T Active ES2710112T3 (es) 2005-09-12 2006-09-12 Impregnante de rejuntado y de terminación de superficie para elementos de construcción, su procedimiento de preparación y procedimiento de realización de una obra

Country Status (9)

Country Link
US (3) US20080210136A1 (es)
EP (1) EP1926693B1 (es)
KR (1) KR20080050486A (es)
CA (1) CA2621927C (es)
ES (1) ES2710112T3 (es)
FR (1) FR2890652B1 (es)
PL (1) PL1926693T3 (es)
PT (1) PT1926693T (es)
WO (1) WO2007031636A2 (es)

Families Citing this family (9)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US8377200B2 (en) * 2008-05-06 2013-02-19 Pedro Delantar, JR. Décor items
TWI486510B (zh) * 2009-01-26 2015-06-01 Henry Co Llc 減少石膏牆板製造時之能量的混合物和乳液
CN102844283A (zh) * 2010-04-15 2012-12-26 亨利有限责任公司 用于为石膏组合物提供强度的混合物和乳液
WO2012115688A1 (en) 2011-02-24 2012-08-30 Henry Company Llc Aqueous wax emulsions having reduced solids content for use in gypsum compositions and building products
KR101066298B1 (ko) * 2011-05-03 2011-09-20 파슨스 브링커호프 아시아 리미티드 무기질 불연 셀프 레벨링 바닥재 조성물
AU2014344798A1 (en) 2013-11-01 2016-05-19 Usg Boral Building Products Pty Limited Plasterboard jointing system and jointing compound
CN105367030A (zh) * 2015-11-06 2016-03-02 江苏尼高科技有限公司 脱硫石膏基轻质喷涂石膏砂浆
WO2025128403A1 (en) * 2023-12-13 2025-06-19 United States Gypsum Company Gypsum filler based joint compound with low coefficient of friction
US20250197283A1 (en) * 2023-12-13 2025-06-19 United States Gypsum Company Synthetic gypsum filler based joint compound with low coefficient of friction

Family Cites Families (8)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US4294622A (en) * 1978-10-25 1981-10-13 Weston Research Corporation Dry wall joint and finishing compounds
CA2041860A1 (en) * 1991-05-06 1992-11-07 Kahrl Retti Wallboard taping process, apparatus and composition therefor
DE4134550C2 (de) * 1991-10-18 1995-05-04 Fraunhofer Ges Forschung Verfahren zur Herstellung von Ortschaum
UA70343C2 (en) * 1998-11-17 2004-10-15 Henkel Commanditgesellschaft A Composition containing gypsum paticles of plant focomposition containing gypsum paticles of plant for purification of smoke gases of sulphur and a metr purification of smoke gases of sulphur and a method for the producing thereof hod for the producing thereof
FR2811978B1 (fr) * 2000-07-18 2002-10-11 Lafarge Platres Enduit de jointement pour element de construction, son procede de preparation et procede de realisation d'un ouvrage
DE10064083C2 (de) * 2000-12-21 2003-07-03 Wacker Polymer Systems Gmbh Gips-Zusammensetzungen mit verbesserter Haftung auf Kunststoff- und Metalloberflächen
DE602004010235T2 (de) * 2004-05-04 2008-10-02 Lafarge Platres Verfahren zur Herstellung von einem Bauobjekt, Fugen- und Flächenbearbeitungsmörtelzusammensetzung für Bauelemente und Verfahren zu ihrer Herstellung
US20060254170A1 (en) * 2005-05-16 2006-11-16 Lee Goldman Wallboard tape and method of using same

Also Published As

Publication number Publication date
PL1926693T3 (pl) 2019-05-31
WO2007031636A3 (fr) 2007-06-14
FR2890652A1 (fr) 2007-03-16
US20120085064A1 (en) 2012-04-12
PT1926693T (pt) 2019-02-11
WO2007031636A2 (fr) 2007-03-22
US20080210136A1 (en) 2008-09-04
US20140208684A1 (en) 2014-07-31
CA2621927C (fr) 2014-04-08
FR2890652B1 (fr) 2007-11-09
CA2621927A1 (fr) 2007-03-22
EP1926693A2 (fr) 2008-06-04
KR20080050486A (ko) 2008-06-05
EP1926693B1 (fr) 2018-11-14

Similar Documents

Publication Publication Date Title
ES2295189T3 (es) Revestimiento de mamposteria para elementos de construccion, su procedimiento de preparacion y procedimiento de realizacion de una obra.
DK1562874T3 (en) COMPOUND ASSEMBLY COMPOSITION FOR BUILDING ELEMENTS AND PROCEDURE FOR PERFORMING A BUILDING WORK
ES2909144T3 (es) Suspensión espesa de sellado y membrana impermeabilizante cementosa flexible producida a partir de ella
CN1890338B (zh) 用于隔热表面的粘合促进剂
ES2710112T3 (es) Impregnante de rejuntado y de terminación de superficie para elementos de construcción, su procedimiento de preparación y procedimiento de realización de una obra
RU2266999C2 (ru) Гипсовая плита и способ ее изготовления
US10752551B2 (en) Construction chemical formulation
CN101475354A (zh) 一种抗泛碱外墙饰面砂浆
US20030127024A1 (en) Silicatic coating mass with improved stability
ES2870953T3 (es) Tablero de yeso
ES2587536T3 (es) Base de material de recubrimiento para una pintura o una pintura para fachadas, en particular mate, así como una pintura o una pintura para fachadas, en particular mate, que contiene esta base de material de recubrimiento, y un recubrimiento de pintura o de fachadas obtenido con esta pintura o pintura para fachadas, en particular mate
BR112013018034A2 (pt) composição para a construção, método para aplicar uma composição para a construção e uso de um éter de celulose
BRPI0511733B1 (pt) utilização de copolímeros de cloreto de vinila-etileno para a hidrofobação de massas de construção
BR112013002471B1 (pt) composição de argamassa pulverulenta e uso da referida composição
CN112159184A (zh) 一种内墙多功能基材及其制备方法
CA3025974A1 (en) Low dusting additive for joint compound
Gettwert et al. One-component silicate binder systems for coatings
PT106590B (pt) Mistura cimentícia branca ou colorida para fabrico de betão, argamassa e pastas interactivas, com propriedades fotoluminescentes
KR0180111B1 (ko) 방수용 시멘트 몰탈 조성물
CN115197595A (zh) 一种墙体保温隔热涂料及其制备方法
ES2901945T3 (es) Material de construcción hidrófobo
RU2267460C2 (ru) Водостойкий алюмосиликат для огнезащитного покрытия
PL195086B1 (pl) Dwuczęściowy utwardzalny materiał krzemianowy
US20080245276A1 (en) Lining mortar
JPH0460054A (ja) 石綿被覆層の封じ込めおよび化粧仕上げ用材料
