EP1571258A1 - Emballage revêtu d'un vernis de protection vis-à-vis de la lumière - Google Patents

Emballage revêtu d'un vernis de protection vis-à-vis de la lumière Download PDF

Info

Publication number
EP1571258A1
EP1571258A1 EP05290493A EP05290493A EP1571258A1 EP 1571258 A1 EP1571258 A1 EP 1571258A1 EP 05290493 A EP05290493 A EP 05290493A EP 05290493 A EP05290493 A EP 05290493A EP 1571258 A1 EP1571258 A1 EP 1571258A1
Authority
EP
European Patent Office
Prior art keywords
packaging according
varnish
sheet
additive
packaging
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Granted
Application number
EP05290493A
Other languages
German (de)
English (en)
Other versions
EP1571258B1 (fr
Inventor
Alain Bethune
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
LOreal SA
Original Assignee
LOreal SA
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by LOreal SA filed Critical LOreal SA
Publication of EP1571258A1 publication Critical patent/EP1571258A1/fr
Application granted granted Critical
Publication of EP1571258B1 publication Critical patent/EP1571258B1/fr
Anticipated expiration legal-status Critical
Expired - Lifetime legal-status Critical Current

Links

Images

Classifications

    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B65—CONVEYING; PACKING; STORING; HANDLING THIN OR FILAMENTARY MATERIAL
    • B65D—CONTAINERS FOR STORAGE OR TRANSPORT OF ARTICLES OR MATERIALS, e.g. BAGS, BARRELS, BOTTLES, BOXES, CANS, CARTONS, CRATES, DRUMS, JARS, TANKS, HOPPERS, FORWARDING CONTAINERS; ACCESSORIES, CLOSURES, OR FITTINGS THEREFOR; PACKAGING ELEMENTS; PACKAGES
    • B65D5/00—Rigid or semi-rigid containers of polygonal cross-section, e.g. boxes, cartons or trays, formed by folding or erecting one or more blanks made of paper
    • B65D5/42—Details of containers or of foldable or erectable container blanks
    • B65D5/62—External coverings or coatings
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B65—CONVEYING; PACKING; STORING; HANDLING THIN OR FILAMENTARY MATERIAL
    • B65D—CONTAINERS FOR STORAGE OR TRANSPORT OF ARTICLES OR MATERIALS, e.g. BAGS, BARRELS, BOTTLES, BOXES, CANS, CARTONS, CRATES, DRUMS, JARS, TANKS, HOPPERS, FORWARDING CONTAINERS; ACCESSORIES, CLOSURES, OR FITTINGS THEREFOR; PACKAGING ELEMENTS; PACKAGES
    • B65D65/00—Wrappers or flexible covers; Packaging materials of special type or form
    • B65D65/02—Wrappers or flexible covers
    • B65D65/16—Wrappers or flexible covers with provision for excluding or admitting light
    • B65D65/20—Wrappers or flexible covers with provision for excluding or admitting light with provision for excluding light of a particular wavelength
    • D—TEXTILES; PAPER
    • D21—PAPER-MAKING; PRODUCTION OF CELLULOSE
    • D21H—PULP COMPOSITIONS; PREPARATION THEREOF NOT COVERED BY SUBCLASSES D21C OR D21D; IMPREGNATING OR COATING OF PAPER; TREATMENT OF FINISHED PAPER NOT COVERED BY CLASS B31 OR SUBCLASS D21G; PAPER NOT OTHERWISE PROVIDED FOR
    • D21H27/00—Special paper not otherwise provided for, e.g. made by multi-step processes
    • D21H27/10—Packing paper

Definitions

  • the cardboard sheets generally used for packaging may be characterize by their weight and by the nature of their constituents.
  • Cardboard sheet denotes a sheet whose grammage is greater than 100 g / m 2 , especially greater than or equal to 190 g / m 2 , or even greater than 200 g / m 2 .
  • the package comprises a sheet of cardboard covered externally of a varnish comprising at least one additive for reducing degradation packaging under the effect of light, for example the yellowing of the the effect of light and / or the alteration of an underlying impression.
  • the invention thus makes it possible to use stiffer wood cartons than cartons cellulose and decrease the thickness of the cardboard sheet to equal stiffness, which decreases the amount of material used.
  • the surface coating may especially be white and contain for example at least one optical brightener, which may be for example in a proportion of between 0.05 and 0.5% by weight in the surface coating, better in a proportion between 0.1 and 0.3%.
  • clay especially kaolin, which may have grains coarse prismatic, can be useful to achieve the desired density for the coating of surface.
  • the thickness of the varnish may be for example between 2 and 20 ⁇ m, better between 3 and 12 ⁇ m, the total thickness of the cardboard sheet being for example between 100 and 1000 ⁇ m, and preferably between 300 and 500 ⁇ m.
  • the varnish may be based on aqueous solvent, for example a varnish acrylic.
  • the varnish may be a crosslinkable varnish under the action of a UV radiation, which makes it possible not to have to evaporate water from the carton, which can keep its moisture.
  • the additive (s) intended to combat the effects of the light are chosen to be compatible with such a varnish.
  • the varnish does not have when it is crosslinkable under the action of a ultraviolet radiation of free radical sensors such as impermissible amines steric or amines HALS (Hindered Amine Light Stabilizer in French amine blocked stabilizing to light).
  • the varnish can be applied by various techniques, in particular by offset, heliography, flexography or screen printing.
  • the absorption peaks of the two additives are, for example, shifted by more than 40 nm and create between them a valley whose hollow corresponds for example to a absorption more than 30% less than the maximum absorption defined by one of the peaks.
  • a coated cardboard sheet a varnish comprising at least one UV absorber additive and / or radical scavenger free.
  • the invention applies to all types of packaging made by folding, gluing and / or rolling of one or more sheets of cardboard or the like, and in particular to boxes intended to contain containers containing cosmetic or care products.
  • Such a box may have for example a general shape parallelepiped as illustrated in FIG. 1, with at one end at least one folding tongue.
  • the invention is not limited to a particular form packaging and can be made with a sheet of cardboard or the like coated with a varnish according to the invention, packagings having very different shapes, and intended for example to contain cigarettes or other objects.
  • the packaging may include only the sheet of cardboard or the like and the varnish covering it on the outside and exposed side of the packaging, so as to facilitate its recyclability.
  • the sheet of cardboard or the like may in particular be devoid of film polymer laminated.
  • the sheet used may comprise a base 1, preferably comprising coniferous fibers, therefore containing lignin, and at least the outer side of the packaging a surface coating 2 in the case where the sheet is a sheet of cardboard lying.
  • a base 1 preferably comprising coniferous fibers, therefore containing lignin
  • a surface coating 2 in the case where the sheet is a sheet of cardboard lying.
  • cellulosic fibers these may come from the Aspen tree for example.
  • the surface coating 2 the thickness of which is for example between 20 and 30 ⁇ m, can improve the printability and varnishing characteristics of the sheet of cardboard and improve its whiteness.
  • the coating layer 2 comprises, for example, calcium carbonate and clay, especially kaolin, in a mass ratio compatible with the processes used, for example 60/40.
  • the surface coating 2 may be devoid of protective compounds vis-à-vis light such as carbon black or an oxide of iron or zinc.
  • the surface coating 2 may comprise at least one optical brightener, for example example in a mass proportion of between 0.05 and 0.5%, better 0.1 and 0.3%.
  • the cardboard sheet is covered on the outside the package by a layer of varnish 3, the latter comprising at least one compound for protecting the leaf from the effects of light, especially yellowing due to visible and / or ultraviolet light, in particular wavelengths between 290 and 460 nm.
  • Varnish 3 which can be colorless and does not appreciably change the color of the underlying sheet, for example comprises at least one UV absorber compound and / or a free radical scavenging compound.
  • the varnish 3 can be applied by various known techniques, for example heliography, flexography, screen printing or offset.
  • the thickness of varnish 3 deposited may depend on the deposition technique used, about 2 microns for the offset to about 20 microns for flexography. Of preferably, the thickness deposited will be between 3 and 12 microns.
  • the varnish 3 is preferably applied after the printing of a decoration 4 on the sheet, as shown in Figure 3, but could alternatively be applied prior to the application of the decor 4, as illustrated in FIG.
  • the nature of the varnish used may depend on the printing process and the Drying mode retained.
  • One of the additives is for example at a concentration of 2% and the other of 1%, so as to have a total concentration of less than or equal to 3%.
  • a varnish 3 it is possible to carry out a test consisting in depositing a predefined quantity, for example 6 g / m 2 , of varnish wet water on a sheet of cardboard with a total thickness of 350 ⁇ m, and then expose the sheet thus covered for a predefined period to a mercury vapor lamp.
  • concentration of additives in the varnish can for example reach 5% by weight.
  • An "Anilox" cylinder with a volume of at least 13 cm 3 can be used to apply the varnish.
  • Yellowing is measured on the Wool scale, which corresponds to a scale of blue of increasing holding in the light, normed from 1 to 8.
  • measured yellowing can for example the scale of Wool value 3.
  • measured yellowing can pass to a value at least equal to 4, which highlights the resistance to yellowing more large of the cardboard sheet coated with varnish.
  • the change from value 3 to 4 corresponds to a doubling of the duration of the stability to light.
  • the varnish is a UV curable varnish

Landscapes

  • Engineering & Computer Science (AREA)
  • Mechanical Engineering (AREA)
  • Paper (AREA)
  • Wrappers (AREA)
  • Laminated Bodies (AREA)
  • Non-Metallic Protective Coatings For Printed Circuits (AREA)
  • Paints Or Removers (AREA)

Abstract

La présente invention concerne un emballage comportant une feuille de carton recouverte extérieurement d'un vernis comportant au moins un additif visant à réduire la dégradation de l'emballage sous l'effet de la lumière. <IMAGE>

Description

La présente invention concerne les emballages, notamment cartonnés.
Les feuilles de carton généralement utilisées pour les emballages peuvent se caractériser par leur grammage et par la nature de leurs constituants.
Par « feuille de carton », on désigne une feuille dont le grammage est supérieur à 100g/m2, notamment supérieur ou égal à 190 g/m2, voire supérieur à 200 g/m2.
On distingue les cartons à base de conifères, ou encore appelés cartons bois, et les cartons à base d'arbres caduques, encore appelés cartons cellulose.
Pour fabriquer la pâte des cartons bois, les écorces des conifères sont hachées mécaniquement (mechanical pulping), ce qui conduit à des fibres assez longues.
Les cartons bois présentent généralement au moins 80 % en masse de fibres de conifères et sont jaunâtres. Ces fibres comportent de la lignine qui fonce sous l'effet du rayonnement ultraviolet.
Pour améliorer l'aspect de surface, l'imprimabilité ou le vernissage et accroítre la blancheur, les cartons peuvent être couchés.
L'expression « feuille de carton couchée » désigne ainsi une feuille de carton qui comporte un revêtement de surface sur l'une ou sur ses deux faces.
Le jaunissement des feuilles de carton riches en lignine sous l'effet de la lumière visible et surtout du rayonnement ultraviolet est un problème très ancien que les fabricants s'efforcent de résoudre, car ce jaunissement diminue grandement l'attrait de l'emballage pour le consommateur.
Par « lumière visible », on désigne la lumière de longueur d'onde comprise entre 400 et 800 nm et par « lumière ultraviolette » celle de longueur d'onde comprise entre 280 et 400 nm.
Pour éviter d'être confronté au problème du jaunissement lié à la présence de lignine ou minimiser celui-ci, il est possible d'utiliser les cartons cellulose qui sont moins riches en lignine car comportant généralement moins de 15 % en masse de fibres de conifères.
Toutefois, ces cartons qui utilisent une matière première moins répandue dans certaines régions du monde et nécessitent un traitement chimique (chemical pulping) sont habituellement plus coûteux que les cartons bois.
De plus, la rigidité mécanique de ces cartons est généralement moins bonne que celle des cartons bois, de sorte que le grammage doit être plus élevé à rigidité égale, ce qui rend l'utilisation des cartons cellulose réservée aux produits chers.
Il est connu de retarder le jaunissement des cartons riches en lignine en incorporant dans le revêtement de surface un additif à base de noir de carbone, d'oxyde de fer ou de zinc, mais cela nuit à la blancheur du revêtement et/ou peut nuire à la compatibilité alimentaire.
De plus, la lignine finit par migrer dans le revêtement de surface et le jaunissement n'est pas définitivement empêché.
Il est également connu de contre-coller un film polymérique contenant du dioxyde de titane, mais cela modifie l'aspect et les caractéristiques au toucher de la feuille de carton et peut rendre plus difficile la recyclabilité de celle-ci.
Par ailleurs, les encres utilisées pour imprimer les emballages existent sous plusieurs grades, lesquels sont plus ou moins coûteux selon leur résistance aux ultraviolets. Les grades résistant aux ultraviolets sont préférentiellement utilisés sauf si le produit est destiné à être vendu rapidement.
Il est également connu d'incorporer des azurants dans les feuilles de carton, afin d'accroítre la blancheur, mais ces azurants sont sensibles aux ultraviolets et d'efficacité ainsi limitée dans le temps.
Il existe un besoin pour réduire le coût des emballages sans pour autant que cette réduction s'effectue au détriment des propriétés mécaniques de l'emballage ou de son aspect au cours du temps, notamment sous l'effet du rayonnement ultraviolet.
Selon l'invention, l'emballage comporte une feuille de carton recouverte extérieurement d'un vernis comportant au moins un additif visant à réduire la dégradation de l'emballage sous l'effet de la lumière, par exemple le jaunissement de la feuille sous l'effet de la lumière et/ou l'altération d'une impression sous-jacente.
Par « feuille de carton », on désigne dans la description et les revendications une feuille de carton ou une feuille d'un matériau analogue, composite ou non, ayant sensiblement le même comportement mécanique que le carton. Un tel matériau composite comporte par exemple encore des fibres végétales, notamment plus de 40 % en masse, mieux 50 % ou plus encore, ces fibres végétales étant par exemple mélangées à des fibres en matière synthétique.
L'invention permet de réaliser un emballage avec une feuille de carton riche en lignine tout en retardant efficacement le jaunissement de celle-ci.
L'invention permet ainsi d'utiliser des cartons bois plus rigides que les cartons cellulose et de diminuer l'épaisseur de la feuille de carton à rigidité égale, ce qui diminue la quantité de matière utilisée.
En outre, la présence du vernis permet d'utiliser des encres sous-jacentes moins résistantes aux ultraviolets, donc moins coûteuses.
L'invention permet ainsi de réaliser des économies importantes sur le coût d'un emballage cartonné.
L'invention s'applique avantageusement aux feuilles de carton comportant par exemple plus de 70 %, mieux 80 %, en masse de fibres de conifères, riches en lignine.
L'invention permet encore de protéger l'emballage sans que cette protection ne nécessite, le cas échéant, de modifier la composition ou l'épaisseur d'un revêtement de surface éventuel de la feuille, ce qui permet de moins affecter, voire de ne pas affecter, ses caractéristiques d'imprimabilité et ses caractéristiques mécaniques, notamment de rigidité ou de résistance à la compression.
Ainsi, les procédés et machines existants utilisés pour la fabrication des emballages ou le conditionnement des produits dans ces emballages peuvent être conservés.
L'invention ne s'applique pas exclusivement aux feuilles de carton couchées mais concerne également les feuilles de carton non couchées.
Dans le cas où l'invention est appliquée aux feuilles de carton couchées, le revêtement de surface peut notamment être blanc et contenir par exemple au moins un azurant optique, lequel peut être par exemple dans une proportion comprise entre 0,05 et 0,5 % en masse dans le revêtement de surface, mieux dans une proportion comprise entre 0,1 et 0,3 %.
Le revêtement de surface peut présenter par exemple une épaisseur comprise entre 20 et 30 µm et contenir du carbonate de calcium et/ou de l'argile, notamment du kaolin. Dans un exemple de mise en oeuvre de l'invention, le revêtement de surface comporte du carbonate de calcium et de l'argile sensiblement dans le rapport massique 60/40.
Le revêtement de surface peut également comporter un liant, notamment de l'amidon, afin d'améliorer sa cohésion.
La présence de carbonate de calcium, lequel peut notamment comporter des grains fins sphéroïdaux, peut être utile pour le lissé de surface.
La présence d'argile, notamment de kaolin, lequel peut présenter des grains grossiers prismatiques, peut être utile pour obtenir la densité souhaitée pour le revêtement de surface.
L'épaisseur de vernis peut être comprise par exemple entre 2 et 20 µm, mieux entre 3 et 12 µm, l'épaisseur totale de la feuille de carton étant par exemple comprise entre 100 et 1000 µm, et de préférence entre 300 et 500 µm.
Le ou les additifs peuvent être présents dans une proportion massique totale en additifs comprise entre 0,5 et 10 % dans le vernis, par exemple dans une proportion comprise entre 1 et 6 %.

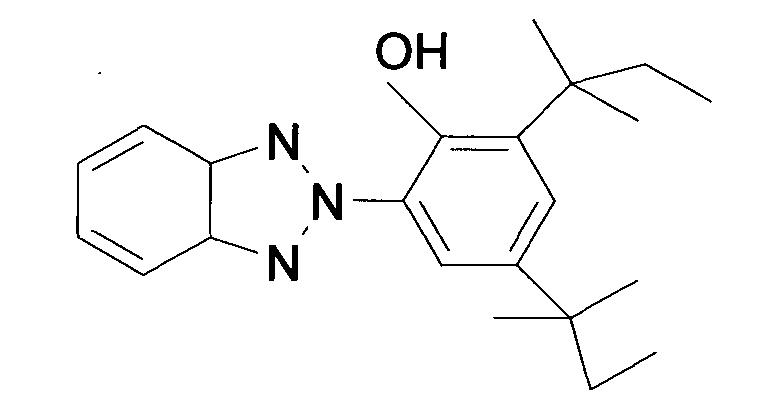

Le vernis peut comporter un additif qui peut être un composé absorbeur d'UV, par exemple un absorbeur d'UV de formule
Figure 00040001

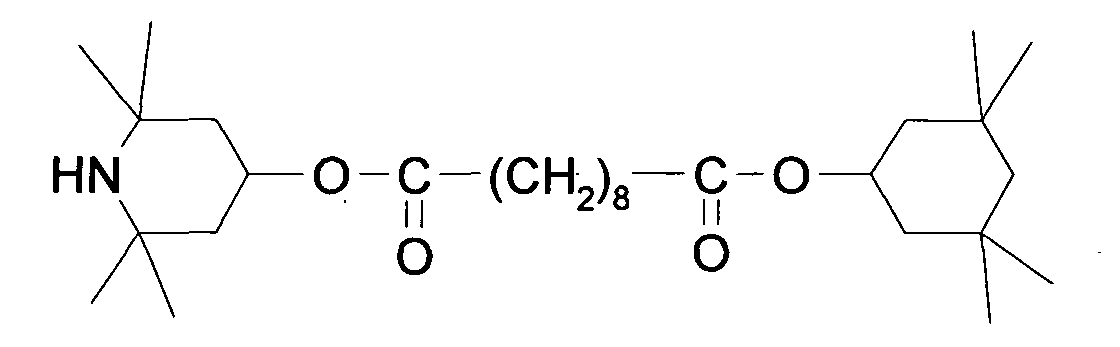

Le vernis peut encore comporter un additif qui peut être un composé capteur de radicaux libres, notamment une amine à empêchement stérique ou une amine HALS, par exemple un capteur de radicaux libres de formule
Figure 00040002
Le vernis peut être à base de solvant aqueux, étant par exemple un vernis acrylique.
En variante, le vernis peut être un vernis réticulable sous l'action d'un rayonnement UV, ce qui permet de ne pas à avoir à évaporer l'eau du carton, lequel peut conserver son humidité. Dans ce cas, le ou les additifs destinés à lutter contre les effets de la lumière sont choisis pour être compatibles avec un tel vernis. En particulier, il est préférable que le vernis ne comporte pas lorsqu'il est réticulable sous l'action d'un rayonnement ultraviolet de capteurs radicaux libres tels que des amines à empêchement stérique ou des amines HALS (Hindered Amine Light Stabilizer soit en français amine bloquée stabilisant à la lumière).
Le vernis, lorsqu'il est réticulable sous l'action d'un rayonnement UV, peut comporter par exemple deux absorbeurs d'ultraviolets dont les spectres d'absorption sont choisis de manière à ménager une plage de longueurs d'onde où l'absorption est moindre, et la lampe utilisée pour provoquer la polymérisation est alors choisie pour émettre dans cette plage.
Cela permet d'éviter que les absorbeurs d'ultraviolet présents dans le vernis remplissent leur fonction de protection, sans entraver outre mesure la polymérisation du vernis.
Le vernis peut comporter un colorant violet, ce qui tend à accroítre la blancheur de la feuille de carton.
La feuille peut être recouverte par exemple par environ 3 à 10 g/m2 de vernis avant séchage, notamment environ 6 g/m2 de vernis.
L'invention a encore pour objet un procédé de fabrication d'un emballage comportant une feuille de carton ou analogue, dans lequel on applique sur la feuille un vernis contenant au moins un additif visant à réduire la dégradation de l'emballage sous l'effet de la lumière.
Cet additif peut être un composé absorbeur d'UV et/ou capteur de radicaux libres.
Le vernis peut être appliqué par diverses techniques, notamment par offset, héliographie, flexographie ou sérigraphie.
La feuille peut être imprimée préalablement ou postérieurement à l'application du vernis.
De préférence, la feuille est imprimée avant le dépôt du vernis, ce qui permet de protéger l'encre des rayons ultraviolets et donc d'utiliser des encres moins coûteuses.
L'invention a ainsi encore pour objet, selon un autre de ses aspects, une feuille de carton comportant une impression d'au moins une encre de faible résistance aux ultraviolets, par exemple inférieure à ... [à compléter], recouverte par un vernis comportant au moins un absorbeur d'ultraviolets et/ou un capteur de radicaux libres, notamment l'un de ceux mentionnés plus haut.
L'invention a encore pour objet, selon un autre de ses aspects, indépendamment ou en combinaison avec ce qui précède, un vernis réticulable sous l'effet d'un rayonnement ultraviolet, comportant au moins deux absorbeurs de rayons ultraviolets choisis de manière à avoir des spectres d'absorption suffisamment décalés pour ménager entre eux une plage de longueurs d'onde où l'absorption est moindre, en vue de l'irradiation dans cette plage lors de la réticulation du vernis.
Les pics d'absorption des deux additifs sont par exemple décalés de plus de 40 nm et ménagent entre eux une vallée dont le creux correspond par exemple à une absorption inférieure de plus de 30 % à l'absorption maximale définie par l'un des pics.
Le vernis peut comporter en outre un colorant violet.
Le spectre d'émission de la source peut être centré par exemple sur 310-330 nm environ.
L'invention a encore pour objet, selon un autre de ses aspects, indépendamment ou en combinaison avec ce qui précède, une feuille de carton revêtue d'un vernis comportant au moins un additif absorbeur d'UV et/ou capteur de radicaux libres.
L'invention pourra être mieux comprise à la lecture de la description détaillée qui va suivre, d'exemples de mise en oeuvre non limitatifs de celle-ci, et à l'examen du dessin annexé, sur lequel :
  • la figure 1 représente de manière schématique, en perspective, un exemple d'emballage réalisé par pliage d'une feuille de carton ou analogue revêtue d'un vernis conforme à l'invention,
  • les figures 2 à 4 sont des coupes schématiques et partielles d'une feuille de carton revêtue illustrant divers exemples de mise en oeuvre de l'invention, et
  • la figure 5 représente de manière schématique l'absorption en fonction de la longueur d'onde pour un exemple de vernis susceptible d'être utilisé.
L'invention s'applique à tous types d'emballages réalisés par pliage, collage et/ou roulage d'une ou plusieurs feuilles de carton ou analogue, et notamment à des boítes destinées à contenir des récipients contenant des produits cosmétiques ou de soin.
Une telle boíte peut présenter par exemple une forme générale parallélépipédique comme illustré à la figure 1, avec à une extrémité au moins une languette rabattable.
Bien entendu, l'invention n'est pas limitée à une forme particulière d'emballage et l'on peut réaliser avec une feuille de carton ou analogue revêtue d'un vernis conformément à l'invention des emballages ayant des formes très diverses, et destinés par exemple à contenir des cigarettes ou autres objets.
L'emballage ne peut comporter que la feuille de carton ou analogue et le vernis qui la recouvre du côté extérieur et exposé de l'emballage, de façon à faciliter sa recyclabilité. La feuille de carton ou analogue peut notamment être dépourvue de film polymère contre-collé.
La feuille utilisée peut comporter une base 1, comportant de préférence des fibres de conifères, donc contenant de la lignine, et au moins du côté extérieur de l'emballage un revêtement de surface 2 dans le cas où la feuille est une feuille de carton couchée. Lorsque la feuille comporte des fibres cellulosiques, celles-ci peuvent provenir de l'arbre Aspen par exemple.
Le revêtement de surface 2, dont l'épaisseur est par exemple comprise entre 20 et 30 µm, peut améliorer les caractéristiques d'imprimabilité et de vernissage de la feuille de carton et améliorer sa blancheur.
La couche de revêtement 2 comporte par exemple du carbonate de calcium et de l'argile, notamment du kaolin, dans un rapport massique compatible avec les procédés de fabrication utilisés, par exemple 60/40.
Le revêtement de surface 2 peut être dépourvu de composés de protection vis-à-vis de la lumière tels que du noir de carbone ou un oxyde de fer ou de zinc.
Le revêtement de surface 2 peut comporter au moins un azurant optique, par exemple dans une proportion massique comprise entre 0,05 et 0,5 %, mieux 0,1 et 0,3 %.
Conformément à l'invention, la feuille de carton est recouverte du côté extérieur de l'emballage par une couche de vernis 3, ce dernier comportant au moins un composé destiné à protéger la feuille des effets de la lumière, notamment du jaunissement dû à la lumière visible et/ou ultraviolette, en particulier de longueurs d'ondes comprises entre 290 et 460 nm.
Le vernis 3, qui peut être incolore et ne pas modifier sensiblement la couleur de la feuille sous-jacente, comporte par exemple au moins un composé absorbeur d'UV et/ou un composé capteur de radicaux libres.
Le vernis 3 peut être appliqué par diverses techniques connues, par exemple d'héliographie, de flexographie, de sérigraphie ou d'offset.
L'épaisseur de vernis 3 déposée pourra dépendre de la technique de dépôt employée, de 2 µm environ pour l'offset à 20 µm environ pour la flexographie. De préférence, l'épaisseur déposée sera comprise entre 3 et 12 µm.
Le vernis 3 est de préférence appliqué après l'impression d'un décor 4 sur la feuille, comme illustré à la figure 3, mais pourrait en variante être appliqué préalablement à l'application du décor 4, comme illustré à la figure 4.
Lorsque le vernis 3 est appliqué après l'impression d'un décor 4 sur la feuille, le vernis 3 peut utilement protéger les encres de la couche de décor 4 d'un changement de couleur.
Le vernis 3 permet alors d'utiliser des encres sensibles à la lumière, telles que par exemple des encres fluorescentes instables ou sensibles au phénomène de métamérisme.
De nombreux additifs peuvent être incorporés au vernis 3 afin d'obtenir la fonction de protection recherchée.
Ce ou ces additifs sont dans une concentration qui pourra dépendre de leur efficacité, cette dernière étant proportionnelle à la concentration et à l'épaisseur de la couche de vernis selon la loi de BEER LAMBERT. La couche de vernis 3 pourra par exemple absorber la lumière de longueurs d'onde comprises entre 290 et 460 nm dans une large proportion, de façon par exemple à augmenter d'au moins 50 %, mieux de doubler, la durée d'exposition à la lumière conduisant aux mêmes effets de dégradation de l'emballage qu'en son absence.
Typiquement, la proportion d'additif(s) pourra être comprise entre 0,5 et 10 % en masse dans le vernis 3, et mieux entre 1 et 6 %, par exemple entre 3 et 6 %.
Comme additifs utilisables, on peut notamment citer ceux commercialisés par les sociétés GREAT LAKES et CIBA-GEIGY et notamment les dérivés de la famille des benzotriazoles.
De tels dérivés peuvent être des hétérocycles de type cyclo-benzène, sur lesquels un atome de carbone a été remplacé.
A titre d'exemple de composé absorbeur d'UV, on peut citer celui de formule
Figure 00090001
A titre d'exemple de capteur de radicaux libres, on peut citer celui de formule
Figure 00090002
Le ou les capteurs de radicaux libres utilisés peuvent être des amines à empêchement stérique AES ou encore des amines HALS.
Le ou les capteurs de radicaux libres peuvent stabiliser le vernis et éviter son jaunissement propre.
La nature du vernis utilisé pourra dépendre du procédé d'impression et du mode de séchage retenus.
De préférence, on évitera les vernis offsets gras qui jaunissent naturellement par oxydation.
On peut utiliser un vernis à l'eau, de type acrylique, additionné d'un absorbeur d'UV et/ou d'un capteur de radicaux libres, par exemple additionné des deux composés dont les formules ont été données ci-dessus.
On pourra encore utiliser un vernis réticulable sous l'action d'un rayonnement ultraviolet, en évitant de préférence d'y incorporer des amines à empêchement stérique, lesquelles seraient annihilées partiellement par la réticulation du vernis.
Lorsqu'un vernis réticulable sous l'action d'un rayonnement ultraviolet est utilisé, ce vernis comporte par exemple au moins deux absorbeurs d'UV, par exemple chacun à une concentration inférieure à 3 % en poids, mieux inférieure ou égale à 2 %, dont les spectres d'absorption sont choisis de manière à ménager entre eux une plage de longueurs d'onde où les additifs absorbent moins et permettent à une source d'UV de provoquer la réticulation du vernis.
L'un des additifs est par exemple à une concentration de 2 % et l'autre de 1 %, de manière à avoir une concentration totale inférieure ou égale à 3 %.
A titre d'exemple, on a représenté à la figure 5 le spectre d'absorption d'un vernis (pour un trajet de 1 cm après dilution dans le toluène à 20 mg/l) comportant deux additifs dont les spectres d'absorption présentent des pics respectifs 10 et 11 ménageant entre eux une vallée dont le fond 12 est par exemple centré sur une longueur d'onde d'émission de la source utilisée pour réticuler le vernis, par exemple 320 nm.
Les absorbeurs d'UV sont par exemple
   un dérivé de triazine aromatique tel que celui commercialisé par la société CIBA sous la dénomination TINUVIN 400, de formule générale :
Figure 00100001
   et un dérivé de benzophénine tel que par exemple celui commercialisé par la société CIBA sous la référence CGL 477, de formule générale :
Figure 00100002
L'absorption minimale observée dans le fond 12 de la vallée est par exemple inférieure de plus de 30 % à l'absorption maximale Amax observée pour l'un des pics 10 et 11.
Le vernis peut comporter un colorant violet afin d'accroítre la blancheur de la feuille, ce colorant étant par exemple à une concentration inférieure ou égale à 1 %.
Pour mettre en évidence l'effet de protection vis-à-vis du jaunissement, conféré par un vernis 3 conforme à l'invention, on peut effectuer un test consistant à déposer une quantité prédéfinie, par exemple 6 g/m2, de vernis à l'eau humide sur une feuille de carton d'épaisseur totale 350 µm, puis exposer à une lampe à vapeur de mercure la feuille ainsi recouverte pendant une durée prédéfinie. La concentration d'additifs dans le vernis peut par exemple atteindre 5 % en masse. On peut utiliser un cylindre « Anilox » de volume au moins égal à 13 cm3 pour appliquer le vernis.
Le jaunissement est mesuré sur l'échelle de Laine, laquelle correspond à une échelle de bleus de tenue croissante à la lumière, normée de 1 à 8.
En l'absence de vernis, le jaunissement mesuré peut par exemple atteindre sur l'échelle de Laine la valeur 3. En présence du vernis, le jaunissement mesuré peut passer à une valeur au moins égale à 4, ce qui met en évidence la résistance au jaunissement plus grande de la feuille de carton revêtue du vernis. Le passage de la valeur 3 à 4 correspond à un doublement de la durée de la stabilité à la lumière.
Dans le cas où le vernis est un vernis réticulable aux UV, on peut observer une augmentation de la blancheur au cours du temps liée à une réticulation du vernis se poursuivant dans le temps, lorsque l'exposition à la source artificielle pour provoquer la polymérisation n'a pas été suffisante pour polymériser au maximum le vernis.
Bien entendu, l'invention n'est pas limitée aux exemples qui viennent d'être donnés et l'on peut notamment utiliser d'autres additifs que ceux cités.
On peut également utiliser des feuilles de carton ayant des revêtements de surface de composition autre, voire des feuilles de carton sans revêtement de surface.
Dans toute la description, y compris les revendications, l'expression « comportant un » devra être comprise comme étant synonyme de « comportant au moins un », sauf si le contraire est spécifié.
Par « compris entre », il faut comprendre bornes incluses, sauf spécifié autrement.

Claims (46)

  1. Emballage comportant une feuille de carton recouverte extérieurement d'un vernis (3) comportant au moins un additif visant à réduire la dégradation de l'emballage sous l'effet de la lumière.
  2. Emballage selon la revendication 1, caractérisé par le fait que la feuille de carton comporte des fibres de conifères.
  3. Emballage selon la revendication 2, caractérisé par le fait que la feuille de carton comporte plus de 70 %, mieux plus de 80 % en masse de fibres de conifères.
  4. Emballage selon l'une quelconque des revendications 1 à 3, caractérisé par le fait que l'additif absorbe dans une large proportion le rayonnement lumineux de longueur d'onde comprise entre 290 et 460 nm.
  5. Emballage selon l'une quelconque des revendications 1 à 4, caractérisé par le fait que la feuille de carton comporte un revêtement de surface (2).
  6. Emballage selon la revendication 5, caractérisé par le fait que le revêtement de surface (2) est blanc.
  7. Emballage selon l'une des revendications 5 et 6, caractérisé par le fait que le revêtement de surface contient au moins un azurant optique.
  8. Emballage selon la revendication 7, caractérisé par le fait que la proportion massique d'azurant optique dans le revêtement de surface est comprise entre 0,05 et 0,5 %.
  9. Emballage selon la revendication précédente, caractérisé par le fait que la proportion d'azurant optique est comprise entre 0,1 et 0,3 %.
  10. Emballage selon l'une quelconque des revendications 5 à 9, caractérisé par le fait que le revêtement de surface (2) présente une épaisseur comprise entre 20 et 30 µm.
  11. Emballage selon l'une quelconque des revendications 5 à 10, caractérisé par le fait que le revêtement de surface (2) contient du carbonate de calcium.
  12. Emballage selon l'une quelconque des revendications 5 à 11, caractérisé par le fait que le revêtement de surface (2) comporte de l'argile, notamment du kaolin.
  13. Emballage selon les deux revendications immédiatement précédentes, caractérisé par le fait que le revêtement de surface (2) comporte du carbonate de calcium et de l'argile sensiblement dans le rapport massique 60/40.
  14. Emballage selon l'une quelconque des revendications 5 à 13, caractérisé par le fait que le revêtement de surface (2) comporte de l'amidon.
  15. Emballage selon l'une quelconque des revendications précédentes, caractérisé par le fait que la feuille présente un grammage supérieur ou égal à 100 g/m2, mieux supérieur ou égal à 190 g/m2, notamment supérieur ou égal à 200 g/m2.
  16. Emballage selon l'une quelconque des revendications précédentes, caractérisé par le fait que l'épaisseur de vernis (3) est comprise entre 2 et 20 µm.
  17. Emballage selon la revendication précédente, caractérisé par le fait que l'épaisseur de vernis (3) est comprise entre 3 et 12 µm.
  18. Emballage selon l'une quelconque des revendications précédentes, caractérisé par le fait que l'additif est dans une proportion massique comprise entre 0,5 et 10 % dans le vernis (3).
  19. Emballage selon la revendication précédente, caractérisé par le fait que l'additif est dans une proportion massique comprise entre 3 et 6 % dans le vernis.
  20. Emballage selon l'une quelconque des revendications précédentes, caractérisé par le fait que l'additif est un composé absorbeur d'UV.
  21. Emballage selon la revendication précédente, caractérisé par le fait que l'additif est un absorbeur d'UV de formule :
    Figure 00130001
  22. Emballage selon l'une quelconque des revendications 1 à 17, caractérisé par le fait que l'additif est un composé capteur de radicaux libres.
  23. Emballage selon la revendication 22, caractérisé par le fait que l'additif est une amine à empêchement stérique ou une amine HALS.
  24. Emballage selon la revendication 22, caractérisé par le fait que l'additif est un composé capteur de radicaux libres de formule :

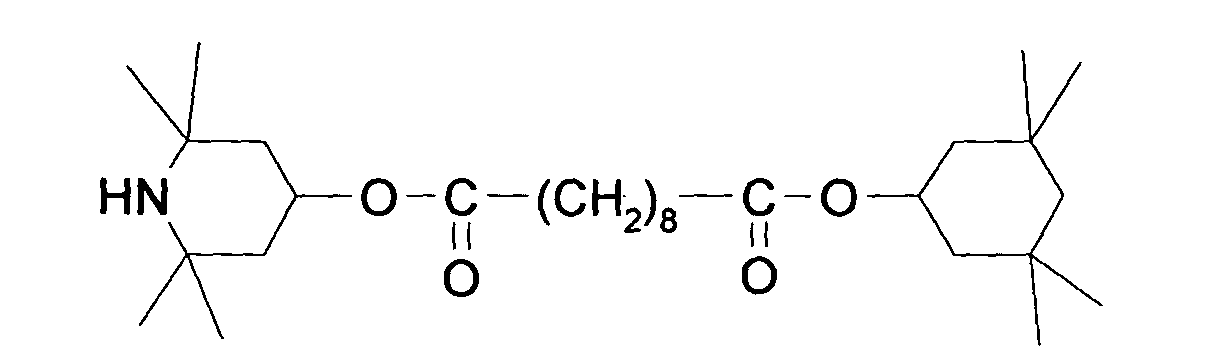

    Figure 00140001
  25. Emballage selon l'une quelconque des revendications précédentes, caractérisé par le fait que le vernis (3) est un vernis réticulable sous l'action d'un rayonnement UV.
  26. Emballage selon la revendication 25, caractérisé par le fait que le vernis comporte au moins deux absorbeurs d'ultraviolets dont les spectres d'absorption sont choisis de manière à ménager une plage de longueurs d'onde où l'absorption est moindre.
  27. Emballage selon l'une quelconque des revendications précédentes, caractérisé par le fait que le vernis comporte un colorant violet.
  28. Emballage selon la revendication 26, caractérisé par le fait que la vallée formée entre les pics d'absorption est sensiblement centrée sur 310-330 nm.
  29. Emballage selon l'une quelconque des revendications 1 à 24, caractérisé par le fait que le vernis est à base de solvant aqueux.
  30. Emballage selon la revendication précédente, caractérisé par le fait que le vernis est un vernis acrylique.
  31. Emballage selon la revendication 1, caractérisé par le fait que la feuille de carton est du type SBS.
  32. Emballage selon l'une quelconque des revendications précédentes, caractérisé par le fait que la feuille est recouverte par environ 3 à 10 g/m2 de vernis (3) avant séchage.
  33. Emballage selon la revendication précédente, caractérisé par le fait que la feuille de carton est recouverte par environ 6 g/m2 de vernis.
  34. Emballage selon l'une quelconque des revendications précédentes, caractérisé par le fait que le vernis (3) recouvre une impression (4) sur la feuille.
  35. Emballage selon l'une quelconque des revendications 1 à 33, caractérisé par le fait qu'il comporte une impression (4) sur le vernis (3).
  36. Emballage selon la revendication 1, caractérisé par le fait que la feuille de carton comporte une base (1) comportant des fibres de cellulose, notamment provenant de l'Aspen.
  37. Emballage selon la revendication 1, caractérisé par le fait que la feuille de carton comporte de la lignine.
  38. Emballage selon l'une quelconque des revendications 1 à 35, caractérisé par le fait que le grammage de la feuille est inférieur ou égal à 320 g/m2.
  39. Procédé de fabrication d'un emballage comportant une feuille de carton, dans lequel on applique sur la feuille un vernis (3) contenant au moins un additif visant à réduire la dégradation de la feuille sous l'effet de la lumière.
  40. Procédé selon la revendication 39, caractérisé par le fait que l'additif est un composé absorbeur d'UV et/ou capteur de radicaux libres.
  41. Procédé selon l'une des deux revendications immédiatement précédentes, caractérisé par le fait que le vernis (3) est appliqué par offset, par héliographie, par flexographie ou par sérigraphie.
  42. Procédé selon la revendication 39 ou 40, caractérisé par le fait que l'on imprime la feuille préalablement à l'application du vernis (3).
  43. Procédé selon la revendication 39 ou 40, caractérisé par le fait que l'on imprime la feuille postérieurement à l'application du vernis (3).
  44. Procédé selon la revendication 39, caractérisé par le fait que le vernis réticulable sous l'effet d'un rayonnement ultraviolet et comporte au moins deux absorbeurs de rayons ultraviolets choisis de manière à avoir des spectres d'absorption suffisamment décalés pour ménager entre eux une plage de longueurs d'onde où l'absorption est moindre et par le fait qu'on utilise une source émettant dans cette place pour provoquer la réticulation du vernis.
  45. Procédé selon la revendication 39, caractérisé par le fait que les pics d'absorption des deux additifs sont décalés de plus de 40 nm et ménagent entre eux une vallée dont le creux correspond à une absorption (Amin) inférieure de plus de 30 % à l'absorption maximale (Amax) définie par l'un des pics.
  46. Feuille de carton servant à réaliser un emballage tel que défini dans l'une quelconque des revendications 1 à 38.
EP05290493A 2004-03-05 2005-03-04 Emballage revêtu d'un vernis de protection vis-à-vis de la lumière Expired - Lifetime EP1571258B1 (fr)

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
FR0450455 2004-03-05
FR0450455A FR2867160B1 (fr) 2004-03-05 2004-03-05 Emballage revetu d'un vernis de protection vis-a-vis de la lumiere

Publications (2)

Publication Number Publication Date
EP1571258A1 true EP1571258A1 (fr) 2005-09-07
EP1571258B1 EP1571258B1 (fr) 2011-07-06

Family

ID=34746573

Family Applications (1)

Application Number Title Priority Date Filing Date
EP05290493A Expired - Lifetime EP1571258B1 (fr) 2004-03-05 2005-03-04 Emballage revêtu d'un vernis de protection vis-à-vis de la lumière

Country Status (7)

Country Link
EP (1) EP1571258B1 (fr)
JP (1) JP4339812B2 (fr)
CN (1) CN1663886B (fr)
AT (1) ATE515597T1 (fr)
BR (1) BRPI0500706A (fr)
ES (1) ES2368920T3 (fr)
FR (1) FR2867160B1 (fr)

Cited By (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US20240199269A1 (en) * 2022-12-15 2024-06-20 Wistron Neweb Corporation Adhesive-free packaging structure

Families Citing this family (7)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2009096972A (ja) 2007-02-20 2009-05-07 Fujifilm Corp 紫外線吸収剤を含む高分子材料
WO2008123504A1 (fr) 2007-03-30 2008-10-16 Fujifilm Corporation Composition absorbante de rayons ultraviolets
US8039532B2 (en) 2007-08-16 2011-10-18 Fujifilm Corporation Heterocyclic compound, ultraviolet absorbent and composition containing the same
JP2009051543A (ja) * 2007-08-28 2009-03-12 Toppan Printing Co Ltd 紫外線カット性を有する包装材料
JP5250289B2 (ja) 2008-03-31 2013-07-31 富士フイルム株式会社 紫外線吸収剤組成物
JP5244437B2 (ja) 2008-03-31 2013-07-24 富士フイルム株式会社 紫外線吸収剤組成物
JP2009270062A (ja) 2008-05-09 2009-11-19 Fujifilm Corp 紫外線吸収剤組成物

Citations (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPH03638A (ja) * 1989-05-29 1991-01-07 Toray Ind Inc サック貼り容器用樹脂フィルム及び積層体
WO1993025393A1 (fr) * 1992-06-10 1993-12-23 Alfred Doi Revetements protecteurs contre les ultraviolets destines a etre appliques sur des materiaux d'enregistrement sensibles a la chaleur
JPH11148033A (ja) * 1997-09-23 1999-06-02 Xerox Corp アルコール類を含むインキ組成物
US6214995B1 (en) * 1998-12-22 2001-04-10 Richard F. Stockel Reactive hindered amine light stabilizers
US6632783B1 (en) * 2000-05-10 2003-10-14 Unilever Home & Personal Care Usa, A Division Of Conopco, Inc. Liquid detergent package with transparent/translucent bottle labels with UV absorbers

Family Cites Families (8)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPS6420421U (fr) * 1987-07-24 1989-02-01
JPH05124673A (ja) * 1991-10-07 1993-05-21 Shiseido Co Ltd 紫外線吸収用の包装体
ES2238443T3 (es) * 2000-05-26 2005-09-01 Dow Global Technologies Inc. Mezclas de polipropileno enriquecidas en polietileno y sus usos.
AU2002230607B2 (en) * 2000-11-09 2006-06-29 3M Innovative Properties Company Weather resistant, ink jettable, radiation curable, fluid compositions particularly suitable for outdoor applications
FR2830257B1 (fr) * 2001-10-02 2006-12-01 Bostik Findley Procede d'assemblage par collage de substrats hydrophobes et oleophobes destines au marche de l'emballage
JP4350427B2 (ja) * 2003-06-03 2009-10-21 株式会社クラレ アクリル系ブロック共重合体組成物
JP2005041770A (ja) * 2003-07-09 2005-02-17 Ube Ind Ltd ポリマーセメント組成物
DE10333893A1 (de) * 2003-07-22 2005-02-10 Kompetenzzentrum Holz Gmbh Kunststoffe und Holz enthaltende Verbundwerkstoffe

Patent Citations (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPH03638A (ja) * 1989-05-29 1991-01-07 Toray Ind Inc サック貼り容器用樹脂フィルム及び積層体
WO1993025393A1 (fr) * 1992-06-10 1993-12-23 Alfred Doi Revetements protecteurs contre les ultraviolets destines a etre appliques sur des materiaux d'enregistrement sensibles a la chaleur
JPH11148033A (ja) * 1997-09-23 1999-06-02 Xerox Corp アルコール類を含むインキ組成物
US6214995B1 (en) * 1998-12-22 2001-04-10 Richard F. Stockel Reactive hindered amine light stabilizers
US6632783B1 (en) * 2000-05-10 2003-10-14 Unilever Home & Personal Care Usa, A Division Of Conopco, Inc. Liquid detergent package with transparent/translucent bottle labels with UV absorbers

Non-Patent Citations (2)

* Cited by examiner, † Cited by third party
Title
DATABASE WPI Section Ch Week 199107, Derwent World Patents Index; Class A23, AN 1991-048111, XP002293907 *
PATENT ABSTRACTS OF JAPAN vol. 1999, no. 11 30 September 1999 (1999-09-30) *

Cited By (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US20240199269A1 (en) * 2022-12-15 2024-06-20 Wistron Neweb Corporation Adhesive-free packaging structure

Also Published As

Publication number Publication date
EP1571258B1 (fr) 2011-07-06
JP2006240734A (ja) 2006-09-14
BRPI0500706A (pt) 2006-06-06
CN1663886B (zh) 2012-04-11
CN1663886A (zh) 2005-09-07
JP4339812B2 (ja) 2009-10-07
FR2867160B1 (fr) 2006-07-14
ES2368920T3 (es) 2011-11-23
ATE515597T1 (de) 2011-07-15
FR2867160A1 (fr) 2005-09-09

Similar Documents

Publication Publication Date Title
CA2564505C (fr) Procede de fabrication de papier decoratif et stratifie decoratif comportant un tel papier decoratif
EP3186442B1 (fr) Papier barriere thermoscellant
EP1571258B1 (fr) Emballage revêtu d&#39;un vernis de protection vis-à-vis de la lumière
EP0395539A1 (fr) Procédé d&#39;obtention d&#39;un support haut brillant et support obtenu
BE1025074B1 (nl) Broodzak en werkwijze voor het vervaardigen ervan
EP1044304B1 (fr) Feuille papetiere decorative comprenant une composition de dioxyde de titane et stratifie decoratif
FR3115229A1 (fr) Papier de cœur imprégné pour stratifié décoratif
WO2014068502A1 (fr) Papier decoratif pour stratifies
WO2012156904A1 (fr) Feuille a haute durabilite pour la fabrication de billets de banque
JP2006240734A6 (ja) 光に対して保護するためのワニスを被覆した包装材料
FR3062660B1 (fr) Papier decor pour stratifies
CA2677013C (fr) Feuille couchee blanche imprimable par offset et ayant un haut pouvoir de fluorescence et son procede de fabrication
US20050197272A1 (en) Packaging coated in a varnish for protecting it against light
WO2004063464A1 (fr) Feuille possedant un aspect iridescent, et son procede de fabrication
FR2879225A1 (fr) Papier brillant
BE1007754A3 (fr) Materiau d&#39;emballage et emballage en faisant application.
FR2685019A1 (fr) Papier de securite ou decoratif contenant des planchettes.
FR3087795A1 (fr) Papier decor filigrane
CA2302645A1 (fr) Papier ou carton a imprimabilite amelioree

Legal Events

Date Code Title Description
PUAI Public reference made under article 153(3) epc to a published international application that has entered the european phase

Free format text: ORIGINAL CODE: 0009012

17P Request for examination filed

Effective date: 20050312

AK Designated contracting states

Kind code of ref document: A1

Designated state(s): AT BE BG CH CY CZ DE DK EE ES FI FR GB GR HU IE IS IT LI LT LU MC NL PL PT RO SE SI SK TR

AX Request for extension of the european patent

Extension state: AL BA HR LV MK YU

AKX Designation fees paid

Designated state(s): AT BE BG CH CY CZ DE DK EE ES FI FR GB GR HU IE IS IT LI LT LU MC NL PL PT RO SE SI SK TR

17Q First examination report despatched

Effective date: 20070131

GRAP Despatch of communication of intention to grant a patent

Free format text: ORIGINAL CODE: EPIDOSNIGR1

GRAS Grant fee paid

Free format text: ORIGINAL CODE: EPIDOSNIGR3

GRAA (expected) grant

Free format text: ORIGINAL CODE: 0009210

AK Designated contracting states

Kind code of ref document: B1

Designated state(s): AT BE BG CH CY CZ DE DK EE ES FI FR GB GR HU IE IS IT LI LT LU MC NL PL PT RO SE SI SK TR

REG Reference to a national code

Ref country code: GB

Ref legal event code: FG4D

Free format text: NOT ENGLISH

REG Reference to a national code

Ref country code: CH

Ref legal event code: EP

REG Reference to a national code

Ref country code: IE

Ref legal event code: FG4D

Free format text: LANGUAGE OF EP DOCUMENT: FRENCH

REG Reference to a national code

Ref country code: DE

Ref legal event code: R096

Ref document number: 602005028840

Country of ref document: DE

Effective date: 20110825

REG Reference to a national code

Ref country code: NL

Ref legal event code: VDEP

Effective date: 20110706

REG Reference to a national code

Ref country code: ES

Ref legal event code: FG2A

Ref document number: 2368920

Country of ref document: ES

Kind code of ref document: T3

Effective date: 20111123

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: SI

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20110706

REG Reference to a national code

Ref country code: AT

Ref legal event code: MK05

Ref document number: 515597

Country of ref document: AT

Kind code of ref document: T

Effective date: 20110706

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: LT

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20110706

Ref country code: IS

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20111106

Ref country code: NL

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20110706

Ref country code: PT

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20111107

Ref country code: SE

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20110706

Ref country code: FI

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20110706

REG Reference to a national code

Ref country code: IE

Ref legal event code: FD4D

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: GR

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20111007

Ref country code: PL

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20110706

Ref country code: AT

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20110706

Ref country code: CY

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20110706

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: CZ

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20110706

Ref country code: SK

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20110706

Ref country code: IE

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20110706

PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

Ref country code: FR

Payment date: 20120319

Year of fee payment: 8

PLBE No opposition filed within time limit

Free format text: ORIGINAL CODE: 0009261

STAA Information on the status of an ep patent application or granted ep patent

Free format text: STATUS: NO OPPOSITION FILED WITHIN TIME LIMIT

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: RO

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20110706

Ref country code: EE

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20110706

26N No opposition filed

Effective date: 20120411

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: DK

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20110706

PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

Ref country code: GB

Payment date: 20120301

Year of fee payment: 8

Ref country code: IT

Payment date: 20120324

Year of fee payment: 8

PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

Ref country code: DE

Payment date: 20120404

Year of fee payment: 8

REG Reference to a national code

Ref country code: DE

Ref legal event code: R097

Ref document number: 602005028840

Country of ref document: DE

Effective date: 20120411

BERE Be: lapsed

Owner name: L'OREAL

Effective date: 20120331

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: MC

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20120331

REG Reference to a national code

Ref country code: CH

Ref legal event code: PL

PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

Ref country code: ES

Payment date: 20120419

Year of fee payment: 8

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: BE

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20120331

Ref country code: LI

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20120331

Ref country code: CH

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20120331

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: BG

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20111006

GBPC Gb: european patent ceased through non-payment of renewal fee

Effective date: 20130304

REG Reference to a national code

Ref country code: FR

Ref legal event code: ST

Effective date: 20131129

REG Reference to a national code

Ref country code: DE

Ref legal event code: R119

Ref document number: 602005028840

Country of ref document: DE

Effective date: 20131001

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: FR

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20130402

Ref country code: DE

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20131001

Ref country code: GB

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20130304

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: IT

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20130304

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: TR

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20110706

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: LU

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20120304

REG Reference to a national code

Ref country code: ES

Ref legal event code: FD2A

Effective date: 20140610

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: HU

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20050304

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: ES

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20130305
