  • the invention relates to a contact terminal according to the preamble of the claim 1.
  • the invention can be used for example in electrical switches become.
  • Contact terminals for electrical conductors - for example screw terminals with one cage-like frame with a threaded hole on one leg and one on it screwed-in clamping screw - have long been in diverse designs and sizes well known. They can be designed in a design that is tailored to the respective installation location Design can be provided, for example, to realize movable or fixed contacts for switches.
  • an elevator clamp with an optimized conductor connection which is a frame made of strip material with a rectangular cross-section has, whose one narrow end face is formed by overlapping band ends is in which a clamping screw engages, the frame-side end at least a conductor inserted into the frame against the opposite end of the frame.
  • the invention has for its object a contact terminal of the aforementioned Specify the type in which the terminal frame bends (deforms) is reliably prevented during the application of the clamping screw.
  • base legs 2 and side legs form 5 an (incomplete) inner turn and counter leg 7, side leg 8, base leg 10 and side leg 12 a (complete) outer turn.
  • the two base legs 2 and 10 each have a threaded bore 4 or 11 for engagement of a clamping screw 15.
  • FIG. 1 only by way of example it is indicated that there is a side leg 13 rocker receptacle 14 bent at right angles to this to form a movable Connect switch contact (bearing of a rocker switch) of an installation device can.
  • the proposed contact terminal is of course to the same extent suitable for forming fixed contacts of a switching device.
  • FIG. 2 shows a second perspective view of the contact terminal 1. It is again that of the overlapping base legs 2, 10, overlapping side legs 5, 12, counter leg 7 and side leg 8 formed clamp frames detect.
  • Fig. 2 shows in particular that the nose 13 by appropriate punching of the side leg 12 is formed. By bending the punched nose 13 to Inside the terminal frame there is a window 16 in the side leg 12.

Landscapes

  • Connections Arranged To Contact A Plurality Of Conductors (AREA)
  • Conductive Materials (AREA)
  • Organic Insulating Materials (AREA)
  • Details Of Connecting Devices For Male And Female Coupling (AREA)

Abstract

Es wird eine Kontaktklemme mit einem im wesentlichen rechteckförmigen, aus einem elektrisch leitenden Flachmaterial gebildeten Klemmenrahmen zur Einführung mindestens eines elektrischen Leiters vorgeschlagen, wobei der elektrische Leiter mittels einer Klemmschraube fixierbar ist und dieser Klemmenrahmen gebildet wird aus
  • a) zwei sich überlappenden Basisschenkeln (2 und 10),
  • b) einem bezüglich dieser Basisschenkel gegenüberliegenden Gegenschenkel (7),
  • c) zwei sich überlappenden Seitenschenkeln (5 und 12) und
  • d) einem bezüglich dieser überlappenden Seitenschenkel gegenüberliegenden Seitenschenkel (8), wobei
  • e) der innere Basisschenkel (2) an seiner freien Stirnseite mit einer Nase (3) versehen ist, welche in einen korrespondierenden Schlitz (9) im nicht überlappenden Seitenschenkel (8) eingreift und
  • f) der äußere überlappende Seitenschenkel (12) eine zum Innenraum des Klemmenrahmens gerichtete Nase (13) aufweist, welche in einen korrespondierenden Schlitz (6) im inneren überlappenden Seitenschenkel (5) eingreift.
    • Figure 00000001

    Description

    Die Erfindung bezieht sich auf eine Kontaktklemme gemäß dem Oberbegriff des Anspruchs 1. Die Erfindung kann beispielsweise bei elektrischen Schaltern verwendet werden.
    Kontaktklemmen für elektrische Leiter - beispielsweise Schraubklemmen mit einem käfigartigen Rahmen mit einer Gewindebohrung an einem Schenkel und einer hieran eingeschraubten Klemmschraube - sind seit langem in vielfältiger Gestaltung und Größe allgemein bekannt. Sie können in auf den jeweiligen Einbauort konstruktiv zugeschnittener Gestaltung vorgesehen werden sein, beispielsweise zur Realisierung beweglicher oder fester Kontakte für Schalter.
    Aus der DE 198 13 753 A1 ist eine Kontaktklemme für elektrische Leiter mit einem aus elektrisch leitendem Flachmaterial, insbesondere Kupfer oder Kupferlegierung, gebogenen Klemmenrahmen mit einer eine Gewindebohrung aufweisenden Rahmenseite bekannt, die von den einander überlappenden Enden des Flachmaterials gebildet ist, und in welche Gewindebohrung eine Klemmschraube eingreift, welche einen in den Klemmenrahmen eingeführten elektrischen Leiter gegen die der Gewindebohrung gegenüberliegenden Rahmenseite des Klemmenrahmens beaufschlagt und fixiert.
    Aus der DE 198 05 909 A1 ist eine Fahrstuhlklemme mit optimiertem Leiteranschlußbekannt, welche einen aus Bandmaterial gebogenen Rahmen mit rechteckigem Querschnitt besitzt, dessen eine schmale Stirnseite von überlappenden Bandenden gebildet ist, in welche eine Klemmschraube eingreift, deren rahmenseitiges Ende den wenigstens einen in den Rahmen eingeführten Leiter gegen die entgegengesetzte Stirnseite des Rahmens beaufschlagt.
    Der Erfindung liegt die Aufgabe zugrunde, eine Kontaktklemme der eingangs genannten Art anzugeben, bei welcher ein Aufbiegen (Deformieren) des Klemmenrahmens während der Beaufschlagung der Klemmschraube zuverlässig verhindert wird.
    Diese Aufgabe wird in Verbindung mit den Merkmalen des Oberbegriffes erfindungsgemäß durch die im Kennzeichen des Anspruchs 1 angegebenen Merkmale gelöst.
    Die mit der Erfindung erzielbaren Vorteile bestehen insbesondere darin, daß die Kontaktklemme unkompliziert gestaltet und fertigungstechnisch durch entsprechendes Ausstanzen und Biegen von Flachmaterial (beispielsweise aus Kupfer oder einer Kupferlegierung) einfach und kostengünstig zu realisieren ist.
    Weitere Vorteile sind aus der nachstehenden Beschreibung ersichtlich.
    Vorteilhafte Ausgestaltungen der Erfindung sind in den Unteransprüchen gekennzeichnet.
    Die Erfindung wird nachstehend anhand der in der Zeichnung dargestellten Ausführungsbeispiele erläutert. Es zeigen:
    Fig. 1

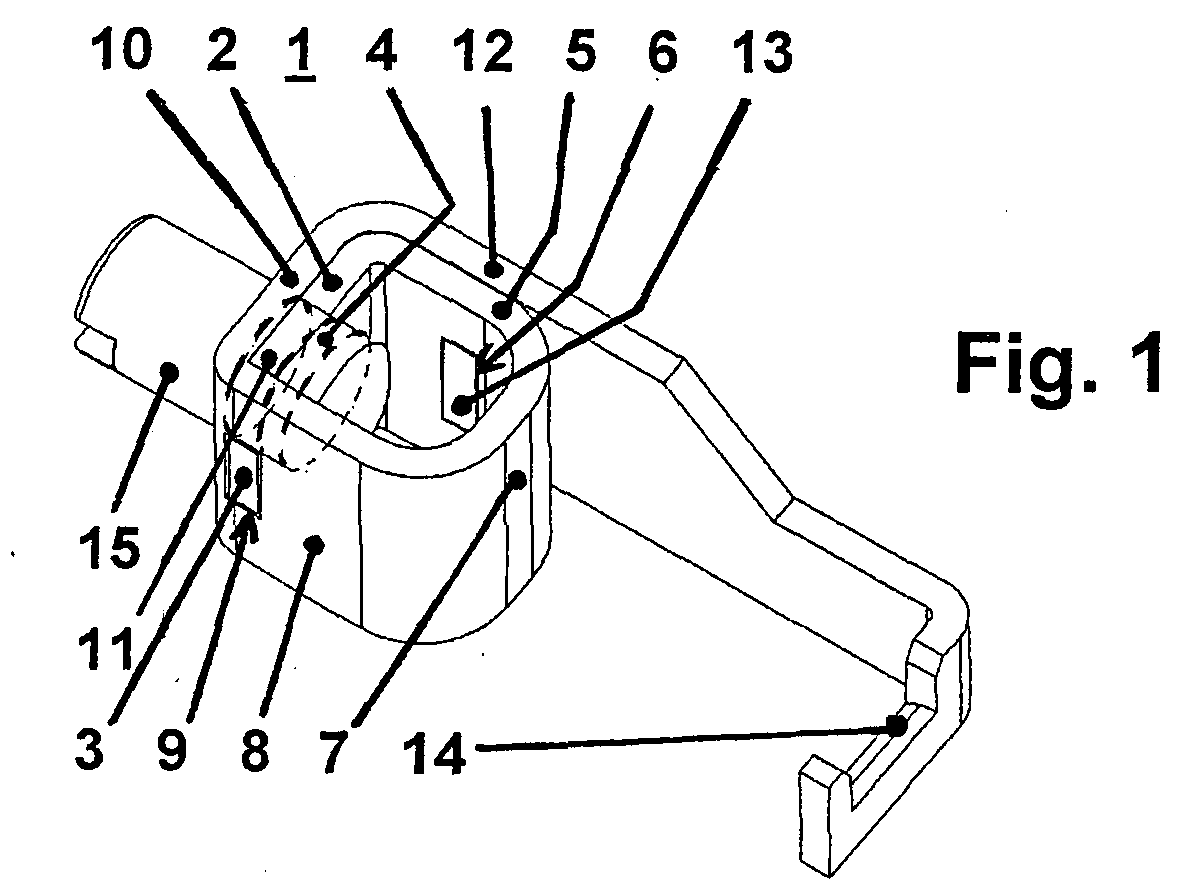

    eine erste perspektivische Ansicht der Kontaktklemme,
    Fig. 2
    eine zweite perspektivische Ansicht der Kontaktklemme.
    In Fig. 1 ist eine erste perspektivische Ansicht der Kontaktklemme dargestellt. Die Kontaktklemme 1 weist einen im wesentlichen rechteckförmigen, aus einem elektrisch leitenden Flachmaterial gebildeten Klemmenrahmen zur Einführung mindestens eines elektrischen Leiters auf, wobei dieser Klemmenrahmen gebildet wird aus
    • zwei sich überlappenden Basisschenkeln 2 und 10,
    • einem bezüglich dieser Basisschenkel gegenüberliegenden Gegenschenkel 7,
    • zwei sich überlappenden Seitenschenkeln 5 und 12 und
    • einem bezüglich dieser überlappenden Seitenschenkel gegenüberliegenden Seitenschenkel 8.
    Wenn vorstehend auch von einem "im wesentlichen rechteckförmigem" Klemmenrahmen die Rede ist, sind die Kanten bzw. Rahmenecken trotzdem mehr oder weniger stark abgerundet. Wie in Fig. 1 zu erkennen ist, formen Basisschenkel 2 und Seitenschenkel 5 eine (nicht vollständige) innere Windung sowie Gegenschenkel 7, Seitenschenkel 8, Basisschenkel 10 und Seitenschenkel 12 eine (vollständige) äußere Windung. Die beiden Basisschenkel 2 bzw. 10 weisen jeweils eine Gewindebohrung 4 bzw. 11 zum Eingriff einer Klemmschraube 15 auf.
    Die mechanische Stabilität des durch die insgesamt sechs Schenkel 2, 5, 7, 8, 10, 12 gebildeten Klemmenrahmens wird durch folgende Maßnahmen erhöht:
    • Der innere Basisschenkel 2 ist an seiner freien Stirnseite mit einer Nase 3 versehen, welche in einen korrespondierenden Schlitz 9 im nicht überlappenden Seitenschenkel 8 eingreift.
    • Der äußere überlappende Seitenschenkel 12 weist eine zum Innenraum des Klemmenrahmens gerichtete Nase 13 auf, welche in einen korrespondierenden Schlitz 6 im inneren überlappenden Seitenschenkel 5 eingreift.
    Durch die in die korrespondierenden Schlitze 6 bzw. 9 eingreifenden Nasen 13 bzw. 3 wird auch bei starkem Anziehen der Klemmschraube 15 zur Fixierung eines in den Klemmenrahmen eingeführten elektrischen Leiters ein Aufbiegen bzw. Deformieren des Klemmenrahmens zuverlässig unterbunden.
    Lediglich beispielhaft ist in Fig. 1 angedeutet, daß sich an den Seitenschenkel 13 eine rechtwinklig hierzu abgebogene Wippenaufnahme 14 zur Bildung eines beweglichen Schaltkontaktes (Lagerung einer Schaltwippe) eines Installationsgerätes anschließen kann. Die vorgeschlagene Kontaktklemme ist selbstverständlich in gleichem Maße auch zur Bildung feststehender Kontakte eines Schaltgerätes geeignet.
    Alternativ zum vorstehenden Ausführungsbeispiel ist es selbstverständlich auch möglich, den inneren überlappenden Seitenschenkel 5 mit einer Nase zu versehen, welche in einen korrespondierenden Schlitz des äußeren überlappenden Seitenschenkels 12 eingreift.
    In Fig. 2 ist eine zweite perspektivische Ansicht der Kontaktklemme 1 dargestellt. Es ist wiederum der aus den überlappenden Basisschenkeln 2, 10, überlappenden Seitenschenkeln 5, 12, Gegenschenkel 7 und Seitenschenkel 8 gebildete Klemmenrahmen zu erkennen. Fig. 2 zeigt insbesondere, daß die Nase 13 durch entsprechendes Stanzen des Seitenschenkels 12 gebildet wird. Durch Abbiegen der gestanzten Nase 13 zum Inneren des Klemmenrahmens ergibt sich ein Fenster 16 im Seitenschenkel 12.

    Claims (3)

    1. Kontaktklemme mit einem im wesentlichen rechteckförmigen, aus einem elektrisch leitenden Flachmaterial gebildeten Klemmenrahmen zur Einführung mindestens eines elektrischen Leiters, welcher mittels einer Klemmschraube fixierbar ist, wobei dieser Klemmenrahmen gebildet wird aus
      a) zwei sich überlappenden Basisschenkeln (2 und 10),
      b) einem bezüglich dieser Basisschenkel gegenüberliegenden Gegenschenkel (7),
      c) zwei sich überlappenden Seitenschenkeln (5 und 12) und
      d) einem bezüglich dieser überlappenden Seitenschenkel gegenüberliegenden Seitenschenkel (8), dadurch gekennzeichnet, daß
      e) der innere Basisschenkel (2) an seiner freien Stirnseite mit einer Nase (3) versehen ist, welche in einen korrespondierenden Schlitz (9) im nicht überlappenden Seitenschenkel (8) eingreift und
      f) der äußere überlappende Seitenschenkel (12) eine zum Innenraum des Klemmenrahmens gerichtete Nase (13) aufweist, welche in einen korrespondierenden Schlitz (6) im inneren überlappenden Seitenschenkel (5) eingreift.
    2. Abwandlung der Kontaktklemme nach Anspruch 1, dadurch gekennzeichnet, daß der innere überlappende Seitenschenkel (5) mit einer Nase versehen ist, welche in einen korrespondierenden Schlitz des äußeren überlappenden Seitenschenkels (12) eingreift.
    3. Kontaktklemme nach Anspruch 1 oder 2, dadurch gekennzeichnet, daß die im Seitenschenkel ausgebildete Nase durch Stanzen des Flachmaterials und rechtwinkliges Abbiegen formbar ist.
