EP1111114A1 - Grille textile d'épaisseur réduite - Google Patents

Grille textile d'épaisseur réduite Download PDF

Info

Publication number
EP1111114A1
EP1111114A1 EP00420258A EP00420258A EP1111114A1 EP 1111114 A1 EP1111114 A1 EP 1111114A1 EP 00420258 A EP00420258 A EP 00420258A EP 00420258 A EP00420258 A EP 00420258A EP 1111114 A1 EP1111114 A1 EP 1111114A1
Authority
EP
European Patent Office
Prior art keywords
threads
warp
textile
weft
textile grid
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Granted
Application number
EP00420258A
Other languages
German (de)
English (en)
Other versions
EP1111114B2 (fr
EP1111114B1 (fr
Inventor
Thierry Gautreau
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Chavanoz Industrie SARL
Original Assignee
Chavanoz Industrie SARL
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Family has litigation
First worldwide family litigation filed litigation Critical https://patents.darts-ip.com/?family=9553430&utm_source=google_patent&utm_medium=platform_link&utm_campaign=public_patent_search&patent=EP1111114(A1) "Global patent litigation dataset” by Darts-ip is licensed under a Creative Commons Attribution 4.0 International License.
Application filed by Chavanoz Industrie SARL filed Critical Chavanoz Industrie SARL
Publication of EP1111114A1 publication Critical patent/EP1111114A1/fr
Application granted granted Critical
Publication of EP1111114B1 publication Critical patent/EP1111114B1/fr
Publication of EP1111114B2 publication Critical patent/EP1111114B2/fr
Anticipated expiration legal-status Critical
Expired - Lifetime legal-status Critical Current

Links

Images

Classifications

    • D—TEXTILES; PAPER
    • D04—BRAIDING; LACE-MAKING; KNITTING; TRIMMINGS; NON-WOVEN FABRICS
    • D04H—MAKING TEXTILE FABRICS, e.g. FROM FIBRES OR FILAMENTARY MATERIAL; FABRICS MADE BY SUCH PROCESSES OR APPARATUS, e.g. FELTS, NON-WOVEN FABRICS; COTTON-WOOL; WADDING ; NON-WOVEN FABRICS FROM STAPLE FIBRES, FILAMENTS OR YARNS, BONDED WITH AT LEAST ONE WEB-LIKE MATERIAL DURING THEIR CONSOLIDATION
    • D04H3/00—Non-woven fabrics formed wholly or mainly of yarns or like filamentary material of substantial length
    • D04H3/02—Non-woven fabrics formed wholly or mainly of yarns or like filamentary material of substantial length characterised by the method of forming fleeces or layers, e.g. reorientation of yarns or filaments
    • D04H3/04—Non-woven fabrics formed wholly or mainly of yarns or like filamentary material of substantial length characterised by the method of forming fleeces or layers, e.g. reorientation of yarns or filaments in rectilinear paths, e.g. crossing at right angles
    • D04H3/045—Non-woven fabrics formed wholly or mainly of yarns or like filamentary material of substantial length characterised by the method of forming fleeces or layers, e.g. reorientation of yarns or filaments in rectilinear paths, e.g. crossing at right angles for net manufacturing
    • D—TEXTILES; PAPER
    • D04—BRAIDING; LACE-MAKING; KNITTING; TRIMMINGS; NON-WOVEN FABRICS
    • D04H—MAKING TEXTILE FABRICS, e.g. FROM FIBRES OR FILAMENTARY MATERIAL; FABRICS MADE BY SUCH PROCESSES OR APPARATUS, e.g. FELTS, NON-WOVEN FABRICS; COTTON-WOOL; WADDING ; NON-WOVEN FABRICS FROM STAPLE FIBRES, FILAMENTS OR YARNS, BONDED WITH AT LEAST ONE WEB-LIKE MATERIAL DURING THEIR CONSOLIDATION
    • D04H3/00—Non-woven fabrics formed wholly or mainly of yarns or like filamentary material of substantial length
    • D04H3/002—Inorganic yarns or filaments
    • D—TEXTILES; PAPER
    • D04—BRAIDING; LACE-MAKING; KNITTING; TRIMMINGS; NON-WOVEN FABRICS
    • D04H—MAKING TEXTILE FABRICS, e.g. FROM FIBRES OR FILAMENTARY MATERIAL; FABRICS MADE BY SUCH PROCESSES OR APPARATUS, e.g. FELTS, NON-WOVEN FABRICS; COTTON-WOOL; WADDING ; NON-WOVEN FABRICS FROM STAPLE FIBRES, FILAMENTS OR YARNS, BONDED WITH AT LEAST ONE WEB-LIKE MATERIAL DURING THEIR CONSOLIDATION
    • D04H3/00—Non-woven fabrics formed wholly or mainly of yarns or like filamentary material of substantial length
    • D04H3/002—Inorganic yarns or filaments
    • D04H3/004—Glass yarns or filaments
    • D—TEXTILES; PAPER
    • D04—BRAIDING; LACE-MAKING; KNITTING; TRIMMINGS; NON-WOVEN FABRICS
    • D04H—MAKING TEXTILE FABRICS, e.g. FROM FIBRES OR FILAMENTARY MATERIAL; FABRICS MADE BY SUCH PROCESSES OR APPARATUS, e.g. FELTS, NON-WOVEN FABRICS; COTTON-WOOL; WADDING ; NON-WOVEN FABRICS FROM STAPLE FIBRES, FILAMENTS OR YARNS, BONDED WITH AT LEAST ONE WEB-LIKE MATERIAL DURING THEIR CONSOLIDATION
    • D04H3/00—Non-woven fabrics formed wholly or mainly of yarns or like filamentary material of substantial length
    • D04H3/08—Non-woven fabrics formed wholly or mainly of yarns or like filamentary material of substantial length characterised by the method of strengthening or consolidating
    • D04H3/12—Non-woven fabrics formed wholly or mainly of yarns or like filamentary material of substantial length characterised by the method of strengthening or consolidating with filaments or yarns secured together by chemical or thermo-activatable bonding agents, e.g. adhesives, applied or incorporated in liquid or solid form
    • Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
    • Y10—TECHNICAL SUBJECTS COVERED BY FORMER USPC
    • Y10T—TECHNICAL SUBJECTS COVERED BY FORMER US CLASSIFICATION
    • Y10T428/00—Stock material or miscellaneous articles
    • Y10T428/16—Two dimensionally sectional layer
    • Y10T428/163—Next to unitary web or sheet of equal or greater extent
    • Y10T428/164—Continuous two dimensionally sectional layer
    • Y10T428/167—Cellulosic sections [e.g., parquet floor, etc.]
    • Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
    • Y10—TECHNICAL SUBJECTS COVERED BY FORMER USPC
    • Y10T—TECHNICAL SUBJECTS COVERED BY FORMER US CLASSIFICATION
    • Y10T428/00—Stock material or miscellaneous articles
    • Y10T428/19—Sheets or webs edge spliced or joined
    • Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
    • Y10—TECHNICAL SUBJECTS COVERED BY FORMER USPC
    • Y10T—TECHNICAL SUBJECTS COVERED BY FORMER US CLASSIFICATION
    • Y10T428/00—Stock material or miscellaneous articles
    • Y10T428/19—Sheets or webs edge spliced or joined
    • Y10T428/192—Sheets or webs coplanar
    • Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
    • Y10—TECHNICAL SUBJECTS COVERED BY FORMER USPC
    • Y10T—TECHNICAL SUBJECTS COVERED BY FORMER US CLASSIFICATION
    • Y10T428/00—Stock material or miscellaneous articles
    • Y10T428/24—Structurally defined web or sheet [e.g., overall dimension, etc.]
    • Y10T428/24058—Structurally defined web or sheet [e.g., overall dimension, etc.] including grain, strips, or filamentary elements in respective layers or components in angular relation
    • Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
    • Y10—TECHNICAL SUBJECTS COVERED BY FORMER USPC
    • Y10T—TECHNICAL SUBJECTS COVERED BY FORMER US CLASSIFICATION
    • Y10T428/00—Stock material or miscellaneous articles
    • Y10T428/24—Structurally defined web or sheet [e.g., overall dimension, etc.]
    • Y10T428/24058—Structurally defined web or sheet [e.g., overall dimension, etc.] including grain, strips, or filamentary elements in respective layers or components in angular relation
    • Y10T428/24124—Fibers
    • Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
    • Y10—TECHNICAL SUBJECTS COVERED BY FORMER USPC
    • Y10T—TECHNICAL SUBJECTS COVERED BY FORMER US CLASSIFICATION
    • Y10T428/00—Stock material or miscellaneous articles
    • Y10T428/24—Structurally defined web or sheet [e.g., overall dimension, etc.]
    • Y10T428/24132—Structurally defined web or sheet [e.g., overall dimension, etc.] including grain, strips, or filamentary elements in different layers or components parallel
    • Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
    • Y10—TECHNICAL SUBJECTS COVERED BY FORMER USPC
    • Y10T—TECHNICAL SUBJECTS COVERED BY FORMER US CLASSIFICATION
    • Y10T428/00—Stock material or miscellaneous articles
    • Y10T428/24—Structurally defined web or sheet [e.g., overall dimension, etc.]
    • Y10T428/24174—Structurally defined web or sheet [e.g., overall dimension, etc.] including sheet or component perpendicular to plane of web or sheet
    • Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
    • Y10—TECHNICAL SUBJECTS COVERED BY FORMER USPC
    • Y10T—TECHNICAL SUBJECTS COVERED BY FORMER US CLASSIFICATION
    • Y10T428/00—Stock material or miscellaneous articles
    • Y10T428/24—Structurally defined web or sheet [e.g., overall dimension, etc.]
    • Y10T428/24802—Discontinuous or differential coating, impregnation or bond [e.g., artwork, printing, retouched photograph, etc.]
    • Y10T428/24826—Spot bonds connect components
    • Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
    • Y10—TECHNICAL SUBJECTS COVERED BY FORMER USPC
    • Y10T—TECHNICAL SUBJECTS COVERED BY FORMER US CLASSIFICATION
    • Y10T442/00—Fabric [woven, knitted, or nonwoven textile or cloth, etc.]
    • Y10T442/10—Scrim [e.g., open net or mesh, gauze, loose or open weave or knit, etc.]
    • Y10T442/184—Nonwoven scrim
    • Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
    • Y10—TECHNICAL SUBJECTS COVERED BY FORMER USPC
    • Y10T—TECHNICAL SUBJECTS COVERED BY FORMER US CLASSIFICATION
    • Y10T442/00—Fabric [woven, knitted, or nonwoven textile or cloth, etc.]
    • Y10T442/10—Scrim [e.g., open net or mesh, gauze, loose or open weave or knit, etc.]
    • Y10T442/184—Nonwoven scrim
    • Y10T442/191—Inorganic fiber-containing scrim
    • Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
    • Y10—TECHNICAL SUBJECTS COVERED BY FORMER USPC
    • Y10T—TECHNICAL SUBJECTS COVERED BY FORMER US CLASSIFICATION
    • Y10T442/00—Fabric [woven, knitted, or nonwoven textile or cloth, etc.]
    • Y10T442/10—Scrim [e.g., open net or mesh, gauze, loose or open weave or knit, etc.]
    • Y10T442/184—Nonwoven scrim
    • Y10T442/197—Including a nonwoven fabric which is not a scrim
    • Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
    • Y10—TECHNICAL SUBJECTS COVERED BY FORMER USPC
    • Y10T—TECHNICAL SUBJECTS COVERED BY FORMER US CLASSIFICATION
    • Y10T442/00—Fabric [woven, knitted, or nonwoven textile or cloth, etc.]
    • Y10T442/10—Scrim [e.g., open net or mesh, gauze, loose or open weave or knit, etc.]
    • Y10T442/184—Nonwoven scrim
    • Y10T442/198—Coated or impregnated
    • Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
    • Y10—TECHNICAL SUBJECTS COVERED BY FORMER USPC
    • Y10T—TECHNICAL SUBJECTS COVERED BY FORMER US CLASSIFICATION
    • Y10T442/00—Fabric [woven, knitted, or nonwoven textile or cloth, etc.]
    • Y10T442/20—Coated or impregnated woven, knit, or nonwoven fabric which is not [a] associated with another preformed layer or fiber layer or, [b] with respect to woven and knit, characterized, respectively, by a particular or differential weave or knit, wherein the coating or impregnation is neither a foamed material nor a free metal or alloy layer
    • Y10T442/2738—Coating or impregnation intended to function as an adhesive to solid surfaces subsequently associated therewith
    • Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
    • Y10—TECHNICAL SUBJECTS COVERED BY FORMER USPC
    • Y10T—TECHNICAL SUBJECTS COVERED BY FORMER US CLASSIFICATION
    • Y10T442/00—Fabric [woven, knitted, or nonwoven textile or cloth, etc.]
    • Y10T442/30—Woven fabric [i.e., woven strand or strip material]
    • Y10T442/3179—Woven fabric is characterized by a particular or differential weave other than fabric in which the strand denier or warp/weft pick count is specified
    • Y10T442/3195—Three-dimensional weave [e.g., x-y-z planes, multi-planar warps and/or wefts, etc.]
    • Y10T442/3203—Multi-planar warp layers

Definitions

  • the present invention relates to the general technical field of grids textiles formed of a network of warp and weft threads held in place by bonding at the crossover point of the wires, such grids intervening especially as reinforcements or supports in different applications industrial.
  • the grids produced using this technique generally give satisfaction and serve as reinforcements or supports in very technical fields varied such as for example without limitation, in the industry building, as a support for parquet and ceramics or coverings wall and carpet, in the paper industry, or as as a reinforcing element in synthetic foams or the like.
  • Another object of the invention aims to propose a new textile grid having general performance characteristics particularly high in terms of mechanical strength, flexibility and size.
  • Another object of the invention aims to propose a new textile grid of particularly reduced and regular thickness.
  • the textile grid according to the invention is formed by a network of crossed or superimposed nonwoven threads comprising at least two plies A, B, of warp threads 1 between which is interposed at least one ply C of weft son 2.
  • a textile grid thus characterized has a reduced thickness, and by example preferably less than 0.175 mm and regular without existence a notable relief at the crossing of the warp 1 and weft threads 2, while having excellent mechanical strength of the wire network with a at least 30% less glue consumption compared to classic textile grids.
  • the thickness of the grid is substantially equal to two times the thickness of the wire alone excluding crossing.
  • T is obtained by averaging the titles of the warp and weft threads used: Chain title + weft title 2
  • EVA ethylvinylacetate

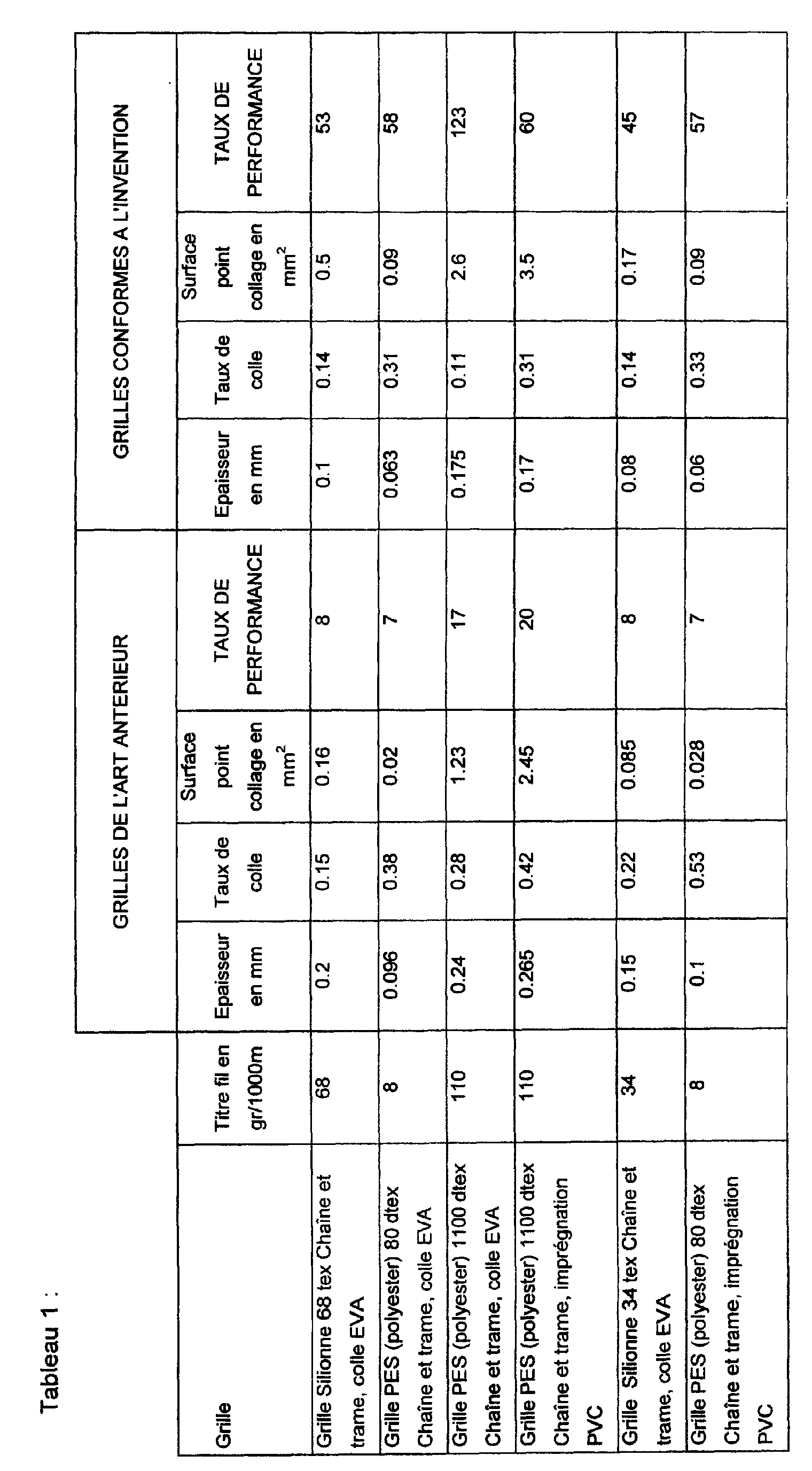

  • the thickness of the grid was measured in accordance with the standard NF G37-102.
  • These devices essentially include a rotating element, commonly called a fin, which distributes one or several weft threads around two rotating fi! s support elements, spaced from each other so as to form between these elements a series of spaced loops that form a web of wefts.
  • the shaft supporting the fin is hollow and at least one of the wires weft is brought to the fin by passage inside said shaft.
  • the rotation of the support elements moves the sheet of material laterally wefts, the loops of wire forming this sheet remaining parallel between they.
  • This sheet of moving wefts is then assembled by bonding with one or more layers of warp threads which are brought into adjacent coplanar relationship with it by means of appropriate guides.
  • the textile grid according to the invention can be used as such in the various classic applications as mentioned previously, namely as reinforcements or stabilization.
  • the textile grid according to the invention can also be used and incorporated into another element for form an industrial product incorporating the textile grid in accordance with the invention.
  • the textile grid according to the invention can be glued or laminated on a woven or non-woven element, such as a veil, to form an industrial product called complex.
  • a woven or non-woven element such as a veil
  • the structural characteristics to take into account for the realization of the grid will be identical to those of simple grids, the thickness E of the complex grid being that of the grid itself, equal to the thickness that of the complex minus that of the nonwoven element.

Landscapes

  • Engineering & Computer Science (AREA)
  • Textile Engineering (AREA)
  • Chemical & Material Sciences (AREA)
  • Inorganic Chemistry (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • General Chemical & Material Sciences (AREA)
  • Nonwoven Fabrics (AREA)
  • Laminated Bodies (AREA)
  • Woven Fabrics (AREA)
  • Absorbent Articles And Supports Therefor (AREA)
  • Diaphragms For Electromechanical Transducers (AREA)
  • Cell Electrode Carriers And Collectors (AREA)

Abstract

Grille textile d'épaisseur réduite. L'invention concerne une grille textile formée par un réseau de fils croisés non tissés comprenant au moins deux nappes de fils de chaîne entre lesquelles est interposée au moins une nappe de fils de trame, les fils de chaîne et de trame étant liés entre eux à leurs croisements par un liant créant une série de points de collage, caractérisée par un taux de performance (TP) supérieur à 30, le taux de performance étant calculé selon la formule : TP = ((S) / (T x E x C)) x 100 dans laquelle : S = Surface des points de collage en mm<2>, T = Titre des fils de trame et chaîne en gr / km, E = Epaisseur moyenne de la grille en mm, C = Taux de colle compris entre 0 et 1. Grilles textiles. <IMAGE>

Description

La présente invention se rapporte au domaine technique général des grilles textiles formées d'un réseau de fils de chaíne et trame maintenus en place par collage au point de croisement des fils, de telles grilles intervenant notamment en tant que renforts ou supports dans différentes applications industrielles.
La présente invention concerne une grille textile formée par un réseau de fils croisés ou superposés non tissés comprenant au moins deux nappes de fils de chaíne entre lesquelles est interposée au moins une nappe de fils de trame, les fils de chaíne et de trame étant liés entre eux à leur croisement par un liant créant une série de points de collage.
La présente invention concerne également tout produit industriel fini ou non fini incorporant une grille textile conforme à l'invention.
La présente invention concerne également un procédé de fabrication d'une grille textile dans lequel on réalise un réseau de fils croisés ou superposés non tissés comprenant au moins deux nappes de fils de chaíne entre lesquelles est interposée au moins une nappe de fils de trame, et on enduit le réseau de fils d'un liant pour assurer la liaison des fils de trame et de chaíne entre eux.
Il est déjà connu de réaliser industriellement des grilles formées d'un réseau de fils croisés non tissés, les fils étant collés entre eux au niveau de leurs points de croisement par imprégnation avec un liant, du genre colle thermoplastique ou autre. Les grilles connues telles que celles illustrées par exemple à la figure 1, mettent en oeuvre au moins deux nappes de fils de chaíne A, B, superposés ou encore décalés, chaque paire de nappe A, B, ayant interposé entre elles au moins une nappe C de fils de trame. Selon ces réalisations connues, les fils de chaíne 1 et les fils de trame 2 sont liés entre eux à leur croisement 3 par un liant 4 créant une série de points de collage en vue d'obtenir une grille textile présentant une structure finie et stable sur le plan mécanique.
Les grilles réalisées selon cette technique donnent généralement satisfaction et servent de renforts ou de supports dans des domaines techniques très variés tels que par exemple de manière non limitative, dans l'industrie du bâtiment, en tant que support pour parquets et céramiques ou revêtements muraux et moquettes, dans l'industrie papetière, ou encore en tant qu'élément de renforcement dans des mousses synthétiques ou autre.
Néanmoins, il apparaít que les grilles textiles connues à ce jour souffrent d'un certain nombre d'inconvénients et notamment d'un inconvénient lié à l'épaisseur relativement importante et principalement très irrégulière de la grille. En effet, le mode de fabrication des grilles connues implique une simple enduction d'une colle ou liant thermoplastique, du type PVC ou PVA par exemple, sans autre opération complémentaire. Il en résulte que les grilles textiles obtenues présentent une épaisseur relativement importante quelle que soit la nature, le type, le nombre de fils utilisés conduisant à une relative absence de souplesse de la grille obtenue. En outre, l'épaisseur des grilles textiles connues à ce jour est particulièrement irrégulière en raison de l'existence d'un relief au niveau des points de croisement des fils de chaíne 1 et de trame 2. La présence de telles irrégularités au niveau des grilles textiles de l'art antérieur présente bien évidemment un certain nombre d'inconvénients sur le plan industriel, et particulièrement dans certaines applications spécifiques.
En outre, il s'avère que les grilles textiles classiques présentent une certaine faiblesse de la tenue mécanique du réseau de fils collés au niveau des points de collage ou croisement entre les fils de chaíne et de trame.
En dernier lieu, les grilles textiles de l'art antérieur s'avèrent impliquer une consommation relativement importante de la colle ou liant thermoplastique utilisé, particulièrement si l'on souhaite tenter de renforcer la tenue mécanique du réseau de fils au niveau des points de croisement. Ceci conduit à augmenter le prix de revient des produits obtenus, ce qui constitue un inconvénient sur le plan industriel.
Pour tenter de remédier au moins en partie aux inconvénients énumérés précédemment, il a déjà été envisagé, notamment dans le brevet GB-1463969, de réaliser une grille textile d'épaisseur réduite dans laquelle la redistribution du réseau de fils est obtenue par compression, et en particulier par calandrage de la grille en vue de l'aplatir. La grille calandrée obtenue possède effectivement une épaisseur réduite, par exemple de l'ordre de 200 à 150 micromètres, en comparaison des grilles classiques de l'art antérieur. Une telle réduction d'épaisseur par calandrage de la grille textile s'accompagne néanmoins d'une destruction partielle de la structure des points de collage entre les fils de chaíne et de trame, de telle sorte que la tenue mécanique générale à la rupture de ces points est fortement réduite en comparaison des grilles classiques. Par ailleurs, la technique de compression par calandrage de la grille textile ne s'accompagne pas d'une réduction de la quantité de colle utilisée. Au total, les grilles textiles calandrées, outre la relative complexité et difficulté d'obtention du produit sur le plan industriel, souffrent d'un certain nombre d'inconvénients rendant leur utilisation limitée voire inappropriée dans certaines applications.
Les objets assignés à la présente invention visent en conséquence à porter remède aux différents inconvénients des grilles textiles de l'art antérieur mentionnés précédemment, et à proposer une nouvelle grille textile formée par un réseau de fils croisés ou superposés non tissés qui présente une épaisseur générale réduite et régulière, ainsi qu'une bonne tenue mécanique, tout en étant d'un coût de fabrication réduit.
Un autre objet de l'invention vise à proposer une nouvelle grille textile présentant des caractéristiques de performances générales particulièrement élevées en matière de tenue mécanique, souplesse et encombrement.
Un autre objet de l'invention vise à proposer une nouvelle grille textile d'épaisseur particulièrement réduite et régulière.
Un autre objet de l'invention vise à proposer un nouveau produit industriel incorporant la grille textile conforme à l'invention.
Un objet complémentaire de l'invention vise à proposer un nouveau procédé de fabrication d'une grille textile formée par un réseau de fils croisés ou superposés non tissés particulièrement simple à réaliser.
Les objets assignés à l'invention sont atteints à l'aide d'une grille textile formée par un réseau de fils croisés non tissés comprenant au moins deux nappes de fils de chaíne entre lesquelles est interposée au moins une nappe de fils de trame, les fils de chaíne et de trame étant liés entre eux à leurs croisements par un liant créant une série de points de collage, caractérisée par un taux de performance (TP) supérieur à 30, le taux de performance étant calculé selon la formule : TP = ST x E x C x 100 dans laquelle :
  • S = Surface des points de collage en mm2,
  • T = Titre des fils de trame et chaíne en gr / km,
  • E = Epaisseur moyenne de la grille en mm,
  • C = Taux de colle compris entre 0 et 1.
    • Les objets assignés à l'invention sont également atteints à l'aide d'un procédé de fabrication d'une grille textile conforme à l'invention dans lequel :
    • on réalise un réseau de fils croisés non tissés comprenant au moins deux nappes de fils de chaíne entre lesquelles est interposée au moins une nappe de fils de trame,
    • on imprègne le réseau de fils d'un liant pour assurer la liaison des fils de trame et de chaíne entre eux au niveau de leurs points de croisement,
    caractérisé en ce qu'on assure le pressage du réseau de fils avant que la phase de séchage du liant ne soit terminée.
    D'autres objets et avantages particuliers de l'invention apparaítront plus en détail à la lecture de la description qui suit et à l'aide des dessins annexés ci-après, à titre purement illustratif et non limitatif dans lesquels :
    • La figure 1 illustre selon une vue en coupe partielle, un détail de réalisation de la structure d'une grille textile de l'art antérieur.
    • La figure 2 illustre selon une vue en coupe transversale partielle, un détail de réalisation de la structure d'une grille textile conforme à l'invention.
    Selon l'invention, tel qu'illustrée à la figure 2, la grille textile conforme à l'invention est formée par un réseau de fils croisés ou superposés non tissés comprenant au moins deux nappes A, B, de fils de chaíne 1 entre lesquels est interposée au moins une nappe C de fils de trame 2.
    Tel que cela est bien connu de l'homme de l'art, la construction du réseau de fils de chaíne 1 et de fils de trame 2 est obtenue en décalant les fils de chaíne et de trame sans superposition, ou au contraire en assurant une superposition des fils. De la même manière, le réseau de fils de chaíne 1 et de trame 2 peut être obtenu avec un croisement des fils de chaíne et de trame à 90° (construction carrée) ou selon une inclinaison angulaire différente, et par exemple tri directionnelle.
    A titre non limitatif, la grille textile selon l'invention pourra être formée par un nombre de fils variables, pouvant pour les fils de chaíne varier de 0,5 fil par centimètre à 8 fils par centimètre, et pour les fils de trame pouvant varier par exemple de 0,5 fil par centimètre à 5 fils par centimètre.
    A titre non limitatif, et comme cela est bien connu de l'homme du métier, tout type de fil textile couramment utilisé à ce jour dans la réalisation de grilles textiles pourra être utilisé, et par exemple des fils de type Silionne, polyester, cellulosique, aramides ou polyamides.
    Selon l'invention, les fils de chaíne 1 et de trame 2 sont liés entre eux à leur croisement 3 par un liant 4 créant une série de points de collage au niveau de l'intersection du réseau de fils.
    Au sens de l'invention, tout liant ou colle couramment utilisé à ce jour dans le domaine technique considéré pourra être utilisé, et en particulier tout liant ou colle thermoplastique. A titre non limitatif, la liaison et l'enduction du réseau de fils formant la grille textile conforme à l'invention pourra être formée par des latex synthétiques (SBR...), du PVAC, des plastisols, du PVC, de l'alcool polyvinylique (PVA), des imprégnations thermocollantes classiques, des liants polyuréthanes ou des liants acryliques par exemple.
    Selon l'invention, il est apparu que dès lors que, compte tenu du titre des fils de trame et de chaíne utilisés, on maintenait les caractéristiques structurelles du réseau de fils de la grille textile conforme à l'invention telle que la surface des points de collage, ainsi que l'épaisseur moyenne de la grille et le taux de colle utilisé ou présent dans la masse des fils, au-delà d'une valeur minimale, ou dans une plage spécifique, on obtenait des caractéristiques remarquables de comportement de la grille textile.
    Les caractéristiques structurelles de la grille textile conforme à l'invention peuvent ainsi être exprimées par un taux de performance TP supérieur à 30, le taux de performance étant calculé selon la formule : TP = ST x E x C x 100 dans laquelle :
  • S = Surface des points de collage en mm2,
  • T = Titre des fils de trame et chaíne en gr / km,
  • E = Epaisseur moyenne de la grille en mm,
  • C = Taux de colle compris entre 0 et 1.
    • Une grille textile ainsi caractérisée présente une épaisseur réduite, et par exemple de préférence inférieure à 0,175 mm et régulière sans l'existence d'un relief notable au niveau du croisement des fils de chaíne 1 et de trame 2, tout en ayant une excellente tenue mécanique du réseau de fils avec une consommation de colle inférieure d'environ 30% au moins par rapport aux grilles textiles classiques.
    Ainsi, aux croisements, l'épaisseur de la grille est sensiblement égale à deux fois l'épaisseur du fil seul hors croisement.
    Accessoirement, la grille textile obtenue présente une bonne souplesse ainsi qu'un encombrement réduit puisque, en comparaison avec les grilles textiles classiques connues, le métrage enroulé sur une même bobine peut-être multiplié par deux dans le cas d'une grille textile conforme à l'invention.
    Les caractéristiques générales de comportement de la grille textile conforme à l'invention sont particulièrement améliorées lorsque le taux de performance TP est compris entre 45 et 120.
    De la même façon, selon l'invention, l'épaisseur E sera de manière préférentielle inférieure à 0,150 mm et de manière encore plus préférentielle, comprise entre 0,150 et 0,06 mm.
    La valeur T est obtenue en effectuant la moyenne des titres des fils de chaíne et de trame utilisés : Titre chaíne + titre trame2
    Le tableau 1 ci-après exprime de manière comparative les valeurs mesurées, caractéristiques d'une grille fine conforme à l'invention et d'une grille normale de l'art antérieur, pour une même composition d'un réseau de fils pour un même liant thermoplastique, et ce pour six compositions différentes des réseaux de fils.
    Figure 00090001
    Les six exemples de réalisation illustrés dans le tableau 1 font état de grilles réalisées à partir de fils de chaíne et de trame identiques et de titre également identique, étant entendu qu'au sens de l'invention, les réseaux de fils de chaíne et de trame d'une même grille peuvent être réalisés avec des fils de nature différente et de titre différent sans pour autant sortir du cadre de l'invention. Dans un tel cas, le taux de performance de la grille textile conforme à l'invention est alors calculé en prenant la moyenne statistique des titres des fils de chaíne et de trame.
    Il apparaít ainsi que les grilles textiles de l'art antérieur, en comparaison avec la grille textile conforme à l'invention, présentent des surfaces de points de collage réduites, un taux de colle supérieur et une épaisseur également supérieure.
    En particulier, le taux de colle de la grille textile conforme à l'invention est inférieur à 0,35.
    De manière générale, des grilles de l'art antérieur réalisées avec des fils de chaíne et trame composés de fils de verre 68 tex avec un liant thermoplastique EVA (ethylvinylacetate) (taux de colle 20 à 30 %) présentaient une résistance mécanique à la rupture inférieure à 0,55N, alors que la résistance à la rupture de grilles de même composition conformes à l'invention, avec un taux de colle réduit à environ 12 à 15 % était voisine de 0,95N.
    La grille textile conforme à l'invention permet l'utilisation de fils de verre dont le titre des fils de chaíne et de trame est compris entre 5,5 gr/km et 136 gr/km, tout en obtenant les effets avantageux de l'invention.
    La méthode de mesure utilisée pour calculer la surface du point de collage exprimée en millimètre carré a été effectuée en mesurant l'aire de recouvrement du fil de chaíne 1 sur le fil de trame et en prenant la valeur moyenne à partir de dix points de mesure.
    La méthode utilisée pour la détermination de la masse linéique ou du titre du fil est conforme à la norme NF G07-317 (ISO 2060 du 06/95) pour les fils autres que le verre et le carbone. Pour les fils de verre et de carbone, la méthode de détermination de la masse linéique, exprimée en gr/km a été effectuée suivant la norme T25-020 (ISO 1889 du 08/97).
    La mesure de l'épaisseur de la grille a été effectuée suivant la norme NF G37-102.
    Le taux de colle compris entre 0 et 1 est exprimé par la relation : Taux de colle = 1- la masse de la grille en g sur un mètre carréla masse des fils sur un mètre carré.
    Une telle mesure est effectuée sur la base de la norme NF T57-511.
    Selon l'invention, le procédé de fabrication d'une grille textile conforme à l'invention et telle que décrite précédemment, met en oeuvre une série d'étapes de réalisation classiques bien connues de l'homme de l'art utilisant des paramètres classiques de fabrication adaptés à la nature et au titre des fils de trame et de chaíne utilisés, et à la nature et au taux de colle employé.
    C'est ainsi que le procédé de fabrication met en oeuvre une étape générale de construction du réseau de fils, suivie par une étape d'imprégnation et de détermination du taux approprié de colle, puis par une étape de séchage de la grille obtenue.
    Des dispositifs pour la production de tels articles sont décrits dans de nombreux brevets et notamment dans les brevets français FR-1391900 et FR-2067607. Ces dispositifs comprennent essentiellement un élément tournant, appelé couramment ailette, qui distribue un ou plusieurs fils de trame autour de deux éléments supports de fi!s rotatifs, espacés l'un de l'autre de manière à former entre ces éléments une série de boucles espacées qui forment une nappe de trames. Dans ces dispositifs, l'arbre supportant l'ailette est creux et au moins l'un des fils de trame est amené à l'ailette par passage à l'intérieur dudit arbre. La rotation des éléments supports fait avancer latéralement la nappe de trames, les boucles de fil formant cette nappe restant parallèles entre elles. Cette nappe de trames en mouvement est ensuite assemblée par collage avec une ou plusieurs nappes de fils de chaíne qui sont amenées en relation coplanaire adjacente avec elle au moyen de guides appropriés.
    Ainsi, le procédé de fabrication d'une grille textile conforme à l'invention est un procédé dans lequel :
    • on réalise un réseau de fils croisés ou superposés non tissés comprenant au moins deux nappes de fils de chaíne entre lesquels est interposée au moins une nappe de fils de trame,
    • on imprègne le réseau de fils d'un liant pour assurer la liaison des fils de trame et de chaíne entre eux au niveau de leurs points de croisement.
    La particularité du procédé de fabrication conforme à l'invention réside dans le fait d'assurer le pressage du réseau de fils de chaíne et de trame avant que la phase de séchage du liant ne soit terminée, la colle étant encore dans un état sensiblement ou complètement liquide ou fluide.
    Avantageusement, le pressage du réseau de fils est réalisé au moins en partie de manière simultanée avec la phase de séchage du liant.
    Le procédé de fabrication peut être réalisé de manière industrielle en continu à l'aide d'éléments classiques faisant intervenir des dévidoirs, des éléments presseurs et des éléments de séchage incluant une série de cylindres.
    La grille textile conforme à l'invention peut être utilisée en tant que telle dans les différentes applications classiques telles que citées précédemment, à savoir en tant qu'éléments de renforts ou de stabilisation. En outre, la grille textile conforme à l'invention peut également être utilisée et incorporée dans un autre élément pour former un produit industriel incorporant la grille textile conforme à l'invention.
    En particulier, la grille textile conforme à l'invention peut être collée ou contre collée sur un élément tissé ou non tissé, tel qu'un voile, pour former un produit industriel dit complexe. Dans une telle réalisation, les caractéristiques structurelles à prendre en compte pour la réalisation de la grille seront identiques à celles des grilles simples, l'épaisseur E de la grille complexe étant celle de la grille elle-même, égale à l'épaisseur de celle du complexe moins celle de l'élément non tissé.

    Claims (12)

    1. Grille textile formée par un réseau de fils croisés non tissés comprenant au moins deux nappes de fils de chaíne entre lesquelles est interposée au moins une nappe de fils de trame, les fils de chaíne et de trame étant liés entre eux à leurs croisements par un liant créant une série de points de collage, caractérisée par un taux de performance (TP) supérieur à 30, le taux de performance étant calculé selon la formule : TP = ST x E x C x 100 dans laquelle :
      S = Surface des points de collage en mm2,
      T = Titre des fils de trame et chaíne en gr / km,
      E = Epaisseur moyenne de la grille en mm,
      C = Taux de colle compris entre 0 et 1.
    2. Grille textile selon la revendication 1 caractérisée en ce que le taux de performance est compris entre 45 et 120.
    3. Grille textile selon l'une des revendications précédentes caractérisée en ce que l'épaisseur (E) est sensiblement régulière sur l'ensemble de la surface de la grille.
    4. Grille textile selon la revendication 3 caractérisée en ce que l'épaisseur (E) est inférieure à 0,175 mm, et de préférence inférieure à 0,150 mm.
    5. Grille textile selon la revendication 4 caractérisée en ce que l'épaisseur (E) est comprise entre 0,150 mm et 0,06 mm.
    6. Grille textile selon l'une des revendications 1 à 5 caractérisée en ce que le taux de colle est inférieur à 0,35.
    7. Grille textile selon l'une des revendications 1 à 6 caractérisée en ce que pour le fil de verre, le titre des fils de chaíne et de trame sera compris entre 5,5 gr/km et 136 gr/km.
    8. Grille textile selon l'une des revendications 1 à 7 caractérisée en ce que le liant est une colle thermoplastique.
    9. Grille textile selon l'une des revendications 1 à 8 caractérisée en ce qu'elle est collée sur un produit tissé ou non tissé.
    10. Produit industriel complexe incorporant la grille textile conforme à l'une des revendications 1 à 9.
    11. Procédé de fabrication d'une grille textile conforme à l'une des revendications 1 à 9 dans lequel :
      on réalise un réseau de fils croisés non tissés comprenant au moins deux nappes de fils de chaíne entre lesquelles est interposée au moins une nappe de fils de trame,
      on imprègne le réseau de fils d'un liant pour assurer la liaison des fils de trame et de chaíne entre eux au niveau de leurs points de croisement
      caractérisé en ce qu'on assure le pressage du réseau de fils avant que la phase de séchage du liant ne soit terminée.
    12. Procédé selon la revendication 11 caractérisé en ce que le pressage du réseau de fils est réalisé au moins en partie de manière simultanée avec la phase de séchage du liant.
    EP00420258.6A 1999-12-17 2000-12-15 Grille textile d'épaisseur réduite Expired - Lifetime EP1111114B2 (fr)

    Applications Claiming Priority (2)

    Application Number Priority Date Filing Date Title
    FR9916002 1999-12-17
    FR9916002A FR2802554B1 (fr) 1999-12-17 1999-12-17 Grille textile d'epaisseur reduite

    Publications (3)

    Publication Number Publication Date
    EP1111114A1 true EP1111114A1 (fr) 2001-06-27
    EP1111114B1 EP1111114B1 (fr) 2010-09-15
    EP1111114B2 EP1111114B2 (fr) 2020-07-15

    Family

    ID=9553430

    Family Applications (1)

    Application Number Title Priority Date Filing Date
    EP00420258.6A Expired - Lifetime EP1111114B2 (fr) 1999-12-17 2000-12-15 Grille textile d'épaisseur réduite

    Country Status (9)

    Country Link
    US (1) US6652951B2 (fr)
    EP (1) EP1111114B2 (fr)
    JP (1) JP2001200461A (fr)
    AT (1) ATE481518T1 (fr)
    CA (1) CA2328585C (fr)
    DE (1) DE60044966D1 (fr)
    DK (1) DK1111114T4 (fr)
    ES (1) ES2349616T5 (fr)
    FR (1) FR2802554B1 (fr)

    Cited By (4)

    * Cited by examiner, † Cited by third party
    Publication number Priority date Publication date Assignee Title
    WO2004014122A1 (fr) * 2002-08-13 2004-02-19 Ahlstrom Research And Services Support fibreux biodegradable pour paillage du sol
    FR2843525A1 (fr) 2002-08-13 2004-02-20 Ahlstrom Research & Services Support fibreux biodegradable pour paillage de sol
    WO2012150334A1 (fr) 2011-05-05 2012-11-08 Porcher Industries Fil textile de renfort pour une voile gonflable, ainsi que voile de gréement comportant de tels fils textiles de renfort
    EP2572874A1 (fr) 2011-09-21 2013-03-27 Porcher Industries Composites, leur procédé de préparation et les voiles de vol les comprenant

    Families Citing this family (6)

    * Cited by examiner, † Cited by third party
    Publication number Priority date Publication date Assignee Title
    FR2838141B1 (fr) * 2002-04-03 2004-09-10 Chavanoz Ind Grille thermo-adhesive
    US20060292945A1 (en) * 2005-06-28 2006-12-28 Building Materials Investment Corporation Alternate/reduced scrim for single ply roofing membrane
    TWI663311B (zh) * 2014-04-29 2019-06-21 Low & Bonar B. V. 乙烯地板覆蓋物用之載體材料及包含其之複合材料產品
    US10072419B2 (en) 2015-01-21 2018-09-11 Milliken & Company Coated scrim reinforced roofing membrane
    US12158005B1 (en) 2021-07-16 2024-12-03 Milliken & Company Coated scrim reinforced roofing membrane
    CN117888287B (zh) * 2023-12-08 2025-11-25 无锡蓝思捷新材料科技有限公司 非织造网格布的生产方法

    Citations (9)

    * Cited by examiner, † Cited by third party
    Publication number Priority date Publication date Assignee Title
    FR1391900A (fr) 1964-01-28 1965-03-12 Chavanoz Moulinage Retorderie Perfectionnement à la fabrication de grilles non tissées
    FR2067607A5 (fr) 1969-11-07 1971-08-20 Isere Nord
    US3949111A (en) * 1972-12-01 1976-04-06 Jacques Pelletier Fusion bonded non-woven fabric
    GB1463969A (en) * 1974-04-26 1977-02-09 Bay Mills Ltd Process for making a substantially closed fabric by compressive redistribution of the filaments of at least some yarns of an open mesh fabric
    EP0205276A2 (fr) * 1985-05-30 1986-12-17 Composite Developments Limited Fabrication de feuille de matière plastique renforcée
    US5232533A (en) * 1989-01-25 1993-08-03 Nippon Petrochemicals Co., Ltd. Method for heat-setting cross-laminated non-woven fabrics
    DE19643871A1 (de) 1996-10-30 1998-05-07 Kirson Gmbh Gelege aus Filamentgarn, Verfahren zu seiner Herstellung, Vorrichtung zur Durchführung dieses Verfahrens
    US6054205A (en) 1997-05-29 2000-04-25 Clark-Schwebel Tech-Fab Company Glass fiber facing sheet and method of making same
    US6231931B1 (en) 1998-03-02 2001-05-15 John S. Blazey Method of coating a substrate with a structural polymer overlay

    Family Cites Families (3)

    * Cited by examiner, † Cited by third party
    Publication number Priority date Publication date Assignee Title
    JPS58180657A (ja) * 1982-04-12 1983-10-22 倉敷紡績株式会社 複合成形体用不織基布製造装置
    JPH1018146A (ja) * 1996-06-28 1998-01-20 Nitto Boseki Co Ltd 経一層三軸組布
    JPH10325061A (ja) * 1997-05-26 1998-12-08 Ichinomiya Orimono:Kk 複合構造材用の補強材の製造方法

    Patent Citations (10)

    * Cited by examiner, † Cited by third party
    Publication number Priority date Publication date Assignee Title
    FR1391900A (fr) 1964-01-28 1965-03-12 Chavanoz Moulinage Retorderie Perfectionnement à la fabrication de grilles non tissées
    FR2067607A5 (fr) 1969-11-07 1971-08-20 Isere Nord
    US3949111A (en) * 1972-12-01 1976-04-06 Jacques Pelletier Fusion bonded non-woven fabric
    GB1463969A (en) * 1974-04-26 1977-02-09 Bay Mills Ltd Process for making a substantially closed fabric by compressive redistribution of the filaments of at least some yarns of an open mesh fabric
    EP0205276A2 (fr) * 1985-05-30 1986-12-17 Composite Developments Limited Fabrication de feuille de matière plastique renforcée
    US5232533A (en) * 1989-01-25 1993-08-03 Nippon Petrochemicals Co., Ltd. Method for heat-setting cross-laminated non-woven fabrics
    DE19643871A1 (de) 1996-10-30 1998-05-07 Kirson Gmbh Gelege aus Filamentgarn, Verfahren zu seiner Herstellung, Vorrichtung zur Durchführung dieses Verfahrens
    EP0851049A2 (fr) 1996-10-30 1998-07-01 Kirson Patentverwertung und Vertriebsgesellschaft mbH Nappe à base de fil multifilamentaire, procédé pour sa fabrication, dispositif pour la mise en oeuvre du procédé
    US6054205A (en) 1997-05-29 2000-04-25 Clark-Schwebel Tech-Fab Company Glass fiber facing sheet and method of making same
    US6231931B1 (en) 1998-03-02 2001-05-15 John S. Blazey Method of coating a substrate with a structural polymer overlay

    Cited By (5)

    * Cited by examiner, † Cited by third party
    Publication number Priority date Publication date Assignee Title
    WO2004014122A1 (fr) * 2002-08-13 2004-02-19 Ahlstrom Research And Services Support fibreux biodegradable pour paillage du sol
    FR2843523A1 (fr) 2002-08-13 2004-02-20 Ahlstrom Research & Services Support fibreux biodegradable pour paillage de sol
    FR2843525A1 (fr) 2002-08-13 2004-02-20 Ahlstrom Research & Services Support fibreux biodegradable pour paillage de sol
    WO2012150334A1 (fr) 2011-05-05 2012-11-08 Porcher Industries Fil textile de renfort pour une voile gonflable, ainsi que voile de gréement comportant de tels fils textiles de renfort
    EP2572874A1 (fr) 2011-09-21 2013-03-27 Porcher Industries Composites, leur procédé de préparation et les voiles de vol les comprenant

    Also Published As

    Publication number Publication date
    FR2802554A1 (fr) 2001-06-22
    US6652951B2 (en) 2003-11-25
    ES2349616T3 (es) 2011-01-07
    US20010018106A1 (en) 2001-08-30
    DK1111114T4 (da) 2020-10-12
    JP2001200461A (ja) 2001-07-27
    DE60044966D1 (de) 2010-10-28
    EP1111114B2 (fr) 2020-07-15
    ATE481518T1 (de) 2010-10-15
    FR2802554B1 (fr) 2002-03-01
    EP1111114B1 (fr) 2010-09-15
    DK1111114T3 (da) 2011-01-10
    CA2328585C (fr) 2009-08-04
    ES2349616T5 (es) 2021-05-04
    CA2328585A1 (fr) 2001-06-17

    Similar Documents

    Publication Publication Date Title
    EP0198776B1 (fr) Armature textile utilisable pour la réalisation de complexes stratifiés et nouveau type de stratifiés comportant une telle armature
    CA1327504C (fr) Structure textile pour la realisation de stratifies a hautes proprietes mecaniques
    EP1117860B1 (fr) Procede pour la realisation d&#39;un materiau non-tissu complexe et materiau ainsi obtenu
    EP0403403B1 (fr) Complexes textiles multicouches à base de nappes fibreuses ayant des caractéristiques différentes et procédé pour leur obtention
    CA2328585C (fr) Grille textile d&#39;epaisseur reduite
    FR2562472A1 (fr) Materiau a base d&#39;une nappe textile comportant un non-tisse en polyester qui sert de support a des fibres de verre implantees par aiguilletage, utilisable comme armature de renforcement de revetement d&#39;etancheite bitumineux
    EP0193478B1 (fr) Armature textile utilisable pour la réalisation de complexes stratifiés
    CA2249627C (fr) Procede et dispositif de fabrication de plaques composites
    EP0554189A1 (fr) Procédé pour l&#39;obtention d&#39;une structure textile complexe à base de nappes fibreuses non tissées
    FR2698640A1 (fr) Tissu chaîne et trame à base de fils techniques multifilaments à prédominance sans torsion et procédé d&#39;obtention.
    FR2584106A1 (fr) Procede de fabrication de structures tridimensionnelles par aiguilletage de couches planes de materiau fibreux superposees et materiau fibreux utilise pour la mise en oeuvre du procede
    FR2734847A1 (fr) Armature textile utilisable pour la realisation de materiaux composites
    EP2657385B1 (fr) Armature textile de renfort et procede de fabrication
    FR2640908A1 (fr)
    FR2834726A1 (fr) Structure fibreuse pour la realisation de materiaux composites
    WO2015132526A1 (fr) Structure textile de renforcement pour matériaux composites
    EP0285533A1 (fr) Matériau à base d&#39;une nappe textile non tissée utilisable comme armature de renforcement de revêtements d&#39;étanchéité
    CA2420335A1 (fr) Nouveau complexe de renforcement
    EP1350615A1 (fr) Produit de renfort
    FR2482147A1 (fr) Feutre humide pour papeterie
    WO2013160596A1 (fr) Complexe textile de renforcement pour pièces composites et procédé de fabrication
    FR2743821A1 (fr) Reseau maille a base de fils non tisses, procede et installation pour son obtention
    EP1499769A1 (fr) Grille thermo-adhesive
    FR2890398A1 (fr) Etoffe complexe pour moulage par infusion
    EP1491674B1 (fr) Nouveau complexe de renforcement avec fils drainants

    Legal Events

    Date Code Title Description
    PUAI Public reference made under article 153(3) epc to a published international application that has entered the european phase

    Free format text: ORIGINAL CODE: 0009012

    AK Designated contracting states

    Kind code of ref document: A1

    Designated state(s): AT BE CH CY DE DK ES FI FR GB GR IE IT LI LU MC NL PT SE TR

    AX Request for extension of the european patent

    Free format text: AL;LT;LV;MK;RO;SI

    17P Request for examination filed

    Effective date: 20011213

    AKX Designation fees paid

    Free format text: AT BE CH CY DE DK ES FI FR GB GR IE IT LI LU MC NL PT SE TR

    AXX Extension fees paid

    Free format text: AL PAYMENT 20011213;LT PAYMENT 20011213;LV PAYMENT 20011213;MK PAYMENT 20011213;RO PAYMENT 20011213;SI PAYMENT 20011213

    GRAP Despatch of communication of intention to grant a patent

    Free format text: ORIGINAL CODE: EPIDOSNIGR1

    TPAC Observations filed by third parties

    Free format text: ORIGINAL CODE: EPIDOSNTIPA

    GRAJ Information related to disapproval of communication of intention to grant by the applicant or resumption of examination proceedings by the epo deleted

    Free format text: ORIGINAL CODE: EPIDOSDIGR1

    17Q First examination report despatched

    Effective date: 20080829

    GRAP Despatch of communication of intention to grant a patent

    Free format text: ORIGINAL CODE: EPIDOSNIGR1

    GRAS Grant fee paid

    Free format text: ORIGINAL CODE: EPIDOSNIGR3

    GRAA (expected) grant

    Free format text: ORIGINAL CODE: 0009210

    AK Designated contracting states

    Kind code of ref document: B1

    Designated state(s): AT BE CH CY DE DK ES FI FR GB GR IE IT LI LU MC NL PT SE TR

    AX Request for extension of the european patent

    Extension state: AL LT LV MK RO SI

    REG Reference to a national code

    Ref country code: GB

    Ref legal event code: FG4D

    Free format text: NOT ENGLISH

    Ref country code: CH

    Ref legal event code: EP

    REG Reference to a national code

    Ref country code: IE

    Ref legal event code: FG4D

    Free format text: LANGUAGE OF EP DOCUMENT: FRENCH

    REF Corresponds to:

    Ref document number: 60044966

    Country of ref document: DE

    Date of ref document: 20101028

    Kind code of ref document: P

    REG Reference to a national code

    Ref country code: SE

    Ref legal event code: TRGR

    REG Reference to a national code

    Ref country code: NL

    Ref legal event code: T3

    REG Reference to a national code

    Ref country code: ES

    Ref legal event code: FG2A

    Effective date: 20101223

    REG Reference to a national code

    Ref country code: DK

    Ref legal event code: T3

    PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

    Ref country code: AT

    Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

    Effective date: 20100915

    Ref country code: FI

    Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

    Effective date: 20100915

    LTIE Lt: invalidation of european patent or patent extension

    Effective date: 20100915

    PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

    Ref country code: CY

    Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

    Effective date: 20100915

    PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

    Ref country code: GR

    Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

    Effective date: 20101216

    REG Reference to a national code

    Ref country code: IE

    Ref legal event code: FD4D

    PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

    Ref country code: IE

    Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

    Effective date: 20100915

    PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

    Ref country code: IT

    Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

    Effective date: 20100915

    Ref country code: PT

    Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

    Effective date: 20110117

    PLBI Opposition filed

    Free format text: ORIGINAL CODE: 0009260

    PLAX Notice of opposition and request to file observation + time limit sent

    Free format text: ORIGINAL CODE: EPIDOSNOBS2

    26 Opposition filed

    Opponent name: SAINT-GOBAIN ADFORS

    Effective date: 20110614

    Opponent name: KIRSON INDUSTRIAL REINFORCEMENTS GMBH

    Effective date: 20110614

    REG Reference to a national code

    Ref country code: DE

    Ref legal event code: R026

    Ref document number: 60044966

    Country of ref document: DE

    Effective date: 20110614

    PLAF Information modified related to communication of a notice of opposition and request to file observations + time limit

    Free format text: ORIGINAL CODE: EPIDOSCOBS2

    PLAF Information modified related to communication of a notice of opposition and request to file observations + time limit

    Free format text: ORIGINAL CODE: EPIDOSCOBS2

    PLBB Reply of patent proprietor to notice(s) of opposition received

    Free format text: ORIGINAL CODE: EPIDOSNOBS3

    PLAB Opposition data, opponent's data or that of the opponent's representative modified

    Free format text: ORIGINAL CODE: 0009299OPPO

    R26 Opposition filed (corrected)

    Opponent name: KIRSON INDUSTRIAL REINFORCEMENTS GMBH

    Effective date: 20110614

    PLCK Communication despatched that opposition was rejected

    Free format text: ORIGINAL CODE: EPIDOSNREJ1

    APAH Appeal reference modified

    Free format text: ORIGINAL CODE: EPIDOSCREFNO

    APBM Appeal reference recorded

    Free format text: ORIGINAL CODE: EPIDOSNREFNO

    APBP Date of receipt of notice of appeal recorded

    Free format text: ORIGINAL CODE: EPIDOSNNOA2O

    PLAB Opposition data, opponent's data or that of the opponent's representative modified

    Free format text: ORIGINAL CODE: 0009299OPPO

    R26 Opposition filed (corrected)

    Opponent name: KIRSON INDUSTRIAL REINFORCEMENTS GMBH

    Effective date: 20110614

    APBQ Date of receipt of statement of grounds of appeal recorded

    Free format text: ORIGINAL CODE: EPIDOSNNOA3O

    REG Reference to a national code

    Ref country code: FR

    Ref legal event code: PLFP

    Year of fee payment: 16

    PLAB Opposition data, opponent's data or that of the opponent's representative modified

    Free format text: ORIGINAL CODE: 0009299OPPO

    R26 Opposition filed (corrected)

    Opponent name: SAINT-GOBAIN ADFORS

    Effective date: 20110614

    REG Reference to a national code

    Ref country code: FR

    Ref legal event code: PLFP

    Year of fee payment: 17

    REG Reference to a national code

    Ref country code: FR

    Ref legal event code: PLFP

    Year of fee payment: 18

    APBU Appeal procedure closed

    Free format text: ORIGINAL CODE: EPIDOSNNOA9O

    PLAY Examination report in opposition despatched + time limit

    Free format text: ORIGINAL CODE: EPIDOSNORE2

    PLBC Reply to examination report in opposition received

    Free format text: ORIGINAL CODE: EPIDOSNORE3

    PLAY Examination report in opposition despatched + time limit

    Free format text: ORIGINAL CODE: EPIDOSNORE2

    PLBC Reply to examination report in opposition received

    Free format text: ORIGINAL CODE: EPIDOSNORE3

    PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

    Ref country code: LU

    Payment date: 20191118

    Year of fee payment: 20

    PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

    Ref country code: MC

    Payment date: 20191122

    Year of fee payment: 20

    Ref country code: NL

    Payment date: 20191119

    Year of fee payment: 20

    Ref country code: DE

    Payment date: 20191216

    Year of fee payment: 20

    PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

    Ref country code: DK

    Payment date: 20191127

    Year of fee payment: 20

    Ref country code: FR

    Payment date: 20191120

    Year of fee payment: 20

    Ref country code: BE

    Payment date: 20191218

    Year of fee payment: 20

    PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

    Ref country code: TR

    Payment date: 20151215

    Year of fee payment: 16

    PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

    Ref country code: ES

    Payment date: 20200124

    Year of fee payment: 20

    Ref country code: GB

    Payment date: 20191220

    Year of fee payment: 20

    Ref country code: SE

    Payment date: 20200102

    Year of fee payment: 20

    PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

    Ref country code: CH

    Payment date: 20200107

    Year of fee payment: 20

    PUAH Patent maintained in amended form

    Free format text: ORIGINAL CODE: 0009272

    STAA Information on the status of an ep patent application or granted ep patent

    Free format text: STATUS: PATENT MAINTAINED AS AMENDED

    REG Reference to a national code

    Ref country code: CH

    Ref legal event code: AELC

    27A Patent maintained in amended form

    Effective date: 20200715

    AK Designated contracting states

    Kind code of ref document: B2

    Designated state(s): AT BE CH CY DE DK ES FI FR GB GR IE IT LI LU MC NL PT SE TR

    AX Request for extension of the european patent

    Extension state: AL LT LV MK RO SI

    REG Reference to a national code

    Ref country code: DE

    Ref legal event code: R102

    Ref document number: 60044966

    Country of ref document: DE

    REG Reference to a national code

    Ref country code: NL

    Ref legal event code: FP

    REG Reference to a national code

    Ref country code: DK

    Ref legal event code: T4

    Effective date: 20201008

    REG Reference to a national code

    Ref country code: SE

    Ref legal event code: RPEO

    REG Reference to a national code

    Ref country code: DE

    Ref legal event code: R071

    Ref document number: 60044966

    Country of ref document: DE

    REG Reference to a national code

    Ref country code: NL

    Ref legal event code: MK

    Effective date: 20201214

    REG Reference to a national code

    Ref country code: DK

    Ref legal event code: EUP

    Expiry date: 20201215

    REG Reference to a national code

    Ref country code: GB

    Ref legal event code: PE20

    Expiry date: 20201214

    PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

    Ref country code: GB

    Free format text: LAPSE BECAUSE OF EXPIRATION OF PROTECTION

    Effective date: 20201214

    REG Reference to a national code

    Ref country code: BE

    Ref legal event code: MK

    Effective date: 20201215

    REG Reference to a national code

    Ref country code: ES

    Ref legal event code: FD2A

    Effective date: 20210326

    REG Reference to a national code

    Ref country code: ES

    Ref legal event code: DC2A

    Ref document number: 2349616

    Country of ref document: ES

    Kind code of ref document: T5

    Effective date: 20210504

    PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

    Ref country code: ES

    Free format text: LAPSE BECAUSE OF EXPIRATION OF PROTECTION

    Effective date: 20201216

    REG Reference to a national code

    Ref country code: SE

    Ref legal event code: EUG

    PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

    Ref country code: TR

    Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

    Effective date: 20201215
