EP0994528A2 - Module Mehrfach-Anschlussleiste für lötfreie Schneid-Klemm-Andrahtung isolierter elektrischer Leiter - Google Patents

Module Mehrfach-Anschlussleiste für lötfreie Schneid-Klemm-Andrahtung isolierter elektrischer Leiter Download PDF

Info

Publication number
EP0994528A2
EP0994528A2 EP99118821A EP99118821A EP0994528A2 EP 0994528 A2 EP0994528 A2 EP 0994528A2 EP 99118821 A EP99118821 A EP 99118821A EP 99118821 A EP99118821 A EP 99118821A EP 0994528 A2 EP0994528 A2 EP 0994528A2
Authority
EP
European Patent Office
Prior art keywords
wiring
terminal block
wires
insulation displacement
multiple terminal
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Withdrawn
Application number
EP99118821A
Other languages
English (en)
French (fr)
Other versions
EP0994528A3 (de
Inventor
Hans Reichle
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Reichle and De Massari AG
Original Assignee
Reichle and De Massari AG
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Reichle and De Massari AG filed Critical Reichle and De Massari AG
Publication of EP0994528A2 publication Critical patent/EP0994528A2/de
Publication of EP0994528A3 publication Critical patent/EP0994528A3/de
Withdrawn legal-status Critical Current

Links

Images

Classifications

    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01R—ELECTRICALLY-CONDUCTIVE CONNECTIONS; STRUCTURAL ASSOCIATIONS OF A PLURALITY OF MUTUALLY-INSULATED ELECTRICAL CONNECTING ELEMENTS; COUPLING DEVICES; CURRENT COLLECTORS
    • H01R43/00—Apparatus or processes specially adapted for manufacturing, assembling, maintaining, or repairing of line connectors or current collectors or for joining electric conductors
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01R—ELECTRICALLY-CONDUCTIVE CONNECTIONS; STRUCTURAL ASSOCIATIONS OF A PLURALITY OF MUTUALLY-INSULATED ELECTRICAL CONNECTING ELEMENTS; COUPLING DEVICES; CURRENT COLLECTORS
    • H01R9/00—Structural associations of a plurality of mutually-insulated electrical connecting elements, e.g. terminal strips or terminal blocks; Terminals or binding posts mounted upon a base or in a case; Bases therefor
    • H01R9/22—Bases, e.g. strip, block, panel
    • H01R9/24—Terminal blocks
    • H01R9/2408—Modular blocks
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01R—ELECTRICALLY-CONDUCTIVE CONNECTIONS; STRUCTURAL ASSOCIATIONS OF A PLURALITY OF MUTUALLY-INSULATED ELECTRICAL CONNECTING ELEMENTS; COUPLING DEVICES; CURRENT COLLECTORS
    • H01R4/00—Electrically-conductive connections between two or more conductive members in direct contact, i.e. touching one another; Means for effecting or maintaining such contact; Electrically-conductive connections having two or more spaced connecting locations for conductors and using contact members penetrating insulation
    • H01R4/24—Connections using contact members penetrating or cutting insulation or cable strands
    • H01R4/2416—Connections using contact members penetrating or cutting insulation or cable strands the contact members having insulation-cutting edges, e.g. of tuning fork type
    • H01R4/242—Connections using contact members penetrating or cutting insulation or cable strands the contact members having insulation-cutting edges, e.g. of tuning fork type the contact members being plates having a single slot
    • H01R4/2425—Flat plates, e.g. multi-layered flat plates
    • H01R4/2429—Flat plates, e.g. multi-layered flat plates mounted in an insulating base
    • H01R4/2433—Flat plates, e.g. multi-layered flat plates mounted in an insulating base one part of the base being movable to push the cable into the slot

Definitions

  • the present invention relates to a modular multiple terminal block for a solder-free insulation displacement wiring of the electrically insulated wires of trunk lines and subscriber lines of a telephone exchange or the like, with a housing made of plastic, in which a plurality of modularly spaced along the long side Wiring means for switching the mutually assigned line wires are located, as well as means for fastening the terminal block on a Assembly channel or the like
  • the task here is to create a terminal block aforementioned type, which can be optimally manufactured and which a free maneuvering the wires of the subscriber lines as well as quick and easy connection the electrically insulated wires of the trunk lines and the subscriber lines allowed.
  • the housing is in one piece can be used with a plurality of modularly spaced chambers Inclusion of the wiring means from a narrow side and that also the Means for fastening the terminal block to a mounting channel on the side of the Bar arranged latch means are for the assembly of the bar in terms of turnover for free access for the connection of the wires of the outside line or the wires of the subscriber line.
  • the terminal block with the connection means can first for the wires of the trunk lines to the front on the assembly channel the position in which the relevant wires are easily connected to the assigned ones Wiring means can be connected. After that, the terminal block notched from the assembly channel to turn in after a rotation of 180 ° their longitudinal axis to be put back on the assembly channel, with what now the wiring means for the wires of the subscriber lines are in front and are easily accessible to be wired.
  • the multiple terminal block in that for a tool-free wiring at least on the wiring page for the subscriber lines on the connection strip a plurality of wiring swivel covers are hinged, each for receiving at least one wire of the subscriber line and for its detachable connection in the relevant insulation displacement slot, the wiring swivel cover by means of a film hinge or the like on one and / or other narrow side the terminal block are attached.
  • the wiring swivel covers for mounting and connection trained by twin cores.
  • the multiple terminal block in that the wiring swivel cover is in the closed position on the housing a snap lock can be locked, the different flank angle has to generate different resistances when closing and when opening the wiring swivel cover again.
  • the insulation displacement slot of the wiring terminal a cutting edge is assigned to cut off an excess length of a trunk when it is connected, advantageously the cutting edge of the insulation displacement slot with a predetermined Distance distant and tapering downwards like a slit and is finally formed as well as on one, at the wiring terminal molded with the insulation displacement slot parallel and distanced to the rear Cutting arm is located.
  • the multiple connector block modules for solder-free insulation displacement connections the electrically insulated wires of trunk lines and subscriber lines a telephone exchange or the like includes in known Way a housing 1 made of plastic, in which there are a plurality of long sides Modularly spaced wiring means 4 for switching through each other assigned line wires are located, as well as with means for fastening the Terminal block on a mounting channel 10.
  • the housing 1 is made in one piece with a plurality of modularly spaced chambers for receiving the Wiring means 4 from a narrow side and that the means for Attachment of the connection strip 1 to an assembly channel on the side of the strip arranged latch means 7 are for the transversal assembly of the bar for free access for the connection of the wires of the outside line or the Veins of the subscriber line.
  • the pawl means 7 are essentially symmetrically designed for the installation of the terminal block in terms of handling by 180 °, as illustrated in FIG. 1.
  • 5 and 6 are the wiring means for switching the mutually assigned line wires a plurality of side by side in the Terminal block arranged, from the wiring side 2 for the trunk lines to the wiring page 3 for the subscriber lines, in essential flat wiring terminals 4, each with an insulation displacement slot 5, 5 'at both ends.
  • the insulation displacement slot 5 of the wiring terminal 4 a cutting edge 8 assigned to cut off an excess length 15 ' Trunk line 15 when it is activated.
  • the configuration is preferred such that the cutting edge 8 of the insulation displacement slot 5 with a predetermined Distance distant and tapering slit-shaped downwards and is designed to be closed and on one, at the wiring terminal 4 with the insulation displacement slot 5 parallel and rearward spaced U-shaped Cutting arm 9 is located (Fig. 6).
  • FIGS. 4 and 5 there are 3 on the wiring side for the subscriber lines on the connection strip, a plurality of wiring swivel covers 6 articulated, each for receiving at least one wire 25 of the subscriber line and for their releasable connection in the relevant insulation displacement slot 5 '.
  • the wiring swivel cover 6 by means of a film hinge 11 on the wiring side 3 for the subscriber lines on the connection strip attached.
  • a significant improvement is achieved in that a transverse opening 13 to the wire receiving channel 14 on the wiring swivel cover 6 for passage one wiring terminal 4 each when switching on and as a pass-through for a test probe or the like by means of a penetrable, the leakage from a weather protection gelatin or a weather protection grease preventing membrane 12 is closed.
  • the illustrations further show that the wiring pivot cover 6 for Inclusion and connection of twin wires are trained.
  • the wiring swivel covers 6 are each in Locking position on the housing 1 can be locked via a snap lock 16, 16 ', wherein the snap closure 16, 16 'has different flank angles for Generation of different resistances when closing and opening the wiring swivel cover 6.
  • the wiring swivel covers 6 each act together with a centering cam 17 on the housing 1 during the wiring process.
  • the module multiple connection strip described above is therefore fully sufficient today's requirements, particularly with regard to rational production, free routing of the wires of the subscriber lines as well as in relation to a quick and easy connection of the electrically insulated wires of the Trunks and subscriber lines.
  • the multiple connection strip fully protected against moisture. The latter will further improved by one on the wiring side (2) for the wires of the Snap-on outside line, with a weather protection gelatin or a weather protection grease filled lid 20 (Fig. 3).

Landscapes

  • Engineering & Computer Science (AREA)
  • Manufacturing & Machinery (AREA)
  • Connections Arranged To Contact A Plurality Of Conductors (AREA)
  • Structure Of Telephone Exchanges (AREA)
  • Multi-Conductor Connections (AREA)
  • Cable Accessories (AREA)
  • Coupling Device And Connection With Printed Circuit (AREA)

Abstract

Die module Mehrfach-Anschlussleiste für eine lötfreie Schneid-Klemm-Andrahtung der elektrisch isolierten Adern von Amtsleitungen und Teilnehmerleitungen einer Telefonzentrale umfasst ein Gehäuse (1) aus Kunststoff, in dem sich eine Mehrzahl längsseitig modular beabstandete Beschaltungsmittel (4) zum Durchschalten der einander zugeordneten Leitungsadern befinden. Weiter umfasst das Gehäuse Mittel in Form von Klinken (7) zur umschlagsmässigen Montage der Leiste auf einem Montagekanal für eine freie Zugänglichkeit für die Aufschaltung der Adern der Amtsleitung oder der Adern der Teilnehmerleitung. Weiter sind die Beschaltungsmittel zum Durchschalten der einander zugeordneten Leitungsadern eine Mehrzahl von nebeneinander in der Anschlussleiste (1) angeordnete, sich von der Beschaltungsseite (2) für die Amtsleitungen zur Beschaltungsseite (3) für die Teilnehmerleitungen erstreckende, im wesentlichen flächige Beschaltungsklemmen (4) mit jeweils einem Schneidklemmschlitz (5, 5') an beiden Enden.
Figure 00000001

Description

Die vorliegende Erfindung betrifft eine module Mehrfach-Anschlussleiste für eine lötfreie Schneid-Klemm-Andrahtung der elektrisch isolierten Adern von Amtsleitungen und Teilnehmerleitungen einer Telefonzentrale o. dgl., mit einem Gehäuse aus Kunststoff, in dem sich eine Mehrzahl längsseitig modular beabstandete Beschaltungsmittel zum Durchschalten der einander zugeordneten Leitungsadern befinden, sowie mit Mitteln zur Befestigung der Anschlussleiste auf einem Montagekanal o. dgl.
Anschlussleisten für Ortsanschlussliniennetze resp. Telefonzentralen resp. Verteilersysteme dienen in der heutigen Technik der in der Regel lötfreien Schneid-Klemm-Andrahtung der elektrisch isolierten Adern der Amtsleitungen (ankommende Leitungen) und der Teilnehmerleitungen (abgehende Leitungen), wobei das freie Rangieren der Adern der Teilnehmerleitungen sowie das schnelle Aufschalten der Adern der Amts- und Teilnehmerleitungen sowie eine optimale Herstellung solcher Mehrfach-Anschlussleisten im Vordergrund rationeller Lösungen stehen.
Entsprechend ist hier Aufgabestellung die Schaffung einer Anschlussleiste der vorgenannten Art, welche optimal herstellbar ist und welche ein freies Rangieren der Adern der Teilnehmerleitungen sowie ein schnelles und leichtes Aufschalten der elektrisch isolierten Adern der Amtsleitungen und der Teilnehmerleitungen gestattet.
Dies wird erfindungsgemäss zunächst dadurch erreicht, dass das Gehäuse einstückig ist mit einer Mehrzahl modular beabstandeter Kammern zur einsetzbaren Aufnahme der Beschaltungsmittel von einer Schmalseite her und dass ferner die Mittel zur Befestigung der Anschlussleiste auf einen Montagekanal seitlich der Leiste angeordnete Klinkenmittel sind zur umschlagsmässigen Montage der Leiste für eine freie Zugänglichkeit für die Aufschaltung der Adern der Amtsleitung oder der Adern der Teilnehmerleitung.
Durch diese Massnahmen kann zunächst die Anschlussleiste mit den Anschlussmitteln für die Adern der Amtsleitungen nach vorn auf den Montagekanal aufgeklinkt werden, in welcher Lage die betreffenden Adern leicht mit den zugeordneten Beschaltungsmitteln verbunden werden können. Danach wird die Anschlussleiste vom Montagekanal ausgeklinkt, um nach einer Drehung um 180° in deren Längsaxe wieder auf den Montagekanal aufgesetzt zu werden, womit nun die Beschaltungsmittel für die Adern der Teilnehmerleitungen vorn liegen und leicht zugänglich sind, um beschaltet zu werden.
Hierfür ist es von Vorteil, wenn die Klinkenmittel im wesentlichen symmetrisch ausgebildet sind.
Weiter ist es bei einer solchen modulen Mehrfach-Anschlussleiste für eine lötfreie Schneid-Klemm-Andrahtung der elektrisch isolierten Adern von Amtsleitungen und Teilnehmerleitungen einer Telefonzentrale o. dgl., mit einem Gehäuse aus Kunststoff, in dem sich eine Mehrzahl längsseitig modular beabstandete Beschaltungsmittel zum Durchschalten der einander zugeordneten Leitungsadern befinden, erfindungswesentlich, dass die Beschaltungsmittel zum Durchschalten der einander zugeordneten Leitungsadern eine Mehrzahl von nebeneinander in der Anschlussleiste angeordnete, sich von der Beschaltungsseite für die Amtsleitungen zur Beschaltungsseite für die Teilnehmerleitungen erstreckende, im wesentlichen flächige Beschaltungsklemmen mit jeweils einem Schneidklemmschlitz an beiden Enden sind.
Hierbei besteht eine vorteilhafte Ausgestaltung der erfindungsgemässen Mehrfach-Anschlussleiste darin, dass für eine werkzeugfreie Beschaltung mindestens auf der Beschaltungsseite für die Teilnehmerleitungen an der Anschlussleiste eine Mehrzahl Beschaltungsschwenkdeckel angelenkt sind, je zur Aufnahme mindestens einer Ader der Teilnehmerleitung und zu deren lösbaren Aufschaltung in den betreffenden Schneidklemmschlitz, wobei die Beschaltungsschwenkdeckel mittels Filmscharnier o. dgl. an der einen und/oder anderen Schmalseite der Anschlussleiste befestigt sind.
Diese können somit wiederholt zum Auf- und Entschalten verschwenkt werden, was ein beliebiges und leichtes Rangieren der geschalteten Adern erlaubt. Vorzugsweise sind dabei die Beschaltungsschwenkdeckel zur Aufnahme und Aufschaltung von Doppeladern ausgebildet.
Weiter kann am Beschaltungsschwenkdeckel eine Queröffnung zum Drahtaufnahmekanal zum Durchtritt jeweils einer Beschaltungsklemme beim Aufschalten sowie als Durchgriff für eine Prüfspitze o. dgl. angeordnet und nach aussen mittels einer durchstossbaren, das Auslaufen von einer in die Anschlussleiste einzufüllenden Wetterschutzgelatine oder einem Wetterschutzfett verhindernden Membrane verschlossen sein.
Eine vorteilhafte Ausgestaltung der Mehrfach-Anschlussleiste besteht zudem darin, dass die Beschaltungsschwenkdeckel je in Schliesslage am Gehäuse über einen Schnappverschluss verriegelbar sind, der unterschiedliche Flankenwinkel aufweist zur Erzeugung unterschiedlicher Widerstände beim Schliessen und beim wieder Öffnen der Beschaltungsschwenkdeckel.
Um eine genaue Zentrierung zwischen aufzuschaltender Ader und Beschaltungsklemme zu erreichen, können die Beschaltungsschwenkdeckel je beim Beschaltungsvorgang mit einem Zentriernocken am Gehäuse zusammenwirken.
Weiter ist es vorteilhaft, wenn auf der Beschaltungsseite für die Adern der Amtsleitungen dem Schneidklemmschlitz der Beschaltungsklemme eine Schneidkante zugeordnet ist zum Abtrennen einer Überlänge einer Amtsader bei deren Aufschaltung, wobei vorteilhaft die Schneidkante vom Schneidklemmschlitz mit vorgegebenem Abstand distanziert und sich schlitzförmig nach unten verjüngend und schliessend ausgebildet ist sowie sich an einem, an der Beschaltungsklemme mit dem Schneidklemmschlitz parallel und nach hinten distanziert angeformten Schneidarm befindet.
Durch diese Massnahmen ist es möglich, einen aufzuschaltenden Draht mit geringster Kraft mit einem Beschaltungswerkzeug o. dgl. gleichzeitig in den Schneidklemmschlitz und in die Schneidkante einzudrücken, um den Draht im Schneidklemmschlitz zu fixieren und an der Schneidkante abzutrennen.
Ferner besteht eine erfindungsgemässe Ausgestaltung der Mehrfach-Anschlussleiste durch einen auf der Beschaltungsseite für die Adern der Amtsleitung vorzugsweise aufschnappbaren, mit einer Wetterschutzgelatine oder einem Wetterschutzfett gefüllten Deckel, womit eine vollständig wetterfeste Ausführungsform erreicht wird.
Eine beispielsweise Ausführungsform des Erfindungsgegenstandes ist nachfolgend anhand der Zeichnung näher erläutert. Es zeigen:
Fig 1
in schaubildartiger Darstellung auf einen Montagekanal aufgebrachte erfindungsgemässe Anschlussleisten in einer ersten Lage und in einer um 180° gedrehten Lage;

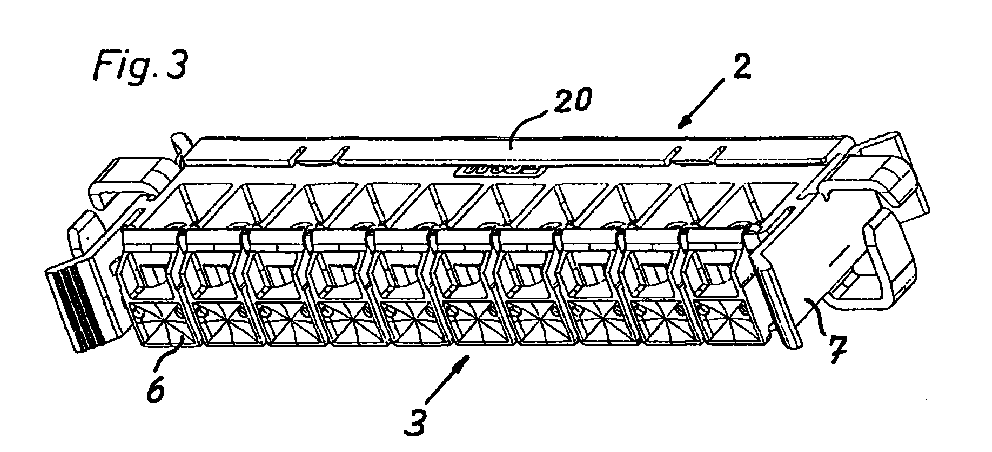

Fig. 2 u. 3
in schaubildartiger Darstellung die Aufschaltseite der erfindungsgemässen Anschlussleiste für die Adern der Amtsleitungen resp. für die Adern der Teilnehmerleitungen;
Fig. 4
in schaubildartiger Teildarstellung die Aufschaltseite der erfindungsgemässen Anschlussleiste für die Adern der Teilnehmerleitungen;
Fig. 5
eine Schnittdarstellung durch eine erfindungsgemässe Anschlussleiste gemäss Fig 4;
   und
Fig. 6
in schaubildartiger Darstellung eine im wesentlichen flächige Beschaltungsklemme der erfindungsgemässen Anschlussleiste.
Die Module Mehrfach-Anschlussleiste für eine lötfreie Schneid-Klemm-Andrahtung der elektrisch isolierten Adern von Amtsleitungen und Teilnehmerleitungen einer Telefonzentrale o. dgl. (nicht näher dargestellt) umfasst in bekannter Weise ein Gehäuse 1 aus Kunststoff, in dem sich eine Mehrzahl längsseitig modular beabstandete Beschaltungsmittel 4 zum Durchschalten der einander zugeordneten Leitungsadern befinden, sowie mit Mitteln zur Befestigung der Anschlussleiste auf einem Montagekanal 10.
Erfindungswesentlich ist hier zunächst, dass das Gehäuse 1 einstückig ist mit einer Mehrzahl modular beabstandeter Kammern zur einsetzbaren Aufnahme der Beschaltungsmittel 4 von einer Schmalseite her und dass ferner die Mittel zur Befestigung der Anschlussleiste 1 auf einen Montagekanal seitlich der Leiste angeordnete Klinkenmittel 7 sind zur umschlagsmässigen Montage der Leiste für eine freie Zugänglichkeit für die Aufschaltung der Adern der Amtsleitung oder der Adern der Teilnehmerleitung. Hierbei sind die Klinkenmittel 7 im wesentlichen symmetrisch ausgebildet zur umschlagsmässigen Montage der Anschlussleiste um 180°, wie das in Fig. 1 veranschaulicht ist.
Gemäss den Fig. 5 und 6 sind die Beschaltungsmittel zum Durchschalten der einander zugeordneten Leitungsadern eine Mehrzahl von nebeneinander in der Anschlussleiste angeordnete, sich von der Beschaltungsseite 2 für die Amtsleitungen zur Beschaltungsseite 3 für die Teilnehmerleitungen erstreckende, im wesentlichen flächige Beschaltungsklemmen 4 mit jeweils einem Schneidklemmschlitz 5, 5' an beiden Enden. Hierbei ist auf der Beschaltungsseite 2 für die Adern der Amtsleitungen dem Schneidklemmschlitz 5 der Beschaltungsklemme 4 eine Schneidkante 8 zugeordnet zum Abtrennen einer Überlänge 15' einer Amtsader 15 bei deren Aufschaltung. Vorzugsweise ist dabei die Ausgestaltung derart, dass die Schneidkante 8 vom Schneidklemmschlitz 5 mit vorgegebenem Abstand distanziert und sich schlitzförmig nach unten verjüngend und schliessend ausgebildet ist sowie sich an einem, an der Beschaltungsklemme 4 mit dem Schneidklemmschlitz 5 parallel und nach hinten distanziert U-förmig angeformten Schneidarm 9 befindet (Fig. 6).
Wie insbesondere Fig. 4 und 5 verdeutlichen, sind auf der Beschaltungsseite 3 für die Teilnehmerleitungen an der Anschlussleiste eine Mehrzahl Beschaltungsschwenkdeckel 6 angelenkt, je zur Aufnahme mindestens einer Ader 25 der Teilnehmerleitung und zu deren lösbaren Aufschaltung in den betreffenden Schneidklemmschlitz 5'. Hierbei sind die Beschaltungsschwenkdeckel 6 mittels Filmscharnier 11 an der Beschaltungsseite 3 für die Teilnehmerleitungen an der Anschlussleiste befestigt.
Eine wesentliche Verbesserung wird dabei damit erzielt, dass eine Queröffnung 13 zum Drahtaufnahmekanal 14 am Beschaltungsschwenkdeckel 6 zum Durchtritt jeweils einer Beschaltungsklemme 4 beim Aufschalten sowie als Durchgriff für eine Prüfspitze o. dgl. nach aussen mittels einer durchstossbaren, das Auslaufen von einer in die Anschlussleiste einzufüllenden Wetterschutzgelatine oder einem Wetterschutzfett verhindernden Membrane 12 verschlossen ist.
Weiter zeigen die Darstellungen, dass die Beschaltungsschwenkdeckel 6 zur Aufnahme und Aufschaltung von Doppeladern ausgebildet sind.
Gemäss insbesondere Fig. 4 sind die Beschaltungsschwenkdeckel 6 je in Schliesslage am Gehäuse 1 über einen Schnappverschluss 16,16' verriegelbar, wobei der Schnappverschluss 16,16' unterschiedliche Flankenwinkel aufweist zur Erzeugung unterschiedlicher Widerstände beim Schliessen und Öffnen der Beschaltungsschwenkdeckel 6. Zudem wirken die Beschaltungsschwenkdeckel 6 je beim Beschaltungsvorgang mit einem Zentriernocken 17 am Gehäuse 1 zusammen.
Die vorbeschriebene module Mehrfach-Anschlussleiste genügt somit vollumfänglich den heutigen Anforderungen insbesondere in Bezug auf eine rationelle Herstellung, ein freies Rangieren der Adern der Teilnehmerleitungen sowie in Bezug auf ein schnelles und leichtes Aufschalten der elektrisch isolierten Adern der Amtsleitungen und der Teilnehmerleitungen. Zudem ist hier die MehrfachAnschlussleiste vollumfänglich gegen Feuchtigkeit geschützt. Letzteres wird weiter verbessert durch einen auf der Beschaltungsseite (2) für die Adern der Amtsleitung aufschnappbaren, mit einer Wetterschutzgelatine oder einem Wetterschutzfett gefüllten Deckel 20 (Fig. 3).
Hierbei sind Modifikationen durchaus möglich, ohne den Erfindungsgedanken zu verlassen. Insbesondere können auch für das Aufschalten der Adern der Amtsleitungen Beschaltungsschwenkdeckel an der Anschlussleiste angelenkt sein. Die Anlenkung kann dabei auch über andere Massnahmen erfolgen, wobei aber beispielsweise Drehachsenmittel mehr Bauraum beanspruchen und deshalb die Anlenkung mittels Filmscharnier erhebliche Vorteile aufweist, sowohl bezüglich Bauvolumen als auch spritzgusstechnisch. Ferner sind an Stelle der Beschaltungsschwenkdeckel auch Drucktasten denkbar.

Claims (13)

  1. Module Mehrfach-Anschlussleiste für eine lötfreie Schneid-Klemm-Andrahtung der elektrisch isolierten Adern von Amtsleitungen und Teilnehmerleitungen einer Telefonzentrale o. dgl., mit einem Gehäuse aus Kunststoff, in dem sich eine Mehrzahl längsseitig modular beabstandete Beschaltungsmittel zum Durchschalten der einander zugeordneten Leitungsadern befinden, sowie mit Mitteln zur Befestigung der Anschlussleiste auf einem Montagekanal o. dgl., dadurch gekennzeichnet,
    dass das Gehäuse (1) einstückig ist mit einer Mehrzahl modular beabstandeter Kammern zur einsetzbaren Aufnahme der Beschaltungsmittel (4) von einer Schmalseite her und dass ferner die Mittel zur Befestigung der Anschlussleiste (1) auf einen Montagekanal seitlich der Leiste angeordnete Klinkenmittel (7) sind zur umschlagsmässigen Montage der Leiste für eine freie Zugänglichkeit für die Aufschaltung der Adern der Amtsleitung oder der Adern der Teilnehmerleitung.
  2. Module Mehrfach-Anschlussleiste für eine lötfreie Schneid-Klemm-Andrahtung der elektrisch isolierten Adern von Amtsleitungen und Teilnehmerleitungen einer Telefonzentrale o. dgl., mit einem Gehäuse aus Kunststoff, in dem sich eine Mehrzahl längsseitig modular beabstandete Beschaltungsmittel zum Durchschalten der einander zugeordneten Leitungsadern befinden, dadurch gekennzeichnet,
    dass die Beschaltungsmittel zum Durchschalten der einander zugeordneten Leitungsadern eine Mehrzahl von nebeneinander in der Anschlussleiste (1) angeordnete, sich von der Beschaltungsseite (2) für die Amtsleitungen zur Beschaltungsseite (3) für die Teilnehmerleitungen erstreckende, im wesentlichen flächige Beschaltungsklemmen (4) mit jeweils einem Schneidklemmschlitz (5, 5') an beiden Enden sind.
  3. Mehrfach-Anschlussleiste nach Anspruch 2, dadurch gekennzeichnet,
    dass mindestens auf der Beschaltungsseite (3) für die Teilnehmerleitungen an der Anschlussleiste (1) eine Mehrzahl Beschaltungsschwenkdeckel (6) angelenkt sind, je zur Aufnahme mindestens einer Ader der Teilnehmerleitung und zu deren lösbaren Aufschaltung in den betreffenden Schneidklemmschlitz (5').
  4. Mehrfach-Anschlussleiste nach Anspruch 3, dadurch gekennzeichnet,
    dass die Beschaltungsschwenkdeckel (6) mittels Filmscharnier (11) o. dgl. an der einen und/oder anderen Schmalseite (2;3) der Anschlussleiste (1) befestigt sind.
  5. Mehrfach-Anschlussleiste nach Anspruch 3, dadurch gekennzeichnet,
    dass eine Queröffnung (13) zum Drahtaufnahmekanal (14) am Beschaltungsschwenkdeckel (6) zum Durchtritt jeweils einer Beschaltungsklemme (4) beim Aufschalten sowie als Durchgriff für eine Prüfspitze o. dgl. nach aussen mittels einer durchstossbaren, das Auslaufen von einer in die Anschlussleiste einzufüllenden Wetterschutzgelatine oder einem Wetterschutzfett verhindernden Membrane (12) verschlossen ist.
  6. Mehrfach-Anschlussleiste nach Anspruch 3, dadurch gekennzeichnet,
    dass die Beschaltungsschwenkdeckel (6) zur Aufnahme und Aufschaltung von Doppeladern ausgebildet sind.
  7. Mehrfach-Anschlussleiste nach Anspruch 3, dadurch gekennzeichnet,
    dass die Beschaltungsschwenkdeckel (6) je in Schliesslage am Gehäuse (1) über einen Schnappverschluss (16,16') verriegelbar sind.
  8. Mehrfach-Anschlussleiste nach Anspruch 7, dadurch gekennzeichnet,
    dass der Schnappverschluss (16,16') unterschiedliche Flankenwinkel aufweist zur Erzeugung unterschiedlicher Widerstände beim Schliessen und Öffnen der Beschaltungsschwenkdeckel (6).
  9. Mehrfach-Anschlussleiste nach Anspruch 3, dadurch gekennzeichnet,
    dass die Beschaltungsschwenkdeckel (6) je bei einem Beschaltungsvorgang mit einem Zentriernocken am Gehäuse (1) zusammenwirken.
  10. Mehrfach-Anschlussleiste nach Anspruch 2, dadurch gekennzeichnet,
    dass auf der Beschaltungsseite (2) für die Adern der Amtsleitungen dem Schneidklemmschlitz (5) der Beschaltungsklemme (4) eine Schneidkante (8) zugeordnet ist zum Abtrennen einer Überlänge einer Amtsader bei deren Aufschaltung.
  11. Mehrfach-Anschlussleiste nach Anspruch 10, dadurch gekennzeichnet,
    dass die Schneidkante (8) vom Schneidklemmschlitz (5) mit vorgegebenem Abstand distanziert und sich schlitzförmig nach unten verjüngend und schliessend ausgebildet ist sowie sich an einem, an der Beschaltungsklemme (4) mit dem Schneidklemmschlitz (5) parallel und nach hinten distanziert angeformten Schneidarm (9) befindet.
  12. Mehrfach-Anschlussleiste nach Anspruch 1, dadurch gekennzeichnet,
    dass die Klinkenmittel (7) im wesentlichen symmetrisch ausgebildet sind zur umschlagsmässigen Montage der Leiste (1) um 180° für eine freie Zugänglichkeit für die Aufschaltung der Adern der Amtsleitung oder der Adern der Teilnehmerleitung.
  13. Mehrfach-Anschlussleiste nach Anspruch 1, gekennzeichnet durch einen auf der Beschaltungsseite (2) für die Adern der Amtsleitung vorzugsweise aufschnappbaren, mit einer Wetterschutzgelatine oder einem Wetterschutzfett gefüllten Deckel (20).
