EP0885664A2 - Roller conveyor - Google Patents
Roller conveyor Download PDFInfo
- Publication number
- EP0885664A2 EP0885664A2 EP98110566A EP98110566A EP0885664A2 EP 0885664 A2 EP0885664 A2 EP 0885664A2 EP 98110566 A EP98110566 A EP 98110566A EP 98110566 A EP98110566 A EP 98110566A EP 0885664 A2 EP0885664 A2 EP 0885664A2
- Authority
- EP
- European Patent Office
- Prior art keywords
- roller conveyor
- rollers
- containers
- letters
- rows
- Prior art date
- Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
- Granted
Links
Images
Classifications
-
- B—PERFORMING OPERATIONS; TRANSPORTING
- B07—SEPARATING SOLIDS FROM SOLIDS; SORTING
- B07C—POSTAL SORTING; SORTING INDIVIDUAL ARTICLES, OR BULK MATERIAL FIT TO BE SORTED PIECE-MEAL, e.g. BY PICKING
- B07C3/00—Sorting according to destination
- B07C3/02—Apparatus characterised by the means used for distribution
- B07C3/08—Apparatus characterised by the means used for distribution using arrangements of conveyors
- B07C3/082—In which the objects are carried by transport holders and the transport holders form part of the conveyor belts
- B07C3/087—In which the objects are carried by transport holders and the transport holders form part of the conveyor belts the objects being taken up in transport files or holders which are not part of the conveyor belts
Definitions
- the invention relates to a roller conveyor for Transport of cargo, especially letters Containers, the rolling direction of the rollers of the roller conveyor at a given angle to the direction of transport stands and with the containers by tracking aids against the transverse motion force caused by this angle are kept in the transport direction.
- roller conveyors are known from EP 0 582 964 A2. Cartons are created by the inclination of the rolls against a side stop during transport spent from which position defined measuring and weighing processes to be triggered.
- the object of the invention is an integrable into the conveyor system To design roller conveyors of the type mentioned at the beginning that falling cargo, especially dropped Letters that are both in front, behind and below the containers are located directly in the area of this roller conveyor be deposited.
- this object is achieved in that the rollers of the roller conveyor are arranged so close to each other are that in the area of the roller conveyor also not properly cargo in a transport container rests on at least two roles and that this thus cargo not held by the tracking aids in the rolling direction in at least one next to the rollers of the roller conveyor located catchable.
- the letter separating unit can of course be there Letters are used where experience has shown that letters from the containers are often used fall.
- roller conveyor is formed in two rows is arranged between the two rows of the catch is.
- roller conveyor can be moved by gravity Containers are driven or have active drives.
- the roller conveyor can begin and end with usual, arranged transversely to the transport direction with respect to their axes Rollers R1 and R14 be equipped. Essential for that However, the present invention is that between them Roles R1 and R14 arranged further roles from this exact transverse position twisted out by a yaw angle are, in the exemplary embodiment this twist in one Angle W1 may be done.
- Roles R2 to R13 should be identical, but there should always be one Lateral force when transporting the containers, such as container B1, in the direction of a guide F1 that will be guaranteed Guide holder FH1 and FH2 is held stationary.
- the guide F1 is at its ends with inlet curves Capture or release of the containers, such as container B1, provided, but in the area of the inclined rollers R2 up to R13 each container is held by the guide F1 so that it can only move in the direction of transport.
- a vectorial diagram indicates that a Force u of each inclined roll on the respective container a force v in the direction of transport and a force w the respective guide F1 generated.
- rollers R1 up to R14 are so close to each other that fall out Letters lie on the rolls R1 to R14, whereby they, because they cannot lean against F1 leadership, in the direction of the force u, i.e. in the rolling direction of the rolls, be moved. With this, such letters wander under the leadership F1 through and get into a central catchment.
- FIG. 2 shows along the line A-A (FIG 1) shows a side view.
- the same elements are provided here with the same reference numerals, with a curved arrow is indicated, like that not in the container B1 transported letters in a catch AG1 will.
- the container B2 held between guides F2 and F3 is held on guide brackets FH3, FH4, FH5 and FH6 are at best weak against the guides F2 and F3 pressed, which also makes the frictional forces relatively low are.
- Loose cargo, i.e. Letters, outside the container B2 are due to the inclination of the rollers R16 to R39 in a middle aisle between the two rows of rollers and get into a catchment where they can be easily removed can.
- section B-B of FIG. 3 is shown in the illustration of FIG 4, in which the transport of loose letters in a catchment AG2 by two curved ones Arrows is indicated.
- separation can take place of letters that are two-sided on both rows of roller conveyors rest, can be achieved in that the roles of two rows are driven at different speeds, or that the two rows are opposed, but in terms of their absolute size different angular positions exhibit.
Landscapes
- Rollers For Roller Conveyors For Transfer (AREA)
- Attitude Control For Articles On Conveyors (AREA)
- Rolls And Other Rotary Bodies (AREA)
- Framework For Endless Conveyors (AREA)
- Structure Of Belt Conveyors (AREA)
Abstract
Wenn Briefe in Behältern (B1, B2) gefördert werden, besteht
die Gefahr, daß einzelne Briefe aus den Behältern (B1, B3)
auf die Förderstrecke fallen und dann manuell im System
wieder eingeschleust werden müssen. Durch Schrägstellen von
Rollen (R2 bis R13 und R16 bis R39) eines Rollenförderers
werden die Briefe quer zur Transportrichtung der Behälter
(B1, B2) in einen Auffang (AG1, AG2) abgesondert, während die
Behälter (B1, B2) durch Seitenführungen in Transportrichtung
gehalten werden.
Description
Die Erfindung bezieht sich auf einen Rollenförderer zum Transport von Ladungsgut, insbesondere mit Briefen gefüllten Behältern, wobei die Abrollrichtung der Rollen des Rollenförderers in einem jeweils vorgegebenen Winkel zur Transportrichtung steht und wobei die Behälter durch Spurführungshilfen gegen die durch diesen Winkel bedingte Querbewegungskraft in der Transportrichtung gehalten sind.The invention relates to a roller conveyor for Transport of cargo, especially letters Containers, the rolling direction of the rollers of the roller conveyor at a given angle to the direction of transport stands and with the containers by tracking aids against the transverse motion force caused by this angle are kept in the transport direction.
Derartige Rollenförderer sind aus der EP 0 582 964 A2 bekannt. Dabei werden Kartons durch die Schrägstellung der Rollen während des Transports gegen einen seitlichen Anschlag verbracht, von welcher Lage aus definierte Meß- und Wiegevorgange ausgelöst werden.Such roller conveyors are known from EP 0 582 964 A2. Cartons are created by the inclination of the rolls against a side stop during transport spent from which position defined measuring and weighing processes to be triggered.
Wenn in einem komplexen Fördersystem mit Briefen gefüllte Behälter transportiert werden, so ist für dieses Fördergut eine Vielzahl von unterschiedlichen Abmessungen typisch. Dabei ist das Vermeiden eines Herausfallens von Briefen aus den Behältern nicht mit Sicherheit gewährleistet. Ein manuelles Einsammeln der herausgefallenen Briefe im gesamten Förderbereich zieht jedoch eine erhebliche Beeinträchtigung der Funktionalität der gesamten Anlage nach sich.When containers filled with letters in a complex conveyor system are transported, there is one for this material Variety of different dimensions typical. It is preventing letters from falling out of the containers not guaranteed with certainty. A manual collection of the dropped letters in the entire funding area however, draws a significant impairment in functionality the entire system itself.
Aufgabe der Erfindung ist es, einen in das Fördersystem integrierbaren Rollenförderer der eingangs genannten Art so auszubilden, daß herausfallendes Ladungsgut, insbesondere herausgefallene Briefe, die sich sowohl vor, hinter als auch unterhalb der Behälter befinden direkt im Bereich dieses Rollenförderers abgeschieden werden. The object of the invention is an integrable into the conveyor system To design roller conveyors of the type mentioned at the beginning that falling cargo, especially dropped Letters that are both in front, behind and below the containers are located directly in the area of this roller conveyor be deposited.
Gemäß der Erfindung wird diese Aufgabe dadurch gelöst, daß die Rollen des Rollenförderers so dicht zueinander angeordnet sind, daß im Bereich des Rollenförderers auch nicht ordnungsgerecht in einen Transportbehälter befindliches Ladungsgut jeweils auf mindestens zwei Rollen aufliegt und daß dieses somit nicht durch die Spurführungshilfen gehaltene Ladungsgut in der Abrollrichtung in mindestens einen neben den Rollen des Rollenförderers gelegenen Auffang verbringbar ist.According to the invention, this object is achieved in that the rollers of the roller conveyor are arranged so close to each other are that in the area of the roller conveyor also not properly cargo in a transport container rests on at least two roles and that this thus cargo not held by the tracking aids in the rolling direction in at least one next to the rollers of the roller conveyor located catchable.
Ob dabei durchgängige Rollen oder vereinzelte Räder oder Bandabschnitte verwendet werden, steht im Betlieben des Anwenders.Whether continuous castors or isolated wheels or Belt sections are used remains in the user's discretion.
Die Briefsepariereinheit kann selbstverständlich dort zum Einsatz kommen, wo erfahrungsgemäß häufig Briefe aus den Behältern fallen.The letter separating unit can of course be there Letters are used where experience has shown that letters from the containers are often used fall.
Eine erste vorteilhafte Ausbildung der Erfindung ist dadurch gekennzeichnet, daß der Rollenförderer zweireihig ausgebildet ist, wobei zwischen den beiden Reihen der Auffang angeordnet ist. Dadurch werden die resultierenden Querkräfte auf den eigentlichen Behälter durch gegenseitige Kompensationswirkung relativ gering gehalten.This is a first advantageous embodiment of the invention characterized in that the roller conveyor is formed in two rows is arranged between the two rows of the catch is. As a result, the resulting transverse forces on the actual Mutual compensation effect kept relatively low.
Prinzipiell kann der Rollenförderer durch die Schwerkraft der Behälter angetrieben werden oder über aktive Antriebe verfügen.In principle, the roller conveyor can be moved by gravity Containers are driven or have active drives.
Wenn ein zweireihiger Rollenförderer so ausgebildet ist, daß die Rollen der beiden Reihe mit unterschiedlicher Geschwindigkeit antreibbar sind, werden sowohl einzelne als auch mehrere zu einer Brücke übereinander gestapelte Briefe, die auf beiden Reihen aufliegen, gegeneinander gedreht und mit Sicherheit im Mittelgang zwischen den Rollen abgeschieden. If a double row roller conveyor is designed so that the roles of the two rows at different speeds can be driven, both individual and several letters stacked on top of each other to form a bridge lie on both rows, turned against each other and with certainty deposited in the middle aisle between the rollers.
Bei zweireihigen Rollenförderern kann jedoch auch durch absolut unterschiedlich große Winkel zur Transportrichtung ein solches Drehen von beide Reihen beaufschlagenden Briefen erreicht werden.In the case of double-row roller conveyors, however, can also be done absolutely different sized angles to the transport direction such turning of letters striking both rows will.
Um Transportgut, insbesondere Briefe, das sich unterhalt der Behälter befindet, trotz des hohen Anpreßdruckes abzuscheiden, erweist es sich als vorteilhaft, daß die Rollen an ihrer Oberfläche ein Material aufweisen, das einen höheren Reibungskoeffizienten gegenüber dem Ladungsgut als gegenüber dem Material der Behälter hat. Dazu können die Rollen beispielsweise mit Kunststoff beschichtet sein.In order to transport goods, especially letters, which are maintained Container is to be separated despite the high contact pressure, it proves to be advantageous that the roles on their Surface have a material that has a higher coefficient of friction towards the cargo than against Material of the container. For example, the roles be coated with plastic.
Ausführungsbeispiele der Erfindung sind in der Zeichnung dargestellt
und werden im folgenden näher erläutert. Dabei zeigen:

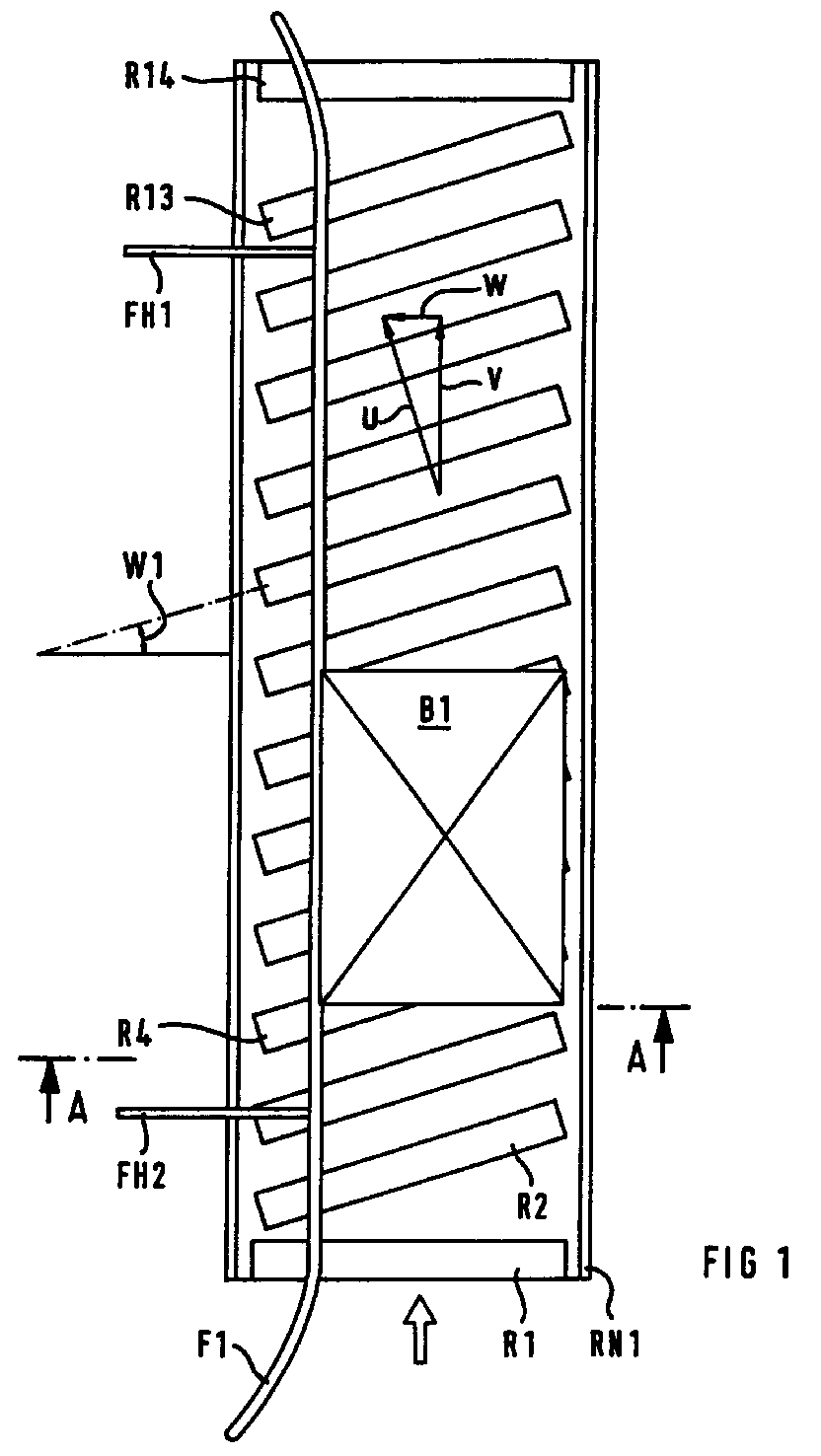

In der Darstellung gemäß FIG 1 ist ein Rollenförderer zum Abscheiden von Briefen und Großbriefen gezeigt, der als Abschnitt in die gesamte Fördertechnik einer Briefsortieranlage eingefügt werden kann. Die Förderrichtung, d.h. die Transportrichtung für Behälter mit Briefen, so auch einen Behälter B1, ist in der Darstellung durch einen offenen Pfeil angedeutet. Der Behälter B1 kann wannenförmig ausgebildet sein und bietet in seinem Inneren Platz für das Postgut. Der Rollenförderer kann an seinem Anfang und seinem Ende mit üblichen, hinsichtlich ihrer Achsen quer zur Transportrichtung angeordneten Rollen R1 und R14 ausgestattet sein. Wesentlich für die vorliegende Erfindung ist es aber nun, daß die zwischen diesen Rollen R1 und R14 angeordneten weiteren Rollen aus dieser exakten Querstellung heraus um einen Gierwinkel verdreht sind, wobei im Ausführungsbeispiel diese Verdrehung in einem Winkel W1 erfolgen möge. Dieser muß nicht zwingend für alle Rollen R2 bis R13 identisch sein, jedoch sollte stets eine Querkraft beim Transport der Behälter, so des Behälters B1, in Richtung auf eine Führung F1 gewährleistet sein, die über Führungshalter FH1 und FH2 stationär gehalten ist.1 is a roller conveyor for separation of letters and large letters shown as a section in the entire conveyor technology of a letter sorting system can be inserted. The direction of conveyance, i.e. the direction of transport for containers with letters, including a container B1, is indicated in the illustration by an open arrow. The container B1 can be trough-shaped and offers space for the postal matter inside. The roller conveyor can begin and end with usual, arranged transversely to the transport direction with respect to their axes Rollers R1 and R14 be equipped. Essential for that However, the present invention is that between them Roles R1 and R14 arranged further roles from this exact transverse position twisted out by a yaw angle are, in the exemplary embodiment this twist in one Angle W1 may be done. This does not necessarily have to be for everyone Roles R2 to R13 should be identical, but there should always be one Lateral force when transporting the containers, such as container B1, in the direction of a guide F1 that will be guaranteed Guide holder FH1 and FH2 is held stationary.
Die Führung F1 ist an ihren Enden mit Einlaufrundungen zum Einfangen bzw. Freigeben der Behälter, so des Behälters B1, versehen, jedoch im Bereich der schräggestellten Rollen R2 bis R13 wird jeder Behälter, von der Führung F1 so gehalten, daß es sich nur in der Transportrichtung voranbewegen kann. Durch ein vektorielles Diagramm ist angedeutet, daß eine Kraft u jeder schräggestellten Rolle auf den jeweiligen Behälter eine Kraft v in Transportrichtung und eine Kraft w auf die jeweilige Führung F1 hin erzeugt.The guide F1 is at its ends with inlet curves Capture or release of the containers, such as container B1, provided, but in the area of the inclined rollers R2 up to R13 each container is held by the guide F1 so that it can only move in the direction of transport. A vectorial diagram indicates that a Force u of each inclined roll on the respective container a force v in the direction of transport and a force w the respective guide F1 generated.
Jeder Behälter wird also in Transportrichtung vorangeschoben, reibt jedoch an der Führung F1 entlang. Um die Reibung zwischen Behälter und Führung F1 gering zu halten, kann diese eine entsprechende Materialbeschaffenheit aufweisen oder auch durch der Übersichtlichkeit halber nicht dargestellte Röllchen bestückt sein.So each container is pushed forward in the direction of transport, but rubs against the F1 guide. To the friction between Keeping the container and guide F1 low can do this have a corresponding material quality or also due to the clarity rolls not shown be equipped.
Wesentlich für die Erfindung ist es auch, daß die Rollen R1 bis R14 so dicht nebeneinander angeordnet sind, daß herausgefallene Briefe auf den Rollen R1 bis R14 aufliegen, wodurch sie, da sie sich nicht gegen die Führung F1 abstützen können, in Richtung der Kraft u, d.h. in Abrollrichtung der Rollen, bewegt werden. Damit wandern solche Briefe unter der Führung F1 hindurch und gelangen in einen zentralen Auffang.It is also essential for the invention that the rollers R1 up to R14 are so close to each other that fall out Letters lie on the rolls R1 to R14, whereby they, because they cannot lean against F1 leadership, in the direction of the force u, i.e. in the rolling direction of the rolls, be moved. With this, such letters wander under the leadership F1 through and get into a central catchment.
Um dies zu verdeutlichen, ist in FIG 2 entlang der Linie A-A (FIG 1) eine Seitenansicht gezeigt. Gleiche Elemente sind auch hier mit gleichen Bezugszeichen versehen, wobei durch einen gebogenen Pfeil angedeutet ist, wie die nicht im Behälter B1 befindlichen Briefe in einen Auffang AG1 transportiert werden. Dieser kann durch der Übersichtlichkeit halber nicht gezeigte weitere Transporteinrichtungen, beispielsweise Bänder, fortlaufend geleert werden, jedoch könnte er auch wegen seiner definierten Lage und Größe problemlos bei laufendem Betrieb der Anlage manuell bedient werden.To make this clear, FIG. 2 shows along the line A-A (FIG 1) shows a side view. The same elements are provided here with the same reference numerals, with a curved arrow is indicated, like that not in the container B1 transported letters in a catch AG1 will. For reasons of clarity, this cannot shown further transport devices, for example belts, be emptied continuously, but it could also be because of its defined position and size without problems while running Operation of the system can be operated manually.
In der Darstellung gemäß FIG 3 ist gezeigt, daß auch eine zweireihige Anordnung eines Rollenförderers denkbar ist, wodurch die resultierende Querkraft auf einen dortigen Behälter B2 aufgrund einer gegenseitigen Kompensation relativ gering ist. Beim dargestellten Ausführungsbeispiel ist am Einlauf des Rollenförderers eine übliche durchgängige Rolle R15 und am Auslauf eine eben solche Rolle R40 vorgesehen, jedoch befinden sich zwischen diesen Rollen R15 und R40 eine erste Reihe Rollen R16 bis R38, die in einem Winkel W2 schräggestellt sein mögen und parallel dazu an der anderen Seite des Rollenförderers eine zweite Reihe von Rollen R17 bis R39, die um einen gleichgroßen, aber gegensinnigen Winkel W3 schräggestellt sind.In the representation according to FIG 3 it is shown that a double row arrangement of a roller conveyor is conceivable, whereby the resulting shear force on a container there B2 relatively low due to mutual compensation is. In the illustrated embodiment is at the inlet of the roller conveyor a usual continuous roller R15 and A roll R40 of this type is provided at the outlet, but is located a first between these roles R15 and R40 Row of rollers R16 to R38, which are inclined at an angle W2 may be and in parallel on the other side of the Roller conveyor a second row of rollers R17 to R39, the inclined by an equally large but opposite angle W3 are.
Der Behälter B2, der zwischen Führungen F2 und F3 gehalten ist, die an Führungshaltern FH3, FH4, FH5 und FH6 gehalten sind, wird dadurch allenfalls schwach gegen die Führungen F2 und F3 gepreßt, wodurch auch die Reibkräfte relativ gering sind. Loses Ladungsgut, d.h. Briefe, außerhalb des Behälters B2 werden durch die Schrägstellung der Rollen R16 bis R39 in einen Mittelgang zwischen den beiden Rollenreihen verbracht und gelangen in einen Auffang, wo sie leicht entnommen werden können. Um dies darzustellen, ist ein Schnitt B-B der FIG 3 in der Darstellung gemäß FIG 4 gezeigt, bei dem das Transportieren von losen Briefen in einen Auffang AG2 durch zwei gebogene Pfeile angedeutet ist. The container B2 held between guides F2 and F3 is held on guide brackets FH3, FH4, FH5 and FH6 are at best weak against the guides F2 and F3 pressed, which also makes the frictional forces relatively low are. Loose cargo, i.e. Letters, outside the container B2 are due to the inclination of the rollers R16 to R39 in a middle aisle between the two rows of rollers and get into a catchment where they can be easily removed can. To illustrate this, section B-B of FIG. 3 is shown in the illustration of FIG 4, in which the transport of loose letters in a catchment AG2 by two curved ones Arrows is indicated.
Bei der Anordnung gemäß FIG 3 und FIG 4 kann ein Abscheiden von Briefen, die zweiseitig auf beiden Reihen der Rollenförderer aufliegen, dadurch erreicht werden, daß die Rollen der beiden Reihen unterschiedlich schnell angetrieben werden, oder daß die beiden Reihen zwar gegensinnige, jedoch hinsichtlich ihrer absoluten Größe unterschiedliche Winkelstellungen aufweisen.In the arrangement according to FIG. 3 and FIG. 4, separation can take place of letters that are two-sided on both rows of roller conveyors rest, can be achieved in that the roles of two rows are driven at different speeds, or that the two rows are opposed, but in terms of their absolute size different angular positions exhibit.
Claims (5)
