本实用新型涉及经编技术领域，具体指一种经编双贾卡双衬纬纱架多层次提花鞋面织物及鞋面，织物包括面层、底层和间隔层，面层包括地梳GB2的经平组织1‑1‑2‑3/3‑3‑1‑0//和地梳GB6的编链组织0‑0‑0‑1/1‑1‑1‑0//；底层为GB1的重经组织0‑2‑2‑2/3‑1‑1‑1//，间隔层为地梳GB5在前针床成圈形成的1‑0‑1‑1/0‑1‑1‑1//组织，且织物的后针床面作为织物的使用正面，该鞋面织物包括若干色提点厚实组织的垫纱数码为：1‑1‑1‑0/1‑1‑2‑3//和1‑1‑1‑1/1‑1‑2‑2//；厚实组织的前针床缺垫形成的组织的延展线与地梳GB5的组织延展线相互交叉使得地梳GB5所穿纱线连接织物的面层和底层并形成间隔层。本实用新型中通过新的工艺连接前后的间隔层，使得地梳延展线与贾卡延展线相互交叉实现前后连接，提高织物的舒适性。

Description

一种经编双贾卡双衬纬纱架多层次提花鞋面织物及鞋面
技术领域
本实用新型涉及经编技术领域，尤其是一种经编双贾卡双衬纬纱架多层次提花鞋面织物及鞋面。
背景技术
随着双针床贾卡经编机的开发研究和工艺的探索改进，双贾卡提花织物的颜色和花型，但目前的双针床双贾卡织物大多采用积极式经轴送经装置，或者只有一把贾卡梳栉采用积极式送经机构、另一把贾卡梳栉采用消极式纱架送经机构，其在设计花型时需要考虑到张力问题，从而使得花型设计受限，且目前的双贾卡织物，尤其应用于鞋面的贾卡织物，其多为包括有面层、底层和连接层的三层结构，且连接层均为纱线在前后针床垫纱成圈的方式形成，其形成的三层织物较为厚重，透气性欠佳；另外，目前的贾卡面料的的层次感不强，同一鞋面面料上的提花效果单一，且没有针对鞋面结构进行多层次花型布局，造成鞋面结构单一。
实用新型内容
有鉴于此，作为本实用新型的第一方面，提出了一种经编双贾卡双衬纬纱架多层次提花鞋面织物，该织物不仅层次感强，花型效果丰富，花型设计不受局限，能更好的满足顾客的需求。
一种经编双贾卡双衬纬纱架多层次提花鞋面织物，该鞋面织物由双针床双贾卡经编机编织而成，该织物为具有至少8把梳栉的双针床双贾卡经编机编织而成，8把梳栉从前针床到后针床分别是地梳GB1、地梳GB2、贾卡梳栉JB3.1、贾卡梳栉JB3.2、贾卡梳栉JB4.1、贾卡梳栉JB4.2、地梳GB5、地梳GB6，其中地梳GB1和GB5只作用于前针床，地梳GB2和GB6只作用于后针床；该鞋面织物包括面层、底层和连接面层和底层的间隔层，所述面层包括地梳GB2的经平组织1-1-2-3/3-3-1-0//和地梳GB6的编链组织0-0-0-1/1-1-1-0//；底层为GB1的重经组织0-2-2-2/3-1-1-1//，间隔层为地梳GB5在前针床成圈形成的1-0-1-1/0-1-1-1//组织，且织物的后针床面作为织物的使用正面，也就是面料的面层，GB1形成使用的反面，也就是面料的底层，该鞋面织物包括若干色提点厚实组织，其垫纱数码为：
贾卡梳栉JB3.1和JB3.2在后针床垫纱成圈形成的组织1-1-1-0/1-1-2-3//以及贾卡梳栉JB4.1和贾卡梳栉JB4.2在后针床垫纱成圈形成的组织1-1-1-1/1-1-2-2//；
或者贾卡梳栉JB3.1和JB3.2在后针床垫纱成圈形成的组织1-1-1-1/1-1-2-2//以及贾卡梳栉JB4.1和贾卡梳栉JB4.2在后针床垫纱成圈形成的组织1-1-1-0/1-1-2-3//；
所述厚实组织的前针床缺垫形成的组织的延展线与地梳GB5的组织延展线相互交叉使得地梳GB5所穿纱线连接织物的面层和底层并形成间隔层。
进一步的，该鞋面织物还包括衬纬组织，其垫纱数码为：贾卡梳栉JB3.1和JB3.2在后针床形成的组织1-1-1-1/1-1-2-2//，贾卡梳栉JB4.1和JB4.2在后针床轮流形成的组织1-1-1-1/2-2-2-2//；
或者贾卡梳栉JB3.1和JB3.2在后针床形成的组织1-1-1-1/2-2-2-2//，贾卡梳栉JB4.1和贾卡梳栉JB4.2在后针床形成的组织1-1-1-1/1-1-2-2//；
所述衬纬组织的延展线与地梳GB5的组织延展线相互交叉使得地梳GB5所穿纱线连接织物的面层和底层并形成间隔层。
进一步的，该鞋面织物还包括通透区组织，其垫纱数码为：贾卡梳栉JB3.1、JB3.2、JB4.1、JB4.2均在前针床或后针床形成的组织1-1-1-1/2-2-2-2//，所述通透区组织与地梳GB5的组织延展线无交叉。
进一步的，该鞋面织物还包括鱼鳞纹区组织，其垫纱数码为：贾卡梳栉JB3.1、JB3.2、JB4.1和JB4.2在前针床或后针床形成的组织1-1-1-1/1-1-2-2//和/或1-1-1-1/2-2-2-2//；
所述鱼鳞纹区组织的延展线与地梳GB5的组织延展线相互交叉使得地梳GB5所穿纱线连接织物的面层和底层并形成间隔层。
进一步的，贾卡梳栉JB3.1、贾卡梳栉JB3.2所穿纱线与贾卡梳栉JB4.1、贾卡梳栉JB4.2所穿纱线为不同类型的纱线。
进一步的，所述地梳GB2和地梳GB6所穿纱线为透明纱线。
进一步的，所述贾卡梳栉JB3.1、贾卡梳栉JB3.2所穿纱线为涤纶DTY纱线；所述贾卡梳栉JB4.1、贾卡梳栉JB4.2所穿纱线为阳离子涤纶DTY纱线。
作为本实用新型的第二方面，提出一种如上所述的经编双贾卡双衬纬纱架多层次提花鞋面织物的编织工艺，包括以下步骤：
（1）选择编织设备：选择具有四把地梳和两把贾卡梳的双针床双贾卡经编机，设备从机前往机后梳栉配置如下：地梳GB1、GB2，贾卡梳栉JB3.1、JB3.2、JB4.1、JB4.2和地梳GB5、GB6；其中地梳GB1和GB5只作用于前针床，地梳GB2和GB6只作用于后针床，四把贾卡梳栉作用于前后针床；其中贾卡梳栉均采用消极式纱线送经装置进行送经；
（2）梳栉穿纱及编织：地梳GB1满穿第一纱线在前针床编织重经组织，形成织物的底层；地梳GB2和地梳GB6满穿穿入第二纱线和第六纱线，在后针床编织，其中，地梳GB2编织经平组织1-1-2-3/3-3-1-0//，地梳GB6编织编链组织0-0-0-1/1-1-1-0//，形成织物的面层，地梳GB5满穿穿入第五纱线，仅在前针床成圈，编织1-0-1-1/0-1-1-1//，从而连接前后针床的织物，形成间隔层；贾卡梳栉JB3.1和 JB3.2满穿第三纱线，其横移基本数据为1-1-0-0/1-1-2-2//；贾卡梳栉JB4.1和JB4.2满穿穿入第四纱线，其基本横移数据为 1-1-0-0/1-1-2-2//；
（3）提花组织编织：贾卡梳通过信号偏移进行以下提花组织编织：
第三纱线色提点厚实组织：贾卡梳栉JB3.1和JB3.2在后针床垫纱成圈，编织1-1-1-0/1-1-2-3//组织，贾卡梳栉JB4.1和贾卡梳栉JB4.2后针床垫纱成圈，编织1-1-1-1/1-1-2-2//组织；
第四纱线色提点厚实组织：贾卡梳栉JB3.1和JB3.2在后针床垫纱成圈，编织1-1-1-1/1-1-2-2//组织，贾卡梳栉JB4.1和JB4.2在后针床垫纱成圈，编织1-1-1-0/1-1-2-3//组织；
所述厚实组织的前针床缺垫形成的组织的延展线与地梳GB5延展线相互交叉使得地梳GB5所穿纱线连接织物的面层和底层并形成间隔层。
进一步的，步骤（3）提花组织还包括以下组织的编织：
第三纱线色衬纬组织：贾卡梳栉JB3.1和JB3.2编织1-1-1-1/1-1-2-2//组织，贾卡梳栉JB4.1和JB4.2编织1-1-1-1/2-2-2-2//组织；
第四纱线色衬纬组织：贾卡梳栉JB3.1和JB3.2编织1-1-1-1/2-2-2-2//组织，贾卡梳栉JB4.1和贾卡梳栉JB4.2编织1-1-1-1/1-1-2-2//组织；
所述衬纬组织的延展线与地梳GB5延展线相互交叉使得地梳GB5所穿纱线连接织物的面层和底层并形成间隔层。
进一步的，步骤（3）提花组织还包括以下组织的编织：
通透区组织：贾卡梳栉JB3.1、JB3.2、JB4.1、JB4.2均编织1-1-1-1/2-2-2-2//组织，所述通透区组织与地梳GB5的组织延展线无交叉。
进一步的，步骤（3）提花组织还包括以下组织的编织：鱼鳞纹组织：贾卡梳栉JB3.1、JB3.2、JB4.1、JB4.2选择性编织1-1-1-1/1-1-2-2//组织和 1-1-1-1/2-2-2-2//组织；
所述鱼鳞纹区组织的延展线与地梳GB5的组织延展线相互交叉使得地梳GB5所穿纱线连接织物的面层和底层并形成间隔层。
进一步的，所述第三纱线和第四纱线为不同类型的纱线。
进一步的，所述第一纱线、第三纱线和第五纱线为涤纶DTY纱线，第二纱线和第六纱线为透明纱线；第四纱线为阳离子涤纶纱线。
作为本实用新型的第三方面，提出一种鞋面，其至少一部分采用如上所述的经编双贾卡双衬纬纱架多层次提花鞋面织物制成。
进一步的，该鞋面包括鞋头、鞋胆、鞋帮和鞋后跟；
其中，所述鞋头包括厚实组织，厚实组织位于鞋头的正上方，其周围分布有网眼组织结构；
所述鞋胆部位包括通透区组织，通透区组织分布在靠近鞋舌位置的两侧，且沿鞋舌的前后方向分布，以提高透气性，所述鞋胆部位还包括依次交替分布的呈倒V状的阳离子涤纶分布在面层的衬纬组织、涤纶分布在面层的厚实组织、涤纶分布在面层的衬纬组织、阳离子涤纶分布在面层的厚实组织；
所述鞋帮部分包括交替分布的涤纶分布在面层的鱼鳞纹组织和阳离子涤纶分布在面层的鱼鳞纹组织。
与现有技术相比，本实用新型的有益效果体现在：
1本实用新型中的两把贾卡梳栉均采用消极式纱架送经装置，在设计花型时不需要考虑到张力问题，使得花型设计不受局限；
2本实用新型中连接前后的间隔层，没有采用纱线前后成圈的方式，而是通过新的工艺，使得地梳延展线与贾卡延展线相互交叉实现前后连接，由于梳栉没有前后成圈，从而大大减轻织物的克重。得到的织物更轻薄透，提高织物的穿着舒适性。
3本实用新型将花型结构与鞋面结构相适应，得到的织物，布面挺括，物性良好，克重轻薄，更带来更好的鞋面穿着效果，穿着更加舒适，且同时能够有效降低材料成本。
4通过贾卡梳栉JB3.1、JB3.2和贾卡梳栉JB4.1、JB4.2所穿纱线类型不同，可以呈现双色效果。
附图说明
图1为根据本实用新型实施例的鞋面结构示意图；

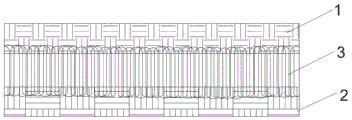

图2为根据本实用新型实施例的鞋面织物截面示意图；
图3为根据本实用新型实施例的梳栉排布结构示意图；
面层1，底层2，间隔层3，厚实组织4，衬纬组织5，鱼鳞纹组织6，通透区组织7。
具体实施方式
下面将通过实施例和附图，对本实用新型进行进一步详细说明。
实施例
本实施例提出一种经编双贾卡双衬纬纱架多层次提花鞋面织物，该织物不仅层次感强，花型效果丰富，花型设计不受局限，能更好的满足顾客的需求。
一种经编双贾卡双衬纬纱架多层次提花鞋面织物，该鞋面织物由双针床双贾卡经编机编织而成，该织物为具有至少8把梳栉的双针床双贾卡经编机编织而成，如图3所示，8把梳栉从前针床到后针床分别是地梳GB1、地梳GB2、贾卡梳栉JB3.1、贾卡梳栉JB3.2、贾卡梳栉JB4.1、贾卡梳栉JB4.2、地梳GB5、地梳GB6，其中地梳GB1和GB5只作用于前针床，地梳GB2和GB6只作用于后针床；如图2所示，该鞋面织物包括面层1、底层2和连接面层1和底层2的间隔层3，所述面层1包括地梳GB2的经平组织1-1-2-3/3-3-1-0//和地梳GB6的编链组织0-0-0-1/1-1-1-0//；底层2为GB1的重经组织0-2-2-2/3-1-1-1//，间隔层3为地梳GB5在前针床成圈形成的1-0-1-1/0-1-1-1//组织，且织物的后针床面作为织物的使用正面，该鞋面织物包括若干色提点厚实组织4，其垫纱数码为：
贾卡梳栉JB3.1和JB3.2在后针床垫纱成圈形成的组织1-1-1-0/1-1-2-3//以及贾卡梳栉JB4.1和贾卡梳栉JB4.2在后针床垫纱成圈形成的组织1-1-1-1/1-1-2-2//；
或者贾卡梳栉JB3.1和JB3.2在后针床垫纱成圈形成的组织1-1-1-1/1-1-2-2//以及贾卡梳栉JB4.1和贾卡梳栉JB4.2在后针床垫纱成圈形成的组织1-1-1-0/1-1-2-3//；
所述厚实组织4的前针床缺垫形成的组织的延展线与地梳GB5的组织延展线相互交叉使得地梳GB5所穿纱线连接织物的面层1和底层2并形成间隔层3。
本实施例的经编双贾卡双衬纬纱架多层次提花鞋面织物的编织方法，包括以下步骤：
（1）选择编织设备：选择具有四把地梳和两把贾卡梳的双针床双贾卡经编机，设备从机前往机后梳栉配置如下：地梳GB1、GB2，贾卡梳栉JB3.1、JB3.2、JB4.1、JB4.2和地梳GB5、GB6；其中地梳GB1和GB5只作用于前针床，地梳GB2和GB6只作用于后针床，四把贾卡梳栉作用于前后针床；其中贾卡梳栉均采用消极式纱线送经装置进行送经；
（2）梳栉穿纱及编织：地梳GB1满穿第一纱线在前针床编织重经组织，形成织物的底层2；地梳GB2和地梳GB6满穿穿入第二纱线和第六纱线，在后针床编织，其中，地梳GB2编织经平组织1-1-2-3/3-3-1-0//，地梳GB6编织编链组织0-0-0-1/1-1-1-0//，形成织物的面层1，地梳GB5满穿穿入第五纱线，仅在前针床成圈，编织1-0-1-1/0-1-1-1//，从而连接前后针床的织物，形成间隔层3；贾卡梳栉JB3.1和 JB3.2满穿第三纱线，其横移基本数据为1-1-0-0/1-1-2-2//；贾卡梳栉JB4.1和JB4.2满穿穿入第四纱线，其基本横移数据为 1-1-0-0/1-1-2-2//；
（3）提花组织编织：贾卡梳通过信号偏移进行以下提花组织编织：
第三纱线色提点厚实组织4：贾卡梳栉JB3.1和JB3.2在后针床垫纱成圈，编织1-1-1-0/1-1-2-3//组织，贾卡梳栉JB4.1和贾卡梳栉JB4.2后针床垫纱成圈，编织1-1-1-1/1-1-2-2//组织；
第四纱线色提点厚实组织4：贾卡梳栉JB3.1和JB3.2在后针床垫纱成圈，编织1-1-1-1/1-1-2-2//组织，贾卡梳栉JB4.1和JB4.2在后针床垫纱成圈，编织1-1-1-0/1-1-2-3//组织；
所述厚实组织4的前针床缺垫形成的组织的延展线与地梳GB5延展线相互交叉使得地梳GB5所穿纱线连接织物的面层1和底层2并形成间隔层3。
作为本实施例的一种优选方式，贾卡梳栉JB3.1、贾卡梳栉JB3.2所穿第三纱线与贾卡梳栉JB4.1、贾卡梳栉JB4.2所穿第四纱线为不同类型的纱线，依次可以形成双色效应的上述双贾卡提花织物，视觉效果更丰富。
作为本实施例的一种优选方式，所述贾卡梳栉JB3.1、贾卡梳栉JB3.2所穿第三纱线为涤纶DTY纱线；所述贾卡梳栉JB4.1、贾卡梳栉JB4.2所穿第四纱线为阳离子涤纶DTY纱线。
作为本实施例的一种优选方式，所述地梳GB2和地梳GB6所穿纱线为透明纱线，其编织形成面层1产生朦胧颜色效果，视觉效果更加丰富。
下面示例性给出一种具体经编双贾卡双衬纬纱架多层次提花鞋面织物的结构及其编织工艺：该织物为具有8把梳栉的双针床双贾卡经编机编织而成，梳栉从前针床到后针床分别是地梳GB1、地梳GB2、贾卡梳栉JB3.1、贾卡梳栉JB3.2、贾卡梳栉JB4.1、贾卡梳栉JB4.2、地梳GB5和地梳GB6，其中地梳GB1和GB5只作用于前针床，地梳GB2和GB6只作用于后针床；
各梳栉穿纱及垫纱数码为：
地梳GB1满穿纱涤纶低弹，送经量为3500mm/腊克；其垫纱数码为0-2-2-2/3-1-1-1//；
地梳GB2满穿透明涤纶渔丝，送经量为3400mm/腊克；其垫纱数码为1-1-2-3/3-3-1-0//；
贾卡梳栉JB3.1满穿涤纶低弹，采用消极纱架送经；其基本垫纱数码为1-1-0-0/1-1-2-2//；
贾卡梳栉JB3.2满穿涤纶低弹，采用消极纱架送经；其基本垫纱数码为1-1-0-0/1-1-2-2//；
贾卡梳栉JB4.1满穿阳离子低弹，采用消极纱架送经；其基本垫纱数码为1-1-0-0/1-1-2-2//；
贾卡梳栉JB4.2满穿阳离子低弹，采用消极纱架送经；其基本垫纱数码为1-1-0-0/1-1-2-2//；
地梳GB5满穿涤纶低弹，送经量为3000mm/腊克；其垫纱数码为1-0-1-1/0-1-1-1//；
地梳GB6满穿透明有光渔丝，送经量为2100mm/腊克；其垫纱数码为0-0-0-1/1-1-1-0//；
当贾卡梳栉JB3.1和JB3.2在后针床垫纱成圈形成的组织1-1-1-0/1-1-2-3//以及贾卡梳栉JB4.1和贾卡梳栉JB4.2在后针床垫纱成圈形成的组织1-1-1-1/1-1-2-2//；其形成涤纶色厚实效应；
或者贾卡梳栉JB3.1和JB3.2在后针床垫纱成圈形成的组织1-1-1-1/1-1-2-2//以及贾卡梳栉JB4.1和贾卡梳栉JB4.2在后针床垫纱成圈形成的组织1-1-1-0/1-1-2-3//，其形成阳离子涤纶色厚实效应
地梳GB1编织形成面料的底层2，地梳GB2和GB6编织形成面料的透明面层1，厚实组织4的前针床缺垫形成的组织的延展线与地梳GB5的组织延展线相互交叉使得地梳GB5所穿纱线连接织物的面层1和底层2并形成间隔层3，地梳GB1编织形成面料的底层2。
当上述两种厚实组织4交替行进，且第三纱线和第四纱线颜色不同时，可形成双色效应。
实施例
本实施例在实施例1的前提下提出一种经编双贾卡双衬纬纱架多层次提花鞋面织物，其还包括衬纬组织5，其垫纱数码为：贾卡梳栉JB3.1和JB3.2在后针床形成的组织1-1-1-1/1-1-2-2//，贾卡梳栉JB4.1和JB4.2在后针床轮流形成的组织1-1-1-1/2-2-2-2//；采用实施例1的面料编织工艺及纱线时，其形成涤纶色衬纬效应；
或者贾卡梳栉JB3.1和JB3.2在后针床形成的组织1-1-1-1/2-2-2-2//，贾卡梳栉JB4.1和贾卡梳栉JB4.2在后针床形成的组织1-1-1-1/1-1-2-2//，采用实施例1的面料编织工艺及纱线时，其形成阳离子涤纶色衬纬效应；
当上述两种衬纬组织5交替进行时，其形成双色效应；
所述衬纬组织5的延展线与地梳GB5的组织延展线相互交叉使得地梳GB5所穿纱线连接织物的面层1和底层2并形成间隔层3。
本实施例的衬纬组织5的编织方法包括：
第三纱线色衬纬组织5：贾卡梳栉JB3.1和JB3.2编织1-1-1-1/1-1-2-2//组织，贾卡梳栉JB4.1和JB4.2编织1-1-1-1/2-2-2-2//组织形成涤纶色衬纬效应；
第四纱线色衬纬组织5：贾卡梳栉JB3.1和JB3.2编织1-1-1-1/2-2-2-2//组织，贾卡梳栉JB4.1和贾卡梳栉JB4.2编织1-1-1-1/1-1-2-2//组织形成阳离子涤纶衬纬效应；
所述衬纬组织5的延展线与地梳GB5延展线相互交叉使得地梳GB5所穿纱线连接织物的面层1和底层2并形成间隔层3。
实施例
本实施例在实施例1或实施例2的前提下提出一种经编双贾卡双衬纬纱架多层次提花鞋面织物，该鞋面织物还包括通透区组织7组织，其垫纱数码为：贾卡梳栉JB3.1、JB3.2、JB4.1、JB4.2均在前针床或后针床形成的组织1-1-1-1/2-2-2-2//，所述通透区组织7组织与地梳GB5的组织延展线无交叉。
通过贾卡梳栉JB3.1、JB3.2、JB4.1、JB4.2均编织1-1-1-1/2-2-2-2//组织，该部分组织与地梳GB5的组织延展线无交叉，因此形成面层1和底层2无连接的通透区组织7，从而增加面料整体的透气性。
实施例
本实施例在前述实施例的前提下提出一种经编双贾卡双衬纬纱架多层次提花鞋面织物，该鞋面织物还包括鱼鳞纹区组织，其垫纱数码为：贾卡梳栉JB3.1、JB3.2、JB4.1和JB4.2在前针床或后针床形成的组织1-1-1-1/1-1-2-2//和/或1-1-1-1/2-2-2-2//；
所述鱼鳞纹区组织的延展线与地梳GB5的组织延展线相互交叉使得地梳GB5所穿纱线连接织物的面层1和底层2并形成间隔层3。
鱼鳞纹组织6：贾卡梳栉JB3.1、JB3.2、JB4.1、JB4.2选择性编织1-1-1-1/1-1-2-2//组织和/或1-1-1-1/2-2-2-2//组织；其可以是贾卡梳栉JB3.1、JB3.2编织1-1-1-1/1-1-2-2//组织，贾卡梳栉JB4.1、JB4.2编织1-1-1-1/2-2-2-2//组织，也可以是贾卡梳栉JB3.1、JB3.2编织1-1-1-1/2-2-2-2//组织，贾卡梳栉JB4.1、JB4.2编织1-1-1-1/1-1-2-2//组织，也可以四把贾卡梳栉JB3.1、JB3.2、JB4.1、JB4.2均编织1-1-1-1/1-1-2-2//组织或1-1-1-1/2-2-2-2//组织，也可以是任一或任两把贾卡梳栉编织1-1-1-1/1-1-2-2//组织，两外贾卡梳栉编织1-1-1-1/2-2-2-2//组织，当上述鱼鳞纹组织6交替进行时，可以形成体化效应。
所述鱼鳞纹区组织的延展线与地梳GB5的组织延展线相互交叉使得地梳GB5所穿纱线连接织物的面层1和底层2并形成间隔层3。
除此之外，本实用新型还提出一种鞋面，如图1所示，该鞋面的鞋头包括上述实施例的厚实组织4，厚实组织4位于鞋头的正上方，其周围还可以分布部分网眼组织结构，以起到较好的保型效果和透气性，其鞋胆部位包括通透区组织7，通透区组织7分布在靠近鞋舌位置的两侧，沿鞋舌的前后方向分布，以提高透气性，鞋胆部位还包括依次交替分布的呈倒V状的阳离子涤纶色的衬纬组织5、涤纶色的厚实组织4、涤纶色的衬纬组织5、阳离子的色厚实组织4，该鞋胆部分包括上述排列的多个循环，厚实组织4的挺括性较好，衬纬组织5的透气性较好，该种结构设置兼顾了鞋面的透气性和支撑性，且同时采用不同类型的纱线呈现在面层1，形成了双色效应，使得花型和层次更丰富。鞋帮部分采用包括上述实施例中的多种鱼鳞纹组织6交替分布，鱼鳞纹组织6的立体感和透气性均较好，且搭配不同类型的纱线呈现错落分布的颜色分布，形成的鞋面花型更立体，层次丰富。
需要说明的是，在本实用新型的描述中，指示的方位或位置关系是基于附图所示的方位或者位置关系，仅是为便于和简化描述本实用新型，而不是指示或暗示所示的装置或者原件必须具有特定的方位或位置关系，因此不能理解为对本实用新型的限制。而本实用新型中的“连接”应为理解为广义连接，例如可以是机械连接，也可以是电连接或者元件间的连接，可以使直接连接，也可以是通过媒介间接连接。对于本领域技术人员，可根据实际情况具体理解上述术语在本实用新型中的含义。
以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点，对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。

Claims (9)

1.一种经编双贾卡双衬纬纱架多层次提花鞋面织物，该鞋面织物由双针床双贾卡经编机编织而成，该织物为具有至少8把梳栉的双针床双贾卡经编机编织而成，8把梳栉从前针床到后针床分别是地梳GB1、地梳GB2、贾卡梳栉JB3.1、贾卡梳栉JB3.2、贾卡梳栉JB4.1、贾卡梳栉JB4.2、地梳GB5、地梳GB6，其中地梳GB1和GB5只作用于前针床，地梳GB2和GB6只作用于后针床；其特征在于：包括面层、底层和间隔层，所述面层包括地梳GB2的经平组织1-1-2-3/3-3-1-0//和地梳GB6的编链组织0-0-0-1/1-1-1-0//；底层为GB1的重经组织0-2-2-2/3-1-1-1//，间隔层为地梳GB5在前针床成圈形成的1-0-1-1/0-1-1-1//组织，且织物的后针床面作为织物的使用正面，该鞋面织物包括若干色提点厚实组织，其垫纱数码为：贾卡梳栉JB3.1和JB3.2在后针床垫纱成圈形成的组织1-1-1-0/1-1-2-3//以及贾卡梳栉JB4.1和贾卡梳栉JB4.2在后针床垫纱成圈形成的组织1-1-1-1/1-1-2-2//；
或者贾卡梳栉JB3.1和JB3.2在后针床垫纱成圈形成的组织1-1-1-1/1-1-2-2//以及贾卡梳栉JB4.1和贾卡梳栉JB4.2在后针床垫纱成圈形成的组织1-1-1-0/1-1-2-3//；
所述厚实组织的前针床缺垫形成的组织的延展线与地梳GB5的组织延展线相互交叉使得地梳GB5所穿纱线连接织物的面层和底层并形成间隔层。
2.根据权利要求1所述的一种经编双贾卡双衬纬纱架多层次提花鞋面织物，其特征在于：该鞋面织物还包括衬纬组织，其垫纱数码为：贾卡梳栉JB3.1和JB3.2在后针床形成的组织1-1-1-1/1-1-2-2//，贾卡梳栉JB4.1和JB4.2在后针床轮流形成的组织1-1-1-1/2-2-2-2//；
或者贾卡梳栉JB3.1和JB3.2在后针床形成的组织1-1-1-1/2-2-2-2//，贾卡梳栉JB4.1和贾卡梳栉JB4.2在后针床形成的组织1-1-1-1/1-1-2-2//；
所述衬纬组织的延展线与地梳GB5的组织延展线相互交叉使得地梳GB5所穿纱线连接织物的面层和底层并形成间隔层。
3.根据权利要求1所述的一种经编双贾卡双衬纬纱架多层次提花鞋面织物，其特征在于：该鞋面织物还包括通透区组织，其垫纱数码为：贾卡梳栉JB3.1、JB3.2、JB4.1、JB4.2均在前针床或后针床形成的组织1-1-1-1/2-2-2-2//，所述通透区组织与地梳GB5的组织延展线无交叉。
4.根据权利要求1所述的一种经编双贾卡双衬纬纱架多层次提花鞋面织物，其特征在于：该鞋面织物还包括鱼鳞纹区组织，其垫纱数码为：贾卡梳栉JB3.1、JB3.2、JB4.1和JB4.2在前针床或后针床形成的组织1-1-1-1/1-1-2-2//和/或1-1-1-1/2-2-2-2//；
所述鱼鳞纹区组织的延展线与地梳GB5的组织延展线相互交叉使得地梳GB5所穿纱线连接织物的面层和底层并形成间隔层。
5.根据权利要求1所述的一种经编双贾卡双衬纬纱架多层次提花鞋面织物，其特征在于：贾卡梳栉JB2.1、贾卡梳栉JB2.2所穿纱线与贾卡梳栉JB3.1、贾卡梳栉JB3.2所穿纱线为不同类型的纱线。
6.根据权利要求5所述的一种经编双贾卡双衬纬纱架多层次提花鞋面织物，其特征在于：所述地梳GB2和地梳GB6所穿纱线为透明纱线。
7.根据权利要求6所述的一种经编双贾卡双衬纬纱架多层次提花鞋面织物，其特征在于：所述贾卡梳栉JB3.1、贾卡梳栉JB3.2所穿纱线为涤纶DTY纱线；所述贾卡梳栉JB4.1、贾卡梳栉JB4.2所穿纱线为阳离子涤纶DTY纱线。
8.一种鞋面，其特征在于：其至少一部分采用如权利要求1-7任一所述的经编双贾卡双衬纬纱架多层次提花鞋面织物制成。
9.根据权利要求8所述的鞋面，其特征在于：该鞋面包括鞋头、鞋胆、鞋帮和鞋后跟；
其中，所述鞋头包括厚实组织，厚实组织位于鞋头的正上方，其周围分布有网眼组织结构；
所述鞋胆部位包括通透区组织，通透区组织分布在靠近鞋舌位置的两侧，且沿鞋舌的前后方向分布，以提高透气性，所述鞋胆部位还包括依次交替分布的呈倒V状的阳离子涤纶分布在面层的衬纬组织、涤纶分布在面层的厚实组织、涤纶分布在面层的衬纬组织、阳离子涤纶分布在面层的厚实组织；
所述鞋帮部分包括交替分布的涤纶分布在面层的鱼鳞纹组织和阳离子涤纶分布在面层的鱼鳞纹组织。
