CN214027387U - 一种五金冲压用低噪音冲床 - Google Patents
一种五金冲压用低噪音冲床 Download PDFInfo
- Publication number
- CN214027387U CN214027387U CN202021834964.3U CN202021834964U CN214027387U CN 214027387 U CN214027387 U CN 214027387U CN 202021834964 U CN202021834964 U CN 202021834964U CN 214027387 U CN214027387 U CN 214027387U
- Authority
- CN
- China
- Prior art keywords
- plate
- punch press
- connecting rod
- vibration damping
- noise
- Prior art date
- Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
- Active
Links
Images
Landscapes
- Presses And Accessory Devices Thereof (AREA)
Abstract
本实用新型公开了一种五金冲压用低噪音冲床，包括减震底座和外机，减震底座设置在外机的一侧，固定架的内部设置有底座台，第一轮廓板的上表面固定安装有支撑杆，支撑杆的一端与第二轮廓板的下表面固定连接，第二轮廓板的一侧固定安装有第一连接杆，第二连接杆固定安装在第一轮廓板的一侧，减震板设置在第二连接杆的一侧，减震板的一端与第一轮廓板的一侧固定连接，减震板的上表面固定安装有弹力条，弹力条与底座台的下表面连接，冲压头工作时对底座台所施加的压力，利用弹力条的弹性进行吸收减震，通过固定架对底座台进行固定，避免工作状态的底座台出现震动，从而减少噪音。
Description
技术领域
本实用新型涉及五金制造设备技术领域，具体为一种五金冲压用低噪音冲床。
背景技术
冲床，就是一台冲压式压力机，在国民生产中，冲压工艺由于比传统机械加工来说有节约材料和能源，效率高，对操作者技术要求不高及通过各种模具应用可以做出机械加工所无法达到的产品这些优点，因而它的用途越来越广泛，冲压生产主要是针对板材的，通过模具，能做出落料，冲孔，成型，拉深，修整，精冲，整形，铆接及挤压件等等，广泛应用于各个领域。
冲床在工作时，其外壳会产生震动，进而产生声响造成噪音，目前的冲床设备未设置降噪或隔绝噪音的结构，因此会对周围的工作环境造成一定的噪音污染。
针对以上问题，对现有装置进行了改进，提出了一种五金冲压用低噪音冲床。
实用新型内容
本实用新型的目的在于提供一种五金冲压用低噪音冲床，采用本装置进行工作，从而解决了上述背景中噪音污染和影响工作环境的问题。
为实现上述目的，本实用新型提供如下技术方案：一种五金冲压用低噪音冲床，包括减震底座和外机，减震底座设置在外机的一侧，所述减震底座包括固定架、底座台和工作台，固定架的内部设置有底座台，工作台安装在底座台的上表面，工作台包括第一安装板、伸缩杆、第二安装板和波形缓冲件，第一安装板的一侧固定安装有伸缩杆，伸缩杆的一端与第二安装板固定连接，波形缓冲件设置在第一安装板和第二安装板之间，所述外机包括壳体、控制面板、冲压头和吸音棉，壳体的外表面上固定安装有控制面板，冲压头设置在壳体的表面上，吸音棉固定安装在壳体的一侧。
进一步地，所述底座台的上表面开设有安装槽，底座台通过安装槽与工作台连接。
进一步地，所述固定架包括第一轮廓板、支撑杆和第二轮廓板，第一轮廓板的上表面固定安装有支撑杆，支撑杆的一端与第二轮廓板的下表面固定连接，第二轮廓板的一侧固定安装有第一连接杆。
进一步地，所述第一轮廓板包括第二连接杆和减震板，第二连接杆固定安装在第一轮廓板的一侧，减震板设置在第二连接杆的一侧，减震板的一端与第一轮廓板的一侧固定连接。
进一步地，所述减震板的上表面固定安装有弹力条，弹力条与底座台的下表面连接。
进一步地，所述伸缩杆的外表面上套设有复位弹簧，复位弹簧的一端与第一安装板固定连接，复位弹簧的另一端与第二安装板固定连接。
与现有技术相比，本实用新型的有益效果如下：
1.本实用新型提出的一种五金冲压用低噪音冲床，固定架的内部设置有底座台，第一轮廓板的上表面固定安装有支撑杆，支撑杆的一端与第二轮廓板的下表面固定连接，第二轮廓板的一侧固定安装有第一连接杆，第二连接杆固定安装在第一轮廓板的一侧，减震板设置在第二连接杆的一侧，减震板的一端与第一轮廓板的一侧固定连接，减震板的上表面固定安装有弹力条，弹力条与底座台的下表面连接，冲压头工作时对底座台所施加的压力，利用弹力条的弹性进行吸收减震，通过固定架对底座台进行固定，避免工作状态的底座台出现震动，从而减少噪音。
2.本实用新型提出的一种五金冲压用低噪音冲床，第一安装板的一侧固定安装有伸缩杆，伸缩杆的一端与第二安装板固定连接，波形缓冲件设置在第一安装板和第二安装板之间，伸缩杆的外表面上套设有复位弹簧，复位弹簧的一端与第一安装板固定连接，复位弹簧的另一端与第二安装板固定连接，通过伸缩杆、复位弹簧和波形缓冲件的搭配使用对工作台进行双重减震，防止底座因外力而导致构件之间的摩擦制噪。
3.本实用新型提出的一种五金冲压用低噪音冲床，吸音棉固定安装在壳体的一侧，通过吸音棉吸收冲压头在冲压时产生的噪音，减震板的上表面固定安装有若干个弹力条，在个别弹力条损毁或脱落时不会降低底座的减震效果。
附图说明
图1为本实用新型的五金冲压用低噪音冲床整体结构示意图；
图2为本实用新型的外机结构示意图；
图3为本实用新型的减震底座结构示意图；
图4为本实用新型的固定架结构示意图；
图5为本实用新型的弹力条结构示意图；

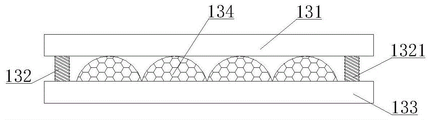

图6为本实用新型的工作台结构平面图。
图中：1、减震底座；11、固定架；111、第一轮廓板；1111、第二连接杆；1112、减震板；11121、弹力条；112、支撑杆；113、第二轮廓板；1131、第一连接杆；12、底座台；121、安装槽；13、工作台；131、第一安装板； 132、伸缩杆；1321、复位弹簧；133、第二安装板；134、波形缓冲件；2、外机；21、壳体；22、控制面板；23、冲压头；24、吸音棉。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-6，一种五金冲压用低噪音冲床，包括减震底座1和外机2，减震底座1设置在外机2的一侧，减震底座1包括固定架11、底座台12和工作台13，固定架11的内部设置有底座台12，工作台13安装在底座台12的上表面，外机2包括壳体21、控制面板22、冲压头23和吸音棉24，壳体21 的外表面上固定安装有控制面板22，冲压头23设置在壳体21的表面上，吸音棉24固定安装在壳体21的一侧。
请参阅图2-4，底座台12的上表面开设有安装槽121，底座台12通过安装槽121与工作台13连接，固定架11包括第一轮廓板111、支撑杆112和第二轮廓板113，第一轮廓板111的上表面固定安装有支撑杆112，支撑杆112 的一端与第二轮廓板113的下表面固定连接，第二轮廓板113的一侧固定安装有第一连接杆1131，第一轮廓板111包括第二连接杆1111和减震板1112，第二连接杆1111固定安装在第一轮廓板111的一侧，减震板1112设置在第二连接杆1111的一侧，减震板1112的一端与第一轮廓板111的一侧固定连接。
请参阅图5和6，减震板1112的上表面固定安装有弹力条11121，弹力条11121与底座台12的下表面连接，工作台13包括第一安装板131、伸缩杆 132、第二安装板133和波形缓冲件134，第一安装板131的一侧固定安装有伸缩杆132，伸缩杆132的一端与第二安装板133固定连接，波形缓冲件134 设置在第一安装板131和第二安装板133之间，伸缩杆132的外表面上套设有复位弹簧1321，复位弹簧1321的一端与第一安装板131固定连接，复位弹簧1321的另一端与第二安装板133固定连接。
综上所述：本实用新型提出的一种五金冲压用低噪音冲床，固定架11的内部设置有底座台12，第一轮廓板111的上表面固定安装有支撑杆112，支撑杆112的一端与第二轮廓板113的下表面固定连接，第二轮廓板113的一侧固定安装有第一连接杆1131，第二连接杆1111固定安装在第一轮廓板111 的一侧，减震板1112设置在第二连接杆1111的一侧，减震板1112的一端与第一轮廓板111的一侧固定连接，减震板1112的上表面固定安装有弹力条11121，弹力条11121与底座台12的下表面连接，冲压头23工作时对底座台 12所施加的压力，利用弹力条11121的弹性进行吸收减震，通过固定架11对底座台12进行固定，避免工作状态的底座台12出现震动，从而减少噪音，第一安装板131的一侧固定安装有伸缩杆132，伸缩杆132的一端与第二安装板133固定连接，波形缓冲件134设置在第一安装板131和第二安装板133 之间，伸缩杆132的外表面上套设有复位弹簧1321，复位弹簧1321的一端与第一安装板131固定连接，复位弹簧1321的另一端与第二安装板133固定连接，通过伸缩杆132、复位弹簧1321和波形缓冲件134的搭配使用对工作台 13进行双重减震，防止底座因外力而导致构件之间的摩擦制噪，吸音棉24固定安装在壳体21的一侧，通过吸音棉24吸收冲压头23在冲压时产生的噪音，减震板1112的上表面固定安装有若干个弹力条11121，在个别弹力条11121 损毁或脱落时不会降低底座的减震效果。
需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
Claims (6)
1.一种五金冲压用低噪音冲床，包括减震底座(1)和外机(2)，减震底座(1)设置在外机(2)的一侧，其特征在于：所述减震底座(1)包括固定架(11)、底座台(12)和工作台(13)，固定架(11)的内部设置有底座台(12)，工作台(13)安装在底座台(12)的上表面，工作台(13)包括第一安装板(131)、伸缩杆(132)、第二安装板(133)和波形缓冲件(134)，第一安装板(131)的一侧固定安装有伸缩杆(132)，伸缩杆(132)的一端与第二安装板(133)固定连接，波形缓冲件(134)设置在第一安装板(131)和第二安装板(133)之间；
所述外机(2)包括壳体(21)、控制面板(22)、冲压头(23)和吸音棉(24)，壳体(21)的外表面上固定安装有控制面板(22)，冲压头(23)设置在壳体(21)的表面上，吸音棉(24)固定安装在壳体(21)的一侧。
2.根据权利要求1所述的一种五金冲压用低噪音冲床，其特征在于：所述底座台(12)的上表面开设有安装槽(121)，底座台(12)通过安装槽(121)与工作台(13)连接。
3.根据权利要求1所述的一种五金冲压用低噪音冲床，其特征在于：所述固定架(11)包括第一轮廓板(111)、支撑杆(112)和第二轮廓板(113)，第一轮廓板(111)的上表面固定安装有支撑杆(112)，支撑杆(112)的一端与第二轮廓板(113)的下表面固定连接，第二轮廓板(113)的一侧固定安装有第一连接杆(1131)。
4.根据权利要求3所述的一种五金冲压用低噪音冲床，其特征在于：所述第一轮廓板(111)包括第二连接杆(1111)和减震板(1112)，第二连接杆(1111)固定安装在第一轮廓板(111)的一侧，减震板(1112)设置在第二连接杆(1111)的一侧，减震板(1112)的一端与第一轮廓板(111)的一侧固定连接。
5.根据权利要求4所述的一种五金冲压用低噪音冲床，其特征在于：所述减震板(1112)的上表面固定安装有弹力条(11121)，弹力条(11121)与底座台(12)的下表面连接。
6.根据权利要求1所述的一种五金冲压用低噪音冲床，其特征在于：所述伸缩杆(132)的外表面上套设有复位弹簧(1321)，复位弹簧(1321)的一端与第一安装板(131)固定连接，复位弹簧(1321)的另一端与第二安装板(133)固定连接。
Priority Applications (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| CN202021834964.3U CN214027387U (zh) | 2020-08-28 | 2020-08-28 | 一种五金冲压用低噪音冲床 |
Applications Claiming Priority (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| CN202021834964.3U CN214027387U (zh) | 2020-08-28 | 2020-08-28 | 一种五金冲压用低噪音冲床 |
Publications (1)
| Publication Number | Publication Date |
|---|---|
| CN214027387U true CN214027387U (zh) | 2021-08-24 |
Family
ID=77332610
Family Applications (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| CN202021834964.3U Active CN214027387U (zh) | 2020-08-28 | 2020-08-28 | 一种五金冲压用低噪音冲床 |
Country Status (1)
| Country | Link |
|---|---|
| CN (1) | CN214027387U (zh) |
Cited By (1)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| CN116020922A (zh) * | 2022-12-31 | 2023-04-28 | 广州市迅兴精密工业有限公司 | 一种汽车配件加工用弯折模具 |
-
2020
- 2020-08-28 CN CN202021834964.3U patent/CN214027387U/zh active Active
Cited By (2)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| CN116020922A (zh) * | 2022-12-31 | 2023-04-28 | 广州市迅兴精密工业有限公司 | 一种汽车配件加工用弯折模具 |
| CN116020922B (zh) * | 2022-12-31 | 2023-08-18 | 广州市迅兴精密工业有限公司 | 一种汽车配件加工用弯折模具 |
