Abstract
本实用新型公开了一种具有休眠功能的监控摄像机功放控制电路板,包括功放盒和安装槽,所述功放盒的内部设置有安装槽,所述安装槽的内侧壁固定连接有固定装置,所述安装槽的内部位于固定装置的下方设置有导热橡胶垫,所述导热橡胶垫的下方位于安装槽的内部设置有吸热铜板,所述吸热铜板的下表面固定连接有导热铜板,所述导热铜板的下表面固定连接有散热鳍片,所述吸热铜板的下表面中部固定连接有散热腔,所述散热腔的内部设置有风扇。本实用新型通过固定装置与第二弹簧对电路板进行限位固定于顶紧,增加电路板的稳固性,使其在工作过程中更加稳定高效,通过风扇与散热鳍片的双重散热,提高电路板的散热效率,延长其使用寿命。
Description
技术领域
本实用新型涉及控制电路板技术领域,具体为一种具有休眠功能的监控摄像机功放控制电路板。
背景技术
随着保安意识的加强,监控摄像机越来越多的应用于生活的各个方面,随之而来的是对监控摄像机的工作稳定性能、使用寿命等提出了更高的要求。监控摄像机在使用时通过其功放盒内部的电路板控制监控摄像机进行工作,由于监控摄像机在使用时消耗电量和内存消耗过多,故通过电路板控制监控摄像机自动进行休眠,但是由于现有的电路板的固定效果不好,在安装时容易造成电路板断裂,且现有的功放盒散热不好,经常烧坏电路板,造成电路板使用寿命缩短,大大地增加了使用成本。因此,现在需要一种能解决上述问题的具有休眠功能的监控摄像机功放控制电路板。
实用新型内容
本实用新型的目的在于提供一种具有休眠功能的监控摄像机功放控制电路板以解决上述背景技术中提出的问题。
为实现上述目的,本实用新型提供如下技术方案:一种具有休眠功能的监控摄像机功放控制电路板,包括功放盒和安装槽,所述功放盒的内部设置有安装槽,所述安装槽的内侧壁固定连接有固定装置,所述安装槽的内部位于固定装置的下方设置有导热橡胶垫,所述导热橡胶垫的下表面设置有吸热铜板,所述吸热铜板的下表面固定连接有导热铜板,所述导热铜板的下表面固定连接有散热鳍片,所述吸热铜板的下表面中部固定连接有散热腔,所述散热腔的内部设置有风扇。
优选的,所述固定装置包括套管、固定杆、三角块、限位板、第一弹簧,所述套管的内部设置有限位板,所述限位板的一侧固定连接有固定杆,所述固定杆的端部固定连接有三角块,所述限位板的另一侧固定连接有一端与套管内壁固定连接的第一弹簧。
优选的,所述功放盒的表面分别设置有若干个控制按钮和电路接口。
优选的,所述吸热铜板的下表面位于散热鳍片的一侧固定连接有第二弹簧。
优选的,所述散热腔的上方位于吸热铜板和导热橡胶垫的表面均设置有出风口,所述散热腔的底部设置有排风口。
优选的,所述功放盒的下表面设置有散热口,所述散热口与排风口的内部均设置有防尘网。
优选的,所述功放盒的底部四角处均设置有支撑块,所述支撑块的材质为橡胶。
与现有技术相比,本实用新型的有益效果是:
1、本实用新型通过固定装置的设置,在对电路板进行安装时,通过电路板的底部挤压三角块,通过挤压三角块使第一弹簧压缩,带动固定杆与限位板纵向移动,使固定杆与三角块移动至套管内部,从而对电路板进行安放,同时解除对三角块的挤压,使第一弹簧复位带动固定杆移动,对电路板进行限位固定,通过第二弹簧顶紧吸热铜板和导热橡胶垫,从而对电路板进行顶紧,增加电路板的稳固性,使其在工作过程中更加稳定高效。
2、本实用新型通过出风口将风扇产生的风吹向电路板的表面,对电路板进行散热,通过导热橡胶垫将电热板工作时所产生的热量传导至吸热铜板,通过吸热铜板将热量传递至导热铜板于散热鳍片,通过散热鳍片将热量进行分散排出,通过双重散热,提高电路板的散热效率。
附图说明
图1为本实用新型的立体结构示意图;

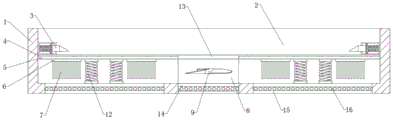

图2为本实用新型的主视剖面结构示意图;
图3为本实用新型的固定装置结构示意图。
图中:1、功放盒;2、安装槽;3、固定装置;301、套管;302、固定杆;303、三角块;304、限位板;305、第一弹簧;4、导热橡胶垫;5、吸热铜板;6、导热铜板;7、散热鳍片;8、散热腔;9、风扇;10、控制按钮;11、电路接口;12、第二弹簧;13、出风口;14、排风口;15、散热口;16、防尘网;17、支撑块。
具体实施方式
下面将结合本发明实施例中的附图,对本发明实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本发明一部分实施例,而不是全部的实施例。基于本发明中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本发明保护的范围。
在本发明的描述中,需要说明的是,术语“上”、“下”、“内”、“外”“前端”、“后端”、“两端”、“一端”、“另一端”等指示的方位或位置关系为基于附图所示的方位或位置关系,仅是为了便于描述本发明和简化描述,而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作,因此不能理解为对本发明的限制。此外,术语“第一”、“第二”仅用于描述目的,而不能理解为指示或暗示相对重要性。
在本实用新型的描述中,需要说明的是,除非另有明确的规定和限定,术语“安装”、“设置有”、“连接”等,应做广义理解,例如“连接”,可以是固定连接,也可以是可拆卸连接,或一体地连接;可以是机械连接,也可以是电连接;可以是直接相连,也可以通过中间媒介间接相连,可以是两个元件内部的连通。对于本领域的普通技术人员而言,可以具体情况理解上述术语在本实用新型中的具体含义。
请参阅图1-3,本实用新型提供的一种实施例:一种具有休眠功能的监控摄像机功放控制电路板,包括功放盒1和安装槽2,功放盒1的内部设置有安装槽2,安装槽2的内侧壁固定连接有固定装置3,安装槽2的内部位于固定装置3的下方设置有导热橡胶垫4,导热橡胶垫4的下表面设置有吸热铜板5,吸热铜板5的下表面固定连接有导热铜板6,导热铜板6的下表面固定连接有散热鳍片7,吸热铜板5的下表面中部固定连接有散热腔8,散热腔8的内部设置有风扇9,通过安装槽2对电路板进行安装,通过固定装置3对电路板进行限位固定,通过导热橡胶垫4将电热板工作时所产生的热量传导至吸热铜板5,通过吸热铜板5将热量传递至导热铜板6于散热鳍片7,通过散热鳍片7将热量进行分散排出,降低电路板的表面温度,防止温度过高,烧坏电路板,延长其使用寿命,通过风扇9出风对电路板表面进行散热,提高电路板的散热效率。
进一步,固定装置3包括套管301、固定杆302、三角块303、限位板304、第一弹簧305,套管301的内部设置有限位板304,限位板304的一侧固定连接有固定杆302,固定杆302的端部固定连接有三角块303,限位板304的另一侧固定连接有一端与套管301内壁固定连接的第一弹簧305,在对电路板进行安装时,通过电路板的底部挤压三角块303,通过挤压三角块303使第一弹簧305压缩,带动固定杆302与限位板304纵向移动,使固定杆302与三角块303移动至套管301内部,从而对电路板进行安放,同时解除对三角块303的挤压,使第一弹簧305复位带动固定杆302移动,对电路板进行限位固定。
进一步,功放盒1的表面分别设置有若干个控制按钮10和电路接口11,通过控制按钮10和电路接口11控制摄像机功放正常运转。
进一步,吸热铜板5的下表面位于散热鳍片7的一侧固定连接有第二弹簧12,通过第二弹簧12顶紧吸热铜板5和导热橡胶垫4,从而对电路板进行顶紧,增加电路板的稳固性,使其在工作过程中更加稳定高效。
进一步,散热腔8的上方位于吸热铜板5和导热橡胶垫4的表面均设置有出风口13,散热腔8的底部设置有排风口14,通过出风口13将风扇9产生的风吹向电路板的表面,对电路板进行散热,通过排风口14将热风进行排出。
进一步,功放盒1的下表面设置有散热口15,散热口15与排风口14的内部均设置有防尘网16,通过散热口15将散热鳍片7散发的热量排出,降低电路板的温度,延长其使用寿命,通过防尘网16防止灰尘从散热口15与排风口14进入装置内部。
进一步,功放盒1的底部四角处均设置有支撑块17,支撑块17的材质为橡胶,橡胶材质的支撑块17具有防滑、耐磨、耐老化和使用寿命长等特性。
工作原理:通过安装槽2对电路板进行安装,通过固定装置3对电路板进行限位固定,通过第二弹簧12顶紧吸热铜板5和导热橡胶垫4,从而对电路板进行顶紧,增加电路板的稳固性,通过出风口13将风扇9产生的风吹向电路板的表面,对电路板进行散热,通过导热橡胶垫4将电热板工作时所产生的热量传导至吸热铜板5,通过吸热铜板5将热量传递至导热铜板6于散热鳍片7,通过散热鳍片7将热量进行分散排出,通过双重散热,提高电路板的散热效率。
对于本领域技术人员而言,显然本实用新型不限于上述示范性实施例的细节,而且在不背离本实用新型的精神或基本特征的情况下,能够以其他的具体形式实现本实用新型。因此,无论从哪一点来看,均应将实施例看作是示范性的,而且是非限制性的,本实用新型的范围由所附权利要求而不是上述说明限定,因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
Claims (7)
1.一种具有休眠功能的监控摄像机功放控制电路板,包括功放盒(1)和安装槽(2),其特征在于:所述功放盒(1)的内部设置有安装槽(2),所述安装槽(2)的内侧壁固定连接有固定装置(3),所述安装槽(2)的内部位于固定装置(3)的下方设置有导热橡胶垫(4),所述导热橡胶垫(4)的下表面设置有吸热铜板(5),所述吸热铜板(5)的下表面固定连接有导热铜板(6),所述导热铜板(6)的下表面固定连接有散热鳍片(7),所述吸热铜板(5)的下表面中部固定连接有散热腔(8),所述散热腔(8)的内部设置有风扇(9)。
2.根据权利要求1所述的一种具有休眠功能的监控摄像机功放控制电路板,其特征在于:所述固定装置(3)包括套管(301)、固定杆(302)、三角块(303)、限位板(304)、第一弹簧(305),所述套管(301)的内部设置有限位板(304),所述限位板(304)的一侧固定连接有固定杆(302),所述固定杆(302)的端部固定连接有三角块(303),所述限位板(304)的另一侧固定连接有一端与套管(301)内壁固定连接的第一弹簧(305)。
3.根据权利要求1所述的一种具有休眠功能的监控摄像机功放控制电路板,其特征在于:所述功放盒(1)的表面分别设置有若干个控制按钮(10)和电路接口(11)。
4.根据权利要求1所述的一种具有休眠功能的监控摄像机功放控制电路板,其特征在于:所述吸热铜板(5)的下表面位于散热鳍片(7)的一侧固定连接有第二弹簧(12)。
5.根据权利要求1所述的一种具有休眠功能的监控摄像机功放控制电路板,其特征在于:所述散热腔(8)的上方位于吸热铜板(5)和导热橡胶垫(4)的表面均设置有出风口(13),所述散热腔(8)的底部设置有排风口(14)。
6.根据权利要求1所述的一种具有休眠功能的监控摄像机功放控制电路板,其特征在于:所述功放盒(1)的下表面设置有散热口(15),所述散热口(15)与排风口(14)的内部均设置有防尘网(16)。
7.根据权利要求1所述的一种具有休眠功能的监控摄像机功放控制电路板,其特征在于:所述功放盒(1)的底部四角处均设置有支撑块(17),所述支撑块(17)的材质为橡胶。
