Abstract

本实用新型公开了一种基于皮肤震动刺激的感觉康复训练系统，解决现有的震动感觉康复训练设备体积大、训练效果不佳、且成本高的问题。该基于皮肤震动刺激的感觉康复训练系统，包括中央处理器，以及分别与该中央处理器连接的震动感觉训练装置和反馈器。本实用新型设计合理，训练方式新颖，操作便捷，震动感知训练效果显著，因此其适于推广应用。

Description

基于皮肤震动刺激的感觉康复训练系统

技术领域

本实用新型涉及一种训练系统，具体地说，是涉及一种基于皮肤震动刺激的感觉康复训练系统。

背景技术

感觉康复训练对于身体部分失去感觉或是全部失去感觉的患者来说是必不可少的感觉恢复程序。利用康复训练设备对患者某些失去感觉的部分进行系统性的训练，从而使患者的感觉逐步恢复是目前较为常用的康复方式，震动感觉康复训练便是其中的一种关于恢复患者部分或全部肢体震动感知的康复方式，然而，现有的震动感觉康复训练设备往往体积较大，对于患者身上的一些局部部位（例如手腕、腿部、背部、腰部）并不能很好地进行感觉训练恢复，这也导致了患者训练的效果无法达到最佳，震动感觉恢复迟缓。并且设备体积大、结构复杂、操作繁杂也会相应地增加康复的成本，因此，设计一种体积小、设备成本低、并且训练效果好的震动感觉康复训练设备，便成为当前运动康复领域的专家急需解决的问题之一。

实用新型内容

本实用新型的目的在于提供一种基于皮肤震动刺激的感觉康复训练系统，主要解决现有的震动感觉康复训练设备体积大、训练效果不佳、且成本高的问题。

为了实现上述目的，本实用新型采用的技术方案如下：

基于皮肤震动刺激的感觉康复训练系统，包括中央处理器，以及分别与该中央处理器连接的震动感觉训练装置和反馈器。

作为优选，所述反馈器通过有线或无线的方式与中央处理器连接。

具体地说，所述震动感觉训练装置包括护垫和固定在该护垫上的震动电机，该震动电机与中央处理器连接。

作为优选，所述震动电机为三个以上。

作为优选，所述震动电机为平板电机、微型直流电机或微型步进电机。

再进一步地，本实用新型还包括固定装置，所述震动感觉训练装置设置在固定装置上。

具体地说，所述固定装置包括压力绑带，以及与压力绑带连接并能对其进行冲、放气的气压泵；所述震动感觉训练装置设置在压力绑带上。

与现有技术相比，本实用新型具有以下有益效果：

（1）本实用新型结构简单，成本低廉，且操作便捷。

（2）本实用新型通过中央处理器发出指令、震动感觉训练装置训练患者以及反馈器反馈的方式，实现了患者局部感觉训练恢复的目的，通过中央处理器控制震动电机震动幅度的大小可以给予患者皮肤不同强度的震动刺激，从而让患者接受到更好的震动感知训练，本实用新型具有训练方式新颖，针对性强，训练面广，训练效果显著的特点。

（3）本实用新型还设置有由压力绑带和气压泵构成的固定装置，通过气压泵加压、压力绑带充气膨胀后便可以很方便地将护垫固定到患者需要训练的部位上。

（4）本实用新型性价比高，易于批量生产制造，因此，本实用新型具有很高的实用价值和推广价值。

附图说明

图1为本实用新型-实施例1的结构示意图。

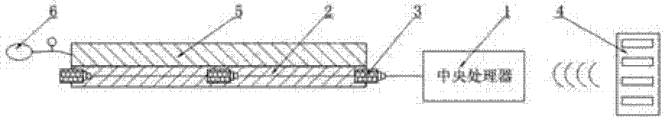

图2为本实用新型-实施例2的结构示意图。

其中，附图标记对应的零部件名称为：

1-中央处理器，2-护垫，3-震动电机，4-反馈器，5-压力绑带，6-气压泵。

具体实施方式

下面结合附图和实施例对本实用新型作进一步说明，本实用新型的实施方式包括但不限于下列实施例。

实施例1

如图1所示，本实用新型包括中央处理器1、震动感觉训练装置以及反馈器4。震动感觉训练装置和反馈器4均与中央处理器1连接，其中，中央处理器1与现有的控制器相同，用于控制其他零部件工作，震动感觉训练装置用于训练并恢复患者局部部位（例如手腕、腿部、背部、腰部）的感觉，反馈器4则用于患者在接受训练的过程中对训练的情况进行反馈，其通过有线或无线的方式与中央处理器1连接。

具体地说，所述震动感觉训练装置包括护垫2和固定在该护垫2上的震动电机3，震动电机3与中央处理器1连接，由中央处理器1控制其工作，作为优选，震动电机3的数量设为三个以上，并且本实施例中的震动电机3优选为平板电机、微型直流电机或微型步进电机。

本实施例的工作过程如下：

使用时，首先将护垫2以粘贴或是绑定的方式固定到患者需要训练的部位上，护垫2由软性材料制成，可以弯折，因此，其可以紧贴患者皮肤，然后医生利用中央处理器1对震动电机3发出指令，控制震动电机3震动，在此过程中根据实际情况中央处理器1可以控制震动电机3的震动幅度大小，目的在于产生不同程度的震动刺激。反馈器4与一般的遥控器相同，由遥控板和设置在遥控板上的按键组成，按键设有多个，分为“高”、“中”、“低”、“无”，以对应不同强度的震动刺激，患者在接受到不同程度的震动刺激时，通过按下对应的按键，便可将震动感知情况反馈到中央处理器1中，本实施例中反馈器4通过无线的方式（可以是红外线的方式）与中央处理器1连接。中央处理器1接收到反馈信号后将其进行处理并将结果显示给医生，然后医生便可根据患者反馈的震动刺激的强度与当前实际施加的震动刺激强度的对比判断患者的震动感知情况，最后再进一步地做出更具针对性的训练方案。

实施例2

如图2所示，与实施例1的不同点仅在于，所述震动感觉训练装置设置在固定装置上，该固定装置包括压力绑带5，以及与压力绑带5相连接并能对其进行冲、放气的气压泵6；震动感觉训练装置设置在压力绑带5上。本实用新型在使用时，压力绑带5通过气压泵6充气膨胀后便可以使护垫2固定到患者需要训练的部位上，然后便可按照实施例1的方式进行感觉康复训练。

按照上述实施例，便可很好地实现本实用新型。值得说明的是，基于上述结构设计的前提下，为解决同样的技术问题，即使在本实用新型上做出一些无实质性的改动或润色，所采用的技术方案的实质仍然与本实用新型一致的，也应当在本实用新型的保护范围内。

Claims (7)

1.基于皮肤震动刺激的感觉康复训练系统，其特征在于：包括中央处理器（1），以及分别与该中央处理器（1）连接的震动感觉训练装置和反馈器（4）。

2.根据权利要求1所述的基于皮肤震动刺激的感觉康复训练系统，其特征在于：所述反馈器（4）通过有线或无线的方式与中央处理器（1）连接。

3.根据权利要求1或2所述的基于皮肤震动刺激的感觉康复训练系统，其特征在于：所述震动感觉训练装置包括护垫（2）和固定在该护垫（2）上的震动电机（3），该震动电机（3）与中央处理器（1）连接。

4.根据权利要求3所述的基于皮肤震动刺激的感觉康复训练系统，其特征在于：所述震动电机（3）为三个以上。

5.根据权利要求4所述的基于皮肤震动刺激的感觉康复训练系统，其特征在于：所述震动电机（3）为平板电机、微型直流电机或微型步进电机。

6.根据权利要求4或5所述的基于皮肤震动刺激的感觉康复训练系统，其特征在于：还包括固定装置，所述震动感觉训练装置设置在固定装置上。

7.根据权利要求6所述的基于皮肤震动刺激的感觉康复训练系统，其特征在于：所述固定装置包括压力绑带（5），以及与压力绑带（5）连接并能对其进行冲、放气的气压泵（6）；所述震动感觉训练装置设置在压力绑带（5）上。
