CN203233126U - 节能导线配套节能耐张线夹 - Google Patents
节能导线配套节能耐张线夹 Download PDFInfo
- Publication number
- CN203233126U CN203233126U CN 201320160158 CN201320160158U CN203233126U CN 203233126 U CN203233126 U CN 203233126U CN 201320160158 CN201320160158 CN 201320160158 CN 201320160158 U CN201320160158 U CN 201320160158U CN 203233126 U CN203233126 U CN 203233126U
- Authority
- CN
- China
- Prior art keywords
- energy
- saving
- steel anchor
- strain clamp
- diameter
- Prior art date
- Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
- Expired - Lifetime
Links
Images
Landscapes
- Suspension Of Electric Lines Or Cables (AREA)
Abstract
一种节能导线配套节能耐张线夹，解决了现有耐张线夹不适合与新型节能导线相连接、以及连接强度及导电能力不够的问题；本实用新型包括本体、钢锚及引流板，在本体的后部有一个与引流板相连接的导电板，其特殊之处是，导电板与本体焊接在一起，钢锚的外径与本体的内径及铝合金芯铝绞线的直径相同，钢锚的内径与铝合金芯的直径相同；优点在于，本体和引流板材料采用6063铝合金材料，将钢锚、本体管壁及引流板加厚并加长，不但满足了压接时导线分散强度的要求，也满足了产品本身载流量的要求；并能与两种新型节能导线——铝合金芯铝绞线及中强度铝合金绞线相配使用，满足了新型节能导线配套节能耐张线夹的要求。
Description
技术领域
本实用新型属于一种电力金具，特别涉及一种与中强度铝合金绞线及铝合金芯绞线相配使用的节能导线配套节能耐张线夹。
背景技术
耐张线夹是与输电导线相配使用的一种电力金具。传统的输电导线为钢芯铝绞线，即输电导线的中心有一个钢芯，用来承载拉力，在钢芯的外面是铝绞线，用来输送电流。传统的耐张线夹采用纯铝制作，由本体、钢锚、引流板三部分组成。在本体后部带有与引流板相连接的导电板，引流板通过螺栓与导电板固定在一起，在本体与导电板之间约有100°的夹角，由于纯铝质地较软，因此，可以很容易的将其弯成所需要的角度，且由于纯铝导电性能良好，因此，其外形尺寸相对较小。传统输电导线与耐张线夹相连接时，要先将铝绞线剥除一部分，露出一部分钢芯，然后，将钢芯和铝绞线的前端插入本体及钢锚的内孔中，分别进行压接，将输电导线与耐张线夹连接在一起。为了提高输电导线的电力输送能力，降低输电过程中的能量损耗，目前，在输电线路中已经采用新型节能导线，新型节能导线取消了钢芯，采用中强度铝合金绞线或铝合金芯铝绞线做为导线的主要材料，把原有钢芯所承受的握力传给整个导线。所以，若是采用传统耐张线夹连接新型节能导线，不但强度满足不了设计要求，导流也会受到影响。即传统耐张线夹金具在与新型节能导线连接过程中，出现了钢锚和本体与新型节能导线压接强度不够、引流板板厚不够的问题，从而导致了连接强度及导电能力不够等诸多问题。
发明内容
本实用新型要解决的技术问题是，克服现有耐张线夹不适合与新型节能导线相连接、以及连接强度及导电能力不够的问题，提供一种适合于与中强度铝合金绞线及铝合金芯绞线相配使用的节能导线配套节能耐张线夹。
本实用新型包括本体、钢锚及引流板，在本体的后部有一个与引流板相连接的导电板，其特殊之处是，导电板与本体焊接在一起，钢锚的外径与本体的内径及铝合金芯铝绞线的直径相同，钢锚的内径与铝合金芯的直径相同。
本实用新型包括本体、钢锚及引流板，在本体的后部有一个与引流板相连接的导电板，其特殊之处是，导电板与本体焊接在一起，所述的钢锚的外径大于中强度铝合金绞线的直径，钢锚的内径与本体前部的内径及中强度铝合金绞线的直径相同，钢锚的外径与本体后部的内径相同。
本实用新型的优点在于：
1、本体和引流板材料采用6063铝合金材料，将钢锚、本体管壁及引流板加厚并加长，不但满足了压接时导线分散强度的要求，也满足了产品本身载流量的要求。
2、本实用新型与两种新型节能导线——铝合金芯铝绞线及中强度铝合金绞线相配使用，钢锚的内、外径及本体的内径根据两种不同的新型节能导线做了相应的调整，若导线为铝合金芯绞线，钢锚内径为铝合金芯直径压接尺寸，压接时将铝合金芯部分放入钢锚前端并压接，若导线为中强度铝合金绞线，为了增大握力将钢锚内径加大，使整个导线全部放入钢锚前端并压接，满足了新型节能导线配套节能耐张线夹的要求。
附图说明
图1是本实用新型的结构示意图；
图2是图1的左视图；
图3是本实用新型本体的结构示意图；
图4是图3的左视图；
图5是本实用新型钢锚的结构示意图；
图6是本实用新型另一实施方案的结构示意图；
图7是图6的左视图；
图8是本实用新型另一实施方案的本体的结构示意图；
图9是图8的左视图；

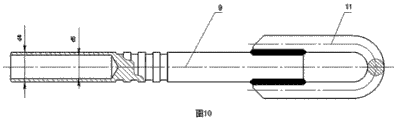

图10是本实用新型另一实施方案的钢锚的结构示意图。
具体实施方式
实施例1：
如图1、图2、图3、图4和图5所示，本实用新型包括本体2、钢锚3及引流板6，本体2采用6063铝合金材料制作，本体2为圆管形，其内孔直径前、后一致，在本体2的后部有一个与引流板6相连接的导电板4，导电板4与本体2焊接在一起，本体2的管壁、导电板4及引流板6与现有的耐张线夹相比加厚并加长，以满足压接时导线分散强度的要求，同时，也满足产品本身载流量的要求，所述的引流板6通过螺栓与导电板4固定在一起；所述的钢锚3的后部有一个U形环5，U形环5与钢锚3焊接在一起；本实施例适合于与铝合金芯铝绞线1相配使用，所述的钢锚3的外径D4与本体2的内径D3及铝合金芯铝绞线1的直径D1相同，钢锚3的内径D5与铝合金芯D2的直径相同；压接时，将钢锚3放入到本体2内孔的后端，将铝合金芯铝绞线1的铝合金芯部分放入钢锚3前部的内孔中，将铝合金芯铝绞线1的前部放入本体2内孔的前端，并对铝合金芯铝绞线1、铝合金芯部及钢锚3所在部位进行压接，即可将铝合金芯铝绞线1与本实用新型牢固的连接在一起。
实施例2：
如图6、图7、图8、图9和图10所示，本实用新型包括本体8、钢锚9及引流板12，本体8采用6063铝合金材料制作，本体8为圆管形，其内孔直径为前部小、后部大，在本体8的后部有一个与引流板12相连接的导电板10，导电板10与本体8焊接在一起，本体8的管壁、导电板10及引流板12与现有的耐张线夹相比加厚并加长，以满足压接时导线分散强度的要求，同时，也满足产品本身载流量的要求，所述的引流板12通过螺栓与导电板10固定在一起；所述的钢锚9的后部有一个U形环11，U形环11与钢锚9焊接在一起；本实施例适合于与中强度铝合金绞线7相配使用，所述的钢锚9的外径d4大于中强度铝合金绞线7的直径d1，钢锚9的内径d5与本体8前部的内径d2及中强度铝合金绞线7的直径d1相同，钢锚9的外径d4与本体8后部的内径d3相同；压接时，将钢锚9放入到本体8后部的内孔中，将中强度铝合金绞线7的前部放入本体8及钢锚9前部的内孔中，并对中强度铝合金绞线7、钢锚9所在部位进行压接，即可将中强度铝合金绞线7与本实用新型牢固的连接在一起。
Claims (2)
1.一种节能导线配套节能耐张线夹，它包括本体、钢锚及引流板，在本体的后部有一个与引流板相连接的导电板，其特征在于，导电板与本体焊接在一起，钢锚的外径与本体的内径及铝合金芯铝绞线的直径相同，钢锚的内径与本体的内径及铝合金芯的直径相同。
2.一种节能导线配套节能耐张线夹，它包括本体、钢锚及引流板，在本体的后部有一个与引流板相连接的导电板，其特征在于，导电板与本体焊接在一起，所述的钢锚的外径大于中强度铝合金绞线的直径，钢锚的内径与本体前部的内径及中强度铝合金绞线的直径相同，钢锚的外径与本体后部的内径相同。
