Abstract

本实用新型涉及一种快速定位倒圆装置。目的在于提供一种降低劳动强度提高产品圆角质量的装置，将不可靠的沿线模拟加工转化为更可靠且高效的转动加工。一种快速定位倒圆装置，包括主体、第一定位销、转动套和第二定位销；所述主体是一个长方形的板，转动套为轴向带有通孔的圆柱体；主体上设有两个定位孔，定位孔和待加工零件的孔同轴，第一定位销穿过转动套、零件和主体的孔，将三者固定在一起；第二定位销穿过零件和主体的孔，将两者固定。本实用新型借鉴了铣床用圆盘铣削圆弧类零件的思想，同现有技术相比，有效降低了劳动者的劳动强度，大幅提高产品生产效率和圆角质量。

Description

一种快速定位倒圆装置
技术领域
本实用新型涉及一种快速定位倒圆装置，具体涉及一种用于体形细长的零件快速定位的端面倒圆装置。
背景技术
对于端面倒圆为R(即端面圆角半径为R)的零件，现有技术是先在零件端面处划出圆角R的详细位置线，然后将零件夹在虎钳上，用锉刀近似锉修，由于手工操作修锉力不能始终如一，存在如下不足：一方面是加工过程繁琐，加工时间长，劳动强度大；另一方面是产品圆角半径大小控制难度大，降低了产品圆角的质量。
发明内容
本实用新型的目的在于提供一种降低劳动强度提高产品圆角质量的快速定位的倒圆装置。主要是将不可靠的沿线模拟加工转化为更可靠速度更快的高效转动加工，改善零件倒圆的困难，提高产品质量。
本实用新型所采用的技术方案是：
一种快速定位倒圆装置，包括置放待加工零件的主体以及与待加工零件倒圆同心的转动套，所述转动套的外圆直径为待加工零件端面圆角半径的2倍。
如上所述的一种快速定位倒圆装置，其中：所述主体是一个长方形的板，转动套为轴向带有通孔的圆柱体；主体上设有定位孔，定位孔和待加工零件的孔同轴，定位销穿过转动套、零件和主体的孔，将三者固定在一起。
如上所述的一种快速定位倒圆装置，其中：所述主体上包括2个定位孔，第二定位销穿过零件和主体的第二定位孔，将两者固定。
如上所述的一种快速定位倒圆装置，其中：所述主体的板上设有定位块。
如上所述的一种快速定位倒圆装置，其中：所述定位销为T型。
如上所述的一种快速定位倒圆装置，其中：所述定位销为台阶式，台阶直径与零件孔一致。
本实用新型的有益效果是：
1.本实用新型通过与待加工零件倒圆重叠的转动套有效降低了劳动者的劳动强度，大幅提高产品生产效率和圆角质量。
2.采用T型定位销，便于在加工时本实用新型装置的装拆；利用台阶式定位销，及便于手工操作又可适用于不同尺寸零件孔的加工。
3.本实用新型提供的装置使细长零件成为体积更大的组合件，便于手持加工。
附图说明

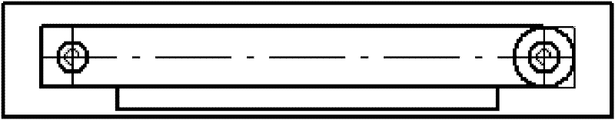

图1和图2是本实用新型提供的一种快速定位倒圆装置的结构示意图；
图中：1.主体、2.定位块、3.第一定位销、4.转动套、5.第二定位销。
具体实施方式
下面结合附图和实施例对本实用新型提供的一种快速定位倒圆装置进行介绍：
如图1所示，一种快速定位倒圆装置，包括主体1、定位块2、第一定位销3、转动套4和第二定位销5。主体1是一个长方形的板，主体上加工出两个定位孔6，定位孔6和待加工零件的孔需同轴。在主体1的板上一侧加工出一个定位块2，用于固定零件。第一定位销3和第二定位销5用于将零件固定在所述倒圆装置上，为便于装拆，可将定位销制成T型；为适应不同的零件，可将定位销制成台阶式，台阶直径随零件孔的直径而变化，需保证定位销与定位孔同轴，且间隙配合。第一定位销3的长度比第二定位销5长，长度差由转动套4的高度决定。转动套4位于零件待加工倒圆一侧，用于定位确定加工的圆弧大小，以及起到保护作用，防止出现超差。
在使用所述快速定位倒圆装置时，首先将需要加工倒圆的细长零件一侧紧靠在主体1上的定位块2旁；其次用第一定位销3将转动套4与零件一同组合定位在主体1上；再用第二定位销5将零件另一端定位好；然后一只手拿住组合件，用锉刀利用转动套4的转动，从而实现类似在铣床上转动圆盘加工圆弧的工作过程，从而达到了锉修零件端面圆角的目的。该装置通过改变转动套4的外圆尺寸大小可以实现各种尺寸范围圆角的加工需求。当零件的端面圆角加工要求的圆角半径为R时，转动套4的外圆直径尺寸为2R。例如当端面圆角为R＝3时，转动套4的外圆尺寸Φ＝6；当端面圆角为R＝5时，转动套4的外圆尺寸Φ＝10。

Claims (6)

1.一种快速定位倒圆装置，其特征在于：包括置放待加工零件的主体以及与待加工零件倒圆同心的转动套，所述转动套的外圆直径为待加工零件端面圆角半径的2倍。
2.根据权利要求1所述的一种快速定位倒圆装置，其特征在于：所述主体是一个长方形的板，转动套为轴向带有通孔的圆柱体；主体上设有定位孔，定位孔和待加工零件的孔同轴，定位销穿过转动套、零件和主体的孔，将三者固定在一起。
3.根据权利要求2所述的一种快速定位倒圆装置，其特征在于：所述主体上包括2个定位孔，第二定位销穿过零件和主体的第二定位孔，将两者固定。
4.根据权利要求1所述的一种快速定位倒圆装置，其特征在于：所述主体的板上设有定位块。
5.根据权利要求2所述的一种快速定位倒圆装置，其特征在于：所述定位销为T型。
6.根据权利要求2所述的一种快速定位倒圆装置，其特征在于：所述定位销为台阶式，台阶直径与零件孔一致。
