CN201844254U - 强制对流散热的led灯泡 - Google Patents
强制对流散热的led灯泡 Download PDFInfo
- Publication number
- CN201844254U CN201844254U CN2010205688068U CN201020568806U CN201844254U CN 201844254 U CN201844254 U CN 201844254U CN 2010205688068 U CN2010205688068 U CN 2010205688068U CN 201020568806 U CN201020568806 U CN 201020568806U CN 201844254 U CN201844254 U CN 201844254U
- Authority
- CN
- China
- Prior art keywords
- led
- bulb
- lamp pearl
- shell body
- housing
- Prior art date
- Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
- Expired - Fee Related
Links
Images
Landscapes
- Non-Portable Lighting Devices Or Systems Thereof (AREA)
- Arrangement Of Elements, Cooling, Sealing, Or The Like Of Lighting Devices (AREA)
Abstract
本实用新型涉及一种照明装置，更具体地说是一种强制对流散热的LED灯泡。它包括有一个壳体，壳体上端设置有灯罩，灯罩内安装LED灯珠，壳体下端中心设置灯头；壳体内腔的上端设置有灯珠基板，灯罩内的LED灯珠安装在灯珠基板的上表面，灯珠基板的下表面设置有多个散热片，散热片外围的壳体壁板上设置有出气格栅；壳体内腔中部安装有一个轴流风扇，壳体下端面上开有进气格栅。本实用新型不仅散热效果好、安全系数高、整体使用寿命长，可降低维护频率，并且可减小散热片体积小。同时散热片布局合理、灯泡整体结构紧凑，使LED灯泡的式样、尺寸接近于普通灯泡，可与普通灯泡直接替换，使用十分方便，因而具有广阔的推广应用前景。
Description
技术领域
本实用新型涉及一种照明装置，更具体地说是一种强制对流散热的LED灯泡。
背景技术
目前的LED照明灯具具有功耗小、亮度高、冷光源等优点，是具有良好发展前景的照明方式。但现有家用LED照明灯都是采用无源散热方式，由于散热片的体积较大，因而也使灯具的体积增大带来灯具使用的不方便的问题，同时由于现有灯具在使用中散热片周围空气流动不佳，造成散热效果差，而LED是一种电子元器件过高的工作温度直接缩短了LED的使用寿命。因散热片过大和使用寿命短的原因使得照明成本居高不下，不利于LED照明灯具的普及。
发明内容
本实用新型所要解决的技术问题是提供一种不但价格低廉、体积适中而且散热性好、使用寿命长，能够方便使用的强制对流散热的LED灯泡。
为了解决上述技术问题本实用新型的强制对流散热的LED灯泡包括有一个壳体，壳体上端设置有灯罩，灯罩内安装LED灯珠，壳体下端中心设置灯头；壳体内腔的上端设置有灯珠基板，灯罩内的LED灯珠安装在灯珠基板的上表面，灯珠基板的下表面设置有多个散热片，散热片外围的壳体壁板上设置有出气格栅；壳体内腔中部安装有一个轴流风扇，壳体下端面上开有进气格栅。
所述灯珠基板的下表面中心部位安装有电源电路板，所述散热片放射状环绕在电源电路板外围。
所述电源电路板由绝缘灌封胶包裹，并和灯珠基板以及放射状的散热片的内缘连结在一起。
所述LED灯珠的电源回路中连接有温度保险丝。
本实用新型的强制对流散热的LED灯泡通过强制散热方式对LED灯珠和电源电路进行散热，加以温度安全控制电路，其不仅散热效果好、安全系数高、整体使用寿命长，可降低维护频率，并且可减小散热片体积小。同时散热片布局合理、灯泡整体结构紧凑，使LED灯泡的式样、尺寸接近于普通灯泡，可与普通灯泡直接替换，使用十分方便，因而具有广阔的推广应用前景。
附图说明
图1为本实用新型实施例的结构示意图；

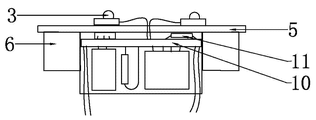

图2为本实用新型实施例的灯珠基板部分的结构示意图；
图3为本实用新型实施例中散热片部位的壳体截面结构示意图；
图4为本实用新型实施例中轴流风扇部位的壳体截面结构示意图。
具体实施方式
下面结合附图和具体实施方式对本实用新型强制对流散热的LED灯泡做进一步详细说明。
如图所示，本实用新型的强制对流散热的LED灯泡包括有一个壳体1，壳体上端设置有灯罩2，灯罩内安装LED灯珠3，壳体下端中心设置灯头4；壳体内腔的上端设置有灯珠基板5，灯罩内的LED灯珠3安装在灯珠基板5的上表面，灯珠基板5的下表面设置有多个散热片6，散热片外围的壳体壁板上设置有出气格栅7；壳体内腔中部安装有一个轴流风扇8，壳体下端面上开有进气格栅9。LED灯珠的电源回路中连接有温度保险丝11。如图3所示，灯珠基板的下表面中心部位安装有电源电路板10，散热片6放射状环绕在电源电路板10外围。
本实用新型实施例中，LED灯泡的壳体直径为φ3-10cm。电源电路的电压6V，功率为0.5-3W。电源电路包括两个部分，一个部分是通常的LED照明驱动电源，带有恒流控制，另一个部分是简单的变压器，供驱动风扇使用。由于恒流控制大多需要用到场效应管等类似高发热量的原件，而电容在高温下寿命不是很长，所以，把场效应管等高发热量原件做在电路板靠LED灯珠基板的一面，温度保险丝串联在交流电的火线上，也安装在这一面。整个电源电路板使用高导热的绝缘灌封胶包裹，并和金属的LED灯珠基板以及放射状的散热片的内缘连结在一起。
当使用LED灯泡进行照明时，风扇带动空气从进气格栅进入，经过风扇，带走风扇电机工作产生的热量，再经过电源电路板和放射状的散热片，带走电源和LED灯珠的热量由出气格栅排出。
当风扇损坏，或某些使用不当的原因，等其他因素导致散热效率下降，LED灯珠基板温度上升，当达到95或105度时，（取决于温度保险丝选用的规格）温度保险丝自动断开，整个电路断开，所有能发热的部件全部停止工作，温度自然下降。
本实用新型强制对流散热的LED灯泡成品的技术性能指标如下：
（1）工作条件：在室温30°时，稳定工作后，各部件温度在60℃以下；
（2）微型电机的功率占灯具的总功率20%以下；
（3）一万小时无故障。
Claims (4)
1.一种强制对流散热的LED灯泡，包括有一个壳体（1），壳体上端设置有灯罩（2），灯罩内安装LED灯珠（3），壳体下端中心设置灯头（4），其特征是：壳体内腔的上端设置有灯珠基板（5），灯罩内的LED灯珠（3）安装在灯珠基板（5）的上表面，灯珠基板（5）的下表面设置有多个散热片（6），散热片外围的壳体壁板上设置有出气格栅（7）；壳体内腔中部安装有一个轴流风扇（8），壳体下端面上开有进气格栅（9）。
2.根据权利要求1所述的强制对流散热的LED灯泡，其特征是：灯珠基板（5）的下表面中心部位安装有电源电路板（10），散热片（6）呈放射状环绕在电源电路板（10）外围。
3.根据权利要求2所述的强制对流散热的LED灯泡，其特征是：所述电源电路板（10）由绝缘灌封胶包裹，并和灯珠基板以及放射状的散热片的内缘连结在一起。
4.根据权利要求1－3之一所述的强制对流散热的LED灯泡，其特征是：LED灯珠的电源回路中连接有温度保险丝（11）。
