CN113136121B - 一种生物基隔膜涂敷液及其制备方法和在锂电池中的应用 - Google Patents

一种生物基隔膜涂敷液及其制备方法和在锂电池中的应用 Download PDF

Info

Publication number
CN113136121B
CN113136121B CN202110399634.9A CN202110399634A CN113136121B CN 113136121 B CN113136121 B CN 113136121B CN 202110399634 A CN202110399634 A CN 202110399634A CN 113136121 B CN113136121 B CN 113136121B
Authority
CN
China
Prior art keywords
bio
polymer
use according
coating
lithium battery
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Active
Application number
CN202110399634.9A
Other languages
English (en)
Other versions
CN113136121A (zh
Inventor
李锋
柯卓
徐海
徐强
刘涛
姜娜
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Hefei Leaf Biotech Co ltd
Original Assignee
Hefei Leaf Biotech Co ltd
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Hefei Leaf Biotech Co ltd filed Critical Hefei Leaf Biotech Co ltd
Priority to CN202110399634.9A priority Critical patent/CN113136121B/zh
Publication of CN113136121A publication Critical patent/CN113136121A/zh
Application granted granted Critical
Publication of CN113136121B publication Critical patent/CN113136121B/zh
Active legal-status Critical Current
Anticipated expiration legal-status Critical

Links

Images

Classifications

    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09D—COATING COMPOSITIONS, e.g. PAINTS, VARNISHES OR LACQUERS; FILLING PASTES; CHEMICAL PAINT OR INK REMOVERS; INKS; CORRECTING FLUIDS; WOODSTAINS; PASTES OR SOLIDS FOR COLOURING OR PRINTING; USE OF MATERIALS THEREFOR
    • C09D127/00—Coating compositions based on homopolymers or copolymers of compounds having one or more unsaturated aliphatic radicals, each having only one carbon-to-carbon double bond, and at least one being terminated by a halogen; Coating compositions based on derivatives of such polymers
    • C09D127/02—Coating compositions based on homopolymers or copolymers of compounds having one or more unsaturated aliphatic radicals, each having only one carbon-to-carbon double bond, and at least one being terminated by a halogen; Coating compositions based on derivatives of such polymers not modified by chemical after-treatment
    • C09D127/12—Coating compositions based on homopolymers or copolymers of compounds having one or more unsaturated aliphatic radicals, each having only one carbon-to-carbon double bond, and at least one being terminated by a halogen; Coating compositions based on derivatives of such polymers not modified by chemical after-treatment containing fluorine atoms
    • C09D127/16—Homopolymers or copolymers of vinylidene fluoride
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09D—COATING COMPOSITIONS, e.g. PAINTS, VARNISHES OR LACQUERS; FILLING PASTES; CHEMICAL PAINT OR INK REMOVERS; INKS; CORRECTING FLUIDS; WOODSTAINS; PASTES OR SOLIDS FOR COLOURING OR PRINTING; USE OF MATERIALS THEREFOR
    • C09D7/00—Features of coating compositions, not provided for in group C09D5/00; Processes for incorporating ingredients in coating compositions
    • C09D7/40—Additives
    • C09D7/60—Additives non-macromolecular
    • C09D7/61—Additives non-macromolecular inorganic
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08K—Use of inorganic or non-macromolecular organic substances as compounding ingredients
    • C08K3/00—Use of inorganic substances as compounding ingredients
    • C08K3/18—Oxygen-containing compounds, e.g. metal carbonyls
    • C08K3/20—Oxides; Hydroxides
    • C08K3/22—Oxides; Hydroxides of metals
    • C08K2003/2227—Oxides; Hydroxides of metals of aluminium

Landscapes

  • Chemical & Material Sciences (AREA)
  • Life Sciences & Earth Sciences (AREA)
  • Engineering & Computer Science (AREA)
  • Materials Engineering (AREA)
  • Wood Science & Technology (AREA)
  • Organic Chemistry (AREA)
  • Inorganic Chemistry (AREA)
  • Secondary Cells (AREA)
  • Cell Separators (AREA)
  • Paints Or Removers (AREA)

Description

一种生物基隔膜涂敷液及其制备方法和在锂电池中的应用
技术领域：
本发明涉及电池隔膜技术领域，具体涉及一种生物基隔膜涂敷液及其制备方法和在锂电池中的应用。
背景技术：
锂电池是指在电极材料中使用锂元素为主要活性物质的电池，由于锂是所有金属元素中原子量最小、密度最小、电化学当量最小、电极电势最负的电极材料，因此以金属锂或者锂合金作为负极材料的锂电池普遍具有开路电压高、比能量高、寿命长等优点，应用范围广。
锂电池的结构中，隔膜是关键的内层组件之一。隔膜的性能决定了电池的界面结构、内阻等，直接影响电池的容量、循环以及安全性能等特性，性能优异的隔膜对提高电池的综合性能具有重要的作用。隔膜的主要作用是使电池的正、负极分隔开来，防止两极接触而短路，此外还具有能使电解质离子通过的功能。
传统的锂电池隔膜涂敷材料主要包括芳纶和PVDF(聚偏氟乙烯)。虽然芳纶和PVDF都各有优点，但是芳纶的粘结性差，PVDF的耐热性能低，强度低，致使隔膜的安全性能低。
本发明添加生物基聚合物作为涂覆液的组分，该生物基聚合物属于呋喃基聚酰胺高分子化合物，可以制得综合应用性能优异的锂电池隔膜，提高锂电池的安全性，延长锂电池的使用寿命。
发明内容：
本发明所要解决的技术问题在于提供一种生物基隔膜涂敷液及其制备方法，并将得到的生物基隔膜涂敷液应用于锂电池的加工，可以制得拉伸强度、穿刺强度和剥离强度高以及热稳定性好的锂电池隔膜，从而优化锂电池隔膜的应用性能，拓宽锂电池隔膜的应用范围。
本发明的一个目的在于提供一种生物基隔膜涂敷液，由PVDF、生物基聚合物、陶瓷颗粒、粘度调节剂制成；
所述生物基聚合物为聚合物A和/或聚合物B，结构式如下：
Figure BDA0003019925420000021
以上分子结构的聚合物A、聚合物B可以单独作为生物基聚合物用于隔膜涂敷液的制备，也可以同时将聚合物A和聚合物B作为生物基聚合物用于隔膜涂敷液的制备。
所述陶瓷颗粒为氧化铝、二氧化硅、氢氧化镁中的一种或几种。陶瓷颗粒的添加一方面可以提高涂敷液所形成涂层的强度，还可以减少PVDF和生物基聚合物的用量，从而降低涂敷液的制备成本。
所述陶瓷颗粒的粒径为0.3-0.8μm。
所述粘度调节剂为乙醇、N,N-二甲基乙酰胺、碳酸二甲酯、碳酸二苯酯中的一种或几种。通过与涂敷液相容性好的粘度调节剂来调节涂敷液的粘度，保证涂覆液在基膜上的均匀涂布，从而在基膜上形成组成和厚度均一的涂层。
本发明的另一个目的在于提供一种上述生物基涂敷液的制备方法，包括以下步骤：
(1)向聚合反应釜中加入有机溶剂，再加入生物基聚合物，然后依次加入陶瓷颗粒、PVDF，搅拌混合，得到混合液；
(2)向混合液中加入粘度调节剂，搅拌混合，调节体系的粘度，得到生物基涂敷液。
所述有机溶剂为N,N-二甲基甲酰胺、N,N-二甲基乙酰胺、N-甲基吡咯烷酮中的一种或几种。
所述生物基聚合物、有机溶剂的重量比为(10-80):100。
当所述生物基聚合物同时选用聚合物A和聚合物B时，聚合物A、聚合物B的质量比为(0.5-2):1。
所述陶瓷颗粒、有机溶剂的重量比为(5-30):100。
所述PVDF、有机溶剂的重量比为(5-50):100。
所述粘度调节剂、混合液的重量比为(5-10):100。
本发明的又一目的在于提供上述生物基涂敷液在锂电池隔膜中的应用。
所述锂电池隔膜的制备方法为：将上述制备的生物基涂覆液涂布于基膜的一侧，再采用溶剂对所形成的涂层进行萃取，随后将涂层于30-160℃下烘干。
所述溶剂为水、乙醇、碳酸二甲酯中的一种或几种。
本发明将本公司生产的呋喃基聚酰胺类高分子化合物作为涂覆液主要组分用于锂电池隔膜的制备，目的是优化锂电池隔膜的综合应用性能，以解决现有芳纶和PVDF锂电池隔膜涂敷材料所存在的粘结性差、耐热性能低和强度低的问题，从而提高锂电池的安全性能。并且，上述呋喃基聚酰胺类高分子化合物来源广泛，绿色环保，与PVDF相容性好，可以很好地与PVDF通过协同作用来增强锂电池隔膜的应用性能，同时解决PVDF所存在的缺陷。
本发明的有益效果是：本发明以呋喃基聚酰胺类高分子化合物作为生物基聚合物，并添加PVDF、陶瓷颗粒和粘度调节剂制备生物基涂敷液；所制生物基涂敷液可以用于锂电池隔膜的制备，利用聚合物A和聚合物B的优良特性来提高锂电池隔膜的综合应用性能，拓宽锂电池隔膜的应用范围，提高锂电池的使用安全性，延长锂电池的使用寿命。
附图说明：
图1为本发明制备的聚合物A的核磁图谱；
图2为本发明制备的聚合物B的核磁图谱。
具体实施方式：
为了使本发明实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施例和图示，进一步阐述本发明。
PVDF购自东莞卡达尔塑胶原料有限公司。
聚乙烯基膜购自深圳聚光电子有限公司(未涂覆)。
聚合物A的制备：25℃下向聚合反应釜依次加入溶剂N,N-二甲基乙酰胺10L，2,5-呋喃二甲酰氯192g，对苯二胺108g，反应5h，减压蒸干溶剂，得到聚合物A。
聚合物B的制备：25℃向聚合反应釜依次加入溶剂N,N-二甲基乙酰胺10L，2,5-呋喃二甲酰氯192g，加入间苯二胺108g，反应5h，减压蒸干溶剂，得到聚合物B。
实施例1
25℃下向聚合反应釜中加入N,N-二甲基乙酰胺1000g，再加入聚合物A 500g，然后依次加入氧化铝100g、PVDF 200g，搅拌混合，得到混合液；向混合液中加入碳酸二甲酯80g，搅拌混合，调节体系的粘度，得到生物基涂覆液。
实施例2
25℃下向聚合反应釜中加入N-甲基吡咯烷酮1000g，再加入聚合物A 520g，然后依次加入二氧化硅100g、PVDF 150g，搅拌混合，得到混合液；向混合液中加入N,N-二甲基乙酰胺酯50g，搅拌混合，调节体系的粘度，得到生物基涂覆液。
实施例3
25℃下向聚合反应釜中加入N,N-二甲基乙酰胺1000g，再加入聚合物B 500g，然后依次加入氧化铝100g、PVDF 250g，搅拌混合，得到混合液；向混合液中加入碳酸二甲酯80g，搅拌混合，调节体系的粘度，得到生物基涂覆液。
实施例4
25℃下向聚合反应釜中加入N,N-二甲基乙酰胺1000g，再加入聚合物B 500g，然后依次加入氧化铝120g、PVDF 300g，搅拌混合，得到混合液；向混合液中加入碳酸二甲酯80g，搅拌混合，调节体系的粘度，得到生物基涂覆液。
实施例5
25℃下向聚合反应釜中加入N,N-二甲基乙酰胺1000g，再加入聚合物A 300g、聚合物B 200g，然后依次加入氧化铝100g、PVDF 200g，搅拌混合，得到混合液；向混合液中加入碳酸二甲酯80g，搅拌混合，调节体系的粘度，得到生物基涂覆液。
实施例6
25℃下向聚合反应釜中加入N,N-二甲基乙酰胺1000g，再加入聚合物A 250g、聚合物250g，然后依次加入氧化铝100g、PVDF 200g，搅拌混合，得到混合液；向混合液中加入碳酸二甲酯100g，搅拌混合，调节体系的粘度，得到生物基涂覆液。
对比例1
将实施例1中的聚合物A替换为相同质量的芳纶1414，涂覆液的制备步骤同实施例1。
对比例2
将实施例1中聚合物A的用量叠加到PVDF的用量上，即不添加生物基聚合物，仅添加PVDF，涂覆液的制备步骤同实施例1。
锂电池隔膜的制备：
分别将上述实施例和对比例制备的生物基涂覆液涂布在厚度12μm的聚乙烯基膜的一侧，再采用水对所形成的涂层进行萃取，随后将涂层于90℃烘干，得到锂电池隔膜。
测试所制隔膜的性能，结果如表1。
穿刺强度、拉伸强度、热收缩率的测试方法参照标准GB/T 36363-2018《锂离子电池用聚烯烃隔膜》。
剥离强度的测试方法：将隔膜沿纵向裁切成尺寸20mm×200mm的样品，再用3M胶带与隔膜带有涂层的一面粘合，并加压使其紧密贴合，然后采用拉力机将样品一端固定，另一端拉住3M胶带，开启拉力机，测试剥离强度。
表1隔膜的性能测试结果
Figure BDA0003019925420000051
Figure BDA0003019925420000061
由表1中的数据可知，利用本发明所述生物基高分子涂覆液制备的锂电池隔膜的拉伸强度大，剥离强度大，穿刺强度大，热收缩率低，这将有效提高锂电池的安全性，延长使用寿命。
以上显示和描述了本发明的基本原理和主要特征和本发明的优点。本行业的技术人员应该了解，本发明不受上述实施例的限制，上述实施例和说明书中描述的只是说明本发明的原理，在不脱离本发明精神和范围的前提下，本发明还会有各种变化和改进，这些变化和改进都落入要求保护的本发明范围内。本发明要求保护范围由所附的权利要求书及其等效物界定。

Claims (9)

1.一种生物基隔膜涂敷液在锂电池隔膜中的应用，其特征在于：所述生物基隔膜涂敷液由PVDF、生物基聚合物、陶瓷颗粒、粘度调节剂制成；

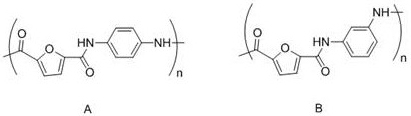

所述生物基聚合物为聚合物A和/或聚合物B，结构式如下：
Figure DEST_PATH_IMAGE001
。
2.根据权利要求1所述的应用，其特征在于：所述陶瓷颗粒为氧化铝、二氧化硅、氢氧化镁中的一种或几种；所述陶瓷颗粒的粒径为0.3-0.8μm。
3.根据权利要求1所述的应用，其特征在于：所述粘度调节剂为乙醇、N,N-二甲基乙酰胺、碳酸二甲酯、碳酸二苯酯中的一种或几种。
4.根据权利要求1所述的应用，其特征在于，所述生物基涂敷液的制备方法包括以下步骤：
(1) 向聚合反应釜中加入有机溶剂，再加入生物基聚合物，然后依次加入陶瓷颗粒、PVDF，搅拌混合，得到混合液；
(2) 向混合液中加入粘度调节剂，搅拌混合，调节体系的粘度，得到生物基涂敷液。
5.根据权利要求4所述的应用，其特征在于：所述有机溶剂为N,N-二甲基甲酰胺、N,N-二甲基乙酰胺、N-甲基吡咯烷酮中的一种或几种。
6.根据权利要求4所述的应用，其特征在于：所述生物基聚合物、有机溶剂的重量比为(10-80) : 100；所述陶瓷颗粒、有机溶剂的重量比为(5-30) : 100；所述PVDF、有机溶剂的重量比为(5-50) : 100。
7.根据权利要求4所述的应用，其特征在于：所述粘度调节剂、混合液的重量比为(5-10) : 100。
8.根据权利要求1所述的应用，其特征在于，所述锂电池隔膜的制备方法为：将生物基涂覆液涂布于基膜的一侧，再采用溶剂对所形成的涂层进行萃取，随后将涂层于30-160℃下烘干。
9.根据权利要求8所述的应用，其特征在于：所述溶剂为水、乙醇、碳酸二甲酯中的一种或几种。
CN202110399634.9A 2021-04-14 2021-04-14 一种生物基隔膜涂敷液及其制备方法和在锂电池中的应用 Active CN113136121B (zh)

Priority Applications (1)

Application Number Priority Date Filing Date Title
CN202110399634.9A CN113136121B (zh) 2021-04-14 2021-04-14 一种生物基隔膜涂敷液及其制备方法和在锂电池中的应用

Applications Claiming Priority (1)

Application Number Priority Date Filing Date Title
CN202110399634.9A CN113136121B (zh) 2021-04-14 2021-04-14 一种生物基隔膜涂敷液及其制备方法和在锂电池中的应用

Publications (2)

Publication Number Publication Date
CN113136121A CN113136121A (zh) 2021-07-20
CN113136121B true CN113136121B (zh) 2022-04-19

Family

ID=76812489

Family Applications (1)

Application Number Title Priority Date Filing Date
CN202110399634.9A Active CN113136121B (zh) 2021-04-14 2021-04-14 一种生物基隔膜涂敷液及其制备方法和在锂电池中的应用

Country Status (1)

Country Link
CN (1) CN113136121B (zh)

Cited By (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
EP4322306A2 (en) 2023-07-06 2024-02-14 Yantai Tayho Advanced Materials Research Institute Co. ,Ltd Composite slurry, and preparation method and use thereof

Families Citing this family (7)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN114171846B (zh) * 2021-12-06 2024-04-26 合肥利夫生物科技有限公司 一种纯呋喃基聚合物膜材料及其在锂电池中的应用
CN114716907A (zh) * 2022-04-19 2022-07-08 安徽利科新材料科技有限公司 一种生物基聚合物复合pmma的锂电池隔膜涂敷液的制备方法及其应用
CN116162266B (zh) * 2022-12-23 2025-07-18 安徽利科新材料科技有限公司 一种纳米级生物基半芳香聚酰胺颗粒的制备方法
CN116259925A (zh) * 2023-02-20 2023-06-13 上海兰钧新能源科技有限公司 一种锂电池隔离膜及其制备方法
CN116082894A (zh) * 2023-04-07 2023-05-09 安徽利科新材料科技有限公司 提高电池隔膜粘结性的生物基涂覆浆料的制备方法及装置
CN116715846A (zh) * 2023-05-05 2023-09-08 安徽利科新材料科技有限公司 一种提高锂离子电池隔膜力学性能的呋喃基聚酰胺材料
CN119092940A (zh) * 2023-09-28 2024-12-06 嘉兴利材新材料科技有限公司 一种含交联结构的半生物基聚酰胺及其制备方法和应用

Citations (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CA2097422A1 (en) * 1990-12-01 1992-06-01 Harald Cherdron Thermoplastically processable aromatic polyether amide
JP2018026266A (ja) * 2016-08-10 2018-02-15 荒川化学工業株式会社 リチウムイオン二次電池用セパレータ、リチウムイオン二次電池用セパレータの製造方法、及びリチウムイオン二次電池
CN108023050A (zh) * 2017-12-01 2018-05-11 上海化工研究院有限公司 一种聚间苯二甲酰间苯二胺涂覆锂离子电池隔膜
CN111029514A (zh) * 2019-11-14 2020-04-17 珠海冠宇电池有限公司 一种隔膜及包括该隔膜的高电压电池
CN112538162A (zh) * 2019-09-20 2021-03-23 青岛蓝科途膜材料有限公司 改性芳纶聚合体、芳纶铸膜液、锂电池隔膜及制备方法和锂电池

Family Cites Families (6)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US20130244080A1 (en) * 2012-03-16 2013-09-19 Samsung Sdi Co., Ltd. Separator for lithium secondary battery
TWI619557B (zh) * 2015-05-12 2018-04-01 Valspar Sourcing Inc Coated product and method of manufacturing same
CN206505967U (zh) * 2017-01-10 2017-09-19 深圳市康墨科技有限公司 一种用于锂离子电池的隔膜及锂离子电池
KR102420594B1 (ko) * 2018-05-24 2022-07-13 주식회사 엘지에너지솔루션 리튬-황 전지용 분리막 및 이를 포함하는 리튬-황 전지
CN109321127A (zh) * 2018-08-08 2019-02-12 泰州衡川新能源材料科技有限公司 锂电池隔膜涂覆用芳纶组合物
CN112194935A (zh) * 2020-08-28 2021-01-08 河北金力新能源科技股份有限公司 Pvdf浆料、隔膜及其制备方法

Patent Citations (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CA2097422A1 (en) * 1990-12-01 1992-06-01 Harald Cherdron Thermoplastically processable aromatic polyether amide
JP2018026266A (ja) * 2016-08-10 2018-02-15 荒川化学工業株式会社 リチウムイオン二次電池用セパレータ、リチウムイオン二次電池用セパレータの製造方法、及びリチウムイオン二次電池
CN108023050A (zh) * 2017-12-01 2018-05-11 上海化工研究院有限公司 一种聚间苯二甲酰间苯二胺涂覆锂离子电池隔膜
CN112538162A (zh) * 2019-09-20 2021-03-23 青岛蓝科途膜材料有限公司 改性芳纶聚合体、芳纶铸膜液、锂电池隔膜及制备方法和锂电池
CN111029514A (zh) * 2019-11-14 2020-04-17 珠海冠宇电池有限公司 一种隔膜及包括该隔膜的高电压电池

Non-Patent Citations (3)

* Cited by examiner, † Cited by third party
Title
Polymers Based on Cyclic Carbonates as Trait d"Union Between Polymer Chemistry and Sustainable CO2 Utilization;Yadav, Neha,et al.,;《CHEMSUSCHEM》;20190221;第12卷(第4期);第724-754页 *
The effect of furan molecular units on the glass transition and thermal degradation temperatures of polyamides;Cureton, LT,et al.,;《JOURNAL OF APPLIED POLYMER SCIENCE》;20171010;第134卷(第46期);第45514页 *
芳香族聚酰胺膜材料研究进展;杜世媛等;《膜科学与技术》;20161025;第36卷(第5期);第124-131页 *

Cited By (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
EP4322306A2 (en) 2023-07-06 2024-02-14 Yantai Tayho Advanced Materials Research Institute Co. ,Ltd Composite slurry, and preparation method and use thereof

Also Published As

Publication number Publication date
CN113136121A (zh) 2021-07-20

Similar Documents

Publication Publication Date Title
CN113136121B (zh) 一种生物基隔膜涂敷液及其制备方法和在锂电池中的应用
CN110085869B (zh) 导电集流体及其制备方法、电池极片及锂电池
CN112094372A (zh) 锂离子电池用粘合剂水溶液、负极用浆料、负极、负极用材料以及锂离子电池及其制造方法
WO2017190584A1 (zh) 锌锂锰水体系二次电池及其制备方法
US11827730B2 (en) Graft copolymer and use thereof
CN111326789A (zh) 一种半互穿网络阻燃固态锂离子电解质、固态锂电池及制备方法
TW201014016A (en) Sodium secondary battery
WO2021232904A1 (zh) 一种电化学装置隔离膜及其制备方法
CN112103468A (zh) 一种负极片及包括该负极片的锂离子电池
CN110176568A (zh) 一种高性能涂层隔膜的制备方法
CN113809478A (zh) 一种用于正极定向补锂的复合隔膜及其制备方法
Song et al. Polydopamine-boron nitride nanosheet composites with core-shell structures modified PMIA separator for enhanced performance of high-power lithium-ion batteries
CN112615111A (zh) 一种高保液自修复隔膜及其制备方法、锂离子电池
WO2025218678A1 (zh) 高电压快充型锂离子电池及电解质
CN118073774A (zh) 一种电池隔膜及其制备方法、锂离子电池和用电设备
CN115763802B (zh) 一种正极浆料、正极片及锂离子二次电池
CN121293495A (zh) 一种固态电解质膜及制备方法、锂电池
CN119419353B (zh) 一种有机复合固态电解质及其制备方法、电池
CN114497725A (zh) 一种涂敷于极片上的固态电解质膜的制备方法及其在锂离子电池中的应用
CN116137317B (zh) 一种固态电池电极及制备方法和应用
US20250233215A1 (en) Water and acid adsorbing battery separator and preparation method therefor, water and acid adsorbing electrode plate, and battery
EP4645497A1 (en) Composite separator, wound core, and lithium-ion battery
CN119592257A (zh) 一种用于锂离子电池硅负极的生物质基水性粘结剂及其制备方法与应用
CN113912898B (zh) 一种用于超高倍率大容量锂金属负极的全有机多孔保护膜及其制备方法和应用
CN119890232B (zh) 负极极片和电池

Legal Events

Date Code Title Description
PB01 Publication
PB01 Publication
SE01 Entry into force of request for substantive examination
SE01 Entry into force of request for substantive examination
CB03 Change of inventor or designer information
CB03 Change of inventor or designer information

Inventor after: Li Feng

Inventor after: Ke Zhuo

Inventor after: Xu Hai

Inventor after: Xu Qiang

Inventor after: Liu Tao

Inventor after: Jiang Na

Inventor before: Li Feng

Inventor before: Fu Yao

Inventor before: Ke Zhuo

Inventor before: Xu Hai

Inventor before: Xu Qiang

Inventor before: Liu Tao

Inventor before: Jiang Na

GR01 Patent grant
GR01 Patent grant
