Abstract
本发明涉及一种带有止动槽的风电增速箱行星架圆柱滚子轴承,其包括外圈、滚动体和内圈,外圈上设置有止动槽。带有止动槽的风电增速箱行星架圆柱滚子轴承的外圈上增加止动槽,通过与壳肩配合,使得带有止动槽的风电增速箱行星架圆柱滚子轴承在运转过程中,防止外圈产生蠕动而导致带有止动槽的风电增速箱行星架圆柱滚子轴承磨损,从而增加了使用寿命。
Description
技术领域
本发明涉及轴承技术领域,尤其涉及一种带有止动槽的风电增速箱行星架圆柱滚子轴承。
背景技术
风电增速箱为风力发电机中的核心部件,其作用是将旋转叶片传递的较低转速提高到发电机的额定转速作,行星架为风电增速箱输入端,将主轴传递的动能传入齿轮箱中。目前风电行星架轴承普遍是采用圆柱滚子轴承结构,随着风机设计功率的不断提升,轴承作为增速箱最薄弱的环节之一,由于风机工作环境复杂且非常恶劣,在复合载荷的条件下,现有的轴承在使用过程中轴承磨损严重,使用寿命低。
发明内容
针对上述问题,本发明的目的在于提供一种带有止动槽的风电增速箱行星架圆柱滚子轴承,其外圈增加了止动槽,通过与壳肩配合,使得轴承在运转过程中,防止外圈产生蠕动而导致轴承磨损,从而增加了使用寿命。
为了达到上述目的,本申请提供的技术方案是一种带有止动槽的风电增速箱行星架圆柱滚子轴承,其包括外圈、滚动体和内圈,外圈上设置有止动槽。
进一步的,所述止动槽开设在所述外圈的外径上。
进一步的,所述止动槽截面为三角形。
进一步的,所述外圈上设置有一个外圈挡边,外圈挡边靠近所述止动槽的一侧,所述内圈设置有两个内圈挡边。
进一步的,所述滚动体母线设为对数曲线形式。
进一步的,所述滚动体的端面为带R的球基面。
进一步的,所述外圈远离所述外圈挡边的一侧设置有卡槽。
进一步的,所述卡槽内设置有弹簧锁圈。
本发明的有益效果:带有止动槽的风电增速箱行星架圆柱滚子轴承的外圈上增加止动槽,通过与壳肩配合,使得带有止动槽的风电增速箱行星架圆柱滚子轴承在运转过程中,防止外圈产生蠕动而导致带有止动槽的风电增速箱行星架圆柱滚子轴承磨损,从而增加了使用寿命。
附图说明
图1为本发明实施例的结构示意图;
图2为图1中I处结构放大示意图;
图3为图2中A向结构示意图;
图4为本发明实施例止动槽与壳肩配合的结构示意图;

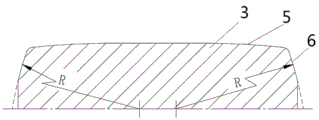

图5为本发明实施例的滚动体的结构示意图。
图中:1、外圈,2、内圈,3、滚动体,4、止动槽,5、滚动体母线,6、端面,7、弹簧锁圈,8、内圈挡边,9、外圈挡边,10、卡槽,11、壳肩。
具体实施方式
为使本发明的上述目的、特征和优点能够更加明显易懂,下面结合附图对本发明的具体实施方式做详细说明。在下面的描述中阐述了很多具体细节以便于充分理解本发明。但是本发明能够以很多不同于在此描述的其他方式来实施,本领域技术人员可以在不违背本发明内涵的情况下做类似改进,因此本发明不受下面公开的具体实施的限制。
实施例1
如图1-4所示, 本发明的实施例提供了一种用于风电增速箱行星架中的带有止动槽的风电增速箱行星架圆柱滚子轴承,包括外圈1、滚动体3和内圈2,外圈1上设置有止动槽4。所述滚动体3为圆柱滚动体。所述外圈1上设置有一个外圈挡边9,外圈挡边9设置在靠近所述止动槽4的一侧。所述内圈2设置有两个内圈挡边8。所述外圈1上远离所述外圈挡边9的一侧设置有卡槽10。所述卡槽10内设置有弹簧锁圈7,弹簧锁圈7卡设在外圈与内圈之间用于防止滚动体3脱落。
所述止动槽4开设在所述外圈1的外径的外缘上。设置在外圈1的外缘上有利于加工,也有利于与其相匹配的壳肩11更好的配合。
所述止动槽4的截面为三角形。止动槽4截面为三角形,便于加工。
所述壳肩11上固定设置有与所述止动槽4相匹配的凸块。
以上技术方案,带有止动槽的风电增速箱行星架圆柱滚子轴承的外圈1外径增加三角形止动槽4,通过与壳肩11上的凸块配合,使得带有止动槽的风电增速箱行星架圆柱滚子轴承在运转过程中,防止外圈1产生蠕动而导致带有止动槽的风电增速箱行星架圆柱滚子轴承磨损,从而延长了使用寿命。
进一步的,如图5所示,将所述滚动体母线5设为对数曲线形式,可以有效的避免滚动体3两端出现应力集中,同时通过台架试验验证滚动体3与内圈滚道接触痕迹,通过分析试验结果,结合建模分析优化得到滚动体母线5最优的形式,可保证滚动体3与滚道最优接触形式,以保证带有止动槽的风电增速箱行星架圆柱滚子轴承不会因为载荷区接触范围偏小而产生滚动体3打滑现象。
进一步的,如图5所示,所述滚动体3的两个端面6为带R的球基面形状,使得内圈挡边8与滚动体3球基面接触的宽度变窄,明显的降低滚动体3与内圈挡边8接触应力,从而提高轴承承担轴向载荷的能力。
Claims (8)
1.带有止动槽的风电增速箱行星架圆柱滚子轴承,其特征在于:包括外圈、滚动体和内圈,外圈上设置有止动槽。
2.根据权利要求1所述的带有止动槽的风电增速箱行星架圆柱滚子轴承,其特征在于:所述止动槽开设在所述外圈的外径上。
3.根据权利要求1所述的带有止动槽的风电增速箱行星架圆柱滚子轴承,其特征在于:所述止动槽截面为三角形。
4.根据权利要求1所述的带有止动槽的风电增速箱行星架圆柱滚子轴承,其特征在于:所述外圈上设置有一个外圈挡边,外圈挡边靠近所述止动槽的一侧,所述内圈设置有两个内圈挡边。
5.根据权利要求1所述的带有止动槽的风电增速箱行星架圆柱滚子轴承,其特征在于:所述滚动体母线设为对数曲线形式。
6.根据权利要求1所述的带有止动槽的风电增速箱行星架圆柱滚子轴承,其特征在于:所述滚动体的端面为带R的球基面。
7.根据权利要求4所述的带有止动槽的风电增速箱行星架圆柱滚子轴承,其特征在于:所述外圈远离所述外圈挡边的一侧设置有卡槽。
8.根据权利要求7所述的带有止动槽的风电增速箱行星架圆柱滚子轴承,其特征在于:所述卡槽内设置有弹簧锁圈。
