Abstract

本发明提供了一种适用于调整线长的耐张串，包括耐张线夹、引流板、引流线夹、连接装置、水平调整装置、跳线引下线夹和均压环；所述的连接装置用于将导线挂接至耐张线夹或杆塔上；所述水平调整装置包括多个T型连片和用于串联T型连片的固连组件；所述跳线引下线夹包括引下组件和跳线固定组件；本发明所述的一种适用于调整线长的耐张串，能够利用通过连接装置与耐张线夹连接的水平调整装置调整导线的水平距离，调整范围大，导线长度测量要求精度低，解决了当引流板在耐张线夹的套管上滑动时调整距离不满足跳线距离要求的问题。

Description

一种适用于调整线长的耐张串

技术领域

本发明涉及输电装配式架线施工领域，尤其涉及一种适用于调整线长的耐张串。

背景技术

耐张线夹是用于固定导线2，以承受导线2张力，并将导线2通过连接装置6挂至耐张串组或杆塔上的金具；所述的连接装置6通常采用挂点金具、U型挂环、调整板、调整牵引板、直角挂板、连板、U型挂环、球头挂环、绝缘子、均压板、碗头挂板、挂板、联板、平行挂板、延长拉杆等，在施工中，可根据施工要求选取适应的连接装置6。

现有的耐张线夹通常形如公告号CN208637989U，名为“用于融冰导线2的耐张线夹”，如图1所示：包括压接用套管1和钢锚，所述钢锚具有插接柱，所述插接柱用于插接在所述压接用套管1内，且所述插接柱的一端设置有供导线2插入并压接相连的插入孔，所述插接柱的另一端固定设置有拉环3；所述压接用套管1的外侧面上固定安装有引流板4，所述引流板4上还通过螺栓固定有引流线夹5。 其中，引流线夹5用于固定跳线8；具体的，引流板4可在套管1上进行位置调整，以调整引流线夹5的位置，有效的解决了特高压用大截面导线2装配式架线中各分裂子导线2长度差异导致的跳线8美观问题，降低电晕。

但是上述耐张线夹还存在以下缺点：

第一：引流线夹5通过引流板4和螺栓套设在套管1上，由于跳线8受风载荷等作用摆动、跳动时，引流线夹5和耐张线夹的摩擦作用，容易导致引流线夹5和耐张线夹发热，进而导致使用铝材制作的套管1的强度降低，长期运行存在安全隐患；

第二：引流线夹5和耐张线夹的摩擦作用还容易损伤引流线夹5的强度，长期运行存在安全隐患；

第三：调节跳线8长度时，需要将引流板4在套管1上滑动，由于套管1的长度有限，因此，跳线8的线长调整量小，应用范围有限；

第四：引流线夹5的位置随引流板4调整后，将对后续的跳线8造成影响，具体的，将影响跳线8的间距，进一步的，影响其电晕性能。

发明内容

本发明的目的在于提供一种适用于调整线长的耐张串，能够解决背景技术中所述的现有的耐张线夹存在的缺陷。

为了实现上述目的，本发明采用以下技术方案：

一种适用于调整线长的耐张串，包括耐张线夹、引流板、引流线夹和连接装置；所述的耐张线夹包括压接用套管和钢锚，所述钢锚具有插接柱，所述插接柱用于插接在所述压接用套管内，且所述插接柱的一端设置有供导线插入并压接相连的插入孔，所述插接柱的另一端固定设置有拉环；所述压接用套管的外侧面上固定安装有引流板，所述引流板上还通过螺栓固定有引流线夹；所述的连接装置用于将导线挂接至耐张线夹或杆塔上；还包括水平调整装置和跳线引下线夹；

所述水平调整装置包括多个T型连片和用于串联T型连片的固连组件；T型连片的横梁上均均匀开设有多个连接孔；固连组件包括第一连接板、第二连接板、螺栓和螺母，第一连接板、第二连接板的两端均开设有连接孔；

所述跳线引下线夹包括引下组件和跳线固定组件；所述的引下组件第一端与T型连片的竖梁可拆卸连接，引下组件的第二端沿径向设置有螺纹孔；跳线固定组件的第一端通过螺纹孔与引下组件的第二端螺接，跳线固定组件的第二端用于固定跳线。

所述引流线夹包括固定部和跳线连接部，固定部通过螺栓与引流板可拆卸连接，跳线连接部的设置方向与跳线方向匹配，跳线竖直向下出线，则跳线连接部竖直向下设置，跳线水平出线，则跳线连接部水平设置。

所述的跳线固定件由上部和下部构成；所述上部上端为螺杆，所述上部下端与下部围合成跳线穿设孔。

所述跳线固定件的上部和下部一侧铰接，另一侧通过螺杆和螺母可拆卸连接。

还包括均压环，均压环按照行业规范设置在水平调整装置上。

还包括屏蔽环，屏蔽环的开口方向与引流方向相同。

本发明的有益效果：

本发明所述的一种适用于调整线长的耐张串，能够利用通过连接装置与耐张线夹连接的水平调整装置调整导线的水平距离，调整范围大，导线长度测量要求精度低，解决了当引流板在耐张线夹的套管上滑动时调整距离不满足跳线距离要求的问题；进一步的，水平调整装置下还设置有跳线引下线夹，能够将跳线水平设置在水平调整装置下方，保证跳线排布的美观；进一步的，增加水平调整装置后，跳线在风荷载作用下的摆动、跳动等受力，主要由引下组件来承受，避免了由引流线夹直接承受，进而直接作用在耐张线夹上，起到缓冲受力的作用，消除了耐张线夹长期运行存在的安全隐患；同时，先安装连接装置与耐张线夹，后续安装跳线及水平部分，仅增加水平部分的跳线长度，对现有施工工艺改变小，不增加施工难度，符合施工实际，易于实现和推广。

附图说明

为了更清楚地说明本发明具体实施方式或现有技术中的技术方案，下面将对具体实施方式或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图是本发明的一些实施方式，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为背景技术中所述“用于融冰导线的耐张线夹”的结构示意图；

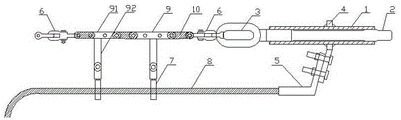

图2为本发明的结构示意图；

图3为本发明所述T型连片的结构示意图；

图4为本发明所述水平调整装置的结构示意图；

图5为本发明所述跳线引下线夹的结构示意图；

图6为本发明所述实施例的结构示意图。

具体实施方式

下面将结合附图对本发明的技术方案进行清楚、完整地描述，显然，所描述的实施例是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

如图2、图3和图4所示：一种适用于调整线长的耐张串，包括耐张线夹、引流板4、引流线夹5和连接装置6；所述的耐张线夹包括压接用套管1和钢锚，所述钢锚具有插接柱，所述插接柱用于插接在所述压接用套管1内，且所述插接柱的一端设置有供导线2插入并压接相连的插入孔，所述插接柱的另一端固定设置有拉环3；所述压接用套管1的外侧面上固定安装有引流板4，所述引流板4上还通过螺栓固定有引流线夹5；所述的连接装置6用于将导线2挂接至耐张线夹或杆塔上；还包括水平调整装置和跳线引下线夹7；所述水平调整装置包括多个T型连片9和用于串联T型连片9的固连组件10；T型连片9的横梁91上均匀开设有多个连接孔；固连组件10包括第一连接板101、第二连接板102、螺栓和螺母，第一连接板101、第二连接板102的两端均开设有连接孔；所述跳线引下线夹7包括引下组件和跳线固定组件；所述的引下组件第一端与T型连片9的竖梁92可拆卸连接，引下组件的第二端沿径向设置有螺纹孔；跳线固定组件的第一端71通过螺纹孔与引下组件的第二端螺接，跳线固定组件72的第二端用于固定跳线8。

本发明所述的一种适用于调整线长的耐张串，能够利用通过连接装置6与耐张线夹连接的水平调整装置调整导线2的水平距离，调整范围大，导线2长度测量要求精度低，解决了当引流板4在耐张线夹的套管1上滑动时调整距离不满足跳线8距离要求的问题；进一步的，水平调整装置下还设置有跳线引下线夹7，能够将跳线8水平设置在水平调整装置下方，保证跳线8排布的美观；进一步的，增加水平调整装置后，跳线8在风荷载作用下的摆动、跳动等受力，主要由引下组件来承受，避免了由引流线夹5直接承受，进而直接作用在耐张线夹上，起到缓冲受力的作用，消除了耐张线夹长期运行存在的安全隐患；同时，先安装连接装置6与耐张线夹，后续安装跳线8及水平部分，仅增加水平部分的跳线8长度，对现有施工工艺改变小，不增加施工难度，符合施工实际，易于实现和推广。

优选的，如图5所示：所述引流线夹5包括固定部和跳线连接部，固定部通过螺栓与引流板4可拆卸连接，跳线连接部的设置方向与跳线8方向匹配，跳线8竖直向下出线，则跳线连接部竖直向下设置，跳线8水平出线，则跳线连接部水平设置；跳线连接部的适应设置方式，能够满足不同施工环境和施工要求对跳线8距离的要求，方便快捷。

优选的：所述的跳线8固定件由上部和下部构成；所述上部上端为螺杆，所述上部下端与下部围合成跳线8穿设孔。

优选的：所述跳线8固定件的上部和下部一侧铰接，另一侧通过螺杆和螺母可拆卸连接；施工时，先将跳线8穿设进跳线8穿设孔，然后利用螺杆闭合跳线8穿设孔即可。

优选的：还包括均压环，均压环按照行业规范设置在水平调整装置上；具体的，跳线8直跳时，均压环开口向下，跳线8绕跳时，均压环开口向上。

优选的：还包括屏蔽环，屏蔽环的开口方向与引流方向相同；屏蔽环的设置位置应根据施工标准设置。

为便于本领域技术人员进一步理解本发明所述的技术方案，下面将以具体实施例对本发明的技术方案做进一步描述：

实施例：

如图6所示：以本发明所述的一种适用于调整线长的耐张串适用于二分裂导线2为例：

所述连接装置6包括依次连接的挂点金具21、第一U型挂环22、调整板23、联板24、调整牵引板25、第一直角挂板26、绝缘子27、碗头挂板28、挂板29、第二U型挂环210、一变二联板211、第二直角挂板212、第三U型挂环213和第四U型挂环214；其中，所述挂点金具21与杆塔连接，所述第三U型挂环213与水平调整装置连接，所述第四U型挂环214与耐张线夹连接；

以二分裂导线2的位于上方的一根导线2为例：

所述水平调整装置包括多个T型连片9和用于串联T型连片9的固连组件10；T型连片9的横梁91上均均匀开设有多个连接孔；固连组件10包括第一连接板101、第二连接板102、螺栓和螺母，第一连接板101、第二连接板102的两端均开设有连接孔；施工时，根据导线2线长的需要选择合适数量的T型连片9，然后利用固连组件将T型连片9串联在一起；具体的，将第一连接板101、第二连接板102分别置于需连接的两个T型连片9的上、下两侧，并将第一连接板101、第二连接板102上的连接孔与T型连片9的横梁91上的连接孔对应，并利用螺栓和螺母固定第一连接板101、第二连接板102和需连接的两个T型连片9；进一步的，所述水平调整装置还通过第四U型挂环214与耐张线夹连接；在本实施例中，若需导线2线长与施工要求匹配，只需采用两个T型连片9即可；两个T型连片9串联后的长度需要调整时，仅需适应性的更换用于固定T型连片9的连接孔即可；

由于导线2线长的改变，因此，安装跳线8时，为了跳线8的电气间隙和美观，水平调整装置处的跳线8应水平排布，此时，只需利用跳线引下线夹7将此段跳线8水平排布即可；所述跳线引下线夹7包括引下组件和跳线固定组件；所述的引下组件第一端与T型连片9的竖梁92可拆卸连接，引下组件的第二端沿径向设置有螺纹孔；跳线固定组件的第一端71通过螺纹孔与引下组件的第二端螺接，跳线固定组件的第二端72用于固定跳线8。

施工时，导线2和耐张线夹安装完毕后，再进行跳线8施工的比量；仅仅增加跳线8水平方向的一段长度即可，施工方便；增加跳线8水平部分后，跳线8在风荷载作用下的摆动、跳动等受力，主要有跳线引下线夹7来承受，避免了由引流线夹5直接承受，进而作用在耐张线夹上，起到缓冲受力的作用，受力更合理；

同时，为了减少电晕的发生，需要根据实际情况增加均压环215，以减少水平段跳线8引起的电晕及噪声；均压环215的设置方式有两种：第一可以增加环形间隔棒，利用间隔棒安装均压环215；第二可以采用增加原有均压环215的长度，以满足要求。

需要说明的是，本发明不仅适用于二分裂导线，还适用于四分裂导线、六分裂导线等，施工方式参见实施例，这里不再一一赘述。

本发明所述的一种适用于调整线长的耐张串，能够利用通过连接装置6与耐张线夹连接的水平调整装置调整导线2的水平距离，调整范围大，导线2长度测量要求精度低，解决了当引流板4在耐张线夹的套管1上滑动时调整距离不满足跳线8距离要求的问题；进一步的，水平调整装置下还设置有跳线引下线夹7，能够将跳线8水平设置在水平调整装置下方，保证跳线8排布的美观；进一步的，增加水平调整装置后，跳线8在风荷载作用下的摆动、跳动等受力，主要由引下组件来承受，避免了由引流线夹5直接承受，进而直接作用在耐张线夹上，起到缓冲受力的作用，消除了耐张线夹长期运行存在的安全隐患；同时，先安装连接装置6与耐张线夹，后续安装跳线8及水平部分，仅增加水平部分的跳线8长度，对现有施工工艺改变小，不增加施工难度，符合施工实际，易于实现和推广。

最后应说明的是：以上各实施例仅用以说明本发明的技术方案，而非对其限制；尽管参照前述各实施例对本发明进行了详细的说明，本领域的普通技术人员应当理解：其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分或者全部技术特征进行等同替换；而这些修改或者替换，并不使相应技术方案的本质脱离本发明各实施例技术方案的范围。

Claims (6)

1.一种适用于调整线长的耐张串，包括耐张线夹、引流板、引流线夹和连接装置；所述的耐张线夹包括压接用套管和钢锚，所述钢锚具有插接柱，所述插接柱用于插接在所述压接用套管内，且所述插接柱的一端设置有供导线插入并压接相连的插入孔，所述插接柱的另一端固定设置有拉环；所述压接用套管的外侧面上固定安装有引流板，所述引流板上还通过螺栓固定有引流线夹；所述的连接装置用于将导线挂接至耐张线夹或杆塔上；其特征在于：还包括水平调整装置和跳线引下线夹；

所述水平调整装置包括多个T型连片和用于串联T型连片的固连组件；T型连片的横梁上均均匀开设有多个连接孔；固连组件包括第一连接板、第二连接板、螺栓和螺母，第一连接板、第二连接板的两端均开设有连接孔；

所述跳线引下线夹包括引下组件和跳线固定组件；所述的引下组件第一端与T型连片的竖梁可拆卸连接，引下组件的第二端沿径向设置有螺纹孔；跳线固定组件的第一端通过螺纹孔与引下组件的第二端螺接，跳线固定组件的第二端用于固定跳线。

2.根据权利要求1所述的一种适用于调整线长的耐张串，其特征在于：所述引流线夹包括固定部和跳线连接部，固定部通过螺栓与引流板可拆卸连接，跳线连接部的设置方向与跳线方向匹配，跳线竖直向下出线，则跳线连接部竖直向下设置，跳线水平出线，则跳线连接部水平设置。

3.根据权利要求1所述的一种适用于调整线长的耐张串，其特征在于：所述的跳线固定件由上部和下部构成；所述上部上端为螺杆，所述上部下端与下部围合成跳线穿设孔。

4.根据权利要求3所述的一种适用于调整线长的耐张串，其特征在于：所述跳线固定件的上部和下部一侧铰接，另一侧通过螺杆和螺母可拆卸连接。

5.根据权利要求1所述的一种适用于调整线长的耐张串，其特征在于：还包括均压环，均压环按照行业规范设置在水平调整装置上。

6.根据权利要求1所述的一种适用于调整线长的耐张串，其特征在于：还包括屏蔽环，屏蔽环的开口方向与引流方向相同。
