Abstract
本发明公开了一种氧化锌避雷器安装基座，包括包括具有弹性的弓形支架，支架上安装有多个安装支撑体，氧化锌避雷器安装在安装支撑体上，该结构使氧化锌避雷器通过弧形支架安装在待安装横担上，便于氧化锌避雷器的拆卸和安装，避免拆装过程中反复扭动避雷器造成密封破坏阀体实效的现象。而且可以改变并保持氧化锌避雷器的安装角度，安全性高。
Description
技术领域
本发明涉及一种氧化锌避雷器安装基座。
背景技术
氧化锌避雷器氧化锌避雷器是具有良好保护性能的避雷器。利用氧化锌良好的非线性伏安特性，使在正常工作电压时流过避雷器的电流极小（微安或毫安级）；当过电压作用时，电阻急剧下降，泄放过电压的能量，达到保护的效果。这种避雷器和传统的避雷器的差异是它没有放电间隙，利用氧化锌的非线性特性起到泄流和开断的作用。氧化锌避雷器规定的预防性试验周期为3-5年，需要春季检修时将避雷器统一拆除进行试验检测，及时发现不合格和家族缺陷避雷器进行更换，当前存在的问题是因为安装初始使用了简单的螺栓加横担的方式,由于年代久远加上风吹雨淋引起螺栓锈蚀,造成避雷器拆装困难,在拆装过程中反复扭动避雷器造成密封破坏阀体实效的现象经常发生。
发明内容
本发明要解决的技术问题是针对上述缺陷，提供一种氧化锌避雷器安装基座，该氧化锌避雷器安装基座便于氧化锌避雷器的安装与拆卸，而且结构简单，操作方便。
为解决上述技术问题，本发明包括具有弹性的弓形支架和待安装横担，所述弓形支架的两端部对称设有水平设置的定位柄，两定位柄上均设有与待安装横担配合的固定装置；所述弓形支架的上表面滑动连接有多个用于安装氧化锌避雷器的安装支撑体。
所述弓形支架的上表面设有向其内部滑槽，各安装支撑体的下部均设有与滑槽配合的滑块，滑块与滑槽之间设有绝缘层；所述安装支撑体与弓形支架上表面之间设有定位装置。
所述定位装置为对称设置在安装支撑体上的顶紧螺栓，顶紧螺栓的下端面与弓形支架的上表面顶紧。
所述安装支撑体上表面的中部设有安装平台，氧化锌避雷器通过螺栓固定在安装平台上。
所述弓形支架上的切线与水平线之间的夹角为30°，所述氧化锌避雷器的中心线与安装支撑体的上表面垂直设置。
所述弓形支架的下表面设有水平面。
所述固定装置包括设置在两定位柄上的镗孔，待安装横担的两侧部对称设有螺孔，镗孔内安装有与螺孔螺接的翼型螺栓。
待安装横担的两侧部对称设有导向定位块，两导向定位块上分别设有与螺孔连通且可供翼型螺栓穿过的通孔。
两导向定位块之间连接有加强连杆。
弓形支架经金属镀锌处理，弓形支架由弹簧钢制成，弓形支架底部经抛光处理。
本发明与现有技术相比具有以下优点：该结构使氧化锌避雷器通过弧形支架安装在待安装横担上，便于氧化锌避雷器的拆卸和安装，避免拆装过程中反复扭动避雷器造成密封破坏阀体实效的现象。而且可以改变并保持氧化锌避雷器的安装角度，安全性高。
综上所述，本发明便于氧化锌避雷器的安装与拆卸。
附图说明
下面结合附图对本发明的具体实施方式作进一步的详细说明：
图1是本发明的结构示意图；
图2是安装支撑体与弓形支架的连接关系图；

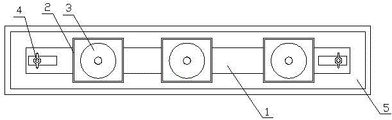

图3是图1的俯视图；
图4是弓形支架的初始状态图。
具体实施方式
如图1-图4所示的氧化锌避雷器安装基座，包括具有弹性的弓形支架1和待安装横担5，本实施例中弓形支架1用于安装氧化锌避雷器3。如图4所示，初始状态时弓形支架1上的切线16与水平线之间的夹角为30°。弓形支架1的两端部对称设有水平设置的定位柄11，两定位柄11上均设有与待安装横担5配合的固定装置，本实施例中固定装置包括设置在两定位柄11上的镗孔，待安装横担5的两侧部对称设有螺孔，镗孔内安装有与螺孔螺接的翼型螺栓4，需要将弓形支架1安装到待安装横担5上时，可以通过翼型螺栓4穿过镗孔和螺孔实现锁紧定位，本实施例中弓形支架1由弹簧钢制成，弓形支架1上的切线16与水平线之间的夹角可根据实际需要选择，然后通过翼型螺栓4锁紧定位，即弓形支架1固定时会发生弹性变形，这样就可以调整氧化锌避雷器3的角度。另外，如图1所示，本实施例中弓形支架1的下表面设有水平面14，即弓形支架1与待安装横担5上表面之间是面接触，提高接触的稳定性。弓形支架底部经抛光处理。抛光处理达到SA1标准保证其与横担保持面接触。
如图1-图4所示，弓形支架1的上表面滑动连接有多个用于安装氧化锌避雷器3的安装支撑体2，本实施例中安装支撑体2上表面的中部设有安装平台23，氧化锌避雷器3通过螺栓固定在安装平台23上。氧化锌避雷器3的中心线与安装支撑体2的上表面垂直设置，即不管弓形支架1的角度如何改变，氧化锌避雷器3始终与安装支撑体2的上表面垂直，这样就可以保持正确的避雷方向。如图2所示，弓形支架1的上表面设有向其内部滑槽，各安装支撑体2的下部均设有与滑槽配合的滑块21，本实施例中滑槽与滑块21之间的连接关系可以为现有技术，在此不再详述。滑块21与滑槽之间设有绝缘层24，绝缘层24可以提高安装支撑体2的防护功能。安装支撑体2与弓形支架1上表面之间设有定位装置，本实施例中定位装置为对称设置在安装支撑体2上的顶紧螺栓22，顶紧螺栓22的下端面与弓形支架1的上表面顶紧，安装时可以根据实际需要滑动安装支撑体2，改变其在弓形支架1上的位置，然后通过顶紧螺栓22实现固定。
如图1所示，待安装横担5的两侧部对称设有导向定位块51，两导向定位块51上分别设有与螺孔连通且可供翼型螺栓4穿过的通孔。两导向定位块51之间连接有加强连杆52，当弓形支架1发生弹性变形时会对待安装横担5造成一定压力，甚至造成翼型螺栓4变形，而导向定位块51既可以对翼型螺栓4进行导向，又可以提高整体支撑力度。
该结构使氧化锌避雷器3通过弧形支架1安装在待安装横担5上，便于氧化锌避雷器3的拆卸和安装，避免拆装过程中反复扭动避雷器造成密封破坏阀体实效的现象。而且可以改变并保持氧化锌避雷器3的安装角度，安全性高。
本实施例中弓形支架经金属镀锌处理，防止与横担接触面生锈造成氧化增大接触电阻。本实施例中镀锌是指在金属、合金或者其它材料的表面镀一层锌以起美观、防锈等作用的表面处理技术。主要采用的方法是热镀锌。锌易溶于酸，也能溶于碱，故称它为两性金属。锌在干燥的空气中几乎不发生变化。在潮湿的空气中，锌表面会生成致密的碱式碳酸锌膜。在含二氧化硫、硫化氢以及海洋性气氛中，锌的耐蚀性较差，尤其在高温高湿含有机酸的气氛里，锌镀层极易被腐蚀。锌的标准电极电位为-0.76V，对钢铁基体来说，锌镀层属于阳极性镀层，它主要用于防止钢铁的腐蚀，其防护性能的优劣与镀层厚度关系甚大。锌镀层经钝化处理、染色或涂覆护光剂后，能显著提高其防护性和装饰性。
以上所述为本发明的具体结构形式，本发明不受上述实施例的限制，在本技术领域人员来说，基于本发明上具体结构的等同变化以及部件替换皆在本发明的保护范围内。
Claims (10)
1.一种氧化锌避雷器安装基座，其特征是：包括具有弹性的弓形支架（1）和待安装横担（5），所述弓形支架（1）的两端部对称设有水平设置的定位柄（11），两定位柄（11）上均设有与待安装横担（5）配合的固定装置；所述弓形支架（1）的上表面滑动连接有多个用于安装氧化锌避雷器（3）的安装支撑体（2）。
2.根据权利要求1所述的氧化锌避雷器安装基座，其特征是：所述弓形支架（1）的上表面设有向其内部滑槽，各安装支撑体（2）的下部均设有与滑槽配合的滑块（21），滑块（21）与滑槽之间设有绝缘层（24）；所述安装支撑体（2）与弓形支架（1）上表面之间设有定位装置。
3.根据权利要求2所述的氧化锌避雷器安装基座，其特征是：所述定位装置为对称设置在安装支撑体（2）上的顶紧螺栓（22），顶紧螺栓（22）的下端面与弓形支架（1）的上表面顶紧。
4.根据权利要求3所述的氧化锌避雷器安装基座，其特征是：所述安装支撑体（2）上表面的中部设有安装平台（23），氧化锌避雷器（3）通过螺栓固定在安装平台（23）上。
5.根据权利要求4所述的氧化锌避雷器安装基座，其特征是：所述弓形支架（1）上的切线（16）与水平线之间的夹角为30°，所述氧化锌避雷器（3）的中心线与安装支撑体（2）的上表面垂直设置。
6.根据权利要求1所述的氧化锌避雷器安装基座，其特征是：所述弓形支架（1）的下表面设有水平面（14）。
7.根据权利要求6所述的氧化锌避雷器安装基座，其特征是：所述固定装置包括设置在两定位柄（11）上的镗孔，待安装横担（5）的两侧部对称设有螺孔，镗孔内安装有与螺孔螺接的翼型螺栓（4）。
8.根据权利要求7所述的氧化锌避雷器安装基座，其特征是：待安装横担（5）的两侧部对称设有导向定位块（51），两导向定位块（51）上分别设有与螺孔连通且可供翼型螺栓（4）穿过的通孔。
9.根据权利要求8所述的氧化锌避雷器安装基座，其特征是：两导向定位块（51）之间连接有加强连杆（52）。
10.根据权利要求6所述的氧化锌避雷器安装基座，其特征是：弓形支架经金属镀锌处理，弓形支架（1）由弹簧钢制成，弓形支架底部经抛光处理。
