CN107216552B - 一种高强度的模压塑料管材及其制备方法 - Google Patents

一种高强度的模压塑料管材及其制备方法 Download PDF

Info

Publication number
CN107216552B
CN107216552B CN201710550996.7A CN201710550996A CN107216552B CN 107216552 B CN107216552 B CN 107216552B CN 201710550996 A CN201710550996 A CN 201710550996A CN 107216552 B CN107216552 B CN 107216552B
Authority
CN
China
Prior art keywords
parts
polyethylene
resin
polyvinyl chloride
stabilizer
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Active
Application number
CN201710550996.7A
Other languages
English (en)
Other versions
CN107216552A (zh
Inventor
姜通均
傅小兵
李贤梅
付志敏
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
GOODY TECHNOLOGY CO LTD
Original Assignee
GOODY TECHNOLOGY CO LTD
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by GOODY TECHNOLOGY CO LTD filed Critical GOODY TECHNOLOGY CO LTD
Priority to CN201710550996.7A priority Critical patent/CN107216552B/zh
Publication of CN107216552A publication Critical patent/CN107216552A/zh
Application granted granted Critical
Publication of CN107216552B publication Critical patent/CN107216552B/zh
Active legal-status Critical Current
Anticipated expiration legal-status Critical

Links

Classifications

    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
    • C08L23/00—Compositions of homopolymers or copolymers of unsaturated aliphatic hydrocarbons having only one carbon-to-carbon double bond; Compositions of derivatives of such polymers
    • C08L23/02—Compositions of homopolymers or copolymers of unsaturated aliphatic hydrocarbons having only one carbon-to-carbon double bond; Compositions of derivatives of such polymers not modified by chemical after-treatment
    • C08L23/10—Homopolymers or copolymers of propene
    • C08L23/12—Polypropene
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B29—WORKING OF PLASTICS; WORKING OF SUBSTANCES IN A PLASTIC STATE IN GENERAL
    • B29B—PREPARATION OR PRETREATMENT OF THE MATERIAL TO BE SHAPED; MAKING GRANULES OR PREFORMS; RECOVERY OF PLASTICS OR OTHER CONSTITUENTS OF WASTE MATERIAL CONTAINING PLASTICS
    • B29B7/00—Mixing; Kneading
    • B29B7/002—Methods
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
    • C08L23/00—Compositions of homopolymers or copolymers of unsaturated aliphatic hydrocarbons having only one carbon-to-carbon double bond; Compositions of derivatives of such polymers
    • C08L23/02—Compositions of homopolymers or copolymers of unsaturated aliphatic hydrocarbons having only one carbon-to-carbon double bond; Compositions of derivatives of such polymers not modified by chemical after-treatment
    • C08L23/04—Homopolymers or copolymers of ethene
    • C08L23/08—Copolymers of ethene
    • C08L23/0846—Copolymers of ethene with unsaturated hydrocarbons containing atoms other than carbon or hydrogen
    • C08L23/0853—Ethylene vinyl acetate copolymers
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
    • C08L27/00—Compositions of homopolymers or copolymers of compounds having one or more unsaturated aliphatic radicals, each having only one carbon-to-carbon double bond, and at least one being terminated by a halogen; Compositions of derivatives of such polymers
    • C08L27/02—Compositions of homopolymers or copolymers of compounds having one or more unsaturated aliphatic radicals, each having only one carbon-to-carbon double bond, and at least one being terminated by a halogen; Compositions of derivatives of such polymers not modified by chemical after-treatment
    • C08L27/04—Compositions of homopolymers or copolymers of compounds having one or more unsaturated aliphatic radicals, each having only one carbon-to-carbon double bond, and at least one being terminated by a halogen; Compositions of derivatives of such polymers not modified by chemical after-treatment containing chlorine atoms
    • C08L27/06—Homopolymers or copolymers of vinyl chloride
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08K—Use of inorganic or non-macromolecular organic substances as compounding ingredients
    • C08K3/00—Use of inorganic substances as compounding ingredients
    • C08K3/18—Oxygen-containing compounds, e.g. metal carbonyls
    • C08K3/24—Acids; Salts thereof
    • C08K3/26—Carbonates; Bicarbonates
    • C08K2003/265—Calcium, strontium or barium carbonate
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
    • C08L2203/00—Applications
    • C08L2203/18—Applications used for pipes
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
    • C08L2205/00—Polymer mixtures characterised by other features
    • C08L2205/02—Polymer mixtures characterised by other features containing two or more polymers of the same C08L -group
    • C08L2205/025—Polymer mixtures characterised by other features containing two or more polymers of the same C08L -group containing two or more polymers of the same hierarchy C08L, and differing only in parameters such as density, comonomer content, molecular weight, structure
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
    • C08L2205/00—Polymer mixtures characterised by other features
    • C08L2205/03—Polymer mixtures characterised by other features containing three or more polymers in a blend
    • C08L2205/035—Polymer mixtures characterised by other features containing three or more polymers in a blend containing four or more polymers in a blend
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
    • C08L2205/00—Polymer mixtures characterised by other features
    • C08L2205/08—Polymer mixtures characterised by other features containing additives to improve the compatibility between two polymers
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
    • C08L2205/00—Polymer mixtures characterised by other features
    • C08L2205/14—Polymer mixtures characterised by other features containing polymeric additives characterised by shape
    • C08L2205/16—Fibres; Fibrils

Landscapes

  • Chemical & Material Sciences (AREA)
  • Health & Medical Sciences (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Medicinal Chemistry (AREA)
  • Polymers & Plastics (AREA)
  • Organic Chemistry (AREA)
  • Engineering & Computer Science (AREA)
  • Mechanical Engineering (AREA)
  • Compositions Of Macromolecular Compounds (AREA)
  • Rigid Pipes And Flexible Pipes (AREA)

Abstract

本发明公开了一种高强度的模压塑料管材，主要由改性聚丙烯纤维增强树脂和聚乙烯/聚氯乙烯改性树脂组成，所述增强树脂按重量计由以下组分组成：聚丙烯树脂25～100份，马来酸酐0.5～5.0份，偶联剂0.3～5.0份，热稳定剂A 1.0～3.0份，EVA 0～50份，纤维1.0～30份，聚乙烯1.0～50份，抗氧剂0～1.0份，白油0～2.5份；改性树脂由以下组分组成：聚氯乙烯树脂10～100份，聚乙烯5.0～50份，特种氯化聚乙烯相容剂5.0～15份，处理填充剂0～25份，热稳定剂B 2.0～15份，润滑剂1.0～2.0份，加工助剂1.0～8.0份。本管材强度高、韧性突出，可在市政等领域运用。

Description

一种高强度的模压塑料管材及其制备方法
技术领域
本发明涉及一种塑料管技术领域，尤其涉及一种高强度的模压加筋塑料管材及其制备方法。
背景技术
模压成型工艺是复合材料生产中最古老而又富有无限活力的一种成型方法。具有原料损失小，制品的内应力低，机械性能较稳定，可成型较大型状制品，能连续成型的工艺。
国家对房地产调控政策的长期作用，及对城市建设、机场轨道等基础设施的推进，特别是近年海绵城市、城市管网入廊工程等对国内管材行业的带动，对高强度、优质的市政管材需求量巨大，而目前市场市政塑料主要以钢带管、克拉管、波纹管、缠绕管及部分特殊管为主，产品的适用性均能满足一般要求，但因以上管材的加工以及原料决定其成本普遍较高；市政、大型输排用管方面迫切需要高强度、经济的管材；针对模压加筋管材方面，目前市场主要以FRPP材料居多，相对价格偏高；
因此，开发一种兼具纤维增强聚丙烯的强度、聚乙烯的低温韧性、聚氯乙烯的高强度高模量且价格低的新型复合纤维模压增强加筋管材非常必要，经复合改性处理模压成型的加筋管材，符合市场高性能、经济性的需要。
发明内容
有鉴于此，为了克服上述现有技术存在的缺陷，本发明的目的在于提供一种高强度的模压塑料管材及其制备方法，具有强度高，经济，容易加工的优点。
本发明解决其技术问题所采用的技术方案是：一种高强度的模压塑料管材，主要由改性聚丙烯纤维增强树脂和聚乙烯/聚氯乙烯改性树脂组分组成，所述改性聚丙烯纤维增强树脂按重量计由以下组分组成：聚丙烯树脂25～100份，马来酸酐0.5～5.0份，偶联剂0.3～5.0份，热稳定剂A 1.0～3.0份，EVA 0～50份，纤维1.0～30份，聚乙烯1.0～50份，抗氧剂0～1.0份，白油0～2.5份；
所述聚丙烯树脂为含有添加剂的粉末状混配料,所述添加剂为抗氧剂。
进一步，所述的偶联剂为钛酸酯、硅烷和铝酸酯中的一种；
进一步，所述热稳定剂A为金属皂类热稳定剂，所述金属皂类热稳定剂为硬脂酸锌、硬脂酸钙和硬脂酸钡中的一种；
进一步，所述纤维为短切纤维，所述短切纤维为玻璃纤维和尼龙纤维中的一种；
进一步，所述EVA中VA含量≥15%。
所述聚乙烯/聚氯乙烯改性树脂的组成，按重量计由以下组分组成：聚氯乙烯树脂（PVC）10～100份，聚乙烯（HDPE）5.0～50 份，特种氯化聚乙烯相容剂5.0～15份，处理填充剂0～25份，热稳定剂B 2.0～15份，润滑剂1.0～2.0份，加工助剂1.0～8.0份。
进一步，所述聚氯乙烯的聚合度≥750；
进一步，所述特种氯化聚乙烯相容剂采用氯含量为10～25%、熔融焓＞15 J/g的氯化聚乙烯树脂；
进一步，所述处理填充剂为经偶联剂和相容剂处理过的轻质碳酸钙、重质碳酸钙、超细碳酸钙、超细硫酸钡或粉煤灰，且填充剂的颗粒度≥1500目；
进一步，所述热稳定剂B为有机锡稳定剂、复合铅稳定剂、单铅稳定剂和钙锌复合稳定剂中的一种；
进一步，所述润滑剂包括外润滑剂和内润滑剂，所述外润滑剂为聚乙烯蜡、石蜡、合成蜡和微晶蜡中的一种，所述内润滑剂为硬脂酸和硬脂酸钙中的一种；
进一步，所述加工助剂采用ACR类树脂；
进一步，所述的高强度的模压塑料管材，其组分还包括颜料，所述的颜料为炭黑。
本发明还提供了上述高强度的模压塑料管材的制备方法，包括以下步骤：
（1）、按重量配比称取各组分；
（2）、将改性聚丙烯纤维增强树脂配方配料在50～60℃下利用高速搅拌器搅拌，搅拌速度≥1000r/min搅拌5～10min，将搅拌速度降至＜500r/min后再按比例加入聚乙烯/聚氯乙烯改性树脂配配方料，高速搅拌器搅拌速度≥1000r/min，至100～120℃后再冷却到40～50℃放料；
（3）、将步骤（2）得到的混合料加入模压成型机制成管材，即得到所述的高强度的塑料管材。
本发明的有益效果在于：本发明提供的高强度的模压塑料管材，兼具纤维增强聚丙烯的强度、聚乙烯的低温韧性、聚氯乙烯的高强度高模量及价格低的特点，克服单一组分存在的不足，具有强度高、韧性突出，加工容易、经济，可在市政、农业、海水输送、电力等领域广泛运用。
具体实施方式
下面结合具体实施例对本发明作进一步说明，以使本领域的技术人员可以更好的理解本发明并能予以实施，但所举实施例不作为对本发明的限定。
实施例1
一种高强度的模压塑料管材，其组成树脂按重量计主要由以下组分组成：改性聚丙烯纤维增强树脂154份和聚乙烯/聚氯乙烯改性树脂134份。所述改性聚丙烯纤维增强树脂的组成，树脂按重量计由以下组分组成：聚丙烯树脂100.0份，马来酸酐3.0份，钛酸酯（CT-928）1.5份，硬脂酸锌2.0份，EVA（VA15%）15.0份，玻璃纤维（短切纱）20.0份，聚乙烯（HDPE5000S）10份，抗氧剂（1010）1.0份，白油1.5份；所述聚乙烯/聚氯乙烯改性树脂的组成，树脂按重量计由以下组分组成：聚氯乙烯树脂（PVC）100.0份；聚乙烯（HDPE5000S）10.0份；特种氯化聚乙烯相容剂10.0份，处理填充剂(活化超细碳酸钙）5.0份，复合铅稳定剂（TK-278）4.5份，内润滑剂硬脂酸1.0份，外润滑剂微晶蜡0.5份，加工助剂（ACR401）3.0份。
制备方法：
（1）、按重量配比称取各组分；
（2）、将改性聚丙烯纤维增强树脂配方配料在60℃下利用高速搅拌器搅拌，搅拌速度≥1000r/min搅拌5min，将搅拌速度降至＜500r/min后再按比例加入聚乙烯/聚氯乙烯改性树脂配配方料，高速搅拌器搅拌速度≥1000r/min，至100℃后再冷却到45℃放料；
（3）、将步骤（2）得到的混合料加入模压成型机制成管材，即得到所述的高强度的塑料管材。
实施例2
一种高强度的模压塑料管材，其组成树脂按重量计主要由以下组分组成：改性聚丙烯纤维增强树脂150.3份，聚乙烯/聚氯乙烯改性树脂81.5份。所述改性聚丙烯纤维增强树脂按重量计由以下组分组成：聚丙烯树脂100.0份，马来酸酐3.0份，硅烷（KH-550）2.5份，硬脂酸钙2.0份，EVA（VA20%）15.0份，玻璃纤维（短切纱）15.0份，聚乙烯（HDPE5000S）10份，抗氧剂（1010）1.0份，白油1.8份；所述聚乙烯/聚氯乙烯改性树脂按重量计由以下组分组成：聚氯乙烯树脂（PVC）50.0份；聚乙烯（HDPE5000S）10.0 份；特种氯化聚乙烯相容剂10.0份，处理填充剂(活化超细碳酸钙）5.0份，复合铅稳定剂（TK-278）3.5份，内润滑剂硬脂酸0.8份，外润滑剂微晶蜡0.5份，加工助剂（ACR401）1.7份。
制备方法：
（1）、按重量配比称取各组分；
（2）、将改性聚丙烯纤维增强树脂配方配料在50℃下利用高速搅拌器搅拌，搅拌速度≥1000r/min搅拌10min，将搅拌速度降至＜500r/min后再按比例加入聚乙烯/聚氯乙烯改性树脂配配方料，高速搅拌器搅拌速度≥1000r/min，至120℃后再冷却到50℃放料；
（3）、将步骤（2）得到的混合料加入模压成型机制成管材，即得到所述的高强度的塑料管材。
实施例3
一种高强度的模压塑料管材，其组成树脂按重量计主要由以下组分组成：改性聚丙烯纤维增强树脂155.3份，聚乙烯/聚氯乙烯改性树脂106.5份。所述改性聚丙烯纤维增强树脂按重量计由以下组分组成：聚丙烯树脂100.0份，马来酸酐3.0份，钛酸酯（CT-928）2.5份，硬脂酸锌2.0份，EVA（VA15%）15.0份，尼龙纤维20.0份，聚乙烯（HDPE5000S）10份，抗氧剂（1010）1.0份，白油1.8份；所述聚乙烯/聚氯乙烯改性树脂按重量计由以下组分组成：聚氯乙烯树脂（PVC）75.0份；聚乙烯（HDPE5000S）10.0 份；特种氯化聚乙烯相容剂10.0份，处理填充剂(活化超细碳酸钙）5.0份，复合铅稳定剂（TK-278）3.5份，内润滑剂硬脂酸0.8份，外润滑剂微晶蜡0.5份，加工助剂（ACR401）1.7份。
制备方法：制备工艺同实施例1，区别在于步骤2中按比例加入聚乙烯/聚氯乙烯改性树脂配配方料的同时加入适量的炭黑，其他工艺参数相同。
实施例4
一种高强度的模压塑料管材，其组成树脂按重量计主要由以下组分组成：改性聚丙烯纤维增强树脂114.8份，聚乙烯/聚氯乙烯改性树脂59.0份。所述改性聚丙烯纤维增强树脂按重量计由以下组分组成：聚丙烯树脂25.0份，马来酸酐5.0份，铝酸酯0.3份，硬脂酸钡1.0份，EVA（VA25%）50.0份，尼龙纤维30.0份，聚乙烯（HDPE5000S）1.0份，抗氧剂（1010）0.0份，白油2.5份；所述聚乙烯/聚氯乙烯改性树脂按重量计由以下组分组成：聚氯乙烯树脂（PVC）10.0份；聚乙烯（HDPE5000S）5.0 份；特种氯化聚乙烯相容剂15.0份，处理填充剂重质碳酸钙25.0份，有机锡稳定剂2.0 份，内润滑剂硬脂酸0.5份，外润滑剂聚乙烯蜡0.5份，加工助剂（ACR401）1.0份。
实施例5
一种高强度的模压塑料管材，其组成树脂按重量计主要由以下组分组成：改性聚丙烯纤维增强树脂96.5份，聚乙烯/聚氯乙烯改性树脂67.0份。所述改性聚丙烯纤维增强树脂按重量计由以下组分组成：聚丙烯树脂50.0份，马来酸酐5.0份，铝酸酯5.0份，硬脂酸钡3.0份，EVA（VA25%）0.0份，玻璃纤维（短切纱）1.0份，聚乙烯（HDPE5000S）30.0份，抗氧剂（1010）0.5份，白油2.0份；所述聚乙烯/聚氯乙烯改性树脂按重量计由以下组分组成：聚氯乙烯树脂（PVC）30.0份；聚乙烯（HDPE5000S）20.0 份；特种氯化聚乙烯相容剂5.0份，处理填充剂重质碳酸钙0.0份，单铅稳定剂2.0 份，内润滑剂硬脂酸钙1.0份，外润滑剂石蜡1.0份，加工助剂（ACR401）8.0份。
实施例6
一种高强度的模压塑料管材，其组成树脂按重量计主要由以下组分组成：改性聚丙烯纤维增强树脂189.0份，聚乙烯/聚氯乙烯改性树脂162.7份。所述改性聚丙烯纤维增强树脂按重量计由以下组分组成：聚丙烯树脂75.0份，马来酸酐0.5份，硅烷3.0份，硬脂酸钙2.5份，EVA（VA15%）30.0份，玻璃纤维（短切纱）25.0份，聚乙烯（HDPE5000S）50.0份，抗氧剂（1010）0.5份，白油2.5份；所述聚乙烯/聚氯乙烯改性树脂按重量计由以下组分组成：聚氯乙烯树脂（PVC）50.0份；聚乙烯（HDPE5000S）50.0 份；特种氯化聚乙烯相容剂15.0份，处理填充剂超细硫酸钡25.0份，钙锌复合稳定剂15.0 份，内润滑剂硬脂酸1.0份，外润滑剂合成蜡0.7份，加工助剂（ACR401）6.0份。
实施例7
一种高强度的模压塑料管材，其组成树脂按重量计主要由以下组分组成：改性聚丙烯纤维增强树脂194.3份，聚乙烯/聚氯乙烯改性树脂168.0份。所述改性聚丙烯纤维增强树脂按重量计由以下组分组成：聚丙烯树脂85.0份，马来酸酐0.5份，钛酸酯（CT-928）4.0份，硬脂酸钙3.0份，EVA（VA20%）50.0份，尼龙纤维1.0份，聚乙烯（HDPE5000S）50.0份，抗氧剂（1010）0.8份，白油0.0份；所述聚乙烯/聚氯乙烯改性树脂按重量计由以下组分组成：聚氯乙烯树脂（PVC）80.0份；聚乙烯（HDPE5000S）50.0 份；特种氯化聚乙烯相容剂10.0份，处理填充剂粉煤灰20.0份，有机锡稳定剂1.0 份，内润滑剂硬脂酸钙0.5份，外润滑剂石蜡1.5份，加工助剂（ACR401）5.0份。
性能测试实验：由实施例1、2、3制备的以DN500规格平均壁厚5.0mm为例，做性能测试。

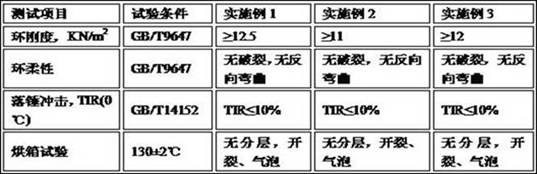

表1 管材性能测试表
Figure 916134DEST_PATH_IMAGE002
从表1可看出：本实施例1～3管材DN500的性能均较优秀，环刚度均≥10KN/m2，符合一般大口径、高强度管材输排水要求。
需要说明的是，以上实施案例仅用于说明本发明而非限制，本领域普通技术人员可以对高强度模压塑料管的各组分及其比例适当调整。例如将填充剂改为硫酸钡；将润滑剂改为聚乙烯蜡、石蜡、硬脂酸钙等；这种改变对本领域技术人员来说是显而易见的，仍属本发明的保护范围。

Claims (3)

1.一种高强度的模压塑料管材的制备方法，其特征在于，包括以下步骤：
（1）、按下述重量配比称取各组分；
（2）、将改性聚丙烯纤维增强树脂配方配料在50～60℃下利用高速搅拌器搅拌，搅拌速度≥1000r/min搅拌5～10min，将搅拌速度降至＜500r/min后再按比例加入聚乙烯/聚氯乙烯改性树脂配方料，高速搅拌器搅拌速度≥1000r/min，至100～120℃后再冷却到40～50℃放料；
（3）、将步骤（2）得到的混合料加入模压成型机制成管材，即得到所述的高强度的塑料管材；
所述改性聚丙烯纤维增强树脂按重量计由以下组分组成：聚丙烯树脂25～100份，马来酸酐0.5～5.0份，偶联剂0.3～5.0份，热稳定剂A 1.0～3.0份，EVA 0～50份，纤维1.0～30份，聚乙烯1.0～50份，抗氧剂0～1.0份，白油0～2.5份；所述聚乙烯/聚氯乙烯改性树脂按重量计由以下组分组成：聚氯乙烯树脂（PVC）10～100份，聚乙烯HDPE5.0～50 份，特种氯化聚乙烯相容剂5.0～15份，处理填充剂0～25份，热稳定剂B 2.0～15份，润滑剂1.0～2.0份，加工助剂1.0～8.0份；
所述聚氯乙烯树脂的聚合度≥750；
所述特种氯化聚乙烯相容剂采用氯含量为10～25%、熔融焓＞15 J/g的氯化聚乙烯树脂；
所述处理填充剂为经偶联剂和相容剂处理过的轻质碳酸钙、重质碳酸钙、超细碳酸钙、超细硫酸钡或粉煤灰，且填充剂的颗粒度≥1500目；
所述热稳定剂B为有机锡稳定剂、复合铅稳定剂、单铅稳定剂和钙锌复合稳定剂中的一种；
所述润滑剂包括外润滑剂和内润滑剂，所述外润滑剂为聚乙烯蜡、石蜡和微晶蜡中的一种，所述内润滑剂为硬脂酸和硬脂酸钙中的一种；
所述加工助剂采用ACR类树脂。
2.根据权利要求1所述的高强度的模压塑料管材的制备方法，其特征在于，所述的偶联剂为钛酸酯、硅烷和铝酸酯中的一种；
所述热稳定剂A为金属皂类热稳定剂，所述金属皂类热稳定剂为硬脂酸锌、硬脂酸钙和硬脂酸钡中的一种；
所述纤维为短切纤维，所述短切纤维为玻璃纤维、尼龙纤维中的一种；
所述EVA中VA含量≥15%。
3.根据权利要求1所述的高强度的模压塑料管材的制备方法，其特征在于，还包括颜料，所述的颜料为炭黑。
CN201710550996.7A 2017-07-07 2017-07-07 一种高强度的模压塑料管材及其制备方法 Active CN107216552B (zh)

Priority Applications (1)

Application Number Priority Date Filing Date Title
CN201710550996.7A CN107216552B (zh) 2017-07-07 2017-07-07 一种高强度的模压塑料管材及其制备方法

Applications Claiming Priority (1)

Application Number Priority Date Filing Date Title
CN201710550996.7A CN107216552B (zh) 2017-07-07 2017-07-07 一种高强度的模压塑料管材及其制备方法

Publications (2)

Publication Number Publication Date
CN107216552A CN107216552A (zh) 2017-09-29
CN107216552B true CN107216552B (zh) 2021-04-02

Family

ID=59952209

Family Applications (1)

Application Number Title Priority Date Filing Date
CN201710550996.7A Active CN107216552B (zh) 2017-07-07 2017-07-07 一种高强度的模压塑料管材及其制备方法

Country Status (1)

Country Link
CN (1) CN107216552B (zh)

Families Citing this family (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN110041650A (zh) * 2019-05-14 2019-07-23 合肥市丽红塑胶材料有限公司 一种改性pp复合材料
CN110396262A (zh) * 2019-09-03 2019-11-01 罗春华 一种大口径排污管道专用增强复合塑料及制备方法
CN113337027A (zh) * 2021-07-06 2021-09-03 湖南天卓管业有限公司 一种三pe防腐螺旋钢管配方料及其制备方法
CN115232412A (zh) * 2022-07-12 2022-10-25 刘现海 一种市政建筑用复合顶拉管及制备方法

Citations (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
GB1400821A (en) * 1972-04-19 1975-07-23 Permanite Ltd Thermoplastic sheet material
CN105566937A (zh) * 2016-02-29 2016-05-11 武汉理工大学 一种玻璃纤维增强木塑复合材料及其制备方法

Family Cites Families (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN104194218B (zh) * 2014-09-01 2017-06-09 康泰塑胶科技集团有限公司 聚乙烯和聚氯乙烯共混改性的管材及其制备方法
CN104910522A (zh) * 2015-06-17 2015-09-16 梁胜光 一种高硬度塑料管
CN104910494A (zh) * 2015-06-17 2015-09-16 黄惠娟 一种塑料管注塑原料
CN106608997B (zh) * 2015-10-23 2019-03-12 上海清远管业科技有限公司 塑料管材专用料和连续纤维束增强塑料管材的制备方法

Patent Citations (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
GB1400821A (en) * 1972-04-19 1975-07-23 Permanite Ltd Thermoplastic sheet material
CN105566937A (zh) * 2016-02-29 2016-05-11 武汉理工大学 一种玻璃纤维增强木塑复合材料及其制备方法

Also Published As

Publication number Publication date
CN107216552A (zh) 2017-09-29

Similar Documents

Publication Publication Date Title
CN107216552B (zh) 一种高强度的模压塑料管材及其制备方法
CN103242649B (zh) 一种用于挤出成型的玻纤增强尼龙材料及制备方法与应用
CN103289369B (zh) 一种聚酰胺木塑复合材料及其制备方法
CN107057339A (zh) 一种增强增韧尼龙材料及其制备方法和应用
CN105646993A (zh) 一种聚丙烯再生料编织袋专用增强增韧母粒及其制备方法
CN104371228A (zh) 一种再生碳纤维增强聚偏氟乙烯复合材料及其制备方法
CN105086273A (zh) 一种抑菌防霉pvc木塑复合材料
CN105237943A (zh) 一种刚性增强聚甲醛复合材料及其制备方法
CN103087412B (zh) 一种高流动性玻纤增强聚丙烯复合材料及其制备方法
CN108102311A (zh) 一种低介电pbt/petg合金纳米注塑复合材料及其制备方法和应用
CN102295799B (zh) 管材用聚乙烯树脂组合物
CN104448630A (zh) 一种高填充木塑发泡材料及其制备方法
CN104774391B (zh) 一种废旧聚丙烯再生增韧改性组合物及其制备方法
CN102746551A (zh) 氟聚合物加工助剂改性滴灌带
CN110776687B (zh) 一种pe熔融指数调节母粒及其制备方法
CN105086242A (zh) 一种硬质pvc管材及其制备方法
CN107815054A (zh) 一种具有低吸水率、强导热性的pa复合材料及其制备方法
CN106987122A (zh) 一种耐水解短玻纤增强尼龙66及其制备方法
CN102766288A (zh) 一种hdpe管材配方
CN110079030A (zh) 一种环保无污染工业用氯化聚氯乙烯管材及其制备方法和应用
CN115232390B (zh) 低收缩聚乙烯护套材料及其制备方法和应用
CN103571182A (zh) 一种高流动性增韧填充尼龙及其制备方法
CN105086275A (zh) 一种添加竹粉的pvc木塑复合材料
CN110591262A (zh) 一种橡胶磁体及其制备方法
CN109943065B (zh) 一种高摩擦系数的聚酰胺材料及其制备方法和用途

Legal Events

Date Code Title Description
PB01 Publication
PB01 Publication
SE01 Entry into force of request for substantive examination
SE01 Entry into force of request for substantive examination
GR01 Patent grant
GR01 Patent grant
