CN103204361A - 拟合式弧底槽型托辊组 - Google Patents
拟合式弧底槽型托辊组 Download PDFInfo
- Publication number
- CN103204361A CN103204361A CN2013101334575A CN201310133457A CN103204361A CN 103204361 A CN103204361 A CN 103204361A CN 2013101334575 A CN2013101334575 A CN 2013101334575A CN 201310133457 A CN201310133457 A CN 201310133457A CN 103204361 A CN103204361 A CN 103204361A
- Authority
- CN
- China
- Prior art keywords
- carrier roller
- roller set
- belt
- fitting groove
- support
- Prior art date
- Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
- Pending
Links
Images
Abstract
本发明公开了一种拟合式弧底槽型托辊组，特点是，它具有支架，在支架上设有多个组合连接的转轮，多个转轮组合后的外表面构成弧形槽底结构，与传统的梯形槽底托辊相比，本发明设计了一种弧形槽底的托辊组，能够使皮带整体都与下方的转轮贴合，皮带不会悬空，无支撑死角，皮带及托辊受力均衡，磨损率降低，本发明的结构简单新颖，实用性强。
Description
技术领域
本发明涉及一种拟合式弧底槽型托辊组，属物料输送机械设备部件。
背景技术
皮带和托辊是皮带输送机的主要传送及承重部件，磨损率和维修率都非常高，尤其是槽型托辊，由于其槽底均为梯形槽底结构（参考图1），皮带与梯形槽底为不完全接触，皮带只与槽底的两侧边及底边接触，而对应于梯形槽底两侧的底角处皮带始终是悬空的，导致皮带及托辊（转轮）的支撑受力不均衡，易变形，磨损严重。
发明内容
本发明的目的在于克服已有技术存在的缺陷，提供一种能够使皮带受力均匀的拟合式弧底槽型托辊组。
本发明的技术方案是：一种拟合式弧底槽型托辊组，特点是，它具有支架，在支架上设有N个组合连接的转轮，N个转轮组合后的外表面构成弧形槽底结构，N＞1。
本发明设计了一种弧形槽底的托辊组，与传统的梯形槽底托辊相比，能够使皮带整体都与下方的转轮贴合，皮带不会悬空，无支撑死角，皮带及托辊受力均衡，磨损率降低，本发明的结构简单新颖，实用性强。
下面结合附图及实施例对本发明进行详细地说明。
附图说明

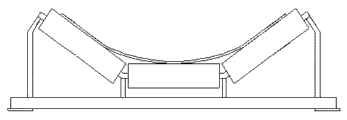

图1-传统槽型托辊的结构示意图；
图2-本发明的结构示意图。
附图图面说明：
1支架，2支杆，3转轮，4皮带。
具体实施方式
参考图2，本托辊组包括有支架1，在支架1上安装有多个转轮3，多个转轮3从两侧向中间由高至低呈弧形分布排列，排列组合后，多个转轮3的外表面构成弧形槽底。转轮3之间可以采用铰型连接，还可以在各连接点处再增设几个支杆2做支撑加固。
由于本托辊组的槽底是圆滑的弧形底，因此使用时上方的皮带4与下方的多个转轮3的外表面更加贴合自然，无悬空，皮带与转轮受力均衡，不易变形，磨损率大大降低。
由于本托辊组由多个转轮3成点状弧形分布，因此转轮3的体积不宜过大，一般采用体积较小的单轴承转轮或短托辊即可。
Claims (1)
1.一种拟合式弧底槽型托辊组，其特征是，它具有支架（1），在支架（1）上设有N个组合连接的转轮（3），N个转轮（3）的外表面构成弧形槽底，N＞1。
