Abstract

本发明涉及一种LED组件及利用该LED组件的广告牌。具体地，本发明涉及一种LED组件、该LED组件的附着方法和利用该LED组件的广告牌，通过在LED上覆盖具备薄膜透光部和厚膜透光部的透光部以防止光线散射，将光线的照射范围限定为透光部的大小，其中，薄膜透光部将光线传送较长距离，还缓和了LED正前方的强光，厚膜透光部由于其介质较厚，通过将穿过介质的部分光线在内部进行反射，还将光线传递到侧面，从而提高了远距离和近距离的可视性和形态性。

Description

提高可视性和形态性的LED组件,该LED组件的附着方法和利用该LED组件的广告牌

技术领域

本发明公开了一种涉及改进和提高视认性和形态性的LED组件及利用它的广告牌。具体地说，就是LED罩上由薄膜透光部和厚膜透光部组成的透光部，以防止光线乱射，将LED光线的照射范围限定为所述透光部的大小。薄膜透光部既能使光线射远，又能减轻LED正前方的眩光耀眼，厚膜透光部的透光介质较厚，促使部分光线反射到内部并散射侧面，是一种涉及改进和提高视认性和形态性的LED组件，以及它的附着方法和利用它的广告牌。

背景技术

LED(light emitting diode)是一种发光二极管，它广泛应用于电子产品、电光板、指示器等各种设备。然而，LED本身具有一个正面直线发光缺点，辉度高，因此，在LED正前方使人眼睛易于疲劳。此外，由于眩光，人们在LED光线组合的文字符号正前方又很难准确地识别使用LED光线组合的文字符号。而且，因为LED具有直线照射的属性，其光线几乎达不到侧面，存在不利于从侧面识别的问题。

一方面，在多个LED组合的文字正前方，由于眩光的刺激眼睛易于疲劳，使人很难准确地识别透光部的形状，又因为光线照射不到侧面，不易识别透光部形状，总体上多有不便。

另一方面，因为LED正面发光和直线照射的属性，传统的单个LED发光装置的光线照射范围相对狭窄，本发明正是克服所述传统的单个LED发光装置的缺点，采取了使用多个LED，改进和提高了远距离及近距离的视认性。但是，要安装多个LED，电路结构会变 得复杂，同时需要支出较多的安装成本以及材料成本等，而且维护方面也存在众多难题。

实际上，广告牌是广告的一种形式，是商店、企事业单位用以面料、印张、胶片等材料记载名称、商品、经营项目、宣传内容等，悬挂或张贴室内外显眼处的标牌，是一种无论是东方还是西方常用的广告。不过，广告牌的发展进化过程中虽然有过制作材料方面的种种变化，却从未有过比如本发明公开的利用光源的广告牌。

本发明克服了传统的广告牌在夜间不能发挥其功能的局限性，采用新技术利用光源，最大限度地改进了夜间的广告宣传效果。

发明内容

需要解决的技术问题

本发明公开了LED罩上由薄膜透光部和厚膜透光部组成的透光部，防止光线乱射，将LED光线的照射范围限定为透光部的大小。薄膜透光部既能使光线射远，又可减轻LED正前方的眩光耀眼，厚膜透光部的透光介质较厚，促使部分光线反射到内部并散射侧面。本发明以提供远距离和近距离上改进和提高视认性和形态性的LED组件以及它的附着方法为目的。

同时，本发明以改进和提高广告牌在远距离、近距离以及正面、侧面的视认性，提供广告及宣传效果最大化的，改进和提高视认性和形态性的广告牌为目的。

解决技术问题的方法

通过本发明改进和提高视认性和形态性的LED组件以包括至少一个以上的LED；围绕所述LED的发光部分，向外部透射所述LED光线的底面平坦的透光部；包括所述位于LED底面的固定部，而所述透光部紧挨着所述LED前面减轻眩光耀眼，并为了提高从远距离的视认性，至少一个以上透光部厚度较薄的薄膜透光部，以及为了大 面积分散所述LED光线，促使LED光线向侧面发光的至少一个以上透光部厚度比薄膜透光部厚的厚膜透光部为特点。

另据本发明公开的又一可取的特点，所述薄膜透光部或厚膜透光部可形成为图形、数字、文字等各种形态。

另据本发明公开的又一可取的特点，所述固定部上有一环形隔壁围绕所述LED，所述透光部与所述环形隔壁相连接。

另据本发明公开的又一可取的特点，所述透光部与所述LED可分离。

另据本发明公开的又一可取的特点，所述透光部的底部设有一个反射板。

另据本发明公开的又一可取的特点，所述薄膜透光部的厚度为0.1～10mm，所述厚膜透光部的厚度为所述薄膜透光部厚度的1.5～2.0倍。

本发明以包括通过本发明提高其它视认性和形态性的至少一个以上LED的LED组件；位于所述LED底部的支架；围绕所述LED和支架向外透射LED光线，底面平坦，紧挨着所述LED前面减轻眩光，并为了提高远距离的视认性，至少一个以上透光部厚度较薄的薄膜透光部，以及为了大面积分散所述LED光线，促使LED光线向侧面发光的至少一个以上透光部厚度比薄膜透光部厚的厚膜透光部的投光部；所述支架底面的固定部为特点。

本发明以包括通过本发明改进和提高其它视认性和形态性的至少一个以上LED的LED组件；其内部与LED侧面相接，其外部与固定物连接的凹陷部；与所述凹陷部相连，围绕LED的发光部分向外透射所述LED光线，紧挨着所述LED前面减轻眩光，并为了提高从远距离的视认性，至少一个以上透光部厚度较薄的薄膜透光部，以及为了大面积分散所述LED光线，促使LED光线向侧面发光的至少 一个以上透光部厚度比薄膜透光部厚的厚膜透光部的投光部；位于所述LED底部的固定部为特点。

本发明以包括通过本发明改进提高其它视认性和形态性的至少一个以上LED的LED组件；位于所述LED底部的支架；其内部与所述支架相接，其外部与固定物连接的凹陷部；与所述凹陷部相连，围绕LED的发光部分向外透射所述LED光线，紧挨着所述LED前面减轻眩光，并为了提高从远距离的视认性，至少一个以上透光部厚度较薄的薄膜透光部；位于LED下部，内部包含印刷电路板的固定部为特点。

本发明以包括通过本发明改进和提高其它视认性和形态性的固定部为中心两侧各装有2个LED的LED组件；分别围绕所述这2个LED，包括向外透射所述LED光线的底面平坦的2个透光部，所述各透光部紧挨着所述LED前面减轻眩光，并为了提高从远距离的视认性，至少一个以上透光部厚度较薄的薄膜透光部，以及为了大面积分散所述LED光线，促使LED光线向侧面发光的至少一个以上透光部厚度比薄膜透光部厚的厚膜透光部为特点。

本发明以包括通过本发明改进和提高其它视认性和形态性的LED组件，以包括多个LED组件组合成文字或图形，每个LED组件至少是一个以上的LED；围绕所述LED的发光部分，向外部透射所述LED光线，底面平坦的透光部；包括所述位于LED底面的固定部，所述透光部紧挨着所述LED前面减轻眩光耀眼，并为了提高从远距离的视认性，至少一个以上透光部厚度较薄的薄膜透光部，以及为了大面积分散所述LED光线，促使LED光线向侧面发光的至少一个以上透光部厚度比薄膜透光部厚的厚膜透光部为特点

另据本发明公开的又一可取的特点，所述LED外部形成围绕所述LED的光线扩散部，所述光线扩散部的下部与固定部连接，并从 固定部下部挨着LED侧面形成一薄薄的墙壁，其开展方向朝LED顶部。

本发明以提供高频压缩附着方式连接LED组件的固定部与固定物为特点。

本发明公开的另一种LED组件连接方式，是以固定物夹入孔中夹入所述固定部，然后在固定物的上端附着投光部为特点。

本发明以包括利用通过本发明改进和提高其它视认性和形态性的广告牌上面印有传递信息内容的表示部；所述表示部上面按一定的间隔附着的从第一项到第十二项中依据任何一项的多个LED组件；控制所述LED组件的控制部；为所述LED组件提供电源的电源部为特点。

另据本发明公开的又一可取的特点，制作所述表示部使用一种被卷或揉皱后能够恢复原状的材料。

另据本发明公开的又一可取的特点，所述表示部是两个表示部正面内容均朝向外侧的一种结合形态。

另据本发明公开的又一可取的特点，所述表示部的背面设有绑扎LED组件裸露电线的辅助部。

发明的效果

本发明公开的改进和提高视认性和形态性的LED组件，在使用耗电量与传统的LED组件同等的单个LED条件下，不仅比传统的LED组件的单个LED更容易识别远距离光线，而且还能易于识别紧靠LED正前方的光线近距离以及侧面的光线，因而能够改进和提高视认性和形态性。尤其是在紧挨着LED灯前能够减轻眩光耀眼，从侧面位置也同样易于识别LED光线。

因此，使用本发明公开的LED组件组合创建文字或图形，不仅从远距离可以非常容易地识别它的内容，而且在紧靠LED正前方以及侧面也同样可以易于识别其内容。

同时，使用本发明公开的LED组件，也可能将LED光线的光色和透光部的颜色调整为相同或不同，薄膜透光部和厚膜透光部的厚度选择为厚薄不一，只用单个LED就可以显示各种各样颜色的光线，产生非常优秀的广告牌效果。

一方面，本发明公开的LED光线正面和侧面的照射面广，即使使用少量的LED也可以获得传统的LED发光体无与伦比的效果。同样，照射同等范围为前提，本发明公开的LED与传统的LED相比耗电量少，用电效率高。

另一方面，因为在本发明公开的改进和提高视认性的广告牌上设有为强调广告牌上印刷内容作为一种发光手段的LED组件，因此，比其它任何不同的广告牌更加吸引人们的注意力。特别是在晚上，虽然所有的传统广告牌都无法发挥其称作为广告牌的作用，但是本发明所提供的改进和提高视认性的广告牌却以广告牌发光体绚丽的颜色和夺人的形态吸引人们的视线，起到非常好的广告宣传作用。

此外，本发明公开的广告牌，因为使用包括薄膜透光部和厚膜透光部的LED组件，因此与LED传统照明相比，大大提高了远距离、近距离、正面、侧面的视认性。尤其减轻了在LED正对面的眩光耀眼现象，在LED侧面也能够非常容易地识别光线。

因此，组合本发明公开的LED组件创建文字或图形，不仅从远距离可以非常容易地识别广告牌内容，而且在紧靠LED正前方以及侧面也可以易于识别广告牌内容，并可迅速、准确地传递需要传递的信息，起到很好的广告作用。

附图说明

图1是本发明公开的改进和提高视认性和形态性的LED组件第1实施例示意图。

图2是在LED发光部分较小的情况下，本发明公开的改进和提高视认性和形态性的LED组件示意图。

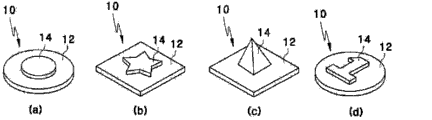

图3是投光部的一例，是一个薄膜透光部平坦，而厚膜透光部凸出的四面体形状的投光部斜视图。

图4是薄膜透光部阴刻图案。

图5是厚膜透光部阳刻图案。

图6是包括多个薄膜透光部和厚膜透光部的LED组件示例图。

图7是本发明公开的固定部一实施例的LED组件剖面图

图8是本发明公开的实施例1变形例的示意图。

图9是本发明公开的LED组件附着在固定物的图案。

图10是本发明公开的LED组件被夹入夹入孔附着在固定物的图案。

图11是形成两个排气槽的LED组件剖面图。

图12是图11的AA部分剖面图。

图13是形成压花的LED组件剖面图。

图14是本发明公开的改进和提高视认性和形态性的LED组件实施例2的示意图。

图15是本发明公开的实施例2的变形例示意图。

图16是本发明公开的改进和提高视认性和形态性的LED组件实施例3的示意图。

图17是本发明公开的改进和提高视认性和形态性的LED组件实施例4的示意图。

图18是实施例5的一例，是设有附着部的LED组件示意图。

图19是实施例6的一例，设有光线扩散部的LED组件示意图。

图20是本发明公开的改进和提高视认性和形态性的LED组件实施例7的示意图。

图21是本发明公开的广告牌示意图。

图22是本发明公开的广告牌的一实施例，是商店顶棚设置的表示商品位置的广告牌示意图。

图23是本发明公开的广告牌的一实施例，是设置在商店出入门口的广告牌示意图。

图24是本发明公开的广告牌的一实施例，是banner横幅广告示意图。

图25是本发明公开的广告牌的一实施例，是设置在玻璃视窗的广告牌示意图。

图26是本发明公开的广告牌的一实施例，是利用人体的广告牌示意图。

具体实施方式

下面，我们要根据附图进一步详细说明本发明的结构及作用。不过，以下实施例仅仅是提供给那些掌握本发明技术领域一般常识的人，其目的在于帮助他们充分理解本发明，而不是说发明范围只局限于所述的实施例范围之内。

图1是本发明公开的改进和提高视认性和形态性的LED组件第1实施例示意图。如图所示，本发明公开的改进和提高视认性和形态性的LED组件包括LED(1)、投光部10和固定部30。

本发明公开使用的LED从其形态而论，没有具体的限制。例如，包括LED发光部分，如图1所示，可长；同时，如图2所示，可短。在此，如图2所示，LED发光部分较短的情况下，LED的侧面会比图1更亮。同时，如图2所示，LED发光部分较短的情况下，透光部的形状随之LED发光的形状的变化会发生变形。此外，发光部分短而宽的LED以及圆形LED当然也包括本发明应用范围之内。

应用于本发明的LED至少要设置一个以上。在此，LED从数量上没有什么具体的限制。设置多个LED时，可根据需要选择不同的颜色或不同的角度。因为这是考虑LED的直射光线特点，为了提高在不同角度上的视认性。

透光部10围绕LED1的发光部分，将LED1光线透射外部，形成一个平坦的底部表面。透光部10防止光线乱射，将照射范围限定为形状大小，进而增大光照强度，而且按照各种不同的形状，通过单个LED组件可显示多彩的颜色、形状以及亮度。此外，因为透光部10围绕LED1发光部分，从来自外部的冲击中发挥保护LED 1的作用。LED1光线要通过透光部10释放到外面，而光线在穿过透光部10时，会发生光线的反射、衍射。本发明以透光部10的结构至少由一个以上薄膜透光部12和至少由一个以上厚膜透光部14构成为特点。

薄膜透光部12通过LED1的光线使其达到远距离，为了减轻在近距离，尤其是紧靠LED正前面的眩光耀眼现象，透光部该部分的厚度较薄，厚膜透光部14是为了通过LED1的光线促使其大面积分散，能够在LED1侧面易于识别LED1光线并强调其形状，透光部该部分的厚度比所述薄膜透光部12较厚。因为薄膜透光部12光线通过介质比较薄，LED1的光能几乎没有任何的损失大部分通过，因此人们在比较遥远的地方也能够易于识别薄膜透光部12所释放出来的光线。但是，因为薄膜透光部12有一薄膜层，因此也会减轻紧靠LED的正前面眩光。

薄膜透光部12的厚度取决于所设置的LED亮度而不同。在一般情况下0.1～10mm的厚度最为适合。在小于0.1mm的情况下正前面会产生眩光耀眼，如果超出10毫米LED光线会受到薄膜透光部的干扰难以达到远处。

薄膜透光部12既能使光线到达远距离，又能紧挨着LED正前面减轻眩光，从整体上能够改进和提高视认性。

上述这此薄膜透光部12的形成，或是采用在透光部10内部钻孔，使薄膜透光部比周边部分变薄的方法，或是采用将需要强光发散的透光部外部表面塑造成比周边部分更薄的方法。

图1中的薄膜透光部12从侧面看虽然显示为平面形状，但根据实际需要可制成分散光线的凸面，或聚集光线的凹面。

厚膜透光部14的透光部厚度比薄膜透光部12厚，因为介质较厚，通过介质的部分光线会反射到其内部，需要通过整个厚膜透光部14部分后才能散发出外部。虽然从厚膜透光部14散发出的光线与薄膜透光部12散发出的的光线相比较暗，但是因为它是整体分散，因此不仅是在LED1发光方向的正面，还是在其侧面均可能识别其形态。

因此，薄膜透光部12发出的光线，可能达到LED1正前面的比较远处，人们一方面即使在远距离也能够比较容易地辨认其光线，另一方面也能够减轻在近距离，尤其是紧靠LED正前面的眩光耀眼现象，在无眼睛疲劳感的状态下可以识别LED1光线。厚膜透光部14散发出的光线也投射到LED1的侧面，即使在LED1光线照射方向的侧面也能够很容易识别其形态，为形态性的改进做出了贡献。同时，薄膜透光部12的光线明明亮亮，厚膜透光部14的光线隐隐约约，薄膜透光部12和厚膜透光部14的造化，为人们提供一个非常良好的视觉效果。

虽然对厚膜透光部14的厚度没有什么具体的限制，但是为了从侧面放出光线，厚膜透光部的厚度最好是要达到薄膜透光部12的1.5～2.0倍。如果超过2.0倍，就会产生散射外部的光线的量太低的问题。

虽然对薄膜透光部12与厚膜透光部14的位置没有什么具体的限制，不过为了使通过薄膜透光部12的光线能够达到远距离，要考虑到LED1光线的放射方向是直线，最好还是要设置在LED1光线最强的放射方向正前面，厚膜透光部14也最好是要设置在薄膜透光部12周围。

对于薄膜透光部12和厚膜透光部14的数量没有具体的限制，要根据实际需要确定用量。

对于透光部10的整体形态没有什么具体的限制。虽然，在图1中图示为四面体，但可根据实际需要选用三面体、五面体、六面体、立方体、半球体等多种立体形状。图3是多种立体形的图示，列举的是半球体透光部。如果透光部10上部要与玻璃或塑料形态的材料接触，那么，就为了获得良好的附着效果，正如图1或图2所示那样，透光部的10上部最好要形成平顶。

另外，对于对薄膜透光部12和厚膜透光部14的俯视形状没有具体的限制。在一般情况下显示为圆形，但是根据实际情况，也可以选用星状、三角形、正方形、动物图案、人物形象、字体等特定的形状或字符。在这种情况下，从外部能够识别薄膜透光部12或厚膜透光部14上形成的图形或文字。

因为薄膜透光部12本身就意味着透光部中相对薄的部分，因此，首先要形成透光部，接下来在透光部中阴刻属于应该属于薄膜透光部12的部分。图4是薄膜透光部12的阴刻图。正如4a至d所示，薄膜透光部12是从透光部阴刻出来的部分，其它部分则是厚膜透光部14。

另外，因为厚膜透光部14本身就意味着透光部相对较厚的部分，因此，首先要形成透光部，接下来在透光部中阳刻应该属于厚膜透光部14的部分。图5是厚膜透光部14的阳刻图。正如5a至d所示，厚膜透光部14是从透光部阳刻出来的部分，其它部分则是薄膜透光部12。如图4所示，厚膜透光部14位于中央，薄膜透光部12位于其周围。

并且，适当的组合阳刻和阴刻，可以制作多个薄膜透光部12和厚膜透光部14同时存在。图6是多个薄膜透光部12和厚膜透光部14同时存在的LED组件示例图。正如图6a及图6(b)所示，一个阳刻的厚膜透光部14′位于中央，另外一个厚膜透光部14″位于边缘，阴刻的薄膜透光部12位于阳刻的厚膜透光部14′和另外一个厚膜透光 部14″之间。因此，在外部可以看到图6a中位于中央的圆14′和位于边缘的圆14″之间的薄膜透光部12最为明亮，图6b中位于中央的星14′和边缘的四角形14″之间空间的薄膜透光部12)最为明亮。图4至图6所示的是透光部的平顶部分。

此外，为了强调LED放光装置的视觉效果，可在薄膜透光部12或厚膜透光部14上涂颜色。可在薄膜透光部12和厚膜透光部14上涂相同的颜色，也可在薄膜透光部12和厚膜透光部14上涂上不同的颜色，并且，也可以只在薄膜透光部12和厚膜透光部14的表层涂上颜色。LED和透光部的颜色可彼此相同亦可彼此相异，使单个LED放出的光线变得格外异彩。

对于透光部10的材料没有具体的限制，只要是能够成型，能够透光的材料即可。例如，可包括玻璃、塑料、硅、乳胶、橡胶、尿烷、树脂、聚氨酯树脂、环氧树脂、聚碳酸酯或聚合物等。其中，最可取的材料有具有良好成型性能的硅或扩展性能良好的聚碳酸酯。

固定部30位于LED1和透光部10底面，是把本发明公开的LED组件附着其它物体时相连的部分。根据需求，可在这一部分安装印刷电路板PCB，或把印刷电路板安装于内部，这也是一个为本发明公开的LED组件起到保护脚的部分。

图7是本发明公开的固定部一实施例的LED组件剖面图。正如图7所示，固定部30的内部不仅有印刷电路板PCB32，而且还包括有连接印刷电路板PCB32的电线34。为了保持好连接电线34的状态，需要加厚其外部。这样，就可以大大减少本发明公开的LED组件中的印刷电路板或电线操作上可能发生操作不当或被损坏的现象发生。

同时，在户外使用时，以防水为目的，固定部30和透光部10之间可插入一个环形橡胶圈。

图8是本发明公开的实施例1的变形例示意图。正如图8所示，实施例1的变形例中有一道围绕LED1的隔壁24，隔壁24与透光部 10结合在一起。隔壁24不仅从外部冲击中保护LED1，而且使透光部10结合在这里。

支架20的直径大于LED1的直径，在围绕LED1的支架20上可以设置一道保护LED1的保护壁22。把保护壁22当作本发明公开的改进和提高视认性和形态性的LED组件的地板装饰材使用在LED1易损部位，就是为了防止LED1被损坏，而在LED1周围形成的一个圆形保护壁。不必要保护壁22一定要围LED1周围一圈。

本发明公开的LED组件当然可以整体制作，也可以透光部10与LED1部分(LED、固定部)分离制作。在整体制作的情况下，如图9所示，将本发明公开的LED组件附着于固定物90上。至于附着的方式并没有具体的限制，但考虑易于操作，最好还是要采用高频附着方式。

相反，在透光部10与LED1部分相分离的情况下，如图10所示，夹入孔92的上部为透光部10，夹入孔92的下部为LED1，可采用从下至上夹入的方式，与透光部10结合为一体的后夹入方式；还可以采用夹入孔92下部的LED1部分从下至上夹入的状态下，从夹入孔92上部将透光部10夹入LED1的前夹入方式。这样就可以很容易地更换LED。在这种情况下，透光部10会贴紧LED固定，或贴紧隔壁固定。

不过，把相互分离的LED1与透光部10夹入固定物90固定的情况下，在LED1被透光部10夹入的过程中，透光部10夹入LED1部分(100)的空气进入LED1并压缩，如长时间使用LED1会被压缩空气挤出，曾经发生过LED1部分与透光部10部分被分离的现象。本发明为了避免所述问题的发生，在透光部的内部100设置一些排气措施。

可以说，本发明公开的排气手段有排气槽18和压花19。图11是形成两个排气槽的LED组件剖面图，图12是图11的AA部分剖 面图。正如图11所示，透光部10内部与LED1相接处的LED1插入方向至少形成一个以上的槽。在插入LED1)的过程中，排气槽18起到往外排出透光部10内部空气的作用。

图13是本发明公开的形成压花的LED组件剖面图。如图13所示，透光部10内部与LED1邻接的部分形成至少有一个以上的压花。LED1被夹入过程中，透光部10内部的空气通过压花19缝儿的空间向外部排出，防止透光部内部形成过多的压缩空气。在此，排气槽18或压花19不仅仅是在LED的侧面，而且也同样可以形成在支架的侧面。

图14是本发明公开的改进和提高视认性和形态性的LED组件实施例2的示意图。如图14所示，本发明的实施例2包括LED1、支架20、透光部10、固定部30。因为，实施例2与实施例1相比尤其是支架20部分相异，因此，对该部分有必要进行比较详细的说明。

支架20位于LED1的下部，是支持LED1的部分。支架20的侧面与固定本发明公开的改进和提高视认性和形态性的LED组件的固定物90相接。支架20与透光部10完全贴紧，是一个把LED1完全固定在透光部10之内，以此防止LED1被摇动而遭到损坏的部分。涉及实施例2的LED1组件虽然可以整体制作，但是也可以把透光部10和LED1部分(LED、固定部、支架)分离制作。全部以整体性制作的情况下，在本发明所提供的改进和提高视认性和形态性的LED组件的固定物90部分形成的夹入孔92内夹入本发明公开的LED组件的固定部30的方式固定即可。相反，在透光部10和LED1相分离的情况下，夹入孔92的上部为透光部10，夹入孔92的下部为LED1，从下至上夹入即可。这样固定物90与支架20相接。支架20的侧面和与之相接的透光部10的内部侧面形成螺丝扣，好在易于紧固。除螺丝扣之外，也可以选用吊钩之类的连接方法。

图15是本发明公开的实施例2的变形例示意图。如图15所示，支架20的直径大于LED1的直径，在围绕LED1的支架20上可以设置一道保护LED1的保护壁22。把保护壁22当作本发明公开的改进和提高视认性和形态性的LED组件的地板装饰材使用在LED1易于损坏的部位，这就是为了防止LED1损坏，在LED1周围形成的一个圆形保护壁。保护壁22不一定要围LED1周围一圈。

图16是本发明公开的改进和提高视认性和形态性的LED组件实施例3的示意图。如图16所示，本发明公开的实施例3包括LED1、凹陷部40、透光部10、固定部30，在这里，包括凹陷部40是本实施例的一大特点。

凹陷部40的内部与LED1相接，外部与固定物90相邻。即，在本发明公开的改进和提高视认性和形态性的LED组件固定在固定物90的情况下，凹陷部40就是与固定物90相接的部分。凹陷部40的直径比透光部10或固定部30的直径要小。

透光部10与凹陷部40相连接，是围绕LED1的发光部分，是把所述LED1的光线向外部透射的部分。透光部10至少由一个以上的薄膜透光部12和至少由一个以上的厚膜透光部14形成。

固定部30位于LED1的下部，其内部可安装印刷电路板。

图17是本发明公开的改进和提高视认性和形态性的LED组件实施例4的示意图。如图17所示，本发明公开的实施例4包括LED1、支架20、凹陷部40、透光部10、固定部30。因为在前已经对各部分有过交代，所以在此省略进一步详细的说明。

与实施例2相同，透光部10和LED1部分可以分离制作，在固定物90的夹入孔92内夹入的过程中，为了便于操作以及紧固，也可以选用吊钩之类进行连接。

并且，为了强调视认性，促使透光部10的光线散发前方，减少从侧面散发的光量，并可在透光部10底面安装反射板。此时，由于反射板的作用大部分光线朝向透光部10光线透射方向放出。

图18是本发明公开的改进和提高视认性和形态性的LED组件实施例5的示意图。本发明实施例5以追加形成附着部70为特点。图18是实施例5的一例，是设有附着部的LED组件示意图。如图18所示，本发明的实施例5包括LED1、透光部10、固定部30以及附着部70。下面只说明一下附着部70。实施例5是指本发明公开的LED组件上部的附着部70附着在固定物90时的状况，除附着部70部分之外，基本上可以于在所述实施例1至5。与所述实施例不同的只是因为LED组件上部附着于固定物90，多形成一个为固定物90附着的附着部70而已。附着部70为了与固定物90的附着拥有与固定物90相等的或稍许宽松的面积，在不干扰光线传播的范围之内最大限度地制作成一个薄的层面。另外，附着部70与固定物的附着可以使用高频粘贴法。本实施例的固定部30内部只含有印刷电路板以及连接电线，并不执行与固定物的附着功能。虽然在图18中只图示了实施例1中附着部70的形成，但是，实际上均可照样适用于实施例2至实施例4。

图19是本发明公开的改进和提高视认性和形态性的LED组件实施例6的示意图。本发明实施例6以追加形成光线扩散部为特点。图19是实施例6的一例，主，是设有光线扩散部的LED组件示意图。如图19所示，本发明实施例6包括LED1、透光部10、固定部30以及光线扩散部80。

光线扩散部80是一次扩散LED光线的部分，虽然从其形态方面没有什么具体限制，但最好是一个包围LED1的形态。光线扩散部80的下部与固定部结合，从固定部30的下部随着LED侧面形成有一方向朝上的薄墙，在LED上部形成凸透镜的形态。位于光线扩散 部80外部的透光部10LED1透射的光通过光线扩散部80一次扩散，再次通过位于光线扩散部80外部的透光部10在更广泛的范围内二次扩散。光线扩散部的形状与图19不同，也可以两头都是凸面。图19仅仅图示了实施例1中形成的光线扩散部80，但是，实际上均可照样适用于实施例2至实施例4。

图20是本发明公开的改进和提高视认性和形态性的LED组件实施例7的示意图。本发明公开的实施例7是所述实施例1至实施例6中的两个LED发光装置相结合的形态。实施例7的发光装置包括两个LED1、两个透光部10、一个固定部30。在此，以固定部30为中心两面各形成一个透光部和LED。在图20中，左侧LED组件X和右侧LED组件Y虽然都是四角形形状，但是根据需要其左右侧的形状可以相异。例如，左侧LED组件X是半球形状，而右侧LED组件Y则是星形状。

实施例7使用于从两面扩散光线的装置，可通过固定部与外部连接或固定。至于与外部连接或固定的方法，因为是我们使用已公开的技术，在此不必要进一步加以说明。

另外，本发明公开的改进和提高视认性和形态性的LED组件供电方法方面没有什么具体的限制，只是LED能够正常运转即可。例如，供电手段有电池(蓄电池)、交流电源、直流电源、太阳能电池或混合动力等，均可以作为LED的电源使用。

上述说明只是对单个LED而言。不言而喻，在所述实施例1至实施例6中可以组合多个LED形成文字或各种图案。在这种状况下，多个LED组合形成的字母或图形，不仅是在远距离，而且在LED的正前面或侧面也能无耀眼感的情况下很容易地被人们识别。

本说明书所说的所谓“近距离”的概念包括紧靠LED的正前面。

下面，说明本发明公开的改进和提高视认性的广告牌。

为了改进和提高在我们周围常见的广告牌的视认性，本发明公开的广告牌以在传统广告牌的基础上附着LED组件，而LED组件又采用特殊的透光部，进一步改进和提高视认性，以最大限度地发挥广告宣传效果为特点。

图21是本发明公开的改进和提高视认性的广告牌示意图。如图21所示，本发明公开的改进和提高视认性的广告牌由LED组件100、表示部200、控制部、电源供应部构成。

表示部200作为本发明公开的广告牌的躯干部分，主要是用以面料、印张等材料制作。表示部200就是我们通常所说的在市面上到处可见的广告牌，对于广告牌没有具体限制要求。如图1所示，表示部200要传递的内容用以文字220、数字或图形来表示，LED组件100附着在文字220、数字或图形上面。表示部200虽然对材料没有什么具体的限制要求，但最好还是使用被卷或揉皱后能够恢复原状的材料。另外，表示部200还包括固定广告牌的固定手段。至于要采用什么样的固定手段，没有什么具体的要求，一般常见的材料有，线、棒材、吸盘、连杆等。

如图21所示，表示部200只在正面印刷文字220或图案，并附着LED组件100，但是也可以将两个表示部200重叠为一体，表示部200的两面均可印刷文字220或图案，并附着LED组件100。在这种状况下，原来LED组件100背面设置的电线可改为通过两个表示部200的叠层中间，这样，可具有发挥利用表示部的两面进行广告或宣传的长处。

根据需要可在表示部背面附着補助部。我们在这里所说的补助部是指为了防止附着于表示部正面的LED组件的电线外露在背面附着的胶片，补助部可以与表示部同样的材料制作。补助部即可以附着电线外露部分，也可以覆盖表示部背面全部。另外，补助部可以作防水处理，以防雨水天设置在室外的设备发生漏电之源的事故。表示部和 补助部的相接可根据所使用材质，采用通常流行的方法。我们在下面的实施例中举一些具体事例更进一步深入说明表示部200。

在表示部200上面按一定的间隔距离附着LED组件100。LED组件100可以单用一个LED，也可以在LED上罩上透光部使用。

不过，为了更加提高本发明公开的广告牌的视认性，最好还是使用所述包括透光部的LED组件。

电源部是为LED发光以及控制提供的电源的部分，对此没有具体限制和要求。例如，蓄电池、电池、交流电源、直流电源、太阳能电池或混合动力中任何一种以上均可。值得一提的是，因为本发明公开的改进和提高视认性的广告牌比传统的广告牌耗电量少，因此，适合把太阳能电池或混合动力电源当作电源使用。控制部和电源部要根据实际情况在认为合适的位置设置即可，有关电源部一项我们不在这里特意用图示来加以说明。

下面，我们以广告牌的基本形态为基准，详细描述关于如何应用本发明公开的改进和提高视认性的广告牌的问题。

具体实施方式

实施例1

商店出入门口架子上设置的广告牌

图21是本发明公开的改进和提高视认性的广告牌的一实施例，是在架子上设置的广告牌斜视图。这是一般在临街面的商店出入门口设置的广告牌，架子310上附着表示部200，表示部200上面印有如“ABC”之类的文字220，沿着所述文字220装有多个LED组件100。虽然图中没有显示，但是另外还设有控制部和电源部。

因为，所述本发明公开的改进和提高视认性的广告牌与传统简单的广告牌不一样，装有LED组件，于是哪怕是在夜间也能够足以引起人们的关注，同时，可以向人们准确地传达广告牌内容。另外，因为 LED组件是用透明的材料制成，因此，即使是在白天，人们同样能够非常容易地识别广告牌上印刷的文字内容220。

实施例2

商店顶棚设置的商品位置标示广告牌

图22是本发明公开的广告牌的一实施例，是商店顶棚设置的表示商品位置的广告牌示意图。因为大型超市的各种商品琳琅满目，当顾客步入商店后会一时难以选购自己想要的商品，因此，超市顶棚设置有表示商品位置的广告牌，帮助顾客导购。图22就是表示商品位置的广告牌示意图。如图22所示，顶棚410连接的线350挂着表示部200。表示部200上面印有“拉面”字样以及箭头220图形，其内部装有多个LED组件100。这样的广告牌比起其它一般的广告牌更容易引起人们的注意力，尤其适合于对有必要促销的商品销售。

实施例3

出入门口广告牌

图23是本发明公开的改进和提高视认性的广告牌的一实施例，是设置在商店出入门口的广告牌示意图。就是说，在商店出入门口使用线或棒材等材料悬挂广告牌，在日本称之为“DORAN”。如图23所示，所述棒材320上面悬挂着横幅表示部200，所述横幅上面印有“ABCDE”文字220，所述文字220内设有多个LED组件100。

实施例4

路灯广告牌

作为本发明公开的改进和提高视认性的广告牌的一实施例，下面举路灯广告牌为例。这是一种设置在路灯、信号灯、林荫树等处设置的广告牌，我们在大城市的街面上可以经常看得到。路灯430上面连接有一连杆350，所述连杆350上面悬挂一面表示部200，所述表示部200上面印有文字220，所述文字220内部设有多个LED组件100。根据实际情况，路灯广告牌的下端可以另行采取一些坚固措施。

实施例5

横幅广告牌

图24是本发明公开的改进和提高视认性的广告牌的一实施例，是横幅广告牌示意图。我们通常所说的横幅包括街面上的大型横幅，也包括商店内部设有的小型横幅。如图24所示，电线杆420上的固定线330连接一面表示部200，所述表示部200上面印有“ABC”字样的文字220，所述文字220内部设有多个LED组件100。

实施例6

玻璃窗广告牌

图25是本发明公开的广告牌的一实施例，是设置在玻璃视窗的广告牌示意图，是一种商店玻璃窗内外设置的小型广告牌。如图25所示，表示部200是通过玻璃窗440上面的吸盘370固定住的。所述表示部200上面印有“50％”字样的文字220，所述文字220内部设有多个LED组件100。

实施例7

利用人体的广告牌

图26是本发明公开的改进和提高视认性广告牌的一实施例，是利用人体的广告牌示意图。也就是最近在街面上不难发现的用手举起或身上披挂的广告牌。如图26所示，人体的背带前后挂有表示部200，所述表示部200上面印有“50％”字样的文字220，所述文字220内部设有多个LED组件100。

除所述实施例之外的各种各样广告牌上，也同样适合应用本发明公开的改进和提高视认性和形态性的广告牌。

商业可发展性应用

本发明公开的改进和提高视认性和形态性的LED组件，因其在远近距离的视认性和形态性得到改进，可应用于能够使用LED组件的所有范围之内。举一些典型的例子，有如招牌、广告牌、各种指示 牌、地毯、箱包、雨伞、雨衣、臂章，头盔等等均可广泛应用。

Claims (23)

1.一种改进和提高视认性和形态性的LED组件，其特征在于，

以包括至少一个以上的LED；围绕所述LED的发光部分，所述LED光线向外部透射而底面平坦的透光部；所述位于LED底面的固定部，并为了减轻紧挨着所述LED前面眩光耀眼，改进和提高在远距离和近距离的视认性，透光部厚度较薄的至少一个以上的薄膜透光部和为了广范围地分散所述LED光线，向侧面分光的至少一个以上厚膜透光部为特点。

2.如权利要求1所述的改进和提高视认性和形态性的LED组件，其特征在于，

所述薄膜透光部或厚膜透光部是以具有数字及文字为特点。

3.如权利要求1所述的改进和提高视认性和形态性的LED组件，其特征在于，

所述固定部上面附着围绕所述LED的隔壁，所述透光部以与所述隔壁相结合为特点。

4.如权利要求1所述的改进和提高视认性和形态性的LED组件，其特征在于，

以所述透光部和所述LED能够相分离为特点。

5.如权利要求1所述的改进和提高视认性和形态性的LED组件，其特征在于，

在所述透光部的下端设有反射板为特点。

6.如权利要求1所述的视认性提高的广告牌，其特征在于，

以所述薄膜透光部的厚度为0.1～10mm，所述厚膜透光部的厚度为所述薄膜透光部厚度的1.5～2.0倍为特点。

7.一种改进和提高视认性和形态性的LED组件，其特征在于，

以包括至少一个以上的LED；位于所述LED底面的支架；围绕所述LED和支架，向外部透射所述LED光线，底面平坦，为了减轻紧挨着所述LED前面眩光耀眼，提高在远距离和近距离的视认性，包括透光部厚度较薄的至少一个以上的薄膜透光部和为了广范围地分散所述LED光线，向侧面分光的至少包括一个以上厚膜透光部的透光部；包括位于所述支架底面的固定部为特点。

8.如权利要求7所述的改进和提高视认性和形态性的LED组件，其特征在于，

以所述支架的直径大于所述LED的直径，所述支架上面的LED周围设有一道为保护LED的保护壁为特点。

9.一种改进和提高视认性和形态性的LED组件，其特征在于，

以包括至少一个以上的LED；其内部与LED侧面相接，其外部与固定物连接的凹陷部；与所述凹陷部相连，围绕LED的发光部分，向外透射所述LED光线，紧挨着所述LED前面减轻眩光耀眼，并为了提高从远距离的视认性，至少一个以上透光部厚度较薄的薄膜透光部，以及为了大面积分散所述LED光线，促使LED光线向侧面发光的至少一个以上透光部厚度比薄膜透光部厚的厚膜透光部；位于所述LED底部的支架为特点。

10.一种改进和提高视认性和形态性的LED组件，其特征在于，

以包括至少一个以上的LED；位于所述LED底部的支架；其内部与所述支架相接，其外部与固定物连接的凹陷部；与所述凹陷部相连，围绕LED的发光部分，向外透射所述LED光线，紧挨着所述LED前面减轻眩光耀眼，并为了提高从远距离的视认性，至少一个以上透光部厚度较薄的薄膜透光部，以及为了大面积分散所述LED光线，促使LED光线向侧面发光的至少一个以上透光部厚度比薄膜透光部厚的厚膜透光部；位于LED下部，具有印刷电路板的固定部为特点。

11.如权利要求10所述的改进和提高视认性和形态性的LED组件，其特征在于，

以所述支架或所述凹陷部上形成螺丝孔或吊钩为特点。

12.一种改进和提高视认性和形态性的LED组件，其特征在于，

以固定部为中心两面各附着2个LED；围绕所述2个LED，向外部透射所述LED光线，包括2个底面平坦的透光部，所述透光部紧挨着所述LED前面减轻眩光耀眼，并为了提高从远距离的视认性，至少一个以上透光部厚度较薄的薄膜透光部以及个以上透光部厚度较薄的薄膜透光部以及为了大面积分散所述LED光线，促使LED光线向侧面发光的至少一个以上透光部厚度比薄膜透光部厚的厚膜透光部为特点。

13.一种改进和提高视认性和形态性的LED组件，其特征在于，

以包括多个LED组件组合成文字或图形，每个LED组件至少是一个以上的LED；围绕所述LED的发光部分，向外部透射所述LED光线，底面平坦的透光部；包括所述位于LED底面的固定部，所述透光部紧挨着所述LED前面减轻眩光耀眼，并为了提高从远距离的视认性，至少一个以上透光部厚度较薄的薄膜透光部，以及为了大面积分散所述LED光线，促使LED光线向侧面发光的至少一个以上透光部厚度比薄膜透光部厚的厚膜透光部为特点。

14.如权利要求1所述的改进和提高视认性和形态性的LED组件，其特征在于，

以所述LED外部形成围绕所述LED的光线扩散部，所述光线扩散部的下部与固定部连接，从固定部下部挨着侧面形成一个薄薄的墙壁，其方向顺LED顶部朝上为特点。

15.如权利要求7或10所述的改进和提高视认性和形态性的LED组件，其特征在于，

以与所述LED和所述支架连接的所述透光部中，至少形成一个以上排气槽或压花为特点。

16.一种改进和提高视认性和形态性的LED组件附着方法，其特征在于，

以包括至少一个以上LED；围绕所述LED的发光部分，向外部透射所述LED光线，底面平坦，紧挨着所述LED前面减轻眩光耀眼，并为了提高远距离的视认性，至少一个以上透光部厚度较薄的薄膜透光部，以及为了大面积分散所述LED光线，促使LED光线向侧面发光的至少一个以上透光部厚度比薄膜透光部厚的厚膜透光部的透光部；以及包括位于所述LED底面固定部的LED组件附着方法中，所述固定部以高频压缩方法附着于固定物为特点。

17.一种改进和提高视认性和形态性的LED更换方法，其特征在于，

以包括至少一个以上的LED；向外部透射所述LED光线，底面平坦，紧挨着所述LED前面减轻眩光耀眼，并为了提高从远距离的视认性，具有至少一个以上透光部厚度较薄的薄膜透光部，以及为了大面积分散所述LED光线，促使LED光线向侧面发光的至少一个以上透光部厚度比薄膜透光部厚的厚膜透光部的透光部；包括所述位于LED底面的固定部，所述固定部夹入在固定部夹入孔的状态下，采用透光部附着于固定物上部的LED组件附着方式与固定物相结合，以便易于进行LED更换为特点。

18.一种改进和提高视认性和形态性的LED组件附着方式，其特征在于，

以包括至少一个以上的LED；位于所述LED底面的支架；围绕所述LED和支架，向外部透射所述LED光线，底面平坦紧挨着所述LED前面减轻眩光耀眼，并为了提高从远距离的视认性，具有至少一个以上透光部厚度较薄的薄膜透光部，以及为了大面积分散所述LED光线，促使LED光线向侧面发光的至少一个以上透光部厚度比薄膜透光部厚的厚膜透光部的透光部；包括所述位于支架底面的固定部，所述透光部位于固定物夹入孔的上部，采用与所述LED连接的支架和固定物在夹入孔下部被夹入所述透光部的LED组件附着方式为特点。

19.一种改进和提高视认性和形态性的广告牌，其特征在于，

以包括上面印有传递信息内容的表示部；所述表示部上面按一定的间隔附着的从第一项到第十二项中依据任何一项的多个LED组件；控制所述LED组件的控制部；为所述LED组件提供电源的电源部为特点。

20.如权利要求19所述的改进和提高视认性和形态性的广告牌，其特征在于，

所述表示部是以用被卷或揉皱后能够恢复原状的材料制作为特点。

21.如权利要求19所述的改进和提高视认性和形态性的广告牌，其特征在于，

所述表示部以双面表示部上印刷的信息内容朝向外侧的结合形态为特点。

22.如权利要求19所述的改进和提高视认性和形态性的广告牌，其特征在于，

以设有所述表示部的背面装有绑扎LED组件裸露电线的辅助部为特点。

23.如权利要求1所述的改进和提高视认性和形态性的LED组件，

以所述固定部和所述透光部之间设有插入一个环形橡胶圈为特点。
