WO2023085233A1 - リチウムイオン二次電池負極用組成物 - Google Patents

リチウムイオン二次電池負極用組成物 Download PDF

Info

Publication number
WO2023085233A1
WO2023085233A1 PCT/JP2022/041398 JP2022041398W WO2023085233A1 WO 2023085233 A1 WO2023085233 A1 WO 2023085233A1 JP 2022041398 W JP2022041398 W JP 2022041398W WO 2023085233 A1 WO2023085233 A1 WO 2023085233A1
Authority
WO
WIPO (PCT)
Prior art keywords
mass
negative electrode
polymer
secondary battery
ion secondary
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Ceased
Application number
PCT/JP2022/041398
Other languages
English (en)
French (fr)
Inventor
達也 山本
和明 松本
宮人 柏原
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Nippon Shokubai Co Ltd
Original Assignee
Nippon Shokubai Co Ltd
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Nippon Shokubai Co Ltd filed Critical Nippon Shokubai Co Ltd
Publication of WO2023085233A1 publication Critical patent/WO2023085233A1/ja
Anticipated expiration legal-status Critical
Ceased legal-status Critical Current

Links

Classifications

    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M4/00—Electrodes
    • H01M4/02—Electrodes composed of, or comprising, active material
    • H01M4/13—Electrodes for accumulators with non-aqueous electrolyte, e.g. for lithium-accumulators; Processes of manufacture thereof
    • H01M4/133—Electrodes based on carbonaceous material, e.g. graphite-intercalation compounds or CFx
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M4/00—Electrodes
    • H01M4/02—Electrodes composed of, or comprising, active material
    • H01M4/13—Electrodes for accumulators with non-aqueous electrolyte, e.g. for lithium-accumulators; Processes of manufacture thereof
    • H01M4/134—Electrodes based on metals, Si or alloys
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M4/00—Electrodes
    • H01M4/02—Electrodes composed of, or comprising, active material
    • H01M4/13—Electrodes for accumulators with non-aqueous electrolyte, e.g. for lithium-accumulators; Processes of manufacture thereof
    • H01M4/139—Processes of manufacture
    • H01M4/1393—Processes of manufacture of electrodes based on carbonaceous material, e.g. graphite-intercalation compounds or CFx
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M4/00—Electrodes
    • H01M4/02—Electrodes composed of, or comprising, active material
    • H01M4/13—Electrodes for accumulators with non-aqueous electrolyte, e.g. for lithium-accumulators; Processes of manufacture thereof
    • H01M4/139—Processes of manufacture
    • H01M4/1395—Processes of manufacture of electrodes based on metals, Si or alloys
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M4/00—Electrodes
    • H01M4/02—Electrodes composed of, or comprising, active material
    • H01M4/36—Selection of substances as active materials, active masses, active liquids
    • H01M4/38—Selection of substances as active materials, active masses, active liquids of elements or alloys
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M4/00—Electrodes
    • H01M4/02—Electrodes composed of, or comprising, active material
    • H01M4/62—Selection of inactive substances as ingredients for active masses, e.g. binders, fillers
    • Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
    • Y02—TECHNOLOGIES OR APPLICATIONS FOR MITIGATION OR ADAPTATION AGAINST CLIMATE CHANGE
    • Y02E—REDUCTION OF GREENHOUSE GAS [GHG] EMISSIONS, RELATED TO ENERGY GENERATION, TRANSMISSION OR DISTRIBUTION
    • Y02E60/00—Enabling technologies; Technologies with a potential or indirect contribution to GHG emissions mitigation
    • Y02E60/10—Energy storage using batteries

Definitions

  • the structural unit derived from the crosslinkable monomer contained in the polymer of the present disclosure is preferably 10% by mass or less, more preferably 8% by mass or less, and 6% by mass with respect to the total amount of the polymer. % or less. On the other hand, it is preferably 0.01 mass parts or more, more preferably 0.02 mass % or more, and still more preferably 0.04 mass % or more.
  • the content of structural units derived from aromatic monomers is preferably 90% by mass or less, more preferably 60% by mass or less, relative to the total amount of the polymer. , more preferably 30% by mass or less. On the other hand, it is preferably 0.01% by mass or more, more preferably 0.02% by mass or more, and still more preferably 0.04% by mass or more.
  • solvents examples include water; alcohols such as methanol, ethanol, isopropyl alcohol and hexanol; ketones such as acetone and 2-butanone; acetate esters such as methyl acetate, ethyl acetate and butyl acetate. Water is preferred.
  • the current collector is coated with a composition for a lithium ion secondary battery negative electrode, or the current collector is immersed in the composition for a lithium ion secondary battery negative electrode. , and then dried to form a negative electrode mixture layer.

Landscapes

  • Chemical & Material Sciences (AREA)
  • Engineering & Computer Science (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Electrochemistry (AREA)
  • General Chemical & Material Sciences (AREA)
  • Materials Engineering (AREA)
  • Manufacturing & Machinery (AREA)
  • Addition Polymer Or Copolymer, Post-Treatments, Or Chemical Modifications (AREA)
  • Battery Electrode And Active Subsutance (AREA)

Abstract

高いサイクル特性を発現し、さらに電極の生産性にも優れたリチウムイオン二次電池負極用組成物を提供することを目的とする。重合体を有するバインダーとケイ素を有する負極活物質とを含むリチウムイオン二次電池負極用組成物であって、該重合体は、２０℃における水１００ｇに対する溶解度が２ｇ以上であるエチレン性不飽和単量体に由来する構造単位を有し、該重合体における該構造単位の割合が１０質量％以上であり、該重合体の濃度を２質量％とした水分散体の粘度が２０ｍＰａ・ｓ以下である、リチウムイオン二次電池負極用組成物。

Description

リチウムイオン二次電池負極用組成物
　本発明は、リチウムイオン二次電池負極用組成物に関する。
　従来、リチウムイオン二次電池のサイクル特性の向上を達成すべく、電極合材層の形成に用いられるバインダーの改良が試みられている。例えば、ビニルアルコールやエチレン性不飽和カルボン酸アルカリ金属中和物等から得られる重合体（特許文献１）や、スチレン、エチレン性不飽和カルボン酸エステル及びエチレン性不飽和カルボン酸等から得られる重合体（特許文献２）が提案されている。
国際公報第２０１４／５７６２７号 特開２０１１－２４３４６４号公報
　しかし、特許文献１～２に記載のようなこれまでのバインダーでは、サイクル特性と電極の生産性を両立できない課題があった。そこで本発明は、高いサイクル特性を発現し、さらに電極の生産性にも優れたリチウムイオン二次電池負極用組成物を提供することを目的とする。
　本発明者らは、上記目的を達成する為に種々検討を行ない、本発明に想到した。すなわち本開示は、
　［１］重合体を有するバインダーとケイ素を有する負極活物質とを含むリチウムイオン二次電池負極用組成物であって、該重合体は、２０℃における水１００ｇに対する溶解度が２ｇ以上であるエチレン性不飽和単量体に由来する構造単位を有し、該重合体における該構造単位の割合が１０質量％以上であり、該重合体の濃度を２質量％とした水分散体の粘度が２０ｍＰａ・ｓ以下である、リチウムイオン二次電池負極用組成物である。
　［２］前記重合体は、ホモポリマーのガラス転移温度が１０℃以下であるエチレン性不飽和単量体に由来する構造単位を含む、上記［１］に記載のリチウムイオン二次電池負極用組成物。
　［３］前記重合体は、架橋性単量体に由来する構造単位を含む、上記［１］又は［２］に記載のリチウムイオン二次電池負極用組成物。
　［４］前記重合体および水を含有する、上記［１］～［３］のいずれかに記載のリチウムイオン二次電池負極用組成物。
　［５］上記［１］～［４］のいずれかに記載のリチウムイオン二次電池負極用組成物から形成されてなる負極合材層と集電体を含む、リチウムイオン二次電池負極。
　［６］上記［５］に記載の負極を有するリチウムイオン二次電池。
　本開示のリチウムイオン二次電池負極用組成物は、優れたサイクル特性を発現し、さらに電極の生産性を高くすることができるリチウムイオン二次電池負極用組成物を提供することを目的とする。
　以下、本発明を詳細に説明する。なお、以下において記載する本発明の個々の好ましい形態を２つ以上組み合わせたものもまた、本発明の好ましい形態である。
　本発明のリチウムイオン二次電池負極用組成物は、重合体を有するバインダーと、ケイ素を有する負極活物質とを含む。
　［バインダー］
　＜エチレン性不飽和単量体に由来する構造単位＞
　本開示のバインダーは、エチレン性不飽和単量体に由来する構造単位を有する重合体を有する。
　本開示のエチレン性不飽和単量体に由来する構造単位とは、単量体が重合して形成される構造と同じ構造を有する構造単位を言い、通常は、単量体に含まれる炭素－炭素不飽和二重結合の少なくとも１つが、炭素－炭素単結合に置き換わった構造である。なお、単量体に由来する構造単位は、実際に単量体が重合することにより形成された構造単位である必要は無く、単量体が重合して形成される構造と同じ構造であれば、単量体が重合する以外の方法で形成された構造単位であっても、単量体に由来する構造単位に含まれる。例えば、アクリル酸メチル、ＣＨ２＝ＣＨ（－ＣＯＯＣＨ３）であれば、アクリル酸メチルに由来する構造単位は、－ＣＨ２－ＣＨ（－ＣＯＯＣＨ３）－で表すことができる。
　本開示のエチレン性不飽和単量体は、水との親和性が高いことが好ましい。例えば、水への溶解度が、２０℃において、水１００ｇに対し２ｇ以上であることが好ましく、より好ましくは、５ｇ以上であり、さらに好ましくは１０ｇ以上であり、よりさらに好ましくは２０ｇ以上であり、水と完全に混和するものでもよい。重合体にエチレン性不飽和単量体を２種以上含む場合の溶解度は、各エチレン性不飽和単量体の溶解度を質量平均した値とする。
　本開示のエチレン性不飽和単量体とは、極性を有する官能基を含むことが好ましい。極性を有する官能基とは、ポーリングの電気陰性度の差が０．３３ｅＶ０．５以上である元素が結合した官能基である。
　極性を有する官能基とは特に限定されないが、例えば、カルボキシ基、アミド基、ニトリル基、アミノ基、水酸基、エポキシ基、ポリオキシエチレン基が挙げられる。好ましくは、カルボキシ基、アミド基、ニトリル基、水酸基を有する。ここで、カルボキシ基は、カルボン酸；カルボン酸のエステル；アルカリ金属、アルカリ土類金属、アンモニアとのカルボン酸金属塩が挙げられる。
　カルボキシ基を有するエチレン性不飽和単量体としては、メチル（メタ）アクリレート、エチル（メタ）アクリレート、プロピル（メタ）アクリレート、ｎ－ブチル（メタ）アクリレート、イソブチル（メタ）アクリレート、ｔ－ブチル（メタ）アクリレート、２－エチルヘキシル（メタ）アクリレート、ラウリル（メタ）アクリレート等の（メタ）アクリル系単量体；（メタ）アクリル酸、マレイン酸、フマル酸、クロトン酸、イタコン酸、無水マレイン酸などのカルボン酸系単量体；酢酸ビニル、プロピオン酸ビニルなどのビニルエステル等が挙げられる。好ましくは、メチルアクリレート、エチルアクリレート、プロピルアクリレート、ｎ－ブチルアクリレート、イソブチルアクリレート、ｔ－ブチルアクリレート、２－エチルヘキシルアクリレート、ラウリルアクリレート等のアクリル系モノマー；アクリル酸、マレイン酸、フマル酸、クロトン酸、イタコン酸、無水マレイン酸などのカルボキシ基含有単量体が挙げられる。より好ましくは、メチルアクリレート（２０℃における水１００ｇに対する溶解度（以下、溶解度という場合がある）６ｇ）、アクリル酸（溶解度２０ｇ以上）、マレイン酸（溶解度２０ｇ以上）、クロトン酸（溶解度２０ｇ以上）、イタコン酸（溶解度８ｇ）、無水マレイン酸（溶解度２０ｇ以上）である。なお、溶解度は国際化学物質安全性カード（ＩＣＳＣ）に記載の値とするが、市販品を用いる場合はカタログ等に記載の値としてもよい。
　アミド基を有するエチレン性不飽和単量体としては、アクリルアミド、Ｎ，Ｎ－ジメチル（メタ）アクリルアミド、ジメチルアミノエチル（メタ）アクリルアミド、Ｎ－ビニルピロリドンなどが挙げられる。好ましくは、アクリルアミド、Ｎ，Ｎ－ジメチルアクリルアミド、ジメチルアミノエチルアクリルアミド、Ｎ－ビニルピロリドンが挙げられる。より好ましくは、Ｎ，Ｎ－ジメチルアクリルアミド（溶解度２０ｇ以上）、Ｎ－ビニルピロリドン（溶解度２０ｇ以上）である。
　ニトリル基を有するエチレン性不飽和単量体としては、好ましくは、アクリロニトリル（溶解度７ｇ）である。
　エポキシ基を有するエチレン性不飽和単量体としては、例えばグリシジルメタクリレート（溶解度５ｇ）が挙げられる。
　ポリオキシエチレン基を有するエチレン性不飽和単量体としては、例えば、（メタ）エチレングリコールメトキシ（メタ）アクリレート、ジエチレングリコールメトキシ（メタ）アクリレートなどが挙げられる。
　本開示のエチレン性不飽和単量体には、極性を有する官能基を１種有していてもよく、２種以上有してもよい。

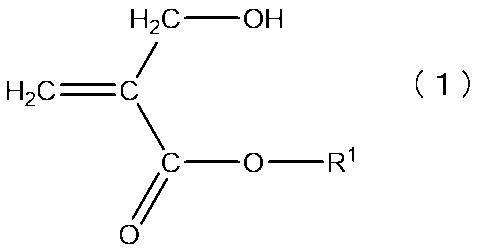

　本開示のエチレン性不飽和単量体としては、より好ましくは、以下、一般式（１）の構造を有する。
Figure JPOXMLDOC01-appb-C000001
（一般式（１）中、Ｒ１は、炭素数１～４のアルキル基、水素原子、アルカリ金属原子、アルカリ土類金属原子、またはアンモニウムを表す。）
　本開示のエチレン性不飽和単量体としては、さらに好ましくは、上記一般式（１）においてＲ１が炭素数１である単量体であり、よりさらに好ましくは、２－ヒドロキシメチルアクリル酸メチル単量体である。
　本開示の重合体は、エチレン性不飽和単量体に由来する構造単位を１種以上含んでいてもよく、２種以上有していてもよい。
　本開示の重合体には、２０℃における水１００ｇに対する溶解度が２ｇ以上であるエチレン性不飽和単量体に由来する構造単位を、重合体の総量に対し、１０質量％以上含み、好ましくは１０．５質量％以上であり、より好ましくは１１質量％以上である。一方、９０質量％以下であることが好ましく、より好ましくは８０質量％以下であり、さらに好ましくは、７０質量％以下である。リチウムイオン二次電池負極用組成物において、後述する負極活物質を、均一に分散し易くする傾向にある。本開示の重合体は、エチレン性不飽和単量体に由来する構造単位を１種含んでいてもよく、２種以上有していてもよい。なお、本開示の重合体には、２０℃における水１００ｇに対する溶解度が２ｇ以上であるエチレン性不飽和単量体に由来する構造単位の他に２０℃における水１００ｇに対する溶解度が２ｇ未満であるエチレン性不飽和単量体に由来する構造単位を含んでいてもよい。
　本開示の重合体には、極性を有する官能基を１種有していてもよく、２種以上有してもよい。上記の範囲とすることによって、リチウムイオン二次電池負極用組成物において、後述する負極活物質を、均一に分散し易くする傾向にある。
　本開示の重合体には、極性を有する官能基を含むエチレン性不飽和単量体に由来する構造単位を、重合体の総量に対し、４０質量％以上含むことが好ましく、より好ましくは６０質量％以上であり、さらに好ましくは８０質量％以上である。一方、９９．９９質量％以下であることが好ましく、より好ましくは９９．９５質量％以下であり、さらに好ましくは９９．９０質量％以下である。上記の範囲とすることによって、リチウムイオン二次電池負極用組成物において、後述する負極活物質を、均一に分散し易くする傾向にある。
　前記重合体は、ホモポリマーのガラス転移温度が１０℃以下であるエチレン性不飽和単量体に由来する構造単位を含むことが好ましく、２０℃における水１００ｇに対する溶解度が２ｇ以上であるエチレン性不飽和単量体に由来する構造単位の他にホモポリマーのガラス転移温度が１０℃以下であるエチレン性不飽和単量体に由来する構造単位を含むことがより好ましい。ホモポリマーのガラス転移温度が１０℃以下であるエチレン性不飽和単量体に由来する構造単位を含む重合体を用いることにより、負極合材層の柔軟性が向上し、負極合材層と集電体を含むリチウムイオン二次電池において集電体との密着性が向上する。本開示の重合体には、重合体の総量に対し、ホモポリマーのガラス転移温度が１０℃以下であるエチレン性不飽和単量体に由来する構造単位を、１０質量％以上含むことが好ましく、より好ましくは１５質量％以上であり、さらに好ましくは２０質量％以上である。一方、９０質量％以下であることが好ましく、より好ましくは８０質量％以下であり、さらに好ましくは７０質量％以下であり、特に好ましくは６０質量％以下である。ホモポリマーのガラス転移温度が１０℃以下であるエチレン性不飽和単量体としては、ブチルアクリレート、フェノキシエチルアクリレート、２－エチルへキシルアクリレート等が挙げられる。
　前記重合体は、ホモポリマーのガラス転移温度が－１０℃以下であるエチレン性不飽和単量体に由来する構造単位を含むことが好ましく、２０℃における水１００ｇに対する溶解度が２ｇ以上であるエチレン性不飽和単量体に由来する構造単位の他にホモポリマーのガラス転移温度が－１０℃以下であるエチレン性不飽和単量体に由来する構造単位を含むことがより好ましい。ホモポリマーのガラス転移温度が－１０℃以下であるエチレン性不飽和単量体に由来する構造単位を含む重合体を用いることにより、負極合材層の柔軟性が向上し、負極合材層と集電体を含むリチウムイオン二次電池において集電体との密着性が向上する。本開示の重合体には、重合体の総量に対し、ホモポリマーのガラス転移温度が－１０℃以下であるエチレン性不飽和単量体に由来する構造単位を、１０質量％以上含むことが好ましく、より好ましくは１５質量％以上であり、さらに好ましくは２０質量％以上である。一方、９０質量％以下であることが好ましく、より好ましくは８０質量％以下であり、さらに好ましくは７０質量％以下であり、特に好ましくは６０質量％以下である。
　本開示の重合体は、そのうち少なくとも一部が加水分解されていることが好ましい。
　本開示の重合体の少なくとも一部が加水分解されているとは、重合体が、部分加水分解物、完全加水分解物、これらの加水分解中和物のいずれかであることを意味する。本開示の重合体の部分加水分解物とは、本開示の重合体に、例えば、２－ヒドロキシメチルアクリル酸メチル単量体に由来する構造単位を有する場合、２－ヒドロキシメチルアクリル酸メチル単量体に由来する構造単位と２－ヒドロキシメチルアクリル酸単量体に由来する構造単位との両方を含む。
　本開示の重合体の完全加水分解物又はその中和物とは、例えば、２－ヒドロキシメチルアクリル酸メチル単量体を用いた場合、２－ヒドロキシメチルアクリル酸メチル単量体に由来する構造単位を実質的に含まず、２－ヒドロキシメチルアクリル酸単量体やその中和物に由来する構造単位を含む。
　本開示の完全加水分解物又はその中和物とは、例えば、加水分解される際に塩基が含まれていた場合、その塩基との塩が挙げられる。塩基としては、アルカリ金属を有する水酸化物、アルカリ土類金属を有する水酸化物、アンモニアを含む水溶液などが挙げられる。本開示の重合体は、例えば、上述した加水分解によって、加水分解された重合体を含む水分散体の状態となりうる。
　本開示の重合体には多層構造を有していてもよく、例えばコア部とその表面に設けられたシェル部で構成されるコアシェル構造であってもよい。
　本開示の重合体の体積平均粒子径が１０ｎｍ～１０μｍであることが好ましく、５０ｎｍ～５μｍであることがより好ましく、１００ｎｍ～１μｍであることがさらに好ましく、１５０～８５０ｎｍであることが特に好ましく、２００～６００ｎｍが最も好ましい。本開示の重合体の体積平均粒子径は動的光散乱法により測定する。

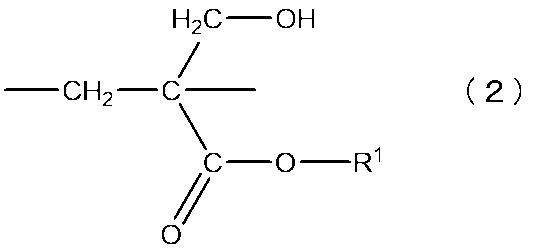

　本開示の重合体には、集電体との結着力が強くなる観点から、下記一般式（２）に由来する構造単位を含むことが好ましい。
Figure JPOXMLDOC01-appb-C000002
（一般式（２）中、Ｒ１は、炭素数１～４のアルキル基、水素原子、アルカリ金属原子、アルカリ土類金属原子、またはアンモニウムを表す。）
　上記Ｒ1で表される炭素数１～４のアルキル基は、炭素数１～２のアルキル基であることが好ましく、炭素数１のアルキル基（メチル基）であることがより好ましい。
　Ｒ１で表されるアルカリ金属原子は、リチウム、ナトリウム、カリウムが好ましく、ナトリウム、カリウムがより好ましく、ナトリウムがより更に好ましい。
　Ｒ１で表されるアルカリ土類金属原子としては、カルシウム、マグネシウムなどが挙げられる。
　Ｒ１で表されるアンモニウムとは、ＮＨ４＋に限られず、有機アンモニウムを含む意味であると定義される。有機アンモニウムとしては、テトラメチルアンモニウム、テトラブチルアンモニウムなどのテトラアルキルアンモニウムなどの４級アンモニウム；アミンをプロトン化することによって形成されるアンモニウム（１～３級アンモニウム）などが挙げられる。Ｒ１としては、アンモニア又はアミンのプロトン化によって形成されるアンモニウムが好ましい。前記アミンとしては、トリメチルアミン、トリエチルアミン、トリブチルアミンなどのトリアルキルアミン（好ましくはトリＣ１－１０アルキルアミン）；ジエタノールアミン、トリエタノールアミンなどのヒドロキシアルキルアミン（好ましくはジ又はトリ（ヒドロキシＣ１－１０アルキル）アミンなど）などが挙げられ、ヒドロキシアルキルアミンが好ましい。
　上記一般式（２）で表される構造単位は、下記一般式（１）で表される単量体が重合反応を経由することにより形成されてもよいが、他の方法で形成されてもよい。例えば、一般式（１）において、Ｒ１が炭素数１～４のアルキル基である単量体を重合し、塩基性物質で加水分解をすることにより、上記一般式（２）においてＲ１がアルカリ金属の構造単位、アルカリ土類金属の構造単位、またはアンモニウムの構造単位を形成してもよい。
Figure JPOXMLDOC01-appb-C000003
（一般式（１）中、Ｒ１は、炭素数１～４のアルキル基、水素原子、アルカリ金属原子、アルカリ土類金属原子、またはアンモニウムを表す。）
　なお、上記一般式（１）において、Ｒ１は、１種であってもよく、２種以上であってもよい。Ｒ１が２種以上の場合、２種以上の上記一般式（２）で表される単量体を重合して形成してもよく、Ｒ１が炭素数１～４のアルキル基である上記一般式（２）で表される単量体を重合した後に、エステル基を部分加水分解したり、２種以上の塩基性物質で加水分解することにより形成してもよい。
　本開示の重合体には、重合体の総量に対し、上記一般式（２）で表される構造単位を５質量％以上含むことが好ましく、１０質量％以上含むことがより好ましく、２０質量％以上含むことがさらに好ましく、４０質量％以上含むことが特に好ましい。一方、本開示の重合体は、上記一般式（２）で表される構造単位を、９５質量％以下含むことが好ましく、９０質量％以下含むことがより好ましく、７０質量％以下含むことがさらに好ましく、５０質量％以下含むことがよりさらに好ましい。上記範囲で含むことにより、ｐＨや親水性などを調整することができるため、二次電池負極組成物において、活物質を均一に分散し易くする傾向にある。
　本開示の重合体には、その他単量体に由来する構造単位を有していてもよい。
　＜その他単量体に由来する構造単位＞
　その他単量体としては、エチレン性不飽和単量体以外の単量体に由来する構造単位（以下、「その他単量体に由来する構造単位」という場合もある）を１種または２種以上含んでいてもよい。上記その他単量体としては、例えば、架橋性単量体、芳香族単量体などが挙げられる。
　（架橋性単量体）
　本開示の重合体には、その他単量体として、架橋性単量体に由来する構造単位を有してもよい。なお、架橋性単量体は、２０℃における水１００ｇに対する溶解度が２ｇ以上であってもよく、２０℃における水１００ｇに対する溶解度が２ｇ未満であってもよいが、２０℃における水１００ｇに対する溶解度が２ｇ未満であることが好ましい。
　架橋性単量体に由来する構造単位とは、架橋性単量体が重合して形成される構造と同じ構造を有する構造単位を言い、単量体が重合する以外の方法で形成された構造単位であってもよい。
　架橋性単量体としては、架橋性を有する単量体であればよく、例えば、エチレン性不飽和結合を２又は３以上有する単量体が挙げられる。エチレン性の炭素－炭素二重結合を２又は３以上含む化合物であればよい。例えば、ＣＨ２＝ＣＨ－基、ＣＨ２＝ＣＨ－Ｏ－基、ＣＨ２＝ＣＨ－ＣＨ２－Ｏ－基、ＣＨ２＝Ｃ（ＣＨ３）－ＣＨ２－Ｏ－基、ＣＨ２＝ＣＨ－ＣＨ２－ＣＨ２－Ｏ－基、ＣＨ２＝Ｃ（ＣＨ３）－ＣＨ２－ＣＨ２－Ｏ－基、ＣＨ２＝ＣＨ－ＣＯ－Ｏ－基、ＣＨ２＝Ｃ（ＣＨ３）－ＣＯ－Ｏ－基、ＣＨ２＝ＣＨ－ＣＯ－ＮＨ－基から選択される１種又は２種以上のエチレン性の炭化炭素二重結合を２又は３以上含む化合物が挙げられる。
　架橋性単量体としては、分子量が５０以上、１０００以下であることが好ましく、１００以上、４００以下であることがより好ましい。
　架橋性単量体としては、具体的には、ジビニルベンゼン；１，３－ブタジエン；トリビニルベンゼン；ジビニルナフタレン；トリビニルシクロヘキサン；ジビニルエーテル；ジアリルエーテル；多価（メタ）アクリル酸エステル等が挙げられる。
　多価（メタ）アクリル酸エステルとしては、例えば、エチレングリコールジ（メタ）アクリレート、ジエチレングリコールジ（メタ）アクリレート、トリエチレングリコールジ（メタ）アクリレート、テトラエチレングリコールジ（メタ）アクリレート、ネオペンチルグリコールジ（メタ）アクリレート、トリメチロールプロパントリ（メタ）アクリレート、ペンタエリトリトールトリ（メタ）アクリレートなどが挙げられる。好ましくは、ジビニルベンゼン；１，３－ブタジエン；多価（メタ）アクリル酸エステル等であり、より好ましくは、ジビニルベンゼンである。
　本開示の重合体に含まれる架橋性単量体に由来する構造単位は、重合体の総量に対し、１０質量％以下であることが好ましく、８質量％以下であることがより好ましく、６質量％以下であることがさらに好ましい。一方、０．０１質量部以上であることが好ましく、より好ましくは０．０２質量％以上であり、さらに好ましくは、０．０４質量％以上である。
　（芳香族単量体）
　本開示の重合体は、その他単量体として、芳香族を有する単量体を含むことが好ましい。例えば、芳香族を有する単量体に由来する構造単位を含むことが挙げられる。なお、芳香族単量体は、２０℃における水１００ｇに対する溶解度が２ｇ以上であってもよく、２０℃における水１００ｇに対する溶解度が２ｇ未満であってもよいが、２０℃における水１００ｇに対する溶解度が２ｇ未満であることが好ましい。
　芳香族単量体としては、分子量が５０以上、１０００以下であることが好ましく、１００以上、４００以下であることがより好ましい。
　芳香族単量体としては、芳香族を有する単量体であればよく、エチレン性不飽和炭化水素結合を、１以上有する化合物が挙げられる。具体的には、スチレン、α－メチルスチレン、ｐ－メチルスチレン、ｔｅｒｔ－ブチルスチレン、クロロスチレン、ビニルトルエンなどのスチレン系単量体などが挙げられる。
　本開示の重合体における、芳香族を有する単量体に由来する構造単位の含有量は、重合体の総量に対し、９０質量％以下であることが好ましく、より好ましくは６０質量％以下であり、さらに好ましくは３０質量％以下である。一方、０．０１質量％以上であることが好ましく、より好ましくは０．０２質量％以上であり、さらに好ましくは０．０４質量％以上である。
　本開示の重合体には、ビニルトリメトキシシラン、ビニルトリエトキシシラン、ビニルトリ（メトキシエトキシ）シラン、γ－（メタ）アクリロイルオキシプロピルトリメトキシシラン、２－スチリルエチルトリメトキシシラン、ビニルトリクロロシラン、γ－（メタ）アクリロイルオキシプロピルヒドロキシシラン、γ－（メタ）アクリロイルオキシプロピルメチルヒドロキシシランなどのシラン基含有単量体；トリフルオロエチル（メタ）アクリレート、テトラフルオロプロピル（メタ）アクリレート、オクタフルオロペンチル（メタ）アクリレートなどのフッ素原子含有単量体；２，２，６，６－テトラメチルピペリジン－４－（メタ）アクリレート等の光安定化単量体；ベンゾトリアゾール系紫外線吸収性単量体、ベンゾフェノン系紫外線吸収性単量体などの紫外線吸収性単量体などが含まれていてもよい。
　本開示のバインダーには、その他成分を含んでいてもよい。その他成分としては、例えば、溶媒、分散剤、増粘剤、湿潤剤、ｐＨ調整剤、安定化剤、界面活性剤、酸化防止剤、重合禁止剤などが挙げられる。
　溶媒としては、水；メタノール、エタノール、イソピルアルコール、ヘキサノール等のアルコール類；アセトン、２－ブタノン等のケトン類；酢酸メチル、酢酸エチル、酢酸ブチル等の酢酸エステル類等が挙げられる。好ましくは、水である。
　本開示のバインダーに含まれる重合体は、バインダーの総量に対し、５質量％以上であることが好ましく、より好ましくは７．５質量％以上であり、さらに好ましくは１０質量％以上である。一方、９０質量％以下であることが好ましく、より好ましくは８０質量％以下であり、さらに好ましくは７０質量％以下である。
　本開示のバインダーに含まれる重合体を、２質量％とした水分散体の粘度は、２０ｍＰａ・ｓ以下であることが好ましく、より好ましくは１５ｍＰａ・ｓ以下であり、さらに好ましくは１０ｍＰａ・ｓ以下である。上記粘度を２０ｍＰａ・ｓ以下とすると電極スラリーの固形分を多くすることができるため、乾燥時間を短くすることが可能となり、その結果、生産性を高くすることができる。一方、０．５０ｍＰａ・ｓ以上であることが好ましく、より好ましくは０．７５ｍＰａ・ｓ以上であり、さらに好ましくは１．００ｍＰａ・ｓ以上である。
　［バインダーの製造方法］
　＜重合方法＞
　重合方法としては、懸濁重合、乳化重合、分散重合等が挙げられる。中でも、乳化剤の存在下、上記原料単量体成分を反応溶媒に分散させて（ラジカル）重合反応を行う乳化重合が好ましく、具体的には、本発明の重合体の製造方法としては、乳化剤の存在下、上記式（１）で示される単量体の少なくとも１種を水系溶媒に分散させて重合反応を行う乳化重合を含むことが好ましい。乳化重合は、１段階のみで行ってもよく多段階で行ってもよい。
　前記乳化剤としては、１種又は２種以上を用いることができ、非反応型界面活性剤であっても、ラジカル重合可能な基を構造中に有する反応型界面活性剤であってもよい。
　非反応型界面活性剤には、アニオン性、ノニオン性の界面活性剤が包含される。アニオン性界面活性剤としては、脂肪酸塩、アルキル（アリル）スルホン酸塩、アルキル硫酸エステル塩、ポリオキシエチレンアルキル（フェニル）エーテル硫酸塩等が挙げられ、ノニオン性界面活性剤としては、ポリオキシエチレンアルキル（フェニル）エーテル、ポリオキシエチレンソルビタン脂肪酸エステル、ポリオキシエチレン脂肪酸エステル、ポリオキシエチレンポリオキシプロピレンブロックポリマー等が挙げられる。
　反応型界面活性剤には、アニオン性、ノニオン性の界面活性剤が包含される。アニオン性反応型界面活性剤としては、エーテルサルフェート型反応型界面活性剤、リン酸エステル系反応型界面活性剤が挙げられるが、これに限定されない。
　乳化剤は、原料単量体成分の合計１００質量部に対して、０．０５質量部以上であることが好ましく、より好ましくは０．１質量部以上、さらに好ましくは０．３質量部以上であり、２０質量部以下であることが好ましく、より好ましくは１０質量部以下、さらに好ましくは５質量部以下、特に好ましくは３質量部以下である。
　本開示において、水系溶媒とは、水単独、または水と水混和性有機溶媒との混合溶媒が挙げられるが、水単独であることが好ましい。水系溶媒とは、典型的には、水の含有量が５０体積％を超える溶媒を指す。水としては、イオン交換水（脱イオン水）、蒸留水、純水等を用いることができる。水混和性有機溶媒としては、水と均一に混合し得る有機溶剤（低級アルコール等）を用いることができる。重合体中に有機溶媒が極力残存しないようにする観点から、８０体積％以上が水である水系溶媒が好ましく、９０体積％以上が水である水系溶媒がより好ましく、９５体積％以上が水である水系溶媒がさらに好ましく、実質的に水からなる水系溶媒（９９．５体積％以上が水である水系溶媒）が特に好ましく、水単独であることが最も好ましい。
　原料単量体成分を重合する際には、例えば、重合開始剤、紫外線や放射線の照射、熱の印加等の手段が用いられ、重合開始剤を使用することが好ましく、原料単量体成分を効率よく反応させ、残存するモノマーを十分に低減させる観点から、酸化剤及び還元剤を組み合わせた重合開始剤（レドックス型重合開始剤）が好ましい。
　重合反応を行う際の反応温度は、特に限定されず、通常、好ましくは３０℃以上、より好ましくは５０℃以上であり、好ましくは１００℃以下、より好ましくは９５℃以下である。反応温度がこの範囲にあれば、重合反応の制御が容易である。
　＜加水分解方法＞
　本開示の重合体は、エチレン性不飽和単量体と、例えば、架橋性単量体とを含有する単量体成分を水系溶媒中で重合させた後、部分的に又は完全に加水分解された重合体を製造することにより得ることができる。
　本開示の重合体の加水分解は、例えば、水酸化ナトリウム水溶液、水酸化カルシウム水溶液、アンモニア水溶液、シクロヘキシルアミン水溶液等の塩基性水溶液を添加することで加水分解を行うことができる。さらに、加水分解液に適宜酸を添加することで、部分中和又は完全中和を行うことができる。加水分解及び中和を行うことで、例えば、上記一般式（１）のＲ１に該当する基を水素原子、アルカリ金属原子、アルカリ土類金属原子またはアンモニウムにできる。重合時、加水分解時、及び中和時に用いる酸や塩基の量を調整したり、Ｒ１が水素原子である単量体単位の割合を調整することで、重合体のｐＨや親水性を調整することができ、集電体に対する結着力を強くする傾向にある。
　［負極活物質］
　本開示の負極活物質には、ケイ素を有する物質が含まれていればよい。
ケイ素を含む負極活物質（以下シリコン系負極活物質という場合もある）としては、ケイ素（Ｓｉ）、ケイ素を含む合金、ケイ素を含む炭化物、ケイ素を含む窒化物、ケイ素を含む酸化物などが挙げられる。具体的には、Ｓｉ、ＳｉＢ４、ＳｉＢ６、Ｍｇ２Ｓｉ、Ｎｉ２Ｓｉ、ＴｉＳｉ２、ＭｏＳｉ２、ＣｏＳｉ２、ＮｉＳｉ２、ＣａＳｉ２、ＣｒＳｉ２、Ｃｕ５Ｓｉ、ＦｅＳｉ２、ＭｎＳｉ２、ＮｂＳｉ２、ＴａＳｉ２、ＶＳｉ２、ＷＳｉ２、ＺｎＳｉ２、ＳｉＣ、Ｓｉ３Ｎ４、Ｓｉ２Ｎ２Ｏ、ＳｉＯｘ（０＜ｘ≦２）、ＳｎＳｉＯｘ、ＬｉＳｉＯを例示することができる。ＳｉＯｘ（０＜ｘ≦２）であることが好ましく、より好ましくは一酸化ケイ素（ＳｉＯ）等である。リチウムイオン二次電池のサイクル特性を高くすることが出来る。
　本開示の負極活物質は、１種であってもよく、２種以上を併用してもよい。より好ましくは、２種以上である。
　本開示の負極活物質は、シリコン系負極活物質以外のその他負極活物質を含んでいてもよく、その他負極活物質としては、例えば、グラファイト、カーボンブラック、フラーレン、カーボンナノチューブ、カーボンナノファイバー、カーボンナノホーン、カーボンフィブリル等の炭素材料、ポリアセン系導電性ポリマー、チタン酸リチウム等の複合金属酸化物、リチウム合金などが挙げられる。
　ケイ素の含有量は、分散性の観点から負極活物質の総量に対し、５質量％以上であることが好ましく、より好ましくは７質量％以上であり、さらに好ましくは１０質量％以上である。一方、９０質量％以下であることが好ましく、より好ましくは８０質量％以下であり、さらに好ましくは７０質量％以下である。
　［リチウムイオン二次電池負極用組成物］
　本開示のリチウムイオン二次電池負極用組成物には、上記重合体と上記負極活物質が含まれていればよい。
　本開示のリチウムイオン二次電池負極用組成物には、重合体が、リチウムイオン二次電池負極用組成物の総量に対して１質量％以上含まれていることが好ましく、より好ましくは１．５質量％以上であり、さらに好ましくは２質量％以上である。一方、２０質量％以下であることが好ましく、より好ましくは１５質量％以下であり、さらに好ましくは１０質量％以下である。上記範囲に含めることで、高いサイクル特性が発現し易い傾向にある。
　本開示のリチウムイオン二次電池負極用組成物には、負極活物質が、リチウムイオン二次電池負極用組成物の総量に対して８５質量％以上含まれていることが好ましく、より好ましくは９０質量％以上であり、さらに好ましくは９５質量％以上である。一方、９９質量％以下であることが好ましく、より好ましくは９８質量％以下であり、さらに好ましくは９７質量％以下である。
　本開示のリチウムイオン二次電池負極用組成物は、その他成分を含んでいてもよい。その他成分としては、導電助剤、溶剤、分散剤、増粘剤、成膜助剤、湿潤剤、ｐＨ調整剤、安定化剤、重合禁止剤、界面活性剤、接着促進剤、充填剤、酸化防止剤、帯電防止剤、染料、顔料などが挙げられる。
　導電助剤としては、リチウムイオン二次電池の出力を向上させやすい傾向にあることから、導電性カーボンが好ましい。導電性カーボンとしては、例えば、カーボンブラック、ファイバー状カーボン、黒鉛等が挙げられるが、より好ましくは、カーボンブラックである。カーボンブラックとしては、具体的には、ケッチェンブラック、アセチレンブラック等が挙げられる。
　導電助剤の含有率は、リチウムイオン二次電池の出力特性及び電気特性を向上させる観点から、リチウムイオン二次電池負極用組成物の総量に対し０．０１質量％以上含まれることが好ましく、より好ましくは０．１質量％以上であり、さらに好ましくは１質量％以上である。一方、１５質量％以下であることが好ましく、より好ましくは１０質量％以下であり、さらに好ましくは５質量％以下である。
　溶媒としては、水；メタノール、エタノール、イソピルアルコール、ヘキサノール等のアルコール類；アセトン、２－ブタノン等のケトン類；酢酸メチル、酢酸エチル、酢酸ブチル等の酢酸エステル類；テトラヒドロフラン、ジエチルエーテル、１，２－ジメチルエタン、ジエチレングリコールジメチルエーテル等のエーテル類等が挙げられる。
　溶媒の含有率は、リチウムイオン二次電池負極用組成物の総量に対し２０質量％以上含まれることが好ましく、より好ましくは２５質量％以上であり、さらに好ましくは３０質量％以上である。一方、７０質量％以下であることが好ましく、より好ましくは６０質量％以下であり、さらに好ましくは５０質量％以下である。
　本開示のリチウムイオン二次電池負極用組成物の２５℃でのｐＨは、集電体の腐食を抑制する観点から、好ましくは５以上、より好ましくは５．５以上、より一層好ましくは６以上、さらに好ましくは６．５以上である。また、リチウムイオン二次電池負極用組成物の２５℃でのｐＨは、集電体の腐食を抑制する観点から、好ましくは１０以下、より好ましくは９以下、より一層好ましくは８以下、さらに好ましくは７．５以下である。
　本開示のリチウムイオン二次電池負極用組成物は、バインダーに含まれる重合体によって、活物質やその他成分を高濃度で分散させることができるため、省エネルギー化が可能となり、電極の生産を向上させることができる。
　［リチウムイオン二次電池負極］
　リチウムイオン二次電池用の電極には、正極及び負極が含まれる。本実施形態に係るリチウムイオン二次電池の電極は、いずれの電極にも用いることができるが、負極に好適に使用できる。
　リチウムイオン二次電池用の負極は、負極集電体上に、リチウムイオン二次電池用電極組成物から形成された負極合材層を有する。
　負極集電体に用いられる金属としては、例えば、鉄、銅、アルミニウム、ニッケル、ステンレス鋼、チタン、タンタル、金、白金等が挙げられる。これらの中では銅が好ましい。なお、負極集電体の形状や寸法は特に制限されない。
　［リチウムイオン二次電池負極の製造方法］
　本実施形態に係るリチウムイオン二次電池の電極は、例えば、集電体に、リチウムイオン二次電池負極用組成物を塗布や、集電体をリチウムイオン二次電池負極用組成物に浸漬させ、その後乾燥させて、負極合材層を形成させることができる。
　乾燥させる温度は、４０℃以上が好ましく、より好ましくは５０℃以上である。一方、１５０℃以下であることが好ましく、より好ましくは１３０℃以下である。
　電極には、必要により、例えば、金型プレス、ロールプレス等を用いて加圧処理を施してもよい。
　［リチウムイオン二次電池］
　本開示のリチウムイオン二次電池は、正極と上記負極を含有する。より具体的には、このリチウムイオン二次電池は、正極及び上記負極と、該正極及び負極との間に設けられたセパレーターと、該セパレーターに含浸された状態で、該正極及び負極等と共に外装ケースに収容される電解液とを備える。
　セパレーターとしては、例えば、ポリエチレン、ポリプロピレン等のポリオレフィン樹脂、フッ素樹脂等の樹脂からなるフィルムを用いることができる。
　電解液には、支持電解質を有機溶媒に溶解させた電解液を用いることができる。支持電解質としては、リチウム塩が用いられる。リチウム塩としては、例えば、ＬｉＰＦ６、ＬｉＡｓＦ６、ＬｉＢＦ４、ＬｉＳｂＦ６、ＬｉＡｌＣｌ４、ＬｉＣｌＯ４、ＣＦ３ＳＯ３Ｌｉ、Ｃ４Ｆ９ＳＯ３Ｌｉ、ＣＦ３ＣＯＯＬｉ、（ＣＦ３ＣＯ）２ＮＬｉ、（ＦＳＯ２）２ＮＬｉ、（ＣＦ３ＳＯ２）２ＮＬｉ、（Ｃ２Ｆ５ＳＯ２）２ＮＬｉ等が挙げられる。前記有機溶媒としては、例えば、ジメチルカーボネート、エチレンカーボネート、ジエチルカーボネート、プロピレンカーボネート、ブチレンカーボネート、メチルエチルカーボネート等のカーボネート、γ-ブチロラクトン、ギ酸メチル等のエステル、１，２-ジメトキシエタン、テトラヒドロフラン等のエーテル等が挙げられる。
　本実施形態に係るリチウムイオン二次電池は、例えば、正極と負極とをセパレーターを介して重ね合わせ、得られた積層体を電池容器に入れ、電池容器に電解液を注入して封口することにより、容易に製造することができる。
　電池容器には、必要に応じてエキスパンドメタルや、ヒューズ、ＰＴＣ素子等の過電流防止素子、リード板等を入れ、電池内部の圧力上昇、過充放電の防止をしてもよい。
　電池の形状としては、例えば、コイン型、ボタン型、シート型、円筒型、角形、扁平型等が挙げられるが、本開示は、かかる例示のみに限定されるものではない。
　本願は、２０２１年１１月９日に出願された日本国特許出願第２０２１－１８２３９０号に基づく優先権の利益を主張するものである。２０２１年１１月９日に出願された日本国特許出願第２０２１－１８２３９０号の明細書の全内容が、本願に参考のため援用される。
　以下、本発明を実施例により説明するが、本発明はもとよりこれらの実施例に限定されるものではない。
　［重合体の合成］
　＜製造例１＞
　攪拌機、温度計及び冷却管を備えたステンレス製の反応釜に、脱イオン水６８４．８質量部、及びエーテルサルフェート型アンモニウム塩を主成分とするアニオン性反応型界面活性剤アデカリアソープＳＲ－２０（有効成分１００質量％、ＡＤＥＫＡ社製）をイオン交換水で有効成分２５．０質量％に希釈したもの（以下、「ＳＲ－２０（有効成分２５．０質量％）」という）０．７２質量部を加え、内温を７５℃まで昇温し、同温度に保った。滴下ロートＡにメチルメタクリレート（以下「ＭＭＡ」と称する）６７．５質量部、ｎ－ブチルアクリレート（以下「ＢＡ」と称する）６７．５質量部、ＳＲ－２０（有効成分２５．０質量％）１１．０質量部、及び脱イオン水１２４．０質量部とを投入して、滴下ロート内で滴下用プレエマルションＡを調製した。滴下ロートＢに２－ヒドロキシメチルアクリル酸メチル（以下「ＲＨＭＡ」と称する）１３５．０質量部、ジビニルベンゼン（日鉄ケミカル＆マテリアル社製、ジビニルベンゼン純度８１％、以下「ＤＶＢ８１０」と称する）１５．０質量部、ＳＲ－２０（有効成分２５．０質量％）１２．３質量部、アンモニア水溶液（濃度２８質量％）０．２７質量部、及び脱イオン水１３７．５質量部を投入して、滴下ロート内で滴下用プレエマルションＢを調製した。滴下ロートＣに過酸化水素水（濃度０．６１質量％）３２０質量部を投入した。滴下ロートＤにＬ－アスコルビン酸水溶液（濃度０．９２質量％）３２０質量部を投入した。
　次に、反応釜内を窒素ガスで置換した後、ＭＭＡ７．５質量部とＢＡ７．５質量部の混合単量体組成物１５．０質量部、過酸化水素水（濃度０．２５質量％）２０質量部、及びＬ－アスコルビン酸水溶液（濃度０．３８質量％）２０質量部を反応釜内に添加して、初期重合反応を行った。続いて、滴下ロートＡから滴下用プレエマルションＡを６０分間、滴下ロートＢから滴下用プレエマルションＢを１８０分間、滴下ロートＣから過酸化水素水を２４０分間、滴下ロートＤからＬ－アスコルビン酸水溶液を２４０分間滴下した。なお、滴下用プレエマルションＢは、滴下用プレエマルションＡの滴下が完了した直後に滴下を開始した。
　滴下終了後、反応釜の内温を７５℃に保持し、同温度で２時間保持して熟成した後、反応溶液を冷却して、重合体粒子が分散した重合体粒子水分散体を得た。
　前記重合体粒子水分散体２８０．０質量部、及び塩基性水溶液として水酸化ナトリウム水溶液（濃度１０．０質量％）３１．４質量部を混合し、２５℃で終夜撹拌することにより、部分的に加水分解された重合体粒子（１）が分散した重合体粒子水分散体（１ａ）を得た。この際、重合体粒子水分散体中のＲＨＭＡのモル数に対し、加えた水酸化ナトリウムのモル数の割合は５０％であった。また、体積平均粒子径は４００ｎｍであった。
　＜製造例２～４＞
　製造例１において単量体組成物の比率を表１の通り変更したこと以外は、製造例１と同様にして部分的に加水分解された重合体粒子（２）、（３）および（４）が分散した重合体粒子分散体（２ａ）、（３ａ）および（４ａ）をそれぞれ合成した。また重合体粒子（２）、（３）および（４）の体積平均粒子径は２５５ｎｍ、２６８ｎｍ、および２８５ｎｍであった。
　＜製造例５＞
　攪拌機、温度計及び冷却管を備えたステンレス製の反応釜に、脱イオン水４５．０質量部を加え、内温を７５℃まで昇温し、同温度に保った。滴下ロートＡにスチレン（以下「Ｓｔ」と称する）５０．４質量部、２－エチルへキシルアクリレート（以下「２ＥＨＡ」と称する）４４．１質量部、ヒドロキシエチルメタクリレート（以下「ＨＥＭＡ」と称する）２．０質量部、アクリル酸（以下「ＡＡ」と称する）１．６質量部、スチレンスルホン酸ナトリウム（以下「ＮａＳＳ」と称する）０．４質量部、トリメチロールプロパントリメタクリレート（以下「ＴＭＰＴＭＡ」と称する）０．５質量部、ハイテノール０８Ｅ（有効成分２０質量％、第一工業製薬社製）０．４０質量部、エレミノールＪＳ－２０（有効成分２０質量％、三洋化成社製）０．４０質量部、及び脱イオン水８２．２質量部を投入して、滴下ロート内で滴下用プレエマルションＡを調製した。
　次に、反応釜内を窒素ガスで置換した後、前記滴下用プレエマルションの内１．８７質量部と過硫酸カリウム水溶液（濃度１．２４質量％）２０質量部を反応釜内に添加して、初期重合反応を行った。続いて、滴下ロートＡから滴下用プレエマルションＡを１８０分間滴下した。
　滴下終了後、反応釜の内温を８０℃に昇温し、同温度で２時間保持して熟成した後、反応溶液を冷却して、重合体粒子（５）が分散した重合体粒子水分散体（５ａ）を合成した。体積平均粒子径は９３ｎｍであった。
　＜製造例６＞
　攪拌機、温度計及び冷却管を備えたステンレス製の反応釜に、脱イオン水１３６８．９質量部、及びＳＲ－２０（有効成分２５．０質量％）１．６０質量部を加え、内温を５０℃まで昇温し、同温度に保った。滴下ロートＡにアクリル酸メチル（以下「ＭＡ」と称する）８０．０質量部、酢酸ビニル（以下「ＶＡｃ」と称する）８０．０質量部、ＳＲ－２０（有効成分２５．０質量％）６．４０質量部、アンモニア水溶液（濃度２８質量％）０．１８質量部、及び脱イオン水１１３．４質量部とを投入して、滴下ロートＡ内で滴下用プレエマルションＡを調製した。滴下ロートＢに過酸化水素水（濃度１．０７質量％）１００質量部を投入した。滴下ロートＣにＬ－アスコルビン酸水溶液（濃度１．６０質量％）１００質量部を投入した。
　次に、反応釜内を窒素ガスで置換した後、ＭＡ２０．０質量部とＶＡｃ２０．０質量部の混合単量体組成物４０．０質量部、過酸化水素水（濃度２．００質量％）２０．０質量部、及びＬ－アスコルビン酸水溶液（濃度１．３３質量％）２０．０質量部を反応釜内に添加して、初期重合反応を行った。続いて、滴下ロートＡから滴下用プレエマルションＡを２４０分間、滴下ロートＢから過酸化水素水を３００分間、滴下ロートＣからＬ－アスコルビン酸水溶液を３００分間滴下した。
　滴下終了後、反応釜の内温を５０℃に保持し、同温度で１時間保持して熟成した後、反応溶液を冷却して、重合体粒子が分散した重合体粒子水分散体を得た。体積平均粒子径は８９ｎｍであった。
　前記重合体粒子水分散体４０．０質量部、及び塩基性水溶液として水酸化ナトリウム水溶液（濃度２０．０質量％）７．８９質量部を混合し、２５℃で終夜撹拌することにより、部分的に加水分解された重合体が溶解した重合体水溶液を得た。この際、重合体粒子水分散体中のＭＡとＶＡｃの合計のモル数に対し、加えた水酸化ナトリウムのモル数の割合は１００％であった。
　次に前記部分的に加水分解された重合体が溶解した重合体水溶液をメタノールに投入し、重合体を再沈殿させ、これを乾燥させることにより、重合体（６）を得た。そして前記重合体（６）をイオン交換水に溶解させることで重合体水溶液（６ａ）を得た。
　＜体積平均粒子径＞
　重合体粒子をイオン交換水で希釈したものを光散乱粒度分布測定機（スペクトリス社製「Ｚｅｔａｓｉｚｅｒ　Ｕｌｔｒａ」）を用いて測定して、動的光散乱法により重合体粒子の体積平均粒子径（ｎｍ）を求めた。
　＜水分散体の粘度＞
　バインダーに含まれる重合体が２質量％となるようにイオン交換水で希釈した重合体２質量％の水分散体の粘度を粘度計（東機産業社製「ＴＶ－２５形粘度計」）を用いて測定した。
　＜二次電池負極用組成物の評価＞
　［実施例１］
　（１－１）電極用スラリーの調製
　カルボキシメチルセルロース（ダイセルファインケム社製、商品名「ＣＭＣダイセル２２００」、以下「ＣＭＣ」と称する）をイオン交換水に投入し、撹拌脱泡機（シンキー社製、あわとり練太郎ＡＲＥ－３１０）を使用して、２０００ｒｐｍで１０分間撹拌混合することにより、濃度２質量％のＣＭＣ水溶液を調製した。
　前記で得られたＣＭＣ水溶液５０質量部と、負極活物質（１）（昭和電工マテリアルズ社製、黒鉛活物質、「ＭＡＧＥ」）８０質量部、負極活物質（２）（信越化学工業社製、シリコン活物質、「ＫＳＣ－１２６５」）２０質量部、導電助剤（１）（昭和電工社製、カーボンナノチューブ、「ＶＧＣＦ－Ｈ」）２質量部、導電助剤（２）（デンカ社製、カーボンブラック、「デンカブラック粉状品」）３質量部、イオン交換水を所定量添加し、撹拌脱泡機を使用して、２０００ｒｐｍで２７分間撹拌混合した。その後、製造例１で得られた重合体粒子水分散体（１ａ）（濃度１３．０質量％）をバインダー（１ｂ）として２３．０８質量部と所定量のイオン交換水を加えて混合することで電極用スラリー（負極組成物）を調製した。その際、電極用スラリー粘度が１３５０±１５０ｍＰａ・ｓとなるように加えるイオン交換水の量を調整した。前記電極用スラリーの固形分を表１に示す。
　（１－２）電池評価用の負極の作製
　集電体である銅箔（福田金属箔粉工業社製、厚み１６μｍ）に、前記で得られた電極用スラリーを、乾燥後の塗工重量が５．８２ｇ／ｃｍ２となるようにアプリケーターで塗布し、６０℃で１０分間熱風乾燥し、次いで８０℃で１０時間真空乾燥処理を行った。その後、ロールプレス機により密度１．５ｇ／ｃｍ３となるまで加圧成形し、負極を得た。
　（１－３）電池の作製
　正極としてリチウム箔（本城金属社製、厚み０．５ｍｍ）、前記で得られた負極、及びポリエチレン製セパレーター（厚み２５μｍ）を、それぞれ円形（負極Φ１２ｍｍ、リチウム箔Φ１５ｍｍ、セパレーターΦ１６ｍｍ）に打ち抜いた。ＣＲ２０３２コイン型電池用部品（宝泉社製：ケース（ＳＵＳ３１６Ｌ製）、キャップ（ＳＵＳ３１６Ｌ製）、スペーサー（０．５ｍｍ厚、ＳＵＳ３１６Ｌ製）、ウェーブワッシャー（ＳＵＳ３１６Ｌ製）、ガスケット（ポリプロピレン製））を用いて、以下の手順でコイン型リチウムイオン二次電池をそれぞれ作製した。
　まず、ガスケットを装着したキャップ、リチウム箔、セパレーターをこの順で重ねた。次に、エチレンカーボネート（キシダ化学社製）：ジメチルカーボネート（キシダ化学社製）：フルオロエチレンカーボネート（キシダ化学社製）＝２：７：１（体積比）溶液にＬｉＰＦ６（ステラケミファ社製）を１．０ｍｏｌ／Ｌの濃度で溶解させて調製した電解液を、セパレーターに含浸させた。そして、負極塗布面がリチウム箔と対向するように、前記で得られた負極を設置し、その上にスペーサー、ウェーブワッシャー、ケースをこの順で重ね、カシメ機（宝泉社製）で封口してコイン型リチウムイオン二次電池を作製した。
　（１－４）充放電試験
　前記で得られたコイン型リチウムイオン二次電池（設計容量３．７３ｍＡｈ）について、温度２５℃の環境下、充放電試験装置（アスカ電子社製）を使用し、容量維持率の測定を行った。０．１Ｃで０．０１Ｖまで定電流定電圧放電し、０．１Ｃ、０．１Ｃ、０．２Ｃ、１Ｃ、２Ｃ、０．１Ｃの順で、１．５Ｖまで定電流充電し、各充放電時には１０分の充放電休止時間を設けて充放電試験を行った。その容量維持率を表１に示す。
　［実施例２］
　製造例１で得られ重合体粒子水分散体（１ａ）の代わりに、製造例２で得られた重合体水分散体（２ａ）（濃度１３．３％）をバインダー（２ｂ）として２２．５６質量部を用いたこと以外は、実施例１と同様の手順で評価した。
　［実施例３］
　製造例１で得られた重合体粒子水分散体（１ａ）の代わりに、製造例３で得られた重合体水分散体（３ａ）（濃度１４．１％）をバインダー（３ｂ）として２１．２８質量部を用いたこと以外は、実施例１と同様の手順で評価した。
　［実施例４］
　製造例１で得られた重合体粒子水分散体（１ａ）の代わりに、製造例４で得られた重合体水分散体（４ａ）（濃度１１．５％）をバインダー（４ｂ）として２６．０８質量部を用いたこと以外は、実施例１と同様の手順で評価した。
　［比較例１］
　製造例１で得られた重合体粒子水分散体（１ａ）の代わりに、製造例５で得られた重合体水溶液（５ａ）（濃度４１．１％）をバインダー（５ｂ）として７．３０質量部を用いたこと以外は、実施例１と同様の手順で評価した。
　［比較例２］
　製造例１で得られた重合体粒子水分散体（１ａ）の代わりに、製造例６で得られた重合体水溶液（６ａ）（濃度１０．０％）をバインダー（６ｂ）として３０．００質量部を用いたこと以外は、実施例１と同様の手順で評価した。

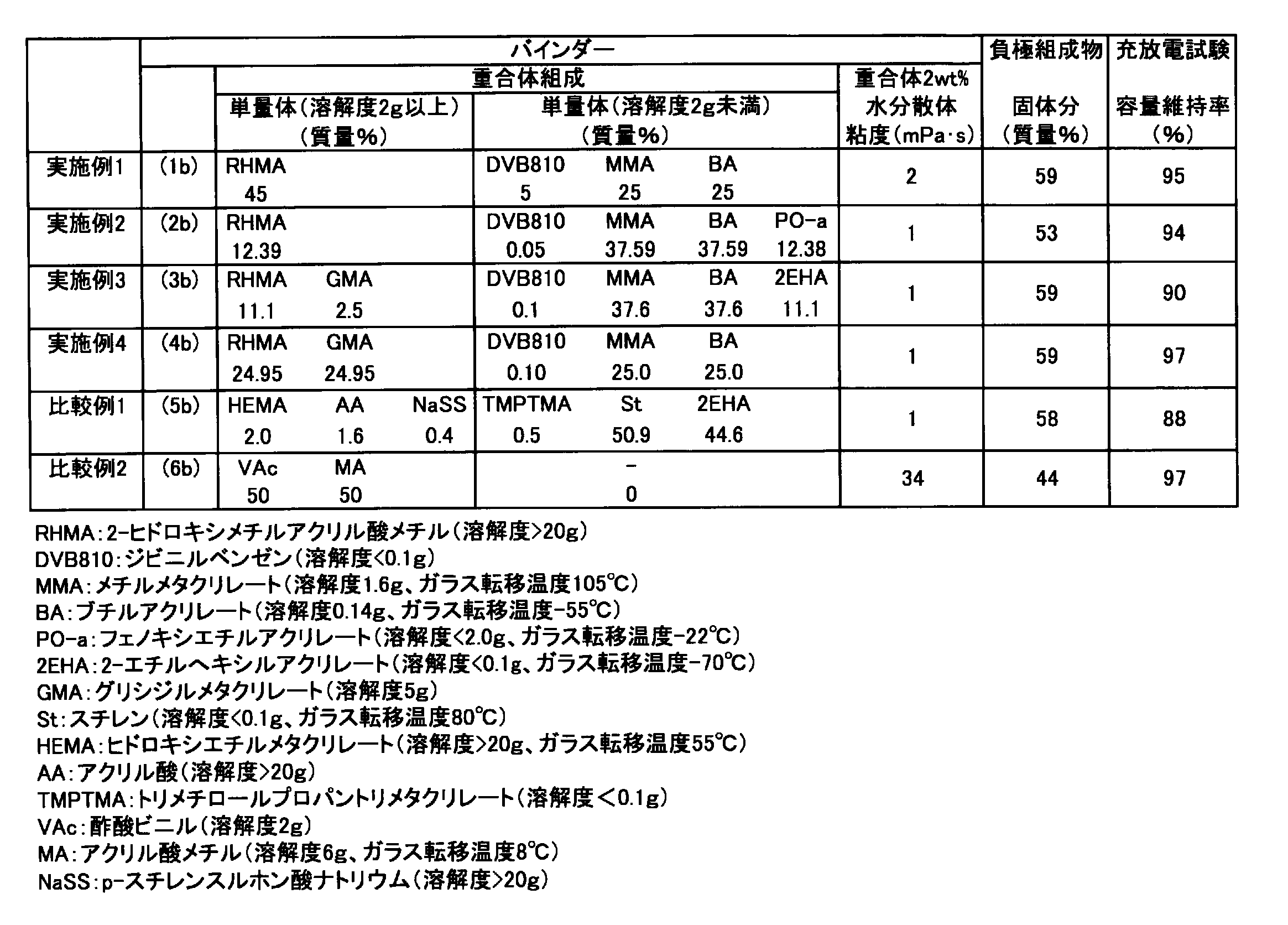

Figure JPOXMLDOC01-appb-T000004
　表１の結果から、本開示のリチウムイオン二次電池負極用組成物は、高いサイクル特性を発現し、さらに高濃度化が実現され生産性にも優れることが明らかとなった。


Claims (6)

  1. 　重合体を有するバインダーと、
    　ケイ素を有する負極活物質とを含むリチウムイオン二次電池負極用組成物であって、
    　該重合体は、２０℃における水１００ｇに対する溶解度が２ｇ以上であるエチレン性不飽和単量体に由来する構造単位を有し、
    　該重合体における該構造単位の割合が１０質量％以上であり、
    　該重合体の濃度を２質量％とした水分散体の粘度が２０ｍＰａ・ｓ以下である、
    　リチウムイオン二次電池負極用組成物。
  2. 　前記重合体は、ホモポリマーのガラス転移温度が１０℃以下であるエチレン性不飽和単量体に由来する構造単位を含む、請求項１に記載のリチウムイオン二次電池負極用組成物。
  3. 　前記重合体は、架橋性単量体に由来する構造単位を含む、請求項１又は２に記載のリチウムイオン二次電池負極用組成物。
  4. 　前記重合体および水を含有する、請求項１又は２に記載のリチウムイオン二次電池負極用組成物。
  5. 　請求項１又は２に記載のリチウムイオン二次電池負極用組成物から形成されてなる負極合材層と集電体を含む、リチウムイオン二次電池負極。
  6. 　請求項５に記載の負極を有するリチウムイオン二次電池。

PCT/JP2022/041398 2021-11-09 2022-11-07 リチウムイオン二次電池負極用組成物 Ceased WO2023085233A1 (ja)

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
JP2021182390A JP2024175153A (ja) 2021-11-09 2021-11-09 リチウムイオン二次電池負極用組成物
JP2021-182390 2021-11-09

Publications (1)

Publication Number Publication Date
WO2023085233A1 true WO2023085233A1 (ja) 2023-05-19

Family

ID=86336052

Family Applications (1)

Application Number Title Priority Date Filing Date
PCT/JP2022/041398 Ceased WO2023085233A1 (ja) 2021-11-09 2022-11-07 リチウムイオン二次電池負極用組成物

Country Status (2)

Country Link
JP (1) JP2024175153A (ja)
WO (1) WO2023085233A1 (ja)

Cited By (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2026507337A (ja) * 2023-09-07 2026-03-02 エルジー エナジー ソリューション リミテッド 負極スラリーの製造方法および装置、負極スラリー、負極、並びにリチウム二次電池

Citations (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2019073820A1 (ja) * 2017-10-10 2019-04-18 松本油脂製薬株式会社 二次電池スラリー用分散剤組成物及びその利用
WO2019167730A1 (ja) * 2018-02-27 2019-09-06 日本ゼオン株式会社 リチウムイオン二次電池用スラリー組成物およびリチウムイオン二次電池用電極
WO2020110847A1 (ja) * 2018-11-27 2020-06-04 東亞合成株式会社 二次電池電極用バインダー、二次電池電極合剤層用組成物及び二次電池電極
WO2021111933A1 (ja) * 2019-12-04 2021-06-10 東亞合成株式会社 二次電池電極用水系バインダー、二次電池電極合剤層用組成物、二次電池電極及び二次電池

Patent Citations (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2019073820A1 (ja) * 2017-10-10 2019-04-18 松本油脂製薬株式会社 二次電池スラリー用分散剤組成物及びその利用
WO2019167730A1 (ja) * 2018-02-27 2019-09-06 日本ゼオン株式会社 リチウムイオン二次電池用スラリー組成物およびリチウムイオン二次電池用電極
WO2020110847A1 (ja) * 2018-11-27 2020-06-04 東亞合成株式会社 二次電池電極用バインダー、二次電池電極合剤層用組成物及び二次電池電極
WO2021111933A1 (ja) * 2019-12-04 2021-06-10 東亞合成株式会社 二次電池電極用水系バインダー、二次電池電極合剤層用組成物、二次電池電極及び二次電池

Cited By (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2026507337A (ja) * 2023-09-07 2026-03-02 エルジー エナジー ソリューション リミテッド 負極スラリーの製造方法および装置、負極スラリー、負極、並びにリチウム二次電池

Also Published As

Publication number Publication date
JP2024175153A (ja) 2024-12-18

Similar Documents

Publication Publication Date Title
EP3758108B1 (en) Thermally crosslinkable binder aqueous solution for lithium-ion battery, thermally crosslinkable slurry for lithium-ion battery negative electrode, negative electrode for lithium-ion battery, lithium-ion battery negative electrode material, and lithium-ion battery and method for producing the same
JP6888656B2 (ja) リチウムイオン電池用バインダー水溶液、リチウムイオン電池電極用スラリー及びその製造方法、リチウムイオン電池電極、並びにリチウムイオン電池
JP6457043B2 (ja) リチウム電池用結着剤、電極作製用組成物および電極
US10680246B2 (en) Binder for nonaqueous electrolyte secondary battery electrode, manufacturing method therefor and use therefor
TWI359171B (ja)
JP7530052B2 (ja) 二次電池電極用バインダー、二次電池電極合剤層用組成物、二次電池電極及び二次電池
JP2019057487A (ja) リチウムイオン電池用バインダー水溶液、リチウムイオン電池用スラリー及びその製造方法、リチウムイオン電池用電極、リチウムイオン電池用セパレータ、リチウムイオン電池用セパレータ／電極積層体、並びにリチウムイオン電池
JP2019057486A (ja) リチウムイオン電池用バインダー水溶液、リチウムイオン電池用スラリー及びその製造方法、リチウムイオン電池用電極、リチウムイオン電池用セパレータ、リチウムイオン電池用セパレータ／電極積層体、並びにリチウムイオン電池
US11177478B2 (en) Crosslinked polymer binder from crosslinkable monomer for nonaqueous electrolyte secondary battery and use thereof
CN111655745A (zh) 偏氟乙烯聚合物、粘合剂组合物、电极合剂、电极、非水电解质二次电池以及电极合剂的制造方法
CN104272508A (zh) 二次电池用负极、二次电池、浆料组合物及制造方法
JP7385499B2 (ja) バインダー及びその利用
JP7680209B2 (ja) 二次電池電極用バインダー、二次電池電極合剤層用組成物及び二次電池電極
EP3783699A1 (en) Thermally crosslinkable binder aqueous solution for lithium-ion battery, thermally crosslinkable slurry for lithium-ion battery negative electrode, negative electrode for lithium-ion battery, and lithium-ion battery
WO2019155773A1 (ja) 二次電池電極用バインダー及びその用途
EP3879612A1 (en) Binder aqueous solution for lithium-ion battery electrode, slurry for lithium-ion battery negative electrode, negative electrode for lithium-ion battery, and lithium-ion battery
EP3796434A1 (en) Binder aqueous solution for lithium-ion battery, slurry for lithium-ion battery negative electrode, negative electrode for lithium-ion battery, and lithium-ion battery
US20200335791A1 (en) Binder for secondary battery electrode, and use thereof
CN110476285B (zh) 非水电解质二次电池电极用粘合剂
JP7372602B2 (ja) 二次電池電極用バインダー及びその利用
KR102336602B1 (ko) 리튬이온전지용 열가교성 바인더 수용액, 리튬이온전지용 전극 열가교성 슬러리 및 그 제조방법, 리튬이온전지용 전극 및 리튬이온전지
JP7211418B2 (ja) 二次電池電極用バインダー及びその利用
JP2024175153A (ja) リチウムイオン二次電池負極用組成物
JP7267142B2 (ja) 二次電池電極用バインダー及びその利用
US12107271B2 (en) Binder aqueous solution for lithium ion battery, slurry for negative electrode of lithium ion battery, negative electrode for lithium ion battery, and lithium ion battery

Legal Events

Date Code Title Description
121 Ep: the epo has been informed by wipo that ep was designated in this application

Ref document number: 22892732

Country of ref document: EP

Kind code of ref document: A1

122 Ep: pct application non-entry in european phase

Ref document number: 22892732

Country of ref document: EP

Kind code of ref document: A1

NENP Non-entry into the national phase

Ref country code: JP
