Abstract

電圧測定装置１０と変換係数取得装置２０とを備えて、ケーブルＷに発生する電磁ノイズの対地電圧を測定するウェアラブル測定システム１である。電圧測定装置１０は、下部電極１２と、下部電極１２に対向して配置された上部電極１１と、下部電極１２と上部電極１１との間に接続した電圧測定回路１３とを有する。変換係数取得装置２０は、下部電極２２と、下部電極２２と同じ高さで並べて配置された下部電極２３と、下部電極２２，２３に対向して配置された上部電極２１と、下部電極２２と上部電極２１との間に接続した電圧測定回路２４と、下部電極２３と上部電極２１とに接続されて所定の周波数の信号を出力する発振回路２５とを有する。電圧測定装置１０と変換係数取得装置２０の下部電極１２，２２，２３は、底面と当該底面の周囲に側壁を備えた容器型の形状である。

Description

測定システム、変換係数取得装置、および電圧測定装置

　本発明は、測定システム、変換係数取得装置、および電圧測定装置に関する。

　非対称デジタル加入者線（ＡＤＳＬ）通信は、２５．８７５ｋＨｚから１．１０４ＭＨｚまでの周波数帯域を用いてブロードバンドサービスを提供する技術である。ＡＤＳＬ通信は、既存の金属製の電話線をブロードバンドサービスに利用できるメリットから広くサービス展開されている。

　ＡＤＳＬ通信に使われる信号と同帯域の電磁ノイズによって通信障害が発生する事が知られている。通信障害が電磁ノイズ起因であることが疑われる場合、電磁ノイズの発生源の探索および適切なノイズフィルタの選定のため、通信ケーブルおよび通信装置に繋がる電源ケーブル上の電磁ノイズの周波数や強度の測定が行われる。電磁ノイズは大地または大地に繋がる金属製の床材などをリターンパスとするループを形成する場合が多いため、電磁ノイズの対地電圧を測定することが多い。以下では、大地および大地に繋がる金属製の床材などを総称して大地と表記する。

　電磁ノイズの対地電圧は、オシロスコープなどの測定器の接地を取り、測定対象のケーブルにオシロスコープに接続されたパッシブプローブを接触させて測定する。もしくは、オシロスコープに接続された容量性電圧プローブでケーブルを被覆上からクランプすることで測定する。

　接地を取ることが難しい環境では、接地を取らない状態のまま電圧を測定し、測定器のグラウンドの対地容量を用いて測定結果を補正する。

N. Arai, K. Okamoto, and J. Kato, "Wearable Measurement Method for Voltage to Ground of Conducted Noise on Unshielded Cables," 2020 International Symposium on Electromagnetic Compatibility (EMC EUROPE), 2020.

　発明者らは、接地を必要としない測定器として非特許文献１のウェアラブル測定器を提案した。作業者が靴状のウェアラブル測定器を履き、測定対象のケーブルに接触することでケーブルに流れる電磁ノイズの対地電圧を測定できる。この靴状のウェアラブル測定器は左右で役割が異なる。一方の足に装着するデバイスは、電磁ノイズによってデバイス内部に生じる電圧を測定する電圧測定デバイスである。他方の足に装着するデバイスは、電圧測定デバイスで測定された電圧から電磁ノイズの対地電圧を求めるための変換係数を得る変換係数取得デバイスである。なお、変換係数は周波数特性を持つ。

　非特許文献１の電圧測定デバイスは、上部電極と下部電極とが向かい合って配置され、電磁ノイズによって上部電極と下部電極との間に接続された抵抗に生じる電圧を測定する。非特許文献１では、上部電極は、作業者の足裏および下部電極との間でのみ静電容量を形成することが想定されている。しかしながら、実際には、上部電極と基準電位となる大地との間にも静電容量が形成される。この静電容量が大きくなると電圧測定デバイスで測定される電圧が小さくなってしまう。つまり、小さい電磁ノイズの測定および測定環境と大地との間の距離が離れている場合の測定が難しくなるという問題があった。

　非特許文献１の変換係数取得デバイスは、上部電極と２枚の下部電極とが向かい合って配置される。上部電極と一方の下部電極との間に発振回路が接続される。発振回路が信号を出力した際に、上部電極と他方の下部電極との間に接続された抵抗に生じる電圧を測定することで電圧測定デバイスの測定した電圧から対地電圧を求めるための変換係数を取得する。変換係数取得デバイスは、その構造上、上部電極と大地との間に静電容量が形成されることは明らかであり、非特許文献１においても上部電極と大地との結合が想定されている。この静電容量が大きくなると発振回路から信号を出力した際に変換係数取得デバイス内で観測される電圧が小さくなってしまう。つまり、測定環境と大地との間の距離が離れている場合の測定が難しくなるという問題があった。

　本発明は、上記に鑑みてなされたものであり、電磁ノイズの測定器の測定能力を向上させることを目的とする。

　本発明の一態様の測定システムは、ケーブルに発生する電磁ノイズの対地電圧を測定する測定システムであって、変換係数取得装置と電圧測定装置とを備え、前記変換係数取得装置は、第１下部電極と、前記第１下部電極と同じ高さで並べて配置された第２下部電極と、前記第１下部電極と前記第２下部電極とに対向して配置された第１上部電極と、前記第１下部電極と前記第１上部電極との間に接続した第１電圧測定回路と、前記第２下部電極と前記第１上部電極とに接続されて所定の周波数の信号を出力する発振回路とを有し、前記第１電圧測定回路は、前記第１上部電極の上に作業者が乗り、当該作業者が前記ケーブルに接触しない状態で、前記発振回路が信号を出力した際に、当該第１電圧測定回路内に生じる第１電圧を測定し、当該第１電圧に基づいて変換係数を求め、前記電圧測定装置は、第３下部電極と、前記第３下部電極に対向して配置された第２上部電極と、前記第３下部電極と前記第２上部電極との間に接続した第２電圧測定回路とを有し、前記第２電圧測定回路は、前記第２上部電極の上に作業者が乗り、当該作業者が前記ケーブルに接触した状態で、当該第２電圧測定回路内に生じる第２電圧を測定し、前記第２電圧に前記変換係数を乗じて前記ケーブルに生じる電磁ノイズの対地電圧を求め、前記第１下部電極、前記第２下部電極、または前記第３下部電極の少なくともいずれかは底面と当該底面の周囲に側壁を備えた容器型の形状である。

　本発明によれば、電磁ノイズの測定器の測定能力を向上できる。

図１は、本実施形態のウェアラブル測定システムによる測定イメージの一例を示す図である。 図２は、電圧測定装置の構成の一例を示す模式図である。 図３は、電圧測定装置の上部電極と下部電極の位置関係を説明するための断面図である。 図４は、電圧測定装置の上部電極と下部電極の別の位置関係を説明するための断面図である。 図５は、変換係数取得装置の構成の一例を示す模式図である。 図６は、変換係数取得装置の上部電極と下部電極の位置関係を説明するための断面図である。 図７は、変換係数取得装置の上部電極と下部電極の別の位置関係を説明するための断面図である。 図８は、変換係数取得装置の上部電極と下部電極の別の位置関係を説明するための側面図である。 図９は、電磁ノイズの対地電圧の測定処理の流れの一例を示すフローチャートである。 図１０は、作業者がケーブルを掴んだときのウェアラブル測定システムの等価回路図である。 図１１は、電圧測定装置の上部電極と大地との間の静電容量を変化させた場合に電圧測定装置で測定される電圧を示すグラフである。 図１２は、電圧測定装置の上部電極と大地との間の静電容量と下部電極の側壁の高さとの関係を示すグラフである。 図１３は、作業者がケーブルを掴んでいないときのウェアラブル測定システムの等価回路図である。 図１４は、変換係数取得装置の上部電極と大地との間の静電容量を変化させた場合に変換係数取得装置で測定される電圧を示すグラフである。 図１５は、変換係数取得装置の上部電極と大地との間の静電容量と下部電極の側壁の高さとの関係を示すグラフである。

　以下、本発明の実施の形態について図面を用いて説明する。図面の記載において同一部分には同一符号を付し説明を省略する。

　図１を参照し、本実施形態のウェアラブル測定システム１について説明する。図１では、２つの装置Ａ１，Ａ２が被覆付きケーブルＷで接続されており、装置Ａ１から装置Ａ２へ電磁ノイズが伝搬していると仮定する。図１のウェアラブル測定システム１は、電圧測定装置１０、変換係数取得装置２０、および演算装置３０を備える。作業者Ｕの靴の一方に電圧測定装置１０が設置され、靴の他方に変換係数取得装置２０が設置される。演算装置３０には、パーソナルコンピュータ、携帯端末などの計算機を用いることができる。

　非特許文献１に記載されているように、測定器を接地しないで対地電圧を測定する場合、測定器の対地容量に応じて測定電圧のレベルが変化する。測定器で同じ対地電圧を測定した場合、測定電圧は接地容量が小さいときは低く、接地容量が大きいときは高くなる。測定環境ごとに測定電圧Ｖｍと電磁ノイズの対地電圧Ｖｎの比である変換係数Ｘを求めることができれば、非接地の測定器で電磁ノイズの対地電圧を測定することができる。変換係数Ｘは、測定電圧Ｖｍと電磁ノイズの対地電圧Ｖｎを用い、次式（１）で表される。

　Ｘ＝Ｖｎ／Ｖｍ　　　（１）

　本実施形態のウェアラブル測定システム１では、まず、作業者ＵがケーブルＷに触れない状態で、変換係数取得装置２０が変換係数Ｘを求める。続いて、作業者ＵがケーブルＷに触れた状態で、電圧測定装置１０が自身の備える電圧測定回路に生じる電圧Ｖｍを測定する。演算装置３０は、変換係数取得装置２０から変換係数Ｘを受信し、電圧測定装置１０から測定電圧Ｖｍを受信して、測定電圧Ｖｍに変換係数Ｘを乗じて電磁ノイズの対地電圧Ｖｎを求める。

　次に、図２を参照し、電圧測定装置１０の構成の一例について説明する。

　図２に示す電圧測定装置１０は、上部電極１１、下部電極１２、電圧測定回路１３、およびスペーサ１４Ａ，１４Ｂ，１４Ｃを備える。図２では上部電極１１、下部電極１２、およびスペーサ１４Ａ，１４Ｂ，１４Ｃを離間して図示しているが、図示した順で、スペーサ１４Ｃ、下部電極１２、スペーサ１４Ｂ、上部電極１１、およびスペーサ１４Ａが重ねて配置される。具体的には、上部電極１１の上面には、上部電極１１と作業者Ｕの足裏とが接触しないように、スペーサ１４Ａが配置される。上部電極１１と下部電極１２との間には、上部電極１１と下部電極１２とが接触しないように、スペーサ１４Ｂが配置される。下部電極１２の下面には、下部電極１２と大地とが接触しないように、スペーサ１４Ｃが配置される。上部電極１１と下部電極１２には、例えば、銅板などの導体を用いることができる。スペーサ１４Ａ，１４Ｂ，１４Ｃには、例えば、アクリルなどの絶縁体を用いることができる。

　下部電極１２は、底面１２Ａと底面１２Ａの外周に位置する側壁１２Ｂを有する水槽型形状（上面が開口した容器）である。下部電極１２の底面１２Ａは、大地に向かい合わせて配置される。

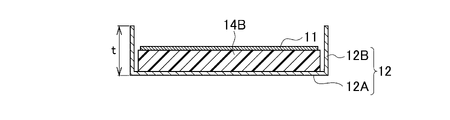

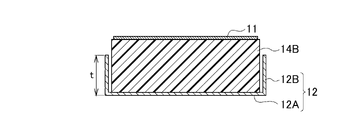

　上部電極１１は、下部電極１２の底面１２Ａに向かい合わせて配置される。図３に示すように、上部電極１１を側壁１２Ｂの高さｔよりも高い位置に配置してもよいし、図４に示すように、上部電極１１を側壁１２Ｂの高さｔよりも低い位置に配置してもよい。上部電極１１を側壁１２Ｂの高さｔよりも低い位置に配置する場合、上部電極１１と側壁１２Ｂとが接触しないようにする。例えば、上部電極１１の大きさを側壁１２Ｂに接触しない大きさにする。なお、上部電極１１と下部電極１２の底面１２Ａは四角形に限らず、円であってもよいし、任意の形状でよい。

　電圧測定回路１３は、上部電極１１と下部電極１２との間に接続されて、電圧測定回路１３に生じる電圧Ｖｍを測定する。測定電圧Ｖｍと変換係数取得装置２０の取得した変換係数Ｘから電磁ノイズの対地電圧Ｖｎを求めることができる。

　上部電極１１、下部電極１２、およびスペーサ１４Ａ，１４Ｂ，１４Ｃは、作業者Ｕの靴底に配置される。電圧測定回路１３は、作業者Ｕの靴底に配置してもよいし、アッパーなど靴を構成する別のパーツに配置してもよい。

　次に、図５を参照し、変換係数取得装置２０の構成の一例について説明する。

　図５に示す変換係数取得装置２０は、上部電極２１、２つの下部電極２２，２３、電圧測定回路２４、発振回路２５、およびスペーサ２６Ａ，２６Ｂ，２６Ｃ，２６Ｄを備える。図５では上部電極２１、２つの下部電極２２，２３、およびスペーサ２６Ａ，２６Ｂ，２６Ｃ，２６Ｄを離間して図示しているが、図示した順で、スペーサ２６Ｄ、２つの下部電極２２，２３、２つのスペーサ２６Ｂ，２６Ｃ、上部電極２１、およびスペーサ２６Ａが重ねて配置される。具体的には、上部電極２１の上面には、上部電極２１と作業者Ｕの足裏とが接触しないように、スペーサ２６Ａが配置される。上部電極２１と下部電極２２，２３との間には、上部電極２１と下部電極２２，２３とが接触しないように、スペーサ２６Ｂ，２６Ｃが配置される。下部電極２２，２３の下面には、下部電極２２，２３と大地とが接触しないように、スペーサ２６Ｄが配置される。上部電極２１と下部電極２２，２３には、例えば、銅板などの導体を用いることができる。スペーサ２６Ａ，２６Ｂ，２６Ｃ，２６Ｄには、例えば、アクリルなどの絶縁体を用いることができる。

　下部電極２２，２３のそれぞれは、電圧測定装置１０の下部電極１２と同様に、底面２２Ａ，２３Ａと底面２２Ａ，２３Ａの外周に位置する側壁２２Ｂ，２３Ｂを有する水槽型形状である。下部電極２２，２３の底面２２Ａ，２３Ａは、同じ高さ位置で、大地に向かい合わせて配置される。

　上部電極２１は、下部電極２２，２３の底面２２Ａ，２３Ａのそれぞれに向かい合わせて配置される。図６に示すように、上部電極２１を側壁２２Ｂ，２３Ｂの高さｔよりも高い位置に配置してもよいし、図７に示すように、上部電極２１を側壁２２Ｂ，２３Ｂの高さｔよりも低い位置に配置してもよい。なお、上部電極２１と下部電極２２，２３の底面２２Ａ，２３Ａは四角形に限らず、円であってもよいし、任意の形状でよい。

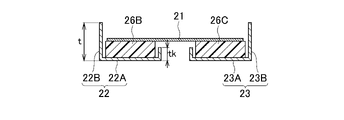

　上部電極２１を側壁２２Ｂ，２３Ｂの高さｔよりも低い位置に配置する場合、図８に示すように、下部電極２２の側壁２２Ｂが上部電極２１に干渉しないように、下部電極２２の下部電極２３側の側壁２２Ｂに切り欠け２２Ｃを形成する。同様に、下部電極２３の下部電極２２側の側壁２３Ｂにも切り欠けを形成する。上部電極２１は、側壁２２Ｂ，２３Ｂの高さｔよりも低く、切り欠け部分の高さｔｋよりも高い位置に配置される。

　電圧測定回路２４は、上部電極２１と一方の下部電極２２に接続されて、発振回路２５が信号を出力した際に生じる電圧Ｖｒを測定する。測定した電圧Ｖｒから変換係数Ｘを求めることができる。

　発振回路２５は、上部電極２１と他方の下部電極２３に接続されて、所定周波数の信号を出力する。

　上部電極２１、下部電極２２，２３、およびスペーサ２６Ａ，２６Ｂ，２６Ｃ，２６Ｄは、作業者Ｕの靴底に配置される。電圧測定回路２４と発振回路２５は、作業者Ｕの靴底に配置してもよいし、アッパーなど靴を構成する別のパーツに配置してもよい。

　演算装置３０は、電圧測定装置１０の測定した測定電圧Ｖｍに変換係数取得装置２０の取得した変換係数Ｘを乗じて電磁ノイズの対地電圧Ｖｎを求める。図１では、演算装置３０を別の装置として図示しているが、演算装置３０の機能を電圧測定装置１０が搭載してもよいし、変換係数取得装置２０が搭載してもよい。

　なお、図２および図５では、電圧測定装置１０と変換係数取得装置２０の下部電極１２，２２，２３の全てを水槽型としたが、下部電極１２，２２，２３の少なくともいずれかの形状が、底面と当該底面の周囲に側壁を備えた水槽型であってもよい。例えば、下部電極１２は水槽型の形状であって、下部電極２２，２３は板状であってもよいし、下部電極１２が板状で、下部電極２２，２３が水槽型の形状であってもよい。

　次に、図９のフローチャートを参照し、ウェアラブル測定システム１を用いた電磁ノイズの対地電圧の測定方法について説明する。

　通信障害が発生している現場に行く前に、作業者Ｕは事前の校正作業を行う。具体的には、電磁ノイズを模した信号の対地電圧Ｖｎと電圧測定装置１０で測定した測定電圧Ｖｍが既知のいくつかの環境において、発振回路２５から信号を出力して電圧測定回路２４に生じる電圧Ｖｒを測定し、電圧Ｖｒと変換係数Ｘの対応関係を求める。対応関係は、変換係数取得装置２０の保持する記憶装置に記憶させてもよいし、演算装置３０に対応関係を記憶させてもよい。なお、非特許文献１には、異なる厚さのアクリル板の上で電圧Ｖｒと変換係数Ｘの対応関係を求めた校正作業の一例が記載されている。

　作業者Ｕは、ウェアラブル測定システム１を装着して電磁ノイズの対地電圧を測定する場所に立ち、以下の処理を実施する。

　ステップＳ１にて、作業者ＵがケーブルＷに触れない状態で、変換係数取得装置２０は、発振回路２５から所定の周波数の信号を出力し、電圧測定回路２４に生じる電圧Ｖｒを測定する。変換係数取得装置２０は、事前の校正作業で得られた対応関係に基づき、測定電圧Ｖｒから変換係数Ｘを求める。変換係数Ｘが求まると、変換係数取得装置２０は、発振回路２５からの出力を停止する。作業者ＵはケーブルＷを把持する。

　ステップＳ２にて、電圧測定装置１０は、作業者ＵがケーブルＷに触れた状態で電圧測定回路１３に生じる電圧Ｖｍを測定する。

　ステップＳ３にて、演算装置３０は、電圧測定装置１０の測定した測定電圧Ｖｍに変換係数取得装置２０の求めた変換係数Ｘを乗じて電磁ノイズの対地電圧Ｖｎを求める。

　以上の処理によって、電磁ノイズの対地電圧Ｖｎを測定できる。

　次に、電圧測定装置１０の上部電極１１と大地との間の静電容量Ｃａの影響について説明する。

　図１０に、作業者ＵがケーブルＷを掴んだときのウェアラブル測定システム１の等価回路を示す。Ｃ１は、下部電極１２と大地との間の静電容量である。Ｃ２は、上部電極１１と下部電極１２との間の静電容量である。Ｃ３は、作業者Ｕと上部電極１１との間の静電容量である。Ｚｎは、等価的な電磁ノイズ負荷インピーダンスである。Ｚｈは、ケーブルＷと作業者Ｕとの間の静電容量を含む作業者Ｕのインピーダンスである。Ｚｆは、変換係数取得装置２０と作業者Ｕおよび大地との間の静電容量を含む変換係数取得装置２０のインピーダンスである。Ｖｎは、測定したい電磁ノイズの対地電圧である。Ｖｍは、電圧測定回路１３に生じる電圧である。

　作業者ＵがケーブルＷを掴んだときに電圧測定回路１３に生じる電圧Ｖｍに注目する。図１１に、等価回路内のパラメータを固定し、静電容量Ｃａを変更しながら回路解析を行った場合の電圧測定回路１３に生じる電圧Ｖｍの変化を示す。図１１では、静電容量Ｃａを１ｐＦ、１０ｐＦ、１００ｐＦ、１０００ｐＦに変更した場合の測定電圧Ｖｍを示している。図１１に示すように、静電容量Ｃａが大きくなるにつれて、測定電圧Ｖｍは小さくなることが分かる。

　本実施形態では、下部電極１２を側壁１２Ｂを備えた水槽型として静電容量Ｃａを小さくした。図１２に、下部電極１２の高さｔを変化させた場合の静電容量Ｃａを電磁界解析によって求めた結果を示す。図１２では、高さｔを５ｍｍ、１０ｍｍ、１５ｍｍ、２０ｍｍに変更した場合の静電容量Ｃａを示している。下部電極１２を水槽型とすることで静電容量Ｃａを小さくできる。

　次に、変換係数取得装置２０の上部電極２１と大地との間の静電容量Ｃｂの影響について説明する。

　図１３に、作業者ＵがケーブルＷを掴んでいないときのウェアラブル測定システム１の等価回路を示す。Ｃ４は、下部電極２２と大地との間の静電容量である。Ｃ５は、下部電極２３と大地との間の静電容量である。Ｃ６は、上部電極２１と下部電極２２との間の静電容量である。Ｃ７は、上部電極２１と下部電極２３との間の静電容量である。Ｃ８は、作業者Ｕと上部電極２１との間の静電容量である。Ｚｍは、電圧測定装置１０と大地との間の静電容量を含む電圧測定装置１０のインピーダンスである。Ｖｒは、発振回路２５が信号を出力したときに電圧測定回路２４に生じる電圧である。

　発振回路２５が信号を出力したときに電圧測定回路２４に生じる電圧Ｖｒに注目する。図１４に、等価回路内のパラメータを固定し、静電容量Ｃｂを変更しながら回路解析を行った場合の電圧測定回路２４に生じる電圧Ｖｒの変化を示す。図１４では、静電容量Ｃｂを１ｐＦ、１０ｐＦ、１００ｐＦ、１０００ｐＦに変更した場合の測定電圧Ｖｒを示している。図１４に示すように、静電容量Ｃｂが大きくなるにつれて、測定電圧Ｖｒは小さくなることが分かる。

　電圧測定装置１０の下部電極１２と同様に、下部電極２２，２３を側壁２２Ｂ，２３Ｂを備えた水槽型として静電容量Ｃｂを小さくした。図１５に、下部電極２２，２３の高さｔを変化させた場合の静電容量Ｃａを電磁界解析によって求めた結果を示す。図１５では、下部電極２２，２３に切り欠けを形成し、切り欠けの高さｔｋを０とし、高さｔを５ｍｍ、１０ｍｍ、１５ｍｍ、２０ｍｍに変更した場合の静電容量Ｃｂを示している。下部電極２２，２３を水槽型とすることで静電容量Ｃｂを小さくできる。

　以上説明したように、本実施形態のウェアラブル測定システム１は、電圧測定装置１０と変換係数取得装置２０とを備える。電圧測定装置１０は、下部電極１２と、下部電極１２に対向して配置された上部電極１１と、下部電極１２と上部電極１１との間に接続した電圧測定回路１３とを有する。変換係数取得装置２０は、下部電極２２と、下部電極２２と同じ高さで並べて配置された下部電極２３と、下部電極２２，２３に対向して配置された上部電極２１と、下部電極２２と上部電極２１との間に接続した電圧測定回路２４と、下部電極２３と上部電極２１とに接続されて所定の周波数の信号を出力する発振回路２５とを有する。電圧測定装置１０と変換係数取得装置２０の下部電極１２，２２，２３は、底面と当該底面の周囲に側壁を備えた容器型の形状である。これにより、電圧測定装置１０と変換係数取得装置２０の上部電極１１，２１と大地との間に生じる静電容量Ｃａ，Ｃｂを小さくできる。その結果、小さい電磁ノイズの対地電圧の測定、測定環境と大地との間の距離が離れている場所での対地電圧の測定が可能になる。
