WO2021111996A1 - レジスト組成物及びレジストパターン形成方法 - Google Patents

レジスト組成物及びレジストパターン形成方法 Download PDF

Info

Publication number
WO2021111996A1
WO2021111996A1 PCT/JP2020/044179 JP2020044179W WO2021111996A1 WO 2021111996 A1 WO2021111996 A1 WO 2021111996A1 JP 2020044179 W JP2020044179 W JP 2020044179W WO 2021111996 A1 WO2021111996 A1 WO 2021111996A1
Authority
WO
WIPO (PCT)
Prior art keywords
group
carbon atoms
preferable
atom
substituent
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Ceased
Application number
PCT/JP2020/044179
Other languages
English (en)
French (fr)
Inventor
康夫 染谷
貴昭 海保
穂 阿出川
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Tokyo Ohka Kogyo Co Ltd
Original Assignee
Tokyo Ohka Kogyo Co Ltd
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Tokyo Ohka Kogyo Co Ltd filed Critical Tokyo Ohka Kogyo Co Ltd
Priority to CN202080082676.3A priority Critical patent/CN114746807B/zh
Priority to US17/777,382 priority patent/US20230107966A1/en
Priority to KR1020227017947A priority patent/KR102666623B1/ko
Publication of WO2021111996A1 publication Critical patent/WO2021111996A1/ja
Anticipated expiration legal-status Critical
Ceased legal-status Critical Current

Links

Classifications

    • G—PHYSICS
    • G03—PHOTOGRAPHY; CINEMATOGRAPHY; ANALOGOUS TECHNIQUES USING WAVES OTHER THAN OPTICAL WAVES; ELECTROGRAPHY; HOLOGRAPHY
    • G03F—PHOTOMECHANICAL PRODUCTION OF TEXTURED OR PATTERNED SURFACES, e.g. FOR PRINTING, FOR PROCESSING OF SEMICONDUCTOR DEVICES; MATERIALS THEREFOR; ORIGINALS THEREFOR; APPARATUS SPECIALLY ADAPTED THEREFOR
    • G03F7/00—Photomechanical, e.g. photolithographic, production of textured or patterned surfaces, e.g. printing surfaces; Materials therefor, e.g. comprising photoresists; Apparatus specially adapted therefor
    • G03F7/004—Photosensitive materials
    • G—PHYSICS
    • G03—PHOTOGRAPHY; CINEMATOGRAPHY; ANALOGOUS TECHNIQUES USING WAVES OTHER THAN OPTICAL WAVES; ELECTROGRAPHY; HOLOGRAPHY
    • G03F—PHOTOMECHANICAL PRODUCTION OF TEXTURED OR PATTERNED SURFACES, e.g. FOR PRINTING, FOR PROCESSING OF SEMICONDUCTOR DEVICES; MATERIALS THEREFOR; ORIGINALS THEREFOR; APPARATUS SPECIALLY ADAPTED THEREFOR
    • G03F7/00—Photomechanical, e.g. photolithographic, production of textured or patterned surfaces, e.g. printing surfaces; Materials therefor, e.g. comprising photoresists; Apparatus specially adapted therefor
    • G03F7/004—Photosensitive materials
    • G03F7/0045—Photosensitive materials with organic non-macromolecular light-sensitive compounds not otherwise provided for, e.g. dissolution inhibitors
    • G—PHYSICS
    • G03—PHOTOGRAPHY; CINEMATOGRAPHY; ANALOGOUS TECHNIQUES USING WAVES OTHER THAN OPTICAL WAVES; ELECTROGRAPHY; HOLOGRAPHY
    • G03F—PHOTOMECHANICAL PRODUCTION OF TEXTURED OR PATTERNED SURFACES, e.g. FOR PRINTING, FOR PROCESSING OF SEMICONDUCTOR DEVICES; MATERIALS THEREFOR; ORIGINALS THEREFOR; APPARATUS SPECIALLY ADAPTED THEREFOR
    • G03F7/00—Photomechanical, e.g. photolithographic, production of textured or patterned surfaces, e.g. printing surfaces; Materials therefor, e.g. comprising photoresists; Apparatus specially adapted therefor
    • G03F7/004—Photosensitive materials
    • G03F7/0042—Photosensitive materials with inorganic or organometallic light-sensitive compounds not otherwise provided for, e.g. inorganic resists
    • G03F7/0044—Photosensitive materials with inorganic or organometallic light-sensitive compounds not otherwise provided for, e.g. inorganic resists involving an interaction between the metallic and non-metallic component, e.g. photodope systems
    • G—PHYSICS
    • G03—PHOTOGRAPHY; CINEMATOGRAPHY; ANALOGOUS TECHNIQUES USING WAVES OTHER THAN OPTICAL WAVES; ELECTROGRAPHY; HOLOGRAPHY
    • G03F—PHOTOMECHANICAL PRODUCTION OF TEXTURED OR PATTERNED SURFACES, e.g. FOR PRINTING, FOR PROCESSING OF SEMICONDUCTOR DEVICES; MATERIALS THEREFOR; ORIGINALS THEREFOR; APPARATUS SPECIALLY ADAPTED THEREFOR
    • G03F7/00—Photomechanical, e.g. photolithographic, production of textured or patterned surfaces, e.g. printing surfaces; Materials therefor, e.g. comprising photoresists; Apparatus specially adapted therefor
    • G03F7/004—Photosensitive materials
    • G03F7/038—Macromolecular compounds which are rendered insoluble or differentially wettable
    • G—PHYSICS
    • G03—PHOTOGRAPHY; CINEMATOGRAPHY; ANALOGOUS TECHNIQUES USING WAVES OTHER THAN OPTICAL WAVES; ELECTROGRAPHY; HOLOGRAPHY
    • G03F—PHOTOMECHANICAL PRODUCTION OF TEXTURED OR PATTERNED SURFACES, e.g. FOR PRINTING, FOR PROCESSING OF SEMICONDUCTOR DEVICES; MATERIALS THEREFOR; ORIGINALS THEREFOR; APPARATUS SPECIALLY ADAPTED THEREFOR
    • G03F7/00—Photomechanical, e.g. photolithographic, production of textured or patterned surfaces, e.g. printing surfaces; Materials therefor, e.g. comprising photoresists; Apparatus specially adapted therefor
    • G03F7/004—Photosensitive materials
    • G03F7/039—Macromolecular compounds which are photodegradable, e.g. positive electron resists
    • G—PHYSICS
    • G03—PHOTOGRAPHY; CINEMATOGRAPHY; ANALOGOUS TECHNIQUES USING WAVES OTHER THAN OPTICAL WAVES; ELECTROGRAPHY; HOLOGRAPHY
    • G03F—PHOTOMECHANICAL PRODUCTION OF TEXTURED OR PATTERNED SURFACES, e.g. FOR PRINTING, FOR PROCESSING OF SEMICONDUCTOR DEVICES; MATERIALS THEREFOR; ORIGINALS THEREFOR; APPARATUS SPECIALLY ADAPTED THEREFOR
    • G03F7/00—Photomechanical, e.g. photolithographic, production of textured or patterned surfaces, e.g. printing surfaces; Materials therefor, e.g. comprising photoresists; Apparatus specially adapted therefor
    • G03F7/004—Photosensitive materials
    • G03F7/039—Macromolecular compounds which are photodegradable, e.g. positive electron resists
    • G03F7/0392—Macromolecular compounds which are photodegradable, e.g. positive electron resists the macromolecular compound being present in a chemically amplified positive photoresist composition
    • G03F7/0397—Macromolecular compounds which are photodegradable, e.g. positive electron resists the macromolecular compound being present in a chemically amplified positive photoresist composition the macromolecular compound having an alicyclic moiety in a side chain
    • G—PHYSICS
    • G03—PHOTOGRAPHY; CINEMATOGRAPHY; ANALOGOUS TECHNIQUES USING WAVES OTHER THAN OPTICAL WAVES; ELECTROGRAPHY; HOLOGRAPHY
    • G03F—PHOTOMECHANICAL PRODUCTION OF TEXTURED OR PATTERNED SURFACES, e.g. FOR PRINTING, FOR PROCESSING OF SEMICONDUCTOR DEVICES; MATERIALS THEREFOR; ORIGINALS THEREFOR; APPARATUS SPECIALLY ADAPTED THEREFOR
    • G03F7/00—Photomechanical, e.g. photolithographic, production of textured or patterned surfaces, e.g. printing surfaces; Materials therefor, e.g. comprising photoresists; Apparatus specially adapted therefor
    • G03F7/004—Photosensitive materials
    • G03F7/085—Photosensitive compositions characterised by adhesion-promoting non-macromolecular additives
    • G—PHYSICS
    • G03—PHOTOGRAPHY; CINEMATOGRAPHY; ANALOGOUS TECHNIQUES USING WAVES OTHER THAN OPTICAL WAVES; ELECTROGRAPHY; HOLOGRAPHY
    • G03F—PHOTOMECHANICAL PRODUCTION OF TEXTURED OR PATTERNED SURFACES, e.g. FOR PRINTING, FOR PROCESSING OF SEMICONDUCTOR DEVICES; MATERIALS THEREFOR; ORIGINALS THEREFOR; APPARATUS SPECIALLY ADAPTED THEREFOR
    • G03F7/00—Photomechanical, e.g. photolithographic, production of textured or patterned surfaces, e.g. printing surfaces; Materials therefor, e.g. comprising photoresists; Apparatus specially adapted therefor
    • G03F7/20—Exposure; Apparatus therefor
    • Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
    • Y02—TECHNOLOGIES OR APPLICATIONS FOR MITIGATION OR ADAPTATION AGAINST CLIMATE CHANGE
    • Y02P—CLIMATE CHANGE MITIGATION TECHNOLOGIES IN THE PRODUCTION OR PROCESSING OF GOODS
    • Y02P20/00—Technologies relating to chemical industry
    • Y02P20/50—Improvements relating to the production of bulk chemicals
    • Y02P20/55—Design of synthesis routes, e.g. reducing the use of auxiliary or protecting groups

Definitions

  • the present invention has been made in view of the above circumstances, and provides a resist composition having high sensitivity and excellent lithography characteristics such as defects, and a resist pattern forming method using the resist composition. Make it an issue.
  • a second aspect of the present invention is a step of forming a resist film on a support using the resist composition according to the first aspect, a step of exposing the resist film, and a step of exposing the resist film after the exposure. It is a resist pattern forming method including a step of developing and forming a resist pattern.
  • the "derived building block” means a building block formed by cleaving multiple bonds between carbon atoms, for example, an ethylenic double bond.
  • the hydrogen atom bonded to the carbon atom at the ⁇ -position may be substituted with a substituent.
  • the substituent (R ⁇ x ) that replaces the hydrogen atom bonded to the carbon atom at the ⁇ -position is an atom or group other than the hydrogen atom.
  • the resist composition of the present embodiment generates an acid by exposure and changes its solubility in a developing solution by the action of the acid.
  • a resist composition includes a base material component (A) whose solubility in a developing solution changes due to the action of an acid (hereinafter, also referred to as “component (A)”) and an acid generator component (B) that generates an acid upon exposure. It contains (hereinafter, also referred to as “component (B)”) and an acid diffusion control agent component (D).
  • the base material component (A) contains a polymer compound (A1) having a structural unit (a0) represented by the general formula (a0-1).
  • the acid generator component (B) contains a compound (B1) represented by the general formula (b1).
  • the acid diffusion control agent component (D) contains a compound (D1) represented by the general formula (d1).
  • the component (A) contains a polymer compound (A1) (hereinafter, also referred to as “component (A1)”) whose solubility in a developing solution is changed by the action of an acid.
  • component (A1) a polymer compound
  • the component (A1) the polarity of the base material component changes before and after exposure, so that good development contrast can be obtained not only in the alkali development process but also in the solvent development process.
  • the component (A) at least the component (A1) is used, and other high molecular weight compounds and / or low molecular weight compounds may be used in combination with the (A1) component.
  • the base material component containing the component (A1) is sparingly soluble in an alkaline developer before exposure.
  • the acid is used.
  • the action increases the polarity and increases the solubility in an alkaline developer. Therefore, in the formation of the resist pattern, when the resist composition is selectively exposed to the resist film obtained by applying the resist composition on the support, the resist film exposed portion changes from poorly soluble to soluble in the alkaline developing solution.
  • the unexposed portion of the resist film remains sparingly soluble in alkali, a positive resist pattern is formed by alkaline development.
  • the base material component containing the component (A1) is highly soluble in an organic developer before exposure.
  • the resist composition when acid is generated from the component (B) by exposure, The action of the acid increases the polarity and reduces the solubility in organic developers. Therefore, in the formation of the resist pattern, when the resist composition is selectively exposed to the resist film obtained by applying the resist composition on the support, the resist film exposed portion becomes soluble to sparingly soluble in the organic developing solution. While the resist film changes, the unexposed area of the resist film remains soluble and does not change. Therefore, by developing with an organic developing solution, a contrast can be added between the exposed area and the unexposed area, and a negative resist pattern can be obtained. It is formed.
  • one type of component (A) may be used alone, or two or more types may be used in combination.
  • the component (A1) is a resin component whose solubility in a developing solution changes due to the action of an acid.
  • the component (A1) has a structural unit (a0) represented by the following general formula (a0-1).
  • the component (A1) may have other structural units in addition to the structural unit (a0), if necessary.

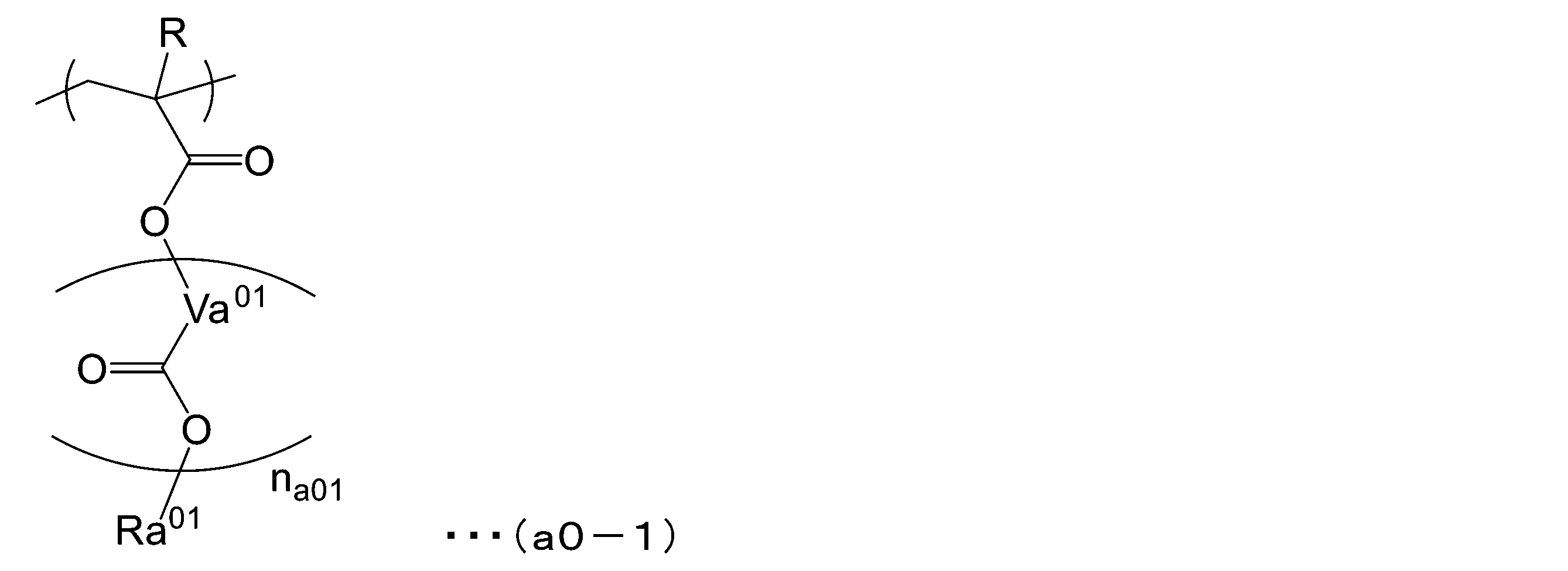

  • the structural unit (a0) is a structural unit represented by the following general formula (a0-1).
  • R represents a hydrogen atom, an alkyl group having 1 to 5 carbon atoms or an alkyl halide group having 1 to 5 carbon atoms.
  • Va 01 represents a divalent linking group.
  • n a01 is an integer of 1 to 2.
  • Ra 01 represents a lactone-containing cyclic group having at least one substituent selected from the group consisting of a halogen atom, a carboxy group, an acyl group, a nitro group and a cyano group.
  • R is a hydrogen atom, an alkyl group having 1 to 5 carbon atoms, or an alkyl halide group having 1 to 5 carbon atoms.
  • the alkyl group having 1 to 5 carbon atoms of R is preferably a linear or branched alkyl group having 1 to 5 carbon atoms, and specifically, a methyl group, an ethyl group, a propyl group, an isopropyl group, or n-. Examples thereof include a butyl group, an isobutyl group, a tert-butyl group, a pentyl group, an isopentyl group, and a neopentyl group.
  • the structural unit (a0) is preferably a structural unit represented by the following general formula (a0-1-1).
  • Q 011 in the above formula (a0-1-1) is an integer of 1 to 7, preferably 1 or 2, and more preferably 1.
  • the structural unit (a0) is preferably a structural unit represented by any of the above formulas (a0-1-1-1) to (a0-1-1-1-18), and the structural unit (a0) is preferably the above-mentioned formula (a0-1-1-18). It is more preferable that the structural unit is represented by a0-1-1-1).
  • aromatic hydrocarbon group is a hydrocarbon group having at least one aromatic ring.
  • the aromatic ring is not particularly limited as long as it is a cyclic conjugated system having 4n + 2 ⁇ electrons, and may be a monocyclic type or a polycyclic type.
  • the aromatic ring preferably has 5 to 30 carbon atoms, more preferably 5 to 20 carbon atoms, further preferably 6 to 15 carbon atoms, and particularly preferably 6 to 12 carbon atoms.
  • aromatic ring examples include aromatic hydrocarbon rings such as benzene, naphthalene, anthracene, and phenanthrene; aromatic heterocycles in which some of the carbon atoms constituting the aromatic hydrocarbon ring are replaced with heteroatoms.
  • aromatic heterocycles examples include an oxygen atom, a sulfur atom, a nitrogen atom and the like.
  • aromatic heterocycle examples include a pyridine ring and a thiophene ring.
  • aromatic hydrocarbon group in ra '3 the aromatic hydrocarbon ring or one hydrogen atom from an aromatic heterocyclic group formed by removing (aryl or heteroaryl group); two or more aromatic rings A group obtained by removing one hydrogen atom from an aromatic compound (for example, biphenyl, fluorene, etc.); a group in which one of the hydrogen atoms of the aromatic hydrocarbon ring or aromatic heterocycle is substituted with an alkylene group (for example, a benzyl group).
  • Arylalkyl groups such as phenethyl group, 1-naphthylmethyl group, 2-naphthylmethyl group, 1-naphthylethyl group, 2-naphthylethyl group, etc.
  • the alkylene group bonded to the aromatic hydrocarbon ring or aromatic heterocycle preferably has 1 to 4 carbon atoms, more preferably 1 to 2 carbon atoms, and particularly preferably 1 carbon atom. preferable.
  • Cyclic hydrocarbon group in ra '3 may have a substituent.
  • this substituent include -R P1 , -R P2, -O-R P1 , -R P2, -CO-R P1 , -R P2, -CO-OR P1 , -R P2, -O-CO-R P1 , and so on.
  • -R P2 -OH (collectively hereinafter these substituents also referred to as "Ra x5".) -R P2 -CN or -R P2 -COOH and the like.
  • a chain saturated hydrocarbon group R P1 and R P2 some or all of the hydrogen atoms included in the aliphatic cyclic saturated hydrocarbon group and aromatic hydrocarbon group may be substituted with a fluorine atom.
  • the aliphatic cyclic hydrocarbon group may have one or more of the above-mentioned substituents alone, or may have one or more of the above-mentioned substituents.
  • Examples of the monovalent chain saturated hydrocarbon group having 1 to 10 carbon atoms include a methyl group, an ethyl group, a propyl group, a butyl group, a pentyl group, a hexyl group, a heptyl group, an octyl group, a decyl group and the like. ..
  • Examples of the monovalent aliphatic cyclic saturated hydrocarbon group having 3 to 20 carbon atoms include a cyclopropyl group, a cyclobutyl group, a cyclopentyl group, a cyclohexyl group, a cycloheptyl group, a cyclooctyl group, a cyclodecyl group and a cyclododecyl group.
  • Monocyclic aliphatic saturated hydrocarbon group bicyclo [2.2.2] octanyl group, tricyclo [5.2.1.02,6] decanyl group, tricyclo [3.3.1.13,7] decanyl group , Tetracyclo [6.2.1.13, 6.02,7]
  • Polycyclic aliphatic saturated hydrocarbon groups such as dodecanyl group and adamantyl group can be mentioned.
  • Examples of the monovalent aromatic hydrocarbon group having 6 to 30 carbon atoms include a group obtained by removing one hydrogen atom from an aromatic hydrocarbon ring such as benzene, biphenyl, fluorene, naphthalene, anthracene, and phenanthrene.
  • Ra '3 is, Ra' case of forming a ring with either 1, Ra '2 of, a cyclic group, 4- to 7-membered ring is preferred, 4-6 membered ring is more preferable.
  • Specific examples of the cyclic group include a tetrahydropyranyl group and a tetrahydrofuranyl group.
  • Tertiary alkyl ester type acid dissociative group examples include an acid dissociable group represented by the following general formula (a1-r-2). Of the acid dissociable groups represented by the following formula (a1-r-2), those composed of alkyl groups may be hereinafter referred to as "tertiary alkyl ester type acid dissociable groups" for convenience. ..
  • hydrocarbon group ra '4 linear or branched alkyl group, a linear or cyclic alkenyl group, or, cyclic hydrocarbon groups.
  • Linear or branched alkyl group in ra '4, cyclic hydrocarbon group (monocyclic aliphatic hydrocarbon group is a group, a polycyclic aliphatic hydrocarbon group is a group, aromatic hydrocarbon group ) include the same as the Ra '3.
  • Alkenyl group chain or cyclic in ra '4 is preferably an alkenyl group having 2 to 10 carbon atoms.
  • the Ra '5, Ra' 6 hydrocarbon group include the same as the Ra '3.
  • Ra ' 10 is a partially halogen atom or a heteroatom-containing are they may be straight-chain substituted with a group or branched alkyl group having 1 to 12 carbon atoms Shown.
  • Ra '11 is Ra' represents a group to form an alicyclic group together with the carbon atom to which 10 is bonded.
  • Ya is a carbon atom.
  • Xa is a group that forms a cyclic hydrocarbon group together with Ya. A part or all of hydrogen atoms contained in this cyclic hydrocarbon group may be substituted.
  • Ra 101 to Ra 103 are independently hydrogen atoms, monovalent chain saturated hydrocarbon groups having 1 to 10 carbon atoms, or monovalent aliphatic cyclic saturated hydrocarbon groups having 3 to 20 carbon atoms. A part or all of the hydrogen atoms contained in the chain saturated hydrocarbon group and the aliphatic cyclic saturated hydrocarbon group may be substituted. Two or more of Ra 101 to Ra 103 may be bonded to each other to form an annular structure.
  • Ya is a carbon atom.
  • Xaa is a group that forms an aliphatic cyclic group with Yaa.
  • Ra 104 is an aromatic hydrocarbon group that may have a substituent.
  • Ra ' 12 and Ra' 13 each independently represent a monovalent chain-like saturated hydrocarbon group or a hydrogen atom having 1 to 10 carbon atoms. A part or all of the hydrogen atoms contained in this chain saturated hydrocarbon group may be substituted.
  • Ra '14 is a hydrocarbon group which may have a substituent. * Indicates a bond. ]
  • Ra ' 10 is partially alkyl groups halogen atoms or hetero atom-containing group may linear or be substituted by a branched chain 1 to 12 carbon atoms Is.
  • ra '10 as the linear alkyl group, having 1 to 12 carbon atoms, preferably 1 to 10 carbon atoms, particularly preferably 1 to 5 carbon atoms.
  • 'At 10 as the branched alkyl group, wherein Ra' Ra are the same as those for 3.
  • Alkyl group in ra '10 a part may be substituted by a halogen atom or a heteroatom containing group.
  • a part of the hydrogen atom constituting the alkyl group may be substituted with a halogen atom or a heteroatom-containing group.
  • a part of the carbon atom (methylene group or the like) constituting the alkyl group may be substituted with a heteroatom-containing group.
  • the hetero atom here include an oxygen atom, a sulfur atom, and a nitrogen atom.
  • Ra ' (aliphatic cyclic group 11 Ra' 10 is formed together with bonded carbon atoms) is substituted by a monocyclic group Ra '3 in the formula (a1-r-1)
  • the group listed as an aliphatic hydrocarbon group (alicyclic hydrocarbon group) which is a polycyclic group is preferable.
  • a monocyclic alicyclic hydrocarbon group is preferable, specifically, a cyclopentyl group and a cyclohexyl group are more preferable, and a cyclopentyl group is further preferable.
  • the cyclic hydrocarbon group Xa is formed together with Ya, 1 monovalent hydrocarbon group (aliphatic cyclic in formula (a1-r-1) in the Ra '3 A group obtained by further removing one or more hydrogen atoms from the hydrocarbon group) can be mentioned.
  • the cyclic hydrocarbon group that Xa forms with Ya may have a substituent.
  • a cyclic hydrocarbon group represented by Ra '3 are the same as those of the substituent which may have.
  • the monovalent chain saturated hydrocarbon group having 1 to 10 carbon atoms in Ra 101 to Ra 103 includes, for example, a methyl group, an ethyl group, a propyl group, a butyl group, and a pentyl. Examples include a group, a hexyl group, a heptyl group, an octyl group, a decyl group and the like.
  • Examples of the monovalent aliphatic cyclic saturated hydrocarbon group having 3 to 20 carbon atoms in Ra 101 to Ra 103 include a cyclopropyl group, a cyclobutyl group, a cyclopentyl group, a cyclohexyl group, a cycloheptyl group, a cyclooctyl group and a cyclodecyl group.
  • Monocyclic aliphatic saturated hydrocarbon groups such as groups and cyclododecyl groups; bicyclo [2.2.2] octanyl group, tricyclo [5.2.1.02,6] decanyl group, tricyclo [3.3.1] Examples thereof include a polycyclic aliphatic saturated hydrocarbon group such as .13,7] decanyl group, tetracyclo [6.2.1.13, 6.02,7] dodecanyl group and adamantyl group.
  • Examples of the substituent contained in the chain saturated hydrocarbon group represented by Ra 101 to Ra 103 or the aliphatic cyclic saturated hydrocarbon group include the same group as Ra x5 described above.
  • Formula (a1-R2-3) in an aliphatic cyclic group which Xaa is formed with Yaa is an aliphatic monocyclic group or polycyclic group of Ra '3 in the formula (a1-r-1) carbide
  • the groups listed as hydrogen groups are preferred.
  • examples of the aromatic hydrocarbon group in Ra 104 include a group obtained by removing one or more hydrogen atoms from an aromatic hydrocarbon ring having 5 to 30 carbon atoms.
  • Ra ' 14 is a hydrocarbon group which may have a substituent.
  • the hydrocarbon group in the ra '14 include straight chain or branched chain alkyl group, or a cyclic hydrocarbon group.
  • Branched-chain alkyl group in the ra '14 preferably has a carbon number of 3 to 10, more preferably 3-5. Specific examples thereof include an isopropyl group, an isobutyl group, a tert-butyl group, an isopentyl group, a neopentyl group, a 1,1-diethylpropyl group, a 2,2-dimethylbutyl group and the like, and an isopropyl group is preferable.

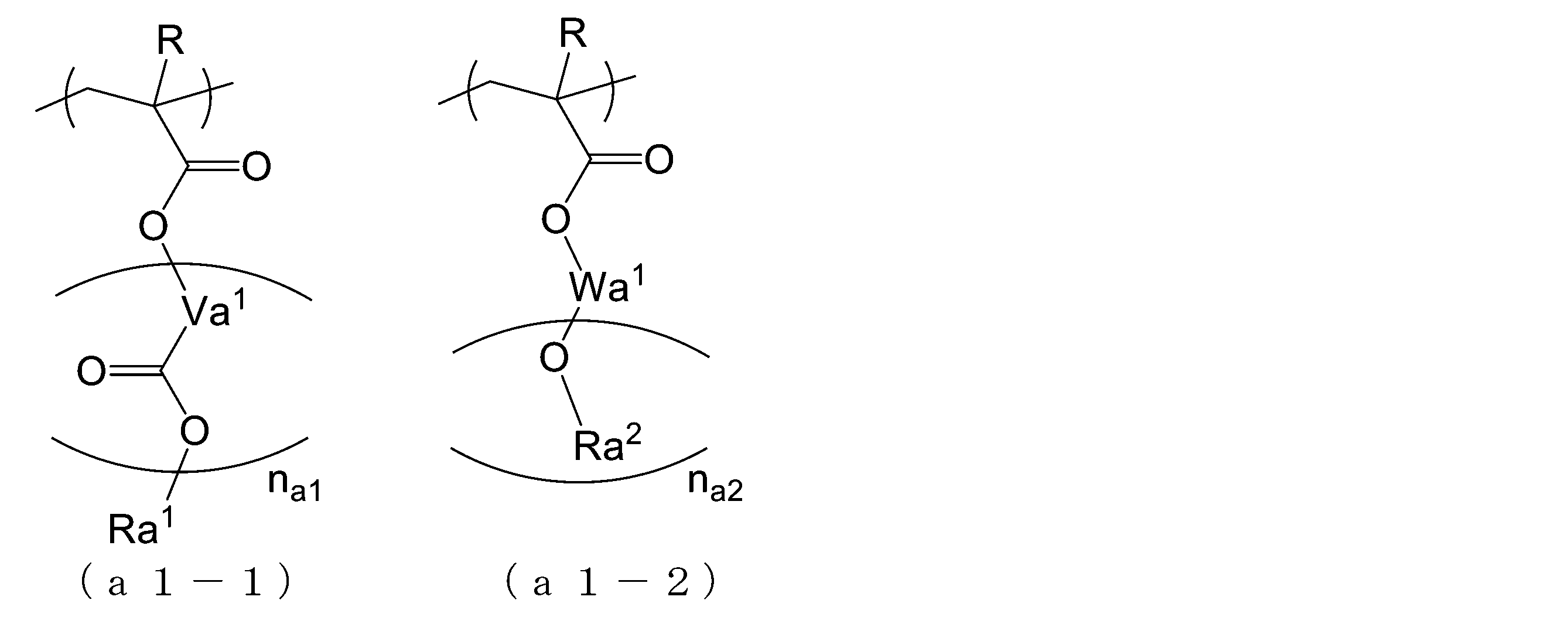

  • R is a hydrogen atom, an alkyl group having 1 to 5 carbon atoms or an alkyl halide group having 1 to 5 carbon atoms.
  • Va 1 is a divalent hydrocarbon group that may have an ether bond.
  • n a1 is an integer of 0 to 2.
  • Ra 1 is an acid dissociative group represented by the above general formula (a1-r-1) or (a1-r-2).
  • Wa 1 is a n a2 + 1 valent hydrocarbon group
  • n a2 is an integer of 1 to 3
  • Ra 2 is represented by the above general formula (a1-r-1) or (a1-r-3). It is an acid dissociative group.
  • the divalent hydrocarbon group in Va 1 may be an aliphatic hydrocarbon group or an aromatic hydrocarbon group.
  • Examples of the divalent hydrocarbon group in Va 1 include the same groups as those mentioned as the divalent hydrocarbon group which may have a substituent in Va 01 in the general formula (a0-1). The same applies to preferred examples.
  • n a2 +1 monovalent hydrocarbon group for Wa 1 may be an aliphatic hydrocarbon group may be an aromatic hydrocarbon group.
  • the aliphatic hydrocarbon group means a hydrocarbon group having no aromatic property, and may be saturated or unsaturated, and is usually preferably saturated.
  • Examples of the aliphatic hydrocarbon group include a linear or branched aliphatic hydrocarbon group, an aliphatic hydrocarbon group containing a ring in the structure, and a linear or branched aliphatic hydrocarbon group. Examples thereof include a group in combination with an aliphatic hydrocarbon group containing a ring in the structure.
  • the na2 + 1 valence is preferably 2 to 4 valences, more preferably 2 or 3 valences.
  • Ra 2 is an acid dissociative group represented by the above general formula (a1-r-1) or (a1-r-3).

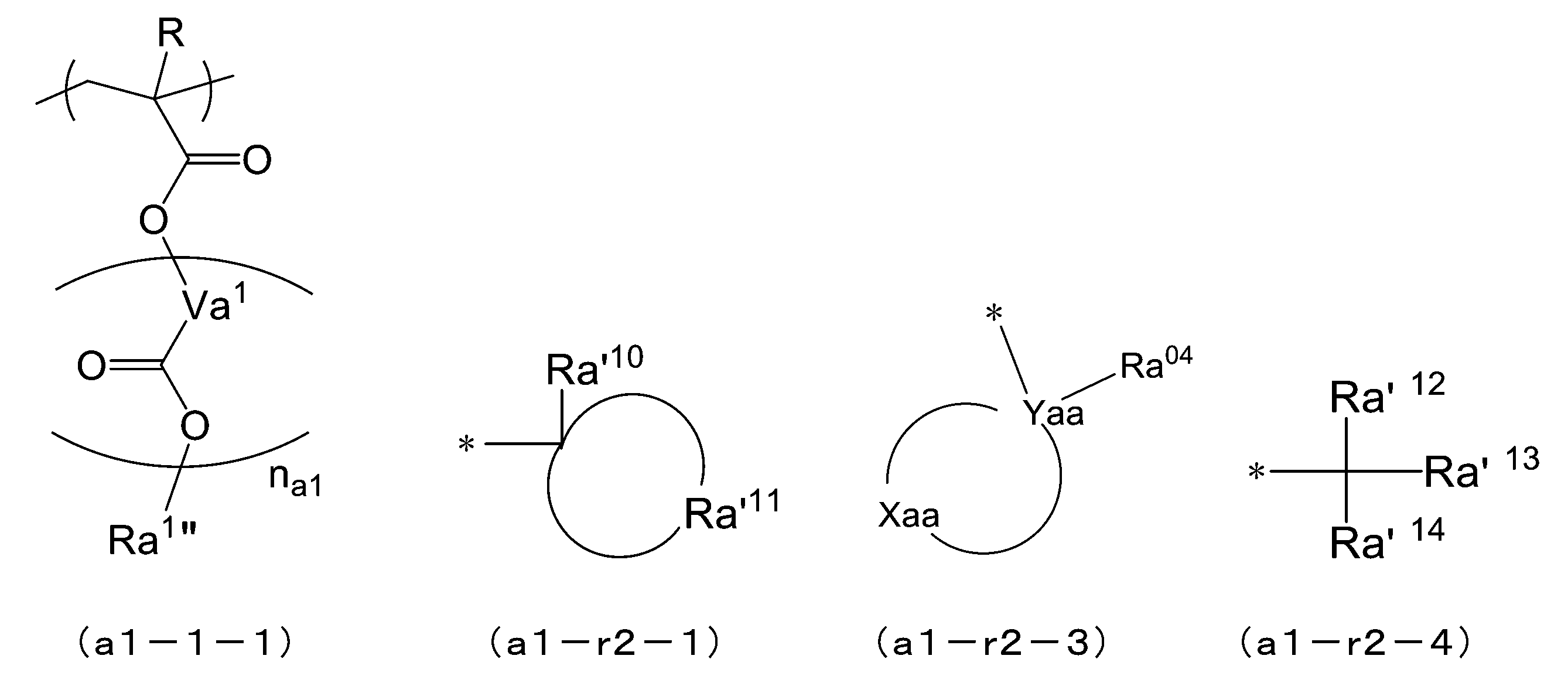

  • R, Va 1 and n a1 is, R in the formula (a1-1), the same as Va 1 and n a1.
  • the description of the acid dissociative group represented by the general formula (a1-r2-1), (a1-r2-3) or (a1-r2-4) is as described above.

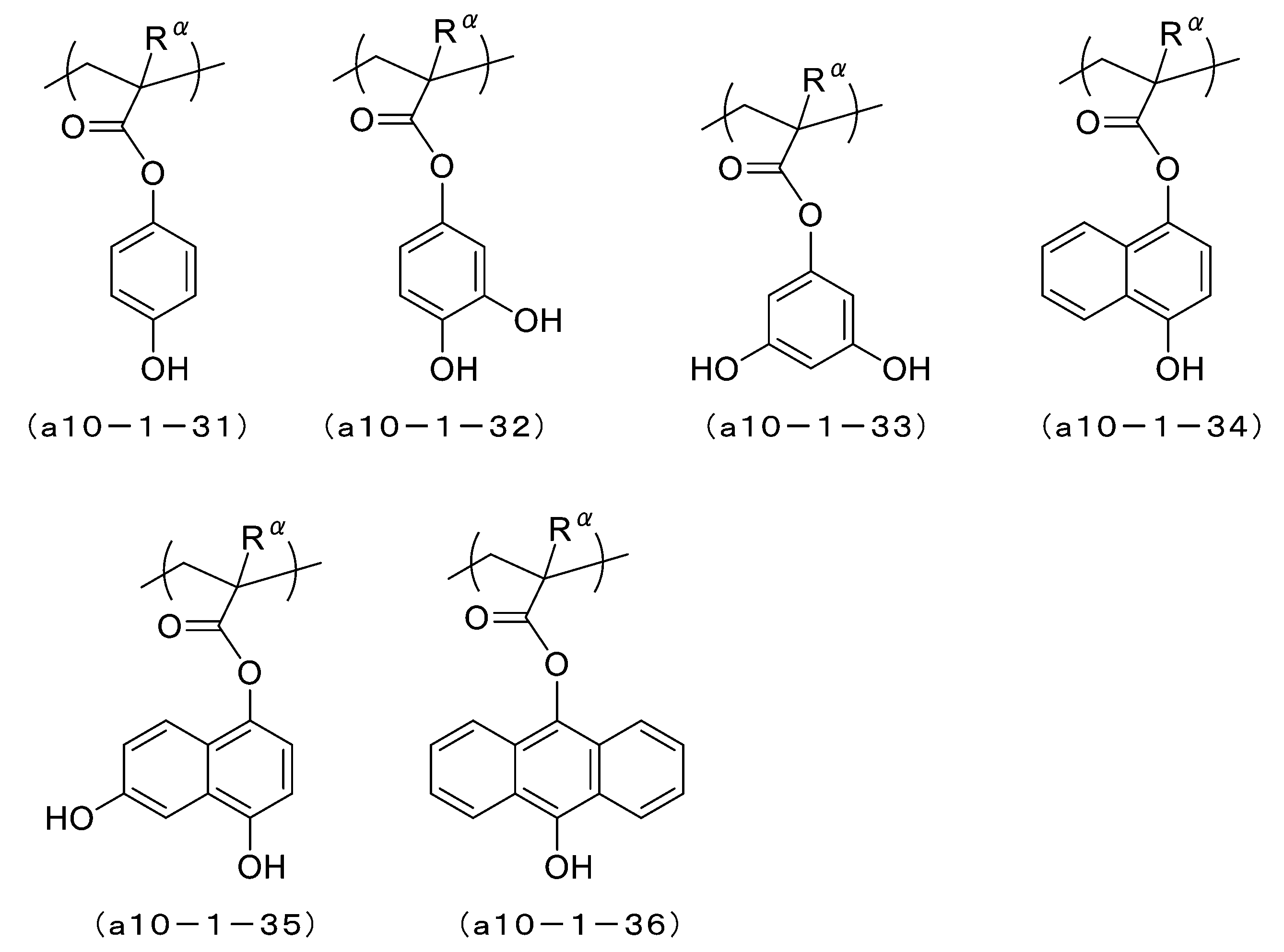

  • the structural unit (a10) is a structural unit represented by the following general formula (a10-1).
  • Wa x1 is an aromatic hydrocarbon group which may have a substituent.
  • the aromatic hydrocarbon group in Wa x1 include a group obtained by removing (n ax1 + 1) hydrogen atoms from an aromatic ring which may have a substituent.
  • the aromatic ring here is not particularly limited as long as it is a cyclic conjugated system having 4n + 2 ⁇ electrons, and may be a monocyclic type or a polycyclic type.
  • the aromatic ring preferably has 5 to 30 carbon atoms, more preferably 5 to 20 carbon atoms, further preferably 6 to 15 carbon atoms, and particularly preferably 6 to 12 carbon atoms.
  • the aromatic hydrocarbon group in Wa x1 may or may not have a substituent.
  • the substituent include an alkyl group, an alkoxy group, a halogen atom, an alkyl halide group and the like.
  • the alkyl group, alkoxy group, halogen atom, and alkyl halide group as the substituent include those similar to those mentioned as the substituent of the cyclic aliphatic hydrocarbon group in Ya x1.
  • the substituent is preferably a linear or branched alkyl group having 1 to 5 carbon atoms, more preferably a linear or branched alkyl group having 1 to 3 carbon atoms, and an ethyl group or a methyl group. More preferably, a methyl group is particularly preferable.
  • the aromatic hydrocarbon group in Wa x1 preferably does not have a substituent.
  • the lactone-containing cyclic group in the structural unit (a2) is not particularly limited, and any lactone-containing cyclic group can be used. Specifically, the groups represented by the following general formulas (a2-r-1) to (a2-r-7) can be mentioned.
  • the structural unit (a4) contained in the component (A1) may be one type or two or more types.
  • the ratio of the constituent unit (a4) is 1 to 40 mol% with respect to the total (100 mol%) of all the constituent units constituting the component (A1). Is preferable, and 5 to 20 mol% is more preferable.
  • Examples of the cyclic aliphatic hydrocarbon group in R 101 include an aliphatic hydrocarbon group containing a ring in the structure.
  • an aliphatic hydrocarbon group (a group obtained by removing one hydrogen atom from the aliphatic hydrocarbon ring) and an alicyclic hydrocarbon group are linear or branched. Examples thereof include a group bonded to the terminal of a chain-shaped aliphatic hydrocarbon group and a group in which an alicyclic hydrocarbon group is interposed in the middle of a linear or branched aliphatic hydrocarbon group.
  • the alicyclic hydrocarbon group preferably has 3 to 20 carbon atoms, and more preferably 3 to 12 carbon atoms.
  • Alkyl methylene groups such as 2- , -C (CH 3 ) (CH 2 CH 3 )-, -C (CH 3 ) (CH 2 CH 2 CH 3 )-, -C (CH 2 CH 3 ) 2-, etc.;- CH (CH 3 ) CH 2- , -CH (CH 3 ) CH (CH 3 )-, -C (CH 3 ) 2 CH 2- , -CH (CH 2 CH 3 ) CH 2- , -C (CH 2) CH 3 ) 2- CH 2 -etc. Alkylethylene groups; -CH (CH 3 ) CH 2 CH 2- , -CH 2 CH (CH 3 ) CH 2 -etc.
  • fused cyclic group a group containing a fused ring in which two or three aromatic rings are condensed with bicycloalkane is preferable, and two or three aromatic rings are condensed with bicyclo [2.2.2] octane.
  • a group containing a fused ring is more preferable.
  • Specific examples of the fused cyclic group in R 101 include those represented by the following formulas (r-br-1) to (r-br-2). * In the formula represents a bond that binds to Y 101 in the formula (ban1).

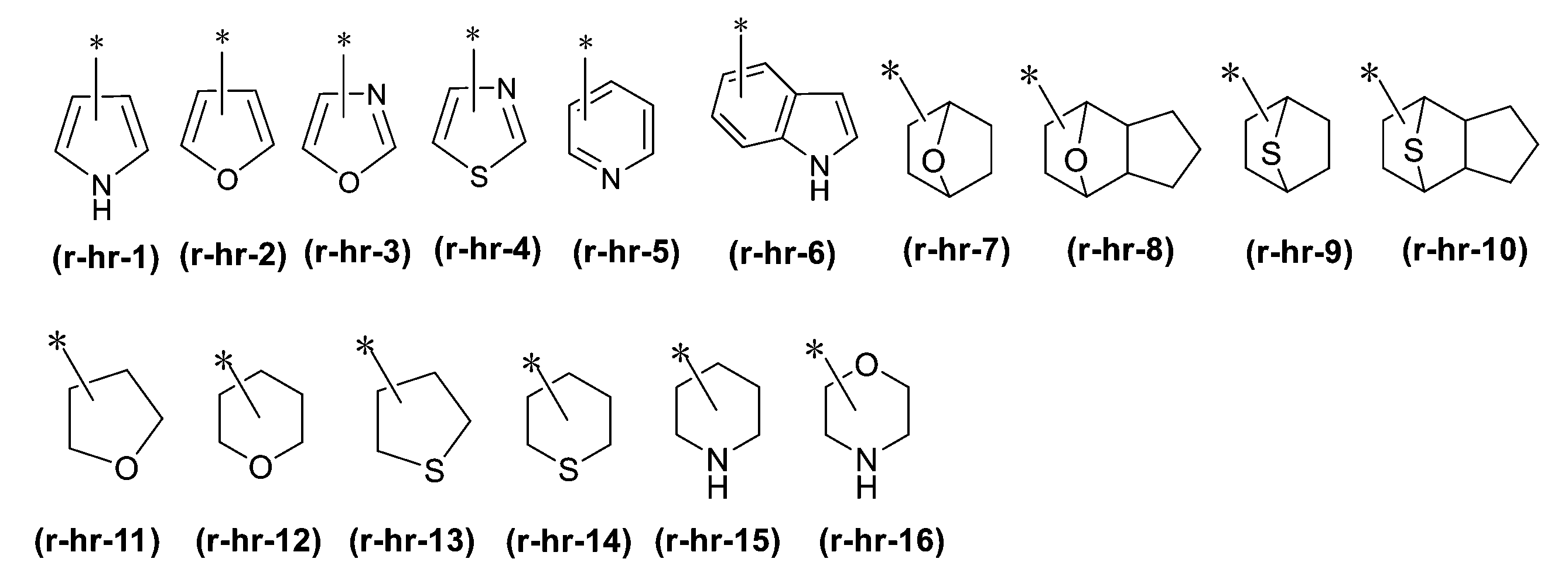

  • Examples thereof include heterocyclic groups represented by the formulas (r-hr-1) to (r-hr-6), respectively.
  • the alicyclic hydrocarbon group as a substituent of the fused cyclic group is a group obtained by removing one hydrogen atom from monocycloalkane such as cyclopentane and cyclohexane; adamantan, norbornan, isobornane, tricyclodecane and tetra.
  • Examples thereof include a heterocyclic group.
  • 1-methylethyl group 1-methylpropyl group, 2-methylpropyl group, 1-methylbutyl group, 2-methylbutyl group, 3-methylbutyl group, 1-ethylbutyl group, 2-ethylbutyl group, Examples thereof include 1-methylpentyl group, 2-methylpentyl group, 3-methylpentyl group and 4-methylpentyl group.
  • R 101 is preferably a cyclic group which may have a substituent, and more preferably a cyclic hydrocarbon group which may have a substituent. More specifically, a phenyl group, a naphthyl group, a group obtained by removing one or more hydrogen atoms from a polycycloalkane; represented by the general formulas (a2-r-1) to (a2-r-7), respectively. Lactone-containing cyclic group; -SO 2 -containing cyclic group represented by the general formulas (a5-r-1) to (a5-r-4), respectively, is preferable.
  • the alkylene group for V '101 and V' 102 may be linear well branched alkylene group with an alkylene group, a linear alkylene group is preferable.
  • a linear alkylene group is preferable.
  • the alkylene group for V '101 and V' 102 specifically, a methylene group [-CH 2 -]; - CH (CH 3) -, - CH (CH 2 CH 3) -, - C (CH 3) 2- , -C (CH 3 ) (CH 2 CH 3 )-, -C (CH 3 ) (CH 2 CH 2 CH 3 )-, -C (CH 2 CH 3 ) 2 -etc.
  • a divalent linking group containing an ester bond or a divalent linking group containing an ether bond is preferable, and they are represented by the above formulas (y-al-1) to (y-al-5), respectively. Linking groups are more preferred.
  • anion portion represented by the above formula (b1-an1) include fluorinated alkyl sulfonate anions such as trifluoromethanesulfonate anion and perfluorobutane sulfonate anion when Y 101 has a single bond.
  • Y 101 is a divalent linking group containing an oxygen atom

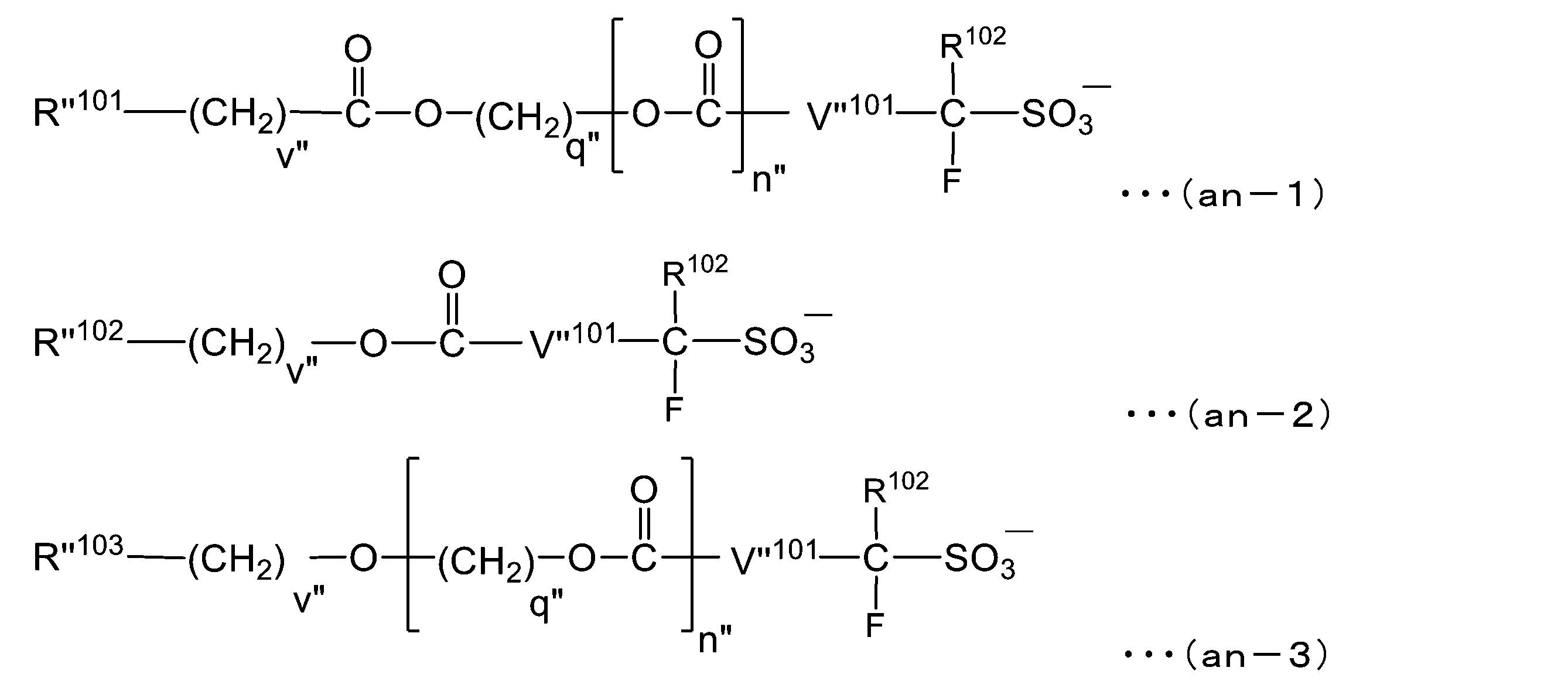

  • an anion represented by any of the following formulas (an-1) to (an-3) can be mentioned.
  • the aliphatic cyclic group which may have a substituent of R " 101 , R" 102 and R " 103 is a group exemplified as a cyclic aliphatic hydrocarbon group in R 101 in the above formula (b1-an1).
  • R " 101 , R" 102 and R " 103 is a group exemplified as a cyclic aliphatic hydrocarbon group in R 101 in the above formula (b1-an1).
  • the same group as the substituent which may replace the cyclic aliphatic hydrocarbon group in R 101 in the formula (b1-an1) can be mentioned.
  • the aromatic cyclic group which may have a substituent in R " 103 may be the group exemplified as the aromatic hydrocarbon group in the cyclic hydrocarbon group in R 101 in the above formula (b1-an1). Preferred. Examples of the substituent include the same substituents which may replace the aromatic hydrocarbon group in R 101 in the above formula (b1-an1).
  • the chain-like alkyl group that may have a substituent at R " 101 is preferably the group exemplified as the chain-like alkyl group at R 101 in the above formula (b1-an1).
  • the chain alkenyl group which may have a substituent in R " 103 is preferably the group exemplified as the chain alkenyl group in R 101 in the above formula (b1-an1).
  • R 104 and R 105 may independently have a cyclic group and a substituent, respectively. Examples thereof include a good chain alkyl group and a chain alkenyl group which may have a substituent, respectively, which are similar to R 101 in the formula (b1-an1). However, R 104 and R 105 may be coupled to each other to form a ring. R 104 and R 105 are preferably chain-like alkyl groups which may have a substituent, and are linear or branched-chain alkyl groups, or linear or branched-chain fluorinated alkyl groups. Is more preferable.
  • the chain alkyl group preferably has 1 to 10 carbon atoms, more preferably 1 to 7 carbon atoms, and even more preferably 1 to 3 carbon atoms.
  • the carbon number of the chain alkyl group of R 104 and R 105 is preferably as small as possible because the solubility in the resist solvent is also good within the above carbon number range. Further, in the chain alkyl groups of R 104 and R 105, the larger the number of hydrogen atoms substituted with fluorine atoms, the stronger the acid strength, and the stronger the acid strength, and the higher the acid strength against high-energy light and electron beams of 250 nm or less. This is preferable because it improves transparency.
  • R 106 to R 108 may independently have a cyclic group or a substituent, respectively. Examples thereof include a good chain alkyl group and a chain alkenyl group which may have a substituent, respectively, which are similar to R 101 in the formula (b1-an1).
  • L 103 to L 105 are each independently single-bonded, -CO- or -SO 2- .
  • Yb 011 represents a divalent linking group represented by any of the above formulas (ca-y1-1) to (ca-y1-5).
  • Rb 011 represents a cyclic alkyl group which may have a substituent.
  • Rb 04 to Rb 06 independently represent an alkyl group, an alkoxy group, a halogen atom, an alkyl halide group, a hydroxyl group, a carbonyl group, or a nitro group.
  • n b04 represents an integer of 0 to 4
  • n b05 to n b06 each independently represent an integer of 0 to 5.
  • one type of component (B1) may be used alone, or two or more types may be used in combination.
  • the content of the component (B1) is preferably less than 50 parts by mass, more preferably 1 to 40 parts by mass, and 5 to 25 parts by mass with respect to 100 parts by mass of the component (A). Is even more preferable.
  • Rd 01 is a cyclic group which may have a substituent, a chain alkyl group which may have a substituent, or a chain alkenyl group which may have a substituent. Represents.
  • the cyclic aliphatic hydrocarbon group is an aliphatic hydrocarbon group having a ring in its structure.
  • the cyclic aliphatic hydrocarbon group include an alicyclic hydrocarbon group (a group obtained by removing one hydrogen atom from an aliphatic hydrocarbon ring) and an alicyclic hydrocarbon group having a linear or branched fat. Examples thereof include a group bonded to the terminal of a group hydrocarbon group, a group in which an alicyclic hydrocarbon group is interposed in the middle of a linear or branched aliphatic hydrocarbon group, and the like.
  • the alicyclic hydrocarbon group preferably has 3 to 20 carbon atoms, and more preferably 3 to 12 carbon atoms.
  • the alicyclic hydrocarbon group may be a polycyclic group or a monocyclic group.
  • the monocyclic alicyclic hydrocarbon group a group obtained by removing one or more hydrogen atoms from monocycloalkane is preferable.
  • the monocycloalkane preferably has 3 to 6 carbon atoms, and specific examples thereof include cyclopentane and cyclohexane.
  • As the polycyclic alicyclic hydrocarbon group a group obtained by removing one or more hydrogen atoms from polycycloalkane is preferable.
  • the polycycloalkane preferably has 7 to 30 carbon atoms.
  • polycycloalkanes having a polycyclic skeleton of a bridged ring system such as adamantane, norbornane, isobornane, tricyclodecane, and tetracyclododecane; and condensation of cyclic groups having a steroid skeleton.
  • examples thereof include polycycloalkane having a polycyclic skeleton of a ring system.
  • cyclic aliphatic hydrocarbon group a group obtained by removing one or more hydrogen atoms from monocycloalkane or polycycloalkane is preferable, a group obtained by removing one hydrogen atom from polycycloalkane is more preferable, and an adamantyl group is preferable.
  • a norbornyl group is particularly preferable, and an adamantyl group is most preferable.
  • the linear or branched aliphatic hydrocarbon group which may be bonded to the alicyclic hydrocarbon group preferably has 1 to 10 carbon atoms, more preferably 1 to 6 carbon atoms, and 1 to 1 to 6 carbon atoms. 4 is more preferable, and 1 to 3 carbon atoms are particularly preferable.
  • a linear alkylene group is preferable.
  • a branched-chain aliphatic hydrocarbon group having 2 to 10 carbon atoms is preferable.
  • Specific examples of the linear or branched alkylene group include those similar to those mentioned in Va 01 in the general formula (a0-1).
  • Examples of the substituent that the cyclic group may have include an alkyl group, an alkoxy group, a halogen atom, an alkyl halide group, a hydroxyl group, a carbonyl group, a nitro group and the like.
  • the alkyl group as the substituent preferably has 1 to 5 carbon atoms, and more preferably a methyl group, an ethyl group, a propyl group, an n-butyl group, or a tert-butyl group.
  • Examples of the substituent that the chain-like alkyl group or alkenyl group may have include an alkoxy group, a halogen atom, an alkyl halide group, a hydroxyl group, a carbonyl group, a nitro group, an amino group, and a cyclic group of Rd 01. Examples thereof include a cyclic group and the like. However, it is assumed that the carbon atom adjacent to the S atom in Rd 01 does not have a fluorine atom bonded (fluorine-substituted). As a result, the anion of the component (D1) becomes an appropriate weak acid anion, and the quenching ability is improved.
  • Rd 01 is represented by the above formula (a1-r-2) as a cyclic group which may have a substituent or a chain alkyl group which may have a substituent in addition to those described above. Examples thereof have a structure similar to that of an acid dissociable group.
  • Rd 01 is preferably a cyclic group which may have a substituent, and more preferably a cyclic hydrocarbon group which may have a substituent.
  • Preferred specific examples of Rd 01 include, for example, a phenyl group, a naphthyl group, and a group obtained by removing one or more hydrogen atoms from a polycycloalkane; the general formulas (a2-r-1) to (a2-r-7). in lactone-containing cyclic group represented respectively; -SO 2 respectively represented by the general formula (a5-r-1) ⁇ (a5-r-4) - containing cyclic group and the like.
  • an anion represented by the following general formula (d1-an) is preferable.
  • the alkylene group in Ld 011 may or may not have a substituent, but preferably does not have a substituent.
  • substituent that the alkylene group of Ld 011 may have include an alkoxy group, a hydroxyl group, a carbonyl group, a nitro group, an amino group and the like.
  • the alkylene group of Ld 011 the linear alkylene group having 1 to 5 carbon atoms is preferable, the linear alkylene group having 1 to 3 carbon atoms is more preferable, and the methylene group or the ethylene group is further preferable.
  • Yd 011 a single bond, a divalent linking group containing an ester bond, or a divalent linking group containing an ether bond is preferable, and the single bond or the above formulas (y-al-1) to (y-al-) is preferable.
  • the linking groups represented by 5) are more preferable.
  • a preferable specific example of the anion portion of the component (D1) is shown below.
  • Y 201 independently represents an arylene group, an alkylene group or an alkaneylene group.
  • x is 1 or 2.
  • W 201 represents a linking group of (x + 1) valence. ]
  • R 201 to R 207 and R 210 to R 212 may have include, for example, an alkyl group, a halogen atom, an alkyl halide group, a carbonyl group, a cyano group, an amino group, an aryl group, and the following. Examples thereof include groups represented by the general formulas (ca-r-1) to (ca-r-7), respectively.
  • R'201 may independently have a hydrogen atom, a cyclic group which may have a substituent, a chain alkyl group which may have a substituent, or a substituent. It is a good chain alkenyl group.
  • Examples of the cyclic group which may have a substituent of R'201, the chain alkyl group which may have a substituent, or the chain alkenyl group which may have a substituent include the above formula ( The same as those mentioned in Rd 01 in d1) can be mentioned.
  • R 201 to R 203 , R 206 to R 207 , and R 211 to R 212 are bonded to each other to form a ring together with the sulfur atom in the formula. If you, sulfur atom, oxygen atom, or a hetero atom such as nitrogen atom, a carbonyl group, -SO -, - SO 2 - , - SO 3 -, - COO -, - CONH- , or -N (R N) - ( the R N may be bonded via a functional group such as an alkyl group having 1 to 5 carbon atoms.).
  • R 210 may have an aryl group which may have a substituent, an alkyl group which may have a substituent, an alkenyl group which may have a substituent, or a substituent —SO 2-. It is a containing cyclic group.
  • the aryl group in R 210 include an unsubstituted aryl group having 6 to 20 carbon atoms, and a phenyl group and a naphthyl group are preferable.
  • the alkyl group in R 210 is preferably a chain or cyclic alkyl group having 1 to 30 carbon atoms.
  • the alkenyl group in R 210 preferably has 2 to 10 carbon atoms.
  • "- SO 2 - containing polycyclic group" is preferably represented by the general formula (a5-r-1) Groups are more preferred.
  • W 201 is a (x + 1) valence, i.e., a divalent or trivalent linking group.
  • a divalent hydrocarbon group which may have a substituent is preferable, and it has a substituent similar to Ya 21 in the above general formula (a2-1).
  • a divalent hydrocarbon group may be exemplified.
  • the divalent linking group in W 201 may be linear, branched or cyclic, and is preferably cyclic. Of these, a group in which two carbonyl groups are combined at both ends of the arylene group is preferable.

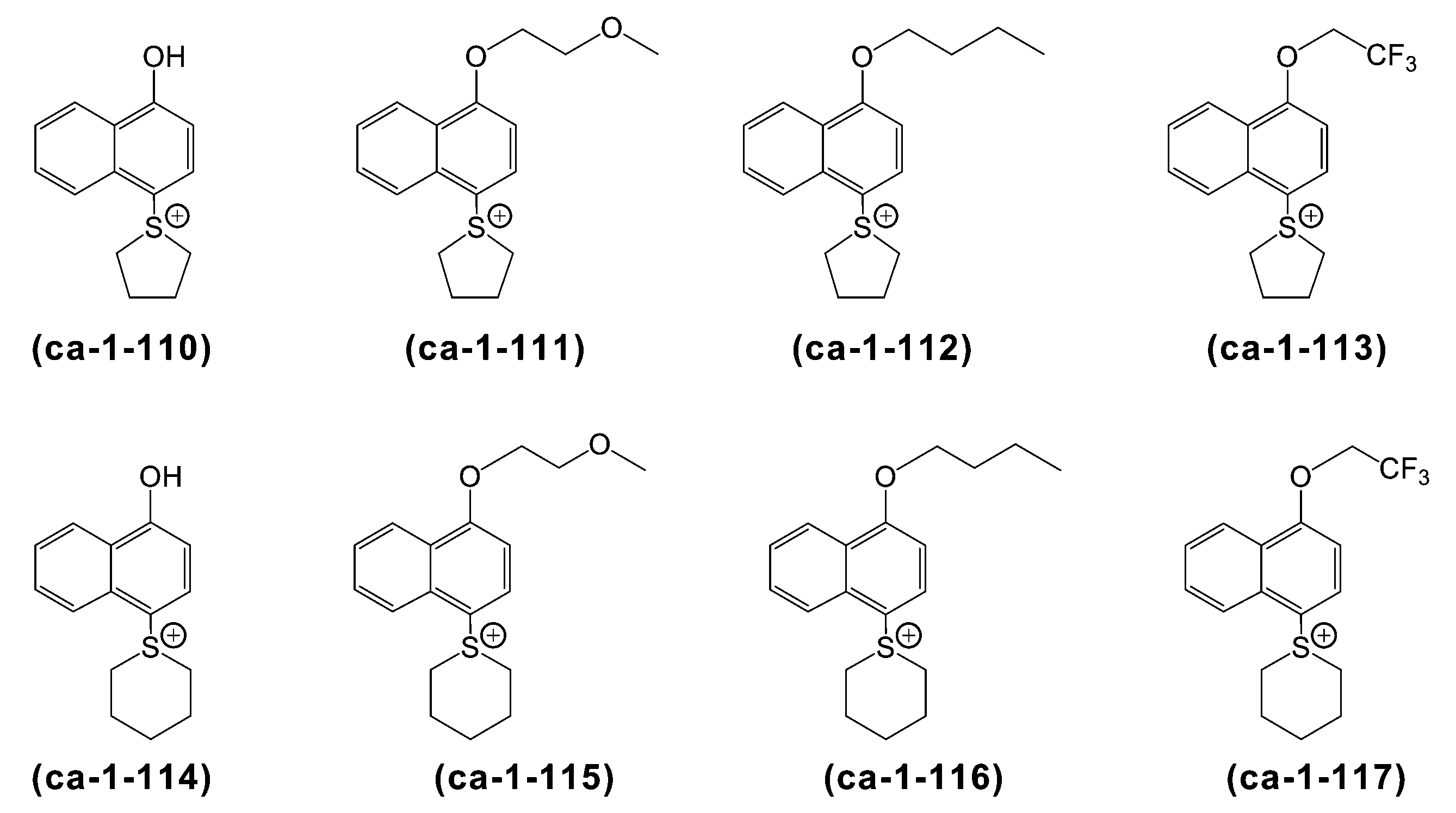

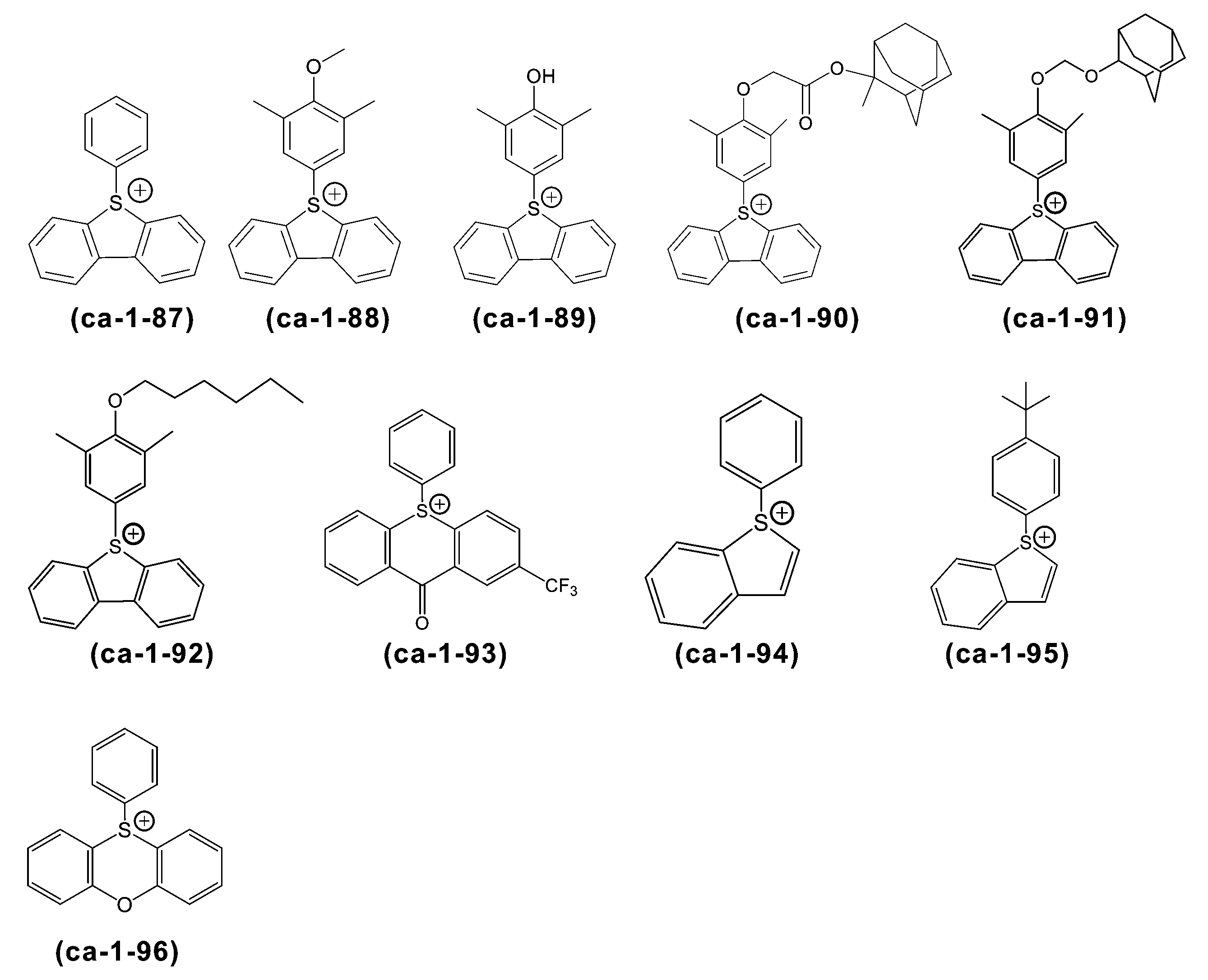

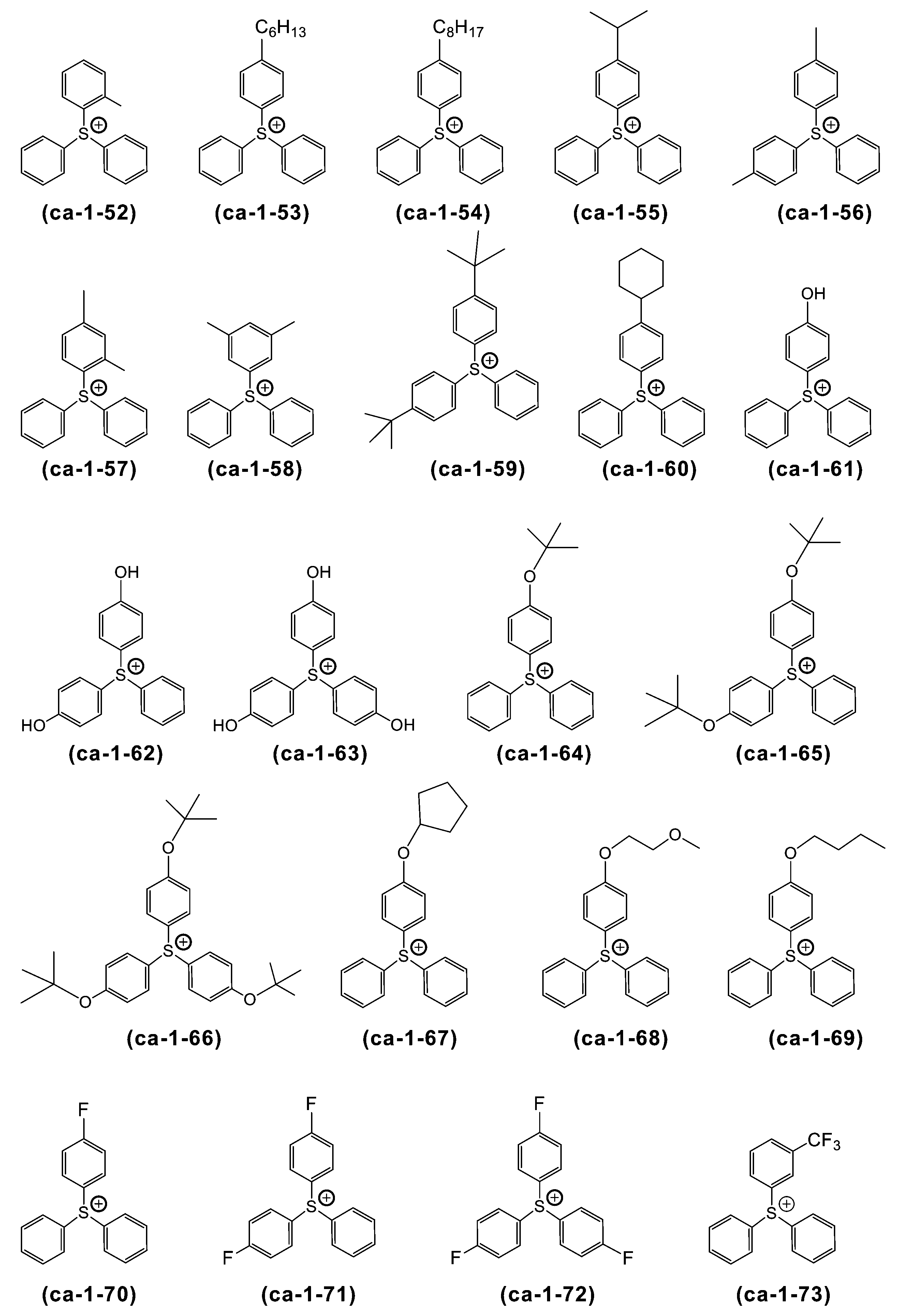

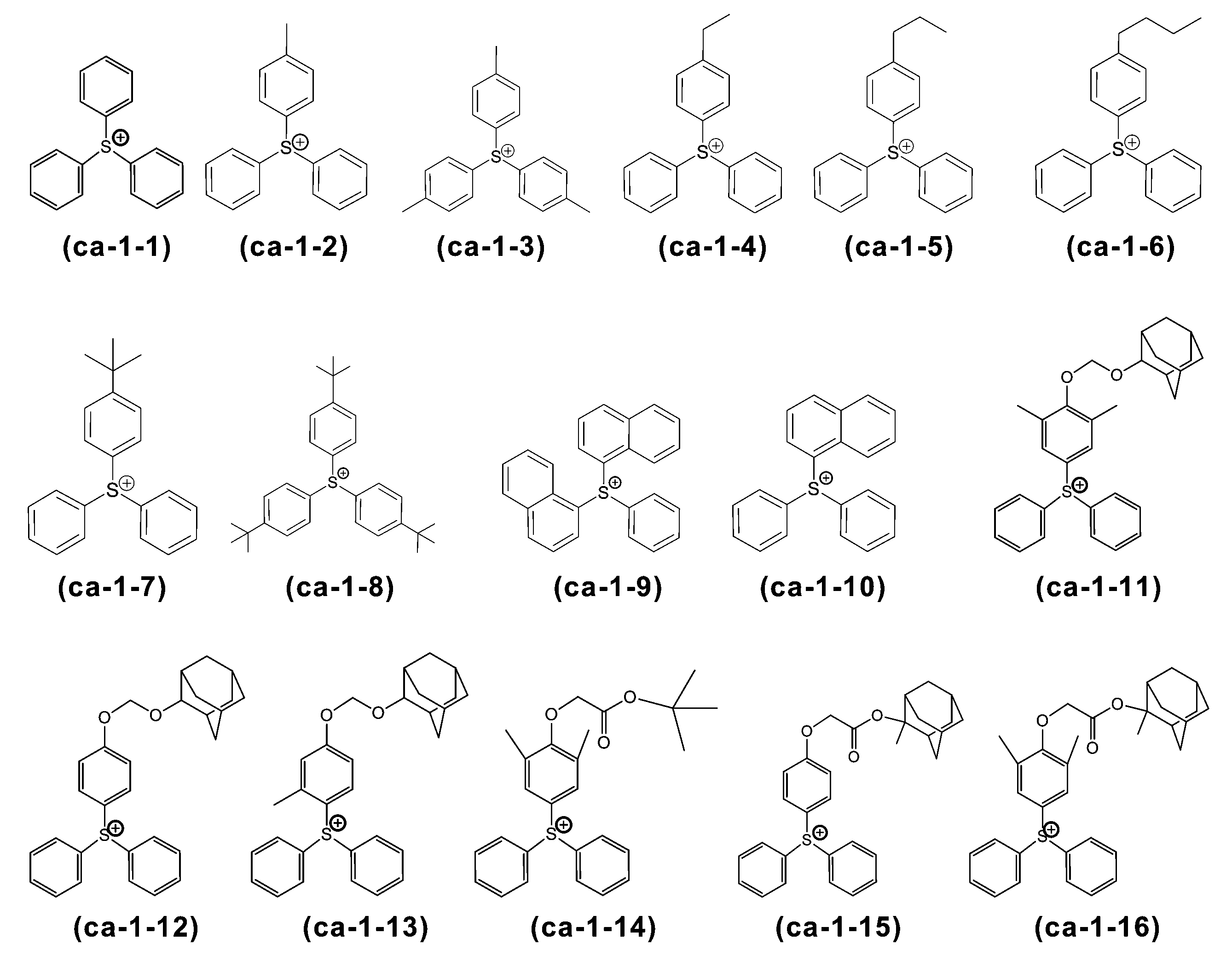

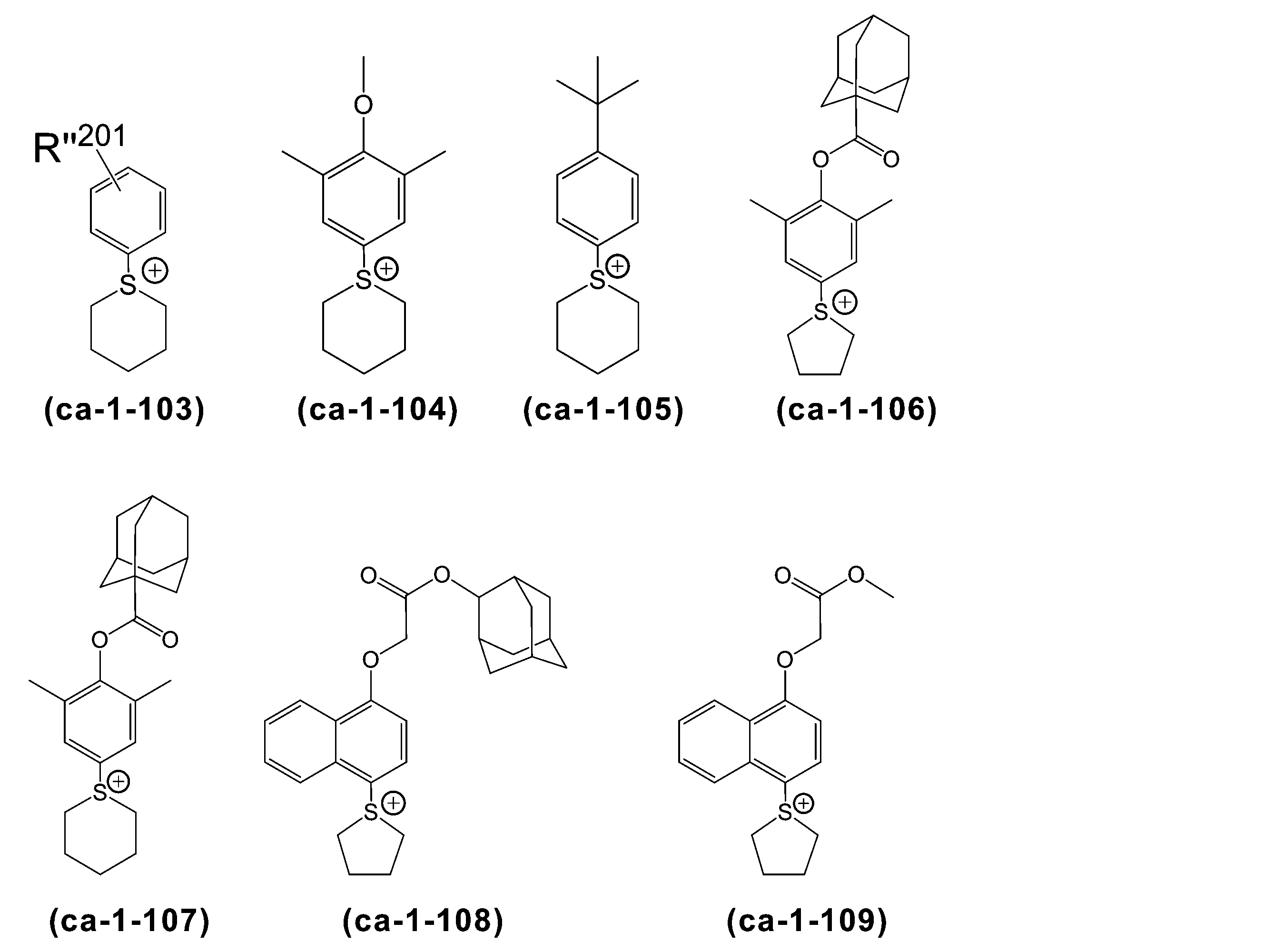

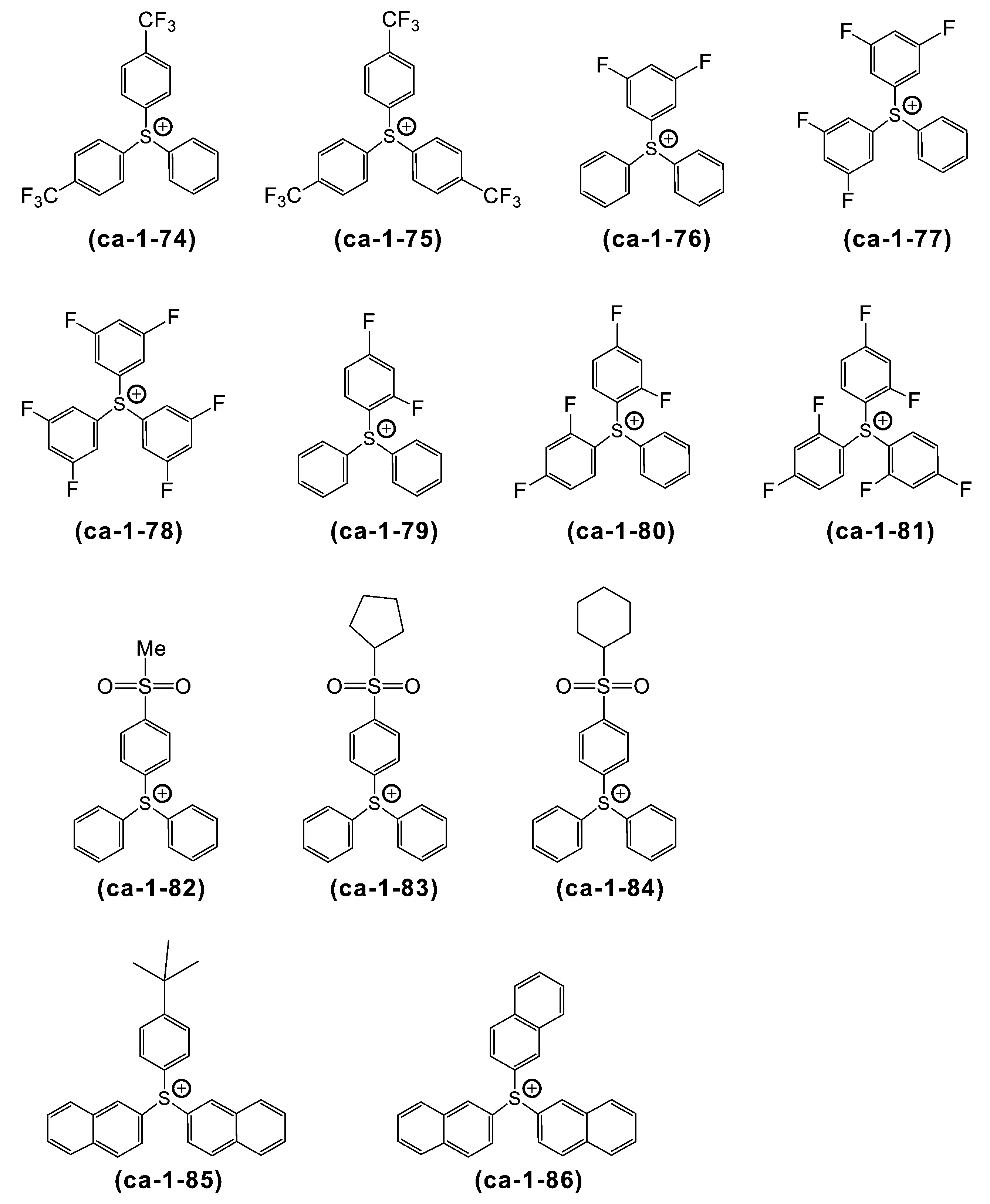

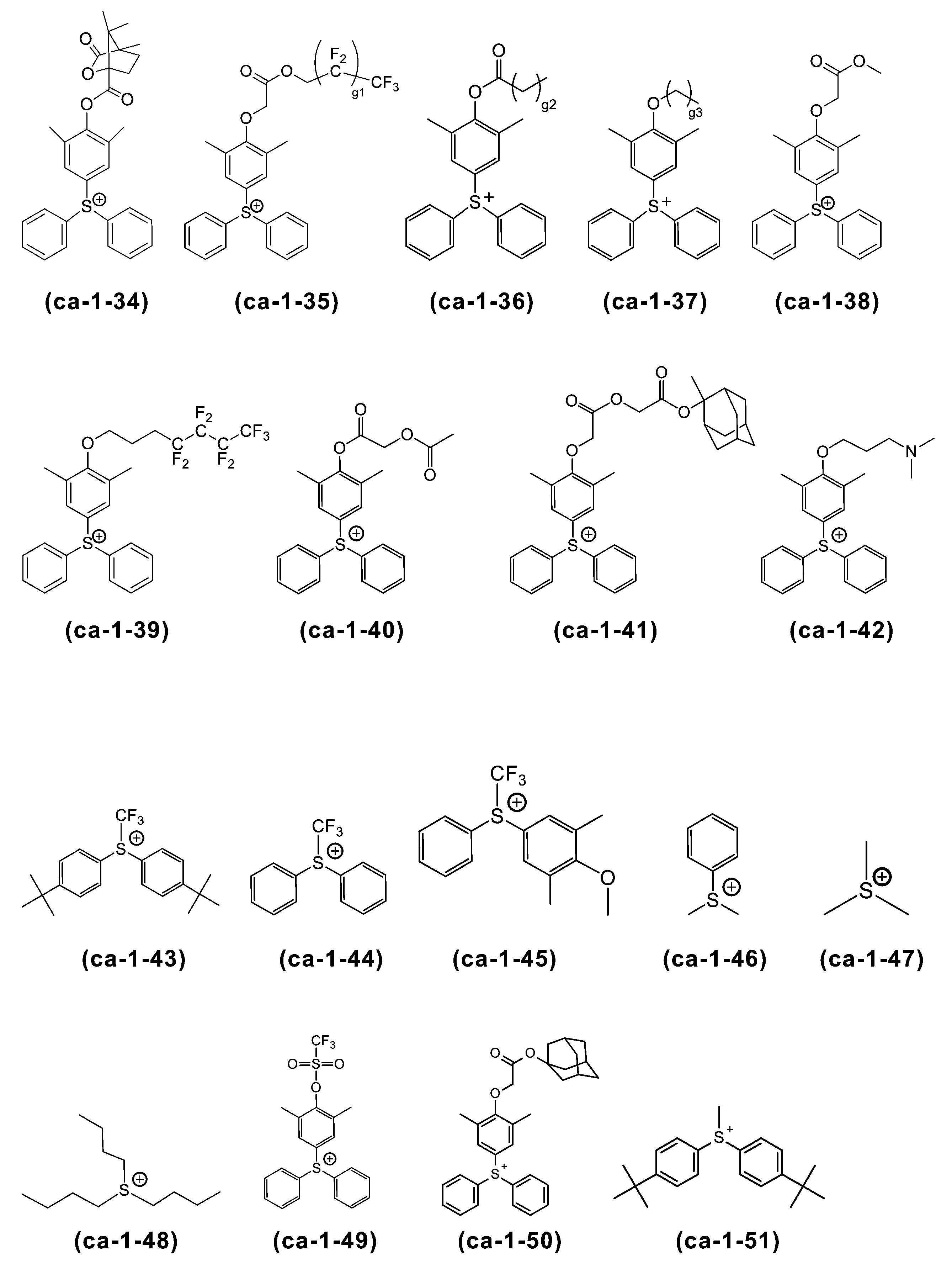

  • Suitable cations represented by the above formula (ca-1) include the following cations.
  • R " 201 is a hydrogen atom or a substituent, and the substituents are the same as those listed as the substituents that R 201 to R 207 and R 210 to R 212 may have. is there.]
  • Suitable cations represented by the above formula (ca-2) include diphenyliodonium cations and bis (4-tert-butylphenyl) iodonium cations.

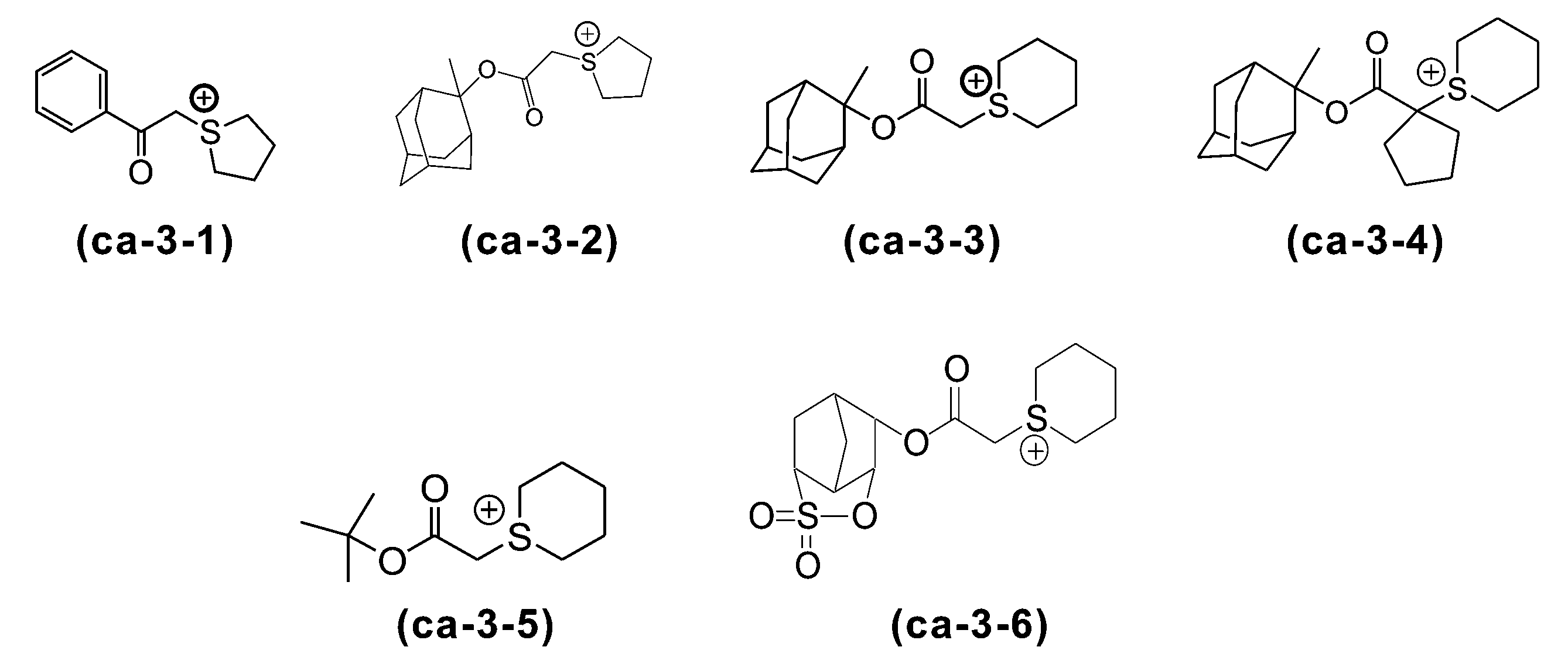

  • Suitable cations represented by the above formula (ca-3) include cations represented by the following formulas (ca-3-1) to (ca-3-6).
  • Suitable cations represented by the above formula (ca-4) include cations represented by the following formulas (ca-4-1) to (ca-4-2).

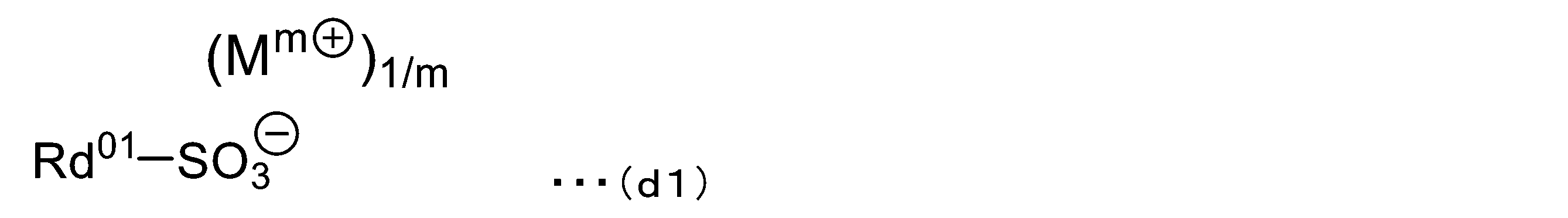

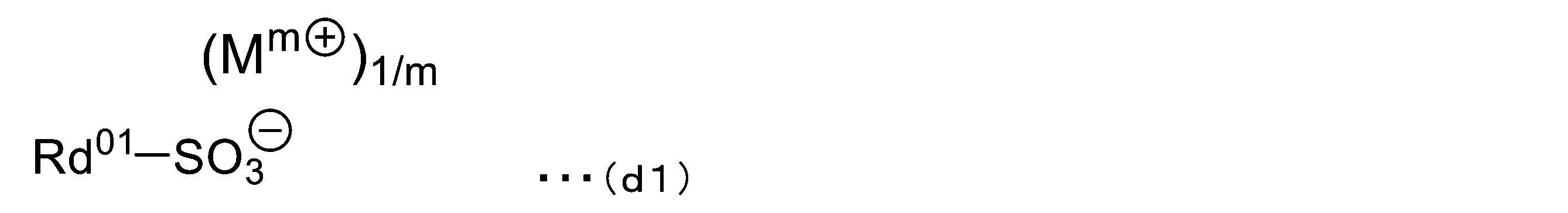

  • component (D1) a compound represented by the following general formula (d1-1) is preferable.
  • Rd 01 represents a cyclic group which may have a substituent, a chain alkyl group which may have a substituent, or a chain alkenyl group which may have a substituent. ..
  • R 201 to R 203 represent an aryl group, an alkyl group, or an alkenyl group, which may independently have a substituent.
  • R 201 to R 203 may be bonded to each other to form a ring together with the sulfur atom in the formula.

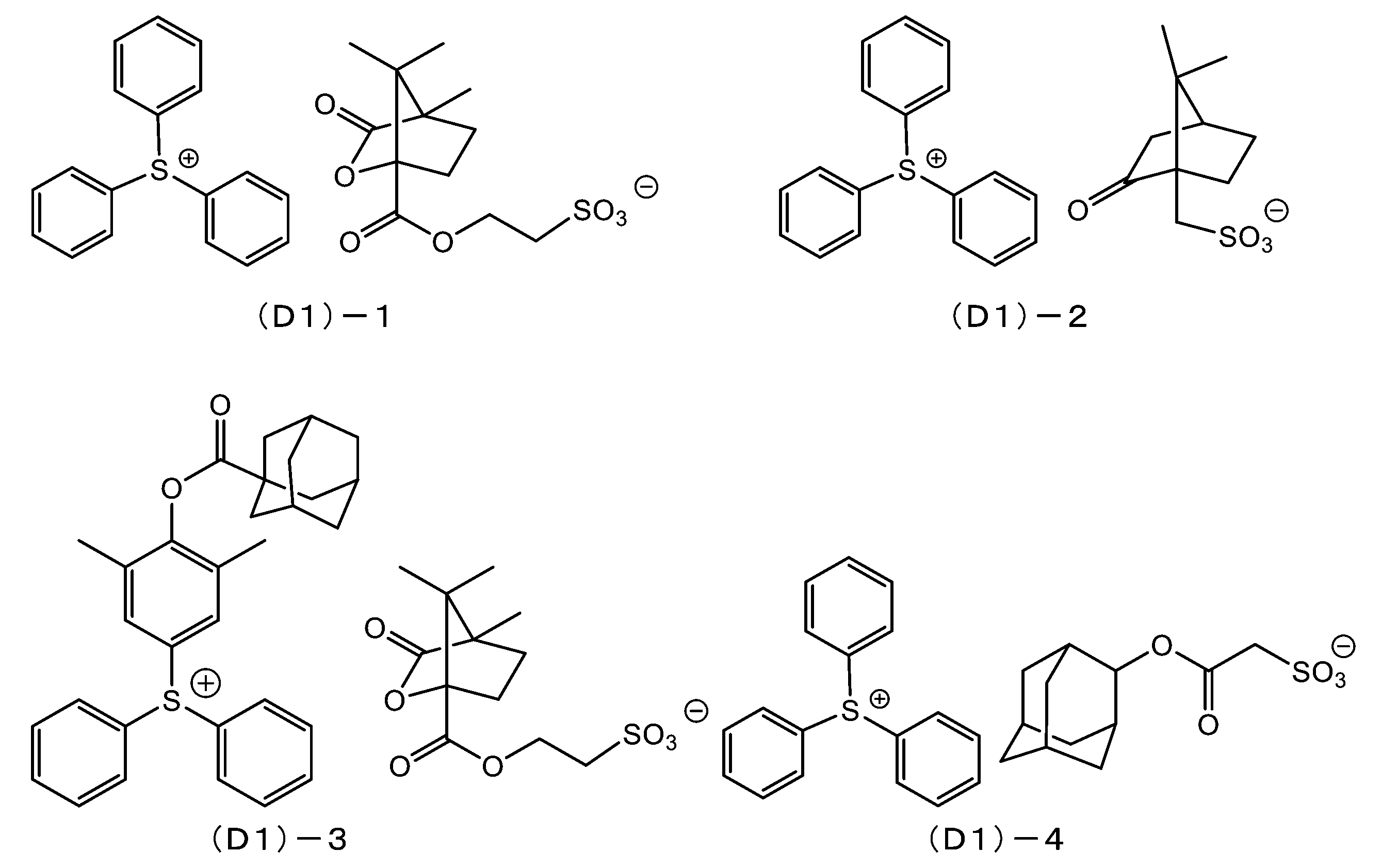

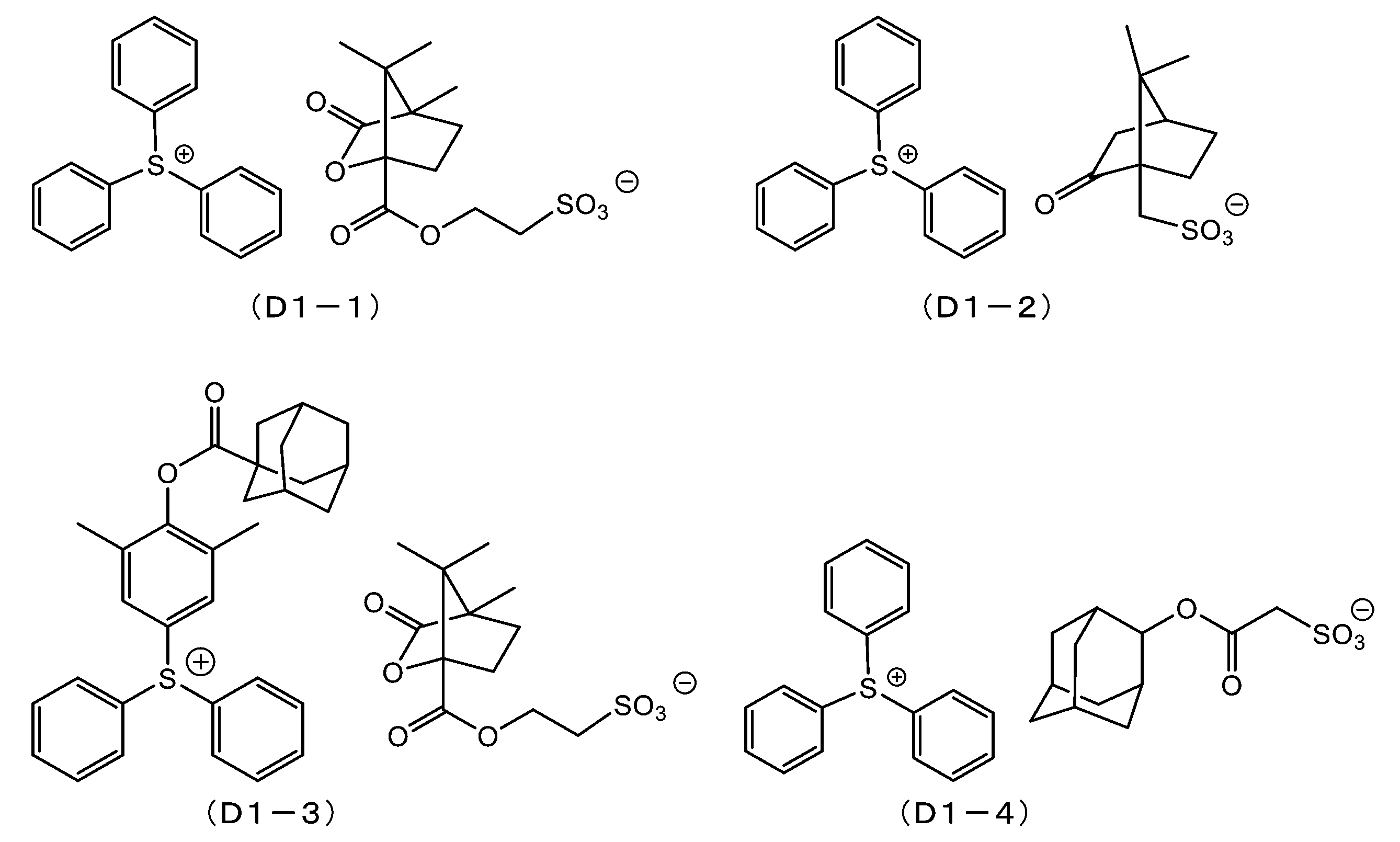

  • component (D1) Specific examples of the component (D1) are given below, but the present invention is not limited to these.
  • the resist composition of the present embodiment contains an acid diffusion control agent component (hereinafter referred to as "(D2) component”) other than the component (D1) as long as the effect of the present invention is not impaired.
  • the component (D2) is not particularly limited, and those previously proposed as an acid diffusion control agent for a chemically amplified resist composition can be used.
  • the component (D2) include a photodisintegrating base that is decomposed by exposure and loses acid diffusion controllability (excluding those corresponding to the component (D1)), and a nitrogen-containing organic substance that does not correspond to the photodisintegrating base. Examples include compounds.
  • the resist composition of the present embodiment may further contain a component (arbitrary component) other than the above-mentioned component (A), component (B) and component (D).
  • a component arbitrary component
  • the optional component include the following component (E), component (F), component (S) and the like.
  • At least one compound (E) selected from the group consisting of an organic carboxylic acid and an oxo acid of phosphorus and a derivative thereof contains organic carboxylic acid, phosphorus oxo acid and its derivatives as optional components for the purpose of preventing sensitivity deterioration, improving the resist pattern shape, stability over time, and the like.
  • At least one compound (E) selected from the above group (hereinafter referred to as "component (E)" can be contained.
  • the organic carboxylic acid for example, acetic acid, malonic acid, citric acid, malic acid, succinic acid, benzoic acid, salicylic acid and the like are suitable.
  • Examples of the oxo acid of phosphorus include phosphoric acid, phosphonic acid, phosphinic acid and the like, and among these, phosphonic acid is particularly preferable.
  • Examples of the derivative of the oxo acid of phosphorus include an ester in which the hydrogen atom of the oxo acid is replaced with a hydrocarbon group, and the hydrocarbon group includes an alkyl group having 1 to 5 carbon atoms and 6 to 6 carbon atoms. Examples include 15 aryl groups.
  • Examples of the phosphoric acid derivative include phosphoric acid esters such as phosphoric acid di-n-butyl ester and phosphoric acid diphenyl ester.
  • the resist composition of the present embodiment may contain a fluorine additive component (hereinafter referred to as "component (F)") in order to impart water repellency to the resist film or to improve the lithography characteristics.
  • component (F) fluorine additive component
  • Examples of the component (F) are described in JP-A-2010-002870, JP-A-2010-032994, JP-A-2010-277043, JP-A-2011-13569, and JP-A-2011-128226. Fluorine-containing polymer compounds can be used. More specifically, as the component (F), a polymer having a structural unit (f1) represented by the following general formula (f1-1) can be mentioned.

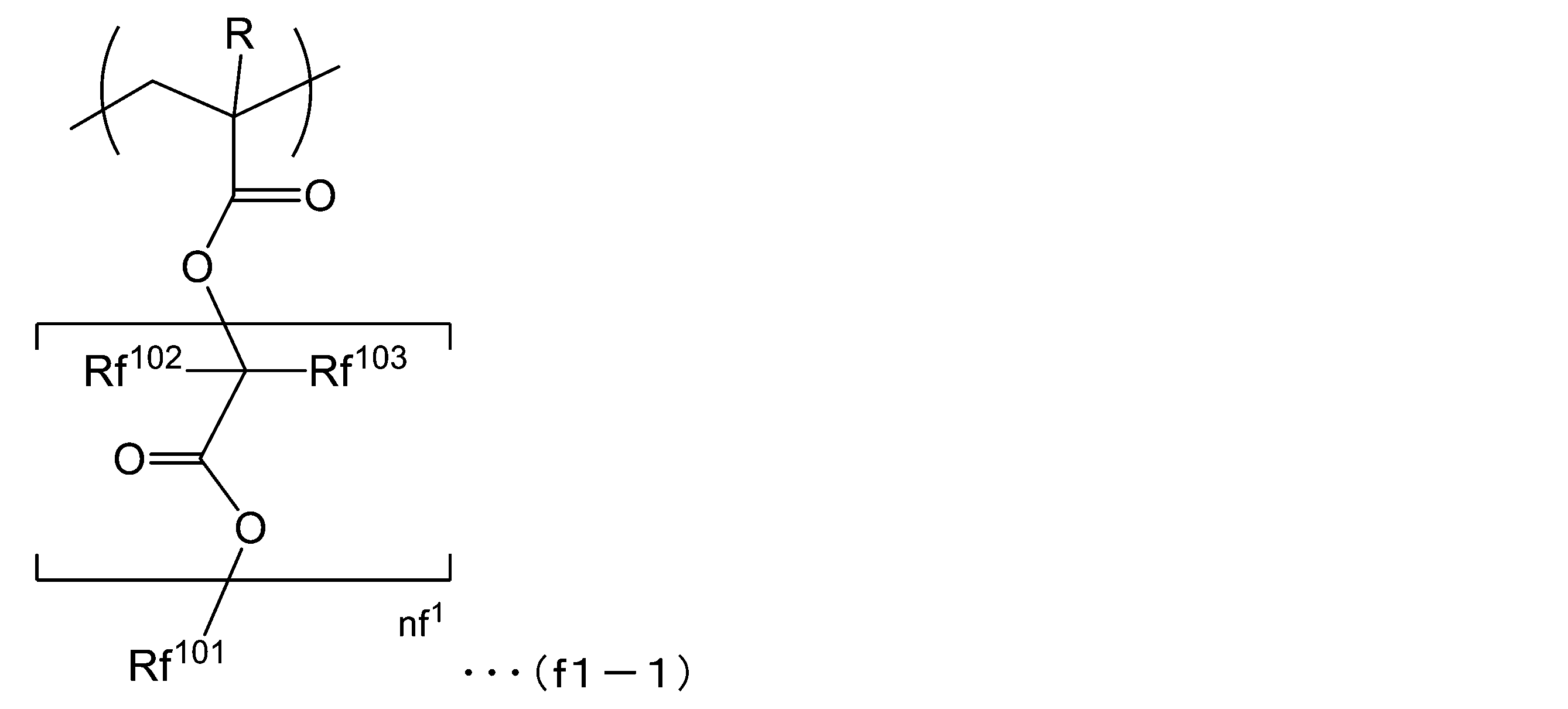

  • the polymer is a polymer consisting of only the structural unit (f1) represented by the following formula (f1-1); a copolymer of the structural unit (f1) and the structural unit (a1).
  • a copolymer of the structural unit (f1), a structural unit derived from acrylic acid or methacrylic acid, and the structural unit (a1) is preferable.
  • the structural unit (a1) copolymerized with the structural unit (f1) is a structural unit derived from 1-ethyl-1-cyclooctyl (meth) acrylate, 1-methyl-1-adamantyl (1-methyl-1-adamantyl). Constituent units derived from meta) acrylates are preferred.
  • R bonded to the carbon atom at the ⁇ -position is the same as described above.
  • R a hydrogen atom or a methyl group is preferable.
  • examples of the halogen atom of Rf 102 and Rf 103 include a fluorine atom, a chlorine atom, a bromine atom, an iodine atom and the like, and a fluorine atom is particularly preferable.
  • examples of the alkyl group having 1 to 5 carbon atoms of Rf 102 and Rf 103 include those similar to the above-mentioned alkyl group having 1 to 5 carbon atoms of R, and a methyl group or an ethyl group is preferable.
  • alkyl halide group having 1 to 5 carbon atoms of Rf 102 and Rf 103 include a group in which some or all of the hydrogen atoms of the alkyl group having 1 to 5 carbon atoms are substituted with halogen atoms. Be done.
  • the halogen atom include a fluorine atom, a chlorine atom, a bromine atom, an iodine atom and the like, and a fluorine atom is particularly preferable.
  • Rf 102 and Rf 103 a hydrogen atom, a fluorine atom, or an alkyl group having 1 to 5 carbon atoms is preferable, and a hydrogen atom, a fluorine atom, a methyl group, or an ethyl group is preferable.
  • nf 1 is an integer of 0 to 5, preferably an integer of 0 to 3, and more preferably 1 or 2.
  • Rf 101 more preferably a fluorinated hydrocarbon group having 1 to 6 carbon atoms, trifluoromethyl group, -CH 2 -CF 3, -CH 2 -CF 2 -CF 3, -CH (CF 3 ) 2 , -CH 2- CH 2- CF 3 , -CH 2- CH 2- CF 2- CF 2- CF 2- CF 3 are particularly preferable.
  • the component (F) may be used alone or in combination of two or more.
  • the content of the component (F) is usually used in a ratio of 0.5 to 10 parts by mass with respect to 100 parts by mass of the component (A).
  • component (S) examples include lactones such as ⁇ -butyrolactone; ketones such as acetone, methyl ethyl ketone, cyclohexanone, methyl-n-pentyl ketone, methyl isopentyl ketone and 2-heptanone; ethylene glycol, diethylene glycol and propylene glycol.
  • lactones such as ⁇ -butyrolactone
  • ketones such as acetone, methyl ethyl ketone, cyclohexanone, methyl-n-pentyl ketone, methyl isopentyl ketone and 2-heptanone
  • ethylene glycol diethylene glycol and propylene glycol.
  • Polyhydric alcohols such as dipropylene glycol
  • compounds having an ester bond such as ethylene glycol monoacetate, diethylene glycol monoacetate, propylene glycol monoacetate, or dipropylene glycol monoacetate, said polyhydric alcohols or having said este
  • polyhydric alcohols such as monoalkyl ethers such as monomethyl ether, monoethyl ether, monopropyl ether and monobutyl ether of compounds or compounds having an ether bond such as monophenyl ether [among these, propylene glycol monomethyl ether acetate (PGMEA), propylene glycol monomethyl ether (PGME) is preferred]; cyclic ethers such as dioxane, methyl lactate, ethyl lactate (EL), methyl acetate, ethyl acetate, butyl acetate, methyl pyruvate, ethyl pyruvate.
  • monoalkyl ethers such as monomethyl ether, monoethyl ether, monopropyl ether and monobutyl ether of compounds or compounds having an ether bond
  • monophenyl ether propylene glycol monomethyl ether acetate (PGMEA), propylene glycol monomethyl ether (PGME) is preferred
  • Esters such as methyl methoxypropionate, ethyl ethoxypropionate; anisole, ethylbenzyl ether, cresylmethyl ether, diphenyl ether, dibenzyl ether, phenitol, butylphenyl ether, ethylbenzene, diethylbenzene, pentylbenzene, isopropylbenzene, toluene, Examples thereof include aromatic organic solvents such as xylene, simene and mesityrene, dimethyl sulfoxide (DMSO) and the like.
  • the component (S) may be used alone or as a mixed solvent of two or more kinds. Of these, PGMEA, PGME, ⁇ -butyrolactone, EL, and cyclohexanone are preferable.
  • the amount of the component (S) used is not particularly limited, and is a concentration that can be applied to a substrate or the like, and is appropriately set according to the coating film thickness.
  • the component (S) is used so that the solid content concentration of the resist composition is in the range of 0.1 to 20% by mass, preferably 0.2 to 15% by mass.
  • the resist composition of the present embodiment includes additives that are more miscible as desired, such as additional resins for improving the performance of resist films, dissolution inhibitors, plasticizers, stabilizers, colorants, antihalation agents. , Dyes and the like can be appropriately added and contained.
  • impurities and the like may be removed by using a polyimide porous membrane, a polyamide-imide porous membrane, or the like.
  • the resist composition may be filtered using a filter made of a polyimide porous membrane, a filter made of a polyamide-imide porous membrane, a filter made of a polyimide porous membrane, a polyamide-imide porous membrane, or the like.
  • the polyimide porous film and the polyamide-imide porous film include those described in JP-A-2016-155121.
  • the resist composition of the present embodiment described above includes a component (A1) having a structural unit (a0) represented by the general formula (a0-1) and a component (B1) represented by the general formula (b1). , And the component (D1) represented by the general formula (d1) in combination.
  • the resist composition of the present embodiment contains the component (A1), the component (B1), and the component (D1) in combination to increase the sensitivity while maintaining the lithography characteristics such as CDU.
  • the number of defects can be reduced. The reason for this is not clear, but it is speculated as follows.
  • the solubility in a developing solution particularly an alkaline developing solution
  • the component (B1) since the component (B1) has a bulky structure, its solubility in an organic solvent is enhanced.
  • the resist composition obtains high solubility in both the developing solution and the organic solvent by containing the component (A1) and the component (B1) in combination, and contributes to the improvement of the defect.
  • the component (D1) is decomposed in the exposed portion while controlling the acid diffusion as a quencher in the unexposed portion, and the decomposition product thereof can contribute to the deprotection of the acid dissociative group of the component (A). This is considered to improve the sensitivity. Therefore, by using the component (A1), the component (B1), and the component (D1) in combination, it is possible to increase the sensitivity and reduce the number of defects while maintaining the lithography characteristics of the CDU and the like.
  • the resist composition of the above-described embodiment is applied onto a support with a spinner or the like, and a bake (post-apply bake (PAB)) treatment is performed, for example, under a temperature condition of 80 to 150 ° C. for 40 to 120 seconds, preferably. Is applied for 60 to 90 seconds to form a resist film.
  • the resist film is exposed through a mask (mask pattern) on which a predetermined pattern is formed by using an exposure device such as an electron beam drawing device or an EUV exposure device, or an electron beam that does not pass through the mask pattern.
  • a baking (post-exposure baking (PEB)) treatment is performed, for example, under a temperature condition of 80 to 150 ° C. for 40 to 120 seconds, preferably 60 to 90 seconds.
  • PEB post-exposure baking
  • the resist film is developed.
  • the developing process is performed using an alkaline developing solution, and in the case of the solvent developing process, a developing solution containing an organic solvent (organic developing solution) is used.
  • the support is not particularly limited, and conventionally known ones can be used. Examples thereof include a substrate for electronic components and a support having a predetermined wiring pattern formed therein. More specifically, silicon wafers, metal substrates such as copper, chromium, iron, and aluminum, glass substrates, and the like can be mentioned. As the material of the wiring pattern, for example, copper, aluminum, nickel, gold and the like can be used. Further, the support may be one in which an inorganic and / or organic film is provided on the substrate as described above. Examples of the inorganic film include an inorganic antireflection film (inorganic BARC). Examples of the organic film include an organic antireflection film (organic BARC) and an organic film such as a lower organic film in the multilayer resist method.
  • inorganic BARC inorganic antireflection film
  • organic BARC organic antireflection film
  • organic film organic film such as a lower organic film in the multilayer resist method.
  • the multilayer resist method at least one layer of an organic film (lower layer organic film) and at least one layer of a resist film (upper layer resist film) are provided on a substrate, and a resist pattern formed on the upper layer resist film is used as a mask. It is a method of patterning an lower organic film, and is said to be able to form a pattern having a high aspect ratio. That is, according to the multilayer resist method, since the required thickness can be secured by the lower organic film, the resist film can be thinned and a fine pattern having a high aspect ratio can be formed.
  • the multilayer resist method basically includes a method of forming a two-layer structure of an upper resist film and a lower organic film (two-layer resist method), and one or more intermediate layers between the upper resist film and the lower organic film. It can be divided into a method of forming a multilayer structure of three or more layers provided with (metal thin film, etc.) (three-layer resist method).
  • Wavelength used for the exposure is not particularly limited, ArF excimer laser, KrF excimer laser, F 2 excimer laser, EUV (extreme ultraviolet), VUV (vacuum ultraviolet), EB (electron beam), X-rays, and soft X-rays It can be done using radiation.
  • the resist composition is highly useful for KrF excimer laser, ArF excimer laser, EB or EUV, more useful for ArF excimer laser, EB or EUV, and useful for ArF excimer laser. Especially expensive. That is, the resist pattern forming method of the present embodiment is a particularly useful method when the step of exposing the resist film includes an operation of exposing the resist film to an ArF excimer laser.
  • the exposure method of the resist film may be a normal exposure (dry exposure) performed in an inert gas such as air or nitrogen, or an immersion exposure (Liquid Imaging Lithography).
  • immersion exposure the space between the resist film and the lens at the lowest position of the exposure apparatus is previously filled with a solvent (immersion medium) having a refractive index larger than the refractive index of air, and exposure (immersion exposure) is performed in that state.
  • a solvent immersion medium
  • a solvent having a refractive index larger than the refractive index of air and smaller than the refractive index of the resist film to be exposed is preferable.
  • the refractive index of such a solvent is not particularly limited as long as it is within the above range.
  • Examples of the solvent having a refractive index larger than the refractive index of air and smaller than the refractive index of the resist film include water, a fluorine-based inert liquid, a silicon-based solvent, and a hydrocarbon-based solvent.
  • Specific examples of the fluorine-based inert liquid include fluorine-based compounds such as C 3 HCl 2 F 5 , C 4 F 9 OCH 3 , C 4 F 9 OC 2 H 5 , and C 5 H 3 F 7 as main components.
  • Examples thereof include liquids, those having a boiling point of 70 to 180 ° C., and more preferably those having a boiling point of 80 to 160 ° C.
  • the fluorine-based inert liquid has a boiling point in the above range because the medium used for immersion can be removed by a simple method after the end of exposure.
  • a perfluoroalkyl compound in which all hydrogen atoms of the alkyl group are substituted with fluorine atoms is particularly preferable.
  • Specific examples of the perfluoroalkyl compound include a perfluoroalkyl ether compound and a perfluoroalkylamine compound.
  • the perfluoroalkyl ether compound may include perfluoro (2-butyl-tetrahydrofuran) (boiling point 102 ° C.), and the perfluoroalkylamine compound may include perfluorotributylamine (perfluorotributylamine). Boiling point 174 ° C.).
  • water is preferably used from the viewpoints of cost, safety, environmental problems, versatility and the like.
  • the alcohol solvent is an organic solvent containing an alcoholic hydroxyl group in its structure.
  • "Alcoholic hydroxyl group” means a hydroxyl group bonded to a carbon atom of an aliphatic hydrocarbon group.
  • the nitrile solvent is an organic solvent containing a nitrile group in its structure.
  • the amide-based solvent is an organic solvent containing an amide group in its structure.
  • the ether solvent is an organic solvent containing COC in its structure.
  • organic solvents there are also organic solvents containing a plurality of functional groups that characterize each of the above solvents in the structure, but in that case, the organic solvent corresponds to any solvent type containing the functional groups of the organic solvent. It shall be.
  • diethylene glycol monomethyl ether falls under any of the alcohol solvents and ether solvents in the above classification.
  • the hydrocarbon solvent is a hydrocarbon solvent which is composed of a hydrocarbon which may be halogenated and has no substituent other than a halogen atom.
  • the halogen atom include a fluorine atom, a chlorine atom, a bromine atom, an iodine atom and the like, and a fluorine atom is preferable.
  • the organic solvent contained in the organic developer is preferably a polar solvent, preferably a ketone solvent, an ester solvent, a nitrile solvent, or the like.
  • ketone solvent examples include 1-octanone, 2-octanone, 1-nonanonone, 2-nonanonone, acetone, 4-heptanone, 1-hexanone, 2-hexanone, diisobutylketone, cyclohexanone, methylcyclohexanone, phenylacetone and methylethylketone.
  • ester solvent examples include methyl acetate, butyl acetate, ethyl acetate, isopropyl acetate, amyl acetate, isoamyl acetate, ethyl methoxy acetate, ethyl ethoxyacetate, ethylene glycol monoethyl ether acetate, ethylene glycol monopropyl ether acetate, and ethylene glycol.
  • nitrile solvent examples include acetonitrile, propionitrile, valeronitrile, butyronitrile and the like.
  • a known additive can be added to the organic developer, if necessary.
  • the additive include a surfactant.
  • the surfactant is not particularly limited, and for example, an ionic or nonionic fluorine-based and / or silicon-based surfactant can be used.
  • a nonionic surfactant is preferable, and a nonionic fluorine-based surfactant or a nonionic silicon-based surfactant is more preferable.
  • the blending amount is usually 0.001 to 5% by mass, preferably 0.005 to 2% by mass, and 0.01 to 0.% With respect to the total amount of the organic developer. 5% by mass is more preferable.
  • the resist pattern forming method of the present embodiment is a particularly useful method when the development is performed using an alkaline developer.
  • the developing process can be carried out by a known developing method.
  • a method of immersing the support in a developing solution for a certain period of time dip method
  • a method of raising the developing solution on the surface of the support by surface tension and allowing it to stand still for a certain period of time spraying the developer on the surface of the support
  • spray method spraying the developer on the surface of the support
  • examples include a method of continuing (dynamic dispense method).
  • organic solvent contained in the rinse solution used for the rinse treatment after the development process in the solvent development process for example, among the organic solvents listed as the organic solvents used in the organic developer, those that do not easily dissolve the resist pattern are appropriately selected.
  • a solvent selected from a hydrocarbon solvent, a ketone solvent, an ester solvent, an alcohol solvent, an amide solvent and an ether solvent is used.
  • at least one selected from hydrocarbon solvents, ketone solvents, ester solvents, alcohol solvents and amide solvents is preferable, and at least one selected from alcohol solvents and ester solvents is preferable. More preferably, an alcohol solvent is particularly preferable.
  • the alcohol solvent used in the rinsing liquid is preferably a monohydric alcohol having 6 to 8 carbon atoms, and the monohydric alcohol may be linear, branched or cyclic. Specific examples thereof include 1-hexanol, 1-heptanol, 1-octanol, 2-hexanol, 2-heptanol, 2-octanol, 3-hexanol, 3-heptanol, 3-octanol, 4-octanol, benzyl alcohol and the like. Be done. Among these, 1-hexanol, 2-heptanol and 2-hexanol are preferable, and 1-hexanol and 2-hexanol are more preferable.
  • the surfactant examples include the same ones as described above, and a nonionic surfactant is preferable, and a nonionic fluorine-based surfactant or a nonionic silicon-based surfactant is more preferable.
  • the blending amount is usually 0.001 to 5% by mass, preferably 0.005 to 2% by mass, and 0.01 to 0.5% by mass with respect to the total amount of the rinse liquid. % Is more preferable.
  • the rinsing treatment (cleaning treatment) using the rinsing liquid can be carried out by a known rinsing method.
  • the rinsing treatment method include a method of continuously applying the rinsing liquid onto a support rotating at a constant speed (rotary coating method), a method of immersing the support in the rinsing liquid for a certain period of time (dip method), and the like.
  • Examples thereof include a method of spraying a rinse liquid on the surface of the support (spray method).
  • the resist pattern forming method of the present embodiment described above since the resist composition of the first embodiment described above is used, it is possible to form a resist pattern having high sensitivity and excellent lithography characteristics.
  • the weight average molecular weight (Mw) in terms of standard polystyrene determined by GPC measurement is 7700, and the molecular weight dispersion (Mw / Mn) is 1.44. 13
  • (A1) -3 A polymer compound represented by the following chemical formula (A1-3).
  • the weight average molecular weight (Mw) in terms of standard polystyrene determined by GPC measurement is 6600, and the molecular weight dispersion (Mw / Mn) is 1.61.

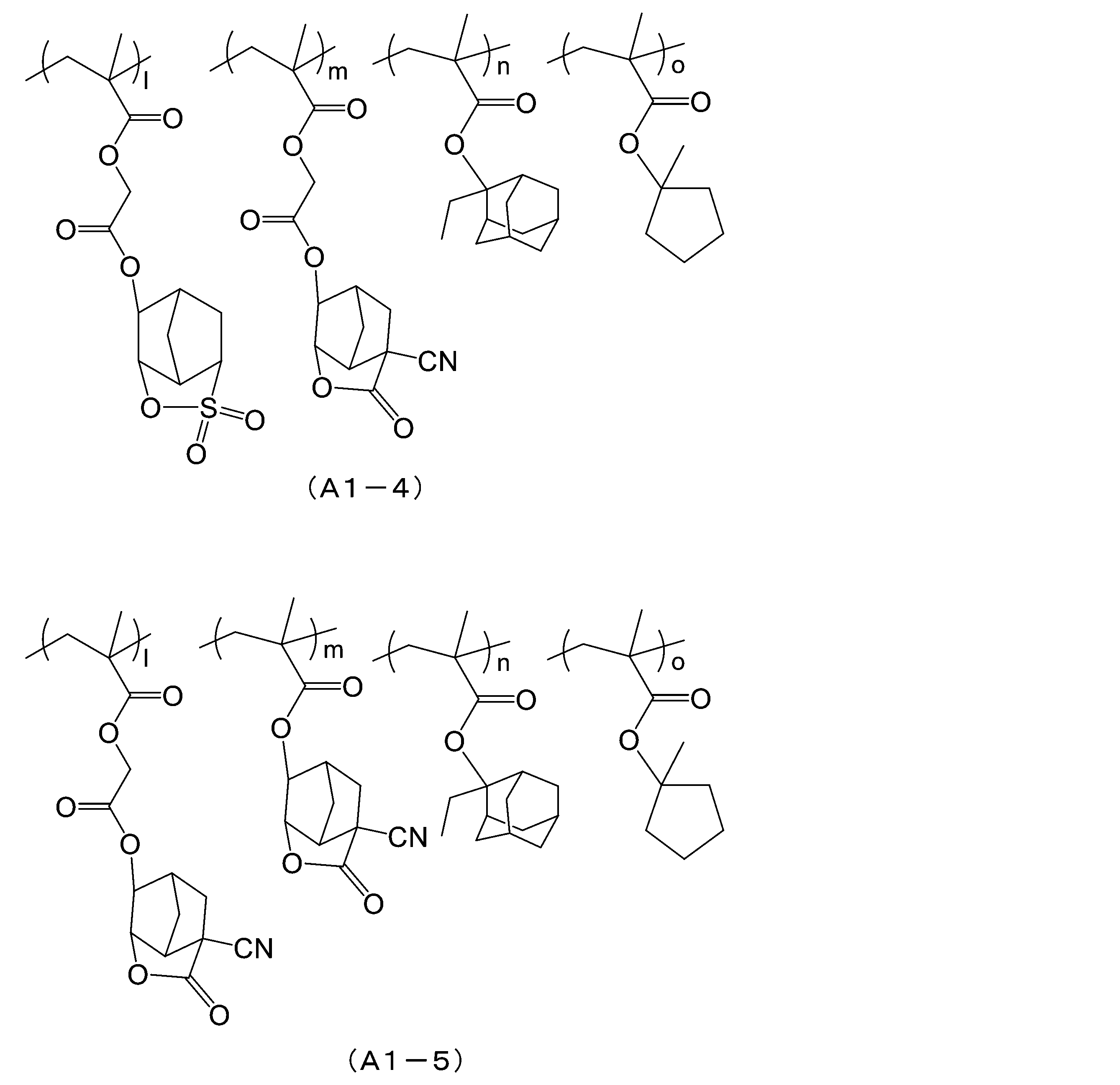

  • (A1) -4 A polymer compound represented by the following chemical formula (A1-4).
  • the weight average molecular weight (Mw) in terms of standard polystyrene determined by GPC measurement is 6500, and the molecular weight dispersion (Mw / Mn) is 1.57.
  • (A1) -5 A polymer compound represented by the following chemical formula (A1-5).
  • the weight average molecular weight (Mw) in terms of standard polystyrene determined by GPC measurement is 5100, and the molecular weight dispersion (Mw / Mn) is 1.52. 13
  • (A2) -1 A polymer compound represented by the following chemical formula (A2-1).
  • the weight average molecular weight (Mw) in terms of standard polystyrene determined by GPC measurement is 6700, and the molecular weight dispersion (Mw / Mn) is 1.65.
  • A2) -2 A polymer compound represented by the following chemical formula (A2-2).
  • the weight average molecular weight (Mw) in terms of standard polystyrene determined by GPC measurement is 7400, and the molecular weight dispersion (Mw / Mn) is 1.40.
  • A2) -3 A polymer compound represented by the following chemical formula (A2-3).
  • the weight average molecular weight (Mw) in terms of standard polystyrene determined by GPC measurement is 5400, and the molecular weight dispersion (Mw / Mn) is 1.45. 13

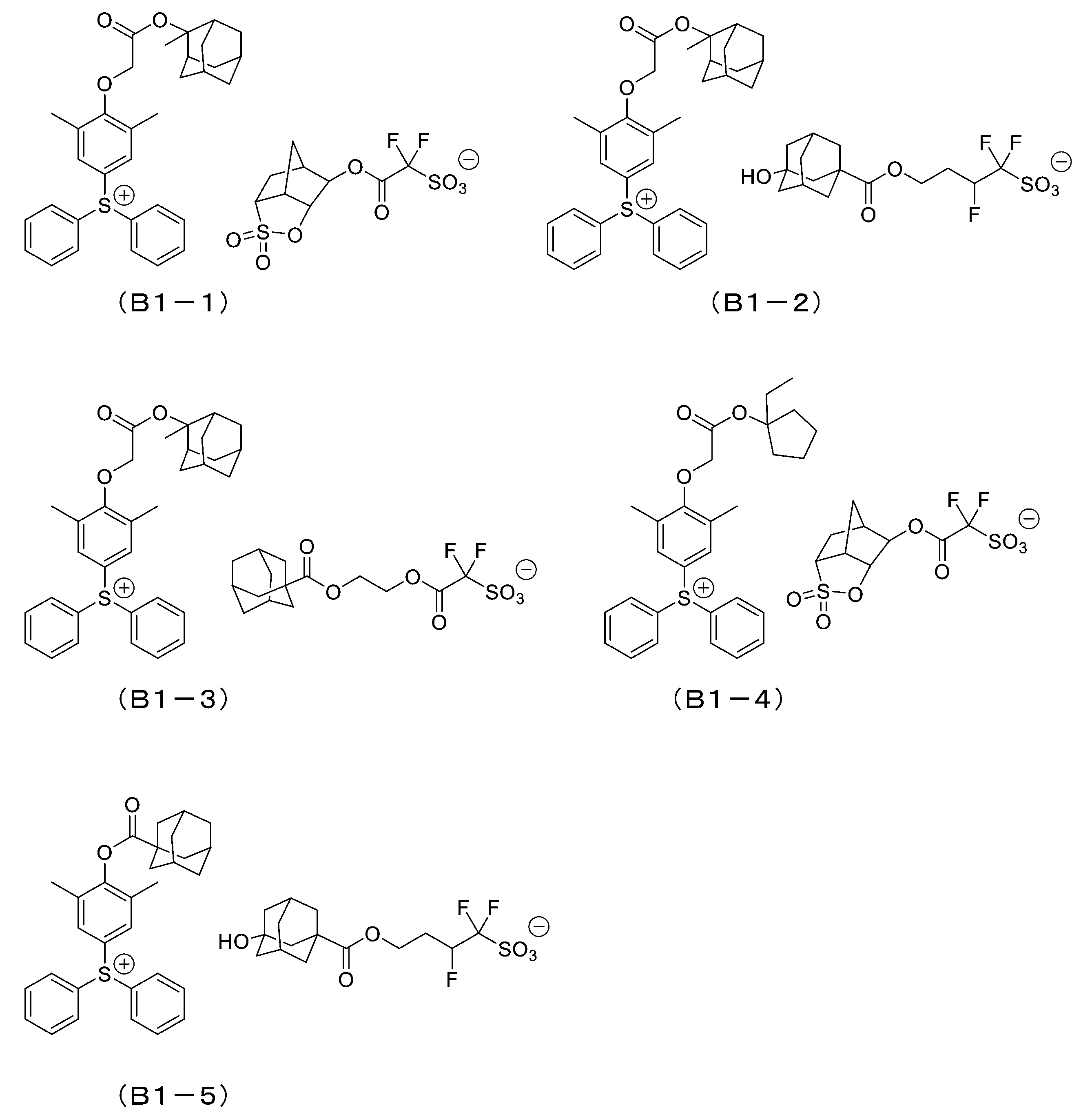

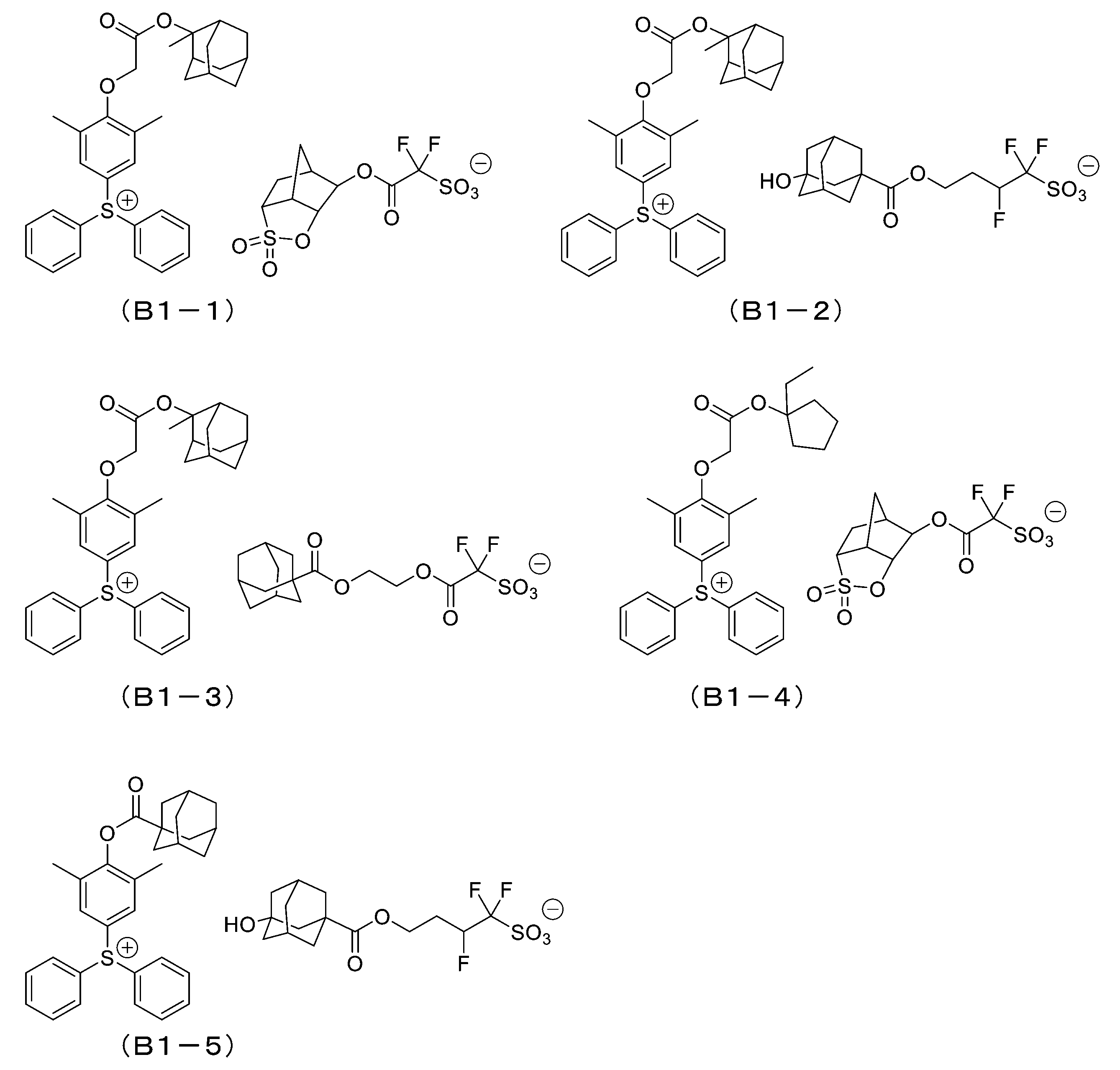

  • (B1) -1 to (B1) -5 An acid generator composed of the compounds represented by the following compounds (B1-1) to (B1-5), respectively.
  • (B2) -1 to (B1) -2 An acid generator composed of the compounds represented by the following compounds (B2-1) to (B2-2), respectively.
  • (D1) -1 to (D1) -5 An acid diffusion control agent composed of compounds represented by the following chemical formulas (D1-1) to (D1-4), respectively.
  • (D2) -1 to (D2) -3 An acid diffusion control agent composed of compounds represented by the following chemical formulas (D2-1) to (D2-3).
  • (S1) -1 ⁇ -Butyrolactone.
  • the organic antireflection film composition "ARC29A" (manufactured by Brewer Science Co., Ltd.) is applied onto a 12-inch silicon wafer using a spinner, and is baked on a hot plate at 205 ° C. for 60 seconds to dry. An organic antireflection film having a film thickness of 98 nm was formed.
  • the resist composition of each example is applied onto the organic antireflection film using a spinner, prebaked (PAB) at 90 ° C. for 60 seconds on a hot plate, and dried to obtain the film. A resist film having a thickness of 130 nm was formed.
  • a top coat was applied onto the resist film using a spinner, and a bake treatment was performed on a hot plate at 90 ° C. for 60 seconds to form a top coat film having a film thickness of 35 nm.
  • ArF excimer laser (193 nm) was selectively irradiated.
  • PEB treatment was performed at 80 ° C. for 60 seconds.
  • CH patterns contact hole patterns having a hole diameter of 68 nm and a pitch of 160 nm (mask size of 85 nm) were formed.
  • Eop Optimal Exposure
  • the organic antireflection film composition "ARC29A" (manufactured by Brewer Science Co., Ltd.) is applied onto a 12-inch silicon wafer using a spinner, and is baked on a hot plate at 205 ° C. for 60 seconds to dry. An organic antireflection film having a film thickness of 89 nm was formed.
  • the resist composition of each example is applied onto the organic antireflection film using a spinner, prebaked (PAB) at 90 ° C. for 60 seconds on a hot plate, and dried to obtain the film. A resist film having a thickness of 130 nm was formed.
  • TMAH aqueous solution (trade name: NMD-3, manufactured by Tokyo Ohka Kogyo Co., Ltd.) for 10 seconds, and then water rinse with pure water for 15 seconds. Was performed, and the product was shaken off and dried.
  • LS pattern a 1: 1 line-and-space pattern having a line width of 65 nm was formed.

Landscapes

  • Physics & Mathematics (AREA)
  • General Physics & Mathematics (AREA)
  • Spectroscopy & Molecular Physics (AREA)
  • Chemical & Material Sciences (AREA)
  • Organic Chemistry (AREA)
  • Materials For Photolithography (AREA)
  • Exposure And Positioning Against Photoresist Photosensitive Materials (AREA)

Abstract

露光により酸を発生し、かつ、酸の作用により現像液に対する溶解性が変化するレジスト組成物。一般式（ａ０－１）で表される構成単位（ａ０）を有する高分子化合物（Ａ１）、一般式（ｂ１）で表される化合物（Ｂ１）、及び一般式（ｄ１）で表される化合物（Ｄ１）含有する。Ｒは水素原子等；Ｖａ０１は２価の連結基；ｎａ０１は１～２の整数；Ｒａ０１はシアノ基等を有するラクトン含有環式基；Ｙｂ０１は２価の連結基又は単結合；Ｌｂ０１は－Ｃ（＝Ｏ）－Ｏ－等；Ｒｂ０１～Ｒｂ０３はアルキル基；Ｒｂ０４～Ｒｂ０６はアルキル基等；ｎｂ０４は０～４の整数；ｎｂ０５～ｎｂ０６は０～５の整数；Ｘ－は対アニオン；Ｒｄ０１は環式基等；Ｍｍ＋はｍ価の有機カチオン。

Description

レジスト組成物及びレジストパターン形成方法
　本発明は、レジスト組成物及びレジストパターン形成方法に関する。
　本願は、２０１９年１２月３日に、日本に出願された特願２０１９－２１９０１０号に基づき優先権を主張し、その内容をここに援用する。
　近年、半導体素子や液晶表示素子の製造においては、リソグラフィー技術の進歩により急速にパターンの微細化が進んでいる。微細化の手法としては、一般に、露光光源の短波長化（高エネルギー化）が行われている。
　レジスト材料には、これらの露光光源に対する感度、微細な寸法のパターンを再現できる解像性等のリソグラフィー特性が求められる。
　このような要求を満たすレジスト材料として、従来、酸の作用により現像液に対する溶解性が変化する基材成分と、露光により酸を発生する酸発生剤成分と、を含有する化学増幅型レジスト組成物が用いられている。
　化学増幅型レジスト組成物においては、一般的に、リソグラフィー特性等の向上のために、複数の構成単位を有する樹脂が用いられている。
　例えば、特許文献１には、２種の特定の構成単位を有する高分子化合物を採用し、リソグラフィー特性を向上させるレジスト組成物等が記載されている。
特開２０１８－１２４５４８号公報
　最近では、リソグラフィー技術のさらなる進歩、応用分野の拡大等が進み、急速にパターンの微細化が進んでいる。そして、これに伴い、半導体素子等を製造する際には、パターン幅の寸法が１００ｎｍを下回るような微細なパターンを良好な形状で形成できる技術が求められる。
　しかしながら、上述の特許文献１に記載されているような従来のレジスト組成物においては、高感度化とディフェクト等のリソグラフィー特性との両立は困難であった。
　本発明は、上記事情に鑑みてなされたものであって、高感度化が図れ、且つディフェクト等のリソグラフィー特性に優れるレジスト組成物及び当該レジスト組成物を用いたレジストパターン形成方法を提供することを課題とする。
　上記の課題を解決するために、本発明は以下の構成を採用した。
　すなわち、本発明の第１の態様は、露光により酸を発生し、かつ、酸の作用により現像液に対する溶解性が変化するレジスト組成物であって、酸の作用により現像液に対する溶解性が変化する基材成分（Ａ）と、露光により酸を発生する酸発生剤成分（Ｂ）と、酸拡散制御剤成分（Ｄ）と、を含有し、前記基材成分（Ａ）が、下記一般式（ａ０－１）で表される構成単位（ａ０）を有する高分子化合物（Ａ１）を含み、前記酸発生剤成分（Ｂ）が、下記一般式（ｂ１）で表される化合物（Ｂ１）を含み、前記酸拡散制御剤成分（Ｄ）が、下記一般式（ｄ１）で表される化合物（Ｄ１）を含む、レジスト組成物である。
Figure JPOXMLDOC01-appb-C000005
 ［式中、Ｒは、水素原子、炭素数１～５のアルキル基又は炭素数１～５のハロゲン化アルキル基を表す。Ｖａ０１は、２価の連結基を表す。ｎａ０１は、１～２の整数である。Ｒａ０１は、ハロゲン原子、カルボキシ基、アシル基、ニトロ基及びシアノ基からなる群より選択される少なくとも１個の置換基を有するラクトン含有環式基を表す。］
Figure JPOXMLDOC01-appb-C000006
 ［式中、Ｙｂ０１は、２価の連結基又は単結合を表す。Ｌｂ０１は、－Ｃ（＝Ｏ）－Ｏ－、－Ｏ－Ｃ（＝Ｏ）－、－Ｏ－又は－Ｏ－Ｃ（＝Ｏ）－Ｌｂ０１１－を表し、Ｌｂ０１１は炭素数１～３のアルキレン基を表す。Ｒｂ０１～Ｒｂ０３は、それぞれ独立に、アルキル基を表し、Ｒｂ０１～Ｒｂ０３の２つ以上が互いに結合して環構造を形成してもよい。Ｒｂ０４～Ｒｂ０６は、それぞれ独立に、アルキル基、アルコキシ基、ハロゲン原子、ハロゲン化アルキル基、水酸基、カルボニル基、又はニトロ基を表す。ｎｂ０４は、０～４の整数を表し、ｎｂ０５～ｎｂ０６は、それぞれ独立に、０～５の整数を表す。Ｘ－は対アニオンを表す。］
Figure JPOXMLDOC01-appb-C000007
 ［式中、Ｒｄ０１は、置換基を有してもよい環式基、置換基を有してもよい鎖状のアルキル基、又は置換基を有してもよい鎖状のアルケニル基を表す。但し、式中の硫黄原子に隣接する炭素原子にはフッ素原子は結合していないものとする。ｍは１以上の整数であって、Ｍｍ＋はそれぞれ独立にｍ価の有機カチオンである。］
　本発明の第２の態様は、支持体上に、前記第１の態様に係るレジスト組成物を用いてレジスト膜を形成する工程、前記レジスト膜を露光する工程、及び前記露光後のレジスト膜を現像してレジストパターンを形成する工程を有するレジストパターン形成方法である。
　本発明によれば、高感度化が図れ、且つディフェクト等のリソグラフィー特性に優れるレジスト組成物及び当該レジスト組成物を用いたレジストパターン形成方法を提供することができる。
　本明細書及び本特許請求の範囲において、「脂肪族」とは、芳香族に対する相対的な概念であって、芳香族性を持たない基、化合物等を意味するものと定義する。
　「アルキル基」は、特に断りがない限り、直鎖状、分岐鎖状及び環状の１価の飽和炭化水素基を包含するものとする。アルコキシ基中のアルキル基も同様である。
　「アルキレン基」は、特に断りがない限り、直鎖状、分岐鎖状及び環状の２価の飽和炭化水素基を包含するものとする。
　「ハロゲン原子」は、フッ素原子、塩素原子、臭素原子、ヨウ素原子が挙げられる。
　「構成単位」とは、高分子化合物（樹脂、重合体、共重合体）を構成するモノマー単位（単量体単位）を意味する。
　「置換基を有してもよい」と記載する場合、水素原子（－Ｈ）を１価の基で置換する場合と、メチレン基（－ＣＨ２－）を２価の基で置換する場合との両方を含む。
　「露光」は、放射線の照射全般を含む概念とする。
　「酸分解性基」は、酸の作用により、当該酸分解性基の構造中の少なくとも一部の結合が開裂し得る酸分解性を有する基である。
　酸の作用により極性が増大する酸分解性基としては、例えば、酸の作用により分解して極性基を生じる基が挙げられる。
　極性基としては、例えばカルボキシ基、水酸基、アミノ基、スルホ基（－ＳＯ３Ｈ）等が挙げられる。
　酸分解性基としてより具体的には、前記極性基が酸解離性基で保護された基（例えばＯＨ含有極性基の水素原子を、酸解離性基で保護した基）が挙げられる。
　「酸解離性基」とは、（ｉ）酸の作用により、当該酸解離性基と該酸解離性基に隣接する原子との間の結合が開裂し得る酸解離性を有する基、又は、（ｉｉ）酸の作用により一部の結合が開裂した後、さらに脱炭酸反応が生じることにより、当該酸解離性基と該酸解離性基に隣接する原子との間の結合が開裂し得る基、の双方をいう。
　酸分解性基を構成する酸解離性基は、当該酸解離性基の解離により生成する極性基よりも極性の低い基であることが必要で、これにより、酸の作用により該酸解離性基が解離した際に、該酸解離性基よりも極性の高い極性基が生じて極性が増大する。その結果、（Ａ１）成分全体の極性が増大する。極性が増大することにより、相対的に、現像液に対する溶解性が変化し、現像液がアルカリ現像液の場合には溶解性が増大し、現像液が有機系現像液の場合には溶解性が減少する。
　「基材成分」とは、膜形成能を有する有機化合物である。基材成分として用いられる有機化合物は、非重合体と重合体とに大別される。非重合体としては、通常、分子量が５００以上４０００未満のものが用いられる。以下「低分子化合物」という場合は、分子量が５００以上４０００未満の非重合体を示す。重合体としては、通常、分子量が１０００以上のものが用いられる。以下「樹脂」、「高分子化合物」又は「ポリマー」という場合は、分子量が１０００以上の重合体を示す。重合体の分子量としては、ＧＰＣ（ゲルパーミエーションクロマトグラフィー）によるポリスチレン換算の質量平均分子量を用いるものとする。
　「誘導される構成単位」とは、炭素原子間の多重結合、例えば、エチレン性二重結合が開裂して構成される構成単位を意味する。
　「アクリル酸エステル」は、α位の炭素原子に結合した水素原子が置換基で置換されていてもよい。該α位の炭素原子に結合した水素原子を置換する置換基（Ｒαｘ）は、水素原子以外の原子又は基である。また、置換基（Ｒαｘ）がエステル結合を含む置換基で置換されたイタコン酸ジエステルや、置換基（Ｒαｘ）がヒドロキシアルキル基やその水酸基を修飾した基で置換されたαヒドロキシアクリルエステルも含むものとする。なお、アクリル酸エステルのα位の炭素原子とは、特に断りがない限り、アクリル酸のカルボニル基が結合している炭素原子のことである。
　以下、α位の炭素原子に結合した水素原子が置換基で置換されたアクリル酸エステルを、α置換アクリル酸エステルということがある。
　「誘導体」とは、対象化合物のα位の水素原子がアルキル基、ハロゲン化アルキル基等の他の置換基に置換されたもの、並びにそれらの誘導体を含む概念とする。それらの誘導体としては、α位の水素原子が置換基に置換されていてもよい対象化合物の水酸基の水素原子を有機基で置換したもの；α位の水素原子が置換基に置換されていてもよい対象化合物に、水酸基以外の置換基が結合したもの等が挙げられる。なお、α位とは、特に断りがない限り、官能基と隣接した1番目の炭素原子のことをいう。
　ヒドロキシスチレンのα位の水素原子を置換する置換基としては、Ｒαｘと同様のものが挙げられる。
　本明細書及び本特許請求の範囲において、化学式で表される構造によっては、不斉炭素が存在し、エナンチオ異性体（ｅｎａｎｔｉｏｍｅｒ）やジアステレオ異性体（ｄｉａｓｔｅｒｅｏｍｅｒ）が存在し得るものがある。その場合は一つの化学式でそれら異性体を代表して表す。それらの異性体は単独で用いてもよいし、混合物として用いてもよい。
　（レジスト組成物）
　本実施形態のレジスト組成物は、露光により酸を発生し、かつ、酸の作用により現像液に対する溶解性が変化するものである。
　かかるレジスト組成物は、酸の作用により現像液に対する溶解性が変化する基材成分（Ａ）（以下「（Ａ）成分」ともいう）と、露光により酸を発生する酸発生剤成分（Ｂ）（以下「（Ｂ）成分」ともいう）と、酸拡散制御剤成分（Ｄ）と、を含有する。前記基材成分（Ａ）は、前記一般式（ａ０－１）で表される構成単位（ａ０）を有する高分子化合物（Ａ１）を含む。前記酸発生剤成分（Ｂ）は、前記一般式（ｂ１）で表される化合物（Ｂ１）を含む。前記酸拡散制御剤成分（Ｄ）は、前記一般式（ｄ１）で表される化合物（Ｄ１）を含む。
　本実施形態のレジスト組成物を用いてレジスト膜を形成し、該レジスト膜に対して選択的露光を行うと、該レジスト膜の露光部では（Ｂ）成分から酸が発生し、該酸の作用により（Ａ）成分の現像液に対する溶解性が変化する一方で、該レジスト膜の未露光部では（Ａ）成分の現像液に対する溶解性が変化しないため、露光部と未露光部との間で現像液に対する溶解性の差が生じる。そのため、該レジスト膜を現像すると、該レジスト組成物がポジ型の場合はレジスト膜露光部が溶解除去されてポジ型のレジストパターンが形成され、該レジスト組成物がネガ型の場合はレジスト膜未露光部が溶解除去されてネガ型のレジストパターンが形成される。
　本明細書においては、レジスト膜露光部が溶解除去されてポジ型レジストパターンを形成するレジスト組成物をポジ型レジスト組成物といい、レジスト膜未露光部が溶解除去されてネガ型レジストパターンを形成するレジスト組成物をネガ型レジスト組成物という。本実施形態のレジスト組成物は、ポジ型レジスト組成物であってもよく、ネガ型レジスト組成物であってもよい。また、本実施形態のレジスト組成物は、レジストパターン形成時の現像処理にアルカリ現像液を用いるアルカリ現像プロセス用であってもよく、該現像処理に有機溶剤を含む現像液（有機系現像液）を用いる溶剤現像プロセス用であってもよい。
　＜（Ａ）成分＞
　本実施形態のレジスト組成物において、（Ａ）成分は、酸の作用により現像液に対する溶解性が変化する高分子化合物（Ａ１）（以下「（Ａ１）成分」ともいう）を含む。（Ａ１）成分を用いることにより、露光前後で基材成分の極性が変化するため、アルカリ現像プロセスだけでなく、溶剤現像プロセスにおいても、良好な現像コントラストを得ることができる。
　（Ａ）成分としては、少なくとも（Ａ１）成分が用いられ、該（Ａ１）成分とともに他の高分子化合物及び／又は低分子化合物を併用してもよい。
　アルカリ現像プロセスを適用する場合、該（Ａ１）成分を含む基材成分は、露光前はアルカリ現像液に対して難溶性であり、例えば露光により（Ｂ）成分から酸が発生すると、該酸の作用により極性が増大してアルカリ現像液に対する溶解性が増大する。そのため、レジストパターンの形成において、該レジスト組成物を支持体上に塗布して得られるレジスト膜に対して選択的に露光すると、レジスト膜露光部はアルカリ現像液に対して難溶性から可溶性に変化する一方で、レジスト膜未露光部はアルカリ難溶性のまま変化しないため、アルカリ現像することによりポジ型レジストパターンが形成される。
　一方、溶剤現像プロセスを適用する場合、該（Ａ１）成分を含む基材成分は、露光前は有機系現像液に対して溶解性が高く、例えば露光により（Ｂ）成分から酸が発生すると、該酸の作用により極性が高くなり、有機系現像液に対する溶解性が減少する。そのため、レジストパターンの形成において、当該レジスト組成物を支持体上に塗布して得られるレジスト膜に対して選択的に露光すると、レジスト膜露光部は有機系現像液に対して可溶性から難溶性に変化する一方で、レジスト膜未露光部は可溶性のまま変化しないため、有機系現像液で現像することにより、露光部と未露光部との間でコントラストをつけることができ、ネガ型レジストパターンが形成される。
　本実施形態のレジスト組成物において、（Ａ）成分は、１種を単独で用いてもよく、２種以上を併用してもよい。
　・（Ａ１）成分について
　（Ａ１）成分は、酸の作用により現像液に対する溶解性が変化する樹脂成分である。
　（Ａ１）成分は、下記一般式（ａ０－１）で表される構成単位（ａ０）を有する。
　（Ａ１）成分は、構成単位（ａ０）に加え、必要に応じてその他構成単位を有するものでもよい。
　≪構成単位（ａ０）≫
　構成単位（ａ０）は、下記一般式（ａ０－１）で表される構成単位である。
Figure JPOXMLDOC01-appb-C000008
 ［式中、Ｒは、水素原子、炭素数１～５のアルキル基又は炭素数１～５のハロゲン化アルキル基を表す。Ｖａ０１は、２価の連結基を表す。ｎａ０１は、１～２の整数である。Ｒａ０１は、ハロゲン原子、カルボキシ基、アシル基、ニトロ基及びシアノ基からなる群より選択される少なくとも１個の置換基を有するラクトン含有環式基を表す。］
　前記式（ａ０－１）中、Ｒは、水素原子、炭素数１～５のアルキル基又は炭素数１～５のハロゲン化アルキル基である。Ｒの炭素数１～５のアルキル基は、炭素数１～５の直鎖状または分岐鎖状のアルキル基が好ましく、具体的には、メチル基、エチル基、プロピル基、イソプロピル基、ｎ－ブチル基、イソブチル基、ｔｅｒｔ－ブチル基、ペンチル基、イソペンチル基、ネオペンチル基等が挙げられる。炭素数１～５のハロゲン化アルキル基は、前記炭素数１～５のアルキル基の水素原子の一部または全部がハロゲン原子で置換された基である。該ハロゲン原子としては、特にフッ素原子が好ましい。
　Ｒとしては、水素原子、炭素数１～５のアルキル基又は炭素数１～５のフッ素化アルキル基が好ましく、工業上の入手の容易さから、水素原子またはメチル基が最も好ましい。
　前記式（ａ０－１）中、Ｖａ０１は、２価の連結基である。前記２価の連結基としては、特に限定されないが、置換基を有してもよい２価の炭化水素基、ヘテロ原子を含む２価の連結基等が挙げられる。
　・置換基を有してもよい２価の炭化水素基：
　Ｖａ０１が置換基を有してもよい２価の炭化水素基である場合、該炭化水素基は、脂肪族炭化水素基でもよいし、芳香族炭化水素基でもよい。
　・・Ｖａ０１における脂肪族炭化水素基
　脂肪族炭化水素基は、芳香族性を持たない炭化水素基を意味する。該脂肪族炭化水素基は、飽和であってもよく、不飽和であってもよく、通常は飽和であることが好ましい。
　前記脂肪族炭化水素基としては、直鎖状若しくは分岐鎖状の脂肪族炭化水素基、又は構造中に環を含む脂肪族炭化水素基等が挙げられる。
　・・・直鎖状若しくは分岐鎖状の脂肪族炭化水素基
　該直鎖状の脂肪族炭化水素基は、炭素数が１～１０であることが好ましく、炭素数１～６がより好ましく、炭素数１～４がさらに好ましく、炭素数１～３が最も好ましい。
　直鎖状の脂肪族炭化水素基としては、直鎖状のアルキレン基が好ましく、具体的には、メチレン基［－ＣＨ２－］、エチレン基［－（ＣＨ２）２－］、トリメチレン基［－（ＣＨ２）３－］、テトラメチレン基［－（ＣＨ２）４－］、ペンタメチレン基［－（ＣＨ２）５－］等が挙げられる。
　該分岐鎖状の脂肪族炭化水素基は、炭素数が２～１０であることが好ましく、炭素数３～６がより好ましく、炭素数３又は４がさらに好ましく、炭素数３が最も好ましい。
　分岐鎖状の脂肪族炭化水素基としては、分岐鎖状のアルキレン基が好ましく、具体的には、－ＣＨ（ＣＨ３）－、－ＣＨ（ＣＨ２ＣＨ３）－、－Ｃ（ＣＨ３）２－、－Ｃ（ＣＨ３）（ＣＨ２ＣＨ３）－、－Ｃ（ＣＨ３）（ＣＨ２ＣＨ２ＣＨ３）－、－Ｃ（ＣＨ２ＣＨ３）２－等のアルキルメチレン基；－ＣＨ（ＣＨ３）ＣＨ２－、－ＣＨ（ＣＨ３）ＣＨ（ＣＨ３）－、－Ｃ（ＣＨ３）２ＣＨ２－、－ＣＨ（ＣＨ２ＣＨ３）ＣＨ２－、－Ｃ（ＣＨ２ＣＨ３）２－ＣＨ２－等のアルキルエチレン基；－ＣＨ（ＣＨ３）ＣＨ２ＣＨ２－、－ＣＨ２ＣＨ（ＣＨ３）ＣＨ２－等のアルキルトリメチレン基；－ＣＨ（ＣＨ３）ＣＨ２ＣＨ２ＣＨ２－、－ＣＨ２ＣＨ（ＣＨ３）ＣＨ２ＣＨ２－等のアルキルテトラメチレン基などのアルキルアルキレン基等が挙げられる。アルキルアルキレン基におけるアルキル基としては、炭素数１～５の直鎖状のアルキル基が好ましい。
　前記直鎖状または分岐鎖状の脂肪族炭化水素基は、置換基を有していてもよく、有していなくてもよい。該置換基としては、フッ素原子、フッ素原子で置換された炭素数１～５のフッ素化アルキル基、カルボニル基等が挙げられる。
　・・・構造中に環を含む脂肪族炭化水素基
　該構造中に環を含む脂肪族炭化水素基としては、環構造中にヘテロ原子を含む置換基を含んでもよい環状の脂肪族炭化水素基（脂肪族炭化水素環から水素原子を２個除いた基）、前記環状の脂肪族炭化水素基が直鎖状または分岐鎖状の脂肪族炭化水素基の末端に結合した基、前記環状の脂肪族炭化水素基が直鎖状または分岐鎖状の脂肪族炭化水素基の途中に介在する基などが挙げられる。前記直鎖状または分岐鎖状の脂肪族炭化水素基としては前記と同様のものが挙げられる。
　環状の脂肪族炭化水素基は、炭素数が３～２０であることが好ましく、炭素数３～１２であることがより好ましい。
　環状の脂肪族炭化水素基は、多環式基であってもよく、単環式基であってもよい。単環式の脂環式炭化水素基としては、モノシクロアルカンから２個の水素原子を除いた基が好ましい。該モノシクロアルカンとしては、炭素数３～６のものが好ましく、具体的にはシクロペンタン、シクロヘキサン等が挙げられる。多環式の脂環式炭化水素基としては、ポリシクロアルカンから２個の水素原子を除いた基が好ましく、該ポリシクロアルカンとしては、炭素数７～１２のものが好ましく、具体的にはアダマンタン、ノルボルナン、イソボルナン、トリシクロデカン、テトラシクロドデカン等が挙げられる。
　環状の脂肪族炭化水素基は、置換基を有してもよいし、有していなくてもよい。該置換基としては、アルキル基、アルコキシ基、ハロゲン原子、ハロゲン化アルキル基、水酸基、カルボニル基等が挙げられる。
　前記置換基としてのアルキル基としては、炭素数１～５のアルキル基が好ましく、メチル基、エチル基、プロピル基、ｎ－ブチル基、ｔｅｒｔ－ブチル基であることがより好ましい。
　前記置換基としてのアルコキシ基としては、炭素数１～５のアルコキシ基が好ましく、メトキシ基、エトキシ基、ｎ－プロポキシ基、ｉｓｏ－プロポキシ基、ｎ－ブトキシ基、ｔｅｒｔ－ブトキシ基がより好ましく、メトキシ基、エトキシ基がさらに好ましい。
　前記置換基としてのハロゲン原子としては、フッ素原子が好ましい。
　前記置換基としてのハロゲン化アルキル基としては、前記アルキル基の水素原子の一部または全部が前記ハロゲン原子で置換された基が挙げられる。
　環状の脂肪族炭化水素基は、その環構造を構成する炭素原子の一部がヘテロ原子を含む置換基で置換されてもよい。該ヘテロ原子を含む置換基としては、－Ｏ－、－Ｃ（＝Ｏ）－Ｏ－、－Ｓ－、－Ｓ（＝Ｏ）２－、－Ｓ（＝Ｏ）２－Ｏ－が好ましい。
　・・Ｖａ０１における芳香族炭化水素基
　該芳香族炭化水素基は、芳香環を少なくとも１つ有する炭化水素基である。
　この芳香環は、４ｎ＋２個のπ電子をもつ環状共役系であれば特に限定されず、単環式でもよいし、多環式でもよい。芳香環の炭素数は５～３０であることが好ましく、炭素数５～２０がより好ましく、炭素数６～１５がさらに好ましく、炭素数６～１２が特に好ましい。ただし、該炭素数には、置換基における炭素数を含まないものとする。
　芳香環として具体的には、ベンゼン、ナフタレン、アントラセン、フェナントレン等の芳香族炭化水素環；前記芳香族炭化水素環を構成する炭素原子の一部がヘテロ原子で置換された芳香族複素環等が挙げられる。芳香族複素環におけるヘテロ原子としては、酸素原子、硫黄原子、窒素原子等が挙げられる。芳香族複素環として具体的には、ピリジン環、チオフェン環等が挙げられる。
　芳香族炭化水素基として具体的には、前記芳香族炭化水素環または芳香族複素環から水素原子を２つ除いた基（アリーレン基またはヘテロアリーレン基）；２以上の芳香環を含む芳香族化合物（例えばビフェニル、フルオレン等）から水素原子を２つ除いた基；前記芳香族炭化水素環または芳香族複素環から水素原子を１つ除いた基（アリール基またはヘテロアリール基）の水素原子の１つがアルキレン基で置換された基（例えば、ベンジル基、フェネチル基、１－ナフチルメチル基、２－ナフチルメチル基、１－ナフチルエチル基、２－ナフチルエチル基等のアリールアルキル基におけるアリール基から水素原子をさらに１つ除いた基）等が挙げられる。前記アリール基またはヘテロアリール基に結合するアルキレン基の炭素数は、炭素数１～４であることが好ましく、炭素数１～２であることがより好ましく、炭素数１であることが特に好ましい。
　前記芳香族炭化水素基は、当該芳香族炭化水素基が有する水素原子が置換基で置換されていてもよい。例えば当該芳香族炭化水素基中の芳香環に結合した水素原子が置換基で置換されていてもよい。該置換基としては、例えば、アルキル基、アルコキシ基、ハロゲン原子、ハロゲン化アルキル基、水酸基等が挙げられる。
　前記置換基としてのアルキル基としては、炭素数１～５のアルキル基が好ましく、メチル基、エチル基、プロピル基、ｎ－ブチル基、ｔｅｒｔ－ブチル基であることがより好ましい。
　前記置換基としてのアルコキシ基、ハロゲン原子およびハロゲン化アルキル基としては、前記環状の脂肪族炭化水素基が有する水素原子を置換する置換基として例示したものが挙げられる。
　・ヘテロ原子を含む２価の連結基：
　Ｖａ０１がヘテロ原子を含む２価の連結基である場合、該連結基として好ましいものとしては、－Ｏ－、－Ｃ（＝Ｏ）－Ｏ－、－Ｏ－Ｃ（＝Ｏ）－、－Ｃ（＝Ｏ）－、－Ｏ－Ｃ（＝Ｏ）－Ｏ－、－Ｃ（＝Ｏ）－ＮＨ－、－ＮＨ－、－ＮＨ－Ｃ（＝ＮＨ）－（Ｈはアルキル基、アシル基等の置換基で置換されていてもよい。）、－Ｓ－、－Ｓ（＝Ｏ）２－、－Ｓ（＝Ｏ）２－Ｏ－、一般式－Ｙ２１－Ｏ－Ｙ２２－、－Ｙ２１－Ｏ－、－Ｙ２１－Ｃ（＝Ｏ）－Ｏ－、－Ｃ（＝Ｏ）－Ｏ－Ｙ２１－、－［Ｙ２１－Ｃ（＝Ｏ）－Ｏ］ｍ”－Ｙ２２－、－Ｙ２１－Ｏ－Ｃ（＝Ｏ）－Ｙ２２－または－Ｙ２１－Ｓ（＝Ｏ）２－Ｏ－Ｙ２２－で表される基［式中、Ｙ２１およびＹ２２はそれぞれ独立して置換基を有してもよい２価の炭化水素基であり、Ｏは酸素原子であり、ｍ”は０～３の整数である。］等が挙げられる。
　前記へテロ原子を含む２価の連結基が－Ｃ（＝Ｏ）－ＮＨ－、－Ｃ（＝Ｏ）－ＮＨ－Ｃ（＝Ｏ）－、－ＮＨ－、－ＮＨ－Ｃ（＝ＮＨ）－の場合、そのＨはアルキル基、アシル等の置換基で置換されていてもよい。該置換基（アルキル基、アシル基等）は、炭素数が１～１０であることが好ましく、１～８であることがさらに好ましく、１～５であることが特に好ましい。
　一般式－Ｙ２１－Ｏ－Ｙ２２－、－Ｙ２１－Ｏ－、－Ｙ２１－Ｃ（＝Ｏ）－Ｏ－、－Ｃ（＝Ｏ）－Ｏ－Ｙ２１－、－［Ｙ２１－Ｃ（＝Ｏ）－Ｏ］ｍ”－Ｙ２２－、－Ｙ２１－Ｏ－Ｃ（＝Ｏ）－Ｙ２２－または－Ｙ２１－Ｓ（＝Ｏ）２－Ｏ－Ｙ２２－中、Ｙ２１およびＹ２２は、それぞれ独立して、置換基を有してもよい２価の炭化水素基である。該２価の炭化水素基としては、前記置換基を有してもよい２価の炭化水素基と同様のものが挙げられる。
　Ｙ２１としては、直鎖状の脂肪族炭化水素基が好ましく、直鎖状のアルキレン基がより好ましく、炭素数１～５の直鎖状のアルキレン基がさらに好ましく、メチレン基またはエチレン基が特に好ましい。
　Ｙ２２としては、直鎖状または分岐鎖状の脂肪族炭化水素基が好ましく、メチレン基、エチレン基またはアルキルメチレン基がより好ましい。該アルキルメチレン基におけるアルキル基は、炭素数１～５の直鎖状のアルキル基が好ましく、炭素数１～３の直鎖状のアルキル基がより好ましく、メチル基が最も好ましい。
　式－［Ｙ２１－Ｃ（＝Ｏ）－Ｏ］ｍ”－Ｙ２２－で表される基において、ｍ”は０～３の整数であり、０～２の整数であることが好ましく、０または１がより好ましく、１が特に好ましい。つまり、式－［Ｙ２１－Ｃ（＝Ｏ）－Ｏ］ｍ”－Ｙ２２－で表される基としては、式－Ｙ２１－Ｃ（＝Ｏ）－Ｏ－Ｙ２２－で表される基が特に好ましい。なかでも、式－（ＣＨ２）ａ’－Ｃ（＝Ｏ）－Ｏ－（ＣＨ２）ｂ’－で表される基が好ましい。該式中、ａ’は、１～１０の整数であり、１～８の整数が好ましく、１～５の整数がより好ましく、１または２がさらに好ましく、１が最も好ましい。ｂ’は、１～１０の整数であり、１～８の整数が好ましく、１～５の整数がより好ましく、１または２がさらに好ましく、１が最も好ましい。
　中でも、Ｖａ０１としては、置換基を有してもよい２価の炭化水素基が好ましく、置換基を有してもよい脂肪族炭化水素基がより好ましく、置換基を有してもよい炭素数１～１０の直鎖状又は分岐鎖状のアルキレン基がさらに好ましい。前記アルキレン基は、炭素数１～６がより好ましく、炭素数１～４がさらに好ましく、炭素数１～３が特に好ましい。Ｖａ０１としては、メチレン基又はエチレン基が特に好ましい。
　前記式（ａ０－１）中、ｎａ０１は、１～２の整数である。ｎａ０１は、１であることが好ましい。
　前記式（ａ０－１）中、Ｒａ０１は、ハロゲン原子、カルボキシ基、アシル基、ニトロ基及びシアノ基からなる群より選択される少なくとも１個の置換基を有するラクトン含有環式基である。「ラクトン含有環式基」とは、その環骨格中に－Ｏ－Ｃ（＝Ｏ）－を含む環（ラクトン環）を含有する環式基を示す。ラクトン環をひとつ目の環として数え、ラクトン環のみの場合は単環式基、さらに他の環構造を有する場合は、その構造に関わらず多環式基と称する。ラクトン含有環式基は、単環式基であってもよく、多環式基であってもよい。
　Ｒａ０１におけるラクトン含有環式基としては、特に限定されることなく任意のものが使用可能である。ラクトン含有環式基としては、例えば、後述の一般式（ａ２－ｒ－１）～（ａ２－ｒ－７）でそれぞれ表される基が挙げられる。Ｒａ０１におけるラクトン含有環式基としては、後述の一般式（ａ２－ｒ－１）～（ａ２－ｒ－７）で表される基において、Ｒａ’２１が、ハロゲン原子、カルボキシ基、アシル基、ニトロ基、又はシアノ基であるものが挙げられる。
　Ｒａ０１におけるラクトン含有環式基の好ましい例としては、下記一般式（Ｒａ０－１）で表されるラクトン含有環式基が挙げられる。
Figure JPOXMLDOC01-appb-C000009
 ［式中、Ｒａ０１２及びＲａ０１３は、それぞれ独立に、水素原子、炭素数１～５のアルキル基、炭素数１～５のアルコキシ基、若しくは炭素数１～５のアルキルチオ基を表すか、又はＲａ０１２及びＲａ０１３が、互いに結合して、酸素原子若しくは硫黄原子を含んでもよい炭素数１～６のアルキレン基、エーテル結合（－Ｏ－）、若しくはチオエーテル結合（－Ｓ－）を表す。Ｘ０１１は、ハロゲン原子、カルボキシ基、アシル基、ニトロ基、又はシアノ基を表す。Ｒａ０１１は、ハロゲン原子を含んでもよい炭素数１～６のアルキル基、ヒドロキシ基部分が保護基で保護されてもよく且つハロゲン原子を含んでもよい炭素数１～６のヒドロキシアルキル基、塩を形成してもよいカルボキシ基、又は置換オキシカルボニル基を表す。ｐ０１は、０～８の整数を表し、ｑ０１は、１～９の整数を表す。但し、ｐ０１＋ｑ０１≦９である。Ｘ０１１が２つ以上存在する場合、複数のＸ０１１は、互いに同じでもよく異なっていてもよい。Ｒａ０１１が２つ以上存在する場合、複数のＲａ０１１は、互いに同じでもよく異なっていてもよい。Ｒａ０１２及びＲａ０１３が、互いに結合して酸素原子又は硫黄原子を含んでもよい炭素数１～６のアルキレン基を形成する場合、Ｘ０１１及びＲａ０１１は、それぞれ独立に、前記炭素数１～６のアルキレン基の水素原子を置換する置換基として存在してもよい。＊は式（ａ０－１）中の酸素原子に結合する結合手を表す。］
　前記一般式（Ｒａ０－１）中、Ｒａ０１２及びＲａ０１３は、それぞれ独立に、水素原子、炭素数１～５のアルキル基、炭素数１～５のアルコキシ基、若しくは炭素数１～５のアルキルチオ基を表すか、又は、Ｒａ０１２及びＲａ０１３が互いに結合して、酸素原子若しくは硫黄原子を含んでもよい炭素数１～６のアルキレン基、エーテル結合、若しくはチオエーテル結合（－Ｓ－）を表す。
　前記炭素数１～５のアルキル基は、直鎖状または分岐鎖状のアルキル基が好ましく、具体的には、メチル基、エチル基、プロピル基、イソプロピル基、ｎ－ブチル基、イソブチル基、ｔｅｒｔ－ブチル基、ペンチル基、イソペンチル基、ネオペンチル基等が挙げられる。
　前記炭素数１～５のアルコキシ基は、直鎖状または分岐鎖状のアルコキシ基が好ましく、具体的には、前記Ｒａ０１２及びＲａ０１３おけるアルキル基として挙げたアルキル基と、酸素原子（－Ｏ－）と、が連結した基が挙げられる。
　前記炭素数１～５アルキルチオ基は、炭素数１～４のものが好ましく、具体的には、メチルチオ基、エチルチオ基、ｎ－プロピルチオ基、ｉｓｏ－プロピルチオ基、ｎ－ブチルチオ基、ｔｅｒｔ－ブチルチオ基等が挙げられる。
　Ｒａ０１２及びＲａ０１３が互いに結合して形成される炭素数１～６のアルキレン基としては、直鎖状または分岐鎖状のアルキレン基が好ましく、メチレン基、エチレン基、ｎ－プロピレン基、イソプロピレン基等が挙げられる。該アルキレン基が酸素原子または硫黄原子を含む場合、その具体例としては、該アルキレン基の末端または炭素原子間に、－Ｏ－もしくは－Ｓ－が介在する基が挙げられ、たとえば－Ｏ－ＣＨ２－、－ＣＨ２－Ｏ－ＣＨ２－、－Ｓ－ＣＨ２－、－ＣＨ２－Ｓ－ＣＨ２－等が挙げられる。Ｒａ０１２及びＲａ０１３が互いに結合して形成される基としては、炭素数１～６のアルキレン基または－Ｏ－が好ましく、炭素数１～６のアルキレン基がより好ましく、炭素数１～５のアルキレン基がさらに好ましく、メチレン基が特に好ましい。
　中でも、Ｒａ０１２及びＲａ０１３は、Ｒａ０１２及びＲａ０１３が互いに結合して炭素数１～６のアルキレン基を形成することが好ましい。前記炭素数１～６のアルキレン基は、炭素数１～３のアルキレン基がより好ましく、メチレン基がさらに好ましい。
　前記一般式（Ｒａ０－１）中、Ｒａ０１１は、Ｒａ０１１は、ハロゲン原子を有してもよい炭素数１～６のアルキル基、ヒドロキシ基部分が保護基で保護されてもよく且つハロゲン原子を有してもよい炭素数１～６のヒドロキシアルキル基、塩を形成しているカルボキシ基、又は置換オキシカルボニル基を表す。
　前記炭素数１～６のアルキル基としては、例えば、メチル基、エチル基、ｎ－プロピル基、イソプロピル基、ｎ－ブチル基、イソブチル基、ｓ－ブチル基、ｔ－ブチル基、ペンチル基、ヘキシル基などが挙げられる。これらの中でも、炭素数１～５のアルキル基が好ましく、炭素数１～４のアルキル基がより好ましく、炭素数１～３のアルキル基がさらに好ましく、メチル基又はエチル基が特に好ましく、メチル基が最も好ましい。
　前記炭素数１～６のアルキル基は、ハロゲン原子を有してもよく、有していなくてもよい。前記ハロゲン原子としては、フッ素原子又は塩素原子が好ましく、フッ素原子がより好ましい。ハロゲン原子を有する炭素数１～６のアルキル基としては、クロロメチル基などのクロロアルキル基；トリフルオロメチル基、２，２，２－トリフルオロエチル基、ペンタフルオロエチル基などのフルオロアルキル基（好ましくは炭素数１～３のフルオロアルキル基）等が挙げられる。
　前記炭素数１～６のヒドロキシアルキル基としては、ヒドロキシメチル基、２－ヒドロキシエチル基、１－ヒドロキシエチル基、３－ヒドロキシプロピル基、２－ヒドロキシプロピル基、４－ヒドロキシブチル基、６－ヒドロキシヘキシル基などが挙げられる。
　前記炭素数１～６のヒドロキシアルキル基は、ハロゲン原子を有してもよく、有していなくてもよい。前記ハロゲン原子としては、フッ素原子が好ましい。ハロゲン原子を有する炭素数１～６のヒドロキシアルキル基としては、ジフルオロヒドロキシメチル基、１，１－ジフルオロ－２－ヒドロキシエチル基、２，２－ジフルオロ－２－ヒドロキシエチル基、１，１，２，２－テトラフルオロ－２－ヒドロキシエチル基等が挙げられる。
　前記ハロゲン原子を有してもよい炭素数１～６のヒドロキシアルキル基は、炭素数１～３が好ましく、炭素数１又は２がより好ましく、炭素数１がさらに好ましい。
　前記炭素数１～６のヒドロキシアルキル基は、ヒドロキシ基部分が保護基で保護されていてもよく、保護されていなくてもよい。前記ヒドロキシ基部分を保護する保護基としては、メチル基、メトキシメチル基等のヒドロキシ基を構成する酸素原子とともにエーテル結合又はアセタール結合を形成し得る基；アセチル基、ベンゾイル基等のヒドロキシ基を構成する酸素原子とともにエステル結合を形成し得る基等が挙げられる。
　前記塩を形成してもよいカルボキシ基は、カルボキシ基、及び、塩を形成しているカルボキシ基（カルボキシ基の塩）からなる群より選ばれる。前記塩を形成しているカルボキシ基（カルボキシ基の塩）としては、カルボキシ基のアルカリ金属塩、カルボキシ基のアルカリ土類金属塩、及びカルボキシ基の遷移金属塩等が挙げられる。
　前記置換オキシカルボニル基としては、炭素数１～４のアルコキシ基とカルボニル基とが結合したアルコキシカルボニル基（具体的には、メトキシカルボニル基、エトキシカルボニル基、イソプロピルオキシカルボニル基、ｎ－プロポキシカルボニル基などのアルキルオキシカルボニル基；ビニルオキシカルボニル基、アリルオキシカルボニル基などのアルケニルオキシカルボニル基）；シクロヘキシルオキシカルボニル基などのシクロアルキルオキシカルボニル基、フェニルオキシカルボニル基などのアリールオキシカルボニル基等が挙げられる。
　前記一般式（Ｒａ０－１）中、Ｘ０１１は、ハロゲン原子、カルボキシ基、アシル基、ニトロ基、又はシアノ基を表す。前記ハロゲン原子としては、フッ素原子が好ましい。前記アシル基としては、炭素数１～３のアシル基が好ましく、具体例としては、ホルミル基、アセチル基、プロピオニル基が挙げられる。中でも、Ｘ０１１は、シアノ基であることが好ましい。
　前記一般式（Ｒａ０－１）中、ｐ０１は、０～８の整数である。前記一般式（Ｒａ０－１）中、ｑ０１は、１～９の整数である。但し、ｐ０１＋ｑ０１≦９である。
　ｐ０１は、好ましくは０～６の整数であり、より好ましくは０～３の整数であり、さらに好ましくは０又は１であり、特に好ましくは０である。
　ｑ０１は、好ましくは１～５の整数であり、より好ましくは１又は２であり、さらに好ましくは１である。
　ｐ０１が２～８の整数であり、Ｒａ０１１が２つ以上存在する場合、複数のＲａ０１１は、互いに同じでもよく異なっていてもよい。
　ｑ０１が２～９の整数であり、Ｘ０１１が２つ以上存在する場合、複数のＸ０１１は、互いに同じでもよく異なっていてもよい。
　Ｒａ０１２及びＲａ０１３が、互いに結合して酸素原子又は硫黄原子を含んでいてもよい炭素数１～６のアルキレン基を形成する場合、Ｘ０１１及びＲａ０１１は、それぞれ独立に、前記炭素数１～６のアルキレン基の水素原子を置換する置換基として存在していてもよい。
　構成単位（ａ０）は、下記一般式（ａ０－１－１）で表される構成単位であることが好ましい。
Figure JPOXMLDOC01-appb-C000010
 ［式中、Ｒは、水素原子、炭素数１～５のアルキル基又は炭素数１～５のハロゲン化アルキル基である。Ｖａ０１は、置換基を有してもよい２価の炭化水素基である。ｎａ０１は、１～２の整数である。Ｘ０１１は、ハロゲン原子、カルボキシ基、アシル基、ニトロ基、又はシアノ基を表す。ｑ０１１は、１～７の整数である。］
　前記式（ａ０－１－１）中のＲ、Ｖａ０１及びｎａ０１は、前記式（ａ０－１）中のＲ、Ｖａ０１及びｎａ０１と同様である。前記式（ａ０－１－１）中のＸ０１１は、前記式（Ｒａ０－１）中のＸ０１１と同様である。
　上記式（ａ０－１－１）中のｑ０１１は、１～７の整数であり、１又は２であることが好ましく、１であることがより好ましい。
　以下に、構成単位（ａ０）の具体例を示す。
　以下の各式中、Ｒαは、水素原子、メチル基またはトリフルオロメチル基を表す。ｎα０１は、１又は２を表し、好ましくは１である。Ａｃはアセチル基を表す。Ｘは、ハロゲン原子、カルボキシ基、アシル基、ニトロ基、又はシアノ基を表し、好ましくはシアノ基（－ＣＮ）である。
Figure JPOXMLDOC01-appb-C000011
Figure JPOXMLDOC01-appb-C000012
Figure JPOXMLDOC01-appb-C000013
　構成単位（ａ０）は、上記の中でも、前記式（ａ０－１－１－１）～（ａ０－１－１－１８）のいずれかで表される構成単位であることが好ましく、前記式（ａ０－１－１－１）で表される構成単位であることがより好ましい。
　（Ａ１）成分が有する構成単位（ａ０）は、１種であってもよく２種以上であってもよい。
　（Ａ１）成分中の構成単位（ａ０）の割合は、該（Ａ１）成分を構成する全構成単位の合計（１００モル％）に対して、１０モル％以上８０モル％以下であることが好ましく、２０モル％以上７０モル％以下であることがより好ましく、３０モル％以上６０モル％以下であることがさらに好ましく、３５モル％以上５０モル％以下であることがさらにより好ましく、４０モル％以上５０モル％以下であることがさらに特に好ましい。
　構成単位（ａ０）の割合を、前記の好ましい範囲の下限値以上とすることにより、ディフェクト発生をより抑制することができる。また、構成単位（ａ０）の割合が、前記好ましい範囲の上限値以下であると、他の構成単位とのバランスを取ることができる。
　≪他の構成単位≫
　（Ａ１）成分は、前記構成単位（ａ０）に加え、必要に応じて他の構成単位を有してもよい。
　他の構成単位としては、例えば、酸の作用により極性が増大する酸分解性基を含む構成単位（ａ１）；ラクトン含有環式基、－ＳＯ２－含有環式基又はカーボネート含有環式基を含む構成単位（ａ２）（前記構成単位（ａ０）に該当するものを除く）；極性基含有脂肪族炭化水素基を含む構成単位（ａ３）；酸非解離性の脂肪族環式基を含む構成単位（ａ４）；後述の一般式（ａ１０－１）で表される構成単位（ａ１０）；スチレン若しくはスチレン誘導体から誘導される構成単位（ｓｔ）などが挙げられる。
　構成単位（ａ１）について：
　構成単位（ａ１）は、酸の作用により極性が増大する酸分解性基を含む構成単位である。
　酸解離性基としては、これまで、化学増幅型レジスト組成物用のベース樹脂の酸解離性基として提案されているものが挙げられる。
　化学増幅型レジスト組成物用のベース樹脂の酸解離性基として提案されているものとして具体的には、以下に説明する「アセタール型酸解離性基」、「第３級アルキルエステル型酸解離性基」、「第３級アルキルオキシカルボニル酸解離性基」が挙げられる。
　アセタール型酸解離性基：
　前記極性基のうちカルボキシ基または水酸基を保護する酸解離性基としては、例えば、下記一般式（ａ１－ｒ－１）で表される酸解離性基（以下「アセタール型酸解離性基」ということがある。）が挙げられる。
Figure JPOXMLDOC01-appb-C000014
 ［式中、Ｒａ’１、Ｒａ’２は水素原子またはアルキル基である。Ｒａ’３は炭化水素基であって、Ｒａ’３は、Ｒａ’１、Ｒａ’２のいずれかと結合して環を形成してもよい。］
　式（ａ１－ｒ－１）中、Ｒａ’１及びＲａ’２のうち、少なくとも一方が水素原子であることが好ましく、両方が水素原子であることがより好ましい。
　Ｒａ’１又はＲａ’２がアルキル基である場合、該アルキル基としては、上記α置換アクリル酸エステルについての説明で、α位の炭素原子に結合してもよい置換基として挙げたアルキル基と同様のものが挙げられ、炭素数１～５のアルキル基が好ましい。具体的には、直鎖状または分岐鎖状のアルキル基が好ましく挙げられる。より具体的には、メチル基、エチル基、プロピル基、イソプロピル基、ｎ－ブチル基、イソブチル基、ｔｅｒｔ－ブチル基、ペンチル基、イソペンチル基、ネオペンチル基などが挙げられ、メチル基またはエチル基がより好ましく、メチル基が特に好ましい。
　式（ａ１－ｒ－１）中、Ｒａ’３の炭化水素基としては、直鎖状もしくは分岐鎖状のアルキル基、又は環状の炭化水素基が挙げられる。
　該直鎖状のアルキル基は、炭素数が１～５であることが好ましく、炭素数が１～４がより好ましく、炭素数１または２がさらに好ましい。具体的には、メチル基、エチル基、ｎ－プロピル基、ｎ－ブチル基、ｎ－ペンチル基等が挙げられる。これらの中でも、メチル基、エチル基またはｎ－ブチル基が好ましく、メチル基またはエチル基がより好ましい。
　該分岐鎖状のアルキル基は、炭素数が３～１０であることが好ましく、炭素数３～５がより好ましい。具体的には、イソプロピル基、イソブチル基、ｔｅｒｔ－ブチル基、イソペンチル基、ネオペンチル基、１，１－ジエチルプロピル基、２，２－ジメチルブチル基等が挙げられ、イソプロピル基であることが好ましい。
　Ｒａ’３が環状の炭化水素基となる場合、該炭化水素基は、脂肪族炭化水素基でも芳香族炭化水素基でもよく、また、多環式基でも単環式基でもよい。
　単環式基である脂肪族炭化水素基としては、モノシクロアルカンから１個の水素原子を除いた基が好ましい。該モノシクロアルカンとしては、炭素数３～６のものが好ましく、具体的にはシクロペンタン、シクロヘキサン等が挙げられる。
　多環式基である脂肪族炭化水素基としては、ポリシクロアルカンから１個の水素原子を除いた基が好ましく、該ポリシクロアルカンとしては、炭素数７～１２のものが好ましく、具体的にはアダマンタン、ノルボルナン、イソボルナン、トリシクロデカン、テトラシクロドデカン等が挙げられる。
　Ｒａ’３の環状の炭化水素基が芳香族炭化水素基となる場合、該芳香族炭化水素基は、芳香環を少なくとも１つ有する炭化水素基である。
　この芳香環は、４ｎ＋２個のπ電子をもつ環状共役系であれば特に限定されず、単環式でも多環式でもよい。芳香環の炭素数は５～３０であることが好ましく、炭素数５～２０がより好ましく、炭素数６～１５がさらに好ましく、炭素数６～１２が特に好ましい。
　芳香環として具体的には、ベンゼン、ナフタレン、アントラセン、フェナントレン等の芳香族炭化水素環；前記芳香族炭化水素環を構成する炭素原子の一部がヘテロ原子で置換された芳香族複素環等が挙げられる。芳香族複素環におけるヘテロ原子としては、酸素原子、硫黄原子、窒素原子等が挙げられる。芳香族複素環として具体的には、ピリジン環、チオフェン環等が挙げられる。
　Ｒａ’３における芳香族炭化水素基として具体的には、前記芳香族炭化水素環または芳香族複素環から水素原子を１つ除いた基（アリール基またはヘテロアリール基）；２以上の芳香環を含む芳香族化合物（例えばビフェニル、フルオレン等）から水素原子を１つ除いた基；前記芳香族炭化水素環または芳香族複素環の水素原子の１つがアルキレン基で置換された基（例えば、ベンジル基、フェネチル基、１－ナフチルメチル基、２－ナフチルメチル基、１－ナフチルエチル基、２－ナフチルエチル基等のアリールアルキル基など）等が挙げられる。前記芳香族炭化水素環または芳香族複素環に結合するアルキレン基の炭素数は、１～４であることが好ましく、炭素数１～２であることがより好ましく、炭素数１であることが特に好ましい。
　Ｒａ’３における環状の炭化水素基は、置換基を有してもよい。この置換基としては、例えば、－ＲＰ１、－ＲＰ２－Ｏ－ＲＰ１、－ＲＰ２－ＣＯ－ＲＰ１、－ＲＰ２－ＣＯ－ＯＲＰ１、－ＲＰ２－Ｏ－ＣＯ－ＲＰ１、－ＲＰ２－ＯＨ、－ＲＰ２－ＣＮ又は－ＲＰ２－ＣＯＯＨ（以下これらの置換基をまとめて「Ｒａｘ５」ともいう。）等が挙げられる。
　ここで、ＲＰ１は、炭素数１～１０の１価の鎖状飽和炭化水素基、炭素数３～２０の１価の脂肪族環状飽和炭化水素基又は炭素数６～３０の１価の芳香族炭化水素基である。また、ＲＰ２は、単結合、炭素数１～１０の２価の鎖状飽和炭化水素基、炭素数３～２０の２価の脂肪族環状飽和炭化水素基又は炭素数６～３０の２価の芳香族炭化水素基である。但し、ＲＰ１及びＲＰ２の鎖状飽和炭化水素基、脂肪族環状飽和炭化水素基及び芳香族炭化水素基の有する水素原子の一部又は全部はフッ素原子で置換されていてもよい。上記脂肪族環状炭化水素基は、上記置換基を１種単独で１つ以上有してもよいし、上記置換基のうち複数種を各１つ以上有してもよい。
　炭素数１～１０の１価の鎖状飽和炭化水素基としては、例えば、メチル基、エチル基、プロピル基、ブチル基、ペンチル基、ヘキシル基、ヘプチル基、オクチル基、デシル基等が挙げられる。
　炭素数３～２０の１価の脂肪族環状飽和炭化水素基としては、例えば、シクロプロピル基、シクロブチル基、シクロペンチル基、シクロヘキシル基、シクロヘプチル基、シクロオクチル基、シクロデシル基、シクロドデシル基等の単環式脂肪族飽和炭化水素基；ビシクロ［２．２．２］オクタニル基、トリシクロ［５．２．１．０２，６］デカニル基、トリシクロ［３．３．１．１３，７］デカニル基、テトラシクロ［６．２．１．１３，６．０２，７］ドデカニル基、アダマンチル基等の多環式脂肪族飽和炭化水素基が挙げられる。
　炭素数６～３０の１価の芳香族炭化水素基としては、例えば、ベンゼン、ビフェニル、フルオレン、ナフタレン、アントラセン、フェナントレン等の芳香族炭化水素環から水素原子１個を除いた基が挙げられる。
　Ｒａ’３が、Ｒａ’１、Ｒａ’２のいずれかと結合して環を形成する場合、該環式基としては、４～７員環が好ましく、４～６員環がより好ましい。該環式基の具体例としては、テトラヒドロピラニル基、テトラヒドロフラニル基等が挙げられる。
　第３級アルキルエステル型酸解離性基：
　上記極性基のうち、カルボキシ基を保護する酸解離性基としては、例えば、下記一般式（ａ１－ｒ－２）で表される酸解離性基が挙げられる。
　なお、下記式（ａ１－ｒ－２）で表される酸解離性基のうち、アルキル基により構成されるものを、以下、便宜上「第３級アルキルエステル型酸解離性基」ということがある。
Figure JPOXMLDOC01-appb-C000015
 ［式中、Ｒａ’４～Ｒａ’６はそれぞれ炭化水素基であって、Ｒａ’５、Ｒａ’６は互いに結合して環を形成してもよい。］
　Ｒａ’４の炭化水素基としては、直鎖状もしくは分岐鎖状のアルキル基、鎖状もしくは環状のアルケニル基、又は、環状の炭化水素基が挙げられる。
　Ｒａ’４における直鎖状もしくは分岐鎖状のアルキル基、環状の炭化水素基（単環式基である脂肪族炭化水素基、多環式基である脂肪族炭化水素基、芳香族炭化水素基）は、前記Ｒａ’３と同様のものが挙げられる。
　Ｒａ’４における鎖状もしくは環状のアルケニル基は、炭素数２～１０のアルケニル基が好ましい。
　Ｒａ’５、Ｒａ’６の炭化水素基としては、前記Ｒａ’３と同様のものが挙げられる。
　Ｒａ’５とＲａ’６とが互いに結合して環を形成する場合、下記一般式（ａ１－ｒ２－１）で表される基、下記一般式（ａ１－ｒ２－２）で表される基、下記一般式（ａ１－ｒ２－３）で表される基が好適に挙げられる。
　一方、Ｒａ’４～Ｒａ’６が互いに結合せず、独立した炭化水素基である場合、下記一般式（ａ１－ｒ２－４）で表される基が好適に挙げられる。
Figure JPOXMLDOC01-appb-C000016
 ［式（ａ１－ｒ２－１）中、Ｒａ’１０は、一部がハロゲン原子又はヘテロ原子含有基で置換されていてもよい直鎖状又は分岐鎖状の炭素数１～１２のアルキル基を示す。Ｒａ’１１はＲａ’１０が結合した炭素原子と共に脂肪族環式基を形成する基を示す。式（ａ１－ｒ２－２）中、Ｙａは炭素原子である。Ｘａは、Ｙａと共に環状の炭化水素基を形成する基である。この環状の炭化水素基が有する水素原子の一部又は全部は置換されていてもよい。Ｒａ１０１～Ｒａ１０３は、それぞれ独立して、水素原子、炭素数１～１０の１価の鎖状飽和炭化水素基又は炭素数３～２０の１価の脂肪族環状飽和炭化水素基である。この鎖状飽和炭化水素基及び脂肪族環状飽和炭化水素基が有する水素原子の一部又は全部は置換されていてもよい。Ｒａ１０１～Ｒａ１０３の２つ以上が互いに結合して環状構造を形成していてもよい。式（ａ１－ｒ２－３）中、Ｙａａは炭素原子である。Ｘａａは、Ｙａａと共に脂肪族環式基を形成する基である。Ｒａ１０４は、置換基を有してもよい芳香族炭化水素基である。式（ａ１－ｒ２－４）中、Ｒａ’１２及びＲａ’１３は、それぞれ独立に、炭素数１～１０の１価の鎖状飽和炭化水素基又は水素原子である。この鎖状飽和炭化水素基が有する水素原子の一部又は全部は置換されていてもよい。Ｒａ’１４は、置換基を有してもよい炭化水素基である。＊は結合手を示す。］
　上記の式（ａ１－ｒ２－１）中、Ｒａ’１０は、一部がハロゲン原子もしくはヘテロ原子含有基で置換されていてもよい直鎖状もしくは分岐鎖状の炭素数１～１２のアルキル基である。
　Ｒａ’１０における、直鎖状のアルキル基としては、炭素数１～１２であり、炭素数１～１０が好ましく、炭素数１～５が特に好ましい。
　Ｒａ’１０における、分岐鎖状のアルキル基としては、前記Ｒａ’３と同様のものが挙げられる。
　Ｒａ’１０におけるアルキル基は、一部がハロゲン原子もしくはヘテロ原子含有基で置換されていてもよい。例えば、アルキル基を構成する水素原子の一部が、ハロゲン原子又はヘテロ原子含有基で置換されていてもよい。また、アルキル基を構成する炭素原子（メチレン基など）の一部が、ヘテロ原子含有基で置換されていてもよい。
　ここでいうヘテロ原子としては、酸素原子、硫黄原子、窒素原子が挙げられる。ヘテロ原子含有基としては、（－Ｏ－）、－Ｃ（＝Ｏ）－Ｏ－、－Ｏ－Ｃ（＝Ｏ）－、－Ｃ（＝Ｏ）－、－Ｏ－Ｃ（＝Ｏ）－Ｏ－、－Ｃ（＝Ｏ）－ＮＨ－、－ＮＨ－、－Ｓ－、－Ｓ（＝Ｏ）２－、－Ｓ（＝Ｏ）２－Ｏ－等が挙げられる。
　式（ａ１－ｒ２－１）中、Ｒａ’１１（Ｒａ’１０が結合した炭素原子と共に形成する脂肪族環式基）は、式（ａ１－ｒ－１）におけるＲａ’３の単環式基又は多環式基である脂肪族炭化水素基（脂環式炭化水素基）として挙げた基が好ましい。その中でも、単環式の脂環式炭化水素基が好ましく、具体的には、シクロペンチル基、シクロヘキシル基がより好ましく、シクロペンチル基がさらに好ましい。
　式（ａ１－ｒ２－２）中、ＸａがＹａと共に形成する環状の炭化水素基としては、前記式（ａ１－ｒ－１）中のＲａ’３における環状の１価の炭化水素基（脂肪族炭化水素基）から水素原子１個以上をさらに除いた基が挙げられる。
　ＸａがＹａと共に形成する環状の炭化水素基は、置換基を有してもよい。この置換基としては、上記Ｒａ’３における環状の炭化水素基が有してもよい置換基と同様のものが挙げられる。
　式（ａ１－ｒ２－２）中、Ｒａ１０１～Ｒａ１０３における、炭素数１～１０の１価の鎖状飽和炭化水素基としては、例えば、メチル基、エチル基、プロピル基、ブチル基、ペンチル基、ヘキシル基、ヘプチル基、オクチル基、デシル基等が挙げられる。
　Ｒａ１０１～Ｒａ１０３における、炭素数３～２０の１価の脂肪族環状飽和炭化水素基としては、例えば、シクロプロピル基、シクロブチル基、シクロペンチル基、シクロヘキシル基、シクロヘプチル基、シクロオクチル基、シクロデシル基、シクロドデシル基等の単環式脂肪族飽和炭化水素基；ビシクロ［２．２．２］オクタニル基、トリシクロ［５．２．１．０２，６］デカニル基、トリシクロ［３．３．１．１３，７］デカニル基、テトラシクロ［６．２．１．１３，６．０２，７］ドデカニル基、アダマンチル基等の多環式脂肪族飽和炭化水素基等が挙げられる。
　Ｒａ１０１～Ｒａ１０３は、中でも、合成容易性の観点から、水素原子、炭素数１～１０の１価の鎖状飽和炭化水素基が好ましく、その中でも、水素原子、メチル基、エチル基がより好ましく、水素原子が特に好ましい。
　上記Ｒａ１０１～Ｒａ１０３で表される鎖状飽和炭化水素基、又は脂肪族環状飽和炭化水素基が有する置換基としては、例えば、上述のＲａｘ５と同様の基が挙げられる。
　Ｒａ１０１～Ｒａ１０３の２つ以上が互いに結合して環状構造を形成することにより生じる炭素－炭素二重結合を含む基としては、例えば、シクロペンテニル基、シクロヘキセニル基、メチルシクロペンテニル基、メチルシクロヘキセニル基、シクロペンチリデンエテニル基、シクロへキシリデンエテニル基等が挙げられる。これらの中でも、合成容易性の観点から、シクロペンテニル基、シクロヘキセニル基、シクロペンチリデンエテニル基が好ましい。
　式（ａ１－ｒ２－３）中、ＸａａがＹａａと共に形成する脂肪族環式基は、式（ａ１－ｒ－１）におけるＲａ’３の単環式基又は多環式基である脂肪族炭化水素基として挙げた基が好ましい。
　式（ａ１－ｒ２－３）中、Ｒａ１０４における芳香族炭化水素基としては、炭素数５～３０の芳香族炭化水素環から水素原子１個以上を除いた基が挙げられる。中でも、Ｒａ１０４は、炭素数６～１５の芳香族炭化水素環から水素原子１個以上を除いた基が好ましく、ベンゼン、ナフタレン、アントラセン又はフェナントレンから水素原子１個以上を除いた基がより好ましく、ベンゼン、ナフタレン又はアントラセンから水素原子１個以上を除いた基がさらに好ましく、ベンゼン又はナフタレンから水素原子１個以上を除いた基が特に好ましく、ベンゼンから水素原子１個以上を除いた基が最も好ましい。
　式（ａ１－ｒ２－３）中のＲａ１０４が有してもよい置換基としては、例えば、メチル基、エチル基、プロピル基、ヒドロキシル基、カルボキシル基、ハロゲン原子、アルコキシ基（メトキシ基、エトキシ基、プロポキシ基、ブトキシ基等）、アルキルオキシカルボニル基等が挙げられる。
　式（ａ１－ｒ２－４）中、Ｒａ’１２及びＲａ’１３は、それぞれ独立に、炭素数１～１０の１価の鎖状飽和炭化水素基又は水素原子である。Ｒａ’１２及びＲａ’１３における、炭素数１～１０の１価の鎖状飽和炭化水素基としては、上記のＲａ１０１～Ｒａ１０３における、炭素数１～１０の１価の鎖状飽和炭化水素基と同様のものが挙げられる。この鎖状飽和炭化水素基が有する水素原子の一部又は全部は置換されていてもよい。
　Ｒａ’１２及びＲａ’１３は、中でも、水素原子、炭素数１～５のアルキル基が好ましく、炭素数１～５のアルキル基がより好ましく、メチル基、エチル基がさらに好ましく、メチル基が特に好ましい。
　上記Ｒａ’１２及びＲａ’１３で表される鎖状飽和炭化水素基が置換されている場合、その置換基としては、例えば、上述のＲａｘ５と同様の基が挙げられる。
　式（ａ１－ｒ２－４）中、Ｒａ’１４は、置換基を有してもよい炭化水素基である。Ｒａ’１４における炭化水素基としては、直鎖状もしくは分岐鎖状のアルキル基、又は環状の炭化水素基が挙げられる。
　Ｒａ’１４における直鎖状のアルキル基は、炭素数が１～５であることが好ましく、１～４がより好ましく、１又は２がさらに好ましい。具体的には、メチル基、エチル基、ｎ－プロピル基、ｎ－ブチル基、ｎ－ペンチル基等が挙げられる。これらの中でも、メチル基、エチル基又はｎ－ブチル基が好ましく、メチル基又はエチル基がより好ましい。
　Ｒａ’１４における分岐鎖状のアルキル基は、炭素数が３～１０であることが好ましく、３～５がより好ましい。具体的には、イソプロピル基、イソブチル基、ｔｅｒｔ－ブチル基、イソペンチル基、ネオペンチル基、１，１－ジエチルプロピル基、２，２－ジメチルブチル基等が挙げられ、イソプロピル基であることが好ましい。
　Ｒａ’１４が環状の炭化水素基となる場合、該炭化水素基は、脂肪族炭化水素基でも芳香族炭化水素基でもよく、また、多環式基でも単環式基でもよい。
　単環式基である脂肪族炭化水素基としては、モノシクロアルカンから１個の水素原子を除いた基が好ましい。該モノシクロアルカンとしては、炭素数３～６のものが好ましく、具体的にはシクロペンタン、シクロヘキサン等が挙げられる。
　多環式基である脂肪族炭化水素基としては、ポリシクロアルカンから１個の水素原子を除いた基が好ましく、該ポリシクロアルカンとしては、炭素数７～１２のものが好ましく、具体的にはアダマンタン、ノルボルナン、イソボルナン、トリシクロデカン、テトラシクロドデカン等が挙げられる。
　Ｒａ’１４における芳香族炭化水素基としては、Ｒａ１０４における芳香族炭化水素基と同様のものが挙げられる。中でも、Ｒａ’１４は、炭素数６～１５の芳香族炭化水素環から水素原子１個以上を除いた基が好ましく、ベンゼン、ナフタレン、アントラセン又はフェナントレンから水素原子１個以上を除いた基がより好ましく、ベンゼン、ナフタレン又はアントラセンから水素原子１個以上を除いた基がさらに好ましく、ナフタレン又はアントラセンから水素原子１個以上を除いた基が特に好ましく、ナフタレンから水素原子１個以上を除いた基が最も好ましい。
　Ｒａ’１４が有してもよい置換基としては、Ｒａ１０４が有してもよい置換基と同様のものが挙げられる。
　式（ａ１－ｒ２－４）中のＲａ’１４がナフチル基である場合、前記式（ａ１－ｒ２－４）における第３級炭素原子と結合する位置は、ナフチル基の１位又は２位のいずれであってもよい。
　式（ａ１－ｒ２－４）中のＲａ’１４がアントリル基である場合、前記式（ａ１－ｒ２－４）における第３級炭素原子と結合する位置は、アントリル基の１位、２位又は９位のいずれであってもよい。
　前記式（ａ１－ｒ２－１）で表される基の具体例を以下に挙げる。

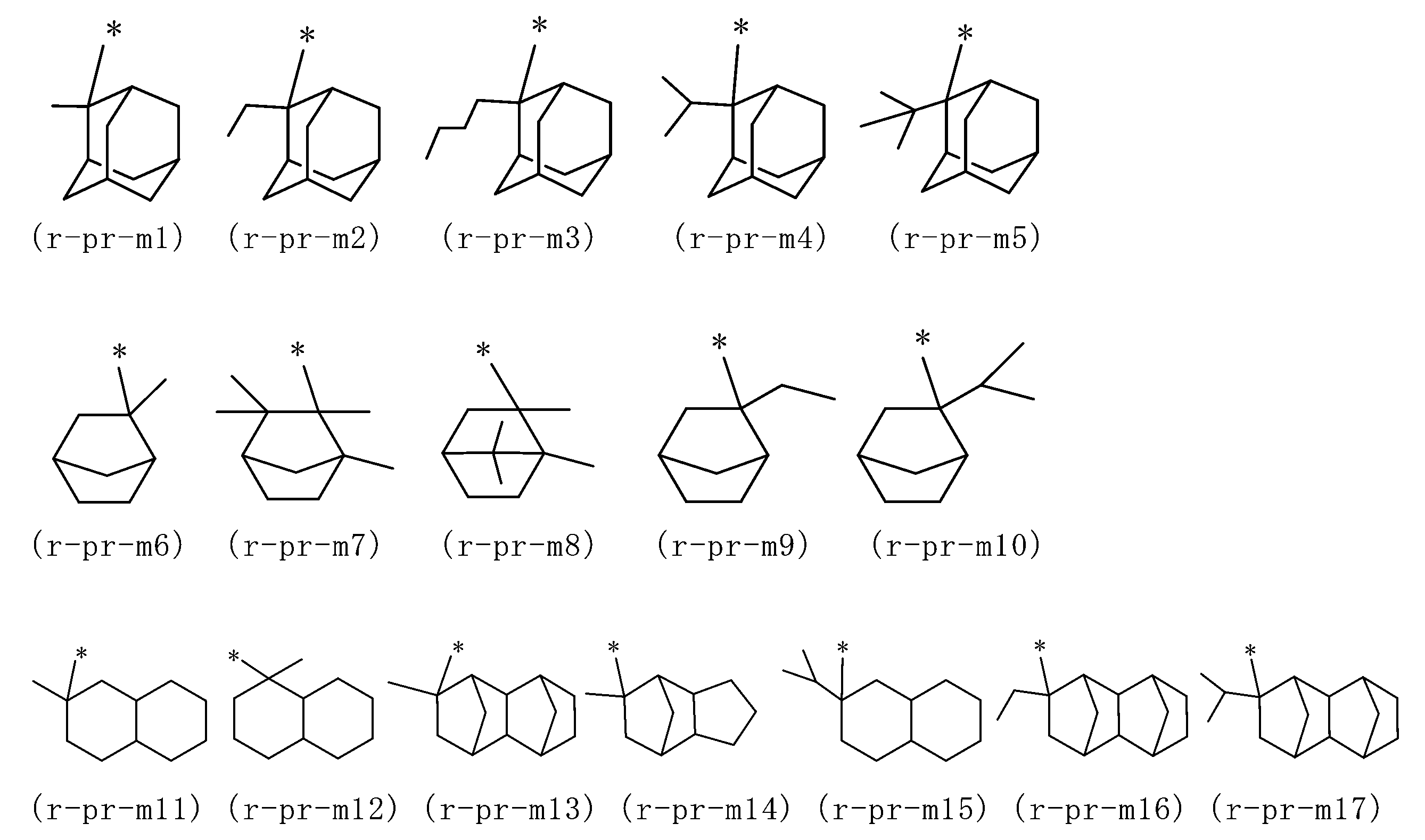

Figure JPOXMLDOC01-appb-C000017

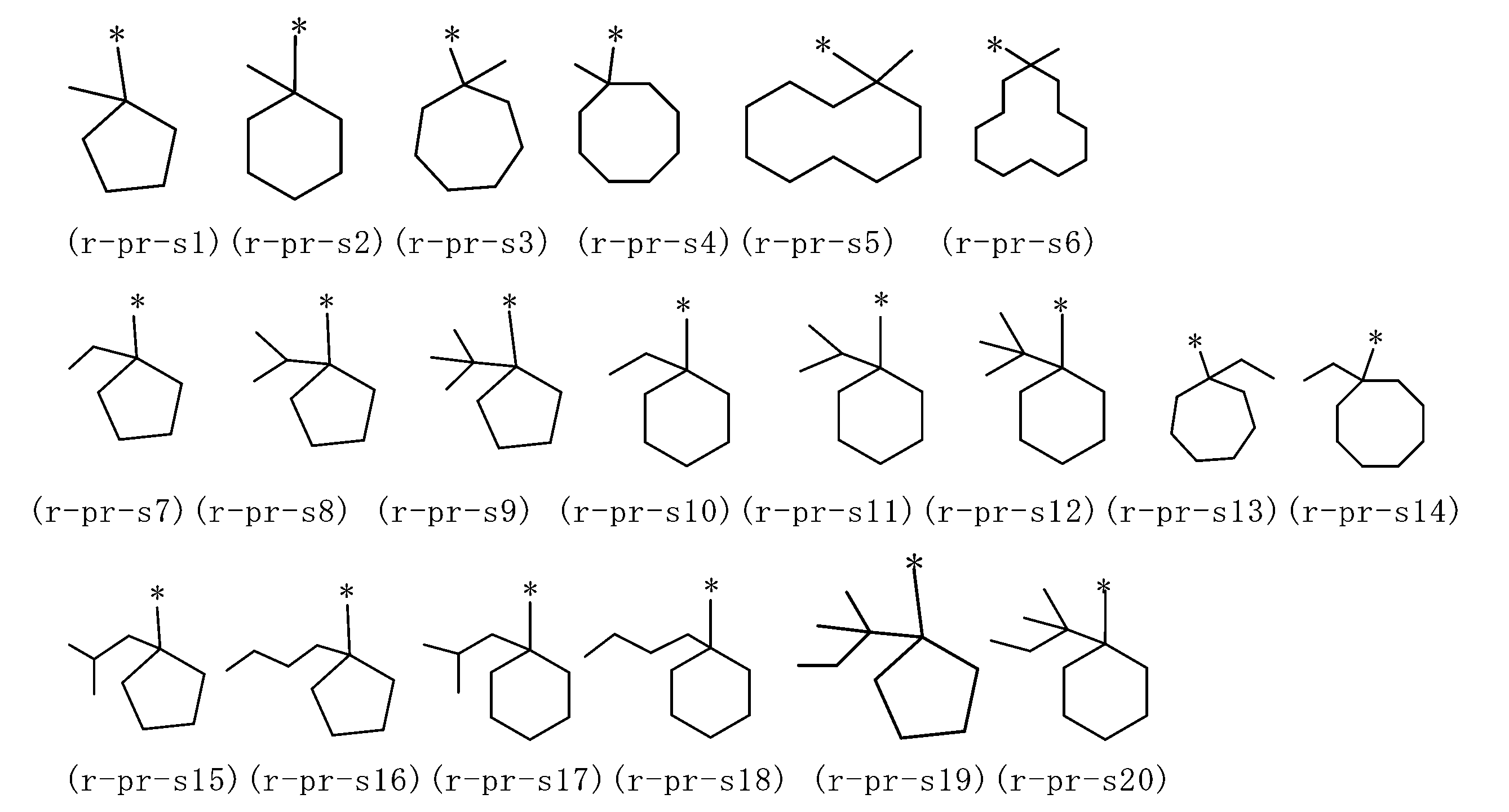

Figure JPOXMLDOC01-appb-C000018
Figure JPOXMLDOC01-appb-C000019
　前記式（ａ１－ｒ２－２）で表される基の具体例を以下に挙げる。

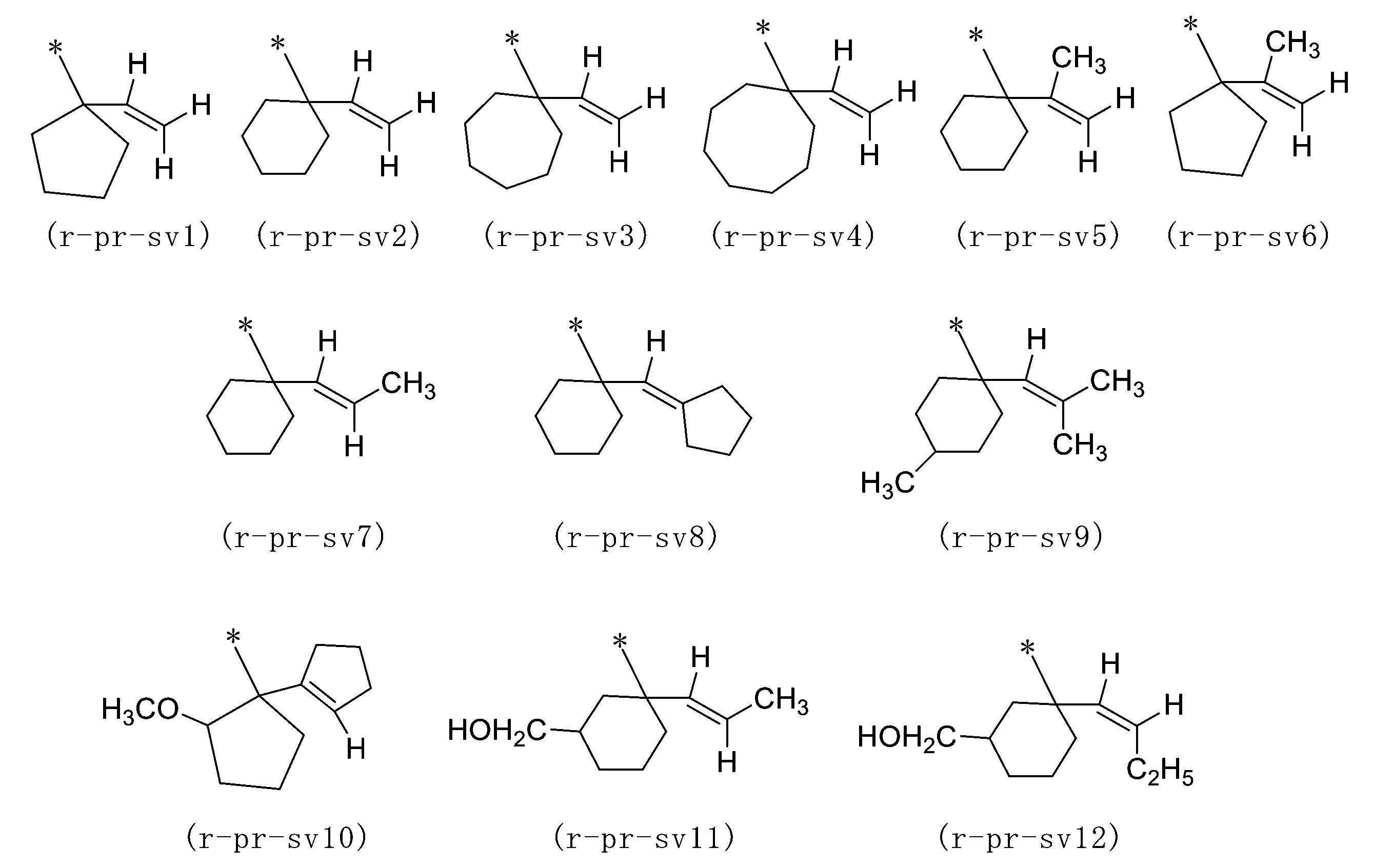

Figure JPOXMLDOC01-appb-C000020

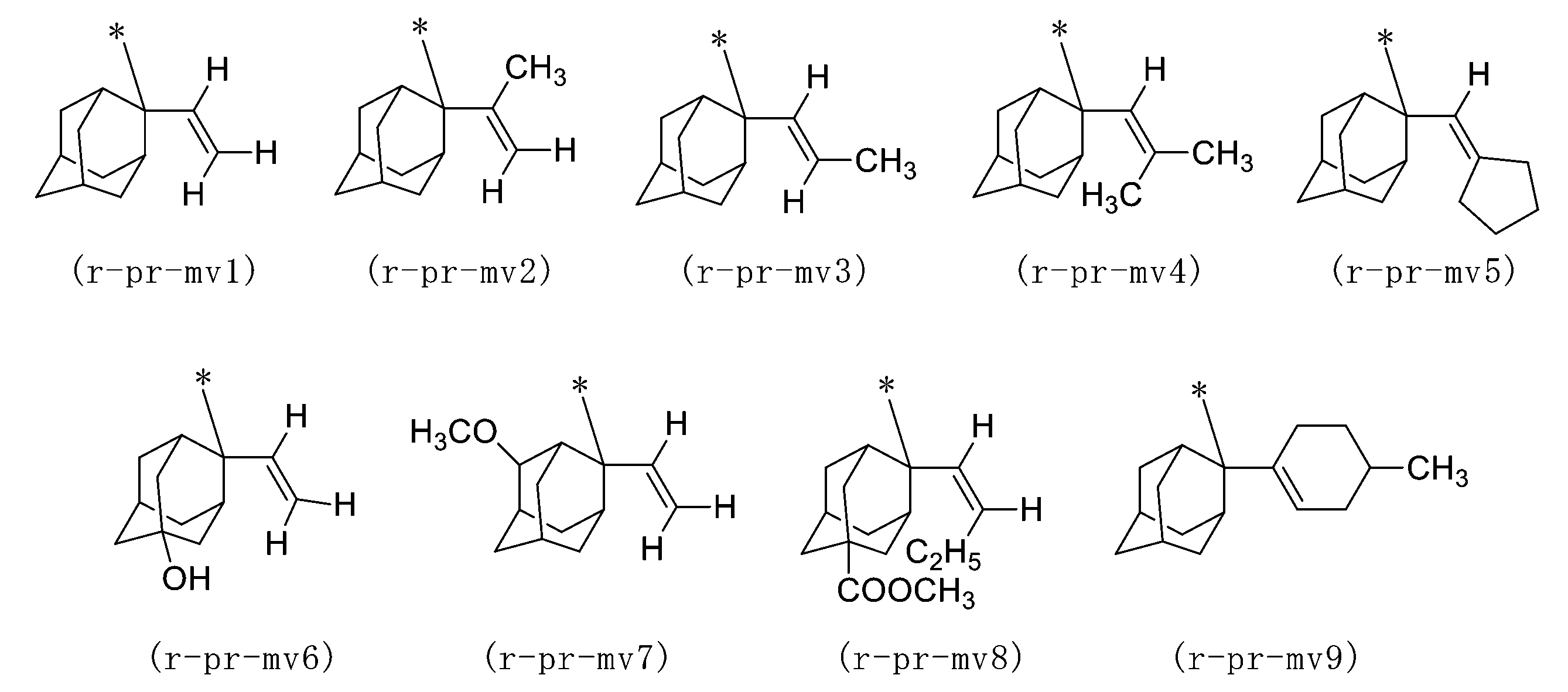

Figure JPOXMLDOC01-appb-C000021
Figure JPOXMLDOC01-appb-C000022
　前記式（ａ１－ｒ２－３）で表される基の具体例を以下に挙げる。
Figure JPOXMLDOC01-appb-C000023
　前記式（ａ１－ｒ２－４）で表される基の具体例を以下に挙げる。

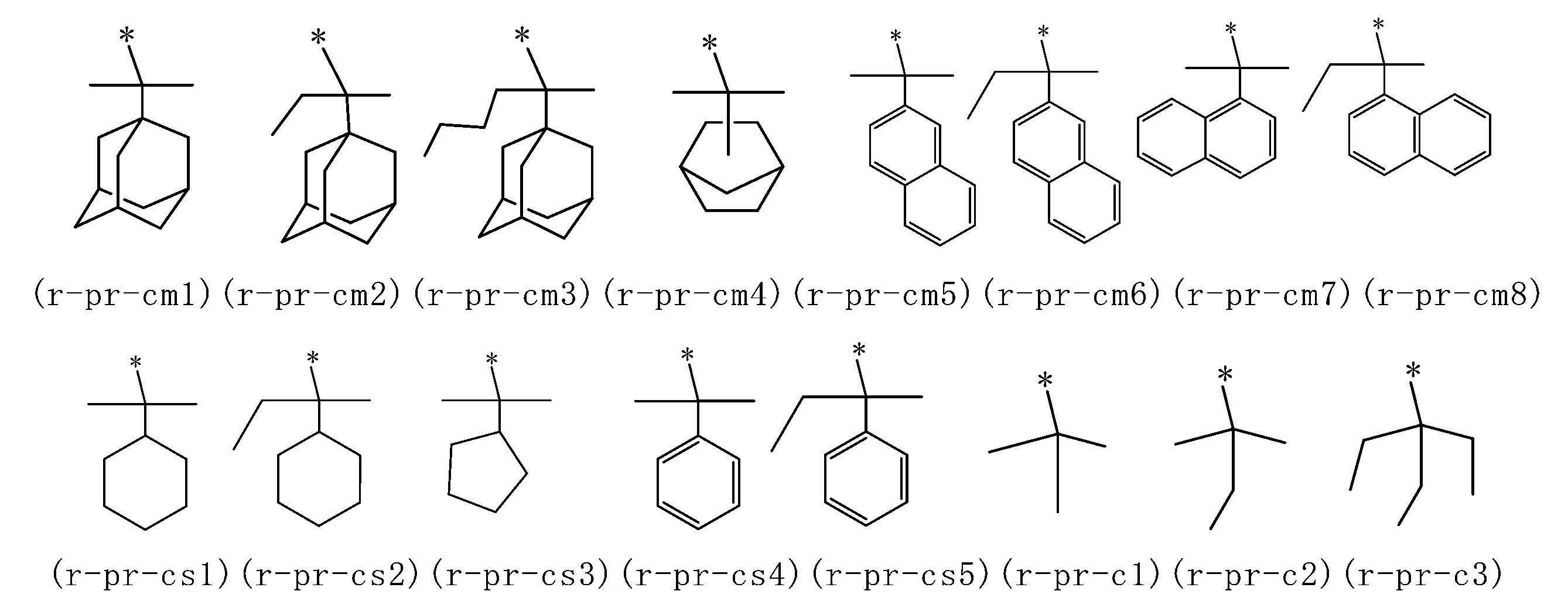

Figure JPOXMLDOC01-appb-C000024
　第３級アルキルオキシカルボニル酸解離性基：
　前記極性基のうち水酸基を保護する酸解離性基としては、例えば、下記一般式（ａ１－ｒ－３）で表される酸解離性基（以下便宜上「第３級アルキルオキシカルボニル酸解離性基」ということがある）が挙げられる。
Figure JPOXMLDOC01-appb-C000025
 ［式中、Ｒａ’７～Ｒａ’９はそれぞれアルキル基である。］
　式（ａ１－ｒ－３）中、Ｒａ’７～Ｒａ’９は、それぞれ炭素数１～５のアルキル基が好ましく、炭素数１～３のアルキル基がより好ましい。
　また、各アルキル基の合計の炭素数は、３～７であることが好ましく、炭素数３～５であることがより好ましく、炭素数３～４であることが最も好ましい。
　構成単位（ａ１）としては、α位の炭素原子に結合した水素原子が置換基で置換されていてもよいアクリル酸エステルから誘導される構成単位、アクリルアミドから誘導される構成単位、ヒドロキシスチレン若しくはヒドロキシスチレン誘導体から誘導される構成単位の水酸基における水素原子の少なくとも一部が前記酸分解性基を含む置換基により保護された構成単位、ビニル安息香酸若しくはビニル安息香酸誘導体から誘導される構成単位の－Ｃ（＝Ｏ）－ＯＨにおける水素原子の少なくとも一部が前記酸分解性基を含む置換基により保護された構成単位等が挙げられる。
　構成単位（ａ１）としては、上記のなかでも、α位の炭素原子に結合した水素原子が置換基で置換されていてもよいアクリル酸エステルから誘導される構成単位が好ましい。
　かかる構成単位（ａ１）の好ましい具体例としては、下記一般式（ａ１－１）又は（ａ１－２）で表される構成単位が挙げられる。
Figure JPOXMLDOC01-appb-C000026
 ［式中、Ｒは、水素原子、炭素数１～５のアルキル基又は炭素数１～５のハロゲン化アルキル基である。Ｖａ１は、エーテル結合を有してもよい２価の炭化水素基である。ｎａ１は、０～２の整数である。Ｒａ１は、上記の一般式（ａ１－ｒ－１）又は（ａ１－ｒ－２）で表される酸解離性基である。Ｗａ１はｎａ２＋１価の炭化水素基であり、ｎａ２は１～３の整数であり、Ｒａ２は上記の一般式（ａ１－ｒ－１）又は（ａ１－ｒ－３）で表される酸解離性基である。］
　前記式（ａ１－１）中のＲは、前記一般式（ａ０－１）中のＲと同様である。前記式（ａ１－１）中のＲとしては、前記一般式（ａ０－１）中のＲで挙げたものと同様のものが挙げられ、好ましい例も同様である。
　前記式（ａ１－１）中、Ｖａ１における２価の炭化水素基は、脂肪族炭化水素基であってもよく、芳香族炭化水素基であってもよい。Ｖａ１における２価の炭化水素基としては、前記一般式（ａ０－１）中のＶａ０１における置換基を有してもよい２価の炭化水素基として挙げた基と同様のものが挙げられ、好ましい例も同様である。
　前記式（ａ１－１）中、Ｒａ１は、上記式（ａ１－ｒ－１）又は（ａ１－ｒ－２）で表される酸解離性基である。
　前記式（ａ１－２）中、Ｗａ１におけるｎａ２＋１価の炭化水素基は、脂肪族炭化水素基であってもよく、芳香族炭化水素基であってもよい。該脂肪族炭化水素基は、芳香族性を持たない炭化水素基を意味し、飽和であってもよく、不飽和であってもよく、通常は飽和であることが好ましい。前記脂肪族炭化水素基としては、直鎖状または分岐鎖状の脂肪族炭化水素基、構造中に環を含む脂肪族炭化水素基、或いは直鎖状または分岐鎖状の脂肪族炭化水素基と構造中に環を含む脂肪族炭化水素基とを組み合わせた基が挙げられる。
　前記ｎａ２＋１価は、２～４価が好ましく、２又は３価がより好ましい。
　前記式（ａ１－２）中、Ｒａ２は、上記の一般式（ａ１－ｒ－１）又は（ａ１－ｒ－３）で表される酸解離性基である。
　以下に前記式（ａ１－１）で表される構成単位の具体例を示す。以下の各式中、Ｒαは、水素原子、メチル基またはトリフルオロメチル基を示す。

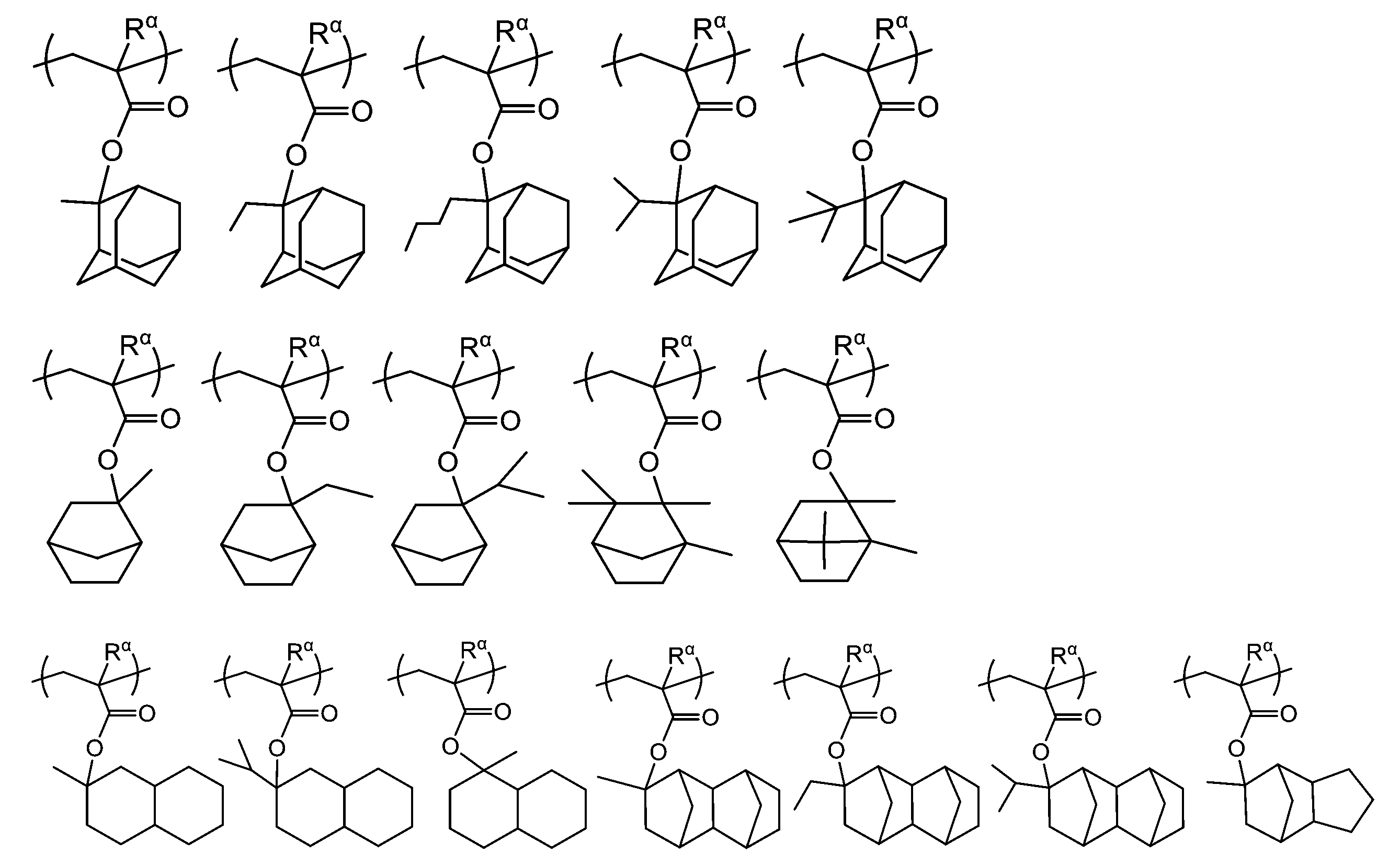

Figure JPOXMLDOC01-appb-C000027

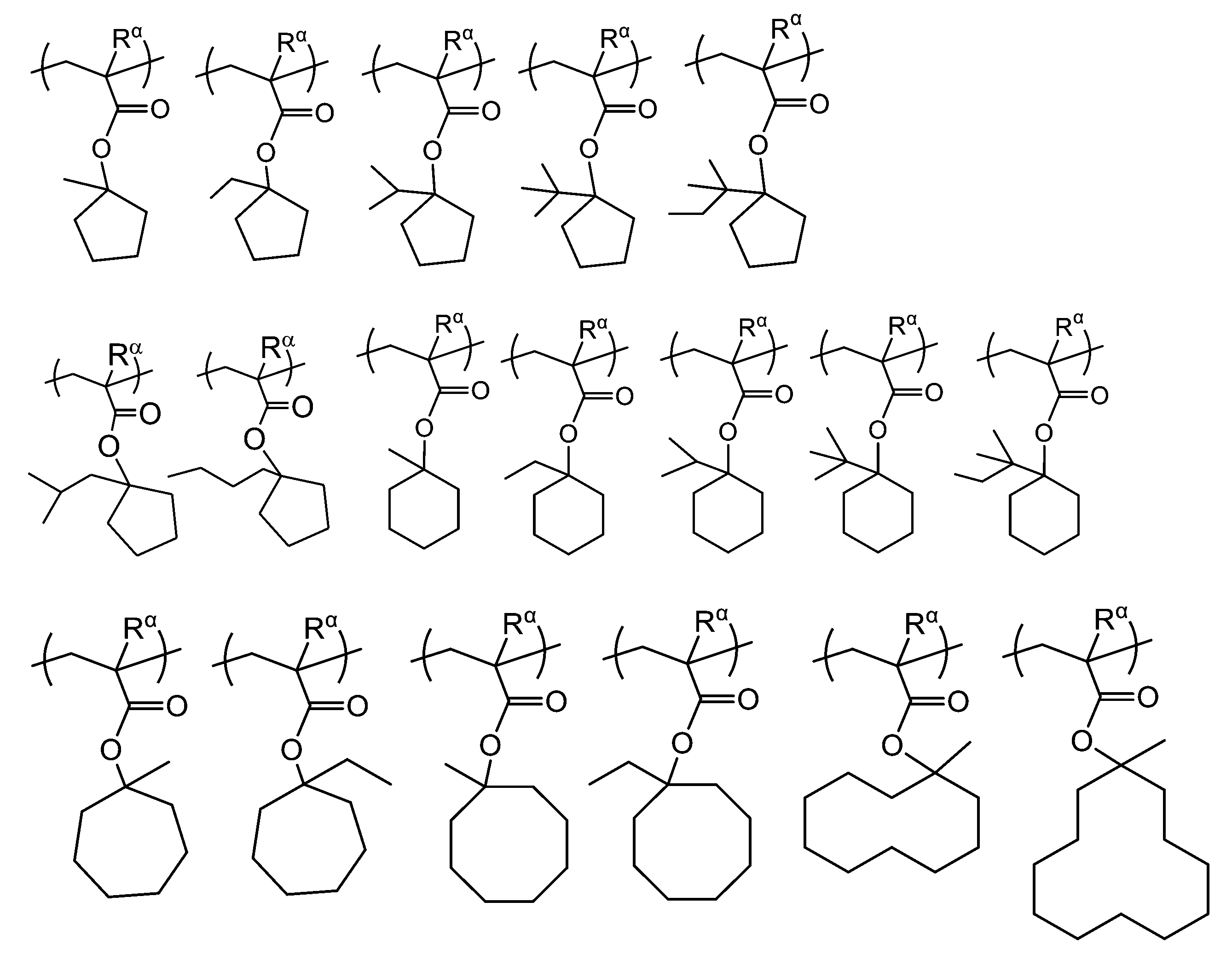

Figure JPOXMLDOC01-appb-C000028
Figure JPOXMLDOC01-appb-C000029
Figure JPOXMLDOC01-appb-C000030

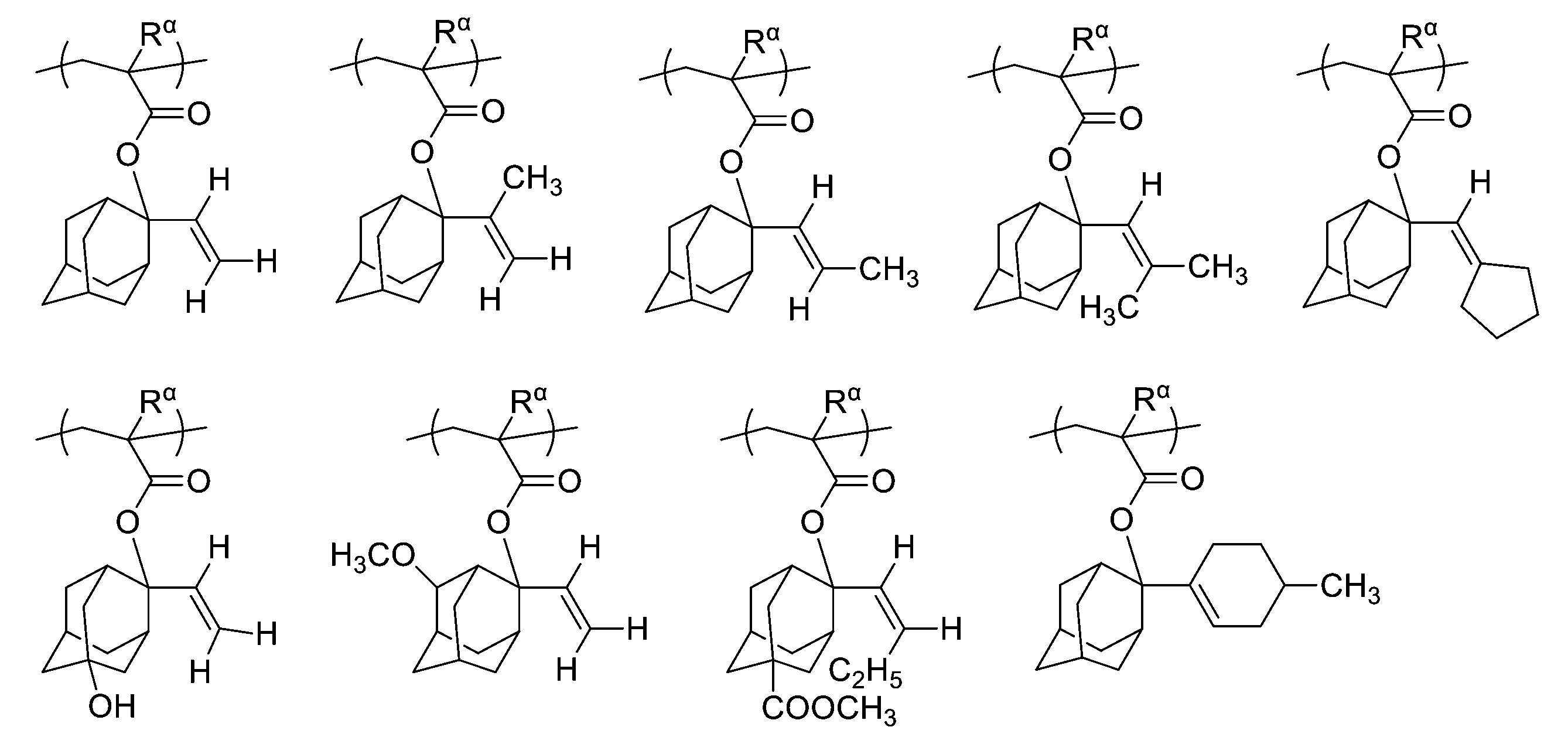

Figure JPOXMLDOC01-appb-C000031
Figure JPOXMLDOC01-appb-C000032

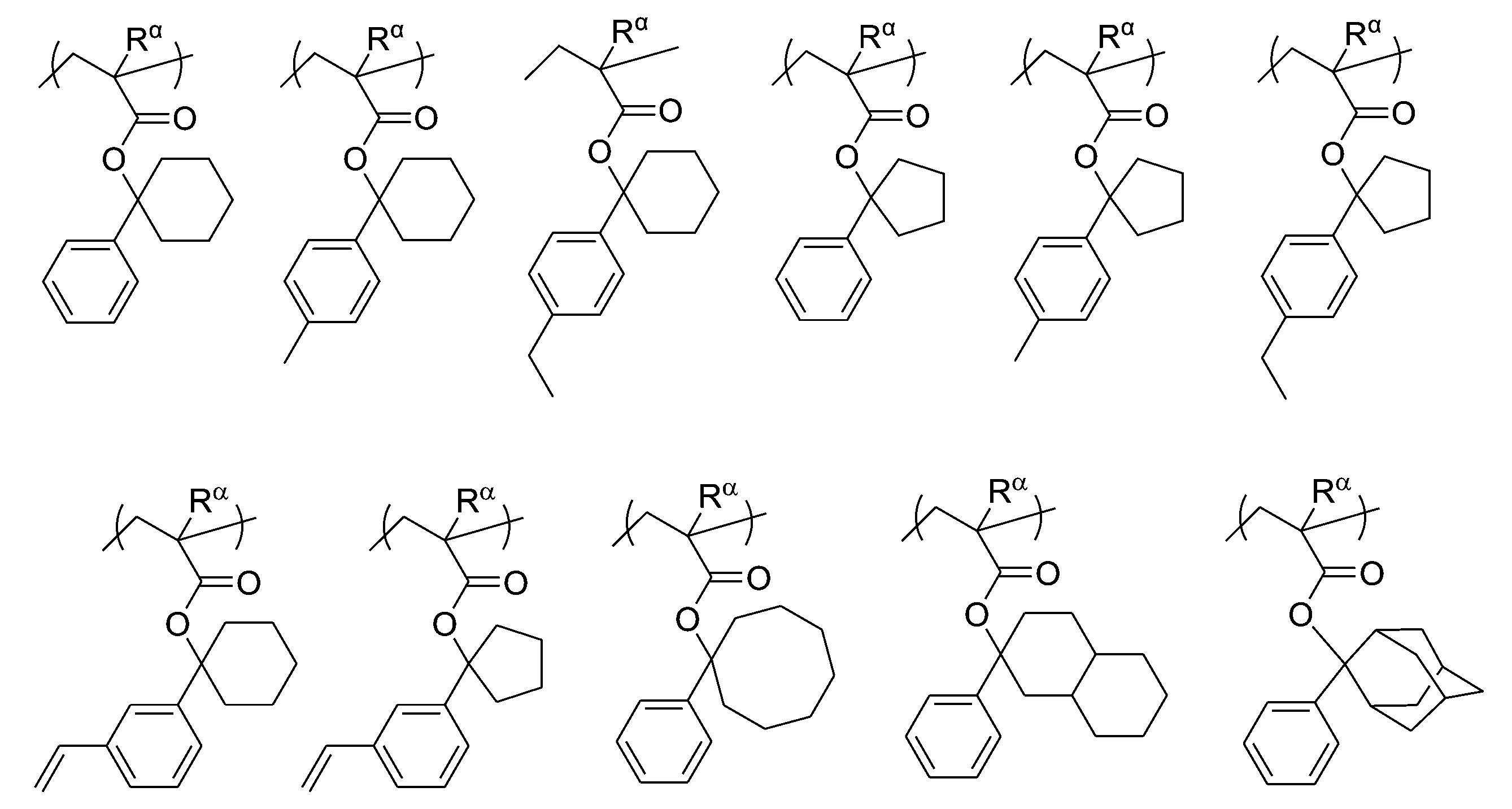

Figure JPOXMLDOC01-appb-C000033
Figure JPOXMLDOC01-appb-C000034
　（Ａ１）成分が有する構成単位（ａ１）は、１種でもよく２種以上でもよい。
　中でも、構成単位（ａ１）としては、下記一般式（ａ１－１－１）で表される構成単位が好ましい。
Figure JPOXMLDOC01-appb-C000035
 ［式中、Ｒａ１”は、一般式（ａ１－ｒ２－１）、（ａ１－ｒ２－３）又は（ａ１－ｒ２－４）で表される酸解離性基である。］
　前記式（ａ１－１－１）中、Ｒ、Ｖａ１及びｎａ１は、前記式（ａ１－１）中のＲ、Ｖａ１及びｎａ１と同様である。
　一般式（ａ１－ｒ２－１）、（ａ１－ｒ２－３）又は（ａ１－ｒ２－４）で表される酸解離性基についての説明は、上述の通りである。
　前記式（ａ１－１－１）中、Ｒａ１”は、上記の中でも、一般式（ａ１－ｒ２－１）で表される酸解離性基であることが好ましい。
　（Ａ１）成分中の構成単位（ａ１）の割合は、該（Ａ１）成分を構成する全構成単位の合計（１００モル％）に対して、５～８０モル％が好ましく、１０～７５モル％がより好ましく、３０～７０モル％がさらに好ましく、４０～６０モル％が特に好ましい。
　構成単位（ａ１）の割合を、前記の好ましい範囲内にすることにより、脱保護反応の効率と現像液溶解性が適切に担保できるため、本発明の効果がより得られやすくなる。
　構成単位（ａ１０）について：
　構成単位（ａ１０）は、下記一般式（ａ１０－１）で表される構成単位である。
Figure JPOXMLDOC01-appb-C000036
 ［式中、Ｒは、水素原子、炭素数１～５のアルキル基又は炭素数１～５のハロゲン化アルキル基である。Ｙａｘ１は、単結合又は２価の連結基である。Ｗａｘ１は、置換基を有してもよい芳香族炭化水素基である。ｎａｘ１は、１以上の整数である。］
　前記式（ａ１０－１）中のＲは、前記一般式（ａ０－１）中のＲと同様である。前記式（ａ１０－１）中のＲとしては、前記一般式（ａ０－１）中のＲで挙げたものと同様のものが挙げられ、好ましい例も同様である。
　前記式（ａ１０－１）中、Ｙａｘ１は、単結合又は２価の連結基である。
　前記の化学式中、Ｙａｘ１における２価の連結基としては、特に限定されないが、置換基を有してもよい２価の炭化水素基、ヘテロ原子を含む２価の連結基等が好適なものとして挙げられる。Ｙａｘ１における２価の連結基としては、前記一般式（ａ０－１）中のＶａ０１で挙げたものと同様のものが挙げられる。
　中でも、Ｙａｘ１としては、単結合、エステル結合［－Ｃ（＝Ｏ）－Ｏ－、－Ｏ－Ｃ（＝Ｏ）－］、エーテル結合（－Ｏ－）、直鎖状若しくは分岐鎖状のアルキレン基、又はこれらの組合せであることが好ましく、単結合、エステル結合［－Ｃ（＝Ｏ）－Ｏ－、－Ｏ－Ｃ（＝Ｏ）－］がより好ましい。
　前記式（ａ１０－１）中、Ｗａｘ１は、置換基を有してもよい芳香族炭化水素基である。
　Ｗａｘ１における芳香族炭化水素基としては、置換基を有してもよい芳香環から（ｎａｘ１＋１）個の水素原子を除いた基が挙げられる。ここでの芳香環は、４ｎ＋２個のπ電子をもつ環状共役系であれば特に限定されず、単環式でも多環式でもよい。芳香環の炭素数は５～３０であることが好ましく、炭素数５～２０がより好ましく、炭素数６～１５がさらに好ましく、炭素数６～１２が特に好ましい。該芳香環として具体的には、ベンゼン、ナフタレン、アントラセン、フェナントレン等の芳香族炭化水素環；前記芳香族炭化水素環を構成する炭素原子の一部がヘテロ原子で置換された芳香族複素環等が挙げられる。芳香族複素環におけるヘテロ原子としては、酸素原子、硫黄原子、窒素原子等が挙げられる。芳香族複素環として具体的には、ピリジン環、チオフェン環等が挙げられる。
　また、Ｗａｘ１における芳香族炭化水素基としては、２以上の置換基を有してもよい芳香環を含む芳香族化合物（例えばビフェニル、フルオレン等）から（ｎａｘ１＋１）個の水素原子を除いた基も挙げられる。
　上記の中でも、Ｗａｘ１としては、ベンゼン、ナフタレン、アントラセンまたはビフェニルから（ｎａｘ１＋１）個の水素原子を除いた基が好ましく、ベンゼン又はナフタレンから（ｎａｘ１＋１）個の水素原子を除いた基がより好ましく、ベンゼンから（ｎａｘ１＋１）個の水素原子を除いた基がさらに好ましい。
　Ｗａｘ１における芳香族炭化水素基は、置換基を有していてもよく、有していなくてもよい。前記置換基としては、例えば、アルキル基、アルコキシ基、ハロゲン原子、ハロゲン化アルキル基等が挙げられる。前記置換基としてのアルキル基、アルコキシ基、ハロゲン原子、ハロゲン化アルキル基としては、Ｙａｘ１における環状の脂肪族炭化水素基の置換基として挙げたものと同様のものが挙げられる。前記置換基は、炭素数１～５の直鎖状若しくは分岐鎖状のアルキル基が好ましく、炭素数１～３の直鎖状若しくは分岐鎖状のアルキル基がより好ましく、エチル基又はメチル基がさらに好ましく、メチル基が特に好ましい。Ｗａｘ１における芳香族炭化水素基は、置換基を有していないことが好ましい。
　前記式（ａ１０－１）中、ｎａｘ１は、１以上の整数であり、１～１０の整数が好ましく、１～５の整数がより好ましく、１、２又は３がさらに好ましく、１又は２が特に好ましい。
　以下に、前記式（ａ１０－１）で表される構成単位（ａ１０）の具体例を示す。
　以下の各式中、Ｒαは、水素原子、メチル基又はトリフルオロメチル基を示す。
Figure JPOXMLDOC01-appb-C000037

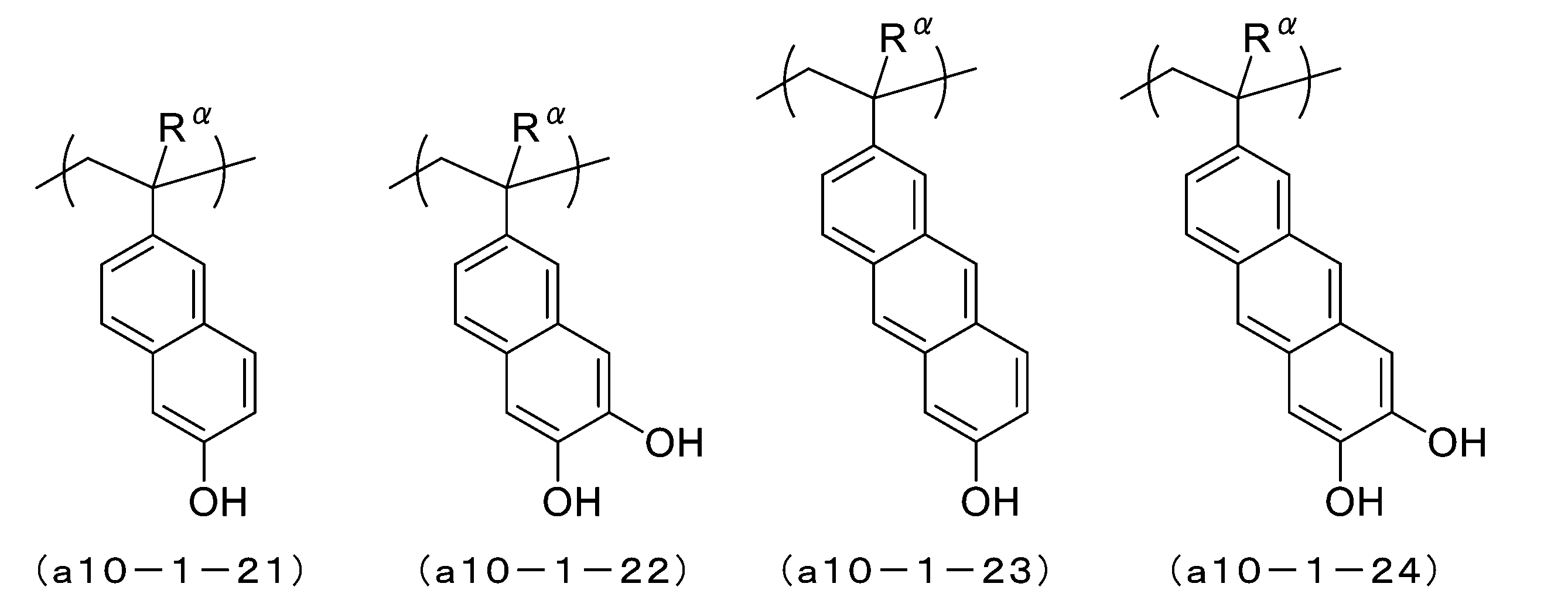

Figure JPOXMLDOC01-appb-C000038
Figure JPOXMLDOC01-appb-C000039

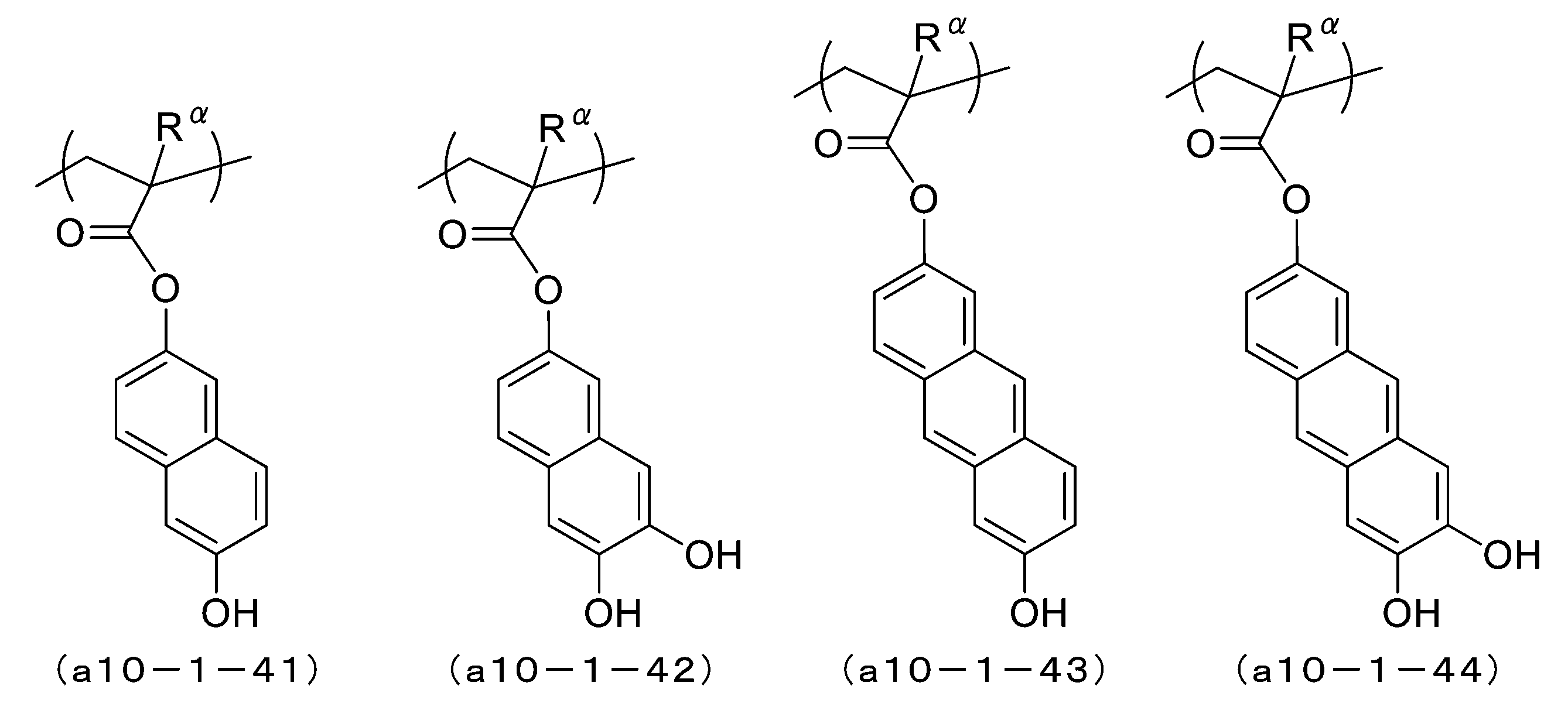

Figure JPOXMLDOC01-appb-C000040
　（Ａ１）成分が有する構成単位（ａ１０）は、１種でもよく２種以上でもよい。
　（Ａ１）成分が構成単位（ａ１０）を有する場合、（Ａ１）成分中の構成単位（ａ１０）の割合は、（Ａ１）成分を構成する全構成単位の合計（１００モル％）に対して、５～８０モル％が好ましく、１０～７５モル％がより好ましく、３０～７０モル％がさらに好ましく、４０～６０モル％が特に好ましい。
　構成単位（ａ１０）の割合を前記の好ましい範囲内にすることにより、レジスト膜中でプロトンを供給する効率が上がり、かつ現像液溶解性が担保しやすくなる。
　構成単位（ａ２）について：
　（Ａ１）成分は、ラクトン含有環式基、－ＳＯ２－含有環式基又はカーボネート含有環式基を含む構成単位（ａ２）（但し、構成単位（ａ０）に該当するものを除く）を有するものでもよい。
　構成単位（ａ２）のラクトン含有環式基、－ＳＯ２－含有環式基又はカーボネート含有環式基は、（Ａ１）成分をレジスト膜の形成に用いた場合に、レジスト膜の基板への密着性を高める上で有効なものである。また、構成単位（ａ２）を有することで、例えば酸拡散長を適切に調整する、レジスト膜の基板への密着性を高める、現像時の溶解性を適切に調整する等の効果により、リソグラフィー特性等が良好となる。
　構成単位（ａ２）におけるラクトン含有環式基としては、特に限定されることなく任意のものが使用可能である。具体的には、下記一般式（ａ２－ｒ－１）～（ａ２－ｒ－７）でそれぞれ表される基が挙げられる。

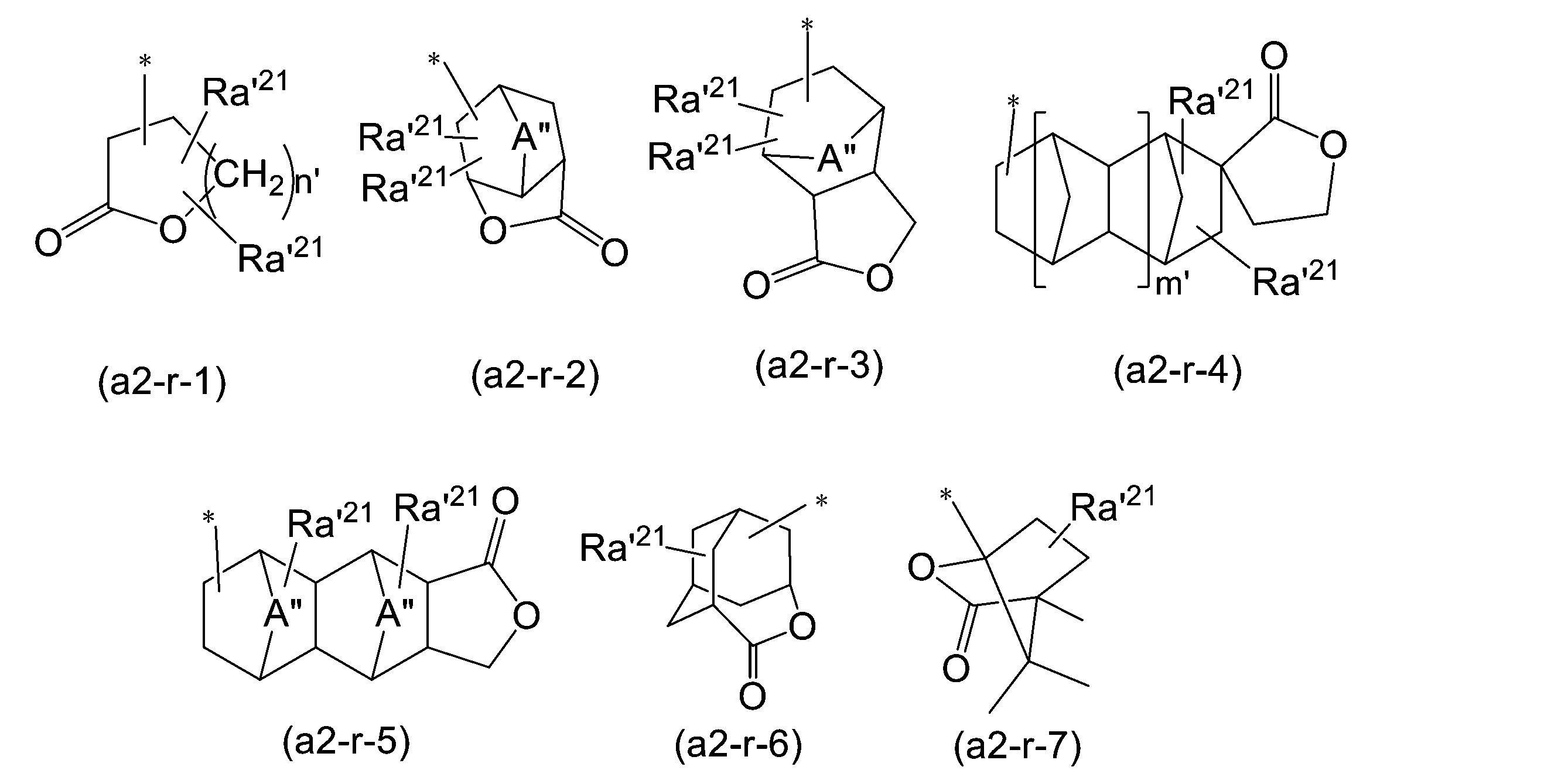

Figure JPOXMLDOC01-appb-C000041
 ［式中、Ｒａ’２１はそれぞれ独立に水素原子、アルキル基、アルコキシ基、ハロゲン原子、ハロゲン化アルキル基、水酸基、－ＣＯＯＲ”、－ＯＣ（＝Ｏ）Ｒ”、ヒドロキシアルキル基またはシアノ基であり；Ｒ”は水素原子、アルキル基、ラクトン含有環式基、カーボネート含有環式基、又は－ＳＯ２－含有環式基であり；Ａ”は酸素原子（－Ｏ－）もしくは硫黄原子（－Ｓ－）を含んでいてもよい炭素数１～５のアルキレン基、酸素原子または硫黄原子であり、ｎ’は０～２の整数であり、ｍ’は０または１である。］
　前記一般式（ａ２－ｒ－１）～（ａ２－ｒ－７）中、Ｒａ’２１におけるアルキル基としては、炭素数１～６のアルキル基が好ましい。該アルキル基は、直鎖状または分岐鎖状であることが好ましい。具体的には、メチル基、エチル基、プロピル基、イソプロピル基、ｎ－ブチル基、イソブチル基、ｔｅｒｔ－ブチル基、ペンチル基、イソペンチル基、ネオペンチル基、ヘキシル基等が挙げられる。これらの中でも、メチル基またはエチル基が好ましく、メチル基が特に好ましい。
　Ｒａ’２１におけるアルコキシ基としては、炭素数１～６のアルコキシ基が好ましい。該アルコキシ基は、直鎖状または分岐鎖状であることが好ましい。具体的には、前記Ｒａ’２１におけるアルキル基として挙げたアルキル基と酸素原子（－Ｏ－）とが連結した基が挙げられる。
　Ｒａ’２１におけるハロゲン原子としては、フッ素原子が好ましい。
　Ｒａ’２１におけるハロゲン化アルキル基としては、前記Ｒａ’２１におけるアルキル基の水素原子の一部または全部が前記ハロゲン原子で置換された基が挙げられる。該ハロゲン化アルキル基としては、フッ素化アルキル基が好ましく、特にパーフルオロアルキル基が好ましい。
　Ｒａ’２１における－ＣＯＯＲ”、－ＯＣ（＝Ｏ）Ｒ”において、Ｒ”はいずれも水素原子、アルキル基、ラクトン含有環式基、カーボネート含有環式基、又は－ＳＯ２－含有環式基である。
　Ｒ”におけるアルキル基としては、直鎖状、分岐鎖状、環状のいずれでもよく、炭素数は１～１５が好ましい。
　Ｒ”が直鎖状もしくは分岐鎖状のアルキル基の場合は、炭素数１～１０であることが好ましく、炭素数１～５であることがさらに好ましく、メチル基またはエチル基であることが特に好ましい。
　Ｒ”が環状のアルキル基の場合は、炭素数３～１５であることが好ましく、炭素数４～１２であることがさらに好ましく、炭素数５～１０が最も好ましい。具体的には、フッ素原子またはフッ素化アルキル基で置換されていてもよいし、されていなくてもよいモノシクロアルカンから１個以上の水素原子を除いた基；ビシクロアルカン、トリシクロアルカン、テトラシクロアルカンなどのポリシクロアルカンから１個以上の水素原子を除いた基などを例示できる。より具体的には、シクロペンタン、シクロヘキサン等のモノシクロアルカンから１個以上の水素原子を除いた基；アダマンタン、ノルボルナン、イソボルナン、トリシクロデカン、テトラシクロドデカンなどのポリシクロアルカンから１個以上の水素原子を除いた基などが挙げられる。
　Ｒ”におけるラクトン含有環式基としては、前記一般式（ａ２－ｒ－１）～（ａ２－ｒ－７）でそれぞれ表される基と同様のものが挙げられる。
　Ｒ”におけるカーボネート含有環式基としては、後述のカーボネート含有環式基と同様であり、具体的には一般式（ａｘ３－ｒ－１）～（ａｘ３－ｒ－３）でそれぞれ表される基が挙げられる。
　Ｒ”における－ＳＯ２－含有環式基としては、後述の－ＳＯ２－含有環式基と同様であり、具体的には一般式（ａ５－ｒ－１）～（ａ５－ｒ－４）でそれぞれ表される基が挙げられる。
　Ｒａ’２１におけるヒドロキシアルキル基としては、炭素数が１～６であるものが好ましく、具体的には、前記Ｒａ’２１におけるアルキル基の水素原子の少なくとも１つが水酸基で置換された基が挙げられる。
　前記一般式（ａ２－ｒ－２）、（ａ２－ｒ－３）、（ａ２－ｒ－５）中、Ａ”における炭素数１～５のアルキレン基としては、直鎖状または分岐鎖状のアルキレン基が好ましく、メチレン基、エチレン基、ｎ－プロピレン基、イソプロピレン基等が挙げられる。該アルキレン基が酸素原子または硫黄原子を含む場合、その具体例としては、前記アルキレン基の末端または炭素原子間に－Ｏ－または－Ｓ－が介在する基が挙げられ、例えばＯ－ＣＨ２－、－ＣＨ２－Ｏ－ＣＨ２－、－Ｓ－ＣＨ２－、－ＣＨ２－Ｓ－ＣＨ２－等が挙げられる。Ａ”としては、炭素数１～５のアルキレン基または－Ｏ－が好ましく、炭素数１～５のアルキレン基がより好ましく、メチレン基が最も好ましい。
　下記に一般式（ａ２－ｒ－１）～（ａ２－ｒ－７）でそれぞれ表される基の具体例を挙げる。

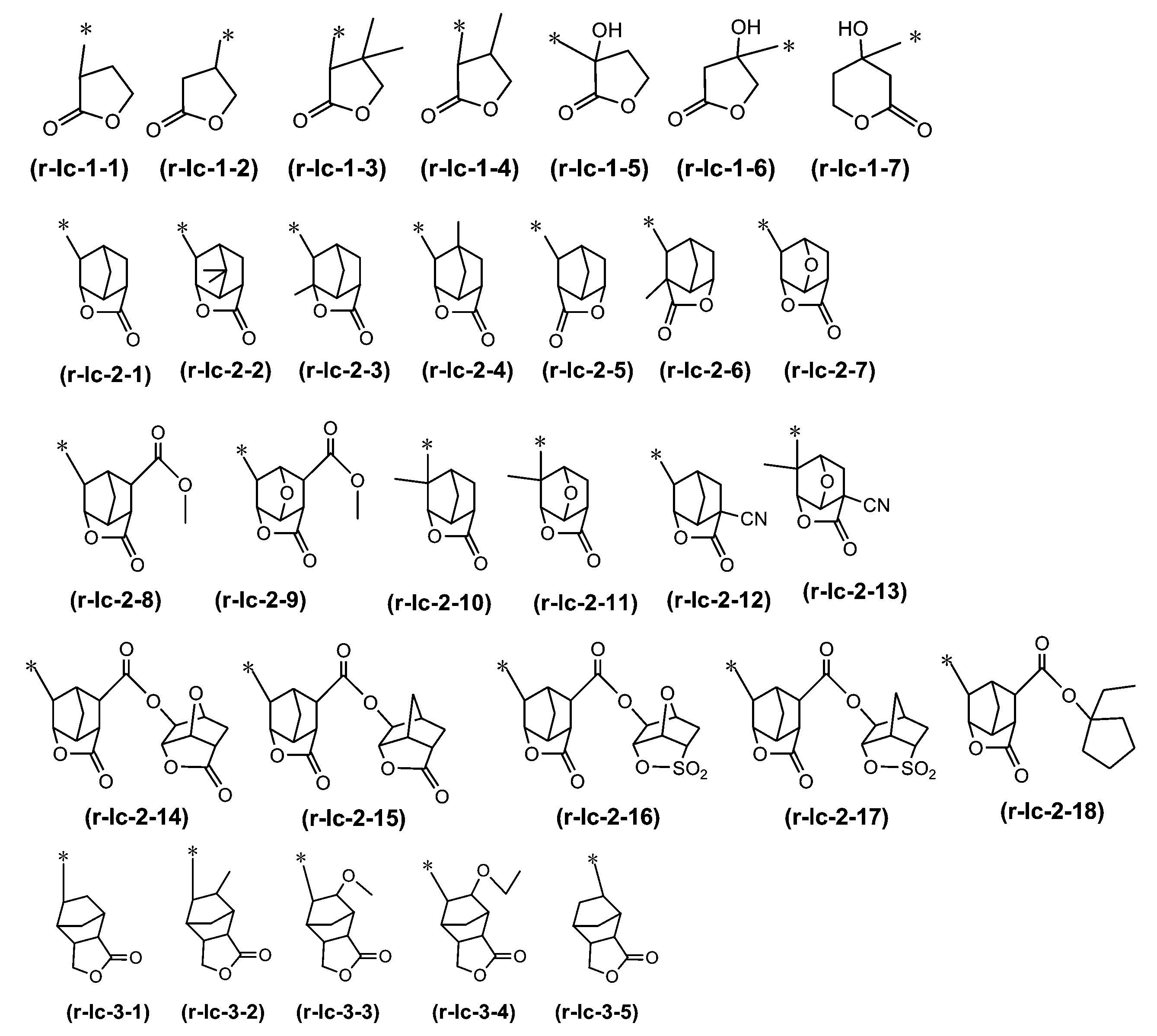

Figure JPOXMLDOC01-appb-C000042

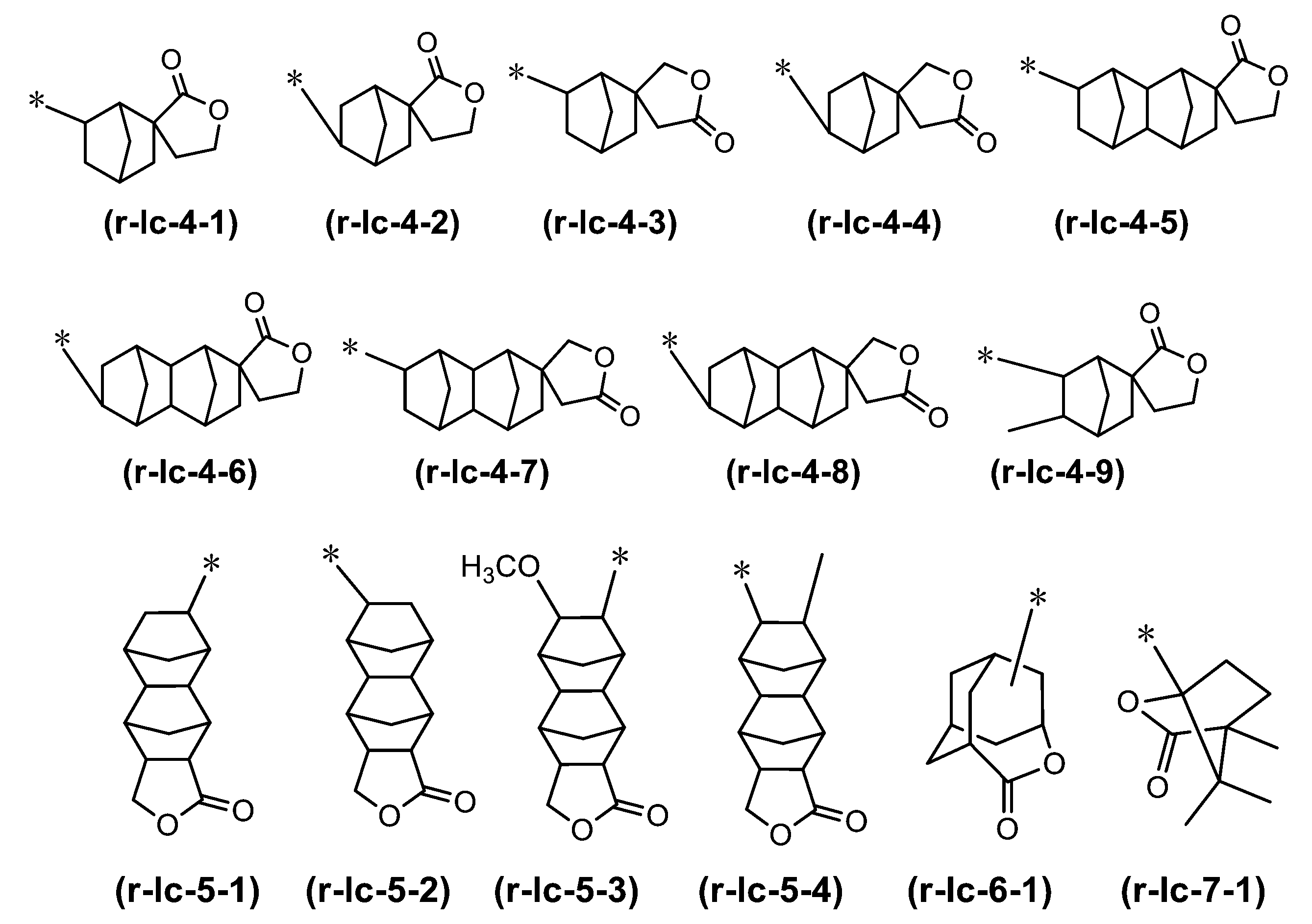

Figure JPOXMLDOC01-appb-C000043
　「－ＳＯ２－含有環式基」とは、その環骨格中に－ＳＯ２－を含む環を含有する環式基を示し、具体的には、－ＳＯ２－における硫黄原子（Ｓ）が環式基の環骨格の一部を形成する環式基である。その環骨格中に－ＳＯ２－を含む環をひとつ目の環として数え、該環のみの場合は単環式基、さらに他の環構造を有する場合は、その構造に関わらず多環式基と称する。－ＳＯ２－含有環式基は、単環式基であってもよく多環式基であってもよい。
　－ＳＯ２－含有環式基は、特に、その環骨格中に－Ｏ－ＳＯ２－を含む環式基、すなわち－Ｏ－ＳＯ２－中の－Ｏ－Ｓ－が環骨格の一部を形成するスルトン（ｓｕｌｔｏｎｅ）環を含有する環式基であることが好ましい。
　－ＳＯ２－含有環式基として、より具体的には、下記一般式（ａ５－ｒ－１）～（ａ５－ｒ－４）でそれぞれ表される基が挙げられる。

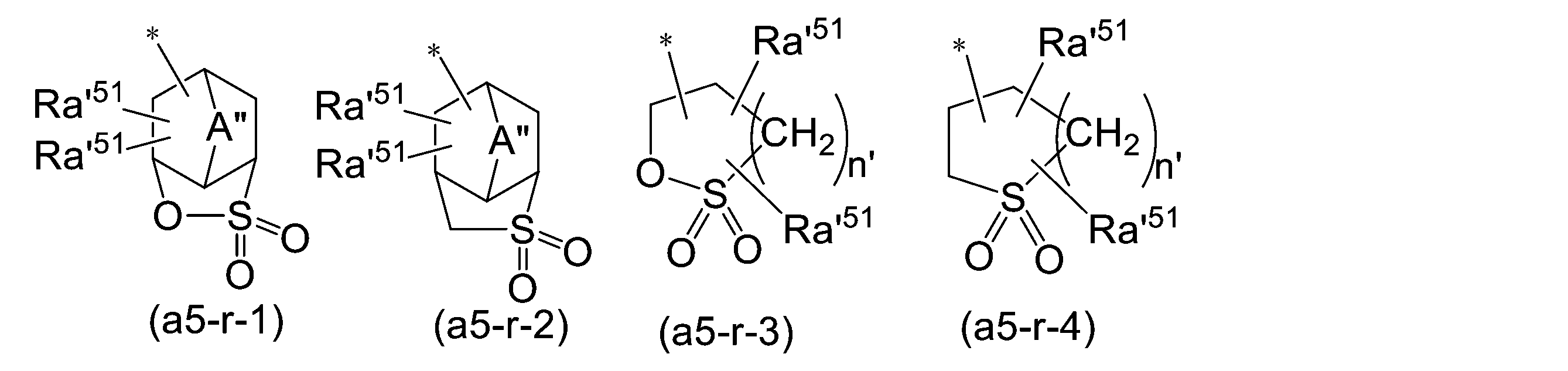

Figure JPOXMLDOC01-appb-C000044
 ［式中、Ｒａ’５１はそれぞれ独立に水素原子、アルキル基、アルコキシ基、ハロゲン原子、ハロゲン化アルキル基、水酸基、－ＣＯＯＲ”、－ＯＣ（＝Ｏ）Ｒ”、ヒドロキシアルキル基またはシアノ基であり；Ｒ”は水素原子、アルキル基、ラクトン含有環式基、カーボネート含有環式基、又は－ＳＯ２－含有環式基であり；Ａ”は酸素原子もしくは硫黄原子を含んでいてもよい炭素数１～５のアルキレン基、酸素原子または硫黄原子であり、ｎ’は０～２の整数である。］
　前記一般式（ａ５－ｒ－１）～（ａ５－ｒ－２）中、Ａ”は、前記一般式（ａ２－ｒ－２）、（ａ２－ｒ－３）、（ａ２－ｒ－５）中のＡ”と同様である。
　Ｒａ’５１におけるアルキル基、アルコキシ基、ハロゲン原子、ハロゲン化アルキル基、－ＣＯＯＲ”、－ＯＣ（＝Ｏ）Ｒ”、ヒドロキシアルキル基としては、それぞれ前記一般式（ａ２－ｒ－１）～（ａ２－ｒ－７）中のＲａ’２１についての説明で挙げたものと同様のものが挙げられる。
　下記に一般式（ａ５－ｒ－１）～（ａ５－ｒ－４）でそれぞれ表される基の具体例を挙げる。式中の「Ａｃ」は、アセチル基を示す。
Figure JPOXMLDOC01-appb-C000045

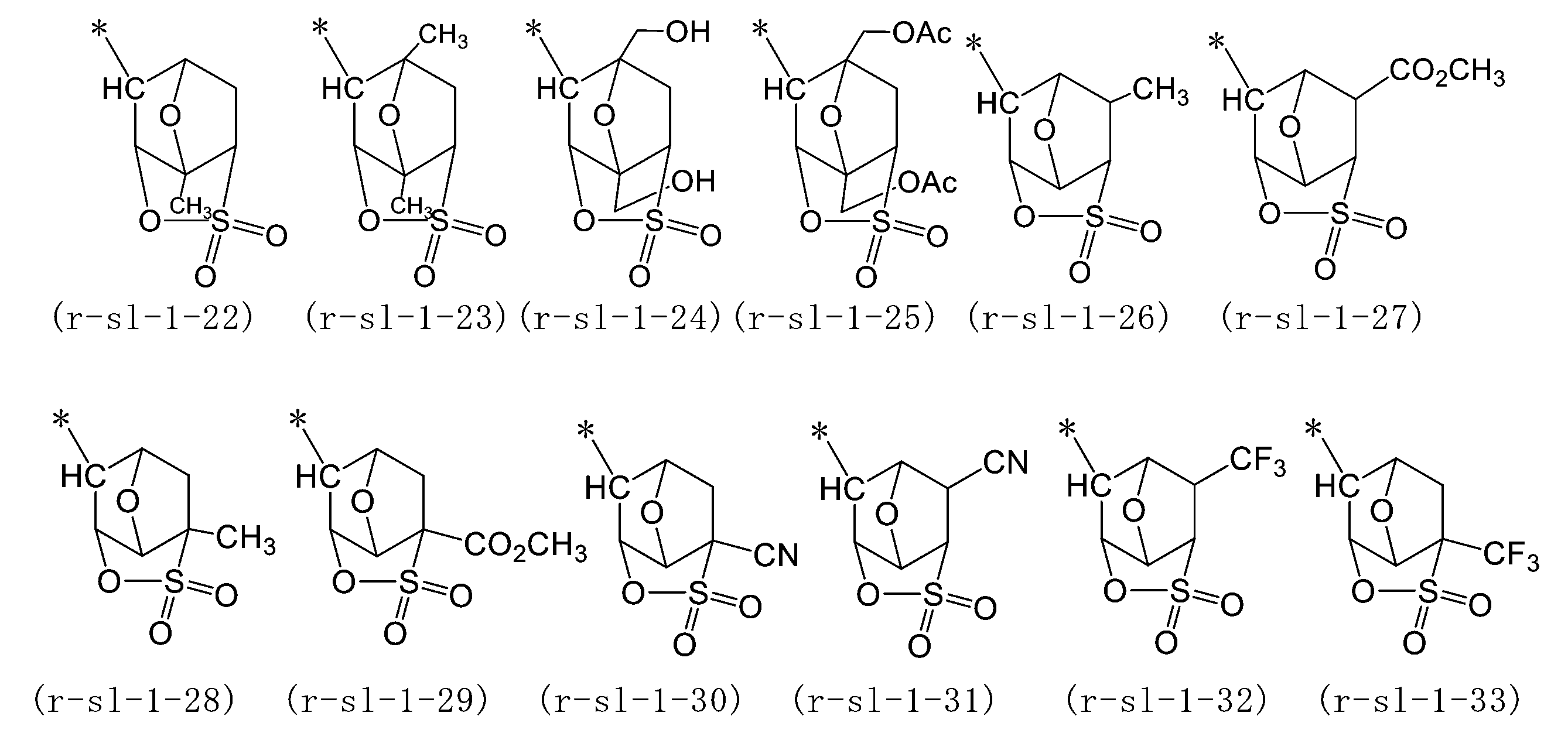

Figure JPOXMLDOC01-appb-C000046

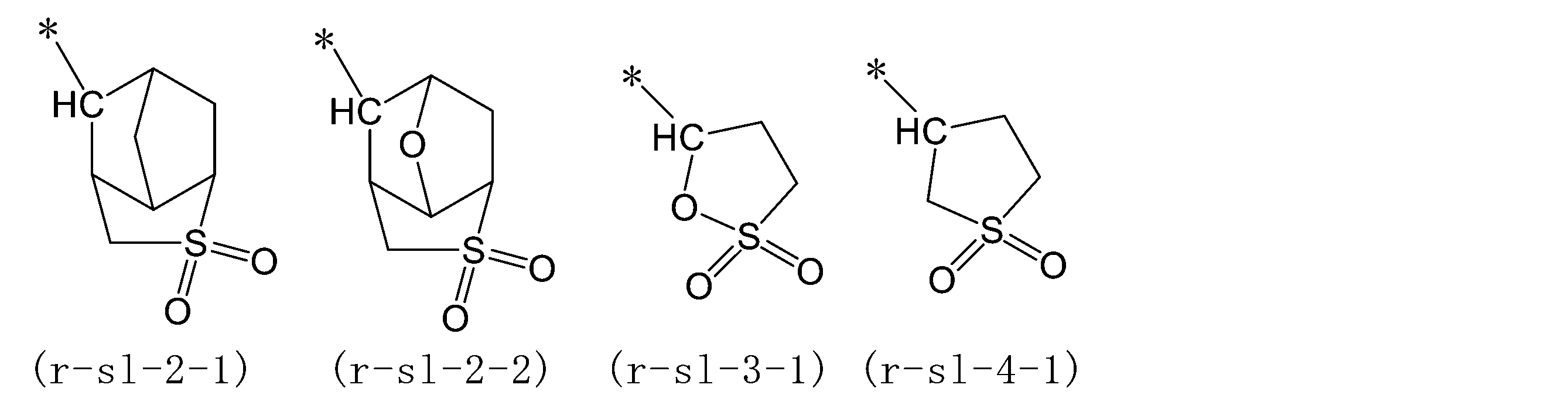

Figure JPOXMLDOC01-appb-C000047
　「カーボネート含有環式基」とは、その環骨格中に－Ｏ－Ｃ（＝Ｏ）－Ｏ－を含む環（カーボネート環）を含有する環式基を示す。カーボネート環をひとつ目の環として数え、カーボネート環のみの場合は単環式基、さらに他の環構造を有する場合は、その構造に関わらず多環式基と称する。カーボネート含有環式基は、単環式基であってもよく、多環式基であってもよい。
　カーボネート環含有環式基としては、特に限定されることなく任意のものが使用可能である。具体的には、下記一般式（ａｘ３－ｒ－１）～（ａｘ３－ｒ－３）でそれぞれ表される基が挙げられる。

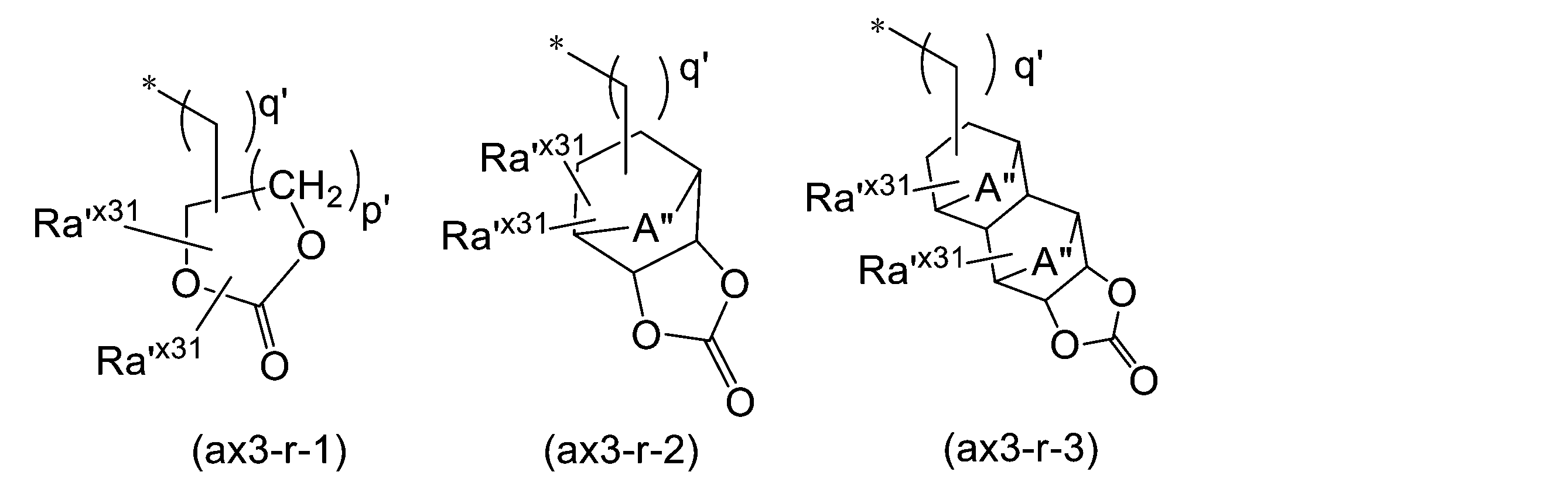

Figure JPOXMLDOC01-appb-C000048
 ［式中、Ｒａ’ｘ３１はそれぞれ独立に水素原子、アルキル基、アルコキシ基、ハロゲン原子、ハロゲン化アルキル基、水酸基、－ＣＯＯＲ”、－ＯＣ（＝Ｏ）Ｒ”、ヒドロキシアルキル基またはシアノ基であり；Ｒ”は水素原子、アルキル基、ラクトン含有環式基、カーボネート含有環式基、又は－ＳＯ２－含有環式基であり；Ａ”は酸素原子もしくは硫黄原子を含んでいてもよい炭素数１～５のアルキレン基、酸素原子または硫黄原子であり、ｐ’は０～３の整数であり、ｑ’は０または１である。］
　前記一般式（ａｘ３－ｒ－２）～（ａｘ３－ｒ－３）中、Ａ”は、前記一般式（ａ２－ｒ－２）、（ａ２－ｒ－３）、（ａ２－ｒ－５）中のＡ”と同様である。
　Ｒａ’３１におけるアルキル基、アルコキシ基、ハロゲン原子、ハロゲン化アルキル基、－ＣＯＯＲ”、－ＯＣ（＝Ｏ）Ｒ”、ヒドロキシアルキル基としては、それぞれ前記一般式（ａ２－ｒ－１）～（ａ２－ｒ－７）中のＲａ’２１についての説明で挙げたものと同様のものが挙げられる。
　下記に一般式（ａｘ３－ｒ－１）～（ａｘ３－ｒ－３）でそれぞれ表される基の具体例を挙げる。

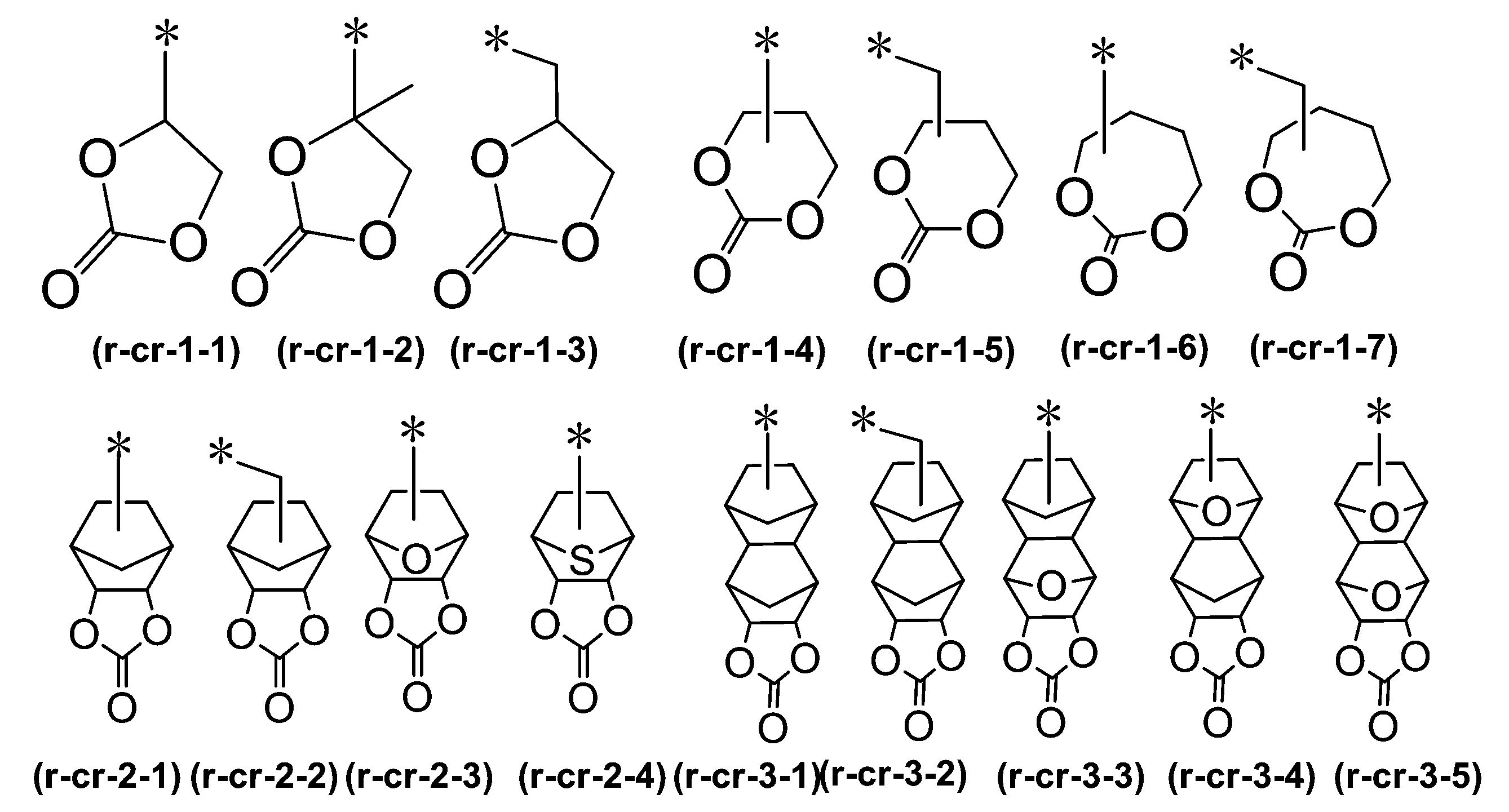

Figure JPOXMLDOC01-appb-C000049
　構成単位（ａ２）としては、なかでも、α位の炭素原子に結合した水素原子が置換基で置換されていてもよいアクリル酸エステルから誘導される構成単位が好ましい。
　かかる構成単位（ａ２）は、下記一般式（ａ２－１）で表される構成単位であることが好ましい。

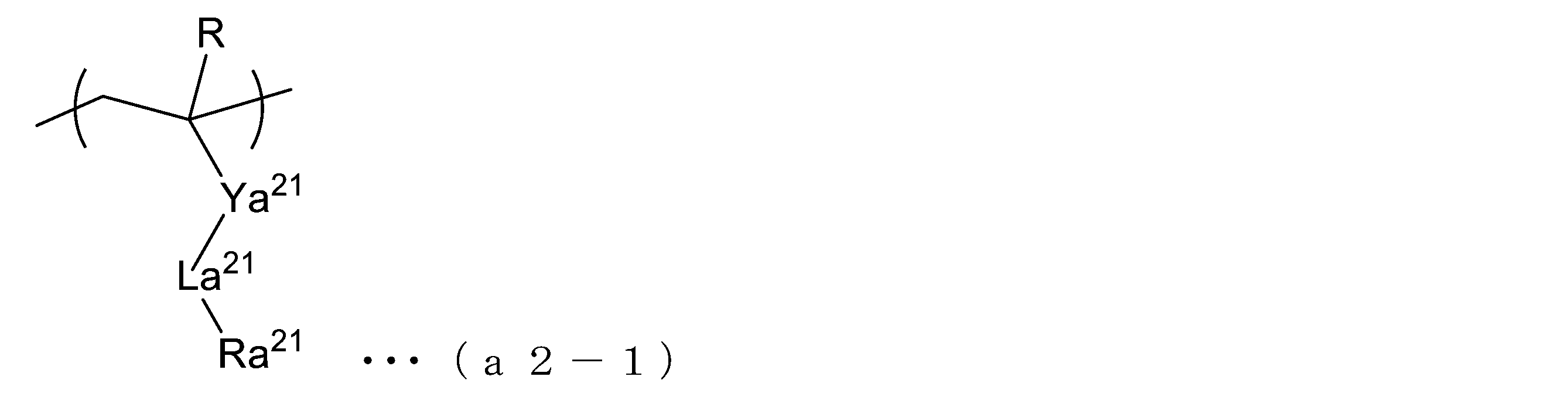

Figure JPOXMLDOC01-appb-C000050
 ［式中、Ｒは水素原子、炭素数１～５のアルキル基又は炭素数１～５のハロゲン化アルキル基である。Ｙａ２１は単結合または２価の連結基である。Ｌａ２１は－Ｏ－、－ＣＯＯ－、－ＣＯＮ（Ｒ’）－、－ＯＣＯ－、－ＣＯＮＨＣＯ－又は－ＣＯＮＨＣＳ－であり、Ｒ’は水素原子またはメチル基を示す。ただしＬａ２１が－Ｏ－の場合、Ｙａ２１は－ＣＯ－にはならない。Ｒａ２１はラクトン含有環式基、カーボネート含有環式基、又は－ＳＯ２－含有環式基である。］
　前記式（ａ２－１）中のＲは、前記一般式（ａ０－１）中のＲと同様である。前記式（ａ２－１）中のＲとしては、前記一般式（ａ０－１）中のＲで挙げたものと同様のものが挙げられ、好ましい例も同様である。
　前記式（ａ２－１）中、Ｙａ２１における２価の連結基としては、特に限定されないが、置換基を有してもよい２価の炭化水素基、ヘテロ原子を含む２価の連結基等が好適に挙げられる。Ｙａ２１における２価の連結基としては、前記一般式（ａ０－１）中のＶａ０１で挙げたものと同様のものが挙げられる。
　中でも、Ｙａ２１としては、単結合、エステル結合［－Ｃ（＝Ｏ）－Ｏ－］、エーテル結合（－Ｏ－）、直鎖状若しくは分岐鎖状のアルキレン基、又はこれらの組合せであることが好ましい。
　前記式（ａ２－１）中、Ｒａ２１はラクトン含有環式基、－ＳＯ２－含有環式基またはカーボネート含有環式基である。
　Ｒａ２１におけるラクトン含有環式基、－ＳＯ２－含有環式基、カーボネート含有環式基としてはそれぞれ、前述した一般式（ａ２－ｒ－１）～（ａ２－ｒ－７）でそれぞれ表される基、一般式（ａ５－ｒ－１）～（ａ５－ｒ－４）でそれぞれ表される基、一般式（ａｘ３－ｒ－１）～（ａｘ３－ｒ－３）でそれぞれ表される基が好適に挙げられる。
　中でも、ラクトン含有環式基または－ＳＯ２－含有環式基が好ましく、前記一般式（ａ２－ｒ－１）、（ａ２－ｒ－２）、（ａ２－ｒ－６）または（ａ５－ｒ－１）でそれぞれ表される基がより好ましい。具体的には、前記化学式（ｒ－ｌｃ－１－１）～（ｒ－ｌｃ－１－７）、（ｒ－ｌｃ－２－１）～（ｒ－ｌｃ－２－１８）、（ｒ－ｌｃ－６－１）、（ｒ－ｓｌ－１－１）、（ｒ－ｓｌ－１－１８）でそれぞれ表される、いずれかの基がより好ましい。
　（Ａ１）成分が有する構成単位（ａ２）は、１種でもよく２種以上でもよい。
　（Ａ１）成分が構成単位（ａ２）を有する場合、構成単位（ａ２）の割合は、当該（Ａ１）成分を構成する全構成単位の合計（１００モル％）に対して、５～５０モル％であることが好ましく、１０～４０モル％であることがより好ましく、１５～３５モル％であることがさらに好ましく、２０～３０モル％が特に好ましい。
　構成単位（ａ２）の割合を好ましい下限値以上とすると、前述した効果によって、構成単位（ａ２）を含有させることによる効果が十分に得られ、上限値以下であると、他の構成単位とのバランスを取ることができ、種々のリソグラフィー特性が良好となる。
　構成単位（ａ３）について：
　（Ａ１）成分は、極性基含有脂肪族炭化水素基を含む構成単位（ａ３）（但し、構成単位（ａ１）又は構成単位（ａ２）に該当するものを除く）を有してもよい。（Ａ１）成分が構成単位（ａ３）を有することにより、（Ａ）成分の親水性が高まり、解像性の向上に寄与する。また、酸拡散長を適切に調整することができる。
　極性基としては、水酸基、シアノ基、カルボキシ基、アルキル基の水素原子の一部がフッ素原子で置換されたヒドロキシアルキル基等が挙げられ、特に水酸基が好ましい。
　脂肪族炭化水素基としては、炭素数１～１０の直鎖状または分岐鎖状の炭化水素基（好ましくはアルキレン基）や、環状の脂肪族炭化水素基（環式基）が挙げられる。該環式基としては、単環式基でも多環式基でもよく、例えばＡｒＦエキシマレーザー用レジスト組成物用の樹脂において、多数提案されているものの中から適宜選択して用いることができる。
　該環式基が単環式基である場合、炭素数は３～１０であることがより好ましい。その中でも、水酸基、シアノ基、カルボキシ基、またはアルキル基の水素原子の一部がフッ素原子で置換されたヒドロキシアルキル基を含有する脂肪族単環式基を含むアクリル酸エステルから誘導される構成単位がより好ましい。該単環式基としては、モノシクロアルカンから２個以上の水素原子を除いた基を例示できる。具体的には、シクロペンタン、シクロヘキサン、シクロオクタンなどのモノシクロアルカンから２個以上の水素原子を除いた基などが挙げられる。これらの単環式基の中でも、シクロペンタンから２個以上の水素原子を除いた基、シクロヘキサンから２個以上の水素原子を除いた基が工業上好ましい。
　該環式基が多環式基である場合、該多環式基の炭素数は７～３０であることがより好ましい。その中でも、水酸基、シアノ基、カルボキシ基、またはアルキル基の水素原子の一部がフッ素原子で置換されたヒドロキシアルキル基を含有する脂肪族多環式基を含むアクリル酸エステルから誘導される構成単位がより好ましい。該多環式基としては、ビシクロアルカン、トリシクロアルカン、テトラシクロアルカンなどから２個以上の水素原子を除いた基などを例示できる。具体的には、アダマンタン、ノルボルナン、イソボルナン、トリシクロデカン、テトラシクロドデカンなどのポリシクロアルカンから２個以上の水素原子を除いた基などが挙げられる。これらの多環式基の中でも、アダマンタンから２個以上の水素原子を除いた基、ノルボルナンから２個以上の水素原子を除いた基、テトラシクロドデカンから２個以上の水素原子を除いた基が工業上好ましい。
　構成単位（ａ３）としては、極性基含有脂肪族炭化水素基を含むものであれば特に限定されることなく任意のものが使用可能である。
　構成単位（ａ３）としては、α位の炭素原子に結合した水素原子が置換基で置換されていてもよいアクリル酸エステルから誘導される構成単位であって極性基含有脂肪族炭化水素基を含む構成単位が好ましい。
　構成単位（ａ３）としては、極性基含有脂肪族炭化水素基における炭化水素基が炭素数１～１０の直鎖状または分岐鎖状の炭化水素基のときは、アクリル酸のヒドロキシエチルエステルから誘導される構成単位が好ましい。
　また、構成単位（ａ３）としては、極性基含有脂肪族炭化水素基における該炭化水素基が多環式基のときは、下記の式（ａ３－１）で表される構成単位、式（ａ３－２）で表される構成単位、式（ａ３－３）で表される構成単位が好ましいものとして挙げられ；単環式基のときは、式（ａ３－４）で表される構成単位が好ましいものとして挙げられる。
Figure JPOXMLDOC01-appb-C000051
 ［式中、Ｒは前記と同じであり、ｊは１～３の整数であり、ｋは１～３の整数であり、ｔ’は１～３の整数であり、ｌは０～５の整数であり、ｓは１～３の整数である。］
　式（ａ３－１）中、ｊは、１又は２であることが好ましく、１であることがさらに好ましい。ｊが２の場合、水酸基が、アダマンチル基の３位と５位に結合しているものが好ましい。ｊが１の場合、水酸基が、アダマンチル基の３位に結合しているものが好ましい。ｊは１であることが好ましく、水酸基が、アダマンチル基の３位に結合しているものが特に好ましい。
　式（ａ３－２）中、ｋは１であることが好ましい。シアノ基は、ノルボルニル基の５位または６位に結合していることが好ましい。
　式（ａ３－３）中、ｔ’は１であることが好ましい。ｌは１であることが好ましい。ｓは１であることが好ましい。これらは、アクリル酸のカルボキシ基の末端に、２－ノルボルニル基または３－ノルボルニル基が結合していることが好ましい。フッ素化アルキルアルコールは、ノルボルニル基の５又は６位に結合していることが好ましい。
　式（ａ３－４）中、ｔ’は１又は２であることが好ましい。ｌは０又は１であることが好ましい。ｓは１であることが好ましい。フッ素化アルキルアルコールは、シクロヘキシル基の３又は５位に結合していることが好ましい。
　（Ａ１）成分が有する構成単位（ａ３）は、１種でも２種以上でもよい。
　（Ａ１）成分が構成単位（ａ３）を有する場合、構成単位（ａ３）の割合は、当該（Ａ１）成分を構成する全構成単位の合計（１００モル％）に対して１～３０モル％であることが好ましく、２～２５モル％がより好ましく、５～２０モル％がさらに好ましい。
　構成単位（ａ３）の割合を好ましい下限値以上とすることにより、前述した効果によって、構成単位（ａ３）を含有させることによる効果が充分に得られ、好ましい上限値以下であると、他の構成単位とのバランスを取ることができ、種々のリソグラフィー特性が良好となる。
　構成単位（ａ４）について：
　（Ａ１）成分は、酸非解離性の脂肪族環式基を含む構成単位（ａ４）を有してもよい。
　（Ａ１）成分が構成単位（ａ４）を有することにより、形成されるレジストパターンのドライエッチング耐性が向上する。また、（Ａ）成分の疎水性が高まる。疎水性の向上は、特に溶剤現像プロセスの場合に、解像性、レジストパターン形状等の向上に寄与する。
　構成単位（ａ４）における「酸非解離性環式基」は、露光により当該レジスト組成物中に酸が発生した際（例えば、露光により酸を発生する構成単位又は（Ｂ）成分から酸が発生した際）に、該酸が作用しても解離することなくそのまま当該構成単位中に残る環式基である。
　構成単位（ａ４）としては、例えば酸非解離性の脂肪族環式基を含むアクリル酸エステルから誘導される構成単位等が好ましい。該環式基は、ＡｒＦエキシマレーザー用、ＫｒＦエキシマレーザー用（好ましくはＡｒＦエキシマレーザー用）等のレジスト組成物の樹脂成分に用いられるものとして従来から知られている多数のものが使用可能である。
　該環式基は、工業上入手し易いなどの点から、特にトリシクロデシル基、アダマンチル基、テトラシクロドデシル基、イソボルニル基、ノルボルニル基から選ばれる少なくとも１種であることが好ましい。これらの多環式基は、炭素数１～５の直鎖状又は分岐鎖状のアルキル基を置換基として有してもよい。
　構成単位（ａ４）として、具体的には、下記一般式（ａ４－１）～（ａ４－７）でそれぞれ表される構成単位を例示することができる。

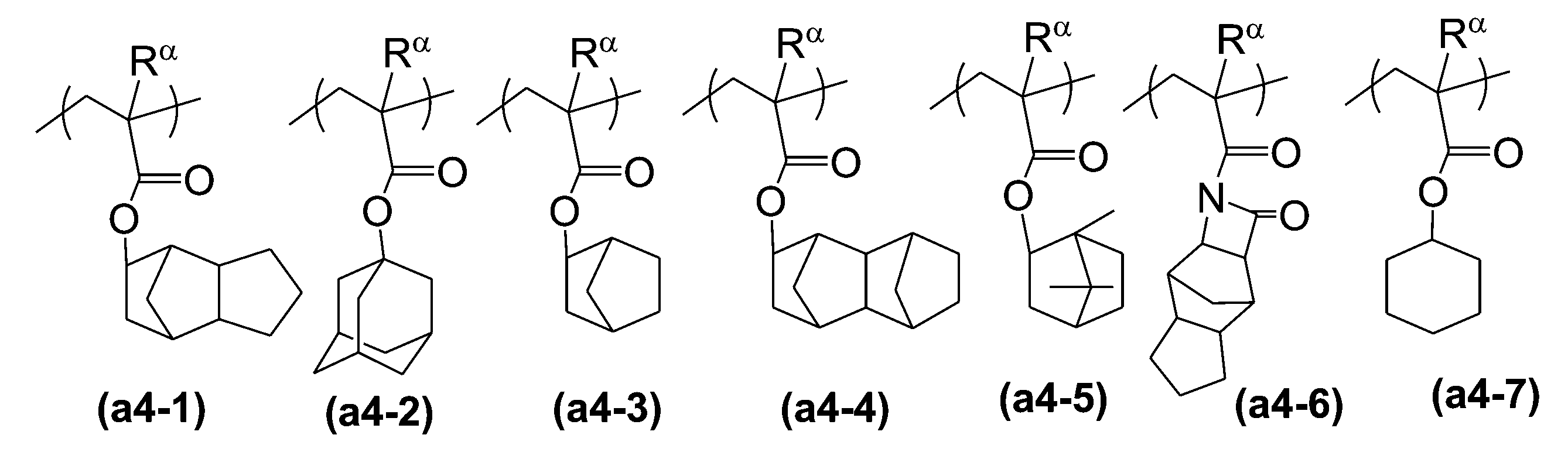

Figure JPOXMLDOC01-appb-C000052
 ［式中、Ｒαは前記と同じである。］
　（Ａ１）成分が有する構成単位（ａ４）は、１種でも２種以上でもよい。
　（Ａ１）成分が構成単位（ａ４）を有する場合、構成単位（ａ４）の割合は、該（Ａ１）成分を構成する全構成単位の合計（１００モル％）に対して、１～４０モル％であることが好ましく、５～２０モル％であることがより好ましい。
　構成単位（ａ４）の割合を、好ましい下限値以上とすることにより、構成単位（ａ４）を含有させることによる効果が充分に得られ、一方、好ましい上限値以下とすることにより、他の構成単位とのバランスをとりやすくなる。
　構成単位（ｓｔ）について：
　構成単位（ｓｔ）は、スチレン又はスチレン誘導体から誘導される構成単位である。「スチレンから誘導される構成単位」とは、スチレンのエチレン性二重結合が開裂して構成される構成単位を意味する。「スチレン誘導体から誘導される構成単位」とは、スチレン誘導体のエチレン性二重結合が開裂して構成される構成単位を意味する（但し、構成単位（ａ１０）に該当するものを除く）。
　「スチレン誘導体」とは、スチレンの少なくとも一部の水素原子が置換基で置換された化合物を意味する。スチレン誘導体としては、例えば、スチレンのα位の水素原子が置換基で置換されたもの、スチレンのベンゼン環の１個以上の水素原子が置換基で置換されたもの、スチレンのα位の水素原子及びベンゼン環の１個以上の水素原子が置換基で置換されたもの等が挙げられる。
　スチレンのα位の水素原子を置換する置換基としては、炭素数１～５のアルキル基、又は炭素数１～５のハロゲン化アルキル基が挙げられる。
　前記炭素数１～５のアルキル基としては、炭素数１～５の直鎖状または分岐鎖状のアルキル基が好ましく、具体的には、メチル基、エチル基、プロピル基、イソプロピル基、ｎ－ブチル基、イソブチル基、ｔｅｒｔ－ブチル基、ペンチル基、イソペンチル基、ネオペンチル基等が挙げられる。
　前記炭素数１～５のハロゲン化アルキル基は、前記炭素数１～５のアルキル基の水素原子の一部または全部がハロゲン原子で置換された基である。該ハロゲン原子としては、特にフッ素原子が好ましい。
　スチレンのα位の水素原子を置換する置換基としては、炭素数１～５のアルキル基又は炭素数１～５のフッ素化アルキル基が好ましく、炭素数１～３のアルキル基又は炭素数１～３のフッ素化アルキル基がより好ましく、工業上の入手の容易さから、メチル基がさらに好ましい。
　スチレンのベンゼン環の水素原子を置換する置換基としては、例えば、アルキル基、アルコキシ基、ハロゲン原子、ハロゲン化アルキル基等が挙げられる。
　前記置換基としてのアルキル基としては、炭素数１～５のアルキル基が好ましく、メチル基、エチル基、プロピル基、ｎ－ブチル基、ｔｅｒｔ－ブチル基であることがより好ましい。
　前記置換基としてのアルコキシ基としては、炭素数１～５のアルコキシ基が好ましく、メトキシ基、エトキシ基、ｎ－プロポキシ基、ｉｓｏ－プロポキシ基、ｎ－ブトキシ基、ｔｅｒｔ－ブトキシ基がより好ましく、メトキシ基、エトキシ基がさらに好ましい。
　前記置換基としてのハロゲン原子としては、フッ素原子が好ましい。
　前記置換基としてのハロゲン化アルキル基としては、前記アルキル基の水素原子の一部または全部が前記ハロゲン原子で置換された基が挙げられる。
　スチレンのベンゼン環の水素原子を置換する置換基としては、炭素数１～５のアルキル基が好ましく、メチル基又はエチル基がより好ましく、メチル基がさらに好ましい。
　構成単位（ｓｔ）としては、スチレンから誘導される構成単位、又はスチレンのα位の水素原子が炭素数１～５のアルキル基若しくは炭素数１～５のハロゲン化アルキル基で置換されたスチレン誘導体から誘導される構成単位が好ましく、スチレンから誘導される構成単位、又はスチレンのα位の水素原子がメチル基で置換されたスチレン誘導体から誘導される構成単位がより好ましく、スチレンから誘導される構成単位がさらに好ましい。
　（Ａ１）成分が有する構成単位（ｓｔ）は、１種でも２種以上でもよい。
　（Ａ１）成分が構成単位（ｓｔ）を有する場合、構成単位（ｓｔ）の割合は、該（Ａ１）成分を構成する全構成単位の合計（１００モル％）に対して、１～３０モル％であることが好ましく、３～２０モル％であることがより好ましい。
　レジスト組成物が含有する（Ａ１）成分は、１種を単独で用いてもよく、２種以上を併用してもよい。
　本実施形態のレジスト組成物において、（Ａ１）成分は、構成単位（ａ０）の繰り返し構造を有する高分子化合物が挙げられる。
　好ましい（Ａ１）成分としては、構成単位（ａ０）とその他構成単位との繰り返し構造を有する高分子化合物が挙げられる。（Ａ１）成分としては、例えば、構成単位（ａ０）と構成単位（ａ１）との繰り返し構造を有する高分子化合物等が挙げられる。
　上記２つの各構成単位の組み合わせに加えて、さらに３つ目又は３つ以上の構成単位として、上記で説明した構成単位を適宜所望の効果に合わせて組み合わせてもよい。例えば、（Ａ１）成分としては、構成単位（ａ０）と構成単位（ａ１）と構成単位（ａ２）との繰り返し構造を有する高分子化合物；及び構成単位（ａ０）と構成単位（ａ１）と構成単位（ａ３）との繰り返し構造を有する高分子化合物等が挙げられる。
　中でも、（Ａ１）成分としては、構成単位（ａ０）と構成単位（ａ１）との繰り返し構造を有する高分子化合物が好ましい。
　この場合、該高分子化合物における構成単位（ａ０）と構成単位（ａ１）とのモル比（構成単位（ａ０）：構成単位（ａ１））は、２：８～８：２であることが好ましく、３：７～７：３であることがより好ましく、４：６～６：４であることがさらに好ましい。
　かかる（Ａ１）成分は、各構成単位を誘導するモノマーを重合溶媒に溶解し、ここに、例えばアゾビスイソブチロニトリル（ＡＩＢＮ）、アゾビスイソ酪酸ジメチル（例えばＶ－６０１など）等のラジカル重合開始剤を加えて重合することにより製造することができる。
　あるいは、かかる（Ａ１）成分は、構成単位（ａ０）を誘導するモノマーと、必要に応じて構成単位（ａ０）以外の構成単位を誘導するモノマーと、を重合溶媒に溶解し、ここに、上記のようなラジカル重合開始剤を加えて重合し、その後、脱保護反応を行うことにより製造することができる。
　なお、重合の際に、例えば、ＨＳ－ＣＨ２－ＣＨ２－ＣＨ２－Ｃ（ＣＦ３）２－ＯＨのような連鎖移動剤を併用して用いることにより、末端に－Ｃ（ＣＦ３）２－ＯＨ基を導入してもよい。このように、アルキル基の水素原子の一部がフッ素原子で置換されたヒドロキシアルキル基が導入された共重合体は、現像欠陥の低減やＬＥＲ（ラインエッジラフネス：ライン側壁の不均一な凹凸）の低減に有効である。
　（Ａ１）成分の重量平均分子量（Ｍｗ）（ゲルパーミエーションクロマトグラフィー（ＧＰＣ）によるポリスチレン換算基準）は、特に限定されるものではなく、１０００～５００００が好ましく、２０００～３００００がより好ましく、３０００～２００００がさらに好ましい。
　（Ａ１）成分のＭｗがこの範囲の好ましい上限値以下であると、レジストとして用いるのに充分なレジスト溶剤への溶解性があり、この範囲の好ましい下限値以上であると、耐ドライエッチング性やレジストパターン断面形状が良好である。
　（Ａ１）成分の分散度（Ｍｗ／Ｍｎ）は、特に限定されず、１．０～４．０が好ましく、１．０～３．０がより好ましく、１．０～２．０が特に好ましい。なお、Ｍｎは数平均分子量を示す。
　・（Ａ２）成分について
　本実施形態のレジスト組成物は、（Ａ）成分として、前記（Ａ１）成分に該当しない、酸の作用により現像液に対する溶解性が変化する基材成分（以下「（Ａ２）成分」という。）を併用してもよい。
　（Ａ２）成分としては、特に限定されず、化学増幅型レジスト組成物用の基材成分として従来から知られている多数のものから任意に選択して用いればよい。
　（Ａ２）成分は、高分子化合物又は低分子化合物の１種を単独で用いてもよく２種以上を組み合わせて用いてもよい。
　（Ａ）成分中の（Ａ１）成分の割合は、（Ａ）成分の総質量に対し、２５質量％以上が好ましく、５０質量％以上がより好ましく、７５質量％以上がさらに好ましく、１００質量％であってもよい。該割合が２５質量％以上であると、高感度化、並びにディフェクト、解像性、及びラフネス改善などの種々のリソグラフィー特性に優れたレジストパターンが形成されやすくなる。
　本実施形態のレジスト組成物中、（Ａ）成分の含有量は、形成しようとするレジスト膜厚等に応じて調整すればよい。
　＜酸発生剤成分（Ｂ）＞
　本実施形態のレジスト組成物は、（Ａ）成分に加えて、さらに、露光により酸を発生する酸発生剤成分（Ｂ）（（Ｂ）成分）を含有する。本実施形態において、（Ｂ）成分は、下記一般式（ｂ１）で表される化合物（Ｂ１）（以下、「（Ｂ１）成分」という場合がある。）を含む。
　・（Ｂ１）成分について
　（Ｂ１）成分は、下記一般式（ｂ１）で表される化合物である。（Ｂ１）成分は、上述の構成単位（ａ０）を有する（Ａ１）成分とともに用いることにより、感度及びディフェクト改善等のリソグラフィー特性を向上させることができる。
Figure JPOXMLDOC01-appb-C000053
 ［式中、Ｙｂ０１は、２価の連結基又は単結合を表す。Ｌｂ０１は、－Ｃ（＝Ｏ）－Ｏ－、－Ｏ－Ｃ（＝Ｏ）－、－Ｏ－又は－Ｏ－Ｃ（＝Ｏ）－Ｌｂ０１１－を表し、Ｌｂ０１１は炭素数１～３のアルキレン基を表す。Ｒｂ０１～Ｒｂ０３は、それぞれ独立に、アルキル基を表し、Ｒｂ０１～Ｒｂ０３の２つ以上が互いに結合して環構造を形成してもよい。Ｒｂ０４～Ｒｂ０６は、それぞれ独立に、アルキル基、アルコキシ基、ハロゲン原子、ハロゲン化アルキル基、水酸基、カルボニル基、又はニトロ基を表す。ｎｂ０４は、０～４の整数を表し、ｎｂ０５～ｎｂ０６は、それぞれ独立に、０～５の整数を表す。Ｘ－は対アニオンを表す。］
　｛カチオン部｝
　前記式（ｂ１）中、Ｙｂ０１は、２価の連結基又は単結合を表す。Ｙｂ０１における２価の連結基としては、特に限定されないが、置換基を有してもよい２価の炭化水素基、ヘテロ原子を含む２価の連結基等が好適なものとして挙げられる。Ｙｂ０１における２価の連結基としては、前記一般式（ａ０－１）中のＶａ０１で挙げたものと同様のものが挙げられる。
　中でも、Ｙｂ０１における２価の連結基としては、酸素原子を含んでもよい炭化水素基が好ましい。前記炭化水素基としては、炭素数１～１０が好ましく、炭素数１～６がより好ましく、炭素数１～３がさらに好ましく、炭素数１又は２が特に好ましい。前記炭化水素基は、脂肪族炭化水素基が好ましく、直鎖状若しくは分岐鎖状の脂肪族炭化水素基がより好ましく、直鎖状若しくは分岐鎖状のアルキレン基がさらに好ましい。
　Ｙｂ０１としては、単結合、又はエーテル結合若しくはエステル結合を含んでもよい炭素数１～６の直鎖状若しくは分岐鎖状のアルキレン基が好ましく、単結合、エーテル結合若しくはエステル結合を含んでもよい炭素数１～３の直鎖状若しくは分岐鎖状のアルキレン基がより好ましく、単結合、－Ｏ－ＣＨ２－、－Ｃ（＝Ｏ）－Ｏ－ＣＨ２－、又は－Ｏ－ＣＨ２－Ｃ（＝Ｏ）－Ｏ－ＣＨ２－がさらに好ましい。
　前記式（ｂ１）中、Ｌｂ０１は、－Ｃ（＝Ｏ）－Ｏ－、－Ｏ－Ｃ（＝Ｏ）－、－Ｏ－又は－Ｏ－Ｃ（＝Ｏ）－Ｌｂ０１１－を表し、Ｌｂ０１１は炭素数１～３のアルキレン基を表す。Ｌｂ０１１は、エチレン基又はメチレン基が好ましく、メチレン基がより好ましい。
　Ｌｂ０１としては、－Ｃ（＝Ｏ）－Ｏ－又は－Ｏ－Ｃ（＝Ｏ）－が好ましく、－Ｃ（＝Ｏ）－Ｏ－がより好ましい。
　前記式（ｂ１）中、Ｒｂ０１～Ｒｂ０３は、それぞれ独立に、アルキル基を表し、Ｒｂ０１～Ｒｂ０３の２つ以上が互いに結合して環構造を形成してもよい。Ｒｂ０１～Ｒｂ０３におけるアルキル基は、炭素数１～１２が好ましく、炭素数２～１０がより好ましい。Ｒｂ０１～Ｒｂ０３は、それらの炭素数の合計が、５以上であることが好ましく、６以上であることがより好ましい。Ｒｂ０１～Ｒｂ０３におけるアルキル基は、直鎖状であってもよく、分岐鎖状であってもよく、環状であってもよい。
　該直鎖状のアルキル基は、炭素数１～１０が好ましく、炭素数１～６がより好ましい。具体例としては、メチル基、エチル基、ｎ－プロピル基、ｎ－ブチル基、ｎ－ペンチル基、ｎ－ヘキシル基等が挙げられる。
　該分岐鎖状のアルキル基は、炭素数３～１０が好ましく、炭素数３～６がより好ましい。具体例としては、イソプロピル基、イソブチル基、ｔｅｒｔ－ブチル基、イソペンチル基、ネオペンチル基、１，１－ジエチルプロピル基、２，２－ジメチルブチル基等が挙げられる。
　該環状のアルキル基は、炭素数３～１２が好ましく、炭素数３～１０がより好ましい。具体例としては、該環状のアルキル基は、単環式でもよく、多環式でもよい。単環式アルキル基としては、モノシクロアルカンから１個の水素原子を除いた基が好ましい該モノシクロアルカンとしては、炭素数３～６のものが好ましく、具体的にはシクロペンタン、シクロヘキサン等が挙げられる。多環式基アルキル基としては、ポリシクロアルカンから１個の水素原子を除いた基が好ましい。該ポリシクロアルカンとしては、炭素数７～１２のものが好ましく、具体的にはアダマンタン、ノルボルナン、イソボルナン、トリシクロデカン、テトラシクロドデカン等が挙げられる。
　Ｒｂ０１～Ｒｂ０３は、その２つ以上が互いに結合して環構造を形成してもよい。Ｒｂ０１～Ｒｂ０３の２つ以上が互いに結合して形成する環構造は、炭素数３～２０が好ましく、炭素数４～１５がより好ましく、炭素数５～１２がさらに好ましい。前記環構造としては、Ｒｂ０１～Ｒｂ０３における環状のアルキル基として挙げたものと同様のものが挙げられる。
　Ｒｂ０１～Ｒｂ０３は、その２つ以上が互いに結合して環構造を形成していることが好ましい。前記環構造は、炭素数５～２０が好ましく、炭素数５～１５がより好ましく、炭素数５～１２がさらに好ましい。前記環構造の具体例としては、シクロペンチル基、シクロヘキシル基、アダマンチル基、ノルボニル基等が挙げられる。中でも、前記環構造としては、シクロペンチル基、シクロヘキシル基、又はアダマンチル基が好ましい。
　前記式（ｂ１）中、Ｒｂ０４～Ｒｂ０６は、それぞれ独立に、アルキル基、アルコキシ基、ハロゲン原子、ハロゲン化アルキル基、水酸基、カルボニル基、又はニトロ基を表す。前記アルキル基、前記アルコキシ基、前記ハロゲン化アルキル基は、炭素数１～１０が好ましく、炭素数１～６がより好ましく、炭素数１～３がさらに好ましく、炭素数１又は２が特に好ましい。前記アルキル基、前記アルコキシ基、前記ハロゲン化アルキル基は、直鎖状であってもよく、分岐鎖状であってもよく、環状であってもよいが、直鎖状若しくは分岐鎖状が好ましく、直鎖状がより好ましい。前記ハロゲン原子、及びハロゲン化アルキル基におけるハロゲン原子は、フッ素原子が好ましい。
　ｎｂ０４は、０～４の整数を表す。ｎｂ０４は、０～３の整数が好ましく、０～２の整数がより好ましい。ｎｂ０５～ｎｂ０６は、それぞれ独立に、０～５の整数を表す。ｎｂ０５～ｎｂ０６は、０～３の整数が好ましく、０～２の整数がより好ましく、０又は１がさらに好ましい。
　前記式（ｂ１）で表される化合物のカチオン部は、下記一般式（ｂ１－ｃａ）で表されるカチオンが好ましい。
Figure JPOXMLDOC01-appb-C000054
 ［式中、Ｙｂ０１１は、下記式（ｃａ－ｙ１－１）～（ｃａ－ｙ１－５）のいずれかで表される２価の連結基を表す。Ｒｂ０１１は、置換基を有してもよい環状のアルキル基を表す。Ｒｂ０４～Ｒｂ０６、及びｎｂ０４は、前記一般式（ｂ１）と同様である。］

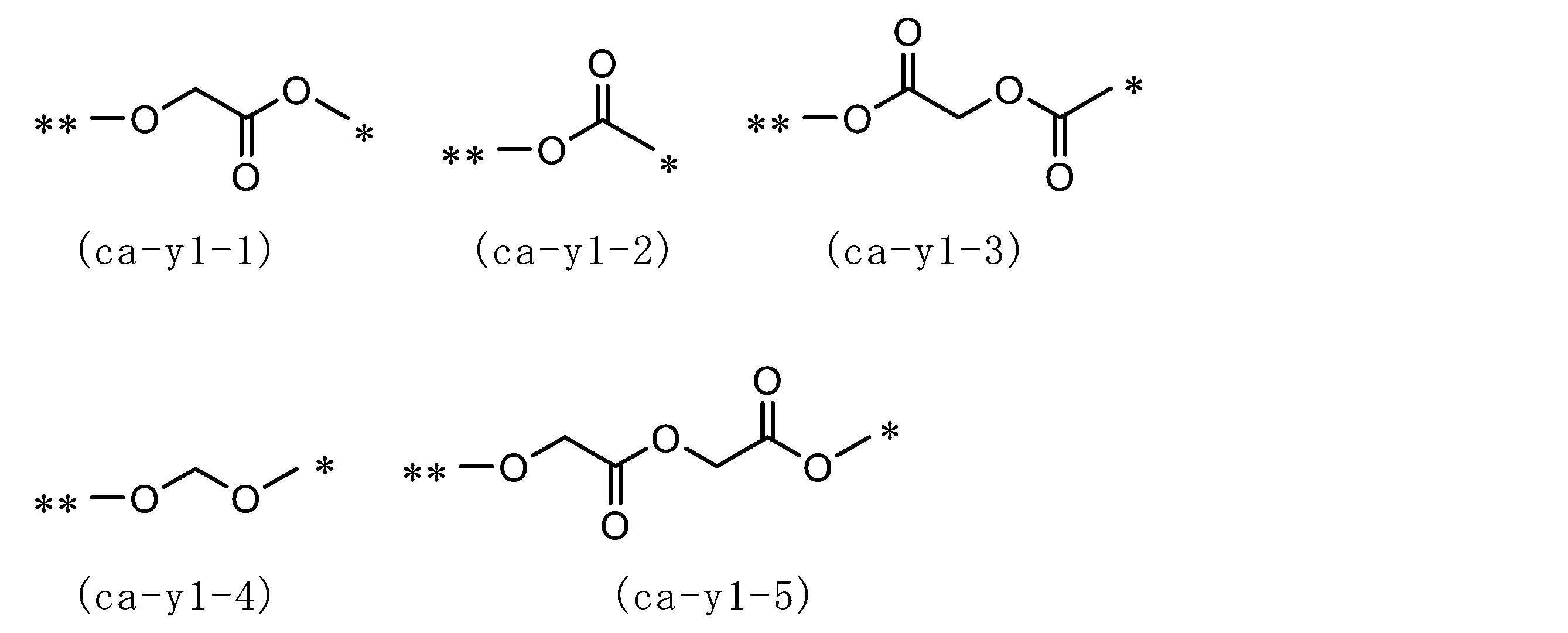

Figure JPOXMLDOC01-appb-C000055
 ［式中、＊は、前記式（ｂ１－ｃａ）中のフェニル基の炭素原子に結合する結合手である。＊＊は、前記式（ｂ１－ｃａ）中のＲｂ０１１に結合する結合手である。］
　前記式（ｂ１－ｃａ）中のＹｂ０１１は、式（ｃａ－ｙ１－１）～（ｃａ－ｙ１－５）のいずれかで表される２価の連結基を表す。Ｙｂ０１１は、式（ｃａ－ｙ１－１）又は式（ｃａ－ｙ１－２）で表される基が好ましい。
　前記式（ｂ１－ｃａ）中のＲｂ０１１は、置換基を有してもよい環状のアルキル基を表す。前記環状のアルキル基は、炭素数５～２０が好ましく、炭素数５～１５がより好ましく、炭素数５～１２がさらに好ましい。前記環状のアルキル基は、単環式基であってもよく、多環式基であってもよい。前記環状のアルキル基の具体例としては、前記式（ｂ１）中のＲｂ０１～Ｒｂ０３の２つ以上が互いに結合して形成する環構造として挙げた環状のアルキル基と同様のものが挙げられる。
　前記Ｒｂ０１１としての環状のアルキル基が有してもよい置換基としては、直鎖状若しくは分岐鎖状のアルキル基が挙げられる。前記置換基としての直鎖状若しくは分岐鎖状のアルキル基は、炭素数１～５好ましく、炭素数１～３がより好ましく、炭素数１又は２がさらに好ましい。
　前記式（ｂ１－ｃａ）で表される化合物のカチオン部の具体例を以下に示す。
Figure JPOXMLDOC01-appb-C000056
　中でも、カチオン部としては、前記式（ｂ１－ｃａ－２）～（ｂ１－ｃａ－１４）のいずれかで表されるカチオンが好ましく、（ｂ１－ｃａ－２）～（ｂ１－ｃａ－１１）のいずれかで表されるカチオンがより好ましい。
｛アニオン部｝
　前記式（ｂ１）中、Ｘ－は、対アニオンを表す。Ｘ－としては、特に制限されず、レジスト組成物用の酸発生剤成分のアニオン部として知られているアニオンを適宜用いることができる。
　例えば、Ｘ－としては、下記の一般式（ｂ１－ａｎ１）～（ｂ１－ａｎ３）のいずれかで表されるアニオンが挙げられる。
Figure JPOXMLDOC01-appb-C000057
 ［式中、Ｒ１０１及びＲ１０４～Ｒ１０８は、それぞれ独立に、置換基を有してもよい環式基、置換基を有してもよい鎖状のアルキル基、又は置換基を有してもよい鎖状のアルケニル基である。Ｒ１０４とＲ１０５とは相互に結合して環構造を形成していてもよい。Ｒ１０２は、炭素数１～５のフッ素化アルキル基又はフッ素原子である。Ｙ１０１は、酸素原子を含む２価の連結基又は単結合である。Ｖ１０１～Ｖ１０３は、それぞれ独立に、単結合、アルキレン基又はフッ素化アルキレン基である。Ｌ１０１～Ｌ１０２は、それぞれ独立に、単結合又は酸素原子である。Ｌ１０３～Ｌ１０５は、それぞれ独立に、単結合、－ＣＯ－又は－ＳＯ２－である。］
　｛アニオン部｝
　・式（ｂ－ａｎ１）で表されるアニオン
　式（ｂ－ａｎ１）中、Ｒ１０１は、置換基を有してもよい環式基、置換基を有してもよい鎖状のアルキル基、又は置換基を有してもよい鎖状のアルケニル基である。
　置換基を有してもよい環式基：
　該環式基は、環状の炭化水素基であることが好ましく、該環状の炭化水素基は、芳香族炭化水素基であってもよく、脂肪族炭化水素基であってもよい。脂肪族炭化水素基は、芳香族性を持たない炭化水素基を意味する。また、脂肪族炭化水素基は、飽和であってもよく、不飽和であってもよく、通常は飽和であることが好ましい。
　Ｒ１０１における芳香族炭化水素基は、芳香環を有する炭化水素基である。該芳香族炭化水素基の炭素数は３～３０であることが好ましく、５～３０であることがより好ましく、５～２０がさらに好ましく、６～１５が特に好ましく、６～１０が最も好ましい。但し、該炭素数には、置換基における炭素数を含まないものとする。
　Ｒ１０１における芳香族炭化水素基が有する芳香環として具体的には、ベンゼン、フルオレン、ナフタレン、アントラセン、フェナントレン、ビフェニル、又はこれらの芳香環を構成する炭素原子の一部がヘテロ原子で置換された芳香族複素環などが挙げられる。芳香族複素環におけるヘテロ原子としては、酸素原子、硫黄原子、窒素原子等が挙げられる。
　Ｒ１０１における芳香族炭化水素基として具体的には、前記芳香環から水素原子を１つ除いた基（アリール基：例えば、フェニル基、ナフチル基など）、前記芳香環の水素原子の１つがアルキレン基で置換された基（例えば、ベンジル基、フェネチル基、１－ナフチルメチル基、２－ナフチルメチル基、１－ナフチルエチル基、２－ナフチルエチル基等のアリールアルキル基など）等が挙げられる。前記アルキレン基（アリールアルキル基中のアルキル鎖）の炭素数は、１～４であることが好ましく、１～２であることがより好ましく、１であることが特に好ましい。
　Ｒ１０１における環状の脂肪族炭化水素基は、構造中に環を含む脂肪族炭化水素基が挙げられる。
　この構造中に環を含む脂肪族炭化水素基としては、脂環式炭化水素基（脂肪族炭化水素環から水素原子を１個除いた基）、脂環式炭化水素基が直鎖状または分岐鎖状の脂肪族炭化水素基の末端に結合した基、脂環式炭化水素基が直鎖状または分岐鎖状の脂肪族炭化水素基の途中に介在する基などが挙げられる。
　前記脂環式炭化水素基は、炭素数が３～２０であることが好ましく、３～１２であることがより好ましい。
　前記脂環式炭化水素基は、多環式基であってもよく、単環式基であってもよい。単環式の脂環式炭化水素基としては、モノシクロアルカンから１個以上の水素原子を除いた基が好ましい。該モノシクロアルカンとしては、炭素数３～６のものが好ましく、具体的にはシクロペンタン、シクロヘキサン等が挙げられる。多環式の脂環式炭化水素基としては、ポリシクロアルカンから１個以上の水素原子を除いた基が好ましく、該ポリシクロアルカンとしては、炭素数７～３０のものが好ましい。中でも、該ポリシクロアルカンとしては、アダマンタン、ノルボルナン、イソボルナン、トリシクロデカン、テトラシクロドデカン等の架橋環系の多環式骨格を有するポリシクロアルカン；ステロイド骨格を有する環式基等の縮合環系の多環式骨格を有するポリシクロアルカンがより好ましい。
　なかでも、Ｒ１０１における環状の脂肪族炭化水素基としては、モノシクロアルカンまたはポリシクロアルカンから水素原子を１つ以上除いた基が好ましく、ポリシクロアルカンから水素原子を１つ除いた基がより好ましく、アダマンチル基、ノルボルニル基が特に好ましく、アダマンチル基が最も好ましい。
　脂環式炭化水素基に結合してもよい、直鎖状の脂肪族炭化水素基は、炭素数が１～１０であることが好ましく、１～６がより好ましく、１～４がさらに好ましく、１～３が最も好ましい。直鎖状の脂肪族炭化水素基としては、直鎖状のアルキレン基が好ましく、具体的には、メチレン基［－ＣＨ２－］、エチレン基［－（ＣＨ２）２－］、トリメチレン基［－（ＣＨ２）３－］、テトラメチレン基［－（ＣＨ２）４－］、ペンタメチレン基［－（ＣＨ２）５－］等が挙げられる。
　脂環式炭化水素基に結合してもよい、分岐鎖状の脂肪族炭化水素基は、炭素数が２～１０であることが好ましく、３～６がより好ましく、３又は４がさらに好ましく、３が最も好ましい。分岐鎖状の脂肪族炭化水素基としては、分岐鎖状のアルキレン基が好ましく、具体的には、－ＣＨ（ＣＨ３）－、－ＣＨ（ＣＨ２ＣＨ３）－、－Ｃ（ＣＨ３）２－、－Ｃ（ＣＨ３）（ＣＨ２ＣＨ３）－、－Ｃ（ＣＨ３）（ＣＨ２ＣＨ２ＣＨ３）－、－Ｃ（ＣＨ２ＣＨ３）２－等のアルキルメチレン基；－ＣＨ（ＣＨ３）ＣＨ２－、－ＣＨ（ＣＨ３）ＣＨ（ＣＨ３）－、－Ｃ（ＣＨ３）２ＣＨ２－、－ＣＨ（ＣＨ２ＣＨ３）ＣＨ２－、－Ｃ（ＣＨ２ＣＨ３）２－ＣＨ２－等のアルキルエチレン基；－ＣＨ（ＣＨ３）ＣＨ２ＣＨ２－、－ＣＨ２ＣＨ（ＣＨ３）ＣＨ２－等のアルキルトリメチレン基；－ＣＨ（ＣＨ３）ＣＨ２ＣＨ２ＣＨ２－、－ＣＨ２ＣＨ（ＣＨ３）ＣＨ２ＣＨ２－等のアルキルテトラメチレン基などのアルキルアルキレン基等が挙げられる。アルキルアルキレン基におけるアルキル基としては、炭素数１～５の直鎖状のアルキル基が好ましい。
　また、Ｒ１０１における環状の炭化水素基は、複素環等のようにヘテロ原子を含んでもよい。具体的には、前記一般式（ａ２－ｒ－１）～（ａ２－ｒ－７）でそれぞれ表されるラクトン含有環式基、前記一般式（ａ５－ｒ－１）～（ａ５－ｒ－４）でそれぞれ表される－ＳＯ２－含有環式基、その他下記化学式（ｒ－ｈｒ－１）～（ｒ－ｈｒ－１６）でそれぞれ表される複素環式基が挙げられる。式中＊は、式（ｂ－ａｎ１）中のＹ１０１に結合する結合手を表す。
Figure JPOXMLDOC01-appb-C000058
　Ｒ１０１の環式基における置換基としては、例えば、アルキル基、アルコキシ基、ハロゲン原子、ハロゲン化アルキル基、水酸基、カルボニル基、ニトロ基等が挙げられる。
　置換基としてのアルキル基としては、炭素数１～５のアルキル基が好ましく、メチル基、エチル基、プロピル基、ｎ－ブチル基、ｔｅｒｔ－ブチル基が最も好ましい。
　置換基としてのアルコキシ基としては、炭素数１～５のアルコキシ基が好ましく、メトキシ基、エトキシ基、ｎ－プロポキシ基、ｉｓｏ－プロポキシ基、ｎ－ブトキシ基、ｔｅｒｔ－ブトキシ基がより好ましく、メトキシ基、エトキシ基が最も好ましい。
　置換基としてのハロゲン原子としては、フッ素原子が好ましい。
　置換基としてのハロゲン化アルキル基としては、炭素数１～５のアルキル基、例えばメチル基、エチル基、プロピル基、ｎ－ブチル基、ｔｅｒｔ－ブチル基等の水素原子の一部または全部が前記ハロゲン原子で置換された基が挙げられる。
　置換基としてのカルボニル基は、環状の炭化水素基を構成するメチレン基（－ＣＨ２－）を置換する基である。
　Ｒ１０１における環状の炭化水素基は、脂肪族炭化水素環と芳香環とが縮合した縮合環を含む縮合環式基であってもよい。前記縮合環としては、例えば、架橋環系の多環式骨格を有するポリシクロアルカンに、１個以上の芳香環が縮合したもの等が挙げられる。前記架橋環系ポリシクロアルカンの具体例としては、ビシクロ［２．２．１］ヘプタン（ノルボルナン）、ビシクロ［２．２．２］オクタン等のビシクロアルカンが挙げられる。前記縮合環式基としては、ビシクロアルカンに２個又は３個の芳香環が縮合した縮合環を含む基が好ましく、ビシクロ［２．２．２］オクタンに２個又は３個の芳香環が縮合した縮合環を含む基がより好ましい。Ｒ１０１における縮合環式基の具体例としては、下記式（ｒ－ｂｒ－１）～（ｒ－ｂｒ－２）で表されるが挙げられる。式中＊は、式（ｂ－ａｎ１）中のＹ１０１に結合する結合手を表す。

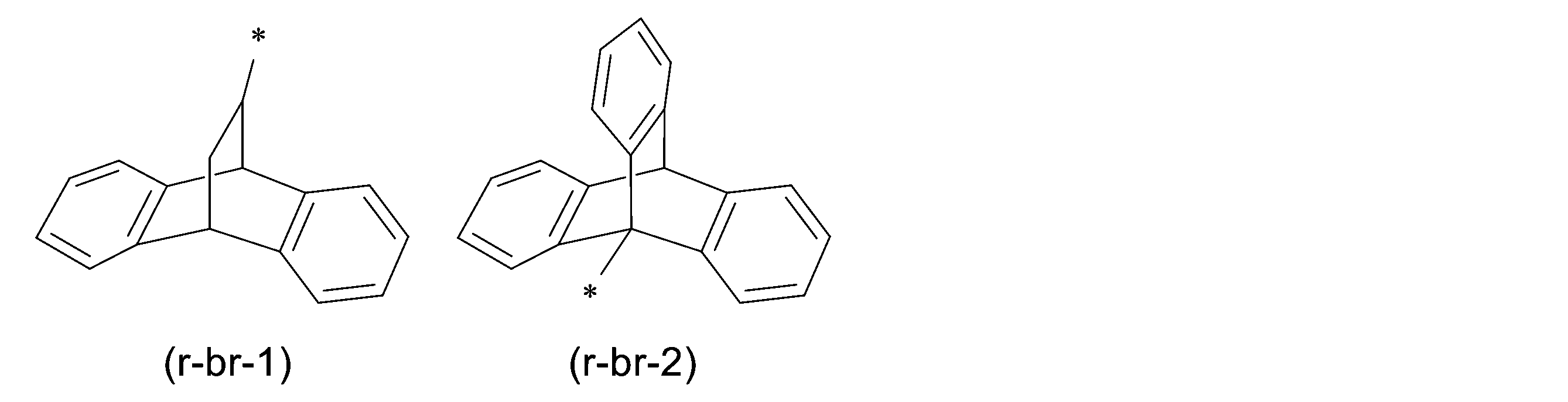

Figure JPOXMLDOC01-appb-C000059
　Ｒ１０１における縮合環式基が有してもよい置換基としては、例えば、アルキル基、アルコキシ基、ハロゲン原子、ハロゲン化アルキル基、水酸基、カルボニル基、ニトロ基、芳香族炭化水素基、脂環式炭化水素基等が挙げられる。
　前記縮合環式基の置換基としてのアルキル基、アルコキシ基、ハロゲン原子、ハロゲン化アルキル基は、上記Ｒ１０１における環式基の置換基として挙げたものと同様のものが挙げられる。
　前記縮合環式基の置換基としての芳香族炭化水素基としては、芳香環から水素原子を１つ除いた基（アリール基：例えば、フェニル基、ナフチル基など）、前記芳香環の水素原子の１つがアルキレン基で置換された基（例えば、ベンジル基、フェネチル基、１－ナフチルメチル基、２－ナフチルメチル基、１－ナフチルエチル基、２－ナフチルエチル基等のアリールアルキル基など）、上記式（ｒ－ｈｒ－１）～（ｒ－ｈｒ－６）でそれぞれ表される複素環式基等が挙げられる。
　前記縮合環式基の置換基としての脂環式炭化水素基としては、シクロペンタン、シクロヘキサン等のモノシクロアルカンから１個の水素原子を除いた基；アダマンタン、ノルボルナン、イソボルナン、トリシクロデカン、テトラシクロドデカン等のポリシクロアルカンから１個の水素原子を除いた基；前記一般式（ａ２－ｒ－１）～（ａ２－ｒ－７）でそれぞれ表されるラクトン含有環式基；前記一般式（ａ５－ｒ－１）～（ａ５－ｒ－４）でそれぞれ表される－ＳＯ２－含有環式基；前記式（ｒ－ｈｒ－７）～（ｒ－ｈｒ－１６）でそれぞれ表される複素環式基等が挙げられる。
　置換基を有してもよい鎖状のアルキル基：
　Ｒ１０１の鎖状のアルキル基としては、直鎖状又は分岐鎖状のいずれでもよい。
　直鎖状のアルキル基としては、炭素数が１～２０であることが好ましく、１～１５であることがより好ましく、１～１０が最も好ましい。
　分岐鎖状のアルキル基としては、炭素数が３～２０であることが好ましく、３～１５であることがより好ましく、３～１０が最も好ましい。具体的には、例えば、１－メチルエチル基、１－メチルプロピル基、２－メチルプロピル基、１－メチルブチル基、２－メチルブチル基、３－メチルブチル基、１－エチルブチル基、２－エチルブチル基、１－メチルペンチル基、２－メチルペンチル基、３－メチルペンチル基、４－メチルペンチル基などが挙げられる。
　置換基を有してもよい鎖状のアルケニル基：
　Ｒ１０１の鎖状のアルケニル基としては、直鎖状又は分岐鎖状のいずれでもよく、炭素数が２～１０であることが好ましく、２～５がより好ましく、２～４がさらに好ましく、３が特に好ましい。直鎖状のアルケニル基としては、例えば、ビニル基、１－プロペニル基、２－プロペニル基（アリル基）、ブチニル基などが挙げられる。分岐鎖状のアルケニル基としては、例えば、１－メチルビニル基、１－メチルプロペニル基、２－メチルプロペニル基などが挙げられる。
　鎖状のアルケニル基としては、上記の中でも、直鎖状のアルケニル基が好ましく、ビニル基、プロペニル基がより好ましく、ビニル基が特に好ましい。
　Ｒ１０１の鎖状のアルキル基またはアルケニル基における置換基としては、例えば、アルコキシ基、ハロゲン原子、ハロゲン化アルキル基、水酸基、カルボニル基、ニトロ基、アミノ基、上記Ｒ１０１における環式基等が挙げられる。
　上記の中でも、Ｒ１０１は、置換基を有してもよい環式基が好ましく、置換基を有してもよい環状の炭化水素基であることがより好ましい。より具体的には、フェニル基、ナフチル基、ポリシクロアルカンから１個以上の水素原子を除いた基；前記一般式（ａ２－ｒ－１）～（ａ２－ｒ－７）でそれぞれ表されるラクトン含有環式基；前記一般式（ａ５－ｒ－１）～（ａ５－ｒ－４）でそれぞれ表される－ＳＯ２－含有環式基などが好ましい。
　式（ｂ－ａｎ１）中、Ｙ１０１は、単結合または酸素原子を含む２価の連結基である。
　Ｙ１０１が酸素原子を含む２価の連結基である場合、該Ｙ１０１は、酸素原子以外の原子を含有してもよい。酸素原子以外の原子としては、例えば炭素原子、水素原子、硫黄原子、窒素原子等が挙げられる。
　酸素原子を含む２価の連結基としては、例えば、酸素原子（エーテル結合：－Ｏ－）、エステル結合（－Ｃ（＝Ｏ）－Ｏ－）、オキシカルボニル基（－Ｏ－Ｃ（＝Ｏ）－）、アミド結合（－Ｃ（＝Ｏ）－ＮＨ－）、カルボニル基（－Ｃ（＝Ｏ）－）、カーボネート結合（－Ｏ－Ｃ（＝Ｏ）－Ｏ－）等の非炭化水素系の酸素原子含有連結基；該非炭化水素系の酸素原子含有連結基とアルキレン基との組み合わせ等が挙げられる。この組み合わせに、さらにスルホニル基（－ＳＯ２－）が連結されていてもよい。かかる酸素原子を含む２価の連結基としては、例えば下記一般式（ｙ－ａｌ－１）～（ｙ－ａｌ－７）でそれぞれ表される連結基が挙げられる。
Figure JPOXMLDOC01-appb-C000060
 ［式中、Ｖ’１０１は単結合または炭素数１～５のアルキレン基であり、Ｖ’１０２は炭素数１～３０の２価の飽和炭化水素基である。］
　Ｖ’１０２における２価の飽和炭化水素基は、炭素数１～３０のアルキレン基であることが好ましく、炭素数１～１０のアルキレン基であることがより好ましく、炭素数１～５のアルキレン基であることがさらに好ましい。
　Ｖ’１０１およびＶ’１０２におけるアルキレン基としては、直鎖状のアルキレン基でもよく分岐鎖状のアルキレン基でもよく、直鎖状のアルキレン基が好ましい。
　Ｖ’１０１およびＶ’１０２におけるアルキレン基として、具体的には、メチレン基［－ＣＨ２－］；－ＣＨ（ＣＨ３）－、－ＣＨ（ＣＨ２ＣＨ３）－、－Ｃ（ＣＨ３）２－、－Ｃ（ＣＨ３）（ＣＨ２ＣＨ３）－、－Ｃ（ＣＨ３）（ＣＨ２ＣＨ２ＣＨ３）－、－Ｃ（ＣＨ２ＣＨ３）２－等のアルキルメチレン基；エチレン基［－ＣＨ２ＣＨ２－］；－ＣＨ（ＣＨ３）ＣＨ２－、－ＣＨ（ＣＨ３）ＣＨ（ＣＨ３）－、－Ｃ（ＣＨ３）２ＣＨ２－、－ＣＨ（ＣＨ２ＣＨ３）ＣＨ２－等のアルキルエチレン基；トリメチレン基（ｎ－プロピレン基）［－ＣＨ２ＣＨ２ＣＨ２－］；－ＣＨ（ＣＨ３）ＣＨ２ＣＨ２－、－ＣＨ２ＣＨ（ＣＨ３）ＣＨ２－等のアルキルトリメチレン基；テトラメチレン基［－ＣＨ２ＣＨ２ＣＨ２ＣＨ２－］；－ＣＨ（ＣＨ３）ＣＨ２ＣＨ２ＣＨ２－、－ＣＨ２ＣＨ（ＣＨ３）ＣＨ２ＣＨ２－等のアルキルテトラメチレン基；ペンタメチレン基［－ＣＨ２ＣＨ２ＣＨ２ＣＨ２ＣＨ２－］等が挙げられる。
　また、Ｖ’１０１又はＶ’１０２における前記アルキレン基における一部のメチレン基が、炭素数５～１０の２価の脂肪族環式基で置換されていてもよい。当該脂肪族環式基は、前記式（ａ１－ｒ－１）中のＲａ’３の環状の脂肪族炭化水素基（単環式の脂肪族炭化水素基、多環式の脂肪族炭化水素基）から水素原子をさらに１つ除いた２価の基が好ましく、シクロへキシレン基、１，５－アダマンチレン基または２，６－アダマンチレン基がより好ましい。
　Ｙ１０１としては、エステル結合を含む２価の連結基、またはエーテル結合を含む２価の連結基が好ましく、上記式（ｙ－ａｌ－１）～（ｙ－ａｌ－５）でそれぞれ表される連結基がより好ましい。
　式（ｂ１－ａｎ１）中、Ｖ１０１は、単結合、アルキレン基又はフッ素化アルキレン基である。Ｖ１０１におけるアルキレン基、フッ素化アルキレン基は、炭素数１～４であることが好ましい。Ｖ１０１におけるフッ素化アルキレン基としては、Ｖ１０１におけるアルキレン基の水素原子の一部又は全部がフッ素原子で置換された基が挙げられる。なかでも、Ｖ１０１は、単結合、又は炭素数１～４のフッ素化アルキレン基であることが好ましい。
　式（ｂ１－ａｎ１）中、Ｒ１０２は、フッ素原子又は炭素数１～５のフッ素化アルキル基である。Ｒ１０２は、フッ素原子または炭素数１～５のパーフルオロアルキル基であることが好ましく、フッ素原子であることがより好ましい。
　前記式（ｂ１－ａｎ１）で表されるアニオン部の具体例としては、例えば、Ｙ１０１が単結合となる場合、トリフルオロメタンスルホネートアニオンやパーフルオロブタンスルホネートアニオン等のフッ素化アルキルスルホネートアニオンが挙げられ；Ｙ１０１が酸素原子を含む２価の連結基である場合、下記式（ａｎ－１）～（ａｎ－３）のいずれかで表されるアニオンが挙げられる。
Figure JPOXMLDOC01-appb-C000061
 ［式中、Ｒ”１０１は、置換基を有してもよい脂肪族環式基、上記の化学式（ｒ－ｈｒ－１）～（ｒ－ｈｒ－６）でそれぞれ表される１価の複素環式基、前記式（ｒ－ｂｒ－１）又（ｒ－ｂｒ－２）で表される縮合環式基、又は置換基を有してもよい鎖状のアルキル基である。Ｒ”１０２は、置換基を有してもよい脂肪族環式基、前記式（ｒ－ｂｒ－１）又（ｒ－ｂｒ－２）で表される縮合環式基、前記一般式（ａ２－ｒ－１）、（ａ２－ｒ－３）～（ａ２－ｒ－７）でそれぞれ表されるラクトン含有環式基、又は前記一般式（ａ５－ｒ－１）～（ａ５－ｒ－４）でそれぞれ表される－ＳＯ２－含有環式基である。Ｒ”１０３は、置換基を有してもよい芳香族環式基、置換基を有してもよい脂肪族環式基、又は置換基を有してもよい鎖状のアルケニル基である。Ｖ”１０１は、単結合、炭素数１～４のアルキレン基、又は炭素数１～４のフッ素化アルキレン基である。Ｒ１０２は、フッ素原子又は炭素数１～５のフッ素化アルキル基である。ｖ”はそれぞれ独立に０～３の整数であり、ｑ”はそれぞれ独立に０～２０の整数であり、ｎ”は０または１である。］
　Ｒ”１０１、Ｒ”１０２およびＲ”１０３の置換基を有してもよい脂肪族環式基は、前記式（ｂ１－ａｎ１）中のＲ１０１における環状の脂肪族炭化水素基として例示した基であることが好ましい。前記置換基としては、前記式（ｂ１－ａｎ１）中のＲ１０１における環状の脂肪族炭化水素基を置換してもよい置換基と同様のものが挙げられる。
　Ｒ”１０３における置換基を有してもよい芳香族環式基は、前記式（ｂ１－ａｎ１）中のＲ１０１における環状の炭化水素基における芳香族炭化水素基として例示した基であることが好ましい。前記置換基としては、前記式（ｂ１－ａｎ１）中のＲ１０１における該芳香族炭化水素基を置換してもよい置換基と同様のものが挙げられる。
　Ｒ”１０１における置換基を有してもよい鎖状のアルキル基は、前記式（ｂ１－ａｎ１）中のＲ１０１における鎖状のアルキル基として例示した基であることが好ましい。
　Ｒ”１０３における置換基を有してもよい鎖状のアルケニル基は、前記式（ｂ１－ａｎ１）中のＲ１０１における鎖状のアルケニル基として例示した基であることが好ましい。
　・式（ｂ１－ａｎ２）で表されるアニオン
　式（ｂ１－ａｎ２）中、Ｒ１０４、Ｒ１０５は、それぞれ独立に、置換基を有してもよい環式基、置換基を有してもよい鎖状のアルキル基、または置換基を有してもよい鎖状のアルケニル基であり、それぞれ、式（ｂ１－ａｎ１）中のＲ１０１と同様のものが挙げられる。ただし、Ｒ１０４、Ｒ１０５は、相互に結合して環を形成していてもよい。
　Ｒ１０４、Ｒ１０５は、置換基を有してもよい鎖状のアルキル基が好ましく、直鎖状若しくは分岐鎖状のアルキル基、又は直鎖状若しくは分岐鎖状のフッ素化アルキル基であることがより好ましい。
　該鎖状のアルキル基の炭素数は、１～１０であることが好ましく、より好ましくは炭素数１～７、さらに好ましくは炭素数１～３である。Ｒ１０４、Ｒ１０５の鎖状のアルキル基の炭素数は、上記炭素数の範囲内において、レジスト用溶剤への溶解性も良好である等の理由により、小さいほど好ましい。また、Ｒ１０４、Ｒ１０５の鎖状のアルキル基においては、フッ素原子で置換されている水素原子の数が多いほど、酸の強度が強くなり、また、２５０ｎｍ以下の高エネルギー光や電子線に対する透明性が向上するため好ましい。前記鎖状のアルキル基中のフッ素原子の割合、すなわちフッ素化率は、好ましくは７０～１００％、さらに好ましくは９０～１００％であり、最も好ましくは、全ての水素原子がフッ素原子で置換されたパーフルオロアルキル基である。
　式（ｂ－ａｎ２）中、Ｖ１０２、Ｖ１０３は、それぞれ独立に、単結合、アルキレン基、またはフッ素化アルキレン基であり、それぞれ、式（ｂ１－ａｎ１）中のＶ１０１と同様のものが挙げられる。
　式（ｂ１－ａｎ２）中、Ｌ１０１、Ｌ１０２は、それぞれ独立に単結合又は酸素原子である。
　・式（ｂ１－ａｎ３）で表されるアニオン
　式（ｂ１－ａｎ３）中、Ｒ１０６～Ｒ１０８は、それぞれ独立に、置換基を有してもよい環式基、置換基を有してもよい鎖状のアルキル基、又は置換基を有してもよい鎖状のアルケニル基であり、それぞれ、式（ｂ１－ａｎ１）中のＲ１０１と同様のものが挙げられる。
　式（ｂ１－ａｎ３）中、Ｌ１０３～Ｌ１０５は、それぞれ独立に、単結合、－ＣＯ－又は－ＳＯ２－である。
　上記の中でも、（Ｂ１）成分のアニオン部としては、式（ｂ１－ａｎ１）で表されるアニオンが好ましい。この中でも、前記式（ａｎ－１）～（ａｎ－３）のいずれかで表されるアニオンがより好ましく、前記式（ａｎ－１）又は（ａｎ－２）のいずれかで表されるアニオンがさらに好ましく、前記式（ａｎ－２）で表されるアニオンが特に好ましい。
　中でも、（Ｂ１）成分は、下記一般式（ｂ１－１）で表される化合物が好ましい。
Figure JPOXMLDOC01-appb-C000062
 ［式中、Ｙｂ０１１は、前記式（ｃａ－ｙ１－１）～（ｃａ－ｙ１－５）のいずれかで表される２価の連結基を表す。Ｒｂ０１１は、置換基を有してもよい環状のアルキル基を表す。Ｒｂ０４～Ｒｂ０６は、それぞれ独立に、アルキル基、アルコキシ基、ハロゲン原子、ハロゲン化アルキル基、水酸基、カルボニル基、又はニトロ基を表す。ｎｂ０４は、０～４の整数を表し、ｎｂ０５～ｎｂ０６は、それぞれ独立に、０～５の整数を表す。Ｒ１０１は、置換基を有してもよい環式基、置換基を有してもよい鎖状のアルキル基、又は置換基を有してもよい鎖状のアルケニル基である。Ｒ１０２は、炭素数１～５のフッ素化アルキル基又はフッ素原子である。Ｙ１０１は、酸素原子を含む２価の連結基又は単結合である。Ｖ１０１は、単結合又は酸素原子である。］
　以下に（Ｂ１）成分の具体例を挙げるが、これらに限定されない。
Figure JPOXMLDOC01-appb-C000063
　本実施形態のレジスト組成物において、（Ｂ１）成分は、１種を単独で用いてもよく、２種以上を併用してもよい。
　本実施形態のレジスト組成物中、（Ｂ１）成分の含有量は、（Ａ）成分１００質量部に対して、５０質量部未満が好ましく、１～４０質量部がより好ましく、５～２５質量部がさらに好ましい。（Ｂ１）成分の含有量を、前記の好ましい範囲内にすることにより、ディフェクト発生をより抑制することができ、本発明の効果がより得られやすくなる。
　・（Ｂ２）成分について
　本実施形態のレジスト組成物は、本発明の効果を損なわない範囲で（Ｂ１）成分以外の酸発生剤成分（以下「（Ｂ２）成分」という）を含有してもよい。
　（Ｂ２）成分としては、特に限定されず、これまで化学増幅型レジスト組成物用の酸発生剤として提案されているものを用いることができる。
　このような酸発生剤としては、ヨードニウム塩やスルホニウム塩などのオニウム塩系酸発生剤、オキシムスルホネート系酸発生剤；ビスアルキル又はビスアリールスルホニルジアゾメタン類、ポリ（ビススルホニル）ジアゾメタン類などのジアゾメタン系酸発生剤；ニトロベンジルスルホネート系酸発生剤、イミノスルホネート系酸発生剤、ジスルホン系酸発生剤など多種のものが挙げられる。
　＜酸拡散制御剤成分（Ｄ）＞
　本実施形態のレジスト組成物は、（Ａ）成分及び（Ｂ）成分に加えて、さらに酸拡散制御剤成分（Ｄ）（（Ｄ）成分）を含有する。（Ｄ）成分は、レジスト組成物において露光により発生する酸をトラップするクエンチャー（酸拡散制御剤）として作用するものである。本実施形態において、（Ｄ）成分は、下記一般式（ｄ１）で表される化合物（Ｄ１）（以下、「（Ｄ１）成分」という場合がある。）を含む。
　・（Ｄ１）成分について
　（Ｄ１）成分は、下記一般式（ｄ１）で表される化合物である。（Ｄ１）成分は、上述の構成単位（ａ０）を有する（Ａ１）成分及び（Ｂ１）成分とともに用いることにより、感度及びディフェクト改善等のリソグラフィー特性を向上させることができる。
Figure JPOXMLDOC01-appb-C000064
 ［式中、Ｒｄ０１は、置換基を有してもよい環式基、置換基を有してもよい鎖状のアルキル基、又は置換基を有してもよい鎖状のアルケニル基を表す。但し、式中の硫黄原子に隣接する炭素原子にはフッ素原子は結合しないものとする。ｍは１以上の整数であって、Ｍｍ＋はそれぞれ独立にｍ価の有機カチオンである。］
　｛アニオン部｝
　式（ｄ１）中、Ｒｄ０１は、置換基を有してもよい環式基、置換基を有してもよい鎖状のアルキル基、又は置換基を有してもよい鎖状のアルケニル基を表す。
　置換基を有してもよい環式基：
　前記環式基は、環状の炭化水素基であることが好ましい。前記環状の炭化水素基は、芳香族炭化水素基であってもよく、環状の脂肪族炭化水素基であってもよい。
　前記芳香族炭化水素基は、炭素数３～３０が好ましく、炭素数５～３０がより好ましく、炭素数５～２０がさらに好ましく、炭素数６～１５が特に好ましく、炭素数６～１０が最も好ましい。ただし、該炭素数には、置換基における炭素数を含まないものとする。
　前記芳香族炭化水素基が有する芳香環の具体例としては、ベンゼン、フルオレン、ナフタレン、アントラセン、フェナントレン、ビフェニル、又はこれらの芳香環を構成する炭素原子の一部がヘテロ原子で置換された芳香族複素環などが挙げられる。芳香族複素環におけるヘテロ原子としては、酸素原子、硫黄原子、窒素原子等が挙げられる。
　前記芳香族炭化水素基としては、前記芳香環から水素原子を１つ除いた基（アリール基：例えばフェニル基、ナフチル基など）、前記芳香環の水素原子の１つがアルキレン基で置換された基（例えばベンジル基、フェネチル基、１－ナフチルメチル基、２－ナフチルメチル基、１－ナフチルエチル基、２－ナフチルエチル基等のアリールアルキル基など）等が挙げられる。前記アルキレン基（アリールアルキル基中のアルキル鎖）の炭素数は、１～４であることが好ましく、炭素数１～２がより好ましく、炭素数１が特に好ましい。
　前記環状の脂肪族炭化水素基は、構造中に環を含む脂肪族炭化水素基である。前記環状の脂肪族炭化水素基としては、脂環式炭化水素基（脂肪族炭化水素環から水素原子を１個除いた基）、脂環式炭化水素基が直鎖状または分岐鎖状の脂肪族炭化水素基の末端に結合した基、脂環式炭化水素基が直鎖状または分岐鎖状の脂肪族炭化水素基の途中に介在する基等が挙げられる。
　前記脂環式炭化水素基は、炭素数３～２０が好ましく、炭素数３～１２がより好ましい。前記脂環式炭化水素基は、多環式基であってもよく、単環式基であってもよい。単環式の脂環式炭化水素基としては、モノシクロアルカンから１個以上の水素原子を除いた基が好ましい。前記モノシクロアルカンとしては、炭素数３～６が好ましく、具体例としてはシクロペンタン、シクロヘキサン等が挙げられる。多環式の脂環式炭化水素基としては、ポリシクロアルカンから１個以上の水素原子を除いた基が好ましい。前記ポリシクロアルカンとしては、炭素数７～３０が好ましい。前記ポリシクロアルカンの具体例としては、アダマンタン、ノルボルナン、イソボルナン、トリシクロデカン、テトラシクロドデカン等の架橋環系の多環式骨格を有するポリシクロアルカン；及びステロイド骨格を有する環式基等の縮合環系の多環式骨格を有するポリシクロアルカン等が挙げられる。
　中でも、環状の脂肪族炭化水素基としては、モノシクロアルカンまたはポリシクロアルカンから水素原子を１つ以上除いた基が好ましく、ポリシクロアルカンから水素原子を１つ除いた基がより好ましく、アダマンチル基又はノルボルニル基が特に好ましく、アダマンチル基が最も好ましい。
　前記脂環式炭化水素基に結合してもよい、直鎖状または分岐鎖状の脂肪族炭化水素基は、炭素数１～１０が好ましく、炭素数１～６がより好ましく、炭素数１～４がさらに好ましく、炭素数１～３が特に好ましい。
　前記直鎖状の脂肪族炭化水素基としては、直鎖状のアルキレン基が好ましい。前記分岐鎖状の脂肪族炭化水素基としては、炭素数２～１０の分岐鎖状のアルキレン基が好ましい。直鎖状又は分岐鎖状のアルキレン基の具体例としては、前記一般式（ａ０－１）中のＶａ０１において挙げたものと同様のものが挙げられる。
　Ｒｄ０１としての環状の炭化水素基は、複素環のようなヘテロ原子を含むものであってもよい。具体的には、前記一般式（ａ２－ｒ－１）～（ａ２－ｒ－７）でそれぞれ表されるラクトン含有環式基、前記一般式（ａ５－ｒ－１）～（ａ５－ｒ－４）でそれぞれ表される－ＳＯ２－含有環式基、その他上記の化学式（ｒ－ｈｒ－１）～（ｒ－ｈｒ－１６）でそれぞれ表される複素環式基が挙げられる。
　前記環式基が有してもよい置換基としては、たとえば、アルキル基、アルコキシ基、ハロゲン原子、ハロゲン化アルキル基、水酸基、カルボニル基、ニトロ基等が挙げられる。
　置換基としてのアルキル基としては、炭素数１～５が好ましく、メチル基、エチル基、プロピル基、ｎ－ブチル基、又はｔｅｒｔ－ブチル基がより好ましい。
　置換基としてのアルコキシ基としては、炭素数１～５が好ましく、メトキシ基、エトキシ基、ｎ－プロポキシ基、ｉｓｏ－プロポキシ基、ｎ－ブトキシ基、又はｔｅｒｔ－ブトキシ基がより好ましく、メトキシ基又はエトキシ基がさらに好ましい。
　置換基としてのハロゲン原子としては、フッ素原子が好ましい。
　置換基としてのハロゲン化アルキル基としては、炭素数１～５のアルキル基の水素原子の一部または全部がハロゲン原子で置換された基が挙げられる。
　置換基としてのカルボニル基は、環状の炭化水素基を構成するメチレン基（－ＣＨ２－）を置換する基である。
　置換基を有してもよい鎖状のアルキル基：
　前記鎖状のアルキル基は、直鎖状であってもよく、分岐鎖状であってもよい。
　前記直鎖状のアルキル基としては、炭素数１～２０が好ましく、炭素数１～１５がより好ましく、炭素数１～１０がさらに好ましい。
　前記分岐鎖状のアルキル基としては、炭素数３～２０が好ましく、炭素数３～１５がより好ましく、炭素数３～１０がさらに好ましい。具体的には、例えば、１－メチルエチル基、１－メチルプロピル基、２－メチルプロピル基、１－メチルブチル基、２－メチルブチル基、３－メチルブチル基、１－エチルブチル基、２－エチルブチル基、１－メチルペンチル基、２－メチルペンチル基、３－メチルペンチル基、４－メチルペンチル基等が挙げられる。
　置換基を有してもよい鎖状のアルケニル基：
　前記鎖状のアルケニル基は、直鎖状であってもよく、分岐鎖状であってもよい。前記鎖状のアルケニル基は、炭素数２～１０が好ましく、炭素数２～５がより好ましく、炭素数２～４がさらに好ましく、炭素数３が特に好ましい。
　前記直鎖状のアルケニル基としては、ビニル基、プロペニル基（アリル基）、ブチニル基等が挙げられる。前記分岐鎖状のアルケニル基としては、例えば、１－メチルビニル基、２－メチルビニル基、１－メチルプロペニル基、２－メチルプロペニル基等が挙げられる。
　中でも、前記鎖状のアルケニル基としては、直鎖状のアルケニル基が好ましく、ビニル基、又はプロペニル基がより好ましく、ビニル基がさらに好ましい。
　前記鎖状のアルキル基またはアルケニル基が有してもよい置換基としては、アルコキシ基、ハロゲン原子、ハロゲン化アルキル基、水酸基、カルボニル基、ニトロ基、アミノ基、上記Ｒｄ０１の環式基として例示した環式基等が挙げられる。
　但し、Ｒｄ０１における、Ｓ原子に隣接する炭素原子にはフッ素原子は結合していない（フッ素置換されていない）ものとする。これにより、（Ｄ１）成分のアニオンが適度な弱酸アニオンとなり、クエンチング能が向上する。
　Ｒｄ０１としては、上述したものの他、置換基を有してもよい環式基又は置換基を有してもよい鎖状のアルキル基として、前記式（ａ１－ｒ－２）で表される酸解離性基と同様の構造のものが挙げられる。
　中でも、Ｒｄ０１は、置換基を有してもよい環式基が好ましく、置換基を有してもよい環状の炭化水素基がより好ましい。Ｒｄ０１の好ましい具体例としては、例えば、フェニル基、ナフチル基、ポリシクロアルカンから１個以上の水素原子を除いた基；前記一般式（ａ２－ｒ－１）～（ａ２－ｒ－７）でそれぞれ表されるラクトン含有環式基；前記一般式（ａ５－ｒ－１）～（ａ５－ｒ－４）でそれぞれ表される－ＳＯ２－含有環式基等が挙げられる。
　Ｒｄ０１としては、置換基を有してもよい鎖状のアルキル基、又は置換基を有してもよい環状の脂肪族炭化水素基であることが好ましい。鎖状のアルキル基としては、炭素数１～１０であることが好ましく、炭素数３～１０であることがより好ましい。環状の脂肪族炭化水素基としては、脂環式炭化水素基、又は脂環式炭化水素基が炭素数１～５の直鎖状または分岐鎖状のアルキレン基の末端に結合した基であることが好ましい。前記脂環式炭化水素基は、アダマンタン、ノルボルナン、イソボルナン、トリシクロデカン、テトラシクロドデカン等から１個以上の水素原子を除いた基（置換基を有してもよい）；カンファー等から１個以上の水素原子を除いた基；前記一般式（ａ２－ｒ－１）～（ａ２－ｒ－７）でそれぞれ表されるラクトン含有環式基が好ましい。中でも、前記脂環式炭化水素基としては、アダマンタン若しくはカンファーから１個の水素原子を除いた基、又は前記一般式（ａ２－ｒ－７）で表されるラクトン含有環式基がより好ましく、カンファーから水素原子を１個の水素原子を除いた基又は前記一般式（ａ２－ｒ－７）で表されるラクトン含有環式基がさらに好ましい。
　（Ｄ１）成分のアニオン部としては、下記一般式（ｄ１－ａｎ）で表されるアニオンが好ましい。
Figure JPOXMLDOC01-appb-C000065
 ［式中、Ｌｄ０１１は、置換基を有してもよいアルキレン基を表す。但し、Ｌｄ０１１において、式中の硫黄電子に隣接する炭素原子にはフッ素原子は結合しないものとする。Ｙｄ０１１は、単結合又は酸素原子を含む２価の連結基を表す。Ｒｄ０１１は、置換基を有してもよい脂環式炭化水素基を表す。］
　前記式（ｄ１－ａｎ）中、Ｌｄ０１１は、置換基を有してもよいアルキレン基を表す。前記アルキレン基は、炭素数１～１０が好ましく、炭素数１～５がより好ましく、炭素数１～３がさらに好ましく、炭素数１又は２が特に好ましい。前記アルキレン基は、直鎖状であってもよく、分岐鎖状であってもよい。前記直鎖状又は分岐鎖状のアルキレン基の具体例としては、前記式（ａ０－１）中のＶａ０１における直鎖状又は分岐鎖状のアルキレン基として挙げたものと同様のものが挙げられる。
　Ｌｄ０１１におけるアルキレン基は、置換基を有してもよく、有しなくてもよいが、置換基を有しないことが好ましい。Ｌｄ０１１のアルキレン基が有してもよい置換基としては、例えば、アルコキシ基、水酸基、カルボニル基、ニトロ基、アミノ基等が挙げられる。
　Ｌｄ０１１のアルキレン基としては、炭素数１～５の直鎖状アルキレン基が好ましく、炭素数１～３の直鎖状アルキレン基がより好ましく、メチレン基又はエチレン基がさらに好ましい。
　前記式（ｄ１－ａｎ）中、Ｙｄ０１１は、単結合又は酸素原子を含む２価の連結基を表す。
　Ｙｄ０１１が酸素原子を含む２価の連結基である場合、Ｙｄ０１１は、酸素原子以外の原子を含んでもよい。酸素原子以外の原子としては、例えば炭素原子、水素原子、硫黄原子、窒素原子等が挙げられる。
　酸素原子を含む２価の連結基としては、例えば、酸素原子（エーテル結合：－Ｏ－）、エステル結合（－Ｃ（＝Ｏ）－Ｏ－）、オキシカルボニル基（－Ｏ－Ｃ（＝Ｏ）－）、アミド結合（－Ｃ（＝Ｏ）－ＮＨ－）、カルボニル基（－Ｃ（＝Ｏ）－）、カーボネート結合（－Ｏ－Ｃ（＝Ｏ）－Ｏ－）等の非炭化水素系の酸素原子含有連結基；前記非炭化水素系の酸素原子含有連結基とアルキレン基との組み合わせ等が挙げられる。この組み合わせに、さらにスルホニル基（－ＳＯ２－）が連結されていてもよい。かかる酸素原子を含む２価の連結基としては、前記一般式（ｙ－ａｌ－１）～（ｙ－ａｌ－７）でそれぞれ表される連結基が挙げられる。
　Ｙｄ０１１としては、単結合、エステル結合を含む２価の連結基、又はエーテル結合を含む２価の連結基が好ましく、単結合、又は前記式（ｙ－ａｌ－１）～（ｙ－ａｌ－５）でそれぞれ表される連結基がより好ましい。中でも、Ｙｄ０１１としては、－Ｏ－、－Ｃ（＝Ｏ）－Ｏ－、－Ｏ－Ｃ（＝Ｏ）－、－Ｃ（＝Ｏ）－、－Ｏ－Ｃ（＝Ｏ）－Ｏ－が好ましい。
　前記式（ｄ１－ａｎ）中、Ｒｄ０１１は、置換基を有してもよい脂環式炭化水素基を表す。Ｒｄ０１１における脂環式炭化水素基は、Ｒｄ０１における脂環式炭化水素基として挙げたものと同様のものが挙げられる。
　以下に（Ｄ１）成分のアニオン部の好ましい具体例を示す。
Figure JPOXMLDOC01-appb-C000066
　（Ｄ１）成分におけるアニオン部は、上記例示の中でも、式（ｄ１－ａｎ－１）～（ｄｎ－ａｎ－８）のいずれかで表されるアニオンが好ましく、式（ｄ１－ａｎ－１）及び式（ｄ１－ａｎ－５）～（ｄ１－ａｎ－８）のいずれかで表されるアニオンがさらに好ましい。
　｛カチオン部｝
　前記式（ｄ１）中、Ｍｍ＋は、ｍ価の有機カチオンを表す。ｍは１以上の整数である。前記有機カチオンは、スルホニウムカチオン、又はヨードニウムカチオンが好ましい。
　（Ｄ１）成分の好ましいカチオン部（（Ｍ’ｍ＋）１／ｍ）としては、下記一般式（ｃａ－１）～（ｃａ－５）でそれぞれ表される有機カチオンが挙げられる。
Figure JPOXMLDOC01-appb-C000067
 ［式中、Ｒ２０１～Ｒ２０７、およびＲ２１１～Ｒ２１２は、それぞれ独立に置換基を有してもよいアリール基、アルキル基またはアルケニル基を表す。Ｒ２０１～Ｒ２０３、Ｒ２０６～Ｒ２０７、Ｒ２１１～Ｒ２１２は、相互に結合して式中のイオウ原子と共に環を形成してもよい。Ｒ２０８～Ｒ２０９は、それぞれ独立に水素原子または炭素数１～５のアルキル基を表す。Ｒ２１０は、置換基を有してもよいアリール基、置換基を有してもよいアルキル基、置換基を有してもよいアルケニル基、又は置換基を有してもよいＳＯ２－含有環式基である。Ｌ２０１は、－Ｃ（＝Ｏ）－または－Ｃ（＝Ｏ）－Ｏ－を表す。Ｙ２０１は、それぞれ独立に、アリーレン基、アルキレン基またはアルケニレン基を表す。ｘは１または２である。Ｗ２０１は（ｘ＋１）価の連結基を表す。］
　上記の一般式（ｃａ－１）～（ｃａ－５）中、Ｒ２０１～Ｒ２０７、およびＲ２１１～Ｒ２１２におけるアリール基としては、炭素数６～２０の無置換のアリール基が挙げられ、フェニル基、ナフチル基が好ましい。
　Ｒ２０１～Ｒ２０７、およびＲ２１１～Ｒ２１２におけるアルキル基としては、鎖状又は環状のアルキル基であって、炭素数１～３０のものが好ましい。
　Ｒ２０１～Ｒ２０７、およびＲ２１１～Ｒ２１２におけるアルケニル基としては、炭素数が２～１０であることが好ましい。
　Ｒ２０１～Ｒ２０７、およびＲ２１０～Ｒ２１２が有してもよい置換基としては、例えば、アルキル基、ハロゲン原子、ハロゲン化アルキル基、カルボニル基、シアノ基、アミノ基、アリール基、下記の一般式（ｃａ－ｒ－１）～（ｃａ－ｒ－７）でそれぞれ表される基等が挙げられる。

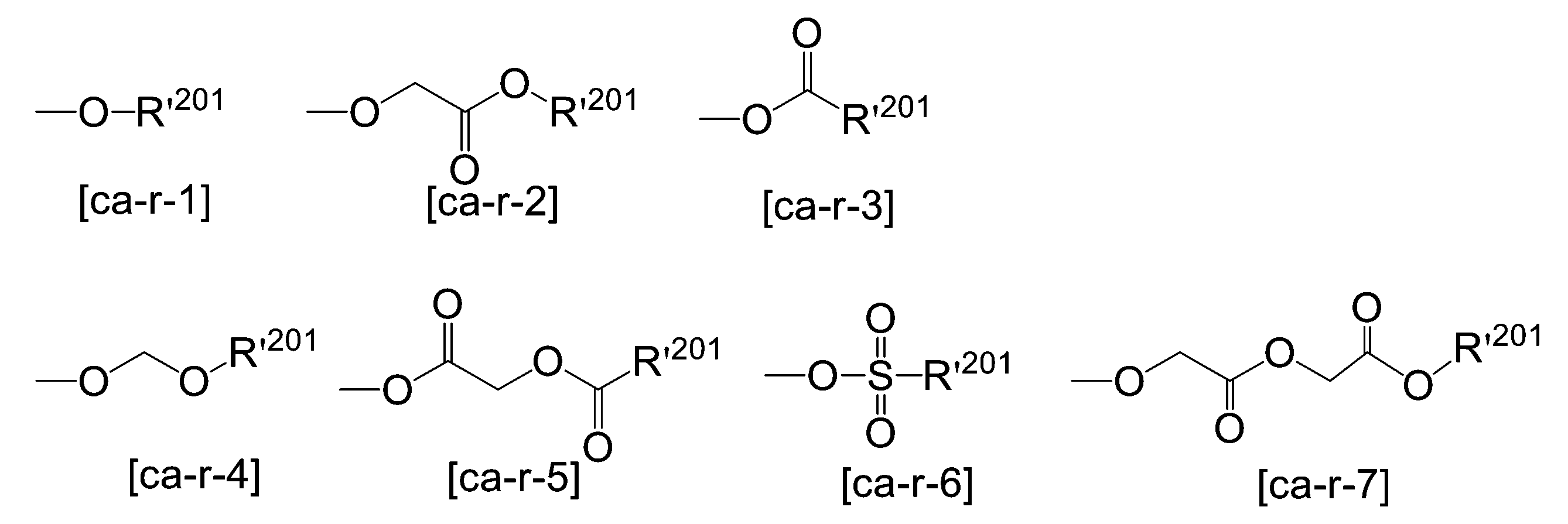

Figure JPOXMLDOC01-appb-C000068
 ［式中、Ｒ’２０１は、それぞれ独立に、水素原子、置換基を有してもよい環式基、置換基を有してもよい鎖状のアルキル基、又は置換基を有してもよい鎖状のアルケニル基である。］
　Ｒ’２０１の置換基を有してもよい環式基、置換基を有してもよい鎖状のアルキル基、又は置換基を有してもよい鎖状のアルケニル基としては、前記式（ｄ１）中のＲｄ０１で挙げたものと同様のものが挙げられる。
　中でも、Ｒ’２０１としては、置換基を有してもよい環式基が好ましく、置換基を有してもよい環状の炭化水素基であることがより好ましい。より具体的には、例えば、フェニル基、ナフチル基、ポリシクロアルカンから１個以上の水素原子を除いた基；前記一般式（ａ２－ｒ－１）～（ａ２－ｒ－７）でそれぞれ表されるラクトン含有環式基；前記一般式（ａ５－ｒ－１）～（ａ５－ｒ－４）でそれぞれ表される－ＳＯ２－含有環式基等が好ましい。
　上記の一般式（ｃａ－１）～（ｃａ－４）中、Ｒ２０１～Ｒ２０３、Ｒ２０６～Ｒ２０７、Ｒ２１１～Ｒ２１２は、相互に結合して式中のイオウ原子と共に環を形成する場合、硫黄原子、酸素原子、窒素原子等のヘテロ原子や、カルボニル基、－ＳＯ－、－ＳＯ２－、－ＳＯ３－、－ＣＯＯ－、－ＣＯＮＨ－または－Ｎ（ＲＮ）－（該ＲＮは炭素数１～５のアルキル基である。）等の官能基を介して結合してもよい。形成される環としては、式中のイオウ原子をその環骨格に含む１つの環が、イオウ原子を含めて、３～１０員環であることが好ましく、５～７員環であることが特に好ましい。形成される環の具体例としては、例えばチオフェン環、チアゾール環、ベンゾチオフェン環、チアントレン環、ジベンゾチオフェン環、９Ｈ－チオキサンテン環、チオキサントン環、フェノキサチイン環、テトラヒドロチオフェニウム環、テトラヒドロチオピラニウム環等が挙げられる。
　Ｒ２０８～Ｒ２０９は、それぞれ独立に、水素原子または炭素数１～５のアルキル基を表し、水素原子又は炭素数１～３のアルキル基が好ましく、アルキル基となる場合、相互に結合して環を形成してもよい。
　Ｒ２１０は、置換基を有してもよいアリール基、置換基を有してもよいアルキル基、置換基を有してもよいアルケニル基、又は置換基を有してもよい－ＳＯ２－含有環式基である。
　Ｒ２１０におけるアリール基としては、炭素数６～２０の無置換のアリール基が挙げられ、フェニル基、ナフチル基が好ましい。
　Ｒ２１０におけるアルキル基としては、鎖状又は環状のアルキル基であって、炭素数１～３０のものが好ましい。
　Ｒ２１０におけるアルケニル基としては、炭素数が２～１０であることが好ましい。
　Ｒ２１０における、置換基を有してもよい－ＳＯ２－含有環式基としては、「－ＳＯ２－含有多環式基」が好ましく、前記一般式（ａ５－ｒ－１）で表される基がより好ましい。
　Ｙ２０１は、それぞれ独立に、アリーレン基、アルキレン基又はアルケニレン基を表す。
　Ｙ２０１におけるアリーレン基は、上述の式（ｂ１－ａｎ１）中のＲ１０１における芳香族炭化水素基として例示したアリール基から水素原子を１つ除いた基が挙げられる。
　Ｙ２０１におけるアルキレン基、アルケニレン基は、上述の式（ｂ１－ａｎ１）中のＲ１０１における鎖状のアルキル基、鎖状のアルケニル基として例示した基から水素原子１つを除いた基が挙げられる。
　前記式（ｃａ－４）中、ｘは、１または２である。
　Ｗ２０１は、（ｘ＋１）価、すなわち２価または３価の連結基である。
　Ｗ２０１における２価の連結基としては、置換基を有してもよい２価の炭化水素基が好ましく、上述の一般式（ａ２－１）中のＹａ２１と同様の、置換基を有してもよい２価の炭化水素基が例示できる。Ｗ２０１における２価の連結基は、直鎖状、分岐鎖状、環状のいずれであってもよく、環状であることが好ましい。なかでも、アリーレン基の両端に２個のカルボニル基が組み合わされた基が好ましい。アリーレン基としては、フェニレン基、ナフチレン基等が挙げられ、フェニレン基が特に好ましい。
　Ｗ２０１における３価の連結基としては、前記Ｗ２０１における２価の連結基から水素原子を１個除いた基、前記２価の連結基にさらに前記２価の連結基が結合した基などが挙げられる。Ｗ２０１における３価の連結基としては、アリーレン基に２個のカルボニル基が結合した基が好ましい。
　前記式（ｃａ－１）で表される好適なカチオンとして具体的には、下記のカチオンが挙げられる。
Figure JPOXMLDOC01-appb-C000069
Figure JPOXMLDOC01-appb-C000070
Figure JPOXMLDOC01-appb-C000071
 ［式中、ｇ１、ｇ２、ｇ３は繰返し数を示し、ｇ１は１～５の整数であり、ｇ２は０～２０の整数であり、ｇ３は０～２０の整数である。］
Figure JPOXMLDOC01-appb-C000072
Figure JPOXMLDOC01-appb-C000073
Figure JPOXMLDOC01-appb-C000074
Figure JPOXMLDOC01-appb-C000075
 ［式中、Ｒ”２０１は水素原子又は置換基であって、該置換基としては前記Ｒ２０１～Ｒ２０７、およびＲ２１０～Ｒ２１２が有してもよい置換基として挙げたものと同様である。］
Figure JPOXMLDOC01-appb-C000076
　前記式（ｃａ－２）で表される好適なカチオンとして具体的には、ジフェニルヨードニウムカチオン、ビス（４－ｔｅｒｔ－ブチルフェニル）ヨードニウムカチオン等が挙げられる。
　前記式（ｃａ－３）で表される好適なカチオンとして具体的には、下記式（ｃａ－３－１）～（ｃａ－３－６）でそれぞれ表されるカチオンが挙げられる。
Figure JPOXMLDOC01-appb-C000077
　前記式（ｃａ－４）で表される好適なカチオンとして具体的には、下記式（ｃａ－４－１）～（ｃａ－４－２）でそれぞれ表されるカチオンが挙げられる。
Figure JPOXMLDOC01-appb-C000078
　前記式（ｃａ－５）で表される好適なカチオンとして具体的には、下記一般式（ｃａ－５－１）～（ｃａ－５－３）でそれぞれ表されるカチオンが挙げられる。
Figure JPOXMLDOC01-appb-C000079
　上記の中でも、（Ｄ１）成分におけるカチオン部は、前記一般式（ｃａ－１）で表されるカチオンが好ましい。
　（Ｄ１）成分としては、下記一般式（ｄ１－１）で表される化合物が好ましい。
Figure JPOXMLDOC01-appb-C000080
 ［式中、Ｒｄ０１は、置換基を有してもよい環式基、置換基を有してもよい鎖状のアルキル基、又は置換基を有してもよい鎖状のアルケニル基を表す。但し、式中の硫黄原子に隣接する炭素原子にはフッ素原子は結合していないものとする。Ｒ２０１～Ｒ２０３は、それぞれ独立に置換基を有してもよいアリール基、アルキル基またはアルケニル基を表す。Ｒ２０１～Ｒ２０３は、相互に結合して式中のイオウ原子と共に環を形成してもよい。］
　以下に（Ｄ１）成分の具体例を挙げるが、これらに限定されない。
Figure JPOXMLDOC01-appb-C000081
　本実施形態のレジスト組成物において、（Ｄ１）成分は、１種を単独で用いてもよく、２種以上を併用してもよい。
　本実施形態のレジスト組成物中、（Ｄ１）成分の含有量は、（Ａ）成分１００質量部に対して、０．１～２０質量部が好ましく、０．５～１５質量部がより好ましく、０．５～１０質量部がさらに好ましく、０．５～５質量部が特に好ましい。
　（Ｄ１）成分の含有量を、前記の好ましい範囲内にすることにより、感度がより向上し、本発明の効果がより得られやすくなる。
　本実施形態のレジスト組成物において、前記（Ｂ１）成分と、（Ｄ１）成分との混合比（質量比）は、（Ｂ１）成分／（Ｄ１）成分（質量比）＝３～３０が好ましく、５～２５がより好ましく、８～２５がさらに好ましい。
　・（Ｄ２）成分について
　本実施形態のレジスト組成物は、本発明の効果を損なわない範囲で（Ｄ１）成分以外の酸拡散制御剤成分（以下「（Ｄ２）成分」という）を含有してもよい。
　（Ｄ２）成分としては、特に限定されず、これまで化学増幅型レジスト組成物用の酸拡散制御剤として提案されているものを用いることができる。
　（Ｄ２）成分としては、例えば、露光により分解して酸拡散制御性を失う光崩壊性塩基（但し、（Ｄ１）成分に該当するものを除く）、前記光崩壊性塩基に該当しない含窒素有機化合物等が挙げられる。
　＜任意成分＞
　本実施形態のレジスト組成物は、上述した（Ａ）成分、（Ｂ）成分及び（Ｄ）成分以外の成分（任意成分）をさらに含有してもよい。前記任意成分としては、例えば、下記（Ｅ）成分、（Ｆ）成分、及び（Ｓ）成分等が挙げられる。
　≪有機カルボン酸、並びにリンのオキソ酸及びその誘導体からなる群より選択される少なくとも１種の化合物（Ｅ）≫
　本実施形態のレジスト組成物には、感度劣化の防止や、レジストパターン形状、引き置き経時安定性等の向上の目的で、任意の成分として、有機カルボン酸、並びにリンのオキソ酸及びその誘導体からなる群より選択される少なくとも１種の化合物（Ｅ）（以下「（Ｅ）成分」という）を含有させることができる。
　有機カルボン酸としては、例えば、酢酸、マロン酸、クエン酸、リンゴ酸、コハク酸、安息香酸、サリチル酸などが好適である。
　リンのオキソ酸としては、リン酸、ホスホン酸、ホスフィン酸等が挙げられ、これらの中でも特にホスホン酸が好ましい。
　リンのオキソ酸の誘導体としては、例えば、上記オキソ酸の水素原子を炭化水素基で置換したエステル等が挙げられ、前記炭化水素基としては、炭素数１～５のアルキル基、炭素数６～１５のアリール基等が挙げられる。
　リン酸の誘導体としては、リン酸ジ－ｎ－ブチルエステル、リン酸ジフェニルエステル等のリン酸エステルなどが挙げられる。
　ホスホン酸の誘導体としては、ホスホン酸ジメチルエステル、ホスホン酸－ジ－ｎ－ブチルエステル、フェニルホスホン酸、ホスホン酸ジフェニルエステル、ホスホン酸ジベンジルエステル等のホスホン酸エステルなどが挙げられる。
　ホスフィン酸の誘導体としては、ホスフィン酸エステルやフェニルホスフィン酸などが挙げられる。
　本実施形態のレジスト組成物において、（Ｅ）成分は、１種を単独で用いてもよく、２種以上を併用してもよい。
　レジスト組成物が（Ｅ）成分を含有する場合、（Ｅ）成分の含有量は、（Ａ）成分１００質量部に対して、通常、０．０１～５質量部の範囲で用いられる。
　≪フッ素添加剤成分（Ｆ）≫
　本実施形態のレジスト組成物は、レジスト膜に撥水性を付与するため、又はリソグラフィー特性を向上させるために、フッ素添加剤成分（以下「（Ｆ）成分」という）を含有してもよい。
　（Ｆ）成分としては、例えば、特開２０１０－００２８７０号公報、特開２０１０－０３２９９４号公報、特開２０１０－２７７０４３号公報、特開２０１１－１３５６９号公報、特開２０１１－１２８２２６号公報に記載の含フッ素高分子化合物を用いることができる。
　（Ｆ）成分としてより具体的には、下記一般式（ｆ１－１）で表される構成単位（ｆ１）を有する重合体が挙げられる。この重合体としては、下記式（ｆ１－１）で表される構成単位（ｆ１）のみからなる重合体（ホモポリマー）；該構成単位（ｆ１）と前記構成単位（ａ１）との共重合体；該構成単位（ｆ１）とアクリル酸又はメタクリル酸から誘導される構成単位と前記構成単位（ａ１）との共重合体であることが好ましい。ここで、該構成単位（ｆ１）と共重合される前記構成単位（ａ１）としては、１－エチル－１－シクロオクチル（メタ）アクリレートから誘導される構成単位、１－メチル－１－アダマンチル（メタ）アクリレートから誘導される構成単位が好ましい。
Figure JPOXMLDOC01-appb-C000082
 ［式中、Ｒは前記と同様であり、Ｒｆ１０２およびＲｆ１０３はそれぞれ独立して水素原子、ハロゲン原子、炭素数１～５のアルキル基又は炭素数１～５のハロゲン化アルキル基を表し、Ｒｆ１０２およびＲｆ１０３は同じであっても異なっていてもよい。ｎｆ１は０～５の整数であり、Ｒｆ１０１はフッ素原子を含む有機基である。］
　式（ｆ１－１）中、α位の炭素原子に結合したＲは、前記と同様である。Ｒとしては、水素原子またはメチル基が好ましい。
　式（ｆ１－１）中、Ｒｆ１０２およびＲｆ１０３のハロゲン原子としては、フッ素原子、塩素原子、臭素原子、ヨウ素原子等が挙げられ、特にフッ素原子が好ましい。Ｒｆ１０２およびＲｆ１０３の炭素数１～５のアルキル基としては、上記Ｒの炭素数１～５のアルキル基と同様のものが挙げられ、メチル基またはエチル基が好ましい。Ｒｆ１０２およびＲｆ１０３の炭素数１～５のハロゲン化アルキル基として、具体的には、炭素数１～５のアルキル基の水素原子の一部または全部が、ハロゲン原子で置換された基が挙げられる。該ハロゲン原子としては、フッ素原子、塩素原子、臭素原子、ヨウ素原子等が挙げられ、特にフッ素原子が好ましい。なかでもＲｆ１０２およびＲｆ１０３としては、水素原子、フッ素原子、又は炭素数１～５のアルキル基が好ましく、水素原子、フッ素原子、メチル基、またはエチル基が好ましい。
　式（ｆ１－１）中、ｎｆ１は０～５の整数であり、０～３の整数が好ましく、１又は２であることがより好ましい。
　式（ｆ１－１）中、Ｒｆ１０１は、フッ素原子を含む有機基であり、フッ素原子を含む炭化水素基であることが好ましい。
　フッ素原子を含む炭化水素基としては、直鎖状、分岐鎖状または環状のいずれであってもよく、炭素数は１～２０であることが好ましく、炭素数１～１５であることがより好ましく、炭素数１～１０が特に好ましい。
　また、フッ素原子を含む炭化水素基は、当該炭化水素基における水素原子の２５％以上がフッ素化されていることが好ましく、５０％以上がフッ素化されていることがより好ましく、６０％以上がフッ素化されていることが、浸漬露光時のレジスト膜の疎水性が高まることから特に好ましい。
　なかでも、Ｒｆ１０１としては、炭素数１～６のフッ素化炭化水素基がより好ましく、トリフルオロメチル基、－ＣＨ２－ＣＦ３、－ＣＨ２－ＣＦ２－ＣＦ３、－ＣＨ（ＣＦ３）２、－ＣＨ２－ＣＨ２－ＣＦ３、－ＣＨ２－ＣＨ２－ＣＦ２－ＣＦ２－ＣＦ２－ＣＦ３が特に好ましい。
　（Ｆ）成分の重量平均分子量（Ｍｗ）（ゲルパーミエーションクロマトグラフィーによるポリスチレン換算基準）は、１０００～５００００が好ましく、５０００～４００００がより好ましく、１００００～３００００が最も好ましい。この範囲の上限値以下であると、レジストとして用いるのにレジスト用溶剤への充分な溶解性があり、この範囲の下限値以上であると、レジスト膜の撥水性が良好である。
　（Ｆ）成分の分散度（Ｍｗ／Ｍｎ）は、１．０～５．０が好ましく、１．０～３．０がより好ましく、１．０～２．５が最も好ましい。
　本実施形態のレジスト組成物において、（Ｆ）成分は、１種を単独で用いてもよく、２種以上を併用してもよい。
　レジスト組成物が（Ｆ）成分を含有する場合、（Ｆ）成分の含有量は、（Ａ）成分１００質量部に対して、通常、０．５～１０質量部の割合で用いられる。
　≪有機溶剤成分（Ｓ）≫
　本実施形態のレジスト組成物は、レジスト材料を有機溶剤成分（以下「（Ｓ）成分」という）に溶解させて製造することができる。
　（Ｓ）成分としては、使用する各成分を溶解し、均一な溶液とすることができるものであればよく、従来、化学増幅型レジスト組成物の溶剤として公知のものの中から任意のものを適宜選択して用いることができる。
　（Ｓ）成分としては、例えば、γ－ブチロラクトン等のラクトン類；アセトン、メチルエチルケトン、シクロヘキサノン、メチル－ｎ－ペンチルケトン、メチルイソペンチルケトン、２－ヘプタノンなどのケトン類；エチレングリコール、ジエチレングリコール、プロピレングリコール、ジプロピレングリコールなどの多価アルコール類；エチレングリコールモノアセテート、ジエチレングリコールモノアセテート、プロピレングリコールモノアセテート、またはジプロピレングリコールモノアセテート等のエステル結合を有する化合物、前記多価アルコール類または前記エステル結合を有する化合物のモノメチルエーテル、モノエチルエーテル、モノプロピルエーテル、モノブチルエーテル等のモノアルキルエーテルまたはモノフェニルエーテル等のエーテル結合を有する化合物等の多価アルコール類の誘導体［これらの中では、プロピレングリコールモノメチルエーテルアセテート（ＰＧＭＥＡ）、プロピレングリコールモノメチルエーテル（ＰＧＭＥ）が好ましい］；ジオキサンのような環式エーテル類や、乳酸メチル、乳酸エチル（ＥＬ）、酢酸メチル、酢酸エチル、酢酸ブチル、ピルビン酸メチル、ピルビン酸エチル、メトキシプロピオン酸メチル、エトキシプロピオン酸エチルなどのエステル類；アニソール、エチルベンジルエーテル、クレジルメチルエーテル、ジフェニルエーテル、ジベンジルエーテル、フェネトール、ブチルフェニルエーテル、エチルベンゼン、ジエチルベンゼン、ペンチルベンゼン、イソプロピルベンゼン、トルエン、キシレン、シメン、メシチレン等の芳香族系有機溶剤、ジメチルスルホキシド（ＤＭＳＯ）等が挙げられる。
　本実施形態のレジスト組成物において、（Ｓ）成分は、１種単独で用いてもよく、２種以上の混合溶剤として用いてもよい。なかでも、ＰＧＭＥＡ、ＰＧＭＥ、γ－ブチロラクトン、ＥＬ、シクロヘキサノンが好ましい。
　また、（Ｓ）成分としては、ＰＧＭＥＡと極性溶剤とを混合した混合溶剤も好ましい。その配合比（質量比）は、ＰＧＭＥＡと極性溶剤との相溶性等を考慮して適宜決定すればよいが、好ましくは１：９～９：１、より好ましくは２：８～８：２の範囲内とすることが好ましい。
　より具体的には、極性溶剤としてＥＬ又はシクロヘキサノンを配合する場合は、ＰＧＭＥＡ：ＥＬ又はシクロヘキサノンの質量比は、好ましくは１：９～９：１、より好ましくは２：８～８：２である。また、極性溶剤としてＰＧＭＥを配合する場合は、ＰＧＭＥＡ：ＰＧＭＥの質量比は、好ましくは１：９～９：１、より好ましくは２：８～８：２、さらに好ましくは３：７～７：３である。さらに、ＰＧＭＥＡとＰＧＭＥとシクロヘキサノンとの混合溶剤も好ましい。
　また、（Ｓ）成分として、その他には、ＰＧＭＥＡ及びＥＬの中から選ばれる少なくとも１種とγ－ブチロラクトンとの混合溶剤も好ましい。この場合、混合割合としては、前者と後者との質量比が、好ましくは７０：３０～９５：５とされる。
　（Ｓ）成分の使用量は、特に限定されず、基板等に塗布可能な濃度で、塗布膜厚に応じて適宜設定される。一般的にはレジスト組成物の固形分濃度が０．１～２０質量％、好ましくは０．２～１５質量％の範囲内となるように（Ｓ）成分は用いられる。
　本実施形態のレジスト組成物には、さらに所望により混和性のある添加剤、例えばレジスト膜の性能を改良するための付加的樹脂、溶解抑制剤、可塑剤、安定剤、着色剤、ハレーション防止剤、染料などを適宜、添加含有させることができる。
　本実施形態のレジスト組成物は、上記レジスト材料を（Ｓ）成分に溶解させた後、ポリイミド多孔質膜、ポリアミドイミド多孔質膜等を用いて、不純物等の除去を行ってもよい。例えば、ポリイミド多孔質膜からなるフィルター、ポリアミドイミド多孔質膜からなるフィルター、ポリイミド多孔質膜及びポリアミドイミド多孔質膜からなるフィルター等を用いて、レジスト組成物の濾過を行ってもよい。前記ポリイミド多孔質膜及び前記ポリアミドイミド多孔質膜としては、例えば、特開２０１６－１５５１２１号公報に記載のもの等が例示される。
　以上説明した本実施形態のレジスト組成物は、一般式（ａ０－１）で表される構成単位（ａ０）を有する（Ａ１）成分と、一般式（ｂ１）で表される（Ｂ１）成分と、一般式（ｄ１）で表される（Ｄ１）成分と、を組み合わせて含有する。
　従来のレジスト組成物は、感度の向上とディフェクト改善とはトレードオフの関係にあり、高感度で且つ欠陥数の少ないレジスト組成物を得ることは困難であった。さらに、ＣＤＵ等のリソグラフィー特性を劣化させることなく、感度及びディフェクトを改善することは難しかった。
　これに対し、本実施形態のレジスト組成物は、（Ａ１）成分、（Ｂ１）成分、及び（Ｄ１）成分を組み合わせて含有することで、ＣＤＵ等のリソグラフィー特性を維持したまま、高感度化及び欠陥数低減を図ることができる。この理由は明らかではないが、以下のように推測される。
　（Ａ１）成分は、構成単位（ａ０）有することにより、現像液（特にアルカリ現像液）に対する溶解性が高められる。一方、（Ｂ１）成分は、嵩高い構造を有するため有機溶剤に対する溶解性が高められる。これにより、レジスト組成物が、（Ａ１）成分及び（Ｂ１）成分を組み合わせて含有することで、現像液及び有機溶剤のいずれにも高い溶解性を獲得し、ディフェクト改善に寄与すると考えられる。また、（Ｄ１）成分は、未露光部ではクエンチャ―として酸拡散を制御する一方、露光部では分解し、その分解産物が（Ａ）成分の酸解離性基の脱保護に寄与し得る。これにより、感度が向上すると考えられる。そのため、（Ａ１）成分、（Ｂ１）成分、及び（Ｄ１）成分を組み合わせて用いることで、ＣＤＵ等のリソグラフィー特性を維持したまま、高感度化及び欠陥数低減を図ることができる。
　（レジストパターン形成方法）
　本実施形態のレジストパターン形成方法は、支持体上に、上述した実施形態のレジスト組成物を用いてレジスト膜を形成する工程、前記レジスト膜を露光する工程、及び前記露光後のレジスト膜を現像してレジストパターンを形成する工程を有する方法である。
　かかるレジストパターン形成方法の一実施形態としては、例えば以下のようにして行うレジストパターン形成方法が挙げられる。
　まず、上述した実施形態のレジスト組成物を、支持体上にスピンナー等で塗布し、ベーク（ポストアプライベーク（ＰＡＢ））処理を、例えば８０～１５０℃の温度条件にて４０～１２０秒間、好ましくは６０～９０秒間施してレジスト膜を形成する。
　次に、該レジスト膜に対し、例えば電子線描画装置、ＥＵＶ露光装置等の露光装置を用いて、所定のパターンが形成されたマスク（マスクパターン）を介した露光またはマスクパターンを介さない電子線の直接照射による描画等による選択的露光を行った後、ベーク（ポストエクスポージャーベーク（ＰＥＢ））処理を、例えば８０～１５０℃の温度条件にて４０～１２０秒間、好ましくは６０～９０秒間施す。
　次に、前記レジスト膜を現像処理する。現像処理は、アルカリ現像プロセスの場合は、アルカリ現像液を用い、溶剤現像プロセスの場合は、有機溶剤を含有する現像液（有機系現像液）を用いて行う。
　現像処理後、好ましくはリンス処理を行う。リンス処理は、アルカリ現像プロセスの場合は、純水を用いた水リンスが好ましく、溶剤現像プロセスの場合は、有機溶剤を含有するリンス液を用いることが好ましい。
　溶剤現像プロセスの場合、前記現像処理またはリンス処理の後に、パターン上に付着している現像液またはリンス液を、超臨界流体により除去する処理を行ってもよい。
　現像処理後またはリンス処理後、乾燥を行う。また、場合によっては、上記現像処理後にベーク処理（ポストベーク）を行ってもよい。
　このようにして、レジストパターンを形成することができる。
　支持体としては、特に限定されず、従来公知のものを用いることができ、例えば、電子部品用の基板や、これに所定の配線パターンが形成されたもの等が挙げられる。より具体的には、シリコンウェーハ、銅、クロム、鉄、アルミニウム等の金属製の基板や、ガラス基板等が挙げられる。配線パターンの材料としては、例えば銅、アルミニウム、ニッケル、金等が使用可能である。
　また、支持体としては、上述のような基板上に、無機系および／または有機系の膜が設けられたものであってもよい。無機系の膜としては、無機反射防止膜（無機ＢＡＲＣ）が挙げられる。有機系の膜としては、有機反射防止膜（有機ＢＡＲＣ）や、多層レジスト法における下層有機膜等の有機膜が挙げられる。
　ここで、多層レジスト法とは、基板上に、少なくとも一層の有機膜（下層有機膜）と、少なくとも一層のレジスト膜（上層レジスト膜）とを設け、上層レジスト膜に形成したレジストパターンをマスクとして下層有機膜のパターニングを行う方法であり、高アスペクト比のパターンを形成できるとされている。すなわち、多層レジスト法によれば、下層有機膜により所要の厚みを確保できるため、レジスト膜を薄膜化でき、高アスペクト比の微細パターン形成が可能となる。
　多層レジスト法には、基本的に、上層レジスト膜と、下層有機膜との二層構造とする方法（２層レジスト法）と、上層レジスト膜と下層有機膜との間に一層以上の中間層（金属薄膜等）を設けた三層以上の多層構造とする方法（３層レジスト法）と、に分けられる。
　露光に用いる波長は、特に限定されず、ＡｒＦエキシマレーザー、ＫｒＦエキシマレーザー、Ｆ２エキシマレーザー、ＥＵＶ（極端紫外線）、ＶＵＶ（真空紫外線）、ＥＢ（電子線）、Ｘ線、軟Ｘ線等の放射線を用いて行うことができる。前記レジスト組成物は、ＫｒＦエキシマレーザー、ＡｒＦエキシマレーザー、ＥＢまたはＥＵＶ用としての有用性が高く、ＡｒＦエキシマレーザー、ＥＢまたはＥＵＶ用としての有用性がより高く、ＡｒＦエキシマレーザー用としての有用性が特に高い。すなわち、本実施形態のレジストパターン形成方法は、レジスト膜を露光する工程が、前記レジスト膜に、ＡｒＦエキシマレーザーを露光する操作を含む場合に特に有用な方法である。
　レジスト膜の露光方法は、空気や窒素等の不活性ガス中で行う通常の露光（ドライ露光）であってもよく、液浸露光（Ｌｉｑｕｉｄ　Ｉｍｍｅｒｓｉｏｎ　Ｌｉｔｈｏｇｒａｐｈｙ）であってもよい。
　液浸露光は、予めレジスト膜と露光装置の最下位置のレンズ間を、空気の屈折率よりも大きい屈折率を有する溶媒（液浸媒体）で満たし、その状態で露光（浸漬露光）を行う露光方法である。
　液浸媒体としては、空気の屈折率よりも大きく、かつ、露光されるレジスト膜の屈折率よりも小さい屈折率を有する溶媒が好ましい。かかる溶媒の屈折率としては、前記範囲内であれば特に制限されない。
　空気の屈折率よりも大きく、かつ、前記レジスト膜の屈折率よりも小さい屈折率を有する溶媒としては、例えば、水、フッ素系不活性液体、シリコン系溶剤、炭化水素系溶剤等が挙げられる。
　フッ素系不活性液体の具体例としては、Ｃ３ＨＣｌ２Ｆ５、Ｃ４Ｆ９ＯＣＨ３、Ｃ４Ｆ９ＯＣ２Ｈ５、Ｃ５Ｈ３Ｆ７等のフッ素系化合物を主成分とする液体等が挙げられ、沸点が７０～１８０℃のものが好ましく、８０～１６０℃のものがより好ましい。フッ素系不活性液体が上記範囲の沸点を有するものであると、露光終了後に、液浸に用いた媒体の除去を、簡便な方法で行えることから好ましい。
　フッ素系不活性液体としては、特に、アルキル基の水素原子が全てフッ素原子で置換されたパーフルオロアルキル化合物が好ましい。パーフルオロアルキル化合物としては、具体的には、パーフルオロアルキルエーテル化合物、パーフルオロアルキルアミン化合物を挙げることができる。
　さらに、具体的には、前記パーフルオロアルキルエーテル化合物としては、パーフルオロ（２－ブチル－テトラヒドロフラン）（沸点１０２℃）を挙げることができ、前記パーフルオロアルキルアミン化合物としては、パーフルオロトリブチルアミン（沸点１７４℃）を挙げることができる。
　液浸媒体としては、コスト、安全性、環境問題、汎用性等の観点から、水が好ましく用いられる。
　アルカリ現像プロセスで現像処理に用いるアルカリ現像液としては、例えば０．１～１０質量％テトラメチルアンモニウムヒドロキシド（ＴＭＡＨ）水溶液が挙げられる。
　溶剤現像プロセスで現像処理に用いる有機系現像液が含有する有機溶剤としては、（Ａ）成分（露光前の（Ａ）成分）を溶解し得るものであればよく、公知の有機溶剤の中から適宜選択できる。具体的には、ケトン系溶剤、エステル系溶剤、アルコール系溶剤、ニトリル系溶剤、アミド系溶剤、エーテル系溶剤等の極性溶剤、炭化水素系溶剤等が挙げられる。
　ケトン系溶剤は、構造中にＣ－Ｃ（＝Ｏ）－Ｃを含む有機溶剤である。エステル系溶剤は、構造中にＣ－Ｃ（＝Ｏ）－Ｏ－Ｃを含む有機溶剤である。アルコール系溶剤は、構造中にアルコール性水酸基を含む有機溶剤である。「アルコール性水酸基」は、脂肪族炭化水素基の炭素原子に結合した水酸基を意味する。ニトリル系溶剤は、構造中にニトリル基を含む有機溶剤である。アミド系溶剤は、構造中にアミド基を含む有機溶剤である。エーテル系溶剤は、構造中にＣ－Ｏ－Ｃを含む有機溶剤である。
　有機溶剤の中には、構造中に上記各溶剤を特徴づける官能基を複数種含む有機溶剤も存在するが、その場合は、当該有機溶剤が有する官能基を含むいずれの溶剤種にも該当するものとする。例えば、ジエチレングリコールモノメチルエーテルは、上記分類中のアルコール系溶剤、エーテル系溶剤のいずれにも該当するものとする。
　炭化水素系溶剤は、ハロゲン化されていてもよい炭化水素からなり、ハロゲン原子以外の置換基を有さない炭化水素溶剤である。ハロゲン原子としては、フッ素原子、塩素原子、臭素原子、ヨウ素原子等が挙げられ、フッ素原子が好ましい。
　有機系現像液が含有する有機溶剤としては、上記の中でも、極性溶剤が好ましく、ケトン系溶剤、エステル系溶剤、ニトリル系溶剤等が好ましい。
　ケトン系溶剤としては、例えば、１－オクタノン、２－オクタノン、１－ノナノン、２－ノナノン、アセトン、４－ヘプタノン、１－ヘキサノン、２－ヘキサノン、ジイソブチルケトン、シクロヘキサノン、メチルシクロヘキサノン、フェニルアセトン、メチルエチルケトン、メチルイソブチルケトン、アセチルアセトン、アセトニルアセトン、イオノン、ジアセトニルアルコール、アセチルカービノール、アセトフェノン、メチルナフチルケトン、イソホロン、プロピレンカーボネート、γ－ブチロラクトン、メチルアミルケトン（２－ヘプタノン）等が挙げられる。これらの中でも、ケトン系溶剤としては、メチルアミルケトン（２－ヘプタノン）が好ましい。
　エステル系溶剤としては、例えば、酢酸メチル、酢酸ブチル、酢酸エチル、酢酸イソプロピル、酢酸アミル、酢酸イソアミル、メトキシ酢酸エチル、エトキシ酢酸エチル、エチレングリコールモノエチルエーテルアセテート、エチレングリコールモノプロピルエーテルアセテート、エチレングリコールモノブチルエーテルアセテート、エチレングリコールモノフェニルエーテルアセテート、ジエチレングリコールモノメチルエーテルアセテート、ジエチレングリコールモノプロピルエーテルアセテート、ジエチレングリコールモノフェニルエーテルアセテート、ジエチレングリコールモノブチルエーテルアセテート、ジエチレングリコールモノエチルエーテルアセテート、２－メトキシブチルアセテート、３－メトキシブチルアセテート、４－メトキシブチルアセテート、３－メチル－３－メトキシブチルアセテート、３－エチル－３－メトキシブチルアセテート、プロピレングリコールモノメチルエーテルアセテート、プロピレングリコールモノエチルエーテルアセテート、プロピレングリコールモノプロピルエーテルアセテート、２－エトキシブチルアセテート、４－エトキシブチルアセテート、４－プロポキシブチルアセテート、２－メトキシペンチルアセテート、３－メトキシペンチルアセテート、４－メトキシペンチルアセテート、２－メチル－３－メトキシペンチルアセテート、３－メチル－３－メトキシペンチルアセテート、３－メチル－４－メトキシペンチルアセテート、４－メチル－４－メトキシペンチルアセテート、プロピレングリコールジアセテート、蟻酸メチル、蟻酸エチル、蟻酸ブチル、蟻酸プロピル、乳酸エチル、乳酸ブチル、乳酸プロピル、炭酸エチル、炭酸プロピル、炭酸ブチル、ピルビン酸メチル、ピルビン酸エチル、ピルビン酸プロピル、ピルビン酸ブチル、アセト酢酸メチル、アセト酢酸エチル、プロピオン酸メチル、プロピオン酸エチル、プロピオン酸プロピル、プロピオン酸イソプロピル、２－ヒドロキシプロピオン酸メチル、２－ヒドロキシプロピオン酸エチル、メチル－３－メトキシプロピオネート、エチル－３－メトキシプロピオネート、エチル－３－エトキシプロピオネート、プロピル－３－メトキシプロピオネート等が挙げられる。これらの中でも、エステル系溶剤としては、酢酸ブチルが好ましい。
　ニトリル系溶剤としては、例えば、アセトニトリル、プロピオニトリル、バレロニトリル、ブチロニトリル等が挙げられる。
　有機系現像液には、必要に応じて公知の添加剤を配合できる。該添加剤としては、例えば界面活性剤が挙げられる。界面活性剤としては、特に限定されないが、例えばイオン性や非イオン性のフッ素系及び／又はシリコン系界面活性剤等を用いることができる。界面活性剤としては、非イオン性の界面活性剤が好ましく、非イオン性のフッ素系界面活性剤、又は非イオン性のシリコン系界面活性剤がより好ましい。
　界面活性剤を配合する場合、その配合量は、有機系現像液の全量に対して、通常０．００１～５質量％であり、０．００５～２質量％が好ましく、０．０１～０．５質量％がより好ましい。
　本実施形態のレジストパターン形成方法は、現像を、アルカリ現像液を用いて行う場合に特に有用な方法である。
　現像処理は、公知の現像方法により実施することが可能であり、例えば現像液中に支持体を一定時間浸漬する方法（ディップ法）、支持体表面に現像液を表面張力によって盛り上げて一定時間静止する方法（パドル法）、支持体表面に現像液を噴霧する方法（スプレー法）、一定速度で回転している支持体上に一定速度で現像液塗出ノズルをスキャンしながら現像液を塗出し続ける方法（ダイナミックディスペンス法）等が挙げられる。
　溶剤現像プロセスで現像処理後のリンス処理に用いるリンス液が含有する有機溶剤としては、例えば前記有機系現像液に用いる有機溶剤として挙げた有機溶剤のうち、レジストパターンを溶解しにくいものを適宜選択して使用できる。通常、炭化水素系溶剤、ケトン系溶剤、エステル系溶剤、アルコール系溶剤、アミド系溶剤およびエーテル系溶剤から選択される少なくとも１種類の溶剤を使用する。これらのなかでも、炭化水素系溶剤、ケトン系溶剤、エステル系溶剤、アルコール系溶剤及びアミド系溶剤から選択される少なくとも１種類が好ましく、アルコール系溶剤およびエステル系溶剤から選択される少なくとも１種類がより好ましく、アルコール系溶剤が特に好ましい。
　リンス液に用いるアルコール系溶剤は、炭素数６～８の１価アルコールが好ましく、該１価アルコールは直鎖状、分岐状又は環状のいずれであってもよい。具体的には、１－ヘキサノール、１－ヘプタノール、１－オクタノール、２－ヘキサノール、２－ヘプタノール、２－オクタノール、３－ヘキサノール、３－ヘプタノール、３－オクタノール、４－オクタノール、ベンジルアルコール等が挙げられる。これらのなかでも、１－ヘキサノール、２－ヘプタノール、２－ヘキサノールが好ましく、１－ヘキサノール、２－ヘキサノールがより好ましい。
　これらの有機溶剤は、いずれか１種を単独で用いてもよく、２種以上を併用してもよい。また、上記以外の有機溶剤や水と混合して用いてもよい。但し、現像特性を考慮すると、リンス液中の水の配合量は、リンス液の全量に対し、３０質量％以下が好ましく、１０質量％以下がより好ましく、５質量％以下がさらに好ましく、３質量％以下が特に好ましい。
　リンス液には、必要に応じて公知の添加剤を配合できる。該添加剤としては、例えば界面活性剤が挙げられる。界面活性剤は、前記と同様のものが挙げられ、非イオン性の界面活性剤が好ましく、非イオン性のフッ素系界面活性剤、又は非イオン性のシリコン系界面活性剤がより好ましい。
　界面活性剤を配合する場合、その配合量は、リンス液の全量に対して、通常０．００１～５質量％であり、０．００５～２質量％が好ましく、０．０１～０．５質量％がより好ましい。
　リンス液を用いたリンス処理（洗浄処理）は、公知のリンス方法により実施できる。該リンス処理の方法としては、例えば一定速度で回転している支持体上にリンス液を塗出し続ける方法（回転塗布法）、リンス液中に支持体を一定時間浸漬する方法（ディップ法）、支持体表面にリンス液を噴霧する方法（スプレー法）等が挙げられる。
　以上説明した本実施形態のレジストパターン形成方法によれば、上述した第１の実施形態のレジスト組成物が用いられているため、高感度で、リソグラフィー特性に優れるレジストパターンを形成することができる。
　以下、実施例により本発明をさらに詳細に説明するが、本発明はこれらの例によって限定されるものではない。
　＜レジスト組成物の調製＞
　（実施例１～１２、比較例１～８）
　表１及び２に示す各成分を混合して溶解し、各例のレジスト組成物をそれぞれ調製した。

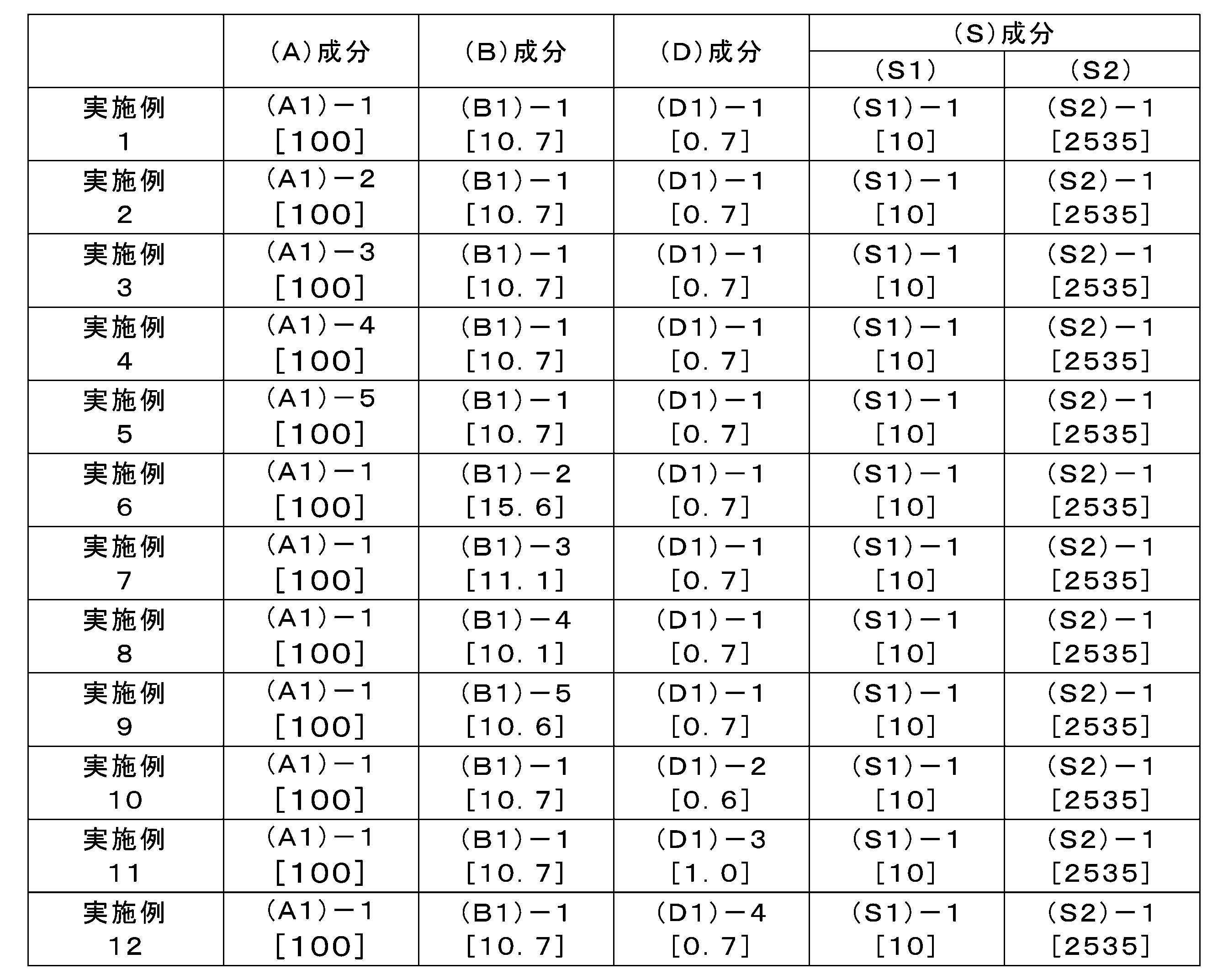

Figure JPOXMLDOC01-appb-T000083

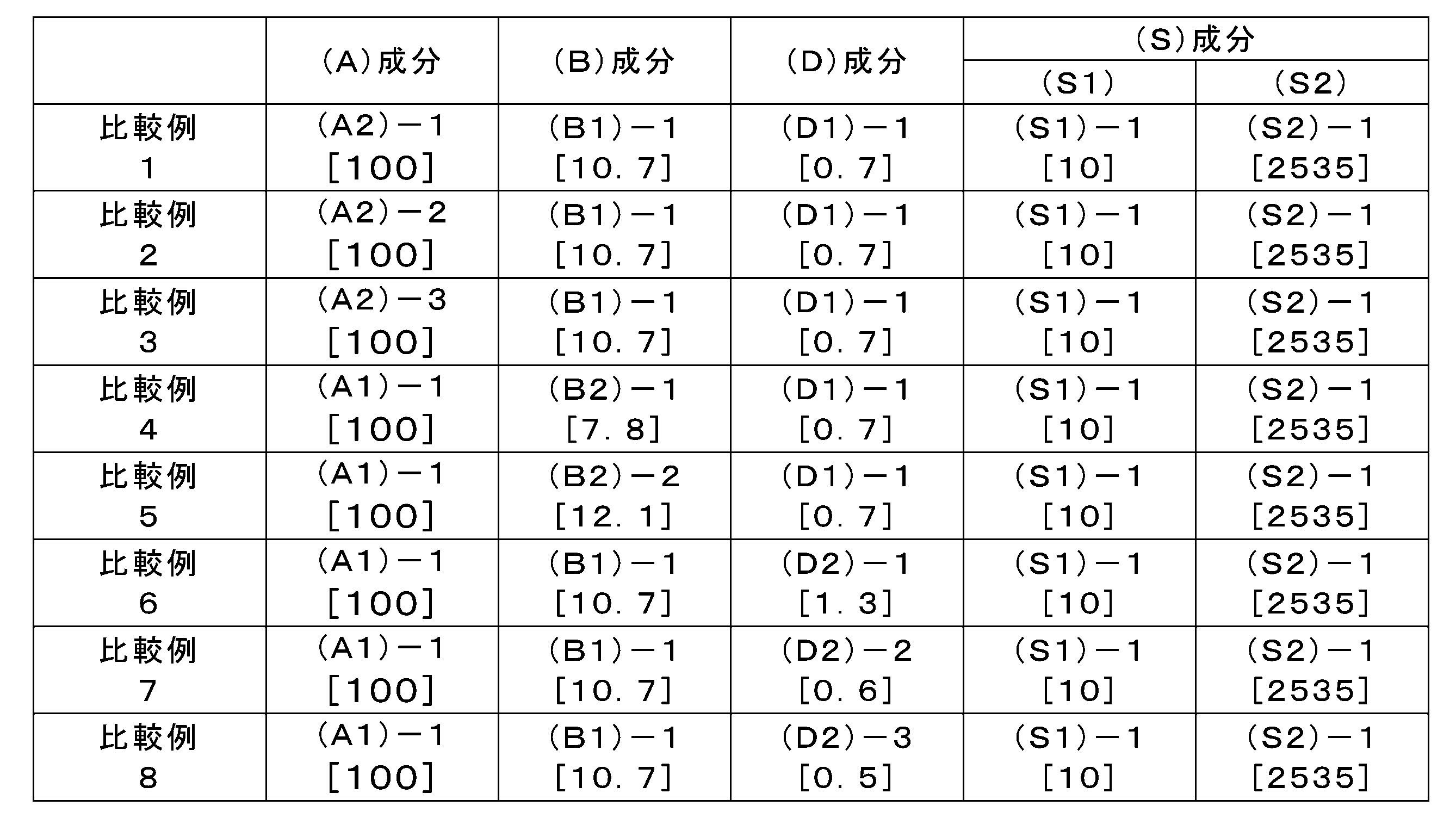

Figure JPOXMLDOC01-appb-T000084
　表１、２中、各略号はそれぞれ以下の意味を有する。［　］内の数値は配合量（質量部）である。
　（Ａ１）－１：下記化学式（Ａ１－１）で表される高分子化合物。ＧＰＣ測定により求めた標準ポリスチレン換算の重量平均分子量（Ｍｗ）は７０００、分子量分散度（Ｍｗ／Ｍｎ）は１．５。１３Ｃ－ＮＭＲにより求めた共重合組成比（構造式中の各構成単位の割合（モル比））はｌ／ｍ／ｎ／ｏ＝４０／３５／１５／１０。
　（Ａ１）－２：下記化学式（Ａ１－２）で表される高分子化合物。ＧＰＣ測定により求めた標準ポリスチレン換算の重量平均分子量（Ｍｗ）は７７００、分子量分散度（Ｍｗ／Ｍｎ）は１．４４。１３Ｃ－ＮＭＲにより求めた共重合組成比（構造式中の各構成単位の割合（モル比））はｌ／ｍ＝５０／５０。
　（Ａ１）－３：下記化学式（Ａ１－３）で表される高分子化合物。ＧＰＣ測定により求めた標準ポリスチレン換算の重量平均分子量（Ｍｗ）は６６００、分子量分散度（Ｍｗ／Ｍｎ）は１．６１。１３Ｃ－ＮＭＲにより求めた共重合組成比（構造式中の各構成単位の割合（モル比））はｌ／ｍ＝５０／５０。
　（Ａ１）－４：下記化学式（Ａ１－４）で表される高分子化合物。ＧＰＣ測定により求めた標準ポリスチレン換算の重量平均分子量（Ｍｗ）は６５００、分子量分散度（Ｍｗ／Ｍｎ）は１．５７。１３Ｃ－ＮＭＲにより求めた共重合組成比（構造式中の各構成単位の割合（モル比））はｌ／ｍ／ｎ／ｏ＝３０／３５／１０／２５。
　（Ａ１）－５：下記化学式（Ａ１－５）で表される高分子化合物。ＧＰＣ測定により求めた標準ポリスチレン換算の重量平均分子量（Ｍｗ）は５１００、分子量分散度（Ｍｗ／Ｍｎ）は１．５２。１３Ｃ－ＮＭＲにより求めた共重合組成比（構造式中の各構成単位の割合（モル比））はｌ／ｍ／ｎ／ｏ＝３５／３０／５／３０。
　（Ａ２）－１：下記化学式（Ａ２－１）で表される高分子化合物。ＧＰＣ測定により求めた標準ポリスチレン換算の重量平均分子量（Ｍｗ）は６７００、分子量分散度（Ｍｗ／Ｍｎ）は１．６５。１３Ｃ－ＮＭＲにより求めた共重合組成比（構造式中の各構成単位の割合（モル比））はｌ／ｍ＝５０／５０。
　（Ａ２）－２：下記化学式（Ａ２－２）で表される高分子化合物。ＧＰＣ測定により求めた標準ポリスチレン換算の重量平均分子量（Ｍｗ）は７４００、分子量分散度（Ｍｗ／Ｍｎ）は１．４０。１３Ｃ－ＮＭＲにより求めた共重合組成比（構造式中の各構成単位の割合（モル比））はｌ／ｍ＝５０／５０。
　（Ａ２）－３：下記化学式（Ａ２－３）で表される高分子化合物。ＧＰＣ測定により求めた標準ポリスチレン換算の重量平均分子量（Ｍｗ）は５４００、分子量分散度（Ｍｗ／Ｍｎ）は１．４５。１３Ｃ－ＮＭＲにより求めた共重合組成比（構造式中の各構成単位の割合（モル比））はｌ／ｍ／ｎ／ｏ＝４５／４０／５／１０。

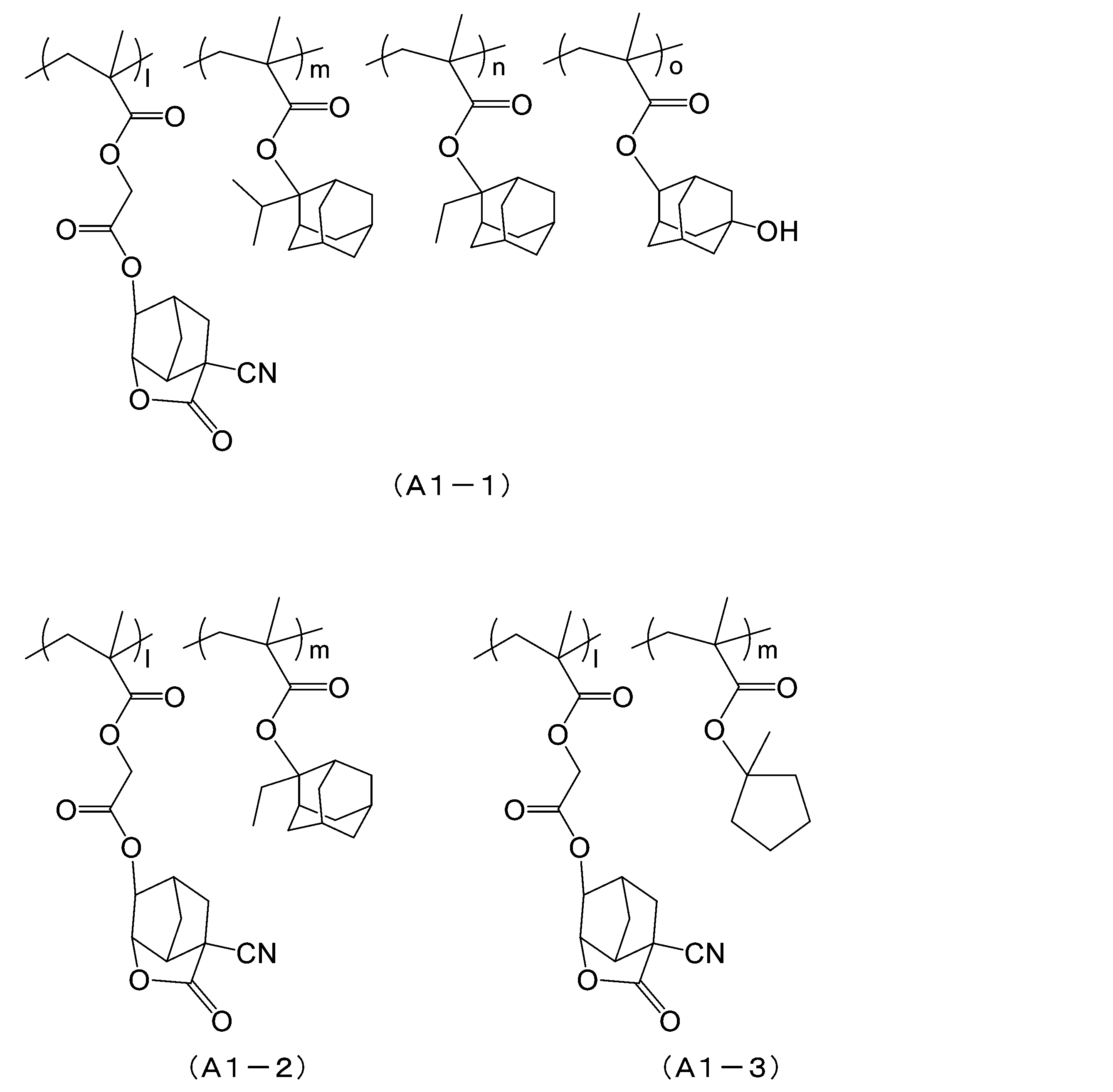

Figure JPOXMLDOC01-appb-C000085
Figure JPOXMLDOC01-appb-C000086
Figure JPOXMLDOC01-appb-C000087
　（Ｂ１）－１～（Ｂ１）－５：下記の化合物（Ｂ１－１）～（Ｂ１－５）でそれぞれ表される化合物からなる酸発生剤。
　（Ｂ２）－１～（Ｂ１）－２：下記の化合物（Ｂ２－１）～（Ｂ２－２）でそれぞれ表される化合物からなる酸発生剤。
Figure JPOXMLDOC01-appb-C000088
Figure JPOXMLDOC01-appb-C000089
　（Ｄ１）－１～（Ｄ１）－５：下記の化学式（Ｄ１－１）～（Ｄ１－４）でそれぞれ表される化合物からなる酸拡散制御剤。
　（Ｄ２）－１～（Ｄ２）－３：下記の化学式（Ｄ２－１）～（Ｄ２－３）で表される化合物からなる酸拡散制御剤。
Figure JPOXMLDOC01-appb-C000090
Figure JPOXMLDOC01-appb-C000091
　（Ｓ１）－１：γ－ブチロラクトン。
　（Ｓ２）－１：プロピレングリコールモノメチルエーテルアセテート／プロピレングリコールモノメチルエーテル／シクロヘキサノン＝１１４０／７６０／６３５（質量比）の混合溶剤。
　＜レジストパターンの形成１＞
　１２インチのシリコンウェーハ上に、有機系反射防止膜組成物「ＡＲＣ２９Ａ」（ブリューワサイエンス社製）を、スピンナーを用いて塗布し、ホットプレート上で２０５℃、６０秒間焼成して乾燥させることにより、膜厚９８ｎｍの有機系反射防止膜を形成した。
　前記有機系反射防止膜上に、各例のレジスト組成物をそれぞれ、スピンナーを用いて塗布し、ホットプレート上で、９０℃で６０秒間のプレベーク（ＰＡＢ）処理を行い、乾燥することにより、膜厚１３０ｎｍのレジスト膜を形成した。その後、レジスト膜上にスピンナーを用いてトップコートを塗布し、ホットプレート上で９０℃、６０秒間のベーク処理を行い、膜厚３５ｎｍのトップコート膜を形成した。
　次に、液浸用ＡｒＦ露光装置ＸＴ１９００Ｇｉ［ＡＳＭＬ社製；ＮＡ（開口数）＝１．３５，Ｃｏｎｖｅｎｔｉｏｎａｌ，Ｓｉｇｍａ０．９４，液浸媒体：超純水］により、フォトマスク（６％ハーフトーン）を介して、ＡｒＦエキシマレーザー（１９３ｎｍ）を選択的に照射した。その後、８０℃で６０秒間のＰＥＢ処理を行った。次いで、２３℃にて２．３８質量％のＴＭＡＨ水溶液（商品名：ＮＭＤ－３、東京応化工業株式会社製）で２０秒間のアルカリ現像を行い、その後、純水を用いて１５秒間の水リンスを行い、振り切り乾燥を行った。その結果、いずれの例においてもホール直径６８ｎｍ、ピッチ１６０ｎｍ（マスクサイズ８５ｎｍ）のコンタクトホールパターン（以下「ＣＨパターン」という）がそれぞれ形成された。
　［最適露光量（Ｅｏｐ）の評価］
　上記＜レジストパターンの形成１＞によってターゲットサイズ（ホール直径６８ｎｍ、ピッチ１６０ｎｍ）のＣＨパターンが形成される最適露光量Ｅｏｐ（μＣ／ｃｍ２）を求めた。これを「Ｅｏｐ（μＣ／ｃｍ２）」として表３、４に示した。
　［パターン寸法の面内均一性（ＣＤＵ）の評価］
　前記ＣＨパターンのうち、１００個のホールを測長ＳＥＭ（走査電子顕微鏡、加速電圧５００Ｖ、商品名：ＣＧ５０００、日立ハイテクノロジーズ社製）により上から観察し、各ホールのホール直径（ｎｍ）を測定した。その測定結果から算出した標準偏差（σ）の３倍値（３σ）を求めた。その結果を「ＣＤＵ」として表３、４に示した。このようにして求められた３σは、その値が小さいほど、該当レジスト膜に形成された複数のホール寸法（ＣＤ）の面内均一性が高いということを意味する。
　＜レジストパターンの形成２＞
　１２インチのシリコンウェーハ上に、有機系反射防止膜組成物「ＡＲＣ２９Ａ」（ブリューワサイエンス社製）を、スピンナーを用いて塗布し、ホットプレート上で２０５℃、６０秒間焼成して乾燥させることにより、膜厚８９ｎｍの有機系反射防止膜を形成した。
　前記有機系反射防止膜上に、各例のレジスト組成物をそれぞれ、スピンナーを用いて塗布し、ホットプレート上で、９０℃で６０秒間のプレベーク（ＰＡＢ）処理を行い、乾燥することにより、膜厚１３０ｎｍのレジスト膜を形成した。その後、レジスト膜上にスピンナーを用いてトップコートを塗布し、ホットプレート上で、９０℃、６０秒間のベーク処理を行い、膜厚３５ｎｍのトップコート膜を形成した。
　次に、液浸用ＡｒＦ露光装置ＸＴ１９００Ｇｉ［ＡＳＭＬ社製；ＮＡ（開口数）＝１．０７，Ｃ－Ｑｕａｄ，Ｓｉｇｍａ（Ｏｕｔｅｒ０．８２，Ｉｎｎｅｒ０．６６），ＴＥ偏向，液浸媒体：超純水］により、フォトマスク（６％ハーフトーン）を介して、ＡｒＦエキシマレーザー（１９３ｎｍ）を選択的に照射した。その後、８０℃で６０秒間のＰＥＢ処理を行った。次いで、２３℃にて２．３８質量％のＴＭＡＨ水溶液（商品名：ＮＭＤ－３、東京応化工業株式会社製）で１０秒間のアルカリ現像を行い、その後、純水を用いて１５秒間の水リンスを行い、振り切り乾燥を行った。その結果、いずれの例においても線幅６５ｎｍの１：１のラインアンドスペースパターン（以下「ＬＳパターン」という）がそれぞれ形成された。
　［ディフェクト（欠陥数）の評価］
　上記＜レジストパターンの形成２＞によって形成されたＬＳパターンについて、表面欠陥観察装置（製品名：ＫＬＡ２９０５、ＫＬＡテンコール社製）を用い、ウェーハ内トータルの欠陥数（全欠陥数）を測定した。下記の評価基準に従って欠陥数を評価し、その評価結果を「欠陥数」として表３、４に示した。
　評価基準
　Ａ：欠陥数１００個以下
　Ｂ：欠陥数１００個超２００個以下
　Ｃ：欠陥数２００個超

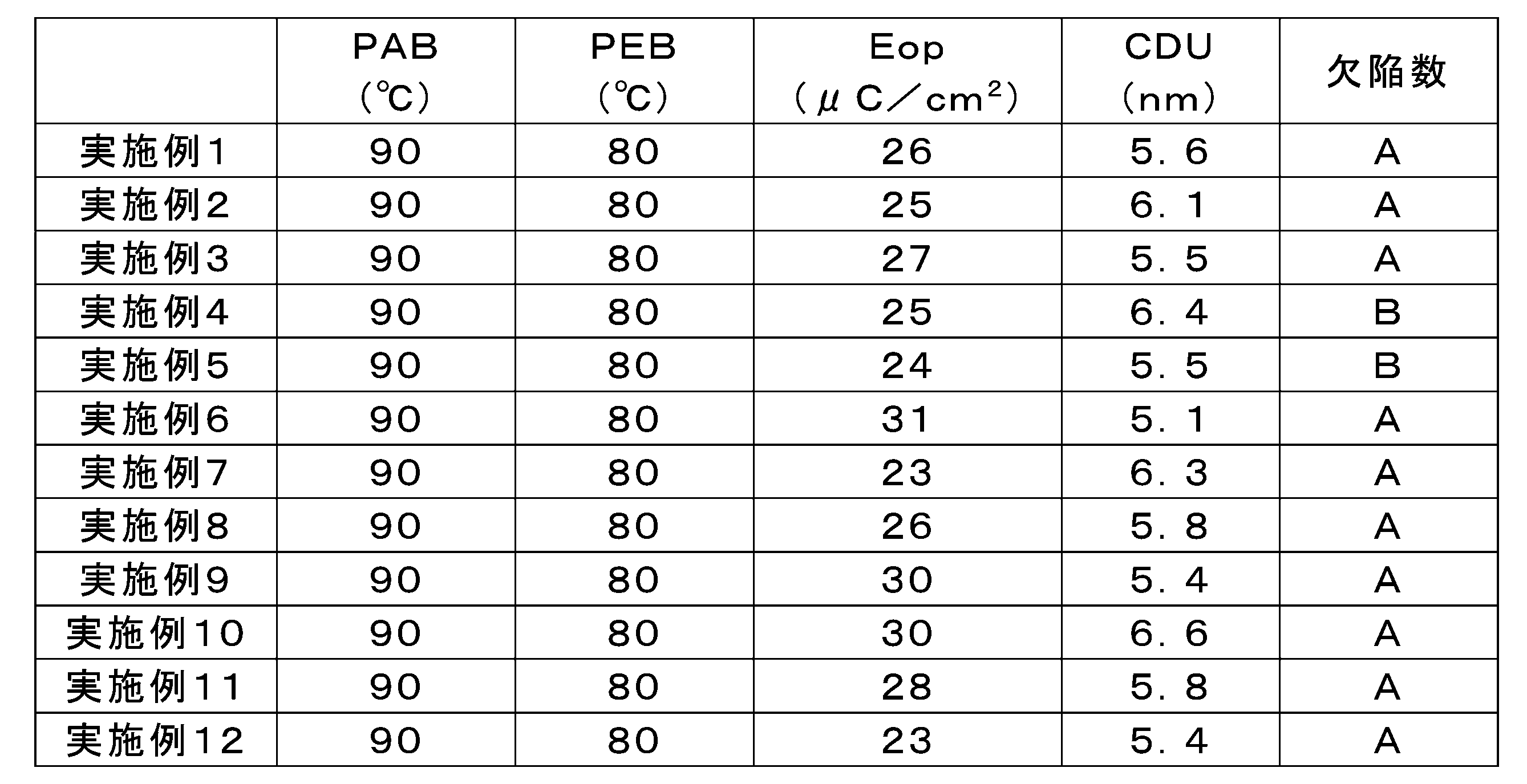

Figure JPOXMLDOC01-appb-T000092

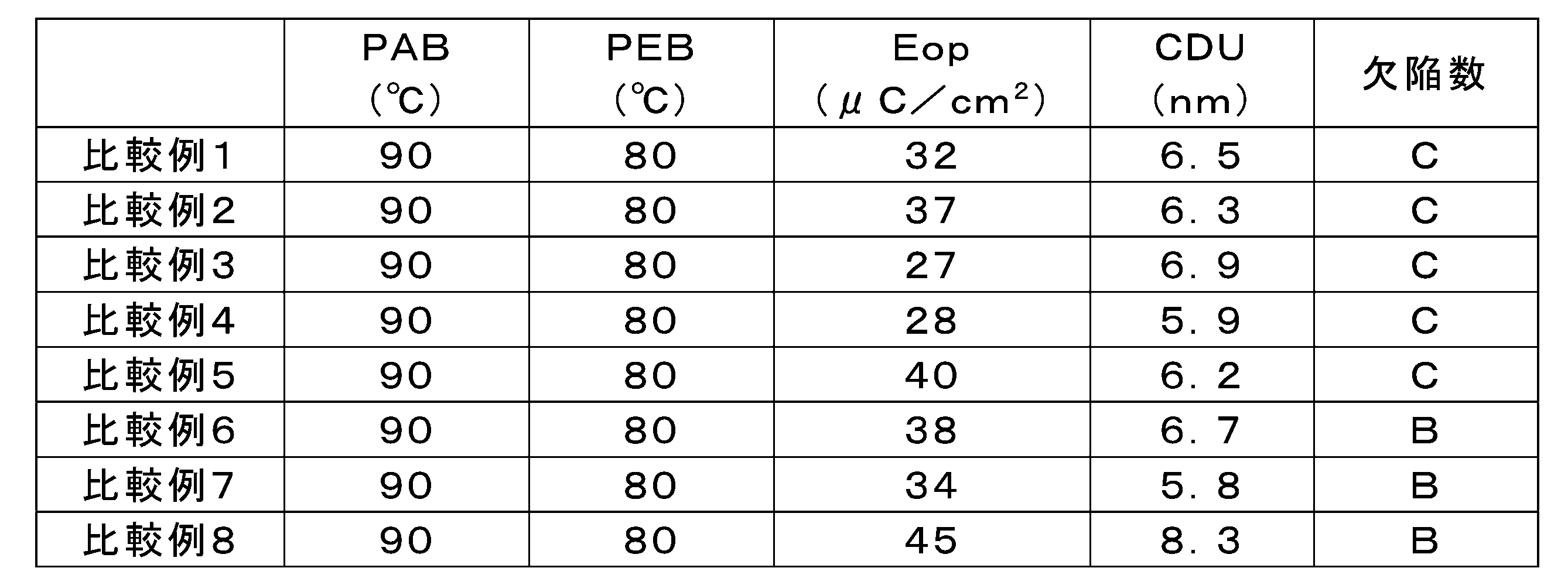

Figure JPOXMLDOC01-appb-T000093
　表３、４に示す結果から、実施例のレジスト組成物によれば、比較例のレジスト組成物に比べ、ＣＤＵを維持しつつ、感度が向上し、且つ欠陥数の少ないレジストパターンを形成できることが確認できる。
　以上、本発明の好ましい実施例を説明したが、本発明はこれら実施例に限定されることはない。本発明の趣旨を逸脱しない範囲で、構成の付加、省略、置換、およびその他の変更が可能である。本発明は前述した説明によって限定されることはなく、添付のクレームの範囲によってのみ限定される。

Claims (3)

  1. 　露光により酸を発生し、かつ、酸の作用により現像液に対する溶解性が変化するレジスト組成物であって、
    　酸の作用により現像液に対する溶解性が変化する基材成分（Ａ）と、
    　露光により酸を発生する酸発生剤成分（Ｂ）と、
    　酸拡散制御剤成分（Ｄ）と、を含有し、
    　前記基材成分（Ａ）が、下記一般式（ａ０－１）で表される構成単位（ａ０）を有する高分子化合物（Ａ１）を含み、
    　前記酸発生剤成分（Ｂ）が、下記一般式（ｂ１）で表される化合物（Ｂ１）を含み、
    　前記酸拡散制御剤成分（Ｄ）が、下記一般式（ｄ１）で表される化合物（Ｄ１）を含む、
    　レジスト組成物。
    Figure JPOXMLDOC01-appb-C000001
     ［式中、Ｒは、水素原子、炭素数１～５のアルキル基又は炭素数１～５のハロゲン化アルキル基を表す。Ｖａ０１は、２価の連結基を表す。ｎａ０１は、１～２の整数である。Ｒａ０１は、ハロゲン原子、カルボキシ基、アシル基、ニトロ基及びシアノ基からなる群より選択される少なくとも１個の置換基を有するラクトン含有環式基を表す。］
    Figure JPOXMLDOC01-appb-C000002
     ［式中、Ｙｂ０１は、２価の連結基又は単結合を表す。Ｌｂ０１は、－Ｃ（＝Ｏ）－Ｏ－、－Ｏ－Ｃ（＝Ｏ）－、－Ｏ－又は－Ｏ－Ｃ（＝Ｏ）－Ｌｂ０１１－を表し、Ｌｂ０１１は炭素数１～３のアルキレン基を表す。Ｒｂ０１～Ｒｂ０３は、それぞれ独立に、アルキル基を表し、Ｒｂ０１～Ｒｂ０３の２つ以上が互いに結合して環構造を形成してもよい。Ｒｂ０４～Ｒｂ０６は、それぞれ独立に、アルキル基、アルコキシ基、ハロゲン原子、ハロゲン化アルキル基、水酸基、カルボニル基、又はニトロ基を表す。ｎｂ０４は、０～４の整数を表し、ｎｂ０５～ｎｂ０６は、それぞれ独立に、０～５の整数を表す。Ｘ－は対アニオンを表す。］
    Figure JPOXMLDOC01-appb-C000003
     ［式中、Ｒｄ０１は、置換基を有してもよい環式基、置換基を有してもよい鎖状のアルキル基、又は置換基を有してもよい鎖状のアルケニル基を表す。但し、式中の硫黄原子に隣接する炭素原子にはフッ素原子は結合していないものとする。ｍは１以上の整数であって、Ｍｍ＋はそれぞれ独立にｍ価の有機カチオンである。］
  2. 　前記一般式（ａ０－１）中のＲａ０１が、下記一般式（Ｒａ０－１）で表されるラクトン含有環式基である、請求項１に記載のレジスト組成物。

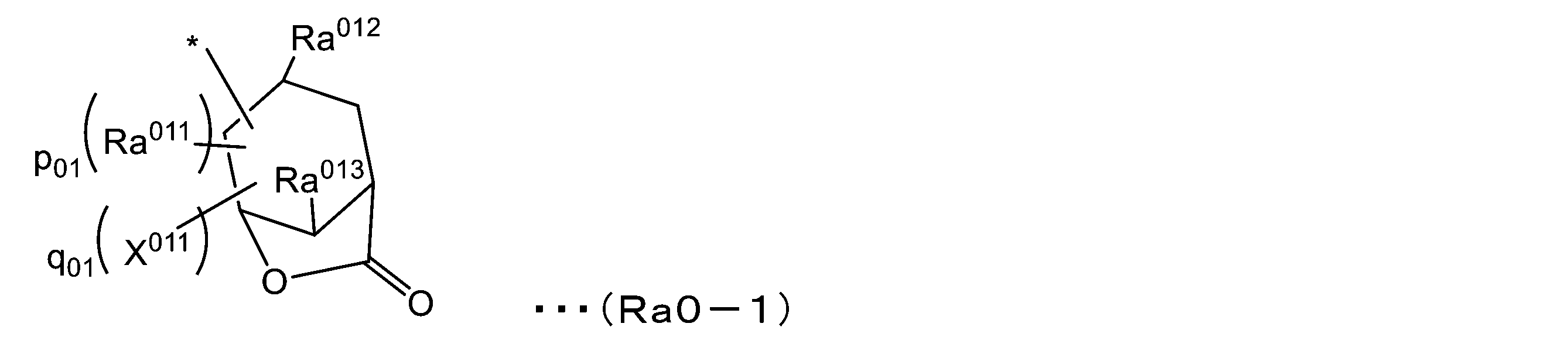

    Figure JPOXMLDOC01-appb-C000004
     ［式中、Ｒａ０１２及びＲａ０１３は、それぞれ独立に、水素原子、炭素数１～５のアルキル基、炭素数１～５のアルコキシ基、若しくは炭素数１～５のアルキルチオ基を表すか、又はＲａ０１２及びＲａ０１３が、互いに結合して、酸素原子若しくは硫黄原子を含んでもよい炭素数１～６のアルキレン基、エーテル結合（－Ｏ－）、若しくはチオエーテル結合（－Ｓ－）を表す。Ｘ０１１は、ハロゲン原子、カルボキシ基、アシル基、ニトロ基、又はシアノ基を表す。Ｒａ０１１は、ハロゲン原子を含んでもよい炭素数１～６のアルキル基、ヒドロキシ基部分が保護基で保護されてもよく且つハロゲン原子を含んでもよい炭素数１～６のヒドロキシアルキル基、塩を形成してもよいカルボキシ基、又は置換オキシカルボニル基を表す。ｐ０１は、０～８の整数を表し、ｑ０１は、１～９の整数を表す。但し、ｐ０１＋ｑ０１≦９である。Ｘ０１１が２つ以上存在する場合、複数のＸ０１１は、互いに同じでもよく異なっていてもよい。Ｒａ０１１が２つ以上存在する場合、複数のＲａ０１１は、互いに同じでもよく異なっていてもよい。Ｒａ０１２及びＲａ０１３が、互いに結合して酸素原子又は硫黄原子を含んでもよい炭素数１～６のアルキレン基を形成する場合、Ｘ０１１及びＲａ０１１は、それぞれ独立に、前記炭素数１～６のアルキレン基の水素原子を置換する置換基として存在してもよい。＊は前記式（ａ０－１）中の酸素原子に結合する結合手を表す。］
  3. 　支持体上に、請求項１又は２に記載のレジスト組成物を用いてレジスト膜を形成する工程、前記レジスト膜を露光する工程、及び前記露光後のレジスト膜を現像してレジストパターンを形成する工程を有する、レジストパターン形成方法。
PCT/JP2020/044179 2019-12-03 2020-11-27 レジスト組成物及びレジストパターン形成方法 Ceased WO2021111996A1 (ja)

Priority Applications (3)

Application Number Priority Date Filing Date Title
CN202080082676.3A CN114746807B (zh) 2019-12-03 2020-11-27 抗蚀剂组合物以及抗蚀剂图案形成方法
US17/777,382 US20230107966A1 (en) 2019-12-03 2020-11-27 Resist composition and method for forming resist pattern
KR1020227017947A KR102666623B1 (ko) 2019-12-03 2020-11-27 레지스트 조성물 및 레지스트 패턴 형성 방법

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
JP2019-219010 2019-12-03
JP2019219010A JP7292194B2 (ja) 2019-12-03 2019-12-03 レジスト組成物及びレジストパターン形成方法

Publications (1)

Publication Number Publication Date
WO2021111996A1 true WO2021111996A1 (ja) 2021-06-10

Family

ID=76220035

Family Applications (1)

Application Number Title Priority Date Filing Date
PCT/JP2020/044179 Ceased WO2021111996A1 (ja) 2019-12-03 2020-11-27 レジスト組成物及びレジストパターン形成方法

Country Status (6)

Country Link
US (1) US20230107966A1 (ja)
JP (1) JP7292194B2 (ja)
KR (1) KR102666623B1 (ja)
CN (1) CN114746807B (ja)
TW (1) TWI832023B (ja)
WO (1) WO2021111996A1 (ja)

Families Citing this family (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP7840134B2 (ja) * 2021-11-05 2026-04-03 東京応化工業株式会社 レジスト組成物及びレジストパターン形成方法

Citations (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2010250063A (ja) * 2009-04-15 2010-11-04 Fujifilm Corp 感活性光線または感放射線樹脂組成物、及び該組成物を用いたパターン形成方法
JP2011002805A (ja) * 2008-12-12 2011-01-06 Fujifilm Corp 感活性光線性又は感放射線性樹脂組成物及び該組成物を用いたパターン形成方法
JP2013061477A (ja) * 2011-09-13 2013-04-04 Tokyo Ohka Kogyo Co Ltd レジスト組成物、レジストパターン形成方法
WO2019064976A1 (ja) * 2017-09-29 2019-04-04 富士フイルム株式会社 感光性樹脂組成物、レジスト膜、パターン形成方法及び電子デバイスの製造方法
WO2019123842A1 (ja) * 2017-12-22 2019-06-27 富士フイルム株式会社 感活性光線性又は感放射線性樹脂組成物、レジスト膜、パターン形成方法、レジスト膜付きマスクブランクス、フォトマスクの製造方法、電子デバイスの製造方法

Family Cites Families (11)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP5374175B2 (ja) * 2008-10-08 2013-12-25 東京応化工業株式会社 レジスト組成物およびレジストパターン形成方法
EP2356516B1 (en) * 2008-12-12 2017-10-25 FUJIFILM Corporation Actinic ray-sensitive or radiation-sensitive resin composition and pattern forming method using the composition
JP6181955B2 (ja) * 2013-03-26 2017-08-16 東京応化工業株式会社 レジスト組成物及びレジストパターン形成方法
WO2017110325A1 (ja) * 2015-12-22 2017-06-29 富士フイルム株式会社 感活性光線性又は感放射線性樹脂組成物、感活性光線性又は感放射線性膜、パターン形成方法、及び、電子デバイスの製造方法
WO2017170134A1 (ja) * 2016-03-31 2017-10-05 東京応化工業株式会社 レジスト組成物及びレジストパターン形成方法
JP6850567B2 (ja) * 2016-09-02 2021-03-31 東京応化工業株式会社 レジスト組成物及びレジストパターン形成方法
KR102656746B1 (ko) 2017-02-03 2024-04-11 도오꾜오까고오교 가부시끼가이샤 레지스트 조성물 및 레지스트 패턴 형성 방법
JP6454760B2 (ja) * 2017-07-28 2019-01-16 東京応化工業株式会社 レジスト組成物及びレジストパターン形成方法
JP6925429B2 (ja) * 2017-09-29 2021-08-25 富士フイルム株式会社 感光性樹脂組成物、レジスト膜、パターン形成方法及び電子デバイスの製造方法
KR102611582B1 (ko) * 2018-03-16 2023-12-07 도오꾜오까고오교 가부시끼가이샤 레지스트 조성물 및 이를 사용한 레지스트 패턴 형성 방법
WO2020105505A1 (ja) * 2018-11-22 2020-05-28 富士フイルム株式会社 感活性光線性又は感放射線性樹脂組成物、レジスト膜、パターン形成方法、電子デバイスの製造方法

Patent Citations (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2011002805A (ja) * 2008-12-12 2011-01-06 Fujifilm Corp 感活性光線性又は感放射線性樹脂組成物及び該組成物を用いたパターン形成方法
JP2010250063A (ja) * 2009-04-15 2010-11-04 Fujifilm Corp 感活性光線または感放射線樹脂組成物、及び該組成物を用いたパターン形成方法
JP2013061477A (ja) * 2011-09-13 2013-04-04 Tokyo Ohka Kogyo Co Ltd レジスト組成物、レジストパターン形成方法
WO2019064976A1 (ja) * 2017-09-29 2019-04-04 富士フイルム株式会社 感光性樹脂組成物、レジスト膜、パターン形成方法及び電子デバイスの製造方法
WO2019123842A1 (ja) * 2017-12-22 2019-06-27 富士フイルム株式会社 感活性光線性又は感放射線性樹脂組成物、レジスト膜、パターン形成方法、レジスト膜付きマスクブランクス、フォトマスクの製造方法、電子デバイスの製造方法

Also Published As

Publication number Publication date
JP2021089346A (ja) 2021-06-10
JP7292194B2 (ja) 2023-06-16
US20230107966A1 (en) 2023-04-06
KR102666623B1 (ko) 2024-05-16
KR20220092924A (ko) 2022-07-04
CN114746807A (zh) 2022-07-12
TW202136210A (zh) 2021-10-01
CN114746807B (zh) 2025-07-08
TWI832023B (zh) 2024-02-11

Similar Documents

Publication Publication Date Title
JP2022066864A (ja) レジスト組成物及びレジストパターン形成方法
TWI861282B (zh) 阻劑組成物及阻劑圖型形成方法
JP7422532B2 (ja) レジスト組成物及びレジストパターン形成方法
JP2021092659A (ja) レジスト組成物及びレジストパターン形成方法
JP7394591B2 (ja) レジスト組成物及びレジストパターン形成方法
JP7433275B2 (ja) レジスト組成物及びレジストパターン形成方法
JP2021076650A (ja) レジスト組成物及びレジストパターン形成方法
JP7407576B2 (ja) レジスト組成物及びレジストパターン形成方法
JP7433033B2 (ja) レジスト組成物及びレジストパターン形成方法
JP2022088041A (ja) レジスト組成物及びレジストパターン形成方法
JP2021081702A (ja) レジスト組成物及びレジストパターン形成方法
JP2021103230A (ja) レジスト組成物及びレジストパターン形成方法
JP7403719B2 (ja) レジスト組成物及びレジストパターン形成方法
JP2021099385A (ja) レジスト組成物、レジストパターン形成方法及び酸拡散制御剤
TWI832023B (zh) 阻劑組成物及阻劑圖型形成方法
JP2021033158A (ja) レジスト組成物及びレジストパターン形成方法
JP7376433B2 (ja) レジスト組成物及びレジストパターン形成方法
JP7414503B2 (ja) レジスト組成物及びレジストパターン形成方法
JP2021103235A (ja) レジスト組成物及びレジストパターン形成方法
JP2021103232A (ja) レジスト組成物及びレジストパターン形成方法
TWI899247B (zh) 阻劑組成物及阻劑圖型形成方法
JP7378274B2 (ja) レジスト組成物及びレジストパターン形成方法
JP7407587B2 (ja) レジスト組成物及びレジストパターン形成方法
JP7450368B2 (ja) レジスト組成物及びレジストパターン形成方法
JP2021076841A (ja) レジスト組成物及びレジストパターン形成方法

Legal Events

Date Code Title Description
121 Ep: the epo has been informed by wipo that ep was designated in this application

Ref document number: 20896059

Country of ref document: EP

Kind code of ref document: A1

ENP Entry into the national phase

Ref document number: 20227017947

Country of ref document: KR

Kind code of ref document: A

NENP Non-entry into the national phase

Ref country code: DE

122 Ep: pct application non-entry in european phase

Ref document number: 20896059

Country of ref document: EP

Kind code of ref document: A1

WWG Wipo information: grant in national office

Ref document number: 202080082676.3

Country of ref document: CN
