WO2016199630A1 - インクジェット塗布用膜形成用組成物 - Google Patents

インクジェット塗布用膜形成用組成物 Download PDF

Info

Publication number
WO2016199630A1
WO2016199630A1 PCT/JP2016/066127 JP2016066127W WO2016199630A1 WO 2016199630 A1 WO2016199630 A1 WO 2016199630A1 JP 2016066127 W JP2016066127 W JP 2016066127W WO 2016199630 A1 WO2016199630 A1 WO 2016199630A1
Authority
WO
WIPO (PCT)
Prior art keywords
group
film
solvent
glycol
forming composition
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Ceased
Application number
PCT/JP2016/066127
Other languages
English (en)
French (fr)
Inventor
直也 西村
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Nissan Chemical Corp
Original Assignee
Nissan Chemical Corp
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Nissan Chemical Corp filed Critical Nissan Chemical Corp
Priority to US15/580,179 priority Critical patent/US10619073B2/en
Priority to CN201680043827.8A priority patent/CN107849392B/zh
Priority to KR1020187000274A priority patent/KR102516472B1/ko
Priority to JP2017523597A priority patent/JP6702319B2/ja
Publication of WO2016199630A1 publication Critical patent/WO2016199630A1/ja
Anticipated expiration legal-status Critical
Ceased legal-status Critical Current

Links

Classifications

    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09D—COATING COMPOSITIONS, e.g. PAINTS, VARNISHES OR LACQUERS; FILLING PASTES; CHEMICAL PAINT OR INK REMOVERS; INKS; CORRECTING FLUIDS; WOODSTAINS; PASTES OR SOLIDS FOR COLOURING OR PRINTING; USE OF MATERIALS THEREFOR
    • C09D179/00—Coating compositions based on macromolecular compounds obtained by reactions forming in the main chain of the macromolecule a linkage containing nitrogen, with or without oxygen, or carbon only, not provided for in groups C09D161/00 - C09D177/00
    • C09D179/04—Polycondensates having nitrogen-containing heterocyclic rings in the main chain; Polyhydrazides; Polyamide acids or similar polyimide precursors
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B41—PRINTING; LINING MACHINES; TYPEWRITERS; STAMPS
    • B41J—TYPEWRITERS; SELECTIVE PRINTING MECHANISMS, i.e. MECHANISMS PRINTING OTHERWISE THAN FROM A FORME; CORRECTION OF TYPOGRAPHICAL ERRORS
    • B41J2/00—Typewriters or selective printing mechanisms characterised by the printing or marking process for which they are designed
    • B41J2/005—Typewriters or selective printing mechanisms characterised by the printing or marking process for which they are designed characterised by bringing liquid or particles selectively into contact with a printing material
    • B41J2/01—Ink jet
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B41—PRINTING; LINING MACHINES; TYPEWRITERS; STAMPS
    • B41M—PRINTING, DUPLICATING, MARKING, OR COPYING PROCESSES; COLOUR PRINTING
    • B41M5/00—Duplicating or marking methods; Sheet materials for use therein
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B41—PRINTING; LINING MACHINES; TYPEWRITERS; STAMPS
    • B41M—PRINTING, DUPLICATING, MARKING, OR COPYING PROCESSES; COLOUR PRINTING
    • B41M5/00—Duplicating or marking methods; Sheet materials for use therein
    • B41M5/0023—Digital printing methods characterised by the inks used
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G73/00—Macromolecular compounds obtained by reactions forming a linkage containing nitrogen with or without oxygen or carbon in the main chain of the macromolecule, not provided for in groups C08G12/00 - C08G71/00
    • C08G73/02—Polyamines
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G73/00—Macromolecular compounds obtained by reactions forming a linkage containing nitrogen with or without oxygen or carbon in the main chain of the macromolecule, not provided for in groups C08G12/00 - C08G71/00
    • C08G73/02—Polyamines
    • C08G73/0273—Polyamines containing heterocyclic moieties in the main chain
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G73/00—Macromolecular compounds obtained by reactions forming a linkage containing nitrogen with or without oxygen or carbon in the main chain of the macromolecule, not provided for in groups C08G12/00 - C08G71/00
    • C08G73/06—Polycondensates having nitrogen-containing heterocyclic rings in the main chain of the macromolecule
    • C08G73/0622—Polycondensates containing six-membered rings, not condensed with other rings, with nitrogen atoms as the only ring hetero atoms
    • C08G73/0638—Polycondensates containing six-membered rings, not condensed with other rings, with nitrogen atoms as the only ring hetero atoms with at least three nitrogen atoms in the ring
    • C08G73/0644—Poly(1,3,5)triazines
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G73/00—Macromolecular compounds obtained by reactions forming a linkage containing nitrogen with or without oxygen or carbon in the main chain of the macromolecule, not provided for in groups C08G12/00 - C08G71/00
    • C08G73/06—Polycondensates having nitrogen-containing heterocyclic rings in the main chain of the macromolecule
    • C08G73/0622—Polycondensates containing six-membered rings, not condensed with other rings, with nitrogen atoms as the only ring hetero atoms
    • C08G73/0638—Polycondensates containing six-membered rings, not condensed with other rings, with nitrogen atoms as the only ring hetero atoms with at least three nitrogen atoms in the ring
    • C08G73/065—Preparatory processes
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09D—COATING COMPOSITIONS, e.g. PAINTS, VARNISHES OR LACQUERS; FILLING PASTES; CHEMICAL PAINT OR INK REMOVERS; INKS; CORRECTING FLUIDS; WOODSTAINS; PASTES OR SOLIDS FOR COLOURING OR PRINTING; USE OF MATERIALS THEREFOR
    • C09D7/00—Features of coating compositions, not provided for in group C09D5/00; Processes for incorporating ingredients in coating compositions
    • C09D7/20—Diluents or solvents
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09D—COATING COMPOSITIONS, e.g. PAINTS, VARNISHES OR LACQUERS; FILLING PASTES; CHEMICAL PAINT OR INK REMOVERS; INKS; CORRECTING FLUIDS; WOODSTAINS; PASTES OR SOLIDS FOR COLOURING OR PRINTING; USE OF MATERIALS THEREFOR
    • C09D7/00—Features of coating compositions, not provided for in group C09D5/00; Processes for incorporating ingredients in coating compositions
    • C09D7/40—Additives
    • G—PHYSICS
    • G02—OPTICS
    • G02B—OPTICAL ELEMENTS, SYSTEMS OR APPARATUS
    • G02B5/00—Optical elements other than lenses
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G73/00—Macromolecular compounds obtained by reactions forming a linkage containing nitrogen with or without oxygen or carbon in the main chain of the macromolecule, not provided for in groups C08G12/00 - C08G71/00
    • C08G73/02—Polyamines
    • C08G73/026—Wholly aromatic polyamines

Definitions

  • the present invention relates to a film forming composition for ink jet coating, and more particularly to a film forming composition for ink jet coating containing a triazine ring-containing polymer and a predetermined organic solvent.
  • a polymer containing a repeating unit having a triazine ring and an aromatic ring has a high refractive index, and the polymer alone has high heat resistance, high transparency, high refractive index, and high solubility. It has already been found that a low volume shrinkage can be achieved and it is suitable as a film-forming composition for producing an electronic device (Patent Document 1).
  • a thin film is produced by a coating method using a composition in which a high refractive index material is dissolved in an organic solvent.
  • an ink jet coating apparatus since it can be applied in a pattern only to a target portion, an ink jet coating apparatus may be used. Since the head of this ink jet coating apparatus has a problem that it is easily affected by an organic solvent, the solvent that can be used for preparing the composition is limited, and it is necessary that the head be ejected as fine droplets during coating. For this reason, there are limitations in terms of the viscosity and surface tension of the composition.
  • the present invention has been made in view of the above circumstances, and it is difficult to erode the head of an ink jet coating apparatus, and liquid droplets are discharged well during ink jet coating, and has a high refractive index and excellent transparency.
  • Another object of the present invention is to provide a film-forming composition for inkjet coating that can form a thin film.
  • the present inventors have used an organic solvent containing a glycol dialkyl ether solvent in a predetermined ratio as a solvent for dissolving the triazine ring-containing polymer.
  • the present invention has been completed by finding that a film-forming composition can be obtained in which the head does not easily erode and droplets are favorably discharged from the head.
  • a film for inkjet coating comprising: a triazine ring-containing polymer containing a repeating unit structure represented by the following formula (1); and an organic solvent containing a glycol dialkyl ether solvent in a proportion of more than 50% by mass.
  • Forming composition ⁇ Wherein, R and R 'each independently represent a hydrogen atom, an alkyl group, an alkoxy group, an aryl group, or an aralkyl group, Ar represents at least one selected from the group represented by formulas (2) to (13).
  • R 1 to R 92 are independently of each other a hydrogen atom, a halogen atom, a carboxyl group, a sulfo group, an alkyl group which may have a branched structure having 1 to 10 carbon atoms, or a carbon number of 1
  • R 93 and R 94 represent a hydrogen atom or an alkyl group which may have a branched structure having 1 to 10 carbon atoms
  • W 1 and W 2 are each independently a single bond
  • CR 95 R 96 R 95 and R 96 may be independently of each other a hydrogen atom or a branched structure having 1 to 10 carbon atoms.
  • R 97 is a hydrogen atom or Represents an alkyl group which may have a branched structure having 1 to 10 carbon atoms
  • X 1 and X 2 are each independently a single bond, an alkylene group which may have a branched structure having 1 to 10 carbon atoms, or a group represented by the formula (14)
  • R 98 to R 101 are each independently a hydrogen atom, a halogen atom, a carboxyl group, a sulfo group, an alkyl group which may have a branched structure having 1 to 10 carbon atoms, or 1 carbon atom
  • Y 1 and Y 2 each independently represent an alkylene group which may have a single bond or a branched structure having 1 to 10 carbon atoms.
  • the film forming composition for inkjet coating wherein the organic solvent further contains one or both of a glycol monoalkyl ether solvent and a glycol solvent, 3.
  • the film-forming composition for inkjet coating wherein the diethylene glycol dialkyl ether is diethylene glycol dimethyl ether; 6).
  • the crosslinking agent is a polyfunctional (meth) acrylic compound
  • the composition for film formation containing the triazine ring containing polymer which is hard to erode the head of an inkjet coating apparatus, and discharge of the droplet from a head is favorable can be provided.
  • a high refractive index film corresponding to a target pattern can be easily produced by pattern printing using an ink jet coating apparatus.
  • the thin film produced from the composition of the present invention can exhibit the characteristics of high heat resistance, high refractive index, and low volume shrinkage, it is a liquid crystal display, an organic electroluminescence (EL) display, a touch panel, and an optical semiconductor (LED) element.
  • Electronic devices and optical materials such as solid imaging devices, organic thin film solar cells, dye-sensitized solar cells, organic thin film transistors (TFTs), lenses, prisms, cameras, binoculars, microscopes, semiconductor exposure devices, etc. It can be suitably used in the field.
  • a thin film made from the composition of the present invention has high transparency and a high refractive index, the visibility of transparent conductive films such as ITO and silver nanowires can be improved, and deterioration of the transparent conductive film can be prevented. Can be suppressed.
  • the triazine ring-containing polymer according to the present invention includes a triazine ring-containing polymer containing a repeating unit structure represented by the following formula (1), an organic solvent containing a glycol dialkyl ether solvent in a proportion of more than 50% by mass, Is included.
  • R and R ′ each independently represent a hydrogen atom, an alkyl group, an alkoxy group, an aryl group, or an aralkyl group.
  • both of them may be hydrogen atoms.
  • the number of carbon atoms of the alkyl group is not particularly limited, but is preferably 1 to 20, and more preferably 1 to 10 carbon atoms in view of further improving the heat resistance of the polymer. Is even more preferable.
  • the structure may be any of a chain, a branch, and a ring.
  • alkyl group examples include methyl, ethyl, n-propyl, isopropyl, cyclopropyl, n-butyl, isobutyl, s-butyl, t-butyl, cyclobutyl, 1-methyl-cyclopropyl, 2-methyl-cyclopropyl.
  • N-pentyl 1-methyl-n-butyl, 2-methyl-n-butyl, 3-methyl-n-butyl, 1,1-dimethyl-n-propyl, 1,2-dimethyl-n-propyl, 2 , 2-dimethyl-n-propyl, 1-ethyl-n-propyl, cyclopentyl, 1-methyl-cyclobutyl, 2-methyl-cyclobutyl, 3-methyl-cyclobutyl, 1,2-dimethyl-cyclopropyl, 2,3- Dimethyl-cyclopropyl, 1-ethyl-cyclopropyl, 2-ethyl-cyclopropyl, n-hexyl, 1-methyl-n-pe Til, 2-methyl-n-pentyl, 3-methyl-n-pentyl, 4-methyl-n-pentyl, 1,1-dimethyl-n-butyl, 1,2-dimethyl-n-butyl, 1,3- Dimethyl-n-butyl, 2,2-di
  • the number of carbon atoms of the alkoxy group is not particularly limited, but is preferably 1 to 20, and more preferably 1 to 10 carbon atoms, more preferably 1 to 3 carbon atoms in view of further improving the heat resistance of the polymer. preferable.
  • the structure of the alkyl moiety may be any of a chain, a branch, and a ring.
  • alkoxy group examples include methoxy, ethoxy, n-propoxy, isopropoxy, n-butoxy, isobutoxy, s-butoxy, t-butoxy, n-pentoxy, 1-methyl-n-butoxy, 2-methyl-n -Butoxy, 3-methyl-n-butoxy, 1,1-dimethyl-n-propoxy, 1,2-dimethyl-n-propoxy, 2,2-dimethyl-n-propoxy, 1-ethyl-n-propoxy, n -Hexyloxy, 1-methyl-n-pentyloxy, 2-methyl-n-pentyloxy, 3-methyl-n-pentyloxy, 4-methyl-n-pentyloxy, 1,1-dimethyl-n-butoxy, 1,2-dimethyl-n-butoxy, 1,3-dimethyl-n-butoxy, 2,2-dimethyl-n-butoxy, 2,3-dimethyl-n-butoxy 3,3-dimethyl-n-butoxy, 1-ethoxy,
  • the number of carbon atoms of the aryl group is not particularly limited, but is preferably 6 to 40. In view of further improving the heat resistance of the polymer, 6 to 16 carbon atoms are more preferable, and 6 to 13 are even more preferable. preferable.
  • aryl group examples include phenyl, o-chlorophenyl, m-chlorophenyl, p-chlorophenyl, o-fluorophenyl, p-fluorophenyl, o-methoxyphenyl, p-methoxyphenyl, p-nitrophenyl, p-cyanophenyl, ⁇ -naphthyl, ⁇ -naphthyl, o-biphenylyl, m-biphenylyl, p-biphenylyl, 1-anthryl, 2-anthryl, 9-anthryl, 1-phenanthryl, 2-phenanthryl, 3-phenanthryl, 4 -Phenanthryl, 9-phenanthryl group and the like.
  • the number of carbon atoms of the aralkyl group is not particularly limited, but preferably 7 to 20 carbon atoms, and the alkyl portion may be linear, branched or cyclic. Specific examples thereof include benzyl, p-methylphenylmethyl, m-methylphenylmethyl, o-trifluoromethylphenyl, m-trifluoromethylphenyl, p-trifluoromethylphenyl, o-ethylphenylmethyl, m-ethyl.
  • Examples include phenylmethyl, p-ethylphenylmethyl, 2-propylphenylmethyl, 4-isopropylphenylmethyl, 4-isobutylphenylmethyl, ⁇ -naphthylmethyl group and the like.

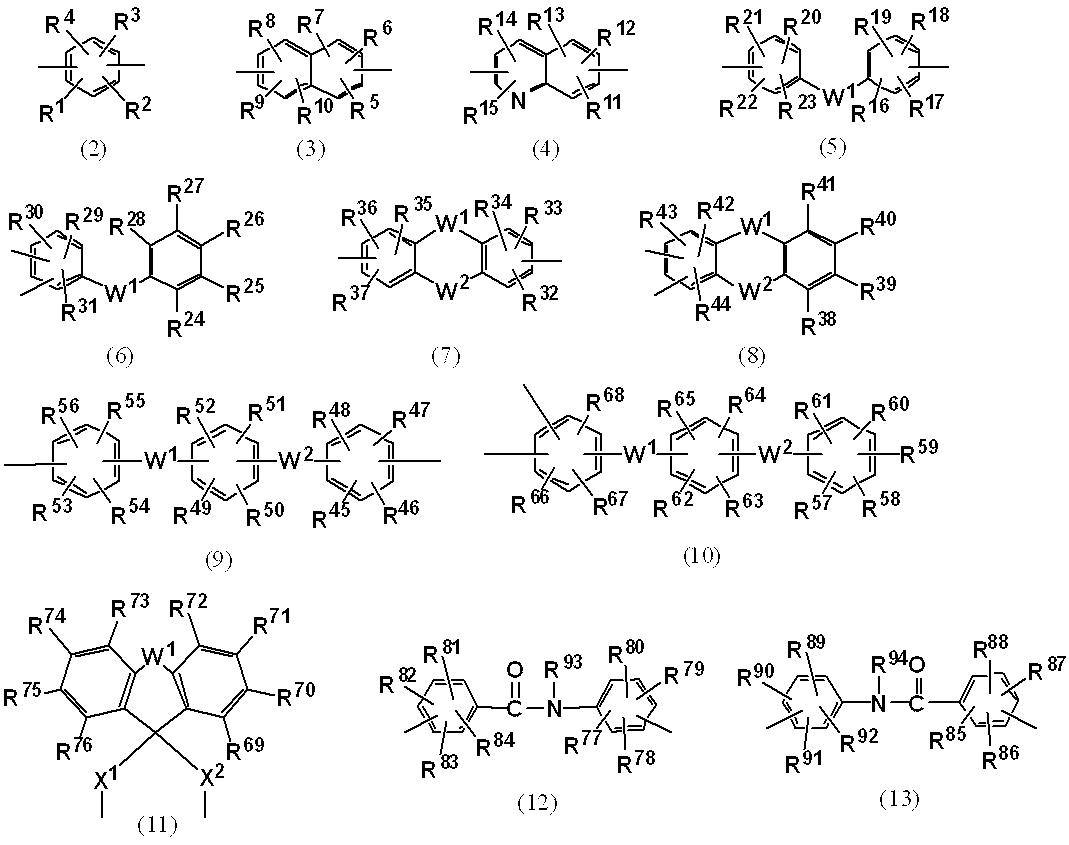

  • Ar represents at least one selected from the group represented by formulas (2) to (13).
  • R 1 to R 92 are independently of each other a hydrogen atom, a halogen atom, a carboxyl group, a sulfo group, an alkyl group that may have a branched structure having 1 to 10 carbon atoms, or a group having 1 to 10 carbon atoms.
  • R 93 and R 94 represent a hydrogen atom or an alkyl group which may have a branched structure having 1 to 10 carbon atoms
  • W 1 and W 2 represent Independent of each other, a single bond
  • CR 95 R 96 R 95 and R 96 are each independently a hydrogen atom or an alkyl group optionally having a branched structure of 1 to 10 carbon atoms (however, these May be combined to form a ring.)
  • C ⁇ O, O, S, SO, SO 2 , or NR 97 R 97 is a hydrogen atom or having 1 to 10 carbon atoms
  • halogen atom examples include a fluorine atom, a chlorine atom, a bromine atom, and an iodine atom.
  • alkyl group and alkoxy group are the same as those described above.
  • X 1 and X 2 each independently represent a single bond, an alkylene group which may have a branched structure having 1 to 10 carbon atoms, or a group represented by the formula (14).
  • R 98 to R 101 are each independently a hydrogen atom, a halogen atom, a carboxyl group, a sulfo group, an alkyl group which may have a branched structure having 1 to 10 carbon atoms, or a carbon atom having 1 to 10 carbon atoms.
  • An alkoxy group which may have a branched structure is represented, and Y 1 and Y 2 each independently represent an alkylene group which may have a single bond or a branched structure having 1 to 10 carbon atoms.
  • Examples of the halogen atom, alkyl group and alkoxy group are the same as those described above.
  • Examples of the alkylene group that may have a branched structure having 1 to 10 carbon atoms include methylene, ethylene, propylene, trimethylene, tetramethylene, and pentamethylene groups.
  • R 1 to R 92 and R 98 to R 101 a hydrogen atom, a halogen atom, a sulfo group, an alkyl group which may have a branched structure having 1 to 5 carbon atoms, or a carbon number of 1 to The alkoxy group which may have 5 branched structures is preferable, and a hydrogen atom is more preferable.
  • Ar is preferably at least one of the formulas (2), (5) to (13), and the formulas (2), (5), (7), (8), (11) to (13) More preferably, at least one selected from Specific examples of the aryl group represented by the above formulas (2) to (13) include, but are not limited to, those represented by the following formulae.
  • an aryl group represented by the following formula is more preferable because a polymer having a higher refractive index can be obtained.

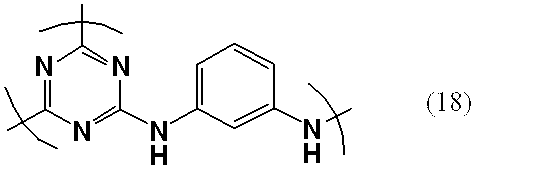

  • Ar is preferably an m-phenylene group represented by the formula (15).
  • triazine ring-containing polymer used in the present invention those having a repeating unit structure represented by the formula (16) are preferable, and those having a repeating unit structure represented by the formula (17) are more preferable.
  • a hyperbranched polymer (hyperbranched polymer) represented by the formula (18) is optimal.
  • the weight average molecular weight of the polymer in the present invention is not particularly limited, but is preferably 500 to 500,000, more preferably 500 to 100,000, further improving heat resistance and reducing shrinkage. In view of the above, 2,000 or more is preferable, 50,000 or less is preferable, 30,000 or less is more preferable, and 10,000 or less is more preferable in terms of further improving the solubility and decreasing the viscosity of the obtained solution. Is preferred.
  • the weight average molecular weight in this invention is an average molecular weight obtained by standard polystyrene conversion by gel permeation chromatography (henceforth GPC) analysis.
  • the triazine ring-containing polymer (hyperbranched polymer) used in the present invention can be produced according to the technique disclosed in Patent Document 1 described above.
  • a hyperbranched polymer (hyperbranched polymer) having a repeating structure (21) is obtained by mixing cyanuric halide (19) and m-phenylenediamine compound (20) in a suitable organic solvent. It can obtain by making it react.
  • a hyperbranched polymer (hyperbranched polymer) having a repeating structure (21) is obtained by combining cyanuric halide (19) and m-phenylenediamine compound (20) in a suitable organic solvent. It can also be synthesized from the compound (22) obtained by reacting in an amount.
  • the amount of each raw material charged is arbitrary as long as the target polymer is obtained, but the diamino compound (20) 0. 01 to 10 equivalents are preferred.
  • the diamino compound (20) is used in an amount of less than 3 equivalents relative to 2 equivalents of cyanuric halide (19). Is preferred.
  • cyanuric halide (19) is used in an amount of less than 2 equivalents with respect to 3 equivalents of diamino compound (20). It is preferable.
  • the molecular weight of the resulting hyperbranched polymer (hyperbranched polymer) can be easily adjusted by appropriately adjusting the amounts of the diamino compound (20) and the cyanuric halide (19).
  • the concentration in an organic solvent As a method for adjusting the molecular weight of the hyperbranched polymer (hyperbranched polymer), it is possible to control the concentration in an organic solvent.
  • the reaction concentration solid content concentration
  • the reaction concentration solid content concentration
  • organic solvent various solvents usually used in this kind of reaction can be used, for example, tetrahydrofuran, dioxane, dimethyl sulfoxide; N, N-dimethylformamide, N-methyl-2-pyrrolidone, tetramethylurea.
  • N, N-dimethylformamide, dimethyl sulfoxide, N-methyl-2-pyrrolidone, N, N-dimethylacetamide, and a mixed system thereof are preferable, and N, N-dimethylacetamide, N-methyl-2-pyrrolidone are particularly preferable. Is preferred.
  • the reaction temperature may be appropriately set in the range from the melting point to the boiling point of the solvent used, and is preferably about 0 to 150 ° C., more preferably 60 to 100 ° C. preferable.
  • the reaction temperature is preferably 60 to 150 ° C., more preferably 80 to 150 ° C., and even more preferably 80 to 120 ° C. from the viewpoint of suppressing linearity and increasing the degree of branching.
  • the cyanuric halide (19) and the diamino compound (20) are preferably mixed at a low temperature. About 50 ° C.
  • the reaction temperature may be appropriately set in the range from the melting point of the solvent used to the boiling point of the solvent, but is preferably about ⁇ 50 to 50 ° C., and preferably about ⁇ 20 to 50 ° C. Is more preferably about ⁇ 10 to 50 ° C., and further preferably ⁇ 10 to 10 ° C.
  • it is preferable to employ a two-step process comprising a first step of reacting at ⁇ 50 to 50 ° C. and a second step of reacting at 60 to 150 ° C. following this step.
  • the order of blending the components is arbitrary, but in the reaction of Scheme 1, the solution containing cyanuric halide (19) or diamino compound (20) and an organic solvent is cooled, A method of adding a diamino compound (20) or a cyanuric halide (19) is preferred. After mixing the two compounds, it is preferable to carry out the reaction at the above low temperature for about 0.5 to 3 hours, and then to polymerize by heating at 60 to 150 ° C. all at once.
  • a component previously dissolved in a solvent or a component added later may be used, but a method of adding a diamino compound (20) to a cooled solution of cyanuric halide (19) is preferable.
  • the addition may be gradually added by dropping or the like, or may be added all at once.
  • Components added later may be added neat or in a solution dissolved in an organic solvent as described above, but the latter method is preferred in view of ease of operation and ease of reaction control. It is.
  • this base include potassium carbonate, potassium hydroxide, sodium carbonate, sodium hydroxide, sodium hydrogen carbonate, sodium ethoxide, sodium acetate, lithium carbonate, lithium hydroxide, lithium oxide, potassium acetate, magnesium oxide, oxidized Calcium, barium hydroxide, trilithium phosphate, trisodium phosphate, tripotassium phosphate, cesium fluoride, aluminum oxide, ammonia, trimethylamine, triethylamine, diisopropylamine, diisopropylethylamine, N-methylpiperidine, 2,2,6 , 6-tetramethyl-N-methylpiperidine, pyridine, 4-dimethylaminopyridine, N-methylmorpholine and the like.
  • the addition amount of the base is preferably 1 to 100 equivalents, more preferably 1 to 10 equivalents per 1 equivalent of cyanuric halide (19). These bases may be used as an aqueous solution. In any of the scheme methods, after completion of the reaction, the product can be easily purified by a reprecipitation method or the like.
  • a part of halogen atoms of at least one terminal triazine ring is substituted with alkyl, aralkyl, aryl, alkylamino, alkoxysilyl group-containing alkylamino, aralkylamino, arylamino, alkoxy, aralkyloxy, aryloxy.
  • alkylamino, alkoxysilyl group-containing alkylamino, aralkylamino, and arylamino groups are preferable, alkylamino and arylamino groups are more preferable, and arylamino groups are more preferable. Examples of the alkyl group and alkoxy group are the same as those described above.
  • ester group examples include methoxycarbonyl and ethoxycarbonyl groups.
  • aryl group include phenyl, o-chlorophenyl, m-chlorophenyl, p-chlorophenyl, o-fluorophenyl, p-fluorophenyl, o-methoxyphenyl, p-methoxyphenyl, p-nitrophenyl, p-cyanophenyl, ⁇ -naphthyl, ⁇ -naphthyl, o-biphenylyl, m-biphenylyl, p-biphenylyl, 1-anthryl, 2-anthryl, 9-anthryl, 1-phenanthryl, 2-phenanthryl, 3-phenanthryl, 4 -Phenanthryl, 9-phenanthryl group and the like.
  • aralkyl group examples include benzyl, p-methylphenylmethyl, m-methylphenylmethyl, o-ethylphenylmethyl, m-ethylphenylmethyl, p-ethylphenylmethyl, 2-propylphenylmethyl, 4-isopropylphenyl.
  • examples include methyl, 4-isobutylphenylmethyl, ⁇ -naphthylmethyl group and the like.
  • alkylamino group examples include methylamino, ethylamino, n-propylamino, isopropylamino, n-butylamino, isobutylamino, s-butylamino, t-butylamino, n-pentylamino, 1-methyl- n-butylamino, 2-methyl-n-butylamino, 3-methyl-n-butylamino, 1,1-dimethyl-n-propylamino, 1,2-dimethyl-n-propylamino, 2,2-dimethyl -N-propylamino, 1-ethyl-n-propylamino, n-hexylamino, 1-methyl-n-pentylamino, 2-methyl-n-pentylamino, 3-methyl-n-pentylamino, 4-methyl -N-pentylamino, 1,1-dimethyl-n-butylamino, 1,2-
  • aralkylamino group examples include benzylamino, methoxycarbonylphenylmethylamino, ethoxycarbonylphenylmethylamino, p-methylphenylmethylamino, m-methylphenylmethylamino, o-ethylphenylmethylamino, m-ethylphenylmethyl.
  • arylamino group examples include phenylamino, methoxycarbonylphenylamino, ethoxycarbonylphenylamino, naphthylamino, methoxycarbonylnaphthylamino, ethoxycarbonylnaphthylamino, anthranylamino, pyrenylamino, biphenylamino, terphenylamino, fluorenyl An amino group etc. are mentioned.
  • the alkoxysilyl group-containing alkylamino group may be any of monoalkoxysilyl group-containing alkylamino, dialkoxysilyl group-containing alkylamino, trialkoxysilyl group-containing alkylamino group, and specific examples thereof include 3-trimethoxysilyl.
  • aryloxy group examples include phenoxy, naphthoxy, anthranyloxy, pyrenyloxy, biphenyloxy, terphenyloxy, and fluorenyloxy groups.
  • aralkyloxy group examples include benzyloxy, p-methylphenylmethyloxy, m-methylphenylmethyloxy, o-ethylphenylmethyloxy, m-ethylphenylmethyloxy, p-ethylphenylmethyloxy, 2-propyl Examples include phenylmethyloxy, 4-isopropylphenylmethyloxy, 4-isobutylphenylmethyloxy, ⁇ -naphthylmethyloxy groups and the like.
  • the organic monoamine is simultaneously charged, that is, by reacting the cyanuric halide compound with the diaminoaryl compound in the presence of the organic monoamine, the rigidity of the hyperbranched polymer is reduced, and the degree of branching is reduced.
  • a low soft hyperbranched polymer can be obtained.
  • the hyperbranched polymer obtained by this method has excellent solubility in a solvent (aggregation suppression) and crosslinkability.
  • the organic monoamine any of alkyl monoamine, aralkyl monoamine, and aryl monoamine can be used as the organic monoamine.
  • Alkyl monoamines include methylamine, ethylamine, n-propylamine, isopropylamine, n-butylamine, isobutylamine, s-butylamine, t-butylamine, n-pentylamine, 1-methyl-n-butylamine, 2-methyl- n-butylamine, 3-methyl-n-butylamine, 1,1-dimethyl-n-propylamine, 1,2-dimethyl-n-propylamine, 2,2-dimethyl-n-propylamine, 1-ethyl-n -Propylamine, n-hexylamine, 1-methyl-n-pentylamine, 2-methyl-n-pentylamine, 3-methyl-n-pentylamine, 4-methyl-n-pentylamine, 1,1-dimethyl -N-butylamine, 1,2-dimethyl-n-butylamine, 1,3-dimethyl-n Butylamine, 2,
  • aralkyl monoamine examples include benzylamine, p-methoxycarbonylbenzylamine, p-ethoxycarbonylphenylbenzyl, p-methylbenzylamine, m-methylbenzylamine, o-methoxybenzylamine and the like.
  • aryl monoamine examples include aniline, p-methoxycarbonylaniline, p-ethoxycarbonylaniline, p-methoxyaniline, 1-naphthylamine, 2-naphthylamine, anthranylamine, 1-aminopyrene, 4-biphenylylamine, o- And phenylaniline, 4-amino-p-terphenyl, 2-aminofluorene, and the like.
  • the amount of the organic monoamine used is preferably 0.05 to 500 equivalents, more preferably 0.05 to 120 equivalents, and even more preferably 0.05 to 50 equivalents based on the halogenated cyanuric compound.
  • the reaction temperature is preferably 60 to 150 ° C., more preferably 80 to 150 ° C., and still more preferably 80 to 120 ° C. from the viewpoint of suppressing linearity and increasing the degree of branching.
  • the mixing of the three components of the organic monoamine, the halogenated cyanuric compound, and the diaminoaryl compound is preferably performed at the above-described low temperature. It is preferable to carry out the reaction at an elevated temperature.
  • the organic monoamine is added at the low temperature, and the reaction is performed at a stretch (in one step) to the polymerization temperature. May be performed.
  • the film forming composition of the present invention is prepared by dissolving the above triazine ring-containing polymer in an organic solvent containing a glycol dialkyl ether solvent in a proportion of more than 50% by mass.
  • a glycol dialkyl ether solvent include ethylene glycol dimethyl ether, ethylene glycol diethyl ether, propylene glycol dimethyl ether, propylene glycol diethyl ether, diethylene glycol dimethyl ether, diethylene glycol diethyl ether, triethylene glycol dimethyl ether, triethylene glycol diethyl ether and the like.
  • diethylene glycol dialkyl ethers such as diethylene glycol dimethyl ether are preferable, and diethylene glycol dimethyl ether is more preferable.
  • These glycol dialkyl ether solvents may be used alone or in combination of two or more.
  • the amount of glycol dialkyl ether solvent used is more than 50% by mass in the organic solvent used in the composition, but the viewpoint that the viscosity and surface tension of the composition are in a range suitable for the inkjet coating apparatus. Therefore, 55 mass% or more is preferable, 60 mass% or more is more preferable, and 65 mass% or more is even more preferable.
  • the viscosity and surface tension of the film-forming composition are in a range more suitable for an inkjet coating apparatus, in addition to the glycol dialkyl ether solvent, either a glycol monoalkyl ether solvent or a glycol solvent One or both are preferably used, and either one is more preferably used in combination with a glycol dialkyl ether solvent.
  • glycol monoalkyl ether solvents include ethylene glycol monomethyl ether, ethylene glycol monoethyl ether, ethylene glycol monoisopropyl ether, ethylene glycol monobutyl ether, propylene glycol monomethyl ether, propylene glycol monoethyl ether, propylene glycol monobutyl ether, Examples include diethylene glycol monomethyl ether, diethylene glycol monoethyl ether, dipropylene glycol monomethyl ether, and dipropylene glycol monoethyl ether. Among them, propylene glycol monoalkyl ethers such as propylene glycol monomethyl ether are preferable, and propylene glycol monomethyl ether is more preferable.
  • glycol monoalkyl ether solvents may be used alone or in combination of two or more.
  • Specific examples of the glycol solvent include ethylene glycol, trimethylene glycol, propylene glycol, hexylene glycol, diethylene glycol, triethylene glycol, and the like. Among them, diethylene glycol is preferable.
  • These glycol solvents may be used alone or in combination of two or more.
  • glycol dialkyl ether When the glycol monoalkyl ether solvent and / or glycol solvent is used in combination, the amount used is not particularly limited, but in view of the suitability of the resulting film-forming composition for inkjet coating, glycol dialkyl ether
  • A: B is preferably about 99: 1 to 51:49, and 90:10 About 60 to 40:40 is more preferable, and about 80:20 to 65:35 is even more preferable.
  • the organic solvent may be composed only of the glycol dialkyl ether solvent, the glycol monoalkyl ether solvent and / or the glycol solvent, but if necessary, Other organic solvents may be added.
  • organic solvents include toluene, p-xylene, o-xylene, m-xylene, ethylbenzene, styrene, ethylene glycol methyl ether acetate, propylene glycol monomethyl ether acetate, ethylene glycol ethyl ether acetate, diethylene glycol monoethyl ether.
  • the crosslinking agent is not particularly limited as long as it is a compound having a substituent capable of reacting with the above-described triazine ring-containing polymer.
  • examples of such compounds include melamine compounds having a crosslinkable substituent such as a methylol group and methoxymethyl group, substituted urea compounds, compounds containing a crosslinkable substituent such as an epoxy group or an oxetane group, and blocked isocyanates.
  • a compound containing a group is preferred, and in particular, a compound having a blocked isocyanate group, and a polyfunctional epoxy compound and / or a polyfunctional (meth) acrylic compound that gives a photocurable composition without using an initiator are preferred.
  • These compounds may have at least one crosslink forming substituent when used for polymer terminal treatment, and at least two crosslink forming substituents when used for cross-linking treatment between polymers. It is necessary to have.
  • the polyfunctional epoxy compound is not particularly limited as long as it has two or more epoxy groups in one molecule. Specific examples include tris (2,3-epoxypropyl) isocyanurate, 1,4-butanediol diglycidyl ether, 1,2-epoxy-4- (epoxyethyl) cyclohexane, glycerol triglycidyl ether, diethylene glycol diglycidyl.
  • epoxy resins having at least two epoxy groups YH-434, YH434L (manufactured by Tohto Kasei Co., Ltd.), epoxy resins having a cyclohexene oxide structure, Epolide GT-401 and GT -403, GT-301, GT-302, Celoxide 2021, 3000 (manufactured by Daicel Chemical Industries, Ltd.), bisphenol A type epoxy resin, Epicoat (currently jER) 1001, 1002, 1003, 1004, 1007, 1009, 1010, 828 (Japan Epoxy Resin Co., Ltd.), Bisphenol F type epoxy resin, Epicoat (currently jER) 807 (Japan Epoxy Resin Co., Ltd.) , Epicoat (a phenol novolac type epoxy resin) , JER) 152, 154 (above, manufactured by Japan Epoxy Resins Co., Ltd.), EPPN 201, 202 (above, manufactured by Nippon Kayaku Co., Ltd.
  • the polyfunctional (meth) acrylic compound is not particularly limited as long as it has two or more (meth) acrylic groups in one molecule.
  • Specific examples include ethylene glycol diacrylate, ethylene glycol dimethacrylate, polyethylene glycol diacrylate, polyethylene glycol dimethacrylate, ethoxylated bisphenol A diacrylate, ethoxylated bisphenol A dimethacrylate, ethoxylated trimethylolpropane triacrylate, and ethoxylated.
  • Polyfunctional (meth) acrylic compounds can be obtained as commercial products. Specific examples thereof include NK ester A-200, same A-400, same A-600, same A-1000, same A- 9300 (Tris (2-acryloyloxyethyl) isocyanurate), A-9300-1CL, A-TMPT, UA-53H, 1G, 2G, 3G, 4G, 9G, 14G, 23G, ABE-300, A-BPE-4, A-BPE-6, A-BPE-10, A-BPE-20, A-BPE-30, BPE-80N, BPE- 100N, BPE-200, BPE-500, BPE-900, BPE-1300N, A-GLY-3E, A-GLY-9E, A-GLY-20E, A-TMPT-3EO, AT PT-9EO, AT-20E, ATM-4E, ATM-35E (Shin Nakamura Chemical Co., Ltd.), KAYARAD (registered trademark) DPEA-12, PEG400DA,
  • the acid anhydride compound is not particularly limited as long as it is a carboxylic acid anhydride obtained by dehydration condensation of two molecules of carboxylic acid. Specific examples thereof include phthalic anhydride, tetrahydrophthalic anhydride, hexahydroanhydride.
  • the isocyanate group (—NCO) when the isocyanate group (—NCO) has two or more blocked isocyanate groups blocked by an appropriate protective group in one molecule, it is exposed to a high temperature during thermosetting.
  • the protective group (block part) is not particularly limited as long as it is dissociated by thermal dissociation and the resulting isocyanate group causes a crosslinking reaction with the resin.
  • a group represented by the following formula Examples thereof include compounds having two or more in the molecule (note that these groups may be the same or different from each other).
  • R b represents an organic group in the block part.
  • Such a compound can be obtained, for example, by reacting an appropriate blocking agent with a compound having two or more isocyanate groups in one molecule.
  • the compound having two or more isocyanate groups in one molecule include, for example, isophorone diisocyanate, 1,6-hexamethylene diisocyanate, methylene bis (4-cyclohexyl isocyanate), polyisocyanate of trimethylhexamethylene diisocyanate, and dimers thereof. , Trimers, and reaction products of these with diols, triols, diamines, or triamines.
  • the blocking agent examples include alcohols such as methanol, ethanol, isopropanol, n-butanol, 2-ethoxyhexanol, 2-N, N-dimethylaminoethanol, 2-ethoxyethanol, cyclohexanol; phenol, o-nitrophenol , P-chlorophenol, phenols such as o-, m- or p-cresol; lactams such as ⁇ -caprolactam, oximes such as acetone oxime, methyl ethyl ketone oxime, methyl isobutyl ketone oxime, cyclohexanone oxime, acetophenone oxime, benzophenone oxime
  • pyrazoles such as pyrazole, 3,5-dimethylpyrazole and 3-methylpyrazole
  • thiols such as dodecanethiol and benzenethiol.
  • a compound containing a blocked isocyanate is also available as a commercial product.
  • Specific examples thereof include B-830, B-815N, B-842N, B-870N, B-874N, B-882N, B -7005, B-7030, B-7075, B-5010 (Mitsui Chemicals Polyurethane Co., Ltd.), Duranate (registered trademark) 17B-60PX, TPA-B80E, MF-B60X, MF-K60X, E402-B80T (above, manufactured by Asahi Kasei Chemicals Corporation), Karenz MOI-BM (registered trademark) (above, manufactured by Showa Denko Co., Ltd.), and the like.
  • the aminoplast compound is not particularly limited as long as it has two or more methoxymethylene groups in one molecule.
  • hexamethoxymethylmelamine CYMEL (registered trademark) 303 tetrabutoxymethylglycoluril 1170 Cymel series such as Tetramethoxymethylbenzoguanamine 1123 (Nippon Cytec Industries, Ltd.), Nicalac (registered trademark) MW-30HM, MW-390, MW-100LM, which are methylated melamine resins
  • melamine compounds such as MX-750LM, Nicarac series such as MX-270 and MX-280, which are methylated urea resins, and MX-280 and MX-290 (manufactured by Sanwa Chemical Co., Ltd.).
  • the oxetane compound is not particularly limited as long as it has two or more oxetanyl groups in one molecule.
  • OXT-221, OX-SQ-H, OX-SC containing oxetanyl group above And Toa Gosei Co., Ltd..
  • the phenoplast compound has two or more hydroxymethylene groups in one molecule and undergoes a crosslinking reaction by a dehydration condensation reaction with the polymer of the present invention when exposed to a high temperature during thermosetting. It is.
  • the phenoplast compound include 2,6-dihydroxymethyl-4-methylphenol, 2,4-dihydroxymethyl-6-methylphenol, bis (2-hydroxy-3-hydroxymethyl-5-methylphenyl) methane, Bis (4-hydroxy-3-hydroxymethyl-5-methylphenyl) methane, 2,2-bis (4-hydroxy-3,5-dihydroxymethylphenyl) propane, bis (3-formyl-4-hydroxyphenyl) methane Bis (4-hydroxy-2,5-dimethylphenyl) formylmethane, ⁇ , ⁇ -bis (4-hydroxy-2,5-dimethylphenyl) -4-formyltoluene and the like.
  • the phenoplast compound is also available as a commercial product, and specific examples thereof include 26DMPC, 46DMOC, DM-BIPC-F, DM-BIOC-F, TM-BIP-A, BISA-F, BI25X-DF. BI25X-TPA (above, manufactured by Asahi Organic Materials Co., Ltd.).
  • a polyfunctional (meth) acrylic compound is suitable from the viewpoint that the refractive index lowering due to the crosslinking agent blending can be suppressed and the curing reaction proceeds rapidly, and among these, the triazine ring-containing polymer is preferred. Since it is excellent in compatibility, the polyfunctional (meth) acrylic compound having the following isocyanuric acid skeleton is more preferable. Examples of the polyfunctional (meth) acrylic compound having such a skeleton include NK ester A-9300 and A-9300-1CL (both manufactured by Shin-Nakamura Chemical Co., Ltd.).
  • R 111 to R 113 are each independently a monovalent organic group having at least one (meth) acryl group at the end).
  • the resulting cured film it is liquid at 25 ° C. and its viscosity is 5000 mPa ⁇ s or less, preferably 1 To 3000 mPa ⁇ s, more preferably 1 to 1000 mPa ⁇ s, and even more preferably 1 to 500 mPa ⁇ s, a polyfunctional (meth) acrylic compound (hereinafter referred to as a low-viscosity crosslinking agent) alone or in combination of two or more.
  • a polyfunctional (meth) acrylic compound hereinafter referred to as a low-viscosity crosslinking agent
  • Such low-viscosity cross-linking agents are also commercially available.
  • NK ester A-GLY-3E 85 mPa ⁇ s, 25 ° C.
  • A-GLY -9E 95 mPa ⁇ s, 25 ° C
  • A-GLY-20E 200 mPa ⁇ s, 25 ° C
  • A-TMPT-3EO 60 mPa ⁇ s, 25 ° C
  • A-TMPT-9EO ATM
  • the chain length between (meth) acrylic groups such as -4E (150 mPa ⁇ s, 25 ° C.), ATM-35E (350 mPa ⁇ s, 25 ° C.) (manufactured by Shin-Nakamura Chemical Co., Ltd.) is relatively Long crosslinking agents.
  • NK ester A-GLY-20E (made by Shin-Nakamura Chemical Co., Ltd.) and ATM-35E (made by Shin-Nakamura Chemical Co., Ltd.)
  • a polyfunctional (meth) acrylic compound having an isocyanuric acid skeleton are preferably used in combination.
  • the thin film laminated film can be cured well without being inhibited by oxygen. Sex can be obtained.
  • the protective film since the protective film needs to be peeled after curing, it is preferable to use a polybasic acid-modified acrylic oligomer that gives a thin film with good peelability.
  • the above-mentioned cross-linking agents may be used alone or in combination of two or more.
  • the amount of the crosslinking agent used is preferably 1 to 100 parts by mass with respect to 100 parts by mass of the triazine ring-containing polymer, but considering the solvent resistance, the lower limit is preferably 2 parts by mass, more preferably 5 parts by mass. Furthermore, in consideration of controlling the refractive index, the upper limit is preferably 20 parts by mass, more preferably 15 parts by mass.
  • an initiator corresponding to each crosslinking agent can be blended.
  • a polyfunctional epoxy compound and / or polyfunctional (meth) acrylic compound is used as a crosslinking agent, photocuring proceeds without using an initiator to give a cured film.
  • an initiator may be used.
  • a photoacid generator or a photobase generator can be used.
  • the photoacid generator may be appropriately selected from known ones.
  • onium salt derivatives such as diazonium salts, sulfonium salts, and iodonium salts can be used.
  • aryldiazonium salts such as phenyldiazonium hexafluorophosphate, 4-methoxyphenyldiazonium hexafluoroantimonate, 4-methylphenyldiazonium hexafluorophosphate; diphenyliodonium hexafluoroantimonate, di (4-methylphenyl) Diaryliodonium salts such as iodonium hexafluorophosphate and di (4-tert-butylphenyl) iodonium hexafluorophosphate; triphenylsulfonium hexafluoroantimonate, tris (4-methoxyphenyl) sulfonium hexafluorophosphate, diphenyl-4-thiophenoxy Phenylsulfonium hexafluoroantimonate, diphenyl-4-thiophenoxy Enylsulfonium he
  • onium salts commercially available products may be used. Specific examples thereof include Sun-Aid SI-60, SI-80, SI-100, SI-60L, SI-80L, SI-100L, SI-L145, SI- L150, SI-L160, SI-L110, SI-L147 (Sanshin Chemical Industry Co., Ltd.), UVI-6950, UVI-6970, UVI-6974, UVI-6990, UVI-6990 (above, Union Carbide) Co., Ltd.), CPI-100P, CPI-100A, CPI-200K, CPI-200S (above, manufactured by San Apro Co., Ltd.), Adekaoptomer SP-150, SP-151, SP-170, SP-171 (above, Asahi Denka Kogyo Co., Ltd.), Irgacure 261 (BASF), CI-2481, CI-2624, CI-2 39, CI-2064 (above, manufactured by Nippon Soda Co., Ltd.),
  • the photobase generator may be appropriately selected from known ones, such as Co-amine complex, oxime carboxylic acid ester, carbamic acid ester, quaternary ammonium salt photobase generator.
  • a photoacid or base generator When a photoacid or base generator is used, it is preferably used in the range of 0.1 to 15 parts by mass, more preferably in the range of 1 to 10 parts by mass with respect to 100 parts by mass of the polyfunctional epoxy compound. If necessary, an epoxy resin curing agent may be blended in an amount of 1 to 100 parts by mass with respect to 100 parts by mass of the polyfunctional epoxy compound.
  • a radical photopolymerization initiator when a polyfunctional (meth) acrylic compound is used, a radical photopolymerization initiator can be used.
  • the radical photopolymerization initiator may be appropriately selected from known ones, such as acetophenones, benzophenones, Michler's benzoylbenzoate, amyloxime esters, oxime esters, tetramethylthiuram monosulfide, and thioxanthones. Is mentioned.
  • photocleavable photoradical polymerization initiators are preferred.
  • the photocleavable photoradical polymerization initiator is described in the latest UV curing technology (p. 159, publisher: Kazuhiro Takahisa, publisher: Technical Information Association, Inc., published in 1991).
  • radical photopolymerization initiators examples include BASF Corporation trade names: Irgacure 127, 184, 369, 379, 379EG, 651, 500, 754, 819, 903, 907, 784, 2959, CGI 1700, CGI 1750, CGI 1850. , CG24-61, OXE01, OXE02, Darocur 1116, 1173, MBF, manufactured by BASF, Inc.
  • Product name Lucirin TPO, manufactured by UCB, Inc. KT37, KT55, KTO46, KIP75 / B etc. are mentioned.
  • radical photopolymerization initiator When using a radical photopolymerization initiator, it is preferably used in the range of 0.1 to 200 parts by weight, preferably in the range of 1 to 150 parts by weight, with respect to 100 parts by weight of the polyfunctional (meth) acrylate compound. Is more preferable.
  • composition of the present invention includes other components other than the triazine ring-containing polymer, the crosslinking agent and the solvent, for example, a leveling agent, a surfactant, a silane coupling agent, and inorganic fine particles, as long as the effects of the present invention are not impaired. Additives such as may be included.
  • surfactant examples include polyoxyethylene alkyl ethers such as polyoxyethylene lauryl ether, polyoxyethylene stearyl ether, polyoxyethylene cetyl ether, polyoxyethylene oleyl ether; polyoxyethylene octylphenol ether, polyoxyethylene nonylphenol Polyoxyethylene alkyl allyl ethers such as ethers; polyoxyethylene / polyoxypropylene block copolymers; sorbitan monolaurate, sorbitan monopalmitate, sorbitan monostearate, sorbitan monooleate, sorbitan trioleate, sorbitan tristearate Sorbitan fatty acid esters such as polyoxyethylene sorbitan monolaurate, polyoxyethyleneso Nonionic surfactants such as polyoxyethylene sorbitan fatty acid esters such as bitane monopalmitate, polyoxyethylene sorbitan monostearate, polyoxyethylene sorbitan trioleate, polyoxyethylene sorbitan tristearate, trade name
  • surfactants may be used alone or in combination of two or more.
  • the amount of the surfactant used is preferably 0.0001 to 5 parts by mass, more preferably 0.001 to 1 part by mass, and 0.01 to 0.5 parts by mass with respect to 100 parts by mass of the triazine ring-containing polymer. Even more preferred.
  • the inorganic fine particles include Be, Al, Si, Ti, V, Fe, Cu, Zn, Y, Zr, Nb, Mo, In, Sn, Sb, Ta, W, Pb, Bi, and Ce.
  • examples thereof include oxides, sulfides and nitrides of one or more kinds of metals selected, and these metal oxides are particularly preferable.
  • the inorganic fine particles may be used alone or in combination of two or more.
  • Specific examples of the metal oxide include Al 2 O 3 , ZnO, TiO 2 , ZrO 2 , Fe 2 O 3 , Sb 2 O 5 , BeO, ZnO, SnO 2 , CeO 2 , SiO 2 and WO 3. It is done.
  • the composite oxide is a mixture of two or more inorganic oxides in the production stage of fine particles.
  • examples thereof include TiO 2 and ZrO 2 , TiO 2 , ZrO 2 and SnO 2 , and complex oxides of ZrO 2 and SnO 2 .
  • the compound of the said metal may be sufficient.
  • ZnSb 2 O 6 , BaTiO 3 , SrTiO 3 , SrSnO 3 and the like can be mentioned. These compounds can be used alone or in admixture of two or more, and may also be used in admixture with the above oxides.
  • the said other component can be added at the arbitrary processes at the time of preparing the composition of this invention.
  • the solid content concentration in the film-forming composition of the present invention is not particularly limited as long as it does not affect the ink-jet coating properties, and is appropriately set according to the ink-jet coating apparatus to be used, the target film thickness, and the like. do it.
  • the solid content concentration is preferably 1 to 40% by mass, more preferably 5 to 30% by mass, and even more preferably 10 to 25% by mass.
  • the viscosity of the film-forming composition is preferably 5 to 35 mPa ⁇ s at 23 ° C., more preferably 5 to 25 mPa ⁇ s, and still more preferably 5 to 20 mPa ⁇ s from the viewpoint of ink jet coating suitability.
  • the surface tension of the film-forming composition is preferably 15 to 40 mN / m, more preferably 20 to 35 mN / m, from the viewpoint of ink jet coating suitability.
  • the film-forming composition of the present invention is applied to a substrate by an ink-jet method using an ink-jet coating apparatus, then heated as necessary to evaporate the solvent, and then heated or irradiated with light to form a desired thin film. Or it can be set as a cured film.
  • an inkjet coating apparatus What is necessary is just to select suitably from a conventionally well-known inkjet coating apparatus, and to use.
  • the base material examples include silicon, glass on which indium tin oxide (ITO) is formed, glass on which indium zinc oxide (IZO) is formed, polyethylene terephthalate (PET), plastic, glass, quartz, ceramics, and the like.
  • ITO indium tin oxide
  • IZO indium zinc oxide
  • PET polyethylene terephthalate
  • the firing temperature is not particularly limited for the purpose of evaporating the solvent, and can be carried out at 110 to 400 ° C., for example.
  • the baking method is not particularly limited, and for example, it may be evaporated using a hot plate or an oven in an appropriate atmosphere such as air, an inert gas such as nitrogen, or in a vacuum.
  • the firing temperature and firing time may be selected in accordance with the process steps of the target electronic device, and the firing conditions may be selected so that the physical properties of the obtained film meet the required characteristics of the electronic device.
  • the conditions for the light irradiation are not particularly limited, and an appropriate irradiation energy and time may be adopted depending on the triazine ring-containing polymer and the crosslinking agent to be used.
  • the thin film and cured film of the present invention obtained as described above can achieve high heat resistance, high refractive index, and low volume shrinkage, liquid crystal displays, organic electroluminescence (EL) displays, touch panels, optical semiconductors ( LED devices, solid-state imaging devices, organic thin-film solar cells, dye-sensitized solar cells, organic thin-film transistors (TFTs), lenses, prism cameras, binoculars, microscopes, and parts for manufacturing semiconductor exposure devices, electronic devices, It can be suitably used in the field of optical materials.
  • a thin film or a cured film prepared from the composition of the present invention has high transparency and a high refractive index, the visibility of transparent conductive films such as ITO and silver nanowires can be improved. Can be prevented.
  • a transparent conductive film having a conductive nanostructure such as an ITO film, an IZO film, a metal nanoparticle, a metal nanowire, or a metal nanomesh is preferable, and a transparent conductive film having a conductive nanostructure is more preferable.
  • the metal which comprises electroconductive nanostructure is not specifically limited, Silver, gold
  • a transparent conductive film having silver nanoparticles, silver nanowires, silver nanomesh, gold nanoparticles, gold nanowires, gold nanomesh, copper nanoparticles, copper nanowires, copper nanomesh, etc. is preferred, and transparent conductive materials having silver nanowires in particular.
  • a membrane is preferred.
  • Wave Builder 32 (registered trademark) PIJD-1SET manufactured by Cluster Technology Co., Ltd.
  • Head Pulse Injector (registered trademark) PIJ-60ASET manufactured by Cluster Technology Co., Ltd. (nozzle diameter: 60 ⁇ m)
  • viscosity Apparatus: E-type viscometer (manufactured by Toki Sangyo Co., Ltd., Viscometer TV-22) [surface tension]
  • Apparatus Kyowa Interface Science Co., Ltd., automatic surface tension meter CBVP-Z
  • DMAc N, N-dimethylacetamide
  • reaction solution was stirred for 30 minutes, and 621.85 g of DMAc was added to a 2000 mL four-necked flask and heated to 85 ° C. in an oil bath in advance by a liquid feed pump over 1 hour, and stirred for 1 hour. And polymerized. Thereafter, aniline (113.95 g, 1.224 mol) was added and stirred for 1 hour to complete the reaction. After cooling to room temperature with an ice bath, triethylamine (116.36 g, 1.15 mol) was added dropwise and stirred for 30 minutes to quench the hydrochloric acid. Thereafter, the precipitated hydrochloride was removed by filtration.
  • the filtered reaction solution was reprecipitated into a mixed solution of 28% aqueous ammonia (279.29 g) and ion-exchanged water 8820 g.
  • the precipitate was filtered, dried at 150 ° C. for 8 hours in a vacuum dryer, redissolved in 833.1 g of THF, and reprecipitated in 6665 g of ion-exchanged water.
  • the resulting precipitate was filtered and dried at 150 ° C. for 25 hours with a vacuum drier to obtain 118.0 g of the target polymer compound [3] (hereinafter abbreviated as HB-TmDA40).
  • the weight average molecular weight Mw measured in terms of polystyrene by GPC (solvent THF) of HB-TmDA was 4300, and the polydispersity Mw / Mn was 3.44.
  • Table 1 shows the results of measuring the solubility in each solvent and the viscosity and surface tension of each solution at 23 ° C.
  • the evaluation criteria of solubility are as follows. ⁇ : Good solubility ⁇ : Dissolved with stirring for a long time
  • HB-TmDA40V1 was spin-coated on a soda lime glass substrate at 200 rpm for 5 seconds and 1000 rpm for 30 seconds using a spin coater, and baked at 120 ° C. for 3 minutes using a hot plate. Thereafter, using a high-pressure mercury lamp, the film was cured at an integrated exposure amount of 200 mJ / cm 2 under atmospheric pressure to produce a cured film having a thickness of 645 nm.
  • the refractive index at 550 nm of the obtained cured film was 1.752.

Landscapes

  • Chemical & Material Sciences (AREA)
  • Organic Chemistry (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Life Sciences & Earth Sciences (AREA)
  • Engineering & Computer Science (AREA)
  • Materials Engineering (AREA)
  • Wood Science & Technology (AREA)
  • Medicinal Chemistry (AREA)
  • Health & Medical Sciences (AREA)
  • Polymers & Plastics (AREA)
  • Physics & Mathematics (AREA)
  • General Physics & Mathematics (AREA)
  • Optics & Photonics (AREA)
  • Paints Or Removers (AREA)
  • Inks, Pencil-Leads, Or Crayons (AREA)
  • Ink Jet (AREA)
  • Ink Jet Recording Methods And Recording Media Thereof (AREA)

Abstract

例えば、下記式［３］で表されるような繰り返し単位構造を含むトリアジン環含有重合体と、グリコールジアルキルエーテル系溶媒を５０質量％超の割合で含む有機溶媒と、を含むインクジェット塗布用膜形成用組成物は、インクジェット塗布装置のヘッドを浸食しにくく、かつ、インクジェット塗布時の液滴の吐出が良好であるため、インクジェット塗布装置を用いたパターン印刷により、目的とするパターンに応じた高屈折率膜を容易に作製することができる。

Description

インクジェット塗布用膜形成用組成物
　本発明は、インクジェット塗布用膜形成用組成物に関し、さらに詳述すると、トリアジン環含有重合体と、所定の有機溶媒とを含むインクジェット塗布用膜形成用組成物に関する。
　近年、液晶ディスプレイ、有機エレクトロルミネッセンス（ＥＬ）ディスプレイ、タッチパネル、光半導体（ＬＥＤ）素子、固体撮像素子、有機薄膜太陽電池、色素増感太陽電池、および有機薄膜トランジスタ（ＴＦＴ）等の電子デバイスを開発する際に、高機能な高分子材料が要求されるようになってきた。
　求められる具体的な特性としては、１）耐熱性、２）透明性、３）高屈折率、４）高溶解性、５）低体積収縮率、６）高温高湿耐性、７）高膜硬度などが挙げられる。
　この点に鑑み、本発明者らは、トリアジン環および芳香環を有する繰り返し単位を含む重合体が高屈折率を有し、ポリマー単独で高耐熱性、高透明性、高屈折率、高溶解性、低体積収縮を達成でき、電子デバイスを作製する際の膜形成用組成物として好適であることを既に見出している（特許文献１）。
　ところで、液晶表示素子における、スペーサー、絶縁膜、保護膜などでは、高屈折率材料を有機溶媒に溶かした組成物を用い、塗布法によって薄膜作製が行われる。
　この際、目的とする部位にのみパターン状に塗布が可能であることから、インクジェット塗布装置が利用されることがある。
　このインクジェット塗布装置のヘッドは、有機溶媒に侵され易いという問題があるため、組成物調製に使用可能な溶媒が限られ、また、塗布の際、ヘッドから微小な液滴として吐出される必要があるため、組成物の粘度や表面張力という点でも制限がある。
国際公開第２０１０／１２８６６１号
　本発明は、上記事情に鑑みてなされたものであり、インクジェット塗布装置のヘッドを浸食しにくく、かつ、インクジェット塗布の際に良好に液滴が吐出されるとともに、高屈折率で透明性に優れた薄膜を形成し得るインクジェット塗布用膜形成用組成物を提供することを目的とする。
　本発明者らは、上記目的を達成するために鋭意検討を重ねた結果、トリアジン環含有重合体を溶かす溶媒としてグリコールジアルキルエーテル系溶媒を所定割合で含む有機溶媒を用いることで、インクジェット塗布装置のヘッドを浸食しにくく、また、ヘッドから良好に液滴が吐出される膜形成用組成物が得られることを見出し、本発明を完成した。
　すなわち、本発明は、
１．　下記式（１）で表される繰り返し単位構造を含むトリアジン環含有重合体と、グリコールジアルキルエーテル系溶媒を５０質量％超の割合で含む有機溶媒と、を含むことを特徴とするインクジェット塗布用膜形成用組成物、
Figure JPOXMLDOC01-appb-C000004
 ｛式中、ＲおよびＲ′は、互いに独立して、水素原子、アルキル基、アルコキシ基、アリール基、またはアラルキル基を表し、
　Ａｒは、式（２）～（１３）で示される群から選ばれる少なくとも１種を表す。
Figure JPOXMLDOC01-appb-C000005
 〔式中、Ｒ1～Ｒ92は、互いに独立して、水素原子、ハロゲン原子、カルボキシル基、スルホ基、炭素数１～１０の分岐構造を有していてもよいアルキル基、または炭素数１～１０の分岐構造を有していてもよいアルコキシ基を表し、
　Ｒ93およびＲ94は、水素原子または炭素数１～１０の分岐構造を有していてもよいアルキル基を表し、
　Ｗ1およびＷ2は、互いに独立して、単結合、ＣＲ95Ｒ96（Ｒ95およびＲ96は、互いに独立して、水素原子または炭素数１～１０の分岐構造を有していてもよいアルキル基（ただし、これらは一緒になって環を形成していてもよい。）を表す。）、Ｃ＝Ｏ、Ｏ、Ｓ、ＳＯ、ＳＯ2、またはＮＲ97（Ｒ97は、水素原子または炭素数１～１０の分岐構造を有していてもよいアルキル基を表す。）を表し、
　Ｘ1およびＸ2は、互いに独立して、単結合、炭素数１～１０の分岐構造を有していてもよいアルキレン基、または式（１４）
Figure JPOXMLDOC01-appb-C000006
 （式中、Ｒ98～Ｒ101は、互いに独立して、水素原子、ハロゲン原子、カルボキシル基、スルホ基、炭素数１～１０の分岐構造を有していてもよいアルキル基、または炭素数１～１０の分岐構造を有していてもよいアルコキシ基を表し、
　Ｙ1およびＹ2は、互いに独立して、単結合または炭素数１～１０の分岐構造を有していてもよいアルキレン基を表す。）で示される基を表す。〕｝
２．　前記有機溶媒が、さらにグリコールモノアルキルエーテル系溶媒およびグリコール系溶媒のいずれか一方または双方を含む１のインクジェット塗布用膜形成用組成物、
３．　前記グリコールジアルキルエーテル系溶媒の質量Ａと、グリコールモノアルキルエーテル系溶媒およびグリコール系溶媒の総質量Ｂとの比が、Ａ：Ｂ＝９９：１～５１：４９である２のインクジェット塗布用膜形成用組成物、
４．　前記グリコールジアルキルエーテル系溶媒が、ジエチレングリコールジアルキルエーテルである１～３のいずれかのインクジェット塗布用膜形成用組成物、
５．　前記ジエチレングリコールジアルキルエーテルが、ジエチレングリコールジメチルエーテルである４のインクジェット塗布用膜形成用組成物、
６．　前記グリコールモノアルキルエーテル系溶媒が、プロピレングリコールモノアルキルエーテルである２～５のいずれかのインクジェット塗布用膜形成用組成物、
７．　前記プロピレングリコールモノアルキルエーテルが、プロピレングリコールモノメチルエーテルである６のインクジェット塗布用膜形成用組成物、
８．　前記グリコール系溶媒が、ジエチレングリコールである２～７のいずれかのインクジェット塗布用膜形成用組成物、
９．　さらに架橋剤を含む１～８のいずれかのインクジェット塗布用膜形成用組成物、
１０．　前記架橋剤が、多官能（メタ）アクリル化合物である９のインクジェット塗布用膜形成用組成物、
１１．　表面張力が、２５～３５ｍＮ／ｍである１～１０のいずれかのインクジェット塗布用膜形成用組成物、
１２．　２３℃での粘度が、５～２０ｍＰａ・ｓである１～１１のいずれかのインクジェット塗布用膜形成用組成物、
１３．　１～１２のいずれかの膜形成用組成物をインクジェット塗布して薄膜を形成する薄膜形成方法、
１４．　１３の方法により得られた薄膜、
１５．　基材と、この基材上に形成された１４の薄膜とを備える電子デバイス、
１６．　基材と、この基材上に形成された１４の薄膜とを備える光学部材
を提供する。
　本発明によれば、インクジェット塗布装置のヘッドを浸食しにくく、また、ヘッドからの液滴の吐出が良好なトリアジン環含有重合体を含む膜形成用組成物を提供できる。
　この組成物を用いることで、インクジェット塗布装置を用いたパターン印刷により、目的とするパターンに応じた高屈折率膜を容易に作製することができる。
　本発明の組成物から作製された薄膜は、高耐熱性、高屈折率、低体積収縮という特性を発揮し得るため、液晶ディスプレイ、有機エレクトロルミネッセンス（ＥＬ）ディスプレイ、タッチパネル、光半導体（ＬＥＤ）素子、固体撮像素子、有機薄膜太陽電池、色素増感太陽電池、有機薄膜トランジスタ（ＴＦＴ）、レンズ、プリズム、カメラ、双眼鏡、顕微鏡、半導体露光装置等を作製する際の一部材など、電子デバイスや光学材料の分野に好適に利用できる。
　特に、本発明の組成物から作製された薄膜は、透明性が高く、屈折率も高いため、ＩＴＯや銀ナノワイヤ等の透明導電膜の視認性を改善することができ、透明導電膜の劣化を抑制することができる。
　以下、本発明についてさらに詳しく説明する。
　本発明に係るトリアジン環含有重合体は、下記式（１）で表される繰り返し単位構造を含むトリアジン環含有重合体と、グリコールジアルキルエーテル系溶媒を５０質量％超の割合で含む有機溶媒と、を含むものである。
Figure JPOXMLDOC01-appb-C000007
　上記式中、ＲおよびＲ′は、互いに独立して、水素原子、アルキル基、アルコキシ基、アリール基、またはアラルキル基を表すが、屈折率をより高めるという観点から、ともに水素原子であることが好ましい。
　本発明において、アルキル基の炭素数としては特に限定されるものではないが、１～２０が好ましく、ポリマーの耐熱性をより高めることを考慮すると、炭素数１～１０がより好ましく、１～３がより一層好ましい。また、その構造は、鎖状、分岐状、環状のいずれでもよい。
　アルキル基の具体例としては、メチル、エチル、ｎ－プロピル、イソプロピル、シクロプロピル、ｎ－ブチル、イソブチル、ｓ－ブチル、ｔ－ブチル、シクロブチル、１－メチル－シクロプロピル、２－メチル－シクロプロピル、ｎ－ペンチル、１－メチル－ｎ－ブチル、２－メチル－ｎ－ブチル、３－メチル－ｎ－ブチル、１，１－ジメチル－ｎ－プロピル、１，２－ジメチル－ｎ－プロピル、２，２－ジメチル－ｎ－プロピル、１－エチル－ｎ－プロピル、シクロペンチル、１－メチル－シクロブチル、２－メチル－シクロブチル、３－メチル－シクロブチル、１，２－ジメチル－シクロプロピル、２，３－ジメチル－シクロプロピル、１－エチル－シクロプロピル、２－エチル－シクロプロピル、ｎ－ヘキシル、１－メチル－ｎ－ペンチル、２－メチル－ｎ－ペンチル、３－メチル－ｎ－ペンチル、４－メチル－ｎ－ペンチル、１，１－ジメチル－ｎ－ブチル、１，２－ジメチル－ｎ－ブチル、１，３－ジメチル－ｎ－ブチル、２，２－ジメチル－ｎ－ブチル、２，３－ジメチル－ｎ－ブチル、３，３－ジメチル－ｎ－ブチル、１－エチル－ｎ－ブチル、２－エチル－ｎ－ブチル、１，１，２－トリメチル－ｎ－プロピル、１，２，２－トリメチル－ｎ－プロピル、１－エチル－１－メチル－ｎ－プロピル、１－エチル－２－メチル－ｎ－プロピル、シクロヘキシル、１－メチル－シクロペンチル、２－メチル－シクロペンチル、３－メチル－シクロペンチル、１－エチル－シクロブチル、２－エチル－シクロブチル、３－エチル－シクロブチル、１，２－ジメチル－シクロブチル、１，３－ジメチル－シクロブチル、２，２－ジメチル－シクロブチル、２，３－ジメチル－シクロブチル、２，４－ジメチル－シクロブチル、３，３－ジメチル－シクロブチル、１－ｎ－プロピル－シクロプロピル、２－ｎ－プロピル－シクロプロピル、１－イソプロピル－シクロプロピル、２－イソプロピル－シクロプロピル、１，２，２－トリメチル－シクロプロピル、１，２，３－トリメチル－シクロプロピル、２，２，３－トリメチル－シクロプロピル、１－エチル－２－メチル－シクロプロピル、２－エチル－１－メチル－シクロプロピル、２－エチル－２－メチル－シクロプロピル、２－エチル－３－メチル－シクロプロピル基等が挙げられる。
　上記アルコキシ基の炭素数としては特に限定されるものではないが、１～２０が好ましく、ポリマーの耐熱性をより高めることを考慮すると、炭素数１～１０がより好ましく、１～３がより一層好ましい。また、そのアルキル部分の構造は、鎖状、分岐状、環状のいずれでもよい。
　アルコキシ基の具体例としては、メトキシ、エトキシ、ｎ－プロポキシ、イソプロポキシ、ｎ－ブトキシ、イソブトキシ、ｓ－ブトキシ、ｔ－ブトキシ、ｎ－ペントキシ、１－メチル－ｎ－ブトキシ、２－メチル－ｎ－ブトキシ、３－メチル－ｎ－ブトキシ、１，１－ジメチル－ｎ－プロポキシ、１，２－ジメチル－ｎ－プロポキシ、２，２－ジメチル－ｎ－プロポキシ、１－エチル－ｎ－プロポキシ、ｎ－ヘキシルオキシ、１－メチル－ｎ－ペンチルオキシ、２－メチル－ｎ－ペンチルオキシ、３－メチル－ｎ－ペンチルオキシ、４－メチル－ｎ－ペンチルオキシ、１，１－ジメチル－ｎ－ブトキシ、１，２－ジメチル－ｎ－ブトキシ、１，３－ジメチル－ｎ－ブトキシ、２，２－ジメチル－ｎ－ブトキシ、２，３－ジメチル－ｎ－ブトキシ、３，３－ジメチル－ｎ－ブトキシ、１－エチル－ｎ－ブトキシ、２－エチル－ｎ－ブトキシ、１，１，２－トリメチル－ｎ－プロポキシ、１，２，２－トリメチル－ｎ－プロポキシ、１－エチル－１－メチル－ｎ－プロポキシ、１－エチル－２－メチル－ｎ－プロポキシ基等が挙げられる。
　上記アリール基の炭素数としては特に限定されるものではないが、６～４０が好ましく、ポリマーの耐熱性をより高めることを考慮すると、炭素数６～１６がより好ましく、６～１３がより一層好ましい。
　アリール基の具体例としては、フェニル、ｏ－クロルフェニル、ｍ－クロルフェニル、ｐ－クロルフェニル、ｏ－フルオロフェニル、ｐ－フルオロフェニル、ｏ－メトキシフェニル、ｐ－メトキシフェニル、ｐ－ニトロフェニル、ｐ－シアノフェニル、α－ナフチル、β－ナフチル、ｏ－ビフェニリル、ｍ－ビフェニリル、ｐ－ビフェニリル、１－アントリル、２－アントリル、９－アントリル、１－フェナントリル、２－フェナントリル、３－フェナントリル、４－フェナントリル、９－フェナントリル基等が挙げられる。
　アラルキル基の炭素数としては特に限定されるものではないが、炭素数７～２０が好ましく、そのアルキル部分は、直鎖、分岐、環状のいずれでもよい。
　その具体例としては、ベンジル、ｐ－メチルフェニルメチル、ｍ－メチルフェニルメチル、ｏ－トリフルオロメチルフェニル、ｍ－トリフルオロメチルフェニル、ｐ－トリフルオロメチルフェニル、ｏ－エチルフェニルメチル、ｍ－エチルフェニルメチル、ｐ－エチルフェニルメチル、２－プロピルフェニルメチル、４－イソプロピルフェニルメチル、４－イソブチルフェニルメチル、α－ナフチルメチル基等が挙げられる。
　上記Ａｒは、式（２）～（１３）で示される群から選ばれる少なくとも１種を表す。
Figure JPOXMLDOC01-appb-C000008
　上記Ｒ1～Ｒ92は、互いに独立して、水素原子、ハロゲン原子、カルボキシル基、スルホ基、炭素数１～１０の分岐構造を有していてもよいアルキル基、または炭素数１～１０の分岐構造を有していてもよいアルコキシ基を表し、Ｒ93およびＲ94は、水素原子または炭素数１～１０の分岐構造を有していてもよいアルキル基を表し、Ｗ1およびＷ2は、互いに独立して、単結合、ＣＲ95Ｒ96（Ｒ95およびＲ96は、互いに独立して、水素原子または炭素数１～１０の分岐構造を有していてもよいアルキル基（ただし、これらは一緒になって環を形成していてもよい。）を表す。）、Ｃ＝Ｏ、Ｏ、Ｓ、ＳＯ、ＳＯ2、またはＮＲ97（Ｒ97は、水素原子または炭素数１～１０の分岐構造を有していてもよいアルキル基を表す。）を表す。
　ハロゲン原子としては、フッ素原子、塩素原子、臭素原子、ヨウ素原子が挙げられる。
　なお、アルキル基、アルコキシ基としては上記と同様のものが挙げられる。
　また、Ｘ1およびＸ2は、互いに独立して、単結合、炭素数１～１０の分岐構造を有していてもよいアルキレン基、または式（１４）で示される基を表す。
Figure JPOXMLDOC01-appb-C000009
　上記Ｒ98～Ｒ101は、互いに独立して、水素原子、ハロゲン原子、カルボキシル基、スルホ基、炭素数１～１０の分岐構造を有していてもよいアルキル基、または炭素数１～１０の分岐構造を有していてもよいアルコキシ基を表し、Ｙ1およびＹ2は、互いに独立して、単結合または炭素数１～１０の分岐構造を有していてもよいアルキレン基を表す。これらハロゲン原子、アルキル基、アルコキシ基としては上記と同様のものが挙げられる。
　炭素数１～１０の分岐構造を有していてもよいアルキレン基としては、メチレン、エチレン、プロピレン、トリメチレン、テトラメチレン、ペンタメチレン基等が挙げられる。
　これらの中でも、Ｒ1～Ｒ92およびＲ98～Ｒ101としては、水素原子、ハロゲン原子、スルホ基、炭素数１～５の分岐構造を有していてもよいアルキル基、または炭素数１～５の分岐構造を有していてもよいアルコキシ基が好ましく、水素原子がより好ましい。
　特に、Ａｒとしては、式（２）、（５）～（１３）で示される少なくとも１種が好ましく、式（２）、（５）、（７）、（８）、（１１）～（１３）で示される少なくとも１種がより好ましい。上記式（２）～（１３）で表されるアリール基の具体例としては、下記式で示されるものが挙げられるが、これらに限定されるものではない。
Figure JPOXMLDOC01-appb-C000010
　これらの中でも、より高い屈折率のポリマーが得られることから、下記式で示されるアリール基がより好ましい。
Figure JPOXMLDOC01-appb-C000011
　特に、低極性溶剤等の有機溶媒に対するトリアジン環含有重合体の溶解性をより高めることを考慮すると、Ａｒとしては、式（１５）で示されるｍ－フェニレン基が好ましい。
Figure JPOXMLDOC01-appb-C000012

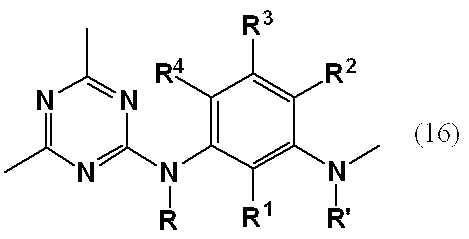

　本発明で用いるトリアジン環含有重合体としては、式（１６）で示される繰り返し単位構造を有するものが好ましく、式（１７）で示される繰り返し単位構造を有するものがより好ましい。
Figure JPOXMLDOC01-appb-C000013
 （式中、Ｒ、Ｒ′およびＲ1～Ｒ4は、上記と同じ意味を表す。）
Figure JPOXMLDOC01-appb-C000014
 （式中、ＲおよびＲ′は、上記と同じ意味を表す。）
　本発明で用いるトリアジン環含有重合体としては、式（１８）で示される高分岐重合体（ハイパーブランチポリマー）が最適である。
Figure JPOXMLDOC01-appb-C000015
　本発明における重合体の重量平均分子量は、特に限定されるものではないが、５００～５００，０００が好ましく、さらに５００～１００，０００が好ましく、より耐熱性を向上させるとともに、収縮率を低くするという点から、２，０００以上が好ましく、より溶解性を高め、得られた溶液の粘度を低下させるという点から、５０，０００以下が好ましく、３０，０００以下がより好ましく、さらに１０，０００以下が好ましい。
　なお、本発明における重量平均分子量は、ゲルパーミエーションクロマトグラフィー（以下、ＧＰＣという）分析による標準ポリスチレン換算で得られる平均分子量である。
　本発明で用いるトリアジン環含有重合体（ハイパーブランチポリマー）は、上述した特許文献１に開示された手法に準じて製造することができる。
　例えば、下記スキーム１に示されるように、繰り返し構造（２１）を有する高分岐重合体（ハイパーブランチポリマー）は、ハロゲン化シアヌル（１９）およびｍ－フェニレンジアミン化合物（２０）を適当な有機溶媒中で反応させて得ることができる。
Figure JPOXMLDOC01-appb-C000016
 （式中、Ｘは、互いに独立してハロゲン原子を表す。Ｒは上記と同じ意味を表す。）
　下記スキーム２に示されるように、繰り返し構造（２１）を有する高分岐重合体（ハイパーブランチポリマー）は、ハロゲン化シアヌル（１９）およびｍ－フェニレンジアミン化合物（２０）を適当な有機溶媒中で等量用いて反応させて得られる化合物（２２）より合成することもできる。

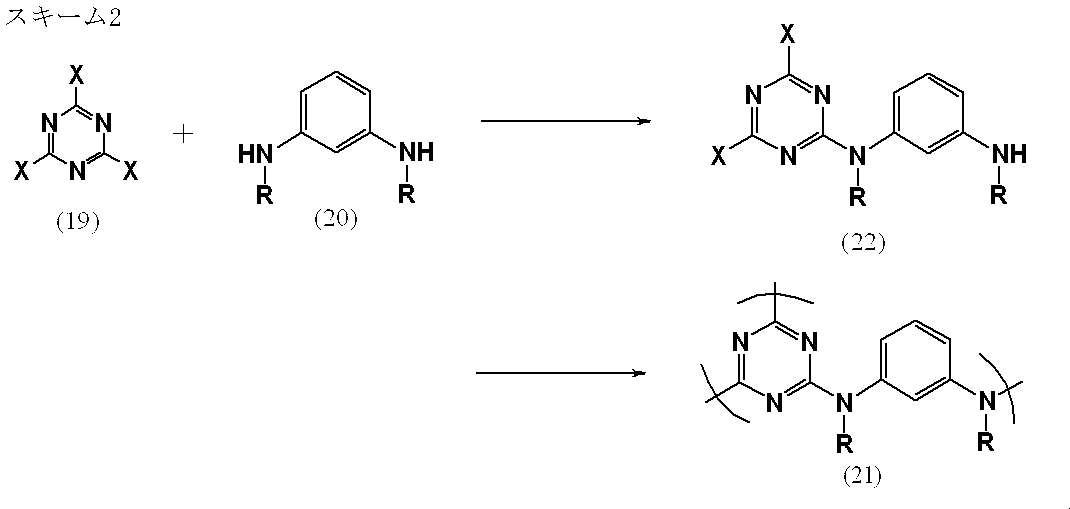

Figure JPOXMLDOC01-appb-C000017
 （式中、Ｘは、互いに独立してハロゲン原子を表す。Ｒは上記と同じ意味を表す。）
　スキーム１および２の方法の場合、各原料の仕込み量としては、目的とする重合体が得られる限りにおいて任意であるが、ハロゲン化シアヌル（１９）１当量に対し、ジアミノ化合物（２０）０．０１～１０当量が好ましい。
　特に、スキーム１の方法の場合、ハロゲン化シアヌル（１９）２当量に対して、ジアミノ化合物（２０）を３当量用いることを避けることが好ましい。官能基の当量をずらすことで、ゲル化物の生成を防ぐことができる。
　種々の分子量のトリアジン環末端を多く有する高分岐重合体（ハイパーブランチポリマー）を得るために、ハロゲン化シアヌル（１９）２当量に対して、ジアミノ化合物（２０）を３当量未満の量で用いることが好ましい。
　一方、種々の分子量のアミン末端を多く有する高分岐重合体（ハイパーブランチポリマー）を得るために、ジアミノ化合物（２０）３当量に対して、ハロゲン化シアヌル（１９）を２当量未満の量で用いることが好ましい。
　このように、ジアミノ化合物（２０）やハロゲン化シアヌル（１９）の量を適宜調節することで、得られる高分岐重合体（ハイパーブランチポリマー）の分子量を容易に調節することができる。
　なお、高分岐重合体（ハイパーブランチポリマー）の分子量を調節する手法としては、有機溶媒中の濃度制御によっても可能であり、その場合の反応濃度（固形分濃度）は、１～１００質量％が好ましく、５～５０質量％がより好ましく、１０～２５質量％がより一層好ましい。
　上記有機溶媒としては、この種の反応において通常用いられる種々の溶媒を用いることができ、例えば、テトラヒドロフラン、ジオキサン、ジメチルスルホキシド；Ｎ，Ｎ－ジメチルホルムアミド、Ｎ－メチル－２－ピロリドン、テトラメチル尿素、ヘキサメチルホスホルアミド、Ｎ，Ｎ－ジメチルアセトアミド、Ｎ－メチル－２－ピペリドン、Ｎ，Ｎ－ジメチルエチレン尿素、Ｎ，Ｎ，Ｎ’，Ｎ’－テトラメチルマロン酸アミド、Ｎ－メチルカプロラクタム、Ｎ－アセチルピロリジン、Ｎ，Ｎ－ジエチルアセトアミド、Ｎ－エチル－２－ピロリドン、Ｎ，Ｎ－ジメチルプロピオン酸アミド、Ｎ，Ｎ－ジメチルイソブチルアミド、Ｎ－メチルホルムアミド、Ｎ，Ｎ’－ジメチルプロピレン尿素等のアミド系溶媒、およびそれらの混合溶媒が挙げられる。
　中でもＮ，Ｎ－ジメチルホルムアミド、ジメチルスルホキシド、Ｎ－メチル－２－ピロリドン、Ｎ，Ｎ－ジメチルアセトアミド、およびそれらの混合系が好ましく、特に、Ｎ，Ｎ－ジメチルアセトアミド、Ｎ－メチル－２－ピロリドンが好適である。
　スキーム１およびスキーム２の第２段階の反応において、反応温度は、用いる溶媒の融点から沸点までの範囲で適宜設定すればよいが、特に、０～１５０℃程度が好ましく、６０～１００℃がより好ましい。
　特にスキーム１の反応では、リニア性を抑え、分岐度を高めるという点から、反応温度は６０～１５０℃が好ましく、８０～１５０℃がより好ましく、８０～１２０℃がより一層好ましい。
　ただし、上述した重量平均分子量の重合体を得るという観点から、ハロゲン化シアヌル（１９）、ジアミノ化合物（２０）の混合は、低温下で行うことが好ましく、その場合の温度としては、－５０～５０℃程度が好ましく、－２０～５０℃程度がより好ましく、－２０～１０℃がより一層好ましい。低温仕込み後は、その温度で所定時間反応させた後、重合させる温度まで一気に（一段階で）昇温して反応を行うことが好ましい。
　スキーム２の第１段階の方法において、反応温度は、用いる溶媒の融点から溶媒の沸点までの範囲で適宜設定すればよいが、特に、－５０～５０℃程度が好ましく、－２０～５０℃程度がより好ましく、－１０～５０℃程度がより一層好ましく、－１０～１０℃がさらに好ましい。
　特にスキーム２の方法では、－５０～５０℃で反応させる第１工程と、この工程に続いて６０～１５０℃で反応させる第２工程とからなる２段階工程を採用することが好ましい。
　上記各反応において、各成分の配合順序は任意であるが、スキーム１の反応においては、ハロゲン化シアヌル（１９）またはジアミノ化合物（２０）および有機溶媒を含む溶液を冷却し、当該溶液中に、ジアミノ化合物（２０）またはハロゲン化シアヌル（１９）を加える方法が好ましい。
　両化合物の混合後は、上記低温下で０．５～３時間程度反応させた後、６０～１５０℃に一気に加熱して重合させることが好ましい。
　また、スキーム２の反応において、予め溶媒に溶かしておく成分および後から加える成分はどちらでもよいが、ハロゲン化シアヌル（１９）の冷却溶液中に、ジアミノ化合物（２０）を添加する手法が好ましい。なお、添加は、滴下等によって徐々に加えても、全量一括して加えてもよい。
　後から加える成分は、ニートで加えても、上述したような有機溶媒に溶かした溶液で加えてもよいが、操作の容易さや反応のコントロールのし易さなどを考慮すると、後者の手法が好適である。
　また、上記スキーム１およびスキーム２の第２段階の反応では、重合時または重合後に通常用いられる種々の塩基を添加してもよい。
　この塩基の具体例としては、炭酸カリウム、水酸化カリウム、炭酸ナトリウム、水酸化ナトリウム、炭酸水素ナトリウム、ナトリウムエトキシド、酢酸ナトリウム、炭酸リチウム、水酸化リチウム、酸化リチウム、酢酸カリウム、酸化マグネシウム、酸化カルシウム、水酸化バリウム、リン酸三リチウム、リン酸三ナトリウム、リン酸三カリウム、フッ化セシウム、酸化アルミニウム、アンモニア、トリメチルアミン、トリエチルアミン、ジイソプロピルアミン、ジイソプロピルエチルアミン、Ｎ－メチルピペリジン、２，２，６，６－テトラメチル－Ｎ－メチルピペリジン、ピリジン、４－ジメチルアミノピリジン、Ｎ－メチルモルホリン等が挙げられる。
　塩基の添加量は、ハロゲン化シアヌル（１９）１当量に対して１～１００当量が好ましく、１～１０当量がより好ましい。なお、これらの塩基は水溶液にして用いてもよい。
　いずれのスキームの方法においても、反応終了後、生成物は再沈法等によって容易に精製できる。
　なお、本発明においては、少なくとも１つの末端トリアジン環のハロゲン原子の一部を、アルキル、アラルキル、アリール、アルキルアミノ、アルコキシシリル基含有アルキルアミノ、アラルキルアミノ、アリールアミノ、アルコキシ、アラルキルオキシ、アリールオキシ、エステル基等でキャップしてもよい。
　これらの中でも、アルキルアミノ、アルコキシシリル基含有アルキルアミノ、アラルキルアミノ、アリールアミノ基が好ましく、アルキルアミノ、アリールアミノ基がより好ましく、アリールアミノ基がさらに好ましい。
　上記アルキル基、アルコキシ基としては上記と同様のものが挙げられる。
　エステル基の具体例としては、メトキシカルボニル、エトキシカルボニル基等が挙げられる。
　アリール基の具体例としては、フェニル、ｏ－クロルフェニル、ｍ－クロルフェニル、ｐ－クロルフェニル、ｏ－フルオロフェニル、ｐ－フルオロフェニル、ｏ－メトキシフェニル、ｐ－メトキシフェニル、ｐ－ニトロフェニル、ｐ－シアノフェニル、α－ナフチル、β－ナフチル、ｏ－ビフェニリル、ｍ－ビフェニリル、ｐ－ビフェニリル、１－アントリル、２－アントリル、９－アントリル、１－フェナントリル、２－フェナントリル、３－フェナントリル、４－フェナントリル、９－フェナントリル基等が挙げられる。
　アラルキル基の具体例としては、ベンジル、ｐ－メチルフェニルメチル、ｍ－メチルフェニルメチル、ｏ－エチルフェニルメチル、ｍ－エチルフェニルメチル、ｐ－エチルフェニルメチル、２－プロピルフェニルメチル、４－イソプロピルフェニルメチル、４－イソブチルフェニルメチル、α－ナフチルメチル基等が挙げられる。
　アルキルアミノ基の具体例としては、メチルアミノ、エチルアミノ、ｎ－プロピルアミノ、イソプロピルアミノ、ｎ－ブチルアミノ、イソブチルアミノ、ｓ－ブチルアミノ、ｔ－ブチルアミノ、ｎ－ペンチルアミノ、１－メチル－ｎ－ブチルアミノ、２－メチル－ｎ－ブチルアミノ、３－メチル－ｎ－ブチルアミノ、１，１－ジメチル－ｎ－プロピルアミノ、１，２－ジメチル－ｎ－プロピルアミノ、２，２－ジメチル－ｎ－プロピルアミノ、１－エチル－ｎ－プロピルアミノ、ｎ－ヘキシルアミノ、１－メチル－ｎ－ペンチルアミノ、２－メチル－ｎ－ペンチルアミノ、３－メチル－ｎ－ペンチルアミノ、４－メチル－ｎ－ペンチルアミノ、１，１－ジメチル－ｎ－ブチルアミノ、１，２－ジメチル－ｎ－ブチルアミノ、１，３－ジメチル－ｎ－ブチルアミノ、２，２－ジメチル－ｎ－ブチルアミノ、２，３－ジメチル－ｎ－ブチルアミノ、３，３－ジメチル－ｎ－ブチルアミノ、１－エチル－ｎ－ブチルアミノ、２－エチル－ｎ－ブチルアミノ、１，１，２－トリメチル－ｎ－プロピルアミノ、１，２，２－トリメチル－ｎ－プロピルアミノ、１－エチル－１－メチル－ｎ－プロピルアミノ、１－エチル－２－メチル－ｎ－プロピルアミノ基等が挙げられる。
　アラルキルアミノ基の具体例としては、ベンジルアミノ、メトキシカルボニルフェニルメチルアミノ、エトキシカルボニルフェニルメチルアミノ、ｐ－メチルフェニルメチルアミノ、ｍ－メチルフェニルメチルアミノ、ｏ－エチルフェニルメチルアミノ、ｍ－エチルフェニルメチルアミノ、ｐ－エチルフェニルメチルアミノ、２－プロピルフェニルメチルアミノ、４－イソプロピルフェニルメチルアミノ、４－イソブチルフェニルメチルアミノ、ナフチルメチルアミノ、メトキシカルボニルナフチルメチルアミノ、エトキシカルボニルナフチルメチルアミノ基等が挙げられる。
　アリールアミノ基の具体例としては、フェニルアミノ、メトキシカルボニルフェニルアミノ、エトキシカルボニルフェニルアミノ、ナフチルアミノ、メトキシカルボニルナフチルアミノ、エトキシカルボニルナフチルアミノ、アントラニルアミノ、ピレニルアミノ、ビフェニルアミノ、ターフェニルアミノ、フルオレニルアミノ基等が挙げられる。
　アルコキシシリル基含有アルキルアミノ基としては、モノアルコキシシリル基含有アルキルアミノ、ジアルコキシシリル基含有アルキルアミノ、トリアルコキシシリル基含有アルキルアミノ基のいずれでもよく、その具体例としては、３－トリメトキシシリルプロピルアミノ、３－トリエトキシシリルプロピルアミノ、３－ジメチルエトキシシリルプロピルアミノ、３－メチルジエトキシシリルプロピルアミノ、Ｎ－（２－アミノエチル）－３－ジメチルメトキシシリルプロピルアミノ、Ｎ－（２－アミノエチル）－３－メチルジメトキシシリルプロピルアミノ、Ｎ－（２－アミノエチル）－３－トリメトキシシリルプロピルアミノ基等が挙げられる。
　アリールオキシ基の具体例としては、フェノキシ、ナフトキシ、アントラニルオキシ、ピレニルオキシ、ビフェニルオキシ、ターフェニルオキシ、フルオレニルオキシ基等が挙げられる。
　アラルキルオキシ基の具体例としては、ベンジルオキシ、ｐ－メチルフェニルメチルオキシ、ｍ－メチルフェニルメチルオキシ、ｏ－エチルフェニルメチルオキシ、ｍ－エチルフェニルメチルオキシ、ｐ－エチルフェニルメチルオキシ、２－プロピルフェニルメチルオキシ、４－イソプロピルフェニルメチルオキシ、４－イソブチルフェニルメチルオキシ、α－ナフチルメチルオキシ基等が挙げられる。
　これらの基は、トリアジン環上のハロゲン原子を対応する置換基を与える化合物で置換することで容易に導入することができ、例えば、下記式スキーム３に示されるように、アニリン誘導体を加えて反応させることで、少なくとも１つの末端にフェニルアミノ基を有する高分岐重合体（２３）が得られる。
Figure JPOXMLDOC01-appb-C000018
 （式中、ＸおよびＲは上記と同じ意味を表す。）
　この際、有機モノアミンの同時仕込みを行う、すなわち、有機モノアミンの存在下で、ハロゲン化シアヌル化合物と、ジアミノアリール化合物とを反応させることで、ハイパーブランチポリマーの剛直性が緩和された、分岐度の低い柔らかいハイパーブランチポリマーを得ることができる。
　この手法によって得られたハイパーブランチポリマーは、溶媒への溶解性（凝集抑制）や、架橋性に優れたものとなる。
　ここで、有機モノアミンとしては、アルキルモノアミン、アラルキルモノアミン、アリールモノアミンのいずれを用いることもできる。
　アルキルモノアミンとしては、メチルアミン、エチルアミン、ｎ－プロピルアミン、イソプロピルアミン、ｎ－ブチルアミン、イソブチルアミン、ｓ－ブチルアミン、ｔ－ブチルアミン、ｎ－ペンチルアミン、１－メチル－ｎ－ブチルアミン、２－メチル－ｎ－ブチルアミン、３－メチル－ｎ－ブチルアミン、１，１－ジメチル－ｎ－プロピルアミン、１，２－ジメチル－ｎ－プロピルアミン、２，２－ジメチル－ｎ－プロピルアミン、１－エチル－ｎ－プロピルアミン、ｎ－ヘキシルアミン、１－メチル－ｎ－ペンチルアミン、２－メチル－ｎ－ペンチルアミン、３－メチル－ｎ－ペンチルアミン、４－メチル－ｎ－ペンチルアミン、１，１－ジメチル－ｎ－ブチルアミン、１，２－ジメチル－ｎ－ブチルアミン、１，３－ジメチル－ｎ－ブチルアミン、２，２－ジメチル－ｎ－ブチルアミン、２，３－ジメチル－ｎ－ブチルアミン、３，３－ジメチル－ｎ－ブチルアミン、１－エチル－ｎ－ブチルアミン、２－エチル－ｎ－ブチルアミン、１，１，２－トリメチル－ｎ－プロピルアミン、１，２，２－トリメチル－ｎ－プロピルアミン、１－エチル－１－メチル－ｎ－プロピルアミン、１－エチル－２－メチル－ｎ－プロピルアミン、２－エチルヘキシルアミン等が挙げられる。
　アラルキルモノアミンの具体例としては、ベンジルアミン、ｐ－メトキシカルボニルベンジルアミン、ｐ－エトキシカルボニルフェニルベンジル、ｐ－メチルベンジルアミン、ｍ－メチルベンジルアミン、ｏ－メトキシベンジルアミン等が挙げられる。
　アリールモノアミンの具体例としては、アニリン、ｐ－メトキシカルボニルアニリン、ｐ－エトキシカルボニルアニリン、ｐ－メトキシアニリン、１－ナフチルアミン、２－ナフチルアミン、アントラニルアミン、１－アミノピレン、４－ビフェニリルアミン、ｏ－フェニルアニリン、４－アミノ－ｐ－ターフェニル、２－アミノフルオレン等が挙げられる。
　この場合、有機モノアミンの使用量は、ハロゲン化シアヌル化合物に対して、０．０５～５００当量とすることが好ましく、０．０５～１２０当量がより好ましく、０．０５～５０当量がより一層好ましい。
　この場合の反応温度は、リニア性を抑え、分岐度を高めるという点から、反応温度は６０～１５０℃が好ましく、８０～１５０℃がより好ましく、８０～１２０℃がより一層好ましい。
　ただし、上述のとおり、有機モノアミン、ハロゲン化シアヌル化合物、ジアミノアリール化合物の３成分の混合は、上述した低温下で行うことが好ましく、また、低温仕込み後は、重合させる温度まで一気に（一段階で）昇温して反応を行うことが好ましい。
　また、ハロゲン化シアヌル化合物とジアミノアリール化合物の２成分の混合を上述した低温下で行った後、当該低温下で、有機モノアミンを加え、重合させる温度まで一気に（一段階で）昇温して反応を行ってもよい。
　また、このような有機モノアミンの存在下で、ハロゲン化シアヌル化合物と、ジアミノアリール化合物とを反応させる反応は、上述と同様の有機溶媒を用いて行ってもよい。
　本発明の膜形成用組成物は、上記トリアジン環含有重合体を、グリコールジアルキルエーテル系溶媒を５０質量％超の割合で含む有機溶媒に溶かして調製される。
　グリコールジアルキルエーテル系溶媒の具体例としては、エチレングリコールジメチルエーテル、エチレングリコールジエチルエーテル、プロピレングリコールジメチルエーテル、プロピレングリコールジエチルエーテル、ジエチレングリコールジメチルエーテル、ジエチレングリコールジエチルエーテル、トリエチレングリコールジメチルエーテル、トリエチレングリコールジエチルエーテル等が挙げられ、中でも、ジエチレングリコールジメチルエーテル等のジエチレングリコールジアルキルエーテルが好ましく、ジエチレングリコールジメチルエーテルがより好ましい。これらのグリコールジアルキルエーテル系溶媒は、単独で用いても、２種以上組み合わせて用いてもよい。
　本発明において、グリコールジアルキルエーテル系溶媒の使用量は、組成物に用いられる有機溶媒中５０質量％超とされるが、組成物の粘度や表面張力をインクジェット塗布装置に適した範囲とするという観点から、５５質量％以上が好ましく、６０質量％以上がより好ましく、６５質量％以上がより一層好ましい。
　また、膜形成用組成物の粘度や表面張力をインクジェット塗布装置により適した範囲とすることを考慮すると、上記グリコールジアルキルエーテル系溶媒に加え、さらにグリコールモノアルキルエーテル系溶媒およびグリコール系溶媒のいずれか一方または双方を用いることが好ましく、いずれか一方をグリコールジアルキルエーテル系溶媒と併用することがより好ましい。
　グリコールモノアルキルエーテル系溶媒の具体例としては、エチレングリコールモノメチルエーテル、エチレングリコールモノエチルエーテル、エチレングリコールモノイソプロピルエーテル、エチレングリコールモノブチルエーテル、プロピレングリコールモノメチルエーテル、プロピレングリコールモノエチルエーテル、プロピレングリコールモノブチルエーテル、ジエチレングリコールモノメチルエーテル、ジエチレングリコールモノエチルエーテル、ジプロピレングリコールモノメチルエーテル、ジプロピレングリコールモノエチルエーテル等が挙げられ、中でも、プロピレングリコールモノメチルエーテル等のプロピレングリコールモノアルキルエーテルが好ましく、プロピレングリコールモノメチルエーテルがより好ましい。これらのグリコールモノアルキルエーテル系溶媒は、単独で用いても、２種以上組み合わせて用いてもよい。
　グリコール系溶媒の具体例としては、エチレングリコール、トリメチレングリコール、プロピレングリコール、ヘキシレングリコール、ジエチレングリコール、トリエチレングリコール等が挙げられ、中でも、ジエチレングリコールが好ましい。これらのグリコール系溶媒は、単独で用いても、２種以上組み合わせて用いてもよい。
　上記グリコールモノアルキルエーテル系溶媒および／またはグリコール系溶媒を併用する場合、その使用量としては特に限定されるものではないが、得られる膜形成用組成物のインクジェット塗布適性を考慮すると、グリコールジアルキルエーテル系溶媒の質量を「Ａ」とし、グリコールモノアルキルエーテル系溶媒およびグリコール系溶媒の総質量を「Ｂ」とした場合に、Ａ：Ｂ＝９９：１～５１：４９程度が好ましく、９０：１０～６０：４０程度がより好ましく、８０：２０～６５：３５程度がより一層好ましい。
　本発明の膜形成用組成物では、有機溶媒として、上記グリコールジアルキルエーテル系溶媒と、グリコールモノアルキルエーテル系溶媒および／またはグリコール系溶媒と、のみからなるものを用いてもよいが、必要に応じてその他の有機溶媒を添加してもよい。
　そのような有機溶媒としては、例えば、トルエン、ｐ－キシレン、ｏ－キシレン、ｍ－キシレン、エチルベンゼン、スチレン、エチレングリコールメチルエーテルアセテート、プロピレングリコールモノメチルエーテルアセテート、エチレングリコールエチルエーテルアセテート、ジエチレングリコールモノエチルエーテルアセテート、１－オクタノール、１－メトキシ－２－ブタノール、シクロヘキサノール、ジアセトンアルコール、フルフリルアルコール、テトラヒドロフルフリルアルコール、ベンジルアルコール、１，３－ブタンジオール、１，４－ブタンジオール、２，３－ブタンジオール、γ－ブチロラクトン、アセトン、メチルエチルケトン、メチルイソプロピルケトン、ジエチルケトン、メチルイソブチルケトン、メチルノーマルブチルケトン、シクロペンタノン、シクロヘキサノン、酢酸エチル、酢酸イソプロピル、酢酸ノーマルプロピル、酢酸イソブチル、酢酸ノーマルブチル、乳酸エチル、メタノール、エタノール、イソプロパノール、ｔｅｒｔ－ブタノール、アリルアルコール、ノーマルプロパノール、２－メチル－２－ブタノール、イソブタノール、ノーマルブタノール、２－メチル－１－ブタノール、１－ペンタノール、２－メチル－１－ペンタノール、２－エチルヘキサノール、１－メトキシ－２－プロパノール、テトラヒドロフラン、１，４－ジオキサン、Ｎ，Ｎ－ジメチルホルムアミド、Ｎ，Ｎ－ジメチルアセトアミド（ＤＭＡｃ）、Ｎ－メチルピロリドン、１，３－ジメチル－２－イミダゾリジノン、ジメチルスルホキシド、Ｎ－シクロヘキシル－２－ピロリジノン等が挙げられ、これらは単独で用いても、２種以上混合して用いてもよい。
　これらのその他の有機溶媒を用いる場合、その使用量は、組成物調製に用いる有機溶媒中、１０質量％以下とすることが好ましく、５質量％以下とすることがより好ましい。
　さらに、本発明の膜形成用組成物には、必要に応じて架橋剤を添加してもよい。
　架橋剤としては、上述したトリアジン環含有重合体と反応し得る置換基を有する化合物であれば特に限定されるものではない。
　そのような化合物としては、メチロール基、メトキシメチル基などの架橋形成置換基を有するメラミン系化合物、置換尿素系化合物、エポキシ基またはオキセタン基などの架橋形成置換基を含有する化合物、ブロック化イソシアナートを含有する化合物、酸無水物を有する化合物、（メタ）アクリル基を有する化合物、フェノプラスト化合物等が挙げられるが、耐熱性や保存安定性の観点からエポキシ基、ブロックイソシアネート基、（メタ）アクリル基を含有する化合物が好ましく、特に、ブロックイソシアネート基を有する化合物や、開始剤を用いなくとも光硬化可能な組成物を与える多官能エポキシ化合物および／または多官能（メタ）アクリル化合物が好ましい。
　なお、これらの化合物は、重合体の末端処理に用いる場合は少なくとも１個の架橋形成置換基を有していればよく、重合体同士の架橋処理に用いる場合は少なくとも２個の架橋形成置換基を有する必要がある。
　多官能エポキシ化合物としては、エポキシ基を一分子中２個以上有するものであれば特に限定されるものではない。
　その具体例としては、トリス（２，３－エポキシプロピル）イソシアヌレート、１，４－ブタンジオールジグリシジルエーテル、１，２－エポキシ－４－（エポキシエチル）シクロヘキサン、グリセロールトリグリシジルエーテル、ジエチレングリコールジグリシジルエーテル、２，６－ジグリシジルフェニルグリシジルエーテル、１，１，３－トリス［ｐ－（２，３－エポキシプロポキシ）フェニル］プロパン、１，２－シクロヘキサンジカルボン酸ジグリシジルエステル、４，４’－メチレンビス（Ｎ，Ｎ－ジグリシジルアニリン）、３，４－エポキシシクロヘキシルメチル－３，４－エポキシシクロヘキサンカルボキシレート、トリメチロールエタントリグリシジルエーテル、ビスフェノール－Ａ－ジグリシジルエーテル、ペンタエリスリトールポリグリシジルエーテル等が挙げられる。
　また、市販品として、少なくとも２個のエポキシ基を有するエポキシ樹脂である、ＹＨ－４３４、ＹＨ４３４Ｌ（東都化成（株）製）、シクロヘキセンオキサイド構造を有するエポキシ樹脂である、エポリードＧＴ－４０１、同ＧＴ－４０３、同ＧＴ－３０１、同ＧＴ－３０２、セロキサイド２０２１、同３０００（ダイセル化学工業（株）製）、ビスフェノールＡ型エポキシ樹脂である、エピコート（現、ｊＥＲ）１００１、同１００２、同１００３、同１００４、同１００７、同１００９、同１０１０、同８２８（以上、ジャパンエポキシレジン（株）製）、ビスフェノールＦ型エポキシ樹脂である、エピコート（現、ｊＥＲ）８０７（ジャパンエポキシレジン（株）製）、フェノールノボラック型エポキシ樹脂である、エピコート（現、ｊＥＲ）１５２、同１５４（以上、ジャパンエポキシレジン（株）製）、ＥＰＰＮ２０１、同２０２（以上、日本化薬（株）製）、クレゾールノボラック型エポキシ樹脂である、ＥＯＣＮ－１０２、同１０３Ｓ、同１０４Ｓ、同１０２０、同１０２５、同１０２７（以上、日本化薬（株）製）、エピコート（現、ｊＥＲ）１８０Ｓ７５（ジャパンエポキシレジン（株）製）、脂環式エポキシ樹脂である、デナコールＥＸ－２５２（ナガセケムテックス（株）製）、ＣＹ１７５、ＣＹ１７７、ＣＹ１７９（以上、ＣＩＢＡ－ＧＥＩＧＹ Ａ.Ｇ製）、アラルダイトＣＹ－１８２、同ＣＹ－１９２、同ＣＹ－１８４（以上、ＣＩＢＡ－ＧＥＩＧＹ Ａ.Ｇ製）、エピクロン２００、同４００（以上、ＤＩＣ（株）製）、エピコート（現、ｊＥＲ）８７１、同８７２（以上、ジャパンエポキシレジン（株）製）、ＥＤ－５６６１、ＥＤ－５６６２（以上、セラニーズコーティング（株）製）、脂肪族ポリグリシジルエーテルである、デナコールＥＸ－６１１、同ＥＸ－６１２、同ＥＸ－６１４、同ＥＸ－６２２、同ＥＸ－４１１、同ＥＸ－５１２、同ＥＸ－５２２、同ＥＸ－４２１、同ＥＸ－３１３、同ＥＸ－３１４、同ＥＸ－３２１（ナガセケムテックス（株）製）等を用いることもできる。
　多官能（メタ）アクリル化合物としては、（メタ）アクリル基を一分子中２個以上有するものであれば特に限定されるものではない。
　その具体例としては、エチレングリコールジアクリレート、エチレングリコールジメタクリレート、ポリエチレングリコールジアクリレート、ポリエチレングリコールジメタクリレート、エトキシ化ビスフェノールＡジアクリレート、エトキシ化ビスフェノールＡジメタクリレート、エトキシ化トリメチロールプロパントリアクリレート、エトキシ化トリメチロールプロパントリメタクリレート、エトキシ化グリセリントリアクリレート、エトキシ化グリセリントリメタクリレート、エトキシ化ペンタエリスリトールテトラアクリレート、エトキシ化ペンタエリスリトールテトラメタクリレート、エトキシ化ジペンタエリスリトールヘキサアクリレート、ポリグリセリンモノエチレンオキサイドポリアクリレート、ポリグリセリンポリエチレングリコールポリアクリレート、ジペンタエリスリトールヘキサアクリレート、ジペンタエリスリトールヘキサメタクリレート、ネオペンチルグリコールジアクリレート、ネオペンチルグリコールジメタクリレート、ペンタエリスリトールトリアクリレート、ペンタエリスリトールトリメタクリレート、トリメチロールプロパントリアクリレート、トリメチロールプロパントリメタクリレート、トリシクロデカンジメタノールジアクリレート、トリシクロデカンジメタノールジメタクリレート、１，６－ヘキサンジオールジアクリレート、１，６－ヘキサンジオールジメタクリレート、多塩基酸変性アクリルオリゴマー等が挙げられる。
　また、多官能（メタ）アクリル化合物は、市販品として入手が可能であり、その具体例としては、ＮＫエステルＡ－２００、同Ａ－４００、同Ａ－６００、同Ａ－１０００、同Ａ－９３００（イソシアヌル酸トリス（２－アクリロイルオキシエチル））、同Ａ－９３００－１ＣＬ、同Ａ－ＴＭＰＴ、同ＵＡ－５３Ｈ、同１Ｇ、同２Ｇ、同３Ｇ、同４Ｇ、同９Ｇ、同１４Ｇ、同２３Ｇ、同ＡＢＥ－３００、同Ａ－ＢＰＥ－４、同Ａ－ＢＰＥ－６、同Ａ－ＢＰＥ－１０、同Ａ－ＢＰＥ－２０、同Ａ－ＢＰＥ－３０、同ＢＰＥ－８０Ｎ、同ＢＰＥ－１００Ｎ、同ＢＰＥ－２００、同ＢＰＥ－５００、同ＢＰＥ－９００、同ＢＰＥ－１３００Ｎ、同Ａ－ＧＬＹ－３Ｅ、同Ａ－ＧＬＹ－９Ｅ、同Ａ－ＧＬＹ－２０Ｅ、同Ａ－ＴＭＰＴ－３ＥＯ、同Ａ－ＴＭＰＴ－９ＥＯ、同ＡＴ－２０Ｅ、同ＡＴＭ－４Ｅ、同ＡＴＭ－３５Ｅ（以上、新中村化学工業（株）製）、ＫＡＹＡＲＡＤ（登録商標）ＤＰＥＡ－１２、同ＰＥＧ４００ＤＡ、同ＴＨＥ－３３０、同ＲＰ－１０４０（以上、日本化薬（株）製）、アロニックスＭ－２１０、Ｍ－３５０（以上、東亞合成（株）製）、ＫＡＹＡＲＡＤ（登録商標）ＤＰＨＡ、同ＮＰＧＤＡ、同ＰＥＴ３０（以上、日本化薬（株）製）、ＮＫエステル　Ａ－ＤＰＨ、同Ａ－ＴＭＰＴ、同Ａ－ＤＣＰ、同Ａ－ＨＤ－Ｎ、同ＴＭＰＴ、同ＤＣＰ、同ＮＰＧ、同ＨＤ－Ｎ（以上、新中村化学工業（株）製）、ＮＫオリゴ　Ｕ－１５ＨＡ（新中村化学工業（株）製）、ＮＫポリマー　バナレジンＧＨ－１２０３（新中村化学工業（株）製）、ＤＮ－００７５（日本化薬（株）製）等が挙げられる。
　上記多塩基酸変性アクリルオリゴマーも市販品として入手が可能であり、その具体例としては、アロニックスＭ－５１０，５２０（以上、東亞合成（株）製）等が挙げられる。
　酸無水物化合物としては、２分子のカルボン酸を脱水縮合させたカルボン酸無水物であれば、特に限定されるものではなく、その具体例としては、無水フタル酸、テトラヒドロ無水フタル酸、ヘキサヒドロ無水フタル酸、メチルテトラヒドロ無水フタル酸、メチルヘキサヒドロ無水フタル酸、無水ナジック酸、無水メチルナジック酸、無水マレイン酸、無水コハク酸、オクチル無水コハク酸、ドデセニル無水コハク酸等の分子内に１個の酸無水物基を有するもの；１，２，３，４－シクロブタンテトラカルボン酸二無水物、ピロメリット酸無水物、３，４－ジカルボキシ－１，２，３，４－テトラヒドロ－１－ナフタレンコハク酸二無水物、ビシクロ［３．３．０］オクタン－２，４，６，８－テトラカルボン酸二無水物、５－（２，５－ジオキソテトラヒドロ－３－フラニル）－３－メチル－３－シクロヘキセン－１，２－ジカルボン酸無水物、１，２，３，４－ブタンテトラカルボン酸二無水物、３，３’，４，４’－ベンゾフェノンテトラカルボン酸二無水物、３，３’，４，４’－ビフェニルテトラカルボン酸二無水物、２，２－ビス（３，４－ジカルボキシフェニル）ヘキサフルオロプロパン二無水物、１，３－ジメチル－１，２，３，４－シクロブタンテトラカルボン酸二無水物等の分子内に２個の酸無水物基を有するもの等が挙げられる。
　ブロック化イソシアネートを含有する化合物としては、イソシアネート基（－ＮＣＯ）が適当な保護基によりブロックされたブロック化イソシアネート基を一分子中２個以上有し、熱硬化の際の高温に曝されると、保護基（ブロック部分）が熱解離して外れ、生じたイソシアネート基が樹脂との間で架橋反応を起こすものであれば特に限定されるものではなく、例えば、下記式で示される基を一分子中２個以上（なお、これらの基は同一のものでも、また各々異なっているものでもよい）有する化合物が挙げられる。
Figure JPOXMLDOC01-appb-C000019
 （式中、Ｒbはブロック部の有機基を表す。）
　このような化合物は、例えば、一分子中２個以上のイソシアネート基を有する化合物に対して適当なブロック剤を反応させて得ることができる。
　一分子中２個以上のイソシアネート基を有する化合物としては、例えば、イソホロンジイソシアネート、１，６－ヘキサメチレンジイソシアネート、メチレンビス（４－シクロヘキシルイソシアネート）、トリメチルヘキサメチレンジイソシアネートのポリイソシアネートや、これらの二量体、三量体、および、これらとジオール類、トリオール類、ジアミン類、またはトリアミン類との反応物などが挙げられる。
　ブロック剤としては、例えば、メタノール、エタノール、イソプロパノール、ｎ－ブタノール、２－エトキシヘキサノール、２－Ｎ，Ｎ－ジメチルアミノエタノール、２－エトキシエタノール、シクロヘキサノール等のアルコール類；フェノール、ｏ－ニトロフェノール、ｐ－クロロフェノール、ｏ－、ｍ－またはｐ－クレゾール等のフェノール類；ε－カプロラクタム等のラクタム類、アセトンオキシム、メチルエチルケトンオキシム、メチルイソブチルケトンオキシム、シクロヘキサノンオキシム、アセトフェノンオキシム、ベンゾフェノンオキシム等のオキシム類；ピラゾール、３，５－ジメチルピラゾール、３－メチルピラゾール等のピラゾール類；ドデカンチオール、ベンゼンチオール等のチオール類などが挙げられる。
　ブロック化イソシアネートを含有する化合物は、市販品としても入手が可能であり、その具体例としては、Ｂ－８３０、Ｂ－８１５Ｎ、Ｂ－８４２Ｎ、Ｂ－８７０Ｎ、Ｂ－８７４Ｎ、Ｂ－８８２Ｎ、Ｂ－７００５、Ｂ－７０３０、Ｂ－７０７５、Ｂ－５０１０（以上、三井化学ポリウレタン（株）製）、デュラネート（登録商標）１７Ｂ－６０ＰＸ、同ＴＰＡ－Ｂ８０Ｅ、同ＭＦ－Ｂ６０Ｘ、同ＭＦ－Ｋ６０Ｘ、同Ｅ４０２－Ｂ８０Ｔ（以上、旭化成ケミカルズ（株）製）、カレンズＭＯＩ－ＢＭ（登録商標）（以上、昭和電工（株）製）等が挙げられる。
　アミノプラスト化合物としては、メトキシメチレン基を一分子中２個以上有するものであれば、特に限定されるものではなく、例えば、ヘキサメトキシメチルメラミン　ＣＹＭＥＬ（登録商標）３０３、テトラブトキシメチルグリコールウリル　同１１７０、テトラメトキシメチルベンゾグアナミン　同１１２３（以上、日本サイテックインダストリーズ（株）製）等のサイメルシリーズ、メチル化メラミン樹脂であるニカラック（登録商標）ＭＷ－３０ＨＭ、同ＭＷ－３９０、同ＭＷ－１００ＬＭ、同ＭＸ－７５０ＬＭ、メチル化尿素樹脂である同ＭＸ－２７０、同ＭＸ－２８０同ＭＸ－２９０（以上、（株）三和ケミカル製）等のニカラックシリーズ等のメラミン系化合物が挙げられる。
　オキセタン化合物としては、オキセタニル基を一分子中２個以上有するものであれば、特に限定されるものではなく、例えば、オキセタニル基を含有するＯＸＴ－２２１、ＯＸ－ＳＱ－Ｈ、ＯＸ－ＳＣ（以上、東亜合成（株）製）等が挙げられる。
　フェノプラスト化合物は、ヒドロキシメチレン基を一分子中２個以上有し、そして熱硬化の際の高温に曝されると、本発明の重合体との間で脱水縮合反応により架橋反応が進行するものである。
　フェノプラスト化合物としては、例えば、２，６－ジヒドロキシメチル－４－メチルフェノール、２，４－ジヒドロキシメチル－６－メチルフェノール、ビス（２－ヒドロキシ－３－ヒドロキシメチル－５－メチルフェニル）メタン、ビス（４－ヒドロキシ－３－ヒドロキシメチル－５－メチルフェニル）メタン、２，２－ビス（４－ヒドロキシ－３，５－ジヒドロキシメチルフェニル）プロパン、ビス（３－ホルミル－４－ヒドロキシフェニル）メタン、ビス（４－ヒドロキシ－２，５－ジメチルフェニル）ホルミルメタン、α，α－ビス（４－ヒドロキシ－２，５－ジメチルフェニル）－４－ホルミルトルエン等が挙げられる。
　フェノプラスト化合物は、市販品としても入手が可能であり、その具体例としては、２６ＤＭＰＣ、４６ＤＭＯＣ、ＤＭ－ＢＩＰＣ－Ｆ、ＤＭ－ＢＩＯＣ－Ｆ、ＴＭ－ＢＩＰ－Ａ、ＢＩＳＡ－Ｆ、ＢＩ２５Ｘ－ＤＦ、ＢＩ２５Ｘ－ＴＰＡ（以上、旭有機材工業（株）製）等が挙げられる。
　これらの中でも、架橋剤配合による屈折率低下を抑制し得るとともに、硬化反応が速やかに進行するという点から、多官能（メタ）アクリル化合物が好適であり、その中でも、トリアジン環含有重合体との相溶性に優れていることから、下記イソシアヌル酸骨格を有する多官能（メタ）アクリル化合物がより好ましい。
　このような骨格を有する多官能（メタ）アクリル化合物としては、例えば、ＮＫエステルＡ－９３００、同Ａ－９３００－１ＣＬ（いずれも、新中村化学工業（株）製）が挙げられる。
Figure JPOXMLDOC01-appb-C000020
 （式中、Ｒ111～Ｒ113は、互いに独立して、末端に少なくとも１つの（メタ）アクリル基を有する一価の有機基である。）
　また、硬化速度をより向上させるとともに、得られる硬化膜の耐溶剤性および耐酸性、耐アルカリ性を高めるという観点から、２５℃で液体であり、かつ、その粘度が５０００ｍＰａ・ｓ以下、好ましくは１～３０００ｍＰａ・ｓ、より好ましくは１～１０００ｍＰａ・ｓ、より一層好ましくは１～５００ｍＰａ・ｓの多官能（メタ）アクリル化合物（以下、低粘度架橋剤という）を、単独もしくは２種以上組み合わせて、または、上記イソシアヌル酸骨格を有する多官能（メタ）アクリル化合物と組み合わせて用いることが好適である。
　このような低粘度架橋剤も市販品として入手可能であり、例えば、上述した多官能（メタ）アクリル化合物のうち、ＮＫエステルＡ－ＧＬＹ－３Ｅ（８５ｍＰａ・ｓ，２５℃）、同Ａ－ＧＬＹ－９Ｅ（９５ｍＰａ・ｓ，２５℃）、同Ａ－ＧＬＹ－２０Ｅ（２００ｍＰａ・ｓ，２５℃）、同Ａ－ＴＭＰＴ－３ＥＯ（６０ｍＰａ・ｓ，２５℃）、同Ａ－ＴＭＰＴ－９ＥＯ、同ＡＴＭ－４Ｅ（１５０ｍＰａ・ｓ，２５℃）、同ＡＴＭ－３５Ｅ（３５０ｍＰａ・ｓ，２５℃）（以上、新中村化学工業（株）製）等の、（メタ）アクリル基間の鎖長が比較的長い架橋剤が挙げられる。
　さらに、得られる硬化膜の耐アルカリ性をも向上させることを考慮すると、ＮＫエステルＡ－ＧＬＹ－２０Ｅ（新中村化学工業（株）製）、および同ＡＴＭ－３５Ｅ（新中村化学工業（株）製）の少なくとも一方と、上記イソシアヌル酸骨格を有する多官能（メタ）アクリル化合物とを組み合わせて用いることが好適である。
　また、ＰＥＴやポリオレフィンフィルム等の保護フィルムに本発明のトリアジン環含有重合体からなる薄膜を積層し、保護フィルムを介して光照射する場合、薄膜積層フィルムにおいても酸素阻害を受けることなく良好な硬化性を得ることができる。この場合、保護フィルムは硬化後に剥離する必要があるため、剥離性の良好な薄膜を与える多塩基酸変性アクリルオリゴマーを用いることが好ましい。
　上述した架橋剤は単独で使用しても、２種以上組み合わせて使用してもよい。架橋剤の使用量は、トリアジン環含有重合体１００質量部に対して、１～１００質量部が好ましいが、溶剤耐性を考慮すると、その下限は、好ましくは２質量部、より好ましくは５質量部であり、さらには、屈折率をコントロールすることを考慮すると、その上限は好ましくは２０質量部、より好ましくは１５質量部である。
　本発明の組成物には、それぞれの架橋剤に応じた開始剤を配合することもできる。なお、上述のとおり、架橋剤として多官能エポキシ化合物および／または多官能（メタ）アクリル化合物を用いる場合、開始剤を使用せずとも光硬化が進行して硬化膜を与えるものであるが、その場合に開始剤を使用しても差し支えない。
　多官能エポキシ化合物を架橋剤として用いる場合には、光酸発生剤や光塩基発生剤を用いることができる。
　光酸発生剤としては、公知のものから適宜選択して用いればよく、例えば、ジアゾニウム塩、スルホニウム塩やヨードニウム塩などのオニウム塩誘導体を用いることができる。
　その具体例としては、フェニルジアゾニウムヘキサフルオロホスフェート、４－メトキシフェニルジアゾニウムヘキサフルオロアンチモネート、４－メチルフェニルジアゾニウムヘキサフルオロホスフェート等のアリールジアゾニウム塩；ジフェニルヨードニウムヘキサフルオロアンチモネート、ジ（４－メチルフェニル）ヨードニウムヘキサフルオロホスフェート、ジ（４－ｔｅｒｔ－ブチルフェニル）ヨードニウムヘキサフルオロホスフェート等のジアリールヨードニウム塩；トリフェニルスルホニウムヘキサフルオロアンチモネート、トリス（４－メトキシフェニル）スルホニウムヘキサフルオロホスフェート、ジフェニル－４－チオフェノキシフェニルスルホニウムヘキサフルオロアンチモネート、ジフェニル－４－チオフェノキシフェニルスルホニウムヘキサフルオロホスフェート、４，４′－ビス（ジフェニルスルフォニオ）フェニルスルフィド－ビスヘキサフルオロアンチモネート、４，４′－ビス（ジフェニルスルフォニオ）フェニルスルフィド－ビスヘキサフルオロホスフェート、４，４′－ビス［ジ（β－ヒドロキシエトキシ）フェニルスルホニオ］フェニルスルフィド－ビスヘキサフルオロアンチモネート、４，４′－ビス［ジ（β－ヒドロキシエトキシ）フェニルスルホニオ］フェニルスルフィド－ビス－ヘキサフルオロホスフェート、４－［４′－（ベンゾイル）フェニルチオ］フェニル－ジ（４－フルオロフェニル）スルホニウムヘキサフルオロアンチモネート、４－［４′－（ベンゾイル）フェニルチオ］フェニル－ジ（４－フルオロフェニル）スルホニウムヘキサフルオロホスフェート等のトリアリールスルホニウム塩等が挙げられる。
　これらのオニウム塩は市販品を用いてもよく、その具体例としては、サンエイドＳＩ－６０、ＳＩ－８０、ＳＩ－１００、ＳＩ－６０Ｌ、ＳＩ－８０Ｌ、ＳＩ－１００Ｌ、ＳＩ－Ｌ１４５、ＳＩ－Ｌ１５０、ＳＩ－Ｌ１６０、ＳＩ－Ｌ１１０、ＳＩ－Ｌ１４７（以上、三新化学工業（株）製）、ＵＶＩ－６９５０、ＵＶＩ－６９７０、ＵＶＩ－６９７４、ＵＶＩ－６９９０、ＵＶＩ－６９９２（以上、ユニオンカーバイド社製）、ＣＰＩ－１００Ｐ、ＣＰＩ－１００Ａ、ＣＰＩ－２００Ｋ、ＣＰＩ－２００Ｓ（以上、サンアプロ（株）製）、アデカオプトマーＳＰ－１５０、ＳＰ－１５１、ＳＰ－１７０、ＳＰ－１７１（以上、旭電化工業（株）製）、イルガキュア　２６１（ＢＡＳＦ社製）、ＣＩ－２４８１、ＣＩ－２６２４、ＣＩ－２６３９、ＣＩ－２０６４（以上、日本曹達（株）製）、ＣＤ－１０１０、ＣＤ－１０１１、ＣＤ－１０１２（以上、サートマー社製）、ＤＳ－１００、ＤＳ－１０１、ＤＡＭ－１０１、ＤＡＭ－１０２、ＤＡＭ－１０５、ＤＡＭ－２０１、ＤＳＭ－３０１、ＮＡＩ－１００、ＮＡＩ－１０１、ＮＡＩ－１０５、ＮＡＩ－１０６、ＳＩ－１００、ＳＩ－１０１、ＳＩ－１０５、ＳＩ－１０６、ＰＩ－１０５、ＮＤＩ－１０５、ＢＥＮＺＯＩＮ　ＴＯＳＹＬＡＴＥ、ＭＢＺ－１０１、ＭＢＺ－３０１、ＰＹＲ－１００、ＰＹＲ－２００、ＤＮＢ－１０１、ＮＢ－１０１、ＮＢ－２０１、ＢＢＩ－１０１、ＢＢＩ－１０２、ＢＢＩ－１０３、ＢＢＩ－１０９（以上、ミドリ化学（株）製）、ＰＣＩ－０６１Ｔ、ＰＣＩ－０６２Ｔ、ＰＣＩ－０２０Ｔ、ＰＣＩ－０２２Ｔ（以上、日本化薬（株）製）、ＩＢＰＦ、ＩＢＣＦ（三和ケミカル（株）製）等を挙げることができる。
　一方、光塩基発生剤としても、公知のものから適宜選択して用いればよく、例えば、Ｃｏ－アミン錯体系、オキシムカルボン酸エステル系、カルバミン酸エステル系、四級アンモニウム塩系光塩基発生剤などを用いることができる。
　その具体例としては、２－ニトロベンジルシクロヘキシルカルバメート、トリフェニルメタノール、Ｏ－カルバモイルヒドロキシルアミド、Ｏ－カルバモイルオキシム、［［（２，６－ジニトロベンジル）オキシ］カルボニル］シクロヘキシルアミン、ビス［［（２－ニトロベンジル）オキシ］カルボニル］ヘキサン１，６－ジアミン、４－（メチルチオベンゾイル）－１－メチル－１－モルホリノエタン、（４－モルホリノベンゾイル）－１－ベンジル－１－ジメチルアミノプロパン、Ｎ－（２－ニトロベンジルオキシカルボニル）ピロリジン、ヘキサアンミンコバルト（ＩＩＩ）トリス（トリフェニルメチルボレート）、２－ベンジル－２－ジメチルアミノ－１－（４－モルホリノフェニル）－ブタノン、２，６－ジメチル－３，５－ジアセチル－４－（２’－ニトロフェニル）－１，４－ジヒドロピリジン、２，６－ジメチル－３，５－ジアセチル－４－（２’，４’－ジニトロフェニル）－１，４－ジヒドロピリジン等が挙げられる。
　また、光塩基発生剤は市販品を用いてもよく、その具体例としては、ＴＰＳ－ＯＨ、ＮＢＣ－１０１、ＡＮＣ－１０１（いずれも製品名、みどり化学（株）製）等が挙げられる。
　光酸または塩基発生剤を用いる場合、多官能エポキシ化合物１００質量部に対して、０．１～１５質量部の範囲で使用することが好ましく、より好ましくは１～１０質量部の範囲である。
　なお、必要に応じてエポキシ樹脂硬化剤を、多官能エポキシ化合物１００質量部に対して、１～１００質量部の量で配合してもよい。
　一方、多官能（メタ）アクリル化合物を用いる場合には、光ラジカル重合開始剤を用いることができる。
　光ラジカル重合開始剤としても、公知のものから適宜選択して用いればよく、例えば、アセトフェノン類、ベンゾフェノン類、ミヒラーのベンゾイルベンゾエート、アミロキシムエステル、オキシムエステル類、テトラメチルチウラムモノサルファイドおよびチオキサントン類等が挙げられる。
　特に、光開裂型の光ラジカル重合開始剤が好ましい。光開裂型の光ラジカル重合開始剤については、最新ＵＶ硬化技術（１５９頁、発行人：高薄一弘、発行所：（株）技術情報協会、１９９１年発行）に記載されている。
　市販の光ラジカル重合開始剤としては、例えば、ＢＡＳＦ社製　商品名：イルガキュア　１２７、１８４、３６９、３７９、３７９ＥＧ、６５１、５００、７５４、８１９、９０３、９０７、７８４、２９５９、ＣＧＩ１７００、ＣＧＩ１７５０、ＣＧＩ１８５０、ＣＧ２４－６１、ＯＸＥ０１、ＯＸＥ０２、ダロキュア　１１１６、１１７３、ＭＢＦ、ＢＡＳＦ社製　商品名：ルシリン　ＴＰＯ、ＵＣＢ社製　商品名：ユベクリル　Ｐ３６、フラテツリ・ランベルティ社製　商品名：エザキュアー　ＫＩＰ１５０、ＫＩＰ６５ＬＴ、ＫＩＰ１００Ｆ、ＫＴ３７、ＫＴ５５、ＫＴＯ４６、ＫＩＰ７５／Ｂ等が挙げられる。
　光ラジカル重合開始剤を用いる場合、多官能（メタ）アクリレート化合物１００質量部に対して、０．１～２００質量部の範囲で使用することが好ましく、１～１５０質量部の範囲で使用することがより好ましい。
　本発明の組成物には、本発明の効果を損なわない限りにおいて、トリアジン環含有重合体、架橋剤および溶媒以外のその他の成分、例えば、レベリング剤、界面活性剤、シランカップリング剤、無機微粒子などの添加剤が含まれていてもよい。
　界面活性剤としては、例えば、ポリオキシエチレンラウリルエーテル、ポリオキシエチレンステアリルエーテル、ポリオキシエチレンセチルエーテル、ポリオキシエチレンオレイルエーテル等のポリオキシエチレンアルキルエーテル類；ポリオキシエチレンオクチルフェノールエーテル、ポリオキシエチレンノニルフェノールエーテル等のポリオキシエチレンアルキルアリルエーテル類；ポリオキシエチレン・ポリオキシプロピレンブロックコポリマー類；ソルビタンモノラウレート、ソルビタンモノパルミテート、ソルビタンモノステアレート、ソルビタンモノオレエート、ソルビタントリオレエート、ソルビタントリステアレート等のソルビタン脂肪酸エステル類；ポリオキシエチレンソルビタンモノラウレート、ポリオキシエチレンソルビタンモノパルミテート、ポリオキシエチレンソルビタンモノステアレート、ポリオキシエチレンソルビタントリオレエート、ポリオキシエチレンソルビタントリステアレート等のポリオキシエチレンソルビタン脂肪酸エステル類等のノニオン系界面活性剤、商品名エフトップＥＦ３０１、ＥＦ３０３、ＥＦ３５２（三菱マテリアル電子化成（株）製（旧（株）ジェムコ製））、商品名メガファックＦ１７１、Ｆ１７３、Ｒ－０８、Ｒ－３０、Ｒ－４０、Ｆ－５５３、Ｆ－５５４、ＲＳ－７５、ＲＳ－７２－Ｋ（ＤＩＣ（株）製）、フロラードＦＣ４３０、ＦＣ４３１（住友スリーエム（株）製）、商品名アサヒガードＡＧ７１０，サーフロンＳ－３８２、ＳＣ１０１、ＳＣ１０２、ＳＣ１０３、ＳＣ１０４、ＳＣ１０５、ＳＣ１０６（旭硝子（株）製）等のフッ素系界面活性剤、オルガノシロキサンポリマーＫＰ３４１（信越化学工業（株）製）、ＢＹＫ－３０２、ＢＹＫ－３０７、ＢＹＫ－３２２、ＢＹＫ－３２３、ＢＹＫ－３３０、ＢＹＫ－３３３、ＢＹＫ－３７０、ＢＹＫ－３７５、ＢＹＫ－３７８（ビックケミー・ジャパン（株）製）等が挙げられる。
　これらの界面活性剤は、単独で使用しても、２種以上組み合わせて使用してもよい。界面活性剤の使用量は、トリアジン環含有重合体１００質量部に対して０．０００１～５質量部が好ましく、０．００１～１質量部がより好ましく、０．０１～０．５質量部がより一層好ましい。
　無機微粒子としては、例えば、Ｂｅ，Ａｌ，Ｓｉ，Ｔｉ，Ｖ，Ｆｅ，Ｃｕ，Ｚｎ，Ｙ，Ｚｒ，Ｎｂ，Ｍｏ，Ｉｎ，Ｓｎ，Ｓｂ，Ｔａ，Ｗ，Ｐｂ，ＢｉおよびＣｅからなる群から選ばれる１種または２種以上の金属の酸化物、硫化物または窒化物が挙げられ、特に、これらの金属酸化物が好適である。なお、無機微粒子は単独で用いても、２種以上組み合わせて用いてもよい。
　金属酸化物の具体例としては、Ａｌ2Ｏ3、ＺｎＯ、ＴｉＯ2、ＺｒＯ2、Ｆｅ2Ｏ3、Ｓｂ2Ｏ5、ＢｅＯ、ＺｎＯ、ＳｎＯ2、ＣｅＯ2、ＳｉＯ2、ＷＯ3などが挙げられる。
　また、複数の金属酸化物を複合酸化物として用いることも有効である。複合酸化物とは、微粒子の製造段階で２種以上の無機酸化物を混合させたものである。例えば、ＴｉＯ2とＺｒＯ2、ＴｉＯ2とＺｒＯ2とＳｎＯ2、ＺｒＯ2とＳｎＯ2との複合酸化物などが挙げられる。
　さらに、上記金属の化合物であってもよい。例えば、ＺｎＳｂ2Ｏ6、ＢａＴｉＯ3、ＳｒＴｉＯ3、ＳｒＳｎＯ3などが挙げられる。これらの化合物は、単独でまたは２種以上を混合して用いることができ、さらに上記の酸化物と混合して用いてもよい。
　なお、上記その他の成分は、本発明の組成物を調製する際の任意の工程で添加することができる。
　本発明の膜形成用組成物中の固形分濃度は、インクジェット塗布性に影響を与えない範囲であれば特に限定されず、使用するインクジェット塗布装置や目的とする膜の厚み等に応じて適宜設定すればよい。具体的には、固形分濃度１～４０質量％が好ましく、５～３０質量％がより好ましく、１０～２５質量％がより一層好ましい。
　また、膜形成用組成物の粘度は、インクジェット塗布適性という点から、２３℃で５～３５ｍＰａ・ｓが好ましく、５～２５ｍＰａ・ｓがより好ましく、５～２０ｍＰａ・ｓがより一層好ましい。
　さらに、膜形成用組成物の表面張力は、インクジェット塗布適性という点から、１５～４０ｍＮ／ｍが好ましく、２０～３５ｍＮ／ｍがより好ましい。
　本発明の膜形成用組成物は、インクジェット塗布装置を用いたインクジェット法により基材に塗布し、その後、必要に応じて加熱して溶剤を蒸発させた後、加熱または光照射して所望の薄膜または硬化膜とすることができる。
　インクジェット塗布装置としては、特に制限はなく、従来公知のインクジェット塗布装置から適宜選択して用いればよい。
　基材としては、シリコン、インジウム錫酸化物（ＩＴＯ）が成膜されたガラス、インジウム亜鉛酸化物（ＩＺＯ）が成膜されたガラス、ポリエチレンテレフタレート（ＰＥＴ）、プラスチック、ガラス、石英、セラミックス等からなる基材等が挙げられ、可撓性を有するフレキシブル基材を用いることもできる。
　焼成温度は、溶媒を蒸発させる目的では特に限定されず、例えば１１０～４００℃で行うことができる。
　焼成方法としては、特に限定されるものではなく、例えば、ホットプレートやオーブンを用いて、大気、窒素等の不活性ガス、真空中等の適切な雰囲気下で蒸発させればよい。
　焼成温度および焼成時間は、目的とする電子デバイスのプロセス工程に適合した条件を選択すればよく、得られる膜の物性値が電子デバイスの要求特性に適合するような焼成条件を選択すればよい。
　光照射する場合の条件も特に限定されるものではなく、用いるトリアジン環含有重合体および架橋剤に応じて、適宜な照射エネルギーおよび時間を採用すればよい。
　以上のようにして得られた本発明の薄膜や硬化膜は、高耐熱性、高屈折率、および低体積収縮を達成できるため、液晶ディスプレイ、有機エレクトロルミネッセンス（ＥＬ）ディスプレイ、タッチパネル、光半導体（ＬＥＤ）素子、固体撮像素子、有機薄膜太陽電池、色素増感太陽電池、有機薄膜トランジスタ（ＴＦＴ）、レンズ、プリズムカメラ、双眼鏡、顕微鏡、半導体露光装置などを作製する際の一部材など、電子デバイスや光学材料分野に好適に利用できる。
　特に、本発明の組成物から作製された薄膜や硬化膜は、透明性が高く、屈折率も高いため、ＩＴＯや銀ナノワイヤ等の透明導電膜の視認性を改善することができ、透明導電膜の劣化を抑制することができる。
　透明導電膜としては、ＩＴＯフィルム、ＩＺＯフィルム、金属ナノ粒子、金属ナノワイヤ、金属ナノメッシュ等の導電性ナノ構造を有する透明導電膜が好ましく、導電性ナノ構造を有する透明導電膜がより好ましい。導電性ナノ構造を構成する金属は特に限定されないが、銀、金、銅、ニッケル、白金、コバルト、鉄、亜鉛、ルテニウム、ロジウム、パラジウム、カドミウム、オスミウム、イリジウム、これらの合金等が挙げられる。すなわち、銀ナノ粒子、銀ナノワイヤ、銀ナノメッシュ、金ナノ粒子、金ナノワイヤ、金ナノメッシュ、銅ナノ粒子、銅ナノワイヤ、銅ナノメッシュ等を有する透明導電膜が好ましく、特に銀ナノワイヤを有する透明導電膜が好ましい。
　以下、実施例および比較例を挙げて、本発明をより具体的に説明するが、本発明は下記の実施例に限定されるものではない。なお、実施例で用いた各測定装置は以下のとおりである。
［ＧＰＣ］
　装置：東ソー（株）製　ＨＬＣ－８２００　ＧＰＣ
　カラム：昭和電工（株）製　Ｓｈｏｄｅｘ（登録商標）　ＧＰＣ　ＫＦ－８０４Ｌ　＋ＫＦ－８０５Ｌ
　カラム温度：４０℃
　溶媒：テトラヒドロフラン（ＴＨＦ）
　検出器：ＵＶ（２５４ｎｍ）
　検量線：標準ポリスチレン
［エリプソメーター］
　装置：ジェー・エー・ウーラム・ジャパン製　多入射角分光エリプソメーターＶＡＳＥ
［示差熱天秤（ＴＧ－ＤＴＡ）］
　装置：（株）リガク製　ＴＧ－８１２０
　昇温速度：１０℃／分
　測定温度：２５℃－７５０℃
［インクジェットシステム］
　装置：クラスターテクノロジー（株）製　Ｉｎｋｊｅｔ　Ｄｅｓｉｇｎｅｒ
　ドライバー：クラスターテクノロジー（株）製　Ｗａｖｅ　Ｂｕｉｌｄｅｒ３２（登録商標）　ＰＩＪＤ－１ＳＥＴ
ヘッド：クラスターテクノロジー（株）製　Ｐｕｌｓｅ　Ｉｎｊｅｃｔｏｒ（登録商標）　ＰＩＪ－６０ＡＳＥＴ（ノズル径：６０μｍ）
［粘度］
　装置：Ｅ型粘度計（東機産業（株）製、Ｖｉｓｃｏｍｅｔｅｒ　ＴＶ－２２）
［表面張力］
　装置：協和界面科学（株）製、自動表面張力計ＣＢＶＰ－Ｚ
［１］トリアジン環含有重合体の合成
［合成例１］高分子化合物［３］の合成
Figure JPOXMLDOC01-appb-C000021
　窒素下、１０００ｍＬ四口フラスコにＮ，Ｎ－ジメチルアセトアミド（ＤＭＡｃ）４５６．０２ｇを加え、アセトン－ドライアイス浴により－１０℃まで冷却し、２，４，６－トリクロロ－１，３，５－トリアジン（８４．８３ｇ、０．４６０ｍｏｌ、エポニックデグザ社製）を加え溶解した。その後、ＤＭＡｃ３０４．０１ｇに溶解したｍ－フェニレンジアミン（６２．１８ｇ、０．５７５ｍｏｌ）、およびアニリン（１４．５７ｇ、０．１５６ｍｏｌ）を滴下した。滴下後３０分撹拌し、この反応溶液を、予め２０００ｍＬ四口フラスコにＤＭＡｃ６２１．８５ｇを加えてオイルバスで８５℃に加熱してある槽へ送液ポンプにより１時間かけて滴下し、１時間撹拌して重合した。
　その後、アニリン（１１３．９５ｇ、１．２２４ｍｏｌ）を加え、１時間撹拌して反応を終了した。氷浴により室温まで冷却後、トリエチルアミン（１１６．３６ｇ、１．１５ｍｏｌ）を滴下し、３０分撹拌して塩酸をクエンチした。その後、析出した塩酸塩をろ過除去した。ろ過した反応溶液を２８％アンモニア水溶液（２７９．２９ｇ）とイオン交換水８８２０ｇの混合溶液に再沈殿させた。沈殿物をろ過し、減圧乾燥機で１５０℃、８時間乾燥後、ＴＨＦ８３３．１ｇに再溶解させ、イオン交換水６６６５ｇに再沈殿した。得られた沈殿物をろ過し、減圧乾燥機で１５０℃、２５時間乾燥し、目的とする高分子化合物［３］（以下、ＨＢ－ＴｍＤＡ４０と略す）１１８．０ｇを得た。
　ＨＢ－ＴｍＤＡのＧＰＣ（溶媒ＴＨＦ）によるポリスチレン換算で測定される重量平均分子量Ｍｗは４３００、多分散度Ｍｗ／Ｍｎは３．４４であった。
（１）耐熱性試験
　合成例１で得られたＨＢ－ＴｍＤＡ４０について、ＴＧ－ＤＴＡ測定を行ったところ、５％重量減少は４１９℃であった。
（２）屈折率測定
　合成例１で得られたＨＢ－ＴｍＤＡ４０（０．５ｇ）を、シクロヘキサノン（４．５ｇ）に溶解し、薄黄色透明溶液を得た。得られたポリマーワニスをガラス基板上にスピンコーターを用いて２００ｒｐｍで５秒間、２０００ｒｐｍで３０秒間スピンコートし、１５０℃で１分、２５０℃で５分間加熱して溶媒を除去し、被膜を得た。得られた被膜の屈折率を測定したところ、５５０ｎｍにおける屈折率は１．７９０であった。
　合成例１で得られたＨＢ－ＴｍＤＡ４０（３０ｇ）を、ジエチレングリコールジメチルエーテル（ＤＥＧＤＭＥ）単独溶媒、ＤＥＧＤＭＥ／ジエチレングリコール（ＤＥＧ）＝７０／３０（質量比）の混合溶媒、ＤＥＧＤＭＥ／プロピレングリコールモノメチルエーテル（ＰＧＭＥ）＝７０／３０（質量比）の混合溶媒それぞれ７０ｇに加えて撹拌し、均一透明溶液を得た。各溶媒に対する溶解性、並びに各溶液の２３℃での粘度および表面張力を測定した結果を表１に示す。なお、溶解性の評価基準は以下のとおりである。
◎：溶解性良好
○：長時間撹拌で溶解
Figure JPOXMLDOC01-appb-T000022
［２］インクジェット塗布用膜形成用組成物の調製
［実施例１－１］
　ＨＢ－ＴｍＤＡ４０（３０ｇ）をＤＥＧＤＭＥ７０ｇに溶解させた溶液１２．３９ｇ、多官能アクリレート（ＡＴ－２０Ｅ、新中村化学工業（株）製）０．３７ｇ、多官能アクリレート（ＡＴＭ－３５Ｅ、新中村化学工業（株）製）０．１１ｇ、光ラジカル開始剤（イルガキュア１８４、ＢＡＳＦ社製）０．３０ｇ、および予め調製した界面活性剤（メガファックＲ－４０、ＤＩＣ（株）製）の１質量％ＤＥＧＤＭＥ溶液０．３７２ｇを加えて撹拌した後、ＤＥＧＤＭＥ８．８１ｇおよびＤＥＧ７．６５ｇを加え、目視で溶解したことを確認し、固形分濃度１５質量％のワニスを調製した（以下、ＨＢ－ＴｍＤＡ４０Ｖ１と略す）。
　ＨＢ－ＴｍＤＡ４０Ｖ１の２３℃での粘度は１３．３ｍＰａ・ｓ、表面張力は３０．５ｍＮ／ｍであった。
　ＨＢ－ＴｍＤＡ４０Ｖ１をソーダライムガラス基板上にスピンコーターを用いて２００ｒｐｍで５秒、１０００ｒｐｍで３０秒スピンコートし、ホットプレートを用いて１２０℃で３分間焼成した。その後、高圧水銀ランプを用い、大気圧下で、積算露光量２００ｍＪ／ｃｍ2で硬化させ、膜厚６４５ｎｍの硬化膜を作製した。得られた硬化膜の５５０ｎｍにおける屈折率は１．７５２であった。
　ＨＢ－ＴｍＤＡ４０Ｖ１を、インクジェットシステムを用い、駆動波形：Ｃ、繰り返し周波数：１ｋＨｚの条件でソーダライムガラス上に吐出したところ、液滴の良好な吐出が観察され、また使用した溶媒によるヘッドの浸食や劣化は観察されなかった。なお、駆動電圧は、液滴の飛翔を観察しながら、液滴曲がりが起きないように調整した。

Claims (16)

  1. 　下記式（１）で表される繰り返し単位構造を含むトリアジン環含有重合体と、グリコールジアルキルエーテル系溶媒を５０質量％超の割合で含む有機溶媒と、を含むことを特徴とするインクジェット塗布用膜形成用組成物。
    Figure JPOXMLDOC01-appb-C000001
     ｛式中、ＲおよびＲ′は、互いに独立して、水素原子、アルキル基、アルコキシ基、アリール基、またはアラルキル基を表し、
    　Ａｒは、式（２）～（１３）で示される群から選ばれる少なくとも１種を表す。
    Figure JPOXMLDOC01-appb-C000002
     〔式中、Ｒ1～Ｒ92は、互いに独立して、水素原子、ハロゲン原子、カルボキシル基、スルホ基、炭素数１～１０の分岐構造を有していてもよいアルキル基、または炭素数１～１０の分岐構造を有していてもよいアルコキシ基を表し、
    　Ｒ93およびＲ94は、水素原子または炭素数１～１０の分岐構造を有していてもよいアルキル基を表し、
    　Ｗ1およびＷ2は、互いに独立して、単結合、ＣＲ95Ｒ96（Ｒ95およびＲ96は、互いに独立して、水素原子または炭素数１～１０の分岐構造を有していてもよいアルキル基（ただし、これらは一緒になって環を形成していてもよい。）を表す。）、Ｃ＝Ｏ、Ｏ、Ｓ、ＳＯ、ＳＯ2、またはＮＲ97（Ｒ97は、水素原子または炭素数１～１０の分岐構造を有していてもよいアルキル基を表す。）を表し、
    　Ｘ1およびＸ2は、互いに独立して、単結合、炭素数１～１０の分岐構造を有していてもよいアルキレン基、または式（１４）
    Figure JPOXMLDOC01-appb-C000003
     （式中、Ｒ98～Ｒ101は、互いに独立して、水素原子、ハロゲン原子、カルボキシル基、スルホ基、炭素数１～１０の分岐構造を有していてもよいアルキル基、または炭素数１～１０の分岐構造を有していてもよいアルコキシ基を表し、
    　Ｙ1およびＹ2は、互いに独立して、単結合または炭素数１～１０の分岐構造を有していてもよいアルキレン基を表す。）で示される基を表す。〕｝
  2. 　前記有機溶媒が、さらにグリコールモノアルキルエーテル系溶媒およびグリコール系溶媒のいずれか一方または双方を含む請求項１記載のインクジェット塗布用膜形成用組成物。
  3. 　前記グリコールジアルキルエーテル系溶媒の質量Ａと、グリコールモノアルキルエーテル系溶媒およびグリコール系溶媒の総質量Ｂとの比が、Ａ：Ｂ＝９９：１～５１：４９である請求項２記載のインクジェット塗布用膜形成用組成物。
  4. 　前記グリコールジアルキルエーテル系溶媒が、ジエチレングリコールジアルキルエーテルである請求項１～３のいずれか１項記載のインクジェット塗布用膜形成用組成物。
  5. 　前記ジエチレングリコールジアルキルエーテルが、ジエチレングリコールジメチルエーテルである請求項４記載のインクジェット塗布用膜形成用組成物。
  6. 　前記グリコールモノアルキルエーテル系溶媒が、プロピレングリコールモノアルキルエーテルである請求項２～５のいずれか１項記載のインクジェット塗布用膜形成用組成物。
  7. 　前記プロピレングリコールモノアルキルエーテルが、プロピレングリコールモノメチルエーテルである請求項６記載のインクジェット塗布用膜形成用組成物。
  8. 　前記グリコール系溶媒が、ジエチレングリコールである請求項２～７のいずれか１項記載のインクジェット塗布用膜形成用組成物。
  9. 　さらに架橋剤を含む請求項１～８のいずれか１項記載のインクジェット塗布用膜形成用組成物。
  10. 　前記架橋剤が、多官能（メタ）アクリル化合物である請求項９記載のインクジェット塗布用膜形成用組成物。
  11. 　表面張力が、２５～３５ｍＮ／ｍである請求項１～１０のいずれか１項記載のインクジェット塗布用膜形成用組成物。
  12. 　２３℃での粘度が、５～２０ｍＰａ・ｓである請求項１～１１のいずれか１項記載のインクジェット塗布用膜形成用組成物。
  13. 　請求項１～１２のいずれか１項記載の膜形成用組成物をインクジェット塗布して薄膜を形成する薄膜形成方法。
  14. 　請求項１３記載の方法により得られた薄膜。
  15. 　基材と、この基材上に形成された請求項１４記載の薄膜とを備える電子デバイス。
  16. 　基材と、この基材上に形成された請求項１４記載の薄膜とを備える光学部材。
PCT/JP2016/066127 2015-06-09 2016-06-01 インクジェット塗布用膜形成用組成物 Ceased WO2016199630A1 (ja)

Priority Applications (4)

Application Number Priority Date Filing Date Title
US15/580,179 US10619073B2 (en) 2015-06-09 2016-06-01 Film-forming composition for ink-jet coating
CN201680043827.8A CN107849392B (zh) 2015-06-09 2016-06-01 喷墨涂布用膜形成用组合物
KR1020187000274A KR102516472B1 (ko) 2015-06-09 2016-06-01 잉크젯 도포용 막 형성용 조성물
JP2017523597A JP6702319B2 (ja) 2015-06-09 2016-06-01 インクジェット塗布用膜形成用組成物

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
JP2015116371 2015-06-09
JP2015-116371 2015-06-09

Publications (1)

Publication Number Publication Date
WO2016199630A1 true WO2016199630A1 (ja) 2016-12-15

Family

ID=57503728

Family Applications (1)

Application Number Title Priority Date Filing Date
PCT/JP2016/066127 Ceased WO2016199630A1 (ja) 2015-06-09 2016-06-01 インクジェット塗布用膜形成用組成物

Country Status (6)

Country Link
US (1) US10619073B2 (ja)
JP (1) JP6702319B2 (ja)
KR (1) KR102516472B1 (ja)
CN (1) CN107849392B (ja)
TW (1) TWI756174B (ja)
WO (1) WO2016199630A1 (ja)

Cited By (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2019155316A (ja) * 2018-03-15 2019-09-19 株式会社タムラ製作所 硬化塗膜の形成方法

Families Citing this family (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
EP4050057A4 (en) * 2019-10-25 2023-11-15 Nissan Chemical Corporation Triazine ring-containing polymer and film-forming composition containing same

Citations (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2012057104A1 (ja) * 2010-10-28 2012-05-03 日産化学工業株式会社 トリアジン環含有重合体およびそれを含む膜形成用組成物
JP2013136784A (ja) * 2005-10-28 2013-07-11 Nissan Chem Ind Ltd スプレー塗布用電荷輸送性ワニス
WO2013168787A1 (ja) * 2012-05-11 2013-11-14 日産化学工業株式会社 膜形成用組成物及び埋め込み材料
JP2014177505A (ja) * 2013-03-13 2014-09-25 Jnc Corp 硬化膜

Family Cites Families (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2009054829A1 (en) 2007-10-24 2009-04-30 Hewlett-Packard Development Company, L.P. Magenta inks and ink sets for ink-jet imaging
KR101733459B1 (ko) 2009-05-07 2017-05-10 닛산 가가쿠 고교 가부시키 가이샤 트리아진환 함유 중합체 및 그것을 포함하는 막 형성용 조성물
JP5598258B2 (ja) * 2010-10-28 2014-10-01 日産化学工業株式会社 トリアジン環含有重合体含有高屈折率膜を備える電子デバイス
EP2677004A4 (en) * 2011-02-15 2015-04-08 Nissan Chemical Ind Ltd LOW-CURABLE FILM-FORMING COMPOSITION AND METHOD FOR PRODUCING A HARDENED FILM
US10174164B2 (en) * 2011-12-20 2019-01-08 Nissan Chemical Industries, Ltd. Triazine ring-containing polymer and composition for film formation comprising same

Patent Citations (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2013136784A (ja) * 2005-10-28 2013-07-11 Nissan Chem Ind Ltd スプレー塗布用電荷輸送性ワニス
WO2012057104A1 (ja) * 2010-10-28 2012-05-03 日産化学工業株式会社 トリアジン環含有重合体およびそれを含む膜形成用組成物
WO2013168787A1 (ja) * 2012-05-11 2013-11-14 日産化学工業株式会社 膜形成用組成物及び埋め込み材料
JP2014177505A (ja) * 2013-03-13 2014-09-25 Jnc Corp 硬化膜

Cited By (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2019155316A (ja) * 2018-03-15 2019-09-19 株式会社タムラ製作所 硬化塗膜の形成方法

Also Published As

Publication number Publication date
CN107849392A (zh) 2018-03-27
US10619073B2 (en) 2020-04-14
JPWO2016199630A1 (ja) 2018-05-31
US20180134916A1 (en) 2018-05-17
CN107849392B (zh) 2021-07-13
KR102516472B1 (ko) 2023-03-30
TWI756174B (zh) 2022-03-01
KR20180022779A (ko) 2018-03-06
JP6702319B2 (ja) 2020-06-03
TW201714991A (zh) 2017-05-01

Similar Documents

Publication Publication Date Title
KR102647609B1 (ko) 트라이아진환 함유 중합체 및 그것을 포함하는 막 형성용 조성물
JP6468198B2 (ja) トリアジン環含有重合体およびそれを含む組成物
JP6292221B2 (ja) 膜形成用組成物
JP6672793B2 (ja) 膜形成用組成物
JP6804047B2 (ja) トリアジン環含有重合体およびそれを含む膜形成用組成物
US11440993B2 (en) Triazine-ring-containing polymer and composition including same
WO2015098788A1 (ja) トリアジン系重合体含有組成物
WO2016114337A1 (ja) トリアジン環含有重合体およびそれを含む組成物
JP6645188B2 (ja) 透明導電膜用保護膜形成組成物
JP7077622B2 (ja) トリアジン環含有重合体およびそれを含む膜形成用組成物
JP6702319B2 (ja) インクジェット塗布用膜形成用組成物
WO2020022410A1 (ja) 透明導電膜用保護膜形成組成物

Legal Events

Date Code Title Description
121 Ep: the epo has been informed by wipo that ep was designated in this application

Ref document number: 16807337

Country of ref document: EP

Kind code of ref document: A1

ENP Entry into the national phase

Ref document number: 2017523597

Country of ref document: JP

Kind code of ref document: A

WWE Wipo information: entry into national phase

Ref document number: 15580179

Country of ref document: US

NENP Non-entry into the national phase

Ref country code: DE

ENP Entry into the national phase

Ref document number: 20187000274

Country of ref document: KR

Kind code of ref document: A

122 Ep: pct application non-entry in european phase

Ref document number: 16807337

Country of ref document: EP

Kind code of ref document: A1
