WO2015159807A1 - 熱処理用ガラス板 - Google Patents

熱処理用ガラス板 Download PDF

Info

Publication number
WO2015159807A1
WO2015159807A1 PCT/JP2015/061177 JP2015061177W WO2015159807A1 WO 2015159807 A1 WO2015159807 A1 WO 2015159807A1 JP 2015061177 W JP2015061177 W JP 2015061177W WO 2015159807 A1 WO2015159807 A1 WO 2015159807A1
Authority
WO
WIPO (PCT)
Prior art keywords
load
unit
glass
point
heat treatment
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Ceased
Application number
PCT/JP2015/061177
Other languages
English (en)
French (fr)
Inventor
保真 加藤
石川　豊
準一郎 加瀬
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
AGC Inc
Original Assignee
Asahi Glass Co Ltd
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Asahi Glass Co Ltd filed Critical Asahi Glass Co Ltd
Priority to JP2016513751A priority Critical patent/JPWO2015159807A1/ja
Priority to CN201580019926.8A priority patent/CN106232538A/zh
Publication of WO2015159807A1 publication Critical patent/WO2015159807A1/ja
Priority to US15/292,610 priority patent/US20170029318A1/en
Anticipated expiration legal-status Critical
Ceased legal-status Critical Current

Links

Images

Classifications

    • C—CHEMISTRY; METALLURGY
    • C03—GLASS; MINERAL OR SLAG WOOL
    • C03C—CHEMICAL COMPOSITION OF GLASSES, GLAZES OR VITREOUS ENAMELS; SURFACE TREATMENT OF GLASS; SURFACE TREATMENT OF FIBRES OR FILAMENTS MADE FROM GLASS, MINERALS OR SLAGS; JOINING GLASS TO GLASS OR OTHER MATERIALS
    • C03C3/00—Glass compositions
    • C03C3/04—Glass compositions containing silica
    • C03C3/076—Glass compositions containing silica with 40% to 90% silica, by weight
    • C03C3/083—Glass compositions containing silica with 40% to 90% silica, by weight containing aluminium oxide or an iron compound
    • C03C3/085—Glass compositions containing silica with 40% to 90% silica, by weight containing aluminium oxide or an iron compound containing an oxide of a divalent metal
    • C03C3/087—Glass compositions containing silica with 40% to 90% silica, by weight containing aluminium oxide or an iron compound containing an oxide of a divalent metal containing calcium oxide, e.g. common sheet or container glass
    • C—CHEMISTRY; METALLURGY
    • C03—GLASS; MINERAL OR SLAG WOOL
    • C03C—CHEMICAL COMPOSITION OF GLASSES, GLAZES OR VITREOUS ENAMELS; SURFACE TREATMENT OF GLASS; SURFACE TREATMENT OF FIBRES OR FILAMENTS MADE FROM GLASS, MINERALS OR SLAGS; JOINING GLASS TO GLASS OR OTHER MATERIALS
    • C03C23/00—Other surface treatment of glass not in the form of fibres or filaments
    • C03C23/007—Other surface treatment of glass not in the form of fibres or filaments by thermal treatment
    • C—CHEMISTRY; METALLURGY
    • C03—GLASS; MINERAL OR SLAG WOOL
    • C03B—MANUFACTURE, SHAPING, OR SUPPLEMENTARY PROCESSES
    • C03B18/00—Shaping glass in contact with the surface of a liquid
    • C03B18/02—Forming sheets
    • C—CHEMISTRY; METALLURGY
    • C03—GLASS; MINERAL OR SLAG WOOL
    • C03C—CHEMICAL COMPOSITION OF GLASSES, GLAZES OR VITREOUS ENAMELS; SURFACE TREATMENT OF GLASS; SURFACE TREATMENT OF FIBRES OR FILAMENTS MADE FROM GLASS, MINERALS OR SLAGS; JOINING GLASS TO GLASS OR OTHER MATERIALS
    • C03C3/00—Glass compositions
    • C03C3/04—Glass compositions containing silica
    • C03C3/076—Glass compositions containing silica with 40% to 90% silica, by weight
    • C03C3/083—Glass compositions containing silica with 40% to 90% silica, by weight containing aluminium oxide or an iron compound
    • C—CHEMISTRY; METALLURGY
    • C03—GLASS; MINERAL OR SLAG WOOL
    • C03C—CHEMICAL COMPOSITION OF GLASSES, GLAZES OR VITREOUS ENAMELS; SURFACE TREATMENT OF GLASS; SURFACE TREATMENT OF FIBRES OR FILAMENTS MADE FROM GLASS, MINERALS OR SLAGS; JOINING GLASS TO GLASS OR OTHER MATERIALS
    • C03C3/00—Glass compositions
    • C03C3/04—Glass compositions containing silica
    • C03C3/076—Glass compositions containing silica with 40% to 90% silica, by weight
    • C03C3/083—Glass compositions containing silica with 40% to 90% silica, by weight containing aluminium oxide or an iron compound
    • C03C3/085—Glass compositions containing silica with 40% to 90% silica, by weight containing aluminium oxide or an iron compound containing an oxide of a divalent metal
    • Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
    • Y02—TECHNOLOGIES OR APPLICATIONS FOR MITIGATION OR ADAPTATION AGAINST CLIMATE CHANGE
    • Y02P—CLIMATE CHANGE MITIGATION TECHNOLOGIES IN THE PRODUCTION OR PROCESSING OF GOODS
    • Y02P90/00—Enabling technologies with a potential contribution to greenhouse gas [GHG] emissions mitigation
    • Y02P90/30—Computing systems specially adapted for manufacturing

Definitions

  • the present invention relates to a glass plate for heat treatment, and more particularly, to a glass plate that is imparted with functions and improved in quality by being heat-treated at a temperature below a strain point such as chemical strengthening and coating for display and opening member applications.
  • Patent Documents 1 to 3 mentions prevention of glass deformation during heat treatment for changing a high-temperature glass structure to a low-temperature glass structure.
  • An object of the present invention is to provide a glass plate capable of suppressing deformation of a glass product subjected to a load in a heat treatment step at a temperature lower than the strain point of glass such as chemical strengthening and coating.
  • the inventors of the present invention are glass plates for heat treatment, and control the deformation of the glass product that receives the load in the heat treatment step at a temperature below the strain point of the glass by controlling its dimensionless index, average viscosity, etc.
  • the present invention has been completed by finding that a heat-treatable glass plate can be obtained. That is, the present invention is as follows.
  • Dimensionless index load F ⁇ time to apply load / (average viscosity ⁇ ⁇ plate thickness h 2 )
  • the calculation method of the average viscosity ⁇ is as follows.
  • ⁇ Average viscosity (unit: Pa ⁇ s)
  • L Support point distance (unit: m)
  • F Load (unit: N)
  • b Glass width (unit: m)
  • h Plate thickness (unit: m)
  • the displacement of the load point during the time when the load is applied when the plate thickness h of the glass is 6.5 ⁇ 10 ⁇ 4 m or more is 78 ⁇ m or less Glass plate.
  • Dimensionless index load F ⁇ 10800 seconds / (average viscosity ⁇ ⁇ plate thickness h 2 )
  • the calculation method of the average viscosity ⁇ is as follows.
  • ⁇ Average viscosity (unit: Pa ⁇ s)
  • L Support point distance (unit: m)
  • F Load (unit: N)
  • b Glass width (unit: m)
  • h Plate thickness (unit: m)
  • Dimensionless index load F ⁇ 10800 seconds / (average viscosity ⁇ ⁇ plate thickness h 2 )
  • the calculation method of the average viscosity ⁇ is as follows.
  • ⁇ Average viscosity (unit: Pa ⁇ s)
  • L Support point distance (unit: m)
  • F Load (unit: N)
  • b Glass width (unit: m)
  • h Plate thickness (unit: m)
  • ⁇ 4> The glass plate for heat treatment according to ⁇ 2> or ⁇ 3>, wherein the average viscosity ⁇ is log ⁇ ⁇ 15.1 log Pa ⁇ s.
  • ⁇ 5> The glass plate for heat treatment according to any one of ⁇ 1> to ⁇ 4>, wherein the glass plate is 1000 mm ⁇ 1000 mm or more.
  • ⁇ 6> The glass plate for heat treatment according to any one of ⁇ 1> to ⁇ 5>, wherein the glass plate is formed by a float process.
  • a glass plate for heat treatment that can suppress deformation of a glass product subjected to a load in a heat treatment step at a temperature below the strain point of glass such as chemical strengthening and coating.
  • FIG. 1 is an explanatory diagram of a method for measuring the BB displacement amount using the Beam Bending method for obtaining the average viscosity ⁇ .
  • glass plate for heat treatment of the present invention
  • glass plate is not limited to the type of the glass plate of the present invention such as soda lime glass or aluminosilicate glass.
  • the composition in the case where the glass plate in the present invention is used as a chemically strengthened glass is as follows: SiO 2 is 56 to 75%, Al 2 O 3 is 1 to 20%, Na 2 in terms of oxide-based molar percentage. It contains 8 to 22% of O, 0 to 10% of K 2 O, 0 to 14% of MgO, 0 to 5% of ZrO 2 and 0 to 12% of CaO.
  • the percentage display indicates the molar percentage display content.
  • SrO, BaO, TiO 2 , sulfate, chloride, fluoride and other components may be included.
  • SiO 2 is known as a component that forms a network structure in the glass microstructure, and is a main component constituting the glass.
  • the content of SiO 2 is 56% or more, preferably 60% or more, more preferably 63% or more, and further preferably 65% or more. Further, the content of SiO 2 is 75% or less, preferably 73% or less, more preferably 71% or less.
  • the content of SiO 2 is 56% or more, it is advantageous in terms of stability and weather resistance as glass.
  • the content of SiO 2 is 75% or less, it is advantageous in terms of meltability and moldability.
  • Al 2 O 3 has an effect of improving ion exchange performance in chemical strengthening, and particularly has a large effect of improving surface compressive stress (CS). It is also known as a component that improves the weather resistance of glass. Moreover, there exists an effect
  • the content of Al 2 O 3 is 1% or more, preferably 2% or more, more preferably 2.7% or more, and further preferably 3.2% or more.
  • the content of Al 2 O 3 is 20% or less, preferably 17% or less, more preferably 12% or less, still more preferably 10% or less, and particularly preferably 7% or less.
  • the total content of SiO 2 and Al 2 O 3 is preferably 80% or less. If it exceeds 80%, the viscosity of the glass at a high temperature may increase and melting may be difficult, more preferably 79% or less, and still more preferably 78% or less. Further, (SiO 2 + Al 2 O 3 ) is preferably 69% or more. If it is 69% or more, the crack resistance when an indentation is given is dominant, preferably 70% or more, and more preferably 72% or more.
  • Na 2 O is an essential component for forming a surface compressive stress layer by ion exchange, and has an effect of increasing the depth of compressive stress (DOL). Moreover, it is a component which lowers the high temperature viscosity and devitrification temperature of glass, and improves the meltability and moldability of glass.
  • the content of Na 2 O is 8% or more, preferably 12% or more, more preferably 13% or more. Further, the content of Na 2 O is 22% or less, preferably 17% or less, more preferably 15% or less. When the content of Na 2 O is 8% or more, a desired surface compressive stress layer can be formed by ion exchange. On the other hand, when the content of Na 2 O is 22% or less, sufficient weather resistance can be obtained.
  • K 2 O is not essential, but may be contained because it has an effect of increasing the ion exchange rate and deepening the DOL.
  • the amount of K 2 O is too large, the thermal expansion coefficient increases, and the stress generated when the temperature distribution becomes non-uniform increases.
  • it contains K 2 O it is preferably 10% or less, more preferably 8% or less, and even more preferably 6% or less.
  • the content of K 2 O is 10 percent or less, the stress generated by thermal expansion can be prevented from being extremely large.
  • MgO is not essential, but is a component that stabilizes the glass.
  • the content of MgO is preferably 2% or more, more preferably 6% or more, and still more preferably 8% or more. Further, the content of MgO is 14% or less, preferably 12% or less, more preferably 11% or less.
  • the content of MgO is 2% or more, the chemical resistance of the glass becomes good, the melting property at high temperature becomes good, and devitrification hardly occurs.
  • the content of MgO is 14% or less, the difficulty of devitrification is maintained, and a sufficient ion exchange rate is obtained.
  • ZrO 2 is not essential, but it is generally known that ZrO 2 has an effect of increasing the surface compressive stress in chemical strengthening. However, even if a small amount of ZrO 2 is contained, the effect is not great for the cost increase. Therefore, an arbitrary proportion of ZrO 2 can be contained as long as the cost permits. When it contains, it is preferable that it is 5% or less.
  • CaO is not essential, but is a component that stabilizes the glass. Since CaO tends to inhibit the exchange of alkali ions, the content is preferably reduced or not contained particularly when it is desired to increase the DOL. On the other hand, in order to improve chemical resistance, it is preferably 1% or more, more preferably 3% or more, and further preferably 4% or more. When CaO is contained, the content is 12% or less, preferably 10% or less, more preferably 8% or less, and still more preferably 6% or less. When the content of CaO is 12% or less, a sufficient ion exchange rate is maintained, and a desired DOL is obtained.
  • SrO is not essential, but may be contained for the purpose of lowering the high temperature viscosity of the glass and lowering the devitrification temperature. Since SrO has the effect of lowering the ion exchange efficiency, it is preferable not to contain it especially when it is desired to increase the DOL. When contained, the amount of SrO is preferably 3% or less, more preferably 2% or less, and still more preferably 1% or less.
  • BaO is not essential, but may be contained for the purpose of lowering the high temperature viscosity of the glass and lowering the devitrification temperature. Since BaO has the effect of increasing the specific gravity of the glass, it is preferably not contained when the weight is intended to be reduced.
  • the BaO content when contained is preferably 3% or less, more preferably 2% or less, and still more preferably 1% or less.
  • TiO 2 is abundant in natural raw materials and is known to be a yellow coloring source.
  • the content of TiO 2 is preferably 0.3% or less, more preferably 0.2% or less, and still more preferably 0.1% or less. If the content of TiO 2 exceeds 0.3%, the glass becomes yellowish.
  • sulfate, chloride, fluoride and the like may be appropriately contained as a glass melting fining agent.
  • the glass of the present invention consists essentially of the components described above, but may contain other components as long as the object of the present invention is not impaired. When such components are contained, the total content of these components is preferably 5% or less, more preferably 3% or less, and typically 1% or less.
  • the other components will be described as an example.
  • ZnO may be contained up to 2%, for example, in order to improve the meltability of the glass at a high temperature. However, when it is produced by the float process, it is preferably not contained because it is reduced by a float bath and becomes a product defect.
  • B 2 O 3 may be contained in a range of less than 1% in order to improve the meltability at high temperature or the glass strength. In general, when an alkali component of Na 2 O or K 2 O and B 2 O 3 are contained at the same time, volatilization becomes intense and the brick is remarkably eroded. Therefore, it is preferable that B 2 O 3 is not substantially contained.
  • Li 2 O is a component that lowers the strain point and facilitates stress relaxation, and as a result makes it impossible to obtain a stable surface compressive stress layer.
  • the amount is preferably less than 1%, more preferably 0.3% or less, particularly preferably less than 0.1%.
  • the plate thickness h of the glass is preferably 1.1 mm or less, more preferably 0.8 mm or less, and still more preferably 0.6 mm or less.
  • the plate thickness of the glass is preferably 0.3 mm or more, more preferably 0.4 mm or more, and further preferably 0.5 mm or more.
  • the “virtual temperature T f ” is a parameter that reflects the thermal history of the glass, and is an index defined as a temperature that provides an equilibrium structure when the glass is heated. Specifically, heat treatment was performed until the glass reached thermodynamic equilibrium at an arbitrary temperature, and when the glass was rapidly cooled to room temperature at a cooling rate of 10,000 ° C./min or more, it was frozen in a structure at the heat treatment temperature. Glass is obtained. The heat treatment temperature at this time is defined as the fictive temperature T f of the glass.
  • the method for measuring the fictive temperature Tf is as follows.
  • the refractive index of the glass obtained by rapid cooling is measured, and a calibration curve of the fictive temperature and the refractive index is created.
  • the refractive index of the glass sample for measuring the fictive temperature Tf is measured.
  • a fictive temperature T f of the glass sample is defined from the measured refractive index using a calibration curve prepared in advance.
  • the fictive temperature T f is plus 5 in anneal point T a, which will be described later temperature (annealing point T a + 5 ° C.) or higher high (virtual temperature T f ⁇ (annealing point T a +5)) is a float forming Is superior to the manufacture of More preferably, the fictive temperature is the annealing point + 10 ° C. or more (fictive temperature T f ⁇ (annealing point T a +10)). It fictive temperature T f is the temperature below the temperature plus 20 to annealing point T a (virtual temperature T f ⁇ (annealing point T a +20)) are preferred.
  • T f is the temperature below the temperature plus 20 to annealing point T a (virtual temperature T f ⁇ (annealing point T a +20)), the low temperature viscosity is low deformation greatly slow cooling shortage It is preferable because it can be suppressed.
  • “Slow cooling point T a ” is a temperature measured based on the method of ASTM C336 and is determined by the composition of the glass. Annealing point T a soda lime glass is typically of the order of 550 ° C..
  • strain point is a temperature measured based on the method of ASTM C336.
  • the strain point is 490 to 520 ° C. for soda lime glass and 520 to 620 ° C. for aluminosilicate glass suitable for chemical strengthening treatment. If the strain point is too low, the amount of glass deformation and thermal shrinkage when heat-treated at the same temperature increases, and it is not suitable for heat treatment such as chemical strengthening or film formation.
  • the strain point of the glass plate of this embodiment is preferably 490 ° C. or higher, and more preferably 505 ° C. or higher. When the strain point is 490 ° C. or higher, the shape stability during heat treatment is improved.
  • the strain point of the glass plate of this embodiment is preferably 620 ° C. or lower, and more preferably 600 ° C. or lower. When the strain point is 620 ° C. or less, good moldability is maintained particularly in the float process.
  • the glass viscosity depends on the glass composition when the glass temperature is the same.
  • the viscosity of the glass increases as the content of alkali metal oxides (such as Na 2 O and K 2 O) in the glass decreases.
  • the viscosity of the glass decreases as the glass temperature increases.
  • “Dimensionless index” means, as shown in the following formula, the product of the load F (unit: N) and the time time (unit: second) for applying the load, the average viscosity ⁇ (unit: Pa ⁇ s) described later. And a value obtained by dividing the product by the square of the plate thickness h (unit: m).
  • Dimensionless index F ⁇ time / ( ⁇ ⁇ h 2 )
  • the dimensionless index is preferably 1.4 ⁇ 10 ⁇ 4 or less, more preferably 1.3 ⁇ 10 ⁇ 4 or less.
  • the average viscosity ⁇ (unit: Pa ⁇ s) is a glass plate having a width of 5 mm and a length of 35 mm, supported as test pieces 110 at intervals of 30 mm.

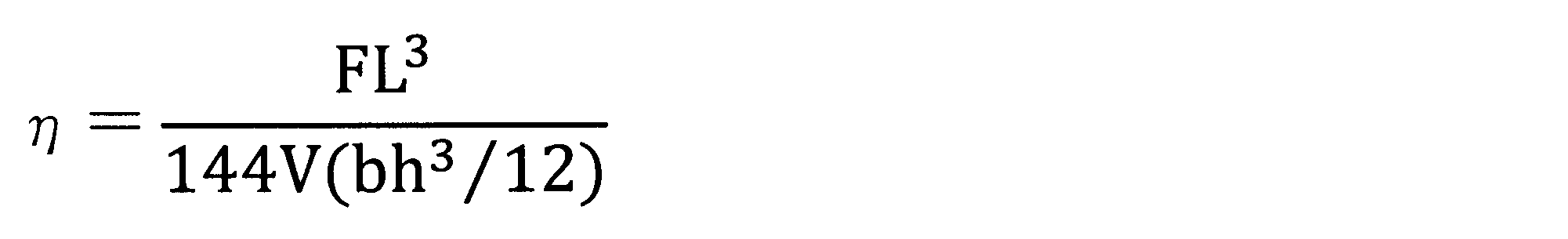

  • the load F (unit: N) ( ⁇ 0.98N) and the load when three-point bending is performed according to the Beam Bending method (BB method) at a heat treatment temperature equal to or lower than the temperature minus the strain ( ⁇ 50) (unit: ° C.) It is calculated
  • ⁇ is an average viscosity (unit: Pa ⁇ s)
  • L is a support point distance (unit: m)
  • F is a load (unit: N)
  • V is an average deflection speed of the load point (unit: m / s).
  • BB displacement amount / loading time BB displacement amount / loading time
  • b is the glass width (unit: m)
  • h is the plate thickness (unit: m).
  • BB displacement amount can be measured by the method as described in the test example mentioned later.
  • a plurality of flat soda lime glass plates manufactured by the float process were prepared.
  • glass plates produced by the float method were separated into pieces.
  • the glass plate has a width of 5 mm, a length of 35 mm, and a plate thickness of 0.55 mm or 0.7 mm.
  • the glass plate used in the test example has a composition expressed in terms of mole percentage based on oxide, SiO 2 is 56 to 75%, Al 2 O 3 is 1 to 20%, and Na 2 O is 8 to 22%. , 0 to 10% K 2 O, 0 to 14% MgO, 0 to 5% ZrO 2 and 0 to 12% CaO were used.
  • the conditions of the BB method (BB conditions) in Examples 3 to 5, 7 to 9, and 11 to 15 are as follows.
  • the glass is processed into a plate-like glass having a length of 35 mm, a width of 5 mm, and a thickness of 0.55 mm or 0.7 mm. Processing is performed by machining such as cutting and polishing. When heat is applied to the glass during processing, the structural temperature of the glass changes, so the temperature is maintained at 200 ° C. or lower.
  • the plate glass processed into a measurement shape is placed on the upper part of the receiving edge with a span of 30 mm in width so that the center of the sample and the center of the receiving edge span are aligned and adjusted so that the pressing edge hits the center of the sample.
  • the BB method was performed as follows. The glass of each example was heated to 410 ° C. at 10 ° C./min. When the temperature exceeded 200 ° C, a load was applied, and after reaching 410 ° C, the load was held for 10800 seconds. Thereafter, the temperature was lowered to 200 ° C., the load was removed, and the mixture was cooled to room temperature. The amount of BB displacement was measured by warping the glass before and after the BB method.
  • the glass was placed on a horizontal plane so that the center of the glass was convex, and the maximum and minimum heights were measured at the center and both ends, and the difference was taken as the amount of warpage of the glass.
  • the amount of warpage was measured with a non-contact three-dimensional measuring device NH-3MAS manufactured by Mitaka Koki Co., Ltd.
  • the difference in warpage before and after the BB method was taken as the BB displacement.
  • the actual measurement length of the warpage amount is a warpage amount of 34 mm excluding 0.5 mm at both ends with respect to the length of 35 mm of the glass plate.
  • Example 1 was the same BB condition as Example 3 except that the value obtained by dividing the load F by the square of the plate thickness h was set to 3.2 ⁇ 10 6 N / m 2 and out of the above range.
  • the BB conditions were the same as those in Example 3 except that the heat treatment temperature was 350 ° C.
  • the BB conditions were the same as those in Example 3 except that the heat treatment temperature was 450 ° C.
  • Table 1 shows the results of annealing point, strain point, fictive temperature, BB condition, average viscosity ⁇ , BB displacement, float formability, large plate heat treatment deformability, (dimensionless) index.
  • the float formability was determined based on the relationship between the fictive temperature and the annealing point as described above as to whether or not it is suitable for producing glass by the float process.
  • Large plate heat treatment deformability refers to whether or not a large glass plate (1300 mm ⁇ 1100 mm) is produced and is deformed when the glass plate is heat treated, and was judged by the dimensionless index described above.
  • Examples 1 to 9 are examples, and examples 10 to 15 are comparative examples.
  • Examples 1 to 6, 10, and 12 to 14 are glass plates in which the average viscosity is controlled when manufactured by the float process, and Example 15 is not aware of the control of the average viscosity when manufactured by the float method. It is the glass plate produced on general slow cooling conditions. Examples 7 to 9 are not glass plates produced by the float process, but glass plates produced by a crucible.
  • the dimensionless index is 1.6 ⁇ 10 ⁇ 4 or less
  • the average viscosity ⁇ is log ⁇ ⁇ 15.1 (unit: log Pa ⁇ s)
  • the fictive temperature is (slow cooling point T a +5 ) ⁇ virtual temperature T f ⁇ (annealing point T a +20)
  • the plate thickness h is 0.65 mm or more
  • the BB displacement is 78 ⁇ m or less
  • the float formability and large plate heat treatment deformability are excellent. I found out.
  • Examples 10 and 15 were excellent in float moldability, but the dimensionless index was high, and large plate heat treatment deformability was not excellent.
  • Example 11 the large plate heat treatment deformability was excellent, but the average viscosity ⁇ was high and the float moldability was not excellent.
  • Examples 12 to 14 the float formability was excellent, but the BB displacement was high and the large plate heat treatment deformability was not excellent.

Landscapes

  • Chemical & Material Sciences (AREA)
  • Engineering & Computer Science (AREA)
  • Materials Engineering (AREA)
  • Organic Chemistry (AREA)
  • Life Sciences & Earth Sciences (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • General Chemical & Material Sciences (AREA)
  • Geochemistry & Mineralogy (AREA)
  • Physics & Mathematics (AREA)
  • Thermal Sciences (AREA)
  • Glass Compositions (AREA)
  • Surface Treatment Of Glass (AREA)

Abstract

　本発明は化学強化、コーティングなどのガラスの歪点以下の温度での熱処理工程において、荷重を受けるガラス製品の変形を抑制することができるガラス板を提供することを目的とする。本発明は下記式で求められる無次元指標が１．６×１０－４以下、平均粘性ηがｌｏｇη≦１５．１ｌｏｇＰａ・ｓ以下、及び仮想温度Ｔｆと徐冷点Ｔａとの関係がＴｆ≧（Ｔａ＋５）であり、さらにガラスの板厚ｈが７×１０－４ｍ以上である場合の荷重をかけている時間の荷重点の変位が７８μｍ以下である熱処理用ガラス板に関する。

Description

熱処理用ガラス板
　本発明は、熱処理用ガラス板に関し、特に、ディスプレイ・開口部材用途に、化学強化、コーティングなどの歪点以下の温度で熱処理されることにより、機能付与や品質向上されるガラス板に関する。
　近年、ガラス板に、機能付与や品質向上を目的とした化学強化、コーティングなどが施されることが増えている。工業的には、ガラスの歪点以下の温度でガラスに荷重をかけても変形が残留しないと言われているが、ガラスの歪点より十分に低い温度でも長時間の熱処理により、製品の品質上は無視できない残留変形が生じてしまう。また、加熱後の冷却中に生じた温度分布に起因する反りなどの変形の一部が最終的な残留変形として残る事もある。この残留変形の要因の一つは、ガラス製品製造時の冷却条件により、ガラス製品が高温のガラス構造を持っている事である。ガラスを化学強化する前に徐冷点以下の温度で熱処理して化学強化特性を向上させる方法（特許文献１～３）が提案されている。
日本国特許第５２９４１５０号公報 日本国特表２０１３－５４２１６４号公報 日本国特表２０１４－５０１２１４号公報
　しかしながら、特許文献１～３のいずれも高温のガラス構造を低温のガラス構造に変化させる熱処理中におけるガラスの変形防止には言及していない。
　本発明は、化学強化、コーティングなどのガラスの歪点以下の温度での熱処理工程において、荷重を受けるガラス製品の変形を抑制することができるガラス板を提供することを目的とする。
　本発明者らは、熱処理用ガラス板であって、その無次元指標、平均粘性等を制御することにより、ガラスの歪点以下の温度での熱処理工程において、荷重を受けるガラス製品の変形を抑制することができる熱処理用ガラス板が得られることを見出し、本発明を完成させた。すなわち、本発明は以下のとおりである。
＜１＞　下記式で求められる無次元指標が１．６×１０－４以下、平均粘性ηがｌｏｇη≦１５．１ｌｏｇＰａ・ｓ以下、及び仮想温度Ｔｆと徐冷点Ｔａとの関係がＴｆ≧（Ｔａ＋５）であり、さらにガラスの板厚ｈが７×１０－４ｍ以上である場合の荷重をかけている時間の荷重点の変位量が７８μｍ以下である熱処理用ガラス板。
　無次元指標＝荷重Ｆ×荷重をかける時間ｔｉｍｅ／（平均粘性η×板厚ｈ２）
　ただし、前記平均粘性ηの算出方法は以下のとおりである。
　幅５ｍｍ、長さ３５ｍｍのガラス板を、３０ｍｍ間隔で支持し、歪点から５０を引いた温度（歪点－５０）（単位：℃）以下の熱処理温度でＢｅａｍ　Ｂｅｎｄｉｎｇ法に従い３点曲げした際の、荷重Ｆ（単位：Ｎ）（≧０．９８Ｎ）、荷重をかける時間ｔｉｍｅ（単位：秒）、および、荷重をかけている時間の荷重点の変位量から下記式で求められる。
Figure JPOXMLDOC01-appb-M000004
 　　η：平均粘性（単位：Ｐａ・ｓ）
　　Ｌ：支持点距離（単位：ｍ）
　　Ｆ：荷重（単位：Ｎ）
　　Ｖ：荷重点の平均たわみ速度（単位：ｍ／ｓ）（＝荷重点の変位量÷荷重時間）
　　ｂ：ガラス幅（単位：ｍ）
　　ｈ：板厚（単位：ｍ）
＜２＞　下記式で求められる無次元指標が１．６×１０－４以下、歪点が４９０～６２０℃、及び仮想温度Ｔｆと徐冷点Ｔａとの関係が（Ｔａ＋５）≦Ｔｆ≦（Ｔａ＋２０）であり、さらにガラスの板厚ｈが６．５×１０－４ｍ以上である場合の荷重をかけている時間の荷重点の変位量が７８μｍ以下である熱処理用ガラス板。
　無次元指標＝荷重Ｆ×１０８００秒／（平均粘性η×板厚ｈ２）
　ただし、前記平均粘性ηの算出方法は以下のとおりである。
　幅５ｍｍ、長さ３５ｍｍのガラス板を、３０ｍｍ間隔で支持し、４１０℃の熱処理温度でＢｅａｍ　Ｂｅｎｄｉｎｇ法に従い、荷重Ｆ（単位：Ｎ）を板厚ｈ（単位：ｍ）の二乗で除した値が４．０×１０６（単位：Ｎ／ｍ２）となるような荷重Ｆを１０８００秒かけることにより３点曲げした際の、荷重をかけている時間の荷重点の変位量から下記式で求められる。
Figure JPOXMLDOC01-appb-M000005
 　　η：平均粘性（単位：Ｐａ・ｓ）
　　Ｌ：支持点距離（単位：ｍ）
　　Ｆ：荷重（単位：Ｎ）
　　Ｖ：荷重点の平均たわみ速度（単位：ｍ／ｓ）（＝荷重点の変位量／１０８００秒）
　　ｂ：ガラス幅（単位：ｍ）
　　ｈ：板厚（単位：ｍ）
＜３＞　下記式で求められる無次元指標が１．６×１０－４以下、歪点が４９０～６２０℃、及び仮想温度Ｔｆと徐冷点Ｔａとの関係が（Ｔａ＋５）≦Ｔｆ≦（Ｔａ＋２０）であり、さらにガラスの板厚ｈが６．５×１０－４ｍ未満である熱処理用ガラス。
　無次元指標＝荷重Ｆ×１０８００秒／（平均粘性η×板厚ｈ２）
　ただし、前記平均粘性ηの算出方法は以下のとおりである。
　幅５ｍｍ、長さ３５ｍｍのガラス板を、３０ｍｍ間隔で支持し、４１０℃の熱処理温度でＢｅａｍ　Ｂｅｎｄｉｎｇ法に従い、荷重Ｆ（単位：Ｎ）を板厚ｈ（単位：ｍ）の二乗で除した値が６．５×１０６（単位：Ｎ／ｍ２）となるような荷重Ｆを１０８００秒かけることにより３点曲げした際の、荷重をかけている時間の荷重点の変位量から下記式で求められる。

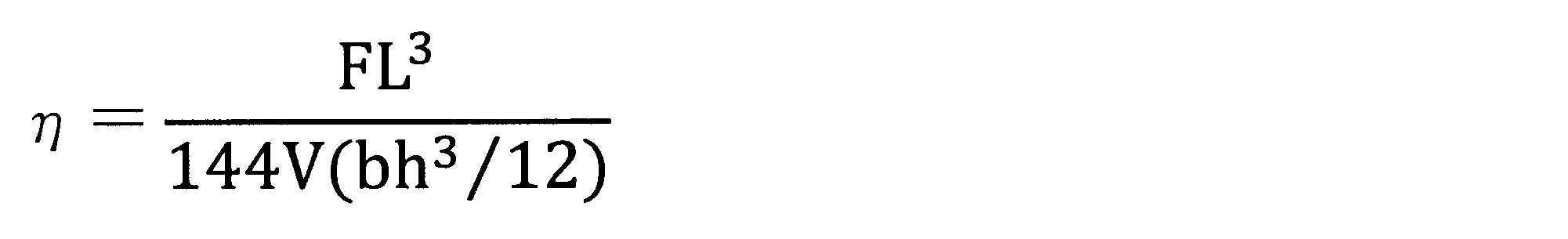

Figure JPOXMLDOC01-appb-M000006
 　　η：平均粘性（単位：Ｐａ・ｓ）
　　Ｌ：支持点距離（単位：ｍ）
　　Ｆ：荷重（単位：Ｎ）
　　Ｖ：荷重点の平均たわみ速度（単位：ｍ／ｓ）（＝荷重点の変位量／１０８００秒）
　　ｂ：ガラス幅（単位：ｍ）
　　ｈ：板厚（単位：ｍ）
＜４＞　前記平均粘性ηが、ｌｏｇη≦１５．１ｌｏｇＰａ・ｓであることを特徴とする前記＜２＞または＜３＞に記載の熱処理用ガラス板。
＜５＞　前記ガラス板が、１０００ｍｍ×１０００ｍｍ以上であることを特徴とする前記＜１＞～＜４＞のいずれか一に記載の熱処理用ガラス板。
＜６＞　前記ガラス板が、フロート法により成形されたことを特徴とする前記＜１＞～＜５＞のいずれか一に記載の熱処理用ガラス板。
　本発明によれば、化学強化、コーティングなどのガラスの歪点以下の温度での熱処理工程において、荷重を受けるガラス製品の変形を抑制することができる熱処理用ガラス板を提供することができる。
図１は、平均粘性ηを求めるための、Ｂｅａｍ　Ｂｅｎｄｉｎｇ法を用いたＢＢ変位量を測定する方法の説明図である。
　以下、本発明を実施するための形態について説明するが、本発明は、下記の実施形態に制限されることはなく、本発明の範囲を逸脱することなく、下記の実施形態に種々の変形および置換を加えることができる。
　本発明の熱処理用ガラス板（以下、単に「ガラス板」と称することがある。）の種類は、ソーダライムガラス、アルミノシリケートガラスなど、本発明のガラス板の種類に制限はない。
　ここで、本発明におけるガラス板が、化学強化ガラスとして用いられる場合の組成としては、酸化物基準のモル百分率表示でＳｉＯ２を５６～７５％、Ａｌ２Ｏ３を１～２０％、Ｎａ２Ｏを８～２２％、Ｋ２Ｏを０～１０％、ＭｇＯを０～１４％、ＺｒＯ２を０～５％、及びＣａＯを０～１２％含有することを特徴とする。以降、百分率表示は、特に断らない限り、モル百分率表示含有量を示す。また、上記以外にも、ＳｒＯ、ＢａＯ、ＴｉＯ２、硫酸塩、塩化物、フッ化物やその他成分を含んでいてもよい。
　ガラス組成を前記範囲に限定した理由を以下に説明する。
　ＳｉＯ２は、ガラス微細構造の中で網目構造を形成する成分として知られており、ガラスを構成する主要成分である。ＳｉＯ２の含有量は、５６％以上であり、好ましくは６０％以上、より好ましくは６３％以上、さらに好ましくは６５％以上である。また、ＳｉＯ２の含有量は、７５％以下であり、好ましくは７３％以下、より好ましくは７１％以下である。
　ＳｉＯ２の含有量が５６％以上であると、ガラスとしての安定性や耐候性の点で優位である。一方、ＳｉＯ２の含有量が７５％以下であると、熔解性および成形性の点で優位である。
　Ａｌ２Ｏ３は、化学強化におけるイオン交換性能を向上させる作用があり、特に表面圧縮応力（ＣＳ）を向上する作用が大きい。ガラスの耐候性を向上する成分としても知られている。また、フロート成形時にボトム面からの錫の浸入を抑制する作用がある。Ａｌ２Ｏ３の含有量は、１％以上であり、好ましくは２％以上、より好ましくは２．７％以上、さらに好ましくは３．２％以上である。また、Ａｌ２Ｏ３の含有量は、２０％以下であり、好ましくは１７％以下、より好ましくは１２％以下、さらに好ましくは１０％以下、特に好ましくは７％以下である。
　Ａｌ２Ｏ３の含有量が１％以上であると、イオン交換により、所望のＣＳが得られ、また、錫の浸入を抑制する効果が得られる。一方、Ａｌ２Ｏ３の含有量が２０％以下であると、ガラスの粘性が高い場合でも失透温度が大きくは上昇しないため、ソーダライムガラス生産ラインでの熔解、成形の点で優位である。
　ＳｉＯ２およびＡｌ２Ｏ３の含有量の合計（ＳｉＯ２＋Ａｌ２Ｏ３）は、８０％以下であることが好ましい。８０％超では高温でのガラスの粘性が増大し、溶融が困難となるおそれがあり、より好ましくは７９％以下、さらに好ましくは７８％以下である。また、（ＳｉＯ２＋Ａｌ２Ｏ３）は、６９％以上であることが好ましい。６９％以上では圧痕がついた時のクラック耐性が優位であり、好ましくは７０％以上、より好ましくは７２％以上である。
　Ｎａ２Ｏは、イオン交換により表面圧縮応力層を形成させる必須成分であり、圧縮応力深さ（ＤＯＬ）を深くする作用がある。またガラスの高温粘性と失透温度を下げ、ガラスの熔解性、成形性を向上させる成分である。Ｎａ２Ｏの含有量は、８％以上であり、好ましくは１２％以上、より好ましくは１３％以上である。また、Ｎａ２Ｏの含有量は、２２％以下であり、好ましくは１７％以下、より好ましくは１５％以下である。Ｎａ２Ｏの含有量が８％以上であると、イオン交換により所望の表面圧縮応力層を形成することができる。一方、Ｎａ２Ｏの含有量が２２％以下であると、充分な耐候性が得られる。
　Ｋ２Ｏは、必須ではないが、イオン交換速度を増大しＤＯＬを深くする効果があるため含有してもよい。一方、Ｋ２Ｏが多くなりすぎると熱膨張係数が大きくなり、温度分布が不均一となったときに発生する応力が大きくなる。Ｋ２Ｏを含有する場合は、１０％以下が好ましく、より好ましくは８％以下、さらに好ましくは６％以下である。Ｋ２Ｏの含有量が１０％以下であると、熱膨張により発生する応力が極端に大きくなることを防止できる。
　ＭｇＯは、必須ではないが、ガラスを安定化させる成分である。ＭｇＯの含有量は、２％以上が好ましく、より好ましくは６％以上、さらに好ましくは８％以上である。また、ＭｇＯの含有量は、１４％以下であり、好ましくは１２％以下、より好ましくは１１％以下である。ＭｇＯの含有量が２％以上であると、ガラスの耐薬品性が良好になり、また、高温での熔解性が良好になり、失透が起こり難くなる。一方、ＭｇＯの含有量が１４％以下であると、失透の起こりにくさが維持され、充分なイオン交換速度が得られる。
　ＺｒＯ２は、必須ではないが、一般に、化学強化での表面圧縮応力を大きくする作用があることが知られている。しかし、少量のＺｒＯ２を含有してもコスト増加の割には、その効果は大きくない。したがって、コストが許す範囲で任意の割合のＺｒＯ２を含有することが出来る。含有する場合は、５％以下であることが好ましい。
　ＣａＯは、必須ではないが、ガラスを安定化させる成分である。ＣａＯは、アルカリイオンの交換を阻害する傾向があるため、特にＤＯＬを大きくしたい場合は含有量を減らす、もしくは含まないことが好ましい。一方、耐薬品性を向上させるためには、１％以上が好ましく、より好ましくは３％以上、さらに好ましくは４％以上である。ＣａＯを含有する場合の含有量は、１２％以下であり、好ましくは１０％以下、より好ましくは８％以下、さらに好ましくは６％以下である。ＣａＯの含有量が１２％以下であると、充分なイオン交換速度が保たれ、所望のＤＯＬが得られる。
　ＳｒＯは、必須ではないが、ガラスの高温粘性を下げ、失透温度を下げる目的で含有してもよい。ＳｒＯは、イオン交換効率を低下させる作用があるため、特にＤＯＬを大きくしたい場合は含有しないことが好ましい。含有する場合のＳｒＯ量は３％以下が好ましく、より好ましくは２％以下、さらに好ましくは１％以下である。
　ＢａＯは、必須ではないが、ガラスの高温粘性を下げ、失透温度を下げる目的で含有してもよい。ＢａＯはガラスの比重を重くする作用があるため、軽量化を意図する場合には含有しないことが好ましい。含有する場合のＢａＯ量は３％以下が好ましく、より好ましくは２％以下、さらに好ましくは１％以下である。
　ＴｉＯ２は、天然原料中に多く存在し、黄色の着色源となることが知られている。ＴｉＯ２の含有量は、０．３％以下が好ましく、より好ましくは０．２％以下、さらに好ましくは０．１％以下である。ＴｉＯ２の含有量が０．３％を超えるとガラスが黄色味を帯びる。
　この他、ガラスの熔融の清澄剤として、硫酸塩、塩化物、フッ化物などを適宜含有してもよい。本発明のガラスは、本質的に以上で説明した成分からなるが、本発明の目的を損なわない範囲でその他の成分を含有してもよい。そのような成分を含有する場合、それら成分の含有量の合計は５％以下であることが好ましく、より好ましくは３％以下、典型的には１％以下である。以下、上記その他成分について例示的に説明する。
　ＺｎＯは、ガラスの高温での熔融性を向上するために、たとえば２％まで含有してもよい。しかし、フロート法で製造する場合には、フロートバスで還元され製品欠点となるので含有しないことが好ましい。
　Ｂ２Ｏ３は、高温での熔融性またはガラス強度の向上のために、１％未満の範囲で含有してもよい。一般的には、Ｎａ２ＯまたはＫ２Ｏのアルカリ成分とＢ２Ｏ３を同時に含有すると揮散が激しくなり、煉瓦を著しく浸食するので、Ｂ２Ｏ３は実質的に含有しないことが好ましい。
　Ｌｉ２Ｏは、歪点を低くして応力緩和を起こりやすくし、その結果安定した表面圧縮応力層を得られなくする成分であるので含有しないことが好ましく、含有する場合であってもその含有量は１％未満であることが好ましく、より好ましくは０．３％以下、特に好ましくは０．１％未満である。
　ガラスの板厚ｈは、１．１ｍｍ以下であることが好ましく、より好ましくは０．８ｍｍ以下、さらに好ましくは０．６ｍｍ以下である。一方、ガラスの板厚は、０．３ｍｍ以上であることが好ましく、より好ましくは０．４ｍｍ以上であり、さらに好ましくは０．５ｍｍ以上である。
　「仮想温度Ｔｆ」とは、ガラスの熱履歴を反映するパラメータで、ガラスを加熱したときの平衡構造となる温度として定義される指標である。具体的には、任意の温度でガラスが熱力学的に平衡状態になるまで熱処理を行い、１００００℃／分以上の冷却速度でガラスを室温まで急冷すると、その熱処理温度での構造で凍結させたガラスが得られる。この時の熱処理温度が、そのガラスの仮想温度Ｔｆとして定義される。仮想温度Ｔｆの測定方法は以下の通りである。
　まず複数の熱処理温度について、急冷して得られたガラスの屈折率を測定し、仮想温度と屈折率の検量線を作成する。続いて、仮想温度Ｔｆを測定するガラスサンプルの屈折率を測定する。あらかじめ作成した検量線を用いて、測定した屈折率からガラスサンプルの仮想温度Ｔｆを定義する。
　仮想温度Ｔｆが後述する徐冷点Ｔａに５を足した温度（徐冷点Ｔａ＋５℃）以上高い（仮想温度Ｔｆ≧（徐冷点Ｔａ＋５））場合は、フロート成形での製造に優位である。より好ましくは、仮想温度が徐冷点＋１０℃以上（仮想温度Ｔｆ≧（徐冷点Ｔａ＋１０））である。また、仮想温度Ｔｆは徐冷点Ｔａに２０を足した温度以下の温度であること（仮想温度Ｔｆ≦（徐冷点Ｔａ＋２０））が好ましい。仮想温度Ｔｆが徐冷点Ｔａに２０を足した温度以下の温度（仮想温度Ｔｆ≦（徐冷点Ｔａ＋２０））である場合は、徐冷不足で低温粘性が小さく変形が大きくなることを抑制できることから好ましい。
　「徐冷点Ｔａ」とは、ＡＳＴＭ　Ｃ３３６の方法に基づいて測定される温度であり、ガラスの組成などで定まる。ソーダライムガラスの徐冷点Ｔａは、代表的には、５５０℃程度である。
　「歪点」とは、ＡＳＴＭ　Ｃ３３６の方法に基づいて測定される温度である。歪点は、ソーダライムガラスでは４９０～５２０℃であり、化学強化処理に適したアルミノシリケートガラスでは５２０～６２０℃である。歪点が低くなりすぎると同一温度で熱処理したときのガラスの変形や熱収縮量が大きくなり、化学強化や成膜といった熱処理には適さない。
　本実施形態のガラス板の歪点は、４９０℃以上が好ましく、５０５℃以上がより好ましい。歪点が４９０℃以上であると、熱処理時の形状安定性が良好になる。本実施形態のガラス板の歪点は、６２０℃以下が好ましく、６００℃以下がより好ましい。歪点が６２０℃以下であると、特にフロート法において良好な成形性が保たれる。
　ガラスの粘度は、ガラスの温度が同じ場合、ガラスの組成に依存する。ソーダライムガラスの場合、例えば、ガラス中のアルカリ金属酸化物（Ｎａ２ＯやＫ２Ｏなど）の含有量が少なくなるほど、ガラスの粘度が高くなる。ガラスの粘度は、ガラスの組成が同じ場合、ガラスの温度が上昇するほど、低下する。
　「無次元指標」とは、下記式に示すように、荷重Ｆ（単位：Ｎ）と荷重をかける時間ｔｉｍｅ（単位：秒）との積を、後述の平均粘性η（単位：Ｐａ・ｓ）と板厚ｈ（単位：ｍ）の二乗との積で除した値である。
　無次元指標＝Ｆ×ｔｉｍｅ／（η×ｈ２）
　無次元指標が１．６×１０－４以下の場合は、熱処理中のガラス変形が実用上問題にならないレベルまで小さくなる。熱処理中のガラス変形防止の観点から、無次元指標は好ましくは１．４×１０－４以下、より好ましくは１．３×１０－４以下である。
　平均粘性η（単位：Ｐａ・ｓ）は、図１に示したように、幅５ｍｍ、長さ３５ｍｍのガラス板を試験片１１０として３０ｍｍ間隔で支持し、試験機１００を用いて歪点から５０を引いた温度（歪点－５０）（単位：℃）以下の熱処理温度でＢｅａｍ　Ｂｅｎｄｉｎｇ法（ＢＢ法）に従い３点曲げした際の、荷重Ｆ（単位：Ｎ）（≧０．９８Ｎ）、荷重をかける時間ｔｉｍｅ（単位：秒）、および、荷重をかけている時間の荷重点の変位量（ＢＢ変位量）から下記式で求められる。
Figure JPOXMLDOC01-appb-M000007
　ここで、ηは平均粘性（単位：Ｐａ・ｓ）、Ｌは支持点距離（単位：ｍ）、Ｆは荷重（単位：Ｎ）、Ｖは荷重点の平均たわみ速度（単位：ｍ／ｓ）（＝ＢＢ変位量÷荷重時間）、ｂはガラス幅（単位：ｍ）、ｈは板厚（単位：ｍ）である。
　平均粘性ηの対数ｌｏｇηがｌｏｇη≦１５．１（単位：ｌｏｇＰａ・ｓ）の場合は、フロート法による製造が容易である。より好ましくは、ｌｏｇη≦１５．０（単位：ｌｏｇＰａ・ｓ）以下である。
　ガラスの板厚が０．６５ｍｍ以上の場合、特に０．７ｍｍ以上の場合、ＢＢ変位量が７８μｍ以下であれば、ガラスが軟らかすぎず、熱処理中に変形しにくい。
　なお、ＢＢ変位量は後述する試験例に記載の方法により測定することができる。
　以下に、実施例などにより本発明を具体的に説明するが、本発明はこれらの例によって限定されるものではない。
　試験例では、フロート法により製造された、複数の平板状のソーダライムガラス板を用意した。測定のため、フロート法により製造されたガラス板を個片化した。ガラス板の幅は５ｍｍ、長さは３５ｍｍであり、板厚は０．５５ｍｍ若しくは０．７ｍｍである。ここで、試験例において使用したガラス板は、その組成が酸化物基準のモル百分率表示で、ＳｉＯ２を５６～７５％、Ａｌ２Ｏ３を１～２０％、Ｎａ２Ｏを８～２２％、Ｋ２Ｏを０～１０％、ＭｇＯを０～１４％、ＺｒＯ２を０～５％、及びＣａＯを０～１２％含有するものを用いた。
　試験例のうち、例３～５、７～９、１１～１５における、ＢＢ法の条件（ＢＢ条件）は以下の通りである。ガラスを長さ３５ｍｍ、幅５ｍｍ、板厚０．５５ｍｍまたは０．７ｍｍの大きさの板状ガラスに加工する。加工は、切断、研磨などの機械加工で行う。加工中にガラスに熱が加わるとガラスの構造温度が変化してしまうため、温度が２００℃以下となるように維持する。測定形状に加工した板ガラスをスパン３０ｍｍ幅の受けエッジの上部に、試料中央と受けエッジスパンの中央を合わせて設置し、試料中央部に押しエッジが当たるように調整する。ガラスを４１０℃の熱処理温度で加熱し、荷重Ｆを板厚ｈの二乗で除した値が４．０×１０６～６．５×１０６（単位：Ｎ／ｍ２）となるような荷重Ｆを１０８００秒間加えた。
　ＢＢ法は以下の要領で実施した。各例のガラスを１０℃／ｍｉｎで４１０℃まで加熱した。２００℃を超えた時点で荷重を印加し、４１０℃に達してから１０８００秒間荷重を掛けたまま保持した。その後、２００℃まで降温した後に荷重を除去し、室温まで冷却した。
　ＢＢ変位量は、ＢＢ法の実施前後のガラスの反り形状を測定した。より詳細には、ガラスの中央が凸になるように水平面に設置し、中央部分と両端部分で高さの最大と最小を測定し、その差をガラスの反り量とした。当該反り量は三鷹光器社製の非接触三次元測定装置ＮＨ－３ＭＡＳにより測定した。ＢＢ法の実施前後の反り量の差をＢＢ変位量とした。なお、測定方法の制約により、反り量の実測長さは、ガラス板の長さ３５ｍｍに対して両端０．５ｍｍを除いた３４ｍｍの長さの反り量となる。
　例１は、荷重Ｆを板厚ｈの二乗で除した値を３．２×１０６Ｎ／ｍ２と上記の範囲外に設定した以外は、例３と同様のＢＢ条件とした。例２は、熱処理温度が３５０℃である点を除いて、例３と同様のＢＢ条件とした。例６および１０は、熱処理温度が４５０℃である点を除いて、例３と同様のＢＢ条件とした。
　徐冷点、歪点、仮想温度、ＢＢ条件、平均粘性η、ＢＢ変位、フロート成形性、大板熱処理変形性、（無次元）指標の結果を表１に示す。ここで、フロート成形性とは、フロート法によりガラスを製造するのに適しているか否かを上述した仮想温度と徐冷点との関係により判断した。大板熱処理変形性とは、大きなガラス板（１３００ｍｍ×１１００ｍｍ）を製造し、そのガラス板を熱処理したときに変形をするか否かを判断したものであり、上述した無次元指標により判断した。なお、例１～例９は実施例であり、例１０～例１５は比較例である。なお、例１～６、１０、１２～１４は、フロート法で製造する際に平均粘性を制御したガラス板であり、例１５は、フロート法で製造する際に平均粘性の制御を意識しない、一般的な徐冷条件で作製したガラス板である。また、例７～例９は、フロート法により製造したガラス板ではなく、るつぼにより製造したガラス板である。
Figure JPOXMLDOC01-appb-T000008
　表１から、以下のことが得られた。
　例１～９は、無次元指標が１．６×１０－４以下であり、平均粘性ηがｌｏｇη≦１５．１（単位：ｌｏｇＰａ・ｓ）であり、仮想温度が（徐冷点Ｔａ＋５）≦仮想温度Ｔｆ≦（徐冷点Ｔａ＋２０）の関係を満たし、板厚ｈが０．６５ｍｍ以上の場合はＢＢ変位が７８μｍ以下であり、フロート成形性及び大板熱処理変形性に優れていることが分かった。
　一方、例１０および１５は、フロート成形性は優れていたが、無次元指標が高く、大板熱処理変形性が優れなかった。例１１は、大板熱処理変形性は優れていたが、平均粘性ηが高く、フロート成形性が優れなかった。また、例１２～１４は、フロート成形性は優れていたが、ＢＢ変位が高く、大板熱処理変形性が優れなかった。
　本発明を詳細に、また特定の実施態様を参照して説明したが、本発明の精神と範囲を逸脱することなく様々な変更や修正を加えることができることは当業者にとって明らかである。本出願は２０１４年４月１４日出願の日本特許出願（特願２０１４－０８２８７６）に基づくものであり、その内容はここに参照として取り込まれる。
１００　試験機
１１０　試験片

Claims (6)

  1. 　下記式で求められる無次元指標が１．６×１０－４以下、平均粘性ηがｌｏｇη≦１５．１ｌｏｇＰａ・ｓ以下、及び仮想温度Ｔｆと徐冷点Ｔａとの関係がＴｆ≧（Ｔａ＋５）であり、さらにガラスの板厚ｈが７×１０－４ｍ以上である場合の荷重をかけている時間の荷重点の変位量が７８μｍ以下である熱処理用ガラス板。
    　無次元指標＝荷重Ｆ×荷重をかける時間ｔｉｍｅ／（平均粘性η×板厚ｈ２）
    　ただし、前記平均粘性ηの算出方法は以下のとおりである。
    　幅５ｍｍ、長さ３５ｍｍのガラス板を、３０ｍｍ間隔で支持し、歪点から５０を引いた温度（歪点－５０）（単位：℃）以下の熱処理温度でＢｅａｍ　Ｂｅｎｄｉｎｇ法に従い３点曲げした際の、荷重Ｆ（単位：Ｎ）（≧０．９８Ｎ）、荷重をかける時間ｔｉｍｅ（単位：秒）、および、荷重をかけている時間の荷重点の変位量から下記式で求められる。
    Figure JPOXMLDOC01-appb-M000001
     　　η：平均粘性（単位：Ｐａ・ｓ）
    　　Ｌ：支持点距離（単位：ｍ）
    　　Ｆ：荷重（単位：Ｎ）
    　　Ｖ：荷重点の平均たわみ速度（単位：ｍ／ｓ）（＝荷重点の変位量÷荷重時間）
    　　ｂ：ガラス幅（単位：ｍ）
    　　ｈ：板厚（単位：ｍ）
  2. 　下記式で求められる無次元指標が１．６×１０－４以下、歪点が４９０～６２０℃、及び仮想温度Ｔｆと徐冷点Ｔａとの関係が（Ｔａ＋５）≦Ｔｆ≦（Ｔａ＋２０）であり、さらにガラスの板厚ｈが６．５×１０－４ｍ以上である場合の荷重をかけている時間の荷重点の変位量が７８μｍ以下である熱処理用ガラス板。
    　無次元指標＝荷重Ｆ×１０８００秒／（平均粘性η×板厚ｈ２）
    　ただし、前記平均粘性ηの算出方法は以下のとおりである。
    　幅５ｍｍ、長さ３５ｍｍのガラス板を、３０ｍｍ間隔で支持し、４１０℃の熱処理温度でＢｅａｍ　Ｂｅｎｄｉｎｇ法に従い、荷重Ｆ（単位：Ｎ）を板厚ｈ（単位：ｍ）の二乗で除した値が４．０×１０６（単位：Ｎ／ｍ２）となるような荷重Ｆを１０８００秒かけることにより３点曲げした際の、荷重をかけている時間の荷重点の変位量から下記式で求められる。
    Figure JPOXMLDOC01-appb-M000002
     　　η：平均粘性（単位：Ｐａ・ｓ）
    　　Ｌ：支持点距離（単位：ｍ）
    　　Ｆ：荷重（単位：Ｎ）
    　　Ｖ：荷重点の平均たわみ速度（単位：ｍ／ｓ）（＝荷重点の変位量／１０８００秒）
    　　ｂ：ガラス幅（単位：ｍ）
    　　ｈ：板厚（単位：ｍ）
  3. 　下記式で求められる無次元指標が１．６×１０－４以下、歪点が４９０～６２０℃、及び仮想温度Ｔｆと徐冷点Ｔａとの関係が（Ｔａ＋５）≦Ｔｆ≦（Ｔａ＋２０）であり、さらにガラスの板厚ｈが６．５×１０－４ｍ未満である熱処理用ガラス。
    　無次元指標＝荷重Ｆ×１０８００秒／（平均粘性η×板厚ｈ２）
    　ただし、前記平均粘性ηの算出方法は以下のとおりである。
    　幅５ｍｍ、長さ３５ｍｍのガラス板を、３０ｍｍ間隔で支持し、４１０℃の熱処理温度でＢｅａｍ　Ｂｅｎｄｉｎｇ法に従い、荷重Ｆ（単位：Ｎ）を板厚ｈ（単位：ｍ）の二乗で除した値が６．５×１０６（単位：Ｎ／ｍ２）となるような荷重Ｆを１０８００秒かけることにより３点曲げした際の、荷重をかけている時間の荷重点の変位量から下記式で求められる。
    Figure JPOXMLDOC01-appb-M000003
     　　η：平均粘性（単位：Ｐａ・ｓ）
    　　Ｌ：支持点距離（単位：ｍ）
    　　Ｆ：荷重（単位：Ｎ）
    　　Ｖ：荷重点の平均たわみ速度（単位：ｍ／ｓ）（＝荷重点の変位量／１０８００秒）
    　　ｂ：ガラス幅（単位：ｍ）
    　　ｈ：板厚（単位：ｍ）
  4. 　前記平均粘性ηが、ｌｏｇη≦１５．１ｌｏｇＰａ・ｓであることを特徴とする請求項２または３に記載の熱処理用ガラス板。
  5. 　前記ガラス板が、１０００ｍｍ×１０００ｍｍ以上であることを特徴とする請求項１～４のいずれか一項に記載の熱処理用ガラス板。
  6. 　前記ガラス板が、フロート法により成形されたことを特徴とする請求項１から５のいずれか一項に記載の熱処理用ガラス板。
PCT/JP2015/061177 2014-04-14 2015-04-09 熱処理用ガラス板 Ceased WO2015159807A1 (ja)

Priority Applications (3)

Application Number Priority Date Filing Date Title
JP2016513751A JPWO2015159807A1 (ja) 2014-04-14 2015-04-09 熱処理用ガラス板
CN201580019926.8A CN106232538A (zh) 2014-04-14 2015-04-09 热处理用玻璃板
US15/292,610 US20170029318A1 (en) 2014-04-14 2016-10-13 Glass plate for heat treatment

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
JP2014-082876 2014-04-14
JP2014082876 2014-04-14

Related Child Applications (1)

Application Number Title Priority Date Filing Date
US15/292,610 Continuation US20170029318A1 (en) 2014-04-14 2016-10-13 Glass plate for heat treatment

Publications (1)

Publication Number Publication Date
WO2015159807A1 true WO2015159807A1 (ja) 2015-10-22

Family

ID=54324016

Family Applications (1)

Application Number Title Priority Date Filing Date
PCT/JP2015/061177 Ceased WO2015159807A1 (ja) 2014-04-14 2015-04-09 熱処理用ガラス板

Country Status (5)

Country Link
US (1) US20170029318A1 (ja)
JP (1) JPWO2015159807A1 (ja)
CN (1) CN106232538A (ja)
TW (1) TW201546000A (ja)
WO (1) WO2015159807A1 (ja)

Families Citing this family (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP7821404B2 (ja) * 2021-03-23 2026-02-27 日本電気硝子株式会社 化学強化用のガラス板、強化ガラス板の製造方法、及びガラス板

Citations (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2009196879A (ja) * 2008-01-21 2009-09-03 Nippon Electric Glass Co Ltd ガラス基板の製造方法及びガラス基板
JP2011020864A (ja) * 2009-07-13 2011-02-03 Nippon Electric Glass Co Ltd ガラス基板の製造方法
JP2012197185A (ja) * 2010-03-23 2012-10-18 Nippon Electric Glass Co Ltd ガラス基板の製造方法及びガラス基板
JP2014024717A (ja) * 2012-07-27 2014-02-06 Asahi Glass Co Ltd Ｃｕ−Ｉｎ−Ｇａ−Ｓｅ太陽電池用ガラス板およびそれを用いた太陽電池とその製造方法

Family Cites Families (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US8347651B2 (en) * 2009-02-19 2013-01-08 Corning Incorporated Method of separating strengthened glass
KR101409534B1 (ko) * 2011-07-01 2014-06-19 아반스트레이트 가부시키가이샤 평판 디스플레이용 유리 기판 및 그의 제조 방법

Patent Citations (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2009196879A (ja) * 2008-01-21 2009-09-03 Nippon Electric Glass Co Ltd ガラス基板の製造方法及びガラス基板
JP2011020864A (ja) * 2009-07-13 2011-02-03 Nippon Electric Glass Co Ltd ガラス基板の製造方法
JP2012197185A (ja) * 2010-03-23 2012-10-18 Nippon Electric Glass Co Ltd ガラス基板の製造方法及びガラス基板
JP2014024717A (ja) * 2012-07-27 2014-02-06 Asahi Glass Co Ltd Ｃｕ−Ｉｎ−Ｇａ−Ｓｅ太陽電池用ガラス板およびそれを用いた太陽電池とその製造方法

Also Published As

Publication number Publication date
JPWO2015159807A1 (ja) 2017-04-13
TW201546000A (zh) 2015-12-16
CN106232538A (zh) 2016-12-14
US20170029318A1 (en) 2017-02-02

Similar Documents

Publication Publication Date Title
CN106966586B (zh) 化学强化用玻璃和化学强化玻璃以及化学强化玻璃的制造方法
CN109715573B (zh) 化学强化用玻璃及化学强化玻璃
CN104955779B (zh) 化学强化用玻璃和化学强化玻璃以及化学强化玻璃的制造方法
US9139469B2 (en) Ion exchangeable Li-containing glass compositions for 3-D forming
JP6850074B2 (ja) フィクチベートされた（Ｆｉｃｔｉｖａｔｅｄ）ガラス及び作製方法
JP5764084B2 (ja) ガラス組成物、化学強化用ガラス組成物、強化ガラス物品、ディスプレイ用のカバーガラスおよび強化ガラス物品の製造方法
JP6421950B2 (ja) 亀裂発生閾値が高いイオン交換可能なガラス
TWI692460B (zh) 具有低軟化點的快速可離子交換的無硼玻璃
WO2019022034A1 (ja) 結晶化ガラスおよび化学強化ガラス
WO2018199046A1 (ja) 化学強化ガラスおよび化学強化用ガラス
CN107250072B (zh) 玻璃和化学强化玻璃以及化学强化玻璃的制造方法
WO2013047675A1 (ja) 化学強化ガラス及びその製造方法
JP2018131358A (ja) 化学強化ガラスおよびその製造方法
JP6607356B2 (ja) ガラス、および、それを用いた化学強化ガラス
JP6675592B2 (ja) 強化ガラス
JP2018203571A (ja) ガラス
JPWO2015159807A1 (ja) 熱処理用ガラス板
CN106458705A (zh) 玻璃
JP2017078011A (ja) 化学強化用ガラス板及び化学強化ガラス板の製造方法
JP6435937B2 (ja) 化学強化用ガラス板及び化学強化ガラス
JP2012106897A (ja) 化学強化用ガラス組成物
JP2017114718A (ja) 化学強化用ガラス板及び化学強化ガラスの製造方法
WO2014208112A1 (ja) 化学強化用ガラス
WO2019017278A1 (ja) 化学強化用ガラスおよび化学強化ガラス
WO2017068857A1 (ja) 化学強化用ガラス板及び化学強化ガラス板の製造方法

Legal Events

Date Code Title Description
121 Ep: the epo has been informed by wipo that ep was designated in this application

Ref document number: 15779258

Country of ref document: EP

Kind code of ref document: A1

ENP Entry into the national phase

Ref document number: 2016513751

Country of ref document: JP

Kind code of ref document: A

NENP Non-entry into the national phase

Ref country code: DE

122 Ep: pct application non-entry in european phase

Ref document number: 15779258

Country of ref document: EP

Kind code of ref document: A1
