　高い精度で熱拡散率を測定することができる方法及び装置を提供する。本発明に係る周期加熱法により熱拡散率を測定する方法は、試験体（１０）の周期加熱面（１１）から温度波吸収面（１２）に向けて温度波を伝播させること；前記周期加熱面における第一温度波を測定すること；前記周期加熱面と前記温度波吸収面との間の前記試験体の内部の所定位置（１４）における第二温度波を測定すること；前記第一温度波と前記第二温度波との振幅比又は位相差から前記試験体の熱拡散率を得ること；を含み、前記試験体の前記周期加熱面又は前記温度波吸収面と、前記周期加熱面又は前記温度波吸収面に対向して配置されるヒータ（１１０，１２０）との間において、前記周期加熱面又は前記温度波吸収面の前記温度を測定するための温度センサ（３１０，３３０）を、前記ヒータと接触させることなく配置した状態で、前記第一温度波及び前記第二温度波を測定する。

Description

熱拡散率を測定する方法及び装置
　本発明は、熱拡散率を測定する方法及び装置に関し、特に、周期加熱法により熱拡散率を測定する方法及び装置に関する。
　試験体の熱伝導率を測定するための方法としては、定常法である保護熱板（Ｇｕａｒｄｅｄ　Ｈｏｔ　Ｐｌａｔｅ：ＧＨＰ）法や熱流計法の他に、非定常法である周期加熱法がある。
　周期加熱法においては、試験体の表面から内部に、一次元方向に温度波を伝播させ、当該表面で測定される温度波と、当該内部で測定される温度波と、の振幅比又は位相差から、当該試験体の熱拡散率を求め、さらに、当該熱拡散率と、別途測定された当該試験体の密度及び比熱とから当該試験体の熱伝導率を求める（特許文献１、特許文献２、非特許文献１、非特許文献２参照）。
特開２００５－２２７０１０号公報 特開２０００－０５５８４６号公報
大村高弘；熱物性, 21(2), 2007, 86-96 大村高弘、坪井幹憲；熱物性, 13(4), 1999, 264-270
　しかしながら、従来の周期加熱法においては、十分に高い精度で熱拡散率を測定することが難しかった。
　すなわち、従来、試験体の表面の温度を測定するための温度センサを、当該表面を加熱するヒータと接触させて配置した場合には、当該温度センサによる測定結果と、当該表面の実際の温度との間にずれが生じ、その結果、測定誤差を生じることがあった。
　具体的に、例えば、従来市販されている一般的な熱拡散率測定装置においては、試験体の周期加熱面における温度波を測定する温度センサは、当該周期加熱面に対向して配置され当該周期加熱面に温度波を与える周期加熱ヒータの内部に組み込まれていた。
　このため、温度センサは、試験体の周期加熱面に実際に与えられた温度波ではなく、周期加熱ヒータが発生させた温度波を測定することになり、測定誤差が生じていた。
　本発明は、上記課題に鑑みて為されたものであって、高い精度で熱拡散率を測定することができる方法及び装置を提供することをその目的の一つとする。
　上記課題を解決するための本発明の一実施形態に係る方法は、周期加熱法により熱拡散率を測定する方法であって、試験体の周期加熱面から温度波吸収面に向けて温度波を伝播させること；前記周期加熱面における第一温度波を測定すること；前記周期加熱面と前記温度波吸収面との間の前記試験体の内部の所定位置における第二温度波を測定すること；前記第一温度波と前記第二温度波との振幅比又は位相差から前記試験体の熱拡散率を得ること；を含み、前記試験体の前記周期加熱面及び／又は前記温度波吸収面と、前記周期加熱面及び／又は前記温度波吸収面に対向して配置されるヒータとの間において、前記周期加熱面及び／又は前記温度波吸収面の前記温度を測定するための温度センサを、前記ヒータと接触させることなく配置した状態で、前記第一温度波及び前記第二温度波を測定することを特徴とする。本発明によれば、高い精度で熱拡散率を測定する方法を提供することができる。
　また、前記方法において、前記周期加熱面及び／又は前記温度波吸収面と前記ヒータとの間に接触防止部材を配置し、前記温度センサを前記ヒータと接触させることなく配置した状態で、前記第一温度波及び前記第二温度波を測定することとしてもよい。この場合、前記温度センサの厚さは、前記接触防止部材の厚さの１０分の１以下であることとしてもよい。
　また、前記方法において、前記温度センサを、前記試験体の前記周期加熱面及び／又は前記温度波吸収面に形成された、前記温度センサを収容可能な溝内に配置し、前記温度センサを前記ヒータと接触させることなく配置した状態で、前記第一温度波及び前記第二温度波を測定することとしてもよい。また、前記方法において、前記温度センサの厚さは、前記試験体の厚さの１０分の１以下であることとしてもよい。
　上記課題を解決するための本発明の一実施形態に係る装置は、周期加熱法により熱拡散率を測定するための装置であって、試験体の周期加熱面から温度波吸収面に向けて温度波を伝播させるために、前記周期加熱面に対向して配置される周期加熱ヒータ；前記試験体の前記温度波吸収面の温度を所定の一定値に維持するために、前記温度波吸収面に対向して配置される温度波吸収ヒータ；前記周期加熱面における第一温度波を測定するための第一温度センサ；前記周期加熱面と前記温度波吸収面との間の前記試験体の内部の所定位置における第二温度波を測定するための第二温度センサ；及び前記温度波吸収面の温度を測定するための第三温度センサ；を有し、前記試験体の前記周期加熱面及び／又は前記温度波吸収面と、前記周期加熱ヒータ及び／又は前記温度波吸収ヒータとの間において、前記第一温度センサ及び／又は前記第三温度センサは、前記周期加熱ヒータ及び／又は前記温度波吸収ヒータと接触することなく配置されていることを特徴とする。本発明によれば、高い精度で熱拡散率を測定する装置を提供することができる。
　また、前記装置は、前記試験体の前記周期加熱面及び／又は前記温度波吸収面と、前記周期加熱ヒータ及び／又は前記温度波吸収ヒータとの間に配置された接触防止部材を有し、前記第一温度センサ及び／又は前記第三温度センサは、前記周期加熱ヒータ及び／又は前記温度波吸収ヒータと接触することなく配置されていることとしてもよい。この場合、前記第一温度センサ及び／又は前記第三温度センサの厚さは、前記接触防止部材の厚さの１０分の１以下であることとしてもよい。
　また、前記装置において、前記試験体の前記周期加熱面及び／又は前記温度波吸収面と、前記周期加熱ヒータ及び／又は前記温度波吸収ヒータとの間において、前記第一温度センサ及び／又は前記第三温度センサは、前記周期加熱面及び／又は前記温度波吸収面に形成された溝内に配置され、前記周期加熱ヒータ及び／又は前記温度波吸収ヒータと接触することなく配置されていることとしてもよい。また、前記装置において、前記第一温度センサ及び／又は前記第三温度センサの厚さは、前記試験体の厚さの１０分の１以下であることとしてもよい。
　本発明によれば、高い精度で熱拡散率を測定する方法及び装置を提供することができる。
周期加熱法により試験体の熱拡散率を測定する原理を示す説明図である。 周期加熱法において試験体を伝播する温度波の例を示す説明図である。 本実施形態に係る熱拡散率測定装置の一例について、その主な構成を断面視で示す説明図である。 本実施形態に係る熱拡散率測定装置の他の例について、その主な構成を断面視で示す説明図である。 本実施形態に係る熱拡散率測定装置のさらに他の例について、その主な構成を断面視で示す説明図である。 本実施形態における温度センサの配置の一例を示す説明図である。 本実施形態における温度センサの配置の他の例を示す説明図である。 本実施形態における温度センサの配置のさらに他の例を示す説明図である。 本実施形態に係る実施例１において熱伝導率を測定した結果を示す説明図である。 本実施形態に係る実施例２において熱伝導率を測定した結果を示す説明図である。 本実施形態に係る実施例３において熱伝導率を測定した結果の一例を示す説明図である。 本実施形態に係る実施例３において熱伝導率を測定した結果の他の例を示す説明図である。
　以下に、本発明の一実施形態について説明する。なお、本発明は、本実施形態に限られるものではない。
　まず、本実施形態に係る熱拡散率測定方法（本方法）及び熱拡散率測定装置（本装置）の概要について説明する。図１は、周期加熱法により試験体の熱拡散率を測定する原理を示す説明図である。図２は、周期加熱法において試験体を伝播する温度波の一例を示す説明図である。図３は、本装置の一例の主な構成を断面視で示す説明図である。
　本方法は、周期加熱法により熱拡散率を測定する方法であって、試験体１０の周期加熱面１１から温度波吸収面１２に向けて温度波を伝播させること；当該周期加熱面１１における第一温度波Ｔ１を測定すること；当該周期加熱面１１と当該温度波吸収面１２との間の当該試験体１０の内部の所定位置１４における第二温度波Ｔ２を測定すること；当該第一温度波Ｔ１と当該第二温度波Ｔ２との振幅比又は位相差から当該試験体１０の熱拡散率を得ること；を含む。
　本装置１００は、周期加熱法により熱拡散率を測定するための装置であって、試験体１０の周期加熱面１１から温度波吸収面１２に向けて温度波を伝播させるために、当該周期加熱面１１に対向して配置される周期加熱ヒータ１１０；当該試験体１０の当該温度波吸収面１２の温度を所定の一定値に維持するために、当該温度波吸収面１２に対向して配置される温度波吸収ヒータ１２０；当該周期加熱面１１における第一温度波Ｔ１を測定するための第一温度センサ３１０；当該周期加熱面１１と当該温度波吸収面１２との間の当該試験体１０の内部の所定位置１４における第二温度波Ｔ２を測定するための第二温度センサ３２０；当該温度波吸収面１２の温度を測定するための第三温度センサ３３０；を有する。
　ここで、周期加熱法について説明する。周期加熱法においては、試験体１０の周期加熱面１１から内部に、一次元方向（図１に示す矢印Ｄの指す方向）に温度波を伝播させ、当該周期加熱面１１で測定される第一温度波Ｔ１（図２に示すθ０ｓｉｎ（ωｔ）で近似される温度波）と、当該内部の所定の位置１４で測定される第二温度波Ｔ２（図２に示すθ１ｓｉｎ（ωｔ＋φ）で近似される温度波）との振幅比Ａ（＝θ１／θ０：振幅の減衰率を示す比率）又は位相差φから、当該試験体１０の熱拡散率を求める。なお、試験体１０の内部を伝播する温度波は、次第に減衰するため、第二温度波Ｔ２の振幅θ１は、第一温度波Ｔ１の振幅θ０より小さい。
　また、試験体１０の周期加熱面１１と反対側の温度波吸収面１２（温度波が伝播する一次元方向における周期加熱面１１と反対側の試験体１０の表面）の温度Ｔ３は、図２に示すように、所定の一定値θ２に維持されていると仮定する。
　すなわち、周期加熱法においては、試験体１０の周期加熱面１１から温度波吸収面１２への一次元方向の熱流を仮定する。具体的に、例えば、図１に示すように、この一次元方向（矢印Ｄの指す方向）にｘ軸を設定し、試験体１０の厚さ（周期加熱面１１と温度波吸収面１２との距離）がｄであるとすると，当該ｘ軸の原点（ｘ＝０）の位置に当該試験体１０の温度波吸収面１２が配置され、ｘ＝ｄの位置に当該試験体１０の周期加熱面１１が配置される。
　ここで、原点の温度（温度波吸収面１２の温度）は所定の一定値に維持され、ｘ＝ｄの位置の温度（周期加熱面１１の温度）は、ｓｉｎ（ωｔ＋η）で表される周期（ωは角振動数［ｓ－１］、ｔは時間［ｓ］、ηは任意の位相［ｒａｄ］である。）で変化していると仮定する。
　そして、上述のとおり、試験体１０の周期加熱面１１に第一温度波Ｔ１が与えられ、当該試験体１０の内部の所定位置１４に第二温度波Ｔ２が到達し、当該試験体１０の温度波吸収面１２の温度は所定の一定値θ２に維持されるという条件の下で一次元の熱伝導方程式を解くと、ｘ＝ｄの位置（周期加熱面１１）で測定される第一温度波Ｔ１と、任意の位置ｘ＝ｘｍ（ｄ＞ｘｍ＞０）（例えば、試験体１０の内部の所定位置１４）で測定される第二温度波Ｔ２と、の振幅比Ａ（＝θ１／θ０）（θ０は第一温度波Ｔ１の振幅であり、θ１は第二温度波Ｔ２の振幅である。）及び位相差φは、それぞれ下記の式（Ｉ）及び式（ＩＩ）により求められる。
Figure JPOXMLDOC01-appb-M000001
Figure JPOXMLDOC01-appb-M000002
　上記式（Ｉ）、（ＩＩ）において、ｋは下記の式（ＩＩＩ）で表され、ｉは虚数単位である。また、下記式（ＩＩＩ）において、ωは、下記の式（ＩＶ）で表される角振動数であり、κは熱拡散率［ｍ２／ｓ］である。また、下記式（ＩＶ）において、ｆは周期［ｓ］である。
Figure JPOXMLDOC01-appb-M000003
Figure JPOXMLDOC01-appb-M000004
　こうして、試験体１０の周期加熱面１１における第一温度波Ｔ１と、当該試験体１０の内部の所定位置１４における第二温度波Ｔ２とを比較することにより得られた振幅比Ａ又は位相差φに基づき、当該試験体１０の熱拡散率κが求められる。
　すなわち、まず振幅比Ａを上記式（Ｉ）に代入してｋを求め、次いで当該ｋの値を上記式（ＩＩＩ）に代入して、試験体１０の熱拡散率κ［ｍ２／ｓ］が得られる。同様に、位相差φ［ｒａｄ］を上記式（ＩＩ）に代入してｋを求め、当該ｋの値を上記式（ＩＩＩ）に代入して、試験体１０の熱拡散率κ［ｍ２／ｓ］が得られる。
　さらに、試験体１０の熱伝導率λ［Ｗ／（ｍ・Ｋ）］は，上述のようにして得られた熱拡散率κ［ｍ２／ｓ］と、別途測定された当該試験体１０の密度ρ［ｋｇ／ｍ３］及び比熱ｃ［Ｊ／（ｋｇ・Ｋ）］とを下記の式（Ｖ）に代入することにより求められる。
Figure JPOXMLDOC01-appb-M000005
　本装置１００は、上述のような周期加熱法により試験体１０の熱拡散率を測定する本方法において好ましく使用される。本装置１００は、図３に示すように、周期加熱ヒータ１１０及び温度波吸収ヒータ１２０を有している。周期加熱ヒータ１１０は、試験体１０の周期加熱面１１に温度波を与えるよう当該周期加熱面１１を加熱する。
　図３に示す例において、周期加熱ヒータ１１０には、直流電源２００と、ファンクションジェネレーター２１０とが接続されている。直流電源２００は、周期加熱ヒータ１１０に直流電流を供給する。ファンクションジェネレーター２１０は、周期加熱ヒータ１１０が発生させる温度波の周期及び振幅を設定する装置である。周期加熱ヒータ１１０は、ファンクションジェネレーター２１０によって設定された周期及び振幅を有する温度波を、直流電源２００を介して発生させる。
　温度波吸収ヒータ１２０は、試験体１０の温度波吸収面１２の温度が所定の一定値θ２に維持されるよう当該温度波吸収面１２の加熱を調節する。
　また、本装置１００は、試験体１０の側面１３（図１及び図３に示すように、周期加熱面１１と温度波吸収面１２とをつなぐ試験体１０の表面）の温度を所定範囲内に維持するために、当該側面１３に対向して配置される周囲ヒータ１３０を有している。周囲ヒータ１３０は、試験体１０の側面１３の温度が所定範囲内に維持されるよう当該側面１３の加熱を調節する。
　周囲ヒータ１３０の配置は、当該周囲ヒータ１３０が側面１３に対向して配置されれば特に限られないが、図３に示す例において、当該周囲ヒータ１３０は、隙間Ｇを介して当該側面１３に対向して配置されている。この隙間Ｇは、気体（例えば、空気）が充填された空間であることとしてもよいし、真空であることとしてもよい。周囲ヒータ１３０の形状は特に限られないが、当該周囲ヒータ１３０は、例えば、試験体１０の側面１３を囲む筒状のヒータ（例えば、円筒ヒータ）であることとしてもよい。
　周期加熱ヒータ１１０、温度波吸収ヒータ１２０及び周囲ヒータ１３０は、それぞれ試験体１０の周期加熱面１１、温度波吸収面１２及び側面１３を加熱できるヒータであれば特に限られないが、例えば、電熱ヒータ、ランプヒータ又はレーザー照射装置である。
　また、本装置１００は、第一温度センサ３１０、第二温度センサ３２０及び第三温度センサ３３０を有している。第一温度センサ３１０、第二温度センサ３２０及び第三温度センサ３３０は、図１及び図３に示すように、温度波が伝播される一次元方向において直線的に配置されることが好ましい。
　すなわち、第一温度センサ３１０、第二温度センサ３２０及び第三温度センサ３３０は、例えば、周期加熱面１１から温度波吸収面１２に引いた仮想的な垂線上に配置されることが好ましく、当該垂線を中心とする半径５ｍｍ以下の当該周期加熱面１１に平行な仮想的な円内に配置されることとしてもよい。
　温度波吸収ヒータ１２０は、第三温度センサ３３０による温度波吸収面１２の温度の測定結果に基づいて、当該温度波吸収面１２の温度が所定の一定値に維持されるよう、当該温度波吸収面１２の加熱を調節する。
　また、図３に示す例において、本装置１００は、周囲ヒータ１３０による加熱を調節するための第四温度センサ３４０を有している。この例において、第四温度センサ３４０は、試験体１０の側面１３に対向する、周囲ヒータ１３０の表面と接触して配置されている。周囲ヒータ１３０は、第四温度センサ３４０による温度の測定結果に基づいて、当該周囲ヒータ１３０の出力（当該周囲ヒータ１３０による加熱）を調節する。
　第一温度センサ３１０、第二温度センサ３２０、第三温度センサ３３０及び第四温度センサ３４０は、例えば、熱電対又は白金抵抗体である。
　なお、第一温度センサ３１０、第二温度センサ３２０、第三温度センサ３３０及び第四温度センサ３４０の厚さが、試験体１０の厚さに比べて無視できないくらい大きい場合には、当該温度センサを介した熱損失によって温度波が歪み、測定の誤差が生じる。このため、第一温度センサ３１０、第二温度センサ３２０、第三温度センサ３３０及び第四温度センサ３４０の厚さは、例えば、試験体１０の厚さｄの１０分の１以下であることが好ましい。
　すなわち、例えば、第一温度センサ３１０、第二温度センサ３２０、第三温度センサ３３０及び第四温度センサ３４０が、筐体を有する熱電対である場合には、当該筐体の厚さ（熱電対が円筒状の筐体を有する場合には、当該筐体の直径）が試験体１０の厚さｄの１０分の１以下であることが好ましい。
　また、図３に示す例において、本装置１００は、温度波吸収ヒータ１２０の試験体１０と反対側に配置された冷却装置１４０を有する。冷却装置１４０は、温度波が温度波吸収面１２に効率よく吸収されるように、温度波吸収ヒータ１２０を冷却する。冷却装置１４０は、例えば、冷媒を含む冷却タンクである。
　また、図３に示す例において、本装置１００は、周期加熱ヒータ１１０の試験体１０と反対側に配置された補助ヒータ１５０を有する。補助ヒータ１５０は、周期加熱ヒータ１１０からの熱損失を低減させるよう当該周期加熱ヒータ１１０を保温する。補助ヒータ１５０は、例えば、電熱ヒータである。
　また、図３に示す例において、本装置１００は、周囲ヒータ１３０と補助ヒータ１５０との間に配置された断熱材１６０を有する。この断熱材１６０は、試験体１０の周囲の熱的安定性を確保する。また、図３に示す例において、本装置１００は、冷却装置１４０の周囲に配置された断熱材１７０を有する。この断熱材１７０は、試験体１０の周囲の熱的安定性を確保する。また、図３に示す例においては、上述した測定系が金属板１８０（例えば、ステンレス板）の上に配置されるとともに、筐体１９０（例えば、ベルジャー）により覆われている。
　測定の対象となる試験体１０は、周期加熱ヒータ１１０と温度波吸収ヒータ１２０との間に配置されるものであれば特に限られない。具体的に、試験体１０は、例えば、断熱材、断熱材と他の部材との積層体、プラスチック、金属、木材、石膏ボード及びセメントからなる群より選択されることとしてもよい。より具体的に、断熱材は、例えば、繊維質断熱材、多孔質断熱材又は真空断熱材であることとしてもよい。
　繊維質断熱材は、例えば、ロックウール断熱材、グラスウール断熱材、アルミナ系繊維質断熱材（例えば、アルミナファイバーウール断熱材）、及びアルミナシリカ系繊維質断熱材からなる群より選択されることとしてもよい。
　多孔質断熱材は、例えば、無機多孔質断熱材（例えば、ケイ酸カルシウム断熱材）又は発泡樹脂断熱材（例えば、発泡ゴム成形体、発泡ポリウレタン成形体又は発泡スチロール成形体）からなる群より選択されることとしてもよい。
　断熱材と他の部材との積層体は、例えば、当該断熱材と、当該断熱材に積層された金属部材及び／又はガラス部材とを有する積層体であることとしてもよい。
　また、本方法においては、後述のとおり、比較的高い温度（例えば、８００℃以上）で比較的低い熱伝導率を示す試験体１０の熱拡散率を高い精度で測定することができる。そこで、例えば、試験体１０は、例えば、１０００℃において０．５Ｗ／（ｍ・Ｋ）以下の熱伝導率を有することとしてもよく、１０００℃において０．３Ｗ／（ｍ・Ｋ）以下の熱伝導率を有することとしてもよく、１０００℃において０．２Ｗ／（ｍ・Ｋ）以下の熱伝導率を有することとしてもよい。なお、試験体１０の熱伝導率の下限値は特に限られないが、例えば、当該試験体１０は、１０００℃において０．０１Ｗ／（ｍ・Ｋ）以上の熱伝導率を有することとしてもよい。
　試験体１０の形状は、周期加熱ヒータ１１０と温度波吸収ヒータ１２０との間に配置されるものであれば特に限られないが、例えば、平板状であることが好ましい。試験体１０が平板状である場合には、周期加熱面１１と温度波吸収面１２とは略平行に配置される。
　試験体１０は、１つの試験体からなることとしてもよいし、温度波が伝播する方向に積層された２つ以上の同質の試験体からなることとしてもよい。すなわち、試験体１０は、例えば、１つの板状断熱材であることとしてもよいし、２つ以上の同一種類の板状断熱材が積層してなる積層体であることとしてもよい。
　試験体１０が２つ以上の試験体を積層してなる場合、隣接する２つの試験体の間に隙間が形成されると、当該２つの試験体の間に気体（空気）の層が形成され、測定結果が気体の熱伝導率の影響を受け、誤差が生じる。
　このため、試験体１０が２つ以上の試験体を積層してなる場合、温度波が伝播する方向に隣接する一対の当該試験体において、一方の試験体の表面と、当該表面に対向する他方の試験体の表面との間には、例えば、０．５ｍｍ以上の隙間を形成しないことが好ましい。
　そして、本方法においては、まず、試験体１０の周期加熱面１１から温度波吸収面１２に向けて温度波を伝播させる。すなわち、周期加熱面１１に対向する周期加熱ヒータ１１０によって、所定の周期及び所定の振幅を有する温度波を発生させる。その結果、試験体１０の周期加熱面１１には、周期加熱ヒータ１１０が発生させた温度波に対応する温度波が与えられる。
　本方法において、周期加熱面１１に与えられ、試験体１０の内部を伝播する温度波は、完全に減衰することはなく、温度波吸収面１２に到達する。すなわち、周期加熱ヒータ１１０は、試験体１０の温度波吸収面１２に到達する温度波を、当該試験体１０の周期加熱面１１に与える。
　また、周期加熱ヒータ１１０は、振幅の中心が所定温度である温度波を発生させる。振幅の中心の温度は、特に限られないが、例えば、－１９０℃～１５００℃の範囲内の所定温度であることとしてもよく、２５℃～１５００℃の範囲内の所定温度であることとしてもよく、７００℃～１５００℃の範囲内の所定温度であることとしてもよく、８００℃～１５００℃の範囲内の所定温度であることとしてもよい。本方法においては、このような比較的高い温度（例えば、７００℃～１５００℃又は８００℃～１５００℃）においても、試験体１０の熱拡散率を高い精度で測定することができる。
　なお、例えば、試験体１０の１０００℃における熱拡散率を測定する場合には、周期加熱面１１における温度波の振幅の中心温度と、温度波吸収面１２における所定の一定温度との算術平均値が１０００℃となるような条件で測定を行う。
　また、温度波の振幅が大きすぎる場合には、例えば、試験体１０の周囲の気体（試験体１０の側面１３と接している気体（隙間Ｇに充填されている気体））、当該気体と接している周囲ヒータ１３０、熱損失を防ぐために配置されている断熱材１６０，１７０等の他の部材の温度が周期的に変化して別の温度波が形成されてしまう。
　そして、この別の温度波が試験体１０の側面１３から当該試験体１０の内部へ侵入し、周期加熱面１１から温度波吸収面１２に向けて伝播している本来の温度波と重なり、測定誤差が生じる。
　このため、周期加熱ヒータ１１０で発生させる温度波の振幅は、例えば、１℃～１０℃の範囲内の所定値であることが好ましく、１℃～５℃の範囲内の所定値であることがより好ましく、２℃～４℃の範囲内の所定値であることが特に好ましい。
　また、周期加熱ヒータ１１０で発生させる温度波は、例えば、所定温度±１０℃の範囲内で変化することが好ましく、所定温度±５℃の範囲内で変化することが好ましく、所定温度±２℃の範囲内で変化することが好ましい。
　温度波の振幅が上記の適切な範囲内であることにより、試験体１０に温度波を適切に伝播させることができ、測定精度を高めることができる。なお、例えば、温度波の振幅の中心の温度が１０００℃であり、当該振幅が５℃である場合、当該温度波は、１０００±５℃の範囲内（９９５℃～１００５℃）で周期的に変化する。
　また、温度波の周期が長すぎる場合、試験体１０の温度が、当該試験体１０内の当該温度波が伝播する方向における全ての位置でほぼ均一に変化してしまい、当該試験体１０の内部を当該温度波が伝播するという状態を形成することができなくなり、測定誤差が生じる。一方、温度波の周期が短すぎる場合、当該温度波が試験体１０の内部を伝播する間に、当該温度波が途中で完全に減衰して消滅してしまい、測定誤差が生じる。
　このため、周期加熱ヒータ１１０で発生させる温度波の周期は、例えば、１分～１２０分の範囲内の所定値であることが好ましく、１５分～１００分の範囲内の所定値であることがより好ましく、３０分～６０分の範囲内の所定値であることが特に好ましい。温度波の周期が上記の適切な範囲内であることにより、試験体１０に温度波を適切に伝播させることができ、測定精度を高めることができる。
　また、温度波の振幅の中心の温度が一定とならず、時間の経過とともに上昇又は下降する場合（温度波がドリフトする場合）には、当該温度波が歪んでしまうため、周期加熱面１１における第一温度波Ｔ１と、試験体１０の内部の所定位置１４における第二温度波Ｔ２との振幅比又は位相差を正確に測定できなくなり、測定誤差が生じる。
　このため、例えば、試験体１０を伝播する、連続する３周期分の温度波（例えば、第一温度センサ３１０及び／又は第二温度センサ３２０により測定される）において、各１周期分の温度波の振幅の中心温度の平均値と、当該３周期分の温度波の振幅の中心温度の平均値との差分が、±２℃以内であることが好ましく、±１℃以内であることがより好ましく、±０．２℃以内であることが特に好ましい。
　また、例えば、試験体１０を伝播する、連続する３周期分の温度波において、各１周期分の温度波の振幅の中心温度の平均値の、当該３周期分の振幅の中心温度の平均値に対する変化率（当該各１周期分の平均値から当該３周期分の平均値を減じた値を、当該３周期分の平均値で除して得られた値に、１００を乗じて算出される変化率）が、±２％以内であることが好ましく、±０．５％以内であることがより好ましく、±０．２％以内であることが特に好ましい。このように温度波のドリフトを抑制することにより、温度波の振幅比又は位相差を正確に測定することができ、熱拡散率の測定精度を高めることができる。
　また、本方法においては、試験体１０の周期加熱面１１から温度波吸収面１２に向けて温度波を伝播させている間、当該温度波吸収面１２の温度を、所定の一定値となるよう調節する。
　すなわち、温度波吸収面１２の温度が所定の一定値となるよう、温度波吸収ヒータ１２０による当該温度波吸収面１２の加熱を調節する。このとき、温度波吸収ヒータ１２０は、第三温度センサ３３０による温度波吸収面１２の温度の測定結果に基づき、温度波吸収面１２の加熱を調節する。
　具体的に、温度波吸収ヒータ１２０は、温度波吸収面１２の温度が所定の一定値を下回った場合には、その出力を上げて当該温度波吸収面１２の加熱を強め、当該温度波吸収面１２の温度を上昇させる。
　また、温度波吸収ヒータ１２０は、温度波吸収面１２の温度が所定の一定値を上回った場合には、その出力を下げて当該温度波吸収面１２の加熱を弱め、当該温度波吸収面１２の温度を低下させる。なお、温度波吸収面１２の加熱を弱める場合、上述した冷却装置１４０を作動させて、温度波吸収ヒータ１２０を冷却することとしてもよい。
　温度波吸収面１２の温度が調節されるべき所定の一定値は、例えば、周期加熱面１１における温度波の振幅の中心温度より、０℃～２０℃の範囲内の所定値だけ低い又は高い温度であることとしてもよく、当該振幅の中心温度より、０℃～１０℃の範囲内の所定値だけ低い又は高い温度であることとしてもよく、当該振幅の中心温度より、０℃～５℃の範囲内の所定値だけ低い又は高い温度であることとしてもよい。すなわち、温度波吸収面１２の温度が調節されるべき所定の一定値は、例えば、周期加熱面１１における温度波の振幅の中心温度±２０℃の範囲内の所定の一定値であることとしてもよく、当該中心温度±１０℃の範囲内の所定の一定値であることとしてもよく、中心温度±５℃の範囲内の所定の一定値であることとしてもよい。
　また、本方法においては、上述のとおり、上記式（Ｉ）～（ＩＩＩ）を使って熱拡散率κを求める。この測定原理は、試験体１０の一方の表面（周期加熱面１１）の温度を周期的に変化させ、且つその反対側の表面（温度波吸収面１２）の温度を一定にするという条件で熱伝導方程式を解いて得られる解を使うというものであるが、実際には、温度波吸収面１２の温度を完全に一定にすることは不可能である。このため、温度波吸収面１２における温度の変動をどの程度まで抑えることができるかが、測定精度に大きく影響する。
　この点、温度波吸収面１２の温度は、所定の一定値±０．５℃の範囲内に維持することが好ましく、所定の一定値±０．２℃の範囲内に維持することがより好ましく、所定の一定値±０．０５℃の範囲内に維持することが特に好ましい。温度波吸収面１２の温度を上記のように所定の一定値又はその極近傍の温度に維持することにより、測定精度を高めることができる。
　また、温度波吸収面１２と温度波吸収ヒータ１２０との間に他の部材を配置すると、周期加熱面１１から伝播してきた温度波が、当該温度波吸収面１２で効率よく吸収されず（消滅せず）、測定誤差が生じることがある。
　そこで、温度波吸収面１２と温度波吸収ヒータ１２０との間には他の部材を配置せず、当該温度波吸収面１２と温度波吸収ヒータ１２０とを接触させることとしてもよい。なお、温度波吸収面１２の温度を測定するための第三温度センサ３３０は、例えば、当該温度波吸収面１２と接触して配置されることとしてもよい。この場合、第三温度センサ３３０は、温度波吸収ヒータ１２０と接触することなく配置されることとしてもよい。
　また、本方法においては、試験体１０の周期加熱面１１から温度波吸収面１２に向けて温度波を伝播させている間、当該試験体１０の側面１３の温度を、所定範囲内となるよう調節する。
　すなわち、試験体１０の側面１３の温度が所定範囲内となるよう、周囲ヒータ１３０による当該側面１３の加熱を調節する。このとき、周囲ヒータ１３０は、第四センサ３４０が温度を測定した結果に基づき、試験体１０の側面１３の加熱を調節する。
　具体的に、周囲ヒータ１３０は、測定温度が所定範囲を下回った場合には、その出力を上げて当該側面１３の加熱を強め、当該側面１３の温度を上昇させる。また、周囲ヒータ１３０は、測定温度が所定範囲を上回った場合には、その出力を下げて当該側面１３の加熱を弱め、当該側面１３の温度を低下させる。
　試験体１０の側面１３の温度が調節されるべき所定範囲は、例えば、周期加熱面１１における温度波の振幅の中心温度と温度波吸収面１２の所定の一定温度との算術平均値±５０℃の範囲であることが好ましく、当該算術平均値±２０℃の範囲であることがより好ましく、当該算術平均値±５℃の範囲であることが特に好ましい。
　また、本方法においては、試験体１０の周期加熱面１１から温度波吸収面１２に向けて温度波を伝播させている間、当該試験体１０の側面１３の温度を調節するための周囲ヒータ１３０の温度を、所定の範囲内となるよう調節することとしてもよい。
　すなわち、上述のとおり、周囲ヒータ１３０の温度が周期的に変化すると、周期加熱面１１から温度波吸収面１２に向けて伝播している本来の温度波と異なる別の温度波が形成され、測定誤差が生じる。
　このため、周囲ヒータ１３０の温度の変化は可能な限り抑えることが好ましい。そこで、周囲ヒータ１３０の温度を、所定の範囲内、すなわち所定の一定値及びその近傍に維持する。
　具体的に、図３に示すように、第四温度センサ３４０を、試験体１０の側面１３に対向する、周囲ヒータ３４０の表面に配置し、当該第四温度センサ３４０による温度の測定結果に基づき、当該測定される温度が所定の範囲内となるよう、当該周囲ヒータ１３０の出力（当該周囲ヒータ１３０による加熱）を調節する。
　周囲ヒータ１３０の温度が調節されるべき所定範囲は、例えば、周期加熱面１１における温度波の振幅の中心温度と温度波吸収面１２の所定の一定温度との算術平均値±５０℃の範囲であることが好ましく、当該算術平均値±２０℃の範囲であることがより好ましく、当該算術平均値±５℃の範囲であることが特に好ましい。
　次に、本方法においては、試験体１０の周期加熱面１１における第一温度波Ｔ１と、当該試験体１０の内部の所定位置１４における第二温度波Ｔ２とを測定する。すなわち、周期加熱ヒータ１１０から周期加熱面１１に与えられた温度波Ｔ１を第一温度センサ３１０によって測定するとともに、当該周期加熱面１１から試験体１０の内部の所定位置１４に伝播された第二温度波Ｔ２を第二温度センサ３２０によって測定する。
　そして、本方法においては、上述のようにして測定された第一温度波Ｔ１と第二温度波Ｔ２との振幅比又は位相差から試験体１０の熱拡散率を得る。すなわち、上述のとおり、第一温度波Ｔ１の振幅θ０と、第二温度波Ｔ２の振幅θ１とから振幅比Ａ（＝θ１／θ０）を求め、上記の式（Ｉ）と式（ＩＩＩ）とから熱拡散率κを求める。また、第一温度波Ｔ１と第二温度波Ｔ２との位相のずれから位相差φを求め、上記の式（ＩＩ）と式（ＩＩＩ）とから熱拡散率κを求める。
　ここで、本実施形態において特徴的なことの一つは、本装置１００において、試験体１０の周期加熱面１１及び／又は温度波吸収面１２と、周期加熱ヒータ１１０及び／又は温度波吸収ヒータ１２０との間において、第一温度ヒータ３１０及び／又は第三温度ヒータ３３０は、当該周期加熱ヒータ１１０及び／又は温度波吸収ヒータ１２０と接触することなく配置され、本方法においては、試験体１００の周期加熱面１１及び／又は温度波吸収面１２と、当該周期加熱面１１及び／又は温度波吸収面１２に対向して配置される当該ヒータとの間において、当該周期加熱面１１及び／又は温度波吸収面１２の温度を測定するための当該温度センサを、当該ヒータと接触させることなく配置した状態で、第一温度波Ｔ１及び第二温度波Ｔ２を測定することである。
　すなわち、例えば、従来市販されている一般的な熱拡散率測定装置においては、試験体の周期加熱面及び温度波吸収面の温度を測定する温度センサは、当該周期加熱面及び温度波吸収面のそれぞれに対向して配置されるヒータの内部に組み込まれていた。このため、温度センサは、実際には、試験体の周期加熱面及び温度波吸収面の温度ではなく、ヒータの温度を測定しており、測定誤差が生じていた。
　これに対し、本発明においては、試験体１０の周期加熱面１１及び／又は温度波吸収面１２の温度を測定するための温度センサを、当該周期加熱面１１及び／又は温度波吸収面１２に対向して配置されたヒータと接触させることなく配置することにより、当該周期加熱面１１及び／又は温度波吸収面１２の温度を正確に測定することができ、高い精度で当該試験体１０の熱拡散率を測定することができる。
　具体的に、例えば、本装置１００において、試験体１０の周期加熱面１１と、周期加熱ヒータ１１０との間において、第一温度センサ３１０は、当該周期加熱ヒータ１１０と接触することなく配置され、本方法においては、試験体１００の周期加熱面１１と、周期加熱ヒータ１１０との間において、第一温度センサ３１０を、当該周期加熱ヒータ１１０と接触させることなく配置した状態で、第一温度波Ｔ１及び第二温度波Ｔ２を測定する。
　すなわち、例えば、従来市販されている一般的な熱拡散率測定装置においては、試験体の周期加熱面における温度波を測定する温度センサは、当該周期加熱面に対向して配置され当該周期加熱面に温度波を与える周期加熱ヒータの内部に組み込まれていた。このため、温度センサは、試験体の周期加熱面に実際に与えられた温度波ではなく、周期加熱ヒータが発生させた温度波を測定しており、測定誤差が生じていた。
　これに対し、本発明においては、試験体１０の周期加熱面１１における温度波を測定するための第一温度センサ３１０を、当該周期加熱面１１に対向して配置された周期加熱ヒータ１１０と接触させることなく配置することにより、当該周期加熱面１１に実際に与えられた温度波を正確に測定することができ、高い精度で当該試験体１０の熱拡散率を測定することができる。
　さらに、本装置１００において、第一温度センサ３１０は、周期加熱ヒータ１１０と接触することなく周期加熱面１１と接触して配置され、本方法においては、第一温度センサ３１０を周期加熱ヒータ１１０と接触することなく周期加熱面１１と接触して配置した状態で、第一温度波Ｔ１及び第二温度波Ｔ２を測定することとしてもよい。
　この場合、第一温度センサ３１０によって、試験体１０の周期加熱面１１に実際に与えられた温度波をより正確に測定することができ、より高い精度で当該試験体１０の熱拡散率を測定することができる。
　また、例えば、本装置１００において、試験体１０の温度波吸収面１２と、温度波吸収ヒータ１２０との間において、第三温度センサ３３０は、当該温度波吸収ヒータ１２０と接触することなく配置され、本方法においては、試験体１００の温度波吸収面１２と、温度波吸収ヒータ１２０との間において、第三温度センサ３３０を、当該温度波吸収ヒータ１２０と接触させることなく配置した状態で、第一温度波Ｔ１及び第二温度波Ｔ２を測定することとしてもよい。
　すなわち、例えば、従来市販されている一般的な熱拡散率測定装置においては、試験体の温度波吸収面の温度を測定する温度センサは、当該温度波吸収面に対向して配置され当該温度波吸収面の加熱を調節する温度波吸収ヒータの内部に組み込まれていた。このため、温度センサは、試験体の温度波吸収面の実際の温度ではなく、温度波吸収ヒータの温度を測定しており、測定誤差が生じていた。
　これに対し、本発明においては、試験体１０の温度波吸収面１２の温度を測定するための第三温度センサ３３０を、当該温度波吸収面１２に対向して配置された温度波吸収ヒータ１２０と接触させることなく配置することにより、当該温度波吸収面１２の実際の温度を正確に測定することができ、高い精度で当該試験体１０の熱拡散率を測定することができる。
　さらに、本装置１００において、第三温度センサ３３０は、温度波吸収ヒータ１２０と接触することなく温度波吸収面１２と接触して配置され、本方法においては、第三温度センサ３３０を温度波吸収ヒータ１２０と接触することなく温度波吸収面１２と接触して配置した状態で、第一温度波Ｔ１及び第二温度波Ｔ２を測定することとしてもよい。
　この場合、第三温度センサ３３０によって、試験体１０の温度波吸収面１２の温度をより正確に測定することができ、より高い精度で当該試験体１０の熱拡散率を測定することができる。
　なお、本発明においては、第一温度センサ３１０及び第三温度センサ３３０のそれぞれを周期加熱ヒータ１１０及び温度波吸収ヒータ１２０と接触させることなく配置することとしてもよいし、第一温度センサ３１０を周期加熱ヒータ１１０と接触させることなく配置し、且つ第三温度センサ３３０を温度波吸収ヒータ１２０と接触させることなく配置することとしてもよい。
　また、第一温度センサ３１０及び第三温度センサ３３０のそれぞれを周期加熱面１２及び温度波吸収面１２と接触させて配置することとしてもよいし、第一温度センサ３１０及び第三温度センサ３３０の一方のみを周期加熱面１２及び温度波吸収面１２の一方のみと接触させて配置することとしてもよい。
　また、本装置１００は、試験体１０の周期加熱面１１及び／又は温度波吸収面１２と、周期加熱ヒータ１１０及び／又は温度波吸収ヒータ１２０との間に配置された接触防止部材４００を有し、第一温度センサ３１０及び／又は第三温度センサ３３０は、当該周期加熱ヒータ１１０及び／又は温度波吸収ヒータ１２０と接触することなく配置されており、本方法においては、当該周期加熱面１１及び／又は温度波吸収面１２と当該ヒータとの間に接触防止部材４００を配置し、当該温度センサを当該ヒータと接触させることなく配置した状態で、第一温度波Ｔ１及び第二温度波Ｔ２を測定することとしてもよい。
　この場合、第一温度センサ３１０及び／又は第三温度センサ３３０は、周期加熱面１１及び／又は温度波吸収面１２と接触防止部材４００との間に配置されることとしてもよい。また、第一温度センサ３１０及び／又は第三温度センサ３３０は、周期加熱面１１及び／又は温度波吸収面１２に接触して配置されることとしてもよい。また、第一温度センサ３１０及び／又は第三温度センサ３３０は、その一部又は全部が接触防止部材４００の内部に配置されていることとしてもよい。
　すなわち、例えば、非常に硬い材料から構成された試験体１０の表面に凹凸が形成されており、当該表面に対向して配置されたヒータが当該表面と接触して配置されている場合には、当該ヒータは当該表面の一部のみと接触することとなり、当該試験体１０の表面内で温度の分布が生じ、また、当該表面における温度波の波形に歪みが生じ、当該表面の実際の温度を正確に測定することができず、測定誤差を生じる。
　これに対し、本発明においては、試験体１０の表面と、当該表面に対向して配置されるヒータとの間に接触防止部材４００を配置して、温度センサを当該ヒータと接触させることなく配置することにより、当該表面の温度をより正確に測定することができ、極めて高い精度で当該試験体１０の熱拡散率を測定することができる。
　接触防止部材４００は、試験体１０の表面とヒータとの間において、当該表面と当該ヒータとの隙間を埋めるよう配置されるものであれば特に限られないが、例えば、柔軟性を有することが好ましい。すなわち、接触防止部材４００は、例えば、周期加熱面１１及び／又は温度波吸収面１２に追従して変形する柔軟性、及び／又は周期加熱ヒータ１１０及び／又は温度波吸収ヒータ１２０の表面に追従して変形する柔軟性を有することが好ましい。
　具体的に、接触防止部材４００としては、例えば、織布、不織布、紙等の繊維体（具体的に、例えば、セラミックスペーパー、紙、布）、多孔質体（具体的に、例えば、スポンジ）、樹脂成形体、ゴム成形体及び粉体からなる群より選択される１つ以上であることとしてよい。接触防止部材４００の厚さは特に限られないが、例えば、１～５ｍｍの範囲内であることとしてもよい。
　具体的に、本装置１００は、図３に示すように、試験体１０の周期加熱面１１と、周期加熱ヒータ１１０との間に配置された接触防止部材４００を有し、第一温度センサ３１０は、当該周期加熱ヒータ１１０と接触することなく配置されており、本方法においては、当該周期加熱面１１と当該周期加熱ヒータ１１０との間に接触防止部材４００を配置し、当該第一温度センサ３１０を当該周期加熱ヒータ１１０と接触させることなく配置した状態で、第一温度波Ｔ１及び第二温度波Ｔ２を測定することとしてもよい。
　試験体１０の周期加熱面１１と周期加熱ヒータ１１０との間に接触防止部材４００を配置し、且つ第一温度センサ３１０を当該周期加熱ヒータ１１０と接触させることなく配置することにより、当該周期加熱面１１における温度波をより正確に測定することができ、極めて高い精度で当該試験体１０の熱拡散率を測定することができる。
　なお、図３に示す例において、第一温度センサ３１０は、試験体１０の周期加熱面１１と接触防止部材４００との間に配置されている。また、第一温度センサ３１０は、試験体１０の周期加熱面１１（より具体的には、後述する溝５００の内面）と接触して配置されている。また、第一温度センサ３１０は、その一部又は全部が接触防止部材４００の内部に配置されていてもよい。

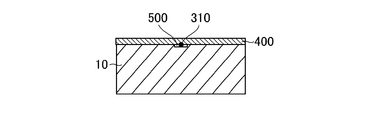

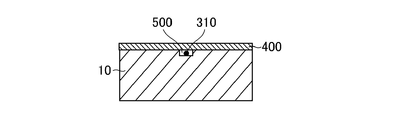

　ここで、図４には、試験体１０の周期加熱面１１と周期加熱ヒータ１１０との間に接触防止部材４００を配置する態様の他の例を示す。この図４に示す例においては、試験体１０の周期加熱面１１には、後述する、第一温度センサ３１０を収容する溝５００（図３参照）は形成されず、第一温度センサ３１０は、周期加熱ヒータ１１０と接触することなく配置されている。
　図４に示す例において、第一温度センサ３１０は、試験体１０の周期加熱面１１と接触防止部材４００との間に配置されている。また、第一温度センサ３１０は、試験体１０の周期加熱面１１と接触して配置されている。また、第一温度センサ３１０は、その一部又は全部が接触防止部材４００の内部に配置されている。
　また、本装置１００は、同様に、試験体１０の温度波吸収面１２と、温度波吸収ヒータ１２０との間に配置された接触防止部材４００を有し、第三温度センサ３３０は、当該温度波吸収ヒータ１２０と接触することなく配置されており、本方法においては、当該温度波吸収面１２と当該温度波吸収ヒータ１２０との間に接触防止部材４００を配置し、当該第三温度センサ３３０を当該温度波吸収ヒータ１２０と接触させることなく配置した状態で、第一温度波Ｔ１及び第二温度波Ｔ２を測定することとしてもよい。
　試験体１０の温度波吸収面１２と、温度波吸収ヒータ１２０との間に接触防止部材４００を配置し、且つ第三温度センサ３３０を当該温度波吸収ヒータ１２０と接触させることなく配置することにより、当該温度波吸収面１２の温度をより正確に測定することができ、極めて高い精度で当該試験体１０の熱拡散率を測定することができる。
　なお、第三温度センサ３３０は、試験体１０の温度波吸収面１２と接触防止部材４００との間に配置されることとしてもよい。また、第三温度センサ３３０は、試験体１０の温度波吸収面１２と接触して配置されることとしてもよい。また、第三温度センサ３３０は、その一部又は全部が接触防止部材４００の内部に配置されていてもよい。
　また、本装置１００においては、試験体１０の周期加熱面１１及び／又は温度波吸収面１２と、周期加熱ヒータ１１０及び／又は温度波吸収ヒータ１２０との間において、第一温度センサ３１０及び／又は第三温度センサ３３０は、当該周期加熱面１１及び／又は温度波吸収面１２に形成された溝５００内に配置され、当該周期加熱ヒータ１１０及び／又は温度波吸収ヒータ１２０と接触することなく配置されていることとしてもよく、本方法においては、当該温度センサを、当該試験体１０の当該周期加熱面１１及び／又は温度波吸収面１２に形成された、当該温度センサを収容可能な溝５００内に配置し、当該温度センサを当該ヒータと接触させることなく配置した状態で、第一温度波Ｔ１及び第二温度波Ｔ２を測定することとしてもよい。この場合、第一温度センサ３１０及び／又は第三温度センサ３３０は、その一部が接触防止部材４００の内部に配置されていることとしてもよい。
　第一温度センサ３１０及び／又は第三温度センサ３３０を、周期加熱面１１及び／又は温度波吸収面１２に形成された溝５００内に配置して、当該第一温度センサ３１０及び／又は第三温度センサ３３０を周期加熱ヒータ１１０及び／又は温度波吸収ヒータ１２０と接触させることなく配置することにより、当該周期加熱面１１及び／又は温度波吸収面１２の温度をより正確に測定することができ、極めて高い精度で試験体１０の熱拡散率を測定することができる。なお、第一温度センサ３１０及び／又は第三温度センサ３３０が配置される溝５００は、例えば、試験体１０の周期加熱面１１及び／又は温度波吸収面１２の一部を削り取ることにより形成することができる。
　具体的に、本装置１００においては、図３に示すように、試験体１０の周期加熱面１１と、周期加熱面ヒータ１１０との間において、第一温度センサ３１０は、当該周期加熱面１１に形成された溝５００内に配置され、当該周期加熱ヒータ１１０と接触することなく配置されていることとしてもよく、本方法においては、当該第一温度センサ３１０を、当該試験体１０の当該周期加熱面１１に形成された、当該第一温度センサ３１０を収容可能な溝５００内に配置し、当該第一温度センサ３１０を当該周期加熱ヒータ１１０と接触させることなく配置した状態で、第一温度波Ｔ１及び第二温度波Ｔ２を測定することとしてもよい。
　試験体１０の周期加熱面１１に形成された溝５００に第一温度センサ３１０を配置し、当該第一温度センサ３１０を周期加熱ヒータ１１０と接触させることなく配置することにより、当該周期加熱面１１における温度波をより正確に測定することができ、極めて高い精度で当該試験体１０の熱拡散率を測定することができる。
　なお、図４に示す例において、第一温度センサ３１０は、試験体１０の周期加熱面１１と接触防止部材４００との間に配置されている。また、第一温度センサ３１０は、試験体１０の周期加熱面１１と接触して配置されている。また、第一温度センサ３１０は、その一部が接触防止部材４００の内部に配置されていてもよい。
　ここで、図５には、試験体１０の周期加熱面１１に形成された溝５００内に第一温度センサ３１０を配置する態様の他の例を示す。この図５に示す例においては、試験体１０の周期加熱面１１と周期加熱ヒータ１１０との間に接触防止部材４００（図３、図４参照）は配置されず、第一温度センサ３１０は、当該周期加熱ヒータ１１０と接触することなく配置されている。
　図５に示す例において、第一温度センサ３１０は、試験体１０の周期加熱面１１と周期加熱ヒータ１１０との間に配置されている。また、第一温度センサ３１０は、試験体１０の周期加熱面１１（より具体的には、溝５００の内面）と接触して配置されている。
　また、本装置１００においては、同様に、試験体１０の温度波吸収面１２と、温度波吸収ヒータ１２０との間において、第三温度センサ３３０は、当該温度波吸収面１２に形成された溝５００内に配置され、当該温度波吸収ヒータ１２０と接触することなく配置されていることとしてもよく、本方法においては、当該第三温度センサ３３０を、当該試験体１０の当該温度波吸収面１２に形成された、当該第三温度センサ３３０を収容可能な溝５００内に配置し、当該第三温度センサ３３０を当該温度波吸収ヒータ１２０と接触させることなく配置した状態で、第一温度波Ｔ１及び第二温度波Ｔ２を測定することとしてもよい。
　試験体１０の温度波吸収面１２に形成された溝５００に第三温度センサ３３０を配置し、当該第三温度センサ３３０を温度波吸収ヒータ１２０と接触させることなく配置することにより、当該温度波吸収面１２における温度をより正確に測定することができ、極めて高い精度で当該試験体１０の熱拡散率を測定することができる。
　また、本装置１００においては、試験体１０の周期加熱面１１及び／又は温度波吸収面１２と、周期加熱ヒータ１１０及び／又は温度波吸収ヒータ１２０との間に配置された接触防止部材４００を有するとともに、第一温度センサ３１０及び／又は第三温度センサ３３０は、当該周期加熱面１１及び／又は温度波吸収面１２に形成された溝５００内に当該周期加熱ヒータ１１０及び／又は温度波吸収ヒータ１２０と接触することなく配置されており、本方法においては、当該周期加熱面１１及び／又は温度波吸収面１２と当該ヒータとの間に接触防止部材４００を配置するとともに、当該温度センサを、当該試験体１０の当該周期加熱面１１及び／又は温度波吸収面１２に形成された、当該温度センサを収容可能な溝５００内に当該ヒータと接触させることなく配置した状態で、第一温度波Ｔ１及び第二温度波Ｔ２を測定することとしてもよい。
　このように、試験体１０の周期加熱面１１及び／又は温度波吸収面１２の温度を測定するための第一温度センサ３１０及び／又は第三温度センサ３３０を、当該周期加熱面１１及び／又は温度波吸収面１２に形成された溝５００内に配置するとともに、当該周期加熱面１１及び／又は温度波吸収面１２と、周期加熱ヒータ１１０及び／又は温度波吸収ヒータ１２０との間に接触防止部材４００を配置して、当該第一温度センサ３１０及び／又は第三温度センサ３３０を当該周期加熱ヒータ１１０及び／又は温度波吸収ヒータ１２０と接触させることなく配置することにより、当該周期加熱面１１及び／又は温度波吸収面１２の温度をより正確に測定することができ、極めて高い精度で当該試験体１０の熱拡散率を測定することができる。
　具体的に、本装置１００は、図３に示すように、試験体１０の周期加熱面１１と、周期加熱ヒータ１１０との間に配置された接触防止部材４００を有するとともに、第一温度センサ３１０は、当該周期加熱面１１に形成された溝５００内に当該周期加熱ヒータ１１０と接触することなく配置されており、本方法においては、当該周期加熱面１１と当該周期加熱ヒータ１１０との間に接触防止部材４００を配置するとともに、当該第一温度センサ３１０を、当該試験体１０の当該周期加熱面１１に形成された、当該第一温度センサ３１０を収容可能な溝５００内に当該周期加熱ヒータ１１０と接触させることなく配置した状態で、第一温度波Ｔ１及び第二温度波Ｔ２を測定することとしてもよい。
　このように、試験体１０の周期加熱面１１における温度波を測定するための第一温度センサ３１０を、当該周期加熱面１１に形成された溝５００内に配置するとともに、当該周期加熱面１１と周期加熱ヒータ１１０との間に接触防止部材４００を配置して、当該第一温度センサ３１０を当該周期加熱ヒータ１１０と接触させることなく配置することにより、当該周期加熱面１１における温度波をより正確に測定することができ、極めて高い精度で当該試験体１０の熱拡散率を測定することができる。
　ここで、図６Ａ及び図６Ｂには、図３と同様、周期加熱面１１と接触するよう接触防止部材４００を配置するとともに、第一温度センサ３１０を、当該周期加熱面１１に形成された溝５００内に配置する例を拡大して示す。図６Ａに示す例においては、第一温度センサ３１０の全部が溝５００内に配置されている。一方、図６Ｂに示す例においては、第一温度センサ３１０の一部が溝５００内に配置され、当該第一温度センサ３１０の他の一部は接触防止部材４００の内部に配置されている。
　図６Ｃには、図４と同様、周期加熱面１１と接触するよう接触防止部材４００を配置するとともに、周期加熱面１１には溝５００を形成することなく、第一温度センサ３１０を当該周期加熱面１１に配置する例を拡大して示す。図６Ｃに示す例において、第一温度センサ３１０は周期加熱面１１と接触して配置されるとともに、その一部又は全部が接触防止部材４００の内部に配置されている。
　接触防止部材４００を配置することにより、第一温度センサ３１０と周期加熱ヒータ３１０との接触を効果的に防止することができる。ただし、例えば、第一温度センサ３１０の全部が接触防止部材４００の内部に配置される場合には、当該第一温度センサ３１０は、当該接触防止部材４００自体の温度を測定することとなる。
　この点、周期加熱面１１に溝５００を形成して当該溝５００内に第一温度センサ３１０の一部又は全部を配置することで、当該溝５００を形成しない場合に比べて、当該周期加熱面１１の温度をより正確に測定することができる。ただし、例えば、溝５００が深すぎる場合には、当該溝５００内に配置された第一温度センサ３１０により測定される温度は、必ずしも周期加熱面１１の温度と一致しなくなる。
　したがって、周期加熱面１１に形成される溝５００の深さは、第一温度センサ３１０の厚さ以下であることが好ましい。また、溝５００内に配置された第一温度センサ３１０は、その一部のみが接触防止部材４００と接触することとしてもよい。この場合、第一温度センサ３１０の一部のみが接触防止部材４００内に配置され、他の部分は当該溝５００内に配置されることとしてもよい。
　また、本装置１００は、同様に、試験体１０の温度波吸収面１２と、温度波吸収ヒータ１２との間に配置された接触防止部材４００を有するとともに、第三温度センサ３３０は、当該温度波吸収面１２に形成された溝５００内に当該温度波吸収ヒータ１２と接触することなく配置されており、本方法においては、当該温度波吸収面１２と当該温度波吸収ヒータ１２との間に接触防止部材４００を配置するとともに、当該第三温度センサ３３０を、当該試験体１０の当該温度波吸収面１２に形成された、当該第三温度センサ３３０を収容可能な溝５００内に当該温度波吸収ヒータ１２０と接触させることなく配置した状態で、第一温度波Ｔ１及び第二温度波Ｔ２を測定することとしてもよい。
　このように、試験体１０の温度波吸収面１２の温度を測定するための第三温度センサ３３０を、当該温度波吸収面１２に形成された溝５００内に配置するとともに、当該温度波吸収面１２と温度波吸収ヒータ１２０との間に接触防止部材４００を配置して、当該第三温度センサ３３０を当該温度波吸収ヒータ１２０と接触させることなく配置することにより、当該温度波吸収面１２の温度をより正確に測定することができ、極めて高い精度で当該試験体１０の熱拡散率を測定することができる。
　また、第一温度センサ３１０及び／又は第三温度センサ３３０の厚さ（当該温度センサが筐体を有する熱電対である場合には当該筐体の厚さ）（当該温度センサが円筒状の筐体を有する熱電対である場合には当該筐体の直径）は、試験体１０の厚さの１０分の１以下であることが好ましい。
　すなわち、例えば、第一温度センサ３１０及び／又は第三温度センサ３３０の厚さが、試験体１０の厚さに比べて無視できないくらい大きい場合（例えば、試験体１０の厚さが１０ｍｍである場合に、温度センサの厚さが２ｍｍである場合）には、当該試験体１０の温度を測定している位置が不明確となり、測定誤差が生じる。
　これに対し、第一温度センサ３１０及び／又は第三温度センサ３３０の厚さが試験体１０の厚さの１０分の１以下であることにより、当該試験体１０の所望の位置の温度を正確に測定することができる。
　また、試験体１０の周期加熱面１１及び／又は温度波吸収面１２と、周期加熱ヒータ１１０及び／又は温度波吸収ヒータ１２０との間に接触防止部材４００を配置する場合、第一温度センサ３１０及び／又は第三温度センサ３３０の厚さは、当該接触防止部材４００の厚さの１０分の１以下であることが好ましい。
　次に、本実施形態に係る具体的な実施例について説明する。
　アルミナ－シリカ系繊維質断熱材を試験体１０として使用し、周期加熱法により、周期加熱面１１と周期加熱ヒータ１１０との間に接触防止部材４００を配置した場合、及び当該接触防止部材４００を配置しない場合のそれぞれについて、当該試験体１０の熱拡散率を測定し、さらに当該熱拡散率から当該試験体１０の熱伝導率を求めた。接触防止部材４００としては、アルミナ繊維製のフリース（厚さ５ｍｍ）を使用した。
　接触防止部材４００を配置する場合には、図６Ｂに示すように、周期加熱面１１に溝５００を形成し、円筒形の筐体を有する熱電対である第一温度センサ３１０の半分を当該溝５００内に配置し、残りの半分を接触防止部材４００の内部に配置し、当該第一温度センサ３１０は周期加熱ヒータ１１０と接触することなく配置された。
　一方、接触防止部材４００を配置しない場合には、第一温度センサ３１０は、周期加熱面１１と周期加熱ヒータ１１０との間において、当該周期加熱面１１及び周期加熱ヒータ１１０の両方と接触して配置された。
　図７には、測定結果を示す。図７に示すように、接触防止部材４００を配置しない場合には、当該接触防止部材４００を配置する場合よりも低い値の熱伝導率が得られた。これは、接触防止部材４００を配置せず、第一温度センサ３１０を周期加熱ヒータ１１０と接触させて配置した場合には、当該第一温度センサ３１０で測定される温度波が、実際に周期加熱面１１に与えられた温度波とは異なっていたことによるものと考えられた。
　これに対し、接触防止部材４００を配置し、第一温度センサ３１０を周期加熱ヒータ１１０と接触させることなく配置した場合には、実際に周期加熱面１１に与えられた温度波に基づき、より高い精度で熱伝導率を測定できたと考えられた。
　シリカ粒子の圧縮成形体からなる断熱材を試験体１０として使用し、周期加熱法により、当該試験体１０の周期加熱面１１に形成した溝５００に第一温度センサ３１０を配置した場合、及び周期加熱面に当該溝５００を形成しない場合のそれぞれについて、当該試験体の熱拡散率を測定し、さらに当該熱拡散率から当該試験体１０の熱伝導率を求めた。
　溝５００を形成する場合には、図６Ａに示すように、円筒形の筐体を有する熱電対である第一温度センサ３１０は、その全体が周期加熱面１１に形成された溝５００内に配置され、周期加熱ヒータ１１０と接触することなく配置された。
　一方、溝５００を形成しない場合、第一温度センサ３１０は、周期加熱面１１と周期加熱ヒータ１１０との間において、当該周期加熱面１１及び周期加熱ヒータ１１０の両方と接触して配置された。
　図８には、測定結果を示す。図８に示すように、溝５００を形成しない場合には、当該溝５００を形成した場合よりも低い値の熱伝導率が得られた。これは、溝５００を形成せず、第一温度センサ３１０を周期加熱ヒータ１１０と接触させて配置した場合には、当該第一温度センサ３１０で測定される温度波が、実際に周期加熱面１１に与えられた温度波とは異なっていたことによるものと考えられた。
　これに対し、第一温度センサ３１０を周期加熱面１１に形成された溝５００内に配置し、周期加熱ヒータ１１０と接触させることなく配置した場合には、実際に当該周期加熱面１１に与えられた温度波に基づき、より高い精度で熱伝導率を測定できたと考えられた。
　図３に示すように、試験体１０の周期加熱面１１と周期加熱ヒータ１１０との間に配置された接触防止部材４００を有するとともに、第一温度センサ３１０が当該周期加熱面１１に形成された溝５００内に当該周期加熱ヒータ１１０と接触することなく配置されている本装置１００を使用する本方法により試験体１０の熱拡散率を測定し、さらに当該熱拡散率から当該試験体１０の熱伝導率を求めた。
　接触防止部材４００としては、アルミナ繊維製のフリース（１５０ｍｍ×１００ｍｍ、厚さ５ｍｍ）を使用した。周期加熱ヒータ１１０、温度波吸収ヒータ１２０及び周囲加熱ヒータ１３０としては、電熱ヒータを使用した。第一温度センサ３１０、第二温度センサ３２０、第三温度センサ３３０及び第四温度センサ３４０としては、直径が試験体１０の厚さの１０分の１以下であり、且つ高熱容量部材４００の厚さの１０分の１以下である円筒状の筐体を有する熱電対を使用した。
　また、図示はしていないが、温度波吸収面１２と温度波吸収ヒータ１２０との間に、隙間を空けて２枚のアルミナ板を配置するとともに、当該２枚のアルミナ板に挟まれた当該隙間に第三温度センサ３３０を配置した。
　また、周囲ヒータ１３０は、予め出力を所定値±０．０５％の範囲に制限して使用した。また、周期加熱面１１と、試験体１０の内部の所定位置１４とで測定された温度波は、その一周期分の測定値を最小二乗法により三角関数に近似し、当該近似により得られた温度波の位相差から、当該試験体１０の熱拡散率を測定した。
　まず、試験体１０としてアルミナ－シリカ系繊維質断熱材（１５０ｍｍ×１００ｍｍ、厚さ３０ｍｍ）１枚を使用し、当該試験体１０の１００℃、２００℃、４００℃、６００℃、８００℃、１０００℃、１２００℃、１４００℃及び１５００℃における熱拡散率を測定し、当該熱拡散率から熱伝導率を求めた。周期加熱ヒータ１１０で発生させた温度波の振幅は３℃であり、周期は６０分であった。試験体１０の温度波吸収面１２の温度は、所定値±０．０５℃の範囲内に維持された。また、試験体１０を伝播する、連続する３周期分の温度波において、各１周期分の温度波の振幅の中心温度の平均値と、当該３周期分の温度波の振幅の中心温度の平均値との差分は、±２℃以内であった。また、比較のため、この試験体１０の熱伝導率をＧＨＰ法によっても測定した。
　また、試験体１０として繊維補強セメント板（１５０ｍｍ×１００ｍｍ、厚さ２０ｍｍ）２枚を使用し、当該試験体１０の１００℃、３００℃及び５００℃における熱拡散率を測定し、当該熱拡散率から熱伝導率を求めた。周期加熱ヒータ１１０で発生させた温度波の振幅は２℃であり、周期は６０分であった。試験体１０の温度波吸収面１２の温度は、所定値±０．０５℃の範囲内に維持された。また、試験体１０を伝播する、連続する３周期分の温度波において、各１周期分の温度波の振幅の中心温度の平均値と、当該３周期分の温度波の振幅の中心温度の平均値との差分は、±２℃以内であった。また、比較のため、この試験体１０の熱伝導率をＧＨＰ法によっても測定した。
　図９及び図１０に、アルミナ－シリカ系繊維質断熱材及び繊維補強セメント板の熱伝導率を周期加熱法で測定した結果をそれぞれ示す。図９及び図１０において、横軸は熱伝導率を測定した温度（℃）（周期加熱面１１における温度波の振幅の中心温度と、温度波吸収面１２の所定の一定温度との算術平均値）を示し、縦軸は各温度で測定された熱伝導率（Ｗ／（ｍ・Ｋ））を示す。また、図９及び図１０において、丸印は周期加熱法を使用した本方法で測定した結果を示し、四角印はＧＨＰ法で測定した結果を示している。
　図９及び図１０に示すように、本装置１００を使用した本方法による測定結果は、ＧＨＰ法による測定結果とほぼ一致した。すなわち、本装置１００を使用した本方法によれば、広い温度範囲において高い精度で熱拡散率及び熱伝導率を測定できることが確認された。
　１０　試験体、１１　周期加熱面、１２　温度波吸収面、１３　側面、１４　試験体内部の所定位置、１００　熱拡散率測定装置、１１０　周期加熱ヒータ、１２０　温度波吸収ヒータ、１３０　側面ヒータ、１４０　冷却装置、１５０　補助ヒータ、１６０，１７０　断熱材、１８０　金属板、１９０　筐体、２００　直流電源、２１０　ファンクションジェネレータ、３１０　第一温度センサ、３２０　第二温度センサ、３３０　第三温度センサ、３４０　第四温度センサ、４００　接触防止部材、５００　溝。

Claims (10)

  1. 　周期加熱法により熱拡散率を測定する方法であって、
    　試験体の周期加熱面から温度波吸収面に向けて温度波を伝播させること；
    　前記周期加熱面における第一温度波を測定すること；
    　前記周期加熱面と前記温度波吸収面との間の前記試験体の内部の所定位置における第二温度波を測定すること；
    　前記第一温度波と前記第二温度波との振幅比又は位相差から前記試験体の熱拡散率を得ること；
    　を含み、
    　前記試験体の前記周期加熱面及び／又は前記温度波吸収面と、前記周期加熱面及び／又は前記温度波吸収面に対向して配置されるヒータとの間において、前記周期加熱面及び／又は前記温度波吸収面の前記温度を測定するための温度センサを、前記ヒータと接触させることなく配置した状態で、前記第一温度波及び前記第二温度波を測定する
    　ことを特徴とする方法。
  2. 　前記周期加熱面及び／又は前記温度波吸収面と前記ヒータとの間に接触防止部材を配置し、前記温度センサを前記ヒータと接触させることなく配置した状態で、前記第一温度波及び前記第二温度波を測定する
    　ことを特徴とする請求項１に記載の方法。
  3. 　前記温度センサを、前記試験体の前記周期加熱面及び／又は前記温度波吸収面に形成された、前記温度センサを収容可能な溝内に配置し、前記温度センサを前記ヒータと接触させることなく配置した状態で、前記第一温度波及び前記第二温度波を測定する
    　ことを特徴とする請求項１又は２に記載の方法。
  4. 　前記温度センサの厚さは、前記試験体の厚さの１０分の１以下である
    　ことを特徴とする請求項１乃至３のいずれかに記載の方法。
  5. 　前記温度センサの厚さは、前記接触防止部材の厚さの１０分の１以下である
    　ことを特徴とする請求項２に記載の方法。
  6. 　周期加熱法により熱拡散率を測定するための装置であって、
    　試験体の周期加熱面から温度波吸収面に向けて温度波を伝播させるために、前記周期加熱面に対向して配置される周期加熱ヒータ；
    　前記試験体の前記温度波吸収面の温度を所定の一定値に維持するために、前記温度波吸収面に対向して配置される温度波吸収ヒータ；
    　前記周期加熱面における第一温度波を測定するための第一温度センサ；
    　前記周期加熱面と前記温度波吸収面との間の前記試験体の内部の所定位置における第二温度波を測定するための第二温度センサ；及び
    　前記温度波吸収面の温度を測定するための第三温度センサ；
    　を有し、
    　前記試験体の前記周期加熱面及び／又は前記温度波吸収面と、前記周期加熱ヒータ及び／又は前記温度波吸収ヒータとの間において、前記第一温度センサ及び／又は前記第三温度センサは、前記周期加熱ヒータ及び／又は前記温度波吸収ヒータと接触することなく配置されている
    　ことを特徴とする装置。
  7. 　前記試験体の前記周期加熱面及び／又は前記温度波吸収面と、前記周期加熱ヒータ及び／又は前記温度波吸収ヒータとの間に配置された接触防止部材を有し、
    　前記第一温度センサ及び／又は前記第三温度センサは、前記周期加熱ヒータ及び／又は前記温度波吸収ヒータと接触することなく配置されている
    　ことを特徴とする請求項６に記載の装置。
  8. 　前記試験体の前記周期加熱面及び／又は前記温度波吸収面と、前記周期加熱ヒータ及び／又は前記温度波吸収ヒータとの間において、前記第一温度センサ及び／又は前記第三温度センサは、前記周期加熱面及び／又は前記温度波吸収面に形成された溝内に配置され、前記周期加熱ヒータ及び／又は前記温度波吸収ヒータと接触することなく配置されている
    　ことを特徴とする請求項６又は７に記載の装置。
  9. 　前記第一温度センサ及び／又は前記第三温度センサの厚さは、前記試験体の厚さの１０分の１以下である
    　ことを特徴とする請求項６乃至８のいずれかに記載の装置。
  10. 　前記第一温度センサ及び／又は前記第三温度センサの厚さは、前記接触防止部材の厚さの１０分の１以下である
    　ことを特徴とする請求項７に記載の装置。
PCT/JP2014/075970 2013-09-30 2014-09-29 熱拡散率を測定する方法及び装置 Ceased WO2015046547A1 (ja)

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
JP2013-205374 2013-09-30
JP2013205374A JP2015068788A (ja) 2013-09-30 2013-09-30 熱拡散率を測定する方法及び装置

Publications (1)

Publication Number Publication Date
WO2015046547A1 true WO2015046547A1 (ja) 2015-04-02

Family

ID=52743668

Family Applications (1)

Application Number Title Priority Date Filing Date
PCT/JP2014/075970 Ceased WO2015046547A1 (ja) 2013-09-30 2014-09-29 熱拡散率を測定する方法及び装置

Country Status (2)

Country Link
JP (1) JP2015068788A (ja)
WO (1) WO2015046547A1 (ja)

Families Citing this family (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP7106073B2 (ja) * 2018-12-26 2022-07-26 広島県 熱伝導率測定装置及び熱伝導率測定方法

Citations (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPH11326250A (ja) * 1998-05-19 1999-11-26 Shinagawa Refract Co Ltd 熱伝導率試験方法
WO2013058134A1 (ja) * 2011-10-17 2013-04-25 ニチアス株式会社 熱伝導率測定方法

Patent Citations (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPH11326250A (ja) * 1998-05-19 1999-11-26 Shinagawa Refract Co Ltd 熱伝導率試験方法
WO2013058134A1 (ja) * 2011-10-17 2013-04-25 ニチアス株式会社 熱伝導率測定方法

Non-Patent Citations (1)

* Cited by examiner, † Cited by third party
Title
TAKAHIRO OMURA ET AL.: "The Thermal Conductivity Test by a Cyclic Heat Method", JAPAN JOURNAL OF THERMOPHYSICAL PROPERTIES, vol. 13, no. 4, 16 June 2009 (2009-06-16), pages 264 - 270 *

Also Published As

Publication number Publication date
JP2015068788A (ja) 2015-04-13

Similar Documents

Publication Publication Date Title
Lian et al. Rapid thermal conductivity measurement of porous thermal insulation material by laser flash method
Andersson et al. Thermal conductivity of crystalline and amorphous ices and its implications on amorphization and glassy water
Lin et al. The speed of sound and derived thermodynamic properties of pure water at temperatures between (253 and 473) K and at pressures up to 400 MPa
Qiu et al. Thermal-conductivity studies of macro-porous polymer-derived SiOC ceramics
Daryabeigi et al. Combined heat transfer in high-porosity high-temperature fibrous insulation: Theory and experimental validation
JP5911218B2 (ja) 熱伝導率測定方法及び熱伝導率測定装置
JP2014239372A (ja) 温度試験装置
WO2013058134A1 (ja) 熱伝導率測定方法
Cohen et al. Analysis of the transient hot-wire method to measure thermal conductivity of silica aerogel: influence of wire length, and radiation properties
Zhao et al. A novel apparatus for in situ measurement of thermal conductivity of hydrate-bearing sediments
Zhang et al. An improved thermal conductivity measurement scheme for macroscopic graphitic films using the laser flash method
WO2015046547A1 (ja) 熱拡散率を測定する方法及び装置
Zhang et al. Influence of participating radiation on measuring thermal conductivity of translucent thermal insulation materials with hot strip method
Yang et al. Construction and calibration of a large-area heat flow meter apparatus
WO2015046548A1 (ja) 熱拡散率を測定する方法
JP4083378B2 (ja) 熱伝導率の測定方法
WO2015046546A1 (ja) 熱拡散率を測定する方法
JP4083127B2 (ja) 熱伝導率測定装置及び熱伝導率測定方法
JP2015068782A (ja) 熱拡散率を測定する方法及び装置
Gembarovic et al. A method for thermal diffusivity determination of thermal insulators
RU2495409C1 (ru) Устройство для определения коэффициента теплопроводности материала
Bodzenta Thermal wave methods in investigation of thermal properties of solids
JP2018100712A (ja) 真空断熱材、真空断熱材の内部圧力不良の検査方法及び真空断熱材の製造方法
Lytle Ångström’s Method of Measuring Thermal Conductivity
RU2488080C1 (ru) Способ измерения теплового потока

Legal Events

Date Code Title Description
121 Ep: the epo has been informed by wipo that ep was designated in this application

Ref document number: 14848655

Country of ref document: EP

Kind code of ref document: A1

NENP Non-entry into the national phase

Ref country code: DE

122 Ep: pct application non-entry in european phase

Ref document number: 14848655

Country of ref document: EP

Kind code of ref document: A1
